ASUNTOVALAISTUS. Viihtyisää, turvallista ja kestävää

Transkriptio

1 ASUNTOVALAISTUS Viihtyisää, turvallista ja kestävää

2 Myös asuntovalaistukseen kannatta panostaa Asuntovalaistus voi olla ergonomista, turvallista ja kestävää. Energiatehokkaat valaistusratkaisut nostavat kiinteistön arvoa, ja maksavat itsensä takaisin pienemmän sähkölaskun muodossa. Koska koti ja pihapiiri ovat ihmisille erityisen tärkeitä ympäristöjä, asuntovalaistuksen pitäisi tarjota viihtyisiä ja turvallisia ympäristöjä asukkaille vuorokauden kaikkina aikoina. Asunnot ja niiden piha-alueet ovat kodin piiriin kuuluvaa valaistusta. Asuinalueilla on myös julkisten tilojen valaistusta, kuten julkisivuja sekä puisto- ja pysäköintialueita. Yhdessä nämä valaistusalueet ovat osa kaupunkimiljöötä, ja vaikuttavat siten asuinalueen kokonaisilmeeseen. Siksi myös asuntovalaistuksen suunnitteluun kannattaa kiinnittää huomiota. Uusi Asuntovalaistus-esitteemme kertoo lisää näistä tuotteista, sekä antaa ideoita onnistuneiden valaistusratkaisujen luomiseen. 2

3 3

4 Pysäköintialueet Hyvin toimivan pysäköintialueen tärkeimpiä ominaisuuksia ovat opastus ja turvallisuus. Siellä liikkuvat ihmiset ja ajoneuvot on pystyttävä havaitsemaan hyvissä ajoin, ja kävelymatkan on tunnuttava turvalliselta myös pimeään aikaan. Tämän tyyppisiin kohteisiin kannattaa valita valaisimet, jotka tuottavat suoraa valoa, ja heijastavat sen laajalle alueelle. Myös valaisimien oikea asennuskorkeus parantaa alueen hahmottamista. Ledeillä varustetut pylväsvalaisimet ovat hyvä vaihtoehto pysäköintialueille. Ledit ovat energiatehokas ratkaisu, ja niiden valaistusteho säilyy hyvin ulkona. Myös kunnossapitokustannukset pysyvät alhaisella tasolla, koska ledit kestävät pitempään. Oikea valon värilämpötila saa värit toistumaan luonnollisina. 4

5 Stela Vital Vital on toimiva ja tehokas pylväsvalaisin. Siinä on energiaa säästävä tekniikka ja erittäin hyvä asennusväli. Runko alumiinivalua. Karkaistu tasolasi, jonka paksuus 4 mm. Heijastin on anodisoitua alumiinia. Lampun asema on asteltavissa pysty- ja vaakasuunnassa. Elektroninen liitäntälaite. Sisältää liitosjohdon 8 m (H05RN-F 3G1). Huolto tehdään helposti ilman työkaluja. Asennus Ø 60 mm pylvään päähän. IP 66 S 550 L 280 K 250 Vital MT/ST (E27) Konventionaalinen liitäntälaite 1 50/70 W Antrasiitinharmaa Stela on moderni ja energiatehokas led-pylväsvalaisin. Innovatiiviset linssit ja tehokas ilmanvaihto parantavat Stelan energiatehokkuutta. Valaisimen elinikä on > tuntia, jolloin valovirrasta on vielä jäljellä 70 %. Runko maalattua alumiinivalua, patentoidut kirkkaat linssit (Directa). Stelaa ei tarvitse huoltaa käyttöaikanaan. Asennus Ø 60 mm pylvään päähän. IP 66 L 400 S 445 K 115 Stela LED Malli 21 W (1324 lm) Square W (1702 lm) Square Rondo pylväs Energiatehokkaista Rondo-pylväsvalaisimista löytyy useita valonjakovaihtoehtoja ja ne sopivat erilaisiin ympäristöihin. Runko on antrasiitinharmaata alumiinivalua. Karkaistu tasolasi. Heijastin eloksoitua alumiinia. Elektroninen liitäntälaite. Asennus Ø 60 mm pylvään päähän. IP 65 L 395/790 S/Ø 210 K 290 Rondo pylväs MT (G12) Yksivartinen Kaksivartinen LED, 3000 K lm lm lm lm Harmony Harmonyssa on selkeä ja yksinkertainen muotoilu sekä edistyksellinen optiikka. Runko antrasiitinharmaata alumiinivalua. Karkaistu tasolasi. Heijastin eloksoitua alumiinia. Elektroninen liitäntälaite. Asennus Ø 60 mm pylvään päähän. IP K 165 Harmony MT/ME/SE-E/ST (E27) 1 50/

6 Piha-alueet Pihapiirejä voi ajatella kahdesta perspektiivistä alhaalta ylös ja ylhäältä alas. Valaistuksen on toimittava sekä pihalta että parvekkeelta katsottuna. Valot eivät saa häikäistä ja niiden on luotava turvallisuuden tunnetta vuorokauden kaikkina aikoina. Ledit ovat hyvä vaihtoehto myös pihapiireihin, koska ne ovat energiatehokkaita ja kestäviä. Pihapiirin valaistukseen saadaan vaihtelevuutta, kun valitaan korkeampia ja matalampia valaisimia. Pylväsvalaisimien asennuskorkeudeksi riittää hyvin kolme tai neljä metriä. Kun pylväs- ja pollarivalaisimet sijoitetaan lähelle istutuksia, valo saadaan lankeamaan myös vaakasuunnassa näiden yli. Valonlähteiden hyvä värintoistokyky tuo vihreyden hyvin esiin. Yksittäisillä maahan upotettavilla valaisimilla voidaan harkiten korostaa yksittäistä puuta tai pensasta. 6 Stockholm pylväs Runko alumiinilevyä ja valua. Aseteltava tievalaisinoptiikka, jossa viisi eri lampun asemaa. Asennus Ø 60 mm pylvään päähän. IP 65 kg 8.0 L 484 Stockholm pylväs ME (E27) Lisävaruste 1-osainen varsi 530/590, L=1000, Ø 60 pylvääseen

7 Azur pylväs Miellyttävää ja hyvin häikäisysuojattua epäsuoraa valaistusta. Runko alumiinivalua, kupu kirkasta UV-kestävää polykarbonaattia. Häikäisysuoja akryylia. Elektroninen liitäntälaite. Asennus Ø 60 tai 76 mm pylvään päähän. IK10. IP K 400 Azur pylväs FSM-E (GX24q5) MT (G12) LED 2000 lm, 3000 K Azur pollari Miellyttävää ja hyvin häikäisysuojattua epäsuoraa valoa. Runko antrasiitinharmaata alumiinivalua. Kupu kirkasta UV-kestävää polykarbonaattia (IK10). Elektroninen liitäntälaite. Runko ja valaisin tilataan erikseen. IP K 1100 Azur pollari FSM-E (GX24q2) Lisätarvikkeet, Azur pollari Pollarirunko 1) Valuankkuri ) Ø 108-pylväsjalustaa tai valuankkuria varten (1270 mm) Beacon Tukeva ja kestävä pollari. Runko antrasiitinharmaata alumiinivalua. Asennus tyviputkeen (Ø 108 mm), kiinnityslaippaan tai valuankkuriin. Beacon ME/SE-E (E27) Lisävaruste Tyviputki pylväsjalustaan Vega Vega IP K 1100 Runko alumiinivalua ja ruuviliitokset ruostumatonta terästä. Kupu iskun- ja UV -kestävää kirkasta akryylia. Asennus Ø 60 pylvään päähän. IP K 456 FSM-E (GX24q4) ME/SE-E (E27) Rondo pylväs Energiatehokas pylväsvalaisin. Runko antrasiitinharmaata alumiinivalua. Karkaistu tasolasi. Heijastin eloksoitua alumiinia. Elektroninen liitäntälaite. Asennus Ø 60 mm pylvään päähän. IP 65 Rondo pylväs MT (G12) Yksivartinen LED, 3000 K lm lm Megazip Maahan upotettava valaisin. Runko alumiinivalua, kehys 2 mm ruostumatonta terästä. Ruuviliitokset ruostumatonta terästä. Karkaistu 12 mm lasi. Erittäin hyvä korroosion kestävyys. IK09. IP Megazip MT (G12) Alumiininharmaa Antrasiitinharmaa Valonjako ± LED (3200 K) L 395/790/ Ø 210/180 K 286/ /734 Upotussyvyys W 3 ±

8 Sisäänkäynnit Estetiikka ja toimivuus ovat tärkeitä tekijöitä sisäänkäyntien valaistuksessa. Oven ympäristön valaiseminen muuta ympäristöä kirkkaammin opastaa kulkijoita, ja tekee sisäänkäynnistä kutsuvan. Katto- ja seinävalaisimilla luodaan sekä yleisvaloa että kohdevalaistusta. Sisäänkäynnin lähelle asennetut pylväs- ja pollarivalaisimet luovat vaakasuoraa valoa, joka luo tilaan vaihtelevuutta. Valaisimet eivät saa häikäistä ovesta kulkijoita. Stockholm seinä Valaisimen runko ja heijastinlevy maalattua alumiinilevyä. Heijastimen alla valoa läpäisevä rengas kirkasta polykarbonaattia. IP K 484 Stockholm seinä ME (E27) Lisävaruste Valaisinvarsi seinäkiinnitykseen

9 Triton seinä Runko maalattua alumiinivalua, ruuviliitokset ruostumatonta terästä. Kirkas, karkaistu tasolasi. IP 65 B 194 P 320 Triton seinä FSM-E (GX24q2) Rondo katto/upotettava Runko antrasiitinharmaaksi maalattua alumiinivalua. Karkaistu tasolasi. Leveä valonjako. Rondo C asennetaan kattopintaan. Rondo R on kattoon upotettava malli. IP /150 K 280/271/255 Rondo C katto FSM-E (GX24q2) H MTm (PGJ5) LED, 3000 K 1100 lm lm Upotussyvyys IP /245/ /212/131 Rondo R upotettava FSM-E (GX24q2) D MTm (PGJ5) LED, 3000 K 1100 lm Wall LED Tyylikäs minimalistinen seinävalaisin, joka voidaan asentaa sisälle tai ulos. Sisäänrakennettu ohjausyksikkö. Valaisimen runko valkoiseksi tai alumiininharmaaksi maalattua teräslevyä. Raepinta. IP 44 K 141 L 150 S 55 Robust seinä- ja kattovalaisin Runko antrasiitinharmaaksi maalattua alumiinia. Kupu UV-kestävää opaalipolykarbonaattia. IP S 110/120/130 Robust Ring FSQ-E (G24q2,3) S Robust Eyelid FSQ-E (G24q2,3) S Robust Grill FSQ-E (G24q2,3) S Rondo seinä Runko antrasiitinharmaaksi maalattua alumiinivalua. Karkaistu tasolasi. Elektroninen liitäntälaite. IP K 270/237 Rondo W seinä FSM-E (GX24q2) K LED, 3000 K 1100 lm lm Vik Runko alumiinia. Kupu iskunkestävää opaaliakryylia. Kaksi eri kokoa. IP 44 L 220 K 244 Vik FSM-I (GX24d2) ME/SE-E(E27) Robust Ring Robust Eyelid Robust Grill Wall LED LED Valkoinen Alumiininharmaa 6 W

10 Porraskäytävät Porraskäytävissä turvallisuus on tärkeää. Askelmien, tasanteiden ja oville johtavien kulkuväylien on erotuttava selvästi. Hyvä yleisvalaistus ja riittävä valaistustaso ovat perusasioita. Erilaisten kattovalaisimien lisäksi valaistusta kannattaa täydentää seinään asennettavilla valaisimilla, jotka pystyvät valaisemaan myös portaikon vastakkaisen seinän. Seinävalaisimien on oltava hyvin häikäisysuojattuja ala- ja yläsuunnasta katsottuna. Avoimeen portaikkoon voidaan valita myös sisustuksellisempia ripustettavia valaisimia, jotka valaisevat tehokkaasi ympärilleen ja ovat hyvin häikäisysuojattu. Valonohjaus on kannattava investointi näissä tiloissa. Läsnäolotunnistus rekisteröi liikkeet, ja sytyttää ja sammuttaa valaistuksen automaattisesti. Järjestelmä tarjoaa energiansäästömahdollisuuksia heikentämättä turvallisuutta. Discovery Asennus katto- tai seinäpintaan. Runko polykarbonaattia. Välipohja valkoiseksi maalattua Aluzink-levyä. Kupu iskunkestävää akryylia. Sopii myös parvekkeille. IP 44 kg Discovery FSQ

11 Liverti seinä Valaisimen runko valkoiseksi maalattua teräslevyä. Kupu himmeää opaaliakryylia. Koristerengas alumiinivalua, joka kromattu tai harmaaksi maalattu (RAL 9006). IP 20 L 170 K 420 S 130 Liverti seinä FSD K Kromattu Harmaa EL-liitäntälaite Mikroaaltosensori, on/off Mikroaaltosensori, poissaolohimmennys Nove Runko valkoiseksi maalattua teräslevyä, koristevanne harjattua alumiinia. Kupu himmeää opaaliakryylia. IP /420 K 100 Nove FCH Ø Liverti plafondi Valaisimen runko valkoiseksi maalattua metallilevyä. Kupu himmeää opaaliakryylia. Koristerengas alumiinivalua, kromattu tai harmaaksi maalattu pinta (RAL 9006). Tiivis rakenne estää lian pääsyn kupuun. IP K 130 Liverti plafondi FCH Kromattu Harmaa EL-liitäntälaite EL-liitäntälaite, turvavalo Mikroaaltosensori, on/off Miksoaaltosensori, poissaolohimmennys Zoft katto Harmaaksi maalattu valaisinrunko, kupu opaalilasia. IP K 125 Zoft katto FSQ IAA/E Zoft seinä Runko harmaaksi maalattua teräslevyä. Kupu himmeää opaalilasia tai akryylia. IP 20 L 275 K 310/620 S 90/75 Zoft seinä FSQ-E K Lasikupu Akryylikupu / FDH LED 15 W Pozzo katto Runko valkoiseksi maalattua, syvävedettyä alumiinia, kupu opaaliakryylia. IP /550 K 90 Pozzo katto FCH Ø

12 Parvekkeet Parveketta voidaan tarkastella kahdesta eri suunnasta, sisä- ja ulkopuolelta. Parvekkeella tulisi välttää liian kirkkaita valoja, jotta ne eivät heikennä pimeänäköä. Valaistuksen on luotava häikäisemätön ja miellyttävä ympäristö, jossa viihtyy ilman, että tuntee istuvansa näyteikkunassa. Parvekkeille sopivat opaalikupuiset seinä- ja kattovalaisimet, jotka luovat pehmeää valoa ympärilleen. Uusi Ledkaide täydentää muuta valaistusta ilman häikäisyvaaraa. Sitä voidaan käyttää julkisivuvalaistukseen ja korostamaan rakennuksen arkkitehtuuria. 12

13 Azur seinä/katto Runko antrasiitinharmaaksi maalattua alumiinivalua. Ruuviliitokset ruostumatonta terästä. Kupu kirkasta UV-kestävää polykarbonaattia (IK10). IP 65 L 190 K 230 S 258 Azur seinä FSM-E(GX24q2) 1x LED 1100 lm, 3000 K IP H 250 Azur katto MTm (GU6.5) 1x Cover Seinä- tai kattopintaan. Vankka rakenne ja kestävät materiaalit mahdollistavat asennuksen sekä sisään että ulos. Runko maalattua alumiinivalua, kupu iskunkestävää akryylia. IP K 124 Cover FSQ-E (G24q1,2) Wall LED Tyylikäs minimalistinen seinävalaisin, joka voidaan asentaa sisälle tai ulos. Sisäänrakennettu ohjausyksikkö. Valaisimen runko valkoiseksi tai alumiininharmaaksi maalattua teräslevyä. Raepinta. IP 44 K 141 L 150 S 55 Wall LED LED Valkoinen Antrasiitinharmaa Valkoinen Alumiininharmaa 6 W LED Handrail Tyylikäs kaide, jossa led-valaistus. Voidaan asentaa sisälle tai ulos. Runko alumiinivalua. Viisi eri pituutta. Valmius jonoasennukseen. IP 44 Ø 55 Vik Runko alumiinia. Kupu iskunkestävää opaaliakryylia. Kaksi eri kokoa. IP 44 L 220 K 244 Vik FSM-I (GX24d2) ME/SE-E(E27) LED Handrail LED, 4200 K L 10 W/m W/m W/m W/m W/m Lisätarvikkeet, LED Handrail Seinä-/pylväskiinnike, pari, c/c Päätylevy, pari Liitäntäpaketti Peitelista 1,7 m LED-teholähde 230 V AC / 24 V DC, 100 VA, IP 67 (riittää maks. 9 m)

14 Keittiöt Perinteinen ratkaisu keittiöiden valaistukseen sisältää yleensä loistelamppuvalaisimen tilan yleisvalaistukseen, kaappien alapinnalle asennettavan valaisimen työtasojen valaistukseen sekä ruokapöydän yläpuolelle liitännän kattovalaisinta varten. Moni toivoo kuitenkin vaihtelevampaa ja tunnelmallisempaa valaistusta varsinkin yhdistelmäratkaisuissa, joissa keittiö ja olohuone ovat lähes samaa tilaa. Kattoon asennettava loistelamppuvalaisin voidaan korvata kattoon upotettavilla LED-downlight valaisimilla. Ne luovat tunnelmaa, ja antavaa valoa myös pystypinnoille. Toinen hyvä vaihtoehto on asentaa kattoon opaalipintaiset plafondit. Ruokapöydän yläpuolelle kannatta asentaa himmennettävissä oleva valaisin. 14

15 Zest Maalatusta teräslevystä valmistettu, kaapin alapintaan asennettava valaisin. Keinuvipukytkin etupinnassa. Saatavana pistorasiayksiköllä varustettuna. IP 21 P 580/880/1180 K 38 Zest FDH P Valaisin ilman pistorasiaa 1 13/ / Valaisin pistorasialla 1 13/ / Lisätarvikkeet, Zest Häikäisysuoja 13/14 W Häikäisysuoja 21 W Häikäisysuoja 25/28 W Easy LED Alakattoon upotettava led-downlightvalaisin. Kaksi mallia, kiinteä ja suunnattava Led-valaisimen sirontakulma 38 tai 54. Värilämpötila 3000 K. IP 44/20 Ø 80/105 Easy LED LED Sirontakulma Valkoinen Harmaa Kiinteä malli, Ø 80 mm, IP 44 7 W W Suunnattava malli 0 30, Ø 105 mm, IP 20 7 W W Lisätarvikkeet, Easy LED Suunnattavuus 0 /0 30 Teholähde 9 W 350 ma, 1 10 V DIM Zoft katto Harmaaksi maalattu valaisinrunko, kupu opaalilasia. IP K 125 Zoft katto FSQ IAA/E Megalo ripustettava Runko opaaliakryylia tai mattamaalattuna valkoiseksi, punaiseksi tai mustaksi. Kovera häikäisysuoja opaaliakryylia. Koristerengas kromattua metallia. IP 20 Ø 140 K 140 Megalo FCH Nove Runko valkoiseksi maalattua teräslevyä, koristevanne harjattua alumiinia. Kupu himmeää opaaliakryylia. IP /420 K 100 Nove FCH Ø Megalo katto Runko opaaliakryylia tai mattamaalattuna valkoiseksi, punaiseksi tai mustaksi. Kovera häikäisysuoja opaaliakryylia. Koristerengas kromattua metallia. IP 20 Ø 400 K 195 Megalo FCH

16 Kylpyhuoneet Kylpyhuoneiden valaistuksen on oltava tehokasta, mutta tarvittaessa myös pehmeää. Upotettavat valaisimet antavat kattoon puhtaan vaikutelman, ja niitä voidaan myös himmentää. Jos upotus alakattoon ei ole mahdollinen, yleisvalaisimiksi voidaan valita plafondit. Peilien ympärille tarvitaan lisää valaistusta parranajoa ja ehostusta varten. Pleiad Compact G2 165 Kattopintaan upotettava downlight-valaisin. FSQ-E Koristekehys IP 64, läpinäkyvä Valkoinen (RAL 9016) Harmaa (RAL 7040) Harjattu alumiini Koristekehys IP 54, opaali 16 Valkoinen (RAL 9016) Harmaa (RAL 7040) Harjattu alumiini 41868

17 Fino Elegantti kylpyhuonevalaisin, joka voidaan asentaa seinälle vaaka- tai pystysuoraan. Hienostuneen valaisimen kupu on opaaliakryyliä, valaisinkotelo ruostumatonta terästä ja runko sinkittyä terästä. IP 44 L 600/900 S 57 K 32 Fino FDH L 1 13/ Aqua Kylpyhuonevalaisin, joka voidaan asentaa seinälle vaaka- tai pystysuoraan. Runko valkoista tai harmaata polykarbonaattia, kupu opaaliakryylia. Saatavana myös pistorasioilla varustettuna. Easy LED Alakattoon upotettava led-downlight -valaisin. Kaksi mallia, kiinteä ja suunnattava Led-valaisimen sirontakulma 38 tai 54. Värilämpötila 3000 K. IP 44/20 Ø 80/105 Easy LED LED Sirontakulma Suunnattavuus 0 /0 30 Valkoinen Harmaa Kiinteä malli, Ø 80 mm, IP 44 7 W W Suunnattava malli 0 30, Ø 105 mm, IP 20 7 W W Lisätarvikkeet, Easy LED Teholähde 9 W 350 ma, 1 10 V DIM IP 44 P 610/682 S 92 K 38 Aqua FDH P Valkoinen Harmaa Valaisin ilman pistorasiaa 1 13/ Valaisin pistorasialla 1 13/ Zoft katto Harmaaksi maalattu valaisinrunko, kupu opaalilasia. IP K 125 Zoft katto FSQ IAA/E Telescope Aqua Valkoinen runko alumiiniprofiilia (RAL 9016). Valkoinen seinäkiinnike sinkittyä alumiinilevyä (RAL 9016). Kupu opaaliakryylia. Päätylevyt mattavalkoista muovia, kiinnitys magneetin avulla. IP 44 P 600/900 S 87 Ø 72 Telescope Aqua FDH P 1 13/

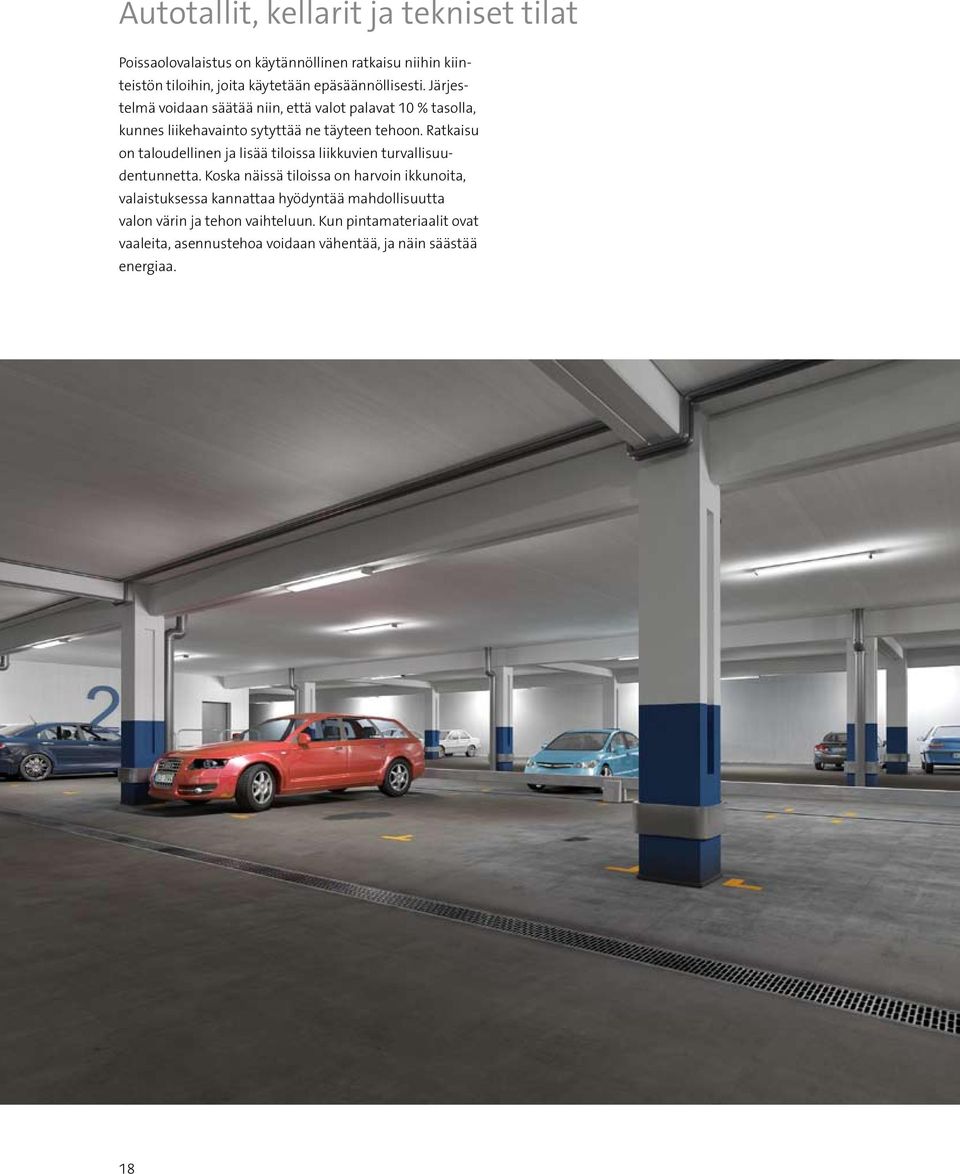

18 Autotallit, kellarit ja tekniset tilat Poissaolovalaistus on käytännöllinen ratkaisu niihin kiinteistön tiloihin, joita käytetään epäsäännöllisesti. Järjestelmä voidaan säätää niin, että valot palavat 10 % tasolla, kunnes liikehavainto sytyttää ne täyteen tehoon. Ratkaisu on taloudellinen ja lisää tiloissa liikkuvien turvallisuudentunnetta. Koska näissä tiloissa on harvoin ikkunoita, valaistuksessa kannattaa hyödyntää mahdollisuutta valon värin ja tehon vaihteluun. Kun pintamateriaalit ovat vaaleita, asennustehoa voidaan vähentää, ja näin säästää energiaa. 18

19 AllFive Runko korroosionkestävää, valkoiseksi maalattua Aluzink-levyä. Häikäisysuoja prismakuvioitua tai opaaliakryylia. Mukana tulevalla tiivisteellä kotelointiluokaksi saadaan tasaisella pinnalla IP 44. Discovery Valaisin, jonka vankka rakenne ja kestävät materiaalit mahdollistavat asentamisen sekä sisään että ulos, joko pinta-asennuksena tai upotettuna. Valaisimen runko polykarbonaattia, kupu iskunkestävää akryylia. IP 20/44 P 622/1222 L 150 K 50 AllFive FDH Opaali Prismakuvioitu Mikroaaltosensori, on/off Mikroaaltosensori, poissaolohimmennys IP K 93 Discovery FSQ-E EL-liitäntälaite Mikroaaltosensori, on/off Kiinnityssangat 4 st IP K 111 Discovery Space FSQ-E EL-liitäntälaite 2x Mikroaaltosensori, on/off Mikroaaltosensori, poissaolohimmennys Robust kotelo. Lisätarvikkeet, Discovery Space Robust kotelo Densus 3000 Runko lasikuituvahvisteista polyesteriä. Välipohja valkoiseksi maalattua teräslevyä. Kupu pitkittäissuuntaan osittain himmennettyä polykarbonaattia. Kiinnityssalvat ruostumatonta terästä. IP 65 P 1283 L 161 K 114 Densus 3000 FD (T26) 2 36 FDH (T16) 2 28 EL-liitäntälaite EL-liitäntälaite Basic T5 Asennus suoraan seinä- tai kattopintaan. Rungon pohja alumiiniprofiilia, peitekansi teräslevyä ja päädyt muovia. Valkoinen (RAL 9016). IP 20 L 587 B 400 H 92 Basic T5 FDH 1 13/

20 Valonohjaus Valonohjaus on järkevä valinta kerrostaloihin. Vuorokauden aikana kiinteistön eri tiloissa liikkuu paljon ihmisiä. Siksi niihin tarvitaan hyvin opastavaa ja turvallisuutta luovaa valaistusta. Koska tilojen käyttö on epäsäännöllistä, valaistusta kannattaa ohjata läsnäolosensoreilla. Niiden avulla valot eivät koskaan pala turhaan. Taloyhtiö säästää energiakustannuksissa ja valaistuksen ympäristövaikutukset vähenevät. Piilotetut mikroaaltosensorit Piilotetuilla mikroaaltosensoreilla varustetut valaisimet ovat tehokas ratkaisu läsnäolo-ohjaukseen. Sensori toimii tutkan tavoin ja lähettää signaalin, joka heijastuu takaisin sensoriin. Kun signaalin heijastumisaika muuttuu, sensori tulkitsee sen liikkeeksi. Mikroaaltosensori poikkeaa ominaisuuksiltaan tavalli-sesta PIR-anturista (Passive Infra Red). Se voi tunnistaa liikkeet myös ohuen kipsiseinän toiselta puolelta. Ominaisuus on hyödyllinen esimerkiksi pesutuvassa, koska valo syttyy jo ennen kuin kävijä avaa oven. Mahdolliset virhehavainnot voidaan estää vähentämällä sensorin herkkyyttä. Sansoreiden sijoittaminen Mikroaaltosensoria ei kannata sijoittaa tuuletusventtiilien tai suurien metallipintojen läheisyyteen, koska ne voivat saada sensorin havaitsemaan liikettä koko ajan. Herkkyyden, havaintoviiveen ja valonvoimakkuuden kynnysarvon 20

21 asetukset tehdään suoraan sensoriyksikköön kiinteillä säätöarvoilla. Releliitäntöjä voidaan kuormittaa eri tavoin riippuen niiden käyttötarkoituksesta. Relettä voidaan käyttää yhden tai useamman valaisimen sytyttämiseen ja sammuttamiseen ja/tai valaistusvoimakkuuden säätämiseen eli niin kutsuttuun poissaolovalaistukseen tai käytävätoimintoon. Max. 4 m Sensorilla varustettu valaisi Sensorilla varustettu valaisin 360 Ø < 8 m Asuinrakennusten valaistus Säästöpotentiaalilaskelma Pesutupa LENI, kwh/m², vuosi Kulutus, kwh/vuosi Kustannukset/vuosi, Manuaaliohjaus 38,5 635,3 63,5 Poissaolo-ohjaus 23,1 381,2 38,1 Autotalli Keskitetty ohjaus 18,1 5431,2 543,1 Läsnäolo-ohjaus 1,81 543,1 54,3 Portaikko Keskitetty ohjaus 66,8 1226,4 122,6 Läsnäolo-ohjaus 33,4 613,2 61,3 LENI-luvut on laskettu DIALux 4.8 -ohjelmalla. Laskelmat perustuvat soveltuvin osin energiadirektiivissä EN ilmoitettuihin standardiarvoihin. Portaikkojen ja autotallien vuosittainen käyttöaika on arvioitu 8760 tunniksi vuodessa. Pesutuvan käyttöaikana käytetään 5500 tuntia, eli päivittäistä käyttöä välillä Vuosikustannuksen laskennassa on käytetty 0,1 euron kilowattihintaa. Poissaolokertoimena (FA) käytetään pesutuvassa arvoa 0,7 ja portaikossa arvoa 0,6. LENI-luvulla mitataan normaalisti koko rakennuksen energiatehokkuutta. Arvo on tässä jaettu huonekohtaiseksi osapinta-alaksi niin, että samassa tilassa voidaan vertailla erilaisia ratkaisuja. Kattoon asennettu sensori herkimmällä asetuksella. Herkkyyttä voidaan säätää portaittain: 20, 30, 50, 75 ja 100 %. Mikroaaltosensorin herkkyyden ansiosta järjestelmä voi havaita liikkeen myös ohuen seinän tai esimerkiksi lasin toiselta puolelta. Keskitetty ohjaus Ohjaus tapahtuu keskitetysti ja perustuu tilan kokonaiskäyttöaikaan. Manuaalinen ohjaus Sytytys ja sammutus paikallisesti tilaan asennettujen katkaisijoiden avulla. Läsnäolo-ohjaus Läsnäolotunnistin sytyttää ja sammuttaa valaistuksen automaattisesti. Viimeisen läsnäolohavainnon jälkeen valo sammuu automaattisesti viimeistään 15 minuutin kuluttua. Poissaolo-ohjaus Poissaolo-ohjaus estää valon syttymisen automaattisesti liikehavainnosta. Valaisimet on sytytettävä manuaalisesti. Viimeisen läsnäolohavainnon jälkeen valo sammuu automaattisesti viimeistään 15 minuutin kuluttua. Kytkentä ON/OFF - master-valaisin ja enintään kaksi orjavalaisinta L1 N PE EL-liitäntälaite Sensor L N E E N L EL-liitäntälaite E N L EL-liitäntälaite Master-valaisin Orjavalaisin Orjavalaisin Valaisinten sytytys/sammutus hoidetaan liitäntälaitteella. Master-valaisin ja orjavalaisimet sammuvat, kun asetettu viiveaika viimeisestä liikehavainnosta on kulunut. Sensorin releen ominaisuuksien vuoksi orjaliitäntään voidaan kytkeä vain kaksi valaisinta (kaksi liitäntälaitetta). Useita sensorivalaisimia voidaan kytkeä rinnan samaan toimintoon. Master-valaisin kytketään 4-johtimisella ja orjavalaisimet 3-johtimisilla johdoilla. Kytkentä KÄYTÄVÄTOIMINTO - master-valasin ja kaksi orjavalaisinta L1 N PE EL-liitäntälaite Sensor L N E E E N N L EL-liitäntälaite L EL-liitäntälaite Master-valaisin Orjavalaisin Orjavalaisin Mikroaaltosensorin relettä voidaan käyttää Tridonicin liitäntälaitteen kanssa nk. käytävätoimintoon. Silloin sensorilla ei katkaista liitäntälaitteen jännitettä, vaan sensori liitetään liitäntälaitteen ohjauspiiriin ja valoa säädetään sen kautta. Läsnäolohavainto sulkee releen, jolloin lampun valoteho nousee 100 prosenttiin välittömästi. Kun viiveaika viimeisen liikehavainnon jälkeen on kulunut, valaistus himmennetään hitaasti 10 prosenttiin. Koska käyttö ei kuormita relettä, samaan ohjausjärjestelmään voidaan liittää suuri määrä valaisimia. Järjestelmässä voi olla myös useita master-valaisimia. Asennus voidaan tehdä vain 1-vaihejärjestelmänä. Joitakin sensoreilla ja käytävätoiminnolla varustettuja valaisimia voidaan käyttää vain 75 prosentin herkkyydellä loistelamppujen ja sensorin välisen häiriöisyyden vuoksi. Master-valaisin ja orjavalaisimet liitetään 4-johtimisella johdolla. Liitäntälaitteena käytetään Tridonicin Excel One4all- tai ECO lp T5 -liitäntälaitetta (pienloistelampuille sopii vain One4all). Erikoistapauksissa One4all-liitäntälaitteeseen voidaan ohjelmoida myös muita toimintoja. 21

22 Norra Munksjöstranden, Jönköping Ympäristöystävällisissä pylväissä on valinnanvaraa Erilaiset ympäristöt asettavat omat vaatimuksensa valaistuksen esteettisyydelle ja laadulle. Valaisinpylväät valitaan aina käytettävien valaisimien mukaan. Mallistossa on eripituisia ja erilaisia pylväsmalleja, joiden pintakäsittelyyn on tarjolla useita vaihtoehtoja. Alumiinista valmistetun pylvään käyttöikä on erittäin pitkä. Jos maan alle jäävä pylvään tyviosa on asennettu huolellisesti, sen käyttöikä yltää helposti jopa 45 vuoteen. Pylväät täyttävät sovellettavan EN-40 standardin määräykset. Kaikki Fagerhultin valaisinpylväät valmistetaan 95 % kierrätetystä alumiinista. Itse materiaali on 100 % kierrätettävää, ja sitä voidaan käyttää yhä uudelleen laadun kärsimättä. Kierrätysalumiinin avulla tuotteiden hiilidioksidipäästöt saadaan minimoitua. Kaikki tuotteet on sertifioitu standardien ISO 9001 ja ISO mukaisesti, ja niillä on CE-merkintä. 22

23 Lieriopylväs Lieriönmuotoinen suora pylväs valmistetaan saumattomasta alumiiniputkesta, ja siitä on saatavana useita eri versioita. Tämän pylväsmallin läpimitta on sama tyvestä pylvään päähän asti. Pylväiden vakiopintakäsittelynä on harjattu alumiini tai maalattu alumiiniharmaa ja antrasiitinharmaa. Tilauksesta pylväät voidaan myös anodisoida tai maalata asiakkaan toivomalla RAL-värillä. Alumiiniseos täyttää standardin EN AW-6060 määräykset. Pylväät ovat CO ₂ -neutraaleja. P 3500/4500 L 161 Pylväs Ø 114 Pää Ø 60 Lieriöpylväs pylväsjalustaan tai valuankkuriin Kokonaispituus (mm) kg Kartiopylväs Kartiopylväs valmistetaan saumattomasta alumiiniputkesta. Pylvään läpimitta kapenee tasaisesti pylvään päätä kohti. Pylväiden vakiopintakäsittelynä on harjattu alumiini tai maalattu alumiiniharmaa ja antrasiitinharmaa. Tilauksesta pylväät voidaan myös anodisoida tai maalata asiakkaan toivomalla RAL-värillä. Alumiiniseos täyttää standardin EN AW-6060 määräykset. Pylväät ovat CO ₂ -neutraaleja. P 3500/4500 L 161 Pylväs Ø 114 Pää Ø 60 Kartiopylväs pylväsjalustaan tai valuankkuriin Kokonaispituus (mm) kg Alumiininharmaa Antrasiitinharmaa Alumiininharmaa Antrasiitinharmaa Lisätarvikkeet, pylväät Sulakesarja, luokka Lisää valaisin- ja pylväsmalleja töytyy osoitteestamme 23
