yle Lämmitysjärjestelmät Antero Mäkinen

Transkriptio

1 yle Lämmitysjärjestelmät Antero Mäkinen

2 Lämmönjakojärjestelmät Vesikiertoiset Patterit Lattialämmitys (IV-koneen esilämmityspatteri) Ilma IV-kone Sähkölämmitin maalämpöfoorumi.fi

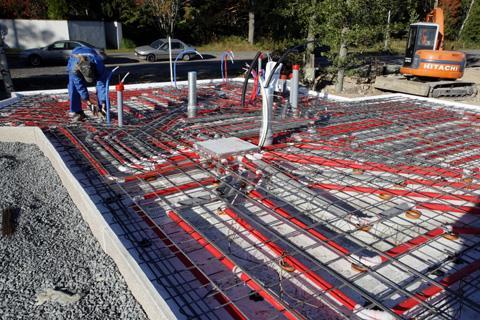

3 Vesikiertoinen lämmönjako Vaihtoehtoina ovat patterit (radiaattorit tai konvektorit) tai lattialämmitys Saman lämpöinen vesi kiertää joka patterille tai lattialämmityspiirille: säädetään ulkolämpötilan mukaan ja hienosäätö pattereiden ja lattiapiirien termostaateilla Lattiarakenteeseen asennetuissa putkissa kiertää noin max C vesi Putket voidaan asentaa niin betonilaattaan kuin puurakenteiseen lattiaan Myös patterit nykyään usein matalalla veden lämpötilalla toimivia Kosteisiin tiloihin erillinen lattialämmityspiiri: kosteiden tilojen lattialämmitys halutaan usein pitää päällä myös kesällä eklampotalo.fi rakennusperintö.fi warmia

4 Ilmakiertoinen lämmönjako Lämmitys lämpimän ilman avulla Tarvitaan lämmönjakokeskus: huolehtii veden lämmityksestä ja välittää sopivan määrän kaukolämpöä ilmalämmityslaitteen vesipatteristoon Voidaan käyttää myös maalämpöä Useita laitevalmistajia tarjolla Legalett Suomela

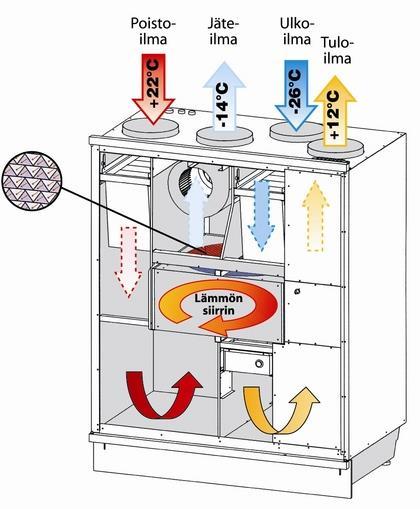

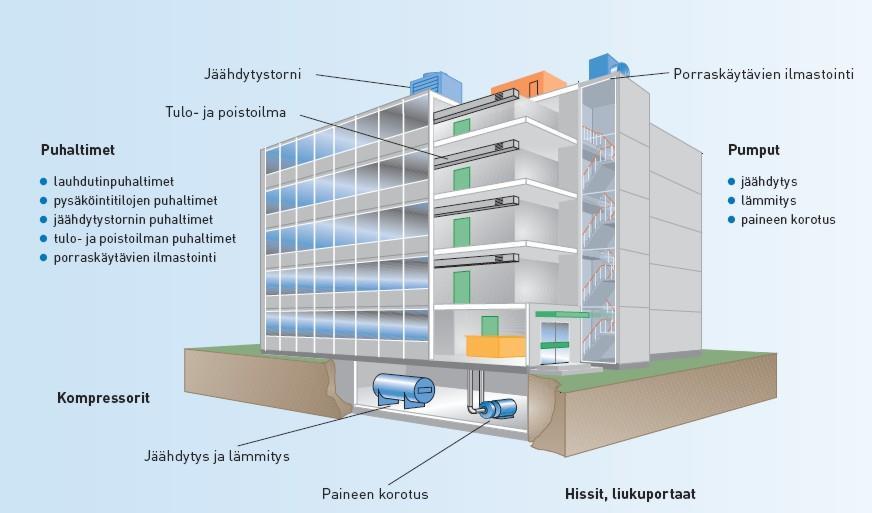

5 IV-kone Ilmanvaihtokone vie ulos ja tuo uutta puhdasta ja raikasta ilmaa sisälle Lämmöntalteenotto mukana: poistuvasta ilmasta siirretään lämpö tulevaan ilmaan lämmönvaihtimessa IV-koneessa on myös esilämmityspatteri ja jälkilämmityspatteri Nämä patterit voivat olla vesikiertoisia tai sähkölämmitteisiä taloon.com mannikko1214.blogspot.fi energiatehokaskoti.fi

6 Lämmön varaaminen Vesi Kivimassa Suolakide (PCM, Phase change materials) rakentaja.fi tiili-info.fi

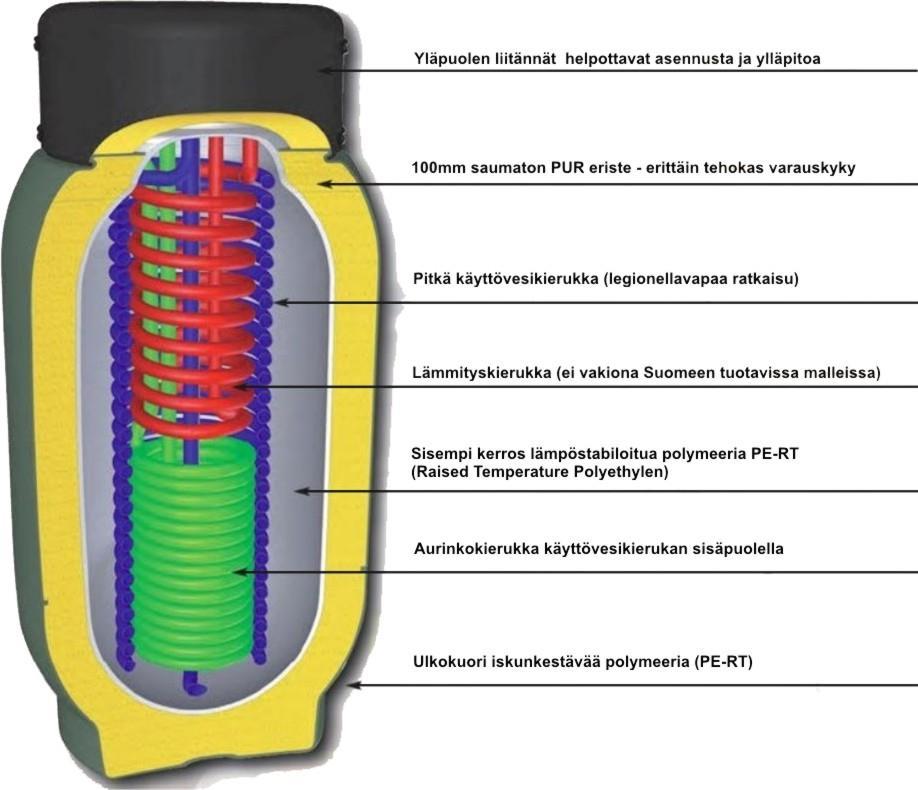

7 Vesilämmönvaraaja Yleisin käytetty tekniikka Suljettu kierto: ilma ei pääse liukenemaan veteen ja aiheuttamaan korroosiota Varaajien koko vaihtelee: lämmönlähteen ja kulutuksen mukaan mitoitettava rakentaja.fi suomenekotalot.fi

8 Kivimassa lämmönvaraajana Vanhin tekniikka esim. tulisijoissa Suoralla auringon lämmöllä lämmitettävä kiviseinä Lattialämmityksessä voidaan varata betonimassaa yön aikana revontuli.fi linnatuli.com wikikko.info

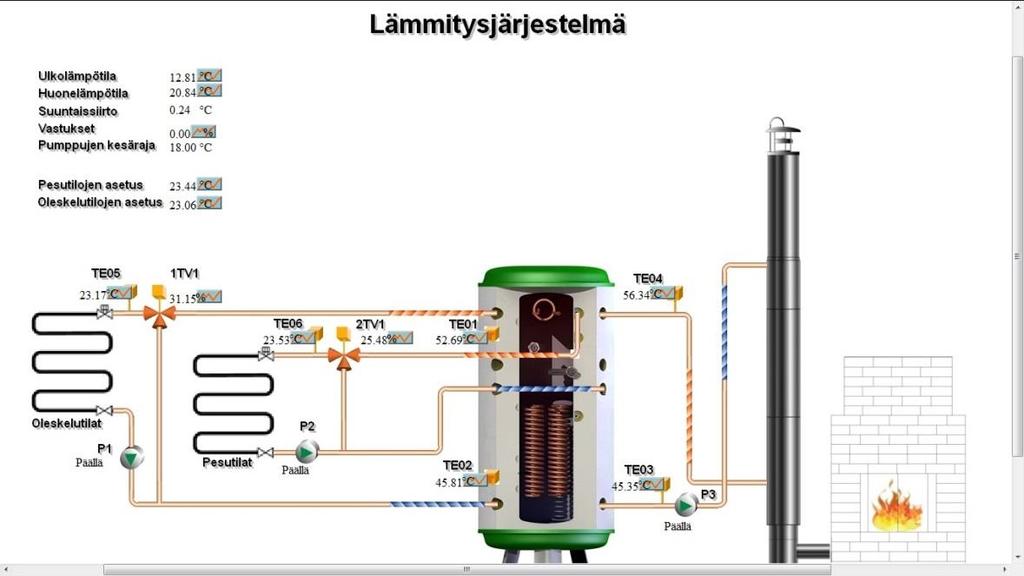

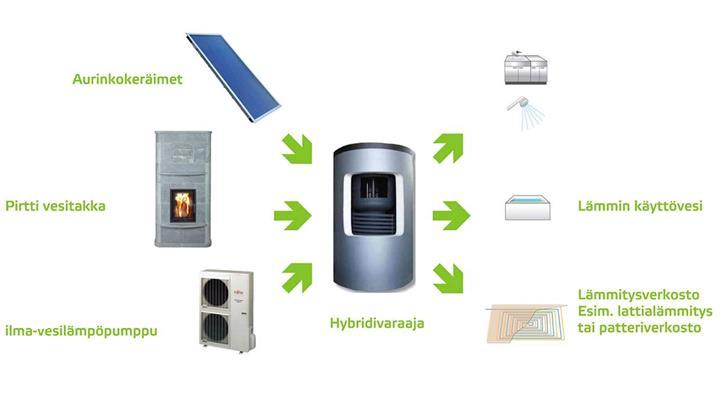

9 Hybridilämmitys Hybridilämmitys tarkoittaa useamman eri energialähteen hyödyntämistä lämmitykseen ja lämpimän käyttöveden tuottamiseen eri vuodenaikoina. Hybridijärjestelmässä pyritään ympäristöystävälliseen ja tehokkaaseen energian tuottamiseen. Hybridivaraajaan kannattaa liittää vesikiertoinen tulisija ja aurinkokeräimet.

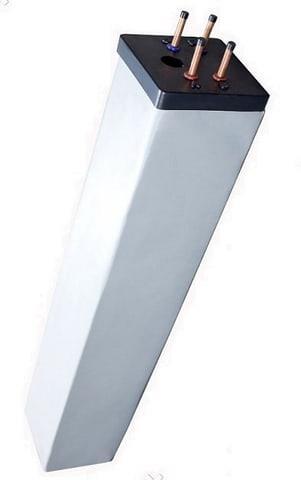

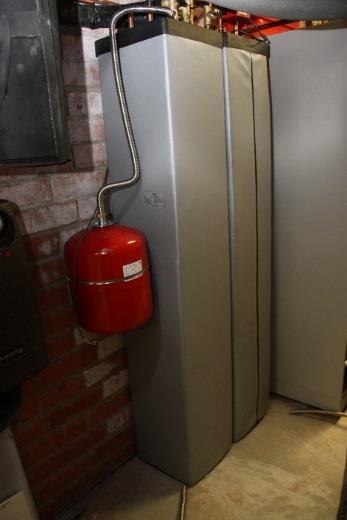

10 Suolavaraaja (PCM) Phase Change Material (PCM) eli faasinmuutosmateriaali PCM-varaajat hyödyntävät lämmönvaraamisessa faasin (olomuodon) muutosta, jonka yhteydessä joko vapautuu tai sitoutuu energiaa Epäorgaanisia ja orgaanisia suoloja, parafiineja ja rasvahappoja Yleisin materiaali glaubersuola (natriumsulfaatti): 33% glaubersuolaa ja 67% vettä Suolavaraajaa käytetään ahtaissa tiloissa puskurivaraajana. Faasimuutoksen (kiinteä-neste) avulla suolaan (natriumasetaatti) voidaan varata hurja määrä energiaa tilavuuteensa nähden. Esim. normaaliin 60 cm x 60 cm kaappiin on mahdollista asentaa 2000 litran vesivaraajaa vastaava suolavaraajakokonaisuus. Vaatii aina pienen päävaraajan esim litraa tai päävaraajana voidaan käyttää myös kattilan vesitilavuutta. Toimintalämpötila-alueella viisinkertainen varauskyky veteen verrattuna! suomenekotalot.fi

11 Ihminen lämmönlähteenä Tuottaa keskimäärin 100W lämpöä Nukkuessa 85W Toimistotyössä W Kotitöissä 165W(ruuanlaitto) - 470W(siivous)

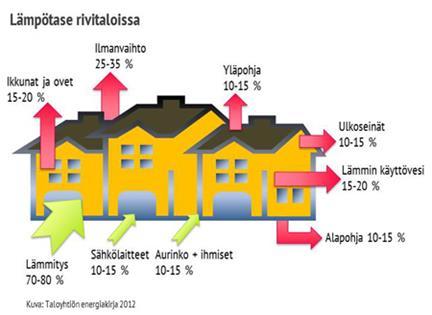

12 Ilmaislämmöt Ihmiset Aurinko Sähkölaitteet valkokangas.net checklistbyblond.casablogit.fi papunet.net

13 Aurinko Auringon passiivinen hyödyntäminen, esim. ikkunoiden läpi tuleva lämpö alppisalvos.fi Aurinkosuojaus

14 Kodin sähkölaitteet Ison television tai videotykin teho voi olla satoja watteja, josta iso osa menee lämmöksi huoneeseen pixmania.com hifitalo.fi

15 Lämmitysratkaisut ja -energiat Suorasähkö Aurinkolämpö ja sähkö Kattilat Takat Maalämpö Ilmavesilämpöpumppu IVLP/VILP Maapiiri (vesi tai ilma) Öljy Poistoilmalämpöpumppu PILP Savukaasujen lämmöntalteenotto Lämmöntalteenotto jätevedestä Maakaasu Biokaasu

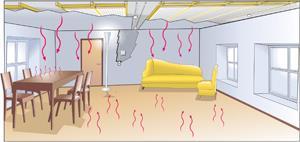

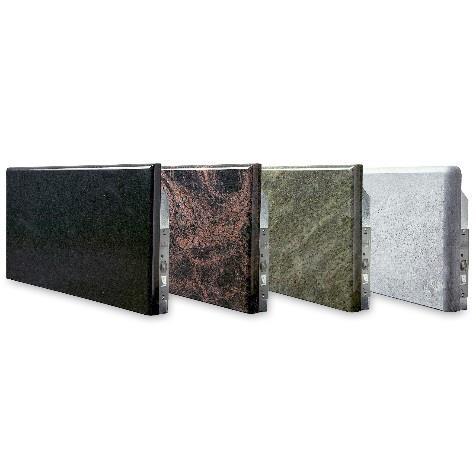

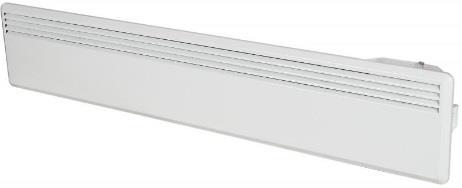

16 Suora sähkölämmitys Suomessa n omakotitaloa lämpenee suoralla sähkölämmityksellä Uusien erittäin energiatehokkaiden talojen osalla järkevä valinta vem.fi sahkoala.fi taloon.com

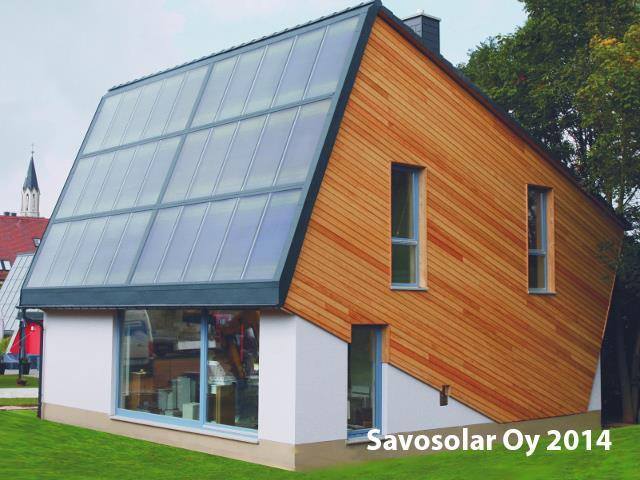

17 Aurinkolämpö Toimii isäenergianlähteenä, lämpimän käyttöveden lämmityksessä Voidaan hyödyntää noin 6kk vuodessa, parhaimmillaan jopa 9kk arevasolar.fi energia-auringosta.fi Polarsol.com Ruukki classic lämpö solarventi.fi

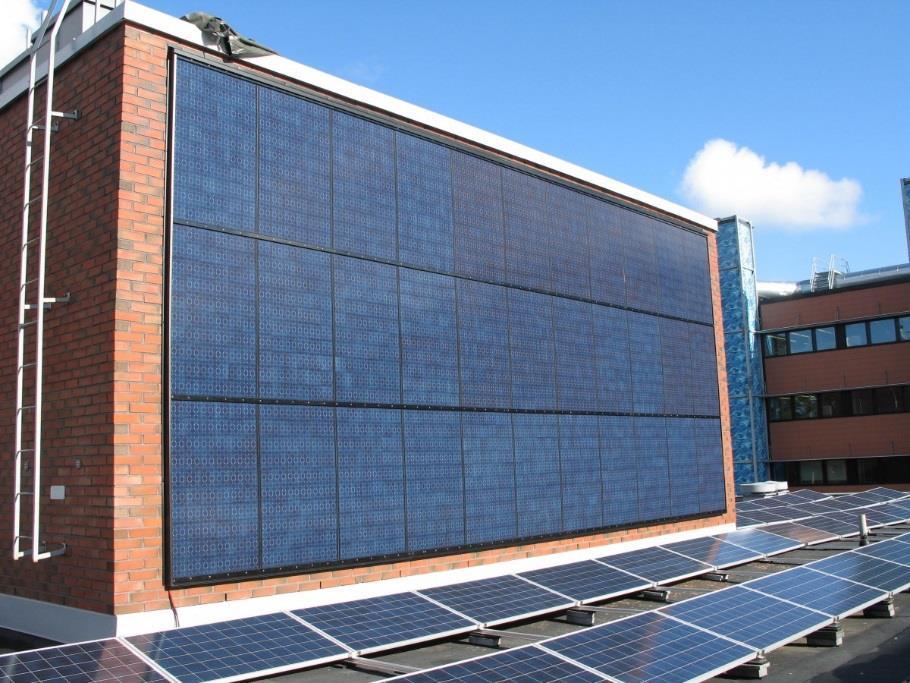

18 Aurinkosähkö Ei riitä koko vuoden tarpeisiin Mitoitetaan yleensä kesäajan huipputehontarpeen mukaan Voidaan liittää joko yhteen tai kolmeen vaiheeseen Ei toimi sähkökatkon aikana arevasolar.fi Rakennulehti.fi

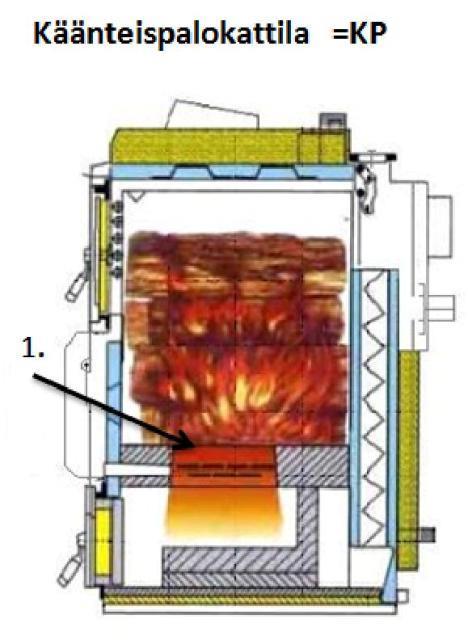

19 Kattilaratkaisut Pelletti Hake Klapi (Vesikiertoinen takka) wifotek.com gilles.fi aaltoarina.fi

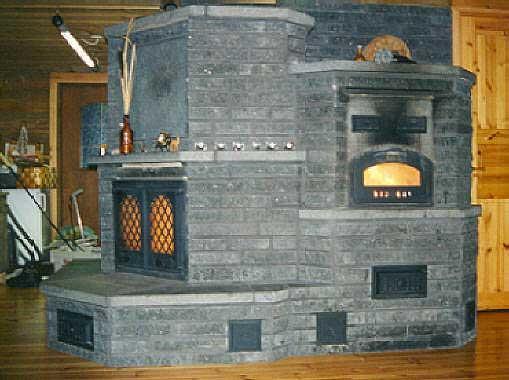

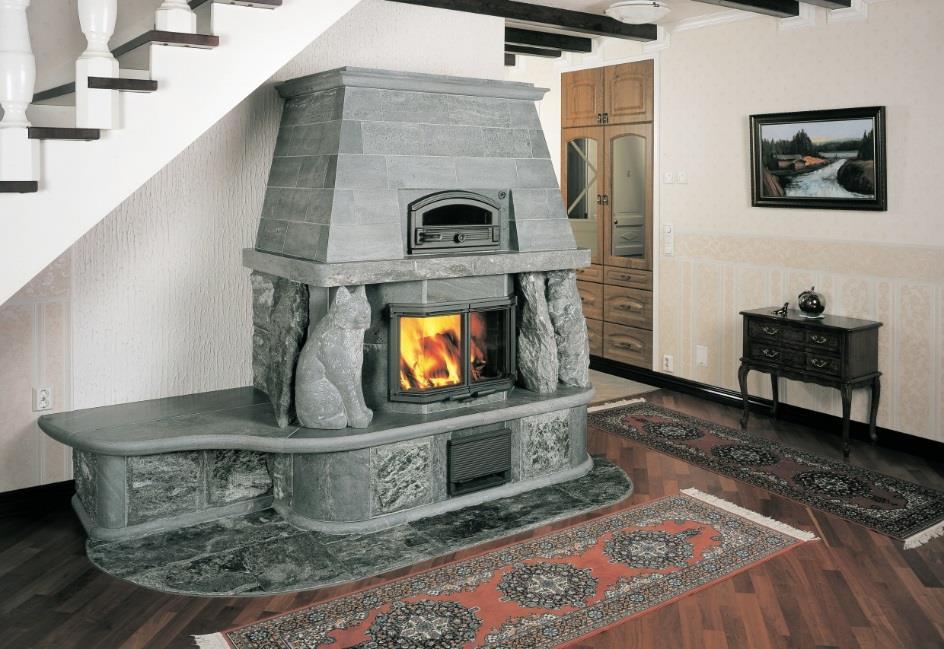

20 Kivi, tiili tai valumassa Kiertoilma Takkasydän Vesitakka Pellettitakka Takka

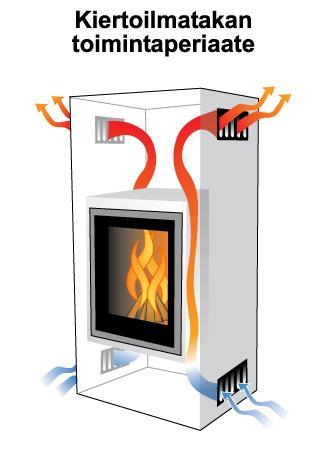

21 Ilma kiertää takan rakenteiden sisällä ja lämpiää Kiertoilmatakka Lampomaa.fi Warmauunit

22 Vesitakka Lämpimän käyttöveden tuottamiseen E-luvun laskennassa huomioidaan kattilana Maalämpötukku Waastek vesitakka.info

23 Pellettitakka Melko helposti jälkiasennettavissa kevytpiipun kanssa lisälämmönlähteeksi Myös vesikiertoisia malleja cardonar.fi

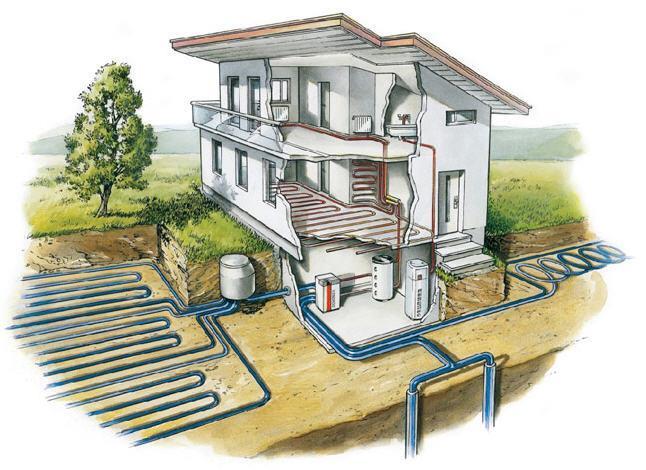

24 Maalämpö Porakaivo, maapiiri tai vesistö Rakennuksen lämmöntarpeen oltava yleensä yli kwh/vuosi jotta taloudellisesti kannattava Porakaivon ja järjestelmän mitoitus! Tontin koko rajoittaa Tärkeää on että lämpökaivo on mitoitettu oikeassa suhteessa lämpöpumpun kanssa. 1kw = 20metriä porattua kaivoa, esim. 10kw lämpöpumppu = 200 metrinen lämpökaivo

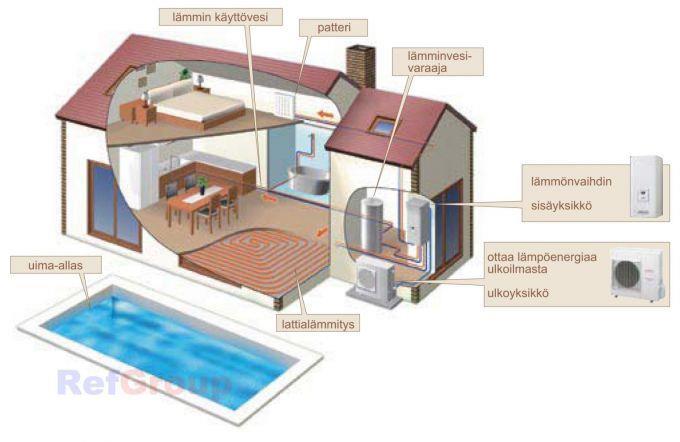

25 Ilmavesilämpöpumppu Investointina maalämpöä pienempi Huomioitava ulkoyksiköstä kondensoituva vesi ja sen pois johtaminen Laitteen sähkövastuksen tai rinnalla olevan toisen lämmönkehittimen oltava yhtä suuri teholtaan parhaatlampopumput.fi

26 Maapiiri Vesi- tai ilmakiertoinen IV-koneen esilämmityspatteri tai tulevan ilman esilämmitys ewarco.fi uponor

27 Poistoilmalämpöpumppu Nibe Innoair.fi kevox.fi

28 Ilmalämpöpumppu Yleensä lisälämmönlähde vanhoihin kohteisiin Malleja myös uusiin, upotettavissa rakenteisiin Mitsubishi costella

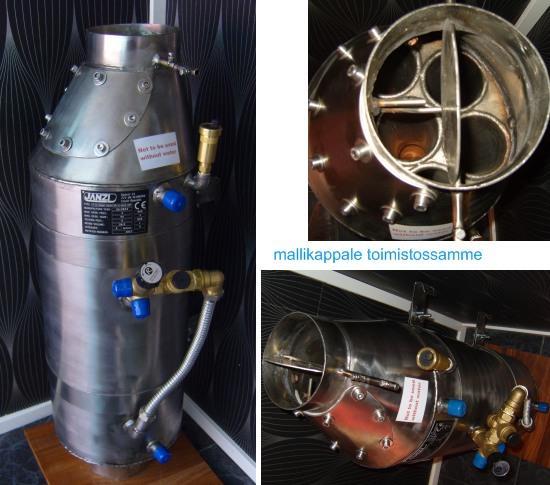

29 Savukaasujen lämmöntalteenotto Käyttöveden lämmitykseen takkojen ja saunojen piipuista kotituli.fi hirsilinna.fi

30 Savukaasujen lämmöntalteenotto hirsilinna.fi

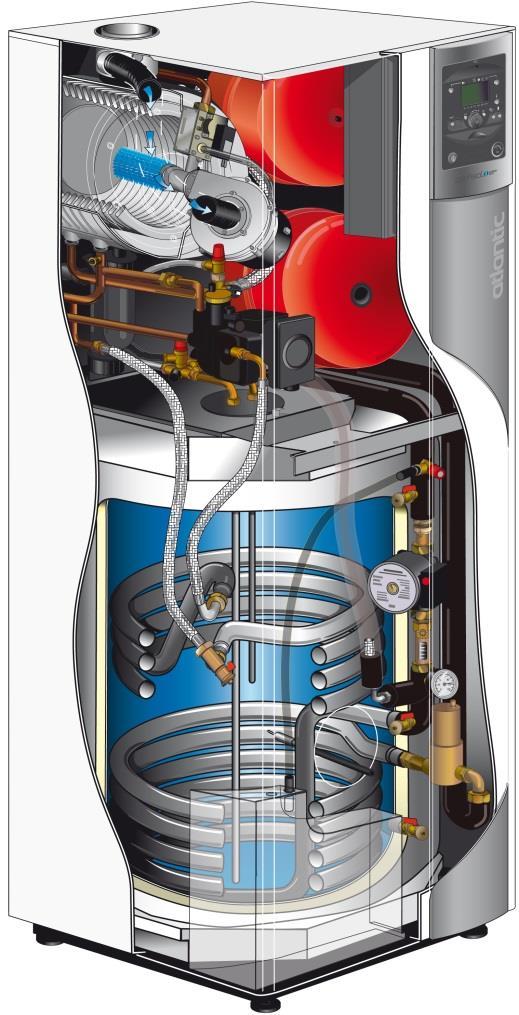

31 Maakaasu Lähinnä kaukolämmön ja sähkön yhteistuotannossa Muutamilla paikkakunnilla vaihtoehto myös omakotitaloihin atlantic.fi costella

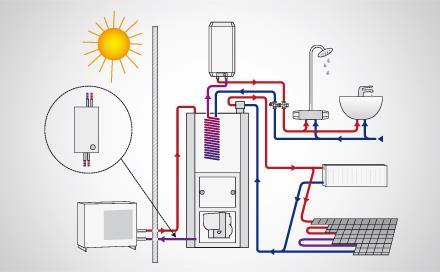

32 Öljy Nykyään usein aurinkolämmön tai vesitakan yhteydessä huipputehon tuottamiseen oljylammitys.fi Hanakat.fi

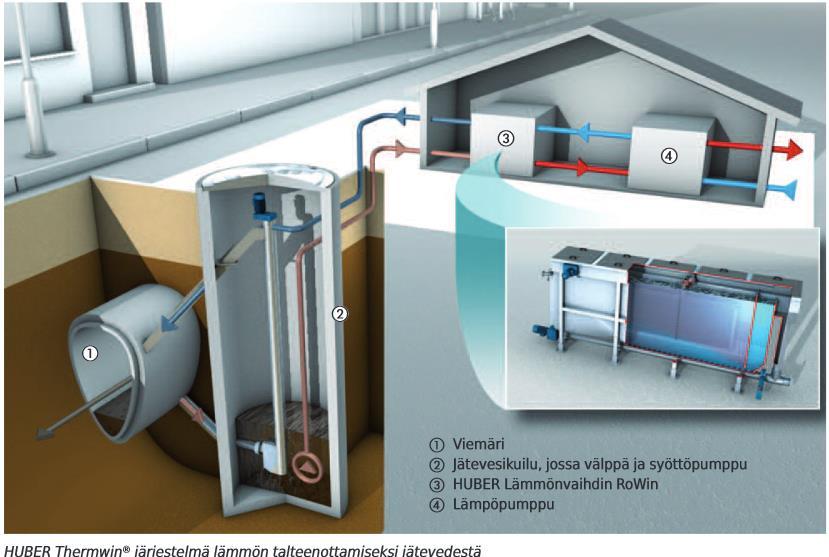

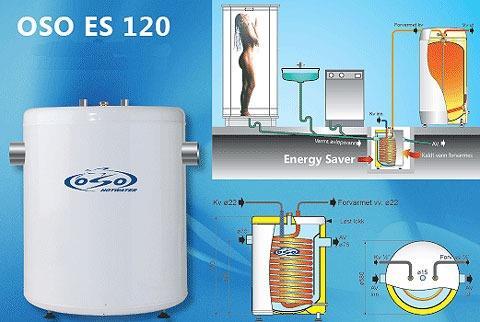

33 Lämmöntalteenotto jätevedestä Ei kovin monia vaihtoehtoja tarjolla Keskimäärin kodin energiankulutuksesta menee veden lämmittämiseen noin 1000kwh / hlö, tästä voidaan ottaa noin 40% uudelleen talteen. Vaatii isoja jätevesimääriä (esim. taloyhtiöiden yhteenliittymä?) hyödyntää viemäriin valuvista suihku/pesuvesistä lämpöenergian. passiv.fi rakentaja.fi

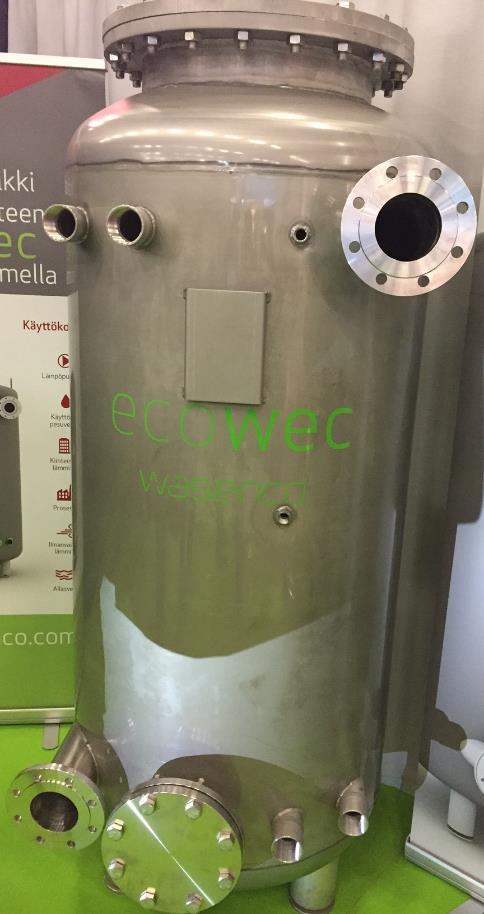

34 Lämmöntalteenotto jätevedestä Wasenco Oy:n kehittämä Ecowec-hybridivaihdin OMINAISUUDET: SOPII YKSIVIEMÄRIJÄRJESTELMÄÄN JÄTEVETTÄ EI KERÄTÄ SÄILIÖÖN TILANTARVE 1M² SOPII UUDIS- JA KORJAUSRAKENTAMISEEN HELPPO JA NOPEA ASENTAA E-LUKU VAIKUTUS JOPA 14 KWH/M²/A SOPII KAIKKIIN LÄMMITYSMUOTOIHIN EI TUKKEUMAVAARAA EI TARVITSE SÄHKÖÄ LÄHES HUOLTOVAPAA LTO-HYÖTYSUHDE JÄTEVEDESTÄ % VALMISTETTU SUOMESSA HYÖDYLLISYYSMALLISUOJA SUOMI JA SAKSA PATENTTIHAKEMUS JÄTETTY FI/PCT wasenco.com

35 Biokaasu Tulevaisuuden energiaa jo tänään raaka-aineet ovat 100 % kotimaisia ja uusiutuvia. Biokaasun tuotantopotentiaali Suomessa on yli 30% kaasun nykykäytöstä. Biokaasua on saatavilla liikenteen, teollisuuden, kotitalouksien ja ravintoloiden käyttöön. - Sulkavuoren keskusvedenpuhdistamo - Nokian Koukkujärvi

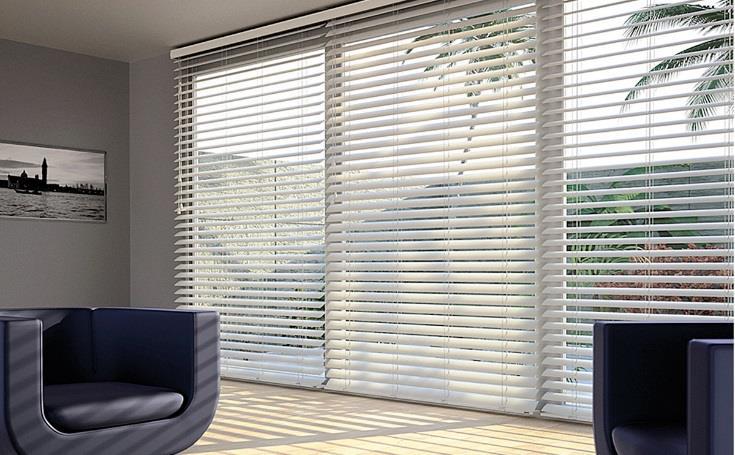

36 Aurinkosuojaus Järkevintä ottaa huomioon jo arkkitehtisuunnittelussa Lipat, markiisit, sälekaihtimet, kalvot Koneellinen jäähdytys aurinkosuojaus.fi

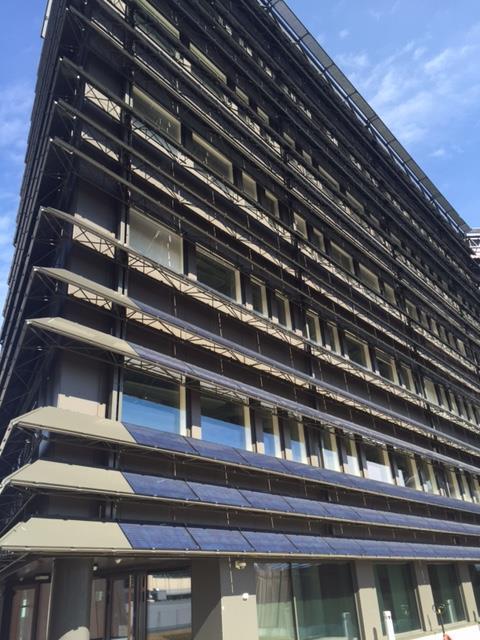

37 RAKENNUKSEN YLILÄMPÖ Ylilämpö ikkunoista Ulkopuolinen automaattinen suojaus Jos jäähdytys toteutetaan jälkikäteen jäähdytyslaitteita käyttämällä, energiakulutus voi kesäkuukausina jopa ylittää talvikauden energiakulutuksen

38 Kiitos! Kysymyksiä?
