600 R ALLASHYLLYT Allastetut hyllyjärjestelmät vaarallisille aineille pienissä säiliöissä

Transkriptio

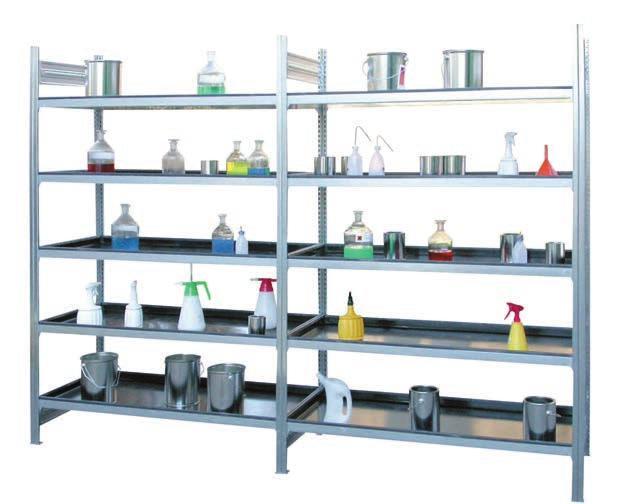

1 Allastetut hyllyjärjestelmät vaarallisille aineille pienissä säiliöissä Haitallisten aineiden varastoimiseen, allashyllyt kaikilla hyllytasoilla. Kaksi leveyttä (1000 ja 1300 mm) voidaan yhdistää keskenään, mikä mahdollistaa varastotilojen optimaalisen käytön. Voidaan laajentaa perus- ja lisäelementeillä. Vakiona 5 allastettua hyllytasoa. Kaikki hyllyjen osat ja allashyllyt sinkitty. Tasoja voi säätää korkeussuunnassa. Kantavuus 200 kg / taso tasaisesti jaettuna. Kunkin elementin maks.kuormitus 1200 kg. Vahvistavien poikkipalkkien ansiosta tukeva rakenne. Toimitetaan osissa, helppo koota itse. 600 R Voidaan laajentaa lisäelementeillä. TUOTENRO NIMIKE MITAT (L x S x K) TILAVUUS ALLASHYLLYJÄ HINTA R Allashylly KG-GR 100W peruselementti 1060 x 635 x 2000 mm 5 x 30 L R Allashylly lisäelementti 1010 x 635 x 2000 mm 5 x 30 L R Lisähylly, allas 1 x 30 L 1 98 R Allashylly KG-GR 130W peruselementti 1360 x 635 x 2000 mm 5 x 35 L R Allashylly lisäelementti 1360 x 635 x 2000 mm 5 x 35 L R Lisähylly, allas 1 x 35 L

2 VUOTOSUOJAUS & VARASTOINTI HYLLYT RITILÄTASOILLA JA KERÄYSALTAALLA Allastetut hyllyjärjestelmät vaarallisille aineille pienissä säiliöissä Palavien nesteiden säilytykseen, alimpana allashylly, neljä sinkittyä ritilähyllyä. Kaksi hyllyleveyttä (1000 ja 1300 mm) voidaan yhdistää keskenään, mikä mahdollistaa varastotilojen optimaalisen käytön. Voidaan laajentaa perus- ja lisäelementeillä. Vakiona viisi säilytystasoa. Kaikki hyllyjen osat ja allashyllyt sinkitty. Tasoja voi säätää korkeussuunnassa. Kantavuus 200 kg / taso tasaisesti jaettuna. Kunkin elementin maks.kuormitus 1200 kg. Vahvistavien poikkipalkkien ansiosta tukeva rakenne. Toimitetaan osissa, helppo koota itse. Voidaan laajentaa lisäelementeillä. 460 R TUOTENRO NIMIKE MITAT (L x S x K) TILAVUUS RITILÄHYLLYT HINTA R Allashylly KG-GR 100G peruselementti 1060 x 635 x 2000 mm 1 x 30 L R Allashylly lisäelementti 1010 x 635 x 2000 mm 1 x 30 L R Lisähylly, ritilä 53 R Allashylly KG-GR 130G peruselementti 1360 x 635 x 2000 mm 1 x 35 L R Allashylly lisäelementti 1310 x 635 x 2000 mm 1 x 35 L R Lisähylly, ritilä tilaukset@ikaros.fi info@ikaros.fi

3 PE-VUORAUKSELLA Allastetut hyllyjärjestelmät vaarallisille & aggressiivisille aineille pienissä säiliöissä Allashyllyt, joiden kaikilla tasoilla on PE-allas, tekevät tästä hyllystä ihanteellisen vaarallisten nesteiden säilytykseen. Kaksi hyllyleveyttä (1000 ja 1300 mm) voidaan yhdistää keskenään, mikä mahdollistaa varastotilojen optimaalisen käytön. Voidaan laajentaa toiveiden mukaan perusja lisäelementeillä. Vakiona viisi säilytystasoa, lisää tilattavissa R R Perus- ja lisäelementti. Allashyllyt PE-vuorauksella Kaikki hyllyjen osat ja allashyllyt sinkitty. Tasoja voi säätää korkeussuunnassa. Kantavuus 200 kg / taso tasaisesti jaettuna. Kunkin elementin maks.kuormitus 1200 kg. Vahvistavien poikkipalkkien ansiosta tukeva rakenne. Toimitetaan osissa, helppo koota itse. TUOTENRO NIMIKE MITAT (L x S x K) TILAVUUS HINTA R Allashylly KG-GR 100WPE peruselementti 1060 x 635 x 2000 mm 5 x 30 L R Allashylly lisäelementti 1010 x 635 x 2000 mm 5 x 30 L R Lisähylly, PE-allas 87 85

4 VUOTOSUOJAUS & VARASTOINTI, JOISSA ERITYISEN SUURI KERÄYSVOLYYMI Allastetut hyllyjärjestelmät haitallisille aineille Suuri keräysvolyymi, maks. 210 L säiliöiden tai yhteensä 2100 L varastointiin. Ritilähyllyt päästävät mahdolliset vuodot läpi, jotka pohjalla oleva valuma-allas kerää talteen. Turvallinen annostelu altaan päällä ritilätasolla hyllyn edessä. Toimitetaan osissa, helppo koota mukana tulevien ohjeiden avulla. Helppo siirtää tarvittaessa haarukkatrukilla tai pumppukärryllä R R Tasoja voi säätää korkeussuunnassa. Kantavuus 200 kg / taso tasaisesti jaettuna. Tyyppihyväksytty keräysallas maalattu RAL 5015 tai lämpösinkitty. Allastilavuus 210 L. Vapaa alakorkeus 100 mm. TUOTENRO NIMIKE MITAT (L x S x K) ALLASMITAT (L x S x K) TILAVUUS RITILÄHYLLYT HINTA R Allashylly GR1-G maalattu 1060 x 635 x 2100 mm 1250 x 820 x 340 mm 210 L R Allashylly GR1-G sinkitty 1060 x 635 x 2100 mm 1250 x 820 x 340 mm 210 L R Allashylly GR2-G maalattu 2085 x 635 x 2100 mm 2420 x 820 x 240 mm 210 L 2 x R Allashylly GR2-G sinkitty 2085 x 635 x 2100 mm 2420 x 820 x 240 mm 210 L 2 x tilaukset@ikaros.fi info@ikaros.fi

5 ANNOSTELUHYLLYT MAKS. 60 L SÄILIÖILLE Allastetut hyllyjärjestelmät haitallisille aineille pienissä säiliöissä ja 60 L tynnyreissä Nämä hyllyt on kehitetty 60 L tynnyreiden turvalliseen varastoimiseen ja annosteluun suoraan telineestä. Lisäosilla hyllyjä voi tarvittaessa laajentaa. Säilytystasoja voi säätää korkeussuunnassa. Nopea koota mukana tulevan ohjeen avulla. 700 R R R R R TUOTENRO NIMIKE MITAT (L x S x K) ALLASMITAT (L x S x K) TILAVUUS KAPASITEETTI HINTA R Hylly AR 1150/660 peruselementti 1360 x 635 x 1150 mm 1240 x 840 x 150 mm 60 L 6 x 60 L tynnyriä 700 R Lisäelementti 1360 x 635 x 1150 mm 1240 x 840 x 150 mm 60 L 6 x 60 L tynnyriä 680 R Hylly AR 1150/360 GR peruselem x 635 x 1150 mm 1240 x 840 x 150 mm 60 L 3 x 60 L tynn. + 1 taso 700 R Lisäelementti 1360 x 635 x 1150 mm 1240 x 840 x 150 mm 60 L taso pienille säiliöille 680 R Hylly AR 2000/960 peruselementti 1360 x 635 x 2000 mm 1240 x 840 x 150 mm 60 L 9 x 60 L tynnyriä 970 R Lisäelementti 1360 x 635 x 2000 mm 1240 x 840 x 150 mm 60 L 9 x 60 L tynnyriä 950 R Hylly AR 2000/660 GR peruselem x 635 x 2000 mm 1240 x 840 x 150 mm 60 L 6 x 60 L tynn. + 1 taso 970 R Lisäelementti 1360 x 635 x 2000 mm 1240 x 840 x 150 mm 60 L taso pienille säiliöille 950 R Kannuhylly 87 87

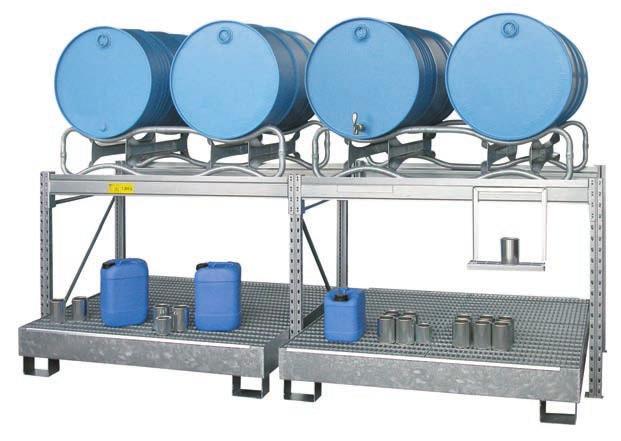

6 VUOTOSUOJAUS & VARASTOINTI ANNOSTELUHYLLYT MAKS. 200 L TYNNYREILLE Allastetut hyllyjärjestelmät vaakatynnyreille, haitallisille nesteille maks. 200 L tynnyreissä Tukeva hyllykkö, reilusti keräysvolyymiä. Optimaalinen korroosiosuoja kuumasinkityksellä. Valitse AFS-A tynnyrikiskoilla tai AFS-B tynnyripukilla. Sinkityllä ritilätasolla voi säilyttää pienempiä säiliöitä ja astioita. Vapaa korkeus 100 mm keräysaltaan alla tekee siirtämisestä helppoa R R xR R R R TUOTENRO NIMIKE MITAT (L x S x K) ALLASMITAT (L x S x K) TILAVUUS KAPASITEETTI HINTA R Tyhjennysasema AFS-A, ilman ritilää 1470 x 810 x 1000 mm 1325 x 1320 x 250 mm 210 L 2 x 200 L tynnyri 760 R Lisäelementti AFS-A, ilman ritilää 1410 x 810 x 1000 mm 1325 x 1320 x 250 mm 210 L 2 x 200 L tynnyri 650 R Tyhjennysasema AFS-B, ilman ritilää 1470 x 810 x 1000 mm 1325 x 1320 x 250 mm 210 L 2 x 200 L tynnyri 760 R Lisäelementti AFS-B, ilman ritilää 1410 x 810 x 1000 mm 1325 x 1320 x 250 mm 210 L 2 x 200 L tynnyri 650 R Ritilä / Laskutaso, sinkitty 110 R Kannuhylly 67 Z Yliajosuojakulma, kelta-musta huomioväri, sis. lattia-ankkurointivalmiuden tilaukset@ikaros.fi info@ikaros.fi

7 ANNOSTELUHYLLYT 200 L TYNNYREILLE Allastetut hyllyjärjestelmät vaakatynnyreille ja pienille säiliöille, haitallisille nesteille maks. 200 L tynnyreissä Yksinkertaisen turvallinen, yksinkertaisen hyvä. Monia yhdistelmiä, rakenna juuri sopiva. Neljän haarukkalenkin ansiosta jokainen hylly voidaan nostaa ja laskea haarukkatrukilla. Ota tyhjät tynnyrit pois, laita täydet tilalle ja nosta takaisin. Kaikki hyllyt on helppo ankkuroida, joten ne eivät kaadu. Lukemattomia yhdistelmiä ja saatavilla myös erikoismalleja, kysy meiltä, olemme asiantuntijoita! P R R Z P x R P R E2 allas, STR-3 + STR-G ja kannuhylly. E2 allas, 2 x STR-G. E2 allas, STR-G P R R Z P x R Z P R R Z E2 allas, STR-2 + STR-G ja kannuhylly. E2 allas, 2 x STR-2 ja kannuhylly. E2 allas, STR-2 + STR-3 ja kannuhylly. TUOTENRO NIMIKE MITAT (L x S x K) KORKEUS KAPASITEETTI HINTA P Valuma-allas E1, maalattu 690 x 1200 mm 275 mm 205 L 250 P Valuma-allas E1, sinkitty 690 x 1200 mm 275 mm 205 L 290 R Tynnyrihylly STR-1, sinkitty 790 x 650 mm 790 mm 1 x 200 L tynnyri 280 P Valuma-allas E2, maalattu 1290 x 1200 mm 160 mm 205 L 300 P Valuma-allas E2, sinkitty 1290 x 1200 mm 160 mm 205 L 370 R Tynnyrihylly STR-2, sinkitty 1390 x 650 mm 790 mm 2 x 200 L tynnyri 310 R Tynnyrihylly STR-3, sinkitty 1390 x 650 mm 790 mm 3 x 50/60 L tynnyri 360 R Hyllytaso STR-G, sinkitty 1390 x 1000 mm 790 mm Pienille säiliöille 390 Z Kannuhylly 77 89

8 VUOTOSUOJAUS & VARASTOINTI ANNOSTELUHYLLYT 200 L TYNNYREILLE Allastetut hyllyjärjestelmät vaakatynnyreille ja pienille säiliöille, haitallisille nesteille maks. 200 l tynnyreissä Turvallisen varastoinnin lisäksi myös turvallinen annostelu on tärkessä asemassa kun käsitellään haitallisia nesteitä. Nämä tyhjennyshyllyt takaavat: - Lainmukaisen turvallisuuden - Vakaan rakenteen - Helpon käsittelyn - Joustavan käytön - Nopean kokoamisen mukana seuraavan ohjeen avulla. 150 Z Pyörivät tynnyrikiskot Esimerkki yhdistelmästä R R , lisävarusteena kannuhylly R R , lisävarusteena kannuhylly. 90 tilaukset@ikaros.fi info@ikaros.fi R Z FR2-22, lisävarusteena kannuteline. TUOTENRO NIMIKE MITAT (L x S x K) ALLASMITAT (L x S x K) ALLAS KAPASITEETTI HINTA R Perusosa FR2-2222, sink. allas, ei ritilää 1620 x 800 x 2000 mm 1325 x 1320 x 250 mm 210 L 4 x 200 L tynnyri R Lisäosa R Perusosa FR sink. allas ritilällä 1620 x 800 x 2000 mm 1325 x 1320 x 250 mm 210 L 4 x 200 L tynnyri R Lisäosa R Perusosa FR sink. allas, ei ritilää 1620 x 800 x 2000 mm 1325 x 1320 x 250 mm 210 L 2 x 200 L /3 x 60 L tynnyri R Lisäosa R Perusosa FR sink. allas ritilällä 1620 x 800 x 2000 mm 1325 x 1320 x 250 mm 210 L 2 x 200 L /3 x 60 L tynnyri R Lisäosa TUOTENRO NIMIKE HINTA Z Pyörivät tynnyrikiskot, kiinnitetään valmiisiin kiskoihin, kuulalaakerit, kantavuus 210 kg 150 Z Kannuteline, työnnetään kiinni valmiisiin kiskoihin 77 Z Yliajosuojakulma, kelta-musta huomioväri, sis. lattia-ankkurointivalmiuden 80 R Ylimääräinen ritilätaso, sisältää tukipalkit 170

9 LISÄALLAS KUORMALAVAHYLLYYN, ERI HYLLYNLEVEYDET Erinomainen ratkaisu kun haluat helposti ja edullisesti lisätä kuormalavahyllyyn keräysaltaan 3 mm teräslevyä. Hyväksytty haitallisten aineiden säilytykseen. Kuormitus 1000 kg/m2. Lisäaltaat lepäävät tukevasti kuormalavahyllyn poikkipalkkien päällä. Kiinnitä huomiota pohjasyvyyden yhteensopivuuteen. Myös suurempi keräysvolyymi tai räätälöinti mahdollista, kysy meiltä! 950 R Kuvassa 4x R , sovitettu lavahyllyyn R WSR-E13.33/220 TUOTENRO NIMIKE MITAT (L x S x K) POHJASYVYYS TILAVUUS PAINO HINTA R Valuma-allas 1800 mm hyllyväliin, maalattu 1780 x 1300 x 190 mm 970 mm 220 L 148 kg 720 R Valuma-allas 1800 mm hyllyväliin, sinkitty 1780 x 1300 x 190 mm 970 mm 220 L 148 kg 780 R Lisävaruste: PE-vuoraus 560 R Valuma-allas 2200 mm hyllyväliin, maalattu 2180 x 1300 x 173 mm 970 mm 220 L 174 kg 870 R Valuma-allas 2200 mm hyllyväliin, sinkitty 2180 x 1300 x 173 mm 970 mm 220 L 174 kg 970 R Lisävaruste: PE-vuoraus 640 R Valuma-allas 2700 mm hyllyväliin, maalattu 2680 x 1300 x 160 mm 970 mm 220 L 210 kg 950 R Valuma-allas 2700 mm hyllyväliin, sinkitty 2680 x 1300 x 160 mm 970 mm 220 L 210 kg R Lisävaruste: PE-vuoraus 700 R Valuma-allas 3300 mm hyllyväliin, maalattu 3280 x 1300 x 145 mm 970 mm 220 L 256 kg R Valuma-allas 3300 mm hyllyväliin, sinkitty 3280 x 1300 x 145 mm 970 mm 220 L 256 kg R Lisävaruste: PE-vuoraus

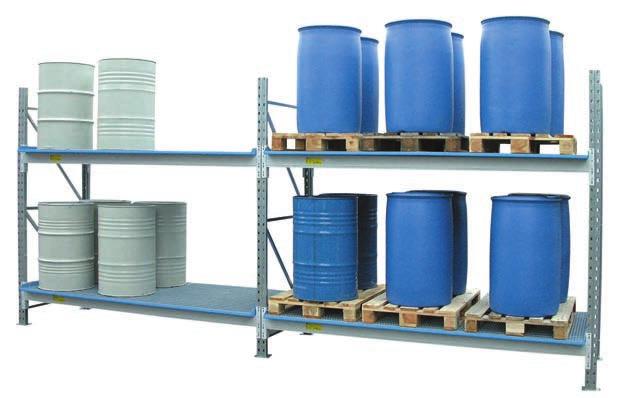

10 VUOTOSUOJAUS & VARASTOINTI Haitallisten aineiden säilytykseen tynnyreissä Euro- tai kemikaalilavoilla kahdessa tasossa Tehokas ja edullinen allastettu hyllyjärjestelmä kuormalavoille. VINKKI! Lisävarusteena saatavien ritilöiden ansiosta tynnyreitä voidaan säilyttää myös ilman lavoja. Hyllytasoja voi säätää korkeussuunnassa, 75 mm porrastus. Vapaa korkeus vuotosuoja-altaiden alla 100 mm R R R Tyyppi: G-PR 2.27, perus- ja lisäelementit Laatumerkityt RAL-RG 614/2 lavahyllyt Valmiiksi kootut tukiraamit tekevät kokoamisesta nopeaa Tukikehikot sinkitty, pitkittäiset tukipalkit muovipinnoitettu (RAL 5010) Tyyppihyväksytyt valuma-altaat Rakenne 3 mm teräslevyä Korroosiosuojattu (maalattu tai lämpösinkitty) TUOTENRO G-PR 2.18/360 HYLLYMITAT (L x S x K) VAPAA LEVEYS TASOJA KAPAS. 1* KAPAS. 2* KG/TASO ALLASMITAT (L x S x K) ALLAS HINTA R Lavahylly maalattu 1980 x 1100 x 2475 mm 1800 mm 2 8 x 200 L tynn. 8 x 200 L tynn kg 1780 x 1300 x 315 mm 360 L R Lisäelementti maalattu R Lavahylly sinkitty 1980 x 1100 x 2475 mm 1800 mm 2 8 x 200 L tynn. 8 x 200 L tynn kg 1780 x 1300 x 315 mm 360 L R Lisäelementti sinkitty R Ylilastaussuoja takaseinään, 1 kpl/ kerros 54 R Ritilätaso 1000 kg/m2 160 TUOTENRO G-PR 2.18/360 HYLLYMITAT (L x S x K) VAPAA LEVEYS TASOJA KAPAS. 1* KAPAS. 2* KG/TASO ALLASMITAT (L x S x K) ALLAS HINTA R Lavahylly maalattu 2380 x 1100 x 2475 mm 2200 mm 2 8 x 200 L tynn. 8 x 200 L tynn kg 2180 x 1300 x 285 mm 360 L R Lisäelementti maalattu R Lavahylly sinkitty 2380 x 1100 x 2475 mm 2200 mm 2 8 x 200 L tynn. 8 x 200 L tynn kg 2180 x 1300 x 285 mm 360 L R Lisäelementti sinkitty R Ylilastaussuoja takaseinään, 1 kpl/ kerros 60 R Ritilätaso 1000 kg/m2 190 TUOTENRO G-PR 2.18/360 HYLLYMITAT (L x S x K) VAPAA LEVEYS TASOJA KAPAS. 1* KAPAS. 2* KG/TASO ALLASMITAT (L x S x K) ALLAS HINTA R Lavahylly maalattu 2880 x 1100 x 2475 mm 2700 mm 2 12 x 200 L tynn. 16 x 200 L tynn kg 2680 x 1300 x 265 mm 360 L R Lisäelementti maalattu R Lavahylly sinkitty 2880 x 1100 x 2475 mm 2700 mm 2 12 x 200 L tynn. 16 x 200 L tynn kg 2680 x 1300 x 265 mm 360 L R Lisäelementti sinkitty R Ylilastaussuoja takaseinään, 1 kpl/ kerros 65 R Ritilätaso 1000 kg/m tilaukset@ikaros.fi info@ikaros.fi

11 Ktc/Ibc:n varastoimiseen tai isoille säiliöille Tehokas ja edullinen allastettu hyllyjärjestelmä isoille säiliöille. VINKKI! Lisävarusteena saatavien ritilöiden ansiosta säiliöitä voidaan säilyttää myös ilman lavoja. Hyllytasoja voi säätää korkeussuunnassa, 75 mm porrastus. Vapaa korkeus altaiden alla 100 mm R R R Laatumerkityt RAL-RG 614/2 lavahyllyt Valmiiksi kootut tukiraamit tekevät kokoamisesta nopeaa Tukikehikot sinkitty, pitkittäiset tukipalkit muovitettu RAL 5010 Tyyppihyväksytyt keräysaltaat, keräysvolyymi 1000L Rakenne 3 mm teräslevyä Korroosiosuojattu (maalattu tai lämpösinkitty) TUOTENRO G-PR 2.18/360 HYLLYMITAT (L x S x K) VAPAA LEVEYS TASOJA KAPAS. IBC KG/TASO ALLASMITAT (L x S x K) ALLAS HINTA R Lavahylly maalattu 2380 x 1100 x 3000 mm 2200 mm 2 4 IBC à 1000 L 3000 kg 2180 x 1300 x 535 mm 1000 L R Lisäelementti maalattu R Lavahylly sinkitty 2380 x 1100 x 3000 mm 2200 mm 2 4 IBC à 1000 L 3000 kg 2180 x 1300 x 535 mm 1000 L R Lisäelementti sinkitty R Ylilastaussuoja takaseinään, 1 kpl/ kerros 60 R Ritilätaso 1500 kg/m2 230 TUOTENRO G-PR 2.18/360 HYLLYMITAT (L x S x K) VAPAA LEVEYS TASOJA KAPAS. IBC KG/TASO ALLASMITAT (L x S x K) ALLAS HINTA R Lavahylly maalattu 2880 x 1100 x 3000 mmmm 2700 mm 2 4 IBC à 1000 L 4000 kg 2680 x 1300 x 455 mm 1000 L R Lisäelementti maalattu R Lavahylly sinkitty 2880 x 1100 x 3000 mmmm 2700 mm 2 4 IBC à 1000 L 4000 kg 2680 x 1300 x 455 mm 1000 L R Lisäelementti sinkitty R Ylilastaussuoja takaseinään, 1 kpl/ kerros 65 R Ritilätaso 1500 kg/m2 270 TUOTENRO G-PR 2.18/360 HYLLYMITAT (L x S x K) VAPAA LEVEYS TASOJA KAPAS. IBC KG/TASO ALLASMITAT (L x S x K) ALLAS HINTA R Lavahylly maalattu 2380 x 1100 x 4725 mm 2200 mm 3 6 IBC à 1000 L 3000 kg 2180 x 1300 x 565 mm 1000 L R Lisäelementti maalattu R Lavahylly sinkitty 2380 x 1100 x 4725 mm 2200 mm 3 6 IBC à 1000 L 3000 kg 2180 x 1300 x 565 mm 1000 L R Lisäelementti sinkitty R Ylilastaussuoja takaseinään, 1 kpl/ kerros 60 R Ritilätaso 1500 kg/m
