KEMIKAALIVARASTOKONTIT & PALOSUOJATUT VARASTOKONTIT

Transkriptio

1 Yhdessä asiakkaan kanssa kehitämme aina parhaan mahdollisen varastointiratkaisun KEMIKAALIVARASTOKONTIT & PALOSUOJATUT VARASTOKONTIT Kemikaalien varastointiratkaisuun investointi vaatii etukäteissuunnittelua, jonka aikana punnitaan monia tekijöitä. Vaikeimmin arvioitava on suhde suojausvaatimustason ja hintaluokan välillä, ja ostajan voikin olla vaikea tehdä eroa useiden ratkaisujen välillä, käytettävissä olevassa aikataulussaan. Vuotosuojauksen kumppanina Ikaros helpottaa merkittävästi työtänne kemikaaliturvallisuuden tuotteiden valinnassa. Käytettävissänne ovat Ikaroksen markkinoiden johtavat asiantuntijat, Pohjoismaiden laajin tuotevalikoima sekä tyytyväisimmät referenssiasiakkaat. Kaikki kohteet ovat erilaisia - Yhdessä löydämme juuri tarpeisiinne sopivan ratkaisun öljyjen ja kemikaalien sekä muiden haitallisten aineiden varastointiin.

2 Standardoitua tarkkuutta ympäristökonttien valmistuksessa Oikein mitoitettu ja käyttökohteeseen soveltuva allastettu varastokontti voi erottaa hallitun vuodontorjunnan katastrofista. Ikaros ympäristökontit valmistetaan tarkasti laatuvalvotuissa vaiheissa. Asiantuntijan apua hankintojen suunnitteluun Tarjoamme asiakkaillemme maksutonta neuvontaa kaikkiin vuodontorjunnan osa-alueisiin, myös ympäristökonttien hankinnan ja käyttöprosessien suunnitteluun. Pyydä asiantuntijamme käymään, niin löydämme yhdessä juuri teille sopivan ratkaisun! Ympäristöystävällisyys Ikaros tuotteet myös valmistetaan mahdollisimman ympäristöystävällisesti. Työskentelemme jatkuvasti koko elinkaaren ympäristövaikutusten ja toimintamme hiilijalanjäljen minimoimiseksi. Näin ollen myös tuotteiden pitkä käyttöikä on meille erittäin tärkeää. Tavoitteenamme on paitsi tuottaa ympäristöä suojaavia tuotteita, myös olla mahdollisimman ympäristöystävällisiä omassa toiminnassamme. Standardit takaavat laadun Ikaros edustaa vain sertifioituja ja korkealaatuisia tuotteita. Valtaosa tuotteista on standardoitu ja sertifioitu Euroopan keskeisimpien standardien, kuten TÜV, GS ja EN mukaisesti, minkä lisäksi useimmat tuotteistamme ovat CE-merkittyjä laadun takaamiseksi. Henkilöstömme on koulutettu haitallisten aineiden turvalliseen hallintaan, ja autamme mielellämme kaikessa suunnittelussa. Autamme tunnistamaan riskit ja käyttötarpeet, sekä sovittamaan ne prosesseihinne mahdollisimman tehokkaasti. Saat sekä asiantuntemuksen, tuotteet, käyttökoulutuksen että huoltopalvelut. Ongelmanratkaisu on yksi Ikaroksen ydinarvoista! TARVEKARTOITUS SUUNNITTELU VALMISTUS TOIMITUS/ ASENNUS KÄYTTÖÖNOTTO TÜV-NORD SP 2369 CE-merkintä UL GS-merkintä FM-Global OSHA NFPA Varastointiteknikkomme kouluttautuvat jatkuvasti lainsäädännön ja valmistustekniikan muuttuessa. Näin voimme palvella asiakkaitamme aina mahdollisimman kattavasti ja tehokkaasti. Ota yhteyttä ja pyydä maksuton kartoitus/konsultaatio!

3 Oikean kemikaalivarastokontin valinta Ikaros tarjoaa laajan valikoiman ympäristökontteja kaikkiin tarpeisiin. Kahdeksasta pääryhmästä voitte valita parhaiten tarpeisiinne sopivan ratkaisun, esimerkiksi kemikaalivaraston ilmanvaihtoon, lämmitykseen tai paloeristykseen. Kustakin ryhmästä löytyy myös lisävaihtoehtoja ja eri kokoja. Kaikki varastokontit voidaan suunnitella, varustaa ja valmistaa asiakkaan tarpeiden mukaisesti. Kysy lisää, asiantuntijamme ovat palveluksessanne! VARASTOKONTTI Sisäänmentävä varastohuone Yleisin allastettu varastokontti. Useita malleja. Lisää myös ajoluiskat ja hyllytasot ym. Vakiomalli HYLLYVARASTOKONTTI Mitoitettu tynnyreille ja lavoille Optimoitu irtotynnyreiden, tynnyrilavojen sekä irtosäiliöiden vuotosuojattuun varastointiin. Vakiomalli HYLLYVARASTOKONTTI Mitoitettu isoille säiliöille Optimoitu suurten säiliöiden, kuten 1000 L IBC-säiliöiden vuotosuojattuun varastointiin. Vakiomalli RAHTI-/YMPÄRISTÖKONTIT Vakiokontit valuma-altaalla Erinomainen ratkaisu helposti liikuteltavaksi kemikaalivarastoksi. VALITSE: VALITSE: VALITSE: VALITSE: VALITSE: VALITSE: VALITSE: Vakiomalli PALOSUOJATTU KONTTI Paloluokiteltu varastohuone Turvallinen ja vaatimustenmukainen varasto palaville aineille. Useita vakiomalleja. Vakiomalli PALOSUOJATTU VARASTO Paloluokiteltu varasto tynnyreille Optimoitu palavien aineiden turvalliseen varastointiin 200 L tynnyreissä tai pienastioissa. Vakiomalli PALOSUOJATTU VARASTO Paloluokiteltu varasto IBC:lle Optimoitu palavien aineiden turvalliseen varastointiin isoissa säiliöissä tai kuormalavoilla. Vakiomalli ERIKOISVARASTOKONTIT Asiakaskohtaiset ratkaisut Suunnitellaan ja valmistetaan alusta loppuun juuri asiakkaan tarpeisiin. Hoidamme kaiken puolestanne. Esimerkkiratkaisuja: Painovoim. ilmanvaihto Lämpöeristetty IBC-säiliöille KAPASITEETTI 2 m 2 12 m 2 4 m 2 18 m 2 Vaakatynnyreille Lämpöeristetty Tuplasyvyys (2-puolinen) KAPASITEETTI x irtotynnyri 3-36 x EUR-lava Lämpöeristetty Tuplasyvyys (2-puolinen) KAPASITEETTI 2-36 x IBC-säiliö 3-36 x EUR-lava Lämpöeristetty Avattava koko sivulta KAPASITEETTI 8 jalkaa 10 jalkaa Extra leveä Extra korkea Extra leveä ja korkea KAPASITEETTI 1.5 m 2 12 m 2 4 m 2 14 m 2 Pariovet Liukuovet Betonirakenne KAPASITEETTI 1-32 x EUR-lava 1-24 x FIN-lava Pariovet Liukuovet Betonirakenne KAPASITEETTI 1-42 x irtotynnyri 1-12 x IBC-säiliö ATEX-luokiteltu liuotinvarasto Öljyvarasto annostelutelineillä Annosteluasemat ilmanvaihdolla Ilmastoitu kemikaalivarasto Lämmityskontti / Thermokontti Kylmävarasto Kaasuvarasto Suuret kemikaalivarastot Betonivalettu rakenne Ongelmajätevarastokontti Lämpöeristetty kompressorikontti ATEX-luokiteltu pumppuhuone 6 m 2 20 m 2 8 m 2 30 m 2 10 m x FIN-lava 2-24 x FIN-lava 20 jalkaa 40 jalkaa 6 m 2 16 m 2 8 m 2 18 m 2 10 m x irtotynnyri 1-12 x FIN-lava KAPASITEETTI Suunnitellaan juuri tarpeidenne mukaan. HYÖDYT HYÖDYT HYÖDYT HYÖDYT HYÖDYT HYÖDYT HYÖDYT HYÖDYT Testattu laatu ja rakenne Valitse sopivin oviratkaisu Suuri allastilavuus isoille säiliöille Kiinnikkeet ISO-standardoitu Paloluokiteltu EN mukaisesti Paloluokiteltu EN mukaisesti Paloluokiteltu EN mukaisesti Projekti hoidossa alusta loppuun Paljon lisätarvikkeita Testattu laatu ja rakenne Valitse sopivin oviratkaisu Nostopuomi vakiona Sopii sekä sisä- että ulkovarastoksi Sopii sekä sisä- että ulkovarastoksi Sopii sekä sisä- että ulkovarastoksi Toimitamme avaimet käteen Helppo sijoittaa ja asentaa Suojastopparit takaseinässä Testattu laatu ja rakenne Pinottava rakenne Laaja valikoima lisävarusteita Laaja valikoima lisävarusteita Laaja valikoima lisävarusteita Asiantuntijamme palveluksessanne Ruostesuoja - Täyssinkitty Kiinteät valuma-altaat ritilällä Suojastopparit takaseinässä Kestävät ja varmat ovet Extra leveitä ja korkeita malleja Pariovet tai liukuovet Pariovet tai liukuovet Räätälöidään tarpeidenne mukaan Kiinteä valuma-allas ritilällä Lukittavat ovet Kiinteät valuma-altaat ritilällä Vääntymistä estävä runkorakenne Yksiovisena tai kaksiovisena Palon yhteydessä itsesulkeutuvat ovet Palon yhteydessä itsesulkeutuvat ovet Yli 20 vuoden kokemuksella Lukittavat ovet Helppo käsitellä trukilla/nosturilla Lukittavat ovet Saatavilla myös ilman valuma-allasta Palokammiotestattu rakenne Palosuojattu sisältä ja ulkoa Palosuojattu sisältä ja ulkoa Yli 100 tyytyväistä asiakasta Helppo käsitellä trukilla/nosturilla Palosuojattu sisältä ja ulkoa Integroidut valuma-altaat Valuma-altaat suurella tilavuudella Sivu 96 Sivu 114 Sivu 118 Sivu 122 Sivu 126 Sivu 130 Sivu 131 Sivu 132

4 Täysin tarpeidenne mukaisesti! Asiakaskohtaiset ratkaisut! Tarvekartoituksen avulla neuvomme prosessin tehostamisessa ja autamme säädösten täyttämisessä. Avustamalla koko prosessin aikana, alusta loppuun, takaamme lainmukaisen, toimivan ja kustannustehokkaan varastoratkaisun haitallisille aineille. Esimerkkejä toteutuksista: ATEX-luokitellut erikoisvarastot Öljyvarasto annostelutelineillä ja -laitteilla Annosteluasemat ilmanvaihdolla Ilmastoitu kemikaalivarasto Lämmityskontti / Kylmävarasto Kaasuvarasto Betonivalettu rakenne Ongelmajätevarastokontti Lämpöeristetty kompressorikontti Esimerkkejä toteutuksista: Lämmityskontit Paloluokitellut sisävarastot Automaattiset liukovet Vaarallisten aineiden varastohuoneet

5 KERROKSET Valitse 1 / 2 / 3 varastokerrosta VIRTAKYTKIN Katkaisija esim. valoille, lämmitykselle tai oven sulkemiseen Oikea ratkaisu öljy- ja kemikaalivarastointiin Löytääksemme juuri teidän käyttöönne sopivan ratkaisun, teemme aina asiakaskohtaisen tarvekartoituksen. On tärkeää tietää millaisia kemikaaleja varastoidaan, miten paljon sekä miten niitä käsitellään, jotta tiedetään mitä kemikaalivarastoratkaisulta vaaditaan. On tärkeää myös huomioida kemikaalien ominaisuudet ja vaatimukset, sekä mahdollinen reaktiivisuus muihin samassa varastotilassa varastoitaviin kemikaaleihin tai materiaaleihin. Ratkaisu, joka ei sulaudu luonnolliseksi osaksi päivittäisiä prosessejanne, voi luoda lisävaivaa käyttäjille jolloin käyttökynnys nousee. Asiantuntemuksemme avulla vuotosuojaus ei ole lisärasite vaan luontainen osa toimintaanne! OVET Useita lukittavia ovimalleja. Esim. yksittäinen ovi, kaksoisovi, liukuovi ym. PROFIILIPELTI Sinkitty profiilipelti katossa ja seinissä antaa hyvän suojan korroosiolta ja kulumiselta TUKEVA JA KESTÄVÄ RAKENNE Tukeva palkkirunko ja laadukkaat materiaalit takaavat turvallisuuden sekä pitkän käyttöiän NOSTURISILMUKAT Katolla olevat nostosilmukat mahdollistavat turvallisen siirtelyn myös nosturilla Ympäristölle/vesistölle vaaralliset aineet Ympäristölle/vesistölle vaaralliset & palavat aineet LUKKO Konteissa vakiona lukittavat Varastoidaanko sisätiloissa tai puuttuuko riittävä turvaetäisyys läheisistä rakennuksista? Ei Kyllä Lämmitetty varasto Lämmitetty varasto MAAVARA 100 mm vapaa alakorkeus mahdollistaa kontin siirtämisen trukilla SUOJASTOPPARIT Kiinteät ylilastaussuojat takaseinässä pidentävät käyttöikää Kyllä Ei Kyllä Ei ALLASTUS Kiinteä valuma-allas sinkittyä terästä RITILÄTASO Lattia sinkittyä teollisuusritilää Lämpöeristys Vakio Lämpöeristys ja ilmanvaihto Painovoimainen ilmanvaihto Paloluokiteltu varasto ANKKUROINTI Tukijaloissa on ankkurointivalmius maahan kiinnittämiseksi SÄHKÖLIITÄNTÄ Voidaan liittää sähköverkkoon.

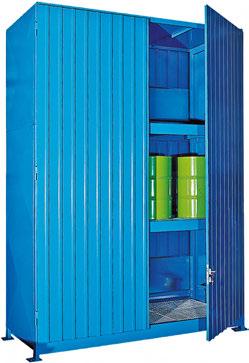

6 ALLASTETUT VARASTOKAAPIT Kompaktit varastoasemat öljyjen ja kemikaalien 200 L tynnyreiden sekä 1000 L IBC-säiliöiden lainmukaiseen (390/2005) varastointiin ALLASTETUT VARASTOKAAPIT Kompaktit varastoasemat öljyjen ja kemikaalien 200 L tynnyreiden sekä 1000 L IBC-säiliöiden lainmukaiseen (390/2005) varastointiin Tilavat allastetut varastokaapit mahdollistavat tynnyreiden varastoinnin joko suoraan kynnyksettömän ritilätason päällä tai kuormalavoilla. Isommalla valuma-altaalla varustetut mallit mahdollistavat suurempien säiliöiden varastoinnin (1000 L IBC). Rakenne erikoisprofiloitua sinkittyä terästä Allas 3 mm kuumasinkittyä terästä. Altaan päällä kuumasinkitty kynnyksetön irroitettava ritilätaso. Vahvistetut lattia- ja kattorakenteet. H T on lämpöeristetty ja voidaan varustaa myös lämmittimellä sekä altaan eristyksellä. Alapuolella 100 mm jalat / SLH 1,5x1,5 IBC mallit 60 mm Lukittava ovi, leveys: 1300 mm / korkeus: 1580 mm. Säältä suojatut ilmanvaihtoaukot sivuseinissä ja ovessa painovoimaiseen ilmanvaihtoon Maadoitusvalmius staattisen sähkön purkamiseksi (EX-tila 2) Allas 3 mm kuumasinkittyä terästä. Lukittava ovi, leveys 1350 mm. Katto ja seinät profiloimalla vahvistettua sinkittyä teräslevyä. Ilmanvaihtoaukot seinien alareunassa sekä ovessa takaavat lain vaatiman 0,4x ilmanvaihdon. Sopii palavien nesteiden passiivivarastointiin ulkotiloissa. Tarkasta tällöin myös mahdollinen turvaetäisyyden vaatimus rakennuksista. Kysy lisää, autamme mielellämme! Varastoasema 1x1 sinkitty ULKOMITAT (LxSxK) ALLASTILAVUUS KAPASITEETTI 1700 x 1300 x 2160 mm 380 L 2 x 200 L tynnyri PAINO TUOTENRO 330 kg H H H Painovoimainen ilmanvaihto Varastoasema 1.5x1.5 sinkitty H T H ULKOMITAT (LxSxK) ALLASTILAVUUS KAPASITEETTI 1700 x 1700 x 2160 mm 510 L 4 x 200 L tynnyri PAINO TUOTENRO 370 kg H TUOTENRO NIMIKE ULKOMITAT (LxSxK) KAPASITEETTI ALLASTILAVUUS PAINO H Varastoasema SLH 1x1, sinkitty 1700 x 1300 x 2015 mm 2 x 200 L 380 L 310 kg H Varastoasema SLH 1x1, sinkitty + maalattu 1700 x 1300 x 2015 mm 2 x 200 L 380 L 310 kg H Varastoasema SLH 1.5x1.5, sinkitty 1700 x 1700 x 2015 mm 4 x 200 L 510 L 390 kg H Varastoasema SLH 1.5x1.5, sinkitty + maalattu 1700 x 1700 x 2015 mm 4 x 200 L 510 L 390 kg H Varastoasema SLH 1.5x1.5 IBC, sinkitty 1700 x 1700 x 2250 mm 1 x IBC 1080 L 430 kg H Varastoasema SLH 1.5x1.5 IBC, sinkitty + maalattu 1700 x 1700 x 2250 mm 1 x IBC 1080 L 430 kg H T Varastoasema SLH 1.5x1.5 IBC, sinkitty & lämpöeristetty 1700 x 1700 x 2250 mm 1 x IBC 1080 L 460 kg *Ulkopinta maalattu Painovoimainen ilmanvaihto TUOTEN- NIMIKE ULKOMITAT (LxSxK) KAPASITEETTI ALLASTILAVUUS PAINO H Varastoasema 1x1 sinkitty/maalattu* 1700 x 1300 x 2160 mm 2 x 200 L tynnyri 380 L 330 kg H Varastoasema 1.5x1.5 sinkitty/maalattu* 1700 x 1700 x 2160 mm 4 x 200 L tynnyri 510 L 370 kg H Varastoasema 1.5x1.5 IBC förzinkad 1700 x 1700 x 2405 mm 1 x IBC 1080 L 460 kg H Varastoasema 1.5x1.5 IBC sinkitty/maalattu* 1700 x 1700 x 2405 mm 1 x IBC 1080 L 460 kg 100 tilaukset@ikaros.fi 101

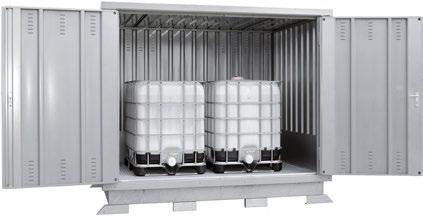

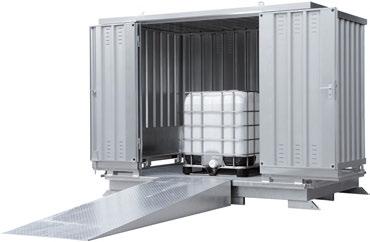

7 ALLASTETUT VARASTOKAAPIT Kompaktit varastoasemat öljyjen ja kemikaalien 200 L tynnyreiden sekä 1000 L IBC-säiliöiden lainmukaiseen (390/2005) varastointiin ALLASTETUT VARASTOKONTIT IBC-SÄILIÖILLE Kompaktit varastoasemat öljyjen ja kemikaalien 200 L tynnyreiden sekä 1000 L IBC-säiliöiden lainmukaiseen (390/2005) varastointiin Allastilavuus: L Kantavuus: kg/m² Maavara/alakorkeus: 100 mm Ilmanvaihtoaukot sivuseinissä Ritilätaso säiliölle sekä kannuhylly annosteluun Integroitu asiakirjateline H P Esimerkkejä lisävarusteista:! Lisävarusteet: Sivu 111 Ilmanvaihtoaukot sivuseinissä TUOTENRO NIMIKE ULKOMITAT (L x S x K) KAPASITEETTI ALLASTILAVUUS PAINO P Varastoasema WSP-1SKKS-D/IBC 1320 x 1370 x 2380 mm 1x 1000 L IBC 1080 L 450 kg Märkätilavalaistus 230V, 2 x 58 W Koneellinen ilmanvaihto EX-luokiteltu Lämmitys EX-luokiteltu, 2 kw / 230 V ILMANVAIHTOLAITE IBC VARASTOASEMAAN Palavien aineiden lainmukaiseen sisävarastointiin: Koneellinen ilmanvaihto poistaa palavat höyryt Sisältää sähkökaappi 230 V. Materiaali profiloitu sinkitty teräs. Vahvistetut lattia- ja kattorakenteet Säältä suojatut ilmanvaihtoaukot Nostosilmukat katolla Kantavuus kg/m², tilauksesta suurempi Alapuolen maavara 100 mm. 2-osainen sinkitty oviaukko Lukittavat ovet - Lukko ja avain mukana Ovileveys: SLH 2x2: 1950 mm SLH 3x2: 2650 mm Ympäristölle vaaralliset Helposti syttyvät (passiivivarastointiin) TUOTENRO NIMIKE ULKOMITAT (L x S x K) KAPASITEETTI ALLASTILAVUUS OVILEVEYS H Varastokontti SLH 2 x 2/IBC, sinkitty 2075 x 2075 x 2480 mm 1 IBC 1080 L 1950 mm H Varastokontti SLH 2 x 2/IBC, sinkitty+maalattu 2075 x 2075 x 2480 mm 1 IBC 1080 L 1950 mm H Varastokontti SLH 3 x 2/IBC, sinkitty 3075 x 2075 x 2385 mm 2 IBC 1080 L 2650 mm H Varastokontti SLH 3 x 2/IBC, sinkitty+maalattu 3075 x 2075 x 2385 mm 2 IBC 1080 L 2650 mm Sähkökaappi, käyttövalmis Koneellinen ilmanvaihto TUOTENRO NIMIKE ULKOMITAT (L x S x K) KAPASITEETTI ALLASTILAVUUS OVILEVEYS H Varastokontti SLH-NB 2 x 2/IBC, sinkitty 2075 x 2075 x 2665 mm 1 IBC 1080 L 1950 mm H Varastokontti SLH-NB 2 x 2/IBC, sinkitty+maalattu 2075 x 2075 x 2665 mm 1 IBC 1080 L 1950 mm H Varastokontti SLH-NB 3 x 2/IBC, sinkitty 3075 x 2075 x 2565 mm 2 IBC 1080 L 2650 mm H Varastokontti SLH-NB 3 x 2/IBC, sinkitty+maalattu 3075 x 2075 x 2565 mm 2 IBC 1080 L 2650 mm 102 tilaukset@ikaros.fi 103

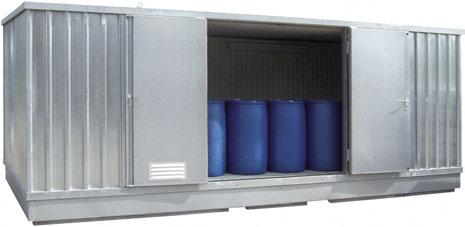

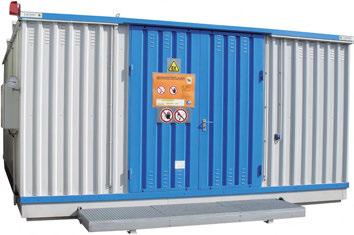

8 ALLASTETTU VARASTOKONTTI SLH (PERUSMALLI) Varastokontit vuotoaltaalla GHS-luokkien 1-3 palavien aineiden ja GHS-luokkien 1-4 vaarallisten aineiden lainmukaiseen varastointiin. Vakiomalliset sisäänmentävät varastokontit öljyjen ja kemikaalien lainmukaiseen (390/2005) varastointiin. ALLASTETTU VARASTOKONTTI SLH (PERUSMALLI) Varastokontit vuotoaltaalla GHS-luokkien 1-3 palavien aineiden ja GHS-luokkien 1-4 vaarallisten aineiden lainmukaiseen varastointiin. Vakiomalliset sisäänmentävät varastokontit öljyjen ja kemikaalien lainmukaiseen (390/2005) varastointiin. Ulkovarasto vaarallisille/palaville aineille. Siirrettävissä esimerkiksi trukilla tai nosturilla. Valittavissa 10 kokovaihtoehtoa. Lisävarusteena saatavat hyllyt tehostavat pienten säiliöiden varastointia Valmistettu profiloidusta sinkitystä pellistä. Ulkovarasto vaarallisille aineille kaikissa GHS-luokissa. Soveltuu myös herkästi syttyville aineille koneellisen ilmanvaihdon avulla (lisävaruste). Toimitetaan koottuna. SLH 5 x 4 ja SLH 5 x 6 toimitetaan esikasattuna. i! PE-vuoraus syövyttäville aineille saatavilla! Lisävarusteet Sivu 111 Vahvistetut lattia- ja kattokehikkoprofiilit. Lukittavat 1950 mm leveät pariovet. Mallissa SLH 3x2 ovileveys 1750 mm. Ilmanvaihtoaukot ovissa ja takaseinässä. Varustettu nosturisilmukoilla. H Valuma-allas ritilätasolla: Kantavuus 1000 kg/m 2 (lisäkantavuutta saatavilla) Alapuolella maavara 60 mm H SLH 3 x 2, sinkitty ja maalattu H SLH 5 x 4, sinkitty i Ovi asennettu pitkälle sivulle. Asennus lyhyelle sivulle mahdollinen. Kysy lisää!! Lisävarusteet Sivu 111 H H H SLH 3 x 2, sinkitty ja maalattu SLH 6 x 3, sinkitty ja maalattu - Erikoisversio, ovet lyhyellä sivulla TUOTENRO NIMIKE ULKOMITAT (L x S x K) VUOTOALLAS TOIMITUS H Varastokontti SLH 1 x 2 sinkitty 2075 x 1075 x 2385 mm 360 L Koottuna H Varastokontti SLH 1 x 2 sinkitty+ulkopinta maalattu 2075 x 1075 x 2385 mm 360 L Koottuna H Varastokontti SLH 2 x 2 sinkitty 2075 x 2075 x 2385 mm 800 L Koottuna H Varastokontti SLH 2 x 2 sinkitty+ulkopinta maalattu 2075 x 2075 x 2385 mm 800 L Koottuna H Varastokontti SLH 3 x 2 sinkitty 3075 x 2075 x 2385 mm 1160 L Koottuna H Varastokontti SLH 3 x 2 sinkitty+ulkopinta maalattu 3075 x 2075 x 2385 mm 1160 L Koottuna H Varastokontti SLH 4 x 2 sinkitty 4075 x 2075 x 2385 mm 1560 L Koottuna H Varastokontti SLH 4 x 2 sinkitty+ulkopinta maalattu 4075 x 2075 x 2385 mm 1560 L Koottuna H Varastokontti SLH 5 x 2 sinkitty 5075 x 2075 x 2385 mm 1960 L Koottuna H Varastokontti SLH 5 x 2 sinkitty+ulkopinta maalattu 5075 x 2075 x 2385 mm 1960 L Koottuna TUOTENRO NIMIKE ULKOMITAT (L x S x K) VUOTOALLAS TOIMITUS H Varastokontti SLH 6 x 2 sinkitty 6075 x 2075 x 2385 mm 2360 L Koottuna H Varastokontti SLH 6 x 2 sinkitty+ulkopinta maalattu 6075 x 2075 x 2385 mm 2360 L Koottuna H Varastokontti SLH 4 x 3 sinkitty 4075 x 2875 x 2400 mm 2 x 1150 L Koottuna H Varastokontti SLH 4 x 3 sinkitty+ulkopinta maalattu 4075 x 2875 x 2400 mm 2 x 1150 L Koottuna H B Varastokontti SLH 6 x 3 sinkitty 6075 x 2875 x 2385 mm 2 x 1600 L Koottuna H Varastokontti SLH 6 x 3 sinkitty+ulkopinta maalattu 6075 x 2875 x 2385 mm 2 x 1600 L Koottuna H Varastokontti SLH 5 x 4 sinkitty 5075 x 4330 x 2605 mm 2 x 1960 L Esiasennettu H Varastokontti SLH 5 x 4 sinkitty+ulkopinta maalattu 5075 x 4330 x 2605 mm 2 x 1960 L Esiasennettu H Varastokontti SLH 5 x 6 sinkitty 5075 x 6560 x 2605 mm 3 x 1960 L Esiasennettu H Varastokontti SLH 5 x 6 sinkitty+ulkopinta maalattu 5075 x 6560 x 2605 mm 3 x 1960 L Esiasennettu 104 tilaukset@ikaros.fi 105

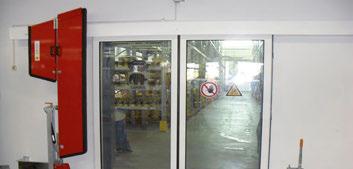

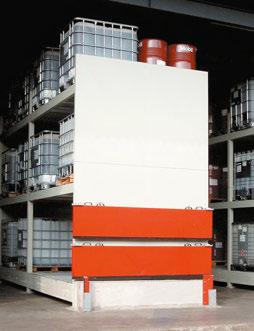

9 ALLASTETTU VARASTOKONTTI SLH-NB (PAINOVOIMAINEN ILMANVAIHTO) TULVAPATO / SAMMUTUSVESIPATO Vuotosuoja-altaan yläpuolella kiertävien sekä ovien ja sivuseinien ilmanvaihtoaukkojen ansiosta saavutetaan palaville nesteille lain vaatima 0,4-kertainen luonnollinen ilmanvaihto. Maadoitusvalmius eliminoi vaarallista staattista sähkölatausta (EX-alue 2). Toimitetaan koottuna. Saatavilla useampia kokoja, kysy lisää! Patojärjestelmä kulkuväylien ja oviaukkojen nopeaan sulkemiseen, esimerkiksi kemikaalivuotojen tai sammutusvesien rajaamiseksi tai tulvavahinkojen estämiseksi. Useita eri malleja, kysy lisää! Kysy lisätietoja!! Lisävarusteet Sivu 111 H Liuska lisävarusteena H Vertikaalipadot (asennetaan kohteen ylle): Sulkupato asennetaan kohteen päälle, laskeutuu alas Voidaan laskea alas manuaalisesti tai automaattisesti Irtopadot (käsin paikalleen siirrettävät): Voidaan varastoida missä vain kohteen läheisyydessä Asennetaan paikalleen nostamalla manuaalisesti kohteeseen TUOTENRO NIMIKE ULKOMITAT (L x S x K) VUOTOALLAS TOIMITUS H Varastokontti SLH-NB 1 x 2 sinkitty 2075 x 1075 x 2570 mm 310 L Koottuna H Varastokontti SLH-NB 1 x 2 sinkitty+ulkopinta maalattu 2075 x 1075 x 2570 mm 310 L Koottuna H Varastokontti SLH-NB 2 x 2 sinkitty 2075 x 2075 x 2570 mm 660 L Koottuna H Varastokontti SLH-NB 2 x 2 sinkitty+ulkopinta maalattu 2075 x 2075 x 2570 mm 660 L Koottuna H Varastokontti SLH-NB 3 x 2 sinkitty 3075 x 2075 x 2570 mm 1200 L Koottuna H Varastokontti SLH-NB 3 x 2 sinkitty+ulkopinta maalattu 3075 x 2075 x 2570 mm 1200 L Koottuna H Varastokontti SLH-NB 4 x 2 sinkitty 4075 x 2075 x 2570 mm 1000 L Koottuna H Varastokontti SLH-NB 4 x 2 sinkitty+ulkopinta maalattu 4075 x 2075 x 2570 mm 1000 L Koottuna H Varastokontti SLH-NB 5 x 2 sinkitty 5075 x 2075 x 2570 mm 1300 L Koottuna H Varastokontti SLH-NB 5 x 2 sinkitty+ulkopinta maalattu 5075 x 2075 x 2570 mm 1300 L Koottuna H Varastokontti SLH-NB 6 x 2 sinkitty 6075 x 2075 x 2570 mm 1500 L Koottuna H Varastokontti SLH-NB 6 x 2 sinkitty+ulkopinta maalattu 6075 x 2075 x 2570 mm 1500 L Koottuna Horisonttaalipato (asennetaan kohteen viereen): Hydraulinen vastapaino, helppo käyttää myös yksin! Saatavilla manuaalinen tai automaattinen (liitettävissä esim. palovaroittimeen) 106 tilaukset@ikaros.fi 107

10 ALLASTETTU VARASTOKONTTI SLT (LÄMPÖERISTETTY) Lämpöeristetyt varastokontit vuotoaltaalla GHS 1-3 palavien aineiden ja GHS 1-4 vaarallisten aineiden lainmukaiseen varastointiin ALLASTETTU VARASTOKONTTI SLT (LÄMPÖERISTETTY) Lämpöeristetyt varastokontit vuotoaltaalla GHS 1-3 palavien aineiden ja GHS 1-4 vaarallisten aineiden lainmukaiseen varastointiin Lämpöeristetty 60 mm palamattomalla mineraalivillalla. Lämmitys voidaan mitoittaa varaston koon ja vaaditun sisälämpötilan mukaan. Esim. sisälämpötila vähintään >5 ºC kun ulkolämpötila -25 ºC. Lisävarusteena koneellinen ilmanvaihto, mahdollistaa myös palavien nesteiden varastoinnin. Saatavilla lämpöeristys myös valuma-altaalle.! Lämpöeristys lämpötilaherkkien kemikaalien varastointiin Lisävarusteet, kuten ilmanvaihto, lämmitys, valaistus ja hyllyt Katso sivu 111 Lämpöeristys lämpötilaherkkien kemikaalien varastointiin H SLT 3 x 2, sinkitty (lisävarusteilla) H SLT 5 x 2, sinkitty ja maalattu. Lisävarusteena hyllytasot H H SLT 6 x 3, sinkitty Varastokontti SLT 5 x 6 m, sinkitty ja maalattu TUOTENRO NIMIKE ULKOMITAT (L x S x K) VUOTOALLAS TOIMITUS H Varastokontti SLT 1 x 2 sinkitty 2075 x 1075 x 2385 mm 300 L Koottuna H Varastokontti SLT 1 x 2 sinkitty+ulkopinta maalattu 2075 x 1075 x 2385 mm 300 L Koottuna H Varastokontti SLT 2 x 2 sinkitty 2075 x 2075 x 2385 mm 660 L Koottuna H Varastokontti SLT 2 x 2 sinkitty+ulkopinta maalattu 2075 x 2075 x 2385 mm 660 L Koottuna H Varastokontti SLT 3 x 2 sinkitty 3075 x 2075 x 2385 mm 1000 L Koottuna H Varastokontti SLT 3 x 2 sinkitty+ulkopinta maalattu 3075 x 2075 x 2385 mm 1000 L Koottuna H Varastokontti SLT 4 x 2 sinkitty 4075 x 2075 x 2385 mm 1000 L Koottuna H Varastokontti SLT 4 x 2 sinkitty+ulkopinta maalattu 4075 x 2075 x 2385 mm 1000 L Koottuna H Varastokontti SLT 5 x 2 sinkitty 5075 x 2075 x 2385 mm 1300 L Koottuna H Varastokontti SLT 5 x 2 sinkitty+ulkopinta maalattu 5075 x 2075 x 2385 mm 1300 L Koottuna TUOTENRO NIMIKE ULKOMITAT (L x S x K) VUOTOALLAS TOIMITUS H Varastokontti SLT 6 x 2 sinkitty 6075 x 2075 x 2385 mm 1500 L Koottuna H Varastokontti SLT 6 x 2 sinkitty+ulkopinta maalattu 6075 x 2075 x 2385 mm 1500 L Koottuna H Varastokontti SLT 4 x 3 sinkitty 4075 x 2875 x 2400 mm 2 x 1000 L Koottuna H Varastokontti SLT 4 x 3 sinkitty+ulkopinta maalattu 4075 x 2875 x 2400 mm 2 x 1000 L Koottuna H Varastokontti SLT 6 x 3 sinkitty 6075 x 2875 x 2385 mm 2 x 1400 L Koottuna H Varastokontti SLT 6 x 3 sinkitty+ulkopinta maalattu 6075 x 2875 x 2385 mm 2 x 1400 L Koottuna H Varastokontti SLT 5 x 4 sinkitty 5075 x 4330 x 2605 mm 2 x 1300 L Esiasennettu H Varastokontti SLT 5 x 4 sinkitty+ulkopinta maalattu 5075 x 4330 x 2605 mm 2 x 1300 L Esiasennettu H Varastokontti SLT 5 x 6 sinkitty 5075 x 6560 x 2605 mm 3 x 1300 L Esiasennettu H Varastokontti SLT 5 x 6 sinkitty+ulkopinta maalattu 5075 x 6560 x 2605 mm 3 x 1300 L Esiasennettu 108 tilaukset@ikaros.fi 109

11 LISÄVARUSTEET VARASTOKONTTEIHIN Lisävarusteet SLH/SLH-NB/SLT varastokontteihin helpottavat kemikaalivarastokonttien käyttöä LISÄVARUSTEET VARASTOKONTTEIHIN - SÄHKÖOSAT Mikäli varastoit räjähdysvaarallista ilmaseosta mahdollisesti tuottavia aineita, on tärkeää valita EX-luokitellut sähkölaitteet SÄHKÖLAITTEET (ASENNETTUNA) Esimerkiksi vaarallisia aineita varastoitaessa pienten säiliöiden hyvä järjestys ja näkyvyys ovat tärkeitä ergonomisen ja turvallisen työskentelyn takaamiseksi. Ympäristölle ja vesistölle vaaralliset aineet: Vaarallisia aineita, kuten öljyt, rasvat ja tietyt kemikaalit, varastoitaessa ei ole tarvetta ATEX-direktiivin mukaiseen sähköosien EX-luokitukseen. Ratkaisuksi suosittelemme hyllyjärjestelmää, joka koostuu seinään esiasennetuista hyllykiskoista. TUOTENRO NIMIKE SLT MALLEIHIN H Märkätilavalaistus 230 V, 2 x 58 W Kaikki SLT/SLH Hyllynkannattimet ja ritilähyllytasot 3 tasossa (syvyys 500 mm) voidaan asentaa halutulle korkeudelle. H Kiertoilmalämmitin, 2 kw, 230V 1x2, 2x2, 3x2, 4x2, 5x2, 4x3 H Kiertoilmalämmitin, 3 kw, 230V 6x2, 6x3, 5x4 H Kiertoilmalämmitin, 5 kw, 400V 5x6 Märkätilavalaistus 230V, 2 x 58 W Tuote# H Kiertoilmalämmitin 5 kw (ei EX-luokiteltu) Tuote# H TUOTENRO NIMIKE MITAT (L x S) H Hyllysarja 3 tasossa 800 x 500 mm H Hyllysarja 3 tasossa 1800 x 500 mm H Hyllysarja 3 tasossa 2600 x 500 mm TUOTENRO NIMIKE MITAT (L x S) H Hyllyjen pystykiskot (esiasennetaan) - H Hyllynkannatin, 500 mm 500 mm H Ritilähyllytaso (1 kpl) 800 x 500 mm H Ritilähyllytaso (1 kpl) 1800 x 500 mm H Ritilähyllytaso (1 kpl) 2600 x 500 mm Herkästi syttyvien tai räjähtävien aineiden varastointi: Herkästi syttyvien aineiden (maalit, liuottimet, räjähdysalttiisti kaasuuntuvat kemikaalit jne.) varastoinnissa on tärkeää erottaa aktiivinen ja passiivinen varastointi. Passiivinen varastointi tarkoittaa että varastossa ei käsitellä tai varastoida avattuja säiliöitä (annostelu ym.). Ilmanvaihto voi olla koneellinen tai painovoimainen. Minimivaatimus ilman vaihtuvuudelle yleensä 0,4x tilan tilavuus tunnissa, maks. 2x tunnissa tietyissä tapauksissa. EX-tilaluokka 2. TUOTENRO NIMIKE H Valaistus 230 V (2x 58W), EX-luokiteltu (tilaluokka II) H Koneellinen ilmanvaihto, EX-luokiteltu, 230V/50 Hz Koneellinen ilmanvaihto EX-luokiteltu Tuote# H Lämmitin EX-luokiteltu, 2 kw / 230 V Tuote# H Aktiivinen varastointi tarkoittaa että tilassa käsitellään tai varastoidaan avattuja säiliöitä, jolloin räjähdysvaarallisen ilmaseoksen riski on suurempi. Riittävän ilmanvaihdon takaamiseksi koneellinen ilmanvaihto (ilmankierto >5x tunnissa) ja poistoilman valvonta saatavilla lisävarusteena. Useimmiten EX-tilaluokka 1. TUOTENRO NIMIKE H Valaistus EX-luokiteltu (EX-tila I), 230 V, 2 x 58 W H Koneellinen ilmanvaihto EX-luokiteltu (putki-imuri) H Poistoilman valvonta (sis. sensori ja hälytin) H Maadoituskiskot Poistoilman valvonta Tuote# H Maadoituskiskot Tuote# H Ajoluiskan avulla kontin lastaaminen tynnyrikärryjen tai haarukkavaunujen avulla käy helposti. Luiskia on useita vaihtoehtoja käyttötarkoituksesta riippuen eri mitoilla, jyrkkyyksillä ja materiaaleilla. Kysy lisää! TUOTENRO NIMIKE SOPII MALLEIHIN H Lämmitin EX-luokiteltu, 2 kw - 230V 1x2, 2x2, 3x2, 4x2, 5x2, 4x3 H Lämmitin EX-luokiteltu, 3 kw - 230V 6x2, 6x3, 5x4 H Lämmitin EX-luokiteltu, 2 x 2 KW - 230V 5x6, 6x3 SÄHKÖKAAPPI Sähkökaappi (IP 65) toimitetaan valmiiksi kontin ulkoseinään asennettuna ja sähköosiin täysin kytkettynä, liitä vain tulovirta! TUOTENRO NIMIKE ULKOMITAT (L x S x K) H Ajoluiska tynnyrikärrylle 1200 x 1000 x 320 mm H Ajoluiska pumppukärrylle/haarukkavaunulle 2900 x 1000 x 320 mm TUOTENRO NIMIKE H Kytkentäkaappi sähköosille Sähkökaappi Tuote# H tilaukset@ikaros.fi 111

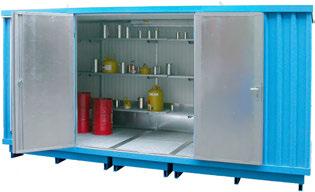

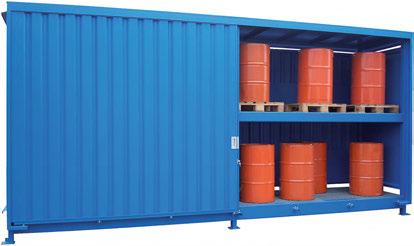

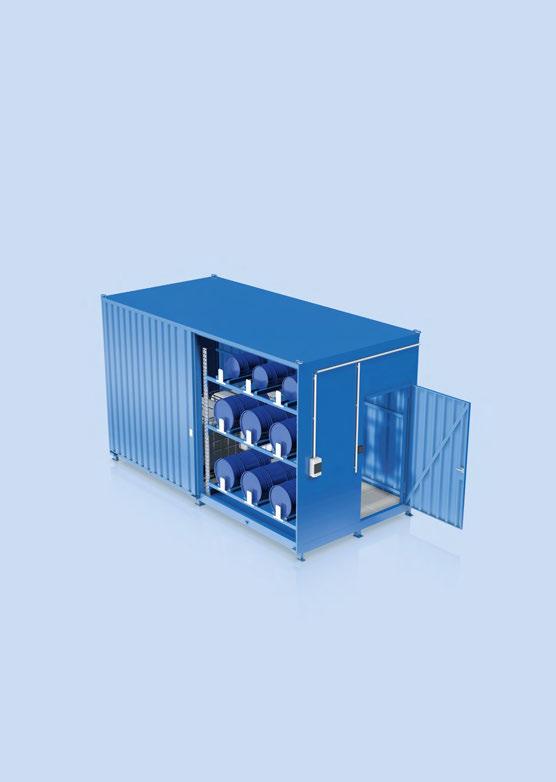

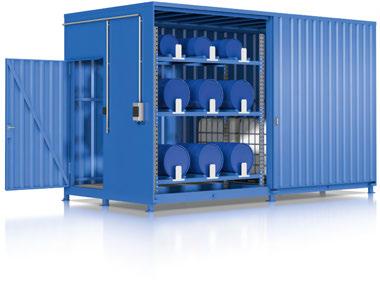

12 VARASTOKONTIT Allastetut edestä lastattavat hyllyvarastokontit herkästi syttyvien ja vaarallisten aineiden lainmukaiseen varastointiin VARASTOKONTIT Allastetut edestä lastattavat hyllyvarastokontit vaarallisten ja herkästi syttyvien aineiden lainmukaiseen varastointiin Erinomainen ratkaisu vaarallisten kemikaalien turvalliseen varastointiin 200 L tynnyreissä, jopa 3 varastokerroksessa. Kapasiteetti jopa 120 tynnyriä/kontti. Sopii sekä sisä että ulkovarastointiin, kemikaaleista riippuen. Valitse pari- tai liukuovet tai ilman ovia. Sopii myös varastointiin pohjavesialueilla (allastilavuus voidaan mitoittaa 100% koko varastointitilavuudesta). Helppo käsitellä, kaikissa konteissa nosturisilmukat vakiona. Tilauksesta saatavilla myös molemmilta puolilta aukeavat mallit. Voidaan toimittaa myös PE-vuorauksella syövyttäville aineille. C Liukuovilla, painovoimainen ilmanvaihto Kaikki pariovilla varustetut kontit varustettu myös ovipidikkeellä. HUOMIOITAVAA: Kaikki yli 3660 mm korkeat varastokontit toimitetaan kahdessa osassa ja ne on koottava paikan päällä. C Mitä haluatte varastokontiltanne? Lukittavat pariovet tai liukuovet Koneellinen ilmanvaihto herkästi syttyvien aineiden varastointiin PE-vuoraus syövyttäville aineille Isompi allastilavuus esim. pohjavesialueille. Asennussarja tulee toimituksen mukana. Halutessanne tarjoamme myös kokoamis- ja asennuspalvelun. i Kaikki varastokontit sivulla 103 varustettu painovoimaisella ilmanvaihdolla palavien aineiden ulkovarastointiin. Saatavilla myös tekn. ilmanvaihto. C Pariovilla, painovoimainen ilmanvaihto C C C C C C * Sisämitat ja kapasiteetti ilman mahd. lisälaitteita (koneellinen ilmanvaihto, valaistus TUOTENRO NIMIKE ULKOMITAT (L x S x K) SISÄMITAT (L x S x K)* KAPAS. 200 L TYNNYRIÄ ALLASTUS C Varastokontti WSC-F-E.1-30 pariovilla 3130 x 1450 x 2175 mm 3010 x 1300 x 1795 mm 10 lattialla tai 6 EUR-lavoilla 800 L C Varastokontti WSC-F-E.2-30 pariovilla 3130 x 1450 x 2980 mm 3010 x 1300 x 1230 mm 20 lattialla tai 12 EUR-lavoilla 800 L C Varastokontti WSC-F-E.3-30 pariovilla 3130 x 1450 x 4480 mm 3010 x 1300 x 1250 mm 30 lattialla tai 18 EUR-lavoilla 1200 L C Varastokontti WSC-F-D.1-30 pariovilla 3130 x 2770 x 2200 mm 3010 x 1300 x 1795 mm 20 lattialla tai 12 EUR-lavoilla 2 x 800 L C Varastokontti WSC-F-D.2-30 pariovilla 3130 x 2770 x 2980 mm 3010 x 1300 x 1230 mm 40 lattialla tai 24 EUR-lavoilla 2 x 800 L C Varastokontti WSC-F-D.3-30 pariovilla 3130 x 2770 x 4505 mm 3010 x 1300 x 1250 mm 60 lattialla tai 36 EUR-lavoilla 2 x 1200 L C C C C C C C * Sisämitat ja kapasiteetti ilman mahd. lisälaitteita (koneellinen ilmanvaihto, valaistus TUOTENRO NIMIKE ULKOMITAT (L x S x K) SISÄMITAT (L x S x K)* KAPAS. 200 L TYNNYRIÄ ALLASTUS C Varastokontti WSC-F-E.1-60 liukuovilla 6200 x 1530 x 2175 mm 3010 x 1300 x 1730 mm 20 lattialla tai 6 EUR-lavoilla 2 x 800 L C Varastokontti WSC-F-E.2-60 liukuovilla 6200 x 1530 x 2980 mm 3010 x 1300 x 1230 mm 40 lattialla tai 12 EUR-lavoilla 2 x 800 L C Varastokontti WSC-F-E liukuovilla 9270 x 1540 x 2980 mm 3010 x 1300 x 1230 mm 60 lattialla tai 18 EUR-lavoilla 3 x 800 L C Varastokontti WSC-F-E.3-60 liukuovilla 6240 x 1530 x 4480 mm 3010 x 1300 x 1250 mm 60 lattialla tai 12 EUR-lavoilla 2 x 1200 L C Varastokontti WSC-F-D.1-60 liukuovilla 6200 x 2930 x 2200 mm 3010 x 1300 x 1730 mm 40 lattialla tai 24 EUR-lavoilla 4 x 800 L C Varastokontti WSC-F-D.2-60 liukuovilla 6200 x 2930 x 2980 mm 3010 x 1300 x 1230 mm 80 lattialla tai 36 EUR-lavoilla 4 x 800 L C Varastokontti WSC-F-D.3-60 liukuovilla 6240 x 2930 x 4505 mm 3010 x 1300 x 1250 mm 120 lattialla tai 72 EUR-la- 4 x 1200 L 114 tilaukset@ikaros.fi 115

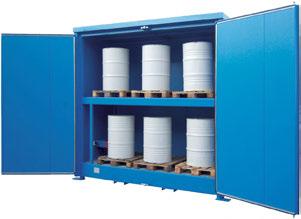

13 HYLLYVARASTOKONTTI KUORMALAVOILLE Allastetut edestä lastattavat kemikaalivarastokontit kehitetty nimenomaan kuormalavojen varastointiin KEMIKAALIVARASTO 08 ULKOKÄYTTÖÖN Varastokontit vuotoaltaalla GHS-luokkien 1-3 palavien aineiden ja GHS-luokkien 1-4 vaarallisten aineiden varastointiin TÄYTTÄÄ KEMIKAALITURVALLISUUSLAIN 390/ LUVUN 35 VAATIMUKSET VAARALLISTEN JA RÄJÄHTÄVIEN AINEIDEN VARASTOINNISTA Palkkirunko, seinät 1,5 mm teräslevystä. Hyväksytty vakuutusluokkaan 2. Lukkopalkki pikalukolla + riippulukolla. Valitse pariovet tai liukuovet. Luonnollinen painovoimainen ilmanvaihto. C Erikoisvahvistettu maalipinta Korroosiosuojaluokka 2 & 3 Tuotenro: TUOTENRO NIMIKE MITAT (L x S x K) OVI HYLLYTASOT KAPASITEETTI VUOTOALLAS PAINO Kemikaalivarastokontti x 1430 x 2550 mm Kääntöovet 0 6 tynnyriä EUR-lavalla 8 tynnyriä lattialla / 2 IBC 1100 L 1000 kg Kemikaalivarastokontti x 1430 x 3250 mm Kääntöovet 1 16 tynnyriä EUR-lavalla. 20 tynnyriä lattialla / 6 IBC 1500 L 1500 kg C Vakiovarusteena: Lukittavat liuku- tai pariovet Ylilastaussuoja takaseinässä Erikoisvahvistettu maalipinta Korroosiosuojaluokka 2 & 3 Tuotenro: Nosturisilmukat katolla Maadoitusvalmius C C C C C C TUOTENRO NIMIKE ULKOMITAT (L x S x K) SISÄMITAT (L x S x K)* KAPASITEETTI VUOTOALLAS C Varastokontti WSC-F-E.2-40 pariovilla 4100 x 1450 x 2980 mm 3900 x 1300 x 1230 mm 16 tynnyriä EUR-lavoilla 1000 L C Varastokontti WSC-F-E.3-40 pariovilla 4100 x 1450 x 4480 mm 3900 x 1300 x 1250 mm 24 tynnyriä EUR-lavoilla 1000 L C Varastokontti WSC-F-E.2-80 liukuovilla 8100 x 1530 x 2980 mm 3900 x 1300 x 1230 mm 32 tynnyriä EUR-lavoilla 2 x 1000 L C Varastokontti WSC-F-E liukuovilla x 1540 x 2980 mm 3900 x 1300 x 1230 mm 48 tynnyriä EUR-lavoilla 3 x 1000 L C Varastokontti WSC-F-E.3-80 liukuovilla 8100 x 1530 x 4480 mm 3900 x 1300 x 1250 mm 48 tynnyriä EUR-lavoilla 2 x 1000 L TUOTENRO NIMIKE MITAT (L x S x K) OVI HYLLYTASOT KAPASITEETTI VUOTOALLAS PAINO Kemikaalivarastokontti x 1600 x 3150 mm Liukuovet 1 24 tynnyriä EUR-lavalla 36 tynnyriä lattialla / 8 IBC 1700 L 1850 kg SOVELTUVAT LISÄVARUSTEET TUOTENRO NIMIKE MITAT (L x S x K) MUUTA SOVELTUU MALLIIN kpl EX-luokan loisteputkivalaisin 2x18 W 732 x 400 x 760 mm Sisältää laitekotelon, vikavirtasuojakytkin, Europe-wide IEC järjestelmä, pääkatkaisija, sulake ja virtakytkin , EX-luokan tuuletin (Ex 140 T3, Systemair) 226 x 238 x 261 mm , Ovipidike 1 ovelle tilaukset@ikaros.fi 117

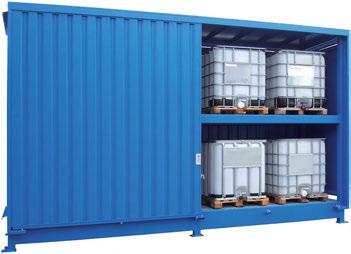

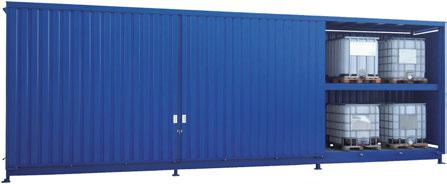

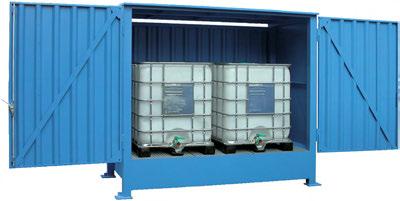

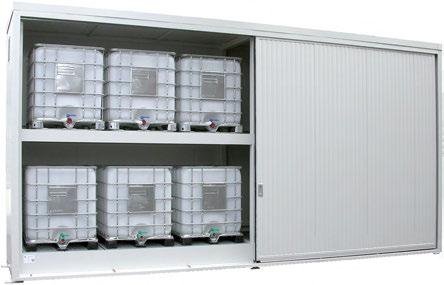

14 VARASTOKONTTI IBC-SÄILIÖILLE Allastetut edestä lastattavat varastokontit kehitetty nimenomaan 1000 L IBC-säiliöiden lainmukaiseen varastointiin VARASTOKONTTI IBC-SÄILIÖILLE Allastetut edestä lastattavat varastokontit kehitetty nimenomaan 1000 L IBC-säiliöiden lainmukaiseen varastointiin C C C C C i Pienemmät IBC-varastokaapit Sivu 102! C C C C C TUOTENRO NIMIKE ULKOMITAT (L x S x K) SISÄMITAT (L x S x K)* KAPASITEETTI IBC VUOTOALLAS C Varastokontti WSC-F-E.1-27 pariovilla 2820 x 1450 x 2190 mm 2700 x 1300 x 1730 mm L C Varastokontti WSC-F-E.2-27 pariovilla 2820 x 1450 x 3260 mm 2700 x 1300 x 1300 mm L C Varastokontti WSC-F-E.1-54 liukuovilla 5580 x 1530 x 2245 mm 2700 x 1300 x 1720 mm 4 2 x 1100 L C Varastokontti WSC-F-E.2-54 liukuovilla 5580 x 1530 x 3260 mm 2700 x 1300 x 1300 mm 8 2 x 1100 L C C C C C TUOTENRO NIMIKE ULKOMITAT (L x S x K) SISÄMITAT (L x S x K)* KAPASITEETTI IBC VUOTOALLAS C Varastokontti WSC-F-E.1-35 pariovilla 3500 x 1450 x 2245 mm 3380 x 1300 x 1795 mm L C Varastokontti WSC-F-E.2-35 pariovilla 3500 x 1450 x 3260 mm 3380 x 1300 x 1300 mm L C Varastokontti WSC-F-E.1-70 liukuovilla 6940 x 1530 x 2245 mm 3380 x 1300 x 1730 mm 6 2 x 1100 L C Varastokontti WSC-F-E.2-70 liukuovilla 7060 x 1530 x 3260 mm 3380 x 1300 x 1300 mm 12 2 x 1100 L C Varastokontti WSC-F-E liukuovilla x 1540 x 3260 mm 3380 x 1300 x 1300 mm 18 3 x 1100 L 118 tilaukset@ikaros.fi 119

15 LÄMPÖERISTETYT VARASTOKONTIT Lämpöeristetyt allastetut edestä lastattavat varastokontit lämpötilaherkkien kemikaalien varastointiin. LÄMPÖERISTETYT VARASTOKONTIT Lämpöeristetyt allastetut edestä lastattavat varastokontit lämpötilaherkkien kemikaalien varastointiin. Vakiovarustus: Valuma-allas. Lukittavat liuku- tai pariovet. Takaseinän ylilastaussuoja Voidaan varustaa myös lämmityksellä ja ilmastoinnilla. Kaikki sähköosat saatavissa myös EX-luokiteltuna Nostosilmukat katolla. Maadoitusvalmius. Lämmitysjärjestelmä: Lämpöeristetyt varastokontit varustetaan sähkölämmittimellä. Eri lämmitystapoja (höyry, kaukolämpö, öljy ym.) saatavilla tilauksesta. Lämpöeristys: Lähtökohtaisesti kaikki seinät, katto ja lattia on eristetty tehokkailla eristepaneeleilla, joiden sisällä palamaton mineraalivilla ja pinnoitettu kestävällä teräslevyllä. C Lämpöeristys lämpötilaherkkien kemikaalien varastointiin WSC-T-E.3-70 Lämmitetyt kemikaalivarastokonttimme: Automaattitermostaatti säätelee lämpötilaa Tasainen ja riittävä ilmankierto Jatkuvasti tasainen lämpötila WSC-T-E.2-70! Kaikki varastokontit saatavilla myös lämpöeristettynä Katso sivu 114 WSC-T-E.2-27 C C C C C C * Sisämitat ja kapasiteetti ilman mahd. lisälaitteita (koneellinen ilmanvaihto, valaistus TUOTENRO NIMIKE ULKOMITAT (L x S x K) SISÄMITAT (L x S x K)* KAPAS. 200 L TYNN. TILAVUUS C Lämpövarasto WSC-T-E.1-30 pariovilla 3290 x 1440 x 2210 mm 3010 x 1300 x lattialle tai 6 EUR-lavoille 800 L C Lämpövarasto WSC-T-E.2-30 pariovilla 3290 x 1440 x 2980 mm 3010 x 1300 x lattialle tai 12 EUR-lavoille 800 L C Lämpövarasto WSC-T-E.3-30 pariovilla 3290 x 1440 x 4560 mm 3010 x 1300 x lattialle tai 18 EUR-lavoille 800 L C Lämpövarasto WSC-T-E.1-60 liukuovilla 6360 x 1550 x 2280 mm 3010 x 1300 x lattialle tai 12 EUR-lavoille 2 x 800 L Sähkökaappi (ulos) Lämmitin (ei EX-luokiteltu) EX-luokiteltu lämmitin (1,5 kw) C Lämpövarasto WSC-T-E.2-60 liukuovilla 6360 x 1550 x 2980 mm 3010 x 1300 x lattialle tai 24 EUR-lavoille 2 x 800 L C Lämpövarasto WSC-T-E.3-60 liukuovilla 6400 x 1550 x 4580 mm 3010 x 1300 x lattialle tai 36 EUR-lavoille 2 x 800 L 120 tilaukset@ikaros.fi 121

16 KEMIKAALIVARASTO 08 ULKOVARASTOINTIIN Varastokontit vuotoaltaalla GHS-luokkien 1-3 palavien aineiden ja GHS-luokkien 1-4 vaarallisten aineiden varastointiin Kynnyksen korkeus 140 mm. Valmistettu 1,5 mm teräslevystä. Hyväksytty vakuutusluokka 2. Kääntöovet. Lukkopalkki pikalukolla + riippulukko. Ovessa jumiutumisenestomekanismi. Luonnollinen ilmanvaihto. Räystäät 1% lattiapinta-alasta Erikoisvahvistettu maalipinta Korroosiosuojaluokka 2 & 3 Tuotenro: Hyllytaso, yksi monesta lisävarusteesta malliin VARASTOKONTIT KEMIKAALITURVALLISUUSLAIN 390/2005 JA SÄÄDÖKSEN 685/2015 MUKAISEEN VARASTOINTIIN Ympäristölle ja vesistöille vaarallisten aineiden varastointiin GHS-luokissa 1-4. Sopii esim. jäteöljyvarastoksi tai kemikaalihuoneeksi KEMIKAALI- JA ÖLJYVARASTOKONTIT MÄÄRÄYSTEN MUKAISEEN VARASTOINTIIN, ESIM. VAARALLISEN JÄTTEEN VARASTOKSI Tukevat öljy- ja kemikaalivarastokontit. Allaskontit on tehty kestämään! 4 mm palkkirunko, seinät 1,5 mm aaltopeltiä Kontin kiinnikkeet ISO-standardin mukaisesti 6 mm hitsattua terästä Ovien ympärillä vahva kumitiiviste Liikuteltava väliseinä lisävarusteena. Kaikissa varastokonteissamme on integroitu valuma-allas, jonka päällä kynnyksetön irroitettava ritilätaso. Oven ja laskutason välissä ei kynnystä, mikä lisää turvallisuutta ja helpottaa käyttöä TUOTENRO NIMIKE MITAT (L x S x K) OVI ALLASTILAVUUS PAINO Kemikaalikontti 08 ulkovarastointiin 2400 x 2500 x 2330 mm Kääntöovet 480 L 650 kg Kemikaalikontti 08 ulkovarastointiin 6180 x 2400 x 2340 mm Kääntöovet 1250 L 1800 kg LISÄVARUSTEET TUOTENRO NIMIKE MITAT (L x S x K) MUUTA SOVELTUU kpl EX-luokan hehkulamppuvalaisin 396 x 173 x 144 mm Sisältää laitekotelon, vikavirtasuojakytkin, kpl EX-luokan hehkulamppuvalaisin 396 x 173 x 144 mm Europe-wide IEC järjestelmä, pää-katkaisija, sulake ja kpl EX-luokan loisteputkivalaisin 2x18 W 732 x 400 x 760 mm virtakytkin Kiinteä hyllytaso, syvä D500 x L2200 mm Asennuskorkeus 960 mm , Ovipidike 1 ovelle , OS EX-luokan tuuletin (Ex 140 T3, Systemair) 226 x 238 x 261 mm Radiaalituuletin, ei säädettävä , Silmähuuhde 500 ml, seinätelineellä 100 x 250 mm Keittosuolaliuos, kertakäyttöinen Silmähuuhde, 2 lämmintä pulloa Keittosuolaliuos, kertakäyttöinen Sammutushuopa 1200 x 1800 mm 3-kerroksinen lasikuitukudos Palosammutin, jauhe 12 kg 600 x 250 x 250 mm Luiska, liukumaton 1700 x 910 x 40 mm Kaltevuus TUOTENRO NIMIKE ULKOMITAT (L x S x K) OVIAUKKO VUOTOALLAS PAINO Allastettu varastokontti 8 jalkaa 2438 x 2200 x 2260 mm 2080 x 1950 mm 350 L 750 kg Allastettu varastokontti 10 jalkaa 2991 x 2438 x 2591 mm 2310 x 2280 mm 500 L 1100 kg Allastettu varastokontti 20 jalkaa 6058 x 2438 x 2591 mm 2310 x 2280 mm 1200 L 1900 kg OS Allastettu varastokontti 20 jalkaa, Liukuovi 6058 x 2438 x 2591 mm 2810 x 1990 mm 2700 L 2100 kg 122 tilaukset@ikaros.fi 123

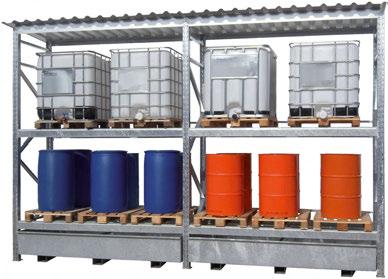

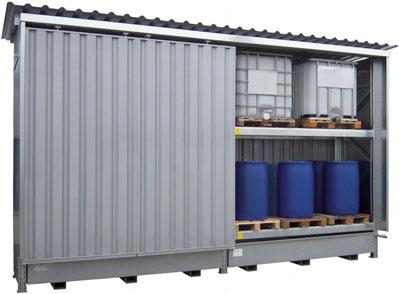

17 VARASTOINTI & VUOTOSUOJAUS ALLASTETUT HYLLYKÖT KATETTU VARASTO-/KUORMALAVAHYLLYKKÖ VALUMA-ALTAALLA Kuormalavahylly valuma-altaalla vaarallisten aineiden lainmukaiseen varastointiin IBC/KTC-säiliöissä, EUR-/FIN-lavoilla katoksella. NOPEASTI PYSTYTETTÄVÄ KEMIKAALIVARASTOKONTTI - QUICK-UP-CONTAINER Vesistölle ja ympäristölle haitallisten aineiden sekä palavien nesteiden kemikaalilain (390/2005) mukaiseen varastointiin. Hylly toimitetaan osissa ja lyhyen kasaamisajan jälkeen allashyllyvarasto on valmiina vaarallisten aineiden varastointiin. Järjestelmä koostuu perusosasta, sekä laajennusosista, joita voidaan liittää vierekkäin (leveys 2700 mm/osa). Kaikki allashyllyt kuumasinkittyjä. Räystäällä varustettu katto suojaa säältä. Saatavissa myös kuumasinkityillä sivuseinillä. Valuma-allas kuumasinkittyä terästä, ilman ritilää. Sopii kuormalavoille sekä IBC-säiliöille. Toimitetaan kokoamattomana. Allastettu hyllyvarasto on helppo pystyttää esim. tilapäiseen varastotarpeeseen. Sopii sekä sisä- että ulkokäyttöön. Katto ja seinät valmistettu profiloidusta sinkitystä teräksestä. Kuumasinkitty runko ja hyllyrakenteet. 1 TUNTI 2 TUNTIA 4 TUNTIA Lisävarusteet Tuotenro Nimike R Sivuseinät - Pari R Ritilätaso (LxS: 2680 x 1100 mm) R Takastoppari / Ylilastaussuoja takaosaan R Törmäyssuoja tolpan juureen R Lisävarusteet Tuotenro Nimike R Ritilätaso (LxS: 2680 x 1100 mm) R Takastoppari / Ylilastaussuoja takaosaan R Törmäyssuoja tolpan juureen R R R Tuotenro Nimike Ulkomitat (LxSxK) Kapasiteetti Tilavuus Kantavuus/taso R Allashyllyvarasto FPR-W x 1700 x 3700 mm 6x EUR-lava / 4x IBC 1000 L 3000 kg R Allashyllyvarasto FPR-W x 1700 x 3700 mm 12x EUR-lava / 8x IBC 2 x 1000 L 3000 kg Tuotenro Nimike Ulkomitat (LxSxK) Kapasiteetti Tilavuus R Koottava hyllyvarasto QGC 2/3000, pariovet 3170 x 1700 x 3700 mm 6 Europallar eller 4 IBC 1000 L R Koottava hyllyvarasto QGC 2/3000, liukuovet 6070 x 1700 x 3700 mm 12 Europallar eller 8 IBC 2 x 1000 L 88 tilaukset@ikaros.fi 89
