1 Kaasupullojen säilytys Kaasupullojen varastoinnin lainsäädännön sanelevat mm. Kemikaaliturvallisuuslaki 390/2005, sekä valtioneuvoston asetus 858/2012, 4 luku YLEISTÄ: Kaasupullot tulee varastoida erillisessä niille varatussa, lukittavassa ja hyvin tuuletetussa tilassa. Säilytettävä erillään lämmönlähteistä ja palavista aineista. Kaasupullot säilytettävä yhdessä paikassa, järjestyksessä ja helposti poistettavissa tulipalon uhatessa. Merkittävä asianmukaisilla varoitusmerkinnöillä. Tupakointi ja avotulen teko kaasupullovarastossa ja sen läheisyydessä on kielletty. Kaasupullot on säilytettävä pystyasennossa, venttiili kiinni ja ylöspäin. Suojahattujen ja -muttereiden tulee olla kiinnitettynä. Täydet ja tyhjät kaasupullot säilytettävä erillään. Kaasupullovarastossa eri kaasut säilytettävä erillään. Palavia kaasuja ei saa säilyttää yhdessä hapettavien kaasujen, kuten hapen kanssa. Kysy lisää, autamme mielellämme! / tilaukset@ikaros.fi

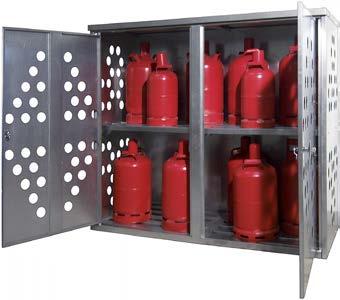

2 NESTEKAASUPULLOKAAPPI K-GFS Nestekaasupullojen ulkovarastointiin. Täyttää Valtioneuvoston asetuksen 858/2012 vaatimukset kaasupullojen varastoinnista Jämerät ja kestävät kaapit kuumasinkittyä terästä. Sivuseinissä ja ovissa ilmanvaihtoaukot lainmukaiseen ilmanvaihtoon. Takaseinä ja katto umpinaiset. Tukeva lattia ja hyllytaso. Ovissa sylinterilukko (2 avainta/lukko) estää asiattomien pääsyn. Kestävä korroosiosuojaus. Merkitty varoitusmerkinnöillä. Toimitetaan kustannustehokkaasti flat-packissa. Helppo koota mukana tulevan ohjeen avulla. 480 C C MYYNTIMENESTYS! TUOTENRO NIMIKE ULKOMITAT (L x S x K) KAPASITEETTI OVET PAINO HINTA C Kaasupullokaappi K-GFS x 720 x 1435 mm 10 x 11 kg kaasupulloa 1 oikealle 60 kg 480 C Kaasupullokaappi K-GFS x 720 x 1435 mm 20 x 11 kg kaasupulloa kg

3 VUOTOSUOJAUS & VARASTOINTI KAASUPULLOJEN VARASTOINTI NESTEKAASUPULLOKAAPPI K-GFS, ULKO- JA SISÄKÄYTTÖÖN Sisä- ja ulkokäyttöön. Täyttää 858/2012 vaatimukset kaasupullojen varastoinnista Ulkopuoli kuumasinkittyä terästä Ovissa sylinterilukko 2 avainta/kaappi Kestävä korroosiosuoja Täyttää lain 390/2005 ja asetuksen 858/2012 vaatimukset Ilmanvaihtoaukot oven ylä- ja alapuolella Toimitetaan koottuna Merkitty varoitusmerkinnöillä 250 C C C C C C TUOTENRO NIMIKE ULKOMITAT (L x S x K) OVET KAPASITEETTI PAINO HINTA C Kaasupullokaappi K-GFS x 400 x 750 mm 1 1 x 11 kg 17 kg 250 C Kaasupullokaappi K-GFS x 400 x 750 mm 1 2 x 11 kg 22 kg 280 C Kaasupullokaappi K-GFS x 400 x 1435 mm 1 1 x 33 kg 26 kg 320 C Kaasupullokaappi K-GFS x 400 x 1435 mm 1 2 x 33 kg 39 kg 400 C Kaasupullokaappi K-GFS x 400 x 1435 mm 2 3 x 33 kg 65 kg 560 C Kaasupullokaappi K-GFS x 400 x 1435 mm 2 4 x 33 kg 78 kg tilaukset@ikaros.fi info@ikaros.fi

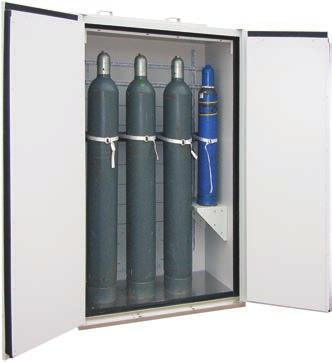

4 KAASUPULLOKAAPIT TYYPPI G30 EN (G 30) palosuojatut kaasupullokaapit ulko- ja sisäkäyttöön 858/2012 mukaisesti TYP 30 EN Paloluokitellut kaapit EN G30 GS-sertifioitua turvallisuutta Eristys DIN 4102 mukaisesti Jauhemaalattua terästä Ulkopinnat maalattu RAL 7035 vaaleanharmaa Ovet saatavana joko RAL 1007 keltainen tai RAL 7035 vaaleanharmaa Sisärunko HPL-levyistä, RAL 7035 Lattia ruostumatonta terästä Palon sattuessa itsestään sulkeutuvat ovet. Tulo- ja poistoilmakanavat sulkeutuvat 70 C Ovet sulkeutuvat lämpötilan noustessa <50 C 20 sekunnissa Ilmanvaihtoliitäntä-putki DN 80 katossa Maadoitusvalmius staattisen sähkön ehkäisyyn Säätöjalat, epätasainen lattia ei ole ongelma Ovet voidaan lukita sylinterilukoilla (2 avainta) Sisävarustus: 1 kpl pohjalevy, ruostumaton teräs 1 kpl pullopidikkeitä per pullopaikka (50 L pulloille) 2 kpl vaakasuuntaiset C-kiskot lisävarusteiden asennukseen B Sivuseinään asennettava hylly lisävarusteena B Lue lisää ilmanvaihtolaitteista infosivulta 200 TUOTENRO NIMIKE ULKOMITAT (L x S x K) SISÄMITAT (L x S x K) KAPAS. PAINO HINTA B Kaasupullokaappi SiZ G30/ x 598 x 2015 mm 492 x 430 x 1785 mm 2 x 50 L 295 kg B Kaasupullokaappi SiZ G30/ x 598 x 2015 mm 797 x 430 x 1785 mm 3 x 50 L 375 kg B Kaasupullokaappi SiZ G30/ x 598 x 2015 mm 1087 x 430 x 1785 mm 4 x 50 L 475 kg B Kaasupullokaappi SiZ G30/ x 598 x 2015 mm 1297 x 430 x 1785 mm 4 x 50 L 610 kg TUOTENRO NIMIKE HINTA B Kaapin levyinen hylly SiZ G30/ B Kaapin levyinen hylly SiZ G30/ B Kaapin levyinen hylly SiZ G30/ B Kaapin levyinen hylly SiZ G30/ B Sivuseinään kiinnitettävä hylly 65 B Luiska, ruostumatonta terästä V2A

5 VUOTOSUOJAUS & VARASTOINTI KAASUPULLOJEN VARASTOINTI KAASUPULLOKAAPIT TRG Kaasupullokaapit painekaasupulloille asetuksen 858/2012 mukaisesti Ulkopuoli sinkittyä teräslevyä, maalattu RAL 7035 vaaleanharmaa Ovi (ovet) kokonaan teräslevyä tai teräsovi pleksilasilla Vahva korroosiosuoja Sopii myös sisäkäyttöön palokuormasta riippuen Täyttää lainmukaiset vaatimukset Eteenpäin viisto katto Pohja ruostumatonta terästä Ilmanvaihto oven reikien ja räystäiden alla olevien reikien kautta (DN 80) Ovet voidaan lukita sylinterilukoilla (2 avainta) GS-sertifioitu turvallisuus Merkitty varoitussymboleilla Sisäpuolen varustus: 2 kpl pystysuuntaiset C-kiskot takaseinässä 2 kpl korkeussuunnassa säädettävät vaakasuuntaiset C-kiskot lisävarusteiden asennukseen 1 kpl pullopidikkeitä per pullopaikka (50 L pulloille) Katon läpivientireiät (ø 25 mm) sis. tulpat C Kaksi valinnaista sivuhyllyä, TUOTENRO B Varustettuna lisähyllyllä, tuotenro C B C C Kaapin katon läpivienti- ja ilmanvaihtoaukot C Kaksi valinnaista sivuhyllyä, tuotenro B TUOTENRO NIMIKE ULKOMITAT (L x S x K) SÄILIÖPIDIKKEET PUTKIAUK. OVET PAINO HINTA C Kaasupullokaappi TRG x 400 x 2150 mm oikealle 65 kg C Kaasupullokaappi TRG x 400 x 2150 mm oikealle 65 kg C Kaasupullokaappi TRG x 400 x 2150 mm kg C Kaasupullokaappi TRG x 400 x 2150 mm kg C Kaasupullokaappi TRG x 400 x 2150 mm kg C Kaasupullokaappi TRG x 400 x 2150 mm kg TUOTENRO NIMIKE HINTA C HyllyC & C C Hylly C & C C Hylly C & C C Hylly sivuseinään tilaukset@ikaros.fi info@ikaros.fi

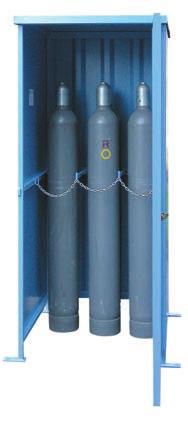

6 KAASUPULLOKAAPPI FCG Painekaasupullojen ulkovarastointiin 858/2012 mukaisesti Kaasupullojen varastoinnissa on korkean riskiluokituksen takia oltava erityisen huolellinen. Kaasupulloja ei saa säilyttää esim. kellareissa, autotalleissa tai prosessitiloissa. Nämä kaapit täyttävät paikalliset ja eurooppalaiset määräykset kaasupullovarastoinnista. Tukeva, hitsattu teräsrakenne. Sivuseinät ja katto sinkittyä ja maalattua teräslevyä. Takaseinä sinkittyä ja maalattua profiloitua teräslevyä. Ritiläovi, mallista riippuen joko yksinkertainen tai pariovi. Käännettävissä pullotelineissä varmuusketjut. Nosturisilmukat vakiovarusteena kaikissa malleissa. Nämä kaasupullokaapit toimitetaan valmiiksi koottuina C C C C Luiska lisävarusteena TUOTENRO NIMIKE MITAT (L x S x K) KAPASITEETTI OVET PAINO HINTA C Kaasupullokaappi FCG x 1050 x 2055 mm 6 x ø220 mm kaasupulloa 1 DIN oikea 155 kg C Kaasupullokaappi FCG lattia 860 x 1050 x 2055 mm 6 x ø220 mm kaasupulloa 1 DIN oikea 155 kg C Kaasupullokaappi FCG x 1050 x 2055 mm 8 x ø220 mm kaasupulloa 1 DIN oikea 170 kg C Kaasupullokaappi FCG lattia 1125 x 1050 x 2055 mm 8 x ø220 mm kaasupulloa 1 DIN oikea 170 kg C Kaasupullokaappi FCG x 1250 x 2055 mm 12 x ø220 mm kaasupulloa 1 DIN oikea 180 kg C Kaasupullokaappi FCG lattia 1125 x 1250 x 2055 mm 12 x ø220 mm kaasupulloa 1 DIN oikea 180 kg C Kaasupullokaappi FCG x 1050 x 2055 mm 16 x ø220 mm kaasupulloa Pariovi 235 kg C Kaasupullokaappi FCG lattia 2100 x 1050 x 2055 mm 16 x ø220 mm kaasupulloa Pariovi 235 kg C Kaasupullokaappi FCG x 1250 x 2055 mm 24 x ø220 mm kaasupulloa Pariovi 245 kg C Kaasupullokaappi FCG lattia 2100 x 1250 x 2055 mm 24 x ø220 mm kaasupulloa Pariovi 245 kg TUOTENRO NIMIKE MITAT (L x S x K) KAPASITEETTI OVET PAINO HINTA C Kaasupullokaappi FCG x 1400 x 2055 mm 15 x ø220 mm kaasupulloa/1 lava Pariovi 225 kg C Kaasupullokaappi FCG lattia 1400 x 1400 x 2055 mm 15 x ø220 mm kaasupulloa/1 lava Pariovi 225 kg C Kaasupullokaappi FCG x 1400 x 2055 mm 30 x ø220 mm kaasupulloa/2 lavaa Pariovi 300 kg C Kaasupullokaappi FCG lattia 2700 x 1400 x 2055 mm 30 x ø220 mm kaasupulloa/2 lavaa Pariovi 300 kg C Ajoluiska 750 x 740 x 130 mm

7 VUOTOSUOJAUS & VARASTOINTI KAASUPULLOJEN VARASTOINTI KAASUPULLOKAAPPI F90 Palosuojatut kaapit painekaasupullojen ulkovarastointiin 858/2012 mukaisesti. Ei vaadi turvaetäisyyttä rakennuksista Määräysten mukaiseen kaasupullojen säilytykseen. Näiden kaappien katto ja seinät ovat paloluokitellusta materiaalista, F90, DIN 4102 mukaisesti. Kaapit voidaan paloluokituksen ansiosta sijoittaa lähelle liiketiloja, turvaväliä ei tarvita. Maalattu RAL Kuumasinkityt ritiläovet, joissa lukko. Kaapit toimitetaan valmiiksi koottuina ja ne voidaan ottaa heti käyttöön C Kuvassa väliseinä lisävarusteena * Sisältää lattian TUOTENRO NIMIKE ULKOMITAT (L x S x K) SISÄMITAT (L x S x K) KAPASITEETTI PAINO HINTA C Kaasupullokaappi GFL-F x 1250 x 2290 mm 800 x 920 x 2000 mm 6 x ø220 kaasupulloa 315 kg C Kaasupullokaappi GFL-F * 1080 x 1250 x 2290 mm 800 x 920 x 2000 mm 6 x ø220 kaasupulloa 375 kg C Kaasupullokaappi GFL-F x 1250 x 2290 mm 1050 x 920 x 2000 mm 8 x ø220 kaasupulloa 340 kg C Kaasupullokaappi GFL-F * 1330 x 1250 x 2290 mm 1050 x 920 x 2000 mm 8 x ø220 kaasupulloa 410 kg C Kaasupullokaappi GFL-F x 1400 x 2290 mm 1050 x 1080 x 2000 mm 12 x ø220 kaasupulloa 355 kg C Kaasupullokaappi GFL-F * 1330 x 1400 x 2290 mm 1050 x 1080 x 2000 mm 12 x ø220 kaasupulloa 420 kg C Kaasupullokaappi GFL-F x 1250 x 2290 mm 2050 x 920 x 2000 mm 16 x ø220 kaasupulloa 515 kg C Kaasupullokaappi GFL-F * 2350 x 1250 x 2290 mm 2050 x 920 x 2000 mm 16 x ø220 kaasupulloa 640 kg C Kaasupullokaappi GFL-F x 1400 x 2290 mm 2050 x 1080 x 2000 mm 24 x ø220 kaasupulloa 545 kg C Kaasupullokaappi GFL-F * 2350 x 1400 x 2290 mm 2050 x 1080 x 2000 mm 24 x ø220 kaasupulloa 680 kg C Kaasupullokaappi GFL-F x 1600 x 2290 mm 2050 x 1230 x 2000 mm 32 x ø220 kaasupulloa 565 kg C Kaasupullokaappi GFL-F * 2350 x 1600 x 2290 mm 2050 x 1230 x 2000 mm 32 x ø220 kaasupulloa 725 kg C Luiska, sinkitty 300 C Väliseinä tuotteisiin C /2001/2003/2010/2011/ C Väliseinä tuotteisiin C /2004/2012/ C Väliseinä tuotteisiin C / tilaukset@ikaros.fi info@ikaros.fi C

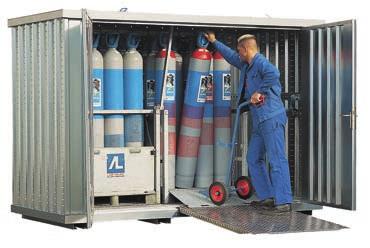

8 KAASUPULLOKONTTI GLH Painekaasupullojen ulkovarastointiin 858/2012 mukaisesti Painekaasupullojen ulkovarastointiin 858/2012 mukaisesti. Tukeva rakenne sinkittyä teräslevyä. Sylinterilukolla lukittavat pariovet. Luonnollinen ilmanvaihto, tuulettuu itsestään. Nämä kontit toimitetaan valmiiksi koottuina B B Ei sisällä luiskaa! GLH 3 x 2 GLH 4 x 2 GLH 2 x 1 TUOTENRO NIMIKE ULKOMITAT (L x S x K) SISÄMITAT (L x S x K) KAPAS. OVET HINTA B Kaasupullokontti GLH 2 x 1, Sinkitty 2100 x 1100 x 2100 mm 1980 x 980 x 1930 mm 18 x 50 L B Kaasupullokontti GLH 2 x 1, Sinkitty/Maalattu 2100 x 1100 x 2100 mm 1980 x 980 x 1930 mm 18 x 50 L B Kaasupullokontti GLH 3 x 2, Sinkitty 3100 x 2100 x 2100 mm 2980 x 1980 x 1930 mm 58 x 50 L B Kaasupullokontti GLH 3 x 2, Sinkitty/Maalattu 3100 x 2100 x 2100 mm 2980 x 1980 x 1930 mm 58 x 50 L B Kaasupullokontti GLH 4 x 2, Sinkitty 4100 x 2100 x 2100 mm 3980 x 1980 x 1930 mm 84 x 50 L B Kaasupullokontti GLH 4 x 2, Sinkitty/Maalattu 4100 x 2100 x 2100 mm 3980 x 1980 x 1930 mm 84 x 50 L B Ajoluiska, sinkitty 1200 x 1000 mm

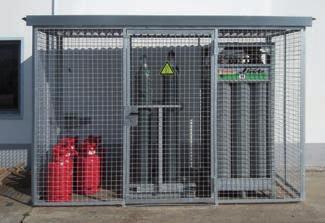

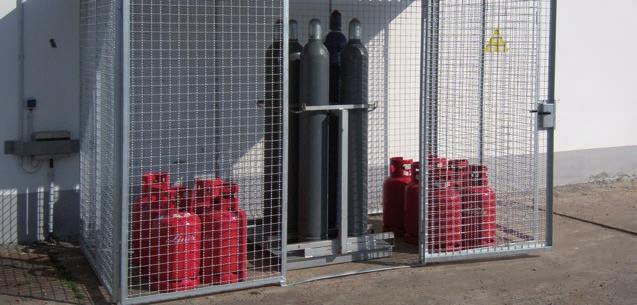

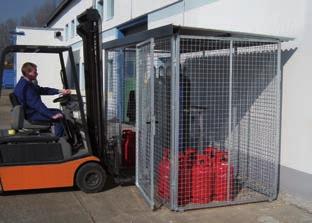

9 VUOTOSUOJAUS & VARASTOINTI KAASUPULLOJEN VARASTOINTI KAASUPULLOVARASTOT Painekaasupullojen ulkovarastointiin 858/2012 mukaisesti Hyväksytty kaasupullojen säilytykseen säädösten mukaisesti. Tukeva rakenne kuumasinkittyä teräsverkkoa. Katto sinkittyä teräslevyä. Sylinterilukolla lukittavat 1 m leveät pariovet. Avoin rakenne varmistaa lakisääteisen ilmanvaihdon. Varastot toimitetaan kustannustehokkaasti osissa C C TUOTENRO NIMIKE ULKOMITAT (L x S x K) HINTA C Kaasupullovarasto LB x 1500 x 2060 mm C Kaasupullovarasto LB x 2100 x 2060 mm C Kaasupullovarasto LB x 2100 x 2060 mm C Kaasupullovarasto LB x 2100 x 2060 mm tilaukset@ikaros.fi info@ikaros.fi

10 KAASUPULLOKÄRRYT & KAASUPULLOTELINEET Kaasupullojen helppoon käsittelyyn ja siirtoon Nämä tuotteet ovat hitsattua terästä, pulverimaalattu RAL Kaasupullokärry sopii 40 ja 50 litran kaasupulloille (ø mm) ja sopii 40 ja 50 litran kaasupulloille (ø mm). Molemmissa kärryissä on kuulalaakerein varustetut pyörät. Kaasupulloteline sopii 2 kpl 20 tai 40 litran kaasupulloa (ø mm). Reiät seinäkiinnitykselle. 220 B B B B TUOTENRO NIMIKE MITAT (L x S x K) PYÖRÄT HINTA B Kaasupullokärry GFR50-V 460 x 1200 mm Umpikumipyörät ø200 x 50 mm 220 B Kaasupullokärry GFR50-L 460 x 1200 mm Ilmatäytteiset kumipyörät ø200 x 65 mm 250 B Hitsauskärry GSK50-VO 840 x 1280 mm Umpikumipyörät ø400 x 80 mm 490 B Hitsauskärry GSK50-LO 840 x 1280 mm Ilmatäytteiset kumipyörät ø400 x 100 mm 460 B Työkalulaatikko GSK50-VO & GSK50-LO 460 x 205 x 153 mm 110 B Kaasupulloteline 560 x 340 x 1100 mm 240 KAASUPULLOLAVA Kaasupullojen turvalliseen siirtelyyn ja säilytykseen Nämä tukevat kaasupullolavat sopivat kaasupullojen turvalliseen siirtelyyn ja säilytykseen. 4, 8 tai 12:lle kaasupullolle. ø 250 mm. SFP4 ja SFP8 mukana turvaketjut. B :lle sidontavyö lisävarusteena. Kuumasinkitty metallirakenne. 400 SFP4 550 SFP8 810 B * Trukkitaskujen koko: 170 x 70 mm TUOTENRO NIMIKE MITAT (L x S x K) PULLOT KANTAVUUS HINTA SFP4* Kaasupullolava 600 x 860 x 1000 mm 4 x ø250 kaasupulloa 350 kg 400 SFP8* Kaasupullolava 1200 x 860 x 1000 mm 8 x ø250 kaasupulloa 700 kg 550 B Kaasupullolava 1015 x 810 x 1150 mm 12 x ø250 kaasupulloa 600 kg 810 Z Sidontavyö tuotteelle B

11 VUOTOSUOJAUS & VARASTOINTI KAASUPULLOJEN VARASTOINTI SÄILIÖTELINE & SEINÄTELINE KAASUPULLOILLE Kätevät säilytysratkaisut kaasupulloille, PE-muovia Teline 6 kaasupullolle. Kaasupullot voi helposti vaihtaa yksitellen, muita pulloja ei tarvitse ensin järjestellä uudestaan. Luiska helpottaa käsittelyä ja sen voi tilanpuutteessa kääntää myös ylös. Seinämalleissa erikoissuunnitellut polyetyleenipidikkeet, jotka pitävät pullot turvallisesti pystyasennossa seinää vasten. Ne on suunniteltu pulloille, joiden halkaisija on suuri. Urat ja kiristyshihnat pitävät pullot suorassa. Helppo liittää yhteen YE YE CG TUOTENRO NIMIKE MITAT (L x S x K) PAINO HINTA 7202-YE Cylinder Rack 6-pack 1210 x 790 x 1040 mm 28 kg CG Luiska tuotteelle 7202-YE 1170 x 510 x 150 mm 9 kg YE Poly Cylinder seinämalli, yhdelle 385 x 160 x 75 mm 1 kg tilaukset@ikaros.fi info@ikaros.fi
