1 Paloturvakaapit - EN-standardoitua laatua MITÄ SANOO LAKI? VALTIONEUVOSTON ASETUS 685/2015 Palavat nesteet tulee sisätiloissa säilyttää erillisessä oman paloteknisen osaston muodostavassa varastotilassa. Paloteknisen tilan tulee estää: Paloturvakaapit palaville nesteille testataan mukaisesti teollisuus- ja laboratoriokäyttöön, sekä SP 2369 mukaisesti myymäläkäyttöön. kattaa sekä palavien että myrkyllisten nesteiden varastointimääräykset ja varmistaa turvallisen varastoinnin kolme perusedellytystä: minimoi paloriski, estä höyryjen/kaasujen leviäminen sekä kerää vuodot onnettomuustilanteessa. Kemikaaliturvallisuuslaki 390/2005 ja asetus 685/2015 määrittävät palaville nesteille vaadittavan paloteknisen-osastoinnin. Paloturvakaappimme ovat palokammiotestattuja ja hyväksyttyjä Eurooppalaisten testausnormien mukaisesti. Ne täyttävät ja ylittävät takuuvarmasti kaikki lakisääteiset palosuojauksen vaatimukset. Kaapit toimitetaan käyttövalmiina. Vakiovarustukseen kuuluvat mm. 2 avainta, 3 hyllytasoa, valuma-allas laskutasolla sekä tulipalon aikana itsesulkevat ovet ja ilmanvaihtoaukot. Kaikissa kaapeissa luonnollinen ilmanvaihto, mutta saatavilla lisäksi EX-suojatut ilmanvaihtolaitteet. Muista myös PE-vuoraus aggressiivisille aineille. Palon leviäminen varastotilasta muihin tiloihin Palon leviämisen muista tiloista varastotilaan Tilassa on oltava riittävä ilmanvaihto ja kaikki sähköosat EX-luokiteltuja Paloturvakaapit on luokiteltu palosuojausluokkiin: Type 15, Type 30, Type 60 ja Type 90 Luku kuvastaa minuuttimäärää, jonka kaappi takuuvarmasti suojaa sisältöään tulipalon aikana.

2 Paloluokitellut kemikaalikaapit Paloturvakaapit TYP 30 TYP 60 HUOMIOITAVAA: Käyttökohteeseen soveltuva ja oikein asennettu paloturvakaappi luokitellaan paloteknisesti osastoiduksi tilaksi, joka soveltuu palavien aineiden varastointiin ja säilytykseen lähes kaikissa tiloissa. Kaapit valmistettu sekä testattu EN standardin mukaisesti ja hyväksytty palavien ja vaarallisten aineiden varastointiin. ILMANVAIHTO Useimmat käyttökohteet vaativat että kaapissa on riittävä ilmanvaihto. On tärkeää että ilma kiertää koko kaapissa. Tämä vaatii myös että hyllytasot mahdollistavat ilmankierron (ritilätasot/ilmareiät tms.), sekä ilmanvaihtoaukkojen sijoittelun vastakkaisiin nurkkiin ilmankierron takaamiseksi. Ikaros suosittelee varustamaan kaapit CE-merkityllä ja EX-luokitellulla ilmanvaihtojärjestelmällä ainakin: Kun varastoidaan palavia nesteitä jo avatuissa säiliöissä Kun varastoidaan vahvasti aromaattisia aineita Kun kaapin sisäpuoli luokitellaan EX-tilaksi Paloturvakaapeissa vuotosuoja-allas ja varustettu itsesulkeutuvilla tulo- ja poistoilmakanavilla, joka voidaan varustaa lisäksi ilmanvaihtolaitteella tai liitännällä ilmanvaihtojärjestelmään. Palosuojaluokka määritetään palosuoja-ajalla 15 / 30 / 60 / 90 minuuttia jotka vastaavat EI 15, EI 30, EI 60 ja EI 90 luokituksia On tärkeää tehdä ero EN-paloluokitellun ja palo-osastoidun suojakaapin välillä. Paloa eristävät suojakaapit esim. myymäläkäyttöön on testattu SP 2369 mukaisesti. Ne tarjoavat paloeristetyn varastotilan n. EI 30 luokituksella. SP 2369 hyväksytyt kaapit soveltuvat avaamattomien myyntipakkauten varastointiin myymälätiloissa. Niitä ei ole varustettu ilmanvaihdolla, joten ne eivät sovellu laboratorio- tai teollisuuskäyttöön. Tuloilma Poistoilma Saksalaisen LaContin Ikarokselle valmistamat mukaiset paloturvakaapit palaville nesteille. Nykyaikainen muotoilu ja uusin teknologia yhdistyvät huippuluokan palosuojaukseen. GS-sertifioitua turvallisuutta Hyväksytty / ISO 3864 mukaisesti Korkealaatuinen kestävä pinnoite RAL 7035 vaalea harmaa Eristetty ympäristöystävällisillä A-luokitelluilla materiaaleilla (DIN 4102) Sisäosat korkeapainelaminaattilevyä RAL 7035 vaalea harmaa Lukittavat ovet maalattu RAL 7035 vaalea harmaa tai RAL 1007 keltainen Jokaiseen lukkoon 2 avainta Ovi voidaan lukita avoinaisiksi Erikoisvalmisteiset suojalistat turpoavat tulipalon aikana Katossa ilmanvaihtoliitäntä DN 80 putkeen 3 hyllytasoa sekä luonnollinen ilmanvaihto kaikissa hyllyissä Hyllytasot säädettävissä 64 mm välein Valuma-allas laskutasolla, 3 mm terästä Maadoitusvalmius staattisen sähkön estämiseksi Lisävarusteena PE-vuoraus aggressiivisille nesteille Pohjalevy ruostumatonta terästä Säätöjalat epätasaisille pinnoille Automaattinen sulkumekanismi lämpötilatunnistimella: Ovet sulkeutuvat lämpötilan noustessa 50 C, 20 sekunnissa Tulo- ja poistoilmakanavat sulkeutuvat lämpötilassa 70 C (±10 C) Dokumentaatio: Suomenkielinen käyttöohje / manuaali Testiraportit ja hyväksynnät Palokammiotesti-todistus GS-merkinnät

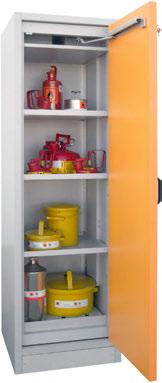

3 PALOTURVAKAAPIT 30 MIN PALOTURVAKAAPPI KEMIKAALEILLE ( TYPE 30) Palosuojakaappi 30 minuutin palosuoja-ajalla, palavien nesteiden säilytykseen työpaikalla mukaisesti lain 390/2005 ja asetusten 685/ /2012 nojalla TYP 30 PALOTURVAKAAPPI KEMIKAALEILLE ( TYPE 30) Palosuojakaappi 30 minuutin palosuoja-ajalla, palavien nesteiden säilytykseen työpaikalla mukaisesti lain 390/2005 ja asetusten 685/ /2012 nojalla TYP 30 Vakiona oikeakätinen ovi (saatavilla myös vasenkätisenä). Kaapin varustus: 1 x valuma-allas 23L, jossa perforoitu laskutaso, 3 x hyllytaso (maks. kuorma 75 kg/hyllytaso). Palavat nesteet kaikissa GHS-luokissa voidaan säilyttää kaikissa storelab paloturvakaapeissa. UUTUUS! B & B toimitetaan paloturvallisilla lasiovilla valvonnan helpottamiseksi. Kaapin varustus: 1 x valuma-allas 33L, jossa perforoitu laskutaso, 3 x hyllytaso (mask. kuorma 75kg/hyllytaso). Palavat nesteet kaikissa GHSluokissa voidaan säilyttää kaikissa storelab paloturvakaapeissa. UUTUUS! B & B toimitetaan paloturvallisilla lasiovilla valvonnan helpottamiseksi B B B B Muut lisävarusteet s. 192 TUOTENRO NIMIKE ULKOMITAT (LxSxK) SISÄMITAT (LxSxK) SISÄOSAT OVET PAINO HINTA B Paloturvakaappi 30/ x 595 x 1935 mm 480 x 519 x 1660 mm Teräslevy 1 oikea 175 kg B Paloturvakaappi 30/600 (keltainen ovi) 595 x 595 x 1935 mm 480 x 519 x 1660 mm Teräslevy 1 oikea 175 kg Asiakirjalokero Tuote# B Muut lisävarusteet s. 192 B Paloturvakaappi 30/600 lasiovi 595 x 595 x 1935 mm 480 x 519 x 1660 mm Teräslevy 1 oikea 190 kg B Paloturvakaappi 30/600 (kelt. lasiovi) 595 x 595 x 1935 mm 480 x 519 x 1660 mm Teräslevy 1 oikea 190 kg TUOTENRO NIMIKE ULKOMITAT (L x S x K) SISÄMITAT (L x S x K) SISÄOSAT OVET PAINO HINTA B Paloturvakaappi 30/ x 570 x 635 mm 986 x 494 x 425 mm Teräslevy kg B Lisähylly malleille & TUOTENRO NIMIKE ULKOMITAT (LxSxK) SISÄMITAT (LxSxK) SISÄOSAT OVET PAINO HINTA B Paloturvakaappi 30/ x 595 x 1935 mm 1080 x 519 x 1660 mm Teräslevy kg B Paloturvakaappi 30/1200 (keltainen ovi) 1195 x 595 x 1935 mm 1080 x 519 x 1660 mm Teräslevy kg B Paloturvakaappi 30/1200, lasiovi 1195 x 595 x 1935 mm 1080 x 519 x 1660 mm Teräslevy 2 lasi 298 kg B Paloturvakaappi 30/1200 (keltainen lasiovi) 1195 x 595 x 1935 mm 1080 x 519 x 1660 mm Teräslevy 2 lasi 298 kg B Lisähylly malleille B & B tilaukset@ikaros.fi 173

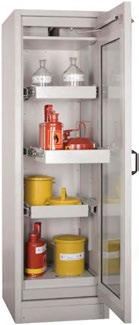

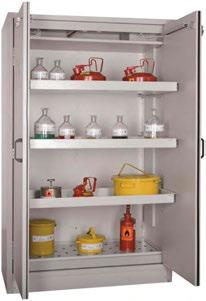

4 PALOTURVAKAAPIT 30 MIN PALOTURVAKAAPPI KEMIKAALEILLE ( TYPE 30) Palosuojakaappi ulosvedettävillä allashyllytasoilla vaarallisten aineiden lailliseen varastointiin. TYP 30 PALOTURVAKAAPPI KEMIKAALEILLE ( TYPE 30) Palosuojakaappi ulosvedettävillä allashyllytasoilla vaarallisten aineiden lailliseen varastointiin. TYP 30 Vakiona oikeakätinen ovi (saatavilla myös vasenkätisenä). Sisäosan varustelu: 1 x valuma-allas (23 L) laskutasolla, valittavissa joko 5, 4 tai 3 ulosvedettävää allashyllytasoa. Palavat nesteet kaikissa GHS-luokissa voidaan säilyttää kaikissa storelab paloturvakaapeissa. UUTUUS! Voidaan toimittaa myös paloluokitelluilla lasiovilla, jolloin valvonta helpottuu! Vakiona oikeakätinen ovi (saatavilla myös vasenkätisenä). Sisäosan varustelu: 1 x valuma-allas (23 L) laskutasolla, valittavissa joko 5, 4 tai 3 ulosvedettävää allashyllytasoa. Palavat nesteet kaikissa GHS-luokissa voidaan säilyttää kaikissa storelab paloturvakaapeissa. UUTUUS! Voidaan toimittaa myös paloluokitelluilla lasiovilla, jolloin valvonta helpottuu! B ! 2 630! Koneellinen ilmanvaihto? s. 192 Koneellinen ilmanvaihto? s. 192 B vetohyllyä (VS5) 4 vetohyllyä (VS4) 3 vetohyllyä (VS3) 5 vetohyllyä (VS5) 4 vetohyllyä (VS4) 3 vetohyllyä (VS3) TUOTENRO NIMIKE ULKOMITAT (LxSxK) SISÄMITAT (LxSxK) VETOHYLLYT HINTA B Paloturvakaappi 30/600 VS5 (vaalea harmaa) 595 x 595 x 1935 mm 475 x 515 x 1600 mm B Paloturvakaappi 30/600 VS5 (vaalea harmaa + lasiovet) 595 x 595 x 1935 mm 475 x 515 x 1600 mm B Paloturvakaappi 30/600 VS5 (keltainen) 595 x 595 x 1935 mm 475 x 515 x 1600 mm B Paloturvakaappi 30/600 VS5 (keltainen + lasiovet) 595 x 595 x 1935 mm 475 x 515 x 1600 mm B Paloturvakaappi 30/600 VS4 (vaalea harmaa) 595 x 595 x 1935 mm 475 x 515 x 1600 mm B Paloturvakaappi 30/600 VS4 (vaalea harmaa + lasiovet) 595 x 595 x 1935 mm 475 x 515 x 1600 mm B Paloturvakaappi 30/600 VS4 (keltainen) 595 x 595 x 1935 mm 475 x 515 x 1600 mm B Paloturvakaappi 30/600 VS4 (keltainen + lasiovet) 595 x 595 x 1935 mm 475 x 515 x 1600 mm B Paloturvakaappi 30/600 VS3 (vaalea harmaa) 595 x 595 x 1935 mm 475 x 515 x 1600 mm B Paloturvakaappi 30/600 VS3 (vaalea harmaa + lasiovet) 595 x 595 x 1935 mm 475 x 515 x 1600 mm B Paloturvakaappi 30/600 VS3 (keltainen) 595 x 595 x 1935 mm 475 x 515 x 1600 mm B Paloturvakaappi 30/600 VS3 (keltainen + lasiovet) 595 x 595 x 1935 mm 475 x 515 x 1600 mm TUOTENRO NIMIKE ULKOMITAT (L x S x K) SISÄMITAT (L x S x K) VETOHYLLYT HINTA B Paloturvakaappi 30/1200 VS5 v. harmaa 1195 x 595 x 1935 mm 1075 x 505 x 1600 mm B Paloturvakaappi 30/1200 VS5 v. harmaa+lasiovet 1195 x 595 x 1935 mm 1075 x 505 x 1600 mm B Paloturvakaappi 30/1200 VS5 keltainen 1195 x 595 x 1935 mm 1075 x 505 x 1600 mm B Paloturvakaappi 30/1200 VS5 keltainen+lasiovet 1195 x 595 x 1935 mm 1075 x 505 x 1600 mm B Paloturvakaappi 30/1200 VS4 v. harmaa 1195 x 595 x 1935 mm 1075 x 505 x 1600 mm B Paloturvakaappi 30/1200 VS4 v. harmaa+lasiovet 1195 x 595 x 1935 mm 1075 x 505 x 1600 mm B Paloturvakaappi 30/1200 VS4 keltainen 1195 x 595 x 1935 mm 1075 x 505 x 1600 mm B Paloturvakaappi 30/1200 VS4 keltainen+lasiovet 1195 x 595 x 1935 mm 1075 x 505 x 1600 mm B Paloturvakaappi 30/1200 VS3 v. harmaa 1195 x 595 x 1935 mm 1075 x 505 x 1600 mm B Paloturvakaappi 30/1200 VS3 v. harmaa +lasiovet 1195 x 595 x 1935 mm 1075 x 505 x 1600 mm B Paloturvakaappi 30/1200 VS3 keltainen 1195 x 595 x 1935 mm 1075 x 505 x 1600 mm B Paloturvakaappi 30/1200 VS3 keltainen+lasiovet 1195 x 595 x 1935 mm 1075 x 505 x 1600 mm tilaukset@ikaros.fi 175

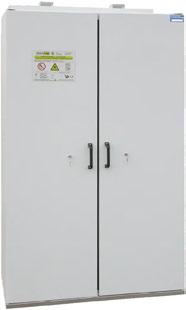

5 PALOTURVAKAAPIT 60 MIN PALOTURVAKAAPPI KEMIKAALEILLE ( TYPE 60) Palosuojakaappi 60 minuutin palosuoja-ajalla, palavien nesteiden säilytykseen työpaikalla mukaisesti TYP 60 PALOTURVAKAAPPI KEMIKAALEILLE ( TYPE 60) Palosuojakaappi 60 minuutin palosuoja-ajalla, palavien nesteiden säilytykseen työpaikalla mukaisesti TYP 60 Kaapin varustus: 1 x valuma-allas 33L, jossa perforoitu laskutaso, 3 x hyllytaso mallissa 60/1200 ja 2 x hyllytaso mallissa 60/ Maks. kuorma 75 kg/hyllytaso. Kaapin varustus: 1 x valuma-allas 33L, jossa perforoitu laskutaso, 3 x hyllytaso mallissa 60/900 & 600 ja 2 x hyllytaso mallissa 60/ Maks. kuorma 75 kg/hyllytaso B B B B B TUOTENRO NIMIKE ULKOMITAT (LxSxK) SISÄMITAT (LxSxK) SISÄOSAT OVET PAINO HINTA B Paloturvakaappi 60/ x 598 x 1935 mm 1087 x 430 x 1700 mm Teräslevy kg B Paloturvakaappi 60/ x 598 x 1935 mm 1087 x 430 x 1700 mm Ruost. teräs V2A kg B Paloturvakaappi 60/1200 (keltainen) 1190 x 598 x 1935 mm 1087 x 430 x 1700 mm Teräslevy kg B Paloturvakaappi 60/1200 (keltainen) 1190 x 598 x 1935 mm 1087 x 430 x 1700 mm Ruost. teräs V2A kg TUOTENRO NIMIKE ULKOMITAT (LxSxK) SISÄMITAT (LxSxK) SISÄOSAT OVET PAINO HINTA B Paloturvakaappi 60/ x 598 x 1315 mm 1087 x 430 x 1080 mm Teräslevy kg B Paloturvakaappi 60/ x 598 x 1315 mm 1087 x 430 x 1080 mm Ruost. teräs V2A kg B Palot.kaappi 60/ (keltainen) 1190 x 598 x 1315 mm 1087 x 430 x 1080 mm Teräslevy kg B Palot.kaappi 60/ (keltainen) 1190 x 598 x 1315 mm 1087 x 430 x 1080 mm Ruost. teräs V2A kg TUOTENRO NIMIKE ULKOMITAT (LxSxK) SISÄMITAT (LxSxK) SISÄOSAT OVET PAINO HINTA B Paloturvakaappi 60/ x 598 x 1935 mm 797 x 430 x 1700 mm Teräslevy kg B Paloturvakaappi 60/ x 598 x 1935 mm 797 x 430 x 1700 mm Ruost. teräs V2A kg B Paloturvakaappi 60/900 (keltainen) 900 x 598 x 1935 mm 797 x 430 x 1700 mm Teräslevy kg B Paloturvakaappi 60/900 (keltainen) 900 x 598 x 1935 mm 797 x 430 x 1700 mm Ruost. teräs V2A kg B Paloturvakaappi 60/ x 598 x 1935 mm 492 x 430 x 1700 mm Teräslevy 1 oikealle 306 kg B Paloturvakaappi 60/ x 598 x 1935 mm 492 x 430 x 1700 mm Ruost. teräs V2A 1 oikealle 306 kg B Paloturvakaappi 60/600 (keltainen) 595 x 598 x 1935 mm 492 x 430 x 1700 mm Teräslevy 1 oikealle 306 kg B Paloturvakaappi 60/600 (keltainen) 595 x 598 x 1935 mm 492 x 430 x 1700 mm Ruost. teräs V2A 1 oikealle 306 kg B Paloturvakaappi 60/ x 598 x 1315 mm 492 x 430 x 1080 mm Teräslevy 1 oikealle 225 kg B Paloturvakaappi 60/ x 598 x 1315 mm 492 x 430 x 1080 mm Ruost. teräs V2A 1 oikealle 225 kg B Paloturvakaappi 60/ (kelt.) 595 x 598 x 1315 mm 492 x 430 x 1080 mm Teräslevy 1 oikealle 225 kg B Paloturvakaappi 60/ (kelt.) 595 x 598 x 1315 mm 492 x 430 x 1080 mm Ruost. teräs V2A 1 oikealle 225 kg LISÄVARUSTEET MALLI 60/900 HINTA MALLI 60/600 HINTA B Allashylly, teräs 43 Allashylly, teräs B B B Allashylly, ruostumaton teräs V2A 91 Allashylly, ruostumaton teräs V2A B B B PE-vuoraus allashyllylle 120 PE-vuoraus vuotoaltaalle B B Muut lisävarusteet, s.192 Muut lisävarusteet, s 192 B PE-vuoraus vuotoaltaalle 78 PE-vuoraus allashyllylle B B tilaukset@ikaros.fi 177

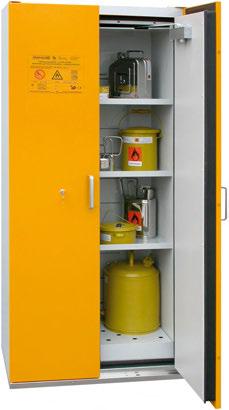

6 PALOTURVAKAAPIT 90 MIN PALOTURVAKAAPPI KEMIKAALEILLE ( TYPE 90) työpaikalla mukaisesti PALOTURVAKAAPPI KEMIKAALEILLE ( TYPE 90) työpaikalla mukaisesti Vakiona oikeakätinen ovi (saatavilla myös vasenkätisenä). B : Lukittavat lokerot SF1 Sopii vaarallisten ja erittäin vaarallisten aineiden varastointiin pienissä määrissä StoreLab-kaapeissa. Ovet harmaa RAL 7035 tai keltainen RAL 1007 Kaapin korkeus 1935 mm sis. 3 hyllytasoa, 1 valuma-allas, jossa perforoitu laskutaso. Kaapin korkeus 1315 mm sis. 2 hyllytasoa, 1 valuma-allas, jossa perforoitu laskutaso. Erottaa esim. syövyttävät aineet palavista nesteistä Ovessa sylinterilukko Jauhemaalattu teräslevy, RAL v.harmaa Sis. asennustarvikkeet, kiinnitetään hyllytasoon 230 B Palavat nesteet (H GHS mukaisesti) voidaan säilyttää kaikissa storelab kaapeissa. Sisäpuolen varustus: 1 kpl valuma-allas 29 L, jossa perforoitu laskutaso, 3 kpl hyllytasoa. Sopii vaarallisten ja erittäin vaarallisten aineiden varastointiin pienissä määrissä StoreLabkaapeissa. Erottaa esim. syövyttävät aineet palavista nesteistä Ovessa sylinterilukko Jauhemaalattu teräslevy, RAL v.harmaa Sis. asennustarvikkeet, kiinnitetään hyllytasoon B B TUOTENRO NIMIKE ULKOMITAT (L x S x K) SISÄMITAT (L x S x K) VÄRI PAINO HINTA B Paloturvakaappi 90/ x 598 x 1935 mm 492 x 430 x 1700 mm Harmaa 306 kg B Paloturvakaappi 90/600, RST-osat 595 x 598 x 1935 mm 492 x 430 x 1700 mm Harmaa 306 kg B Paloturvakaappi 90/ x 598 x 1935 mm 492 x 430 x 1700 mm Keltainen 306 kg B B B Paloturvakaappi 90/600, RST-osat 595 x 598 x 1935 mm 492 x 430 x 1700 mm Keltainen 306 kg B Paloturvakaappi 90/ x 598 x 1315 mm 492 x 430 x 1080 mm Harmaa 225 kg B Paloturvakaappi 90/ , RST-osat 595 x 598 x 1315 mm 492 x 430 x 1080 mm Harmaa 225 kg B Paloturvakaappi 90/ x 598 x 1315 mm 492 x 430 x 1080 mm Keltainen 225 kg B Paloturvakaappi 90/ , RST-osat 595 x 598 x 1315 mm 492 x 430 x 1080 mm Keltainen 225 kg B Turvalokerikko SF x 370 x 436 mm Harmaa 15 kg 230 B Hyllytaso, Teräslevy 36 B Hyllytaso, Ruostumaton teräs V2A 78 B PE-vuoraus lattia-altaaseen 85 B PE-vuoraus hyllytasolle 59 B Alle ajettava sokkeli, palokammiotestattu (595 x 598 x 113 mm) 550 TUOTENRO NIMIKE ULKOMITAT (L x S x K) SISÄMITAT (L x S x K) VÄRI PAINO HINTA B Paloturvakaappi 90/ x 598 x 1935 mm 797 x 430 x 1700 mm Harmaa 395 kg B Paloturvakaappi 90/900, RST-osat 900 x 598 x 1935 mm 797 x 430 x 1700 mm Harmaa 395 kg B Paloturvakaappi 90/ x 598 x 1935 mm 797 x 430 x 1700 mm Keltainen 395 kg B Paloturvakaappi 90/900, RST-osat 900 x 598 x 1935 mm 797 x 430 x 1700 mm Keltainen 395 kg B Turvalokerikko SF x 370 x 436 mm Harmaa 15 kg 230 B Hyllytaso, Teräslevy 43 B Hyllytaso, Ruostumaton teräs V2A 98 B PE-vuoraus allashyllylle 100 B PE-vuoraus vuotoaltaalle 72 B Alle ajettava sokkeli, palokammiotestattu (900 x 598 x 113 mm) tilaukset@ikaros.fi 179

7 PALOTURVAKAAPIT 90 MIN PALOTURVAKAAPPI KEMIKAALEILLE ( TYPE 90) työpaikalla mukaisesti PALOTURVAKAAPPI KEMIKAALEILLE ( TYPE 90) työpaikalla mukaisesti Ovet harmaa RAL 7035 tai keltainen RAL 1007 Ovet harmaa RAL 7035 tai keltainen RAL 1007 Palavat nesteet (H GHS mukaisesti) voidaan säilyttää kaikissa storelab kaapeissa. Paloturvakaappi täydellisellä varustuksella: 1 kpl valuma-allas 33L, jossa perforoitu laskutaso 3 kpl hyllytaso (type 90/ hyllytasoa) Palavat nesteet (H GHS mukaisesti) voidaan säilyttää kaikissa storelab kaapeissa. Paloturvakaappi täydellisellä varustuksella: 1 kpl valuma-allas 33L, jossa perforoitu laskutaso 3 kpl hyllytaso (type 90/ hyllytasoa) Lukittavat lokerot SF 1 & SF 2 Sopii vaarallisten ja erittäin vaarallisten aineiden varastointiin pienissä määrissä StoreLab-kaapeissa. Erottaa esim. syövyttävät aineet palavista nesteistä Ovessa sylinterilukko Jauhemaalattu teräslevy, RAL v.harmaa Sis. asennustarvikkeet, kiinnitetään hyllytasoon B B TUOTENRO NIMIKE ULKOMITAT (L x S x K) SISÄMITAT (L x S x K) VÄRI PAINO HINTA B Paloturvakaappi 90/ x 598 x 1935 mm 1087 x 430 x 1700 mm Harmaa 505 kg B B Paloturvakaappi 90/1200, RST 1190 x 598 x 1935 mm 1087 x 430 x 1700 mm Harmaa 505 kg B Paloturvakaappi 90/ x 598 x 1935 mm 1087 x 430 x 1700 mm Keltainen 505 kg B Paloturvakaappi 90/1200, RST 1190 x 598 x 1935 mm 1087 x 430 x 1700 mm Keltainen 505 kg B Paloturvakaappi 90/ x 598 x 1315 mm 1087 x 430 x 1080 mm Harmaa 380 kg B Paloturvakaappi 90/ , RST 1190 x 598 x 1315 mm 1087 x 430 x 1080 mm Harmaa 380 kg B Paloturvakaappi 90/ x 598 x 1315 mm 1087 x 430 x 1080 mm Keltainen 380 kg B Paloturvakaappi 90/ , RST 1190 x 598 x 1315 mm 1087 x 430 x 1080 mm Keltainen 380 kg B Turvalokerikko, SF1, 1 ovi 447 x 370 x 436 mm Harmaa 15 kg 230 B Turvalokerikko, SF2, 2 ovea 1000 x 370 x 436 mm Harmaa 25 kg 470 B Hyllytaso Teräslevy 359:- B Hyllytaso Ruost. teräs V2A 764:- B PE-vuoraus allashyllylle 978:- B PE-vuoraus vuotoaltaalle 650:- B Alle ajettava sokkeli, palokammiotestattu (1190 x 598 x 113 mm) 570 Asiakirjalokero Tuote# B TUOTENRO NIMIKE ULKOMITAT (L x S x K) SISÄMITAT (L x S x K) VÄRI PAINO HINTA B Paloturvakaappi 90/ x 598 x 1935 mm 1297 x 430 x 1700 mm Harmaa 615 kg B Paloturvakaappi 90/1400, RST 1400 x 598 x 1935 mm 1297 x 430 x 1700 mm Harmaa 615 kg B Paloturvakaappi 90/ x 598 x 1935 mm 1297 x 430 x 1700 mm Keltainen 615 kg B Paloturvakaappi 90/1400, RST 1400 x 598 x 1935 mm 1297 x 430 x 1700 mm Keltainen 615 kg B Hyllytaso Teräslevy 62 B Hyllytaso Ruost. teräs V2A 130 B PE-vuoraus allashyllylle 120 B PE-vuoraus vuotoaltaalle 81 B Alle ajettava sokkeli, palokammiotestattu (1400 x 598 x 113 mm) tilaukset@ikaros.fi 181

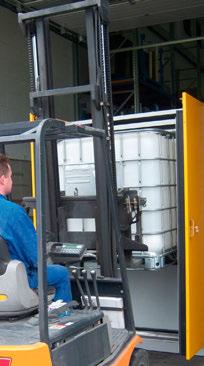

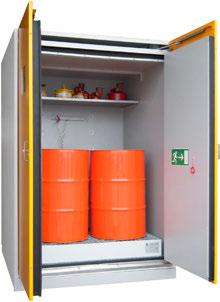

8 PALOTURVAKAAPIT 90 MIN PALOTURVAKAAPPI KEMIKAALEILLE ( TYPE 90) työpaikalla mukaisesti PALOTURVAKAAPPI KEMIKAALEILLE ( TYPE 90) työpaikalla mukaisesti Vaarallisten aineiden varastointiin isoissa säiliöissä. Mahdollistaa varastoinnin käyttöpaikkojen lähellä, säästäen aikaa ja turhaa siirtelyä. Allas 1 kpl 200 L tynnyrille. Ritilähyllytaso pienille säiliöille (B ) saatavilla lisävarusteena. Valittavissa 2 eri mallia: 1. Valuma-allas seisontajaloilla (allas nostettavissa trukilla) 2. Valuma-allas ilman maavaraa Oviaukko 1310 mm Sisäpuolella hätäavausmekanismi Sopii 2 x 200 L tynnyreille ja pienille säiliöille Allastilavuus 220 L B B B Alle ajettava sokkeli B Sokkeli irroitettavalla etupaneelilla B Ritilähylly pienille säiliöille lisävarusteena (max 75 kg) TUOTENRO NIMIKE ULKOMITAT (L x S x K) SISÄMITAT (L x S x K) PAINO HINTA TUOTENRO NIMIKE ULKOMITAT (L x S x K) SISÄMITAT (L x S x K) PAINO HINTA B Paloturvakaappi SiS-FAS Type 90/900-EW 900 x 900 x 1935 mm 797 x 735 x 1290 mm 535 kg B Hyllytaso (maks.kuormitus 75 kg), sopii vain kaappiin B B PE-vuoraus vuotoaltaalle, aggressiivisille aineille 240 B Alle ajettava sokkeli, palokammiotestattu (900 x 900 x 113 mm) 720 B Paloturvakaappi SiS-FAS Type 90/1550-CW 1550 x 1025 x 2200 mm 1450 x 870 x 1645 mm 1030 kg B Paloturvakaappi SiS-FAS Type 90/1550-EW 1550 x 1025 x 2200 mm 1450 x 870 x 1745 mm 1030 kg B Ritilähylly (max. kuorma 75 kg) 160 B PE-vuoraus vuotoaltaalle 250 B Alle ajettava sokkeli, palokammiotestattu (1550 x 1025 x 133 mm) tilaukset@ikaros.fi 183

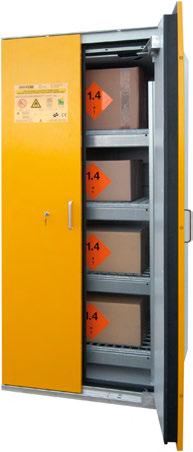

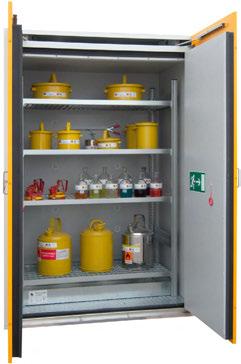

9 PALOTURVAKAAPIT 90 MIN PALOTURVAKAAPPI KEMIKAALEILLE ( TYPE 90) työpaikalla mukaisesti PALOTURVAKAAPPI ( TYPE 90) PIENILLE SÄILIÖILLE työpaikalla mukaisesti Keräystilavuus 80 litraa Kaikki hyllyosat sinkitty Ritilähyllytasojen kantavuus 200 kg tasaisella kuormalla Hyllytasojen korkeus säädettävissä 25 mm välein Oviaukon leveys 1310 mm Sisäpuolella hätäavausmekanismi Koko rakenne räjähdetestattu ja hyväksytty BAM Berlin toimesta. Hyväksytty myös turvatyynyjen ja turvavyönkiristinyksiköiden lainmukaiseen varastointiin, sekä luokkien PT1 ja PT2 ja pyroteknisten tuotteiden varastointiluokan 1.4 mukaisesti. Räjähdesuojattua turvallisuutta Rungossa korkealaatuinen teollisuuspinnoite RAL 7035 v.harmaa Eristetty ympäristöystävällisillä A-luokitelluilla materiaaleilla (DIN 4102) Sisäosat korkeapainelaminaattilevyä RAL 7035 v.harmaa Lukittavat ovet jauhemaalattu RAL1007 keltainen Jokaiseen lukkoon 2 avainta Ovi voidaan lukita auki-asentoon Erikoisvalmisteiset eristelistat laajenevat tulipalon aikana Ilmanvaihtoliitäntä katossa DN 80 putkeen 4 hyllytasoa, säädettävissä 25 mm välein Maadoitusvalmius staattisen sähkön estämiseksi Pohjalevy ruostumatonta terästä Säätöjalat epätasaisille pinnoille Tulipalon yhteydessä automaattisesti sulkeutuvat mekanismit: Ovi sulkeutuu lämpötilan noustessa 50 C, 20 sekunnissa Tulo- ja poistoilmakanavat sulkeutuvat 70 C (±10 C) Täyttää myös MSB käsikirjan vaatimukset Pyroteknisten varusteiden varastoinnista (PU) B B Asiakirjalokero (B ) TUOTENRO NIMIKE ULKOMITAT (LxSxK) SISÄMITAT (LxSxK) ALLASTILAVUUS PAINO HINTA B Paloturvakaappi SiS-FAS Type 90/1550 KG-GR 1550 x 1025 x 2200 mm 1450 x 870 x 1955 mm 80 L 1000 kg B Alle ajettava sokkeli, palokammiotestattu (1550 x 1025 x 133 mm) 740 B Ritilähylly 110 TUOTENRO NIMIKE ULKOMITAT (LxSxK) SISÄMITAT (LxSxK) PAINO HINTA B Paloturvakaappi type 90/900 AIR 900 x 900 x 1935 mm 797 x735 x 1580 mm 530 kg TUOTENRO NIMIKE MITAT (LxSxK) PAINO HINTA B Alle ajettava sokkeli, palokammiotestattu 900 x 900 x 113 mm 35 kg 720 B Extra ritilähylly 10 kg tilaukset@ikaros.fi 185

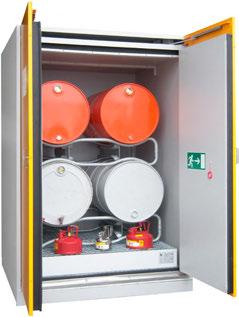

10 PALOTURVAKAAPIT 90 MIN PALOTURVAKAAPPI KEMIKAALEILLE ( TYPE 90) työpaikalla mukaisesti PALOTURVAKAAPPI KEMIKAALEILLE ( TYPE 90) työpaikalla mukaisesti Keräystilavuus 220 litraa Oviaukon leveys 1310mm Sisäpuolella hätäavausmekanismi Soveltuu 4x 200 L tynnyreille, myös annosteluun (aktiivivarastointi) Sisäpuolella hätäavausmekanismi Keräystilavuus 220 tai 1000 litraa Oviaukon leveys 1310 mm PE-vuoraus valuma-altaalle, syövyttäville aineille B B B Ritilähylly pienille säiliöille lisävarusteena (max 70 kg) TUOTENRO NIMIKE ULKOMITAT (L x S x K) SISÄMITAT (L x S x K) ALLASTILAVUUS PAINO HINTA B Paloturvakaappi SiS-FAS Type 90/ x 1430 x 2315 mm 1450 x 1275 x 1761 mm 220 L 1450 kg B Paloturvakaappi SiS-FAS Type 90/ H 1550 x 1430 x 2315 mm 1450 x 1275 x 1761 mm 220 L 1485 kg B Paloturvakaappi SiS-FAS Type 90/ K 1550 x 1430 x 2315 mm 1450 x 1275 x 1276 mm 1000 L 1620 kg TUOTENRO NIMIKE SOPIVUUS HINTA B Ritilähylly, maks.kuormitus 75 kg x 500 mm B B PE-vuoraus vuotoaltaalle B , B B PE-vuoraus vuotoaltaalle B tilaukset@ikaros.fi 187

11 PALOTURVAKAAPIT 90 MIN PALOTURVALOKERO ( TYPE 90) PIENILLE SÄILIÖILLE työpaikalla mukaisesti PALOTURVALOKERO ( TYPE 90) PIENILLE SÄILIÖILLE työpaikalla mukaisesti Sisäleveys ulosvedetyllä laatikolla n. 320 mm Kantavuus maks. 30 kg / hylly tasaisesti jaetulla painolla Sisäleveys ulosvedetyllä laatikolla n. 250 mm Kantavuus maks. 30 kg / hylly tasaisesti jaetulla painolla Paloturvalokero täydellisellä varustuksella: AUS Type 90/600 FT ja AUS 90/600 SF 1 kpl valuma-allas (keräystilavuus 12 litraa) 1 kpl perforoitu laskutaso ensimmäisessä kerroksessa Valuma-altaiden keräystilavuudet: Type FT & SF 1 x 26 liter, Type FT SF & SF SF 2 x 12 litraa, Altaan päällä perforoitu laskutaso B B Kuvassa perforoidulla sokkelilla (lisävarusteena) B B B SAATAVANA MYÖS 500 MM SYVÄNÄ SEKÄ KELTAISELLA OVELLA TUOTENRO NIMIKE ULKOMITAT (L x S x K) SISÄMITAT (L x S x K) PAINO HINTA B Paloturvalokero AUS Type 90/880 FT (Teräs) 877 x 570 x 600 mm 785 x 432 x 514 mm 133 kg B Paloturvalokero AUS Type 90/880 FT, (Rosteri) 877 x 570 x 600 mm 785 x 432 x 514 mm 133 kg B Paloturvalokero AUS Type 90/880 SF (Teräs) 877 x 570 x 600 mm 785 x 432 x 514 mm 138 kg B Paloturvalokero AUS Type 90/880 SF, (Rosteri) 877 x 570 x 600 mm 785 x 432 x 514 mm 138 kg B Paloturvalokero AUS Type 90/880 FT SF (Teräs) 877 x 570 x 600 mm 374/374 x 432 x 514 mm 135 kg SAATAVANA MYÖS 500 MM SYVÄNÄ SEKÄ KELTAISELLA OVELLA TUOTENRO NIMIKE ULKOMITAT (L x S x K) SISÄMITAT (L x S x K) PAINO HINTA B Paloturvalokero AUS type 90/600 FT (Teräs) 577 x 570 x 600 mm 485 x 432 x 514 mm 92 kg B Paloturvalokero AUS type 90/600 FT (Rosteri) 577 x 570 x 600 mm 485 x 432 x 514 mm 92 kg B Paloturvalokero AUS type 90/600 SF (Teräs) 577 x 570 x 600 mm 485 x 432 x 514 mm 95 kg B Paloturvalokero AUS type 90/600 SF (Rosteri) 577 x 570 x 600 mm 485 x 432 x 514 mm 95 kg TUOTENRO NIMIKE SOPIVUUS HINTA B Hylly, Teräslevy B , B B Hylly, Ruostumaton teräs V2A B , B B Sokkeli, korkeus 35 mm B , B , B , B B Sokkeli, korkeus 35 mm, perferoitu B , B , B , B B Lisälaatikko, Teräslevy B , B B Lisälaatikko, Ruost. teräs V2A B , B B Paloturvalokero AUS Type 90/880 FT SF, (Rosteri) 877 x 570 x 600 mm 374/374 x 432 x 514 mm 135 kg B Paloturvalokero AUS Type 90/880 SF SF (Teräs) 877 x 570 x 600 mm 374/374 x 432 x 514 mm 135 kg B Paloturvalokero AUS Type 90/880 SF SF, (Rosteri) 877 x 570 x 600 mm 374/374 x 432 x 514 mm 135 kg TUOTENRO NIMIKE SOPIVUUS HINTA B Hylly, Teräslevy B , B B Hylly, Ruostumaton teräs V2A B , B B Hylly, Teräslevy B , B B Hylly, Ruostumaton teräs V2A B , B B Lisälaatikko, Teräslevy B , B B Lisälaatikko, Ruost. teräs V2A B , B B Lisälaatikko, Teräslevy B , B , B , B B Lisälaatikko, Ruost. teräs V2A B , B , B , B B Sokkeli, korkeus 35 mm B , B , B , B , B , B , B , B B Sokkeli, korkeus 35 mm, perferoitu B , B , B , B , B , B , B , B tilaukset@ikaros.fi 189

12 PALOTURVAKAAPIT 90 MIN PALOTURVALOKERO KEMIKAALEILLE ( TYPE 90) työpaikalla mukaisesti PALOTURVALOKERO KEMIKAALEILLE ( TYPE 90) työpaikalla mukaisesti Sisäleveys ulosvedetyllä laatikolla n. 320 mm Kantavuus maks. 30 kg / hylly tasaisesti jaetulla painolla Sisäosat saatavana joko teräs tai ruostumaton teräs B Sisäleveys ulosvedetyllä laatikolla n. 320 mm Kantavuus maks. 30 kg / hylly tasaisesti jaetulla painolla Sisäosat saatavana joko teräs tai ruostumaton teräs Valuma-altaiden keräystilavuudet eri malleilla: Type FT & SF 1 x 26 litraa, Type FT SF & SF SF 2 x 12 litraa, Perforoitu laskutaso ensimmäisessä kerroksessa B Valuma-altaiden keräystilavuudet eri malleilla: Valuma-allas (keräystilavuus) Type FT, FT SF & SF SF 1 x 18 litraa, 1 x 12 litraa; Type SF 2 x 11 litraa, 1 x 12 litraa; Perforoitu laskutaso ensimmäisessä kerroksessa B B B SAATAVANA MYÖS 500 MM SYVÄNÄ SEKÄ KELTAISELLA OVELLA TUOTENRO NIMIKE ULKOMITAT (L x S x K) SISÄMITAT (L x S x K) PAINO HINTA B Paloturvalokero AUS Type 90/1100 FT (Teräs) 1100 x 570 x 600 mm 1008 x 432 x 514 mm 152 kg B Paloturvalokero AUS Type 90/1100 FT (Rosteri) 1100 x 570 x 600 mm 1008 x 432 x 514 mm 152 kg B Paloturvalokero AUS Type 90/1100 SF, (Teräs) 1100 x 570 x 600 mm 1008 x 432 x 514 mm 155 kg B Paloturvalokero AUS Type 90/1100 SF, (Rosteri) 1100 x 570 x 600 mm 1008 x 432 x 514 mm 155 kg B Paloturvalokero AUS Type 90/1100 FT SF (Teräs) 1100 x 570 x 600 mm 484/484 x 432 x 514 mm 154 kg B Paloturvalokero AUS Type 90/1100 FT SF (Rosteri) 1100 x 570 x 600 mm 484/484 x 432 x 514 mm 154 kg B Paloturvalokero AUS Type 90/1100 SF SF (Teräs) 1100 x 570 x 600 mm 484/484 x 432 x 514 mm 155 kg B Paloturvalokero AUS Type 90/1100 SF SF (Rosteri) 1100 x 570 x 600 mm 484/484 x 432 x 514 mm 155 kg TUOTENRO NIMIKE SOPIVUUS HINTA B Hylly, Teräslevy B , B B Hylly, Ruostumaton teräs V2A B , B B Hylly, Teräslevy B , B B Hylly, Ruostumaton teräs V2A B , B B Sokkeli, korkeus 35 mm B , B , B , B , B , B , B B Sokkeli, korkeus 35 mm, perferoitu B , B , B , B , B , B , B B Lisälaatikko, Teräslevy B , B B Lisälaatikko, Ruost. teräs V2A B , B B Lisälaatikko, Teräslevy B , B , B B Lisälaatikko, Ruost. teräs V2A B , B , B B B SAATAVANA MYÖS 500 MM SYVÄNÄ SEKÄ KELTAISELLA OVELLA TUOTENRO NIMIKE ULKOMITAT (L x S x K) SISÄMITAT (L x S x K) PAINO HINTA B Paloturvalokero AUS Type 90/1400 SF, Teräs 1400 x 570 x 600 mm 785/485 x 432 x 514 mm 201 kg B Paloturvalokero AUS Type 90/1400 SF, RT 1400 x 570 x 600 mm 785/485 x 432 x 514 mm 201 kg B Paloturvalokero AUS Type 90/1400 SF, Teräs 1400 x 570 x 600 mm 374/374/485 x 432 x 514 mm 208 kg B Paloturvalokero AUS Type 90/1400 SF, RT 1400 x 570 x 600 mm 374/374/485 x 432 x 514 mm 208 kg B Paloturvalokero AUS Type 90/1400 FT SF, Teräs 1400 x 570 x 600 mm 785/485 x 432 x 514 mm 202 kg B Paloturvalokero AUS Type 90/1400 FT SF, RT 1400 x 570 x 600 mm 785/485 x 432 x 514 mm 202 kg B Paloturvalokero AUS Type 90/1400 SF SF, Teräs 1400 x 570 x 600 mm 785/485 x 432 x 514 mm 208 kg B Paloturvalokero AUS Type 90/1400 SF SF, RT 1400 x 570 x 600 mm 785/485 x 432 x 514 mm 208 kg TUOTENRO NIMIKE SOPIVUUS HINTA B Lisähylly, vasen, Teräslevy B , B , B , B B Lisähylly, oikea, Teräslevy B , B B Lisähylly, vasen, Ruostumaton teräs V2A B , B , B , B B Lisähylly, oikea, Ruostumaton teräs V2A B , B B Lisälaatikko (vasen + type SF) Teräslevy B , B B Lisälaatikko (vasen + type SF) Teräslevy B B Lisälaatikko, oikea B , B , B , B , B B Lisälaatikko (vasen + type SF) Ruostumaton teräs V2A B , B B Lisälaatikko (vasen + type SF) Ruostumaton teräs V2A B B Lisälaatikko, oikea B , B , B , B , B B Sokkeli, korkeus 35 mm Kaikki ylläolevat 85 B Sokkeli, korkeus 35 mm, perferoitu Kaikki ylläolevat tilaukset@ikaros.fi 191

13 PALOTURVA- & KEMIKAALIKAAPIT KONEELLISET ILMANVAIHTOJÄRJESTELMÄT Vahvasti aromaattisia kemikaaleja, palavia ja räjähtäviä aineita sekä happoja ja lipeää sisältävien kaappien ilmanvaihtoon Vaarallisten aineiden säilytykseen tarkoitetussa turvakaapeissamme on DN 80 poistoilmaliitäntä. (SLS-malleissa DN 75) Tekninen ilmanvaihto voidaan järjestää joko standardin mukaisilla tuulettimillamme tai sopivalla yrityksen omalla ulkoisella ilmanvaihtojärjestelmällä. Kaikissa tuulettimissa on erittäin alhainen melutaso, joka ei häiritse työtiloissa. Poistoilma on poistettava rakennuksesta riskittömään ympäristöön. Jos kaappia käytetään räjähdysalttiiden aineiden varastointiin ilman mekaanista ilmanvaihtoa, on kaapin ympärille järjestettävä asianmukaisesti huollettava EX-alue (Alue 2): 2,5 m etäisyys kaapin ympärillä ja 50 cm yläpuolella. Malli Ilmanvaihto yksittäisissä turvakaapeissa Asennetaan suoraan storelab turvakaappeihin monimutkaisia liitäntöjä imutuulettimesta turvakaappiin ei enää tarvita! Ei sovi työtasojen alle sijoitettaviin kaappeihin Asennuslevyllä helppo asennus kaapin katolle - imupuoli valmiiksi liitettynä SUODATTAVA POISTOILMAIMURI KEMIKAALIKAAPPEIHIN Vaarallisten aineiden poistoilman suodattamiseen storelab turvakaapeista, palavien ja räjähdysvaarallisten aineiden varastoinnissa LACONT suodattava ilmanvaihtolaite vaarallisille aineille GFA Basic toimii mekaanisella ilmankierrolla ja käytetään StoreLAB Type 30/Type 90 paloturvakaappien mukaiseen tekniseen ilmanvaihtoon paloherkkien nesteiden varastoinnissa. Alhaisen melutasonsa ansiosta Lacont suodatinsarja GFA Basic on ihanneratkaisu käytettäväksi missä tahansa toimitiloissa. Toiminta, näyttö ja käyttö: LACONT Suodatinsarja GFA Basic reagoi partikkelisaasteisiin (pöly ym.) sekä vahvoihin pitoisuuksiin hiilivetyhöyryihin ja kaasuihin. Täyttyvä suodatin ilmaistaan varoitusmerkkivalolla. Hiilivetyhöyryt poistetaan poistoilmasta kierrättämällä ne aktiivihiilisuodattimen läpi siten, että poistoilma voidaan poistaa suoraan huoneilmaan. Erikoisvalmisteinen kaksoissuodatinjärjestelmä takaa jatkuvan toiminnan. Jos ensisijainen suodatin on täynnä, toissijainen suodatin jatkaa toimintaa 100% jopa 14 päivän ajan. Takaaksemme 100% toimivuuden ja riskivapaan työympäristön, suosittelemme suodatinsarjan tarkastamista ainakin kerran vuodessa. Samalla vaihdetaan tarvittaessa kaksoishiilisuodattimet, joiden vaihtoväli on usein jopa 2-3 vuotta. TEKNISET TIEDOT Ulkopinta Ulkomitat (L x S x K) Moottoriteho Jauhemaalattu pelti, RAL 7035, v.harmaa 310 x 510 x 210 mm 0,03 kw Malli Nimellisjännite Frekvenssi Virrankulutus 230 V 50 Hz 0,2 A Malli Ilmanvaihto useista turvakaapeista Tuulettimessa asennuspohja, voidaan asentaa myös kaappien viereen (esim. huoneen seinälle) tai turvakaapin päälle. Sopii kaikkiin storelab turvakaappeihin Asennuslevyllä helppo asennus Malli Pistorasialla varustetut mallit Imutuuletin (sisäilmapuoli) helppo liittää, DN 80 joustavat alumiiniputket, maadoitettu pistorasia ja 2 m liitosjohto. Ei sovellu työtasojen alle sijoitettaviin kaappeihin Asennetaan kaapin katolle Malli 8 Poistoilman valvontatoiminto: Valvoo imutuulettimen toimintaa seuraamalla poistoilmavirtaa Äänimerki ilmoittaa jos imuri pysähtyy tai jos turvakaapin tuuletusaukot tukkeutuvat Malli Malli Melutaso Nettopaino (ilman filtteriä) Aktiivihiilisuodattimen paino Virtaustilavuus (kaapissa) <42 db (A) 10 kg 3 kg 25 m3/h Etuja: Kun käytetään LACONT GFA Basic suodatinsarjaa, ei ole enää välttämätöntä varata ATEX-turva-aluetta paloturvakaapin ympärille räjähdyksen varalta, minkä todistaa testiraportti tunnetulta testaus-, valvonta- ja sertifiointivirastolta (testilaboratorion akkreditoinut German Accreditation Council DAR). Poistoilmalinjaa ei tarvitse viedä ulkoilmaan, mikä helpottaa asennusta ja työmäärää käyttöönotossa! Huoneilma ei enää saastu, liuotinhöyryjen 100% suodatuksen ansiosta, mikä edistää työhyvinvointia! Alentaa huoltokuluja. Vaihtoväli riippuu poistettavien saasteiden määrästä (usein 1-2 tai jopa 3-4 vuotta). B Poistoilmaimuri aktiivihiilisuodattimella GFA Basic B Lisälaitteiden kiinnitys-adapteri storelab Type 30/90 kaappiin 52 B Lisälaitteiden kiinnitys-adapteri storelab CHS 950 / SiBox 52 B Lisälaitteiden kiinnitys-adapteri storelab SiS-FAS Type 90/ B Vaihdettava aktiivihiilisuodatin GFA Basic poistoilmaimuriin 190 B Lisälaitteiden kiinnitys-adapteri storelab Type 30 kaappiin 55 B Lisälaitteiden kiinnitys-adapteri storelab Alakaappiin 140 TUOTENRO NIMIKE EX-LUOKITELTU VOLTTIA ASENNUSLAATTA PAINO HINTA B Ilmanvaihtokone - Malli 1 Ei 230 V On 6 kg 470 B Pölysuodatin-lisäosa aktiivihiilisuodattimeen GFA Basic Kysy hinta! - Lisälaitteiden kiinnitys-adapteri storelab SiS-FAS Type kaappiin Sisältyy B Ilmanvaihtokone EX - Malli 3 On 400 V On 6 kg 740 B Ilmanvaihtokone - Malli 8 (sis. valvonnan) Ei 230 V Ei 7,5 kg 908 B Ilmanvaihtokone - Malli 5 Ei 230 V Ei 6 kg 470 B Ilmanvaihtokone EX - Malli 7 On 400 V Ei 6 kg 740 B Ilmanvaihtokone EX - Malli 9 On 230 V On 6 kg B Ilmanvaihtokone - Malli 4 Ei 230 V Ei 7,5 kg 892 B Ilmanvaihtokone EX - Malli 10 On 230 V On 6 kg tilaukset@ikaros.fi 193

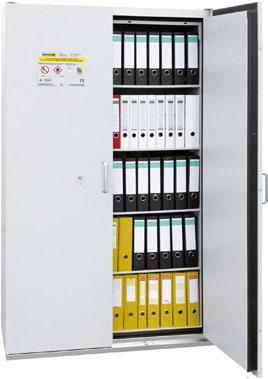

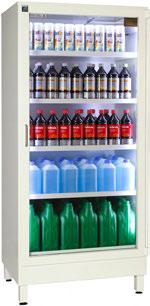

14 PALOTURVA- & KEMIKAALIKAAPIT PALO-OSASTOITU TURVAKAAPPI PALAVILLE NESTEILLE Paras ratkaisu palavien nesteiden, aerosolien ym. esillepanoon ja varastointiin myymälöissä, huoltoasemilla, maalikaupoissa jne. HYVÄKSYTTY JA SERTIFIOITU SP 2369 LUOKKA 1 MUKAISESTI PALOTURVALLINEN VARASTOKAAPPI ASIAKIRJOILLE Asiakirjojen paloturvalliseen varastointiin VÄHENNÄ PALOKUORMAA KÄYTÄVILLÄ, TOIMISTOSSA SEKÄ POISTUMIREITEILLÄ Palosuojakaappi läpinäkyvällä lasiovella esim. myymäläkäyttöön. Saatavilla myös valaistus ja lisähyllyt. - Kategorian 1 syttyviä nesteitä saa säilyttää enintään 10 litran suuruisissa astioissa ja muita palavia nesteitä enintään 25 litran suuruisissa astioissa. - Myymälärakennuksessa voi lisäksi olla myymälähuoneesta erillään olevia aerosolien (kategoria 1 2), palavien nesteiden taikka nestekaasun varastoja, jotka muodostavat oman paloteknisen osaston. - Aerosolit (kategoria 1 2), palavat nesteet ja nestekaasu tulee myymälähuoneistossa sijoittaa niille erikseen varattuihin paikkoihin erilleen sytytyslähteistä ja muista herkästi syttyvistä palavista aineista siten, että ne eivät tulipalotilanteessa estä myymälähuoneistosta poistumista. Palavan nesteen leviäminen myymälähuoneistossa palavan nesteen säilytykseen varatun paikan ulkopuolelle tulee estää. Testattu ja hyväksytty (type 90) mukaisesti. Tarjoaa EN-standardin mukaisesti 90 min palosuoja-ajan. Eristetty DIN 4102 mukaisesti. Ulkoiset osat jauhemaalattua teräslevyä RAL 7035 v.harmaa. Sisärunko korkeapainelaminaattilevyä (HPL) - RAL 7035 v. harmaa. Alla säätöjalat. Pohjalevy valmistettu ruostumattomasta teräksestä. Ovet lukittavissa sylinterilukolla (samanaikaisesti). Ovistoppari. Vakiona 4 hyllytasoa. Malli ilman automaattisesti sulkeutuvaa ovijärjestelmää rakenteeltaan mukainen. Automaattisesti sulkeutuvilla ovilla varustettu malli palokammiotestattu ja sertifioitu mukaisesti. Saatavilla myös 1400 mm leveänä. 5 laskutasoa (4 hyllyä + pohjataso) = kapasiteetti n. 65x A4-kansio Lisätietoja palavien aineiden varastoinnista myymälätiloissa: Toiminta ja muotoilu: Maksimaalista turvallisuutta asiakkaille ja henkilöstölle Ei teräviä kulmia, vähentää riskiä. Ovessa tukevat kahvat ja sulkijapumput. Jauhemaalattu pinta on kestävä ja helppo puhdistaa Säätöjalat epätasaisille pinnoille. Kaapissa korkeussäädettävät hyllytasot. Voidaan varustaa LED-valaistuksella UUTUUS FF 90 FF B * Kapasiteetti: 266 kpl 1 L PET-pulloja Hyväksytty säilytystilavuus SP 370 L * Kapasiteetti: 386 kpl 1 L PET-pulloja Hyväksytty säilytystilavuus SP 500 L TUOTENRO NIMIKE ULKOMITAT (LxSxK) SISÄMITAT (LxSxK) PAINO HINTA B Paloturvakaappi asiakirjoille (Type 90) 1190 x 598 x 1935 mm 1087 x 430 x 1766 mm 475 kg TUOTENRO NIMIKE MITAT (LxSxK) HYLLYTASOT OVET HINTA FF 90 Palosuojakaappi palaville nesteille 861 x 570 x 1850 mm FF 120 Palosuojakaappi palaville nesteille 1156 x 570 x 1850 mm B Paloturvakaappi asiakirjoille, autom. ovet (Type 90) 1190 x 598 x 1935 mm 1087 x 430 x 1741 mm 480 kg B Hyllytaso asiakirjakaappiin tilaukset@ikaros.fi 195

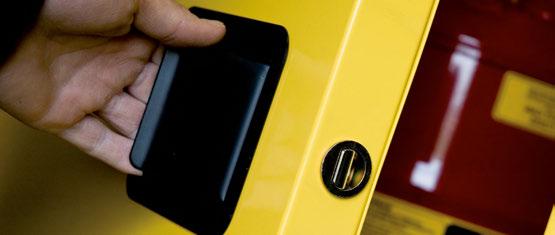

15 PALOSUOJAKAAPIT PALAVIEN NESTEIDEN SÄILYTYKSEEN: Täyshitsattu rakenne, ei niittejä. Antaa tavallista paremman suojan tulta vastaan ja pitää muotonsa. Vakaa 1 mm kaksoisseinärakenne, 38 mm ilmaeristeellä suojaa tulipalon vaikutukselta. Kaikki mallit saatavana myös eri väreissä: Keltainen / Punainen / Harmaa / Valkoinen Patentoitu itsesulkeutuva ovimekanismi. Lukitse ovet auki-asentoon ja koukut sulavat 74 C, sulkien siten ovet. Pyöristetyt kulmat vähentävät kolhuja ja vammoja. PALOA ERISTÄVÄT TURVAKAAPIT PALAVILLE NESTEILLE Kemikaalikaapit palavien nesteiden säilytykseen ja suojaukseen Heijastavat varoitusmerkinnät helpottavat tunnistamista hämärässä. Kaapeissa on kaksinkertaiset seinät ja ne on rakennettu tukevasta 1 mm paksuisesta valetusta teräksestä, jossa on ilmaeristys tulipalolta suojaamiseksi. Säädettävät hyllytasot. Käytännölliset, itsestään lukkiutuvat ovet sulkeutuvat helposti tulipalon sattuessa. Turvallinen kolmipistelukko toimii ensiyrityksellä joka kerta. Galvanoidut teräshyllyt keräävät valuneet ylijäämänesteet. Mukana vuotamaton 51 mm korkea valuma-allas, liekkisuojatut tuplaventtiilit ja neljä säädettävää jalkaa. Kaappi on valmisteltu maadoitusta varten ja siinä on varoitustarrat. Jauhemaalattu sisä- ja ulkopuolelta, auttaa kestämään kemikaalit. Itsestään sulkeutuvien mallien ovissa on 74 C sulavat koukut, joiden ansiosta ovi sulkeutuu tulipalon sattuessa. FM-hyväksytty. 10 VUODEN TAKUU KAIKKIIN KAAPPEIHIN! Vahva ja kemikaaleja kestävä jauhemaalattu pinta. Itsesulkeutuvat ovet, pehmeästi sulkevalla mekanismilla Säätöjalat Korkeussäädettävä, patentoitu Spillslope vuotoja ohjaava hyllystö sinkittyä terästä. Ohjaa vuodon valuma-altaaseen. Ainutlaatuinen U Loc 3-pistelukitus. Voidaan lukita sylinterilukolla. TUOTE# NIMIKE ULKOMITAT (LxSxK) VUOTOALLAS HYLLYT HYVÄKSYNTÄ PAINO HINTA Paloeristetty kemikaalikaappi, itsesulkeutuva 1092 x 457 x 1118 mm 19,7 L 1 FM,N,O,U 102 kg Paloeristetty kemikaalikaappi, itsesulkeutuva 1092 x 457 x 1651 mm 19,7 L 2 FM,N,O,U 137 kg Paloeristetty kemikaalikaappi, itsesulkeutuva 864 x 864 x1651 mm 31,5 L 2 FM,N,O,U 167 kg Paloeristetty kemikaalikaappi, itsesulkeutuva 1092 x 864 x 1651 mm 31,5 L 2 FM,N,O,U 192 kg

16 PALOERISTETYT KEMIKAALIKAAPIT COUNTERTOP PIENEMPI KEMIKAALIKAAPPI Pienten ainemäärien säilyttämiseen työpisteen läheisyydessä Countertop kemikaalikaapit ovat käteviä kun helppoa pääsyä tarvitaan, mutta turvallisuudesta ei voida tinkiä. Kaappia on kokonsa takia helppo siirtää työpisteestä toiseen. Voit valita mallin, joka on helppo ripustaa seinälle valmiiksi asennetusta koukusta. Compac kemikaalikaappi mahtuu melkein minne tahansa ja on pienestä koostaan huolimatta hyvin turvallinen. Siihen mahtuu helposti 45 tai 57 litran säiliö palaville nesteille. Sopii hyvin myös kotikäyttöön. OSHA- ja NFPA-hyväksytty. PIGGYBACK PIENEMPI KEMIKAALIKAAPPI Joustava säilytystapa ahtaissa tiloissa Piggyback-kaappi lisää säilytystilaa viemättä arvokasta lattiatilaa. Tehty sopimaan tavallisten ja itsestään sulkeutuvien kemikaalikaappien tai päälle, mutta voidaan myös käyttää erillisenä, sijoittaa työpenkin päälle tai pinota. Piggyback-kaapit voidaan myös ripustaa seinälle erillisen ripustussarjan avulla. Ei pidä sijoittaa liukuovikaapin päälle TUOTENRO NIMIKE MITAT (L x S x K) VUOTOALLAS HYLLYT HYVÄKSYNTÄ PAINO HINTA Paloeristetty kemikaalikaappi, itsesulkeutuva 1092 x 457 x 457 mm 19,7 L FM,N,O,U 58 kg 740 TUOTENRO NIMIKE MITAT (L x S x K) ALLAS HYLLYT HYVÄKSYNTÄ PAINO HINTA Paloeristetty kemikaalikaappi, itsesulkeutuva 432 x 432 x 559 mm 6,5 L 1 N,O,U 28 kg Paloeristetty kemikaalikaappi, itsesulkeutuva 591 x 475 x 889 mm 9,5 L 1 FM,N,O,U 59 kg Paloeristetty kemikaalikaappi, itsesulkeutuva 591 x 457 x 1118 mm 9,5 L 1 FM,N,O,U 71 kg Ripustussarja kg Paloeristetty kemikaalikaappi, itsesulkeutuva 1092 x 457 x 610 mm 19,7 L 1 FM,N,O,U 71 kg Seinäripustussarja & SEINÄLLE KIINNITETTÄVÄ TURVAKAAPPI PALAVILLE NESTEILLE Seinälle kiinnitettävä kaappi on syvä säilytystila työpisteen läheisyydessä Wall Mount kemikaalikaapeissa on helppo säilyttää pieniä säiliöitä lähellä työpisteitä niiden viemättä tilaa. Kaapit sijoitetaan silmien korkeudelle, joten niihin on helppo päästä. Mallissa on viisi säädettävä hyllyä, joissa on helppo säilyttää monia säiliöitä. 305 mm syvä. Kaappi toimitetaan asennustelineellä ja on saatavissa Sure-Grip kädensijalla TURVAKAAPPI TYÖTASOJEN ALLE Käytännöllinen säilytystila työpisteen läheisyydessä Alakaapit hyödyntävät työpöytien alle jäävän tilan ja varastoivat palavat aineet turvallisesti. Nesteet ovat kätevästi lähellä työpisteitä. Takaseinässä helppopääsyiset tuplaventtilit, joissa liekkisuoja. Säädettävät jalat, helppo säätää epätasaisille pinnoille sopivaksi - kork. 29 mm. TUOTENRO NIMIKE MITAT (L x S x K) VUOTOALLAS HYLLYT HYVÄKSYNTÄ PAINO HINTA Paloeristetty kemikaalikaappi 1092 x 457 x 610 mm 19,7 L 1 N,O Paloeristetty kemikaalikaappi 1092 x 305 x 1118 mm 12,5 L 3 FM,N,O 93 kg TUOTENRO NIMIKE MITAT (L x S x K) ALLAS HYLLYT HYVÄKSYNTÄ PAINO HINTA Paloeristetty kemikaalikaappi, itsesulkeutuva 889 x 559 x 889 mm 19,5 L 1 FM,N,O,U 87 kg tilaukset@ikaros.fi 199

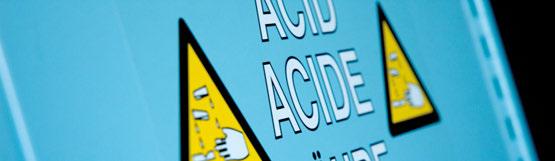

17 PALOERISTETYT KEMIKAALIKAAPIT KAAPPIVAIHTOEHDOT SYÖVYTTÄVILLE NESTEILLE Polyetyleenikaappi Vaarallisten aineiden varmaan säilytykseen polyetyleenikaappi on hyvä valinta, koska PE kestää erityisen hyvin syöpymisen ja vuodot. Molemmissa malleissa on selkeä merkintä ACID (happo) ja ne voidaan sulkea riippulukolla (ei mukana) lisävarmuudeksi. KULMAKAAPPI PALAVILLE AINEILLE Ota tehokkaaseen hyötykäyttöön nurkkien turha tila POLYTETYLEENIKAAPIT Hapon ja lipeän turvalliseen säilytykseen Kulmakaappi hyödyntää kaikki nurkat tehokkaasti. Kaksoisseinämärakenne 1 mm terästä ja 38 mm ilmaeristeellä tulipaloa vastaan. Käytännölliset auki lukittavat ovet sulkeutuvat automaattisesti tulipalon yhteydessä. Turvallinen ja varmatoiminen 3-pistelukko. Sinkitty teräshylly ohjaa vuodot pohjan valuma-altaaseen. Kaapissa maadoitusvalmius ja turvamerkinnät. Jauhemaalattu kemikaaleja ja kulutusta kestävällä teollisuusmaalilla. Ovet sulkeutuvat automaattisesti lämpötilan noustessa 74 C. 10 vuoden takuu. NFPA, OSHA, U hyväksynnät PE-muoviseen Countertop-kaappiin mahtuu kaksi 4 litran pulloa. Valitse oven saranapuoli itse. Kaapin sisällä oleva tarjotin kerää ylijäämänesteet ja on helppo nostaa ulos puhdistettavaksi. Erillistä PE-tarjotinta säilytetään kaapin alla ja voidaan käyttää kätevänä työtarjottimena. Undercounter-kaappiin mahtuu 30 kpl 1-litran pulloa tai useita erikokoisia säiliöitä. Jokaisessa osiossa on säädettävä hylly ja ovien sisäpuolella on pienempiä hyllyjä. Kaksi allasta kerää ylijäämänesteet ja ne on helppo irrottaa puhdistusta varten. Takareunan kaksi venttiiliä estävät höyryistä aiheutuvaa paineenkasautumista. Voidaan kiinnittää seinään. UUTUUS TUOTENRO NIMIKE MITAT (L x S x K) ALLAS HYLLYT PAINO HINTA Paloeristetty kemikaalikaappi, itsesulkeutuva 1093 x 552 x 1118 mm 19,7 L 1 89 kg Paloeristetty kemikaalikaappi, itsesulkeutuva 1093 x 552 x 1657 mm 19,7 L kg TUOTENRO NIMIKE MITAT (LxSxK) KAPASITEETTI HYLLYT PAINO HINTA Kemikaalikaappi aggressiivisille aineille (1 ovi) 362 x 413 x 495 mm 2 x 4 L pulloa 14 kg Kemikaalikaappi aggressiivisille aineille (2 ovea) 914 x 635 x 889 mm 36 x 2,5 L pulloa 1 40 kg tilaukset@ikaros.fi 201

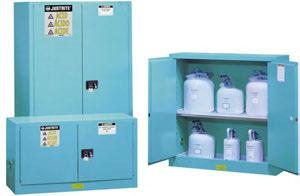

18 PALOERISTETYT KEMIKAALIKAAPIT AGGRESSIIVISILLE AINEILLE KEMIKAALIKAAPIT HAPOILLE JA SYÖVYTTÄVILLE AINEILLE Erikokoiset turvakaapit Undercounter, eli alakaapit syövyttäville nesteille mahdollistavat työpaikan käytännöllisen ja tehokkaan käytön, koska ne voidaan sijoittaa käyttämättömille pinnoille, kuten työpenkkien alle. Worktop- ja Compac-kaapit hyödyntävät työtilojen pinta-alan kokonaan. Ne luovat lisää säilytystilaa ja mahdollistavat esim. liuottimien säilytyksen kätevästi työpisteen lähellä viemättä liikaa tilaa. Kaapeissa on samat toiminnot ja varusteet kuin isommissakin kaapeissa. ErIkoiskokoisissa happokaapeissa on samat ominaisuudet kuin paloturvallisissa kaapeissa, mutta niissä on lisäksi PE-tarjottimet galvanisoiduilla teräshyllyillä. Kaapin pohjalla on erillinen PE-tarjotin, joka kerää ylijäämänesteet. Helppo puhdistaa. Maalattu sisä- ja ulkopuolelta esim. laboratorio-olosuhteissa esiintyvät hapot ja liuottimet kestävällä pulverimaalilla KEMIKAALIKAAPIT HAPOILLE JA SYÖVYTTÄVILLE AINEILLE Varma ja käytännöllinen tapa säilyttää syövyttäviä aineita Kaappeja on kokoja 83, 114, 170 ja 227 litraa ja saatavana malleissa Slimline, Compac, Countertop, Undercounter ja Piggyback. Kaikki mallit ovat laadultaan samoja kuin paloturvalliset kaapit, ja niissä on kaksinkertaiset seinät, kaksinkertaiset venttiilit, maadoitusjohdot, säädettävät hyllyt, vuotosuojatut kynnykset, kolmiosaiset lukot sekä itsestään sulkeutuvat ovet ja säädettävä korkeus. Happokaapeissa on myös PE-tarjottimet sinkityillä teräshyllyillä ja kaapin pohjalla on PE-tarjotin keräämässä mahdolliset ylijäämänesteet. Tämä parantaa kaappien kestävyyttä. Kaapit on helppo puhdistaa. Suositussa kaksiovisessa 114L kaapissa on myös ylimääräinen PE-tarjotin, joka voidaan kiinnittää kaapin päälle käytännölliseksi ja turvalliseksi työskentelyalustaksi. Maalattu kestävällä jauhevärillä, joka antaa lisäsuojan kemikaaleja vastaan, suunniteltu kestämään laboratorioissa käytettäviä happoja ja liuottimia TUOTENRO NIMIKE MITAT (L x S x K) KAPASITEETTI HYLLYT HYVÄKSYNTÄ PAINO HINTA Kemikaalikaappi, 2 ovea, itsesulkeutuva 889 x 559 x 889 mm 83 L 1 FM,N,O,U 96 kg Kemikaalikaappi, 1 ovi, itsesulkeutuva 432 x 432 x 559 mm 15 L 1 N,O,U 28 kg Kemikaalikaappi, 1 ovi, itsesulkeutuva, compact 591 x 457 x 889 mm 45 L 1 FM,N,O,U 59 kg ovea, its.sulkeutuva 864 x 864 x 1651 mm 227 L 2 FM,N,O,U 193 kg PIGGYBACK KEMIKAALIKAAPPI Joustavaa ja turvallista säilytystä ahtaissa tiloissa Turvalliseen ja helppoon säilytykseen. Voidaan asettaa päällekkäin tai sijoittaa työpenkille. Helppo ratkaisu kun tarvitaan lisää säilytystilaa. Voidaan kiinnittää seinään TUOTENRO NIMIKE MITAT (L x S x K) KAPASITEETTI SÄÄDETT. HYLLYT PAINO HINTA Kemikaalikaappi 2 ovea, itsesulkeutuva 1092 x 457 x 457 mm 45 L 59 kg Kemikaalikaappi 2 ovea, itsesulkeutuva 1092 x 457 x 610 mm 64 L 1 71 kg Ripustussarja 3 kg 88 Näissä kaapeissa ei tule säilyttää fenolia, salpietarihappoa tai rikkihappoa. *kaapin päällä työskentelytaso TUOTENRO NIMIKE MITAT (L x S x K) KAPAS. HYLLYT HYVÄKSYNTÄ PAINO HINTA Kemikaalikaappi 1 ovi, itsesulkeutuva, Slimline 591 x 457 x 1651 mm 83 L 3 FM, N, O, U 96 kg Kemikaalikaappi 2 ovea, itsesulkeutuva* 1092 x 457 x 1118 mm 114 L 1 FM, N, O, U 102 kg Kemikaalikaappi 2 ovea, itsesulkeutuva* 1092 x 457 x 1651 mm 170 L 2 FM, N, O, U 138 kg Kemikaalikaappi Piggyback 1092 x 457 x 610 mm 64 L 1 FM, N, O 69 kg tilaukset@ikaros.fi 203
