1 Turvallinen kaasusäiliöiden varastointi parantaa työntekijöiden ja pelastustoimien turvallisuutta KAASUSÄILIÖIDEN VARASTOINTI Kaasupullojen turvallinen käsittely vaatii paitsi lainsäädännön, standardien ja paloriskien tuntemusta, myös työtehokkuuden ja -ergonomian ymmärrystä. Kaasusäiliöitä kuljetettaessa ja varastoitaessa tehokkaat ja turvalliset ratkaisumme auttavat tässä monin tavoin. Kumppaninanne autamme tunnistamaan riskikohteet sekä käsittelyn tehostamisen mahdollisuudet, pienentäen tulipalo- ja onnettomuusriskejä, samalla prosesseja tehostaen. Meille työturvallisuus on aina etusijalla. Eikä ainoastaan yrityksenne käyttäjien, vaan myös pelastuslaitoksen, jonka on kyettävä toimimaan tiloissa turvallisesti tulipalon sattuessa.

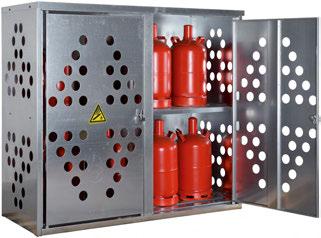

2 NESTEKAASUPULLOKAAPPI K-GFS Nestekaasupullojen ulkovarastointiin. Täyttää Valtioneuvoston asetuksen 685/2015 vaatimukset kaasupullojen varastoinnista Jämerät ja kestävät kaapit kuumasinkittyä terästä. Sivuseinissä ja ovissa ilmanvaihtoaukot lainmukaiseen ilmanvaihtoon. Takaseinä ja katto umpinaiset. Tukeva lattia ja hyllytaso. Ovissa sylinterilukko (2 avainta/lukko) estää asiattomien pääsyn. Kestävä korroosiosuojaus. Merkitty varoitusmerkinnöillä. Toimitetaan kustannustehokkaasti flat-packissa. Helppo koota mukana tulevan ohjeen avulla. Irroitettava hyllytaso. Sopii myös mm. 33 kg kaasupulloille (C : 4 kpl / C : 9 kpl) Kaasupullojen säilytys Kaasupullojen varastoinnin lainsäädännön määrittävät Kemikaaliturvallisuuslaki 390/2005, sekä Valtioneuvoston asetus 685/2015, ja 6. luku 990 C YLEISTÄ: Kaasupullot tulee varastoida erillisessä niille varatussa, lukittavassa ja hyvin tuuletetussa tilassa. Säilytettävä erillään lämmönlähteistä ja palavista aineista. Kaasupullot säilytettävä yhdessä paikassa, järjestyksessä ja helposti poistettavissa tulipalon uhatessa. Merkittävä asianmukaisilla varoitusmerkinnöillä. Tupakointi ja avotulen teko kaasupullovarastossa ja sen läheisyydessä on kielletty. Kaasupullot on säilytettävä pystyasennossa, venttiili kiinni ja ylöspäin. Suojahattujen ja -muttereiden tulee olla kiinnitettynä. Täydet ja tyhjät kaasupullot säilytettävä erillään. 495 C C Kaasupullovarastossa eri kaasut säilytettävä erillään. Palavia kaasuja ei saa säilyttää yhdessä hapettavien kaasujen, kuten hapen kanssa. Kysy lisää, autamme mielellämme! / tilaukset@ikaros.fi TUOTENRO NIMIKE ULKOMITAT (L x S x K) KAPASITEETTI OVET PAINO HINTA C Kaasupullokaappi K-GFS x 720 x 1435 mm 10 x 11 kg kaasupulloa 1 (sar. oikea) 60 kg 495 C Kaasupullokaappi K-GFS x 720 x 1435 mm 20 x 11 kg kaasupulloa kg 990 C Kiinnikkeet 2x kaasupullolle

3 NESTEKAASUPULLOJEN SÄILYTYS NESTEKAASUPULLOKAAPPI K-GFS (ULKO- JA SISÄKÄYTTÖÖN) Soveltuu sisä- ja ulkokäyttöön. Täyttää asetuksen 685/2015 vaatimukset kaasupullojen varastoinnista PALOLUOKITELLUT KAASUPULLOKAAPIT TYYPPI G30 EN (G 30) palosuojatut kaasupullokaapit ulko- ja sisäkäyttöön VnA 685/2015 mukaisesti TYP 30 EN Ulkopuoli kuumasinkittyä terästä Ovissa sylinterilukko 2 avainta/kaappi Kestävä korroosiosuoja Täyttää lain 390/2005 ja asetuksen 685/2015 vaatimukset Ilmanvaihtoaukot oven ylä- ja alapuolella Toimitetaan koottuna Merkitty varoitusmerkinnöillä 260 C C C C Paloluokitellut kaapit EN G30 GS-sertifioitua turvallisuutta Eristys DIN 4102 mukaisesti Jauhemaalattua terästä Ulkopinnat maalattu RAL 7035 vaaleanharmaa Ovet saatavana joko RAL 1007 keltainen tai RAL 7035 vaaleanharmaa Sisärunko HPL-levyistä, RAL 7035 Lattia ruostumatonta terästä Palon sattuessa itsestään sulkeutuvat ovet. Tulo- ja poistoilmakanavat sulkeutuvat 70 C Ovet sulkeutuvat lämpötilan noustessa <50 C 20 sekunnissa Ilmanvaihtoliitäntä-putki DN 80 katossa Maadoitusvalmius staattisen sähkön ehkäisyyn Säätöjalat, epätasainen lattia ei ole ongelma Ovet voidaan lukita sylinterilukoilla (2 avainta) Sisävarustus: 1 kpl pohjalevy, ruostumaton teräs 1 kpl pullopidikkeitä per pullopaikka (50 L pulloille) 2 kpl vaakasuuntaiset C-kiskot lisävarusteiden asennukseen B Sivuseinään asennettava hylly lisävarusteena B C C Lue lisää ilmanvaihtolaitteista infosivulta 192 TUOTENRO NIMIKE ULKOMITAT (L x S x K) SISÄMITAT (L x S x K) KAPAS. PAINO HINTA B Kaasupullokaappi SiZ G30/ x 598 x 2015 mm 492 x 430 x 1785 mm 2 x 50 L 295 kg B Kaasupullokaappi SiZ G30/ x 598 x 2015 mm 797 x 430 x 1785 mm 3 x 50 L 375 kg B Kaasupullokaappi SiZ G30/ x 598 x 2015 mm 1087 x 430 x 1785 mm 4 x 50 L 475 kg B Kaasupullokaappi SiZ G30/ x 598 x 2015 mm 1297 x 430 x 1785 mm 4 x 50 L 610 kg TUOTENRO NIMIKE ULKOMITAT (L x S x K) OVET KAPASITEETTI PAINO HINTA C Kaasupullokaappi K-GFS x 400 x 750 mm 1 1 x 11 kg 17 kg 260 C Kaasupullokaappi K-GFS x 400 x 750 mm 1 2 x 11 kg 22 kg 300 C Kaasupullokaappi K-GFS x 400 x 1435 mm 1 1 x 33 kg 26 kg 330 C Kaasupullokaappi K-GFS x 400 x 1435 mm 1 2 x 33 kg 39 kg 420 C Kaasupullokaappi K-GFS x 400 x 1435 mm 2 3 x 33 kg 65 kg 580 C Kaasupullokaappi K-GFS x 400 x 1435 mm 2 4 x 33 kg 78 kg 610 TUOTENRO NIMIKE HINTA B Kaapin levyinen hylly SiZ G30/ B Kaapin levyinen hylly SiZ G30/ B Kaapin levyinen hylly SiZ G30/ B Kaapin levyinen hylly SiZ G30/ B Sivuseinään kiinnitettävä hylly 65 B Luiska, ruostumatonta terästä V2A tilaukset@ikaros.fi 139

4 KAASUPULLOKAAPIT JA -HÄKIT KAASUPULLOKAAPIT TRG Kaasupullokaapit painekaasupulloille asetuksen 685/2015 mukaisesti Ulkopuoli sinkittyä teräslevyä, maalattu RAL 7035 vaaleanharmaa Ovi (ovet) kokonaan teräslevyä tai teräsovi pleksilasilla Vahva korroosiosuoja Sopii myös sisäkäyttöön palokuormasta riippuen Täyttää lainmukaiset vaatimukset Eteenpäin viisto katto Pohja ruostumatonta terästä Painovoimainen ilmanvaihto oven reikien ja räystäiden alla olevien reikien kautta. Voidaan liittää myös poistoilmajärjestelmään katon liitännästä (DN 80) Ovet voidaan lukita sylinterilukoilla (2 avainta) GS-sertifioitu turvallisuus Merkitty varoitussymboleilla Sisäpuolen varustus: 2 kpl pystysuuntaiset C-kiskot takaseinässä 2 kpl korkeussuunnassa säädettävät vaakasuuntaiset C-kiskot lisävarusteiden asennukseen 1 kpl pullopidikkeitä per pullopaikka (50 L pulloille) Katon läpivientireiät (ø 25 mm) sis. tulpat C Kaksi valinnaista sivuhyllyä, tuotenro B KAASUPULLOVARASTO FCG Painekaasupullojen ulkovarastointiin asetuksen 685/2015 mukaisesti Kaasupullojen varastoinnissa on korkean riskiluokituksen takia oltava erityisen huolellinen. Kaasupulloja ei saa säilyttää esim. kellareissa, autotalleissa tai prosessitiloissa. Nämä kaapit täyttävät paikalliset ja eurooppalaiset määräykset kaasupullovarastoinnista. Tukeva, hitsattu teräsrakenne. Sivuseinät ja katto sinkittyä ja maalattua teräslevyä. Takaseinä sinkittyä ja maalattua profiloitua teräslevyä. Ritiläovi, mallista riippuen joko yksinkertainen tai pariovi. Käännettävissä pullotelineissä varmuusketjut. Nosturisilmukat vakiovarusteena kaikissa malleissa. Nämä kaasupullokaapit toimitetaan valmiiksi koottuina C Varustettuna lisähyllyllä, tuotenro C C C C Luiska lisävarusteena C C Kaapin katon läpivienti- ja ilmanvaihtoaukot C Kaksi valinnaista sivuhyllyä, tuotenro B TUOTENRO NIMIKE MITAT (L x S x K) KAPASITEETTI OVET PAINO HINTA C Kaasupullovarasto FCG x 1050 x 2055 mm 6 x ø220 mm kaasupulloa 1 DIN oikea 155 kg C Kaasupullovarasto FCG lattia 860 x 1050 x 2055 mm 6 x ø220 mm kaasupulloa 1 DIN oikea 155 kg C Kaasupullovarasto FCG x 1050 x 2055 mm 8 x ø220 mm kaasupulloa 1 DIN oikea 170 kg TUOTENRO NIMIKE ULKOMITAT (L x S x K) SÄILIÖPIDIKKEET LÄPIVIENNIT OVET PAINO HINTA C Kaasupullokaappi TRG x 400 x 2150 mm oikealle 65 kg C Kaasupullokaappi TRG x 400 x 2150 mm oikealle 65 kg C Kaasupullokaappi TRG x 400 x 2150 mm kg C Kaasupullokaappi TRG x 400 x 2150 mm kg C Kaasupullokaappi TRG x 400 x 2150 mm kg C Kaasupullokaappi TRG x 400 x 2150 mm kg TUOTENRO NIMIKE HINTA C Hylly kaasupullokaappeihin C & C C Hylly kaasupullokaappeihin C & C C Hylly kaasupullokaappeihin C & C C Hylly sivuseinään 65 C Kaasupullovarasto FCG lattia 1125 x 1050 x 2055 mm 8 x ø220 mm kaasupulloa 1 DIN oikea 170 kg C Kaasupullovarasto FCG x 1250 x 2055 mm 12 x ø220 mm kaasupulloa 1 DIN oikea 180 kg C Kaasupullovarasto FCG lattia 1125 x 1250 x 2055 mm 12 x ø220 mm kaasupulloa 1 DIN oikea 180 kg C Kaasupullovarasto FCG x 1050 x 2055 mm 16 x ø220 mm kaasupulloa Pariovi 235 kg C Kaasupullovarasto FCG lattia 2100 x 1050 x 2055 mm 16 x ø220 mm kaasupulloa Pariovi 235 kg C Kaasupullovarasto FCG x 1250 x 2055 mm 24 x ø220 mm kaasupulloa Pariovi 245 kg C Kaasupullovarasto FCG lattia 2100 x 1250 x 2055 mm 24 x ø220 mm kaasupulloa Pariovi 245 kg TUOTENRO NIMIKE MITAT (L x S x K) KAPASITEETTI OVET PAINO HINTA C Kaasupullovarasto FCG x 1400 x 2055 mm 15 x ø220 mm kaasupulloa/1 lava Pariovi 225 kg C Kaasupullovarasto FCG lattia 1400 x 1400 x 2055 mm 15 x ø220 mm kaasupulloa/1 lava Pariovi 225 kg C Kaasupullovarasto FCG x 1400 x 2055 mm 30 x ø220 mm kaasupulloa/2 lavaa Pariovi 300 kg C Kaasupullovarasto FCG lattia 2700 x 1400 x 2055 mm 30 x ø220 mm kaasupulloa/2 lavaa Pariovi 300 kg C Ajoluiska 750 x 740 x 130 mm tilaukset@ikaros.fi 141

5 KAASUPULLOKAAPIT JA -HÄKIT KAASUPULLOVARASTO F90 Palosuojatut varastot painekaasupullojen ulkovarastointiin asetuksen 685/2015 mukaisesti. Ei vaadi turvaetäisyyttä rakennuksista Määräysten mukaiseen kaasupullojen säilytykseen. Näiden kaappien katto ja seinät ovat paloluokitellusta materiaalista, F90, DIN 4102 mukaisesti. Kaapit voidaan paloluokituksen ansiosta sijoittaa lähelle liiketiloja, turvaväliä ei tarvita. Maalattu RAL Kuumasinkityt ritiläovet, joissa lukko. Kaapit toimitetaan valmiiksi koottuina ja ne voidaan ottaa heti käyttöön. KAASUPULLOKONTTI GLH Painekaasupullojen ulkovarastointiin asetuksen 685/2015 mukaisesti Painekaasupullojen ulkovarastointiin 685/2015 mukaisesti. Tukeva rakenne sinkittyä teräslevyä. Sylinterilukolla lukittavat pariovet. Luonnollinen ilmanvaihto, tuulettuu itsestään. Nämä kontit toimitetaan valmiiksi koottuina C C Kuvassa väliseinä lisävarusteena * Sisältää lattian TUOTENRO NIMIKE ULKOMITAT (L x S x K) SISÄMITAT (L x S x K) KAPASITEETTI PAINO HINTA C Kaasupullovarasto GFL-F x 1250 x 2290 mm 800 x 920 x 2000 mm 6 x ø220 kaasupulloa 315 kg C Kaasupullovarasto GFL-F * 1080 x 1250 x 2290 mm 800 x 920 x 2000 mm 6 x ø220 kaasupulloa 375 kg C Kaasupullovarasto GFL-F x 1250 x 2290 mm 1050 x 920 x 2000 mm 8 x ø220 kaasupulloa 340 kg B B Ei sisällä luiskaa! C Kaasupullovarasto GFL-F * 1330 x 1250 x 2290 mm 1050 x 920 x 2000 mm 8 x ø220 kaasupulloa 410 kg C Kaasupullovarasto GFL-F x 1400 x 2290 mm 1050 x 1080 x 2000 mm 12 x ø220 kaasupulloa 355 kg C Kaasupullovarasto GFL-F * 1330 x 1400 x 2290 mm 1050 x 1080 x 2000 mm 12 x ø220 kaasupulloa 420 kg C Kaasupullovarasto GFL-F x 1250 x 2290 mm 2050 x 920 x 2000 mm 16 x ø220 kaasupulloa 515 kg C Kaasupullovarasto GFL-F * 2350 x 1250 x 2290 mm 2050 x 920 x 2000 mm 16 x ø220 kaasupulloa 640 kg C Kaasupullovarasto GFL-F x 1400 x 2290 mm 2050 x 1080 x 2000 mm 24 x ø220 kaasupulloa 545 kg C Kaasupullovarasto GFL-F * 2350 x 1400 x 2290 mm 2050 x 1080 x 2000 mm 24 x ø220 kaasupulloa 680 kg C Kaasupullovarasto GFL-F x 1600 x 2290 mm 2050 x 1230 x 2000 mm 32 x ø220 kaasupulloa 565 kg C Kaasupullovarasto GFL-F * 2350 x 1600 x 2290 mm 2050 x 1230 x 2000 mm 32 x ø220 kaasupulloa 725 kg C Luiska, sinkitty 320 C Väliseinä tuotteisiin C /-2001/-2003/-2010/-2011/ C Väliseinä tuotteisiin C /-2004/-2012/ C Väliseinä tuotteisiin C / GLH 3 x 2 GLH 4 x 2 GLH 2 x 1 TUOTENRO NIMIKE ULKOMITAT (L x S x K) SISÄMITAT (L x S x K) KAPAS. OVET HINTA B Kaasupullokontti GLH 2 x 1, Sinkitty 2100 x 1100 x 2100 mm 1980 x 980 x 1930 mm 18 x 50 L B Kaasupullokontti GLH 2 x 1, Sinkitty/Maalattu 2100 x 1100 x 2100 mm 1980 x 980 x 1930 mm 18 x 50 L B Kaasupullokontti GLH 3 x 2, Sinkitty 3100 x 2100 x 2100 mm 2980 x 1980 x 1930 mm 58 x 50 L B Kaasupullokontti GLH 3 x 2, Sinkitty/Maalattu 3100 x 2100 x 2100 mm 2980 x 1980 x 1930 mm 58 x 50 L B Kaasupullokontti GLH 4 x 2, Sinkitty 4100 x 2100 x 2100 mm 3980 x 1980 x 1930 mm 84 x 50 L B Kaasupullokontti GLH 4 x 2, Sinkitty/Maalattu 4100 x 2100 x 2100 mm 3980 x 1980 x 1930 mm 84 x 50 L B Ajoluiska, sinkitty 1200 x 1000 mm tilaukset@ikaros.fi 143

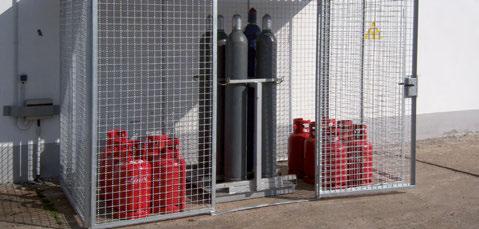

6 KAASUPULLOKAAPIT JA -HÄKIT KAASUPULLOVARASTO LB Painekaasupullojen ulkovarastointiin asetuksen 685/2015 mukaisesti Hyväksytty kaasupullojen säilytykseen säädösten mukaisesti. Tukeva rakenne kuumasinkittyä teräsverkkoa. Katto sinkittyä teräslevyä. Sylinterilukolla lukittavat 1 m leveät pariovet. Avoin rakenne varmistaa lakisääteisen ilmanvaihdon. Varastot toimitetaan kustannustehokkaasti osissa. KAASUPULLOKÄRRYT, KAASUPULLOLAVAT & KAASUPULLOTELINEET Kaasupullojen helppoon käsittelyyn ja siirtoon Nämä tuotteet ovat hitsattua terästä, pulverimaalattu RAL Kaasupullokärry sopii 40 ja 50 litran kaasupulloille (ø mm) ja sopii 40 ja 50 litran kaasupulloille (ø mm). Molemmissa kärryissä on kuulalaakerein varustetut pyörät. Kaasupulloteline sopii 2 kpl 20 tai 40 litran kaasupulloa (ø mm). Reiät seinäkiinnitykselle. 240 B B B B TUOTENRO NIMIKE MITAT (L x S x K) PYÖRÄT HINTA B Kaasupullokärry GFR50-V 460 x 1200 mm Umpikumipyörät ø200 x 50 mm 240 B Kaasupullokärry GFR50-L 460 x 1200 mm Ilmatäytteiset kumipyörät ø200 x 65 mm 260 B Hitsauskärry GSK50-VO 840 x 1280 mm Umpikumipyörät ø400 x 80 mm 510 B Hitsauskärry GSK50-LO 840 x 1280 mm Ilmatäytteiset kumipyörät ø400 x 100 mm 490 B Työkalulaatikko GSK50-VO & GSK50-LO 460 x 205 x 153 mm 120 B Kaasupulloteline 560 x 340 x 1100 mm 250 KAASUPULLOLAVA Kaasupullojen turvalliseen siirtelyyn ja säilytykseen Nämä tukevat kaasupullolavat sopivat kaasupullojen turvalliseen siirtelyyn ja säilytykseen. 4, 8 tai 12:lle kaasupullolle. ø 250 mm. SFP4 ja SFP8 mukana turvaketjut. B :lle sidontavyö lisävarusteena. Kuumasinkitty metallirakenne C C SFP4 570 SFP8 840 B TUOTENRO NIMIKE ULKOMITAT (L x S x K) HINTA C Kaasupullovarasto LB x 1500 x 2060 mm C Kaasupullovarasto LB x 2100 x 2060 mm C Kaasupullovarasto LB x 2100 x 2060 mm C Kaasupullovarasto LB x 2100 x 2060 mm * Trukkitaskujen koko: 170 x 70 mm TUOTENRO NIMIKE MITAT (L x S x K) PULLOT KANTAVUUS HINTA SFP4* Kaasupullolava 600 x 860 x 1000 mm 4 x ø250 kaasupulloa 350 kg 420 SFP8* Kaasupullolava 1200 x 860 x 1000 mm 8 x ø250 kaasupulloa 700 kg 570 B Kaasupullolava 1015 x 810 x 1150 mm 12 x ø250 kaasupulloa 600 kg 840 Z Sidontavyö tuotteelle B tilaukset@ikaros.fi 145

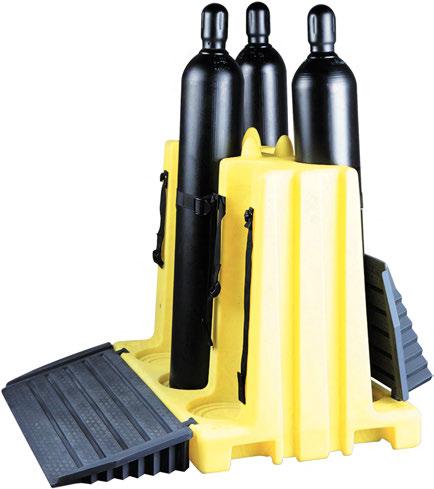

7 KAASUPULLOJEN KÄSITTELY SÄILIÖTELINE & SEINÄTELINE KAASUPULLOILLE Kätevät säilytysratkaisut kaasupulloille, PE-muovia Teline 6 kaasupullolle. Kaasupullot voi helposti vaihtaa yksitellen, muita pulloja ei tarvitse ensin järjestellä uudestaan. Luiska helpottaa käsittelyä ja sen voi tilanpuutteessa kääntää myös ylös. Seinämalleissa erikoissuunnitellut polyetyleenipidikkeet, jotka pitävät pullot turvallisesti pystyasennossa seinää vasten. Ne on suunniteltu pulloille, joiden halkaisija on suuri. Urat ja kiristyshihnat pitävät pullot suorassa. Helppo liittää yhteen YE YE CG TUOTENRO NIMIKE MITAT (L x S x K) PAINO HINTA 7202-YE Cylinder Rack 6-pack 1210 x 790 x 1040 mm 28 kg CG Luiska tuotteelle 7202-YE 1170 x 510 x 150 mm 9 kg YE Poly Cylinder seinämalli, yhdelle 385 x 160 x 75 mm 1 kg tilaukset@ikaros.fi info@ikaros.fi
