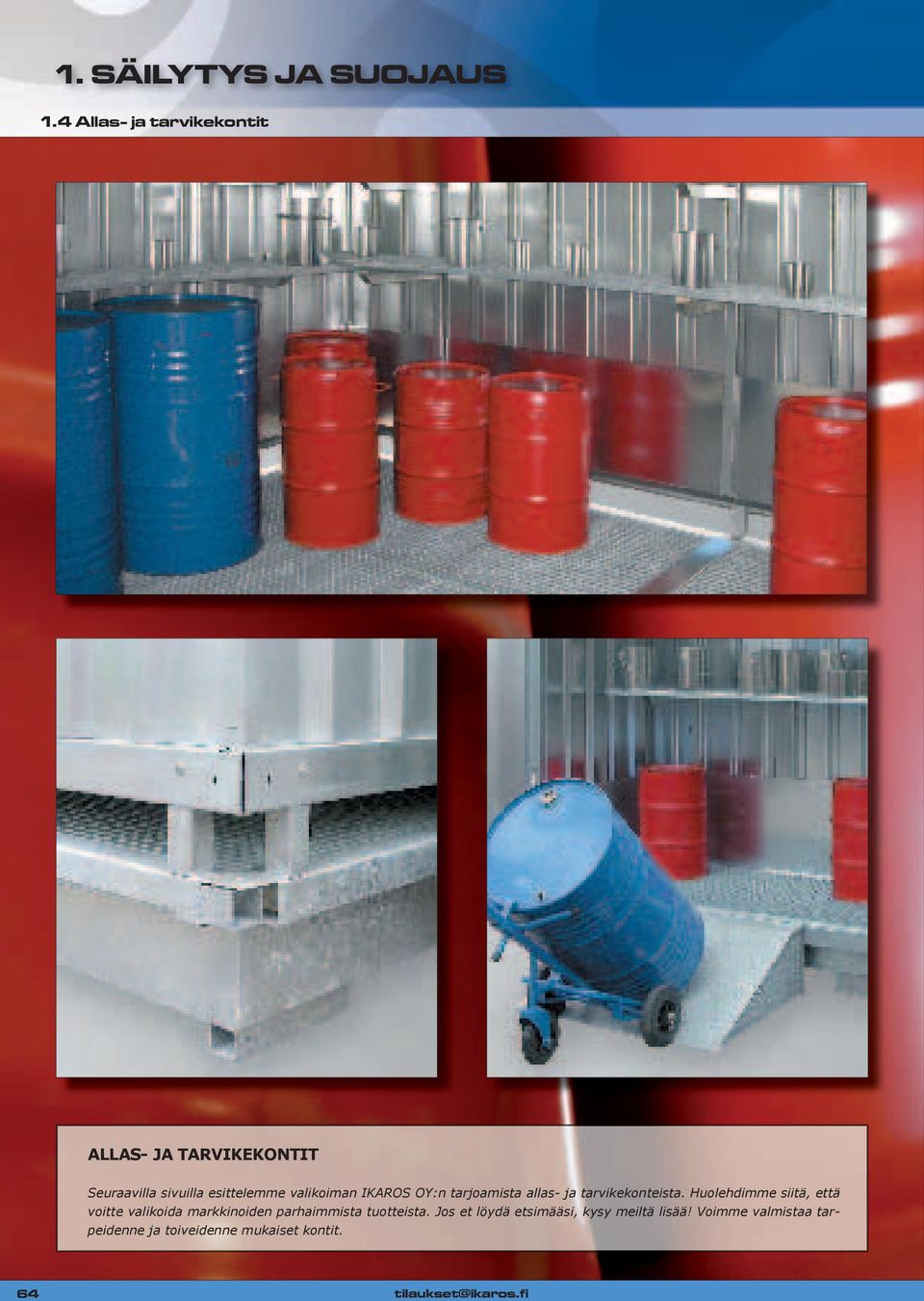

1 1. SÄilYtYS Ja SUOJaUS 1.4 allas- ja tarvikekontit ALLAS- JA TARVIKEKONTIT Seuraavilla sivuilla esittelemme valikoiman IKAROS OY:n tarjoamista allas- ja tarvikekonteista. Huolehdimme siitä, että voitte valikoida markkinoiden parhaimmista tuotteista. Jos et löydä etsimääsi, kysy meiltä lisää! Voimme valmistaa tarpeidenne ja toiveidenne mukaiset kontit. 64

2 soita:

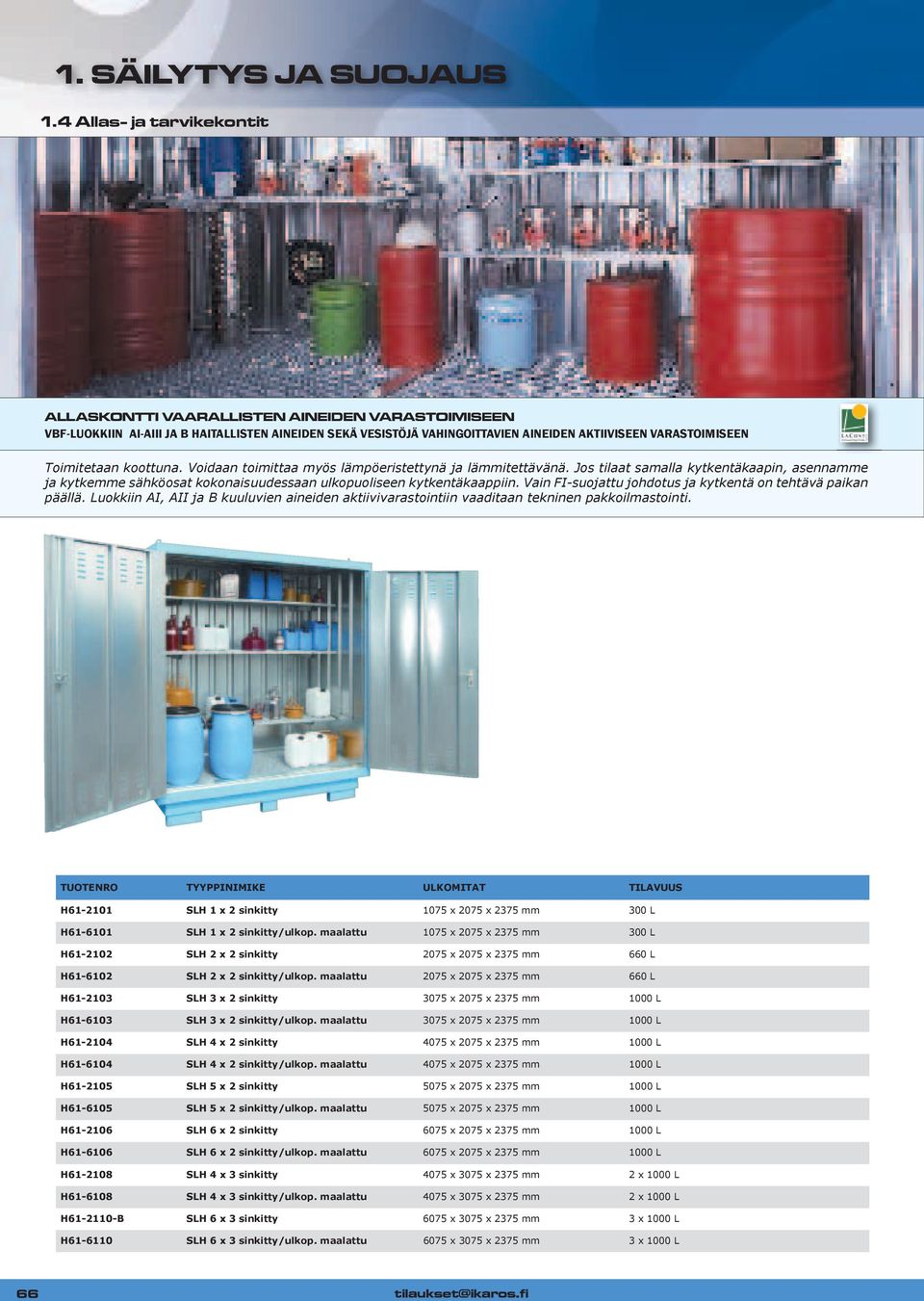

3 1. SÄilYtYS Ja SUOJaUS 1.4 allas- ja tarvikekontit allaskontti vaarallisten aineiden varastoimiseen VBF-LUOKKIIN AI-AIII JA B HAITALLISTEN AINEIDEN SEKÄ VESISTÖJÄ VAHINGOITTAVIEN AINEIDEN AKTIIVISEEN VARASTOIMISEEN Toimitetaan koottuna. Voidaan toimittaa myös lämpöeristettynä ja lämmitettävänä. Jos tilaat samalla kytkentäkaapin, asennamme ja kytkemme sähköosat kokonaisuudessaan ulkopuoliseen kytkentäkaappiin. Vain FI-suojattu johdotus ja kytkentä on tehtävä paikan päällä. Luokkiin AI, AII ja B kuuluvien aineiden aktiivivarastointiin vaaditaan tekninen pakkoilmastointi. TUOTENRO TYYPPINIMIKE ULKOMITAT TILAVUUS H SLH 1 x 2 sinkitty 1075 x 2075 x 2375 mm 300 L H SLH 1 x 2 sinkitty/ulkop. maalattu 1075 x 2075 x 2375 mm 300 L H SLH 2 x 2 sinkitty 2075 x 2075 x 2375 mm 660 L H SLH 2 x 2 sinkitty/ulkop. maalattu 2075 x 2075 x 2375 mm 660 L H SLH 3 x 2 sinkitty 3075 x 2075 x 2375 mm 1000 L H SLH 3 x 2 sinkitty/ulkop. maalattu 3075 x 2075 x 2375 mm 1000 L H SLH 4 x 2 sinkitty 4075 x 2075 x 2375 mm 1000 L H SLH 4 x 2 sinkitty/ulkop. maalattu 4075 x 2075 x 2375 mm 1000 L H SLH 5 x 2 sinkitty 5075 x 2075 x 2375 mm 1000 L H SLH 5 x 2 sinkitty/ulkop. maalattu 5075 x 2075 x 2375 mm 1000 L H SLH 6 x 2 sinkitty 6075 x 2075 x 2375 mm 1000 L H SLH 6 x 2 sinkitty/ulkop. maalattu 6075 x 2075 x 2375 mm 1000 L H SLH 4 x 3 sinkitty 4075 x 3075 x 2375 mm 2 x 1000 L H SLH 4 x 3 sinkitty/ulkop. maalattu 4075 x 3075 x 2375 mm 2 x 1000 L H B SLH 6 x 3 sinkitty 6075 x 3075 x 2375 mm 3 x 1000 L H SLH 6 x 3 sinkitty/ulkop. maalattu 6075 x 3075 x 2375 mm 3 x 1000 L 66 tilaukset@ikaros.fi

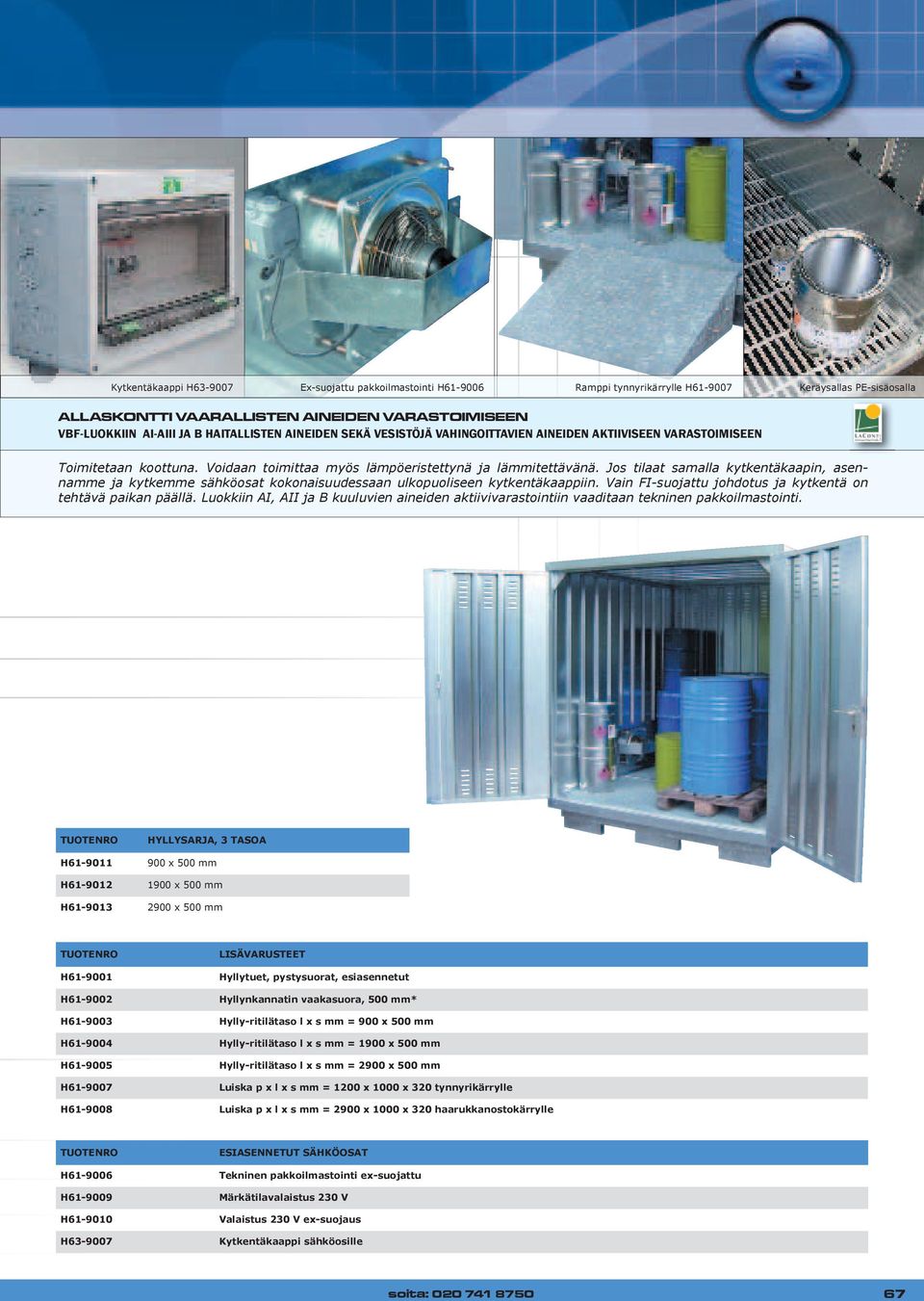

4 Kytkentäkaappi H Ex-suojattu pakkoilmastointi H Ramppi tynnyrikärrylle H Keräysallas PE-sisäosalla allaskontti vaarallisten aineiden varastoimiseen VBF-LUOKKIIN AI-AIII JA B HAITALLISTEN AINEIDEN SEKÄ VESISTÖJÄ VAHINGOITTAVIEN AINEIDEN AKTIIVISEEN VARASTOIMISEEN Toimitetaan koottuna. Voidaan toimittaa myös lämpöeristettynä ja lämmitettävänä. Jos tilaat samalla kytkentäkaapin, asennamme ja kytkemme sähköosat kokonaisuudessaan ulkopuoliseen kytkentäkaappiin. Vain FI-suojattu johdotus ja kytkentä on tehtävä paikan päällä. Luokkiin AI, AII ja B kuuluvien aineiden aktiivivarastointiin vaaditaan tekninen pakkoilmastointi. TUOTENRO HYLLYSARJA, 3 TASOA H x 500 mm H x 500 mm H x 500 mm TUOTENRO LISäVARUSTEET H Hyllytuet, pystysuorat, esiasennetut H Hyllynkannatin vaakasuora, 500 mm* H Hylly-ritilätaso l x s mm = 900 x 500 mm H Hylly-ritilätaso l x s mm = 1900 x 500 mm H Hylly-ritilätaso l x s mm = 2900 x 500 mm H Luiska p x l x s mm = 1200 x 1000 x 320 tynnyrikärrylle H Luiska p x l x s mm = 2900 x 1000 x 320 haarukkanostokärrylle TUOTENRO ESIASENNETUT SäHKÖOSAT H Tekninen pakkoilmastointi ex-suojattu H Märkätilavalaistus 230 V H Valaistus 230 V ex-suojaus H Kytkentäkaappi sähköosille soita:

5 1. SÄilYtYS Ja SUOJaUS 1.4 allas- ja tarvikekontit Kytkentäkaappi H Ex-suojattu pakkoilmastointi H Tynnyrikärryn luiska H Keräysallas PE-sisäosalla allaskontti vaarallisten aineiden varastoimiseen VBF-LUOKKIIN AI-AIII JA B KUULUVIEN VAARALLISTEN AINEIDEN PASSIIVISEEN VARASTOIMISEEN Keräysaltaan yläpuolella kiertävien sekä ovien ja sivuseinien ilmastointiaukkojen ansiosta saavutetaan lain vaatima 0,4-kertainen ilmastointi. Varauksen tasaus vähentää vaarallista staattista sähköä (ex-alue 2). Ovi pitkälle tai lyhyelle sivulle valinnan mukaan (ei mallissa SLH-NB 1 x 2). Luonnollinen ilmastointi H TUOTENRO TYYPPINIMIKE MITAT KORKEUS TILAVUUS H SLH-NB 1 x 2 sinkitty 1075 x 2075 mm 2490 mm 200 L H SLH-NB 1 x 2 sinkitty/ulkop. maalattu 1075 x 2075 mm 2490 mm 200 L H SLH-NB 2 x 2 sinkitty 2075 x 2075 mm 2490 mm 440 L H SLH-NB 2 x 2 sinkitty/ulkop. maalattu 2075 x 2075 mm 2490 mm 440 L H SLH-NB 3 x 2 sinkitty 3075 x 2075 mm 2525 mm 1000 L H SLH-NB 3 x 2 sinkitty/ulkop. maalattu 3075 x 2075 mm 2525 mm 1000 L H SLH-NB 4 x 2 sinkitty 4075 x 2075 mm 2490 mm 1000 L H SLH-NB 4 x 2 sinkitty/ulkop. maalattu 4075 x 2075 mm 2490 mm 1000 L 68 tilaukset@ikaros.fi

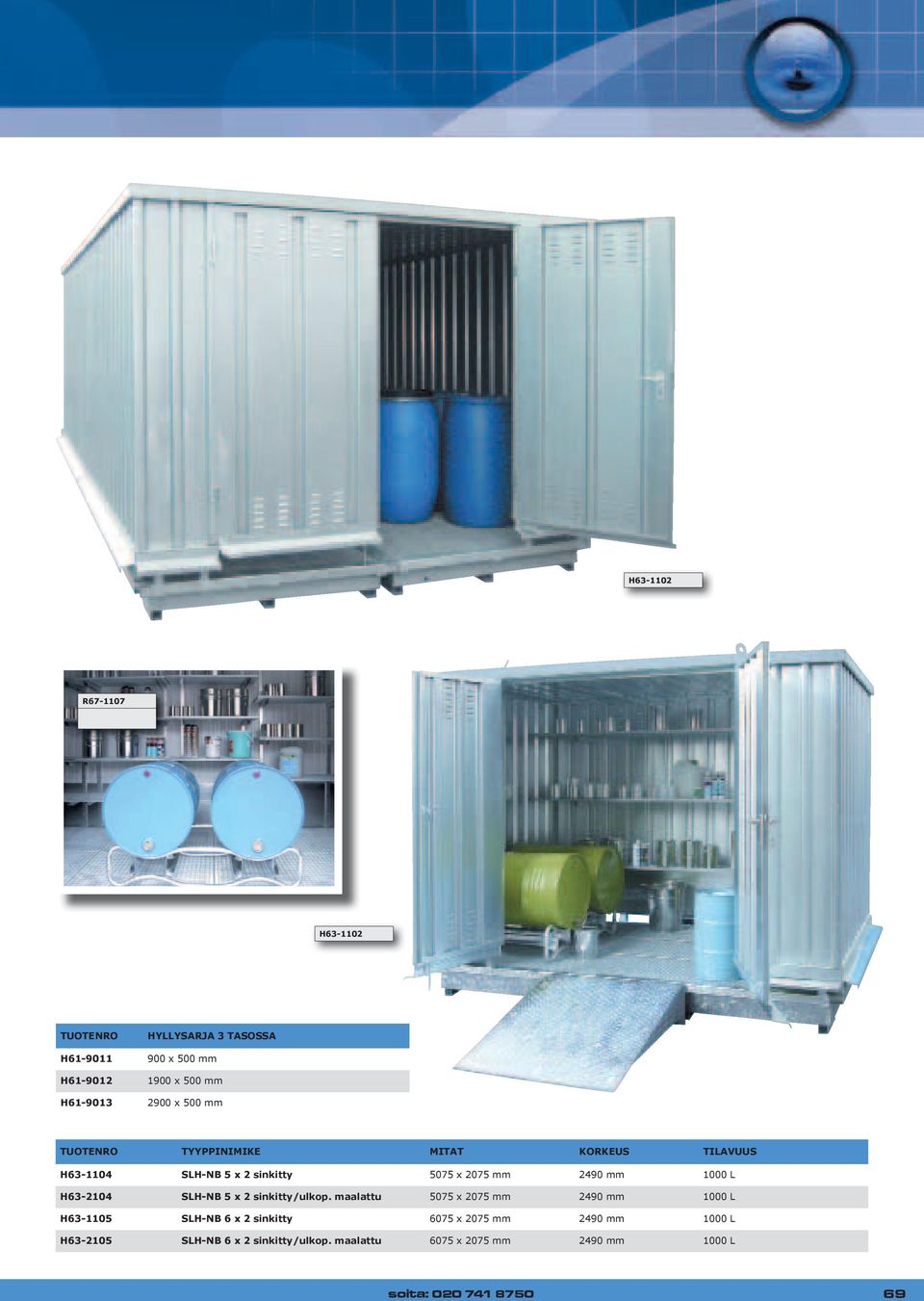

6 H R H TUOTENRO HYLLYSARJA 3 TASOSSA H x 500 mm H x 500 mm H x 500 mm TUOTENRO TYYPPINIMIKE MITAT KORKEUS TILAVUUS H SLH-NB 5 x 2 sinkitty 5075 x 2075 mm 2490 mm 1000 L H SLH-NB 5 x 2 sinkitty/ulkop. maalattu 5075 x 2075 mm 2490 mm 1000 L H SLH-NB 6 x 2 sinkitty 6075 x 2075 mm 2490 mm 1000 L H SLH-NB 6 x 2 sinkitty/ulkop. maalattu 6075 x 2075 mm 2490 mm 1000 L soita:

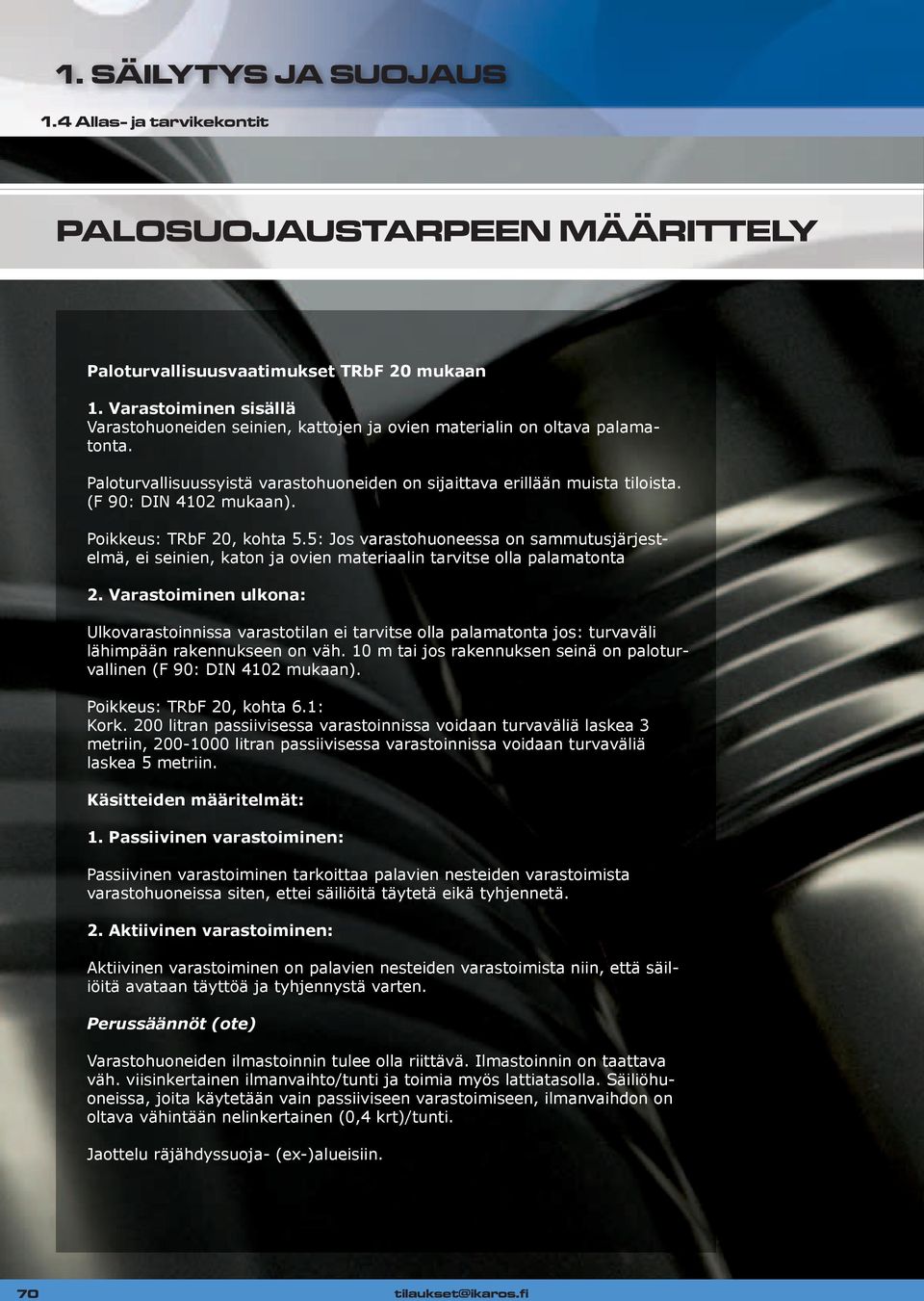

7 1. SÄilYtYS Ja SUOJaUS 1.4 allas- ja tarvikekontit PalOSUOJaUStarPeeN MÄÄrittelY Paloturvallisuusvaatimukset TRbF 20 mukaan 1. Varastoiminen sisällä Varastohuoneiden seinien, kattojen ja ovien materialin on oltava palamatonta. Paloturvallisuussyistä varastohuoneiden on sijaittava erillään muista tiloista. (F 90: DIN 4102 mukaan). Poikkeus: TRbF 20, kohta 5.5: Jos varastohuoneessa on sammutusjärjestelmä, ei seinien, katon ja ovien materiaalin tarvitse olla palamatonta 2. Varastoiminen ulkona: Ulkovarastoinnissa varastotilan ei tarvitse olla palamatonta jos: turvaväli lähimpään rakennukseen on väh. 10 m tai jos rakennuksen seinä on paloturvallinen (F 90: DIN 4102 mukaan). Poikkeus: TRbF 20, kohta 6.1: Kork. 200 litran passiivisessa varastoinnissa voidaan turvaväliä laskea 3 metriin, litran passiivisessa varastoinnissa voidaan turvaväliä laskea 5 metriin. Käsitteiden määritelmät: 1. Passiivinen varastoiminen: Passiivinen varastoiminen tarkoittaa palavien nesteiden varastoimista varastohuoneissa siten, ettei säiliöitä täytetä eikä tyhjennetä. 2. Aktiivinen varastoiminen: Aktiivinen varastoiminen on palavien nesteiden varastoimista niin, että säiliöitä avataan täyttöä ja tyhjennystä varten. Perussäännöt (ote) Varastohuoneiden ilmastoinnin tulee olla riittävä. Ilmastoinnin on taattava väh. viisinkertainen ilmanvaihto/tunti ja toimia myös lattiatasolla. Säiliöhuoneissa, joita käytetään vain passiiviseen varastoimiseen, ilmanvaihdon on oltava vähintään nelinkertainen (0,4 krt)/tunti. Jaottelu räjähdyssuoja- (ex-)alueisiin. 70 tilaukset@ikaros.fi

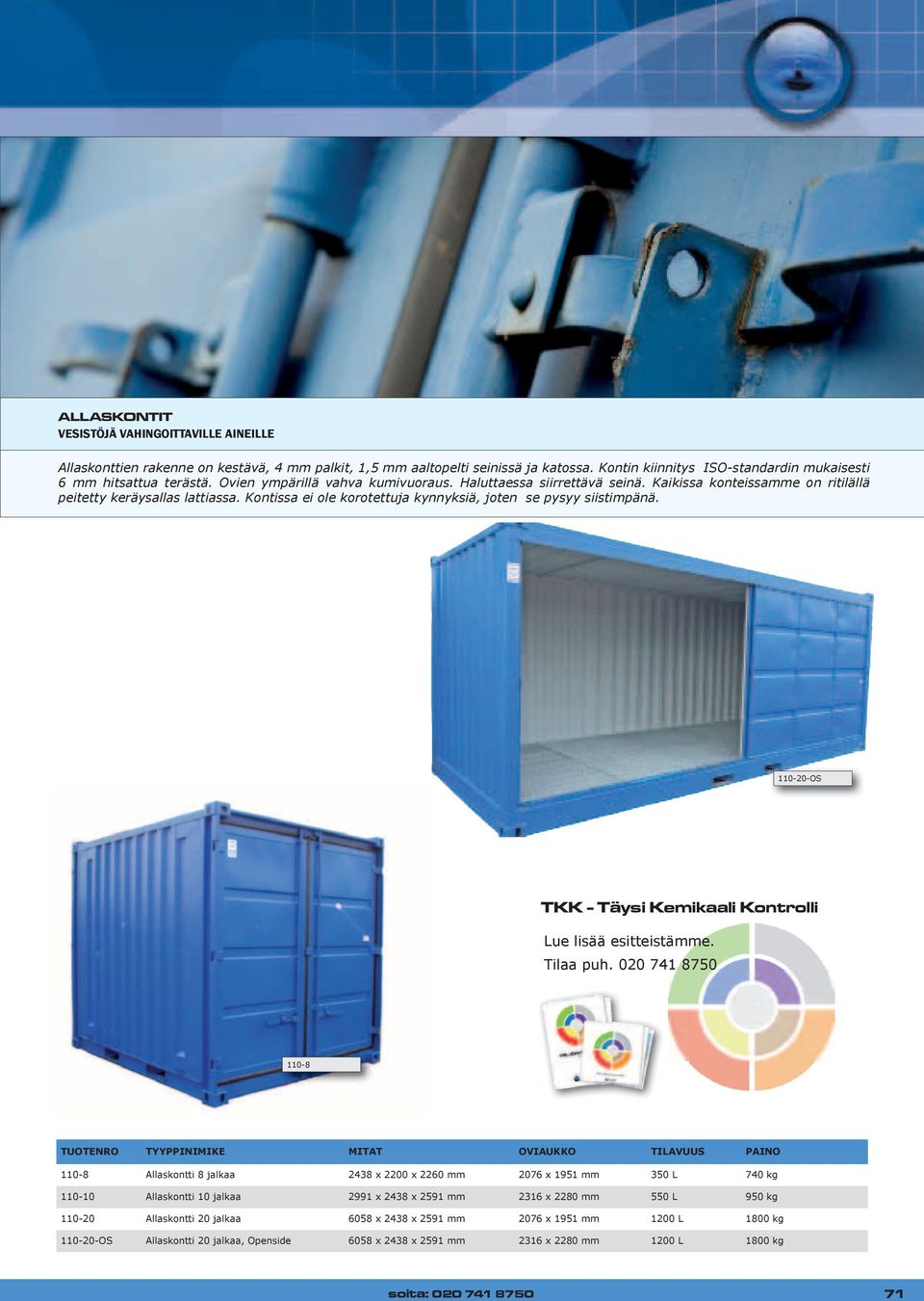

8 allaskontit VESISTÖJÄ VAHINGOITTAVILLE AINEILLE Allaskonttien rakenne on kestävä, 4 mm palkit, 1,5 mm aaltopelti seinissä ja katossa. Kontin kiinnitys ISO-standardin mukaisesti 6 mm hitsattua terästä. Ovien ympärillä vahva kumivuoraus. Haluttaessa siirrettävä seinä. Kaikissa konteissamme on ritilällä peitetty keräysallas lattiassa. Kontissa ei ole korotettuja kynnyksiä, joten se pysyy siistimpänä OS tkk - täysi kemikaali kontrolli Lue lisää esitteistämme. Tilaa puh TUOTENRO TYYPPINIMIKE MITAT OVIAUKKO TILAVUUS PAINO Allaskontti 8 jalkaa 2438 x 2200 x 2260 mm 2076 x 1951 mm 350 L 740 kg Allaskontti 10 jalkaa 2991 x 2438 x 2591 mm 2316 x 2280 mm 550 L 950 kg Allaskontti 20 jalkaa 6058 x 2438 x 2591 mm 2076 x 1951 mm 1200 L 1800 kg OS Allaskontti 20 jalkaa, Openside 6058 x 2438 x 2591 mm 2316 x 2280 mm 1200 L 1800 kg soita:

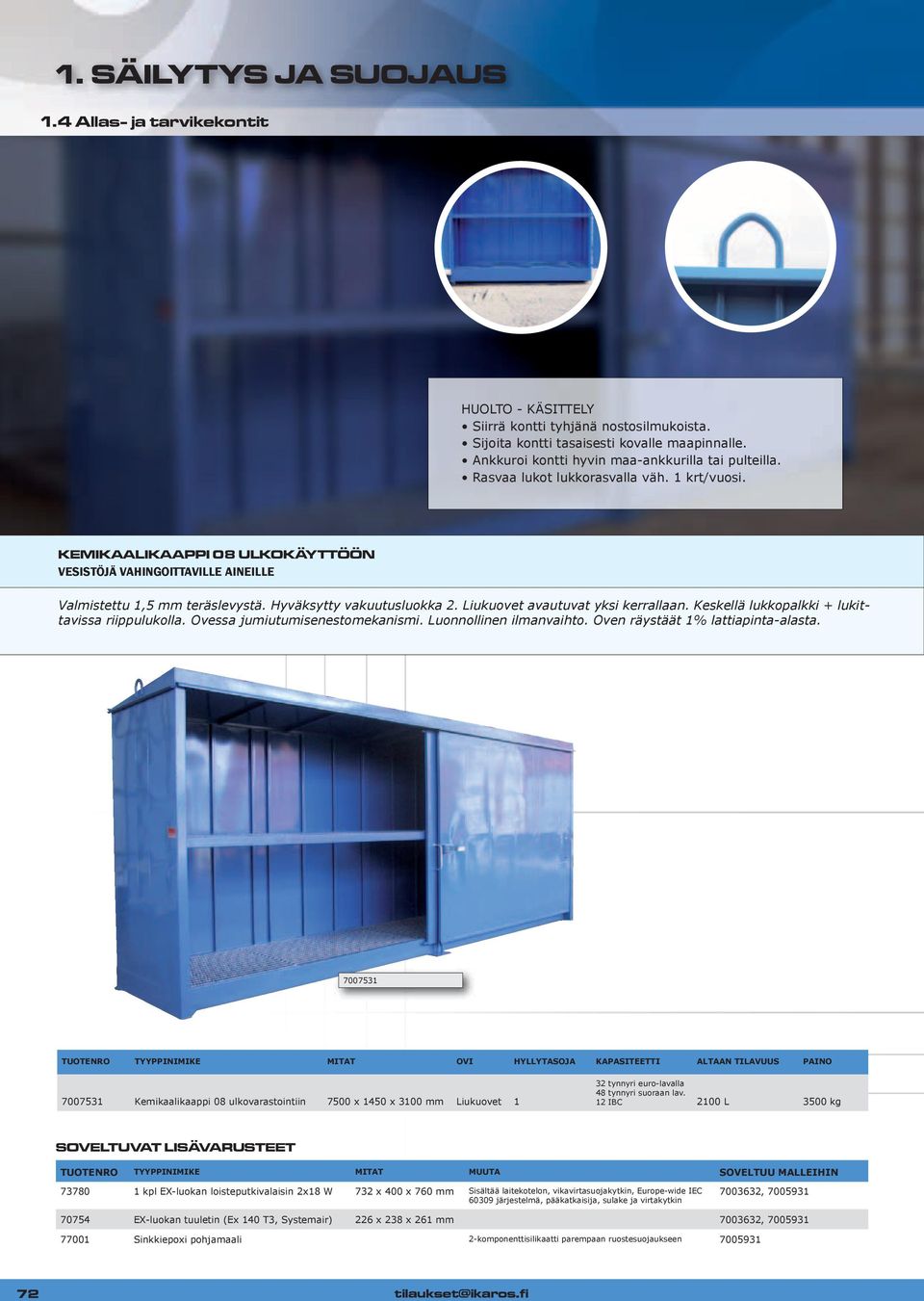

9 1. SÄilYtYS Ja SUOJaUS 1.4 allas- ja tarvikekontit HUOLTO - KÄSITTELY Siirrä kontti tyhjänä nostosilmukoista. Sijoita kontti tasaisesti kovalle maapinnalle. Ankkuroi kontti hyvin maa-ankkurilla tai pulteilla. Rasvaa lukot lukkorasvalla väh. 1 krt/vuosi. kemikaalikaappi 08 UlkOkÄYttÖÖN VESISTÖJÄ VAHINGOITTAVILLE AINEILLE Valmistettu 1,5 mm teräslevystä. Hyväksytty vakuutusluokka 2. Liukuovet avautuvat yksi kerrallaan. Keskellä lukkopalkki + lukittavissa riippulukolla. Ovessa jumiutumisenestomekanismi. Luonnollinen ilmanvaihto. Oven räystäät 1% lattiapinta-alasta TUOTENRO TYYPPINIMIKE MITAT OVI HYLLYTASOJA KAPASITEETTI ALTAAN TILAVUUS PAINO Kemikaalikaappi 08 ulkovarastointiin 7500 x 1450 x 3100 mm Liukuovet 1 32 tynnyri euro-lavalla 48 tynnyri suoraan lav. 12 IBC 2100 L 3500 kg SOveltUvat lisävarusteet TUOTENRO TYYPPINIMIKE MITAT MUUTA SOVELTUU MALLEIHIN kpl EX-luokan loisteputkivalaisin 2x18 W 732 x 400 x 760 mm Sisältää laitekotelon, vikavirtasuojakytkin, Europe-wide IEC järjestelmä, pääkatkaisija, sulake ja virtakytkin , EX-luokan tuuletin (Ex 140 T3, Systemair) 226 x 238 x 261 mm , Sinkkiepoxi pohjamaali 2-komponenttisilikaatti parempaan ruostesuojaukseen tilaukset@ikaros.fi

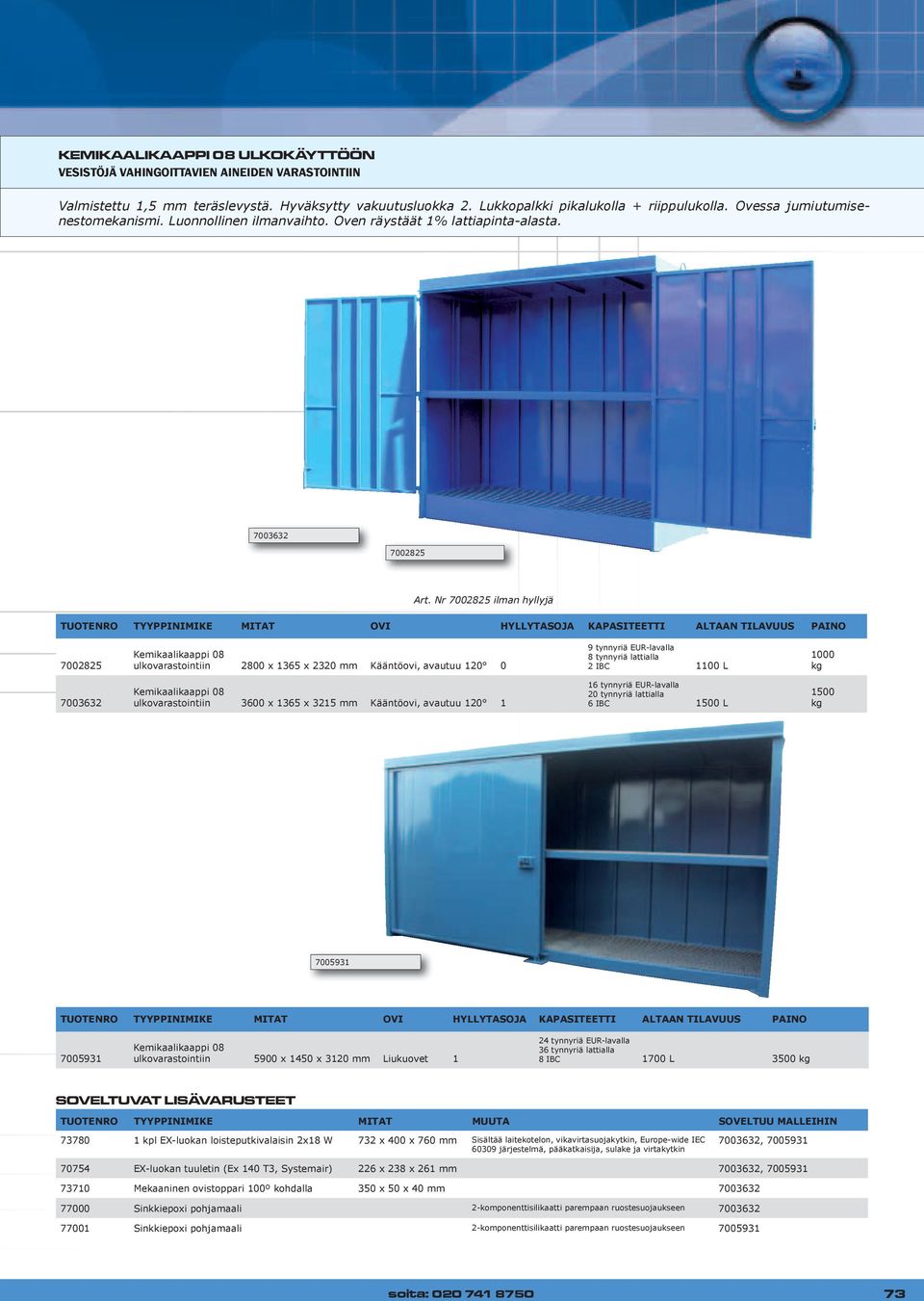

10 kemikaalikaappi 08 UlkOkÄYttÖÖN VESISTÖJÄ VAHINGOITTAVIEN AINEIDEN VARASTOINTIIN Valmistettu 1,5 mm teräslevystä. Hyväksytty vakuutusluokka 2. Lukkopalkki pikalukolla + riippulukolla. Ovessa jumiutumisenestomekanismi. Luonnollinen ilmanvaihto. Oven räystäät 1% lattiapinta-alasta Art. Nr ilman hyllyjä TUOTENRO TYYPPINIMIKE MITAT OVI HYLLYTASOJA KAPASITEETTI ALTAAN TILAVUUS PAINO Kemikaalikaappi 08 ulkovarastointiin 2800 x 1365 x 2320 mm Kääntöovi, avautuu tynnyriä EUR-lavalla 8 tynnyriä lattialla 2 IBC 1100 L 1000 kg Kemikaalikaappi 08 ulkovarastointiin 3600 x 1365 x 3215 mm Kääntöovi, avautuu tynnyriä EUR-lavalla 20 tynnyriä lattialla 6 IBC 1500 L 1500 kg TUOTENRO TYYPPINIMIKE MITAT OVI HYLLYTASOJA KAPASITEETTI ALTAAN TILAVUUS PAINO Kemikaalikaappi 08 ulkovarastointiin 5900 x 1450 x 3120 mm Liukuovet 1 24 tynnyriä EUR-lavalla 36 tynnyriä lattialla 8 IBC 1700 L 3500 kg SOveltUvat lisävarusteet TUOTENRO TYYPPINIMIKE MITAT MUUTA SOVELTUU MALLEIHIN kpl EX-luokan loisteputkivalaisin 2x18 W 732 x 400 x 760 mm Sisältää laitekotelon, vikavirtasuojakytkin, Europe-wide IEC järjestelmä, pääkatkaisija, sulake ja virtakytkin , EX-luokan tuuletin (Ex 140 T3, Systemair) 226 x 238 x 261 mm , Mekaaninen ovistoppari 100º kohdalla 350 x 50 x 40 mm Sinkkiepoxi pohjamaali 2-komponenttisilikaatti parempaan ruostesuojaukseen Sinkkiepoxi pohjamaali 2-komponenttisilikaatti parempaan ruostesuojaukseen soita:

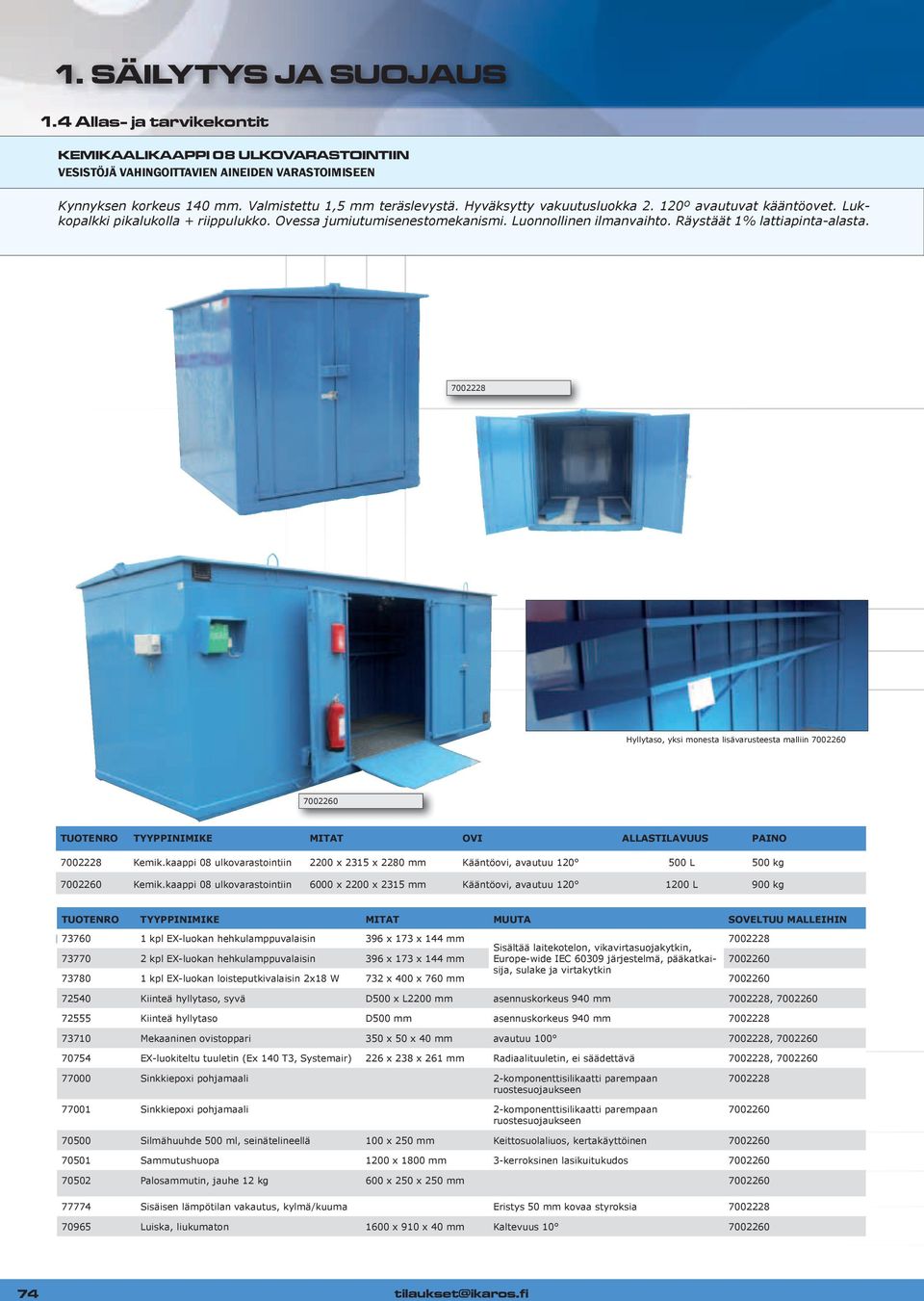

11 1. SÄilYtYS Ja SUOJaUS 1.4 allas- ja tarvikekontit kemikaalikaappi 08 UlkOvaraStOiNtiiN VESISTÖJÄ VAHINGOITTAVIEN AINEIDEN VARASTOIMISEEN Kynnyksen korkeus 140 mm. Valmistettu 1,5 mm teräslevystä. Hyväksytty vakuutusluokka º avautuvat kääntöovet. Lukkopalkki pikalukolla + riippulukko. Ovessa jumiutumisenestomekanismi. Luonnollinen ilmanvaihto. Räystäät 1% lattiapinta-alasta Hyllytaso, yksi monesta lisävarusteesta malliin TUOTENRO TYYPPINIMIKE MITAT OVI ALLASTILAVUUS PAINO Kemik.kaappi 08 ulkovarastointiin 2200 x 2315 x 2280 mm Kääntöovi, avautuu L 500 kg Kemik.kaappi 08 ulkovarastointiin 6000 x 2200 x 2315 mm Kääntöovi, avautuu L 900 kg TUOTENRO TYYPPINIMIKE MITAT MUUTA SOVELTUU MALLEIHIN lämpliga tillbehör kpl EX-luokan hehkulamppuvalaisin 396 x 173 x 144 mm Sisältää laitekotelon, vikavirtasuojakytkin, kpl EX-luokan hehkulamppuvalaisin 396 x 173 x 144 mm Europe-wide IEC järjestelmä, pääkatkaisija, sulake ja virtakytkin kpl EX-luokan loisteputkivalaisin 2x18 W 732 x 400 x 760 mm Kiinteä hyllytaso, syvä D500 x L2200 mm asennuskorkeus 940 mm , Kiinteä hyllytaso D500 mm asennuskorkeus 940 mm Mekaaninen ovistoppari 350 x 50 x 40 mm avautuu , EX-luokiteltu tuuletin (Ex 140 T3, Systemair) 226 x 238 x 261 mm Radiaalituuletin, ei säädettävä , Sinkkiepoxi pohjamaali 2-komponenttisilikaatti parempaan ruostesuojaukseen Sinkkiepoxi pohjamaali 2-komponenttisilikaatti parempaan ruostesuojaukseen Silmähuuhde 500 ml, seinätelineellä 100 x 250 mm Keittosuolaliuos, kertakäyttöinen Sammutushuopa 1200 x 1800 mm 3-kerroksinen lasikuitukudos Palosammutin, jauhe 12 kg 600 x 250 x 250 mm Sisäisen lämpötilan vakautus, kylmä/kuuma Eristys 50 mm kovaa styroksia Luiska, liukumaton 1600 x 910 x 40 mm Kaltevuus tilaukset@ikaros.fi

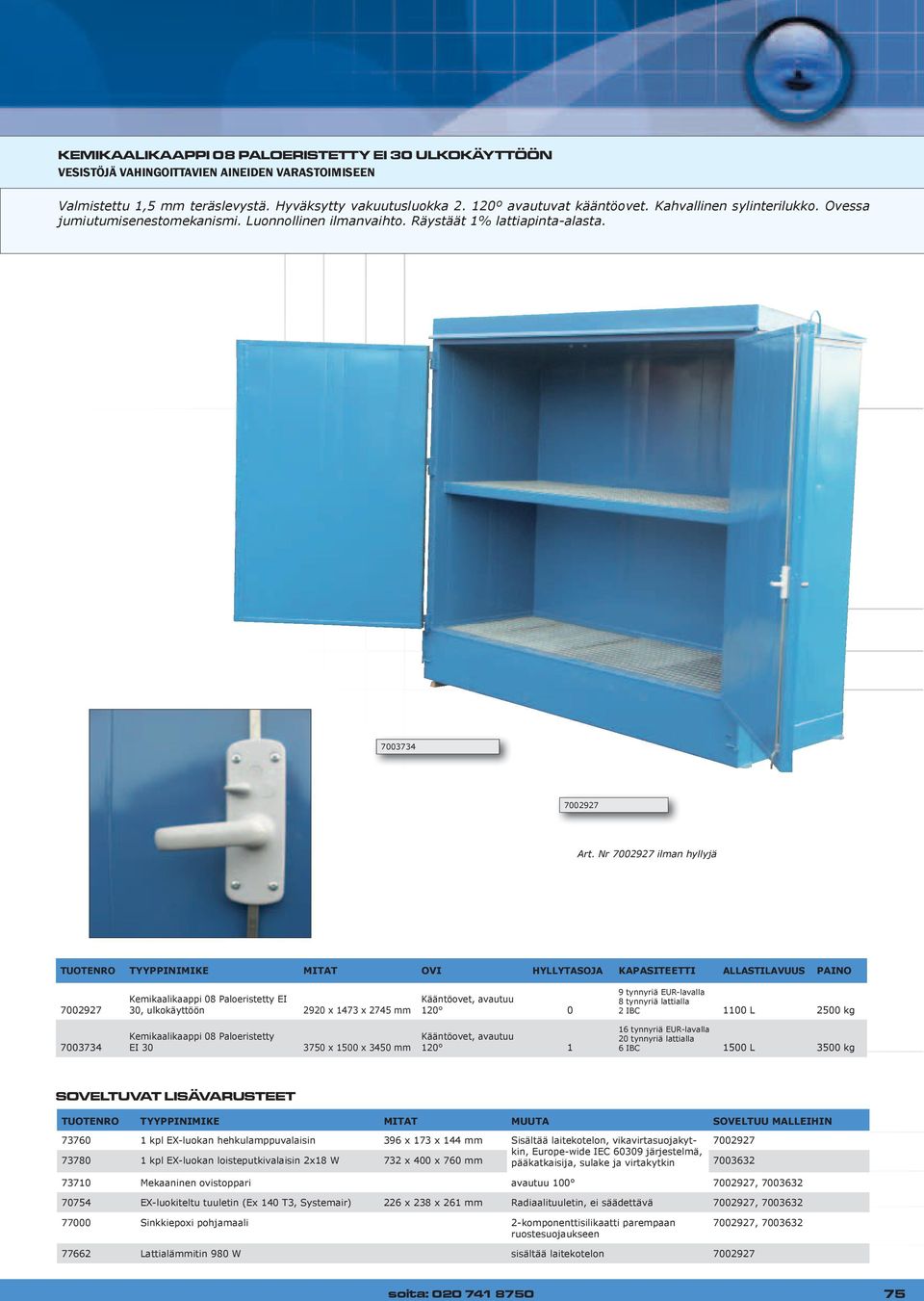

12 kemikaalikaappi 08 PalOeriStettY ei 30 UlkOkÄYttÖÖN VESISTÖJÄ VAHINGOITTAVIEN AINEIDEN VARASTOIMISEEN Valmistettu 1,5 mm teräslevystä. Hyväksytty vakuutusluokka º avautuvat kääntöovet. Kahvallinen sylinterilukko. Ovessa jumiutumisenestomekanismi. Luonnollinen ilmanvaihto. Räystäät 1% lattiapinta-alasta Art. Nr ilman hyllyjä TUOTENRO TYYPPINIMIKE MITAT OVI HYLLYTASOJA KAPASITEETTI ALLASTILAVUUS PAINO Kemikaalikaappi 08 Paloeristetty EI 30, ulkokäyttöön 2920 x 1473 x 2745 mm Kääntöovet, avautuu tynnyriä EUR-lavalla 8 tynnyriä lattialla 2 IBC 1100 L 2500 kg Kemikaalikaappi 08 Paloeristetty EI x 1500 x 3450 mm Kääntöovet, avautuu tynnyriä EUR-lavalla 20 tynnyriä lattialla 6 IBC 1500 L 3500 kg SOveltUvat lisävarusteet TUOTENRO TYYPPINIMIKE MITAT MUUTA SOVELTUU MALLEIHIN kpl EX-luokan hehkulamppuvalaisin 396 x 173 x 144 mm Sisältää laitekotelon, vikavirtasuojakytkin, kpl EX-luokan loisteputkivalaisin 2x18 W 732 x 400 x 760 mm Europe-wide IEC järjestelmä, pääkatkaisija, sulake ja virtakytkin Mekaaninen ovistoppari avautuu , EX-luokiteltu tuuletin (Ex 140 T3, Systemair) 226 x 238 x 261 mm Radiaalituuletin, ei säädettävä , Sinkkiepoxi pohjamaali 2-komponenttisilikaatti parempaan ruostesuojaukseen , Lattialämmitin 980 W sisältää laitekotelon soita:

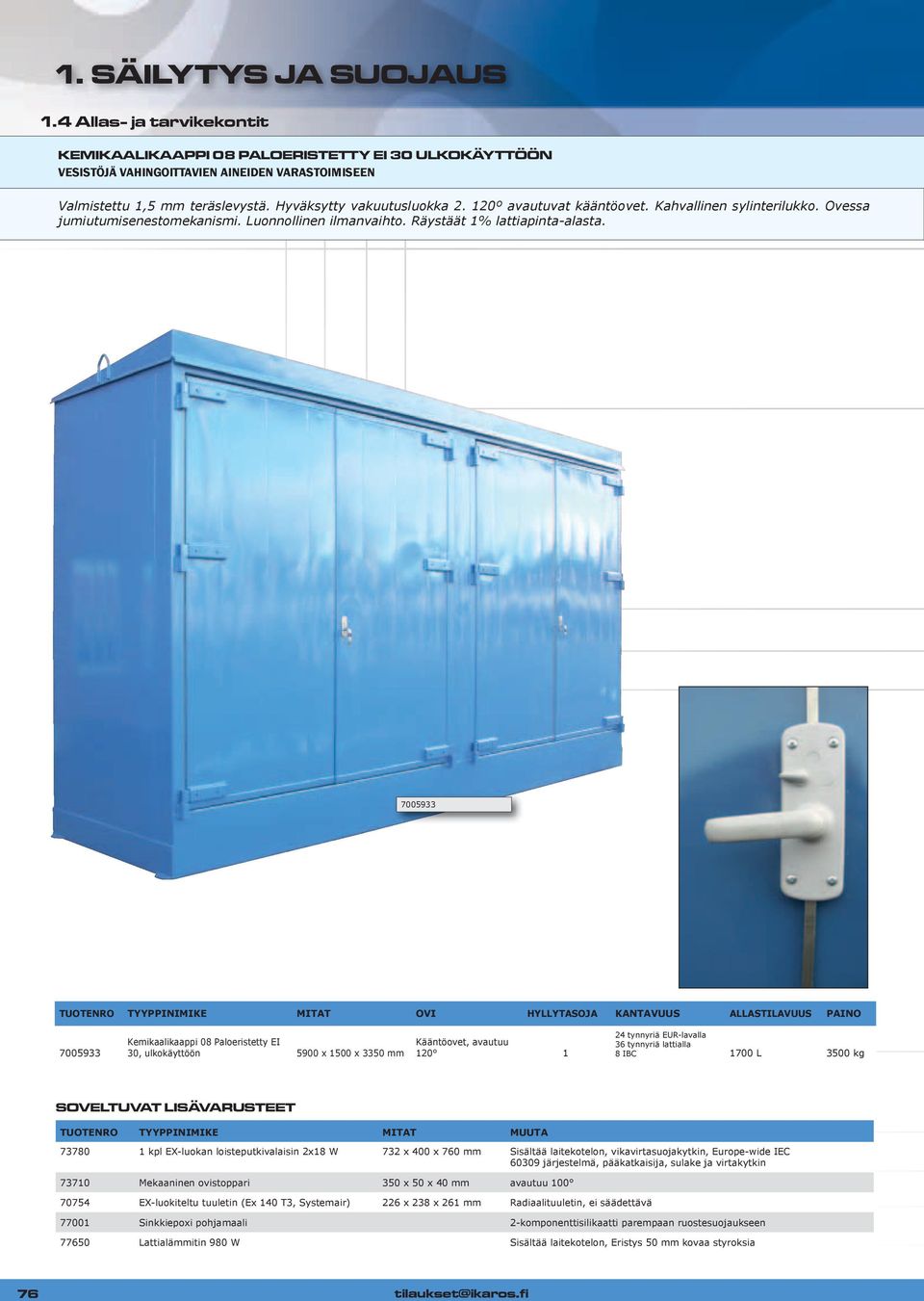

13 1. SÄilYtYS Ja SUOJaUS 1.4 allas- ja tarvikekontit kemikaalikaappi 08 PalOeriStettY ei 30 UlkOkÄYttÖÖN VESISTÖJÄ VAHINGOITTAVIEN AINEIDEN VARASTOIMISEEN Valmistettu 1,5 mm teräslevystä. Hyväksytty vakuutusluokka º avautuvat kääntöovet. Kahvallinen sylinterilukko. Ovessa jumiutumisenestomekanismi. Luonnollinen ilmanvaihto. Räystäät 1% lattiapinta-alasta TUOTENRO TYYPPINIMIKE MITAT OVI HYLLYTASOJA KANTAVUUS ALLASTILAVUUS PAINO Kemikaalikaappi 08 Paloeristetty EI 30, ulkokäyttöön 5900 x 1500 x 3350 mm Kääntöovet, avautuu tynnyriä EUR-lavalla 36 tynnyriä lattialla 8 IBC 1700 L 3500 kg SOveltUvat lisävarusteet TUOTENRO TYYPPINIMIKE MITAT MUUTA kpl EX-luokan loisteputkivalaisin 2x18 W 732 x 400 x 760 mm Sisältää laitekotelon, vikavirtasuojakytkin, Europe-wide IEC järjestelmä, pääkatkaisija, sulake ja virtakytkin Mekaaninen ovistoppari 350 x 50 x 40 mm avautuu EX-luokiteltu tuuletin (Ex 140 T3, Systemair) 226 x 238 x 261 mm Radiaalituuletin, ei säädettävä Sinkkiepoxi pohjamaali 2-komponenttisilikaatti parempaan ruostesuojaukseen Lattialämmitin 980 W Sisältää laitekotelon, Eristys 50 mm kovaa styroksia 76 tilaukset@ikaros.fi

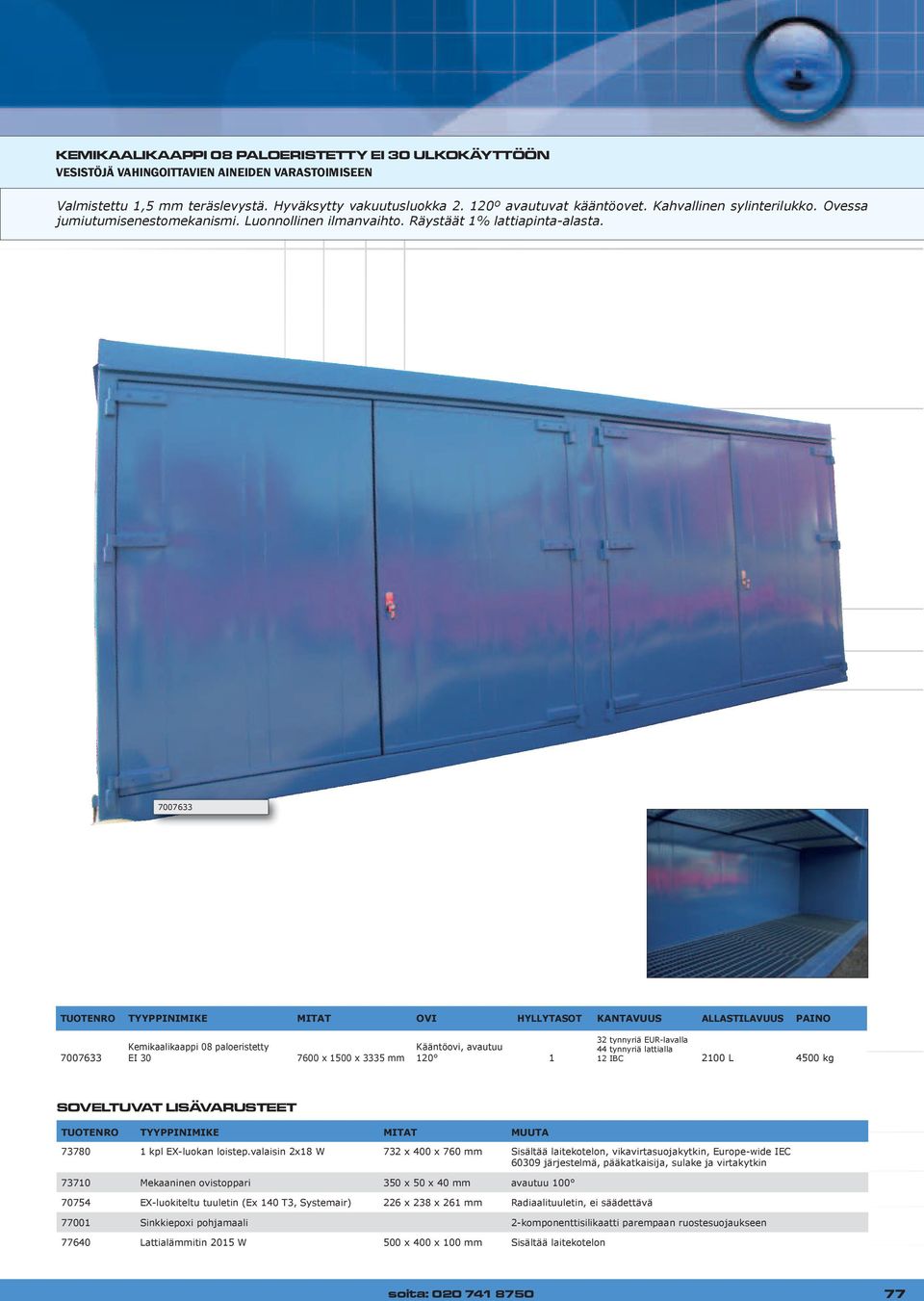

14 kemikaalikaappi 08 PalOeriStettY ei 30 UlkOkÄYttÖÖN VESISTÖJÄ VAHINGOITTAVIEN AINEIDEN VARASTOIMISEEN Valmistettu 1,5 mm teräslevystä. Hyväksytty vakuutusluokka º avautuvat kääntöovet. Kahvallinen sylinterilukko. Ovessa jumiutumisenestomekanismi. Luonnollinen ilmanvaihto. Räystäät 1% lattiapinta-alasta TUOTENRO TYYPPINIMIKE MITAT OVI HYLLYTASOT KANTAVUUS ALLASTILAVUUS PAINO Kemikaalikaappi 08 paloeristetty EI x 1500 x 3335 mm Kääntöovi, avautuu tynnyriä EUR-lavalla 44 tynnyriä lattialla 12 IBC 2100 L 4500 kg SOveltUvat lisävarusteet TUOTENRO TYYPPINIMIKE MITAT MUUTA kpl EX-luokan loistep.valaisin 2x18 W 732 x 400 x 760 mm Sisältää laitekotelon, vikavirtasuojakytkin, Europe-wide IEC järjestelmä, pääkatkaisija, sulake ja virtakytkin Mekaaninen ovistoppari 350 x 50 x 40 mm avautuu EX-luokiteltu tuuletin (Ex 140 T3, Systemair) 226 x 238 x 261 mm Radiaalituuletin, ei säädettävä Sinkkiepoxi pohjamaali 2-komponenttisilikaatti parempaan ruostesuojaukseen Lattialämmitin 2015 W 500 x 400 x 100 mm Sisältää laitekotelon soita:

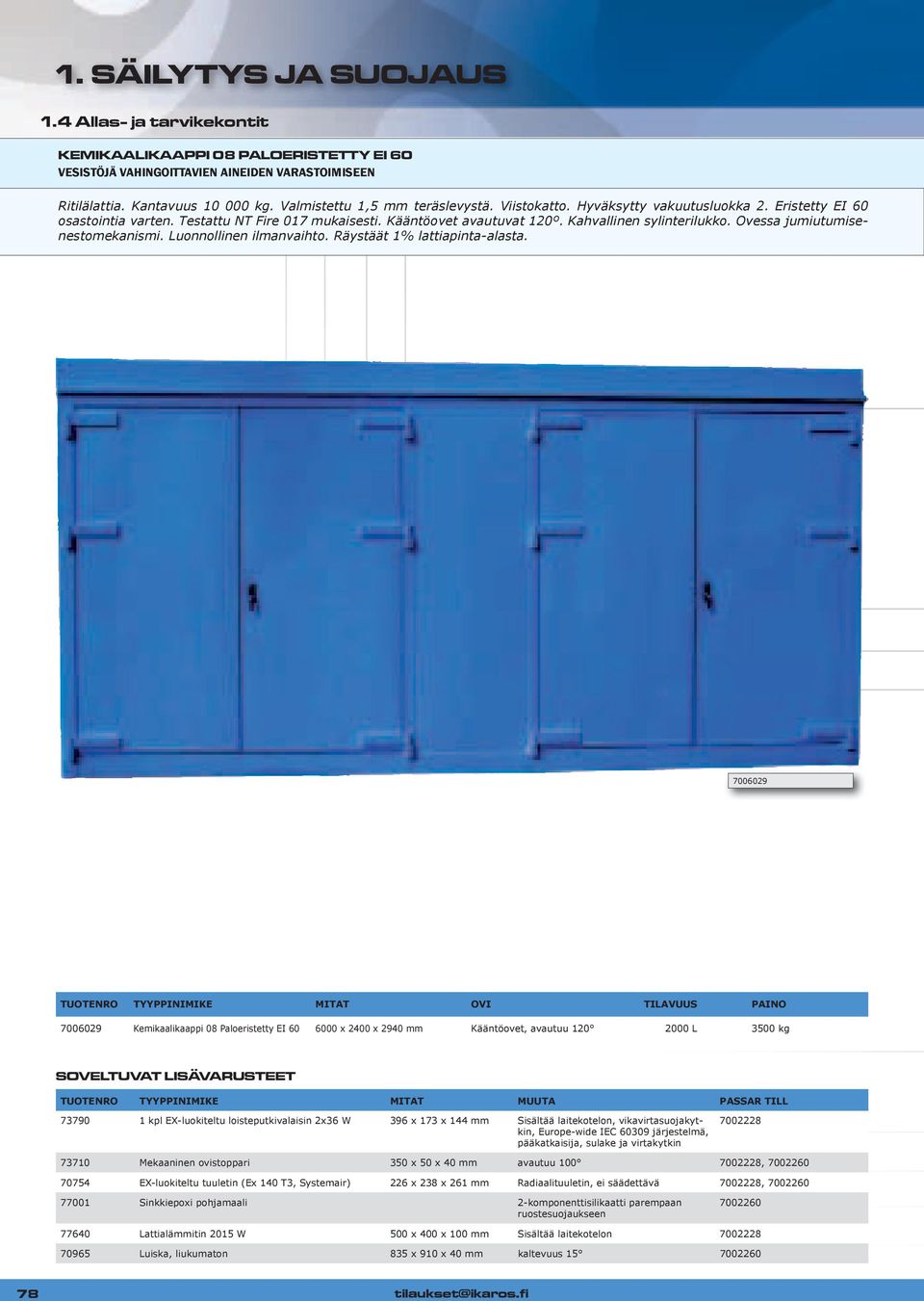

15 1. SÄilYtYS Ja SUOJaUS 1.4 allas- ja tarvikekontit kemikaalikaappi 08 PalOeriStettY ei 60 VESISTÖJÄ VAHINGOITTAVIEN AINEIDEN VARASTOIMISEEN Ritilälattia. Kantavuus kg. Valmistettu 1,5 mm teräslevystä. Viistokatto. Hyväksytty vakuutusluokka 2. Eristetty EI 60 osastointia varten. Testattu NT Fire 017 mukaisesti. Kääntöovet avautuvat 120º. Kahvallinen sylinterilukko. Ovessa jumiutumisenestomekanismi. Luonnollinen ilmanvaihto. Räystäät 1% lattiapinta-alasta TUOTENRO TYYPPINIMIKE MITAT OVI TILAVUUS PAINO Kemikaalikaappi 08 Paloeristetty EI x 2400 x 2940 mm Kääntöovet, avautuu L 3500 kg SOveltUvat lisävarusteet TUOTENRO TYYPPINIMIKE MITAT MUUTA PASSAR TILL kpl EX-luokiteltu loisteputkivalaisin 2x36 W 396 x 173 x 144 mm Sisältää laitekotelon, vikavirtasuojakytkin, Europe-wide IEC järjestelmä, pääkatkaisija, sulake ja virtakytkin Mekaaninen ovistoppari 350 x 50 x 40 mm avautuu , EX-luokiteltu tuuletin (Ex 140 T3, Systemair) 226 x 238 x 261 mm Radiaalituuletin, ei säädettävä , Sinkkiepoxi pohjamaali 2-komponenttisilikaatti parempaan ruostesuojaukseen Lattialämmitin 2015 W 500 x 400 x 100 mm Sisältää laitekotelon Luiska, liukumaton 835 x 910 x 40 mm kaltevuus tilaukset@ikaros.fi

16 soita:

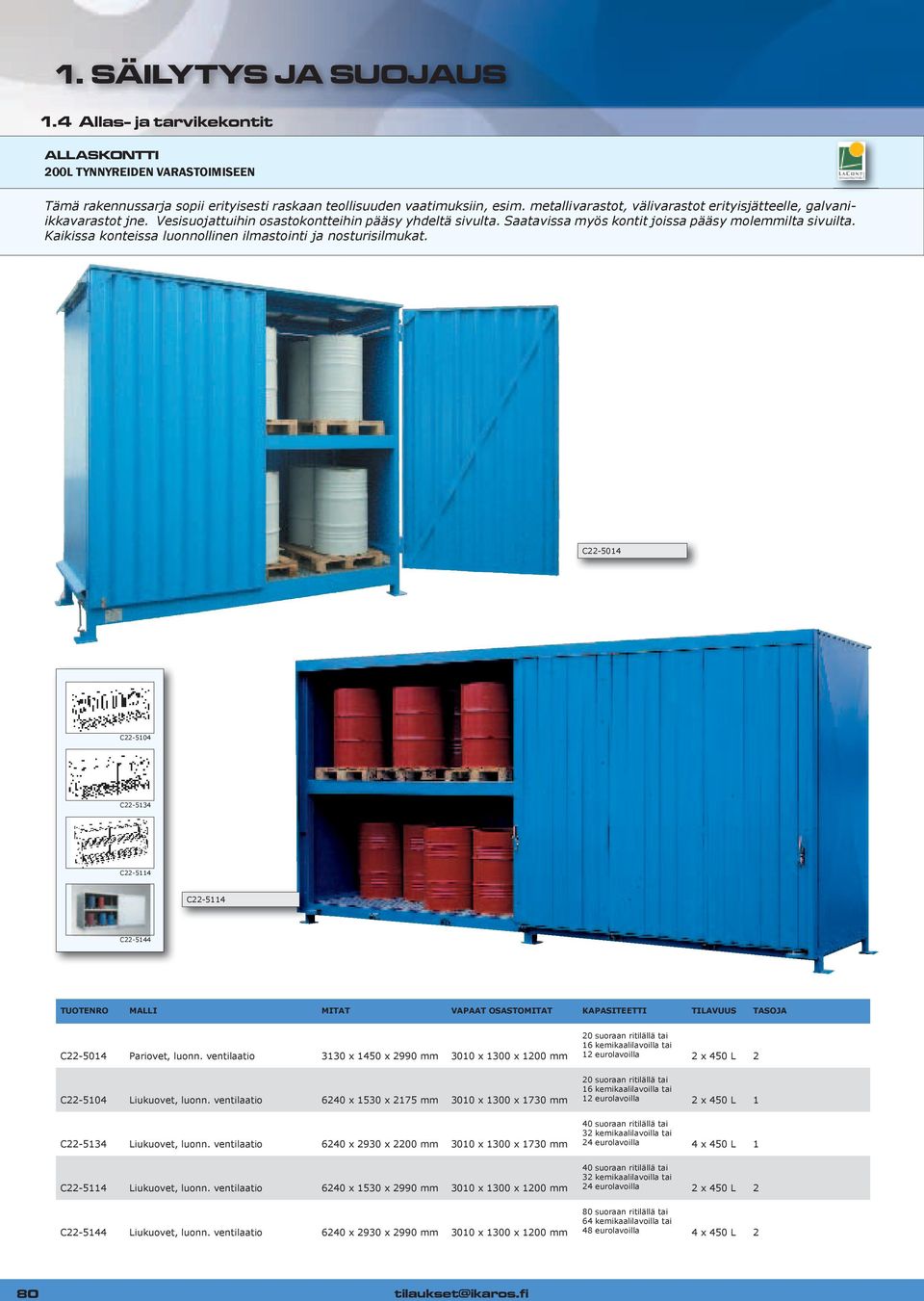

17 1. SÄilYtYS Ja SUOJaUS 1.4 allas- ja tarvikekontit allaskontti 200L TYNNYREIDEN VARASTOIMISEEN Tämä rakennussarja sopii erityisesti raskaan teollisuuden vaatimuksiin, esim. metallivarastot, välivarastot erityisjätteelle, galvaniikkavarastot jne. Vesisuojattuihin osastokontteihin pääsy yhdeltä sivulta. Saatavissa myös kontit joissa pääsy molemmilta sivuilta. Kaikissa konteissa luonnollinen ilmastointi ja nosturisilmukat. C C C C C C TUOTENRO MALLI MITAT VAPAAT OSASTOMITAT KAPASITEETTI TILAVUUS TASOJA 20 suoraan ritilällä tai 16 kemikaalilavoilla tai C Pariovet, luonn. ventilaatio 3130 x 1450 x 2990 mm 3010 x 1300 x 1200 mm 12 eurolavoilla 2 x 450 L 2 20 suoraan ritilällä tai 16 kemikaalilavoilla tai C Liukuovet, luonn. ventilaatio 6240 x 1530 x 2175 mm 3010 x 1300 x 1730 mm 12 eurolavoilla 2 x 450 L 1 40 suoraan ritilällä tai 32 kemikaalilavoilla tai C Liukuovet, luonn. ventilaatio 6240 x 2930 x 2200 mm 3010 x 1300 x 1730 mm 24 eurolavoilla 4 x 450 L 1 40 suoraan ritilällä tai 32 kemikaalilavoilla tai C Liukuovet, luonn. ventilaatio 6240 x 1530 x 2990 mm 3010 x 1300 x 1200 mm 24 eurolavoilla 2 x 450 L 2 80 suoraan ritilällä tai 64 kemikaalilavoilla tai C Liukuovet, luonn. ventilaatio 6240 x 2930 x 2990 mm 3010 x 1300 x 1200 mm 48 eurolavoilla 4 x 450 L 2 80 tilaukset@ikaros.fi

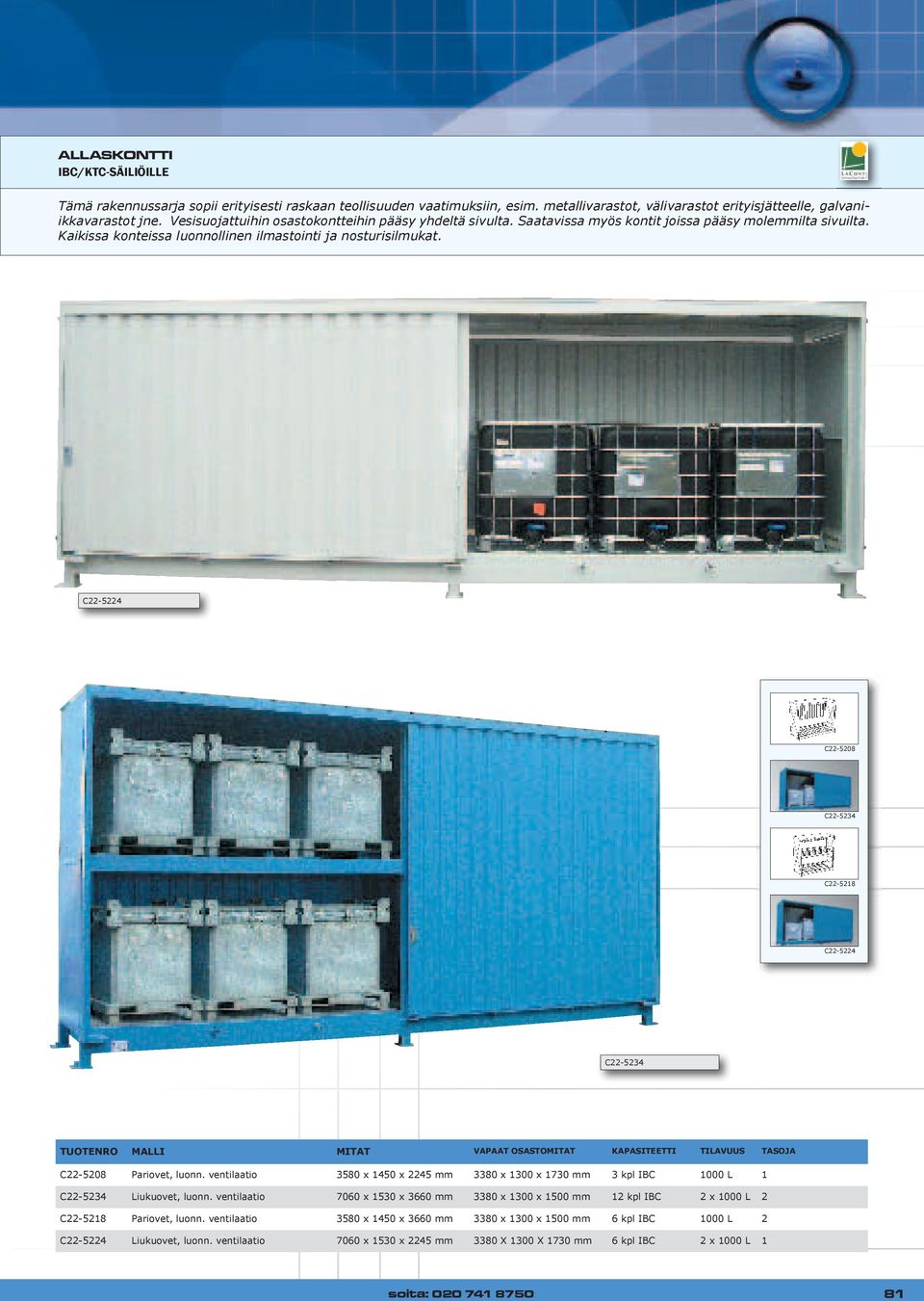

18 allaskontti IBC/KTC-SÄILIÖILLE Tämä rakennussarja sopii erityisesti raskaan teollisuuden vaatimuksiin, esim. metallivarastot, välivarastot erityisjätteelle, galvaniikkavarastot jne. Vesisuojattuihin osastokontteihin pääsy yhdeltä sivulta. Saatavissa myös kontit joissa pääsy molemmilta sivuilta. Kaikissa konteissa luonnollinen ilmastointi ja nosturisilmukat. C C C C C C TUOTENRO MALLI MITAT VAPAAT OSASTOMITAT KAPASITEETTI TILAVUUS TASOJA C Pariovet, luonn. ventilaatio 3580 x 1450 x 2245 mm 3380 x 1300 x 1730 mm 3 kpl IBC 1000 L 1 C Liukuovet, luonn. ventilaatio 7060 x 1530 x 3660 mm 3380 x 1300 x 1500 mm 12 kpl IBC 2 x 1000 L 2 C Pariovet, luonn. ventilaatio 3580 x 1450 x 3660 mm 3380 x 1300 x 1500 mm 6 kpl IBC 1000 L 2 C Liukuovet, luonn. ventilaatio 7060 x 1530 x 2245 mm 3380 X 1300 X 1730 mm 6 kpl IBC 2 x 1000 L 1 soita:

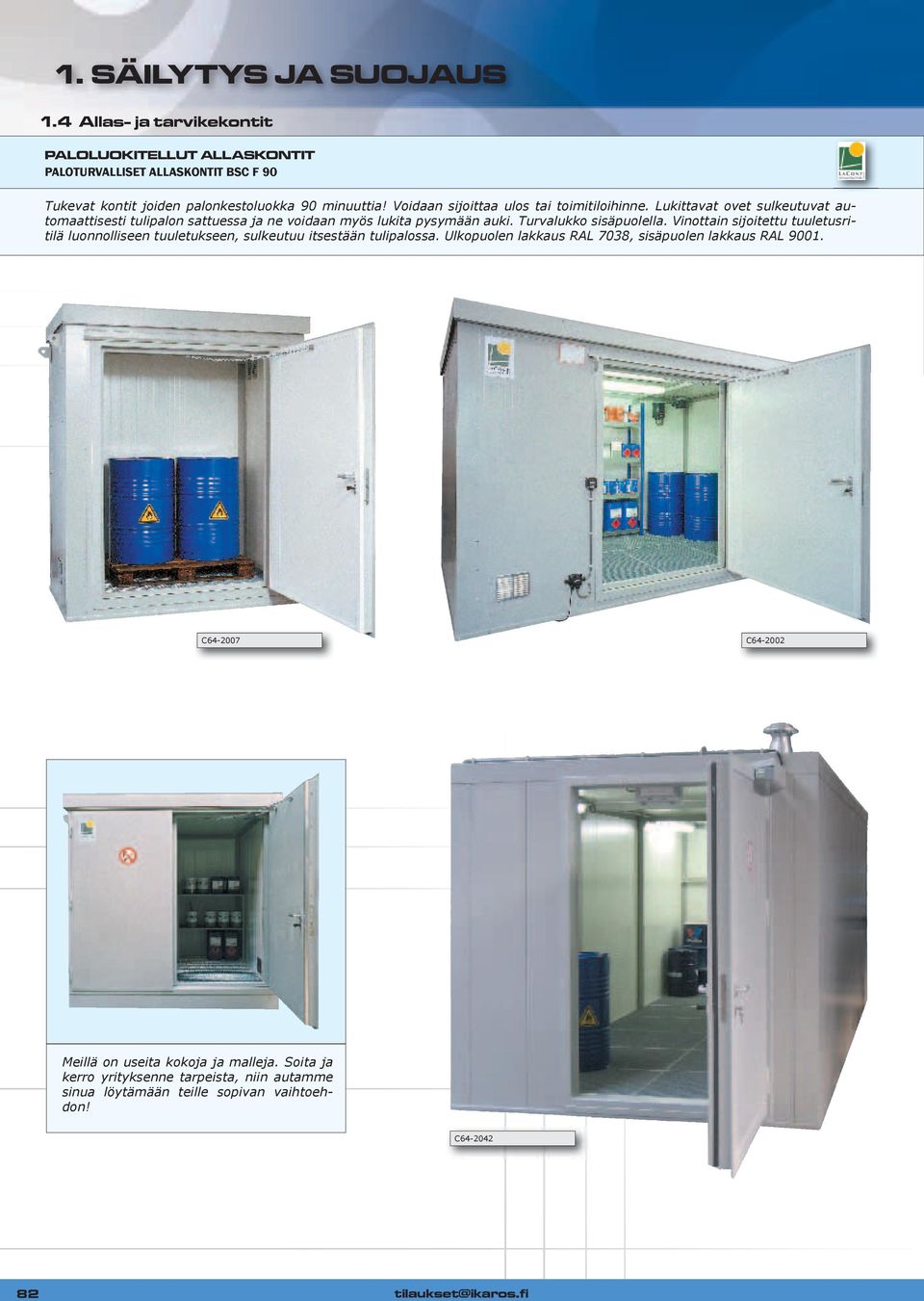

19 1. SÄilYtYS Ja SUOJaUS 1.4 allas- ja tarvikekontit PalOlUOkitellUt allaskontit PALOTURVALLISET ALLASKONTIT BSC F 90 Tukevat kontit joiden palonkestoluokka 90 minuuttia! Voidaan sijoittaa ulos tai toimitiloihinne. Lukittavat ovet sulkeutuvat automaattisesti tulipalon sattuessa ja ne voidaan myös lukita pysymään auki. Turvalukko sisäpuolella. Vinottain sijoitettu tuuletusritilä luonnolliseen tuuletukseen, sulkeutuu itsestään tulipalossa. Ulkopuolen lakkaus RAL 7038, sisäpuolen lakkaus RAL C C Meillä on useita kokoja ja malleja. Soita ja kerro yrityksenne tarpeista, niin autamme sinua löytämään teille sopivan vaihtoehdon! C tilaukset@ikaros.fi

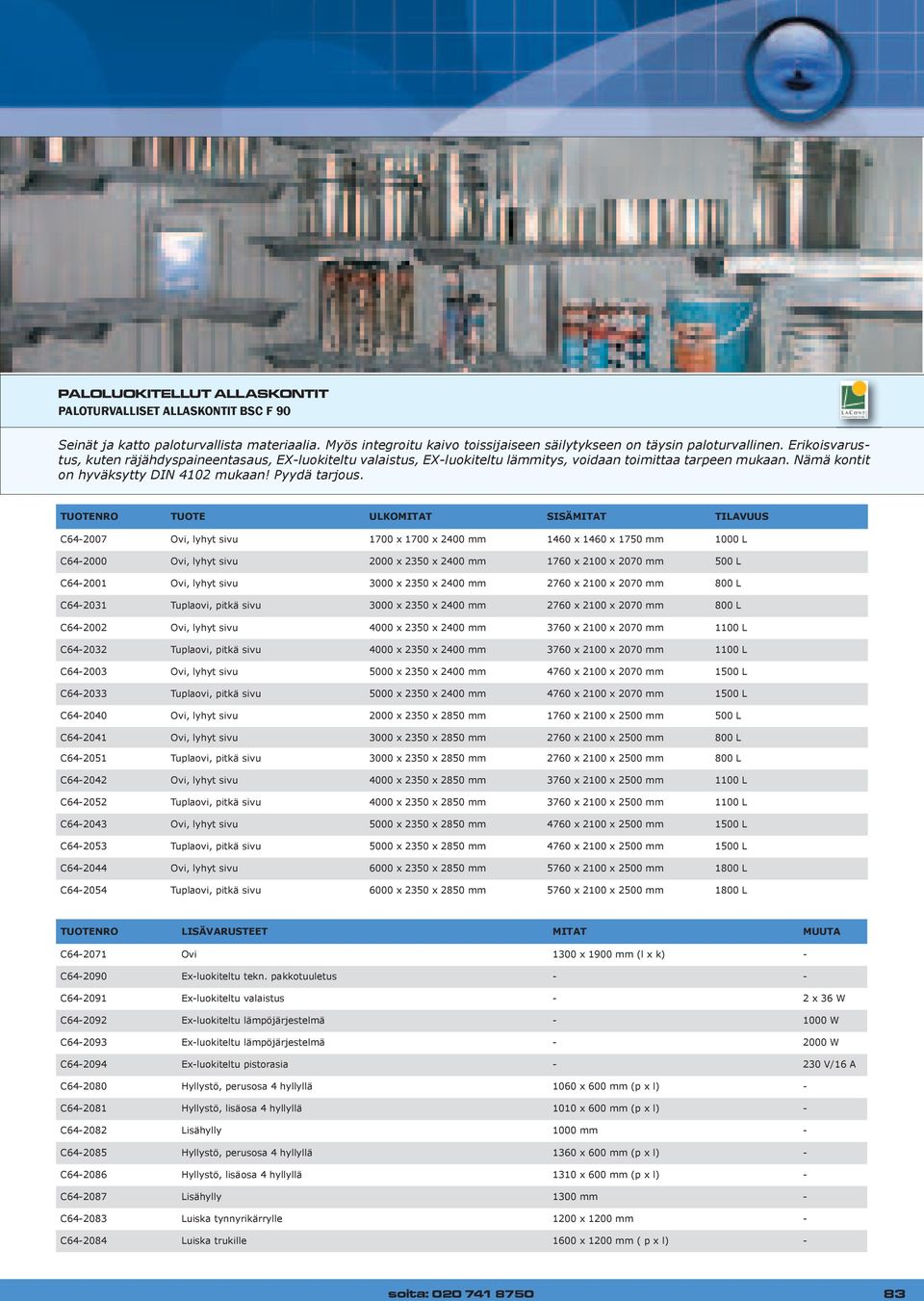

20 PalOlUOkitellUt allaskontit PALOTURVALLISET ALLASKONTIT BSC F 90 Seinät ja katto paloturvallista materiaalia. Myös integroitu kaivo toissijaiseen säilytykseen on täysin paloturvallinen. Erikoisvarustus, kuten räjähdyspaineentasaus, EX-luokiteltu valaistus, EX-luokiteltu lämmitys, voidaan toimittaa tarpeen mukaan. Nämä kontit on hyväksytty DIN 4102 mukaan! Pyydä tarjous. TUOTENRO TUOTE ULKOMITAT SISäMITAT TILAVUUS C Ovi, lyhyt sivu 1700 x 1700 x 2400 mm 1460 x 1460 x 1750 mm 1000 L C Ovi, lyhyt sivu 2000 x 2350 x 2400 mm 1760 x 2100 x 2070 mm 500 L C Ovi, lyhyt sivu 3000 x 2350 x 2400 mm 2760 x 2100 x 2070 mm 800 L C Tuplaovi, pitkä sivu 3000 x 2350 x 2400 mm 2760 x 2100 x 2070 mm 800 L C Ovi, lyhyt sivu 4000 x 2350 x 2400 mm 3760 x 2100 x 2070 mm 1100 L C Tuplaovi, pitkä sivu 4000 x 2350 x 2400 mm 3760 x 2100 x 2070 mm 1100 L C Ovi, lyhyt sivu 5000 x 2350 x 2400 mm 4760 x 2100 x 2070 mm 1500 L C Tuplaovi, pitkä sivu 5000 x 2350 x 2400 mm 4760 x 2100 x 2070 mm 1500 L C Ovi, lyhyt sivu 2000 x 2350 x 2850 mm 1760 x 2100 x 2500 mm 500 L C Ovi, lyhyt sivu 3000 x 2350 x 2850 mm 2760 x 2100 x 2500 mm 800 L C Tuplaovi, pitkä sivu 3000 x 2350 x 2850 mm 2760 x 2100 x 2500 mm 800 L C Ovi, lyhyt sivu 4000 x 2350 x 2850 mm 3760 x 2100 x 2500 mm 1100 L C Tuplaovi, pitkä sivu 4000 x 2350 x 2850 mm 3760 x 2100 x 2500 mm 1100 L C Ovi, lyhyt sivu 5000 x 2350 x 2850 mm 4760 x 2100 x 2500 mm 1500 L C Tuplaovi, pitkä sivu 5000 x 2350 x 2850 mm 4760 x 2100 x 2500 mm 1500 L C Ovi, lyhyt sivu 6000 x 2350 x 2850 mm 5760 x 2100 x 2500 mm 1800 L C Tuplaovi, pitkä sivu 6000 x 2350 x 2850 mm 5760 x 2100 x 2500 mm 1800 L TUOTENRO LISäVARUSTEET MITAT MUUTA C Ovi 1300 x 1900 mm (l x k) - C Ex-luokiteltu tekn. pakkotuuletus - - C Ex-luokiteltu valaistus - 2 x 36 W C Ex-luokiteltu lämpöjärjestelmä W C Ex-luokiteltu lämpöjärjestelmä W C Ex-luokiteltu pistorasia V/16 A C Hyllystö, perusosa 4 hyllyllä 1060 x 600 mm (p x l) - C Hyllystö, lisäosa 4 hyllyllä 1010 x 600 mm (p x l) - C Lisähylly 1000 mm - C Hyllystö, perusosa 4 hyllyllä 1360 x 600 mm (p x l) - C Hyllystö, lisäosa 4 hyllyllä 1310 x 600 mm (p x l) - C Lisähylly 1300 mm - C Luiska tynnyrikärrylle 1200 x 1200 mm - C Luiska trukille 1600 x 1200 mm ( p x l) - soita:

21 1. SÄilYtYS Ja SUOJaUS 1.4 allas- ja tarvikekontit tarvikekontit NOPEASTI KOOTTAVA TARVIKEKONTTI ERIKOISPROFILOITUA SINKITTYÄ TERÄSLEVYÄ Ihanneratkaisu kun tarvitset lisää varastotilaa. Voidaan käyttää sekä sisällä että ulkona. Nopea ja helppo koota. TÜV-testattu, GS-merkitty. 3 tonnin lastipaino, voidaan kasvattaa 5 tonniin erikoisvalmisteisena. Katto kestää 100 kg/m 2 kuormituksen. Nosturisilmukat vakiovarusteena. Kestävä lattia OSB-levyä. Lukittava sinkitty ovi/ovet. Patentoitu pika-asennusjärjestelmä. H H H H H H LISÄVARUSTEET sivulla 86 TUOTENRO MALLI MITAT VAPAAT OSASTOMITAT OVEN LEVEYS LASTIPAINO OMA PAINO H MC 2 x 2 EF* 2100 x 2100 x 2100 mm 1980 x 1980 x 1930 mm 1150 mm 3000 kg 300 kg H MC 2 x 2 ZF* 2100 x 2100 x 2100 mm 1980 x 1980 x 1930 mm 1950 mm 3000 kg 315 kg H MC 3 x 2 EF* 3100 x 2100 x 2100 mm 2980 x 1980 x 1930 mm 1150 mm 3000 kg 400 kg H MC 3 x 2 ZF* 3100 x 2100 x 2100 mm 2980 x 1980 x 1930 mm 1950 mm 3000 kg 415 kg H MC 4 x 2 ZF* 4100 x 2100 x 2100 mm 3980 x 1980 x 1930 mm 1950 mm 3000 kg 515 kg EF= 1 Dörr, 1150 mm bred på långsidan ZF= Pardörrar, 1950 mm bred på kortsidan 84 tilaukset@ikaros.fi

22 MaterialCONtaiNerS NOPEASTI KOOTTAVA TARVIKEKONTTI ERIKOISPROFILOITUA SINKITTYÄ TERÄSLEVYÄ Ihanneratkaisu kun tarvitset lisää varastotilaa. Voidaan käyttää sekä sisällä että ulkona. Nopea ja helppo koota. TÜV-testattu, GSmerkitty. 6 tonnin lastipaino, voidaan nostaa nosturilla, vapaa alakorkeus 80 mm, voidaan siirtää haarukkatrukilla. Katto kestää 100 kg/m 2 kuormituksen. Nosturisilmukat standardivarusteena. Kestävä lattia OSB-levyä. Lukittava sinkitty ovi/ovet. Patentoitu pika-asennusjärjestelmä. H H Hyllor tillkommer som extra tillbehör H H H H LISÄVARUSTEET sivu 86 TUOTENRO MALLI ULKOMITAT SISäMITAT OVEN LEVEYS LASTIPAINO OMA PAINO H SC 2 x x 2100 x 2100 mm 1980 x 1980 x 1930 mm 1950 mm 6000 kg 310 kg H SC 3 x x 2100 x 2100 mm 2980 x 1980 x 1930 mm 1950 mm 6000 kg 410 kg H SC 4 x x 2100 x 2100 mm 3980 x 1980 x 1930 mm 1950 mm 6000 kg 510 kg H SC 5 x x 2100 x 2100 mm 4980 x 1980 x 1930 mm 1950 mm 6000 kg 610 kg H SC 6 x x 2100 x 2100 mm 5980 x 1980 x 1930 mm 1950 mm 6000 kg 710 kg soita:

23 1. SÄilYtYS Ja SUOJaUS 1.4 allas- ja tarvikekontit hyllyjärjestelmä TARVIKEKONTTEIHIN, SINKITTYÄ TERÄSTÄ Erittäin helppo asennus tapeilla ilman työkaluja, 50 kg:n kantavuus / hyllykannike tasaisesti jaetulla kuormituksella. Voidaan säätää korkeussuunnassa, 200 mm säätövara, 2 syvyyttä. TUOTENRO NIMIKE PITUUS LEVEYS H Hyllytuki, pystysuora 1935 mm 40 mm RAW-420 Hyllynkannike, vaakasuora 500 mm 36 mm RBS Hyllytaso 970 mm 500 mm H Hyllytaso 1970 mm 500 mm H Hyllytaso 2970 mm 500 mm H Hyllynkannike, vaakasuora 375 mm 36 mm H Hyllytaso 970 mm 350 mm H Hyllytaso 1970 mm 350 mm H Hyllytaso 2970 mm 350 mm TUOTENRO RS RS LISAVARUSTEET 2 metrinen täydellinen hyllyjärjestelmä, 500 mm syvä 2 metrinen täydellinen hyllyjärjestelmä, 350 mm syvä lisävarusteet TARVIKEKONTTEIHIN C :- H C :- H C :- H C :- H LETKU-/KAAPELITELINE Ripustettava sink. terästeline puutarhaletkulle, sähkökaapeleille jne. TYÖKALUTELINE Ripustettava sinkitty työkaluteline lapioille, harjoille jne. NAULAKKO Ripustettava sinkitty teräslista, alumiinikoukut vaatteille, päähineille jne. OSASTOHYLLY Sinkitty hylly, jossa osastot pikkutavaroiden lajitteluun, kolme väliseinää. 86 tilaukset@ikaros.fi

24 lisävarusteet TARVIKEKONTTEIHIN H H H TÄYDENNYSSETTI 3-5 tonnin (lastipaino) tarvikekonteille. 4 ankkuria, 2 lattiavahviketta ja asennustarvikkeet. TURVATELKI Valmiksi koottu. Vaikeuttaa oven murtamista. Kestävä rakenne sinkittyä terästä, varustettu lukolla. saatavana myös osissa (katso alla). SÄHKÖSETTI Ripustettava sähkösetti, sis. lampun 60W, kytkimet, pistorasian ja sulakkeen. Asennetaan paikan päällä. H Alumiinilattia Maalaus LUISKA Sopii sekä yksinkertaiselle että pariovelle. Valmistettu liukastumattomasta alumiinlevystä 870 x 1465 mm. ALUMIINILATTIA Asennetaan OSB-levyn päälle, liukastumaton, turvallinen. MAALATTU ULKOPUOLI Maalattu 2-komponenttimaalilla, RAL-värisävyn voi valita vapaasti. MUUt lisävarusteet H Turvatelki, yhden oven H Turvatelki, parioven H Valoaukko, yksikerroksinen H Valoaukko, kaksikerroksinen Kondensiovesisuojaus H Turvatelki, koottava H Ikkuna H Ikkuna H Ikkuna soita:

25 1. SÄilYtYS Ja SUOJaUS 1.4 allas- ja tarvikekontit tarvikehalli SBh26 RAKENNUSSARJA PARIOVILLA, HELPPO JA NOPEA KOOTA Nopeasti koottavissa halleissa (SBH26) on täysleveä lattia eikä väliseiniä. Leveät pariovet. Luiskat mahdollistavat ajamisen sisään haarukkatrukilla. Kokoamiseen tarvitaan ainoastaan tasainen ja kiinteä alusta. Useita rakenneosia, joita voidaan yhdistellä keskenään uusiksi pohjaratkaisuiksi. Toimitetaan helposti koottavissa osissa. Lisäosia, kuten hyllykköjä, luiskia jne. saatavana, kysy lisää! H H H H H TUOTENRO PERUSMODUULI PARIOVILLA PITUUS LEVEYS PINTA-ALA H SBH26 BM-3 x mm 3100 mm 12 m 2 H SBH26 BM-4 x mm 4100 mm 16 m 2 H SBH26 BM-5 x mm 5100 mm 20 m 2 H SBH26 BM-6 x mm 6100 mm 24 m 2 H SBH26 BM-7 x mm 7100 mm 28 m 2 H H H H H TUOTENRO LISäMODUULI PITUUS LEVEYS PINTA-ALA H SBH26 EW-3 x mm 3100 mm 6 m 2 H SBH26 EW-4 x mm 4100 mm 8 m 2 H SBH26 EW-5 x mm 5100 mm 10 m 2 H SBH26 EW-6 x mm 6100 mm 12 m 2 H SBH26 EW-7 x mm 7100 mm 14 m 2 88 tilaukset@ikaros.fi

26 tarvikehalli SBH30 RAKENNUSSARJA VETO-OVILLA, NOPEA KOOTA Nopeasti koottavissa halleissa (SBH30) ei ole väliseiniä. Sisäänrakennettu helposti liikkuva sähköinen rullavovi ja sivusisäänkäynti. Kokoamiseen tarvitaan ainoastaan tasainen ja kiinteä alusta. Maa-ankkurointi tapeilla tai pulteilla mahdollinen. Useita rakenneosia, joita voidaan yhdistellä keskenään uusiksi pohjaratkaisuiksi. Toimitetaan helposti koottavissa osissa. Perusmoduuli: Pituus 4 m/osa. Leveys 3-7 m. Korkeus 3 m. Pidennysmoduuli: Pituus 2 m/osa. Leveys 3-7 m. Korkeus 3 m. Lisäosia, kuten hyllykköjä, luiskia jne. saatavana, kysy lisää! H H H H TUOTENRO PERUSMODUULI PARIOVILLA PITUUS LEVEYS PINTA-ALA H SBH30 BM-4 x mm 4100 mm 16 m 2 H SBH30 BM-5 x mm 5100 mm 20 m 2 H SBH30 BM-6 x mm 6100 mm 24 m 2 H SBH30 BM-7 x mm 7100 mm 28 m 2 H H H H TUOTENRO lisämoduuli PITUUS LEVEYS PINTA-ALA H SBH30 EW-4 x mm 4100 mm 8 m 2 H SBH30 EW-5 x mm 5100 mm 10 m 2 H SBH30 EW-6 x mm 6100 mm 12 m 2 H SBH30 EW-7 x mm 7100 mm 14 m 2 soita:
