1 Bintec Oy Bintec Oy 2014 Wood-X Röntgenjärjestelmät ja optiset 3D mittarit sahoilla Tukin laaduttaminen, Katkaisun ja sahaamisen optimointi 2009

3 Tavoitteet sahoilla Oikea materiaali oikeaan paikkaan Tuotelaatu paranee Saanto kasvaa Raakki vähenee Tukin pituus 3 m 25 m Tukin halkaisija mm Linjanopeus: m/min

4 Tämän päivän ongelmia Tukin lajittelu ja sahauksen optimointi perustuvat ainoastaan optiseen 3D mittariin tai jopa pelkkään ihmissilmään Sisälaatu puuttuu täysin ÞRaaka-aineen väärinkäytön vuoksi ei saavuteta täyttä taloudellista hyötyä

jopa pelkkään ihmissilmään Sisälaatu puuttuu täysin

5 Mitkä ominaisuudet ovat mitattavissa? Esimerkkejä: naulat, metalli kivet tiheys vuosilustot halkaisijat muoto oksaryhmien laatu Kaikki laskentaominaisuudet, kuva 7.

6 Ominaisuuksien havaittavuus Kuinka monta suuntaa tarvitaan? 1-2, 4 tai enemmän? Hinta-ominaisuus-optimi pyöreille tukeille on 4 suuntaa! Yhdestä suunnasta katsottuna nämä peittävät toisensa. X-ray tube Fig. 1: Yksi suunta Fig. 2: Neljä suuntaa

7 Röntgenjärjestelmän hankinta Oleellisia kysymyksiä: Mitä tulee mitata ja miten tarkasti? Kuinka luotettavan mittauksen tulee eri laskentaominaisuuksien suhteen olla? => Tekninen mittaustarkkuus ja riittävä suuntalukumäärä (1D 6D)

9 Bintec Bintec Oy Oy

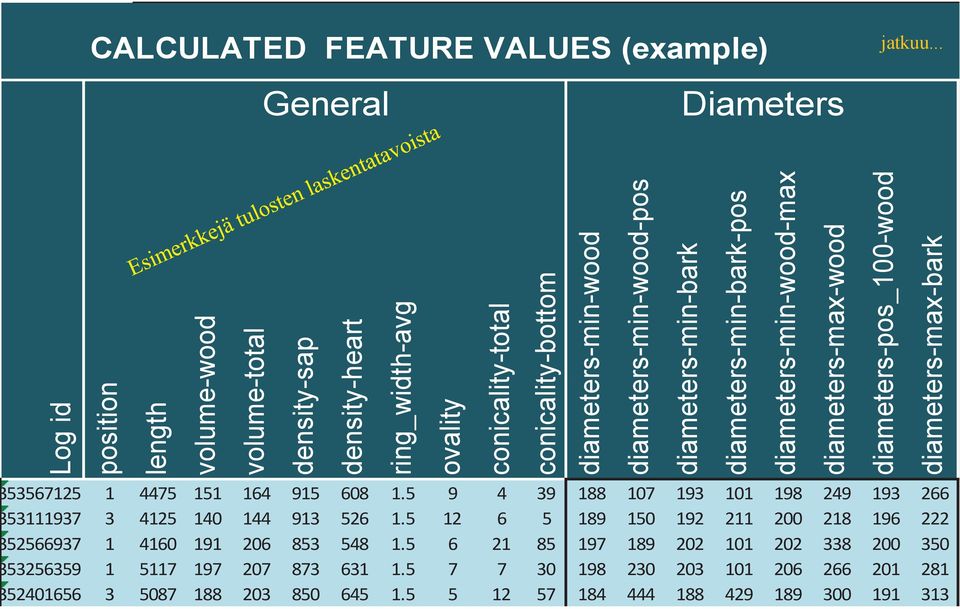

10 Bintec Oy CALCULATED FEATURE VALUES (example) General Diameters jatkuu... Log id position length volume-wood volume-total density-sap density-heart ring_width-avg ovality conicality-total conicality-bottom diameters-min-wood diameters-min-wood-pos diameters-min-bark diameters-min-bark-pos diameters-min-wood-max diameters-max-wood diameters-pos_100-wood diameters-max-bark

diameters-min-bark diameters-min-bark-pos diameters-min-wood-max diameters-max-wood diameters-pos_100-wood diameters-max-bark 53567125 1 4475 151 164 915 608 1.

11 Bintec Oy jatkuu... Heart/Sapwood Knots Log id diameters-max-heart diameters-min-heart diameters-min/heart-pos heartwood, start clear sapwood-depth clear sapwood-length knot clusters, count knot clusters, interval-avg knot clusters, length-avg knot clusters, quality-avg knot index per knot count knottiness index, total knottiness index, top knottiness index, bottom knot clusters direction, angle knot clusters direction, length

interval-avg knot clusters, length-avg knot clusters, quality-avg knot index per knot count knottiness index, total knottiness index, top knottiness index, bottom knot clusters direction, angle

12 Bintec Oy Log id badknot Compression wood Corewood index Bole scar Rot swapped calculation time, s log inside image area swapped quality (0-100) knot clusters direction vector-angle knot clusters direction vector-length jatkuu... knot clusters count knot clusters interval, avg knot clusters interval, min knot clusters interval, max knot clusters interval, dev knot clusters length, avg

.. knot clusters count knot clusters interval, avg knot clusters interval, min knot clusters interval, max knot clusters interval, dev knot clusters length, avg 67125 0 0

13 Bintec Oy jatkuu... Log id knot clusters quality, min knot clusters quality, avg knot clusters quality, dev. knot index per knot amount knot clusters, volume knotness index, total knotness index, top knottiness index, bottom knotless length clear sapwood, depth clear sapwood, length clear sapwood, depth min

length clear sapwood, depth clear sapwood, length clear sapwood, depth min 67125 11937 66937 56359 01656 3 7 1 0 6438 4 4 4 4

14 Esimerkkejä toistotesteistä: Kuoreton minimihalkaisija

15 Esimerkkejä toistotesteistä: Kuoreton maksimihalkaisija

16 Esimerkki lahon havaitsemisesta.

17 Esimerkkejä vieraista esineistä: Kiviä Metallia

18 Esimerkkejä vieraista esineistä: hauleja

19 Röntgen ja optinen 3D Optinen 3D mittari Röntgenjärjestelmä

20 Wood-X 4D -järjestelmät takaavat tasaisen tuotelaadun!

21 Esimerkki 1. Tasainen tuotelaatu.

22 Esimerkki 2. Tasainen tuotelaatu.

23 Tuloksia sahoilla Tuotelaatu paranee %, jopa enemmän Saanto paranee vähintään 10 30% Raakki vähenee 10 30% Tuotantokustannukset pienenevät 15 20% Tukkien hinta laskee 5 10% Tuoteportfolion uudistaminen uusilla tuotteilla

24 Muita hyötyjä Tilausohjautuva tukkilajittelu Rajapinnat mihin tahansa mittalaitejärjestelmään (esim. 3D, sahan verkko) Katkaisun- ja sahauksen optimointi Mänty, kuusi, koivu, lehtikuusi ja vastaavat Lyhyt takaisinmaksuaika: 6 18 kk

25 Wood-X-järjestelmän myötä manuaalilajittelu vaihtuu prosessin johtamiseen!

26 Asiakkailta kuultua Maailman modernein ja tehokkain tukinlajittelujärjestelmä. Sahamme tuottavuus kasvoi % Voimme lajitella yli tukkia vuorossa Kasvaneen tuotelaadun myötä asiakkaittemme raakki on vähentynyt 25-30%. Ei yli- tai alilaatua, vaan juuri tilattua laatua!

27 Wood-X Referenssit 1. Stora Enso Honkalahti 2002, päivitetty 2008 ja 2011, m³ 2. UPM Kymmene Korkeakoski 2003, päivitetty 2008, 2011 ja 2013, m³ 3. UPM Kymmene Kaukas 2005, päivitetty 2007 ja 2011, m³ 4. UPM Kymmene Heinola 2005, m³ 5. Latvijas Finieris 2006, m³ 6. UPM Kymmene Seikku 2007, päivitetty 2010 ja 2011, m³ 7. UPM Kymmene, Kajaani 2008, päivitetty 2010, m³ 8. UPM Kymmene, Alholma 2013, m³ 9. Kraslesinvest, Russia 2011, m³ 10. Egger GmbH, Germany 2012, m³ Wood-X: Tähän mennessä lajiteltu yli 50 Mm³. Linjanopeus m/min.

28 Wood-X kehityshistoria 1. Wood-X Tomography System: Teollinen kehityskonsortio perustettiin (UPM, Stora Enso ja Finnforest), Tekniset toteutettavuusselvitykset Ensimmäinen teollinen pilottijärjestelmä asennettiin, testattiin ja evaluoitiin liiketoiminnan näkökulmasta kolmella sahalla Johtopäätös: Neljä suuntaa havaittiin optimaaliseksi laskentaominaisuuksien, vaadittavan mittaustarkkuuden ja takaisinmaksun suhteen. 5. Ensimmäinen tuotannollinen Wood-X 4D -järjestelmä toimitettiin 2002.
