1 POSTGLASIAALISIIRROKSET Jukka-Pekka Palmu

2 Sisältö Jäätiköitymiset ja postglasiaalisiirrokset (PGS) LiDAR uusi työkalu PGS-työhön PGSdyn-projekti Esimerkkejä tutkimuksista

3 Fennoskandian jääkaudet Kvartäärikaudella (2.6 Ma- present) ainakin 20 vaihetta, jolloin mannerjäätiköt peittivät huomattavia alueita (Ehlers & Gibbard 2011; Gibbard & Cohen 2008) Varhais-, Keski- ja Myöhäis-Veikselin jäätiköitymiset ( ka) Late Weichselian (c a) Kallioperän suurin painuma m Nykyinen maannousu 3-9 mm/a Nousua jäljellä m Moscov London Paris

4 Postglasiaalisiirrokset (Muir Wood 1993; Olesen et al. 2004)

5 Sutinen et al. 2014c Lund et al

6 Laserkeilaus lentokoneesta eli Airborne LiDAR (Light Detection And Ranging) Tarkka korkeusmalli (2 m gridi, korkeusresoluutio ~ 30 cm) Pistepilviaineiston prosessointi - Monisuuntainen, painotettu varjostus ja korkeusliiottelu -Slope - laskenta

7 Postglasiaalisiirrokset Miksi ne ovat tärkeitä? Nuoret kallioperän liikunnot tapahtumissa joiden oletetaan toistuvan vuodessa ja useita kertoja miljoonassa vuodessa? Potentiaalisesti isoja maanjäristyksiä Oletetaan olevan reaktivoituneita vanhoja rakenteita onko todella näin? Onko reaktivaatiolla toistuva sykli? Siirrosten geometria kääntyykö siirros subhorisontaaliseksi syvemmällä? Tektonikka taustalla: Onko todellinen syy Keski-Atlantin selänteellä? Varsinaisen siirroksen ympärillä vaikutusvyöhyke?

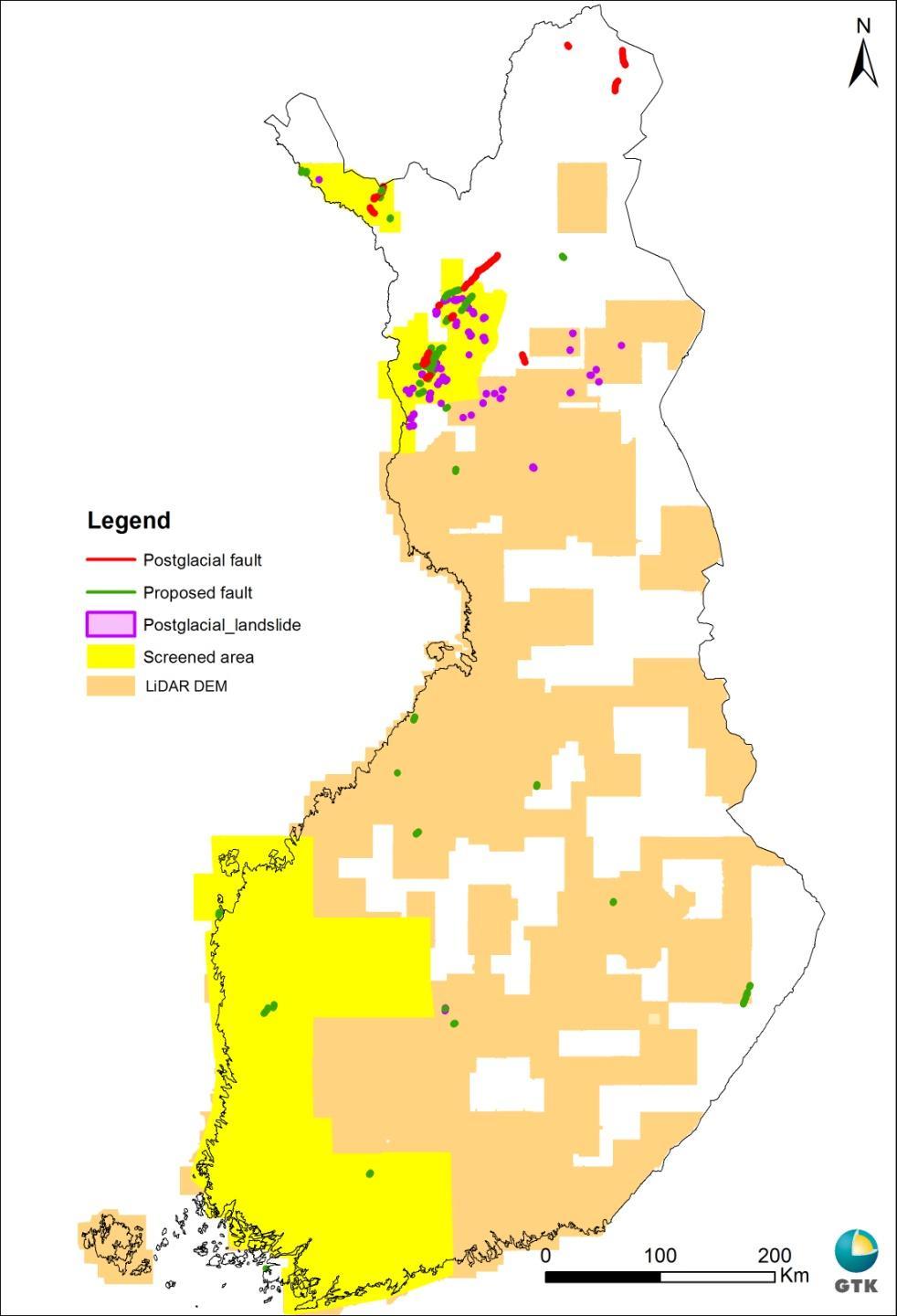

8 Postglasiaalissiirrokset ja niiden dynamiikka (PGSdyn) Geologian tutkimuskeskus & Posiva, Tavoitteet: Siirrosten etsintä koko maasta laserkeilaukseen pohjautuvasta korkeusmallista Siirrostörmät, seismiseen aktiivisuuteen mahdollisesti liittyvien maaperän muotojen etsintä Sijainti ja ominaisuudet (suuntaus, mittasuhteet, geometria, ajoitukset ym. ) Historiallisen aineiston keruu ja evaluointi Kenttätutkimukset (geofysiikka, tutkimuskaivannot, kairaus...) Oma erillinen paikkatietokanta kootulle tiedolle: Paleoseismic.gdb Reaktivaatiomekanismien, sisäisen geometrian ja siirrosten ominaisuuksien parempi ymmärtäminen Suomen neotektoninen kartta Olkiluodon rakenteiden stabiliteetti (NA näkökulma)

9

10

11

12 Kuusamo, Losovaara Pulju moraines

13 Kittilä Pyhätunturi Suasselkä fault SW cont., Sutinen Spec Paper; Sutinen et al Int. J. Appl. Earth Obs. Geoinf

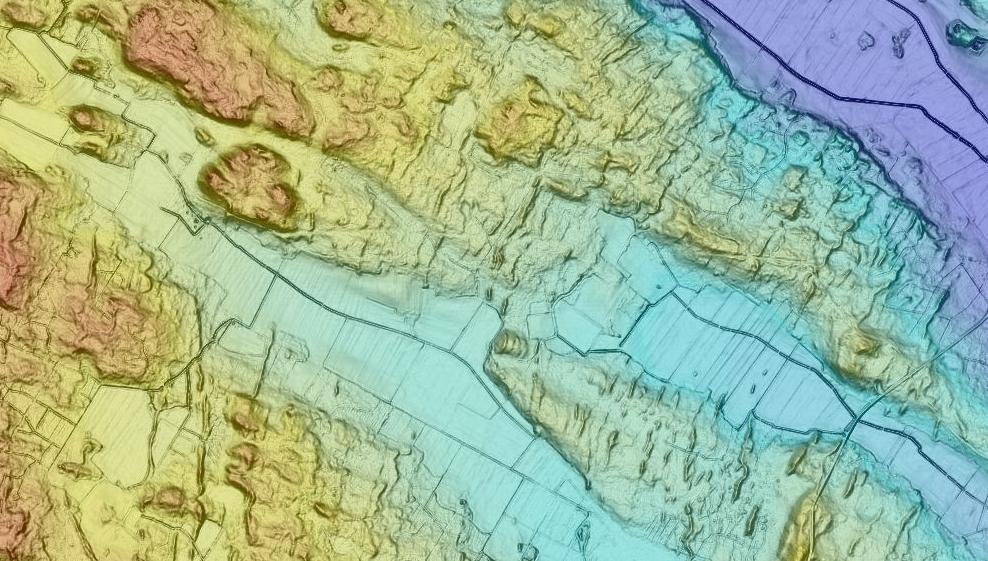

14 Artefacts

15 Varmistaminen potentiaaliset tutkimusmenetelmät Maastohavainnot Geofysiikka Lentogeofysiikan data, maatutka, Seismiset menetelmät, Vastustomografia Tutkimuskaivannot Maaperägeologia: kartoitus, näytteenotto, ajoitukset... Kallioperägeologia: litologia, rakoilu, ajoitukset?, fluidisulkeumat Kairaukset Kairasydänten loggaus, videotarkastelu, hydraulinen testaus Maanvyöryjen ajoitus: 14C-ajoitus orgaaniselle materiaalille Pohjavesinäytteenotto

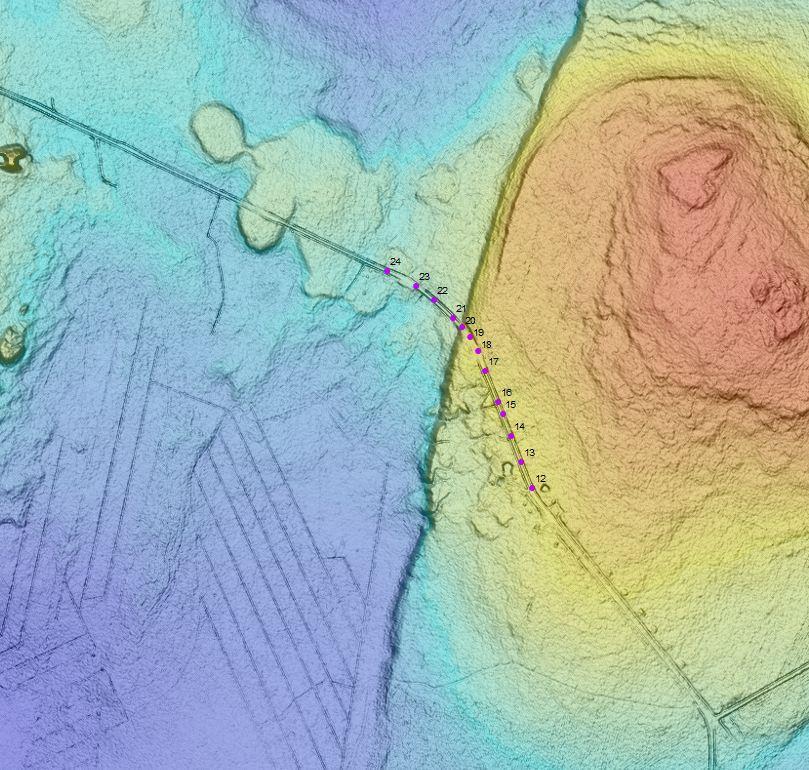

16 Ground penetrating radar (E) ja (N)

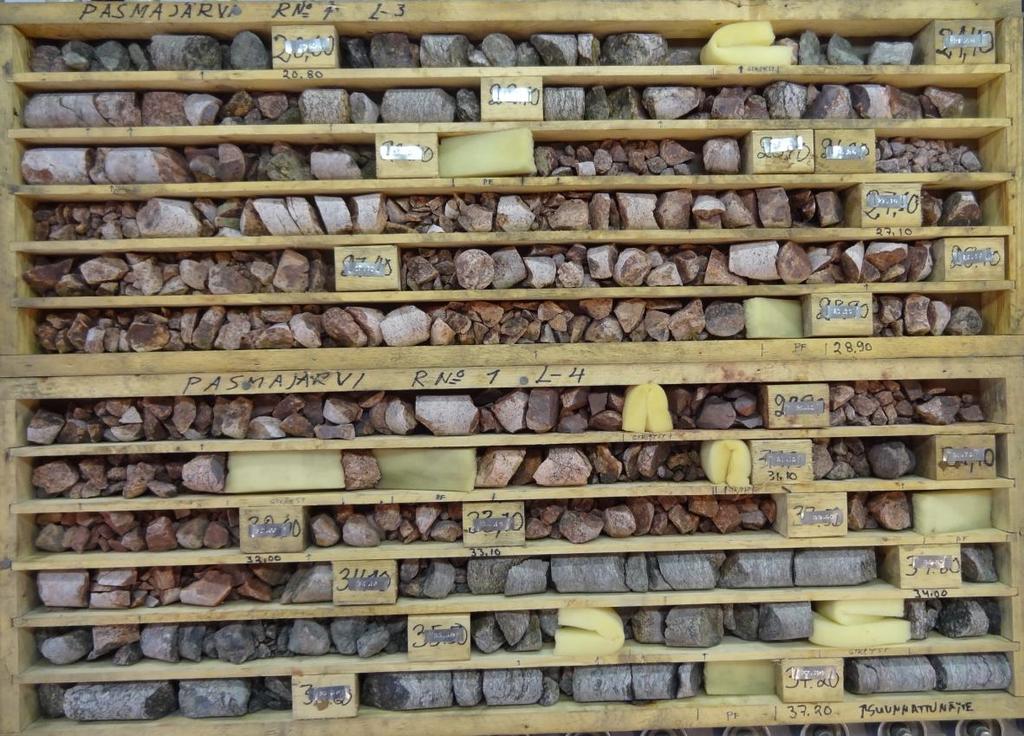

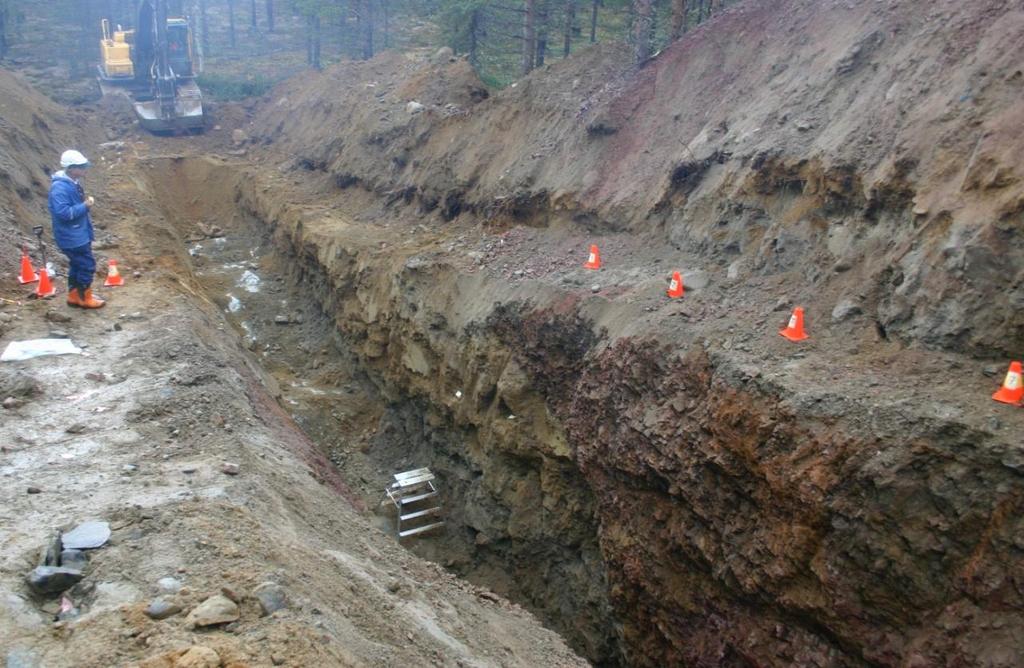

17 Pasmajärvi Fault ramp, 6-m-high; opened Sep Precambrian Postglasiaalisiirrokset: Quaternary Jukka-Pekka Palmu

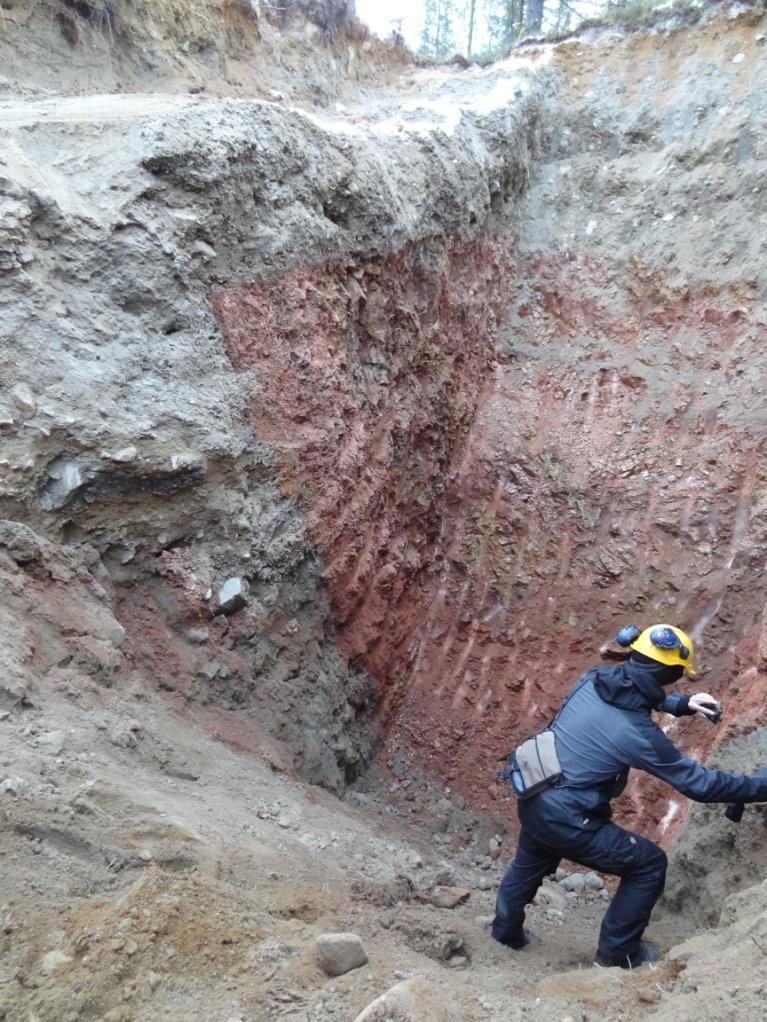

18 Tutkimuskaivanto - Naamivitikko, Kolari,

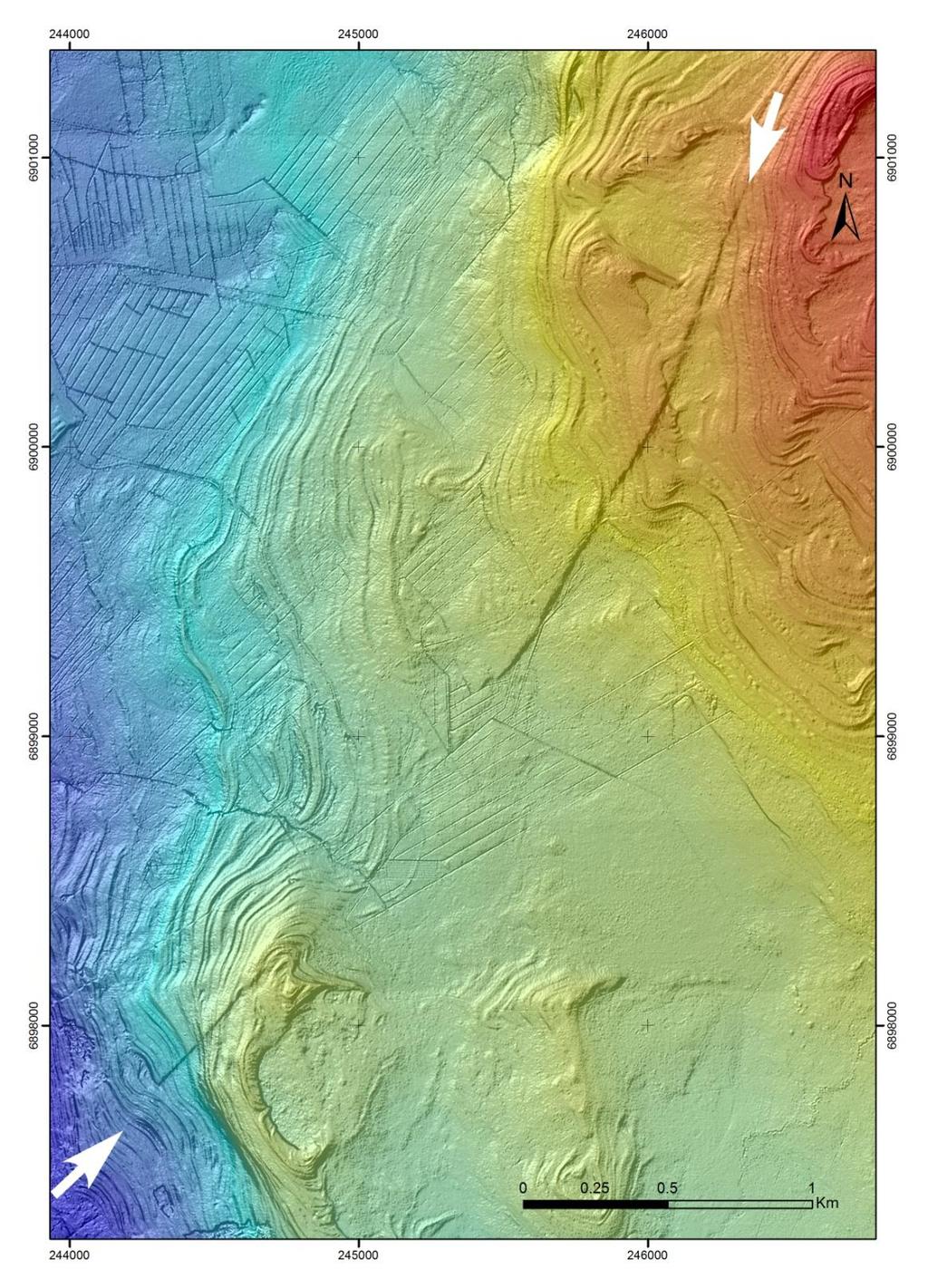

19 Lauhavuori, Pohjanmaa

20

21 References Lund, B., Uski, M. and Mäntyniemi, P Seismicity database. In Korja, A. & Kosonen, E. (eds): Evaluating seismic hazard for the Hanhikivi nuclear power plant site. Part 2, Seismotectonic framework and seismic source area models in Fennoscandia, northern Europe. University of Helsinki, Institute of Seismology, Report S-61, pp. Olesen, O., Blikra, L.H., Braathen, A., Dehls, J.F., Olsen, L., Rise, L., Roberts, D., Riis, F., Faleide, J.I. & Anda, E., 2004: Neotectonic deformation in Norway and its implications: a review. Norwegian Journal of Geology 84, Muir Wood, R. 1993: A review of the seismotectonics of Sweden.Swedish Nuclear Fuel and Waste Management Co. (SKB) Technical Report 93-13, 225 pp. Ojala, V. J., Kuivamäki, A. and Vuorela, P Postglacial deformation of bedrock in Finland. Geological Survey of Finland, Nuclear Waste Disposal Research. Report YST-120, 23 p. Palmu, J.P., Ojala, A.E.K., Ruskeeniemi, T., Sutinen, R. & Mattila, J., LiDAR DEM detection of postglacial faults and earthquake induced landforms in Finland: a paleoseismic database. GFF, submitted Sutinen, R., Jakonen, M., Liwata, P. & Hyvönen, E., 2007: Late Weichselian sheetflow drainage of subglacial Lokka ice lake. Applied Quaternary research in the central part of glaciated terrain. Geological Survey of Finland, Special Paper 46, Sutinen, R., Kosonen, E. & Lund, B. 2014c. Glaciation cycles in the Quaternary period. In Korja, A. & Kosonen, E. (eds): Evaluating seismic hazard for the Hanhikivi nuclear power plant site. Part 2, Seismotectonic framework and seismic source area models in Fennoscandia, northern Europe. University of Helsinki, Institute of Seismology, Report S-61, pp. Sutinen, R., Middleton, M., Liwata, M., Piekkari, M. & Hyvönen, E., 2009b: Sediment anisotropy coincides with moraine ridge trend in south-central Finnish Lapland. Boreas 38, Sutinen, R., Aro, I., Närhi, P., Piekkari, M. & Middleton, M., 2014a: Maskevarri Ráhppát in Finnmark, northern Norway is it an earthquake-induced landform complex? Solid Earth 5, Sutinen, R., Hyvönen, E., Middleton, m. & Ruskeeniemi, T., 2014b: Airborne LiDAR detection of postglacial faults and Pulju moraine in Palojärvi, Finnish Lapland. Global and Planetary Change 115,

22 Kiitos!
