FordMondeo Omistajan käsikirja. Feel the difference

Transkriptio

1 FordMondeo Omistajan käsikirja Feel the difference

2 Tässä kirjassa olevat selostukset ja tekniset tiedot olivat voimassa sen mennessä painoon. Fordin pyrkimyksenä on tuotteidensa jatkuva parantaminen, ja oikeudet teknisten tietojen ja ratkaisujen tai laitteiden muuttamiseen varataan siitä etukäteen ilmoittamatta. Tätä kirjaa tai sen osaa ei saa kääntää toiselle kielelle tai millään tavoin jäljentää ilman Oy Ford Ab:n kirjallista lupaa. Ford ei vastaa epätarkkuuksista tai puutteista. Ford Motor Company 2008 Kaikki oikeudet pidätetään. Osanumero: 8S7J-19A321-FA (CG3536fi) 11/

3 Sisällysluettelo Johdanto Käsikirjaa koskevia tietoja...7 Symbolisanasto...7 Osat ja lisävarusteet...7 Pikaopas Pikaopas...10 Lasten turvallisuus Lasten turvaistuimet...20 Korotustyynyt...21 Lasten turvaistuimen sijoitus...23 ISOFIX-kiinnityspisteet...26 Lapsilukot...29 Matkustajan suojaus Toimintaperiaatteet...30 Turvavöiden kiinnitys...33 Turvavyön korkeudensäätö...33 Turvavyön muistutin...34 Turvavöiden käyttö raskauden aikana...34 Matkustajan turvatyynyn passivointi...34 Avaimet ja kaukoohjaimet Avaimen käyttö...36 Yleistä radiotaajuuksista...36 Kauko-ohjaimen ohjelmointi...36 Kauko-ohjaimen pariston vaihto...36 Lukot Lukitus ja lukituksen avaus...38 Yleisavaaminen ja -sulkeminen...41 Lukkojen kauko-ohjaus...42 Käynnistyksenestolaite Toimintaperiaatteet...47 Koodatut avaimet...47 Käynnistyksenestolaitteen viritys...47 Käynnistyksenestolaitteen passivointi...47 Hälytysjärjestelmä Toimintaperiaatteet...48 Hälytysjärjestelmän viritys...50 Hälytysjärjestelmän passivointi...51 Ohjauspyörä Ohjauspyörän säätö...52 Audiolaitteen kaukosäätimet...52 Pyyhkimet ja pesimet Tuulilasin pyyhkimet...54 Automaattipyyhkimet...54 Tuulilasin pesimet...55 Takalasin pyyhin ja pesimet...55 Ajovalojen pesimet...56 Pyyhinsulkien tarkistus...56 Pyyhinsulkien vaihto...56 Valot Valojen tarkistus...59 Automaattivalot...60 Etusumuvalot...60 Takasumuvalot

4 Sisällysluettelo Ajovalojen korkeudensäätö...61 Varoitusvilkut...62 Kääntyvien ajovalojen järjestelmä (AFS)...62 Suuntavilkut...64 Sisävalot...64 Ajovalon irrotus...65 Polttimon vaihto...66 Polttimoerittelytaulukko...74 Ikkunat ja peilit Sähkötoimiset ikkunat...76 Ulkopeilit...78 Sähkötoimiset ulkopeilit...79 Sisäpeili...80 Automaattisesti himmentyvä peili...80 Mittarit Mittarit...81 Varoitus- ja merkkivalot...83 Varoitusäänimerkit ja merkkiäänet...86 Tietonäytöt Yleistä...87 Ajotietokone...96 Henkilökohtaiset asetukset...98 Tietosanomat Ilmastointijärjestelmä Toimintaperiaatteet Tuuletussuuttimet Käsisäätöinen ilmastointijärjestelmä Automaattinen ilmastointijärjestelmä Lämmitetyt ikkunat ja peilit Lisälämmitin Sähkötoiminen kattoluukku Istuimet Oikea istuma-asento Käsisäätöiset istuimet Sähkötoimiset istuimet Pääntuet Takaistuimet Lämmitettävät istuimet Tuuletetut istuimet Mukavuustoiminnot Aurinkoverhot Mittariston valaistuksen himmennys Kello Savukkeensytytin Tuhkakuppi Lisälaitteiden virtapistokkeet Kuppitelineet Hansikaslokero Säilytyslokerot Karttataskut Muistitoiminto Silmälasien pidike Lisälaitepistoke (AUX IN) Moottorin käynnistys Yleistä Virtalukko Avaimeton käynnistys

5 Sisällysluettelo Ohjauspyörän lukko Bensiinimoottorin käynnistys Bensiinimoottorin käynnistys - sekapolttoaine (FF) Dieselmoottorin käynnistys Dieselmoottorin hiukkassuodatin (DPF) Moottorin sammutus Moottorinlämmitin Polttoaine ja tankkaus Turvallisuusvarotoimet Polttoainelaatu - bensiini Polttoainelaatu - sekapolttoaine (FF) Polttoainelaatu - diesel Katalysaattori Polttoaineen täyttöaukon läppä Tankkaus Polttoaineenkulutus Tekniset tiedot Vaihteisto Käsivaihteisto Automaattivaihteisto Jarrut Toimintaperiaatteet ABS-järjestelmän käytön ohjeita Seisontajarru Ajovakausjärjestelmä Toimintaperiaatteet Ajovakausjärjestelmän käyttö Mäkilähtöapu (HLA) Toimintaperiaatteet HLA-toiminnon käyttö Aktiivinen jousitus Toimintaperiaatteet Aktiivisen jousituksen käyttö Pysäköintitutka Toimintaperiaatteet Pysäköintitutkan käyttö Vakionopeussäädin Toimintaperiaatteet Luistoneston käyttö Mukautuva vakionopeussäätö (ACC) Toimintaperiaatteet ACC:n käyttö Etusuunnan hälytystoiminto Kuorman kuljetus Yleistä Matkatavaran kiinnityspisteet Liukuva kuormatilan lattia Takaosan lattianalainen säilytystila Tavaraverkot Matkatavaroiden suojukset Kattotelineet ja taakkatelineet Koiraverkko Kuormakiinnikkeet

6 Sisällysluettelo Hinaus Perävaunun hinaus Irrotettava vetokoukku Ajovihjeitä Sisäänajo Hätävarustus Ensiapulaukku Varoituskolmio Törmäyksen jälkeen Turvallisuusjärjestelmän osien tarkastus Sulakkeet Sulakerasian sijainnit Sulakkeen vaihto Sulake-erittelytaulukko Auton hinaus Hinauskohdat Auton hinaus pyöriä nostamatta Huolto Yleistä Konepellin avaaminen ja sulkeminen Moottoritilan yleiskatsaus - 1,6 l Duratec 16V Ti VCT (Sigma) Moottoritilan yleiskatsaus - 2,0 l Duratec HE (MI4) Moottoritilan yleiskatsaus - 2,3 l Duratec HE (MI4) Moottoritilan yleiskatsaus - 2,5 l Duratec-ST (VI5) Moottoritilan yleiskatsaus - 1,8 l Duratorq TDCi (Kent) Diesel Moottoritilan yleiskatsaus - 2,0 l Duratorq TDCi (DW) Diesel Moottoritilan yleiskatsaus - 2,2 l Duratorq TDCi (DW) Diesel Moottoriöljyn mittatikku - 1,6 l Duratec 16V Ti VCT (Sigma) Moottoriöljyn mittatikku - 2,0 l Duratec HE (MI4)/2,3 l Duratec HE (MI4) Moottoriöljyn mittatikku - 2,5 l Duratec-ST (VI5) Moottoriöljyn mittatikku - 1,8 l Duratorq TDCi (Kent) Diesel Moottoriöljyn mittatikku - 2,0 l Duratorq TDCi (DW) Diesel/2,2 l Duratorq TDCi (DW) Diesel Moottoriöljyn tarkistus Moottorin jäähdytysnesteen tarkistus Jarru- ja kytkinnesteen tarkistus Ohjaustehostinöljyn tarkistus Lasinpesunesteen tarkistus Tekniset tiedot Auton ylläpito Ulkopintojen puhdistus Sisäpintojen puhdistus Pienien maalivaurioiden korjaus Auton akku Akkujen huolto

7 Sisällysluettelo Apukäynnistyskaapeleiden käyttö Pyörät ja renkaat Yleistä Pyörän vaihto Renkaan korjaussarja Runflat-renkaat Rengashuolto Talvirenkaiden käyttö Lumiketjujen käyttö Rengaspaineen valvontajärjestelmä Tekniset tiedot Puhelimen komennot Navigointijärjestelmän komennot Ilmastoinnin käyttökomennot Liitteet Sähkömagneettinen yhteensopivuus Tyyppihyväksynnät Ajoneuvon tunnistus Auton tyyppikilpi Auton valmistenumero Tekniset tiedot Tekniset tiedot Puhelin Yleistä Puhelimen asennus Bluetooth-asennus Puhelimen säätimet Puhelimen käyttö - autossa ei ole: suunnistusjärjestelmä Puhelimen käyttö - autossa on: Travel Pilot EX Puheohjaus Toimintaperiaatteet Puheohjauksen käyttö Audiolaitteen komennot

8 6

9 Johdanto KÄSIKIRJAA KOSKEVIA TIETOJA Onnittelumme uuden Fordin hankinnan johdosta. Suosittelemme aluksi perehtymään autoon lukemalla tämän käsikirjan. Mitä paremmin tunnette auton, sitä turvallisempaa ja miellyttävämpää sillä ajaminen on. Huom: Tässä käsikirjassa käsitellään koko mallisarjassa käytettävät tuoteominaisuudet ja varusteet, joissakin tapauksissa jopa ennen kuin ne ovat yleisesti saatavana. Käsikirjassa saatetaan käsitellä ominaisuuksia, joita ei ole omassa autossanne. Huom: Autoa on aina käytettävä kaikkien voimassa olevien lakien ja määräysten mukaisesti. Huom: Antakaa tämä käsikirja auton mukaan, jos myytte auton. Kirja on olennainen osa ajoneuvoa. SYMBOLISANASTO Käsikirjassa käytetyt symbolit VAROITUS Jos ette noudata varoitusmerkkien yhteydessä annettuja ohjeita, aiheutatte kuoleman tai vakavan loukkaantumisen vaaran itsellenne tai muille. HUOMAUTUS Jos ette noudata huomautusmerkkien yhteydessä annettuja ohjeita, aiheutatte auton vaurioitumisen vaaran. Autossa käytetyt symbolit Jos näette nämä symbolit autossa, lukekaa asiaan liittyvät ohjeet tästä käsikirjasta ja noudattakaa niitä, ennen kuin koskette osiin tai teette minkäänlaisia säätöyrityksiä. OSAT JA LISÄVARUSTEET Nyt on helppo varmistaa, että saat Fordin alkuperäisosia Ford-autonne on valmistettu korkeiden laatuvaatimusten mukaan käyttäen laadukkaita Fordin alkuperäisosia. Niinpä teitä odottaa vuosien ajonautinto. Jos jotakin odottamatonta kuitenkin sattuu ja jokin tärkeä osa on vaihdettava, suosittelemme, että hyväksytte autoonne vain Fordin alkuperäisosia. 7

10 Johdanto Fordin alkuperäisosien käyttö varmistaa, että autonne korjautuu onnettomuutta edeltäneeseen kuntoon ja että sen jälleenmyyntiarvo säilyy korkeana. Fordin alkuperäisosat täyttävät Fordin tiukat turvallisuusvaatimukset sekä asennuksen, viimeistelyn ja luotettavuuden korkean vaatimustason. Niihin perustuva korjaus on yksinkertaisesti kokonaisuutena edullisin, mukaan lukien varaosien ja työn kustannukset. Nyt on entistä helpompaa varmistaa, että todellakin saatte Fordin alkuperäisosia. Seuraavassa lueteltuihin osiin on merkitty selkeä Ford-tunnus, jos ne ovat Fordin alkuperäisosia. Jos autonne on korjauksen tarpeessa, varmistakaa, että varaosissa näkyy selvästi merkitty Ford-tunnus ja että vain Fordin alkuperäisosia on käytetty. Varmistakaa, että seuraavissa osissa on Ford-tunnus Peltiosat Konepelti Ovet Tavaratilan kansi tai takaluukku E88678 Puskuri ja jäähdyttimen säleikkö Jäähdyttimen säleikkö Etu- ja takapuskuri E

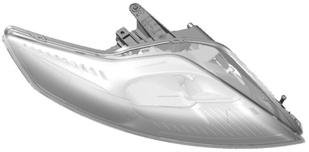

11 Johdanto Oven ulkopeili E88506 E88508 Lasit Takalasi Sivulasi Tuulilasi E88507 Valot Takavalot Ajovalot 9

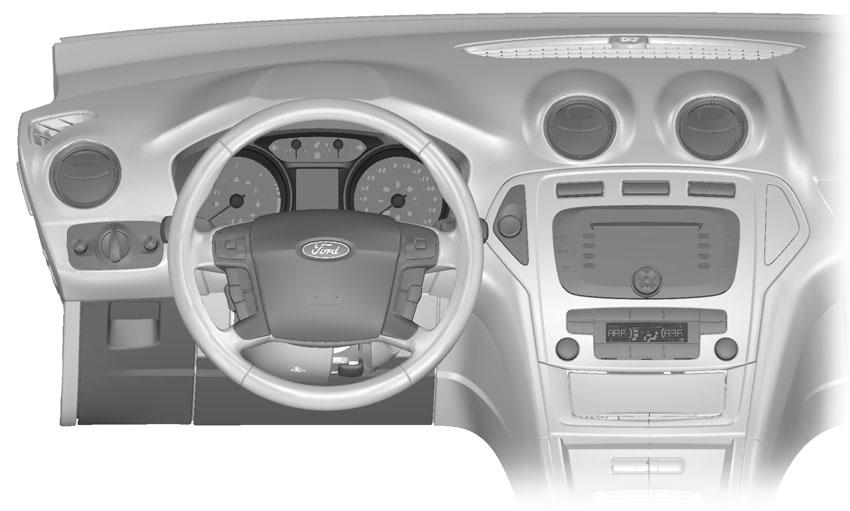

12 Pikaopas PIKAOPAS Kojetaulun yleiskuvaus vasemmalta ohjattavat A B C D E F G H I J K L M V U T S R Q P O N E

13 Pikaopas Kojetaulun yleiskuvaus oikealta ohjattavat M K L I J H G C D E F B A O N T S R Q U P V E87720 A B C D E F G Valojen säätimet. Katsokaa Valojen tarkistus (sivu 59). Tuuletussuuttimet. Katsokaa Tuuletussuuttimet (sivu 112). Suuntavilkut. Katsokaa Suuntavilkut (sivu 64). Puhelimen käyttöpainikkeet. Katsokaa Puhelimen säätimet (sivu 267). Puheohjauspainikkeet. Katsokaa Puheohjauksen käyttö (sivu 276). Mittaristo. Katsokaa Mittarit (sivu 81). Tietonäytön säätimet. Katsokaa Tietonäytöt (sivu 87). Pyyhkimien vipu. Katsokaa Tuulilasin pyyhkimet (sivu 54). Käynnistyspainike. Katsokaa Avaimeton käynnistys (sivu 139). 11

14 Pikaopas H I J K L M N O P Q R S T U V Audio- tai suunnistuslaite. Katso Audio-oppaan antamat tiedot. Ajovakausjärjestelmän (ESP) kytkin. Katsokaa Ajovakausjärjestelmän käyttö (sivu 159). Pysäköintitutkan kytkin. Katsokaa Pysäköintitutkan käyttö (sivu 166). Varoitusvilkkukytkin. Katsokaa Varoitusvilkut (sivu 62). Matkustajan turvatyynyn passivointivalo. Katsokaa Matkustajan turvatyynyn passivointi (sivu 34). Lämmitettävän tuuli- ja takalasin kytkimet. Katsokaa Lämmitetyt ikkunat ja peilit (sivu 119). Ilmastointilaitteen säätimet. Katsokaa Käsisäätöinen ilmastointijärjestelmä (sivu 113). Katsokaa Automaattinen ilmastointijärjestelmä (sivu 116). Savukkeensytytin. Katsokaa Savukkeensytytin (sivu 133). Virtalukko. Katsokaa Virtalukko (sivu 139). Vakionopeussäätimen kytkimet. Katsokaa Luistoneston käyttö (sivu 168). Mukautuvan vakionopeussäätimen kytkimet. Katsokaa ACC:n käyttö (sivu 172). Ohjauspyörän säätövipu. Katsokaa Ohjauspyörän säätö (sivu 52). Äänitorvi. Vakionopeussäätimen kytkimet. Katsokaa Luistoneston käyttö (sivu 168). Mukautuvan vakionopeussäätimen kytkimet. Katsokaa ACC:n käyttö (sivu 172). Kuljettajan polviturvatyyny. Katsokaa Toimintaperiaatteet (sivu 30). Säilytystila. Katsokaa Säilytyslokerot (sivu 135). 12

15 Pikaopas Lukkojen kauko-ohjaus Auton lukitseminen E87384 E78276 Passiivinen lukitus ja avaus edellyttää, että toimiva passiivinen avain on jollakin kolmesta ulkoisesta tunnistusalueesta. Auton avaaminen E87435 Katsokaa Lukkojen kauko-ohjaus (sivu 42). Avaimeton käynnistys E78278 Kaikkien ovien ja tavaratilan kannen lukitus avautuu ja hälytin passivoituu, kun auton jotakin ovenkahvaa vedetään. E85766 Painakaa käynnistyspainiketta. 13

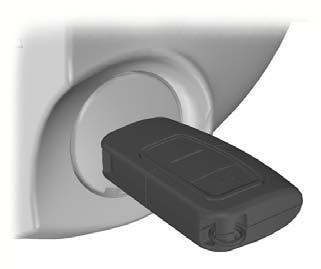

16 Pikaopas Katsokaa Avaimeton käynnistys (sivu 139). Moottorin joutokäyntinopeus käynnistyksen jälkeen Heti kylmäkäynnistyksen jälkeen moottorin joutokäyntinopeus saattaa olla tavallista korkeampi. Katsokaa Moottorin käynnistys (sivu 139). Ohjauspyörän säätö VAROITUS Älkää koskaan säätäkö ohjauspyörää auton liikkuessa. E Katsokaa Ohjauspyörän säätö (sivu 52). Sähkötoimisesti taittuvat peilit E95178 E72623 Katsokaa Sähkötoimiset ulkopeilit (sivu 79). 14

17 Pikaopas Tietonäytöt Suuntavilkut E70499 Valikoissa voidaan siirtyä nuolipainikkeiden avulla. Valikkokohtien valinta tehdään painamalla OK. Katsokaa Tietonäytöt (sivu 87). Automaattiset valot E70727 Huom: Vivun kevyt napautus ylöstai alaspäin saa suuntavilkut välähtämään vain kolme kertaa. Automaattiset pyyhkimet D C B E70719 Ajovalot syttyvät ja sammuvat automaattisesti vallitsevien valaistusolosuhteiden mukaan. Katsokaa Valojen tarkistus (sivu 59). E70696 A B C D A Kertapyyhkäisy Automaattiset pyyhkimet Normaali pyyhintä Nopea pyyhintä 15

18 Pikaopas A A E70316 A B B Suuri herkkyys Pieni herkkyys Katsokaa Automaattipyyhkimet (sivu 54). Muistitoiminto VAROITUS Älkää käyttäkö muistiintallennustoimintoa ajoneuvon liikkuessa. E86768 A B Istuimen säätimet. B Muistin esiasetuspainikkeet. 1. Jos autossa ei ole avaimetonta käynnistystä, asettakaa virta-avain virtalukkoon ja kiertäkää se asentoon I tai II. Jos autossa on avaimeton käynnistys, painakaa käynnistyspainiketta. 2. Säätäkää istuin ja ulkopeilit haluttuun asentoon. 3. Pitäkää haluttua esiasetuspainiketta B alhaalla vähintään 3 sekuntia. 4. Näyttöön tulee sanoma. 5. Järjestelmä antaa vahvistukseksi äänimerkin. Katsokaa Muistitoiminto (sivu 136). 16

19 Pikaopas Käsisäätöinen ilmastointijärjestelmä Sisätilan nopea lämmittäminen Katsokaa Käsisäätöinen ilmastointijärjestelmä (sivu 113). Automaattinen ilmastointijärjestelmä E71377 Sisätilan nopea viilentäminen E70304 Katsokaa Automaattinen ilmastointijärjestelmä (sivu 116). Peruutusvaihteen valinta Autot 6-vaihteisella vaihteistolla Autot bensiinimoottorilla E71381 Tuulilasin huurteenpoisto 1 2 E75051 E

20 Pikaopas Autot dieselmoottorilla 2 1 D S Ajo Käsivalintainen vaihtaminen ja sport-tila VAROITUS Painakaa jarrupoljinta ennen vaihteenvalitsimen liikuttamista ja pitäkää jarrupoljin painettuna kunnes olette valmis lähtemään liikkeelle. E75052 Katsokaa Käsivaihteisto (sivu 153). Automaattivaihteisto Vaihdevivun asennot Katsokaa Automaattivaihteisto (sivu 154). Polttoaineen täyttöaukon kansi VAROITUKSET Tankkauksen yhteydessä on varottava polttoainejäämien roiskumista tankkauspistoolista. Suosittelemme odottamaan ainakin 10 sekuntia ennen tankkauspistoolin vetämistä pois täyttöputkesta, jotta mahdolliset polttoainejäämät ehtivät tippua polttoainesäiliöön. S E80836 P R N Park (puisto) Peruutus Vapaa E

21 Pikaopas Avatkaa läppä painamalla sitä. Avatkaa läppä kokonaan siten, että se kiinnittyy. Kun tankkauspistooli työnnetään täyttöputkeen, jousikuormitteinen estomekanismi avautuu, jos pistooli tunnistetaan oikeankokoiseksi. Näin estetään väärän polttoaineen tankkaaminen. Katsokaa Polttoaineen täyttöaukon läppä (sivu 149). 19

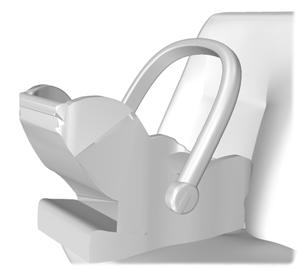

22 Lasten turvallisuus LASTEN TURVAISTUIMET VAROITUKSET Jos auto on ollut kolarissa, antakaa asiantuntevan mekaanikon tarkastaa lasten turvavarusteet. E68916 VAROITUKSET Kiinnittäkää alle 150 cm:n pituiset tai iältään alle 12-vuotiaat lapset takaistuimeen asennettuun asianmukaiseen lasten turvaistuimeen, jolle on myönnetty hyväksyntä. Alkuperäisteksti ECE R94.01:n mukaan: Extreme Hazard! Do not use a rearward facing child restraint on a seat protected by an air bag in front of it! Kun asennatte lasten turvaistuinta, lukekaa valmistajan ohjeet ja noudattakaa niitä. Älkää tehkö lasten turvaistuimiin mitään muutoksia. Älkää pitäkö lasta sylissä, kun auto liikkuu. Älkää jättäkö lapsia autoon ilman valvontaa. Huom: Lasten turvaistuinten käytön pakollisuus vaihtelee maittain. Ford-liikkeestä on saatavana erilaisia ECE-hyväksyttyjä lasten turvaistuimia, jotka on erityisesti testattu ja hyväksytty autoanne varten. Lasten turvavarusteet eri painoryhmille Käyttäkää sopivaa lasten turvaistuinta seuraavasti: Vauvan turvaistuin E68918 Kiinnittäkää alle 13 kg:n painoiset lapset taaksepäin suunnattuun vauvan turvaistuimeen takaistuimelle. 20

23 Lasten turvallisuus Lasten turvaistuin VAROITUKSET Kiinnittäkää yli 15 kg:n painoiset mutta alle 150 cm:n pituiset lapset korotusistuimeen tai korotustyynyyn. Korotusistuin E68920 Kiinnittäkää kg:n painoiset lapset lasten turvaistuimeen takaistuimelle. KOROTUSTYYNYT VAROITUKSET Älkää asentako korotusistuinta tai korotustyynyä siten, että käytössä on pelkästään turvavyön lannevyö. Älkää asentako korotusistuinta tai korotustyynyä löysän tai kiertyneen turvavyön yhteyteen. Älkää panko turvavyötä kulkemaan lapsen käsivarren alta tai selän takaa. Älkää käyttäkö lapsen korottamiseen irtotyynyjä, kirjoja tai pyyhkeitä. Varmistakaa, että lapset istuvat pystyasennossa. E70710 Suosittelemme käyttämään korotustyynyn sijasta korotusistuinta, joka koostuu tyynystä ja selkänojasta. Korotettu istuma-asento mahdollistaa aikuisten turvavyön käytön siten, että olkavyö kulkee lapsen olkapään yli keskeltä ja lannevyö tiukasti lapsen lonkkien yli. 21

24 Lasten turvallisuus Lisätyyny Lukituksesta avaaminen 2 1 E68924 Sisäänrakennettu lisätyyny VAROITUKSET Älkää käyttäkö sisäänrakennettua lisätyynyä lasten turvaistuimen kanssa. Sisäänrakennettu lisätyyny soveltuu lapsille, joiden paino on kiloa. E94860 Huom: Varmistakaa lukitusmekanismin kunnollinen lukittuminen. 3 HUOMAUTUS Poistakaa takaistuimen pääntuki, jos lapsen pää ei yllä selkänojan yläreunan yläpuolelle. Katsokaa Pääntuet (sivu 130). E94861 Korotettu istuma-asento mahdollistaa aikuisten turvavyön käytön siten, että olkavyö kulkee lapsen olkapään yli keskeltä ja lannevyö tiukasti lapsen lonkkien yli. 22

25 Lasten turvallisuus Lukitseminen Huom: Varmistakaa ennen sisäänrakennetun lisätyynyn lukitsemista, että vivuston alueella ei ole mitään esteitä. E Huom: Varmistakaa lukitusmekanismin kunnollinen lukittuminen. LASTEN TURVAISTUIMEN SIJOITUS VAROITUKSET Jos toisella istuinrivillä käytetään tukijalallista lasten turvavarustetta, tukijalan täytyy nojata tukevasti lattiaan. Jos toisen rivin istuimella käytetään lasten turvaistuinta, jossa istutaan kasvot menosuuntaan, kyseisestä istuimesta on aina poistettava pääntuki. Huom: Jos etuistuimella käytetään lasten turvaistuinta, voi olla hankalaa kiristää turvavyön lantio-osa siten, että vyöhön ei jää löysää. Jos näin käy, säätäkää selkänoja täysin pystyasentoon ja nostakaa istuimen korkeutta. Katsokaa Istuimet (sivu 127). 3 E

26 Lasten turvallisuus Istuinasennot Painoryhmäluokat 0 0+ I II III 10 kg:aan asti 13 kg:aan asti 9-18 kg kg kg Etumatkustajan istuimen turvatyyny kytketty päälle (ON) X X UF¹ UF¹ UF¹ Etumatkustajan istuimen turvatyyny kytketty pois päältä (OFF) U¹ U¹ U¹ U¹ U¹ Takaistuimet U U U U U X Ei sovellu lapsille tässä painoluokassa. U Soveltuu yleiskategorian turvavarusteille, jotka on hyväksytty tähän painoluokkaan. U¹ Soveltuu yleiskategorian turvavarusteille, jotka on hyväksytty tähän painoluokkaan. Suosittelemme kuitenkin lasten kiinnittämistä takaistuimelle lasten turvaistuimeen, jolle on myönnetty kansallinen hyväksyntä. UF¹ Soveltuu yleiskategorian turvavarusteille, joissa istutaan kasvot menosuuntaan ja jotka on hyväksytty tähän painoluokkaan. Suosittelemme kuitenkin lasten kiinnittämistä takaistuimelle lasten turvaistuimeen, jolle on myönnetty kansallinen hyväksyntä. 24

27 Lasten turvallisuus ISOFIX-turvavarusteet Istuinasennot Painoryhmäluokat 0 0+ I II III 10 kg:aan asti 13 kg:aan asti 9-18 kg kg kg Takaistuimen ISOFIXturvavarusteet IL IL IL, IUF** X X Takaistuimen ISOFIXluokat* E C, D, E A, B, B1, C, D X X X Ei sovellu lapsille tässä painoluokassa. IUF Soveltuu yleiskategorian ISOFIX-turvavarusteille, jotka on hyväksytty tähän painoluokkaan. IL Soveltuu seuraaville ISOFIX-turvavarusteille: Roemer Duo ISOFIX (ryhmä 1), Roemer Babysafe ISOFIX (ryhmä 0+). Lisäksi voidaan käyttää ns. semi-universal-hyväksyttyjä ISOFIX-turvavarusteita, jos turvaistuimen valmistajan julkaisema lista osoittaa turvaistuimen sopivan tähän autoon. * Määritelmä ECE-R16:n mukaan. Huom: ** Varmistakaa ISOFIX-turvavarustetta hankkiessanne, että tiedätte asennuspaikan istuimen oikean painoluokan ja ISOFIX-kokoluokan. Huom: ** Varmistakaa, että yläkiinnityksen mekanismi ja matkatavarasuojus eivät häiritse toisiaan. 25

28 Lasten turvallisuus ISOFIX- KIINNITYSPISTEET Yläkiinnitysnauhojen kiinnityspisteet VAROITUS Käyttäkää kiertymisen estävää laitetta ISOFIX-järjestelmän kanssa. Suosittelemme yläkiinnitysnauhan tai tukijalan käyttöä. Ajoneuvonne on varustettu ISOFIX-kiinnityspisteillä, joihin voi kiinnittää yleisesti hyväksytyt ISOFIX-turvavarusteet. ISOFIX-järjestelmä koostuu kahdesta kiinteästä lasten turvavarusteen lukkovarresta, jotka kiinnittyvät sivummaisten takaistuimien kiinnityspisteisiin istuintyynyn ja selkänojan taitekohdassa. Kiinnitysnauhojen kiinnityspisteet sijaitsevat ulompien takaistuimien takaosassa sellaisia turvavarusteita varten, jotka on varustettu yläkiinnitysnauhalla. E87146 E

29 Lasten turvallisuus E93514 Lasten turvaistuimen kiinnitys yläkiinnitysnauhoilla VAROITUS Älkää kiinnittäkö kiinnitysnauhaa minnekään muualle kuin nauhalle tarkoitettuun kiinnityspisteeseen. Huom: Irrottakaa tarvittaessa matkatavarasuojus asennuksen helpottamiseksi. Katsokaa Matkatavaroiden suojukset (sivu 181). Huom: 4-ovinen auto: varmistakaa, että kiinnitysnauhan kiristysmekanismiin pääsee käsiksi, kun selkänoja on lukittunut täysin paikalleen. E Asettakaa lasten turvaistuin takaistuintyynylle ja taittakaa kyseistä selkänojaa eteenpäin. Katsokaa Takaistuimet (sivu 130). 2. Irrottakaa pääntuki. Katsokaa Pääntuet (sivu 130). VAROITUS Varmistakaa, että yläkiinnitysnauha ei ole löysällä tai kiertynyt ja että se on kiinnitetty kunnolla kiinnityspisteeseen. 3. Ohjatkaa kiinnitysnauha kiinnityspisteeseen. VAROITUS Varmistakaa selkänojan tukeva kiinnitys ja täydellinen lukkiutuminen salpaansa. 4. Työntäkää selkänoja pystyasentoon. 27

30 Lasten turvallisuus E Työntäkää lasten turvaistuinta lujasti taaksepäin, niin että alemmat ISOFIX-kiinnityspisteet lukittuvat. 6. Kiristäkää kiinnitysnauha lasten turvaistuimen valmistajan ohjeiden mukaan. 28

31 Lasten turvallisuus LAPSILUKOT VAROITUS Ovia ei voi avata sisäpuolelta, jos lapsilukot ovat käytössä. B A E73697 A B Lukitse Lukituksen avaus 29

32 Matkustajan suojaus TOIMINTAPERIAATTEET Turvatyynyt VAROITUKSET Älkää tehkö ajoneuvon etuosaan mitään muutoksia. Se voi haitata turvatyynyjen laukeamista. Alkuperäisteksti ECE R94.01:n mukaan: Extreme Hazard! Do not use a rearward facing child restraint on a seat protected by an airbag in front of it! Käyttäkää turvavyötä ja pitäkää riittävä etäisyys ohjauspyörään. Vain oikein käytetty turvavyö pystyy pitämään kehon paikallaan, niin että turvatyynystä saa parhaan mahdollisen hyödyn. Katsokaa Oikea istuma-asento (sivu 127). Antakaa ohjauspyörän, ohjauspylvään, istuimien, turvatyynyjen ja turvavöiden korjaukset asianmukaisesti koulutetun mekaanikon suoritettavaksi. Turvatyynyjen edessä olevat alueet on aina pidettävä vapaina. Älkää koskaan kiinnittäkö mitään turvatyynyjen kansiin tai niiden päälle. Älkää pistelkö terävillä esineillä turvatyynyjen asennusalueita. Se voi vaurioittaa turvatyynyjä ja haitata niiden laukeamista. VAROITUKSET Käyttäkää istuinpäällisiä, jotka on tarkoitettu sivuturvatyynyillä varustetuille istuimille. Antakaa ne asianmukaisesti koulutetun mekaanikon asennettavaksi. Huom: Turvatyynyn lauetessa kuuluu kova pamaus ja ilmaan pääsee harmiton puuterimainen pölypilvi. Tämä on normaalia. Huom: Turvatyynyjen kansia saa vain pyyhkiä kostealla kankaalla. Kuljettajan ja etumatkustajan turvatyynyt E

33 Matkustajan suojaus Kuljettajan ja etumatkustajan turvatyynyt laukeavat pahoissa nokkakolareissa tai kun törmäyskulma on vinosti korkeintaan 30 astetta vasemmalta tai oikealta. Turvatyynyt täyttyvät muutamassa sekunnin tuhannesosassa ja tyhjentyvät osuessaan matkustajiin pehmentäen siten kehon eteenpäin suuntautuvaa liikettä. Kuljettajan ja etumatkustajan turvatyynyt eivät laukea lievissä nokkakolareissa, takatörmäyksissä, sivutörmäyksissä tai ajoneuvon pyörähtäessä ympäri. Kuljettajan polviturvatyyny HUOMAUTUS Älkää yrittäkö avata kuljettajan polviturvatyynyn kantta. Kuljettajan polviturvatyyny laukeaa nokkakolareissa tai kun törmäyskulma on vinosti korkeintaan 30 astetta vasemmalta tai oikealta. Turvatyyny täyttyy muutamassa sekunnin tuhannesosassa ja tyhjentyy osuessaan kuljettajaan muodostaen pehmusteen kuljettajan polvien ja ohjauspylvään välille. Polviturvatyyny ei laukea taka- ja sivutörmäyksissä eikä ajoneuvon pyörähtäessä ympäri. Huom: Polviturvatyynyn laukeamiskynnys on matalampi kuin etuturvatyynyjen. Siksi on mahdollista, että vain polviturvatyyny laukeaa lievissä törmäyksissä. Sivuturvatyynyt E86311 E72658 Sivuturvatyynyt on asennettu etuistuimien selkänojiin. Sivuturvatyynyjen asennus on merkitty tarralla. 31

34 Matkustajan suojaus Sivuturvatyynyt laukeavat pahoissa sivutörmäyksissä. Vain törmäyksen puoleinen sivuturvatyyny laukeaa. Turvatyynyt täyttyvät muutamassa sekunnin tuhannesosassa ja tyhjentyvät osuessaan matkustajiin suojaten siten rintakehän ja hartioiden aluetta. Sivuturvatyynyt eivät laukea lievissä sivutörmäyksissä, nokkakolareissa, takatörmäyksissä tai ajoneuvon pyörähtäessä ympäri. Turvaverhot E75004 Turvaverhot on asennettu etu- ja takasivuikkunoiden yläpuolella oleviin verhouslevyihin. B-pilarin verhouslevyjen merkinnät ilmoittavat ajoneuvoon asennetuista turvaverhoista. Turvaverhot laukeavat pahoissa sivutörmäyksissä. Vain törmäyksen puoleinen turvaverho laukeaa. Se täyttyy muutamassa sekunnin tuhannesosassa ja tyhjentyy osuessaan matkustajiin suojaten pään aluetta. Turvaverhot eivät laukea lievissä sivutörmäyksissä, nokkakolareissa, takatörmäyksissä tai ajoneuvon pyörähtäessä ympäri. Turvavyöt VAROITUKSET Käyttäkää turvavyötä ja pitäkää riittävä etäisyys ohjauspyörään. Vain oikein käytetty turvavyö pystyy pitämään kehon paikallaan, niin että turvavyöstä saa parhaan mahdollisen hyödyn. Katsokaa Oikea istuma-asento (sivu 127). Yhtä turvavyötä ei koskaan saa käyttää useampi kuin yksi henkilö kerrallaan. Kiinnittäkää jokainen turvavyö oikeaan solkeen. Älkää käyttäkö löysää tai vääntynyttä turvavyötä. Älkää käyttäkö paksuja vaatteita. Turvavyön tulee istua tiukasti vartalon ympäri, niin että siitä saa parhaan mahdollisen hyödyn. Kiinnittäkää turvavyö siten, että olkavyö kulkee olkapään yli keskeltä ja lantiovyö tiukasti lonkkien yli. 32

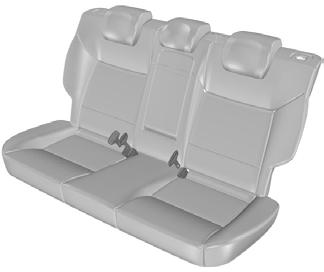

35 Matkustajan suojaus Kuljettajan ja etumatkustajan turvavyökelat on varustettu esikiristimillä. Turvavöiden esikiristimien laukeamiskynnys on matalampi kuin turvatyynyjen. Siksi on mahdollista, että vain turvavöiden esikiristimet laukeavat lievissä törmäyksissä. TURVAVÖIDEN KIINNITYS VAROITUS Asettakaa kieleke turvavyön solkeen siten, että kuulette selvän naksahduksen. Turvavyö ei ole kunnolla kiinni, jos naksahdusta ei kuulu. E85817 Vetäkää vyö ulos tasaisesti. Vyö saattaa lukkiutua, jos vedätte sitä terävästi tai jos ajoneuvo on mäessä. Vapauttakaa vyö painamalla soljen punaista painiketta. Antakaa sen kelautua kokonaan takaisin tasaisesti. TURVAVYÖN KORKEUDENSÄÄTÖ E74124 E

36 Matkustajan suojaus Huom: Liukukappaleen nostaminen hiukan samalla kun painatte lukituspainiketta helpottaa lukitusmekanismin irrottamista. Nosto tai lasku tapahtuu painamalla säätimen lukituspainiketta ja tekemällä sitten tarvittava siirto. TURVAVÖIDEN KÄYTTÖ RASKAUDEN AIKANA TURVAVYÖN MUISTUTIN VAROITUS Älkää yrittäkö välttää turvavyömuistutusta istumalla kiinnitetyn turvavyön päällä. Matkustajien suojausjärjestelmä toimii parhaalla mahdollisella tavalla vain, kun turvavyötä käytetään asianmukaisesti. Turvavyömuistutuksen varoitusvalo syttyy ja äänimerkki kuuluu, jos kuljettajan tai etuistuimen matkustajan turvavyö ei ole kiinnitettynä ja ajonopeus on yli 10 km/h. Valo syttyy myös, jos turvavyöt irrotetaan auton liikkuessa. Äänimerkki mykistyy viiden minuutin kuluttua, mutta turvavyömuistutuksen varoitusvalo palaa edelleen, kunnes turvavyöt kiinnitetään. Turvavyömuistutuksen poistaminen toiminnasta Ottakaa yhteys Ford-liikkeeseen. E68587 VAROITUS Käyttäkää turvavyötä oikein, niin että se on turvallista sekä itsenne että sikiön kannalta. Älkää käyttäkö pelkkää lannevyötä tai pelkkää olkavyötä. Asettakaa lannevyö kulkemaan lonkkien yli ja matalalta vatsan alapuolitse siten, että asento on miellyttävä. Asettakaa olkavyö kulkemaan rintojen välistä ja edelleen vatsan yläpuolitse ja sivuitse. MATKUSTAJAN TURVATYYNYN PASSIVOINTI VAROITUS Varmistakaa, että matkustajan turvatyyny on passivoitu, jos etumatkustajan istuimelle on sijoitettu selkä ajosuuntaan asennettu lasten turvaistuin. 34

37 Matkustajan suojaus Matkustajan turvatyynyn passivointi E71312 A B E71313 Matkustajan turvatyynyn passivointikytkimen asennus VAROITUS Mikäli lasten turvaistuin täytyy asentaa istuimelle, jonka edessä on toimiva turvatyyny, ajoneuvoon on asennettava matkustajan turvatyynyn passivointikytkin. Kysykää lisätietoja Ford-liikkeestä. Huom: Avainkytkin on sijoitettu hansikaslokeroon ja turvatyynyn passivointivalo kojetauluun. Jos turvatyynyjärjestelmän varoitusvalo syttyy tai vilkkuu ajon aikana, järjestelmässä on toimintahäiriö. Katsokaa Varoitusja merkkivalot (sivu 83). Irrottakaa lasten turvaistuin ja tarkistuttakaa järjestelmä heti. A B Passivoitu Aktivoitu Kääntäkää kytkin asentoon A. Kytkettyänne sytytysvirran päälle tarkistakaa, että matkustajan turvatyynyn passivointivalo palaa. Matkustajan turvatyynyn aktivointi VAROITUS Varmistakaa, että matkustajan turvatyyny on aktivoitu, jos etumatkustajan istuimelle ei ole sijoitettu lasten turvaistuinta. Kääntäkää kytkin asentoon B. 35

38 Avaimet ja kauko-ohjaimet AVAIMEN KÄYTTÖ Kauko-ohjain taitettavalla avaimen teräosalla Huom: Ovien lukitus voi avautua, jos kaukosäätimen näppäimiä painetaan vahingossa. Kaukosäätimen toimintasäde vaihtelee auton ympäristön mukaan. KAUKO-OHJAIMEN OHJELMOINTI Voitte ohjelmoida autoonne korkeintaan kahdeksan kauko-ohjainavainta (auton toimitusvarustukseen kuuluvat avaimet mukaan lukien). Pyytäkää toimenpideohjeet liikkeestänne. E74382 YLEISTÄ RADIOTAAJUUKSISTA HUOMAUTUS Kaukosäätimen käyttämiä radiotaajuuksia voivat käyttää myös muut lyhyen matkan radiolähetykset (esim. amatööriradiot, lääkinnälliset laitteet, langattomat kuulokkeet, kaukosäätimet ja hälytysjärjestelmät). Jos kaukosäätimen taajuudet ovat käytössä, ette voi käyttää sen toimintoja. Ovet voidaan lukita ja avata avaimella. KAUKO-OHJAIMEN PARISTON VAIHTO Kauko-ohjain taitettavalla avaimen teräosalla E Asettakaa ruuvitaltta mahdollisimman syvälle koloon kauko-ohjaimen sivulla, työntäkää ruuvitalttaa avainterää kohti ja poistakaa avainterä. 36

39 Avaimet ja kauko-ohjaimet 7. Asentakaa avainterä. Kauko-ohjain ilman taitettavaa avaimen teräosaa E Kiertäkää ruuvitalttaa kuvan mukaisesti, mikä aloittaa kauko-ohjaimen puoliskojen erottamisen toisistaan. E74386 E Kiertäkää ruuvitalttaa kuvan mukaisesti, mikä erottaa kauko-ohjaimen puoliskot toisistaan. 3 HUOMAUTUS Älkää koskettako pariston koskettimia tai piirilevyä ruuvitaltalla. 4. Vivutkaa paristo ulos varovasti ruuvimeisselillä. 5. Asentakaa uusi paristo (3V CR 2032) siten, että +-sivu on alaspäin. 6. Kootkaa kauko-ohjaimen puoliskot. 1. Asettakaa ruuvitaltta avaimen takana olevaan syvennykseen ja irrottakaa avainterä. 2. Vapauttakaa kiinnityspidikkeet ruuvitaltalla ja erottakaa kauko-ohjaimen puoliskot toisistaan. HUOMAUTUS Älkää koskettako pariston koskettimia tai piirilevyä ruuvitaltalla. 3. Vivutkaa paristo ulos varovasti ruuvimeisselillä. 4. Asentakaa uusi paristo (3V CR 2032) siten, että +-sivu on ylöspäin. 5. Kootkaa kauko-ohjaimen puoliskot. 6. Asentakaa avainterä. 37

40 Lukot LUKITUS JA LUKITUKSEN AVAUS Keskuslukitus Ovet voidaan lukita keskuslukituksella vain, jos ne ovat kaikki kiinni. Huom: Kuljettajan ovi voidaan avata avaimella. Sitä tarvitsee käyttää, jos kauko-ohjain tai avaimeton järjestelmä ei toimi. Turvalukitus VAROITUS Älkää aktivoiko kaksoislukitusta, kun autossa on ihmisiä tai eläimiä. Ovia ei pysty avaamaan sisäpuolelta, jos ne on lukittu kaksoislukituksella. Lukituksen ja avauksen kuittaus Suuntavilkut vilkkuvat kerran, kun ovien lukitus avataan. Suuntavilkut vilkkuvat kahdesti, kun ovet lukitaan. Huom: Jos autossa on kaksoislukitus, suuntavilkut välähtävät vain kahdesti kun kaksoislukitus on aktivoitu. Ovien lukitseminen ja avaaminen avaimella B A A B E71961 Kaksoislukitus on suoja varkauksia vastaan ja estää ovien avaamisen auton sisäpuolelta. Ovet voidaan lukita kaksoislukituksella vain, jos ne ovat kaikki kiinni. E71962 A B Lukituksen avaus Lukitus 38

41 Lukot Ovien kaksoislukitus avaimella Ovet kaksoislukitaan kääntämällä avain lukitusasentoon kahdesti kolmen sekunnin kuluessa. Ovien ja tavaratilan kannen lukitus ja avaus kaukoohjaimella Ovien lukitseminen ja avaaminen sisäpuolelta Kuljettajan ovi A B A B C E87379 A B C Lukituksen avaus Lukitus Tavaratilan kannen avaus E71958 A B Kaikkien ovien lukitus Kaikkien ovien avaus Ovien ja tavaratilan kannen lukitus kauko-ohjaimella Matkustajan ovet edessä ja takana Painakaa painiketta B kerran. Ovien ja tavaratilan kannen kaksoislukitus kauko-ohjaimella Painakaa painiketta B kahdesti kolmen sekunnin kuluessa. E

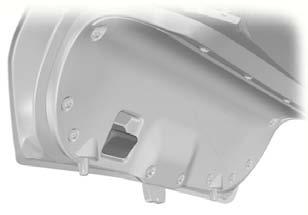

42 Lukot Matkustajan ovet edessä ja takana lukitaan erikseen painamalla painiketta ja sulkemalla ovi autosta poistuttaessa. Farmari Tavaratilan kansi Tavaratilan kannen avaus kauko-ohjaimella Painakaa kauko-ohjaimen painiketta C kahdesti kolmen sekunnin kuluessa. Tavaratilan kannen sulkeminen 4-ovinen E ovinen E89132 E89133 Tavaratilan kannen sisäpuolella on tartuntasyvennys sulkemisen helpottamiseksi. Automaattinen uudelleen lukitus Ovet lukittuvat uudelleen automaattisesti, jos jotakin ovea ei avata 45 sekunnin kuluessa ovien lukituksen avaamisesta kauko-ohjaimella. Ovien lukitus ja hälytys palaavat aiempaan tilaansa. Lukituksen avaustoiminnon uudelleenohjelmointi Jos avaustoiminnon ohjelmointia on muutettu siten, että vain kuljettajan ovi avautuu ( Katsokaa Kauko-ohjaimen ohjelmointi (sivu 36). ), huomioikaa seuraavat seikat: Avauspainikkeen painallus avaa joko kaikkien ovien tai vain kuljettajan oven lukituksen. Avauspainikkeen uusi painallus avaa kaikki ovet. 40

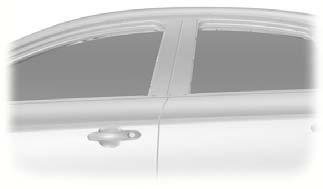

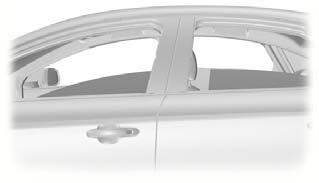

43 Lukot YLEISAVAAMINEN JA - SULKEMINEN Sähkötoimisia ikkunoita voidaan käyttää mukavuuslukitustoiminnon avulla myös sytytysvirran ollessa kytkettynä pois. Huom: Mukavuuslukitus toimii vain, jos muisti on asetettu oikein kullekin ikkunalle. Katsokaa Sähkötoimiset ikkunat (sivu 76). Yleisavaaminen Yleissulkeminen Autot ilman avaimetonta järjestelmää VAROITUS Olkaa varovainen käyttäessänne yleissulkemista. Hätätilanteessa painakaa painiketta välittömästi toiminnan katkaisemiseksi. E71956 E71955 Avatkaa kaikki ikkunat pitämällä avauspainiketta painettuna vähintään kolme sekuntia. Pysäyttäkää avaustoiminto painamalla joko lukitus- tai avauspainiketta uudelleen. Sulkekaa kaikki ikkunat pitämällä lukituspainiketta painettuna vähintään kolme sekuntia. Pysäyttäkää sulkutoiminto painamalla uudelleen mitä tahansa painiketta. Väliinjäämissuojatoiminto on myös päällä yleissulkemisen aikana. 41

44 Lukot Autot avaimettomalla järjestelmällä LUKKOJEN KAUKO- OHJAUS Yleistä E78275 VAROITUS Olkaa varovainen käyttäessänne yleissulkemista. Hätätilanteessa painakaa painiketta kuljettajan ovenkahvassa pysäyttääksenne toiminnan. Huom: Yleissulkeminen voidaan aktivoida painikkeesta kuljettajan ovenkahvassa. Yleisavaaminen ja -sulkeminen voidaan myös aktivoida käyttämällä painikkeita passiivisessa avaimessa. Jos haluatte sulkea kaikki ikkunat, painakaa kuljettajan ovenkahvan painiketta ainakin kaksi sekuntia. Väliinjäämissuojatoiminto on myös päällä yleissulkemisen aikana. VAROITUS Avaimettoman lukitusjärjestelmän toiminnassa saattaa olla häiriöitä, jos avain on lähellä metalliesineitä tai elektronisia laitteita, kuten matkapuhelimia. Huom: Jos ovenkahvoja vedetään useita kertoja lyhyen ajan kuluessa ilman, että lähellä on toimiva pasiivinen avain, järjestelmä saattaa lakata toimimasta 30 sekunnin ajaksi. Passiivinen lukitusjärjestelmä ei toimi, jos: Passiivisen avaimen taajuuksilla on häiriöitä. Passiivisen avaimen paristo on tyhjä. Huom: Jos passiivinen järjestelmä ei toimi, käyttäkää mekaanista avainterää ajoneuvon lukitsemiseen ja lukkojen avaamiseen. Avaimettoman järjestelmän ansiosta kuljettaja voi käyttää ajoneuvoa ilman avainta tai kauko-ohjainta. 42

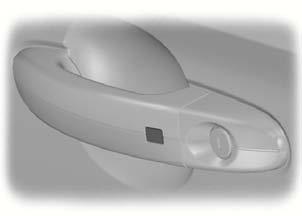

45 Lukot Ajoneuvon lukitseminen E87384 E78276 Passiivinen lukitus ja avaus edellyttää, että toimiva passiivinen avain on jollakin kolmesta ulkoisesta tunnistusalueesta. Ne sijaitsevat noin 1,5 metriä kuljettajan ja etumatkustajan ovikahvoista ja tavaratilan kannesta. Passiivinen avain Auto voidaan lukita ja avata passiivisella avaimella. Passiivista avainta voidaan käyttää myös kauko-ohjaimen tavoin. Katsokaa Lukitus ja lukituksen avaus (sivu 38). E87435 VAROITUS Ajoneuvo ei lukitse itseään automaattisesti. Jos lukituspainiketta ei paineta, ajoneuvo jää lukitsematta. Huom: Jos lukitus tehdään tavaratilan kannesta, passiivisen avaimen täytyy olla tavaratilan kannen tunnistusalueella. Lukituspainikkeet on sijoitettu kumpaankin etuoveen sekä tavaratilan kanteen. 43

46 Lukot Keskuslukituksen ja hälyttimen aktivointi: Painakaa lukituspainiketta kerran. Kaksoislukituksen, hälyttimen ja sisätilan anturien aktivointi: Painakaa lukituspainiketta kahdesti kolmen sekunnin kuluessa. Huom: Heti aktivoinnin jälkeen ajoneuvoa ei voida avata uudelleen kolmeen sekuntiin. Tämän avulla voitte vetää ovenkahvasta ja tarkistaa, että ajoneuvo on lukittu. Kun viiveaika on kulunut, ovet voidaan avata uudelleen, edellyttäen, että passiivinen avain on tunnistusmatkan sisällä. Tavaratilan kansi Huom: Takaluukkua ei voi sulkea ja se ponnahtaa takaisin ylös, jos passiivinen avain sijaitsee tavaratilassa. Huom: Jos toinen toimiva passiivinen avain sijaitsee tavaratilan kannen tunnistusalueen sisällä, tavaratilan kansi voidaan sulkea. Ajoneuvon avaaminen Huom: Jos ajoneuvon ovilukkoja ei avata yli viiteen päivään, avaimeton järjestelmä siirtyy virransäästötilaan. Tällä estetään auton akun tyhjeneminen. Jos ajoneuvo avataan, kun järjestelmä on tässä tilassa, järjestelmän reagointiaika saattaa olle hiukan normaalia pidempi. Ajoneuvon avaaminen kerran kytkee energiansäästötilan pois päältä. E78278 Vedä toista ovikahvaa tai tavaratilan kannen kahvaa. Huom: Kelvollisen passiivisen avaimen täytyy olla tämän oven tunnistusalueen sisällä. Suuntavilkkujen yksi pitkä välähdys vahvistaa, että kaikki ovet, tavaratilan kansi ja polttoainesäiliön luukku on avattu ja että hälytin on kytketty pois päältä. Vain kuljettajan oven avaaminen Jos avaustoiminnon ohjelmointia on muutettu siten, että vain kuljettajan ovi avautuu ( Katsokaa Avaimet ja kauko-ohjaimet (sivu 36). ), huomioikaa seuraavat seikat: Jos kuljettajan ovi avataan ensiksi, muut ovet ja tavaratilan kansi pysyvät lukossa. Kaikki muut ovet voidaan avata ajoneuvon sisäpuolelta painamalla lukituksen avauspainiketta, joka sijaitsee kuljettajan ovenkahvan vieressä. Ovet voidaan avata yksitellen vetämällä sisäkahvasta näissä ovissa. 44

47 Lukot Jos etumatkustajan ovi tai toinen takaovista avataan ensiksi, kaikki ovet ja tavaratilan kansi avataan lukituksesta. Ovien lukitus ja avaus avainterällä Tyyppi 1 Toimimattomat avaimet Jos avaimia jätetään auton sisälle, kun se on lukossa, avaimet lakkaavat toimimasta. Toimimatonta avainta ei voida käyttää sytytysvirran kytkemiseen tai moottorin käynnistykseen. Jotta voitte käyttää näitä passiivisia avaimia uudelleen, ne täytyy tehdä toimiviksi. Kaikki toimimattomat avaimet saadaan jälleen käyttöön avaamalla auto ensin passiivisella avaimella tai kauko-ohjaimen avaustoiminnolla. Kaikki passiiviset avaimet alkavat toimia, jos sytytysvirta kytketään päälle tai jos auto käynnistetään toimivalla avaimella. E Siirtäkää liukuvaa vapautuskappaletta nuolen suuntaan ja vetäkää avainterä ulos peukalollanne. 2. Poistakaa avainterä ja asettakaa se lukkoon. 2 45

48 Lukot Tyyppi E Poistakaa suojus varovasti. 2. Poistakaa avainterä ja asettakaa se lukkoon. 46

49 Käynnistyksenestolaite TOIMINTAPERIAATTEET Käynnistyksenestojärjestelmä on varkaudenestojärjestelmä, joka estää moottorin käynnistämisen ilman oikein koodattua avainta. KOODATUT AVAIMET Huom: Avaimet eivät saa jäädä metalliesineiden peittoon. Tällöin vastaanotin ei ehkä pysty tunnistamaan kelvollisia avaimia. Huom: Jos avain katoaa, muut avaimet on poistettava järjestelmän muistista ja koodattava uudelleen. Kysykää lisätietoja Ford-liikkeestä. Uudet avaimet on koodattava yhdessä vanhojen avaimien kanssa. Jos menetätte avaimen, kysykää uusi avain Ford-liikkeestänne. Ilmoittakaa myös avainnumero alkuperäisten avaimien mukana tulleesta lipukkeesta, jos mahdollista. Ford-liikkeestä on saatavana myös lisäavaimia. KÄYNNISTYKSENES- TOLAITTEEN PASSIVOINTI Käynnistyksenestolaite passivoituu automaattisesti, kun sytytysvirta kytketään päälle oikealla koodiavaimella. Jos tietonäyttöön tulee sanoma Immobiliser active (käynnistyksenesto aktiivinen), avainta ei ole hyväksytty. Poistakaa avain ja yrittäkää uudelleen. Jos moottoria ei voi käynnistää oikealla koodiavaimella, järjestelmässä on toimintahäiriö. Tietonäyttöön tulee sanoma Immobiliser active (käynnistyksenesto aktiivinen), kun sytytysvirta kytketään päälle. Antakaa asiantuntijan tarkistaa käynnistyksenestolaite välittömästi. KÄYNNISTYKSENES- TOLAITTEEN VIRITYS Käynnistyksenestolaite virittyy automaattisesti yhden sekunnin kuluttua sytytysvirran katkaisusta. 47

50 Hälytysjärjestelmä TOIMINTAPERIAATTEET Hälytysjärjestelmä Ajoneuvossa saattaa olla yksi seuraavista hälytysjärjestelmistä: Lähestymishälytys. Lähestymishälytin sisätilan antureilla. Varmuusluokituksen yksi hälytysjärjestelmä sisätilan antureilla ja akkuvarmennetulla hälyttimellä. Varmuusluokituksen yksi hälytin sisätilan antureilla, akkuvarmennetulla hälyttimellä ja kallistusantureilla. Lähestymishälytys Lähestymishälytys toimii pelotteena luvattomia tunkeutujia vastaan, jotka yrittävät päästä autoon ovien tai konepellin kautta. Se suojaa myös audiolaitetta. Sisätilan anturit E71401 VAROITUS Sisävaloissa olevia antureita ei saa peittää. Älkää aktivoiko hälytysjärjestelmän täyttä suojausta, jos ajoneuvon sisällä on ihmisiä, eläimiä tai liikkuvia esineitä. Anturit toimivat pelotteena luvattomia tunkeutujia vastaan havaitsemalla kaiken liikkeen ajoneuvon sisätilassa. Akkuvarmennettu hälytin Akkuvarmennettu hälytin on lisähälytysjärjestelmä, joka soittaa summeria, kun hälytin laukeaa. Se aktivoituu, kun ajoneuvo lukitaan. Hälyttimellä on oma akku ja se soittaa hälytyssummeria, vaikka ajoneuvon akku tai akkuvarmennettu hälytin kytkettäisiin irti. Kallistusanturit Kallistusanturit havaitsevat pyörän irrotusyrityksen tai ajoneuvon hinausyrityksen tunnistamalla muutokset ajoneuvon kallistustasossa. Huom: Passivoikaa kallistusanturit valitsemalla rajoitettu suojaus matkustaessanne lautalla hälytin aktivoituna. Se estää hälytyksen laukeamisen lautan liikkeiden takia. Hälytyksen laukeaminen Aktivoituna hälytys laukeaa seuraavissa tilanteissa: 48

51 Hälytysjärjestelmä Jos ovi, takaluukku tai konepelti avataan ilman kelvollista avainta tai kauko-ohjainta. Jos audio- tai suunnistusjärjestelmä irrotetaan. Jos virtalukko käännetään asentoon I, II tai III ilman kelvollista avainta. Jos sisätilan anturit havaitsevat liikettä ajoneuvon sisätiloissa. Jos akkuvarmennetulla hälyttimellä varustettujen ajoneuvojen akku tai akkuvarmennettu hälytin kytketään irti. Jos kallistusanturit havaitsevat muutoksen ajoneuvon kallistumassa. Jos hälytys laukeaa, äänimerkki soi 30 sekunnin ajan ja varoitusvilkut vilkkuvat viisi minuuttia. Jos jotakin edellä mainituista toimista yritetään uudelleen, myös hälytys laukeaa uudelleen. Täysi ja rajoitettu suojaus Täysi suojaus Täysi suojaus on vakioasetus. Täyden suojauksen tilassa sisätilan anturit ja kallistusanturit aktivoituvat, kun hälytysjärjestelmä aktivoidaan. Huom: Se saattaa aiheuttaa vääriä hälytyksiä, jos ajoneuvon sisällä on eläimiä tai liikkuvia esineitä tai jos kallistusantureilla varustettu ajoneuvo matkustaa lautalla. Rajoitettu suojaus Rajoitetun suojauksen tilassa sisätilan anturit ja kallistusanturit passivoituvat, kun hälytysjärjestelmä aktivoidaan. Huom: Hälytysjärjestelmä voidaan asettaa rajoitetulle suojaukselle vain nykyisen sytytysvirtajakson ajaksi. Hälytys palautuu täyden suojauksen tilaan, kun sytytysvirta kytketään päälle seuraavan kerran. Kysy poistuttaessa Tietonäyttö voidaan ohjelmoida kysymään aina ajoneuvosta poistuttaessa, mikä suojaustaso halutaan asettaa. Jos valitsette Ask on Exit (kysy poistuttaessa), mittariston näyttöön tulee sanoma Reduced guard? (rajoitettu suojaus?) aina, kun sytytysvirta sammutetaan. Jos haluatte aktivoida hälytysjärjestelmän rajoitetun suojauksen, painakaa OK-painiketta sanoman tullessa näyttöön. Jos haluatte aktivoida hälytysjärjestelmän täyden suojauksen, poistukaa ajoneuvosta OK-painiketta painamatta. 49

52 Hälytysjärjestelmä Täyden tai rajoitetun suojauksen valitseminen Huom: Toiminnon Reduced (rajoitettu) valinta ei aseta hälytysjärjestelmää pysyvästi rajoitetulle suojaukselle. Hälytysjärjestelmä on rajoitetun suojauksen tilassa vain nykyisen sytytysvirtajakson ajan. Jos tarvitsette rajoitettua suojausta usein, valitkaa toiminto Ask on Exit (kysy poistuttaessa). E70499 Alarm Full Guard Reduced Ask on Exit 1. Painakaa ohjauspyörän oikeaa nuolipainiketta siirtyäksenne päävalikkoon. 2. Korostakaa Setup (asetukset) ylä- ja alanuolipainikkeiden avulla ja painakaa oikeaa nuolipainiketta. 3. Korostakaa Alarm (hälytys) ja painakaa oikeaa nuolipainiketta. 4. Korostakaa Reduced (rajoitettu suojaus) tai Full guard (täysi suojaus). Jos haluatte muistutuksen aina kytkettyänne sytytysvirran pois päältä, valitkaa Ask on Exit (kysy poistuttaessa). 5. Vahvistakaa valinta painamalla OK-painiketta. 6. Poistukaa valikosta painamalla vasenta nuolipainiketta. Pääsette suoraan takaisin ajotietokoneen näyttöön pitämällä vasenta nuolipainiketta painettuna. Tietosanomat Katsokaa Tietosanomat (sivu 101). HÄLYTYSJÄRJESTELMÄN VIRITYS Hälytys aktivoituu, kun auto lukitaan. Katsokaa Lukot (sivu 38). E

53 Hälytysjärjestelmä HÄLYTYSJÄRJESTELMÄN PASSIVOINTI Autot ilman avaimetonta lukitusjärjestelmää Lähestymishälytys Passivoikaa ja mykistäkää hälytys avaamalla ovien lukitus avaimella, kytkemällä sytytysvirta päälle oikein koodatulla avaimella tai avaamalla ovien tai tavaratilan kannen lukitus kauko-ohjaimella. Varmuusluokituksen 1 hälytysjärjestelmä Passivoikaa ja mykistäkää hälytys avaamalla ovien lukitus ja kytkemällä sytytysvirta päälle 12 sekunnin kuluessa tai avaamalla ovien tai tavaratilan kannen lukitus kauko-ohjaimella. Varmuusluokituksen 1 hälytysjärjestelmä Passivoikaa ja mykistäkää hälytys avaamalla ovien lukitus avaimella ja kytkemällä sytytysvirta päälle oikein koodatulla avaimella 12 sekunnin kuluessa tai avaamalla ovien tai tavaratilan kannen lukitus kauko-ohjaimella. Autot avaimettomalla lukitusjärjestelmällä Huom: Toimivan passiivisen avaimen täytyy olla tämän oven tunnistusalueen sisällä avaimettoman lukitusjärjestelmän käyttöä varten. Katsokaa Lukkojen kauko-ohjaus (sivu 42). Lähestymishälytys Passivoikaa ja mykistäkää hälytys avaamalla ovien lukitus ja kytkemällä sytytysvirta päälle tai avaamalla ovien tai tavaratilan kannen lukitus kauko-ohjaimella. 51

54 Ohjauspyörä OHJAUSPYÖRÄN SÄÄTÖ VAROITUS Älkää koskaan säätäkö ohjauspyörää auton liikkuessa. Huom: Varmistakaa, että istutte oikeassa asennossa. Katsokaa Oikea istuma-asento (sivu 127). 2 VAROITUS Varmistakaa lukitusvivun kunnollinen kytkeytyminen, kun palautatte sen alkuperäiseen asentoon. AUDIOLAITTEEN KAUKOSÄÄTIMET A 2 E D B E E72288 C A B C D E Äänenvoimakkuuden lisääminen Haku ylös Äänenvoimakkuuden vähentäminen Haku alas Toiminto E Toiminto Audiolähde valitaan pitämällä toimintonäppäintä alhaalla. 52

55 Ohjauspyörä Painakaa toimintonäppäintä, jos haluatte: virittää radion seuraavalle esivalitulle asemataajuudelle toistaa seuraavaa CD:tä toistaa kasettinauhan toista puolta vastata puhelimeen lopettaa puhelun. Etsintä Painakaa etsintänäppäintä, jos haluatte: virittää radiota ylös- tai alaspäin seuraavalle aseman taajuudelle toistaa seuraavan tai edellisen CD-kappaleen kelata kasettia eteenpäin tai taaksepäin. Pitäkää etsintänäppäintä alhaalla, jos haluatte: virittää radiota ylös- tai alaspäin toiselle taajuudelle etsiä CD-kappaletta. 53

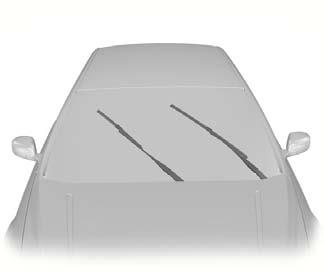

56 Pyyhkimet ja pesimet TUULILASIN PYYHKIMET D C B A E70696 A Kertapyyhkäisy B Tihkuasento C Normaali pyyhintä D Nopea pyyhintänopeus Tihkuasento AUTOMAATTIPYYHKIMET VAROITUKSET Älkää kytkekö automaattisia pyyhkimiä päälle kuivissa sääoloissa. Sadeanturi on erittäin herkkä ja pyyhkimet saattavat kytkeytyä päälle, jos tuulilasiin osuu likaa, sumua tai hyönteisiä. Vaihtakaa pyyhinsulat heti, kun niistä jää vesiraitoja ja rasvatahroja. Jos pyyhinsulkia ei vaihdeta, sadeanturi havaitsee tuulilasilla vettä ja pyyhkimet ovat päällä, vaikka suurin osa tuulilasista on kuiva. Sulattakaa pakkassäällä huurre tuulilasista kokonaan, ennen kuin kytkette automaattiset pyyhkimet päälle. Kytkekää automaattiset pyyhkimet pois, ennen kuin pesetätte auton. A B E70315 A B C C Lyhyt pyyhintäväli Tihkuasento Pitkä pyyhintäväli 54

57 Pyyhkimet ja pesimet A B Huom: Pesusuuttimia lämmitetään, kun sytytysvirta on päällä. E70315 C A B C Suuri herkkyys Päällä Pieni herkkyys Jos automaattiset pyyhkimet ovat päällä, pyyhkimet eivät pyyhi, ennen kuin tuulilasilla havaitaan vettä. Sadetunnistin mittaa tällöin jatkuvasti veden määrää tuulilasilla ja säätää tuulilasinpyyhkimien nopeutta automaattisesti. Sadeanturin herkkyyttä voidaan säätää kiertosäätimellä. Vähäiseen herkkyyteen säädettynä pyyhkimet toimivat, kun anturi havaitsee paljon vettä tuulilasilla. Suureen herkkyyteen säädettynä pyyhkimet toimivat jo silloin, kun anturi havaitsee vähäisen määrän vettä tuulilasilla. TUULILASIN PESIMET VAROITUS Älkää käyttäkö tuulilasin pesimiä 10 sekuntia kauempaa tai säiliön ollessa tyhjä. E70776 TAKALASIN PYYHIN JA PESIMET Tihkuasento E70777 Pyyhintä peruutusvaihteella Takalasin pyyhin toimii automaattisesti, kun valitaan peruutusvaihde ja pyyhinvipu on asennossa B, C tai D. 55

58 Pyyhkimet ja pesimet Pesin VAROITUS Älkää käyttäkö takalasin pesintä 10 sekuntia kauempaa tai säiliön ollessa tyhjä. Huom: Jotta estetään pesunestesäiliön nopea tyhjeneminen, ajovalojen pesimet eivät toimi aina tuulilasin pesimiä käytettäessä. PYYHINSULKIEN TARKISTUS E70777 Pesin toimii, kun vedätte vipua mahdollisimman pitkälle ohjauspyörää kohti ja pidätte sitä paikallaan. AJOVALOJEN PESIMET E66644 Vetäkää sormenpäätä pyyhinsulan reunaa pitkin tarkistaaksenne, onko siinä karkeutta. Puhdistakaa pyyhinsulkien terät veteen kastetulla pehmeällä sienellä. PYYHINSULKIEN VAIHTO Tuulilasinpyyhkimien sulat E70776 Ajovalojen pesimet toimivat yhdessä tuulilasin pesimien kanssa, kun ajovalot on kytketty päälle. VAROITUKSET Asettakaa tuulilasinpyyhkimet huoltoasentoon, kun vaihdatte tuulilasinpyyhkimien sulkia. 56

59 Pyyhkimet ja pesimet VAROITUKSET Huoltoasentoa voidaan käyttää talvella helpottamaan sulkien vapautusta lumesta ja jäästä. Tuulilasinpyyhkimet palaavat normaaliasentoon, kun sytytysvirta kytketään päälle, joten tuulilasin on oltava puhdistettu jäästä ennen sytytysvirran päällekytkemistä. Huoltoasento Sammuttakaa sytytysvirta ja siirtäkää pyyhinvipu asentoon A kolmen sekunnin kuluessa. Vapauttakaa vipu, kun tuulilasinpyyhkimet ovat siirtyneet huoltoasentoon. Tuulilasinpyyhkimien sulkien vaihto Asettakaa tuulilasinpyyhkimet huoltoasentoon ja nostakaa pyyhinvarsia. 2 E E Painakaa lukituspainiketta. 2. Irrottakaa pyyhinsulka. Huom: Varmistakaa, että pyyhinsulka lukittuu paikalleen. 3. Asentakaa takaisin päinvastaisessa järjestyksessä. Takalasinpyyhkimen sulat Takalasinpyyhkimien sulkien vaihto farmari A 1. Nostakaa pyyhkijän varsi irti. E

60 Pyyhkimet ja pesimet 3 4 Huom: Varmistakaa, että pyyhinsulka lukittuu paikalleen. 4. Asentakaa takaisin päinvastaisessa järjestyksessä. E Asettakaa pyyhinsulka suorakulmaan pyyhkimen varteen nähden. 3. Irrottakaa pyyhinsulka varresta. 4. Irrottakaa pyyhinsulka. Huom: Varmistakaa, että pyyhinsulka lukittuu paikalleen. 5. Asentakaa takaisin päinvastaisessa järjestyksessä. Takalasinpyyhkimien sulkien vaihto 5-ovinen 1. Nostakaa pyyhkijän varsi irti. 3 E Painakaa lukituspainiketta. 3. Irrottakaa pyyhinsulka. 58

61 Valot VALOJEN TARKISTUS Ulkovalokytkimen asennot Toinen puoli A A B C E70718 A B C Pois Seisonta- ja takavalot Ajovalot B E75505 A Oikea puoli B Vasen puoli Kauko- ja lähivalot Seisontavalot HUOMAUTUS Seisontavalojen pitkäaikainen käyttö tyhjentää akun. Sammuttakaa sytytysvirta. Molemmat puolet Kytkekää valokytkin asentoon B. E70725 Vetäkää vipu kokonaan ohjauspyörää kohti vaihtaaksenne kauko- ja lähivalojen välillä. Kaukovalovilkku Vetäkää vivusta hiukan ohjauspyörää kohti. 59

62 Valot Saattovalo Sammuttakaa sytytysvirta ja vetäkää suuntavilkkuvipua ohjauspyörää kohti kytkeäksenne ajovalot päälle. Lyhyt äänimerkki kuuluu. Ajovalot sammuvat automaattisesti kolmen minuutin kuluttua, jos jokin ovi on auki, tai 30 sekuntia viimeisen oven sulkemisen jälkeen. Kun kaikki ovet on suljettu, ja 30 sekunnin viive kulunut, oven avaaminen käynnistää kolmen minuutin ajastimen uudelleen. Saattovalot voidaan peruuttaa vetämällä suuntavilkkuvipua uudelleen kohti ohjauspyörää tai kytkemällä sytytysvirta päälle. AUTOMAATTIVALOT ETUSUMUVALOT E70721 VAROITUS Käyttäkää etusumuvaloja ainoastaan silloin, kun näkyvyys on merkittävästi heikentynyt sumun, lumen tai vesisateen vuoksi. TAKASUMUVALOT E70719 Huom: Mikäli automaattivalot on kytketty päälle, voitte ainoastaan kytkeä kaukovalot päälle, kun automaattivalot ovat kytkeneet ajovalot päälle. Ajovalot syttyvät ja sammuvat automaattisesti vallitsevien valaistusolosuhteiden mukaan. E70720 VAROITUKSET Käyttäkää takasumuvaloja ainoastaan silloin, kun näkyvyys on laskenut alle 50 metriin. Älkää käyttäkö takasumuvaloja vesi- tai lumisateessa ja kun näkyvyys on yli 50 metriä. 60

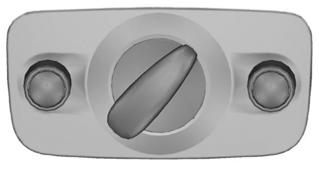

63 Valot AJOVALOJEN KORKEUDENSÄÄTÖ Huom: Kaasupurkausajovaloilla varustetuissa autoissa on automaattinen ajovalojen korkeudensäätö. A E70722 B A B Ajovalojen suunta ylöspäin Ajovalojen suunta alaspäin Ajovalojen korkeutta voidaan säätää auton eri kuormitustilanteiden mukaan. Suositeltavat ajovalojen korkeudensäätökytkimen asennot Etuistuimet Kuorma Toisen rivin istuimet Kuorma tavaratilassa Maksimi 1 Maksimi 1 Kytkinasento 0 0 (0.5 2 ) 1 (0.5 2 ) 3 (0.5 2 ) 4 (1.5 2 ) 1 Katsokaa Ajoneuvon tunnistus (sivu 254). 2 Autot aktiivisella jousituksella 61

64 Valot VAROITUSVILKUT Huom: Auton alkuperäisen kohdemaan lainsäädäntö ja määräykset määrittävät sen, onko autoon asennettu myös voimakkaassa jarrutuksessa aktivoituva varoitusvilkkutoiminto. E71943 Sijainti: Katsokaa Pikaopas (sivu 10). KÄÄNTYVIEN AJOVALOJEN JÄRJESTELMÄ (AFS) A A B B E72897 A B Ilman AFS:ää AFS:llä 62

65 Valot Kääntyvät ajovalot (AFS) säätävät ajovalojen lähivalokeilaa auton ohjaussuunnan ja ajonopeuden mukaisesti. Toiminto parantaa näkyvyyttä pimeällä ajettaessa sekä osaltaan estää ajovaloja häikäisemästä vastaantulevaa liikennettä. Järjestelmä ei toimi auton seisoessa, päivävalot kytkettynä tai peruutusvaihteen valinnan jälkeen. Jos järjestelmässä on toimintahäiriö, tietonäyttöön tulee siitä kertova ilmoitus. Katsokaa Tietosanomat (sivu 101). Ajovalot siirtyvät kiinteään keskiasentoon tai lähivaloasentoon. Antakaa tarkastaa järjestelmä mahdollisimman pian. Kaarrevalot A A B B E72898 A B Ajovalot Kaarrevalon keila Kaarrevalot valaisevat mutkan sisäpuolista reunaa käännyttäessä. 63

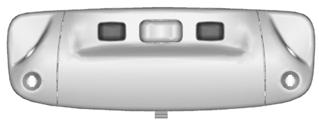

66 Valot SUUNTAVILKUT E70727 Huom: Vivun kevyt napautus ylöstai alaspäin saa suuntavilkut välähtämään vain kolme kertaa. SISÄVALOT Ovivalo A B C Jos asetatte kytkimen asentoon B, ovivalo syttyy päälle ovea tai tavaratilan kantta tai niiden lukitusta avattaessa. Jos ovi jää auki sytytysvirta sammutettuna, ovivalo sammuu automaattisesti lyhyen ajan jälkeen, jotta ajoneuvon akku ei pääse tyhjenemään. Voitte kytkeä sen uudelleen käyttämällä sytytysvirtaa päällä lyhyen ajan. Ovivalo syttyy päälle myös sytytysvirran katkaisun jälkeen. Se sammuu automaattisesti lyhyen ajan jälkeen tai kun käynnistätte moottorin. Jos asetatte kytkimen asentoon C sytytysvirta sammutettuna, ovivalo syttyy. Se sammuu automaattisesti lyhyen ajan jälkeen, jotta ajoneuvon akku ei pääse tyhjenemään. Voitte kytkeä sen uudelleen käyttämällä sytytysvirtaa päällä lyhyen ajan. Lukuvalot E71945 A B C Pois Ovikosketus Päällä E71946 Jos katkaisette sytytysvirran, lukuvalot sammuvat automaattisesti jonkin ajan jälkeen, jotta ajoneuvon akku ei pääse tyhjenemään. Ne voidaan kytkeä uudelleen käyttämällä sytytysvirtaa päällä lyhyen ajan. 64

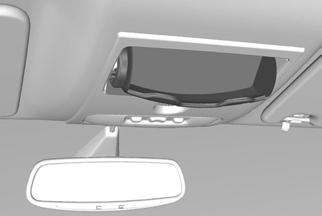

67 Valot Meikkauspeilin valot A B E72900 A B Pois Päällä E Irrottakaa ruuvit. Jos katkaisette sytytysvirran, meikkauspeilin valot sammuvat automaattisesti lyhyen ajan jälkeen, jotta ajoneuvon akku ei pääse tyhjenemään. Ne voidaan kytkeä uudelleen käyttämällä sytytysvirtaa päällä lyhyen ajan. AJOVALON IRROTUS VAROITUS Antakaa kaasupurkauspolttimoiden vaihto asianmukaisesti koulutetun henkilökunnan tehtäväksi. Toimenpiteeseen liittyy sähköiskun vaara. E Irrottakaa muoviruuvi ja kiinnitin. 1. Avatkaa konepelti. Katsokaa Konepellin avaaminen ja sulkeminen (sivu 211). 65

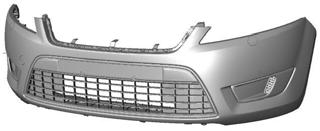

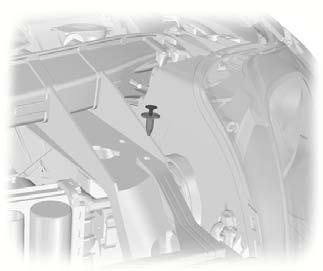

68 Valot E Vetäkää etusäleikön kulmaa ja puskuria varovasti autosta eteenpäin. 5. Nostakaa ajovalon kulmaa varovasti, ja painakaa sitä auton perää kohti niin kauas kuin mahdollista. 6 7 HUOMAUTUS Ajovaloa asennettaessa on varottava vahingoittamasta kiinnityksen kohdistimia. Huom: Kun asennatte ajovaloa, varmistakaa, että ajovalo on lukittunut kunnollisesti ulompaan alakiinnityskohtaan. Huom: Kun asennatte ajovaloa, kiristäkää eturuuvi ennen takaruuvia. POLTTIMON VAIHTO VAROITUKSET Sammuttakaa valot ja kääntäkää sytytysvirta pois päältä. Antakaa polttimon jäähtyä ennen irrotusta. Antakaa kaasupurkauspolttimoiden vaihto asianmukaisesti koulutetun henkilökunnan tehtäväksi. Toimenpiteeseen liittyy sähköiskun vaara. VAROITUKSET Älkää koskeko polttimon lasiin. E Vetäkää ajovaloa varovasti kohti auton keskiosaa etusäleikön ja puskurin takaa, jotta se irtoaa ulommasta alakiinnityskohdasta. 7. Irrottakaa ajovalo. Asentakaa vain oikeanlaisia polttimoita. Katsokaa Polttimoerittelytaulukko (sivu 74). 66

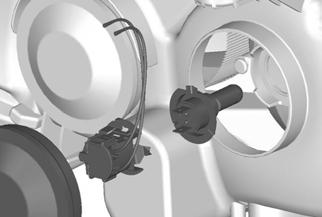

69 Valot Huom: Seuraavissa ohjeissa on neuvottu polttimoiden irrotus. Uudet asennetaan päinvastaisessa järjestyksessä, ellei muuta ole mainittu. Ajovalo Huom: Irrottakaa suojukset, jotta pääsette käsiksi polttimoihin. Suuntavilkku 1. Irrottakaa ajovalo. Katsokaa Ajovalon irrotus (sivu 65). E Irrottakaa sähköliitin. 3. Vapauttakaa pidike ja irrottakaa polttimo. 3 Ajovalojen lähivalot 2 1. Irrottakaa ajovalo. Katsokaa Ajovalon irrotus (sivu 65). 3 3 E Kiertäkää polttimon pidikettä vastapäivään ja irrottakaa se. 3. Painakaa polttimoa kevyesti polttimon pidikkeeseen, kääntäkää sitä vastapäivään ja irrottakaa polttimo. Kaukovalot 1. Irrottakaa ajovalo. Katsokaa Ajovalon irrotus (sivu 65). 2 E Kiertäkää polttimon pidikettä vastapäivään ja irrottakaa se. 3. Irrottakaa polttimo. Kaarrevalo 1. Irrottakaa ajovalo. Katsokaa Ajovalon irrotus (sivu 65). 67

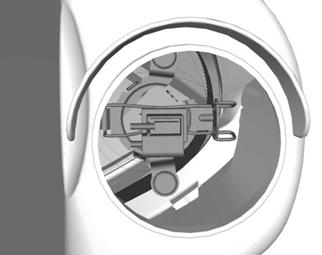

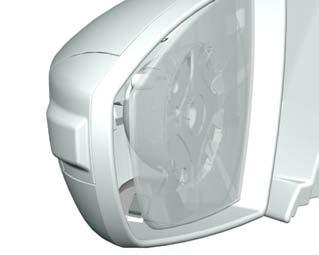

70 Valot Lähestymisvalo 3 2 E Irrottakaa sähköliitin. 3. Vapauttakaa pidike ja irrottakaa polttimo. Sivusuuntavilkut 2 E Huom: Sijoittakaa peilin lasi mahdollisimman pitkälle sisäänpäin. 1. Työntäkää ruuvitaltta peilin kotelon ja lasin väliseen rakoon ja avatkaa metallinen kiinnityspidike E Irrottakaa sivusuuntavilkku varovasti. 2. Pitäkää polttimon pidikkeestä kiinni, kääntäkää koteloa vastapäivään ja irrottakaa se. 3. Irrottakaa polttimo. E Irrottakaa valo. 3. Irrottakaa polttimo. 68

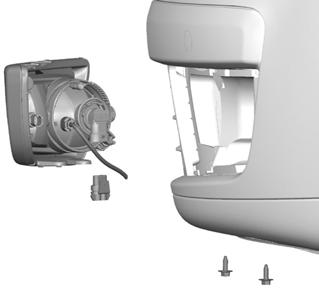

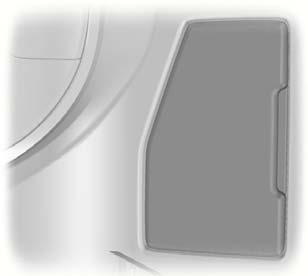

71 Valot Etusumuvalot Takavalot Suuntavilkku, taka- ja jarruvalo E Huom: Etusumuvalon polttimoa ei voida irrottaa polttimon pidikkeestä. Huom: Älkää kiertäkö ruuveja irti. 1. Avatkaa ruuvit. 2. Irrottakaa valo. 3. Irrottakaa sähköliitin. 4. Kiertäkää polttimon pidikettä vastapäivään ja irrottakaa se. E Irrottakaa verhouslevy. 2 E Napsauttakaa polttimopidike irti. 69

72 Valot 2 A E86005 A B B Suuntavilkku Taka- ja jarruvalo 3. Painakaa polttimoa kevyesti polttimon pidikkeeseen, kääntäkää sitä vastapäivään ja irrottakaa polttimo. 3 E Napsauttakaa polttimopidike irti. A 3 Peruutusvalo, takavalo ja sumuvalo E86008 B C E Irrottakaa verhouslevy. 1 A B C Peruutusvalo Takavalo Sumuvalo 3. Painakaa polttimoa kevyesti polttimon pidikkeeseen, kääntäkää sitä vastapäivään ja irrottakaa polttimo. 70

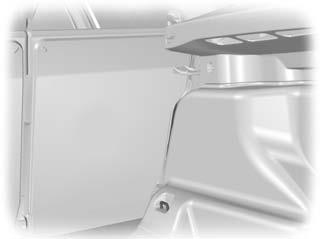

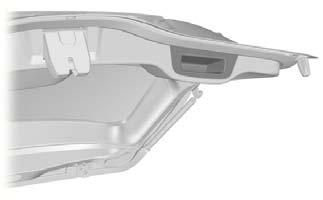

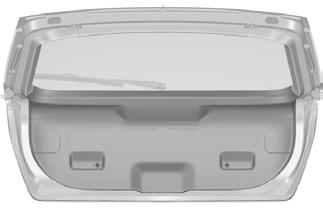

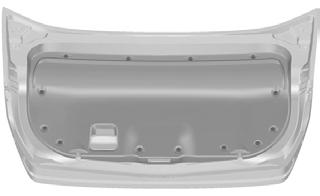

73 Valot Lisäjarruvalo Farmari Verhouslevyn irrotus 4-ovinen 13 E Irrottakaa pidikkeet. E Irrottakaa pidikkeet. 5-ovinen Valon irrotus 2 E Irrottakaa ruuvit. 2. Irrottakaa pidikkeet. E Asettakaa sopiva esine reikiin. 2. Vetäkää valoa varovasti autosta eteenpäin, jotta jousipidikkeet vapautuvat. 71

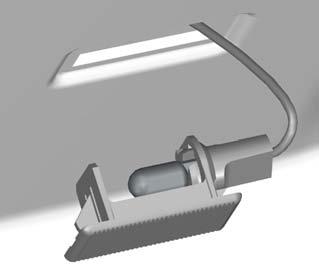

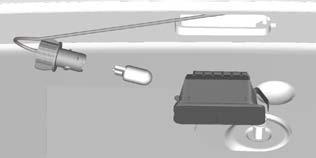

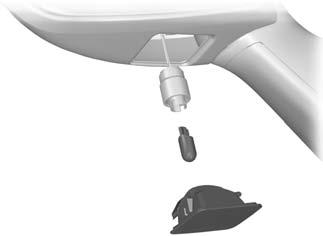

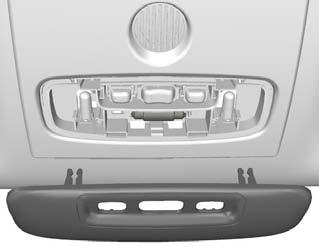

74 Valot Rekisterikilven valo 3 E72789 E Irrottakaa valo. 1. Vapauttakaa jousipidike varovasti. 2. Irrottakaa valo. 3. Irrottakaa polttimo. Sisävalo Autot ilman sisäantureita 4 E Napsauttakaa polttimopidike irti. 5. Irrottakaa polttimo. E Vivutkaa linssi ulos varovasti. 2. Irrottakaa linssi. 3. Irrottakaa polttimo. 72

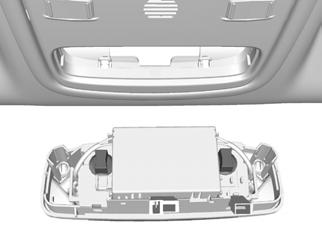

75 Valot Autot sisäantureilla Autot sisäantureilla E Vivutkaa linssi ulos varovasti. 2. Irrottakaa linssi. 3. Irrottakaa polttimo. E Vivutkaa valo ulos varovasti. 2. Kiertäkää polttimon pidikettä vastapäivään ja irrottakaa se. Lukuvalot Autot ilman sisäantureita E Irrottakaa polttimo. E Vivutkaa linssi ulos varovasti. 2. Irrottakaa linssi. 3. Irrottakaa polttimo. 73

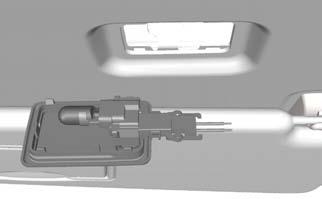

76 Valot Meikkauspeilin valo Tavaratilan valo E Vivutkaa valo ulos varovasti. 2. Irrottakaa polttimo. E Vivutkaa valo ulos varovasti. 2. Irrottakaa polttimo. POLTTIMOERITTELYTAULUKKO Lamppu Etusuuntavilkku Kaukovalot Ajovalojen lähivalot Kaarrevalo Sivusuuntavilkku Lähestymisvalo Etusumuvalo Etusumuvalo Seisontavalo Takasuuntavilkku Tekniset tiedot PY21W H1 H7 H1 W5W W5 H8 H11 W5W PY21W Teho (W)

77 Valot Lamppu Jarru- ja takavalo Takavalo Takasumuvalo Peruutusvalo Lisäjarruvalo Rekisterikilven valo Sisävalo Lukuvalo Meikkauspeilin valo Tavaratilan valo Tekniset tiedot P21/5W P21/4W P21/5W P21W 5 x W5W W5W Putkilamppu BA 9s W5W W5W Teho (W) 21/5 4 21/ Vaihtakaa sulake aina samanarvoiseen sulakkeeseen. 75

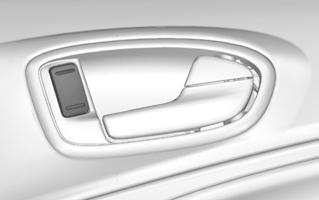

78 Ikkunat ja peilit SÄHKÖTOIMISET IKKUNAT VAROITUS Käyttäkää sähkötoimisia ikkunoita ainoastaan, jos niissä ei ole liikkumista haittaavia esteitä. Huom: Kun kytkimiä käytetään usein lyhyen ajan kuluessa, järjestelmä saattaa olla toimimatta jonkin aikaa, jotta estetään vauriot ylikuumenemisen vuoksi. Huom: Ikkunoita voi käyttää useita minuutteja sen jälkeen, kun sytytysvirta on kytketty pois päältä. Ne poistuvat käytöstä heti, kun jokin ovi avataan. Huom: Jos käytetään yhtä aikaa yhden oven kytkintä ja saman ikkunan kytkintä kuljettajan ovessa, ikkuna pysähtyy. Kytkekää sytytysvirta sähkötoimisten ikkunoiden käyttämistä varten. Mukavuuslukitus Sähkötoimisia ikkunoita voidaan käyttää mukavuuslukitustoiminnon avulla myös sytytysvirran ollessa kytkettynä pois. Katsokaa Yleisavaaminen ja -sulkeminen (sivu 41). Huom: Mukavuuslukitustoiminto avaa tai sulkee ikkunat automaattisesti vain autoissa, jotka on varustettu neljällä sähkötoimisella ikkunalla. Huom: Mukavuuslukitus toimii vain, jos muisti on asetettu oikein kullekin ikkunalle. Kuljettajan ovikytkimet E70848 Kaikkia ikkunoita voidaan käyttää kuljettajan oven verhouslevyssä olevilla kytkimillä. Etu- ja takamatkustajien ovikytkimet E

79 Ikkunat ja peilit Ikkunoiden avaaminen ja sulkeminen automaattisesti Painakaa tai nostakaa kytkintä toiseen toimintapisteeseen asti ja vapauttakaa se. Painakaa tai nostakaa sitä uudelleen pysäyttääksenne ikkunat. Takaikkunoiden turvakytkin Huom: Takaikkunoita voi aina käyttää kuljettajan ovesta. Väliinjäämissuojatoiminto VAROITUS Huolimaton ikkunoiden sulkeminen saattaa kumota turvatoiminnon ja aiheuttaa loukkaantumisia. Sähkötoimiset ikkunat pysähtyvät automaattisesti sulkeutuessaan ja peruuttavat jonkin matkaa, jos niiden tiellä on este. Väliinjäämissuojan ohittaminen HUOMAUTUS Lukittaessa ikkunaa kolmatta kertaa väliinjäämissuoja on poissa käytöstä. Varmistakaa, että sulkeutuvan ikkunan tiellä ei olet esteitä. E70850 Kuljettajan ovessa olevalla kytkimellä voidaan kytkeä sähkötoimisten takaikkunoiden kytkimet pois käytöstä. Kytkimen valo syttyy päälle ja takaikkunoiden kytkimien valot sammuvat silloin, kun takaikkunat on kytketty pois käytöstä. Esimerkiksi talvella, kun toiminnassa esiintyy vastusta, voitte ohittaa tämän suojatoiminnon seuraavalla tavalla: 1. Sulkekaa ikkuna kaksi kertaa, kunnes se saavuttaa vastuksen ja antakaa sen laskeutua. 2. Sulkekaa ikkuna kolmannella kerralla vastusta vastaan. Väliinjäämissuoja on poissa käytöstä eikä ikkunaa voida sulkea automaattisesti. Ikkuna ohittaa vastuksen ja se voidaan sulkea kokonaan. 3. Jos ikkuna ei sulkeudu kolmannen yrityksen jälkeen, antakaa asiantuntevan mekaanikon tarkistaa se. 77

80 Ikkunat ja peilit Sähkötoimisten ikkunoiden muistin nollaus VAROITUS Väliinjäämissuoja on toiminnassa vasta, kun muisti on nollattu. Kun ajoneuvon akku on ollut irrotettuna, jokaisen ikkunan muisti täytyy nollata erikseen: 1. Nostakaa katkaisinta, kunnes ikkuna on täysin kiinni. Pitäkää katkaisinta nostettuna vielä yhden sekunnin ajan. 2. Vapauttakaa katkaisin ja nostakaa uudelleen, kaksi tai kolme kertaa, yhden sekunnin ajan. 3. Avatkaa ikkuna ja yrittäkää sulkea se automaattisesti. 4. Palauttakaa ja toistakaa toimenpiteet, jos ikkuna ei sulkeudu automaattisesti. Turvatoiminto ULKOPEILIT Kuperat peilit E71042 VAROITUS Älkää yliarvioiko etäisyyttä esineisiin, jotka näkyvät kuperassa peilissä. Kuperista peileistä katsottaessa esineet näyttävät pienemmiltä ja sijaitsevan kauempana kuin ne todellisuudessa ovat. Taittuvat peilit VAROITUS Väliinjäämissuojatoiminto ei ole päällä tämän toimenpiteen aikana. Jos järjestelmä havaitsee häiriön, se kytkeytyy turvatoiminnolle. Ikkunat liikkuvat vain n. 0,5 sekuntia kerrallaan ja pysähtyvät sitten jälleen. Sulkekaa ikkunat painamalla kytkintä uudelleen, kun ikkunat pysähtyvät. Antakaa asiantuntijan tarkistaa auto välittömästi. E71043 Varmistakaa, että peili asettuu täysin kannattimeensa palautettaessa sitä alkuperäiseen asentoonsa. 78

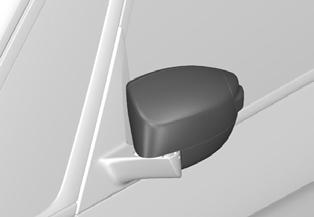

81 Ikkunat ja peilit SÄHKÖTOIMISET ULKOPEILIT E70846 A B C Sähkötoimisiin ulkopeileihin on asennettu lämmityselementti, jonka avulla peilin lasista poistetaan huurre tai se sulatetaan. Katsokaa Lämmitetyt ikkunat ja peilit (sivu 119). Sähkötoimisesti taittuvat peilit Sähkötoimisesti taittuvat peilit toimivat sytytysvirran ollessa päällä. Huom: Voitte käyttää peilejä (kallistus ja taitto) useiden minuuttien ajan sytytysvirran katkaisun jälkeen. Ne poistuvat käytöstä heti, kun jokin ovi avataan. A B C Vasen peili Pois Oikea peili Peilin kallistussuunnat E72623 E70847 Taittakaa peilit sisään ja auki painikkeen avulla. Jos painiketta painetaan uudelleen peilien liikkuessa, ne pysähtyvät ja vaihtavat liikkeen suuntaa. 79

82 Ikkunat ja peilit Huom: Kun peilejä käytetään usein lyhyen ajan kuluessa, järjestelmä saattaa olla toimimatta jonkin aikaa, jotta estetään vauriot ylikuumenemisen vuoksi. Peruutuspeilin kääntö Kytkimen asennon mukaisesti (A tai C) ko. ulkopeili kääntyy peruutusvaihteen valinnan yhteydessä ja näyttää jalkakäytävän reunan. Huom: Tämä toiminto voidaan passivoida jättämällä kytkin asentoon B. Ulkopeili palaa alkuperäiseen asentoonsa: Jos ajonopeus ylittää 10 km/h. Noin 10 sekunnin kuluttua muun kuin peruutusvaihteen kytkemisestä. Jos kytkin on palautettu asentoon B. Kun tätä toimintoa käytetään ensimmäisen kerran, peili kääntyy esiasetettuun asentoon. Tämä asento voidaan säätää seuraavien ohjeiden mukaisesti: 1. Kytkekää sytytysvirta päälle. Älkää käynnistäkö moottoria. 2. Valitkaa tarvittava ulkopeili (A tai C). 3. Valitkaa peruutusvaihde, valittu ulkopeili säätyy esiasetettuun asentoon. 4. Säätäkää peili haluttuun kulmaan. 5. Kytkekää muu kuin peruutusvaihde tai pitäkää haluttua esiasetuspainiketta alhaalla, kunnes järjestelmä antaa yhden äänimerkin vahvistukseksi. Katsokaa Muistitoiminto (sivu 136). Asetukset tallentuvat automaattisesti. SISÄPEILI E71272 Laskekaa peili alas vähentääksenne häikäistymistä pimeässä ajettaessa. AUTOMAATTISESTI HIMMENTYVÄ PEILI E71028 Automaattisesti himmenevä peili säätyy automaattisesti, kun siihen osuu häikäisevä valo takaapäin. Se ei toimi, jos olette valinnut peruutusvaihteen. 80

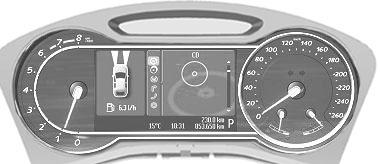

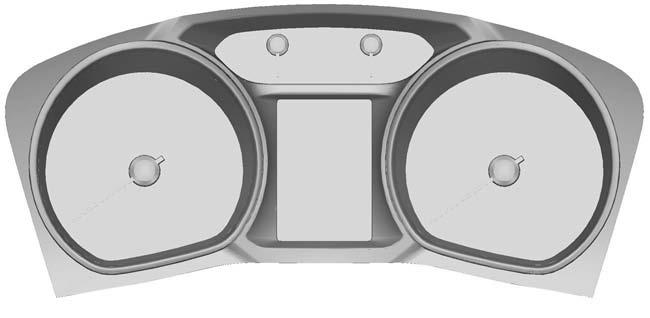

83 Mittarit MITTARIT Tyyppi 1 ja 2 A B C D E72984 A B C D Käyntinopeusmittari Moottorin jäähdytysnesteen lämpötilamittari Polttoainemittari Nopeusmittari 81

84 Mittarit Tyyppi 3 A B E D C E87713 A B C D E Käyntinopeusmittari Nopeusmittari Moottorin jäähdytysnesteen lämpötilamittari Polttoainemittari Viestikeskus. Katsokaa Tietonäytöt (sivu 87). Moottorin jäähdytysnesteen lämpötilamittari Näyttää moottorin jäähdytysnesteen lämpötilan. Normaalissa käyntilämpötilassa neula pysyy keskialueella. HUOMAUTUS Älkää käynnistäkö moottoria uudelleen, ennen kuin ylikuumenemisen syy on poistettu. 82

85 Mittarit Jos neula siirtyy kohti 120 C:n lämpötilaa, se merkitsee moottorin ylikuumenemista. Sammuttakaa moottori, kytkekää sytytysvirta pois päältä ja selvittäkää syy heti kun moottori on jäähtynyt. Katsokaa Moottorin jäähdytysnesteen tarkistus (sivu 224). Polttoainemittari Polttoainepumpun symbolin vieressä oleva nuoli ilmoittaa, kummalla puolella autoa polttoainesäiliön täyttökorkki sijaitsee. VAROITUS- JA MERKKIVALOT Seuraavat varoitus- ja merkkivalot syttyvät hetkeksi merkkinä järjestelmän toimintavalmiudesta, kun sytytysvirta kytketään päälle: Lukkiutumaton jarrujärjestelmä (ABS) Turvatyyny Jarrujärjestelmä Moottori Jääkeli Sytytys Öljynpaine (kaikki paitsi 2.5L Duratec-ST) Ajovakausjärjestelmä (ESP). Jos varoitus- tai merkkivalo ei syty, kun sytytysvirta kytketään päälle, kyseessä on toimintahäiriö. Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä. ABS-varoitusvalo Valo vilkkuu järjestelmän ollessa toiminnassa. Jos valo syttyy ajon aikana, järjestelmässä on toimintahäiriö. Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä. Normaali jarrutus (ilman ABS-jarrutusta) toimii, mutta järjestelmä täytyy tarkistuttaa mahdollisimman pian. Turvatyynyjärjestelmän varoitusvalo Jos valo ei syty tai jää palamaan tai syttyy välillä tai palaa jatkuvasti ajon aikana, järjestelmässä on toimintahäiriö. Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä. Jarrujärjestelmän varoitusvalo VAROITUS Hidastakaa ajonopeutta vähitellen. Käyttäkää jarruja hyvin varovasti. Älkää polkeko jarrupoljinta äkkinäisesti. Jos jarrujärjestelmän varoitusvalo syttyy ajon aikana, jossakin jarrupiirissä on toimintahäiriö. Tarkistakaa jarrunesteen määrä. Katsokaa Jarru- ja kytkinnesteen tarkistus (sivu 225). 83

86 Mittarit VAROITUS Antakaa asiantuntijan tarkistaa auto välittömästi. Jos jarrujärjestelmän varoitusvalo syttyy yhtä aikaa ABS-varoitusvalon tai ajovakausjärjestelmän (ESP) varoitusvalon kanssa, kyseessä on toimintahäiriö. Pysäyttäkää auto heti, kun sen voi tehdä turvallisesti. Antakaa asiantuntijan tarkistaa auto, ennen kuin jatkatte matkaa. Vakionopeussäätimen merkkivalo Valo syttyy, kun olette asettanut nopeuden E71340 vakionopeussäätimen avulla. Katsokaa Luistoneston käyttö (sivu 168). Mukautuvalla vakionopeussäätimellä (ACC) varustetussa autossa merkkivalo syttyy ACC:n ollessa aktiivisena. Katsokaa ACC:n käyttö (sivu 172). Suuntavilkut Vilkkuu toiminnan aikana. Äkillinen vilkkumistaajuuden lisääntyminen merkitsee polttimovikaa. Katsokaa Polttimon vaihto (sivu 66). Moottorin varoitusvalo Jos valo syttyy moottorin käydessä, järjestelmässä on toimintahäiriö. Jos se vilkkuu ajon aikana, hidastakaa auton nopeutta välittömästi. Jos se jatkaa vilkkumista, välttäkää voimakasta kiihdyttämistä tai moottorijarrutusta. Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä välittömästi. Etusuunnan hälytyksen merkkivalo Valo syttyy, kun toiminto on aktiivinen. Katsokaa Etusuunnan hälytystoiminto (sivu 175). Etusumuvalojen merkkivalo Valo syttyy, kun kytkette etusumuvalot päälle. Jääkelin varoitusvalo Valo syttyy päälle oranssin värisenä, kun ulkolämpötila on +4 ºC +1 ºC. Valo palaa punaisena, kun lämpötila on alle +1 ºC. Hehkutuksen merkkivalo Katsokaa Dieselmoottorin käynnistys (sivu 144). 84

87 Mittarit Ajovalojen merkkivalo Valo syttyy, kun lähivalot tai seisonta- ja takavalot kytketään päälle. Latauksen varoitusvalo Jos valo syttyy ajon aikana, järjestelmässä on toimintahäiriö. Kytkekää kaikki tarpeettomat sähkölaitteet pois päältä. Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä välittömästi. Alhaisen polttoainetason varoitusvalo Jos valo syttyy, tankatkaa auto mahdollisimman pian. Kaukovalojen merkkivalo aikana. Valo syttyy, kun kytkette kaukovalot päälle. Se vilkkuu kaukovalovilkun käytön Moottorin maksimikierrosluvun merkkivalo Valo syttyy, kun moottori saavuttaa maksimikäyntinopeuden. Sanoman merkkivalo Valo syttyy, kun tietonäyttöön tallennetaan uusi sanoma. Katsokaa Tietosanomat (sivu 101). Öljynpaineen varoitusvalo HUOMAUTUS Älkää jatkako matkaa, jos öljynpaineen varoitusvalo syttyy, vaikka öljytaso olisi oikea. Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä välittömästi. Jos valo jää palamaan käynnistyksen jälkeen tai syttyy matkan aikana, järjestelmässä on toimintahäiriö. Pysäyttäkää auto heti, kun sen voi tehdä turvallisesti, ja sammuttakaa moottori. Tarkistakaa moottoriöljyn määrä. Katsokaa Moottoriöljyn tarkistus (sivu 223). Takasumuvalojen merkkivalo Valo syttyy, kun kytkette takasumuvalot päälle. Turvavyömuistutus Katsokaa Turvavyön muistutin (sivu 34). 85

88 Mittarit Ajovakausjärjestelmän (ESP) varoitusvalo Ajon aikana valo vilkkuu järjestelmän aktivoinnin merkiksi. Kun sytytysvirta on kytketty päälle, merkkivalon sammuksiin jääminen tai jatkuva palaminen ajon aikana on merkkinä toimintahäiriöstä. Toimintahäiriön aikana järjestelmä kytketään pois. Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä mahdollisimman pian. Varoitusvalo syttyy, jos ESP-järjestelmä kytketään pois päältä. Valo sammuu, kun järjestelmä kytketään takaisin päälle tai kun sytytysvirta kytketään pois päältä. VAROITUSÄÄNIMERKIT JA MERKKIÄÄNET Äänimerkkien kytkeminen päälle ja pois Tietyt äänimerkit voidaan kytkeä pois päältä. Äänimerkkien asettaminen päälle ja pois: E Siirtykää päävalikkoon painamalla ohjauspyörän oikeaa nuolipainiketta. 2. Korostakaa Setup (asetukset) ylä- ja alanuolipainikkeiden avulla ja painakaa oikeaa nuolipainiketta. 3. Korostakaa Chimes (äänimerkit) ja painakaa oikeaa nuolipainiketta. 4. Korostakaa haluamanne äänimerkki ja painakaa OK-painiketta, niin äänimerkki kytkeytyy päälle tai pois päältä. 5. Poistukaa valikosta painamalla vasenta nuolipainiketta. Palatkaa ajotietokoneen näyttöön pitämällä vasenta nuolipainiketta painettuna. 86

89 Tietonäytöt YLEISTÄ VAROITUS Älkää käyttäkö tietonäytön käyttösäätimiä ajoneuvon liikkuessa. Huom: Tietonäyttö pysyy näkyvissä useita minuutteja sen jälkeen, kun sytytysvirta on kytketty pois päältä. Useita ajoneuvon järjestelmiä voidaan ohjata käyttämällä ohjauspyörän painikkeita. Vastaavat tiedot näytetään tietonäytössä. Lisäohjeita audiolaitteen, suunnistusjärjestelmän, puhelimen jne. käytöstä on erillisessä oppaassa. Säätimet Painakaa ylös- ja alas-nuolipainikkeita: selataksenne ajotietokoneen näyttöjä. selataksenne ja korostaaksenne valikon komentoja. Painakaa oikeaa nuolipainiketta: siirtyäksenne päävalikkoon ajotietokoneen näytöistä. siirtyäksenne alivalikkoon. Poistukaa valikosta painamalla vasenta nuolipainiketta. Pitäkää vasenta nuolipainiketta painettuna, kun haluatte palata päävalikon näyttöön mistä tahansa näytöstä (escape-painike). Huom: Järjestelmä palaa ajotietokoneen näyttöihin automaattisesti, jos tietyn ajan kuluessa ei ole painettu mitään painiketta. Valitkaa ja vahvistakaa asetus painamalla OK. E70499 Mittariston toiminnot Toiminto Tyyppi 1 Tyyppi 2 Tyyppi 3 Ajotietokone X X X Tietosanomat X X X Kellon aikaanasetus X X X 87

90 Tietonäytöt Toiminto Tyyppi 1 Tyyppi 2 Tyyppi 3 Näyttöasetukset - X X Ajastinlämmittimen asetukset - X X Suunnistuksen ohjaus - - X CD:n käyttö - - X CD-vaihtajan käyttö - - X Radion käyttö - - X Puhelimen käyttö - - X Lisälaitetulojen ohjaus - - X Tyyppi 1 Selatkaa ajotietokoneen näyttöjä painamalla ohjauspyörän ylös- ja alas-nuolipainikkeita. Katsokaa Ajotietokone (sivu 96). E

91 Tietonäytöt Valikkorakenne Reset trip Tripodometer Avg. fuel Avg. speed All values Information Messages E87751 Tyyppi 2 Clock 09:00 Set clock 24 Hour mode 12 Hour mode Selatkaa ajotietokoneen näyttöjä painamalla ohjauspyörän ylös- ja alas-nuolipainikkeita. Katsokaa Ajotietokone (sivu 96). Average Fuel l km km E km 89

92 Tietonäytöt Valikkorakenne Reset Trip Information Clock Trip Odo Avg. fuel Avg. speed All Messages Tyre Press. Set Clock 24 Hour Mode 12 Hour Mode Setup Display Configure Help Screen Radio Info Phone Info NAV info Always off On guidance Always on Language English German Italian French Spanish Turkish Russian Dutch Polish Swedish Portuguese A B Measure unit Metric Imperial E

93 Tietonäytöt A B Parkheater Chimes Forw. Alert Hill Launch Tyre Pressure Alarm Aux. Heater Low Fuel General info. General warn. Home light ACC warning FA warning Sensitivity Warn Audible Off Auto Manual Check Low load High load Full guard Reduced Ask on exit Time 1 Early Normal Late Set Time Monday Tuesday Wednesday Thursday Friday Saturday Sunday E87753 Time 2 Once Active now Set Time Monday Tuesday Wednesday Thursday Friday Saturday Sunday 91

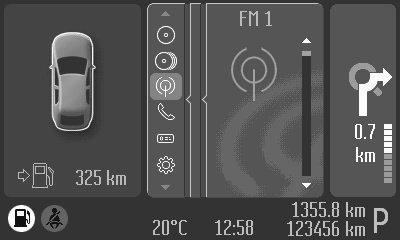

94 Tietonäytöt Tyyppi 3 Suunnistus CD CD-vaihtaja Radio E88048 Valikkonäytöissä siirrytään säätimien avulla. Huom: Lyhyen ajan kuluttua näyttö siirtyy näytönsäästäjätilaan. Tästä näytöstä päästään valikoihin painamalla vasenta nuolipainiketta. Laiteluettelo Korostettu kuvake näyttää sillä hetkellä käytössä olevan valikon. Puhelin Ajotietokone Asetukset Lisälaitetulot 92

95 Tietonäytöt Valikkorakenne Navigation CD Home Destinat. mem. Destinat. A-Z Last destinat. Cancel guidan. Folder / Tracks Destinations Destinations Destinations CD changer CD 1 CD 2 CD 3 CD 4 CD 5 CD 6 Folder / Tracks Folder / Tracks Folder / Tracks Folder / Tracks Folder / Tracks Folder / Tracks Radio Station list FM 1 / FM FM 2 FM 3 FM - AST MW / AM LW / AM-AST Stations Stations Stations Stations Stations Stations Stations E87754 Phone A Phone book Redial Incoming calls Outgoing calls Call status Numbers Numbers Numbers 93

96 Tietonäytöt A Trip computer Distance to empty Average fuel Average speed Reset selected element Reset trip odometer Settings Information Clock Messages Tyre Pressure Set Clock 24-hour mode 12-hour mode Setup Display Colour themes Configure Help Screen NAV info Always off On guidance Always on Language English German Italian French Spanish Turkish Russian Dutch Polish Swedish Portuguese A E87755 B C Measure unit Metric Imperial 94

97 Tietonäytöt C Chimes Forw Alert Hill Launch Tyre Pressure Alarm Low Fuel General info. General warn. Home light ACC warning FA warning Sensitivity Warn Audible Off Auto Manual Check Low load High load Full guard Reduced Ask on exit Early Normal Late E87756 Aux Heater 95

98 Tietonäytöt A B Park heater Time 1 Time 2 Once Active now Set Time Monday Tuesday Wednesday Thursday Friday Saturday Sunday Set Time Monday Tuesday Wednesday Thursday Friday Saturday Sunday E88067 Auxiliary input AJOTIETOKONE Matkamittari Matkamittari osoittaa ajoneuvolla ajetun kokonaiskilometrimäärän. Osamatkamittari Rekisteröi yksittäisten ajomatkojen pituuden. Ajomatka tankin tyhjenemiseen Ilmoittaa arvioidun matkan, joka autolla voidaan ajaa polttoainetankissa jäljellä olevalla polttoaineella. Ajotavan muutokset saattavat aiheuttaa muutoksia lukemaan. Keskikulutus Osoittaa keskimääräisen polttoaineenkulutuksen toiminnon viimeisestä nollauksesta. 96

99 Tietonäytöt Keskinopeus Osoittaa keskimääräisen ajonopeuden laskettuna toiminnon viimeisestä nollauksesta. Ulkoilman lämpötila Ilmoittaa ulkolämpötilan. Tyyppi 1 ja 2 E74428 A B C 10:20 Average Fuel l km km km Ajotietokone Matkamittari Osamatkamittari Ajotietokoneeseen kuuluvat seuraavat tietonäytöt: A B C E74441 Average fuel Average speed Outside air Reset Trip Dist. to empty Selatkaa ajotietokoneen näyttöjä painamalla ohjauspyörän ylös- ja alas-nuolipainikkeita. Huom: Ajotietokoneen näytön paikka saattaa vaihdella näytöllä olevien tietojen mukaan. Ajotietokoneen nollaus päävalikosta Tietyn näytön nollaus: 1. Siirtykää päävalikkoon painamalla ohjauspyörän oikeaa nuolipainiketta. 2. Korostakaa toiminto Reset Trip (nollaa osamatkamittari) ylös- ja alas-nuolipainikkeiden avulla ja painakaa oikeaa nuolipainiketta. 3. Korostakaa nollattava toiminto. 4. Valitkaa toiminto painamalla oikeaa nuolipainiketta. 5. Pitäkää OK-painiketta painettuna. Kaikkien kolmen näytön nollaus suoritetaan valitsemalla All values (kaikki arvot) ja pitämällä OK-painiketta painettuna. 97

100 Tietonäytöt Tyyppi 3 Jos radio, suunnistusjärjestelmä tai puhelin on toiminnassa, tietonäyttöön tulevat järjestelmiin liittyvät tiedot. Haluttujen tietojen valinta tietonäyttöön: Tyyppi 1 ja 2 E88049 A A Ajotietokone Ajotietokoneen nollaus päävalikosta Tietyn näytön nollaus: 1. Korostakaa vaihtoehto Trip Computer ylös- ja alas-nuolipainikkeiden avulla ja painakaa oikeaa nuolipainiketta. 2. Korostakaa nollattava toiminto. 3. Pitäkää OK-painiketta painettuna. HENKILÖKOHTAISET ASETUKSET Seuraavat tiedot näytetään tietonäytössä, jos olette valinnut ne: Ohjenäyttö, radio, suunnistusjärjestelmän ja puhelimen tiedot Ohjenäyttö näkyy muutaman sekunnin, kun sytytysvirta kytketään päälle. 1. Siirtykää päävalikkoon painamalla ohjauspyörän oikeaa nuolipainiketta. 2. Korostakaa Setup (asetukset) ylä- ja alanuolipainikkeiden avulla ja painakaa oikeaa nuolipainiketta. 3. Korostakaa toiminto Display (näyttö) ja painakaa oikeaa nuolipainiketta. 4. Korostakaa toiminto Configure (konfigurointi) ja painakaa oikeaa nuolipainiketta. 5. Voitte kytkeä ja piilottaa ohjenäytön Help screen, radionäytön Radio Info ja puhelinnäytön Phone Info korostamalla haluamanne asetuksen ja vahvistamalla valinnan painamalla OK. 6. Poistukaa valikosta painamalla vasenta nuolipainiketta. Palatkaa ajotietokoneen näyttöön pitämällä vasenta nuolipainiketta painettuna. Tyyppi 3 1. Korostakaa Settings (asetukset) ylös- ja alas-nuolipainikkeiden avulla ja painakaa oikeaa nuolipainiketta. 98

101 Tietonäytöt 2. Korostakaa Setup (asetukset) ylä- ja alanuolipainikkeiden avulla ja painakaa oikeaa nuolipainiketta. 3. Korostakaa toiminto Display (näyttö) ja painakaa oikeaa nuolipainiketta. 4. Korostakaa toiminto Configure (konfigurointi) ja painakaa oikeaa nuolipainiketta. 5. Voitte kytkeä ja piilottaa ohjenäytöt Help screen ja NAV Info korostamalla haluamanne asetuksen ja vahvistamalla valinnan painamalla OK. Navigointitiedot Voitte myös valita sen, milloin navigointitiedot esitetään tietonäytössä. Vaihtoehtoja on kolme: Always off (aina pois): Mitään navigointitietoja ei näytetä tietonäytössä. On guidance (reitinohjauksen yhteydessä): Navigointitiedot tulevat näyttöön vain silloin, kun navigointijärjestelmä antaa reitinohjausta. Tämä toiminto on käytettävissä vain tietyissä navigointijärjestelmissä. Always on (aina päällä): Navigointitiedot tulevat tietonäyttöön aina kun navigointijärjestelmä on toiminnassa. Valinta, milloin navigointitiedot tulevat näkyviin: Tyyppi 1 ja 2 1. Siirtykää päävalikkoon painamalla ohjauspyörän oikeaa nuolipainiketta. 2. Korostakaa Setup (asetukset) ylä- ja alanuolipainikkeiden avulla ja painakaa oikeaa nuolipainiketta. 3. Korostakaa toiminto Display (näyttö) ja painakaa oikeaa nuolipainiketta. 4. Korostakaa toiminto Configure (konfigurointi) ja painakaa oikeaa nuolipainiketta. 5. Korostakaa toiminto Nav Info (navigointitiedot) ja painakaa oikeaa nuolipainiketta. 6. Korostakaa haluamanne vaihtoehto ja vahvistakaa asetus painamalla OK. 7. Poistukaa valikosta painamalla vasenta nuolipainiketta. Palatkaa ajotietokoneen näyttöön pitämällä vasenta nuolipainiketta painettuna. Tyyppi 3 1. Korostakaa Settings (asetukset) ylös- ja alas-nuolipainikkeiden avulla ja painakaa oikeaa nuolipainiketta. 2. Korostakaa Setup (asetukset) ylä- ja alanuolipainikkeiden avulla ja painakaa oikeaa nuolipainiketta. 3. Korostakaa toiminto Display (näyttö) ja painakaa oikeaa nuolipainiketta. 99

102 Tietonäytöt 4. Korostakaa toiminto Configure (konfigurointi) ja painakaa oikeaa nuolipainiketta. 5. Korostakaa toiminto Nav Info (navigointitiedot) ja painakaa oikeaa nuolipainiketta. 6. Korostakaa haluamanne vaihtoehto ja vahvistakaa asetus painamalla OK. Kieli (language) Valittavissa on 11 kielivaihtoehtoa: Englanti, saksa, italia, ranska, espanja, turkki, venäjä, hollanti, puola, ruotsi ja portugali. Tyyppi 1 ja 2 1. Siirtykää päävalikkoon painamalla ohjauspyörän oikeaa nuolipainiketta. 2. Korostakaa Setup (asetukset) ylä- ja alanuolipainikkeiden avulla ja painakaa oikeaa nuolipainiketta. 3. Korostakaa toiminto Display (näyttö) ja painakaa oikeaa nuolipainiketta. 4. Korostakaa toiminto Language (kieli) ja painakaa oikeaa nuolipainiketta. 5. Korostakaa haluamanne vaihtoehto ja vahvistakaa asetus painamalla OK. 6. Poistukaa valikosta painamalla vasenta nuolipainiketta. Palatkaa ajotietokoneen näyttöön pitämällä vasenta nuolipainiketta painettuna. Tyyppi 3 1. Korostakaa Settings (asetukset) ylös- ja alas-nuolipainikkeiden avulla ja painakaa oikeaa nuolipainiketta. 2. Korostakaa Setup (asetukset) ylä- ja alanuolipainikkeiden avulla ja painakaa oikeaa nuolipainiketta. 3. Korostakaa toiminto Display (näyttö) ja painakaa oikeaa nuolipainiketta. 4. Korostakaa toiminto Language (kieli) ja painakaa oikeaa nuolipainiketta. 5. Korostakaa haluamanne vaihtoehto ja vahvistakaa asetus painamalla OK. Mittayksiköt Huom: Ulkoilman lämpötila ilmoitetaan ainoastaan celsiusasteina eikä sitä voi vaihtaa fahrenheitasteiksi. Kilometrien tai mailien valinta: Tyyppi 1 ja 2 1. Siirtykää päävalikkoon painamalla ohjauspyörän oikeaa nuolipainiketta. 2. Korostakaa Setup (asetukset) ylä- ja alanuolipainikkeiden avulla ja painakaa oikeaa nuolipainiketta. 3. Korostakaa toiminto Display (näyttö) ja painakaa oikeaa nuolipainiketta. 4. Korostakaa toiminto Measure Unit (mittayksikkö) ja painakaa oikeaa nuolipainiketta. 100

103 Tietonäytöt 5. Korostakaa haluamanne vaihtoehto ja vahvistakaa asetus painamalla OK. 6. Poistukaa valikosta painamalla vasenta nuolipainiketta. Palatkaa ajotietokoneen näyttöön pitämällä vasenta nuolipainiketta painettuna. TIETOSANOMAT Tyyppi 3 1. Korostakaa Settings (asetukset) ylös- ja alas-nuolipainikkeiden avulla ja painakaa oikeaa nuolipainiketta. 2. Korostakaa Setup (asetukset) ylä- ja alanuolipainikkeiden avulla ja painakaa oikeaa nuolipainiketta. 3. Korostakaa toiminto Display (näyttö) ja painakaa oikeaa nuolipainiketta. 4. Korostakaa toiminto Measure Unit (mittayksikkö) ja painakaa oikeaa nuolipainiketta. 5. Korostakaa haluamanne vaihtoehto ja vahvistakaa asetus painamalla OK. E70499 Painakaa OK, kun haluatte kuitata ja poistaa joitakin sanomia tietonäytöstä. Muut sanomat poistuvat automaattisesti lyhyen ajan jälkeen. Mittaristotyypissä 3 on vahvistettava tiettyjä sanomia, ennen kuin valikkoja voidaan käyttää. Sanoman merkkivalo Sanoman merkkivalo syttyy täydentämään joitakin sanomia. Se syttyy joko punaisena tai keltaisena sanoman vakavuusasteen mukaisesti, ja se jää pysyvästi päälle sanoman aiheuttajan korjaamiseen asti. Sanomasymbolit Katsokaa Omistajan käsikirja. Tarkistuttakaa järjestelmä seuraavan huollon yhteydessä. 101

104 Tietonäytöt Antakaa asiantuntijan tarkistaa järjestelmä mahdollisimman pian. Pysäyttäkää auto heti, kun sen voi tehdä turvallisesti. Nykyisten sanomien katselu Tyyppi 1 ja 2 1. Siirtykää päävalikkoon painamalla ohjauspyörän oikeaa nuolipainiketta. 2. Korostakaa toiminto Information (tiedot) ylös- ja alas-nuolipainikkeiden avulla ja painakaa oikeaa nuolipainiketta. 3. Korostakaa toiminto Messages (sanomat) ja painakaa oikeaa nuolipainiketta. 4. Voitte katsella nykyisiä sanomia ylös- ja alas-nuolipainikkeilla. Tyyppi 3 1. Siirtykää päävalikkoon painamalla ohjauspyörän oikeaa nuolipainiketta. 2. Korostakaa Settings (asetukset) ylös- ja alas-nuolipainikkeiden avulla ja painakaa oikeaa nuolipainiketta. 3. Korostakaa toiminto Information (tiedot) ylös- ja alas-nuolipainikkeiden avulla ja painakaa oikeaa nuolipainiketta. 4. Korostakaa toiminto Messages (sanomat) ja painakaa oikeaa nuolipainiketta. 5. Voitte katsella nykyisiä sanomia ylös- ja alas-nuolipainikkeilla. Aktiivinen jousitus Sanoma IVDC malfunction (toimintahäiriö) IVDC comfort (mukavuusasento) IVDC normal (normaaliasento) IVDC sport (urheiluasento) Varoitusvalo oranssi Tarkoitus Aktiivisen jousituksen toimintahäiriö. Antakaa asiantuntijan tarkistaa auto mahdollisimman pian. Katsokaa Aktiivisen jousituksen käyttö (sivu 164). Aktiivinen jousitus on asetettu mukavuusasentoon. Aktiivinen jousitus on asetettu normaaliasentoon. Aktiivinen jousitus on asetettu urheiluasentoon. 102

105 Tietonäytöt Hälytys Sanoma Alarm triggered (hälytys lauennut) Alarm system service reqd. (hälytysjärjestelmä vaatii huoltoa) Varoitusvalo oranssi - Tarkoitus Hälytys on lauennut. Tarkistakaa autosta luvattoman tunkeutumisen merkit. Hälyttimen toimintahäiriö. Antakaa asiantuntijan tarkistaa auto mahdollisimman pian. Akku ja latausjärjestelmä Sanoma Overvoltage: Stop safely! Low battery (alhainen akkujännite) Varoitusvalo punainen oranssi Tarkoitus Latausjärjestelmän jännite on normaalin toiminta-alueen yläpuolella. Pysäyttäkää auto heti, kun sen voi tehdä turvallisesti, ja katkaiskaa sytytysvirta. Antakaa asiantuntijan tarkistaa auto mahdollisimman pian. Akkujännite on matala. Antakaa asiantuntijan tarkistaa auto mahdollisimman pian. Ilmastointi Sanoma Aux. Heater on Varoitusvalo oranssi Tarkoitus Lisälämmitin on päällä. 103

106 Tietonäytöt Vakionopeussäädin / mukautuva vakionopeussäädin (ACC) Sanoma Cruise control active (vakionopeussäädin päällä) Cruise control standby (vakionopeussäädön valmiustila) ACC unavailable (ei käytettävissä) ACC malfunction (toimintahäiriö) Clean radar sensor (puhdistakaa tutkaanturi) Forward Alert malfunction (etusuunnan hälytyksen toimintahäiriö) Varoitusvalo oranssi oranssi oranssi Tarkoitus Vakionopeussäädin on päällä. Vakionopeussäädin on valmiustilassa. Ajovakausjärjestelmä (ESP) saattaa olla pois päältä. Kytkekää ESP takaisin päälle ja yrittäkää ACC:tä uudelleen. Voitte yrittää tämän sanoman poistamista myös sytytysvirran katkaisun ja kytkennän avulla. ACC:n toimintahäiriö. Antakaa asiantuntijan tarkistaa auto mahdollisimman pian. Tutka-anturi saattaa olla jonkin esteen tukkima. Puhdistakaa etusäleikön alueelta mahdollinen lika, lumi, vesi tai muut esteet. Etusuunnan hälytyksessä on toimintahäiriö. Antakaa asiantuntijan tarkistaa auto mahdollisimman pian. Ovet auki Sanoma Driver door open (kuljettajan ovi auki) Varoitusvalo punainen Tarkoitus Kuljettajan puolen etuovi on avattu. 104

107 Tietonäytöt Sanoma Driver side rear door open (kuljettajan puolen takaovi auki) Passenger door open (matkustajan ovi auki) Passenger side rear door open (matkustajan puolen takaovi auki) Luggage comp. open (tavaratila auki) Bonnet open (konepelti auki) Varoitusvalo punainen punainen punainen punainen punainen Tarkoitus Kuljettajan puolen takaovi on avattu. Matkustajan puolen etuovi on avattu. Matkustajan puolen takaovi on avattu. Tavaratila on auki. Konepelti on auki. Moottorin käynnistyksenestojärjestelmä Sanoma Immobiliser active (käynnistyksenesto aktiivinen) Varoitusvalo oranssi Tarkoitus Käynnistyksenesto on päällä. Katsokaa Käynnistyksenestolaite (sivu 47). 105

108 Tietonäytöt Mäkilähtöapu (HLA) Sanoma Hill Launch not available (mäkilähtöapu ei käytettävissä) Hill Launch Assist active (mäkikäynnistysapu päällä) Hill Launch Assist off (mäkikäynnistysapu pois päältä) Please use park brake! (käyttäkää seisontajarrua) Varoitusvalo oranssi - - oranssi Tarkoitus HLA:n toimintahäiriö. Antakaa asiantuntijan tarkistaa auto mahdollisimman pian. HLA on päällä. HLA on pois päältä. HLA on passivoitu toimintahäiriön vuoksi. Käyttäkää mäkilähtöön seisontajarrua normaaliin tapaan. Katsokaa Mäkilähtöapu (HLA) (sivu 161). Avaimeton järjestelmä Sanoma Steering malfunction Key not detected Car operative Press STOP Avain ajoneuvon ulkopuolella Key battery low Varoitusvalo punainen oranssi oranssi oranssi oranssi Tarkoitus Ohjausjärjestelmässä on toimintahäiriö. Antakaa asiantuntijan tarkistaa auto mahdollisimman pian. Järjestelmä ei ole havainnut toimivaa passiivista avainta. Moottori on yhä käynnissä. Katkaiskaa sytytysvirta. Katsokaa Avaimeton käynnistys (sivu 139). Järjestelmä ei ole havainnut toimivaa passiivista avainta auton sisällä. Vaihtakaa paristo mahdollisimman pian. 106

109 Tietonäytöt Sanoma Steering locked - Retry Varoitusvalo - Tarkoitus Ohjauslukko on yhä aktiivinen. Painakaa käynnistyspainiketta. Valot Sanoma Front lights malfunction (etuvalojen toimintahäiriö) Low beam: Bulb fault (lähivalopolttimon vika) Rear fog light: Bulb fault (takasumuvalopolttimon vika) Stop lamps: Bulb fault (jarruvalopolttimon vika) Trailer stopl.: Bulb fault (perävaunun jarruvalopolttimon vika) Trailer turnl.: Bulb fault (perävaunun suuntavilkkupolttimon vika) Varoitusvalo oranssi Tarkoitus Kääntyvien ajovalojen järjestelmän (AFS) toimintahäiriö. Antakaa asiantuntijan tarkistaa auto mahdollisimman pian. Yhdestä tai molemmista lähivaloista on palanut polttimo. Tarkistakaa lähivalopolttimot. Katsokaa Polttimon vaihto (sivu 66). Yhdestä tai molemmasta takasumuvalosta on palanut polttimo. Tarkistakaa takasumuvalopolttimot. Katsokaa Polttimon vaihto (sivu 66). Yhdestä tai molemmasta jarruvalosta on palanut polttimo. Tarkistakaa jarruvalopolttimot. Katsokaa Polttimon vaihto (sivu 66). Perävaununne yhdestä tai molemmasta jarruvalosta on palanut polttimo. Tarkistakaa perävaununne jarruvalopolttimot. Perävaununne yhdestä tai molemmasta suuntavilkusta on palanut polttimo. Tarkistakaa perävaununne suuntavilkkupolttimot. 107

110 Tietonäytöt Huolto Sanoma Engine malfunction (moottorin toimintahäiriö) Check engine oil level (tarkasta moottorin öljytaso) Water detected in fuel (vettä polttoaineessa) Low washer fluid level (pesunestevajaus) Service oil (öljyhuolto) Varoitusvalo punainen oranssi oranssi - - Tarkoitus Moottorijärjestelmän toimintahäiriö. Antakaa asiantuntijan tarkistaa auto mahdollisimman pian. Moottorin öljytaso on alhainen. Tarkastakaa moottorin öljytaso mahdollisimman pian. Katsokaa Moottoriöljyn tarkistus (sivu 223). Polttoaineessa on vettä. Antakaa asiantuntijan tarkistaa auto mahdollisimman pian. Pesunestetaso on alhainen. Tarkastakaa pesunestetaso. Katsokaa Lasinpesunesteen tarkistus (sivu 226). Moottoriöljy tulee vaihtaa. Vaihdattakaa moottoriöljy mahdollisimman pian. Matkustajien suojaus Sanoma Crash mode (törmäystila) Varoitusvalo - Tarkoitus Antakaa asiantuntijan tarkistaa järjestelmä mahdollisimman pian. Tehostettu ohjaus Sanoma Power steering malfunction (ohjaustehostimen toimintahäiriö) Varoitusvalo oranssi Tarkoitus Ohjaustehostinjärjestelmän toimintahäiriö. Antakaa asiantuntijan tarkistaa auto mahdollisimman pian. 108

111 Tietonäytöt Ajovakausjärjestelmä (ESP) Sanoma ESP off (ESP pois) ESP malfunction (ESP:n toimintahäiriö) Varoitusvalo - - Tarkoitus Ajovakausjärjestelmä on pois päältä. Ajovakausjärjestelmän toimintahäiriö. Antakaa asiantuntijan tarkistaa auto mahdollisimman pian. Vaihteisto Sanoma Transmission malfunction Transmission overtemperatur Varoitusvalo punainen oranssi Tarkoitus Vaihteistossa on toimintahäiriö. Antakaa asiantuntijan tarkistaa auto mahdollisimman pian. Vaihteisto on ylikuumenemassa. Antakaa asiantuntijan tarkistaa auto mahdollisimman pian. Rengaspaineen valvontajärjestelmä Sanoma Check... tyre! Check tyre pressures (tarkasta rengaspaineet) Varoitusvalo punainen punainen Tarkoitus Ilmoitettu rengas on tyhjentynyt edelleen. Tarkistakaa rengas ja täyttäkää se suositeltuun paineeseen. Katsokaa Tekniset tiedot (sivu 250). Yhdessä tai useammassa renkaassa on merkittävästi liian vähän painetta. Tämä sanoma saattaa tulla näyttöön uuden anturin asennuksen jälkeen. Tarkistakaa renkaat ja täyttäkää ne suositeltuun paineeseen. Katsokaa Tekniset tiedot (sivu 250). 109

112 Tietonäytöt Sanoma Check... tyre (tarkasta rengas...) Tyre monitor malfunction (rengaspainevalvonnan toimintahäiriö) Inflate tyres for high speed (lisää renkaisiin painetta suuria nopeuksia varten) Tyre sensors not detected (rengasantureita ei löydy) Varoitusvalo oranssi oranssi oranssi - Tarkoitus Ilmoitetussa renkaassa on merkittävästi liian vähän painetta. Tarkistakaa renkaanne ja täyttäkää ne suositeltuun paineeseen. Katsokaa Tekniset tiedot (sivu 250). Olette asentanut tilapäisvarapyörän. Asentakaa mahdollisimman pian oikein täytetty täysikokoinen pyörä. Toimintahäiriön yhteydessä järjestelmä ei ehkä havaitse tai ilmoita rengaspaineen laskua. Enintään kolmen anturin toimintahäiriö, hyväksymättömän lisälaitteen aiheuttama järjestelmähäiriö tai yleinen toimintahäiriö on havaittu. Antakaa asiantuntijan tarkistaa järjestelmä mahdollisimman pian. Toimintahäiriön yhteydessä järjestelmä ei ehkä havaitse tai ilmoita rengaspaineen laskua. Rengaspaineet eivät sovellu ajamiseen 160 km/h:n nopeudella. Täyttäkää renkaat suositeltuun paineeseen. Katsokaa Tekniset tiedot (sivu 250). Tämä sanoma näkyy vain muutaman sekunnin ajan alhaisen rengaspaineen varoituksen yhteydessä. Asentamissanne pyörissä ei ole antureita. Rengaspaineita ei valvota. Kaikkien antureiden toimintahäiriö tai hyväksymättömän lisälaitteen aiheuttama järjestelmähäiriö. Antakaa asiantuntijan tarkistaa auto mahdollisimman pian. 110

113 Tietonäytöt Puheohjaus Sanoma Voice control Please speak (puheohjaus, puhu) Voice control Not recognised (puheohjaus, ei tunnistettu) Voice control Not allowed (puheohjaus, ei sallittu) Varoitusvalo Tarkoitus Puheohjaus on päällä. Tarkistakaa puheohjaus. Puheohjausta ei sallita tässä toimintatilassa. 111

114 Ilmastointijärjestelmä TOIMINTAPERIAATTEET Ulkoilma Pitäkää tuulilasin etupuoliset ilmanottoaukot vapaina esteistä (lumi, lehdet jne.), jotta ilmastointijärjestelmä voi toimia tehokkaasti. Sisäilman kierrätys HUOMAUTUS Pitkään jatkuva sisäilman kierrätys voi aiheuttaa lasien huurtumista. Jos lasit huurtuvat, käyttäkää tuulilasin huurteenpoistotoimintoja. Yleistä sisäilman säätelystä Sulkekaa kaikki ikkunat tiiviisti. Sisätilan lämmittäminen Suunnatkaa ilmavirta jalkatilaan. Jos sääolot ovat kylmät tai kosteat, suunnatkaa osa ilmavirrasta tuulilasiin ja ovien ikkunoihin. Sisätilan viilentäminen Suunnatkaa ilmavirta kasvoihin. TUULETUSSUUTTIMET Etutuuletussuuttimet Matkustamossa olevaa ilmaa kierrätetään. Ajoneuvoon ei pääse ulkoilmaa. Lämmitys Lämmitysteho riippuu moottorin jäähdytysnesteen lämpötilasta. Ilmastointi Huom: Ilmastointi toimii vain, kun lämpötila on yli 4 ºC. Huom: Jos käytätte ilmastointia, auton polttoaineenkulutus kasvaa. Ilma ohjataan läpi höyrystimen, joka jäähdyttää ilman. Ilmasta poistetaan kosteus, jotta ikkunat eivät huurtuisi. Tiivistynyt kosteus ohjataan auton ulkopuolelle, ja tämän takia on normaalia, jos auton alla näkyy pieni vesilätäkkö. E

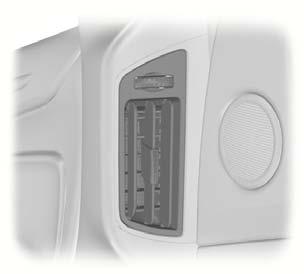

115 Ilmastointijärjestelmä Takatuuletussuuttimet A B KÄSISÄÄTÖINEN ILMASTOINTI- JÄRJESTELMÄ Ilmanjakosäädin A F B E89129 A B Auki Sulje E E71379 D C A B C D E F Tuulilasi Jalkatila ja tuulilasi Jalkatila Kasvojen korkeus ja jalkatila Kasvojen korkeus Kasvojen korkeus ja tuulilasi Ilmanjakosäädin voidaan asettaa mihin tahansa asentoon symbolien välillä. 113

116 Ilmastointijärjestelmä Puhallin Tuuletus A E71378 E75470 A Pois Huom: Jos puhallin kytketään pois päältä, tuulilasi saattaa huurtua. Sisäilman kierrätys Säätäkää ilmanjako, puhallin ja ilmasuuttimet haluamallanne tavalla. Ilmastointi Ilmastoinnin kytkeminen päälle ja pois Painakaa painiketta vuorotellaksenne ulkoilman ja sisäilman kierrätyksen välillä. Sisätilan nopea lämmittäminen Jos puhallin kytketään pois päältä, myös ilmastointi kytkeytyy pois päältä. Kun puhallin kytketään takaisin päälle, myös ilmastointi kytkeytyy päälle automaattisesti. Viilentäminen ulkoilmalla E71377 E

117 Ilmastointijärjestelmä Sisätilan nopea viilentäminen E71381 Tuulilasin huurteen- ja kosteudenpoisto Jos siirrätte ilmanjakosäätimen muuhun asentoon kuin A, ilmastointilaite jatkaa toimintaansa. Ilmastointi ja sisäilman kierrätys voidaan kytkeä päälle ja pois, kun ilmanjakosäädin on asennossa A. Kytkekää ikkunoiden lämmitys päälle tarvittaessa. Katsokaa Lämmitetyt ikkunat ja peilit (sivu 119). Huom: Asettakaa toisen rivin tuuletussuuttimet huurteen- ja kosteudenpoiston asentoihin huurteen tai kosteuden poistamiseksi takasivuikkunoista. Katsokaa Tuuletussuuttimet (sivu 112). Sisätilan ilmankosteuden alentaminen E71382 Ilmastointi kytkeytyy päälle automaattisesti, kun lämpötila on yli 4 C. Varmistakaa, että puhallin on päällä. Kytkimen merkkivalo syttyy päälle huurteen- ja kosteudenpoiston ajaksi. E

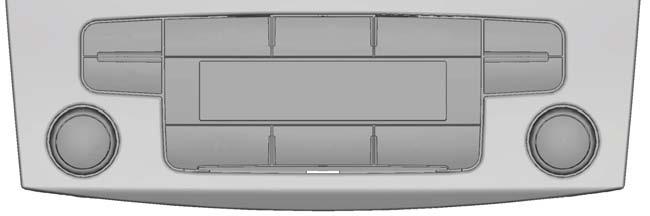

118 Ilmastointijärjestelmä AUTOMAATTINEN ILMASTOINTIJÄRJESTELMÄ Automaattinen ilmastointijärjestelmä E80737 Järjestelmä säätää automaattisesti ilmavirtauksen lämpötilaa, määrää ja jakautumista sekä säätää niitä ajo- ja sääolosuhteiden mukaan. Kytkekää automaattitoiminto päälle painamalla AUTO-painiketta. Autossa on kaksialueinen automaattinen ilmastointijärjestelmä. Yhden alueen toiminnon (mono mode) ollessa käytössä kaikki lämpötila-alueet ovat yhteydessä kuljettajan alueeseen. Kun yhden alueen toiminto kytketään pois käytöstä, kaksialueisessa järjestelmässä on mahdollisuus asettaa kuljettajalle ja etumatkustajalle oma lämpötilansa. Huom: Välttäkää asetusten säätämistä, kun auton sisätila on erittäin kuuma tai kylmä. Automaattinen ilmastointi säätää asetukset automaattisesti vallitsevien olosuhteiden mukaan. Jotta järjestelmä toimii kunnolla, sivu- ja keskisuuttimien tulee olla kokonaan auki. Huom: Automaattitoiminnossa ja alhaisessa ulkolämpötilassa järjestelmä suuntaa ilmavirran tuulilasille ja sivulaseille niin kauan kuin moottori on kylmä. Huom: Jos autossa on yhdistetty navigointi- ja automaatti-ilmastointijärjestelmä, katsokaa ilmastointijärjestelmää koskevat tiedot erillisestä käsikirjasta. 116

119 Ilmastointijärjestelmä Lämpötilan asettaminen E70304 Voitte asettaa lämpötilan ºC:n alueella 0,5 ºC:n askelin. LO-asennossa (alle 16 ºC) järjestelmä kytkeytyy jatkuvaan jäähdytykseen, HI-asennossa (yli 28 ºC) jatkuvaan lämmitykseen, eikä se tällöin tavoittele mitään vakiolämpöä. Mono-toiminto Yhden alueen toiminnossa (mono mode) kuljettajan ja matkustajan lämpötilasäädöt on yhdistetty. Jos säädätte lämpötilaa kuljettajan puoleisella kiertosäätimellä, järjestelmä säätää saman lämpötilan myös matkustajan puolelle. Näytössä on tällöin teksti MONO. Yhden alueen toiminnon (mono) kytkeminen pois Valitkaa lämpötila matkustajan puolelle käyttämällä matkustajan puoleista kiertosäädintä. Yhden alueen toiminto kytkeytyy pois ja teksti MONO häviää näytöstä. Tällöin lämpötila ei muutu kuljettajan puolella. Voitte nyt säätää asettaa kuljettajan ja matkustajan puolten lämpötilat erikseen. Lämpötilat esitetään näytössä. Lämpötilasäädön ero voi olla korkeintaan 4 ºC. Huom: Jos lämpötilasäädön eroksi säädetään yli 4 C, toisen puolen lämpötila säätyy siten, että eroksi jää 4 C. Huom: Jos jompikumpi puoli säädetään asentoon HI tai LO, molemmat puolet asettuvat tilaan HI tai LO. Yhden alueen toiminnon (mono) kytkeminen takaisin päälle Painakaa MONO-painiketta. Näytön MONO-teksti palaa takaisin, ja matkustajan lämpötilasäätö seuraa nyt kuljettajan puoleista säätöä. Puhallin Suuri nopeus Hidas nopeus Puhaltimen nopeutta säädetään painikkeiden avulla. Puhaltimen asetus esitetään näytössä. Automaattitilaan palataan painamalla AUTO-painiketta. 117

120 Ilmastointijärjestelmä Ilmanjakelu Säätäkää ilmanjakelua painamalla haluttua painiketta. Samanaikaisesti voidaan valita mikä tahansa säätöyhdistelmä. Automaattitilaan palataan painamalla AUTO-painiketta. Huom: Poistakaa huurre tai kosteus takasivuikkunoista säätämällä takatuuletussuuttimia. Katsokaa Tuuletussuuttimet (sivu 112). Ilmastoinnin kytkeminen päälle ja pois E70308 A B C A B C Jalkatila Kasvojen korkeus Tuulilasi Painakaa painiketta. Näytössä on teksti A/C OFF tai A/C ON. Sisäilman kierrätys Tuulilasin huurteenpoisto ja sulatus Valittaessa tuulilasin huurteenpoisto ja sulatus A, B ja C kytkeytyvät automaattisesti pois, ja ilmastointilaite kytkeytyy toimintaan. Autoon virtaa ulkoilmaan. Sisäilman kierrätystä ei voida valita. Puhaltimen nopeus ja lämpötilan säätö toimivat automaattisesti ja niitä ei voida säätää käsin. Puhallinnopeus säätyy korkeaksi ja lämpötila HI-asentoon. Valittaessa tuulilasin huurteenpoisto ja sulatus lasinlämmittimet kytkeytyvät automaattisesti päälle. Niiden toiminta katkeaa hetken kuluttua. Painikkeella voitte vaihtaa toimintaa ulkoilman ja sisäilman kierrätyksen välillä. Huom: Kun järjestelmä on automaattitoiminnossa ja sisä- ja ulkolämpötilat ovat suhteellisen korkeita, sisäilman kierrätys valitaan automaattisesti. Tämä parantaa sisätilojen viilennystehoa. Kun valittu lämpötila on saavutettu, järjestelmä palaa automaattisesti takaisin ulkoilma-asentoon. 118

121 Ilmastointijärjestelmä Automaattisen ilmastointijärjestelmän kytkeminen päälle ja pois päältä Lämmitettävät ulkopeilit Sähkötoimisissa ulkopeileissä on lämmityselementit, jotka poistavat huurteen ja tiivistyneen kosteuden peilin lasista. Ne kytkeytyvät päälle automaattisesti, kun takalasin lämmitys kytketään päälle. E70980 Järjestelmä kytketään päälle ja pois päältä painiketta painamalla. Poiskytkennän yhteydessä lämmitys-, tuuletus- ja ilmastointijärjestelmä kytkeytyy pois päältä ja sisäilman kierrätys valitaan. LÄMMITETYT IKKUNAT JA PEILIT Lämmitetyt ikkunat Käyttäkää ikkunoiden lämmitystä tuulilasin ja takalasin huurteen tai tiivistyneen kosteuden poistoon. Huom: Ikkunoiden lämmitys toimii vain moottorin käydessä. Lämmitettävä tuulilasi E72506 Lämmitettävä takalasi E72507 LISÄLÄMMITIN Ajastinlämmitin VAROITUS Ajastinlämmitintä ei saa käyttää huoltoasemilla, tulenarkojen höyryjen tai pölyn lähellä tai suljetussa tilassa. Ajastinlämmitin toimii itsenäisesti riippumatta ajoneuvon lämmittimestä lämmittäen moottorin jäähdytysnesteen kierron. Se saa polttoaineensa ajoneuvon polttoainesäiliöstä. Sitä voidaan käyttää myös ajoneuvon liikkuessa ajoneuvon lämmittimen apuna ja lämmittää sisätila nopeammin. Oikein käytettynä ajastinlämmitin tarjoaa seuraavat edut: Se esilämmittää ajoneuvon sisätilat. Se pitää ikkunat kirkkaina jäästä ja estää huurteen muodostumista. Sen avulla vältetään kylmäkäynnistykset ja moottori saavuttaa nopeammin käyntilämpötilan. 119

122 Ilmastointijärjestelmä Huom: Ajastinlämmitin toimii vain, kun polttoainesäiliössä on vähintään 7,5 litraa polttoainetta ja ulkoilman lämpötila on alle 15 C. Lämmitin ei toimi, jos akkuvaraus on alhainen. Huom: Aika ja päivämäärä on asetettava oikein. Katsokaa Kello (sivu 133). Lämmitysaikojen ohjelmointi: Huom: Lämmitystoiminto riippuu ulkoilman lämpötilasta. Huom: Kun seisontalämmitin aktivoidaan, pakokaasua saattaa tulla ulos ajoneuvon sivujen alta. Tämä on normaalia. Huom: Käsikäyttöisellä lämmityksellä, tuuletuksella ja ilmastointijärjestelmällä varustetuissa ajoneuvoissa sisätilan lämmitys riippuu lämpötilan, ilmanjakosäätimen ja puhaltimen käyttösäätimen asetuksista. Akun purkautumisen estäminen: Sen jälkeen kun ajastinlämmitin on suorittanut yhden lämmitysjakson, seuraava ohjelmoitu lämmitysjakso suoritetaan vain, jos ajoneuvon moottori on käynnistetty välillä. Ajakaa ajoneuvolla lämmitysjakson jälkeen vähintään lämmitysjakson ajan. Seisontalämmittimen ohjelmointi Huom: Ohjelmoitu aika on se ajankohta, jolloin haluatte ajoneuvon olevan lämpimän ja valmis ajettavaksi, ei siis se aika jolloin lämmitin kytkeytyy päälle. Huom: Ohjelmoinnin täytyy tapahtua vähintään 70 minuuttia ennen sitä ajankohtaa, jonka haluatte asettaa. E Siirtykää päävalikkoon painamalla ohjauspyörän oikeaa nuolipainiketta. 2. Korostakaa Setup (asetukset) ylä- ja alanuolipainikkeiden avulla ja painakaa oikeaa nuolipainiketta. 3. Korostakaa Park Heater (ajastinlämmitin) ja painakaa oikeaa nuolipainiketta. E74467 Park Heater Program 1 Program 2 One-Time Active now 120

123 Ilmastointijärjestelmä Toiminnoilla Program 1 (ohjelma 1) ja Program 2 (ohjelma 2) voitte ohjelmoida kaksi lämmitysaikaa jokaiselle viikonpäivälle. Ajat pysyvät muistissa ja lämmitin lämmittää ajoneuvon ohjelmoituina aikoina ja päivinä joka viikko. Toiminnolla One-Time (vain kerran) voitte ohjelmoida yhden lämmitysajan yhdelle tietylle päivälle. Toiminto Active now (aktivointi nyt) kytkee lämmittimen automaattisesti päälle. Program 1- ja Program 2 -toimintojen ohjelmointi Program 1 [07:55] Monday Tuesday Wednesday Thursday Friday 3. Vahvistakaa valinta painamalla OK-painiketta. Päivän vieressä olevaan ruutuun tulee rasti merkiksi siitä, että päivä on valittu. 4. Ohjelmoikaa samalla tavalla kaikki ne päivät, milloin haluatte lämmittimen lämmittävän ajoneuvon. 5. Valitkaa ajankohta, johon mennessä ajoneuvon tulee olla lämmitetty, korostamalla näytön yläosassa oleva aika ja painamalla oikeaa nuolipainiketta. 6. Painakaa OK-painiketta ja tunnit alkavat vilkkua. Säätäkää yksittäisiä asetuksia ylös- ja alas-nuolipainikkeiden avulla. Voitte siirtyä seuraavaan tai edelliseen asetukseen vasen- ja oikea-nuolipainikkeella. 7. Kun olette tehneet valintanne, vahvistakaa asetukset painamalla OK. Parkheater Program 1 E Korostakaa Program 1 (ohjelma 1) ja painakaa oikeaa nuolipainiketta. 2. Korostakaa se päivä, milloin lämmittimen tulee lämmittää ajoneuvo. E :55 01:12:2006 OK = change 121

124 Ilmastointijärjestelmä Toiminnolla Program 2 (ohjelma 2) voitte asettaa toisen ajan, esimerkiksi eri ajat eri päiville tai kaksi eri aikaa samalle päivälle. Ohjelmointi tapahtuu samalla tavalla kuin toiminnossa Program 1 (ohjelma 1). One-Time (vain kerran) -toiminnon ohjelmointi 1. Korostakaa One-Time (vain kerran) ja painakaa oikeaa nuolipainiketta. 2. Painakaa OK-painiketta ja tunnit alkavat vilkkua. Säätäkää yksittäisiä asetuksia ylös- ja alas-nuolipainikkeiden avulla. Voitte siirtyä seuraavaan tai edelliseen asetukseen vasen- ja oikea-nuolipainikkeella. 3. Kun olette tehneet valintanne, vahvistakaa asetukset painamalla OK. Active now (aktivointi nyt) Korostakaa Active now (aktivointi nyt) ja painakaa OK-painiketta. Toiminnon vieressä olevaan ruutuun tulee rasti merkiksi siitä, että lämmitin on aktivoitu. Lämmittimen voi ottaa pois käytöstä korostamalla Active now (aktivoi nyt) ja painamalla OK-painiketta uudelleen. Dieselin lisälämmitin (maakohtainen) Dieselin lisälämmitin (PTC-sähkölämmitin) auttaa dieselmoottoristen autojen moottorin ja matkustamon lämmittämisessä. Se kytkeytyy automaattisesti päälle ja pois riippuen ulkolämpötilasta, jäähdytysnesteen lämpötilasta ja laturin kuormituksesta. Polttoainekäyttöinen lämmitin (maakohtainen) Polttoainekäyttöinen lämmitin auttaa bensiini- tai dieselmoottoristen autojen moottorin ja matkustamon lämmittämisessä. Se kytkeytyy automaattisesti päälle ja pois riippuen ulkolämpötilasta ja jäähdytysnesteen lämpötilasta, ellei sitä ole passivoitu. Kun polttoainekäyttöinen lämmitin on toiminnassa, tietonäyttöön tulee siitä kertova sanoma Aux. Heater on. Katsokaa Tietonäytöt (sivu 87). Polttoaineella toimivan lämmittimen passivointi: E

125 Ilmastointijärjestelmä 1. Siirtykää päävalikkoon painamalla ohjauspyörän oikeaa nuolipainiketta. 2. Korostakaa Setup (asetukset) ylä- ja alanuolipainikkeiden avulla ja painakaa oikeaa nuolipainiketta. 3. Korostakaa Aux. Heater (lisälämmitin) ja kytkekää lämmitin päälle tai pois päältä painamallaok-painiketta. Ruudussa näkyy rasti, kun lämmitin on aktivoitu. 4. Poistukaa valikosta painamalla vasenta nuolipainiketta. Palatkaa ajotietokoneen näyttöön pitämällä vasenta nuolipainiketta painettuna. SÄHKÖTOIMINEN KATTOLUUKKU E78054 VAROITUS Ennen sähkötoimisen kattoluukun käyttämistä on tarkistettava, että mikään ei estä sen toimintaa ja että kattoluukun aukon läheisyydessä ei ole lapsia ja/tai lemmikkieläimiä. Huolimattomuus saattaa johtaa vakaviin henkilövahinkoihin. Aikuisten on huolehdittava ensisijaisesti siitä, että lapset eivät jää vailla silmälläpitoa ajoneuvoon eivätkä avaimet koskaan jää ajoneuvoon, jossa ei ole ketään. Huom: Kun katkaisimia käytetään usein lyhyen ajan kuluessa, saattaa järjestelmä olla toimimatta jonkin aikaa, jotta estetään vauriot ylikuumenemisen vuoksi. Huom: Sähkötoimista kattoluukkua voidaan käyttää myös sytytysvirta sammutettuna yleisavaus-/yleissulkemistoiminnon avulla. Katsokaa Yleisavaaminen ja -sulkeminen (sivu 41). Kattoluukkua voidaan käyttää kahdella tavalla kattoluukun takareuna nousee auki tai kattoluukku aukeaa edestä, liukuen taaksepäin katon alle. Kattoluukku avautuu ja sulkeutuu, kun kytkintä painetaan. Kytkekää sytytysvirta päälle sähkötoimisen kattoluukun käyttämistä varten. Sähkötoimista kattoluukkua käytetään katkaisimella, joka sijaitsee häikäisysuojien välissä. 123

126 Ilmastointijärjestelmä Kattoluukun avaaminen ja sulkeminen B A E72185 E72188 A B Painakaa avaamista varten Painakaa sulkemista varten E72185 A B B A Painakaa sulkemista varten Painakaa avaamista varten Kattoluukun kallistaminen Kattoluukun automaattinen avaaminen ja sulkeminen Huom: Kun kattoluukku avataan automaattisesti, se pysähtyy noin 8 cm:n päähän täysin auki -asennosta. Tämä asento vähentää tärinä-ääntä, joka joskus kuuluu, kun kattoluukku on täysin auki. Kattoluukku pysähtyy automaattisesti tähän asentoon vain, kun kattoluukku avataan automaattisesti. Avataksenne tai sulkeaksenne kattoluukun automaattisesti painakaa katkaisimen jompaakumpaa reunaa toiseen toimintapisteeseen asti ja vapauttakaa sitten kokonaan. Painakaa uudellen pysäyttääksenne. Kun kiinni-asento saavutetaan, kattoluukku pysähtyy automaattisesti. E

127 Ilmastointijärjestelmä Kattoluukun väliinjäämissuoja VAROITUKSET Väliinjäämissuoja on toiminnassa vasta, kun muisti on asetettu uudelleen. Ikkunan varomaton sulkeminen saattaa aiheuttaa loukkaantumisia. Sähkötoimisen kattoluukun huolimaton sulkeminen voi ohittaa väliinjäämissuojan ja aiheuttaa loukkaantumisen. Kattoluukku pysähtyy automaattisesti sulkeutuessaan ja peruuttaa jonkin matkaa, jos sen tiellä on este. Väliinjäämissuojan voi ohittaa seuraavasti, jos ikkuna kohtaa vastuksen esim. talvella: VAROITUS Kun kattoluukkua suljetaan kolmatta kertaa, väliinjäämissuojatoiminto ei ole käytössä. Varmistakaa, että sulkeutuvan kattoluukun tiellä ei ole esteitä. Sulkekaa kattoluukku kolmannella kerralla vastusta vastaan. Väliinjäämissuojatoiminto ei ole käytössä ja kattoluukkua ei voida sulkea automaattisesti. Kattoluukku kumoaa vastuksen ja se voidaan tämän jälkeen sulkea kokonaan. Jos kattoluukku ei sulkeudu kolmannen yrityksen jälkeen, antakaa asiantuntijan tarkastaa se. Kattoluukun turvatoiminto VAROITUS Väliinjäämissuojatoiminto ei ole päällä tämän toimenpiteen aikana. Varmistukaa, että sulkeutuvan kattoluukun tiellä ei ole esteitä. Jos järjestelmä havaitsee häiriön, se kytkeytyy turvatoiminnolle. Kattoluukku liikkuu vain noin 0,5 sekuntia kerrallaan ja pysähtyy sitten uudelleen. Sulkekaa kattoluukku painamalla painiketta uudelleen, kun kattoluukku lakkaa liikkumasta. Kun kattoluukun takareuna on nostettu, nostakaa takareuna kokonaan ylös ja sulkekaa kattoluukku sitten. Antakaa asiantuntijan tarkastaa järjestelmä välittömästi. Kattoluukun uudelleenopetus VAROITUS Väliinjäämissuojatoiminto ei ole päällä tämän toimenpiteen aikana. Varmistukaa, että sulkeutuvan kattoluukun tiellä ei ole esteitä. Jos kattoluukku ei enää sulkeudu kunnolla, toimikaa seuraavien ohjeiden mukaan: 125

128 Ilmastointijärjestelmä Kallistakaa kattoluukun takaosaa mahdollisimman paljon. Vapauttakaa painike. Painakaa samaa painiketta uudelleen 30 sekuntia, kunnes näette kattoluukun liikkuvan. Vapauttakaa painike ja painakaa välittömästi uudelleen ja pitäkää pohjassa. Kattoluukku sulkeutuu, aukeaa täysin ja sulkeutuu sitten uudelleen. Älkää vapauttako painiketta, ennen kuin kattoluukku on toista kertaa suljetussa asennossa. Jos painiketta ei paineta yhtäjaksoisesti, uudelleenoppiminen keskeytyy. Aloittakaa toimenpiteet kerran vielä alusta. 126

129 Istuimet OIKEA ISTUMA-ASENTO E68595 VAROITUKSET Älkää säätäkö istuimia ajoneuvon liikkuessa. Vain oikein käytetty turvavyö pystyy pitämään kehon paikallaan, niin että turvatyynystä saadaan paras mahdollinen hyöty. Istuin, pääntuki, turvavyö ja turvatyynyt antavat oikein käytettyinä parhaan mahdollisen suojan kolaritilanteessa. Istukaa pystyssä asennossa mahdollisimman syvällä istuimessa. Älkää kallistako selkänojaa yli 30 astetta. Säätäkää pääntuki siten, että pääntuen yläreuna on päälaen tasolla. Pääntuen on myös oltava niin pitkällä edessä kuin sen voi mukavasti säätää. Pitäkää itsenne riittävän kaukana ohjauspyörästä. Suosittelemme, että rintakehän ja turvatyynyn kannen väliin jää vähintään 254 millimetriä. Pitäkää ohjauspyörästä kiinni kyynärpäät hieman taivutettuina. Jalkojen on oltava hieman taivutetut, jotta polkimet voidaan painaa täysin alas. Kiinnittäkää turvavyö siten, että olkavyö kulkee olkapään yli keskeltä ja lantiovyö tiukasti lonkkien yli. Varmistakaa, että istutte mukavasti ja pystytte hallitsemaan autoa esteettä. KÄSISÄÄTÖISET ISTUIMET Istuinten siirtäminen taakse-/eteenpäin E

130 Istuimet VAROITUS Keinuttakaa vivun vapauttamisen jälkeen istuinta eteen- ja taaksepäin varmistaaksenne, että istuin on kunnolla paikallaan. Selkänojan kallistuksen säätö Ristiselän tuen säätäminen E70731 SÄHKÖTOIMISET ISTUIMET E70729 Kuljettajan istuimen korkeuden säätö Sähkötoiminen 2-tieistuin E E

131 Istuimet Sähkötoiminen 8-tieistuin E

132 Istuimet PÄÄNTUET Pääntuen säätö VAROITUKSET Nostakaa takapääntuki, kun takaistuimella on matkustaja. Jos takaistuimella on kasvot ajosuuntaan sijoitettu lasten turvaistuin, irrottakaa aina pääntuki kyseisestä istuimesta. TAKAISTUIMET VAROITUKSET Taitettaessa istuimia alas täytyy varoa, että sormet eivät jää selkänojan ja istuinrungon väliin. Varmistakaa istuimien ja selkänojien tukeva kiinnitys ja täydellinen lukkiutuminen salpoihinsa. Selkänojien taittaminen alas HUOMAUTUS Laskekaa pääntuet alas E71879 Säätäkää pääntuki siten, että pääntuen yläreuna on päälaen tasolla. Pääntuen on myös oltava niin pitkällä edessä kuin sen voi mukavasti säätää. Pääntuen irrottaminen E Painakaa avauspainikkeita ja pitäkää niitä painettuna. 2. Työntäkää selkänojaa eteenpäin. Painakaa lukituspainikkeita ja irrottakaa pääntuki. 130

133 Istuimet Tasaisen tavaratilan muodostaminen VAROITUS Varmistakaa, että punainen ilmaisin ei näy, kun kytkette istuimen salvat. HUOMAUTUS Laskekaa pääntuet alas. LÄMMITETTÄVÄT ISTUIMET HUOMAUTUS Tämän toiminnon käyttäminen moottori sammutettuna tyhjentää akun E86612 E Työntäkää sormenne istuintyynyn ja selkänojan väliin ja kääntäkää istuintyyny eteenpäin. 2. Painakaa avauspainikkeita ja pitäkää niitä painettuna. 3. Työntäkää selkänojaa eteenpäin. E71224 Huom: Säädöt säilyvät muistissa, kun sytytysvirta katkaistaan. 131

134 Istuimet TUULETETUT ISTUIMET HUOMAUTUS Tämän toiminnon käyttäminen moottori sammutettuna tyhjentää akun. Huom: Kun istuintuuletus on toiminnassa, lämmitin saattaa käynnistyä automaattisesti. Tämä estää ilmavirran muuttumisen epämiellyttävän viileäksi. Huom: Auton sisätilojen ilmaa käytetään istuimien ilmastointiin. Siksi viilennystehon määrää auton sisätilojen lämpötila. Kytkekää ilmastointi tarvittaessa päälle ja suunnatkaa ilmanjakelu jalkatilaan. Katsokaa Ilmastointijärjestelmä (sivu 112). E70601 E70602 Huom: Asetukset säilyvät muistissa, kun sytytysvirta katkaistaan. 132

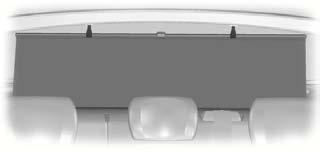

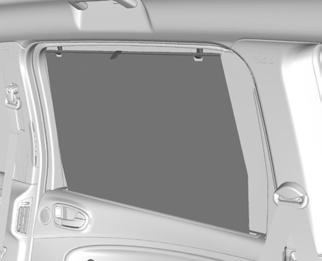

135 Mukavuustoiminnot AURINKOVERHOT Vetäkää kaihdin ylös ja kiinnittäkää se koukkuihin (A). Sivuikkunat MITTARISTON VALAISTUKSEN HIMMENNYS A A E70723 E74809 Takalasi E86514 A A KELLO Huom: Jotkin navigointijärjestelmät asettavat päivämäärän ja kellonajan automaattisesti GPS-signaalien avulla. Huom: Katsokaa Yleistä (sivu 87). 1. Valitkaa päävalikosta kellon toiminto. 2. Valitkaa haluamanne vaihtoehto. 3. Painakaa OK. 4. Valitkaa ja muuttakaa arvo käyttämällä oikea-, vasen-, ylösja alas-nuolipainikkeita. 5. Painakaa OK. SAVUKKEENSYTYTIN VAROITUKSET Jos käytätte pistoketta moottorin ollessa sammutettuna, akku saattaa päästä tyhjenemään. 133

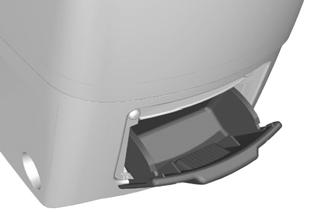

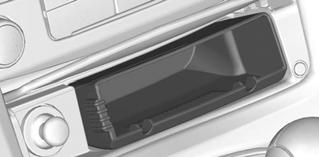

136 Mukavuustoiminnot VAROITUKSET Älkää pitäkö savukkeensytytintä alaspainettuna. Huom: Kytkekää sytytysvirta päälle savukkeensytyttimen käyttöä varten. Voitte käyttää sitä myös enintään 30 minuutin ajan sytytysvirran katkaisun jälkeen. Huom: Virtapistoketta voidaan käyttää 12 voltin ja enintään 15 ampeerin sähkölaitteiden virtalähteenä. Käyttäkää ainoastaan Fordin lisälaiteliittimiä tai SAE-standardin mukaisia pistokeliittimiä. TUHKAKUPPI Etutuhkakuppi E72974 Tyhjentääksenne tuhkakupin vetäkää koko tuhkakuppi ulos. Takatuhkakuppi E73705 E72972 Kytkekää savukkeensytytin toimintaan painamalla se alas. Se pomppaa ylös automaattisesti. Tuhkakuppi irrotetaan paikaltaan avaamalla se, painamalla sitä alaspäin jousivoimaa vasten ja vetämällä se ulos. 134

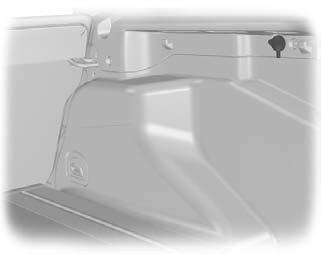

137 Mukavuustoiminnot LISÄLAITTEIDEN VIRTAPISTOKKEET HUOMAUTUS Jos käytätte pistoketta moottorin ollessa sammutettuna, akku saattaa päästä tyhjenemään. HANSIKASLOKERO Jäähdytetty hansikaslokero Huom: Hansikaslokero voidaan jäähdyttää käyttämällä ilmaa ilmastointijärjestelmästä. Huom: Virtapistoke toimii myös sytytysvirta katkaistuna. Huom: Virtapistoketta voidaan käyttää 12 voltin ja enintään 15 ampeerin sähkölaitteiden virtalähteenä. Käyttäkää ainoastaan Fordin lisälaiteliittimiä tai SAE-standardin mukaisia pistokeliittimiä. E70885 SÄILYTYSLOKEROT VAROITUS Älkää ajako siten, että jonkin säilytystilan kansi on auki. Varmistakaa ennen liikkeellelähtöä, että kansi on kiinnitetty varmasti. E86470 KUPPITELINEET HUOMAUTUS Älkää säilyttäkö lämmölle arkoja esineitä tai nesteitä säilytystilassa. VAROITUS Älkää laittako kuumia juomia kuppitelineisiin ajoneuvon liikkuessa. 135

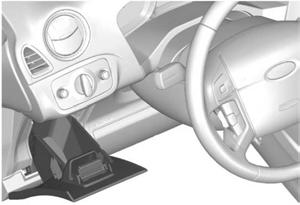

138 Mukavuustoiminnot KARTTATASKUT E72980 E74686 E73704 E72905 MUISTITOIMINTO VAROITUKSET Ennen kuin käytätte istuimen muistisäätöjä, varmistakaa, että istuimen välittömässä läheisyydessä ei ole esteitä ja että kukaan matkustajista ei ole liikkuvien osien tiellä. Älkää käyttäkö muistiintallennustoimintoa ajoneuvon liikkuessa. E

139 Mukavuustoiminnot A Joka kerran kun sytytysvirta katkaistaan, käytetyt istuimen ja peilien säädöt tallentuvat käytettyyn kauko-ohjaimeen tai passiiviseen avaimeen. Aktiivinen asetus E86768 A B B Istuimen säätimet Katsokaa Sähkötoimiset istuimet (sivu 128). Muistin esiasetuspainikkeet. Muistiin voidaan tallentaa jopa neljä erilaista kuljettajan istuimen ja ulkopeilin asentoa. Haluttu asetus peruutuspeilin kääntöä varten voidaan myös tallentaa muistiin. Katsokaa Sähkötoimiset ulkopeilit (sivu 79). Muistin esiasetuksen säätö Passiivinen asetus Auto tallentaa istuinten ja peilien asennot korkeintaan neljälle kauko-ohjaimelle tai passiiviselle avaimelle. Kun auton lukot avataan seuraavan kerran, istuimen ja peilien asento siirretään viimeisiin käytettyihin säätöihin. 1. Kytkekää sytytysvirta päälle. 2. Säätäkää istuin ja ulkopeilit haluttuun asentoon. 3. Pitäkää haluttua esiasetuspainiketta B alhaalla, kunnes järjestelmä antaa yhden äänimerkin vahvistukseksi. Istuimen tallennetun asennon palauttaminen Huom: Jos haluatte pysäyttää istuimen liikkeen asennonpalautuksen aikana, painakaa jotakin kuljettajan istuimen säädintä, jotakin muistipainiketta tai jotakin peilin käyttökytkintä. Istuimen siirtyminen pysähtyy myös, jos auto alkaa liikkua. Passiivinen asennonpalautus Huom: Jos alueella on useampi kuin yksi passiivinen avain, muistitoiminto siirtyy ensimmäisen tallennetun avaimen asetuksiin. Kun auto avataan kauko-ohjaimella tai kuljettajan oven kahvaa vedetään passiivisen avaimen ollessa alueella, istuin ja peilit siirtyvät asentoon, joka on tallennettu kyseiseen kauko-ohjaimeen tai passiiviseen avaimeen. 137

140 Mukavuustoiminnot Aktiivinen asennonpalautus Painakaa esiasetuspainiketta, joka on liitetty haluttuun ajoasentoon. Istuin ja peilit siirtyvät tähän esiasetukseen tallennettuun asentoon. SILMÄLASIEN PIDIKE E75193 LISÄLAITEPISTOKE (AUX IN) E71969 Katso Audio-oppaan antamat tiedot. 138

141 Moottorin käynnistys YLEISTÄ Yleisiä käynnistysohjeita Jos akku on ollut irrotettuna, ajoneuvossa saattaa esiintyä epätavallista ajokäyttäytymistä noin 8 kilometrin matkalla akun liittämisen jälkeen. Tämä johtuu siitä, että moottorinohjausjärjestelmän on säädyttävä moottorin mukaisesti. Epätavallinen ajokäyttäytyminen tänä aikana voidaan jättää huomiotta. Moottorin käynnistäminen hinaamalla tai työntämällä VAROITUS Vaurioiden välttämiseksi autoa ei saa käynnistää hinaamalla tai työntämällä. Käyttäkää käynnistyskaapeleita ja apuakkua. Katsokaa Apukäynnistyskaapeleiden käyttö (sivu 232). VIRTALUKKO VAROITUS Älkää koskaan kääntäkö avainta asentoon 0 auton liikkuessa. E Sytytysvirta on pois päältä. I Sytytysvirta ja päävirtapiirit ovat pois käytöstä. Huom: Älkää jättäkö virta-avainta liian pitkäksi aikaa tähän asentoon, jotta akku ei pääse tyhjentymään. II Sytytysvirta on kytketty päälle. Kaikki virtapiirit ovat toiminnassa. Varoitus- ja merkkivalot syttyvät. Avain on tässä asennossa ajon aikana. Tämä asento on valittava myös autoa hinattaessa. III Käynnistysmoottori on aktivoitu. Vapauttakaa avain heti moottorin käynnistyessä. AVAIMETON KÄYNNISTYS VAROITUKSET Avaimettoman käynnistysjärjestelmän toiminnassa saattaa olla häiriöitä, jos avain on lähellä metalliesineitä tai elektronisia laitteita, kuten matkapuhelimia. 139

142 Moottorin käynnistys VAROITUKSET Tarkistakaa aina, että ohjauspyörä on vapautunut lukituksesta, ennen kuin yritätte liikuttaa autoa. Katsokaa Ohjauspyörän lukko (sivu 142). Huom: Kelvollisen passiivisen avaimen täytyy olla auton sisällä, jotta sytytysvirta voidaan kytkeä päälle ja moottori käynnistää. Huom: Moottorin käynnistämiseksi on myös painettava joko jarru- tai kytkinpoljin pohjaan sen mukaan, mikä vaihteisto autossa on. Huom: Jos käynnistyspainike tai jarrupoljin vapautetaan moottorin käynnistymisen aikana, moottorin käynnistyspyöritys keskeytyy ja järjestelmä palaa sytytysvirran kytkentään. 1. Varmistakaa, että vaihteisto on asennossa P tai N. 2. Painakaa jarrupoljin täysin pohjaan. 3. Painakaa käynnistyspainiketta. Käynnistys käsivaihteisto HUOMAUTUS Vapauttakaa käynnistyspainike, kun moottori käynnistyy. E85766 Sytytysvirran kytkentä Painakaa käynnistyspainiketta kerran. Kaikki sähköpiirit ovat toiminnassa, varoitusvalot ja merkkivalot syttyvät. Käynnistys automaattivaihteisto HUOMAUTUS Vapauttakaa käynnistyspainike, kun moottori käynnistyy. Huom: Jos käynnistyspainike tai kytkinpoljin vapautetaan moottorin käynnistymisen aikana, moottorin käynnistyspyöritys keskeytyy ja järjestelmä palaa sytytysvirran kytkentään. 1. Painakaa kytkinpoljin pohjaan. 2. Painakaa käynnistyspainiketta. Dieselmoottorin käynnistys Huom: Moottorin käynnistyspyöritys alkaa vasta, kun hehkutulppien työjakso on päättynyt. Erittäin kylmissä olosuhteissa tämä voi kestää useita sekunteja. Huom: Jatkakaa käynnistyspainikkeen ja kytkin- tai jarrupolkimen painamista, kunnes moottorin käynnistyspyöritys alkaa. 140

143 Moottorin käynnistys Käynnistyksen epäonnistuminen Tyyppi 2 Passiivinen käynnistysjärjestelmä ei toimi, jos: Passiivisen avaimen taajuuksilla on häiriöitä. Passiivisen avaimen paristo on tyhjä. Jos auton käynnistys ei onnistu, noudattakaa seuraavia ohjeita. Tyyppi 1 E Vivutkaa suojus ulos varovasti. E Pitäkää avainta ohjauspylvään suojuksen vieressä tarkasti kuvan mukaisesti. 2. Avaimen ollessa tässä asennossa voitte kytkeä sytytysvirran päälle käynnistyspainikkeella ja käynnistää auton. E Työntäkää avain pesään. 3. Avaimen ollessa tässä asennossa voitte kytkeä sytytysvirran päälle käynnistyspainikkeella ja käynnistää auton. 141

144 Moottorin käynnistys Moottorin sammutus Kun auto on paikallaan, sammuttakaa moottori painamalla käynnistyspainiketta. Sytytysvirta, kaikki sähköpiirit, varoitusvalot ja merkkivalot kytkeytyvät pois toiminnasta. OHJAUSPYÖRÄN LUKKO VAROITUS Tarkistakaa aina, että ohjaus on vapautunut lukituksesta, ennen kuin yritätte liikuttaa autoa. Autot ilman avaimetonta käynnistysjärjestelmää Ohjauslukon aktivointi: 1. Poistakaa avain virtalukosta. 2. Kääntäkää ohjauspyörää. Autot avaimettomalla käynnistysjärjestelmällä Autossa on elektronisesti ohjattu ohjauslukko. Se toimii automaattisesti. Ohjauspyörän lukitus aktivoituu, kun sytytysvirta on katkaistu, moottori ei ole käynnissä ja auto on paikallaan. Ohjauspyörän lukitus vapautuu, kun sytytysvirta kytketään päälle. BENSIINIMOOTTORIN KÄYNNISTYS Huom: Käynnistintä voidaan käyttää korkeintaan 30 sekuntia kerrallaan. Kylmä tai kuuma moottori Kaikki autot HUOMAUTUS Kun lämpötila on alle -20 ºC, kytkekää sytytysvirta päälle vähintään sekunniksi ennen moottorin käynnistämistä. Tämä varmistaa sen, että moottorin käynnistyksessä on käytettävissä suurin mahdollinen polttoainepaine. Autot käsivalintaisella vaihteistolla Huom: Älkää koskettako kaasupoljinta. 1. Painakaa kytkinpoljin pohjaan. 2. Käynnistäkää moottori. Autot automaattivaihteistolla Huom: Älkää koskettako kaasupoljinta. 1. Valitkaa pysäköinti- tai vapaa-asento. 2. Painakaa jarrupoljin täysin pohjaan. 3. Käynnistäkää moottori. 142

145 Moottorin käynnistys Kaikki autot Jos moottori ei käynnisty 15 sekunnissa, odottakaa hetki ja yrittäkää uudelleen. Jos moottori ei käynnisty kolmen yrityksen jälkeen, odottakaa 10 sekuntia ja noudattakaa kohdan Liikaa polttoainetta saanut moottori ohjeita. Jos moottorin käynnistämisessä on vaikeuksia alle -25 ºC:n lämpötilassa, painakaa kaasupoljinta niin, että se liikkuu ¼ ½ liikematkastaan, ja yrittäkää uudelleen. Liikaa polttoainetta saanut moottori Autot käsivalintaisella vaihteistolla 1. Painakaa kytkinpoljin pohjaan. 2. Painakaa kaasupoljin pohjaan ja pitäkää sitä alaspainettuna. 3. Käynnistäkää moottori. Autot automaattivaihteistolla 1. Valitkaa pysäköinti- tai vapaa-asento. 2. Painakaa kaasupoljin pohjaan ja pitäkää sitä alaspainettuna. 3. Painakaa jarrupoljin täysin pohjaan. 4. Käynnistäkää moottori. Kaikki autot Jos moottori ei käynnisty, noudattakaa uudelleen kohdan Kylmä tai kuuma moottori ohjeita. Moottorin joutokäyntinopeus käynnistyksen jälkeen Moottorin joutokäyntinopeus heti käynnistyksen jälkeen vaihtelee sen lämpötilan mukaisesti. Jos moottori on kylmä, joutokäyntinopeutta kohotetaan automaattisesti, jotta katalysaattori lämpenee mahdollisimman nopeasti. Tämä takaa auton pakokaasupäästöjen pysymisen mahdollisimman pieninä. Joutokäyntinopeus laskee vähitellen normaalille tasolle katalysaattorin lämmetessä. BENSIINIMOOTTORIN KÄYNNISTYS - SEKAPOLTTOAINE (FF) Yleistietoa bensiinimoottorin käynnistämisestä. Katsokaa Bensiinimoottorin käynnistys (sivu 142). 143

146 Moottorin käynnistys Käynnistys alhaisissa ulkolämpötiloissa Jos lämpötilan odotetaan laskevan -15 C:n alle ja auto on tankattu bioetanolilla E 85, käynnistystä on helpotettava käyttämällä moottorin lohkolämmitintä. Katsokaa Moottorinlämmitin (sivu 146). Jos lämpötilan oletetaan pysyvän alle -15 C:ssa, on suositeltavaa kasvattaa bensiinin osuutta polttoaineesta ja lisätä 95 oktaanista lyijytöntä bensiiniä, jos polttoainesäiliö ei ole jo täynnä. Jos 3/4 täynnä olevaan polttoainesäiliöön lisätään 10 litraa bensiiniä, bioetanolin E 85 osuus laskee 85 %:sta 70 %:iin. Jos polttoainesäiliö sisältää vain bioetanolia E 85 eikä moottorin lohkolämmitintä voida käyttää, moottorin käynnistys saattaa olla hankalaa erittäin alhaisissa lämpötiloissa. Jos moottori ei käynnisty, jatkakaa seuraavasti: 1. Painakaa kaasupoljinta 1/3 1/2 sen liikematkasta. 2. Käynnistäkää moottori. 3. Jos moottori ei käynnisty, painakaa kaasupoljin täysin pohjaan ja yrittäkää käynnistää moottori uudelleen. Käynnistyksen aikana ruiskutussuuttimet eivät toimi, kun kaasupoljinta painetaan. Tätä voidaan käyttää poistamaan liikapolttoaine imusarjasta useiden epäonnistuneiden käynnistysyritysten jälkeen. Jos akku on kytketty irti tai polttoainetyyppiä on muutettu, joutokäyntinopeus saattaa olla epäsäännöllinen. Tämä parantuu sekunnin kuluttua. DIESELMOOTTORIN KÄYNNISTYS Kylmä tai kuuma moottori Kaikki autot Huom: Kun lämpötila on alle -15 ºC, moottoria voi olla tarpeen pyörittää käynnistimellä jopa 25 sekuntia. Jos autoa käytetään jatkuvasti tällaisissa lämpötiloissa, suosittelemme moottorin lohkolämmittimen hankkimista. Huom: Jatkakaa moottorin pyörittämistä käynnistimellä, kunnes moottori käynnistyy. Huom: Käynnistintä voidaan käyttää korkeintaan 30 sekuntia kerrallaan. Kytkekää sytytysvirta päälle ja odottakaa, kunnes hehkutuksen merkkivalo sammuu. Autot käsivalintaisella vaihteistolla Huom: Älkää koskettako kaasupoljinta. 1. Painakaa kytkinpoljin pohjaan. 2. Käynnistäkää moottori. 144

147 Moottorin käynnistys Autot automaattivaihteistolla 1. Valitkaa pysäköinti- tai vapaa-asento. 2. Painakaa jarrupoljin täysin pohjaan. 3. Käynnistäkää moottori. DIESELMOOTTORIN HIUKKASSUODATIN (DPF) DPF-hiukkassuodatin on ajoneuvonne pakokaasupäästöjen rajoitusjärjestelmään kuuluva osa. Se suodattaa pakokaasusta haitallisia dieselmoottorin hiukkaspäästöjä (nokea). Regenerointi VAROITUS Älkää pysäköikö autoa kuivien lehtien tai kuivan ruohon päälle. Koska regenerointiprosessi edellyttää erittäin korkeita pakokaasun lämpötiloja, pakoputkiston lämpösäteily voi olla hyvinkin voimakasta moottorin sammutuksen jälkeen. Tästä aiheutuu palovaara. DPF-hiukkassuodatin poikkeaa tavanomaisista määräajoin vaihdettavista suodattimista regenerointikykynsä vuoksi; se ylläpitää toimintatehonsa puhdistamalla itsensä. Regenerointiprosessi tapahtuu automaattisesti. Tietyissä ajo-olosuhteissa saattaa kuitenkin olla tarpeen avustaa regenerointiprosessia. Jos ajatte vain lyhyitä matkoja tai joudutte sammuttamaan ja käynnistämään auton tihein väliajoin, teidän tulisi avustaa regenerointiprosessin käynnistymistä kilometrin välein. Ajakaa autoa 80 km/h:n nopeudella 40 kilometriä pienimmällä mahdollisella vaihteella aina kun voitte tehdä tämän turvallisesti. Vaihtoehtoisesti voitte ajaa tavalliseen tapaan, mutta käyttää pienempiä vaihteita. MOOTTORIN SAMMUTUS Autot turboahtimella HUOMAUTUS Älkää sammuttako moottoria suurella käyntinopeudella. Jos näin tehdään, ahdin jatkaa pyörimistä moottorin öljynpaineen pudottua nollaan. Tämä johtaa ahtimen laakereiden ennenaikaiseen kulumiseen. Vapauttakaa kaasupoljin. Odottakaa, kunnes moottori on saavuttanut joutokäyntinopeuden, ja sammuttakaa vasta sitten. 145

148 Moottorin käynnistys MOOTTORINLÄMMITIN HUOMAUTUS Varmistakaa, että irrotatte virtajohdon moottorin lämmittimen liittimestä, ennen kuin lähdette ajamaan. Huom: Käyttäkää moottorin lämmitintä vain, jos lämpötila on alle -10 C. Huom: Moottorin lämmittimen liitin on jäähdyttimen säleikössä auton etuosassa. E97918 Kytkekää moottorin lämmitin 2 3 tunniksi ennen moottorin käynnistystä. 146

149 Polttoaine ja tankkaus TURVALLISUUS- VAROTOIMET VAROITUKSET Lopettakaa tankkaus, kun polttoainepistooli pysähtyy toisen kerran. Polttoaineen lisääminen täyttää tankin paisuntatilan, mikä voi johtaa polttoaineen ylivuotamiseen. Polttoaineen ylivuotaminen saattaa olla vaarallista muille tiellä liikkujille. Älkää käyttäkö minkäänlaista liekkiä tai kuumennusta polttoainejärjestelmän läheisyydessä. Polttoainejärjestelmä on paineistettu. Polttoainejärjestelmän vuotaessa on loukkaantumisvaara. POLTTOAINELAATU - BENSIINI Huom: Suosittelemme käyttämään aina laadukasta polttoainetta ilman lisäaineita tai muita moottorinkäsittelyaineita. HUOMAUTUS Älkää käyttäkö lyijyllistä bensiiniä tai sellaisia bensiinin lisäaineita, jotka sisältävät muita metalliyhdisteitä (esim. mangaanipohjaisia). Ne voivat vaurioittaa päästöjen rajoitusjärjestelmää. Käyttäkää vähintään 95-oktaanista lyijytöntä bensiiniä, joka täyttää standardin EN 228 tai vastaavan tason vaatimukset. POLTTOAINELAATU - SEKAPOLTTOAINE (FF) VAROITUKSET Älkää muuttako polttoainejärjestelmän konfiguraatiota tai järjestelmän komponentteja. Älkää vaihtako polttoainejärjestelmää tai komponentteja osiin, joita ei ole erityisesti tarkoitettu bioetanolikäyttöön. VAROITUKSET Älkää käyttäkö lyijyllistä bensiiniä tai sellaisia bensiinin lisäaineita, jotka sisältävät muita metalliyhdisteitä (esim. mangaanipohjaisia). Ne voivat vaurioittaa päästöjen rajoitusjärjestelmää. Älkää käyttäkö metanolia bioetanolin E 85 sijasta. Huom: Suosittelemme käyttämään aina laadukasta polttoainetta ilman lisäaineita tai muita moottorinkäsittelyaineita. Huom: Polttoainetta saattaa kulua enemmän, kun käytätte bioetanolia E 85. Huom: Autoonne sopiva polttoainetyyppi on ilmoitettu tarralla, joka näkyy polttoaineen täyttöaukon läpän sisäpuolella. 147

150 Polttoaine ja tankkaus Huom: Auto toimii hyvin tavallisella 95 oktaanin lyijyttömällä bensiinillä, mutta vain korkealaatuinen bioetanoli E 85 tarjoaa saman suojauksen ja suorituskyvyn. Käyttäkää vähintään 95-oktaanista lyijytöntä bensiiniä, joka täyttää standardin EN 228 tai vastaavan tason vaatimukset. Myös lyijyttömän bensiinin ja bioetanolin E 85 sekoitusta voi käyttää. Pitkäaikainen säilytys Koska bioetanolissa E 85 saattaa olla vähäisiä määriä korroosiota aiheuttavia epäpuhtauksia, on suositeltavaa täyttää auton säiliö ainoastaan 95 oktaanin lyijyttömällä bensiinillä, jos autoa seisotetaan pitkiä aikoja. POLTTOAINELAATU - DIESEL Huom: Suosittelemme käyttämään aina laadukasta polttoainetta ilman lisäaineita tai muita moottorinkäsittelyaineita. VAROITUS Älkää sekoittako dieselpolttoainetta öljyn, bensiinin tai muiden nesteiden kanssa. Tämä voisi aiheuttaa kemiallisen reaktion. HUOMAUTUS Älkää lisätkö kerosiinia (valopetrolia), parafiinia tai bensiiniä dieselpolttoaineeseen. Muuten polttoainejärjestelmä saattaa vaurioitua. Huom: Emme suosittele polttoaineen parafinoitumista estävien lisäaineiden pitkäaikaista käyttöä. Käyttäkää dieselpolttoainetta, joka täyttää standardin EN 590 tai vastaavan tason vaatimukset. Käytettävä dieselpolttoaine voi sisältää enintään 5 % RME:tä (biodiesel). KATALYSAATTORI Ajaminen katalysaattorilla VAROITUKSET Välttäkää polttoaineen loppumista. Älkää pyörittäkö moottoria pitkiä aikoja käynnistimellä. Älkää käyttäkö moottoria, jos yksikin sytytysjohto on irti. Älkää käynnistäkö autoa työntämällä tai hinaamalla. Käyttäkää apukäynnistyskaapeleita. Katsokaa Apukäynnistyskaapeleiden käyttö (sivu 232). Älkää katkaisko sytytysvirtaa ajon aikana. 148

151 Polttoaine ja tankkaus Pysäköinti VAROITUS Älkää pysäköikö autoa kuivien lehtien tai kuivan ruohon päälle. Pakojärjestelmä säteilee huomattavan määrän lämpöä, kun moottori on sammutettu. Tästä aiheutuu palovaara. POLTTOAINEEN TÄYTTÖAUKON LÄPPÄ VAROITUKSET Tankkauksen yhteydessä on varottava polttoainejäämien roiskumista tankkauspistoolista. Suosittelemme odottamaan ainakin 10 sekuntia ennen tankkauspistoolin vetämistä pois täyttöputkesta, jotta mahdolliset polttoainejäämät ehtivät tippua polttoainesäiliöön. HUOMAUTUS Jos puhdistatte autoa korkeapainepesurilla, suunnatkaa vesisuihku polttoaineen täyttöaukon läpän alueelle vain hetkeksi ja yli 20 cm:n etäisyydeltä. E86613 Avatkaa läppä painamalla sitä. Avatkaa läppä kokonaan siten, että se kiinnittyy. Kun tankkauspistooli työnnetään täyttöputkeen, jousikuormitteinen estomekanismi avautuu, jos pistooli tunnistetaan oikeankokoiseksi. Näin estetään väärän polttoaineen tankkaaminen. Työntäkää tankkauspistooli täyttöputkeen ensimmäiseen pykälään asti ja pitäkää sitä paikallaan polttoaineen täyttöaukossa. Autot dieselmoottorilla Autot renkaan korjaussarjalla E

152 Polttoaine ja tankkaus Autot ilman renkaan korjaussarjaa E86645 Varapyörän syvennyksessä on suppilo. Käyttäkää sitä, kun tankkaatte polttoainetta kanisterista. TANKKAUS HUOMAUTUS Älkää yrittäkö käynnistää moottoria, jos olette täyttänyt polttoainesäiliöön vääränlaista polttoainetta. Moottori voi vaurioitua. Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä välittömästi. POLTTOAINEENKULUTUS CO2-päästöjen ja polttoaineenkulutuksen arvot on saatu laboratoriotesteistä ETY-direktiivin 80/1268/ETY ja myöhempien lisäysten mukaisesti. Näitä testejä suorittavat kaikki autovalmistajat. Ne on tarkoitettu vertailua varten automerkkien ja mallien välillä. Niitä ei ole tarkoitettu esittämään todellisessa käytössä saavutettavia kulutusarvoja. Todellisessa jokapäiväisessä käytössä polttoaineenkulutukseen vaikuttavat monet seikat, kuten ajotyyli, suurten nopeuksien käyttö, ruuhka-ajo, ilmastointilaitteen käyttö, asennetut lisävarusteet sekä hinaus jne. Ford-liikkeenne antaa mielellään lisäohjeita polttoainetaloudellisuuden parantamisesta. TEKNISET TIEDOT 150

153 Polttoaine ja tankkaus 4-ovinen ja 5-ovinen Polttoaineenkulutusarvot Malliversio Kaupunki l/100 km (mpg) Maantie l/100 km (mpg) Yhdistetty l/100 km (mpg) CO2- päästöt g/km 1.6L Duratec-Ti-VCT (110 hv) 10 (28,2) 5,6 (50,4) 7,2 (39,2) L Duratec-Ti-VCT (125 hv) 10,3 (27,4) 5,7 (49,6) 7,4 (38,2) L Duratec-HE (145 hv) 11,2 (25,2) 6 (47,1) 7,9 (35,8) L Duratec-HE (161 hv) 13,8 (20,5) 6,7 (42,2) 9,3 (30,4) L Duratec-ST (220 hv) 13,6 (20,8) 6,8 (41,5) 9,3 (30,4) L Duratorq-TDCi (100 hv) 7,3 (38,7) 4,6 (61,4) 5,6 (50,4) L Duratorq-TDCi (125 hv) 7,5 (37,7) 4,8 (58,9) 5,8 (48,7) L Duratorq-TDCi, 6- vaihteinen käsivaihteisto 7,6 (37,2) 4,9 (57,6) 5,9 (47,9) L Duratorq-TDCi (130 hv), 6-vaihteinen automaattivaihteisto 9,8 (28,8) 5,6 (50,4) 7,1 (39,8) L Duratorq-TDCi, 6- vaihteinen käsivaihteisto Tietoja ei ole saatavilla Tietoja ei ole saatavilla Tietoja ei ole saatavilla Tietoja ei ole saatavilla 2.2L Duratorq-TDCi, 6- vaihteinen automaattivaihteisto Tietoja ei ole saatavilla Tietoja ei ole saatavilla Tietoja ei ole saatavilla Tietoja ei ole saatavilla 151

154 Polttoaine ja tankkaus Farmari Polttoaineenkulutusarvot Malliversio Kaupunki l/100 km (mpg) Maantie l/100 km (mpg) Yhdistetty l/100 km (mpg) CO2- päästöt g/km 1.6L Duratec-Ti-VCT (110 hv) 10 (28,2) 5,6 (50,4) 7,2 (39,2) L Duratec-Ti-VCT (125 hv) 10,3 (27,4) 5,7 (49,6) 7,4 (38,2) L Duratec-HE (145 hv) 11,2 (25,2) 6 (47,1) 7,9 (35,8) L Duratec-HE (161 hv), 6-vaihteinen automaattivaihteisto 13,8 (20,5) 6,7 (42,2) 9,3 (30,4) L Duratec-ST (220 hv) 13,6 (20,8) 6,8 (41,5) 9,3 (30,4) L Duratorq-TDCi (100 hv) 7,4 (38,2) 4,7 (60,1) 5,7 (49,6) L Duratorq-TDCi (125 hv) 7,6 (37,2) 4,9 (57,6) 5,9 (47,9) L Duratorq-TDCi 7,6 (37,2) 4,9 (57,6) 5,9 (47,9) L Duratorq-TDCi (130 hv), 6-vaihteinen automaattivaihteisto 9,8 (28,8) 5,6 (50,4) 7,1 (39,8) L Duratorq-TDCi, 6- vaihteinen käsivaihteisto Tietoja ei ole saatavilla Tietoja ei ole saatavilla Tietoja ei ole saatavilla Tietoja ei ole saatavilla 2.2L Duratorq-TDCi, 6- vaihteinen automaattivaihteisto Tietoja ei ole saatavilla Tietoja ei ole saatavilla Tietoja ei ole saatavilla Tietoja ei ole saatavilla 152

155 Vaihteisto KÄSIVAIHTEISTO Kaikki ajoneuvot VAROITUKSET Älkää kytkekö peruutusvaihdetta päälle ajoneuvon liikkuessa. Se saattaa vaurioittaa vaihteistoa. Älkää kohdistako vaihdevipuun liikaa sivuttaisvoimaa vaihtaessanne 5. vaihteelta 4. vaihteelle. Silloin 2. vaihde saattaa kytkeytyä vahingossa, mikä voi vaurioittaa vaihteistoa. Huom: Painakaa kytkinpoljin täysin alas ja odottakaa kolme sekuntia, ennen kuin kytkette ensimmäisen vaihteen. Ajoneuvot 5-vaihteisella vaihteistolla Peruutusvaihteen valitseminen Ajoneuvot 6-vaihteisella vaihteistolla (2.5L Duratec- ST -moottori) Peruutusvaihteen valitseminen 1 E75051 Ajoneuvot 6-vaihteisella vaihteistolla (turbodieselmoottorit) Peruutusvaihteen valitseminen E75050 E

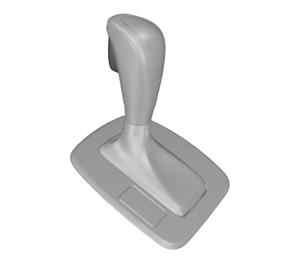

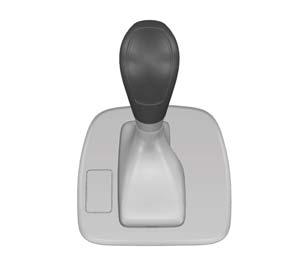

156 Vaihteisto AUTOMAATTIVAIHTEISTO Valitsinvivun asennot Valitsinvivun asento näkyy tietonäytössä. Pysäköinti VAROITUKSET Valitkaa pysäköintiasento vain, kun auto on paikallaan. Kytkekää seisontajarru ja valitkaa pysäköintiasento, ennen kuin poistutte autosta. Varmistakaa, että valitsinvipu lukittuu asentoonsa. E80836 P R N D S S Pysäköinti Peruutus Vapaa Ajo Sport-tila ja käsivalintainen vaihtaminen VAROITUS Painakaa jarrupoljinta ennen valitsinvivun liikuttamista ja pitäkää poljin painettuna, kunnes olette valmis lähtemään liikkeelle. Huom: Kylmän moottorin joutokäyntinopeus on korkeampi. Tämä lisää auton taipumusta ryömiä, kun ajovaihde on valittu. Painakaa valitsinvivun painiketta peruutus- tai pysäköintiasennon valitsemista varten. Huom: Jos kuljettajan ovi avataan eikä pysäköintiasentoa ole valittu, kuuluu varoitusäänimerkki. Tässä asennossa voimaa ei välitetä vetäville pyörille ja vaihteisto on lukittuna. Voitte käynnistää moottorin valitsinvivun ollessa tässä asennossa. Peruutus VAROITUS Valitkaa peruutusasento vain, kun auto on paikallaan ja moottori on joutokäynnillä. Vapaa Tässä asennossa voimaa ei välitetä vetäville pyörille, mutta vaihteisto ei ole lukittuna. Voitte käynnistää moottorin valitsinvivun ollessa tässä asennossa. Ajo Valitkaa ajoasento, jos haluatte eteenpäinajovaihteiden vaihtuvan automaattisesti. 154

157 Vaihteisto Sport-tila ja käsivalintainen vaihtaminen 2 S E S Huom: Vaihto tapahtuu vain, kun ajonopeus ja moottorin käyntinopeus ovat sopivia. Huom: Kun valitsette asennon S, vaihto voi tapahtua kaasupolkimen asennon perusteella auton nopeuden mukaisesti. Voitte aktivoida sport-tilan siirtämällä valitsinvivun asentoon S. Sport-tila pysyy aktiivisena, kunnes vaihdatte vaihteita manuaalisesti ylös tai alas. Valitkaa käsivalintainen vaihteensiirtotila, jos haluatte vaihtaa eteenpäinajovaihteita manuaalisesti. Vaihto alaspäin tapahtuu työntämällä valitsinvipua eteenpäin ja vaihto ylöspäin vetämällä vipua taaksepäin. Ajotoiminnot Vaihteisto valitsee sopivan vaihteen optimaalista toimintaa varten ympäristön lämpötilan, tien nousukulman, auton kuormituksen ja kuljettajan toimintojen perusteella. Vinkkejä automaattivaihteiston käyttöön Liikkeellelähtö 1. Vapauttakaa seisontajarru. 2. Vapauttakaa jarrupoljin ja painakaa kaasupoljinta. Pysähtyminen 1. Vapauttakaa kaasupoljin ja painakaa jarrupoljinta. 2. Kytkekää seisontajarru päälle. Pakkovaihto Painakaa kaasupoljin kokonaan pohjaan vaihteenvalitsimen ollessa ajoasennossa, kun haluatte valita seuraavan pienemmän vaihteen parhaan suorituskyvyn saavuttamiseksi. Vapauttakaa kaasupoljin, kun pakkovaihto ei enää ole tarpeen. Pysäköintiasennon vapautusvipu hätätilanteessa Käyttäkää tätä vipua valitsinvivun siirtämiseen pois pysäköintiasennosta, jos ilmenee sähköhäiriö tai auton akku on tyhjentynyt. 155

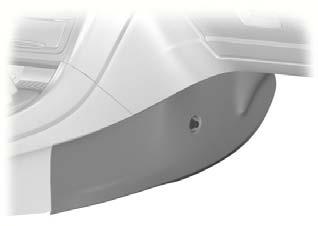

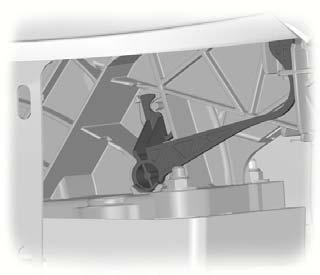

158 Vaihteisto E Irrottakaa keskikonsolin sivupaneeli. E87935 Huom: Vipu on keltainen. 1. Asettakaa tasapääruuvitaltta uraan ja kääntäkää ruuvitalttaa 90 astetta myötäpäivään. 156

159 Jarrut TOIMINTAPERIAATTEET Kaksipiirinen jarrujärjestelmä E71353 VAROITUS Jos yksi jarrupiiri lakkaa toimimasta, jarrupoljin alkaa tuntua pehmeämmältä. Painakaa jarrupoljinta voimakkaasti ja varautukaa pidempiin jarrutusmatkoihin. Pysäyttäkää auto ja tarkastuttakaa tilanne heti. Älkää jatkako matkaanne. Auto on varustettu ristikkäin jaetulla kaksipiirisellä jarrujärjestelmällä. Jos yksi jarrupiiri lakkaa toimimasta, toinen pysyy toiminnassa. Levyjarrut Märkien jarrukiekkojen jarrutusteho on heikompi. Ajaessanne pois autonpesupaikalta, painakaa jarrua kevyesti ajon aikana, jotta vesikalvo poistuu jarruista. Lukkiutumaton jarrujärjestelmä (ABS) VAROITUS ABS-järjestelmä ei vapauta kuljettajaa siitä vastuusta, että autoa on ajettava huolellisesti ja tarkkaavaisesti. ABS-järjestelmä auttaa ylläpitämään auton ohjattavuuden ja suuntavakauden estämällä pyörien lukkiutumisen, kun joudutaan jarruttamaan voimakkaasti hätätilanteessa. ABS-järjestelmä valvoo kunkin pyörän nopeutta ja säätelee kunkin jarrun painetta. ABS-järjestelmä optimoi renkaiden pysymisen tienpinnassa, kun jarrutetaan voimakkaasti. ABS-JÄRJESTELMÄN KÄYTÖN OHJEITA E71354 E

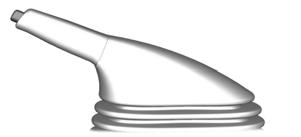

160 Jarrut Kun ABS-järjestelmä on toiminnassa, jarrupoljin tuntuu sykähtelevän. Tämä on normaalia. Pitäkää jarrupoljin painettuna. ABS-järjestelmä ei poista vaaraa seuraavissa tilanteissa: Ajetaan liian lähellä edellä olevan auton perässä. Auto on vesiliirrossa. Ajetaan mutkissa liian nopeasti. Tienpinta on huonokuntoinen. SEISONTAJARRU Seisontajarrun kytkeminen Pysäköinti mäkeen Jos auto täytyy pysäköidä keula ylämäkeen, valitkaa ykkösvaihde ja kääntäkää etupyörät pois jalkakäytävän reunasta. Jos auto täytyy pysäköidä keula alamäkeen, valitkaa peruutusvaihde ja kääntäkää etupyörät jalkakäytävän reunaa kohti. Seisontajarrun vapauttaminen 1. Painakaa jarrupoljinta voimakkaasti. 2. Vetäkää seisontajarruvipua hieman ylöspäin, painakaa vapautuspainiketta ja työntäkää vipu alas. E66567 VAROITUS Varmistakaa, että seisontajarru on päällä, ennen kuin päästätte seisontajarruvivun irti. Huom: Älkää painako vapautuspainiketta, kun vedätte seisontajarrun päälle. 1. Painakaa jarrupoljinta voimakkaasti. 2. Vetäkää seisontajarruvipu ylös ääriasentoon. 158

161 Ajovakausjärjestelmä TOIMINTAPERIAATTEET Elektroninen ajovakausjärjestelmä (ESP) VAROITUS ESP ei vapauta kuljettajaa siitä vastuusta, että autoa on ajettava huolellisesti ja tarkkaavaisesti. E72903 B A B A B ilman ESP:tä ESP:llä ESP lisää vakautta siinä vaiheessa, kun auto alkaa luisua pois kuljettajan tarkoittamalta reitiltä. Tämä saadaan aikaan jarruttamalla yksittäisiä pyöriä ja alentamalla moottorin vääntöä tarpeen mukaan. B A B A Järjestelmä mahdollistaa myös paremman luistoneston alentamalla moottorin vääntöä, jos pyörät luistavat kiihdytyksen yhteydessä. Tämä parantaa liikkeellelähtöä liukkailla teillä tai pinnoilla, jotka eivät ole kiinteitä. Mukavuutta lisätään myös rajoittamalla pyörän luistamista neulansilmämutkissa. Ajovakausjärjestelmän (ESP) varoitusvalo ESP-varoitusvalo välähtää merkkinä järjestelmän toiminnasta. Katsokaa Varoitus- ja merkkivalot (sivu 83). Hätäjarrutehostus VAROITUS Hätäjarrutehostus ei vapauta kuljettajaa siitä vastuusta, että autoa on ajettava huolellisesti ja tarkkaavaisesti. Hätäjarrutehostus tunnistaa hätäjarrutustilanteen mittaamalla voimakkuutta, jolla jarrupoljinta painetaan. Se käyttää täyttä jarrutusvoimaa niin kauan kuin jarrupoljinta painetaan. Hätäjarrutehostus voi pienentää pysähtymismatkaa kriittisissä tilanteissa. AJOVAKAUSJÄRJESTELMÄN KÄYTTÖ 159

162 Ajovakausjärjestelmä Painakaa ja pitäkää alhaalla kytkintä sekunnin ajan. Kytkimeen syttyy valo. Näyttöön tulee sanoma. Katsokaa Tietosanomat (sivu 101). Painakaa kytkintä uudelleen, jotta järjestelmä kytkeytyy päälle. Järjestelmä kytkeytyy automaattisesti päälle aina, kun sytytysvirta kytketään päälle. 160

163 Mäkilähtöapu (HLA) TOIMINTAPERIAATTEET Mäkilähtöapu (HLA) helpottaa liikkeellelähtöä rinteessä, niin että seisontajarrua ei tarvitse käyttää. Kun mäkilähtöapu on toiminnassa, ajoneuvo pysyy paikallaan rinteessä kahden tai kolmen sekunnin ajan jarrupolkimen vapauttamisen jälkeen. Se antaa kuljettajalle tarpeeksi aikaa siirtää jalka jarrupolkimelta kaasupolkimelle ja lähteä liikkeelle. Jarrut vapautuvat automaattisesti, kun moottorin veto on tarpeeksi suuri estämään autoa rullaamasta rinnettä alaspäin. Toiminnosta on hyötyä esimerkiksi lähdettäessä liikkeelle pysäköintitalon rampista tai liikennevaloista ja peruutettaessa pysäköintitilaan ylämäkeen. E70499 Hill Launch Off Auto Manual VAROITUS Mäkilähtöapu ei korvaa seisontajarrua. Poistuessanne ajoneuvosta kytkekää aina seisontajarru sekä ensimmäinen vaihde tai peruutusvaihde päälle. HLA-TOIMINNON KÄYTTÖ HLA voi toimia joko automaattitilassa tai käsinkytkentätilassa. Jos valitsette automaattitilan, HLA aktivoituu automaattisesti, kun auto on rinteessä ja painatte jarrupoljinta. Jos käsinkytkentätila valitaan, HLA täytyy aktivoida jarrupolkimella. HLA-tilan säätö: E Painakaa ohjauspyörän oikeaa nuolipainiketta siirtyäksenne päävalikkoon. 2. Korostakaa toiminto Setup (asetukset) käyttäen ylös- ja alas-nuolipainikkeita ja painakaa oikeaa nuolipainiketta. 3. Korostakaa Hill Launch (mäkilähtöapu) ja painakaa oikeaa nuolipainiketta. 161

164 Mäkilähtöapu (HLA) 4. Korostakaa haluamanne vaihtoehto ja painakaa OK-painiketta vahvistaaksenne asetuksen. Jos Off (pois) valitaan, HLA kytketään pois. Sitä ei voida aktivoida automaattisesti eikä käsinkytkemällä. 5. Poistukaa valikosta painamalla vasenta nuolipainiketta. Pääsette suoraan takaisin ajotietokoneen näyttöön pitämällä vasenta nuolipainiketta painettuna. Huom: Kun HLA on käsinkytkentätilassa, käyttäkää HLA-toimintoa vain mäkilähdössä, kun rinteen jyrkkyys on yli 3 %. Jos auto on tasaisella maalla tai alamäessä, aktiivinen HLA vaikeuttaa tasaista liikkeellelähtöä. HLA-toiminnon aktivointi VAROITUKSET Älkää poistuko autosta HLA-toiminnon aktivoinnin jälkeen. Jos yritätte poistua autosta, HLA passivoituu automaattisesti. HLA on aktiivinen vain, jos sanoma Hill Launch Assist active (mäkilähtöapu aktiivinen) näkyy tietonäytössä. Kuljettaja on koko ajan vastuussa auton hallinnasta, HLA-toiminnon valvomisesta ja puuttumisesta toimintaan tarvittaessa. HLA voidaan aktivoida vain, jos seuraavat ehdot täyttyvät: Moottori on käynnissä. HLA on kytketty päälle (automaattitila tai käsinkytkentätila). Seisontajarru on täysin vapautettu. Käsivaihteistolla varustetuissa autoissa on painettava kytkinpoljinta. Automaattivaihteistolla varustetuissa autoissa kuljettajan oven on oltava kiinni. Autossa ei toimintavikaa. HLA-tilan kytkentä automaattitilaan: 1. Painakaa jarrupoljinta, jotta auto on täysin paikallaan. Pitäkää jarrupoljin alhaalla. 2. Jos anturit havaitsevat, että auto on rinteessä ja oikea ajosuunta on valittu (1. vaihde, jos auto on pysäköity ylämäkeen, peruutusvaihde, jos auto on pysäköity alamäkeen), HLA aktivoituu automaattisesti. Näyttöön tulee teksti Hill Launch Assist active (mäkilähtöapu aktiivinen). 3. Kun vapautatte jarrupolkimen, auto pysyy paikallaan rinteessä noin kaksi tai kolme sekuntia. 4. Lähtekää liikkeelle kaasu- ja kytkinpoljinta käyttäen. Jarrut vapautuvat automaattisesti. HLA-toiminnon kytkentä käsinkytkentätilaan: 1. Painakaa jarrupoljinta, jotta auto on täysin paikallaan. Pitäkää jarrupoljin alhaalla. 162

165 Mäkilähtöapu (HLA) 2. Polkaiskaa jarrupoljinta nopeasti alemmas, kunnes näyttöön tulee teksti Hill Launch Assist active (mäkilähtöapu aktiivinen). HLA on nyt aktiivinen. 3. Kun vapautatte jarrupolkimen, auto pysyy paikallaan rinteessä noin kaksi tai kolme sekuntia. 4. Lähtekää liikkeelle kaasu- ja kytkinpoljinta käyttäen. Jarrut vapautuvat automaattisesti. VAROITUS Kun HLA on aktiivinen ja järjestelmä havaitsee vian, HLA passivoituu ja näyttöön tulee sanoma Please use park brake! (käyttäkää seisontajarrua) ja sen jälkeen Hill Launch A.not available (mäkilähtöapu ei käytettävissä). Tällä ei ole vaikutusta ajoturvallisuuteen, ja toiminto voidaan korjata seuraavan huollon yhteydessä. Sanoma Hill Launch A. not available (mäkilähtöapu ei käytettävissä) tulee näyttöön myös käsinkytkettäessä toimintahäiriön yhteydessä tai jos jokin aktivointiehto ei täyty. Jos HLA-toiminto on kytketty pois, näyttöön ei tule sanomia. Jos eteenpäinajovaihde oli valittuna HLA-toiminnon aktivoimisen hetkellä, valitkaa peruutusvaihde. Jos peruutusvaihde oli valittuna HLA-toiminnon aktivoimisen hetkellä, valitkaa eteenpäinajovaihde. Mittariston näyttöön tulee sanoma Hill Launch Assist off (mäkilähtöapu passivoitu). HLA-toiminnon passivointi HLA-toiminto voidaan passivoida tekemällä jokin seuraavista toimista: Kytkekää seisontajarru päälle. Odottakaa kahdesta kolmeen sekuntia, kunnes HLA passivoituu automaattisesti. 163

166 Aktiivinen jousitus TOIMINTAPERIAATTEET Aktiivinen jousitus parantaa käsiteltävyyttä, ajomukavuutta ja ajoneuvon vakautta säätämällä vaimennusominaisuuksia jatkuvasti tie- ja ajo-olosuhteiden mukaan. Yhdessä ABS-jarrujen kanssa järjestelmä saattaa lyhentää jarrutusmatkoja epätasaisilla tienpinnoilla. Voitte valita kolme eri asetusta mieltymystenne ja ajotyylinne mukaan: Mukavuusjousitus Tässä asetuksessa vaimennusta säädetään pehmeästi tie- ja ajo-olosuhteiden mukaan säilyttäen ajoneuvon mahdollisimman hyvä vakaus uhkaavissa ajo-olosuhteissa. Iskunvaimentimet pehmentävät korin liikkeitä, mikä antaa miellyttävän ajotuntuman. Normaali jousitus Tämä asetus tarjoaa optimaalisen vaimennuksen normaalin, urheilullisen ajon aikana. Korin liikkeet tuntuvat yhä miellyttäviltä, mutta ajoneuvo reagoi voimakkaammin kuin mukavuusasetuksessa tie- ja ajo-olosuhteisiin. Dynaaminen ajokäyttäytyminen vastaa tässä asetuksessa Ford-henkilöauton tyypillistä käyttäytymistä. Urheilujousitus Tässä asetuksessa iskunvaimentimet takaavat urheilullisen ajotuntuman ja korin maksimaalisen hallinnan. Kori noudattaa tien muotoa vähentäen kallistusta tiukoissa kaarteissa, mikä antaa urheiluauton tapaisen ajokokemuksen. AKTIIVISEN JOUSITUKSEN KÄYTTÖ Asetuksen valinta Huom: Auton käyttäytymisessä ei välttämättä ole heti huomattavissa eroa asetuksen valinnan jälkeen. Jatkuvasti säädetyn vaimennuksen vaikutus on yhteydessä tienpinnan kuntoon ja ajo-olosuhteisiin. E70475 Asetusta voidaan muuttaa ajon aikana. 164

167 Aktiivinen jousitus Järjestelmän toimintahäiriö Toimintahäiriön ilmetessä aktiivinen jousitusjärjestelmä kytkeytyy automaattisesti pois käytöstä. Jousitusjärjestelmä siirtyy turvatoimintotilaan. Voitte yhä jatkaa ajamista, mutta ette voi vaihtaa jousitusasetuksia. Antakaa asiantuntijan tarkistaa ajoneuvo mahdollisimman pian. 165

168 Pysäköintitutka TOIMINTAPERIAATTEET VAROITUS Pysäköintitutka ei vapauta kuljettajaa siitä vastuusta, että autoa on ajettava huolellisesti ja tarkkaavaisesti. VAROITUKSET Anturit eivät ehkä voi tunnistaa esteitä rankassa sateessa tai muissa olosuhteissa, jotka aiheuttavat häiritseviä heijastumia. Anturit eivät saata tunnistaa esteitä, joiden pinnat absorboivat ultraääniaaltoja. Anturit eivät saata tunnistaa esteitä, jotka ovat lähellä autoa (noin 30 cm anturien takana ylempänä tai alempana). Jos puhdistatte autoa korkeapainepesurilla, suunnatkaa vesisuihku anturien alueelle vain hetkeksi ja yli 20 cm:n etäisyydeltä. Huom: Pysäköintitutka saattaa antaa vääriä äänimerkkejä, jos se havaitsee anturien kanssa samalla taajuudella olevan signaalin tai jos auto on täyskuormattu. Huom: Ulommat anturit saattavat tunnistaa autotallin seinät. Äänimerkki lakkaa, jos ulomman anturin ja seinän välinen etäisyys pysyy samana kolmen sekunnin ajan. Jatkettaessa sisemmät anturit tunnistavat takana olevia esteitä. PYSÄKÖINTITUTKAN KÄYTTÖ Huom: Pitäkää anturit puhtaana liasta, jäästä ja lumesta. Älkää puhdistako niitä terävillä esineillä. Pysäköintitutkan kytkeminen päälle ja pois Huom: Pysäköintitutka kytkeytyy pois päältä automaattisesti moottorin käynnistyksen yhteydessä tai yli 16 km/h:n ajonopeudessa. Huom: Jos auton perävaunun ohjausmoduulilla ei ole meidän antamaamme hyväksyntää, esteiden havaitseminen saattaa häiriintyä. Huom: Vetokoukulla varustetuissa autoissa taka-anturit passivoituvat automaattisesti, jos 13-napaiseen perävaunupistokkeeseen kytketään perävaunuvalot (tai valolistat) ja autossa on Fordin hyväksymä perävaunun ohjausmoduuli. Jos auton perävaunun ohjausmoduulilla ei ole meidän antamaamme hyväksyntää, joudutte katkaisemaan pysäköintitutkan toiminnan erikseen kytkimellä. Huom: Etu- ja taka-anturit aktivoidaan ja passivoidaan aina yhdessä. Huom: Automaattivaihteistoisissa autoissa pysäköintitutka ei toimi valitsinvivun asennossa P. 166

169 Pysäköintitutka Pysäköintitutka on oletuksen mukaan kytketty pois. Pysäköintitutka kytketään päälle painamalla kojetaulun kytkintä tai valitsemalla peruutusvaihde. Kytkimeen syttyy valo, kun pysäköintitutka on aktivoitu. Painakaa kytkintä uudelleen kytkeäksenne sen pois päältä. Ohjaaminen pysäköintitutkan avulla Huom: Jos kuuluu kolmen sekunnin mittainen korkeataajuinen varoitusäänimerkki ja kytkimen valo vilkkuu, kyseessä on toimintahäiriö. Järjestelmän toiminta estetään. Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä. Ajoittainen äänimerkki kuuluu, kun este on alle 180 cm:n päässä takapuskurista, alle 80 cm:n päässä etupuskurista ja alle 60 cm:n päässä sivussa. Etäisyyden pienetessä äänimerkkien väli pienenee. Äänimerkki muuttuu jatkuvaksi, kun etäisyys on alle 30 cm. Äänimerkki alkaa vaihdella etu- ja takaosan välillä, jos sekä etu- että takapuskurin edessä on alle 30 cm:n päässä olevia esteitä. E72902 VAROITUKSET Pysäköintitutka ei havaitse autosta poispäin liikkuvia esteitä. Ne havaitaan vain pian sen jälkeen, kun ne ovat alkaneen liikkua jälleen autoa kohti. Olkaa erityisen varovainen peruuttaessanne, kun taakse on asennettu vetokoukun varsi tai muita lisälaitteita, esim. polkupyöränkuljetusteline. Takapysäköintitutka ilmoittaa ainoastaan puskurin välimatkan esteeseen. 167

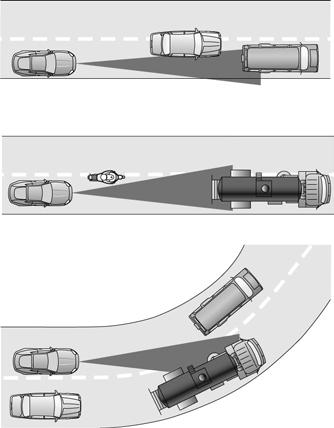

170 Vakionopeussäädin TOIMINTAPERIAATTEET Ajonopeuden asetus Vakionopeussäätimellä voitte säädellä ajonopeutta ohjauspyörään asennettujen kytkimien avulla. Voitte käyttää vakionopeussäädintä yli 30 km/h:n ajonopeuksissa. LUISTONESTON KÄYTTÖ VAROITUS Älkää käyttäkö vakionopeussäädintä ruuhkaliikenteessä, mutkaisilla tieosuuksilla tai liukkaissa tieoloissa. Vakionopeussäätimen päällekytkentä E70612 E70615 Painakaa kytkintä SET+ tai SET-, kun haluatte tallentaa ja säilyttää senhetkisen ajonopeuden. Vakionopeussäätimen merkkivalo syttyy päälle. Asetetun ajonopeuden muutos VAROITUS Alamäessä ajonopeus saattaa kiihtyä yli asetetun ajonopeuden. Järjestelmä ei kytke jarruja päälle. Vaihtakaa pienemmälle vaihteelle ja painakaa kytkintä RES, jotta järjestelmä pystyy paremmin ylläpitämään asetetun ajonopeuden. Huom: Jos kiihdytätte kaasupoljinta painamalla, asetettu ajonopeus ei muutu. Kun vapautatte kaasupolkimen, järjestelmä palauttaa aiemmin asetetun ajonopeuden. Painakaa kytkintä SET+ tai SET-, kun haluatte kiihdyttää tai hidastaa. 168

171 Vakionopeussäädin Asetetun ajonopeuden peruutus Vakionopeussäätimen toiminnan katkaisu E70614 Painakaa jarrupoljinta tai CAN-kytkintä. Järjestelmä ei enää säätele ajonopeuttanne. Vakionopeussäätimen merkkivalo sammuu, mutta järjestelmä säilyttää muistissaan aiemmin asetetun ajonopeuden. Asetetun ajonopeuden palautus E70613 Painakaa OFF-kytkintä. Järjestelmä ei säilytä muistissaan aiemmin asetettua ajonopeutta. Vakionopeussäätimen merkkivalo sammuu. E70616 Painakaa RES-kytkintä. Vakionopeussäätimen merkkivalo syttyy, ja järjestelmä yrittää palauttaa aiemmin asetetun ajonopeuden. 169

172 Mukautuva vakionopeussäätö (ACC) TOIMINTAPERIAATTEET Mukautuva vakionopeussäädin auttaa ylläpitämään turvallisuusväliä edessä ajavaan ajoneuvoon; jos edessä ei ole yhtään hitaampaa ajoneuvoa, järjestelmä ylläpitää valittua ajonopeutta. Järjestelmä on tarkoitettu helpottamaan ajamista silloin, kun joudutaan seuraamaan muita ajoneuvoja samalla ajokaistalla. VAROITUKSET Mukautuva vakionopeussäädin ei ole etäisyys- tai törmäysvaroitinjärjestelmä. Erillinen etusuunnan hälytystoiminto vastaa etäisyysvaroituksesta ja törmäyksenestosta. Katsokaa Etusuunnan hälytystoiminto (sivu 175). Teidän on ehdottomasti puututtava järjestelmän toimintaan, jos se ei havaitse edessä olevaa ajoneuvoa. Mukautuva vakionopeussäädin ei pysty toimimaan kaikissa liikenne-, sää- ja tieolosuhteissa. Kuljettaja on aina vastuussa oikeasta etäisyydestä ja ajonopeudesta, myös mukautuvaa vakionopeussäädintä käytettäessä. Kuljettajan tulee aina seurata liikennetilanteita ja tarvittaessa puuttua mukautuvan vakionopeussäätimen toimintaan, jos se ei ylläpidä sopivaa ajonopeutta tai etäisyyttä. Mukautuva vakionopeussäädin ei jarruta, jos edessä on hitaasti kulkeva tai paikallaan seisova ajoneuvo. VAROITUKSET ACC:n ollessa aktivoituna saattaa kuulua joitakin epätavallisia ääniä automaattisen jarrutuksen aikana. Kyse on normaalista automaattisen jarrutusjärjestelmän toiminnasta. Mukautuva vakionopeusjärjestelmä käyttää tutka-anturia, jonka lähettämä sädekiila on suunnattu suoraan eteenpäin. Tämä sädekiila havaitsee kaikki edessä olevat ajoneuvot järjestelmän toiminta-alueella. Tutka-anturi on asennettu etusäleikön taakse, heti Ford-merkin oikealle puolelle (auton edestä päin katsottuna). ACC-järjestelmää käytettäessä tulee ehdottomasti noudattaa seuraavia ohjeita: Käyttäkää mukautuvaa vakionopeussäädintä vain suotuisissa olosuhteissa, esimerkiksi moottori- tai päätiellä tasaisessa liikennevirrassa. Älkää käyttäkö järjestelmää heikossa näkyvyydessä, erityisesti sumussa, voimakkaassa vesisateessa tai lumipyryssä. Älkää käyttäkö järjestelmää jäisillä tai liukkailla teillä. Kuljettaja kantaa vastuun valppaudesta, ajoturvallisuudesta ja auton hallinnasta kaikissa ajotilanteissa. 170

173 Mukautuva vakionopeussäätö (ACC) Auton etuosa on pidettävä puhtaana ja siihen ei saa asentaa anturin toimintaa haittaavia metallikilpiä tai muita esineitä, etusuojukset ja lisävalot mukaan lukien. Älkää käyttäkö ACC-järjestelmää moottoritielle tultaessa tai sieltä poistuttaessa. Tutka-anturin näkökenttä on rajoitettu. Joissakin tilanteissa se saattaa havaita muun kuin odotetun ajoneuvon tai jättää jonkin ajoneuvon havaitsematta. Sädekiilan toimintaan liittyvät ilmiöt E71621 Havaitseminen saattaa häiriintyä seuraavissa tilanteissa: Ajolinja poikkeaa edessä olevasta ajoneuvosta (A). Viereiseltä kaistalta tulevat ajoneuvot havaitaan vasta niiden siirryttyä kokonaan samalle kaistalle (B). Moottoripyörät havaitaan viiveellä tai ne jäävät kokonaan havaitsematta. Edessä ajavien ajoneuvojen havaitseminen saattaa häiriintyä kaarteeseen mentäessä tai siitä poistuttaessa (C). Sädekiila ei seuraa tien jyrkkiä mutkia. VAROITUS Tällöin ACC-järjestelmä saattaa jarruttaa myöhään tai odottamatta. Kuljettajan tulee pysyä valppaana ja puuttua toimintaan tarvittaessa. Automaattinen jarrutus ACC:llä Mukautuva vakionopeussäädin jarruttaa automaattisesti puolestanne siten, että määritetty väli edessä havaittuun ajoneuvoon säilyy. Jarrutustehoksi on rajoitettu noin 30 % täydestä jarrutustehosta, jotta matka-ajosta saadaan pehmeää ja mukavaa. Jos autoa on jarrutettava tätä kovemmin ettekä itse puutu tilanteeseen jarrupolkimella, järjestelmä antaa hälytysäänimerkin ja sytyttää varoitussymbolin mittaristossa. 171

174 Mukautuva vakionopeussäätö (ACC) VAROITUS Hälytyksen aktivoituessa kuljettajan tulee toimia välittömästi, sillä tällöin ACC-jarrutus ei enää pysty ylläpitämään turvallista etäisyyttä edessä ajavaan ajoneuvoon. E A B ACC:N KÄYTTÖ Järjestelmää käytetään ohjauspyörään asennetuilla säätimillä. Järjestelmän toiminta passivoituu, kun kuljettaja käyttää jarru- tai kytkinpoljinta, siirtää valitsinvivun vapaa-asentoon tai painaa pitkäaikaisesti kaasupoljinta. Järjestelmä siirtyy tällöin takaisin valmiustilaan, jolloin auto on täysin omassa hallinnassanne. Huom: Jos kaasupoljinta painetaan hetkellisesti esim. ohituksen aikana, järjestelmä passivoituu vain välikaisesti ja kytkeytyy uudelleen päälle kaasupolkimen vapautuksen jälkeen. Tietonäyttöön tulee teksti ACC override (ACC:n ohitus). E82310 A B C D E D ACC päälle/pois ACC:n esto Etusuunnan hälytys päälle/pois ACC:n välin lisäys C ACC:n välin vähennys ACC:n kytkeminen päälle Painakaa kytkintä A. Järjestelmä on asetettu valmiustilaan ja tietonäytössä on teksti Standby. Ajonopeuden asetus E70615 Huom: Järjestelmän tulee olla valmiustilassa Standby. 172

175 Mukautuva vakionopeussäätö (ACC) Painakaa kytkintä SET+ tai SET-, kun haluatte valita vakionopeuden. Ajonopeus esitetään tietonäytössä ja tallennetaan asetusarvoksi. ACC-merkkivalo syttyy päälle. Huom: Ajonopeutta voidaan lisätä tai vähentää 5 km/h:n välein. Pienemmät 1 km/h:n lisäykset voidaan tehdä painamalla RES-kytkintä. Asetetun ajonopeuden muutos Painakaa kytkintä SET+ tai SET-, kun haluatte kiihdyttää tai hidastaa. Huom: Jos järjestelmä ei reagoi näihin muutoksiin, syynä saattaa olla ajonopeuden lisäämisen estävä liian pieni väli edessä ajavaan ajoneuvoon. Ajoneuvojen välin asettaminen Välimatkaa edessä havaittuun ajoneuvoon ylläpidetään säädettävällä asetuksella. Tietonäyttö esittää sen viisi eri tasoa vaakasuuntaisina palkkeina. Yksi palkki merkitsee pienintä väliä ja viisi palkkia suurinta väliä. Valmiustilassa nämä palkit ovat tyhjiä; ne täyttyvät järjestelmän siirtyessä aktiiviseen tilaan. Jos edessä ei havata yhtään ajoneuvoa, palkkien alapuolella näytetään vain oma autonne. Järjestelmä ylläpitää asetettua vakionopeutta olosuhteiden mukaisesti. Asetettu väli ylläpidetään ja näytetään. Jos anturi havaitsee ajoneuvon, näyttö esittää toisen ajoneuvon vaakasuuntaisten palkkien yläpuolella: E82312 E82311 Nyt järjestelmä on seuraamistilassa ja ylläpitää asetettua väliä kiihdyttämällä tai hidastamalla tarpeen mukaisesti. 173

176 Mukautuva vakionopeussäätö (ACC) Vähentäkää väliä kytkimellä E ja lisätkää sitä kytkimellä D. Valittu väli esitetään näytössä erisuuruisina palkkimäärinä. Suosittelemme välin asettamista 3 5 palkkiin. Huom: Koska asetettu väli perustuu aikaan, sen pituus säätyy automaattisesti ajonopeuden muutosten mukaisesti. Kun väliksi on asetettu kolme palkkia, sen pituus on 1,8 sekuntia. 100 km/h:n nopeudessa tämä merkitsee sitä, että etäisyys edellä ajavaan ajoneuvoon pidetään 50 metrissä. HUOMAUTUS Valitkaa käytettävä väli paikallisen lainsäädännön vaatimusten mukaisesti. ACC:n estäminen Painakaa jarru- tai kytkinpoljinta tai kytkintä B. Järjestelmä siirtyy valmiustilaan ja säilyttää vakionopeuden ja välin muistissaan. ACC-merkkivalo sammuu. ACC:n palauttaminen Painakaa RES-kytkintä. ACC-merkkivalo syttyy päälle, ja järjestelmä palaa aiemmin asetettuun nopeuteen ja väliin, olosuhteiden mukaisesti. ACC:n kytkeminen pois päältä Painakaa kytkintä A. Huom: Kytkimen A painallus ei palauta järjestelmää valmiustilaan. Tallennettua nopeutta ei säilytetä muistissa. Huom: Voitte passivoida järjestelmän väliaikaisesti painamalla kytkintä B. Automaattinen passivointi Järjestelmän toimintaan vaikuttavat useat muut turvajärjestelmät, esim. ABS ja ESP. Jos jokin näistä järjestelmistä menee epäkuntoon tai reagoi johonkin hätätilanteeseen, järjestelmä passivoituu automaattisesti. Automaattisen passivoinnin yhteydessä järjestelmä antaa äänimerkin ja tietonäyttöön tulee teksti ACC cancel (ACC:n esto). Ajotapahtuman hallinta siirtyy kokonaan kuljettajalle, jonka tulee sovittaa ajonopeus edellä ajaviin ajoneuvoihin. Automaattinen passivointi saattaa tapahtua seuraavista syistä: ajonopeus alittaa 30 km/h pyörien pito tienpintaan katoaa jarrujen lämpötila nousee korkeaksi, esim. vuoristossa tai mäkisessä maastossa moottorin käyntinopeus on liian alhainen tutka-anturi on peitetty seisontajarru tai sähkötoiminen seisontajarru (EBA) on kytketty. 174

177 Mukautuva vakionopeussäätö (ACC) Jos moottorin käyntinopeus tipahtaa liian alhaiseksi, tietonäyttöön tulee ohje vaihtaa pienemmälle vaihteelle (vain käsivalintainen vaihteisto). Jos kuljettaja ei noudata tätä ohjetta, järjestelmä siirtyy automaattisen passivoinnin tilaan. Huom: Järjestelmä ei toimi, jos elektronisen ajovakausjärjestelmän (ESP) toiminta on katkaistu manuaalisesti. ETUSUUNNAN HÄLYTYSTOIMINTO Järjestelmä auttaa kuljettajaa siten, että se varoittaa uhkaavasta törmäyksestä ja pienentää törmäyksen vakavuutta edessä olevaan ajoneuvoon. Tähän käytetään kahta menetelmää: Järjestelmä varoittaa kuljettajaa uhkaavasta törmäyksestä, jotta hän jarruttaa aikaisemmin. Järjestelmä aktivoi jarrutustehon maksimointiin pyrkivän jarrutusaputoiminnon. Törmäysvaroituksia annetaan vain järjestelmä päällekytkettynä, mutta jarrutusaputoiminto on aina päällä; sitä ei voida katkaista. Varoitukset annetaan valo- ja äänimerkeillä. Jarrutusaputoiminto aktivoituu automaattisesti, kun törmäysnopeutta on pienennettävä. Jarrutusaputoiminto voi pienentää törmäysnopeutta vain silloin, kun kuljettaja painaa jarrupoljinta välittömästi hälytyksen jälkeen. VAROITUKSET Älkää koskaan jääkö odottamaan törmäysvaroitusta. Kuljettaja on aina vastuussa oikeasta etäisyydestä ja ajonopeudesta, myös järjestelmää käytettäessä. Järjestelmä reagoi vain edessä samaan suuntaan ajaviin ajoneuvoihin se ei reagoi hitaasti liikkuviin tai paikallaan oleviin ajoneuvoihin. Älkää koskaan tietoisesti ajako tavalla, joka aktivoi järjestelmän. Järjestelmä on tarkoitettu ainoastaan hätätilanteiden apukeinoksi. Järjestelmä hälyttää varoitussummerilla ja tietonäyttöön tulevalla valomerkillä. Kun etusuunnan hälytystoiminto aktivoituu, tietonäyttöön tulee punaisena vilkkuva kolmio. Huom: Voitte passivoida varoitusäänimerkit ohjauspyörän painikkeilla. Katsokaa Varoitusäänimerkit ja merkkiäänet (sivu 86). Järjestelmä ei toimi kaikissa ajo-, liikenne-, sää- ja tieolosuhteissa. 175

178 Mukautuva vakionopeussäätö (ACC) Tutka-anturi havaitsee edessä samaan suuntaan ajavat ajoneuvot. Jos törmäysriski kasvaa edelleen ensimmäisen varoituksen jälkeen, jarrutusaputoiminto aktivoituu. Jarrutusaputoiminto valmistelee jarrujärjestelmän nopeaan jarrutukseen ja jarruttaa kevyesti, mikä saattaa olla havaittavissa lievänä nykäisynä. Jos jarrupoljinta painetaan riittävän nopeasti, järjestelmä aloittaa aina jarrutuksen täydellä toimintateholla, pientäkin poljinvoimaa käytettäessä. HUOMAUTUS Varoitukset saattavat myöhästyä, puuttua kokonaan tai aktivoitua tarpeettomasti, jos liikennetilanne estää tutka-anturia havaitsemasta edessä ajavaa ajoneuvoa luotettavasti. Koska järjestelmä käyttää samoja tutka-antureita kuin mukautuva vakionopeussäädin (ACC), siihen pätevät samat toimintarajoitukset. Katsokaa Toimintaperiaatteet (sivu 170). Etusuunnan hälytyksen kytkeminen päälle/pois E94165 Merkkivalo syttyy päälle. Varoitusherkkyyden säätäminen Voitte säätää järjestelmän varoitusherkkyyttä ohjauspyörän painikkeilla. Katsokaa Yleistä (sivu 87). Säädöllä muutetaan ääni- ja valomerkkien aktivointihetkeä. Huom: Järjestelmää voidaan käyttää sekä ACC-järjestelmä aktivoituna että katkaistuna. 176

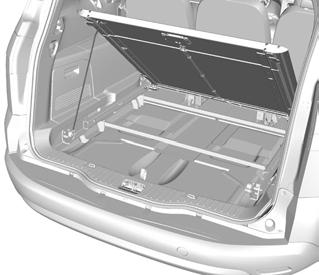

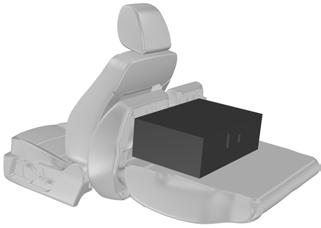

179 Kuorman kuljetus YLEISTÄ VAROITUKSET Käyttäkää tavaroiden kiinnitykseen hyväksytyn standardin, esim. DIN, mukaisia kiinnityshihnoja. Varmistakaa, että kaikki irralliset esineet on kiinnitetty kunnolla. Sijoittakaa matkatavarat ja muut kuormat mahdollisimman alas ja mahdollisimman eteen tavara- tai kuormatilassa. Älkää ajako takaluukku tai peräovi avoimena. Muuten autoon saattaa päästä pakokaasuja. Älkää ylittäkö auton suurinta sallittua etu- ja taka-akselipainoa. Katsokaa Ajoneuvon tunnistus (sivu 254). Kun matkustamossa kuljetetaan painavaa lastia, se pitää asettaa taitetuille takaistuimille kuvan mukaisesti. Katsokaa Takaistuimet (sivu 130). MATKATAVARAN KIINNITYSPISTEET Farmari E oviset ja 5-oviset E86913 E

180 Kuorman kuljetus LIUKUVA KUORMATILAN LATTIA VAROITUS Älkää liu'uttako kuormatilan lattiaa taaksepäin, jos auto on 15 asteen tai jyrkemmässä ylämäessä. HUOMAUTUS Liukuvalle kuormatilan lattialle saa asettaa korkeintaan 200 kg:n kuorman. Kun kuormatilan lattia on vedetty täysin ulos (liu'utettu ulos), sen päätyyn saa asettaa enintään 120 kg:n kuorman. E74810 Painakaa avauskahvaa ja vetäkää kuormatilan lattiaa taaksepäin. Se pysähtyy ja lukittuu ensin keskiasentoon. E74811 Jos haluatte vetää lattian kokonaan ulos, painakaa avauskahvaa uudelleen ja vetäkää lattiaa ulos, kunnes se lukittuu pääteasentoon. Kun haluatte liu'uttaa lattiaa eteenpäin, painakaa avauskahvaa ja työntäkää eteenpäin. Huom: Avauskahvaa on kevyempi painaa, jos kuormatilan lattiaa työnnetään hieman eteenpäin kahvan käytön aikana. Säilytystila Lattiassa on säilytystila tavaratilan takaosassa. Kun haluatte avata säilytystilan, nostakaa liukuvaa kuormatilan lattiaa seuraavasti: 178

181 Kuorman kuljetus E Työntäkää lattiaa eteenpäin, kunnes se lukittuu edestä (2). 4. Vapauttakaa tukijalka pidikkeestä lattian alapuolella. 5. Asettakaa pää nelikulmaiseen kiinnikkeeseen vasemmassa kiskossa (3). 6. Nostakaa säilytystilan kansi silmukan avulla. Kuormatilan lattian palauttaminen normaaliasentoon: 1. Tukekaa lattiaa yhdellä kädellä ja vapauttakaa tukijalka toisella kädellä. 2. Asettakaa tukijalka takaisin pidikkeeseen. 3. Laskekaa lattia alas. 4. Painakaa avauskahvaa ja vetäkää lattiaa taaksepäin, kunnes se tipahtaa paikalleen kiskoille. E Painakaa avauskahvaa ja vetäkää lattiaa hieman taaksepäin. 2. Nostakaa lattian takapäätä (1). TAKAOSAN LATTIANALAINEN SÄILYTYSTILA Autot liukuvalla kuormatilan lattialla Avatkaa säilytystila nostamalla kuormatilan lattiaa. Katsokaa Liukuva kuormatilan lattia (sivu 178). 179

182 Kuorman kuljetus Autot ilman liukuvaa kuormatilan lattiaa E87053 E87689 TAVARAVERKOT 2. Kiinnittäkää verkko tavaroiden kiinnityspisteisiin. Katsokaa Matkatavaran kiinnityspisteet (sivu 177). Matkatavaraverkko Verkon asennus E Kiristäkää vyöt. E Painakaa ylätangon päitä toisiaan kohti ja asentakaa ne katon kiinnikkeisiin. Painakaa tankoa eteenpäin kiinnikkeiden kapeaan osaan. 180

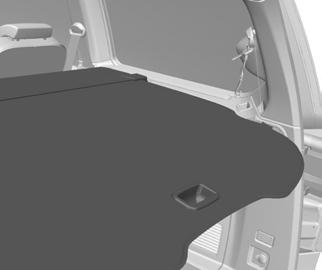

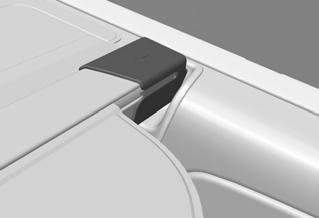

183 Kuorman kuljetus Verkon irrotus E72969 E Vapauttakaa vyöt. 2. Irrottakaa verkko tavaroiden kiinnityspisteistä. 3. Irrottakaa ylätangot. Vetäkää peite ulos ja kiinnittäkää se kiinnityspisteisiin. Irrottakaa se kiinnityspisteistä ja antakaa sen rullautua koteloonsa. Kiinnittäkää koukku kotelon päälle. MATKATAVAROIDEN SUOJUKSET VAROITUS Älkää sijoittako esineitä tavaratilan peitteen päälle. E72970 Halutessanne irrottaa tai asentaa peitteen, painakaa kotelon jompaa kumpaa päätyä sisäänpäin. 181

184 Kuorman kuljetus KATTOTELINEET JA TAAKKATELINEET Kattoteline VAROITUKSET Kattotelineen käyttö lisää ajoneuvon polttoaineenkulutusta ja saattaa vaikuttaa ajoneuvon ajo-ominaisuuksiin. Kun asennatte kattotelinettä, lukekaa valmistajan ohjeet ja noudattakaa niitä. KOIRAVERKKO HUOMAUTUS Säilyttäkää vähintään 1 cm:n väli koiraverkon ja sen edessä olevien istuimien välillä. Koiraverkon asennus Asennus etuistuinten taakse HUOMAUTUS Älkää ylittäkö 75 kg:n suurinta sallittua kattokuormaa (kattoteline mukaan lukien). Tarkistakaa kattotelineen kunnollinen kiinnitys ja kiristäkää kiinnikkeet seuraavasti: ennen ajoa 50 kilometrin ajon jälkeen kilometrin välein. Poikkikiskot tulee siirtää taaksepäin ja asettaa yhteen viimaäänien vähentämiseksi, jos kattoteline ei ole käytössä. Polttoaineenkulutuksen vähentämiseksi poikkikiskot tulee poistaa, kun niitä ei käytetä. E Painakaa verkossa olevan tangon päitä toisiaan kohti ja asentakaa ne katon kiinnikkeisiin. Painakaa tankoa eteenpäin kiinnikkeiden kapeaan osaan. 182

185 Kuorman kuljetus 5. Kiristäkää käsipyörät. Asennus takaistuinten taakse E Kiinnittäkää koiraverkko alempiin kiinnityspisteisiin. Älkää kiristäkö ruuveja. E Painakaa verkossa olevan tangon päitä toisiaan kohti ja asentakaa ne katon kiinnikkeisiin. Painakaa tankoa eteenpäin kiinnikkeiden kapeaan osaan. E Kiinnittäkää verkko käsipyörillä varustettuun alatankoon. Älkää kiristäkö käsipyöriä. 4. Kiristäkää alempien kiinnityspisteiden ruuvit. E Kiinnittäkää koiraverkko tavaroiden kiinnityspisteisiin. Katsokaa Matkatavaran kiinnityspisteet (sivu 177). 183

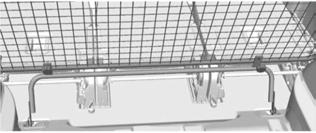

186 Kuorman kuljetus Kuormankiinnikelistojen asennus E Kiristäkää käsipyörät. Irrottakaa päinvastaisessa järjestyksessä. KUORMAKIINNIKKEET VAROITUS Kahden kuormankiinnikkeen varaan saa kiinnittää enintään 60 kiloa tavaraa ja yhden kuormankiinnikkeen varaan enintään 30 kiloa. Tarkistakaa kuormankiinnikkeiden kunnollinen kiinnitys ja kiristäkää se seuraavasti: ennen ajoa 50 kilometrin ajon jälkeen kilometrin välein. E75003 Kuormakannattimen asennus VAROITUKSET Asentakaa kuormakannatin siten, että pisin osuus on auton takaosaa kohti. Jos se asennetaan väärinpäin, kannatin ei välttämättä pysty pitämään laatikkoa paikallaan kolaritilanteessa. Älkää ylittäkö 20 kilon suurinta sallittua kuormitusta. 184

187 Kuorman kuljetus Kiinnittäkää kuormankannatin neljällä ruuvilla. 1 E Kääntäkää laatikko toisinpäin. 2. Sijoittakaa kuormankannatin. E Liu'uttakaa pultit kuormankiinnikelistaan. E Kiinnittäkää kuormankannatin kahdella siipimutterilla. 6. Irrottakaa päinvastaisessa järjestyksessä. 185

188 Hinaus PERÄVAUNUN HINAUS VAROITUKSET Ajoneuvon tyyppikilvessä ilmoitettua auton ja perävaunun suurinta sallittua yhdistelmäpainoa ei saa ylittää. Katsokaa Ajoneuvon tunnistus (sivu 254). ST-ajoneuvoilla ei saa vetää peräkärryä. Huom: Kaikkiin autoihin ei ole mahdollista tai sallittua asentaa vetokoukkua. Tarkistakaa asia ensin Ford-liikkeestä. Sijoittakaa kuormat mahdollisimman alas ja keskelle perävaunun akseliin (akseleihin) nähden. Jos hinaatte kuormaamattomalla autolla, perävaunun kuorma tulee sijoittaa eteen perävaunun etuosan suurimman sallitun painon rajoissa, jotta vakaus säilyy parhaana mahdollisena. Huom: Perävaunun suurin aisapaino löytyy valmistajan tyyppikilvestä vetokoukusta. Auton ja perävaunun yhdistelmän vakaus määräytyy paljolti perävaunun laadun perusteella. Suuremmilla korkeuksilla suurinta sallittua yhdistelmäpainoa on vähennettävä 10 % jokaista metrin nousua kohti. Jyrkät mäet VAROITUS ABS ei vaikuta perävaunussa. Vaihtakaa yhtä vaihdetta pienemmälle ennen jyrkkää alamäkeä. IRROTETTAVA VETOKOUKKU VAROITUKSET Kun vetokoukun varsi ei ole käytössä, se on säilytettävä tavaratilassa turvallisesti kiinnitettynä. Vetokoukun vartta asennettaessa on oltava erityisen huolellinen, sillä auton ja perävaunun turvallisuus riippuu siitä. Älkää käyttäkö mitään työkaluja vetokoukun varren kiinnittämiseen tai irrottamiseen. Älkää muuttako perävaunukytkentöjä. Älkää purkako tai korjatko vetokoukun vartta. 186

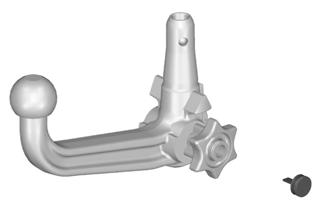

189 Hinaus E napainen perävaunun pistoke ja vetokoukun varren istukka löytyvät takapuskurin alta. Kääntäkää perävaunun pistoketta alaspäin 90 astetta, kunnes se kiinnittyy pääteasentoonsa. Vetokoukun varren avaaminen 1. Irrottakaa suojakansi (1). Työntäkää avain paikalleen ja avatkaa lukitus kääntämällä myötäpäivään (2). 2. Pitäkää kiinni vetokoukun varresta. Vetäkää käsipyörä ulos ja kääntäkää sitä myötäpäivään naksahdukseen asti (3). 3. Käsipyörän punaisen merkinnän on oltava kohdakkain vetokoukun vihreän merkinnän kanssa. 4. Vapauttakaa käsipyörä. Vetokoukun varsi on auki. Vetokoukun varren asennus E E

190 Hinaus VAROITUS Vetokoukun varsi voidaan asentaa vain, kun se on täysin auki. 1. Vetäkää pistoke ulos. 2. Asettakaa vetokoukun varsi pystysuoraan ja painakaa sitä ylöspäin, kunnes se kiinnittyy (1). Älkää pitäkö kättänne lähellä käsipyörää. 3. Käsipyörän vihreän merkinnän on oltava kohdakkain vetokoukun vihreän merkinnän kanssa. 4. Lukitkaa kääntämällä avainta vastapäivään ja poistamalla se (2). 5. Vetäkää suojakansi avainsyvennyksestä ja painakaa se lukon päälle. Ajaminen perävaunun kanssa VAROITUS Jos seuraavat ehdot eivät täyty, älkää käyttäkö vetokoukkua. Antakaa vetokoukku asiantuntevan mekaanikon tarkastettavaksi. Tarkastakaa ennen matkan alkua, että vetokoukun varsi on lukittu asianmukaisesti. Tarkastakaa: vihreiden merkkien oikea kohdistus. käsipyörä (A) on kiinnitetty oikein vetokoukun varteen. avain on poistettu (B). vetokoukun varsi on kunnolla paikallaan. Se ei saa liikkua, kun sitä ravistetaan. Vetokoukun varren irrottaminen A 3 E71331 B 2 E

191 Hinaus 1. Irrottakaa perävaunu. 2. Poistakaa suojakansi. Painakaa suojakansi avainsyvennykseen. Laittakaa avain paikalleen ja avatkaa lukko (1). 3. Pitäkää kiinni vetokoukun varresta. Vetäkää käsipyörä ulos, kääntäkää sitä myötäpäivään vasteeseen asti (2) ja irrottakaa vetokoukun varsi (3). 4. Vapauttakaa käsipyörä. Kun avaaminen on suoritettu näin, vetokoukun varsi voidaan laittaa takaisin paikalleen koska tahansa. Ajaminen ilman perävaunua VAROITUS Älkää koskaan avatko vetokoukun varren lukitusta perävaunun ollessa kytkettynä. Huolto HUOMAUTUS Irrottakaa vetokoukun varsi ja suojatkaa istukka, ennen kuin viette ajoneuvonne pesuun. Pitäkää järjestelmä puhtaana. Voidelkaa laakerit, liukupinnat ja lukon kuulat hartsittomalla rasvalla tai öljyllä ja lukko grafiittirasvalla. Laittakaa avaimen numero muistiin. Jos avain katoaa, vara-avaimia on saatavana valmistajalta 4-numeroisen avainnumeron mukaan. 1 E Irrottakaa vetokoukun varsi. 2. Asentakaa tulppa istukkaan (1). 189

192 Ajovihjeitä SISÄÄNAJO Renkaat VAROITUS Uudet renkaat on sisäänajettava ensimmäisten 500 ajokilometrin aikana. Tänä aikana auton ajo-ominaisuudet saattavat poiketa tavallisesta. Jarrut ja kytkin VAROITUS Välttäkää voimakasta jarrutujen ja kytkimen käyttöä mahdollisuuksien mukaan ensimmäisten 150 ajokilometrin aikana kaupunkiajossa ja ensimmäisten ajokilometrin aikana moottoriteillä. Moottori HUOMAUTUS Välttäkää ajamasta liian nopeasti ensimmäisten ajokilometrin aikana. Vaihdelkaa nopeutta usein ja vaihtakaa suuremmalle vaihteelle aikaisin. Älkää ylikuormittako moottoria. 190

193 Hätävarustus ENSIAPULAUKKU Farmari 4-ovinen E87656 E ovinen VAROITUSKOLMIO 4-ovinen E87655 E

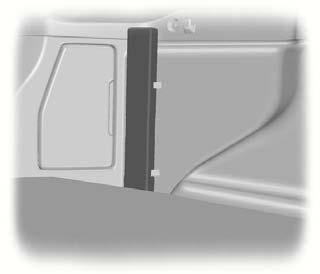

194 Hätävarustus 5-ovinen Farmari täysikokoisella varapyörällä E87658 Farmari keskikokoisella varapyörällä E87772 Autot renkaan korjaussarjalla E87771 E87659 Katsokaa Takaosan lattianalainen säilytystila (sivu 179). 192

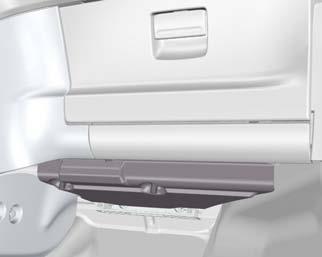

195 Törmäyksen jälkeen TURVALLISUUS- JÄRJESTELMÄN OSIEN TARKASTUS Turvavyöt Rasitukselle, kuten kolaritilanteelle, altistuneet vyöt tulee vaihtaa, ja asianmukaisesti koulutetun mekaanikon tulee tarkistaa kiinnikkeet. 193

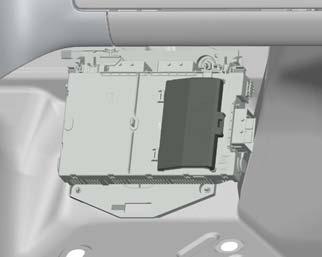

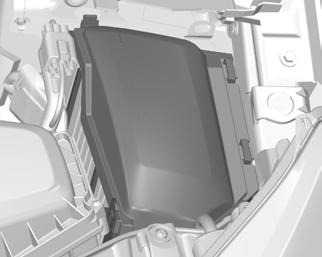

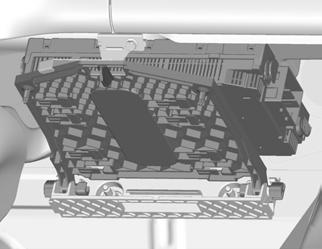

196 Sulakkeet SULAKERASIAN SIJAINNIT Moottoritilan varokerasia E72590 E72588 Keskussulakerasia 2. Kiertäkää nuppia 90 astetta ja vapauttakaa sulakerasia kannattimestaan. 3. Laskekaa sulakerasiaa alaspäin ja vetäkää itseänne kohti. E72622 E Avatkaa ruuvit. 4. Poistakaa kansi, jotta pääsette käsiksi sulakkeisiin (autot jäähdytetyllä hansikaslokerolla). 5. Asentakaa takaisin päinvastaisessa järjestyksessä. 194

197 Sulakkeet Takasulakerasia 4-ovinen ja 5-ovinen Takasulakerasia farmari E Poistakaa suoja. E Vapauttakaa salvat. 2. Poistakaa suoja E Irrottakaa ao. sulakerasian kansi. E Irrottakaa ao. sulakerasian kansi. 195

198 Sulakkeet SULAKKEEN VAIHTO VAROITUKSET Älkää tehkö auton sähköjärjestelmään mitään muutoksia. Antakaa sähköjärjestelmää koskevat korjaukset sekä releiden ja suurvirtasulakkeiden vaihdot asianmukaisesti koulutetun mekaanikon suoritettavaksi. Sammuttakaa sytytysvirta ja kaikki sähkölaitteet, ennen kuin koskette sulakkeeseen tai yritätte vaihtaa sen. HUOMAUTUS Vaihtakaa sulake aina samanarvoiseen sulakkeeseen. Huom: Palaneen sulakkeen tunnistaa siitä, että lanka on murtunut. Huom: Kaikki sulakkeet, paitsi suurvirtasulakkeet, asennetaan painamalla ne paikalleen. Huom: Moottoritilan sulakerasiassa on sulakkeiden irrotustyökalu. 196

199 Sulakkeet SULAKE-ERITTELYTAULUKKO Moottoritilan varokerasia E75525 Sulake Arvo (ampeeria) Väri Suojatut piirit F1 10 punainen Vaihteiston ohjausmoduli 197

200 Sulakkeet Sulake Arvo (ampeeria) Väri Suojatut piirit F2 5 vaaleanruskea Hehkutulppavalvonta (dieselmoottorit) F kirkas Moottorin jäähdytystuuletin (2.3L Duratec-HE) F kirkas Sähköhydraulinen ohjaustehostin (EHPAS) (2.0L Duratorq-TDCi) F4 60 sininen Hehkutulpat F5 60 sininen Moottorin tuuletin F6 10 punainen Happianturit 1 (moottorinohjaus), muuttuva venttiilien ajoitus (moottorinohjaus) F7 5 vaaleanruskea Releen kelat F8 10 punainen Voimansiirron ohjausmoduli F9 - - Ei käytössä F10 10 punainen Moottorin ohjausmoduli F11 10 punainen Venttiilit, MAF-ohjaus (moottorinohjaus) F12 10 punainen Vettä polttoaineessa -anturi, kelat, MAF (moottorinohjaus, dieselmoottori) F13 15 sininen Ilmastointilaitteen rele F14 15 sininen Dieselsuodattimen lämmitin F15 40 oranssi Käynnistysrele F16 80 kirkas Dieselmoottorin lisälämmitin (PTC) F17 60 sininen Keskussulakerasian syöttö A F18 60 sininen Keskussulakerasian syöttö B F19 60 sininen Takasulakerasian syöttö C F20 60 sininen Takasulakerasian syöttö D 198

201 Sulakkeet Sulake Arvo (ampeeria) Väri Suojatut piirit F21 Ei käytössä F22 30 vihreä Tuulilasinpyyhkimien moduli F kirkas Lämmitettävä takalasi F vihreä Lämmitettävä takalasi F24 30 vihreä Ajovalojen pesulaite F25 30 vihreä ABS-venttiilit F26 40 oranssi ABS-pumppu F27 30 vihreä Polttoainekäyttöinen lämmitin F28 40 oranssi Lämmityspuhallin F29 Ei käytössä F30 Ei käytössä F31 15 sininen Äänimerkki F32 Ei käytössä F33 5 vaaleanruskea Valokytkinmoduli, moottoritilan sulakerasian kelat F34 40 oranssi Lämmitetty tuulilasi (vasen puoli) F35 40 oranssi Lämmitettävä tuulilasi (oikea puoli) F36 5 vaaleanruskea Lukkiutumaton jarrujärjestelmä (ABS) F37 10 punainen Lämmitettävät pesusuuttimet edessä F38 5 vaaleanruskea Mukautuva vakionopeussäädin (ACC) F39 15 sininen Kääntyvät ajovalot (AFS) F40 Ei käytössä F41 20 keltainen Mittaristo 199

202 Sulakkeet Sulake Arvo (ampeeria) Väri Suojatut piirit F42 10 punainen Moottorin ohjausmoduli, vaihteiston ohjausmoduli, sähköhydraulinen ohjaustehostin (EHPAS), 15-syöttö F43 5 vaaleanruskea Ajovalojen korkeudensäätö, kääntyvien ajovalojen järjestelmä (AFS) F44 20 keltainen Alipainepumppu (2.5L Duratec-HE) F45 15 sininen Takalasinpyyhin 1 Vaihtakaa sulake aina samanarvoiseen sulakkeeseen. 200

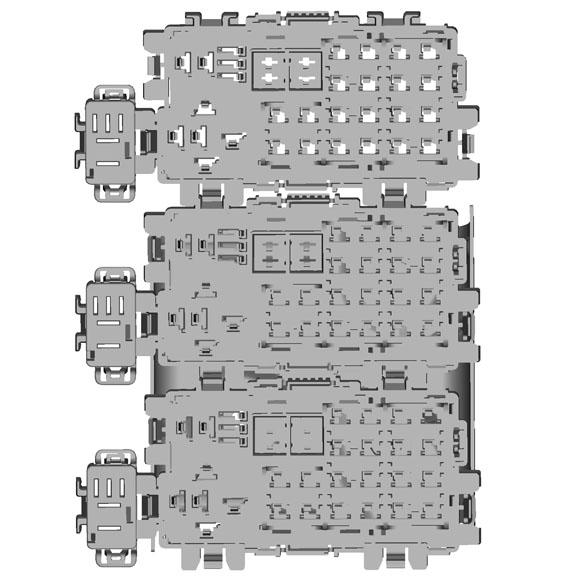

203 Sulakkeet Keskussulakerasia E75527 Sulake Arvo (ampeeria) Väri Suojatut piirit F1 5 vaaleanruskea Sadetunnistin F2 10 punainen SRS-syöttö (turvatyyny) F3 5 vaaleanruskea Kiertymisanturi (ESP) F4 7,5 ruskea Elektroniikkasyöttö, kaasupolkimen syöttö, elektroniikan sulake F5 15 sininen Takalasinpyyhin 201

204 Sulakkeet Sulake Arvo (ampeeria) Väri Suojatut piirit F6 15 sininen Audiojärjestelmä (sisältää puheohjauksen) F7 7,5 ruskea Ohjauspyörän moduli F8 5 vaaleanruskea Mittaristo F9 15 sininen Kaukovalot F10 20 keltainen Sähkötoiminen kattoluukku F11 7,5 ruskea Peruutusvalot F12 Ei käytössä F13 15 sininen Etusumuvalo F14 15 sininen Tuulilasin pesulaitteet F15 10 punainen Mukautuva vakionopeussäädin (ACC) F16 Ei käytössä F17 10 punainen Sisävalot F18 5 vaaleanruskea Moottorin käynnistyksenestojärjestelmä F19 15 sininen Savukkeensytytin F20 Ei käytössä F21 5 vaaleanruskea Audiolaite, sadeanturi F22 20 keltainen Polttoainepumppu F23 Ei käytössä F24 5 vaaleanruskea Virtalukko F25 10 punainen Polttoaineen täyttöaukon kansi 202

205 Sulakkeet Sulake Arvo (ampeeria) Väri Suojatut piirit F26 5 Akkuvarmistettu hälytin (hälytysjärjestelmä), OBD II (ajotietokoneen vianmääritys) vaaleanruskea F27 5 vaaleanruskea Ohjauspylväsyksikkö, ilmastointijärjestelmän säätömoduli F28 5 vaaleanruskea Jarruvalokytkin 203

206 Sulakkeet Takasulakerasia 4-ovinen ja 5-ovinen E

207 Sulakkeet Farmari E75526 Sulake Arvo (ampeeria) Väri Suojatut piirit FA1 25 kirkas Ovimoduli (vasen etu) (ikkuna ylös/alas, keskuslukitus, sähköisesti taittuva peili, lämmitettävä peili) 205

208 Sulakkeet Sulake Arvo (ampeeria) Väri Suojatut piirit FA2 25 kirkas Ovimoduli (oikea etu) (ikkuna ylös/alas, keskuslukitus, sähköisesti taittuva peili, lämmitettävä peili) FA3 25 kirkas Ovimoduli (vasen taka) (ikkuna ylös/ alas) FA4 25 kirkas Ovimoduli (oikea taka) (ikkuna ylös/alas) FA5 10 punainen Takaosan lukitus (ilman takaovimoduleita) FA6 15 sininen Lisävirtapistoke FA7 5 vaaleanruskea Releen kelat FA8 20 keltainen Ohjauspylvään lukitus FA9 Ei käytössä FA10 30 vihreä Sähkötoiminen kuljettajan istuin FA11 20 keltainen Lisävarusteet, perävaunun moduli FA12 Ei käytössä FB1 5 vaaleanruskea Pysäköintitutkamoduli FB2 15 sininen Jousitusmoduli FB3 15 sininen Lämmitettävä kuljettajan istuin FB4 15 sininen Lämmitettävä etumatkustajan istuin FB5 15 sininen Vasen lämmitettävä takaistuin FB6 - - Ei käytössä FB7 15 sininen Oikea lämmitettävä takaistuin FB8 Ei käytössä FB9 30 vihreä Sähkötoiminen etumatkustajan istuin 206

209 Sulakkeet Sulake Arvo (ampeeria) Väri Suojatut piirit FB10 10 punainen Varkaudenestojärjestelmän äänitorvi FB11 Ei käytössä FB12 Ei käytössä FC1 - - Ei käytössä FC2 - - Ei käytössä FC3 - - Ei käytössä FC4 - - Ei käytössä FC5 7,5 ruskea CD-vaihtaja, takaistuimen viihdejärjestelmä FC6 - - Ei käytössä FC7 5 vaaleanruskea Istuimien muistitoimintojen moduli FC8 20 keltainen Lukkojen kauko-ohjaus FC9 Ei käytössä FC10 Ei käytössä FC11 Ei käytössä FC12 Ei käytössä 207

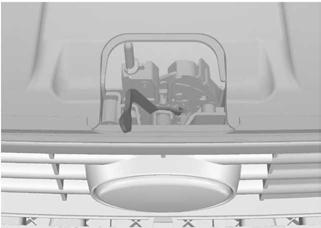

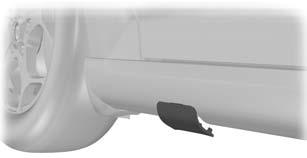

210 Auton hinaus HINAUSKOHDAT Etuhinaussilmukka Autot ilman renkaan korjaussarjaa E87283 E87280 Takahinaussilmukka Autot renkaan korjaussarjalla E87281 E87282 Ruuvaamalla kiinnitettävä hinaussilmukka sijaitsee varapyörän syvennyksessä. Hinaussilmukka täytyy aina pitää mukana autossa. Laittakaa sormenne kannen alapuolella olevaan reikään ja vivutkaa kansi irti. Asentakaa hinaussilmukka. 208

211 Auton hinaus HUOMAUTUS Kierrettävässä hinaussilmukassa on vasenkätinen kierre. Asentakaa kiertämällä sitä vastapäivään. AUTON HINAUS PYÖRIÄ NOSTAMATTA Kaikki autot VAROITUKSET Kytkekää sytytysvirta päälle, kun autoa hinataan. Jos näin ei tehdä, ohjauslukko kytkeytyy päälle eivätkä suuntavilkut ja jarruvalot toimi. Jarrutehostin ja ohjaustehostimen pumppu eivät toimi, jos moottori ei ole käynnissä. Painakaa jarrupoljinta voimakkaammin ja varautukaa pidempiin jarrutusmatkoihin ja raskaampiin ohjausliikkeisiin. Ajoneuvot automaattivaihteistolla VAROITUKSET Älkää hinatko ajoneuvoa yli 50 km/h:n nopeudella tai yli 50 kilometrin matkaa. Jos hinausnopeus ylittää 50 km/h tai hinausetäisyys on yli 50 km, auto täytyy kuljettaa kaikki neljä pyörää nostettuina. Jos vaihteistoon tulee mekaaninen vika, auto täytyy kuljettaa kaikki neljä pyörää nostettuina. Älkää hinatko ajoneuvoa taaksepäin. Valitkaa vapaavaihde ajoneuvon hinauksen ajaksi. VAROITUKSET Hinausköyden liiallinen kiristyminen saattaa aiheuttaa vaurioita kummallekin autolle. Älkää käyttäkö jäykkää hinaustankoa etuhinaussilmukassa. Lähtekää liikkeelle hitaasti ja pehmeästi nykäisemättä hinaavaa autoa. 209

212 Huolto YLEISTÄ Säännöllinen huolto auttaa säilyttämään ajoneuvon käyttökuntoisena ja pitämään jälleenmyyntiarvon korkeana. Laaja valtuutettujen Ford-korjaamojen verkosto tarjoaa teille apuaan ja ammattitaitoista huoltopalvelua. Uskomme, että heidän erikoiskoulutettu henkilökuntansa on paras valinta huoltamaan ajoneuvonne oikein ja ammattitaidolla. Lisäksi heidän apunaan on laaja valikoima erikoistyökaluja, jotka on erityisesti suunniteltu autonne huoltoa varten. Säännöllisen huollon lisäksi suosittelemme tekemään seuraavia tarkistuksia. VAROITUKSET Katkaiskaa sytytysvirta ennen osiin koskemista tai minkäänlaisia säätöyrityksiä. Älkää koskeko elektronisen sytytysjärjestelmän osiin sytytysvirran ollessa kytkettynä tai moottorin käydessä. Järjestelmä toimii suurjännitteellä. Pitäkää kätenne ja vaatteenne loitolla moottorin jäähdytystuulettimesta. Joissakin olosuhteissa tuuletin voi jatkaa toimintaansa useita minuutteja sen jälkeen, kun moottori on sammutettu. Päivittäiset tarkistukset Ulkovalot. Sisävalot. Varoitus- ja merkkivalot. Tarkistukset tankkauksen yhteydessä Moottoriöljytaso. Katsokaa Moottoriöljyn tarkistus (sivu 223). Jarrunestetaso. Katsokaa Jarruja kytkinnesteen tarkistus (sivu 225). Lasinpesunestetaso. Katsokaa Lasinpesunesteen tarkistus (sivu 226). Rengaspaineet (kylminä). Katsokaa Pyörät ja renkaat (sivu 234). Renkaiden kunto. Katsokaa Pyörät ja renkaat (sivu 234). Kuukausittaiset tarkistukset Jäähdytysnestetaso (moottori kylmänä). Katsokaa Moottorin jäähdytysnesteen tarkistus (sivu 224). Putket, letkut ja säiliöt vuotojen varalta. Ohjaustehostimen öljytaso. Katsokaa Ohjaustehostinöljyn tarkistus (sivu 225). Ilmastointilaitteen toiminta. Seisontajarrun toiminta. 210

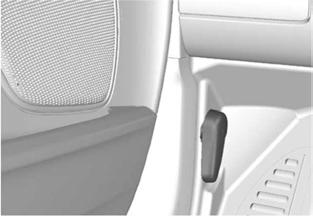

213 Huolto Äänimerkin toiminta. Pyöränmutterien tiukkuus. Katsokaa Pyörät ja renkaat (sivu 234). Nostakaa konepeltiä hieman ja siirtäkää salpaa ajoneuvon vasenta sivua kohti. KONEPELLIN AVAAMINEN JA SULKEMINEN Konepellin avaaminen E87786 Avatkaa konepelti ja tukekaa se tukikannattimella. Konepellin sulkeminen E73698 VAROITUS Varmistakaa, että konepelti on kunnolla kiinni. Laskekaa konepeltiä ja antakaa sen pudota omalla painollaan viimeiset senttiä. E

214 Huolto MOOTTORITILAN YLEISKATSAUS - 1,6 L DURATEC 16V TI VCT (SIGMA) A B C D E E87714 J I H G F A B C D E F G H Jarru- ja kytkinnestesäiliö (oikealta ohjattava). Katsokaa Jarru- ja kytkinnesteen tarkistus (sivu 225). Moottorin öljyntäyttökorkki 1. Katsokaa Moottoriöljyn tarkistus (sivu 223). Jarru- ja kytkinnestesäiliö (vasemmalta ohjattava). Katsokaa Jarruja kytkinnesteen tarkistus (sivu 225). Akku. Katsokaa Auton akku (sivu 232). Moottoritilan varokerasia Katsokaa Sulakkeet (sivu 194). Ilmansuodatin. Ei tarvitse huoltoa. Lasinpesunestesäiliö. Katsokaa Lasinpesunesteen tarkistus (sivu 226). Moottoriöljyn mittatikku 1. Katsokaa Moottoriöljyn tarkistus (sivu 223). 212

215 Huolto I Ohjaustehostimen öljysäiliö. Katsokaa Ohjaustehostinöljyn tarkistus (sivu 225). J Jäähdytysnestesäiliö. Katsokaa Moottorin jäähdytysnesteen tarkistus (sivu 224). 1 Täyttökorkit ja moottoriöljyn mittatikku on merkitty väreillä, jotta ne on helpompi tunnistaa. MOOTTORITILAN YLEISKATSAUS - 2,0 L DURATEC HE (MI4) A B C D E E73231 J I H G F A B C Jarru- ja kytkinnestesäiliö (oikealta ohjattava). Katsokaa Jarru- ja kytkinnesteen tarkistus (sivu 225). Moottorin öljyntäyttökorkki 1. Katsokaa Moottoriöljyn tarkistus (sivu 223). Jarru- ja kytkinnestesäiliö (vasemmalta ohjattava). Katsokaa Jarruja kytkinnesteen tarkistus (sivu 225). 213

216 Huolto D E F G H I Akku. Katsokaa Akkujen huolto (sivu 232). Moottoritilan varokerasia Katsokaa Sulake-erittelytaulukko (sivu 197). Ilmansuodatin. Ei tarvitse huoltoa. Lasinpesunestesäiliö. Katsokaa Lasinpesunesteen tarkistus (sivu 226). Moottoriöljyn mittatikku 1. Katsokaa Moottoriöljyn tarkistus (sivu 223). Ohjaustehostimen öljysäiliö. Katsokaa Ohjaustehostinöljyn tarkistus (sivu 225). J Jäähdytysnestesäiliö. Katsokaa Moottorin jäähdytysnesteen tarkistus (sivu 224). 1 Täyttökorkit ja moottoriöljyn mittatikku on merkitty väreillä, jotta ne on helpompi tunnistaa. 214

217 Huolto MOOTTORITILAN YLEISKATSAUS - 2,3 L DURATEC HE (MI4) A B C D E E81313 J I H G F A B C D E F G H Jarru- ja kytkinnestesäiliö (oikealta ohjattava). Katsokaa Jarru- ja kytkinnesteen tarkistus (sivu 225). Moottorin öljyntäyttökorkki 1. Katsokaa Moottoriöljyn tarkistus (sivu 223). Jarru- ja kytkinnestesäiliö (vasemmalta ohjattava). Katsokaa Jarruja kytkinnesteen tarkistus (sivu 225). Akku. Katsokaa Akkujen huolto (sivu 232). Moottoritilan varokerasia Katsokaa Sulake-erittelytaulukko (sivu 197). Ilmansuodatin. Ei tarvitse huoltoa. Lasinpesunestesäiliö. Katsokaa Lasinpesunesteen tarkistus (sivu 226). Moottoriöljyn mittatikku 1. Katsokaa Moottoriöljyn tarkistus (sivu 223). 215

218 Huolto I Ohjaustehostimen öljysäiliö. Katsokaa Ohjaustehostinöljyn tarkistus (sivu 225). J Jäähdytysnestesäiliö. Katsokaa Moottorin jäähdytysnesteen tarkistus (sivu 224). 1 Täyttökorkit ja moottoriöljyn mittatikku on merkitty väreillä, jotta ne on helpompi tunnistaa. MOOTTORITILAN YLEISKATSAUS - 2,5 L DURATEC- ST (VI5) A B C D E E73232 J I H G F A B C Jarru- ja kytkinnestesäiliö (oikealta ohjattava). Katsokaa Jarru- ja kytkinnesteen tarkistus (sivu 225). Moottorin öljyntäyttökorkki 1. Katsokaa Jarru- ja kytkinnesteen tarkistus (sivu 225). Jarru- ja kytkinnestesäiliö (vasemmalta ohjattava). Katsokaa Jarruja kytkinnesteen tarkistus (sivu 225). 216

219 Huolto D E F G H I Akku. Katsokaa Akkujen huolto (sivu 232). Moottoritilan varokerasia Katsokaa Sulake-erittelytaulukko (sivu 197). Lasinpesunestesäiliö. Katsokaa Lasinpesunesteen tarkistus (sivu 226). Ilmansuodatin. Ei tarvitse huoltoa. Moottoriöljyn mittatikku 1. Katsokaa Jarru- ja kytkinnesteen tarkistus (sivu 225). Ohjaustehostimen öljysäiliö. Katsokaa Ohjaustehostinöljyn tarkistus (sivu 225). J Jäähdytysnestesäiliö. Katsokaa Moottorin jäähdytysnesteen tarkistus (sivu 224). 1 Täyttökorkit ja moottoriöljyn mittatikku on merkitty väreillä, jotta ne on helpompi tunnistaa. 217

220 Huolto MOOTTORITILAN YLEISKATSAUS - 1,8 L DURATORQ TDCI (KENT) DIESEL A B C D E E73233 J I H G F A B C D E F G H Jarru- ja kytkinnestesäiliö (oikealta ohjattava). Katsokaa Jarru- ja kytkinnesteen tarkistus (sivu 225). Moottorin öljyntäyttökorkki 1. Katsokaa Moottoriöljyn tarkistus (sivu 223). Jarru- ja kytkinnestesäiliö (vasemmalta ohjattava). Katsokaa Jarruja kytkinnesteen tarkistus (sivu 225). Akku. Katsokaa Akkujen huolto (sivu 232). Moottoritilan varokerasia Katsokaa Sulake-erittelytaulukko (sivu 197). Ilmansuodatin. Ei tarvitse huoltoa. Lasinpesunestesäiliö. Katsokaa Lasinpesunesteen tarkistus (sivu 226). Moottoriöljyn mittatikku 1. Katsokaa Moottoriöljyn tarkistus (sivu 223). 218

221 Huolto I Ohjaustehostimen öljysäiliö. Katsokaa Ohjaustehostinöljyn tarkistus (sivu 225). J Jäähdytysnestesäiliö. Katsokaa Moottorin jäähdytysnesteen tarkistus (sivu 224). 1 Täyttökorkit ja moottoriöljyn mittatikku on merkitty väreillä, jotta ne on helpompi tunnistaa. MOOTTORITILAN YLEISKATSAUS - 2,0 L DURATORQ TDCI (DW) DIESEL A B C D E E73234 J I H G F A B C Jarru- ja kytkinnestesäiliö (oikealta ohjattava). Katsokaa Jarru- ja kytkinnesteen tarkistus (sivu 225). Moottorin öljyntäyttökorkki 1. Katsokaa Moottoriöljyn tarkistus (sivu 223). Jarru- ja kytkinnestesäiliö (vasemmalta ohjattava). Katsokaa Jarruja kytkinnesteen tarkistus (sivu 225). 219

222 Huolto D E F G H I Akku. Katsokaa Akkujen huolto (sivu 232). Moottoritilan varokerasia Katsokaa Sulake-erittelytaulukko (sivu 197). Ilmansuodatin. Ei tarvitse huoltoa. Lasinpesunestesäiliö. Katsokaa Lasinpesunesteen tarkistus (sivu 226). Moottoriöljyn mittatikku 1. Katsokaa Moottoriöljyn tarkistus (sivu 223). Ohjaustehostimen öljysäiliö. Katsokaa Ohjaustehostinöljyn tarkistus (sivu 225). J Jäähdytysnestesäiliö. Katsokaa Moottorin jäähdytysnesteen tarkistus (sivu 224). 1 Täyttökorkit ja moottoriöljyn mittatikku on merkitty väreillä, jotta ne on helpompi tunnistaa. 220

223 Huolto MOOTTORITILAN YLEISKATSAUS - 2,2 L DURATORQ TDCI (DW) DIESEL A B C D E E87715 J I H G F A B C D E F G H Jarru- ja kytkinnestesäiliö (oikealta ohjattava): Katsokaa Jarru- ja kytkinnesteen tarkistus (sivu 225). Moottorin öljyntäyttökorkki 1 : Katsokaa Moottoriöljyn tarkistus (sivu 223). Jarru- ja kytkinnestesäiliö (vasemmalta ohjattava): Katsokaa Jarruja kytkinnesteen tarkistus (sivu 225). Akku: Katsokaa Auton akku (sivu 232). Moottoritilan sulakerasia: Katsokaa Sulakkeet (sivu 194). Ilmansuodatin: ei tarvitse huoltoa. Lasinpesunestesäiliö: Katsokaa Lasinpesunesteen tarkistus (sivu 226). Moottoriöljyn mittatikku 1 : Katsokaa Moottoriöljyn tarkistus (sivu 223). 221

224 Huolto I Ohjaustehostimen öljysäiliö: Katsokaa Ohjaustehostinöljyn tarkistus (sivu 225). J Jäähdytysnestesäiliö: Katsokaa Moottorin jäähdytysnesteen tarkistus (sivu 224). 1 Täyttökorkit ja moottoriöljyn mittatikku on merkitty väreillä, jotta ne on helpompi tunnistaa. MOOTTORIÖLJYN MITTATIKKU - 1,6 L DURATEC 16V TI VCT (SIGMA) MOOTTORIÖLJYN MITTATIKKU - 2,0 L DURATEC HE (MI4)/2,3 L DURATEC HE (MI4) A B A B E95540 E92036 A B MIN MAX A B MIN MAX 222

225 Huolto MOOTTORIÖLJYN MITTATIKKU - 2,5 L DURATEC-ST (VI5) A B MOOTTORIÖLJYN MITTATIKKU - 2,0 L DURATORQ TDCI (DW) DIESEL/2,2 L DURATORQ TDCI (DW) DIESEL A B E95542 A B MIN MAX MOOTTORIÖLJYN MITTATIKKU - 1,8 L DURATORQ TDCI (KENT) DIESEL E95543 A B MIN MAX MOOTTORIÖLJYN TARKISTUS A B HUOMAUTUS Älkää käyttäkö öljyjen lisäaineita tai muita moottorin lisäaineita. Ne voivat vaurioittaa moottoria tietyissä olosuhteissa. E95527 A B MIN MAX Huom: Uusien moottorien öljynkulutus saavuttaa normaalitason noin kilometrin jälkeen. Moottoriöljyn määrän tarkistus HUOMAUTUS Varmistakaa, että taso on MINja MAX-merkkien välillä. 223

226 Huolto Huom: Tarkistakaa taso ennen moottorin käynnistämistä. Huom: Varmistakaa, että auto on tasaisella alustalla. Huom: Öljy laajenee kuumana. Öljytaso voi siksi ylittää MAX-merkin muutamalla millimetrillä. Vetäkää mittatikku ulos ja pyyhkikää se puhtaalla, nukattomalla kankaalla. Työntäkää mittatikku paikalleen ja vetäkää se uudelleen ulos öljytason tarkistamiseksi. Jos taso on MIN-merkin kohdalla, lisätkää öljyä välittömästi. Lisäys VAROITUKSET Lisäämisen voi suorittaa vain moottorin ollessa kylmä. Jos moottori on kuuma, antakaa moottorin jäähtyä ensin 10 minuuttia. Älkää irrottako täyttökorkkia moottorin käydessä. Irrottakaa täyttöaukon korkki. HUOMAUTUS Älkää täyttäkö MAX-merkin yli. Täyttäkää Fordin laatuvaatimusten mukaisella öljyllä. Katsokaa Tekniset tiedot (sivu 226). MOOTTORIN JÄÄHDYTYSNESTEEN TARKISTUS Jäähdytysnestetason tarkistus VAROITUS Älkää päästäkö nestettä kosketuksiin ihon tai silmien kanssa. Jos näin tapahtuu, huuhtokaa kosketuksiin joutuneet alueet välittömästi runsaalla vedellä ja ottakaa yhteyttä lääkäriin. HUOMAUTUS Varmistakaa, että taso on MINja MAX-merkkien välillä. Huom: Jäähdytysneste laajenee kuumana. Siksi taso voi ylittää MAX-merkin. Jos taso on MIN-merkin kohdalla, lisätkää nestettä välittömästi. Lisäys VAROITUKSET Lisäämisen voi suorittaa vain moottorin ollessa kylmä. Jos moottori on kuuma, antakaa moottorin jäähtyä ensin 10 minuuttia. Älkää irrottako täyttökorkkia moottorin käydessä. Älkää irrottako täyttökorkkia moottorin ollessa kuuma. Antakaa moottorin jäähtyä. 224

227 Huolto Kiertäkää korkki irti hitaasti. Mahdollinen paine karkaa hitaasti, kun käännätte korkkia. VAROITUKSET Älkää roiskuttako jäähdytysnestettä moottorin osille. Älkää täyttäkö MAX-merkin yli. Täyttäkää Fordin laatuvaatimusten mukaisella nesteellä. Katsokaa Tekniset tiedot (sivu 226). JARRU- JA KYTKINNESTEEN TARKISTUS VAROITUS Älkää päästäkö nestettä kosketuksiin ihon tai silmien kanssa. Jos näin tapahtuu, huuhtokaa kosketuksiin joutuneet alueet välittömästi runsaalla vedellä ja ottakaa yhteyttä lääkäriin. HUOMAUTUS Varmistakaa, että taso on MINja MAX-merkkien välillä. Huom: Jarru- ja kytkinjärjestelmien neste otetaan samasta säiliöstä. Jos taso on MIN-merkin kohdalla, lisätkää nestettä välittömästi. Lisäys Irrottakaa täyttöaukon korkki. HUOMAUTUS Älkää täyttäkö MAX-merkin yli. Täyttäkää Fordin laatuvaatimusten mukaisella nesteellä. Katsokaa Tekniset tiedot (sivu 226). OHJAUSTEHOSTINÖLJYN TARKISTUS VAROITUS Älkää päästäkö öljyä kosketuksiin ihon tai silmien kanssa. Jos näin tapahtuu, huuhtokaa kosketuksiin joutuneet alueet välittömästi runsaalla vedellä ja ottakaa yhteyttä lääkäriin. HUOMAUTUS Varmistakaa, että taso on MINja MAX-merkkien välillä. Jos taso on MIN-merkin kohdalla, lisätkää öljyä välittömästi. Lisäys Irrottakaa täyttöaukon korkki. HUOMAUTUS Älkää täyttäkö MAX-merkin yli. Täyttäkää Fordin laatuvaatimusten mukaisella öljyllä. Katsokaa Tekniset tiedot (sivu 226). 225

228 Huolto LASINPESUNESTEEN TARKISTUS Huom: Etuosan ja takaosan pesujärjestelmiin tulee neste samasta säiliöstä. TEKNISET TIEDOT Auton öljyt ja nesteet Moottoriöljy Kohta Ohjaustehostimen hydraulineste Jäähdytysneste Jarruneste Suositeltu neste Ford tai Motorcraft Formula E SAE 5W-30 - moottoriöljy * Ford- tai Motorcraftohjaustehostinöljy Motorcraft SuperPlus - pakkasneste Ford tai Motorcraft Super DOT 4 -jarruneste HUOMAUTUS Tekniset tiedot WSS-M2C913-B WSS-M2C204-A2 WSS-M97B44-D ESD-M6C57-A Älkää käyttäkö öljyjä, jotka eivät ole vaatimusten mukaisia. Sopimattoman öljyn käyttäminen saattaa johtaa moottorivaurioon, jota takuunne ei korvaa. * Voitte käyttää vaihtoehtoisesti SAE 5W-30 -moottoriöljyä, jos se täyttää normin WSS-M2C913-B vaatimukset. Huom: Jos joudutte ajamaan autoa alle -20 C:n lämpötiloissa, älkää käyttäkö SAE 10W-40 -moottoriöljyä. Öljyn lisäys: jos ette pysty löytämään normin WSS-M2C913-B mukaista öljyä, käyttäkää sen sijaan öljyä SAE 5W-30 (suositeltu), SAE 5W-40 tai SAE 10W-40, joka täyttää joko normin ACEA A1/B1 (suositeltu) tai normin ACEA A3/B3 vaatimukset. Näiden öljyjen käyttö saattaa johtaa pitempiin käynnistysaikoihin, alempaan moottorin suorituskykyyn, suurempaan polttoaineenkulutukseen ja suurempiin päästöihin. 226

229 Huolto Tilavuudet Malliversio Kaikki Kaikki 1.6L Duratec-16V Ti-VCT 1.6L Duratec-16V Ti-VCT 1.6L Duratec-16V Ti-VCT 1.6L Duratec-16V Ti-VCT 2.0L Duratec-HE 2.0L Duratec-HE 2.0L Duratec-HE 2.0L Duratec-HE 2.3L Duratec-HE 2.3L Duratec-HE 2.3L Duratec-HE Kohta Ohjaustehostinjärjestelmä Tuuli- ja takalasin pesujärjestelmä Moottorin voitelujärjestelmä öljynsuodattimen kanssa Moottorin voitelujärjestelmä ilman öljynsuodatinta Moottorin jäähdytysjärjestelmä Polttoainetankki Moottorin voitelujärjestelmä öljynsuodattimen kanssa Moottorin voitelujärjestelmä ilman öljynsuodatinta Moottorin jäähdytysjärjestelmä Polttoainetankki Moottorin voitelujärjestelmä öljynsuodattimen kanssa Moottorin voitelujärjestelmä ilman öljynsuodatinta Moottorin jäähdytysjärjestelmä Tilavuus - litraa (gallonaa) MAX-merkki 3,8 (0,8) 4,1 (0,9) 3,8 (0,8) 6,0 (1,3) 70 (15,4) 4,3 (1,0) 3,9 (0,9) 6,2 (1,4) 70 (15,4) 4,3 (1,0) 3,9 (0,9) 6,9 (1,5) 227

230 Huolto Malliversio 2.3L Duratec-HE 2.5L Duratec-ST 2.5L Duratec-ST 2.5L Duratec-ST 2.5L Duratec-ST 1.8L Duratorq-TDCi 1.8L Duratorq-TDCi 1.8L Duratorq-TDCi 1.8L Duratorq-TDCi 2.0L Duratorq-TDCi 2.0L Duratorq-TDCi 2.0L Duratorq-TDCi 2.0L Duratorq-TDCi 2.2L Duratorq-TDCi Kohta Polttoainetankki Moottorin voitelujärjestelmä öljynsuodattimen kanssa Moottorin voitelujärjestelmä ilman öljynsuodatinta Moottorin jäähdytysjärjestelmä Polttoainetankki Moottorin voitelujärjestelmä öljynsuodattimen kanssa Moottorin voitelujärjestelmä ilman öljynsuodatinta Moottorin jäähdytysjärjestelmä Polttoainetankki Moottorin voitelujärjestelmä öljynsuodattimen kanssa Moottorin voitelujärjestelmä ilman öljynsuodatinta Moottorin jäähdytysjärjestelmä Polttoainetankki Moottorin voitelujärjestelmä öljynsuodattimen kanssa Tilavuus - litraa (gallonaa) 70 (15,4) 5,8 (1,3) 5,5 (1,2) 7,1 (1,6) 70 (15,4) 5,6 (1,2) 5,0 (1,1) 7,9 (1,7) 70 (15,4) 5,5 (1,2) 5,0 (1,1) 8,1 (1,8) 70 (15,4) 6,0 (1,3) 228

231 Huolto Malliversio 2.2L Duratorq-TDCi 2.2L Duratorq-TDCi 2.2L Duratorq-TDCi Kohta Moottorin voitelujärjestelmä ilman öljynsuodatinta Moottorin jäähdytysjärjestelmä Polttoainetankki Tilavuus - litraa (gallonaa) 5,4 (1,2) 8,4 (1,9) 70 (15,4) 229

232 Auton ylläpito ULKOPINTOJEN PUHDISTUS VAROITUS Jos käytätte pesuautomaattia, joka tekee myös vahauksen, muistakaa poistaa vaha tuulilasista. VAROITUKSET Jotkin pesuautomaatit suihkuttavat vettä suurella paineella. Tämä voi vaurioittaa tiettyjä auton osia. Irrottakaa antenni ennen pesuautomaatin käyttämistä. Sammuttakaa lämmittimen puhallin estääksenne raitisilmasuodattimen likaantumisen. Suosittelemme auton pesemistä sienellä ja haalealla vedellä, johon on sekoitettu autosampoota. Ajovalojen puhdistaminen VAROITUKSET Älkää raaputtako ajovalojen laseja tai käyttäkö hiovia aineita tai kemiallisia liuotteita niiden puhdistamiseen. Älkää pyyhkikö ajovaloja niiden ollessa kuivat. Takalasin puhdistaminen HUOMAUTUS Älkää raaputtako takalasin sisäpintaa tai käyttäkö hiovia aineita tai kemiallisia liuotteita sen puhdistamiseen. Käyttäkää takalasin sisäpinnan puhdistamiseen puhdasta nukatonta kangasta tai kosteaa säämiskänahkaa. Kromiosien puhdistus HUOMAUTUS Älkää käyttäkö hankaavia aineita tai kemiallisia liuotteita. Käyttäkää saippuavettä. Korin maalipinnan säilyttäminen VAROITUKSET Älkää kiillottako autoa voimakkaassa auringonvalossa. Älkää päästäkö kiillotusainetta kosketuksiin muovipintojen kanssa. Sen poistaminen voi olla hankalaa. Älkää levittäkö kiillotusainetta tuulilasiin tai takalasiin. Se voi lisätä lasinpyyhkimien toiminnan äänekkyyttä ja huonontaa niiden pyyhintäjälkeä. Suosittelemme maalipinnan vahaamista kerran tai kahdesti vuodessa. 230

233 Auton ylläpito SISÄPINTOJEN PUHDISTUS Turvavyöt VAROITUKSET Älkää käyttäkö puhdistamiseen hankaavia aineita tai kemiallisia liuotteita. Älkää päästäkö kosteutta turvavöiden kelausmekanismiin. Kiveniskemien tai pienten naarmujen aiheuttamat maalipinnan vauriot tulisi korjata mahdollisimman nopeasti. Ford-liikkeestä on saatavana valikoima sopivia tuotteita. Lukekaa valmistajan käyttöohjeet ja noudattakaa niitä. Puhdistakaa turvavyöt sisätilojen puhdistusaineella tai vedellä pehmeää sientä käyttäen. Antakaa turvavöiden kuivua vapaasti ilman keinolämpöä. Mittaristonäytöt, nestekidenäytöt, radionäytöt VAROITUS Älkää käyttäkö puhdistamiseen hankaavia aineita tai kemiallisia liuotteita. PIENIEN MAALIVAURIOIDEN KORJAUS HUOMAUTUS Poistakaa kaikki harmittomilta näyttävät tahrat maalipinnalta välittömästi (esim. lintujen jätökset, pihka, hyönteisten jäänteet, tervatahrat, tiesuola ja teollisuussaasteet). 231

234 Auton akku AKKUJEN HUOLTO Akku vaatii hyvin vähän huoltoa. Nestetaso tarkastetaan säännöllisesti huoltojen yhteydessä. Apukäynnistyskaapelien kytkeminen APUKÄYNNISTYS- KAAPELEIDEN KÄYTTÖ VAROITUKSET Yhdistäkää vain akkuja, joilla on sama nimellisjännite. Käyttäkää aina apukäynnistyskaapeleita, joissa on eristetyt leuat ja joiden kaapelikoko on riittävä. Älkää kytkekö akkua irti ajoneuvon sähköjärjestelmästä. A C D B E75183 A B Tyhjän akun ajoneuvo Apuakun ajoneuvo 232

235 Auton akku C D Positiivinen liitäntäkaapeli Negatiivinen liitäntäkaapeli Irrottakaa kaapelit päinvastaisessa järjestyksessä. 1. Asettakaa ajoneuvot siten, että ne eivät kosketa toisiaan. 2. Sammuttakaa moottori ja kaikki sähkölaitteet. 3. Kytkekää ajoneuvon B positiivinen (+) napa ajoneuvon A positiiviseen (+) napaan (kaapeli C). 4. Kytkekää ajoneuvon B negatiivinen (+) napa ajoneuvon A maadoitusliitäntään, joka sijaitsee vasemmassa joustintukikuvussa (kaapeli D). VAROITUKSET Älkää kytkekö kaapelia tyhjän akun negatiiviseen ( ) napaan. Varmistukaa, että käynnistyskaapelit eivät osu moottorin pyöriviin osiin. Moottorin käynnistäminen 1. Käyttäkää ajoneuvon B moottoria kohtuullisen korkeilla kierroksilla. 2. Käynnistäkää ajoneuvon A moottori. 3. Käyttäkää kumpaakin ajoneuvoa vähintään kolme minuuttia, ennen kuin irrotatte kaapelit. HUOMAUTUS Älkää sytyttäkö ajovaloja, kun kaapeleita irrotetaan. Jännitehuippu saattaa polttaa polttimot. 233

236 Pyörät ja renkaat YLEISTÄ VAROITUKSET Käyttäkää vain hyväksyttyjä vanne- ja rengaskokoja. Muiden kokojen käyttäminen saattaa vaurioittaa ajoneuvoa ja mitätöidä kansallisen tyyppihyväksynnän. Jos autoon asennetaan renkaat, joiden halkaisija poikkeaa tehtaalla asennetuista renkaista, nopeusmittari saattaa näyttää nopeuden virheellisesti. Käyttäkää auto liikkeessä, jotta moottorinohjausjärjestelmä voidaan ohjelmoida uudelleen. Rengaspainetarra sijaitsee kuljettajan oven aukossa B-pilarissa. Tarkistakaa ja säätäkää rengaspaine ulkolämpötilassa, jossa autoa tullaan ajamaan. Renkaiden on myös oltava kylmät. VAROITUKSET Ennen kuin autonosturia käytetään, on tarkistettava, ettei se ole vahingoittunut tai vääntynyt ja että kierre on voideltu eikä siihen ole tarttunut vierasta ainetta. Älkää koskaan laittako mitään nosturin ja maan tai nosturin ja auton väliin. Huom: Renkaan korjaussarjalla tai run flat -renkailla varustetuissa autoissa ei ole nosturia eikä pyörän irrotuskampea. On suositeltavaa käyttää hallinosturityyppistä hydraulinosturia kesä- ja talvirenkaiden vaihdossa. Huom: Käyttäkää nosturia, jonka nostokapasiteetti on vähintään 1,5 tonnia ja nostolevyn halkaisija vähintään 80 millimetriä. PYÖRÄN VAIHTO Lukittavat pyöränmutterit Voitte hankkia uuden lukittavien pyöränmutterien avaimen ja uusia lukittavia pyöränmuttereita Ford-liikkeestänne esittämällä muttereiden viitenumerotodistuksen. Autonosturi VAROITUKSET Auton mukana toimitettua nosturia tulee käyttää pyörän vaihtoon vain hätätilanteessa. 234

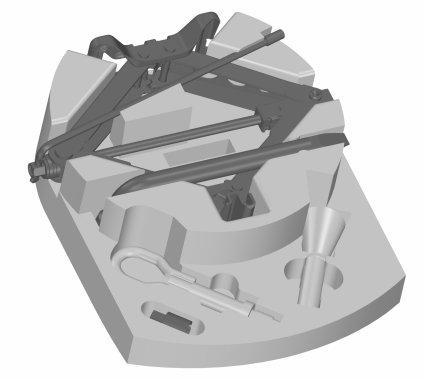

237 Pyörät ja renkaat Autot ilman renkaan korjaussarjaa tai run flat -renkaita C E86843 A Autonosturi A B B C Pyörän irrotuskampi Pyöränmutterin avaimen paikka Autonosturi ja pyörän irrotuskampi sijaitsevat varapyörän syvennyksessä. Nostokohdat HUOMAUTUS Käyttäkää vain määriteltyjä nostokohtia. Muiden kohtien käyttö saattaa aiheuttaa vaurioita korille, ohjaukselle, jousitukselle, moottorille, jarrujärjestelmälle tai polttoaineputkille. 235

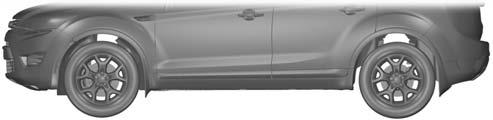

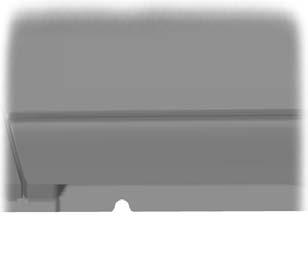

238 Pyörät ja renkaat A B E92658 A B Vain hätätilanteita varten Huolto Nostokohdat tunnistaa pienistä merkeistä A kynnyskoteloiden alla. A E

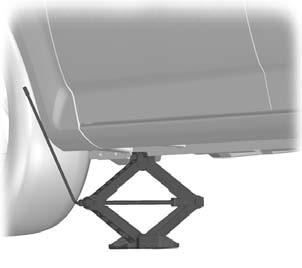

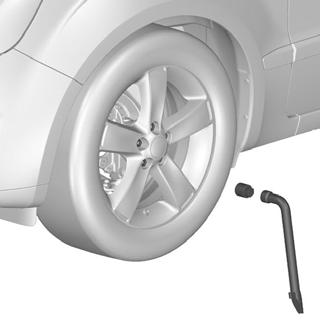

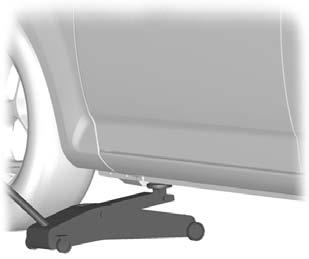

239 Pyörät ja renkaat Pyörän irrotus VAROITUKSET Pysäköikää auto sellaiseen paikkaan, että ette estä liikennettä tai ole itse vaarassa. Aseta varoituskolmio näkyviin. E92932 E93020 Helmasuojuksilla varustetut ajoneuvot E95345 Varmistakaa, että auto on kovalla, tasaisella alustalla ja että pyörät osoittavat suoraan eteenpäin. Kääntäkää sytytysvirta pois päältä ja kytkekää seisontajarru päälle. Jos autossa on käsivalintainen vaihteisto, valitkaa 1. tai peruutusvaihde. Jos siinä on automaattivaihteisto, valitkaa P-asento. Antakaa matkustajien poistua autosta. Varmistakaa ristikkäin vastakkaisella puolella oleva pyörä sopivalla esteellä tai pyöräkiilalla. Varmistakaa, että määräsuuntaisten renkaiden nuolet osoittavat pyörimissuuntaan, kun auto liikkuu eteenpäin. Jos varapyörä on asennettava siten, että nuolet osoittavat pyörimissuuntaa vastaan, antakaa koulutetun mekaanikon asentaa rengas oikeaan suuntaan. Älkää koskaan työskennelkö auton alla, kun se on vain nosturin varassa. 237

240 Pyörät ja renkaat VAROITUKSET Varmistakaa, että nosturi on nostokohdassa pystysuorassa ja että nosturin jalka on kiinni maassa. HUOMAUTUS Älkää asettako kevytmetallipyöriä maahan etupuoli alaspäin, jotta maalipinta ei vaurioituisi. Huom: Varapyörä sijaitsee lattiapeitteen alla tavaratilassa. 1. Työntäkää pyörän irrotuskammen litteä pää vanteen ja pyöränsuojuksen väliin ja irrottakaa pyöränsuojus varovasti. 5. Nostakaa autoa ylöspäin, kunnes pyörä on selvästi irti maasta. 6. Irrottakaa pyöränmutterit ja pyörä. Pyörän asennus VAROITUKSET Käyttäkää vain hyväksyttyjä vanne- ja rengaskokoja. Muiden kokojen käyttäminen saattaa vaurioittaa autoa ja mitätöidä kansallisen tyyppihyväksynnän. Katsokaa Tekniset tiedot (sivu 250). Älkää asentako run flat -renkaita, jos ne eivät kuuluneet auton alkuperäiseen varustukseen. Ford-liike antaa mielellään lisätietoja yhteensopivuudesta. HUOMAUTUS Kevytmetallipyörien kiinnittämiseen ei saa käyttää teräslevypyörille tarkoitettuja pyöränmuttereita. E Asentakaa lukittavien pyöränmutterien avain. 3. Käyttäkää pyörän irrotuskammen täyttä pituutta. 4. Löysätkää pyöränmuttereita. Huom: Varmistakaa, että pyörän ja navan vastinpinnat ovat puhtaat eikä niissä ole vierasta ainetta. Huom: Varmistakaa, että pyöränmuttereiden kartiomainen puoli on pyörään päin. 1. Asentakaa pyörä. 2. Asentakaa pyöränmutterit sormitiukkuuteen. 238

241 Pyörät ja renkaat 6. Kiristäkää pyöränmutterit kokonaan kuvatussa järjestyksessä. Katsokaa Tekniset tiedot (sivu 250). 7. Asentakaa pyöränsuojus kämmenellä painaen. VAROITUS Tarkistuttakaa pyöränmutterien kiristystiukkuus ja rengaspaine mahdollisimman pikaisesti. E Asentakaa lukittavien pyöränmutterien avain. E Kiristäkää osittain pyöränmutterit kuvatussa järjestyksessä. 5. Laskekaa auto alas ja poistakaa nosturi. 2 Huom: Jos varapyörä eroaa muista pyöristä kooltaan tai rakenteeltaan, vaihtakaa se tavalliseen pyörään mahdollisimman nopeasti. RENKAAN KORJAUSSARJA Autossanne ei ehkä ole vararengasta. Tällöin siinä on kuitenkin renkaan korjaussarja, jonka avulla voitte korjata yhden rengasrikon. Renkaan korjaussarja sijaitsee varapyörän syvennyksessä. Yleistä VAROITUKSET Rengasvaurion tyypin ja laajuuden mukaisesti saattaa olla niin, että joitakin rengasvaurioita voidaan paikata vain osittain tai ei ollenkaan. Rengaspaineen häviö saattaa vaikuttaa auton ajettavuuteen ja johtaa auton hallinnan menetykseen. 239

242 Pyörät ja renkaat VAROITUKSET Älkää käyttäkö renkaan korjaussarjaa, jos rengas on jo vahingoittunut vajaapaineisena ajon takia. Älkää yrittäkö korjata vauriota, joka ei ole näkyvissä renkaan kulutuspinnassa. Älkää korjatko renkaan sivun vaurioita. Renkaan korjaussarjalla voidaan väliaikaisesti paikata useimmat reiät [korkeintaan 6 mm:n läpimittaan asti]. Noudattakaa seuraavia sääntöjä korjaussarjan käytössä: Ajakaa varovasti. Välttäkää äkillisiä ohjausliikkeitä tai nopeudenmuutoksia, erityisesti jos auto on kuormattu raskaasti tai sillä vedetään perävaunua. Järjestelmällä saadaan aikaan väliaikainen hätäkorjaus, jonka avulla matkaa voidaan jatkaa lähimpään auto- tai rengasliikkeeseen tai korkeintaan 200 kilometrin päässä olevaan päämäärään. Älkää ylittäkö enimmäisnopeutta 80 km/h. Pitäkää korjaussarja poissa lasten ulottuvilta. Käyttäkää korjaussarjaa ainoastaan lämpötila-alueella -30 C +70 C. Renkaan korjaussarjan käyttäminen VAROITUKSET Paineilma voi toimia räjähdysaineen tai ponneaineen tavoin. Älkää koskaan jättäkö renkaan korjaussarjaa ilman valvontaa. HUOMAUTUS Älkää pitäkö kompressoria toiminnassa yli 10 minuuttia. Huom: Käyttäkää renkaan korjaussarjaa ainoastaan siihen autoon, jonka mukana se toimitettiin. Pysäköikää autonne tienreunaan siten, että liikennevirta ei häiriinny ja voitte käyttää korjaussarjaa turvallisesti. Kytkekää seisontajarru päälle, silloinkin kun ajoneuvo seisoo aivan vaakasuoralla pinnalla, jotta se pysyy varmasti paikallaan. Älkää yrittäkö poistaa renkaan puhkaisseita vieraita esineitä, kuten nauloja tai ruuveja. Jättäkää moottori käyntiin korjaussarjan käytön ajaksi, ei kuitenkaan silloin, kun auto on suljetussa tai huonosti tuuletetussa tilassa (esim. rakennuksen sisällä). Tällöin kompressori on kytkettävä päälle moottori sammutettuna. 240

243 Pyörät ja renkaat Vaihtakaa paikkausainepullo uuteen ennen siihen merkittyä vanhentumispäivää (merkitty pullon yläosaan). Kertokaa kaikille autonne käyttäjille renkaan väliaikaisesta korjauksesta korjaussarjan avulla, ja selittäkää auton käyttöä koskevat rajoitukset. Renkaan täyttäminen VAROITUKSET Tarkistakaa renkaan sivu ennen renkaan täyttämisen aloittamista. Älkää yrittäkö täyttää rengasta, jos renkaassa näkyy halkeamia, pullistumia tai vastaavia vaurioita. Älkää seisoko suoraan renkaan vieressä, kun kompressori täyttää sitä. Tarkkailkaa renkaan sivua. Jos halkeamia, pullistumia tai vastaavia vaurioita alkaa näkyä, sammuttakaa kompressori ja päästäkää ilma ulos paineenalennusventtiilistä B. Älkää jatkako ajamista tällä renkaalla. VAROITUKSET Tiivisteaine sisältää luonnonkumilateksia. Välttäkää aineen joutumista iholle tai vaatteille. Jos näin tapahtuu, huuhtokaa kosketuksiin joutuneet alueet välittömästi runsaalla vedellä ja ottakaa yhteyttä lääkäriin. Jos renkaan täyttöpaine ei nouse 1,8 baariin seitsemässä minuutissa, renkaan vaurio saattaa olla niin laaja, että sitä ei voida korjata tilapäisesti. Tässä tapauksessa älkää jatkako ajamista tällä renkaalla. HUOMAUTUS Pullon suun tiiviste puhkeaa, kun pullo kierretään paikalleen pullon pitimeen. Älkää kiertäkö pulloa irti pitimestä, sillä tällöin tiivisteaine pääsee vuotamaan ulos. 241

244 Pyörät ja renkaat K A B J C I H D E G F E94973 A B C D Suojus Paineenalennusventtiili Letku Oranssi suojus 242

245 Pyörät ja renkaat E F G H I J K Pulloteline Painemittari Virtapistoke ja -kaapeli Kompressorin kytkin Tarra Pullon kansi Tiivisteainepullo 1. Avatkaa renkaan korjaussarjan kansi. 2. Irrottakaa kotelosta tarra I, joka ilmoittaa suurimman sallitun ajonopeuden 80 km/h, ja kiinnittäkää se kojetauluun kuljettajan näkökentän alueelle. Varmistakaa, että tarra ei peitä mitään tärkeää tietoa. 3. Ottakaa letku C sekä virtapistoke ja -kaapeli G ulos korjaussarjasta. 4. Avatkaa oranssi suojus D ja pullon kansi J. 5. Kiertäkää tiivisteainepullo K myötäpäivään pullon pitimeen E ja kiristäkää täysin kiinni. 6. Poistakaa vaurioituneen renkaan venttiilin hattu. 7. Irrottakaa suojus A letkusta C ja kiertäkää letku C tiukasti vaurioituneen renkaan venttiiliin. 8. Varmistakaa, että kompressorin kytkin H on asennossa Asettakaa virtapistoke G savukkeensytyttimen pistokkeeseen tai lisävirtapistokkeeseen. Katsokaa Savukkeensytytin (sivu 133). Katsokaa Lisälaitteiden virtapistokkeet (sivu 135). 10. Käynnistäkää moottori. 11. Siirtäkää kompressorin kytkin H asentoon Täyttäkää rengasta enintään seitsemän minuuttia täyttöpaineeseen 1,8 bar 3,5 bar. Siirtäkää kompressorin kytkin H asentoon 0 ja tarkistakaa rengaspaine painemittarilla F. 13. Poistakaa virtapistoke G savukkeensytyttimen pistokkeesta tai lisävirtapistokkeesta. 14. Kiertäkää letku C nopeasti irti rengasventtiilistä ja asentakaa suojus A. Asettakaa venttiilin hattu takaisin. 15. Jättäkää tiivisteainepullo K pullon pitimeen E. 243

246 Pyörät ja renkaat 16. Varmistakaa, että pullon kansi ja oranssi suojus on pakattu autoon turvallisesti mutta helposti ulottuville. Tarvitsette korjaussarjaa uudelleen rengaspaineen tarkistusta varten. 17. Lähtekää ajamaan välittömästi ja ajakaa noin 3 kilometriä, jotta tiivisteaine voi tiivistää vaurioalueen. Huom: Kun tiivisteainetta pumpataan sisään rengasventtiilin kautta, paine saattaa nousta 6 baariin mutta pudota uudelleen noin 30 sekunnin kuluttua. VAROITUS Jos havaitsette voimakasta tärinää, ohjauksen epävakautta tai melua ajon aikana, vähentäkää nopeutta ja ajakaa varovasti paikkaan, jossa voitte pysäyttää auton turvallisesti. Tarkistakaa rengas ja rengaspaine uudelleen. Jos rengaspaine on alle 1,3 bar tai renkaassa on halkeamia, pullistumia tai vastaavia näkyviä vikoja, älkää jatkako ajamista tällä renkaalla. Rengaspaineen tarkistaminen 1. Pysäyttäkää auto noin kolmen kilometrin ajon jälkeen. Tarkistakaa ja tarvittaessa säätäkää rengaspaine vaurioituneessa renkaassa. 2. Liittäkää korjaussarja ja lukekaa rengaspaine painemittarista F. 3. Jos tiivisteaineella täytetyn renkaan paine on 1,3 bar tai enemmän, korjatkaa se ohjepaineeseen. Katsokaa Tekniset tiedot (sivu 250). 4. Lisätkää rengaspainetta toistamalla täyttötoimenpide. 5. Tarkistakaa rengaspaine uudelleen painemittarista F. Jos rengaspaine on liian korkea, tyhjentäkää rengas ohjepaineeseen paineenalennusventtiilistä B. 6. Kun rengas on oikeassa rengaspaineessa, siirtäkää kompressori kytkin H asentoon 0, poistakaa virtapistoke G virtaliitännästä, kiertäkää auki letku C, kiinnittäkää venttiilin suojus ja vaihtakaa suojus A. 7. Jättäkää tiivisteainepullo K pullon pitimeen E ja asettakaa korjaussarja takaisin alkuperäiseen sijoituspaikkaansa. 8. Ajakaa lähimpään rengasliikkeeseen vaihtamaan vaurioitunut rengas. Ilmoittakaa rengasliikkeelle renkaan sisältämästä tiivisteaineesta, ennen kuin rengasta aletaan irrottaa vanteelta. Vaihtakaa korjaussarja uuteen mahdollisimman pian sen käytön jälkeen. 244

247 Pyörät ja renkaat Huom: Muistakaa, että renkaiden hätäpaikkaussarjat on tarkoitettu vain väliaikaiseksi avuksi matkan jatkamista varten. Renkaan korjausta koskevat säädökset korjaussarjan käytön jälkeen saattavat vaihdella maakohtaisesti. Kysykää neuvoa rengaserikoisliikkeestä. VAROITUS Varmistakaa ennen ajamista, että rengas on säädetty suositeltuun täyttöpaineeseen. Katsokaa Tekniset tiedot (sivu 250). Muistakaa tarkkailla rengaspainetta paikatun renkaan vaihtoon asti. Tyhjät tiivisteainepullot voidaan hävittää yhdessä tavallisen talousjätteen kanssa. Tiivisteaineen loppumäärä tulee palauttaa Ford-liikkeeseen tai hävittää paikallisten jätemääräysten mukaisesti. RUNFLAT-RENKAAT Toimintaperiaate Tavallinen rengas E75207 A B C B A Vanteen sijainti, kun rengaspaine on oikea C Vanteen sijainti, kun rengaspaine on liian pieni Rengas Run flat -rengas B A D C E87667 A B Vanteen sijainti, kun rengaspaine on oikea Vanteen sijainti, kun rengaspaine on liian pieni 245

248 Pyörät ja renkaat C D Rengas Vahvistettu sivu Kun tavallisesta renkaasta häviää paine, vanne kohdistaa auton koko painon kokoonpuristuneille renkaiden sivuille. Auton hallinta on erittäin vaikeaa ja rengas tuhoutuu. Run flat -renkaissa on tukevat vahvistetut sivut, jotka tukevat vannetta, jos paine häviää renkaasta. Toimenpiteet run flat - renkaan tyhjenemisen jälkeen Run flat -renkaiden ominaisuuksien ansiosta rengasvauriota ei välttämättä havaita ajo-ominaisuuksien muutoksesta. Autonne on varustettu rengaspaineen valvontajärjestelmällä, joka varoittaa rengaspaineiden laskusta. Katsokaa Tekniset tiedot (sivu 250). Jos rengas vaurioituu: Hidastakaa välittömästi korkeintaan 80 km/h:n ajonopeuteen. Välttäkää äkillisiä tai epätasaisia jarrutuksia ja ohjausliikkeitä, ja olkaa erityisen varovainen kaarteissa. Älkää ajako kauempaa kuin 80 km vaurion havaitsemisen jälkeen. Vaihdattakaa viallinen rengas mahdollisimman pian. Run flat -renkaiden vaihto VAROITUKSET Varmistakaa, että korjaamo on tietoinen siitä, että autoonne on asennettu erityiset run flat -renkaat. Run flat -renkaita ei saa korjata. Vaurioituneita tai tyhjänä ajettuja run flat -renkaita ei saa asentaa takaisin autoon. Jos run flat -rengas on vaihdettava, tarkistuttakaa viallisen renkaan vanne vaurioiden varalta. Älkää käyttäkö samassa autossa sekaisin run flat -renkaita ja tavallisia renkaita. Erikoistapauksessa voitte asentaa tavallisen renkaan väliaikaisesti autoon, jonka muissa pyörissä on run flat -renkaat. Kuljettajalle on ilmoitettava, että tavallisella renkaalla ei ole run flat -ominaisuuksia. Älkää asentako run flat -renkaita, jos ne eivät kuuluneet auton alkuperäiseen varustukseen. Ford-liike antaa mielellään lisätietoja yhteensopivuudesta. Run flat -renkaiden myynti ja asennus kuuluu erityisesti koulutetuille ja hyväksytyille rengasliikkeille. 246

249 Pyörät ja renkaat RENGASHUOLTO TALVIRENKAIDEN KÄYTTÖ HUOMAUTUS Pyöränmutterien on oltava sopivat vanteille, joille talvirenkaat on asennettu. E70415 Jotta etu- ja takarenkaat kuluvat tasaisesti ja kestävät pidempään, suosittelemme, että renkaita vaihdetaan etu- ja taka-akselin välillä säännöllisesti km:n välein. HUOMAUTUS Välttäkää renkaiden kylkien hankautumista pysäköitäessä. Jos joudutte ajamaan katukiven reunan yli, tehkää se hitaasti, ja lähestykää reunaa renkaiden ollessa suorakulmassa. Tarkastakaa renkaat säännöllisesti viiltojen, vieraiden esineiden ja epätasaisen kulumisen varalta. Epätasainen kuluminen saattaa olla merkkinä siitä, että renkaan suuntaus ei ole ohjearvojen mukainen. Tarkistakaa rengaspaineet (vararengas mukaan lukien) kylminä, kahden viikon välein. Jos talvirenkaita käytetään, on varmistettava oikeat rengaspaineet. Katsokaa Tekniset tiedot (sivu 250). LUMIKETJUJEN KÄYTTÖ VAROITUKSET Älkää ylittäkö 50 km/h:n ajonopeutta. Älkää käyttäkö lumiketjuja lumettomilla teillä. Lumiketjuja ei saa asentaa renkaille 235/45 R 17, 235/40 R 18 ja T125/90 R 16. HUOMAUTUS Jos autossa on koristekapselit, ne täytyy poistaa ennen lumiketjujen asentamista. Huom: ABS-jarrut jatkavat toimintaa normaalisti. Käyttäkää vain pienilenkkisiä lumiketjuja. Käyttäkää lumiketjuja vain etupyörissä. 247

250 Pyörät ja renkaat RENGASPAINEEN VALVONTAJÄRJESTELMÄ VAROITUKSET Kuljettajan on edelleen tarkistettava rengaspaineet säännöllisesti, sillä järjestelmä ei vapauta kuljettajaa tästä vastuusta. Järjestelmä pystyy ainoastaan varoittamaan alhaisesta rengaspaineesta. Se ei täytä renkaita. Alhaisen rengaspaineen tunnistus saattaa kestää kauemmin, jos autoon on asennettu lumiketjut. Älkää ajako autoa, jos renkaissa on merkittävästi liian vähän painetta. Tämä saattaa aiheuttaa renkaiden ylikuumenemista ja rikkoutumista. Mikäli renkaissa on liian vähän painetta, polttoaineenkulutus ja renkaiden kuluminen lisääntyy ja auton ajoturvallisuus saattaa vaarantua. VAROITUKSET Älkää taivuttako tai vaurioittako venttiilejä, kun täytätte renkaita. Antakaa renkaiden vaihto asianmukaisesti koulutetun henkilökunnan tehtäväksi. Järjestelmä käyttää rengaspaineiden valvontaan pyöriin asennettuja antureita sekä autoon sijoitettua vastaanotinta. Jos järjestelmä havaitsee rengaspaineen alenemisen, tietonäyttöön tulee varoitussanoma. Katsokaa Tietosanomat (sivu 101). Jos tietonäytössä on alhaisen rengaspaineen varoitus, tarkistakaa rengaspaineet mahdollisimman pian ja täyttäkää ne ohjepaineeseen. Katsokaa Tekniset tiedot (sivu 250). Jos tätä tapahtuu useasti, varmistakaa, että painehäiriön syy selvitetään ja korjataan mahdollisimman pian. Rengaspaineiden tarkistaminen Huom: Jos rengaspaineet ovat vähintään 3,3 bar, painearvon alla näkyy +-merkki. Järjestelmä mittaa painetta ainoastaan arvoon 3,3 bar asti. +-merkki ilmaisee, että rengaspaineet saattavat olla korkeammat. 0.0 Tyre press. 0.0 bar 0.0 bar 0.0 E

251 Pyörät ja renkaat 1. Painakaa ohjauspyörän oikeaa nuolipainiketta siirtyäksenne päävalikkoon. 2. Korostakaa toiminto Information (tiedot) ylös- ja alas-nuolipainikkeiden avulla ja painakaa oikeaa nuolipainiketta. 3. Korostakaa toiminto Tyre Pressures (rengaspaineet) ylösja alas-nuolipainikkeiden avulla ja painakaa oikeaa nuolipainiketta. 4. Korostakaa haluamanne vaihtoehto ja vahvistakaa asetus painamalla OK. 5. Poistukaa valikosta painamalla vasenta nuolipainiketta. Palatkaa ajotietokoneen näyttöön pitämällä vasenta nuolipainiketta painettuna. Auton kuormituksen asetus Check Tyres Low Load High Load Asianmukaiset rengaspaineet määräytyvät auton kuormituksen perusteella. Katsokaa Tekniset tiedot (sivu 250). Järjestelmä pystyy tunnistamaan alhaisen rengaspaineen vain, jos auton vallitseva kuormitus on määritetty järjestelmään. 1. Siirtykää päävalikkoon painamalla ohjauspyörän oikeaa nuolipainiketta. 2. Korostakaa toiminto Setup (asetukset) ylös- ja alas-nuolipainikkeiden avulla ja painakaa oikeaa nuolipainiketta. 3. Korostakaa toiminto Tyre Pressures (rengaspaineet) ylösja alas-nuolipainikkeiden avulla ja painakaa oikeaa nuolipainiketta. 4. Korostakaa haluamanne vaihtoehto ja vahvistakaa asetus painamalla OK. 5. Poistukaa valikosta painamalla vasenta nuolipainiketta. Palatkaa ajotietokoneen näyttöön pitämällä vasenta nuolipainiketta painettuna. E

252 Pyörät ja renkaat TEKNISET TIEDOT Pyöränmutterien kiristystiukkuus Kaikki Vannetyyppi Nm 140 (103) Rengaspaineet (kylmät renkaat) Korkeintaan 80 km/h Rengaspaineet Normaali kuorma Täysi kuorma Malliversio Rengaskoko Etu bar (lbf/in²) Taka bar (lbf/in²) Etu bar (lbf/in²) Taka bar (lbf/in²) Kaikki T125/90 R 16 4,2 (61) 4,2 (61) 4,2 (61) 4,2 (61) Enintään 160 km/h Rengaspaineet Normaali kuorma Täysi kuorma Malliversio Rengaskoko Etu bar (lbf/in²) Taka bar (lbf/in²) Etu bar (lbf/in²) Taka bar (lbf/in²) 1.6L Duratec-Ti- VCT 205/55 R 16 2,2 (32) 2,2 (32) 2,5 (36) 2,8 (41) 2.0L Duratec-HE 215/55 R 16 2,2 (32) 2,2 (32) 2,5 (36) 2,8 (41) 2.0L Duratec-HE 235/45 R 17 2,2 (32) 2,2 (32) 2,5 (36) 2,8 (41) 2.0L Duratec-HE 235/40 R 18 2,2 (32) 2,2 (32) 2,5 (36) 2,8 (41) 2.3L Duratec-HE 215/55 R 16 2,2 (32) 2,2 (32) 2,5 (36) 2,8 (41) 250

253 Pyörät ja renkaat Normaali kuorma Täysi kuorma Malliversio Rengaskoko Etu bar (lbf/in²) Taka bar (lbf/in²) Etu bar (lbf/in²) Taka bar (lbf/in²) 2.3L Duratec-HE 235/45 R 17 2,2 (32) 2,2 (32) 2,5 (36) 2,8 (41) 2.3L Duratec-HE 235/40 R 18 2,2 (32) 2,2 (32) 2,5 (36) 2,8 (41) 2.5L Duratec-ST 215/55 R 16 2,4 (35) 2,2 (32) 2,5 (36) 2,8 (41) 2.5L Duratec-ST 235/45 R 17 2,4 (35) 2,2 (32) 2,5 (36)) 2,8 (41) 2.5L Duratec-ST 235/40 R 18 2,4 (35) 2,2 (32) 2,5 (36) 2,8 (41) 1.8L Duratorq-TDCi 205/55 R 16 2,4 (35) 2,2 (32) 2,5 (36) 2,8 (41) 1.8L Duratorq-TDCi 215/55 R 16 2,4 (35) 2,2 (32) 2,5 (36) 2,8 (41) 1.8L Duratorq-TDCi 235/45 R 17 2,4 (35) 2,2 (32) 2,5 (36) 2,8 (41) 1.8L Duratorq-TDCi 235/40 R 18 2,4 (35) 2,2 (32) 2,5 (36) 2,8 (41) 2.0L Duratorq-TDCi 215/55 R 16 2,4 (35) 2,2 (32) 2,5 (36) 2,8 (41) 2.0L Duratorq-TDCi 235/45 R 17 2,4 (35) 2,2 (32) 2,5 (36) 2,8 (41) 2.0L Duratorq-TDCi 235/40 R 18 2,4 (35) 2,2 (32) 2,5 (36) 2,8 (41) 2.2L Duratorq-TDCi 215/55 R 16 2,4 (35) 2,2 (32) 2,5 (36) 2,8 (41) 2.2L Duratorq-TDCi 235/45 R 17 2,4 (35) 2,2 (32) 2,5 (36) 2,8 (41) 2.2L Duratorq-TDCi 235/40 R 18 2,4 (35) 2,2 (32) 2,5 (36) 2,8 (41) 251

254 Pyörät ja renkaat Jatkuva nopeus yli 160 km/h Rengaspaineet Normaali kuorma Täysi kuorma Malliversio Rengaskoko Etu bar (lbf/in²) Taka bar (lbf/in²) Etu bar (lbf/in²) Taka bar (lbf/in²) 1.6L Duratec-Ti- VCT 205/55 R 16 2,2 (32) 2,2 (32) 2,5 (36) 2,8 (41) 2.0L Duratec-HE 215/55 R 16 2,2 (32) 2,2 (32) 2,5 (36) 2,8 (41) 2.0L Duratec-HE 235/45 R 17 2,2 (32) 2,2 (32) 2,5 (36) 2,8 (41) 2.0L Duratec-HE 235/40 R 18 2,2 (32) 2,2 (32) 2,5 (36) 2,8 (41) 2.3L Duratec-HE 215/55 R 16 2,4 (35) 2,2 (32) 2,6 (38) 2,8 (41) 2.3L Duratec-HE 235/45 R 17 2,4 (35) 2,2 (32) 2,6 (38) 2,8 (41) 2.3L Duratec-HE 235/40 R 18 2,4 (35) 2,2 (32) 2,6 (38) 2,8 (41) 2.5L Duratec-ST 215/55 R 16 2,5 (36) 2,3 (33) 2,7 (39) 3 (44) 2.5L Duratec-ST 235/45 R 17 2,5 (36) 2,3 (33) 2,7 (39) 3 (44) 2.5L Duratec-ST 235/40 R 18 2,5 (36) 2,3 (33) 2,7 (39) 3 (44) 1.8L Duratorq-TDCi 205/55 R 16 2,4 (35) 2,2 (32) 2,6 (38) 3 (44) 1.8L Duratorq-TDCi 215/55 R 16 2,4 (35) 2,2 (32) 2,5 (36) 2,8 (41) 1.8L Duratorq-TDCi 235/45 R 17 2,4 (35) 2,2 (32) 2,5 (36) 2,8 (41) 1.8L Duratorq-TDCi 235/40 R 18 2,4 (35) 2,2 (32) 2,5 (36) 2,8 (41) 2.0L Duratorq-TDCi 215/55 R 16 2,4 (35) 2,2 (32) 2,5 (36) 2,8 (41) 2.0L Duratorq-TDCi 235/45 R 17 2,4 (35) 2,2 (32) 2,5 (36) 2,8 (41) 2.0L Duratorq-TDCi 235/40 R 18 2,4 (35) 2,2 (32) 2,5 (36) 2,8 (41) 2.2L Duratorq-TDCi 215/55 R 16 2,5 (36) 2,3 (33) 2,7 (39) 3 (44) 2.2L Duratorq-TDCi 235/45 R 17 2,5 (36) 2,3 (33) 2,7 (39) 3 (44) 252

255 Pyörät ja renkaat Normaali kuorma Täysi kuorma Malliversio Rengaskoko Etu bar (lbf/in²) Taka bar (lbf/in²) Etu bar (lbf/in²) Taka bar (lbf/in²) 2.2L Duratorq-TDCi 235/40 R 18 2,5 (36) 2,3 (33) 2,7 (39) 3 (44) 253

256 Ajoneuvon tunnistus AUTON TYYPPIKILPI A B AUTON VALMISTENUMERO E85610 E D C A B C D E Ajoneuvon valmistenumero Auton kokonaispaino Yhdistelmäpaino Etuakselin suurin paino Taka-akselin suurin paino E87496 Auton valmistenumero on meistetty lattiapeltiin oikealle puolelle etuistuimen viereen. Se näkyy myös kojetaulun vasemmalla puolella. Auton valmistenumero ja suurimmat sallitut painot on näytetty kilvessä, joka sijaitsee matkustajan oven aukon lukkopuolella alhaalla. 254

257 Tekniset tiedot TEKNISET TIEDOT Auton mitat 4-ovinen D A C E87088 E B Nro A B C Mitan selitys Enimmäispituus Kokonaisleveys sisältäen ulkopeilit Kokonaiskorkeus EU-ajopainossa Mitta mm (tuuma) (190,7) (81,8) ( ) 255

258 Tekniset tiedot Nro D E E Mitan selitys Akseliväli Etuakselin raideleveys Taka-akselin raideleveys Mitta mm (tuuma) (112,2) (62,2-62,6) (62,8-63,2) 5-ovinen D A C E87089 E B 256

259 Tekniset tiedot Nro A B C D E E Mitan selitys Enimmäispituus Kokonaisleveys sisältäen ulkopeilit Kokonaiskorkeus EU-ajopainossa Akseliväli Etuakselin raideleveys Taka-akselin raideleveys Mitta mm (tuuma) (188,1-189,1) (81,8) ( ) (112,2) (62,2-62,6) (62,8-63,2) 257

260 Tekniset tiedot Farmari D A C E87090 E B Nro A B C C Mitan selitys Enimmäispituus Kokonaisleveys sisältäen ulkopeilit Kokonaiskorkeus EU-ajopainossa ilman kattokiskoja Kokonaiskorkeus EU-ajopainossa kattokiskoilla Mitta mm (tuuma) (190,2-191,2) (81,8) ( ) ( ) 258

261 Tekniset tiedot Nro D E E Mitan selitys Akseliväli Etuakselin raideleveys Taka-akselin raideleveys Mitta mm (tuuma) (112,2) (62,2-62,6) (62,8-63,2) Vetolaitteiden mitat 4-ovinen A B C D E E87091 F G 259

262 Tekniset tiedot Nro A B C D E F G Mitan selitys Puskuri vetokoukun pää Kiinnityspiste vetokoukun keskipiste Pyörän keskipiste vetokoukun keskipiste Vetokoukun keskipiste sivupalkki Sivupalkin sisäreuna Vetokoukun keskipiste 1. kiinnityspisteen keskipiste Vetokoukun keskipiste 2. kiinnityspisteen keskipiste Mitta mm (tuuma) 102 (4) 1 (0,04) (45,3) 438 (17,2) 876 (34,5) 434 (17,1) 707 (27,8) 260

263 Tekniset tiedot 5-ovinen A B C D E E87092 F G Nro A A B C D E Mitan selitys Puskuri vetokoukun pää Puskuri vetokoukun pää (sport-puskuri) Kiinnityspiste vetokoukun keskipiste Pyörän keskipiste vetokoukun keskipiste Vetokoukun keskipiste sivupalkki Sivupalkin sisäreuna Mitta mm (tuuma) 100 (3,9) 90 (3,5) 1 (0,04) (42,6) 438 (17,2) 876 (34,5) 261

264 Tekniset tiedot Nro F G Mitan selitys Vetokoukun keskipiste 1. kiinnityspisteen keskipiste Vetokoukun keskipiste 2. kiinnityspisteen keskipiste Mitta mm (tuuma) 364 (14,3) 637 (25,1) Farmari A B C D E E87093 F G Nro A B Mitan selitys Puskuri vetokoukun pää Kiinnityspiste vetokoukun keskipiste Mitta mm (tuuma) (3,9-4,3) 1 (0,04) 262

265 Tekniset tiedot Nro C D E F G Mitan selitys Pyörän keskipiste vetokoukun keskipiste Vetokoukun keskipiste sivupalkki Sivupalkin sisäreuna Vetokoukun keskipiste 1. kiinnityspisteen keskipiste Vetokoukun keskipiste 2. kiinnityspisteen keskipiste Mitta mm (tuuma) (44,7-45) 438 (17,2) 876 (34,5) (16,5-16,9) (27,2-27,6) 263

266 Puhelin YLEISTÄ Tämä jakso käsittelee Bluetooth-matkapuhelimen ja -puheohjausjärjestelmän toimintoja ja ominaisuuksia. Jakso kattaa seuraavat versiot: matkapuhelin pidinliitännällä ilman puheohjausta Bluetooth- ja puheohjausjärjestelmä matkapuhelimen pidinliitännällä Bluetooth- ja puheohjausjärjestelmä ilman matkapuhelimen pidinliitäntää. Järjestelmän Bluetooth-matkapuhelinosa mahdollistaa audio- tai navigointijärjestelmän ja matkapuhelimen välisen viestinnän. Sen avulla voit soittaa tai vastaanottaa matkapuheluja audiotai navigointijärjestelmän kautta ilman tarvetta koskea itse matkapuhelimeen. Järjestelmän puheohjausosalla voidaan käyttää seuraavia toimintoja: matkapuhelut audiojärjestelmän käyttötoiminnot ilmastointijärjestelmän käyttötoiminnot. Huom: Matkapuhelin ei kytkeydy pois päältä heti sytytysvirran katkaisun jälkeen: poiskytkeytymisen viive on 10 minuuttia. Tämä aika on muutettavissa välillä 0 60 minuuttia. Toimintoon käytetään puhelimesta riippuen matkapuhelimen puhelinmuistiota, johon lisätään nimi Timer sekä halutun viiveen mukainen numero. Jos käytät Bluetooth- ja puheohjausjärjestelmää pitkäaikaisesti auton ollessa paikallaan, estä akun tyhjeneminen pitämällä moottoria käynnissä PUHELIMEN ASENNUS Matkapuhelimen pitimen liitäntävaatimukset Handsfree-/puheohjausjärjestelmän käyttö edellyttää sitä, että puhelimesi on asetettu paikalleen pitimeen tarvittavan pidinliitännän muodostusta varten. Voit hankkia juuri omalle puhelimellesi tarkoitetun pitimen liikkeestäsi. Puhelimen asetus pitimeen Huom: Pidinliitännän käyttö edellyttää puhelimen kytkemistä kiinni matkapuhelimen pitimeen. Liitä puhelimesi pitimeen. 1. Aseta puhelimen alaosa pidinliitäntään. Huom: Varmista, että olet työntänyt puhelimen kokonaan taakse pitimeen. 264

267 Puhelin 2. Paina puhelinta alaspäin, kunnes kuulet naksahduksen. 2 1 Puhelin Matkapuhelin Koti Toimisto E87688 Huom: Puhelimesi näyttöön tulee ilmoitus sen liittämisestä järjestelmään. Phonebook (puhelinmuistio) Käynnistyksen jälkeen saattaa kestää enintään kaksi minuuttia, ennen kuin puhelinmuistiota voi käyttää. Puhelinmuistion luokitukset Audio- tai navigointilaitteen näytöllä näkyvät luokitukset määräytyvät puhelinmuistiomerkinnän mukaan. Esimerkiksi: M O H F Matkapuhelin Toimisto Koti Faksi Huom: Merkinnät voivat näkyä myös ilman luokituksen tunnusta. Luokitus voidaan ilmaista myös kuvakkeena: Faksi Puhelimen aktivointi Kun järjestelmää käytetään ensimmäistä kertaa, siihen ei ole vielä liitetty yhtään puhelinta. Sytytysvirran kytkennän jälkeen järjestelmä käyttää erilaisia menetelmiä pidinliitännällä kytketyn puhelimen ja Bluetooth-puhelimen tunnistuksessa. Bluetooth-puhelin Kun järjestelmään liitetään Bluetooth-puhelin, se muuttuu aktiiviseksi puhelimeksi. Katso lisätietoja puhelimen valikosta. Joissakin tapauksissa Bluetooth-puhelin täytyy aktivoida painamalla audio- tai navigointilaitteen kyseistä esivalintanäppäintä. Kun kytket sytytysvirran uudelleen päälle, järjestelmä hakee käyttöön viimeksi aktiivisena olleen puhelimen. 265

268 Puhelin Toisen Bluetooth-puhelimen laitepariliitoksen muodostus Huom: Käytössä oleva aktiivinen Bluetooth-puhelin tulee passivoida matkapuhelimesta ennen toisen Bluetooth-puhelimen laitepariliitoksen muodostusta. Liitä uusi Bluetooth-puhelin annettujen Bluetooth-liitäntävaatimusten mukaisesti. Voit aktivoida kunkin järjestelmään tallennetun puhelimen audio- tai navigointilaitteen puhelimien luettelosta. Huom: Jos järjestelmään on liitetty kuusi (pidinliitännän järjestelmässä viisi) Bluetooth-puhelinta, jokin näistä laitteista on poistettava ennen uuden puhelimen liittämistä. Pidinliitännällä kytketty puhelin Kun puhelimesi on asetettu matkapuhelimen pitimeen, järjestelmä ei valitse sitä automaattisesti aktiiviseksi puhelimeksi. Katso siinä tapauksessa kohtaa Aktiivisen puhelimen vaihto jaksossa, joka käsittelee autoosi asennettua järjestelmää. BLUETOOTH-ASENNUS Puhelimen ja auton puhelinjärjestelmän välille täytyy muodostaa pariliitos, ennen kuin puhelinta voidaan käyttää autojärjestelmässä. Puhelimien käsittely Puhelin voidaan kytkeä autojärjestelmään joko pidinliitännän tai Bluetooth-yhteyden avulla. Jos autossa on matkapuhelimen pidinliitäntä, järjestelmään voidaan kytkeä laitepariliitoksella enimmillään viisi Bluetooth-puhelinta. Jos autossa ei ole matkapuhelimen pidinliitäntää, järjestelmään voidaan kytkeä laitepariliitoksella enimmillään kuusi Bluetooth-puhelinta. Huom: Jos puhelu on parhaillaan käynnissä uutta puhelinta aktiiviseksi valittaessa, järjestelmä siirtää tämän puhelun auton audiojärjestelmään. Huom: Voit käyttää omaa puhelintasi täysin normaalisti silloinkin, kun se on liitetty autojärjestelmään. Bluetooth-yhteyden vaatimukset Puhelinta voidaan käyttää Bluetooth-yhteydellä, jos seuraavat vaatimukset täyttyvät. 266

269 Puhelin 1. Bluetooth-toiminnon tulee olla aktivoidussa tilassa sekä matkapuhelimessa että audiolaitteessa. Katso lisätietoja oman puhelimesi käyttöohjeista 2. Bluetooth-puhelin ei saa olla ns. piilotettuun tilaan kytkettynä. 3. Käynnistä audiolaitteen haku. 4. Valitse Ford Audio. 5. Puhelimen näppäimistöön tulee syöttää Bluetooth-koodinumero Huom: Järjestelmä katkaisee myös puhelun, jos audio-/navigointijärjestelmän virta katkaistaan. Virta-avaimen kääntö asentoon 0 ei katkaise parhaillaan käytävää puhelua. Puhelimien yhteensopivuus HUOMAUTUS Koska kattavaa sopimusta ei ole, matkapuhelimien valmistajat voivat käyttää Bluetooth-laitteissa erilaisia profiileja. Siitä syystä puhelin ja handsfree-järjestelmä eivät ehkä ole täysin yhteensopivia, mikä voi heikentää järjestelmän toimintaa merkittävästi. Se voidaan välttää käyttämällä vain suositeltuja puhelimia. Saat liikkeestäsi lisätietoja ajankohtaisesta yhteensopivien laitteiden luettelosta. Puhelimet Symbian-käyttöjärjestelmällä Huom: Joihinkin puhelimiin on asennettava erityinen tiedosto, joka sallii puhelinmuistion käytön Bluetooth-yhteydellä. Tämä SIS-tiedosto on saatavilla Fordin Web-sivuilta. Kysy tarkemmat yksityiskohdat liikkeestäsi. PUHELIMEN SÄÄTIMET Puheluiden lopetus tai hylkäys Voit lopettaa aktiivisen puhelun tai hylätä saapuvan puhelun painamalla jotakin audio- tai navigointilaitteen toimintonäppäintä (esimerkiksi: AM/FM,CD/AUX). Kauko-ohjain Autoosi asennettu kauko-ohjain on jokin seuraavista versioista: 267

270 Puhelin Puheohjaus- ja tilanäppäin 2 1 Hyväksymis- ja hylkäämisnäppäimillä varustetuissa autoissa puhelut hyväksytään tai hylätään painamalla kyseistä näppäintä. Huom: Joissakin audiolaitteissa hyväksymis- ja hylkäämisnäppäimet on asennettu etukehykseen. Ne toimivat samalla tavalla. Ohjauspyörän tilanäppäin E Puheohjausnäppäin Tilanäppäin Voit hyväksyä saapuvat puhelut painamalla näppäintä MODE kerran ja lopettaa painamalla sitä kahdesti. Puheohjaus- ja hyväksymis-/hylkäämisnäppäimet E87663 Vain tilanäppäin 1 2 E87664 E Puheohjausnäppäin Hyväksymis-/hylkäämisnäppäin Voit aktivoida tai peruuttaa puheohjauksen näppäimellä VOICE. Jos autossa ei ole näppäintä VOICE, puheohjaustoiminnot aktivoidaan tai peruutetaan kauko-ohjaimen näppäimellä MODE. Huom: Puheohjausta ei voida aktivoida näppäimellä MODE saapuvan tai aktiivisen puhelun aikana. 268

271 Puhelin Audiolaitetta ei voida käyttää näppäimellä MODE. PUHELIMEN KÄYTTÖ - AUTOSSA EI OLE: SUUNNISTUS- JÄRJESTELMÄ Tässä jaksossa kuvataan audiolaitteen puhelintoiminnot. Huom: Katso eri toimintojen tarkemmat tiedot audio-oppaasta. Aktiivisen puhelimen täytyy olla käsillä. Voitte käyttää omaa puhelinta täysin normaalisti silloinkin, kun se on liitetty audiolaitteeseen. Huom: Voitte poistua puhelinvalikosta painamalla yhtä toistolähteiden näppäimistä CD, AM/FM tai AUX. Puhelun soittaminen Numeron valinta Voitte käyttää puhelinmuistiota joko puhelimen ollessa pidinliitännässä tai Bluetooth-yhteyden kautta. Sen tiedot tulevat audiolaitteen näyttöön. 1. Painakaa näppäintä PHONE tai puhelun hyväksymisnäppäintä. 2. Painakaa näppäintä MENU. 3. Pitäkää näppäintä MENU painettuna, kunnes näyttöön tulee PHONEBOOK. 4. Valitkaa haluamasi puhelinnumero hakunäppäimien avulla. Huom: Järjestelmä hyppää seuraavaan kirjaimeen aakkosjärjestyksessä, kun pidätte hakunäppäintä painettuna. 5. Soittakaa valittuun puhelinnumeroon painamalla näppäintä PHONE tai puhelun hyväksymisnäppäintä. Jos audiolaite on varustettu puhelinnäppäimistöllä (näppäimet 0 9, * ja #), voitte syöttää puhelinnumeron näyttöön näppäimistöllä ja soittaa painamalla puhelun hyväksymisnäppäintä: 1. Painakaa puhelun hyväksymisnäppäintä. 2. Valitkaa numero audiolaitteen puhelinnäppäimistöllä. 3. Painakaa puhelun hyväksymisnäppäintä. Huom: Jos teette virheen puhelinnumeroa syöttäessäsi, voitte poistaa viimeisen numeron painamalla alaspäin haun näppäintä. Pitkä painallus poistaa kaikki syöttämäsi numerot. Pitäkää painettuna näppäintä 0, kun haluatte syöttää merkin +. Puhelun lopetus Voitte lopettaa puhelun eri tavoilla: 269

272 Puhelin painamalla jotakin seuraavista audiolaitteen näppäimistä: PHONE, CD, AM/FM tai ON/OFF painamalla kauko-ohjaimen näppäintä MODE painamalla puhelun hylkäämisnäppäintä. Huom: Jos audiolaite on varustettu puhelinnäppäimistöllä, voitte lopettaa puhelun vain painamalla puhelun hylkäämisnäppäintä. Puhelun uudelleenvalinta 1. Painakaa näppäintä PHONE tai puhelun hyväksymisnäppäintä. 2. Painakaa näppäintä MENU. 3. Valitkaa luettelo CALL OUT tai CALL IN. Huom: Jos aktiivinen puhelin ei anna lähtevien puhelujen luetteloa, näyttöön tulee puhelinnumero tai nimi, johon on soitettu viimeksi. 4. Painakaa audiolaitteen hakunäppäintä. 5. Soittakaa haluttuun puhelinnumeroon painamalla näppäintä PHONE tai puhelun hyväksymisnäppäintä. Viimeksi soitetun puhelun uudelleenvalinta Huom: Tämä koskee vain puhelinnäppäimistöllä varustettuja audiolaitteita 1. Painakaa puhelun hyväksymisnäppäintä. 2. Painakaa puhelun hyväksymisnäppäintä uudelleen, niin saatte esiin viimeksi soitetun numeron. 3. Soittakaa numeroon painamalla puhelun hyväksymisnäppäintä kolmannen kerran. Saapuvan puhelun vastaanotto Saapuvan puhelun hyväksyntä Voitte hyväksyä saapuvan puhelun eri tavoilla: painamalla näppäintä PHONE painamalla kauko-ohjaimen näppäintä MODE painamalla puhelun hyväksymispainiketta. Saapuvan puhelun hylkääminen Voitte hylätä saapuvan puhelun eri tavoilla: painamalla puhelun hylkäämisnäppäintä painamalla näppäintä CD painamalla näppäintä AM/FM. Huom: Jos audiolaite on varustettu puhelinnäppäimistöllä, voitte hylätä puhelun vain painamalla puhelun hylkäämisnäppäintä. Huom: Saapuvaa puhelua ei voida hylätä kauko-ohjaimella. 270

273 Puhelin Toisen saapuvan puhelun käsittely Huom: Puhelimesi toisen saapuvan puhelun toiminnon tulee olla aktivoituna. Jos saatte parhaillaan käytävän puhelun aikana toisen saapuvan puhelun, järjestelmä antaa merkkiäänen. Tällöin voitte lopettaa aktiivisen puhelun ja hyväksyä seuraavan puhelun. Toisen saapuvan puhelun hyväksyntä Voitte hyväksyä toisen saapuvan puhelun eri tavoilla: painamalla puhelun hyväksymisnäppäintä painamalla kauko-ohjaimen näppäintä MODE painamalla näppäintä PHONE. Huom: Tämä lopettaa parhaillaan käytävän puhelun. Toisen saapuvan puhelun hylkäys Voitte hylätä toisen saapuvan puhelun eri tavoilla: painamalla puhelun hylkäämisnäppäintä painamalla näppäintä CD painamalla näppäintä AM/FM. Huom: Jos audiolaite on varustettu puhelinnäppäimistöllä, voitte hylätä puhelun vain painamalla puhelun hylkäämisnäppäintä. Aktiivisen puhelimen vaihto Huom: Puhelimien ja järjestelmän välille tulee muodostaa laitepariliitos ennen kuin ne voidaan aktivoida. Audiolaitteen esivalintanäppäimen avulla 1. Painakaa audiolaitteen näppäintä PHONE. 2. Painakaa haluamaasi esivalintanumeroa (esivalintanäppäimillä 1 6). Huom: Tämä toimenpide koskee vain audiolaitteita ilman puhelinnäppäimistöä. Audiolaitteen valikkoa käyttäen 1. Painakaa näppäintä PHONE tai puhelun hyväksymisnäppäintä. 2. Painakaa audiolaitteen näppäintä MENU. 3. Valitkaa audiolaitteesta vaihtoehto ACTIVE PHONE. 4. Hakekaa laitepariliitoksessa olevat puhelimet vierittämällä näyttöä hakunäppäimillä eri puhelimien lävitse. 5. Valitkaa aktivoitava puhelin painamalla näppäintä MENU. Huom: Kun järjestelmään liitetään Bluetooth-puhelin, se muuttuu aktiiviseksi puhelimeksi. 271

274 Puhelin Puhelimen laitepariliitoksen poisto Järjestelmään laitepariliitoksella kytketty puhelin voidaan poistaa milloin tahansa, jos puhelinkeskustelu ei ole parhaillaan käynnissä. 1. Painakaa näppäintä PHONE tai puhelun hyväksymisnäppäintä. 2. Painakaa audiolaitteen näppäintä MENU. 3. Valitkaa audiolaitteesta vaihtoehto DEBOND. 4. Hakekaa laitepariliitoksesta poistettava puhelin vierittämällä näyttö hakunäppäimillä eri puhelimien lävitse. 5. Valitkaa poistettava puhelin painamalla näppäintä MENU. PUHELIMEN KÄYTTÖ - AUTOSSA ON: TRAVEL PILOT EX Tässä jaksossa kuvataan TravelPilot EX -navigointijärjestelmän puhelintoiminnot. Huom: Katso eri toimintojen tarkemmat tiedot oppaasta TravelPilot EX -navigointijärjestelmä. Aktiivisen puhelimen täytyy olla käsillä. Voit käyttää omaa puhelintasi täysin normaalisti silloinkin, kun se on liitetty TravelPilot EX -navigointijärjestelmään. Puhelun soittaminen Numeron valinta pidinliitännällä kytketty puhelin Kun puhelin on kytketty pidinliitännän avulla, voit lukea matkapuhelimesi puhelinmuistiota. Sen tiedot tulevat TravelPilot EX:n näyttöön. 1. Paina audiolaitteen näppäintä PHONE. 2. Paina valikon vaihtoehtoa PHONEBOOK. 3. Valitse jokin kirjainalue. 4. Valitse haluamasi puhelinnumero oikeanpuoleisella kiertosäätimellä. 5. INFO-näppäimellä saat esiin puhelinmuistiomerkinnän tiedot. 6. Paina oikeanpuoleisen kiertosäätimen näppäintä. Numeron valinta Bluetooth-puhelin Kun käytät Bluetooth-puhelinta, voit valita haluamasi puhelinnumerot puheohjauksella; katso jakso Puheohjaus. Puhelun lopetus Voit lopettaa puhelun eri tavoilla: painamalla hylkäämisnäppäintä painamalla kauko-ohjaimen näppäintä MODE painamalla navigointijärjestelmän näppäintä OFF painamalla oikeanpuoleisen kiertosäätimen näppäintä. 272

275 Puhelin Numeron uudelleenvalinta pidinliitännällä kytketty puhelin 1. Paina audiolaitteen näppäintä PHONE. 2. Paina näppäintä MENU. 3. Valitse luettelo CALL OUT, CALL IN tai REDIAL. 4. Soita haluamaasi puhelinnumeroon painamalla audiolaitteen näppäintä PHONE. Numeron uudelleenvalinta Bluetooth-puhelin 1. Paina audiolaitteen näppäintä PHONE. 2. Paina näppäintä MENU. 3. Valitse REDIAL. 4. Soita puhelinnumeroon painamalla audiolaitteen näppäintä PHONE. Saapuvan puhelun käsittely Saapuvan puhelun hyväksyntä Voit hyväksyä saapuvan puhelun eri tavoilla: painamalla hyväksymisnäppäintä painamalla kauko-ohjaimen näppäintä MODE painamalla audiolaitteen näppäintä PHONE valitsemalla valikon vaihtoehto ACCEPT. Saapuvan puhelun hylkääminen Voit hylätä saapuvan puhelun eri tavoilla: painamalla hylkäämisnäppäintä painamalla jotakin seuraavista audiolaitteen näppäimistä: CD, AM/FM valitsemalla valikon vaihtoehto REJECT. Huom: Saapuvaa puhelua ei voida hylätä kauko-ohjaimen näppäimellä MODE. Toisen saapuvan puhelun käsittely Huom: Puhelimesi toisen saapuvan puhelun toiminnon tulee olla aktivoituna. Jos saat parhaillaan käytävän puhelun aikana toisen saapuvan puhelun, järjestelmä antaa merkkiäänen. Tällöin voit lopettaa aktiivisen puhelun ja hyväksyä seuraavan puhelun. Toisen saapuvan puhelun hyväksyntä Voit hyväksyä toisen saapuvan puhelun eri tavoilla: Painamalla hyväksymisnäppäintä. Painamalla kauko-ohjaimen näppäintä MODE. Painamalla audiolaitteen näppäintä PHONE. Valitsemalla valikon vaihtoehto ACCEPT. Huom: Tämä lopettaa parhaillaan käytävän puhelun. 273

276 Puhelin Toisen saapuvan puhelun hylkäys Voit hylätä toisen saapuvan puhelun painamalla: hylkäämisnäppäintä jotakin seuraavista audiolaitteen näppäimistä: CD, AM/FM. Joissakin tapauksissa Bluetooth-puhelin täytyy aktivoida painamalla audio- tai navigointilaitteen kyseistä esivalintanäppäintä. Aktiivisen puhelimen vaihto Huom: Puhelimien ja järjestelmän välille tulee muodostaa laitepariliitos ennen kuin ne voidaan aktivoida. 1. Paina audiolaitteen näppäintä PHONE. 2. Käytä valikon vaihtoehtoa ACTIVE PHONE ja valitse luettelosta aktiivinen puhelin esivalintanäppäimillä. Puhelimen laitepariliitoksen poisto Järjestelmään laitepariliitoksella kytketty puhelin voidaan poistaa milloin tahansa, jos puhelinkeskustelu ei ole parhaillaan käynnissä. 1. Paina audiolaitteen näppäintä PHONE. 2. Paina valikon vaihtoehtoa DEBOND. 3. Valitse luettelosta puhelin esivalintanäppäimillä. Huom: Kun järjestelmään liitetään Bluetooth-puhelin, se muuttuu aktiiviseksi puhelimeksi. 274

277 Puheohjaus TOIMINTAPERIAATTEET Puheentunnistuksella voit käyttää audiojärjestelmää, muuttaa sen asetuksia tai vastaanottaa järjestelmältä palautetta kääntämättä huomiotasi tiestä. Kun annat ohjeiden mukaisen komennon järjestelmän ollessa aktiivinen, puheentunnistusjärjestelmä muuntaa komennon ohjaussignaaliksi audiojärjestelmää varten. Voit ohjata järjestelmää valinnoilla ja komennoilla. Järjestelmän antamat ilmoitukset ja kysymykset ohjaavat sinua valinnoissa. Tutustu audiojärjestelmän toimintoihin ennen puheentunnistuksen käyttöä. Huom: Jos käytät Bluetooth- ja puheohjausjärjestelmää pitkäaikaisesti auton ollessa paikallaan, estä akun tyhjeneminen pitämällä moottoria käynnissä. Tuetut komennot Puheohjausjärjestelmällä voit ohjata seuraavia auton toimintoja: puhelin radio CD-soitin ilmastointijärjestelmä navigointijärjestelmä. Huom: Puheohjausjärjestelmän toiminnot ovat kielikohtaisia. Jos haluat käyttää järjestelmää jollakin muulla kielellä, ota yhteys liikkeeseesi. Järjestelmän vastaus Puheohjaustoimintojen aikana järjestelmä antaa kuuluvan piippausäänen aina silloin, kun se on valmis jatkamaan. Älä yritä antaa mitään lisäkomentoja ennen kuin piippausääni on kuulunut. Puheohjausjärjestelmä toistaa kunkin sille annetun komennon. Jos et ole varma seuraavasta toimenpiteestä, pyydä joko neuvoja sanomalla HELP tai lopeta toiminto sanomalla CANCEL. HELP-toiminto antaa vain yleiskuvan käytettävissä olevista puhekomennoista. Kaikkien puhekomentojen yksityiskohtaiset kuvaukset ovat seuraavilla sivuilla. Puhekomennot Kaikki puhekomennot tulee antaa luonnollisella puheäänellä samaan tapaan kuin matkustajalle tai puhelimeen puhuttaessa. Muuta puheen voimakkuutta sisätilojen tai ympäristön melutason mukaisesti, mutta älä kuitenkaan huuda. Nimitunniste Nimitunnisteilla voit säätää tukea puhelimen, audiolaitteen tai navigointijärjestelmän toimintoja STORE NAME -toimintoa käyttäen. Tallenna korkeintaan 20 nimitunnistetta kutakin toimintoa kohti. 275

278 Puheohjaus Kunkin nimitunnisteen keskimääräinen tallennusaika on noin 2 3 sekuntia. PUHEOHJAUKSEN KÄYTTÖ Järjestelmän käyttö Puhekomentojen järjestys ja sisältö käydään lävitse seuraavissa luetteloissa. Taulukoissa jokaiselle toiminnolle on esitetty käyttäjän antamien puhekomentojen ja järjestelmän antamien vastauksien järjestys. <> näyttää aina paikan käyttäjän antamalle numerolle tai tallennettavalle nimitunnisteelle. Pikakomennot Järjestelmä sisältää useita erilaisia pikakomentoja, joiden avulla voitte ohjata joitakin auton toimintoja suoraan ilman tarvetta käydä lävitse koko komentorakennetta. Näitä ovat: puhelin: MOBILE NAME 1, DIAL NUMBER, DIAL NAME ja REDIAL CD-soitin: DISC ja TRACK ilmastointijärjestelmä: TEMPERATURE, FAN, AUTO MODE, DEFROSTING/DEMISTING ON ja DEFROSTING/DEMISTING OFF radio: TUNE NAME navigointijärjestelmä: ZOOM ja ROUTE SETTING. 1) Vain silloin, kun matkapuhelimessa on Bluetooth- ja puheohjausjärjestelmä Järjestelmän viestintäyhteyden käynnistys Ennen kuin voitte alkaa puhua järjestelmälle, Teidän tulee ensin painaa joko näppäintä VOICE tai MODE ennen jokaista toimenpidettä ja sitten odottaa järjestelmän piippausäänellä antamaa vahvistusta. E

279 Puheohjaus AUDIOLAITTEEN KOMENNOT CD-soitin / CD-vaihtaja Puheohjauksen avulla voit valita suoraan haluamasi levyn tai kappaleen. Yleiskatsaus Seuraava yleiskatsaus näyttää CD-soittimen käyttöön varatut puhekomennot. Seuraavat luettelot antavat järjestelmän koko komentorakennetta koskevia lisätietoja. CD HELP DISC a TRACK b a) Käytettävissä ainoastaan CD-vaihtajan yhteydessä. b) Käytettävissä pikakomentona. Levy Jos autossa on CD-vaihtaja, voit valita haluamasi levynumeron Vaiheet Käyttäjä sanoo CD DISC a <numero väliltä 1 6> Järjestelmä vastaa CD DISC NUMBER PLEASE DISC <numero englanniksi> a) Käytettävissä pikakomentona. Kappale Voit myös valita suoraan haluamasi kappaleen CD-levyllä. 277

280 Puheohjaus Vaiheet Käyttäjä sanoo CD TRACK a <numero väliltä 1 99> Järjestelmä vastaa CD TRACK NUMBER PLEASE TRACK <numero> a) Käytettävissä pikakomentona. Radio Radion puhekomennoilla voit säädellä radiotoimintoja ja virittää eri radioasemia. Yleiskatsaus Seuraava yleiskatsaus näyttää radion käyttöön varatut puhekomennot. Seuraavat luettelot antavat järjestelmän koko komentorakennetta koskevia lisätietoja. RADIO HELP AM FM TUNE NAME a DELETE NAME DELETE DIRECTORY PLAY DIRECTORY STORE NAME a) Käytettävissä pikakomentona. Viritä taajuus Tällä toiminnolla voit virittää radiosi puhekomentoja käyttäen. 278

281 Puheohjaus Vaiheet Käyttäjä sanoo RADIO AM FM <taajuus> Järjestelmä vastaa RADIO FREQUENCY PLEASE FREQUENCY PLEASE TUNE <taajuus> Tallenna nimi Kun olet virittänyt radion jonkin radioaseman taajuudelle, voit tallentaa sen luetteloon nimeä käyttäen. Vaiheet Käyttäjä sanoo RADIO STORE NAME <nimi> <nimi> Järjestelmä vastaa RADIO STORE NAME NAME PLEASE REPEAT NAME PLEASE STORING NAME <nimi> STORED Aseman nimi Tällä toiminnolla voit siirtyä kuuntelemaan tallennettua radioasemaa. Vaiheet 1 2 Käyttäjä sanoo RADIO TUNE NAME a Järjestelmä vastaa RADIO NAME PLEASE 279

282 Puheohjaus Vaiheet 3 Käyttäjä sanoo <nimi> Järjestelmä vastaa TUNE <nimi> a) Käytettävissä pikakomentona. Poista nimi Tällä toiminnolla voit poistaa tallennetun radioaseman. Vaiheet Käyttäjä sanoo RADIO DELETE NAME <nimi> YES NO Järjestelmä vastaa RADIO NAME PLEASE DELETE <nimi> CONFIRM YES OR NO DELETED COMMAND CANCELLED Toista luettelo Tällä toiminnolla saat järjestelmän luettelemaan kaikki tallennetut radioasemat. Vaiheet 1 2 Käyttäjä sanoo RADIO PLAY DIRECTORY Järjestelmä vastaa RADIO PLAY <DIRECTORY> Poista luettelo Tällä toiminnolla voit poistaa kerralla kaikki tallennetut radioasemat. 280

283 Puheohjaus Vaiheet Käyttäjä sanoo RADIO DELETE DIRECTORY YES NO Järjestelmä vastaa RADIO DELETE DIRECTORY CONFIRM YES OR NO RADIO DIRECTORY DELETED COMMAND CANCELLED PUHELIMEN KOMENNOT Puhelin Voit luoda puhelinjärjestelmääsi erillisen puhelinmuistion. Tallennettuihin numeroihin voidaan soittaa puheohjausta käyttäen. Puheohjauksella tallennetut puhelinnumerot tallentuvat aina autojärjestelmään oman puhelimesi sijasta. Yleiskatsaus Seuraava yleiskatsaus näyttää puhelinjärjestelmän käyttöön varatut puhekomennot. Seuraavat luettelot antavat järjestelmän koko komentorakennetta koskevia lisätietoja. PHONE HELP MOBILE NAME a, b DIAL NUMBER a DIAL NAME a DELETE NAME DELETE DIRECTORY PLAY DIRECTORY STORE NAME 281

284 Puheohjaus a) Käytettävissä pikakomentona. PHONE REDIAL a ACCEPT CALLS REJECT CALLS b) Käytössä vain Bluetooth-yhteydellä liitetyissä matkapuhelimissa, joissa on puheohjaus ja tallennetut nimitunnisteet. Puhelinmuistion luonti Tallenna nimi Voit tallentaa uusia numeroita komennolla STORE NAME. Tällä toiminnolla voit aloittaa puhelun sanomalla pelkän nimen kokonaisen puhelinnumeron sijasta. Vaiheet Käyttäjä sanoo PHONE STORE NAME <nimi> <nimi> <puhelinnumero> STORE Järjestelmä vastaa PHONE STORE NAME NAME PLEASE REPEAT NAME PLEASE STORING NAME <nimi> STORED NUMBER PLEASE <puhelinnumero> STORING NUMBER <puhelinnumero> NUMBER STORED 282

285 Puheohjaus Poista nimi Tallennetut nimet voidaan myös poistaa luettelosta. Vaiheet Käyttäjä sanoo PHONE DELETE NAME <nimi> YES NO Järjestelmä vastaa PHONE NAME PLEASE DELETE <nimi> CONFIRM YES OR NO <nimi> DELETED COMMAND CANCELLED Toista luettelo Tällä toiminnolla saat järjestelmän luettelemaan kaikki tallennetut numerot. Vaiheet 1 2 Käyttäjä sanoo PHONE PLAY DIRECTORY Järjestelmä vastaa PHONE PLAY DIRECTORY Poista luettelo Tällä toiminnolla voit poistaa kerralla kaikki numerot. Vaiheet Käyttäjä sanoo PHONE DELETE DIRECTORY YES NO Järjestelmä vastaa PHONE DELETE DIRECTORY CONFIRM YES OR NO PHONE DIRECTORY DELETED COMMAND CANCELLED 283

286 Puheohjaus Puhelintoiminnot Matkapuhelin Tällä toiminnolla voit käyttää niitä puhelinnumeroja, jotka olet tallentanut matkapuhelimeesi nimitunnisteilla. Vaiheet 1 2 Käyttäjä sanoo PHONE MOBILE NAME a, b Järjestelmä vastaa PHONE MOBILE NAME <puhelimen mukainen ohje> a) Käytettävissä pikakomentona. b) Vain silloin, kun matkapuhelimessa on Bluetooth- ja puheohjausjärjestelmä (matkapuhelimen mukaisesti). Valitse numero Voit valita puhelinnumeron puhekomennolla, joka sisältää nimitunnisteen. Vaiheet Käyttäjä sanoo PHONE DIAL NUMBER a <puhelinnumero> DIAL CORRECTION Järjestelmä vastaa PHONE NUMBER PLEASE <puhelinnumero> CONTINUE? DIALLING <toista numeron loppuosa> CONTINUE? a) Käytettävissä pikakomentona. Valitse nimi Voit valita puhelinnumeron puhekomennolla, joka sisältää nimitunnisteen. 284

287 Puheohjaus Vaiheet Käyttäjä sanoo PHONE DIAL NAME a <nimi> YES NO Järjestelmä vastaa PHONE NAME PLEASE DIAL <nimi> CONFIRM YES OR NO DIALLING COMMAND CANCELLED a) Käytettävissä pikakomentona. Valitse uudelleen Tällä toiminnolla voit valita uudelleen viimeksi valitsemasi puhelinnumeron. Vaiheet 1 Käyttäjä sanoo PHONE Järjestelmä vastaa PHONE 2 REDIAL a REDIAL CONFIRM YES OR NO 3 YES NO DIALLING COMMAND CANCELLED a) Käytettävissä pikakomentona. DTMF (äänitaajuusvalinta) Tämä toiminto muuttaa puhutut numerot äänitaajuussignaaleiksi, kun haluat esim. lähettää kaukokyselyn omaan kotivastaajaasi. Huom: DTMF-toiminto on käytettävissä ainoastaan puhelun aikana. Paina joko näppäintä VOICE tai MODE ja odota järjestelmän kehotetta. Vaiheet 1 Käyttäjä sanoo Järjestelmä vastaa NUMBER PLEASE 285

288 Puheohjaus Vaiheet 2 Käyttäjä sanoo <englanniksi numerot 1 9, zero (nolla), hash (ruutumerkki), star (tähtimerkki)> Järjestelmä vastaa Pääasetukset Puheluiden hyväksyntä ja hylkäys Puheohjauksen avulla voit myös hyväksyä ja hylätä puheluja. Vaiheet 1 2 Käyttäjä sanoo PHONE ACCEPT CALLS REJECT CALLS Järjestelmä vastaa PHONE ACCEPT CALLS REJECT CALLS NAVIGOINTI- JÄRJESTELMÄN KOMENNOT Katso komentovalikkojen tarkemmat tiedot erillisestä navigointijärjestelmän oppaasta. ILMASTOINNIN KÄYTTÖKOMENNOT Ilmastointi Ilmastoinnin puhekomennoilla voitte säädellä tilan, puhallinnopeuden ja lämpötilan asetuksia. Kaikki toiminnot eivät ole käytettävissä kaikissa autoissa. Yleiskatsaus Seuraava yleiskatsaus näyttää ilmastointijärjestelmän käyttöön varatut puhekomennot. Seuraavat luettelot antavat järjestelmän koko komentorakennetta koskevia lisätietoja. 286

289 Puheohjaus CLIMATE HELP FAN a DEFROSTING/DEMISTING ON a DEFROSTING/DEMISTING OFF a TEMPERATURE a AUTO MODE a a) Käytettävissä pikakomentona. Jos autoon on asennettu englantilainen kielimoduuli, puhaltimen pikakomento FAN ei ole käytettävissä. Puhallin Tällä toiminnolla voitte säädellä puhallinnopeutta. Vaiheet 1 Käyttäjä sanoo CLIMATE Järjestelmä vastaa CLIMATE 2 FAN a MINIMUM FAN SPEED PLEASE FAN MINIMUM 3 <numero väliltä 1 7> FAN <numero> MAXIMUM FAN MAXIMUM a) Käytettävissä pikakomentona. Jos autoon on asennettu englantilainen kielimoduuli, puhaltimen pikakomento FAN ei ole käytettävissä. 287

290 Puheohjaus Huurteenpoisto Vaiheet 1 Käyttäjä sanoo CLIMATE Järjestelmä vastaa CLIMATE 2 DEFROSTING/DEMISTING ON a DEFROSTING/DEMISTING OFF a DEFROSTING/DEMISTING ON DEFROSTING/DEMISTING OFF a) Käytettävissä pikakomentona. Lämpötila Tällä toiminnolla voitte säädellä lämpötilaa. Vaiheet 1 Käyttäjä sanoo CLIMATE Järjestelmä vastaa CLIMATE 2 TEMPERATURE a MINIMUM TEMPERATURE PLEASE TEMPERATURE MINIMUM <numero väliltä C 0,5 3 TEMPERATURE <numero> asteen välein> MAXIMUM a) Käytettävissä pikakomentona. TEMPERATURE MAXIMUM Automaattitila Vaiheet 1 2 Käyttäjä sanoo CLIMATE AUTO MODE a Järjestelmä vastaa CLIMATE AUTO MODE a) Käytettävissä pikakomentona. Voidaan passivoida valitsemalla eri lämpötila tai puhallinnopeus. 288

291 Liitteet SÄHKÖMAGNEETTINEN YHTEENSOPIVUUS VAROITUKSET Auton sähkömagneettinen yhteensopivuus on testattu ja sertifioitu eurooppalaisen lainsäädännön mukaisesti (2004/104/EY). Teidän vastuullanne on varmistaa, että itse asennetut varusteet täyttävät paikallisen lainsäädännön vaatimukset. Antakaa varusteet asianmukaisesti koulutetun henkilökunnan asennettavaksi. Radiotaajuuslähettimiä (RF) (esim. matkapuhelimet, amatööriradiot jne.) saa asentaa autoon vain, jos ne ovat oheisen taulukon mukaisia. Asennusta tai käyttöä koskevia erityisehtoja ei ole. VAROITUKSET Älkää asentako mitään lähetin-vastaanottimia, mikrofoneja, kaiuttimia tai muita laitteita tilaan, johon turvatyynyt lauetessaan leviävät. Älkää kiinnittäkö antennijohtoja auton alkuperäiseen johdotukseen, polttoaineputkiin tai jarruputkiin. Pitäkää antenni- ja virtajohdot vähintään 100 mm:n päässä elektronisista moduleista ja turvatyynyistä E
