2 Johdanto. Johdanto

Transkriptio

1

2

3 Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat Istuimet, turvajärjestelmät Säilytys Mittarit ja käyttölaitteet Valaistus Infotainment-järjestelmä Ilmastointi Ajaminen ja käyttö Auton hoito Huolto ja ylläpito Tekniset tiedot Tietoa asiakkaalle Hakemisto

4 2 Johdanto Johdanto

5 Johdanto 3 Johdanto Autosi on edistyneen tekniikan, turvallisuuden, ympäristöystävällisyyden ja taloudellisuuden tarkkaan harkittu yhdistelmä. Tästä ohjekirjasta saat kaikki tarvittavat tiedot, joiden avulla ajat autollasi turvallisesti ja tehokkaasti. Opasta myös matkustajiasi käyttämään auton varusteita oikein onnettomuuksien ja henkilövahinkojen välttämiseksi. Sinun on aina noudatettava sen maan lakeja ja määräyksiä, jossa olet. Ne voivat poiketa tämän ohjekirjan tiedoista. Jos ohjekirjassa kehotetaan ottamaan yhteyttä korjaamoon, suosittelemme, että käännyt Chevrolet Service Partnerin puoleen. Kaikki Chevrolet Service Partnerit tarjoavat ensiluokkaisen huollon kohtuulliseen hintaan. Kokeneet Chevroletin kouluttamat ammattihenkilöt työskentelevät Chevroletin erityisohjeiden mukaisesti. Kaikkia käyttöoppaita on säilytettävä autossa valmiina käyttöön. Tämän ohjekirjan käyttö Tässä ohjekirjassa selostetaan kaikki tähän malliin saatavissa olevat lisävarusteet ja ominaisuudet. Jotkut selostukset, mukaan lukien näyttö- ja valikkotoimintoja koskevat, eivät ehkä sovellu autoosi malli- ja maakohtaisten erojen tai lisävarusteluun liittyvien erojen johdosta. Luvussa "Käyttö lyhyesti" esitellään uuden autosi käytön pääkohdat. Ohjekirjan alussa ja yksittäisissä luvuissa olevien sisällysluetteloiden avulla löydät etsimäsi tiedot. Hakemiston avulla löydät tiedot nopeasti. Tässä ohjekirjassa käytetään esimerkkinä vasemmalta ohjattavia autoja. Oikealta ohjattavien autojen toiminnot ovat vastaavia. Ohjekirjassa käytetään sisäisiä moottorien tyyppimerkintöjä. Vastaavat myynnissä käytettävät merkinnät ovat luvussa "Tekniset tiedot". Suuntatiedot, kuten vasemmalla, oikealla, edessä ja takana, ilmoittavat aina tilanteen ajosuuntaan päin katsottaessa. Auton näytöt eivät ehkä tue omaa kieltäsi. Näyttöviestit ja sisustusmerkinnät on merkitty lihavoituina. Vaara, Varoitus ja Huomio 9 Vaara Sanalla 9 Vaara merkityt tekstit viittaavat mahdolliseen hengenvaaraan. Selostusten huomiotta jättäminen voi olla hengenvaarallista.

6 4 Johdanto 9 Varoitus Sanalla 9 Varoitus merkityt tekstit viittaavat mahdolliseen onnettomuus- tai loukkaantumisvaaraan. Selostusten huomiotta jättäminen voi johtaa loukkaantumiseen. Huomio Sanalla Huomio merkityt tekstit viittaavat mahdolliseen auton vaurioitumiseen. Selostusten huomiotta jättäminen voi johtaa auton vaurioitumiseen. Symbolit Sivuviittaukset on merkitty symbolilla 3. 3 tarkoittaa "katso sivu". Monia miellyttäviä ajokokemuksia toivottaa Chevrolet

7 Johdanto 5

8 6 Käyttö lyhyesti Käyttö lyhyesti Tärkeimmät tiedot ensimmäistä ajoa varten Auton lukituksen avaaminen Radiokauko-ohjaimella Elektroninen avain Avaa ovien ja tavaratilan lukitus painamalla painiketta c. Avaa ovet vetämällä kahvasta. Avaa takaluukku painamalla takaluukun listan alla olevaa painiketta. Painettaessa painiketta x vain tavaratilan lukitus avautuu ja kansi aukeaa. Kauko-ohjain 3 20, keskuslukitus 3 23, tavaratila Kun elektroninen avain on hallussasi, avaa ajoneuvon lukitus painamalla ovenkahvassa olevaa kytkintä ja avaa sitten ovi vetämällä ovenkahvasta. Avaa takaluukku painamalla listan alla olevaa painiketta. Elektroninen avainjärjestelmä 3 22.

9 Käyttö lyhyesti 7 Istuimen säätö Istuimen sijoitus Istuinten selkänojat Istuinkorkeus Vedä kahvasta, siirrä istuinta, vapauta kahva. Istuimen säätö 3 39, istuma-asento Vedä kahvasta, säädä kallistus ja vapauta kahva. Anna istuimen lukittua kuuluvasti. Istuimen säätö 3 39, istuma-asento Vivun pumppausliike ylöspäin = ylemmäs alaspäin = alemmas Istuimet 3 39, istuma-asento 3 38.

10 8 Käyttö lyhyesti Pääntuen säätö Turvavyö Säädä korkeus vetämällä pääntukea ylöspäin. Siirrä alaspäin painamalla salpaa ja työntämällä pääntukea alaspäin. Säädä vaakasuunnassa vetämällä pääntukea eteenpäin ja lukitse se johonkin kolmesta asennosta. Palauta se takimmaiseen asentoon vetämällä kokonaan eteen ja vapauttamalla. Pääntuet Vedä turvavyö ulos ja lukitse se vyölukkoon. Turvavyön tulee olla ilman kierteitä tiukasti vartalossa kiinni. Selkänojia ei saa kallistaa liian paljon taakse (enintään n. 25 ). Vyö avataan painamalla lukon punaista nappia. Turvavyöt 3 41, turvatyynyjärjestelmä 3 44, istuma-asento 3 38.

11 Käyttö lyhyesti 9 Peilin säätö Sisätaustapeili Ulkopeilit Ohjauspyörän säätö Säädä alapuolen vipua, jotta häikäisy vähenee. Sisätaustapeili 3 33, automaattisesti himmenevä sisätaustapeili Valitse kyseinen ulkopeili ja säädä. Sähkötoiminen säätö 3 32, kuperat taustapeilit 3 32, ulkopeilien kääntö sisään 3 32, lämmitettävät ulkopeilit Vapauta vipu, säädä ohjauspyörä, lukitse vipu ja varmista, että se lukittuu täysin. Säädä ohjauspyörän asento vain auton seistessä ja ohjauslukon ollessa vapautettuna. Turvatyynyjärjestelmä 3 44, virtalukon asennot

12 10 Käyttö lyhyesti Kojelaudan osat

13 Käyttö lyhyesti 11 1 Ajovalokytkin Etusumuvalot Takasumuvalo Mittaristovalot Sivutuuletussuulakkeet Suuntavilkut, kaukovalovilkku, lähi- ja kaukovalot Poistumisvalot Seisontavalot Kuljettajan tietokeskus Mittaristo Äänitorvi Kuljettajan turvatyyny Kuljettajan tietokeskus Ohjauspyörän kaukoohjaimet Tuulilasinpyyhkimet, tuulilasin pesulaite, takalasinpyyhin, takalasin pesulaite Keskituuletussuulakkeet Infotainment-järjestelmä Infonäyttö Murtohälytysjärjestelmän tila-led Säilytystilat Etumatkustajan turvatyyny Käsinelokero Turvatyynyn passivoinnin ja turvavyömuistutuksen merkkivalo Lämmitys, tuuletus, ilmastointi Luistonestojärjestelmä Elektroninen ajonvakautusjärjestelmä Stop-Start-järjestelmän ECO-painike Valintavipu, automaattivaihteisto Käsivalintainen vaihteisto Varoitusvilkut Keskuslukitus Kaasupoljin Start/Stop -painike Elektroninen avainjärjestelmä Jarrupoljin Virtalukko ja ohjauslukko Kytkinpoljin Ohjauspyörän säätö Vakionopeussäädin Säilytyslokero, sulakerasia Konepellin avauskahva

14 12 Käyttö lyhyesti Ulkovalot Valaistus Kaukovalovilkku, kauko- ja lähivalot Kierrä ajovalokytkintä AUTO = Valoautomatiikka: Ajovalot kytketään päälle ja pois automaattisesti m = Valoautomatiikan kytkeminen päälle tai pois 8 = Sivuvalot 9 = Ajovalot Autot ilman valoautomatiikkaa: 7 = pois Paina ajovalokytkintä > = Etusumuvalot r = Takasumuvalo Kaukovalovilkku = Vedä vivusta Kaukovalot = Paina vipua Lähivalot = Paina tai vedä vipua Kaukovalot 3 96, kaukovalovilkku 3 96, valoautomatiikka 3 95.

15 Käyttö lyhyesti 13 Suunta- ja kaistanvaihtovilkut Varoitusvilkut Äänitorvi Oikealle = Siirrä vipua ylöspäin Vasemmalle = Siirrä vipua alaspäin Suunta- ja kaistanvaihtovilkut 3 97, seisontavalot Käyttö painikkeella. Varoitusvilkut Paina j.

16 14 Käyttö lyhyesti Pyyhin- ja pesulaitteistot Tuulilasinpyyhkimet Tuulilasin pesulaite Takalasinpyyhin ja takalasin pesulaite 2 = nopea 1 = hidas P = taukopyyhintä tai automaattinen pyyhintä sadetunnistimella = pois Kertapyyhkäisy, kun tuulilasinpyyhkimet eivät ole päällä: paina vipua alaspäin. Tuulilasinpyyhkimet 3 64, pyyhkimien vaihto Vedä vivusta. Tuulilasin pesulaite 3 64, pesuneste Käynnistä takalasin pyyhin painamalla keinukytkintä: yläasento = jatkuva toiminta ala-asento = jaksottainen toiminta keskiasento = pois Takalasin pyyhin/pesulaite 3 66.

17 Käyttö lyhyesti 15 Ilmastointi Takalasin lämmitin, peilien lämmitin Ikkunoiden kuivaus ja sulatus Paina vipua. Takalasille suihkutetaan pesunestettä ja pyyhin pyyhkäisee muutaman kerran. Lämmitys kytketään painamalla Ü- painiketta. Takalasin lämmitin Paina painiketta V. Aseta lämpötila korkeimmilleen. Kytke jäähdytys n. Takalasin lämmitin Ü päällä. Ilmastointiautomatiikka

18 16 Käyttö lyhyesti Vaihteisto Käsivalintainen vaihteisto Automaattivaihteisto Automaattivaihteisto Peruutusvaihde: auton ollessa paikallaan paina kytkinpoljinta, vedä valintavivun renkaasta ylöspäin ja kytke vaihde. Jos vaihde ei mene päälle, aseta vipu vapaalle, nosta kytkinpoljin ja paina poljinta uudelleen; yritä sitten kytkeä vaihde toistamiseen. Käsivalintainen vaihteisto P = pysäköintiasento R = peruutusvaihde N = vapaa-asento D = ajoasento Käsinvaihtotila: siirrä valitsinvipu asennosta D vasemmalle. < = suurempi vaihde ] = pienempi vaihde Vaihdevipu voidaan siirtää pois asennosta P vain, jos sytytysvirta on kytketty ja jarrupoljinta painetaan. Asennon P tai R kytkemiseksi on painettava vapautuspainiketta.

19 Käyttö lyhyesti 17 Liikkeellelähtö Tarkista ennen liikkeellelähtöä renkaiden paineet ja kunto 3 264, 3 302, moottoriöljyn määrä ja nestemäärät 3 243, että ikkunat, peilit, valaisimet ja tunnuskilvet ovat puhtaat liasta, lumesta ja jäästä ja että ne toimivat, että istuimien, turvavöiden ja peilien asento on oikea 3 38, 3 42, 3 32, jarrujärjestelmän toiminta alhaisessa nopeudessa, erityisesti märillä jarruilla. Moottorin käynnistäminen virtalukolla Käännä avain asentoon 1. Liikuta ohjauspyörää hieman vapauttaaksesi ohjauslukon. Käsivalintainen vaihteisto: paina kytkinpoljinta. Automaattivaihteisto: paina jarrupoljinta ja siirrä valintavipu asentoon P tai N. Älä paina kaasua. Dieselmoottori: käännä avain asentoon 2 hehkutusta varten ja odota, kunnes merkkivalo! sammuu. Käännä avain asentoon 3 ja vapauta se, kun moottori käy. Käännä avain asentoon 0 ennen uutta käynnistyskertaa tai moottorin sammuttamiseksi.

20 18 Käyttö lyhyesti Moottorin käynnistys Start/Stoppainikkeella Sammuta moottori painamalla painiketta uudelleen moottorin käydessä. Moottorin käynnistäminen Stop-start-järjestelmä Elektronisen avaimen tulee olla auton sisällä. Käsivalintainen vaihteisto: paina kytkinpoljinta. Automaattivaihteisto: paina jarrupoljinta ja siirrä valintavipu asentoon P tai N. Älä paina kaasua. Paina Start/Stop -painiketta ja vapauta se, kun moottori käy. Vihreä LED-valo syttyy heti moottorin käynnistyttyä. Kun nopeus on alhainen tai auto on paikallaan ja tietyt ehdot täyttyvät, ota Autostop käyttöön seuraavasti: Paina kytkinpoljinta aseta vaihdevipu vapaa-asentoon vapauta kytkinpoljin Kierroslukumittarin osoittimessa näkyy Autostop, kun AUTOSTOP on toiminnassa. Käynnistä moottori uudelleen painamalla kytkinpoljinta uudelleen. Stop-start-järjestelmä

21 Käyttö lyhyesti 19 Pysäköinti Kytke seisontajarru aina painamatta vapautuspainiketta. Kytke mahdollisimman tiukasti ylä- tai alamäessä. Paina jarrupoljinta samaan aikaan vähentääksesi käyttövoimaa. Sammuta moottori. Käännä virtaavain asentoon 0 ja poista se virtalukosta. Käännä ohjauspyörää, kunnes tunnet ohjauslukon lukittuvan. Elektronisella avainjärjestelmällä varustetut autot: kun auto on paikallaan, paina Start/Stop -painiketta ja avaa kuljettajan ovi. Jos autossa on automaattivaihteisto, siirrä valintavipu asentoon P ja poista avain. Jos auto on tasaisella maalla tai ylämäessä, kytke ykkösvaihde tai aseta valintavipu asentoon P ennen sytytysvirran katkaisua. Ylämäessä käännä lisäksi etupyörät reunakiveyksestä poispäin. Jos auto on alamäessä, kytke peruutusvaihde tai aseta valintavipu asentoon P ennen sytytysvirran katkaisua. Käännä lisäksi etupyörät reunakiveystä kohti. Sulje ikkunat ja kattoluukku. Lukitse auto kauko-ohjaimen painikkeella e tai, jos autossa on elektroninen avainjärjestelmä, kosketa ovenkahvan tunnistinta. Aktivoi murtohälytinjärjestelmä Älä pysäköi autoa helposti syttyvälle alustalle. Alusta voi syttyä palamaan pakoputkiston korkean lämpötilan johdosta. Moottorin jäähdytyspuhaltimet voivat käydä myös moottorin sammuttamisen jälkeen Ajettuasi suurilla käyntinopeuksilla tai suurella moottorin kuormituksella anna moottorin käydä lyhyen aikaa pienellä kuormituksella tai joutokäynnillä n. 1 tai 2 minuuttia ennen sen sammuttamista, jotta turboahdin ei vaurioidu. Avaimet, lukot 3 20.

22 20 Avaimet, ovet ja ikkunat Avaimet, ovet ja ikkunat Avaimet, lukot Ovet Auton suojaus Ulkopeilit Sisäpeilit Ikkunat Katto Avaimet, lukot Avaimet Avaimen uusiminen Avainnumero ilmenee irrotettavasta lipukkeesta. Avaimen numero on ilmoitettava tilattaessa lisäavaimia, koska se on osa ajonestojärjestelmää. Lukot Avain, jossa on taitettava kieliosa Käännä kieliosa ulos painamalla painiketta. Käännä kieliosa sisään painamalla ensin painiketta. Radiokauko-ohjain Ohjaa seuraavia: Keskuslukitusjärjestelmä Murtohälytinjärjestelmä Tavaratila Radiokauko-ohjaimen kantama on noin 25 metriä. Ulkoiset tekijät voivat vaikuttaa kantamaan. Varoitusvilkut välähtävät merkkinä toiminnasta.

23 Avaimet, ovet ja ikkunat 21 Käsittele kauko-ohjainta varovasti, suojaa se kosteudelta ja korkeilta lämpötiloilta äläkä paina painikkeita tarpeettomasti. Ohjeita häiriötilanteen varalta Jos keskuslukitusta ei voi avata tai lukita kauko-ohjaimella, se voi johtua seuraavista syistä: kantama on ylitetty, pariston jännite on liian alhainen, kauko-ohjainta on käytetty monta kertaa peräkkäin sen kantaman ulkopuolella. Kauko-ohjain on synkronoitava, keskuslukitusjärjestelmää on ylikuormitettu käyttämällä sitä useita kertoja peräkkäin, jännitteensyöttö katkeaa lyhyeksi ajaksi, toisen, tehokkaamman radiolähettimen aiheuttama häiriö. Auton lukituksen avaus Perusasetukset Joitakin asetuksia voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Kauko-ohjaimen pariston vaihto Vaihda paristo heti kun kantama on selvästi pienentynyt. Paristot eivät kuulu kotitalousjätteisiin. Ne on toimitettava kierrätettäviksi jättämällä ne asianmukaiseen keräyspisteeseen. Avain, jossa on taitettava kieliosa Käännä avaimen kieliosa esiin ja avaa kauko-ohjain. Vaihda paristo (paristotyyppi CR 2032), huomioi pariston oikea asento. Sulje kauko-ohjain ja synkronoi se. Avain, jossa on kiinteä kieliosa Vaihdata paristo korjaamolla.

24 22 Avaimet, ovet ja ikkunat Tallennetut asetukset Aina kun avain poistetaan virtalukosta, seuraavat asetukset ohjelmoidaan automaattisesti avaimen muistiin: Elektroninen ilmastointiautomatiikka Valaistus Infotainment-järjestelmä Keskuslukitusjärjestelmä Tallennettuja asetuksia käytetään automaattisesti, kun avain seuraavan kerran työnnetään virtalukkoon. Auton räätälöinti Elektroninen avainjärjestelmä Mahdollistaa seuraavien toimintojen käytön ilman mekaanista avainta: Keskuslukitus Murtohälytin Sytytys ja käynnistin Kuljettajan tarvitsee ainoastaan pitää mukanaan elektronista avainta. Huomautus Älä aseta elektronista avainta tavaratilaan tai Info-Display -näytön eteen. Moottorin käynnistäminen Radiokauko-ohjaimella Elektronisessa avaimessa on lisäksi kauko-ohjaintoiminto. Elektronisen avaimen pariston vaihto Vaihda paristo heti, kun järjestelmä ei enää toimi moitteettomasti tai kantama alkaa lyhentyä. Pariston vaihdon tarpeesta kertoo vikakoodi kuljettajan tietokeskuksessa 3 83.

25 Avaimet, ovet ja ikkunat 23 Paristot eivät kuulu kotitalousjätteisiin. Ne on toimitettava kierrätettäviksi jättämällä ne asianmukaiseen keräyspisteeseen. Kauko-ohjaimen pariston vaihto Vaihda paristo (paristotyyppi CR 2032) huomioiden pariston asento. Lukitse kannet. Kauko-ohjaimen tahdistaminen Kauko-ohjain tahdistaa itsensä automaattisesti jokaisella käynnistyskerralla. Ohjeita häiriötilanteen varalta Jos keskuslukitusta ei pysty käyttämään tai moottori ei käynnisty, syynä voi olla jokin seuraavista: Kauko-ohjaimen häiriö, 3 20, elektroninen avain on kantaman ulkopuolella, pariston jännite on liian alhainen, toisen, tehokkaamman radiolähettimen aiheuttama häiriö. Jotta häiriö poistuisi, muuta elektronisen avaimen paikkaa. Keskuslukitusjärjestelmä Avaa ja kytkee ovien, tavaratilan ja polttoainesäiliön luukun lukituksen. Ovi ja sen lukitus avataan vetämällä oven sisäkahvasta. Huomautus Auton lukitus avautuu onnettomuustilanteessa tietystä törmäysvoimasta alkaen automaattisesti. Lukituksen avaus Radiokauko-ohjaimella Paina painiketta c. Käytössä on kaksi asetusmahdollisuutta: Avaa vain kuljettajan oven lukitus painamalla painiketta c kerran, avaa kaikkien ovien, tavaratilan ja polttoaineen täyttöaukon luukun lukitus painamalla painiketta c kahdesti. Avaa kaikkien ovien, tavaratilan ja polttoaineen täyttöaukon luukun lukitus painamalla painiketta c kerran. Asetuksia voidaan muuttaa Info-Displayn valikossa Asetukset. Auton räätälöinti Asetukset voidaan tallentaa käytettävän avaimen osalta. Tallennetut asetukset 3 22.

26 24 Avaimet, ovet ja ikkunat Elektroninen avainjärjestelmä Lukitseminen Radiokauko-ohjaimella Sulje ovet, tavaratila ja polttoainesäiliön luukku. Avaa auton lukitus painamalla kytkintä ovenkahvassa ja avaa ovi vetämällä ovenkahvasta, tai paina takaluukun listan alla olevaa painiketta. Elektronisen avaimen tulee olla auton ulkopuolella noin metrin päässä kyseisen oven puolella. Ovien lukituksen avaus voidaan määrittää toimimaan vain tietyllä puolella tai kaikissa ovissa. Asetuksia voidaan muuttaa Info-Displayn valikossa Asetukset. Auton räätälöinti Paina painiketta e. Jos kuljettajan ovea ei ole suljettu kunnolla, keskuslukitus ei lukitu. Auton räätälöinti Elektroninen avainjärjestelmä Sulje ovet, tavaratila ja polttoainesäiliön luukku. Paina kytkintä ovenkahvassa. Elektronisen avaimen tulee olla auton ulkopuolella noin metrin päässä kyseisestä ovesta. Elektroninen varaavain ei saa olla auton sisällä. Jos auto on lukittu, voidaan tarkastaa onko auto lukittuna vai ei, painamalla painiketta ja vetämällä kahvasta kolmen sekunnin sisällä. Huomautus Auto ei lukitu automaattisesti.

27 Avaimet, ovet ja ikkunat 25 Takaluukun lukituksen avaaminen 5-ovinen viistoperä, farmari 4-ovinen Kun kaikki ovet on lukittuina, tavaratila voidaan avata lukituksesta käyttämällä elektronista avainta. Jos takaluukku tämän jälkeen suljetaan elektronisen avaimen ollessa tavaratilan sisäpuolella, kuljettajan oven ja takaluukun lukitus avautuu ja varoitusääni kuuluu. Keskuslukituspainikkeet Lukitsevat tai avaavat kaikkien ovien, tavaratilan ja polttoaineen täyttöaukon luukun lukituksen. Paina painiketta c kerran tai kahdesti riippuen valitusta asetuksesta. Takaluukun lukitus avautuu. Auton räätälöinti Paina painiketta x. Takaluukun lukitus avautuu ja luukku aukeaa kaikkien muiden ovien pysyessä lukittuina. Elektroninen avainjärjestelmä Huomio Lukitse painamalla painiketta e. Avaa lukitus painamalla painiketta c. Kun avain on virtalukossa, lukitseminen on mahdollista vain kaikkien ovien ollessa kiinni.

28 26 Avaimet, ovet ja ikkunat Vika radiokaukoohjainjärjestelmässä tai elektronisessa avainjärjestelmässä Lukituksen avaus Avaa kuljettajan oven lukitus käsin kääntämällä avainta lukossa. Kytke sytytysvirta ja paina keskuslukituspainiketta c avataksesi kaikkien ovien, tavaratilan ja polttoainesäiliön täyttöaukon luukun lukituksen. Murtosuojauslukitus kytketään pois kytkemällä sytytysvirta. Lukitseminen Kytke sytytysvirta ja paina keskuslukituspainiketta e lukitaksesi kaikki ovet, tavaratilan ja polttoainesäiliön täyttöaukon luukun. Sulje sitten kuljettajan ovi ja lukitse se ulkopuolelta avaimella. Vika keskuslukituksessa Lukituksen avaus Avaa kuljettajan oven lukitus käsin kääntämällä avainta lukossa. Muut ovet voidaan avata käyttämällä sisäkahvaa kaksi kertaa. Polttoaineen täyttöaukon luukkua ei voida avata. Murtosuojauslukitus kytketään pois kytkemällä sytytysvirta Takaluukun lukituksen avaaminen Vedä takaluukun sisäpuolella olevasta kahvasta. Lukitseminen Paina alas kaikkien ovien lukitustapit, kuljettajan ovea lukuun ottamatta. Sulje sitten kuljettajan ovi ja lukitse se ulkopuolelta avaimella. Polttoainesäiliön täyttöaukon luukkua ja takaluukkua ei voida lukita.

29 Avaimet, ovet ja ikkunat 27 Lapsilukot Ovet Tavaratila Takaluukku Avaaminen 5-ovinen viistoperä, farmari 9 Varoitus Käytä lapsilukkoja aina, kun kuljetat lapsia takaistuimilla. Käännä takaovien lapsilukot avaimella tai sopivalla ruuvitaltalla vaakaasentoon. Ovia ei voida avata sisältä käsin. Poista lapsilukot käytöstä kääntämällä ne pystyasentoon. Lukituksen avauksen jälkeen paina ovenkahvan alapuolella tai takaluukun listan alapuolella olevaa painiketta ja avaa takaluukku. 4-ovinen Paina radiokauko-ohjaimen painiketta x, kunnes takaluukku avautuu, tai paina takaluukun listan alla olevaa painiketta lukituksen avauksen jälkeen. 9 Varoitus Älä aja takaluukku auki tai raollaan esim. pitkiä tavaroita kuljettaessasi, koska myrkyllisiä pakokaasuja voi tällöin päästä auton sisään.

30 28 Avaimet, ovet ja ikkunat Huomio Ennen kuin avaat takaluukun, tarkista, onko sen yläpuolella esteitä, esim. autotallin ovi, jotta takaluukku ei vaurioidu. Tarkista aina liikealue takaluukun yläpuolella ja takana. Huomautus Jotkin takaluukkuun asennetut painavat lisävarusteet voivat saada aikaan sen, ettei luukku pysy enää auki. Sulkeminen Käytä sisäpuolen kahvaa. Älä sulkiessasi paina listan tai kahvan alla olevaa painiketta, jottei takaluukun lukitus avaudu uudelleen. Auton suojaus Murtosuojauslukitus 9 Varoitus Älä kytke toimintaan, jos auton sisällä on ihmisiä! Murtosuojausta ei voi avata sisäpuolelta. Järjestelmä kytkee kaikki ovet takalukkoon. Kaikkien ovien on oltava kiinni, koska muuten järjestelmää ei voida kytkeä toimintaan. Jos sytytysvirta oli kytkettynä, kuljettajan ovi on avattava ja suljettava kerran, jotta ajoneuvo voidaan suojata. Auton lukituksen avaaminen poistaa mekaanisen murtosuojalukitusjärjestelmän käytöstä. Se ei ole mahdollista keskuslukituspainikkeen avulla.

31 Avaimet, ovet ja ikkunat 29 Päällekytkentä Auton kallistumaa esim. nostettaessa Sytytystä Aktivointi Paina kauko-ohjaimen merkkiä e kaksi kertaa 15 sekunnin sisällä. Murtohälytinjärjestelmä Murtohälytin sisältää mekaanisen murtosuojauslukituksen, ja sitä käytetään yhdessä sen kanssa. Se valvoo: Ovia, takaluukkua, konepeltiä Matkustamoa siihen liittyvä tavaratila mukaan lukien Aktivoituu itsestään 30 sekunnin kuluttua auton lukitsemisesta (järjestelmän alustus), tai Radion kauko-ohjain: suoraan painamalla e uudelleen lukituksen jälkeen, tai Elektroninen avainjärjestelmä: suoraan painamalla ovenkahvan kytkintä uudelleen lukituksen jälkeen. Huomautus Sisätilassa tehdyt muutokset, esim. istuinpäällisten kiinnittäminen ja ikkunoiden tai kattoluukun avaaminen, voivat haitata sisätilan valvontaa.

32 30 Avaimet, ovet ja ikkunat Päällekytkentä sisätilan valvonta ja auton kallistuman valvonta poiskytkettyinä 3. Sulje ovet. 4. Kytke murtohälytin valmiustilaan. Tila-LED Tila järjestelmän valmiustilaan kytkemisen jälkeen: LED vilkkuu hitaasti = järjestelmä on valmiustilassa. Häiriötapauksissa käänny korjaamon puoleen. Poiskytkentä Kytke sisätilan ja auton kallistuman valvonta pois päältä, kun autoon jätetään eläimiä, kovaäänisten ultraäänisignaalien tai hälytyksen laukaisevien liikkeiden takia. Kytke pois päältä myös auton ollessa lautassa tai junassa. 1. Sulje takaluukku, konepelti, ikkunat ja kattoluukku. 2. Paina painiketta o. Painikkeen o LED-valo syttyy. Tila-LED on integroitu kojelaudan päällä olevaan tunnistimeen. Tila ensimmäisten 30 sekunnin aikana murtohälyttimen aktivoinnin jälkeen: LED = testi, valmiustilan kyt palaa LED vilkkuu nopeasti kentäviive. = ovia, takaluukkua tai konepeltiä ei ole suljettu kunnolla tai järjestelmässä on vika. Auton lukituksen avaaminen painamalla painiketta c poistaa murtohälytinjärjestelmän toiminnasta.

33 Avaimet, ovet ja ikkunat 31 Murtohälytinjärjestelmä voidaan poistaa toiminnasta vain painamalla painiketta c tai painamalla ovenkahvassa olevaa kytkintä (vain elektroninen avainjärjestelmä) tai kytkemällä sytytysvirta päälle. Huomautus Ajonestin ei lukitse ovia. Lukitse auto ja kytke murtohälytin aina poistuessasi auton luota 3 23, Merkkivalo d Elektronisella avainjärjestelmällä varustetut autot: Ovenkahvan kytkimen painaminen poistaa murtohälytinjärjestelmän toiminnasta. Hälytys Kun hälytys aktivoituu, hälytysääni kuuluu erillisellä akkuvirralla toimivan hälyttimen kautta ja varoitusvilkut vilkkuvat samanaikaisesti. Hälytysmerkkien määrä ja kesto on määritelty lainsäädännössä. Hälytys voidaan katkaista painamalla jotakin kauko-ohjaimen painiketta tai kytkemällä sytytysvirta. Ajonestin Järjestelmä on integroitu virtalukkoon ja tarkistaa, saako auton käynnistää käytettävällä avaimella. Jos avaimen transponderi tunnistetaan oikeaksi, moottori voidaan käynnistää. Ajonestin aktivoituu automaattisesti, kun avain poistetaan virtalukosta. Jos merkkivalo d vilkkuu tai palaa sytytysvirran ollessa kytkettynä, järjestelmässä on häiriö. Moottoria ei voida käynnistää. Katkaise sytytysvirta ja yritä käynnistystä uudelleen. Jos merkkivalo vilkkuu tai palaa edelleen, yritä käynnistää moottori varaavaimella ja käänny korjaamon puoleen.

34 32 Avaimet, ovet ja ikkunat Ulkopeilit Kupera muoto Kuperan ulkotaustapeilin ansiosta kuollut kulma pienenee. Peilin muodon vaikutuksesta esineet vaikuttavat pienemmiltä, joten etäisyyksiä on vaikeampi arvioida. Sähkötoiminen säätö Asennossa 0 mitään peiliä ei ole valittu. Kääntäminen Sähkötoiminen kääntäminen Valitse kyseinen ulkopeili kääntämällä säädintä vasemmalle (L) tai oikealle (R). Käännä sitten säädintä säätääksesi peiliä. Jalankulkijoiden turvallisuuden parantamiseksi ovipeili kääntyy sivulle riittävän voimakkaasta iskusta. Palauta peili alkuasentoonsa painamalla peilikoteloa kevyesti. Käännä säädin asentoon 7 ja paina säädin sitten alas. Molemmat ulkopeilit kääntyvät autoa vasten. Paina säädin uudelleen alas molemmat ulkopeilit palaavat alkuperäiseen asentoonsa. Jos autoa vasten sähkötoimisesti käännetty peili on käännetty käsin ulos, niin painettaessa säädintä vain toinen peili kääntyy ulos sähkötoimisesti.

35 Avaimet, ovet ja ikkunat 33 Lämmitys Sisäpeilit Käsikäyttöinen häikäisyn esto Automaattinen häikäisyn esto Käytetään painamalla painiketta Ü. Lämmitys toimii moottorin käydessä ja kytkeytyy automaattisesti pois toiminnasta lyhyen ajan kuluttua. Kun haluat vähentää häikäisyä, vedä peilikotelon alapinnalla olevasta vivusta. Takaa tulevien autojen aiheuttama häikäisy yöllä ajettaessa vähenee automaattisesti.

36 34 Avaimet, ovet ja ikkunat Ikkunat Tuulilasi Lämpöä heijastava tuulilasi Lämpöä heijastavassa tuulilasissa on pinnoite, joka heijastaa auringon säteilyn tuulilasista poispäin. Myös tietosignaalit esim. tiemaksupisteistä voivat heijastua takaisin tuulilasista. Tuulilasin merkittyjä alueita ei ole päällystetty pinnoitteella. Näille alueille on kiinnitettävä tietojen elektroniseen tallennukseen ja maksujen maksuun tarkoitetut laitteet. Muussa tapauksessa tietojen tallennuksessa voi esiintyä häiriöitä. Tuulilasitarrat Älä kiinnitä tarroja, kuten tiemaksutarroja tms. tuulilasiin taustapeilin alueelle. Tämä saattaisi rajoittaa anturin havaintoaluetta ja peilikoteloon sijoitetun kameran kuvakenttää. Käsikäyttöiset ikkunat Ovien ikkunoita voidaan käyttää käsikammilla. Sähkötoimiset ikkunat 9 Varoitus Ole varovainen käyttäessäsi sähkötoimisia ikkunoita. Loukkaantumisvaara erityisesti lapsille. Jos takaistuimella on lapsia, kytke takaikkunoiden sähkötoiminen lapsilukitus. Tarkkaile ikkunoita sulkiessasi niitä. Varmista, että ikkunoiden väliin ei jää mitään puristuksiin. Sähkötoimisia ikkunoita voidaan käyttää sytytysvirran ollessa kytkettynä, 10 minuutin ajan virran katkaisemisen jälkeen, kunnes ovi avataan. Sytytysvirran katkaisun jälkeen ikkunoita ei voida käyttää, kun etuovi on avattu. Avaa ikkuna painamalla ja sulje se vetämällä kyseisen ikkunan katkaisinta.

37 Avaimet, ovet ja ikkunat 35 Käyttö Työntäminen tai vetäminen kevyesti ensimmäiseen pykälään asti: ikkuna liikkuu ylös tai alas niin kauan kuin katkaisinta käytetään. Painettaessa tai vedettäessä voimakkaammin toiseen vasteeseen asti ja vapautettaessa: ikkuna liikkuu automaattisesti alas. Pysäytä liike käyttämällä katkaisinta vielä kerran samaan suuntaan. Takaikkunoiden lapsilukitus Poista takaovien sähkötoimiset ikkunat käytöstä painamalla katkaisinta z, LED syttyy. Aktivoi painamalla uudelleen z. Ylikuormitus Jos ikkunoita käytetään toistuvasti lyhyin aikavälein, niiden käyttö katkaistaan joksikin aikaa. Sähkötoimisten ikkunoiden alustaminen Jos ikkunoita ei voida avata automaattisesti (esim. akun irtikytkemisen jälkeen), aktivoi ikkunan elektroniikka seuraavasti: 1. Sulje ovet. 2. Kytke sytytysvirta. 3. Sulje ikkuna kokonaan ja vedä katkaisimesta vielä 2 sekuntia. 4. Toista kaikkien ikkunoiden kohdalla. Takalasin lämmitys Käytetään painamalla painiketta Ü. Lämmitys toimii moottorin käydessä ja kytkeytyy automaattisesti pois toiminnasta lyhyen ajan kuluttua. Häikäisysuojat Häikäisysuojat voidaan kääntää alas tai sivulle suojaamaan sivuikkunasta tulevalta häikäisyltä. Jos häikäisysuojissa on peilit, niiden suojusten on oltava kiinni ajon aikana.

38 36 Avaimet, ovet ja ikkunat Katto Kattoluukku 9 Varoitus Ole varovainen käyttäessäsi kattoluukkua. Loukkaantumisvaara erityisesti lapsille. Tarkkaile liikkuvia osia huolellisesti käyttäessäsi niitä. Varmista, että ikkunoiden väliin ei jää mitään puristuksiin. Kattoluukkua voidaan käyttää sytytysvirran ollessa kytkettynä, 10 minuutin sisällä sytytysvirran katkaisemisesta lukien. Sytytysvirran katkaisun jälkeen kattoluukkua ei voida käyttää, kun etuovi on avattu. Avaa tai sulje Paina p tai r kevyesti ensimmäiseen pykälään asti: kattoluukkua avataan tai suljetaan niin kauan kuin katkaisinta käytetään. Paina p tai r lujasti toiseen pykälään asti ja vapauta: kattoluukku avataan tai suljetaan automaattisesti turvatoiminnon ollessa toiminnassa. Pysäytä liike käyttämällä katkaisinta vielä kerran. Nosta tai sulje Paina q tai r: kattoluukkua nostetaan tai suljetaan automaattisesti. Aurinkosuojarullaverho Aurinkosuojarullaverhoa käytetään manuaalisesti. Sulje tai avaa aurinkosuojarullaverho liu'uttamalla sitä. Kun kattoluukku on auki, aurinkosuojarullaverho on aina avoinna. Yleisiä vinkkejä Turvatoiminto Jos kattoluukku kohtaa vastusta automaattisen sulkeutumisen aikana, se pysäytetään heti ja avataan uudelleen. Turvatoiminnon ohittaminen Jos pakkanen tms. aiheuttaa sulkemisvaikeuksia, pidä katkaisinta r painettuna toiseen pykälään asti. Kattoluukku sulkeutuu ilman turvatoimintoa. Keskeytä liike vapauttamalla katkaisin. Alustus virtakatkoksen jälkeen Virtakatkoksen jälkeen kattoluukkua voidaan ehkä avata vain rajallisesti. Pyydä korjaamoa alustamaan järjestelmä.

39 Istuimet, turvajärjestelmät 37 Istuimet, turvajärjestelmät Pääntuet Etuistuimet Takaistuimet Turvavyöt Turvatyynyjärjestelmä Lasten turvaistuimet Pääntuet Asento 9 Varoitus Aja ainoastaan pääntuen ollessa oikein säädetty. Etuistuinten pääntuet Korkeuden säätö Vedä pääntukea ylöspäin. Siirrä alaspäin painamalla salpaa ja työntämällä pääntukea alaspäin. Pääntuen yläosan tulee olla pään yläosan korkeudella. Ellei tämä ole mahdollista, pitkille henkilöille pääntuki tulee asettaa ylimpään ja pienikokoiselle alimpaan asentoonsa.

40 38 Istuimet, turvajärjestelmät Takaistuinten pääntuet Korkeuden säätö Etuistuimet Istuimen asento 9 Varoitus Aja ainoastaan istuinten ollessa oikein säädetyt. Vaakasäätö Säädä vaakasuunnassa vetämällä pääntukea eteenpäin ja lukitse se johonkin kolmesta asennosta. Palauta se takimmaiseen asentoon vetämällä kokonaan eteen ja vapauttamalla. Vedä pääntukea ylöspäin. Siirrä alaspäin painamalla salpaa ja työntämällä pääntukea alaspäin. Työnnä takamus mahdollisimman syvälle selkänojaa vasten. Etäisyyden polkimiin tulee olla sellainen, että jalat ovat pienessä kulmassa polkimia painettaessa. Siirrä etumatkustajan istuin mahdollisimman kauas taakse.

41 Istuimet, turvajärjestelmät 39 Työnnä olkapäät mahdollisimman syvälle selkänojaa vasten. Säädä selkänojan kallistus niin, että ulotut ohjauspyörään hyvin käsien ollessa pienessä kulmassa. Ohjauspyörää pyöritettäessä olkapäiden kosketuksen selkänojaan on säilyttävä. Selkänojaa ei saa kallistaa liian taakse. Suurin suositeltava kallistuskulma on n. 25. Ohjauspyörän säätö Säädä istuinkorkeus siten, että sinulla on esteetön näkyvyys joka suuntaan ja kaikkiin mittareihin. Pään ja kattoverhouksen väliin tulee jäädä vähintään käden leveyden verran vapaata tilaa. Reisien tulee levätä istuimella ilman painetta. Pääntukien säätö Turvavöiden korkeuden säätö Istuimen säätö 9 Vaara Istu vähintään 25 cm:n päässä ohjauspyörästä, jotta turvatyyny voi laueta turvallisesti. 9 Varoitus Älä milloinkaan säädä istuimia ajon aikana. Ne saattavat silloin liikkua hallitsemattomasti. Istuimen sijoitus Vedä kahvasta, siirrä istuinta, vapauta kahva. Istuinten selkänojat Vedä kahvasta, säädä kallistus ja vapauta kahva. Anna istuimen lukittua kuuluvasti.

42 40 Istuimet, turvajärjestelmät Istuinkorkeus Vaakasäätö Lämmitys Vivun pumppausliike ylöspäin = istuin nousee alaspäin = istuin laskee Kyynärnoja Kyynärnoja etuistuinten välissä Paina painiketta ja käännä kyynärnoja ylöspäin. Aukaistussa kyynärnojassa on säilytyslokero. Liu'uta kyynärnojaa painamalla vivusta. Aktivoi etuistuimen lämmitys painamalla painiketta ß lämpötilan säätimessä (vasen istuin) tai puhallinnopeuden säätimessä (oikea istuin) kerran tai useamman kerran sytytysvirran ollessa kytketty. Painikkeen LEDvalojen määrä ilmoittaa asetuksen. Jos jollakulla autossa olijoista on herkkä iho, emme suosittele suurimman lämmitystehon käyttöä jatkuvasti. Istuinlämmitys toimii moottorin käydessä ja Autostop-toiminnon aikana. Stop-start-järjestelmä

43 Istuimet, turvajärjestelmät 41 Takaistuimet Kyynärnoja Käännä kyynärnoja alas vetämällä hihnasta. Alas käännetyssä kyynärnojassa on juomanpidin. Turvavyöt Vyöt lukkiutuvat matkustajien suojaamiseksi, kun autoa kiihdytetään tai jarrutetaan voimakkaasti. 9 Varoitus Kiinnitä turvavyö aina ennen ajoon lähtöä. Henkilöt, jotka eivät käytä turvavyötä, vaarantavat paitsi oman, myös muiden autossa olijoiden turvallisuuden onnettomuustilanteessa. Turvavyöt on tarkoitettu vain yhden henkilön käytettäviksi kerrallaan. Lasten turvajärjestelmä Turvavyöjärjestelmän kaikki osat on tarkastettava ajoittain vaurioiden, epäpuhtauksien ja toiminnan suhteen. Vaurioituneet osat on vaihdatettava. Kolarin jälkeen turvavyöt ja lauenneet turvavyönkiristimet on vaihdatettava korjaamolla. Huomautus Varmista, että kengät tai teräväreunaiset esineet eivät ole vaurioittaneet vöitä ja että ne eivät ole jääneet puristuksiin. Turvavyökeloihin ei saa päästä likaa. Turvavyömuistutin X Turvavyön voiman rajoittimet Etuistuimilla ne vähentävät kehoon törmäyksessä kohdistuvaa kuormitusta vapauttamalla vyötä asteittain.

44 42 Istuimet, turvajärjestelmät Turvavyön kiristimet Etuistuinten turvavyöt kiristetään etuja takatörmäyksissä tietystä törmäysvoimasta alkaen. 9 Varoitus Turvavyöjärjestelmien epäasianmukaisesta käsittelystä (esim. vöiden tai vyölukkojen irrotuksesta tai asennuksesta) voi seurata turvavyönkiristimien laukeaminen ja loukkaantumisvaara. Turvavyönkiristinten lauettua merkkivalo v palaa Vaihdata lauenneet turvavyönkiristimet korjaamolla. Turvavyönkiristimet laukeavat vain kerran. Huomautus Älä kiinnitä tai asenna lisävarusteita tai muita esineitä, jotka saattavat häiritä turvavyönkiristimien toimintaa. Turvavyönkiristimien osiin ei saa tehdä muutoksia, koska muutoin auton tyyppihyväksyntä mitätöityy. Kolmipisteturvavyö Kiinnitys Vedä vyö kelalta, vie se kiertymättömänä vartalon yli ja työnnä lukkokieleke vyölukkoon. Kiristä lantiovyötä ajon aikana usein vetämällä olkavyöstä. Turvavyömuistutin Löysät ja paksut vaatteet haittaavat vyön tiukkaa kiinnittymistä. Älä jätä mitään esineitä, esim. käsilaukkua tai matkapuhelinta, vyön ja vartalon väliin. 9 Varoitus Vyötä ei saa viedä vaatteiden taskuissa olevien esineiden yli.

45 Istuimet, turvajärjestelmät 43 Korkeuden säätö Irrottaminen 1. Vedä vyötä hieman ulospäin. 2. Paina painiketta. 3. Säädä korkeus ja lukitse. Säädä korkeus niin, että vyö kulkee olkapään yli. Se ei saa kulkea kaulan eikä olkavarren yli. Turvavyötä ei saa säätää ajon aikana. Vyö avataan painamalla lukon punaista nappia. Takaistuinten turvavyöt Takaistuimen keskipaikan kolmipisteturvavyö voidaan vetää ulos kelaltaan vain selkänojan ollessa takimmaisessa asennossa.

46 44 Istuimet, turvajärjestelmät Turvavyön käyttö raskauden aikana 9 Varoitus Lantiovyön tulee kulkea lantion yli mahdollisimman alhaalla, jotta alavatsaan ei kohdistu painetta. Turvatyynyjärjestelmä Turvatyynyjärjestelmä koostuu useasta erillisestä järjestelmästä. Turvatyynyt täyttyvät törmäystilanteessa millisekunneissa. Se tyhjenee myös niin nopeasti, että sitä ei onnettomuuden tapahtuessa usein havaitsekaan. 9 Varoitus Järjestelmät voivat laueta odottamatta, jos niitä on käsitelty asiantuntemattomasti. Huomautus Keskikonsolin alueella sijaitsee turvatyynyjärjestelmän ja turvavyönkiristinten ohjauselektroniikka. Sinne ei saa panna mitään magneettisia esineitä. Älä kiinnitä mitään turvatyynyjen kansiin äläkä peitä niitä millään muulla materiaalilla. Kukin turvatyyny laukeaa vain kerran. Vaihdata lauenneet turvatyynyt korjaamolla. Turvatyynyjärjestelmään ei saa tehdä muutoksia, koska muutoin auton tyyppihyväksyntä mitätöityy. Jos turvatyyny laukeaa, ohjauspyörän, kojelaudan, kaikkien sisäverhousten, ovien tiivisteiden ja kahvojen sekä istuimien irrotustyöt on annettava korjaamon suoritettaviksi. Turvatyynyjärjestelmän merkkivalo v Etuturvatyynyjen järjestelmä Etuturvatyynyjärjestelmä käsittää yhden turvatyynyn ohjauspyörässä ja toisen kojelaudassa matkustajan puolella. Ne tunnistaa sanasta AIRBAG. Etuturvatyynyjärjestelmä laukeaa törmäyksessä tietystä törmäysvoimasta alkaen. Sytytysvirran on oltava kytkettynä.

47 Istuimet, turvajärjestelmät 45 Sivuturvatyynyjen järjestelmä Edessä istuvien liike eteenpäin hidastuu, jolloin ylävartalon ja pään loukkaantumisriski pienenee huomattavasti. 9 Varoitus Suojaus on optimaalinen vain oikeassa istuma-asennossa Turvatyynyjen paisunta-alueella ei saa olla ruumiinosia eikä esineitä. Turvavyön on oltava oikein kiinnitetty. Vain tällöin turvatyynyn suojausvaikutus toimii. Sivuturvatyynyjärjestelmä käsittää kummankin etuistuimen selkänojassa sijaitsevat turvatyynyt. Ne tunnistaa sanasta AIRBAG. Sivuturvatyynyt laukeavat törmäyksessä tietystä törmäysvoimasta alkaen. Sytytysvirran on oltava kytkettynä. Ylävartalon ja lantion loukkaantumisriski sivutörmäyksessä pienenee huomattavasti. 9 Varoitus Turvatyynyjen paisunta-alueella ei saa olla ruumiinosia eikä esineitä. Huomautus Käytä vain autoosi hyväksyttyjä istuinpäällisiä. Turvatyynyjä ei saa peittää.

48 46 Istuimet, turvajärjestelmät Turvatyynyverhojen järjestelmä Turvatyynyjen poiskytkentä Etumatkustajan istuimen etu- ja sivuturvatyynyt on poistettava käytöstä, jos istuimelle aiotaan asentaa lasten turvajärjestelmä. Turvatyynyverhot, turvavyönkiristimet ja kaikki kuljettajan turvatyynyt pysyvät käyttövalmiudessa. Turvatyynyverhojärjestelmä käsittää kattokehyksessä molemmilla puolilla sijaitsevat turvatyynyt. Ne tunnistaa kattopilarien sanasta AIRBAG. Turvatyynyverhot laukeavat törmäyksessä tietystä törmäysvoimasta alkaen. Sytytysvirran on oltava kytkettynä. Täten pään loukkaantumisriski sivutörmäyksessä pienenee huomattavasti. 9 Varoitus Turvatyynyjen paisunta-alueella ei saa olla ruumiinosia eikä esineitä. Kattokehyksen tartuntakahvoissa oleviin koukkuihin saa ripustaa vain kevyitä vaatteita ilman vaateripustimia. Koukkuihin ripustettujen vaatteiden taskuissa ei saa olla mitään esineitä. Etumatkustajan turvatyynyt voidaan poistaa käytöstä kojelaudan päädyssä olevalla katkaisimella, joka näkyy etumatkustajan oven ollessa auki.

49 Istuimet, turvajärjestelmät 47 9 Varoitus Poista etumatkustajan istuimen turvatyynyt käytöstä, kun istuimella istuu lapsi. Aktivoi etumatkustajan istuimen turvatyynyt, kun istuimella istuu aikuinen. Valitse asento virta-avaimella: Woff = etumatkustajan turvatyynyt ovat poissa käytöstä eivätkä laukea törmäyksessä. Merkkivalo Woff palaa jatkuvasti. Lasten turvajärjestelmä voidaan asentaa taulukon Lastenistuimen asennuspaikat mukaisesti Von = etumatkustajan turvatyynyt ovat käytössä. Lastenistuimia ei voida kiinnittää istuimelle. Niin kauan kuin merkkivalo Woff ei pala, etumatkustajan istuimen turvatyynyt laukeavat törmäyksessä. Muuta tilaa vain auton ollessa pysäytetty ja sytytysvirran katkaistu. Tila pysyy samana seuraavaan muutokseen asti. Turvatyynyn poiskytkennän merkkivalo Lasten turvaistuimet Lasten turvajärjestelmät Suosittelemme GM:n lasten turvajärjestelmän käyttämistä, koska se on nimenomaisesti räätälöity autoosi. Käytettäessä lasten turvajärjestelmää on huomioitava seuraavassa luetellut ja järjestelmän mukana toimitetut käyttö- ja asennusohjeet. Noudata aina paikallisia ja maakohtaisia määräyksiä. Monissa maissa on lasten turvajärjestelmien käyttö tietyillä istuimilla kiellettyä. 9 Varoitus Käytettäessä lasten turvajärjestelmää etumatkustajan istuimella ko. istuimen turvatyynyjärjestelmät on

50 48 Istuimet, turvajärjestelmät poistettava käytöstä. Jos näin ei tehdä, turvatyynyjen laukeaminen aiheuttaa lapselle hengenvaaran. Tämä koskee etenkin etumatkustajan istuimelle selkä menosuuntaan asennettuja lastenistuimia. Turvatyynyn poistaminen käytöstä Oikean järjestelmän valinta Takaistuimet ovat paras paikka lasten turvajärjestelmän asentamiseen. Lapsia tulee kuljettaa autossa selkä menosuuntaan niin kauan kuin mahdollista. Tämä varmistaa, että lapsen edelleen hyvin heikko selkäranka ei joudu mahdollisessa onnettomuustilanteessa niin kovan rasituksen kohteeksi. Soveltuvia turvajärjestelmiä ovat sellaiset, jotka täyttävät normin ECE tai ECE vaatimukset. Tarkista lasten turvaistuimien pakollista käyttöä koskevat paikalliset lait ja säädökset. Älä koskaan pidä lasta sylissäsi matkustaessanne autossa. Törmäyksessä lapsesta tulee liian raskas pideltäväksi paikallaan. Kuljettaessasi lapsia käytä lapsen painoon sopivia turvavarusteita. Tarkista, että asennettava turvajärjestelmä on yhteensopiva auton tyypin kanssa. Varmista, että lasten turvajärjestelmä on asennettu autoon oikealle paikalle. Lapset saavat nousta autoon ja poistua autosta vain siltä auton puolelta, joka on poispäin liikenteestä. Kun lasten turvajärjestelmää ei käytetä, kiinnitä istuin turvavyöllä tai poista se autosta. Huomautus Älä kiinnitä mitään lasten turvaistuimiin äläkä peitä niitä millään muulla materiaalilla. Kaikki onnettomuudessa rasituksen alaisiksi joutuneet lasten turvaistuimet on vaihdettava. Varmista, että vauvat ja lapset istuvat takaistuimella lasten turvajärjestelmissä. Siihen asti kun lapset voivat käyttää turvavöitä, valitse sopiva turvajärjestelmä lapsen iän mukaan ja varmista, että lapsi käyttää sitä. Katso kyseisen lasten turvajärjestelmän ohjeita.

51 Istuimet, turvajärjestelmät 49 Lastenistuimen asennuspaikat Sallitut lasten turvajärjestelmän kiinnitysmahdollisuudet Paino- tai ikäluokka Ryhmä 0: enintään 10 kg tai n. 10 kk Ryhmä 0+: enintään 13 kg tai n. 2 vuotta Ryhmä I: 9 18 kg tai n. 8 kk 4 vuotta Ryhmä II: kg tai n. 3 7 vuotta Ryhmä III: kg tai n vuotta Etumatkustajan istuimella turvatyyny toimintavalmiudessa turvatyyny ei toimintavalmiudessa Takapenkin ulkopaikoilla X U 1 U 2 U X U 1 U 2 U X U 1 U 2 U X X U U X X U U Takapenkin keskipaikalla 1 = Sallittu, jos etumatkustajan istuimen turvatyynyt on poistettu käytöstä. Kiinnitettäessä lasten turvajärjestelmää kolmipisteturvavyöllä istuimen korkeus on säädettävä ylimpään asentoon. Varmista, että auton turvavyö kulkee yläkiinnityspisteen etupuolelta. 2 = Saatavana ISOFIX- ja Top-Tether-kiinnityskaarilla varustettu istuin. U = Yleiskelpoinen kolmipisteturvavyön yhteydessä. X = Tässä painoluokassa ei saa käyttää lasten turvajärjestelmää.

52 50 Istuimet, turvajärjestelmät Sallitut lasten ISOFIX-turvajärjestelmän kiinnitysmahdollisuudet Painoluokka Kokoluokka Kiinnitys Etumatkustajan istuimella Takapenkin ulkopaikoilla Ryhmä 0: enintään 10 kg E ISO/R1 X IL 1 X Ryhmä 0+: enintään 13 kg E ISO/R1 X IL 1 X D ISO/R2 X IL 1 X C ISO/R3 X IL 1 X Ryhmä I: 9 18 kg D ISO/R2 X IL 1 X C ISO/R3 X IL 1 X B ISO/F2 X IL, IUF X B1 ISO/F2X X IL, IUF X A ISO/F3 X IL, IUF X Takapenkin keskipaikalla IL = Soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" ISOFIX-kiinnitysjärjestelmille. ISOFIX-kiinnitysjärjestelmän on oltava hyväksytty kyseiseen autotyyppiin. IUF = Soveltuu kasvot eteenpäin asennettaville yleiskelpoisille ISOFIX-turvaistuimille, jotka on hyväksytty käytettäviksi tässä painoluokassa. X = Tähän painoluokkaan ei ole saatavana hyväksyttyjä ISOFIX-turvajärjestelmiä. 1 = Siirrä etuistuin etummaiseen asentoonsa tai siirrä eteenpäin, kunnes lasten turvajärjestelmä ei enää kosketa etuistuimen selkänojaa.

53 Istuimet, turvajärjestelmät 51 ISOFIX-kokoluokka ja kiinnitys A ISO/F3 = Kasvot menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat painoluokan 9 18 kg yläpäässä. B ISO/F2 = Kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9 18 kg. B1 ISO/F2X = Kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9 18 kg. C ISO/R3 = Selkä menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat enintään 13 kg:n painoluokan yläpäässä. D ISO/R2 = Selkä menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille enintään 13 kg:n painoluokassa. E - ISO/R1 = Selkä menosuuntaan asennettava lasten turvajärjestelmä pienille lapsille enintään 13 kg:n painoluokassa.

54 52 Istuimet, turvajärjestelmät Lasten Isofixturvajärjestelmät Lasten Top-Tetherturvajärjestelmät Top-Tether-kiinnityssilmukat on merkitty : -symboleilla tavaratilan suojaan. Kiinnitä autoa varten hyväksytyt lasten ISOFIX-turvajärjestelmät ISOFIXkiinnityskaariin. Erityiset lasten ISOFIX-turvajärjestelmien sijainnit on merkitty taulukkoon merkinnällä IL. ISOFIX-kiinnityskaaret on merkitty selkänojaan kiinnitetyllä kilvellä. Avaa tarvittavan kiinnityssilmukan läppä, jossa on turvaistuinsymboli. Kiinnitä ISOFIX-kiinnityksen lisäksi Top-tether-hihna Top-tether-kiinnityssilmukoihin. Sen vyön tulee tällöin kulkea pääntuen johdetankojen välistä. Yleiskelpoiset lasten ISOFIX-turvajärjestelmien sijainnit on merkitty taulukkoon merkinnällä IUF.

55 Säilytys 53 Säilytys Säilytystilat Tavaratila Kattotelinejärjestelmä Lastaustietoa Säilytystilat 9 Varoitus Älä säilytä raskaita tai teräviä esineitä säilytystiloissa. Muuten säilytystilan kansi saattaa avautua äkkijarrutuksen, äkillisen käännöksen tai onnettomuuden yhteydessä ja auton matkustajat voivat saada vammoja lentävistä esineistä. Kojelaudan säilytyslokero Säilytyslokero kojelaudan päällä Vedä kahvasta kääntääksesi kannen ylös.

56 54 Säilytys Säilytyslokero valokytkimen alapuolella Käsinelokero Mukinpitimet Vedä kahvasta avataksesi lokeron. Avaa vetämällä kahvasta. Käsinelokero voidaan lukita auton avaimella. 9 Varoitus Loukkaantumisvaaran vähentämiseksi onnettomuuden tai äkkipysähdyksen yhteydessä käsinelokeron luukku on aina pidettävä kiinni ajon aikana. Mukinpitimet sijaitsevat keskikonsolissa.

57 Säilytys 55 Myös alas käännetyssä takakyynärnojassa on juomanpitimet. Aurinkolasikotelo Kyynärnojan säilytystila Etukyynärnojan säilytystila Tavaratila Takaistuinten selkänojien kääntäminen alas Takaselkänoja on jaettu kahteen osaan. Molemmat osat voidaan kääntää alas. Paina pääntuet alas painamalla salpaa. Käännä takakyynärnoja ylös. Avaa kääntämällä kansi alas. Älä sijoita aurinkolasikoteloon painavia esineitä. Paina vipua liu'uttaaksesi ja kääntääksesi kyynärnojan ylös. Vedä vapautusvivusta toisella tai molemmilla puolilla ja käännä selkänojat alas istuintyynyille.

58 56 Säilytys Ennen kuin käännät istuinten selkänojat ylös, aseta ulompien istuinpaikkojen turvavyöt vyönohjaimiin. Aseta kaikki turvavyöt aukkoihinsa, jos ne eivät kelaudu automaattisesti. Keskimmäisen takaistuinpaikan turvavyö saattaa lukkiutua, kun nostat istuimen selkänojan. Jos näin tapahtuu, anna vyön palata koko matka takaisin ja aloita alusta. Älä koskaan kallista selkänojaa, kun keskimmäisen takaistuinpaikan turvavyö on kiinnitettynä solkeen tai vedettynä ulos. Laukkukoukku Takasäilytystila Farmarissa on säilytyslokero takaistuinten takana. Säilytyslokeron irrottaminen Käännä selkänojat pystyasentoon ja poista turvavyöt ohjaimista. Lukitse selkänojat paikoilleen työntämällä niitä yläosasta, kunnes ne lukittuvat kuuluvasti. Vedä selkänojia eteenpäin varmistaaksesi oikean lukittumisen. Selkänojat on lukittu vain silloin, kun punaiset merkinnät molemmilla puolilla lähellä vapautusvipua eivät ole näkyvissä. Käytä laukkukoukkua vain kevyitä esineitä varten. Työnnä säilytyslokeroa ylöspäin sen irrottamiseksi Vedä säilytyslokeroa taaksepäin ja irrota se. Säilytyslokeron asentaminen Kiinnitä säilytyslokero takimmaisiin sivuohjaimiin ja käännä alaspäin.

59 Säilytys 57 Tavaratilan suoja Älä aseta esineitä suojan päälle. Suojan avaaminen 5-ovinen viistoperä Irrottaminen Irrota kiinnityshihnat takaluukusta. Nosta suojusta takaa ja työnnä sitä ylöspäin edestä. Irrota kansi. Kiinnittäminen Kiinnitä suoja sivuohjaimiin ja käännä alaspäin. Kiinnitä kiinnityshihnat takaluukkuun. Farmarimalli Suojan sulkeminen Vedä suojaa kahvan avulla takaosaa kohti, kunnes se kiinnittyy sivukiinnikkeisiin. Vedä suojuksen päässä olevaa kahvaa taakse ja alaspäin. Se kelautuu automaattisesti.

60 58 Säilytys Suojus yläasennossa Suojan irrotus Tavaratilan lattian suojalevy Tavaratilan lattian suojalevy, farmari Paina suojan päässä oleva kahva alas. Suojuksen takaosa ohjataan automaattisesti ylöspäin. Avaa tavaratilan suoja. Paina salpaa sisäänpäin ja nosta suojus. Irrota kansi. Suojan asennus Aseta suojus sivupitimeen. Paina suojuksen toisessa reunassa oleva salpa sisään ja pidä sitä tässä asennossa. Laske suojus alas ja anna salvan lukkiutua. Avaa takalattian suojuksen lukitus työntämällä kumpaakin salpaa sisäänpäin. Nosta suojus vetämällä kahvasta. Käännä suojus ja aseta se takaistuinten taakse.

61 Säilytys 59 Kiinnityssilmukat Asennus Takaistuinten takana Etuistuinten takana Kuormankiinnityslenkkien avulla estetään esineiden liukuminen. Kuormankiinnityslenkkeihin kiinnitetään esim. kiinnityshihnat tai tavaraverkko. Turvaverkko Farmariin on saatavana turvaverkko, joka voidaan asentaa takaistuinten taakse, tai etuistuinten taakse, jos takaistuimien selkänojat ovat käännettyinä etuistuinten taakse. Henkilöiden kuljettaminen turvaverkon takana on kielletty. Kiinnitä alempi koukku aukko taaksepäin suunnattuna sivuseinän oikealla ja vasemmalla puolella oleviin silmukoihin. Voit säätää turvaverkon hihnan pituutta kiinnittämällä ylemmän koukun hihnan silmukoihin. Pidä hihna kireällä tangon asennuksen aikana. Kiinnitä hihna takaistuimen tyynyn alla oleviin silmukoihin. Käännä selkänojat eteen. Siirrä etuistuimia eteenpäin tarvittaessa verkon löysäämiseksi.

62 60 Säilytys Tangon asennus Varoituskolmio 4-ovinen Farmarimalli Kattokehyksessä on kaksi asennuskoloa: aseta verkon tanko toisella puolella koloon ja lukitse, paina tankoa kokoon, aseta toisella puolella koloon ja lukitse. Tavaratila Irrotus Irrota turvaverkon tangot kattokehyksen kannattimista. Irrota hihnat silmukoista. Rullaa verkko ylös ja kiinnitä se hihnalla. Irrotettua turvaverkkoa voi säilyttää takalattian suojuksen alla Kiinnitä varoituskolmio tarranauhalla. 5-ovinen viistoperä Säilytä varoituskolmiota takalattian peitteen alla olevassa säilytyslokerossa. Taita hihnat alas. Säilytä varoituskolmiota hihnojen takana olevassa tilassa takaluukun sisäpuolella.

63 Säilytys 61 Ensiapupakkaus 4-ovinen Farmarimalli Kattotelinejärjestelmä Kattoteline Turvallisuussyistä ja kattovaurioiden välttämiseksi suosittelemme automalliin hyväksytyn kattotelineen käyttöä. Noudata kattotelineen käyttöohjetta. Poista kattoteline, kun sitä ei tarvita. Säilytä ensiapupakkausta verkossa tavaratilan oikealla puolella. 5-ovinen viistoperä Säilytä ensiapupakkausta takalattian peitteen alla olevassa säilytyslokerossa. Taita hihna alas. Säilytä ensiapupakkausta takaluukun sisäpuolella hihnalla kiinnitettynä.

64 62 Säilytys Lastaustietoa Raskaat esineet tulee asettaa tavaratilassa takaistuinten selkänojien taakse. Varmista, että selkänojat on lukittu pitävästi. Jos teet kuormasta pinon, aseta raskaat esineet pinon alimmaisiksi. Kiinnitä tavarat kuormankiinnityslenkkeihin sidotuilla kiinnityshihnoilla Esineet tulee aina kiinnittää paikalleen, jotta ne eivät liiku tavaratilassa. Kun kuljetat esineitä tavaratilassa, takaistuinten selkänojat eivät saa olla eteenpäin kallistettuina. Kuorman korkeus ei saa ylittää selkänojien yläreunaa. Älä aseta mitään esineitä tavaratilan suojan tai kojelaudan päälle, älä peitä kojelaudan yläosassa olevaa tunnistinta. Kuorma ei saa estää polkimien, seisontajarrun eikä vaihdevivun käyttöä eikä estää kuljettajan liikkeitä. Sisätilassa ei saa säilyttää irrallisia esineitä. Älä aja takaluukun ollessa auki. Kantavuus on auton sallitun kokonaismassan (ks. tyyppikilpi 3 291) ja omamassan erotus. Laske oman autosi omamassa sivun 3 3 Massat-taulukossa. Omamassa sisältää kuljettajan (68 kg), matkatavaran (7 kg) ja kaikkien nesteiden (säiliön 90 %:n täyttöaste) painon. Erikois- ja lisävarusteet nostavat omamassaa. Kattokuorma lisää herkkyyttä sivutuulelle ja heikentää ajo-ominaisuuksia painopisteen siirtyessä ylemmäksi. Jaa kuorma tasaisesti ja kiinnitä se hihnoilla siten, ettei se pääse liikkumaan. Sovita rengaspaineet ja ajonopeus kuormitukseen. Tarkasta kiinnityksen pitävyys usein ja kiristä tarvittaessa. Suurin sallittu ajonopeus on 120 km/h.

65 Mittarit ja käyttölaitteet 63 Mittarit ja käyttölaitteet Käyttölaitteet Varoitusvalot, mittarit ja ilmaisimet Tietonäytöt Auton viestit Ajotietokone Auton räätälöinti Käyttölaitteet Ohjauspyörän säätö Ohjauspyörän kaukoohjaus Vapauta vipu, säädä ohjauspyörä, lukitse vipu ja varmista, että se lukittuu täysin. Älä säädä ohjauspyörää, ellei auto ole paikallaan. Infotainment-järjestelmää ja vakionopeussäädintä voidaan käyttää ohjauspyörästä. Katso lisätietoja Infotainment-ohjekirjasta tai Infotainment-järjestelmäosasta. Vakionopeussäädin

66 64 Mittarit ja käyttölaitteet Äänitorvi Tuulilasin pyyhin-/ pesulaite Tuulilasinpyyhkimet Säädettävä pyyhintäväli Paina j. 2 = nopea 1 = hidas P = viivepyyhintä = pois Kertapyyhkäisy, kun tuulilasinpyyhkimet eivät ole päällä: paina vipua alaspäin. Älä kytke päälle lasin ollessa jäässä. Kytke pois pesulinjoilla. Pyyhinvipu asennossa P. Säädä haluamasi pyyhintäväli säätöpyörällä: lyhyt = käännä säätöpyörää väli pitkä väli ylöspäin = käännä säätöpyörää alaspäin

67 Mittarit ja käyttölaitteet 65 Pyyhinautomatiikka sadetunnistimella Sadetunnistimen säädettävä herkkyys P = Pyyhinautomatiikka sadetunnistimella Sadetunnistin havaitsee tuulilasilla olevan veden määrän ja ohjaa automaattisesti tuulilasinpyyhkimien taajuutta. Sadetunnistimen käyttötilan aktivoinnin tai sadetunnistimen herkkyyden säädön jälkeen uusi asetus vahvistetaan yhdellä pyyhkäisyllä. Säädä herkkyys säätöpyörällä: pieni = käännä säätöpyörää herkkyys alaspäin suuri = käännä säätöpyörää herkkyys ylöspäin Pidä tunnistin puhtaana pölystä, liasta ja jäästä. Tuulilasin pesulaite

68 66 Mittarit ja käyttölaitteet Paina vipua. Pesunestettä suihkuaa laseille ja pyyhkimet pyyhkäisevät muutaman kerran. Takalasin pyyhin/pesulaite Takalasin pesulaite poistetaan käytöstä, kun neste on vähissä. Ulkolämpötila Käynnistä takalasin pyyhin painamalla keinukytkintä: yläasento = jatkuva toiminta ala-asento = jaksottainen toiminta keskiasento = pois Paina vipua. Takalasille suihkutetaan pesunestettä ja pyyhin pyyhkäisee muutaman kerran. Älä käytä tätä toimintoa takalasin ollessa jäässä. Kytke pois pesulinjoilla. Takalasin pyyhin kytkeytyy automaattisesti päälle, kun tuulilasinpyyhkimet ovat kytkettyinä ja peruutusvaihde kytketään. Tämän toiminnon päälle- tai poiskytkentää voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Lämpötilan lasku näkyy heti, lämpötilan nousu viiveen jälkeen. 9 Varoitus Jo lämpötilan ollessa näytön mukaan muutamia asteita 0 C:n yläpuolella tien pinta voi olla jäässä.

69 Mittarit ja käyttölaitteet 67 Kello Kellonaika ja päivämäärä näytetään infonäytössä. Kellonajan ja päivämäärän asetus Paina CONFIG-painiketta. Valikko Asetukset avautuu näyttöön. Valitse Aika Päiväys. Auton räätälöinti Virtapistokkeet Vääräntyyppinen pistoke voi vaurioittaa pistorasiaa. Stop-start-järjestelmä Savukkeensytytin Ajan ja päivämäärän asetuksia voidaan säätää. Katso lisätietoa infotainmentjärjestelmän ohjekirjasta. 12 voltin virtapistorasia sijaitsee takalattiakonsolissa. Farmarimalli: 12 voltin virtapistoke sijaitsee tavaratilan vasemmassa sivuseinässä. Suurin tehonkulutus ei saa ylittää 120 wattia. Kun sytytysvirta on katkaistu, virtapistoke on poissa käytöstä. Lisäksi virtapistoke poistetaan käytöstä, mikäli akkujännite on alhainen. Pistorasioihin ei saa kytkeä mitään virtaa antavaa laitetta, kuten laturia tai akkua. Savukkeensytytin sijaitsee etulattiakonsolissa. Paina savukkeensytytin pohjaan. Sytytin kytkeytyy automaattisesti pois päältä käyttövalmiiksi kuumennuttuaan. Vedä sytytin ulos.

70 68 Mittarit ja käyttölaitteet Huomio Käytä tätä liitäntää vain savukkeensytyttimiä varten. Varoitusvalot, mittarit ja ilmaisimet Nopeusmittari Huomio Toiminnassa olevan savukkeensytyttimen holkki voi kuumentua voimakkaasti. Älä kosketa savukkeensytyttimen holkkia äläkä anna lasten käyttää savukkeensytytintä tai leikkiä sillä. Kuuma metalli voi aiheuttaa loukkaantumisia ja vaurioita autolle tai muulle omaisuudelle. Tuhkakupit Huomio Vain tuhkaa varten - ei palaville jätteille. Siirrettävä tuhkakuppi voidaan asettaa mukinpitimiin. Avaa kansi käyttääksesi tuhkakuppia. Ilmoittaa ajonopeuden.

71 Mittarit ja käyttölaitteet 69 Matkamittari Kierroslukumittari Polttoainemittari Näyttää autolla ajetun kokonaismatkan alarivillä. Osamatkamittari Näyttää nollauksen jälkeen tallennetun etäisyyden ylärivillä (enimmäisarvo 1999,9). Kun tallennettu etäisyys on 1999,9, osamatkamittari näyttää automaattisesti 0 ilman nollausta. Nollaa painamalla nollauspainiketta muutama sekunti, kun sytytysvirta on kytketty. Näyttää moottorin kierrosluvun kierroksina minuutissa. Käytä kaikilla vaihteilla mahdollisuuksien mukaan alhaista käyntinopeutta. Huomio Neulan ollessa varoituskentässä on suurin sallittu käyntinopeus ylitetty. Moottori on vaarassa. Näyttää polttoainesäiliössä olevan polttoaineen määrän. Merkkivalo i palaa, jos polttoaineen määrä säiliössä on alhainen. Tankkaa välittömästi. Älä aja säiliötä tyhjäksi. Säiliössä olevan polttoaineen takia koko polttoainesäiliön tilavuuden mukaista määrää ei ehkä voida tankata.

72 70 Mittarit ja käyttölaitteet Moottorin jäähdytysnesteen lämpömittari Näyttää jäähdytysnesteen lämpötilan. vasen alue = moottori ei ole vielä toimintalämpötilassa keskialue = normaali toi oikeanpuoleinen alue mintalämpötila = lämpötila liian korkea Huomio Jos moottorin jäähdytysnesteen lämpötila on liian korkea, pysäytä auto ja sammuta moottori. Moottori on vaarassa. Tarkasta jäähdytysnesteen määrä. Huoltonäyttö Moottoriöljyn käyttöiän valvonta dieselmoottoreissa Koska moottoriöljy tulee vaihtaa Autossa on tietokonejärjestelmä, joka ilmoittaa, koska moottoriöljy ja suodatin täytyy vaihtaa. Ilmoitus perustuu moottorin kierroslukuihin ja lämpötilaan, ei ajokilometrimäärään. Ajo-olosuhteista riippuen öljynvaihtovälin ajokilometrimäärä voi vaihdella huomattavastikin. Jotta öljyn käyttöiän valvonta toimii oikein, järjestelmä on nollattava jokaisen öljynvaihdon yhteydessä. Kun järjestelmä on laskenut öljyn käyttöiän lyhentyneen, se ilmoittaa öljynvaihdon olevan tarpeen. CodE 82 näkyy kuljettajan tietokeskuksessa. Vaihda öljy mahdollisimman pian seuraavien 1000 km:n aikana. Parhaissa olosuhteissa ajettaessa on mahdollista, että öljyn käyttöiän valvonta ilmoittaa öljynvaihdon olevan tarpeen vasta yli vuoden kuluttua. Moottoriöljy ja suodatin on vaihdettava vähintään kerran vuodessa, ja samalla järjestelmä on nollattava. Jälleenmyyjällä on palveluksessaan koulutettua huoltohenkilökuntaa, joka voi tehdä tämän työn ja nollata järjestelmän. On myös tärkeää tarkistaa öljymäärä säännöllisesti ja lisätä öljyä tarvittaessa. Jos järjestelmä nollataan joskus vahingossa, öljy on vaihdettava 5000 km viimeisen öljynvaihdon jälkeen. Muista nollata öljyn käyttöiän valvonta aina, kun öljy vaihdetaan.

73 Mittarit ja käyttölaitteet 71 Moottoriöljyn jäljellä olevan käyttöiän näyttö Moottoriöljyn jäljellä oleva käyttöikä näytetään kuljettajan tietokeskuksessa symbolilla I, jota seuraa jäljellä olevan käyttöiän ilmaiseva prosenttiluku. Tätä varten sytytysvirran on oltava kytketty ja moottorin sammutettu. Kuljettajan tietokeskus Huoltotiedot Moottoriöljyn käyttöiän valvonnan nollaus Nollaa järjestelmä aina vaihtaessasi moottoriöljyn, jotta järjestelmä voi laskea seuraavan moottoriöljyn vaihdon ajankohdan. Nollaa moottoriöljyn käyttöiän valvontajärjestelmä jollakin seuraavista tavoista: Testeriä käyttäen: Järjestelmä nollataan korjaamolla testerillä moottoriöljyn vaihdon jälkeen. SET/CLR -painiketta käyttämällä autoissa, joissa on keskivarustelutason näyttö: Paina suuntavilkkuvivun MENU - painiketta valitaksesi vaihtoehdon Asetukset. Käännä säätöpyörää, kunnes näytössä on valikko, jossa näkyy moottoriöljyn jäljellä oleva käyttöikä. Paina SET/CLR -painiketta muutama sekunti sytytysvirran ollessa kytketty. Jos kuljettajan tietokeskuksessa näkyy edelleen CodE 82 moottorin käynnistyksen jälkeen, moottoriöljyn käyttöiän valvontajärjestelmää ei ole nollattu. Toista toimenpide. Merkkivalot Kuvattuja merkkivaloja ei ole kaikissa autoissa. Kuvaus koskee kaikkia mittaristoversioita. Kun sytytysvirta on kytketty, useimmat merkkivalot palavat hetken ajan toimintatestinä. Merkkivalojen värit merkitsevät seuraavaa: Punainen = Vaara, tärkeä muistutus Keltainen = Varoitus, ohje, häiriö Vihreä = Päällekytkennän vah Sininen vistus = Päällekytkennän vahvistus Valkoinen = Päällekytkennän vahvistus

74 72 Mittarit ja käyttölaitteet Mittariston merkkivalot

75 Mittarit ja käyttölaitteet 73 Keskikonsolin merkkivalot Suuntavilkku O palaa tai vilkkuu vihreänä. Palaa Merkkivalo palaa lyhyen aikaa seisontavalojen ollessa kytkettyinä. Merkkivalo vilkkuu Merkkivalo vilkkuu suuntavalojen tai varoitusvilkkujen ollessa kytkettyinä. Nopea vilkkuminen: suuntavilkun tai siihen liittyvän sulakkeen toimintavika. Lampun vaihto Sulakkeet Suuntavalot Turvavyömuistutin Etuistuinten turvavyömuistutus Kuljettajan istuimen symboli X palaa tai vilkkuu punaisena. Etumatkustajan istuimen symboli k palaa tai vilkkuu punaisena, kun istuin on käytössä. Palaa 4 sekuntia sytytysvirran kytkemisen jälkeen, 100 sekuntia moottorin käynnistämisen jälkeen tai kun tietty matka on ajettu tai nopeus saavutettu eikä turvavyötä ole kiinnitetty. Merkkivalo vilkkuu 100 sekuntia moottorin käynnistämisen jälkeen tai kun tietty matka on ajettu tai nopeus saavutettu eikä turvavyötä ole kiinnitetty. Turvavyön kiinnitys Turvatyynyt ja turvavyönkiristimet v palaa punaisena. Kytkettäessä sytytysvirta merkkivalo palaa n. 4 sekuntia. Jos valo ei syty lainkaan tai jos se ei sammu 4 sekunnin kuluttua tai jos se palaa ajon aikana, turvavyönkiristin- tai turvatyynyjärjestelmässä on häiriö. Järjestelmät eivät ehkä laukea onnettomuudessa. Turvavyönkiristimien tai turvatyynyjen lauettua v palaa jatkuvasti. 9 Varoitus Korjauta häiriön syy viipymättä korjaamolla. Turvatyynyjärjestelmä, turvavyönkiristimet 3 44, Turvatyynyn poistaminen käytöstä Etumatkustajan turvatyynyn symboli V palaa keltaisena.

76 74 Mittarit ja käyttölaitteet Kun merkkivalo palaa, etumatkustajan turvatyyny on toimintavalmiudessa. Etumatkustajan turvatyynyn symboli * palaa keltaisena. Kun merkkivalo palaa, etumatkustajan turvatyyny ei ole toimintavalmiudessa. Latausjärjestelmä p palaa tai vilkkuu punaisena. Se syttyy, kun sytytysvirta kytketään, ja sammuu pian moottorin käynnistyttyä. Palaa moottorin käydessä Pysäytä, sammuta moottori. Akku ei lataudu. Moottorin jäähdytys saattaa olla keskeytynyt. Dieselmoottorilla varustetussa autossa jarrutusta ei ehkä tehosteta. Käänny korjaamon puoleen. Toimintavian merkkivalo Z palaa tai vilkkuu keltaisena. Se syttyy, kun sytytysvirta kytketään, ja sammuu pian moottorin käynnistyttyä. Huomio Merkkivalo osoittaa, että autossasi on huoltoa tarvitseva vika. Ajaminen toimintavian merkkivalon palaessa tai vilkkuessa voi vaurioittaa päästöjenhallintajärjestelmää ja huonontaa auton polttoainetaloutta ja ajettavuutta. Käänny korjaamon puoleen. Suosittelemme, että otat yhteyttä valtuutettuun korjaamoon. Huolla auto pian g palaa keltaisena, kun auto on huollettava. Se palaa yhdessä varoituskoodin kanssa. Auton viestit Jarru- ja kytkinjärjestelmä Jarru- ja kytkinnesteen taso & palaa punaisena. Palaa, kun seisontajarru vapautetaan, jos jarru-/kytkinnestetaso on liian alhainen tai jos jarrujärjestelmässä on vika Varoitus Pysäytä. Keskeytä matkanteko välittömästi. Käänny korjaamon puoleen. Se palaa sytytysvirran kytkemisen jälkeen, kun käsikäyttöinen seisontajarru on kytketty Käytä poljinta 0 vilkkuu keltaisena. Kytkinpoljinta on painettava moottorin käynnistämiseksi. Stop-start-järjestelmä

77 Mittarit ja käyttölaitteet 75 Lukkiutumaton jarrujärjestelmä (ABS) u palaa keltaisena. Palaa sytytysvirran kytkemisen jälkeen muutamia sekunteja. Järjestelmä on toimintavalmiudessa, kun merkkivalo sammuu. Jos merkkivalo ei sammu muutaman sekunnin kuluttua tai jos se palaa ajon aikana, ABS-järjestelmässä on häiriö. Jarrujärjestelmä toimii edelleen, mutta lukkiutumisenesto on kytkeytynyt pois. Lukkiutumaton jarrujärjestelmä Vaihto ylös [ syttyy vihreänä merkkivalona tai näkyy symbolina ylemmän tason näytöllä varustetussa kuljettajan tietokeskuksessa, kun vaihtaminen ylöspäin on suositeltavaa polttoaineen säästämiseksi. Ohjaustehostin c palaa keltaisena. Syttyy, kun ohjaustehostusta on vähennetty Ohjaustehostusta vähennetään järjestelmän ylikuumenemisen vuoksi. Merkkivalo sammuu, kun järjestelmä on jäähtynyt. Stop-start-järjestelmä Syttyy, kun ohjaustehostus on poistettu käytöstä Ohjaustehostusjärjestelmän vika. Käänny korjaamon puoleen. Palaa virransyötön keskeytymisen jälkeen Ohjauskulman tunnistin on kalibroitava, jotta ohjaustehostinjärjestelmä alkaa toimia. Suorittaaksesi automaattisen kalibroinnin aja suoraan tasaisella hitaalla nopeudella. Jos merkkivalo palaa edelleen, suorita manuaalinen kalibrointi kääntämällä ohjauspyörä ääriasennosta toiseen. Merkkivalo sammuu, kun järjestelmä on taas toiminnassa. Ultraäänipysäköintitutka r palaa keltaisena. Häiriö järjestelmässä tai Häiriö, joka johtuu anturien peittymisestä likaan, jäähän tai lumeen tai ulkopuolisen ultraäänilähteen aiheuttamat häiriöt. Järjestelmä toimii normaalisti, kun häiriön lähde poistetaan. Korjauta järjestelmän häiriön syy korjaamolla. Ultraäänipysäköintianturit

78 76 Mittarit ja käyttölaitteet Elektroninen ajovakauden hallintajärjestelmä pois päältä n palaa. Palaa järjestelmän ollessa kytkettynä pois toiminnasta. Elektroninen ajonvakautusjärjestelmä ja luistonestojärjestelmä b palaa tai vilkkuu keltaisena. Palaa Järjestelmässä on vika. Ajoa voidaan jatkaa. Ajovakavuus voi kuitenkin huonontua ajotien laadusta riippuen. Korjauta häiriön syy korjaamolla. Merkkivalo vilkkuu Järjestelmä on aktiivinen. Moottorin teho voi heikentyä ja auto voi hieman jarruttaa automaattisesti. Elektroninen ajonvakautusjärjestelmä 3 226, Luistonestojärjestelmä Luistonestojärjestelmä pois päältä k palaa. Palaa järjestelmän ollessa kytkettynä pois toiminnasta. Hehkutus! palaa keltaisena. Palaa hehkutuksen ollessa toiminnassa. Se kytkeytyy päälle ainoastaan matalissa lämpötiloissa. Dieselhiukkassuodatin % palaa tai vilkkuu keltaisena. Palaa tai vilkkuu, jos dieselhiukkassuodatin on puhdistettava eivätkä aikaisemmat ajo-olosuhteet sallineet automaattista puhdistusta. Jatka ajoa äläkä anna, mikäli mahdollista, moottorin käyntinopeuden laskea 2000 r/min alle. % sammuu heti, kun itsepuhdistustoiminto on suoritettu loppuun. Dieselhiukkassuodatin 3 219, Stopstart-järjestelmä Moottorin öljynpaine I palaa punaisena. Se syttyy, kun sytytysvirta kytketään, ja sammuu pian moottorin käynnistyttyä. Palaa moottorin käydessä Huomio Moottorin voitelu saattaa olla keskeytynyt. Moottori voi vaurioitua ja leikata kiinni, jolloin vetävät pyörät lukkiutuvat. 1. Paina kytkinpoljin pohjaan. 2. Kytke vaihteisto vapaalle, aseta valintavipu asentoon N. 3. Aja mahdollisimman nopeasti pois liikennevirrasta häiritsemättä muuta liikennettä. 4. Katkaise sytytysvirta.

79 Mittarit ja käyttölaitteet 77 9 Varoitus Jarruttaminen ja ohjaaminen vaativat huomattavasti enemmän voimaa moottorin ollessa sammutettuna. Autostop-toiminnon aikana jarrutehostin toimii normaalisti. Älä poista avainta ennen kuin auto on paikallaan, muuten ohjauslukko voi lukkiutua odottamattomasti. Tarkista öljymäärä ennen korjaamon puoleen kääntymistä Polttoaine vähissä i palaa keltaisena. Palaa, kun polttoainesäiliössä on liian vähän polttoainetta. Katalysaattori Ilman poisto dieselpolttoainejärjestelmästä Ajonestin d palaa tai vilkkuu keltaisena. Häiriö elektronisessa ajonestinjärjestelmässä. Moottoria ei voida käynnistää. Paina jarrupoljinta 0 vilkkuu keltaisena. Vilkkuu, kun jarru- tai kytkinpoljinta on painettava elektronisella avainjärjestelmällä varustetun auton käynnistämiseksi Ulkovalot 8 palaa vihreänä. Palaa ulkopuolisten valojen ollessa kytkettyinä Kaukovalot C palaa sinisenä. Se palaa kaukovalojen ollessa kytkettyinä ja kaukovalovilkkua käytettäessä Sumuvalot > palaa vihreänä. Palaa etusumuvalojen ollessa kytkettyinä Takasumuvalo r palaa keltaisena. Palaa, kun takasumuvalo on käytössä Sadetunnistin < palaa vihreänä. Palaa, kun automaattinen sadetunnistin on aktivoitu Vakionopeussäädin m syttyy valkoisena tai vihreänä. Syttyy valkoisena Järjestelmä on päällä. Palaa vihreänä Määrätty nopeus on tallennettu. Vakionopeussäädin Konepelti auki / palaa keltaisena.

80 78 Mittarit ja käyttölaitteet Se palaa konepellin ollessa auki. Stop-start-järjestelmä Ovi auki h palaa punaisena. Se palaa oven tai takaluukun ollessa auki. Tietonäytöt Kuljettajan tietokeskus Kuljettajan tietokeskus (DIC) sijaitsee mittaristossa ja siihen on saatavana keski- tai ylätason näyttö. Keskitason näytössä voidaan valita seuraavat päävalikot MENU-painikkeella: Asetukset Ajotietokone Ylemmän tason näytössä voidaan valita valikot MENU-painikkeella. Valikkosymbolit näkyvät näytön yläreunassa: X Asetukset W Ajotietokone s ECO-tietovalikko Jotkut näytetyistä toiminnoista ovat erilaisia ajon aikana ja auton ollessa paikallaan, ja jotkut toiminnot ovat käytettävissä vain ajon aikana. Auton räätälöinti 3 86.

81 Mittarit ja käyttölaitteet 79 Valikoiden ja toimintojen valinta Valikot ja toiminnot voidaan valita suuntavilkkuvivun painikkeilla. Paina MENU-painiketta vaihtaaksesi valikoiden välillä tai palataksesi alavalikosta yhden valikkotason ylöspäin. Korosta valikkovaihtoehto tai aseta numeroarvo kääntämällä säätöpyörää. Paina SET/CLR-painiketta valitaksesi toiminnon tai vahvistaaksesi viestin. Asetukset Paina keskitason näytössä MENU valitaksesi kohdan Asetukset, tai valitse ylemmän tason näytössä X. Valitse alavalikko kääntämällä säätöpyörää. Vahvista painamalla SET/ CLR-painiketta. Noudata alavalikossa annettuja ohjeita. Yksikkö: näytettävät yksiköt voidaan vaihtaa Ajotietokone Paina keskitason näytössä MENU valitaksesi kohdan Ajotietokone, tai valitse ylemmän tason näytössä W. Valitse alavalikko kääntämällä säätöpyörää. Vahvista painamalla SET/ CLR-painiketta.

82 80 Mittarit ja käyttölaitteet Valitse alavalikko kääntämällä säätöpyörää. Vahvista painamalla SET/ CLR-painiketta. Alavalikot ovat: Vaihteenvaihdon ilmaisin: Nykyinen vaihde näkyy nuolen sisällä. Yläpuolella oleva merkki näyttää ylösvaihdon suosituksen polttoaineen säästämiseksi. Eco-hakemistonäyttö: Nykyinen polttoaineenkulutus näkyy segmenttinäytössä. Mukauta ajotyylisi siten, että täytetyt segmentit pysyvät Eco-alueella. Mitä enemmän segmenttejä on täytettynä, sitä suurempi on auton polttoaineenkulutus. Nykyinen kulutusarvo näkyy näytössä samanaikaisesti. Osamatkamittari 1 Osamatkamittari 2 Osamatkamittari 2 on saatavana vain ylemmän tason näytöllä varustettuihin autoihin. Ajotietokoneella varustetuissa autoissa on käytettävänä enemmän alavalikoita. Ajotietokone ECO-tietovalikko Valitse MENU painamalla s-painiketta ylemmän tason näytön ylärivillä. Suurkuluttajat: Esillä on laskevassa järjestyksessä luettelo eniten kulutusta lisäävistä mukavuusominaisuuksista, jotka ovat tällä hetkellä käytössä. Näytössä näkyy potentiaalinen polttoainesäästö. Jos jokin luettelossa oleva laite sammutetaan, se poistuu luettelosta ja kulutusarvo päivitetään.

83 Mittarit ja käyttölaitteet 81 Graafinen infonäyttö Eco-suuntaus: Näyttää kulutuksen keskimääräisen kehityksen 50 km:n matkalta. Täydet palkit näyttävät kulutuksen 5 km:n askelin sekä osoittavat maaston ja ajotyylin vaikutuksen polttoaineenkulutukseen. Graafinen infonäyttö, värillinen infonäyttö Auton kokoonpanosta riippuen autossa on graafinen infonäyttö tai värillinen tietonäyttö. Tietonäyttö sijaitsee kojelaudassa Infotainment-järjestelmän yläpuolella. Infotainment-järjestelmästä riippuen graafinen infonäyttö on saatavana kahtena versiona. Graafinen infonäyttö näyttää: ajan 3 67 ulkolämpötilan 3 66 päivämäärän 3 67 infotainment-järjestelmä, katso infotainment-järjestelmän selostusta auton räätälöinnin asetukset 3 86

84 82 Mittarit ja käyttölaitteet Värillinen infonäyttö Värillinen infonäyttö näyttää värillisenä: ajan 3 67 ulkolämpötilan 3 66 päivämäärän 3 67 infotainment-järjestelmä, katso infotainment-järjestelmän selostusta navigoinnin, katso infotainmentjärjestelmän selostusta järjestelmän asetukset auton viestit 3 83 auton räätälöinnin asetukset 3 86 Näytettävä informaatio ja sen esitystapa riippuu ajoneuvon varustelusta ja asetuksista. Toimintojen valinta Toimintoihin ja asetuksiin pääsee näytön kautta. Valinnat tehdään: valikoista toimintopainikkeilla ja infotainmentjärjestelmän Menu -painikkeella Valinta infotainment-järjestelmällä Valitse valikkokohdat valikoista infotainment-järjestelmän painikkeilla. Menu -painikkeella valitaan jokin kohta ja vahvistetaan valinta. Poistu valikosta painamalla BACK.

85 Mittarit ja käyttölaitteet 83 Auton viestit Viestit näytetään kuljettajan tietokeskuksen (DIC) kautta, infonäytössä tai varoitus- ja merkkiääninä. Kuittaa varoitusviestit monitoimipainikkeella. Käänny tarvittaessa korjaamon puoleen. Auton viestit keskitason näytössä Auton viestit näytetään koodinumeroina. Nro Auton viesti 2 Radiokauko-ohjainta ei ole havaittu, paina kytkinpoljinta käynnistääksesi uudelleen 5 Ohjauspylväs on lukittu 25 Vasen etusuuntavilkku ei toimi 26 Vasen takasuuntavilkku ei toimi 27 Oikea etusuuntavilkku ei toimi 28 Oikea takasuuntavilkku ei toimi 35 Vaihda radiokauko-ohjaimen paristo 54 Vettä dieselpolttoaineen suodattimessa 65 Varkausyritys 67 Huolla ohjauspylvään lukko 75 Huolla ilmastointilaite 79 Lisää moottoriöljyä Huolla vaihteisto 82 Vaihda moottoriöljy pian 84 Moottorin teho on alentunut Nro Auton viesti 91 Kauko-ohjainta ei havaittu, vaihda elektronisen avaimen paikkaa tai käytä keskikonsolissa olevaa liitäntää 92 Kauko-ohjainta ei havaittu, käynnistä uudelleen painamalla jarrua 94 Vaihda pysäköintiasentoon 95 Huolla turvatyyny 134 Pysäköintitutkan vika, puhdista puskuri 136 Huolla pysäköintitutka

86 84 Mittarit ja käyttölaitteet Auton viestit pystynäytössä Auton viestit näytetään tekstinä. Noudata viesteissä annettuja ohjeita. Järjestelmä näyttää viestejä seuraavista aiheista: Nestemääriä Murtohälytin Jarrut Vetojärjestelmät Ajojärjestelmät Vakionopeussäädin Esteiden havaitsemisjärjestelmät Valaistus, polttimon vaihto Pyyhin-/pesulaitejärjestelmä Ovet, ikkunat Radiokauko-ohjaimella Turvavyöt Turvatyynyjärjestelmät Moottori ja vaihteisto Rengaspaine Dieselmoottorin hiukkassuodatin Akku Varoitusäänet Moottorin käynnistämisen yhteydessä tai ajon aikana Jos turvavyötä ei ole kiinnitetty. Jos seisontajarru on kytkettynä määrätyn nopeuden ylittyessä. Jos kuljettajan tietokeskukseen tulee varoituskoodi. Jos pysäköintitutka havaitsee esteen. Kun auto pysäköidään ja/tai jokin ovi avataan Virta-avaimen ollessa virtalukossa. Ulkovalojen palaessa. Autostopin aikana Jos kuljettajan ovi avataan.

87 Mittarit ja käyttölaitteet 85 Ajotietokone Valikot ja toiminnot voidaan valita suuntavilkkuvivun painikkeilla Ajotietokone 1 ja 2 Kummankin ajotietokoneen tiedot voidaan nollata erikseen matkamittarin, keskikulutuksen ja keskinopeuden osalta, jolloin on mahdollista näyttää kuljettajakohtaisia ajotietoja. Nollaa painamalla muutama sekunti SET/CLR-painiketta kussakin tilassa. Paina keskitason näytössä MENU valitaksesi kohdan Ajotietokone, tai valitse ylemmän tason näytössä W. Valitse jokin alavalikoista kääntämällä säätöpyörää: Osamatkamittari 1 Osamatkamittari 2 (vain ylemmän tason näyttö) Toimintasäde Keskikulutus Hetkellinen kulutus Keskinopeus Osamatkamittari Osamatkamittari näyttää edellisen nollauksen jälkeen tallennetun matkan. Osamatkamittari laskee 2000 kilometrin matkan ja aloittaa sitten uudelleen lukemasta 0.

88 86 Mittarit ja käyttölaitteet Nollaa painamalla palautuspainiketta tai SET/CLR-painiketta muutaman sekunnin ajan. Toimintasäde Toimintasäde lasketaan säiliössä olevan hetkellisen polttoainemäärän ja hetkellisen kulutuksen perusteella. Näyttö perustuu keskiarvoihin. Tankkauksen jälkeen toimintasäde päivittyy hetken kuluttua automaattisesti. Kun polttoainesäiliössä on polttoaine vähissä, kuljettajan tietokeskukseen tulee viesti. Lisäksi polttoainemittarin merkkivalo i palaa. Keskikulutus Keskikulutuksen näyttö. Mittaus voidaan käynnistää uudelleen milloin tahansa. Nollaa painamalla muutama sekunti SET/CLR-painiketta. Hetkellinen kulutus Hetkellisen kulutuksen näyttö. Alhaisilla nopeuksilla näytetään kulutus tuntia kohden. Huomio Hetkellinen ja keskimääräinen kulutus voivat vaihdella ajo-olosuhteiden, ajotottumusten ja auton nopeuden mukaan. Keskinopeus Keskinopeuden näyttö. Mittaus voidaan käynnistää uudelleen milloin tahansa. Nollaa painamalla muutama sekunti SET/CLR-painiketta. Auton räätälöinti Auton parametreja voidaan räätälöidä muuttamalla asetuksia kuljettajan tietokeskuksessa ja infonäytössä. Auton varustelusta riippuen jotkut alla olevista toiminnoista eivät ehkä ole käytettävissä. Asetukset kuljettajan tietokeskuksessa Yksikkö -asetusvalikko voidaan valita suuntavilkkuvivun painikkeilla.

89 Mittarit ja käyttölaitteet 87 Paina MENU valitaksesi kohdan Asetukset, tai valitse ylemmän tason näytössä X. Asetukset graafisessa infonäytössä CD 300/CD 400 Asetusvalikko Yksikkö avautuu näyttöön. Näyttöyksiköt voidaan vaihtaa. Paina painiketta SET/CLR ja valitse yksikkö kääntämällä säätöpyörää. Yksikkö1: Iso-Britannia Yksikkö2: USA Yksikkö3: Eurooppa Vahvista painamalla SET/CLR-painiketta. Kytke Infotainment-järjestelmä päälle ja paina CONFIG -painiketta. Valikko Asetukset avautuu näyttöön. Seuraavat asetukset voidaan valita MENU -painikkeella: Kielet (Languages) Aika Päiväys Radioasetukset Ajoneuvoasetukset Vastaavissa alavalikoissa voidaan muuttaa seuraavia asetuksia: Kielet (Languages) Halutun kielen valinta. Aika Päiväys Katso lisätietoa kohdasta Kello 3 67 ja Infotainment-järjestelmä.

90 88 Mittarit ja käyttölaitteet Radioasetukset Katso lisätietoa kohdasta Infotainment-järjestelmä. Ajoneuvoasetukset Ilmastoinnin ja ilman laatu Autom. tuulettimen nopeus: Vaihtaa puhaltimen nopeudeksi korkea/ keskinopeus/hidas. Automaattinen ilmastointi: Vaihtaa AQS:n (ilmanlaatuanturi) herkkyydeksi matala/korkea. Automaat. huurteenpoisto: päällä/ pois (automaattisen huurteenpoiston aktivointi tai käytöstä poisto). Autom. takalasin huurteenp.: päällä/pois (automaattisen takahuurteenpoiston aktivointi tai käytöstä poisto). Mukavuusasetukset Äänimerkin voimakkuus: Varoitusäänien äänenvoimakkuuden muuttaminen. Auton takal. pyyh. taaksep.: Takalasinpyyhkimen automaattisen käynnistyksen käyttöönotto tai käytöstä poistaminen kytkettäessä peruutusvaihde. Pysäköintiapu/törmäystunnistin Pysäköintiavustaja: Ultraäänitunnistimien käyttöönotto tai poistaminen käytöstä. Lähestymisvalot Lähestymisvalojen aktivointi: Autoonnousuvalaistuksen käyttöönotto tai poistaminen käytöstä. Kesto ajoneuvosta poist.: Poistumisvalaistuksen käyttöönotto tai poistaminen käytöstä ja sen keston muuttaminen. Ovien keskuslukitus Estä avoimen oven lukitus: Ovien automaattisen lukituksen käyttöönotto tai poistaminen käytöstä jonkin oven ollessa auki. Etälukitus, avaus, käynnistys Kaukoavauksen ilmaisin: Varoitusvilkkujen välähtämisen käyttöönotto tai käytöstä poistaminen lukituksen avauksen yhteydessä. Kaukolukituksen ilmaisin: Varoitusvilkkujen välähtämisen käyttöönotto tai käytöstä poistaminen lukituksen avauksen yhteydessä. Ovien avaus kauko-ohj.: Muuta konfiguraatiota siten, että joko vain kuljettajan oven tai koko auton lukitus avautuu. Palauta tehdasasetukset Palauta tehdasasetukset: Kaikkien toimintojen palautus lähtöasetuksiin. Asetukset värillisessä infonäytössä Navi 600

91 Mittarit ja käyttölaitteet 89 Paina CONFIG-painiketta. Valikko Asetukset avautuu näyttöön. Seuraavat asetukset voidaan valita kiertämällä ja painamalla monitoimisäädintä: Kielet Aika & päivämäärä Radioasetukset Puhelinasetukset Navigointiasetukset Ajoneuvoasetukset Näytön asetukset Vastaavissa alavalikoissa voidaan muuttaa seuraavia asetuksia: Kielet Halutun kielen valinta. Aika & päivämäärä Katso Kello Radioasetukset Katso Infotainment-järjestelmän kuvaus kohdasta Infotainment. Puhelinasetukset Katso Infotainment-järjestelmän kuvaus kohdasta Infotainment. Navigointiasetukset Katso Infotainment-järjestelmän kuvaus kohdasta Infotainment. Ajoneuvoasetukset Ilmastointi ja ilmanlaatu Tuulettimen ohjaus: Muuttaa puhaltimen ohjausta. Muutettu asetus on käytössä sen jälkeen, kun sytytysvirta kytketään pois ja uudelleen päälle. Ilmastointilaite: Jäähdytyksen ottaminen käyttöön tai poistaminen käytöstä. Autom. huurteen poisto: Tehostaa tuulilasin kuivumista valitsemalla automaattisesti tarvittavat asetukset ja ilmastoinnin automaattitoiminnon.

92 90 Mittarit ja käyttölaitteet Autom. takalasin lämmitys: Takalasin lämmityksen automaattinen aktivointi. Mukavuustoiminnot Merkkiäänten äänenvoimakkuus: Varoitusäänien äänenvoimakkuuden muuttaminen. Autom. takalasinpyyh. peruutuks.: Takalasinpyyhkimen automaattisen käynnistyksen käyttöönotto tai käytöstä poistaminen kytkettäessä peruutusvaihde. Pysäköintiapu/törmäyksenesto Pysäköintiapu: Ultraäänipysäköintitutkan ottaminen käyttöön tai poistaminen käytöstä. Kulkutien valaistus Kesto ajoneuvosta poistuttaessa: Poistumisvalaistuksen käyttöönotto tai poistaminen käytöstä ja sen keston muuttaminen. Ajoneuvon paikannusvalot: Lähestymisvalojen käyttöönotto tai poistaminen käytöstä. Oven elektr. lukitus Estä avoimen oven lukitus: Ovien automaattisen lukituksen käyttöönotto tai poistaminen käytöstä jonkin oven ollessa auki. Etälukitus / -avaus / -käynnistys Ilmoitus kaukosäätimellä avauksesta: Varoitusvilkkujen välähtämisen käyttöönotto tai käytöstä poistaminen lukituksen avauksen yhteydessä. Oven avaus kaukos.: Muuta konfiguraatiota siten, että joko vain kuljettajan oven tai koko auton lukitus avautuu. Oven autom. uud.lukitus kaukosäätimellä: Aktivoi tai poista käytöstä automaattinen uudelleenlukitus lukituksen avauksen jälkeen, kun ovia ei avata. Tehtaan asetuksien palauttaminen Tehtaan asetuksien palauttaminen: Kaikkien toimintojen palautus lähtöasetuksiin. Näytön asetukset Valittavissa olevat näyttöasetukset: Päivätila: Optimointi päivävalaistukseen. Yötila: Optimointi pimeisiin olosuhteisiin. Automaattinen: Näytön tila vaihtuu, kun auton valot kytketään päälle/ pois. Infonäytön asetukset Audiojärjestelmä Paina CONFIG-painiketta siirtyäksesi asetusvalikkoon.

93 Mittarit ja käyttölaitteet 91 Käännä MENU-TUNE-säädintä siirtyäksesi haluttuun asetusvalikkoon ja paina sitten MENU-TUNE-painiketta. Seuraavat asetukset voidaan valita: Kielet Ajan näyttö Radion asetukset Bluetooth-asetukset Auton asetukset Vastaavissa alavalikoissa voidaan muuttaa seuraavia asetuksia: Kielet Halutun kielen valinta. Ajan näyttö Katso lisätietoa infotainmentjärjestelmän ohjekirjasta. Radion asetukset Katso lisätietoa infotainmentjärjestelmän ohjekirjasta. Bluetooth-asetukset Katso lisätietoa infotainmentjärjestelmän ohjekirjasta. Auton asetukset Ilmastointi ja ilman laatu Automaattinen puhaltimen nopeus: Vaihtaa puhaltimen nopeudeksi korkea/keskinopeus/hidas. Automaattinen ilman sisäkierto: Vaihtaa AQS:n (ilmanlaatuanturi) herkkyydeksi matala/korkea. Automaattinen huurteenpoisto: päällä/pois (automaattisen huurteenpoiston aktivointi tai käytöstä poisto). Automaattinen takalasin huurteenpoisto : päällä/pois (automaattisen takahuurteenpoiston aktivointi tai käytöstä poisto). Mukavuusasetukset Varoitusäänien äänenvoimakkuus: Varoitusäänien äänenvoimakkuuden muuttaminen. Takalasinpyyhin peruutusvaihteella : Takalasinpyyhkimen automaattisen käynnistyksen käyttöönotto tai käytöstä poistaminen kytkettäessä peruutusvaihde. Pysäköintitutka/esteen tunnistus Pysäköintitutka: Ultraäänitunnistimien käyttöönotto tai poistaminen käytöstä. Ulkovalaistus Ulkovalaistus lukituksen avauksen yhteydessä: Autoonnousuvalaistuksen käyttöönotto tai poistaminen käytöstä. Kesto autosta poistuttaessa: Poistumisvalaistuksen käyttöönotto tai poistaminen käytöstä ja sen keston muuttaminen.

94 92 Mittarit ja käyttölaitteet Sähkötoimiset ovien lukot Pysäytä ovien lukitus oven ollessa auki: Ovien automaattisen lukituksen käyttöönotto tai poistaminen käytöstä jonkin oven ollessa auki. Lukitus, avaus, käynnistys kaukoohjaimella Merkki avattaessa lukitus kaukoohjaimella: Varoitusvilkkujen välähtämisen käyttöönotto tai käytöstä poistaminen lukituksen avauksen yhteydessä. Merkki lukittaessa kaukoohjaimella: Varoitusvilkkujen välähtämisen käyttöönotto tai käytöstä poistaminen lukituksen yhteydessä. Passiivinen ovien lukituksen avaus: Muuta konfiguraatiota siten, että joko vain kuljettajan oven tai koko auton lukitus avautuu. Kauko-ohjain unohtui autoon - hälytys:: Valitse päällä tai poissa. Palauta tehdasasetukset: Kaikkien toimintojen palautus lähtöasetuksiin. Infonäytön asetukset Chevrolet MyLink Kun ääni kytketään päälle, paina ; säädinpaneelissa. Paina asetukset. Seuraavat asetukset voidaan valita: ajan & päivämäärän asetukset radion asetukset yhteysasetukset auton asetukset kieli tekstin vieritys kosketusmerkkiäänen voimakkuus suurin äänenvoimakkuus käynnistyksen yhteydessä järjestelmän versio DivX(R) VOD Vastaavissa alavalikoissa voidaan muuttaa seuraavia asetuksia: ajan & päivämäärän asetukset Katso lisätietoa infotainmentjärjestelmän ohjekirjasta. radion asetukset Katso lisätietoa infotainmentjärjestelmän ohjekirjasta. yhteysasetukset Katso lisätietoa infotainmentjärjestelmän ohjekirjasta. auton asetukset ilmastointi & ilman laatu automaattinen puhaltimen nopeus: Vaihtaa puhaltimen nopeudeksi korkea/keskinopeus/hidas. ilmanlaatuanturi: Vaihtaa AQS:n (ilmanlaatuanturi) herkkyydeksi matala/korkea.

95 Mittarit ja käyttölaitteet 93 ilmastoinnin toimintatila: pois / päällä / edellinen asetus automaattinen huurteenpoisto: päällä / pois automaattinen takalasin huurteenpoisto: päällä / pois mukavuus & käytännöllisyys varoitusäänien äänenvoimakkuus: Varoitusäänien äänenvoimakkuuden muuttaminen. automaattinen takalasinpyyhintä peruutusvaihteella: Takalasinpyyhkimen automaattisen käynnistyksen käyttöönotto tai käytöstä poistaminen kytkettäessä peruutusvaihde. törmäys / tunnistus pysäköintitutka: Ultraäänitunnistimien käyttöönotto tai poistaminen käytöstä. valaistus poistumisvalot: Pois / 30 s / 60 s / 120 s. auton paikantamisvalot: Valitse päällä tai poissa. sähkötoimiset ovilukot lukitsemattoman oven automaattinen lukituksen esto: Valitse päällä tai poissa. ovien lukitusviive: Valitse päällä tai poissa. lukituksen ja lukituksen avauksen asetukset passiivinen lukituksen avaus: Valitse kaikki ovet / kuljettajan ovi. kauko-ohjatun lukituksen avauksen valopalaute: Valitse vilkut päälle/ vilkut pois. kauko-ohjatun lukituksen valo- & äänimerkkipalaute: Valitse vain valot / valot & äänimerkki / vain äänimerkki / pois. ovien lukituksen avaus kaukoohjaimella: Valitse kaikki ovet / kuljettajan ovi. kauko-ohjain unohtui autoon - muistutus:: Valitse päällä tai poissa. takakamera: Tämä valikko näkyy vain, kun autoon on asennettu takakamera (RVC, Rear View Camera). symbolit: Valitse päällä tai poissa. ohjeviivasto: Valitse päällä tai poissa. auton tehdasasetukset: Palauta asetusten arvot takaisin tehtaan oletusarvoihin. kieli Halutun kielen valinta. tekstin vieritys Katso lisätietoa infotainmentjärjestelmän ohjekirjasta. kosketusmerkkiäänen voimakkuus Katso lisätietoa infotainmentjärjestelmän ohjekirjasta. suurin äänenvoimakkuus käynnistyksen yhteydessä Katso lisätietoa infotainmentjärjestelmän ohjekirjasta. järjestelmän versio Katso lisätietoa infotainmentjärjestelmän ohjekirjasta.

96 94 Mittarit ja käyttölaitteet DivX(R) VOD Katso lisätietoa infotainmentjärjestelmän ohjekirjasta.

97 Valaistus 95 Valaistus Ulkovalot Sisävalot Valaistusominaisuudet Ulkovalot Valokytkin Kun sytytysvirta kytketään, valoautomatiikka on aina aktiivinen. Kun valot ovat päällä, 8 syttyy. Merkkivalo Valoautomatiikka Kierrä ajovalokytkintä: AUTO = Valoautomatiikka, jonka toiminta riippuu ulkovalaistuksesta. m = Valoautomatiikan kytkeminen päälle tai pois. Kytkin palaa asentoon AUTO. 8 = Sivuvalot 9 = Ajovalot Autot ilman valoautomatiikkaa: 7 = pois Valoautomatiikan toiminta Kun valoautomatiikka on kytketty päälle ja moottori on käynnissä, järjestelmä vaihtaa päiväajovalojen ja tavallisten ajovalojen välillä automaattisesti ulkovalon määrästä ja sadetunnistinjärjestelmän antamista tiedoista riippuen.

98 96 Valaistus Päiväajovalot Päiväajovalot parantavat auton näkyvyyttä päiväsaikaan. Takavalot eivät ole päällä. Automaattisten ajovalojen aktivointi Huonoissa valaistusolosuhteissa ajoja takavalot kytkeytyvät päälle. Lisäksi ajovalot sytytetään, jos tuulilasinpyyhkimet ovat pyyhkäisseet useamman kerran. Kaukovalot Vaihda lähivaloille painamalla vipua uudelleen tai vetämällä. 9 Varoitus Vaihda aina kaukovaloilta lähivaloille lähestyessäsi vastaantulevia tai edellä ajavia autoja. Kaukovalot voivat sokaista toiset kuljettajat hetkellisesti, jolloin seurauksena saattaa olla törmäys. Kaukovalovilkku Kaukovalovilkkua käytetään vetämällä vipua. Ajovalojen kantaman säätö Ajovalojen kantaman säätö käsin Vaihda lähivaloilta kaukovaloille painamalla vipua. Ajovalojen kantaman sovittaminen auton kuormitukseen häikäistymisen estämiseksi: käännä säätöpyörä? oikeaan asentoon. 0 = matkustajat etuistuimilla 1 = matkustajat kaikilla istuimilla 2 = matkustajat kaikilla istuimilla ja täysi tavaratila 3 = kuljettaja istuimellaan ja täysi tavaratila.

99 Valaistus 97 Ajovalot ajettaessa ulkomailla Epäsymmetriset ajovalot valaisevat tien oikeaa reunaa kauemmaksi kuin vasenta. Maissa, joissa on vasemmanpuoleinen liikenne, ajovalot on säädettävä vastaantulevan liikenteen häikäistymisen estämiseksi. Suunnata ajovalot korjaamolla. Varoitusvilkut Varoitusvilkut kytkeytyvät päälle automaattisesti turvatyynyjen lauetessa. Suunta- ja kaistanvaihtovilkut Jos vipu siirretään vastuksen ohi, kytkeytyvät suuntavalot kestotoimintaan. Ohjauspyörän palautuessa kytkeytyvät suuntavalot automaattisesti pois päältä. Vilkkuminen kolme kertaa esim. kaistaa vaihdettaessa: paina vipu tuntuvaan vastukseen asti ja vapauta se. Pidempikestoista suuntavilkutusta varten paina vipua tuntuvan vastuksen yli. Kytke vilkku käsin pois päältä siirtämällä vipu alkuperäiseen asentoonsa. Siirrä vipua ylöspäin Siirrä vipua alaspäin = Oikea suuntavilkku = Vasen suuntavilkku Käyttö painikkeella.

100 98 Valaistus Etusumuvalot Takasumuvalot Seisontavalot Käyttö painikkeella >. Käyttö painikkeella r. Valokytkin asennossa Auto: takasumuvalon sytyttäminen kytkee ajovalot automaattisesti päälle. Valokytkin asennossa 8: takasumuvalo voidaan kytkeä päälle vain etusumuvalojen kanssa. Pysäköitäessä auto toisen puolen pysäköintivalot edessä ja takana voidaan kytkeä päälle: 1. Katkaise sytytysvirta. 2. Suuntavalovipu ylimpään (oikea pysäköintivalo) tai alimpaan (vasen pysäköintivalo) asentoon. Vahvistuksena kuuluu äänimerkki ja kytkeytyy päälle ko. suunnan suuntavalon merkkivalo.

101 Valaistus 99 Peruutusvalot Peruutusvalot palavat, kun sytytysvirta on kytketty ja peruutusvaihde valittu. Huurtuneet lamppujen suojukset Valokotelon sisäpinta voi huurtua lyhyeksi ajaksi epäsuotuisessa kylmänkosteassa säässä, kovalla sateella ja auton pesun jälkeen. Kosteus haihtuu hetken päästä itsestään. Voit auttaa haihtumista kytkemällä valot päälle. Sisävalot Kojelaudan valaistuksen säätö Seuraavien valojen kirkkautta voidaan säätää ulkovalojen palaessa: Kojelaudan valaistus Infonäyttö Katkaisimien ja käyttösäätimien valaistus Käännä säätöpyörää A ja pidä paikallaan, kunnes kirkkaus on haluamallasi tasolla. Sisävalot Sisävalo Sisävalot syttyvät sisään ja ulos astuttaessa automaattisesti ja sammuvat viivästetysti. Ne kytkeytyvät päälle lyhyeksi ajaksi, vaikka avain poistettaisiin virtalukosta. Keinukytkimen käyttö: w = automaattinen päälleja poiskytkentä paina u = aina päällä paina v = aina pois päältä

102 100 Valaistus Lukuvalot Käytetään painikkeilla s ja t. Häikäisysuojien valot Palavat, kun suojus avataan. Valaistusominaisuudet Sisääntulovalot Tervetuliaisvalot Ajovalot, sivuvalot, takavalot ja sisävalot kytkeytyvät päälle lyhyeksi ajaksi, kun auton lukitus avataan kauko-ohjaimella. Tämä toiminto helpottaa auton löytämistä pimeällä. Valot sammuvat heti, kun virtalukko käännetään apulaitekäytön asentoon. Liikkeellelähtö 3 17 Tämän toiminnon päälle- tai poiskytkentää voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Asetukset voidaan tallentaa käytettävän avaimen osalta Sisääntulovalot Myös seuraavat valot syttyvät, kun kuljettajan ovi avataan: Jotkut kytkimet Jotkut sisävalot Poistumisvalot Ajo-, sivu- ja takavalot valaisevat ympäristöä säädettävän pituisen ajan autosta poistumisen jälkeen. Päällekytkentä Tämän toiminnon aktivointia, käytöstä poistamista ja valaistuksen kestoa voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Asetukset voidaan tallentaa käytettävän avaimen osalta Katkaise sytytysvirta. 2. Poista virta-avain lukosta.

103 Valaistus Avaa kuljettajan ovi. 4. Vedä suuntavilkkuvivusta. 5. Sulje kuljettajan ovi. Jos kuljettajan ovea ei suljeta, valot sammuvat kahden minuutin kuluttua. Jos suuntavalovivusta vedetään kuljettajan oven ollessa auki, valot sammuvat heti. Akun purkautumisen esto Sisävalojen poiskytkentä Jotta akku ei purkaudu, kun sytytysvirta on katkaistu, jotkut sisävalot sammutetaan automaattisesti jonkin ajan kuluttua.

104 102 Infotainment-järjestelmä Infotainmentjärjestelmä Johdanto Radio CD-soitin AUX-liitäntä USB-liitäntä Bluetooth musiikki Digitaalinen kuvakehys Navigointi Puheentunnistus Puhelin Johdanto Yleistä tietoa Infotainment-järjestelmä tarjoaa huippuviihdettä autoosi. AM- ja FM-aaltoalueita varten radiossa on kaksitoista automaattisesti määritettävää pikavalintakanavaa. Lisäksi käsin voidaan määrittää vielä 36 kanavaa (aaltoalueesta riippumatta). Integroidulla audiosoittimella voit toistaa CD-audiolevyjä ja MP3/WMA- CD-levyjä. Lisäksi voit yhdistää Infotainment-järjestelmään lisäaudiolähteiksi ulkoisia tallennusvälineitä, esim. ipodin, MP3- soittimen tai USB-tikun (ei mallissa CD 300) tai kannettavan CD-soittimen. Digitaalinen ääniprosessori tarjoaa useita esiasetettuja taajuuskorjaintiloja äänen optimoimiseksi. Dynaamisella reittisuunnittelulla varustettu navigointijärjestelmä (vain Navi 600) ohjaa sinut luotettavasti määränpäähäsi ja välttää halutessasi automaattisesti ruuhkat ja muut liikenneongelmat. Infotainment-järjestelmää voidaan käyttää valinnaisvarusteena saatavilla ohjauspyörän säätimillä. Infotainment-järjestelmä voidaan varustaa myös matkapuhelinportaalilla. Säätimien harkittu suunnittelu, selkeät näytöt ja MENU -monitoiminuppi mahdollistavat järjestelmän helpon ja intuitiivisen käytön. Tärkeää tietoa käytöstä ja liikenneturvallisuudesta 9 Varoitus Infotainment-järjestelmää tulee käyttää siten, että autolla voidaan ajaa turvallisesti kaikissa tilanteissa. Jos olet epävarma, pysäytä auto ja käytä Infotainmentjärjestelmää auton ollessa paikallaan.

105 Infotainment-järjestelmä Varoitus Navigointijärjestelmän (vain Navi 600) käyttö ei vapauta kuljettajaa tämän vastuusta ajaa liikenteessä asiankuuluvalla tarkkuudella ja valppaasti. Liikennesääntöjä on aina noudatettava. Lisää järjestelmään tietoja (esim. osoitteita) vain auton ollessa paikallaan. Jos navigointijärjestelmän antama ohje on ristiriitainen liikennesääntöjen kanssa, liikennesääntöjä on aina noudatettava. 9 Varoitus Joillakin alueilla karttaan on merkitty yksisuuntaiset tiet ja alueet (esim. kävelyalueet), joille et saa kääntyä. Tällaisilla alueilla Infotainment-järjestelmä voi antaa varoituksen, jota tulee noudattaa. Täällä sinun tulee kiinnittää erityistä huomiota yksisuuntaisiin teihin ja alueisiin, joille ei saa ajaa. Radiovastaanotto Radiovastaanotossa voi esiintyä sihinää, kohinaa, säröilyä ja vastaanoton katkeilua seuraavista syistä: etäisyyden muutokset lähettimeen nähden, monitievastaanotto heijastumista johtuen, katvealueet. Varkaudenestotoiminto Infotainment-järjestelmässä on elektroninen turvajärjestelmä varkauksien estämiseksi. Infotainment-järjestelmä toimii siksi vain omassa autossasi ja on varkaalle arvoton.

106 104 Infotainment-järjestelmä Käyttösäätimet, yleiskuva Navi 600

107 Infotainment-järjestelmä m-säädin Painaminen: kytkee infotainment-järjestelmän päälle/pois Kääntäminen: äänenvoimakkuuden säätö Asemapainikkeet Pitkä painallus: aseman tallennus Lyhyt painallus: aseman valinta DEST Navigoinnin kohteen syöttö NAV Painaminen kerran: Kartan näyttö Painaminen kahdesti: Navigointivalikko Kahdeksantoiminen kytkin..154 Navigointi: näyttöikkunan liikuttaminen karttanäkymässä CONFIG Järjestelmän asetukset RPT NAV Viimeisen navigointiviestin toisto TP Radion liikennetiedotusten kytkeminen päälle/ pois TONE Äänensävyn asetukset INFO Tilanteesta riippuva lisätieto AS Automaattiset muistitasot Lyhyt painallus: automaattitallennusluettelon valinta Pitkä painallus: asemien automaattinen tallennus BACK Valikko: yksi taso taaksepäin Syöttö: viimeisen merkin tai kaikkien syötettyjen tietojen poisto FAV Suosikkilistat MENU Kääntäminen: valikkovaihtoehtojen merkintä tai numeroarvojen asettaminen Painaminen: merkityn vaihtoehdon valinta/ aktivointi; asetetun arvon vahvistaminen; toiminnon kytkeminen päälle/pois CD:n poistaminen Haku eteenpäin Radio: haku eteenpäin CD/MP3/WMA: siirtyminen kappaleissa eteenpäin

108 106 Infotainment-järjestelmä 17 MUTE Mykistyksen kytkentä päälle/pois CD/MP3/WMA Käynnistä/keskeytä toisto CD/AUX CD/MP3/WMA-toiston käynnistys tai äänilähteen vaihto BAND Radion käynnistys tai aaltoalueen vaihto Haku taaksepäin Radio: haku taaksepäin CD/MP3/WMA: siirtyminen kappaleissa taaksepäin CD-aukko

109 CD 400 Infotainment-järjestelmä 107

110 108 Infotainment-järjestelmä 1 m-säädin Painaminen: kytkee infotainment-järjestelmän päälle/pois Kääntäminen: äänenvoimakkuuden säätö Asemapainikkeet Pitkä painallus: aseman tallennus Lyhyt painallus: aseman valinta Haku taaksepäin Radio: haku taaksepäin CD/MP3/WMA: siirtyminen kappaleissa taaksepäin CD/MP3/WMA: käynnistä/ keskeytä toisto Haku eteenpäin Radio: haku eteenpäin CD/MP3/WMA: siirtyminen kappaleissa eteenpäin TP Radion liikennetiedotusten kytkeminen päälle/ pois INFO Tilanteesta riippuva lisätieto TONE Äänensävyn asetukset AS Automaattiset muistitasot Lyhyt painallus: automaattitallennusluettelon valinta Pitkä painallus: asemien automaattinen tallennus BACK Valikko: yksi taso taaksepäin Syöttö: viimeisen merkin tai kaikkien syötettyjen tietojen poisto CD:n poistaminen MENU Kääntäminen: valikkovaihtoehtojen merkintä tai numeroarvojen asettaminen Painaminen: merkityn vaihtoehdon valinta/ aktivointi; asetetun arvon vahvistaminen; toiminnon kytkeminen päälle/pois FAV Suosikkilistat MUTE Mykistyksen kytkentä päälle/pois CONFIG Järjestelmän asetukset CD-aukko CD/AUX CD/MP3/WMA-toiston käynnistys tai äänilähteen vaihto

111 Infotainment-järjestelmä BAND Radion käynnistys tai aaltoalueen vaihto

112 110 Infotainment-järjestelmä CD 300

113 Infotainment-järjestelmä m-säädin Painaminen: kytkee infotainment-järjestelmän päälle/pois Kääntäminen: äänenvoimakkuuden säätö Asemapainikkeet Pitkä painallus: aseman tallennus Lyhyt painallus: aseman valinta Haku taaksepäin Radio: haku taaksepäin CD/MP3/WMA: siirtyminen kappaleissa taaksepäin MP3: ylempi kansiotaso CD/MP3/WMA: käynnistä/ keskeytä toisto MP3: alempi kansiotaso Haku eteenpäin Radio: haku eteenpäin CD/MP3/WMA: siirtyminen kappaleissa eteenpäin TP Radion liikennetiedotusten kytkeminen päälle/ pois INFO Tilanteesta riippuva lisätieto TONE Äänensävyn asetukset AS Automaattiset muistitasot Lyhyt painallus: automaattitallennusluettelon valinta Pitkä painallus: asemien automaattinen tallennus BACK Valikko: yksi taso taaksepäin Syöttö: viimeisen merkin tai kaikkien syötettyjen tietojen poisto CD:n poistaminen MENU Keskuskäyttöelementti valintoihin ja navigointiin valikoissa FAV Suosikkilistat MUTE Mykistyksen kytkentä päälle/pois CONFIG Järjestelmän asetukset CD-aukko CD/AUX CD/MP3/WMA-toiston käynnistys tai äänilähteen vaihto

114 112 Infotainment-järjestelmä 20 BAND Radion käynnistys tai aaltoalueen vaihto Ohjauspyörän audiosäätimet 2 Äänenvoimakkuuden lisääminen Äänenvoimakkuuden pienentäminen Mykistyksen kytkentä päälle/pois SRC (lähde) Painaminen: äänilähteen valinta Jos radio on toiminnassa: valitse seuraava/edellinen pikavalinta-asema kääntämällä ylös-/alaspäin. 125 Jos CD-soitin on toiminnassa: valitse seuraava/edellinen CD/ MP3/WMA-raita kääntämällä ylös-/alaspäin. 139

115 Infotainment-järjestelmä 113 Käyttö Säätimet Infotainment-järjestelmää käytetään toimintonäppäimillä, monitoimisäätimillä ja näytössä näkyvillä valikoilla. Tietoja syötetään ja valintoja tehdään seuraavilla tavoilla: kojetaulun keskusohjausyksiköllä ohjauspyörän säätimillä Infotainment-järjestelmän kytkeminen päälle tai pois Paina lyhyesti X -nuppia. Kun Infotainment-järjestelmä on kytketty päälle, viimeksi valittu lähde on käytössä. Automaattinen poiskytkentä Jos Infotainment-järjestelmä on kytketty päälle X -nuppia käyttäen sytytysvirran ollessa katkaistuna, se kytkeytyy uudelleen pois 30 minuutin kuluttua. Äänenvoimakkuuden määrittäminen Käännä X -nuppia. Kulloinenkin asetus näkyy näytössä. Kun Infotainment-järjestelmä kytketään päälle, viimeksi valittu äänenvoimakkuus on käytössä, mikäli se on käynnistyksen enimmäisäänenvoimakkuutta alhaisempi. Seuraavat voidaan määritellä erikseen: käynnistyksen enimmäisäänenvoimakkuus liikennetiedotusten äänenvoimakkuus navigointiviestien äänenvoimakkuus (vain Navi 600) Ajonopeuden mukaan säätyvä äänenvoimakkuus Kun ajonopeuden mukaan säätyvä äänenvoimakkuus on aktivoitu 3 122, äänenvoimakkuutta säädetään automaattisesti tie- ja tuulimelun voittamiseksi. Mykistä Mykistä audiolähteet painamalla MUTE -näppäintä. Mykistyksen peruminen: käännä X - nuppia tai paina MUTE -näppäintä uudelleen. Äänenvoimakkuuden rajoittaminen korkeissa lämpötiloissa Jos lämpötila auton sisällä on hyvin korkea, Infotainment-järjestelmä rajoittaa säädettävissä olevaa enimmäisäänenvoimakkuutta. Tarvittaessa äänenvoimakkuutta pienennetään automaattisesti. Käyttötavat Radio Avaa radion päävalikko tai vaihda eri aaltoalueiden välillä painamalla BAND -näppäintä. Avaa asemavalintaa koskevia vaihtoehtoja sisältävä alavalikko painamalla MENU -nuppia. Radiotoimintojen yksityiskohtainen kuvaus

116 114 Infotainment-järjestelmä Audiosoittimet Paina CD/AUX-painiketta avataksesi CD-, USB-, ipod- tai AUX-valikon (jos käytettävissä) tai vaihtaaksesi näiden valikoiden välillä. Avaa kappalevalintaa koskevia vaihtoehtoja sisältävä alavalikko painamalla MENU -nuppia. Seuraavien yksityiskohtainen kuvaus: CD-soittimen toiminnot AUX-liitännän toiminnot USB-liitännän toiminnot (ei mallissa CD 300) Navigointi (vain Navi 600) Paina NAV-painiketta näyttääksesi kartan auton nykyistä sijaintia ympäröivästä alueesta. Avaa navigoinnin päävalikko painamalla MENU-nuppia. Navigointijärjestelmän toimintojen yksityiskohtainen kuvaus Perustoiminnot MENU-säädin MENU -nuppi on keskeisin valikkojen ohjainlaite. Käännä merkitään valikkovaihtoehto CD 300: näytetään valikkovaihtoehto asetetaan numeroarvo Paina valitaan tai aktivoidaan merkitty vaihtoehto CD 300: valitaan tai aktivoidaan näytössä oleva vaihtoehto vahvistetaan asetettu arvo kytketään järjestelmän toiminto päälle/pois BACK-painike Painamalla painiketta lyhyesti voidaan: poistua valikosta palata alavalikosta yhtä ylemmälle valikkotasolle poistaa merkkijonon viimeisen merkin Paina painiketta muutaman sekunnin ajan poistaaksesi kaikki kohtaan syötetyt tiedot.

117 Infotainment-järjestelmä 115 Esimerkkejä valikkojen käytöstä Navi 600 -malliin liittyviä esimerkkejä Vaihtoehdon valinta Asetuksen aktivointi Arvon asettaminen Käännä MENU -nuppia siirtääksesi kohdistimen (= värillinen tausta) haluamasi vaihtoehdon kohdalle. Valitse merkitty vaihtoehto painamalla MENU -nuppia. Alavalikot Nuoli valikon oikeassa reunassa ilmoittaa, että kun vaihtoehto on valittu, näyttöön avautuu lisävaihtoehtoja sisältävä alavalikko. Käännä MENU -nuppia merkitäksesi haluamasi asetuksen. Paina MENU -nuppia aktivoidaksesi asetuksen. Käännä MENU -nuppia muuttaaksesi asetuksen kulloistakin arvoa. Paina MENU -nuppia vahvistaaksesi asetetun arvon.

118 116 Infotainment-järjestelmä Toiminnon kytkeminen päälle tai pois Merkkisarjan syöttäminen CD 400 -malliin liittyviä esimerkkejä Vaihtoehdon valinta Käännä MENU -nuppia merkitäksesi toiminnon kytkettäväksi joko päälle tai pois. Paina MENU -nuppia vaihtaaksesi asetusten Päällä ja Pois välillä. Merkkisarjojen, esim. tien nimen tai talon numeron syöttäminen: Käännä MENU -nuppia valitaksesi haluamasi merkin. Merkkijonon viimeisen merkin voi poistaa BACK-painikkeella. BACKpainikkeen painaminen muutaman sekunnin ajan poistaa kaikki syötetyt tiedot. Paina MENU -nuppia vahvistaaksesi valitun merkin. Käännä MENU -nuppia siirtääksesi kohdistimen (= värillinen tausta) haluamasi vaihtoehdon kohdalle. Valitse merkitty vaihtoehto painamalla MENU -nuppia. Alavalikot Nuoli valikon oikeassa reunassa ilmoittaa, että kun vaihtoehto on valittu, näyttöön avautuu lisävaihtoehtoja sisältävä alavalikko.

119 Infotainment-järjestelmä 117 Asetuksen aktivointi Arvon asettaminen Toiminnon kytkeminen päälle tai pois Käännä MENU -nuppia merkitäksesi haluamasi asetuksen. Paina MENU -nuppia aktivoidaksesi asetuksen. Käännä MENU -nuppia muuttaaksesi asetuksen kulloistakin arvoa. Paina MENU -nuppia vahvistaaksesi asetetun arvon. Käännä MENU -nuppia merkitäksesi toiminnon kytkettäväksi joko päälle tai pois. Paina MENU -nuppia vaihtaaksesi asetusten Päällä ja Päältä välillä.

120 118 Infotainment-järjestelmä CD 300 -malliin liittyviä esimerkkejä Valikkoelementit ja symbolit Oikealle osoittava nuoli 3 ilmoittaa: ensimmäinen alavalikkotaso on käytössä (kaksi nuolta = toinen alavalikkotaso käytössä). Alaspäin osoittava nuoli 4 ilmoittaa: aktiivisessa alavalikossa on lisää vaihtoehtoja. Asetuksen aktivointi Arvon asettaminen Ylös ja alas osoittavat nuolet 1 osoittavat: ylin valikkotaso on aktiivinen. Aktiivisessa valikossa on valittavissa lisävaihtoehtoja. Näytä muut aktiivisen valikon vaihtoehdot kääntämällä MENU -nuppia. Kulmallinen nuoli 2 ilmoittaa: käytettävissä on alavalikko, jossa on lisää vaihtoehtoja. Paina MENU -nuppia valitaksesi näytössä olevan vaihtoehdon ja avataksesi vastaavan alavalikon. Avaa kyseinen asetusvalikko painamalla MENU -nuppia. Käännä MENU -nuppia näyttääksesi haluamasi asetuksen. Paina MENU -nuppia aktivoidaksesi asetuksen. Avaa kyseinen asetusvalikko painamalla MENU -nuppia. Käännä MENU -nuppia muuttaaksesi asetuksen kulloistakin arvoa. Paina MENU -nuppia vahvistaaksesi asetetun arvon.

121 Infotainment-järjestelmä 119 Toiminnon kytkeminen päälle tai pois Basson, keskiäänen ja diskantin asetukset Avaa kyseinen asetusvalikko painamalla MENU -nuppia. Käännä MENU -nuppia merkitäksesi asetuksen Päällä tai Päältä. Paina MENU -nuppia vahvistaaksesi merkityn asetuksen. Äänensävyn asetukset Navi 600 Äänensävyn säätövalikossa voidaan valita eri äänensävyominaisuuksia kullekin radion aaltoalueelle ja äänisoittimen lähteelle. Paina TONE-painiketta avataksesi äänensävyn säätövalikon. Valitse Basso, Keski tai Diskantti. Aseta valitsemallesi vaihtoehdolle haluamasi arvo.

122 120 Infotainment-järjestelmä Äänenvoimakkuuden jakaminen eteen ja taakse Äänenvoimakkuuden jakaminen oikealle ja vasemmalle Äänen sävyn optimointi musiikkityylin mukaan Valitse Faaderi. Aseta haluamasi arvo. Valitse Balanssi. Aseta haluamasi arvo. Yksittäisen asetuksen asettaminen arvoon "0" tai "Pois" Valitse haluamasi vaihtoehto ja paina ja pidä MENU -nuppia painettuna muutama sekunti. Kaikkien asetusten asettaminen arvoon "0" tai "Pois" Paina painiketta TONE muutaman sekunnin ajan. Valitse EQ (taajuuskorjain). Näytössä olevat valinnat tarjoavat valmiiksi optimoidut basso-, keskiääni- ja diskanttiasetukset kulloistakin musiikkityyliä varten. Valitse vaadittu vaihtoehto. CD 300 / CD 400 Äänensävyn säätövalikossa voidaan valita eri äänensävyominaisuuksia kullekin radion aaltoalueelle ja äänisoittimen lähteelle.

123 Infotainment-järjestelmä 121 Basson, keskiäänen ja diskantin asetukset Äänenvoimakkuuden jakaminen eteen ja taakse Paina TONE-painiketta avataksesi äänensävyn säätövalikon. Valitse Basso:, Keskialue: tai Diskantti:. Aseta valitsemallesi vaihtoehdolle haluamasi arvo. Valitse Faderi:. Aseta haluamasi arvo.

124 122 Infotainment-järjestelmä Äänenvoimakkuuden jakaminen oikealle ja vasemmalle Äänen sävyn optimointi musiikkityylin mukaan Äänenvoimakkuusasetukset Navi 600 Maks. äänenvoimakkuus käynnistettäessä Valitse Balanssi:. Aseta haluamasi arvo. Yksittäisen asetuksen asettaminen arvoon "0" Valitse haluamasi vaihtoehto ja paina ja pidä MENU -nuppia painettuna muutama sekunti. Kaikkien asetusten asettaminen arvoon "0" tai "Pois" Paina painiketta TONE muutaman sekunnin ajan. Valitse EQ: (taajuuskorjain). Näytössä olevat valinnat tarjoavat valmiiksi optimoidut basso-, keskiääni- ja diskanttiasetukset kulloistakin musiikkityyliä varten. Valitse haluamasi vaihtoehto. Avaa järjestelmäasetusten valikko painamalla CONFIG -näppäintä. Valitse Radioasetukset ja sitten Maks. äänenvoimakkuus käynnistettäessä. Aseta haluamasi arvo.

125 Infotainment-järjestelmä 123 Nopeudesta riippuvainen äänenvoimakkuus Liikennetiedotusten (TA) äänenvoimakkuus Liikennetiedotusten äänenvoimakkuutta voidaan voimistaa tai hiljentää suhteessa normaaliin audiolaitteen äänenvoimakkuuteen. CD 300 / CD 400 Maks. aloitusäänenvoimak. Avaa järjestelmäasetusten valikko painamalla CONFIG -näppäintä. Valitse Radioasetukset ja sitten Nopeudesta riippuvainen äänenvoimakkuus. Nopeuden mukaan säätyvä äänenvoimakkuus voidaan poistaa käytöstä tai äänenvoimakkuuden sopeutuksen aste valita näytössä olevassa valikossa. Valitse vaadittu vaihtoehto. Avaa järjestelmäasetusten valikko painamalla CONFIG -näppäintä. Valitse Radioasetukset, RDSvalinnat ja TA-äänenvoim.. Aseta haluamasi arvo. Avaa järjestelmäasetusten valikko painamalla CONFIG -näppäintä. Valitse Radioasetukset ja sitten Maks. aloitusäänenvoimak.. CD 300: valitse Ääniasetukset ja sitten Aloitusäänenvoimakkus. Aseta haluamasi arvo.

126 124 Infotainment-järjestelmä Nopeuskorvattu äänenvoimakku us Avaa järjestelmäasetusten valikko painamalla CONFIG -näppäintä. Valitse Radioasetukset ja sitten Autom. äänenvoimakk. säätö. CD 300: valitse Ääniasetukset ja sitten Autom. äänenvoimakk. säätö. Ajonopeuden mukaan säätyvä äänenvoimakkuus voidaan poistaa käytöstä tai äänenvoimakkuuden sopeutuksen aste valita näytössä olevassa valikossa. Valitse haluamasi vaihtoehto. Liikennetiedotusten (TA) äänenvoimakkuus Liikennetiedotusten äänenvoimakkuutta voidaan voimistaa tai hiljentää suhteessa normaaliin audiolaitteen äänenvoimakkuuteen. Avaa järjestelmäasetusten valikko painamalla CONFIG -näppäintä. Valitse Radioasetukset, RDSvaihtoehdot ja TA-äänenvoimakkuus. CD 300: valitse Ääniasetukset, RDSvaihtoehdot ja TA-äänenvoimakkuus. Aseta haluamasi äänenvoimakkuuden voimistus- tai hiljennysaste. Räätälöinti (vain CD 400) Erilaiset Infotainment-järjestelmän asetukset voidaan tallentaa erikseen jokaiseen auton avaimeen (jokaisen kuljettajan osalta). Muistiin tallennetut asetukset Poistettaessa avain virtalukosta seuraavat asetukset tallennetaan automaattisesti käytettävän avaimen osalta: viimeiset äänenvoimakkuusasetukset; yksi äänenvoimakkuuden taso kaikille muille äänilähteille kuin puhelimelle (radio, CD-soitin, AUX, USB) kaikki radioasemien pikavalinnat kaikki äänensävyn asetukset; jokainen näistä asetuksista tallennetaan erikseen kaikkien seuraavien audiolähteiden osalta (jos on): AM, FM, CD-soitin, AUX, USB viimeksi aktiivinen audiolähde viimeksi aktiivinen radioasema (erikseen kullekin aaltoalueelle)

127 Infotainment-järjestelmä 125 viimeksi aktiivinen näyttötila viimeisin kohta audio-/mp3-cd-levyllä tai vaihtajassa (jos on), mukaan lukien levyn numero, kappaleen numero, kansio kappaleiden sekoitussoiton asetuksen tila (CD-soitin) TP-asetuksen (liikenneohjelma) tila kohdistimen sijainti kussakin valikossa näytöllä Räätälöinnin käyttöön ottaminen/käytöstä poistaminen Avaa järjestelmäasetusten valikko painamalla CONFIG -näppäintä. Valitse Ajoneuvoasetukset ja sitten Mukavuusasetukset. Aseta kohdan Kuljettajan aset. personointi valinnaksi joko Päällä tai Päältä. Radio Käyttö Ohjausnäppäimet Tärkeimmät radion ohjausnäppäimet ovat seuraavat: BAND: Radion aktivointi t v: Asemahaku AS: Automaattitallennuksen luettelot FAV: Suosikkiluettelot 1...6: Esivalintapainikkeet TP: Radion liikennetiedotukset Radion aktivointi Paina BAND -näppäintä avataksesi radion päävalikon. Viimeksi kuunneltua asemaa vastaanotetaan. Aaltoalueen valinta Valitse haluamasi aaltoalue painamalla BAND -näppäintä yhden tai useamman kerran. Kyseisen aaltoalueen viimeksi kuunneltua asemaa vastaanotetaan. Asemahaku Automaattinen asemahaku Aloita asemamuistin seuraavan aseman kuuntelu painamalla lyhyesti näppäintä t tai v. Manuaalinen asemahaku Navi 600 Paina t- tai v -näppäintä ja pidä sitä painettuna. Vapauta näppäin, kun taajuusnäytössä näkyy lähes haluttu taajuus. Seuraava vastaanottokelpoinen asema haetaan ja sitä aletaan toistaa automaattisesti. CD 300 / CD 400 Aloita seuraavan vastaanottokelpoisen aseman haku käytettävällä aaltoalueella painamalla näppäintä t tai v muutaman sekunnin ajan. Kun haluttu taajuus on saavutettu, asemaa toistetaan automaattisesti.

128 126 Infotainment-järjestelmä Huomautus Manuaalinen asemanhaku: Jos radio ei löydä asemaa, se siirtyy automaattisesti herkemmälle hakutasolle. Jos se ei vieläkään löydä asemaa, viimeisin aktiivinen taajuus otetaan uudelleen käyttöön. Huomautus FM-aaltoalue: kun RDS-toiminto on aktivoitu, vain RDS-asemia haetaan, ja kun radion liikennetiedotuspalvelu (TP) on aktivoitu, vain liikennetiedotuksia lähettäviä asemia haetaan. Manuaalinen aseman viritys FM-aaltoalue Vain Navi 600: avaa FM-valikko painamalla MENU-nuppia ja valitse Manuaal. viritys FM. Käännä MENU -nuppia ja aseta optimaalinen vastaanottotaajuus taajuuden ponnahdusnäytöllä. AM-aaltoalue Käännä MENU -nuppia ja aseta optimaalinen vastaanottotaajuus taajuuden ponnahdusnäytöllä. Automaattitallennuksen luettelot Aaltoalueen kuuluvimpia asemia voidaan etsiä ja ne voidaan tallentaa automaattisesti automaattitallennustoiminnon avulla. Navi 600: Huomautus Vastaanotettava asema näkyy korostettuna. CD 400: Huomautus Parhaillaan vastaanotettavan aseman kohdalla on merkki i. Kullakin aaltoalueella on 2 automaattitallennuksen luetteloa (AS 1, AS 2), joista kumpaankin voidaan tallentaa 6 asemaa. Asemien automaattinen tallennus Paina AS -näppäintä, kunnes näytössä on ilmoitus automaattitallennuksesta. Kyseisen aaltoalueen

129 Infotainment-järjestelmä voimakkainta asemaa tallennetaan 2:een automaattitallennuksen luetteloon. Keskeytä automaattitallennus painamalla MENU -nuppia. Asemien manuaalinen tallentaminen Asemat voidaan tallentaa myös manuaalisesti automaattitallennuksen luetteloihin. Aseta tallennettava asema. Avaa automaattitallennuksen luettelo tai vaihda toiseen luetteloon painamalla lyhyesti AS -painiketta. Aseman tallentaminen luettelopaikkaan: paina kyseistä asemapainiketta 1...6, kunnes näytössä on vahvistusviesti. Huomautus Manuaalisesti tallennetut asemat korvataan toisilla automaattisen asemantallennuksen yhteydessä. Aseman hakeminen Avaa automaattitallennuksen luettelo tai vaihda toiseen luetteloon painamalla lyhyesti AS -painiketta. Avaa kyseisessä luettelokohdassa oleva asema painamalla lyhyesti jotain asemapainikkeista Suosikkiluettelot Kaikkien aaltoalueiden asemat voidaan tallentaa käsin suosikkiluetteloihin. Navi 600 Kuhunkin suosikkiluetteloon voidaan tallentaa 6 asemaa. Saatavana olevien suosikkiluetteloiden määrä voidaan määrittää (katso alla). Huomautus Vastaanotettava asema näkyy korostettuna. Aseman tallentaminen Aseta tallennettava asema. Avaa suosikkiluettelo tai vaihda toiseen suosikkiluetteloon painamalla lyhyesti FAV -painiketta. Aseman tallentaminen luettelopaikkaan: paina kyseistä asemapainiketta 1...6, kunnes näytössä on vahvistusviesti. Aseman hakeminen Avaa suosikkiluettelo tai vaihda toiseen suosikkiluetteloon painamalla lyhyesti FAV -painiketta. Avaa kyseisessä luettelokohdassa oleva asema painamalla lyhyesti jotain asemapainikkeista

130 128 Infotainment-järjestelmä Käytettävissä olevien suosikkiluettelojen määrän määrittely Paina painiketta CONFIG. Valitse Radioasetukset ja sitten Radiosuosikit. Valitse haluamasi käytettävissä olevien suosikkiluettelojen määrä. CD 300 / CD 400 Kuhunkin suosikkiluetteloon voidaan tallentaa 6 asemaa. Saatavana olevien suosikkiluetteloiden määrä voidaan määrittää (katso alla). CD 300: Käytettävissä olevien suosikkiluettelojen määrää ei voida konfiguroida. Huomautus Parhaillaan vastaanotettavan aseman kohdalla on merkki i. Aseman tallentaminen Aseta tallennettava asema. Avaa suosikkiluettelo tai vaihda toiseen suosikkiluetteloon painamalla lyhyesti FAV -painiketta. Aseman tallentaminen luettelopaikkaan: paina kyseistä asemapainiketta 1...6, kunnes näytössä on vahvistusviesti. Aseman hakeminen Avaa suosikkiluettelo tai vaihda toiseen suosikkiluetteloon painamalla lyhyesti FAV -painiketta. Avaa kyseisessä luettelokohdassa oleva asema painamalla lyhyesti jotain asemapainikkeista Käytettävissä olevien suosikkiluettelojen määrän määrittely (ei CD 300)

131 Infotainment-järjestelmä 129 Huomautus Seuraavat FM-näytöt ovat esimerkkejä. Navi 600 Paina CONFIG-painiketta. Valitse Radioasetukset ja sitten Radiosuosikit. Valitse haluamasi käytettävissä olevien suosikkiluettelojen määrä. Aaltoaluevalikot Vaihtoehtoisia tapoja aseman valintaan on saatavana aaltoaluekohtaisista valikoista. Kun radion päävalikko on aktiivinen, avaa kyseinen aaltoaluevalikko painamalla MENU -nuppia. Suosikkilista Valitse Suosikkilista. Kaikki suosikkiluetteloihin tallennetut asemat näytetään. Valitse haluamasi asema. Huomautus Parhaillaan vastaanotettavan aseman kohdalla on merkki i. Manuaalinen viritys Katso selostusta kohdasta "Manuaalinen aseman viritys" yllä. Asemaluettelot Valitse AM-asemaluettelo tai FMasemaluettelo. Kaikki kyseisen vastaanottoalueen vastaanottokelpoiset AM/FM-asemat näytetään näytössä.

132 130 Infotainment-järjestelmä Huomautus Jos asemaluetteloita ei ole luotu etukäteen, infotainment-järjestelmä tekee automaattisen asemahaun. Valitse haluamasi asema. Huomautus Parhaillaan vastaanotettavan aseman kohdalla on merkki i. Asemaluetteloiden päivitys Jos aaltoaluekohtaiseen asemaluetteloon tallennettuja asemia ei voida enää vastaanottaa: Valitse käsky, jolla asemaluettelo päivitetään. Asemahaku käynnistetään. Kun haku on valmis, aiemmin valittua asemaa toistetaan. Asemahaun peruuttaminen: paina MENU -nuppia. Huomautus Jos taajuusaluekohtainen asemaluettelo päivitetään, vastaava kategorialuettelo (jos saatavana) päivitetään myös. Tärkeää tietoa asemaluetteloiden päivittämisestä Infotainment-järjestelmän kaksoisviritin päivittää taustalla jatkuvasti asemaluetteloita. Näin varmistetaan esim., että asemaluettelot sisältävät aina asemat, joita voidaan vastaanottaa paikallisesti pitkien moottoritiematkojen aikana. Koska automaattinen päivitys kestää tietyn aikaa, kaikki vastaanottokelpoiset asemat eivät ehkä ole heti käytettävissä asemaluettelossa vastaanottoalueen muuttuessa äkillisesti. Tällaisissa tilanteissa asemaluetteloiden päivitystä voidaan nopeuttaa käyttäen kyseistä käskyä asemaluettelon päivittämiseksi. Kategorialuettelot Useat RDS-asemat lähettävät PTY-koodia, joka määrittelee lähetettävän ohjelman tyypin (esim. uutiset). Jotkut asemat muuttavat myös PTYkoodia kulloinkin lähetettävästä sisällöstä riippuen. Infotainment-järjestelmä tallentaa nämä asemat ohjelmatyypin mukaan järjestettyinä kyseiseen kategorialuetteloon. Aseman määrittelemän ohjelmatyypin haku: valitse aaltoaluekohtainen kategorialuettelon vaihtoehto.

133 Infotainment-järjestelmä 131 Näytössä on luettelo kulloinkin saatavana olevista ohjelmatyypeistä. Valitse haluamasi ohjelmatyyppi. Näytössä on luettelo asemista, jotka lähettävät valitun tyyppistä ohjelmaa. CD 300 / CD 400 Valitse haluamasi asema. Kategorialuettelo päivitetään myös silloin, kun vastaava aaltoaluekohtainen asemaluettelo päivitetään. Huomautus Parhaillaan vastaanotettavan aseman kohdalla on merkki i. Suosikkilista Valitse Suosikkilista. Kaikki suosikkiluetteloihin tallennetut asemat näytetään. Valitse haluamasi asema. Huomautus Parhaillaan vastaanotettavan aseman kohdalla on merkki i. Asemaluettelot Valitse AM-asemalista tai FMasemalista. Kaikki kyseisen vastaanottoalueen vastaanottokelpoiset AM/FM-asemat näytetään näytössä. Huomautus Jos asemaluetteloita ei ole luotu etukäteen, infotainment-järjestelmä tekee automaattisen asemahaun.

134 132 Infotainment-järjestelmä Valitse haluamasi asema. Huomautus Parhaillaan vastaanotettavan aseman kohdalla on merkki i. Asemaluetteloiden päivitys Jos aaltoaluekohtaiseen asemaluetteloon tallennettuja asemia ei voida enää vastaanottaa: Valitse käsky, jolla asemaluettelo päivitetään. CD 400: Infotainment-järjestelmän kaksoisviritin päivittää taustalla jatkuvasti FM-asemaluetteloa. Manuaalista päivitystä ei tarvita. Asemahaku käynnistetään. Kun haku on valmis, viimeksi vastaanotettua asemaa toistetaan. Keskeytä asemahaku painamalla MENU -nuppia. Huomautus Jos taajuusaluekohtainen asemaluettelo päivitetään, vastaava kategorialuettelo (jos saatavana) päivitetään myös. Kategorialuettelot Useat RDS-asemat lähettävät PTY-koodia, joka määrittelee lähetettävän ohjelman tyypin (esim. uutiset). Jotkut asemat muuttavat myös PTYkoodia kulloinkin lähetettävästä sisällöstä riippuen. Infotainment-järjestelmä tallentaa nämä asemat ohjelmatyypin mukaan järjestettyinä kyseiseen kategorialuetteloon. Aseman määrittelemän ohjelmatyypin haku: valitse aaltoaluekohtainen kategorialuettelon vaihtoehto. Näytössä on luettelo kulloinkin saatavana olevista ohjelmatyypeistä. Valitse haluamasi ohjelmatyyppi. Näytössä on luettelo asemista, jotka lähettävät valitun tyyppistä ohjelmaa.

135 Infotainment-järjestelmä 133 Valitse haluamasi asema. CD 300: Seuraava valitun tyyppinen vastaanottokelpoinen asema haetaan ja sitä toistetaan. Kategorialuettelo päivitetään myös silloin, kun vastaava aaltoaluekohtainen asemaluettelo päivitetään. Huomautus Parhaillaan vastaanotettavan aseman kohdalla on merkki i. Radio data system (RDS) RDS on FM-asemapalvelu, joka helpottaa huomattavasti halutun aseman löytymistä ja sen häiriötöntä vastaanottoa. RDS:n edut Näytössä näkyy asetetun aseman ohjelman nimi sen taajuuden sijasta. Asemahaun aikana Infotainmentjärjestelmä virittää vain RDS-asemia. Infotainment-järjestelmä virittäytyy aina parhaalle määritetyn aseman vastaanottotaajuudelle AF:ää (Alternative Frequency) käyttäen. Vastaanotettavasta asemasta riippuen Infotainment-järjestelmä näyttää radiotekstiä, joka voi sisältää esimerkiksi tietoa kuunneltavasta ohjelmasta. Navi 600 RDS:n konfigurointi RDS:n konfigurointivalikon avaaminen: Paina CONFIG-painiketta. Valitse Radioasetukset ja sitten RDSvalinnat.

136 134 Infotainment-järjestelmä RDS:n kytkeminen päälle ja pois Aseta kohdan RDS valinnaksi joko Päällä tai Pois. Huomautus Jos RDS on poiskytkettynä, se kytkeytyy automaattisesti päälle takaisin, kun radioasemaa vaihdetaan (hakutoiminnolla tai esivalintapainikkeella). Alueellisten asemien kuuntelun kytkeminen päälle ja pois (RDS:n on oltava toiminnassa alueellisten asemien kuuntelua varten.) Tiettyinä aikoina jotkut RDS-asemat lähettävät erilaista alueellista ohjelmaa eri taajuuksilla. Aseta kohdan Alueohjelma valinnaksi joko Päällä tai Pois. Järjestelmä valitsee vain vaihtoehtoisia taajuuksia (AF) samoilla alueellisilla ohjelmilla. Jos alueellisten asemien kuuntelu on pois käytöstä, asemien vaihtoehtoiset taajuudet valitaan huomioimatta alueellisia ohjelmia. RDS-asemien rullaava teksti Jotkut RDS-asemat käyttävät ohjelman nimelle varattuja rivejä myös lisätietojen antamiseen. Tänä aikana ohjelman nimeä ei näy. Lisätietojen näyttämisen estäminen: Aseta kohdan Pysäytä RDS-tekstin vieritys valinnaksi Päällä. Radioteksti Jos RDS ja RDS-aseman vastaanotto ovat käytössä, tietoa kulloinkin kuunneltavasta ohjelmasta ja toistettavasta musiikkikappaleesta näytetään ohjelman nimen alapuolella. Tietojen näyttäminen tai piilottaminen: Aseta kohdan Radioteksti valinnaksi joko Päällä tai Pois. TA-äänenvoim. Liikennetiedotusten (TA) äänenvoimakkuus voidaan määrittää ennalta Radion liikennetiedotukset (TP = liikenneohjelma) Radion liikennetiedotusasemat ovat liikennetiedotuksia lähettäviä RDSasemia. Radion liikennetiedotusten kytkeminen päälle ja pois Infotainment-järjestelmän liikennetiedotusten valmiustilan kytkeminen päälle ja pois: Paina TP-painiketta. Jos radion liikennetiedotukset ovat käytössä, näytössä näkyy mustana merkintä [ ] (harmaana, jos liikennetiedotukset on kytketty pois käytöstä). Vain liikennetiedotusasemia vastaanotetaan.

137 Infotainment-järjestelmä 135 Jos kuunneltava asema ei ole radion liikennetiedotusasema, seuraavan liikennetiedotusaseman haku käynnistyy automaattisesti. Jos liikennetiedotusasema on löydetty, näytössä on mustalla merkintä [TP]. Jos liikennetiedotusasemia ei löydy, näytössä on harmaalla merkintä TP. Liikennetiedotukset toistetaan esimääritellyllä TA-äänenvoimakkuudella Jos radion liikennetiedotukset ovat käytössä, CD/MP3-toisto keskeytyy liikennetiedotuksen ajaksi. Pelkkien liikennetiedotusten kuuntelu Kytke radion liikennetiedotukset toimintaan ja hiljennä Infotainment-järjestelmän äänenvoimakkuus täysin. Liikennetiedotusten estäminen Liikennetiedotusten estäminen esim. CD/MP3-toiston aikana: Vahvista peruutus näytössä painamalla TP -näppäintä tai MENU -nuppia. Liikennetiedotus keskeytetään, mutta radion liikennetiedotukset pysyvät käytössä. EON (Enhanced Other Networks - palvelu) EON-palvelun avulla voit kuunnella radion liikennetiedotuksia, vaikka valitsemasi asema ei lähettäisi omia liikennetiedotuksia. Jos tällainen asema valitaan, se näytetään mustana radion liikennetiedotusasemien TP tapaan. CD 300 / CD 400 RDS:n konfigurointi RDS:n konfigurointivalikon avaaminen: Paina CONFIG-painiketta. Valitse Radioasetukset ja sitten RDSvaihtoehdot. CD 300: valitse Ääniasetukset ja sitten RDS-vaihtoehdot. TA-äänenvoimakkuus Liikennetiedotusten (TA) äänenvoimakkuus voidaan määrittää ennalta RDS:n kytkeminen päälle ja pois

138 136 Infotainment-järjestelmä Aseta kohdan RDS valinnaksi joko Päällä tai Päältä. Huomautus Jos RDS on poiskytkettynä, se kytkeytyy automaattisesti päälle takaisin, kun radioasemaa vaihdetaan (hakutoiminnolla tai esivalintapainikkeella). Liikennetiedote (TA) TA-toiminnon kytkeminen pysyvästi päälle tai pois: Aseta kohdan Liikennetiedote (TA) valinnaksi joko Päällä tai Päältä. Alueellisten asemien kuuntelun kytkeminen päälle ja pois (RDS:n on oltava toiminnassa alueellisten asemien kuuntelua varten.) Tiettyinä aikoina jotkut RDS-asemat lähettävät erilaista alueellista ohjelmaa eri taajuuksilla. Aseta kohdan Aluelähetys (REG) valinnaksi joko Päällä tai Päältä. Järjestelmä valitsee vain vaihtoehtoisia taajuuksia (AF) samoilla alueellisilla ohjelmilla. Jos alueellisten asemien kuuntelu on pois käytöstä, asemien vaihtoehtoiset taajuudet valitaan huomioimatta alueellisia ohjelmia. RDS-asemien rullaava teksti Jotkut RDS-asemat piilottavat ohjelman nimen näyttörivillä voidakseen näyttää lisätietoja. Lisätietojen näyttämisen estäminen: Aseta kohdan RDS-Pysäytä tekstin vieritys valinnaksi Päällä. Radiotekstit: Jos RDS ja RDS-aseman vastaanotto ovat käytössä, tietoa kulloinkin kuunneltavasta ohjelmasta ja toistettavasta musiikkikappaleesta näytetään ohjelman nimen alapuolella. Tietojen näyttäminen tai piilottaminen: Aseta kohdan Radiotekstit: valinnaksi joko Päällä tai Päältä. Radion liikennetiedotukset (TP = liikenneohjelma) Radion liikennetiedotusasemat ovat liikennetiedotuksia lähettäviä RDSasemia. Radion liikennetiedotusten kytkeminen päälle ja pois Infotainment-järjestelmän liikennetiedotusten valmiustilan kytkeminen päälle ja pois: Paina TP-painiketta. Jos radion liikennetiedotukset ovat käytössä, radion päävalikossa näytetään [ ]. Vain liikennetiedotusasemia vastaanotetaan. Jos kuunneltava asema ei ole radion liikennetiedotusasema, seuraavan liikennetiedotusaseman haku käynnistyy automaattisesti. Jos liikennetiedotusasema on löydetty, [TP] näytetään radion päävalikossa. Liikennetiedotukset toistetaan esimääritellyllä TA-äänenvoimakkuudella Jos radion liikennetiedotukset ovat käytössä, CD/MP3-toisto keskeytyy liikennetiedotuksen ajaksi.

139 Infotainment-järjestelmä 137 Pelkkien liikennetiedotusten kuuntelu Kytke radion liikennetiedotukset toimintaan ja hiljennä Infotainment-järjestelmän äänenvoimakkuus täysin. Liikennetiedotusten estäminen Liikennetiedotusten estäminen esim. CD/MP3-toiston aikana: Vahvista peruutus näytössä painamalla TP -näppäintä tai MENU -nuppia. Liikennetiedotus keskeytetään, mutta radion liikennetiedotukset pysyvät käytössä. EON (Enhanced Other Networks - palvelu) EON-palvelun avulla voit kuunnella radion liikennetiedotuksia, vaikka valitsemasi asema ei lähettäisi omia liikennetiedotuksia. Jos tällainen asema valitaan, se näytetään mustana radion liikennetiedotusasemien TP tapaan. CD-soitin Yleistä tietoa Navi 600 Infotainment-järjestelmän CD-soittimella voidaan toistaa CD-audiolevyjä ja MP3/WMA-CD-levyjä. Tärkeää tietoa CD-audiolevyistä ja MP3/WMA-CD-levyistä Huomio Audiosoittimeen ei saa missään olosuhteissa laittaa DVD-levyjä, 8 cm CD-levyjä tai muotoiltuja CDlevyjä. CD-levyihin ei saa laittaa tarroja. Levyt voisivat juuttua CDsoittimeen ja pilata sen. Laite olisi tällöin vaihdettava uuteen, mistä aiheutuisi suuret kustannukset. Kopiosuojattuja CD-audiolevyjä, jotka eivät ole audio-cd-standardin mukaisia, ei voida ehkä toistaa oikein tai ei ollenkaan. Vääränlainen käsittely vaurioittaa itseäänitettyjä CD-R- ja CD-RW-levyjä helpommin kuin valmiiksi äänitettyjä CD-levyjä. Oikea käsittely on varmistettava etenkin itseäänitettyjä CD-R- ja CD-RW-levyjä käsiteltäessä, ks. alla. Itseäänitettyjä CD-R- ja CD-RW-levyjä ei voida ehkä toistaa oikein tai ei ollenkaan. Erityyppistä dataa sisältävien CDlevyjen (audion ja datan yhdistelmät, esim. MP3) tapauksessa vain audioraitoja voidaan havaita ja toistaa. Vältä sormenjälkien jättämistä vaihtaessasi CD-levyä. Palauta CD-levyt koteloihinsa heti soittimesta poistamisen jälkeen suojataksesi niitä vaurioilta ja likaantumiselta. CD-levyillä oleva lika ja nesteet voivat tahria soittimen sisällä olevan linssin ja aiheuttaa vikoja. Suojaa CD-levyt kuumuudelta ja suoralta auringonvalolta.

140 138 Infotainment-järjestelmä MP3/WMA-CD-levylle tallennettua dataa koskevat seuraavat rajoitukset: Kansiorakenteen enimmäissyvyys: 11 tasoa. Tallennettavien MP3/WMA-tiedostojen enimmäismäärä: Laite ei voi toistaa musiikkiverkkokaupoista ostettuja WMA-tiedostoja, jotka on suojattu digitaalisella käyttöoikeuksien hallinnalla (DRM). WMA-tiedostoja voidaan toistaa turvallisesti vain, jos ne on luotu Windows Media Player -versiolla 8 tai uudemmalla. Soveltuvat soittoluettelopäätteet:.m3u,.pls Soittoluettelon kohtien on oltava suhteellisten polkujen muodossa. Tässä luvussa käsitellään vain MP3-tiedostojen toistaminen, koska MP3- ja WMA-tiedostoja käytetään samalla tavalla. Kun laitteeseen syötetään WMA-tiedostoja sisältävä CD-levy, näyttöön tulevat MP3:een liittyviä valikkoja. CD 300 / CD 400 Infotainment-järjestelmän CD-soittimella voidaan toistaa CD-audiolevyjä ja MP3/WMA-CD-levyjä. Tärkeää tietoa CD-audiolevyistä ja MP3/WMA-CD-levyistä Huomio Audiosoittimeen ei saa missään olosuhteissa laittaa DVD-levyjä, 8 cm CD-levyjä tai muotoiltuja CDlevyjä. CD-levyihin ei saa laittaa tarroja. Levyt voisivat juuttua CDsoittimeen ja pilata sen. Laite olisi tällöin vaihdettava uuteen, mistä aiheutuisi suuret kustannukset. Seuraavia CD-formaatteja voidaan käyttää: CD-Rom Mode 1 ja Mode 2. CD-ROM XA Mode 2, Form 1 ja Form 2. Seuraavia tiedostomuotoja voidaan käyttää: ISO9660 Level 1, Level 2 (Romeo, Joliet). Muussa kuin jossakin yllä luetelluista muodoista tallennettuja MP3- ja WMA-tiedostoja ei ehkä toisteta oikein eikä niiden tiedosto- ja kansionimiä ehkä näytetä oikein. Huomautus ISO ei ole tuettu. ISO 9660 täytyy ehkä valita manuaalisesti, jos ääni-cd poltetaan esimerkiksi Windows 7 -käyttöjärjestelmässä. Kopiosuojattuja CD-audiolevyjä, jotka eivät ole audio-cd-standardin mukaisia, ei voida ehkä toistaa oikein tai ei ollenkaan. Vääränlainen käsittely vaurioittaa itseäänitettyjä CD-R- ja CD-RW-levyjä helpommin kuin valmiiksi äänitettyjä CD-levyjä. Oikea käsittely on varmistettava etenkin itseäänitettyjä CD-R- ja CD-RW-levyjä käsiteltäessä. Katso alla. Itseäänitettyjä CD-R- ja CD-RW-levyjä ei voida ehkä toistaa oikein tai ei ollenkaan. Tällaisissa tapauksissa vika ei ole laitteistossa.

141 Infotainment-järjestelmä 139 Erityyppistä materiaalia (audioraitoja ja pakattuja tiedostoja, esim.mp3) sisältävien CD-levyjen kohdalla audioraidat ja pakatut tiedostot voidaan toistaa erikseen. Vältä sormenjälkien jättämistä vaihtaessasi CD-levyä. Palauta CD-levyt koteloihinsa heti CD-soittimesta poistamisen jälkeen suojataksesi niitä vaurioilta ja likaantumiselta. CD-levyillä oleva lika ja nesteet voivat tahria CD-soittimen sisällä olevan linssin ja aiheuttaa vikoja. Suojaa CD-levyt kuumuudelta ja suoralta auringonvalolta. MP3/WMA-CD-levylle tallennettua dataa koskevat seuraavat rajoitukset: Raitojen määrä: enint Kansioiden määrä: enint Kansiorakenteen syvyys: enint. 64 tasoa (suositus: enint. 8 tasoa). Soittoluetteloiden määrä: enint. 15. Kappaleiden määrä soittoluetteloa kohti: enint Soveltuvat soittoluettelopäätteet:.m3u,.pls,.asx,.wpl. Tässä luvussa käsitellään vain MP3-tiedostojen toistaminen, koska MP3- ja WMA-tiedostoja käytetään samalla tavalla. Kun laitteeseen syötetään WMA-tiedostoja sisältävä CD-levy, näyttöön tulevat MP3:een liittyviä valikkoja. Käyttö Navi 600 CD:n toiston käynnistäminen Työnnä CD-levyä etikettipuoli ylöspäin CD-aukkoon, kunnes se vedetään sisään laitteeseen. CD-levyn toisto alkaa automaattisesti ja näyttöön tulee valikko Audio-CD tai Audio-MP3. Jos laitteessa on jo CD-levy, mutta Audio-CD- tai Audio-MP3 -valikko ei ole aktiivinen: Paina painiketta CD/AUX. Audio-CD- tai Audio-MP3 -valikko avautuu ja CD-levyn toisto käynnistyy. Audio-CD:lle tai MP3-CD:lle tallennetuista tiedoista riippuen näytössä näytetään eri tietoa CD:stä ja kulloisestakin kappaleesta. Jos Audio-CD- tai Audio-MP3 -valikko ei avaudu, kun CD/AUX -näppäintä on painettu, CD-aukossa on edelleen navigointi-cd. Poista CD painamalla d -näppäintä.

142 140 Infotainment-järjestelmä Raidan valinta Tuo kaikki CD-levyn kappaleet näyttöön kääntämällä MENU -nuppia. Toistettavana oleva raita on valittuna. Valitse haluamasi raita. Seuraavaan tai edelliseen raitaan hyppääminen Paina t- tai v -näppäintä lyhyesti yhden tai useamman kerran. Kappalehaku eteen- tai taaksepäin Paina lyhyesti t- tai v -näppäintä. Paina sitten uudelleen t- tai v - näppäintä ja pidä sitä painettuna, kunnes haluamasi kappale on näytössä. Pikakelaus eteen- tai taaksepäin Paina t- tai v -näppäintä ja pidä sitä painettuna pikakelataksesi kuunneltavaa raitaa eteen- tai taaksepäin. Kappaleiden valinta audio-cd- tai MP3-valikkoa käyttäen Audio-CD:n toiston aikana Avaa audio-cd:hen liittyvä valikko painamalla MENU -nuppia. Kappaleiden toistaminen satunnaisessa järjestyksessä aseta kohdan Satunnaissoitto (RDM) valinnaksi Päällä. Kappaleen valinta audio-cd:ltä: valitse Kappaleluettelo ja valitse sitten haluamasi kappale. MP3-toiston aikana Avaa MP3:een liittyvä valikko painamalla MENU -nuppia. Kappaleiden toistaminen satunnaisessa järjestyksessä aseta kohdan Satunnaissoitto (RDM) valinnaksi Päällä. Kappaleen valinta kansiosta tai soittoluettelosta (jos saatavana): valitse Hakemisto tai Soittolistat. Valitse kansio tai soittoluettelo ja valitse sitten haluamasi kappale. Valitse Haku avataksesi valikon, jossa on lisää vaihtoehtoja kappaleen hakua ja valintaa varten.

143 Infotainment-järjestelmä 141 Tallennettujen kappaleiden määrästä riippuen haku voi kestää useita minuutteja. Valitse hakuvaihtoehto ja haluamasi kappale. CD-levyn poistaminen Paina painiketta d. CD-levy työnnetään ulos CD-aukosta. Jos ulos työnnettyä CD-levyä ei poisteta, se vedetään muutaman sekunnin kuluttua automaattisesti takaisin laitteeseen. CD 300 / CD 400 CD:n toiston käynnistäminen Avaa CD- tai MP3-valikko painamalla CD/AUX -näppäintä. Jos CD-soittimessa on CD, sen toisto aloitetaan. Audio-CD:lle tai MP3-CD:lle tallennetuista tiedoista riippuen näytössä näytetään eri tietoa CD:stä ja kulloisestakin kappaleesta. CD-levyn asettaminen laitteeseen Työnnä CD-levyä tekstipuoli ylöspäin CD-aukkoon, kunnes se vedetään sisään. Huomautus Kun CD laitetaan sisään, CD-symboli näkyy näytössä ylärivillä. Vakiosivunäkymän muuttaminen (vain CD 300) Audio-CD:n tai MP3:n toiston aikana: paina MENU -nuppia ja valitse Oletusasetus CD-sivun näyttö tai Oletusasetus MP3-sivun näyttö. Valitse haluamasi vaihtoehto. Kansiotason vaihtaminen (vain CD 300, MP3:n toisto) Vaihda ylemmälle tai alemmalle kansiotasolle painamalla g- tai e -näppäintä. Seuraavaan tai edelliseen raitaan hyppääminen Paina lyhyesti näppäintä t tai v. Pikakelaus eteen- tai taaksepäin Paina t- tai v -näppäintä ja pidä sitä painettuna pikakelataksesi kuunneltavaa raitaa eteen- tai taaksepäin.

144 142 Infotainment-järjestelmä Kappaleiden valinta audio-cd- tai MP3-valikkoa käyttäen Audio-CD:n toiston aikana Avaa audio-cd:hen liittyvä valikko painamalla MENU -nuppia. Kappaleiden toistaminen satunnaisessa järjestyksessä aseta kohdan Soita satunnaisesti valinnaksi Päällä. Kappaleen valinta audio-cd:ltä: valitse Raitalista ja valitse sitten haluamasi kappale. MP3-toiston aikana Avaa MP3:een liittyvä valikko painamalla MENU -nuppia. Kappaleiden toistaminen satunnaisessa järjestyksessä aseta kohdan Soita satunnaisesti valinnaksi Päällä. Kappaleen valinta kansiosta tai soittoluettelosta (jos saatavana): valitse Soittolistat/kansiot. Valitse kansio tai soittoluettelo ja valitse sitten haluamasi kappale. Huomautus Jos CD-levy sisältää sekä ääni- että MP3-dataa, äänidata voidaan valita kohdasta Soittolistat/kansiot. Jos haluat avata valikon, joka sisältää lisävalintoja kappaleen hakua ja valintaa varten, valitse Hae. Käytettävissä olevat valinnat riippuvat MP3- CD:lle tallennetuista tiedoista. MP3-CD:n hakuprosessi voi kestää useita minuutteja. Tänä aikana vastaanotetaan viimeksi kuunneltua asemaa. CD-levyn poistaminen Paina d-painiketta. CD-levy työnnetään ulos CD-aukosta. Jos ulos työnnettyä CD-levyä ei poisteta, se vedetään muutaman sekunnin kuluttua automaattisesti takaisin laitteeseen.

145 Infotainment-järjestelmä 143 AUX-liitäntä Yleistä tietoa Keskikonsolin kannen alla on AUX-liitäntä ulkoisten audiolähteiden liitäntää varten. Navi 600: Käyttö Navi 600 CD 300 / CD 400: Huomautus Pistorasia täytyy aina pitää puhtaana ja kuivana. AUX-liitäntään voidaan 3,5 mm:n jakkiliittimellä kytkeä esim. kannettava CD-soitin. Aktivoi AUX-tila painamalla CD/AUX -näppäintä yhden tai useamman kerran. AUX-liitäntään yhdistettyä audiolähdettä voidaan käyttää vain audiolähteen säätimillä.

146 144 Infotainment-järjestelmä CD 300 / CD 400 Aktivoi AUX-tila painamalla CD/AUX -näppäintä yhden tai useamman kerran. AUX-liitäntään yhdistettyä audiolähdettä voidaan käyttää vain audiolähteen säätimillä. USB-liitäntä Yleistä tietoa Navi 600 Keskikonsolin kannen alla on USB-liitäntä ulkoisten audiolähteiden liitäntää varten. Huomautus Pistorasia täytyy aina pitää puhtaana ja kuivana. Huomautus Ennen kuin käännät keskikonsolin kannen alas varmista, että USBasema ei voi vahingoittua. USB-liitäntään voidaan yhdistää MP3-soitin, USB-asema tai ipod. Näitä laitteita käytetään Infotainmentjärjestelmän säätimillä ja valikoilla. Huomautus Infotainment-järjestelmä ei tue kaikkia MP3-soitin-, USB-asema- ja ipod-malleja. Tärkeää tietoa MP3-soitin ja USB-asemat Järjestelmään liitettyjen MP3-soittimien ja USB-asemien on täytettävä USB Mass Storage Class -vaatimukset (USB MSC). Vain MP3-soittimia ja USB-asemia, joiden klusterin koko on enintään 64 kt FAT16/FAT32-tiedostojärjestelmässä, voidaan käyttää. Kovalevyasemia (HDD) ei tueta. USB-keskittimiä ei tueta. MP3-soittimeen tai USB-laitteeseen tallennettua dataa koskevat seuraavat rajoitukset: Kansiorakenteen enimmäissyvyys: 11 tasoa.

147 Infotainment-järjestelmä 145 Tallennettavien MP3/WMA-tiedostojen enimmäismäärä: Laite ei voi toistaa musiikkiverkkokaupoista ostettuja WMA-tiedostoja, jotka on suojattu digitaalisella käyttöoikeuksien hallinnalla (DRM). WMA-tiedostoja voidaan toistaa turvallisesti vain, jos ne on luotu Windows Media Player -versiolla 8 tai uudemmalla. Soveltuvat soittoluettelopäätteet:.m3u,.pls Soittoluettelon kohtien on oltava suhteellisten polkujen muodossa. Audiodataa sisältäville kansioille/ tiedostoille ei saa määrittää järjestelmämäärettä. CD 400 Keskikonsolin kannen alla on USB-liitäntä ulkoisten audiolähteiden liitäntää varten. Huomautus Pistorasia täytyy aina pitää puhtaana ja kuivana. Huomautus Älä käytä yli 70 mm pituista USB-laitetta. Pidempi laite voi vaurioitua, kun kyynärnoja käännetään alas. Seuraavat laitteet voidaan yhdistää USB-liitäntään: ipod Zune PlaysForSure-laite (PFD) USB-asema Näitä laitteita käytetään Infotainmentjärjestelmän säätimillä ja valikoilla. Huomautus Infotainment-järjestelmä ei tue kaikkia ipod-, Zune-, PFD- tai USBlaitemalleja.

148 146 Infotainment-järjestelmä Tallennettujen äänitiedostojen soittaminen Navi 600 MP3-soitin/USB-asemat ipod ipodin toiminnot Aktivoi USB-audiotila painamalla CD/ AUX -näppäintä yhden tai useamman kerran. USB-laitteeseen tallennetun äänidatan toisto aloitetaan. USB-liitännän kautta liitettyjä datalähteitä käytetään samalla tavalla kuin MP3/WMA-audio-CD-levyjä Aktivoi ipod-audiotila painamalla CD/ AUX -näppäintä yhden tai useamman kerran. ipodiin tallennetun äänidatan toisto aloitetaan. USB-liitännän kautta liitettyä ipodia käytetään pääasiassa samalla tavalla kuin MP3/WMA-audio-CD-levyjä Alla on kuvattu vain käyttöä koskevat erilaiset/lisäaspektit. Tallennetusta datasta riippuen kappaleita voidaan valita ja toistaa usealla eri tavalla. Paina MENU -nuppia ja valitse Haku näyttääksesi käytettävissä olevat vaihtoehdot. Laitteen hakuprosessi voi kestää useita sekunteja.

149 Infotainment-järjestelmä 147 CD 400 Käyttö ja näytöt on kuvattu vain USBasemien osalta. Muita laitteita, esim. ipodia tai Zunea, käytetään pitkälti samalla tavalla. Kappaleiden valinta USB-valikkoa käyttäen USB-laitteen hakuprosessi voi kestää useita minuutteja. Tänä aikana vastaanotetaan viimeksi kuunneltua asemaa. Kappaleiden toistaminen satunnaisessa järjestyksessä aseta kohdan Soita kappaleet satunnais. järjestyk. valinnaksi Päällä. Kulloinkin kuunneltavan kappaleen uusinta: aseta kohdan Toista valinnaksi Päällä. Aktivoi USB-tila painamalla CD/ AUX -näppäintä yhden tai useamman kerran. USB-laitteeseen tallennetun äänidatan toisto aloitetaan. USB-liitännän kautta liitettyjä datalähteitä käytetään pääasiassa samalla tavalla kuin MP3-audio-CD-levyjä Alla on kuvattu vain käyttöä koskevat erilaiset/lisäaspektit. Avaa USB:hen liittyvä valikko painamalla MENU -nuppia. Kaikkien kappaleiden toistaminen peräkkäin: valitse Soita kaikki. Jos haluat avata valikon, joka sisältää useita lisävalintoja kappaleen hakua ja valintaa varten, valitse Hae.

150 148 Infotainment-järjestelmä Bluetooth musiikki Yleisiä tietoja (vain CD 400 Bluetooth PDIM:llä) Bluetoothilla varustettuja audiolähteitä (esim. musiikkipuhelimet, Bluetoothilla varustetut MP3-soittimet jne.), jotka tukevat Bluetooth-musiikkiprotokollaa A2DP, voidaan kytkeä langattomasti Infotainment-järjestelmään. Tärkeää tietoa Ennen kuin Bluetooth-laite voidaan yhdistää Infotainment-järjestelmään, se on ensin parikytkettävä järjestelmään Infotainment-järjestelmään voidaan kytkeä vain Bluetooth-laitteita, jotka tukevat A2DP (Advanced Audio Distribution Profile) versiota 1.2 tai korkeampaa. Bluetooth-laitteen tulee tukea AVRCP (Audio Video Remote Control Profile) versiota 1.0 tai korkeampaa. Jos laite ei tue AVRCP:tä, Infotainment-järjestelmän kautta voidaan säätää vain äänenvoimakkuutta. Tutustu Bluetooth-laitteen käyttöohjeeseen ennen sen kytkemistä Infotainment-järjestelmään. Bluetoothmusiikkiasetukset Valikossa Bluetooth musiikkiasetukset tehdään Bluetooth-laitteiden parikytkentä ja yhdistäminen Infotainment-järjestelmään. Bluetooth musiikkiasetukset - valikon aktivointi Paina CD/AUX -painiketta kerran tai useasti aktivoidaksesi AUX-, USB- tai Bluetooth-tilan. Paina MENU -nuppia ja valitse sitten Bluetooth asetukset. Bluetooth-laitteen yhdistäminen Tärkeää tietoa Pariksi kytkeminen on poistettu käytöstä auton ollessa liikkeellä. Järjestelmään voidaan parikytkeä enintään viisi laitetta. Infotainment-järjestelmä yhdistää automaattisesti parikytkettyinä olevien laitteiden luettelon ensimmäiseen laitteeseen. Vain yksi yhdistetty laite voidaan kerrallaan kytkeä Infotainment-järjestelmään. Parikytkentä on normaalisti tehtävä vain kerran, jos parikytkennän tietoihin ei ole tehty muutoksia eikä laitetta ole poistettu. Yhdistäminen Valitse Kytke uuteen laitteeseen.

151 Infotainment-järjestelmä 149 Infotainment-järjestelmä kysyy sarjan kysymyksiä määritelläkseen, minkätyyppistä Bluetooth-laitetta ollaan kytkemässä pariksi. Kun määrittely on tehty, Bluetoothlaite on siirrettävä etsintätilaan (katso Bluetooth-laitteen käyttöopas). Jotkut Bluetooth-laitteet voivat vaatia PIN-koodin parikytkennän tekemiseksi loppuun. Etsi laite nimeltään GMusicConnect Bluetooth-laitteiden luettelosta ja syötä Infotainment-järjestelmän antama PIN-koodi noudattamalla laitteen ohjeita. Parikytketyn laitteen yhdistäminen Valitse Valitse laite. Näytössä näkyy lista Infotainmentjärjestelmään yhdistetyistä Bluetooth-laitteista. Valitse haluttu laite. Laite yhdistetään Infotainment-järjestelmään. Jos toinen Bluetooth-laite on yhdistettynä Infotainment-järjestelmään, kyseinen laite kytketään irti järjestelmästä. Yhdistetyn laitteen poistaminen Valitse Poista laite. Näytössä näkyy lista Infotainmentjärjestelmään yhdistetyistä Bluetooth-laitteista. Valitse haluttu laite. Laite on nyt poistettu yhdistettyjen laitteiden listasta. PIN-oletuskoodin vaihtaminen Valitse Muuta oletuskoodi. Valitse jokin ennalta määritetyistä PIN-koodeista tai luo uusi PIN valitsemalla Muu. Uuden PIN-koodin luominen: Valitse Muu ja valitse PIN-koodille sitten haluamasi pituus. Valitse haluamasi PIN-koodin numerot yksi kerrallaan. Toiminta Paina CD/AUX -painiketta kerran tai useasti aktivoidaksesi Bluetooth-tilan. Parikytkettyjen Bluetooth-laitteiden luettelon ensimmäinen laite yhdistetään automaattisesti (jos se on saatavana) Infotainment-järjestelmään.

152 150 Infotainment-järjestelmä Toisen parikytketyn Bluetooth-laitteen yhdistäminen Kappaleiden toiston aloitus Yhdistetystä Bluetooth-laitteesta riippuen: musiikin toisto alkaa automaattisesti tai musiikin toisto on aloitettava Bluetooth-laitteen käyttölaitteilla. Bluetooth-laitteeseen tallennetun musiikkidatan toistoa voidaan nyt ohjata Infotainment-järjestelmän kautta painikkeilla t, v ja r. Hyppääminen seuraavaan tai edelliseen kappaleeseen Paina lyhyesti näppäintä t tai v. Pikakelaus eteen- tai taaksepäin Paina t- tai v -näppäintä ja pidä sitä painettuna pikakelataksesi kuunneltavaa raitaa eteen- tai taaksepäin. Keskeytä toisto Paina r-painiketta. Jatka toistoa painamalla painiketta r uudelleen. Digitaalinen kuvakehys Yleistä tietoa Digitaalisen kuvakehystoiminnon (vain Navi 600 / Navi 900) avulla voit katsoa suosikkikuviasi (tai valokuviasi) yksi kerrallaan Infotainment-järjestelmän näytössä. Voit ladata suosikkikuvasi Infotainment-järjestelmän USB-liitäntään kytketystä USB-asemasta. Enintään 10 kuvaa voidaan tallentaa Infotainment-järjestelmän muistiin. Kuvat näkyvät näytössä alkuperäisessä suhteessa (rajat ovat tarvittaessa mustat) ja suunnassa. Tärkeää tietoa Kuvien, jotka haluat ladata, tulee olla tallennettuina USB-aseman juurihakemistoon (esim."f:\"). Vain ensimmäiset 100 kuvaa (lajiteltu sen mukaan miten ne on tallennettu USB-aseman juurihakemistoon) ovat tarjolla ladattavaksi.

153 Infotainment-järjestelmä 151 Vain JPEG-standardiformaatissa (tiedostopäätteet esim..jpg tai.jpeg) olevia kuvia tuetaan. Esimerkiksi: "F:\myPicture.jpg", jossa "F:\" on USB-aseman juurihakemisto. Suurin tuettu kuvien resoluutio on 12 megapikseliä. Suuremman resoluution kuvat pienennetään (kokoa muunnetaan) latauksen aikana. Pienemmän resoluution kuvia ei suurenneta (kokoa ei muunneta) latauksen aikana ja ne keskitetään näytön keskelle. Käyttö Kuvien lataaminen ja/tai poistaminen Yhdistä haluttuja kuvia (tai valokuvia) sisältävä USB-asema Infotainmentjärjestelmän USB-liitäntään. Paina painiketta CONFIG, valitse Näytön asetukset ja valitse sitten Valokuvakehys. Näyttöön avautuu alla näkyvä valikko. Valitse Lisää / poista kuvia avataksesi alla näytetyn valikon. Valikossa näkyy lista kaikkien yhdistetyn USB-aseman juurihakemistoon tallennettujen kuvien tiedostonimistä (huomaa rajoitukset kohdassa "Tärkeää tietoa" yllä). Jos kuvia oli jo tallennettu Infotainment-järjestelmän muistiin, "vanhat" kuvat on listattu valikossa ensin ja merkitty kirjaimilla MEM, katso kuva alla. Jos haluat poistaa "vanhat" kuvat, sinun täytyy poistaa niiden valinta ennen uusien kuvien lataamista.

154 152 Infotainment-järjestelmä Valitse enintään 10 kuvaa jotka haluat ladata (lisätä) Infotainment-järjestelmän muistiin tai pitää muistissa. Valitse Hyväksy aloittaaksesi kuvien lataamisen ja/tai poistamisen. Näytössä näkyy viesti, joka ilmaisee kuinka monta kuvaa ladataan ja/tai poistetaan. Valitse Jatka, jos haluat aloittaa latauksen ja/tai poistamisen. Kuvien näyttäminen Infotainment-järjestelmän muistiin tallennettuja kuvia voi näyttää näytössä yksi kerrallaan. Paina painiketta CONFIG, valitse Näytön asetukset, Valokuvakehys ja sitten Kuvien valinta. Näyttöön avautuu alla näkyvä valikko. Valitse kuva, jonka haluat nähdä näytössä. Paina INFO-painiketta toistuvasti kunnes valittuna oleva kuva näkyy näytössä. Näytä Infotainment-lähtövalikko uudelleen painamalla jotakin Infotainment-järjestelmän painiketta. Niin kauan kuin kuva on valittuna Kuvien valinta-valikossa, se voidaan näyttää milloin tahansa INFO-painikkeella. Navigointi Yleistä tietoa Navigointijärjestelmä ohjaa sinut luotettavasti määränpäähäsi ilman karttojen lukemista, vaikka et tuntisi seutua ollenkaan. Kulloinenkin liikennetilanne huomioidaan reitin laskennassa, jos käytössä on dynaaminen reittiopastus. Tätä tarkoitus varten Infotainment-järjestelmä vastaanottaa liikennetiedotuksia kulloisellakin vastaanottoalueella RDS-TMC:n kautta. Navigointijärjestelmä ei voi kuitenkaan huomioida liikenneongelmia, lyhyellä varoitusajalla muutettuja liikennejärjestelyjä tai äkillisiä vaaratilanteita ja ongelmia (esim. tietöitä).

155 Infotainment-järjestelmä 153 Huomio Navigointijärjestelmän käyttö ei vapauta kuljettajaa vastuusta ajaa liikenteessä oikealla ja tarkkaavaisella tavalla. Soveltuvia liikennesääntöjä tulee aina noudattaa. Mikäli ohjaus kohteeseen on liikennesääntöjen vastainen, liikennesäännöt ovat aina voimassa. Navigointijärjestelmän toiminta Navigointijärjestelmä havaitsee auton sijainnin ja liikkeen anturien avulla. Ajettu välimatka määritellään auton nopeusmittarin signaalin perusteella ja kääntöliikkeet kaarteissa gyroanturin avulla. Sijainti määritellään GPS-satelliitteja käyttäen (Global Positioning System). Vertaamalla anturien signaaleja kartta-sd-kortin digitaalisiin karttoihin sijainti voidaan määrittää n. 10 m:n tarkkuudella. Järjestelmä toimii myös GPS-vastaanoton ollessa huono, mutta tällöin sijaintia ei voida määritellä yhtä tarkasti. Määränpään osoitteen tai erikoiskohteen (lähin huoltoasema, hotelli jne.) syöttämisen jälkeen lasketaan reitti kulloisestakin sijainnista valittuun määränpäähän. Reittiopastus annetaan ääniohjeina ja nuolen muodossa sekä monivärisen karttanäytön avulla. TMC-liikennetiedotusjärjestelmän ja dynaaminen reittiopastus TMC-liikennetiedotusjärjestelmä vastaanottaa kaikki TMC-radioasemien lähetettävät liikennetiedotteet. Jos dynaaminen reittiopastus on aktivoitu, nämä tiedot huomioidaan kokonaisreittiä laskettaessa. Tämän prosessin aikana reitti suunnitellaan siten, että ennalta valittujen kriteerien mukaiset liikenneongelmat voidaan välttää. Jos aktiivisen reittiopastuksen aikana havaitaan liikenneongelma, esiasetuksista riippuen näyttöön tulee viesti siitä, onko reittiä muutettava. TMC-liikennetiedotteet näytetään reittiopastuksen näytössä symboleina tai selkotekstinä TMCtiedotukset -valikossa. Voidakseen käyttää TMC-liikennetietoja järjestelmän täytyy vastaanottaa kyseisen alueen TMC-asemia. Dynaaminen reittiopastus toimii vain, jos TMC-liikennetietojärjestelmän kautta saadaan liikennetietoa. Dynaaminen reittiopastustoiminto voidaan kytkeä pois valikossa Navigointivaihtoehdot, katso luku "Opastus" Karttatiedot Kaikki tarvittavat karttatiedot on tallennettu Infotainment-järjestelmän mukana toimitetulle SD-kortille. Yksityiskohtainen selostus kartta-sdkortin käsittelystä ja vaihdosta, katso luku "Kartat" 3 184

156 154 Infotainment-järjestelmä Käyttö Säätimet Tärkeimmät navigoinnin käyttösäätimet ovat seuraavat: NAV-painike: navigoinnin aktivointi; nykyisen sijainnin näyttäminen (jos reittiopastus ei ole käytössä); lasketun reitin näyttäminen (jos reittiopastus on käytössä); kokonaisen karttanäytön, nuolinäytön (jos reittiopastus on käytössä) ja jaetun näytön välillä vaihtaminen, katso alla olevaa kohtaa "Näytössä annetut tiedot". DEST-painike: avaa valikko, jossa on eri vaihtoehtoja kohteen syöttämistä varten. Kahdeksantoiminen kytkin: liikuta näyttöikkunaa navigoinnin karttanäkymässä; valitse kohde, paina haluttuun suuntaan kohdistaaksesi ristikon kartalla olevaan kohteeseen. RPT NAV: toista edellinen kohdeopastusviesti. Navigointijärjestelmän aktivointi Paina NAV-painiketta. Nykyisen sijainnin kartta näkyy näytössä, katso kohta "Näytössä annetut tiedot" alla. Reittiopastusviestit Näytössä näkyvien visuaalisten opasteiden (katso kohta "Näytössä annetut tiedot" alla) lisäksi järjestelmä antaa reittiopastusviestejä, kun reittiopastus on käytössä. Reittiopastusviestien äänenvoimakkuuden esiasetus: katso kohta "Navigointijärjestelmän asetukset" alla. Reittiopastusviestien äänenvoimakkuuden säätäminen viestien aikana: käännä nuppia X. Edellisen reittiopastusviestin toistaminen uudelleen: paina painiketta RPT NAV. Näytössä annetut tiedot Reittiopastus ei käytössä Jos reittiopastus ei ole käytössä, seuraavat tiedot näytetään: Ylärivillä: aika, nykyisen sijainnin kadunnimi, ulkolämpötila. Kulloisenkin sijainnin osoite ja maantieteelliset koordinaatit. Kulloistakin sijaintia ympäröivän alueen karttanäyttö. Kartalla: nykyinen sijainti on merkitty punaisella kolmiolla. Pohjoiseen osoittava kompassisymboli.

157 Infotainment-järjestelmä 155 Jos sijaintipaikassa ei ole saatavana GPS-signaalia, kompassisymbolin alapuolella näytetään ylivedetty "GPS"-symboli. Valittu kartan mittakaava (mittakaavan muuttaminen: käännä nuppia MENU). Huomautus Vaihtaminen täyteen karttanäyttöön: paina NAV-painiketta. Reittiopastus käytössä Jos reittiopastus on käytössä, seuraavat tiedot näytetään (riippuen nykyisistä Navigointivaihtoehdot-asetuksista, ks. luku "Opastus" 3 177): Ylärivillä annetut tiedot Aika Etäisyys lopulliseen määränpäähän Saapumisaika tai ajoaika Ulkolämpötila Nuolinäytössä annetut tiedot Suurikokoinen nuoli osoittaa oikean suunnan. Pieni nuoli osoittaa seuraavan ohjeen jälkeisen ohjeen. Etäisyys seuraavaan risteykseen. Nykyiseltä kadulta erkanevat reitillä olevat kadut. Nuolisymbolin alla: nykyisen kadun nimi. Nuolisymbolin yläpuolella: seuraavan risteyksen jälkeisen reitillä olevan kadun nimi. Ajettaessa moottoriteillä: Ajosuunta ja etäisyys seuraavaan moottoritieliittymään, johon sinun on ajettava. Etäisyydet seuraaviin palvelu- ja pysäköintialueisiin, risteyksiin ja/tai moottoritieliittymiin. Saavuttaessa maantieristeykseen näyttöön tulee kaistanvalintaa koskevia ohjeita:

158 156 Infotainment-järjestelmä Jos vaihtoehto Ajokaistaopastus on aktivoitu Navigointinäyttö -valikossa (ks. luku "Opastus" 3 177), näytössä on seuraavanlainen kuva: Karttanäytössä annetut tiedot Näytön oikealla puolella näytetään seuraavat tiedot: Pohjoiseen osoittava kompassisymboli. Jos nykyisessä sijaintipaikassa ei ole saatavana GPS-signaalia (ks.luku "Yleisiä tietoja" 3 152), kompassisymbolin alapuolella näytetään ylivedetty "GPS"-symboli. Valittu kartan mittakaava (mittakaavan muuttaminen: käännä nuppia MENU). Kartalla näytetään seuraavat tiedot: Reitti sinisenä viivana. Nykyinen sijainti punaisena kolmiona. Lopullinen kohde ruutulippuna. Eri symboleita (ks.luku "Symbolien selitykset" 3 186), jotka osoittavat liikennetietoja ja yleistä tietoa tai erikoiskohteita. Navigointijärjestelmän asetukset Paina painiketta CONFIG ja valitse Navigointiasetukset avataksesi valikon navigointikohtaisilla asetuksilla.

159 Infotainment-järjestelmä 157 Navi äänenvoim. Navigointiviestien (Tiedotus) ja äänilähteen (Tausta) suhteelliset äänenvoimakkuudet voi asettaa etukäteen. Aseta halutut arvot valinnoille Tiedotus ja Tausta. Nykyisten asetusten testaaminen: valitse Äänenvoim. testi. TMC-asetukset Valitse Infotyypit avataksesi alavalikon, jossa on eri vaihtoehtoja liikennetiedotusten näyttämiseen aktiivisella reittiopastuskartalla. Kun Käyttäjäkohtainen on valittuna, näytettävien tietojen tyypit voidaan määrittää. Lajittelukriteerit Valitse, näytetäänkö liikennetiedotukset etäisyysjärjestyksessä vai tiennimen mukaan. Varoitukset myös kun opastus ei aktiivinen Valitse, pitäisikö Infotainment-järjestelmän antaa varoitusviestejä, vaikka reittiopastus ei ole aktivoitu. Poista listoja Valitse, poistetaanko kaikki syötetyt tiedot kohdasta Osoitekirja tai Viimeiset kohteet. Tuo omia erikoiskohteita Käytettävissä vain, jos Infotainmentjärjestelmän USB-liitäntään on kytketty erikoiskohteita sisältävä USB-asema. Erikoiskohdetietojen tuominen USBasemasta, katso "Erikoiskohdetietojen tuonti ja vienti" alla. Poista kaikki tuodut erikoiskohteet Käytettävissä vain, jos erikoiskohdetiedot on tuotu Infotainment-järjestelmään, katso "Erikoiskohdetietojen tuonti ja vienti" alla. Valitse tämä valikkokohde poistaaksesi kaikki tuodut erikoiskohdetiedot Infotainment-järjestelmän omien erikoiskohteiden muistista.

160 158 Infotainment-järjestelmä Huomautus Yksittäisiä tuotuja erikoiskohteita ei voida poistaa suoraan omien erikoiskohteiden muistista. Jos haluat poistaa yksittäisiä tuotuja erikoiskohteita: tuo Infotainment-järjestelmään päivitetyt erikoiskohdetiedot, jotka eivät sisällä kyseisen erikoiskohteen osoitetietoja. Poistaaksesi kaikki tietyn kategorian tuodut erikoiskohteet: tuo kyseisen kategorian tyhjä erikoiskohdetietotiedosto Infotainment-järjestelmään. Vie erikoiskohteita Vie kaikki Infotainment-järjestelmän omien erikoiskohteiden muistiin tallennetut erikoiskohdetiedot USB-liitäntään kytkettyyn USB-asemaan 3 144, katso kohta "Erikoiskohdetietojen tuonti ja vienti" alla. Poista kotiosoite Poistaa nykyisen asetetun kotiosoitteen (näkyy valikossa Kohteen syöttö, katso luku "Kohteen syöttäminen" 3 162). Erikoiskohdetietojen tuonti ja vienti Selitykset Erikoiskohdetietotyypit Infotainment-järjestelmä tarjoaa seuraavan tyyppisiä tietoja erikoiskohteista: Esimääritetyt Erikoiskohteet on tallennettu kartta-sd-kortille ja ne osoitetaan kuvakkeilla karttanäytössä. Voit tallentaa esimääritettyjä erikoiskohteita osoitekirjaan tai yksittäisiksi erikoiskohteiksi Infotainment-järjestelmän omien erikoiskohteiden muistiin, katso tietoja alla. Suosikkikohteet, jotka on tallennettu kohtaan Osoitekirja. Voit viedä nämä osoitekirjan tiedot USB-asemalle myöhempää käyttöä (esim. muissa autoissa) varten. Omat erikoiskohteet: suosikkikohteet, jotka on tallennettu omien erikoiskohteiden muistiin. Voit viedä nämä yksittäisten erikoiskohteiden tiedot USB-asemalle myöhempää käyttöä (esim. muissa autoissa) varten. Käyttäjän määrittämät erikoiskohteet: suosikkikohteet, jotka olet määrittänyt GPS-koordinaateista (esim. maastokartan perusteella) ja syöttänyt tekstitiedostoihin. Voit tallentaa nämä käyttäjän määrittämien erikoiskohteiden tiedot USB-asemalle ja myöhemmin viedä tiedot Infotainment-järjestelmän omien erikoiskohteiden muistiin, katso alla. Tuodut erikoiskohteet: suosikkikohteet, jotka on aiemmin tallennettu USB-asemalle ja sitten tuotu Infotainment-järjestelmän omien erikoiskohteiden muistiin.

161 Infotainment-järjestelmä 159 Erikoiskohteiden viennin ja tuonnin edut Viemällä ja tuomalla erikoiskohteita saavutat esim. seuraavat edut: Voit määrittää ja tallentaa suosikkikohteesi vain kerran ja käyttää kyseisiä osoitteita myöhemmin muissa autoissa. Katso alla olevaa kohtaa "Yksittäisten erikoiskohteiden ja osoitekirjatietojen tuonti ja vienti". Määritä suosikkikohteesi osoitteet mukavasti kotona ja käytä niitä myöhemmin autossasi. Katso alla olevaa kohtaa "Käyttäjän määrittämien erikoiskohteiden luonti ja vienti". Järjestä suuri määrä osoitteita, esim. muiden perheenjäsenten suosikkiosoitteet tai seuraavan matkasi tai työmatkasi suosikkiosoitteet, selkeästi erillisiin alavalikoihin. Katso alla olevaa kohtaa "Erikoiskohdetietojen järjestely useisiin alikansioihin". Yksittäisten erikoiskohteiden ja osoitekirjatietojen tuonti ja vienti Lyhyt kuvaus: 1. Kytke USB-asema autosi Infotainment-järjestelmän USB-liitäntään. 2. Tallenna (vie) suosikkikohteesi USB-asemalle. 3. Kytke USB-asema Navi 600- tai Navi 900 -järjestelmällä varustetun auton USB-liitäntään. 4. Lataa (tuo) osoitetiedot auton Infotainment-järjestelmään. Tuonnin jälkeen osoitteet voidaan valita reittiopastuksen kohteiksi. Katso tarkemmat kuvaukset alla. Erikoiskohdetietojen vienti USB-asemalle Kytke USB-asema Infotainment-järjestelmän USB-liitäntään, katso luku "USB-liitäntä" Paina painiketta CONFIG, valitse Navigointiasetukset ja valitse sitten Vie erikoiskohteita. Vie erikoiskohteita -valikko avautuu näyttöön. Oletuksena kaikki omien erikoiskohteiden muistiin tallennetut yksittäiset erikoiskohteet ja kaikki osoitekirjan merkinnät viedään. Poista halutessasi osoitetyypit, joita et halua viedä. Valitse Käynnistä vienti tallentaaksesi valitut osoitetyypit kytketylle USBasemalle. Osoitetiedot tallennetaan kansioon nimeltä mypois, joka sijaitsee USBaseman juurihakemistossa.

162 160 Infotainment-järjestelmä Jokaista vietyä erikoiskohdekategoriaa (esim. Ravintola tai Yksityinen) kohden on vastaavasti nimetty tiedosto tässä kansiossa. Esimerkiksi: F:\myPOIs\Ravintola_3.poi tai F:\myPOIs\Yksityinen_1.poi, jossa F: \ on USB-aseman juurihakemisto. Huomautus Jos saman kategorian erikoiskohteita sisältäviä tiedostoja on jo tallennettu USB-asemaan mypoiskansioon, saman nimiset uudet tiedostoversiot kirjoitetaan näiden vanhojen tiedostoversioiden päälle. Kansiota mypois ja erikoiskohteita sisältäviä tiedostoja ei tule nimetä uudelleen tai siirtää toiseen USBaseman kansioon. Muuten Infotainment-järjestelmä ei pysty tuomaan osoitetietoja uudelleen. Erikoiskohdetietojen tuonti USB-asemalta Kytke Infotainment-järjestelmän USB-liitäntään USB-asema, johon on tallennettu erikoiskohteiden tiedot (ks.edellä olevat tiedot), katso luku "USB-liitäntä" Tuonnin aloittaminen: paina painiketta CONFIG, valitse Navigointiasetukset, valitse Tuo omia erikoiskohteita ja valitse sitten Jatka. Kaikki USB-asemalle tallennetut erikoiskohdetiedot tuodaan Infotainment-järjestelmän omien erikoiskohteiden muistiin. Kun tuonti on valmis, tuodut erikoiskohteet ovat valittavissa kohteina valikossa Kohteen syöttö, katso luku "Kohteen syöttäminen" Käyttäjän määrittämien erikoiskohteiden luonti ja vienti Käyttäjän määrittämät erikoiskohteet on määritettävä GPS-koordinaateilla, jotka voidaan ottaa esim. maastokartasta. GPS-koordinaatit ja lisäosoitetiedot on syötettävä tekstitiedostoihin, joista kukin edustaa yhtä erikoiskohdekategoriaa. Lyhyt kuvaus: 1. Luo tekstitiedostot erikoiskohdetiedoille. 2. Kirjoita halutut osoitetiedot tekstitiedostoihin. 3. Tallenna erikoiskohdetietojen tekstitiedostot USB-asemalle. 4. Kytke USB-asema autosi Infotainment-järjestelmän USB-liitäntään. 5. Lataa (tuo) erikoiskohdetietojen tekstitiedostot Infotainment-järjestelmään. Tuonnin jälkeen osoitteet voidaan valita reittiopastuksen kohteiksi. Katso tarkemmat kuvaukset alla. Tekstitiedostojen luominen erikoiskohdetiedoille Voit määrittää suosikkikohteesi 20:een eri erikoiskohdekategoriaan, joista jokaiselle määritetään numero, katso kohta "Erikoiskohdekategoriat ja määritetyt numerot" alla. Jokaiselle erikoiskohdekategorialle on luotava erillinen tekstitiedosto. Tekstitiedostot voidaan luoda esim. käyttämällä yksinkertaista tekstinkäsittelyohjelmaa. Huomautus Tekstieditorin täytyy tukea Unicoden UFT-8-merkistön koodausta.

163 Infotainment-järjestelmä 161 Jokaisen tekstitiedoston nimen tulee koostua kategorian nimestä, yhdestä alaviivasta, kategorian numerosta ja tiedostopäätteestä.poi. Esimerkkejä tiedostonimistä: Työ_2.poi Koti & asuminen_8.poi Kulttuuri_15.poi Huomautus Tekstitiedostojen nimien pituus on rajoitettu 32 merkkiin. Erikoiskohdekategoriat ja määritetyt numerot: (1) Yksityinen, (2) Työ, (3) Ravintola, (4) Hotelli, (5) Auto, (6) Matkustaminen, (7) Elokuvateatteri, (8) Koti & asuminen, (9) Kaupat, (10) Käsiteollisuus, (11) Urheilu, (12) Nähtävyys, (13) Terveydenhuolto, (14) Vapaa-aika, (15) Kulttuuri, (16) Yöelämä, (17) Kommunikaatio, (18) Uutiset & pörssi, (19) Virasto, (20) Yleistä. Erikoiskohdetietojen syöttäminen tekstitiedostoihin Alla oleva kuva viittaa joitakin erikoiskohdemalleja sisältävään mallitekstitiedostoon, jonka nimi on Koti & asuminen_8.poi: Erikoiskohdetiedot on syötettävä tekstitiedostoihin seuraavassa muodossa: Pituuskoordinaatti, leveyskoordinaatti, "Erikoiskohteen nimi", "Muut lisätiedot", "Puhelinnumero (valinnainen)" Esimerkki: , , "Mikan koti", Bonn - Hellweg 6", " ", katso kuva yllä. GPS-koordinaatit on annettava desimaaliasteina. Erikoiskohteen nimi voi olla enintään 60 merkin pituinen. Sama koskee lisätietojen ja puhelinnumeron merkkijonoa. Kunkin kohteen erikoiskohdetiedot on syötettävä yhdelle omalle rivilleen, katso esimerkkiä yllä olevasta kuvasta. Tekstitiedostojen tallennus USB-asemalle Erikoiskohdetiedot sisältävät tekstitiedostot täytyy tallentaa kansioon nimeltä mypois, joka sijaitsee USBaseman juurihakemistossa. Esimerkki: F:\myPOIs\Koti & asuminen_8.poi, jossa F:\ on USBaseman juurihakemisto. Kun erikoiskohdetiedot on tuotu Infotainment-järjestelmään (katso tiedot tuonnista alta), valikossa Tuodut

164 162 Infotainment-järjestelmä erikoiskohteet näkyy luettelo valittavista erikoiskohdekategorioista esimerkiksi seuraavasti: Erikoiskohdetietojen järjestely useisiin alikansioihin Vaihtoehtoisesti voit järjestää tekstitiedostot useisiin alakansioihin, jotka voidaan nimetä halutuilla nimillä. Esimerkiksi: F:\myPOIs\AnnsPOIs tai F:\myPOIs\MyJourney, jossa F:\ on USB-aseman juurihakemisto. Kun erikoiskohdetiedot on tuotu näin järjestettynä Infotainment-järjestelmään (katso tiedot tuonnista alta), valikossa Tuodut erikoiskohteet näkyy luettelo valittavista alivalikoista, esimerkiksi seuraavasti: Kun alivalikko on valittu, näyttöön tulee luettelo tuoduista erikoiskohdekategorioista. Erikoiskohdetietojen tuonti Infotainment-järjestelmään Kytke Infotainment-järjestelmän USB-liitäntään USB-asema, jossa on yksittäiset erikoiskohdetietosi, katso luku "USB-liitäntä" Tuonnin aloittaminen: paina painiketta CONFIG, valitse Navigointiasetukset, valitse Tuo omia erikoiskohteita ja valitse sitten Jatka. Kaikki USB-asemalle tallennetut erikoiskohdetiedot tuodaan Infotainment-järjestelmän omien erikoiskohteiden muistiin. Kun tuonti on valmis, tuodut erikoiskohteet ovat valittavissa kohteina valikossa Kohteen syöttö, katso luku "Kohteen syöttäminen" alla. Kohteen syöttäminen Paina DEST-painiketta avataksesi valikon, jossa on useita vaihtoehtoja kohteen syöttämiseksi tai valitsemiseksi.

165 Infotainment-järjestelmä 163 Koti: nykyisen asetetun kotiosoitteen valinta (jos saatavana). Kotiosoitteen asetus/vaihto, katso "Kotiosoitteen asettaminen" alla. Kotiosoitteen valinnan jälkeen Infotainment-järjestelmä laskee välittömästi reitin nykyisestä sijainnista kotiosoitteeseen, minkä jälkeen reittiopastus alkaa. Osoitteen syöttö: kohdeosoitteen suora syöttäminen; maa, kaupunki, katu ja talon numero. Katso "Osoitteen syöttö suoraan" alla. Osoitekirja: osoitekirjaan tallennetun kohdeosoitteen valitseminen. Katso "Osoitteen valinta osoitekirjasta" alla. Katso myös "Osoitteen tallennus osoitekirjaan tai omien erikoiskohteiden muistiin" ja "Tallennetun osoitteen muokkaus tai poisto" alla. Viimeiset kohteet: osoitteen valinta viimeisimpien kohteiden luettelosta. Katso "Edellisen kohteen valinta" alla. mypois: osoitekirjaan tai omien erikoiskohteiden muistiin tallennetun kohdeosoitteen valitseminen. Katso "Omien erikoiskohteiden muistiin tallennetun osoitteen valinta" alla. Katso myös "Osoitteen tallennus osoitekirjaan tai omien erikoiskohteiden muistiin" ja "Tallennetun osoitteen muokkaus tai poisto" alla. Erikoiskohteet: Infotainment-järjestelmän kartta-sd-kortille tallennettujen erikoiskohteiden (esim. ravintoloiden, huoltoasemien, sairaaloiden jne. osoitteet) valinta. Katso "Erikoiskohteen valinta" alla. Valitse kartalta: kohteen valinta karttanäytöstä kahdeksantoimisella kytkimellä Katso "Kohteen valinta kartalta" alla. Leveysaste / Pituusaste: kohteen valinta maantieteellisten koordinaattien perusteella. Katso "Kohteen valinta maantieteellisten koordinaattien avulla" alla. Huoltoaseman valinta kohteeksi Polttoneste vähissä -hälytyksen jälkeen Kun auton polttoainesäiliön polttoainemäärä on alhainen, hälytys näkyy näytössä.

166 164 Infotainment-järjestelmä Huoltoasemahaun käynnistäminen auton nykyisen sijainnin läheltä: valitse Huoltoasemat. Kun haku on valmis, näyttöön tulee luettelo kaikista löydetyistä huoltoasemista. Näytössä näkyvät alla esitetyt yksityiskohtaiset tiedot sillä hetkellä valittuna olevasta huoltoasemasta: ajosuunta suunnilleen huolto-asemalle, osoite, etäisyys ja saatavana olevat polttoainetyypit (bensiinin ja dieselin lisäksi). Polttoainetyypeistä käytetyt lyhenteet: CNG (Paineistettu maakaasu), LGP (Nestekaasu). Reittiopastuksen aloitus huoltoasemalle Valitse haluamasi huoltoasema. Navigointi -valikko avautuu näyttöön. Valitse Käynnistä navigointi käynnistääksesi reittiopastuksen näytettyyn osoitteeseen. Reittiopastuksen kuvaus, katso luku "Opastus" Osoitteen syöttäminen suoraan Paina DEST-painiketta ja valitse sitten Osoitteen syöttö avataksesi alla näytetyn valikon. Maan vaihto/valinta: merkitse maan syöttökenttä (katso kuvaa alla) ja paina sitten MENU-nuppia avataksesi Maat-valikon.

167 Infotainment-järjestelmä 165 Valitse haluttu maa. Osoitteen syöttäminen tavaustoiminnolla Merkitse Paikkakunta: -syöttökenttä ja aktivoi sitten tavaustoiminto painamalla MENU-nuppia. Merkitse ja hyväksy kirjaimet haluttua kaupunkia varten järjestyksessä MENU-nupilla. Tämän prosessin aikana järjestelmä estää automaattisesti kirjaimet, jotka eivät voi olla seuraavana kaupungin nimessä. Seuraavat symbolit voidaan valita alariviltä: : Luettelot erikoiskirjaimista näytetään alarivillä. : Edellinen/seuraava kirjain merkitään. k : Poista viimeinen kirjain. Aa : Isot, pienet kirjaimet. j : Luettelotoiminto - kun kaksi kirjainta on syötetty (joissakin tapauksissa vain yksi kirjain), kaikki näillä kirjainyhdistelmillä saatavissa olevat nimet näytetään. Mitä enemmän kirjaimia syötetään, sitä lyhyempi lista on. OK : Vahvista syötetyt tiedot tai hyväksy hakuehto. BACK-painikkeen pitkä painallus poistaa kaikki syötetyt kirjaimet syöttöriviltä. Toista menettely jäljellä olevien syöttökenttien kohdalla (talon numeron tai risteyksen syöttö on valinnaista). Kun osoite on valmis, valitse OK. Navigointi -valikko avautuu näyttöön. Reittiopastuksen aloitus Valitse Käynnistä navigointi käynnistääksesi reittiopastuksen näytettyyn osoitteeseen. Reittiopastuksen kuvaus, katso luku "Opastus" Osoitteen tallennus Valitse Tallenna, jos haluat tallentaa näytetyn osoitteen osoitekirjaan tai omien erikoiskohteiden muistiin.

168 166 Infotainment-järjestelmä Tallenna-valikko tulee näyttöön, katso "Osoitteen tallennus osoitekirjaan tai omien erikoiskohteiden muistiin" alla. Osoitteen valinta osoitekirjasta Paina DEST-painiketta ja valitse sitten Osoitekirja. Valitse yhteystieto osoitekirjasta. Navigointi -valikko avautuu näyttöön. Reittiopastuksen aloitus Valitse Käynnistä navigointi käynnistääksesi reittiopastuksen näytettyyn osoitteeseen. Reittiopastuksen kuvaus, katso luku "Opastus" Edellisen kohteen valinta Paina DEST-painiketta ja valitse sitten Viimeiset kohteet avataksesi alla näytetyn valikon. Luettelo viimeksi käytettyjen kohteiden osoitteista tulee näyttöön. Valitse haluttu kohde. Navigointi -valikko avautuu näyttöön. Reittiopastuksen aloitus Valitse Käynnistä navigointi käynnistääksesi reittiopastuksen näytettyyn osoitteeseen. Reittiopastuksen kuvaus, katso luku "Opastus" Osoitteen tallennus Valitse Tallenna, jos haluat tallentaa näytetyn osoitteen osoitekirjaan tai omien erikoiskohteiden muistiin. Tallenna-valikko tulee näyttöön, katso "Osoitteen tallennus osoitekirjaan tai omien erikoiskohteiden muistiin" alla. Omien erikoiskohteiden muistiin tallennetun osoitteen valinta Paina DEST-painiketta ja valitse sitten mypois avataksesi alla näytetyn valikon.

169 Infotainment-järjestelmä 167 Huomautus Vaihtoehto Tuodut erikoiskohteet on valittavissa vain, jos erikoiskohdetiedot (osoitteet) on ladattu USB-asemalta, katso "Erikoiskohdetietojen vienti ja tuonti" osiosta "Käyttö" yllä. Valitse haluamasi vaihtoehto. Näytössä näkyy valikko, jossa on eri lajitteluvalintoja: Lajitteluvalinnat määrittävät, missä järjestyksessä yksittäisten/tuotujen erikoiskohteiden osoitteet näytetään myöhemmin. Valitse haluamasi lajitteluvalinta. Näytössä näkyy valikko, jossa on sillä hetkellä saatavana olevat erikoiskohdekategoriat. Valitse haluamasi kategoria. Näytössä näkyy valikko, jossa on luettelo saatavilla olevista valitun kategorian erikoiskohteista (esim. Ravintola). Huomautus Erikoiskohteet, jotka ovat kaukana auton nykyisestä sijainnista, eivät ehkä näy luettelossa.

170 168 Infotainment-järjestelmä Erikoiskohteen valinta Paina DEST-painiketta ja valitse sitten Erikoiskohteet. Näytössä näkyy valikko, jossa eri vaihtoehtoja erikoiskohteen (esim. ravintolat, huoltoasemat, sairaalat jne.) valintaa varten. Valitse Autot & tankkaus. Näytössä näkyy valikko, jossa on vaihtoehtoja huoltoasemahaun tarkentamiseksi. Näytössä näkyvät alla esitetyt tiedot sillä hetkellä merkityistä erikoiskohteista: suunta suunnilleen erikoiskohteeseen, osoite ja etäisyys. Reittiopastuksen aloitus erikoiskohteeseen Valitse haluamasi erikoiskohde. Navigointi -valikko avautuu näyttöön. Valitse Käynnistä navigointi käynnistääksesi reittiopastuksen näytettyyn osoitteeseen. Reittiopastuksen kuvaus, katso luku "Opastus" Sijaintipaikan ympäristö Erikoiskohteiden valinta auton nykyisen sijainnin läheltä. Kun valinta on tehty, näytössä näkyy luettelo kaikista saatavana olevista erikoiskohdekategorioista. Jos etsit esimerkiksi huoltoasemaa: Valittuasi Aloita haku aloitetaan alueen kaikkien huoltoasemien haku. Haku huomioi kaikki huoltoasemat, jotka täyttävät määritetyt suodatuskriteerit Ketju ja Fueltype (suodatuskriteerien vaihto, katso alla oleva kohta "Suodattimien määrittäminen haun tarkentamiseksi"). Kun haku on valmis, näyttöön tulee luettelo kaikista löydetyistä huoltoasemista.

171 Infotainment-järjestelmä 169 Näytössä näkyvät alla esitetyt yksityiskohtaiset tiedot sillä hetkellä valittuna olevasta huoltoasemasta: ajosuunta suunnilleen huolto-asemalle, osoite, etäisyys ja saatavana olevat polttoainetyypit (bensiinin ja dieselin lisäksi). Polttoainetyypeistä käytetyt lyhenteet: CNG (Paineistettu maakaasu), LGP (Nestekaasu). Suodattimien määrittäminen haun tarkentamiseksi Kun Ketju on valittu, näyttöön tulee luettelo alueella olevista huoltoasemaketjuista. Huoltoasemien määrää voidaan rajata merkitsemällä ainakin yksi huoltoasemaketju. Merkittyäsi haluamasi ketjun: valitse Käynnistä haku valituin suodattimin tai tarkentaaksesi hakua valitse Jatka seuraavalla suodattimella (polttoainetyypit). Kun Fueltype on valittu, näyttöön tulee luettelo alueen huoltoasemilla saatavilla olevista polttoainetyypeistä (bensiinin ja dieselin lisäksi). Huoltoasemien määrää voidaan rajata merkitsemällä ainakin yksi polttoainetyyppi. Merkittyäsi haluamasi polttoainetyypit: valitse Käynnistä haku valituin suodattimin tai tarkentaaksesi hakua valitse Jatka seuraavalla suodattimella (huoltoasemaketjut). Haun käynnistämisen jälkeen näyttöön tulee luettelo kaikista huoltoasemista, jotka täyttävät aiemmin valitut suodatuskriteerit. Valitse haluamasi huoltoasema. Navigointi -valikko avautuu näyttöön. Reittiopastuksen aloitus Valitse Käynnistä navigointi käynnistääksesi reittiopastuksen näytettyyn osoitteeseen. Reittiopastuksen kuvaus, katso luku "Opastus" Osoitteen tallennus Valitse Tallenna, jos haluat tallentaa näytetyn osoitteen osoitekirjaan tai omien erikoiskohteiden muistiin. Tallenna-valikko tulee näyttöön, katso "Osoitteen tallennus osoitekirjaan tai omien erikoiskohteiden muistiin" alla.

172 170 Infotainment-järjestelmä Moottoritien varrella Moottoritien varrella olevien erikoiskohteiden (esim. huoltoasemat tai palvelut) reitin varrelta. Käytettävissä vain ajettaessa moottoritiellä. Erikoiskohteen valinta: katso esimerkiksi "Sijaintipaikan ympäristö" edellä. Kohteen ympäristö Erikoiskohteiden valinta syötetyn kohteen läheltä. Erikoiskohteen valinta: katso esimerkiksi "Sijaintipaikan ympäristö" edellä. Muiden kaupunkien lähellä Halutun kaupungin lähellä olevien erikoiskohteiden valinta. Tehtyäsi valinnan näytössä näkyy maaluettelo. Valitse haluttu maa. Näyttöön tulee valikko kaupungin nimen syöttöä varten. Syötä haluttu kaupunki käyttäen tavaustoimintoa, katso "Osoitteen syöttäminen tavaustoiminnolla" yllä. Kun syötetyt tiedot ovat riittävän tarkkoja, näytössä näkyy luettelo mahdollisista kaupungeista. Joskus täytyy valita j, jotta luettelo voidaan näyttää. Valitse haluttu kaupunki. Näytössä näkyy valikko, jossa valitun kaupungin lähellä olevat erikoiskohteet on lueteltu kategoriakohtaisesti. Erikoiskohteen valinta: katso esimerkiksi "Sijaintipaikan ympäristö" edellä. Haku nimen mukaan Erikoiskohteiden valinta syöttämällä nimi. Tehtyäsi valinnan näytössä näkyy maaluettelo. Valitse haluttu maa. Näyttöön tulee valikko nimen syöttöä varten. Syötä halutun erikoiskohteen nimi käyttäen tavaustoimintoa, katso "Osoitteen syöttäminen tavaustoiminnolla" yllä.

173 Infotainment-järjestelmä 171 Kun syötetyt tiedot ovat riittävän tarkkoja, näytössä näkyy luettelo mahdollisista erikoiskohteista. Joskus täytyy valita j, jotta luettelo voidaan näyttää. Valitse haluamasi erikoiskohde. Navigointi -valikko avautuu näyttöön. Reittiopastuksen aloitus Valitse Käynnistä navigointi käynnistääksesi reittiopastuksen näytettyyn osoitteeseen. Reittiopastuksen kuvaus, katso luku "Opastus" Osoitteen tallennus Valitse Tallenna, jos haluat tallentaa näytetyn osoitteen osoitekirjaan tai omien erikoiskohteiden muistiin. Tallenna-valikko tulee näyttöön, katso "Osoitteen tallennus osoitekirjaan tai omien erikoiskohteiden muistiin" alla. Haku puhelinnumerolla Erikoiskohteiden valinta syöttämällä puhelinnumero. Tehtyäsi valinnan näytössä näkyy maaluettelo. Valitse haluttu maa. Näyttöön tulee valikko numeron syöttöä varten. Syötä haluttu puhelinnumero käyttäen tavaustoimintoa, katso "Osoitteen syöttäminen tavaustoiminnolla" yllä. Kun syöte on riittävän tarkka, näytössä näkyy luettelo mahdollisista puhelinnumeroista (kukin numero edustaa yhtä erikoiskohdetta). Joskus täytyy valita j, jotta luettelo voidaan näyttää. Valitse haluamasi erikoiskohde. Navigointi -valikko avautuu näyttöön. Reittiopastuksen aloitus Valitse Käynnistä navigointi käynnistääksesi reittiopastuksen näytettyyn osoitteeseen. Reittiopastuksen kuvaus, katso luku "Opastus" Osoitteen tallennus Valitse Tallenna, jos haluat tallentaa näytetyn osoitteen osoitekirjaan tai omien erikoiskohteiden muistiin. Tallenna-valikko tulee näyttöön, katso "Osoitteen tallennus osoitekirjaan tai omien erikoiskohteiden muistiin" alla. Kohteen valinta kartalta Paina DEST-painiketta ja valitse sitten Valitse kartalta. Näytössä näkyy valikko, jossa on nykyistä sijaintia ympäröivä kartta.

174 172 Infotainment-järjestelmä Huomautus Kartan mittakaavaa voidaan muuttaa kääntämällä MENU -nuppia. Kohdista ristikko MENU-nupin kahdeksantoimisella kytkimellä kartalla olevaan kohteeseen. Paina MENU -nuppia vahvistaaksesi valinnan. Navigointi -valikko avautuu näyttöön. Reittiopastuksen aloitus Valitse Käynnistä navigointi käynnistääksesi reittiopastuksen näytettyyn osoitteeseen. Reittiopastuksen kuvaus, katso luku "Opastus" Osoitteen tallennus Valitse Tallenna, jos haluat tallentaa näytetyn osoitteen osoitekirjaan tai omien erikoiskohteiden muistiin. Tallenna-valikko tulee näyttöön, katso "Osoitteen tallennus osoitekirjaan tai omien erikoiskohteiden muistiin" alla. Kohteen valinta maantieteellisten koordinaattien avulla Paina DEST-painiketta ja valitse sitten Leveysaste / Pituusaste. Näytössä näkyy valikko, jossa voidaan syöttää maantieteelliset koordinaatit kohteen osoitteeksi. Leveyskoordinaatin syöttö 1. Valitse Leveysaste. 2. Käännä MENU -nuppia valitaksesi P tai E (pohjoiseen tai etelään päiväntasaajalta). 3. Paina MENU -nuppia vahvistaaksesi valinnan. 4. Käännä MENU -nuppia syöttääksesi halutun leveysasteen. 5. Paina MENU -nuppia vahvistaaksesi tiedon. 6. Syötä halutun leveysasteen arvot minuutteina ja sekunteina.

175 Infotainment-järjestelmä 173 Pituuskoordinaatin syöttö 1. Valitse Pituusaste. 2. Käännä MENU -nuppia valitaksesi L tai I (länteen tai itään Greenwichin nollameridiaanista). 3. Paina MENU -nuppia vahvistaaksesi tiedon. 4. Syötä ja vahvista halutun pituusasteen arvot asteina, minuutteina ja sekunteina. Valitse Hyväksy vahvistaaksesi näytetyt koordinaatit. Navigointi -valikko avautuu näyttöön. Reittiopastuksen aloitus Valitse Käynnistä navigointi käynnistääksesi reittiopastuksen näytettyyn osoitteeseen. Reittiopastuksen kuvaus, katso luku "Opastus" Osoitteen tallennus Valitse Tallenna, jos haluat tallentaa näytetyn osoitteen osoitekirjaan tai omien erikoiskohteiden muistiin. Tallenna-valikko tulee näyttöön, katso "Osoitteen tallennus osoitekirjaan tai omien erikoiskohteiden muistiin" alla. Osoitteen tallennus osoitekirjaan tai omien erikoiskohteiden muistiin Infotainment-järjestelmässä on kaksi erillistä muistialuetta, joihin voit tallentaa suosikkikohteesi: osoitekirja ja omien erikoiskohteiden muisti. Ennen kuin tallennat osoitteen toiseen näistä alueista, sinun täytyy määrittää osoitteelle kategoria: Jos haluat tallentaa osoitteen osoitekirjaan, sinun täytyy määrittää osoite kategoriaan Yksityinen tai Työ. Jos haluat tallentaa osoitteen omien erikoiskohteiden muistiin, voit valita 18 kategoriasta (esim. Ravintola, Matkustaminen tai Kulttuuri). Osoitteen tallentaminen osoitekirjaan Paina DEST-painiketta avataksesi Kohteen syöttö-valikon ja valitse sitten vaihtoehto kohdeosoitteen syöttöä tai valintaa varten (esim. Osoitteen syöttö tai Viimeiset kohteet), katso kuvauksia osoitteen syötöstä tai valinnasta yllä. Syötettyäsi tai valittuasi halutun kohteen osoitteen Navigointi-valikko tulee näyttöön. Valitse Tallenna. Näytössä näkyy valikko Tallenna, jossa aiemmin syötetty tai valittu kohdeosoite on oletusnimenä. Oletusnimi voidaan vaihtaa (katso esimerkkiä alla olevassa kuvassa) käyttäen tavaustoimintoa, katso "Osoitteen syöttäminen tavaustoiminnolla" yllä.

176 174 Infotainment-järjestelmä Puhelinnumeron syöttö on valinnainen. Oletuskategoria Yksityinen voidaan muuttaa kategoriaksi Työ: Valitse näytetty kategoria avataksesi valikon, jossa on luettelo kaikista saatavana olevista osoitekategorioista. Huomautus Jos valitset muun kategorian kuin Yksityinen tai Työ, kohdeosoite tallennetaan omien erikoiskohteiden muistiin eikä osoitekirjaan. Valitse Työ. Valikko Tallenna avautuu uudelleen näyttöön. Tallenna kohdeosoite osoitekirjaan näytössä olevaa nimeä ja kategoriaa käyttäen valitsemalla OK. Osoitekirjaan voidaan tallentaa enintään 100 kohdeosoitetta. Osoitteen tallentaminen omien erikoiskohteiden muistiin Kohdeosoitteen tallentaminen omien erikoiskohteiden muistiin tapahtuu samalla tavalla kuin yllä on kuvattu osoitekirjan kohdalla. Siinä on vain yksi ero: valitse muu kategoria kuin Yksityinen tai Työ, esim. Ravintola, Auto tai Kaupat. Huomautus Jos valitset toisen kategorioista Yksityinen tai Työ, kohdeosoite tallennetaan osoitekirjaan eikä omien erikoiskohteiden muistiin. Tallennetun osoitteen muokkaus tai poisto Osoitekirjaan tai omien erikoiskohteiden muistiin tallennettuja osoitetietoja (mukaan lukien kategoria ja puhelinnumero) voidaan muokata tai ne voidaan poistaa kokonaan milloin tahansa. Osoitekirjan syötteen muokkaus tai poisto Paina DEST-painiketta, valitse Osoitekirja, valitse haluamasi osoitesyöte ja valitse sitten Muokkaa.

177 Infotainment-järjestelmä 175 Muokkaa -valikko avautuu näyttöön. Seuraavat valinnat ovat valittavissa: Osoite: avaa Osoitteen syöttö-valikon. Voit muokata näytettyä osoitetta käyttäen tavaustoimintoa, katso "Osoitteen syöttö tavaustoiminnolla" yllä. Kun olet vahvistanut muokatun osoitteen, Navigointi-valikko tulee uudelleen näyttöön. Jos haluat muokata myös nimeä tai muuttaa kategoriaa, sinun on valittava kyseinen osoite osoitekirjasta uudelleen, katso yllä. Nimi & numero: tehtyäsi tämän valinnan voit muokata osoitekirjan syötteen nimeä, muokata puhelinnumeroa tai valita uuden kategorian, katso "Osoitteen tallentaminen osoitekirjaan". Poista: poistaa näytössä olevan osoitteen osoitekirjasta. Aseta osoite "Koti": asettaa näytössä olevan osoitteen kotiosoitteeksi, katso "Kotiosoitteen asettaminen" alla. Omien erikoiskohteiden syötteen muokkaus tai poisto Paina DEST-painiketta ja valitse sitten mypois avataksesi alla näytetyn valikon. Kohdan Omat erikoiskohteet muokkaus tai poisto Valitse Omat erikoiskohteet, valitse haluttu lajitteluvalinta (esim. Sijaintipaikan ympäristö), valitse haluttu kategoria (esim. Ravintola), valitse haluttu osoite ja valitse sitten Muokkaa. Muokkaa -valikko avautuu näyttöön. Näytössä olevien omien erikoiskohdesyötteiden muokkaus tai poisto tapahtuu samalla tavalla kuin on kuvattu osoitekirjan syötteiden kohdalla, katso yllä.

178 176 Infotainment-järjestelmä Tuodut erikoiskohteet - huomautuksia Tuotuja erikoiskohteita (USB-asemalta ladattuja erikoiskohteita) ei voi muokata suoraan. Jos haluat muokata tuodun erikoiskohteen osoitetietoja: Sinun täytyy ensin tallentaa osoite osoitekirjaan tai yksittäiseksi erikoiskohteeksi. Sitten voit muokata osoitekirjassa tai omien erikoiskohteiden muistissa olevan syötteen osoitetietoja (valittavissa kohdan Omat erikoiskohteet kautta). Tai voit tuoda päivitetyt osoitetiedot USB-asemalta, katso "Erikoiskohdetietojen vienti ja tuonti" luvusta "Käyttö" yllä. Omien erikoiskohteiden muistista tuotujen yksittäisten erikoiskohteiden osoitetiedot voidaan poistaa myös suoraan. Jos haluat poistaa yksittäisiä tuotuja erikoiskohteita: Tuo Infotainment-järjestelmään päivitetyt erikoiskohdetiedot, jotka eivät sisällä sen erikoiskohteen osoitetietoja, jotka haluat poistaa. Poistaaksesi kaikki tietyn kategorian tuodut erikoiskohteet: tuo kyseisen kategorian tyhjä erikoiskohdetietotiedosto. Selostus erikoiskohdetietojen tuonnista, katso "Erikoiskohdetietojen vienti ja tuonti" luvusta "Käyttö". Kaikkien tuotujen erikoiskohteiden poisto samanaikaisesti: Paina painiketta CONFIG, valitse Navigointiasetukset ja valitse sitten Poista kaikki tuodut erikoiskohteet. Kotiosoitteen asettaminen Ennen kuin voit asettaa osoitteen kotiosoitteeksi, sinun täytyy tallentaa tämä osoite osoitekirjaan tai omien erikoiskohteiden muistiin, katso vastaavia selostuksia yllä. Osoitekirjan syötteen asettaminen kotiosoitteeksi Paina DEST-painiketta, valitse Osoitekirja, valitse haluamasi osoitesyöte, valitse Muokkaa ja valitse sitten Aseta osoite "Koti". Näytössä näkyvä osoite asetetaan uudeksi kotiosoitteeksi ja se näytetään ensimmäisenä vaihtoehtona Kohteen syöttö-valikossa. Omien erikoiskohteiden syötteen asettaminen kotiosoitteeksi Paina DEST-painiketta ja valitse sitten mypois avataksesi alla näytetyn valikon.

179 Infotainment-järjestelmä 177 Yksittäisen erikoiskohteen asettaminen kotiosoitteeksi Valitse Omat erikoiskohteet, valitse haluttu lajitteluvalinta (esim. Sijaintipaikan ympäristö), valitse haluttu kategoria (esim. Ravintola), valitse haluttu osoite, valitse Muokkaa ja valitse sitten Aseta osoite "Koti". Näytössä näkyvä osoite asetetaan uudeksi kotiosoitteeksi ja se näytetään ensimmäisenä vaihtoehtona Kohteen syöttö-valikossa. Tuodut erikoiskohteet - huomautuksia Tuotuja erikoiskohteita (USB-asemalta ladattuja erikoiskohteita) ei voi asettaa kotiosoitteeksi suoraan. Jos haluat asettaa tuodun erikoiskohteen osoitteen kotiosoitteeksi: Sinun täytyy ensin tallentaa osoite osoitekirjaan tai yksittäiseksi erikoiskohteeksi. Sitten voit asettaa osoitekirjassa tai omien erikoiskohteiden muistissa olevan syötteen osoitteen (valittavissa kohdan Omat erikoiskohteet kautta) kotiosoitteeksi. Opastus Paina NAV-painiketta ja sitten MENU-nuppia näyttääksesi navigoinnin päävalikon. Eri valikkovaihtoehtoja on käytettävissä riippuen siitä, onko reittiopastus poissa käytöstä vai käytössä. Toiminnot reittiopastuksen ollessa pois käytöstä Käynnistä navigointi Valittuasi Käynnistä navigointi näyttöön avautuu alla näkyvä valikko. Seuraavat valinnat ovat valittavissa: Käynnistä navigointi: käynnistä reittiopastus näytettyyn osoitteeseen. Näyttö kartalla: näytä näytössä olevan osoitteen sijainti kartalla. Soita puhelu: ei käytettävissä. Tallenna: tallenna näytössä näkyvä osoite osoitekirjaan tai omien erikoiskohteiden muistiin, katso "Osoitteen tallennus osoitekirjaan tai omien erikoiskohteiden muistiin" luvusta "Kohteen syöttäminen" yllä.

180 178 Infotainment-järjestelmä Muokkaa: vaihda/muokkaa näytettyä osoitetta, katso "Tallennetun osoitteen muokkaus tai poisto" luvusta "Kohteen syöttäminen" yllä. Reittikriteerit: määritä/muuta reitin laskentakriteerejä, katso "Navigointivalinnat" alla. TMC-tiedotukset TMC:tä koskevat tiedot, katso luku "Dynaaminen opastus" Valitse TMC-tiedotukset näyttääksesi luettelon kaikista kulloinkin vastaanotettavista TMC-liikennetiedotuksista. Valitse TMC-liikennetiedotus näyttääksesi tarkkaa tietoa siihen liittyvästä liikenneongelmasta. Navigointivaihtoehdot Valikossa on vaihtoehtoja ja monia asiaan liittyviä alavalikkoja reittiopastuksen konfigurointia varten. Reittikriteerit Reitin laskentaa voidaan ohjata eri kriteereillä. Valitse jokin seuraavista kriteereistä: Nopein Lyhin Taloudellisin: taloudellisin reitti lasketaan huomioiden sillä hetkellä Ajoneuvoparametrit-valikossa olevat ajoneuvon nopeusparametrit, katso alla. Avaa valikko autokohtaisten parametrien valintaa varten valitsemalla Ajoneuvoparametrit.

181 Infotainment-järjestelmä 179 Aktivoi näytössä olevat asetukset ja poistu valikosta valitsemalla Hyväksy asetukset. Valitut asetukset huomioidaan reitinlaskennassa, jos Taloudellisin on sillä hetkellä valittuna, katso yllä. Poistu valikosta asetettuasi halutut auton parametrit painamalla BACKpainiketta. Avaa dynaamisen reittiopastuksen konfigurointivalikko valitsemalla Dynaaminen navigointi. Tiedot dynaamisesta reittiopastuksesta, katso luku "Dynaaminen opastus" Aktivoi dynaaminen reittiopastus/ poista se käytöstä valitsemalla Dynaaminen navigointi. Jos dynaaminen reittiopastus on aktivoitu: Valitse Automaattinen uudelleenlaskenta, jos haluat että reitti lasketaan automaattisesti uudelleen, kun esiintyy liikenneongelmia. Valitse Uudelleenlaskenta vahvistuksen jälkeen, jos haluat että reitti lasketaan uudelleen vasta vastaavan viestin vahvistuksen jälkeen. Halutessasi voit valita Reittikriteerit - valikosta yhden tai useamman seuraavista vaihtoehdoista: Vältä moottoriteitä Vältä tietulleja Vältä tunneleita Vältä lauttoja Huomioi ajoittain suljetut tiet Navigointinäyttö Seuraavat valinnat ovat käytettävissä reittiopastuksen näyttämistä varten:

182 180 Infotainment-järjestelmä Ajokaistaopastus-valinnalla voit määrittää, minkä tyyppinen kuva näyttöön tulee lähestyttäessä moottoritieliittymää. Jos Ajokaistaopastus on poistettu käytöstä, näytetään seuraavanlainen kuva: Jos Ajokaistaopastus on käytössä, näytetään seuraavanlainen kuva: Ponnahdustiedot -valinnalla voit valita, näytetäänkö navigoinnin reittiopastustiedot ponnahdusikkunoissa muissa toimintatiloissa (esim. radio). Tiedot piilotetaan määritetyn ajan kuluttua tai painamalla BACK -näppäintä. Aktivoi näytössä olevat asetukset ja palaa Navigointivaihtoehdot -valikkoon valitsemalla Hyväksy asetukset. Karttavaihtoehdot Valitse Karttavaihtoehdot ja sitten Kartan suuntaus avataksesi seuraavan alavalikon:

183 Infotainment-järjestelmä 181 Valitse kartan suunnaksi joko pohjoinen ylhäällä tai ajosuunta ylöspäin. Valitse Karttavaihtoehdot ja sitten Erikoiskohteiden näyttö kartalla avataksesi alavalikon, jossa on useita valintoja sen määrittämiseksi, näytetäänkö erikoiskohteet kartassa ja jos, niin mitkä niistä. Kun Käyttäjäkohtainen on valittu, näytettävät erikoiskohteet voidaan määritellä, esim. ravintola, hotelli, julkiset paikat jne. Saapumis- tai ajoajan näyttö Tehtyäsi valinnan Odotett. ajoajan näyttö tai Odotett. saapumisajan näyttö valikossa Navigointivaihtoehdot kyseinen aika näytetään reittiopastusnäytön ylimmällä rivillä. Ajankohtaiset sijaintitiedot Kulloisestakin sijainnista näytetään seuraavat tiedot: Kaupunki Kadunnimi Leveysasteet Pituusasteet Karttanäyttö Nykyinen sijainti voidaan kopioida osoitekirjaan tai omien erikoiskohteiden muistiin käyttämällä Tallenna, katso "Osoitteen tallennus osoitekirjaan tai omien erikoiskohteiden muistiin" luvusta "Kohteen syöttäminen" yllä. Kohteen tiedot Näytetyt tiedot: samat kuin Nykyinen sijainti -näytössä. Aktiivisen reittiopastuksen toiminnot Navi seis Navi seis -valinnan jälkeen reittiopastus on pois käytöstä ja käytöstä poistetun reittiopastuksen valikkovalinnat näkyvät, katso "Toiminnot reittiopastuksen ollessa pois käytöstä" yllä. TMC-tiedotukset TMC:tä koskevat tiedot, katso luku "Dynaaminen opastus" Valittuasi TMC-tiedotukset näyttöön avautuu Suodatus -valikko.

184 182 Infotainment-järjestelmä Valitse, näytetäänkö Kaikki liikennetiedotukset tai vain Liikennetiedotukset reitin varrella TMC-tiedotukset - luettelossa, katso alla. Reittiluettelo Nyk. reitin yleistiedot Kulloisestakin reitistä näytetään seuraavat tiedot: Navigointivaihtoehdot Kuvaus, katso "Toiminnot reittiopastuksen ollessa pois käytöstä" yllä. Reitin tiedot Seuraaviin tietoihin päästään Reitin tiedot -valikon kautta: Reittiluettelo Ajankohtaiset sijaintitiedot Kohteen tiedot Nyk. reitin yleistiedot Kaikki lasketulla reitillä olevat kadut ovat luettelossa niihin liittyvien etäisyyksien kera. "+"-merkillä reittiluetteloon merkityt kohdat voidaan laajentaa valitsemalla kyseinen kohta. Valinnan jälkeen näytetään lisätietoa kyseisestä luettelokohdasta. Ajankohtaiset sijaintitiedot Kuvaus, katso "Toiminnot reittiopastuksen ollessa pois käytöstä" yllä. Kohteen tiedot Kuvaus, katso "Toiminnot reittiopastuksen ollessa pois käytöstä" yllä. Asento Määränpää Saapumisaika Osamatka Karttanäyttö Reitin esto Seuraavat valinnat voidaan tehdä käsin tiettyjen alueiden/reitin osien jättämiseksi reittiopastuksen ulkopuolelle:

185 Infotainment-järjestelmä 183 Reittiluettelo Lasketun reitin kadunnimiluettelossa voidaan jättää katuja reittiopastuksen ulkopuolelle. Kadun jättäminen reittiopastuksen ulkopuolelle: Merkitse kadunnimi ja paina MENU - nuppia. Kadunnimi näkyy valikossa ylivedettynä. Jätä halutessasi lisää katuja pois reittiopastuksesta. Valitse Hyväksy asetukset ja vahvista näyttöön tullut viesti. Reitti lasketaan uudelleen huomioiden pois jätetyt kadut. Etäisyys Asettamalla etäisyys voidaan reittiopastuksesta jättää pois kulloisestakin sijainnista tietylle etäisyydelle ulottuva reitin osa. Määritä haluamasi etäisyys, paina MENU-nuppia ja vahvista sitten näyttöön tullut viesti. Reitti lasketaan uudelleen huomioiden pois jätetyt reitin osat. Huomautus Syötetyt reitin estot pysyvät aktiivisina uuteen reittilaskentaan saakka. Poista kaikki tieosuuksien estot Kun tämä vaihtoehto on valittu, kaikki reittiopastuksen piiristä aiemmin pois jätetyt alueet/reitin osat otetaan jälleen huomioon reittiopastuksessa.

186 184 Infotainment-järjestelmä Dynaaminen opastus Jos dynaaminen reittiopastus on käytössä, kaikki liikennetilanteet, jotka Infotainment-järjestelmä vastaanottaa TMC:n kautta, otetaan mukaan reitin laskentaan. Reittiä ehdotetaan huomioiden kaikki liikenneongelmat tai - rajoitukset ennalta määritettyjen kriteerien mukaisesti (esim. "lyhyin reitti", "vältä moottoriteitä" jne.). Jos ajettavalla reitillä on liikenneongelma (esim. ruuhka, suljettu tie), järjestelmä näyttää näytössä asiaa koskevan viestin ja antaa ääni-ilmoituksen. Kuljettaja voi päättää, välttääkö liikenneongelman valitsemalla ehdotetun uuden reitin vai jatkaako reitillä, jolla liikenneongelma on. Lähistöllä olevat liikenneongelmat raportoidaan myös silloin, jos reittiopastus ei ole aktiivinen. Jos reittiopastus on käytössä, järjestelmä tarkistaa jatkuvasti liikennetietojen perusteella, onko parempi laskea reitti uudelleen vai siirtyä vaihtoehtoiselle reitille liikenneongelman välttämiseksi. Dynaamisen reittiopastuksen käyttöönotto ja käytöstä poisto sekä reitin laskentaa koskevien kriteerien valinta ja navigoinnin muut asetukset tehdään Navigointivaihtoehdot -valikossa, katso luku "Opastus" Dynaaminen reittiopastus toimii vain, jos RDS-TMC-liikennetietojärjestelmän kautta saadaan liikennetietoa. Infotainment-järjestelmän laskema, liikenneongelmasta johtuva mahdollinen viive perustuu tietoon, jota järjestelmä saa valittuna olevan RDS- TMC-aseman kautta. Todellinen viive voi poiketa lasketusta viiveestä. Kartat Kaikki navigointijärjestelmän tarvitsemat karttatiedot on tallennettu Infotainment-järjestelmän mukana toimitetulle SD-kortille. Kartta-SD-kortti Infotainment-järjestelmän SD-kortinlukija voi lukea vain kyseisen auton navigointijärjestelmää varten tarkoitettua SD-korttia. SD-kortinlukija ei voi lukea muita SD-kortteja. SD-kortin valmistusajankohdan jälkeen tieverkkoon tai katujen nimiin tehtyjä muutoksia ei ole voitu ottaa huomioon. Ota lisäkorttien tilaamista tai karttatietojen päivittämistä varten yhteys Chevrolet Service Partneriin. Kartta-SD-kortin vaihto, katso alla.

187 Infotainment-järjestelmä 185 Tärkeää tietoa SD-kortin käsittelystä Huomio Älä yritä koskaan käyttää SD-korttia, joka on haljennut, muuttanut muotoaan tai korjattu teipillä. Laite voi tällöin vaurioitua. Käsittele SD-korttia varoen. Älä koskaan koske metallikoskettimiin. Älä käytä mitään puhdistusainetta, bensiiniä, tinneriä tai antistaattista sprayta. Puhdista SD-kortti tarvittaessa pehmeällä kankaalla. Älä taivuta SD-korttia. Älä käytä taipunutta tai murtunutta SD-korttia. Älä laita korttiin mitään tarroja tai kirjoita mitään kumpaankaan pintaan. Älä säilytä SD-korttia suorassa auringonvalossa, korkeissa lämpötiloissa tai kosteissa tiloissa. Laita SD-kortti aina säilytyslaatikkoon, kun se ei ole käytössä. Kartta-SD-kortin vaihto SD-kortin aukko sijaitsee kannen alla keskikonsolissa. SD-kortin poistaminen Paina aukossa olevaa SD-korttia sen lukituksen avaamiseksi ja vedä se sitten varovasti ulos SD-kortin aukosta. SD-kortin syöttäminen sisään Työnnä SD-korttia lovettu reuna asetettuna vasemmalle puolelle (katso kuvaa yllä) varovasti SD-kortin aukkoon, kunnes kortti kiinnittyy paikalleen. Huomautus SD-kortti ja SD-kortin aukko on pidettävä aina puhtaana ja kuivana.

188 186 Infotainment-järjestelmä Symbolien selitykset

189 Infotainment-järjestelmä 187 Nro Selitys 1 Nykyinen sijainti (kartta) 2 Määränpää 3 Nykyinen sijainti (reittiluettelo) 4 ei käytettävissä 5 ei käytettävissä 6 Sumu 7 Tietyö 8 Liukas tie 9 Savusumu 10 Lumi 11 Myrsky 12 Huomautus/varoitus 13 Suljettu tie 14 Vilkas liikenne 15 Liikenneruuhka 16 Kapeat kaistat 17 Avattu luettelo 18 Suljettu luettelo 19 Ostoskeskus Nro Selitys 20 Maksullinen tie 21 Turisti-info 22 Nähtävyys 23 Urheilu & vapaa-aika 24 Iltamenot 25 Museo 26 Autonvuokraus 27 Matkailutietoa 28 Vapaa-ajan toiminta 29 Palvelupiste 30 Pankkiautomaatti 31 Linja-autoasema 32 Leirintäalue

190 188 Infotainment-järjestelmä

191 Infotainment-järjestelmä 189 Nro Selitys 33 Apteekki 34 Elokuvateatteri 35 Lentokenttä 36 Huvipuisto 37 Kaupunki 38 Pankki 39 Liikennetiedotus 40 Lautta 41 Raja 42 Tunneli 43 Kioski 44 Ruokatavarakauppa 45 Hotelli/motelli 46 Moottoritien poistumisliittymä 47 Pysäköintialue 48 Liittymäpysäköintialue 49 Monikerroksinen pysäköintitalo 50 Huoltoasema 51 Levähdyspaikka Nro Selitys 52 Ravintola 53 WC 54 Historiallinen muistomerkki 55 Sairaala 56 Ensiapu 57 Poliisi 58 Satama 59 Vuoristosola 60 Julkinen paikka 61 Autoon liittyen 62 Korjaamo 63 Hautausmaa Puheentunnistus Yleistä tietoa Infotainment-järjestelmän puheentunnistuksella voidaan ohjata navigointijärjestelmän (vain Navi 900 sisältäen äänentoistojärjestelmän ominaisuudet) ja puhelinportaalin useita toimintoja puheen avulla. Järjestelmä tunnistaa komennot ja numerosarjat puhujakohtaisesti. Komennot ja numerosarjat voidaan lausua pitämättä taukoja sanojen välillä. Voit tallentaa määränpäiden osoitteet, radioasemat ja puhelinnumerot sekä määrittää niille haluamasi nimet (puhetunnisteet). Näiden nimien avulla voit myöhemmin asettaa määränpään osoitteen, valita radioaseman tai soittaa puhelun. Jos toiminto tai komento ei toimi oikein, järjestelmä antaa sinulle näkyvän ja/tai kuuluvan palautteen ja pyytää sinua antamaan uudelleen halutun komennon. Sen lisäksi puheentunnistusjärjestelmä vahvistaa tärkeät komennot ja kysyy tarvittaessa lisätietoja.

192 190 Infotainment-järjestelmä Jotta auton ohjaamossa käytävät keskustelut eivät käynnistä järjestelmän toimintoja tahattomasti, puheentunnistus ei toimi ennen kuin se aktivoidaan. Tärkeitä tietoja tuetuista kielistä Kaikki Infotainment-järjestelmän näytössä näkyvät kielet eivät ole käytettävissä puheentunnistuksen kanssa. Kaikkia puhelinportaalin puheentunnistuksen kanssa toimivat kielet eivät ole yhteensopivia navigointijärjestelmän puheentunnistuksen kanssa (mukaan lukien audiojärjestelmän ominaisuudet). Puhelinportaalin puheentunnistus: jos näytössä valittu kieli ei ole yhteensopiva puheentunnistuksen kanssa, sinun on annettava puhekomennot englanniksi. Voidaksesi antaa puhekomennot englanniksi sinun on ensin aktivoitava puhelimen päävalikko painamalla PHONE -painiketta Infotainment-järjestelmässä ja otettava sitten käyttöön puhelinportaalin puheentunnistus painamalla w -painiketta ohjauspyörässä. Navigointijärjestelmän puheentunnistus: jos näytössä valittu kieli ei ole yhteensopiva puheentunnistuksen kanssa, puheentunnistus ei ole käytettävissä. Tällöin sinun on valittava näytöstä muu kieli, jos haluat ohjata Infotainment-järjestelmää puhekomennoilla: Paina CONFIG -painiketta, valitse Kielet -valikkokohta ja valitse sitten esim. English. Navigointijärjestelmän puheentunnistus on yhteensopiva englanninkielen kanssa, joten puheentunnistus on käytettävissä. Huomautus Jos vaihdat Infotainment-järjestelmän näyttökieltä, kaikki esivalittuihin asemiin ja/tai kohdeosoitteisiin yhdistetyt nimet poistuvat. Puhelimen ohjaus Puheentunnistuksen päällekytkentä Ottaaksesi käyttöön puhelinportaalin puhteentunnistuksen paina ohjauspyörän painiketta w. Kaikki aktiiviset audiolähteet mykistetään keskustelun ajaksi ja mahdolliset liikennetiedotteet peruutetaan. Puheen äänenvoimakkuuden säätö Käännä Infotainment-järjestelmän äänenvoimakkuuden säätönuppia tai paina ohjauspyörän painiketta + tai. Keskustelun peruuttaminen Puheentunnistus voidaan poistaa käytöstä ja keskustelu peruuttaa usealla tavalla: Paina kojelaudassa olevaa x-painiketta. Sano "Cancel (Lopeta)".

193 Infotainment-järjestelmä 191 Älä anna (sano) mitään komentoja vähään aikaan. Kolmannen tunnistamattoman komennon jälkeen. Käyttö Puheentunnistus mahdollistaa matkapuhelimen käyttämisen kätevästi puheohjauksella. Käyttäjän tarvitsee ainoastaan aktivoida puheentunnistus ja sanoa haluttu komento. Komennon jälkeen Infotainment-järjestelmä opastaa sinut keskustelun läpi kysymällä asianmukaisia kysymyksiä ja antamalla palautetta. Pääkomennot Puheentunnistuksen aktivoinnin jälkeen kuuluu lyhyt merkkiääni, jolloin järjestelmä odottaa komentoa. Käytettävissä olevat pääkomennot: "Dial (Valitse numero)" "Call (Soita)" "Redialing (Toistaa)" "Save (Tallenna)" "Delete (Poista)" "Directory (Luettelo)" "Pair (Kytke)" "Select device (Valitse laite)" "Voice feedback (Äänipalaute)" Usein käytetyt komennot Help (Apu): keskustelu päättyy ja järjestelmä luettelee kaikki nykyisen toiminnon saatavilla olevat komennot. Cancel (Lopeta): puheentunnistus poistuu käytöstä. Yes (Kyllä): sopiva toimenpide käynnistetään asiayhteyden mukaan. No (Ei): sopiva toimenpide käynnistetään asiayhteyden mukaan. Puhelinnumeron syöttäminen Komennon Dial (Valitse numero) jälkeen puheentunnistus pyytää sinua antamaan numeron. Sano puhelinnumero tavallisella puheäänellä pitämättä ylimääräisiä taukoja yksittäisten numerojen välillä. Tunnistus toimii parhaiten, jos 3-5 numeron välein pidetään vähintään puolen sekunnin tauko. Infotainment-järjestelmä toistaa sitten tunnistetut numerot. Voit sitten antaa lisää numeroja tai seuraavat komennot: Dial (Valitse numero): syötetyt tiedot on hyväksytty. Delete (Poista): viimeksi annettu numero tai numerosarja poistetaan. Plus (Plussa): etuliite "+" lisätään ulkomaanpuhelua varten. Verify (Varmista): ääni toistaa syötetyt tiedot. Asterisk (Tähti): tähtimerkki "*" lisätään. Hash (Neliö): risuaitamerkki "#" lisätään. "Help (Apu)" "Cancel (Lopeta)" Puhelinnumeron enimmäispituus on 25 merkkiä.

194 192 Infotainment-järjestelmä Jos soitat ulkomaille, voit sanoa "plus" (+) ennen kuin aloita numeron lausumisen. Plusmerkin ansiosta sinun ei tarvitse käyttää erillistä ulkomaan suuntanumeroa. Sano sitten oikea maakoodi. Esimerkki Käyttäjä: "Dial (Valitse numero)" Järjestelmä: "Please, say the number to dial (Lausu soitettava numero)" Käyttäjä: "Plus (Plussa) Four (Neljä) Nine (Yhdeksän)" Järjestelmä: "Plus (Plussa) Four (Neljä) Nine (Yhdeksän)" Käyttäjä: "Seven (Seitsemän) Three (Kolme) One (Yksi)" Järjestelmä: "Seven (Seitsemän) Three (Kolme) One (Yksi)" Käyttäjä: "One (Yksi) One (Yksi) Nine (Yhdeksän) Nine (Yhdeksän)" Järjestelmä: "One (Yksi) One (Yksi) Nine (Yhdeksän) Nine (Yhdeksän)" Käyttäjä: "Dial (Valitse numero)" Järjestelmä: "The number is being dialled (Numeroon soitetaan)" Nimen syöttäminen Komennolla Call (Soita) syötetään puhelinnumero, joka on tallennettu puhelinmuistioon nimen kohdalle (puhetunniste). Käytettävissä olevat komennot: "Yes (Kyllä)" "No (Ei)" "Help (Apu)" "Cancel (Lopeta)" Esimerkki Käyttäjä: "Call (Soita)" Järjestelmä: "Please, say the nametag to call (Lausu soitettava äänimerkki)" Käyttäjä: <Name (nimi)> Järjestelmä: "Do you want to call <Michael>? (Haluatko soittaa <Mikaelille>?)" Käyttäjä: "Yes (Kyllä)" Järjestelmä: "The number is being dialled (Numeroon soitetaan)" Toisen puhelun aloittaminen Toinen puhelu voidaan aloittaa aktiivisen puhelun aikana. Se onnistuu painamalla painiketta w. Käytettävissä olevat komennot: Send (Lähetä): aktivoi manuaalinen DTMF (äänitaajuusvalinta) esim. vastaaja- tai pankkipalveluja varten. Send nametag (Lähetä äänimerkki): aktivoi DTMF (äänitaajuusvalinta) antamalla nimi (puhetunniste). "Dial (Valitse numero)" "Call (Soita)" "Redialing (Toistaa)" "Help (Apu)" "Cancel (Lopeta)" Esimerkki Käyttäjä: <jos puhelu on aktiivinen: paina w-painiketta> Käyttäjä: "Send (Lähetä)" Järjestelmä: "Please, say the number to send. (Lausu lähetettävä numero.)"

195 Infotainment-järjestelmä 193 (katso numerojen syöttöohjeet keskusteluesimerkistä Puhelinnumeron syöttäminen) Käyttäjä: "Send (Lähetä)" Redialing (Toistaa) Viimeksi soitettu numero voidaan valita uudelleen komennolla "Redialing (Toistaa)". Tallennus Komennolla "Save (Tallenna)" puhelinnumero tallennetaan nimen kohdalle (puhetunniste). Syötetty nimi on toistettava kerran. Äänensävyn ja lausunnan on oltava mahdollisimman samankaltaiset kummallakin kerralla, sillä muuten puheentunnistus hylkää syötteet. Puhelinmuistioon voidaan tallentaa enintään 50 puhetunnistetta. Puhetunnisteet ovat puhujakohtaisia, ts. ainoastaan puhetunnisteen tallentanut henkilö voi avata sen. Pidä lyhyt tauko syöttöpyynnön jälkeen, jotta tallennettavan nimen alku ei jää pois. Voidaksesi käyttää puhetunnistetta sijainnista riippumatta, ts. myös muissa maissa, kaikkiin puhelinnumeroihin on lisättävä eteen plusmerkki ja maakoodi. Käytettävissä olevat komennot: Save (Tallenna): syötetyt tiedot on hyväksytty. "Verify (Varmista)": edellinen syöte toistetaan. "Help (Apu)" "Cancel (Lopeta)" Esimerkki Käyttäjä: "Save (Tallenna)" Järjestelmä: "Please, say the number to save (Lausu tallennettava numero)" (katso numerojen syöttöohjeet keskusteluesimerkistä Puhelinnumeron syöttäminen) Käyttäjä: "Save (Tallenna)" Järjestelmä: "Please, say the nametag to save (Lausu tallennettava äänimerkki)" Käyttäjä: <Name (nimi)> Järjestelmä: "Please, repeat the nametag to confirm (Toista äänimerkki varmistuksena)" Käyttäjä: <Name (nimi)> Järjestelmä: "Saving the nametag (Tallentaa äänimerkin)" Poistaminen Aiemmin tallennettu puhetunniste poistetaan komennolla "Delete (Poista)". Käytettävissä olevat komennot: "Yes (Kyllä)" "No (Ei)" "Help (Apu)" "Cancel (Lopeta)" Tallennettujen nimien kuuntelu Kaikkien tallennettujen nimien (puhetunnisteiden) puhe aloitetaan komennolla "Directory (Luettelo)".

196 194 Infotainment-järjestelmä Puhetunnisteiden aikana käytettävissä olevat komennot: "Call (Soita)": viimeksi ääneen puhutun puhetunnisteen puhelinnumero valitaan. "Delete (Poista)": viimeksi ääneen puhutun puhetunnisteen merkintä poistetaan. Matkapuhelimen tallentaminen laiteluetteloon tai sen poistaminen laiteluettelosta Komennolla "Pair (Kytke)" matkapuhelin voidaan tallentaa puhelinportaalin laiteluetteloon tai poistaa laiteluettelosta Käytettävissä olevat komennot: "Add (Lisää)" "Delete (Poista)" "Help (Apu)" "Cancel (Lopeta)" Esimerkki Käyttäjä: "Pair (Kytke)" Järjestelmä: "Do you want to add or delete a device? (Haluatko lisätä tai poistaa laitteen?)" Käyttäjä: "Add (Lisää)" Järjestelmä: "Using the pair function in the external device, enter <1234> to pair. (Käytä yhdistämistoimintoa ulkoisessa laitteessa, syötä <1234> yhdistääksesi pariksi)" Järjestelmä: "Do you want to pair the device? (Haluatko kytkeä laitteen?)" Käyttäjä: "Yes (Kyllä)" Puhe: "The device is connected as the number <device_number>" (Laite on yhdistetty numerona, laitteen numero) Matkapuhelimen valitseminen laiteluettelosta Komennolla "Select device (Valitse laite)" matkapuhelin voidaan valita laiteluettelosta Bluetooth-yhteyden muodostamiseksi. Esimerkki Käyttäjä: "Select device (Valitse laite)" Järjestelmä: "Please, say a device number to select (Lausu valittava laitenumero)" Käyttäjä: <laitteen numero> Järjestelmä: "Do you want to select the device number <device_number>? (Haluatko valita laitenumeron <laitteen_numero>?)" Käyttäjä: "Yes (Kyllä)" Järjestelmä: "Do you want to pair the device? (Haluatko kytkeä laitteen?)" Käyttäjä: "Yes (Kyllä)" Järjestelmä: "One moment. The system searches for the selected device (Pieni hetki. Järjestelmä etsii valittua laitetta)" Järjestelmä: "Device number <dev_num> is selected (Laitenumero <laite_nro> on valittu)" Voice feedback (Äänipalaute) Infotainment-järjestelmä vastaa jokaiseen puhekomentoon tai kommentoi sitä tilanteen mukaisesti. Voit kytkeä puhepalautteen käyttöön tai pois käytöstä antamalla syötteen "Voice feedback (Äänipalaute) " tai painamalla painiketta w.

197 Infotainment-järjestelmä 195 Puhelin Yleistä tietoa Puhelinjärjestelmä (mikäli varusteena) mahdollistaa puhelinkeskustelut auton mikrofonin ja kaiutinjärjestelmän kautta sekä matkapuhelimen tärkeimpien toimintojen ohjaamisen Infotainment-järjestelmän kautta. Puhelinjärjestelmän käyttämiseksi matkapuhelin on yhdistettävä siihen Bluetooth-yhteydellä. Puhelinjärjestelmää voidaan käyttää myös puheentunnistusjärjestelmän kautta. Kaikki matkapuhelimet eivät ole yhteensopivia puhelinjärjestelmän kaikkien toimintojen kanssa. Käytettävissä olevat puhelimen toiminnot riippuvat matkapuhelimesta ja verkkooperaattorista. Lisätietoja saat matkapuhelimesi käyttöoppaasta tai verkko-operaattoriltasi. Tärkeää tietoa käytöstä ja liikenneturvallisuudesta 9 Varoitus Matkapuhelimet vaikuttavat ympäristöösi. Tästä syystä on valmisteltu turvallisuusmääräyksiä ja - ohjeita. Sinun tulee tuntea soveltuvat ohjeet ennen puhelintoiminnon käyttämistä. 9 Varoitus Hands-free-toiminnon käyttäminen ajon aikana saattaa olla vaarallista, koska keskittymisesi häiriintyy puhelun aikana. Pysäköi auto ennen kuin käytät handsfree-toimintoa. Noudata kussakin maassa voimassa olevia säädöksiä. Älä unohda noudattaa tietyillä alueilla voimassa olevia erityismääräyksiä ja kytke matkapuhelin aina pois päältä, jos matkapuhelimien käyttö on kielletty, matkapuhelin aiheuttaa häiriöitä tai vaarallisia tilanteita voi syntyä. Bluetooth Puhelinjärjestelmä tukee Bluetooth Handsfree -profiilia V. 1.5 Bluetooth Special Interest Groupin (SIG) määritysten mukaisesti. Lue lisää määrityksistä osoitteesta Puheentunnistuksen käyttö Älä käytä puheentunnistusta hätätilanteissa, sillä tällöin äänesi saattaa poiketa normaalista eikä järjestelmä pysty muodostamaan yhteyttä tarpeeksi nopeasti. Säätimet Tärkeimmät puhelimen käyttösäätimet ovat seuraavat: y@ -painike: avaa puhelimen päävalikon. Ohjauspyörän säätimet: q, w: puheluun vastaaminen, puheentunnistuksen aktivointi.

198 196 Infotainment-järjestelmä n, x: puhelun lopettaminen/hylkääminen, puheentunnistuksen poistaminen käytöstä. Puhelinjärjestelmää voidaan käyttää myös puheentunnistuksen avulla Yhteys Puhelinjärjestelmä kytkeytyy päälle ja pois sytytysvirran mukaan. Kun sytytysvirta on katkaistu, voit kytkeä puhelinjärjestelmän päälle ja pois Infotainment-järjestelmän kautta. Matkapuhelimen ja puhelinjärjestelmän välille voidaan muodostaa Bluetooth-yhteys. Se edellyttää, että puhelimesi on varustettu Bluetooth-toiminnolla. Bluetooth-yhteyden muodostamiseksi puhelinjärjestelmän on oltava käytössä ja Bluetooth-toiminnon aktivoituna. Katso lisätietoja matkapuhelimesi Bluetooth-toiminnosta puhelimen omasta käyttöoppaasta. Bluetooth-yhteys Bluetooth on radioyhteysstandardi esimerkiksi puhelimen ja muiden laitteiden langatonta tiedonsiirtoa varten. Yhteydellä voidaan siirtää tietoja, kuten puhelinmuistio, puheluluettelot, verkko-operaattorin nimi ja kentän voimakkuus. Kaikki toiminnot eivät välttämättä toimi kaikkien puhelintyyppien kanssa. Bluetooth-yhteyden muodostamiseksi puhelinjärjestelmän kanssa matkapuhelimen Bluetooth-toiminnon on oltava aktivoituna ja puhelimen on oltava "löydettävässä" tilassa. Katso lisätietoja matkapuhelimen käyttöoppaasta. Bluetooth-valikko Paina CONFIG-painiketta. Valitse Puhelinasetukset ja sitten Bluetooth. Bluetoothin päällekytkentä Jos puhelimen Bluetooth-toiminto ei ole käytössä: aseta Aktivointi tilaan Päällä ja vahvista esiin tuleva viesti. Laiteluettelo Kun matkapuhelin kytketään puhelinjärjestelmään Bluetoothilla ensimmäisen kerran, matkapuhelin tallennetaan järjestelmän laiteluetteloon.

199 Infotainment-järjestelmä 197 nopeammin, kun Bluetooth-yhteyttä käytetään puhelimen tavallisen käytön lisäksi. Kun matkapuhelin on havainnut puhelinjärjestelmän, Bluetooth-koodi voidaan syöttää matkapuhelimeen. Enintään 5 matkapuhelinta voidaan tallentaa laiteluetteloon. Matkapuhelimen kytkentä ensimmäistä kertaa Kun matkapuhelin lisätään handsfree-laitteeksi, käyttäjä voi soittaa ja vastaanottaa puheluja sekä käyttää muita puhelinjärjestelmän toimintoja. Käytettävissä olevat toiminnot riippuvat puhelinmallista. Matkapuhelinta voidaan käyttää tavalliseen tapaan, kun se on kytkettynä puhelinjärjestelmään. Huomaa, että matkapuhelimen akku saattaa tyhjentyä tavallista Valitse Lisää laite (handsfee). Esiin tulee Bluetooth-koodi, joka on syötettävä matkapuhelimeen. Huomautus Järjestelmässä voi olla samanaikaisesti yhdistettynä vain 5 laitetta. Jos vielä yksi laite on yhdistetään, ensin on poistettava laite luettelosta. Nyt muut Bluetooth-laitteet voivat havaita puhelinjärjestelmän. Kun puhelinjärjestelmä on tunnistanut matkapuhelimen, yhteyden määritys voidaan vahvistaa. Matkapuhelin lisätään laiteluetteloon ja sitä voidaan ohjata puhelinjärjestelmän kautta. Bluetooth-koodin muuttaminen Kun Bluetooth-yhteys muodostetaan puhelinjärjestelmään ensimmäisen kerran, esiin tulee oletuskoodi. Tämä oletuskoodi voidaan muuttaa milloin

200 198 Infotainment-järjestelmä tahansa. Turvallisuussyistä laitepari on muodostettava neljänumeroisella satunnaisesti valitulla koodilla. Valitse Vaihda Bluetooth-koodi. Muokkaa Bluetooth-koodia esiin tulevassa valikossa ja hyväksy koodi valitsemalla OK. Laiteluetteloon tallennetun matkapuhelin kytkeminen Valitse haluttu matkapuhelin ja valitse sitten vaihtoehto Valitse esiin tulevasta valikosta. Kun puhelinjärjestelmä on tunnistanut matkapuhelimen, yhteyden määritys voidaan vahvistaa. Matkapuhelinta voidaan käyttää puhelinjärjestelmän kautta. Huomautus Jos laitteen kytkentä epäonnistuu, tarkista että laiteluettelossa näkyy auton puhelinjärjestelmä. Jos se ei näy, poista laite laiteluettelosta ja kytke se uudelleen uutena laitteena. Matkapuhelimen poistaminen laiteluettelosta Valitse haluttu matkapuhelin laiteluettelosta. Valitse esiin tulevasta valikosta Poista ja vahvista esiin tuleva viesti. Soittoäänen säätäminen Soittoäänen ominaisuuksien muuttaminen: Paina painiketta CONFIG. Valitse Puhelinasetukset ja sitten Soittoääni. Valitse haluamasi vaihtoehto. Soittoäänen voimakkuuden muuttaminen: Puhelimen soidessa käännä Infotainment-järjestelmän m-nuppia tai paina ohjauspyörän painikkeita + / -.

201 Infotainment-järjestelmä 199 Matkapuhelimen palauttaminen tehdasasetuksiin Valitse Puhelinasetukset ja sitten Palauta tehdasasetukset. Käyttö Johdanto Kun Bluetooth-yhteys on muodostettu matkapuhelimesi ja Infotainment-järjestelmän välille, voit käyttää matkapuhelimesi monia toimintoja Infotainment-järjestelmän kautta. Infotainment-järjestelmällä voit esim. muodostaa yhteyden matkapuhelimeesi tallennettuihin puhelinnumeroihin tai muuttaa puhelinnumeroita. Huomautus Matkapuhelimen käyttö, esim. puhelimeen vastaaminen tai äänenvoimakkuuden säätäminen, on edelleen mahdollista handsfreetoiminnossa. Kun yhteys matkapuhelimen ja Infotainment-järjestelmän välillä on muodostettu, matkapuhelimen tiedot lähetetään Infotainment-järjestelmään. Tämä saattaa kestää jonkin aikaa puhelinmallista riippuen. Tiedonsiirron aikana matkapuhelinta voidaan käyttää Infotainment-järjestelmän kautta vain rajallisesti. Kaikki puhelimet eivät tue kaikkia puhelinjärjestelmän toimintoja. Sen vuoksi toiminnot saattavat olla erilaisia kuin tässä kuvattujen puhelinmallien kohdalla. Katso lisätietoja puhelinmallikohtaisen sovittimen ohjeista. Handsfreeäänenvoimakkuuden määrittäminen Käännä Infotainment-järjestelmän m- nuppia tai paina ohjauspyörän painikkeita + / -. Puhelinnumeron valitseminen Kun puhelimen päävalikko on aktiivinen, avaa puhelimen toimintavalikko painamalla MENU-nuppia. Puhelinnumeroiden valinta sekä puhelinmuistion ja puheluluettelojen käyttäminen voidaan toteuttaa useilla eri tavoilla.

202 200 Infotainment-järjestelmä Numeron syöttäminen käsin Jos kyseessä on eri SIM-kortti tai puhelin, puhelinmuistio ladataan uudelleen. Tämä prosessi voi kestää muutamia minuutteja puhelinmallista riippuen. Puhelinnumeron valitseminen puhelinmuistiosta Valitse Lisää numero ja syötä haluttu numerosarja. Aloita puhelu valitsemalla y. Voit siirtyä puhelinmuistion valikkoon valitsemalla z. Puhelinmuistio Kun yhteys on muodostettu, puhelinmuistiota verrataan tilapäisessä muistissa olevaan puhelinmuistioon edellyttäen, että kyseessä on sama SIM-kortti tai puhelin. Tänä aikana kaikki äskettäin lisätyt merkinnät eivät näy. Valitse Puhelinmuistio. Valitse esiin tulevasta valikosta haluttu alkukirjain, niin näet kyseisellä kirjaimella alkavat merkinnät puhelinmuistiossa. Huomautus Puhelinmuistion tiedot säilyvät, kun ne siirretään matkapuhelimesta. Puhelinmuistion tietojen esitysmuoto ja järjestys voivat olla erilaiset Infotainment-järjestelmän näytössä ja puhelimen näytössä. Kun esivalinta on suoritettu: valitse haluttu merkintä puhelinmuistiosta näyttääksesi siihen tallennetut numerot. Soita puhelu valitsemalla haluttu numero.

203 Infotainment-järjestelmä 201 Puheluluettelot Valikosta Soittolistat käyttäjä näkee vastatut, soitetut ja vastaamattomat puhelut sekä voi soittaa kyseisiin numeroihin. Soita puhelu: valitse haluttu puheluluettelo, merkintä ja sitten puhelinnumero. Saapuva puhelu Puhelun saapuessa esiin tulee valikko, josta puhelu voidaan hyväksyä tai hylätä. Valitse haluamasi vaihtoehto. Toiminnot puhelun aikana Jos puhelu on meneillään, avaa alavalikko painamalla MENU. Käytettävissä on useita vaihtoehtoja tilanteesta ja matkapuhelimen toiminnoista riippuen: Katk. puh.: katkaise puhelinyhteys. Soita numeroon: syötä puhelinnumero toisen puhelun soittamiseksi tai käytä numeronäppäimistöä (esim. vastaaja- tai pankkipalveluja varten). Poista numero: katkaise yhteys neuvottelupuhelun osallistujaan. Yhdistä puhelut: yhdistä kaksi puhelua, kun aktiivisia puheluja on useita. Vaihda puhelu: vaihda puhelujen välillä, jos aktiivisia puheluja on useita. Mykistä puhelu: mykistä puhelu. Matkapuhelimet ja CB-radiolaitteet Asennus- ja käyttöohjeet Matkapuhelimen asennuksessa ja käytössä on noudatettava autokohtaisia asennusohjeita sekä puhelimen ja handsfree-laitteiston valmistajien käyttöohjeita. Muutoin auton tyyppihyväksyntä voi mitätöityä (EU:n direktiivi 95/54/EY). Häiriöttömän toiminnan suositellut edellytykset: Ammattitaitoisesti asennettu ulkopuolinen antenni varmistaa suurimman mahdollisen kantaman, Suurin lähetysteho 10 wattia, Puhelimen asennus asianmukaiseen paikkaan, noudata ohjeita Alan liikkeet antavat neuvoja ulkoantennin ja puhelimen telineen asennuksesta sekä lähetysteholtaan yli 10 W:n laitteiden käytön mahdollisuuksista.

204 202 Infotainment-järjestelmä Ulkoisella antennilla varustamatonta matkapuhelinta saa käyttää handsfree-laitteiston kanssa matkapuhelinstandardien GSM 900/1800/1900 ja UMTS kyseessä ollessa vain silloin, kun matkapuhelimen maksimilähetysteho ei GSM 900:lla ylitä 2 wattia eikä muussa tapauksessa 1 wattia. Turvallisuussyistä emme suosittele puhelimen käyttöä ajon aikana. Handsfree-laitteistoa käytettäessäkin voi huomio kohdistua pois liikenteestä. Huomio Ulkoisella antennilla varustamattomat matkapuhelimet ja radiolaitteet voivat aiheuttaa auton elektroniikkaan häiriöitä, jos yllä mainittuja määräyksiä ei noudateta. 9 Varoitus Matkapuhelimien, jotka eivät täytä yllä mainittuja matkapuhelinstandardeja, ja radiolaitteiden käyttö on sallittua vain auton ulkopuolisella antennilla varustettuina.

205 Ilmastointi 203 Ilmastointi Ilmastointijärjestelmät Tuuletussuulakkeet Ylläpito Ilmastointijärjestelmät Lämmitys- ja tuuletusjärjestelmä Säätimet seuraaville: Lämpötila Ilman suuntaus Puhaltimen nopeus Kuivaus, sulatus Takalasin lämmitin Lämpötila Säädä lämpötilaa kääntämällä nuppia. Punainen = lämmintä Sininen = kylmää Lämmitysteho on täysin käytettävissä vasta moottorin ollessa normaalissa käyntilämpötilassaan. Ilman suuntaus Valitse ilmasuutin painamalla painikkeita. L = pään korkeudelle ja jalkatilaan K = jalkatilaan M = pään korkeudelle säädettävien tuuletussuulakkeiden kautta J = tuulilasille ja jalkatilaan Valittu asetus osoitetaan painikkeen LED-valolla. Puhaltimen nopeus Säädä ilman virtausta kytkemällä puhallin haluamallesi nopeudelle.

206 204 Ilmastointi Kuivaus ja sulatus V Paina painiketta V: puhallin kytkeytyy automaattisesti suuremmalle nopeudelle, ilma suunnataan automaattisesti tuulilasille. Aseta lämpötila korkeimmilleen. Kytke takalasin lämmitin Ü toimintaan. Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin. Takalasin lämmitin Ü Asetusten osoittaminen Valitut toiminnot osoitetaan aktivoidun painikkeen LED-valolla. Ilmastointilaite Säätimet seuraaville: Lämpötila Ilman suuntaus Puhaltimen nopeus Kuivaus ja sulatus Sisäkierto 4 Jäähdytys n Takalasin lämmitin Lämpötila Säädä lämpötilaa kääntämällä nuppia. Punainen = lämmintä Sininen = kylmää Lämmitysteho on täysin käytettävissä vasta moottorin ollessa normaalissa käyntilämpötilassaan. Ilman suuntaus Valitse ilmasuutin painamalla painikkeita. L = pään korkeudelle ja jalkatilaan K = jalkatilaan M = pään korkeudelle säädettävien tuuletussuulakkeiden kautta J = tuulilasille ja jalkatilaan Valittu asetus osoitetaan painikkeen LED-valolla. Puhaltimen nopeus Säädä ilman virtausta kytkemällä puhallin haluamallesi nopeudelle.

207 Ilmastointi 205 Ikkunoiden kuivaus ja sulatus V Paina painiketta V: puhallin kytkeytyy automaattisesti suuremmalle nopeudelle, ilma suunnataan automaattisesti tuulilasille. Kytke jäähdytys n päälle. Aseta lämpötila korkeimmilleen. Kytke takalasin lämmitin Ü toimintaan. Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin. Huomautus Jos kuivaus- ja sulatusasetukset on valittu, Autostop-toiminto estetään. Jos kuivaus- ja sulatusasetukset valitaan moottorin ollessa Autostop-tilassa, moottori käynnistyy uudelleen automaattisesti. Takalasin lämmitin Ü Sisäkierto 4 Sisäkierto kytketään päälle painikkeella 4. 9 Varoitus Ajaminen sisäkiertotoiminto käytössä pitkän aikaa voi alkaa unettaa. Vaihda säännöllisin väliajoin ulkoilmatoiminnolle saadaksesi raitista ilmaa. Sisäkiertojärjestelmä vähentää päälle kytkettynä ilman pääsyä autoon. Kun jäähdytystä ei käytetä, ilman kosteus kasvaa ja ikkunat voivat huurtua. Sisäilman laatu heikkenee ajan myötä, mikä voi aiheuttaa väsymystä matkustajille. Jäähdytys n Käytetään painikkeella n ja on toiminnassa vain moottorin käydessä ja puhaltimen ollessa toiminnassa. Ilmastointilaite jäähdyttää ilmaa ja poistaa siitä kosteutta, kun ulkolämpötila on hieman jäätymispisteen yläpuolella. Siksi ilmasta saattaa tiivistyä kondenssivettä, joka vuotaa auton alle. Kun jäähdytystä tai kuivausta ei haluta, jäähdytys on kytkettävä pois polttoaineen säästämiseksi. Kun jäähdytys on kytketty pois, lämmityksen ja ilmastoinnin ohjausjärjestelmä ei pyydä käynnistämään moottoria uudestaan Autostop-toiminnon aikana.

208 206 Ilmastointi Tehokkain jäähdytys Avaa ikkunat lyhyeksi ajaksi, jotta kuuma ilma pääsee poistumaan nopeasti. Kytke jäähdytys n päälle. Kytke ilman sisäkiertojärjestelmä 4 päälle. Paina ilmansuuntauspainiketta M. Aseta lämpötila alimmilleen. Aseta puhallin suurimmalle nopeudelle. Avaa kaikki suulakkeet. Asetusten osoittaminen Valitut toiminnot osoitetaan aktivoidun painikkeen LED-valolla. Elektroninen ilmastointiautomatiikka 9 Varoitus Älä nuku autossa, jos sen ilmastointi tai lämmitysjärjestelmä on päällä. Seurauksena saattaa olla vakava loukkaantuminen tai kuolema, koska happimäärä ja/tai kehon lämpötila laskee. Automaattisen käyttötavan käyttösäätimet: AUTO = automaattinen käyttötapa, järjestelmä valitsee automaattisesti kaikki asetukset paitsi lämpötilan Temperature = halutun lämpötilan esivalinta Seuraavia toimintoja voidaan muokata käsin kytkemällä automaattitila pois käytöstä: Fan = valittavissa oleva ilmavirtaus speed MODE = valittavissa oleva ilman suuntaus V = kuivaus ja sulatus X = järjestelmän kytkemi n nen päälle tai pois = jäähdytyksen kytkeminen päälle tai pois 4 = sisäkierto AQS = ilmanlaatuanturi Takalasin lämmitin Ü 3 35.

209 Ilmastointi 207 Esivalittu lämpötila pidetään vakiona. Automaattitoiminnassa puhaltimen nopeus ja ilman suuntaus säätelevät automaattisesti ilman virtausta. Järjestelmää voidaan mukauttaa käsin käyttämällä ilman suuntauksen ja puhaltimen nopeuden käyttösäätimiä. Elektroninen ilmastointiautomatiikka on toimintavalmiina vain moottorin käydessä. Automaattitoiminta AUTO Auton räätälöinti 3 86 Kaikkia tuuletussuuttimia käytetään automaattisesti automaattitilassa. Tuuletussuuttimien on siksi oltava aina auki. Lämpötilan esivalinta Jokainen asetuksiin tehty muutos näytetään muutaman sekunnin ajan infonäytössä. Aktivoidut toiminnot osoitetaan painikkeen LED-valolla. Perussäätö parhaimman mukavuuden saamiseksi: Paina painiketta AUTO, ilmastointilaite aktivoidaan automaattisesti. Avaa kaikki tuuletussuulakkeet. Aseta esivalittu lämpötila vasemmalla kiertosäätimellä. Puhaltimen nopeuden säätöä automaattitilassa voidaan muuttaa valikossa Asetukset. Aseta lämpötila haluamaasi arvoon kääntämällä nuppia. Punainen = lämmintä Sininen = kylmää Jos vähimmäislämpötila asetetaan, ilmastointilaite käy suurimmalla jäähdytysteholla.

210 208 Ilmastointi Jos enimmäislämpötila asetetaan, ilmastointilaite käy suurimmalla lämmitysteholla. Huomautus Jos lämpötila laskee 2 C tai enemmän moottorin ollessa Autostop-tilassa, moottori käynnistyy uudelleen automaattisesti. Stop-start-järjestelmä Ikkunoiden kuivaus ja sulatus V Paina painiketta V. Lämpötila ja ilman suuntaus säätyvät automaattisesti ja puhallin toimii suuremmalla nopeudella. Paluu automaattitoimintaan: paina painiketta V. Kytke takalasin lämmitin Ü toimintaan. Huomautus Jos V-painiketta painetaan moottorin käydessä, Autostop-toiminto on estettynä kunnes V-painiketta painetaan uudelleen. Jos V-painiketta painetaan moottorin ollessa Autostop-tilassa, moottori käynnistyy uudelleen automaattisesti. Takalasin lämmitin Ü Manuaaliset asetukset Ilmastointilaitteen asetuksia voidaan muuttaa käyttämällä painikkeita ja kiertosäätimiä seuraavasti: Asetuksen muuttaminen poistaa automaattitilan käytöstä. Puhaltimen nopeus x Käännä oikeaa kiertosäädintä. Valittu puhaltimen nopeus osoitetaan näytössä olevalla numerolla. Palaaminen automaattitoimintaan: Paina painiketta AUTO.

211 Ilmastointi 209 Ilman suuntaus MODE Paina MODE -painiketta kerran tai toistuvasti valitaksesi haluamasi säädön, ilman suuntauksen asetus ilmoitetaan infonäytössä. VL = tuulilasille, pään korkeudelle ja jalkatilaan VK = tuulilasille ja jalkatilaan K M L = jalkatilaan = pään korkeudelle säädettävien tuuletussuulakkeiden kautta = pään korkeudelle säädettävien tuuletussuulakkeiden kautta ja jalkatilaan Paluu automaattiseen ilman suuntaukseen: Poista kyseinen asetus käytöstä tai paina painiketta AUTO. Jäähdytys n Ota käyttöön tai poista käytöstä n- painikkeella. Ilmastointilaite jäähdyttää ilmaa ja poistaa siitä kosteutta tietystä ulkolämpötilasta alkaen. Siksi ilmasta saattaa tiivistyä kondenssivettä, joka vuotaa auton alle. Kun jäähdytystä tai kuivausta ei haluta, jäähdytys on kytkettävä pois polttoaineen säästämiseksi. Kun jäähdytys on kytketty pois, lämmityksen ja ilmastoinnin ohjausjärjestelmä ei pyydä käynnistämään moottoria uudestaan Autostop-toiminnon aikana. Automaattinen ilman sisäkierto Automaattisessa ilman sisäkierrossa on ilmankosteustunnistin, joka vaihtaa automaattisesti ulkoilman käyttöön, jos sisäilman kosteus on liian korkea. Käsivalintainen ilman sisäkierto 4 Käsivalintainen sisäkierto kytketään päälle painikkeella 4. 9 Varoitus Sisäkiertojärjestelmä vähentää päälle kytkettynä ilman pääsyä autoon. Kun jäähdytystä ei käytetä, ilman kosteus kasvaa ja ikkunat voivat huurtua. Sisäilman laatu heikkenee ajan myötä, mikä voi aiheuttaa väsymystä matkustajille. Ilmanlaatuanturi AQS Ilmanlaatuanturi havaitsee huonon ympäröivän ilman laadun ja kytkee automaattisesti ilman sisäkierron. Järjestelmän kytkeminen päälle tai pois X Painikkeen X painaminen kytkee kaikki lämmityksen, tuuletuksen ja jäähdytysjärjestelmän toiminnot päälle tai pois.

212 210 Ilmastointi Perusasetukset Joitakin asetuksia voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Lisälämmitin Ilmanlämmitin (vain dieselautot) Quickheat on sähkötoiminen lisäilmanlämmitin, joka lämmittää auton sisätilat nopeammin. Tuuletussuulakkeet Säädettävät tuuletussuulakkeet Jäähdytyksen toimiessa on vähintään yhden tuuletussuulakkeen oltava auki höyrystimen jäätymisen estämiseksi. Säädä ilman virtaussuunta kallistamalla ja kääntämällä suulakkeen liuskoja. Avaa tuuletussuulake kääntämällä säätöpyörä asentoon Y.

213 Ilmastointi 211 Sulje tuuletussuulake kääntämällä säätöpyörä asentoon 4. 9 Varoitus Älä kiinnitä mitään esineitä tuuletussuuttimien liuskoihin. Onnettomuudessa on vaurioiden ja loukkaantumisen vaara. Kiinteät tuuletussuulakkeet Lisää tuuletussuulakkeita on tuulilasin ja sivuikkunoiden alapuolella sekä jalkatilassa. Ylläpito Ilmanotto Pidä tuulilasin edessä moottoritilassa sijaitseva ilmanottoritilä puhtaana. Poista mahdolliset lehdet, lika tai lumi. Matkustamon ilmansuodatin Manuaalisesti tarkistettava matkustamon ilmansuodatin Suodatin poistaa tuuletussuuttimista sisään tulevasta ilmasta pölyn, noen, itiöt ja hajun (yhdistelmäsuodatin). Ilmastointilaitteen säännöllinen käyttö Jotta jäähdytyksen moitteeton toiminta taataan, se on kytkettävä kuukausittain toimintaan muutamaksi minuutiksi säätilasta ja vuodenajasta riippumatta. Jäähdytystä ei voida käyttää, jos ulkolämpötila on alhainen. Huolto Jäähdytystehon optimoimiseksi ilmastointilaite suositellaan tarkistettavaksi vuosittain, alkaen kolme vuotta auton ensirekisteröinnin jälkeen. Toiminta- ja painekoe, lämmityksen toiminta,

214 212 Ilmastointi tiiviyskoe, käyttöhihnan tarkastus, lauhduttimen ja höyrystimen vedenpoistoteiden puhdistus, tehon tarkastus.

215 Ajaminen ja käyttö 213 Ajaminen ja käyttö Ajo-ohjeita Käynnistys ja käyttö Moottorin pakokaasu Automaattivaihteisto Käsivaihteisto Jarrut Alustanohjausjärjestelmät Vakionopeussäädin Esinetutkat Polttoaine Ajo-ohjeita Auton hallinta Älä koskaan aja vaihde vapaalla, jos moottori ei käy (paitsi Autostop-toiminnon aikana) Monet järjestelmät eivät toimi tässä tilanteessa (esim. jarrutehostin, ohjaustehostin). Tällä tavalla ajaminen vaarantaa itsesi ja muut. Kaikki järjestelmät ovat käytössä Autostop-toiminnan aikana, mutta ohjaustehostuksen teho voi olla hallitusti alennettu ja auton nopeus laskettu. Stop-start-järjestelmä Polkimet Täyden polkimen liikkeen varmistamiseksi polkimien alle ei saa sijoittaa mattoa. Käynnistys ja käyttö Uuden auton totutuskäyttö Noudata seuraavia varotoimenpiteitä ensimmäisten muutaman sadan kilometrin aikana, jotta auton suorituskyky ja taloudellisuus paranee ja sen käyttöikä pitenee: Vältä liikkeellelähtöä täydellä kaasulla. Älä nosta moottorin käyntinopeutta äkillisesti. Vältä voimakkaita jarrutuksia muuten kuin hätätilanteissa. Tällöin jarrut mukautuvat oikein käyttöä varten. Vältä äkkinäisiä lähtöjä, äkillisiä kiihdytyksiä ja jatkuvaa suurella nopeudella ajoa, jotta moottori ei vaurioidu ja polttoainetta säästyy. Vältä kiihdytystä täydellä kaasulla pienellä vaihteella. Älä hinaa mitään muuta ajoneuvoa.

216 214 Ajaminen ja käyttö Virtalukon asennot Moottorin käynnistäminen Moottorin käynnistäminen virtalukolla Dieselmoottori: käännä avain asentoon 2 hehkutusta varten, kunnes merkkivalo! sammuu Käännä avain asentoon 3 ja vapauta se, kun moottori käy. Käännä avain asentoon 0 ennen uutta käynnistyskertaa tai moottorin sammuttamiseksi. Autostop-toiminnon aikana moottori voidaan käynnistää painamalla kytkinpoljinta. 0 = Sytytysvirta pois 1 = Sytytysvirta katkaistu, ohjauslukko vapautettu 2 = Sytytysvirta kytketty, dieselmoottori: hehkutus 3 = Käynnistäminen Käännä avain asentoon 1, vapauta ohjauslukko liikuttamalla ohjauspyörää hieman Käsivaihteisto: paina kytkinpoljinta ja pidä sitä pohjassa Automaattivaihteisto: paina jarrupoljinta, pidä sitä pohjassa ja siirrä valintavipu asentoon P tai N Älä paina kaasupoljinta

217 Ajaminen ja käyttö 215 Moottorin käynnistys Start/Stoppainikkeella Elektronisen avaimen tulee olla auton sisällä Käsivaihteisto: paina kytkin- ja jarrupoljinta Automaattivaihteisto: paina jarrupoljinta ja siirrä valintavipu asentoon P tai N (turvallisuussyistä käynnistä moottori asennossa P) Älä paina kaasupoljinta Paina Start/Stop -painiketta ja vapauta se, kun moottori käy. Vihreä LED syttyy heti moottorin käynnistyttyä Sammuta moottori painamalla painiketta uudelleen. Moottorin sammuttaminen Sammuta moottori painamalla Start/Stop -painiketta moottorin käydessä ja auton ollessa paikallaan. Lisävarusteiden virtatila Paina Start/Stop -painiketta kerran painamatta kytkin- tai jarrupoljinta: Lisävarusteiden virtatila on aktivoitu, painikkeen keltainen LED palaa. Tässä tilassa ohjauspyörän lukko on vapautettu ja joitakin sähkökäyttöisiä toimintoja voidaan käyttää. Käynnistä moottori lisävarusteiden virtatilasta painamalla kytkinpoljinta (käsivaihteisto) tai jarrupoljinta (automaattivaihteisto) ja paina Start/Stop - painiketta vielä kerran. Sytytysvirtatila Paina Start/Stop -painiketta 5 sekuntia painamatta kytkin- tai jarrupoljinta: Sytytysvirtatila on kytketty, painikkeen vihreä LED palaa. Tässä tilassa kaikkia sähkökäyttöisiä toimintoja voidaan käyttää ja dieselmoottorin hehkutus on toiminnassa. Käynnistä moottori sytytysvirtatilasta painamalla kytkinpoljinta (käsivaihteisto) tai jarrupoljinta (automaattivaihteisto) ja paina Start/Stop -painiketta vielä kerran. Huomautus Älä laita kauko-ohjainta tavaratilaan tai lähelle Info-Display. Hätäkäyttö Jos joko elektronisen avaimen paristo on heikko tai kauko-ohjain ei toimi, kuljettajan ovi voidaan lukita tai avata lukituksesta mekaanisella avaimella Mekaanisella avaimella voidaan lukita ja avata lukituksesta ainoastaan kuljettajan ovi. Koko auton lukituksen avaus Murtohälyttimellä varustetuissa malleissa voi lukitus avattaessa lähteä hälytys. Se lopetetaan katkaisemalla sytytysvirta.

218 216 Ajaminen ja käyttö Avaa kansi keskikonsolin mukinpitimen pohjassa. Taita elektronisen avaimen avainosa ulos ja työnnä se avainuraan. Paina Start/Stop-painiketta. Moottori pysähtyy, kun painat Start/ Stop-painiketta vähintään 2 sekuntia. Lukitse kuljettajan ovi mekaanisella avaimella. Koko auton lukitseminen Tämä mahdollisuus on tarkoitettu vain hätätapauksia varten. Käänny korjaamon puoleen. Auton käynnistys alhaisissa lämpötiloissa Moottorin käynnistys ilman lisälämmittimiä on mahdollista -27 С:een saakka. Tämä edellyttää viskositeetiltaan oikeaa moottoriöljyä, oikeaa polttoainetta, suoritettuja huoltoja ja riittävästi ladattua akkua. Alle -27 C lämpötiloissa automaattivaihteisto tarvitsee noin 5 minuutin lämmitysjakson. Valintavivun täytyy olla asennossa P. Polttoaineensyötön katkaisu moottorijarrutuksessa Moottorijarrutuksen aikana, eli kun ajetaan vaihde kytkettynä kaasua painamatta, polttoaineen syöttö katkaistaan automaattisesti. Stop-Start-järjestelmä Stop-start-järjestelmä auttaa säästämään polttoainetta ja vähentämään pakokaasupäästöjä. Tilanteen salliessa se sammuttaa moottorin heti, kun nopeus laskee tai auto pysähtyy, esim. liikennevalojen tai ruuhkan takia. Se käynnistää moottorin automaattisesti heti kun kytkintä painetaan. Akun anturi varmistaa, että Autostop toimii vain, jos akun varaus on riittävä uudelleen käynnistystä varten. Aktivointi Stop-start-järjestelmä on käytettävissä heti kun moottori on käynnistetty, auto lähtee liikkeelle ja tässä osiossa alla kuvatut ehdot täyttyvät.

219 Ajaminen ja käyttö 217 Poiskytkentä Kytke Stop-start-järjestelmä pois käsin painamalla ECO-painiketta. Poiskytkennän osoituksena painikkeessa oleva LED-valo sammuu. Autostop Kun nopeus on alhainen tai auto on paikallaan, ota Autostop käyttöön seuraavasti: Paina kytkinpoljinta aseta vaihdevipu vapaa-asentoon vapauta kytkinpoljin Moottori sammuu mutta sytytysvirta pysyy kytkettynä. Kierroslukumittarin osoittimessa näkyy Autostop, kun AUTOSTOP on toiminnassa. Autostop-toiminnon ollessa aktivoituna lämmitys- ja jarrujärjestelmän suorituskyky säilyy ennallaan. Huomio Ohjaustehostus voi olla heikompaa Autostop-toiminnon aikana. Autostop-toiminnon ehdot Stop-start-järjestelmä tarkistaa, täyttyykö jokainen seuraavista ehdoista. Stop-start-järjestelmää ei ole kytketty käsin pois toiminnasta konepelti on täysin suljettu kuljettajan ovi on suljettu tai kuljettajan turvavyö on kiinnitetty akun varaus on riittävä ja sen kunto on hyvä moottori on käyttölämmin moottorin jäähdytysnesteen lämpötila ei ole liian korkea moottorin pakokaasujen lämpötila ei ole liian korkea, esim. moottorin voimakkaan ajokuormituksen jälkeen ulkolämpötila ei ole liian alhainen ilmastointijärjestelmä sallii Autostop-toiminnon jarrujen alipaine on riittävä dieselhiukkassuodattimen itsepuhdistustoiminto ei ole aktiivinen auto on liikkunut viimeisen Autostop-tapahtuman jälkeen Muussa tapauksessa Autostop-toiminto estetään.

220 218 Ajaminen ja käyttö Lähellä nollaa oleva ulkolämpötila voi estää Autostop-toiminnon käytön. Tietyt ilmastointijärjestelmän asetukset voivat estää Autostop-toiminnon. Katso lisätietoja ilmastointia koskevasta luvusta. Välittömästi moottoritiellä ajon jälkeen Autostop-toiminto voi olla estettynä. Uuden auton totutuskäyttö Akun tyhjentymisen esto Moottorin luotettavan uudelleen käynnistymisen varmistamiseksi Stop-start-järjestelmään on kehitetty useita akun purkautumista estäviä ominaisuuksia. Virtaa säästävät toimenpiteet Autostop-toiminnon aikana monet sähkölaitteet kuten sähkötoiminen lisälämmitin tai takalasin lämmitin poistetaan käytöstä tai kytketään virransäästötilaan. Ilmastointijärjestelmän puhaltimen nopeutta vähennetään virran säästämiseksi. Moottorin käynnistys uudelleen kuljettajan toimesta Paina kytkinpoljinta käynnistääksesi moottorin uudelleen. Kierroslukumittarin osoittimen siirtyminen joutokäyntiasentoon osoittaa moottorin käynnistymisen. Jos valintavipu siirretään pois vapaaasennosta ennen kuin kytkintä painetaan, merkkivalo 0 syttyy tai näkyy symbolina kuljettajan tietokeskuksessa. Merkkivalo Moottorin käynnistys uudelleen Stop-start-järjestelmän toimesta Valintavivun on oltava vapaalla, jotta automaattinen uudelleen käynnistys voi tapahtua. Jos jokin seuraavista tilanteista esiintyy Autostop-toiminnon aikana, Stopstart-järjestelmä käynnistää moottorin automaattisesti uudelleen. Stop-start-järjestelmä kytketään käsin pois toiminnasta konepelti avataan kuljettajan istuimen turvavyö irrotetaan ja kuljettajan ovi avataan moottorin lämpötila on liian alhainen akku on purkautunut jarrujen alipaine ei ole riittävä auto alkaa liikkua ilmastointiautomatiikka vaatii moottorin käynnistämistä ilmastointilaite on kytketty manuaalisesti toimintaan Jos konepelti ei ole täysin suljettuna, kuljettajan tietokeskuksessa näytetään varoitusviesti ja merkkivalo / syttyy. Merkkivalo / Jos sähkötoiminen lisävaruste, esim. kannettava CD-soitin, on kytkettynä virtapistokkeeseen, saattaa uudelleenkäynnistyksen yhteydessä olla havaittavissa pieni virran lasku.

221 Ajaminen ja käyttö 219 Pysäköinti Älä pysäköi autoa helposti syttyvälle alustalle. Alusta voi syttyä palamaan pakoputkiston korkean lämpötilan johdosta. Kytke seisontajarru aina painamatta vapautuspainiketta. Kytke mahdollisimman tiukasti ylä- tai alamäessä. Paina jarrupoljinta samaan aikaan vähentääksesi käyttövoimaa. Sammuta moottori ja katkaise sytytysvirta. Käännä ohjauspyörää, kunnes ohjauslukko lukittuu. Jos auto seisoo tasaisella maalla tai ylämäessä, kytke ykkösvaihde tai aseta valintavipu asentoon P ennen sytytysvirran katkaisua. Ylämäessä käännä lisäksi etupyörät reunakiveyksestä poispäin. Jos auto seisoo alamäessä, kytke peruutusvaihde tai aseta valintavipu asentoon P ennen sytytysvirran katkaisua. Käännä lisäksi etupyörät reunakiveystä kohti. Lukitse auto ja aktivoi murtohälytinjärjestelmä. Moottorin pakokaasu 9 Vaara Moottorin pakokaasu sisältää myrkyllistä, hajutonta ja väritöntä hiilimonoksidia. Hengitettynä se aiheuttaa hengenvaaran. Jos auton sisätilaan pääsee pakokaasua, avaa ikkunat. Korjauta häiriön syy korjaamolla. Vältä ajamasta takaluukku avoinna, koska pakokaasut voivat tällöin päästä sisään auton matkustamoon. Dieselmoottorin hiukkassuodatin Dieselmoottorin hiukkassuodatin suodattaa moottorin pakokaasusta haitalliset nokihiukkaset pois. Järjestelmässä on itsepuhdistustoiminto, joka toimii ajon aikana automaattisesti. Suodatin puhdistetaan polttamalla kiinni jääneet nokihiukkaset korkeassa lämpötilassa. Tämä tapahtuu automaattisesti tietyissä ajo-olosuhteissa ja voi kestää minuuttia. Autostop ei ole käytettävissä ja polttoainetta voi kulua enemmän tänä aikana. Hajun ja savun muodostuminen prosessin aikana on normaalia. Tietyissä ajo-olosuhteissa, esim. lyhyitä matkoja ajettaessa, järjestelmä ei voi puhdistaa itseään automaattisesti. Kun suodatin on puhdistettava eivätkä viimeisimmät ajo-olosuhteet salli sitä automaattisesti, merkkivalo % palaa tai vilkkuu. Jatka ajamista, ylläpidä vähintään 50 km/h:n

222 220 Ajaminen ja käyttö ajonopeutta n. 15 minuuttia tai kunnes merkkivalo sammuu. Vaihda tarvittaessa pienemmälle vaihteelle. Dieselmoottorin hiukkassuodattimen puhdistus käynnistyy. Suosittelemme, ettei puhdistuksen aikana keskeytetä ajoa eikä sammuteta moottoria. Huomio Jos puhdistus keskeytetään useammin kuin kerran, moottorin vakavan vaurioitumisen riski kasvaa. Puhdistus tapahtuu nopeimmin moottorin suurilla käyntinopeuksilla ja suurella kuormituksella. Merkkivalo % sammuu heti, kun itsepuhdistustoiminto on suoritettu loppuun. Katalysaattori Katalysaattori vähentää pakokaasun haitallisia aineita. Huomio Muut kuin sivuilla 3 232, mainitut polttoainelaadut voivat vahingoittaa katalysaattoria ja elektroniikkakomponentteja. Palamaton bensiini voi aiheuttaa katalysaattorin ylikuumenemisen ja vaurioitumisen. Siksi on varottava tarpeettoman pitkää käynnistimen käyttöä, polttoainesäiliön ajamista tyhjäksi ja moottorin käynnistämistä työntämällä tai hinaamalla. Jos moottorissa esiintyy sytytyshäiriöitä, se käy epätasaisesti, moottorin teho alenee selvästi tai esiintyy muita epätavallisia toimintahäiriöitä, korjauta häiriön syy korjaamolla mahdollisimman pian. Hätätapauksessa autolla voidaan ajaa lyhyen aikaa alhaisella nopeudella ja moottorin alhaisella käyntinopeudella.

223 Ajaminen ja käyttö 221 Automaattivaihteisto Automaattivaihteisto sallii manuaalisen vaihteensiirron (käsivalintatila) tai automaattisen vaihteensiirron (automaattinen valintatila). Vaihteistonäyttö Toiminto tai valittu ajoalue näytetään vaihteistonäytössä. Valintavipu P = pysäköintiasento, pyörät on lukittu, kytke vain auton ollessa paikallaan ja seisontajarrun kytketty, R = peruutusvaihde, kytke vain auton ollessa paikallaan, N = vapaa-asento, D = automaattitoiminto kaikilla vaihteilla. Valintavipu on lukittu asentoon P. Siirrä sitä kytkemällä sytytysvirta, painamalla jarrupoljinta ja painamalla vapautuspainiketta. Kytke P tai R painamalla vapautuspainiketta. Älä paina kaasua valintavipua siirtäessäsi. Jarrua ja kaasua ei milloinkaan saa painaa samanaikaisesti. Kun ajoalue on valittu ja jarrupoljin vapautetaan, auto lähtee hitaasti liikkeelle. Moottorijarrutus Käyttääksesi moottorijarrutusta alamäessä vaihda ajoissa pienemmälle vaihteelle. Kiinnijuuttuneen auton irti heiluttaminen Vain jos auto on juuttunut hiekkaan, mutaan, lumeen tai kuoppaan, se saadaan heiluttaa irti. Siirrä valintavipua edestakaisin asentojen D ja R välillä. Älä nosta moottorin käyntinopeutta äkillisesti, vältä nykivää kaasutusta. Pysäköinti Kytke seisontajarru, kytke P ja poista virta-avain.

224 222 Ajaminen ja käyttö Virta-avain voidaan poistaa lukosta vain valintavivun ollessa P- asennossa. Manuaalinen tila Siirrä valintavipu D-asennosta vasemmalle ja sitten eteen- tai taaksepäin. < = Vaihto suuremmalle vaihteelle ] = Vaihto pienemmälle vaihteelle Jos valitaan ajonopeuteen nähden liian suuri tai liian pieni vaihde, vaihtoa ei tapahdu. Jos moottorin käyntinopeus on liian alhainen, vaihteisto kytkee tietyn nopeuden yläpuolella automaattisesti pienemmän vaihteen. Suurilla moottorin kierrosluvuilla automaattista vaihtoa suuremmalle ajoalueelle ei tapahdu. Elektroniset ajo-ohjelmat Lämmityskäyttöohjelma nopeuttaa kylmäkäynnistyksen jälkeen katalysaattorin lämpenemistä normaaliin käyttölämpötilaan moottorin käyntinopeutta nostamalla. Automaattinen vapaan kytkentä kytkee joutokäynnin, kun eteenpäin liikuttaessa pysähdytään. Pakkovaihto Jos haluat nopeuttaa kiihdytystä, paina kaasupoljin täysin pohjaan ja pidä siellä. Vaihteisto vaihtaa pienemmälle vaihteelle moottorin kierrosluvusta riippuen. Vika Vikatapauksessa toimintavian merkkivalo g palaa. Vaihteisto ei enää vaihda automaattisesti eikä käsin vaihdettaessa, koska se on lukittu tietylle vaihteelle. Korjauta häiriön syy korjaamolla.

225 Ajaminen ja käyttö 223 Virransyötön keskeyttäminen Virtakatkos estää valintavivun siirtämisen pois P-asennosta. Virtaavainta ei voida poistaa virtalukosta. Jos akku on tyhjä, käynnistä käynnistyskaapeleita käyttäen Jos vika ei johdu akusta, vapauta valintavipu ja poista virta-avain virtalukosta. Vapauta valintavipu 1. Kytke seisontajarru. 2. Avaa kansi valintavivun oikealla puolella. 3. Työnnä ruuvitaltta aukkoon vasteeseen asti ja siirrä valintavipu pois P-asennosta. Jos P kytketään uudelleen, valintavipu lukittuu jälleen paikalleen. Korjauta virtakatkoksen syy korjaamolla. 4. Sulje kansi. Käsivaihteisto Kytke peruutusvaihde auton seistessä paikallaan vetämällä valintavivun renkaasta ylöspäin ja kytkemällä vaihde. Jos vaihde ei mene päälle, nosta kytkinpoljin joutokäyntiasennossa, paina poljinta uudelleen ja yritä kytkeä vaihde toistamiseen. Älä luistata kytkintä tarpeettomasti. Kytkintä käyttäessäsi paina poljin aivan pohjaan. Älä lepuuta jalkaasi polkimella.

226 224 Ajaminen ja käyttö Huomio On suositeltavaa pitää molemmat kädet ohjauspyörällä aina kun mahdollista. Vältä pitämästä kättäsi valintavivulla. Jarrut Jarrujärjestelmä on jaettu kahteen toisistaan riippumattomaan jarrupiiriin. Jos toinen jarrupiiri menee epäkuntoon, autoa voidaan edelleen jarruttaa toisella jarrupiirillä. Jarrutusteho saavutetaan kuitenkin vain painettaessa jarrupoljinta lujasti. Tähän tarvitaan huomattavasti enemmän voimaa. Jarrutusmatka pitenee. Käänny korjaamon puoleen, ennen kuin jatkat matkaa. Moottorin ollessa sammutettuna jarrutehostimen vaikutus riittää yhteen tai kahteen jarrupolkimen painallukseen. Jarrutusteho ei kuitenkaan vähene, mutta jarruttamiseen tarvitaan huomattavasti enemmän voimaa. Huomioi tämä erityisesti hinauksessa ollessasi. Liikkeellelähdön jälkeen järjestelmä suorittaa itsetestin, jonka yhteydessä voi kuulua ääntä. Merkkivalo R Lukkiutumaton jarrujärjestelmä ABS estää pyörien lukkiutumisen. Heti kun jokin pyöristä pyrkii lukkiutumaan, ABS vähentää sen jarrutustehoa. Ohjattavuus säilyy myös täysjarrutuksissa. ABS:n suorittaman jarrujen säädön tuntee jarrupolkimen tärinästä ja kuulee laitteiston äänestä. Optimaalisen jarrutustehon saamiseksi paina jarrupoljinta koko jarrutustapahtuman ajan pohjaan sen tärinästä huolimatta. Älä vähennä poljinvoimaa. Merkkivalo u Ohjeita häiriötilanteen varalta 9 Varoitus Jos ABS-järjestelmään tulee toimintahäiriö, pyörät saattavat lukkiutua voimakkaassa jarrutuksessa. ABS-järjestelmän edut eivät tällöin ole käytettävissä. Auto

227 Ajaminen ja käyttö 225 ei ole täysjarrutuksissa enää ohjattavissa, ja se voi joutua luisuun. Korjauta häiriön syy korjaamolla. Seisontajarru Kytke seisontajarru aina tiukasti painamatta vapautuspainiketta, ylä- tai alamäessä niin tiukasti kuin mahdollista. Vapauta seisontajarru seuraavasti: vedä vipua hieman ylöspäin, paina vapautusnuppia ja laske vipu täysin alas. Paina samaan aikaan jarrupoljinta seisontajarrun käyttöön tarvittavien voimien pienentämiseksi. Merkkivalo & Jarrutusapu Kun jarrupoljinta painetaan nopeasti ja voimakkaasti, jarrutusvoima on automaattisesti suurimmillaan (täysjarrutus). Paina jarrupoljinta tasaisesti koko täysjarrutuksen ajan. Kun jarrupoljin vapautetaan, jarrutusvoima vähenee. Alustanohjausjärjestelmät Luistonestojärjestelmä Luistonestojärjestelmä (TC) parantaa tarvittaessa ajovakautta tienpinnan tyypistä tai renkaiden pidosta riippumatta estämällä vetävien pyörien luistamisen. Heti kun vetävät pyörät alkavat luistaa, moottorin tehoa alennetaan ja eniten luistavaa pyörää jarrutetaan erikseen. Tämä parantaa auton ajovakavuutta huomattavasti myös liukkaalla tienpinnalla. TC on toiminnassa heti merkkivalon b sammuttua. Kun TC on aktiivinen, b vilkkuu.

228 226 Ajaminen ja käyttö 9 Varoitus Älä omaksu riskejä ottavaa ajotapaa tästä turvallisuusjärjestelmästä huolimatta. Sovita nopeus tieolosuhteiden mukaan. Merkkivalo b Poiskytkentä TC voidaan kytkeä pois toiminnasta, kun vetopyörien on voitava luistaa: paina painiketta b n. 2 sekuntia. Merkkivalo k palaa. TC aktivoidaan uudelleen painamalla uudelleen painiketta b. TC aktivoituu uudelleen myös seuraavan sytytysvirran kytkennän yhteydessä. Elektroninen ajonvakautuden hallintajärjestelmä Elektroninen ajonvakautusjärjestelmä (ESC) parantaa ajovakavuutta tarvittaessa tieolosuhteista ja renkaiden pidosta riippumatta. Se estää myös vetävien pyörien luistamisen. Havaittaessa auton poikkeavan kuljettajan haluamasta suunnasta (alitai yliohjautuminen) moottorin tehoa alennetaan ja pyöriä jarrutetaan erikseen. Tämä parantaa auton ajovakavuutta huomattavasti myös liukkaalla tienpinnalla. ESC on toiminnassa heti merkkivalon b sammuttua. Kun ESC on aktiivinen, b vilkkuu. 9 Varoitus Älä omaksu riskejä ottavaa ajotapaa tästä turvallisuusjärjestelmästä huolimatta. Sovita nopeus tieolosuhteiden mukaan. Merkkivalo b Poiskytkentä Erittäin suorituskykyistä ajoa varten ESC voidaan poistaa käytöstä: paina painiketta b n. 7 sekuntia. Merkkivalo n palaa.

229 Ajaminen ja käyttö 227 ESC aktivoidaan uudelleen painamalla uudelleen painiketta b. Jos TC-järjestelmä poistettiin aiemmin käytöstä, sekä TC että ESC aktivoidaan uudelleen. ESC aktivoituu uudelleen myös seuraavan sytytysvirran kytkennän yhteydessä. Vakionopeussäädin Vakionopeussäädin voi tallentaa ja ylläpitää n km/h nopeuden. Tallennetuista nopeuksista voidaan poiketa ajettaessa ylä- tai alamäkeen. Turvallisuussyistä vakionopeudensäädin voidaan aktivoida vasta, kun jarrupoljinta on painettu kerran. Älä käytä vakionopeudensäädintä, jos tasaisen nopeuden ylläpito ei ole suositeltavaa. Automaattivaihteistolla varustetuissa autoissa vakionopeudensäätimen voi aktivoida vain automaattitilassa. Merkkivalo m Päällekytkentä Paina keinukytkintä m yläosasta, merkkivalo m syttyy valkoisena. Aktivointi Kiihdytä haluamaasi nopeuteen ja käännä säätöpyörä asentoon SET/-, senhetkinen nopeus tallennetaan ja sitä ylläpidetään. Merkkivalo m syttyy vihreänä. Kaasupoljin voidaan vapauttaa. Ajonopeutta voidaan nostaa painamalla kaasua. Päästettäessä kaasupoljin vapaaksi vakionopeudensäädin palauttaa aiemmin asetetun nopeuden. Vaihdetta voidaan vaihtaa vakionopeussäätimen ollessa aktivoituna. Nopeuden lisääminen Kun vakionopeussäädin on aktiivinen, pidä säätöpyörää asennossa RES/+ tai käännä sitä toistuvasti asentoon RES/+: nopeus kasvaa jatkuvasti tai askeleittain.

230 228 Ajaminen ja käyttö Voit myös kiihdyttää haluamaasi nopeuteen ja tallentaa sen kääntämällä asentoon RES/+. Nopeuden vähentäminen Kun vakionopeussäädin on aktiivinen, pidä säätöpyörää asennossa SET/- tai käännä sitä toistuvasti asentoon SET/-: nopeus laskee jatkuvasti tai askeleittain. Poiskytkentä Paina painiketta y, merkkivalo m syttyy valkoisena. Vakionopeussäädin on poissa käytöstä.tallennettu nopeus muistetaan. Automaattinen pois kytkeytyminen: ajonopeus on alle noin 40 km/h, jarrupoljinta painettaessa, kytkinpoljinta painettaessa pitempään kuin muutaman sekunnin, valintavipu on asennossa N, luistonestojärjestelmä tai elektroninen ajovakauden hallintajärjestelmä toimii. Palaaminen tallennettuun nopeuteen Käännä säätöpyörää suuntaan RES/ + yli 40 km/h nopeudella. Auto palaa tallennettuun nopeuteen. Jos nykyisen ja tallennetun nopeuden välinen ero on yli 40 km/h, auto ei voi palata tallennettuun nopeuteen. Poiskytkentä Paina keinukytkintä m alaosasta, merkkivalo m sammuu. Tallennettu nopeus poistetaan. Sytytysvirran kytkeminen pois päältä poistaa myös tallennetun nopeuden. Esinetutkat Pysäköintitutka Pysäköintitutka helpottaa pysäköintiä mittaamalla auton ja takana olevien esteiden välisen etäisyyden ja antamalla äänimerkkejä. Vastuu pysäköinnistä on kuitenkin täysin kuljettajalla. Järjestelmään kuuluu neljä takapuskurin ultraäänipysäköintitunnistinta. Merkkivalo r 3 75.

231 Ajaminen ja käyttö 229 Huomautus Kaikki havaintoalueelle asennetut lisävarusteet voivat aiheuttaa järjestelmän toimintahäiriön. Aktivointi Kun peruutusvaihde kytketään, järjestelmä aktivoituu automaattisesti. Esteestä ilmoitetaan äänimerkeillä. Varoitusten väli lyhenee etäisyyden lyhentyessä. Kun etäisyys on alle 40 cm, varoitusääni kuuluu jatkuvasti. Poiskytkentä Järjestelmä poistuu toiminnasta automaattisesti, kun autolla ajetaan yli 10 km/h:n nopeudella auto pysäköidään järjestelmään tulee vika. Ohjeita häiriötilanteen varalta Jos järjestelmässä on vika, r palaa. Lisäksi jos järjestelmä ei toimi ohimenevien olosuhteiden, kuten lumen peittämien tunnistimien takia, r palaa. Tärkeitä ohjeita pysäköintiapujärjestelmien käytöstä 9 Varoitus Tietyissä olosuhteissa, heijastavien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden lähellä, järjestelmä ei ehkä tunnista estettä. Huomio Anturin, joka on esim. jään tai lumen peitossa, toiminta voi olla huonontunut. Anturien tason muutos voi huonontaa pysäköintiapujärjestelmien toimintaa. Korkeita autoja (esim. maastoautot, tila-autot, pakettiautot) koskevat erityisehdot. Esteiden havaitsemista autojen yläosassa ei voida taata. Järjestelmä ei ehkä havaitse esineitä, joiden heijastava poikkipinta-ala on hyvin pieni, kuten kapeita esineitä tai pehmeitä materiaaleja. Pysäköintitutkajärjestelmät eivät auta kuljettajaa välttämään odottamattomia esteitä. Huomautus Anturi saattaa virheellisesti havaita esteen (kaikuhäiriö) ulkoisten akustisten tai mekaanisten häiriöiden vaikutuksesta. Takakamera Takakamera auttaa kuljettajaa peruutettaessa näyttämällä kuvan auton takana olevasta alueesta. Kameran kuva näkyy värillisessä infonäytössä.

232 230 Ajaminen ja käyttö 9 Varoitus Takakamera ei korvaa kuljettajan tarkkaavaisuutta. Huomaa, että kameran ja kehittyneen pysäköintiavustimen tunnistimien havaintoalueen ulkopuolella olevia esineitä, esim. puskurin alapuolella tai auton alla, ei näytetä. Älä peruuta autoa ainoastaan infonäytön varassa, vaan tarkista tilanne auton takana ja ympärillä aina ennen peruuttamista. Aktivointi Takakamera aktivoituu automaattisesti, kun peruutusvaihde kytketään. Toiminta Kamera on asennettu takaluukun kahvaan ja sen katselukulma on 130. Kameran korkeasta sijainnista johtuen näytössä näkyy takapuskuri, jota voidaan käyttää ohjausapuna. Kameran näyttämä alue on rajoitettu. Kuvassa näkyvä etäisyys poikkeaa todellisesta etäisyydestä. Opasviivat Dynaamiset opasviivat ovat vaakasuuntaisia 1 metrin välein näkyviä viivoja, jotka näkyvät näytössä ja joiden avulla voidaan määrittää etäisyys näytettyihin kohteisiin.

233 Ajaminen ja käyttö 231 Auton liikerata näkyy ohjauskulman mukaisesti. Tämä toiminto voidaan passivoida infonäytön valikossa Asetukset. Auton personalisointi Varoitussymbolit Varoitussymbolit ilmaistaan kolmioina 9 kuvassa, ne osoittavat kehittyneen pysäköintiavustimen takatunnistimien havaitsemat esteet. Näyttöasetukset Kirkkaus voidaan säätää monitoimisäätimen ylös/alas-painikkeilla. Kontrasti voidaan säätää monitoimisäätimen vasen/oikea-painikkeilla. Poiskytkentä Kamera kytkeytyy pois päältä määrätyn nopeuden ylittyessä eteenpäin ajossa tai jos peruutusvaihde ei ole kytkettynä noin 10 sekuntiin. Takakameran päälle- tai poiskytkentää voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Ohjeita häiriötilanteen varalta Vikaviestit näkyvät symbolin 9 kanssa infonäytössä ylärivillä. Takakamera ei ehkä toimi oikein, kun: ympärillä on pimeää, aurinko tai ajovalot osuvat suoraan kameran linssiin, jää, lumi, muta tai jokin muu peittää kameran linssin. Puhdista linssi, huuhtele se vedellä ja pyyhi se pehmeällä kankaalla, takaluukkua ei ole suljettu oikein, auton takaosaan on kohdistunut törmäys, tapahtuu äärimmäisiä lämpötilan vaihteluita.

234 232 Ajaminen ja käyttö Polttoaine Bensiinimoottorien polttoaine Käytä vain lyijytöntä polttoainetta, joka täyttää eurooppalaisen standardin EN 228 tai E DIN vaatimukset tai vastaavaa. Moottorissasi voidaan käyttää E10- polttoainetta, joka täyttää näiden standardien vaatimukset. E10-polttoaine sisältää enintään 10 % bioetanolia. Käytä suositellun oktaaniluvun polttoainetta Alhaisemman oktaaniluvun polttoaineen käyttö voi heikentää moottorin tehoa ja vääntömomenttia ja nostaa hieman polttoaineenkulutusta. Huomio Älä käytä polttoaineita tai polttoaineen lisäaineita, jotka sisältävät metalliyhdisteitä, esimerkiksi mangaanipohjaisia lisäaineita. Se saattaisi aiheuttaa moottorivaurioita. Huomio Jos käytetään muuta kuin EN 228- tai E DIN standardin mukaista tai vastaavaa polttoainetta, seurauksena voi olla karstoittuminen tai moottorivaurio ja se voi vaikuttaa takuuseen. Huomio Liian matalaoktaaninen polttoaine voi aiheuttaa hallitsemattoman palamisen ja moottorin vaurioitumisen. Dieselmoottorien polttoaine Käytä vain normin EN 590 mukaisia dieselpolttoaineita. Euroopan Union ulkopuolisissa maissa tulee käyttää Euro-Dieseliä, jonka rikkipitoisuus on alle 50 ppm. Huomio Jos käytetään muuta kuin EN 590 -standardin mukaista tai vastaavaa polttoainetta, seurauksena voi olla moottorin tehon heikkeneminen, lisääntynyt kuluminen tai moottorivaurio ja se voi vaikuttaa takuuseen. Älä käytä meridieselöljyjä, lämmitysöljyjä, Aquazolea tai muita vastaavia dieselöljy-vesiemulsioita. Bensiinimoottorien polttoaineita ja dieselpolttoaineita ei saa sekoittaa keskenään. Dieselöljyn juoksevuus ja suodatettavuus riippuvat lämpötilasta. Käytä alhaisissa lämpötiloissa talvikäyttöön tarkoitettua dieselpolttoainetta.

235 Ajaminen ja käyttö 233 Tankkaaminen 9 Vaara Polttoaine on syttyvää ja räjähdysaltista. Tupakointi on kielletty. Avotulta ei saa sytyttää eikä kipinöitä saa muodostua. Jos auton sisällä haisee polttoaine, korjauta syy välittömästi korjaamolla. 9 Vaara Ennen kuin tankkaat, sammuta moottori ja mahdolliset palotilalla varustetut lisälämmittimet. Katkaise matkapuhelimista virta. Noudata tankatessasi tankkauspaikan käyttö- ja turvallisuusohjeita. Huomio Jos olet tankannut väärää polttoainetta, älä kytke sytytysvirtaa. Polttoainesäiliön täyttöaukko sijaitsee takana oikealla. Polttoainesäiliön täyttöaukon luukun saa auki vain auton lukituksen ollessa avattu. Vapauta polttoaineen täyttöaukon luukku painamalla sitä. Avataan kiertämällä korkkia hitaasti vastapäivään.

236 234 Ajaminen ja käyttö Suljetaan kiertämällä polttoaineen täyttöaukon korkkia myötäpäivään, kunnes se naksahtaa. Sulje luukku ja varmista sen lukkiutuminen. Täyttöaukon korkki voidaan kiinnittää täyttöaukon luukussa olevaan pidikkeeseen. Laita pumpun suutin kokonaan täyttöaukkoon ja kytke se päälle tankkausta varten. Automaattisen katkaisun jälkeen voidaan lisätä enintään kaksi annosta polttoainetta. Polttoainesäiliön täyttöaukon korkki Vain automallin alkuperäinen täyttöaukon korkki takaa moitteettoman toiminnan. Dieselmoottorilla varustetuissa autoissa on erityismallinen täyttöaukon korkki. Huomio Huuhdo yli valunut polttoaine heti pois korin pinnalta.

237 Auton hoito 235 Auton hoito Yleistä tietoa Auton tarkistukset Polttimon vaihto Sähköjärjestelmä Auton työkalut Vanteet ja renkaat Käynnistys apukaapeleilla Vetäminen Ulkopintojen hoito Yleistä tietoa Lisävarusteet ja autoon tehdyt muutokset Suosittelemme alkuperäisten varaosien ja lisävarusteiden sekä valmistajan nimenomaisesti autotyypillesi hyväksymien osien käyttöä. Muita osia emme voi arvioida emmekä vastata niiden luotettavuudesta - vaikka niillä olisi viranomaisen antama tai muu hyväksyntä. Sähköjärjestelmään ei saa tehdä muutoksia, esim. kajota elektronisiin ohjainlaitteisiin (ns. lastuviritys). Auton poistaminen käytöstä Auton poistaminen käytöstä pitkähköksi ajaksi Jos auto poistetaan käytöstä useaksi kuukaudeksi: Auton pesu ja vahaus. Moottoritilan ja alustan vahauksen tarkastus. Tiivistekumien puhdistus ja voitelu. Täytä polttoainesäiliö kokonaan. Moottoriöljyn vaihto. Lasinpesunestesäiliön tyhjennys. Jäähdytysnesteen jäätymis- ja korroosiosuojan tarkastus. Säädä rengaspaineet täyden kuorman arvoon. Pysäköi auto kuivaan ja hyvin tuuletettuun tilaan. Kytke 1. tai peruutusvaihde tai aseta valintavipu asentoon P. Estä auton vieriminen. Älä kytke seisontajarrua. Avaa konepelti, sulje kaikki ovet ja lukitse auto. Irrota kaapelikenkä akun miinusnavasta. Huomaa, että kaikki järjestelmät, esim. murtohälytin, eivät ole toimintavalmiudessa. Auton palauttaminen käyttöön Kun auto otetaan uudelleen käyttöön: Kaapelikengän kiinnitys akun miinusnapaan. Sähkötoimisten ikkunannostimien aktivointi. Rengaspaineiden tarkastus.

238 236 Auton hoito Lasinpesunestesäiliön täyttö. Moottoriöljyn määrän tarkastus. Jäähdytysnesteen määrän tarkastus. Kiinnitä tarvittaessa rekisterikilpi. Auton romutus ja kierrätys Tietoa autojen romutuspisteistä ja kierrätyksestä löytyy www-sivustoltamme. Anna auton romutus aina valtuutetun kierrätyskeskuksen tehtäväksi. Auton tarkistukset Töiden tekeminen 9 Vaara Sytytysjärjestelmässä käytetään erittäin korkeaa jännitettä. Älä koske. Konepelti Avaaminen 9 Varoitus Moottoritilassa tehtävät tarkastukset saa tehdä vain sytytysvirran ollessa katkaistuna. Jäähdytyspuhallin voi käynnistyä myös sytytysvirran ollessa katkaistuna. Vedä vapautuskahvasta ja palauta se alkuasentoonsa.

239 Auton hoito 237 Työnnä salpaa vasemmalle ja avaa konepelti. 9 Varoitus Kun moottori on kuuma, kosketa vain konepellin tukitangon pehmustetta. Ilmanottoritilät Tue konepelti. Jos konepelti avataan Autostop-toiminnon aikana, moottori käynnistyy automaattisesti uudelleen turvallisuussyistä. Merkkivalo / Sulkeminen Paina tuki pitimeensä ennen konepellin sulkemista. Laske konepelti alas ja anna sen pudota lukkoonsa. Tarkista lukkiutuminen.

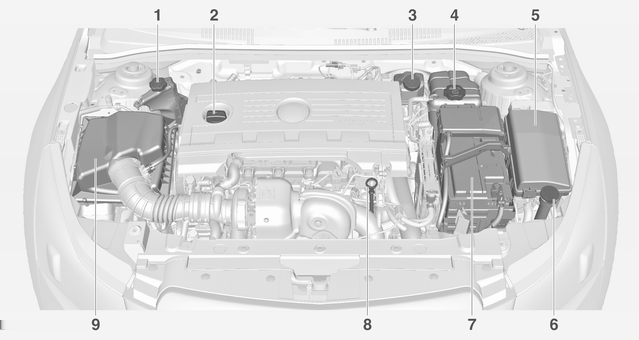

240 238 Auton hoito Kuva moottoritilasta Bensiinimoottori, LUJ ja LUV

241 Bensiinimoottori, LDE ja 2H0 Auton hoito 239

242 240 Auton hoito Bensiinimoottori, LXT

243 Dieselmoottori, LUD Auton hoito 241

244 242 Auton hoito Dieselmoottori, LNP

245 Auton hoito Ohjaustehostimen nestesäiliö Moottoriöljyn korkki Jarrunestesäiliö Moottorin jäähdytysnestesäiliö Sulakerasia Pesulaitteen nestesäiliö Akku Moottorin öljytason mittatikku Moottorin ilmansuodatin Moottoriöljy Tarkista moottoriöljymäärä säännöllisin väliajoin moottorin vaurioitumisen estämiseksi. Käytä oikeantyyppistä öljyä. Neste- ja voiteluainesuositukset Tarkastus pitää tehdä auton ollessa vaakasuoralla alustalla. Moottorin on oltava käyttölämpötilassa ja vähintään 10 minuuttia pysäytettynä. Vedä öljynmittatikku ulos, pyyhi se, aseta se sisään varressa olevaan vastekohtaansa asti, vedä se uudelleen ulos ja lue moottoriöljyn määrä. Työnnä mittatikku varressa olevaan vastekohtaan asti ja käännä puoli kierrosta. Öljynmittatikut ovat erilaisia moottorista riippuen. Lisää öljyä, jos öljymäärä on MINmerkin alapuolella.

246 244 Auton hoito Suosittelemme saman moottoriöljyluokan käyttämistä kuin viimeisessä öljynvaihdossa käytettiin. Moottorin öljymäärä ei saa ylittää mittatikun MAX-merkkiä. Huomio Liika moottoriöljy on valutettava tai imettävä pois. Täyttötilavuudet Aseta korkki paikalleen suoraan ja kierrä se kiinni. Huomio Mäessä ajettaessa kuljettajan tietokeskuksessa voi näkyä varoituskoodi Jos koodi häviää ajettaessa jälleen tasaisella maalla, älä lisää moottoriöljyä. Moottorin ilmansuodatin Vaihda moottorin ilmansuodatin irrottamalla 6 ruuvia ja irrottamalla suodatinkotelo. Moottorin jäähdytysneste Jäähdytysnesteen pakkaskestävyys on n. -27 C. Pidä jäätymissuoja oikealla tasolla. Huomio Käytä vain hyväksyttyjä pakkasnesteitä. Jäähdytysnesteen määrä Huomio Liian vähäisestä jäähdytysnesteen määrästä voi seurata moottorin vaurioituminen. Jäähdytysjärjestelmän ollessa kylmä pitää jäähdytysnesteen pinnan olla säiliössä hieman täyttöviivamerkinnän yläpuolella. Jos määrä on vähäisempi, nestettä on lisättävä.

247 Auton hoito Varoitus Pesulaitteen neste Anna moottorin jäähtyä ennen korkin avaamista. Avaa korkki varovasti, jotta ylipaine purkautuu hitaasti. Jos nestettä on lisättävä, käytä demineralisoidun veden ja autoon hyväksytyn pakkasnesteen sekoitusta. Asenna korkki tiukasti. Tarkastuta jäähdytysnesteen pakkaskestävyys ja korjauta jäähdytysnesteen häviämisen syy korjaamolla. Ohjaustehostimen neste Huomio Erittäin pienet likahiukkaset voivat aiheuttaa ohjausjärjestelmälle vahinkoa ja estää sen oikean toiminnan. Estä lian pääsy säiliön korkin/ mittatikun öljypuolelle ja säiliöön. Avaa korkki ja poista se. Pyyhi mittatikku kuivaksi ja kierrä korkki säiliöön. Avaa korkki uudelleen, poista se ja lue ohjaustehostimen nesteen määrä. Ohjaustehostimen nesteen pinnan on oltava merkkien MIN ja MAX välissä. Jos nestetaso on liian alhainen, käänny korjaamon puoleen. Täytä tuulilasin pesunestetiivisteellä. Jarrut Jos jarrujen kitkapinnat ovat kuluneet ohuimmilleen, g palaa. Ajamista voidaan jatkaa, mutta jarrupalat on vaihdatettava mahdollisimman pian. Kun uudet jarrupalat on asennettu, vältä tarpeettomia täysjarrutuksia ensimmäisten ajomatkojen aikana.

248 246 Auton hoito Jarruneste 9 Varoitus Jarruneste on myrkyllistä ja syövyttävää. Älä päästä nestettä iholle, silmiin, kankaille äläkä maalipinnoille. Jarrunesteen pinnan on oltava merkkien MIN ja MAX välissä. Nestettä lisättäessä on noudatettava mitä suurinta siisteyttä, koska jarrunesteen epäpuhtauksista voi seurata jarrulaitteiston toimintahäiriöitä. Korjauta jarrunestehukan syy korjaamolla. Käytä vain autoon hyväksyttyä suurtehojarrunestettä, jarru- ja kytkinneste Akku Ilman Stop-Start-järjestelmää olevissa autoissa on lyijyakku. Stop- Start-järjestelmällä varustetuissa autoissa on AGM-akku, joka ei ole lyijyakku. Auton akku on huoltovapaa edellyttäen, että ajoprofiili mahdollistaa sen riittävän latautumisen. Lyhyet ajomatkat ja toistuvat käynnistykset voivat tyhjentää akun. Vältä tarpeetonta sähkölaitteiden käyttöä. Paristot eivät kuulu kotitalousjätteisiin. Ne on toimitettava kierrätettäviksi jättämällä ne asianmukaiseen keräyspisteeseen. Jos auto jätetään seisomaan yli 4 viikoksi, akku voi purkautua. Irrota kaapelikenkä akun miinusnavasta. Akun saa kytkeä ja irrottaa vain sytytysvirran ollessa katkaistu. 9 Varoitus Pidä palavat kohteet kaukana akusta räjähdysten välttämiseksi. Akun räjähtäminen voi vaurioittaa autoa ja aiheuttaa vakavan loukkaantumisen tai kuoleman. Vältä kosketusta silmiin, ihoon, kankaaseen tai maalipintoihin. Neste sisältää rikkihappoa, joka voi suorassa kosketuksessa aiheuttaa vammoja ja vaurioita. Jos sitä pääsee iholle, puhdista alue vedellä ja hakeudu välittömästi lääkäriin.

249 Auton hoito 247 Säilytä lasten ulottumattomissa. Älä kallista avointa akkua. Akun purkautumisen esto Pariston vaihto Huomautus Jos jotakin tässä luvussa annettuja ohjeita ei noudateta, Stop-start-järjestelmä voi kytkeytyä tilapäisesti pois toiminnasta. Akkua vaihdettaessa on varmistettava, että plusnavan läheisyydessä ei ole avattuja tuuletusreikiä. Jos avattuja tuuletusreikiä on, ne on suljettava umpikannella ja miinusnavan läheisyydessä oleva tuuletusreikä on avattava. Käytä vain akkuja, joiden yläpuolelle voidaan asentaa sulakerasia. Stop-Start-järjestelmällä varustetuissa autoissa on varmistettava, että AGM (Absorptive Glass mat, imeytetty lasikuitumatto) -akkua vaihdettaessa käytetään uudelleen AGM-akkua. AGM-akku voidaan tunnistaa akun tarrassa olevasta merkinnästä AGM. Suosittelemme alkuperäisen Chevrolet-akun käyttöä. Huomautus Jos käytetään alkuperäisestä Chevrolet-akusta poikkeavaa AGM-akkua, Stop-Start-järjestelmän suorituskyky voi huonontua. Suosittelemme, että vaihdatat akun korjaamolla. Stop-start-järjestelmä Akun lataus 9 Varoitus Stop-start-järjestelmällä varustetuissa autoissa on varmistettava, että latauspotentiaali ei ole yli 14,6 volttia käytettäessä akkulaturia. Muuten akku voi vaurioitua. Käynnistys apukaapeleilla Varoitustarra Symbolien merkitys: Kipinät, avotuli ja tupakointi kielletty. Suojaa aina silmät. Räjähdysherkät kaasut voivat aiheuttaa sokeutumisen tai loukkaantumisen. Säilytä akkua lasten ulottumattomissa. Akku sisältää rikkihappoa, joka voi aiheuttaa näön menetyksen tai vakavia palovammoja.

250 248 Auton hoito Katso ohjekirjasta lisätietoa. Akun läheisyydessä saattaa olla räjähdysherkkää kaasua. Dieselpolttoainejärjestelmän ilmaus Jos säiliö on ajettu tyhjäksi, dieselpolttoainejärjestelmästä on poistettava ilma. Kytke sytytysvirta kolme kertaa peräkkäin 15 sekunniksi kerrallaan. Käynnistä moottoria enintään 40 sekuntia. Toista toimenpide aikaisintaan 5 sekunnin kuluttua. Jos moottori ei tällöin käynnisty, käänny korjaamon puoleen. Pyyhkimen sulan vaihto Nosta pyyhkimen varsi. Paina vapautusvipua ja irrota pyyhkimen sulka. Takalasinpyyhkimen sulka Nosta pyyhkimen varsi. Irrota pyyhkimen sulka kuvan mukaisesti. Kiinnitä pyyhkimen sulka hieman vinosti pyyhkimen varteen ja työnnä sitä, kunnes se lukittuu. Laske pyyhkimen varsi varovaisesti.

251 Auton hoito 249 Polttimon vaihto Katkaise sytytysvirta ja kytke vastaava kytkin pois tai sulje ovet. Tartu uuteen lamppuun vain kannasta! Älä koske lampun lasiin paljain käsin. Vaihda vanha lamppu aina samantyyppiseen uuteen lamppuun. Vaihda ajovalojen polttimot moottoritilasta käsin. Halogeeniajovalot Lähi- ja kaukovalot 1. Irrota pistoliitin lampusta. 2. Irrota suojakansi. 3. Paina jousipidikettä, vapauta ja käännä ylöspäin. 4. Poista lamppu heijastimesta. 5. Kun asennat uutta lamppua, kiinnitä kielekkeet heijastimen syvennyksiin. 6. Kytke jousipidike. 7. Aseta ajovalon suojakansi paikalleen ja sulje se. 8. Kiinnitä liitin lamppuun. Sivuvalot 1. Irrota pistoliitin lampusta.

252 250 Auton hoito Etusuuntavilkut ja pysäköintivalot 2. Irrota suojakansi. 4. Irrota lamppu kannasta. 5. Aseta uusi lamppu paikalleen. 6. Työnnä kanta heijastimeen. 7. Aseta ajovalon suojakansi paikalleen ja sulje se. 8. Kiinnitä liitin lamppuun. 1. Kierrä lampun kantaa vastapäivään ja vapauta se. 3. Irrota sivuvalon lampunpidin heijastimesta.

253 Auton hoito Paina lamppua hieman sisään kantaan, kierrä vastapäivään, vedä ulos ja vaihda uuteen. 3. Aseta lampun kanta heijastimeen ja lukitse kiertämällä myötäpäivään. Sumuvalot Vaihdata lamput korjaamolla. Takavalot 4-ovinen 2. Irrota molemmat ruuvit. 4. Peruutusvalon lamppu (1) Suuntavilkun lamppu (2) Takavalon/jarruvalon lamppu (3) 1. Avaa molemmat suojukset. 3. Irrota takavalokokonaisuus. Tarkista, että johtokanava jää paikalleen.

254 252 Auton hoito 5. Kierrä lampun pidintä vastapäivään. Valokokonaisuus takaluukussa Takasumuvalo/peruutusvalo, puolesta riippuen. 6. Irrota lampun pidin. Paina lamppua hieman sisään kantaan, kierrä vastapäivään, vedä ulos ja vaihda uuteen. 7. Työnnä polttimon pidin takavaloon ja ruuvaa paikalleen. Liitä johdinpistoke. Asenna takavalokokonaisuus koriin ja kiristä ruuvit. Sulje ja lukitse suojukset. 8. Kytke sytytysvirta, käytä kaikkia valoja ja tarkista ne. 1. Irrota tavaratilan kannen verhoilu. 2. Kierrä lampun pidintä vastapäivään. 3. Irrota lampun pidin. Paina lamppua hieman sisään kantaan, kierrä vastapäivään, vedä ulos ja vaihda uuteen. 4. Työnnä lampun pidin tavaratilan kanteen. Asenna verhoilu takaisin tavaratilan kanteen. 5. Kytke sytytysvirta, käytä valoja ja tarkista ne.

255 Auton hoito ovinen viistoperä 4. Suuntavilkku (1) Takavalon/jarruvalon lamppu (2) 1. Avaa kolme suojusta. 3. Irrota takavalokokonaisuus. Tarkista, että johtokanava jää paikalleen. 5. Kierrä lampun pidintä vastapäivään. 2. Irrota kolme ruuvia.

256 254 Auton hoito 6. Irrota lampun pidin. Paina lamppua hieman sisään kantaan, kierrä vastapäivään, vedä ulos ja vaihda uuteen. 7. Työnnä polttimon pidin takavaloon ja ruuvaa paikalleen. Liitä johdinpistoke. Asenna takavalokokonaisuus koriin ja kiristä ruuvit. Sulje ja lukitse suojukset. 8. Kytke sytytysvirta, käytä kaikkia valoja ja tarkista ne. Peruutusvalo Vaihdata polttimo korjaamolla. Takasumuvalo Vaihdata polttimo korjaamolla. Farmarimalli 1. Avaa molemmat suojukset. 3. Irrota takavalokokonaisuus. Tarkista, että johtokanava jää paikalleen. 2. Irrota molemmat ruuvit.

257 Auton hoito Suuntavilkku (1) Takavalon/jarruvalon lamppu (2) 5. Kierrä lampun pidintä vastapäivään. 6. Irrota lampun pidin. Paina lamppua hieman sisään kantaan, kierrä vastapäivään, vedä ulos ja vaihda uuteen. 7. Työnnä polttimon pidin takavaloon ja ruuvaa paikalleen. Asenna takavalokokonaisuus koriin ja kiristä ruuvit. Sulje ja lukitse suojukset. 8. Kytke sytytysvirta, käytä kaikkia valoja ja tarkista ne. Valokokonaisuus takaluukussa 1. Avaa takaluukku ja irrota suojus kyseiseltä puolelta. 2. Irrota polttimon pidike kääntämällä sitä vastapäivään. Vaihda polttimo painamalla sitä kevyesti istukkaan ja kääntämällä vastapäivään: Takasumuvalo/peruutusvalo (1), riippuen puolesta. Takavalot (2). 3. Aseta polttimon pidin paikalleen ja käännä sitä myötäpäivään. Kiinnitä suojus. 4. Kytke sytytysvirta, käytä valoja ja tarkista ne.

258 256 Auton hoito Kylkisuuntavilkut 1. Työnnä valoa auton takaosaa kohti ja irrota se. 2. Kierrä lampun pidintä vastapäivään. 3. Vedä lamppu pois lampun pitimestä ja vaihda se uuteen. 4. Asenna takaisin päinvastaisessa järjestyksessä. Rekisterikilven valo 4-ovinen 2. Ota lamppukotelo alakautta pois, älä vedä johdosta. Kierrä lampun kantaa vastapäivään vapauttaaksesi sen. 3. Irrota lamppu kannasta ja vaihda se uuteen. 4. Aseta lampun kanta lamppukoteloon ja kierrä myötäpäivään. 5. Aseta lampun kanta paikalleen ja kiinnitä ruuvitalttaa käyttäen. 5-ovinen viistoperä, farmari 1. Työnnä ruuvitaltta lamppukoteloon, paina sivulle ja vapauta jousi. 2. Ota lamppukotelo alakautta pois, älä vedä johdosta. 1. Irrota molemmat ruuvit.

259 Auton hoito 257 Tavaratilan valo 2. Paina lamppua kevyesti jousta vasten ja poista. 3. Aseta uusi lamppu paikalleen. 4. Asenna lamppu. Kojelaudan valaistus Vaihdata lamput korjaamolla. 3. Kierrä lampun kantaa vastapäivään vapauttaaksesi sen. 4. Irrota lamppu kannasta ja vaihda se uuteen. 5. Aseta lampun kanta lamppukoteloon ja kierrä myötäpäivään. 6. Aseta lamppukotelo paikalleen ja lukitse se. 1. Väännä valaisin syvennyksestään ruuvitaltalla. Sisävalot Sisävalo, lukuvalot Vaihdata lamput korjaamolla.

260 258 Auton hoito Sähköjärjestelmä Sulakkeet Varmista, että uuden sulakkeen tiedot vastaavat viallisen sulakkeen tietoja. Autossa on kaksi sulakerasiaa: moottoritilassa vasemmalla edessä, sisätilassa säilytyslokeron takana tai oikealla ajettavissa autoissa käsinelokeron takana. Akun plusnavan yläpuolella olevassa rasiassa on muutama pääsulake. Ne on vaihdatettava korjaamolla. Ennen sulakkeen vaihtoa katkaise sytytysvirta ja kytke vastaava katkaisin pois päältä. Viallisen sulakkeen tunnistaa poikki palaneesta langasta. Vaihda uusi sulake vasta, kun häiriön syy on poistettu. Jotkut toiminnot on voitu suojata useammalla sulakkeella. Sulakkeita saattaa olla sulakerasiassa, vaikka niillä ei ole toimintaa. Sulakkeen irrotin Moottoritilan sulakerasiassa voi olla sulakkeen irrotin.

261 Auton hoito 259 Moottoritilan sulakerasia Aseta sulakkeen irrotin ylhäältä tai sivulta päin sulakkeen päälle ja vedä sulake pois. Sulakerasia on moottoritilassa edessä vasemmalla. Vapauta kansi, nosta sitä ylöspäin ja irrota se. Kaikki tämän käyttöoppaan sisältämät sulakerasian kuvaukset eivät ehkä koske kaikkia autoja. Kun tarkistat sulakerasiaa, katso siinä olevaa tarraa.

262 260 Auton hoito Nro Virtapiiri 1 Vaihteiston ohjausyksikkö 2 Moottorin ohjausyksikkö 3 4 Hiilisäiliön tuuletussolenoidi 5 Sytytystä 6 Tuulilasinpyyhkimet 7 8 Polttoaineen ruiskutus 9 Polttoaineenruiskutus, sytytysjärjestelmä 10 Moottorin ohjausyksikkö 11 Lambda-anturi 12 Käynnistimen solenoidi 13 Hiilisäiliön tuuletussolenoidi Takalasinpyyhin 16 Sytytys, ilmanlaatuanturi 17 Sytytys, turvatyyny 18 Polttoaineen ohjausyksikkö Nro Virtapiiri Polttoainepumppu 21 Sähkötoimisten takasivuikkunoiden ikkunannostimet Sähkötoimisten etusivuikkunoiden ikkunannostimet 25 Elektroninen alipainepumppu 26 ABS 27 Elektroninen avainjärjestelmä 28 Takalasin lämmitin ABS 31 Korielektroniikan ohjausyksikkö 32 Korielektroniikan ohjausyksikkö 33 Etuistuimen lämmitys 34 Kattoluukku 35 Infotainment-järjestelmä, vahvistin Nro Virtapiiri Kaukovalo, oikea puoli 38 Kaukovalo, vasen puoli Jäähdytyspuhallin Jäähdytyspuhallin 46 Jäähdytyspuhallin 47 Lambda-anturi 48 Sumuvalot Äänitorvi 52 Kojelauta 53 Sähkökromaattinen peili 54 Valokytkin, valojen ohjaus

263 Auton hoito 261 Nro Virtapiiri 55 Peilien taitto 56 Tuulilasin pesulaite 57 Ohjauslukko Dieselpolttoaineen lämmitin 60 Peilien lämmitys 61 Peilien lämmitys 62 Ilmastointi 63 Takaikkunan anturi 64 Ilmanlaatuanturi 65 Takasumuvalo 66 Takalasin pesulaite 67 Polttoainejärjestelmän ohjausyksikkö Akkujännitteen anturi 70 Sadetunnistin 71 Kojelaudan sulakerasia Sulakerasia sijaitsee säilytystilan takana kojelaudassa. 1. Avaa säilytyslokero. 2. Irrota säilytyslokeron alaosa nuolten suuntaan. 3. Irrota säilytyslokero molemmista urista nuolten suuntaan. Asenna säilytyslokero takaisin päinvastaisessa järjestyksessä.

264 262 Auton hoito Oikealta ohjattavissa autoissa sulakerasia sijaitsee kannen takana käsinelokerossa. Avaa käsinelokero ja irrota kansi. Kaikki tämän käyttöoppaan sisältämät sulakerasian kuvaukset eivät ehkä koske kaikkia autoja. Kun tarkistat sulakerasiaa, katso siinä olevaa tarraa. Nro Virtapiiri 1 Infotainment-järjestelmä, handsfree-puhelin 2 DC/DC-muunnin 3 Korielektroniikan ohjausyksikkö 4 Infotainment-järjestelmä 5 Infonäyttö, pysäköintitutka, PowerSounder 6 Savukkeensytytin 7 Virtapistoke 8 Korielektroniikan ohjausyksikkö 9 Korielektroniikan ohjausyksikkö 10 Korielektroniikan ohjausyksikkö 11 Sisätilan puhallin Istuinlämmitys 14 Vianmääritysliitin 15 Turvatyyny 16 Keskuslukitus, takaluukku 17 Ilmastointilaite 18 Perävaunu Nro Virtapiiri 19 Valintavipu 20 Valintavipu, akun anturi 21 Mittaristo 22 Sytytys, elektroninen avainjärjestelmä 23 Korielektroniikan ohjausyksikkö 24 Korielektroniikan ohjausyksikkö 25 Ohjauslukko 26 Takapistorasia

265 Auton hoito 263 Auton työkalut Työkalut Renkaankorjaussarjalla varustetut autot Työkalut ja renkaankorjaussarja ovat tavaratilan lattian peitteen alla olevassa säilytyslokerossa. Varapyörällä varustetut autot Tunkki ja työkalut ovat tavaratilassa varapyörän alla olevassa säilytyslokerossa. Varapyörä Vanteet ja renkaat Renkaiden ja vanteiden kunto Ylitä reunakivi hitaasti ja mahdollisimman kohtisuorassa. Terävien reunojen yli ajaminen voi aiheuttaa vaurioita renkaisiin ja vanteisiin. Älä jätä rengasta puristukseen reunakiveä vasten. Tarkasta säännöllisesti, onko renkaissa vaurioita. Jos vaurioita tai epätavallista kulumista esiintyy, käänny korjaamon puoleen. Talvirenkaat Talvirenkaat parantavat ajoturvallisuutta alle 7 C:n lämpötiloissa ja ne on siksi asennettava kaikkiin pyöriin. Nopeustarra on kiinnitettävä maakohtaisten määräysten mukaan kuljettajan näkökenttään. Kokojen 205/60 R 16, 215/50 R 17 ja 225/50 R 17 renkaita voidaan käyttää talvirenkaina. Kokojen 215/60 R 16 ja 225/55 R 16 renkaita ei saa käyttää talvirenkaina.

266 264 Auton hoito Rengasmerkinnät esim. 215/60 R H 215 = Renkaan leveys, mm 60 = Renkaan profiili(renkaan korkeuden suhde renkaan leveyteen, %) R RF = Vyörakenne: vyörengas = Rakenne: RunFlat, turvarakenne 16 = Vanteen halkaisija, tuumaa 95 = Kantavuusindeksi, esim. 95 vastaa 690 kg:aa H = Nopeusluokan merkintä Nopeusluokkien merkinnät: Q = enintään 160 km/h S = enintään 180 km/h T = enintään 190 km/h H = enintään 210 km/h V = enintään 240 km/h W = enintään 270 km/h Rengaspaine Tarkasta rengaspaine kylmistä renkaista vähintään 14 päivän välein ja aina ennen pitkälle ajomatkalle lähtöä. Muista myös varapyörä, jos se on asennettu. Kierrä venttiilin suojus irti. Rengaspaineet ja kuljettajan oven kehyksen tarrassa. Rengaspainearvot koskevat kylmiä renkaita. Ne ovat voimassa kesä- ja talvirenkaille. Pidä vararenkaassa aina täyden kuorman rengaspaine. ECO-rengaspaine auttaa pienentämään polttoaineenkulutusta. Virheellinen rengaspaine vaikuttaa turvallisuuteen, auton ajo-ominaisuuksiin, mukavuuteen ja polttoaineenkulutukseen sekä lisää renkaan kulumista. 9 Varoitus Liian alhainen paine aiheuttaa renkaan lämpenemistä ja sisäisiä vaurioita, mikä voi johtaa kulutuspinnan irtoamiseen ja jopa renkaan räjähtämiseen suuremmilla ajonopeuksilla. Kuviourien syvyys Tarkasta kuviourien syvyys säännöllisesti. Turvallisuussyistä renkaat on uusittava kuviourien syvyyden ollessa 2-3 mm (talvirenkaissa 4 mm). Turvallisuussyistä suositellaan, että saman akselin renkaiden kuviourien syvyydessä ei olisi yli 2 mm eroja.

267 Auton hoito 265 Kuviourien sallittu vähimmäissyvyys (1,6 mm) on saavutettu, kun pinta on kulunut kulumisvaroittimen (TWI = Tread Wear Indicator) tasolle. Niiden sijainti on ilmoitettu renkaan kyljen merkinnöillä. Jos eturenkaat ovat kuluneemmat kuin takarenkaat, vaihda eturenkaat taakse ajoittain. Tarkista, että pyörät pyörivät samaan suuntaan kuin aikaisemmin. Renkaat vanhenevat, vaikka niillä ei ajettaisikaan. Suosittelemme renkaiden vaihtoa 6 vuoden välein. Rengas- ja pyöräkoon muuttaminen Jos käytetään muita kuin tehtaalla asennettujen renkaiden kokoja, nopeusmittari ja renkaiden nimellispaine on mahdollisesti ohjelmoitava uudelleen ja autoon on ehkä tehtävä muita muutoksia. Kun jälkiasennetaan toisen rengaskoon renkaat, rengaspainetarra on vaihdatettava. 9 Varoitus Väärä rengas- tai vannetyyppi voi aiheuttaa onnettomuuden ja mitätöidä auton tyyppihyväksynnän. Pölykapselit Autossa on käytettävä tehtaan kulloisellekin ajoneuvolle hyväksymiä pölykapseleita ja renkaita, ja kaikkien vanteen ja renkaan yhdistelmää koskevien vaatimusten on täytyttävä. Jos käytetään muita kuin tehtaan hyväksymiä pölykapseleita ja renkaita, renkaissa ei saa olla vanteen suojareunaa. Pölykapselit eivät saa haitata jarrujen jäähdytystä. 9 Varoitus Väärä rengas- tai pölykapselityyppi voi aiheuttaa rengaspaineen äkillisen laskun ja sitä kautta onnettomuuden. Lumiketjut

268 266 Auton hoito Lumiketjuja saa käyttää vain etupyörissä. Lumiketjuja saa käyttää vain koon 205/60 R 16 renkaissa. Lumiketjuja ei saa käyttää kokojen 215/50 R 17, 215/60 R 16, 225/50 R 17 ja 225/55 R 16 renkaissa. Käytä aina ketjuja, joissa on pienet silmukat, jotka eivät lisää renkaan kulutuspinnan ja sisäsivun mittoja enempää kuin 10 mm (mukaan lukien ketjulukko). 9 Varoitus Vaurio voi johtaa renkaan räjähtämiseen. Renkaankorjaussarja Renkaan kulutuspinnan pienet vauriot voidaan korjata renkaankorjaussarjan avulla. Älä poista vierasta esinettä renkaasta. Rengasvaurioita, jotka ovat yli 4 mm:n suuruisia tai sijaitsevat vanteen lähellä renkaan sivuseinässä, ei voida korjata renkaankorjaussarjalla. 9 Varoitus Suurin sallittu ajonopeus on 80 km/h. Tämä ei ole pitkäaikainen ratkaisu. Ohjattavuus ja ajo-ominaisuudet voivat huonontua. Rengasrikon sattuessa: Kytke seisontajarru ja ykkös- tai peruutusvaihde tai siirrä valintavipu asentoon P. Renkaankorjaussarja on tavaratilan lattian peitteen alla olevassa lokerossa. 1. Ota renkaankorjaussarja lokerosta. 2. Poista kompressori.

269 Auton hoito Ruuvaa kompressorin ilmaletku tiivisteainepullon liitäntään. 5. Asenna tiivisteainepullo kompressorissa olevaan pitimeen. Aseta kompressori renkaan lähelle siten, että tiivisteainepullo on pystyssä. Suosittelemme antamaan moottorin käydä, jotta akku ei purkautuisi. 3. Poista sähköjohto ja ilmaletku kompressorin alapinnalla olevista säilytyslokeroista. 6. Avaa viallisen renkaan venttiilihattu. 7. Ruuvaa täyttöletku rengasventtiiliin. 8. Kompressorin kytkin on asetettava asentoon J. 9. Liitä kompressorin liitin lisävarusteliitäntään konsolin takaosassa. 10. Aseta kompressorin keinukytkin asentoon I. Rengas täytetään tiivisteaineella. 11. Kompressorin painemittari näyttää lyhyesti enintään 6 baaria tiivistysainepullon tyhjentyessä (n. 30 sekuntia). Sitten paine alkaa laskea. 12. Kaikki tiivistysaine pumpataan renkaaseen. Rengas täytetään ilmalla.

270 268 Auton hoito 13. Säädetty rengaspaineen ohjearvo on saavutettava 10 minuutin sisällä. Rengaspaine Kun paine on oikea, kytke kompressori pois päältä. Jos ohjeen mukaista rengaspainetta ei saavuteta 10 minuutin kuluessa, irrota renkaankorjaussarja. Siirrä autoa renkaan yhden kierroksen verran. Kytke renkaankorjaussarja uudelleen ja jatka täyttöä 10 minuuttia. Jos ohjeen mukaista rengaspainetta ei edelleenkään saavuteta, rengas on vaurioitunut liian pahasti. Käänny korjaamon puoleen. Poista liika rengaspaine painemittarin yläpuolella olevalla painikkeella. Älä käytä kompressoria 10 minuuttia kauempaa. 14. Irrota renkaankorjaussarja. Paina pitimessä olevaa lukitussakaraa ja vedä tiivistysainepullo pois pitimestä. Ruuvaa renkaantäyttöletku tiivistysainepullon vapaaseen liitäntään. Silloin tiivistysaine ei vuoda ulos. Aseta renkaankorjaussarja paikalleen tavaratilaan. 15. Pyyhi pois mahdollisesti ulos valunut tiivistysaine kankaalla. 16. Kiinnitä tiivistysainepullon mukana tuleva tarra, johon on merkitty suurin sallittu nopeus, kuljettajan näkökenttään. 17. Jatka ajoa välittömästi, jotta tiivistysaine jakautuu renkaaseen tasaisesti. Pysähdy n. 10 km:n (korkeintaan 10 minuutin) ajomatkan jälkeen ja tarkasta rengaspaineet. Ruuvaa ilmaletku suoraan renkaan venttiiliin ja kompressoriin. Jos rengaspaine on yli 1,3 baaria, korjaa ohjearvoon. Toista toimenpidettä, kunnes painehäviötä ei enää ilmene. Jos rengaspaine on laskenut 1,3 baarin alapuolelle, autoa ei saa enää käyttää. Käänny korjaamon puoleen. 18. Aseta renkaankorjaussarja säilytyspaikkaansa tavaratilaan.

271 Auton hoito 269 Huomautus Korjatun renkaan ajokäytös muuttuu merkittävästi huonommaksi, vaihdata siksi rengas uuteen. Jos kuuluu outoja ääniä tai kompressori kuumenee, kytke se pois päältä ainakin 30 minuutin ajaksi. Sisäänrakennettu varoventtiili avautuu 7 barin paineessa. Huomioi sarjan voimassaoloaika. Voimassaoloajan päätyttyä paikkausominaisuutta ei voida enää taata. Huomioi paikkausainepullon säilytystiedot. Vaihda käytetty paikkausainepullo uuteen. Hävitä pullo soveltuvien määräysten mukaisesti. Kompressoria ja paikkausainetta voidaan käyttää yli -30 C:n lämpötiloissa. Mukana toimitettujen sovittimien avulla voidaan täyttää muita esineitä, esim. jalkapalloja, ilmapatjoja, kumiveneitä jne. Ne sijaitsevat kompressorin alapuolella. Irrota kiertämällä kompressorin ilmaletku irti ja poistamalla sovitin. Pyörän vaihto Varapyörän sijasta varusteena voi olla renkaankorjaussarja Tee seuraavat valmistelut ja noudata seuraavia ohjeita: Pysäköi auto vaakasuoralle ja pitävälle alustalle. Aseta etupyörät suoraanajoasentoon. Kytke seisontajarru ja ykkös- tai peruutusvaihde tai siirrä valintavipu asentoon P. Ota varapyörä esiin Vaihda aina vain yksi pyörä kerrallaan. Käytä tunkkia vain pyörän vaihtamiseen rengasrikkotapauksessa, älä talvi- tai kesärenkaiden vaihtoon. Jos alusta on pehmeä, aseta nosturin alle tukeva lauta (enint. 1 cm paksu). Nosturin varassa olevassa autossa ei saa olla ihmisiä tai eläimiä. Älä ryömi nosturin varassa olevan auton alle. Älä käynnistä moottoria auton ollessa nosturin varassa. Puhdista pyöränmutterit ja kierteet puhtaalla liinalla ennen pyörän asennusta. 9 Varoitus Älä rasvaa pyöränpultteja, pyöränmuttereita tai kartiomuttereita. 1. Vapauta pyöränmutterien suojukset ruuvitaltalla ja poista ne. Irrota pölykapseli koukulla. Auton työkalut

272 270 Auton hoito Kevytmetallivanteet: Vapauta pyöränmutterien suojukset ruuvitaltalla ja poista ne. Pane vanteen ja ruuvitaltan väliin suojaksi pehmeä riepu. 2. Vaihtoehto 1: 3. Vain Sport-malli: Aseta pyöränavain varmistaen, että se asettuu lujasti paikalleen, ja löysää jokaista pyöränmutteria puoli kierrosta. Vaihtoehto 2: Käännä pyöränavain ulos ja asenna se varmistaen, että se asettuu lujasti paikalleen, ja löysää jokaista pyöränmutteria puoli kierrosta. Vie kätesi helmapellissä olevan suojuksen reunan taakse. Irrota suojus vetämällä alas- ja ulospäin. Suojus on kiinnitetty vaijerilla.

273 Auton hoito 271 Aseta nosturi oikeaan korkeuteen. Aseta se suoraan nostokohdan alle siten, että se ei pääse liukumaan. 4. Tarkista, että nosturi on asetettu oikein auton nostokohtiin. 5. Vaihtoehto 1: Kiinnitä nosturin kampi, tarkista, että nosturi on kohtisuorassa, ja kierrä kammesta, kunnes pyörä on irti maasta. Vaihtoehto 2: Aseta nosturi oikeaan korkeuteen. Aseta se suoraan nostokohdan alle siten, että se ei pääse liukumaan.

274 272 Auton hoito Kiinnitä pyöränmutterin avain, tarkista, että nosturi on kohtisuorassa, ja kierrä pyöränmutterin avainta, kunnes pyörä on irti maasta. 6. Kierrä pyöränmutterit irti. 7. Vaihda pyörä. 8. Kierrä pyöränmutterit paikoilleen. 9. Laske auto alas. 10. Aseta pyöränpulttiavain tiukasti muttereille ja kiristä mutterit ristikkäin. Kiristysmomentti on 140 Nm. 11. Pölykapselissa oleva venttiilin reikä on kohdistettava renkaan venttiilin kohdalle ennen asennusta. Asenna pyöränmutterien suojukset. 12. Vain Sport-malli: Asenna suojus takaisin. Työnnä kaksi taempaa tappia helmapellin reikiin ja lukitse kääntämällä suojus ylös. 13. Aseta vaihdettu pyörä ja työkalut säilytyspaikkoihinsa. 14. Tarkista autoon asennetun pyörän rengaspaine ja pyöränmutterien kiristysmomentti mahdollisimman pian. Vaihdata tai korjauta viallinen rengas. Varapyörä Varapyörä voidaan luokitella tilapäisvarapyöräksi, jos sen koko eroaa muista asennetuista renkaista tai maan lainsäädäntö niin määrittelee. Varapyörässä on teräsvanne. Jos asennettu varapyörä on pienempi kuin auton muut pyörät tai jos muissa pyörissä on talvirenkaat, auton ajoominaisuudet saattavat muuttua. Vaihdata viallinen rengas mahdollisimman pian. Varapyörä sijaitsee tavaratilassa lattian peitteen alla. Se on kiinnitetty syvennykseen siipimutterilla.

275 Auton hoito 273 Varapyörän syvennystä ei ole suunniteltu kaikille sallituille rengaskoille. Jos varapyörää leveämpi pyörä on varastoitava varapyörän syvennykseen pyörän vaihdon jälkeen, lattian peite voidaan asettaa yli työntyvän pyörän päälle. Tilapäisvarapyörä Tilapäisvarapyörää käytettäessä auton ajo-ominaisuudet voivat muuttua. Vaihdata tai korjauta viallinen rengas mahdollisimman pian. Käytä vain yhtä tilapäisvarapyörää. Suurin sallittu ajonopeus on 80 km/h. Aja kaarteissa hitaasti. Älä käytä tilapäisvarapyörää pitkään. Jos auton takarengas tyhjenee hinattaessa toista autoa, asenna tilapäisvarapyörä eteen ja täysikokoinen pyörä taakse. Lumiketjut Pyörimissuunnan merkinnällä varustetut renkaat Jos renkaisiin on merkitty pyörimissuunta, merkin on osoitettava ajosuuntaan. Pyörimissuunnan osoittaa renkaan sivuun merkitty symboli (esim. nuoli). Jos pyörä asennetaan pyörimissuunnan vastaisesti, on huomioitava seuraava: Auton ajo-ominaisuudet voivat muuttua. Vaihdata tai korjauta viallinen rengas mahdollisimman pian. Aja erityisen varovasti kostealla säällä ja lumikelillä. Käynnistys apukaapeleilla Älä käynnistä pikalatauslaitteen avulla. Jos auton akku on purkautunut, auto voidaan käynnistää toisen auton akulla käynnistyskaapeleita käyttäen. 9 Varoitus Käynnistyskaapelien avulla käynnistettäessä on noudatettava äärimmäistä varovaisuutta. Seuraavasta ohjeesta poikkeamisesta voi seurata akkujen räjähdys ja siten vammoja ja vaurioita tai kummankin auton sähkölaitteiden vioittuminen. 9 Varoitus Älä päästä nestettä iholle, silmiin, kankaille äläkä maalipinnoille. Akkuneste sisältää rikkihappoa, joka voi läikkyessään aiheuttaa vammoja ja vaurioita.

276 274 Auton hoito Akun lähellä ei saa käsitellä avotulta tai kipinöitä. Tyhjentynyt akku voi jäätyä jo 0 C:n lämpötilassa. Jäätynyt akku on sulatettava, ennen kuin käynnistyskaapelit kytketään. Työskennellessäsi akun parissa käytä suojalaseja ja suojavaatetusta. Käytä apuakkua, jolla on sama jännite (12 V). Sen kapasiteetti (Ah) ei saa olla paljoa purkautuneen akun kapasiteettia pienempi. Käytä käynnistyskaapeleita, joissa on eristetyt kaapelikengät ja joiden läpimitta on vähintään 16 mm 2 (dieselmoottoreissa 25 mm 2 ). Älä irrota tyhjentynyttä akkua sähköjärjestelmästä. Kytke pois tarpeettomat virrankuluttajat. Älä kumarru akun päälle työn aikana. Kaapeleiden kaapelikengät eivät saa koskettaa toisiaan. Autot eivät saa käynnistyskaapeleilla käynnistettäessä koskettaa toisiaan. Kytke seisontajarru. Käsivalintainen vaihteisto joutokäynnillä, automaattivaihteisto asennossa P. Kytke kaapelit seuraavassa järjestyksessä: 1. Liitä punainen kaapeli avustavan auton akun positiiviseen napaan. 2. Liitä punaisen kaapelin toinen pää tyhjentyneen akun positiiviseen napaan. 3. Liitä musta kaapeli avustavan auton akun negatiiviseen napaan. 4. Liitä mustan kaapelin toinen pää käynnistettävän auton maadoituspisteeseen, esim. sylinteriryhmään tai moottorin kannattimen ruuviin. Kytke niin kauas tyhjentyneestä akusta kuin mahdollista, vähintään 60 cm etäisyydelle. Aseta kaapelit siten, että ne eivät voi koskettaa moottorin liikkuviin osiin. Moottorin käynnistäminen: 1. Käynnistä avustavan auton moottori. 2. Käynnistä 5 minuutin kuluttua toinen moottori. Älä käynnistä kauemmin kuin 15 sekuntia kerrallaan ja pidä käynnistysten välillä vähintään 1 minuutin tauko. 3. Anna molempien moottoreiden käydä joutokäyntiä noin 3 minuuttia kaapelit kytkettyinä.

277 Auton hoito Kytke käynnistettävässä autossa jokin sähkölaite (esim. ajovalot tai takalasin lämmitin) päälle. 5. Irrota kaapelit täsmälleen päinvastaisessa järjestyksessä kuin ne edellä kiinnitettiin. Vetäminen Auton hinaaminen Jos autosi tarvitsee hinausta, käänny huoltoverkostomme tai muun ammattimaisen hinauspalvelun puoleen. Paras tapa kuljetuttaa auto on käyttää hinausautoa. Jos autoa hinataan 2 pyörää nostettuna, tulee nostaa vetävät etupyörät ja lukita ne hinausauton vetohaarukkaan.

278 276 Auton hoito Ota huomioon seuraavat hinausta koskevat seikat: Hinauksen aikana autossa ei saa olla matkustajia. Vapauta hinattavan auton seisontajarru ja aseta vaihdevipu vapaalle. Sytytä auton hätävilkku. Noudata nopeusrajoituksia. Jos autoasi ei voi hinata hinausautolla, toimi seuraavasti: Irrota suojus painamalla merkintää ja poistamalla suojus. Hinaussilmukka on auton työkaluissa Kierrä hinaussilmukka rajoittimeen asti kiinni vaakasuoraan asentoon. Kiinnitä hinausköysi, tai mieluummin hinauspuomi, hinaussilmukkaan. Hinaussilmukkaa saa käyttää vain hinaamiseen, ei muuhun vetämiseen. Kytke sytytysvirta, jotta ohjauslukko vapautuu ja voit tarvittaessa käyttää jarruvaloja, äänitorvea ja tuulilasinpyyhkimiä. Vaihteisto vapaa-asennossa. Kytke varoitusvilkut päälle kummassakin autossa. Huomio Aja tasaisella nopeudella ja hitaasti. Kova ajo voi vaurioittaa autoa. Jarruttaminen ja ohjaaminen vaativat huomattavasti enemmän voimaa, kun moottori ei ole käynnissä. Kytke ilman sisäkierto ja sulje ikkunat, etteivät hinaavan auton pakokaasut pääse tunkeutumaan autoon sisään. Autot automaattivaihteistolla: Älä hinaa autoa hinaussilmukan avulla. Hinausköydellä hinaaminen voi vaurioittaa automaattivaihteistoa vakavasti. Automaattivaihteistolla varustettua autoa hinattaessa käytä lavettia tai pyörien nostolaitetta. Käsivaihteistolla varustettu auto: Autoa on hinattava eteenpäin ja enintään 88 km/h nopeudella. Muussa tapauksessa tai vaihteiston ollessa viallinen etuakseli on nostettava ylös maasta. Käänny korjaamon puoleen.

279 Auton hoito 277 Kierrä hinaussilmukka irti hinauksen jälkeen. Aseta suojus alareunastaan paikalleen ja sulje se. Paras tapa kuljetuttaa auto on käyttää hinausautoa. Kierrä hinaussilmukka irti hinauksen jälkeen. Aseta suojus alareunastaan paikalleen ja kiinnitä se. Toisen ajoneuvon hinaaminen Kierrä hinaussilmukka rajoittimeen asti kiinni vaakasuoraan asentoon. Silmukkaa auton alla takana ei saa missään tapauksessa käyttää hinaukseen. Kiinnitä hinausköysi, tai mieluummin hinauspuomi, hinaussilmukkaan. Hinaussilmukkaa saa käyttää vain hinaamiseen, ei muuhun vetämiseen. Irrota suojus painamalla merkintää ja poistamalla suojus. Hinaussilmukka on auton työkaluissa Huomio Aja tasaisella nopeudella ja hitaasti. Kova ajo voi vaurioittaa autoa.

280 278 Auton hoito Ulkopintojen hoito Ulkopinnan hoito Lukot Lukot on tehtaalla voideltu korkealaatuisella lukkosylinterirasvalla. Käytä jäänpoistoainetta vain, jos se on ehdottoman välttämätöntä, koska se poistaa rasvaa ja haittaa lukkojen toimintaa. Jäänpoistoaineiden käytön jälkeen lukot on voideltava korjaamolla uudelleen. Pesu Maalipinta on jatkuvasti alttiina ympäristörasituksille. Pese ja vahaa auto siksi säännöllisesti. Valitse automaattipesussa ohjelma, joka sisältää vahauksen. Puhdista ulkopuolelta epäpuhtaudet kuten lintujen ulosteet, kuolleet hyönteiset, pihka ja siitepöly nopeasti pois, sillä ne sisältävät maalipintaa syövyttäviä aineita. Noudata automaattipesussa pesukoneen valmistajan ohjeita. Kytke tuulilasinpyyhkimet ja takalasin pyyhin pois päältä. Lukitse auto, jotta polttoaineen täyttöaukon luukkua ei voida avata. Irrota antenni ja ulkoiset lisävarusteet, kuten kattotelineet yms. Pestessäsi auton käsin huuhtele pyöränkoteloiden sisäpuolet huolellisesti. Avaa ovet ja konepelti ja pese myös niiden sisäreunat ja taitteet sekä niiden peittämät korin osat. Huomio Käytä aina puhdistusainetta, jonka ph-arvo on 4-9. Älä käytä puhdistusaineita kuumille pinnoille. Rasvauta kaikkien ovien saranat korjaamolla. Älä pese moottoritilaa höyry- tai painepesurilla. Huuhtele ja kuivaa auto säämiskällä huolellisesti. Huuhdo säämiskä usein. Käytä eri säämiskää ikkuna- ja maalipinnoille: vahajäänteet laseissa heikentävät näkyvyyttä. Älä hankaa pikitahroja kovilla esineillä. Käytä maalipintoihin pienpoistosumutetta. Ulkopuoliset valot Ajo- ja muiden valojen suojukset ovat muovia. Älä käytä hankaavia äläkä syövyttäviä aineita. Älä hankaa pintoja kuivana äläkä jääraapalla. Kiillotus ja vahaus Vahaa auto säännöllisesti (viimeistään, kun vesi ei enää helmeile auton pinnalla). Muutoin maalipinta kuivuu. Kiillotus on tarpeen vain, jos maalipinta on himmeä ja kiilloton tai siihen on tarttunut likahiukkasia. Silikonipitoinen kiilloke muodostaa suojakalvon, jonka jälkeen autoa ei tarvitse vahata. Älä käsittele korin muoviosia vahoilla äläkä kiillotusaineilla. Ikkunat ja tuulilasinpyyhkimet Käytä pehmeää, nukkaamatonta liinaa tai säämiskää ja ikkunanpesuainetta sekä hyönteistenpoistoainetta.

281 Auton hoito 279 Lämmitettävää takalasia puhdistettaessa on varottava vahingoittamasta sisäpinnassa olevia vastuslankoja. Poista jää teräväreunaisella jääkaapimella. Paina kaavin tiukasti lasia vasten, jotta likaa ei pääse kaapimen alle eikä lasi naarmuunnu. Puhdista likaantuneet pyyhkimien sulat pesunesteeseen kastetulla pehmeällä liinalla. Kattoluukku Älä milloinkaan käytä puhdistukseen liuottimia, hankausaineita, polttoaineita, syövyttäviä aineita (esim. lakanpoistoaineita, asetonipitoisia liuoksia tms.), happoa sisältäviä tai voimakkaasti emäksisiä aineita äläkä hankaussieniä. Älä levitä kattoluukun keskiosaan vahaa tai kiillotusaineita. Renkaat ja vanteet Älä käytä minkäänlaiseen puhdistukseen painepesuria. Käytä vanteiden puhdistukseen ph-neutraalia puhdistusainetta. Vanteet ovat maalattuja, ja niihin voidaan käyttää samoja puhdistus- ja kiillotusaineita kuin koriin. Maalivauriot Korjaa pienet maalivauriot maalikynällä, ennen kuin ruostetta muodostuu. Korjauta suuremmat maalivauriot ja ruostevauriot korjaamolla. Alusta Alusta on osittain suojattu PVCalustansuojausaineella, ja muut kriittiset alueet on kestosuojattu vahakerroksella. Alusta on tarkastettava alustanpesun jälkeen ja vahaus uusittava tarvittaessa. Bitumikautsumateriaalit voivat vahingoittaa PVC-suojakerrosta. Alustan suojaustyöt on teetettävä korjaamolla. Auton alusta on hyvä pestä ennen ja jälkeen talven. Tarkastuta suojavahakerros. Sisätilojen hoito Sisätilat ja verhoukset Matkustamon, kojetaulu ja verhoilut mukaan luettuina, puhdistukseen saa käyttää vain kuivaa kangasta tai sisäpuhdistusainetta. Puhdista nahkaverhous puhtaalla vedellä ja pehmeällä liinalla. Jos siinä on hyvin likainen, käytä nahanhoitoainetta. Puhdista mittariston lasi vain kostealla, pehmeällä kankaalla. Puhdista kangasverhoilu pölynimurilla ja harjalla. Poista tahrat verhoilun tahranpoistoaineella. Kangasverhoilu ei ehkä ole värinpitävä. Tämä saattaa aiheuttaa näkyviä värimuutoksia, erityisesti vaaleaan verhoiluun. Poistettavissa olevat tahrat ja värjäytymät tulee puhdistaa ensi tilassa. Puhdista turvavyöt haalealla vedellä tai sisäpuhdistusaineella.

282 280 Auton hoito Huomio Vaatteiden avatut tarrakiinnittimet voivat vahingoittaa istuinpäällystettä. Sulje tarrakiinnittimet. Muovi- ja kumiosat Muovi- ja kumiosien puhdistukseen voidaan käyttää samoja aineita kuin korin puhdistukseen. Käytä tarvittaessa sisäpuhdistusainetta. Älä käytä muita aineita. Erityisesti liuottimia ja polttoaineita ei saa käyttää. Älä käytä minkäänlaiseen puhdistukseen painepesuria.

283 Huolto ja ylläpito 281 Huolto ja ylläpito Yleistä tietoa Huolto-ohjelma Neste-, voiteluaine- ja varaosasuositukset Yleistä tietoa Huoltotiedot Auton käyttö- ja liikenneturvallisuuden, taloudellisuuden sekä arvon säilymisen vuoksi on tärkeää, että kaikki huoltotyöt tehdään suositelluin välein. Huoltotöiden kirjaaminen Huollot kirjataan huolto- ja takuuvihkoon. Päivämäärän ja kilometrimäärän lisäksi merkitään huoltavan korjaamon leima ja allekirjoitus. Tarkista, että huolto- ja takuuvihko täytetään oikein, koska se on todiste tehdyistä huolloista ja oleellinen esitettäessä takuuvaatimuksia tai goodwill-pyyntöjä. Siitä on hyötyä myös autoa myytäessä. Dieselmoottorien öljyn käyttöiän valvonta Huoltovälit perustuvat useisiin parametreihin auton käytöstä riippuen. Moottoriöljyn vaihtovälin valvonta ilmoittaa, koska moottoriöljy on vaihdettava 3 83.

284 282 Huolto ja ylläpito Huolto-ohjelma Huolto-ohjelmat Huoltovälit 1 vuosi / km (sen mukaan, kumpi raja täyttyy ensin) Huolto I: Huolto I tulee tehtäväksi auton ensimmäisenä huoltona ja aina, kun edellisenä huoltona on tehty Huolto II. Huolto II: Huolto II tulee tehtäväksi aina, kun edellisenä huoltona on tehty Huolto I. Autot, joissa on öljyn käyttöiän valvontajärjestelmä: Jos kuljettajan tietokeskuksessa (DIC) näytetään koodinumero 82 ja edellinen huolto on tehty vähintään 10 kuukautta aikaisemmin, ajankohtaiset huoltotoimenpiteet on tehtävä. Huoltoon sisältyvät työt Huolto I Huolto II Moottoriöljyn ja öljynsuodattimen vaihto. 1) R R Silmämääräinen tarkastus, vuotokohtia tai vaurioita ei saa näkyä. 2) I I Moottorin ilmansuodattimen tarkastus. 3) I I Rengaspaineiden ja renkaiden kuluneisuuden tarkastus. I I 1) Ajettaessa vaativissa olosuhteissa, joilla tarkoitetaan lyhyitä matkoja, toistuvaa joutokäyntiä tai pölyisiä olosuhteita, moottoriöljy ja suodatin on mahdollisesti vaihdettava useammin. Dieselmoottorilla varustetussa autossa ne on vaihdettava, kun DIC:ssä näkyy koodinumero 82. 2) Nesteen vuotaminen mistä tahansa auton järjestelmästä voi kertoa tulevasta ongelmasta. Järjestelmä, jossa näkyy vuodon merkkejä, täytyy tarkastuttaa ja korjauttaa ensitilassa. Sitä ennen nestemäärä tulee tarkastaa ja palauttaa tarvittaessa oikeaksi. 3) Jos autolla ajetaan säännöllisesti pölyisissä olosuhteissa, suodatin tule tarkastaa säännöllisesti ja suodattimen vaihto saattaa olla tarpeen useammin.

285 Huolto ja ylläpito 283 Huoltoon sisältyvät työt Huolto I Huolto II Jarrujärjestelmän tarkastus. 4) I I Moottorin jäähdytysnesteen ja lasinpesunesteen määrän tarkastus ja tarvittaessa lisäys. I I Jousituksen ja ohjauksen komponenttien tarkastus. 5) I I Pyyhinsulkien ja ulkovalojen toiminnan tarkastus. 6) I I Apulaitehihnojen tarkastus. I I Mahdollisesti tarvittavien lisähuoltojen suorittaminen - katso kyseisestä kohdasta. I I Ajokäytöksen tarkastaminen. I I Jarrunesteen vaihto. 7) - R 4) Silmämääräinen tarkastus käsittää jarruputkien ja -letkujen tarkastuksen. Niissä ei saa olla tarttumisen tai vuodon merkkejä, murtumia, hankaumia tms. Myös on tarkastettava jarrupalojen kuluneisuus ja jarrulevyjen kitkapinnat. Rumpujarruista tulee tarkastaa kitkapinnat ja jarrukengät. Niissä ei saa olla murtumia. Muita tarkastettavia jarrunosia ovat jarrurummut, pyöränsylinterit, jarrusatulat, pysäköintijarru jne. 5) Silmämääräinen tarkastus käsittää etu- ja takajousituksen sekä ohjauksen komponenttien tarkastuksen. Osissa ei saa olla vaurioita, löysyyttä tai kulumisen merkkejä, eikä mitään osia saa puuttua. Ohjaustehostimen komponenteista tulee tarkastaa, ettei niissä ole tarttumisen merkkejä, murtumia, hankaumia tms. 6) Pyyhinsulista tulee tarkastaa, ettei niissä ole liian suurta kulumaan, lohkeamia tai tarttunutta likaa. Likaantunut tuulilasi ja pyyhinsulat pitää puhdistaa. Kuluneet tai vioittuneet pyyhinsulat vaihdetaan. 7) Ajo raskaissa olosuhteissa: ajo mäkisessä tai vuoristoisessa ympäristössä tai usein toistuva perävaunukuorman vetäminen, saattaa vaatia jarrunesteen vaihtamisen tavallista useammin.

286 284 Huolto ja ylläpito Huoltoon sisältyvät työt Huolto I Huolto II Moottorin jäähdytysjärjestelmän tarkastus. 8) - I Turvatyynyjen ja turvavöiden tarkastus. 9) - I Moottori/vaihteiston ja voimansiirron komponenttein tarkastus. - I Korin komponenttien voitelu. 10) - I I: Tarkasta nämä seikat ja niihin liittyvät osat. Tarpeen mukaan korjaa, puhdista, täytä, säädä tai vaihda osia. R: Vaihda osa tai öljy/neste. 8) Silmämääräinen tarkastus käsittää letkujen tarkastuksen ja vaihdon, jos letkuissa näkyy murtumia. pullistumia tai pehkaantumista. Kaikki putket, kiinnikkeet ja kiristimet tarkastetaan ja viallisen tilalle saa vaihtaa vain alkuperäisosan. Järjestelmän toiminta tarkastetaan jäähdytysjärjestelmän painetestillä. Suositeltavaa on myös tarkastaa painetulppa ja puhdistaa jäähdytinkenno sekä ilmastointilaitteen lauhdutinkenno ulkopuolelta. 9) Turvavyön käyttömuistuttimen merkkivalon ja turvavöiden toimintakunto tulee tarkastaa. Turvavyöjärjestelmässä ei saa näkyä löysiä tai vioittuneita osia. Jos huomataan mitä tahansa seikkoja, jotka saattavat estää turvavöiden oikean toiminnan, asia pitää korjauttaa välittömästi. Repeytyneet tai rispaantuneet turvavyöt pitää vaihdattaa. 10) Voideltavia osia ovat: kaikki lukkosylinterit, ovien saranat ja lukkosalvat, konepellin saranat, takaluukun saranat ja lukkosalpa. Voitelua tarvitaan useammin ajettaessa korroosiolle altistavassa ympäristössä (teiden suolaus tms.). Silikoninesteen siveleminen puhtaalla pyyhkeellä tiivisteisiin saa ne kestämään pidempään ja tiivistämään paremmin. Käsittely estää myös kiinni jäätymisen ja kitinän.

287 Huolto ja ylläpito 285 Huoltoon sisältyvät työt Sisäilmansuodattimen vaihto. Ilmansuodattimen vaihto. Sytytystulppien vaihto. Sytytysjohtimen vaihto. Dieselpolttoaineen suodattimen vaihto. Moottorin jäähdytysnesteen vaihto. Automaattivaihteiston öljyn vaihto. Apulaitehihnan vaihto. Jakohihnan vaihto. Venttiilivälysten tarkastus, säätö tarvittaessa. Jakoketjun vaihto. Huoltoväli Vaihtoväli km / 2 vuotta Vaihtoväli km / 4 vuotta LXT: vaihtoväli km / 2 vuotta LUJ, LUV, LDE ja 2H0: vaihtoväli km / 4 vuotta LXT: vaihtoväli km / 3 vuotta Vaihtoväli km / 2 vuotta Vaihtoväli km / 5 vuotta km:n / 10 vuoden välein normaaliolosuhteissa, km:n / 5 vuoden välein vaativissa olosuhteissa LDE ja 2H0 joustohihnalla: vaihtoväli km / 10 vuotta LUD: vaihtoväli km / 10 vuotta LXT: vaihtoväli km / 4 vuotta LUD, LUV, LDE ja 2H0: vaihtoväli km / 10 vuotta LUD, LDE ja 2H0: vaihtoväli km / 10 vuotta LUJ, LNP: vaihtoväli km / 10 vuotta

288 286 Huolto ja ylläpito Yleiset huoltokohteet Kohde Huoltoon sisältyvät työt Kaikki Automaattivaihteisto Vyöt Renkaiden kunto & ilmanpaine Pyörien suuntaus Kaikista järjestelmistä täytyy tarkastaa, etteivät ne häiritse tai tartu muihin osiin. Niistä ei saa puuttua osia eikä niissä saa olla vaurioita. Osien vaihto tarpeen mukaan. Kaikki liian kuluneet osat tulee vaihtaa. Automaattivaihteiston öljy ja suodatin vaihdetaan, jos auton käyttöön liittyy yksi tai useampi seuraavista olosuhteista: Ruuhkaliikenteessä ajo, kun ulkolämpötila on 32 C tai korkeampi. Mäkisessä tai vuoristoisessa maastossa ajo. Usein toistuva perävaunukuorman veto. Erityiskäyttö kuten, taksi-, poliisi- ja jakeluajo. Silmämääräisessä tarkastuksessa katsotaan, ettei hihnassa ole rispaantumista, isoja lohkeamia tai muita selviä vaurioita. Hihna tulee vaihtaa tarvittaessa. Renkaiden kunto tulee tarkastaa ennen ajoa ja rengaspaineet tulee tarkastaa aina tankkauksen yhteydessä tai vähintään kerran kuukaudessa rengaspainemittarilla. Kierrätä ja tasapainota pyörät tarvittaessa.

289 Huolto ja ylläpito 287 Lisähuollot Vaativat käyttöolosuhteet o Käyttöolosuhteet ovat vaativat, jos ainakin yksi seuraavista tilanteista esiintyy usein: kylmäkäynnistykset pysähtelevä ajo perävaunun veto mäkinen ja/tai korkealla merenpinnasta oleva maasto huonot tienpinnat hiekka ja pöly jyrkät lämpötilavaihtelut Myös poliisiautot, taksit ja autokoulujen opetusautot luokitellaan käytettäviksi vaativissa käyttöolosuhteissa. Vaativissa käyttöolosuhteissa tietyt määräaikaiset huoltotyöt on mahdollisesti tarpeen teettää useammin kuin huolto-ohjelmassa ilmoitetaan. Kysy tekniseltä asiantuntijalta neuvoa erityisistä käyttöolosuhteista riippuvista huoltotarpeista. Neste-, voiteluaine- ja varaosasuositukset Neste- ja voiteluainesuositukset Käytä vain suositeltuja erittelyjä vastaavia tuotteita. Takuu ei kata näistä erittelyistä poikkeavien tuotteiden käytöstä aiheutuneita vahinkoja. 9 Varoitus Käyttömateriaalit ovat vaarallisia ja mahdollisesti myrkyllisiä. Käsittele niitä varoen. Huomioi pakkauksissa olevat tiedot. Moottoriöljy Moottoriöljyt luokitellaan niiden laadun ja viskositeetin mukaan. Laatu on viskositeettia tärkeämpää valittaessa käytettävää moottoriöljyä. Öljylaatu vaikuttaa mm. moottorin puhtauteen, kulumiskestävyyteen ja öljyn käyttöikään, viskositeettiluokka antaa tietoa öljyn paksuudesta tietyllä lämpötilaalueella. Moottoriöljyn laatu dexos 2 Bensiini- ja dieselmoottorit ACEA A3/B3, ACEA A3/B4, ACEA C3, API SM, API SN Vain LXT (jos Dexosin hyväksymää moottoriöljyä ei ole saatavana) Oikean moottoriöljyn valinta Oikean moottoriöljyn valinta riippuu öljyn laatuvaatimuksen noudattamisesta ja viskositeettiluokasta. Käytä moottoriöljyjä, joissa on Dexosin hyväksymismerkintä. Auton laatuvaatimukset täyttävien öljyjen kanistereissa on Dexosin hyväksymismerkintä. Tämä hyväksymismerkintä on merkki siitä, että öljy on hyväksytty Dexosin laatuvaatimusten mukaisesti. Auto on täytetty tehtaalla Dexosin hyväksynnällä varustetulla moottoriöljyllä.

290 288 Huolto ja ylläpito Käytä vain Dexos-laatuvaatimuksen mukaan hyväksyttyä öljyä tai vastaavaa oikean viskositeettiluokan moottoriöljyä. Jos et ole varma, onko käyttämäsi öljy Dexos-laatuvaatimuksen mukaista, kysy asiasta palveluntarjoajaltasi. Muut mahdolliset moottoriöljyt, jos Dexos-öljyä ei ole saatavana: Jos Dexosin hyväksymää moottoriöljyä ei ole saatavana öljyn vaihtoa tai lisäämistä varten, voit käyttää yllä mainittujen laatujen mukaista korvaavaa moottoriöljyä. Sellaisten öljyjen käyttö, jotka eivät täytä Dexosin laatuvaatimusta, voi kuitenkin huonontaa moottorin suorituskykyä tai vaurioittaa moottoria tietyissä olosuhteissa. Moottoriöljyn lisääminen Eri valmistajien ja erimerkkisiä moottoriöljyjä voidaan sekoittaa keskenään, jos ne ovat laatuvaatimuksen mukaisia (laadun ja viskositeetin puolesta). Jos laatuvaatimuksen mukaista öljyä ei ole saatavana, voidaan käyttää enintään 1 litra ACEA A3/B4- tai A3/ B3-luokituksen mukaista öljyä (vain kerran kunkin öljynvaihdon välillä). Viskositeetin tulee olla oikea. Pelkän ACEA A1/B1- tai A5/B5-laadun mukaisen moottoriöljyn käyttö on ehdottomasti kielletty, koska se voi aiheuttaa pitkällä aikavälillä tietyissä olosuhteissa moottorivaurioita. Moottoriöljyn lisäaineet Moottoriöljyn lisäaineiden käyttö voi aiheuttaa vaurioita ja mitätöidä takuun. Moottoriöljyn viskositeettiluokat SAE 5W-30 on paras viskositeettiluokka autoasi varten. Älä käytä muiden viskositeettiluokkien öljyjä, kuten esim. SAE 10W-30, 10W-40 tai 20W-50. Käyttö alhaisessa lämpötilassa: Erittäin kylmillä alueilla, joilla lämpötila laskee alle -25 C:een, on käytettävä SAE 0W-30 -öljyä. Tämän viskositeettiluokan öljy parantaa moottorin

291 Huolto ja ylläpito 289 kylmäkäynnistymistä erittäin alhaisissa lämpötiloissa. Valittaessa oikean viskositeettiluokan mukaista öljyä on aina valittava öljy, joka täyttää Dexosin laatuvaatimuksen. Lämpötilaan -25 C asti ja sen alle: 0W-30, 0W-40. Lämpötilaan -25 C asti: 5W-30, 5W-40. Lämpötilaan -20 C asti: 10W-30, 10W-40 (vain LXT). Lämpötilaan -15 C asti: 15W-30, 15W-40 (vain LXT). SAE-viskositeettiluokitus antaa tietoa öljyn paksuudesta. Moniasteöljyn osoittaa kaksi merkkiä. Ensimmäinen merkki, jonka perässä on W, ilmoittaa alhaisen lämpötilan viskositeetin ja toinen merkki korkean lämpötilan viskositeetin. Jäähdytysneste ja pakkasneste Käytä vain silikaatitonta pitkäikäistä jäähdytysnestettä (LLC) ja pakkasnestettä. Järjestelmä on tehtaalla täytetty jäähdytysnesteellä, jonka korroosiosuoja on erinomainen ja pakkaskestävyys n. -27 C. Tätä pitoisuutta on ylläpidettävä vuoden ympäri. Jäähdytysnesteen lisäaineet, jotka on tarkoitettu antamaan paremman korroosiosuojan tai tiivistämään pienet vuodot, voivat aiheuttaa toimintaongelmia. Auton valmistaja ei ole vastuussa jäähdytysnesteen lisäaineiden käytöstä aiheutuvista seurauksista. Jarru- ja kytkinneste Käytä vain DOT4-jarrunestettä. Ajan myötä jarruneste imee kosteutta, jolloin jarrutusteho pienenee. Jarruneste on siksi vaihdettava määrätyin väliajoin. Jarrunestettä on säilytettävä umpinaisessa säiliössä veden absorption välttämiseksi. Varmista, että jarruneste ei pääse likaantumaan. Huomio Huonolaatuisen jarrunesteen käyttö voi aiheuttaa korroosiota jarrujärjestelmän sisäisissä osissa, tämä voi johtaa jarrujärjestelmän tehon heikkenemiseen, mikä vaikuttaa turvallisuuteen. Käytä aina korkealaatuista, automalliisi hyväksyttyä jarrunestettä. Suosittelemme GM:n alkuperäistä jarrunestettä.

292 290 Tekniset tiedot Tekniset tiedot Auton tunnistus Auton tiedot Auton tunnistus Auton tunnistenumero Auton tunnistenumero näkyy myös tuulilasin läpi. Auton tunnistenumero sijaitsee auton lattiassa oikealla puolella, etuoven ja istuimen välissä suojuksen alla.

293 Tekniset tiedot 291 Tyyppikilpi Vaihtoehto 1: Tyyppikilpi sijaitsee moottoritilassa. Vaihtoehto 2: Tyyppikilpi on kiinnitetty vasemman etuoven kehykseen. Tyyppikilven tiedot: 1 = Auton valmistenumero 2 = Tyyppihyväksyntänumero 3 = Valmistaja 4 = Suurin sallittu kokonaismassa (kg) 5 = Suurin sallittu yhdistelmämassa (kg) 6 = Suurin sallittu etuakselin kuormitus (kg) 7 = Suurin sallittu taka-akselin kuormitus (kg) 8 = Auto- tai maakohtaiset tiedot Etu- ja taka-akselikuormitukset eivät yhteenlaskettuna saa ylittää auton suurinta sallittua kokonaismassaa. Esim. jos etuakselikuormitus on suurin sallittu, taka-akselia ei saa kuormittaa niin paljon, että suurin sallittu kokonaismassa ylittyy. Auton tekniset tiedot on määritelty EY-normien mukaisesti. Valmistaja pidättää oikeuden tehdä muutoksia. Auton asiapaperien tiedot pätevät ensisijaisesti ohjekirjaan nähden.
