1 FORD FOCUS Omistajan käsikirja

2 Tässä kirjassa olevat selostukset ja tekniset tiedot olivat voimassa sen mennessä painoon. Tuotteiden jatkuvan kehitystyön vuoksi varaamme oikeudet teknisten tietojen ja ratkaisujen tai laitteiden muuttamiseen koska tahansa siitä etukäteen ilmoittamatta. Mitään tämän julkaisun osaa ei saa jäljentää, lähettää, tallentaa tietojenkäsittelyjärjestelmään tai kääntää muulle kielelle missään muodossa tai millään menetelmällä ilman meidän antamaamme kirjallista lupaa. Emme vastaa epätarkkuuksista tai puutteista. Ford Motor Company 2011 Kaikki oikeudet pidätetään. Osanumero: (CG3568fi) 08/

3 Sisällysluettelo Johdanto Tämän käsikirjan sisältö...7 Symbolisanasto...7 Osat ja lisävarusteet...7 Yleiskatsaus Yleiskatsaus...10 Lasten turvallisuus Lasten turvaistuimet...18 Lasten turvaistuimen sijoitus...19 Korotusistuimet...22 ISOFIX-kiinnityspisteet...23 Lapsilukot...24 Matkustajan suojaus Toimintaperiaatteet...26 Turvavöiden kiinnitys...27 Turvavyön korkeudensäätö...28 Turvavyön muistutin...28 Turvavöiden käyttö raskauden aikana...29 Matkustajan turvatyynyn passivointi...29 Avaimet ja kauko-ohjaimet Yleistä radiotaajuuksista...31 Kauko-ohjaimen ohjelmointi...31 Kauko-ohjaimen pariston vaihto...31 Lukot Lukitus ja lukituksen avaus...34 Lukkojen kauko-ohjaus...36 Yleisavaaminen ja -sulkeminen...38 Käynnistyksenestolaite Toimintaperiaatteet...41 Koodatut avaimet...41 Käynnistyksenestolaitteen viritys...41 Käynnistyksenestolaitteen passivointi...41 Hälytysjärjestelmä Toimintaperiaatteet...42 Hälytysjärjestelmän viritys...43 Hälytysjärjestelmän passivointi...43 Ohjauspyörä Ohjauspyörän säätö...45 Audiolaitteen kaukosäätimet...45 Puheohjaus...46 Pyyhkimet ja pesimet Tuulilasin pyyhkimet...47 Automaattipyyhkimet...47 Tuulilasin pesimet...48 Takalasin pyyhin ja pesimet...49 Ajovalojen pesimet...49 Pyyhinsulkien tarkistus...50 Pyyhinsulkien vaihto...50 Valot Valojen tarkistus...52 Automaattivalot...53 Automaattinen kaukovalojen ohjaus...53 Etusumuvalot...55 Takasumuvalot...55 Ajovalojen säätö - autossa on: Kääntyvät ajovalot/kaasupurkausajovalot...56 Ajovalojen korkeudensäätö...56 Varoitusvilkut...56 Suuntavilkut...57 Kaarrevalot...57 Sisävalot...58 Ajovalon irrotus...59 Polttimon vaihto...60 Polttimoerittelytaulukko

4 Sisällysluettelo Ikkunat ja peilit Sähkötoimiset ikkunat...68 Ulkopeilit...69 Sähkötoimiset ulkopeilit...70 Automaattisesti himmentyvä peili...71 Kuolleen kulman varoitusjärjestelmä...71 Mittaristo Mittarit...74 Varoitus- ja merkkivalot...76 Varoitusäänimerkit ja merkkiäänet...78 Tietonäytöt Yleistä...80 Ajotietokone...87 Henkilökohtaiset asetukset...88 Tietosanomat...88 Ilmastointijärjestelmä Toimintaperiaatteet Tuuletussuuttimet Käsisäätöinen ilmastointijärjestelmä Automaattinen ilmastointijärjestelmä Lämmitetyt ikkunat ja peilit Sähkötoiminen kattoluukku Lisälämmitin Istuimet Oikea istuma-asento Käsisäätöiset istuimet Pääntuet Sähkötoimiset istuimet Takaistuimet Lämmitettävät istuimet Mukavuustoiminnot Mittariston valaistuksen himmennys Kello Savukkeensytytin Lisälaitteiden virtapistokkeet Kuppitelineet Silmälasien pidike Takaistuimen valvontapeili Lisälaitepistoke (AUX IN) USB-portti Satelliittisuunnistuslaitteen pidike Lattiamatot Moottorin käynnistys ja pysäytys Yleistä Virtalukko Ohjauspyörän lukko Bensiinimoottorin käynnistys Bensiinimoottorin käynnistys - Sekapolttoaine (FF) Dieselmoottorin käynnistys Avaimeton käynnistys Dieselmoottorin hiukkassuodatin Moottorin sammutus Moottorin lohkolämmitin Käynnistys/pysäytys Toimintaperiaatteet Käynnistys/pysäytys-järjestelmän käyttö ECO-tila Toimintaperiaatteet ECO-tilan käyttö Polttoaine ja tankkaus Turvallisuusvarotoimet Polttoainelaatu - Bensiini

5 Sisällysluettelo Polttoainelaatu - Sekapolttoaine (FF) Polttoainelaatu - Diesel Katalysaattori Polttoaineen täyttöaukon läppä Tankkaus Tankkaus - Sekapolttoaine (FF) Polttoaineenkulutus Tekniset tiedot Vaihteisto Käsivaihteisto Automaattivaihteisto Jarrut Toimintaperiaatteet Vihjeitä ajoon lukkiutumattomilla jarruilla Seisontajarru Ajovakausjärjestelmä Toimintaperiaatteet Ajovakausjärjestelmän käyttö Mäkilähtöapu Toimintaperiaatteet Mäkilähtöavun käyttö Pysäköintiapujärjestelmät Toimintaperiaatteet Pysäköintitutkan käyttö - autossa on: Takapysäköintitutka Pysäköintitutkan käyttö - autossa on: Etu- ja takapysäköintitutka Peruutuskamera Toimintaperiaatteet Peruutuskameran käyttö Aktiivinen pysäköintiapu Toimintaperiaatteet Aktiivisen pysäköintiavun käyttö Vakionopeudensäädin Toimintaperiaatteet Luistoneston käyttö Mukautuva vakionopeussäätö (ACC) Toimintaperiaatteet Mukautuvan vakionopeussäädön käyttö Etusuunnan hälytystoiminto Ajonopeusrajoitin Toimintaperiaatteet Ajonopeusrajoittimen käyttö Driver Alert -hälytystoiminto Toimintaperiaatteet Driver Alert -hälytystoiminnon käyttö Kaistanvaihdon varoitus Toimintaperiaatteet Kaistanvaihdon varoituksen käyttö Kaistanvaihti Toimintaperiaatteet Kaistavahdin käyttö Liikennemerkkien tunnistus Toimintaperiaatteet Liikennemerkkien tunnistuksen käyttö Active City Stop Toimintaperiaatteet

6 Sisällysluettelo Active City Stop -toiminnon käyttö Kuorman kuljetus Yleistä Matkatavaran kiinnityspisteet Matkatavaroiden suojukset Tavaraverkot Koiraverkko Kattotelineet ja taakkatelineet Hinaus Perävaunun hinaus Irrotettava vetokoukku Vetokoukku Ajovihjeitä Sisäänajo Kylmän sään varotoimet Matalassa vedessä ajaminen Hätätilanteet tien päällä Ensiapulaukku Varoituskolmio Sulakkeet Sulakerasian sijainnit Sulakkeen vaihto Sulake-erittelytaulukko Auton hinaus Hinauskohdat Auton hinaus pyöriä nostamatta Huolto Yleistä Konepellin avaaminen ja sulkeminen Moottoritilan yleiskatsaus - 1.6L Duratec-16V Ti-VCT (Sigma) Moottoritilan yleiskatsaus - 1.6L EcoBoost SCTi (Sigma) Moottoritilan yleiskatsaus - 1.6L Duratorq-TDCi (DV) Diesel Moottoritilan yleiskatsaus - 2.0L Duratec-HE (MI4) Moottoritilan yleiskatsaus - 2.0L Duratorq-TDCi (DW) Diesel Moottoriöljyn mittatikku - 1.6L Duratec-16V Ti-VCT (Sigma) Moottoriöljyn mittatikku - 1.6L EcoBoost SCTi (Sigma) Moottoriöljyn mittatikku - 2.0L Duratec-HE (MI4) Moottoriöljyn mittatikku - 1.6L Duratorq-TDCi (DV) Diesel/2.0L Duratorq-TDCi (DW) Diesel Moottoriöljyn tarkistus Moottorin jäähdytysnesteen tarkistus Jarru- ja kytkinnesteen tarkistus Lasinpesunesteen tarkistus Tekniset tiedot Auton ylläpito Ulkopintojen puhdistus Sisäpintojen puhdistus Pienien maalivaurioiden korjaus Auton akku Ajoneuvon apukäynnistys Auton akun vaihto Akkuliitäntäpisteet Pyörät ja renkaat Yleistä Pyörän vaihto Renkaan korjaussarja Rengashuolto Talvirenkaiden käyttö Lumiketjujen käyttö

7 Sisällysluettelo Rengaspaineen valvontajärjestelmä Tekniset tiedot Ajoneuvon tunnistus Auton tyyppikilpi Auton valmistenumero Kapasiteetit ja tekniset tiedot Tekniset tiedot Audiojärjestelmän johdanto Tärkeitä tietoja audiojärjestelmästä Audiolaitteen yleiskatsaus Audiolaitteen yleiskatsaus Audiojärjestelmän turvallisuus Turvakoodi Audiolaitteen käyttö Virtakytkin Äänipainike Aaltoaluenäppäin Asemaviritys Asemien esivalintanäppäimet AutoStore-toiminto Liikennetiedotusten käyttö Audiolaitevalikot Automaattinen äänenvoimakkuuden säätö Digitaalinen signaalinkäsittely (DSP) Uutislähetykset Vaihtoehtoiset taajuudet Aluetoiminto (REG) CD-soitin CD-toisto Kappalevalinta Pikasiirto eteen-/taaksepäin Satunnaistoisto CD-kappaleiden toisto CD-toiston koekuuntelu MP3-toisto MP3-näyttövaihtoehdot CD-toiston lopetus Lisälaitepistoke (AUX IN) Lisälaitepistoke (AUX IN) Audiojärjestelmän vianmääritys Audiojärjestelmän vianmääritys Puhelin Yleistä Bluetooth-asennus Puhelimen asennus Puhelimen säätimet Puhelimen käyttö Puheohjaus Toimintaperiaatteet Puheohjauksen käyttö Audiolaitteen komennot Puhelimen komennot Ilmastoinnin käyttökomennot Liitännät Yleistä Ulkoisen laitteen liittäminen Ulkoisen laitteen liittäminen - autossa on: Bluetooth USB-laitteen käyttäminen ipodin käyttäminen

8 Sisällysluettelo Navigoinnin johdanto Yleistä Ajoturvallisuus Navigointilaitteen yleiskuvaus Navigointilaitteen yleiskuvaus Navigointitietojen lataus Navigoinnin pikaopas Navigoinnin pikaopas Järjestelmäasetukset Järjestelmäasetukset Navigointijärjestelmä Reittivaihtoehtojen valikko Reittinäytöt Liikennetiedotuskanava Toimintaperiaatteet TMC:n käyttö Karttapäivitykset Karttapäivitykset Liitteet Tyyppihyväksynnät Tyyppihyväksynnät Tyyppihyväksynnät Tyyppihyväksynnät Tyyppihyväksynnät Tyyppihyväksynnät Sähkömagneettinen yhteensopivuus

9 Johdanto TÄMÄN KÄSIKIRJAN SISÄLTÖ Onnittelumme uuden Fordin hankinnan johdosta. Suosittelemme aluksi perehtymään autoon lukemalla tämän käsikirjan. Mitä paremmin tunnette auton, sitä turvallisempaa ja miellyttävämpää sillä ajaminen on. VAROITUS Ajakaa aina huolellisesti ja tarkkaavaisesti käyttäessänne autonne säätimiä ja toimintoja. Huom: Tässä käsikirjassa käsitellään koko mallisarjassa käytettävät tuoteominaisuudet ja varusteet, joissakin tapauksissa jopa ennen kuin ne ovat yleisesti saatavana. Käsikirjassa saatetaan käsitellä ominaisuuksia, joita ei ole omassa autossanne. Huom: Koska joissakin tämän käsikirjan kuvissa esitellään erilaisia malliversioita, niiden ulkonäkö saattaa poiketa omasta autostanne. Kuvien oleellinen asiasisältö on kuitenkin aina oikea. Huom: Autoa on aina käytettävä kaikkien voimassa olevien lakien ja määräysten mukaisesti. Huom: Antakaa tämä käsikirja auton mukaan, jos myytte auton. Kirja on olennainen osa ajoneuvoa. SYMBOLISANASTO Käsikirjassa käytetyt symbolit VAROITUS Jos ette noudata varoitusmerkkien yhteydessä annettuja ohjeita, aiheutatte kuoleman tai vakavan loukkaantumisen vaaran itsellenne tai muille. HUOMAUTUS Jos ette noudata huomautusmerkkien yhteydessä annettuja ohjeita, aiheutatte auton vaurioitumisen vaaran. Autossa käytetyt symbolit Jos näette nämä symbolit autossa, lukekaa asiaan liittyvät ohjeet tästä käsikirjasta ja noudattakaa niitä, ennen kuin koskette osiin tai teette minkäänlaisia säätöyrityksiä. OSAT JA LISÄVARUSTEET Nyt on helppo varmistaa, että saat Fordin alkuperäisosia Ford-autonne on valmistettu korkeiden laatuvaatimusten mukaan käyttäen laadukkaita Fordin alkuperäisosia. Niinpä teitä odottaa vuosien ajonautinto. Jos jotakin odottamatonta kuitenkin sattuu ja jokin tärkeä osa on vaihdettava, suosittelemme, että hyväksytte autoonne vain Fordin alkuperäisosia. Fordin alkuperäisosien käyttö varmistaa, että autonne korjautuu onnettomuutta edeltäneeseen kuntoon ja että sen jälleenmyyntiarvo säilyy korkeana. Fordin alkuperäisosat täyttävät Fordin tiukat turvallisuusvaatimukset sekä asennuksen, viimeistelyn ja luotettavuuden korkean vaatimustason. Niihin perustuva korjaus on yksinkertaisesti kokonaisuutena edullisin, mukaan lukien varaosien ja työn kustannukset. 7

10 Johdanto Nyt on entistä helpompaa varmistaa, että todellakin saatte Fordin alkuperäisosia. Seuraavassa lueteltuihin osiin on merkitty selkeä Ford-tunnus, jos ne ovat Fordin alkuperäisosia. Jos autonne on korjauksen tarpeessa, varmistakaa, että varaosissa näkyy selvästi merkitty Ford-tunnus ja että vain Fordin alkuperäisosia on käytetty. Varmistakaa, että seuraavissa osissa on Ford-tunnus Peltiosat Konepelti Ovet Tavaratilan kansi tai takaluukku E Oven ulkopeili E E Puskuri ja jäähdyttimen säleikkö Jäähdyttimen säleikkö Etu- ja takapuskuri Lasit Takalasi Sivulasi Tuulilasi 8

11 Johdanto E Valot Takavalot Ajovalot E

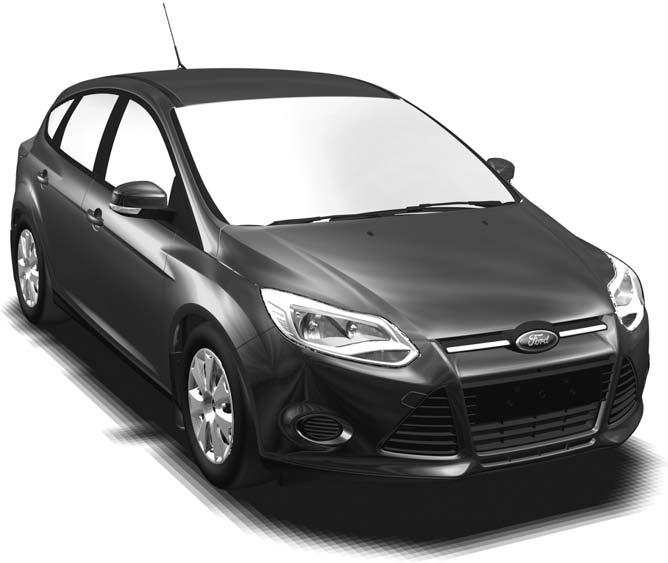

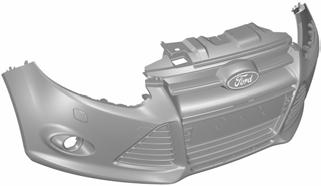

12 Yleiskatsaus Etuosan ulkopuolen yleiskuva A B C D H E G F E A B C D Katsokaa Lukitus ja lukituksen avaus (sivu 34). Katsokaa Lukkojen kauko-ohjaus (sivu 36). Katsokaa Automaattinen kaukovalojen ohjaus (sivu 53). Katsokaa Driver Alert -hälytystoiminto (sivu 165). Katsokaa Kaistanvaihdon varoitus (sivu 167). Katsokaa Kaistanvaihti (sivu 169). Katsokaa Liikennemerkkien tunnistus (sivu 171). Katsokaa Active City Stop (sivu 173). Katsokaa Pyyhinsulkien vaihto (sivu 50). Katsokaa Huolto (sivu 202). 10

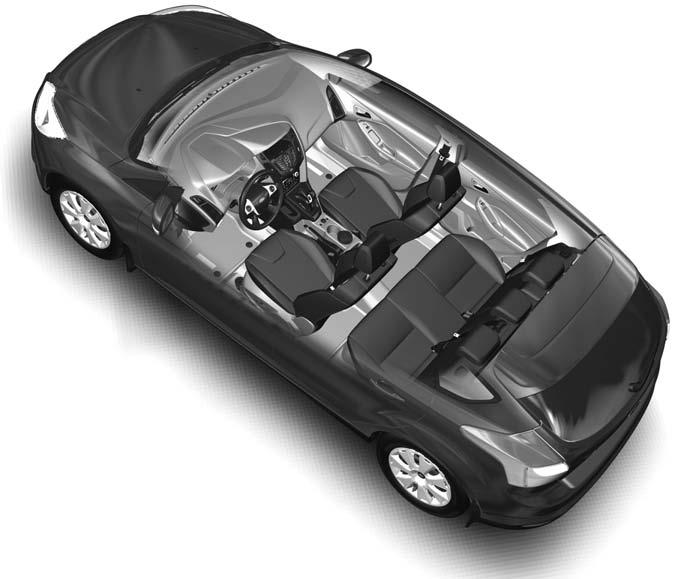

13 Yleiskatsaus E F G H Katsokaa Hinauskohdat (sivu 200). Katsokaa Polttimon vaihto (sivu 60). Rengaspaineet. Katsokaa Tekniset tiedot (sivu 232). Katsokaa Pyörän vaihto (sivu 221). Auton sisäpuolen yleiskuva A B C D E I H E G F A B Katsokaa Vaihteisto (sivu 138). Katsokaa Lukitus ja lukituksen avaus (sivu 34). 11

14 Yleiskatsaus C D E F G H I Katsokaa Sähkötoimiset ikkunat (sivu 68). Katsokaa Sähkötoimiset ulkopeilit (sivu 70). Katsokaa Pääntuet (sivu 114). Katsokaa Turvavöiden kiinnitys (sivu 27). Katsokaa Takaistuimet (sivu 116). Katsokaa Käsisäätöiset istuimet (sivu 113). Katsokaa Sähkötoimiset istuimet (sivu 116). Katsokaa Seisontajarru (sivu 141). Katsokaa Konepellin avaaminen ja sulkeminen (sivu 202). 12

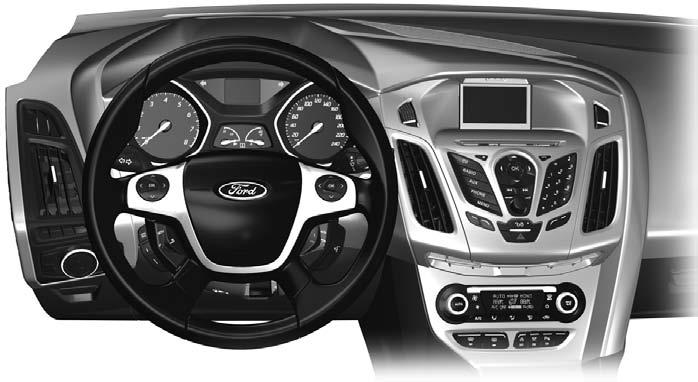

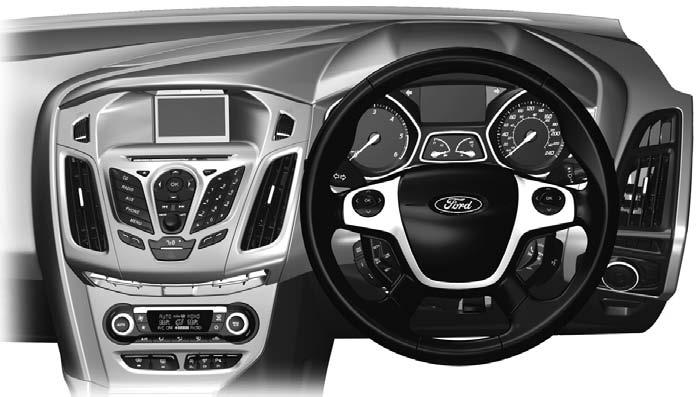

15 Yleiskatsaus Kojetaulun yleiskuvaus Vasemmalta ohjattava A B C D E F G H I E W V U T S R Q P O N M L K J 13

16 W A Yleiskatsaus Oikealta ohjattava I H G B C D E F J E O N M L K P Q V U T S R A B C C C C Tuuletussuuttimet. Katsokaa Tuuletussuuttimet (sivu 102). Suuntavilkut. Katsokaa Suuntavilkut (sivu 57). Kaukovalot. Katsokaa Valojen tarkistus (sivu 52). Vasemmalta ohjattavat autot puheohjauksella tietonäytön käyttösäätimet. Katsokaa Tietonäytöt (sivu 80). Vasemmalta ohjattavat autot ilman puheohjausta tietonäytön käyttösäätimet. Katsokaa Tietonäytöt (sivu 80). Oikealta ohjattavat autot puheohjauksella tieto- ja viihdejärjestelmän käyttösäätimet. Oikealta ohjattavat autot ilman puheohjausta tietonäytön käyttösäätimet. Katsokaa Tietonäytöt (sivu 80). 14

17 Yleiskatsaus D E E E E F G H I J K L M N O P Q R S T U Mittaristo. Katsokaa Mittarit (sivu 74). Katsokaa Varoitus- ja merkkivalot (sivu 76). Vasemmalta ohjattavat autot puheohjauksella tieto- ja viihdejärjestelmän käyttösäätimet. Vasemmalta ohjattavat autot ilman puheohjausta audiolaitteen käyttösäätimet. Katsokaa Audiolaitteen kaukosäätimet (sivu 45). Oikealta ohjattavat autot puheohjauksella tietonäytön käyttösäätimet. Katsokaa Tietonäytöt (sivu 80). Oikealta ohjattavat autot ilman puheohjausta audiolaitteen käyttösäätimet. Katsokaa Audiolaitteen kaukosäätimet (sivu 45). Pyyhkimien vipu. Katsokaa Pyyhkimet ja pesimet (sivu 47). Tieto- ja viihdejärjestelmän näyttö. Audiolaite. Katsokaa Audiolaitteen yleiskatsaus (sivu 242). Oven lukituspainike. Katsokaa Lukitus ja lukituksen avaus (sivu 34). Varoitusvilkkukytkin. Katsokaa Varoitusvilkut (sivu 56). Pysäköintitutkan kytkin. Katsokaa Pysäköintiapujärjestelmät (sivu 146). Aktiivisen pysäköintiavun kytkin. Katsokaa Aktiivinen pysäköintiapu (sivu 153). Käynnistys-/sammutuskytkin. Katsokaa Käynnistys/pysäytys-järjestelmän käyttö (sivu 129). Lämmitettävän takalasin kytkin. Katsokaa Lämmitetyt ikkunat ja peilit (sivu 107). Lämmitettävän tuulilasin kytkin. Katsokaa Lämmitetyt ikkunat ja peilit (sivu 107). Ilmastointilaitteen säätimet. Katsokaa Ilmastointijärjestelmä (sivu 102). Käynnistyspainike. Katsokaa Avaimeton käynnistys (sivu 126). Virtalukko. Katsokaa Virtalukko (sivu 123). Audiojärjestelmän käyttö. Katsokaa Audiolaitteen kaukosäätimet (sivu 45). Puheohjaus. Katsokaa Puheohjaus (sivu 46). Puhelimen säätimet. Katsokaa Puhelimen säätimet (sivu 261). Ohjauspyörän säätö. Katsokaa Ohjauspyörän säätö (sivu 45). Äänitorvi. 15

18 Yleiskatsaus V W Vakionopeussäätimen kytkimet. Katsokaa Luistoneston käyttö (sivu 156). Mukautuvan vakionopeussäätimen (ACC) kytkimet. Katsokaa Mukautuvan vakionopeussäädön käyttö (sivu 160). Nopeusrajoittimen kytkimet. Katsokaa Ajonopeusrajoittimen käyttö (sivu 164). Valojen säädin. Katsokaa Valojen tarkistus (sivu 52). Etusumuvalot. Katsokaa Etusumuvalot (sivu 55). Takasumuvalo. Katsokaa Takasumuvalot (sivu 55). Ajovalojen korkeudensäädin. Katsokaa Ajovalojen korkeudensäätö (sivu 56). Mittariston valaistuksen himmennin. Katsokaa Mittariston valaistuksen himmennys (sivu 119). Takaosan ulkopuolen yleiskuva A B C D E H G F E 16

19 Yleiskatsaus A B C D E F G H Katsokaa Pyyhinsulkien vaihto (sivu 50). Katsokaa Polttimon vaihto (sivu 60). Katsokaa Polttimon vaihto (sivu 60). Katsokaa Polttoaineen täyttöaukon läppä (sivu 133). Katsokaa Pyörän vaihto (sivu 221). Rengaspaineet. Katsokaa Tekniset tiedot (sivu 232). Katsokaa Hinauskohdat (sivu 200). Katsokaa Ensiapulaukku (sivu 189). Katsokaa Varoituskolmio (sivu 189). Katsokaa Renkaan korjaussarja (sivu 226). Varapyörä. Katsokaa Pyörän vaihto (sivu 221). Autonosturi. Katsokaa Pyörän vaihto (sivu 221). Pyörän irrotuskampi. Katsokaa Pyörän vaihto (sivu 221). Hinaussilmukka. Katsokaa Hinauskohdat (sivu 200). Polttoainesuppilo. Katsokaa Polttoaineen täyttöaukon läppä (sivu 133). 17

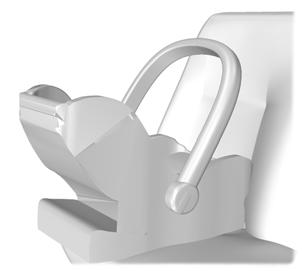

20 Lasten turvallisuus LASTEN TURVAISTUIMET VAROITUKSET Älkää jättäkö lapsia autoon ilman valvontaa. Jos auto on ollut kolarissa, antakaa asiantuntevan mekaanikon tarkastaa lasten turvavarusteet. E Huom: Lasten turvaistuinten käytön pakollisuus vaihtelee maittain. Vain standardin ECE-R44.03 (tai myöhemmän) mukaisella hyväksynnällä varustetut lasten turvaistuimet on testattu ja hyväksytty käytettäviksi autossanne. Valikoima turvaistuimia on saatavana Ford-liikkeestänne. Lasten turvavarusteet eri painoryhmille Käyttäkää sopivaa lasten turvaistuinta seuraavasti: Vauvan turvaistuin E68916 VAROITUKSET Kiinnittäkää alle 150 cm pitkät lapset takaistuimelle soveltuvaan turvaistuimeen, jolle on myönnetty virallinen hyväksyntä. Erittäin vaarallista! Älkää käyttäkö sellaista lasten turva-istuinta, jossa istutaan selkä menosuuntaan istuimella, jonka edessä on turvatyyny! Kun asennatte lasten turvaistuinta, lukekaa valmistajan ohjeet ja noudattakaa niitä. Älkää tehkö lasten turvaistuimiin mitään muutoksia. Älkää pitäkö lasta sylissä, kun auto liikkuu. E68918 Kiinnittäkää alle 13 kg:n painoiset lapset taaksepäin suunnattuun vauvan turvaistuimeen (ryhmä 0+) takaistuimelle. 18

21 Lasten turvallisuus Lasten turvaistuin VAROITUKSET Erittäin vaarallista! Älkää käyttäkö sellaista lasten turva-istuinta, jossa istutaan selkä menosuuntaan istuimella, jonka edessä on turvatyyny! Jos käytetään tukijalallista lasten turvaistuinta, tukijalan on nojattava tukevasti lattiaan. Jos käytetään turvavyöllä varustettua lasten turvaistuinta, on varmistettava, että turvavyö ei ole löysällä tai kiertynyt. E68920 Kiinnittäkää kg:n painoiset lapset lasten turvaistuimeen (ryhmä 1) takaistuimelle. LASTEN TURVAISTUIMEN SIJOITUS VAROITUKSET Kysykää uusimpia Fordin suosittelemia turvaistuimia koskevia tietoja Ford-liikkeestä. HUOMAUTUS Lasten turvaistuimen on oltava tukevasti paikallaan auton istuinta vasten. Tällöin voi olla tarpeen nostaa pääntukea tai irrottaa se. Katsokaa Pääntuet (sivu 114). Huom: Kun etuistuimella käytetään lasten turvaistuinta, säätäkää etumatkustajan istuin aina takimmaiseen asentoonsa. Jos turvavyön lantio-osa on hankala kiristää siten, että vyöhön ei jää löysää, säätäkää istuimen selkänoja täysin pystyasentoon ja kohottakaa istuimen korkeutta. Katsokaa Istuimet (sivu 113). Painoryhmäluokat Istuinpaikat 0 Korkeintaan 10 kg 0+ Korkeintaan 13 kg kg kg kg Etumatkustajan istuimen turvatyyny kytketty päälle (ON) X X UF¹ UF¹ UF¹ Etumatkustajan istuimen turvatyyny kytketty pois päältä (OFF) U U U U U 19

22 Lasten turvallisuus Painoryhmäluokat Istuinpaikat 0 Korkeintaan 10 kg 0+ Korkeintaan 13 kg kg kg kg Takaistuimet U U U U U X Ei sovellu lapsille tässä painoluokassa. U Soveltuu yleiskategorian lasten turvaistuimille, jotka on hyväksytty tähän painoluokkaan. UF¹ Soveltuu yleiskategorian turvavarusteille, joissa istutaan kasvot menosuuntaan ja jotka on hyväksytty tähän painoluokkaan. Suosittelemme kuitenkin lasten kiinnittämistä takaistuimelle lasten turvaistuimeen, jolle on myönnetty kansallinen hyväksyntä. ISOFIX-lapsenistuimet Painoryhmäluokat Istuinpaikat 0+ Selkä menosuuntaan 1 Kasvot menosuuntaan Etuistuin Takaistuimen ulomman istuinpaikan ISOFIX Takaistuimen keskipaikka Kokoluokka Istuintyyppi Kokoluokka Istuintyyppi Kokoluokka Istuintyyppi Korkeintaan 13 kg 9 18 kg Ei ISOFIX-varustusta C, D, E 1 A, B, B1, C, D 1 IL 2 IL, IUF 3 Ei ISOFIX-varustusta IL Soveltuu tietyille ns. semi-universal-kategorian ISOFIX-turvavarusteille. Katsokaa luettelot lasten turvavarusteiden valmistajien suosittelemista ajoneuvoista. IUF Soveltuu yleiskategorian ISOFIX-turvavarusteille, joissa istutaan kasvot menosuuntaan ja jotka on hyväksytty tähän painoluokkaan sekä ISOFIX-kokoluokkaan. 1 Sekä yleiskategorian että ns. semi-universal-luokan lasten turvavarusteiden ISOFIX-kokoluokka on merkitty isoilla kirjaimilla A G. Nämä kirjaintunnukset on merkitty ISOFIX-turvavarusteisiin. 2 Julkaisuhetkellä suositeltu ryhmän O+ ISOFIX-turvaistuin on Britax Römer Baby Safe. Kysykää uusimpia Fordin suosittelemia turvaistuimia koskevia tietoja Ford-liikkeestä. 20

23 Lasten turvallisuus 3 Julkaisuhetkellä suositeltu ryhmän 1 ISOFIX-turvaistuin on Britax Römer Duo. Kysykää uusimpia Fordin suosittelemia turvaistuimia koskevia tietoja Ford-liikkeestä. 21

24 Lasten turvallisuus KOROTUSISTUIMET VAROITUKSET Älkää asentako korotusistuinta tai korotustyynyä siten, että käytössä on pelkästään turvavyön lannevyö. Älkää asentako korotusistuinta tai korotustyynyä löysän tai kiertyneen turvavyön yhteyteen. Älkää panko turvavyötä kulkemaan lapsen käsivarren alta tai selän takaa. Älkää käyttäkö lapsen korottamiseen irtotyynyjä, kirjoja tai pyyhkeitä. Varmistakaa, että lapset istuvat pystyasennossa. Kiinnittäkää yli 15 kg:n painoiset mutta alle 150 cm:n pituiset lapset korotusistuimeen tai korotustyynyyn. HUOMAUTUS Kun takaistuimella käytetään lasten turvaistuinta, varmistakaa, että lasten turvaistuin nojaa tiiviisti auton istuinta vasten. Tällöin voi olla tarpeen nostaa pääntukea tai irrottaa se. Katsokaa Pääntuet (sivu 114). Korotusistuin (ryhmä 2) E70710 Suosittelemme käyttämään korotustyynyn sijasta korotusistuinta, joka koostuu tyynystä ja selkänojasta. Korotettu istuma-asento mahdollistaa aikuisten turvavyön käytön siten, että olkavyö kulkee lapsen olkapään yli keskeltä ja lannevyö tiukasti lapsen lonkkien yli. Korotustyyny (ryhmä 3) E

25 Lasten turvallisuus ISOFIX-KIINNITYSPISTEET VAROITUS Käyttäkää kiertymisen estävää laitetta ISOFIX-järjestelmän kanssa. Suosittelemme yläkiinnitysnauhan tai tukijalan käyttöä. Huom: Varmistakaa ISOFIX-turvavarustetta hankkiessanne, että tiedätte asennuspaikan istuimen oikean painoluokan ja ISOFIX-kokoluokan. Katsokaa Lasten turvaistuimen sijoitus (sivu 19). Autonne on varustettu ISOFIX-kiinnityspisteillä, joihin voi kiinnittää yleisesti hyväksytyt ISOFIX-turvavarusteet. ISOFIX-järjestelmä koostuu kahdesta kiinteästä lasten turvavarusteen lukkovarresta, jotka kiinnittyvät takaistuimien kiinnityspisteisiin istuintyynyn ja selkänojan taitekohdassa. Varustelumahdollisuuksiin kuuluvat myös kiinnitysnauhojen kiinnityspisteet. Yläkiinnitysnauhojen kiinnityspisteet kaikki automallit Yläkiinnitysnauhojen kiinnityspisteet 4-oviset automallit E Kiinnitysnauhojen kiinnityspisteet sijaitsevat läpän alla. Lasten turvaistuimen kiinnitys yläkiinnitysnauhoilla VAROITUS Älkää kiinnittäkö kiinnitysnauhaa minnekään muualle kuin nauhalle tarkoitettuun kiinnityspisteeseen. Huom: Irrottakaa tarvittaessa matkatavarasuojus asennuksen helpottamiseksi. Katsokaa Matkatavaroiden suojukset (sivu 175). VAROITUS Varmistakaa, että yläkiinnitysnauha ei ole löysällä tai kiertynyt ja että se on kiinnitetty kunnolla kiinnityspisteeseen. E Ohjatkaa kiinnitysnauha kiinnityspisteeseen. 23

26 Lasten turvallisuus E Työntäkää lasten turvaistuinta lujasti taaksepäin, niin että alemmat ISOFIX-kiinnityspisteet lukittuvat. 3. Kiristäkää kiinnitysnauha lasten turvaistuimen valmistajan ohjeiden mukaan. LAPSILUKOT VAROITUS Ovia ei voi avata sisäpuolelta, jos lapsilukot ovat käytössä. Käsitoimiset lapsilukot Huom: Jos autossa on kauko-ohjatut lukot, käyttäkää vara-avainta. Katsokaa Lukkojen kauko-ohjaus (sivu 36). E78298 Vasen puoli Lukitkaa kääntämällä vastapäivään ja avatkaa lukitus kääntämällä myötäpäivään. Oikea puoli Lukitkaa kääntämällä myötäpäivään ja avatkaa lukitus kääntämällä vastapäivään. Sähköiset lapsilukot Huom: Kytkimen painallus poistaa käytöstä myös takaosan sähkötoimisten ikkunoiden kytkimet. 24

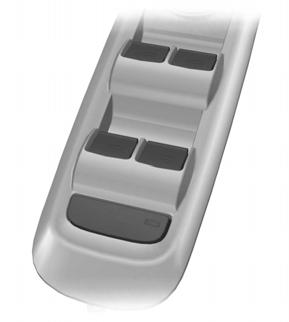

27 Lasten turvallisuus E

28 Matkustajan suojaus TOIMINTAPERIAATTEET Etuturvatyynyt Turvatyynyt VAROITUKSET Älkää tehkö auton etuosaan mitään muutoksia. Se voi haitata turvatyynyjen laukeamista. Erittäin vaarallista! Älkää käyttäkö selkä menosuuntaan kiinnitettävää lasten turvaistuinta istuimella, jonka edessä on turvatyyny! Käyttäkää turvavyötä ja pitäkää riittävä etäisyys ohjauspyörään. Vain oikein käytetty turvavyö pystyy pitämään kehon paikallaan, niin että turvatyynystä saadaan paras mahdollinen hyöty. Katsokaa Oikea istuma-asento (sivu 113). Antakaa ohjauspyörän, ohjauspylvään, istuimien, turvatyynyjen ja turvavöiden korjaukset asianmukaisesti koulutetun mekaanikon suoritettavaksi. Turvatyynyjen edessä olevat alueet on aina pidettävä vapaina. Älkää koskaan kiinnittäkö mitään turvatyynyjen kansiin tai niiden päälle. Älkää pistelkö terävillä esineillä turvatyynyjen asennusalueita. Se voi vaurioittaa turvatyynyjä ja haitata niiden laukeamista. Käyttäkää istuinpäällisiä, jotka on tarkoitettu sivuturvatyynyillä varustetuille istuimille. Antakaa ne asianmukaisesti koulutetun mekaanikon asennettavaksi. Huom: Turvatyynyn lauetessa kuuluu kova pamaus ja ilmaan pääsee harmiton puuterimainen pölypilvi. Tämä on normaalia. Huom: Turvatyynyjen kansia saa vain pyyhkiä kostealla kankaalla. E74302 Kuljettajan ja etumatkustajan turvatyynyt sekä etuistuimien turvavöiden esikiristimet laukeavat merkittävissä etutörmäyksissä tai enintään 30 astetta vasemmalta tai oikealta kohdistuvissa törmäyksissä. Turvatyynyt täyttyvät muutamassa sekunnin tuhannesosassa ja tyhjentyvät osuessaan matkustajiin pehmentäen siten kehon eteenpäin suuntautuvaa liikettä. Kuljettajan ja etumatkustajan turvatyynyt eivät laukea lievissä nokkakolareissa, takatörmäyksissä, sivutörmäyksissä tai auton pyörähtäessä ympäri. Sivuturvatyynyt ja turvaverhot Merkittävissä sivutörmäyksissä laukeavat vain törmäyksen puoleisen sivun turvatyynyt ja etuistuimen turvavyön esikiristimet. Turvatyynyt täyttyvät muutamassa sekunnin tuhannesosassa ja tyhjentyvät osuessaan matkustajiin, suojaten siten kehon aluetta. Sivuturvatyynyt ja turvaverhot eivät laukea lievissä sivutörmäyksissä, nokkakolareissa, takatörmäyksissä tai ajoneuvon pyörähtäessä ympäri. 26

29 Matkustajan suojaus Sivuturvatyynyt E72658 Sivuturvatyynyt on asennettu etuistuimien selkänojiin. Sivuturvatyynyjen asennus on merkitty tarralla. Turvaverhot VAROITUKSET Yhtä turvavyötä ei koskaan saa käyttää useampi kuin yksi henkilö kerrallaan. Kiinnittäkää jokainen turvavyö oikeaan solkeen. Älkää käyttäkö löysää tai vääntynyttä turvavyötä. Älkää käyttäkö paksuja vaatteita. Turvavyön tulee istua tiukasti vartalon ympäri, niin että siitä saa parhaan mahdollisen hyödyn. Kiinnittäkää turvavyö siten, että olkavyö kulkee olkapään yli keskeltä ja lantiovyö tiukasti lonkkien yli. Kuljettajan ja etumatkustajan turvavyöjärjestelmät on varustettu esikiristimillä. Turvavöiden esikiristimien laukeamiskynnys on matalampi kuin turvatyynyjen. Siksi on mahdollista, että vain turvavöiden esikiristimet laukeavat lievissä törmäyksissä. Törmäyksen jälkeen E75004 Turvaverhot on asennettu etu- ja takasivuikkunoiden yläpuolella oleviin verhouslevyihin. B-pilarin verhouslevyjen merkinnät ilmoittavat autoon asennetuista turvaverhoista. Turvavyöt VAROITUKSET Käyttäkää turvavyötä ja pitäkää riittävä etäisyys ohjauspyörään. Vain oikein käytetty turvavyö pystyy pitämään kehon paikallaan, niin että turvavyöstä saa parhaan mahdollisen hyödyn. Katsokaa Oikea istuma-asento (sivu 113). VAROITUKSET Rasitukselle, kuten kolaritilanteelle, altistuneet turvavyöt tulee vaihtaa, ja asianmukaisesti koulutetun mekaanikon tulee tarkistaa kiinnikkeet. Jos turvavyön esikiristin on ollut toiminnassa, turvavyö on vaihdettava. TURVAVÖIDEN KIINNITYS VAROITUS Asettakaa kieleke turvavyön solkeen siten, että kuulette selvän naksahduksen. Turvavyö ei ole kunnolla kiinni, jos naksahdusta ei kuulu. 27

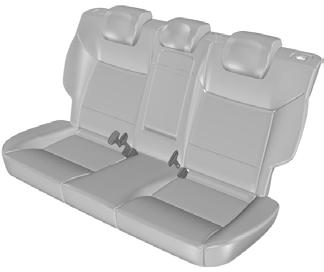

30 Matkustajan suojaus TURVAVYÖN KORKEUDENSÄÄTÖ E74124 E87511 Huom: Liukukappaleen nostaminen hiukan samalla kun painatte lukituspainiketta helpottaa lukitusmekanismin irrottamista. Nosto tai lasku tapahtuu painamalla säätimen lukituspainiketta ja tekemällä sitten tarvittava siirto. TURVAVYÖN MUISTUTIN E85817 Vetäkää vyö ulos tasaisesti. Vyö saattaa lukkiutua, jos vedätte sitä terävästi tai jos ajoneuvo on mäessä. Vapauttakaa vyö painamalla soljen punaista painiketta. Antakaa sen kelautua kokonaan takaisin tasaisesti. VAROITUS Matkustajien suojausjärjestelmä toimii parhaalla mahdollisella tavalla vain, kun turvavyötä käytetään asianmukaisesti. 28

31 Matkustajan suojaus Turvavyömuistutuksen varoitusvalo syttyy ja äänimerkki kuuluu, jos kuljettajan tai etumatkustajan turvavyötä ei ole kiinnitetty ja ajoneuvo ylittää suhteellisen alhaisen nopeuden. Valo syttyy myös, jos kuljettajan tai etumatkustajan turvavyö irrotetaan auton liikkuessa. Äänimerkki mykistyy muutaman minuutin kuluttua, mutta turvavyömuistutuksen varoitusvalo palaa edelleen, kunnes kuljettajan tai etumatkustajan turvavyö kiinnitetään. Takaistuimen turvavyömuistutin VAROITUS Jos useita turvavöitä avataan muutaman sekunnin kuluessa toisistaan, vain yksi äänimerkki kuuluu. Huom: Sanoma kuitataan painamalla OK-painiketta ohjauspyörän kytkimissä. Muistutus turvavöiden tilasta näytetään mittariston näytössä moottorin käynnistyttyä, ja vielä uudelleen, jos turvavöitä on kiinnittämättä auton liikkuessa. Kiinnittämättömät turvavyöt osoitetaan symbolilla. Jos turvavyö on kiinnittämättä auton liikkuessa, turvavyön tilanäyttö tulee näkyviin ja kyseiset istuinpaikat korostetaan huutomerkillä. Järjestelmä antaa myös äänimerkin. Turvavyömuistutuksen poistaminen toiminnasta Ottakaa yhteys Ford-liikkeeseen. TURVAVÖIDEN KÄYTTÖ RASKAUDEN AIKANA E68587 VAROITUS Käyttäkää turvavyötä oikein, niin että se on turvallista sekä itsenne että sikiön kannalta. Älkää käyttäkö pelkkää lannevyötä tai pelkkää olkavyötä. Asettakaa lannevyö kulkemaan lonkkien yli ja matalalta vatsan alapuolitse siten, että asento on miellyttävä. Asettakaa olkavyö kulkemaan rintojen välistä ja edelleen vatsan yläpuolitse ja sivuitse. MATKUSTAJAN TURVATYYNYN PASSIVOINTI VAROITUS Varmistakaa, että matkustajan turvatyyny on passivoitu, jos etumatkustajan istuimelle on sijoitettu selkä ajosuuntaan asennettu lasten turvaistuin. 29

32 Matkustajan suojaus Matkustajan turvatyynyn passivointi E71313 Matkustajan turvatyynyn passivointikytkimen asennus VAROITUS Mikäli lasten turvaistuin täytyy asentaa istuimelle, jonka edessä on toimiva turvatyyny, ajoneuvoon on asennettava matkustajan turvatyynyn passivointikytkin. Kysykää lisätietoja Ford-liikkeestä. Huom: Avainkytkin on sijoitettu hansikaslokeroon ja turvatyynyn passivointivalo kattokonsoliin. Jos turvatyynyjärjestelmän varoitusvalo syttyy tai vilkkuu ajon aikana, järjestelmässä on toimintahäiriö. Katsokaa Varoitus- ja merkkivalot (sivu 76). Irrottakaa lasten turvaistuin ja tarkistuttakaa järjestelmä heti. E71312 A B A Passivoitu Aktivoitu Kääntäkää kytkin asentoon A. Kytkettyänne sytytysvirran päälle tarkistakaa, että matkustajan turvatyynyn passivointivalo palaa. B Matkustajan turvatyynyn aktivointi VAROITUS Varmistakaa, että matkustajan turvatyyny on aktivoitu, jos etumatkustajan istuimelle ei ole sijoitettu lasten turvaistuinta. Kääntäkää kytkin asentoon B. 30

33 Avaimet ja kauko-ohjaimet YLEISTÄ RADIOTAAJUUKSISTA VAROITUKSET Kaukosäätimen käyttämiä radiotaajuuksia voivat käyttää myös muut lyhyen matkan radiolähetykset (esim. amatööriradiot, lääkinnälliset laitteet, langattomat kuulokkeet, kaukosäätimet ja hälytysjärjestelmät). Jos kaukosäätimen taajuudet ovat käytössä, ette voi käyttää sen toimintoja. Ovet voidaan lukita ja avata avaimella. Tarkistakaa auton lukitus, ennen kuin jätätte sen ilman valvontaa. Tällä vältetään mahdollinen tahallinen signaalin häirintä. Huom: Ovien lukitus voi avautua, jos kaukosäätimen näppäimiä painetaan vahingossa. Kaukosäätimen toimintasäde vaihtelee auton ympäristön mukaan. KAUKO-OHJAIMEN OHJELMOINTI Voitte ohjelmoida autoonne korkeintaan kahdeksan kauko-ohjainavainta (auton toimitusvarustukseen kuuluvat avaimet mukaan lukien). Uuden kauko-ohjaimen ohjelmointi 1. Asettakaa avain virtalukkoon. 2. Kiertäkää avain asennosta 0 asentoon II ja takaisin asentoon 0 neljä kertaa kuudessa sekunnissa. 3. Jättäkää avain asentoon 0 ja painakaa jotakin kauko-ohjaimen painiketta 10 sekunnin kuluessa. Äänimerkki tai LED-valomerkki vahvistaa ohjelmoinnin onnistumisen. Huom: Tässä vaiheessa voidaan ohjelmoida lisää kauko-ohjaimia. 4. Painakaa jotakin painiketta kussakin lisättävässä kauko-ohjaimessa enintään 10 sekunnin kuluessa toisistaan. Lukituksen avaustoiminnon uudelleenohjelmointi Huom: Avauspainikkeen painallus avaa joko kaikkien ovien tai vain kuljettajan oven lukituksen. Avauspainikkeen uusi painallus avaa kaikki ovet. Painakaa kauko-ohjaimen lukitus- ja avauspainikkeita samanaikaisesti neljän sekunnin ajan sytytysvirta katkaistuna. Järjestelmä vahvistaa muutoksen väläyttämällä kahdesti suuntavilkkuja. Toimenpiteen toistaminen palauttaa alkuperäisen avaustoiminnon. KAUKO-OHJAIMEN PARISTON VAIHTO Hävittäkää vanhat paristot ympäristöä säästävällä tavalla. E Pyytäkää tarvittaessa kierrätysneuvoja paikallisilta viranomaisilta. Kauko-ohjain taitettavalla avaimen teräosalla E

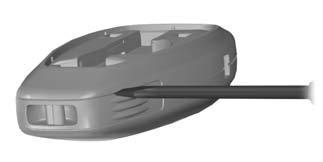

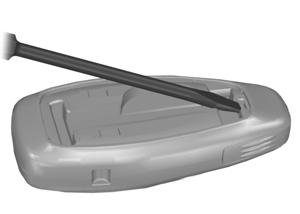

34 Avaimet ja kauko-ohjaimet 1. Asettakaa ruuvitaltta kuvan osoittamaan kohtaan ja työntäkää pidikettä varovasti. 2. Vapauttakaa pariston suojus painamalla pidikettä alas. Kauko-ohjain ilman taitettavaa avaimen teräosaa 2 1 E Poistakaa suojus varovasti. E Painakaa reunassa olevia painikkeita alas siten, että suojus vapautuu. Poistakaa suojus varovasti. 2. Irrottakaa avainterä. 1 3 E Poistakaa paristo kääntämällä kauko-ohjain toisinpäin. 5. Asentakaa uusi paristo (3V CR 2032) siten, että +-sivu on ylöspäin. 6. Asettakaa pariston suojus takaisin. E Kiertäkää tasapääruuvitalttaa kuvan mukaisesti, jotta kauko-ohjaimen puoliskot eroavat toisistaan. 32

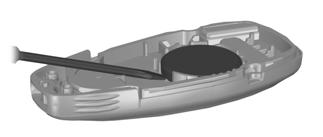

35 Avaimet ja kauko-ohjaimet 4 E Asettakaa ruuvitaltta varovasti kuvan osoittamaan kohtaan kauko-ohjaimen avaamista varten. 5 E HUOMAUTUS Älkää koskettako pariston koskettimia tai piirilevyä ruuvitaltalla. 5. Vivutkaa paristo ulos varovasti ruuvimeisselillä. 6. Asentakaa uusi paristo (3V CR 2032) siten, että +-sivu on alaspäin. 7. Kootkaa kauko-ohjaimen puoliskot. 8. Asentakaa avainterä. 33

36 Lukot LUKITUS JA LUKITUKSEN AVAUS HUOMAUTUS Tarkistakaa auton lukitus, ennen kuin jätätte sen ilman valvontaa. Huom: Älkää jättäkö avaimia auton sisälle. Lukitseminen Lukitus avaimella Kääntäkää avaimen yläosaa auton etuosaa kohti. Lukitus kaukosäätimellä Huom: Kuljettajan ovi voidaan lukita avaimella. Sitä tarvitsee käyttää, jos kauko-ohjaus ei toimi. Huom: Ajoneuvonne ovet voidaan lukita takaoven ollessa auki. Ovi lukkiutuu, kun se suljetaan. Turvalukitus Painakaa painiketta. VAROITUS Älkää aktivoiko kaksoislukitusta, kun autossa on ihmisiä tai eläimiä. Ovia ei pysty avaamaan sisäpuolelta, jos ne on lukittu kaksoislukituksella. Huom: Jos kaksoislukitsette ajoneuvon ollessanne itse sen sisällä, voitte palauttaa ovilukot yksinkertaisen lukituksen tilaan kytkemällä sytytysvirran päälle. Huom: Ajoneuvonne ovet voidaan kaksoislukita takaoven ollessa auki. Ovi kaksoislukkiutuu, kun se suljetaan. Kaksoislukitus on suoja varkauksia vastaan ja estää ovien avaamisen auton sisäpuolelta. Kaksoislukitus avaimella Kääntäkää avain lukitusasentoon kahdesti kolmen sekunnin kuluessa. Kaksoislukitus kauko-ohjaimella Painakaa painiketta kahdesti kolmen sekunnin kuluessa. Lukituksesta avaaminen Lukituksen avaus avaimella Kääntäkää avaimen yläosaa auton takaosaa kohti. Lukituksen avaus kauko-ohjaimella Huom: Kuljettajan ovi voidaan avata avaimella. Sitä tarvitsee käyttää, jos kauko-ohjaus ei toimi. Huom: Jos auto jää lukittuun tilaan useiden viikkojen ajaksi, sen kauko-ohjaus passivoituu. Auton lukitus on avattava ja moottori käynnistettävä avainta käyttäen. Lukituksen avauksen ja ensimmäisen käynnistyksen jälkeen kauko-ohjaus aktivoituu toimintaan. Painakaa painiketta. Automaattinen uudelleen lukitus Ovet lukittuvat uudelleen automaattisesti, jos ovea tai tavaratilan kantta ei avata tai jos sytytysvirtaa ei kytketä 45 sekunnin kuluessa siitä, kun ovien lukitus on avattu kauko-ohjaimella. Ovien lukitus ja hälytys palautuvat aiempaan tilaansa. 34

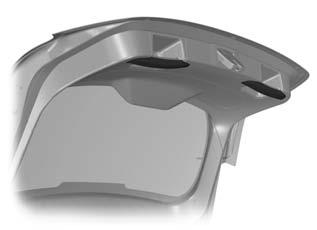

37 Lukot Lukituksen avaustoiminnon uudelleenohjelmointi Lukituksen avaustoiminnon ohjelmointi on muutettavissa siten, että vain kuljettajan oven lukitus avautuu ( Katsokaa Kauko-ohjaimen ohjelmointi (sivu 31). ). Lukituksen ja avauksen kuittaus Huom: Jos autossa on kaksoislukitus, suuntavilkut välähtävät kerran keskuslukituksen aktivoinnin jälkeen ja vielä kaksi kertaa kaksoislukituksen aktivoinnin jälkeen. Suuntavilkut välähtävät kerran, kun ovet lukitaan. Suuntavilkut välähtävät kolme kertaa, kun ovet kaksoislukitaan. Suuntavilkut vilkkuvat kerran, kun ovien lukitus avataan. Ovien lukitseminen ja avaaminen sisäpuolelta E Painakaa painiketta. Osan sijainti: Katsokaa Yleiskatsaus (sivu 10). Takaluukun sulkeminen E Ovien lukitseminen yksitellen avaimella Huom: Jos keskuslukitus ei toimi, ovet voidaan lukita yksitellen käyttäen avainta kuvan asennossa. Takaluukku Tavaratilan kannen avaus kauko-ohjaimella Painakaa painiketta kahdesti kolmen sekunnin kuluessa. E Vasen puoli Lukitkaa kääntämällä myötäpäivään. Oikea puoli Lukitkaa kääntämällä vastapäivään. 35

38 Lukot Lukituksesta avaaminen Huom: Jos lapsilukot ovat myös käytössä, sisävivusta vetämällä poistetaan käytöstä ainoastaan hätälukitus, ei lapsilukkoja. Ovet voidaan avata vain niiden ulkokahvoilla. Huom: Jos ovien lukitus on avattu tällä tavalla, ovet on lukittava yksitellen siihen asti, kunnes keskuslukitus on korjattu. Avaa kuljettajan oven lukitus avaimella. Muut ovet voidaan avata yksitellen vetämällä niiden sisäkahvoista. LUKKOJEN KAUKO-OHJAUS Yleistä tietoa VAROITUS Avaimettoman lukitusjärjestelmän toiminnassa saattaa olla häiriöitä, jos avain on lähellä metalliesineitä tai elektronisia laitteita, kuten matkapuhelimia. Passiivinen lukitusjärjestelmä ei toimi, jos: Ajoneuvon akku on tyhjä. Passiivisen avaimen taajuuksilla on häiriöitä. Passiivisen avaimen paristo on tyhjä. Huom: Jos passiivinen järjestelmä ei toimi, käyttäkää mekaanista avainterää auton lukitsemiseen ja lukkojen avaamiseen. Avaimettoman järjestelmän ansiosta kuljettaja voi käyttää autoa ilman avainta tai kauko-ohjainta. E78276 Passiivinen lukitus ja avaus edellyttää, että toimiva passiivinen avain on jollakin kolmesta ulkoisesta tunnistusalueesta. Ne sijaitsevat noin 1,5 metrin etäisyydellä kuljettajan ja etumatkustajan ovikahvoista ja takaluukusta. Passiivinen avain Auto voidaan lukita ja avata passiivisella avaimella. Passiivista avainta voidaan käyttää myös kauko-ohjaimen tavoin. Katsokaa Lukitus ja lukituksen avaus (sivu 34). Auton lukitseminen VAROITUS Auto ei lukitse itseään automaattisesti. Jos lukitustoimintoa ei aktivoida, ajoneuvo jää lukitsematta. Huom: Sytytysvirta katkeaa automaattisesti, kun ajoneuvo lukitaan ulkopuolelta. Tämän tarkoituksena on estää akun purkautuminen. Huom: Älkää tarttuko ovenkahvaan. 36

39 Lukot E87384 Lukitkaa ajoneuvo koskettamalla etuoven kahvan lukitusanturia. Keskuslukituksen ja hälyttimen aktivointi: Koskettakaa etuoven kahvan lukitusanturia kerran. Kaksoislukituksen ja hälyttimen aktivointi: Koskettakaa etuoven kahvan lukitusanturia kahdesti kolmen sekunnin sisällä. Huom: Ovenkahvan kunkin kosketuksen välillä on oltava tauko. Huom: Heti aktivoinnin jälkeen autoa ei voida avata uudelleen kolmeen sekuntiin. Kun viiveaika on kulunut, ovet voidaan avata uudelleen, edellyttäen, että passiivinen avain on tunnistusmatkan sisällä. Suuntavilkkujen kahdella lyhyellä välähdyksellä vahvistetaan, että kaikki ovet ja tavaratilan kansi on lukittu ja että hälytin on kytketty päälle. Takaluukku Huom: Takaluukkua ei voi sulkea ja se ponnahtaa takaisin ylös, jos passiivinen avain sijaitsee ajoneuvon sisällä ovien ollessa lukittuina. Huom: Jos toinen toimiva passiivinen avain sijaitsee takaosan tunnistusalueen sisällä, tavaratilan kansi voidaan sulkea. Auton avaaminen Huom: Jos ajoneuvon ovilukkoja ei avata yli kolmeen päivään, avaimeton järjestelmä siirtyy virransäästötilaan. Tällä estetään auton akun tyhjeneminen. Jos auto avataan, kun järjestelmä on tässä tilassa, järjestelmän reagointiaika saattaa olla hiukan normaalia pidempi. Auton avaaminen kerran kytkee energiansäästötilan pois päältä. Huom: Jos auto jää lukittuun tilaan useiden viikkojen ajaksi, sen avaimeton järjestelmä passivoituu. Auton lukitus on avattava avainterällä. Kun auton lukitus avataan kerran, avaimeton järjestelmä aktivoituu. Huom: Älkää koskeko etuoven kahvan lukitusanturiin oven avaamisen aikana. E78278 Avatkaa jokin ovi. Huom: Toimivan passiivisen avaimen täytyy olla tämän oven tunnistusalueen sisällä. Suuntavilkkujen yhdellä pitkällä välähdyksellä vahvistetaan, että kaikki ovet ja tavaratilan kansi on avattu ja että hälytin on kytketty pois päältä. 37

40 Lukot Vain kuljettajan oven avaaminen Jos avaustoiminnon ohjelmointia on muutettu siten, että vain kuljettajan ovi ja tavaratilan kansi avautuvat ( Katsokaa Kauko-ohjaimen ohjelmointi (sivu 31). ), huomioikaa seuraavat seikat: Jos kuljettajan ovi avataan ensiksi, muut ovet pysyvät lukossa. Kaikki muut ovet voidaan avata ajoneuvon sisäpuolelta painamalla kojetaulussa olevaa lukituksen avauspainiketta. Osan sijainti: Katsokaa Yleiskatsaus (sivu 10). Ovet voidaan avata yksitellen vetämällä sisäkahvasta näissä ovissa. Toimimattomat avaimet Jos avaimia jätetään auton sisälle, kun se on lukossa, avaimet lakkaavat toimimasta. Toimimatonta avainta ei voida käyttää sytytysvirran kytkemiseen tai moottorin käynnistykseen. Jotta voitte käyttää näitä passiivisia avaimia uudelleen, ne täytyy tehdä toimiviksi. Kaikki toimimattomat avaimet saadaan jälleen käyttöön avaamalla auto ensin passiivisella avaimella tai kauko-ohjaimen avaustoiminnolla. Kaikki passiiviset avaimet alkavat toimia, jos sytytysvirta kytketään päälle tai jos auto käynnistetään toimivalla avaimella. Ovien lukitus ja avaus avainterällä 1 E Poistakaa suojus varovasti. 2. Poistakaa avainterä ja asettakaa se lukkoon. Huom: Ainoastaan kuljettajan ovenkahvassa on lukkosylinteri. YLEISAVAAMINEN JA - SULKEMINEN Sähkötoimisia ikkunoita voidaan käyttää mukavuuslukitustoiminnon avulla myös sytytysvirran ollessa kytkettynä pois. Huom: Mukavuuslukitus toimii vain, jos muisti on asetettu oikein kullekin ikkunalle. Katsokaa Sähkötoimiset ikkunat (sivu 68)

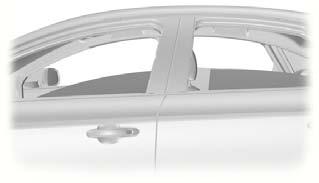

41 Lukot Keskitetty ikkunoiden ja kattoluukun avaaminen E71956 E71955 Avatkaa kaikki ikkunat pitämällä kauko-ohjaimen avauspainiketta painettuna vähintään kolme sekuntia. Avaustoiminto voidaan pysäyttää painamalla lukitus- tai avauspainiketta. Keskitetty ikkunoiden ja kattoluukun sulkeminen Autot ilman avaimetonta lukitusjärjestelmää Voitte sulkea kaikki ikkunat pitämällä kauko-ohjaimen lukituspainiketta painettuna vähintään kolme sekuntia. Sulkemistoiminto voidaan pysäyttää painamalla lukitus- tai avauspainiketta. Väliinjäämissuojatoiminto on myös päällä yleissulkemisen aikana. Autot avaimettomalla lukitusjärjestelmällä VAROITUS Olkaa varovainen käyttäessänne yleissulkemista. Hätätilanteessa voitte pysäyttää järjestelmän heti painamalla lukitus- tai avauspainiketta. E87384 VAROITUS Olkaa varovainen käyttäessänne yleissulkemista. Pysäyttäkää järjestelmä hätätilanteessa koskemalla oven kahvan lukitusanturia. 39

42 Lukot Huom: Yleissulkeminen voidaan aktivoida kuljettajan oven kahvasta. Yleisavaaminen ja -sulkeminen voidaan myös aktivoida käyttämällä painikkeita passiivisessa avaimessa. Jos haluatte sulkea kaikki ikkunat, painakaa kuljettajan oven kahvaa ainakin kaksi sekuntia. Väliinjäämissuojatoiminto on myös päällä yleissulkemisen aikana. 40

43 Käynnistyksenestolaite TOIMINTAPERIAATTEET Käynnistyksenestojärjestelmä on varkaudenestojärjestelmä, joka estää moottorin käynnistämisen ilman oikein koodattua avainta. KOODATUT AVAIMET Huom: Avaimet eivät saa jäädä metalliesineiden peittoon. Tällöin vastaanotin ei ehkä pysty tunnistamaan kelvollisia avaimia. Huom: Jos avain katoaa, muut avaimet on poistettava järjestelmän muistista ja koodattava uudelleen. Kysykää lisätietoja Ford-liikkeestä. Uudet avaimet on koodattava yhdessä vanhojen avaimien kanssa. Jos menetätte avaimen, kysykää uusi avain Ford-liikkeestänne. Ilmoittakaa myös avainnumero alkuperäisten avaimien mukana tulleesta lipukkeesta, jos mahdollista. Ford-liikkeestä on saatavana myös lisäavaimia. KÄYNNISTYKSENES- TOLAITTEEN VIRITYS Käynnistyksenestolaite virittyy automaattisesti yhden sekunnin kuluttua sytytysvirran katkaisusta. KÄYNNISTYKSENES- TOLAITTEEN PASSIVOINTI Käynnistyksenestolaite passivoituu automaattisesti, kun sytytysvirta kytketään päälle oikealla koodiavaimella. 41

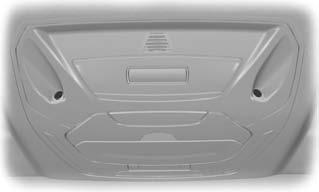

44 Hälytysjärjestelmä TOIMINTAPERIAATTEET Hälytysjärjestelmä Ajoneuvossa saattaa olla yksi seuraavista hälytysjärjestelmistä: Lähestymishälytys. Lähestymishälytin sisätilan antureilla. Varmuusluokituksen yksi hälytysjärjestelmä sisätilan antureilla ja akkuvarmennetulla hälyttimellä. Lähestymishälytys Lähestymishälytys toimii pelotteena luvattomia tunkeutujia vastaan, jotka yrittävät päästä autoon ovien tai konepellin kautta. Se suojaa myös audiolaitetta. Sisätilan anturit E VAROITUS Sisävaloissa olevia antureita ei saa peittää. Älkää aktivoiko hälytysjärjestelmän täyttä suojausta, jos ajoneuvon sisällä on ihmisiä, eläimiä tai liikkuvia esineitä. Anturit toimivat pelotteena luvattomia tunkeutujia vastaan havaitsemalla kaiken liikkeen ajoneuvon sisätilassa. Akkuvarmennettu hälytin Akkuvarmennettu hälytin on lisähälytysjärjestelmä, joka soittaa summeria, kun hälytin laukeaa. Se aktivoituu, kun ajoneuvo lukitaan. Hälyttimellä on oma akku ja se soittaa hälytyssummeria, vaikka ajoneuvon akku tai akkuvarmennettu hälytin kytkettäisiin irti. Hälytyksen laukeaminen Aktivoituna hälytys laukeaa seuraavissa tilanteissa: Jos ovi, takaluukku tai konepelti avataan ilman kelvollista avainta tai kauko-ohjainta. Jos audio- tai suunnistusjärjestelmä irrotetaan. Jos virtalukko käännetään asentoon I, II tai III ilman kelvollista avainta. Jos sisätilan anturit havaitsevat liikettä ajoneuvon sisätiloissa. Jos akkuvarmennetulla hälyttimellä varustettujen ajoneuvojen akku tai akkuvarmennettu hälytin kytketään irti. Jos hälytys laukeaa, äänimerkki soi 30 sekunnin ajan ja varoitusvilkut vilkkuvat viisi minuuttia. Jos jotakin edellä mainituista toimista yritetään uudelleen, myös hälytys laukeaa uudelleen. Täysi ja rajoitettu suojaus Täysi suojaus Täysi suojaus on vakioasetus. Täyden suojauksen tilassa sisätilan anturit aktivoituvat, kun hälytysjärjestelmä aktivoidaan. Huom: Se saattaa aiheuttaa vääriä hälytyksiä, jos ajoneuvon sisällä on eläimiä tai liikkuvia esineitä. 42

45 Hälytysjärjestelmä Huom: Myös lisälämmitin saattaa aiheuttaa vääriä hälytyksiä Katsokaa Lisälämmitin (sivu 110). Jos käytätte lisälämmitintä, ohjatkaa ilmavirta jalkatilaa kohti. Rajoitettu suojaus Rajoitetun suojauksen tilassa sisätilan anturit passivoituvat, kun hälytysjärjestelmä aktivoidaan. Huom: Hälytysjärjestelmä voidaan asettaa rajoitetulle suojaukselle vain nykyisen sytytysvirtajakson ajaksi. Hälytys palautuu täyden suojauksen tilaan, kun sytytysvirta kytketään päälle seuraavan kerran. Kysy poistuttaessa Tietonäyttö voidaan ohjelmoida kysymään aina ajoneuvosta poistuttaessa, mikä suojaustaso halutaan asettaa. Jos valitsette Ask on Exit (kysy poistuttaessa), mittariston näyttöön tulee sanoma Reduced guard? (rajoitettu suojaus?) aina, kun sytytysvirta sammutetaan. Jos haluatte aktivoida hälytysjärjestelmän rajoitetun suojauksen, painakaa OK-painiketta sanoman tullessa näyttöön. Jos haluatte aktivoida hälytysjärjestelmän täyden suojauksen, poistukaa ajoneuvosta OK-painiketta painamatta. Täyden tai rajoitetun suojauksen valitseminen Huom: Toiminnon Reduced (rajoitettu) valinta ei aseta hälytysjärjestelmää pysyvästi rajoitetulle suojaukselle. Hälytysjärjestelmä on rajoitetun suojauksen tilassa vain nykyisen sytytysvirtajakson ajan. Jos tarvitsette rajoitettua suojausta usein, valitkaa toiminto Ask on Exit (kysy poistuttaessa). Voitte valita täyden tai rajoitetun suojauksen tietonäytön avulla. Katsokaa Yleistä (sivu 80). Informaatioviestit Katsokaa Tietosanomat (sivu 88). HÄLYTYSJÄRJESTELMÄN VIRITYS Hälytys aktivoituu, kun auto lukitaan. Katsokaa Lukot (sivu 34). HÄLYTYSJÄRJESTELMÄN PASSIVOINTI Autot ilman avaimetonta lukitusjärjestelmää Lähestymishälytys Passivoikaa ja mykistäkää hälytys avaamalla ovien lukitus avaimella, kytkemällä sytytysvirta päälle oikein koodatulla avaimella tai avaamalla ovien tai tavaratilan kannen lukitus kauko-ohjaimella. Varmuusluokituksen 1 hälytysjärjestelmä Passivoikaa ja mykistäkää hälytys avaamalla ovien lukitus avaimella ja kytkemällä sytytysvirta päälle oikein koodatulla avaimella 12 sekunnin kuluessa tai avaamalla ovien tai tavaratilan kannen lukitus kauko-ohjaimella. Autot avaimettomalla lukitusjärjestelmällä Huom: Toimivan passiivisen avaimen täytyy olla tämän oven tunnistusalueen sisällä avaimettoman lukitusjärjestelmän käyttöä varten. Katsokaa Lukkojen kauko-ohjaus (sivu 36). 43

46 Hälytysjärjestelmä Lähestymishälytys Passivoikaa ja mykistäkää hälytys avaamalla ovien lukitus ja kytkemällä sytytysvirta päälle tai avaamalla ovien tai tavaratilan kannen lukitus kauko-ohjaimella. Varmuusluokituksen 1 hälytysjärjestelmä Passivoikaa ja mykistäkää hälytys avaamalla ovien lukitus ja kytkemällä sytytysvirta päälle 12 sekunnin kuluessa tai avaamalla ovien tai tavaratilan kannen lukitus kauko-ohjaimella. 44

47 Ohjauspyörä OHJAUSPYÖRÄN SÄÄTÖ VAROITUS Älkää koskaan säätäkö ohjauspyörää auton liikkuessa. Huom: Varmistakaa, että istutte oikeassa asennossa. Katsokaa Oikea istuma-asento (sivu 113). 2 AUDIOLAITTEEN KAUKOSÄÄTIMET Valitkaa tarvittava lähde audiolaitteesta. Seuraavia toimintoja voidaan käyttää kauko-ohjaimella: Tyyppi 1 E A 2 D B E E A B C D E C Äänenvoimakkuuden lisääminen Haku ylös tai seuraava Äänenvoimakkuuden vähentäminen Haku alas tai edellinen Toiminto Audiolähde valitaan painamalla toimintonäppäintä. E VAROITUS Varmistakaa lukitusvivun kunnollinen kytkeytyminen, kun palautatte sen alkuperäiseen asentoon. 45

48 Ohjauspyörä Tyyppi 2 PUHEOHJAUS A D C E A B C D B Äänenvoimakkuuden lisääminen Haku ylös tai seuraava Äänenvoimakkuuden vähentäminen Haku alas tai edellinen E Voitte valita tai lopettaa puheohjauksen vetämällä painiketta. Katsokaa Puheohjaus (sivu 264). Haku, seuraava tai edellinen Painakaa hakunäppäintä, jos haluatte: virittää radion seuraavalle tai aiemmalle tallennetulle esivalitulle asemataajuudelle toistaa seuraavan tai edellisen kappaleen. Pitäkää hakunäppäintä alhaalla, jos haluatte: virittää radiota ylös- tai alaspäin seuraavalle aseman taajuudelle etsiä kappaletta. 46

49 Pyyhkimet ja pesimet TUULILASIN PYYHKIMET E A B C D D C B A Yksittäinen pyyhkäisy Tihkuasento tai automaattiset pyyhkimet Normaali pyyhintä Nopea pyyhintä Tihkupyyhintä E A B C A Lyhyt pyyhintäväli Tihkupyyhintä Pitkä pyyhintäväli B C Automaattinen pyyhintäjärjestelmä Joihinkin malleihin, joissa ei ole automaattisia pyyhkimiä, on asennettu nopeudesta riippuva tuulilasin pyyhintäjärjestelmä. Kun auto hidastetaan kävelynopeudelle tai pysäytetään, pyyhkimet alkavat automaattisesti toimia seuraavalla hitaammalla pyyhintänopeudella. Kun ajonopeus kasvaa, pyyhkimet palaavat käsinvalitulle nopeudelle. Jos pyyhkimien vipua liikutetaan pyyhkimien toimiessa, järjestelmä kytkeytyy pois toiminnasta. Jos autoa hidastetaan uudelleen kävelynopeudelle tai auto pysäytetään, järjestelmä aktivoituu uudelleen. AUTOMAATTIPYYHKIMET VAROITUKSET Älkää kytkekö automaattisia pyyhkimiä päälle kuivissa sääoloissa. Sadeanturi on erittäin herkkä ja pyyhkimet saattavat kytkeytyä päälle, jos tuulilasiin osuu likaa, sumua tai hyönteisiä. Vaihtakaa pyyhinsulat heti, kun niistä jää vesiraitoja ja rasvatahroja. Jos pyyhinsulkia ei vaihdeta, sadeanturi havaitsee tuulilasilla vettä ja pyyhkimet ovat päällä, vaikka suurin osa tuulilasista on kuiva. Sulattakaa pakkassäällä huurre tuulilasista kokonaan, ennen kuin kytkette automaattiset pyyhkimet päälle. Kytkekää automaattiset pyyhkimet pois, ennen kuin pesetätte auton. Kiertosäädintä voidaan käyttää tihkupyyhinnän pyyhintävälin säätämiseen. 47

50 A Pyyhkimet ja pesimet Huom: Jos automaattivalot on kytketty samaan aikaan automaattisten pyyhkimien ollessa kytkettyinä, lähivalot palavat automaattisesti, kun sadetunnistin aktivoi tuulilasin pyyhkimet jatkuvasti. TUULILASIN PESIMET B E A B C Suuri herkkyys Päällä Pieni herkkyys Jos automaattiset pyyhkimet ovat päällä, pyyhkimet eivät pyyhi, ennen kuin tuulilasilla havaitaan vettä. Sadetunnistin mittaa tällöin jatkuvasti veden määrää tuulilasilla ja säätää tuulilasinpyyhkimien nopeutta automaattisesti. Sadeanturin herkkyyttä voidaan säätää kiertosäätimellä. Vähäiseen herkkyyteen säädettynä pyyhkimet toimivat, kun anturi havaitsee paljon vettä tuulilasilla. Suureen herkkyyteen säädettynä pyyhkimet toimivat jo silloin, kun anturi havaitsee vähäisen määrän vettä tuulilasilla. C E VAROITUS Älkää käyttäkö pesintä kauempaa kuin 10 sekuntia kerrallaan, älkääkä koskaan säiliön ollessa tyhjä. Kun vipua vedetään kohti ohjauspyörää, pesin toimii yhdessä pyyhkimien kanssa. Vivun vapauttamisen jälkeen pyyhkimet toimivat vielä lyhyen aikaa. 48

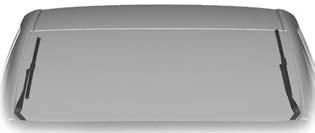

51 Pyyhkimet ja pesimet TAKALASIN PYYHIN JA PESIMET Takalasinpesin Tihkupyyhintä E E A B Tihkupyyhintä Hidas pyyhintä A B Pyyhintä voidaan lopettaa, kytkeä tihkutoimintoon tai hitaalle nopeudelle painamalla vivun päässä olevaa painiketta. Pyyhintä peruutusvaihteella Takalasin pyyhin aktivoituu automaattisesti peruutusvaihteen valinnan yhteydessä, jos takalasin pyyhin ei jo ole toiminnassa ja tuulilasin pyyhkimet ovat toiminnassa. VAROITUS Älkää käyttäkö pesintä kauempaa kuin 10 sekuntia kerrallaan, älkääkä koskaan säiliön ollessa tyhjä. Kun vipua työnnetään kauemmas ohjauspyörästä, pesin toimii yhdessä pyyhkimien kanssa. Vivun vapauttamisen jälkeen pyyhkimet toimivat vielä lyhyen aikaa. AJOVALOJEN PESIMET Ajovalojen pesimet toimivat yhdessä tuulilasin pesimien kanssa, kun ajovalot on kytketty päälle. Huom: Jotta estetään pesunestesäiliön nopea tyhjeneminen, ajovalojen pesimet eivät toimi aina tuulilasin pesimiä käytettäessä. 49

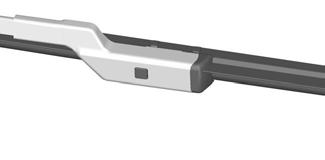

52 Pyyhkimet ja pesimet PYYHINSULKIEN TARKISTUS Huoltoasento E75184 E66644 Vetäkää sormenpäätä pyyhinsulan reunaa pitkin tarkistaaksenne, onko siinä karkeutta. Puhdistakaa pyyhinsulkien terät veteen kastetulla pehmeällä sienellä. PYYHINSULKIEN VAIHTO Tuulilasinpyyhkimien sulat VAROITUKSET Asettakaa tuulilasinpyyhkimet huoltoasentoon, kun vaihdatte tuulilasinpyyhkimien sulkia. Huoltoasentoa voidaan käyttää talvella helpottamaan sulkien vapautusta lumesta ja jäästä. Tuulilasinpyyhkimet palaavat normaaliasentoon, kun sytytysvirta kytketään päälle, joten tuulilasin ulkopinnan on oltava puhdistettu lumesta ja jäästä ennen sytytysvirran päällekytkemistä. E Sammuttakaa sytytysvirta ja siirtäkää pyyhinvipu asentoon A kolmen sekunnin kuluessa. Vapauttakaa vipu, kun tuulilasinpyyhkimet ovat siirtyneet huoltoasentoon. Tuulilasinpyyhkimien sulkien vaihto A Asettakaa tuulilasinpyyhkimet huoltoasentoon ja nostakaa pyyhinvarsia. E Asentakaa takaisin päinvastaisessa järjestyksessä. Huom: Varmistakaa, että pyyhinsulka lukittuu paikalleen. 2 50

53 Pyyhkimet ja pesimet Takalasinpyyhkimen sulka 1. Nostakaa pyyhinvarsi irti. 3 4 E Asettakaa pyyhinsulka suorakulmaan pyyhkimen varteen nähden. 3. Irrottakaa pyyhinsulka varresta. 4. Irrottakaa pyyhinsulka. Huom: Varmistakaa, että pyyhinsulka lukittuu paikalleen. 5. Asentakaa takaisin päinvastaisessa järjestyksessä. 51

54 Valot VALOJEN TARKISTUS Ulkovalokytkimen asennot Toinen puoli A A B C B E E A B C Pois päältä Seisonta- ja takavalot Ajovalot A Oikea puoli B Vasen puoli Kauko- ja lähivalot Seisontavalot VAROITUS Seisontavalojen pitkäaikainen käyttö tyhjentää akun. Sammuttakaa sytytysvirta. Molemmat puolet Kytkekää valokytkin asentoon B. E Lähi- ja kaukovalojen välillä vaihdetaan työntämällä vipua eteenpäin. Kaukovalovilkku Vetäkää vivusta hiukan ohjauspyörää kohti. 52

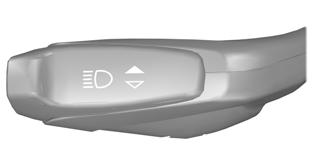

55 Valot Saattovalo Sammuttakaa sytytysvirta ja vetäkää suuntavilkkuvipua ohjauspyörää kohti kytkeäksenne ajovalot päälle. Lyhyt äänimerkki kuuluu. Ajovalot sammuvat automaattisesti kolmen minuutin kuluttua, jos jokin ovi on auki, tai 30 sekuntia viimeisen oven sulkemisen jälkeen. Saattovalot voidaan peruuttaa vetämällä suuntavilkkuvipua uudelleen kohti ohjauspyörää tai kytkemällä sytytysvirta päälle. AUTOMAATTIVALOT VAROITUS Äärimmissä sääolosuhteissa ajovalot on ehkä kytkettävä päälle käsin. Huom: Mikäli automaattivalot on kytketty päälle, voitte ainoastaan kytkeä kaukovalot päälle, kun automaattivalot ovat kytkeneet ajovalot päälle. Huom: Jos automaattivalot on kytketty samaan aikaan automaattisten pyyhkimien ollessa kytkettyinä, lähivalot palavat automaattisesti, kun sadetunnistin aktivoi tuulilasin pyyhkimet jatkuvasti. E Ajovalot syttyvät ja sammuvat automaattisesti vallitsevien valaistusolosuhteiden mukaan. Ajovalot palavat tuokion verran sytytysvirran katkaisun jälkeen. Viivettä voidaan säätää tietonäytön avulla. Katsokaa Tietonäytöt (sivu 80). AUTOMAATTINEN KAUKOVALOJEN OHJAUS VAROITUKSET Järjestelmä ei vapauta kuljettajaa vastuusta ajaa huolellisesti ja tarkkaavaisesti. Järjestelmän manuaalinen käyttö saattaa olla tarpeen, jos järjestelmä ei kytke kaukovaloja päälle tai pois. Järjestelmän manuaalinen käyttö saattaa olla tarpeen lähestyttäessä muita tienkäyttäjiä, kuten pyöräilijöitä. Järjestelmää ei saa käyttää sumuisessa säässä. VAROITUKSET Järjestelmä ei ehkä toimi kylmissä ja äärimmäisissä sääolosuhteissa. Näissä tilanteissa järjestelmän manuaalinen käyttö saattaa olla tarpeen. Heijastumat liikennemerkeistä saatetaan tulkita vastaantulevaksi liikenteeksi, jolloin ajovalot vaihtuvat lähivaloihin. Jos vastaantulevien ajoneuvojen valojen edessä on esteitä (esim. kaiteita), järjestelmä ei ehkä kytke kaukovaloja pois. Käyttäkää ajovalopolttimoiden vaihdossa aina Fordin alkuperäisosia. Muut polttimot saattavat heikentää järjestelmän tehoa. 53

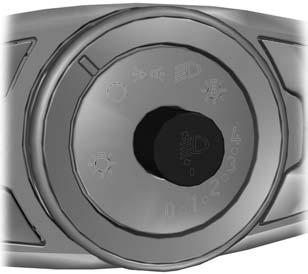

56 Valot VAROITUKSET Tarkistakaa ja vaihtakaa pyyhinsulat säännöllisesti, jotta varmistetaan kamera-anturin hyvä näkyvyys tuulilasin läpi. Pyyhinsulkien vaihto-osien tulee olla oikean pituiset. Huom: Pitäkää tuulilasi vapaana näköesteistä, kuten lintujen jätöksistä, hyönteisistä ja lumesta tai jäästä. Järjestelmä vaihtaa automaattisesti kaukovaloihin, jos ulkona on tarpeeksi pimeää eikä muuta liikennettä ole lähettyvillä. Jos järjestelmä havaitsee lähestyvän ajoneuvon ajovalot tai takavalot tai katuvalaistuksen edempänä, se kytkee kaukovalot pois, ennen kuin ne häiritsevät muita tienkäyttäjiä. Lähivalot jäävät päälle. Kamera-anturi on asennettu tuulilasin taakse keskelle, josta se valvoo olosuhteita jatkuvasti ja päättää, koska kaukovalot kytketään pois päältä ja päälle. Kun järjestelmä on aktivoituna, kaukovalot kytketään päälle, jos: Ulkona on tarpeeksi pimeää kaukovalojen käyttöä varten ja edempänä ei ole liikennettä tai katuvalaistusta ja ajonopeus on yli 40 km/h. Kaukovalot kytketään pois päältä, jos: Valoa on niin paljon, että kaukovaloja ei tarvita. Lähestyvän ajoneuvon ajovalot tai takavalot havaitaan. Katuvalot havaitaan. Ajonopeus alittaa 25 km/h. Kamera-anturi on liian kuuma tai estetty. Järjestelmän aktivointi Järjestelmä kytketään päälle käyttämällä tietonäyttöä ja automaattivaloja. Katsokaa Tietonäytöt (sivu 80). Katsokaa Automaattivalot (sivu 53). E Kääntäkää kytkin automaattivalojen asentoon. Huom: Järjestelmän alustaminen saattaa kestää hetken ajan sytytysvirran ensikytkennän jälkeen, erityisesti hyvin pimeissä olosuhteissa. Kaukovalot eivät tänä aikana kytkeydy automaattisesti päälle. Järjestelmän herkkyyden asetus Järjestelmässä on kolme herkkyystasoa, joihin pääsee käsiksi tietonäytön kautta. Katsokaa Tietonäytöt (sivu 80). Herkkyys määrittää nopeuden, jolla kaukovalot kytkeytyvät takaisin päälle sen jälkeen kun havaittu liikenne poistuu havaintoalueelta. 54

57 Valot Järjestelmän manuaalinen käyttö E Lähi- ja kaukovalojen välillä vaihdetaan työntämällä tai vetämällä vipua. Huom: Tämän väliaikaisen manuaalisen käytön jälkeen järjestelmä palaa automaattiseen toimintaan lyhyen ajan kuluttua. Järjestelmä passivoidaan pysyvästi tietonäytön valikosta tai kytkemällä valojen käyttökytkin automaattivalojen asennosta ajovalojen asentoon. ETUSUMUVALOT E TAKASUMUVALOT VAROITUKSET Käyttäkää takasumuvaloja ainoastaan silloin, kun näkyvyys on laskenut alle 50 metriin. Älkää käyttäkö takasumuvaloja vesitai lumisateessa ja kun näkyvyys on yli 50 metriä. VAROITUS Käyttäkää etusumuvaloja ainoastaan silloin, kun näkyvyys on merkittävästi heikentynyt sumun, lumen tai vesisateen vuoksi. E

58 Valot AJOVALOJEN SÄÄTÖ - AUTOSSA ON: KÄÄNTYVÄT AJOVALOT/KAASUPURKAUSAJOVALOT Jos haluatte muuttaa ajovaloja oikean- tai vasemmanpuoleista liikennettä varten, ottakaa yhteyttä Ford-liikkeeseen. 2 2 AJOVALOJEN KORKEUDENSÄÄTÖ Huom: Kaasupurkausajovaloilla varustetuissa autoissa on automaattinen ajovalojen korkeudensäätö. 1. Vapauttakaa ponnahduspainike painamalla sitä. E Kiertäkää painike haluttuun asetukseen. 3. Painakaa painike suljettuun asentoon. Ajovalojen korkeutta voidaan säätää auton eri kuormitustilanteiden mukaan. 1 Suositeltavat ajovalojen korkeudensäätökytkimen asennot Etuistuimet Kuorma Toisen rivin istuimet Kuorma tavaratilassa Kytkinasento Maksimi Maksimi Katsokaa Ajoneuvon tunnistus (sivu 235). VAROITUSVILKUT E71943 Osan sijainti: Katsokaa Yleiskatsaus (sivu 10). 56

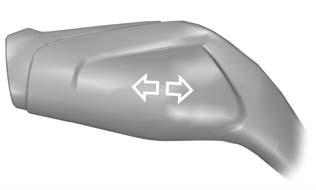

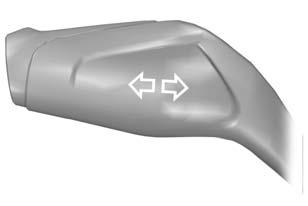

59 Valot SUUNTAVILKUT Huom: Vivun kevyt napautus ylös- tai alaspäin saa suuntavilkut välähtämään vain kolme kertaa. E KAARREVALOT A A B B E72898 A B Ajovalot Kaarrevalon keila 57

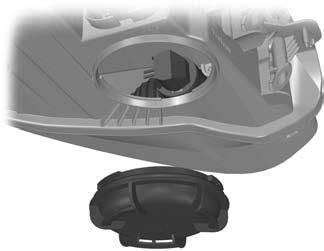

60 Valot Kaarrevalot valaisevat mutkan sisäpuolista reunaa käännyttäessä. SISÄVALOT Sisävalaistus Huom: Erillisvaloja voidaan sytyttää erikseen mutta ei sammuttaa, jos kaikki valot on sytytetty kuljettajan katkaisimella. Huom: Kaikki muut valot ovat joko valoja, jotka eivät ole sytytettävissä erikseen tai joissa on vain erillisvalon tai kattovalon toiminto. Valot syttyvät, jos ovi tai tavaratilan kansi vapautetaan lukituksesta tai avataan. Jos ovi jää auki sytytysvirta sammutettuna, kaikki valot sammuvat automaattisesti lyhyen ajan jälkeen, jotta ajoneuvon akku ei tyhjene. Ne voidaan kytkeä uudelleen käyttämällä sytytysvirtaa päällä lyhyen ajan. Sivulle asennettu valo A Katkaisinta B painamalla kaikki valot pysyvät pois päältä ovea avattaessa. Toiminto peruutetaan painamalla kytkintä uudelleen. Kaikki valot toimivat kytkimellä C. Keskelle asennettu valo E A B C D A D C B Oikean puolen lukuvalon katkaisin Vasemman puolen lukuvalon katkaisin Ovitoiminnon katkaisin Kaikkien valojen katkaisin E A B C C B Lukuvalon katkaisin Ovitoiminnon katkaisin Kaikkien valojen katkaisin Katkaisinta C painamalla kaikki valot pysyvät pois päältä ovea avattaessa. Toiminto peruutetaan painamalla kytkintä uudelleen. Kaikki valot toimivat kytkimellä D. Epäsuora valaistus Jos ovi jää auki sytytysvirta sammutettuna, epäsuora valaistus sammuu automaattisesti lyhyen ajan jälkeen, jotta ajoneuvon akku ei pääse tyhjenemään. Pimeällä epäsuora valaistus palaa, jos sytytysvirta ja ajovalot on kytketty päälle. 58

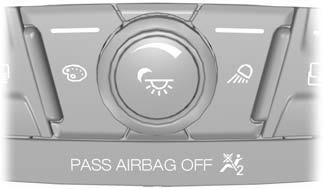

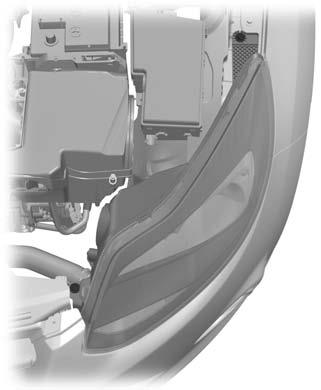

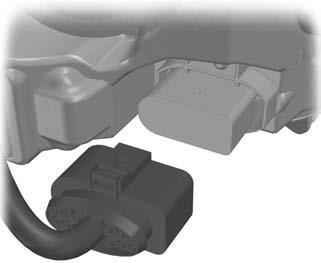

61 Valot Tyyppi 1 Epäsuoralla valaistuksella valaistaan yhdellä värillä useita alueita, esim. jalkatilat, kuppitelineet ja ovet, ja se voidaan sytyttää tai sammuttaa tietonäytön valikosta. Katsokaa Yleistä (sivu 80). Haluttu kirkkaus voidaan säätää kojetaulun himmennyskytkimillä. Katsokaa Mittariston valaistuksen himmennys (sivu 119). 1. Avatkaa konepelti. Katsokaa Konepellin avaaminen ja sulkeminen (sivu 202). 2 Tyyppi E Epäsuora valaistus valaisee yhdellä monesta värivaihtoehdosta valitulla värillä useita alueita, kuten jalkatilaa, kuppitelineitä ja ovia. Epäsuoran valaistuksen käyttökytkin sijaitsee kattokonsolissa. Aktivointi ja halutun kirkkauden säätö tapahtuu säädintä kiertämällä. Värivaihtoehtoja voidaan selata vasemmalla kytkimellä. Kaikki epäsuoran valaistuksen alueet ja sisävalot aktivoidaan oikealla kytkimellä. E Irrottakaa ruuvit. 3. Vetäkää ajovaloa auton etuosaa kohti niin kauas kuin mahdollista ja irrottakaa se alakiinnityskohdasta. 4. Nostakaa ajovalon ulkosivua ja irrottakaa se. AJOVALON IRROTUS VAROITUS Antakaa kaasupurkauspolttimoiden vaihto asianmukaisesti koulutetun henkilökunnan tehtäväksi. Toimenpiteeseen liittyy sähköiskun vaara. E

62 Valot 5. Irrottakaa sähköliitin. Huom: Kun asennatte ajovaloa, varmistakaa, että kytkette sähköliittimen kunnollisesti. Huom: Kun asennatte ajovaloa, varmistakaa, että ajovalo on lukittunut kunnollisesti alakiinnityskohtaan. Huom: Kun asennatte ajovaloa, varmistakaa ruuvin asettuminen ajovalon ruuvireikään ennen asennusta. E A B C D POLTTIMON VAIHTO VAROITUKSET Sammuttakaa valot ja sytytysvirta. Antakaa polttimon jäähtyä ennen irrotusta. Antakaa kaasupurkauspolttimoiden vaihto asianmukaisesti koulutetun mekaanikon tehtäväksi. Toimenpiteeseen liittyy sähköiskun vaara. A B C D Suuntavilkku Seisontavalo Ajovalojen lähivalot Kaukovalot Suuntavilkku 1. Irrottakaa ajovalo. Katsokaa Ajovalon irrotus (sivu 59). 3 VAROITUKSET Älkää koskeko polttimon lasiin. Asentakaa vain oikeanlaisia polttimoita. Katsokaa Polttimoerittelytaulukko (sivu 67). Huom: Seuraavissa ohjeissa on neuvottu polttimoiden irrotus. Uudet asennetaan päinvastaisessa järjestyksessä, ellei muuta ole mainittu. Ajovalot Huom: Irrottakaa suojukset, jotta pääsette käsiksi polttimoihin. E Poistakaa suoja. 3. Kiertäkää polttimon pidikettä vastapäivään ja irrottakaa se. 4. Painakaa polttimoa kevyesti polttimon pidikkeeseen, kääntäkää sitä vastapäivään ja irrottakaa polttimo. 2 60

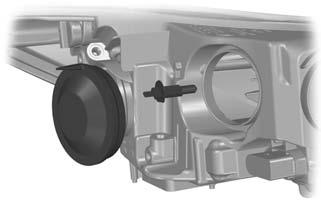

63 Valot Kaukovalot HUOMAUTUS Älkää koskeko polttimon lasiin Irrottakaa ajovalo. Katsokaa Ajovalon irrotus (sivu 59). 2 4 E E Poistakaa suoja. 3. Irrottakaa sähköliitin. 4. Vapauttakaa pidike ja irrottakaa polttimo. Ajovalojen lähivalot 2. Poistakaa suoja. 3. Irrottakaa sähköliitin. 4. Vapauttakaa pidike ja irrottakaa polttimo. Seisontavalo 1. Irrottakaa ajovalo. Katsokaa Ajovalon irrotus (sivu 59). 3 HUOMAUTUS Älkää koskeko polttimon lasiin. 1. Irrottakaa ajovalo. Katsokaa Ajovalon irrotus (sivu 59). E Poistakaa suoja. 3. Irrottakaa polttimon pidike. 4. Irrottakaa polttimo. 61

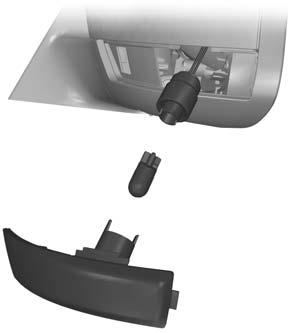

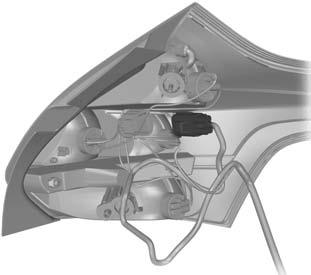

64 Valot Sivusuuntavilkku 1 E Poistakaa suojus varovasti. E Irrottakaa polttimon pidike. 5. Irrottakaa polttimo. Lähestymisvalo HUOMAUTUS Kun irrotatte peilin lasia, varokaa ettei se rikkoudu. E Vapauttakaa kiinnityspidike sopivalla työkalulla. Huom: Sijoittakaa peilin lasi mahdollisimman pitkälle sisäänpäin. E Irrottakaa sivusuuntavilkku varovasti. E

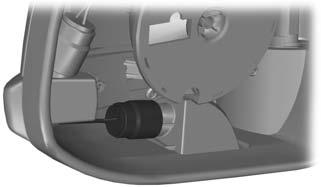

65 Valot 1. Työntäkää sormenne peilin kotelon ja lasin väliseen rakoon ja irrottakaa lasi vetämällä varovasti. 2 3 E Irrottakaa valo. 2 E Irrottakaa polttimo. Etusumuvalot 1. Irrottakaa ajovalo. Katsokaa Ajovalon irrotus (sivu 59). E Huom: Etusumuvalon polttimoa ei voida irrottaa polttimon pidikkeestä. 2. Irrottakaa sähköliitin. 3. Kiertäkää polttimon pidikettä vastapäivään ja irrottakaa se. Takavalot 5-ovinen E Irrottakaa verhouslevy. 63

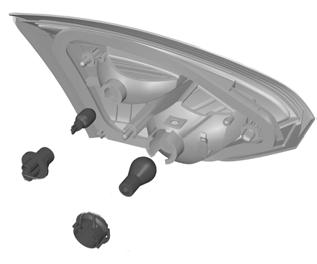

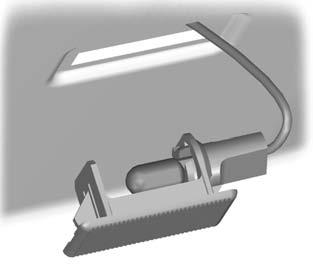

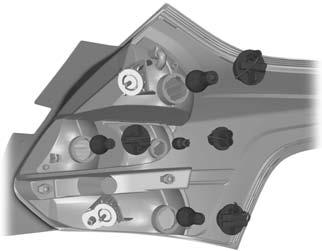

66 Valot A B 2 C E E D 2. Irrottakaa siipimutterit ja irrottakaa pidike. 3. Irrottakaa valo Irrottakaa polttimon pidike. 6. Painakaa polttimoa kevyesti polttimon pidikkeeseen, kääntäkää sitä vastapäivään ja irrottakaa polttimo. A. Jarruvalo B. Peruutusvalo C. Taka- ja sumuvalo D. Suuntavilkku Takavalot 4-ovinen Suuntavilkku, taka- ja sumuvalo E Irrottakaa sähköliitin. E Irrottakaa verhouslevy. 64

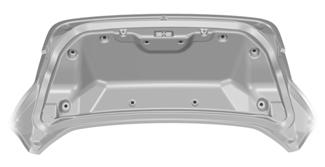

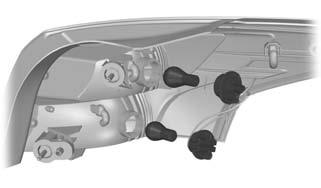

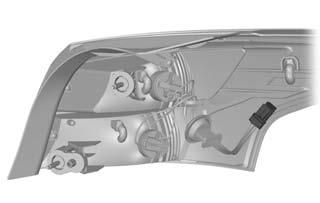

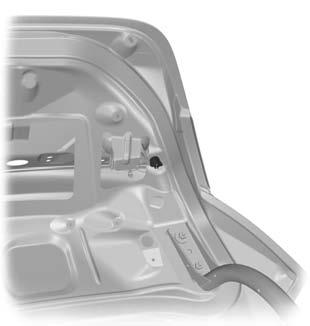

67 Valot 6. Painakaa polttimoa kevyesti polttimon pidikkeeseen, kääntäkää sitä vastapäivään ja irrottakaa polttimo. A. Taka- ja sumuvalo B. Suuntavilkku Jarru- ja peruutusvalo 2 1. Avatkaa tavaratilan kansi. x10 2 E Irrottakaa siipimutterit ja irrottakaa pidike. 3. Irrottakaa valo. 4 E Irrottakaa tavaratilan kannen verhouslevy. E Irrottakaa sähköliitin. 3 B E A E HUOMAUTUS Irrottakaa ulkosivu ensin. 5. Irrottakaa polttimon pidike. 65

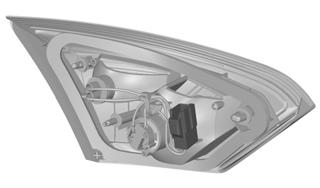

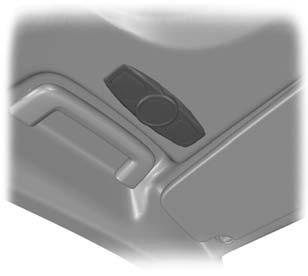

68 Valot 3. Irrottakaa siipimutteri ja irrottakaa 2 pidikettä. 4. Irrottakaa valo. Rekisterikilven valo Huom: Nämä eivät ole huollettavia kohteita. Jos niihin tulee vika, ottakaa yhteys Ford-liikkeeseen. Sisävalot Autot LED-valoilla Huom: LED-levyä ei voida korjata. Jos siihen tulee vika, ottakaa yhteys Ford-liikkeeseen. E Irrottakaa sähköliitin. B E A Tavaratilan valo, jalkatilan valo ja takaluukun valo E Irrottakaa polttimon pidike. 7. Painakaa polttimoa kevyesti polttimon pidikkeeseen, kääntäkää sitä vastapäivään ja irrottakaa polttimo. A. Jarruvalo B. Peruutusvalo Lisäjarruvalo Huom: Nämä eivät ole huollettavia kohteita. Jos niihin tulee vika, ottakaa yhteys Ford-liikkeeseen. E Vivutkaa valo ulos varovasti. 66

69 Valot 2. Irrottakaa polttimo. POLTTIMOERITTELYTAULUKKO Lamppu Etusuuntavilkku Kaukovalot Ajovalojen lähivalot Kaarrevalo Etusumuvalo Seisontavalo Sivusuuntavilkku Lähestymisvalo Takasuuntavilkku Jarru- ja takavalo Takavalo Takasumuvalo Peruutusvalo Tavaratilan valo Määritys PY21W H1 H7 H1 H11 W5W WY5W W5W PY21W P21/5W W5W P21W W16W W5W Teho (W) / Vaihtakaa sulake aina samanarvoiseen sulakkeeseen. 67

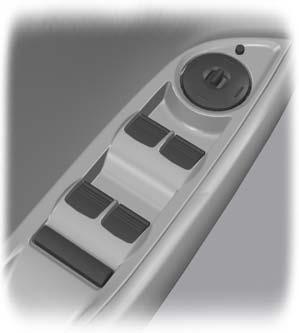

70 Ikkunat ja peilit SÄHKÖTOIMISET IKKUNAT VAROITUS Käyttäkää sähkötoimisia ikkunoita ainoastaan, jos niissä ei ole liikkumista haittaavia esteitä. Huom: Kun kytkimiä käytetään usein lyhyen ajan kuluessa, järjestelmä saattaa olla toimimatta jonkin aikaa, jotta estetään vauriot ylikuumenemisen vuoksi. Kytkekää sytytysvirta sähkötoimisten ikkunoiden käyttämistä varten. Yleisavaaminen ja -sulkeminen Sähkötoimisia ikkunoita voidaan käyttää myös sytytysvirta katkaistuna toiminnolla yleisavaaminen-/sulkeminen. Katsokaa Lukot (sivu 34). Kuljettajan oven kytkimet Kaikkia ikkunoita voidaan käyttää kuljettajan oven verhouslevyssä olevilla kytkimillä. Ikkunoiden avaaminen ja sulkeminen automaattisesti Painakaa tai nostakaa kytkin sen toiseen käyttöasentoon ja vapauttakaa sitten kokonaan. Painakaa tai nostakaa sitä uudelleen pysäyttääksenne ikkunat. Takaikkunoiden turvakytkin 24). VAROITUS Joissakin autoissa kytkimen painaminen lukitsee myös takaovet sisältä. Katsokaa Lapsilukot (sivu Huom: Takaikkunoita voi aina käyttää kuljettajan ovesta. E70850 E70848 Kuljettajan ovessa olevalla kytkimellä voidaan kytkeä sähkötoimisten takaikkunoiden kytkimet pois käytöstä. Kytkimen valo syttyy ja takaikkunoiden kytkinten valot sammuvat, kun takaikkunat kytketään pois käytöstä. Väliinjäämissuojatoiminto VAROITUS Huolimaton ikkunoiden sulkeminen saattaa kumota turvatoiminnon ja aiheuttaa loukkaantumisia. 68

71 Ikkunat ja peilit Sähkötoimiset ikkunat pysähtyvät automaattisesti sulkeutuessaan ja peruuttavat jonkin matkaa, jos niiden tiellä on este. Väliinjäämissuojan ohittaminen VAROITUS Lukittaessa ikkunaa kolmatta kertaa väliinjäämissuoja on poissa käytöstä. Varmistakaa, että sulkeutuvan ikkunan tiellä ei olet esteitä. Ohittaaksenne tämän suojatoiminnon, kun ikkunan tiellä on vastusta, esim. talvella, toimikaa seuraavasti: 1. Sulkekaa ikkuna kaksi kertaa, kunnes se saavuttaa vastuksen ja antakaa sen laskeutua. 2. Sulkekaa ikkuna kolmannella kerralla vastusta vastaan. Väliinjäämissuoja on poissa käytöstä eikä ikkunaa voida sulkea automaattisesti. Ikkuna ohittaa vastuksen ja se voidaan sulkea kokonaan. 3. Jos ikkuna ei sulkeudu kolmannen yrityksen jälkeen, antakaa asiantuntijan tarkastaa se. Sähkötoimisten ikkunoiden muistin nollaus VAROITUS Väliinjäämissuoja on toiminnassa vasta, kun muisti on nollattu. Kun ajoneuvon akku on ollut irrotettuna, jokaisen ikkunan muisti täytyy nollata erikseen: Huom: Taitekatolla varustetuissa autoissa katto ja ovet täytyy sulkea kokonaan ennen seuraavan toimenpiteen aloittamista. 1. Nostakaa kytkintä ja pitäkää sitä nostettuna niin kauan, että ikkuna on täysin suljettu. 2. Vapauttakaa kytkin. 3. Nostakaa kytkintä uudelleen yhden sekunnin ajan. 4. Painakaa kytkintä ja pitäkää sitä painettuna niin kauan, että ikkuna on täysin avattu. 5. Vapauttakaa kytkin. 6. Nostakaa kytkintä ja pitäkää sitä nostettuna niin kauan, että ikkuna on täysin suljettu. 7. Avatkaa ikkuna ja yrittäkää sulkea se automaattisesti. 8. Palauttakaa ja toistakaa toimenpiteet, jos ikkuna ei sulkeudu automaattisesti. ULKOPEILIT VAROITUS Älkää yliarvioiko etäisyyttä esineisiin, jotka näkyvät kuperassa peilissä. Kuperista peileistä katsottaessa esineet näyttävät pienemmiltä ja sijaitsevan kauempana kuin ne todellisuudessa ovat. Käsin taitettavat peilit Kääntäminen Painakaa peiliä oven ikkunalasia kohti. Auki taittaminen Varmistakaa, että peili asettuu täysin kannattimeensa palautettaessa sitä alkuperäiseen asentoonsa. 69

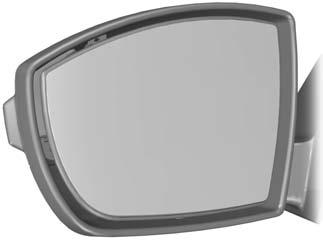

72 Ikkunat ja peilit SÄHKÖTOIMISET ULKOPEILIT A C B E70846 A Vasen peili B Pois päältä C Oikea peili Peilin kallistussuunnat Sähkötoimisesti taittuvat peilit Automaattinen taitto ja avaus Huom: Jos peilit on taitettu manuaalisen taittopainikkeen avulla, ne voidaan avata vain manuaalisen taittopainikkeen avulla. Peilit taittuvat automaattisesti, kun lukitsette auton avaimella, kauko-ohjaimella tai avaimettoman lukitusjärjestelmän pyynnöllä. Peilit avautuvat automaattisesti, kun avaatte auton lukituksen avaimella, kauko-ohjaimella, avaimettoman lukitusjärjestelmän pyynnöllä, kuljettajan oven sisäkahvasta tai käynnistätte moottorin. Manuaalinen taitto ja avaus Sähkötoimisesti taittuvat peilit toimivat sytytysvirran ollessa päällä. Huom: Voitte käyttää peilejä (kallistus ja taitto) useiden minuuttien ajan sytytysvirran katkaisun jälkeen. Ne poistuvat käytöstä heti, kun jokin ovi avataan. E70847 Sähkötoimisiin ulkopeileihin on asennettu lämmityselementti, jonka avulla peilin lasista poistetaan huurre tai se sulatetaan. Katsokaa Lämmitetyt ikkunat ja peilit (sivu 107). E72623 Taittakaa peilit sisään ja auki painikkeen avulla. 70

73 Ikkunat ja peilit Jos painiketta painetaan uudelleen peilien liikkuessa, ne pysähtyvät ja vaihtavat liikkeen suuntaa. Huom: Kun peilejä käytetään usein lyhyen ajan kuluessa, järjestelmä saattaa olla toimimatta jonkin aikaa, jotta estetään vauriot ylikuumenemisen vuoksi. AUTOMAATTISESTI HIMMENTYVÄ PEILI VAROITUKSET Järjestelmää ei tule käyttää sivu- ja taustapeilien asemasta eikä se myöskään korvaa olan ylitse katsomista kaistanvaihdon yhteydessä. Järjestelmä ei vapauta kuljettajaa vastuusta ajaa turvallisesti, se on tarkoitettu vain avuksi. Järjestelmä on mukavuustoiminto, joka avustaa kuljettajaa kuolleeseen kulmaan siirtyneiden ajoneuvojen havaitsemisessa (A). Tunnistusalue on auton kummallakin sivulla ulottuen ulkopeileistä taaksepäin noin 3 metriä puskurin taakse. Järjestelmä varoittaa kuljettajaa, jos tietyt ajoneuvot siirtyvät kuolleeseen kulmaan ajon aikana. E71028 Automaattisesti himmenevä peili säätyy automaattisesti, kun siihen osuu häikäisevä valo takaapäin. Se ei toimi, jos olette valinnut peruutusvaihteen. A KUOLLEEN KULMAN VAROITUSJÄRJESTELMÄ Kuolleen kulman varoitusjärjestelmä (BLIS) E A VAROITUKSET Järjestelmää ei ole suunniteltu estämään törmäykset toisiin ajoneuvoihin tai esteisiin. Järjestelmä on vain tarkoitettu avustamaan kuljettajaa varoituksella ajoneuvoista, jotka järjestelmä on havainnut kuolleessa kulmassa. Järjestelmä ei havaitse esteitä, jalankulkijoita, moottoripyöräilijöitä tai pyöräilijöitä. Järjestelmän käyttö Järjestelmä näyttää keltaisen ilmaisimen ulkopeileissä. 71

74 Ikkunat ja peilit VAROITUKSET Älkää kiinnittäkö tälle alueelle vieraita esineitä, kuten tarroja. Jos näitä alueita korjataan täyteaineilla, järjestelmän toiminta heikkenee. E Huom: Molemmat ilmaisimet syttyvät hetkeksi merkkinä järjestelmän toimintavalmiudesta, kun sytytysvirta kytketään päälle. Huom: Jos autossa on automaattivaihteisto, järjestelmä on toiminnassa vain valitsinvivun ollessa S-, D- tai N-asennossa. Järjestelmä on aktiivinen vain, kun ajonopeus on yli 10 km/h. Järjestelmä passivoituu väliaikaisesti, kun peruutusvaihde valitaan. Järjestelmän tunnistustoiminnot ja varoitukset Järjestelmä laukaisee varoituksen ajoneuvoista, jotka siirtyvät kuolleeseen kulmaan takaa tai lähestyvät sivulta. Jos ohitatte ajoneuvon, tai jos ajoneuvo siirtyy kuolleeseen kulmaan edestä, järjestelmä varoittaa vain, kun ajoneuvo on ollut kuolleessa kulmassa lyhyen aikaa. Huom: Varoitusta ei tule ajoneuvoista, jotka siirtyvät pois kuolleesta kulmasta nopeasti (tavallisesti alle 2 sekunnissa). Järjestelmään kuuluu kaksi tutka-anturia, jotka on asennettu takapyörien taakse puskurien peittoon. E Havaitsemisrajoitukset Kuolleeseen kulmaan siirtyvät ja siitä poistuvat ajoneuvot saattavat jäädä järjestelmältä havaitsematta tietyissä tilanteissa. Tilanteet ja tekijät, joissa havaitseminen voi epäonnistua: Takapuskuriin on kertynyt roskia antureiden alueelle. Tietyt tavat liikkua kuolleeseen kulmaan ja siitä pois. Ajoneuvot, jotka siirtyvät kuolleen kulman läpi suurella ajonopeudella. Äärimmäiset sääolosuhteet. Useat ajoneuvot siirtyvät kuolleen kulman läpi peräkkäin ja lähellä toisiaan. Väärät hälytykset Huom: Väärät hälytykset ovat väliaikaisia ja korjautuvat itsestään. 72

75 Ikkunat ja peilit On joitakin tapauksia, joissa järjestelmä voi varoittaa, vaikka kuolleessa kulmassa ei ole ajoneuvoa. Tilanteet ja tekijät, jotka aiheuttavat mahdollisia vääriä hälytyksiä: Tien suojakaiteet. Moottoritien betoniseinämät. Rakennustyömaat. Terävät käännökset rakennuksen ympäri. Pensaat ja puut. Pyöräilijät ja moottoripyöräilijät. Hidastaminen pysähdyksiin, kun suoraan takana oleva ajoneuvo on hyvin lähellä. Järjestelmän pois- ja päällekytkeminen Huom: Järjestelmä pysyy toiminnassa tai sammutettuna, kunnes se kytketään manuaalisesti toiseen tilaan. Järjestelmä voidaan kytkeä päälle tai sammuttaa tietonäytön avulla. Katsokaa Tietonäytöt (sivu 80). Kun järjestelmä on sammutettu, se ei anna varoituksia. BLIS-varoitusvalo syttyy. Katsokaa Varoitus- ja merkkivalot (sivu 76). Tunnistusvirheet Huom: Ilmaisin ei näy peilissä. Jos järjestelmä tunnistaa vian toisessa anturissa, järjestelmän varoitussymboli syttyy ja palaa jatkuvasti. Tietonäyttö vahvistaa vian ja ilmoittaa, koskeeko vika vasenta tai oikeaa puolta. Peittynyt anturi VAROITUS Ennen kuin järjestelmä tunnistaa toiminnan estymisen ja varoittaa siitä, esteitä jää havaitsematta enemmän. HUOMAUTUS Anturit eivät ehkä tunnista ajoneuvoja rankassa sateessa tai muissa olosuhteissa, jotka aiheuttavat häiritseviä heijastumia. Huom: Pitäkää takapuskurin alue anturien ympärillä puhtaana liasta, jäästä ja lumesta. Jos anturin toiminta estyy, järjestelmän toiminta voi heiketä. Sanoma anturin peittymisestä saattaa tulla näyttöön. Järjestelmä palaa takaisin normaalitoimintaan, kun molemmilla puolilla on havaittu kaksi muuta ajoneuvoa. Perävaunun hinauksen väärät hälytykset HUOMAUTUS Jos auton perävaunun moduulilla ei ole meidän antamaamme hyväksyntää, perävaunun havaitseminen saattaa häiriintyä. Sammuttakaa järjestelmä väärien hälytysten välttämiseksi. Katsokaa Tietonäytöt (sivu 80). Jos auton perävaunun moduulilla on meidän antamamme hyväksyntä, järjestelmä havaitsee kytketyn perävaunun ja passivoituu itsestään. Tietonäyttöön tulee vahvistussanoma. Katsokaa Tietosanomat (sivu 88). BLIS-varoitusvalo syttyy. Katsokaa Varoitus- ja merkkivalot (sivu 76). 73

76 Mittaristo MITTARIT Tyyppi 1 A F E D C B E A B C D E F Tietonäyttö. Katsokaa Tietonäytöt (sivu 80). Nopeusmittari Moottorin jäähdytysnesteen lämpötilamittari Osamatkamittarin nollauspainike Polttoainemittari Käyntinopeusmittari 74

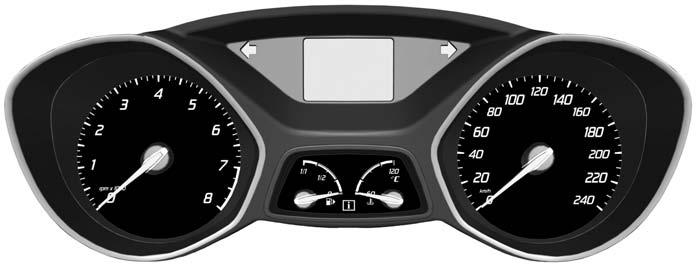

77 Mittaristo Tyyppi 2 ja 3 A E D C B E A B C D E Tietonäyttö. Katsokaa Tietonäytöt (sivu 80). Nopeusmittari Moottorin jäähdytysnesteen lämpötilamittari Polttoainemittari Käyntinopeusmittari Moottorin jäähdytysnesteen lämpötilamittari Kaikki autot Näyttää moottorin jäähdytysnesteen lämpötilan. Normaalissa käyntilämpötilassa neula pysyy keskialueella. HUOMAUTUS Älkää käynnistäkö moottoria uudelleen, ennen kuin ylikuumenemisen syy on poistettu. Jos neula siirtyy punaiselle alueelle, moottori ylikuumenee. Sammuttakaa moottori, kytkekää sytytysvirta pois päältä ja selvittäkää syy heti kun moottori on jäähtynyt. Katsokaa Moottorin jäähdytysnesteen tarkistus (sivu 212). Polttoainemittari Nuoli polttoainepumpun symbolin vieressä ilmoittaa kummalla puolella ajoneuvoa polttoainesäiliön korkki sijaitsee. 75

78 Mittaristo VAROITUS- JA MERKKIVALOT Seuraavat varoitus- ja merkkivalot syttyvät, kun sytytysvirta kytketään päälle: Turvatyyny Lukkiutumaton jarrujärjestelmä (ABS) Ajovakausjärjestelmä (ESP) Alhainen polttoainetaso Jarrujärjestelmä Jääkeli ESP off (ESP pois) Jos varoitus- tai merkkivalo ei syty, kun sytytysvirta kytketään päälle, kyseessä on toimintahäiriö. Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä. ABS-varoitusvalo Jos valo syttyy ajon aikana, järjestelmässä on toimintahäiriö. Normaali jarrutus on edelleen mahdollista (ilman ABS-järjestelmää). Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä mahdollisimman pian. Turvatyynyjärjestelmän varoitusvalo Jos valo syttyy ajon aikana, järjestelmässä on toimintahäiriö. Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä. Kuolleen kulman varoitusjärjestelmän merkkivalo Valo syttyy, kun toiminto on passivoitu, tai järjestelmän E antaessa sanoman. Katsokaa Kuolleen kulman varoitusjärjestelmä (sivu 71). Katsokaa Tietosanomat (sivu 88). Jarrujärjestelmän valo Varoitusvalo syttyy, kun seisontajarru on kytketty päälle. VAROITUS Vähentäkää nopeutta asteittain ja pysäyttäkää auto heti, kun sen voi tehdä turvallisesti. Käyttäkää jarruja varovasti. Jos valo syttyy ajon aikana, tarkistakaa, että seisontajarrua ei ole kytketty. Jos seisontajarrua ei ole kytketty, kyseessä on toimintahäiriö. Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä välittömästi. Vakionopeussäätimen merkkivalo Valo syttyy, kun olette asettanut nopeuden vakionopeussäätimen E71340 avulla. Katsokaa Luistoneston käyttö (sivu 156). Suuntavilkut Vilkkuu toiminnan aikana. Äkillinen vilkkumistaajuuden lisääntyminen merkitsee polttimovikaa. Katsokaa Polttimon vaihto (sivu 60). Moottorin varoitusvalo Jos valo syttyy moottorin käydessä, järjestelmässä on toimintahäiriö. Jos se vilkkuu ajon aikana, hidastakaa auton nopeutta välittömästi. Jos se jatkaa vilkkumista, välttäkää voimakasta kiihdyttämistä tai moottorijarrutusta. Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä välittömästi. 76

79 Mittaristo HUOMAUTUS Jos moottorin varoitusvalo syttyy ja järjestelmä antaa sanoman, tarkistuttakaa järjestelmä mahdollisimman pian. Etusuunnan hälytyksen varoitusvalo Valo syttyy, kun toiminto on kytketty pois, tai järjestelmän antaessa sanoman. Katsokaa Etusuunnan hälytystoiminto (sivu 162). Etusumuvalojen merkkivalo Valo syttyy, kun kytkette etusumuvalot päälle. Jääkelin varoitusvalo VAROITUS Vaikka lämpötila on yli +4 ºC, tiellä saattaa silti olla jäätä ja alijäähtynyttä vettä. Valo syttyy päälle oranssin värisenä, kun ulkolämpötila on +4 C 0 C. Valo palaa punaisena, kun lämpötila on alle 0 C. Hehkutuksen merkkivalo Katsokaa Dieselmoottorin käynnistys (sivu 125). Ajovalojen merkkivalo Valo syttyy, kun lähivalot tai seisonta- ja takavalot kytketään päälle. Latauksen varoitusvalo Jos valo syttyy ajon aikana, järjestelmässä on toimintahäiriö. Kytkekää kaikki tarpeettomat sähkölaitteet pois päältä. Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä välittömästi. Kaistanvaihdon varoitusvalo Valo syttyy, kun toiminto on kytketty pois, tai järjestelmän antaessa sanoman. Katsokaa Kaistanvaihdon varoitus (sivu 167). Alhaisen polttoainetason varoitusvalo Jos valo syttyy, tankatkaa auto mahdollisimman pian. Alhaisen rengaspaineen varoitusvalo Katsokaa Rengaspaineen valvontajärjestelmä (sivu 231). Kaukovalojen merkkivalo Valo syttyy, kun kytkette kaukovalot päälle. Se vilkkuu kaukovalovilkun käytön aikana. Sanoman merkkivalo 88). Valo syttyy, kun tietonäyttöön tallennetaan uusi sanoma. Katsokaa Tietosanomat (sivu 77

80 Mittaristo Öljynpaineen varoitusvalo HUOMAUTUS Älkää jatkako matkaa, jos valo syttyy, vaikka taso olisi oikea. Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä välittömästi. Jos valo jää palamaan käynnistyksen jälkeen tai syttyy ajon aikana, järjestelmässä on toimintahäiriö. Pysäyttäkää auto heti, kun sen voi tehdä turvallisesti, ja sammuttakaa moottori. Tarkistakaa moottoriöljyn määrä. Katsokaa Moottoriöljyn tarkistus (sivu 212). Takasumuvalojen merkkivalo Valo syttyy, kun kytkette takasumuvalot päälle. Turvavyömuistutus Katsokaa Turvavyön muistutin (sivu 28). Ajovakausjärjestelmän (ESP) merkkivalo Ajon aikana valo vilkkuu järjestelmän aktivoinnin merkiksi. Kun sytytysvirta on kytketty päälle, merkkivalon sammuksiin jääminen tai jatkuva palaminen ajon aikana on merkkinä toimintahäiriöstä. Toimintahäiriön aikana järjestelmä kytketään pois. Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä mahdollisimman pian. Varoitusvalo syttyy, jos luistonestojärjestelmä kytketään pois päältä. Valo sammuu, kun järjestelmä kytketään takaisin päälle tai kun sytytysvirta kytketään pois päältä. Käynnistyksen/sammutuksen merkkivalo Valo syttyy moottorin sammumisen merkiksi tai sanoman yhteydessä. Katsokaa Käynnistys/pysäytys-järjestelmän käyttö (sivu 129). Katsokaa Tietosanomat (sivu 88). VAROITUSÄÄNIMERKIT JA MERKKIÄÄNET Äänimerkkien kytkeminen päälle ja pois Tietyt tietonäytön äänimerkit voidaan kytkeä pois päältä ohjauspyörän säätimistä. Osan sijainti: Katsokaa Yleiskatsaus (sivu 10). Äänimerkkien asettaminen päälle ja pois: 1. Siirtykää päävalikkoon painamalla ohjauspyörän vasenta nuolipainiketta. 2. Korostakaa Settings (asetukset) ylösja alas-nuolipainikkeiden avulla ja painakaa oikeaa nuolipainiketta. 3. Korostakaa Chimes (äänimerkit) ja painakaa oikeaa nuolipainiketta. 4. Korostakaa Information (tiedot) tai Warning (varoitus) ja kytkekää äänimerkki päälle tai pois päältä painamalla OK. 5. Poistukaa valikosta painamalla vasenta nuolipainiketta. Palatkaa päävalikon näyttöön pitämällä vasenta nuolipainiketta painettuna. Automaattivaihteisto Jos asentoa P ei ole valittu, kuljettajan ovea avattaessa kuuluu varoitusäänimerkki. 78

81 Mittaristo Jääkeli VAROITUS Vaikka lämpötila on yli +4 ºC, tiellä saattaa silti olla jäätä ja alijäähtynyttä vettä. Varoitusäänimerkki kuuluu seuraavissa tapauksissa: +4 C tai alempi: jääkelin varoitus. 0 C tai alempi: liukkaan tienpinnan vaara. Key outside car (avain ajoneuvon ulkopuolella) Autot avaimettomalla lukitusjärjestelmällä Jos moottori on käynnissä ja passiivista avainta ei enää havaita ajoneuvon sisätiloissa, järjestelmä antaa varoitusäänimerkin. Ovi auki Varoitusäänimerkki kuuluu mitä tahansa ovea avattaessa, jos auto ylittää suhteellisen matalan nopeuden. Valot päällä Varoitusäänimerkki kuuluu, jos kuljettajan ovi avataan ulkovalot päällä ja sytytysvirta katkaistuna. Alhainen polttoainetaso Varoitusäänimerkki kuuluu, kun polttoainetta on jäljellä alle noin 6 litraa. Turvavyömuistutus Katsokaa Turvavyön muistutin (sivu 28). 79

82 Tietonäytöt YLEISTÄ Huom: Tietonäyttö pysyy näkyvissä useita minuutteja sen jälkeen, kun sytytysvirta on kytketty pois päältä. Useita autojärjestelmiä voidaan ohjata käyttämällä ohjauspylväässä olevia tietonäytön käyttösäätimiä. Vastaavat tiedot näytetään tietonäytössä. Lisäohjeita navigointijärjestelmän käytöstä on erillisessä oppaassa. Laiteluettelo Kuvakkeen värin muutos osoittaa sillä hetkellä käytössä olevan toiminnon. CD Radio Lisälaitetulot Puhelin Säätimet Asetukset Painamalla ylös- ja alas-nuolinäppäimiä voitte selata läpi ja korostaa valikon vaihtoehtoja. Painakaa oikeaa nuolinäppäintä siirtyäksenne alavalikkoon. Poistukaa valikosta painamalla vasenta nuolipainiketta. Pitäkää vasenta nuolipainiketta painettuna, kun haluatte palata päävalikon näyttöön mistä tahansa näytöstä (escape-painike). Valitkaa ja vahvistakaa asetus painamalla OK. Valikkorakenne tietonäyttö Kaikki autot Voitte siirtyä valikkoon tietonäytön käyttösäätimillä. Osan sijainti: Katsokaa Yleiskatsaus (sivu 10). 80

83 Tietonäytöt Trip Computer Trip odometer Dist to empty Instant fuel Average fuel Average speed Outside air All values Ford EcoMode Gear shifting Anticipation Speed Ford EcoMode Information Seatbelts Auto StartStop Driver Alert Traffic signs Settings Driver assist Traction ctrl BLIS City Stop Forward alert Driver alert Hill start assist Deflation detection Traffic signs High Sensitivity Normal Sens Low Sensitivity Off Recognition Speed warning A E B Lighting Lane departure Auto light rain Ambient light Dimming Auto highbeam Hdlamp delay Sensitivity Intensity Auto Manual Set On Sensitivity Manual 20 seconds 40 seconds 60 seconds 81

84 Tietonäytöt A B Display Chimes Convenience Navigation info Language Measure unit Temp unit Park slot found Information Warning Aux heater Park heater Alarm Always on On demand Always off English Deutsch Italiano Français Español Türkçe Pyccкий Nederlands Polski Svenska Português l/100km Miles/Gallon Celsius Fahrenheit Time 1 Time 2 Once Heat now Full guard Reduced Ask on exit System check E

85 Tietonäytöt Valikkorakenne tieto- ja viihdejärjestelmän näyttö Voitte siirtyä valikkoon audio- tai navigointilaitteen painikkeilla. Kaikki autot CD E Radio Auxiliary Phone Menu FM FM AST DAB1 DAB2 AM AM AST ipod USB Bluetooth audio Line in Dial number Phone book Call lists Bluetooth Redial Select phone Reject all calls Audio settings Clock settings Adaptive volume Sound Nav audio mixing DSP settings DSP equaliser News Alt frequency RDS regional DAB service link Bluetooth Set time Set date GPS time Set time zone Summertime 24-hour mode 83

86 Tietonäytöt Valikkorakenne tieto- ja viihdejärjestelmän näyttö Voitte siirtyä valikkoon tieto- ja viihdejärjestelmän näytön käyttösäätimillä. Osan sijainti: Katsokaa Yleiskatsaus (sivu 10). 84

87 Tietonäytöt Autot navigointijärjestelmällä Navigation Route Destination input Traffic Home address Last destinations Favourites Points of interest Tour planning Store position Route options Active guidance Route sections list Block next section Unblock rt sectn Country City/postcode Street District Start guidance TA TMC messages Block next section Route sections list Unblock rt sectn Start guidance Change address Favourites A-Z POIs nearby Near destination Along motorway POIs near address Search by name New tour Stored tours Route Driver Eco Fast Short Always ask Leisurely Normal Fast A E B C 85

88 Tietonäytöt A B C E CD Radio Auxiliary Phone Menu B Special functions See separate menu structure See separate menu structure See separate menu structure See separate menu structure Navigation C Eco settings Dynamic Motorway Tunnel Ferry/motorail Toll Seasonal roads Toll sticker GPS info System info Enter position Demo mode Route options Map display Trailer Roof box Route Driver Eco Settings Dynamic Motorway Tunnel Ferry/motorail Toll Seasonal roads Toll sticker Map content Arrows on map Nav time display Map heading up Best contrast 86

89 Tietonäytöt B C Assistance options Personal data Reset all settings Signs/lanes Speed limits Nav icons in lists Clear last destination Clear favourites Delete home address Clear all Audio Settings Clock Settings See separate menu structure See separate menu structure E AJOTIETOKONE Osamatkamittari Rekisteröi yksittäisten ajomatkojen pituuden. Ajomatka tankin tyhjenemiseen Ilmoittaa arvioidun matkan, joka ajoneuvolla voidaan ajaa polttoainetankissa jäljellä olevalla polttoaineella. Ajotavan muutokset saattavat aiheuttaa muutoksia lukemaan. Hetkellinen polttoaineenkulutus Ilmoittaa nykyisen polttoaineen keskikulutuksen. Keskikulutus Osoittaa keskimääräisen polttoaineenkulutuksen toiminnon viimeisestä nollauksesta. Keskinopeus Osoittaa keskimääräisen ajonopeuden laskettuna toiminnon viimeisestä nollauksesta. Ulkoilman lämpötila Ilmoittaa ulkolämpötilan. Matkamittari Matkamittari osoittaa autolla ajetun kokonaiskilometrimäärän. Ajotietokoneen nollaus Tietyn näytön nollaus: 1. Korostakaa vaihtoehto Trip Computer ylös- ja alas-nuolipainikkeiden avulla ja painakaa oikeaa nuolipainiketta. 2. Korostakaa nollattava toiminto. 3. Pitäkää OK-painiketta painettuna. 87

90 Tietonäytöt HENKILÖKOHTAISET ASETUKSET Kielen asetus Valittavissa on 11 kielivaihtoehtoa: Englanti, saksa, italia, ranska, espanja, turkki, venäjä, hollanti, puola, ruotsi ja portugali. Mittayksiköt Kun haluatte vaihtaa metrinäytöltä tuumanäytölle, selatkaa tälle näytölle ja painakaa OK. Mittayksikköjen vaihto tässä näytössä vaikuttaa seuraaviin näyttöihin: Toimintasäde. Keskimääräinen polttoaineenkulutus. Hetkellinen polttoaineenkulutus. Keskimääräinen nopeus. Lämpötilayksiköt Kun haluatte vaihtaa metrinäytöltä tuumanäytölle, selatkaa tälle näytölle ja painakaa OK. Lämpötilayksikköjen vaihto tässä näytössä vaikuttaa seuraaviin näyttöihin: Ulkoilman lämpötila. Lämpötilan näyttö automaattisessa ilmastointijärjestelmässä. Merkkiäänen poiskytkentä (Chime deactivation) Seuraavat merkkiäänet voidaan kytkeä pois päältä: Varoitussanomat. Tietosanomat. TIETOSANOMAT Huom: Jotkin sanomat saattavat mittaristotyypistä riippuen olla lyhennettyjä. E Painakaa OK-painiketta, kun haluatte kuitata ja poistaa joitakin sanomia tietonäytöstä. Muut sanomat poistuvat automaattisesti lyhyen ajan jälkeen. Jotkin sanomat on vahvistettava, ennen kuin valikkoihin päästään sisälle. Sanoman merkkivalo Sanoman merkkivalo syttyy täydentämään joitakin sanomia. Se syttyy joko punaisena tai keltaisena sanoman vakavuusasteen mukaisesti, ja se jää pysyvästi päälle sanoman aiheuttajan korjaamiseen asti. Joitakin sanomia täydentää järjestelmäkohtainen symboli ja sanoman ilmaisin. 88

91 Tietonäytöt Active City Stop Sanoma Active City Stop Sensor blocked Clean screen (anturi estynyt, puhdista tuulilasi) Active City Stop not available (ei käytettävissä) Active City Stop Auto braking (automaattijarrutus) Ilmaisin oranssi oranssi - Toimenpide Katsokaa Active City Stop -toiminnon käyttö (sivu 174). Katsokaa Active City Stop -toiminnon käyttö (sivu 174). Katsokaa Active City Stop -toiminnon käyttö (sivu 174). Turvatyyny Sanoma Airbag malfunction service now (turvatyynyjen häiriö, vie huoltoon) Sanoman merkkivalo oranssi Toimenpide Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä mahdollisimman pian. Hälytysjärjestelmä Sanoma Alarm triggered check vehicle (hälytin lauennut, tarkista auto) Alarm malfunction service required (hälyttimen häiriö, vie huoltoon) Sanoman merkkivalo oranssi - Toimenpide Katsokaa Hälytysjärjestelmä (sivu 42). Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä. 89

92 Tietonäytöt Automaattinen kaukovalojen ohjaus Sanoma Front camera low visibility Clean screen (etukameran huono näkyvyys, puhdista näyttö) Front camera malfunction Service required (etukameran häiriö, vie huoltoon) Ilmaisin oranssi oranssi Toimenpide Etukamera-anturin näkyvyys on heikentynyt. Puhdistakaa tuulilasi. Etukamera-anturissa on toimintahäiriö. Antakaa asiantuntijan tarkistaa auto mahdollisimman pian. Akku ja latausjärjestelmä Sanoma Electrical system over voltage stop safely (sähköjärjestelmän ylijännite, pysähdy turvallisesti) Battery low check handbook (matala akkujännite, katso käsikirja) Sanoman merkkivalo punainen oranssi Toimenpide Pysäyttäkää auto heti, kun sen voi tehdä turvallisesti, ja katkaiskaa sytytysvirta. Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä mahdollisimman pian. Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä mahdollisimman pian. 90

93 Tietonäytöt Kuolleen kulman varoitusjärjestelmä Sanoma BLIS low visibility check handbook (huono näkyvyys, katso käsikirja) BLIS: right sensor fault service required (oikean BLIS-anturin vika, vie huoltoon) BLIS: left sensor fault service required (vasemman BLISanturin vika, vie huoltoon) BLIS not available trailer attached (BLIS ei käytettävissä, perävaunu kytketty) Sanoman merkkivalo oranssi oranssi oranssi oranssi Toimenpide Katsokaa Kuolleen kulman varoitusjärjestelmä (sivu 71). Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä mahdollisimman pian. Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä mahdollisimman pian. Katsokaa Kuolleen kulman varoitusjärjestelmä (sivu 71). Sähköinen lapsilukko Sanoma Child lock malfunction service required (lapsilukon häiriö, vie huoltoon) Sanoman merkkivalo oranssi Toimenpide Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä mahdollisimman pian. Ilmastointi Sanoma Auxiliary Heater on (lisälämmitin päällä) Auxiliary Heater off (lisälämmitin pois) Ilmaisin oranssi - Toimenpide Katsokaa Lisälämmitin (sivu 110). Katsokaa Lisälämmitin (sivu 110). 91

94 Tietonäytöt Vakionopeussäädin ja mukautuva vakionopeussäädin (ACC) Sanoma Front radar sensor blocked check handbook (etuanturi estynyt, katso käsikirja) Forward Alert not available (etusuunnan hälytys ei käytettävissä) ACC not available (ACC ei käytettävissä) Ilmaisin oranssi oranssi oranssi Toimenpide Katsokaa Mukautuva vakionopeussäätö (ACC) (sivu 158). Katsokaa Mukautuva vakionopeussäätö (ACC) (sivu 158). Katsokaa Mukautuva vakionopeussäätö (ACC) (sivu 158). Ovet auki Sanoma Driver door open (kuljettajan ovi auki) Driver side rear door open (kuljettajan puolen takaovi auki) Passenger door open (matkustajan ovi auki) Passenger side rear door open (matkustajan puolen takaovi auki) Luggage compartment lid open (tavaratilan kansi auki) Bonnet open (konepelti auki) Sanoman merkkivalo punainen punainen punainen punainen punainen punainen Toimenpide Pysäyttäkää auto heti kun voitte tehdä sen turvallisesti ja sulkekaa. Pysäyttäkää auto heti kun voitte tehdä sen turvallisesti ja sulkekaa. Pysäyttäkää auto heti kun voitte tehdä sen turvallisesti ja sulkekaa. Pysäyttäkää auto heti kun voitte tehdä sen turvallisesti ja sulkekaa. Pysäyttäkää auto heti kun voitte tehdä sen turvallisesti ja sulkekaa. Pysäyttäkää auto heti kun voitte tehdä sen turvallisesti ja sulkekaa. Katsokaa Konepellin avaaminen ja sulkeminen (sivu 202). 92

95 Tietonäytöt Driver Alert -hälytystoiminto Sanoma Driver fatigue warning Rest now (kuljettajan väsymisen varoitus, lepää nyt) Driver fatigue warning Rest suggested (kuljettajan väsymisen varoitus, lepo suositeltava) Ilmaisin punainen oranssi Toimenpide Pysäyttäkää auto ja levätkää heti, kun sen voi tehdä turvallisesti. Pitäkää lepotauko pian. Moottorin käynnistyksenestojärjestelmä Sanoma Immobiliser active check handbook (käynnistyksenesto aktiivinen, katso käsikirja) Immobiliser malfunction service required (käynnistykseneston häiriö, vie huoltoon) Sanoman merkkivalo oranssi oranssi Toimenpide Avainta ei ole tunnistettu. Poistakaa avain ja yrittäkää uudelleen. Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä mahdollisimman pian. Mäkilähtöapu Sanoma Hill start assist not available (mäkilähtöapu ei saatavana) Sanoman merkkivalo oranssi Toimenpide Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä. 93

96 Tietonäytöt Lukkojen kauko-ohjaus Sanoma Ford KeyFree key not inside car (avain ei auton sisällä) Ford KeyFree key inside vehicle (avain auton sisällä) Ford KeyFree Place key in key holder (aseta avain pesään) Ford KeyFree no key detected (avainta ei havaittu) Key battery low replace soon (vaihda avaimen paristo pian) Steering lock engaged turn steering wheel (ohjauslukko, käännä ohjauspyörää) Sanoman merkkivalo punainen oranssi Toimenpide Katsokaa Lukkojen kauko-ohjaus (sivu 36). Katsokaa Lukkojen kauko-ohjaus (sivu 36). Katsokaa Lukkojen kauko-ohjaus (sivu 36). Katsokaa Lukkojen kauko-ohjaus (sivu 36). Katsokaa Kauko-ohjaimen pariston vaihto (sivu 31). Katsokaa Ohjauspyörän lukko (sivu 123). Kaistavahti Sanoma Lane keeping aid malfunction Service required (kaistavahdin häiriö, vie huoltoon) Ilmaisin oranssi Toimenpide Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä mahdollisimman pian. 94

97 Tietonäytöt Valot Sanoma Headlamp malfunction service required (ajovalon häiriö, vie huoltoon) Brake lamp bulb fault (jarruvalopolttimon vika) Park lamp bulb fault (seisontavalopolttimon vika) Rear fog lamp bulb fault (takasumuvalopolttimon vika) Dipped beam bulb fault (lähivalopolttimon vika) Trailer brake lamp bulb fault (perävaunun jarruvalopolttimon vika) Trailer turn lamp bulb fault (perävaunun suuntavilkkupolttimon vika) Sanoman merkkivalo oranssi Toimenpide Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä mahdollisimman pian. Yhdestä tai molemmasta jarruvalosta on palanut polttimo. Tarkistakaa jarruvalopolttimot. Katsokaa Polttimon vaihto (sivu 60). Yhdestä tai kummastakin seisonta- tai takavalosta on palanut polttimo. Tarkistakaa seisontaja takavalopolttimot. Katsokaa Polttimon vaihto (sivu 60). Yhdestä tai molemmasta takasumuvalosta on palanut polttimo. Tarkistakaa takasumuvalopolttimot. Katsokaa Polttimon vaihto (sivu 60). Yhdestä tai molemmista lähivaloista on palanut polttimo. Tarkistakaa lähivalopolttimot. Katsokaa Polttimon vaihto (sivu 60). Perävaununne yhdestä tai molemmasta jarruvalosta on palanut polttimo. Tarkistakaa perävaununne jarruvalopolttimot. Perävaununne yhdestä tai molemmasta suuntavilkusta on palanut polttimo. Tarkistakaa perävaununne suuntavilkkupolttimot. Huolto Sanoma High engine temperature stop safely (korkea moottorin lämpötila, pysähdy turvallisesti) Sanoman merkkivalo punainen Toimenpide Pysäyttäkää auto heti, kun sen voi tehdä turvallisesti, ja katkaiskaa sytytysvirta. Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä mahdollisimman pian. 95

98 Tietonäytöt Sanoma Brake fluid level low service now (jarrunestetaso matala, vie huoltoon) Brake system malfunction stop safely (jarrujärjestelmän häiriö, pysähdy turvallisesti) Engine malfunction service now (moottorin häiriö, vie huoltoon) Water detected in fuel service required (vettä polttoaineessa, vie huoltoon) Engine malfunction service now (moottorin häiriö, vie huoltoon) Washer fluid level low (pesunestetaso matala) Engine oil change due (moottorin öljynvaihto) Sanoman merkkivalo punainen punainen punainen oranssi oranssi - - Toimenpide Tarkistakaa jarrunesteen määrä. Katsokaa Jarruja kytkinnesteen tarkistus (sivu 213). Pysäyttäkää auto heti, kun se on turvallista. Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä välittömästi. Pysäyttäkää ajoneuvo heti kun se on turvallista tehdä ja sammuttakaa moottori välittömästi. Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä välittömästi. Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä mahdollisimman pian. Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä mahdollisimman pian. Tarkastakaa pesunestetaso. Katsokaa Lasinpesunesteen tarkistus (sivu 213). Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä. Matkustajien suojaus Sanoma Service Beltminder (huolla turvavyömuistutin) Ilmaisin - Toimenpide Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä mahdollisimman pian. 96

99 Tietonäytöt Pysäköintitutka Sanoma Parking aid malfunction Service required (pysäköintitutkan häiriö, vie huoltoon) Ilmaisin oranssi Toimenpide Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä mahdollisimman pian. Seisontajarru Sanoma Park brake applied (seisontajarru kytketty) Park brake applied (seisontajarru kytketty) Ilmaisin punainen oranssi Toimenpide Katsokaa Seisontajarru (sivu 141). Katsokaa Seisontajarru (sivu 141). Tehostettu ohjaus Sanoma Steering lock malfunction stop safely (ohjauslukon häiriö, pysähdy turvallisesti) Steering loss stop safely (ohjauksen menetys, pysähdy turvallisesti) Steering assist malfunction service required (ohjaustehostuksen häiriö, vie huoltoon) Steering malfunction service now (ohjausjärjestelmän häiriö, vie huoltoon) Sanoman merkkivalo punainen punainen oranssi oranssi Toimenpide Pysäyttäkää auto heti, kun sen voi tehdä turvallisesti, ja katkaiskaa sytytysvirta. Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä mahdollisimman pian. Pysäyttäkää auto heti, kun sen voi tehdä turvallisesti, ja katkaiskaa sytytysvirta. Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä mahdollisimman pian. Ohjaustehostin. Ohjaus toimii täysin, mutta joudutte käyttämään enemmän voimaa ohjauspyörän kääntämiseen. Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä mahdollisimman pian. Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä. 97

100 Tietonäytöt Ajovakausjärjestelmä (ESP) Sanoma Traction control off (luistonesto pois) Ilmaisin oranssi Toimenpide Katsokaa Yleistä (sivu 80). Moottorin käynnistys Sanoma Ford KeyFree switch ignition off press POWER (sytytysvirta pois, paina POWER) Drive to clean exhaust filter check handbook (pakokaasusuodattimen ajonaikainen puhdistus, katso käsikirja) Engine malfunction service now (moottorin häiriö, vie huoltoon) Press brake to start (käynnistä painamalla jarrua) Press clutch to start (käynnistä painamalla kytkintä) Press brake and clutch to start (käynnistä painamalla jarrua ja kytkintä) Engine preheating (moottorin esilämmitys) Cleaning exhaust filter (pakokaasusuodattimen puhdistus) Sanoman merkkivalo punainen oranssi oranssi Toimenpide Katsokaa Avaimeton käynnistys (sivu 126). Katsokaa Dieselmoottorin hiukkassuodatin (sivu 127). Katsokaa Dieselmoottorin hiukkassuodatin (sivu 127). Katsokaa Avaimeton käynnistys (sivu 126). Katsokaa Avaimeton käynnistys (sivu 126). Katsokaa Avaimeton käynnistys (sivu 126). Katsokaa Dieselmoottorin käynnistys (sivu 125). Katsokaa Dieselmoottorin hiukkassuodatin (sivu 127). 98

101 Tietonäytöt Sanoma Filter cleaning complete (suodattimen puhdistus valmis) Sanoman merkkivalo - Toimenpide Katsokaa Dieselmoottorin hiukkassuodatin (sivu 127). Käynnistys/sammutus Sanoma Auto StartStop Switch ignition off (katkaise sytytysvirta) Auto StartStop malfunction service required (vie huoltoon) Auto StartStop Press clutch to start engine (käynnistä moottori painamalla kytkintä) Auto StartStop Select neutral (valitse vapaa) Auto StartStop Manual Start required (käynnistys tehtävä manuaalisesti) Sanoman merkkivalo punainen oranssi Toimenpide Katkaiskaa sytytysvirta ennen kuin poistutte autosta, jos järjestelmä on sammuttanut moottorin. Katsokaa Käynnistys/pysäytys-järjestelmän käyttö (sivu 129). Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä. Moottori on käynnistettävä uudelleen, käynnistäkää painamalla kytkinpoljinta. Katsokaa Käynnistys/pysäytys-järjestelmän käyttö (sivu 129). Valitkaa vapaa-asento, jotta järjestelmä voi käynnistää moottorin uudelleen. Katsokaa Käynnistys/pysäytys-järjestelmän käyttö (sivu 129). Järjestelmä ei toimi. Tarvitaan manuaalinen uudelleenkäynnistys. 99

102 Tietonäytöt Vaihteisto Sanoma Transmission too hot press brake (vaihteisto liian kuuma, paina jarrua) Transmission malfunction service now (vaihteiston häiriö, vie huoltoon) Transmission overheating stop safely (vaihteisto liian kuuma, pysähdy turvallisesti) Transmission too hot press brake (vaihteisto liian kuuma, paina jarrua) Transmission limited function check handbook (vaihteiston rajoitettu toiminta, katso käsikirja) Sanoman merkkivalo punainen punainen punainen oranssi oranssi Toimenpide Joissain ajo-olosuhteissa vaihteiston kytkimet saattavat ylikuumentua. Näissä tilanteissa täytyy painaa jarrupoljinta ja pysäyttää auto, jottei ylikuumeneminen jatku. Valitkaa N (NEUTRAL) tai P (PARK), painakaa jarrupoljinta ja kytkekää seisontajarru päälle, kunnes vaihteisto on jäähtynyt ja ilmoitus häviää näytöstä. Jos autoa ajetaan tämän sanoman ollessa aktiivinen, lisävaroituksena ylikuumenemisesta auto saattaa täristä. Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä mahdollisimman pian. Vaihteisto on ylikuumentunut. Näissä äärimmäisissä olosuhteissa vaihteisto kytkee ajovaihteen pois päältä vaurioiden välttämiseksi ylikuumenemisen vuoksi. Ajaminen on mahdotonta, kunnes vaihteisto on jäähtynyt. Valitkaa N (NEUTRAL) tai P (PARK), painakaa jarrupoljinta ja kytkekää seisontajarru päälle, kunnes vaihteisto on jäähtynyt ja ilmoitus häviää näytöstä. Joissain ajo-olosuhteissa vaihteiston kytkimet saattavat ylikuumentua. Näissä tilanteissa täytyy painaa jarrupoljinta ja pysäyttää auto, jottei ylikuumeneminen jatku. Valitkaa N (NEUTRAL) tai P (PARK), painakaa jarrupoljinta ja kytkekää seisontajarru päälle, kunnes vaihteisto on jäähtynyt ja ilmoitus häviää näytöstä. Jos autoa ajetaan tämän sanoman ollessa aktiivinen, lisävaroituksena ylikuumenemisesta auto saattaa täristä. Jotkin vaihteet eivät ehkä ole käytettävissä. Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä mahdollisimman pian. 100

103 Tietonäytöt Sanoma Transmission warming up please wait (vaihteisto lämpenee, odota) Transmission not in Park select P (valitse P- asento) To start press brake (paina jarrua käynnistystä varten) Press brake pedal (paina jarrupoljinta) Sanoman merkkivalo Toimenpide Jos ulkolämpötila on alhainen, vaihteistolta saattaa moottorin käynnistyksen jälkeen kestää useita sekunteja kytkeä R (REVERSE) tai D (DRIVE). Pitäkää jarrupoljinta painettuna, kunnes nämä sanomat häviävät näytöltä. Katsokaa Automaattivaihteisto (sivu 138). Katsokaa Moottorin käynnistys ja pysäytys (sivu 123). Katsokaa Automaattivaihteisto (sivu 138). Katsokaa Moottorin käynnistys ja pysäytys (sivu 123). Katsokaa Automaattivaihteisto (sivu 138). Rengaspaineen valvontajärjestelmä Sanoma Check tyre pressures (tarkasta rengaspaineet) Tyre pressure sys malfunction service required (rengaspainejärj. häiriö, vie huoltoon) Sanoman merkkivalo oranssi oranssi Toimenpide Paine yhdessä tai useammassa renkaassa on laskenut. Tarkistakaa paineet mahdollisimman pian. Jatkuva toimintahäiriö. Käyttäkää auto asianmukaisesti koulutetun henkilökunnan tarkastettavana. 101

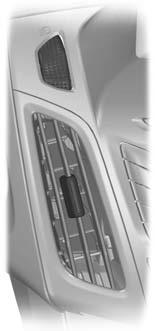

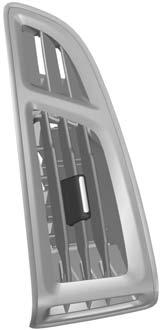

104 Ilmastointijärjestelmä TOIMINTAPERIAATTEET Ulkoilma Pitäkää tuulilasin etupuoliset ilmanottoaukot vapaina esteistä (lumi, lehdet jne.), jotta ilmastointijärjestelmä voi toimia tehokkaasti. Sisäilman kierrätys Sisätilan viilentäminen Suunnatkaa ilmavirta kasvoihin. TUULETUSSUUTTIMET Keski-ilmasuuttimet HUOMAUTUS Pitkään jatkuva sisäilman kierrätys voi aiheuttaa lasien huurtumista. Jos lasit huurtuvat, käyttäkää tuulilasin huurteenpoistotoimintoja. Matkustamossa olevaa ilmaa kierrätetään. Ajoneuvoon ei pääse ulkoilmaa. Lämmitys Lämmitysteho riippuu moottorin jäähdytysnesteen lämpötilasta. Ilmastointi Huom: Ilmastointi toimii vain, kun lämpötila on yli 4 C. Huom: Jos käytätte ilmastointia, auton polttoaineenkulutus kasvaa. Ilma ohjataan läpi höyrystimen, joka jäähdyttää ilman. Ilmasta poistetaan kosteus, jotta ikkunat eivät huurtuisi. Tiivistynyt kosteus ohjataan auton ulkopuolelle, ja tämän takia on normaalia, jos auton alla näkyy pieni vesilätäkkö. Yleistä sisäilman säätelystä Sulkekaa kaikki ikkunat tiiviisti. Sisätilan lämmittäminen Suunnatkaa ilmavirta jalkatilaan. Jos sääolot ovat kylmät tai kosteat, suunnatkaa osa ilmavirrasta tuulilasiin ja ovien ikkunoihin. E Sivuilmasuutin E

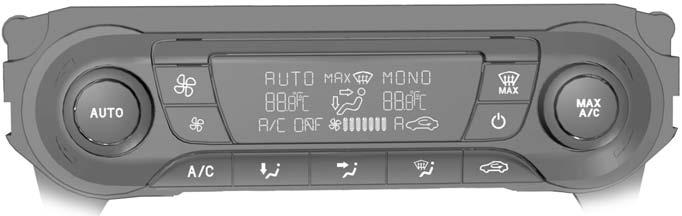

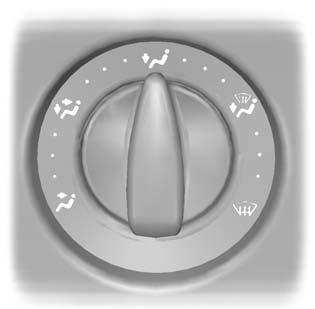

105 Ilmastointijärjestelmä KÄSISÄÄTÖINEN ILMASTOINTIJÄRJESTELMÄ Puhallin Ilmavirran suuntauksen säätö B D C A E75470 A Pois päältä Huom: Jos puhallin kytketään pois päältä, tuulilasi saattaa huurtua. Sisäilman kierrätys E74660 A B C D E A E Kasvojen korkeus Kasvojen korkeus ja jalkatila Jalkatila Jalkatila ja tuulilasi Tuulilasi E73059 Painakaa painiketta vuorotellaksenne ulkoilman ja sisäilman kierrätyksen välillä. Sisätilan nopea lämmittäminen Ilmanjakosäädin voidaan asettaa mihin tahansa asentoon symbolien välillä. E

106 Ilmastointijärjestelmä Tuuletus E Säätäkää ilmanjako, puhallin ja ilmasuuttimet haluamallanne tavalla. Ilmastointilaite Ilmastoinnin kytkeminen päälle ja pois Kun lämmittimen käyttösäädin on tässä asennossa, ilmastointi ja sisäilman kierrätys kytkeytyvät päälle automaattisesti. Ilmastointi ja sisäilman kierrätys voidaan kytkeä päälle ja pois. Tuulilasin huurteenpoisto E Jos puhallin kytketään pois päältä, myös ilmastointi kytkeytyy pois päältä. Kun puhallin kytketään takaisin päälle, myös ilmastointi kytkeytyy päälle automaattisesti. Viilentäminen ulkoilmalla E Sisätilan nopea viilentäminen Ilmastointi kytkeytyy päälle automaattisesti, kun lämpötila on yli 4 C. Varmistakaa, että puhallin on päällä. Kytkimen merkkivalo syttyy päälle huurteen- ja kosteudenpoiston ajaksi. Jos siirrätte ilmanjakosäätimen muuhun kuin tuulilasin asentoon, ilmastointilaite jatkaa toimintaansa. Ilmastointi ja sisäilman kierrätys voidaan kytkeä päälle ja pois, kun ilmanjakosäädin on tuulilasin asennossa Kytkekää ikkunoiden lämmitys päälle tarvittaessa. Katsokaa Lämmitetyt ikkunat ja peilit (sivu 107). Sisätilan ilmankosteuden alentaminen E E

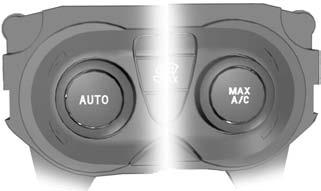

107 Ilmastointijärjestelmä AUTOMAATTINEN ILMASTOINTIJÄRJESTELMÄ E Järjestelmä säätää automaattisesti ilmavirtauksen lämpötilaa, määrää ja jakautumista sekä säätää niitä ajo- ja sääolosuhteiden mukaan. Painettaessa kerran painiketta AUTO järjestelmä kytkeytyy automaattitilaan. Autossa on kaksialueinen automaattinen ilmastointijärjestelmä. Yhden alueen toiminnon (mono mode) ollessa käytössä kaikki lämpötila-alueet ovat yhteydessä kuljettajan alueeseen. Kun yhden alueen toiminto kytketään pois käytöstä, kaksialueisessa järjestelmässä on mahdollisuus asettaa kuljettajalle ja etumatkustajalle oma lämpötilansa. Huom: Välttäkää asetusten säätämistä, kun auton sisätila on erittäin kuuma tai kylmä. Automaattinen ilmastointi säätää asetukset automaattisesti vallitsevien olosuhteiden mukaan. Jotta järjestelmä toimii kunnolla, sivu- ja keskisuuttimien tulee olla kokonaan auki. Huom: Aurinkoanturi sijaitsee kojetaulun päällä. Älkää peittäkö anturia. Huom: Automaattitoiminnossa ja alhaisessa ulkolämpötilassa järjestelmä suuntaa ilmavirran tuulilasille ja sivulaseille niin kauan kuin moottori on kylmä. Lämpötilan asettaminen E Voitte asettaa lämpötilan 15,5 29,5 C:n alueella 0,5 C:n askelin. Asennossa LO, 15 C, järjestelmä kytkeytyy jatkuvaan jäähdytykseen. Asennossa HI, 30 ºC, järjestelmä kytkeytyy jatkuvaan lämmitykseen. Huom: Kun joko asento LO tai HI on valittuna, järjestelmä ei tavoittele mitään vakiolämpöä. Yhden alueen toiminto Yhden alueen toiminnossa kuljettajan ja matkustajan lämpötilasäädöt on yhdistetty. Jos lämpötilasäätöä muutetaan kuljettajan puolella, järjestelmä tekee samat säädöt myös matkustajan puolella. Yhden alueen toiminnossa näyttöön ilmestyy teksti MONO. 105

108 Ilmastointijärjestelmä Yhden alueen toiminnon kytkeminen pois Valitse matkustajan puolella olevalla kiertosäätimellä lämpötila matkustajan puolelle. Yhden alueen toiminto kytkeytyy pois ja teksti MONO häviää näytöstä. Tällöin lämpötila ei muutu kuljettajan puolella. Nyt kuljettajan ja matkustajan lämpötilat voidaan säätää erikseen. Näyttö ilmoittaa kummallekin puolelle asetetut lämpötilat. Lämpötilasäädön ero voi olla korkeintaan 4 C. Huom: Jos lämpötilasäädön eroksi säädetään yli 4 C, toisen puolen lämpötila säätyy siten, että eroksi jää 4 C. Huom: Jos jompikumpi puoli säädetään asentoon HI tai LO, molemmat puolet asettuvat tilaan HI tai LO. Yhden alueen toiminnon kytkeminen takaisin päälle E Yhden alueen toiminto kytketään takaisin päälle painamalla AUTO-painiketta ja pitämällä sitä alhaalla. Näytön MONO-teksti palaa takaisin, ja matkustajan lämpötilasäätö seuraa nyt kuljettajan puoleista säätöä. Puhallin Puhaltimen nopeutta säädetään painikkeiden avulla. Puhaltimen asetus näkyy näytössä. Palatkaa automaattitilaan painamalla AUTO. Ilmavirran suuntaus Säätäkää ilmanjakelua painamalla haluttua painiketta. Samanaikaisesti voidaan valita mikä tahansa säätöyhdistelmä. E70308 A B C A B C Jalkatila Kasvojen korkeus Tuulilasi Valittaessa tuulilasin huurteenpoisto ja sulatus A, B ja C kytkeytyvät automaattisesti pois, ja ilmastointilaite kytkeytyy toimintaan. Autoon virtaa ulkoilmaa. Sisäilman kierrätystä ei voida valita. Sisätilan nopea viilentäminen E Tuulilasin huurteenpoisto ja sulatus E91392 Painakaa tuulilasin huurteenpoiston ja sulatuksen painiketta. Autoon virtaa ulkoilmaa. Ilmastointi valitaan automaattisesti. Sisäilman kierrätystä ei voida valita, kun ilmanjako on kytketty tähän asentoon. 106

109 Ilmastointijärjestelmä Puhallinnopeus ja lämpötilan säätö toimivat automaattisesti ja niitä ei voida säätää käsin. Puhallinnopeus säätyy korkeaksi ja lämpötila HI-asentoon. Valittaessa tuulilasin huurteenpoisto ja sulatus lasinlämmittimet kytkeytyvät automaattisesti päälle. Niiden toiminta katkeaa hetken kuluttua. Palatkaa automaattitilaan painamalla AUTO. Ilmastoinnin kytkeminen päälle ja pois E91393 Painakaa A/C-näppäintä kytkeäksenne ilmastoinnin päälle ja pois. A/C OFF (ilmastointi pois) on näytössä silloin, kun ilmastointilaite on sammutettu. A/C ON ilmestyy näyttöön, kun ilmastointi on kytketty päälle. Sisäilman kierrätys Kierrätysnäppäimellä voidaan vaihtaa toimintaa ulkoilman ja sisäilman kierrätyksen välillä. Huom: Kun järjestelmä on automaattitilassa ja sisä- ja ulkolämpötilat ovat melko korkeita, järjestelmä valitsee sisäilman kierrätyksen automaattisesti, jotta sisätilan viilentäminen voidaan maksimoida. Kun valittu lämpötila on saavutettu, järjestelmä palaa automaattisesti takaisin ulkoilma-asentoon. Automaattisen ilmastoinnin kytkeminen pois päältä Painakaa painiketta. Lämmitys-, tuuletus- ja ilmastointijärjestelmä kytkeytyy pois päältä ja sisäilman kierto valitaan. LÄMMITETYT IKKUNAT JA PEILIT Lämmitetyt ikkunat Käyttäkää ikkunoiden lämmitystä tuulilasin ja takalasin huurteen tai tiivistyneen kosteuden poistoon. Huom: Ikkunoiden lämmitys toimii vain moottorin käydessä. Tuulilasin lämmitin E72506 Takalasin lämmitin E72507 Autot ilman lisälämmitintä Jos ulkolämpötila on alle 5 C ja moottorin jäähdytysnesteen lämpötila alle 65 C, tuulilasin lämmitin ja takalasin lämmitin kytkeytyvät päälle automaattisesti. Ne kytkeytyvät automaattisesti pois toiminnasta. Lämmitettävät ulkopeilit Sähkötoimisissa ulkopeileissä on lämmityselementit, jotka poistavat huurteen ja tiivistyneen kosteuden peilin lasista. Ne kytkeytyvät päälle automaattisesti, kun takalasin lämmitys kytketään päälle. E

110 Ilmastointijärjestelmä SÄHKÖTOIMINEN KATTOLUUKKU Kattoluukun avaaminen ja sulkeminen VAROITUS Ennen sähkötoimisen kattoluukun käyttämistä on tarkistettava, että mikään ei estä sen toimintaa ja että kattoluukun aukon läheisyydessä ei ole lapsia ja/tai lemmikkieläimiä. Huolimattomuus saattaa johtaa vakaviin henkilövahinkoihin. Aikuisten on huolehdittava ensisijaisesti siitä, että lapset eivät jää vailla silmälläpitoa ajoneuvoon eivätkä avaimet koskaan jää ajoneuvoon, jossa ei ole ketään. Huom: Kun katkaisimia käytetään usein lyhyen ajan kuluessa, saattaa järjestelmä olla toimimatta jonkin aikaa, jotta estetään vauriot ylikuumenemisen vuoksi. Huom: Sähkötoimista kattoluukkua voidaan käyttää myös sytytysvirta sammutettuna yleisavaus-/yleissulkemistoiminnon avulla. Katsokaa Yleisavaaminen ja -sulkeminen (sivu 38). Kattoluukkua voidaan käyttää kahdella tavalla kattoluukun takareuna nousee auki tai kattoluukku aukeaa edestä, liukuen taaksepäin katon alle. Kattoluukku avautuu ja sulkeutuu, kun kytkintä painetaan. Kytkekää sytytysvirta päälle sähkötoimisen kattoluukun käyttämistä varten. Sähkötoimista kattoluukkua käytetään katkaisimella, joka sijaitsee häikäisysuojien välissä. E72188 Kattoluukun kallistaminen E72189 Kattoluukun automaattinen avaaminen ja sulkeminen Huom: Kun kattoluukku avataan automaattisesti, se pysähtyy noin 8 cm:n päähän täysin auki -asennosta. Tämä asento vähentää tärinä-ääntä, joka joskus kuuluu, kun kattoluukku on täysin auki. Kattoluukku pysähtyy automaattisesti tähän asentoon vain, kun kattoluukku avataan automaattisesti. 108

111 Ilmastointijärjestelmä Avataksenne tai sulkeaksenne kattoluukun automaattisesti painakaa katkaisimen jompaakumpaa reunaa toiseen toimintapisteeseen asti ja vapauttakaa sitten kokonaan. Painakaa uudellen pysäyttääksenne. Kun kiinni-asento saavutetaan, kattoluukku pysähtyy automaattisesti. Kattoluukun väliinjäämissuoja VAROITUKSET Väliinjäämissuoja on toiminnassa vasta, kun muisti on asetettu uudelleen. Ikkunan varomaton sulkeminen saattaa aiheuttaa loukkaantumisia. Sähkötoimisen kattoluukun huolimaton sulkeminen voi ohittaa väliinjäämissuojan ja aiheuttaa loukkaantumisen. Kattoluukku pysähtyy automaattisesti sulkeutuessaan ja peruuttaa jonkin matkaa, jos sen tiellä on este. Väliinjäämissuojan voi ohittaa seuraavasti, jos ikkuna kohtaa vastuksen esim. talvella: VAROITUS Kun kattoluukkua suljetaan kolmatta kertaa, väliinjäämissuojatoiminto ei ole käytössä. Varmistakaa, että sulkeutuvan kattoluukun tiellä ei ole esteitä. Sulkekaa kattoluukku kolmannella kerralla vastusta vastaan. Väliinjäämissuojatoiminto ei ole käytössä ja kattoluukkua ei voida sulkea automaattisesti. Kattoluukku kumoaa vastuksen ja se voidaan tämän jälkeen sulkea kokonaan. Jos kattoluukku ei sulkeudu kolmannen yrityksen jälkeen, antakaa asiantuntijan tarkastaa se. Kattoluukun turvatoiminto VAROITUS Väliinjäämissuojatoiminto ei ole päällä tämän toimenpiteen aikana. Varmistukaa, että sulkeutuvan kattoluukun tiellä ei ole esteitä. Jos järjestelmä havaitsee häiriön, se kytkeytyy turvatoiminnolle. Kattoluukku liikkuu vain noin 0,5 sekuntia kerrallaan ja pysähtyy sitten uudelleen. Sulkekaa kattoluukku painamalla painiketta uudelleen, kun kattoluukku lakkaa liikkumasta. Kun kattoluukun takareuna on nostettu, nostakaa takareuna kokonaan ylös ja sulkekaa kattoluukku sitten. Antakaa asiantuntijan tarkastaa järjestelmä välittömästi. Kattoluukun uudelleenopetus VAROITUS Väliinjäämissuojatoiminto ei ole päällä tämän toimenpiteen aikana. Varmistukaa, että sulkeutuvan kattoluukun tiellä ei ole esteitä. Jos kattoluukku ei enää sulkeudu kunnolla, toimikaa seuraavien ohjeiden mukaan: Kallistakaa kattoluukun takaosaa mahdollisimman paljon. Vapauttakaa painike. Painakaa samaa painiketta uudelleen 30 sekuntia, kunnes näette kattoluukun liikkuvan. Vapauttakaa painike ja painakaa välittömästi uudelleen ja pitäkää pohjassa. Kattoluukku sulkeutuu, aukeaa täysin ja sulkeutuu sitten uudelleen. Älkää vapauttako painiketta, ennen kuin kattoluukku on toista kertaa suljetussa asennossa. 109

112 Ilmastointijärjestelmä Jos painiketta ei paineta yhtäjaksoisesti, uudelleenoppiminen keskeytyy. Aloittakaa toimenpiteet kerran vielä alusta. LISÄLÄMMITIN Ajastinlämmitin VAROITUKSET Ajastinlämmitintä ei saa käyttää huoltoasemilla, tulenarkojen höyryjen tai pölyn lähellä tai suljetussa tilassa. Ajastinlämmitin tulisi kytkeä päälle noin 10 minuutiksi ainakin kerran kuussa ympäri vuoden. Tämä estää vesipumpun ja lämmittimen moottorin kiinnileikkautumisen. Huom: Ajastinlämmitin toimii vain, kun polttoainesäiliössä on vähintään 7,5 litraa polttoainetta ja ulkoilman lämpötila on alle 15 C. Lämmitin ei toimi, jos akkuvaraus on alhainen. Huom: Lämmitystoiminto riippuu ulkoilman lämpötilasta. Huom: Kun seisontalämmitin aktivoidaan, pakokaasua saattaa tulla ulos ajoneuvon sivujen alta. Tämä on normaalia. Huom: Käsisäätöisellä ilmastointilaitteella varustetuissa ajoneuvoissa sisätilojen lämmitysteho määräytyy lämpötilan, ilmanjaon ja puhaltimen säätöasentojen perusteella. Ajastinlämmitin toimii itsenäisesti riippumatta ajoneuvon lämmittimestä lämmittäen moottorin jäähdytysnesteen kierron. Se saa polttoaineensa ajoneuvon polttoainesäiliöstä. Sitä voidaan käyttää myös ajoneuvon liikkuessa ajoneuvon lämmittimen apuna ja lämmittää sisätila nopeammin. Oikein käytettynä ajastinlämmitin tarjoaa seuraavat edut: Se esilämmittää ajoneuvon sisätilat. Se pitää ikkunat kirkkaina jäästä ja estää huurteen muodostumista. Sen avulla vältetään kylmäkäynnistykset ja moottori saavuttaa nopeammin käyntilämpötilan. Akun purkautumisen estäminen: Sen jälkeen kun ajastinlämmitin on suorittanut yhden lämmitysjakson, seuraava ohjelmoitu lämmitysjakso suoritetaan vain, jos ajoneuvon moottori on käynnistetty välillä. Ajakaa ajoneuvolla lämmitysjakson jälkeen vähintään lämmitysjakson ajan. Seisontalämmittimen ohjelmointi Huom: Ohjelmoitu aika on se ajankohta, jolloin haluatte ajoneuvon olevan lämpimän ja valmis ajettavaksi, ei siis se aika jolloin lämmitin kytkeytyy päälle. Huom: Ohjelmoinnin täytyy tapahtua vähintään 70 minuuttia ennen sitä ajankohtaa, jonka haluatte asettaa. Huom: Aika ja päivämäärä on asetettava oikein. Katsokaa Kello (sivu 119). Lämmitysaikojen ohjelmointi: 1. Siirtykää päävalikkoon painamalla ohjauspyörän nuolipainikkeita. Katsokaa Tietonäytöt (sivu 80). 2. Valitkaa ajastinlämmittimen vaihtoehto. 110

113 Ilmastointijärjestelmä E Park Heater Program 1 Program 2 Once Heat now Kahden ajastintoiminnon avulla voitte ohjelmoida kaksi lämmitysaikaa jokaiselle viikonpäivälle. Ajat pysyvät muistissa ja lämmitin lämmittää ajoneuvon ohjelmoituina aikoina ja päivinä joka viikko. Toiminnolla once (vain kerran) voitte ohjelmoida yhden lämmitysajan yhdelle tietylle päivälle. Toiminto Heat now (lämmitä nyt) kytkee lämmittimen automaattisesti päälle. Program 1- ja Program 2 -toimintojen ohjelmointi Program 1 1. Siirtykää päävalikkoon painamalla ohjauspyörän nuolipainikkeita. 2. Valitkaa ensimmäinen ohjelmointiaikaluettelo. 3. Korostakaa se päivä, milloin lämmittimen tulee lämmittää ajoneuvo. 4. Paina OK. 5. Ohjelmoikaa samalla tavalla kaikki ne päivät, milloin haluatte lämmittimen lämmittävän ajoneuvon. 6. Valitkaa ajankohta, johon mennessä ajoneuvon tulee olla lämmitetty, korostamalla näytön yläosassa oleva aika ja painamalla OK-painiketta. Tunnit alkavat vilkkua. 7. Säätäkää tunnit ja minuutit tarpeen mukaan. Toisella ohjelmointiaikaluettelolla voitte asettaa toisen ajan, esimerkiksi eri ajat eri päiville tai kaksi eri aikaa samalle päivälle. Ohjelmointi tehdään samalla tavalla kuin ensimmäiselle ohjelmointiajalle. Ohjelmoidun lämmittimen passivointi 1. Siirtykää päävalikkoon painamalla ohjauspyörän nuolipainikkeita. 2. Poistakaa aktiivisen ohjelmaistunnon valinta. Lämmittimen ohjelmointi yhtä jaksoa varten E74468 [07:55] Monday Tuesday Wednesday Thursday Friday 1. Valitkaa Once (kerran) ja painakaa oikeaa nuolipainiketta. 2. Painakaa OK ja määrittäkää kellonaika ja päivä. 3. Vahvistakaa valittu aika ja päivä painamalla OK. Lämmittimen aktivointi manuaalisesti Korostakaa Heat now (lämmitys nyt) ja painakaa OK. Ruudussa näkyy rasti, kun lämmitin on aktivoitu. 111

114 Ilmastointijärjestelmä Jos haluatte poistaa lämmittimen käytöstä, poistakaa Heat now (lämmitys nyt) -toiminnon valinta. Polttoainekäyttöinen lämmitin (maakohtainen) VAROITUS Polttoainekäyttöistä lämmitintä ei saa käyttää huoltoasemilla, tulenarkojen höyryjen tai pölyn lähellä tai suljetussa tilassa. Polttoainekäyttöinen lämmitin auttaa dieselmoottoristen autojen moottorin ja matkustamon lämmittämisessä. Se kytkeytyy automaattisesti päälle ja pois riippuen ulkolämpötilasta ja jäähdytysnesteen lämpötilasta, ellei sitä ole passivoitu. Polttoaineella toimivan lämmittimen passivointi: 1. Korostakaa Aux. Heater (lisälämmitin) ja painakaa OK. Ruudussa näkyy rasti, kun lämmitin on aktivoitu. Dieselin lisälämmitin (maakohtainen) Dieselin lisälämmitin (PTC-sähkölämmitin) auttaa dieselmoottoristen autojen moottorin ja matkustamon lämmittämisessä. Se kytkeytyy automaattisesti päälle ja pois riippuen ulkolämpötilasta, jäähdytysnesteen lämpötilasta ja laturin kuormituksesta. 112

115 Istuimet OIKEA ISTUMA-ASENTO Jalkojen on oltava hieman taivutetut, jotta polkimet voidaan painaa täysin alas. Kiinnittäkää turvavyö siten, että olkavyö kulkee olkapään yli keskeltä ja lantiovyö tiukasti lonkkien yli. Varmistakaa, että istutte mukavasti ja pystytte hallitsemaan autoa esteettä. KÄSISÄÄTÖISET ISTUIMET Istuinten siirtäminen taakse- /eteenpäin E68595 VAROITUKSET Älkää säätäkö istuimia ajoneuvon liikkuessa. Vain oikein käytetty turvavyö pystyy pitämään kehon paikallaan, niin että turvatyynystä saadaan paras mahdollinen hyöty. Istuin, pääntuki, turvavyö ja turvatyynyt antavat oikein käytettyinä parhaan mahdollisen suojan kolaritilanteessa. Istukaa pystyssä asennossa mahdollisimman syvällä istuimessa. Älkää kallistako selkänojaa yli 30 astetta. Säätäkää pääntuki siten, että pääntuen yläreuna on päälaen tasolla. Pääntuen on myös oltava niin pitkällä edessä kuin sen voi mukavasti säätää. Pitäkää itsenne riittävän kaukana ohjauspyörästä. Suosittelemme, että rintakehän ja turvatyynyn kannen väliin jää vähintään 250 millimetriä. Pitäkää ohjauspyörästä kiinni kyynärpäät hieman taivutettuina. E VAROITUS Keinuttakaa vivun vapauttamisen jälkeen istuinta eteen- ja taaksepäin varmistaaksenne, että istuin on kunnolla paikallaan. 113

116 Istuimet Ristiselän tuen säätäminen Selkänojan kallistuksen säätö E78058 Kuljettajan istuimen korkeuden säätö E PÄÄNTUET Pääntuen säätö VAROITUKSET Nostakaa takapääntuki, kun takaistuimella on matkustaja. Jos takaistuimella on kasvot ajosuuntaan sijoitettu lasten turvaistuin, irrottakaa aina pääntuki kyseisestä istuimesta. E70730 E

117 Istuimet E E Säätäkää pääntuki siten, että sen yläosa on samalla tasolla päälaen kanssa. Pääntuen irrottaminen Painakaa lukituspainikkeita ja irrottakaa pääntuki. 115

118 Istuimet SÄHKÖTOIMISET ISTUIMET E78060 TAKAISTUIMET VAROITUKSET Taitettaessa istuimia alas täytyy varoa, että sormet eivät jää selkänojan ja istuinrungon väliin. VAROITUKSET Varmistakaa istuimien ja selkänojien tukeva kiinnitys ja täydellinen lukkiutuminen salpoihinsa. 116

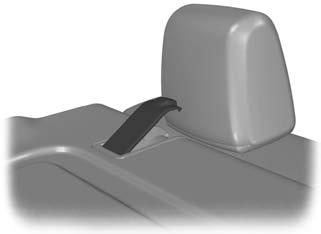

119 Istuimet Takaistuimen selkänojien kääntäminen eteenpäin HUOMAUTUS Laskekaa pääntuet alas. Katsokaa Pääntuet (sivu 114) Sijoittakaa turvavyöt pidikkeisiin ulompaan verhouslevyyn. Istuintyynyjen ja selkänojien taitto eteenpäin VAROITUS Varmistakaa, että punainen ilmaisin ei näy, kun lukitsette istuimet salpoihin. VAROITUKSET Laskekaa pääntuet alas. Katsokaa Pääntuet (sivu 114). Kun asetatte sormenne istuintyynyn ja selkänojan väliin, varokaa satuttamasta sormia ISOFIX-kiinnityspisteisiin ja kannattimeen. Katsokaa ISOFIX-kiinnityspisteet (sivu 23). E Painakaa avauspainikkeita ja pitäkää niitä alhaalla. 2. Työntäkää selkänojaa eteenpäin E E Huom: Varmistakaa, että turvavyöhihna on kelautunut kunnollisesti. Huom: Pitäkää kiinni tyynyn reunasta, jotta ISOFIX-kiinnityspisteet ja kannattimet eivät aiheuta vahinkoa. 1. Työntäkää sormenne istuintyynyn ja selkänojan väliin ja kääntäkää istuintyyny eteenpäin. 2. Painakaa avauspainikkeita ja pitäkää niitä alhaalla. 117

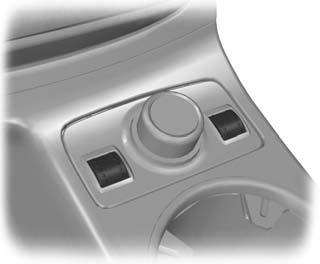

120 Istuimet 3. Työntäkää selkänojaa eteenpäin. 4 E Huom: Varmistakaa, että turvavyöhihna on kelautunut kunnollisesti. 4. Sijoittakaa turvavyöt pidikkeisiin ulompaan verhouslevyyn. Selkänojien taitto ylös E Maksimi lämpötila saavutetaan viiden tai kuuden minuutin kuluttua. Lämpötilaa säädetään termostaatilla. Istuinlämmitys toimii ainoastaan silloin, kun sytytysvirta on kytketty. VAROITUS Varmistakaa selkänojia ylös taitettaessa, että turvavyöt tulevat matkustajien näkyville eivätkä juutu istuimen taakse. LÄMMITETTÄVÄT ISTUIMET HUOMAUTUS Tämän toiminnon käyttäminen moottori sammutettuna tyhjentää akun. 118

121 Mukavuustoiminnot MITTARISTON VALAISTUKSEN HIMMENNYS Huom: Virtapistoketta voidaan käyttää 12 voltin ja enintään 10 ampeerin sähkölaitteiden virtalähteenä. Käyttäkää ainoastaan Fordin lisälaiteliittimiä tai SAE-standardin mukaisia pistokeliittimiä. E Painakaa painiketta useita kertoja peräkkäin tai pitäkää sitä painettuna, kunnes haluttu taso saavutetaan. Huom: Jos akku on irrotettu tai tyhjentynyt tai jos on asennettu uusi akku, himmennin asettaa valaistuille osille automaattisesti maksimiasetuksen. KELLO Katsokaa Tietonäytöt (sivu 80). SAVUKKEENSYTYTIN VAROITUKSET Jos käytätte pistoketta moottorin ollessa sammutettuna, akku saattaa päästä tyhjenemään. Älkää pitäkö savukkeensytytintä alaspainettuna. E Kytkekää savukkeensytytin toimintaan painamalla se alas. Se pomppaa ylös automaattisesti. LISÄLAITTEIDEN VIRTAPISTOKKEET HUOMAUTUS Jos käytätte pistoketta moottorin ollessa sammutettuna, akku saattaa päästä tyhjenemään. Huom: Virtapistoketta voidaan käyttää 12 voltin ja enintään 10 ampeerin sähkölaitteiden virtalähteenä. Käyttäkää ainoastaan Fordin lisälaiteliittimiä tai SAE-standardin mukaisia pistokeliittimiä. 119

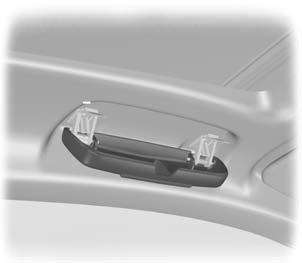

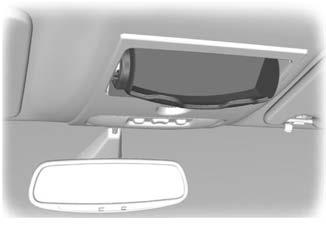

122 Mukavuustoiminnot SILMÄLASIEN PIDIKE E78056 Lisälaitteiden virtapistokkeet sijaitsevat keskikonsolissa ja tavaratilassa. KUPPITELINEET VAROITUS Älkää laittako kuumia juomia kuppitelineisiin ajoneuvon liikkuessa. Takaistuimen käsinoja E75193 E E

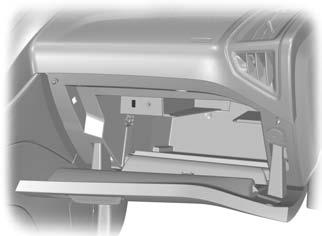

123 Mukavuustoiminnot TAKAISTUIMEN VALVONTAPEILI USB-PORTTI E E75192 LISÄLAITEPISTOKE (AUX IN) Katsokaa Liitännät (sivu 280). SATELLIITTISUUNNIS- TUSLAITTEEN PIDIKE Pitimen säätö 1 3 E Katsokaa Lisälaitepistoke (AUX IN) (sivu 257). 2 E Avaa lukituksen. 2. Säätäkää pidin haluamaanne asentoon. 121

124 Mukavuustoiminnot 3. Lukitsee. Huom: Tarkistakaa, että navigointilaitteen pidin lukittuu paikalleen. LATTIAMATOT VAROITUS Lattiamattoja käytettäessä on aina varmistettava, että ne on kiinnitetty varmasti asianmukaisilla kiinnityspidikkeillä sekä sijoitettu siten, että polkimet pääsevät liikkumaan vapaasti. 122

125 Moottorin käynnistys ja pysäytys YLEISTÄ Yleisiä käynnistysohjeita Jos akku on ollut irrotettuna, ajoneuvossa saattaa esiintyä epätavallista ajokäyttäytymistä noin 8 kilometrin matkalla akun liittämisen jälkeen. Tämä johtuu siitä, että moottorinohjausjärjestelmän on säädyttävä moottorin mukaisesti. Epätavallinen ajokäyttäytyminen tänä aikana voidaan jättää huomiotta. Moottorin käynnistäminen hinaamalla tai työntämällä VAROITUS Vaurioiden välttämiseksi autoa ei saa käynnistää hinaamalla tai työntämällä. Käyttäkää käynnistyskaapeleita ja apuakkua. Katsokaa Ajoneuvon apukäynnistys (sivu 219). VIRTALUKKO E72128 VAROITUS Älkää koskaan kääntäkö avainta asentoon 0 tai I auton liikkuessa. 0 Sytytysvirta on pois päältä. I Sytytysvirta ja päävirtapiirit ovat pois käytöstä. Huom: Älkää jättäkö virta-avainta liian pitkäksi aikaa tähän asentoon, jotta akku ei pääse tyhjentymään. II Sytytysvirta on kytketty päälle. Kaikki virtapiirit ovat toiminnassa. Varoitus- ja merkkivalot syttyvät. Avain on tässä asennossa ajon aikana. Tämä asento on valittava myös autoa hinattaessa. III Käynnistysmoottori on aktivoitu. Vapauttakaa avain heti moottorin käynnistyessä. OHJAUSPYÖRÄN LUKKO VAROITUS Tarkistakaa aina, että ohjaus on vapautunut lukituksesta, ennen kuin yritätte liikuttaa autoa. Autot ilman avaimetonta käynnistysjärjestelmää Ohjauslukon aktivointi: 1. Poistakaa avain virtalukosta. 2. Kääntäkää ohjauspyörää. Autot avaimettomalla käynnistysjärjestelmällä Huom: Ohjauslukko ei aktivoidu, jos sytytysvirta on kytketty päälle tai auto on liikkeessä. Autossa on elektronisesti ohjattu ohjauslukko. Se toimii automaattisesti. Ohjauslukko aktivoituu lyhyen ajan kuluttua, kun auto pysäköidään ja passiivinen avain viedään auton ulkopuolelle tai kun auto lukitaan. Katsokaa Lukkojen kauko-ohjaus (sivu 36). Ohjauslukon passivoiminen Kytkekää sytytysvirta päälle, tai: 123

126 Moottorin käynnistys ja pysäytys Autot automaattivaihteistolla Painakaa jarrupoljinta. Autot käsivalintaisella vaihteistolla Painakaa kytkinpoljinta. BENSIINIMOOTTORIN KÄYNNISTYS Huom: Käynnistintä voidaan käyttää korkeintaan 30 sekuntia kerrallaan. Kylmä tai kuuma moottori Kaikki autot HUOMAUTUS Kun lämpötila on alle -20 ºC, kytkekää sytytysvirta päälle vähintään sekunniksi ennen moottorin käynnistämistä. Tämä varmistaa sen, että moottorin käynnistyksessä on käytettävissä suurin mahdollinen polttoainepaine. Autot käsivalintaisella vaihteistolla Huom: Älkää koskettako kaasupoljinta. 1. Painakaa kytkinpoljin pohjaan. 2. Käynnistäkää moottori. Autot automaattivaihteistolla Huom: Älkää koskettako kaasupoljinta. 1. Valitkaa pysäköinti- tai vapaa-asento. 2. Painakaa jarrupoljin täysin pohjaan. 3. Käynnistäkää moottori. Kaikki autot Jos moottori ei käynnisty 15 sekunnissa, odottakaa hetki ja yrittäkää uudelleen. Jos moottori ei käynnisty kolmen yrityksen jälkeen, odottakaa 10 sekuntia ja noudattakaa kohdan Liikaa polttoainetta saanut moottori ohjeita. Jos moottorin käynnistämisessä on vaikeuksia alle -25 ºC:n lämpötilassa, painakaa kaasupoljinta niin, että se liikkuu ¼ ½ liikematkastaan, ja yrittäkää uudelleen. Liikaa polttoainetta saanut moottori Autot käsivalintaisella vaihteistolla 1. Painakaa kytkinpoljin pohjaan. 2. Painakaa kaasupoljin pohjaan ja pitäkää sitä alaspainettuna. 3. Käynnistäkää moottori. Autot automaattivaihteistolla 1. Valitkaa pysäköinti- tai vapaa-asento. 2. Painakaa kaasupoljin pohjaan ja pitäkää sitä alaspainettuna. 3. Painakaa jarrupoljin täysin pohjaan. 4. Käynnistäkää moottori. Kaikki autot Jos moottori ei käynnisty, noudattakaa uudelleen kohdan Kylmä tai kuuma moottori ohjeita. Moottorin joutokäyntinopeus käynnistyksen jälkeen Moottorin joutokäyntinopeus heti käynnistyksen jälkeen vaihtelee sen lämpötilan mukaisesti. Jos moottori on kylmä, joutokäyntinopeutta kohotetaan automaattisesti, jotta katalysaattori lämpenee mahdollisimman nopeasti. Tämä takaa auton pakokaasupäästöjen pysymisen mahdollisimman pieninä. Joutokäyntinopeus laskee vähitellen normaalille tasolle katalysaattorin lämmetessä. 124

127 Moottorin käynnistys ja pysäytys BENSIINIMOOTTORIN KÄYNNISTYS - SEKAPOLTTOAINE (FF) Yleistietoa bensiinimoottorin käynnistämisestä. Katsokaa Bensiinimoottorin käynnistys (sivu 124). Käynnistys alhaisissa ulkolämpötiloissa Jos lämpötila laskee -10 C:n alle ja auto on tankattu bioetanolilla E85, käynnistystä on helpotettava käyttämällä moottorin lohkolämmitintä. Katsokaa Moottorin lohkolämmitin (sivu 128). Jos näin ei tehdä, auto ei käynnisty. Jos lämpötilan oletetaan pysyvän alle -10 C:ssa, on suositeltavaa kasvattaa bensiinin osuutta polttoaineesta ja lisätä 95-oktaanista lyijytöntä bensiiniä, jos polttoainesäiliö ei ole jo täynnä. Jos 3/4 täynnä olevaan polttoainesäiliöön lisätään 10 litraa bensiiniä, bioetanolin E85 osuus laskee 85 %:sta 70 %:iin. Jos polttoainesäiliö sisältää vain bioetanolia E85 eikä moottorin lohkolämmitintä voida käyttää, moottorin käynnistys saattaa olla hankalaa erittäin alhaisissa lämpötiloissa. Jos moottori ei käynnisty, jatkakaa seuraavasti: 1. Painakaa kaasupoljin pohjaan. 2. Kääntäkää virta-avain asentoon III. HUOMAUTUS Vapauttakaa virta-avain heti kun moottori käynnistyy. 3. Vapauttakaa kaasupoljin vähitellen viiden sekunnin käynnistysyrityksen jälkeen tai moottorin käyntinopeuden kasvaessa. Jos moottorin käynnistys ei onnistu, toistakaa vaiheet 1, 2 ja 3 tai kytkekää moottorin lohkolämmitin kahdeksi tunniksi ennen uutta käynnistysyritystä. Käynnistyksen aikana ruiskutussuuttimet eivät toimi, kun kaasupoljinta painetaan. Tätä voidaan käyttää poistamaan liikapolttoaine imusarjasta useiden epäonnistuneiden käynnistysyritysten jälkeen. Jos akku on kytketty irti tai polttoainetyyppiä on muutettu, joutokäyntinopeus saattaa olla epäsäännöllinen. Tämä parantuu sekunnin kuluttua. DIESELMOOTTORIN KÄYNNISTYS Kylmä tai kuuma moottori Kaikki autot Huom: Kun lämpötila on alle -15 ºC, moottoria voi olla tarpeen pyörittää käynnistimellä jopa 25 sekuntia. Huom: Jatkakaa moottorin pyörittämistä käynnistimellä, kunnes moottori käynnistyy. Huom: Käynnistintä voidaan käyttää korkeintaan 30 sekuntia kerrallaan. Kytkekää sytytysvirta päälle ja odottakaa, kunnes hehkutuksen merkkivalo sammuu. Autot käsivalintaisella vaihteistolla Huom: Älkää koskettako kaasupoljinta. 1. Painakaa kytkinpoljin pohjaan. 2. Käynnistäkää moottori. Autot automaattivaihteistolla 1. Valitkaa pysäköinti- tai vapaa-asento. 2. Painakaa jarrupoljin täysin pohjaan. 125

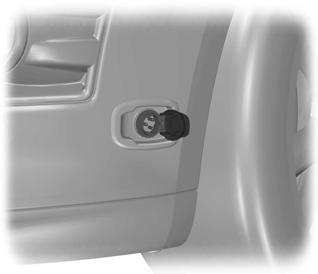

128 Moottorin käynnistys ja pysäytys 3. Käynnistäkää moottori. AVAIMETON KÄYNNISTYS VAROITUKSET Avaimettoman käynnistysjärjestelmän toiminnassa saattaa olla häiriöitä, jos avain on lähellä metalliesineitä tai elektronisia laitteita, kuten matkapuhelimia. Tarkistakaa aina, että ohjauspyörä on vapautunut lukituksesta, ennen kuin yritätte liikuttaa autoa. Katsokaa Ohjauspyörän lukko (sivu 123). Huom: Sytytysvirta saattaa katketa automaattisesti tietyn ajan jälkeen, jos auto jätetään seisomaan paikalleen sytytysvirta kytkettynä. Tämän tarkoituksena on estää akun purkautuminen. Huom: Toimivan passiivisen avaimen täytyy olla auton sisällä, jotta sytytysvirta voidaan kytkeä päälle ja moottori käynnistää. Huom: Moottorin käynnistämiseksi on myös painettava joko jarru- tai kytkinpoljin pohjaan sen mukaan, mikä vaihteisto autossa on. Käynnistys automaattivaihteisto Huom: Jos jarrupoljin vapautetaan moottorin käynnistymisen aikana, moottorin käynnistyspyöritys saattaa keskeytyä ja järjestelmä palata sytytysvirran kytkentään. 1. Varmistakaa, että vaihteisto on asennossa P tai N. 2. Painakaa jarrupoljin täysin pohjaan. 3. Painakaa käynnistyspainiketta. Käynnistys käsivaihteisto Huom: Jos kytkinpoljin vapautetaan moottorin käynnistymisen aikana, moottorin käynnistyspyöritys keskeytyy ja järjestelmä palaa sytytysvirran kytkentään. 1. Painakaa kytkinpoljin pohjaan. 2. Painakaa käynnistyspainiketta. Dieselmoottorin käynnistys Huom: Moottorin käynnistyspyöritys alkaa vasta, kun hehkutulppien työjakso on päättynyt. Erittäin kylmissä olosuhteissa tämä voi kestää useita sekunteja. Huom: Jatkakaa kytkin- tai jarrupolkimen painamista, kunnes moottorin käynnistyspyöritys alkaa. Käynnistyksen epäonnistuminen E85766 Sytytysvirran kytkentä Painakaa käynnistyspainiketta kerran. Kaikki sähköpiirit ovat toiminnassa, varoitusvalot ja merkkivalot syttyvät. Passiivinen käynnistysjärjestelmä ei toimi, jos: Passiivisen avaimen taajuuksilla on häiriöitä. Passiivisen avaimen paristo on tyhjä. Jos auton käynnistys ei onnistu, noudattakaa seuraavia ohjeita. 126

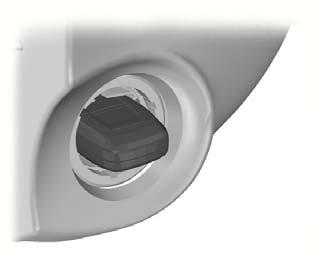

129 Moottorin käynnistys ja pysäytys Automaattivaihteisto 1. Siirtäkää valitsinvipu asentoon P. 2. Painakaa käynnistyspainiketta. Moottorin sammutus auton liikkuessa E Vivutkaa suojus ulos varovasti. VAROITUS Moottorin sammutus auton liikkuessa johtaa jarrutehostuksen ja ohjaustehostuksen lakkaamiseen. Ohjauspyörä ei lukkiudu, mutta ohjaukseen vaadittava voima kasvaa merkittävästi. Sytytysvirran ollessa katkaistuna myös jotkin sähköpiirit, varoitus- ja merkkivalot ovat pois päältä. Pitäkää käynnistyspainiketta painettuna kahden sekunnin ajan tai painakaa sitä kahdesti kahden sekunnin kuluessa. DIESELMOOTTORIN HIUKKASSUODATIN E Työntäkää avain pesään. 3. Avaimen ollessa tässä asennossa voitte kytkeä sytytysvirran päälle käynnistyspainikkeella ja käynnistää auton. Moottorin sammutus auton seistessä paikallaan Huom: Sytytysvirta, kaikki sähköpiirit, varoitusvalot ja merkkivalot kytkeytyvät pois toiminnasta. Manuaalivaihteisto Painakaa käynnistyspainiketta. DPF-hiukkassuodatin on ajoneuvonne pakokaasupäästöjen rajoitusjärjestelmään kuuluva osa. Se suodattaa pakokaasusta haitallisia dieselmoottorin hiukkaspäästöjä (nokea). Regenerointi VAROITUS Älkää pysäköikö autoa tai jättäkö sitä joutokäynnille kuivien lehtien, kuivan ruohon tai muiden helposti palavien materiaalien päälle. Koska PDF-regenerointiprosessi muodostaa erittäin korkeita pakokaasun lämpötiloja, pakoputkiston lämpösäteily voi olla hyvinkin voimakasta regeneroinnin aikana ja sen jälkeen sekä moottorin sammutuksen jälkeen. Tästä aiheutuu palovaara. 127

130 Moottorin käynnistys ja pysäytys HUOMAUTUS Välttäkää polttoaineen loppumista. Huom: Jos regenerointi tapahtuu alhaisella nopeudella tai moottorin joutokäynnillä, saatatte havaita kuuman metallista hajua ja kuulla metallista naksahtelua. Tämä johtuu regeneroinnin aikana esiintyvistä korkeista lämpötiloista ja on normaalia. Huom: Tuulettimet voivat jatkaa toimintaansa lyhyen aikaa moottorin sammutuksen jälkeen. Tavallisista vaihdettavista suodattimista poiketen dieselhiukkassuodatin on suunniteltu puhdistumaan itsestään toimintatehokkuuden ylläpitämiseksi. Regenerointiprosessi tapahtuu automaattisesti. Tietyissä ajo-olosuhteissa saattaa kuitenkin olla tarpeen avustaa regenerointiprosessia. Jos ajatte vain lyhyitä matkoja tai joudutte sammuttamaan ja käynnistämään auton tihein väliajoin sekä ajatte useammin kiihdyttäen ja hidastaen, seuraavalla tavalla aika ajoin tehtävät ajomatkat saattavat avustaa regenerointiprosessia: Pyrkikää ajamaan autoa päätie- tai moottoritieosuudella noin 20 minuutin ajan tasaiselle nopeudella. Ajakaa pitkäaikaista joutokäyntiä välttäen, aina kuitenkin nopeusrajoitusten ja tieolosuhteiden mukaisesti. Älkää katkaisko sytytysvirtaa. Käyttäkää ajon aikana mahdollisuuksien mukaan normaalia alhaisempaa vaihdetta, jotta moottorin kierrosluku pysyy tavallista korkeampana. MOOTTORIN SAMMUTUS Autot turboahtimella HUOMAUTUS Älkää sammuttako moottoria suurella käyntinopeudella. Jos näin tehdään, ahdin jatkaa pyörimistä moottorin öljynpaineen pudottua nollaan. Tämä johtaa ahtimen laakereiden ennenaikaiseen kulumiseen. Vapauttakaa kaasupoljin. Odottakaa, kunnes moottori on saavuttanut joutokäyntinopeuden, ja sammuttakaa vasta sitten. MOOTTORIN LOHKOLÄMMITIN HUOMAUTUS Varmistakaa, että irrotatte virtajohdon moottorin lämmittimen liittimestä, ennen kuin lähdette ajamaan. Huom: Moottorin lämmittimen liitin on etupuskurissa. E Kytkekää moottorin lämmitin 2 3 tunniksi ennen moottorin käynnistystä. 128

131 Käynnistys/pysäytys TOIMINTAPERIAATTEET HUOMAUTUS Jos autossa on käynnistys/sammutus, akkuvaatimukset ovat erilaiset. Se on vaihdettava juuri samat vaatimukset täyttävään osaan kuin alkuperäinen. Järjestelmä pienentää polttoaineenkulutusta ja CO2-päästöjä sammuttamalla moottorin, kun auto seisoo joutokäynnillä esim. liikennevaloissa. Moottori käynnistyy automaattisesti uudelleen, kun kuljettaja painaa kytkinpoljinta tai jokin autojärjestelmä edellyttää sitä, esimerkiksi akun lataamista varten. Saatte parhaan hyödyn järjestelmästä, kun siirrätte vaihdevivun vapaa-asentoon ja vapautatte kytkinpolkimen aina kun pysähdys kestää yli kolme sekuntia. KÄYNNISTYS/PYSÄYTYS- JÄRJESTELMÄN KÄYTTÖ VAROITUKSET Moottori saattaa käynnistyä uudelleen automaattisesti, jos järjestelmä pyytää sitä. Katsokaa Toimintaperiaatteet (sivu 129). Katkaiskaa sytytysvirta ennen konepellin avausta tai minkään huoltotyön sulorittamista. Katkaiskaa sytytysvirta aina ennen kuin poistutte autosta, koska vaikka järjestelmä on sammuttanut moottorin, sytytysvirta on edelleen päällä. Huom: Järjestelmä toimii vain, kun moottori on lämmin ja ulkolämpötila on 0 30 C. Huom: Jos moottori sammuu ja painatte sitten kytkinpoljinta parin sekunnin kuluessa, järjestelmä käynnistää moottorin automaattisesti uudelleen. Huom: Käynnistyksen/sammutuksen merkkivalo palaa vihreänä, kun moottori sammuu. Katsokaa Varoitus- ja merkkivalot (sivu 76). Huom: Käynnistyksen/sammutuksen merkkivalo vilkkuu oranssina, jolloin on valittava vapaa tai painettava kytkinpoljinta. Tämän yhteydessä näyttöön tulee sanoma. Huom: Järjestelmä passivoituu automaattisesti, jos siihen tulee toimintahäiriö. Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä. Huom: Jos olette kytkenyt järjestelmän pois päältä, kytkimen merkkivalo palaa. Huom: Järjestelmä on oletusarvoisesti päällä. Sammuttakaa järjestelmä painamalla kytkintä kojetaulussa. Järjestelmä passivoituu vain nykyisen sytytysvirtajakson ajaksi. Kytkekää se päälle painamalla kytkintä uudestaan. Osan sijainti. Katsokaa Yleiskatsaus (sivu 10). Moottorin sammuttaminen 1. Pysäyttäkää auto. 2. Siirtäkää vaihdevipu vapaalle. 3. Vapauttakaa kytkinpoljin. 4. Vapauttakaa kaasupoljin. Järjestelmä ei ehkä sammuta moottoria tietyissä olosuhteissa, esimerkiksi: Jotta sisäilma pidetään yhtä miellyttävänä. Alhainen akkujännite. Ulkolämpötila on liian korkea tai liian matala. 129

132 Käynnistys/pysäytys Kuljettajan ovi on auki. Moottorin matala toimintalämpötila. Jarrujärjestelmän vähäinen alipaine. Jos ajonopeus ei ole yli 5 km/h. Moottorin käynnistäminen uudelleen Huom: Vaihdevivun tulee olla vapaalla. Painakaa kytkinpoljinta. Järjestelmä ei ehkä käynnistä moottoria uudelleen tietyissä olosuhteissa, esimerkiksi: Alhainen akkujännite. Jotta sisäilma pidetään yhtä miellyttävänä. 130

133 ECO-tila TOIMINTAPERIAATTEET Järjestelmä auttaa kuljettajaa löytämään tehokkaamman ajotavan tarkkailemalla jatkuvasti vaihteensiirtoa, liikennetilanteiden ennakointia ja ajonopeutta moottoritie- ja maantieosuuksilla. Huom: Nämä tehokkuusarvot eivät merkitse suoraan tiettyä polttoaineen kulutuslukemaa. Vaihtelua saattaa esiintyä, sillä ajotapojen lisäksi kulutukseen vaikuttavat myös lukuisat muut tekijät, esimerkiksi lyhyet matkat ja kylmäkäynnistykset. Huom: Useat lyhyet matkat, jolloin moottori ei lämpene täysin, lisäävät myös polttoaineenkulutusta. Ominaisuuksien arvo esitetään näytön terälehtinä viisi terälehteä tarkoittaa kaikkein parasta tehokkuutta. Mitä tehokkaammin ajatte, sitä paremmaksi arvosana kohoaa samalla kun polttoaineenkulutus pienenee. Tyyppi 1 Ennakointi Kun ajonopeutta ja välimatkaa muihin autoihin sovitetaan tehokkaasti, polttoainetalous paranee voimakkaiden jarrutusten ja kiihdytysten poistumisen ansiosta. Tehokas ajonopeus Korkeat nopeudet lisäävät kulutusta. Matkanopeuden alentaminen maantieosuuksilla parantaa polttoainetaloutta. Tyyppi 2 ja 3 Asiaankuuluvat tiedot näkyvät näytössä. ECO-TILAN KÄYTTÖ Järjestelmää käytetään tietonäytön ao. valikon kautta. Katsokaa Tietonäytöt (sivu 80). Eco-tilan nollaaminen Nollaa polttoaineen keskikulutuksen. Huom: Uusien arvojen laskenta saattaa kestää hetken aikaa. E A B C A B C Vaihteensiirto Ennakointi Tehokas ajonopeus Vaihteensiirto Suurimman tieoloihin soveltuvan vaihteen käyttö parantaa polttoainetaloutta. 131

134 Polttoaine ja tankkaus TURVALLISUUSVAROTOIMET VAROITUKSET Lopettakaa tankkaus, kun polttoainepistooli pysähtyy toisen kerran. Polttoaineen lisääminen täyttää tankin paisuntatilan, mikä voi johtaa polttoaineen ylivuotamiseen. Polttoaineen ylivuotaminen saattaa olla vaarallista muille tiellä liikkujille. Älkää käyttäkö minkäänlaista liekkiä tai kuumennusta polttoainejärjestelmän läheisyydessä. Polttoainejärjestelmä on paineistettu. Polttoainejärjestelmän vuotaessa on loukkaantumisvaara. POLTTOAINELAATU - BENSIINI HUOMAUTUS Älkää käyttäkö lyijyllistä bensiiniä tai sellaisia bensiinin lisäaineita, jotka sisältävät muita metalliyhdisteitä (esim. mangaanipohjaisia). Ne voivat vaurioittaa päästöjen rajoitusjärjestelmää. Huom: Suosittelemme käyttämään aina laadukasta polttoainetta ilman lisäaineita tai muita moottorinkäsittelyaineita. Käyttäkää vähintään 95-oktaanista lyijytöntä bensiiniä, joka täyttää standardin EN 228 tai vastaavan tason vaatimukset. POLTTOAINELAATU - SEKAPOLTTOAINE (FF) VAROITUKSET Älkää muuttako polttoainejärjestelmän konfiguraatiota tai järjestelmän komponentteja. VAROITUKSET Älkää vaihtako polttoainejärjestelmää tai komponentteja osiin, joita ei ole erityisesti tarkoitettu käytettäväksi E85:n kanssa. VAROITUKSET Älkää käyttäkö lyijyllistä bensiiniä tai sellaisia bensiinin lisäaineita, jotka sisältävät muita metalliyhdisteitä (esim. mangaanipohjaisia). Ne voivat vaurioittaa päästöjen rajoitusjärjestelmää. Älkää käyttäkö metanolia E85:n sijasta. Huom: Suosittelemme käyttämään aina laadukasta polttoainetta ilman lisäaineita tai muita moottorinkäsittelyaineita. Huom: Polttoainetta saattaa kulua enemmän, kun käytätte E85:tä. Huom: Auto toimii hyvin tavallisella 95 oktaanin lyijyttömällä bensiinillä, mutta vain korkealaatuinen E85 tarjoaa saman suojauksen ja suorituskyvyn. Käyttäkää vähintään 95-oktaanista lyijytöntä bensiiniä, joka täyttää standardin EN 228 tai vastaavan tason vaatimukset. Myös lyijyttömän bensiinin ja E85:n sekoitusta voi käyttää. Pitkäaikainen säilytys Koska E85:ssä saattaa olla vähäisiä määriä korroosiota aiheuttavia epäpuhtauksia, on suositeltavaa täyttää auton säiliö ainoastaan 95 oktaanin lyijyttömällä bensiinillä, jos autoa seisotetaan pitkiä aikoja. 132

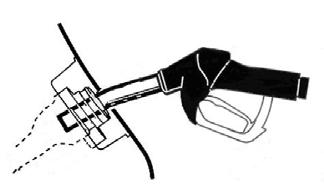

135 Polttoaine ja tankkaus POLTTOAINELAATU - DIESEL VAROITUS Älkää sekoittako dieselpolttoainetta öljyn, bensiinin tai muiden nesteiden kanssa. Tämä voisi aiheuttaa kemiallisen reaktion. VAROITUKSET Älkää lisätkö kerosiinia (valopetrolia), parafiinia tai bensiiniä dieselpolttoaineeseen. Muuten polttoainejärjestelmä saattaa vaurioitua. Käyttäkää dieselpolttoainetta, joka täyttää standardin EN 590 tai vastaavan kansallisen vaatimuksen. Huom: Suosittelemme käyttämään aina laadukasta polttoainetta. Huom: Emme suosittele lisäaineita tai muita moottorin lisäaineita, joita Ford ei ole hyväksynyt. Huom: Emme suosittele polttoaineen parafinoitumista estävien lisäaineiden pitkäaikaista käyttöä. Pitkäaikainen säilytys Useimmat dieselpolttoaineet sisältävät biodieseliä. Suosittelemme, että säiliö joko täytetään mineraaliöljystä valmistetulla dieselillä (jos saatavilla) tai siihen lisätään hapettumista estävää lisäainetta ennen auton varastointia paikalleen yli kahden kuukauden ajaksi. Liikkeenne auttaa mielellään sopivan hapettumista estävän lisäaineen valinnassa. KATALYSAATTORI VAROITUS Älkää pysäköikö autoa tai jättäkö sitä joutokäynnille kuivien lehtien, kuivan ruohon tai muiden helposti palavien materiaalien päälle. Pakojärjestelmä säteilee huomattavan määrän lämpöä, kun moottori on sammutettu. Tästä aiheutuu palovaara. Ajaminen katalysaattorilla VAROITUKSET Välttäkää polttoaineen loppumista. Älkää pyörittäkö moottoria pitkiä aikoja käynnistimellä. Älkää käyttäkö moottoria, jos yksikin sytytysjohto on irti. Älkää käynnistäkö autoa työntämällä tai hinaamalla. Käyttäkää apukäynnistyskaapeleita. Katsokaa Ajoneuvon apukäynnistys (sivu 219). Älkää katkaisko sytytysvirtaa ajon aikana. POLTTOAINEEN TÄYTTÖAUKON LÄPPÄ VAROITUKSET Tankkauksen yhteydessä on varottava polttoainejäämien roiskumista tankkauspistoolista. Älkää käyttäkö minkäänlaista liekkiä tai kuumennusta polttoainejärjestelmän läheisyydessä. Polttoainejärjestelmä on paineistettu. Polttoainejärjestelmän vuotaessa on loukkaantumisvaara. 133

136 Polttoaine ja tankkaus HUOMAUTUS Jos puhdistatte autoa korkeapainepesurilla, suunnatkaa vesisuihku polttoaineen täyttöaukon läpän alueelle vain hetkeksi ja yli 200 mm:n etäisyydeltä. A Tyyppi 1 A E E Tyyppi 2 E Avatkaa läppä painamalla sitä. Avatkaa läppä kokonaan siten, että se kiinnittyy. Huom: Kun tankkauspistooli työnnetään täyttöputkeen, jousikuormitteinen estomekanismi avautuu, jos pistooli tunnistetaan oikeankokoiseksi. Näin estetään väärän polttoaineen tankkaaminen. 2. Työntäkää polttoainepistooli täyttöputken A ensimmäiseen pykälään saakka. Antakaa sen nojata polttoaineen täyttöaukon läppään. VAROITUS Lopettakaa tankkaus, kun polttoainepistooli pysähtyy toisen kerran. Polttoaineen lisääminen täyttää tankin paisuntatilan, mikä voi johtaa polttoaineen ylivuotamiseen. Polttoaineen ylivuotaminen saattaa olla vaarallista muille tiellä liikkujille. 134

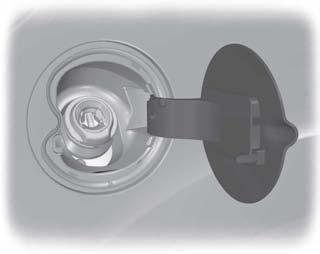

137 Polttoaine ja tankkaus A Tyyppi 2 B E A B Väärä asento Oikea asento 3. Älkää nostako tankkauspistoolia säiliön täyttämisen aikana. Tämä voi vaikuttaa polttoaineen virtaukseen ja katkaista tankkauspistoolin toiminnan ennen kuin säiliö on täynnä. Tyyppi 1 E Käyttäkää tankkauspistoolia osoitetulla alueella. VAROITUKSET Suosittelemme tankkauspistoolin vetämistä hitaasti pois täyttöputkesta, jotta mahdolliset polttoainejäämät ehtivät tippua polttoainesäiliöön. Vaihtoehtoisesti odottakaa 10 sekuntia ennen tankkauspistoolin vetämistä pois. Älkää poistako tankkauspistoolia kokonaan perille työnnetystä asennosta koko tankkauksen aikana. E E Nostakaa tankkauspistoolia hieman ja vetäkää se pois täyttöputkesta. 135

138 Polttoaine ja tankkaus Tankkaus polttoainekanisterilla Käyttäkää suppiloa, joka on hansikaslokerossa. TANKKAUS HUOMAUTUS Älkää yrittäkö käynnistää moottoria, jos olette täyttänyt polttoainesäiliöön vääränlaista polttoainetta. Moottori voi vaurioitua. Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä välittömästi. TANKKAUS - SEKAPOLTTOAINE (FF) HUOMAUTUS Älkää yrittäkö käynnistää moottoria, jos olette täyttänyt polttoainesäiliöön vääränlaista polttoainetta. Moottori voi vaurioitua. Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä välittömästi. Kun säiliöön on täytetty polttoainetta, moottorin tulee käydä 5 minuuttia normaalisti yli 48 km/h:n nopeudella, jotta moottorin uudelleenkäynnistykseen tarvittava aika ei pitenisi. POLTTOAINEENKULUTUS CO2-päästöjen ja polttoaineenkulutuksen arvot on saatu laboratoriotesteistä ETY-direktiivin 80/1268/ETY ja myöhempien lisäysten mukaisesti. Näitä testejä suorittavat kaikki autovalmistajat. Ne on tarkoitettu vertailua varten automerkkien ja mallien välillä. Niitä ei ole tarkoitettu esittämään todellisessa käytössä saavutettavia kulutusarvoja. Todellisessa jokapäiväisessä käytössä polttoaineenkulutukseen vaikuttavat monet seikat, kuten ajotyyli, suurten nopeuksien käyttö, ruuhka-ajo, ilmastointilaitteen käyttö, asennetut lisävarusteet sekä hinaus jne. Ford-liikkeenne antaa mielellään lisäohjeita polttoainetaloudellisuuden parantamisesta. TEKNISET TIEDOT Focus Polttoaineenkulutusarvot Malliversio Kaupunki l/100 km (mpg) Maantie l/100 km (mpg) Yhdistetty l/100 km (mpg) CO2-päästöt g/km 1.6L Duratec-16V Ti-VCT Sigma Vaihe V, 5-ovinen, kaikki paitsi autot DPS6- automaattivaihteistolla 8 (35,3) 4,7 (60,1) 5,9 (47,9)

139 Polttoaine ja tankkaus Malliversio Kaupunki l/100 km (mpg) Maantie l/100 km (mpg) Yhdistetty l/100 km (mpg) CO2-päästöt g/km 1.6L Duratec-16V Ti-VCT Sigma Vaihe V, 4-ovinen ja farmari, kaikki paitsi autot DPS6-automaattivaihteistolla 8,1 (34,9) 4,8 (58,9) 6 (47,1) L Duratec-16V Ti-VCT Sigma Vaihe V, autot DPS6- automaattivaihteistolla 9,3 (30,4) 4,8 (58,9) 6,4 (44,1) L EcoBoost Sigma Vaihe V, autot ilman Start- Stop-toimintoa 8,3 (34) 5 (56,5) 6,2 (45,6) L EcoBoost Sigma Vaihe V, autot Start-Stoptoiminnolla 7,7 (36,7) 5 (56,5) 6 (47,1) L Duratec-HE MI4 Vaihe V, autot käsivaihteistolla 9,6 (29,4) 5 (56,5) 6,7 (42,2) L Duratec-HE MI4 Vaihe V, autot automaattivaihteistolla 9,1 (31) 4,9 (57,6) 6,4 (44,1) L Duratorq-TDCi DV Vaihe V, autot ilman Start- Stop-toimintoa 5,7 (49,6) 3,7 (76,3) 4,5 (62,8) L Duratorq-TDCi DV Vaihe V, autot Start-Stoptoiminnolla 5,1 (55,4) 3,7 (76,3) 4,2 (67,3) L Duratorq-TDCi DW Vaihe V, autot käsivaihteistolla 6,3 (44,8) 4,2 (67,3) 5 (56,5) L Duratorq-TDCi DW Vaihe V, autot automaattivaihteistolla 6,8 (41,5) 4,4 (64,2) 5,3 (53,3)

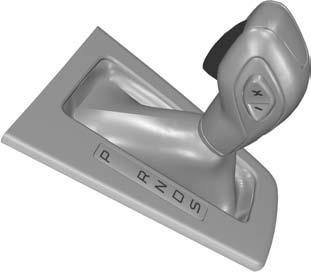

140 Vaihteisto KÄSIVAIHTEISTO Peruutusvaihteen valinta AUTOMAATTIVAIHTEISTO Valitsinvivun asento HUOMAUTUS Älkää kytkekö peruutusvaihdetta päälle auton liikkuessa. Se saattaa vaurioittaa vaihteistoa. E E99067 Joissakin autoissa on nostettava vaihdevivun kaulusta peruutusvaihteen valitsemiseksi. Autot 5-vaihteisella vaihteistolla HUOMAUTUS Painakaa kytkinpoljin täysin alas ja odottakaa kolme sekuntia, ennen kuin kytkette peruutusvaihteen. P R N D S + - Pysäköinti Peruutus Vapaa Ajo Sport-tila ja käsivalintainen vaihtaminen Käsivalintainen vaihto ylöspäin Käsivalintainen vaihto alaspäin VAROITUS Painakaa jarrupoljinta ennen valitsinvivun siirtämistä ja pitäkää jarrupoljin painettuna, kunnes olette valmis lähtemään liikkeelle. Painakaa valitsinvivun painiketta, kun vaihdatte eri asentoihin. Valitsinvivun asento näkyy tietonäytössä. Pysäköinti VAROITUKSET Valitkaa pysäköintivaihde vain silloin, kun auto ei liiku. 138

141 Vaihteisto VAROITUKSET Kytkekää seisontajarru ja valitkaa pysäköintiasento, ennen kuin poistutte autosta. Varmistakaa, että valitsinvipu on kytketty haluttuun asentoon kunnollisesti. Huom: Äänimerkki kuuluu, jos avaatte kuljettajan oven ettekä ole valinneet pysäköintiasentoa. Voimansiirto ei välity tässä asennossa vetäville pyörille ja vaihteisto on lukittu. Voitte käynnistää moottorin, kun valitsinvipu on tässä asennossa. Peruutus VAROITUKSET Peruutusvaihde tulee valita vain silloin, kun auto ei liiku ja moottori käy joutokäynnillä. Pysähtykää aina kokonaan ennen siirtymistä pois peruutuksesta. Auto kulkee taaksepäin valitsemalla peruutusvaihde. Vapaa Voimansiirto ei välity tässä asennossa vetäville pyörille, mutta vaihteisto ei ole lukittu. Voitte käynnistää moottorin, kun valitsinvipu on tässä asennossa. Ajo Huom: Vaihto tapahtuu vain, kun ajonopeus ja moottorin käyntinopeus ovat sopivia. Huom: Voitte ohittaa valitun vaihteen väliaikaisesti painikkeilla + ja -. Valitkaa ajovaihde, kun haluatte, että vaihteisto vaihtaa automaattisesti eteenpäinajovaihteita. Vaihteisto valitsee ulkolämpötilaan, tien kallistuskulmaan, auton kuormitukseen ja kuljettajan toimintoihin parhaiten sopivan vaihteen. Sport-tila ja käsivalintainen vaihtaminen Sport-tila Huom: Sport-tilassa vaihteisto toimii normaaliin tapaan, mutta vaihteet valitaan nopeammin ja korkeammilla moottorin käyntinopeuksilla. Huom: Sport-tilassa kojetaulussa näkyy kirjain S. Voitte aktivoida Sport-tilan siirtämällä valitsinvivun asentoon S. Sport-tila jää toimintaan, kunnes vaihdatte käsivalintaisesti joko ylös- tai alaspäin painikkeilla + ja - tai palautatte valitsinvivun asentoon D. Käsinvaihto VAROITUS Älkää pitäkö painikkeita jatkuvasti asennossa tai +. HUOMAUTUS Vaihteisto vaihtaa automaattisesti alaspäin, jos moottorin käyntinopeus on liian pieni. Vaihtakaa alaspäin painamalla painiketta - ja ylöspäin painikkeella +. Vaihteita voidaan ohittaa painamalla painiketta peräkkäin lyhyin väliajoin. Käsivalintatilassa on myös pakkovaihtotoiminto. Katso Pakkovaihto. 139

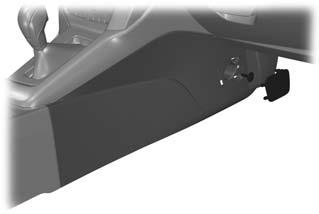

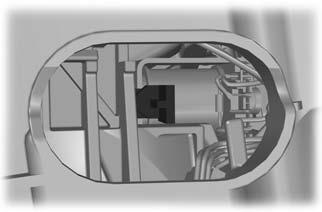

142 Vaihteisto Vinkkejä automaattivaihteistolla ajamiseen HUOMAUTUS Moottoria ei saa joutokäyttää pitkäaikaisesti ajovaihde kytkettynä ja jarrupoljin alaspainettuna. Liikkeellelähtö 1. Vapauttakaa seisontajarru. 2. Vapauttakaa seisontajarru ja painakaa kaasupoljinta. Pysähtyminen 1. Vapauttakaa kaasupoljin ja painakaa jarrupoljinta. 2. Laittakaa seisontajarru päälle. 3. Valitkaa vapaa- tai pysäköintiasento. Pakkovaihto Painakaa kaasupoljin kokonaan pohjaan valitsinvivun ollessa ajoasennossa, kun haluatte valita seuraavan pienemmän vaihteen parhaan suorituskyvyn saavuttamiseksi. Vapauttakaa kaasupoljin kun ette enää tarvitse pakkovaihtoa. Pysäköintiasennon vapautusvipu hätätilanteessa Käyttäkää tätä vipua valitsinvivun poistamiseen pysäköintiasennosta, jos autossa on sähköjärjestelmän toimintahäiriö tai auton akku tyhjenee. E Poistakaa suojus varovasti. 2. Irrottakaa kiinnityspidike. 3. Irrottakaa keskikonsolin sivupaneeli. E Huom: Vipu on valkoinen. 4. Painakaa jarrupoljinta. Painakaa ja pitäkää painettuna vipua sopivalla työkalulla ja vetäkää valitsinvipu samalla pysäköintiasennosta vapaa-asentoon

143 Jarrut TOIMINTAPERIAATTEET Huom: Auton alkuperäisen kohdemaan lainsäädäntö ja määräykset määrittävät sen, onko autoon asennettu voimakkaassa jarrutuksessa vilkkuvat jarruvalot. Huom: Satunnainen jarrumelu on normaalia eikä usein ole merkki häiriöstä. Normaalissa toiminnassa järjestelmä saattaa tuottaa satunnaista tai ajoittaista kitinää tai kirskuntaa jarruja käytettäessä. Tällaisia ääniä aiheuttavat yleensä ympäristötekijät, kuten kylmyys, kuumuus, kosteus, tiepöly, suola tai muta. Levyjarrut Märkien jarrulevyjen jarrutusteho on heikompi. Ajaessanne pois autonpesupaikalta, painakaa jarrua kevyesti ajon aikana, jotta vesikalvo poistuu jarruista. Lukkiutumaton jarrujärjestelmä (ABS) VAROITUS ABS-järjestelmä ei vapauta kuljettajaa siitä vastuusta, että autoa on ajettava huolellisesti ja tarkkaavaisesti. ABS-järjestelmä auttaa ylläpitämään auton ohjattavuuden ja suuntavakauden estämällä pyörien lukkiutumisen, kun joudutaan jarruttamaan voimakkaasti hätätilanteessa. ABS-järjestelmä ei poista vaaraa seuraavissa tilanteissa: Ajetaan liian lähellä edellä olevan auton perässä. Auto on vesiliirrossa. Ajetaan mutkissa liian nopeasti. Tienpinta on huonokuntoinen. SEISONTAJARRU VAROITUS Jos autossa on automaattivaihteisto, valitsinvipu täytyy aina jättää asentoon P (Park). Painakaa jarrupoljinta voimakkaasti. Vetäkää seisontajarruvipu ylös reippaasti yläasentoon. Älkää painako vapautuspainiketta, kun vedätte vivusta ylöspäin. Jos pysäköitte ajoneuvon keula ylämäkeen, valitkaa 1. vaihde tai P (Park) ja kääntäkää ohjauspyörä poispäin jalkakäytävän reunasta. Jos pysäköitte ajoneuvon keula alamäkeen, valitkaa peruutusvaihde tai P (Park) ja kääntäkää ohjauspyörä kohti jalkakäytävän reunaa. Käsijarrun vapauttamiseksi painakaa jarrupoljinta voimakkaasti, vetäkää vipua hieman ylöspäin, painakaa vapautuspainiketta ja työntäkää vipu alas. VIHJEITÄ AJOON LUKKIUTUMATTOMILLA JARRUILLA Kun ABS-järjestelmä on toiminnassa, jarrupoljin tuntuu sykähtelevän. Tämä on normaalia. Pitäkää jarrupoljin painettuna. 141

144 Ajovakausjärjestelmä TOIMINTAPERIAATTEET Elektroninen ajovakausjärjestelmä (ESP) E72903 VAROITUS ESP ei vapauta kuljettajaa siitä vastuusta, että autoa on ajettava huolellisesti ja tarkkaavaisesti. B A B A B ilman ESP:tä ESP:llä ESP lisää vakautta siinä vaiheessa, kun auto alkaa luisua pois kuljettajan tarkoittamalta reitiltä. Tämä saadaan aikaan jarruttamalla yksittäisiä pyöriä ja alentamalla moottorin vääntöä tarpeen mukaan. Järjestelmä mahdollistaa myös paremman luistonestotoiminnon moottorin vääntöä alentamalla, ja se voi jarruttaa yksittäisiä pyöriä niiden luistaessa kiihdytyksessä. Tämä parantaa liikkeellelähtöä liukkailla teillä tai pinnoilla, jotka eivät ole kiinteitä. Mukavuutta lisätään myös rajoittamalla pyörän luistamista neulansilmämutkissa. B A B A Ajovakausjärjestelmän (ESP) varoitusvalo ESP-varoitusvalo vilkkuu, kun järjestelmä on toiminnassa. Katsokaa Varoitus- ja merkkivalot (sivu 76). Hätäjarrutehostus VAROITUS Hätäjarrutehostus ei vapauta kuljettajaa siitä vastuusta, että autoa on ajettava huolellisesti ja tarkkaavaisesti. Hätäjarrutehostus tunnistaa hätäjarrutustilanteen mittaamalla voimakkuutta, jolla jarrupoljinta painetaan. Se käyttää täyttä jarrutusvoimaa niin kauan kuin jarrupoljinta painetaan. Hätäjarrutehostus voi pienentää pysähtymismatkaa kriittisissä tilanteissa. Perävaunun vakausjärjestelmä VAROITUS Perävaunun vakausjärjestelmä ei vapauta kuljettajaa siitä vastuusta, että perävaunun kanssa on ajettava huolellisesti ja tarkkaavaisesti. Perävaunun vakausjärjestelmä on ESP-järjestelmää täydentävä ominaisuus, joka havaitsee automaattisesti, jos autoon kytketty perävaunu alkaa heilua. Kun näin käy, järjestelmä pyrkii automaattisesti vakauttamaan perävaunua ja ajoneuvoa jarruttamalla yksittäisiä pyöriä tarpeen mukaan. Jos heilunta on hyvin voimakasta, järjestelmä alentaa moottorin vääntömomenttia ja pienentää auton nopeutta. 142

145 Ajovakausjärjestelmä AJOVAKAUSJÄRJESTELMÄN KÄYTTÖ Huom: Järjestelmä kytkeytyy automaattisesti päälle aina, kun sytytysvirta kytketään päälle. Järjestelmän pois- ja päällekytkentään. Katsokaa Tietonäytöt (sivu 80). 143

146 Mäkilähtöapu TOIMINTAPERIAATTEET Järjestelmä helpottaa liikkeellelähtöä rinteessä, niin että seisontajarrua ei tarvitse käyttää. Kun järjestelmä on toiminnassa, ajoneuvo pysyy paikallaan rinteessä hetken ajan jarrupolkimen vapauttamisen jälkeen. Se antaa kuljettajalle tarpeeksi aikaa siirtää jalka jarrupolkimelta kaasupolkimelle ja lähteä liikkeelle. Jarrut vapautuvat automaattisesti, kun moottorin veto on tarpeeksi suuri estämään autoa rullaamasta rinnettä alaspäin. Toiminnosta on hyötyä esimerkiksi lähdettäessä liikkeelle pysäköintitalon rampista tai liikennevaloista ja peruutettaessa pysäköintitilaan ylämäkeen. VAROITUS Järjestelmä ei korvaa seisontajarrua. Poistuessanne ajoneuvosta kytkekää aina seisontajarru sekä ensimmäinen vaihde tai peruutusvaihde päälle. MÄKILÄHTÖAVUN KÄYTTÖ Järjestelmä aktivoituu automaattisesti, kun auto pysähtyy rinteeseen, jonka kaltevuus on suurempi kuin 3 %. Järjestelmä toimii auton ollessa keula alamäkeen, jos peruutusvaihde on kytkettynä, ja auton ollessa keula ylämäkeen, jos mikä tahansa eteenpäinajovaihde on kytkettynä. Vain käsivaihteistolla varustetut autot Järjestelmä voidaan kytkeä päälle tai sammuttaa tietonäytön avulla. Katsokaa Yleistä (sivu 80). VAROITUKSET Kuljettaja on koko ajan vastuussa auton hallinnasta, järjestelmän valvomisesta ja puuttumisesta toimintaan tarvittaessa. Jos toimintahäiriö havaitaan järjestelmän ollessa aktiivinen, järjestelmä passivoituu ja näyttöön tulee sanoma. Katsokaa Tietosanomat (sivu 88). Järjestelmä voidaan aktivoida vain, jos seuraavat ehdot täyttyvät: Moottori on käynnissä. Järjestelmä on kytketty päälle. Käsivaihteistolla varustetuissa autoissa on painettava kytkinpoljinta. Autossa ei toimintavikaa. Järjestelmän aktivointi: 1. Painakaa jarrupoljinta, jotta auto on täysin paikallaan. Pitäkää jarrupoljin alhaalla. 2. Jos anturit havaitsevat ajoneuvon olevan rinteessä, järjestelmä aktivoituu automaattisesti. 3. Kun vapautatte jarrupolkimen, auto pysyy paikallaan rinteessä lyhyen ajan. Tätä aikaa pidennetään automaattisesti, jos olette parhaillaan lähdössä liikkeelle. 4. Lähtekää liikkeelle normaalilla tavalla. Jarrut vapautuvat automaattisesti. Järjestelmän passivointi Järjestelmä voidaan passivoida tekemällä jokin seuraavista toimista: Järjestelmän aktivointi VAROITUKSET Älkää poistuko autosta järjestelmän aktivoinnin jälkeen. 144

147 Mäkilähtöapu Odottakaa lyhyen aikaa, kunnes järjestelmä passivoituu automaattisesti. Jos eteenpäinajovaihde oli valittuna, kun järjestelmä aktivoitui, kytkekää peruutusvaihde. Jos peruutusvaihde oli valittuna, kun järjestelmä aktivoitui, kytkekää eteenpäinajovaihde. 145

148 Pysäköintiapujärjestelmät TOIMINTAPERIAATTEET VAROITUS Järjestelmä ei vapauta kuljettajaa vastuusta ajaa huolellisesti ja tarkkaavaisesti. VAROITUKSET Jos auton perävaunun ohjausmoduulilla ei ole meidän antamaamme hyväksyntää, esteiden havaitseminen saattaa häiriintyä. Anturit eivät ehkä voi tunnistaa esteitä rankassa sateessa tai muissa olosuhteissa, jotka aiheuttavat häiritseviä heijastumia. Anturit eivät saata tunnistaa esteitä, joiden pinnat absorboivat ultraääniaaltoja. Pysäköintitutka ei havaitse autosta poispäin liikkuvia esteitä. Ne havaitaan vain pian sen jälkeen, kun ne ovat alkaneen liikkua jälleen autoa kohti. Jos puhdistatte autoa korkeapainepesurilla, suunnatkaa vesisuihku anturien alueelle vain hetkeksi ja yli 20 cm:n etäisyydeltä. Pysäköintitutka lähettää äänimerkkejä Fordin asentaman ja hyväksymän audiojärjestelmän kautta. Jos se ei toimi, pysäköintitutkajärjestelmä ei toimi. Huom: Vetokoukulla varustetuissa autoissa takapysäköintitutka passivoituu automaattisesti, jos 13-napaiseen perävaunupistokkeeseen kytketään perävaunuvalot (tai valolistat) ja autossa on Fordin hyväksymä perävaunun ohjausmoduuli. Huom: Pitäkää anturit puhtaana liasta, jäästä ja lumesta. Älkää puhdistako niitä terävillä esineillä. Huom: Pysäköintitutka saattaa antaa vääriä äänimerkkejä, jos se havaitsee anturien kanssa samalla taajuudella olevan signaalin tai jos auto on täyskuormattu. Huom: Ulommat anturit saattavat tunnistaa autotallin seinät. Äänimerkki lakkaa, jos ulomman anturin ja seinän välinen etäisyys pysyy samana kolmen sekunnin ajan. Jatkettaessa sisemmät anturit tunnistavat takana olevia esteitä. PYSÄKÖINTITUTKAN KÄYTTÖ - AUTOSSA ON: TAKAPYSÄKÖINTITUTKA VAROITUS Pysäköintitutka ei vapauta kuljettajaa siitä vastuusta, että autoa on ajettava huolellisesti ja tarkkaavaisesti. E77927 Pysäköintitutka aktivoidaan automaattisesti, kun peruutusvaihde valitaan sytytysvirta kytkettynä. Ajoittainen äänimerkki alkaa kuulua, kun esteen ja takapuskurin välinen etäisyys on n. 150 cm taakse ja n. 50 cm sivulle. Etäisyyden pienetessä äänimerkkien väli pienenee. 146

149 Pysäköintiapujärjestelmät A E A Etäisyysilmaisin. Kun etäisyys pienenee, ilmaisin siirtyy kohti ajoneuvoa. Jatkuva äänimerkki kuuluu alle 30 cm:n päässä takapuskurista. Huom: Jos ajoneuvoon on asennettu Fordin hyväksymä vetokoukku, jatkuva äänimerkki alkaa kuulua 45 cm:n päässä takapuskurista. A E A Toimintahäiriön merkkivalo. Huom: Jos toimintahäiriö esiintyy, järjestelmä on poissa käytöstä. Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä. E Perävaunun symboli ilmaisee, että perävaunu on kytketty ja järjestelmä passivoitu. PYSÄKÖINTITUTKAN KÄYTTÖ - AUTOSSA ON: ETU- JA TAKAPYSÄKÖINTITUTKA VAROITUS Pysäköintitutka ei vapauta kuljettajaa siitä vastuusta, että autoa on ajettava huolellisesti ja tarkkaavaisesti. Pysäköintitutkan kytkeminen päälle ja pois Pysäköintitutka on oletuksen mukaan kytketty pois. Pysäköintitutka kytketään päälle valitsemalla peruutusvaihde tai painamalla kojetaulun kytkintä. Sijainti: Katsokaa Yleiskatsaus (sivu 10). Kytkimeen syttyy valo, kun pysäköintitutka on aktivoitu. Painakaa kytkintä uudelleen kytkeäksenne sen pois päältä. 147

150 Pysäköintiapujärjestelmät Ohjaaminen pysäköintitutkan avulla A B 1 A D C E A Etäisyysilmaisin. Kun etäisyys pienenee, ilmaisin siirtyy kohti ajoneuvoa. E A B C D Peruutusvaihde kytketty Vapaa- tai eteenajovaihde kytketty Näyttö ja äänimerkki Näyttö ja äänimerkki Vain näyttö Näyttö ja äänimerkki A E Ajoittainen äänimerkki alkaa kuulua, kun este on n. 150 cm:n päässä takapuskurista, n. 80 cm:n päässä etupuskurista ja n. 50 cm:n päässä sivussa. Etäisyyden pienetessä äänimerkkien väli pienenee. Jatkuva äänimerkki kuuluu alle 30 cm:n päässä etu- tai takapuskurista. Huom: Jos ajoneuvoon on asennettu Fordin hyväksymä vetokoukku, jatkuva äänimerkki alkaa kuulua 45 cm:n päässä takapuskurista. Äänimerkki alkaa vaihdella etu- ja takaosan välillä, jos sekä etu- että takapuskurin edessä on alle 30 cm:n päässä olevia esteitä. A Toimintahäiriön merkkivalo. Huom: Jos toimintahäiriö esiintyy, järjestelmä on poissa käytöstä. Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä. 148

151 Pysäköintiapujärjestelmät E Perävaunun symboli ilmaisee, että perävaunu on kytketty ja taka-anturit passivoitu. 149

152 Peruutuskamera TOIMINTAPERIAATTEET Kamera on tarkoitettu apuvälineeksi peruutettaessa. VAROITUS Järjestelmä ei vapauta kuljettajaa vastuusta ajaa huolellisesti ja tarkkaavaisesti. VAROITUKSET Jos puhdistatte autoa korkeapainepesurilla, suunnatkaa vesisuihku kameran alueelle vain hetkeksi ja yli 20 cm:n etäisyydeltä. Älkää kohdistako kameraan painetta. Huom: Pitäkää kamera puhtaana liasta, jäästä ja lumesta. Älkää käyttäkö puhdistamiseen teräviä esineitä, rasvanpoistoaineita, vahaa tai orgaanisia tuotteita. Käyttäkää vain pehmeää kangasta. Käytön aikana näyttöön ilmestyy ohjausviivat, jotka kuvaavat autonne kulkureittiä ja arvioitua matkaa sen takana oleviin esineisiin. PERUUTUSKAMERAN KÄYTTÖ VAROITUKSET Kameran toiminta saattaa vaihdella ulkolämpötilan, auton ja tieolosuhteiden mukaan. Näytössä esitetyt etäisyydet saattavat poiketa todellisista etäisyyksistä. Älkää sijoittako esineitä kameran eteen. Kamera on sijoitettu tavaratilan kanteen sen kahvan lähelle. E99105 Peruutuskameran aktivointi HUOMAUTUS Kamera ei välttämättä havaitse esineitä, jotka ovat lähellä autoa. Sytytysvirta ja audiolaite päälle kytkettynä: 1. Painakaa pysäköintitutkan painiketta kojetaulussa. Osan sijainti: Katsokaa Yleiskatsaus (sivu 10). Tai, 2. Kytkekää peruutusvaihde. Kuva tulee näyttöön. Kytkimen valo syttyy päälle, kun järjestelmä on aktivoitu toimintaan. Seuraavat olosuhteet voivat estää kameraa toimimasta kunnolla: Pimeät alueet. Erittäin kirkas valo. Ulkolämpötila nousee tai laskee nopeasti. Kamera on märkä, esimerkiksi sateella tai kostealla ilmalla. Kameran näkyvyys on estynyt, esimerkiksi mudan takia. 150

153 Peruutuskamera Näytön käyttö D E D VAROITUKSET Kameran sijainnin yläpuolella olevia esineitä ei näytetä. Tarkastakaa autonne takana oleva alue tarvittaessa. C C Merkit on tarkoitettu vain yleisohjeeksi ja ne lasketaan perustuen tietoihin, jotka vastaavat täyteen kuormattua autoa tasaisella tienpinnalla. B B Viivat kuvaavat auton arvioitua kulkureittiä (senhetkisen ohjauspyörän kulman perusteella) sekä etäisyyksiä ulkopeileistä ja takapuskurista. A A E99458 A B C Etäisyys ulkopeileistä 0,1 metriä Punainen korkeintaan 0,3 metriä Oranssi 0,3 0,6 metriä 151

154 Peruutuskamera D E Vihreä 0,6 0,9 metriä Oranssi keskilinja auton arvioidulla kulkureitillä Huom: Vihreä viiva jatkuu 0,9 metristä 3,2 metriin. Huom: Perävaunun kanssa peruutettaessa viivat eivät tule näyttöön. Kamera näyttää auton suunnan, ei perävaunun suuntaa. Peruutuskameran passivointi Huom: Kytkekää muu kuin peruutusvaihde. Näyttö pysyy hetken päällä, ennen kuin se kytkeytyy pois päältä. Huom: Järjestelmä kytkeytyy automaattisesti pois päältä, kun ajonopeus ylittää 15 km/h. Painakaa pysäköintitutkan painiketta kojetaulussa. Osan sijainti: Katsokaa Yleiskatsaus (sivu 10). Autot pysäköintitutkalla Etäisyys ilmoitetaan näytössä myös väripalkkina. Tämä osoittaa etäisyyden takapuskurista havaittuun esteeseen. Värien merkitykset ovat seuraavat: Vihreä 0,6 1,8 metriä. Oranssi 0,3 0,6 metriä. Punainen 0,3 metriä tai vähemmän. 152

155 Aktiivinen pysäköintiapu TOIMINTAPERIAATTEET VAROITUKSET Järjestelmä ei vapauta kuljettajaa vastuusta ajaa huolellisesti ja tarkkaavaisesti. Kuljettaja on koko ajan vastuussa auton hallinnasta, järjestelmän valvomisesta ja puuttumisesta toimintaan tarvittaessa. Kuljettajan on tarkkailtava, että valitussa pysäköintitilassa ei ole esteitä pysäköinnin aikana. Järjestelmä ei aina havaitse ajoneuvoja ulkonevilla kuormia, ulkokalusteita tai muita esteitä. Kuljettajan on varmistettava, että valittu paikka soveltuu pysäköintiin. Älkää käyttäkö järjestelmää, jos ajoneuvoon on kytketty perävaunu. Älkää käyttäkö järjestelmää, jos ajoneuvon perässä on polkupyöräteline. Älkää käyttäkö järjestelmää, jos katolle on kiinnitetty ulkoneva esine. Jos toimenpide keskeytyy ennen päättämistä, järjestelmä passivoituu. Ohjauspyörän asento ei ilmaise todellista ohjausasentoa, ja kuljettajan on vastattava ohjauksesta. Varmistakaa, että löysät vaatteet, kädet tai käsivarret eivät jää pyörivän ohjauspyörän tielle. Järjestelmä havaitsee sopivan taskupysäköintipaikan ja ohjaa ajoneuvon siihen. Järjestelmä hallitsee ohjausta, kun taas kuljettaja hallitsee kaasupoljinta, vaihteistoa ja jarruja. Toimenpide voidaan keskeyttää milloin tahansa tarttumalla ohjauspyörään tai painamalla aktiivisen pysäköintiavun kytkintä. Katsokaa Yleiskatsaus (sivu 10). Järjestelmä neuvoo kuljettajaa näkyvästi ja kuuluvasti koko pysäköinnin ajan, jotta ajoneuvon pysäköinti tapahtuu turvallisesti. AKTIIVISEN PYSÄKÖINTIAVUN KÄYTTÖ VAROITUKSET Anturit eivät ehkä voi tunnistaa esteitä rankassa sateessa tai muissa olosuhteissa, jotka aiheuttavat häiritseviä heijastumia. Anturit eivät saata tunnistaa esteitä, joiden pinnat absorboivat ultraääniaaltoja. Anturit eivät ehkä havaitse jalkakäytävän reunaa. Huom: Jos luistonestojärjestelmä on passivoitu, aktiivinen pysäköintiapu ei ole käytettävissä. Katsokaa Yleistä (sivu 80). Järjestelmä ei kohdista ajoneuvoa oikein, jos: käytössä on vararengas tai rengas, joka on kulunut merkittävästi muita renkaita enemmän autossa ei käytetä tehdasasennettua rengaskokoa renkaat luistavat kuljettaja antaa ajoneuvon rullata sääolosuhteet ovat huonot (rankka sade, lumi, sumu jne.). Siirtykää eteenpäin enintään 30 km/h. Painakaa aktiivisen pysäköintiavun kytkintä. Katsokaa Yleiskatsaus (sivu 10). Valitkaa suuntavilkkuvipua käyttämällä, etsiikö järjestelmä auton vasemmalta tai oikealta puolelta. 153

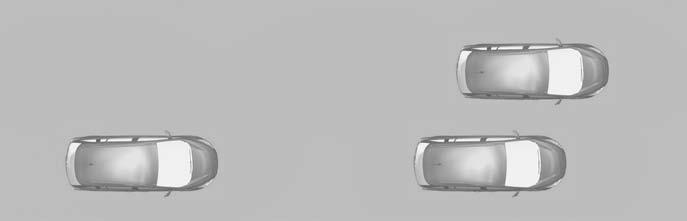

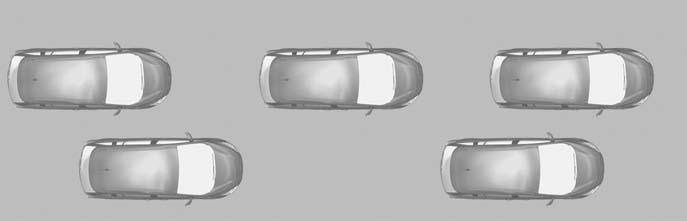

156 Aktiivinen pysäköintiapu Huom: Jos valintaa ei tehdä suuntavilkkuvivulla, järjestelmä etsii oletuksen mukaan auton matkustajan puoleiselta sivulta. A E Huom: Äänimerkkien passivointi: Katsokaa Henkilökohtaiset asetukset (sivu 88). Kun sopiva paikka löytyy, järjestelmä antaa ilmoituksen tieto- ja viihdejärjestelmän näytöllä sekä äänimerkillä. Pysäköikää auto seuraamalla tieto- ja viihdejärjestelmän näytön ohjeita. Huom: Näytöllä olevat nuolisymbolit tai kuvat ilmaisevat, kummalle puolelle autoa järjestelmä pysäköi. Näyttö neuvoo myös, milloin tulee valita peruutusvaihde. Hidastakaa ja pysähtykää noin paikassa A, ja seuratkaa järjestelmän ohjeita. E VAROITUS Jos nopeus ylittää 10 km/h, järjestelmä passivoituu ja kuljettajan on vastattava täysin ajoneuvon hallinnasta. Ajakaa ajoneuvoa varovasti taaksepäin käyttäen kaasupoljinta ja jarrupoljinta ajoneuvon hallintaan. Pysäköintiavun varoitusäänet kuuluvat. Pysäyttäkää ajoneuvo, kun äänimerkki muuttuu jatkuvaksi. 154

157 Aktiivinen pysäköintiapu Voitte ottaa ajoneuvon täydellisesti hallintaanne tarttumalla ohjauspyörään. Mahdollisesti näytetään ilmoitus siitä, että järjestelmä voi jatkaa. Jos haluatte hyväksyä tämän ilmoituksen, painakaa aktiivisen pysäköintiavun käyttökytkintä. Katsokaa Yleiskatsaus (sivu 10). E Siirtäkää ajoneuvoa eteenpäin. Pysäyttäkää ajoneuvo, kun äänimerkki muuttuu jatkuvaksi. Toistakaa yllä lueteltuja vaiheita, kunnes ajoneuvo on pysäköity. Näyttö ilmoittaa, kun järjestelmä on lopettanut toimenpiteen. 155

158 Vakionopeudensäädin TOIMINTAPERIAATTEET VAROITUS Järjestelmä ei vapauta kuljettajaa vastuusta ajaa huolellisesti ja tarkkaavaisesti. Vakionopeussäätimellä voitte säädellä ajonopeutta ohjauspyörään asennettujen kytkimien avulla. Voitte käyttää vakionopeussäädintä yli 30 km/h:n ajonopeuksissa. LUISTONESTON KÄYTTÖ VAROITUS Älkää käyttäkö vakionopeussäädintä ruuhkaliikenteessä, mutkaisilla tieosuuksilla tai liukkaissa tieoloissa. Vakionopeussäätimen päällekytkentä Ajonopeuden asetus Painakaa kytkintä SET+ tai SET-, kun haluatte tallentaa ja säilyttää senhetkisen ajonopeuden. Vakionopeussäätimen merkkivalo syttyy. Katsokaa Varoitus- ja merkkivalot (sivu 76). Asetetun ajonopeuden muutos VAROITUS Alamäessä ajonopeus saattaa kiihtyä yli asetetun ajonopeuden. Järjestelmä ei kytke jarruja päälle. Vaihtakaa pienemmälle vaihteelle ja painakaa kytkintä SET-, jotta järjestelmä pystyy paremmin ylläpitämään asetetun ajonopeuden. Huom: Jos kiihdytätte kaasupoljinta painamalla, asetettu ajonopeus ei muutu. Kun vapautatte kaasupolkimen, järjestelmä palauttaa aiemmin asetetun ajonopeuden. A B E E Huom: Järjestelmä on valmis haluamanne ajonopeuden asetusta varten. A B Kiihdytys Hidastus Asetetun ajonopeuden peruutus Painakaa jarrupoljinta tai vetäkää CAN-kytkintä. 156

159 Vakionopeudensäädin Huom: Järjestelmä ei enää säätele ajonopeuttanne. Vakionopeussäätimen merkkivalo ei pala, mutta järjestelmä säilyttää muistissaan aiemmin asetetun ajonopeuden. Asetetun ajonopeuden palautus Vetäkää RES-kytkintä. Vakionopeussäätimen merkkivalo syttyy, ja järjestelmä yrittää palauttaa aiemmin asetetun ajonopeuden. Vakionopeussäätimen toiminnan katkaisu E Järjestelmä ei säilytä muistissaan aiemmin asetettua ajonopeutta. Vakionopeussäätimen merkkivalo ei pala. 157

160 Mukautuva vakionopeussäätö (ACC) TOIMINTAPERIAATTEET VAROITUKSET Järjestelmä ei ole etäisyys- tai törmäysvaroitinjärjestelmä. Erillinen etusuunnan hälytystoiminto vastaa etäisyysvaroituksesta ja törmäyksenestosta. Katsokaa Etusuunnan hälytystoiminto (sivu 162). Teidän on ehdottomasti puututtava järjestelmän toimintaan, jos se ei havaitse edessä olevaa ajoneuvoa. Kuljettaja on aina vastuussa oikeasta etäisyydestä ja ajonopeudesta, myös mukautuvaa vakionopeussäädintä käytettäessä. Kuljettajan tulee aina seurata liikennetilanteita ja tarvittaessa puuttua mukautuvan vakionopeussäätimen toimintaan, jos se ei ylläpidä sopivaa ajonopeutta tai etäisyyttä. Järjestelmä ei vapauta kuljettajaa vastuusta ajaa huolellisesti ja tarkkaavaisesti. Järjestelmä ei jarruta, jos edessä on hitaasti kulkeva tai paikallaan seisova ajoneuvo, jalankulkija, esine tiellä tai vastaantuleva tai tien ylittävä ajoneuvo. VAROITUKSET Käyttäkää mukautuvaa vakionopeussäädintä vain suotuisissa olosuhteissa, esimerkiksi moottori- tai päätiellä tasaisessa liikennevirrassa. Älkää käyttäkö järjestelmää heikossa näkyvyydessä, erityisesti sumussa, voimakkaassa vesisateessa tai lumipyryssä. Älkää käyttäkö järjestelmää jäisillä tai liukkailla teillä. Älkää käyttäkö järjestelmää moottoritielle tultaessa tai sieltä poistuttaessa. VAROITUKSET Tutka-anturin näkökenttä on rajoitettu. Joissakin tilanteissa se saattaa havaita muun kuin odotetun ajoneuvon tai jättää jonkin ajoneuvon havaitsematta. Huom: Mukautuvan vakionopeussäätimen ollessa aktivoituna saattaa kuulua joitakin epätavallisia ääniä automaattisen jarrutuksen aikana. Kyse on normaalista automaattisen jarrutusjärjestelmän toiminnasta. Huom: Auton etuosa on pidettävä puhtaana ja siihen ei saa asentaa anturin toimintaa haittaavia metallikilpiä tai muita esineitä, etusuojukset ja lisävalot mukaan lukien. Järjestelmä auttaa ylläpitämään turvallisuusväliä edessä ajavaan ajoneuvoon; jos edessä ei ole yhtään hitaampaa ajoneuvoa, järjestelmä ylläpitää valittua ajonopeutta. Järjestelmä on tarkoitettu helpottamaan ajamista silloin, kun joudutaan seuraamaan muita ajoneuvoja samalla ajokaistalla. Järjestelmä käyttää tutka-anturia, jonka lähettämä sädekiila on suunnattu suoraan eteenpäin. Tämä sädekiila havaitsee kaikki edessä olevat ajoneuvot järjestelmän toiminta-alueella. Tutka-anturi on asennettu etusäleikön taakse. 158

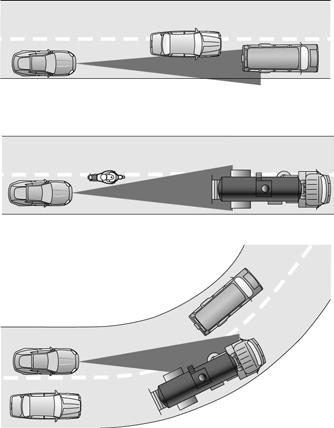

161 Mukautuva vakionopeussäätö (ACC) Sädekiilan toimintaan liittyvät ilmiöt Automaattinen jarrutus ACC:llä VAROITUKSET Hälytyksen aktivoituessa kuljettajan tulee toimia välittömästi, sillä tällöin mukautuvan vakionopeussäätimen jarrutus ei enää pysty ylläpitämään turvallista etäisyyttä edessä ajavaan ajoneuvoon. Joissakin tapauksissa varoitusta ei anneta tai varoitus annetaan myöhässä. Jarruja tulee käyttää aina tarvittaessa. Kun edellä ajaa auto, mukautuva vakionopeussäädin ei pysäytä automaattisesti. E71621 Havaitseminen saattaa häiriintyä seuraavissa tilanteissa: Viereiseltä kaistalta tulevat ajoneuvot havaitaan vasta niiden siirryttyä kokonaan samalle kaistalle (A). Moottoripyörät havaitaan viiveellä tai ne jäävät kokonaan havaitsematta. (B) Edellä ajavat ajoneuvot kaarteeseen ajettaessa ja kaarteesta tultaessa (C). Sädekiila ei seuraa tien jyrkkiä mutkia. Tällöin järjestelmä saattaa jarruttaa myöhään tai odottamatta. Kuljettajan tulee pysyä valppaana ja puuttua toimintaan tarvittaessa. Järjestelmä jarruttaa automaattisesti puolestanne siten, että määritetty väli edessä havaittuun ajoneuvoon säilyy. Jarrutustehoksi on rajoitettu noin 30 % täydestä jarrutustehosta, jotta matka-ajosta saadaan pehmeää ja mukavaa. Jos autoa on jarrutettava tätä kovemmin ettekä itse puutu tilanteeseen jarrupolkimella, järjestelmä antaa hälytysäänimerkin ja sytyttää varoitussymbolin mittaristossa. 159

162 Mukautuva vakionopeussäätö (ACC) MUKAUTUVAN VAKIONOPEUSSÄÄDÖN KÄYTTÖ Järjestelmää käytetään ohjauspyörään asennetuilla säätimillä. F E E A B C D E F D C A B Asetetun nopeuden lisäys Asetetun nopeuden vähennys ACC päälle/pois ACC:n välin lisäys ACC:n välin vähennys ACC:n esto/palautus Järjestelmän kytkeminen päälle Painakaa kytkintä C. Järjestelmä siirtyy valmiustilaan. Ajonopeuden asetus Huom: Järjestelmän tulee olla valmiustilassa. Valitkaa haluamanne vakionopeus kytkimellä A tai B. Ajonopeus esitetään tietonäytössä ja tallennetaan asetusarvoksi. Asetetun ajonopeuden muutos Huom: Ajonopeutta voidaan lisätä tai vähentää 5 km/h:n välein. Huom: Jos järjestelmä ei reagoi näihin muutoksiin, syynä saattaa olla ajonopeuden lisäämisen estävä liian pieni väli edessä ajavaan ajoneuvoon. Säätäkää tietonäytössä näkyvä ajonopeus haluamaanne asetusarvoon lisäämällä sitä kytkimellä A tai vähentämällä kytkimellä B. Auton nopeus muuttuu hitaasti valitulle nopeudelle. Ajoneuvojen välin asettaminen HUOMAUTUS Valitkaa käytettävä väli paikallisen lainsäädännön vaatimusten mukaisesti. Huom: Koska asetettu väli perustuu aikaan, sen pituus säätyy automaattisesti ajonopeuden muutosten mukaisesti. Kun väliksi on asetettu neljä palkkia, sen pituus on 1,8 sekuntia. 100 km/h:n nopeudessa tämä merkitsee sitä, että etäisyys edellä ajavaan ajoneuvoon pidetään 50 metrissä. Huom: Jos kaasupoljinta painetaan hetkellisesti esim. ohituksen aikana, järjestelmä passivoituu vain välikaisesti ja kytkeytyy uudelleen päälle kaasupolkimen vapautuksen jälkeen. Sanoma näytetään tietonäytössä. Huom: Asetettu väli säilytetään sytytysvirran kytkennöistä ja katkaisuista huolimatta. E

163 Mukautuva vakionopeussäätö (ACC) Välimatkaa edessä havaittuun ajoneuvoon ylläpidetään säädettävällä asetuksella. Tietonäyttö esittää sen viisi eri tasoa vaakasuuntaisina palkkeina. Yksi palkki merkitsee pienintä väliä ja viisi palkkia suurinta väliä. Valmiustilassa nämä palkit ovat tyhjiä; ne täyttyvät järjestelmän siirtyessä aktiiviseen tilaan. Jos edessä ei havata yhtään ajoneuvoa, palkkien alapuolella näytetään vain oma autonne. Järjestelmä ylläpitää asetettua vakionopeutta olosuhteiden mukaisesti. Asetettu väli ylläpidetään ja näytetään. Jos anturi havaitsee ajoneuvon, näyttö esittää toisen ajoneuvon vaakasuuntaisten palkkien yläpuolella: E82312 Nyt järjestelmä on seuraamistilassa ja ylläpitää asetettua väliä kiihdyttämällä tai hidastamalla tarpeen mukaisesti. Vähentäkää väliä kytkimellä E ja lisätkää sitä kytkimellä D. Valittu väli esitetään näytössä erisuuruisina palkkimäärinä. Huom: Suosittelemme välin asettamista 4 5 palkkiin. Järjestelmän väliaikainen passivointi Huom: Järjestelmä passivoituu, jos kuljettaja siirtää vaihdevivun vapaa-asentoon tai painaa pitkäaikaisesti kaasupoljinta tai kytkinpoljinta. Passivoikaa järjestelmä painamalla jarrupoljinta tai vetämällä kytkintä F. Järjestelmä palaa tällöin valmiustilaan, jolloin auto on täysin omassa hallinnassanne. Se säilyttää vakionopeuden ja välin muistissaan. Voitte palata toimintoon vetämällä kytkintä F. Järjestelmä palaa aiemmin asetettuun nopeuteen ja väliin, olosuhteiden mukaisesti. Järjestelmän sammutus Kytkekää järjestelmä pois päältä painamalla C. Huom: Kun järjestelmä passivoidaan kytkimellä C, tallennettua nopeutta ei säilytetä muistissa. Automaattinen passivointi Huom: Jos moottorin käyntinopeus tipahtaa liian alhaiseksi, tietonäyttöön tulee ohje vaihtaa pienemmälle vaihteelle (vain käsivalintainen vaihteisto). Jos kuljettaja ei noudata tätä ohjetta, järjestelmä siirtyy automaattisen passivoinnin tilaan. Huom: Järjestelmä ei toimi, jos luistonesto on kytketty pois päältä. Järjestelmän toimintaan vaikuttavat useat muut turvajärjestelmät, esim. ABS ja ESP. Jos jokin näistä järjestelmistä menee epäkuntoon tai reagoi johonkin hätätilanteeseen, järjestelmä passivoituu automaattisesti. Automaattisen passivoinnin yhteydessä järjestelmä antaa äänimerkin ja tietonäyttöön tulee sanoma. Katsokaa Tietosanomat (sivu 88). Ajotapahtuman hallinta siirtyy kokonaan kuljettajalle, jonka tulee sovittaa ajonopeus edellä ajaviin ajoneuvoihin. Automaattinen passivointi saattaa tapahtua seuraavista syistä: 161

164 Mukautuva vakionopeussäätö (ACC) ajonopeus alittaa 30 km/h pyörien pito tienpintaan katoaa jarrujen lämpötila on liian korkea, esim. vuoristossa tai mäkisessä maastossa moottorin käyntinopeus on liian alhainen tutka-anturi on peitetty seisontajarru on kytketty päälle. ETUSUUNNAN HÄLYTYSTOIMINTO VAROITUKSET Älkää koskaan jääkö odottamaan törmäysvaroitusta. Kuljettaja on aina vastuussa oikeasta etäisyydestä ja ajonopeudesta, myös järjestelmää käytettäessä. Järjestelmä reagoi vain edessä samaan suuntaan ajaviin ajoneuvoihin se ei reagoi hitaasti liikkuviin tai paikallaan oleviin ajoneuvoihin. Älkää koskaan tietoisesti ajako tavalla, joka aktivoi järjestelmän. Järjestelmä on tarkoitettu ainoastaan hätätilanteiden apukeinoksi. VAROITUKSET Varoitukset saattavat laueta myöhässä, puuttua tai laueta tarpeettomasti sädekiilan häiriöiden vuoksi. Katsokaa Toimintaperiaatteet (sivu 158). Koska järjestelmä käyttää samoja tutka-antureita kuin mukautuva vakionopeussäädin, siihen pätevät samat toimintarajoitukset. Katsokaa Toimintaperiaatteet (sivu 158). Huom: Jarrutusaputoiminto voi pienentää törmäysnopeutta vain silloin, kun kuljettaja painaa jarrupoljinta välittömästi hälytyksen jälkeen. Huom: Jos jarrupoljinta painetaan riittävän nopeasti, järjestelmä aloittaa aina jarrutuksen täydellä toimintateholla, pientäkin poljinvoimaa käytettäessä. Huom: Jarrutusaputoiminto valmistelee jarrujärjestelmän nopeaan jarrutukseen ja jarruttaa kevyesti, mikä saattaa olla havaittavissa lievänä nykäisynä. Huom: Törmäysvaroituksia annetaan vain järjestelmä päällekytkettynä, mutta jarrutusaputoiminto on aina päällä; sitä ei voida katkaista. Huom: Järjestelmää voidaan käyttää mukautuva vakionopeussäädin aktivoituna tai passivoituna. Järjestelmä auttaa teitä varoittamalla törmäysvaarasta edellä ajavaan autoon. Järjestelmä hälyttää varoitussummerilla ja tietonäyttöön tulevalla valomerkillä. Katsokaa Tietosanomat (sivu 88). Jarrutusaputoiminto aktivoituu, jotta käyttöön saadaan täysi jarrutusteho, ja vähentää edellä olevaan autoon törmäämisen voimakkuutta. Järjestelmän kytkeminen päälle ja pois Huom: Kun järjestelmä on kytkettynä pois, tietonäyttöön jää palamaan varoitusvalo. Katsokaa Varoitus- ja merkkivalot (sivu 76). Huom: Järjestelmä pysyy samassa toimintatilassa ja asetuksissa sytytysvirran kytkennöistä ja katkaisuista huolimatta. Järjestelmä voidaan kytkeä päälle tai sammuttaa tietonäytön avulla. Katsokaa Yleistä (sivu 80). 162

165 Mukautuva vakionopeussäätö (ACC) Varoitusherkkyyden säätäminen Voitte säätää järjestelmän varoitusherkkyyttä ohjauspyörän painikkeilla. Katsokaa Yleistä (sivu 80). Säädöllä muutetaan ääni- ja valomerkkien aktivointihetkeä. 163

166 Ajonopeusrajoitin TOIMINTAPERIAATTEET VAROITUS Alamäessä ajonopeus saattaa kiihtyä yli asetetun ajonopeuden. Järjestelmä ei kytke jarruja päälle mutta antaa varoituksen. Järjestelmän avulla voidaan asettaa nopeus, joka rajoittaa ajoneuvon maksiminopeuden. Asetetusta nopeudesta tulee auton käyttämä maksiminopeus, mutta tämä raja voidaan tarvittaessa ylittää väliaikaisesti. AJONOPEUSRAJOITTIMEN KÄYTTÖ Huom: Asetettu nopeusraja voidaan tarkoituksellisesti ylittää lyhyeksi aikaa tarvittaessa, esimerkiksi ohituksen aikana. Järjestelmää käytetään ohjauspyörään asennetuilla säätimillä. D E A B Asetetun nopeuden lisäys Nopeusrajoitin päälle/pois A B C C D Asetetun nopeuden vähennys Nopeusrajoittimen peruutus/palautus Järjestelmän kytkeminen päälle ja pois Painakaa kytkintä B. Tietonäytössä kehotetaan asettamaan nopeus. Nopeusrajoituksen asetus Maksiminopeusasetusta voidaan muuttaa vakionopeussäätimen kytkimillä. Valitkaa haluamanne nopeusrajoitus kytkimellä A tai C. Ajonopeus esitetään tietonäytössä ja tallennetaan asetusarvoksi. Nopeusrajoittimen toiminta peruutetaan ja nopeusrajoitin asetetaan valmiustilaan vetämällä kytkintä D. Passivointi vahvistetaan näyttämällä asetettu nopeus tietonäytössä rastilla merkittynä. Nopeusrajoitin palautetaan toimintaan vetämällä kytkintä D uudelleen. Järjestelmän aktivoituminen vahvistetaan näyttämällä asetettu nopeus jälleen tietonäytössä. Asetetun nopeusrajoituksen tarkoituksellinen ylitys Passivoikaa järjestelmä väliaikaisesti painamalla kaasupoljin pohjaan. Järjestelmä aktivoituu uudelleen, kun ajonopeus laskee asetetun nopeuden alle. Järjestelmän varoitukset Jos asetettu raja ylittyy vahingossa esimerkiksi alamäkeen ajettaessa, asetettu nopeus vilkkuu tietonäytössä ja järjestelmä antaa äänimerkin. Jos asetettu raja ylittyy tarkoituksellisesti, asetettu nopeus näkyy tietonäytössä rastilla merkittynä. 164

167 Driver Alert -hälytystoiminto TOIMINTAPERIAATTEET VAROITUKSET Järjestelmä ei vapauta kuljettajaa vastuusta ajaa huolellisesti ja tarkkaavaisesti. Kuljettaja on koko ajan vastuussa auton hallinnasta, järjestelmän valvomisesta ja puuttumisesta toimintaan tarvittaessa. Jos anturin toiminta estyy, järjestelmä ei ehkä toimi. Pitäkää säännöllisiä lepotaukoja tarpeen mukaan, älkääkä odottako järjestelmän varoitusta, jos tunnette olonne väsyneeksi. Pitäkää lepotaukoja vain silloin, kun se on turvallista. Tietyt ajo- ja käyttäytymistavat saattavat aiheuttaa järjestelmän varoituksen, vaikka ette tuntisi oloanne väsyneeksi. VAROITUKSET Järjestelmä ei ehkä toimi kylmissä ja äärimmäisissä sääolosuhteissa. Sade, lumi, sumu ja suuret kontrastit valaistuksessa saattavat vaikuttaa anturin toimintaan. Järjestelmä ei toimi, jos anturi ei pysty havaitsemaan kaistamerkintöjä. Järjestelmä ei ehkä toimi tietyömaiden alueella. Järjestelmä ei ehkä toimi jyrkkäkaarteisilla tai kapeakaistaisilla teillä. Tuulilasin korjauksia ei saa suorittaa anturin välittömässä läheisyydessä. Jos ajoneuvossa on jokin muu kuin Fordin hyväksymä jousitussarja, järjestelmä ei ehkä toimi oikein. Huom: Pitäkää tuulilasi vapaana näköesteistä, kuten lintujen jätöksistä, hyönteisistä ja lumesta tai jäästä. Huom: Järjestelmä on tarkoitettu kuljettajan avuksi nopeilla pääteillä ja moottoriteillä. Huom: Järjestelmä suorittaa valppaustason laskentaa, kun ajonopeus on yli n. 65 km/h. Järjestelmä valvoo automaattisesti kuljettajan ajokäyttäytymistä monien ominaisuuksien, kuten etukamera-anturin avulla. Jos järjestelmä havaitsee kuljettajan väsymisen tai ajotavan heikentymisen, se antaa hälytyksen. DRIVER ALERT - HÄLYTYSTOIMINNON KÄYTTÖ Järjestelmän kytkeminen päälle ja pois Huom: Järjestelmä pysyy samassa toimintatilassa sytytysvirran kytkennöistä ja katkaisuista huolimatta. Järjestelmä aktivoidaan käyttämällä tietonäyttöä. Katsokaa Tietonäytöt (sivu 80). Kun järjestelmä on aktivoitu, se laskee kuljettajan valppaustasoa ajokäyttäytymisen perusteella suhteessa kaistamerkintöihin ja muihin tekijöihin. Järjestelmän varoitukset Huom: Järjestelmä ei anna varoituksia, kun ajonopeus on alle n. 65 km/h. 165

168 Driver Alert -hälytystoiminto Varoitusjärjestelmä on kaksivaiheinen. Ensin järjestelmä antaa väliaikaisen varoituksen lepotauon tarpeesta. Tämä sanoma näkyy vain lyhyen ajan. Jos lepotaukoa ei pidetä, saatetaan antaa toinen varoitus, joka jää tietonäyttöön siihen asti, kunnes se poistetaan. Katsokaa Tietosanomat (sivu 88). Varoitus poistetaan painamalla OK-painiketta ohjauspyörän kytkimissä. Järjestelmän näyttö Kun järjestelmä on aktiivinen, se toimii automaattisesti taustalla ja antaa varoituksia vain tarvittaessa. Järjestelmän toimintatilan näkee koska tahansa tietonäytöstä. Katsokaa Yleistä (sivu 80). Valppaustaso esitetään kuudessa portaassa värillisenä palkkina. Vihreä lepo ei tarpeen. Keltainen ensimmäinen (väliaikainen) varoitus. Punainen toinen varoitus. Huom: Valppaustaso näytetään harmaana, jos kamera-anturi ei pysty havaitsemaan kaistamerkintöjä tai jos auton ajonopeus laskee noin 65 km/h:n alle. Järjestelmän nollaus Järjestelmä voidaan nollata seuraavilla tavoilla: Sytytysvirran kytkeminen pois ja päälle. Auton pysäyttäminen paikalleen ja kuljettajan oven avaaminen ja sulkeminen. E Valppaustaso on hyvä, lepotauko ei ole tarpeen. E Valppaustaso on kriittinen ja viittaa lepotauon tarpeeseen heti kun sellainen on turvallista pitää. Tilapalkki liikkuu vasemmalta oikealle, kun laskettu valppaustaso alenee. Kun lepokuvake lähenee, väri muuttuu vihreästä keltaiseksi ja lopulta punaiseksi, kun lepotauko on pidettävä. 166

169 Kaistanvaihdon varoitus TOIMINTAPERIAATTEET VAROITUKSET Järjestelmä ei vapauta kuljettajaa vastuusta ajaa huolellisesti ja tarkkaavaisesti. Kuljettaja on koko ajan vastuussa auton hallinnasta, järjestelmän valvomisesta ja puuttumisesta toimintaan tarvittaessa. Jos anturin toiminta estyy, järjestelmä ei ehkä toimi. Anturi ei ehkä aina havaitse kaistamerkintöjä kunnolla. Muut rakenteet tai esineet saatetaan joskus tunnistaa virheellisesti kaistamerkinnäksi, mistä seuraa väärä tai ohitettu varoitus. VAROITUKSET Järjestelmä ei ehkä toimi kylmissä ja äärimmäisissä sääolosuhteissa. Sade, lumi, sumu ja suuret kontrastit valaistuksessa saattavat vaikuttaa anturin toimintaan. Järjestelmä ei toimi, jos anturi ei pysty havaitsemaan kaistamerkintöjä. Järjestelmä ei ehkä toimi tietyömaiden alueella. Järjestelmä ei ehkä toimi jyrkkäkaarteisilla tai kapeakaistaisilla teillä. Tuulilasin korjauksia ei saa suorittaa anturin välittömässä läheisyydessä. Jos ajoneuvossa on jokin muu kuin Fordin hyväksymä jousitussarja, järjestelmä ei ehkä toimi oikein. Huom: Järjestelmä on tarkoitettu kuljettajan avuksi nopeilla pääteillä ja moottoriteillä. Huom: Järjestelmä ei ehkä toimi voimakkaan jarrutuksen tai kiihdytyksen aikana tai kun ajoneuvoa ohjataan tarkoituksellisesti. Huom: Järjestelmä tarvitsee toimiakseen vähintään yhden seurattavan kaistamerkinnän. Huom: Järjestelmä toimii ainoastaan ajonopeuden ollessa yli n. 65 km/h. Anturi on asennettu sisätaustapeilin taakse. Se valvoo olosuhteita jatkuvasti ja varoittaa auton ajautuessa vahingossa kaistalta suurissa nopeuksissa. Järjestelmä havaitsee ja seuraa automaattisesti tien kaistamerkintöjä. Jos järjestelmä havaitsee, että ajoneuvo ajautuu vahingossa kaistan rajaa kohti, tietonäyttöön tulee varoitus. Varoitus annetaan myös ohjauspyörässä tuntuvana värinänä. KAISTANVAIHDON VAROITUKSEN KÄYTTÖ Järjestelmän kytkeminen päälle ja pois Huom: Kun järjestelmä on kytkettynä pois, tietonäyttöön jää palamaan varoitusvalo. Katsokaa Varoitus- ja merkkivalot (sivu 76). Huom: Järjestelmä pysyy samassa toimintatilassa ja asetuksissa sytytysvirran kytkennöistä ja katkaisuista huolimatta. Huom: Pitäkää tuulilasi vapaana näköesteistä, kuten lintujen jätöksistä, hyönteisistä ja lumesta tai jäästä. 167

170 Kaistanvaihdon varoitus E Järjestelmä aktivoidaan ja passivoidaan suuntavilkkukytkimessä olevalla painikkeella. Jos haluatte kytkeä järjestelmän pois päältä, painakaa painiketta. Jos haluatte kytkeä järjestelmän päälle, painakaa painiketta kaksi kertaa. Ohjauspyörän värinätason asetus Järjestelmässä on kolme voimakkuustasoa, jotka voidaan asettaa tietonäytön kautta. Katsokaa Yleistä (sivu 80). Järjestelmän herkkyyden asetus Järjestelmän varoitusnopeus vaarallisessa tilanteessa voidaan säätää. Järjestelmässä on kaksi herkkyystasoa, jotka voidaan asettaa tietonäytön kautta. Katsokaa Yleistä (sivu 80). Järjestelmän varoitukset Auton kuvan kummallakin puolella näytetään kaistamerkintöjä kuvaava pylväs. Kaistamerkinnät on värikoodattu seuraavasti: Vihreä järjestelmä on valmis varoittamaan mahdollisesta tahattomasta poikkeamasta kaistalta. Punainen ajoneuvo lähestyy tai on liian lähellä havaittua kaistan rajaa. Ohjatkaa ajoneuvo nopeasti ja turvallisesti oikealle reitille. Harmaa kyseisen kaistan raja ei näy. Tilanteet, joissa kaistan raja ei ehkä näy: Anturi ei ehkä havaitse tien kaistamerkintöjä. Ajoneuvon kyseisen puolen suuntavilkku on päällä. Voimakkaan kiihdytyksen tai jarrutuksen aikana tai kuljettajan käyttäessä ohjauspyörää. Ajonopeus on toimintarajojen ulkopuolella Jos ABS tai ajovakausjärjestelmä (ESP) on aloittanut toiminnan. Kapea kaista. Jos kaistamerkinnät muuttuvat punaisiksi tai ohjauspyörässä tuntuu värinää, ajoneuvon tahaton kaistalta ajautuminen on korjattava nopeasti ja turvallisesti. E

171 Kaistanvaihti TOIMINTAPERIAATTEET VAROITUKSET Järjestelmä ei vapauta kuljettajaa vastuusta ajaa huolellisesti ja tarkkaavaisesti. Kuljettaja on koko ajan vastuussa auton hallinnasta, järjestelmän valvomisesta ja puuttumisesta toimintaan tarvittaessa. Jos anturin toiminta estyy, järjestelmä ei ehkä toimi. Anturi ei ehkä aina havaitse kaistamerkintöjä kunnolla. Muut rakenteet tai esineet saatetaan joskus tunnistaa virheellisesti kaistamerkinnäksi, mistä seuraa väärä tai puuttuva varoitus yhdessä väärän tai puuttuvan ohjaustoimen kanssa. Pitäkää kädet aina ohjauspyörällä sen varalta, että joudutte puuttumaan järjestelmän toimintaan. VAROITUKSET Järjestelmä ei ehkä toimi kylmissä ja äärimmäisissä sääolosuhteissa. Sade, lumi, sumu ja suuret kontrastit valaistuksessa saattavat vaikuttaa anturin toimintaan. Järjestelmä ei toimi, jos anturi ei pysty havaitsemaan kaistamerkintöjä. Järjestelmä ei ehkä toimi tietyömaiden alueella. Järjestelmä ei ehkä toimi jyrkkäkaarteisilla tai kapeakaistaisilla teillä. Tuulilasin korjauksia ei saa suorittaa anturin välittömässä läheisyydessä. Jos ajoneuvossa on jokin muu kuin Fordin hyväksymä jousitussarja, järjestelmä ei ehkä toimi oikein. Huom: Pitäkää tuulilasi vapaana näköesteistä, kuten lintujen jätöksistä, hyönteisistä ja lumesta tai jäästä. Huom: Järjestelmä on tarkoitettu kuljettajan avuksi nopeilla pääteillä ja moottoriteillä. Huom: Järjestelmä ei ehkä toimi voimakkaan jarrutuksen tai kiihdytyksen aikana tai kun ajoneuvoa ohjataan tarkoituksellisesti. Huom: Järjestelmä tarvitsee toimiakseen vähintään yhden seurattavan kaistamerkinnän. Huom: Järjestelmä toimii ainoastaan ajonopeuden ollessa n km/h. Huom: Jos järjestelmä ei havaitse kuljettajan suorittamaa aktiivista ohjauskomentoa, se passivoituu väliaikaisesti siihen asti, kunnes kuljettaja ottaa auton ohjauksen haltuunsa. Järjestelmä antaa hälytyksen varoitusäänimerkillä ja sanomalla näytössä. Anturi on asennettu sisätaustapeilin taakse. Se valvoo olosuhteita jatkuvasti ja varoittaa auton ajautuessa vahingossa kaistalta suurissa nopeuksissa. Järjestelmä havaitsee ja seuraa automaattisesti tien kaistamerkintöjä. Jos järjestelmä havaitsee, että ajoneuvo ajautuu vahingossa kaistan rajaa kohti, tietonäyttöön tulee varoitus. Järjestelmä korjaa myös kulkureittiä käyttämällä automaattisesti ohjausmomenttia. Jos järjestelmä ei pysty korjaamaan kulkureittiä, annetaan kaistanvaihdon varoitus. Katsokaa Kaistanvaihdon varoituksen käyttö (sivu 167). 169

172 Kaistanvaihti KAISTAVAHDIN KÄYTTÖ Järjestelmän kytkeminen päälle ja pois Huom: Järjestelmä on oletusarvoisesti pois päältä. Huom: Kun järjestelmä on käynnistetty, kaistanvaihdon varoitus on oletusarvoisesti päällä. E Järjestelmä aktivoidaan ja passivoidaan käyttämällä suuntavilkkukytkimessä olevaa painiketta. Järjestelmä kytketään päälle painamalla painiketta kolme kertaa. Järjestelmä kytkeytyy pois päältä, kun painiketta painetaan uudelleen. Järjestelmän varoitukset Kaistamerkinnät on värikoodattu seuraavasti: Vihreä järjestelmä on valmis varoittamaan mahdollisesta tahattomasta poikkeamasta kaistalta. Keltainen järjestelmä käyttää automaattisesti ohjausmomenttia kulkureitin kohdistamiseen ja mahdollisen tahattoman kaistalta poikkeamisen korjaamiseen. Punainen ajoneuvo lähestyy tai on liian lähellä havaittua kaistan rajaa. Varoitus annetaan ohjauspyörässä tuntuvana värinänä. Ohjatkaa ajoneuvo nopeasti ja turvallisesti oikealle reitille. Harmaa kyseisen kaistan raja ei näy. Tilanteet, joissa kaistan raja ei ehkä näy: Anturi ei ehkä havaitse tien kaistamerkintöjä. Ajoneuvon kyseisen puolen suuntavilkku on päällä. Voimakkaan kiihdytyksen tai jarrutuksen aikana tai kuljettajan käyttäessä ohjauspyörää. Ajonopeus on toimintarajojen ulkopuolella Jos ABS tai ajovakausjärjestelmä (ESP) on aloittanut toiminnan. Kapea kaista. Huom: Järjestelmä voidaan ohittaa milloin tahansa sen toiminnan aikana ohjauspyörää kääntämällä. E Auton kuvan kummallakin puolella näytetään kaistamerkintöjä kuvaava pylväs. 170

173 Liikennemerkkien tunnistus TOIMINTAPERIAATTEET VAROITUKSET Järjestelmä ei vapauta kuljettajaa vastuusta ajaa huolellisesti ja tarkkaavaisesti. Kuljettaja on koko ajan vastuussa auton hallinnasta, järjestelmän valvomisesta ja puuttumisesta toimintaan tarvittaessa. Jos anturin toiminta estyy, järjestelmä ei ehkä toimi. VAROITUKSET Järjestelmä ei ehkä toimi kylmissä ja äärimmäisissä sääolosuhteissa. Sade, lumi, sumu ja suuret kontrastit valaistuksessa saattavat vaikuttaa anturin toimintaan. Tuulilasin korjauksia ei saa suorittaa anturin välittömässä läheisyydessä. Jos ajoneuvossa on jokin muu kuin Fordin hyväksymä jousitussarja, järjestelmä ei ehkä toimi oikein. Käyttäkää ajovalopolttimoiden vaihdossa aina Fordin alkuperäisosia. Muut polttimot saattavat heikentää järjestelmän tehoa. Huom: Pitäkää tuulilasi vapaana näköesteistä, kuten lintujen jätöksistä, hyönteisistä ja lumesta tai jäästä. Huom: Järjestelmä ei ehkä huomaa kaikkia liikennemerkkejä. Huom: Järjestelmä on suunniteltu lukemaan merkkejä Wienin yleissopimuksen mukaisesti. Anturi on asennettu sisätaustapeilin taakse. Se valvoo liikennemerkkejä jatkuvasti sekä ilmoittaa kulloisetkin nopeusrajoitukset ja ohitussäännöt. Järjestelmä havaitsee automaattisesti tunnistettavissa olevat liikennemerkit, kuten nopeusrajoitusmerkit, ohittamiskieltomerkit ja nopeusrajoitusten päättymismerkit. LIIKENNEMERKKIEN TUNNISTUKSEN KÄYTTÖ Järjestelmän kytkeminen päälle ja pois Huom: Järjestelmä pysyy samassa toimintatilassa ja asetuksissa sytytysvirran kytkennöistä ja katkaisuista huolimatta. Järjestelmä voidaan kytkeä päälle tai pois tietonäytön avulla. Katsokaa Yleistä (sivu 80). Järjestelmän nopeusvaroituksen asetus Järjestelmässä on monta nopeusvaroitustasoa, jotka voidaan asettaa tietonäytön kautta. Katsokaa Yleistä (sivu 80). Järjestelmän näyttö E Järjestelmä pystyy näyttämään kaksi liikennemerkkiä rinnakkain. Järjestelmän toimintatilan näkee koska tahansa tietonäytöstä. 171

174 Liikennemerkkien tunnistus Järjestelmän näyttö esitetään neljässä vaiheessa seuraavasti: 1. Kaikki uudet tunnistettavissa olevat liikennemerkit näytetään kirkkaampina kuin muut näytössä olevat varoitusmerkit. 2. Esimääritetyn ajan jälkeen ne näytetään normaalisti. 3. Esimääritetyn välimatkan jälkeen ne himmennetään. 4. Toisen esimääritetyn välimatkan jälkeen ne poistetaan. Jos havaitaan lisäliikennemerkkejä, kuten alennettu nopeusraja märän tienpinnan merkissä, sitä ei näytetä, vaan se ilmestyy tyhjänä laatikkona kyseisen merkin alapuolelle. 172

175 Active City Stop TOIMINTAPERIAATTEET VAROITUKSET Järjestelmä ei vapauta kuljettajaa vastuusta ajaa huolellisesti ja tarkkaavaisesti. Kuljettaja on koko ajan vastuussa auton hallinnasta, järjestelmän valvomisesta ja puuttumisesta toimintaan tarvittaessa. Älkää koskaan katsoko suoraan anturiin millään esineellä, silmävamman vaara on olemassa. Jos anturin toiminta estyy, järjestelmä ei ehkä toimi. Järjestelmän täydellistä toimintaa varten jarrujärjestelmä on totutuskäytettävä. Katsokaa Sisäänajo (sivu 188). Järjestelmän toiminta saattaa vaihdella auton ja tieolosuhteiden mukaan. Järjestelmä ei reagoi eri suuntaan ajaviin autoihin. Järjestelmä ei reagoi pyöriin, moottoripyöriin, ihmisiin tai eläimiin. Kun sytytysvirta on päällä, anturi lähettää jatkuvasti lasersädettä. Järjestelmä ei toimi voimakkaan kiihdytyksen aikana. VAROITUKSET Järjestelmä ei ehkä toimi kylmissä ja äärimmäisissä sääolosuhteissa. Sade, lumi, roiskeet ja jää saattavat vaikuttaa anturin toimintaan. Tuulilasin korjauksia ei saa suorittaa anturin välittömässä läheisyydessä. VAROITUKSET Jos ajoneuvossa on jokin muu kuin Fordin hyväksymä tuulilasi, järjestelmä ei ehkä toimi oikein. Jos moottori sammuu järjestelmän aktivoinnin jälkeen, varoitusvilkut aktivoituvat. Huom: Pitäkää tuulilasi vapaana näköesteistä, kuten lintujen jätöksistä, hyönteisistä ja lumesta tai jäästä. Huom: Pitäkää konepelti vapaana jäästä ja lumesta, sillä muutoin järjestelmä ei ehkä toimi oikein. Anturi on asennettu sisätaustapeilin taakse. Se valvoo olosuhteita jatkuvasti ja päättää toimintaan puuttumisesta niiden perusteella. Järjestelmä on suunniteltu välttämään matalanopeuksisia törmäyksiä toisen auton takaosaan. Se auttaa myös vähentämään törmäyksestä aiheutuvia vaurioita tai mahdollisesti estämään törmäyksen kokonaan. Järjestelmä toimii alle noin 30 km/h:n nopeuksissa käyttämällä jarruja, kun anturi havaitsee todennäköisesti lähestyvän törmäyksen. Jarrupoljinta on painettava, jotta käyttöön saadaan koko jarruvoima. Kun järjestelmä jarruttaa tai se on kytkenyt jarrut automaattisesti päälle, näytössä näkyy sanoma. Laseranturia koskevaa tietoa: Katsokaa Tyyppihyväksynnät (sivu 302). 173

176 Active City Stop ACTIVE CITY STOP - TOIMINNON KÄYTTÖ VAROITUS Älkää koskaan katsoko suoraan anturiin millään esineellä, silmävamman vaara on olemassa. Järjestelmän kytkeminen päälle ja pois Huom: Järjestelmä on oletusarvoisesti päällä. Huom: Järjestelmän passivointi saattaa olla suositeltavaa tietyissä tilanteissa, kuten maastoajossa, jolloin esteet saattavat peittää tuulilasin. Järjestelmä aktivoidaan ja passivoidaan käyttämällä tietonäyttöä. Katsokaa Yleistä (sivu 80). 174

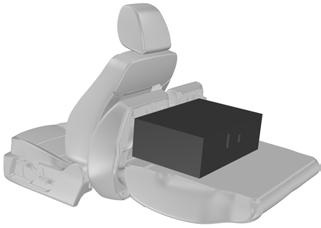

177 Kuorman kuljetus YLEISTÄ VAROITUKSET Käyttäkää tavaroiden kiinnitykseen hyväksytyn standardin, esim. DIN, mukaisia kiinnityshihnoja. Varmistakaa, että kaikki irralliset esineet on kiinnitetty kunnolla. Sijoittakaa matkatavarat ja muut kuormat mahdollisimman alas ja mahdollisimman eteen tavara- tai kuormatilassa. Älkää ajako takaluukku tai peräovi avoimena. Muuten autoon saattaa päästä pakokaasuja. Älkää ylittäkö auton suurinta sallittua etu- ja taka-akselipainoa. Katsokaa Ajoneuvon tunnistus (sivu 235). Kun matkustamossa kuljetetaan painavaa lastia, se pitää asettaa taitetuille takaistuimille kuvan mukaisesti. Katsokaa Takaistuimet (sivu 116). VAROITUKSET Älkää päästäkö esineitä osumaan takaikkunoihin. Älkää käyttäkö hankaavia materiaaleja takaikkunoiden sisäpintojen puhdistukseen. Älkää kiinnittäkö tarroja takaikkunoiden sisäpinnoille. E97377 MATKATAVARAN KIINNITYSPISTEET E Kiinnityspisteeseen pääsee käsiksi nostamalla läppää. MATKATAVAROIDEN SUOJUKSET VAROITUS Älkää sijoittako esineitä tavaratilan peitteen päälle. 175

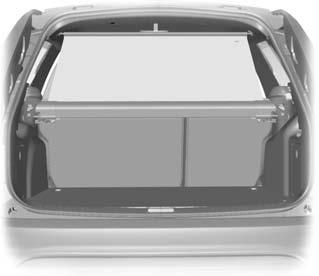

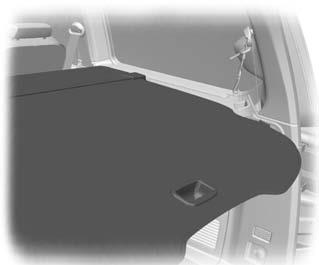

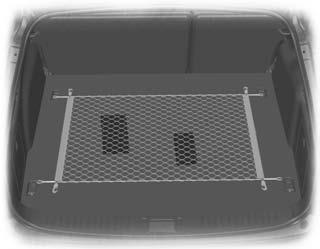

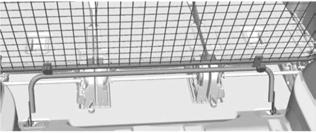

178 Kuorman kuljetus TAVARAVERKOT Matkatavaraverkko VAROITUS Farmariautoissa matkatavaraverkon kiinnityspisteitä ei ole asennettu ensimmäisen rivin istuimien taakse, mutta ne on asennettu toisen rivin istuimien taakse. E72969 Vetäkää peite ulos ja kiinnittäkää se kiinnityspisteisiin. Irrottakaa se kiinnityspisteistä ja antakaa sen rullautua koteloonsa. Kiinnittäkää koukku kotelon päälle. Matkatavaroiden väliverkkokasetin asennus: Irrottakaa matkatavarapeite. Työntäkää kasetissa olevia liukukappaleita toisiaan kohti ja asettakaa teleskooppitanko reikiin, jotka ovat sivuseinässä takaistuimien selkänojan takana. Varmistakaa, että tulpat, joissa on pyörimisen estävät tapit, on asennettu oikein sivuseinään. E72970 Halutessanne irrottaa tai asentaa peitteen, painakaa kotelon jompaa kumpaa päätyä sisäänpäin. 176

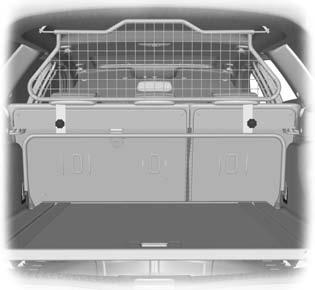

179 Kuorman kuljetus Kuormaverkko A B E78834 Vetäkää verkko ylös ja asettakaa tangon päät kiinnityspisteisiin katossa. Varmistakaa, että tanko on työnnetty eteenpäin kiinnityspisteiden kapeaan kohtaan. VAROITUS Kasetin asentamisen jälkeen painakaa matkatavarapeitteen etureuna takaisin alas alkuperäiseen asentoonsa (eteen), jotta se ei peitä näkyvyyttä takalasista. Asentakaa matkatavarapeite takaisin. Irrottakaa päinvastaisessa järjestyksessä. E78835 A B Kiinnitysrenkailla Ilman kiinnitysrenkaita Kuormaverkon avulla voidaan estää esineiden liukuminen eri suuntiin. Kiinnittäkää koukut verkon kulmista neljään kiinnityspisteeseen tavaratilan lattialla. KOIRAVERKKO HUOMAUTUS Säilyttäkää vähintään 1 cm:n väli koiraverkon ja sen edessä olevien istuimien välillä. 177

180 Kuorman kuljetus Asennus etuistuinten taakse E Painakaa verkossa olevan tangon päitä toisiaan kohti ja asentakaa ne katon kiinnikkeisiin. Painakaa tankoa eteenpäin kiinnikkeiden kapeaan osaan. E Kiinnittäkää verkko käsipyörillä varustettuun alatankoon. Älkää kiristäkö käsipyöriä. 4. Kiristäkää alempien kiinnityspisteiden ruuvit. 5. Kiristäkää käsipyörät. Asennus takaistuinten taakse E Kiinnittäkää koiraverkko alempiin kiinnityspisteisiin. Älkää kiristäkö ruuveja. E

181 Kuorman kuljetus 1. Painakaa verkossa olevan tangon päitä toisiaan kohti ja asentakaa ne katon kiinnikkeisiin. Painakaa tankoa eteenpäin kiinnikkeiden kapeaan osaan. KATTOTELINEET JA TAAKKATELINEET Kattoteline VAROITUKSET Kattotelineen käyttö lisää autoa polttoaineenkulutusta ja saattaa vaikuttaa auton ajo-ominaisuuksiin. Kun asennatte kattotelinettä, lukekaa valmistajan ohjeet ja noudattakaa niitä. Älkää ylittäkö 75 kg:n suurinta sallittua kattokuormaa (kattoteline mukaan lukien). Tarkistakaa kattotelineen kunnollinen kiinnitys ja kiristäkää kiinnikkeet seuraavasti: Ennen ajoa. 50 kilometrin ajon jälkeen kilometrin välein. Polttoaineenkulutuksen vähentämiseksi poikkikiskot tulee poistaa, kun niitä ei käytetä. E Irrottakaa kaksi ruuvia molemmista tavaroiden kiinnityspisteistä. Katsokaa Matkatavaran kiinnityspisteet (sivu 175). 3. Kiinnittäkää alatanko verkkoon käsipyörillä. Älkää kiristäkö käsipyöriä. 4. Kiinnittäkää koiraverkon alatanko tavaroiden kiinnityspisteisiin, käyttäkää tähän uusia toimitettuja ruuveja. 5. Kiristäkää käsipyörät. Irrottakaa päinvastaisessa järjestyksessä. Poikkitankojen asentaminen VAROITUKSET Jakakaa kuorma tasaisesti kuorma-alueen päälle ja pitäkää painovoiman keskipiste mahdollisimman alhaalla. Varmistakaa kuorma hyvin, jotta estätte sen luistamisen. Älkää koskaan asettako kuormaa suoraan kattopinnalle. Poistakaa poikkitangot ennen automaattipesuun ajoa. Huom: Reunan kiinnityskiskot on suunniteltu siten, että Fordin-tarvikesarjan poikkitangot (polkupyörätelineille, suksitelineille jne.) voidaan asentaa niihin. 179

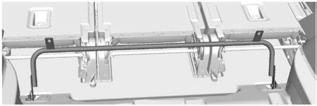

182 Kuorman kuljetus Huom: Ennen poikkitankojen asentamista puhdistakaa reunojen kiinnityskiskot vedellä ja sienellä. Huom: Sijoittakaa poikkitangot näytetyllä tavalla. A B 4 2 E E A B 515 mm 750 mm 2. Asettakaa avain sisään. Kiertäkää avainta vastapäivään. 3. Poistakaa suoja. 4. Avatkaa ruuvit. A B E Huom: Tarrapaloja toimitetaan tärinä-äänten vähentämiseksi. Huom: Varmistakaa, että poikkitankojen pinta on puhdas ennen tarrapalojen kiinnittämistä. 1. Irrottakaa suojakalvo ja kiinnittäkää tarrapalat poikkitankoihin kuvan osoittamiin kohtiin. E Asentakaa kumilistat näytettyihin kohtiin. 180

183 Kuorman kuljetus 4 Nm 4Nm 7 E A Huom: Varmistakaa, että poikkipalkin ja kiskon väliin ei jää rakoa (A). 6. Asentakaa poikkipalkit. 7. Kiristäkää ruuveja, kunnes kuulette naksahduksen. 8. Asentakaa suojus. Lukitkaa kääntämällä avainta myötäpäivään. 9. Poistakaa avain. Kattokotelon asennus E Varmistakaa, että tarrapalat eivät kosketa asennuspulttiin. 181

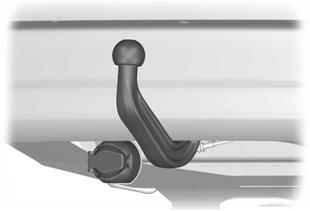

184 Hinaus PERÄVAUNUN HINAUS VAROITUKSET Älkää ylittäkö 100 km/h:n ajonopeutta. Takarengaspaineita on korotettava 0,2 baaria yli ohjearvon. Katsokaa Tekniset tiedot (sivu 232). Auton tyyppikilvessä ilmoitettua auton suurinta sallittua yhdistelmäpainoa ei saa ylittää. Katsokaa Ajoneuvon tunnistus (sivu 235). HUOMAUTUS Älkää ylittäkö suurinta sallittua aisapainoa, ts. vetokoukkua alaspäin painavaa kuormitusta, joka on 75 kiloa. Huom: Kaikkiin autoihin ei ole mahdollista tai sallittua asentaa vetokoukkua. Tarkistakaa asia ensin Ford-liikkeestä. Sijoittakaa kuormat mahdollisimman alas ja keskelle perävaunun akseliin (akseleihin) nähden. Jos hinaatte kuormaamattomalla autolla, perävaunun kuorma tulee sijoittaa eteen perävaunun etuosan suurimman sallitun painon rajoissa, jotta vakaus säilyy parhaana mahdollisena. Auton ja perävaunun yhdistelmän vakaus määräytyy paljolti perävaunun laadun perusteella. Yli metrin korkeuksissa suurinta sallittua yhdistelmäpainoa on vähennettävä 10 % jokaista metrin nousua kohti. Jyrkät mäet VAROITUS ABS ei vaikuta perävaunussa. Vaihtakaa yhtä vaihdetta pienemmälle ennen jyrkkää alamäkeä. IRROTETTAVA VETOKOUKKU VAROITUS Järjestelmä antaa varoitusäänimerkin, kun vetokoukun varsi ei ole missään lukitussa asennossa. Varoitusäänimerkki kytkeytyy pois 30 sekunnin kuluttua. Jos varoitusäänimerkkiä ei kuulu vetokoukun vartta siirrettäessä tai järjestelmän aktivoinnin yhteydessä, älkää käyttäkö vetokoukkua ennen kuin asianmukaisesti koulutettu mekaanikko on tarkistanut sen. HUOMAUTUS Siirtäkää vetokoukun vartta vain käsin. Älkää koskaan käyttäkö jalkaa tai lisätyökaluja, koska ne saattavat vaurioittaa mekanismia. A E napainen perävaunun pistoke A on sijoitettu takapuskurin alle vetokoukun varren B viereen. B Vetokoukun varren vapautus HUOMAUTUS Älkää koskeko vetokoukun varteen vapautuksen aikana. 182

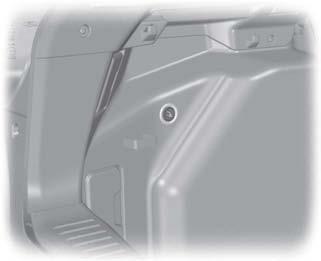

185 Hinaus Huom: Jos vapautus keskeytyy (esim. sen tiellä on este tai virransyöttö katkeaa), järjestelmä täytyy nollata. Nollatkaa järjestelmä suorittamalla vapautus uudelleen. Huom: Kytkimen valo syttyy päälle, kun järjestelmä on aktivoitu toimintaan. Varmistakaa, että seuraavat vaiheet on tehty ennen vetokoukun varren vapautusta: Tavaratilan kannen on oltava auki. Sytytysvirran tulee olla katkaistuna. 13-napaisessa perävaunun pistorasiassa ei saa olla pistoketta. Akkujännitteen on oltava yli 11 volttia. E Vetokoukun varsi kääntyy automaattisesti laskettuun asentoon. Jos vetokoukun varsi ei vapaudu, painakaa painiketta uudelleen 15 sekunnin ajan. VAROITUS Jos vetokoukku ei edelleenkään vapaudu, älkää käyttäkö sitä. Antakaa vetokoukku asiantuntevan mekaanikon tarkistettavaksi. Vetokoukun varren kääntäminen ulos E Painakaa painiketta ja aktivoikaa järjestelmä. 2. Vapauttakaa vetokoukun varsi painamalla painiketta uudelleen neljän sekunnin kuluessa. E75179 Siirtäkää vetokoukun varsi toiminta-asentoon. Vetokoukun varsi lukittuu automaattisesti toiminta-asentoon. Lukitustoimenpide kuuluu selvästi, ja varoitusäänimerkki lakkaa kuulumasta. 183

186 Hinaus Vetokoukun varren kääntäminen sisään HUOMAUTUS Ennen kuin vetokoukun varsi käännetään sisään, perävaunu on aina irrotettava tai taakkatelineet ja niiden kiinnikkeet on irrotettava. Purkakaa vakautuslaitteiden kiinnikkeet. Irrottakaa perävaunun virransyötön pistoliitin ja sovitin pistokkeesta. Tämän ohjeen laiminlyönti saattaa aiheuttaa puskurin vaurioitumisen. 1. Vapauttakaa vetokoukun varsi. Katsokaa vetokoukun varren vapautusta käsittelevä kohta. E Vetokoukun varsi kääntyy automaattisesti laskettuun asentoon. E Siirtäkää vetokoukun varsi perille säilytysasentoon. Vetokoukun varsi lukittuu automaattisesti säilytysasentoon. Lukitustoimenpide kuuluu selvästi, ja varoitusäänimerkki lakkaa kuulumasta. Vikatilat Jos vetokoukun varren vapautuspainike syttyy tai virta-avaimen ollessa asennossa II kuuluu varoitusäänimerkki, suorittakaa vapautus uudelleen. Jos vetokoukun vartta vedetään vapautuksen aikana, järjestelmä lakkaa ylikuormituksen välttämiseksi liikkumasta. Nollatkaa järjestelmä painamalla vapautuspainiketta 15 sekunnin ajan. Ajaminen perävaunun kanssa VAROITUKSET Jos autoon tulee toimintahäiriö, irrottakaa perävaunu ennen auton hinausta. Jos seuraavat ehdot eivät täyty, älkää käyttäkö vetokoukkua. Antakaa vetokoukku asiantuntevan mekaanikon tarkastettavaksi. Tarkastakaa ennen matkan alkua, että vetokoukun varsi on lukittu asianmukaisesti. Tarkastakaa, että: mitään varoitusäänimerkkiä ei kuulu, kun lukitustoimenpide on saatu loppuun. vetokoukku on lukittu oikein. Se ei saa liikkua, kun sitä ravistetaan. Huolto VAROITUKSET Vetokoukkua ja ohjausyksikköä ei tarvitse huoltaa. Älkää rasvatko tai öljytkö niitä. 184

187 Hinaus VAROITUKSET Vetokoukun korjaus tai purkaminen tulee jättää valmistajan tehtäväksi. Jos pesette autoa korkeapainepesurilla, älkää suunnatko vesisuihkua suoraan vetokoukun varren kääntönivelen alueelle. VETOKOUKKU VAROITUKSET Kun vetokoukun varsi ei ole käytössä, se on säilytettävä tavaratilassa turvallisesti kiinnitettynä. Vetokoukun vartta asennettaessa on oltava erityisen huolellinen, sillä auton ja perävaunun turvallisuus riippuu siitä. Älkää käyttäkö mitään työkaluja vetokoukun varren kiinnittämiseen tai irrottamiseen. Älkää muuttako perävaunukytkentöjä. Älkää purkako tai korjatko vetokoukun vartta. Vetokoukun varren avaaminen E Irrottakaa suojakansi (1). Työntäkää avain paikalleen ja avatkaa lukitus kääntämällä myötäpäivään (2). 2. Pitäkää kiinni vetokoukun varresta. Vetäkää käsipyörä ulos ja kääntäkää sitä myötäpäivään naksahdukseen asti (3). 3. Käsipyörän punaisen merkinnän on oltava kohdakkain vetokoukun vihreän merkinnän kanssa. 4. Vapauttakaa käsipyörä. Vetokoukun varsi on auki E napainen perävaunun pistoke ja vetokoukun varren istukka löytyvät takapuskurin alta. Kääntäkää perävaunun pistoketta alaspäin 90 astetta, kunnes se kiinnittyy pääteasentoonsa. 185

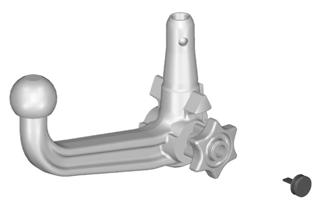

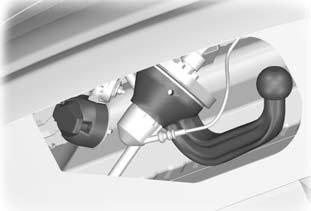

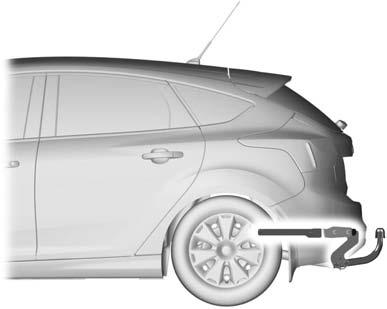

188 Hinaus Vetokoukun varren asennus Ajaminen perävaunun kanssa A 1 E71331 B E71330 VAROITUS Vetokoukun varsi voidaan asentaa vain, kun se on täysin auki. 1. Vetäkää pistoke ulos. 2. Asettakaa vetokoukun varsi pystysuoraan ja painakaa sitä ylöspäin, kunnes se kiinnittyy (1). Älkää pitäkö kättänne lähellä käsipyörää. 3. Käsipyörän vihreän merkinnän on oltava kohdakkain vetokoukun vihreän merkinnän kanssa. 4. Lukitkaa kääntämällä avainta vastapäivään ja poistamalla se (2). 5. Vetäkää suojakansi avainsyvennyksestä ja painakaa se lukon päälle. 2 VAROITUS Jos seuraavat ehdot eivät täyty, älkää käyttäkö vetokoukkua. Antakaa vetokoukku asiantuntevan mekaanikon tarkastettavaksi. Tarkastakaa ennen matkan alkua, että vetokoukun varsi on lukittu asianmukaisesti. Tarkastakaa, että: vihreät merkit ovat kohdakkain. käsipyörä (A) on kiinnitetty oikein vetokoukun varteen avain on poistettu (B) vetokoukun varsi on kunnolla paikallaan. Se ei saa liikkua, kun sitä ravistetaan. 186

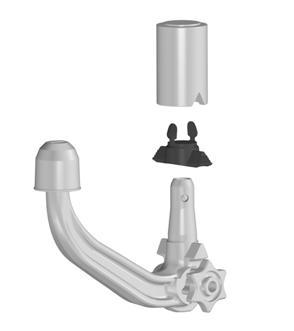

189 Hinaus Vetokoukun varren irrottaminen Ajaminen ilman perävaunua E94771 E Irrottakaa perävaunu. 2. Poistakaa suojakansi. Painakaa suojakansi avainsyvennykseen. Laittakaa avain paikalleen ja avatkaa lukko (1). 3. Pitäkää kiinni vetokoukun varresta. Vetäkää käsipyörä ulos, kääntäkää sitä myötäpäivään vasteeseen asti (2) ja irrottakaa vetokoukun varsi (3). 4. Vapauttakaa käsipyörä. Kun avaaminen on suoritettu näin, vetokoukun varsi voidaan laittaa takaisin paikalleen koska tahansa Irrottakaa vetokoukun varsi. 2. Asentakaa tulppa istukkaan (1). Huolto VAROITUS Älkää koskaan avatko vetokoukun varren lukitusta perävaunun ollessa kytkettynä. VAROITUS Irrottakaa vetokoukun varsi ja suojatkaa istukka, ennen kuin viette ajoneuvonne pesuun. Pitäkää järjestelmä puhtaana. Voidelkaa laakerit, liukupinnat ja lukon kuulat hartsittomalla rasvalla tai öljyllä ja lukko grafiittirasvalla. Jos avain katoaa, vara-avaimia on saatavana valmistajalta lukkosylinterissä olevan numeron mukaan. 187

190 Ajovihjeitä SISÄÄNAJO Renkaat VAROITUS Uudet renkaat on sisäänajettava ensimmäisten 500 ajokilometrin aikana. Tänä aikana auton ajo-ominaisuudet saattavat poiketa tavallisesta. Jarrut ja kytkin VAROITUS Välttäkää voimakasta jarrujen ja kytkimen käyttöä mahdollisuuksien mukaan ensimmäisten 150 ajokilometrin aikana kaupunkiajossa ja ensimmäisten ajokilometrin aikana moottoriteillä. Moottori HUOMAUTUS Välttäkää ajamasta liian nopeasti ensimmäisten ajokilometrin aikana. Vaihdelkaa nopeutta usein ja vaihtakaa suuremmalle vaihteelle aikaisin. Älkää ylikuormittako moottoria. KYLMÄN SÄÄN VAROTOIMET Joidenkin komponenttien ja järjestelmien toiminta saattaa häiriintyä, jos lämpötila on alle -30 C. MATALASSA VEDESSÄ AJAMINEN Matalassa vedessä ajaminen VAROITUKSET Matalassa vedessä ajaminen kuuluu vain hätätilanteisiin, autoa ei ole tarkoitettu kahlaamaan jokapäiväisessä käytössä. Moottori voi vaurioitua, jos ilmansuodattimeen pääsee vettä. Hätätilanteessa autoa voidaan ajaa vedessä, jonka syvyys on enintään 200 mm, kun ajonopeus on enintään 10 km/h. Virtaavassa vedessä ajettaessa on oltava erityisen varovainen. Vedessä ajettaessa on käytettävä alhaista nopeutta sekä ajettava pysähtymättä. Kun olette ajaneet vedessä, tehkää seuraavat toimet heti, kun voitte tehdä ne turvallisesti: Painakaa jarrupoljinta kevyesti, ja tarkistakaa, että jarrut toimivat normaalisti. Tarkistakaa, että äänitorvi toimii. Tarkistakaa, että ajoneuvon kaikki valot toimivat. Tarkistakaa ohjaustehostimen toiminta. 188

191 Hätätilanteet tien päällä ENSIAPULAUKKU Tälle on paikka tavaratilassa. VAROITUSKOLMIO Tälle on paikka tavaratilassa. 189

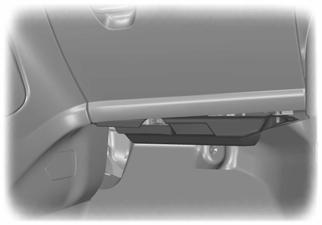

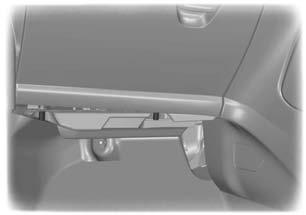

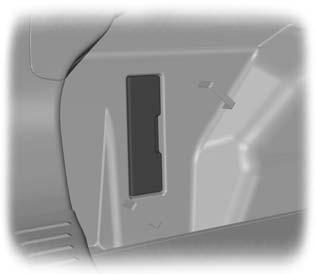

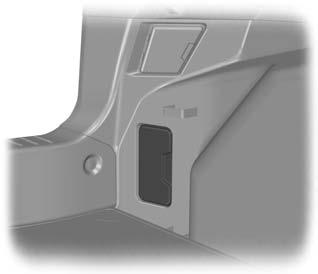

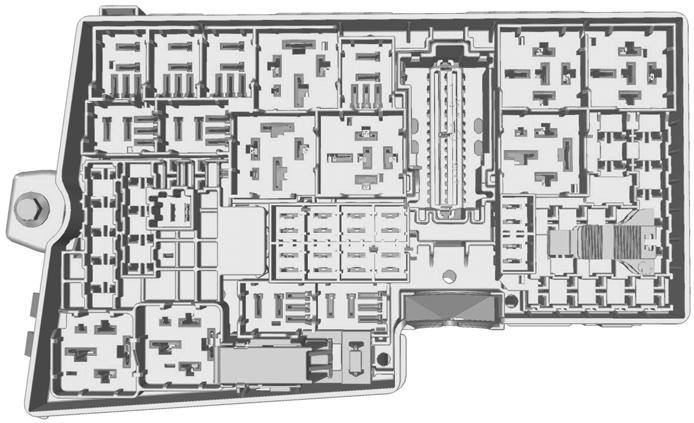

192 Sulakkeet SULAKERASIAN SIJAINNIT Moottoritilan sulakerasia Tämä sulakerasia sijaitsee moottoritilassa Katsokaa Huolto (sivu 202). Tavaratilan sulakerasia 4-ovinen Matkustamon sulakerasia E E ovinen E Vapauttakaa suojus painamalla kiinnityspidikkeitä. 2. Laskekaa sulakerasian suojusta alaspäin ja vetäkää itseänne kohti. Asentakaa takaisin päinvastaisessa järjestyksessä. E

193 Sulakkeet Farmari VAROITUKSET Sammuttakaa sytytysvirta ja kaikki sähkölaitteet, ennen kuin koskette sulakkeeseen tai yritätte vaihtaa sen. HUOMAUTUS Vaihtakaa sulake aina samanarvoiseen sulakkeeseen. E SULAKKEEN VAIHTO Huom: Palaneen sulakkeen tunnistaa siitä, että lanka on murtunut. Huom: Kaikki sulakkeet, paitsi suurvirtasulakkeet, asennetaan painamalla ne paikalleen. Huom: Moottoritilan sulakerasiassa on sulakkeiden irrotustyökalu. VAROITUKSET Älkää tehkö auton sähköjärjestelmään mitään muutoksia. Antakaa sähköjärjestelmää koskevat korjaukset sekä releiden ja suurvirtasulakkeiden vaihdot asianmukaisesti koulutetun mekaanikon suoritettavaksi. 191

194 Sulakkeet SULAKE-ERITTELYTAULUKKO Moottoritilan sulakerasia E Sulake Arvo (ampeeria) Suojatut piirit ABS-pumppu, elektronisen ajovakausjärjestelmän (ESP) pumppu Elektronisen ajovakausjärjestelmän (ESP) venttiili Takalasin lämmitin Lämmityspuhallin Käynnistys-/sammutusmoduli Moottorinohjausjärjestelmät Käynnistysrele Lämmitettävä tuulilasi (oikea puoli) 192

195 Sulakkeet Sulake Arvo (ampeeria) Vaihteiston ohjausmoduuli Suojatut piirit Lämmitetty tuulilasi (vasen puoli) Lisälämmitin Tuulilasinpyyhkimet ABS, ajovakausjärjestelmän (ESP) moduli Äänimerkki Jarruvalokytkin Akun valvontajärjestelmä Relekäämit, valaistuksen kytkinmoduli Takavirtapistoke Sähkötoimiset ulkopeilit Vaihteiston ohjausmoduuli Ilmastointilaitteen kytkin Mukautuva vakionopeussäädin Ajovalojen pesulaite Voimansiirron ohjausmoduli (PCM) Ei käytössä EGR-venttiili, pyörteen säätöventtiilit, happianturi (moottorinohjaus) Moottorin ohjausventtiilit Suuttimet Aktiivisen säleikön läppä (bensiinimoottori) Aktiivisen säleikön läppä ja suodattimen lämmitin (dieselmoottori) Voimansiirron ohjausmoduli (PCM) Ei käytössä 193

196 Sulakkeet Sulake Arvo (ampeeria) ,5 15 Suojatut piirit Voimansiirron ohjausmoduli (PCM), vaihteiston ohjausmoduli Ajovalojen ohjausmoduli Sähköinen ohjaustehostin Korin ohjausmoduli Takalasinpyyhin Ajovalojen korkeudensäätö Mukautuva vakionopeussäädin Lämmitettävät pesimien suuttimet Sähkötoimiset ikkunat (etu) Lämmitettävät ulkopeilit Höyrystin 194

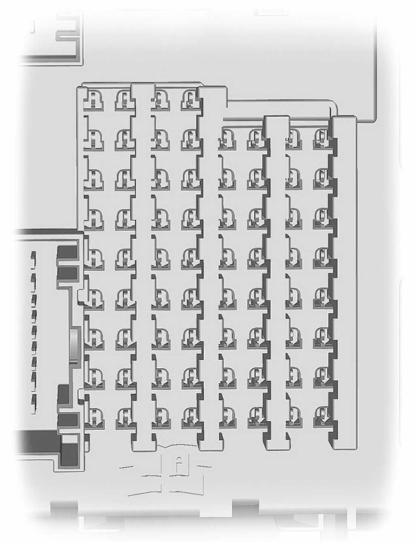

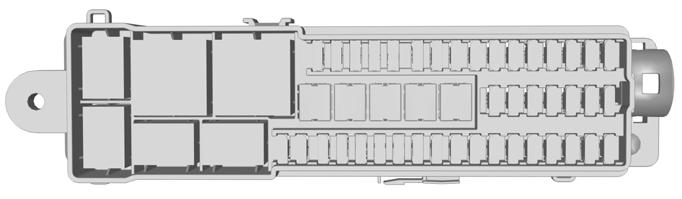

197 Sulakkeet Matkustamon sulakerasia Sulake 56 Arvo (ampeeria) 20 Polttoainepumpun syöttö Suojatut piirit 195

198 Sulakkeet Sulake Arvo (ampeeria) , , Ei käytössä Ei käytössä Suojatut piirit Käynnistyksenestojärjestelmän (PATS) syöttö Sisävalot, kuljettajan oven kytkinsarja, hansikaslokero, epäsuora valaistus, sähkötoiminen kattoluukku Savukkeensytytin, takavirtapistoke Sadeanturimoduli, kosteusanturi, automaattisesti himmentyvä sisäpeili Mukautuva vakionopeussäädin Ei käytössä Tavaratilan kannen vapautus Kuljettajan ovilukko, kaksoislukitus Tieto- ja viihdejärjestelmän näyttö, GPS, BVC Ohjauspylvään lukitus Mittaristo Keskuslukitus Ilmastointilaite Ohjauspyörän ohjausmoduli Akkuvarmennettu hälytin (hälytysjärjestelmä), itsetestausjärjestelmä Kaukovalot Etusumuvalot Peruutusvalo Pesunestepumppu Virtalukko tai käynnistyspainike Radio, varoitus- ja lukituspainikkeet Sähkötoiminen kattoluukku 196

199 Sulakkeet Sulake Arvo (ampeeria) , Suojatut piirit Sisätilojen liikeanturi, radiotaajuusvastaanotin Pesunestepumpun maatto Keskuslukituksen maatto Kuljettajan ovilukon ja kaksoislukituksen maatto Ilmastointijärjestelmän lämmitin, matkustajan turvatyynyn passivointikytkin, istuinlämmityksen kytkin, ajastinlämmitin, käsisäätöisen ilmastoinnin lämmitinmoduli Suojausjärjestelmä, matkustajan turvatyynyn passivointijärjestelmä Ei käytössä Ei käytössä Ei käytössä Tavaratilan sulakerasia E Sulake Arvo (ampeeria) Suojatut piirit Ei käytössä Avaimettoman järjestelmän moduuli Avaimettoman järjestelmän ovenkahvat 197

200 Sulakkeet Sulake Arvo (ampeeria) , Suojatut piirit Ovimoduli (vasen etu) (sähkötoimiset ikkunat, keskuslukitus, sähköisesti taittuvat ulkopeilit, lämmitettävät ulkopeilit) Ovimoduli (oikea etu) (sähkötoimiset ikkunat, keskuslukitus, sähköisesti taittuvat ulkopeilit, lämmitettävät ulkopeilit) Ovimoduli (vasen taka) (sähkötoimiset ikkunat) Ovimoduli (oikea taka) (sähkötoimiset ikkunat) Hälytysjärjestelmä Sähkötoiminen kuljettajan istuin Ei käytössä Ei käytössä Ilmastointimoduli (käynnistys-/sammutusmodulin kanssa) Mittaristo (käynnistys-/sammutusmodulin kanssa) Tieto- ja viihdejärjestelmän näyttö, GPS-moduli (käynnistys-/sammutusmodulin kanssa) Audiolaite, audiolaitteen käyttösäädinlevy (käynnistys-/ sammutusmodulin kanssa) Ei käytössä Ei käytössä Ei käytössä Ei käytössä Ei käytössä Ei käytössä Ei käytössä Ei käytössä Ei käytössä Ei käytössä 198

201 Sulakkeet Sulake Arvo (ampeeria) Perävaunumoduli Ei käytössä Ei käytössä Suojatut piirit Kuolleen kulman varoitusjärjestelmä, kaistavahti, Active City Stop, peruutuskamera (ilman käynnistys-/sammutusmodulia) Pysäköintitutkamoduuli Ei käytössä Ei käytössä Ei käytössä Lämmitettävä kuljettajan istuin Lämmitettävä etumatkustajan istuin Ei käytössä Sähkötoiminen kattoluukku Ei käytössä Ei käytössä Ei käytössä Irrotettava vetokoukku Ei käytössä Ei käytössä Ei käytössä Ei käytössä Kuolleen kulman varoitusjärjestelmä, kaistavahti, peruutuskamera (käynnistys-/sammutusmodulin kanssa) 199

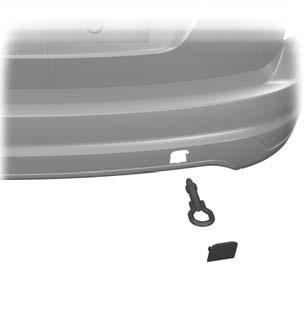

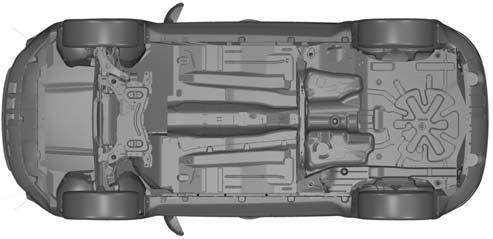

202 Auton hinaus HINAUSKOHDAT Takahinaussilmukka Hinaussilmukan sijainti Ruuvaamalla kiinnitettävä hinaussilmukka sijaitsee varapyörän syvennyksessä. Hinaussilmukka täytyy aina pitää mukana autossa. Hinaussilmukan asentaminen HUOMAUTUS Kierrettävässä hinaussilmukassa on vasenkätinen kierre. Asentakaa kiertämällä sitä vastapäivään. Varmistakaa hinaussilmukan kunnollinen kiristäminen. Huom: Vetokoukulla varustetuissa autoissa hinaussilmukkaa ei voi asentaa auton takaosaan. Käyttäkää vetokoukkua auton hinaamiseen. Etuhinaussilmukka E78368 Laittakaa sopiva esine kannen alapuolella olevaan reikään ja vivutkaa kansi irti. Asentakaa hinaussilmukka. AUTON HINAUS PYÖRIÄ NOSTAMATTA Kaikki autot E78367 VAROITUKSET Kytkekää sytytysvirta päälle, kun autoa hinataan. Jos näin ei tehdä, ohjauslukko kytkeytyy päälle eivätkä suuntavilkut ja jarruvalot toimi. Jarrutehostus ja ohjaustehostus toimivat vain moottorin ollessa käynnissä. Painakaa jarrupoljinta voimakkaammin ja varautukaa pidempiin jarrutusmatkoihin ja raskaampiin ohjausliikkeisiin. VAROITUKSET Hinausköyden liiallinen kiristyminen saattaa aiheuttaa vaurioita kummallekin autolle. 200

203 Auton hinaus VAROITUKSET Valitkaa vapaavaihde ajoneuvon hinauksen ajaksi. Jos autoonne tulee mekaaninen vika tai toimintahäiriö, älkää nostako vain toista akselia hinauksen ajaksi. Ajoneuvo täytyy joko hinata KAIKKI pyörät maassa tai kuljettaa KAIKKI pyörät irti maasta tasaisella alustalla. Lähtekää liikkeelle hitaasti ja pehmeästi nykäisemättä hinaavaa autoa. Autot automaattivaihteistolla VAROITUKSET Jos hinausnopeus ylittää 20 km/h tai hinausetäisyys on yli 20 km, auto täytyy kuljettaa KAIKKI pyörät maasta irti nostettuina. Suosittelemme, että autoa ei hinata vetävät pyörät maahan koskettaen. Jos näin on kuitenkin tehtävä auton siirtämiseksi pois vaarallisesta sijainnista, hinausnopeus saa olla enintään 20 km/h (12 mph) ja hinausetäisyys enintään 20 kilometriä. Älkää hinatko ajoneuvoa taaksepäin. Jos vaihteistoon tulee mekaaninen vika, älkää nostako vain toista akselia hinauksen ajaksi. KAIKKIEN pyörien on oltava irti maasta tasaisella alustalla. Älkää hinatko autoa, jos ulkolämpötila on alle 0 C. 201

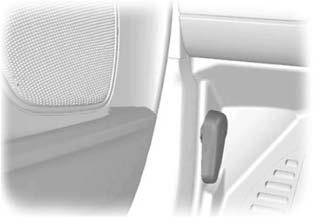

204 Huolto YLEISTÄ Säännöllinen huolto auttaa säilyttämään ajoneuvon käyttökuntoisena ja pitämään jälleenmyyntiarvon korkeana. Laaja valtuutettujen Ford-korjaamojen verkosto tarjoaa teille apuaan ja ammattitaitoista huoltopalvelua. Uskomme, että heidän erikoiskoulutettu henkilökuntansa on paras valinta huoltamaan ajoneuvonne oikein ja ammattitaidolla. Lisäksi heidän apunaan on laaja valikoima erikoistyökaluja, jotka on erityisesti suunniteltu autonne huoltoa varten. Säännöllisen huollon lisäksi suosittelemme tekemään seuraavia tarkistuksia. VAROITUKSET Katkaiskaa sytytysvirta ennen osiin koskemista tai minkäänlaisia säätöyrityksiä. Älkää koskeko elektronisen sytytysjärjestelmän osiin sytytysvirran ollessa kytkettynä tai moottorin käydessä. Järjestelmä toimii suurjännitteellä. Pitäkää kätenne ja vaatteenne loitolla moottorin jäähdytystuulettimesta. Joissakin olosuhteissa tuuletin voi jatkaa toimintaansa useita minuutteja sen jälkeen, kun moottori on sammutettu. HUOMAUTUS Varmistakaa huoltotarkistusten aikana, että täyttökorkit on kiinnitetty kunnolla. Tarkistukset tankkauksen yhteydessä Moottoriöljyn määrä. Katsokaa Moottoriöljyn tarkistus (sivu 212). Jarrunesteen taso. Katsokaa Jarru- ja kytkinnesteen tarkistus (sivu 213). Lasinpesunestetaso. Katsokaa Lasinpesunesteen tarkistus (sivu 213). Rengaspaineet (kylminä). Katsokaa Tekniset tiedot (sivu 232). Renkaiden kunto. Katsokaa Pyörät ja renkaat (sivu 221). Kuukausittaiset tarkistukset Jäähdytysnestetaso (moottori kylmänä). Katsokaa Moottorin jäähdytysnesteen tarkistus (sivu 212). Putket, letkut ja säiliöt vuotojen varalta. Ilmastointilaitteen toiminta. Seisontajarrun toiminta. Äänimerkin toiminta. Pyöränmutterien tiukkuus. Katsokaa Tekniset tiedot (sivu 232). KONEPELLIN AVAAMINEN JA SULKEMINEN Konepellin avaaminen Päivittäiset tarkistukset Ulkovalot. Sisävalot Varoitus- ja merkkivalot. E

205 Huolto E Siirtäkää keltaista salpaa oikealle. E87786 Avatkaa konepelti ja tukekaa se tukikannattimella. Konepellin sulkeminen VAROITUS Varmistakaa, että konepelti on kunnolla kiinni. Laskekaa konepeltiä ja antakaa sen pudota omalla painollaan viimeiset senttiä. 203

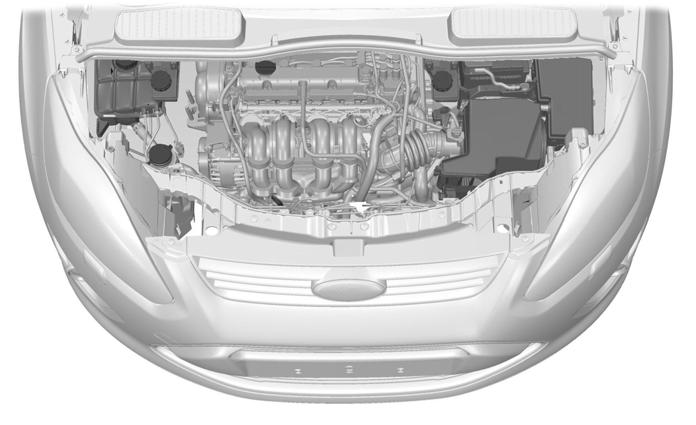

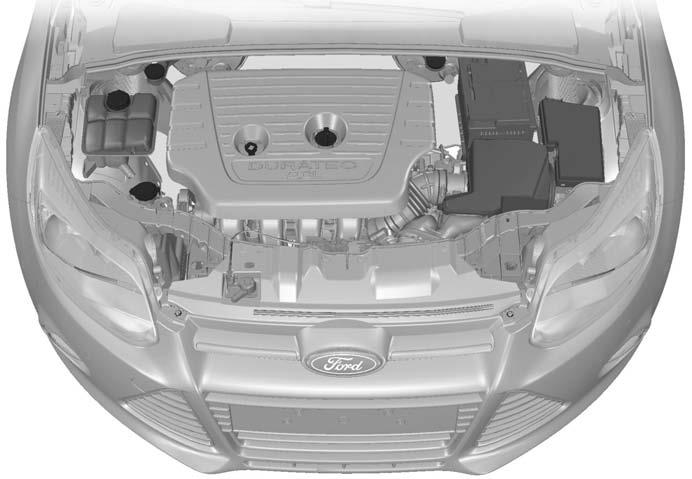

206 Huolto MOOTTORITILAN YLEISKATSAUS - 1.6L DURATEC-16V TI-VCT (SIGMA) A B C D E F I H G E A B C D E F G Jäähdytysnestesäiliö * : Katsokaa Moottorin jäähdytysnesteen tarkistus (sivu 212). Jarru- ja kytkinnestesäiliö (oikealta ohjattava) * : Katsokaa Jarru- ja kytkinnesteen tarkistus (sivu 213). Moottorin öljyntäyttökorkki 1 : Katsokaa Moottoriöljyn tarkistus (sivu 212). Jarru- ja kytkinnestesäiliö (vasemmalta ohjattava) * : Katsokaa Jarru- ja kytkinnesteen tarkistus (sivu 213). Akku: Katsokaa Auton akku (sivu 219). Moottoritilan sulakerasia: Katsokaa Sulakkeet (sivu 190). Ilmansuodatin: ei tarvitse huoltoa. 204

207 Huolto H Moottoriöljyn mittatikku 1 : Katsokaa Moottoriöljyn tarkistus (sivu 212). I Lasinpesunestesäiliö * : Katsokaa Lasinpesunesteen tarkistus (sivu 213). 1 Tunnistamisen helpottamiseksi on täyttökorkit ja moottoriöljyn mittatikku merkitty värillä. MOOTTORITILAN YLEISKATSAUS - 1.6L ECOBOOST SCTI (SIGMA) A B C D E I H G F E

208 Huolto A B C D E F G H Jarru- ja kytkinnestesäiliö (oikealta ohjattava). Katsokaa Jarru- ja kytkinnesteen tarkistus (sivu 213). Moottorin öljyntäyttökorkki 1. Katsokaa Moottoriöljyn tarkistus (sivu 212). Jarru- ja kytkinnestesäiliö (vasemmalta ohjattava). Katsokaa Jarru- ja kytkinnesteen tarkistus (sivu 213). Akku. Katsokaa Auton akku (sivu 219). Moottoritilan sulakerasia. Katsokaa Sulakkeet (sivu 190). Ilmansuodatin. Ei tarvitse huoltoa. Moottoriöljyn mittatikku 1. Katsokaa Moottoriöljyn tarkistus (sivu 212). Lasinpesunestesäiliö. Katsokaa Lasinpesunesteen tarkistus (sivu 213). I Jäähdytysnestesäiliö. Katsokaa Moottorin jäähdytysnesteen tarkistus (sivu 212). 1 Täyttökorkit ja moottoriöljyn mittatikku on merkitty väreillä, jotta ne on helpompi tunnistaa. 206

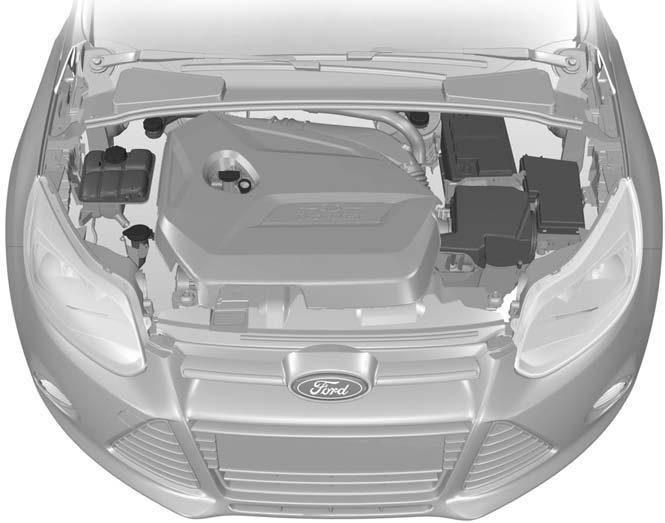

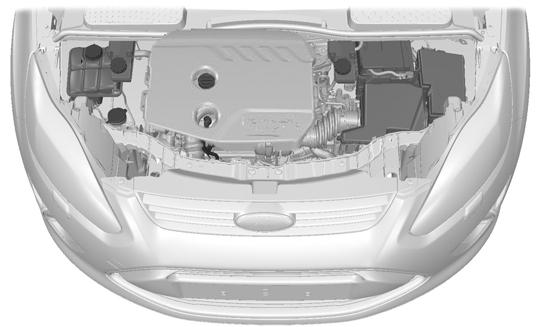

209 Huolto MOOTTORITILAN YLEISKATSAUS - 1.6L DURATORQ-TDCI (DV) DIESEL A B C D E F I H G E A B C D E F G Jäähdytysnestesäiliö * : Katsokaa Moottorin jäähdytysnesteen tarkistus (sivu 212). Jarru- ja kytkinnestesäiliö (oikealta ohjattava) * : Katsokaa Jarru- ja kytkinnesteen tarkistus (sivu 213). Moottorin öljyntäyttökorkki 1 : Katsokaa Moottoriöljyn tarkistus (sivu 212). Jarru- ja kytkinnestesäiliö (vasemmalta ohjattava) * : Katsokaa Jarru- ja kytkinnesteen tarkistus (sivu 213). Akku: Katsokaa Auton akku (sivu 219). Moottoritilan sulakerasia: Katsokaa Sulakkeet (sivu 190). Ilmansuodatin: ei tarvitse huoltoa. 207

210 Huolto H Moottoriöljyn mittatikku 1 : Katsokaa Moottoriöljyn tarkistus (sivu 212). I Lasinpesunestesäiliö * : Katsokaa Lasinpesunesteen tarkistus (sivu 213). 1 Tunnistamisen helpottamiseksi on täyttökorkit ja moottoriöljyn mittatikku merkitty värillä. MOOTTORITILAN YLEISKATSAUS - 2.0L DURATEC-HE (MI4) A B C D E E I H G F 208

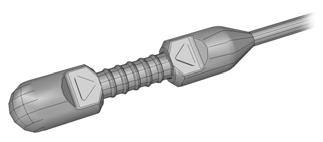

211 Huolto A B C D E F G H I Jäähdytysnestesäiliö * : Katsokaa Moottorin jäähdytysnesteen tarkistus (sivu 212). Jarru- ja kytkinnestesäiliö (oikealta ohjattava) * : Katsokaa Jarru- ja kytkinnesteen tarkistus (sivu 213). Moottorin öljyntäyttökorkki * : Katsokaa Moottoriöljyn tarkistus (sivu 212). Jarru- ja kytkinnestesäiliö (vasemmalta ohjattava) * : Katsokaa Jarru- ja kytkinnesteen tarkistus (sivu 213). Akku: Katsokaa Auton akku (sivu 219). Moottoritilan sulakerasia: Katsokaa Sulakkeet (sivu 190). Ilmansuodatin: ei tarvitse huoltoa. Moottoriöljyn mittatikku * : Katsokaa Moottoriöljyn tarkistus (sivu 212). Lasinpesunestesäiliö * : Katsokaa Lasinpesunesteen tarkistus (sivu 213). * Tunnistamisen helpottamiseksi on täyttökorkit ja moottoriöljyn mittatikku merkitty värillä. 209

212 Huolto MOOTTORITILAN YLEISKATSAUS - 2.0L DURATORQ-TDCI (DW) DIESEL A B C D E F I H G E A B C D E F G Jäähdytysnestesäiliö * : Katsokaa Moottorin jäähdytysnesteen tarkistus (sivu 212). Jarru- ja kytkinnestesäiliö (oikealta ohjattava) * : Katsokaa Jarru- ja kytkinnesteen tarkistus (sivu 213). Moottoriöljyn mittatikku 1 : Katsokaa Moottoriöljyn tarkistus (sivu 212). Jarru- ja kytkinnestesäiliö (vasemmalta ohjattava) * : Katsokaa Jarru- ja kytkinnesteen tarkistus (sivu 213). Akku: Katsokaa Auton akku (sivu 219). Moottoritilan sulakerasia: Katsokaa Sulakkeet (sivu 190). Ilmansuodatin: ei tarvitse huoltoa. 210

213 Huolto H Moottorin öljyntäyttökorkki 1 : Katsokaa Moottoriöljyn tarkistus (sivu 212). I Lasinpesunestesäiliö * : Katsokaa Lasinpesunesteen tarkistus (sivu 213). 1 Tunnistamisen helpottamiseksi on täyttökorkit ja moottoriöljyn mittatikku merkitty värillä. MOOTTORIÖLJYN MITTATIKKU - 1.6L DURATEC- 16V TI-VCT (SIGMA) MOOTTORIÖLJYN MITTATIKKU - 2.0L DURATEC- HE (MI4) A B A B E95540 E A B MIN MAX A B MIN MAX MOOTTORIÖLJYN MITTATIKKU - 1.6L ECOBOOST SCTI (SIGMA) A B MOOTTORIÖLJYN MITTATIKKU - 1.6L DURATORQ-TDCI (DV) DIESEL/2.0L DURATORQ-TDCI (DW) DIESEL A B E E95543 A B MIN MAX A B MIN MAX 211

214 Huolto MOOTTORIÖLJYN TARKISTUS HUOMAUTUS Älkää käyttäkö öljyjen lisäaineita tai muita moottorin lisäaineita. Ne voivat vaurioittaa moottoria tietyissä olosuhteissa. Huom: Uusien moottorien öljynkulutus saavuttaa normaalitason noin kilometrin jälkeen. Moottoriöljyn määrän tarkistus HUOMAUTUS Varmistakaa, että taso on MIN- ja MAX-merkkien välillä. Huom: Tarkistakaa taso ennen moottorin käynnistämistä. Huom: Varmistakaa, että auto on tasaisella alustalla. Huom: Öljy laajenee kuumana. Öljytaso voi siksi ylittää MAX-merkin muutamalla millimetrillä. Vetäkää mittatikku ulos ja pyyhkikää se puhtaalla, nukattomalla kankaalla. Työntäkää mittatikku paikalleen ja vetäkää se uudelleen ulos öljytason tarkistamiseksi. Jos taso on MIN-merkin kohdalla, lisätkää öljyä välittömästi. Lisäys VAROITUKSET Lisäämisen voi suorittaa vain moottorin ollessa kylmä. Jos moottori on kuuma, antakaa moottorin jäähtyä ensin 10 minuuttia. Älkää irrottako täyttökorkkia moottorin käydessä. Irrottakaa täyttöaukon korkki. HUOMAUTUS Älkää täyttäkö MAX-merkin yli. Täyttäkää Fordin laatuvaatimusten mukaisella öljyllä. Katsokaa Tekniset tiedot (sivu 214). Laittakaa korkki takaisin. Kiertäkää sitä, kunnes tunnette voimakasta vastustusta. MOOTTORIN JÄÄHDYTYSNESTEEN TARKISTUS Jäähdytysnestetason tarkistus VAROITUS Älkää päästäkö nestettä kosketuksiin ihon tai silmien kanssa. Jos näin tapahtuu, huuhtokaa kosketuksiin joutuneet alueet välittömästi runsaalla vedellä ja ottakaa yhteyttä lääkäriin. HUOMAUTUS Varmistakaa, että taso on MIN- ja MAX-merkkien välillä. Huom: Jäähdytysneste laajenee kuumana. Siksi taso voi ylittää MAX-merkin. Jos taso on MIN-merkin kohdalla, lisätkää nestettä välittömästi. Lisäys VAROITUKSET Lisäämisen voi suorittaa vain moottorin ollessa kylmä. Jos moottori on kuuma, antakaa moottorin jäähtyä ensin 10 minuuttia. Älkää irrottako täyttökorkkia moottorin käydessä. 212

215 Huolto VAROITUKSET Älkää irrottako täyttökorkkia moottorin ollessa kuuma. Antakaa moottorin jäähtyä. Laimentamaton jäähdytysneste on tulenarkaa ja saattaa syttyä, jos sitä tippuu kuumalle pakoputkelle. VAROITUKSET Hätätapauksessa jäähdytysjärjestelmään voidaan lisätä vain vettä, jotta auto voidaan ajaa huoltoasemalle. Pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä mahdollisimman pian. Virheellisen jäähdytysnesteseoksen pitkäaikainen käyttö voi aiheuttaa moottorivaurioita korroosion, ylikuumenemisen tai jäätymisen vuoksi. Kiertäkää korkki irti hitaasti. Mahdollinen paine karkaa hitaasti, kun käännätte korkkia. HUOMAUTUS Älkää täyttäkö MAX-merkin yli. Täyttäkää sekoituksella, jossa on puolet vettä ja puolet Fordin laatuvaatimusten mukaista jäähdytysnestettä. Katsokaa Tekniset tiedot (sivu 214). JARRU- JA KYTKINNESTEEN TARKISTUS VAROITUKSET Muun kuin suositellun jarrunesteen käyttö saattaa alentaa jarrujen tehoa ja poiketa Fordin vaatimuksista. VAROITUKSET Älkää päästäkö nestettä kosketuksiin ihon tai silmien kanssa. Jos näin tapahtuu, huuhtokaa kosketuksiin joutuneet alueet välittömästi runsaalla vedellä ja ottakaa yhteyttä lääkäriin. Jos taso on MIN-merkin kohdalla, pyytäkää asianmukaisesti koulutettua mekaanikkoa tarkistamaan järjestelmä mahdollisimman pian. Huom: Pitäkää jarruneste puhtaana ja kuivana. Kurasta, vedestä, öljytuotteista tai muusta materiaalista peräisin olevat epäpuhtaudet voivat aiheuttaa jarrujärjestelmän vahingoittumisen ja mahdollisen vaurion. Huom: Jarru- ja kytkinjärjestelmien neste otetaan samasta säiliöstä. Täyttäkää Fordin laatuvaatimusten mukaisella nesteellä. Katsokaa Tekniset tiedot (sivu 214). LASINPESUNESTEEN TARKISTUS Huom: Etuosan ja takaosan pesujärjestelmiin tulee neste samasta säiliöstä. Käytätkää lisäykseen lasinpesunesteen ja veden seosta tämä estää jäätymisen pakkasella ja parantaa nesteen puhdistustehoa. Suosittelemme käyttämään vain laadukasta lasinpesunestettä. Nesteen sopiva seossuhde on katsottava tuotteen käyttöohjeista. 213

216 Huolto TEKNISET TIEDOT Ajoneuvon öljyt ja nesteet HUOMAUTUS Älkää käyttäkö nesteitä, jotka eivät täytä ilmoitettuja teknisiä tietoja tai laatuvaatimuksia. Sopimattomien nesteiden käyttäminen saattaa johtaa vaurioon, jota takuunne ei korvaa. Kohta Bensiini- ja dieselmoottoreiden moottoriöljy Vaihtoehtoinen moottoriöljy vain bensiinimoottorit Pakkasneste Jarruneste Määritys WSS-M2C913-C WSS-M2C925-B WSS-M97B44-D WSS-M6C65-A2 tai ISO 4925 luokka 6 Suositeltu neste Castrol- tai Ford-moottoriöljy Castrol-moottoriöljy Motorcraft SuperPlus - pakkasneste Motorcraft tai Ford DOT 4 LV High Performance Brake Fluid Tämän auton moottorissa on tarkoitettu käytettäväksi Castrol- ja Ford-moottoriöljyjä, jotka edistävät polttoainetaloutta ja ylläpitävät moottorin kestävyyttä. Ainoastaan bensiinimoottoreita varten Ford ja Castrol ovat kehittäneet vähäkitkaisen SAE-5W-20-öljyn, joka takaa paremman polttoainetalouden kuin vakioöljy SAE-5W-30. Jos tätä öljyä ei ole saatavana, suosittelemme käyttämään laatuvaatimuksen WSS-M2C913-C mukaista moottoriöljyä. Öljyn lisäys: jos ette pysty löytämään latuvaatimuksen WSS-M2C913-C tai WSS-M2C925-B mukaista öljyä (vain bensiinimoottorit), käyttäkää sen sijaan öljyä SAE 5W-30, joka täyttää ACEA A5/B5-vaatimukset. Muun kuin laatuvaatimusten mukaisen öljyn lisääminen saattaa johtaa pitempiin käynnistysaikoihin, alempaan moottorin suorituskykyyn, suurempaan polttoaineenkulutukseen ja suurempiin päästöihin. Castrol-moottoriöljy on suositeltava vaihtoehto. E

217 Huolto Tilavuudet Malliversio Autot bensiinimoottorilla 1.6L Duratorq-TDCi DV 2.0L Duratorq-TDCi DW Kaikki Kaikki 1.6L Duratec-16V Ti-VCT Sigma 1.6L Duratec-16V Ti-VCT Sigma 1.6L Duratec-16V Ti-VCT Sigma 1.6L EcoBoost Sigma 1.6L EcoBoost Sigma 1.6L EcoBoost Sigma 2.0L Duratec-HE MI4 2.0L Duratec-HE MI4 2.0L Duratec-HE MI4 1.6L Duratorq-TDCi DV 1.6L Duratorq-TDCi DV 1.6L Duratorq-TDCi DV 2.0L Duratorq-TDCi DW Kohta Polttoainetankki Polttoainetankki Polttoainetankki Lasinpesulaite ajovalojen pesulaitteella Lasinpesulaite ilman ajovalojen pesulaitetta Moottoriöljy suodattimen kanssa Moottoriöljy ilman suodatinta Jäähdytysjärjestelmä Moottoriöljy suodattimen kanssa Moottoriöljy ilman suodatinta Jäähdytysjärjestelmä Moottoriöljy suodattimen kanssa Moottoriöljy ilman suodatinta Jäähdytysjärjestelmä Moottoriöljy suodattimen kanssa Moottoriöljy ilman suodatinta Jäähdytysjärjestelmä Moottoriöljy suodattimen kanssa Tilavuus - litraa (gallonaa) 55 (12,1) 53 (11,7) 60 (13,2) 4,5 (1) 3 (0,7) 4,1 (0,9) 3,75 (0,8) n. 5,8 (1,3) 4,1 (0,9) 3,75 (0,8) n. 6,3 (1,4) 4,3 (1) 3,9 (0,9) n. 6,5 (1,4) 3,8 (0,8) 3,5 (0,8) n. 7,3 (1,6) 5,7 (1,3) 215

218 Huolto Malliversio 2.0L Duratorq-TDCi DW 2.0L Duratorq-TDCi DW Kohta Moottoriöljy ilman suodatinta Jäähdytysjärjestelmä Tilavuus - litraa (gallonaa) 5,4 (1,2) n. 8,5 (1,9) Moottoriöljyn lisäysmäärät Moottori 1.6L Duratec-16V Ti-VCT Sigma 1.6L EcoBoost Sigma 2.0L Duratec-HE MI4 1.6L Duratorq-TDCi DV 2.0L Duratorq-TDCi DW Tilavuus litroina 0,8 (0,2) 0,8 (0,2) 0,9 (0,2) 1,6 (0,4) 1,8 (0,4) 216

219 Auton ylläpito ULKOPINTOJEN PUHDISTUS VAROITUS Jos käytätte pesuautomaattia, joka tekee myös vahauksen, muistakaa poistaa vaha tuulilasista. VAROITUKSET Ennen pesuautomaatin käyttämistä on tarkistettava sen soveltuvuus autoanne varten. Jotkin pesuautomaatit suihkuttavat vettä suurella paineella. Tämä voi vaurioittaa tiettyjä auton osia. Irrottakaa antenni ennen pesuautomaatin käyttämistä. Sammuttakaa lämmittimen puhallin estääksenne raitisilmasuodattimen likaantumisen. Suosittelemme auton pesemistä sienellä ja haalealla vedellä, johon on sekoitettu autosampoota. Ajovalojen puhdistaminen VAROITUKSET Älkää raaputtako ajovalojen laseja tai käyttäkö niiden puhdistamiseen hiovia aineita tai alkoholia sisältäviä tai kemiallisia liuotteita. Älkää pyyhkikö ajovaloja niiden ollessa kuivat. Takalasin puhdistaminen HUOMAUTUS Älkää raaputtako takalasin sisäpintaa tai käyttäkö hiovia aineita tai kemiallisia liuotteita sen puhdistamiseen. Käyttäkää takalasin sisäpinnan puhdistamiseen puhdasta nukatonta kangasta tai kosteaa säämiskänahkaa. Kromiosien puhdistus HUOMAUTUS Älkää käyttäkö hankaavia aineita tai kemiallisia liuotteita. Käyttäkää saippuavettä. Korin maalipinnan säilyttäminen VAROITUKSET Älkää kiillottako autoa voimakkaassa auringonvalossa. Älkää päästäkö kiillotusainetta kosketuksiin muovipintojen kanssa. Sen poistaminen voi olla hankalaa. Älkää levittäkö kiillotusainetta tuulilasiin tai takalasiin. Se voi lisätä lasinpyyhkimien toiminnan äänekkyyttä ja huonontaa niiden pyyhintäjälkeä. Suosittelemme maalipinnan vahaamista kerran tai kahdesti vuodessa. SISÄPINTOJEN PUHDISTUS Turvavyöt VAROITUKSET Älkää käyttäkö puhdistamiseen hankaavia aineita tai kemiallisia liuotteita. Älkää päästäkö kosteutta turvavöiden kelausmekanismiin. Puhdistakaa turvavyöt sisätilojen puhdistusaineella tai vedellä pehmeää sientä käyttäen. Antakaa turvavöiden kuivua vapaasti ilman keinolämpöä. 217

220 Auton ylläpito Mittaristonäytöt, nestekidenäytöt, radionäytöt VAROITUS Älkää käyttäkö puhdistamiseen hankaavia aineita, alkoholipohjaisia liuotteita tai kemiallisia liuotteita. Takaikkunat VAROITUKSET Älkää käyttäkö hankaavia materiaaleja takaikkunoiden sisäpintojen puhdistukseen. Älkää kiinnittäkö tarroja takaikkunoiden sisäpinnoille. PIENIEN MAALIVAURIOIDEN KORJAUS HUOMAUTUS Poistakaa kaikki harmittomilta näyttävät tahrat maalipinnalta välittömästi (esim. lintujen jätökset, pihka, hyönteisten jäänteet, tervatahrat, tiesuola ja teollisuussaasteet). Kiveniskemien tai pienten naarmujen aiheuttamat maalipinnan vauriot tulisi korjata mahdollisimman nopeasti. Ford-liikkeestä on saatavana valikoima sopivia tuotteita. Lukekaa valmistajan käyttöohjeet ja noudattakaa niitä. 218

221 Auton akku AJONEUVON APUKÄYNNISTYS VAROITUS Älkää käyttäkö polttoaineputkia, moottorin venttiilikoppaa tai imusarjaa maadoituspisteinä. Apukäynnistyskaapelien kytkeminen A VAROITUKSET Yhdistäkää vain akkuja, joilla on sama nimellisjännite. Käyttäkää aina apukäynnistyskaapeleita, joissa on eristetyt leuat ja joiden kaapelikoko on riittävä. Älkää kytkekö akkua irti ajoneuvon sähköjärjestelmästä. C D B E A B C D Tyhjän akun auto Apuakun auto Positiivinen liitäntäkaapeli Negatiivinen liitäntäkaapeli 1. Asettakaa autot siten, että ne eivät kosketa toisiaan. 2. Sammuttakaa moottori ja kaikki sähkölaitteet. 3. Kytkekää auton B positiivinen (+) napa auton A positiiviseen (+) napaan (kaapeli C). 4. Kytkekää ajoneuvon B negatiivinen (-) napa ajoneuvon A maadoitusliitäntään (kaapeli D). Katsokaa Akkuliitäntäpisteet (sivu 220). 219

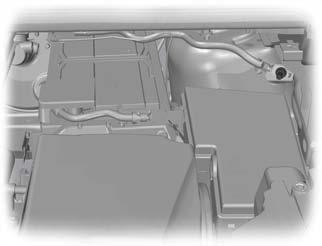

222 Auton akku VAROITUKSET Älkää kytkekö kaapelia tyhjän akun negatiiviseen ( ) napaan. Varmistakaa, että kaapelit eivät osu pyöriviin osiin tai polttoaineen syöttöjärjestelmän osiin. Moottorin käynnistäminen 1. Käyttäkää auton B moottoria kohtuullisen korkeilla kierroksilla. 2. Käynnistäkää auton A moottori. 3. Käyttäkää kumpaakin autoa vähintään kolme minuuttia, ennen kuin irrotatte kaapelit. HUOMAUTUS Älkää sytyttäkö ajovaloja, kun kaapeleita irrotetaan. Jännitehuippu saattaa polttaa polttimot. E Maadoituspiste sijaitsee akun oikealla puolella lähellä moottoritilan sulakerasiaa. Irrottakaa kaapelit päinvastaisessa järjestyksessä. AUTON AKUN VAIHTO HUOMAUTUS Jos autossa on käynnistys/sammutus, akkuvaatimukset ovat erilaiset. Se on vaihdettava juuri samat vaatimukset täyttävään osaan kuin alkuperäinen. Huom: Tarvittaessa audiojärjestelmä on ohjelmoitava uudelleen turvakoodin avulla. Akku sijaitsee moottoritilassa. Katsokaa Huolto (sivu 202). AKKULIITÄNTÄPISTEET HUOMAUTUS Älkää kytkekö kaapelia tyhjän akun negatiiviseen ( ) napaan. 220

223 Pyörät ja renkaat YLEISTÄ VAROITUKSET Käyttäkää vain hyväksyttyjä vanneja rengaskokoja. Muiden kokojen käyttäminen saattaa vaurioittaa ajoneuvoa ja mitätöidä kansallisen tyyppihyväksynnän. Jos autoon asennetaan renkaat, joiden halkaisija poikkeaa tehtaalla asennetuista renkaista, nopeusmittari saattaa näyttää nopeuden virheellisesti. Käyttäkää auto liikkeessä, jotta moottorinohjausjärjestelmä voidaan ohjelmoida uudelleen. Jos aiotte asentaa autoon pyörät, jotka poikkeavat tehdasasennetun varustuksen koosta, tarkistakaa sopivuus liikkeessä. Huom: Tarkistamalla rengaspaineet säännöllisesti voitte optimoida polttoainetalouden. Rengaspainetarra sijaitsee kuljettajan oven aukossa B-pilarissa. Tarkistakaa ja säätäkää rengaspaine ulkolämpötilassa, jossa autoa tullaan ajamaan. Renkaiden on myös oltava kylmät. PYÖRÄN VAIHTO Lukitusmutterit Voitte hankkia uuden lukittavan pyöränmutterin avaimen ja uusia lukittavia pyöränmuttereita Ford-liikkeestänne esittämällä muttereiden viitenumerotodistuksen. Varapyörällä varustetut ajoneuvot Jos varapyörä on täsmälleen samantyyppinen ja -kokoinen kuin auton muut pyörät, varapyörä voidaan vaihtaa rikkoontuneen pyörän tilalle ja ajoa voidaan sitten jatkaa normaaliin tapaan. Jos varapyörä on erikokoinen kuin auton muut pyörät, siihen on kiinnitetty keltainen tarra, joka ilmoittaa suurimman sallitun ajonopeuden. Seuraavassa annettuja tietoja on noudatettava ennen pyörän vaihtamista. VAROITUKSET Ajakaa mahdollisimman lyhyitä matkoja. Älkää asentako autoon enempää kuin yksi varapyörä kerrallaan. Älkää tehkö mitään rengaskorjauksia varapyörälle. Älkää ajako automaattisen pesulinjan läpi. Jos varapyörän tyypistä ei ole varmaa selvyyttä, sillä ei saa ylittää 80 km/h:n ajonopeutta. Lumiketjut saa asentaa vain määritettyihin renkaisiin. Katsokaa Tekniset tiedot (sivu 232). HUOMAUTUS Auton maavara saattaa pienentyä. Olkaa varovainen pysäköidessänne jalkakäytävän viereen. Huom: Autossa saattaa esiintyä epätavallista ajokäyttäytymistä. 221

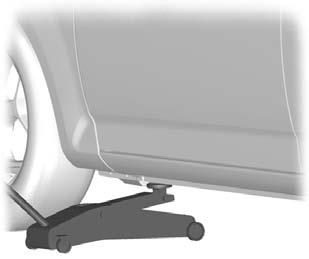

224 Pyörät ja renkaat Autonosturi VAROITUKSET Autonne mukana toimitettua nosturia tulee käyttää vain hätätilanteessa tapahtuvaan pyörän vaihtoon. Ennen kuin käytätte nosturia, varmistakaa, että nosturi ei ole vaurioitunut tai viallinen, ja että kierteet ovat puhtaita ja voideltuja. Älkää koskaan laittako mitään nosturin ja maan tai nosturin ja auton väliin. Huom: Renkaan korjaussarjalla varustetuissa autoissa ei ole nosturia eikä pyörän irrotuskampea. On suositeltavaa käyttää hallinosturityyppistä hydraulinosturia kesäja talvirenkaiden vaihdossa. Huom: Käyttäkää nosturia, jonka nostokapasiteetti on vähintään 1,5 tonnia ja nostolevyn halkaisija vähintään 80 millimetriä. Autot ilman renkaan korjaussarjaa Auton nosturi, rengasavain, kiinniruuvattava hinaussilmukka ja pyöränsuojuksen irrotin sijaitsevat varapyörätilassa. Nostokohdat HUOMAUTUS Käyttäkää vain määriteltyjä nostokohtia. Muiden kohtien käyttö saattaa aiheuttaa vaurioita korille, ohjaukselle, jousitukselle, moottorille, jarrujärjestelmälle tai polttoaineputkille. 222

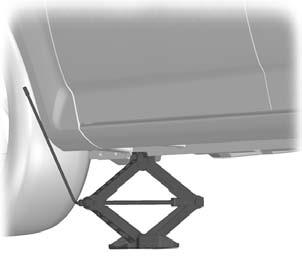

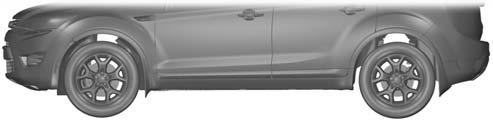

225 Pyörät ja renkaat A B E92658 A B Vain hätätilanteita varten Huolto A E93302 Nostokohdat tunnistaa pienistä nuolimerkeistä A kynnyskoteloiden alla. E

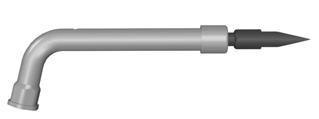

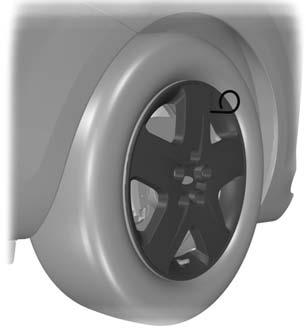

226 Pyörät ja renkaat E E93020 Rengasavaimen kokoaminen Tyyppi yksi VAROITUS Kun palautatte rengasavaimen jatkeen sen alkuperäiseen asentoon, varokaa etteivät sormenne jää väliin. Asettakaa kiinniruuvattava hinaussilmukka rengasavaimeen. Pyöränsuojuksen irrottaminen Tyyppi yksi Asettakaa rengasavaimen litteä pää vanteen ja pyöränsuojuksen väliin ja irrottakaa pyöränsuojus varovasti. Tyyppi kaksi Huom: Varmistakaa, että rengasavain on täysin pidentynyt. 1 2 E Pidentäkää rengasavain. Tyyppi kaksi HUOMAUTUS Kierrettävässä hinaussilmukassa on vasenkätinen kierre. Asentakaa kiertämällä sitä vastapäivään. Varmistakaa hinaussilmukan kunnollinen kiristäminen. E Asettakaa pyöränsuojuksen irrotin paikalleen. 2. Irrottakaa pyöränsuojus. 224

227 Pyörät ja renkaat Huom: Varmistakaa, että vedätte pyöränsuojuksen irrotinta suorassa kulmassa pyöränsuojukseen nähden. Pyörän irrotus VAROITUKSET Pysäköikää auto sellaiseen paikkaan, että ette estä liikennettä tai ole itse vaarassa. Asettakaa varoituskolmio näkyviin. HUOMAUTUS Älkää laskeko kevytmetallipyöriä maahan vannepuoli alaspäin, se vaurioittaa maalipintaa. Huom: Varapyörä sijaitsee lattiapeitteen alla tavaratilassa. 1. Asentakaa lukittavien pyöränmutterien avain. Varmistakaa, että auto on kovalla, tasaisella alustalla ja että pyörät osoittavat suoraan eteenpäin. Kääntäkää sytytysvirta pois päältä ja kytkekää seisontajarru päälle. Jos autossa on käsivalintainen vaihteisto, valitkaa 1. tai peruutusvaihde. Jos siinä on automaattivaihteisto, valitkaa P-asento. Matkustajien tulee poistua autosta. 1 Varmistakaa ristikkäin vastakkaisella puolella oleva pyörä sopivalla esteellä tai pyöräkiilalla. Varmistakaa, että määräsuuntaisten renkaiden nuolet osoittavat pyörimissuuntaan, kun auto liikkuu eteenpäin. Jos varapyörä on asennettava siten, että nuolet osoittavat pyörimissuuntaa vastaan, antakaa koulutetun mekaanikon asentaa rengas oikeaan suuntaan. Älkää koskaan työskennelkö auton alla, kun se on vain nosturin varassa. Varmistakaa, että nosturi on nostokohdassa pystysuorassa ja että nosturin jalka on kiinni maassa. E Löysätkää pyöränmuttereita. 3. Nostakaa autoa ylöspäin, kunnes pyörä on selvästi irti maasta. 4. Irrottakaa pyöränmutterit ja pyörä

228 Pyörät ja renkaat Pyörän asennus VAROITUKSET Käyttäkää vain hyväksyttyjä vanneja rengaskokoja. Muiden kokojen käyttäminen saattaa vaurioittaa autoa ja mitätöidä kansallisen tyyppihyväksynnän. Katsokaa Tekniset tiedot (sivu 232). Älkää asentako run flat -renkaita, jos ne eivät kuuluneet auton alkuperäiseen varustukseen. Ford-liike antaa mielellään lisätietoja yhteensopivuudesta. HUOMAUTUS Kevytmetallipyörien kiinnittämiseen ei saa käyttää teräslevypyörille tarkoitettuja pyöränmuttereita. Huom: Kevytmetallivanteiden ja puolilla varustettujen teräsvanteiden pyöränmuttereita voidaan myös käyttää teräksisellä varapyörällä lyhyen aikaa (korkeintaan kaksi viikkoa). Huom: Varmistakaa, että pyörän ja navan kosketuspinnat ovat puhtaat. Huom: Varmistakaa, että pyöränmuttereiden kartiot ovat pyörään päin. 1. Asentakaa pyörä. 2. Asentakaa pyöränmutterit sormitiukkuuteen. 3. Asentakaa lukittavien pyöränmutterien avain. E Kiristäkää osittain pyöränmutterit kuvatussa järjestyksessä. 5. Laskekaa auto alas ja poistakaa nosturi. 6. Kiristäkää pyöränmutterit kokonaan kuvatussa järjestyksessä. Katsokaa Tekniset tiedot (sivu 232). 7. Asentakaa pyöränsuojus kämmenellä painaen. VAROITUS Tarkistuttakaa pyöränmutterien kiristystiukkuus ja rengaspaine mahdollisimman pikaisesti. RENKAAN KORJAUSSARJA Autossanne ei ehkä ole vararengasta. Tällöin siinä on kuitenkin renkaan korjaussarja, jonka avulla voitte korjata yhden rengasrikon. Renkaan korjaussarja sijaitsee varapyörän syvennyksessä

229 Pyörät ja renkaat Yleistä VAROITUKSET Rengasvaurion tyypin ja laajuuden mukaisesti saattaa olla niin, että joitakin rengasvaurioita voidaan paikata vain osittain tai ei ollenkaan. Rengaspaineen häviö saattaa vaikuttaa auton ajettavuuteen ja johtaa auton hallinnan menetykseen. Älkää käyttäkö renkaan korjaussarjaa, jos rengas on jo vahingoittunut vajaapaineisena ajon takia. Älkää käyttäkö renkaan korjaussarjaa run flat -renkaiden korjaukseen. Älkää yrittäkö korjata vauriota, joka ei ole näkyvissä renkaan kulutuspinnassa. Älkää korjatko renkaan sivun vaurioita. Renkaan korjaussarjalla voidaan väliaikaisesti paikata useimmat reiät [korkeintaan 6 mm:n läpimittaan asti]. Noudattakaa seuraavia sääntöjä korjaussarjan käytössä: Ajakaa varovasti. Välttäkää äkillisiä ohjausliikkeitä tai nopeudenmuutoksia, erityisesti jos auto on kuormattu raskaasti tai sillä vedetään perävaunua. Järjestelmällä saadaan aikaan väliaikainen hätäkorjaus, jonka avulla matkaa voidaan jatkaa lähimpään auto- tai rengasliikkeeseen tai korkeintaan 200 kilometrin päässä olevaan päämäärään. Älkää ylittäkö enimmäisnopeutta 80 km/h. Pitäkää korjaussarja poissa lasten ulottuvilta. Käyttäkää korjaussarjaa ainoastaan lämpötila-alueella -30 C +70 C. Renkaan korjaussarjan käyttäminen VAROITUKSET Paineilma voi toimia räjähdysaineen tai ponneaineen tavoin. Älkää koskaan jättäkö renkaan korjaussarjaa ilman valvontaa. HUOMAUTUS Älkää pitäkö kompressoria toiminnassa yli 10 minuuttia. Huom: Käyttäkää renkaan korjaussarjaa ainoastaan siihen autoon, jonka mukana se toimitettiin. Pysäköikää autonne tienreunaan siten, että liikennevirta ei häiriinny ja voitte käyttää korjaussarjaa turvallisesti. Kytkekää seisontajarru päälle, silloinkin kun ajoneuvo seisoo aivan vaakasuoralla pinnalla, jotta se pysyy varmasti paikallaan. Älkää yrittäkö poistaa renkaan puhkaisseita vieraita esineitä, kuten nauloja tai ruuveja. Jättäkää moottori käyntiin korjaussarjan käytön ajaksi, ei kuitenkaan silloin, kun auto on suljetussa tai huonosti tuuletetussa tilassa (esim. rakennuksen sisällä). Tällöin kompressori on kytkettävä päälle moottori sammutettuna. 227

230 Pyörät ja renkaat Vaihtakaa paikkausainepullo uuteen ennen siihen merkittyä vanhentumispäivää (merkitty pullon yläosaan). Kertokaa kaikille autonne käyttäjille renkaan väliaikaisesta korjauksesta korjaussarjan avulla, ja selittäkää auton käyttöä koskevat rajoitukset. Renkaan täyttäminen K J A B VAROITUKSET Tarkistakaa renkaan sivu ennen renkaan täyttämisen aloittamista. Älkää yrittäkö täyttää rengasta, jos renkaassa näkyy halkeamia, pullistumia tai vastaavia vaurioita. Älkää seisoko suoraan renkaan vieressä, kun kompressori täyttää sitä. Tarkkailkaa renkaan sivua. Jos halkeamia, pullistumia tai vastaavia vaurioita alkaa näkyä, sammuttakaa kompressori ja päästäkää ilma ulos paineenalennusventtiilistä B. Älkää jatkako ajamista tällä renkaalla. Tiivisteaine sisältää luonnonkumilateksia. Välttäkää aineen joutumista iholle tai vaatteille. Jos näin tapahtuu, huuhtokaa kosketuksiin joutuneet alueet välittömästi runsaalla vedellä ja ottakaa yhteyttä lääkäriin. Jos renkaan täyttöpaine ei nouse 1,8 baariin seitsemässä minuutissa, renkaan vaurio saattaa olla niin laaja, että sitä ei voida korjata tilapäisesti. Tässä tapauksessa älkää jatkako ajamista tällä renkaalla. HUOMAUTUS Pullon suun tiiviste puhkeaa, kun pullo kierretään paikalleen pullon pitimeen. Älkää kiertäkö pulloa irti pitimestä, sillä tällöin tiivisteaine pääsee vuotamaan ulos. I H E94973 A B C D E F G H I J K G F Suojus Paineenalennusventtiili Letku Oranssi suojus Pulloteline Painemittari Virtapistoke ja -kaapeli Kompressorin kytkin Tarra Pullon kansi Tiivisteainepullo C D E 228

231 Pyörät ja renkaat 1. Avatkaa renkaan korjaussarjan kansi. 2. Irrottakaa kotelosta tarra I, joka ilmoittaa suurimman sallitun ajonopeuden 80 km/h, ja kiinnittäkää se kojetauluun kuljettajan näkökentän alueelle. Varmistakaa, että tarra ei peitä mitään tärkeää tietoa. 3. Ottakaa letku C sekä virtapistoke ja -kaapeli G ulos korjaussarjasta. 4. Avatkaa oranssi suojus D ja pullon kansi J. 5. Kiertäkää tiivisteainepullo K myötäpäivään pullon pitimeen E ja kiristäkää täysin kiinni. 6. Poistakaa vaurioituneen renkaan venttiilin hattu. 7. Irrottakaa suojus A letkusta C ja kiertäkää letku C tiukasti vaurioituneen renkaan venttiiliin. 8. Varmistakaa, että kompressorin kytkin H on asennossa Asettakaa virtapistoke G savukkeensytyttimen pistokkeeseen tai lisävirtapistokkeeseen. Katsokaa Savukkeensytytin (sivu 119). Katsokaa Lisälaitteiden virtapistokkeet (sivu 119). 10. Käynnistäkää moottori. 11. Siirtäkää kompressorin kytkin H asentoon Täyttäkää rengasta enintään seitsemän minuuttia täyttöpaineeseen 1,8 bar 3,5 bar. Siirtäkää kompressorin kytkin H asentoon 0 ja tarkistakaa rengaspaine painemittarilla F. 13. Poistakaa virtapistoke G savukkeensytyttimen pistokkeesta tai lisävirtapistokkeesta. 14. Kiertäkää letku C nopeasti irti rengasventtiilistä ja asentakaa suojus A. Asettakaa venttiilin hattu takaisin. 15. Jättäkää tiivisteainepullo K pullon pitimeen E. 16. Varmistakaa, että pullon kansi ja oranssi suojus on pakattu autoon turvallisesti mutta helposti ulottuville. Tarvitsette korjaussarjaa uudelleen rengaspaineen tarkistusta varten. 17. Lähtekää ajamaan välittömästi ja ajakaa noin 3 kilometriä, jotta tiivisteaine voi tiivistää vaurioalueen. Huom: Kun tiivisteainetta pumpataan sisään rengasventtiilin kautta, paine saattaa nousta 6 baariin mutta pudota uudelleen noin 30 sekunnin kuluttua. VAROITUS Jos havaitsette voimakasta tärinää, ohjauksen epävakautta tai melua ajon aikana, vähentäkää nopeutta ja ajakaa varovasti paikkaan, jossa voitte pysäyttää auton turvallisesti. Tarkistakaa rengas ja rengaspaine uudelleen. Jos rengaspaine on alle 1,3 bar tai renkaassa on halkeamia, pullistumia tai vastaavia näkyviä vikoja, älkää jatkako ajamista tällä renkaalla. Rengaspaineen tarkistaminen 1. Pysäyttäkää auto noin kolmen kilometrin ajon jälkeen. Tarkistakaa ja tarvittaessa säätäkää rengaspaine vaurioituneessa renkaassa. 2. Liittäkää korjaussarja ja lukekaa rengaspaine painemittarista F. 3. Jos tiivisteaineella täytetyn renkaan paine on 1,3 bar tai enemmän, korjatkaa se ohjepaineeseen. Katsokaa Tekniset tiedot (sivu 232). 4. Lisätkää rengaspainetta toistamalla täyttötoimenpide. 229

232 Pyörät ja renkaat 5. Tarkistakaa rengaspaine uudelleen painemittarista F. Jos rengaspaine on liian korkea, tyhjentäkää rengas ohjepaineeseen paineenalennusventtiilistä B. 6. Kun rengas on oikeassa rengaspaineessa, siirtäkää kompressori kytkin H asentoon 0, poistakaa virtapistoke G virtaliitännästä, kiertäkää auki letku C, kiinnittäkää venttiilin suojus ja vaihtakaa suojus A. 7. Jättäkää tiivisteainepullo K pullon pitimeen E ja asettakaa korjaussarja takaisin alkuperäiseen sijoituspaikkaansa. 8. Ajakaa lähimpään rengasliikkeeseen vaihtamaan vaurioitunut rengas. Ilmoittakaa rengasliikkeelle renkaan sisältämästä tiivisteaineesta, ennen kuin rengasta aletaan irrottaa vanteelta. Vaihtakaa korjaussarja uuteen mahdollisimman pian sen käytön jälkeen. Huom: Muistakaa, että renkaiden hätäpaikkaussarjat on tarkoitettu vain väliaikaiseksi avuksi matkan jatkamista varten. Renkaan korjausta koskevat säädökset korjaussarjan käytön jälkeen saattavat vaihdella maakohtaisesti. Kysykää neuvoa rengaserikoisliikkeestä. VAROITUS Varmistakaa ennen ajamista, että rengas on säädetty suositeltuun täyttöpaineeseen. Katsokaa Tekniset tiedot (sivu 232). Muistakaa tarkkailla rengaspainetta paikatun renkaan vaihtoon asti. Tyhjät tiivisteainepullot voidaan hävittää yhdessä tavallisen talousjätteen kanssa. Tiivisteaineen loppumäärä tulee palauttaa Ford-liikkeeseen tai hävittää paikallisten jätemääräysten mukaisesti. RENGASHUOLTO E70415 Jotta etu- ja takarenkaat kuluvat tasaisesti ja kestävät pidempään, suosittelemme, että renkaita vaihdetaan etu- ja taka-akselin välillä säännöllisesti km:n välein. HUOMAUTUS Välttäkää renkaiden kylkien hankautumista pysäköitäessä. Jos joudutte ajamaan katukiven reunan yli, tehkää se hitaasti, ja lähestykää reunaa renkaiden ollessa suorakulmassa. Tarkastakaa renkaat säännöllisesti viiltojen, vieraiden esineiden ja epätasaisen kulumisen varalta. Epätasainen kuluminen saattaa olla merkkinä siitä, että renkaan suuntaus ei ole ohjearvojen mukainen. Tarkistakaa rengaspaineet (vararengas mukaan lukien) kylminä, kahden viikon välein. TALVIRENKAIDEN KÄYTTÖ HUOMAUTUS Pyöränmutterien on oltava sopivat vanteille, joille talvirenkaat on asennettu. 230

233 Pyörät ja renkaat Jos talvirenkaita käytetään, on varmistettava oikeat rengaspaineet. Katsokaa Tekniset tiedot (sivu 232). LUMIKETJUJEN KÄYTTÖ VAROITUKSET Älkää ylittäkö 50 km/h:n ajonopeutta. Älkää käyttäkö lumiketjuja lumettomilla teillä. Lumiketjut saa asentaa vain määritettyihin renkaisiin. Katsokaa Tekniset tiedot (sivu 232). HUOMAUTUS Jos autossa on koristekapselit, ne täytyy poistaa ennen lumiketjujen asentamista. Huom: ABS-jarrut jatkavat toimintaa normaalisti. Käyttäkää vain pienilenkkisiä lumiketjuja. Käyttäkää lumiketjuja vain etupyörissä. Autot, joissa on ESPajovakautusjärjestelmä Autoissa, jotka on varustettu ESP-ajovakausjärjestelmällä, saattaa esiintyä epätavallista ajokäyttäytymistä, jota voidaan vähentää kytkemällä luistonesto pois päältä. Katsokaa Ajovakausjärjestelmän käyttö (sivu 143). RENGASPAINEEN VALVONTAJÄRJESTELMÄ VAROITUKSET Kuljettajan on edelleen tarkistettava rengaspaineet säännöllisesti, sillä järjestelmä ei vapauta kuljettajaa tästä vastuusta. Järjestelmä pystyy ainoastaan varoittamaan alhaisesta rengaspaineesta. Se ei täytä renkaita. Älkää ajako autoa, jos renkaissa on merkittävästi liian vähän painetta. Tämä saattaa aiheuttaa renkaiden ylikuumenemista ja rikkoutumista. Mikäli renkaissa on liian vähän painetta, polttoaineenkulutus ja renkaiden kuluminen lisääntyy ja auton ajoturvallisuus saattaa vaarantua. VAROITUKSET Älkää taivuttako tai vaurioittako venttiilejä, kun täytätte renkaita. Antakaa renkaiden vaihto asianmukaisesti koulutetun henkilökunnan tehtäväksi. Painevajauksen tunnistusjärjestelmä varoittaa renkaiden ilmanpaineen muutoksista. Tämä on mahdollista, koska ABS-anturit havaitsevat pyörien vierintäkehän. Vierintäkehän muutos viittaa matalaan rengaspaineeseen. Tietonäyttöön tulee varoitussanoma ja sanoman merkkivalo syttyy. Katsokaa Tietosanomat (sivu 88). Jos tietonäytössä on alhaisen rengaspaineen varoitus, tarkistakaa rengaspaineet mahdollisimman pian ja täyttäkää ne ohjepaineeseen. Katsokaa Tekniset tiedot (sivu 232). 231

234 Pyörät ja renkaat Jos tätä tapahtuu usein, varmistakaa, että painehäiriön syy selvitetään ja korjataan mahdollisimman pian. Liian matalan rengaspaineen tai vaurioituneen renkaan lisäksi seuraavat seikat voivat vaikuttaa vierintäkehään: Painon epätasainen jakautuminen pakatussa autossa. Perävaunun vetäminen tai mäkiajo. Lumiketjujen käyttö. Ajo pehmeällä pinnalla, kuten lumi tai muta. Huom: Järjestelmä toimii näistä seikoista huolimatta, mutta havaintoaika saattaa olla pidempi. Järjestelmän nollaus Huom: Älkää nollatko järjestelmää ajoneuvon liikkuessa. Huom: Järjestelmä pitää nollata rengaspaineiden säädön tai renkaiden vaihdon jälkeen. Huom: Kytkekää sytytysvirta päälle. 1. Siirtykää tietonäytön käyttösäätimien avulla kohtaan Settings > Driver assist > Deflation detection 2. Painakaa ja pitäkää OK painettuna niin kauan, että vahvistus tulee näyttöön. TEKNISET TIEDOT Pyöränmutterien kiristystiukkuus Vannetyyppi Nm Kaikki 130 (96) Rengaspaineet (kylmät renkaat) Enintään 80 km/h Normaali kuorma Täysi kuorma Tyyppi Renkaan koko Edessä bar (lbf/ in²) Takana bar (lbf/ in²) Edessä bar (lbf/ in²) Takana bar (lbf/ in²) Kaikki T125/80 R 16 4,2 (61) 4,2 (61) 4,2 (61) 4,2 (61) Kaikki T125/90 R 16 4,2 (61) 4,2 (61) 4,2 (61) 4,2 (61) 232

235 Pyörät ja renkaat Enintään 160 km/h Normaali kuorma Täysi kuorma Tyyppi Renkaan koko Edessä baaria (psi) Takana baaria (psi) Edessä baaria (psi) Takana baaria (psi) Kaikki 205/55 R 16 * 2,1 (31) 2,1 (31) 2,4 (35) 2,8 (41) 1.6L Duratec-16V Ti- VCT Sigma, 1.6L EcoBoost Sigma, 2.0L Duratec-HE MI4, 1.6L Duratorq- TDCi DV 215/55 R 16 * 2,1 (31) 2,1 (31) 2,4 (35) 2,8 (41) 2.0L Duratorq-TDCi DW 215/55 R 16 * 2,3 (33) 2,1 (31) 2,4 (35) 2,8 (41) 1.6L Duratec-16V Ti- VCT Sigma, 1.6L EcoBoost Sigma, 2.0L Duratec-HE MI4, 1.6L Duratorq- TDCi DV 215/50 R 17 2,1 (31) 2,1 (31) 2,4 (35) 2,8 (41) 2.0L Duratorq-TDCi DW 215/50 R 17 2,3 (33) 2,1 (31) 2,4 (35) 2,8 (41) 1.6L Duratec-16V Ti- VCT Sigma, 1.6L EcoBoost Sigma, 2.0L Duratec-HE MI4, 1.6L Duratorq- TDCi DV 235/40 R 18 2,1 (31) 2,1 (31) 2,4 (35) 2,8 (41) 2.0L Duratorq-TDCi DW 235/40 R 18 2,3 (33) 2,1 (31) 2,4 (35) 2,8 (41) * Lumiketjut saa asentaa vain määritettyihin renkaisiin. 233

236 Pyörät ja renkaat Jatkuva nopeus yli 160 km/h Normaali kuorma Täysi kuorma Tyyppi Renkaan koko Edessä baaria (psi) Takana baaria (psi) Edessä baaria (psi) Takana baaria (psi) 1.6L Duratec-16V Ti- VCT Sigma, 1.6L Duratorq-TDCi DV 205/55 R 16 2,1 (31) 2,1 (31) 2,4 (35) 2,8 (41) 1.6L EcoBoost Sigma, 205/55 R 16 2,2 (32) 2,1 (31) 2,4 (35) 2,8 (41) 1.6L Duratec-16V Ti- VCT Sigma, 1.6L EcoBoost Sigma, 2.0L Duratec-HE MI4, 1.6L Duratorq- TDCi DV 215/55 R 16 2,1 (31) 2,1 (31) 2,4 (35) 2,8 (41) 2.0L Duratorq-TDCi DW 215/55 R 16 2,3 (33) 2,1 (31) 2,6 (38) 2,8 (41) 1.6L Duratec-16V Ti- VCT Sigma, 1.6L EcoBoost Sigma, 2.0L Duratec-HE MI4, 1.6L Duratorq- TDCi DV 215/50 R 17 2,1 (31) 2,1 (31) 2,4 (35) 2,8 (41) 2.0L Duratorq-TDCi DW 215/50 R 17 2,3 (33) 2,1 (31) 2,6 (38) 2,8 (41) 1.6L Duratec-16V Ti- VCT Sigma, 1.6L EcoBoost Sigma, 2.0L Duratec-HE MI4, 1.6L Duratorq- TDCi DV 235/40 R 18 2,1 (31) 2,1 (31) 2,4 (35) 2,8 (41) 2.0L Duratorq-TDCi DW 235/40 R 18 2,3 (33) 2,1 (31) 2,6 (38) 2,8 (41) 234

237 Ajoneuvon tunnistus AUTON TYYPPIKILPI Huom: Ajoneuvon tyyppikilven malli voi poiketa kuvassa näytetystä. B C D E Huom: Ajoneuvon tyyppikilvessä esitettävät tiedot riippuvat maakohtaisista vaatimuksista. F A G H E I A B C D E F G H I Malli Tyyppi Moottorinimike Päästötaso Ajoneuvon valmistenumero Auton kokonaispaino Yhdistelmäpaino Suurin sallittu etuakselipaino Suurin sallittu taka-akselipaino Auton valmistenumero ja suurimmat sallitut painot on näytetty kilvessä, joka sijaitsee oikean oven aukon lukkopuolella alhaalla. 235

238 Ajoneuvon tunnistus AUTON VALMISTENUMERO E87496 Auton valmistenumero on meistetty lattiapeltiin oikealle puolelle etuistuimen viereen. Se näkyy myös kojetaulun vasemmalla puolella. 236

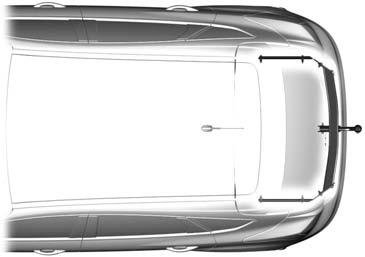

239 Kapasiteetit ja tekniset tiedot TEKNISET TIEDOT Ajoneuvon mitat 4-ovinen Mitan selitys Enimmäispituus Kokonaisleveys sisältäen ulkopeilit Kokonaiskorkeus, EU-ajopaino Akseliväli Etuakselin raideleveys Taka-akselin raideleveys Mitta mm 4534 (178,5) 2010 (79,1) (57,1-58,4) 2648 (104,3) (60,8-61,4) (60,4-61) 5-ovinen Mitan selitys Enimmäispituus Kokonaisleveys sisältäen ulkopeilit Kokonaiskorkeus, EU-ajopaino Akseliväli Etuakselin raideleveys Taka-akselin raideleveys Mitta mm (171,6-173,7) 2010 (79,1) (57,1-58,4) 2648 (104,3) (60,8-61,4) (60,4-61) Farmari Mitan selitys Enimmäispituus Kokonaisleveys sisältäen ulkopeilit Kokonaiskorkeus, EU-ajopaino Akseliväli Etuakselin raideleveys Mitta mm (179,4-181,3) 2010 (79,1) (58-59,3) 2648 (104,3) (60,8-61,4) 237

240 Kapasiteetit ja tekniset tiedot Taka-akselin raideleveys Mitan selitys Mitta mm (60,4-61) Vetolaitteiden mitat A B C E D F E G 238

241 Kapasiteetit ja tekniset tiedot 4-ovinen Kohta A B C D E F G Mitan selitys Puskuri vetokoukun keskipiste Kiinnityspiste vetokoukun keskipiste Pyörän keskipiste vetokoukun keskipiste Vetokoukun keskipiste sivupalkki Sivupalkkien välinen etäisyys Vetokoukun keskipiste 1. kiinnityspisteen keskipiste Vetokoukun keskipiste 2. kiinnityspisteen keskipiste Mitta mm (3-3,1) 5 (0,2) (42-42,2) 518 (20,4) 1037 (40,8) 450 (17,7) 750 (29,5) 5-ovinen Kohta A B C D E F G Mitan selitys Puskuri vetokoukun keskipiste Kiinnityspiste vetokoukun keskipiste Pyörän keskipiste vetokoukun keskipiste Vetokoukun keskipiste sivupalkki Sivupalkkien välinen etäisyys Vetokoukun keskipiste 1. kiinnityspisteen keskipiste Vetokoukun keskipiste 2. kiinnityspisteen keskipiste Mitta mm (3,2-3,3) 5 (0,2) (35,3-35,4) 518 (20,4) 1036 (40,8) 420 (16,5) 720 (28,3) Farmari Kohta A B C Mitan selitys Puskuri vetokoukun keskipiste Kiinnityspiste vetokoukun keskipiste Pyörän keskipiste vetokoukun keskipiste Mitta mm 81 (3,2) 76 (3) 1094 (43,1) 239

242 Kapasiteetit ja tekniset tiedot Kohta D E F G Mitan selitys Vetokoukun keskipiste sivupalkki Sivupalkkien välinen etäisyys Vetokoukun keskipiste 1. kiinnityspisteen keskipiste Vetokoukun keskipiste 2. kiinnityspisteen keskipiste Mitta mm 590 (23,2) 1179 (46,4) 474 (18,7) 719 (28,3) 240

243 Audiojärjestelmän johdanto TÄRKEITÄ TIETOJA AUDIOJÄRJESTELMÄSTÄ VAROITUKSET Teknistä yhteensopivuutta koskevien rajoitusten vuoksi CD-R- ja CD-RW-levyjen toisto ei aina toimi moitteettomasti. Nämä CD-radiolaitteet soittavat CD-levyjä, jotka noudattavat ns. punaisen kirjan (International Red Book) mukaista digitaalisen äänen tallennusstandardia. Jotkin levyvalmistajat käyttävät kopiosuojausmenetelmiä, jotka eivät ole tämän standardin mukaisia. Siksi emme voi taata näiden levyjen moitteetonta toistoa. Äänitevalmistajat ovat ottaneet käyttöön kaksipuoleisen levyformaatin (DVD Plus / CD-DVD), jonka levyt ovat tavallisia CD-levyjä paksumpia. Emme voi taata näiden levyjen toistoa. Levymekanismi saattaa takerrella. Emme suosittele epäsäännöllisen muotoisten CD-levyjen tai naarmusuojakalvolla varustettujen CD-levyjen käyttöä. Jos tämäntyppinen levy löydetään korjausta varten palautetun audiolaitteen sisältä, sitä koskevaa takuuvaadetta ei tulla hyväksymään. Kaikki CD-laitteet on suunniteltu toistamaan ainoastaan kaupalliseen levitykseen valmistettuja 12 cm:n CD-äänilevyjä. Audiolaite voi vaurioitua, jos CD-aukkoon työnnetään sinne kuulumattomia vieraita esineitä, kuten luottokortteja tai kolikoita. Audiolaitteen tarrat E66256 E66257 Levyetiketit CD-äänilevy E66254 MP3 E

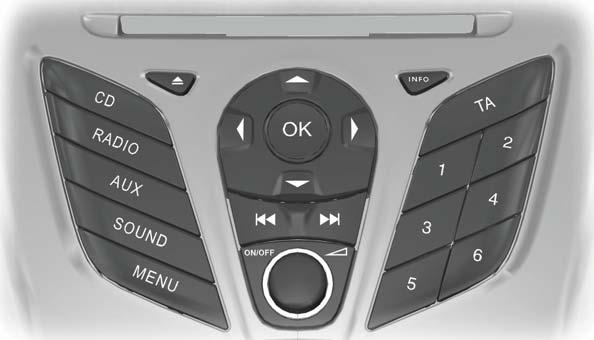

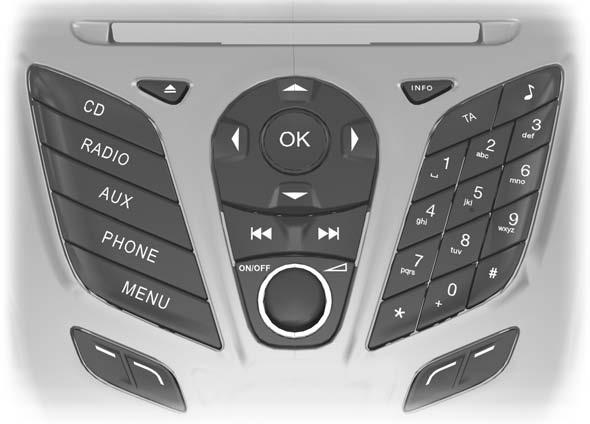

244 Audiolaitteen yleiskatsaus Huom: Laitteissa on monitoiminäyttö CD-aukon yläpuolella. Näytössä näkyvät audiolaitteen käyttöä koskevat tiedot. Lisäksi näytön eri puolilla on kuvakkeita, jotka syttyvät toiminnon ollessa aktiivinen (esimerkiksi CD, Radio tai Aux). Tyyppi 1 A B C D E O F N M L G K E J I H A B C D E F G CD-levyn poisto. Katsokaa CD-soitin (sivu 254). Navigointinuolet. CD-aukko. Katsokaa CD-soitin (sivu 254). OK. Informaatio. Liikennetiedotus. Katsokaa Liikennetiedotusten käyttö (sivu 250). Esivalitut radioasemat. Katsokaa Asemien esivalintanäppäimet (sivu 250). 242

245 Audiolaitteen yleiskatsaus H I J K L M N O Haku ylös. CD-kappaleen valinta. Katsokaa Asemaviritys (sivu 249). Katsokaa Kappalevalinta (sivu 254). Virtakytkin ja äänenvoimakkuuden säädin Haku alas. CD-kappaleen valinta. Katsokaa Asemaviritys (sivu 249). Katsokaa Kappalevalinta (sivu 254). Valikko. Äänensävynäppäin. Katsokaa Äänipainike (sivu 249). Lisälaite. Katsokaa Lisälaitepistoke (AUX IN) (sivu 121). Katsokaa Lisälaitepistoke (AUX IN) (sivu 257). Radion ja aaltoalueen valinta. Katsokaa Audiolaitteen käyttö (sivu 249). CD. Katsokaa CD-soitin (sivu 254). Tyyppi E A A Toimintonäppäimien 1-4 kuvaukset 243

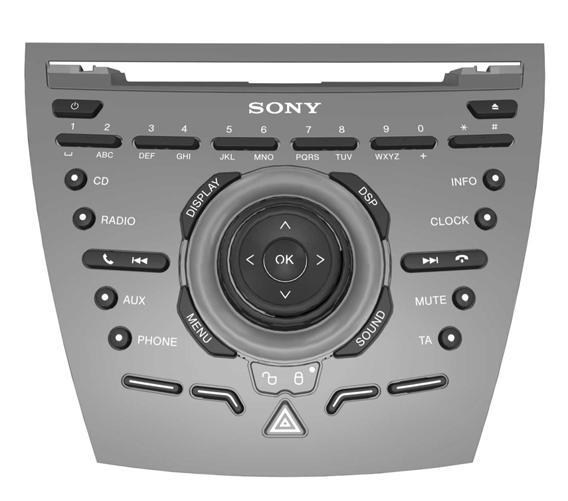

246 Audiolaitteen yleiskatsaus T A B C D E F S G R Q P H E O N M L K J I A B C D E F G H I J K CD-levyn poisto. Katsokaa CD-soitin (sivu 254). Navigointinuolet. CD-aukko. Katsokaa CD-soitin (sivu 254). OK. Informaatio. Liikennetiedotus. Katsokaa Liikennetiedotusten käyttö (sivu 250). Äänensävynäppäin. Katsokaa Äänipainike (sivu 249). Puhelinnäppäimistö ja esivalitut radioasemat. Katsokaa Puhelimen käyttö (sivu 261). Katsokaa Asemien esivalintanäppäimet (sivu 250). Toiminto 4. Toiminto 3. Haku ylös. CD-kappaleen valinta. Katsokaa Asemaviritys (sivu 249). Katsokaa Kappalevalinta (sivu 254). 244

247 Audiolaitteen yleiskatsaus L M N O P Q R S T Virtakytkin ja äänenvoimakkuuden säädin Haku alas. CD-kappaleen valinta. Katsokaa Asemaviritys (sivu 249). Katsokaa Kappalevalinta (sivu 254). Toiminto 2. Toiminto 1. Valikko. Puhelinvalikko. Katsokaa Puhelin (sivu 259). Lisälaite, USB ja ipod. Katsokaa Lisälaitepistoke (AUX IN) (sivu 121). Katsokaa Lisälaitepistoke (AUX IN) (sivu 257). Katsokaa Liitännät (sivu 280). Radion ja aaltoalueen valinta. Katsokaa Audiolaitteen käyttö (sivu 249). CD. Katsokaa CD-soitin (sivu 254). Toimintonäppäimien 1 4 toiminnot vaihtelevat laitteen senhetkisen tilan mukaan. Toimintojen kuvaukset näkyvät näytön alareunassa. Tyyppi E A A Toimintonäppäimien 1-4 kuvaukset 245

248 Audiolaitteen yleiskatsaus A B C D E F Y G X W V U T H I J K L E S R Q P O N M A B C D E F G H I J K Virtakytkin. Näytön valinta. Puhelinnäppäimistö ja esivalitut radioasemat. Katsokaa Puhelimen käyttö (sivu 261). Katsokaa Asemien esivalintanäppäimet (sivu 250). CD-aukko. Katsokaa CD-soitin (sivu 254). Navigointinuolet. DSP:n valinta. Katsokaa Digitaalinen signaalinkäsittely (DSP) (sivu 252). CD-levyn poisto. Katsokaa CD-soitin (sivu 254). Informaatio. Kello. Haku ylös. CD-kappaleen valinta. Puhelun lopetus. Katsokaa Asemaviritys (sivu 249). Katsokaa Kappalevalinta (sivu 254). Katsokaa Puhelimen käyttö (sivu 261). Mykistys. 246

249 Audiolaitteen yleiskatsaus L M N O P Q R S T U V W X Y Liikennetiedotus. Katsokaa Liikennetiedotusten käyttö (sivu 250). Toiminto 4. Äänensävynäppäin. Katsokaa Äänipainike (sivu 249). Toiminto 3. OK. Toiminto 2. Valikko. Toiminto 1. Puhelinvalikko. Katsokaa Puhelin (sivu 259). Lisälaite. Katsokaa Lisälaitepistoke (AUX IN) (sivu 121). Katsokaa Lisälaitepistoke (AUX IN) (sivu 257). Haku alas. CD-kappaleen valinta. Puhelun hyväksyntä. Katsokaa Asemaviritys (sivu 249). Katsokaa Kappalevalinta (sivu 254). Katsokaa Puhelimen käyttö (sivu 261). Radion ja aaltoalueen valinta. Katsokaa Audiolaitteen käyttö (sivu 249). CD. Katsokaa CD-soitin (sivu 254). Äänenvoimakkuuden säädin. Toimintonäppäimien 1 4 toiminnot vaihtelevat laitteen senhetkisen tilan mukaan. Toimintojen kuvaukset näkyvät näytön alareunassa. 247

250 Audiojärjestelmän turvallisuus TURVAKOODI Jokaisessa laitteessa on yksilöllinen koodi, joka on yhdistetty auton valmistenumeroon (VIN). Järjestelmä tarkistaa automaattisesti, täsmäävätkö audiolaite ja auto, ennen kuin se sallii laitteen käytön. Jos näyttöön tulee turvakoodia koskeva viesti, käyttäjän on käännyttävä Ford-liikkeen puoleen. 248

251 Audiolaitteen käyttö VIRTAKYTKIN Paina virtakytkintä. Sen avulla laitetta voidaan myös käyttää korkeintaan tunnin ajan sytytysvirran katkaisemisen jälkeen. Radion virta katkeaa automaattisesti tunnin kuluttua. ÄÄNIPAINIKE Näin voidaan säätää ääniasetuksia (esim. basso ja diskantti). 1. Paina äänensävynäppäintä. 2. Valitse haluamasi asetus ylös-/alas-nuolinäppäimillä. 3. Tee tarvittava säätö vasemmalla ja oikealla nuolinäppäimellä. Valittu taso tulee näyttöön. 4. Vahvista uudet asetukset painamalla OK. AALTOALUENÄPPÄIN Voit valita käytettävissä olevia aaltoalueita painamalla RADIO-näppäintä. Näppäin myös palauttaa laitteen radiovastaanottoon toisen äänilähteen kuuntelusta. Voit hakea käytettävissä olevat aaltoalueet näkyviin myös painamalla vasen-nuolinäppäintä. Selaa halutun aaltoalueen kohdalle ja paina OK. ASEMAVIRITYS DAB-palvelun linkit Huom: DAB-palvelun linkit ovat oletusarvoisesti pois päältä. Huom: Palvelun linkit voivat osoittaa saman radioaseman muita vastaavia taajuuksia, esim. FM- ja muita DAB-asemaryhmiä. Huom: Järjestelmä vaihtaa automaattisesti toiselle vastaavalle radioasemalle, jos nykyisen aseman vastaanotto katkeaa esim. kuuluvuusalueen ulkopuolelle siirryttäessä. DAB-palvelun linkkien aktivointi ja passivointi. Katsokaa Yleistä (sivu 80). Automaattiviritys Valitse aaltoalue ja paina lyhyesti jompaakumpaa hakunäppäintä. Laite pysähtyy ensimmäisen valitusta suunnasta löytämänsä aseman kohdalle. Käsiviritys Tyyppi 1 1. Paina näppäintä MENU. 2. Valitse RADIO-tila ja sitten MANUAL TUNE. 3. Paina vasenta ja oikeaa nuolinäppäintä ja edetkää aaltoaluetta pienin askelin ylös- tai alaspäin, kunnes löydät halutun aseman. Haku nopeutuu, kun pidät näppäintä alhaalla. 4. Paina OK, kun haluat jatkaa radioaseman kuuntelua. Tyyppi 2 ja 3 1. Paina toimintonäppäintä Paina vasenta ja oikeaa nuolinäppäintä ja edetkää aaltoaluetta pienin askelin ylös- tai alaspäin, kunnes löydät halutun aseman. Haku nopeutuu, kun pidät näppäintä alhaalla. 3. Paina OK, kun haluat jatkaa radioaseman kuuntelua. Taajuushaku Scan-toiminnolla voit koekuunnella jokaista löydettyä asemaa muutaman sekunnin ajan. 249

252 Audiolaitteen käyttö Tyyppi 1 1. Paina näppäintä MENU. 2. Valitse RADIO-tila ja sitten SCAN. 3. Selaa valittua aaltoaluetta ylös- ja alas-hakunäppäimien avulla. 4. Paina OK, kun haluat jatkaa radioaseman kuuntelua. Tyyppi 2 ja 3 1. Paina toimintonäppäintä Selaa valittua aaltoaluetta ylös- ja alas-hakunäppäimien avulla. 3. Paina toimintonäppäintä 3 tai OK-näppäintä uudelleen, kun haluat jatkaa radioaseman kuuntelua. ASEMIEN ESIVALINTANÄPPÄIMET Tämän toiminnon avulla voit tallentaa muistiin omat suosikkiasemasi, jolloin voit kuunnella niitä helposti valitsemalla ensin aaltoalueen ja sitten aseman esivalintanäppäimen. 1. Valitse aaltoalue. 2. Viritä radio halutulle asemalle. 3. Paina ja pidä alhaalla yhtä esivalintanäppäintä. Näyttöön tulee suorituspalkki ja sanoma. Asema on tallennettu, kun suorituspalkki on täynnä. Lisäksi audiolaite mykistyy hetkeksi merkkinä vahvistuksesta. Voit toistaa nämä toimet jokaisella aaltoalueella kaikille esivalintanäppäimille. Huom: Kun ajat auton maan toiseen osaan, esivalintanäppäimien avulla tallennetut ja vaihtoehtoisia taajuuksia lähettävät FM- ja DAB-asemat päivittyvät uusille, oikeille taajuuksille ja asemien nimille. AUTOSTORE-TOIMINTO Huom: Tämä tallentaa enintään 10 voimakkainta signaalia joko AM- tai FM-aaltoalueelta ja korvaa aiemmin tallennetut asemataajuudet. Sitä voidaan käyttää myös käsin tehtävään asemien tallennukseen muiden aaltoalueiden kaltaisesti. Huom: Tyypissä 3 tämän toiminnon käyttöä varten on valittava joko FM AST tai AM AST. Paina ja pidä alhaalla toimintanäppäintä 1 tai RADIO-näppäintä. Kun haku on valmis, äänentoisto palautuu ja voimakkaimmat lähetyssignaalit ovat tallentuneet Autostore-esivalintanäppäimiin. LIIKENNETIEDOTUSTEN KÄYTTÖ Useat FM-aaltoalueen (ULA) asemat lähettävät TP-koodin, joka merkitsee aseman valmiutta lähettää liikennetiedotuksia. Liikennetiedotusten aktivointi Liikennetiedotusten vastaanottoa varten on ensin painettava TA- tai TRAFFIC-näppäintä. Näyttöön tulee TA merkiksi toiminnon aktivoitumisesta. Jos kuuntelet parhaillaan liikennetiedotuksia välittävää asemaa, näyttöön tulee myös TP. Muuten laite alkaa etsiä liikennetiedotusohjelmaa. Liikennetiedotukset keskeyttävät normaalin radiovastaanoton tai CD-toiston automaattisesti, ja näyttöön tulee teksti Traffic announcement (TA). 250

253 Audiolaitteen käyttö Jos viritätte aseman ilman liikennetiedotuspalvelua tai valitsette tällaisen aseman jollakin esivalintanäppäimellä, audiolaite jää kuuntelemaan sen lähetystä, kunnes TAtai TRAFFIC-toiminto kytketään pois ja päälle. Huom: Jos TA-toiminto on päällä ja valitaan esivalittu viritys tai käsiviritys jollekin ei-ta-asemalle, liikennetiedotuksia ei kuulu. Huom: Kun kuuntelette ei-ta-asemaa ja kytkette TA-toiminnon ensin pois ja sitten päälle, suoritetaan TP-haku. Liikennetiedotuksen äänenvoimakkuus Liikennetiedotukset kuuluvat esivalitulla vähimmäisäänenvoimakkuudella, joka on yleensä kovempi kuin normaali kuunteluvoimakkuus. Äänenvoimakkuuden säätö: Muuta asetettua säätöarvoa äänenvoimakkuuden säätimellä liikennetiedotuksen aikana. Valittu taso näkyy näytössä. Liikennetiedotusten lopettaminen Audiolaite palaa takaisin normaalitoimintaan jokaisen liikennetiedotuksen päätteeksi. Liikennetiedotuksen kuuntelu voidaan lopettaa painamalla TA- tai TRAFFIC-näppäintä sen aikana. Huom: Kaikkina muina aikoina TA- tai TRAFFIC-näppäimen painaminen passivoi koko toiminnon. 251

254 Audiolaitevalikot AUTOMAATTINEN ÄÄNENVOIMAKKUUDEN SÄÄTÖ Jos laitteessa on automaattinen äänenvoimakkuuden säätö (AVC), tämä toiminto kompensoi auton moottorin ja tieäänien vaikutusta nostamalla tai laskemalla vastaavasti äänenvoimakkuutta. 1. Paina MENU-näppäintä ja valitse AUDIO. 2. Valitse AVC LEVEL tai ADAPTIVE VOL. 3. Säädä asetus vasen/oikea-nuolinäppäimillä. 4. Vahvista valinta painamalla OK-näppäintä. 5. Palaa painamalla MENU-näppäintä. DIGITAALINEN SIGNAALINKÄSITTELY (DSP) DSP occupancy (sopeutus matkustajiin) Tämä toiminto ottaa huomioon auton kaiutinten erilaiset etäisyydet kuhunkin istuimeen nähden. Valitse istumapaikka, jota varten äänentoisto optimoidaan. DSP equaliser (taajuuskorjain) Valitse musiikkikategoria, joka parhaiten vastaa kuuntelutottumuksiasi. Audiotoistoa muokataan valitulle musiikkityypille edulliseksi. DSP-asetusten muuttaminen 1. Paina näppäintä MENU. 2. Valitse AUDIO tai AUDIO SETTINGS. 3. Valitse haluamasi DSP-toiminto. 4. Valitse haluamasi asetus ylös-/alas-nuolinäppäimillä. 5. Vahvista valinta painamalla OK-näppäintä. 6. Palaa takaisin painamalla MENU-näppäintä. UUTISLÄHETYKSET Jotkin laitteet osaavat keskeyttää normaalin vastaanoton, kun muilta FM-asemilta (ULA) tai radiotietojärjestelmän (RDS) tai laajennetun radiotietojärjestelmän (RDS-EON) linkitetyiltä asemilta tulee uutisia; toiminta on samanlainen kuin liikennetiedotuksissa. Uutislähetysten aikana näytössä ilmoitetaan saapuvasta tiedotuksesta. Uutiset keskeyttävät kuuntelun samalla esivalitulla äänenvoimakkuudella kuin liikennetiedotukset. 1. Paina näppäintä MENU. 2. Valitse AUDIO tai AUDIO SETTINGS. 3. Selaa kohtaan NEWS ja kytke päälle tai pois OK-näppäimellä. 4. Palaa painamalla MENU-näppäintä. VAIHTOEHTOISET TAAJUUDET Useat FM-alueella (ULA) lähetettävät ohjelmat sisältävät ohjelmatunnuskoodin (PI), jota audiolaitteet osaavat hyödyntää toiminnassaan. Jos radion vaihtoehtoisten taajuuksien (AF) toiminto on kytketty päälle, laite osaa yhden radioaseman signaalin heikentyessä virittyä automaattisesti toiselle, vahvemmalle taajuudelle, jos sellainen löytyy taajuusalueelta. Tietyissä olosuhteissa AF-viritys saattaa kuitenkin kuulua väliaikaisina vastaanottohäiriöinä. 252

255 Audiolaitevalikot Jos toiminto on aktivoitu, laite arvioi jatkuvasti signaalin vahvuutta ja vahvemman signaalin löytyessä se siirtyy tälle vaihtoehtoiselle taajuudelle. Laite mykistyy vaihtoehtoisten taajuuksien luettelon läpikäyntiä varten, ja tarvittaessa se käy lävitse koko taajuusalueen, jolloin se hakee oikeasti myös kuuluvia vaihtoehtoisia taajuuksia. Radiovastaanotto palautuu tällaisen taajuuden löytyessä. Jos tämä ei kuitenkaan onnistu, laite palaa takaisin alkuperäiselle taajuudelle. Kun se on valittu, näytössä näkyy teksti AF. 1. Paina näppäintä MENU. 2. Valitse AUDIO tai AUDIO MENU. 3. Selaa kohtaan ALTERNAT FREQ. tai ALTERNATIVE FREQ. ja kytke toiminto päälle tai pois OK-näppäimellä. 4. Palaa takaisin painamalla MENU-näppäintä. Paikallistoiminto pois (REG OFF): toiminto sallii laajemman kuuluvuusalueen hyödyntämisen sillä edellytyksellä, että viereiset paikallisverkot lähettävät samaa ohjelmaa; jos näin ei kuitenkaan ole, laite saattaa tehdä satunnaisia AF-vaihtoja. 1. Paina näppäintä MENU. 2. Valitse AUDIO tai AUDIO SETTINGS. 3. Selaa kohtaan RDS REGIONAL ja kytke toiminto päälle tai pois OK-näppäimellä. 4. Palaa takaisin painamalla MENU-näppäintä. ALUETOIMINTO (REG) Paikallistoiminto (REG) ohjailee radiovirittimen AF-vaihtoja isäntäkanavan paikallisverkkojen välillä. Joillakin radiokanavilla saattaa olla suhteellisen laaja verkko, joka kattaa suuren osan maan alueesta. Tiettyinä kellonaikoina radiokanava saattaa jakaa tämän laajan verkon pienempiin verkkoihin, jotka lähettävät esim. eri kaupunkeja koskevia paikallisohjelmia. Silloin kun verkkoa ei ole jaettu paikallislähetyksiä varten, se lähettää samaa ohjelmaa kaikkialla. Paikallistoiminto ON (päällä): toiminto estää satunnaisesti tapahtuvat AF-vaihdot, jos viereiset paikallisverkot eivät lähetä samaa ohjelmaa. 253

256 CD-soitin CD-TOISTO Huom: Toiston aikana näyttö ilmoittaa levyn, kappaleen ja kappaleen alusta kuluneen juoksevan ajan. Paina radiovastaanoton aikana CD-näppäintä kerran, kun haluat siirtyä CD-toistoon. Toisto alkaa välittömästi ladatusta levystä. KAPPALEVALINTA Valitse seuraava kappale ylös-hakunäppäimen kertapainalluksella; lisäpainalluksilla siirryt useita kappaleita eteenpäin. Aloita parhaillaan soiva kappale uudelleen alas-hakunäppäimen kertapainalluksella. Jos painat sitä kahden sekunnin kuluessa kappaleen alusta, laite valitsee edellisen kappaleen. Siirry edeltäviin kappaleisiin useilla alas-hakunäppäimen painalluksilla. Valitse haluttu kappale painamalla ylös-/alas-nuolinäppäimiä ja käyttämällä OK-näppäintä. Tyyppi 2 ja 3 Haluttu kappalenumero voidaan antaa numeronäppäimistöä käyttämällä. Anna kappalenumero kokonaisuudessaan (esimerkiksi kappalenumero 12 painamalla ensin 1 ja sitten 2) ja paina OK. PIKASIIRTO ETEEN- /TAAKSEPÄIN Paina pitkään hakunäppäimiä, kun haluat siirtyä kappaleissa eteen- tai taaksepäin. SATUNNAISTOISTO Satunnaissoitto toistaa CD:n kaikki kappaleet satunnaisessa järjestyksessä. Tyyppi 1 1. Paina MENU-näppäintä ja valitse CD MODE. 2. Valitse SHUFFLE, jonka jälkeen toiminto voidaan kytkeä päälle tai pois. Jos laite toistaa MP3-CD-levyä, voit valita koko CD-levyn satunnaissoiton tai kansion kaikkien kappaleiden toiston satunnaisessa järjestyksessä. Tyyppi 2 ja 3 Paina toimintonäppäintä 2. Huom: Jos laite toistaa MP3-CD-levyä, voit valita koko CD-levyn satunnaissoiton tai kansion kaikkien kappaleiden toiston satunnaisessa järjestyksessä. Voit liikkua vaihtoehtojen välillä painamalla toimintonäppäintä 2 toistuvasti. Tarvittaessa voit aloittaa seuraavan kappaleen satunnaissoiton ylös- tai alas-hakunäppäimillä. CD-KAPPALEIDEN TOISTO Tyyppi 1 1. Paina MENU-näppäintä ja valitse CD MODE. 2. Valitse REPEAT, jonka jälkeen toiminto voidaan kytkeä päälle tai pois. Kun kappale on lopussa, se toistetaan uudelleen. Jos laite toistaa MP3-CD-levyä, voit valita joko yhden kappaleen toiston tai kansion kaikkien kappaleiden toiston. Tyyppi 2 ja 3 Paina toimintonäppäintä

257 CD-soitin Jos laite toistaa MP3-CD-levyä, voit valita joko yhden kappaleen toiston tai kansion kaikkien kappaleiden toiston. Voit liikkua vaihtoehtojen välillä painamalla toimintonäppäintä 1 toistuvasti. CD-TOISTON KOEKUUNTELU SCAN-toiminnolla voit koekuunnella jokaista kappaletta noin 5 sekunnin ajan. Tyyppi 1 Erilaiset koekuuntelutoiminnot ovat mahdollisia toistettavan CD-levytyypin mukaisesti. 1. Paina MENU-näppäintä ja valitse CD MODE. 2. Valitse SCAN, jonka jälkeen toiminto voidaan kytkeä päälle tai pois. Huom: Jos laite toistaa MP3-CD-levyä, voit valita koko CD-levyn koekuuntelun tai pelkästään kansion kappaleiden koekuuntelun. 3. Lopeta koekuuntelutila painamalla OK. Tyyppi 2 ja 3 1. Paina toimintonäppäintä 3. Huom: Jos laite toistaa MP3-CD-levyä, voit valita koko CD-levyn koekuuntelun tai pelkästään kansion kappaleiden koekuuntelun. Voit liikkua vaihtoehtojen välillä painamalla toimintonäppäintä 3 toistuvasti. 2. Lopeta koekuuntelutila painamalla toimintonäppäintä 3. MP3-TOISTO Huom: CD-soitin ei ehkä pysty lukemaan joitakin kopiosuojattuja äänitiedostoja. CD-soitin tukee myös MP3- ja WMA-muodossa tallennettuja äänitiedostoja. Kun CD-soittimeen työnnetään äänitiedostoja sisältävä CD-levy, levyn hakemistorakenne luetaan. Toiston alkaminen saattaa kestää jonkin aikaa, mikä riippuu levyn laadusta. MP3-tiedostoja voidaan tallentaa CD-levylle useilla eri tavoilla. Ne voidaan sijoittaa juurihakemistoon tavanomaisen CD-äänilevyn tapaan, tai erillisiin kansioihin, jotka voidaan järjestää esim. albumin, esittäjän tai musiikkilajin perusteella. Multisessio-CD-levyn soittaminen Normaali toistojärjestys monen kansion CD-levyjä toistettaessa on seuraava: ensin ensimmäisen kansion kappaleet, sitten mahdolliset tämän kansion sisään järjestetyt kansiot, seuraavaksi toinen kansio jne. Jos esim. kansio 1 sisältää kansiot 1a ja 1b, ja kansio 2 kansion 2a, toistojärjestys on seuraava: 1, 1a, 1b, 2, 2a. Kun tiedoston toisto päättyy, saman hakemiston toisten tiedostojen toisto jatkuu. Hakemisto vaihtuu automaattisesti, kun kaikki senhetkisen hakemiston tiedostot on toistettu. MP3-NÄYTTÖVAIHTOEHDOT MP3-levyjä toistettaessa laite voi näyttää erilaisia kuhunkin tiedostoon koodattuja kappaletietoja. Näihin tietoihin kuuluvat yleensä: Tiedostonimi Kansionimi ID3-tunnisteet (ns. ID3-tagit), jotka voivat sisältää albumin tai esittäjän nimen. Yleensä laite näyttää parhaillaan toistettavan tiedoston nimen. Jos haluatte valita jonkin muista tiedoista, painakaa INFO-näppäintä useita kertoja, kunnes haluttu tieto näkyy näytössä. 255

258 CD-soitin Huom: Jos valittu ID3-tunniste puuttuu, näyttöön tulee NO MP3 TAG (ei MP3-tunnistetta). CD-tekstin näyttövaihtoehdot Jos laite toistaa CD-tekstillä varustettua CD-äänilevyä, se voi näyttää muutamia kuhunkin kappaleeseen koodattuja tietoja. Näihin tietoihin kuuluvat yleensä: Levyn nimi Esittäjän nimi Kappaleen nimi. Huom: Nämä vaihtoehdot valitaan samaan tapaan kuin MP3-näytöissä. Jos levy ei sisällä mitään tietoja, näyttöön tulee NO DISC NAME tai NO TRACK NAME. CD-TOISTON LOPETUS Paluu radiovastaanottoon kaikissa laitteissa: Paina näppäintä RADIO. Huom: Tämä ei poista CD:tä; levy jää taukotilaan siihen kohtaan, jossa laite palasi radiovastaanottoon. Voit palata CD-toistoon uudella CD-näppäimen painalluksella. 256

259 Lisälaitepistoke (AUX IN) Huom: Lisälaitteiden parhaan mahdollisen toiminnan takaamiseksi suosittelemme niiden äänenvoimakkuuden säätämistä suureksi. Tämä vähentää kuuluvien häiriötaajuuksien mahdollisuutta, kun laitteita ladataan auton virtapistokkeesta. Jos varustukseen kuuluu lisälaitteiden pistokeliitäntä (AUX IN), auton audiojärjestelmään voidaan liittää esimerkiksi MP3-soitin. Ääni toistetaan auton kaiutinjärjestelmässä. Lisälaite kytketään AUX IN -pistokeliitäntään tavallisella 3,5 mm:n kuulokepistokkeella. Kun valitset lisälaitetulon AUX-näppäimellä, auton kaiutinjärjestelmä alkaa toistaa tätä toistolähdettä. Audiolaitteen näytössä näkyy teksti LINE IN tai LINE IN ACTIVE. Äänenvoimakkuus, diskantti ja basso ovat säädettävissä normaaliin tapaan auton omasta audiolaitteesta. Audiolaitteen näppäimillä voidaan palata oman audiolaitteen kuunteluun myös silloin, kun lisälaite jää kiinni pistokeliitäntään. 257

260 Audiojärjestelmän vianmääritys Audiolaitteen näyttö PLEASE CHECK CD CD DRIVE MALFUNCTION CD DRIVE HIGH TEMP IPOD ERROR READING DEVICE Korjaustoimi Yleisviesti erilaisille CD-vikatiloille, esim. CD:n lukuvirheille, laitteeseen asetetulle data-cd:lle jne. Varmista, että levy on ladattu oikein päin. Puhdista se ja yritä uudelleen, tai vaihda tilalle toimivaksi tiedetty musiikkilevy. Jos häiriö ei poistu, ota yhteys liikkeeseen. Yleisviesti erilaisille CD-vikatiloille, esim. mahdolliselle mekanismin vialle. Ulkolämpötila on liian korkea laite ei toimi, ennen kuin se on jäähtynyt. Yleisviesti erilaisille ipod-vikatiloille, esim. lukuvirheille. Varmista ipodin oikea asetus paikalleen. Jos häiriö ei poistu, ota yhteys liikkeeseen. 258

261 Puhelin YLEISTÄ HUOMAUTUS Tämän järjestelmän käyttäminen moottori sammutettuna tyhjentää akun. Tämä jakso käsittelee Bluetooth-matkapuhelimen hands free -järjestelmän toimintoja ja ominaisuuksia. Järjestelmän Bluetooth-matkapuhelinosa mahdollistaa audio- tai navigointijärjestelmän ja matkapuhelimen välisen viestinnän. Sen avulla voidaan soittaa tai vastaanottaa matkapuheluja audio- tai navigointijärjestelmän kautta ilman tarvetta koskea itse matkapuhelimeen. Puhelimien yhteensopivuus HUOMAUTUS Koska kattavaa sopimusta ei ole, matkapuhelimien valmistajat voivat käyttää Bluetooth-laitteissa erilaisia profiileja. Siitä syystä puhelin ja handsfree-järjestelmä eivät ehkä ole täysin yhteensopivia, mikä voi heikentää järjestelmän toimintaa merkittävästi. Se voidaan välttää käyttämällä vain suositeltuja puhelimia. Katso yksityiskohtaiset tiedot osoitteesta BLUETOOTH-ASENNUS Puhelimen ja auton puhelinjärjestelmän välille täytyy muodostaa pariliitos, ennen kuin puhelinta voidaan käyttää autojärjestelmässä. Puhelimien käsittely Pariliitos voidaan muodostaa ajoneuvon järjestelmän ja enintään kuuden Bluetooth-laitteen välille. Huom: Jos puhelu on parhaillaan käynnissä uutta puhelinta aktiiviseksi valittaessa, järjestelmä siirtää tämän puhelun auton audiojärjestelmään. Huom: Voit käyttää omaa puhelintasi täysin normaalisti silloinkin, kun se on liitetty autojärjestelmään. Bluetooth-yhteyden vaatimukset Puhelinta voidaan käyttää Bluetooth-yhteydellä, jos seuraavat vaatimukset täyttyvät. 1. Bluetooth-toiminnon tulee olla aktivoidussa tilassa sekä matkapuhelimessa että audiolaitteessa. Varmista, että audiolaitteen Bluetooth-valikon aktiivinen vaihtoehto on ON. Katso puhelimen käyttöoppaasta lisätietoja puhelimen asetuksista. 2. Etsi ja valitse puhelimen Bluetooth-valikosta Ford Audio. 3. Syötä ajoneuvon näytöllä näkyvä koodinumero puhelimen näppäimistöllä. Jos näytöllä ei ole koodinumeroa, syötä Bluetooth PIN -koodi 0000 puhelimen näppäimistöllä. Syötä nyt ajoneuvon näytöllä näkyvä Bluetoothin PIN-koodi. 4. Jos matkapuhelin pyytää lupaa automaattiseen yhteyteen pariliitosta muodostettaessa, valitse KYLLÄ. Huom: Järjestelmä katkaisee myös puhelun, jos audiojärjestelmän virta katkaistaan. Virta-avaimen kääntö asentoon 0 ei katkaise parhaillaan käytävää puhelua. 259

262 Puhelin PUHELIMEN ASENNUS Phonebook (puhelinmuistio) Huom: Puhelinmuistion käytön salliminen Bluetooth-järjestelmälle pitää mahdollisesti vahvistaa matkapuhelimen kautta. Päällekytkennän jälkeen saattaa kestää useita minuutteja, ennen kuin puhelinmuistiota voidaan käyttää, riippuen sen koosta. Puhelinmuistion luokitukset Luokitus osoitetaan kuvakkeella: E87990 E87991 E87992 Puhelin Matkapuhelin Koti Toimisto Valitse puhelin aktiivisen puhelimen valikosta. Kun kytket sytytysvirran ja radion uudelleen päälle, järjestelmä hakee käyttöön viimeksi aktiivisena olleen puhelimen. Huom: Joissain tapauksissa Bluetooth-yhteys tulee vahvistaa myös puhelimessa. Toisen Bluetooth-puhelimen laitepariliitoksen muodostus Liitä uusi Bluetooth-puhelin annettujen Bluetooth-liitäntävaatimusten mukaisesti. Voit aktivoida kunkin järjestelmään tallennetun puhelimen audiolaitteen puhelimien luettelosta. Huom: Pariliitos voidaan muodostaa enintään kuuteen laitteeseen. Jos kuuteen Bluetooth-laitteeseen on jo muodostettu pariliitos, yksi liitoksista tulee purkaa, ennen kuin uuteen laitteeseen voidaan muodostaa pariliitos. E87993 Puhelimen aktivointi Huom: Jos puhelu on parhaillaan käynnissä uutta puhelinta aktiiviseksi valittaessa, järjestelmä siirtää tämän puhelun auton audiojärjestelmään. Kun järjestelmää käytetään ensimmäistä kertaa, siihen ei ole vielä liitetty yhtään puhelinta. Sytytysvirran ja audiolaitteen kytkennän jälkeen järjestelmän ja Bluetooth-puhelimen välille tulee muodostaa pariliitos. Katsokaa Bluetooth-asennus (sivu 259). Kun järjestelmään liitetään Bluetooth-puhelin, se muuttuu aktiiviseksi puhelimeksi. Katso lisätietoja puhelimen valikosta. 260

263 Puhelin PUHELIMEN SÄÄTIMET Kauko-ohjain E A Voitte käyttää omaa puhelinta täysin normaalisti silloinkin, kun se on liitetty audiolaitteeseen. Puhelun soittaminen Numeron valinta puheohjauksen avulla Puhelinnumerot voidaan valita puheohjausta käyttäen. Katsokaa Puhelimen komennot (sivu 272). D E A B C D E B C Äänenvoimakkuuden lisääminen Puheohjausnäppäin Puhelun lopetus Äänenvoimakkuuden vähentäminen Puhelun vastaanotto PUHELIMEN KÄYTTÖ Huom: Katso eri toimintojen tarkemmat tiedot audio-oppaasta. Katsokaa Audiolaitteen yleiskatsaus (sivu 242). Huom: Puhelinvalikosta poistutaan painamalla yhtä toistolähteiden näppäimistä CD, RADIO tai AUX. Huom: Ylös/alas-nuolinäppäimiä, ylös- ja alas-hakunäppäimiä ja OK-näppäintä voidaan tarvittaessa käyttää joko ohjauspyörästä tai audioyksiköstä. Tässä jaksossa kuvataan audiolaitteen puhelintoiminnot. Aktiivisen puhelimen täytyy olla käsillä. Numeron valinta puhelinmuistion avulla 1. Paina PHONE-näppäintä. 2. Paina ylös-/alas-nuolinäppäimiä, kunnes näyttöön tulee teksti PHONEBOOK. 3. Paina OK. Huom: Puhelinnäppäimistöltä voidaan valita myös haettavan kohteen ensimmäinen kirjain. Numeron toistuvilla painalluksilla kirjain saadaan vaihtumaan, kunnes haluttu kirjain tulee näyttöön. 4. Valitse haluamasi puhelinnumero ylös/alas-nuolinäppäimien avulla. Huom: Paina ja pidä painettuna ylös/alas-nuolinäppäimiä, kun haluat siirtyä eteen- tai taaksepäin puhelinmuistiossa. 5. Soita valittuun puhelinnumeroon painamalla OK-näppäintä. Numeron valinta puhelinnäppäimistön avulla 1. Paina PHONE-näppäintä. 2. Valitse numero audiolaitteen puhelinnäppäimistöllä. 3. Paina OK. Huom: Jos teet virheen puhelinnumeroa syöttäessäsi, voit poistaa viimeisen numeron painamalla toimintonäppäintä 3. Pitkä painallus poistaa kaikki syöttämäsi numerot. 261

264 Puhelin Puhelun lopetus Puhelu voidaan lopettaa: painamalla ylös-hakunäppäintä painamalla OK painamalla toimintonäppäintä 4. Puhelun uudelleenvalinta 1. Paina PHONE-näppäintä. 2. Paina ylös/alas-nuolinäppäimiä, kunnes näyttöön tulee teksti CALL LISTS. 3. Paina OK. Huom: Jos aktiivinen puhelin ei anna lähtevien puhelujen luetteloa, puhelinnumero tai nimi, johon on soitettu viimeksi, voidaan valita uudelleen. 4. Valitse haluamasi puheluluettelo ylös-/alas-näppäimien avulla. 5. Paina OK. 6. Valitse haluamasi puhelinnumero ylös/alas-näppäimien avulla. 7. Paina OK. Viimeksi soitetun puhelun uudelleenvalinta 1. Paina PHONE-näppäintä. 2. Paina ylös/alas-nuolinäppäimiä, kunnes näyttöön tulee teksti REDIAL. 3. Paina OK. Saapuvan puhelun vastaanotto Saapuvan puhelun hyväksyntä Saapuvat puhelut hyväksytään painamalla alas-hakunäppäintä tai OK. Saapuvan puhelun hylkääminen Voit hylätä saapuvan puhelun: painamalla ylös-hakunäppäintä tai korostamalla REJECT alas-nuolinäppäimen avulla ja painamalla sitten OK. Toisen saapuvan puhelun vastaanottaminen Huom: Puhelimesi toisen saapuvan puhelun toiminnon tulee olla aktivoituna. Jos saat parhaillaan käytävän puhelun aikana toisen saapuvan puhelun, järjestelmä antaa merkkiäänen. Tällöin voit lopettaa aktiivisen puhelun ja hyväksyä seuraavan puhelun. Toisen saapuvan puhelun hyväksyntä Huom: Ensimmäinen saapuva puhelu katkeaa ja toinen saapuva puhelu yhdistyy. Toiset saapuvat puhelut voidaan hyväksyä painamalla ohjauspyörän tai audioyksikön alas-hakunäppäintä tai audioyksikön OK-näppäintä. Toisen saapuvan puhelun hylkäys Voit hylätä toisen saapuvan puhelun: painamalla ylös-hakunäppäintä tai korostamalla REJECT alas-nuolinäppäimen avulla ja painamalla sitten OK. Toinen saapuva puhelu voidaan hylätä painamalla toimintonäppäintä 4. Mikrofonin mykistys Huom: Mikrofoni voidaan mykistää puhelun aikana. Näytössä näkyy vahvistus mykistyksen ajan. Paina toimintonäppäintä 1. Toiminto voidaan kytkeä pois päältä painamalla näppäintä vielä kerran. 262

265 Puhelin Aktiivisen puhelimen vaihto Huom: Puhelimien ja järjestelmän välille tulee muodostaa laitepariliitos ennen kuin ne voidaan aktivoida. Huom: Kun järjestelmään liitetään Bluetooth-puhelin, se muuttuu aktiiviseksi puhelimeksi. 1. Paina PHONE-näppäintä. 2. Paina ylös-/alas-nuolinäppäimiä, kunnes näyttöön tulee teksti SELECT PHONE. 3. Paina OK. 4. Hae laitepariliitoksessa olevat puhelimet vierittämällä näyttöä ylös-/alas-näppäimillä eri puhelimien lävitse. 5. Valitse aktivoitava puhelin painamalla näppäintä OK. Puhelimen laitepariliitoksen poisto Järjestelmään laitepariliitoksella kytketty puhelin voidaan poistaa milloin tahansa, jos puhelinkeskustelu ei ole parhaillaan käynnissä. 1. Paina PHONE-näppäintä. 2. Paina ylös-/alas-nuolinäppäimiä, kunnes näyttöön tulee teksti SELECT PHONE. 3. Paina OK. 4. Korosta haluamasi puhelin ylös/alas-näppäimien avulla. 5. Paina toimintonäppäintä

266 Puheohjaus TOIMINTAPERIAATTEET HUOMAUTUS Tämän järjestelmän käyttäminen moottori sammutettuna tyhjentää akun. Puheentunnistuksella voit käyttää järjestelmää, muuttaa sen asetuksia tai vastaanottaa järjestelmältä palautetta kääntämättä huomiotasi tiestä. Kun annat ohjeiden mukaisen komennon järjestelmän ollessa aktiivinen, puheentunnistusjärjestelmä muuntaa komennon ohjaussignaaliksi järjestelmää varten. Voit ohjata järjestelmää valinnoilla ja komennoilla. Järjestelmän antamat ilmoitukset ja kysymykset ohjaavat sinua valinnoissa. Tutustu järjestelmän toimintoihin ennen puheentunnistuksen käyttöä. Tuetut komennot Puheohjausjärjestelmällä voit ohjata seuraavia auton toimintoja: Bluetooth-puhelin radio CD-soitin ulkoinen laite (USB) ulkoinen laite (ipod) automaattinen ilmastointijärjestelmä Järjestelmän vastaus Puheohjaustoimintojen aikana järjestelmä antaa kuuluvan piippausäänen aina silloin, kun se on valmis jatkamaan. Älä yritä antaa mitään lisäkomentoja ennen kuin piippausääni on kuulunut. Puheohjausjärjestelmä toistaa kunkin sille annetun komennon. Jos et ole varma seuraavasta toimenpiteestä, pyydä joko neuvoja sanomalla HELP tai lopeta toiminto sanomalla CANCEL. HELP-toiminto antaa vain yleiskuvan käytettävissä olevista puhekomennoista. Kaikkien puhekomentojen yksityiskohtaiset kuvaukset ovat seuraavilla sivuilla. Puhekomennot Kaikki puhekomennot tulee antaa luonnollisella puheäänellä samaan tapaan kuin matkustajalle tai puhelimeen puhuttaessa. Muuta puheen voimakkuutta sisätilojen tai ympäristön melutason mukaisesti, mutta älä kuitenkaan huuda. PUHEOHJAUKSEN KÄYTTÖ Järjestelmän käyttö Puhekomentojen järjestys ja sisältö käydään lävitse seuraavissa luetteloissa. Taulukoissa jokaiselle toiminnolle on esitetty käyttäjän antamien puhekomentojen ja järjestelmän antamien vastauksien järjestys. <> näyttää aina paikan käyttäjän antamalle numerolle tai tallennettavalle nimitunnisteelle. Pikakomennot Järjestelmä sisältää useita erilaisia pikakomentoja, joiden avulla voitte ohjata joitakin auton toimintoja suoraan ilman tarvetta käydä lävitse koko komentorakennetta. Näitä ovat: puhelin: MOBILE NAME, DIAL NUMBER, DIAL NAME ja REDIAL automaattinen ilmastointijärjestelmä: TEMPERATURE, AUTO MODE, DEFROSTING/DEMISTING ON ja DEFROSTING/DEMISTING OFF radio: TUNE NAME 264

267 Puheohjaus ulkoinen laite (USB): TRACK ulkoinen laite (ipod): TRACK Järjestelmän viestintäyhteyden käynnistys Ennen kuin voit alkaa puhua järjestelmälle, paina VOICE-näppäintä ennen jokaista toimenpidettä ja odota sitten järjestelmän piippausäänellä antamaa vahvistusta. Katsokaa Puheohjaus (sivu 46). Puheohjaustoiminto peruutetaan painamalla näppäintä uudelleen. Nimitunniste Nimitunnisteilla voit säätää tukea puhelimen, audiolaitteen tai navigointijärjestelmän toimintoja STORE NAME -toimintoa käyttäen. Voit antaa nimitunnisteita esimerkiksi suosikkiradioasemille ja henkilökohtaisille numeroille puhelinmuistiossa. Katsokaa Audiolaitteen komennot (sivu 265). Katsokaa Puhelimen komennot (sivu 272). Tallenna korkeintaan 20 nimitunnistetta kutakin toimintoa kohti. Kunkin nimitunnisteen keskimääräinen tallennusaika on noin 2 3 sekuntia. AUDIOLAITTEEN KOMENNOT CD-soitin Toistoa voidaan ohjata suoraan puheohjauksen avulla. Yleiskatsaus Seuraava yleiskatsaus näyttää käytettävissä olevat puhekomennot. Seuraavat luettelot antavat järjestelmän koko komentovalikkoa koskevia lisätietoja valikoitujen esimerkkien avulla. CD PLAYER HELP PLAY TRACK b SHUFFLE ALL SHUFFLE FOLDER ** SHUFFLE OFF REPEAT FOLDER ** REPEAT TRACK REPEAT OFF * Käytettävissä pikakomentona. ** Käytettävissä vain, jos CD:llä on äänitiedostoja esim. MP3-muodossa. 265

268 Puheohjaus Kappale Vaiheet Käyttäjä sanoo CD PLAYER TRACK b <numero väliltä 1 99> ** Voit valita suoraan haluamasi kappaleen CD-levyllä. Järjestelmä vastaa CD PLAYER TRACK NUMBER PLEASE TRACK <numero> * Käytettävissä pikakomentona. ** Lisäksi numerot voidaan lausua yksittäin korkeintaan neljän sarjassa (esimerkiksi 2, 4, 5 kappaleelle 245) Kaikkien kappaleiden satunnaissoitto Satunnaissoiton asettaminen. Vaiheet 1 2 Käyttäjä sanoo CD PLAYER SHUFFLE ALL Järjestelmä vastaa CD PLAYER Radio Radion puhekomennoilla voit säädellä radiotoimintoja ja virittää eri radioasemia. Yleiskatsaus Seuraava yleiskatsaus näyttää käytettävissä olevat puhekomennot. Seuraavat luettelot antavat järjestelmän koko komentorakennetta koskevia lisätietoja. RADIO HELP AM FM TUNE NAME a DELETE NAME DELETE DIRECTORY PLAY DIRECTORY 266

269 Puheohjaus RADIO STORE NAME PLAY * Käytettävissä pikakomentona. Viritä taajuus Tällä toiminnolla voit virittää radiosi puhekomentoja käyttäen. Vaiheet Käyttäjä sanoo RADIO AM FM <taajuus> * Järjestelmä vastaa RADIO AM FREQUENCY PLEASE FM FREQUENCY PLEASE TUNE <taajuus> * Taajuus voidaan syöttää monella tavalla. Katso seuraavia esimerkkejä. FM-taajuusalue: 87,5 108,0, askelväli 0,1 Eighty nine point nine (89,9) Ninety (90,0) One hundred point five (100,5) One zero one point one (101,1) One zero eight (108,0) AM/MW-taajuusalue: , askelväli 9 AM/LW-taajuusalue: , askelväli 1 Five thirty one (531) Nine hundred (900) Fourteen forty (1440) Fifteen zero three (1503) Ten eighty (1080) Tallenna nimi Kun olet virittänyt radion jonkin radioaseman taajuudelle, voit tallentaa sen luetteloon nimeä käyttäen. Vaiheet Käyttäjä sanoo RADIO STORE NAME <nimi> <nimi> Järjestelmä vastaa RADIO STORE NAME NAME PLEASE REPEAT NAME PLEASE STORING NAME <nimi> STORED 267

270 Puheohjaus Aseman nimi Vaiheet Käyttäjä sanoo RADIO TUNE NAME a <nimi> Tällä toiminnolla voit siirtyä kuuntelemaan tallennettua radioasemaa. Järjestelmä vastaa RADIO NAME PLEASE TUNE <nimi> * Käytettävissä pikakomentona. Poista nimi Tällä toiminnolla voit poistaa tallennetun radioaseman. Vaiheet Käyttäjä sanoo RADIO DELETE NAME <nimi> YES NO Järjestelmä vastaa RADIO NAME PLEASE DELETE <nimi> CONFIRM YES OR NO DELETED COMMAND CANCELLED Toista luettelo Tällä toiminnolla saat järjestelmän luettelemaan kaikki tallennetut radioasemat. Vaiheet 1 2 Käyttäjä sanoo RADIO PLAY DIRECTORY Järjestelmä vastaa RADIO PLAY <DIRECTORY> Poista luettelo Tällä toiminnolla voit poistaa kerralla kaikki tallennetut radioasemat. 268

271 Puheohjaus Vaiheet Käyttäjä sanoo RADIO DELETE DIRECTORY YES NO Järjestelmä vastaa RADIO DELETE DIRECTORY CONFIRM YES OR NO RADIO DIRECTORY DELETED COMMAND CANCELLED Toisto Tämä toiminto vaihtaa toistolähteen radiotilaan. Vaiheet 1 2 Käyttäjä sanoo RADIO PLAY Järjestelmä vastaa RADIO Lisälaitetulot Tämän toiminnon avulla toistolähde voidaan vaihtaa liitettyyn lisälaitteeseen. Vaiheet 1 2 Käyttäjä sanoo EXTERNAL DEVICE LINE IN Järjestelmä vastaa EXTERNAL DEVICE LINE IN Ulkoiset laitteet USB Nämä puhekomennot tukevat audiolaitteeseen liitettävän ulkoisen USB-laitteen toimintaa. Yleiskatsaus Seuraava yleiskatsaus näyttää käytettävissä olevat puhekomennot. Seuraavat luettelot antavat järjestelmän koko komentovalikkoa koskevia lisätietoja valikoitujen esimerkkien avulla. EXTERNAL DEVICE, USB HELP PLAY 269

272 Puheohjaus * Käytettävissä pikakomentona. EXTERNAL DEVICE, USB TRACK b PLAYLIST * FOLDER ** SHUFFLE ALL SHUFFLE FOLDER SHUFFLE PLAYLIST SHUFFLE OFF REPEAT TRACK REPEAT FOLDER REPEAT OFF ** Puheohjauksella aktivoitaville soittolistoille ja kansioille on annettava erityiset tiedostonimet. Katsokaa Yleistä (sivu 280). USB-toisto Tämän toiminnon avulla toistolähde voidaan vaihtaa liitettyyn USB-laitteeseen. Vaiheet Käyttäjä sanoo EXTERNAL DEVICE USB PLAY Järjestelmä vastaa EXTERNAL DEVICE USB USB-kappale Voit valita suoraan haluamasi kappaleen USB-laitteella. Vaiheet 1 Käyttäjä sanoo EXTERNAL DEVICE Järjestelmä vastaa EXTERNAL DEVICE 270

273 Puheohjaus Vaiheet Käyttäjä sanoo USB TRACK <numero väliltä 1 99> ** Järjestelmä vastaa USB TRACK NUMBER PLEASE TRACK <numero> * Lisäksi numerot voidaan lausua yksittäin korkeintaan neljän sarjassa (esimerkiksi 2, 4, 5 kappaleelle 245) Ulkoiset laitteet ipod Nämä puhekomennot tukevat audiolaitteeseen liitettävän ipodin toimintaa. Yleiskatsaus Seuraava yleiskatsaus näyttää käytettävissä olevat puhekomennot. Seuraavat luettelot antavat järjestelmän koko komentovalikkoa koskevia lisätietoja valikoitujen esimerkkien avulla. * Käytettävissä pikakomentona. EXTERNAL DEVICE, IPOD HELP PLAY TRACK b PLAYLIST * SHUFFLE ALL SHUFFLE PLAYLIST SHUFFLE OFF REPEAT TRACK REPEAT OFF ** Puheohjauksella aktivoitaville soittolistoille on annettava erityiset tiedostonimet. Katsokaa Yleistä (sivu 280). ipod-kappale Kappale voidaan valita suoraan ipodin kaikkien kappaleiden luettelosta. 271

274 Puheohjaus Vaiheet Käyttäjä sanoo EXTERNAL DEVICE IPOD TRACK b <numero väliltä 1 99> ** Järjestelmä vastaa EXTERNAL DEVICE IPOD TRACK NUMBER PLEASE TRACK <numero> * Käytettävissä pikakomentona. ** Lisäksi numerot voidaan lausua yksittäin korkeintaan viiden sarjassa (esimerkiksi 5, 2, 4, 5, 3 kappaleelle 52453) aina 65535:teen saakka. ipod-soittolista Voit valita haluamasi soittolistan suoraan ipodilta. Vaiheet Käyttäjä sanoo EXTERNAL DEVICE IPOD PLAYLIST * <numero väliltä 1 10> Järjestelmä vastaa EXTERNAL DEVICE IPOD PLAYLIST NUMBER PLEASE PLAYLIST <numero> * Puheohjauksella aktivoitaville soittolistoille on annettava erityiset tiedostonimet. Katsokaa Yleistä (sivu 280). PUHELIMEN KOMENNOT Puhelin Voit luoda puhelinjärjestelmääsi erillisen puhelinmuistion. Tallennettuihin numeroihin voidaan soittaa puheohjausta käyttäen. Puheohjauksella tallennetut puhelinnumerot tallentuvat aina autojärjestelmään oman puhelimesi sijasta. Yleiskatsaus Seuraava yleiskatsaus näyttää käytettävissä olevat puhekomennot. Seuraavat luettelot antavat järjestelmän koko komentovalikkoa koskevia lisätietoja valikoitujen esimerkkien avulla. 272

275 Puheohjaus PHONE HELP MOBILE NAME * DIAL NUMBER * DIAL NAME * DELETE NAME DELETE DIRECTORY PLAY DIRECTORY STORE NAME REDIAL * ACCEPT CALLS REJECT CALLS * Käytettävissä pikakomentona. Puhelintoiminnot Valitse numero Voit valita puhelinnumeron puhekomennolla, joka sisältää nimitunnisteen. Vaiheet Käyttäjä sanoo PHONE DIAL NUMBER * <puhelinnumero> DIAL CORRECTION Järjestelmä vastaa PHONE NUMBER PLEASE <puhelinnumero> CONTINUE? DIALLING <toista numeron loppuosa> CONTINUE? * Käytettävissä pikakomentona. 273

276 Puheohjaus Valitse nimi Vaiheet Käyttäjä sanoo PHONE DIAL NAME * <nimi> YES NO Voit valita puhelinnumeron puhekomennolla, joka sisältää nimitunnisteen. Järjestelmä vastaa PHONE NAME PLEASE DIAL <nimi> CONFIRM YES OR NO DIALLING COMMAND CANCELLED * Käytettävissä pikakomentona. Valitse uudelleen Tällä toiminnolla voit valita uudelleen viimeksi valitsemasi puhelinnumeron. Vaiheet 1 Käyttäjä sanoo PHONE Järjestelmä vastaa PHONE 2 REDIAL * REDIAL CONFIRM YES OR NO 3 YES NO DIALLING COMMAND CANCELLED * Käytettävissä pikakomentona. Matkapuhelin Tällä toiminnolla voit käyttää niitä puhelinnumeroja, jotka olet tallentanut matkapuhelimeesi nimitunnisteilla. Vaiheet 1 Käyttäjä sanoo PHONE Järjestelmä vastaa PHONE 274

277 Puheohjaus Vaiheet 2 Käyttäjä sanoo MOBILE NAME * Järjestelmä vastaa MOBILE NAME <puhelimen mukainen ohje> * Käytettävissä pikakomentona. DTMF (äänitaajuusvalinta) Tämä toiminto muuttaa puhutut numerot äänitaajuussignaaleiksi. Siten voit esimerkiksi lähettää kaukokyselyn omaan kotivastaajaan tai syöttää PIN-koodin, jne. Huom: DTMF-toiminto on käytettävissä ainoastaan puhelun aikana. Käyttäkää VOICE-näppäintä ja odottakaa järjestelmän kehotetta. Voidaan käyttää vain ajoneuvoissa, joihin on asennettu erityinen VOICE-näppäin. Vaiheet 1 2 Käyttäjä sanoo <englanniksi numerot 1 9, zero (nolla), hash (ruutumerkki), star (tähtimerkki)> Järjestelmä vastaa NUMBER PLEASE Puhelinmuistion luonti Tallenna nimi Voit tallentaa uusia numeroita komennolla STORE NAME. Tällä toiminnolla voit aloittaa puhelun sanomalla pelkän nimen kokonaisen puhelinnumeron sijasta. Vaiheet Käyttäjä sanoo PHONE STORE NAME <nimi> <nimi> <puhelinnumero> STORE Järjestelmä vastaa PHONE STORE NAME NAME PLEASE REPEAT NAME PLEASE STORING NAME <nimi> STORED NUMBER PLEASE <puhelinnumero> STORING NUMBER <puhelinnumero> 275

278 Puheohjaus Vaiheet Käyttäjä sanoo Järjestelmä vastaa NUMBER STORED Poista nimi Tallennetut nimet voidaan myös poistaa luettelosta. Vaiheet Käyttäjä sanoo PHONE DELETE NAME <nimi> YES NO Järjestelmä vastaa PHONE NAME PLEASE DELETE <nimi> CONFIRM YES OR NO <nimi> DELETED COMMAND CANCELLED Toista luettelo Tällä toiminnolla saat järjestelmän luettelemaan kaikki tallennetut numerot. Vaiheet 1 2 Käyttäjä sanoo PHONE PLAY DIRECTORY Järjestelmä vastaa PHONE PLAY DIRECTORY Poista luettelo Tällä toiminnolla voit poistaa kerralla kaikki numerot. Vaiheet Käyttäjä sanoo PHONE DELETE DIRECTORY YES NO Järjestelmä vastaa PHONE DELETE DIRECTORY CONFIRM YES OR NO DIRECTORY DELETED COMMAND CANCELLED 276

279 Puheohjaus Pääasetukset Puhelujen hylkääminen Puhelut voidaan asettaa hylättäviksi automaattisesti puheohjauksen avulla. Vaiheet 1 2 Käyttäjä sanoo PHONE REJECT CALLS ACCEPT CALLS * Järjestelmä vastaa PHONE REJECT CALLS ACCEPT CALLS * hylkäystila kytketään pois päältä tällä komennolla ILMASTOINNIN KÄYTTÖKOMENNOT Ilmastointi Ilmastoinnin puhekomennoilla voitte säädellä tilan, puhallinnopeuden ja lämpötilan asetuksia. Kaikki toiminnot eivät ole käytettävissä kaikissa autoissa. Yleiskatsaus Seuraava yleiskatsaus näyttää käytettävissä olevat puhekomennot. Seuraavat luettelot antavat järjestelmän koko komentovalikkoa koskevia lisätietoja valikoitujen esimerkkien avulla. CLIMATE HELP FAN a DEFROSTING/DEMISTING ON a DEFROSTING/DEMISTING OFF a TEMPERATURE a AUTO MODE a * Käytettävissä pikakomentona. Jos autoon on asennettu englantilainen kielimoduuli, puhaltimen pikakomento FAN ei ole käytettävissä. Puhallin Tällä toiminnolla voitte säädellä puhallinnopeutta. 277

280 Puheohjaus Vaiheet 1 Käyttäjä sanoo CLIMATE Järjestelmä vastaa CLIMATE 2 FAN a MINIMUM FAN SPEED PLEASE FAN MINIMUM 3 <numero väliltä 1 7> FAN <numero> MAXIMUM FAN MAXIMUM * Käytettävissä pikakomentona. Jos autoon on asennettu englantilainen kielimoduuli, puhaltimen pikakomento FAN ei ole käytettävissä. Huurteenpoisto Vaiheet 1 2 Käyttäjä sanoo CLIMATE DEFROSTING ON/DEMISTING ON * DEFROSTING OFF/DEMISTING OFF * Järjestelmä vastaa CLIMATE DEFROSTING ON/DEMISTING ON DEFROSTING OFF/DEMISTING OFF * Käytettävissä pikakomentona. Lämpötila Tällä toiminnolla voitte säädellä lämpötilaa. Vaiheet 1 Käyttäjä sanoo CLIMATE Järjestelmä vastaa CLIMATE 2 TEMPERATURE a MINIMUM TEMPERATURE PLEASE TEMPERATURE MINIMUM <numero väliltä C 0,5 3 TEMPERATURE <numero> asteen välein> * Käytettävissä pikakomentona. MAXIMUM TEMPERATURE MAXIMUM 278

281 Puheohjaus Automaattitila Vaiheet 1 2 Käyttäjä sanoo CLIMATE AUTO MODE a Järjestelmä vastaa CLIMATE AUTO MODE * Käytettävissä pikakomentona. Voidaan passivoida valitsemalla eri lämpötila tai puhallinnopeus. 279

282 Liitännät YLEISTÄ VAROITUKSET Ole varovainen, kun käsittelet ulkoisia laitteita, joiden sähköliittimet ovat esillä (kuten USB-pistoke). Aseta suojus aina mahdollisuuksien mukaan takaisin paikalleen. Sähköstaattinen purkautuminen saattaa vaurioittaa laitetta. Älä kosketa tai käsittele ajoneuvon USB-liitäntää. Peitä liitäntä, kun se ei ole käytössä. Käytä vain USB-massamuistivälineeseen yhteensopivia laitteita. Vaihda aina audiolaitteen toistolähde toiseksi (esimerkiksi radio), ennen kuin irrotat USB-laitteen. Älä asenna tai kytke USB-keskitintä tai -jakajaa. Huom: Järjestelmä on suunniteltu tunnistamaan ja lukemaan USB-laitteesta vain yhteensopivia äänitiedostoja, jotka ovat USB-massamuistivälineluokan mukaisia tai ipod-yhteensopivia. Kaikki markkinoilla olevat USB-laitteet eivät välttämättä toimi järjestelmässä. Huom: USB-liitäntään voidaan kytkeä sekä yhteensopivia USB-johdolla kytkettäviä laitteita että suoraan ajoneuvon liitäntään kytkettäviä laitteita (kuten USB-muistitikku). Huom: Jotkin USB-laitteet, joiden virrankulutus on korkea, eivät välttämättä ole yhteensopivia (esimerkiksi jotkin suuremmat kiintolevyt). Huom: Ulkoisen laitteen tiedostojen lukemiseen kuluva aika vaihtelee riippuen mm. tiedostorakenteesta ja koosta sekä laitteen sisällöstä. Järjestelmä tukee useita ulkoisia laitteita, jotka voidaan integroida audiolaitteeseen täysin USB-liitännän ja lisäpistokkeiden avulla. Kytkennän jälkeen ulkoista laitetta voidaan ohjata audiolaitteella. Alla on luettelo tyypillisistä yhteensopivista laitteista: USB-muistitikut USB-kiintolevyt Jotkin MP3-soittimet USB-liitännällä ipod-soittimet (katso viimeisin luettelo yhteensopivista laitteista osoitteesta -connectivity.com). Järjestelmä on yhteensopiva täyden nopeuden USB 2.0:lle sekä USB 1.1 -isäntätoiminnoille ja tukee FAT 16/32 -tiedostojärjestelmiä. Tietoa ulkoisten laitteiden äänitiedostojen rakenteesta USB Muodosta USB-laitteeseen vain yksi osio. Jos luodaan soittolistoja, niiden tiedostopolkujen tulee johtaa oikein USB-laitteeseen. Soittolistan luomista suositellaan vasta sen jälkeen, kun äänitiedostot on siirretty USB-laitteeseen. Soittolistat tulee luoda.m3u-muotoon. Äänitiedostojen tulee olla.mp3-muodossa. Älä ylitä seuraavia rajoja: 1000 kohdetta kansiossa (tietostoa, kansiota ja soittolistaa) 5000 kansiota USB-laitteessa (soittolistat mukaan lukien) 8 alikansiotasoa. 280

283 Liitännät Noudata seuraavia toimenpiteitä, jotta puheohjausta voidaan käyttää omiin soittolistoihin ja kansioihin: Nimeä luomasi kansiot mallilla "Ford<*>", jossa <*> on numero Esimerkiksi "Ford3" ilman tiedostotunnistetta. Nimeä luomasi soittolistat mallilla "Ford<*>.m3u", jossa <*> on numero Esimerkiksi "Ford5.m3u" ilman välilyöntiä sanan Ford ja numeron välissä. Sen jälkeen omat kansiot ja soittolistat voidaan valita puheohjauksen avulla. Katsokaa Audiolaitteen komennot (sivu 265). ipod Mahdollista puheohjauksen käyttö omiin soittolistoihin nimeämällä luomasi soittolistat mallilla "Ford<*>", jossa <*> on numero Esimerkiksi "Ford7" ilman välilyöntiä sanan Ford ja numeron välissä. Sen jälkeen soittolistat voidaan valita puheohjauksen avulla. Katsokaa Audiolaitteen komennot (sivu 265). ULKOISEN LAITTEEN LIITTÄMINEN VAROITUS Varmista, että ulkoinen laite on asennettu ajoneuvoon tukevasti ja että johtoliitännät eivät häiritse ajoa. Ulkoiset laitteet voidaan kiinnittää lisäpistokkeen ja USB-portin avulla. Katsokaa Lisälaitepistoke (AUX IN) (sivu 121). Katsokaa USB-portti (sivu 121). ipodin liittäminen Parhaan mahdollisen mukavuuden ja äänenlaadun aikaansaamiseksi suosittelemme, että hankit Ford-liikkeestä tarkoitukseen suunnitellun yksittäisjohdon. Vaihtoehtoisesti ipod voidaan kytkeä tavallisella ipodin USB-johdolla ja erillisellä 3,5 mm:n pistokejohdolla. Jos käytät tätä tapaa, aseta ipodin äänenvoimakkuus etukäteen maksimiarvoon ja kytke kaikki taajuuskorjainasetukset pois päältä ennen kytkemistä: Liitä ipodin kuulokejohto AUX IN -pistokkeeseen. Kytke USB-kaapeli ipodista ajoneuvon USB-pistokkeeseen. ULKOISEN LAITTEEN LIITTÄMINEN - AUTOSSA ON: BLUETOOTH Bluetooth-audiolaitteen liittäminen HUOMAUTUS Koska käytössä on useita standardeja, valmistajat voivat käyttää Bluetooth-laitteissa erilaisia profiileja. Siksi Bluetooth-laitteen ja järjestelmän välillä saattaa esiintyä yhteensopivuusongelmia, jotka voivat rajoittaa järjestelmän toimintoja. Tämä voidaan välttää käyttämällä vain suositeltuja laitteita. Katsokaa yksityiskohtaiset tiedot osoitteesta Liitäntä Liitä laite pistokkeeseen ja kiinnitä se tarvittaessa, jotta se ei liiku ajoneuvossa. 281

284 Liitännät Laitteen pariliitännän muodostaminen Laite liitetään järjestelmään samalla toimenpiteellä kuin Bluetooth-handsfree-puhelimet. Katsokaa Bluetooth-asennus (sivu 259). Laitteen käyttäminen Huom: Hakunäppäimet ja tiedostotiedot toimivat vain tietyissä puhelimissa ja laitteissa. Valitkaa Bluetooth-audio aktiiviseksi toistolähteeksi. 1. Valitse AUX. 2. Valitse haluamasi toiminto ylös-/alas-nuolinäppäimillä. 3. Paina OK. Kappaleita voidaan vaihtaa eteen- ja taaksepäin ohjauspyörän käyttösäätimien avulla tai suoraan itse audiolaitteesta. Audiojärjestelmän käyttö Paina ylös- ja alas-hakunäppäimiä, kun haluat siirtyä kappaleesta toiseen taaksetai eteenpäin. Paina ja pidä pohjassa hakunäppäintä, kun haluat siirtyä taaksepäin/eteenpäin samassa kappaleessa. INFO-näppäimellä tai toimintonäppäimellä 4 näyttöön tulevat seuraavat tiedot: Kappale. Esittäjä. Albumi. Tiedoston nimi. E E E E E E E E Toiminta USB-laite on aktiivinen toistolähde Kansio Soittolista Albumi Esittäjä Tiedostonimi Kappaleen nimi Tietoja ei ole saatavilla Valitse USB-laite toistolähteeksi painamalla toistuvasti AUX-näppäintä, kunnes USB näkyy näytössä. Kun USB-laite on kytketty, ensimmäisen kansion ensimmäinen kappale alkaa soida automaattisesti. Jos toistolähdettä tämän jälkeen vaihdetaan, toistokohta USB-laitteessa jää muistiin. Laitteen sisältöä voidaan selata painamalla nuolinäppäintä ylös/alas tai OK-näppäintä kerran. USB-LAITTEEN KÄYTTÄMINEN Äänitiedostojen tyypit, kansiot jne. merkitään eri kuvakkeilla. 282

285 Liitännät Näyttöön tulevat kappaleen tiedot sekä seuraavat tärkeät tiedot: Pystysuuntainen vierityspalkki näytön oikeassa reunassa osoittaa senhetkisen sijainnin kansionäkymässä. ">" kohteen perässä ilmoittaa, että seuraavalla tasolla on luettavaa tietoa (esimerkiksi albumin mukaan nimetty kansio ja yksittäiset albumin kappaleet siinä kansiossa). "<" ennen luetteloa ilmoittaa, että edellisellä tasolla on luettavaa tietoa. Kappaleen/kansion vasemmalla puolella olevat kuvakkeet ilmoittavat tiedoston/kansion tyypin. Katso näiden kuvakkeiden merkitykset luettelosta. Voit selata USB-laitteen sisältöä nuolinäppäimillä ylös/alas, mikä selaa luetteloja, ja näppäimillä vasemmalle/oikealle, jos haluat siirtyä ylös tai alas kansiopuussa. Toisto valitaan OK-näppäimellä, kun haluttu kappale, soittolista tai kansio on korostettuna. Huom: Jos haluat hypätä USB-laitteen juurikansioon, paina ja pidä pohjassa vasenta nuolinäppäintä. Audiojärjestelmän käyttö Paina ylös- ja alas-hakunäppäimiä, kun haluat siirtyä kappaleesta toiseen taaksetai eteenpäin. Paina ja pidä pohjassa hakunäppäintä, kun haluat siirtyä taaksepäin/eteenpäin samassa kappaleessa. Toimintonäppäimillä voidaan aktivoida koko laitteen, kansioiden ja soittolistojen satunnaissoitto-, toisto- ja koekuuntelutoimintoja. INFO-näppäimellä tai toimintonäppäimellä 4 näyttöön tulevat seuraavat tiedot: kappaleen nimi esittäjä albumi kansion nimi tiedoston nimi. IPODIN KÄYTTÄMINEN Äänitiedostojen tyypit, kansiot jne. merkitään eri kuvakkeilla. E E E E E E E E Toiminta ipod on aktiivinen toistolähde ipod-soittolista ipod-esittäjä ipod-albumi ipod-musiikkilaji ipod-kappale ipod-yleisluokka ipod-yleismediatiedosto Liitä ipod. Katsokaa Ulkoisen laitteen liittäminen (sivu 281). Valitse ipod toistolähteeksi painamalla toistuvasti AUX-näppäintä, kunnes ipod näkyy näytössä. 283

286 Liitännät ipodin valikkoluettelon sisältöä voidaan selata radion näytöltä. Sisällön selaus tapahtuu samalla periaatteella kuin ipodin erilliskäyttö (esimerkiksi haku esittäjän, kappaleen nimen jne. perusteella). ipodin sisältöä voidaan selata painamalla nuolinäppäintä ylös/alas tai OK-näppäintä kerran. Näyttöön tulevat kappaleen tiedot sekä seuraavat tärkeät tiedot: Pystysuuntainen vierityspalkki näytön oikeassa reunassa osoittaa senhetkisen sijainnin luettelonäkymässä. ">" merkinnän perässä ilmoittaa, että seuraavalla tasolla on luettavaa tietoa (esimerkiksi kaikki tietyn esittäjän albumit). "<" ennen luetteloa ilmoittaa, että edellisellä tasolla on luettavaa tietoa. Kuvake vasemmalla ilmoittaa sillä hetkellä näytetyn luettelon tyypin (esimerkiksi albumiluettelo). Katso näiden kuvakkeiden merkitykset luettelosta. Voit selata ipodin sisältöä nuolinäppäimillä ylös/alas, mikä selaa luetteloja, ja näppäimillä vasemmalle/oikealle, jos haluat siirtyä ylös tai alas kansiopuussa. Voit valita toiston painamalla OK-näppäintä, kun haluamasi kappale, soittolista, albumi, esittäjä tai musiikkilaji on korostettuna. Huom: Jos haluat siirtyä ipodin juurikansioon, paina ja pidä pohjassa vasenta nuolinäppäintä. Audiojärjestelmän käyttö Paina ylös- ja alas-hakunäppäimiä, kun haluat siirtyä kappaleesta toiseen taaksetai eteenpäin. Paina ja pidä pohjassa hakunäppäintä, kun haluat siirtyä taaksepäin/eteenpäin samassa kappaleessa. Toimintonäppäimillä voit aktivoida soittolistojen satunnaissoitto- ja toistotoiminnon. Toimintonäppäimellä 3 voit selata läpi koko laitteen tai aktiivisen soittolistan. INFO-näppäimellä tai toimintonäppäimellä 4 näyttöön tulevat seuraavat tiedot: kappaleen nimi esittäjä albumi. 284

287 Navigoinnin johdanto YLEISTÄ Pääset järjestelmän käyttötoimintoihin painamalla laitteen etulevyn näppäimiä. Ne kytkevät järjestelmän haluamaasi toimintatilaan. Yhden tunnin toimintatila Jotta auton akku ei joutuisi tyhjenemisvaaraan, järjestelmä sisältää yhden tunnin toimintatilan. Tämä toimintatila kytkeytyy päälle, kun ON/OFF-näppäintä painetaan sytytysvirta katkaistuna. Virta katkeaa automaattisesti tunnin kuluttua. Järjestelmää koskevia huomautuksia VAROITUKSET Nestekidenäytön etulasi saattaa särkyä, jos siihen isketään kovalla esineellä. Jos lasi rikkoontuu, älä kosketa nestekidemateriaalia. Ihokosketus tulee huuhdella pois välittömästi saippualla ja vedellä. Laite on korkealuokkainen lasertuote, jossa käytetään näkymätöntä lasersädettä. Väärin käsiteltynä se voi lähettää haitallista säteilyä. Älä yritä katsoa laitteen sisään mistään sen aukoista. VAROITUKSET Emme suosittele epäsäännöllisen muotoisten CD-levyjen tai naarmusuojakalvolla varustettujen CD-levyjen käyttöä. Jos tämäntyppinen levy löydetään korjausta varten palautetun audiolaitteen sisältä, sitä koskevaa takuuvaadetta ei tulla hyväksymään. Älä puhdista laitetta liuottimilla tai puhdistusainesuihkeilla. Käytä puhdistukseen vain kostutettua kangasta. VAROITUKSET Älä työnnä järjestelmän levyasemiin tai korttipaikkoihin mitään vieraita esineitä. Aseta levyasemaan aina vain yksi levy kerrallaan. Käytä vain 12 cm:n levyjä tai 8 cm:n levyjä sopivalla sovittimella. Älä yritä avata laitetta. Jos laitteen toiminnassa esiintyy häiriöitä, ota yhteys liikkeeseesi. Muiden kuin tässä oppaassa esitettyjen asetusten ja liitäntöjen virheellinen käyttö saattaa vaurioittaa laitetta. Älä käännä virta-avainta tai yritä käynnistää moottoria ohjelmistopäivityksen aikana. Suosittelemme, että käytät järjestelmää joko virtalukon lisävarusteasennossa (I) tai moottorin ollessa käynnissä. Jos käytät järjestelmää pitkäaikaisesti sytytysvirran ollessa katkaistuna, pidä huoli siitä, että akkuvaraus ei pääse tyhjenemään. AJOTURVALLISUUS VAROITUKSET Järjestelmä antaa kuljettajalle tietoja, joiden avulla matkan määränpää löytyy nopeasti ja turvallisesti. Liikenneturvallisuuden nimissä kuljettajan tulee ohjelmoida järjestelmää vain silloin, kun auto seisoo paikallaan. Järjestelmä ei auta kuljettajaa liikennemerkkien, liikennevalojen, tietyömaiden tai muiden ajoturvallisuuteen liittyvien tietojen hallinnassa. 285

288 Navigoinnin johdanto VAROITUKSET Älä käytä järjestelmää, ennen kuin olet tutustunut kunnolla sen toimintaan. Turvaudu näyttöohjeisiin vain ajotilanteen niin salliessa. Turvaohjeet Lue kaikki turvaohjeet huolellisesti ja noudata niitä tarkasti. Niiden laiminlyönti saattaa lisätä onnettomuus- ja henkilövahinkovaaraa. Ford Motor Company ei vastaa mistään vaurioista tai vahingoista, joiden syyksi todetaan näiden ohjeiden laiminlyönti. Jos reittiohjeiden yksityiskohtainen katselu on välttämätöntä, pysäytä auto turvallisesti tien sivuun ja pysäköi. Älä käytä navigointijärjestelmää hätäpalveluiden paikantamiseen. Kaikkein uusimpia navigointitietoja on aina käytettävä, jotta järjestelmän käyttö olisi mahdollisimman tehokasta ja turvallista. Apua on saatavana Ford-liikkeestä. 286

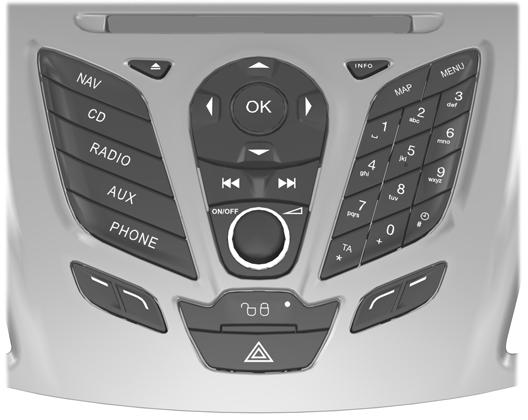

289 Navigointilaitteen yleiskuvaus A Toimintonäppäimien 1-4 kuvaukset Toimintonäppäimien 1 4 toiminnot vaihtelevat laitteen senhetkisen tilan mukaan. Toimintojen kuvaukset näkyvät näytön alareunassa E A 287

290 Navigointilaitteen yleiskuvaus Ajoneuvot CD-SD-navigointijärjestelmällä A B C D E F V G U T S R H I J Q K E P O N M L A B C D E F G H I J K CD-levyn poisto. Navigointinuolet. CD-aukko. OK. Informaatio. Kartta. Katsokaa Reittinäytöt (sivu 299). Valikko. Katsokaa Järjestelmäasetukset (sivu 295). Puhelinnäppäimistö ja esivalitut radioasemat. Katsokaa Audiolaitteen käyttö (sivu 249). Katsokaa Audiolaitevalikot (sivu 252). Katsokaa Puhelin (sivu 259). Kello. Katsokaa Järjestelmäasetukset (sivu 295). Liikennetiedotus. Katsokaa Liikennetiedotuskanava (sivu 300). Toiminto

291 Navigointilaitteen yleiskuvaus L M N O P Q R S T U V Toiminto 3. Haku ylös. CD-kappaleen valinta. Katsokaa Asemaviritys (sivu 249). Katsokaa Kappalevalinta (sivu 254). Virtakytkin ja äänenvoimakkuuden säädin Katsokaa Virtakytkin (sivu 249). Haku alas. CD-kappaleen valinta. Katsokaa Asemaviritys (sivu 249). Katsokaa Kappalevalinta (sivu 254). Toiminto 2. Toiminto 1. Puhelin. Katsokaa Puhelin (sivu 259). Lisälaite. Katsokaa Lisälaitepistoke (AUX IN) (sivu 257). Radio. Katsokaa Audiolaitteen käyttö (sivu 249). Katsokaa Audiolaitevalikot (sivu 252). CD. Katsokaa CD-soitin (sivu 254). Navigointi. Katsokaa Järjestelmäasetukset (sivu 295). 289

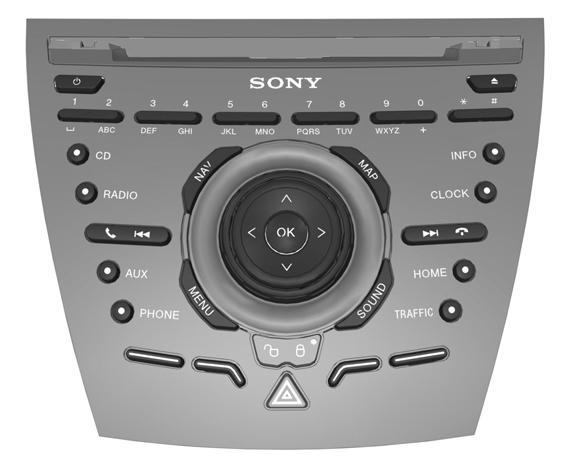

292 Navigointilaitteen yleiskuvaus Ajoneuvot Sony CD-SD-navigointijärjestelmällä A B C D E F Y G X W V U T H I J K L E A B C D E F G H I S R Q P O N M Virtakytkin. Katsokaa Virtakytkin (sivu 249). Navigointi. Katsokaa Järjestelmäasetukset (sivu 295). Puhelinnäppäimistö ja esivalitut radioasemat. Katsokaa Audiolaitteen käyttö (sivu 249). Katsokaa Audiolaitevalikot (sivu 252). Katsokaa Puhelin (sivu 259). CD-aukko. Navigointinuolet. Kartta. Katsokaa Reittinäytöt (sivu 299). CD-levyn poisto. Informaatio. Kello. Katsokaa Järjestelmäasetukset (sivu 295). 290

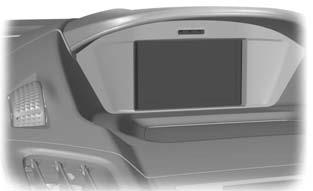

293 Navigointilaitteen yleiskuvaus J K L M N O P Q R S T U V W X Y Haku ylös. CD-kappaleen valinta. Puhelun lopetus. Katsokaa Asemaviritys (sivu 249). Katsokaa Kappalevalinta (sivu 254). Katsokaa Puhelimen käyttö (sivu 261). Kodin valinta. Katsokaa Järjestelmäasetukset (sivu 295). Liikennetiedotus. Katsokaa Liikennetiedotuskanava (sivu 300). Toiminto 4. Ääni. Katsokaa Äänipainike (sivu 249). Toiminto 3. OK. Toiminto 2. Valikko. Katsokaa Järjestelmäasetukset (sivu 295). Toiminto 1. Puhelin. Katsokaa Puhelin (sivu 259). Lisälaite. Katsokaa Lisälaitepistoke (AUX IN) (sivu 257). Haku alas. CD-kappaleen valinta. Puhelun hyväksyntä. Katsokaa Asemaviritys (sivu 249). Katsokaa Kappalevalinta (sivu 254). Katsokaa Puhelimen käyttö (sivu 261). Radio. Katsokaa Audiolaitteen käyttö (sivu 249). Katsokaa Audiolaitevalikot (sivu 252). CD. Katsokaa CD-soitin (sivu 254). Äänenvoimakkuuden säädin. NAVIGOINTITIETOJEN LATAUS Navigointitietojen lataus 1. Lataa navigointi-sd-kortti korttipesään. 2. Paina NAV-näppäintä. Näyttöön tulee ajoturvallisuusvaroitus. 3. Valitse haluamasi toiminto ylös-/alas-nuolinäppäimillä. 4. Vahvista valinta painamalla OK-näppäintä. Karttatietojen ja järjestelmän päivityksiä varten ota yhteyttä Ford-liikkeeseen. E

294 Navigoinnin pikaopas Autot kannettavalla navigointijärjestelmällä SD-mikrokortin asennus HUOMAUTUS Tämän järjestelmän käyttäminen moottori sammutettuna tyhjentää akun. Huom: Tekstiviestien lähettämisestä ja vastaanottamisesta veloitetaan maksu. Huom: Katsokaa puhelimenne käyttöoppaasta tietoa puhelimen toiminnoista ja käytöstä. Huom: Säilyttäkää aktivointikoodia (painettu asennusoppaaseen) turvallisessa paikassa. Huom: Säilyttäkää aktivointitekstiviesti matkapuhelimenne saapuneiden viestien kansiossa. Puhelimien yhteensopivuus HUOMAUTUS Koska kattavaa sopimusta ei ole, matkapuhelimien valmistajat voivat käyttää Bluetooth-laitteissa erilaisia profiileja. Siitä syystä puhelin ja handsfree-järjestelmä eivät ehkä ole täysin yhteensopivia, mikä voi heikentää järjestelmän toimintaa merkittävästi. Se voidaan välttää käyttämällä vain suositeltuja puhelimia. Katsokaa yksityiskohtaiset tiedot osoitteesta E Poistakaa SD-mikrokortti sovittimesta. 2. Asettakaa SD-mikrokortti matkapuhelimeen. Matkapuhelimen navigointijärjestelmän aktivointi Huom: Radio on kytkettävä päälle, ennen kuin matkapuhelin yhdistetään auton GPS-vastaanottimeen. Huom: Ford Mobile Navigation -sovelluksen on oltava asennettu matkapuhelimeen ja aktivoitu. Huom: Enintään kolme puhelinta voidaan aktivoida. Huom: Tarkat ohjeet löytyvät SD-mikrokortilta ja osoitteesta Laite liitetään järjestelmään samalla toimenpiteellä kuin Bluetooth-handsfree-puhelimet. Katsokaa Bluetooth-asennus (sivu 259) Kytkekää radio päälle

295 Navigoinnin pikaopas 2. Selatkaa eri valintaluetteloja nuolipainikkeiden avulla. 3. Aktivoikaa valinta painamalla OK. Valintaluettelot E Kytkekää matkapuhelin päälle ja käynnistäkää Ford Mobile Navigation -sovellus. 3. Valitkaa Kohteen määrittäminen. 4. Valitkaa Kohteen määrittäminen. 5. Muuttakaa reittivalintoja tarvittaessa ja käynnistäkää reittiopastus. 6. Risteystiedot näkyvät auton näytöllä. Puheohjaus kuuluu auton kaiuttimien kautta. Huom: Matkapuhelin näyttää kulloisenkin sijaintinne. 7. Voitte poistua sovelluksesta ja jatkaa reittiopastusta käynnistettyänne sovelluksen uudelleen. Ajoneuvot CD/SD-navigointijärjestelmällä tai Sony CD/SD - navigointijärjestelmällä Järjestelmä sisältää runsaasti ominaisuuksia, joita on kuitenkin helppo käyttää. Reitinohjaus tapahtuu näytöllä näyttämällä. Näytössä voidaan esittää kaikki järjestelmän ohjaukseen tarvittavat tiedot valikkojen, tekstiruutujen ja karttanäyttöjen avulla. Näyttötoiminnot valitaan selaamalla valikkoa nuolipainikkeilla ja aktivoimalla haluttu asetus OK-painikkeella. Perustoiminnot 1. Siirtykää valikkorakenteeseen painamalla joko NAV- tai MENU-painiketta. Erilaisissa ruutunäytöissä on valintaluettelo tarjolla olevista vaihtoehdoista. 1. Valitkaa haluamanne vaihtoehto, tai jos se ei ole näkyvissä, saatte valintaluettelon loppuosan näkyviin ylös-/alas-nuolipainikkeilla. 2. Vahvistakaa valinta painamalla OK. Aakkosnumeerisen näppäimistön käyttö Kun on tarpeen syöttää osoite, näyttöön tulee näppäimistö ja kehotus syöttää postinumero, kaupunki tai katu. 1. Valitkaa tarvittava kirjain tai numero nuolipainikkeiden avulla. Huom: Tulokset näkyvät näytöllä samalla kun tietoja syötetään. Huom: Järjestelmä rajoittaa käytettävissä olevien merkkien valikoiman niihin, joista syntyy kelvollinen syöte. 2. Aktivoikaa valinta painamalla OK. Esimerkki reitinmäärityksestä Navigoinnin päänäyttö Valitkaa navigointijärjestelmä NAV-painikkeella. Näyttöön tulee ajoturvallisuusvaroitus. Aloittakaa järjestelmän käyttö lukemalla huomautus ja painamalla OK. Määränpään syötön näyttö Selatkaa ylös-/alas-nuolipainikkeilla kohtaan Destination input (määränpään syöttö). Aktivoikaa valinta painamalla OK. Huom: Näyttöön tulee vaihtoehtoluettelo. 293

296 Navigoinnin pikaopas Aloita ylhäältä ja valitse ensin maa, sitten joko postinumero (jos saatavilla) tai kaupunki sekä kadun nimi. Valitse osoitetiedot käyttämällä aakkosnumeerista näppäimistöä ja valintaluetteloja. Kun riittävät tiedot on syötetty, selatkaa kohtaan Start guidance (aloita reitinohjaus) ja aktivoikaa valinta painamalla OK. Huom: Jos esimerkiksi haluat vain päästä jonkin kaupungin keskustaan, täydellisiä osoitetietoja ei tarvita. Järjestelmä laskee nyt reitin, ja näyttö palautuu navigoinnin päänäyttöön, jossa on toimintaohjeet. Noudattakaa näytön tietoja ja puheohjeita päästäksenne määränpäähän. 294

297 Järjestelmäasetukset Useimmat navigointilaitteen tärkeistä asetuksista löytyvät MENU- tai NAV-näppäimen takaa. Seuraavassa kuvaillaan eri asetuksia ja niiden käyttöä. Valikkorakenteet: Katsokaa Tietonäytöt (sivu 80). Valikkorakenne tieto- ja viihdejärjestelmän näyttö autot navigointijärjestelmällä Route (reitti) Tämän toiminnon avulla voitte muokata reittiä matkanne erityisvaatimusten mukaiseksi (esim. jatkaa reittiopastusta, estää tietyt reitin osat tai valita tiettyjä reitin osia). Destination input (määränpään syöttö) Tämän toiminnon avulla voitte syöttää määränpäätiedot (esim. syöttää kaupunkien tai katujen nimet tai valita paikan kartalta). Traffic (liikenne) Tämän toiminnon avulla voitte muokata liikennetiedotusten vastaanottoa (esim. tarkastella ja lajitella liikennetiedotuksia, tarkastella reittiä tai estää osia reitistä). Home address (kotiosoite) Tämän toiminnon avulla voitte aloittaa reitinohjauksen kotiosoitteeseen tai muuttaa kotiosoitteen tiedot. Huom: Jos autossa on Sony CD/SD -suunnistusjärjestelmä, järjestelmä aloittaa automaattisesti reitinohjauksen listattuun kotiosoitteeseen, kun painatte painiketta HOME. Last destinations (viime määränpäät) Tällä toiminnolla pääsette nopeasti järjestelmään aiemmin syötettyjen määränpäiden tietoihin. Yksityiskohtaisessa näytössä näkyvät kaikki tallennetut tiedot yleiskuvakartta mukaan lukien. Valitse luettelosta haluamasi aiemmin käytetty määränpää. Favourites (suosikit) Tämän toiminnon avulla voitte räätälöidä henkilökohtaisen määränpääosoitteiston ja antaa osoitteille ja sijainneille haluamianne nimiä. Yksityiskohtaisessa näytössä näkyvät kaikki tallennetut tiedot yleiskuvakartta mukaan lukien. Valitse luettelosta haluamasi aiemmin käytetty määränpää. Points of interest (matkailukohteet) Tämän toiminnon avulla voitte muokata reittiä matkanne erityisvaatimusten mukaiseksi (esim. valita museon reitin varrelta tai tietyn matkailukohteen määränpään lähistöltä). Tour planning (matkan suunnittelu) Tämän toiminnon avulla voit syöttää eri määränpäitä ja valita, missä järjestyksessä ne näytetään. Voitte myös muokata olemassa olevaa matkaa tai palauttaa edellisen matkan. Järjestelmä laskee ja näyttää valitun matkan automaattisesti. Store position (sijainnin tallennus) Tämän toiminnon avulla voitte tallentaa ja nimetä nykyisen sijaintinne. Route options (reittivaihtoehdot) Tämän toiminnon avulla voitte muokata reittiä matkanne erityisvaatimusten mukaiseksi (esim. valita nopeimman tai taloudellisimman reitin tai reitin, joka väistää tunnelit sekä tieosuudet vuodenaikarajoituksilla tai tiemaksuilla). 295

298 Järjestelmäasetukset Special functions (erityistoiminnot) Tämän toiminnon avulla voitte valita GPSja järjestelmätiedot tai järjestelmän toimintojen esittelyn. Karttanäyttö Tämän toiminnon avulla voitte muuttaa karttanäytön esitystapaa (esim. 2D ja 3D) ja muokata näyttötietoja matkaanne varten (esim. saapumisaika ja kaistanohjaus). Assistance options (tukiasetukset) Tämän toiminnon avulla voitte muokata näyttötietoja matkaanne varten (esim. liikennemerkit, kaistat ja nopeusrajoitukset). Personal data (henkilökohtaiset tiedot) Tämän toiminnon avulla voitte muokata ja poistaa henkilökohtaisia tietoja (esim. kotiosoitteenne). Reset all settings (kaikkien asetusten nollaus) Tämän toiminnon avulla voitte nollata navigoinnin asetukset. Valikkorakenne tieto- ja viihdejärjestelmän näyttö kaikki autot Ääniasetukset Adaptive volume (mukautuva äänenvoimakkuus) Tämän toiminnon avulla voitte kompensoida auton moottorin ja tieäänien vaikutusta nostamalla tai laskemalla vastaavasti äänenvoimakkuutta. Voit kytkeä toiminnon päälle tai pois päältä. Sound (ääni) Tämän toiminnon avulla voitte säätää ääniasetuksia (esim. basso ja diskantti). Nav audio mixing (navigoinnin ja audiolaitteen äänitasapaino) Tämän toiminnon avulla voitte muuttaa äänenvoimakkuuden tasapainoa navigoinnin puheohjauksen ja audiolaitetoiston välillä. DSP settings (DSP-asetukset) Tämän toiminnon avulla voitte muokata kaiutinlähdön istuinpaikkojen mukaan. DSP equaliser (taajuuskorjain) Tämän toiminnon avulla voitte valita musiikkikategorian, joka parhaiten vastaa kuuntelutottumuksianne. Audiotoistoa muokataan valitulle musiikkityypille edulliseksi. News (Uutiset) Tämän toiminnon avulla voitte vastaanottaa uutisia FM-asemilta (ULA) tai radiotietojärjestelmän (RDS) tai laajennetun radiotietojärjestelmän (RDS-EON) linkitetyiltä asemilta; toiminta on samanlainen kuin liikennetiedotuksissa. Voit kytkeä toiminnon päälle tai pois päältä. Vaihtoehtoiset taajuudet Tämä toiminto virittää yhden radioaseman signaalin heikentyessä automaattisesti toiselle, vahvemmalle taajuudelle. RDS regional (RDS paikallinen) Tämä toiminto ohjailee radiovirittimen AF-vaihtoja isäntäkanavan paikallisverkkojen välillä. 296

299 Järjestelmäasetukset DAB service link (DAB-palvelu) Tämän toiminnon avulla voitte valita DAB-kanavien asemia. Bluetooth Tämän toiminnon avulla voitte kytkeä Bluetoothin päälle ja pois. Kellon asetukset Set time (aseta aika) Tämän toiminnon avulla voitte asettaa ajan manuaalisesti. Set date (aseta päivämäärä) Tämän toiminnon avulla voitte asettaa päivämäärän, kuukauden ja vuoden manuaalisesti. GPS time (GPS-aika) Tämän toiminnon avulla voitte asettaa kellonajan ja päivämäärän automaattisesti GPS:n avulla, jos kuuluvuusalue on sopiva. Set time zone (aseta aikavyöhyke) Tämän toiminnon avulla voitte valita tietyn aikavyöhykkeen. Summertime (kesäaika) Tämän toiminnon avulla voitte asettaa järjestelmän mukautumaan kesä- ja talviajan vaihteluihin. Huom: GPS-aika tulee valita. 24-hour mode (24 tunnin tila) Tämän toiminnon avulla voitte asettaa järjestelmän 12 ja 24 tunnin tilaan. 297

300 Navigointijärjestelmä REITTIVAIHTOEHTOJEN VALIKKO Voit tehdä erilaisia asetuksia, jotka vaikuttavat reitin suunnitteluun. Voitte valita luettelosta suuntanuolien avulla, mitä tien ominaisuuksia reitin tulee välttää ja mitä suosia kytkemällä ominaisuuden päälle tai pois. Route (reitti) Eco Tämä vaihtoehto asettaa etusijalle taloudellisimman reitin määränpäähän. Fast (nopea) Tämä vaihtoehto asettaa etusijalle nopeimman reitin määränpäähän. Short (lyhyt) Tämä vaihtoehto asettaa etusijalle lyhyimmän reitin määränpäähän. Always ask (kysy aina) Käyttämällä tätä toimintoa saatte matkallanne aina reittityypin valinnan mahdollisuuden. Driver (kuljettaja) Leisurely (rauhallinen) Tämä vaihtoehto asettaa rauhalliselle kuljettajalle sopivan reitin määränpäähän. Normaali Tämä vaihtoehto asettaa normaalille kuljettajalle sopivan reitin määränpäähän. Fast (nopea) Tämä vaihtoehto asettaa nopealle kuljettajalle sopivan reitin määränpäähän. Eco settings (Eco-asetukset) Trailer (perävaunu) Vaihtakaa tämän toiminnon avulla matkanne säästöasetuksia riippuen siitä, onko käytössä perävaunu ja jos on, minkä kokoinen perävaunu on. Roof box (kattokotelo) Muuttakaa tämän toiminnon avulla matkanne säästöasetuksia sen mukaan, onko käytössä kattokotelo. Dynamic (dynaaminen) Jos toiminto on aktivoitu ja jos laite vastaanottaa kelvollista liikennetiedotuskanavasignaalia (TMC), reittiä päivitetään automaattisesti siten, että ajantasaiset tiedot liikenneonnettomuuksista ja ruuhkista otetaan huomioon. Huom: Tästä ominaisuudesta on apua, kun halutaan välttää viivästyksiä matkalla. Motorway (moottoritie) Kun toiminto kytketään päälle, järjestelmä etsii reitiltä moottoriteitä ja päivittää automaattisesti ajomatkan ja ajamiseen kuluvat ajat. Huom: Tästä ominaisuudesta on apua, kun halutaan välttää viivästyksiä matkalla. Ferry/motorail (lautta/autojuna) Kun toiminto kytketään päälle, järjestelmä etsii reitiltä lautta- ja autojunayhteyksiä ja päivittää automaattisesti ajomatkan sekä ajamiseen kuluvat ajat. Toll (tiemaksu) Kun toiminto kytketään päälle, järjestelmä etsii reitiltä maksullisia teitä ja päivittää automaattisesti ajomatkan ja ajamiseen kuluvat ajat. 298

301 Navigointijärjestelmä Seasonal roads (vuodenaikarajoitukset) Kun toiminto kytketään päälle, järjestelmä etsii reitiltä vuodenaikarajoituksilla varustettuja teitä ja päivittää automaattisesti ajomatkan sekä ajamiseen kuluvat ajat. Huom: Tästä ominaisuudesta on apua, kun halutaan välttää viivästyksiä matkalla. Toll sticker (tiemaksutarra) Kun toiminto kytketään päälle, järjestelmä valitsee automaattisesti maksullisia teitä ja päivittää ajomatkan sekä ajamiseen kuluvat ajat. REITTINÄYTÖT Karttanäyttö Karttanäyttö näkyy MAP-painiketta painamalla. Tässä näytössä näkyy nykyinen sijaintisi siten, että auto on ruudun keskellä nuolena, jota ympäröi ympyrä. Nuoli osoittaa kulkusuuntaan. Ylimmällä rivillä ilmoitetaan nykyisen tien nimi tai seuraavan tien nimi, jos lähestytään risteystä, jossa käännytään. Voit muuttaa kartan esitystapaa mittakaavan ja karttasuunnan asetuksilla. Kartan mittakaavaa voidaan vaihtaa ao. toimintopainikkeilla ja zoomata lähemmäs tai kauemmas vasen- ja oikea-nuolipainikkeilla. Nykyinen mittakaava näkyy näytössä. Kartan mittakaavan voi valita 50 metrin ja 500 kilometrin väliltä ja äärivasemmalla on automaattiasetuksen valinta. Automaattiasetus muuttaa kartan mittakaavaa jatkuvasti sen mukaisesti, minkä tyyppisellä tiellä ajetaan. Risteyksen zoomaus Tämä toiminto lähentää automaattisesti kartan näyttöä ennen kääntymistä tai monimutkaisempia liittymiä. Zoomausaste palautuu pian alkuperäiselle tasolle. Vaihtoehto AUTO aktivoi risteyksen zoomauksen. Navigointinäyttö Kun navigointireittiä aletaan seurata, oletusnäkymä on navigoinnin päänäyttö: Kun aktiivinen reitti on käynnistetty, järjestelmä antaa reitinohjausta sekä näytön tietoina että puheena. Riippumatta valitsemastasi toistolähteestä laite esittää perustiedot käännöksistä ja etäisyydestä näytössä pikkukuvana. Sinun ei tarvitse jättää laitetta navigoinnin päänäyttöön reitin navigoinnin ajaksi. Tarvittaessa reitistä voi olla saatavana hieman yksityiskohtaisempia tietoja navigoinnin päänäytön kautta. VAROITUS Älä nojaudu navigoinnin aikana näytön kehotteisiin. Kuuntele aina navigoinnin puheohjausta ja varo kääntämästä huomiotasi tiestä. 299

302 Liikennetiedotuskanava TOIMINTAPERIAATTEET Liikennetiedotuskanavat (TMC) toimivat aina FM-taajuusalueella. TMC-toiminto vastaanottaa liikennetiedotuksia, joita voidaan käyttää vaihtoehtoisten reittien suunnitteluun ja viivästyksien välttämiseen. Voitte valita joko vain ohjelmoituun reittiin liittyvät tiedotukset tai kaikki vastaanotetut tiedotukset. Näkymää voidaan vaihtaa painamalla toimintonäppäintä 1. TMC:N KÄYTTÖ Liikennevalikko saadaan näyttöön painikkeella TA tai TRAFFIC. Traffic announcement (liikennetiedotus) Tämän valikon kautta voit aktivoida tai passivoida liikennetiedotukset (TA). Jos toiminto on aktivoitu, näytön tilarivillä näkyy TA-ilmaisin. FM-aaltoalueella toimivat asemat, jotka lähettävät liikennetietoja, on merkitty näytössä TP-tunnuksella. Jos TA-toiminto on aktivoitu, laite reagoi kyseisiin tiedotuksiin ja keskeyttää musiikin toiston. Tiedotuksen päätyttyä musiikin toisto jatkuu. Liikennetiedotusten lopettaminen Laite palaa takaisin normaalitoimintaan jokaisen liikennetiedotuksen päätteeksi. Liikennetiedotuksen kuuntelu voidaan lopettaa painamalla TA, TRAFFIC, RADIO tai CD tiedotuksen aikana. TMC-tiedotusten käyttö Näytölle tulee luettelo TMC-tiedotuksista, kun valitset haluamasi vaihtoehdon. Katsokaa Yleistä (sivu 80). Tämä on vain yleiskatsaus, joka sisältää niukasti tietoa. Kun valitset tiedotuksen, josta haluat lisätietoja, näyttöön tulee yksityiskohtaiset tiedot sijainnista jne. 300

303 Karttapäivitykset Tieverkko muuttuu jatkuvasti mm. uusien teiden ja tieluokitusten muutosten takia. Siksi järjestelmän karttatiedot eivät aina täsmälleen vastaa nykyistä tieverkkoa. Karttatietoja päivitetään jatkuvasti, mutta kaikkia alueita ei välttämättä aina ole katettu yhtä yksityiskohtaisesti. Tietyt alueet, erityisesti yksityistiet, saattavat puuttua tietokannasta kokonaan. Jotta tarkkuus olisi paras mahdollinen, käytä aina kaikkein uusinta navigointilevyä. Sen saat Ford-liikkeestä. 301

304 Liitteet TYYPPIHYVÄKSYNNÄT FCC-/INDUSTRY CANADA - HUOMAUTUS Tämä laite on FCC:n sääntöjen osan 15 mukainen. Toiminta edellyttää seuraavien kahden ehdon täyttymistä: (1) tämä laite ei saa aiheuttaa haitallisia häiriöitä ja (2) tämän laitteen tulee kestää kaikki vastaanotetut häiriöt, mukaan lukien häiriöt, jotka saattavat aiheuttaa ei-toivottuja toimintoja. FCC-tunnus: WJLRX-42 IC: 7847A-RX42 Laitemuutokset, joiden vaatimustenmukaisuutta siitä vastaava osapuoli ei erityisesti ole hyväksynyt, voivat mitätöidä käyttäjän oikeuden käyttää laitetta. RX-42 vaatimustenmukaisuusilmoitus Vaatimustenmukaisuudesta vastaavana osapuolena me otamme täyden vastuun siitä, että matkapuhelimen integrointituote RX-42 noudattaa Euroopan neuvoston seuraavan direktiivin määräyksiä: 1999/5/EY. Vaatimustenmukaisuusilmoituksesta on kopio WWW-osoitteessa: Bluetooth-sanatunnus ja logot ovat Bluetooth SIG Inc:in omistuksessa ja Ford Motor Company käyttää niitä lisenssillä. Muut tuotemerkit ja kauppanimet ovat omistajiensa tavaramerkkejä tai kauppanimiä. TYYPPIHYVÄKSYNNÄT ipod-tuotemerkin omistaa Apple Inc. TYYPPIHYVÄKSYNNÄT E NAVTEQ B.V. Kaikki oikeudet pidätetään. 302

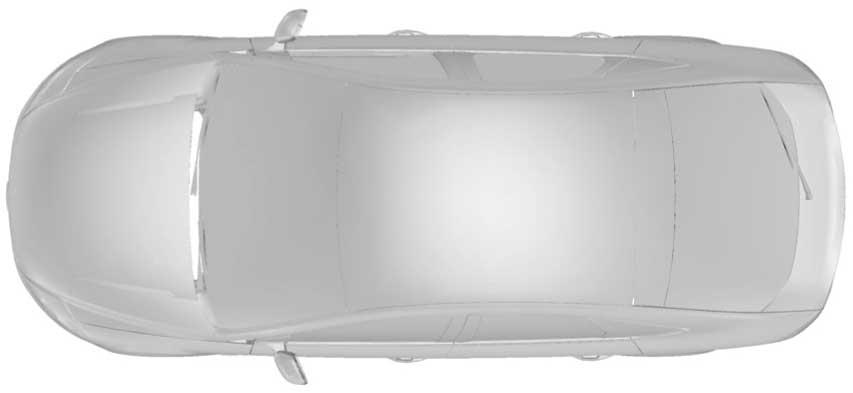

305 Liitteet E TYYPPIHYVÄKSYNNÄT TYYPPIHYVÄKSYNNÄT Laseranturi E97713 E97714 SD logo on rekisteröity tavaramerkki. E

306 Liitteet VAROITUKSET Näkymätön lasersäteily. Älkää katsoko suoraan optisilla laitteilla (suurennuslasi). Luokan 1M lasertuote. VAROITUKSET IEC : A2:2001. Täyttää FDA:n lasertuotteille asettamat laatuvaatimukset lukuun ottamatta laser-ilmoituksen nro 50 (annettu ) mukaista poikkeusta. Suurin keskiteho Pulssin kesto Aallonpituus Kohta Määritys 45mW 33ns 905nm TYYPPIHYVÄKSYNNÄT EU-ilmoitus Valeo ilmoittaa täten, että tämä lyhytkantoinen laite täyttää direktiivin 1999/5/EY asettamat olennaiset vaatimukset ja muut liittyvät säännökset. Arabiemiraattikuntien sertifikaatti E SÄHKÖMAGNEETTINEN YHTEENSOPIVUUS VAROITUKSET Auton sähkömagneettinen yhteensopivuus on testattu ja sertifioitu lainsäädännön mukaisesti (72/245/ETY, YK/ECE-sääntö 10 tai muut voimassa olevat paikalliset määräykset). Teidän vastuullanne on varmistaa, että itse asennetut varusteet täyttävät paikallisen lainsäädännön vaatimukset. Antakaa varusteet asianmukaisesti koulutetun henkilökunnan asennettavaksi. Radiotaajuuslähettimiä (RF) (esim. matkapuhelimet, amatööriradiot jne.) saa asentaa autoon vain, jos ne ovat oheisen taulukon mukaisia. Asennusta tai käyttöä koskevia erityisehtoja ei ole. Älkää asentako mitään lähetin-vastaanottimia, mikrofoneja, kaiuttimia tai muita laitteita tilaan, johon turvatyynyt lauetessaan leviävät. Älkää kiinnittäkö antennijohtoja auton alkuperäiseen johdotukseen, polttoaineputkiin tai jarruputkiin. 304

307 Liitteet VAROITUKSET Pitäkää antenni- ja virtajohdot vähintään 10 cm:n päässä VAROITUKSET elektronisista moduleista ja turvatyynyistä E85998 Taajuusalue, MHz , Suurin antoteho, W (huippu-rms) 50 W 50 W 50 W 50 W 50 W 10 W 10 W 10 W 10 W Antennipaikat Huom: Tarkistakaa RF-lähettimien asennuksen jälkeen auton kaikkien sähkölaitteiden tulo- ja lähtöpuolen mahdolliset häiriöt sekä valmius- että lähetystilassa. Tarkistakaa kaikki sähkölaitteet: sytytysvirran ollessa päällä moottorin ollessa käynnissä koeajon aikana eri nopeuksilla. 305
