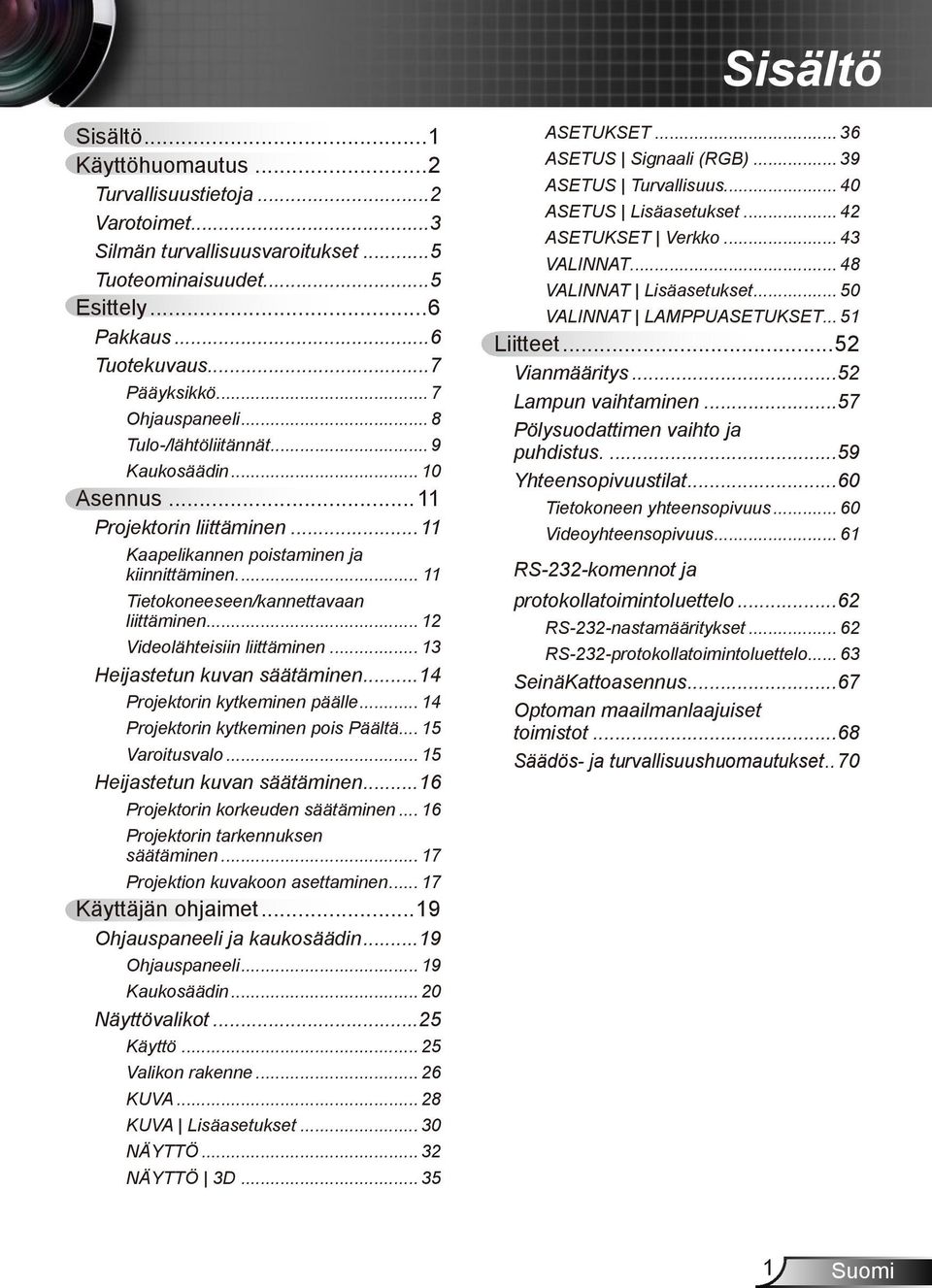

1 Sisältö Sisältö...1 Käyttöhuomautus...2 Turvallisuustietoja...2 Varotoimet...3 Silmän turvallisuusvaroitukset...5 Tuoteominaisuudet...5 Esittely...6 Pakkaus...6 Tuotekuvaus...7 Pääyksikkö... 7 Ohjauspaneeli... 8 Tulo-/lähtöliitännät... 9 Kaukosäädin Asennus...11 Projektorin liittäminen...11 Kaapelikannen poistaminen ja kiinnittäminen Tietokoneeseen/kannettavaan liittäminen Videolähteisiin liittäminen Heijastetun kuvan säätäminen...14 Projektorin kytkeminen päälle Projektorin kytkeminen pois päältä Varoitusvalo Heijastetun kuvan säätäminen...16 Projektorin korkeuden säätäminen Projektorin tarkennuksen säätäminen Projektion kuvakoon asettaminen Käyttäjän ohjaimet...19 Ohjauspaneeli ja kaukosäädin...19 Ohjauspaneeli Kaukosäädin Näyttövalikot...25 Käyttö Valikon rakenne KUVA KUVA Lisäasetukset NÄYTTÖ NÄYTTÖ 3D ASETUKSET ASETUS Signaali (RGB) ASETUS Turvallisuus ASETUS Lisäasetukset ASETUKSET Verkko VALINNAT VALINNAT Lisäasetukset VALINNAT LAMPPUASETUKSET Liitteet...52 Vianmääritys...52 Lampun vaihtaminen...57 Pölysuodattimen vaihto ja puhdistus...59 Yhteensopivuustilat...60 Tietokoneen yhteensopivuus Videoyhteensopivuus RS-232-komennot ja protokollatoimintoluettelo...62 RS-232-nastamääritykset RS-232-protokollatoimintoluettelo SeinäKattoasennus...67 Optoman maailmanlaajuiset toimistot...68 Säädös- ja turvallisuushuomautukset

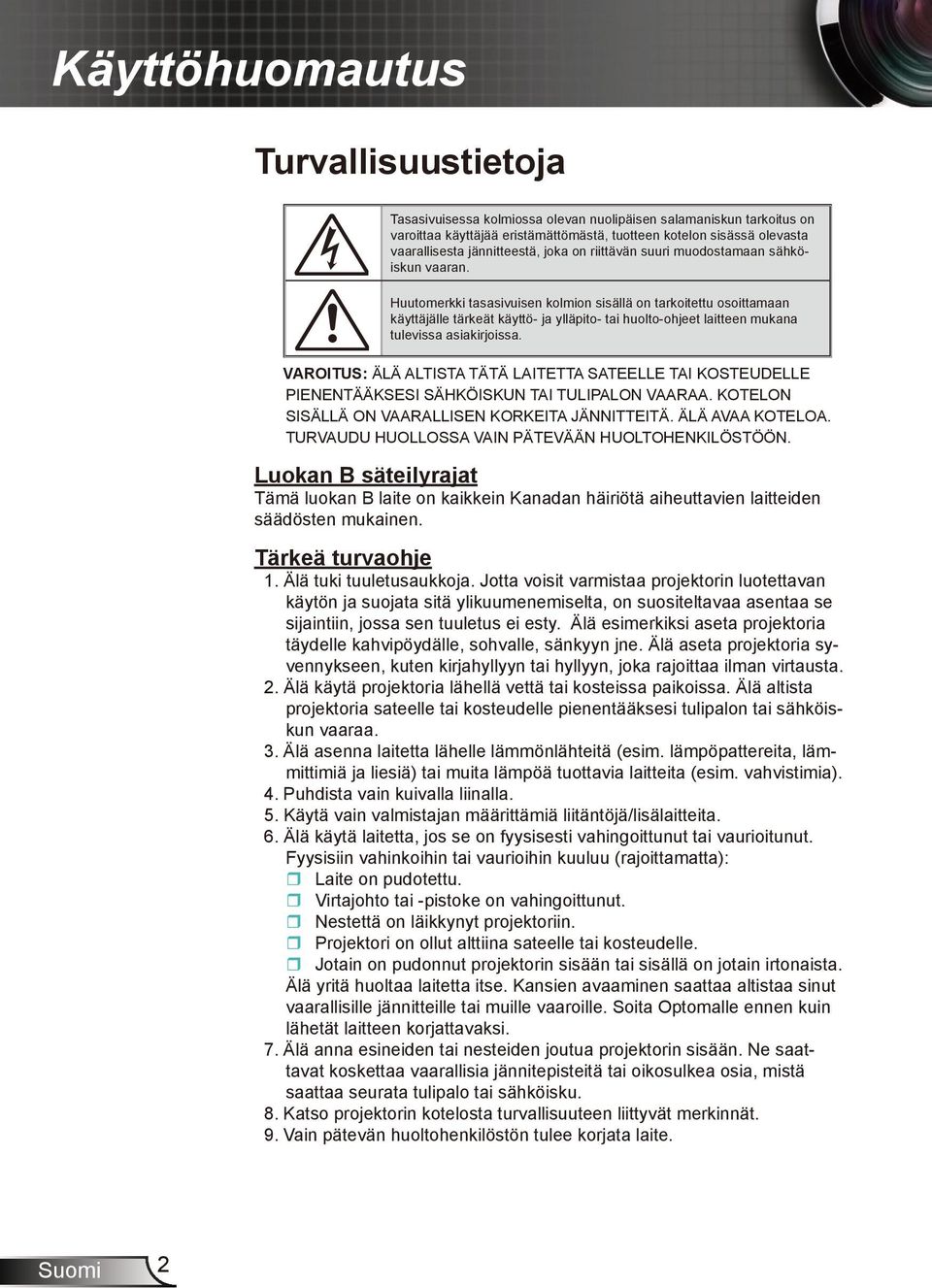

2 Käyttöhuomautus Turvallisuustietoja Tasasivuisessa kolmiossa olevan nuolipäisen salamaniskun tarkoitus on varoittaa käyttäjää eristämättömästä, tuotteen kotelon sisässä olevasta vaarallisesta jännitteestä, joka on riittävän suuri muodostamaan sähköiskun vaaran. Huutomerkki tasasivuisen kolmion sisällä on tarkoitettu osoittamaan käyttäjälle tärkeät käyttö- ja ylläpito- tai huolto-ohjeet laitteen mukana tulevissa asiakirjoissa. VAROITUS: ÄLÄ ALTISTA TÄTÄ LAITETTA SATEELLE TAI KOSTEUDELLE PIENENTÄÄKSESI SÄHKÖISKUN TAI TULIPALON VAARAA. KOTELON SISÄLLÄ ON VAARALLISEN KORKEITA JÄNNITTEITÄ. ÄLÄ AVAA KOTELOA. TURVAUDU HUOLLOSSA VAIN PÄTEVÄÄN HUOLTOHENKILÖSTÖÖN. Luokan B säteilyrajat Tämä luokan B laite on kaikkein Kanadan häiriötä aiheuttavien laitteiden säädösten mukainen. Tärkeä turvaohje 1. Älä tuki tuuletusaukkoja. Jotta voisit varmistaa projektorin luotettavan käytön ja suojata sitä ylikuumenemiselta, on suositeltavaa asentaa se sijaintiin, jossa sen tuuletus ei esty. Älä esimerkiksi aseta projektoria täydelle kahvipöydälle, sohvalle, sänkyyn jne. Älä aseta projektoria syvennykseen, kuten kirjahyllyyn tai hyllyyn, joka rajoittaa ilman virtausta. 2. Älä käytä projektoria lähellä vettä tai kosteissa paikoissa. Älä altista projektoria sateelle tai kosteudelle pienentääksesi tulipalon tai sähköiskun vaaraa. 3. Älä asenna laitetta lähelle lämmönlähteitä (esim. lämpöpattereita, lämmittimiä ja liesiä) tai muita lämpöä tuottavia laitteita (esim. vahvistimia). 4. Puhdista vain kuivalla liinalla. 5. Käytä vain valmistajan määrittämiä liitäntöjä/lisälaitteita. 6. Älä käytä laitetta, jos se on fyysisesti vahingoittunut tai vaurioitunut. Fyysisiin vahinkoihin tai vaurioihin kuuluu (rajoittamatta): Laite on pudotettu. Virtajohto tai -pistoke on vahingoittunut. Nestettä on läikkynyt projektoriin. Projektori on ollut alttiina sateelle tai kosteudelle. Jotain on pudonnut projektorin sisään tai sisällä on jotain irtonaista. Älä yritä huoltaa laitetta itse. Kansien avaaminen saattaa altistaa sinut vaarallisille jännitteille tai muille vaaroille. Soita Optomalle ennen kuin lähetät laitteen korjattavaksi. 7. Älä anna esineiden tai nesteiden joutua projektorin sisään. Ne saattavat koskettaa vaarallisia jännitepisteitä tai oikosulkea osia, mistä saattaa seurata tulipalo tai sähköisku. 8. Katso projektorin kotelosta turvallisuuteen liittyvät merkinnät. 9. Vain pätevän huoltohenkilöstön tulee korjata laite. 2

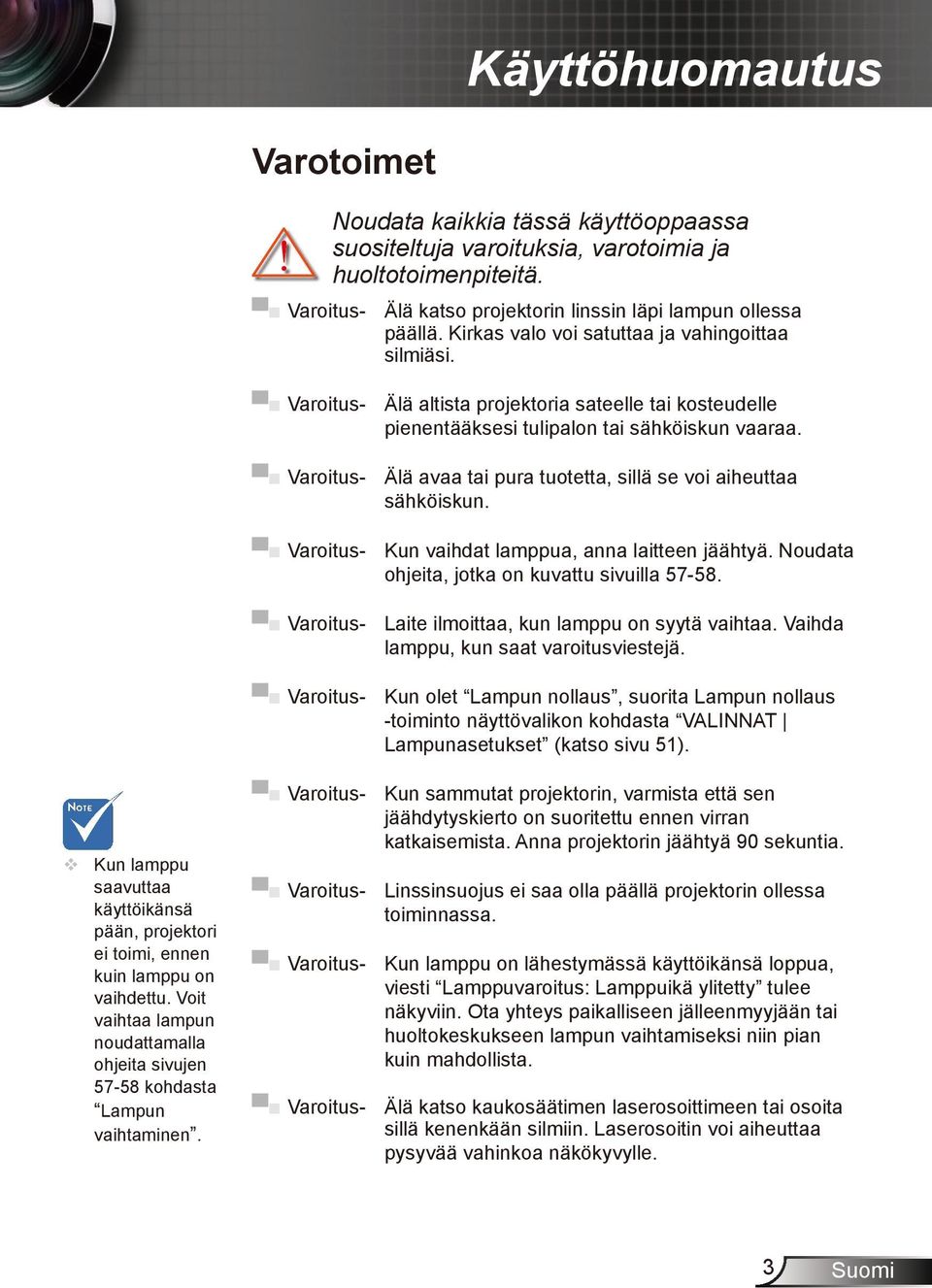

3 Käyttöhuomautus Varotoimet Noudata kaikkia tässä käyttöoppaassa suositeltuja varoituksia, varotoimia ja huoltotoimenpiteitä. Varoitus- Älä katso projektorin linssin läpi lampun ollessa päällä. Kirkas valo voi satuttaa ja vahingoittaa silmiäsi. Varoitus- Älä altista projektoria sateelle tai kosteudelle pienentääksesi tulipalon tai sähköiskun vaaraa. Varoitus- Älä avaa tai pura tuotetta, sillä se voi aiheuttaa sähköiskun. Varoitus- Kun vaihdat lamppua, anna laitteen jäähtyä. Noudata ohjeita, jotka on kuvattu sivuilla Varoitus- Laite ilmoittaa, kun lamppu on syytä vaihtaa. Vaihda lamppu, kun saat varoitusviestejä. Varoitus- Kun olet Lampun nollaus, suorita Lampun nollaus -toiminto näyttövalikon kohdasta VALINNAT Lampunasetukset (katso sivu 51). Kun lamppu saavuttaa käyttöikänsä pään, projektori ei toimi, ennen kuin lamppu on vaihdettu. Voit vaihtaa lampun noudattamalla ohjeita sivujen kohdasta Lampun vaihtaminen. Varoitus- Kun sammutat projektorin, varmista että sen jäähdytyskierto on suoritettu ennen virran katkaisemista. Anna projektorin jäähtyä 90 sekuntia. Varoitus- Linssinsuojus ei saa olla päällä projektorin ollessa toiminnassa. Varoitus- Kun lamppu on lähestymässä käyttöikänsä loppua, viesti Lamppuvaroitus: Lamppuikä ylitetty tulee näkyviin. Ota yhteys paikalliseen jälleenmyyjään tai huoltokeskukseen lampun vaihtamiseksi niin pian kuin mahdollista. Varoitus- Älä katso kaukosäätimen laserosoittimeen tai osoita sillä kenenkään silmiin. Laserosoitin voi aiheuttaa pysyvää vahinkoa näkökyvylle. 3

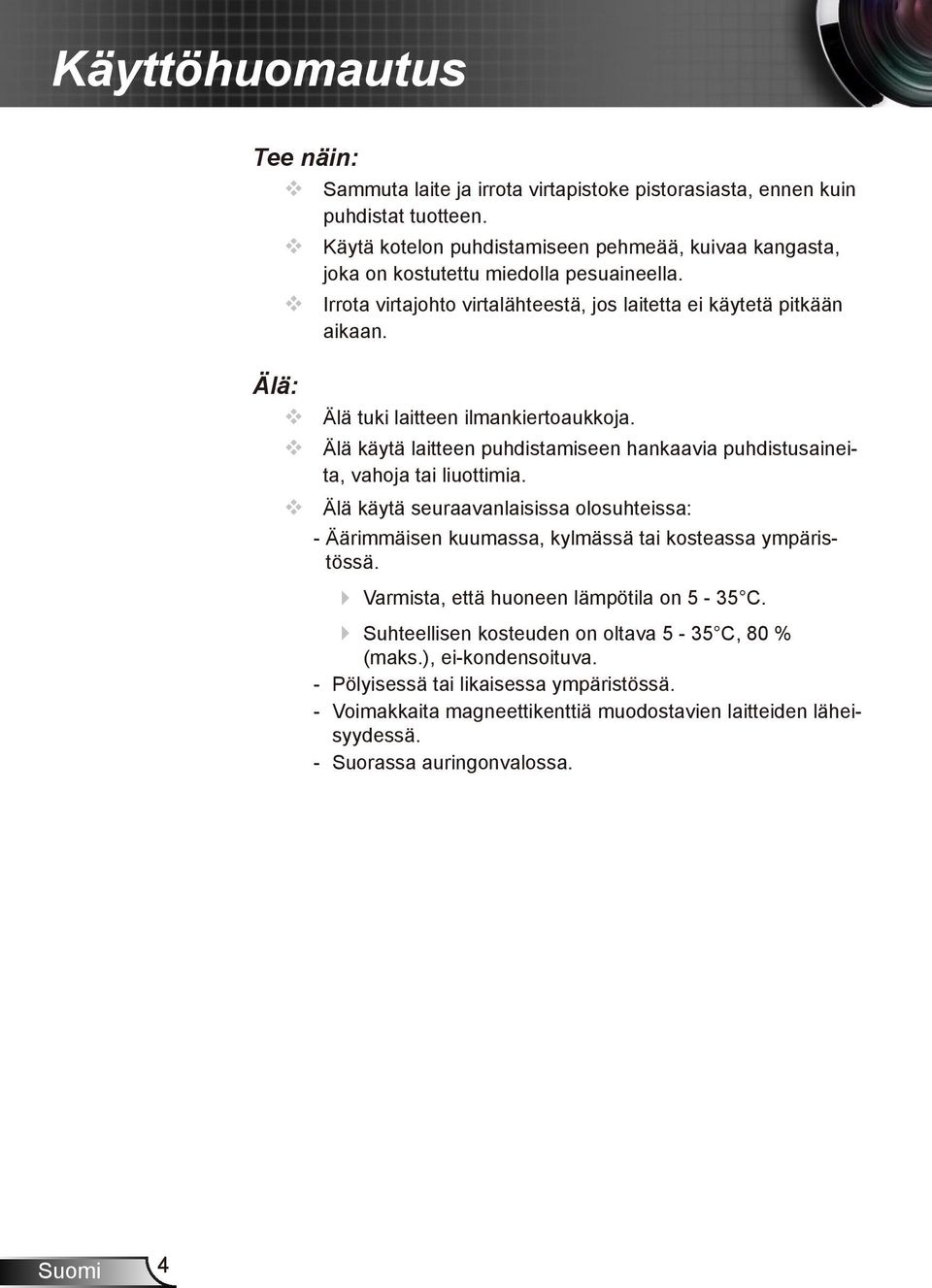

4 Käyttöhuomautus Tee näin: Sammuta laite ja irrota virtapistoke pistorasiasta, ennen kuin puhdistat tuotteen. Käytä kotelon puhdistamiseen pehmeää, kuivaa kangasta, joka on kostutettu miedolla pesuaineella. Irrota virtajohto virtalähteestä, jos laitetta ei käytetä pitkään aikaan. Älä: Älä tuki laitteen ilmankiertoaukkoja. Älä käytä laitteen puhdistamiseen hankaavia puhdistusaineita, vahoja tai liuottimia. Älä käytä seuraavanlaisissa olosuhteissa: - Äärimmäisen kuumassa, kylmässä tai kosteassa ympäristössä. Varmista, että huoneen lämpötila on 5-35 C. Suhteellisen kosteuden on oltava 5-35 C, 80 % (maks.), ei-kondensoituva. - Pölyisessä tai likaisessa ympäristössä. - Voimakkaita magneettikenttiä muodostavien laitteiden läheisyydessä. - Suorassa auringonvalossa. 4

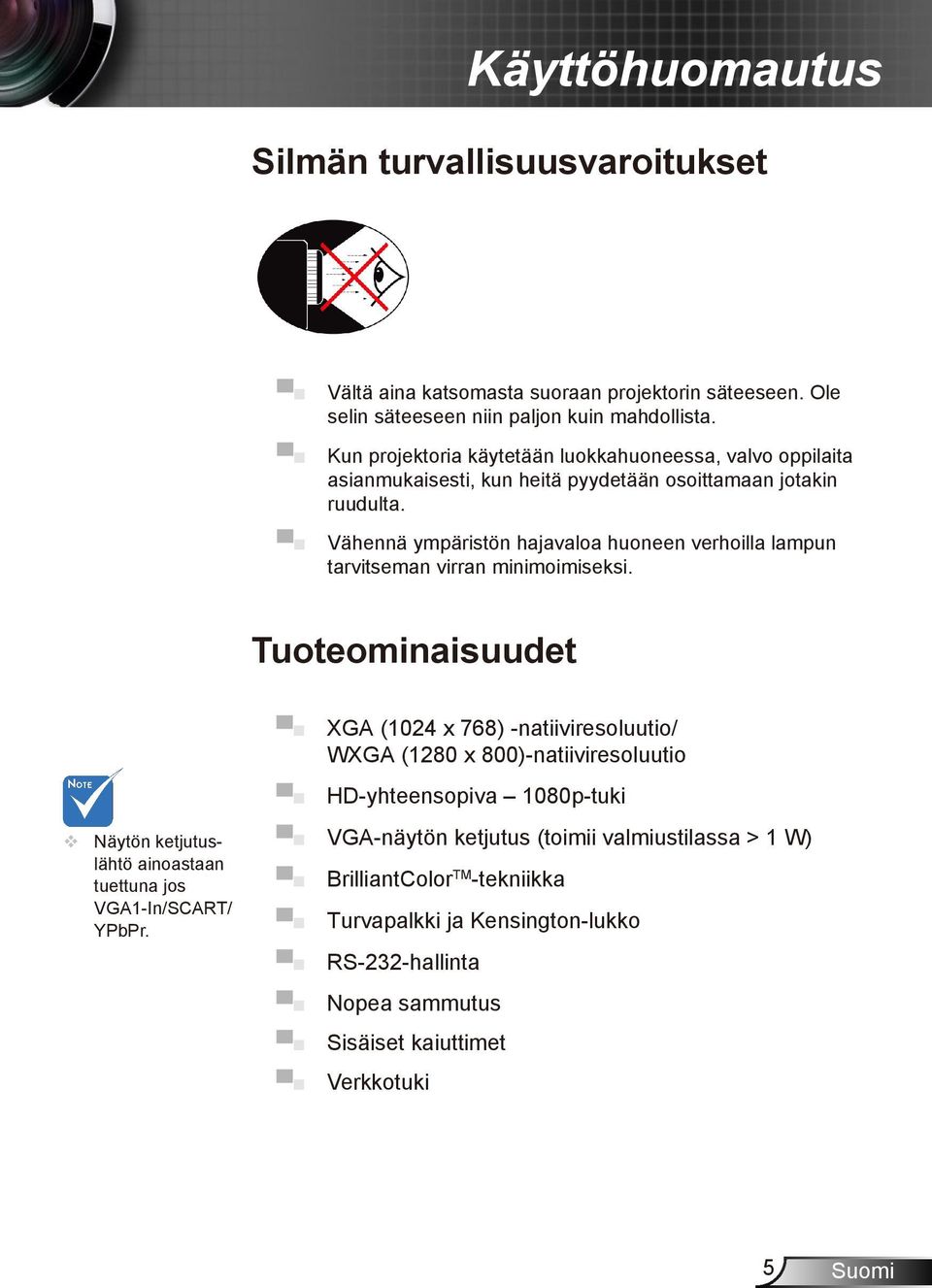

5 Käyttöhuomautus Silmän turvallisuusvaroitukset Vältä aina katsomasta suoraan projektorin säteeseen. Ole selin säteeseen niin paljon kuin mahdollista. Kun projektoria käytetään luokkahuoneessa, valvo oppilaita asianmukaisesti, kun heitä pyydetään osoittamaan jotakin ruudulta. Vähennä ympäristön hajavaloa huoneen verhoilla lampun tarvitseman virran minimoimiseksi. Tuoteominaisuudet XGA (1024 x 768) -natiiviresoluutio/ WXGA (1280 x 800)-natiiviresoluutio HD-yhteensopiva 1080p-tuki Näytön ketjutuslähtö ainoastaan tuettuna jos VGA1-In/SCART/ YPbPr. VGA-näytön ketjutus (toimii valmiustilassa > 1 W) BrilliantColor TM -tekniikka Turvapalkki ja Kensington-lukko RS-232-hallinta Nopea sammutus Sisäiset kaiuttimet Verkkotuki 5

6 Esittely Pakkaus Pura pakkaus ja tarkista sisältö. Varmista, että kaikki seuraavat osat ovat pakkauksessa. Jos jotakin puuttuu, ota yhteyttä lähimpään asiakaspalvelukeskukseen. Projektori ja linssinsuojus Koska eri maissa on eri sovelluksia, joillakin alueillavoi olla eri lisävarusteita. 2 AAA-paristoa Asiakirjat: Käyttöopas Takuukortti Pikaopas WEEE-kortti (vain EMEA) 6 Virtajohto 1,8 m Infrapunakaukosäädin VGA-kaapeli 1,8 m

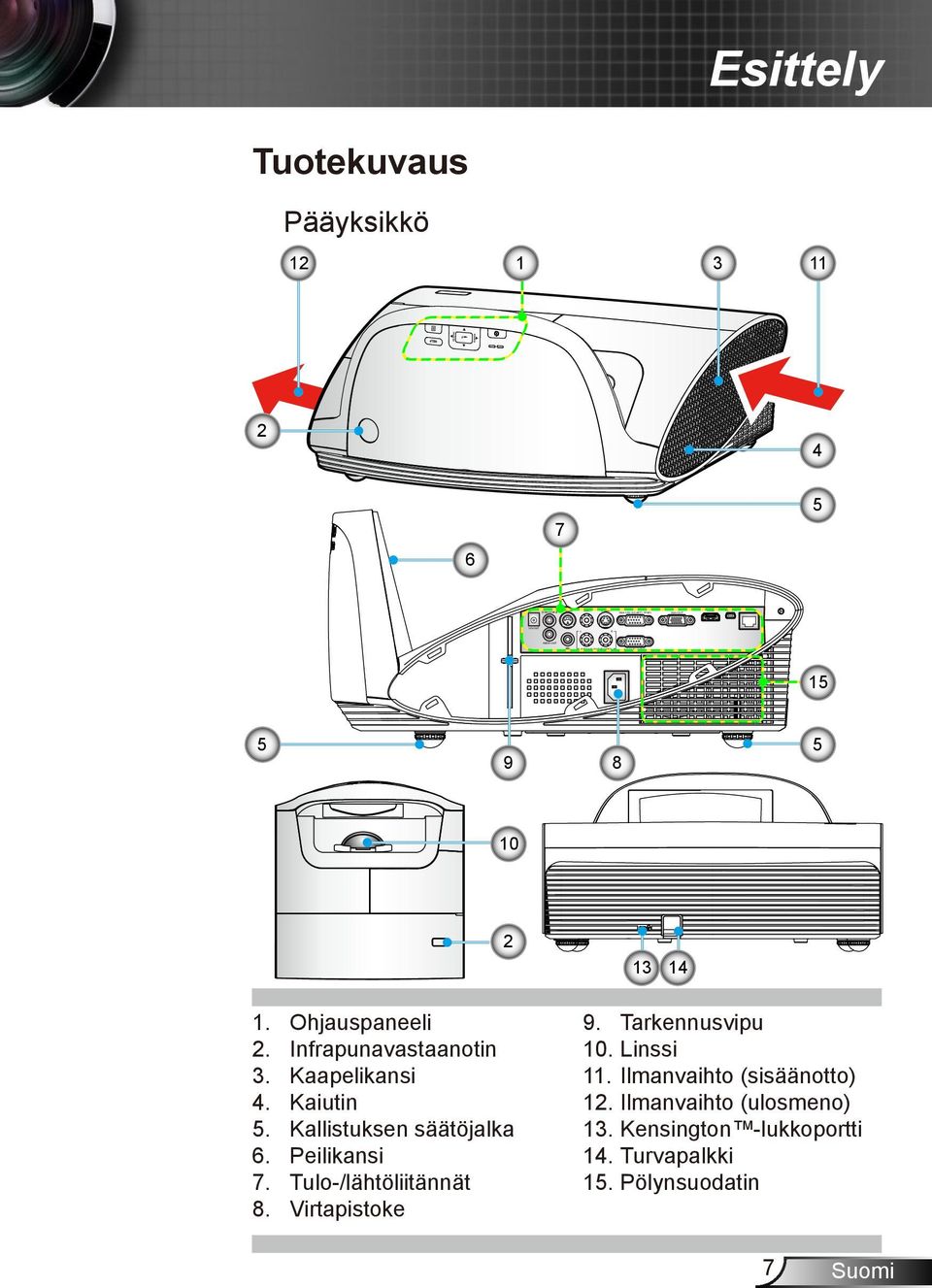

7 Esittely Tuotekuvaus Pääyksikkö AUDIO1-IN (VGA1/VGA2) RS V OUT VIDEO L S-VIDEO VGA1-IN / SCART / YPbPr VGA-OUT HDMI SERVICE RJ-45 R AUDIO OUT MIC AUDIO2-IN (S-VIDEO/VIDEO) VGA2-IN / YPbPr Ohjauspaneeli Infrapunavastaanotin Kaapelikansi Kaiutin Kallistuksen säätöjalka Peilikansi Tulo-/lähtöliitännät Virtapistoke 9. Tarkennusvipu 10. Linssi 11. Ilmanvaihto (sisäänotto) 12. Ilmanvaihto (ulosmeno) 13. Kensington -lukkoportti 14. Turvapalkki 15. Pölynsuodatin 7

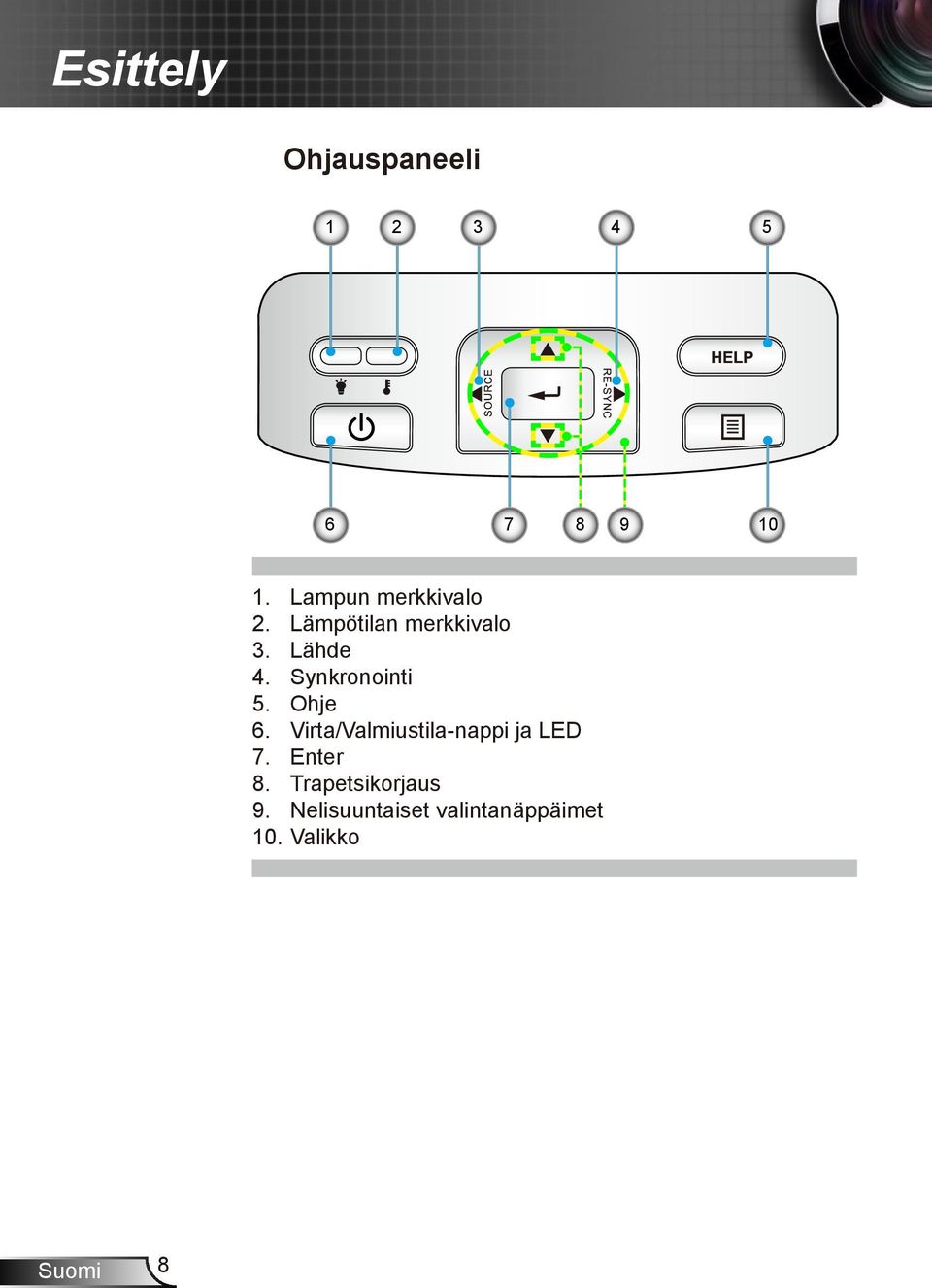

8 Esittely Ohjauspaneeli Lampun merkkivalo 2. Lämpötilan merkkivalo 3. Lähde 4. Synkronointi 5. Ohje 6. Virta/Valmiustila-nappi ja LED 7. Enter 8. Trapetsikorjaus 9. Nelisuuntaiset valintanäppäimet 10. Valikko 8

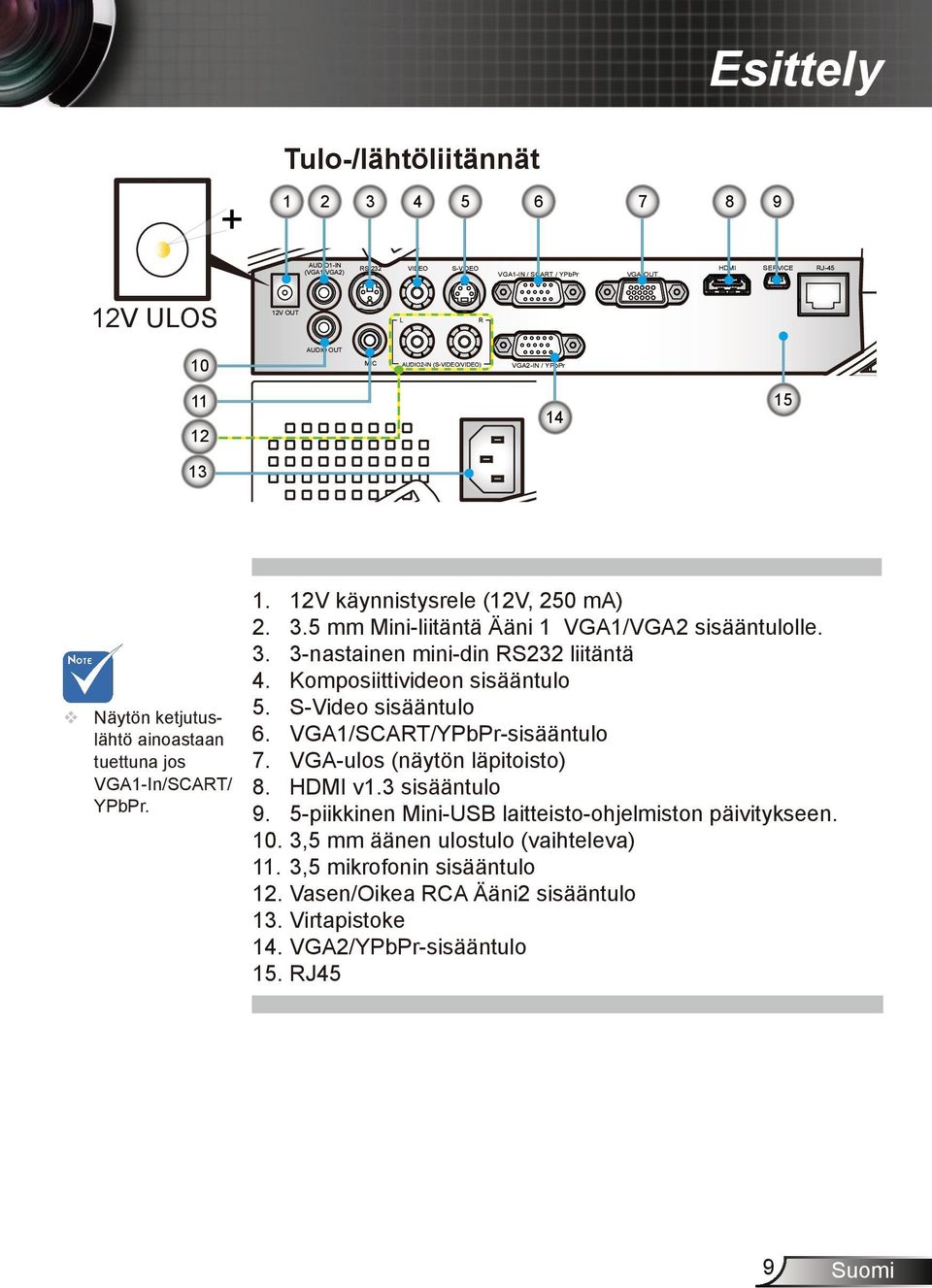

9 Esittely Tulo-/lähtöliitännät AUDIO1-IN (VGA1/VGA2) RS-232 VIDEO S-VIDEO VGA1-IN / SCART / YPbPr VGA-OUT HDMI SERVICE RJ-45 12V 12V ULOS OUT 12V OUT L R 10 AUDIO OUT MIC AUDIO2-IN (S-VIDEO/VIDEO) VGA2-IN / YPbPr Näytön ketjutuslähtö ainoastaan tuettuna jos VGA1-In/SCART/ YPbPr V käynnistysrele (12V, 250 ma) mm Mini-liitäntä Ääni 1 VGA1/VGA2 sisääntulolle nastainen mini-din RS232 liitäntä 4. Komposiittivideon sisääntulo 5. S-Video sisääntulo 6. VGA1/SCART/YPbPr-sisääntulo 7. VGA-ulos (näytön läpitoisto) 8. HDMI v1.3 sisääntulo 9. 5-piikkinen Mini-USB laitteisto-ohjelmiston päivitykseen ,5 mm äänen ulostulo (vaihteleva) 11. 3,5 mikrofonin sisääntulo 12. Vasen/Oikea RCA Ääni2 sisääntulo 13. Virtapistoke 14. VGA2/YPbPr-sisääntulo 15. RJ45 9

10 Esittely Kaukosäädin Liittymä on riippuvainen mallin tuotemäärityksistä Merkkivalo 2. Virta päälle/pois 3. Nelisuuntaiset valintanäppäimet 4. Hiiren oikean painikkeen napsautus 5. Sivu ylös 6. Synkronointi 7. Sivu alas 8. Äänenvoimakkuus +/- 9. 3D 10. AV-mykistys 11. Video 12. PC/Hiiri-säädin 13. Hiiren vasemman painikkeen napsautus 14. Enter/Ohje 15. Lähde 16. kuvankorjaus +/- 17. Valikko 18. Kirkkaus 19. HDMI 20. S-Video 21. Numeronäppäimistö (salasanan antoa varten) 22. Pysäytys 23. VGA 24. Laserosoitin 10

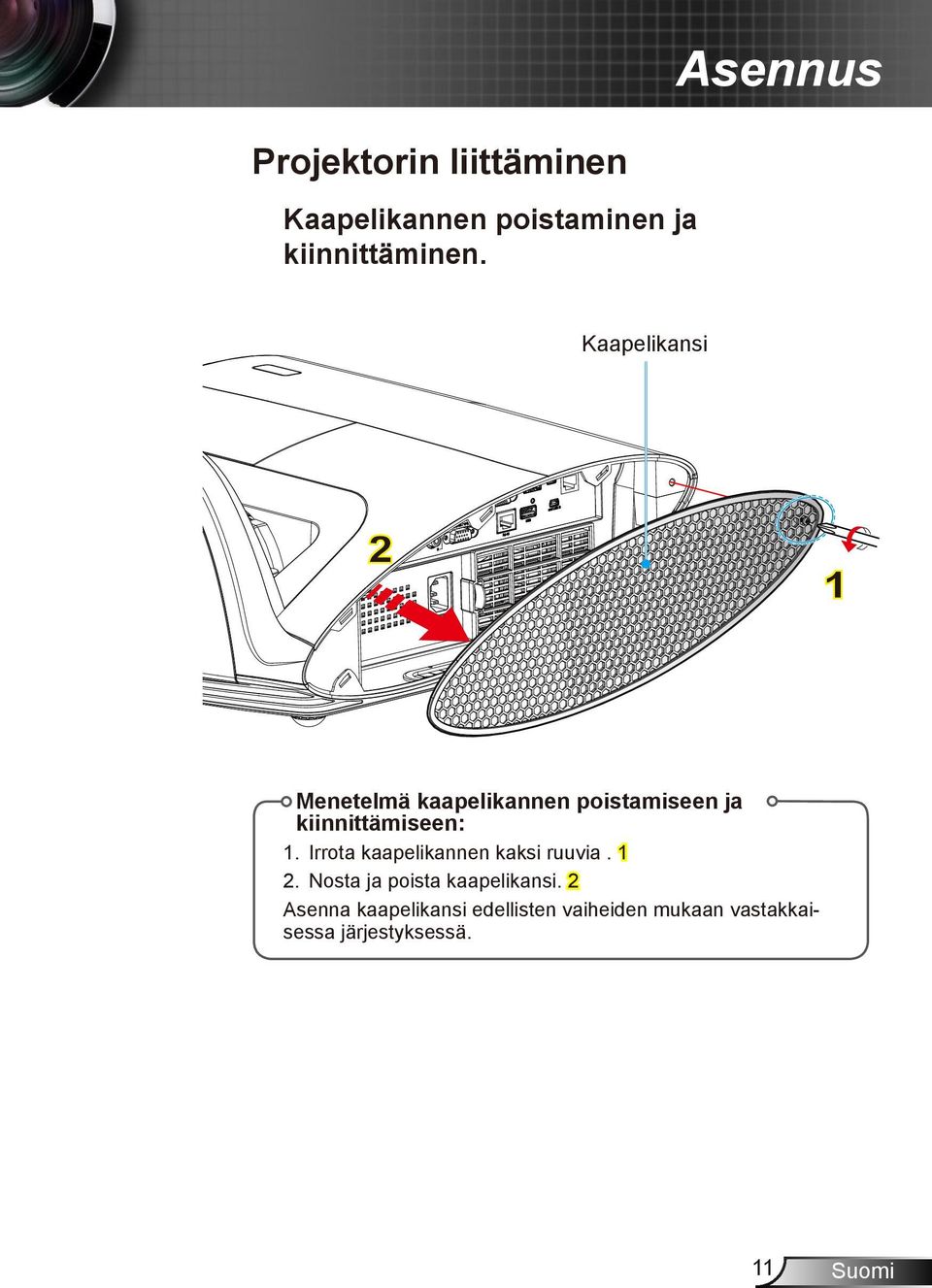

11 Asennus Projektorin liittäminen Kaapelikannen poistaminen ja kiinnittäminen. Kaapelikansi 2 1 Menetelmä kaapelikannen poistamiseen ja kiinnittämiseen: 1. Irrota kaapelikannen kaksi ruuvia Nosta ja poista kaapelikansi. 2 Asenna kaapelikansi edellisten vaiheiden mukaan vastakkaisessa järjestyksessä. 11

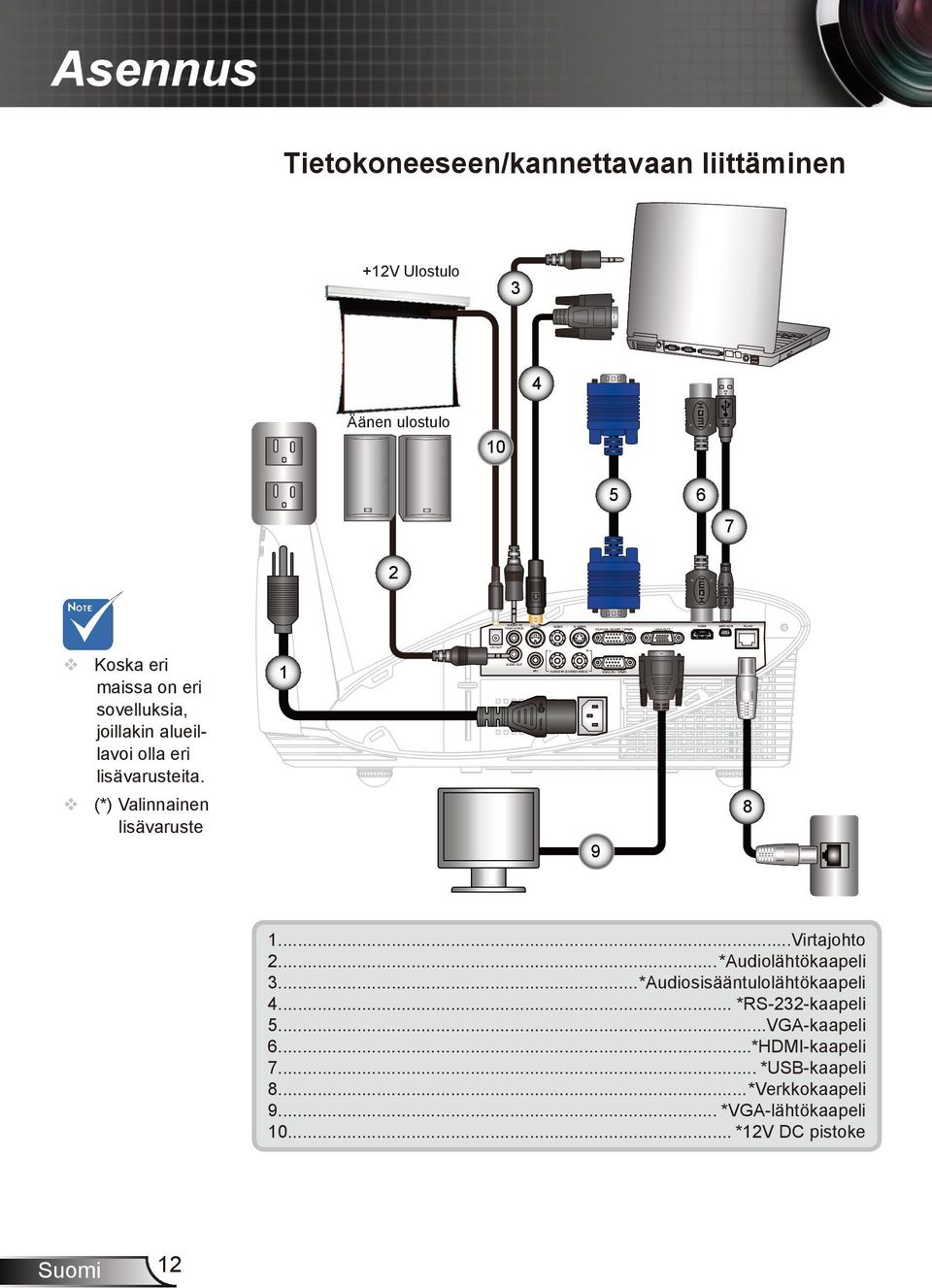

12 12V OUT AUDIO1-IN (VGA1/VGA2) AUDIO OUT RS-232 MIC E62405SP R L VIDEO S-VIDEO AUDIO2-IN (S-VIDEO/VIDEO) R VGA1-IN / SCART / YPbPr VGA2-IN / YPbPr VGA-OUT MOLEX m o l e x HDMI SERVICE RJ-45 Asennus Tietokoneeseen/kannettavaan liittäminen +12V Ulostulo 3 4 Äänen ulostulo Koska eri maissa on eri sovelluksia, joillakin alueillavoi olla eri lisävarusteita. (*) Valinnainen lisävaruste Virtajohto 2...*Audiolähtökaapeli 3...*Audiosisääntulolähtökaapeli 4... *RS-232-kaapeli 5...VGA-kaapeli 6...*HDMI-kaapeli 7... *USB-kaapeli 8...*Verkkokaapeli 9... *VGA-lähtökaapeli *12V DC pistoke 12

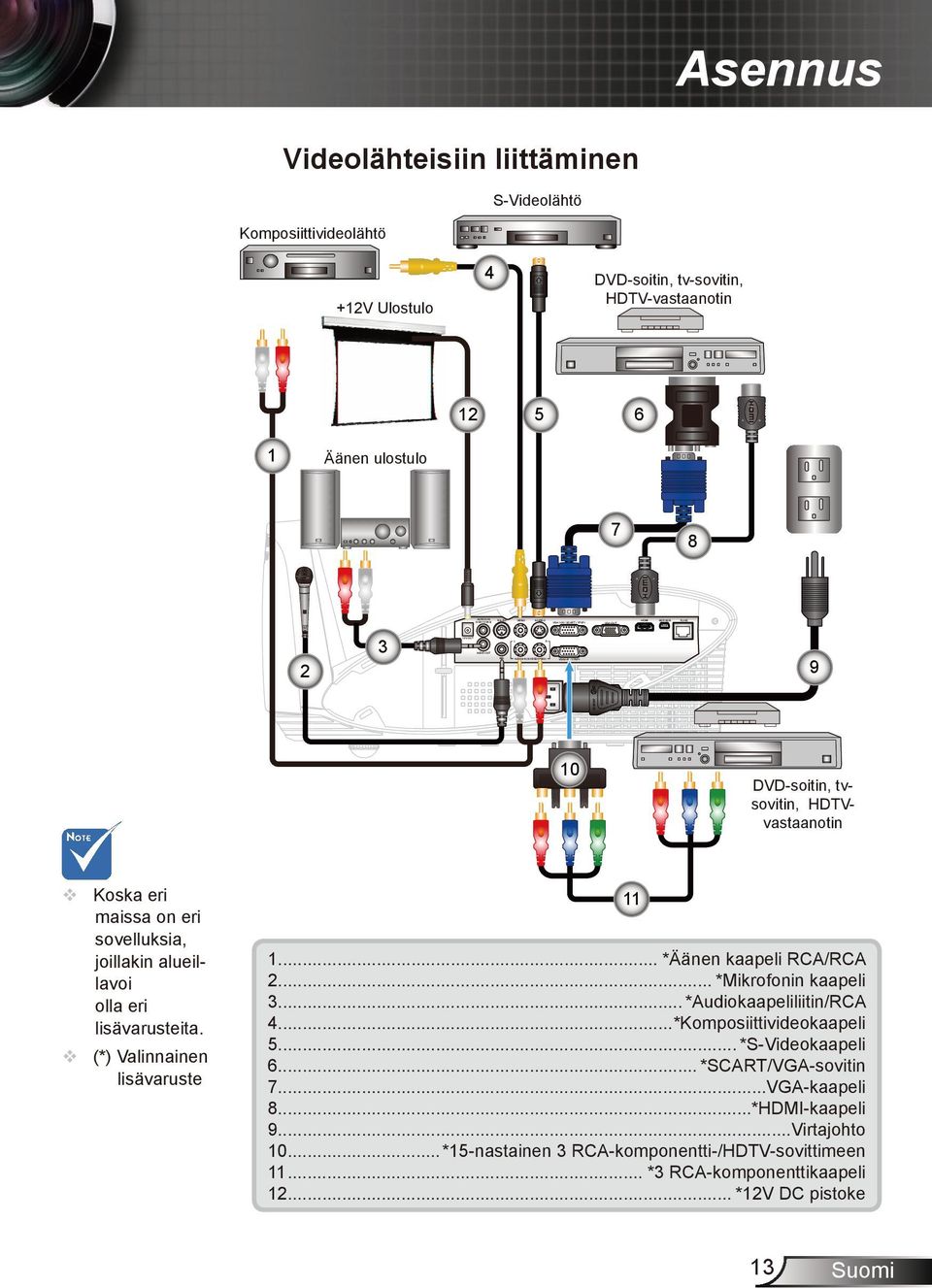

13 12V OUT AUDIO1-IN (VGA1/VGA2) AUDIO OUT RS-232 MIC L VIDEO S-VIDEO AUDIO2-IN (S-VIDEO/VIDEO) R VGA1-IN / SCART / YPbPr VGA2-IN / YPbPr VGA-OUT HDMI SERVICE RJ-45 Asennus Videolähteisiin liittäminen Komposiittivideolähtö S-Videolähtö +12V Ulostulo 4 DVD-soitin, tv-sovitin, HDTV-vastaanotin Äänen ulostulo E62405SP R 10 DVD-soitin, tvsovitin, HDTVvastaanotin Koska eri maissa on eri sovelluksia, joillakin alueillavoi olla eri lisävarusteita. (*) Valinnainen lisävaruste 1... *Äänen kaapeli RCA/RCA 2... *Mikrofonin kaapeli 3... *Audiokaapeliliitin/RCA 4...*Komposiittivideokaapeli 5... *S-Videokaapeli 6... *SCART/VGA-sovitin 7...VGA-kaapeli 8...*HDMI-kaapeli 9...Virtajohto 10...*15-nastainen 3 RCA-komponentti-/HDTV-sovittimeen *3 RCA-komponenttikaapeli *12V DC pistoke 11 13

14 Asennus Virtatila (Valmiustila) ollessa asennettuna Eco-tilaan (< 1 W), VGA-ulostulo, äänen-toisto ja RJ45 sammutetaan projektorin ollessa valmiustilassa. Heijastetun kuvan säätäminen Projektorin kytkeminen päälle 1. Kiinnitä virtajohto ja signaalikaapeli hyvin. Liittämisen jälkeen VIRTA/VALMIUSTILA-merkkivalo syttyy keltaisena. 2. Sytytä lamppu painamalla -painiketta joko projektorin päältä tai kaukosäätimestä. VIRTA/VALMIUSTILA-merkkivalo muuttuu vihreäksi. Aloitusnäyttö näkyy noin 10 sekunnin ajan. Kun käytät projektoria ensimmäistä kertaa, sinua pyydetään valitsemaan kieli ja virransäästötila. 3. Liitä ja kytke päälle lähde, jonka haluat näyttää ruudulla (tietokone, kannettava, videosoitin jne.). Projektori löytää lähteen automaattisesti. Jos lähdettä ei löydy, paina valikkopainiketta ja siirry kohtaan VALINNAT. Varmista, että Lähteen lukitus -asetus on asetettu Pois päältä. Jos liität samanaikaisesti useita lähteitä, paina ohjauspaneelin LÄHDE -painiketta tai kaukosäätimen suoraa lähdepainiketta vaihtaaksesi tulojen välillä. Käynnistä ensin projektori ja valitse sitten signaalilähteet. tai 14

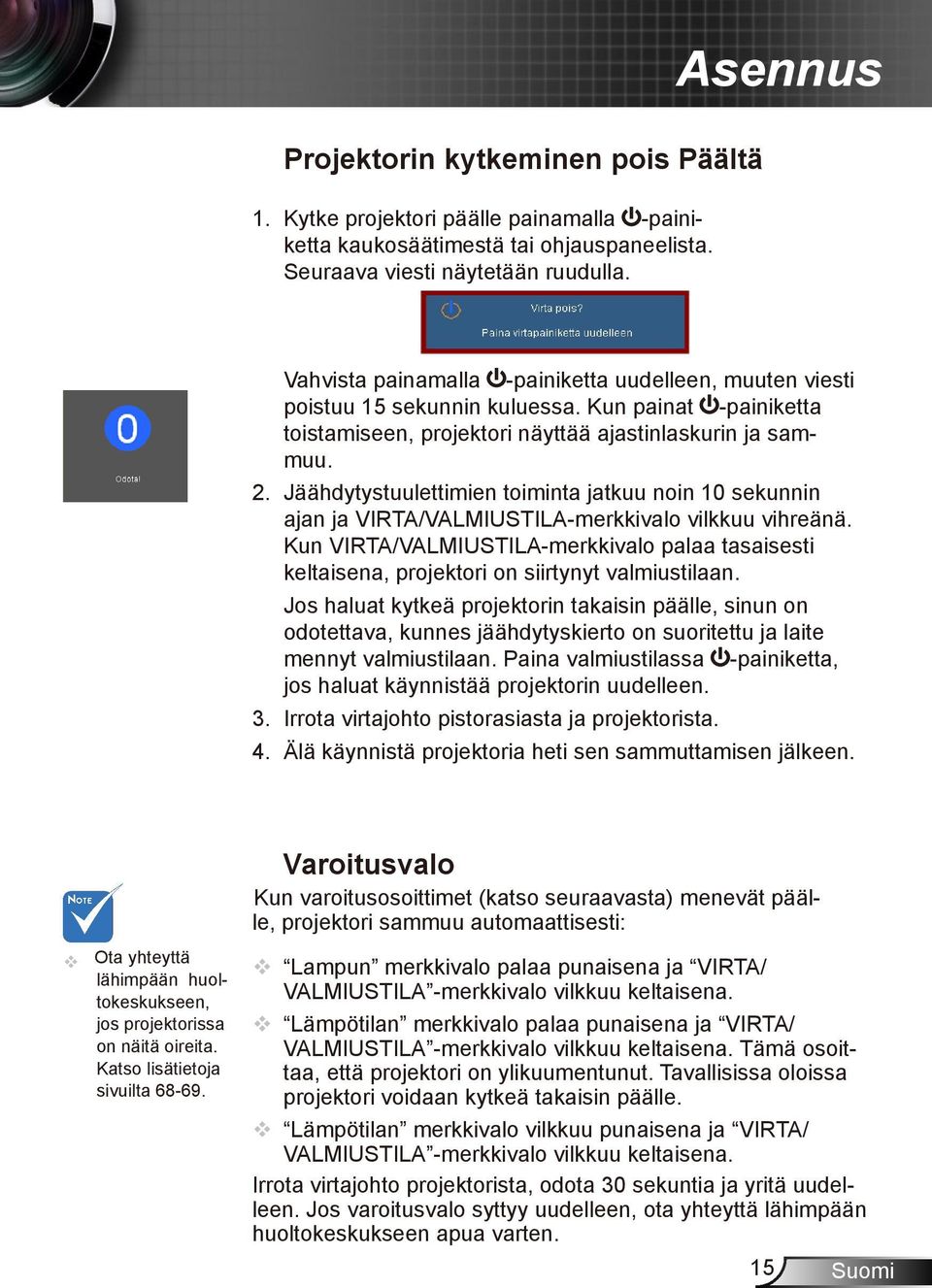

15 Projektorin kytkeminen pois päältä 1. Kytke projektori päälle painamalla -painiketta kaukosäätimestä tai ohjauspaneelista. Seuraava viesti näytetään ruudulla. Asennus Vahvista painamalla -painiketta uudelleen, muuten viesti poistuu 15 sekunnin kuluessa. Kun painat -painiketta toistamiseen, projektori näyttää ajastinlaskurin ja sammuu. 2. Jäähdytystuulettimien toiminta jatkuu noin 10 sekunnin ajan ja VIRTA/VALMIUSTILA-merkkivalo vilkkuu vihreänä. Kun VIRTA/VALMIUSTILA-merkkivalo palaa tasaisesti keltaisena, projektori on siirtynyt valmiustilaan. Jos haluat kytkeä projektorin takaisin päälle, sinun on odotettava, kunnes jäähdytyskierto on suoritettu ja laite mennyt valmiustilaan. Paina valmiustilassa -painiketta, jos haluat käynnistää projektorin uudelleen. 3. Irrota virtajohto pistorasiasta ja projektorista. 4. Älä käynnistä projektoria heti sen sammuttamisen jälkeen. Ota yhteyttä lähimpään huoltokeskukseen, jos projektorissa on näitä oireita. Katso lisätietoja sivuilta Varoitusvalo Kun varoitusosoittimet (katso seuraavasta) menevät päälle, projektori sammuu automaattisesti: Lampun merkkivalo palaa punaisena ja VIRTA/ VALMIUSTILA -merkkivalo vilkkuu keltaisena. Lämpötilan merkkivalo palaa punaisena ja VIRTA/ VALMIUSTILA -merkkivalo vilkkuu keltaisena. Tämä osoittaa, että projektori on ylikuumentunut. Tavallisissa oloissa projektori voidaan kytkeä takaisin päälle. Lämpötilan merkkivalo vilkkuu punaisena ja VIRTA/ VALMIUSTILA -merkkivalo vilkkuu keltaisena. Irrota virtajohto projektorista, odota 30 sekuntia ja yritä uudelleen. Jos varoitusvalo syttyy uudelleen, ota yhteyttä lähimpään huoltokeskukseen apua varten. 15

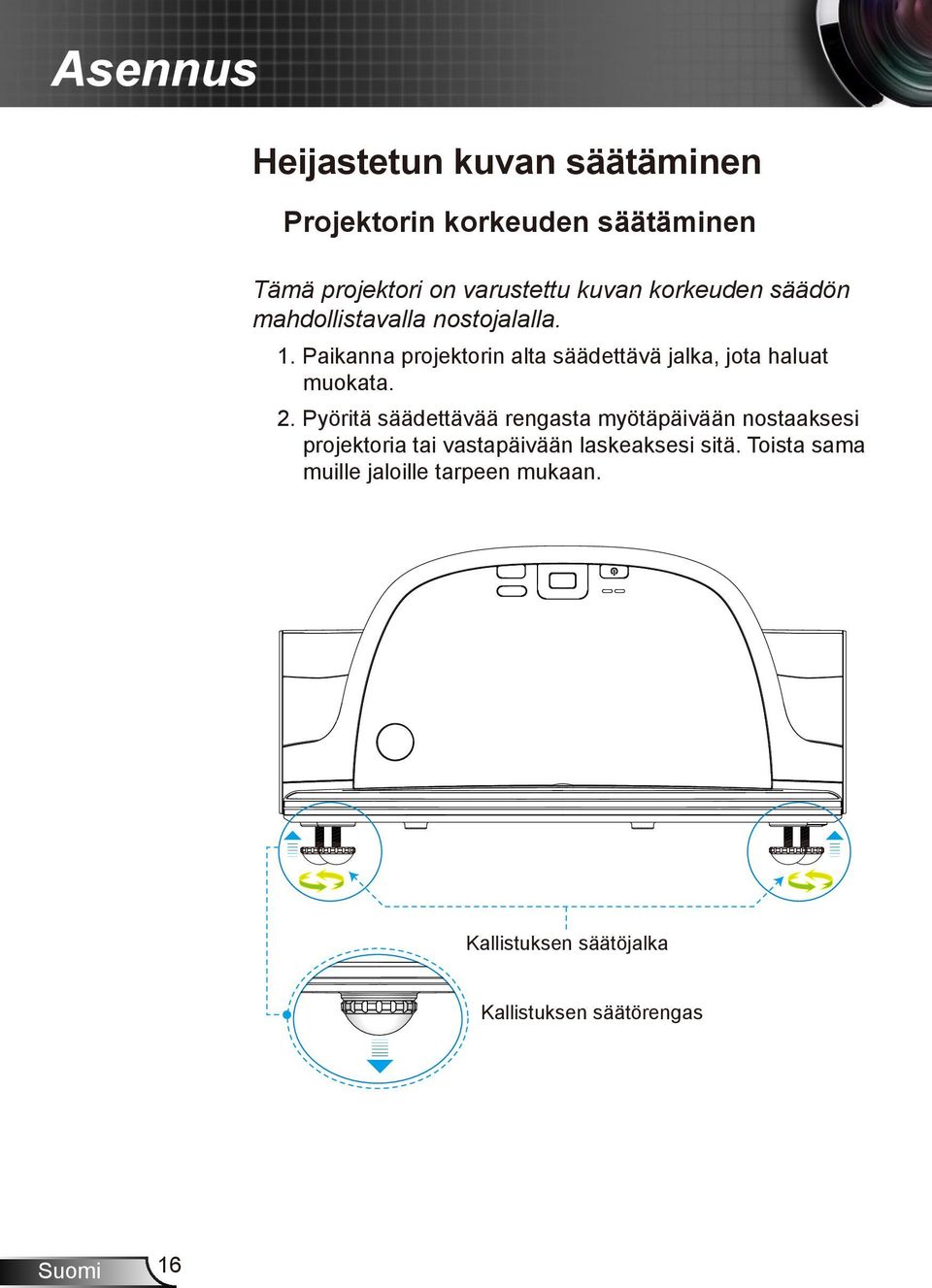

16 Asennus Heijastetun kuvan säätäminen Projektorin korkeuden säätäminen Tämä projektori on varustettu kuvan korkeuden säädön mahdollistavalla nostojalalla. 1. Paikanna projektorin alta säädettävä jalka, jota haluat muokata. 2. Pyöritä säädettävää rengasta myötäpäivään nostaaksesi projektoria tai vastapäivään laskeaksesi sitä. Toista sama muille jaloille tarpeen mukaan. Kallistuksen säätöjalka Kallistuksen säätörengas 16

17 Asennus Projektorin tarkennuksen säätäminen Tarkenna kuva kiertämällä tarkennusrengasta, kunnes kuva on selkeä. XGA sarjat: Projektori tarkentuu etäisyydelle 1,58-2,17 jalkaa ( mmmetriä). WXGA sarjat: Projektori tarkentuu etäisyydelle 1,58-2,17 FOCUS jalkaa ( metriä). Tarkennusrengas Projektion kuvakoon asettaminen XGA sarjat: Heijastettava kuvakoko välillä (1,60 2,16 metriä). WXGA sarjat: Heijastettava kuvakoko välillä (1,96-2,54 metriä). 17

18 Asennus (W) Näytön keskus (B) Vinottainen näyttö (H) B=> Pystysuora etäisyys linssin keskuksen ja näytön keskuksen välillä. C,E=> Projisointietäisyys D=> Pystysuora etäisyys linssin keskuksen ja näytön alaosan välillä (näytön yläosa kattokiinnitystä varten) α=>heijastuskulma (D) Heijastuskulma Linssin keskus (C) (E) XGA Näytön koko (B) (C) (D) (E) (α) Vinottainen Leveys (L) Korkeus (K) tuuma mm tuuma mm tuuma mm tuuma mm tuuma mm tuuma mm tuuma mm aste , , , , , , ,3 WXGA Näytön koko (B) (C) (D) (E) (α) Vinottainen Leveys (L) Korkeus (K) tuuma mm tuuma mm tuuma mm tuuma mm tuuma mm tuuma mm tuuma mm aste , , , , , , ,3 Tämä taulukko on tarkoitettu vain viitteeksi käyttäjälle. 18

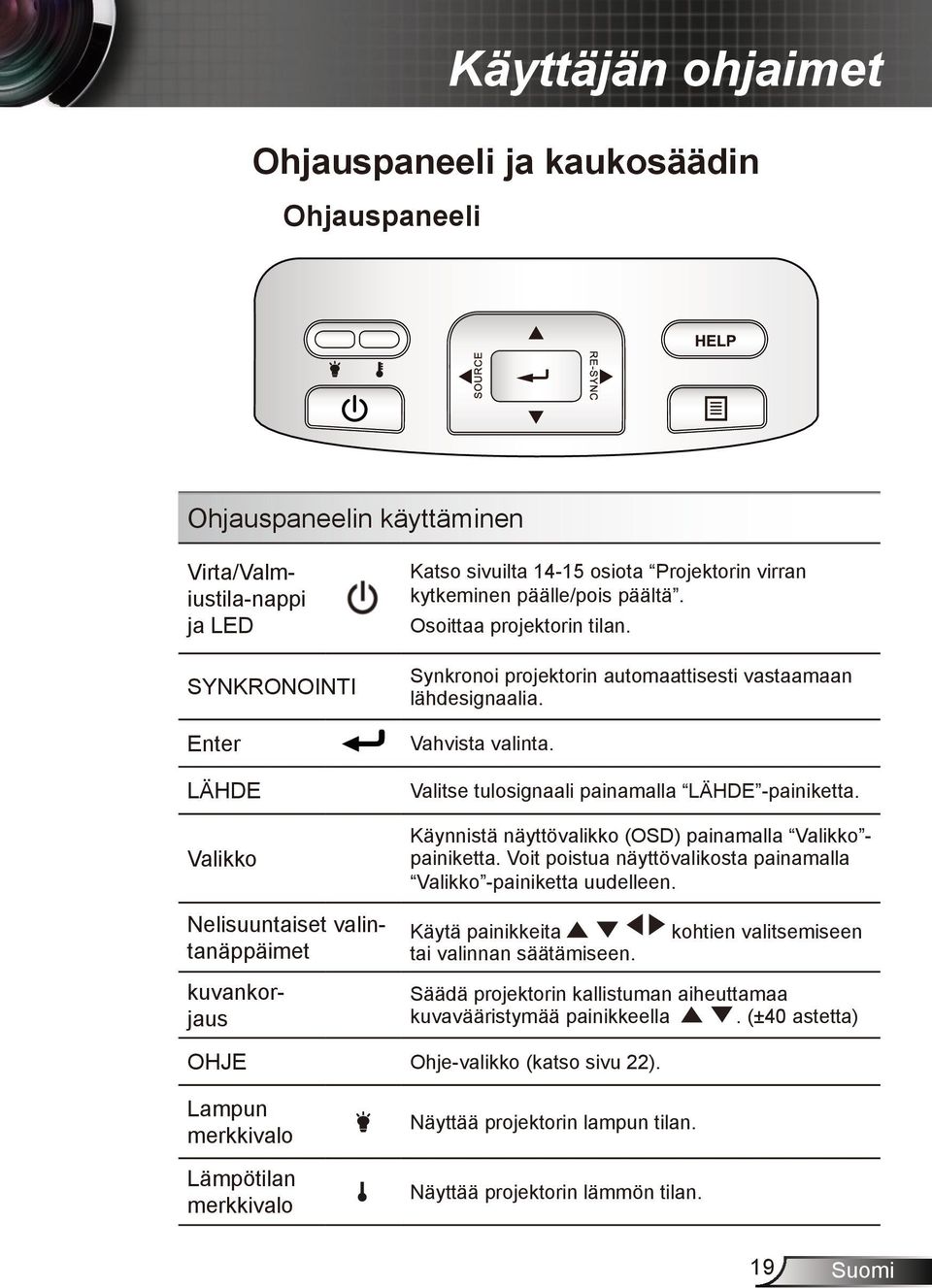

19 Käyttäjän ohjaimet Ohjauspaneeli ja kaukosäädin Ohjauspaneeli Ohjauspaneelin käyttäminen Virta/Valmiustila-nappi ja LED SYNKRONOINTI Enter LÄHDE Valikko Nelisuuntaiset valintanäppäimet kuvankorjaus Katso sivuilta osiota Projektorin virran kytkeminen päälle/pois päältä. Osoittaa projektorin tilan. Synkronoi projektorin automaattisesti vastaamaan lähdesignaalia. Vahvista valinta. Valitse tulosignaali painamalla LÄHDE -painiketta. Käynnistä näyttövalikko (OSD) painamalla Valikko - painiketta. Voit poistua näyttövalikosta painamalla Valikko -painiketta uudelleen. Käytä painikkeita tai valinnan säätämiseen. kohtien valitsemiseen Säädä projektorin kallistuman aiheuttamaa kuvavääristymää painikkeella. (±40 astetta) OHJE Ohje-valikko (katso sivu 22). Lampun merkkivalo Lämpötilan merkkivalo Näyttää projektorin lampun tilan. Näyttää projektorin lämmön tilan. 19

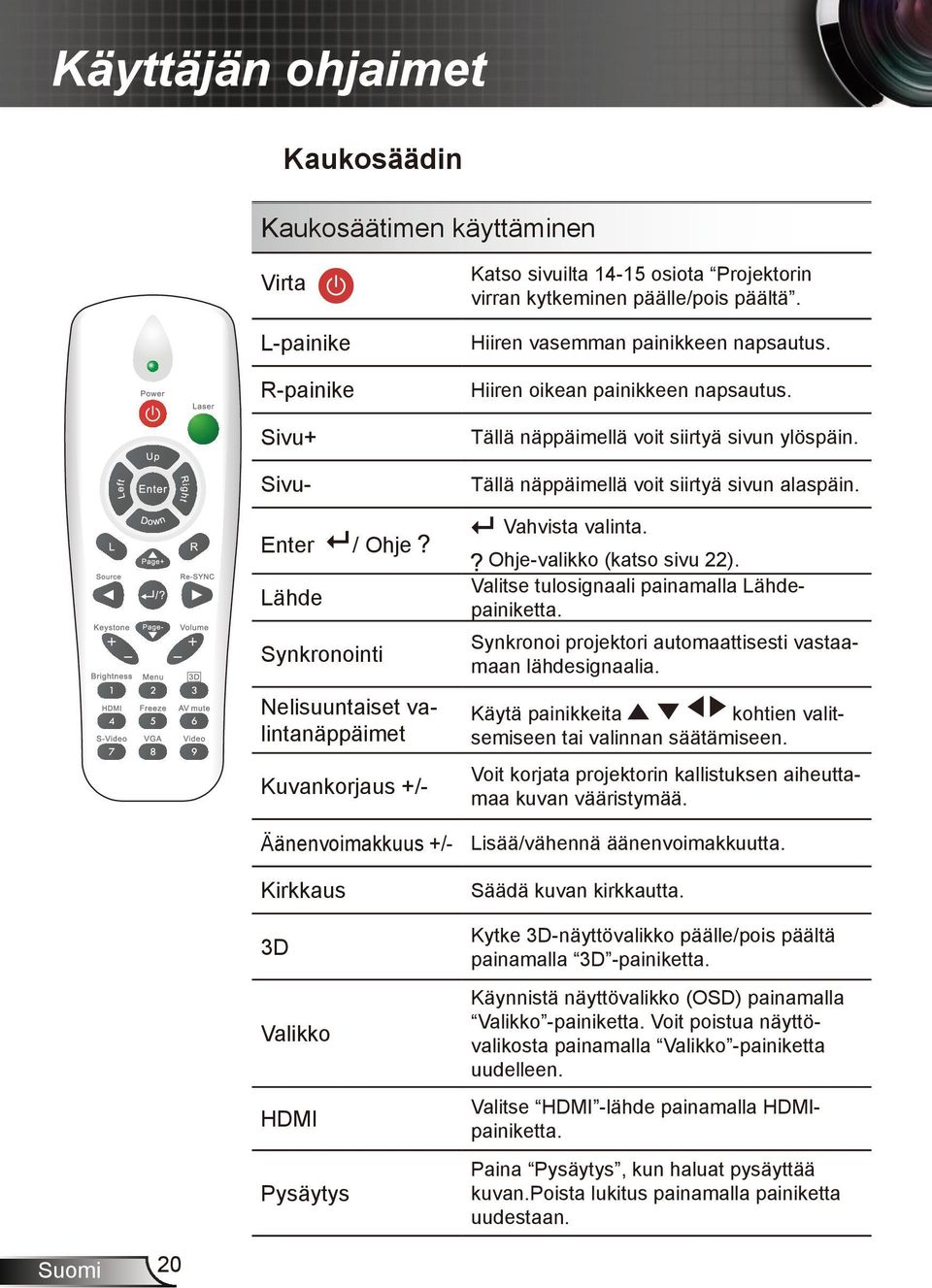

20 Käyttäjän ohjaimet Kaukosäädin Kaukosäätimen käyttäminen Virta L-painike R-painike Sivu+ Sivu- Enter Lähde / Ohje Synkronointi Nelisuuntaiset valintanäppäimet Kuvankorjaus +/- Äänenvoimakkuus +/- Kirkkaus 3D Valikko HDMI Pysäytys Katso sivuilta osiota Projektorin virran kytkeminen päälle/pois päältä. Hiiren vasemman painikkeen napsautus. Hiiren oikean painikkeen napsautus. Tällä näppäimellä voit siirtyä sivun ylöspäin. Tällä näppäimellä voit siirtyä sivun alaspäin. Vahvista valinta. Ohje-valikko (katso sivu 22). Valitse tulosignaali painamalla Lähdepainiketta. Synkronoi projektori automaattisesti vastaamaan lähdesignaalia. Käytä painikkeita kohtien valitsemiseen tai valinnan säätämiseen. Voit korjata projektorin kallistuksen aiheuttamaa kuvan vääristymää. Lisää/vähennä äänenvoimakkuutta. Säädä kuvan kirkkautta. Kytke 3D-näyttövalikko päälle/pois päältä painamalla 3D -painiketta. Käynnistä näyttövalikko (OSD) painamalla Valikko -painiketta. Voit poistua näyttövalikosta painamalla Valikko -painiketta uudelleen. Valitse HDMI -lähde painamalla HDMIpainiketta. Paina Pysäytys, kun haluat pysäyttää kuvan.poista lukitus painamalla painiketta uudestaan. 20

21 Käyttäjän ohjaimet Kaukosäätimen käyttäminen AV-mykistys S-Video VGA Video Kääntää videon ja audion hetkellisesti pois/ päälle. Painamalla S-Video -painiketta voit valita S-Videolähteen. Painamalla VGA-painiketta voit valita VGAlähdön. Painamalla Video-painiketta voit valita komposiittivideolähteen. 21

22 Käyttäjän ohjaimet OHJE-painikkeen käyttäminen OHJE-toiminto varmistaa helpon asennuksen ja käytön. Paina? -nappia kaukosäätimestä tai paina OHJE -nappia ohjauspaneelista avataksesi Ohje-valikon. 22

23 Käyttäjän ohjaimet Ohje-valikon painike toimii vain silloin, kun tulolähdettä ei tunnisteta. Katso lisätietoja sivujen Vianmääritys -osiosta. Jos tulolähde on tunnistettu ja Ohje-painiketta painetaan, seuraavat sivut tulevat näkyviin auttamaan ongelmien diagnosointia. 23

24 Käyttäjän ohjaimet 24

25 Näyttövalikot Käyttäjän ohjaimet Projektorissa on monikielisiä näyttövalikkoja, joiden avulla voit säätää kuvia ja muuttaa useita asetuksia. Käyttö 1. Avaa näyttövalikko painamalla Valikko -painiketta kaukosäätimestä tai projektorin näppäimistöstä. 2. Kun näyttövalikko tulee näkyviin, voit valita päävalikon kohteita näppäimillä. Tehdessäsi valinnan tietyllä sivulla, siirry alivalikkoon painamalla - tai Enter -näppäintä. 3. Valitse haluamasi kohta näppäimillä ja säädä sitten asetuksia näppäimillä. 4. Valitse seuraava säädettävä kohta alivalikosta ja säädä sitä edellä kuvatulla tavalla. 5. Vahvista valinta painamalla Enter -painiketta, jolloin näyttö palaa päävalikkoon. 6. Voit poistua painamalla VALIKKO -painiketta uudelleen. Näyttövalikko sulkeutuu ja projektori tallentaa uudet asetukset automaattisesti. Päävalikko Alivalikko Asetukset. 25

26 Käyttäjän ohjaimet Valikon rakenne Main Menu Sub Menu Valikon sijainti Settings Kuva Näyttötila Esitys / Kirkas / Elokuva / srgb / Liitutaulu / Luokkahuone / Käyttäjä / 3D Kirkkaus -50~50 Kontrasti -50~50 Terävöitys 1~15 #1 Väri -50~50 #1 Sävy -50~50 Lisäasetukset Gamma Elokuva / Video / Grafiikka / PC BrilliantColor 0~10 Värilämpötila Lämmin / Keski / Viileä Väriasetukset Punainen vahvistus / Vihreä vahvistus / Sininen vahvistus / Punainen säätö / Vihre ä säätö / Sininen säätö / Syaani / Magenta / Keltainen / Alkuasetukset / Lopeta Väriavaruus AUTO / RGB / YUV Tulolähde VGA1 / VGA2 / Video / S-Video / HDMI Lopeta NÄYTTÖ Muoto #2 4:3 / 16:9-I / 16:9-II / Alkuperäinen / AUTO #3 4:3 / 16:9 or 16:10 / LBX / Alkuperäinen / AUTO Reunan maski 0~10 Zoomi -5~25 (80%~200%) Vaaka kuvan siirto -50~50 Pysty kuvan siirto -50~50 Pysty kuvankorjaus -40~40 3D 3D Pois / DLP-linkki / Infrapuna (IR) #4 3D-synk. kääntö Päälle / Pois Lopeta ASETUKSET Kieli English / Deutsch / Français / Italiano / Español / Português / Svenska / Nederlands / Norsk / Dansk / Polski / / Русский / ελληνικά / Magyar / Čeština / عربي / فارسی / / / / / / Türkçe / Việt / Bahasa Indonesia #3 Näyttötyyppi 16:10 / 16:9 Projisointi #5 Signaali AUTOMAATTINEN Päälle / Pois Vaihe (VGA) 0~31 Taajuus (VGA) -5~5 Vaakasijainti (VGA) -5~5 Pystysijainti (VGA) -5~5 Lopeta Turvallisuus Turvallisuus Päälle / Pois Turva-ajastin Kuukausi / Päivä / Tunti Vaihda salasana Lopeta 26

27 Käyttäjän ohjaimet Main Menu Sub Menu Settings ASETUKSET VALINNAT Projektorin tunnus 0~99 Mykistys Päälle / Pois Äänenvoimakkuus 0~10 Audiotulo #6 Oletus / Audio1 (Puhelinliitäntä) / Audio2 (RCA R/L (O/V)) Lisäasetukset Logo Optoma / Neutraali / Käyttäjä Logonkaappaus Tekstitys Pois / CC1 / CC2 Lopeta Verkko Verkon tila DHCP IP-osoite Aliverkon peite Yhdyskäytävä DNS Käytä Kyllä / Ei Lopeta Lähteen lukitus Päälle / Pois Korkea paikka Päälle / Pois Tiedon piilotus Päälle / Pois Näppäimistölukko Päälle / Pois Taustaväri Musta / Punainen / Sininen / Virheä / Valkoinen Infrapunavastaanotin (IR) Etuvastaanotin Päälle / Pois Ylävastaanotin Päälle / Pois Lisäasetukset Suorakäynnistys Päälle / Pois Autom. Sammutus (min) 0~180 Uniajastin (min) 0~995 Virtatila(Valmiustila) Säästö / Aktiivinen Lopeta Lampun asetukset Lampputunnit Lamppumuistutus Päälle / Pois Kirkkaustaso Standardi / Kirkas / Image AI Lampun nollaus Kyllä / Ei Lopeta Reset Dust Filter Kyllä / Ei Alkuasetukset Huomaa että näytön näyttövalikot (OSD) vaihtelevat valitun signaalin tyypin ja käyttämäsi projektorin mallin mukaisesti. (#1) Väri ja Sävy ovat tuettuja vain videotilassa. (#2) Vain XGA-mallille. (#3) Vain WXGA-mallille. 16:9 tai 16:10 riippuu Näyttötyyppi -asetuksista. (#4) 3D-synk. kääntö on käytettävissä vain, kun 3D on käytössä. (#5) Signaali on tuettu vain analogisella VGA (RGB) -signaalilla. (#6) MIC-äänenvoimakkuus voidaan myös hallita Asetus Äänenvoimakkuus OSD:ssa. 27

28 Käyttäjän ohjaimet KUVA Näyttötila Erilaisille kuvatyypeille on valmiiksi asetettuja optimoituja asetuksia. Esitys: Hyvä väri ja kirkkaus PC-tulosta. Kirkas: Maksimikirkkaus PC-tulosta. Elokuva: Kotiteatteria varten. srgb: Standardisoitu tarkka väri. Liitutaulu: Valitse tämä tila, kun heijastat kuvaa liitutaululle (vihreä), jotta väriasetukset ovat optimaaliset. Luokkahuone: Suosittelemme tämän tilan käyttämistä, kun kuvaa heijastetaan luokkahuoneessa. Käyttäjä: Käyttäjän asetukset. 3D: Suositeltu asetus 3D-tilalle käytössä. Kaikki muut käyttäjän tekemät 3D-tilan säädöt tallennetaan tähän tilaan jatkossa käytettäväksi. Kirkkaus Säädä kuvan kirkkautta. Painamalla Painamalla Kontrasti voit tummentaa kuvaa. voit vaalentaa kuvaa. Kontrasti säätelee kuvien tummimpien ja vaaleimpien kohtien välistä suhdetta. Painamalla Painamalla voit vähentää kontrastia. voit lisätä kontrastia. 28

29 Käyttäjän ohjaimet Väri ja Sävy ovat tuettuja vain videotilassa. Terävöitys Säädä kuvan terävyyttä. Painamalla Painamalla Väri voit vähentää terävyyttä. voit lisätä terävyyttä. Säädä videokuvaa mustavalkoisesta täysvärikuvaan. Painamalla Painamalla Sävy voit vähentää kuvan värikylläisyyttä. voit lisätä kuvan värikylläisyyttä. Säädä punaisen ja vihreän väritasapainoa. Painamalla Painamalla voit lisätä vihreän määrää kuvassa. voit lisätä punaisen määrää kuvassa. 29

30 Käyttäjän ohjaimet KUVA Lisäasetukset Gamma Tämän avulla voit valita gammakorjauksen, joka on hienosäädetty parhaan kuvanlaadun saavuttamiseksi. Elokuva: kotiteatteria varten. Video: videota tai tv-lähdettä varten. Grafiikka: kuvalähdettä varten. PC: PC- tai tietokonelähdettä varten. BrilliantColor Tämä säädettävä kohta käyttää uutta väriprosessointialgoritmia ja järjestelmätason parannuksia, jotka mahdollistavat korkeamman kirkkauden ja antavat samalla kuvalle luonnollisemmat, sävykkäämmät värit. Asteikko on Jos haluat voimakkaammin parannetun kuvan, säädä maksimiasetusta kohti. Saadaksesi pehmeämmän ja luonnollisemman kuvan, säädä minimiasetusta kohti. Värilämpötila Kun asetat sen kylmille värisävyille, kuvasta tulee sinisempi. (kylmä kuva) Kun asetat sen lämpimille värisävyille, kuvasta tulee punaisempi. (lämmin kuva) Väri Paina siirtyäksesi seuraavaan valikkoon kuten alhaalla ja paina sitten tai valitaksesi osion. 30 Punainen/Virheä/Sininen/Syaani/Magenta/Keltainen: Paina tai valitaksesi Punainen, Virheä, Sininen, Syaani, Magenta ja Keltainen väri. Aseta uudelleen: Valitse Kyllä palataksesi värisäädön tehdasasetuksiin.

31 Käyttäjän ohjaimet Väriavaruus Valitse asianmukainen värimatriisityyppi seuraavista: AUTO, RGB tai YUV. Tulolähde Käytä tätä valintaa, jos haluat ottaa tulolähteitä käyttöön/pois käytöstä. Painamalla voit siirtyä alivalikkoon ja valita, mitä lähteitä tarvitset. Vahvista valinta painamalla Enter. Projektori ei etsi tuloja, joita ei ole valittu. Image AI Image AI parantaa kuvan kontrastia optimoimalla lampun kirkkauden kuvan sisällön mukaisesti. Päälle: Dynaaminen kuvan esityshallinta mahdollistaa että voit nauttia elokuvasta näkemällä sen tummimmatkin yksityiskohdat, samalla kun esitys säilyy elävänä ja kirkkaana loppuun saakka. Pois: Dynaaminen kuvan esityshallinta on valmiustilassa. 31

32 Käyttäjän ohjaimet NÄYTTÖ Muoto Säädä kuvasuhde tämän toiminnon avulla. XGA 4:3: Tämä muoto on 4:3-tulolähteille. 16:9-I Tämä muoto on 16:9-tulolähteille, kuten HDTV ja DVD, joita on parannettu laajakuvatelevisiota varten. (576i/p) 16:9-II: Tämä muoto on 16:9-tulolähteille, kuten HDTV ja DVD, joita on parannettu laajakuvatelevisiota varten. (480i/p) Alkuperäinen: Tämä muoto näyttää alkuperäisen kuvan ilman skaalausta. AUTOMAATTINEN: Valitsee sopivan näyttömuodon automaattisesti. Jos syötät 4:3, kuva näytetään 4:3 suhteessa. Syötön ollessa suurempi kuin 16:9 kuva näytetään 16:9-I. Kuvasuzhde (lähteen tunnistama) Muutettu kuvakoko XGA-malli 4: x 768 keskitetty 16:9-I 16:9-II Alkuperäinen 1024 x 576 keskitetty 854 x 480 keskitetty Ei kuvan koon muuttamista, 1:1 määritys ja keskitys. Formaatti esittää alkuperäisen kuvan skaalaamatta. 32

33 Käyttäjän ohjaimet WXGA 4:3: Tämä muoto on 4:3-tulolähteille. 16:9: Tämä muoto on 16:9-tulolähteille, kuten HDTV ja DVD, joita on parannettu laajakuvatelevisiota varten. 16:9 tai 16:10 riippuu Näytön tyyppi -asetuksesta. 16:10: Tämä formaatti sopii 16x10 syötön lähteille kuten laajakuvakannettaville. LBX: Tämä formaatti sopii muille kuin 16 x 9, letterbox-lähteelle ja käyttäjille, jotka käyttävät ulkoista 16 x 9 linssiä esittääkseen 2.35:1 kuvasuhteen käyttämällä täyttä resoluutiota. Alkuperäinen: Tämä muoto näyttää alkuperäisen kuvan ilman skaalausta. AUTOMAATTINEN: Valitsee sopivan näyttömuodon automaattisesti. 16:10 näyttö 480i/p 576i/p 1080i/p 720p PC 4: x 800 keskitetty 16: x 800 keskitetty LBX Alkuperäinen 1280 x 960 keskitetty, sen jälkeen hae keskiö 1280 x 800 kuvan esitykselle 1:1 kartoitus keskitetty. 1:1 kartoitus (960 x 540) esitys 1280 x x 720 keskitetty 1:1 kartoitus keskitetty. 16:9 näyttö 480i/p 576i/p 1080i/p 720p PC 4:3 960 x 720 keskitetty 16: x 720 keskitetty LBX Alkuperäinen 1280 x 960 keskitetty, sen jälkeen hae keskiö 1280 x 720 kuvan esitykselle 1:1 kartoitus keskitetty. 1:1 kartoitus (960 x 540) esitys 1280 x x 720 keskitetty 1:1 kartoitus keskitetty. 33

34 Käyttäjän ohjaimet Jokaisella I/O on erilainen Reunan maski - korjausasetus. Reunan maski - korjausasetus ja Zoomi eivät toimi samanaikaisesti Reunan maski Reunan maski-yliskannaustoiminto poistaa kohinaa videokuvasta. Suorita reunan maski-toiminnonyliskannaa kuvaa poistaaksesi videokoodauksen aiheuttamaa kohinaa videolähteen reunoilta. Zoomi Painamalla Painamalla Vaaka kuvan siirto voit pienentää kuvan kokoa. voit suurentaa kuvaa projektiopinnalla. Muuttaa heijastetun kuvan sijaintia vaakasuunnassa. Pysty kuvan siirto Muuttaa heijastetun kuvan sijaintia pystysuunnassa. Pysty kuvankorjaus Säädä kuvan pystysuuntaista vääristymää painamalla tai. Jos kuva näyttää trapetsoidilta, tämän asetuksen avulla siitä voi tehdä suorakulmion. 34
