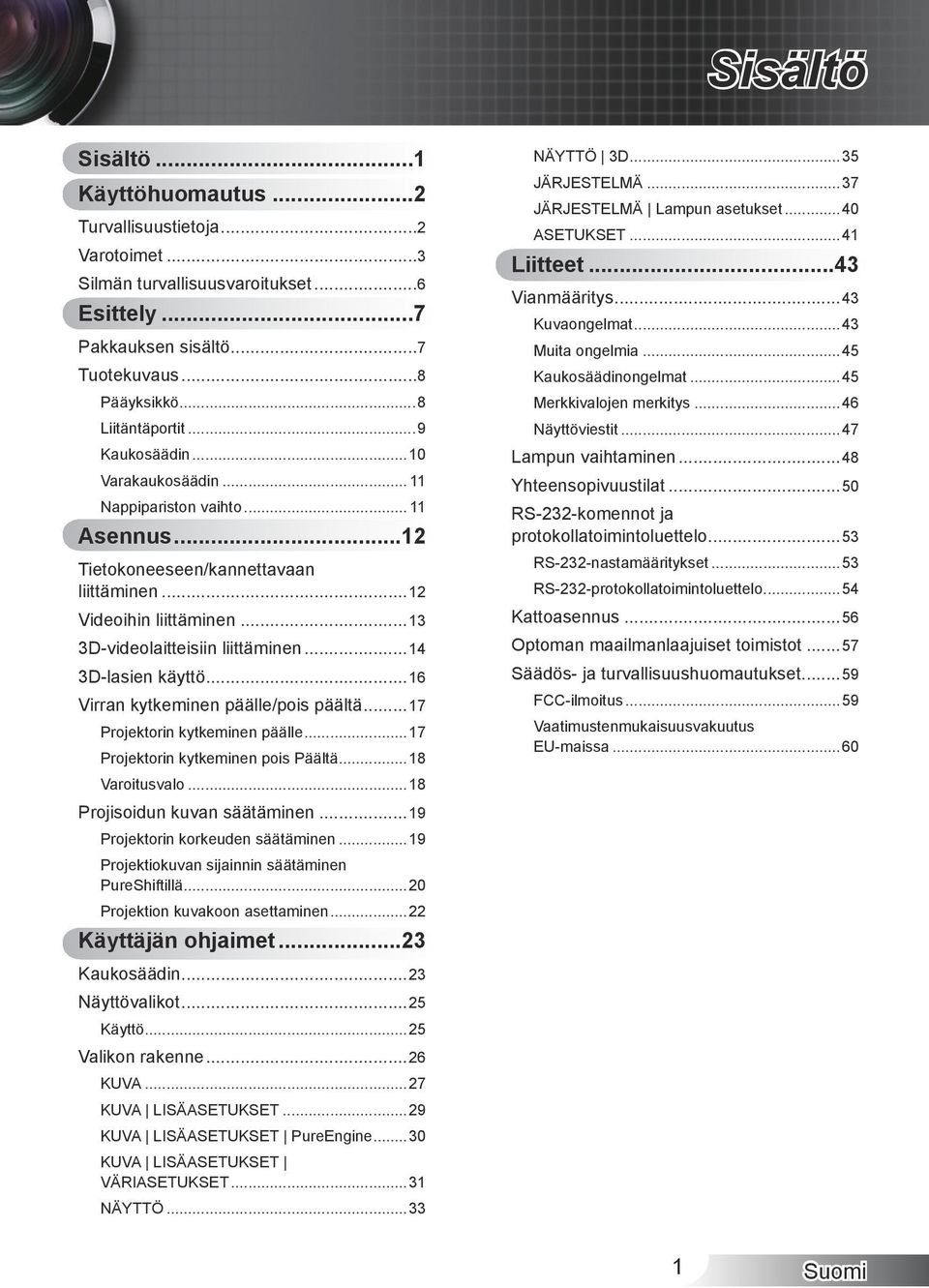

1 Sisältö Sisältö...1 Käyttöhuomautus...2 Turvallisuustietoja...2 Varotoimet...3 Silmän turvallisuusvaroitukset...6 Esittely...7 Pakkauksen sisältö...7 Tuotekuvaus...8 Pääyksikkö...8 Liitäntäportit...9 Kaukosäädin...10 Varakaukosäädin Nappipariston vaihto Asennus...12 Tietokoneeseen/kannettavaan. liittäminen...12 Videoihin liittäminen D-videolaitteisiin liittäminen D-lasien käyttö...16 Virran kytkeminen päälle/pois päältä...17 Projektorin kytkeminen päälle...17 Projektorin kytkeminen pois päältä...18 Varoitusvalo...18 Projisoidun kuvan säätäminen...19 Projektorin korkeuden säätäminen...19 Projektiokuvan sijainnin säätäminen. PureShiftillä...20 Projektion kuvakoon asettaminen...22 Käyttäjän ohjaimet...23 NÄYTTÖ 3D...35 JÄRJESTELMÄ...37 JÄRJESTELMÄ Lampun asetukset...40 ASETUKSET...41 Liitteet...43 Vianmääritys...43 Kuvaongelmat...43 Muita ongelmia...45 Kaukosäädinongelmat...45 Merkkivalojen merkitys...46 Näyttöviestit...47 Lampun vaihtaminen...48 Yhteensopivuustilat...50 RS-232-komennot ja. protokollatoimintoluettelo...53 RS-232-nastamääritykset...53 RS-232-protokollatoimintoluettelo...54 Kattoasennus...56 Optoman maailmanlaajuiset toimistot...57 Säädös- ja turvallisuushuomautukset...59 FCC-ilmoitus...59 Vaatimustenmukaisuusvakuutus. EU-maissa...60 Kaukosäädin...23 Näyttövalikot...25 Käyttö...25 Valikon rakenne...26 KUVA...27 KUVA LISÄASETUKSET...29 KUVA LISÄASETUKSET PureEngine...30 KUVA LISÄASETUKSET. VÄRIASETUKSET...31 NÄYTTÖ...33

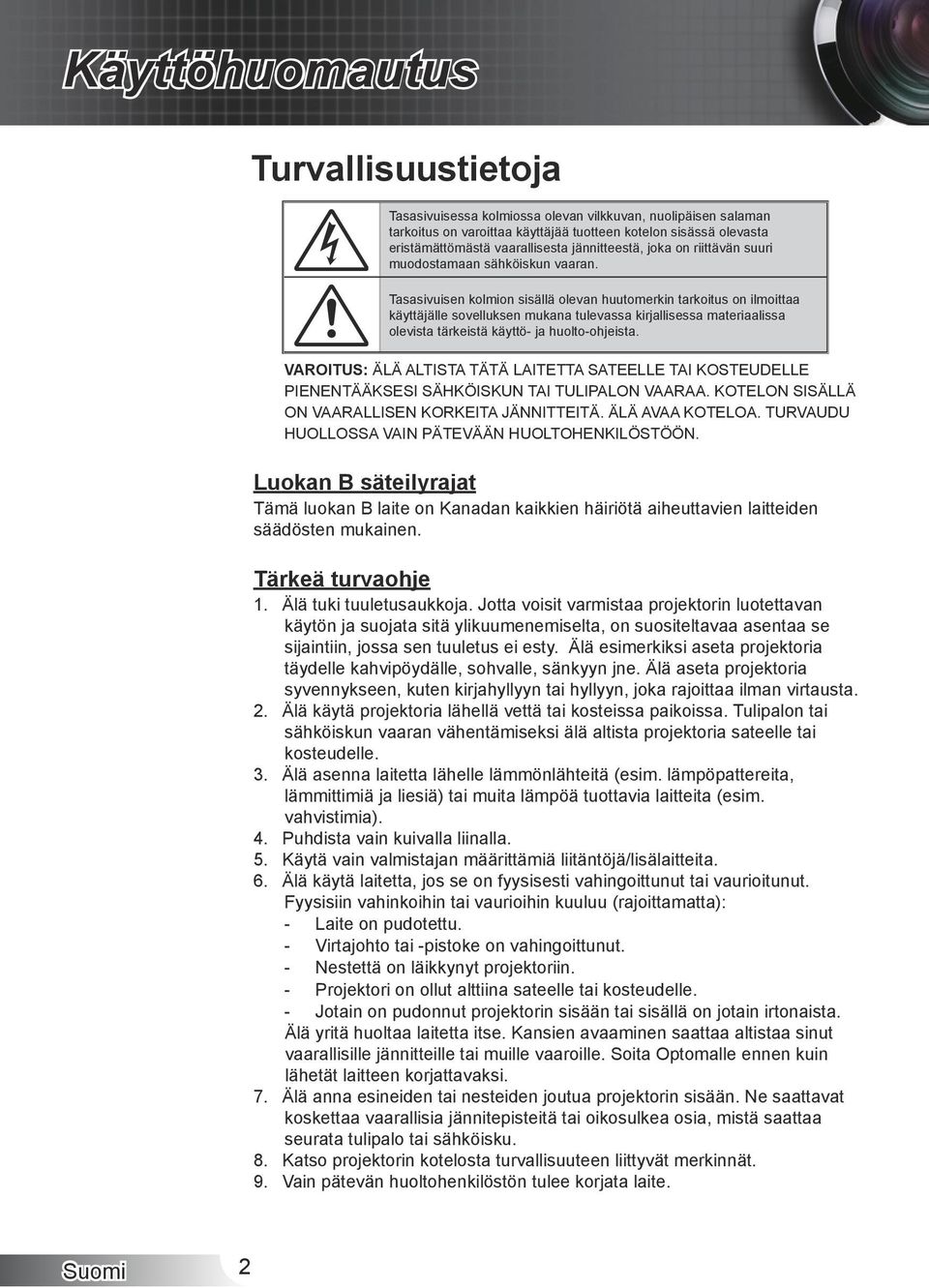

2 Käyttöhuomautus Turvallisuustietoja Tasasivuisessa kolmiossa olevan vilkkuvan, nuolipäisen salaman tarkoitus on varoittaa käyttäjää tuotteen kotelon sisässä olevasta eristämättömästä vaarallisesta jännitteestä, joka on riittävän suuri muodostamaan sähköiskun vaaran. Tasasivuisen kolmion sisällä olevan huutomerkin tarkoitus on ilmoittaa käyttäjälle sovelluksen mukana tulevassa kirjallisessa materiaalissa olevista tärkeistä käyttö- ja huolto-ohjeista. VAROITUS: ÄLÄ ALTISTA TÄTÄ LAITETTA SATEELLE TAI KOSTEUDELLE PIENENTÄÄKSESI SÄHKÖISKUN TAI TULIPALON VAARAA. KOTELON SISÄLLÄ ON VAARALLISEN KORKEITA JÄNNITTEITÄ. ÄLÄ AVAA KOTELOA. TURVAUDU HUOLLOSSA VAIN PÄTEVÄÄN HUOLTOHENKILÖSTÖÖN. Luokan B säteilyrajat Tämä luokan B laite on Kanadan kaikkien häiriötä aiheuttavien laitteiden säädösten mukainen. Tärkeä turvaohje 1. Älä tuki tuuletusaukkoja. Jotta voisit varmistaa projektorin luotettavan käytön ja suojata sitä ylikuumenemiselta, on suositeltavaa asentaa se sijaintiin, jossa sen tuuletus ei esty. Älä esimerkiksi aseta projektoria täydelle kahvipöydälle, sohvalle, sänkyyn jne. Älä aseta projektoria syvennykseen, kuten kirjahyllyyn tai hyllyyn, joka rajoittaa ilman virtausta. 2. Älä käytä projektoria lähellä vettä tai kosteissa paikoissa. Tulipalon tai sähköiskun vaaran vähentämiseksi älä altista projektoria sateelle tai kosteudelle. 3. Älä asenna laitetta lähelle lämmönlähteitä (esim. lämpöpattereita, lämmittimiä ja liesiä) tai muita lämpöä tuottavia laitteita (esim. vahvistimia). 4. Puhdista vain kuivalla liinalla. 5. Käytä vain valmistajan määrittämiä liitäntöjä/lisälaitteita. 6. Älä käytä laitetta, jos se on fyysisesti vahingoittunut tai vaurioitunut. Fyysisiin vahinkoihin tai vaurioihin kuuluu (rajoittamatta): Laite on pudotettu. Virtajohto tai -pistoke on vahingoittunut. Nestettä on läikkynyt projektoriin. Projektori on ollut alttiina sateelle tai kosteudelle. Jotain on pudonnut projektorin sisään tai sisällä on jotain irtonaista. - Älä yritä huoltaa laitetta itse. Kansien avaaminen saattaa altistaa sinut vaarallisille jännitteille tai muille vaaroille. Soita Optomalle ennen kuin lähetät laitteen korjattavaksi. 7. Älä anna esineiden tai nesteiden joutua projektorin sisään. Ne saattavat koskettaa vaarallisia jännitepisteitä tai oikosulkea osia, mistä saattaa seurata tulipalo tai sähköisku. 8. Katso projektorin kotelosta turvallisuuteen liittyvät merkinnät. 9. Vain pätevän huoltohenkilöstön tulee korjata laite. 2

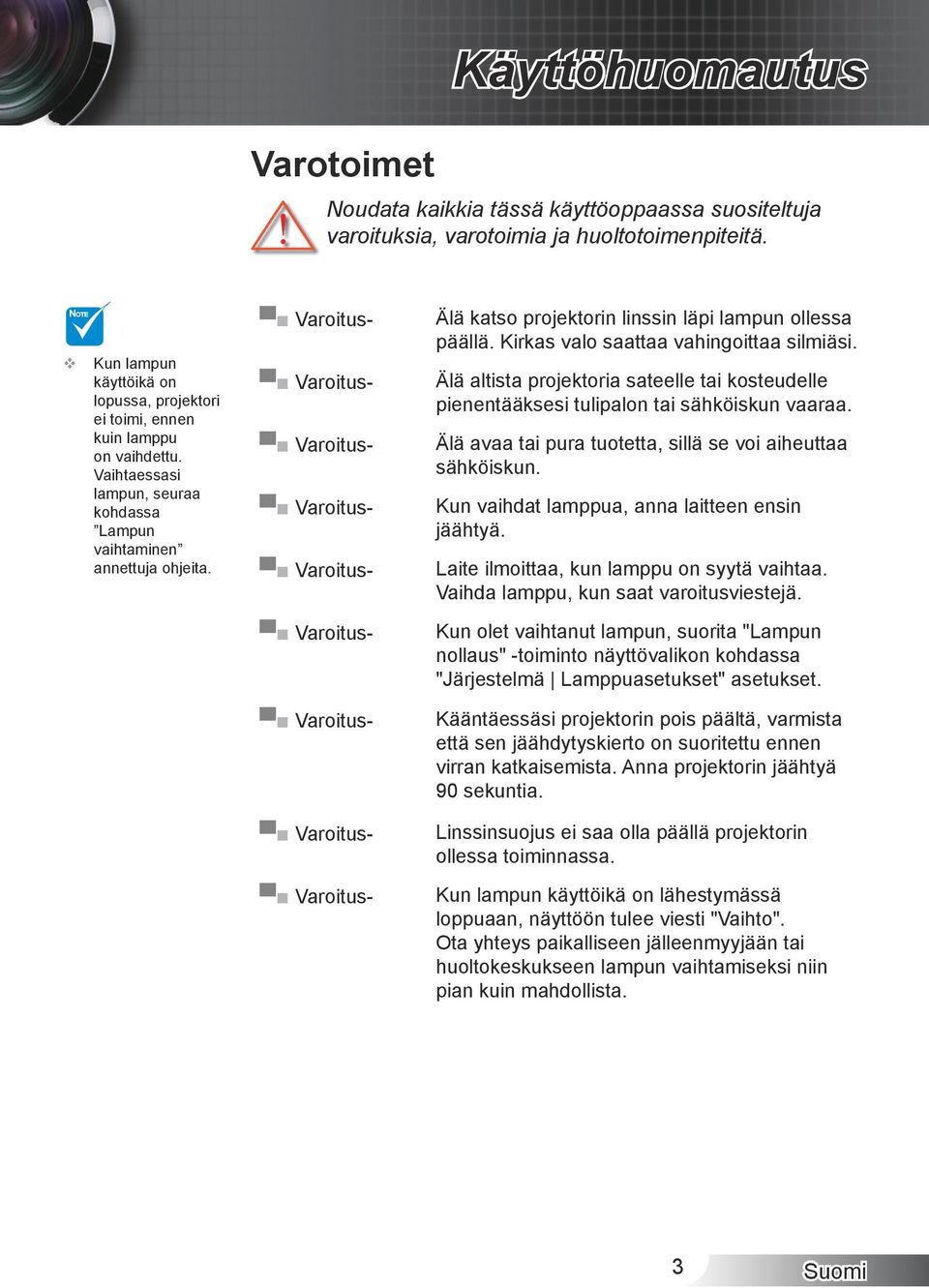

3 Käyttöhuomautus Varotoimet Noudata kaikkia tässä käyttöoppaassa suositeltuja varoituksia, varotoimia ja huoltotoimenpiteitä. NOTE Kun.lampun. käyttöikä.on. lopussa,.projektori. ei.toimi,.ennen. kuin.lamppu. on.vaihdettu.. Vaihtaessasi. lampun,.seuraa. kohdassa. Lampun. vaihtaminen. annettuja.ohjeita..varoitus-.varoitus-.varoitus-.varoitus-.varoitus-.varoitus-.varoitus-.varoitus-.varoitus- Älä.katso.projektorin.linssin.läpi.lampun.ollessa. päällä..kirkas.valo.saattaa.vahingoittaa.silmiäsi. Älä.altista.projektoria.sateelle.tai.kosteudelle. pienentääksesi.tulipalon.tai.sähköiskun.vaaraa. Älä.avaa.tai.pura.tuotetta,.sillä.se.voi.aiheuttaa. sähköiskun. Kun.vaihdat.lamppua,.anna.laitteen.ensin. jäähtyä. Laite.ilmoittaa,.kun.lamppu.on.syytä.vaihtaa... Vaihda.lamppu,.kun.saat.varoitusviestejä. Kun.olet.vaihtanut.lampun,.suorita."Lampun. nollaus".-toiminto.näyttövalikon.kohdassa. "Järjestelmä..Lamppuasetukset".asetukset. Kääntäessäsi.projektorin.pois.päältä,.varmista. että.sen.jäähdytyskierto.on.suoritettu.ennen. virran.katkaisemista..anna.projektorin.jäähtyä. 90.sekuntia. Linssinsuojus.ei.saa.olla.päällä.projektorin. ollessa.toiminnassa. Kun.lampun.käyttöikä.on.lähestymässä. loppuaan,.näyttöön.tulee.viesti."vaihto".. Ota.yhteys.paikalliseen.jälleenmyyjään.tai. huoltokeskukseen.lampun.vaihtamiseksi.niin. pian.kuin.mahdollista. 3

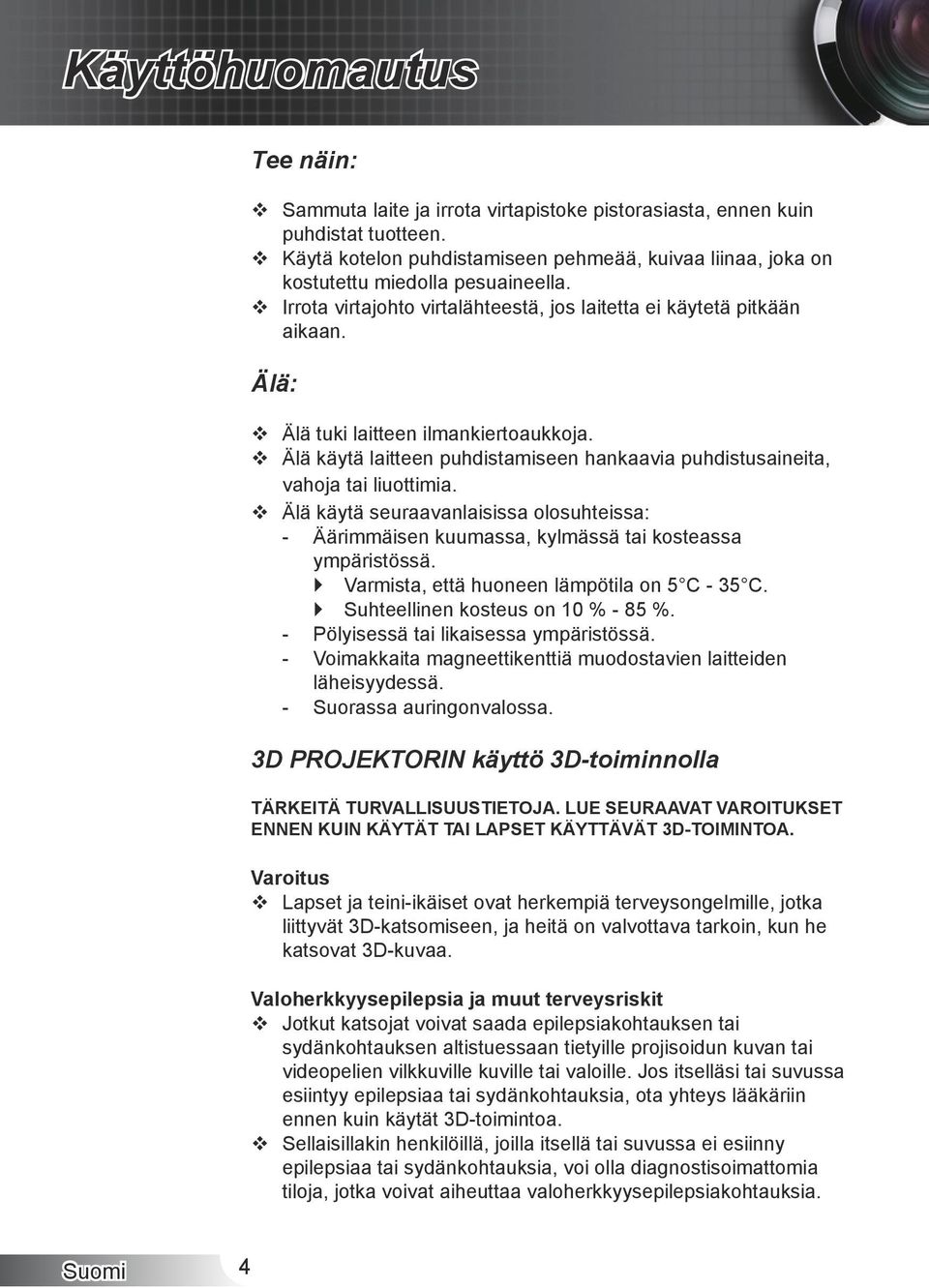

4 Käyttöhuomautus Tee näin: Älä: Sammuta laite ja irrota virtapistoke pistorasiasta, ennen kuin puhdistat tuotteen. Käytä kotelon puhdistamiseen pehmeää, kuivaa liinaa, joka on kostutettu miedolla pesuaineella. Irrota virtajohto virtalähteestä, jos laitetta ei käytetä pitkään aikaan. Älä tuki laitteen ilmankiertoaukkoja. Älä käytä laitteen puhdistamiseen hankaavia puhdistusaineita, vahoja tai liuottimia. Älä käytä seuraavanlaisissa olosuhteissa: Äärimmäisen kuumassa, kylmässä tai kosteassa ympäristössä. Varmista, että huoneen lämpötila on 5 C - 35 C. Suhteellinen kosteus on 10 % - 85 %. Pölyisessä tai likaisessa ympäristössä. Voimakkaita magneettikenttiä muodostavien laitteiden läheisyydessä. Suorassa auringonvalossa. 3D PROJEKTORIN käyttö 3D-toiminnolla TÄRKEITÄ TURVALLISUUSTIETOJA. LUE SEURAAVAT VAROITUKSET ENNEN KUIN KÄYTÄT TAI LAPSET KÄYTTÄVÄT 3D-TOIMINTOA. Varoitus Lapset ja teini-ikäiset ovat herkempiä terveysongelmille, jotka liittyvät 3D-katsomiseen, ja heitä on valvottava tarkoin, kun he katsovat 3D-kuvaa. Valoherkkyysepilepsia ja muut terveysriskit Jotkut katsojat voivat saada epilepsiakohtauksen tai sydänkohtauksen altistuessaan tietyille projisoidun kuvan tai videopelien vilkkuville kuville tai valoille. Jos itselläsi tai suvussa esiintyy epilepsiaa tai sydänkohtauksia, ota yhteys lääkäriin ennen kuin käytät 3D-toimintoa. Sellaisillakin henkilöillä, joilla itsellä tai suvussa ei esiinny epilepsiaa tai sydänkohtauksia, voi olla diagnostisoimattomia tiloja, jotka voivat aiheuttaa valoherkkyysepilepsiakohtauksia. 4

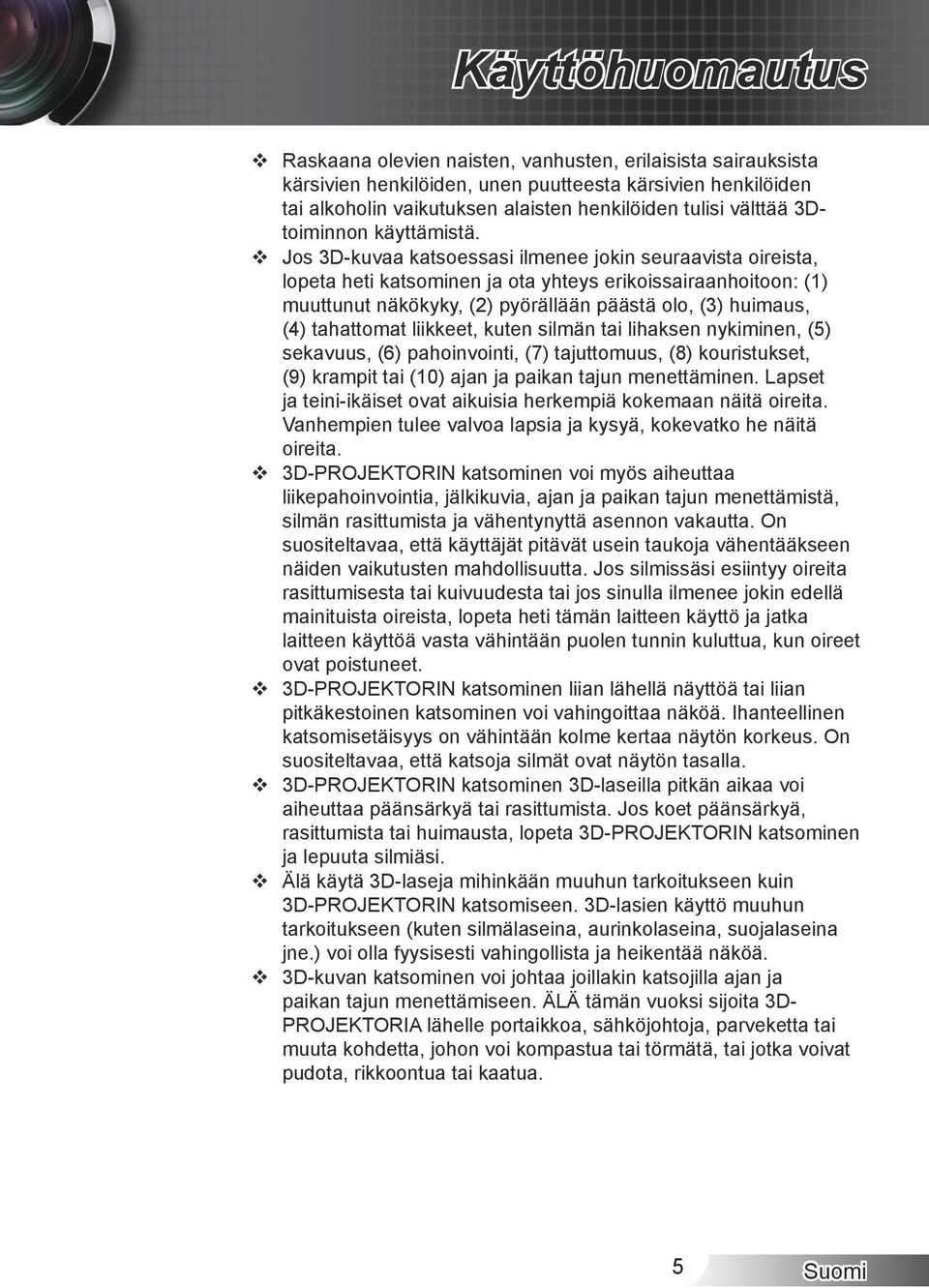

5 Käyttöhuomautus Raskaana olevien naisten, vanhusten, erilaisista sairauksista kärsivien henkilöiden, unen puutteesta kärsivien henkilöiden tai alkoholin vaikutuksen alaisten henkilöiden tulisi välttää 3Dtoiminnon käyttämistä. Jos 3D-kuvaa katsoessasi ilmenee jokin seuraavista oireista, lopeta heti katsominen ja ota yhteys erikoissairaanhoitoon: (1) muuttunut näkökyky, (2) pyörällään päästä olo, (3) huimaus, (4) tahattomat liikkeet, kuten silmän tai lihaksen nykiminen, (5) sekavuus, (6) pahoinvointi, (7) tajuttomuus, (8) kouristukset, (9) krampit tai (10) ajan ja paikan tajun menettäminen. Lapset ja teini-ikäiset ovat aikuisia herkempiä kokemaan näitä oireita. Vanhempien tulee valvoa lapsia ja kysyä, kokevatko he näitä oireita. 3D-PROJEKTORIN katsominen voi myös aiheuttaa liikepahoinvointia, jälkikuvia, ajan ja paikan tajun menettämistä, silmän rasittumista ja vähentynyttä asennon vakautta. On suositeltavaa, että käyttäjät pitävät usein taukoja vähentääkseen näiden vaikutusten mahdollisuutta. Jos silmissäsi esiintyy oireita rasittumisesta tai kuivuudesta tai jos sinulla ilmenee jokin edellä mainituista oireista, lopeta heti tämän laitteen käyttö ja jatka laitteen käyttöä vasta vähintään puolen tunnin kuluttua, kun oireet ovat poistuneet. 3D-PROJEKTORIN katsominen liian lähellä näyttöä tai liian pitkäkestoinen katsominen voi vahingoittaa näköä. Ihanteellinen katsomisetäisyys on vähintään kolme kertaa näytön korkeus. On suositeltavaa, että katsoja silmät ovat näytön tasalla. 3D-PROJEKTORIN katsominen 3D-laseilla pitkän aikaa voi aiheuttaa päänsärkyä tai rasittumista. Jos koet päänsärkyä, rasittumista tai huimausta, lopeta 3D-PROJEKTORIN katsominen ja lepuuta silmiäsi. Älä käytä 3D-laseja mihinkään muuhun tarkoitukseen kuin 3D-PROJEKTORIN katsomiseen. 3D-lasien käyttö muuhun tarkoitukseen (kuten silmälaseina, aurinkolaseina, suojalaseina jne.) voi olla fyysisesti vahingollista ja heikentää näköä. 3D-kuvan katsominen voi johtaa joillakin katsojilla ajan ja paikan tajun menettämiseen. ÄLÄ tämän vuoksi sijoita 3D- PROJEKTORIA lähelle portaikkoa, sähköjohtoja, parveketta tai muuta kohdetta, johon voi kompastua tai törmätä, tai jotka voivat pudota, rikkoontua tai kaatua. 5

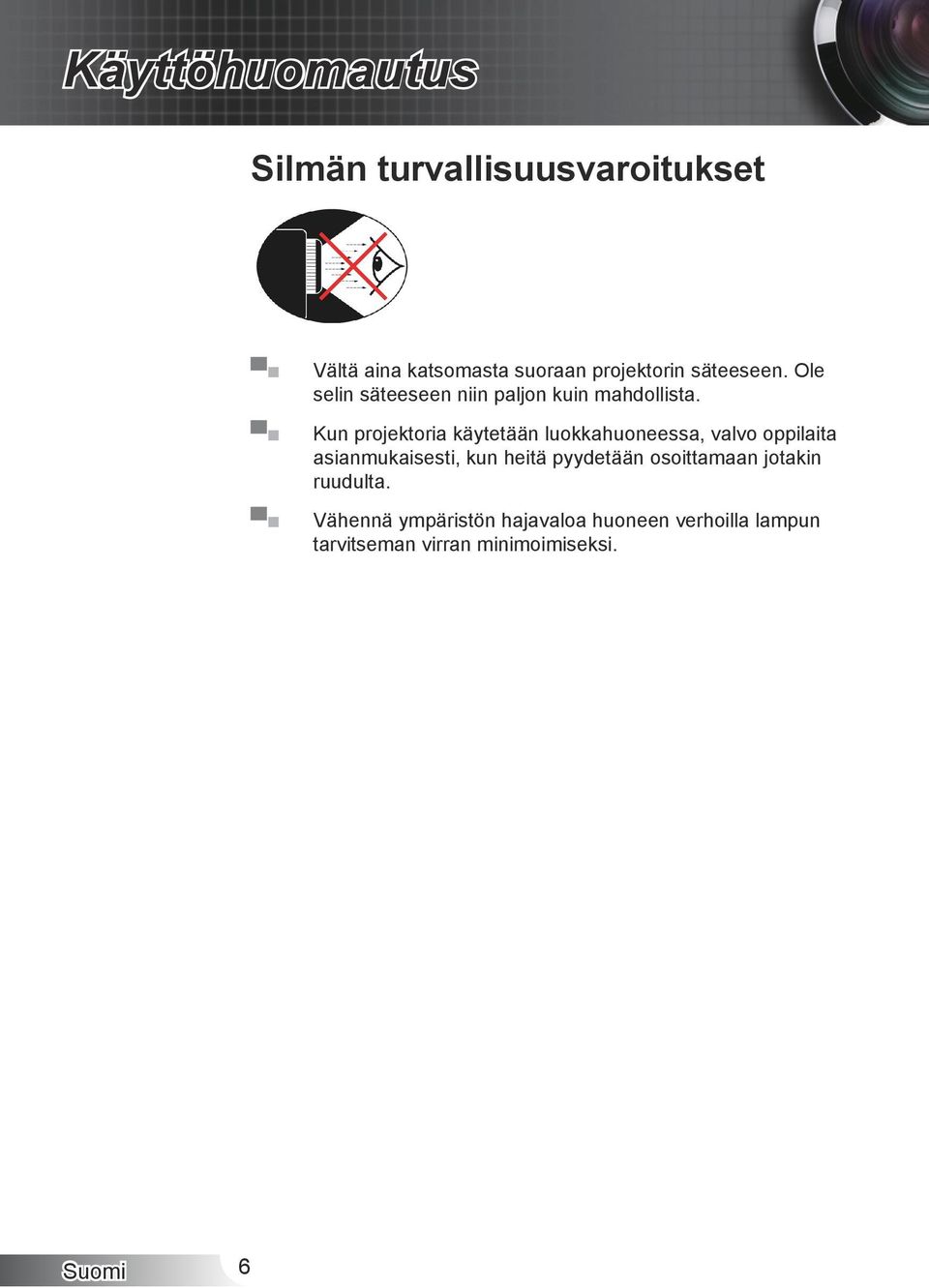

6 Käyttöhuomautus Silmän turvallisuusvaroitukset Vältä aina katsomasta suoraan projektorin säteeseen. Ole selin säteeseen niin paljon kuin mahdollista. Kun projektoria käytetään luokkahuoneessa, valvo oppilaita asianmukaisesti, kun heitä pyydetään osoittamaan jotakin ruudulta. Vähennä ympäristön hajavaloa huoneen verhoilla lampun tarvitseman virran minimoimiseksi. 6

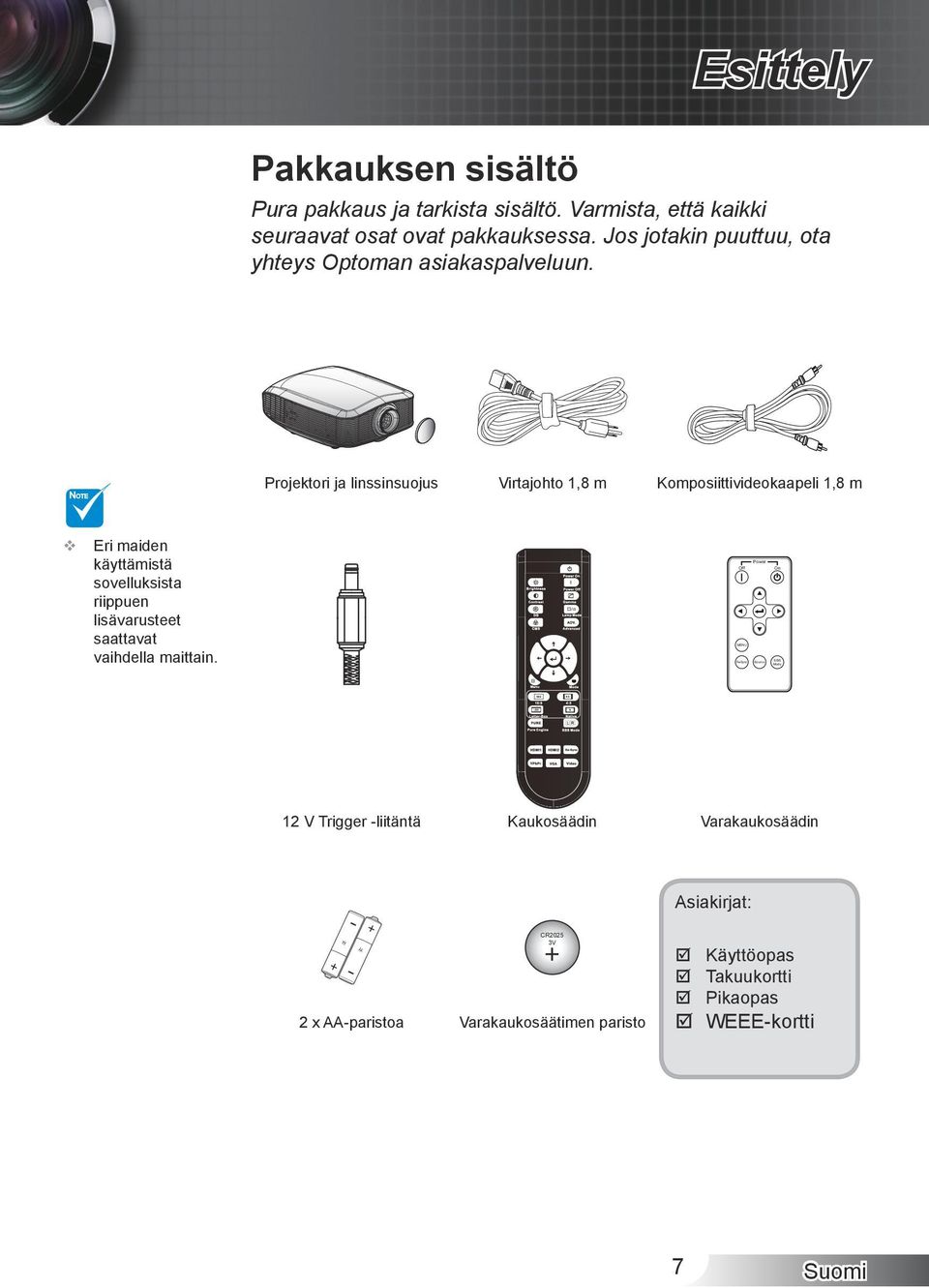

7 POWER TEMP LAMP STANDBY MENU Re-Sync Source SBS Mode Esittely Pakkauksen.sisältö Pura pakkaus ja tarkista sisältö. Varmista, että kaikki seuraavat osat ovat pakkauksessa. Jos jotakin puuttuu, ota yhteys Optoman asiakaspalveluun. NOTE Projektori.ja.linssinsuojus Virtajohto.,8.m Komposiittivideokaapeli.,8.m Eri.maiden. käyttämistä. sovelluksista. riippuen. lisävarusteet. saattavat. vaihdella.maittain. Off Power On 2.V.Trigger.-liitäntä Kaukosäädin Varakaukosäädin AA 2.x.AA-paristoa AA CR2025 3V Varakaukosäätimen.paristo Asiakirjat: Käyttöopas Takuukortti Pikaopas WEEE-kortti 7

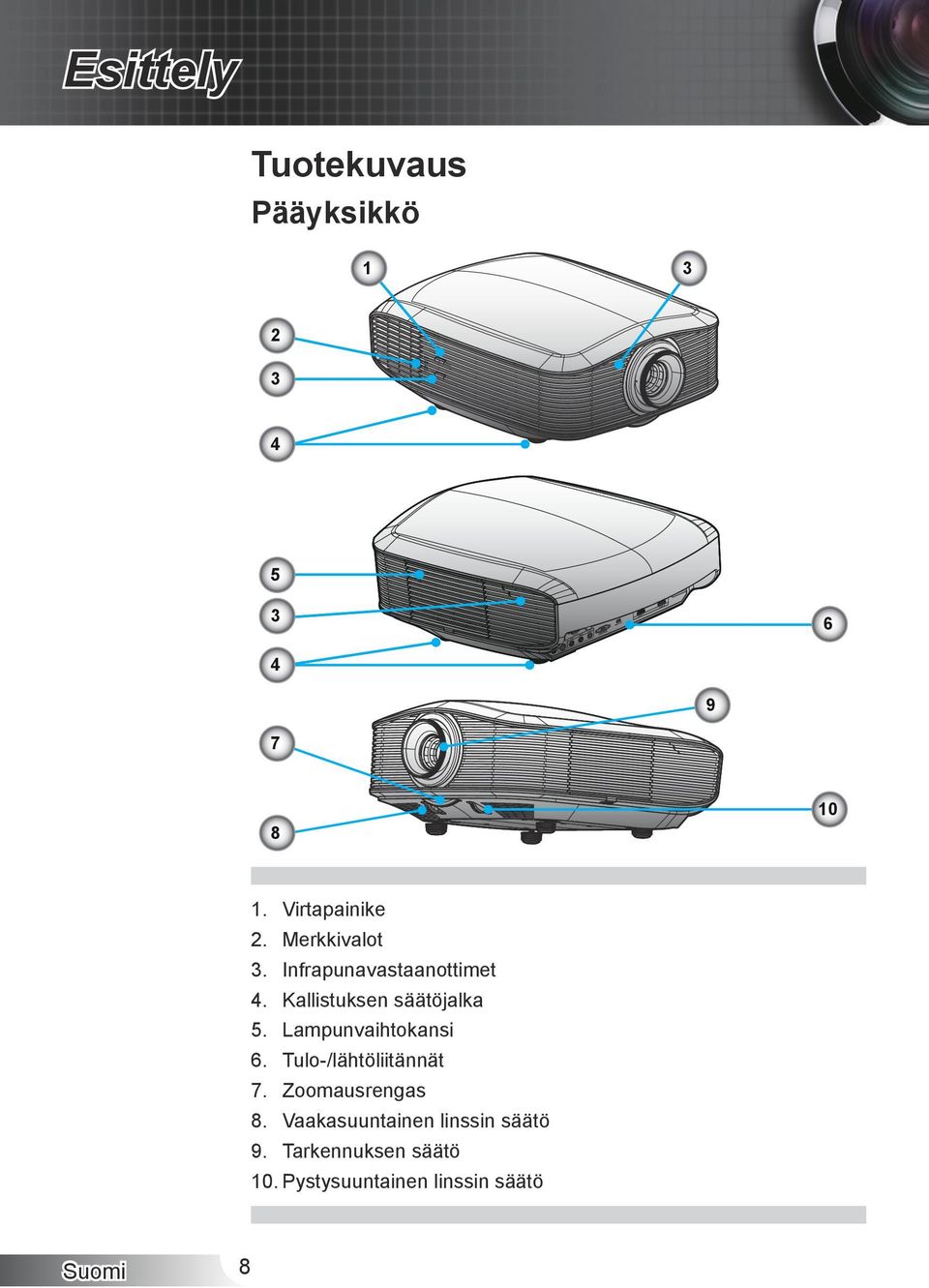

8 Esittely Tuotekuvaus Pääyksikkö POWE R LAMP 3 STAN DBY TEMP Virtapainike 2. Merkkivalot 3. Infrapunavastaanottimet 4. Kallistuksen säätöjalka 5. Lampunvaihtokansi 6. Tulo-/lähtöliitännät 7. Zoomausrengas 8. Vaakasuuntainen linssin säätö 9. Tarkennuksen säätö 0. Pystysuuntainen linssin säätö 10

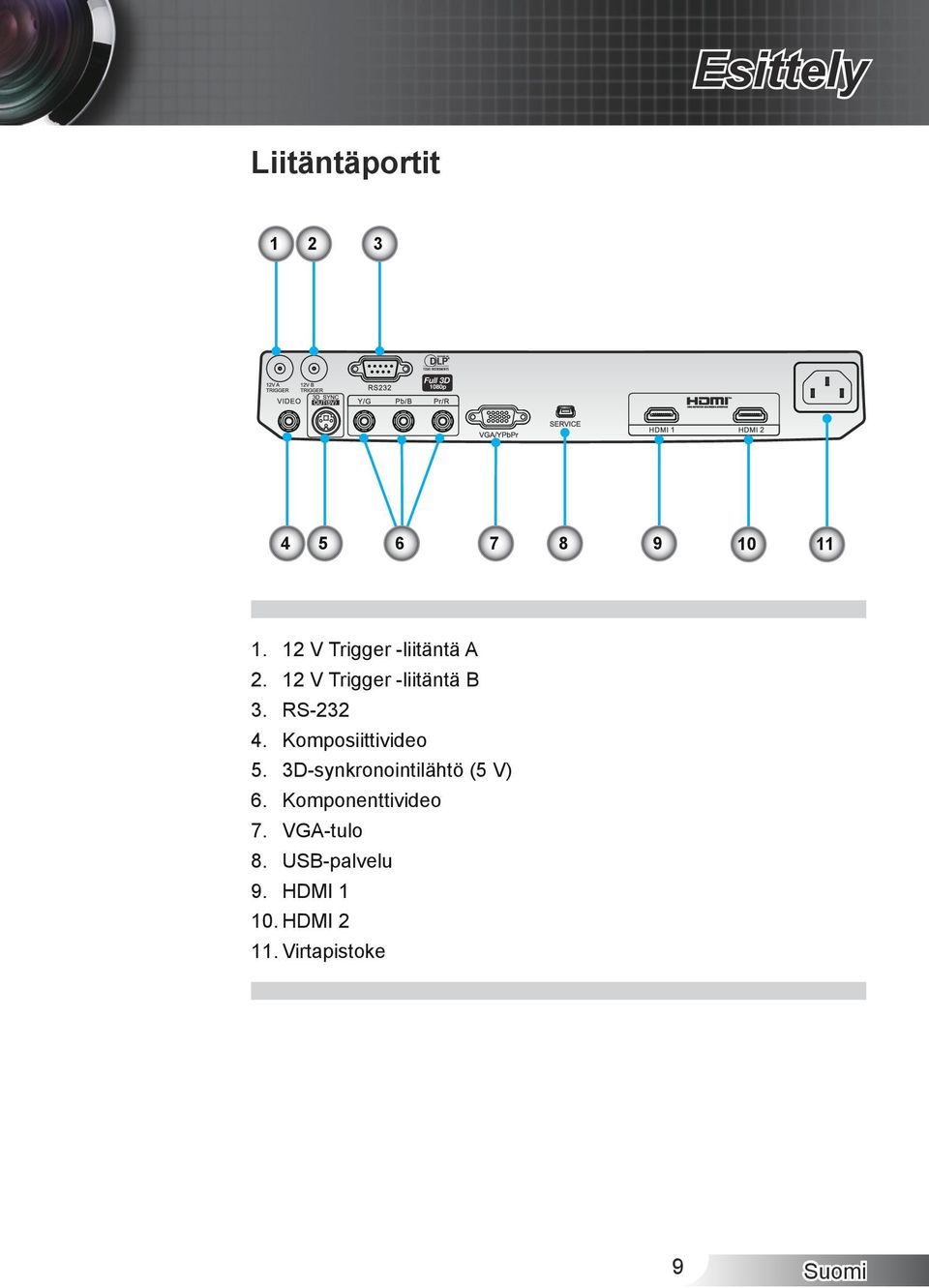

9 Esittely Liitäntäportit V Trigger -liitäntä A V Trigger -liitäntä B 3. RS Komposiittivideo 5. 3D-synkronointilähtö (5 V) 6. Komponenttivideo 7. VGA-tulo 8. USB-palvelu 9. HDMI 1 0. HDMI 2. Virtapistoke 9

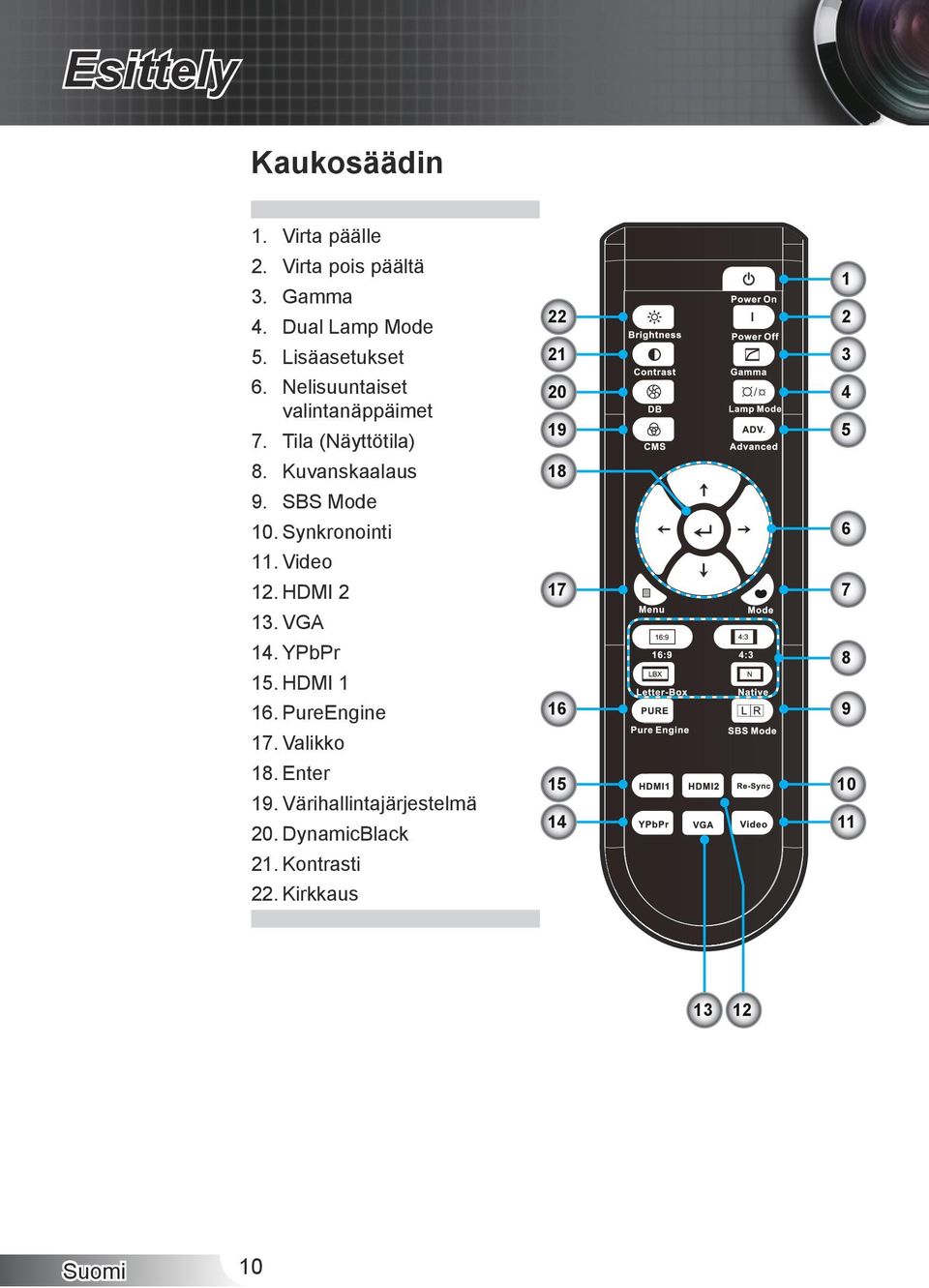

10 Esittely Kaukosäädin Virta päälle Virta pois päältä Gamma Dual Lamp Mode Lisäasetukset Nelisuuntaiset valintanäppäimet Tila (Näyttötila) Kuvanskaalaus SBS Mode 0. Synkronointi. Video 2. HDMI 2 3. VGA 4. YPbPr 5. HDMI 1 6. PureEngine 7. Valikko 8. Enter 9. Värihallintajärjestelmä 20. DynamicBlack 2. Kontrasti 22. Kirkkaus

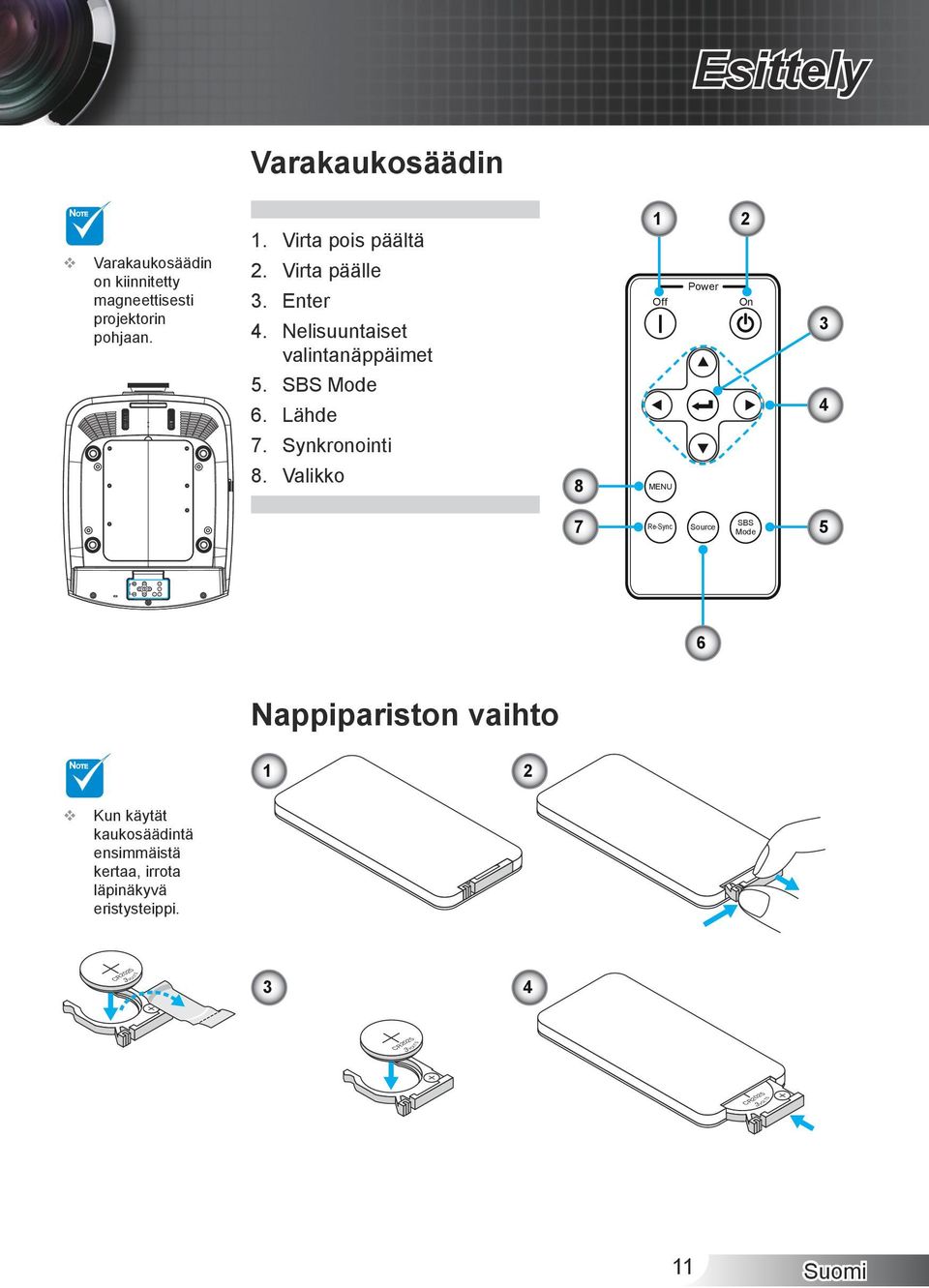

11 Esittely Varakaukosäädin 1 NOTE Varakaukosäädin on kiinnitetty magneettisesti projektorin pohjaan.. Virta pois päältä 2 2. Virta päälle Power 3. Enter Off On 3 4. Nelisuuntaiset valintanäppäimet 5. SBS Mode 4 6. Lähde 7. Synkronointi 8 MENU 7 Re-Sync 5 SBS Mode Source Re-Sync Off MENU Source Power On SBS Mode 8. Valikko 6 Nappipariston vaihto LT C R 2- L ic E L L 3 V O M no S LT 3V LT R 3V O C M S O R S C LT 3V O R Kun käytät kaukosäädintä ensimmäistä kertaa, irrota läpinäkyvä eristysteippi. C 2 S JAPAN H 1 NOTE

12 R Asennus Tietokoneeseen/kannettavaan. liittäminen NOTE Maakohtaisten. sovellusten.vuoksi. pakkauksissa. saattaa.olla.eri. lisälaitteita. *.Valinnainen. lisävaruste RS-232-kaapeli.* VGA-tulokaapeli.* HDMI-kaapeli.* Virtajohto 2

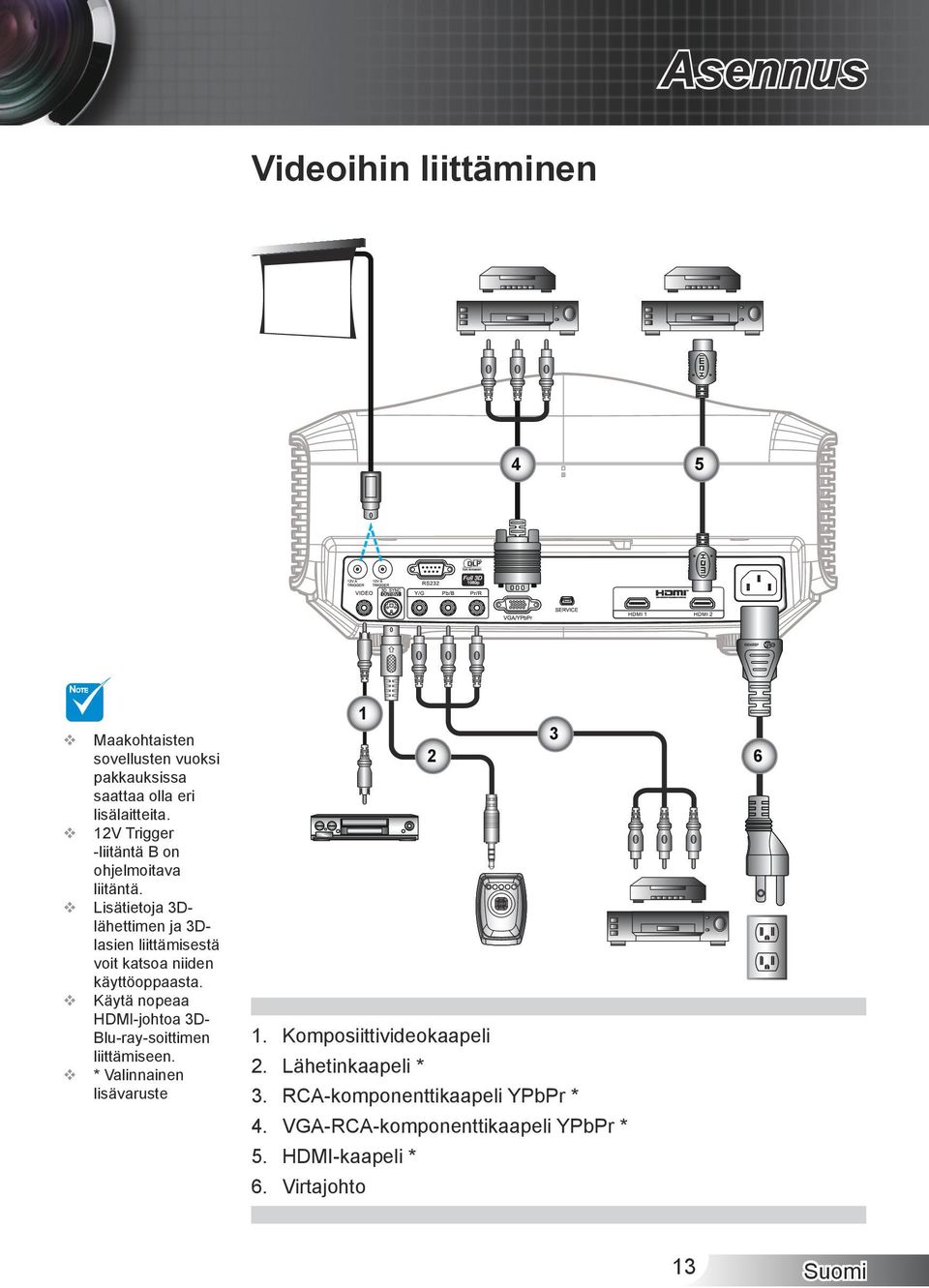

13 R Asennus Videoihin.liittäminen 4 5 NOTE Maakohtaisten. sovellusten.vuoksi. pakkauksissa. saattaa.olla.eri. lisälaitteita. 2V.Trigger. -liitäntä.b.on. ohjelmoitava. liitäntä. Lisätietoja.3Dlähettimen.ja.3Dlasien.liittämisestä. voit.katsoa.niiden. käyttöoppaasta. Käytä.nopeaa. HDMI-johtoa.3D- Blu-ray-soittimen. liittämiseen. *.Valinnainen. lisävaruste Komposiittivideokaapeli Lähetinkaapeli.* RCA-komponenttikaapeli.YPbPr.* VGA-RCA-komponenttikaapeli.YPbPr.* HDMI-kaapeli.* Virtajohto 6 3

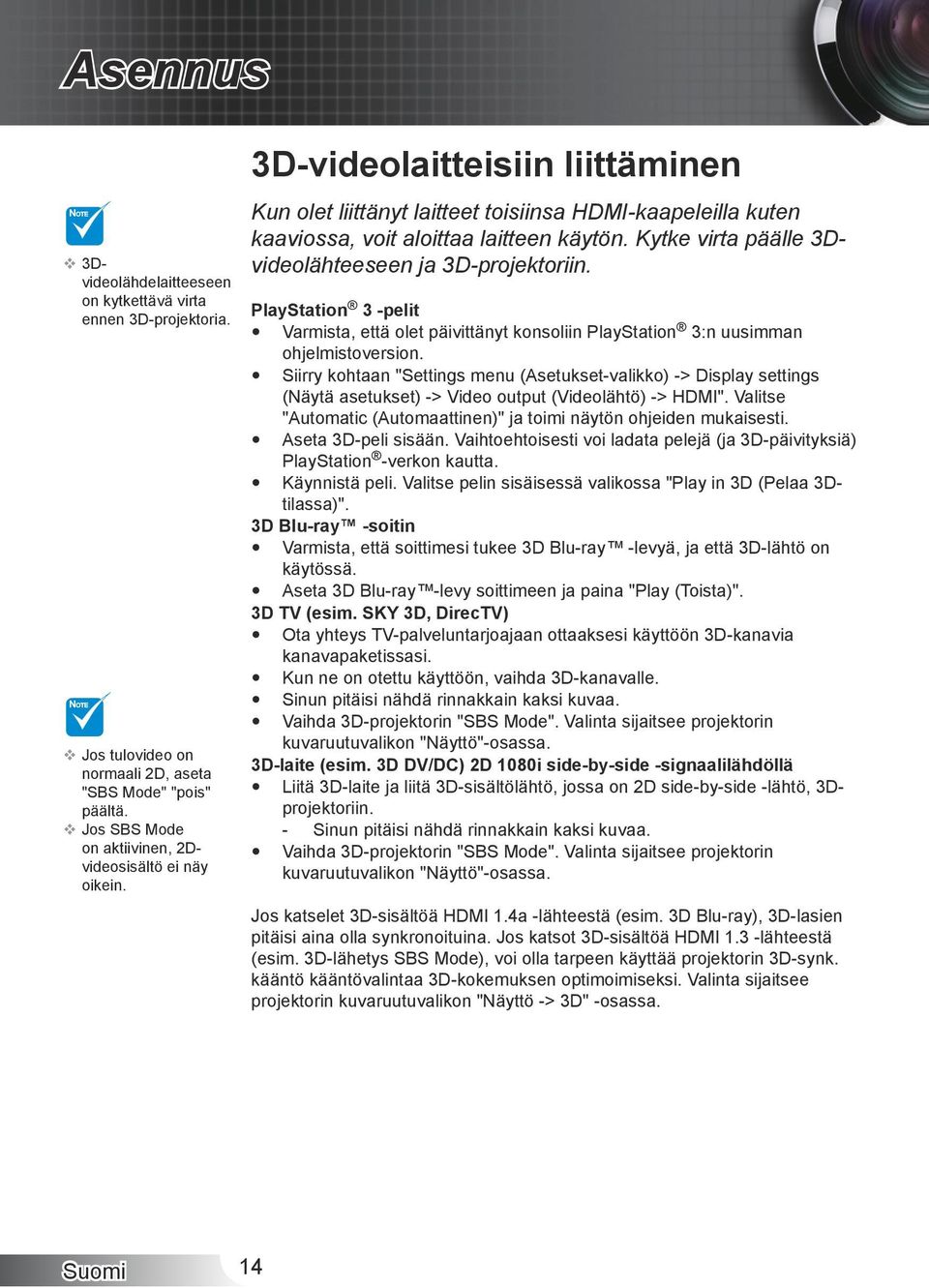

14 Asennus NOTE 3Dvideolähdelaitteeseen on kytkettävä virta ennen 3D-projektoria. NOTE Jos tulovideo on normaali 2D, aseta "SBS Mode" "pois" päältä. Jos SBS Mode on aktiivinen, 2Dvideosisältö ei näy oikein. 3D-videolaitteisiin liittäminen Kun olet liittänyt laitteet toisiinsa HDMI-kaapeleilla kuten kaaviossa, voit aloittaa laitteen käytön. Kytke virta päälle 3Dvideolähteeseen ja 3D-projektoriin. PlayStation 3 -pelit Varmista, että olet päivittänyt konsoliin PlayStation 3:n uusimman ohjelmistoversion. Siirry kohtaan "Settings menu (Asetukset-valikko) -> Display settings (Näytä asetukset) -> Video output (Videolähtö) -> HDMI". Valitse "Automatic (Automaattinen)" ja toimi näytön ohjeiden mukaisesti. Aseta 3D-peli sisään. Vaihtoehtoisesti voi ladata pelejä (ja 3D-päivityksiä) PlayStation -verkon kautta. Käynnistä peli. Valitse pelin sisäisessä valikossa "Play in 3D (Pelaa 3Dtilassa)". 3D Blu-ray -soitin Varmista, että soittimesi tukee 3D Blu-ray -levyä, ja että 3D-lähtö on käytössä. Aseta 3D Blu-ray -levy soittimeen ja paina "Play (Toista)". 3D TV (esim. SKY 3D, DirecTV) Ota yhteys TV-palveluntarjoajaan ottaaksesi käyttöön 3D-kanavia kanavapaketissasi. Kun ne on otettu käyttöön, vaihda 3D-kanavalle. Sinun pitäisi nähdä rinnakkain kaksi kuvaa. Vaihda 3D-projektorin "SBS Mode". Valinta sijaitsee projektorin kuvaruutuvalikon "Näyttö"-osassa. 3D-laite (esim. 3D DV/DC) 2D 1080i side-by-side -signaalilähdöllä Liitä 3D-laite ja liitä 3D-sisältölähtö, jossa on 2D side-by-side -lähtö, 3Dprojektoriin. - Sinun pitäisi nähdä rinnakkain kaksi kuvaa. Vaihda 3D-projektorin "SBS Mode". Valinta sijaitsee projektorin kuvaruutuvalikon "Näyttö"-osassa. Jos katselet 3D-sisältöä HDMI 1.4a -lähteestä (esim. 3D Blu-ray), 3D-lasien pitäisi aina olla synkronoituina. Jos katsot 3D-sisältöä HDMI 1.3 -lähteestä (esim. 3D-lähetys SBS Mode), voi olla tarpeen käyttää projektorin 3D-synk. kääntö kääntövalintaa 3D-kokemuksen optimoimiseksi. Valinta sijaitsee projektorin kuvaruutuvalikon "Näyttö -> 3D" -osassa. 14

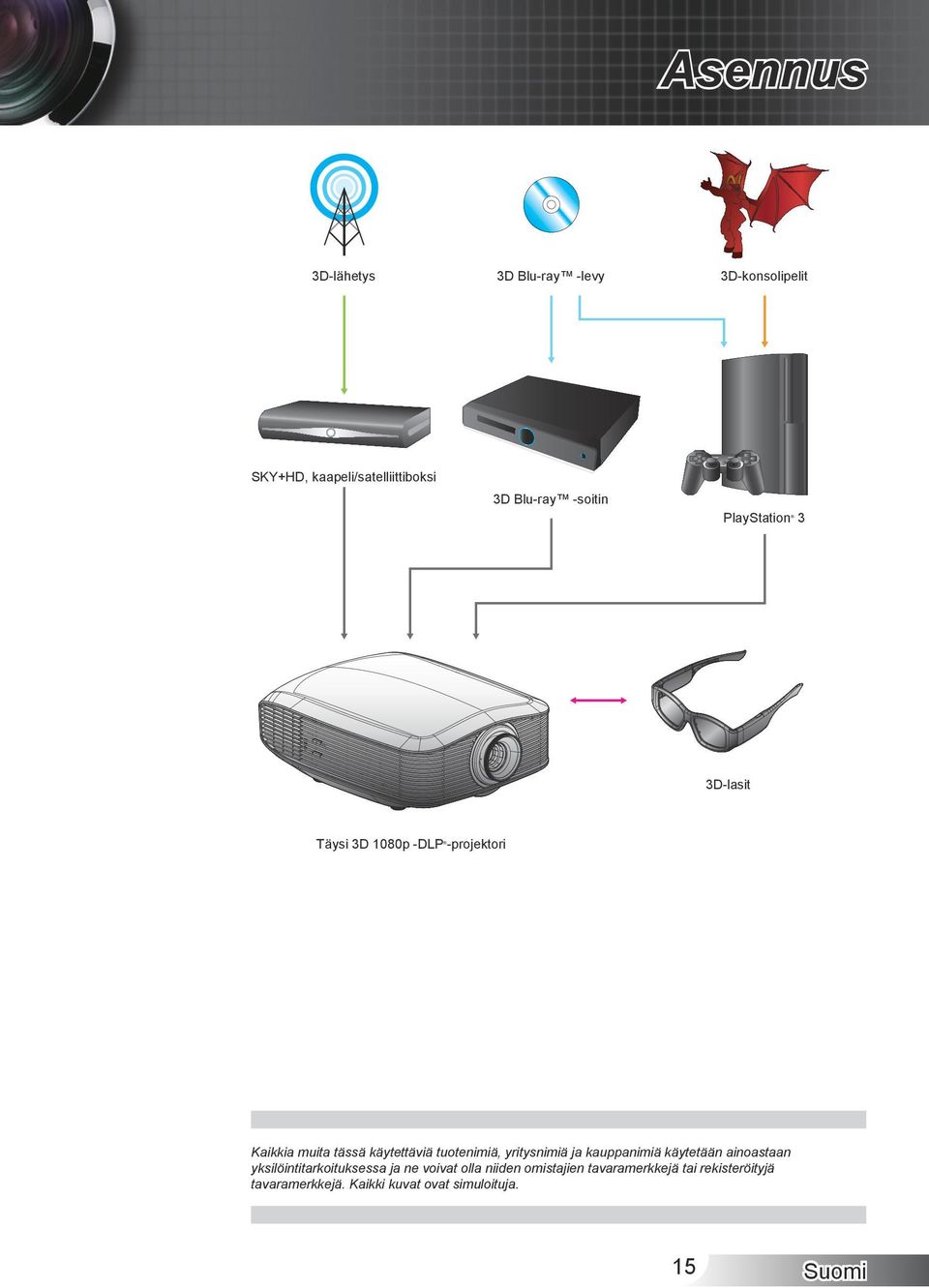

15 POWER LAMP TEMP STANDBY Asennus 3D-lähetys 3D.Blu-ray.-levy 3D-konsolipelit SKY+HD,.kaapeli/satelliittiboksi 3D.Blu-ray.-soitin PlayStation.3 3D-lasit Täysi.3D.080p.-DLP -projektori Kaikkia muita tässä käytettäviä tuotenimiä, yritysnimiä ja kauppanimiä käytetään ainoastaan yksilöintitarkoituksessa ja ne voivat olla niiden omistajien tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Kaikki kuvat ovat simuloituja. 5

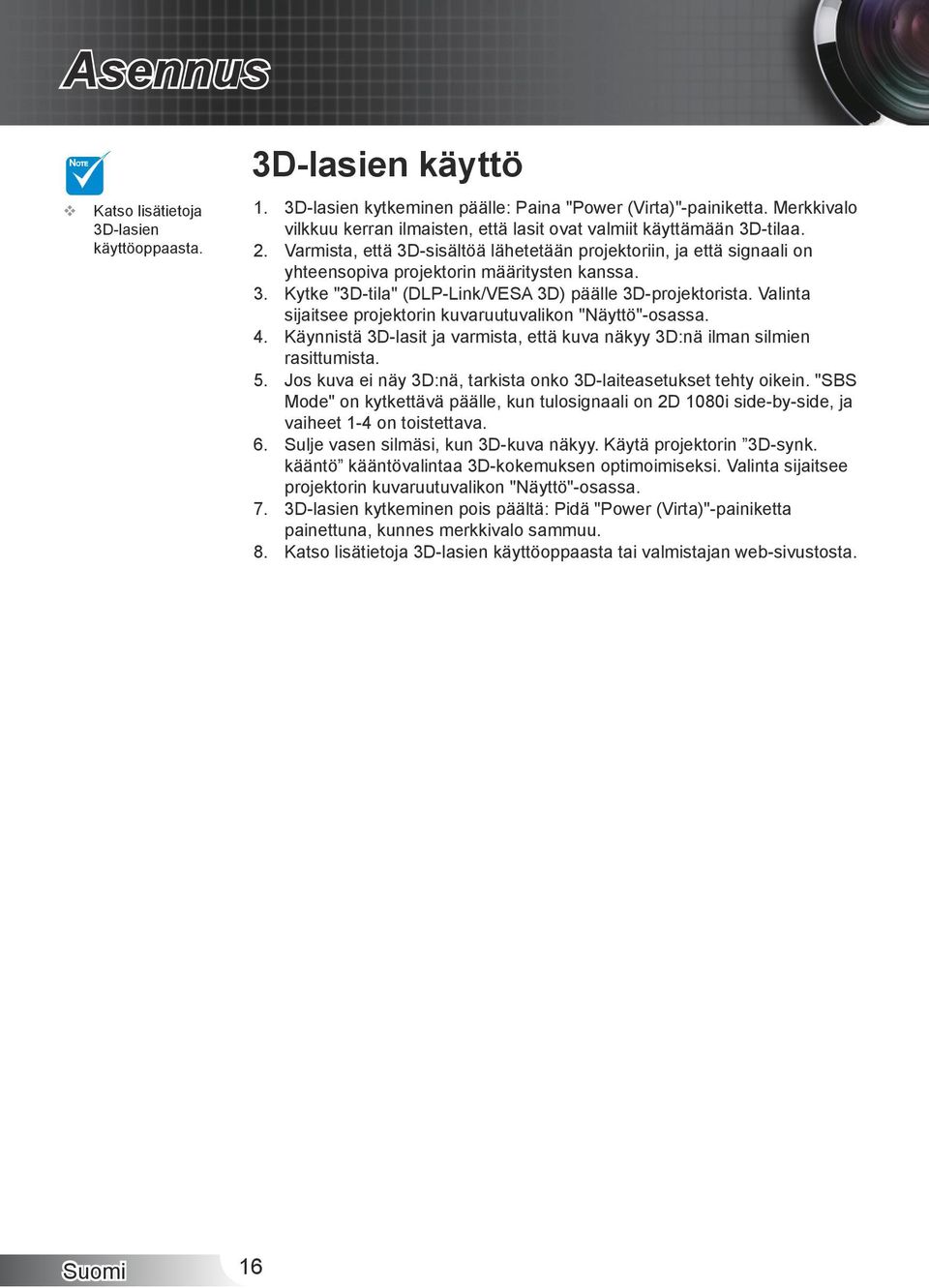

16 Asennus NOTE Katso lisätietoja 3D-lasien käyttöoppaasta. 3D-lasien käyttö D-lasien kytkeminen päälle: Paina "Power (Virta)"-painiketta. Merkkivalo vilkkuu kerran ilmaisten, että lasit ovat valmiit käyttämään 3D-tilaa. Varmista, että 3D-sisältöä lähetetään projektoriin, ja että signaali on yhteensopiva projektorin määritysten kanssa. Kytke "3D-tila" (DLP-Link/VESA 3D) päälle 3D-projektorista. Valinta sijaitsee projektorin kuvaruutuvalikon "Näyttö"-osassa. Käynnistä 3D-lasit ja varmista, että kuva näkyy 3D:nä ilman silmien rasittumista. Jos kuva ei näy 3D:nä, tarkista onko 3D-laiteasetukset tehty oikein. "SBS Mode" on kytkettävä päälle, kun tulosignaali on 2D 1080i side-by-side, ja vaiheet 1-4 on toistettava. Sulje vasen silmäsi, kun 3D-kuva näkyy. Käytä projektorin 3D-synk. kääntö kääntövalintaa 3D-kokemuksen optimoimiseksi. Valinta sijaitsee projektorin kuvaruutuvalikon "Näyttö"-osassa. 3D-lasien kytkeminen pois päältä: Pidä "Power (Virta)"-painiketta painettuna, kunnes merkkivalo sammuu. Katso lisätietoja 3D-lasien käyttöoppaasta tai valmistajan web-sivustosta. 16

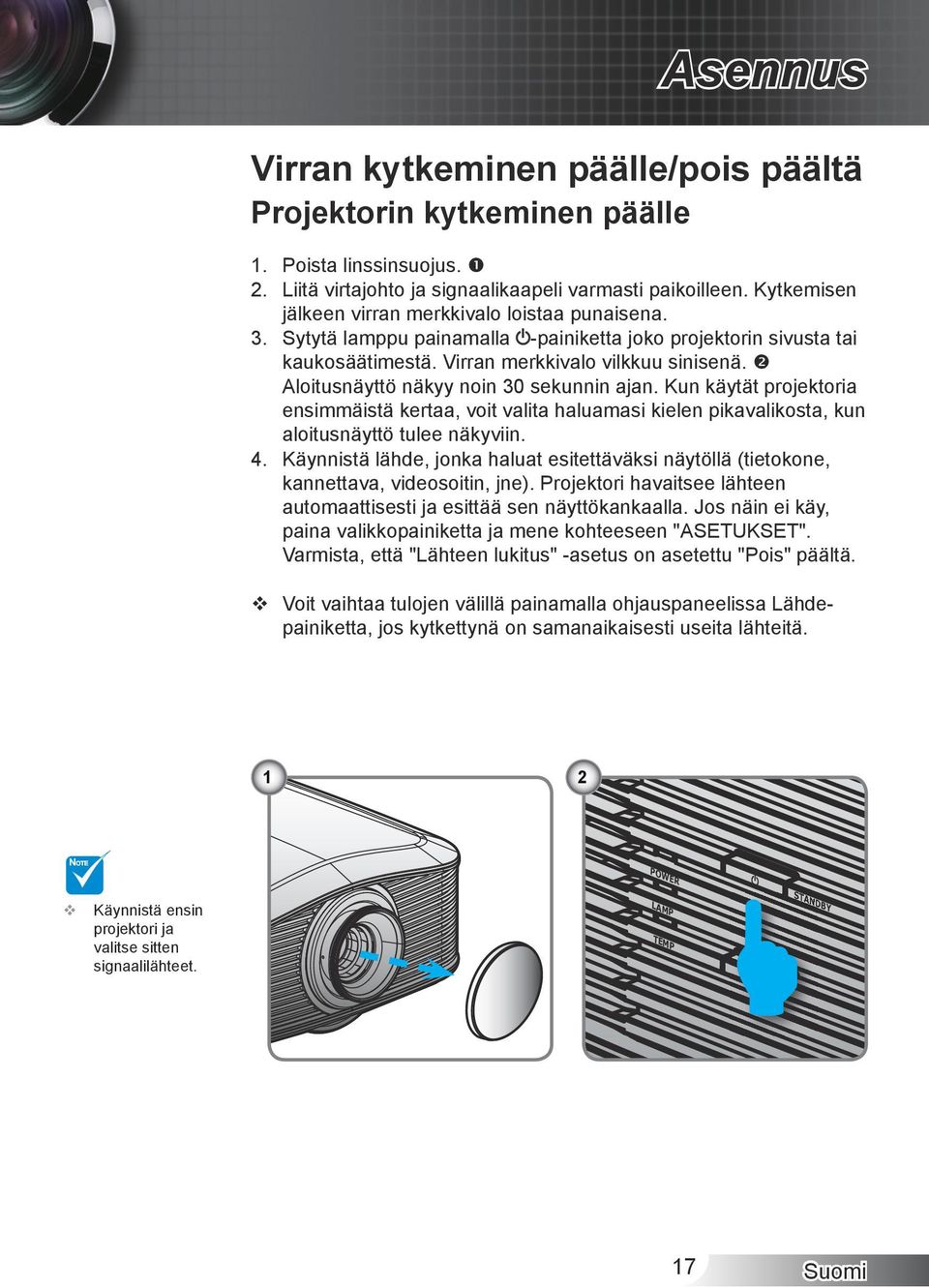

17 Asennus Virran.kytkeminen.päälle/pois.päältä Projektorin.kytkeminen.päälle.. Poista.linssinsuojus Liitä.virtajohto.ja.signaalikaapeli.varmasti.paikoilleen..Kytkemisen. jälkeen.virran.merkkivalo.loistaa.punaisena. 3.. Sytytä.lamppu.painamalla. -painiketta.joko.projektorin.sivusta.tai. kaukosäätimestä..virran.merkkivalo.vilkkuu.sinisenä.. Aloitusnäyttö.näkyy.noin.30.sekunnin.ajan..Kun.käytät.projektoria. ensimmäistä.kertaa,.voit.valita.haluamasi.kielen.pikavalikosta,.kun. aloitusnäyttö.tulee.näkyviin. 4.. Käynnistä.lähde,.jonka.haluat.esitettäväksi.näytöllä.(tietokone,. kannettava,.videosoitin,.jne)..projektori.havaitsee.lähteen. automaattisesti.ja.esittää.sen.näyttökankaalla..jos.näin.ei.käy,. paina.valikkopainiketta.ja.mene.kohteeseen."asetukset".. Varmista,.että."Lähteen.lukitus".-asetus.on.asetettu."Pois".päältä. Voit.vaihtaa.tulojen.välillä.painamalla.ohjauspaneelissa.Lähdepainiketta,.jos.kytkettynä.on.samanaikaisesti.useita.lähteitä. 1 NOTE 2 POW ER STA NDBY Käynnistä.ensin. projektori.ja. valitse.sitten. signaalilähteet. STA LAM P NDB Y TEM P 7

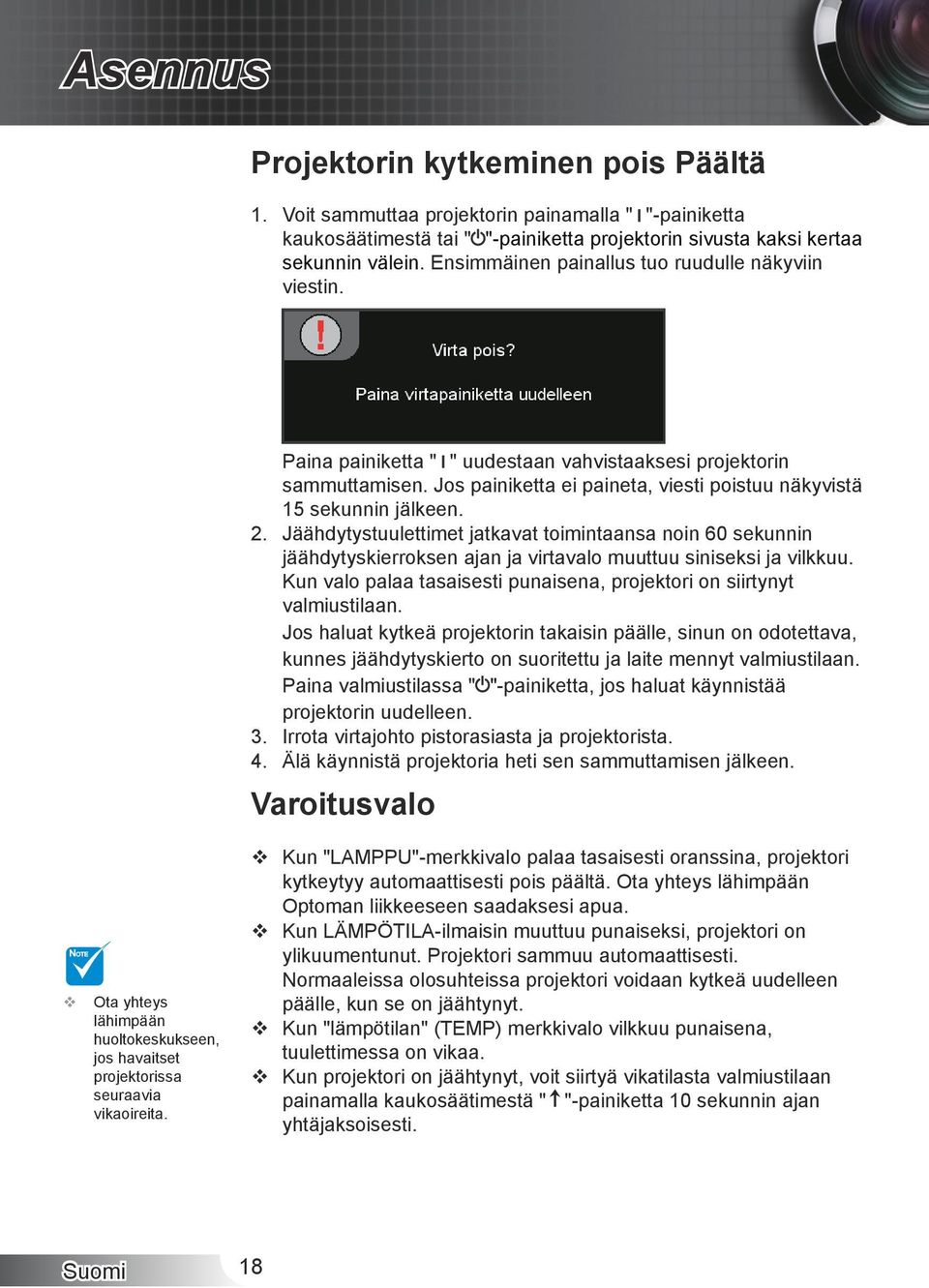

18 Asennus Projektorin kytkeminen pois päältä 1. Voit sammuttaa projektorin painamalla " "-painiketta kaukosäätimestä tai " "-painiketta projektorin sivusta kaksi kertaa sekunnin välein. Ensimmäinen painallus tuo ruudulle näkyviin viestin. Paina painiketta " " uudestaan vahvistaaksesi projektorin sammuttamisen. Jos painiketta ei paineta, viesti poistuu näkyvistä 15 sekunnin jälkeen. 2. Jäähdytystuulettimet jatkavat toimintaansa noin 60 sekunnin jäähdytyskierroksen ajan ja virtavalo muuttuu siniseksi ja vilkkuu. Kun valo palaa tasaisesti punaisena, projektori on siirtynyt valmiustilaan. Jos haluat kytkeä projektorin takaisin päälle, sinun on odotettava, kunnes jäähdytyskierto on suoritettu ja laite mennyt valmiustilaan. Paina valmiustilassa " "-painiketta, jos haluat käynnistää projektorin uudelleen. 3. Irrota virtajohto pistorasiasta ja projektorista. 4. Älä käynnistä projektoria heti sen sammuttamisen jälkeen. Varoitusvalo NOTE Ota yhteys lähimpään huoltokeskukseen, jos havaitset projektorissa seuraavia vikaoireita. Kun "LAMPPU"-merkkivalo palaa tasaisesti oranssina, projektori kytkeytyy automaattisesti pois päältä. Ota yhteys lähimpään Optoman liikkeeseen saadaksesi apua. Kun LÄMPÖTILA-ilmaisin muuttuu punaiseksi, projektori on ylikuumentunut. Projektori sammuu automaattisesti. Normaaleissa olosuhteissa projektori voidaan kytkeä uudelleen päälle, kun se on jäähtynyt. Kun "lämpötilan" (TEMP) merkkivalo vilkkuu punaisena, tuulettimessa on vikaa. Kun projektori on jäähtynyt, voit siirtyä vikatilasta valmiustilaan painamalla kaukosäätimestä " "-painiketta 10 sekunnin ajan yhtäjaksoisesti. 18

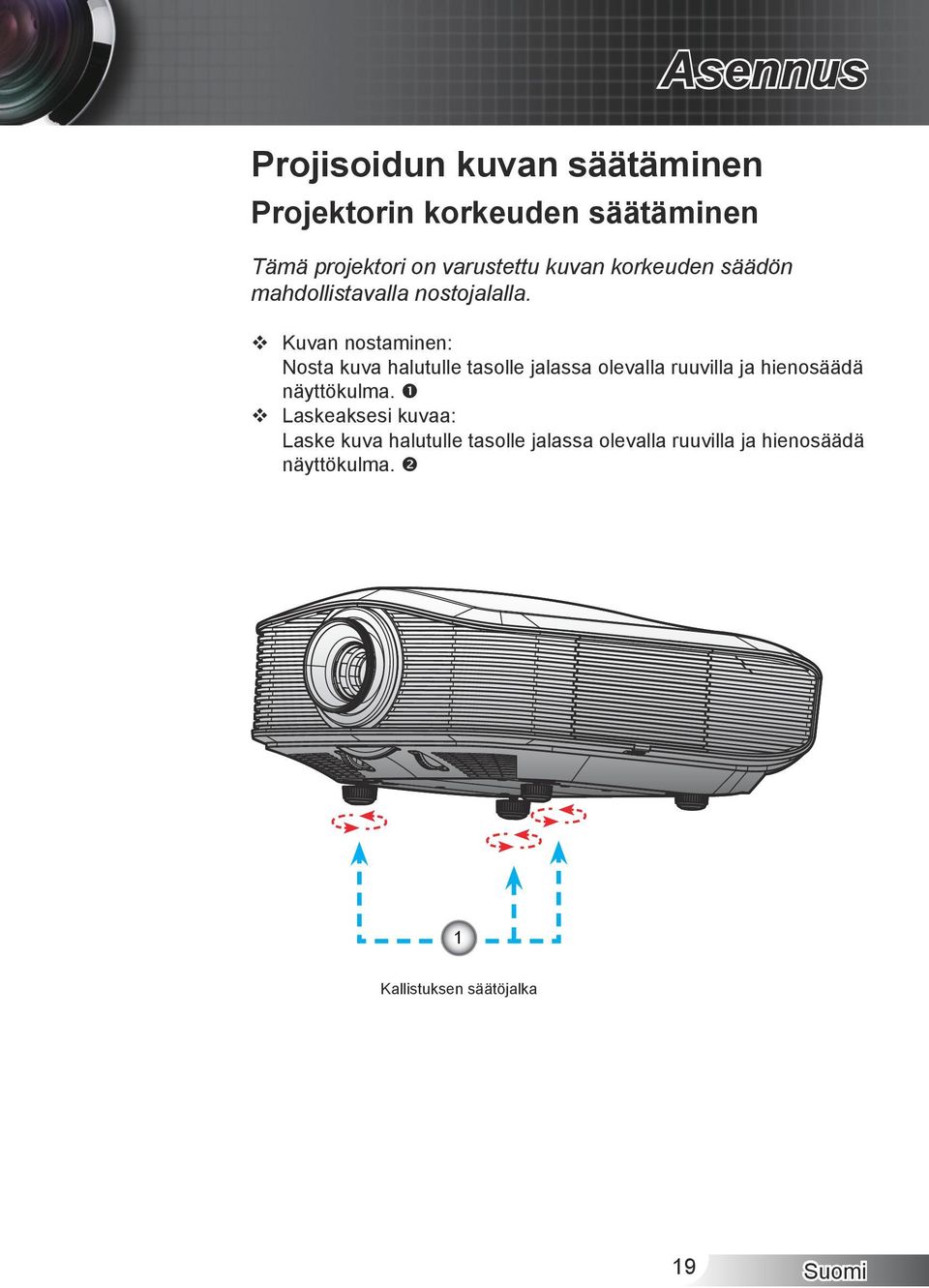

19 Asennus Projisoidun kuvan säätäminen Projektorin korkeuden säätäminen Tämä projektori on varustettu kuvan korkeuden säädön mahdollistavalla nostojalalla. Kuvan nostaminen: Nosta kuva halutulle tasolle jalassa olevalla ruuvilla ja hienosäädä näyttökulma. Laskeaksesi kuvaa: Laske kuva halutulle tasolle jalassa olevalla ruuvilla ja hienosäädä näyttökulma. 1 Kallistuksen säätöjalka 19

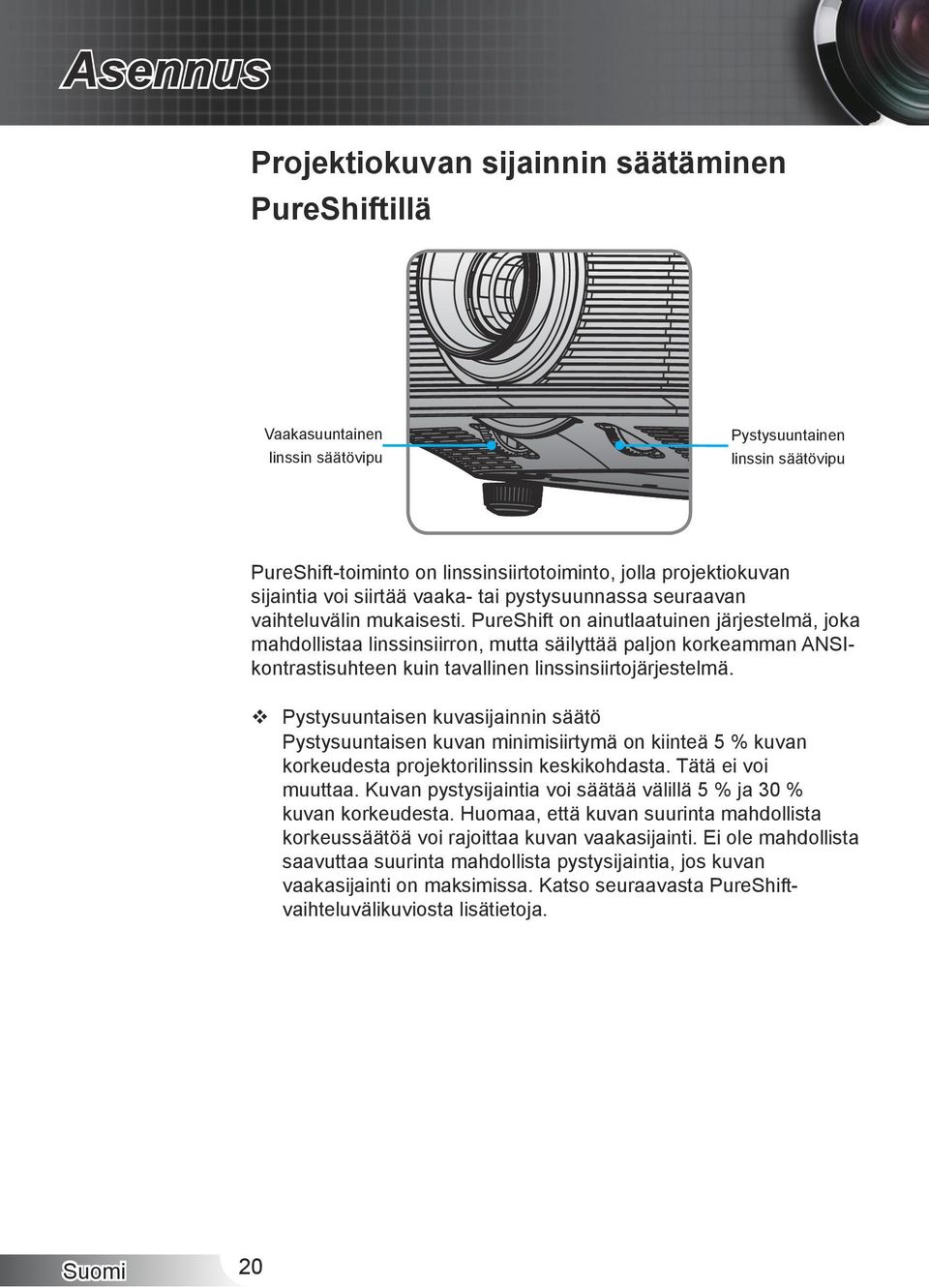

20 Asennus Projektiokuvan sijainnin säätäminen PureShiftillä Vaakasuuntainen linssin säätövipu Pystysuuntainen linssin säätövipu PureShift-toiminto on linssinsiirtotoiminto, jolla projektiokuvan sijaintia voi siirtää vaaka- tai pystysuunnassa seuraavan vaihteluvälin mukaisesti. PureShift on ainutlaatuinen järjestelmä, joka mahdollistaa linssinsiirron, mutta säilyttää paljon korkeamman ANSIkontrastisuhteen kuin tavallinen linssinsiirtojärjestelmä. Pystysuuntaisen kuvasijainnin säätö Pystysuuntaisen kuvan minimisiirtymä on kiinteä 5 % kuvan korkeudesta projektorilinssin keskikohdasta. Tätä ei voi muuttaa. Kuvan pystysijaintia voi säätää välillä 5 % ja 30 % kuvan korkeudesta. Huomaa, että kuvan suurinta mahdollista korkeussäätöä voi rajoittaa kuvan vaakasijainti. Ei ole mahdollista saavuttaa suurinta mahdollista pystysijaintia, jos kuvan vaakasijainti on maksimissa. Katso seuraavasta PureShiftvaihteluvälikuviosta lisätietoja. 20

21 Asennus Ruutu Ruudun korkeus (H) 100% 5% Maksimisiirto 30% Etäisyys (L) 25% Vaakasuuntaisen kuvasijainnin säätö Kun linssi on keskiasennossa, kuvan vaakasijaintia voidaan säätää vasemmalle tai oikealle korkeintaan 15 % kuvanleveydestä. Huomaa, että suurinta mahdollista kuvan vaakasäätöä voi rajoittaa kuvan pystysijainti. Ei ole mahdollista saavuttaa suurinta mahdollista vaakasijaintia, jos kuvan pystysijainti on maksimissa. Katso seuraavasta PureShiftvaihteluvälikuviosta lisätietoja. Ruudun leveys (W) Vasen puoli Oikea puoli 15%W 15%W 21

22 Asennus PureShift-vaihteluväli 130%(V), 0%(H) -15%(H) 105%(V) 15%(H) H x 15% H x 15% H V x 25% V V Maksimisiirtymä=V.x.30.% Maksimisiirtymä=V.x.5% Projektion.kuvakoon.asettaminen UP/DOWN RIGHT/LEFT NOTE Tämä.kaavio. on.tarkoitettu. vain.viitteeksi. käyttäjälle. 6:9-näytön. Ruudun.koko.L.x.P.(6:9) Projisointietäisyys.(E) Siirtymä halkaisija. (m) (jalkaa) (m) (jalkaa) (Hd) (tuumina) Leveys Korkeus Leveys Korkeus leveä tele leveä tele (m) (jalkaa) 30 0,66 0,37 2,8,23 -,5-4,97 0, 0,37 45,00 0,56 3,27,84,49 2,27 4,88 7,45 0,7 0,55 50, 0,62 3,63 2,04,65 2,52 5,43 8,28 0,9 0,6 60,33 0,75 4,36 2,45,98 3,03 6,5 9,93 0,22 0,74 70,55 0,87 5,08 2,86 2,32 3,53 7,60,59 0,26 0,86 80,77,00 5,8 3,27 2,65 4,04 8,68 3,24 0,30 0,98 90,99,2 6,54 3,68 2,98 4,54 9,77 4,90 0,34,0 00 2,2,25 7,26 4,09 3,3 5,05 0,85 6,55 0,37, ,66,49 8,72 4,90 3,97 6,05 3,02 9,86 0,45, ,32,87 0,89 6,3 4,96 7,57 6,28 24,83 0,56, ,43 2,49 4,53 8,7 6,6 0,09 2,70 33, 0,75 2, ,64 3,74 2,79 2,26 9,92 5,4 32,55 49,66,2 3,68 22

23 Käyttäjän ohjaimet Kaukosäädin Kaukosäätimen käyttäminen Power Off On MENU Re-Sync Source SBS Mode Virta päälle Kytke projektori päälle. Kirkkaus Säädä kuvan kirkkautta. Virta pois päältä Kytke projektori pois päältä. Kontrasti Säädä kuvien tummimpien ja vaaleimpien kohtien välistä suhdetta. Gamma Aseta gammakäyrän tyyppi. DynamicBlack Anna projektorin automaattisesti optimoida tummien elokuvakohtausten näyttäminen, jotta ne näkyvät hämmästyttävän yksityiskohtaisesti. Dual Lamp Mode Lisää kuvan kirkkautta. Värihallintajärjestelmä Valitse yksi väreistä (R/G/B/C/M/ Y) ja säädä sen x/y-siirtymää ja kirkkautta. Lisäasetukset Tuo näkyviin tai sulje "Kuva Lisäasetukset" -valikko. Enter Vahvista valinta. Nelisuuntaiset valintanäppäimet Valitse kohteita nuolinäppäimillä tai säädä valintoja. Valikko Näyttää projektorin näyttövalikot tai poistuu niistä. Tila (Näyttötila) Valitse näyttötilaksi Elokuva, Kirkas, Valokuva, Referenssi tai Käyttäjä. 23

24 Käyttäjän ohjaimet Kaukosäätimen käyttäminen 16:9 Skaalaa kuva kuvasuhteeseen 16:9. 4:3 Skaalaa kuva kuvasuhteeseen 4:3. Off MENU Re-Sync Power Source On SBS Mode Letterbox Alkuperäinen PureEngine SBS Mode HDMI 1 HDMI 2 Synkronointi YPbPr VGA Video Lähde Mahdollistaa Letterbox-muotoisen ei-anamorfisesti parannetun elokuvan katsomisen koko näytön levyisenä. Osa alkuperäisestä kuvasta kadotetaan, jos kuvasuhde on pienempi kuin 2,35:1. Tulolähde näytetään skaalaamattomana. PureEngine on kokoelma kehittyneitä kuvankäsittelytekniikoita, jotka parantavat näytetyn kuvan laatua. Kytke "SBS" päälle tai "pois" päältä painamalla "SBS Mode"-painiketta, valitse ylös-/alas-painikkeella "Top and Bottom" tai "Frame Sequential" ja vahvista painamalla "Enter"-painiketta. Paina HDMI, jos haluat valita lähteen HDMI 1 -liittimestä. Paina "HDMI 2", jos haluat valita lähteen HDMI 2 -liittimestä. Synkronoi projektorin automaattisesti vastaamaan lähdesignaalia. Paina YPbPr, jos haluat valita komponenttivideolähteen. Paina "VGA", jos haluat valita lähteeksi VGA-liitännän. Paina "Video"-painiketta, jos haluat voit valita komposiittivideolähteen. Paina "Lähde"-painiketta, jos haluat valita lähteeksi RGB-, komponentti-, komposiittivideo- tai HDMI-lähteen. 24

25 Käyttäjän ohjaimet Näyttövalikot Projektorissa on monikielisiä näyttövalikkoja, joiden avulla voit säätää kuvia ja muuttaa useita asetuksia. Projektori löytää lähteen automaattisesti. Käyttö 1. Avaa näyttövalikko painamalla "Valikko"-painiketta kaukosäätimestä tai ohjauspaneelista. 2 Kun näyttövalikko tulee näkyviin, valitse päävalikon kohteita näppäimillä. Tehdessäsi valinnan tietyllä sivulla, siirry alivalikkoon painamalla - tai "Enter"-näppäintä. 3. Valitse haluttu alivalikon kohde painikkeilla ja näytä lisäasetuksia painamalla sitten - tai "Enter"-painiketta. Säädä asetuksia painikkeilla. 4. Valitse seuraava säädettävä kohta alivalikosta ja säädä sitä edellä kuvatulla tavalla. 5. Vahvista valinta painamalla "Enter"- tai "Valikko"-painiketta, jolloin näyttö palaa päävalikkoon. 6. Voit poistua painamalla "Valikko"-painiketta uudelleen. Näyttövalikko sulkeutuu ja projektori tallentaa uudet asetukset automaattisesti. Päävalikko Asetus Alivalikko 25

26 Käyttäjän ohjaimet Valikon rakenne NOTE Huomaa, että näyttövalikko on erilainen valitun signaalityypin ja projektorimallin mukaan. NOTE (#1) "Väri" ja "Sävy" ovat käytettävissä vain komposiitti- ja komponenttilähteillä. (#2) "3D-synk. kääntö" on käytettävissä vain, kun 3D on käytössä. (#3) "Signaali" on tuettu vain analogisella VGA (RGB) -signaalilla. NOTE Kun 3D on päällä, DynamicBlacktoiminto ei ole käytettävissä. Päävalikko Alivalikko Asetukset Kuva NÄYTTÖ JÄRJESTELMÄ ASETUKSET Näyttötila Elokuva / Referenssi / Valokuva / Kirkas / 3D / ISF Day / ISF Night / Käyttäjä Kontrasti -50~50 Kirkkaus -50~50 Terävöitys 0~15 #1 Väri -50~50 #1 Sävy -50~50 Lisäasetukset Kohinavaim. 0~10 Muoto Gamma Elokuva / Video / Grafiikka / Tavallinen PureEngine PureDetail / PureColor / PureMotion / PureEngine Demo / Lopeta DynamicBlack Pois / Elokuva 1 / Elokuva 2 Väriasetukset Värilämpötila / Color Gamut / CMS / RGB Vahv/Säät / Väriavaruus / RGB Channel Lopeta Zoomi 0~10 Reunan maski 0~5 Pysty kuvan siirto -50~50 Pysty kuvankorjaus -30~30 4:3 / 16:9 / LBX / Alkuperäinen SuperWide Pois / AUTO / Päälle (16:9) / Päälle (2,35:1) 3D 3D-tila DLP-linkki / VESA 3D Valikon sijainti Lampun asetukset Projisointi Testikuvio Taustaväri 12V Trigger A 12V Trigger B Kieli 3D -> 2D 3D / L / R 3D-Muoto Pois / SBS Mode / Top and Bottom / Frame Sequential #2 3D-synk. kääntö Päälle / Pois Lopeta Lampputunnit Lamppumuistutus Dual Lamp Mode Lampun nollaus Lopeta Pois Päälle Auto 235 Auto 3D Lopeta Päälle / Pois Kirkas / Standardi / Image AI Peruuta / Kyllä Pois / Ruudukko / Valkoinen Sininen / Harmaa / Musta Päälle / Pois 4:3 / 16:9 / LBX / Alkuperäinen / Lopeta Tulolähde HDMI 1 / HDMI 2 / Komponentti / VGA / Video / Lopeta Lähteen lukitus Päälle / Pois Korkea paikka Tiedon piilotus English / Deutsch / Français / Italiano / Español / Português / Svenska / Nederlands / Norsk / Dansk / Polski / / / / Magyar / eština / / / / / 한국어 / Türkçe Päälle / Pois Päälle / Pois Autom. Sammutus 0~180 Signaali Taajuus 0~100 Vaihe -50~50 Vaakasijainti -50~50 Pystysijainti -50~50 AUTOMAATTINEN Lopeta Valkoisen taso -50~50 Mustan taso -50~50 Värikylläisyys -50~50 Sävy -50~50 IRE Lopeta Ota käyttöön / Poista käytöstä 0 IRE / 7.5 IRE Alkuasetukset Nykyinen Peruuta / Kyllä Kaikki Peruuta / Kyllä 26

27 Käyttäjän ohjaimet KUVA NOTE "ISF Day" ja "ISF Night" eivät ole näkyvissä, kun ISF-tiloja ei ole kalibroitu. Näyttötila Erilaisille kuvatyypeille on valmiiksi asetettuja optimoituja asetuksia. Elokuva: Kotiteatterille. Referenssi: Tämän tilan on tarkoitus toistaa mahdollisimman tarkasti kuva sillä tavalla, jolla ohjaaja on sen tarkoittanut. Väri-, värilämpötila-, kirkkaus-, kontrasti- ja gamma-asetukset ovat kaikki määritetty tavalliselle referenssitasolle. Valokuva: Optimoitu valokuvamaisten kuvien näyttämiseen. Kirkas: Maksimikirkkaus PC-tulosta. 3D: Suositellut asetukset 3D-tilan ollessa käytössä. Käyttäjän kaikki lisäsäädöt tallennetaan 3D-tilassa tulevaa käyttöä varten. ISF Day: Optimoi kuva ISF Day -tilalla täysin kalibroiduksi ja korkealaatuiseksi kuvaksi. ISF Night: Optimoi kuva ISF Night -tilalla täysin kalibroiduksi ja korkealaatuiseksi kuvaksi. Käyttäjä: Käyttäjän asetukset. 27

28 Käyttäjän ohjaimet NOTE "Väri" ja "Sävy" ovat käytettävissä vain komposiitti- ja komponenttilähteillä. Kontrasti Kontrasti säätelee kuvien tummimpien ja vaaleimpien kohtien välistä suhdetta. Kontrastin säätäminen muuttaa valkoisen ja mustan määrää kuvassa. Painamalla voit vähentää kontrastia. Painamalla voit lisätä kontrastia. Kirkkaus Säädä kuvan kirkkautta. Painamalla voit tummentaa kuvaa. Painamalla voit vaalentaa kuvaa. Terävöitys Säädä kuvan terävyyttä. Painamalla voit vähentää terävyyttä. Painamalla voit lisätä terävyyttä. Väri Säädä videokuvaa mustavalkoisesta täysvärikuvaan. Painamalla voit vähentää kuvan saturaatioarvoa. Painamalla voit lisätä kuvan saturaatioarvoa. Sävy Säädä punaisen ja vihreän väritasapainoa. Paina lisätäksesi vihreän määrää kuvassa. Paina lisätäksesi punaisen määrää kuvassa. 28

29 Käyttäjän ohjaimet KUVA LISÄASETUKSET NOTE Kun 3D on päällä, DynamicBlacktoiminto ei ole käytettävissä. Kohinavaim. Kohinanvaimennus vähentää lomitettujen signaalien näkyvää kohinaa. Asteikko on (0: Pois) Gamma Tällä voit asettaa gammakäyrätyypin. Kun aloitusasennus ja hienosäätö ovat valmiit, käytä hyväksesi gammasäätövaiheita kuvaulostulon optimointiin. Elokuva: kotiteatteria varten. Video: video- tai tv-lähdettä varten. Tavallinen: standardiasetusta varten. Grafiikka: kuvalähdettä varten. PureEngine PureEngine on kokoelma kehittyneitä kuvankäsittelytekniikoita, jotka parantavat näytetyn kuvan laatua. DynamicBlack DynamicBlackin avulla projektori voi automaattisesti optimoida tummien elokuvakohtausten näyttämisen, jotta ne näkyvät hämmästyttävän yksityiskohtaisesti. Väriasetukset Siirry valikkoon painamalla ja valitse kohde painamalla tai. 29

30 Käyttäjän ohjaimet KUVA LISÄASETUKSET PureEngine NOTE Kun tulolähteen ajoitus on 120 Hz, PureMotiontoiminto ei ole tuettu ja se näkyy harmaana. PureDetail PureDetail on reunanparannustyökalu, jonka avulla projektiokuvan reunoja voidaan parantaa selkeämpiä yksityiskohtia varten. PureColor Tämä säädettävä kohta käyttää hyväkseen uutta väriprosessointialgoritmia ja parannuksia mahdollistamaan kuvan eloisuuden merkittävän lisääntymisen. Asteikko on 0-5. PureMotion PureMotion varmistaa hienostuneilla algoritmeilla, että kuvan luonnollinen liike säilytetään. PureEngine Demo Tällä toiminnolla voit nähdä eron raa'an, prosessoimattoman kuvan ja PureEnginen prosessoiman kuvan välillä. Tässä tilassa voit tarkistaa säädöt, jotka teet PureEngine-asetuksiin. 30

31 Käyttäjän ohjaimet KUVA LISÄASETUKSET VÄRIASETUKSET Värilämpötila Aseta värilämpötilaksi D50, D65, D75, D83, D93 tai Alkuperäinen. Color Gamut Aseta väriasteikoksi Alkuperäinen, DLP-C, HDTV, EBU tai SMPTE-C. CMS (Värihallintajärjestelmä) Siirry valikkoon painamalla ja valitse kohde painamalla tai. Valitse yksi väreistä (R/G/B/C/M/Y) ja säädä sen x/y-siirtymää ja kirkkautta. Väri: Valitse punainen, vihreä, sininen, syaani, magenta tai keltainen väri painamalla tai. x offset: Säädä valitun värin x-siirtymää painamalla tai. y offset: Säädä valitun värin y-siirtymää painamalla tai. Kirkkaus: Säädä valitun värin kirkkautta painamalla tai. Alkuasetukset: Valitse "Kyllä", jos haluat palauttaa värinsäädön tehdasasetukset. 31

32 Käyttäjän ohjaimet RGB Vahv/Säät Siirry valikkoon painamalla ja valitse kohde painamalla tai. Valitse painikkeella tai asetukseksi Punainen, Vihreä tai Sininen kirkkautta (Vahv.) ja kontrastia (Säät.) varten. Alkuasetukset: Valitse "Kyllä", jos haluat palauttaa värinsäädön tehdasasetukset. Väriavaruus Valitse asianmukainen värimatriisityyppi seuraavista: AUTO, RGB tai YUV. RGB Channel Valitse painikkeella tai kanavien Tavallinen, Punainen, Vihreä ja Sininen väliltä. 32

33 Käyttäjän ohjaimet NÄYTTÖ Muoto Säädä kuvasuhde tämän toiminnon avulla. 4:3: Tämä muoto on 4:3-tulolähteille. 16:9: Tämä muoto on 16:9 tulolähteille, kuten HDTV ja DVD, joita on parannettu laajakuva-tv:tä varten. LBX: Tämä muoto on muu kuin 16:9 letterbox -lähde ja se on tarkoitettu käyttäjille, jotka käyttävät ulkoista anamorfista linssiä 2.35:1-kuvasuhteen näyttämiseksi täydellä resoluutiolla. Alkuperäinen: Tämä muoto näyttää alkuperäisen kuvan ilman skaalausta. Yksityiskohtaisia tietoja LBX-tilasta:. Jotkin Letterbox-muotoiset DVD-levyt eivät ole parannettuja 16:9-televisioille. Tässä tilanteessa kuva ei näytä oikealta 16:9-tilassa näytettäessä. Yritä silloin käyttää 4:3-tilaa DVDlevyn katsomiseen. Jos sisältö ei ole muodossa 4:3, kuvan reunoilla esitetään mustat palkit 16:9-näytössä. Tämän tyyppistä sisältöä varten voit käyttää Letterbox-tilaa 16:9- näytön täyttämiseen kuvalla. 2. Jos käytät ulkoista anamorfista linssiä, LBX-tila antaa mahdollisuuden katsoa 2,35:1-sisältöä (mukaan luettuna anamorfinen DVD- ja HDTV-filmilähde), joka tukee anamorfisuutta, leveys parannettuna 16:9-näytön 2,35:1- kuvaa varten. Tällöin mustia palkkeja ei näytetä. Lampun teho ja vaakaresoluutio hyödynnetään. 33

34 Käyttäjän ohjaimet Tulosignaali Ruudun näkymä 4:3-muoto Näytön ala Kuvan ala tai 16:9-muoto LBX-muoto NOTE "SuperWide" on oletuksena "pois" päältä. "SuperWiden" käyttö: 1...Hanki 2,0:1- kuvasuhteen ruutu. 2...Kytke SuperWide päälle. 3...Sommittele projektiokuva ruudulle oikein. 4...Nauti elokuvista ilman mustia palkkeja Zoom Painamalla voit pienentää kuvan kokoa. Painamalla voit suurentaa kuvaa projektiopinnalla. Reunan maski Painamalla voit pienentää kuvan kokoa. Painamalla voit suurentaa kuvaa projektiopinnalla. Pysty kuvan siirto Muuttaa heijastetun kuvan sijaintia pystysuunnassa. Pysty kuvankorjaus Paina näppäintä tai säätääksesi kuvan kallistumista pystysuunnassa ja kuvan muotoa lähemmäs nelikulmiota. SuperWide SuperWide on toiminto, joka käyttää erityistä 2,0:1-kuvasuhdetta, jonka avulla sekä 16:9- ja 2,35:1-kuvasuhteen elokuvat voidaan näyttää ilman mustia palkkeja ruudun ylä- ja alalaidassa. Pois: Voit valita kuvamuodon haluamistasi kuvasuhteista mukaan lukien 4:3, 16:9, LBX ja Alkuperäinen. AUTO: Elokuvamuotojen erilaisuuden ratkaisemiseksi tällä valinnalla voi pitää muodon samana kuvasuhteena. Päälle (16:9): Vain 16:9-muoto voidaan valita. Päälle (2,35:1): Vain 2,35:1-muoto voidaan valita. 3D Siirry valikkoon painamalla ja valitse kohde painamalla tai. 34

35 NÄYTTÖ 3D Käyttäjän ohjaimet 3D-tila DLP-linkki: Valitse "DLP-linkki", jos haluat käyttää DLP-linkin 3D-kuville optimoituja asetuksia. (Tietoja DLP-laseista voit katsoa sivulta 16.) VESA 3D: Valitse "VESA 3D", jos haluat käyttää VESA 3D -kuville optimoituja asetuksia. (Tietoja 3D-lähettimestä voit katsoa sivulta 13.) 3D -> 2D 3D: Näyttää 3D-signaalin. L (Vasen): Näyttää 3D-sisällön vasemman ruudun. R (Oikea): Näyttää 3D-sisällön oikean ruudun. 35

36 Käyttäjän ohjaimet NOTE "3D-Muoto" on tuettu vain ei-hdmi 1.4a -3D-ajoituksella. Valitse 3D-Muoto painamalla "Enter". 3D-Muoto Pois: Valitse "Pois" kytkeäksesi 3D-muodon pois käytöstä. SBS Mode: Näytä 3D-signaali "Side-by-Side"-tilassa. Top and Bottom: Näytä 3D-signaali "Top and Bottom" -tilassa. Frame Sequential: Näytä 3D-signaali "Frame Sequential" -tilassa. NOTE "3D-synk. kääntö" -toiminto ei tallenna asetusta. Se asetetaan "pois" päältä, kun virta kytketään päälle tai lähdettä vaihdetaan. 3D-synk. kääntö Valitse "Päälle" kääntääksesi vasemman ja oikean ruudun sisällön. Valitse "Pois" oletusruutusisältöä varten. 36

37 JÄRJESTELMÄ Käyttäjän ohjaimet NOTE Molemmat takaprojektiot ovat tarkoitettu käytettäväksi läpinäkyvän ruudun kanssa. Valikon sijainti Valitse valikon sijainti näytöllä. Lampun asetukset Siirry valikkoon painamalla ja valitse kohde painamalla tai. Projisointi Etuprojektio Tämä on oletusasetus. Kuva projisoidaan suoraan ruudulle. Takaprojektio Tällä asetuksella kuva näkyy käänteisenä. Etuprojektio katosta Tällä asetuksella kuva näkyy ylösalaisin. Takaprojektio katosta Tällä asetuksella kuva näkyy ylösalaisin ja käännettynä. 37

38 Käyttäjän ohjaimet NOTE "Testikuvio" on harmaana, kun 3D on päällä. Testikuvio Näyttää testikuvion. Vaihtoehtoja ovat ruudukko, valkoinen kuvio ja ei mitään. Taustaväri Käytä tätä ominaisuutta näyttämään "Sininen", "Musta" tai "Harmaa" ruutu kun signaalia ei ole. 12V Trigger A 12V Trigger A on tavallinen trigger-liitäntä motorisoiduille ruuduille. 12V Trigger B Kytke trigger pois päältä valitsemalla "Pois". Ota trigger ja ohjelmoitava alivalikko käyttöön valitsemalla "Päälle". Alivalikkoa voi käyttää valitsemalla "Päälle"- asetuksen ja painamalla "Enter"-painiketta kaukosäätimestä. Kun alivalikosta valitaan asetus, trigger aktivoidaan kun vastaava näyttötila on valittu. Jos esimerkiksi valittuna on 4:3 tämä tarkoittaa, että trigger B -liitäntä on aktiivinen, kun projektorin näyttötilaksi on asetettu 4:3. Trigger on automaattisesti passiivinen muilla näyttötila-asetuksilla. 38

39 Käyttäjän ohjaimet Auto235: Kun "Auto235" on käytössä, projektori tunnistaa automaattisesti milloin 2,35:1-suhdetta näytetään ja aktivoi trigger-liitännän tässä portissa, jota puolestaan voidaan käyttää aktivoimaan motorisoitu anamorfisen linssin asetus. "Auto 235" -asetusta ja motorisoitua anamorfisen linssin asetusta voidaan käyttää tällä tavalla tarjoamaan täysin automaattinen "jatkuvan korkeuden" projektiojärjestelmä. Auto 3D: Kun "Auto 3D" on käytössä, projektori tunnistaa automaattisesti milloin 3D-kuvaa näytetään ja aktivoi tämän portin triggerin. 39

40 Käyttäjän ohjaimet JÄRJESTELMÄ Lampun asetukset NOTE "Dual Lamp Mode" voi olla eri asetukset 2D- ja 3D-kuvalle. Lampputunnit Näyttää kuinka kauan lamppua on yhteensä käytetty. Lamppumuistutus Valitse tämä toiminto näyttääksesi tai piilottaaksesi varoitusilmoituksen lampunvaihtoilmoituksen tullessa esiin. Tämä viesti tulee esiin 30 tuntia ennen ehdotettua lampun vaihtoa. Dual Lamp Mode Kirkas: Valitse "Kirkas" kasvattaaksesi kirkkautta. Standardi: Valitse "Standardi", jos haluat himmentää projektorin lamppua pienentääksesi virrankulutusta ja pidentääksesi lampun kestoa. Image AI Image AI parantaa kuvan kontrastia optimoimalla lampun kirkkauden kuvasisällön mukaan. Lampun nollaus Palauttaa lampun tuntilaskun nollaan, kun lamppu on vaihdettu. 40

41 ASETUKSET Käyttäjän ohjaimet Kieli Valitse monikielinen näyttövalikko. Paina tai siirtyäksesi alavalikkoon ja sen jälkeen tai valitaksesi halutun kielen. Paina "Valitse (Enter)" päättääksesi valinnan. Tulolähde Ota käyttöön tulolähteet HDMI 1, HDMI 2, komponentti, VGA ja video. Siirry valikkoon painamalla ja valitse kohde painamalla tai. Paina "Valitse (Enter)" päättääksesi valinnan. Projektori ei etsi tuloja, joiden valinta on poistettu. Lähteen lukitus Kun tämä toiminto on kytketty pois päältä, projektori etsii muita signaaleja, jos nykyinen tulosignaali häviää. Kun tämä toiminto on kytketty päälle, projektori etsii annetun liitäntäportin. Korkea paikka Valitse Päälle, jos haluat kytkeä päälle Suuri korkeus -tilan. Tuulettimet toimivat jatkuvasti täydellä nopeudella projektorin jäähdyttämiseksi. Tiedon piilotus Valitse "Päälle", jos haluat piilottaa tietoviestit. Valitse "Pois", jos haluat näyttää hakuviestin. 41

42 Käyttäjän ohjaimet NOTE NOTE "Signaali" ei ole tuettu, kun tulolähteenä on HDMI. IRE on tuettu vain NTSC-signaalin kanssa. Autom. Sammutus Asettaa järjestelmän sammutusajanjakson, jos signaalituloa ei ole. (minuuteissa) Signaali RGB-/komponenttilähteelle Taajuus: Muuttaa näytön taajuutta niin, että se vastaa tietokoneen grafiikkakortin taajuutta. Käytä tätä toimintoa vain silloin, kun kuva välkkyy vaakasuunnassa. Vaihe: Synkronoi näytön signaaliajastuksen näytönohjaimen kanssa. Jos kuva on epävakaa tai vilkkuu, korjaa se tällä asetuksella. Vaakasijainti: Säädä kuvan vaakasijaintia. Pystysijainti: Säädä kuvan pystysijaintia. Automaattinen: Valitsee signaalin automaattisesti. Jos käytät tätä toimintoa, Taajuus ja Vaihe ovat harmaina, ja jos signaali ei ole automaattinen, Taajuus ja Vaihe ovat manuaalisesti säädettävissä ja ne tallennetaan asetuksiin kun projektori seuraavan kerran käynnistetään uudelleen. Videolähteelle: Valkoisen taso: Käyttäjä voi säätää valkoisen tasoa, kun tulona on S-video- tai Video/CVBS-signaali. Mustan taso: Käyttäjä voi säätää mustan tasoa, kun tulona on S-Video- tai Video-/CVBS-signaali. Värikylläisyys: Säädä videokuvaa mustavalkoisesta täysvärikuvaan. Paina vähentääksesi kuvan värikylläisyyttä. Paina lisätäksesi kuvan värikylläisyyttä. Sävy: Säädä punaisen ja vihreän väritasapainoa. Paina lisätäksesi vihreän määrää kuvassa. Paina lisätäksesi punaisen määrää kuvassa. IRE: Säädä komposiittivideosignaalien mittausta. Alkuasetukset Palauta säädöt ja asetukset tehdasasetuksiksi. Nykyinen: Nollaa nykyiset signaaliasetukset tehtaan oletusarvoihin. Kaikki: Palauttaa kaikkien valikkojen tehdasasetukset. 42

43 Vianmääritys Liitteet Jos projektoria käyttäessäsi esiintyy ongelmia, katso seuraavia ohjeita. Jos ongelma ei poistu, ota yhteyttä paikalliseen jälleenmyyjään tai huoltokeskukseen. Kuvaongelmat..Ruudulle ei ilmesty kuvaa Varmista, että kaikki kaapelit ja virtakytkökset on liitetty kunnolla Asennus-osiossa kuvatulla tavalla. Tarkista, että liittimet ovat ehjiä. Tarkista, että projektorin lamppu on asennettu kunnolla. Katso "Lampun vaihtaminen" -osiota. Varmista, että olet poistanut linssinsuojuksen, ja että projektori on päällä...kuva ei ole tarkka Tarkista onko linssinsuojus poistettu. Säädä projektorin linssin tarkennusrengasta. Varmista, että projektorin näyttö on vaaditun etäisyyden päässä projektorista (1,5-10,0 metriä)...kuva on venynyt tilassa näytettäessä 16:9 DVD:tä Kun toista anamorfi sta DVD:tä tai 16:9 DVD:tä, projektori näyttää parhaan kuvan 16: 9 muodossa. Jos toistat LBX-muotoista DVD:tä, vaihda muoto LBX:ksi projektorin näyttövalikossa. Jos toistat 4:3 -muotoista DVD:tä, vaihda muoto 4:3:ksi projektorin näyttövalikossa. Jos kuva on yhä venynyt, säädä kuvasuhdetta seuraavalla tavalla: Aseta näyttömuodoksi 16:9-laajakuvasuhde DVD-soittimesta...Kuva on liian pieni tai iso Säädä zoomin vipua projektorin päällä. Siirrä projektoria lähemmäs tai kauemmas valkokankaasta. Paina "Valikko" projektorin paneelista ja mene kohteeseen "NÄYTTÖ-->Muoto". Kokeile eri asetuksia. 43

44 Liitteet..Kuva on kallistunut sivuilta: Jos mahdollista, sijoita projektori uudelleen niin, että se on keskitetty valkokankaaseen ja sijaitsee sen alareunan alapuolella. Käytä säädön tekemiseen näyttövalikon valintaa "Näyttö-- >Pysty kuvankorjaus"...kuva näkyy peilikuvana Valitse näyttövalikon kohta "Järjestelmä-->Projisointi" ja säädä projisoinnin suunta...epäselvä kaksoiskuva Paina "SBS Mode"-painike "pois" päältä välttääksesi normaalin 2D-kuvan muuttumisen epäselväksi kaksoiskuvaksi...kaksi kuvaa, side-by-side (rinnakkain) -muoto Paina "SBS Mode"-painike päälle tulosignaalille, joka on muotoa HDMI 1.3 2D 1080i side-by-side...kuva ei näy 3D:nä Tarkista onko 3D-lasien akku lopussa. Tarkista onko 3D-lasit kytketty päälle. Kun tulosignaali on muotoa HDMI 1.3 2D (1080i side-by-side puoliksi), paina "SBS Mode"-painiketta ja kytke "SBS" päälle. 44

45 Liitteet Muita ongelmia..projektori ei vastaa mihinkään ohjaimiin Jos mahdollista, sulje projektori, irrota virtajohto ja odota vähintään 20 sekuntia, ennen kuin yhdistät virtajohdon uudelleen...lamppu palaa tai siitä kuuluu poksahtava ääni Kun lampun toiminta päättyy, se sammuu ja siitä saattaa kuulua äänekäs poksahdus. Jos näin tapahtuu, laite ei käynnisty, ennen kuin lamppu on vaihdettu. Vaihtaessasi lampun, seuraa kohdassa "Lampun vaihtaminen" annettuja ohjeita. Kaukosäädinongelmat..Jos kaukosäädin ei toimi Tarkista, että kaukosäätimen käyttökulma on sekä vaaka- että pystytasossa ±25 projektorin infrapunavastaanottimista. Tarkista, ettei kaukosäätimen ja projektorin välillä ole esteitä. Siirrä 6 metrin säteelle projektorista. Varmista, että paristot on asetettu oikein. Vaihda paristot, jos ne ovat loppuneet. 45

46 POWER TEMP LAMP STANDBY Liitteet Merkkivalojen.merkitys NOTE Virtavalo.päällä:. Ei.signaalia;. näyttövalikko. tulee.näkyviin. ja.signaali.on. tunnistettu. Virtavalo. pois.päältä:. Signaali.on. tunnistettu,.mutta. näyttövalikkoa. ei.näy. Valmiustila (Virtajohto) Viesti Virran. merkkivalo (Punainen) Virran. merkkivalo (.Sininen) Lämpötilan. merkkivalo (Punainen) Lampun. merkkivalo (Oranssi) Tasainen.valo Pois Pois Pois Virta.päällä.(lämmitys) Pois Vilkkuu Pois Pois Virta.päällä.ja.lamppu.palaa Pois Tasainen.valo.* Pois Pois Virta.pois.(jäähdytys) Pois Vilkkuu Pois Pois Virhe.(vika.lampussa) Vilkkuu Pois Pois Tasainen.valo Virhe.(vika.tuulettimessa) Vilkkuu Pois Vilkkuu Pois Virhe.(ylikuumentunut) Vilkkuu Pois Tasainen.valo Pois STANDBY POWER TEMP LAMP 46

47 Liitteet Näyttöviestit Sammutusajastimen aktivointi: Lamppuvaroitus: Virta pois: 47

48 Liitteet Lampun.vaihtaminen Projektori.havaitsee.automaattisesti.lampun.käyttöiän. loppumisen..kun.lamppu.lähestyy.loppuaan,.näyttöön.tulee. varoitusviesti. Kun.näet.tämän.viestin,.ota.yhteys.paikalliseen.jälleenmyyjään.tai. huoltokeskukseen.lampun.vaihtamiseksi.niin.pian.kuin.mahdollista.. Varmista,.että.projektori.on.ehtinyt.jäähtyä.vähintään.30.minuuttia,. ennen.kuin.vaihdat.lampun.. Varoitus:.Jos.projektori.on.kiinnitetty.kattoon,.ole.varovainen. avatessasi.lampun.käyttöpaneelia..on.suositeltavaa.käyttää. suojalaseja.vaihdettaessa.kattoon.kiinnitetyn.projektorin. lamppua.."ole.varovainen,.ettei.mitään.irrallisia.esineitä. putoa.projektorista.". Varoitus:.Lampun.kotelo.on.kuuma!.Anna.sen.jäähtyä,.ennen. kuin.vaihdat.lampun!. Varoitus:.Henkilövahinkojen.välttämiseksi.älä.pudota. lamppumoduulia.tai.koske.hehkulamppuun..hehkulamppu. saattaa.rikkoutua.ja.aiheuttaa.vahinkoja.pudotessaan. 48

49 Liitteet Lampun vaihtaminen: 1. Sammuta projektorin virta painamalla virtapainiketta. 2. Anna projektorin jäähtyä vähintään 30 minuuttia. 3. Irrota virtajohto. 4. Avaa lampun kansi. 5. Nosta koteloa ja irrota se. 6. Käytä ruuvimeisseliä lamppumoduulin ruuvin irrottamiseen. 7. Vedä lamppumoduuli ulos. Tee tämä käänteisessä järjestyksessä, kun kiinnität lamppumoduulin. 8. Kytke projektori päälle ja suorita "Lampun nollaus" -toiminto, kun lamppu on vaihdettu. Lampun nollaus: (i) Paina Valikko -> (ii) Valitse Järjestelmä -> (iii) Valitse Lampun asetukset -> (iv) Valitse Lampun nollaus -> (v) Valitse Kyllä. 49

50 Liitteet Yhteensopivuustilat PC-tietokoneen yhteensopivuus Signaali Resoluutio Vaakataajuus Virkistystaajuus (KHz) (Hz) Video Digitaalinen Analoginen NTSC - 15, O , O x , O O PAL/SECAM 720 x , O O 720 x O O 640 x , O O 640 x O O VGA 640 x ,9 72,8 - O O 640 x , O O 640 x , O 800 x ,2 56,3 - O O 800 x ,9 60,3 - O O SVGA 800 x , O O 800 x ,1 72,2 - O O 800 x ,7 85,1 - O 1024 x , O O 1024 x ,5 70,1 - O O XGA 1024 x O O 1024 x , O 1280 x O O HD x O O 1280 x , O O 1280 x , O O WXGA 1280 x O 1280 x O WXGA x O O 1280 x O O SXGA 1280 x O O SXGA x O O UXGA 1600 x O O 1920 x O O HD x O O 1920 x O O WUXGA 1920 x O 50

51 Liitteet Signaali HDTV SDTV Resoluutio Vaakataajuus Virkistystaajuus (KHz) (Hz) Video Digitaalinen Analoginen 1920 x 1080i 50 - O O 1920 x 1080i 60 - O O 1920 x 1080p 24 - O O 1920 x 1080p 50 - O O 1920 x 1080p 60 - O O 1280 x O x 720p 50 - O O 1280 x 720p 60 - O O 720 x ,3 50 O x 576i 50 - O O 720 x 576p 50 - O O 720 x ,5 60 O x 480i 60 - O O 720 x 480p 60 - O O MAC-tietokoneen yhteensopivuus Macbookyhteensopivuus Macbook Pro (Intel) Power Mac G5 Power Mac G4 Resoluutio Virkistystaajuus -yhteensopivuus -yhteensopivuus -yhteensopivuus (Hz) Digitaalinen Analoginen Digitaalinen Analoginen Digitaalinen Analoginen Digitaalinen Analoginen 800 x O O O O - - O O 800 x O O O O - O O O 800 x O O O O - O O O 800 x O - O - O - O 1024 x O O O O - O O O 1024 x O O O O - O O O 1024 x O O O O - O O O 1024 x O - O - O - O 1280 x O O O O - O O O 1280 x O O O O - - O O 1280 x O - O - O - O 1280 x O - O O 1280 x O O - O - O O O 1280 x O O - O - O O O 1280 x O O - O - O O O 1920 x O O - O - O O O 1920 x O - O - O - O 51

52 Liitteet 3D-videotuloyhteensopivuus Tuloajoitus 1280 x 50Hz Top and Bottom 1280 x 60 Hz Top and Bottom HDMI 1.4a -3D-tulo 1280 x 50Hz Kuvapakkaus 1280 x 60 Hz Kuvapakkaus 1920 x 50 Hz Side-by-Side (Puoli) 1920 x 60 Hz Side-by-Side (Puoli) 1920 x 24 Hz Top and Bottom 1920 x 24 Hz Kuvapakkaus 1920 x 50Hz Side-by-Side (Puoli) Tulotarkkuus 1920 x 60 Hz Side-by-Side (Puoli) 1280 x 50Hz Side-by-Side (Puoli) Kun 3D-Muoto on "SBS" HDMI 1.3-3Dsisältö 1280 x 60 Hz Side-by-Side (Puoli) 1920 x 50Hz Top and Bottom 1920 x 60 Hz Top and Bottom 1280 x 50Hz Top and Bottom Kun 3D-Muoto on "Top and Bottom" 1280 x 60 Hz Top and Bottom 2D-tulo (HDMI- /VGA-portti) 1024 x 120 Hz Frame Sequential Käytä automaattisesti 1024 x 120 Hz Frame Sequential 3D-tilaa 2D-tulo (HDMI-/VGA- 480i HQFS Kun 3D-Muoto on /komponentti-/ komposiittiportti) 576i HQFS "Frame Sequential" 52

53 Liitteet RS-232-komennot ja protokollatoimintoluettelo RS-232-nastamääritykset Nastanro Nimi I/O (Projektorin puolelta) 1 NC 2 RXD SISÄÄN 3 TXD ULOS 4 NC 5 GND Signaalimaa 6 NC 7 RTS 8 CTS 9 NC 53

54 Liitteet RS-232-protokollatoimintoluettelo Baud Rate 9600 Note: There is a <CR> after all ASCII commands, 0D is the HEX code for <CR> in ASCII code Data Bits 8 Parity None 1 Stop Bits Flow Control None UART16550 FIFO Disable Projector Return (Pass): P Projector Return (Fail): F XX=01-99, projector's ID, XX=00 is for all projectors ~ X X X X X Lead Code Projector ID Command ID space Function ASCII Power On/Off n=1/n=0 & 2 ~XX00 n Re-sync ~XX01 n HDMI 1 n=1 ~XX12 n VGA 1 n=5 VGA 1 Component n=8 Direct Source Commands Video n=10 Component RCA n=14 HDMI 2 n=15 Cinema n=1 ~XX20 n Bright n=2 Photo n=3 Reference n=4 Display Mode User n=5 ISF Day n=7 ISF Night n=8 3D n=9 Contrast n= ~XX22 n Brightness n= ~XX21 n Color n= ~XX45 n Tint n= ~XX44 n Sharpness n= ~XX23 n Noise Reduction n= 0-10 ~XX196 n Film n=1 ~XX35 n Curve Type n= ~XX182 n Offset n= ~XX183 n Reset n=1 ~XX206 n Video n=2 ~XX35 n Curve Type n= ~XX184 n Offset n= ~XX185 n Reset n=1 ~XX207 n Gamma Graphics n=3 ~XX35 n Curve Type n= ~XX186 n Offset n= ~XX187 n Reset n=1 ~XX208 n Standard n=4 ~XX35 n Curve Type n= ~XX188 n Offset n= ~XX189 n Reset n=1 ~XX209 n PureMotion OFF n=0 ~XX190 n LOW n=1 ~XX190 n MED n=2 ~XX190 n HIGH n=3 ~XX190 n PureDetail OFF n=0 ~XX41 n 1 n=1 ~XX41 n 2 n=2 ~XX41 n 3 n=3 ~XX41 n PureEngine PureColor OFF n=0 ~XX42 n 1 n=1 ~XX42 n 2 n=2 ~XX42 n IMAGE 3 n=3 ~XX42 n 4 n=4 ~XX42 n 5 n=5 ~XX42 n PureEngine Demo OFF n=0 ~XX197 n H Split n=1 ~XX197 n V Split n=2 ~XX197 n OFF n=0 ~XX191 n Advanced DynamicBlack Cinema 1 n=1 Cinema 2 n=2 Red Gain n= ~XX24 n Green Gain n= ~XX25 n Blue Gain n= ~XX26 n RGB Gain/Bias Red Bias n= ~XX27 n Green Bias n= ~XX28 n Blue Bias n= ~XX29 n Reset n=1 ~XX33 n D50 n=1 ~XX210 n D65 n=2 ~XX210 n D75 n=4 ~XX210 n Color Temperature D83 n=5 ~XX210 n D93 n=6 ~XX210 n Native n=7 ~XX210 n Native n=1 ~XX211 n DLP cinema n=2 ~XX211 n Color Gamut HDTV n=3 ~XX211 n Color Settings / RGB EBU n=4 ~XX211 n Gain/Bias SMPT-C n=5 ~XX211 n Red n=1 ~XX212 n Green n=2 ~XX212 n Blue n=3 ~XX212 n Cyan n=4 ~XX212 n CMS Yellow n=5 ~XX212 n Magenta n=6 ~XX212 n x offset -50 ~ 50 n= ~XX213 n y offset -50 ~ 50 n= ~XX214 n Reset n=1 ~XX215 n Auto n=1 ~XX37 n *RGB (0-255) supports when RGB (0-255)* n=2 HDMI is detected Color Space *RGB(16-235)supports RGB(16-235)* n=4 when HDMI is detected YUV n=3 4:3 n=1 ~XX60 n 16:9 n=2 LBX n=5 Format Native n=6 Auto235 n=8 SuperWide n=9 Edge Mask n=0-5 ~XX61 n Zoom n=0-10 ~XX62 n V Image Shift (16:9) n= ~XX64 n V Keystone n= ~XX66 n DISPLAY 3D Mode DLP Link/VESA 3D n=1/n=2 ~XX230 n 2D->2D; 3D->3D / 3D->L 3D->2D 3D / L / R n=1/n=2/n=3 ~XX400 n /3D->R 3D Off/SBS/Top and 3D Format Decoding HDMI1.3 3D timing n=0/n=1/n=3/n-4 ~XX405 n Bottom/Frame Sequential 3D Sync. Invert On/Off n=0/n=1 ~XX231 n Off n=0 ~XX199 n On (16:9) n=1 SuperWide On (2.35:1) n=2 Auto n=3 54
