1 Julkisivu Navigation1 Tuulettuva Navigation2 julkisivujärjestelmä Navigation3 StoVentec ARTline Aurinkoenergiaa julkisivusta

2 Tämän esitteen tiedot, kuvat, yleiset tekniset lausunnot ja piirustukset ovat ainoastaan yleisiä ohjeita ja yksityiskohdat kuvataan vain kaaviomaisesti ja käsittävät perustoiminnot. Ilmoitetut mitat eivät ole tarkkoja. Soveltuvuuden ja kokonaisuuden tarkistusvastuu rakennuskohteessa kuuluu yksinomaan työn suorittajalle/ asiakkaalle. Viereiset rakennusosat esitetään vain kaaviomaisesti. Kaikkien ohjeiden ja määrittelyjen pitää olla paikallisviranomaisten hyväksymiä. Ne eivät ole rakennus-, detalji- tai asennussuunnitelmia. Tuotteiden teknisiä määräyksiä ja tietoja teknisissä tietolehdissä ja järjestelmäkuvauksissa/hyväksynnöissä tulee ehdottomasti noudattaa..

3 Tulevaisuuteen suuntautunut suunnittelu edellyttää luotettavan arkkitehtonisen konseptin lisäksi kestävän kehityksen ja energiatehokkuuden huomioon ottamista. Aurinkokennoteknologiaa on tähän asti käytetty energiantuotantoon lähinnä rakennusten katoilla. Sto esittelee nyt julkisivuille soveltuvat aurinkoenergiajärjestelmät. StoVentec ARTline mallistomme sisältää kaksi laadukasta ja esteettisesti vetovoimaista julkisivujärjestelmää uusiutuvan energian tuotantoon. Julkisivujärjestelmässämme eristys voi säästää n. 40 % energiaa, ja lisäksi julkisivu itsessään tuottaa energiaa vuosittain jopa 700 kwh/kwp (huipputeho).

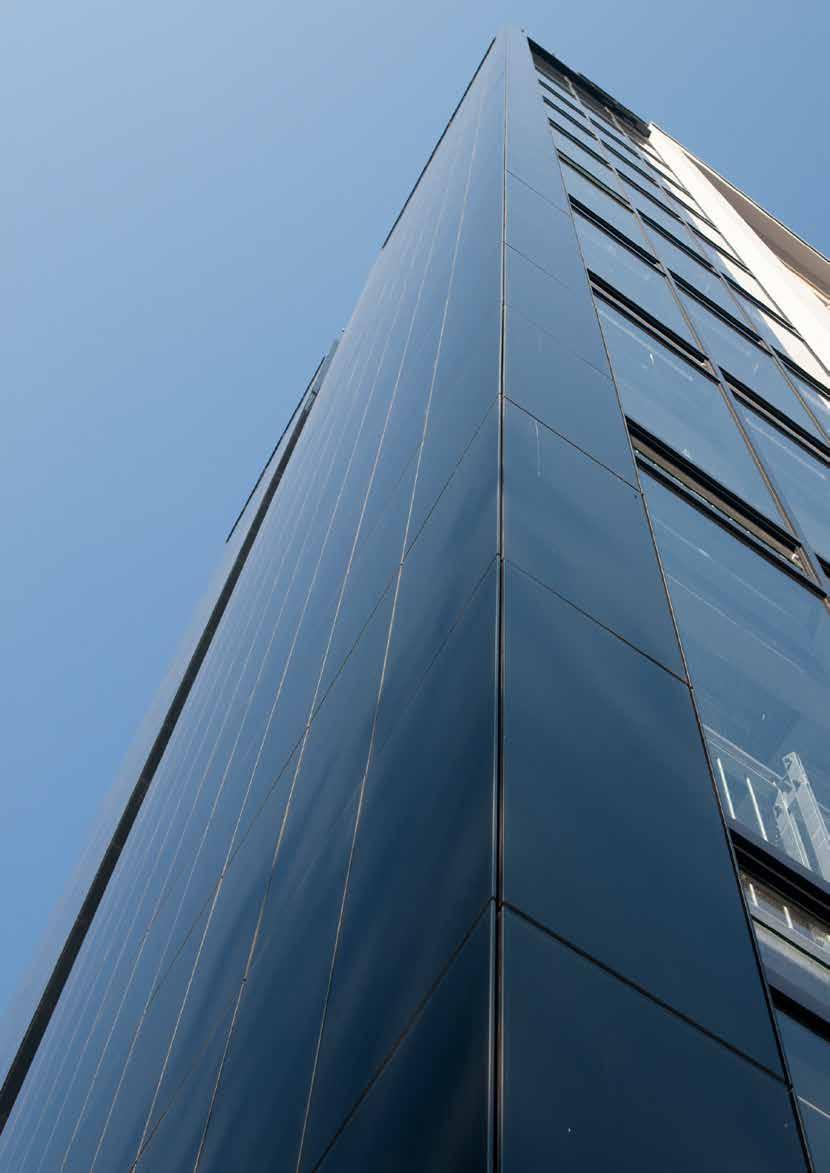

4 Tehoa lasijulkisivun takana StoVentec ARTline Invisible Tuulettuvassa StoVentec ARTline Invisible julkisivujärjestelmässä yhdistyvät innovatiivinen energiantuotanto ja tyylikäs ulkonäkö. Integroidun eristyksen ja asennusvalmiiden aurinkopaneelien ansiosta järjestelmä on ihanteellinen ratkaisu aurinkoenergian hyödyntämiseen. Näkymättömät kiinnikkeet tekevät pinnasta yhtenäisen ja korkealaatuisen. Auringon energiaa kerätään x 600 mm:n aurinkopaneeleilla, jotka toimitetaan rakennuspaikalle asennusvalmiina. Paneelit voidaan asentaa pysty- tai vaakasuoraan, ja kehysaluetta voidaan täydentää samansävyisin lasipaneelein. Aurinkopaneelit koostuvat CIGS-ohutkalvotekniikkaan perustuvista ultrakevyistä aurinkokennoista, jotka on kiinnitetty kestäviin StoVentec-julkisivulevyihin. Paneelit kiinnitetään taustapuolen kiinnikkeillä alusrakenteeseen. Lopputuloksena on kaunis ja monitoiminen ulkoverhoilu, joka tuottaa aurinkoenergiasta sähköä. Aurinkopaneelien tehoa voidaan tarkkailla jatkuvasti joko internetin kautta tai ulkoisen yhteistyökumppanin välityksellä. Järjestelmän edut Yhtenäinen lasijulkisivu, jossa näkymättömät kiinnikkeet Energiantuotanto neliömetriä kohden: jopa 75 kwh vuodessa Integroitu lämmöneristys säästää energiaa Valmiiden paneelien asennus on nopeaa kaikissa sääolosuhteissa 1 Kiinnitysalusta 2 Tuulensuojaeriste 3 Alusrakenne 4 Kiinnitysprofiili 5 StoVentec ARTline Invisble paneeli StoVentec ARTline Invisible

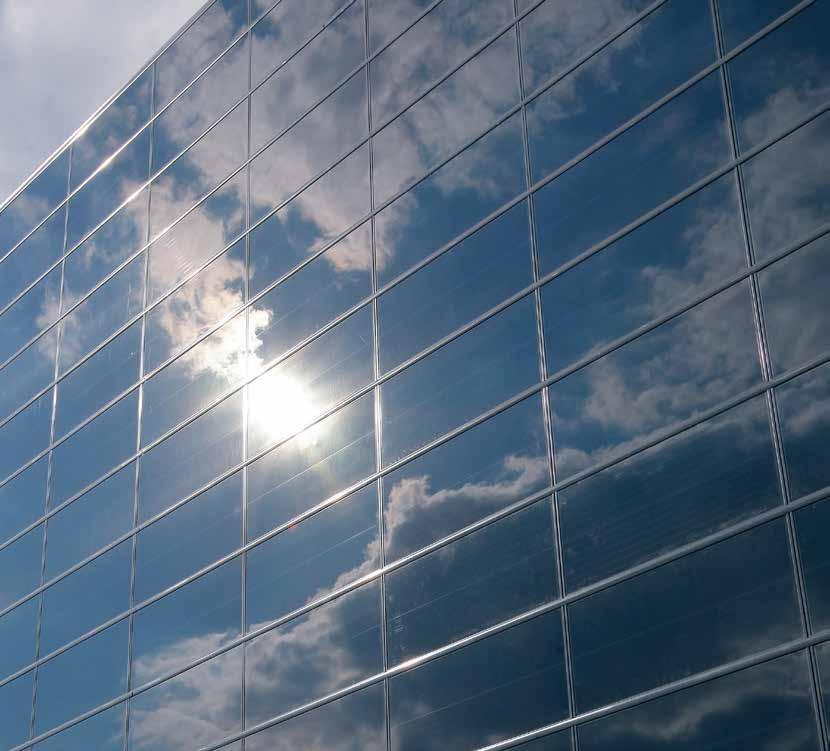

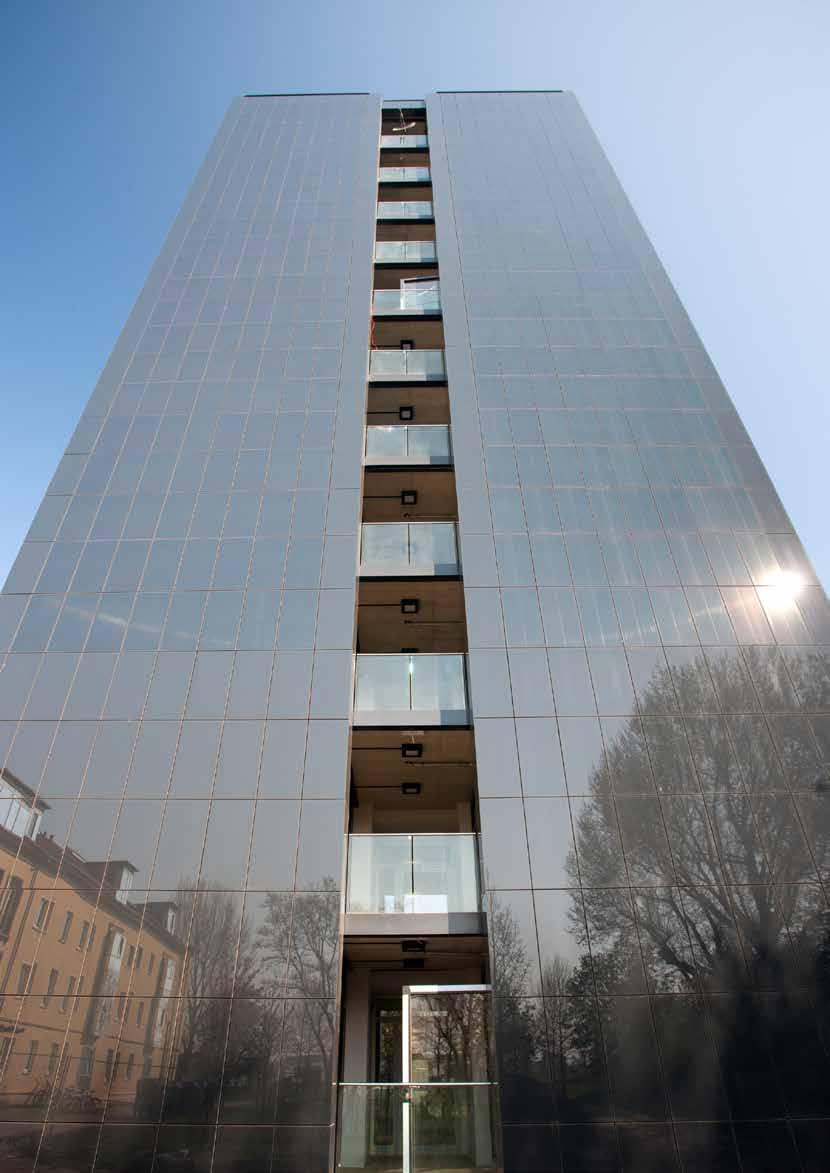

5 Erfurtin yliopisto, Erfurt, Saksa Arkkitehtitoimisto: AIG Gotha GmbH, Gotha, Saksa StoVentec ARTline Invisible 5

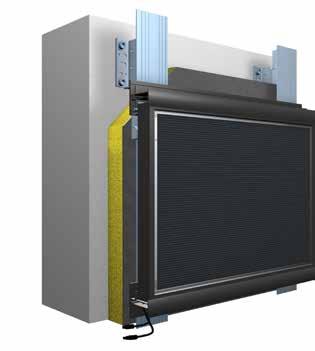

6 Sähköä julkisivusta StoVentec ARTline Inlay Tuulettuvassa StoVentec ARTline Inlay julkisivujärjestelmässä sana inlay (sisus, täyte) tarkoittaa kehystettyjä aurinkopaneeleita, joita käytetään energiantuotantoon. Paneelit on asetettu mustiin kehyksiin, jotka kiinnitetään ruuveilla järjestelmän alusrakenteeseen. Paneelien koko on x 605 mm, ja ne voidaan asentaa pysty- tai vaakasuuntaan. Aurinkopaneelien tehoa voidaan tarkkailla jatkuvasti internetin kautta tai ulkoisen yhteistyökumppanin välityksellä. Paneeleita on saatavilla mustina ja muissa värisävyissä sekä räätälöidyllä painatuksella varustettuina. Järjestelmän edut Yksilöllinen ja laadukkaan näköinen julkisivu kehystetyistä aurinkopaneeleista Energiantuotanto neliömetriä kohden: jopa 75 kwh vuodessa Energiansäästöä integroidun julkisivueristyksen ansiosta Tehdasvalmisteisten paneelien asennus on nopeaa kaikissa sääolosuhteissa Huipputeho (kwp) ja vuosittainen energiantuotto (kwh) Huipputeho (kwp) ilmaisee energiamäärän, jonka aurinkosähköjärjestelmä parhaimmillaan tuottaa. Huipputeho määritetään vakio-olosuhteiden perusteella (säteilyn voimakkuus = W/m², kennon lämpötila = 25 C jne.) Aurinkosähköjärjestelmän todellinen sähköntuotto mitataan kilowattitunteina (kwh). Esimerkiksi StoVentec ARTline paneelien vuotuinen tuotto on jopa 75 kwh/m². Vertailun vuoksi kerrottakoon, että nelihenkisen perheen vuotuinen sähkönkulutus on n kwh. Jo 60 m² StoVentec ARTline julkisivua täyttää tämän energiatarpeen. 1 Kiinnitysalusta 2 Tuulensuojaeriste 3 Alusrakenne 4 Asennuskisko 5 StoVentec ARTline Inlay paneeli StoVentec ARTline Inlay

7 StoVentec ARTline Inlay paneeleihin voidaan toteuttaa yksilöllisiä painatuksia, esimerkiksi yrityksen logo. Kaco New Energy, Neckarsulm, Saksa SCHLEIFENHEIMER architekten, Coburg, Saksa StoVentec ARTline Inlay 7

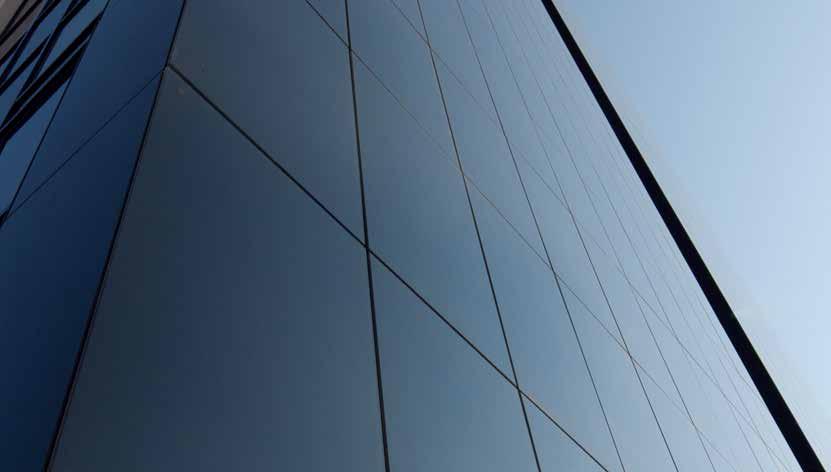

8 8 StoVentec ARTline Invisible Kuva: Ulrich Schwarz, Berliini Lisää kohteita osoitteessa vhf.sto.de

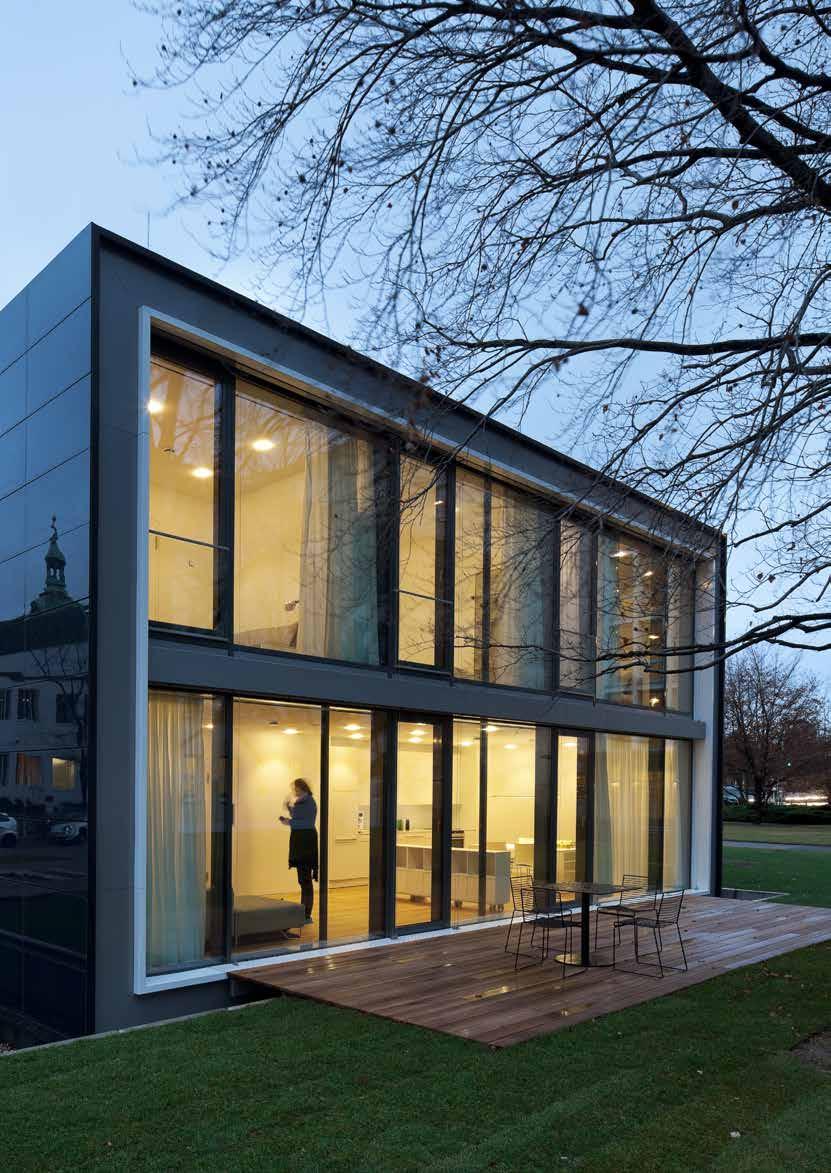

9 Tulevaisuuden asumista Effizienzhaus Plus, Berliini, Saksa Plusenergiatalo, joka tuottaa riittävästi energiaa nelihenkisen perheen tarpeisiin, lataa sähköautot ja syöttää ylimääräisen energian julkiseen sähköverkkoon: Saksan liikenne-, rakennus- ja kaupunkiministeriön tutkimusprojekti Effizienzhaus Plus on uuden sukupolven asumisratkaisu. Ekologisesti kestävien rakennusten on oltava teknisesti laadukkaita ja sykähdyttävän kauniita. Arkkitehti Werner Sobekin luomuksessa minimalistiseen arkkitehtuuriin yhdistyy uraauurtava aurinkoenergiakonsepti. Sobek valitsi StoVentec ARTline Invisible järjestelmän toteuttaakseen visionsa tulevaisuuden älykkäästä rakennustekniikasta. Aurinkopaneelit voidaan kiinnittää ruostumattomasta teräksestä tai alumiinista valmistettuun alusrakenteeseen tai kuten tässä tapauksessa puiseen alusrakenteeseen verhoamaan rakennus kokonaan. Siten paneelit ovat varsinaisesta julkisivusta erillinen rakennuselementti, joka kuitenkin toimii rakennusta suojaavana ja eristävänä kerroksena. Paneelien taustapuolen kiinnitys ei näy päälle. Lopputuloksena on tasainen tumma lasijulkisivu, joka tuottaa energiaa huomaamattomasti. Projekti: Effizienzhaus Plus, Berliini, Saksa Arkkitehti: Werner Sobek Engineering & Design, Stuttgart, Saksa Rakennuksen omistaja: Saksan liittotasavallan liikenne-, rakennus- ja kaupunkiministeriö, Berliini, Saksa Sto tekniikka: Tuulettuva julkisivujärjestelmä (StoVentec ARTline Invisible) Rakennuksen tiedot: Järjestelmä: StoVentec ARTline Invisible Noin 110 aurinkopaneelia Mitat: 1200 x 600 mm Verhoiltu ala 80 m 2 Energiantuotto: 8 kwp Valmistui: joulukuu 2011 Kuva: BMVBS Talo ja latausasema: Effizienzhaus Plus etälataa sähköautoja induktiotekniikan avulla. StoVentec ARTline Invisible 9

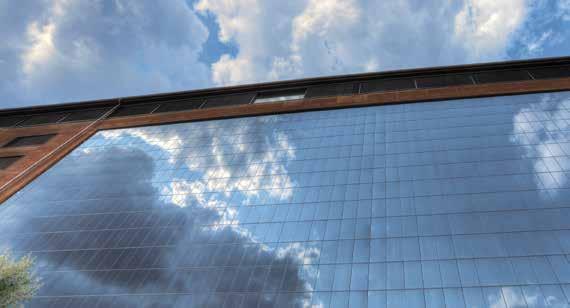

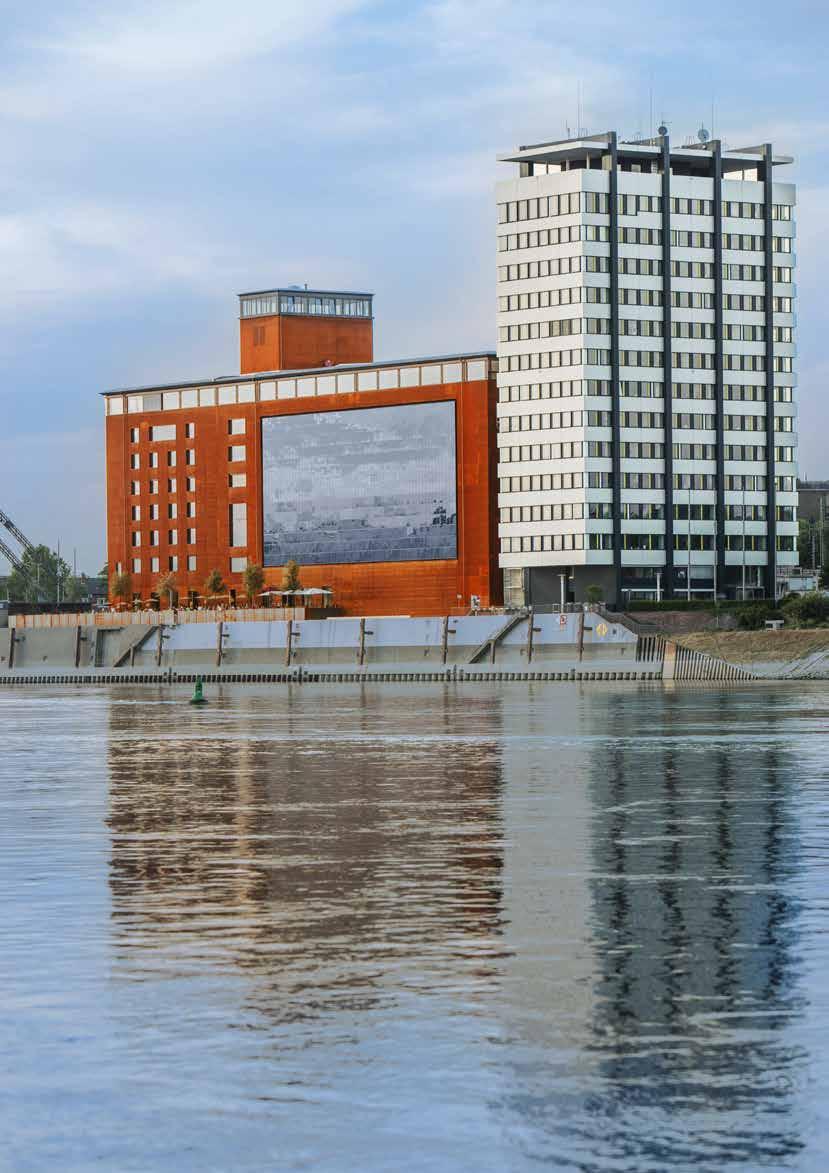

10 Oma aurinkovoimala Rheinvorlandspeicher, Mannheim, Saksa Tätä entistä viljavarastoa ei ollut käytetty kylmän sodan jälkeen, ja se oli seisonut tyhjillään 1980-luvun alusta asti. Nykyään Speicher 7 -nimisessä rakennuksessa on toimistoja, hotelli ja ravintoloita. Rakennus sijaitsee aivan Reinjoen rannalla: vieressä on risteilyalusten käyttämä laituri, johon saapuu vesitse n turistia vuosittain. Kun entistä viljavarastoa herätettiin uudelleen henkiin, tehtiin myös laaja energiaremontti, jossa pyrittiin mahdollisuuksien mukaan säilyttämään rakennuksen alkuperäisen teollinen ulkonäkö. Osa Speicher 7 -rakennuksen m 2 :n teräsjulkisivusta verhoiltiin StoVentec ARTline Inlay julkisivujärjestelmällä. Lämpöeristeenäkin toimivan 18 cm:n paksuisen julkisivulevyn aurinkopaneelit tuottavat historialliselle rakennukselle energiaa ja liittävät sen saumattomaksi osaksi sataman maisemaa. Julkisivuun integroitu aurinkoenergiajärjestelmä tuottaa energiaa lämmityspumpuille rakennuksen seinien ja lattioiden lämmittämiseen ja jäähdyttämiseen. Tarvittava vesi saadaan kahdesta kaivosta ja kierrätetään takaisin jokeen entisen vedenkorkeusjärjestelmän kautta. Projekti: Rheinvorlandspeicher, Mannheim, Saksa Arkkitehti: Schmucker und Partner, Mannheim, Saksa Rakennuksen omistaja: Rhein-Kai-Speicher GmbH, Mannheim, Saksa Urakoitsija: AS Fassaden GmbH, Gars, Saksa Sto tekniikka: Tuulettuva julkisivujärjestelmä (StoVentec ARTline Inlay) Rakennuksen tiedot: Järjestelmä: StoVentec ARTline Inlay Noin 854 aurinkopaneelia Mitat: 1205 x 605 mm Verhoiltu ala: 680 m² Energiantuotto: 64 kwp Valmistui: huhtikuu 2013 StoVentec ARTline Inlay järjestelmän tummat aurinkopaneelit toimivat katseenvangitsijana. 10 StoVentec ARTline Inlay

11 StoVentec ARTline Inlay 11
