1 TYÖMAAN AIKATAULU- SUUNNITTELU JA VALVONTA RYI 14 SNTD/F k2017 T542404

2 TYÖMAAN AIKATAULUSUUNNITTELU JA VALVONTA Opintojakson tavoitteet : Osaa valita työkohteeseen sopivan aikataulumuodon Osaa laatia työmaan ohjaukseen soveltuvan aikataulun OAMK/RAK/YSTAN 2

3 TYÖMAAN AIKATAULUSUUNNITTELU JA VALVONTA sisältö : Aikataulujen merkitys rakennushankkeelle ja urakoitsijalle Aikataulumuodot Hankkeen aikataulutavoitteiden tarkistaminen Tehollinen rakennusaika Lohkojako ja sen periaatteet Lohkojen suoritusjärjestyksen valinta Aikataulutehtävien muodostus Tehtävien väliset riippuvuudet Tehtävien mitoitus OAMK/RAK/YSTAN 3

4 TYÖMAAN AIKATAULUSUUNNITTELU JA VALVONTA sisältö : Tahdistusmenetelmät Suurtehtävät ja niiden mitoitus Mestan suunnittelu Aikataulun laadun arviointi Aikatauluvalvonnan periaatteet Vinjetti OAMK/RAK/YSTAN 4

5 TYÖMAAN AIKATAULUSUUNNITTELU JA VALVONTA sisältö : Korjausrakentamisen aikataulusuunnittelu Aikatauluvalvonta Tietokoneavusteinen aikataulusuunnittelu Eri aikataulutasot, hierarkisuus Jana-aikataulut Paikka-aikakaaviot OAMK/RAK/YSTAN 5

6 TYÖMAAN AIKATAULUSUUNNITTELU JA VALVONTA Opintojakson kirjallisuus: Rakennushankkeen ajallinen suunnittelu ja ohjaus RATU Koskenvesa, Sahlsted, Rakennustieto 2011 RATU: Aikataulukirja 2013 RATU: Rakennustöiden menekit OAMK/RAK/YSTAN 6

7 OSA 1 AIKATAULUSUUNNITTELUN PERUSTEET JA AIKATAULUT

8 OAMK/RAK/YSTAN 8

9 TUOTANNON SUUNNITTELUN JA OHJAUKSEN TAVOITE TÄRKEINTÄ SAADA TUOTANTO TOTEUTUMAAN SUUNNITELLULLA TAVALLA MAHDOLLISUUS HAVAITA POIKKEAMAT POIKKEAMIEN KORJAAMINEN OAMK/RAK/YSTAN 9

10 TUOTANNON SUUNNITTELUN JA TULOSJOHTAMINEN OHJAUKSEN TAVOITE HANKKEEN KIREYSTASO SOPIVA KONKREETTISET TAVOITTEET TAVOITTEET TIEDOSSA VALVOTAAN TOTEUTUKSEN VASTAAVUUS SUUNNITELMIIN POIKKEMIEN SEURAAMUKSET OHJAUSTOIMENPITEET OAMK/RAK/YSTAN 10

11 TUOTANNON SUUNNITTELUN JA OHJAUKSEN TAVOITE AIKATAULU ON TOTEUTUKSEN MALLI ALOITUKSET/ LOPETUKSET TYÖVOIMAN KÄYTTÖ KUSTANNUKSET OAMK/RAK/YSTAN 11

12 AIKATAULUSUUNNITTELUN PERUSTEET TYÖN KESTO SUORITEMÄÄRÄ TYÖMENEKKI TYÖRYHMÄ KONETYÖN KESTO SUORITEMÄÄRÄ KAPASITEETTI KONEYHDISTELMÄ OAMK/RAK/YSTAN 12

13 AIKATAULUSUUNNITTELUN PERUSTEET TYÖSAAVUTUS TYÖMENEKKI TEHOLLINEN TYÖAIKA T3 KOKONAISAIKA T4 SUURHÄIRIÖT TL3 T3 TL3 T OAMK/RAK/YSTAN 13

14 OAMK/RAK/YSTAN 14

15 AIKATAULUSUUNNITTELUN PERUSTEET KONEIDEN TYÖSAAVUTUS KONEKAPASITEETTI MENETELMÄKAPASITETTI K2 TYÖVUOROKAPASITEETTI K3 TYÖVAIHEKAPASITEETTI K4 K2 K3 K4 a1 a OAMK/RAK/YSTAN 15

16 AIKATAULUSUUNNITTELUN PERUSTEET OAMK/RAK/YSTAN 16

18 AIKATAULUSUUNNITTELUN PERUSTEET TIEDOSTOT RATU-TIEDOSTO TALONRAKENNUSTÖIDEN MENEKIT KUSTANNUSLASKENTA KORJAUSTÖIDEN MENEKIT KUSTANNUSLASKENTA AIKATAULUKIRJA AIKATAULUSUUNNITTELU» YLEISAIKATAULU T4» TEHTÄVÄSUUNNITTELU T OAMK/RAK/YSTAN 18

44 Viikkoaikataulu Esitystapa Tavallisesti jana-aikataulu Keston tarkkuus 2-4 h ajankohdan tarkkuus 4-8-h Tehtäväkohtaisesti: Tehtävän nimi ja työkohteen määrittely Sovittu määrä tai työsaavutus Tarvittavat resurssit Tehtävän kesto Materiaali- ja kalustotarpeet suunnittelujaksolle OAMK/RAK/YSTAN

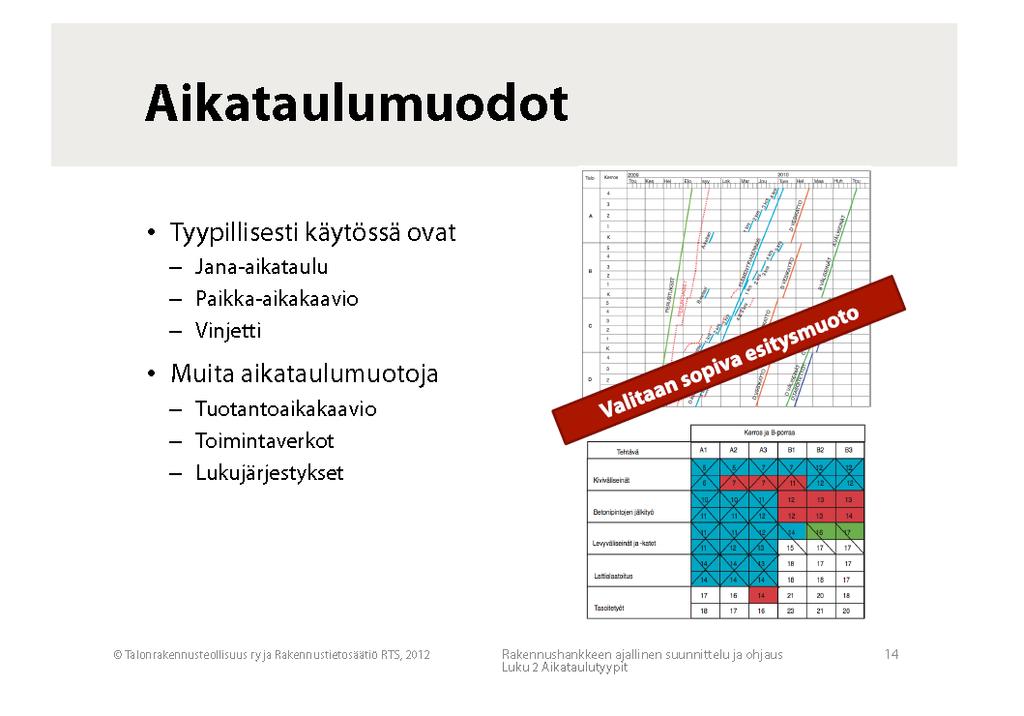

45 OSA 2 AIKATAULUMUODOT

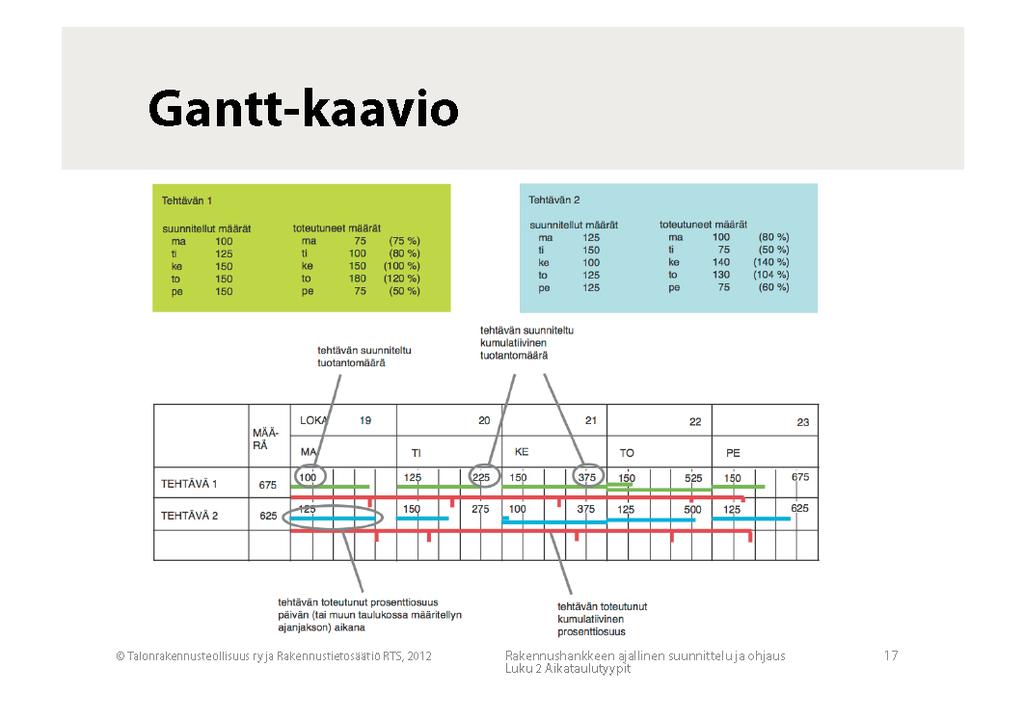

47 AIKATAULUMUODOT JANA-AIKATAULU PERINTEINEN TEHTÄVÄ/ AJOITUS TARVITTAESSA RIIPPUVUUSNUOLET TEHTÄVÄT VOIDAAN JAKAA PAIKKOIHIN HELPPOLUKUINEN HEIKKO LAADUN TARKASTELU HEIKKO VALVOTTAVUUS OAMK/RAK/YSTAN 47

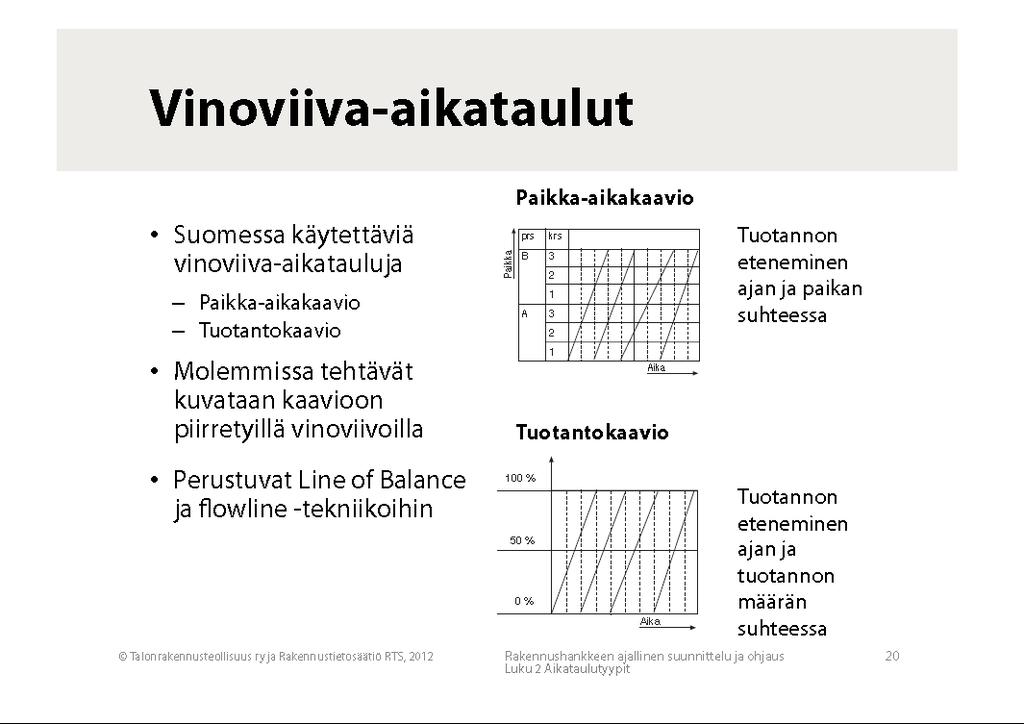

56 PAIKKA-AIKAKAAVIO A B 1 C aika TAMMI HELMI MAALIS HUHTI TOUKO OAMK/RAK/YSTAN 56

57 PAIKKA-AIKAKAAVIO PAIKAT: LOHKOT/ KERROKSET SUORITUSJÄRJESTYS TUOTANTONOPEUS ALOITUS / LOPETUSVÄLIT HÄIRIÖHERKKYYS MESTOJEN RIITTÄVYYS OAMK/RAK/YSTAN 57

59 TUOTANTOAIKAKAAVIO AIKA/ TUOTANTOMÄÄRÄ TUOTANTONOPEUS ALOITUS/ LOPETUSVÄLIT TAHDISTUS TUOTANTONOPEUDEN VALVONTA LAADUN VALVONTA OAMK/RAK/YSTAN 59

64 AIKATAULUMUODOT TOIMINTAVERKKO OAMK/RAK/YSTAN 64

65 AIKATAULUMUODOT TOIMINTAVERKKO NUOLI/ LOHKOVERKKO TEHTÄVIEN RIIPPUVUUDET VAIHTOEHTOJEN TARKASTELU AIKALASKELMAT OAMK/RAK/YSTAN 65

74 OSA 3 RAKENNUSAIKA

75 AIKATAULUSUUNNITTELU SUUNNITTELUN VAIHEET: RAKENNUSAIKATAULUN KIREYDEN TARKASTUS TEHOLLISEN RAKENNUSAJAN LASKEMINEN KOHTEEN JAKAMINEN OSAKOHTEISIIN JA OSAKOHTEIDEN TYÖJÄRJESTYKSEN VALINTA TEHTÄVÄLUETTELON TEKO AIKATAULUN LAATIMINEN RESURSSILASKENTA AIKATAULUN TARKISTUS OAMK/RAK/YSTAN 75

77 AIKATAULUSUUNNITTELU AIKATAULUN KIREYDEN TARKASTUS YRITYSTASON TUOTANTO-OHJELMA ALOITUS, KESTO, RESURSSIEN KÄYTTÖ VARATTU AIKA/ NORMAALIKESTO NORMAALIKESTO: hankkeen rakennussuunnitelmien ja tavanomaisen kireystason mukainen rakennusaika lisättynä loma-ajat ja tiedetyt keskeytykset OAMK/RAK/YSTAN 77

79 NORMAALIKESTO Normaalikeston laskeminen tuotannollisenlaajuuden perusteella: (Σtth(1-9) yli tth) (T N =4,6 x ln( Σtth(1-9)) 36,6 missä) vanha! T N =4,6 x ln( Σtth(1-9)) 35,0 missä T N = normaalikesto (kk) Σtth(1-9)= hankkeen kokonaistyöpanos talo 80 nimikkeistön mukaan OAMK/RAK/YSTAN 79

80 NORMAALIKESTO OAMK/RAK/YSTAN 80

81 NORMAALIKESTO Normaalikeston laskeminen tuotannollisenlaajuuden perusteella: (Σtth(1-9) alle tth) (T N =2 + 3,8 x ( Σtth(1-9)) / missä) vanha! T N =1,8 + ln ( Σtth(1-9)) -9,3 missä T N = normaalikesto (kk) Σtth(1-9)= hankkeen kokonaistyöpanos talo 80 nimikkeistön mukaan OAMK/RAK/YSTAN 81

85 NORMAALIKESTO Normaalikeston laskeminen tuotannollisenlaajuuden perusteella: Σtth(1-9) sisältää rakennusteknisten töiden sekä LVIS-töiden tekemiseen tarvittavat työtunnit OAMK/RAK/YSTAN 85

86 AIKATAULUSUUNNITTELU Hanke on kireä, jos urakka-aika on yli 20 % normaalikestoa lyhyempi ( toteutus yhtenä lohkona) huomioi: kohteen fyysisen laajuuden suunnitteluratkaisut tuotantotekniikan esivalmistusasteen OAMK/RAK/YSTAN 86

89 TEHOLLINEN RAKENNUSAIKA TEHOLLISEN RAKENNUSAJAN LASKEMINEN tavoitteellinen aikataulu T3 Aikaa käyttäen realistisuus suurhäiriö-varauksella rakentamisvaiheen mukaisesti esim perustusvaihe: kesto 20 % kokonaisajasta suurhäiriöt 3 % perustusvaiheen kestosta OAMK/RAK/YSTAN 89

90 TEHOLLINEN RAKENNUSAIKA TEHOLLISEN RAKENNUSAJAN LASKEMINEN rakentamisvaiheen mukaisesti OAMK/RAK/YSTAN 90

91 TEHOLLINEN RAKENNUSAIKA TEHOLLISEN RAKENNUSAJAN LASKEMINEN työehtosopimusperäiset keskeytykset kesälomat 20 tpv, talvilomat 5 tpv työajan lyhentämispäivät 12 tpv arkipyhät 12 tpv säähäiriöt paikkakunnan normaalitaso ( keskim. 16 pv/ vuosi ) OAMK/RAK/YSTAN 91

92 TEHOLLINEN RAKENNUSAIKA Pakkaspäivät Raja-arvo -15 o C -20 o C -25 o C - etelä-suomi keski-suomi pohjois-suomi OAMK/RAK/YSTAN 92

94 Harjoitustehtävä 1

95 RAKENNUSAIKA TEHOLLISEN RAKENNUSAJAN LASKEMINEN Harjoitus 1. Hankkeen normaalikesto ja resurssitarve Kyseessä on kerrostalohanke. Rakennuttajan antama rakennusaika on 11 kk. Hanke on tarkoitus aloittaa maaliskuun alussa. Taulukossa on esitetty kustannusarvion mukaiset työtunnit. Työntekijä tunnit Omat työntekijät tth Aliurakkana toteutettavat rakennustekniset työt tth LVIS-töiden tuntiarviot tth OAMK/RAK/YSTAN 95

96 RAKENNUSAIKA TEHOLLISEN RAKENNUSAJAN LASKEMINEN Harjoitus 1. Hankkeen normaalikesto ja resurssitarve a. Arvioi ajoituskustannusmallin normaalikeston kaavalla onko rakennuttajan antama aika kohtuullinen. Normaalikesto TN = 4,6 ln (hankkeen kokonaistyötuntimäärä) 36,6 b. Millainen on hankkeen keskimääräinen resurssitarve rakennuttajan antamalla ajalle? OAMK/RAK/YSTAN 96

97 Harjoitustehtävä 2.1

98 RAKENNUSAIKA TEHOLLISEN RAKENNUSAJAN LASKEMINEN Harjoitus 2.1 Tehollinen rakentamisaika Maantie-risteyssillan teräsbetonirunkotyöt alkoi ja niiden pitää olla valmiit Mikä on tehollinen rakennusaika (työpäiviä)? OAMK/RAK/YSTAN 98

99 Harjoitustehtävä 2.2

100 RAKENNUSAIKA TEHOLLISEN RAKENNUSAJAN LASKEMINEN Harjoitus 2. 2 Tehollinen rakentamisaika Kohdetietoja: kaksi viisi kerroksista taloa laajuus brm², rm³ asuntoja 40 kpl tontin pinta-ala m² yksi väestönsuoja betonielementtirunko, elementtijulkisivut, ontelolaattavälipohjat ja yläpohja, kevytsora vesikatto OAMK/RAK/YSTAN 100

101 RAKENNUSAIKA TEHOLLISEN RAKENNUSAJAN LASKEMINEN Harjoitus 2. 2 Tehollinen rakentamisaika Hankkeen arvioidut menekit (T4) ovat C Työmaatekniikka tth D Aluerakenteet tth E Pohjarakenteet tth F Rakennustekniikka tth G LVI-järjestelmät tth H Sähköjärjestelmät tth Urakka on sovittu alkavaksi 1.toukokuuta. a) Arvioi tehollinen rakentamisaika annettujen kokonaistyötuntimenekkien kautta OAMK/RAK/YSTAN 101

102 RAKENNUSAIKA TEHOLLISEN RAKENNUSAJAN LASKEMINEN Harjoitus 2. 2 Tehollinen rakentamisaika b) Arvio tehollinen rakennusaika kohteen bruttoneliöiden mukaisesti OAMK/RAK/YSTAN 102

103 OSA 4 LOHKOJAKO

104 AIKATAULUSUUNNITTELU JAKAMINEN OSAKOHTEISIIN TEHTÄVIEN TAHDISTUS TEHTÄVIEN RYTMITYS TYÖVOIMAN KÄYTTÖ HÄIRIÖIHIN VARAUTUMINEN OAMK/RAK/YSTAN 104

107 LOHKOJAKO OSAKOHDEJAKO JA TOTEUTUSJÄRJESTYS LOHKOJEN TOTEUTUSJÄRJESTYS VAIKUTTAA RAKENNUSAIKAAN AIKATAULUN KIREYTEEN LOHKOJEN TOTEUTUSJÄRJESTYKSEEN VAIKUTTAA: TEKNISET RATKAISUT VÄLITAVOITTEET RAKENNUTTAJAN HANKINNAT RAKENNUSPAIKAN OLOSUHTEET OAMK/RAK/YSTAN 107

108 LOHKOJAKO OSAKOHDEJAKO JA TOTEUTUSJÄRJESTYS HOSSIN SÄÄNTÖ: ENSIMÄISEKSI LOHKOKSI VALITAAN SE, JONKA PERUSTUS- JA RUNKOVAIHE ON LYHIN VIIMEISEKSI VALITAAN SE, JONKA SISÄVALMISTUSVAIHE ON JÄLJELLE JÄÄNEISTÄ LYHIN MÄÄRÄÄVÄ PERUSTUS- JA RUNKOVAIHE OAMK/RAK/YSTAN 108

109 LOHKOJAKO OSAKOHDEJAKO JA TOTEUTUSJÄRJESTYS HOSSIN LAAJENNETTU SÄÄNTÖ: ENSIMÄISEKSI LOHKOKSI VALITAAN SE, JONKA SISÄVALMISTUSVAIHEEN TUNTIMÄÄRÄN SUHDE PERUSTUS- JA RUNKOVAIHEEN TUNTIMÄÄRÄÄN ON SUURIN VIIMEISEKSI VALITAAN SE, SUHDE ON PIENIN OAMK/RAK/YSTAN 109

110 LOHKOJAKO OSAKOHDEJAKO JA TOTEUTUSJÄRJESTYS TAVANOMAINEN TALONRAKENNUSKOHDE ENSIMÄISEKSI LAAJUUDELTAAN PIENIN VIIMEISEKSI VALITAAN LAAJUUDELTAAN SUURIN OAMK/RAK/YSTAN 110

111 LOHKOJAKO OAMK/RAK/YSTAN 111

112 Lohkojako harj. tehtävä

115 HARJOITUS SUORITUSJÄRJESTYS

116 TEHTÄVÄ Rakennuskohde toteutetaan neljänä lohkona Määritä lohkojen toteutusjärjestys a) Hossin säännön avulla b) piirtämällä paikka-aika-kaaviot OAMK/RAK/YSTAN 116

117 TEHTÄVÄ A I Asuinrakennukset, joissa on yhteensä 9 porrasta, portaissa C-G neljä kerrosta, muissa kolme kerrosta, kerrokset ovat samanlaisia B C D H G F E Perustusvaiheen kesto on 5 tv/porras Väestönsuojaportaassa C, rakentaminen kestää 10 tv Rakennuksessa A-B on louhintaa, kesto 10 tv Runkovaiheen kesto on 5 tv/2 kerrosta ja väestösuojan pidentävä vaikutus on 5 tv Sisävalmistusvaiheen tahdistava kesto on 5 tv/ 2 porraskerrosta OAMK/RAK/YSTAN 117

118 LOHKOJAKO LOHKO A B I H G C D F E OAMK/RAK/YSTAN 118

119 Rakennusvaiheiden kestot työvaihe AB CD EFG HI Maarakennus Perustusvaihe Runkovaihe Sisävalmistusvaihe OAMK/RAK/YSTAN 119

120 SUORITUSJÄRJESTYS HI AB EFG CD Onko järkevä? OAMK/RAK/YSTAN 120

121 LOHKOJAKO LOHKO A I B H C D G F E AB CD EFG HI tai HI EFG AB -CD OAMK/RAK/YSTAN 121

122 PAIKKA-AIKAKAAVIO I Aika OAMK/RAK/YSTAN 122

124 OSA 5 AIKATAULUTEHTÄVÄT

125 AIKATAULUSUUNNITTELU SUUNNITTELUN VAIHEISIIN VAIKUTTAA HANKKEEN LAAJUUS TEKNINEN VAIKEUSASTE KESTON KIREYS TYÖVOIMAN KÄYTTÖPERIAATTEET OAMK/RAK/YSTAN 125

126 AIKATAULUSUUNNITTELU Kokonaistyömenekki: tavoitearviosta arvioidaan RATU-tiedostojen avulla tunnuslukujen avulla OAMK/RAK/YSTAN 126

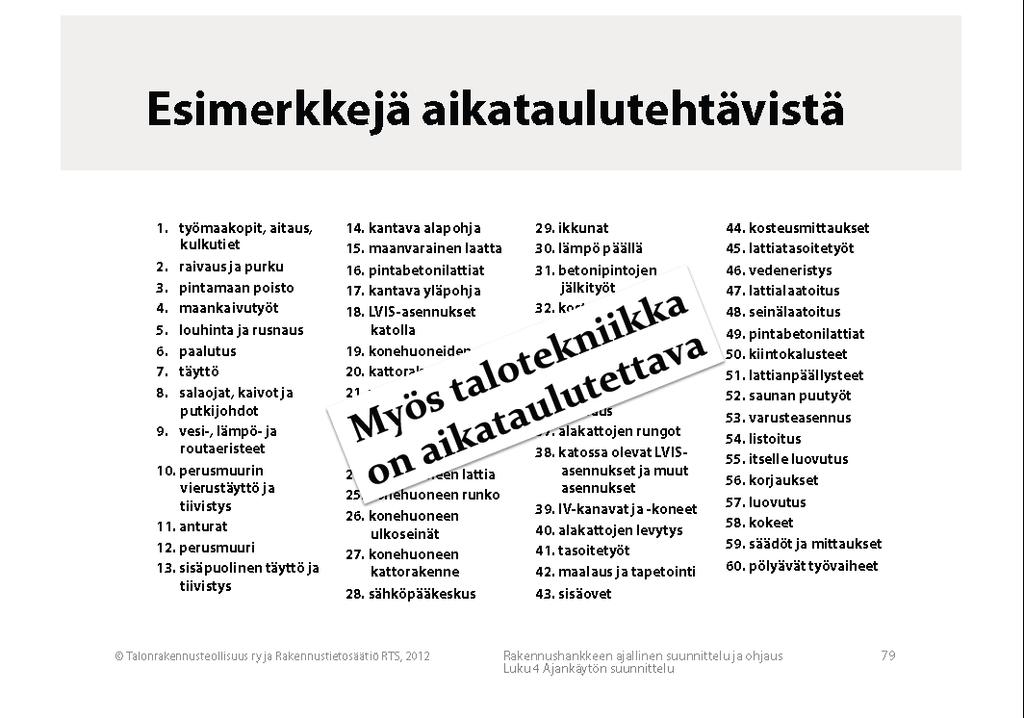

127 AIKATAULUSUUNNITTELU TEHTÄVÄLUETTELO RAKENNUSKOHTEEN AJALLISEN SUUNNITTELUN TAVOITTEENA ON VARMISTAA KOHTEEN OIKEA-AIKAINEN VALMISTUMINEN TAVOITEARVION MUKAISIN TYÖKUSTANNUKSIN AIKATAULU ON TYÖVOIMAN KÄYTÖN MALLI AIKATAULUSSA ESITETTY TYÖVOIMAN KÄYTTÖ ON SAMA KUIN TAVOITEARVIOSSA OLEVA TYÖMENEKKI TEHTÄVÄLUETTELO KUVAA HANKKEEN TYÖSISÄLLÖN TOTEUTUKSEN SUUNNITTELUA VARTEN OAMK/RAK/YSTAN 127

128 AIKATAULUSUUNNITTELU TEHTÄVÄLUETTELO TEHTÄVÄT OVAT PÄÄURAKOITSIJAN OMIEN TYÖNTEKIJÖIDEN TAI ALIURAKOITSIJOIDEN TEKEMIÄ TYÖVAIHEITA TAI TYÖLAJEJA TEHTÄVÄT VOIDAAN JAKAA OSATEHTÄVIKSI ERIAIKAISEN TOTEUTUKSEN, SIJAINNIN TAI TYÖN LUONTEEN PERUSTEELLA JOKAISELLA LOHKOLLA OMA TEHTÄVÄLUETTELO OAMK/RAK/YSTAN 128

129 AIKATAULUSUUNNITTELU AIKIATAULUTEHTÄVÄT TEHTÄVÄ TYÖVAIHE, TYÖLAJI YHDENMUKAINEN OSAAMINEN SUURTEHTÄVÄ TYÖKOKONAISUUS, JONKA TEKEE SAMA TYÖRYHMÄ ALATEHTÄVÄT SIDOTTUJA TAI VAPAITA KESTO LASKETAAN JAKAMALLA KOKONAISTYÖMENEKIN SUMMA TYÖRYHMÄLLÄ OAMK/RAK/YSTAN 129

130 AIKATAULUSUUNNITTELU AIKIATAULUTEHTÄVÄT SUURTEHTÄVIEN MUODOSTAMISESSA HUOMIOITAVA TYÖURAKAT TAI TYÖURAKOISSA HUOMIOITAVA SUURTEHTÄVÄT OAMK/RAK/YSTAN 130

131 AIKATAULUSUUNNITTELU TYÖRYHMÄN KÄYTTÖ TYÖRYHMÄN KOKO TYÖN SISÄLTÖ SIIRTYMISET ILMAN KESKEYTYKSIÄ = > TYÖVOIMAN KÄYTTÖSUUNNITELMA OAMK/RAK/YSTAN 131

133 AIKATAULUSUUNNITTELU TEHTÄVÄLUETTELON LAATIMINEN ALUKSI ERITTELYLTÄÄN YKSITYISKOHTAINEN KARKEUTETAAN AMMATTIRYHMÄKOHTAISIKSI TYÖKOKONAISUUKSIKSI YHDEN TYÖLAJIN TEHTÄVIÄ => TEHTÄVÄLUETTELO NIMI SUORITEMÄÄRÄ YKSIKKÖ OAMK/RAK/YSTAN 133

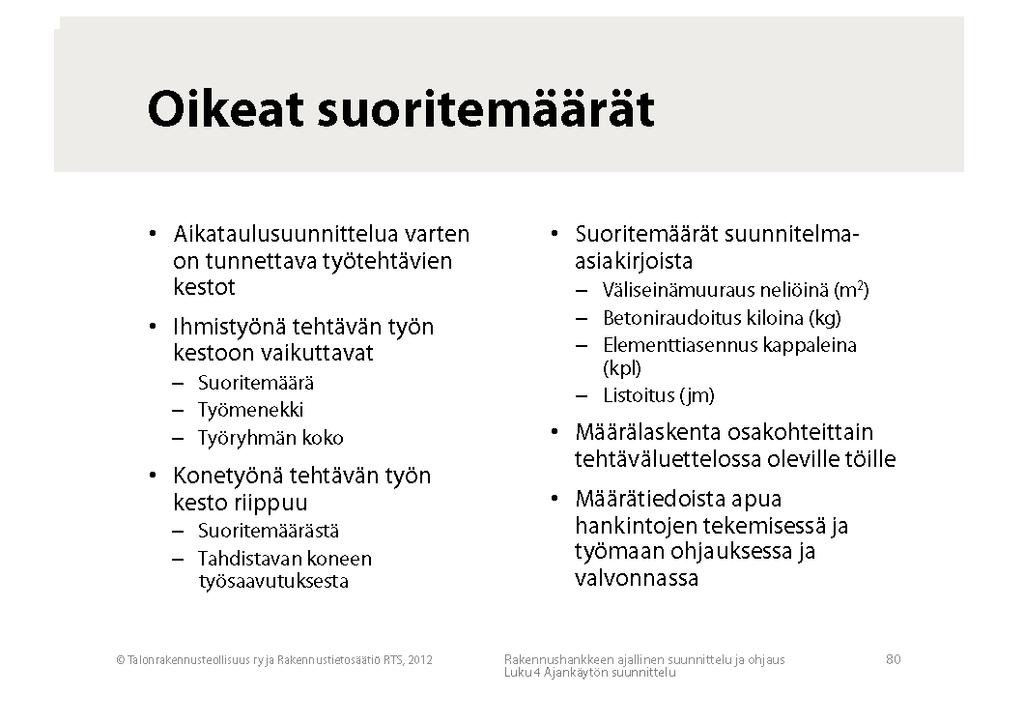

135 AIKATAULUSUUNNITTELU TEHTÄVÄLUETTELON LAATIMINEN SUORITEMÄÄRÄT MITATAAN LOHKOITTAIN / TYÖKOHTEITTAIN KUSTANNUSLASKENTAVAIHEESSA VOIDAAN KÄYTTÄÄ» HANKINTOJEN JÄRJESTELYSSÄ» TUOTANNON VALVONNSSA KATTAVUUS RAKENNUSTEKNISET TYÖT LVIS-TYÖT» RUNKOVAIHEEN ASENNUKSET» RUNKOPUTKET JA KANAVAT» TÄYDENTÄVÄT ASENNUKSET» KOEKÄYTÖT JA SÄÄDÖT OAMK/RAK/YSTAN 135

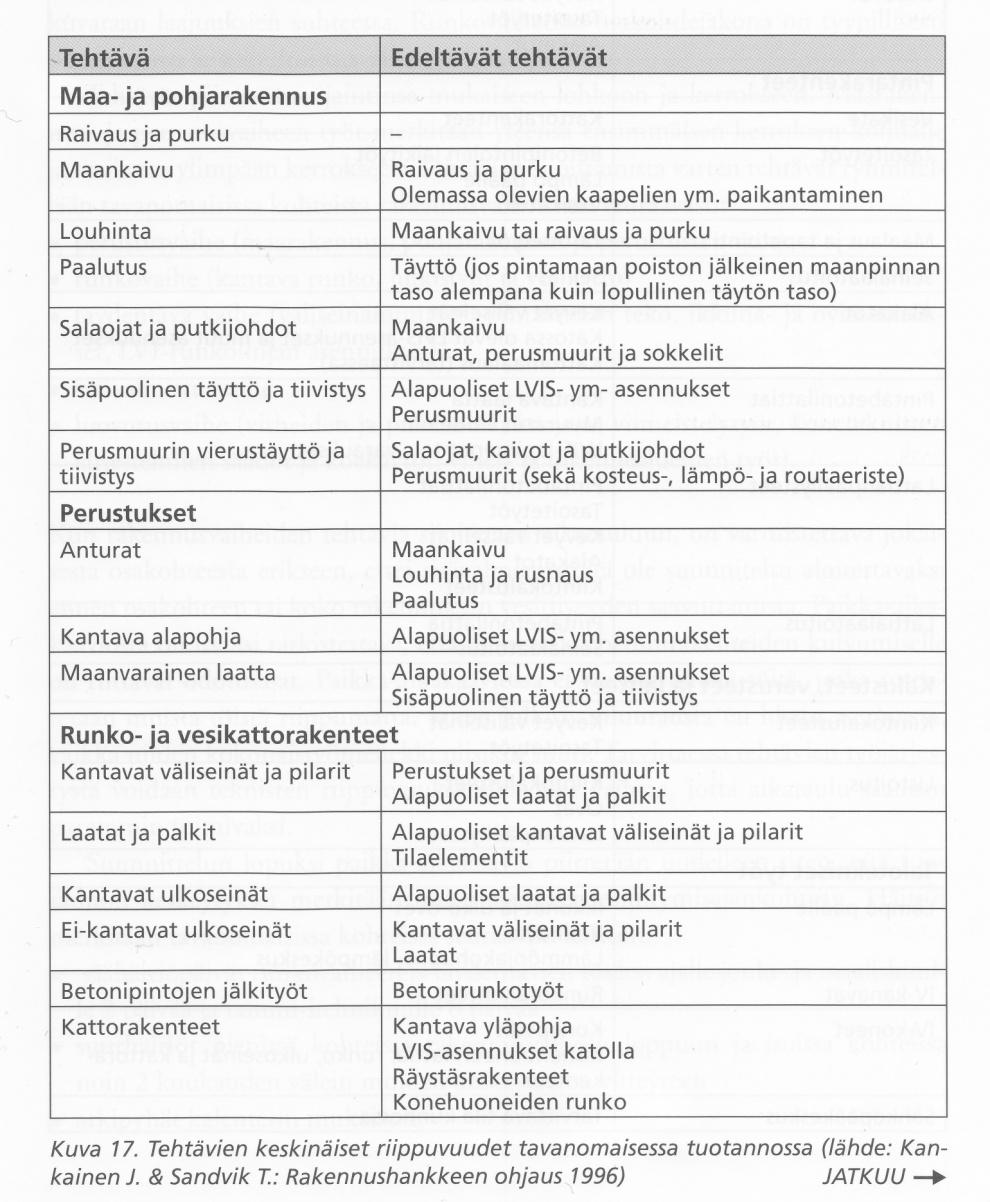

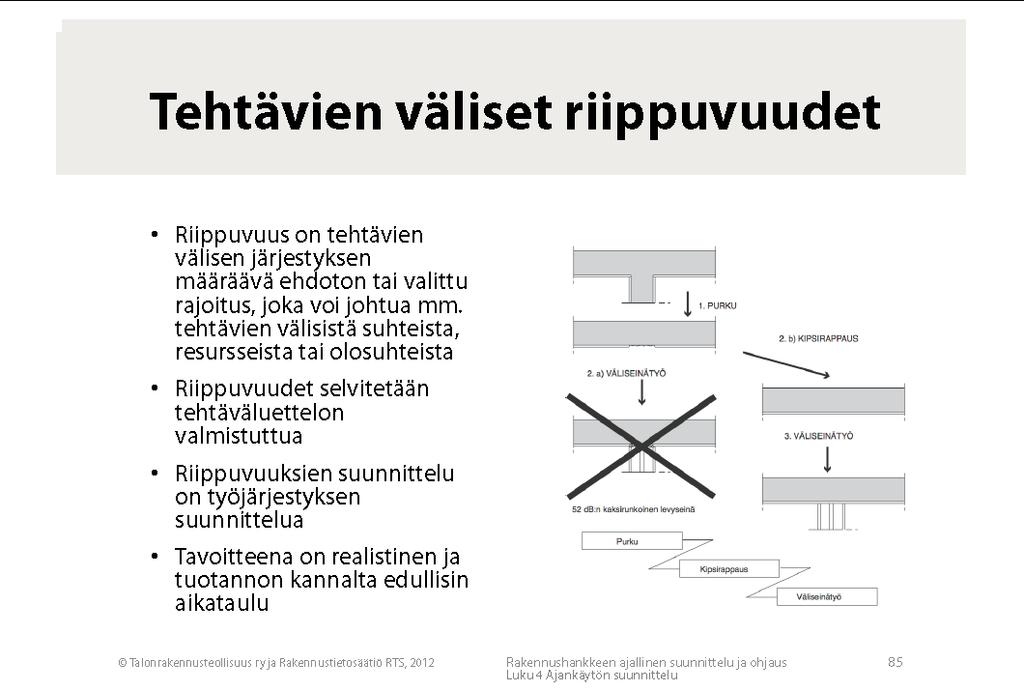

138 AIKATAULUSUUNNITTELU TEHTÄVIEN VÄLISET RIIPPUVUUDET EHDOTON RIIPPUVUUS VALITTU RIIPUVUUS RESURRSIEN KÄYTTÖ TOTUTTU TAPA VALINTA TEKNINEN RIIPPUVUUS PAKKO TAI JÄRKEVÄ OAMK/RAK/YSTAN 138

141 AIKATAULUSUUNNITTELU TEHTÄVIEN VÄLISET RIIPPUVUUDET VIIVE EDELTÄVÄN TEHTÄVÄN JA SEURAAVAN TEHTÄVÄN VÄLINEN AIKAERO RIIPPUVUUSTYYPPI LOPPU- ALKU ALKU- ALKU LOPPU- LOPPU ALKU- LOPPU OAMK/RAK/YSTAN 141

142 AIKATAULUSUUNNITTELU TEHTÄVIEN VÄLISET RIIPPUVUUDET ERITYISKOHTEISSA RIIPPUVUUDET SELVITETTÄVÄ ERIKSEEN ESIM. RÄJÄYTYSKUVAN AVULLA NORMAALIKOHTEISSA OHJEELLINEN RIIPPUVUUSTAULUKKO OAMK/RAK/YSTAN 142

143 AIKATAULUSUUNNITTELU OAMK/RAK/YSTAN 143

147 AIKATAULUSUUNNITTELU TEHTÄVIEN TYÖMENEKIT JA KESTOT TAVOITEARVION MUKAISET TYÖMENEKIT (T4 =>T3) MÄÄRÄTÄÄN TYÖRYHMÄ LASKETAAN KESTO PERUSTYÖRYHMÄLLÄ TAHDISTETAAN HALUTULLA TYÖRYHMÄLLÄ OAMK/RAK/YSTAN 147

148 AIKATAULUSUUNNITTELU TEHTÄVIEN TYÖMENEKIT JA KESTOT TEHTÄVÄ MÄÄRÄ YHT A B C TEHTÄVÄ KESTO PERUSTYÖRYHMÄLLÄ: TUNNIT YHT TYÖRYHMÄ KESTO (h) YHT A B C TAHDISTUS TYÖRYHMÄ KESTO (tv) YHT A B C OAMK/RAK/YSTAN 148

149 AIKATAULUSUUNNITTELU Harjoitus. Työsaavutus Kaksi työntekijää työskentelee työmenekillä 0,5 tth/m² yhden työpäivän (tv) ajan. a. Paljonko he saavat yhdessä työpäivässä (8 h) aikaiseksi (m²) eli mikä on työryhmän työsaavutus? b. Kuinka kauan työryhmällä kuluu aikaa 640 m² tekemiseen lasketulla työsaavutuksella? OAMK/RAK/YSTAN 149

151 AIKATAULUSUUNNITTELU Harjoitus. Työn kesto Kahden työntekijän työryhmä asentaa 400 m² kattoa, jossa on 200 kpl läpivientejä. Kattoasennuksen työmenekki on 0,45 tth/m² ja läpivienneille 0,25 tth/kpl. Työryhmä: Kaksi työntekijää a. Mikä on kokonaistyömenekki (tth)? b. Kuinka kauan kyseisellä työryhmällä menee asennustyöhön aikaa (tv), ennen kuin kaikki on asennettu? c. Mikä on työryhmän työsaavutus (m²/tv) eli paljonko tulee valmista päivässä? d. Jos keskituntiansio eli KTA on 17 euroa, mikä on työn hinta ( ) KTA:lla laskettuna ilman sosiaalikuluja? OAMK/RAK/YSTAN 151

152 AIKATAULUSUUNNITTELU Harjoitus. Työn kesto Kahden työntekijän työryhmä asentaa 400 m² kattoa, jossa on 200 kpl läpivientejä. Kattoasennuksen työmenekki on 0,45 tth/m² ja läpivienneille 0,25 tth/kpl. Työryhmä: Kaksi työntekijää Sovit työurakasta kahdelle työntekijälle: kolme viikkoa ja 3910 euroa. Työ valmistuu määräajassa, siis kolmessa viikossa ( 15 tpv). Työ ei kuitenkaan etene kovin juohevasti, joten työnjohtaja antaa työntekijöille kaksi venttatuntia/ tpv. Mikä muodostuu työn todelliseksi keskituntiansioksi ja paljonko se maksaa kokonaisuudessaan? OAMK/RAK/YSTAN 152

154 AIKATAULUSUUNNITTELU Harjoitus. Tehtävän kesto Julkisivumuurauksen työmenekki on 1,1 tth/m². Tästä muurarin osuus on 0,45 tth/m² ja avustavan työn osuus 0,65 tth/m². Muurattavaa julkisivua on 3150 m². a. Mikä on tehtävän kesto, mikäli tehtävän kesto määritellään työryhmän 1+1 työsaavutuksen mukaan? b. Mikä on tehtävän kesto, mikäli se määritellään muurarin työsaavutuksen mukaan? c. Montako muuraria tarvitaan, jos työaikaa on varattu kaksi kuukautta? d. Montako apumiestä kohdan c muurarit tarvitsevat? OAMK/RAK/YSTAN 154

155 AIKATAULUSUUNNITTELU TEHTÄVIEN TYÖMENEKIT JA KESTOT KESTOT LASKETAAN MYÖS ALI- JA SIVU-URAKOILLE PIENISTÄ TEHTÄVISTÄ MUODOSTETAAN SUUREMPIA KOKONAISUUKSIA MUUT TEHTÄVÄT, MAX 20 % MYÖS TYÖMAATEKNISET TEHTÄVÄT OAMK/RAK/YSTAN 155

156 AIKATAULUSUUNNITTELU TEHTÄVIEN SIJOTTAMINEN AIKATAULUUN SIJOITTELUSSA HUOMIOIDAAN TAHDISTUS RYTMITYS JATKUVUUS TYÖKOHTEIDEN JA KALUSTON RIITTÄVYYS ITERATIIVINEN OAMK/RAK/YSTAN 156

157 OSA 6 TAHDISTUS

158 AIKATAULUSUUNNITTELU TEHTÄVIEN SIJOTTAMINEN AIKATAULUUN TEHTÄVÄLUETTELO KARKEUTETAAN AIKATAULUTEHTÄVIKSI VALITAAN KRIITTISET TEHTÄVÄT LASKETAAN TAHDISTAVA KESTO MÄÄRÄTÄÄN ALOITUSVÄLIT OAMK/RAK/YSTAN 158

162 AIKATAULUSUUNNITTELU A B OAMK/RAK/YSTAN 162

163 AIKATAULUSUUNNITTELU A B OAMK/RAK/YSTAN 163

164 AIKATAULUSUUNNITTELU TAHDISTUS, tahdistava kesto T t = T-(n-1) x t a, missä T t = tahdistava kesto T = tehollinen rakennusaika t a = tehtäville valittu aloitusväli n= tahdistettavien tehtävien lukumäärä OAMK/RAK/YSTAN 164

165 AIKATAULUSUUNNITTELU TAHDISTUS, tahdistava kesto T t = 36 = 306-(28-1) x 10, missä T t = tahdistava kesto T = tehollinen rakennusaika t a = tehtäville valittu aloitusväli n= tahdistettavien tehtävien lukumäärä OAMK/RAK/YSTAN 165

166 AIKATAULUSUUNNITTELU TAHDISTUS (aloitusvälin riittävyys) T v = 2 T t / m, missä T t = tahdistava kesto T v = tehtäville vaadittu aloitusväli m= työkohteiden lukumäärä OAMK/RAK/YSTAN 166

167 AIKATAULUSUUNNITTELU TAHDISTUS (aloitusvälin riittävyys) T v = 6 =2 x 36 / 12, missä T t = tahdistava kesto (36) T a = tehtäville valittu aloitusväli (10) m= työkohteiden lukumäärä = 12 ( 3L x 4 Krs) => aloitusväli riittävä 10 > OAMK/RAK/YSTAN 167

168 AIKATAULUSUUNNITTELU TAHDISTUS tavanomainen aloitusväli tv työryhmälle 2-4 varatyökohdetta tahdistusta muutetaan muuttamalla: tehtävän työsisältöä työryhmän kokoonpanoa työryhmien lukumäärää OAMK/RAK/YSTAN 168

169 HT Tahdistus 1

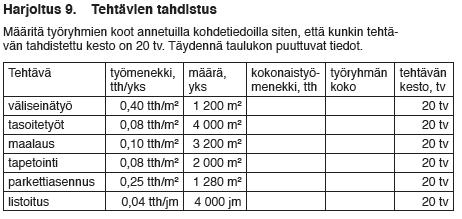

174 AIKATAULUSUUNNITTELU Harjoitus. Tahdistavan keston määrittäminen Sisävalmistusvaiheen tahdistavia tehtäviä on seitsemän ja niille on varattu rakennusaikaa yhteensä 60 työvuoroa. Kohteessa on kolme kolmikerroksista porrasta ja yksi työkohde on yhden portaan yksi kerros. Tehtävien aloitus- ja lopetusväli on viisi työvuoroa eli yksi työviikko. a. Laske tahdistava kesto. Piirrä paikka-aikakaavioon ensimmäisen ja viimeisen tehtävän kuvaajat, Kuva b. Mikä on kesto, jos tahdistava kesto on kohdan A mukainen, mutta aloitus- ja lopetusväli on 10 tv? Mitä voit päätellä tuloksesta? c. A-kohdan tilanteessa tehtävän kaksi työntekijät ilmoittavat saavansa työn valmiiksi aikataulussa, mutta pääsevänsä aloittamaan 10 tv myöhässä. Mitä tämä tehtävän nopeutuminen ja aloituksen viivästyminen 10 tv merkitsee sisävalmistusvaiheen kestolle mikäli muiden töiden tuotantonopeutta ei saada vastaavasti nopeutettua? Piirrä paikka-aikakaavioon 1, 2, 3 ja 7 kuvaajat OAMK/RAK/YSTAN 174

176 AIKATAULUSUUNNITTELU RYTMITYS RYTMITYKSEN AVULLA TEHTÄVÄT SAADAAAN JATKUVIKSI TYÖKOHTEESTA TOISEEN ILMAN KESKEYTYKSIÄ SILLOIN, KUN SUORITEMÄÄRÄT POIKKEAVAT MERKITTÄVÄSTI TOISISTAAN RYTMITYS TEHDÄÄN: SIIRTÄMÄLLÄ ALOITUKSIA KÄYTTÄMÄLLÄ ERIKOKOISIA TYÖRYHMIÄ KÄYTTÄMÄLLÄ VARAMESTOJA VAIHTAMALLA TEHTÄVIEN TYÖJÄRJESTYSTA VAIHTAMALLA LOHKOJEN JÄRJESTYSTÄ OAMK/RAK/YSTAN 176

179 OSA 7 AIKATAULUN LAADUN ARVIOINTI

181 AIKATAULUSUUNNITTELU AIKATAULUN TOTEUTUSKELPOISUUS TYÖRYHMILLÄ AINA VAPAA TYÖKOHDE EDELLISEN VALMISTUTTUA KALUSTO ON RIITTÄVÄ VARAUDUTTU HÄIRIÖIHIN OAMK/RAK/YSTAN 181

182 AIKATAULUSUUNNITTELU A VARAMESTA B VARAMESTA VAPAA TYÖKOHDE OAMK/RAK/YSTAN 182

184 OSA 8 AIKATAULUN LAATIMINEN

185 AIKATAULUSUUNNITTELU PAIKKA-AIKAKAAVION PIIRTÄMINEN KRIITTISET AIKATAULUTEHTÄVÄT VAAKA-AKSELILLA TEHOLLINEN RAKENNUSAIKA PYSTYAKSELILLA LOHKOT JA TYÖKOHTEET LAAJUUKSIEN MUKAISINA PIIRRETÄÄN SIJAINTINSA MUKAISESTI ILMAN PAIKKAJAKOA OLEVAT YLI KAIKKIEN PAIKKOJEN TAI ESIM. PERUSTUKSET 1. KRS JA VESIKATTO YLIN KRS OAMK/RAK/YSTAN 185

186 AIKATAULUSUUNNITTELU PAIKKA-AIKAKAAVION PIIRTÄMINEN TEHTÄVIEN RYHMITTELY PERUSTUSVAIHE RUNKOVAIHE TÄYDENTÄVÄ VAIHE SISÄVALMISTUSVAIHE LUOVUTUSVAIHE OAMK/RAK/YSTAN 186

187 AIKATAULUSUUNNITTELU PAIKKA-AIKAKAAVION PIIRTÄMINEN HÄIRIÖIDEN SIJOITTAMINEN SÄÄHÄIRIÖT RUNKOVAIHEESEEN SUURHÄIRIÖT PIENISSÄ RAKENNUSVAIHEEN LOPPUUN SUURHÄIRIÖT SUURISSA TYÖVAIHEISSA 2 KK VÄLEIN ARKIPYHÄT KALENTERIN MUKAAN LOMAT KALENTERIN / YRITYSKÄYTÄNNÖN MUKAAN ITSELLELUOVUTUSVARAUS LOPPUUN 10 TV OAMK/RAK/YSTAN 187

188 AIKATAULUSUUNNITTELU YLEISAIKATAULU ESITYSMUOTO TAVALLISESTI JANA-AIKATAULU KOKO HANKKEEN TOTEUTUKSEN MALLI AJALLISEN VALVONNAN VÄLINE INFORMAATIOVÄLINE AIKATAULUTEHTÄVÄT SUORITEMÄÄRÄT KOKONAISTYMENEKKI JA KESTO TYÖRYHMÄT JA TOTEUTUSMUOTO KESTO TYÖVUOROINA AJOITUS KALENTERIJANANA OAMK/RAK/YSTAN 188

190 Harjoitus 15. Jana-aikataulu tuotantokaavioksi Muunna kuvan 98 jana-aikataulu tuotantoaikakaavioksi kuvaan OAMK/RAK/YSTAN 190

193 Harjoitus 16. Aikataulun tarkentuminen rakennushankkeen aikana Kerrostalossa neljä kerrosta, kerrokset keskenään samanlaisia. Jokaisessa kerroksessa 77 elementtiä, yhteensä elementtejä on siis 308 kpl. Parveke sisältää laatan, pielen ja pilarin. Suunniteltu työryhmä on viisi henkilöä. a. Laske kuinka paljon elementtiasennukseen kuluu aikaa (T3). b. Laske yhden kerroksen elementtiasenukseen kuluva aika rakentamisvaihetasolla. c. Esitä runkovaiheen kesto OAMK/RAK/YSTAN 193

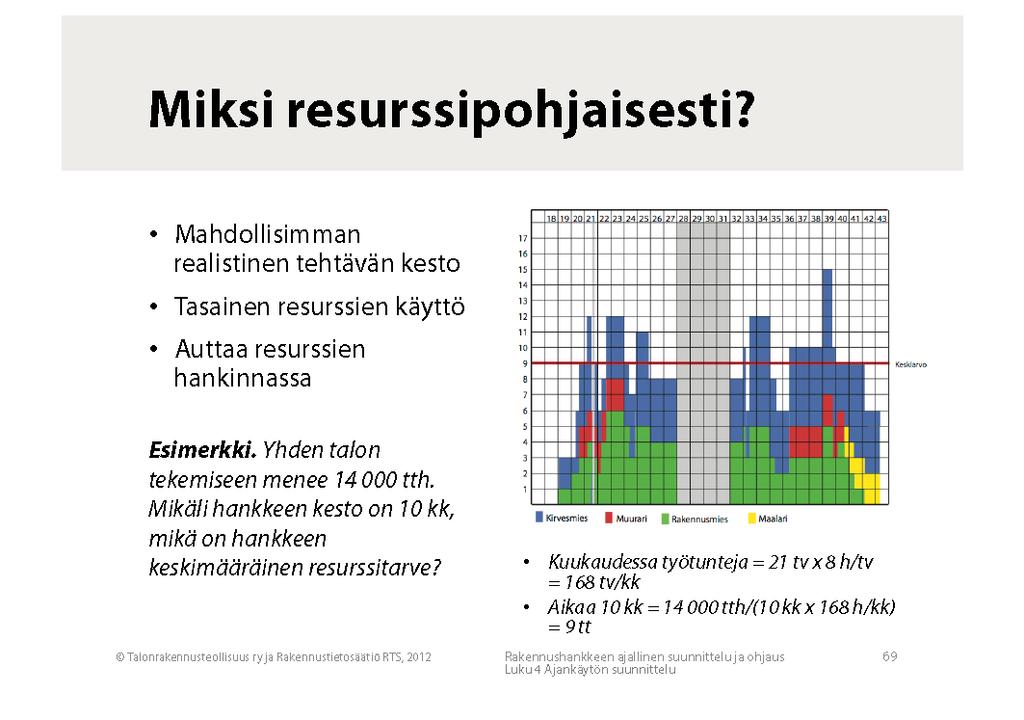

195 AIKATAULUSUUNNITTELU RESURSSILASKELMAT TYÖMAAN RESURSSITARVE TAVOITEARVION TOTEUTUMINEN ERITTELY OMAT TYÖT AIKATAULUTEHTÄVÄT MUUT YÖT MUUT YHTEISET TYÖT RAKENNUSTEKNISET ALIHANKINNAT LVIS-ALI- JA SIVU-URAKAT OAMK/RAK/YSTAN 195

196 AIKATAULUSUUNNITTELU RESURSSILASKELMAT VIIKOITTAINEN TYÖVOIMATARVE => KOKONAISTYÖPANOS T3-AIKA + SUURHÄIRIÖT >< TAVOITEARVIO RESURSSITASAUS PELIVAROJEN PUITTEISSA OAMK/RAK/YSTAN 196

197 TOIMINTAVERKKO Toimintaverkko on numeerinen tai piirretty toimintaohjelma, jossa taulukoilla, janoilla tai pinta-alakuvioilla esitetyt tehtävät yhdistetään toiminnallisia riippuvuuksia kuvaavilla merkinnöillä OAMK/RAK/YSTAN 197

198 TOIMINTAVERKKO Toimintaverkko voidaan esittää kahdella tavalla: nuoliverkko lohkoverkko OAMK/RAK/YSTAN 198

199 TOIMINTAVERKKO NUOLIVERKKO TuTal TL328Z/ OAMK/OTEK/ASte OAMK/RAK/YSTAN 199

200 TOIMINTAVERKKO NUOLIVERKKO VAIN LOPPU-ALKU-RIIPPUVUUDET NUOLI ON TEHTÄVÄ SOLMU ON ALKAMIS- TAI PÄÄTTYMISTAPAHTUMA LIMITYKSET VAATIVAT APUTEHTÄVIÄ OAMK/RAK/YSTAN 200

201 LOHKOVERKKO OAMK/RAK/YSTAN 201

202 TOIMINTAVERKKO LOHKOVERKKO TEHTÄVÄLLÄ YKSI TUNNUS KAIKKI RIIPPUVUUSTYYPIT HELPPO MUUTTAA TEHTÄVÄLLÄ TUNNUS NIMI KESTO 1. maankaivu 3 tv OAMK/RAK/YSTAN 202

203 TOIMINTAVERKKO TOIMINTAVERKON LAATIMINEN projektin osittaminen tehtäväluettelon laadinta kestojen ja resurssien arviointi riippuvuuksien selvittäminen toimintaverkon piirtäminen toimintaverkon laskenta tulosten tarkistus ja analysointi OAMK/RAK/YSTAN 203

204 TOIMINTAVERKKO TOIMINTAVERKON PIIRTÄMINEN HAVAINNOLLISUUS TEHTÄVÄ PIIRRETÄÄN, KUN KAIKKI EDELTÄVÄT TEHTÄVÄT ON PIIRRETTY VERKOLLA ON VAIN YKSI ALKU JA LOPPU SAMA TEHTÄVÄ VAIN UHDEN KERRAN EI SAA OLLA RIIPPUVUUS-SILMUKOITA PIIRRETTÄESSÄ MINIMOIDAAN PYSTYSUORAT RIIPPUVUUDET OAMK/RAK/YSTAN 204

205 LOHKOVERKKO A 10 tv B 5 tv C 7 tv D 8 tv OAMK/RAK/YSTAN 205

206 LOHKOVERKKO AIKALASKENTA ALUSTA LOPPUUN LASKENTA aikaisin alkamishetki ja aikaisin päättymishetki LOPUSTA ALKUUN LASKENTA myöhäisin päättymishetki ja myöhäisin alkamishetki OAMK/RAK/YSTAN 206

207 LOHKOVERKKO A 10 tv B 5 tv C 7 tv D 8 tv OAMK/RAK/YSTAN 207

208 LOHKOVERKKO 0 A B tv 5 tv 10 C 17 D 25 7 tv 8 tv OAMK/RAK/YSTAN 208

209 LOHKOVERKKO 0 A B tv 5 tv 10 C D 25 7 tv 8 tv OAMK/RAK/YSTAN 209

210 LOHKOVERKKO 0 A B tv 5 tv 10 C tv 17 D 8 tv OAMK/RAK/YSTAN 210

211 LOHKOVERKKO 0 A B tv 5 tv C 17 7 tv D 8 tv OAMK/RAK/YSTAN 211

212 LOHKOVERKKO 0 A tv 12 B 5 tv C 7 tv D 8 tv OAMK/RAK/YSTAN 212

213 LOHKOVERKKO 0 0 A 10 tv B 5 tv C 7 tv D 8 tv OAMK/RAK/YSTAN 213

214 LOHKOVERKKO PELIVARAT VAPAA PELIVARA: aikaväli, jonka tehtävä voi viivästyä minkään muun tehtävän aloittamisen viivästymättä KOKONAISPELIVARA: aikaväli, jonka tehtävä voi viivästyä koko projektin valmistumisen viivästymättä OAMK/RAK/YSTAN 214

215 LOHKOVERKKO 0 0 A 10 tv B 5 tv vapaa pelivara 2 tv kokonaispelivara 2 tv C 7 tv D 8 tv OAMK/RAK/YSTAN 215

216 LOHKOVERKKO KRIITTINEN POLKU KRIITTISELLÄ POLULLA SIJAITSEVIEN TEHTÄVIEN PELIVARAT OVAT NOLLA OAMK/RAK/YSTAN 216

217 LOHKOVERKKO 0 0 A 10 tv B 5 tv vapaa pelivara 2 tv kokonaispelivara 2 tv - = kriittinen polku C 7 tv D 8 tv OAMK/RAK/YSTAN 217

218 LOHKOVERKKO Piirrä seuraava lohkoverkko, suorita aikalaskenta, määritä tehtävien pelivarat ja esitä kriittinen polku T1: kesto 4 tv, aloittava tehtävä T2: kesto 3 tv, voi alkaa, kun T1 päättyy T3: kesto 4 tv, voi alkaa yhden tv:n kuluttua T1:n päättymisestä T4: kesto 6 tv, voi alkaa kun T2 on päättynyt ja kahden tv:n kuluttua T5:n alkamisesta ja voi päättyä yhden tv:n kuluttua T6:n päättymisestä T5: kesto 7 tv, voi alkaa kun T3 päättyy T6: kesto 4 tv, voi alkaa kun T5 päättyy OAMK/RAK/YSTAN 218

219 2. TOIMINTAVERKKO Piirrä seuraava toimintaverkko. suorita aikalaskelmat, määritä pelivarat ja kriittinen polku. Tehtävä A: aloittava tehtävä, Kesto 3 tv Tehtävä B: voi alkaa, kun tehtävä A on päättynyt. Kesto 7 tv Tehtävä C: voi alkaa kun tehtävä B on päättynyt. Kesto 2 tv Tehtävä D: voi alkaa, kun tehtävä A on päättynyt. Kesto 6 tv Tehtävä E: voi alkaa yhden työvuoron kuluttua tehtävän D päättymisestä. Kesto 6 tv. Tehtävä F: voi alkaa, kun tehtävä D on päättynyt. Kesto 4 tv Tehtävä G: voi alkaa kolmen työvuoron kuluttua tehtävän A päättymisestä ja voi alkaa kun tehtävä B on päättynyt. Kesto 4 tv. Tehtävä H: voi alkaa kun tehtävä F on päättynyt. Kesto 5 tv Tehtävä I: voi alkaa kahden työvuoron kuluttua tehtävän G päättymisestä. Päättävä tehtävä. Kesto 5 tv OAMK/RAK/YSTAN 219

220 2. TOIMINTAVERKKO A OAMK/RAK/YSTAN 220

221 2. TOIMINTAVERKKO D 6 A B G OAMK/RAK/YSTAN 221

222 2. TOIMINTAVERKKO VAPAA PV 2 TV 10 E D 9 9 F H I A 3 3 B C VAPAA PV 2 TV KOK.PV 2 TV 3 10 G VAPAA PV 6 TV VAPAA PV 2 TV OAMK/RAK/YSTAN 222

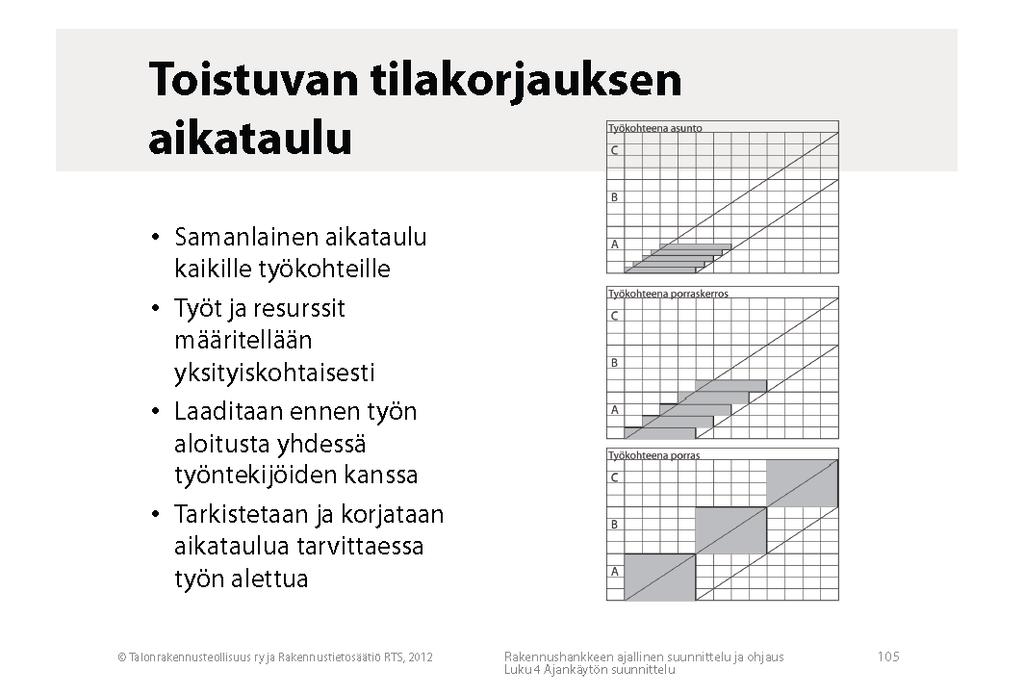

223 OSA 9 KORJAUSRAKENTAMISEN ERITYISPIIRTEET

240 OSA 10 AIKATAULUN VALVONTA

244 AIKATAULUN VALVONTA VALVONTA TILANNE / TOTEUTUMATIETO VERTAILU TAVOITTEESEEN RAPORTOINTI KORJAUS/ SOPEUTUS OAMK/RAK/YSTAN 244

245 AIKATAULUN VALVONTA OHJAUS TYÖKOHTEIDEN SEURANTA ALOITUKSET/ LOPETUKSET TUOTANTONOPEUS HÄIRIÖTILANTEET (POA) POIKKEMIEN VAIKUTUSTEN TUNTEMINEN (TOIMINTAVERKKO, KRIITTINEN POLKU, RIIPPUVUUUDET) TYÖKOHTEET/ MESTAT (PAIKKA-AIKAKAAVIO: LÄHELLÄ, RISTISSÄ) OAMK/RAK/YSTAN 245

247 AIKATAULUN VALVONTA OAMK/RAK/YSTAN 247

248 AIKATAULUN VALVONTA OAMK/RAK/YSTAN 248

250 AIKATAULUN VALVONTA VALVONTA HANKKII TIETOA TOTEUTUNEESTA VERTAA TOTEUTUMAA SUUNNITELTUUN RAPORTOI HAVAINNOT OHJAUSTA VARTEN OHJAUS ESTÄÄ ENNALTA POIKKEAMAT PALAUTTAA TUOTANTO SUUNNITELMIEN MUKAISEKSI OAMK/RAK/YSTAN 250

251 AIKATAULUN VALVONTA JA OHJAUS ENNAKOIVA OHJAUS POTENTIAALISTEN ONGELMIEN ANALYYSI ONGELMA SYY JA SEURAUS TODENNÄKÖISYYS MERKITYS ONGELMAN TORJUNTA VARAUTUMINEN OAMK/RAK/YSTAN 251

252 TUOTANNON VALVONTA JA OHJAUS ENNAKOIVA OHJAUS TEHTÄVÄSUUNNITELMA VARMISTETAAN ALOITUSEDELLYTYKSET JA TAVOITTEIDEN MUKAINEN TOTEUTUS AJALLINEN SUUNNITELMA ALOITUSEDELLYTYKSET LAATUVAATIMUKSET OAMK/RAK/YSTAN 252

253 TUOTANNON VALVONTA JA OHJAUS ENNAKOIVA OHJAUS HANKINTASUUNNITELMA HANKINTAKOKONAISUUKSIEN JA HANKINTAVASTUIDEN MÄÄRITTÄMINEN HANKINTOJEN AJOITTAMINEN TOIMITUKSEN ALOITUKSESTA TAAKSEPÄIN TARJOUSPYYNTÖ TARJOUKSEN ANTAMINEN TARJOUKSEN KÄSITTELY TILAUS VALMISTUS OAMK/RAK/YSTAN 253

254 TUOTANNON VALVONTA JA OHJAUS ENNAKOIVA OHJAUS ALOITUSKOKOUS JA ITSELLELUOVUTUS LTYÖVAIHEEN ALOITUSKOKOUS ON ERI OSAPUOLTEN ENNE TYÖN ALOITUSTA PIDETTÄVÄ SUUNNITTELUTILAISUUS LAATUTAVOITTEIDEN SAAVUTTAMISEN VARMISTAMISEKSI ITSELLELUOVUTUS ON SISÄISEN LUOVUTUKSEN LAADUNVARMISTUS, JOSSA TARKASTETAAN OMA TYÖ JA KORJATAAN PUUTTEET OAMK/RAK/YSTAN 254

255 TUOTANNON VALVONTA JA OHJAUS KORJAAVA TUOTANNON OHJAUS VALVONNAN KOHTEET KOKO TUOTANTO YKSITTAISET, KRIITTISET TEHTÄVÄT OAMK/RAK/YSTAN 255

256 TUOTANNON VALVONTA JA OHJAUS KORJAAVA TUOTANNON OHJAUS VALVONNAN KOHTEET VALMISTUMISRISKIT KÄYNNISTYMINEN TUOTANTONOPEUS KESKEYTYKSET TYÖT HAJAANNTUVAT TYÖN SISÄLTÖ TAI MÄÄRÄ MUUTTUU OAMK/RAK/YSTAN 256

257 TUOTANNON VALVONTA JA OHJAUS A VARAMESTA B VARAMESTA VAPAA TYÖKOHDE OAMK/RAK/YSTAN 257

258 TUOTANNON VALVONTA JA OHJAUS OAMK/RAK/YSTAN 258

259 TUOTANNON VALVONTA JA OHJAUS KORJAAVA TUOTANNON OHJAUS VALVONTATEKNIIKAT PAIKKA-AIKAKAAVIO EDISTYMINEN VINJETTIKUVAT / -KAAVIOT TYÖKOHTEIDEN SITOUTUMINEN/ VAPAUTUMINEN TUOTANNONARVOLASKELMAT KOKO TUOTANNON EDISTYMINEN JA TUOTTAVUUS OAMK/RAK/YSTAN 259

260 TUOTANNON VALVONTA JA OHJAUS KORJAAVA TUOTANNON OHJAUS VALVONTATEKNIIKAT PAIKKA-AIKAKAAVIO EDISTYMINEN VINJETTIKUVAT / -KAAVIOT TYÖKOHTEIDEN SITOUTUMINEN/ VAPAUTUMINEN TUOTANNONARVOLASKELMAT KOKO TUOTANNON EDISTYMINEN JA TUOTTAVUUS OAMK/RAK/YSTAN 260

263 TUOTANNON VALVONTA JA OHJAUS KORJAAVA TUOTANNON OHJAUS VAPAIDEN JA SITOUTUVIEN TYÖKOHTEIDEN VALVONTA VINJETTIKUVAT ALKAMATTA ALOITETTU VALMIS OAMK/RAK/YSTAN 263

264 TUOTANNON VALVONTA JA OHJAUS KORJAAVA TUOTANNON OHJAUS VAPAIDEN JA SITOUTUVIEN TYÖKOHTEIDEN VALVONTA VINJETTITAULUKKO T1 T2 T3 A1 A2 A3 B1 ALKAMATTA ALOITETTU VALMIS OAMK/RAK/YSTAN 264

267 TUOTANNON VALVONTA JA OHJAUS KORJAAVA TUOTANNON OHJAUS VALMIUSASTE VA% = TOTETUNUT / (TOTEUTUNUT + TARVITTAVA ) TA: TOT: JÄLJELLÄ: TARVITAAN VIELÄ: 450 TTH 600 TTH 900 TTH 450 TTH => VA%= 450/ ( ) = 43% ( EI 50%) OAMK/RAK/YSTAN 267

268 TUOTANNON VALVONTA JA OHJAUS KORJAAVA TUOTANNON OHJAUS OHJAAVAT TOIMENPITEET POIKKEAMIEN SYITÄ MATERIAALITOIMITUSTEN HÄIRIÖT TYÖKOHTEIDEN TAI KALUSTON PUUTTUMINEN ALIURAKOITSIJOIDEN ONGELMAT TYÖNSUUNNITTELUVIRHEET VIRHEELLISET TYÖMENETELMÄT POISSAOLOT TYÖMAAN HUONO JÄRJESTYS OAMK/RAK/YSTAN 268

269 TUOTANNON VALVONTA JA OHJAUS KORJAAVA TUOTANNON OHJAUS OHJAAVAT TOIMENPITEET POIKKEAMAT ILMENEVÄT ALOITUKSET VIIVÄSTYVÄT POIKKEAVA TUOTATONOPEUS TUOTANTO KESKEYTYY ALOITUS USEASSA KOHTEESSA OSAKOHTEET EIVÄT VALMISTU TYÖNSISÄLTÖÄ MUUTETTU MÄÄRÄ VIRHEELLINEN OAMK/RAK/YSTAN 269

270 TUOTANNON VALVONTA JA OHJAUS KORJAAVA TUOTANNON OHJAUS OHJAAVAT TOIMENPITEET OHJAUSTOIMENPITEITÄ: TYÖRYHMÄN KOON MUUTTAMINEN TEHTÄVÄN MITOITUKSEN KORJAAMINEN EPÄJATKUVUUS PALKKAUKSEN KEINOT TARKENNETTU TOIMITUSTEN VALVONTA VÄLINEHANKINNAT MUUTETAAN TYÖMENETELMÄÄ TEHOSTETAAN TYÖNJÄRJESTELYÄ OAMK/RAK/YSTAN 270

271 KORJAAVA TUOTANNON OHJAUS TUOTANNONARVOLASKELMA SUUNNITELLUT MÄÄRÄÄT JA TYÖMENEKIT TOTEUTUNEET MÄÄRÄT JA TYÖMENEKIT KOKO HANKETTA KOSKEVA OMAT TYÖT ALIURAKAT SIVU-URAKAT OAMK/RAK/YSTAN 271

272 KORJAAVA TUOTANNON OHJAUS TUOTANNONARVOLASKELMA E a = T S T A E t = T S T t, E a = aikatauluero (>0, edellä aikataulusta) E t = tuottavuusero (>0, tuottavuus parempi kuin suunn.) T S = sallitut tunnit (valmiusasteen mukaan) T A = aikataulun mukaiset tunnit (aikatauluhetken mukaan) T t,= toteutuneet tunnit (raportoitu) OAMK/RAK/YSTAN 272

274 Harjoitus 17. Paikka-aikakaavion valvonta Kuvassa 100 on esitetty yhden työn aikataulu paikka-aikakaaviossa. a. Mikä oli suunnitellun työn nopeus (m²/tv)? b. Kuinka paljon työtä on tehty seurantahetkellä (m²)? c. Kuinka paljon seurantahetkellä työ on jäljessä suunnitellusta aikataulusta ajallisesti sekä määränä? d. Jos työtahti pysyy samana, kuinka paljon työ myöhästyy? e. Millä työtahdilla saataisiin aikataulu kiinni? f. Mitä keinoja on vaikuttaa työtahtiin? Mainitse ainakin kolme asiaa OAMK/RAK/YSTAN 274

276 Harjoitus 18. Tuotantoaikataulun valvonta Kuvassa 101 on esitetty yhden työn aikataulu tuotantoaikakaaviossa. a. Mikä oli suunnitellun työn nopeus (m²/tv)? b. Kuinka paljon työtä on tehty seurantahetkellä (m²)? c. Kuinka paljon seuranta hetkellä työ on jäljessä suunnitellusta aikataulusta ajallisesti sekä määränä? d. Jos työtahti pysyy samana, kuinka paljon työ myöhästyy? e. Millä työtahdilla saataisiin aikataulu kiinni? f. Mitä keinoja on vaikuttaa työtahtiin? Mainitse ainakin kolme asiaa OAMK/RAK/YSTAN 276

278 Harjoitus 19. Vinjetin valvonta Vinjetissä, Kuva 102, esitetty tehtävän suunniteltu valmistumisajankohta. Nyt on viikon 12 loppu. Onko hanke ajallaan, edellä vai jäljessä? Tarkastele töitä tehtäväkohtaisesti. Mitkä työt ovat edellä ja mitkä jäljessä? OAMK/RAK/YSTAN 278

280 Harjoitus 20. Väliseinätyön valvonta Paikka-aikakaaviossa, Kuva 103, on esitettynä suunnitelman mukainen tavoite työn toteukselle. Työt alkoivat viikon 35 keskiviikkona. Viikon 36 maanantaina oli työstä tehty asunnot 1 2. Yhteensä väliseinää on 495 m². a. Piirrä seurantahetken mukainen tilanne paikka-aikakaavioon. b. Paljonko työ on jäljessä seurantahetkellä suunnitellusta? c. Milloin työ valmistuu, jos työ tehdään valmiiksi samalla tahdilla? d. Paljonko pitää tehdä työtä päivässä, jotta päästään alkuperäiseen tavoitteeseen? e. Mikäli tuotantonopeus pysyy ennallaan, niin millainen ryhmitys tarvitaan tavoitteeseen pääsyyn? f. Paljonko tarvitaan, jotta päästään yleisaikataulun tavoitteeseen? Entä ryhmä? OAMK/RAK/YSTAN 280
