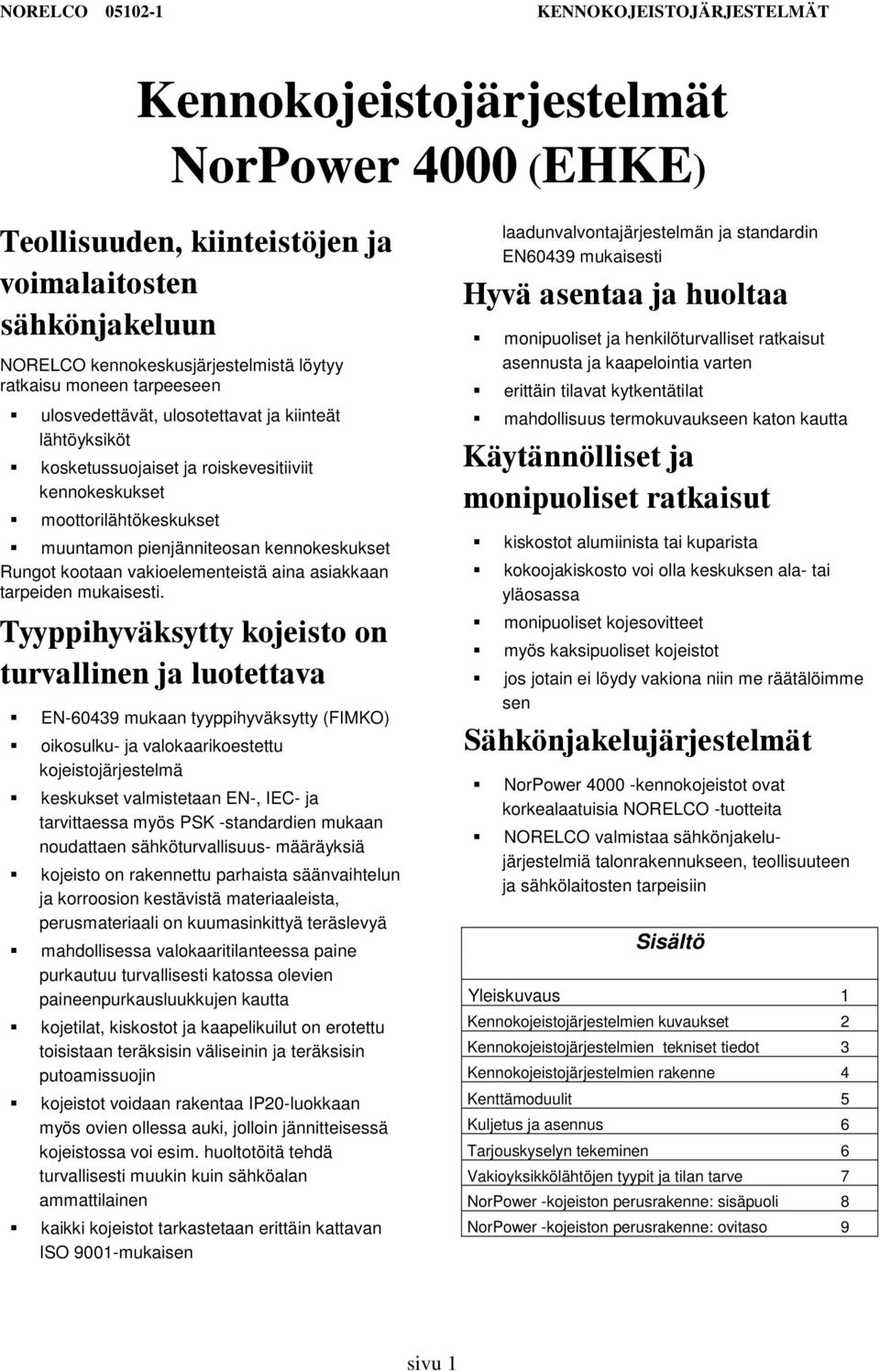

1 NORELCO KENNOKOJEISTOJÄRJESTELMÄT Kennokojeistojärjestelmät NorPower 4000 (EHKE) NORELCO kennokeskusjärjestelmistä löytyy ratkaisu moneen tarpeeseen ulosvedettävät, ulosotettavat ja kiinteät lähtöyksiköt kosketussuojaiset ja roiskevesitiiviit kennokeskukset moottorilähtökeskukset muuntamon pienjänniteosan kennokeskukset Rungot kootaan vakioelementeistä aina asiakkaan tarpeiden mukaisesti. EN60439 mukaan tyyppihyväksytty (IMKO) oikosulku ja valokaarikoestettu kojeistojärjestelmä keskukset valmistetaan EN, IEC ja tarvittaessa myös PSK standardien mukaan noudattaen sähköturvallisuus määräyksiä kojeisto on rakennettu parhaista säänvaihtelun ja korroosion kestävistä materiaaleista, perusmateriaali on kuumasinkittyä teräslevyä mahdollisessa valokaaritilanteessa paine purkautuu turvallisesti katossa olevien paineenpurkausluukkujen kautta kojetilat, kiskostot ja kaapelikuilut on erotettu toisistaan teräksisin väliseinin ja teräksisin putoamissuojin kojeistot voidaan rakentaa IP20luokkaan myös ovien ollessa auki, jolloin jännitteisessä kojeistossa voi esim. huoltotöitä tehdä turvallisesti muukin kuin sähköalan ammattilainen kaikki kojeistot tarkastetaan erittäin kattavan ISO 9001mukaisen laadunvalvontajärjestelmän ja standardin EN60439 mukaisesti monipuoliset ja henkilöturvalliset ratkaisut asennusta ja kaapelointia varten erittäin tilavat kytkentätilat mahdollisuus termokuvaukseen katon kautta kiskostot alumiinista tai kuparista kokoojakiskosto voi olla keskuksen ala tai yläosassa monipuoliset kojesovitteet myös kaksipuoliset kojeistot jos jotain ei löydy vakiona niin me räätälöimme sen NorPower 4000 kennokojeistot ovat korkealaatuisia NORELCO tuotteita NORELCO valmistaa sähkönjakelujärjestelmiä talonrakennukseen, teollisuuteen ja sähkölaitosten tarpeisiin Sisältö Yleiskuvaus 1 Kennokojeistojärjestelmien kuvaukset 2 Kennokojeistojärjestelmien tekniset tiedot 3 Kennokojeistojärjestelmien rakenne 4 Kenttämoduulit 5 Kuljetus ja asennus 6 Tarjouskyselyn tekeminen 6 Vakioyksikkölähtöjen tyypit ja tilan tarve 7 NorPower kojeiston perusrakenne: sisäpuoli 8 NorPower kojeiston perusrakenne: ovitaso 9 sivu 1

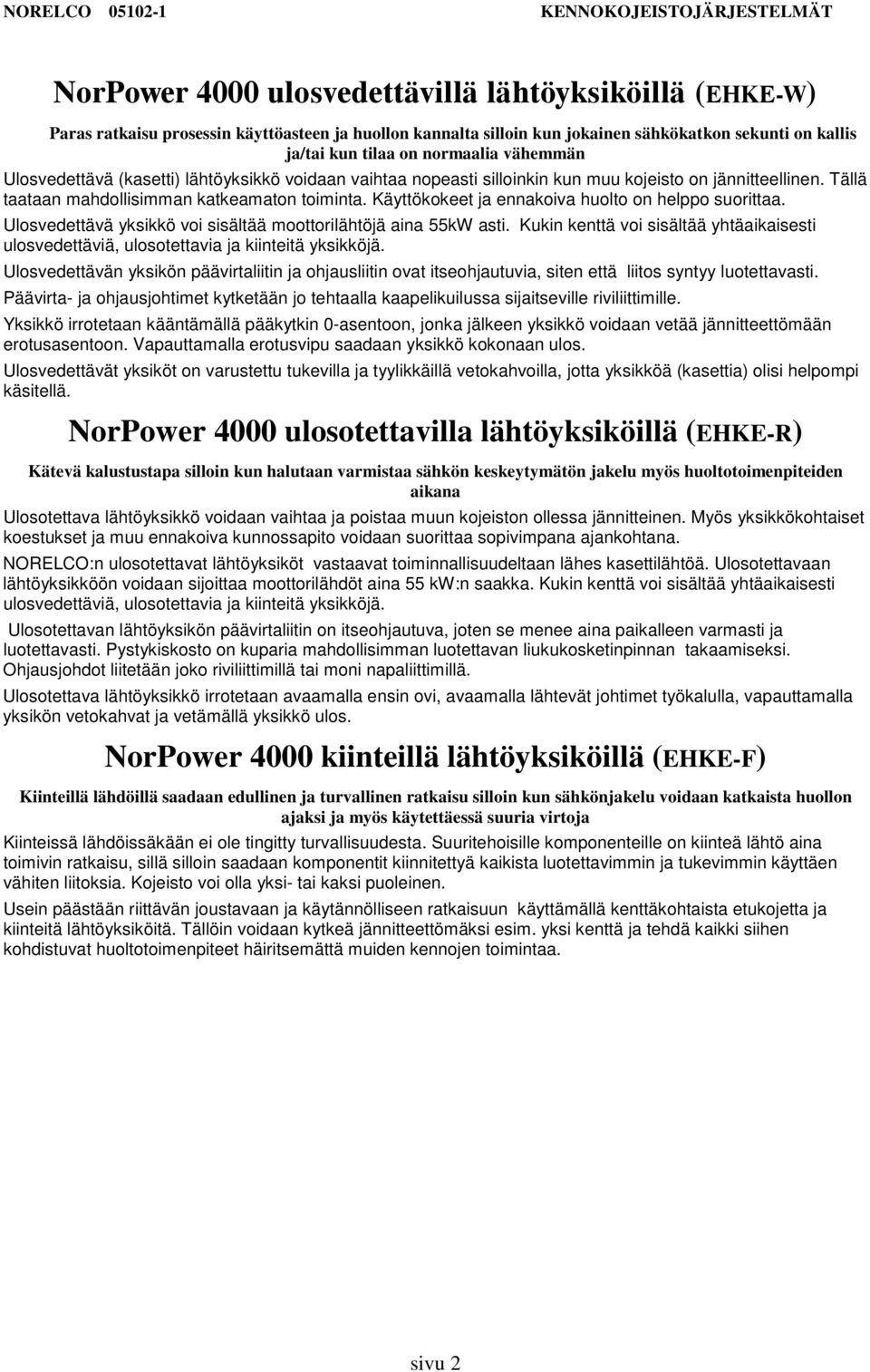

2 NORELCO KENNOKOJEISTOJÄRJESTELMÄT!!"#$ Paras ratkaisu prosessin käyttöasteen ja huollon kannalta silloin kun jokainen sähkökatkon sekunti on kallis ja/tai kun tilaa on normaalia vähemmän Ulosvedettävä (kasetti) lähtöyksikkö voidaan vaihtaa nopeasti silloinkin kun muu kojeisto on jännitteellinen. Tällä taataan mahdollisimman katkeamaton toiminta. Käyttökokeet ja ennakoiva huolto on helppo suorittaa. Ulosvedettävä yksikkö voi sisältää moottorilähtöjä aina 55kW asti. Kukin kenttä voi sisältää yhtäaikaisesti ulosvedettäviä, ulosotettavia ja kiinteitä yksikköjä. Ulosvedettävän yksikön päävirtaliitin ja ohjausliitin ovat itseohjautuvia, siten että liitos syntyy luotettavasti. Päävirta ja ohjausjohtimet kytketään jo tehtaalla kaapelikuilussa sijaitseville riviliittimille. Yksikkö irrotetaan kääntämällä pääkytkin 0asentoon, jonka jälkeen yksikkö voidaan vetää jännitteettömään erotusasentoon. Vapauttamalla erotusvipu saadaan yksikkö kokonaan ulos. Ulosvedettävät yksiköt on varustettu tukevilla ja tyylikkäillä vetokahvoilla, jotta yksikköä (kasettia) olisi helpompi käsitellä. NorPower 4000 ulosotettavilla lähtöyksiköillä (EHKER) Kätevä kalustustapa silloin kun halutaan varmistaa sähkön keskeytymätön jakelu myös huoltotoimenpiteiden aikana Ulosotettava lähtöyksikkö voidaan vaihtaa ja poistaa muun kojeiston ollessa jännitteinen. Myös yksikkökohtaiset koestukset ja muu ennakoiva kunnossapito voidaan suorittaa sopivimpana ajankohtana. NORELCO:n ulosotettavat lähtöyksiköt vastaavat toiminnallisuudeltaan lähes kasettilähtöä. Ulosotettavaan lähtöyksikköön voidaan sijoittaa moottorilähdöt aina 55 kw:n saakka. Kukin kenttä voi sisältää yhtäaikaisesti ulosvedettäviä, ulosotettavia ja kiinteitä yksikköjä. Ulosotettavan lähtöyksikön päävirtaliitin on itseohjautuva, joten se menee aina paikalleen varmasti ja luotettavasti. Pystykiskosto on kuparia mahdollisimman luotettavan liukukosketinpinnan takaamiseksi. Ohjausjohdot liitetään joko riviliittimillä tai moni napaliittimillä. Ulosotettava lähtöyksikkö irrotetaan avaamalla ensin ovi, avaamalla lähtevät johtimet työkalulla, vapauttamalla yksikön vetokahvat ja vetämällä yksikkö ulos. NorPower 4000 kiinteillä lähtöyksiköillä (EHKE) Kiinteillä lähdöillä saadaan edullinen ja turvallinen ratkaisu silloin kun sähkönjakelu voidaan katkaista huollon ajaksi ja myös käytettäessä suuria virtoja Kiinteissä lähdöissäkään ei ole tingitty turvallisuudesta. Suuritehoisille komponenteille on kiinteä lähtö aina toimivin ratkaisu, sillä silloin saadaan komponentit kiinnitettyä kaikista luotettavimmin ja tukevimmin käyttäen vähiten liitoksia. Kojeisto voi olla yksi tai kaksi puoleinen. Usein päästään riittävän joustavaan ja käytännölliseen ratkaisuun käyttämällä kenttäkohtaista etukojetta ja kiinteitä lähtöyksiköitä. Tällöin voidaan kytkeä jännitteettömäksi esim. yksi kenttä ja tehdä kaikki siihen kohdistuvat huoltotoimenpiteet häiritsemättä muiden kennojen toimintaa. sivu 2

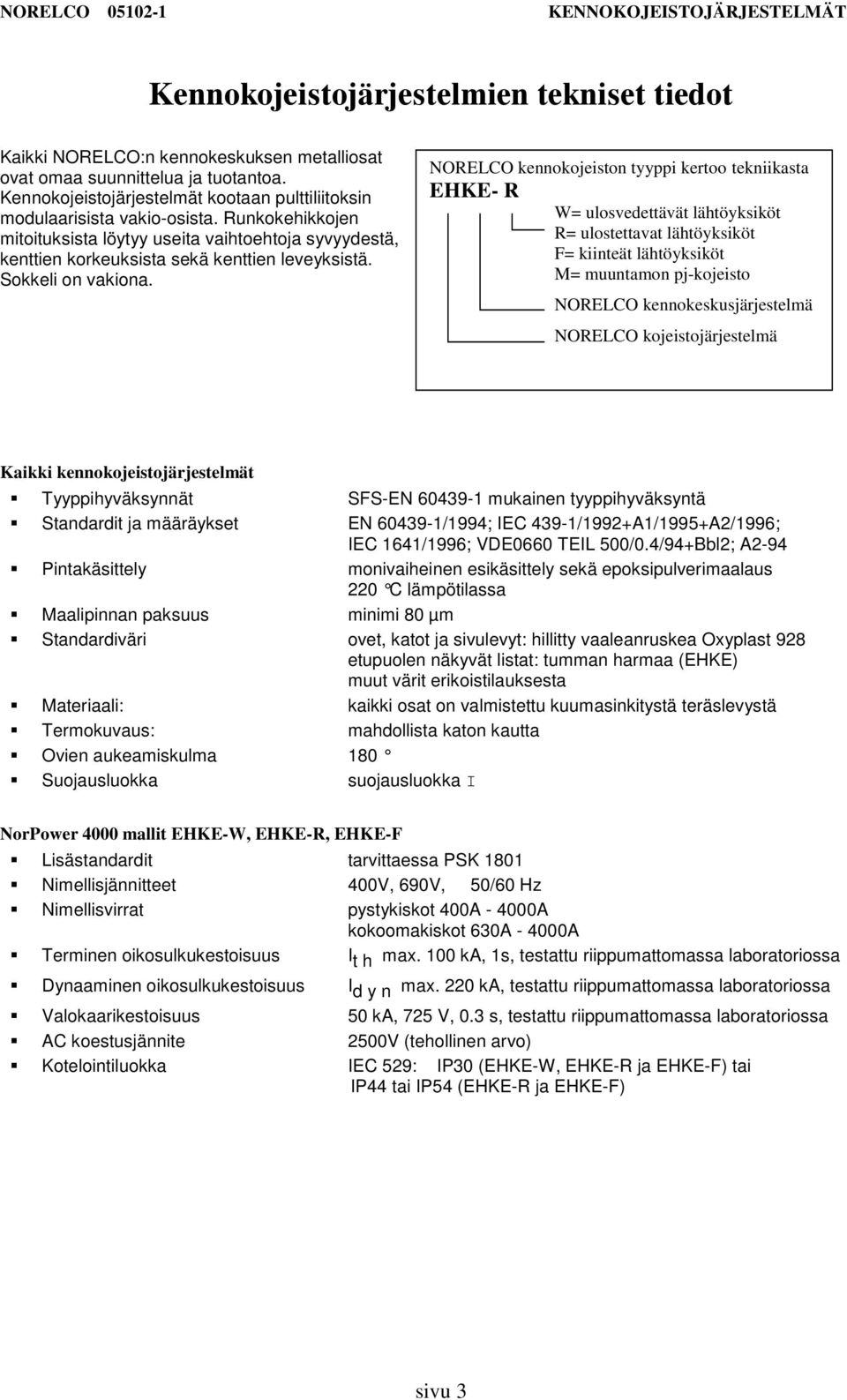

3 NORELCO KENNOKOJEISTOJÄRJESTELMÄT Kaikki NORELCO:n kennokeskuksen metalliosat ovat omaa suunnittelua ja tuotantoa. Kennokojeistojärjestelmät kootaan pulttiliitoksin modulaarisista vakioosista. Runkokehikkojen mitoituksista löytyy useita vaihtoehtoja syvyydestä, kenttien korkeuksista sekä kenttien leveyksistä. Sokkeli on vakiona. NORELCO kennokojeiston tyyppi kertoo tekniikasta EHKE R W= ulosvedettävät lähtöyksiköt R= ulostettavat lähtöyksiköt = kiinteät lähtöyksiköt M= muuntamon pjkojeisto NORELCO kennokeskusjärjestelmä NORELCO kojeistojärjestelmä Kaikki kennokojeistojärjestelmät Tyyppihyväksynnät Standardit ja määräykset Pintakäsittely SSEN mukainen tyyppihyväksyntä EN /1994; IEC 4391/1992+A1/1995+A2/1996; IEC 1641/1996; VDE0660 TEIL 500/0.4/94+Bbl2; A294 monivaiheinen esikäsittely sekä epoksipulverimaalaus 220 C lämpötilassa Maalipinnan paksuus minimi 80 µm Standardiväri ovet, katot ja sivulevyt: hillitty vaaleanruskea Oxyplast 928 etupuolen näkyvät listat: tumman harmaa (EHKE) muut värit erikoistilauksesta Materiaali: kaikki osat on valmistettu kuumasinkitystä teräslevystä Termokuvaus: mahdollista katon kautta Ovien aukeamiskulma 180 Suojausluokka suojausluokka I NorPower 4000 mallit EHKEW, EHKER, EHKE Lisästandardit tarvittaessa PSK 1801 Nimellisjännitteet 400V, 690V, 50/60 Hz Nimellisvirrat pystykiskot 400A 4000A kokoomakiskot 630A 4000A Terminen oikosulkukestoisuus I t h max. 100 ka, 1s, testattu riippumattomassa laboratoriossa Dynaaminen oikosulkukestoisuus I d y n max. 220 ka, testattu riippumattomassa laboratoriossa Valokaarikestoisuus 50 ka, 725 V, 0.3 s, testattu riippumattomassa laboratoriossa AC koestusjännite 2500V (tehollinen arvo) Kotelointiluokka IEC 529: IP30 (EHKEW, EHKER ja EHKE) tai IP44 tai IP54 (EHKER ja EHKE) sivu 3

4 NORELCO KENNOKOJEISTOJÄRJESTELMÄT Moduulirakenne ja pintakäsittely NORELCO kennojärjestelmät valmistetaan vakiomoduuleista (kts. taulukko) jotka liitetään toisiinsa luotettavilla ja hyvän maadoittuvuuden takaavilla pulttiliitoksilla. Kaikki teräsosat valmistetaan kuumasinkitystä teräslevystä. Ovet ja etupuolen näkyvät osat pintakäsitellään lisäksi vielä epoksipulverimaalilla. Kotelointi ja kytkentätilat Runko koostuu periaatteessa kolmesta erillisestä tilasta, jotka on erotettu toisistaan metallisilla väliseinillä ja putoamissuojilla: kojetilat, kiskokotelot ja kaapelikuilut. Tämän metallikoteloinnin ansiosta rajautuvat vauriot mahdollisessa vikatilanteessa pienelle alueelle ja keskus saadaan nopeasti korjattua. Kenttien ja tilojen väliset läpiviennit tehdään eristysaineisen laipan läpi, jolloin voidaan päästä orm4 mukaiseen kosketussuojaukseen kojeiston sisällä. Kytkentätilat ja kaapelointireitit ovat erittäin tilavat ja muutenkin ratkaisut ovat asennusystävällisiä. Runkomoduulit kootaan Cprofiilikiskoihin, joten kaapelikuiluissa on runsaasti paikkoja mm. kaarikiinnikkeitä varten. Kojeiston lähdöt ja tulot voidaan tuoda joko ala tai yläkautta. Maadoituspisteet on jaettu tasaisesti ja niiden paikat on merkitty selkeästi. Ovet ja helat Kojeistojen ovet jopa 180, joten työskentely kojeiston sisällä on helppoa. Saranointi voidaan tehdä joko oikea tai vasenkätiseksi. Lukitus toteutetaan joko käsi tai työkalusalvoin, yksipistelukituksena. Kiskostot ja kiskosillat Kiskostot tehdään normaalisti EAlMgSi alumiinikiskosta. Tarvittaessa toimitamme kojeiston myös kuparikiskostoilla. Ulosotettavien yksiköiden kentissä käytetään aina kuparikiskostoa. Kiskosto on aina koteloitu omaan tilaansa. Liitokset tehdään luotettavilla pulttiliitoksilla. Kokoomakiskosto voi sijaita joko kojeiston ala tai yläosassa. Myös kiskosillat kuuluvat tuotantoohjelmaamme. Teemme kiskosillan aina tarkasti tilaustyönä. RUNGON MODULIJÄRJESTELMÄ EHKEW EHKER EHKE Ulosvedettävä Ulosotettava Kiinteä Rungon korkeus (mm) Sokkelin korkeus (mm) 65mm,sisältyy 65mm,sisältyy 65mm,sisältyy Syvyysmoduulit 420mm 500mm X X X 750mm X X X 1000mm X X X Leveysmoduulit 250mm X X X 390mm X 500mm X X X 750mm X Korkeusmoduulit 200mm X X X 250mm X 300mm X 400mm X X X 450mm X 550mm X 600mm X 900mm X 1200mm X 1800mm 2050mm X Kaapelikuilun leveysmoduulit 250mm X X X 390mm X X X sivu 4

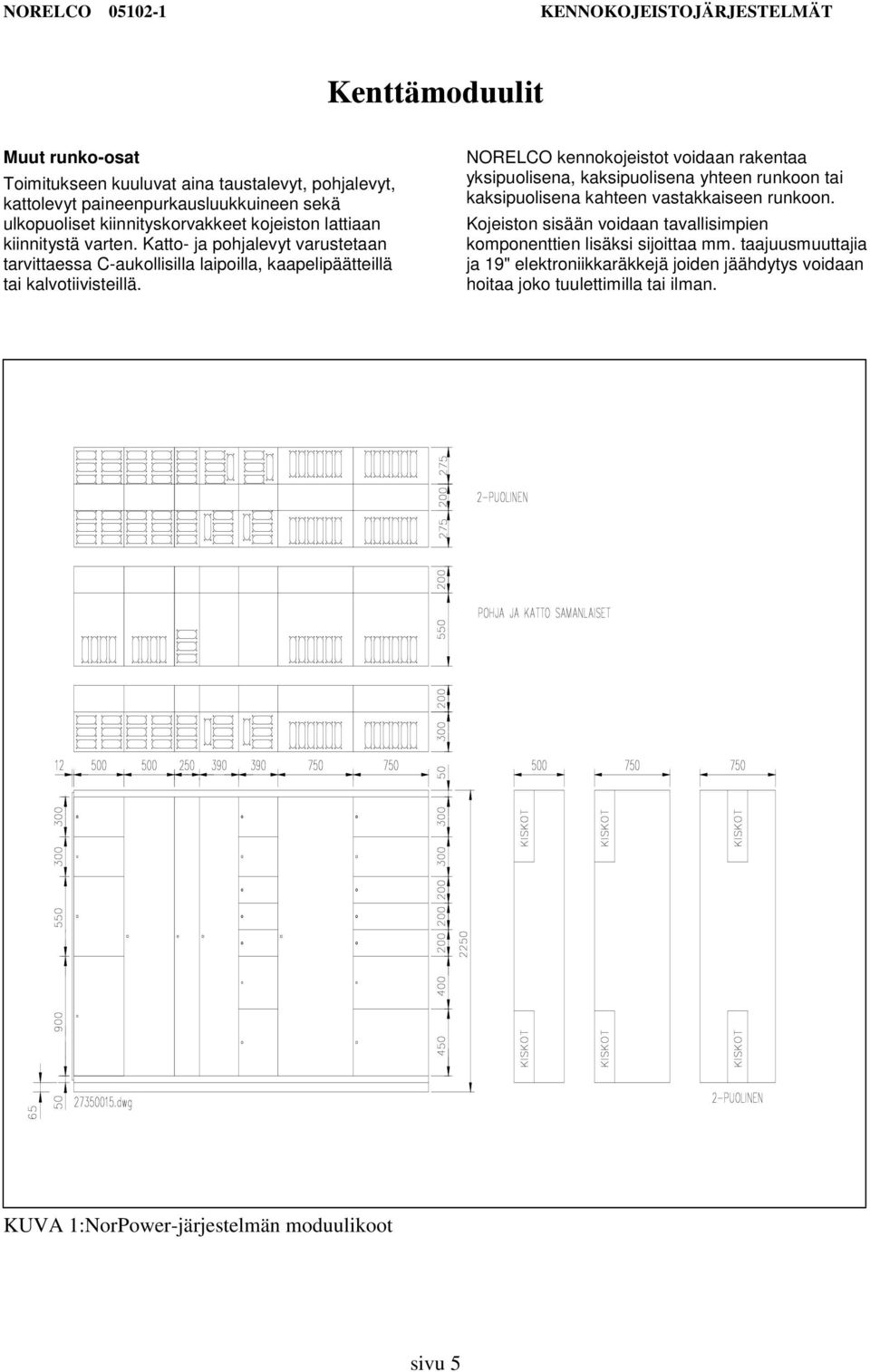

5 NORELCO KENNOKOJEISTOJÄRJESTELMÄT Muut runkoosat Toimitukseen kuuluvat aina taustalevyt, pohjalevyt, kattolevyt paineenpurkausluukkuineen sekä ulkopuoliset kiinnityskorvakkeet kojeiston lattiaan kiinnitystä varten. Katto ja pohjalevyt varustetaan tarvittaessa Caukollisilla laipoilla, kaapelipäätteillä tai kalvotiivisteillä. NORELCO kennokojeistot voidaan rakentaa yksipuolisena, kaksipuolisena yhteen runkoon tai kaksipuolisena kahteen vastakkaiseen runkoon. Kojeiston sisään voidaan tavallisimpien komponenttien lisäksi sijoittaa mm. taajuusmuuttajia ja 19" elektroniikkaräkkejä joiden jäähdytys voidaan hoitaa joko tuulettimilla tai ilman. KUVA 1:NorPowerjärjestelmän moduulikoot sivu 5

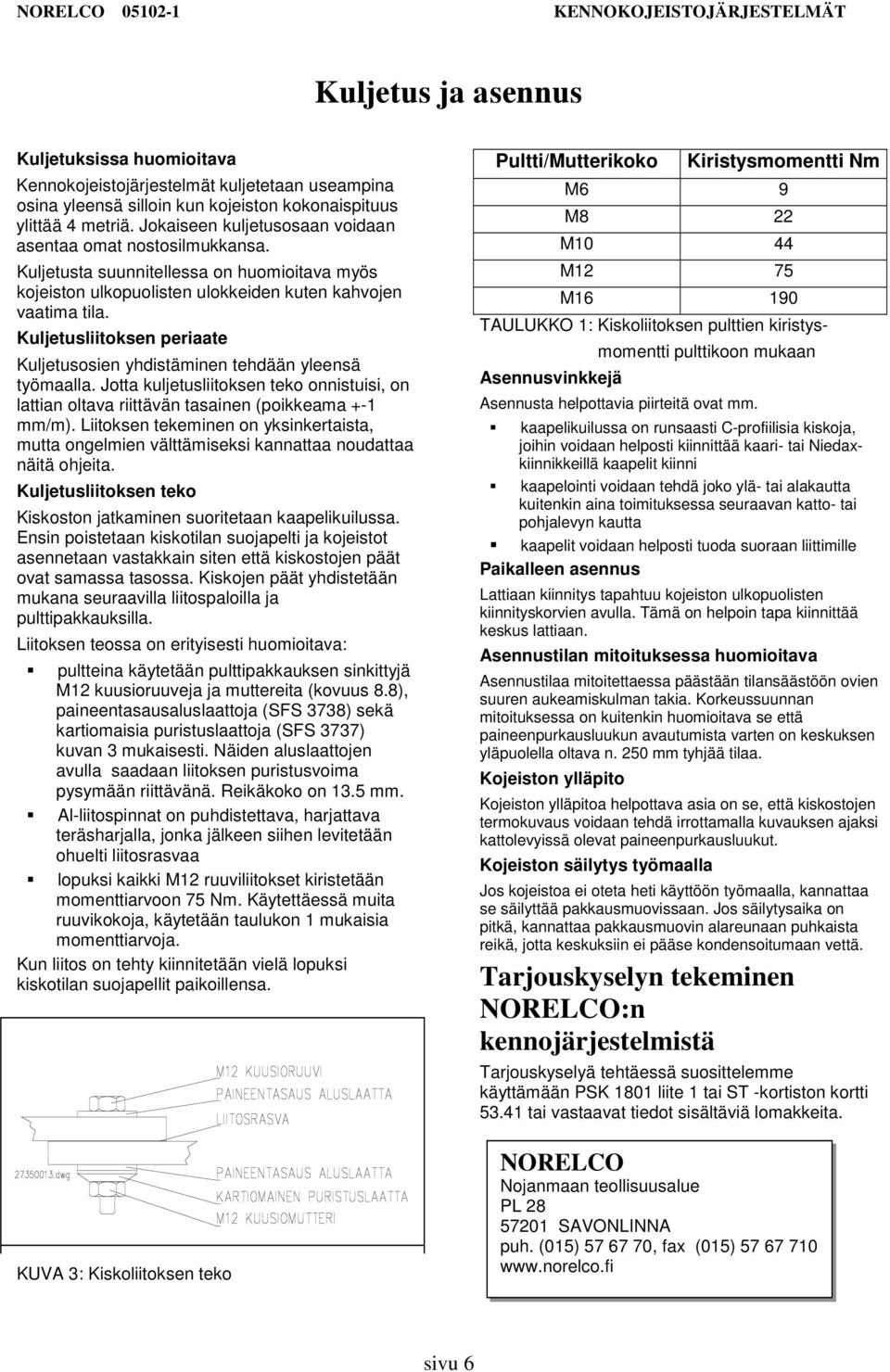

6 NORELCO KENNOKOJEISTOJÄRJESTELMÄT Kuljetuksissa huomioitava Kennokojeistojärjestelmät kuljetetaan useampina osina yleensä silloin kun kojeiston kokonaispituus ylittää 4 metriä. Jokaiseen kuljetusosaan voidaan asentaa omat nostosilmukkansa. Kuljetusta suunnitellessa on huomioitava myös kojeiston ulkopuolisten ulokkeiden kuten kahvojen vaatima tila. Kuljetusliitoksen periaate Kuljetusosien yhdistäminen tehdään yleensä työmaalla. Jotta kuljetusliitoksen teko onnistuisi, on lattian oltava riittävän tasainen (poikkeama +1 mm/m). Liitoksen tekeminen on yksinkertaista, mutta ongelmien välttämiseksi kannattaa noudattaa näitä ohjeita. Kuljetusliitoksen teko Kiskoston jatkaminen suoritetaan kaapelikuilussa. Ensin poistetaan kiskotilan suojapelti ja kojeistot asennetaan vastakkain siten että kiskostojen päät ovat samassa tasossa. Kiskojen päät yhdistetään mukana seuraavilla liitospaloilla ja pulttipakkauksilla. Liitoksen teossa on erityisesti huomioitava: pultteina käytetään pulttipakkauksen sinkittyjä M12 kuusioruuveja ja muttereita (kovuus 8.8), paineentasausaluslaattoja (SS 3738) sekä kartiomaisia puristuslaattoja (SS 3737) kuvan 3 mukaisesti. Näiden aluslaattojen avulla saadaan liitoksen puristusvoima pysymään riittävänä. Reikäkoko on 13.5 mm. Alliitospinnat on puhdistettava, harjattava teräsharjalla, jonka jälkeen siihen levitetään ohuelti liitosrasvaa lopuksi kaikki M12 ruuviliitokset kiristetään momenttiarvoon 75 Nm. Käytettäessä muita ruuvikokoja, käytetään taulukon 1 mukaisia momenttiarvoja. Kun liitos on tehty kiinnitetään vielä lopuksi kiskotilan suojapellit paikoillensa. KUVA 3: Kiskoliitoksen teko Pultti/Mutterikoko Kiristysmomentti Nm M6 9 M8 22 M10 44 M12 75 M TAULUKKO 1: Kiskoliitoksen pulttien kiristys Asennusvinkkejä momentti pulttikoon mukaan Asennusta helpottavia piirteitä ovat mm. kaapelikuilussa on runsaasti Cprofiilisia kiskoja, joihin voidaan helposti kiinnittää kaari tai Niedaxkiinnikkeillä kaapelit kiinni kaapelointi voidaan tehdä joko ylä tai alakautta kuitenkin aina toimituksessa seuraavan katto tai pohjalevyn kautta kaapelit voidaan helposti tuoda suoraan liittimille Paikalleen asennus Lattiaan kiinnitys tapahtuu kojeiston ulkopuolisten kiinnityskorvien avulla. Tämä on helpoin tapa kiinnittää keskus lattiaan. Asennustilan mitoituksessa huomioitava Asennustilaa mitoitettaessa päästään tilansäästöön ovien suuren aukeamiskulman takia. Korkeussuunnan mitoituksessa on kuitenkin huomioitava se että paineenpurkausluukun avautumista varten on keskuksen yläpuolella oltava n. 250 mm tyhjää tilaa. Kojeiston ylläpito Kojeiston ylläpitoa helpottava asia on se, että kiskostojen termokuvaus voidaan tehdä irrottamalla kuvauksen ajaksi kattolevyissä olevat paineenpurkausluukut. Kojeiston säilytys työmaalla Jos kojeistoa ei oteta heti käyttöön työmaalla, kannattaa se säilyttää pakkausmuovissaan. Jos säilytysaika on pitkä, kannattaa pakkausmuovin alareunaan puhkaista reikä, jotta keskuksiin ei pääse kondensoitumaan vettä. Tarjouskyselyn tekeminen NORELCO:n kennojärjestelmistä Tarjouskyselyä tehtäessä suosittelemme käyttämään PSK 1801 liite 1 tai ST kortiston kortti tai vastaavat tiedot sisältäviä lomakkeita. NORELCO Nojanmaan teollisuusalue PL SAVONLINNA puh. (015) , fax (015) sivu 6

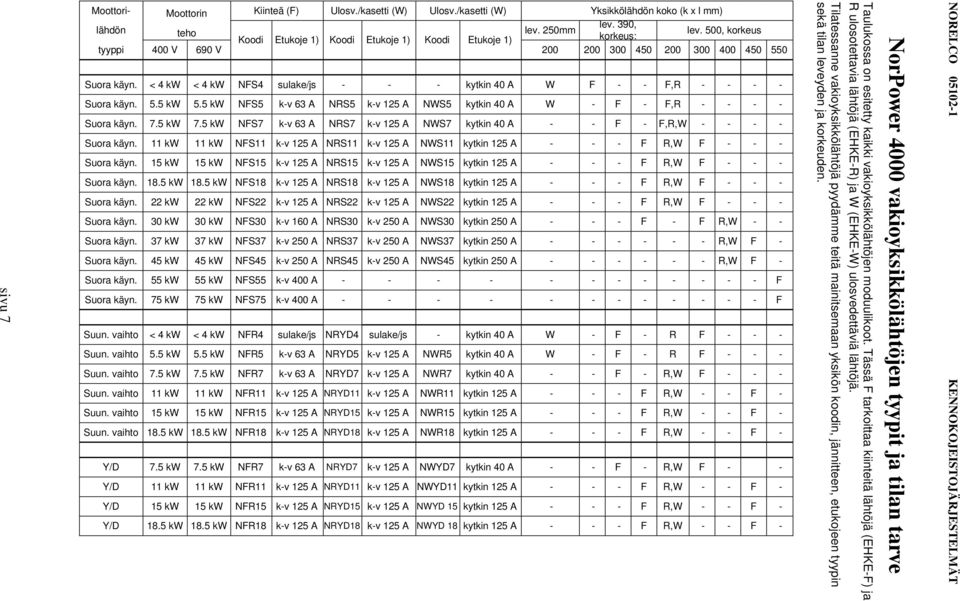

7 sivu 7 Moottorilähdön tyyppi Y/D Y/D Y/D Y/D Moottorin teho 400 V < 4 kw 5.5 kw 22 kw 30 kw 37 kw 45 kw 55 kw 75 kw < 4 kw 5.5 kw 690 V < 4 kw 5.5 kw 22 kw 30 kw 37 kw 45 kw 55 kw 75 kw < 4 kw 5.5 kw Koodi NS4 NS5 NS7 NS11 NS15 NS18 NS22 NS30 NS37 NS45 NS55 NS75 NR4 NR5 NR7 NR11 NR15 NR18 NR7 NR11 NR15 NR18 Kiinteä () Ulosv./kasetti (W) Etukoje 1) Koodi sulake/js kv 63 A NRS5 kv 63 A NRS7 kv 125 A NRS11 kv 125 A NRS15 kv 125 A NRS18 kv 125 A NRS22 kv 160 A NRS30 kv 250 A NRS37 kv 250 A NRS45 kv 400 A kv 400 A sulake/js NRYD4 kv 63 A NRYD5 kv 63 A NRYD7 kv 125 A NRYD11 kv 125 A NRYD15 kv 125 A NRYD18 kv 63 A NRYD7 kv 125 A NRYD11 kv 125 A NRYD15 kv 125 A NRYD18 Etukoje 1) kv 125 A kv 125 A kv 125 A kv 125 A kv 125 A kv 125 A kv 250 A kv 250 A kv 250 A sulake/js kv 125 A kv 125 A kv 125 A kv 125 A kv 125 A kv 125 A kv 125 A kv 125 A kv 125 A Ulosv./kasetti (W) Koodi NWS5 NWS7 NWS11 NWS15 NWS18 NWS22 NWS30 NWS37 NWS45 NWR5 NWR7 NWR11 NWR15 NWR18 NWYD7 NWYD11 NWYD 15 NWYD 18 Etukoje 1) kytkin 250 A kytkin 250 A kytkin 250 A lev. 250mm 200 W W W W Yksikkölähdön koko (k x l mm) lev. 390, lev. 500, korkeus korkeus: ,R,R, R R 550 Tilatessanne vakioyksikkölähtöjä pyydämme teitä mainitsemaan yksikön koodin, jännitteen, etukojeen tyypin sekä tilan leveyden ja korkeuden. Taulukossa on esitetty kaikki vakioyksikkölähtöjen moduulikoot. Tässä tarkoittaa kiinteitä lähtöjä (EHKE) ja R ulosotettavia lähtöjä (EHKER) ja W (EHKEW) ulosvedettäviä lähtöjä. NORELCO KENNOKOJEISTOJÄRJESTELMÄT

8 NORELCO KENNOKOJEISTOJÄRJESTELMÄT " % Tässä kuvassa on esitetty joitakin NorPower kennokojeiston perusrakenteita ja ominaisuuksia s.e. ovet ja suojakannet ovat auki. 1. Syöttökenttä, leveys 500mm 2. Lähtökenttä, lähdöt kytkinvarokkeilla ja kompaktikatkaisijoilla 3. Kaapelointikenttä syöttö ja lähtökaapeleille, runsaat kytkentätilat 4. Lähtökenttä moottorilähdöillä, 1 kpl kytkinvarokkeella ja 1 kpl kompaktikatkaisijalla 5. Lähtökenttä ulosvedettävillä ja ulosotettavilla lähdöillä, 500mm kenttä voi sisältää myös 250mm leveitä yksiköitä 6. Ulosvedettävien ja otettavien yksiköiden riviliittimet sijaitsevat kaapelikentässä, tarvittaessa myös pysty PEkisko 7. PE ja N kiskostot koko kojeiston leveydeltä, myös apujännitekiskosto voi sijaita samassa tilassa 8. N/PE yhdistys merkitään myös kanteen 9. Syöttökaapelin liittimet 10. Pääkytkin, esim. ulosvedettävä ilmakatkaisija 11. Virtamuuntajat 12. Pääkiskosto (Al tai Cu) voi sijaita joko kojeiston ylä tai alaosassa ja se sijaitsee täysin erillisessä, teräskoteloidussa tilassa 13. Pystykiskostosta liitytään komponenteille joko joustavalla kiskolla tai kaapelilla 14. Johdonsuojaautomaatteja omassa tilassaan 15. Kontaktori ja lämpörele 16. Taustalevyt varustetaan tarvittaessa ritilöidyillä taustalevyillä. sivu 8

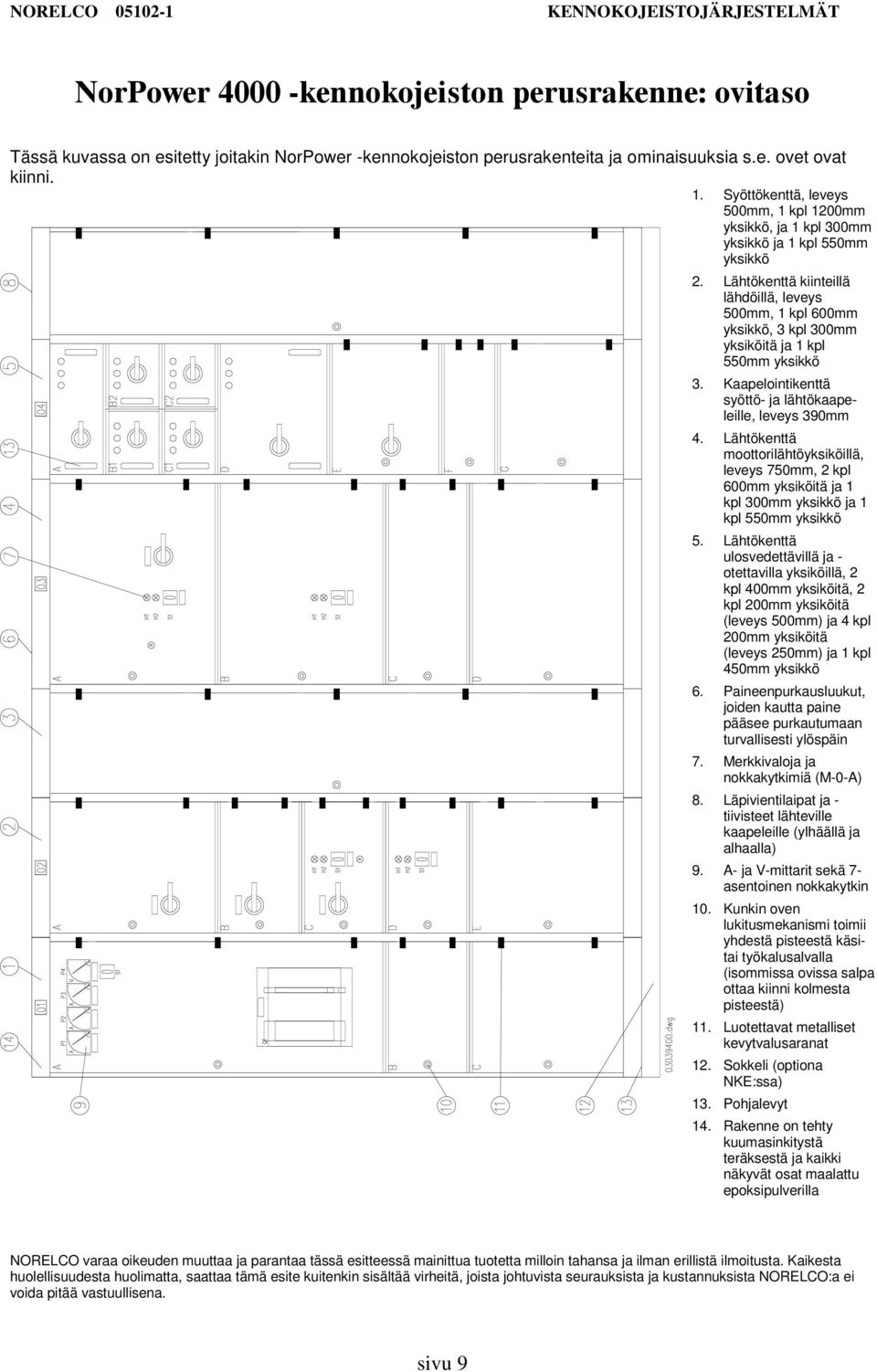

9 NORELCO KENNOKOJEISTOJÄRJESTELMÄT " % Tässä kuvassa on esitetty joitakin NorPower kennokojeiston perusrakenteita ja ominaisuuksia s.e. ovet ovat kiinni. 1. Syöttökenttä, leveys 500mm, 1 kpl 1200mm yksikkö, ja 1 kpl 300mm yksikkö ja 1 kpl 550mm yksikkö 2. Lähtökenttä kiinteillä lähdöillä, leveys 500mm, 1 kpl 600mm yksikkö, 3 kpl 300mm yksiköitä ja 1 kpl 550mm yksikkö 3. Kaapelointikenttä syöttö ja lähtökaapeleille, leveys 390mm 4. Lähtökenttä moottorilähtöyksiköillä, leveys 750mm, 2 kpl 600mm yksiköitä ja 1 kpl 300mm yksikkö ja 1 kpl 550mm yksikkö 5. Lähtökenttä ulosvedettävillä ja otettavilla yksiköillä, 2 kpl 400mm yksiköitä, 2 kpl 200mm yksiköitä (leveys 500mm) ja 4 kpl 200mm yksiköitä (leveys 250mm) ja 1 kpl 450mm yksikkö 6. Paineenpurkausluukut, joiden kautta paine pääsee purkautumaan turvallisesti ylöspäin 7. Merkkivaloja ja nokkakytkimiä (M0A) 8. Läpivientilaipat ja tiivisteet lähteville kaapeleille (ylhäällä ja alhaalla) 9. A ja Vmittarit sekä 7 asentoinen nokkakytkin 10. Kunkin oven lukitusmekanismi toimii yhdestä pisteestä käsitai työkalusalvalla (isommissa ovissa salpa ottaa kiinni kolmesta pisteestä) 11. Luotettavat metalliset kevytvalusaranat 12. Sokkeli (optiona NKE:ssa) 13. Pohjalevyt 14. Rakenne on tehty kuumasinkitystä teräksestä ja kaikki näkyvät osat maalattu epoksipulverilla NORELCO varaa oikeuden muuttaa ja parantaa tässä esitteessä mainittua tuotetta milloin tahansa ja ilman erillistä ilmoitusta. Kaikesta huolellisuudesta huolimatta, saattaa tämä esite kuitenkin sisältää virheitä, joista johtuvista seurauksista ja kustannuksista NORELCO:a ei voida pitää vastuullisena. sivu 9
