1 AIR COMFORT AIR TREATMENT 9567 FI EQKR ReCoolER HP» ASENNUS JA KÄYTTÖÖNOTTO Jäähdytysyksikkö lämmöntalteenotolla ja lämpöpumpulla sisällysluettelo sivu EQKR ReCoolER HP Jäähdytysyksikkö lämmöntalteenotolla 1 Turvaohjeet 2 Tekniset tiedot 3 Laitteen kuvaus 4 Toiminnot 5 Turvaohjeet 6 Asennus ja käyttöönotto 8 Jaetun vaipan asennusohje 11 Kytkentä 12 Hälytysluettelo 13

2 Asennus ja käyttöönotto 2 EQKR ReCoolER HP TuRVAoHJEET Tärkeää! Laitetta EI SAA käyttää muuhun tarkoitukseen kuin ilmanvaihdon jäähdytysyksikkönä ja lämpöpumppuna. Koneen käyttö- ja huolto-ohjeisiin on perehdyttävä huolella ennen koneen käynnistämistä, käyttöä, huoltoa, kunnossapitoa ja purkamista. Säilytä tämä ohje varmassa paikassa tulevien tarpeiden varalta. Kaikki huolto- ja kunnossapitotyöt on annettava asianmukaisen pätevyyden omaavan henkilöstön tehtäväksi. Kylmäainejärjestelmän huolto- ja kunnossapitotyöt saa suorittaa ainoastaan valtuutettu jäähdytyskoneliike ja sen henkilöstö käyttäen tarvittavia suojavälineitä (käsineet ja suojalasit). Lukitse ja merkitse lämpöpumppu lapulla ennen laitteen huoltoa. Jäähdytysyksikön päällä EI SAA seistä. Varaosina saa käyttää ainoastaan alkuperäisosia. Jaetulla vaipalla varustetun koneen saa asentaa ainoastaan asianmukaisen pätevyyden omaava kylmälaiteasentaja. ilmoitusvelvollisuus JA määräaikais- TARKAsTus ilmoitusvelvollisuus Tämä tuote käyttää R410A-kylmäainetta, joka on fluorattu kasvihuonekaasu. Euroopan Unioni on sitoutunut vähentämään kyseisten kaasujen päästöjä. Varmista, että paikalliset määräykset ovat tiedossa ja niitä noudatetaan. R410A:n ekvivalenttimassa on 2088 tonnia CO 2 :ta F-kaasuasetuksen 517/2014 mukaisesti. F-kaasuasetuksen mukaisesti yksikölle on suoritettava vuototarkastus 12 kuukauden välein. Tämän tulee suorittaa asianmukaisen pätevyyden omaava kylmälaiteasentaja. Edellä olevien ehtojen laiminlyönti saattaa johtaa vakavaan henkilövahinkoon ja mitätöidä takuun.

3 Asennus ja käyttöönotto 3 EQKR ReCooler HP Tekniset tiedot EQKR ReCooler HP eqkoko 3x400 VAC Käyntivirta (A) (ilman sähkölämmitintä) 3x400 VAC Käyntivirta (A) (sähkölämmittimen kanssa) Kylmäaineen täyttö ja CO 2 -ekvivalenttitonnit Piiri 1 Piiri 2 Piiri 3 Yhteensä kg R410A ET CO 2 kg R410A ET CO 2 kg R410A ET CO 2 kg R410A Öljy/Piiri (l) ReCooler HP:n virta-arvot ja kylmäainemäärät. EQKR ReCooler HP valmistetaan komission asetuksen 517/2014 mukaisesti. EQKR ReCooler HP on laite, jonka kaikki fluorattuja kasvihuonekaasuja sisältävät osat on tiivistetty hitsaamalla, juottamalla tai vastaavalla pysyvällä liitostavalla, mukaan lukien kannelliset venttiilit ja huoltoliittimet jotka mahdollistavat asianmukaisen korjauksen tai purkamisen tai kierrättämisen. Kaikki huolto- ja korjaustyöt on annettava asianmukaisen pätevyyden omaavan henkilön tehtäväksi, jolla on F-kaasuasetuksen ja tämän ohjeen mukainen tarvittava koulutus ja sertifiointi. Vuototestien suoritusaika EQKR-koko Ilman vuodonilmaisinta Vuodonilmaisimen kanssa 8 1 testi/12 kk 1 testi/24 kk 11 1 testi/12 kk 1 testi/24 kk 18 1 testi/12 kk 1 testi/24 kk 23 1 testi/12 kk 1 testi/24 kk 32 1 testi/12 kk 1 testi/24 kk 41 1 testi/12 kk 1 testi/24 kk 50 1 testi/12 kk 1 testi/24 kk 72 1 testi/12 kk 1 testi/24 kk

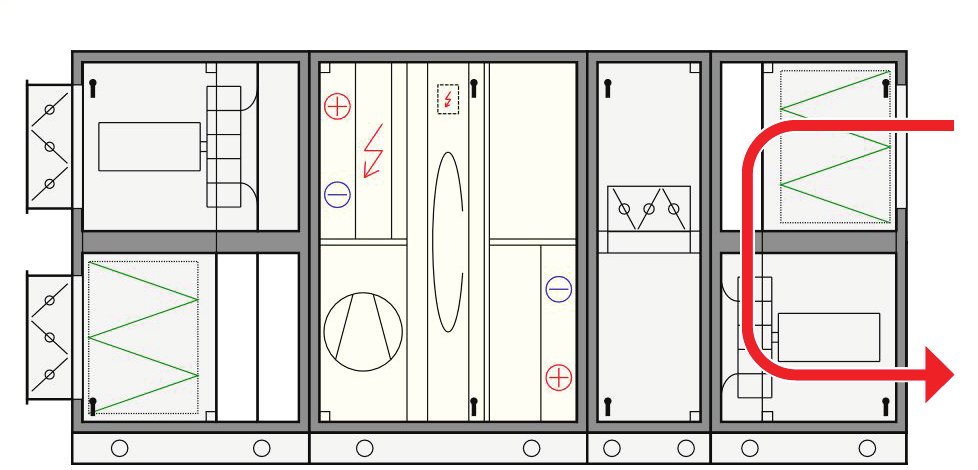

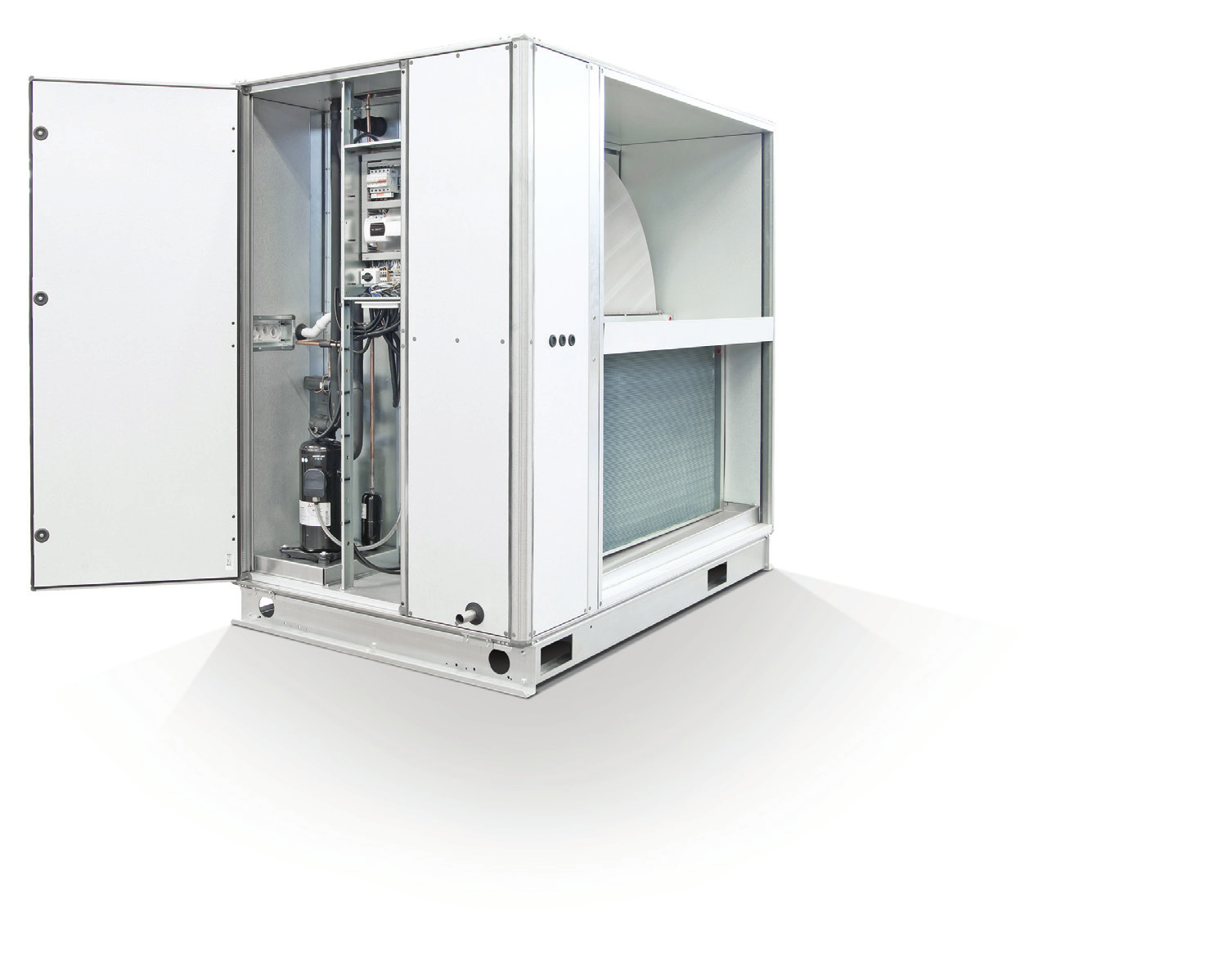

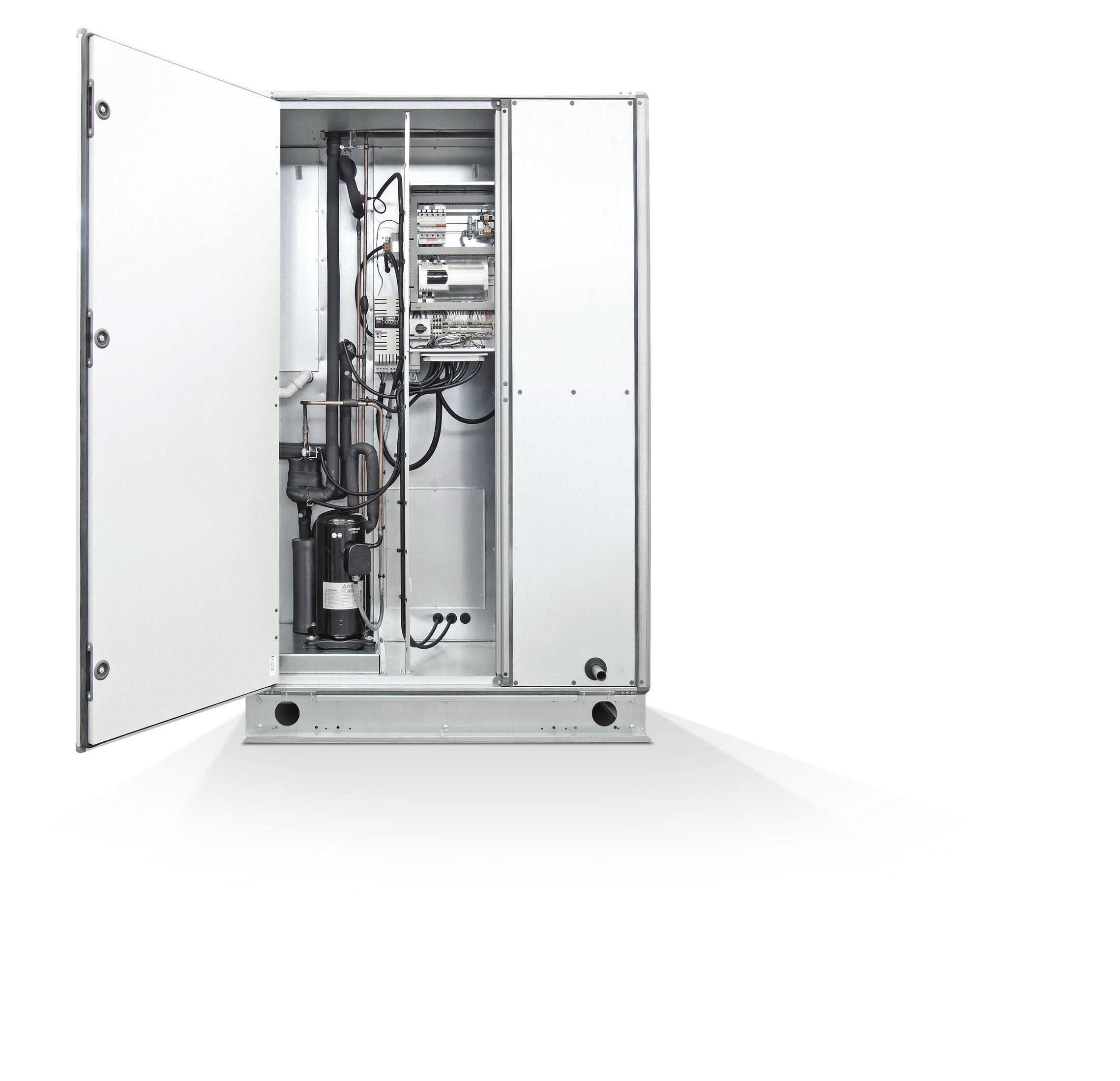

4 Asennus ja käyttöönotto 4 EQKR ReCooler HP laitteen kuvaus ReCooler on ilmankäsittelykoneeseen asennettava itsenäisesti toimiva tuloilman jäähdytysyksikkö sekä poistoilman lämmöntalteenottolaite. Se koostuu pyörivästä lämmönsiirtimestä ja lämpöpumppuyksiköstä. ReCooler laitteella on oma sähkö- ja säätökeskuksensa, joka ohjaa itsenäisesti laitteen sisäisiä toimintoja. Laitteelle tarvitaan ulkoisesta rakennusautomaatiosta säätöviestit lämmitykselle, jäähdytykselle ja lämmön talteenotolle. Jäähdytysjärjestelmä ReCoolerin jäähdytysyksikön ja lämpöpumpun toimintaalueet ovat ulkolämpötilalle: Jäähdytys C Lämmitys, sähkölämmittimellä C Lämmitys, ilman sähkölämmitintä C Roottoriyksikkö ReCoolerin pyörivä lämmönsiirrin toimii lämmitystilanteessa tehokkaana lämmöntalteenottolaitteena. Jäähdytystilanteessa se toimii poistoilman viileyden talteenottolaitteena ja toimii ulkoilman esijäähdyttimenä. Jäähdytystilanteessa se toimii poistoilman viileyden talteenottolaitteena ja toimii ulkoilman esijäähdyttimenä säästäen näin kompressorisähköä. VALINNAINEN SÄHKÖLÄMMITIN HUURTEENPOISTOON Huurteenpoiston sähkölämmitintä käytetään pääasiassa huurteenpoistoajan lyhentämiseen. Sitä voidaan käyttää myös lisälämmittimenä höyrystymislämpötilan ollessa matala (< -21 C). Sähkölämmittimessä on kaksi ylikuumenemissuojaa: Automaattisesti palautuva Käsin palautettava Kuva esittää vasenkätistä mallia, jossa tuloilma on ylemmässä koneessa. 1. Ulkoilma 2. Tuloilma 3. Poistoilma 4. Jäteilma 5. Pyörivä lämmönsiirrin - huoltoluukku 6. Kompressori 7. Kompressorin taajuusmuuttaja 8. Kondenssin viemäröinti (2 liitäntää) 9. ReCoolerin ohjausjärjestelmä tieventtiili 11. Päävirtakytkin 12. Lisävaruste Sähkölämmitin poistoilmapatterin huurteensulatukseen 13. Kaapeliläpiviennit tulevalle syötölle 14. Elektroniset paisuntaventtiilit 15. ReCoolerin HMI-ohjauspaneeli

5 Asennus ja käyttöönotto 5 EQKR ReCooler HP Toimintakaavio 18 2: GT6 GT7 18 1:1-3 VVX 3:1-3 Room 11:1-3 GT12:1-3 15:1-3 GT13:1-3 GT16:1-3 4:1-3 Jäähdytystila Cooling mode Lämmitystila Heating mode 10:1-3 5:1-3 9:1-3 Koossa on 1 piiri Koossa on 2 piiriä Koossa 072 on 3 piiriä 6:1-3 17:1-3 14:1-3 7:1-3 Pos Komponentti 1:1-3 Tuloilmapatteri 2:1-3 Poistoilmapatteri 3:1-3 4-tieventtiili 4:1-3 Kompressori 5:1-3 Nesteenerotin 6:1-3 Säiliö 7:1-3 Suodatinkuivain 9:1-3 Elektroninen paisuntaventtiili 2 jäähdytys 10:1-3 Elektroninen paisuntaventtiili 1 lämmitys 11:1-3 Korkeapaineanturi 12:1-3 Matalapaineanturi 13:1-3 Imukaasun lämpötila-anturi 14:1-3 Nesteen lämpötila-anturi 15:1-3 Kuumakaasun lämpötila-anturi 16:1-3 Huoltoliitin, matalapaine 17:1-3 Huoltoliitin, korkeapaine 18 Huurteenpoiston paineanturi 19 Roottori 20 Huurteenpoiston sähkölämmitin GT6 Automaattinen ylikuumenemissuoja GT7 Käsin palautettava ylikuumenemissuoja

6 Asennus ja käyttöönotto 6 EQKR ReCoolER HP Vuodonetsintä asennuksen yhteydessä ja määräaikaistarkastukset EQKR :lle on tehtävä vuototarkastus kerran vuodessa. Tämä on tehtävä EU:n fluorattuja kasvihuonekaasuja koskevan asetuksen 517/2014 mukaan. nosto JA KulJETus Laitteen nostoon voidaan käyttää siinä olevia nostosilmukoita, mikäli sen paino on alle kg. Jos laite painaa yli kg, se on nostettava alhaalta päin haarukkatrukilla käyttäen haarukoille tarkoitettuja reikiä. Nostaminen muulla tavalla voi aiheuttaa laitteen kaatumisen, koska sen painopiste ei ole keskellä. TuRVAoHJEET L L nostaminen Tärkeää! Laitteen käyttöönoton tulee suorittaa asianmukaisen pätevyyden omaava jäähdytyskoneasentaja. Tärkeää! Laitteen painopiste ei ole sen keskellä. Noudata erityistä varovaisuutta laitetta nostettaessa. Laitteen rakenteen vuoksi sen painopiste on lähempänä tarkastuspuolta. Tämä on huomioitava laitetta nostettaessa. Siksi laitetta on nostettava vähän kerrallaan ja tarkastettava, ettei se kallistu mihinkään suuntaan tai ole epätasapainossa, ennen kuin se nostetaan korkeammalle. ilmoitusvelvollisuus JA määräaikaistar- KAsTus ilmoitusvelvollisuus Mikäli yksikössä on yli 10 kg kylmäainetta, paikallisille viranomaisille, usein kunnan ympäristö- ja terveystoimistoon, on tehtävä ilmoitus. Ilmoitus on tehtävä hyvissä ajoin ennen koneen asentamista. Lisätietoja asiasta löytyy paikallisista, kylmälaitteita koskevista määräyksistä. VAATimuKsET KonEHuonEEn lattialle Lattian on oltava tasainen. Näin vältytään vääntymiltä ja jännitteiltä, jotka voisivat vaurioittaa kylmäainepiirin sisäistä putkistoa. Palkkialustaa ei saa poistaa koneesta. AsEnnusPAiKKAAn liittyvät VAATimuKsET Laite on asennettava paikkaan, jossa voidaan suorittaa näiden ohjeiden mukaiset huoltotyöt. PAino eq-koko Paino (kg) Yhtenäinen vaippa Paino (kg) Jaettu vaippa Kokonaispaino (vaipan ja rungon kanssa). ViEmäRÖinTiliiTännäT ReCooler HP:ssä on kaksi kondenssiliitäntää. Molemmat on varustettava vesilukolla EQAZ-08. Ulos asennettavassa koneessa kondenssiliitännät on varustettava lämmityskaapelilla.

7 Asennus ja käyttöönotto 7 EQKR ReCooler HP A B, D Lohkojen yhteenliittäminen laitteen ulkopuolelta C A C B Lohkojen yhteenliittäminen laitteen sisäpuolelta D

8 Asennus ja käyttöönotto 8 EQKR ReCoolER HP AsEnnus JA KäYTTÖÖnoTTo Tärkeää! Tarkastuslista Lue aina laitetta koskevat turvaohjeet sivulta 2 ennen sille tehtävien töiden aloittamista. Ilmankäsittelykonetta ei saa ottaa käyttöön, ennen kuin asennus on tarkastettu alla olevan tarkastuslistan mukaan. JääHdYTYKsEn JA lämmityksen AsETusARVon AsETTAminEn Lämpötilan asetusarvo asetellaan ilmankäsittelykonee säätökeskukseen tai rakennusautomaation keskukseen joko Modbus-väylällä tai analogisilla viesteillä (0 10 V ja potentiaalivapaat koskettimet). ToiminnAn TARKisTus Suuntaavaihtavan lämpöpumpun toiminnan voi testata vaihtamalla jäähdytyksestä lämmitykseen ja päinvastoin. Tarkasta seuraavat asiat ennen käyttöönottoa: Toimitetun koneen kunto ei kuljetusvaurioita, koneen asennuspaikka (riittävä valaistus, asennusalusta jne.). Kompressoriöljyä ei vuoda. Syöttövirran oikea liitäntä. Ohjausviesti. Jäähdytyksen talteenotto ei ole estetty. Kondenssiveden tyhjennys. Asennusraportti lähetetty: Ei irrallisia kaapeleita. Jaetulla vaipalla varustetun koneen asennus on annettava sertifioidun kylmälaiteasentajan tehtäväksi. Tarkasta seuraavat asiat käyttöönoton jälkeen: Ulko- ja tuloilman lämpötila Höyrystymis- ja lauhtumislämpötila Kuumakaasun lämpötila, alijäähdytys ja tulistus. Käyntivirrat Käytön opastus annettu Täytä käyttöönottoraportti

9 Asennus ja käyttöönotto 9 EQKR ReCooler HP RECOOLER HP:N 0-10V-SÄÄTÖ KOLMANNEN OSAPUOLEN ASENTAMALLA OHJAUS- JA SÄÄTÖLAITTEISTOLLA Lämpöpumpun käyntilupa pitää olla lukittu tulo- ja poistoilmapuhaltimeen. On tärkeää, että kompressorit pysähtyvät, kun puhaltimet eivät käy. Muussa tapauksessa lämpöpumppu pysähtyy turvatilaan sen tapahtuessa. SÄÄTÖSEKVENSSI ReCooler HP:n toiminta vaatii ilmavirran patterien läpi, joten molempien puhaltimien on oltava käynnissä. ReCooler käynnistyy jäähdyttämään tai lämmittämään antamalla laitteelle käyntilupa, liittimet 904,905. Liittimet 902,903 määrittävät kompressoriyksikön käyntitilan (jäähdytys vai lämmitys). Auki=Lämmitys. Kiinni=Jäähdytys Kompressorien tehonsäätöä ohjaa 0-10V viesti liittimiin 908,909. Pyörivän lämmönsiirtimen nopeutta ohjaa 0-10V viesti liittimiin 906,907. Lämmönsiirtimen toiminta on riippumaton jäähdytyskoneen/lämpöpumpun käyntitilasta. Lämmitystä ja jäähdytystä ohjataan järjestyksessä roottorin kanssa ensin roottori ja sitten kompressori. RECOOLER HP:N KÄYNNISTÄMINEN Käynnistä poistoilmapuhallin, sitten tuloilmapuhallin ja sitten pyörivä lämmönsiirrin. Aktivoi lämmitystila avaamalla liittimet 902 ja 903. Kun tarvitaan lämmitystä ja käyntitilan valintaliitin on suljettuna, ReCooler HP käynnistetään minuutin kestävällä vakiosuuruisella 2,5 V:n ohjausviestillä, jonka jälkeen viestin tulee olla alueella 1-10V 6-9 minuutin ajan. Kompressori käynnistyy nopeudella, joka on 40 % maksiminopeudesta.kolmen minuutin kuluttua kompressori siirtyy normaalinopeudelle seuraten 0-10 V viestiä. Käynnistyssekvenssin vuoksi tuloilman lämpötila saattaa nousta asetusarvon yläpuolelle. Tänä aikana ReCoolerin tehonsäätö ei reagoi ohjausviestiin. Jäähdytystila aktivoidaan sulkemalla liittimet 902 ja 903. Kun tarvitaan jäähdytystä ja käyntitilan valintaliitin on kiinni, ReCooler HP käynnistetään minuutin kestävällä vakiosuuruisella 2,5 V ohjausviestillä, jonka jälkeen viestin tulee olla alueella 1-10 V 6-9 minuutin ajan. Kompressori käynnistyy nopeudella, joka on 40 % maksiminopeudest. Kolmen minuutin kuluttua kompressori siirtyy normaalinopeudelle seuraten 0-10 V viestiä. Tämän käynnistyssekvenssin vuoksi tuloilman lämpötila saattaa laskea asetusarvon alapuolelle. Tänä aikana ReCoolerin tehonsäätö ei reagoi ohjausviestiin. Tämän käynnistyssekvenssin tarkoituksena on estää kompressorin toistuva päälle- ja poiskytkeytyminen. Pysäytyksen jälkeen kompressori on oltava pysähtyneenä vähintään viiden minuutin ajan ennen uudelleenkäynnistystä kompressorin suojaamiseksi. Siksi käynnistysten määrä on rajoitettu 4-5 käynnistykseen tunnissa. Kun käyntitila vaihdetaan lämmityksestä jäähdytykseen tai päinvastoin, ohjausviestin tulee olla 0 V vähintään 15 minuutin ajan ennenkuin toimintatila vaihdetaan avaamalla/sulkemalla liittimet 902,903.

10 Asennus ja käyttöönotto 10 EQKR ReCooler HP Käytettävissä on kaksi toimintatilaa: Säästötila ja normaalitila. SÄÄSTÖTILA Säästötilassa priorisoidaan lämmön talteenottoa niin, että roottori toimii täydellä nopeudella ja kompressori on/offtilassa, kun tuloilman lämmitystarve on pieni. Tämä tarkoittaa, että tuloilmassa on pieniä lämpötilaheittoja. Normaalitila Normaalitilassa priorisoidaan tuloilman tasaista lämpötilaa. Kun tuloilman lämmitystarve on pieni, roottorin nopeutta alennetaan siten, että kompressori voi käydä jatkuvasti ja säätää ilman lämpötilaa. EWKR minimi ilmavirta eq-koko Min. ilmavirta (m 3 /s) ReCooler HP:n minimi-ilmavirrat koskevat: 1. Yhtäsuuret ilmavirrat tulo/poisto, suuri poikkeama ei sallittu. 2. Ilmanvaihtokoneen puhaltimien toimintarajat (min. ilmavirta ja paine). 3. Huurteensulatuskertoimen korjaus (CAREL-ohjauspaneeli) talvioloissa. Minimi suunnitteluilmavirta eq-koko Min. suunnitteluilmavirta, m 3 /s HUURTEENSULATUS ReCooler HP on varustettu huurteensulatusjärjestelmällä, joka määrittää patterien painehäviön perusteella, onko poistoilmapatterissa huurretta. Jos poistoilmapatterissa havaitaan huurretta, piiri käännetään poistoilmapatterin lämmittämiseksi. Roottorin nopeutta alennetaan ja poistoilmapuolen sähkölämmitin käynnistyy, jos koneessa on sellainen. Huurteensulatus kestää minimiajan tai niin kauan kun kestää saavuttaa asetettu lauhdutuslämpötila. Kun nämä ehdot täyttyvät, yksikkö palaa normaalitoimintaan alentamalla ensin kompressorin nopeutta, kääntämällä sitten piirin ja palauttamalla lopuksi kompressorin normaalinopeudelle lämpötilaviestin mukaisesti. Jos ilmanvaihtokoneessa on jälkilämmitin se voidaan aktivoida huurteensulatuksen aikana. Tämä voidaan todeta liittimissä C1/NO1, jos se on valittu asetusohjelman avulla Carel HMIohjauspaneelissa. Näitä liitäntöjä voidaan käyttää vuorotellaan roottorin hälytysviestinä. HÄLYTYS Kaikki hälytykset näytetään Carel-ohjauspaneelin näytöllä. Yhteishälytys saadaan potentiaalivapaalta releeltä (NO, normaalisti auki) riviliittimeen (liittimet 900, 901). Useimmat hälytykset kuittaantuvat automaattisesti 5 kertaa 24 tunnin aikana. Mikäli hälytyksiä on enemmän, pitää hälytys kuitata käsin. Hälytys kuittaantuu ja laite käynnistyy, kun Alarm painiketta painetaan 5 sekunnin ajan. Yksikön säädin tarkistaa, että piirissä on oikea määrä kylmäainetta. Säädin antaa varoituksen, jos kylmäainemäärä laskee alarajan alapuolelle. Pätevä kylmälaiteasentaja voi tarkistaa piirin toiminnan HMI-ohjaupaneelissa näytettävien arvojen perusteella. Katso täydellinen hälytysluettelo asiakirjan lopusta PALUUILMAOSA Jos yksikössä on sekä ReCooler että paluuilmaosa, on tärkeää, ettei ReCooleria saa käyttää pienellä ilmavirralla. ReCooler HP ei saa olla käynnissä, kun paluuilmapelti on auki. Lisäpatterit lämmitykselle/jäähdytykselle tarvitaan.

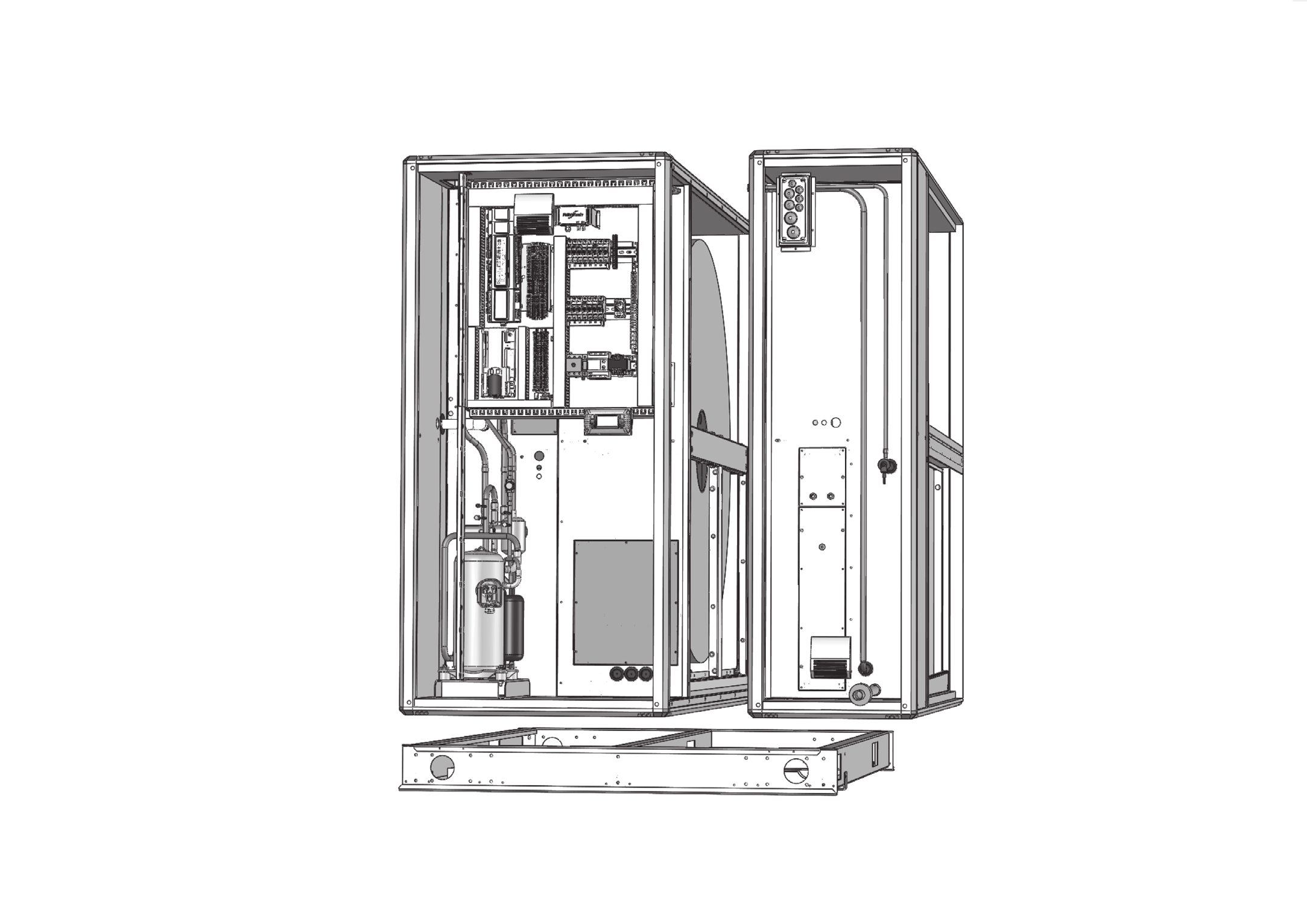

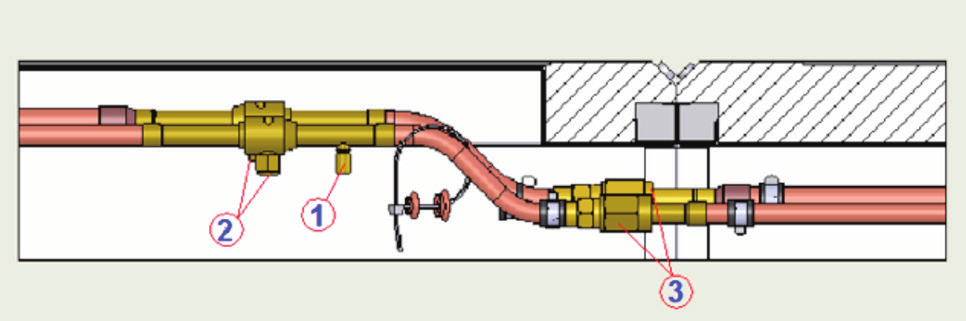

11 Asennus ja käyttöönotto 11 EQKR ReCoolER HP JAETun VAiPAn AsEnnusoHJE KooT Yksikkö on testattu tehtaalla, ja se toimitetaan kylmäaineella varustettuna ja venttiilit suljettuina (2). Suurin osa kylmäaineesta on kerätty isoon osaan ja pieni määrä pieneen osaan. Tärkeää! Huomaa, että kylmäainepiirin työt on annettava asianmukaisen pätevyyden omaavan kylmälaiteasentajan tehtäviksi kuvauksen mukaisesti. F-kaasuasetuksen 517/2014 (tai asetuksen uudempien versioiden) mukaisesti. Muut työt ison ja pienen osan irrottamiseksi toisistaan voi tehdä LVI-asentaja. Kuvaus kylmäainepiirin jakamiseksi: 1. Irrota ReCooler HP:n pienemmän osan etulevy. 2. Poista kylmäaine lto-yksiköllä varustetusta pienestä osasta huoltosylinteriin käyttämällä Schrader-venttiiliä (1) (ison osan katon alla). Punnitse järjestelmästä poistetun kylmäaineen määrä digitaalivaa alla. 3. Avaa kylmäaineputkien liittimet (3) (sijaitsevat lähellä osien välistä liitoskohtaa) ja peitä ne. 4. Yksikkö voidaan nyt jakaa kahteen osaan. 5. Kun osat jälleen yhdistetään, yhdistä kylmäaineputkien liittimet. 6. Tee vuototesti kylmäaineputkien liittimille. 7. Tyhjennä pieni osa käyttämällä Schrader-venttiiliä. Paineen pitäisi olla tyhjentämisen jälkeen alle 2 mbar. 8. Avaa suljetut venttiilit (2) (ison osan katon alla). 9. Lataa piiri pienestä osasta poistetulla kylmäaineella. 10. Jäähdytysyksikkö on käyttövalmis. HUOM: Jos yksikköä ei jaeta, avaa pelkästään suljetut venttiilit (2)!

12 Asennus ja käyttöönotto 12 EQKR ReCooler HP Kytkentä Syöttö 3 vaihe, neutraali ja maa, 5 johdinta, 400 V, 50 Hz (johdotettu suoraan kytkimeen) Säätöviestit Yhteinen hälytys Lämmitys-/jäähdytysvalinta Auki = Lämmitys Kiinni = Jäähdytys Kompressorin käyntilupa Auki = OFF Kiinni = Käyntilupa ON Pyörivän lämmönsiirtimen nopeudensäätö Kompressorin tehon säätö Pyörivän lämmönsiirtimen hälytys/ Huurteensulatuksen ilmaisu * Kompressorin käyntitila * Valittavissa ohjauspaneelin avulla oletuksena Pyörivän lämmönsiirtimen hälytys ** Ei DIN-kiskossa (liittimet), suoraan ohjauskortin liittimiin

13 Asennus ja käyttöönotto 13 EQKR ReCooler hp hälytysluettelo Hälytyskoodi Näytettävä hälytys Hälytyksen kuvaus/syy Mahdolliset ratkaisut AL01 Vika sisäisessä kellossa tai sitä ei ole kytketty Tarkista liitännät. Ota yhteys Fläkt Woodsin CSS-osastoon AL02 Laajennetun muistin virhe Ota yhteys Fläkt Woodsin CSS-osastoon AL03 Korkeapainehälytys Korkeapaineanturi on havainnut maks. 40 baarin työpaineen ja säädin kytkee kompressorin pois toiminnasta. 39 baarissa kompressorin tehoa aletaan laskea. Syy: poistoilmavirta lauhduttimessa on alhainen; järjestelmä liian suuri kylmäainetäyttö. AL04 Matalapainehälytys Matalapaineanturi on havainnut pienimmän sallitun 1 baarin paineen alittavan arvon. Syy: vuoto järjestelmässä tai kylmäainetta liian vähän; alhainen ilmavirta höyrystimessä; paisuntaventtiili väärässä asennossa. Käynnistys alhaisessa ulkolämpötilassa/lauhdutuslämpötilassa. Voidaan tarvita useita käynnistysyrityksiä. Pyörivä lämmönsiirrin ei toimi. AL05 AL06 Taajuusmuuttaja offlinetilassa Virta+ hälytykset 0 - Ei hälytystä Ylivirta Muuttaja on havainnut liian korkean syöttövirran. Syy: liian suuri kuormitus tai äkillinen ja iso kuormituksen kasvu, väärät parametriarvot tai epäsopiva moottori 2 - Moottorin ylikuormitus Syöttövirta on ylittänyt nimellisvirran kauemmin kuin pisin sallittu aika. 3 - Ylijännite Välipiirin tasajännite on ylittänyt rajat. Syy: hidastuvuus on liian suuri tai suuria jännitepiikkejä sähköverkossa. 4 - Alijännite Välipiirin tasajännite on rajojen alapuolella. Syy: riittämätön virtalähteen jännite tai vika muuttajassa. 5 - Muuttajan ylikuumeneminen Muuttajan sisäinen lämpötila on ylittänyt suurimman sallitun tason. 6 - Muuttajan alilämpötila Muuttajan sisäinen lämpötila on alle pienimmän sallitun tason. 7 - Laitteiston ylivirta Muuttaja on havainnut hetkellisen syöttövirran. Syy: äkillinen ja iso kuormituksen kasvu, oikosulku moottorikaapeleissa, väärät parametriarvot tai epäsopiva moottori 8 - Moottorin ylikuumene minen PTC-termistorin havaitsema lämpötila vastaa yli ohmin resistanssia. 1. Poistopuolen ilmavirta 2. Pienin ilmavirta jäähdytyspatterin läpi FW:n tietojen mukaan 3. Suodatin tai patteri (niiden on oltava puhtaita) 4. Kylmäainemäärä/alijäähdytys 1. Pienin ilmavirta höyrystimen läpi FW:n tietojen mukaan 2. Kylmäainemäärä/tulistus 3. Etsi mahdollisia vuotoja järjestelmästä 4. Anna järjestelmän tehdä useita käynnistysyrityksiä. 5. Pyörivä lämmönsiirrin. 1. Kaapeliliitäntä ja sulake Tarkista kuormitus, moottorin mitoitus ja kaapelit. Tarkista moottorin parametrit. Tarkista verkkojännite Jos virransyöttö katkeaa tilapäisesti, kuittaa hälytys ja käynnistä muuttaja uudelleen. Tarkista verkkojännite. Tarkista, että jäähdytysilman virtaus on oikea. Tarkista, ettei jäähdytyslevyssä ole pölyä. Tarkista ympäristön lämpötila. Tarkista ympäristön lämpötila. Tarkista kuormitus, moottorin mitoitus ja kaapelit. Tarkista moottorin parametrit. Pienennä moottorin kuormitusta. Tarkista moottorin jäähdytys. 9 - Vika IGBT-moduulissa Sisäinen vika Käynnistä kone uudelleen. Ota yhteys Fläkt Woodsin CSS-osastoon 10 - Vika keskusyksikössä Muistista on hävinnyt tietoja Käynnistä kone uudelleen. Ota yhteys Fläkt Woodsin CSS-osastoon 11 - Oletusparametri Parametrien oletusasetusten palautuskomento suoritetaan Sykkivä jännite DCväylässä Syöttöjännitteessä vaihekatkos Tarkista taajuusmuuttajaan tulevat syöttöjännitteen vaiheet Tiedonsiirtovika Vika tiedon vastaanotossa Tarkista sarjaliitäntä. Käytä muuttaja pois päältä Vika muuttajan termistorissa Sisäinen vika Käynnistä kone uudelleen. Ota yhteys Fläkt Woodsin CSS-osastoon
