ENDOMINES OY, RÄMEPURON KAIVOS ILMANLAATUMITTAUKSET, KEVÄT-KESÄ 2015

Transkriptio

1 Vastaanottaja Endomines Oy Anne Valkama Pampalontie Hattu Asiakirjatyyppi Mittausraportti Päivämäärä Projekti ENDOMINES OY, RÄMEPURON KAIVOS ILMANLAATUMITTAUKSET, KEVÄT-KESÄ 2015

2 RÄMEPURON KAIVOS, ILMANLAATUMITTAUKSET Päivämäärä Laatija Tarkastaja Hyväksyjä Kuvaus Ilpo Nuutinen Janne Nuutinen Henna Mutanen Raportti Viite Ilmanlaatuseurantasuunnitelma, Rämepuron kaivos, Endomines Oy Tilaaja: Endomines Oy Aika: Mittaajat: Arto Tolppanen, Ilpo Nuutinen, Joonas Huttunen, Tuomas Tikkanen Ramboll Niemenkatu LAHTI T F

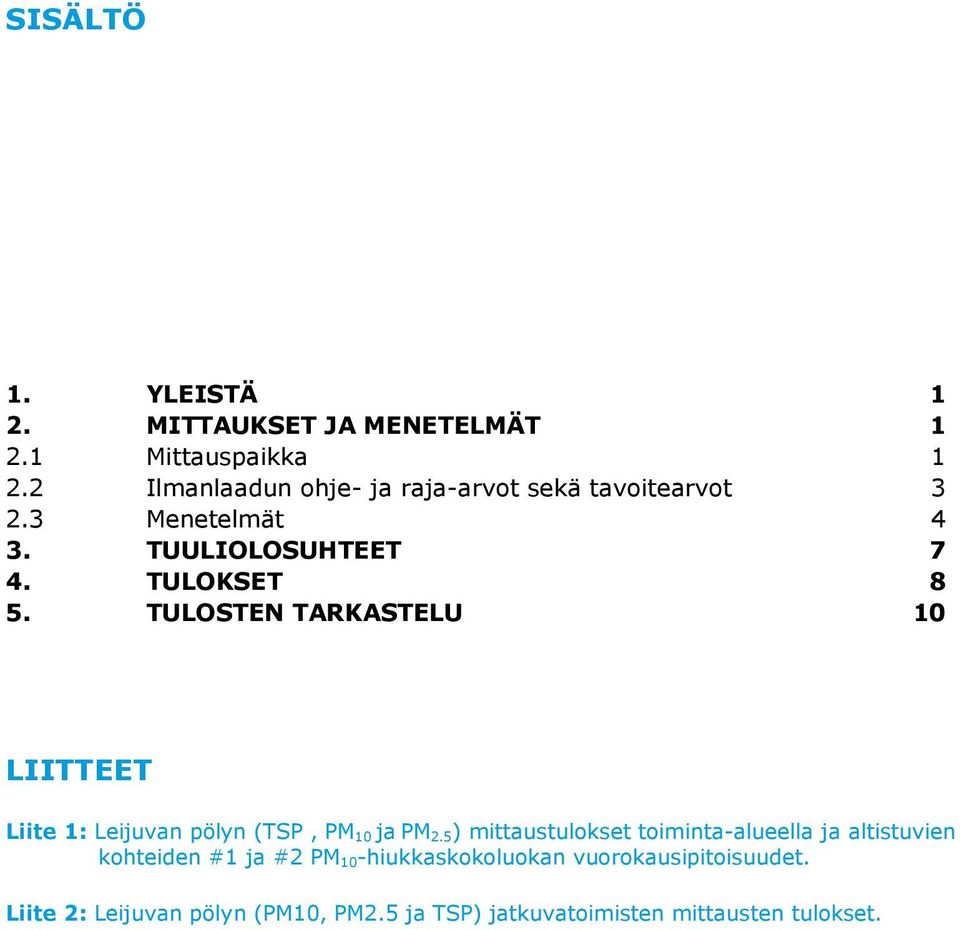

3 SISÄLTÖ 1. YLEISTÄ 1 2. MITTAUKSET JA MENETELMÄT Mittauspaikka Ilmanlaadun ohje- ja raja-arvot sekä tavoitearvot Menetelmät 4 3. TUULIOLOSUHTEET 7 4. TULOKSET 8 5. TULOSTEN TARKASTELU 10 LIITTEET Liite 1: Leijuvan pölyn (TSP, PM 10 ja PM 2.5) mittaustulokset toiminta-alueella ja altistuvien kohteiden #1 ja #2 PM 10-hiukkaskokoluokan vuorokausipitoisuudet. Liite 2: Leijuvan pölyn (PM10, PM2.5 ja TSP) jatkuvatoimisten mittausten tulokset.

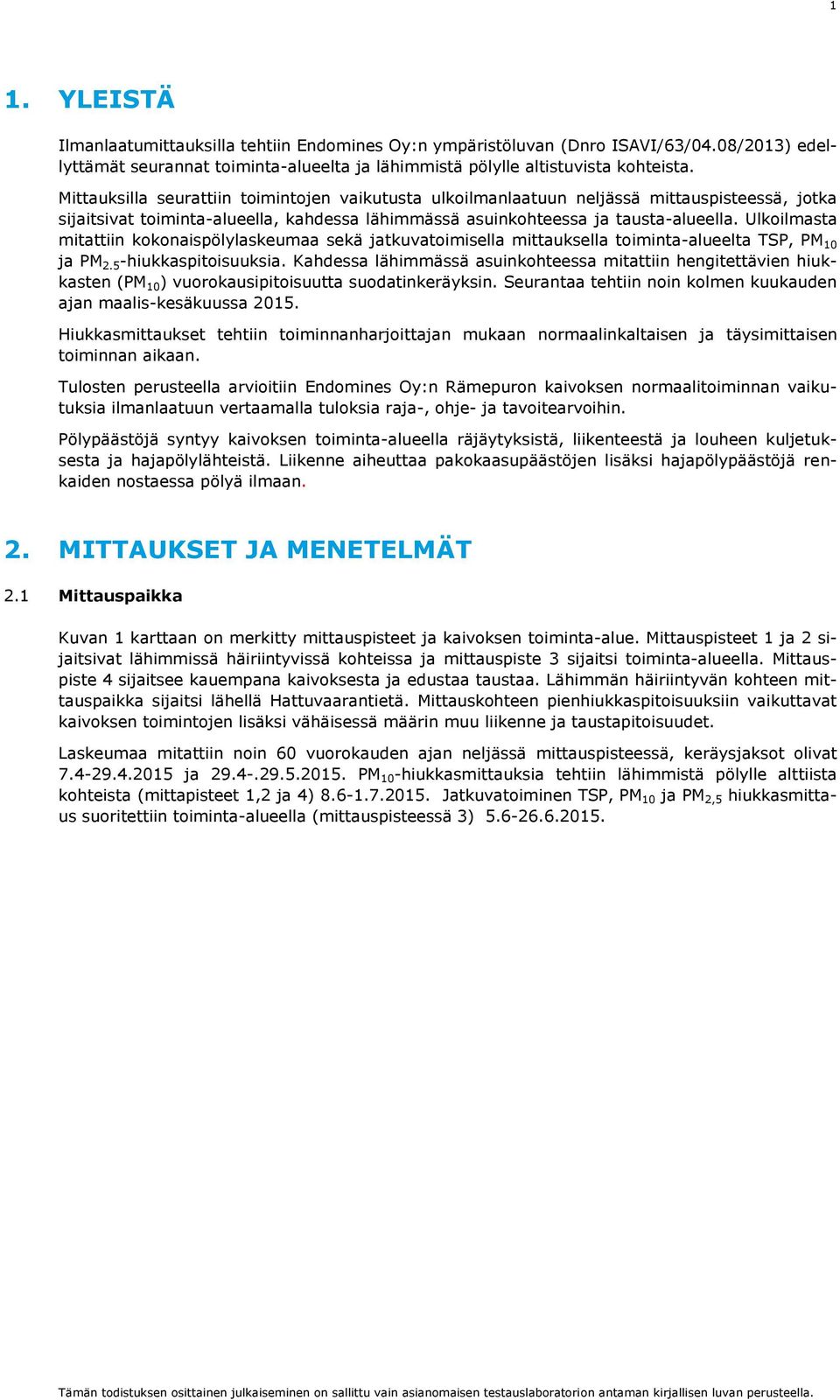

4 1 1. YLEISTÄ Ilmanlaatumittauksilla tehtiin Endomines Oy:n ympäristöluvan (Dnro ISAVI/63/04.08/2013) edellyttämät seurannat toiminta-alueelta ja lähimmistä pölylle altistuvista kohteista. Mittauksilla seurattiin toimintojen vaikutusta ulkoilmanlaatuun neljässä mittauspisteessä, jotka sijaitsivat toiminta-alueella, kahdessa lähimmässä asuinkohteessa ja tausta-alueella. Ulkoilmasta mitattiin kokonaispölylaskeumaa sekä jatkuvatoimisella mittauksella toiminta-alueelta TSP, PM 10 ja PM 2.5 -hiukkaspitoisuuksia. Kahdessa lähimmässä asuinkohteessa mitattiin hengitettävien hiukkasten (PM 10 ) vuorokausipitoisuutta suodatinkeräyksin. Seurantaa tehtiin noin kolmen kuukauden ajan maalis-kesäkuussa Hiukkasmittaukset tehtiin toiminnanharjoittajan mukaan normaalinkaltaisen ja täysimittaisen toiminnan aikaan. Tulosten perusteella arvioitiin Endomines Oy:n Rämepuron kaivoksen normaalitoiminnan vaikutuksia ilmanlaatuun vertaamalla tuloksia raja-, ohje- ja tavoitearvoihin. Pölypäästöjä syntyy kaivoksen toiminta-alueella räjäytyksistä, liikenteestä ja louheen kuljetuksesta ja hajapölylähteistä. Liikenne aiheuttaa pakokaasupäästöjen lisäksi hajapölypäästöjä renkaiden nostaessa pölyä ilmaan. 2. MITTAUKSET JA MENETELMÄT 2.1 Mittauspaikka Kuvan 1 karttaan on merkitty mittauspisteet ja kaivoksen toiminta-alue. Mittauspisteet 1 ja 2 sijaitsivat lähimmissä häiriintyvissä kohteissa ja mittauspiste 3 sijaitsi toiminta-alueella. Mittauspiste 4 sijaitsee kauempana kaivoksesta ja edustaa taustaa. Lähimmän häiriintyvän kohteen mittauspaikka sijaitsi lähellä Hattuvaarantietä. Mittauskohteen pienhiukkaspitoisuuksiin vaikuttavat kaivoksen toimintojen lisäksi vähäisessä määrin muu liikenne ja taustapitoisuudet. Laskeumaa mitattiin noin 60 vuorokauden ajan neljässä mittauspisteessä, keräysjaksot olivat ja PM 10 -hiukkasmittauksia tehtiin lähimmistä pölylle alttiista kohteista (mittapisteet 1,2 ja 4) Jatkuvatoiminen TSP, PM 10 ja PM 2,5 hiukkasmittaus suoritettiin toiminta-alueella (mittauspisteessä 3)

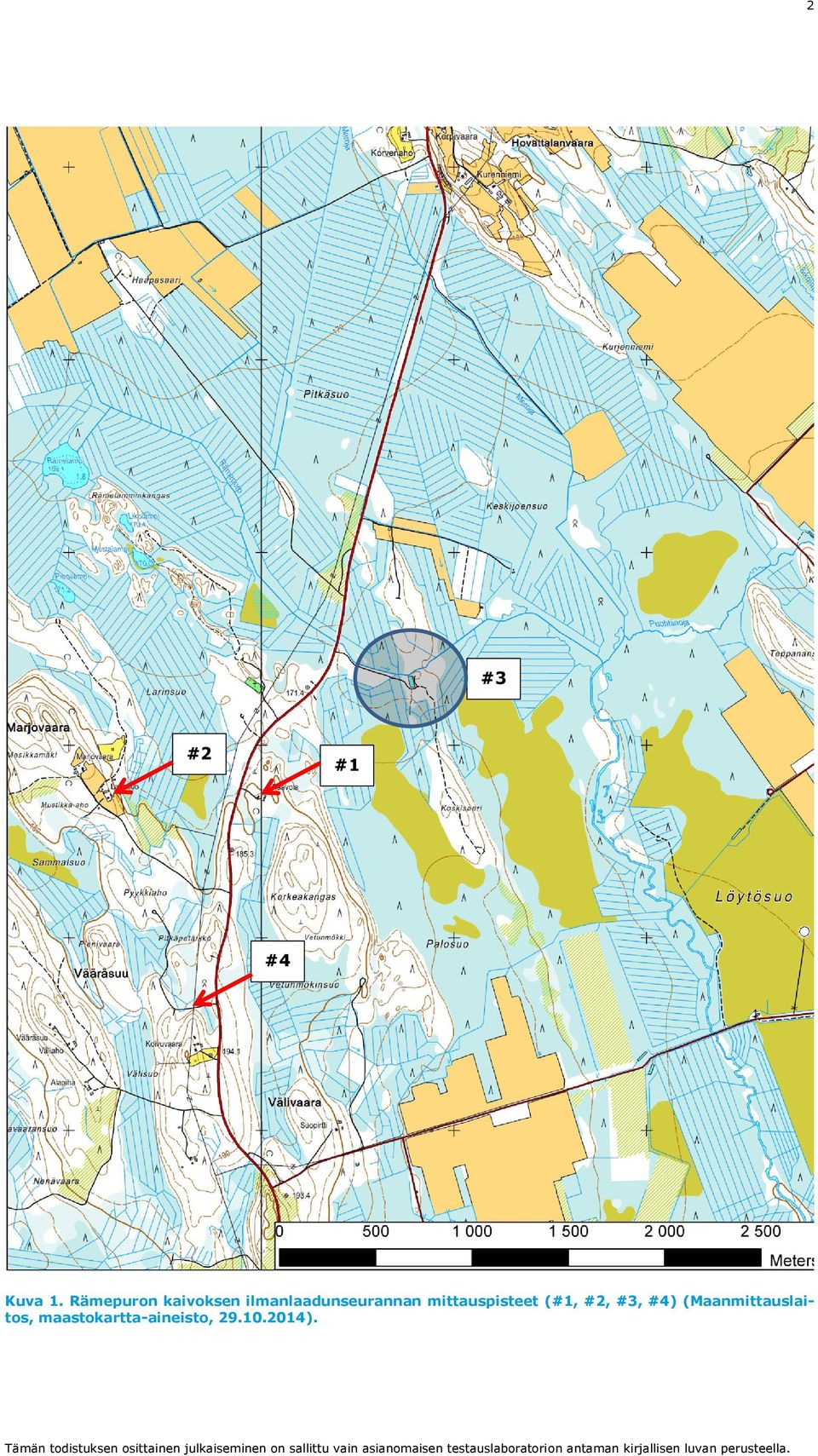

5 2 #3 #2 #1 #4 Kuva 1. Rämepuron kaivoksen ilmanlaadunseurannan mittauspisteet (#1, #2, #3, #4) (Maanmittauslaitos, maastokartta-aineisto, ).

6 3 #3 Kuva 2. Toiminta-alueen mittauspisteen tarkka sijainti. Rämepuron aluekartta, Endomines Oy. 2.2 Ilmanlaadun ohje- ja raja-arvot sekä tavoitearvot Valtioneuvoston päätöksessä (480/1996) on annettu ohjearvot kokonaisleijuman pitoisuuksista ulkoilmassa. Ohjearvot on esitetty taulukossa 1. Taulukko 1. Ilmanlaadun ohje-arvot. Hiukkaskokoluokka Ohjearvo (μg/m 3 ) 20 C, 1 atm Kokonaisleijuma (TSP) 120 Tilastollinen määrittely vuoden vuorokausiarvojen 98. prosenttipiste Kokonaisleijuma (TSP) 50 vuosikeskiarvo Hengitettävät hiukkaset (PM 10 ) TSP = kokonaispölypitoisuus 70 kuukauden toiseksi suurin vuorokausiarvo Taulukko 2. Ilmanlaadun raja-arvot. Valtioneuvoston asetuksessa (38/2011) on annettu raja-arvot hengitettävien hiukkasten (PM 10 ) ja pienhiukkasten (PM 2,5 ) pitoisuuksista ulkoilmassa. Taulukossa 2 on esitetty ilmanlaadun rajaarvot. Hiukkaskokoluokka Keskiarvon laskenta-aika Raja-arvo* (μg/m 3 ) Sallitut ylitykset vuodessa PM h 50 μg/m 3 35 PM 10 1 vuosi 40 μg/m 3 - PM 2,5 1 vuosi 25 μg/m 3 - *Tulokset ilmaistaan ulkoilman lämpötilassa ja paineessa.

7 4 2.3 Menetelmät Ulkoilman hiukkaspitoisuudet määritettiin noudattamalla suodattimien käsittelyssä ja tulosten laskennassa standardia SFS-EN Hiukkasnäytteet kerättiin teflonsuodattimille, jotka punnittiin ennen ja jälkeen näytteenoton mikrovaa alla, jonka tarkkuus on 10 g. Hengitettävien hiukkasten näytteiden keräys (PM 10 ) tehtiin Zambellin Easy PLUS- laitteistoilla, jotka ovat mikroprosessoriohjattuja ja antavat virtaukselle tarkkuuden 2 %. Menetelmä on laajassa käytössä Yhdysvalloissa ja Euroopassa (Kuva 3). Lisäksi näytteitä kerättiin laitteistolla, joka koostui pumpusta, kaasukellosta, PM 10 -leikkurista, suodatinpesästä ja suodattimesta (Kuva 4). PM 10 -näytteiden keräysaika oli noin 24 tuntia. Havaintopisteestä 2 kerätyt hiukkaspitoisuuden mittausajat olivat pääosin tuntia. Kohteesta 1 kerätyt näytteet olivat 24 tunnin pituisia. PM10-pitoisuutta toiminta-alueella mitattiin reaaliaikaisesti ja jatkuvatoimisesti optisella mittarilla Osiris (Turnkey Instruments Ltd), jonka määritysraja on 0.1 µg/m 3 (Kuva 5). Laite asetettiin mittaamaan 15 minuutin keskiarvoja ja tuloksista laskettiin vuorokausipitoisuudet TSP, PM10 ja PM2.5-hiukkaskokoluokille. Kaikki suodatinkeräysten tulokset on redusoitu + 20 C:een ja normaalipaineeseen (1 atm) valtioneuvoston päätöksen mukaisesti. Jatkuvatoimiset mittaukset ovat ilmoitettu ulkoilman lämpötilassa ja paineessa. Laskeuma määritettiin 30 vuorokauden jaksoille standardin SFS-EN 3685 mukaisesti. Kuvissa 6 ja 7 on laskeumakeräimet asennettuina toiminta- ja tausta-aluetta edustaviin mittauspisteisiin. Kuva 3. PM 10-mittaus havaintopisteessä #1.

8 5 Kuva 4. PM 10-mittaus havaintopisteessä #2. Kuva 5. Jatkuvatoiminen mittaus toiminta-alueella havaintopisteessä #3.

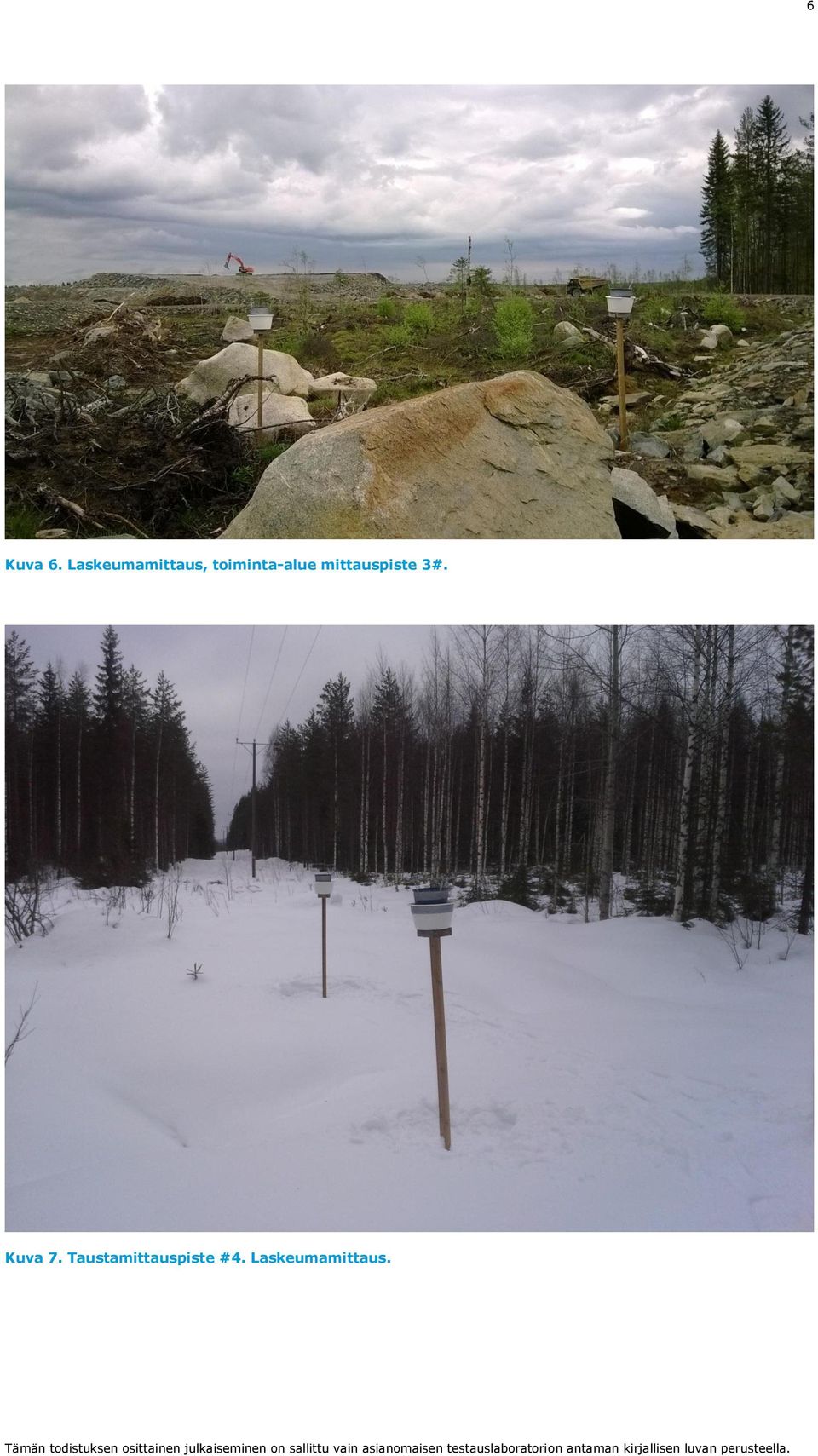

9 6 Kuva 6. Laskeumamittaus, toiminta-alue mittauspiste 3#. Kuva 7. Taustamittauspiste #4. Laskeumamittaus.

10 7 3. TUULIOLOSUHTEET Säähavainnot ovat Ilmatieteen laitoksen havaintoasemalta Mekrijärveltä. Havaintoasema sijaitsee kaivoksesta noin 20 km lounaaseen. Mittausten aikainen tuulidata on esitetty kuvissa 8 ja 9. Olosuhteet on ilmoitettu suodatinkeräysten ja jatkuvatoimisten mittausten ajalta. Tuulten esiintyvyys suuntaluokittain, % Kuva 8. Tuulten esiintyvyys [%] suuntaluokittain ajalla , Mekrijärven sääasema (Ilmatieteenlaitoksen avoin data, haettu ). Tuulen nopeus, m/s Tyyntä 2,2 % Kuva 9. Tuulen keskimääräinen nopeus [m/s] suuntaluokittain ajalla , Mekrijärven sääasema (Ilmatieteenlaitoksen avoin data, haettu ).

11 8 4. TULOKSET Mittausten ajallinen kattavuus on esitetty taulukossa 3. Laskeumamittaukset tehtiin huhtitoukokuussa ( ja ). Leijuvan pölyn mittaukset tehtiin Jatkuvatoimisia hiukkasmittauksia tehtiin toiminta-alueella Alueella oli maassa lumipeite lähes huhtikuun loppuun saakka. Kevään seurantajaksolla mittaukset jakautuvat melko tasaisesti koko jaksolle. Mittausten perusteella voi luotettavasti arvioida toiminnan vaikutuksia ilmanlaatuun seurantajaksojen aikana. Taulukko 3. Mittausten ajallinen edustavuus seurantajaksoilla, Rämepuron kaivos Kevät ( ) Laskeumamittaukset Altistuva kohde #1 Altistuva kohde #2 Tausta Mittausvuorokausia Ajallinen kattavuus 100% 100% 100% 100% Kesä ( ) Suodatinkeräykset Mittausvuorokausia 10 9 Ajallinen kattavuus 62,5% 56,3% Taulukossa 4 ja 5 on esitetty laskeumamittausten tulokset. Taulukko 4. Laskeumamittausten tulokset Rämepuro Lähitalon piha (#1) Talon piha (#2) Toimintaalue Toimintaalue (#3) Tausta (#4) Veteen liukenematon aines (g/m 2 ) 0,18 0,39 8,37 0,70 Veteen liukenematon epäorgaaninen aines (g/m 2 ) 0,41 0,17 25,77 0,03 Veteen liukenematon orgaaninen aines (g/m 2 ) 0,23 0,42 0,55 0,16 Taulukko 5. Laskeumamittausten tulokset Rämepuro Lähitalon piha (#1) Talon piha (#2) Toimintaalue (#3) Tausta (#4) Veteen liukenematon aines (g/m 2 ) 0,11 0,07 0,13 0,07 Veteen liukenematon epäorgaaninen aines (g/m 2 ) 0,08 0,17 0,23 0,17 Veteen liukenematon orgaaninen aines (g/m 2 ) 0,14 0,18 0,08 0,23 Taulukossa 6 ja kuvassa 10 on esitetty toiminta-alueelta mitatut pitoisuudet hiukkaskokoluokittain. Liitteissä 1 ja 2 on esitetty mittaustulokset taulukkoina. Taulukko 6. Keskimääräiset hiukkaspitoisuudet kokoluokittain , sekä vuorokauden minimija maksimipitoisuudet. TSP PM10 PM2.5 (ug/m 3 ) (ug/m 3 ) (ug/m 3 ) Keskiarvo 7,3 4,0 1,1 Min. 3,4 1,7 0,4 Maks. 15,1 6,2 2,8

12 PM 10 -hiukkaspitoisuus [µg/m 3 ] Hiukkaspitoisuus [µg/m3] 9 16 Kokonaispöly TSP (µg/m3) PM10 hiukkaset (µg/m3) PM2.5 hiukkaset (µg/m3) Kuva 10: Leijuvan pölyn (TSP, PM 10 ja PM 2.5) vuorokausikeskiarvot. Tulokset ilmoitettu vallitsevissa olosuhteissa. Kuvassa 11 on esitetty toiminta-alueelta ja lähimmistä kohteista mitatut PM10- vuorokausipitoisuudet. 10 Toiminta-alue (#3) Talo (#1) Talo (#2) Kuva 11. Jatkuvatoimisten mittausten ja suodatinkeräysten PM 10-vuorokausikeskiarvot.

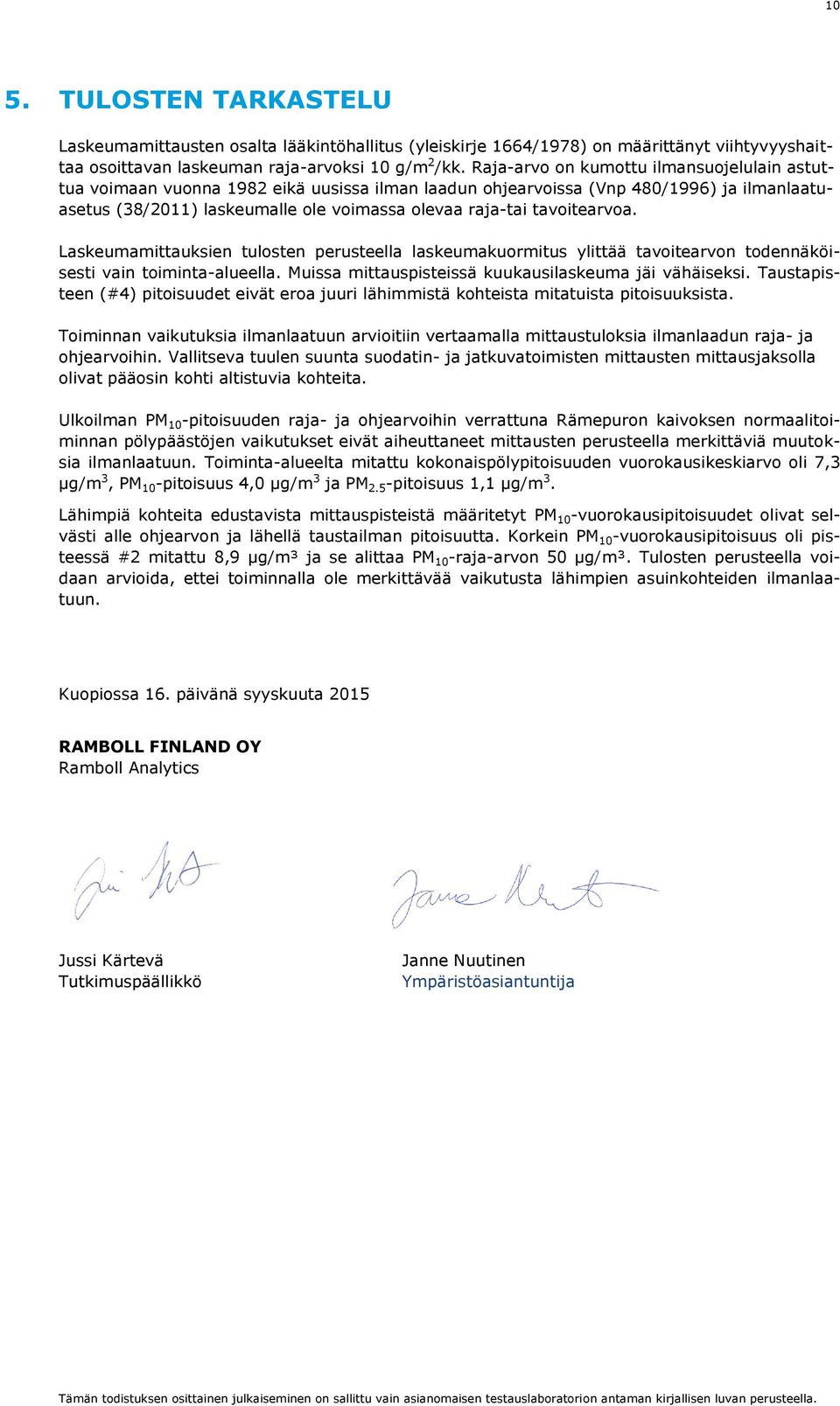

13 10 5. TULOSTEN TARKASTELU Laskeumamittausten osalta lääkintöhallitus (yleiskirje 1664/1978) on määrittänyt viihtyvyyshaittaa osoittavan laskeuman raja-arvoksi 10 g/m 2 /kk. Raja-arvo on kumottu ilmansuojelulain astuttua voimaan vuonna 1982 eikä uusissa ilman laadun ohjearvoissa (Vnp 480/1996) ja ilmanlaatuasetus (38/2011) laskeumalle ole voimassa olevaa raja-tai tavoitearvoa. Laskeumamittauksien tulosten perusteella laskeumakuormitus ylittää tavoitearvon todennäköisesti vain toiminta-alueella. Muissa mittauspisteissä kuukausilaskeuma jäi vähäiseksi. Taustapisteen (#4) pitoisuudet eivät eroa juuri lähimmistä kohteista mitatuista pitoisuuksista. Toiminnan vaikutuksia ilmanlaatuun arvioitiin vertaamalla mittaustuloksia ilmanlaadun raja- ja ohjearvoihin. Vallitseva tuulen suunta suodatin- ja jatkuvatoimisten mittausten mittausjaksolla olivat pääosin kohti altistuvia kohteita. Ulkoilman PM 10 -pitoisuuden raja- ja ohjearvoihin verrattuna Rämepuron kaivoksen normaalitoiminnan pölypäästöjen vaikutukset eivät aiheuttaneet mittausten perusteella merkittäviä muutoksia ilmanlaatuun. Toiminta-alueelta mitattu kokonaispölypitoisuuden vuorokausikeskiarvo oli 7,3 µg/m 3, PM 10 -pitoisuus 4,0 µg/m 3 ja PM 2.5 -pitoisuus 1,1 µg/m 3. Lähimpiä kohteita edustavista mittauspisteistä määritetyt PM 10 -vuorokausipitoisuudet olivat selvästi alle ohjearvon ja lähellä taustailman pitoisuutta. Korkein PM 10 -vuorokausipitoisuus oli pisteessä #2 mitattu 8,9 µg/m³ ja se alittaa PM 10 -raja-arvon 50 µg/m³. Tulosten perusteella voidaan arvioida, ettei toiminnalla ole merkittävää vaikutusta lähimpien asuinkohteiden ilmanlaatuun. Kuopiossa 16. päivänä syyskuuta 2015 RAMBOLL FINLAND OY Ramboll Analytics Jussi Kärtevä Tutkimuspäällikkö Janne Nuutinen Ympäristöasiantuntija

14 LIITE 1 Liite 1: Leijuvan pölyn jatkuvatoimiset (TSP, PM 10 ja PM 2.5 ) mittaustulokset ( g/m 3 ) toiminta-alueella (vallitsevat olosuhteet) ja altistuvien kohteiden #1 ja #2 PM 10 -hiukkaskokoluokan vuorokausipitoisuudet (20 C, 1 atm). Päivä Kokonaispöly TSP (µg/m 3 ), toiminta-alue PM 10 -hiukkaset (µg/m 3 ), toiminta-alue PM 2.5 -hiukkaset (µg/m 3 ), toiminta-alue PM 10 -hiukkaset, Talo #1 (µg/m 3 ) PM 10 -hiukkaset, Talo #2 (µg/m 3 ) ,7 4,5 1, ,4 1,8 0, ,0 6,2 1, ,4 4,6 1,3 4, ,9 6,0 1, ,4 3,9 1,0 4,1 3, ,8 3,5 1,0 3, ,6 3,4 1, ,0 2,9 0, ,6 1,7 0, ,0 2,1 0,5 0, ,7 2,3 0,6 7,3 0, ,8 3,4 0,9 3, ,3 2,8 0, ,2 5,1 1, ,3 4,9 1, ,4 3,9 0, ,4 4,9 1,7 7, ,1 5,4 2, ,1 6,0 1,2 8,1 8, ,5 4,4 1,4 8,1

15 Hiukkaspitoisuus [µg/m 3 ] LIITE 2 Liite 2: Leijuvan pölyn (PM 10, PM 2.5 ja TSP) jatkuvatoimisten mittausten mittaustulokset ( g/m 3 ) (vallitsevat olosuhteet). 120 Kokonaispöly TSP PM10 hiukkaset PM2.5 hiukkaset
