1 Liukuoviprofiilit ja -tarvikkeet

2

3 Sisällysluettelo: Alumiiniprofiilit Alumiiniliukuoviprofiilit KIT 4-9 Alumiiniliukuoviprofiilit Alumiiniliukuovien lisätarvikkeet Yläkantava liukuovi Teräsprofiilit Peilit & taustamaalatut lasit & MEL-levyt AMS - hyllyjärjestelmät Liukuovikaapin runkojärjestelmä 37 Liukuovikaapin lisätarvikkeet Valot & muuntajat Pakkaustarvikkeet 46 Työstö jigit 47 Lasin leikkaustarvikkeet 48 Asennusohjeet Toimitusehdot 54

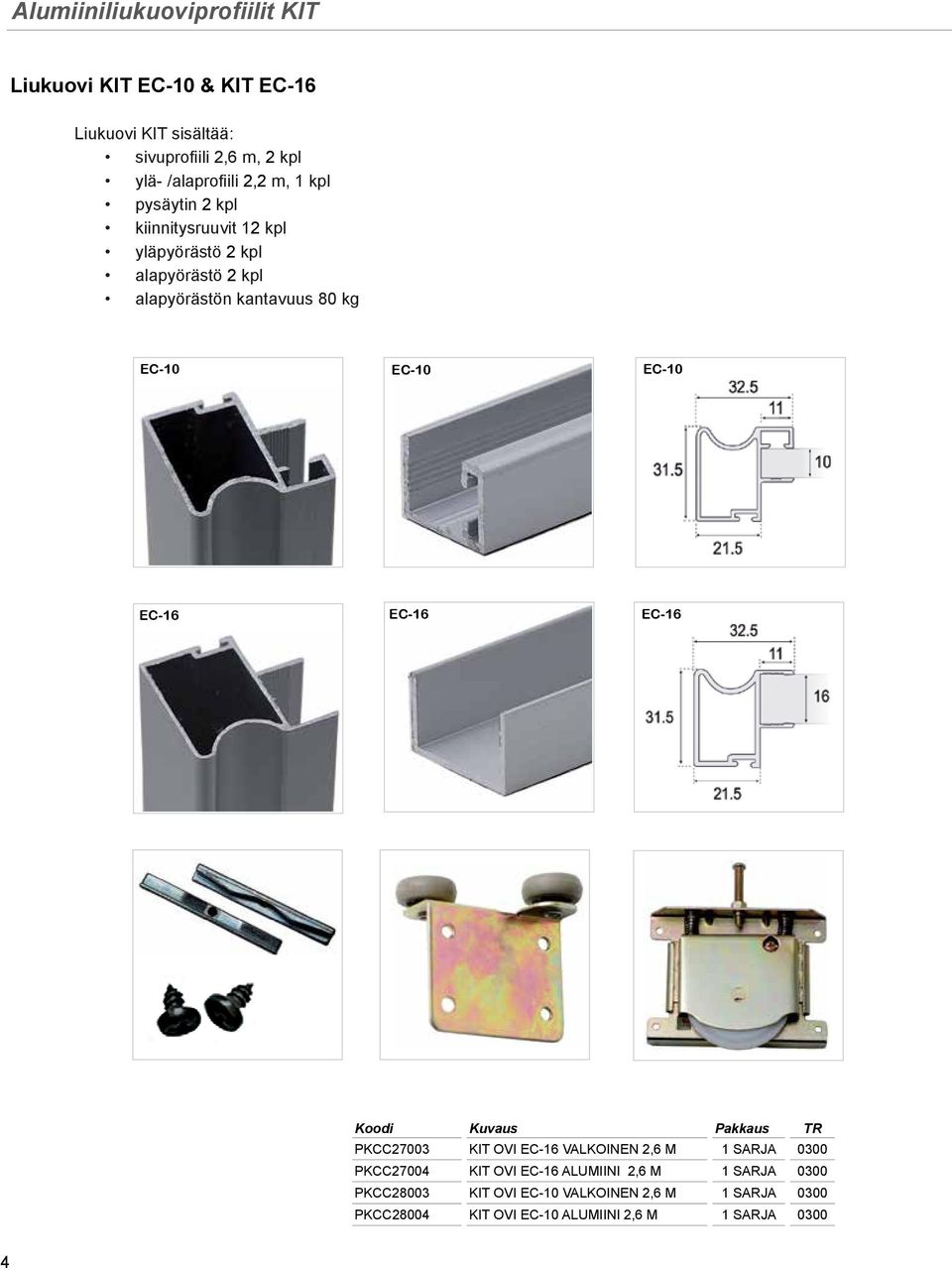

4 Alumiiniliukuoviprofiilit KIT Liukuovi KIT EC-10 & KIT EC-16 Liukuovi KIT sisältää: sivuprofiili 2,6 m, 2 kpl ylä- /alaprofiili 2,2 m, 1 kpl pysäytin 2 kpl kiinnitysruuvit 12 kpl yläpyörästö 2 kpl alapyörästö 2 kpl alapyörästön kantavuus 80 kg EC-10 EC-10 EC-10 EC-16 EC-16 EC-16 PKCC27003 KIT OVI EC-16 VALKOINEN 2,6 M 1 SARJA 0300 PKCC27004 KIT OVI EC-16 ALUMIINI 2,6 M 1 SARJA 0300 PKCC28003 KIT OVI EC-10 VALKOINEN 2,6 M 1 SARJA 0300 PKCC28004 KIT OVI EC-10 ALUMIINI 2,6 M 1 SARJA

5 Liukuovi KIT E45-10 Liukuovi KIT sisältää: sivuprofiili 2,6 m, 2 kpl ylä-/alaprofiili 2,2, 1 kpl yläpyörästö 2 kpl alapyörästö 2 kpl kiinnitysruuvit 6 kpl pysäytin 2 kpl alapyörästön kantavuus 80 kg PKCC27152 KIT OVI E45-10 PRONSSI 2,6 M 1 SARJA 0300 PKCC27153 KIT OVI E45-10 VALKOINEN 2,6 M 1 SARJA 0300 PKCC27154 KIT OVI E45-10 ALUMIINI 2,6 M 1 SARJA

6 Alumiiniliukuoviprofiilit KIT Liukuovi KIT M6-10 Liukuovi KIT sisältää: sivuprofiili 2,6 m, 2 kpl ylä- /alaprofiili 2,2 m, 1 kpl yläpyörästö 2 kpl alapyörästö 2 kpl kiinnitysruuvit 12 kpl pysäytin 2 kpl alapyörästön kantavuus 80 kg PKCC28104 KIT OVI M6-10 ALUMIINI 2,6 M 1 SARJA

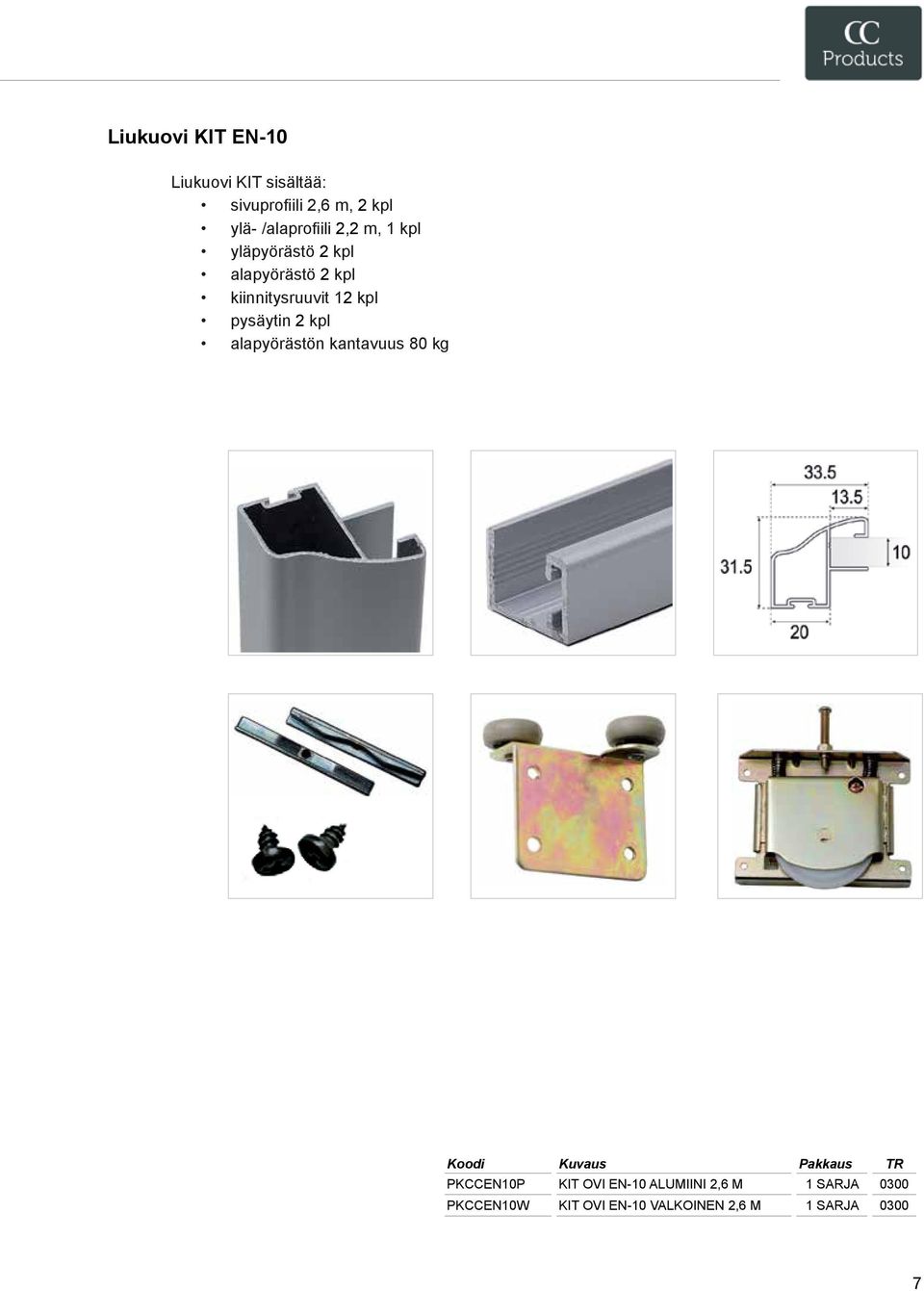

7 Liukuovi KIT EN-10 Liukuovi KIT sisältää: sivuprofiili 2,6 m, 2 kpl ylä- /alaprofiili 2,2 m, 1 kpl yläpyörästö 2 kpl alapyörästö 2 kpl kiinnitysruuvit 12 kpl pysäytin 2 kpl alapyörästön kantavuus 80 kg PKCCEN10P KIT OVI EN-10 ALUMIINI 2,6 M 1 SARJA 0300 PKCCEN10W KIT OVI EN-10 VALKOINEN 2,6 M 1 SARJA

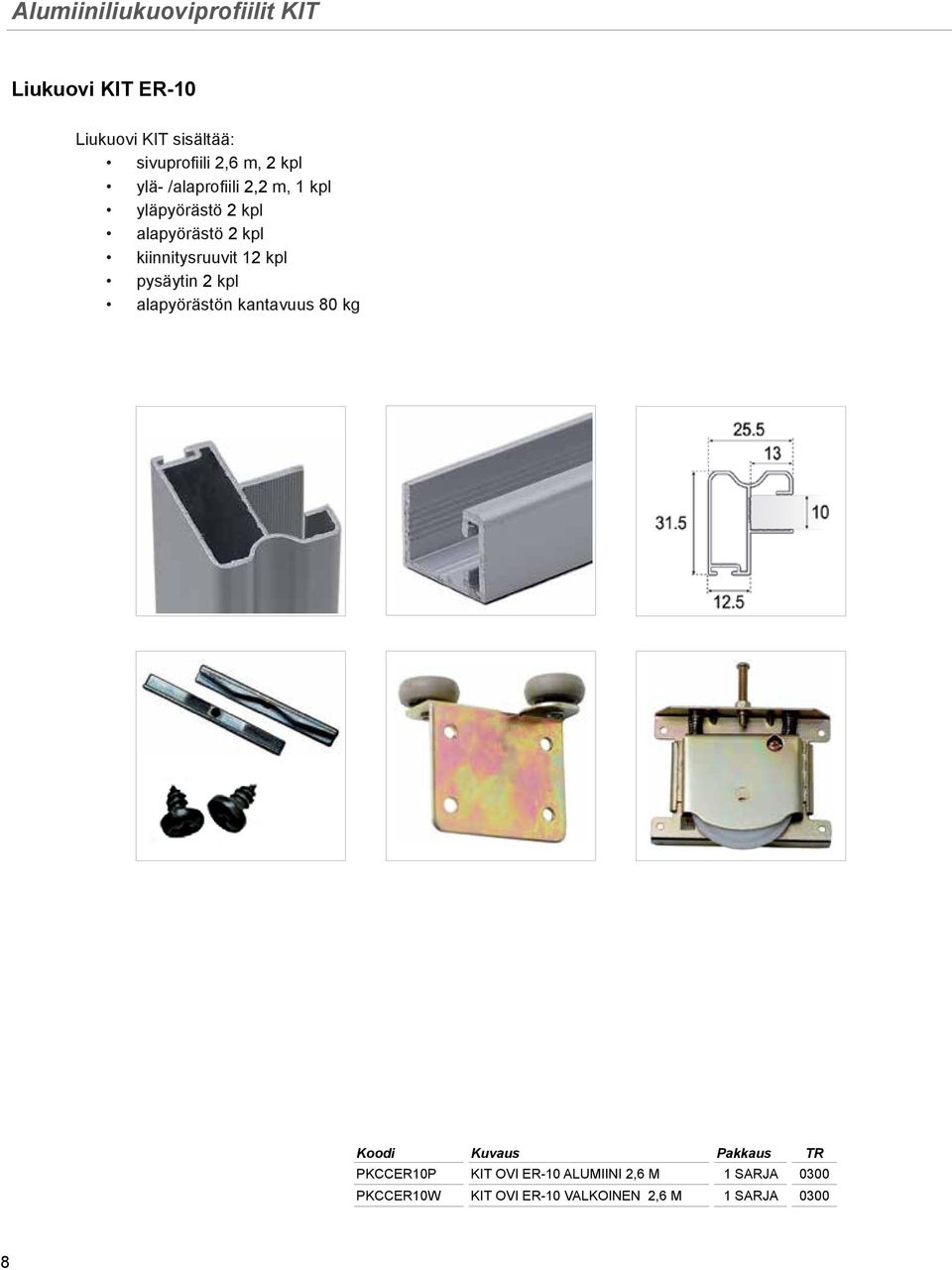

8 Alumiiniliukuoviprofiilit KIT Liukuovi KIT ER-10 Liukuovi KIT sisältää: sivuprofiili 2,6 m, 2 kpl ylä- /alaprofiili 2,2 m, 1 kpl yläpyörästö 2 kpl alapyörästö 2 kpl kiinnitysruuvit 12 kpl pysäytin 2 kpl alapyörästön kantavuus 80 kg PKCCER10P KIT OVI ER-10 ALUMIINI 2,6 M 1 SARJA 0300 PKCCER10W KIT OVI ER-10 VALKOINEN 2,6 M 1 SARJA

9 Liukuovi KIT S2-10 Liukuovi KIT sisältää: sivuprofiili 2,6 m, 2 kpl yläprofiili 1,1 m, 1 kpl alaprofiili 1,1 m, 1 kpl yläpyörästö 2 kpl alapyörästö 2 kpl kiinnitysruuvit 6 kpl pysäytin 2 kpl alapyörästön kantavuus 80 kg PKCCS210P KIT OVI S2-10 ALUMIINI 2,6 M 1 SARJA 0300 PKCCS210W KIT OVI S2-10 VALKOINEN 2,6 M 1 SARJA

10 Alumiiniliukuoviprofiilit Yläkisko PF27202 YLÄKISKO PRONSSI 6 M 6 KPL 0310 PF27203 YLÄKISKO VALKOINEN 6 M 6 KPL 0310 PF27204 YLÄKISKO ALUMIINI 6 M 6 KPL 0310 Alakisko PF27602 ALAKISKO PRONSSI 6 M 24 KPL 0310 PF27603 ALAKISKO VALKOINEN 6 M 24 KPL 0310 PF27604 ALAKISKO ALUMIINI 6 M 24 KPL 0310 Yksiosainen yläkisko PF28553 YKSIOSAINEN YLÄKISKO VALKOINEN 6 M 6 KPL 0310 PF28554 YKSIOSAINEN YLÄKISKO ALUMIINI 6 M 6 KPL

11 Alakiskon pinta-asennusprofiili PF28603 ALAKISKON PINTA-AS. PROF.VALKOINEN 6 M 6 KPL 0310 PF28604 ALAKISKON PINTA-AS. PROF. ALUMIINI 6 M 6 KPL 0310 Yksiosainen alakisko PF28653 YKSIOSAINEN ALAKISKO VALKOINEN 6 M 6 KPL 0310 PF28654 YKSIOSAINEN ALAKISKO ALUMIINI 6 M 6 KPL 0310 Ylä- ja alakisko KIT PKCC KIT YLÄ/ALA KISKO PRONSSI 2,5 M 1 SARJA 0310 PKCC KIT YLÄ/ALA KISKO PRONSSI 3,5 M 1 SARJA 0310 PKCC KIT YLÄ/ALA KISKO VALKOINEN 2,5 M 1 SARJA 0310 PKCC KIT YLÄ/ALA KISKO VALKOINEN 3,5 M 1 SARJA 0310 PKCC KIT YLÄ/ALA KISKO ALUMIINI 2,5 M 1 SARJA 0310 PKCC KIT YLÄ/ALA KISKO ALUMIINI 3,5 M 1 SARJA

12 Alumiiniliukuoviprofiilit H - 10 jakolista 12 mm 23 mm 45 mm S2-10 PF27552 H-10 PRONSSI 23 MM 3 M 10 KPL / LTK 0311 PF27553 H-10 VALKOINEN 23 MM 3 M 10 KPL / LTK 0311 PF27554 H-10 ALUMIINI 23 MM 3 M 10 KPL / LTK 0311 PF28114 H-10 M6 ALUMIINI 12 MM 3 M 10 KPL / LTK 0311 PF H-10 S2-10 VALKOINEN 3 M 10 KPL / LTK 0311 PF H-10 S2-10 HOPEA 3 M 10 KPL / LTK 0311 PF28502 H-10 PRONSSI 45 MM 3 M 10 KPL / LTK 0311 PF28503 H-10 VALKOINEN 45 MM 3 M 10 KPL / LTK 0311 PF28504 H-10 ALUMIINI 45 MM 3 M 10 KPL / LTK 0311 H - 16 jakolista 23 mm PF27353 H-16 VALKOINEN 23 MM 3 M 10 KPL / LTK 0311 PF27354 H-16 ALUMIINI 23 MM 3 M 10 KPL / LTK 0311 H - jakolista liimattava PF28533 H-LISTA TEIPILLÄ VALKOINEN 3 M 100 KPL / LTK 0311 PF28534 H-LISTA TEIPILLÄ HOPEA 3 M 100 KPL / LTK

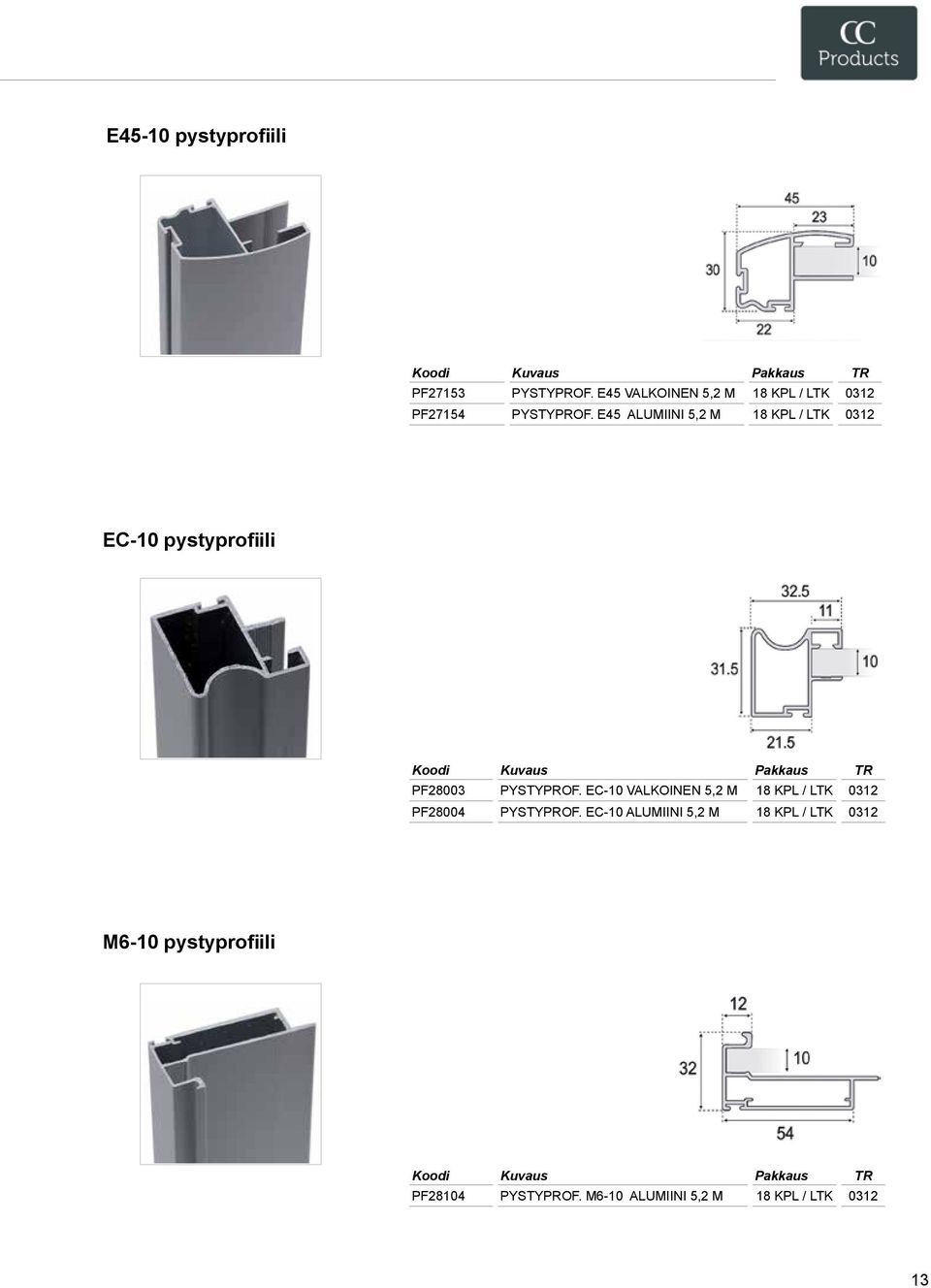

13 E45-10 pystyprofiili PF27153 PYSTYPROF. E45 VALKOINEN 5,2 M 18 KPL / LTK 0312 PF27154 PYSTYPROF. E45 ALUMIINI 5,2 M 18 KPL / LTK 0312 EC-10 pystyprofiili PF28003 PYSTYPROF. EC-10 VALKOINEN 5,2 M 18 KPL / LTK 0312 PF28004 PYSTYPROF. EC-10 ALUMIINI 5,2 M 18 KPL / LTK 0312 M6-10 pystyprofiili PF28104 PYSTYPROF. M6-10 ALUMIINI 5,2 M 18 KPL / LTK

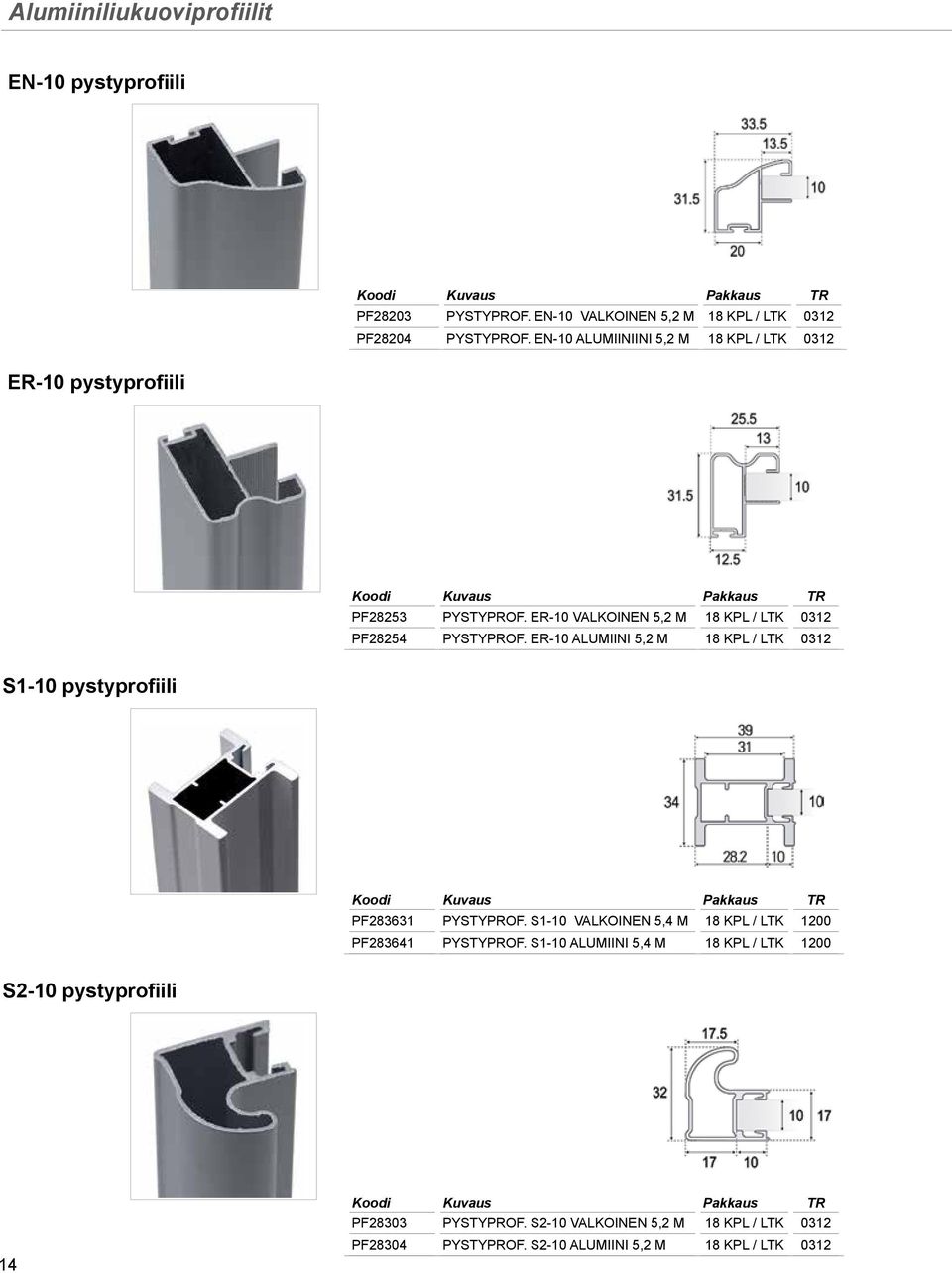

14 Alumiiniliukuoviprofiilit EN-10 pystyprofiili PF28203 PYSTYPROF. EN-10 VALKOINEN 5,2 M 18 KPL / LTK 0312 PF28204 PYSTYPROF. EN-10 ALUMIINIINI 5,2 M 18 KPL / LTK 0312 ER-10 pystyprofiili PF28253 PYSTYPROF. ER-10 VALKOINEN 5,2 M 18 KPL / LTK 0312 PF28254 PYSTYPROF. ER-10 ALUMIINI 5,2 M 18 KPL / LTK 0312 S1-10 pystyprofiili PF PYSTYPROF. S1-10 VALKOINEN 5,4 M 18 KPL / LTK 1200 PF PYSTYPROF. S1-10 ALUMIINI 5,4 M 18 KPL / LTK 1200 S2-10 pystyprofiili 14 PF28303 PYSTYPROF. S2-10 VALKOINEN 5,2 M 18 KPL / LTK 0312 PF28304 PYSTYPROF. S2-10 ALUMIINI 5,2 M 18 KPL / LTK 0312

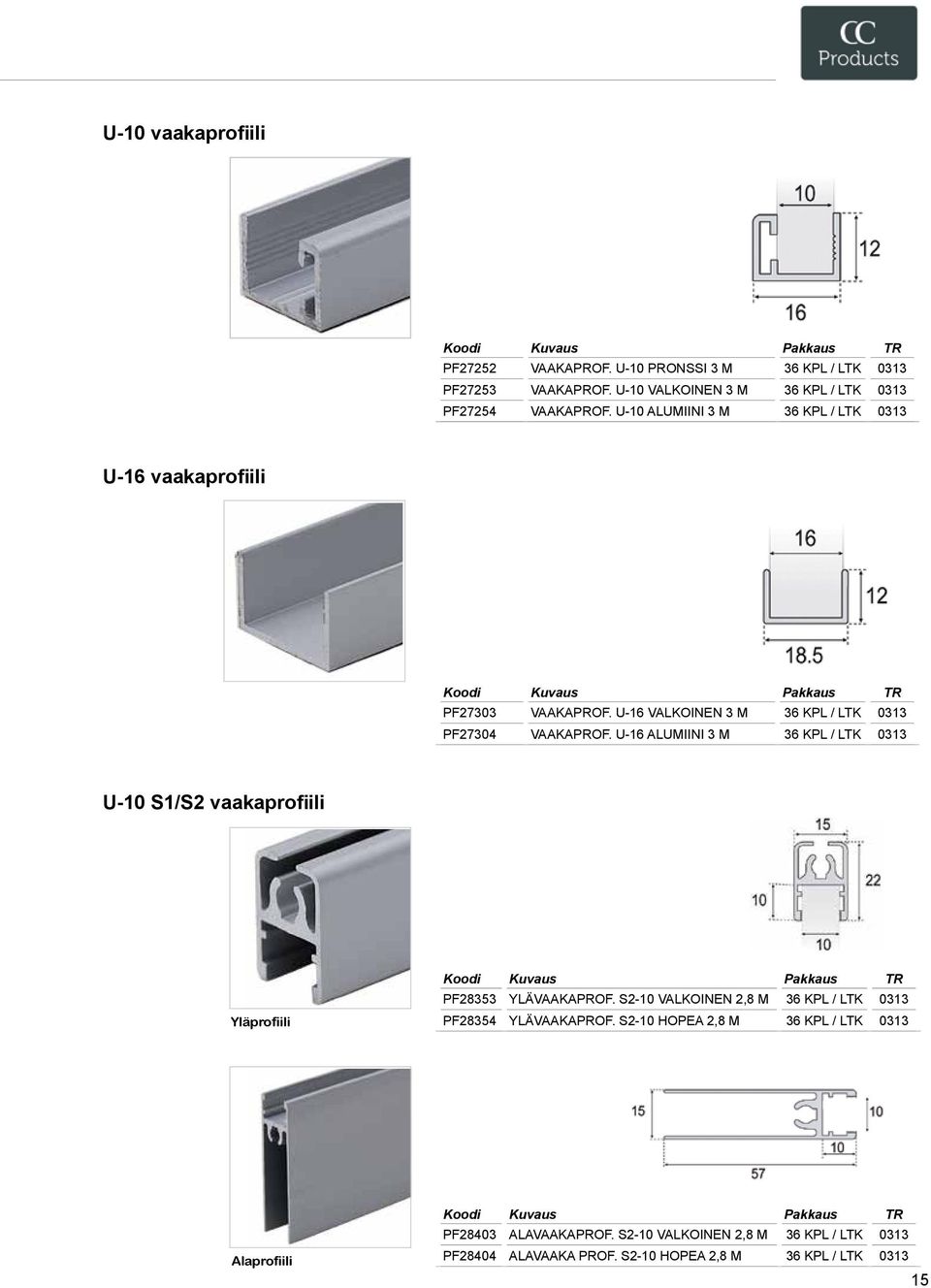

15 U-10 vaakaprofiili PF27252 VAAKAPROF. U-10 PRONSSI 3 M 36 KPL / LTK 0313 PF27253 VAAKAPROF. U-10 VALKOINEN 3 M 36 KPL / LTK 0313 PF27254 VAAKAPROF. U-10 ALUMIINI 3 M 36 KPL / LTK 0313 U-16 vaakaprofiili PF27303 VAAKAPROF. U-16 VALKOINEN 3 M 36 KPL / LTK 0313 PF27304 VAAKAPROF. U-16 ALUMIINI 3 M 36 KPL / LTK 0313 U-10 S1/S2 vaakaprofiili Yläprofiili PF28353 YLÄVAAKAPROF. S2-10 VALKOINEN 2,8 M 36 KPL / LTK 0313 PF28354 YLÄVAAKAPROF. S2-10 HOPEA 2,8 M 36 KPL / LTK 0313 Alaprofiili PF28403 ALAVAAKAPROF. S2-10 VALKOINEN 2,8 M 36 KPL / LTK 0313 PF28404 ALAVAAKA PROF. S2-10 HOPEA 2,8 M 36 KPL / LTK

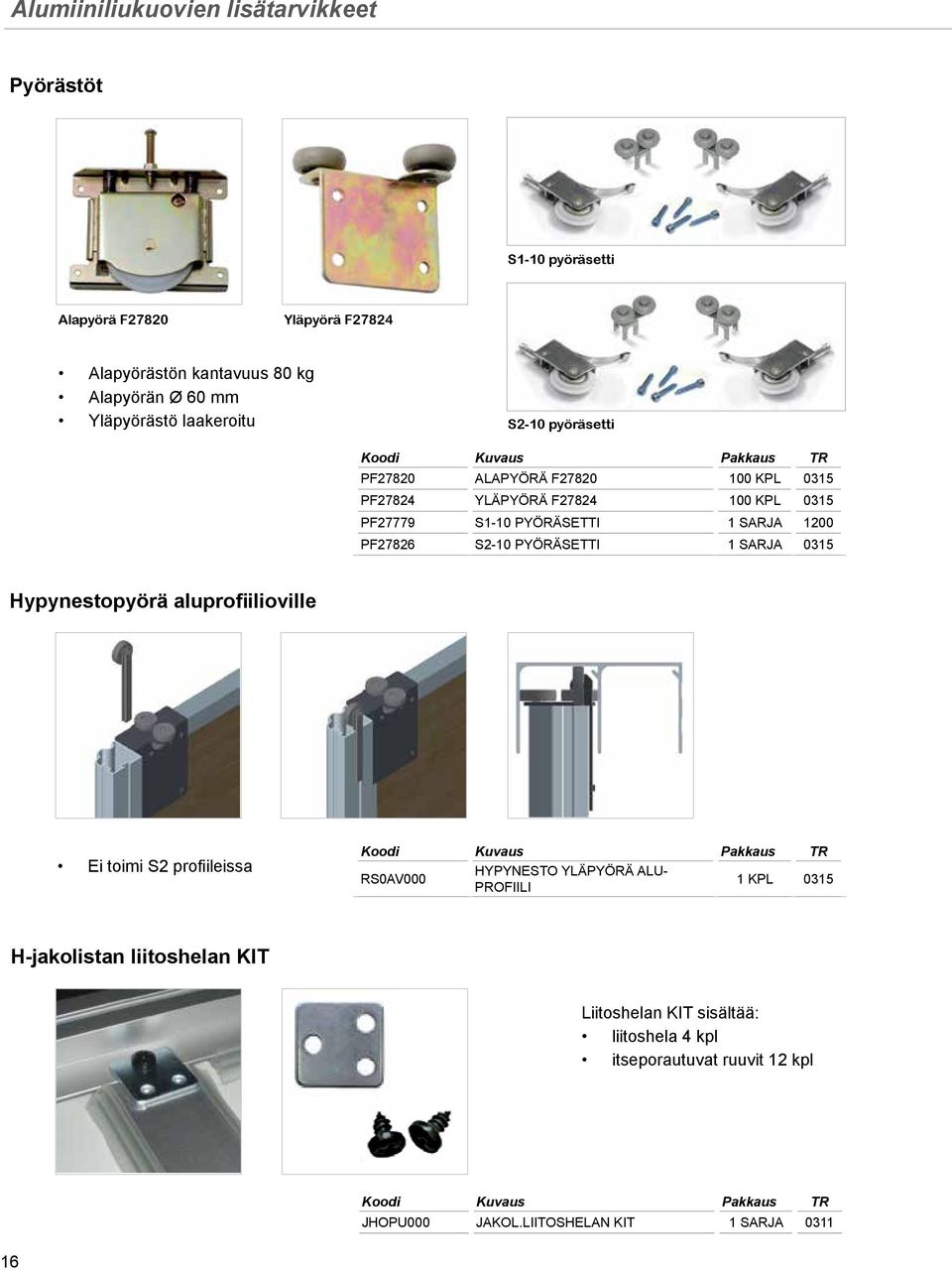

16 Alumiiniliukuovien lisätarvikkeet Pyörästöt S1-10 pyöräsetti Alapyörä F27820 Yläpyörä F27824 Alapyörästön kantavuus 80 kg Alapyörän Ø 60 mm Yläpyörästö laakeroitu S2-10 pyöräsetti PF27820 ALAPYÖRÄ F KPL 0315 PF27824 YLÄPYÖRÄ F KPL 0315 PF27779 S1-10 PYÖRÄSETTI 1 SARJA 1200 PF27826 S2-10 PYÖRÄSETTI 1 SARJA 0315 Hypynestopyörä aluprofiilioville Ei toimi S2 profiileissa RS0AV000 HYPYNESTO YLÄPYÖRÄ ALU- PROFIILI 1 KPL 0315 H-jakolistan liitoshelan KIT Liitoshelan KIT sisältää: liitoshela 4 kpl itseporautuvat ruuvit 12 kpl JHOPU000 JAKOL.LIITOSHELAN KIT 1 SARJA

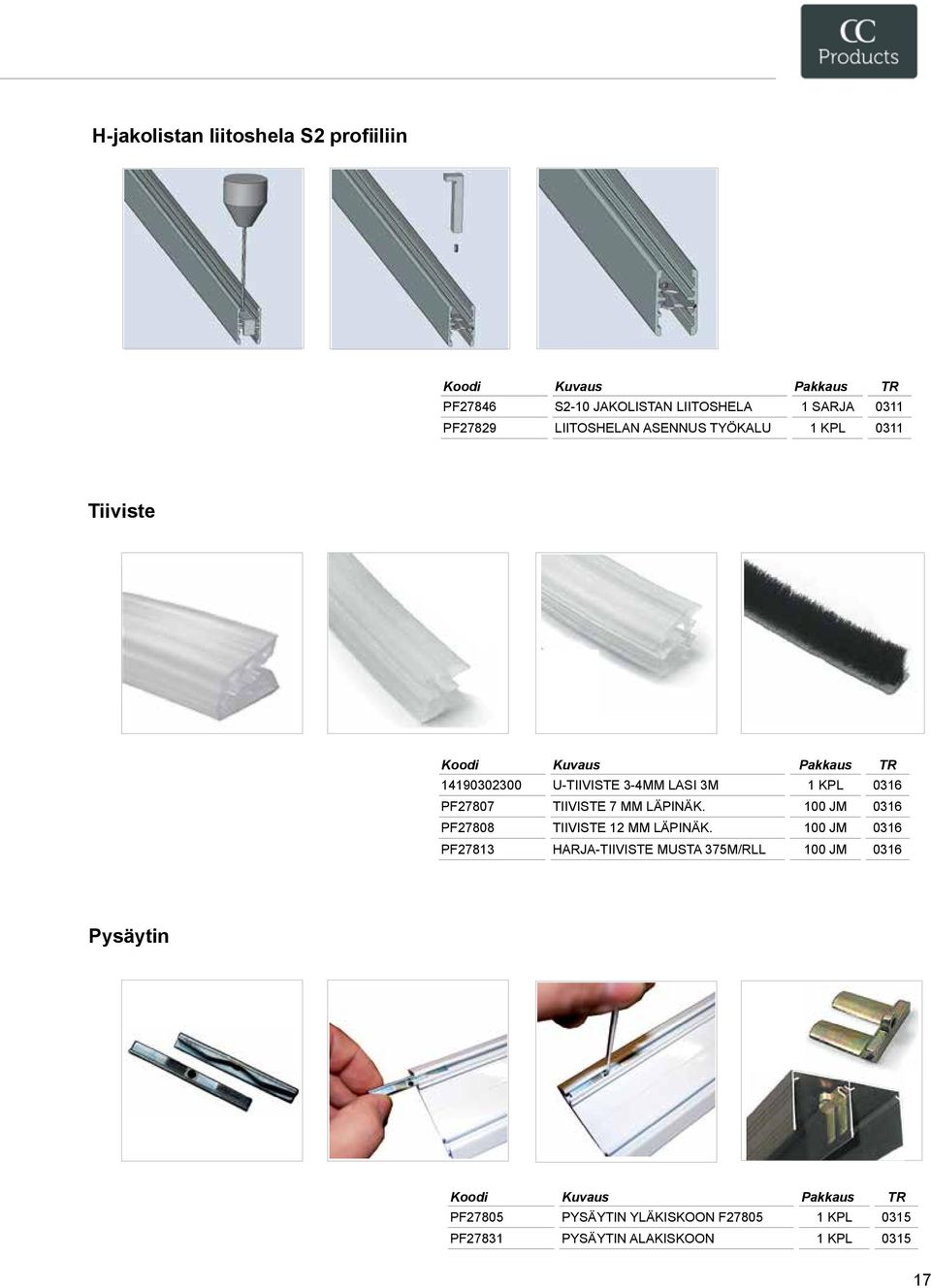

17 H-jakolistan liitoshela S2 profiiliin PF27846 S2-10 JAKOLISTAN LIITOSHELA 1 SARJA 0311 PF27829 LIITOSHELAN ASENNUS TYÖKALU 1 KPL 0311 Tiiviste U-TIIVISTE 3-4MM LASI 3M 1 KPL 0316 PF27807 TIIVISTE 7 MM LÄPINÄK. 100 JM 0316 PF27808 TIIVISTE 12 MM LÄPINÄK. 100 JM 0316 PF27813 HARJA-TIIVISTE MUSTA 375M/RLL 100 JM 0316 Pysäytin PF27805 PYSÄYTIN YLÄKISKOON F KPL 0315 PF27831 PYSÄYTIN ALAKISKOON 1 KPL

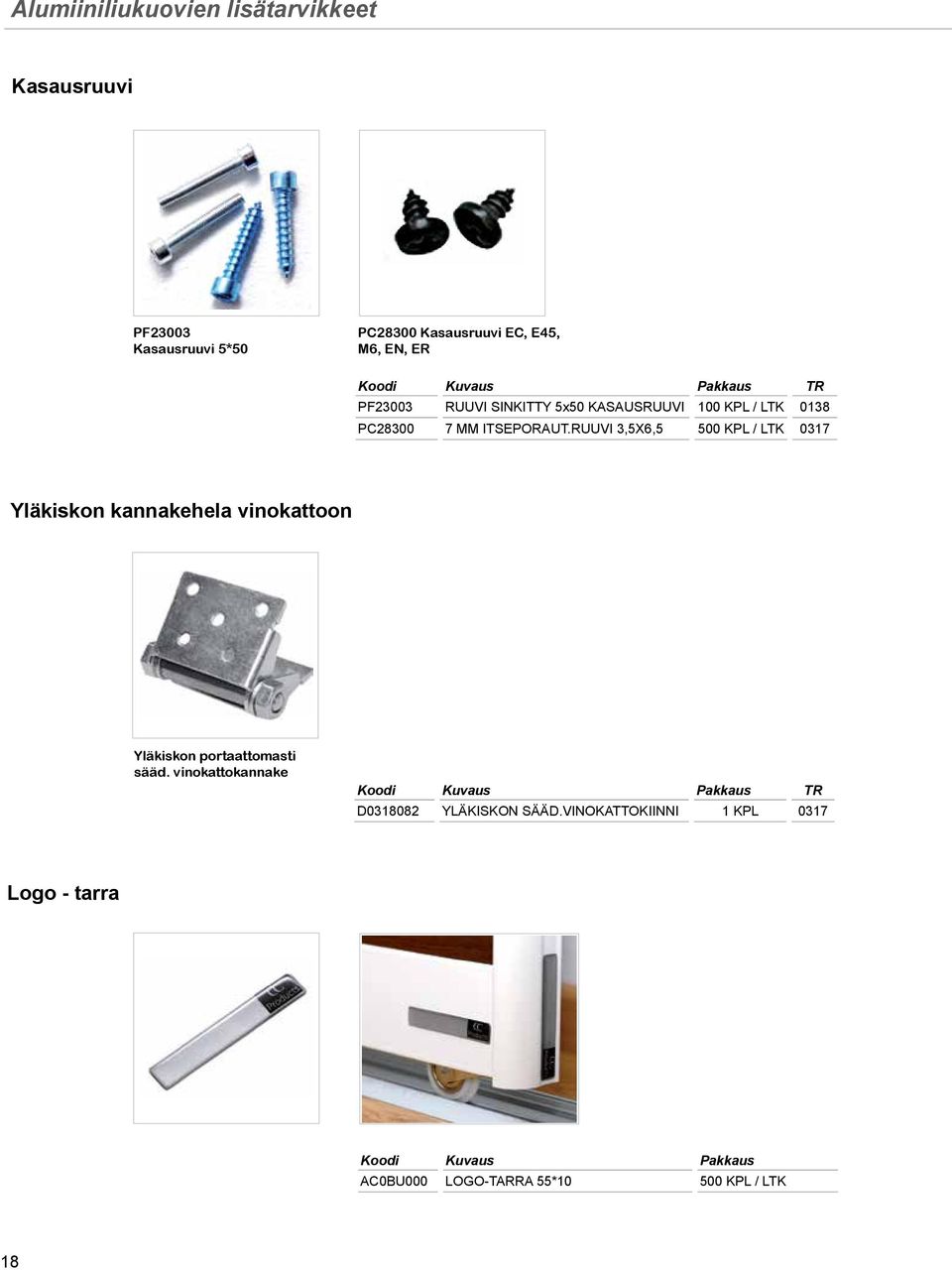

18 Alumiiniliukuovien lisätarvikkeet Kasausruuvi PF23003 Kasausruuvi 5*50 PC28300 Kasausruuvi EC, E45, M6, EN, ER PF23003 RUUVI SINKITTY 5x50 KASAUSRUUVI 100 KPL / LTK 0138 PC MM ITSEPORAUT.RUUVI 3,5X6,5 500 KPL / LTK 0317 Yläkiskon kannakehela vinokattoon Yläkiskon portaattomasti sääd. vinokattokannake D YLÄKISKON SÄÄD.VINOKATTOKIINNI 1 KPL 0317 Logo - tarra Koodi Kuvaus Pakkaus AC0BU000 LOGO-TARRA 55* KPL / LTK 18

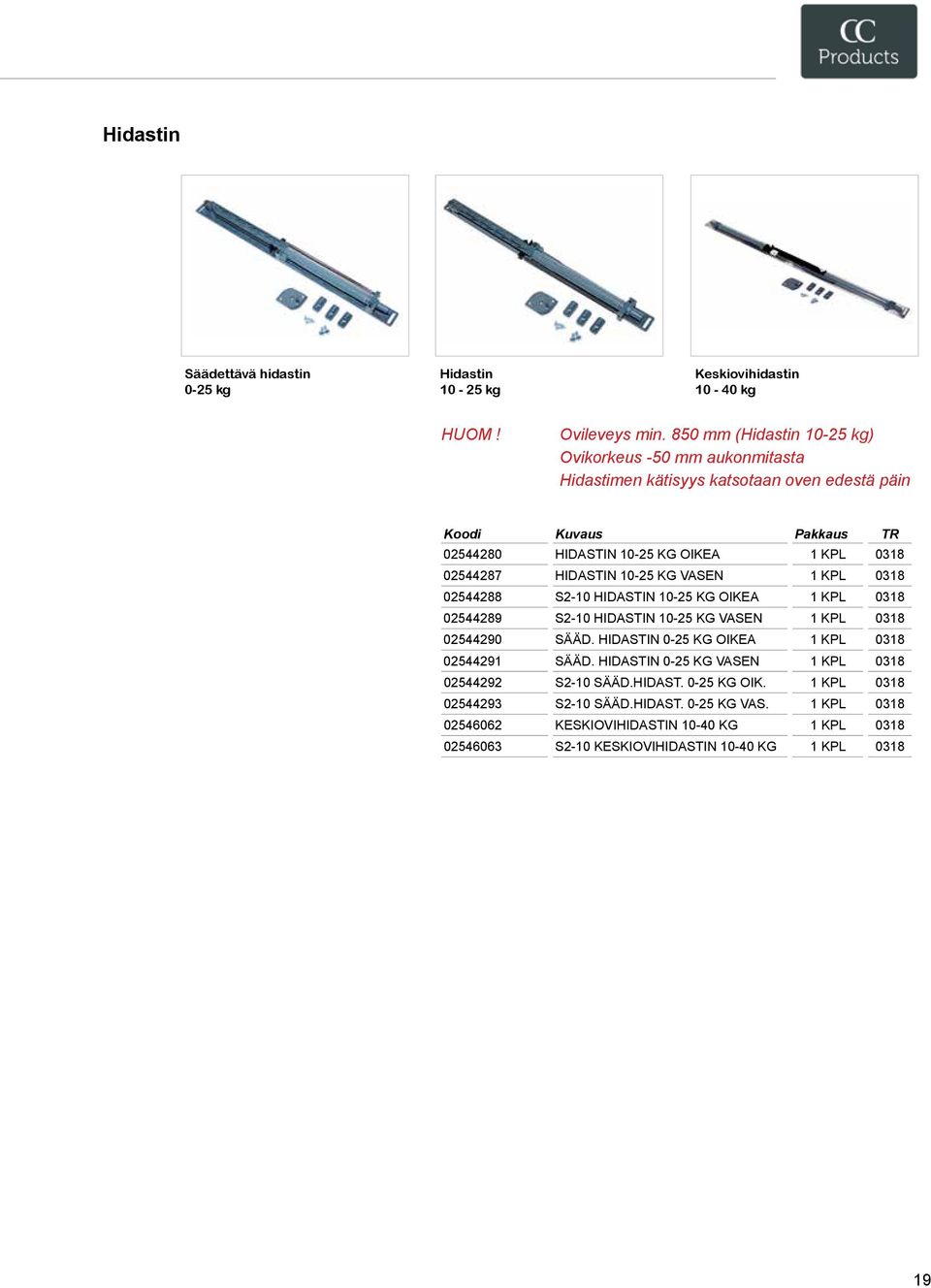

19 Hidastin Säädettävä hidastin 0-25 kg Hidastin kg Keskiovihidastin kg HUOM! Ovileveys min. 850 mm (Hidastin kg) Ovikorkeus -50 mm aukonmitasta Hidastimen kätisyys katsotaan oven edestä päin HIDASTIN KG OIKEA 1 KPL HIDASTIN KG VASEN 1 KPL S2-10 HIDASTIN KG OIKEA 1 KPL S2-10 HIDASTIN KG VASEN 1 KPL SÄÄD. HIDASTIN 0-25 KG OIKEA 1 KPL SÄÄD. HIDASTIN 0-25 KG VASEN 1 KPL S2-10 SÄÄD.HIDAST KG OIK. 1 KPL S2-10 SÄÄD.HIDAST KG VAS. 1 KPL KESKIOVIHIDASTIN KG 1 KPL S2-10 KESKIOVIHIDASTIN KG 1 KPL

20 20

21 Yläkantava liukuovi Pystyprofiilit Pystyprofiili GAMA Pystyprofiili MULTI Pystyprofiili TWIN D PYSTYPROF. GAMA 10 HOPEA 2,75 M 10 KPL 0325 D PYSTYPROF. MULTI 10 HOPEA 2,75 M 10 KPL 0325 D PYSTYPROF. TWIN 10 HOPEA 2,75 M 10 KPL 0325 GAMA & MULTI ylä- ja alaprofiilit Yläprofiili Jakolista Jakolistan liitoshela D VAAKAPROFIILI HOPEA 3 M 10 KPL 0325 D JAKOLISTA HOPEA 3 M 20 KPL 0325 D JAKOLISTAN LIITOSHELA 1 KPL 0325 TWIN ylä- ja alaprofiilit Yläprofiili Alaprofiili Jakolista D VAAKAPROF. TWIN HOPEA 3 M 10 KPL 0325 D ALAVAAKAPROF. TWIN HOPEA 3 M 10 KPL 0325 D JAKOLISTA TWIN HOPEA 3 M 10 KPL

22 Yläkantava liukuovi U-tiiviste 4 mm U-tiiviste 6 mm Peitetulppa Alaohjain D U-TIIVISTE 4 MM 50M / RLL 0325 D U-TIIVISTE 6 MM 50M / RLL 0325 D PEITETULPPA Ø 9MM 100 KPL/PKT 100 KPL/LTK 0325 D0056C10 ALAOHJ. LISTA HOPEA 6 M 10 KPL 0325 HUOM! Yläkantava liukuovi soveltuu erinomaisesti myös tilanjako-oveksi Yläkisko K-075 Yläkiskon yhdistäjähela D kiskon kattokiinnike D kiskon seinäkiinnike HUOM! Seinä- ja kattokiinnikkeiden asennus 15 cm välein Yläkisko + kannakkeet asennus D YLÄKISKO K-075 HOPEA 3 M 20 KPL 0325 D YLÄKISKO K-075 HOPEA 6 M 20 KPL 0325 D KISKON KATTOKIINNIKE 1 KPL 0325 D YLÄKISKON YHDISTÄJÄHELA 1 KPL 0325 D KISKON SEINÄKIINNIKE 1 KPL

23 Alumiininen otsalauta Otsalaudan kattokiinnike Otsalaudan seinäkiinnike Kulmapala Otsalaudan kulmapala asennettuna Levy otsalautakiinnike Alumiinisen otsalaudan asennus Levy otsalautakiinnikkeen asennus D OTSALAUTA HOPEA 3 M 1 KPL 0325 D OTSALAUDAN KATTOKIINNIKE 1 KPL 0325 D OTSALAUDAN SEINÄKIINNIKE 1 KPL 0325 D OTSALAUDAN KULMAPALA 1 KPL 0325 D PUISEN OTSALAUDAN KIINNITYSHELA 1 KPL 0325 D HIDASTIN 50 KG 1 KPL

24 Yläkantava liukuovi Alukehysoven pyörästösetti Kantavuus 40 kg Aluoven pyörästö Alupyörän stopperi Alupyörän kiinnike Alukehysoven alaohjain Alupyörän kiinnityshela Alupyörän kiinnityshela C-profiili Aluprofiilin pyörästön kiinnitysruuvi 8 kpl Aluprofiilin pyörästön kiinnitysruuvi 2 kpl D ALUPROF. PYÖRÄ KIT / 40 KG 1 SARJA 0325 Levyoven pyörästösetti + levyoven upotettu pyörästökiinnike Kantavuus 100 kg Levyoven pyörästö Levypyörän stopperi Levyoven alaohjain Levyoven upotettu pyörästökiinnike Upotusreiän Ø 35 mm Oven min. paksuus 18 mm Levypyörän kiinnike Levyoven pyörän kiinnitysruuvit 8 kpl D LEVYOVEN PYÖRÄSTÖ KIT / 100 KG 1 SARJA 0325 D PYÖRÄSTÖN UPOT.KIINNIKE 1 KPL 0325 Lasioven pyörästösetti Kantavuus 75 kg Lasioven pyörä Lasipyörän stopperi Lasioven alaohjain 24 D LASIOVIPYÖRÄ KIT 8 MM LASILLE / 75 KG 1 SARJA 0325

25 Alukehysoven asennus Levyovipyörästön asennus Lasiovipyörästön asennus Levyoven upotettu pyörästökiinnike Upotusreiän Ø 35 mm Oven paksuus min. 18 mm 25

26 Teräsprofiilit Sivuprofiili F1-4 mm & F1-10 mm Hopea 18TF1AG42750 TERÄS F1-4 SIVUPROF. HOPEA 2,75 M 20 KPL / LTK TF1AG TERÄS F1-10 SIVUPROF. HOPEA 2,75 M 20 KPL / LTK 0330 Vaakaprofiili F1-4 mm & F1-10 mm Hopea 19EM4AG43950 TERÄS F-4 VAAKAPROF. HOPEA 3,95 M 20 KPL / LTK EM4AG TERÄS F-10 VAAKAPROF. HOPEA 2 M 20 KPL / LTK 0331 H - profiili Hopea 19EJ4AG1003 TERÄS H-PROF. HOPEA 3 M 20 KPL / LTK

27 Alakisko 19CI4AG0005 TERÄS ALAKISKO HOPEA 5 M 8 KPL / LTK 0333 Yläkisko 19CS4AG0005 TERÄS YLÄKISKO HOPEA 5 M 6 KPL / LTK 0333 Pyörästö + tiivisteet Alapyörä Yläpyörä Tiiviste 7 mm RI0AC020 TERÄS ALA PYÖRÄ 100 KPL / LTK 0334 RS0AC030 TERÄS YLÄ PYÖRÄ 100 KPL / LTK BG0GT700 TIIVISTE 7 MM LÄPINÄK. 100 M / RLL

28 Peilit & taustamaalatut lasit & MEL-levyt Peilit Harmaa peili Pronssi peili Kirkas peili PEILI HARMAA TURVAK. 2750*1070*4 MM 36 KPL / LTK PEILI HARMAA TURVAK. 2750*760*4 MM 49 KPL / LTK PEILI PRONSSI TURVAK. 2750*1070*4 MM 36 KPL / LTK PEILI PRONSSI TURVAK. 2750*760*4 MM 49 KPL / LTK A PEILI KIRKAS TURVAK. 2750*1220*4 MM 30 KPL / LTK A PEILI KIRKAS TURVAK. 2750*1070*4 MM 36 KPL / LTK A PEILI KIRKAS TURVAK. 2750*760*4 MM 36 KPL / LTK A PEILI KIRKAS TURVAK. 2750*915*4 MM 49 KPL / LTK PEILI KIRKAS TURVAK. 2750*610*4 MM 80 KPL / LTK 0340 Taustamaalatut lasit Harmaa Musta Puhdas valkoinen MAAL.L HARMAA TURVAK. 2750*1070*4 MM 36 KPL / LTK MAAL.L HARMAA TURVAK. 2750*760*4 MM 49 KPL / LTK MAAL.L MUSTA TURVAK. 2750*1070*4 MM 36 KPL / LTK MAAL.L MUSTA TURVAK. 2750*760*4 MM 49 KPL / LTK HG MAAL.L.PUHDAS VALK. 2750*1220*4 MM 30 KPL / LTK HG MAAL.L PUHDAS VALK. 2750*1070*4 MM 36 KPL / LTK HG MAAL.L PUHDAS VALK. 2750*915*4 MM 49 KPL / LTK HG MAAL.L PUHDAS VALK. 2750*760*4 MM 36 KPL / LTK HG MAAL.L.PUHDAS VALK. 2750*610*4 MM 60 KPL / LTK 0353 HUOM! Peilit ja taustamaalatut lasit ovat turvakalvotettuja 28

29 29

30 Peilit & taustamaalatut lasit & MEL-levyt 30

31 Luxe-levyt Levyt ovat kaksipuolisia. Paksuus 10 mm. Levyjen mitat: 2750 * 1220 * 10 mm Luxe valkoinen Luxe musta Luxe Cuzco Cobre Luxe Laser Champanja Luxe Textil Plata Luxe Textil Dorado Luxe Gris metalli LUXE 2750*1220*10 VALKOINEN 1 KPL LUXE 2750*1220*10 MUSTA 1 KPL LUXE 2750*1220*10 CUZCO COBRE 1 KPL LUXE 2750*1220*10 LASER CHAMPA 1 KPL LUXE 2750*1220*10 TEXTIL PLATA 1 KPL LUXE 2750*1220*10 TEXTIL DORAD 1 KPL LUXE 2750*1220*10 GRIS METALLI 1 KPL

32 Peilit & taustamaalatut lasit & MEL-levyt 32

33 Mel - pintainen lastulevy Levyt ovat kaksipuolisia. Paksuus 10 mm Värit: vaalea rigoletto / tumma rigoletto valkoinen / harmaa titanium tumma pähkinä / vaalea tammi valkoinen / valkoinen Levyjen mitat: 2750 * 1067 * 10 mm 2750 * 757 * 10 mm Vaalea rigoletto Tumma rigoletto 778RR1067 MEL LEVY VRIGO/TRIGO 2750*1067 MM 1 KPL RR757 MEL LEVY VRIGO/TRIGO 2750*757 MM 1 KPL 0360 Valkoinen Valkoinen 778WH1067 MEL LEVY VALK/VALK 2750* KPL WH757 MEL LEVY VALK/VALK 2750*757 1 KPL 0360 Valkoinen Harmaa titanium 778WT1067 MEL LEVY VALK./HARMAA 2750*1067 MM 1 KPL WT757 MEL LEVY VALK./HARMAA 2750*757 MM 1 KPL 0360 Tumma pähkinä Vaalea tammi 778WW1067 MEL LEVY PÄHKINÄ/W.WOOD 2750*1067 MM 1 KPL WW757 MEL LEVY PÄHKINÄ/W.WOOD 2750*757 MM 1 KPL

34 34

35 AMS - hyllyjärjestelmät Hyllyprofiili D HYLLYPROFIILI 3 M 1 KPL 0375 Hyllyprofiili ALTER D HYLLYPROFIILI ALTER 3 M 1 KPL 0375 K KIT HYLLYPROFIILI ALTER 1 SARJA 0375 Hyllykannake puuhyllylle D HYLLYKANNAKE PUUHYLLY 1 SETTI 0375 Hyllykannake lasihyllylle D HYLLYKANNAKE LASIHYLLY 1 SETTI 0375 Kulmaliitoshela D KULMALIITOS HELA 1 KPL

36 AMS - hyllyjärjestelmät Katto- ja seinäkiinnike D KATTO- JA SEINÄKIINNIKE 1 KPL 0375 Säätöjalka D SÄÄTÖJALKA 1 KPL 0375 Vaatetanko silikonipehmikkeellä ja vaatetangon kannake D VAATETANGON KANNAKE 1 PARI 0375 D VAATETANKO SILIKONIPEHMIK. 1 KPL 0375 Valaisin boxin kiinnike Valaisin boxien hinnat tapauskohtaisesti määrämittaisina! D KIINNIKE 1 SETTI

37 Liukuovikaapin runko (läpiporatulla sivulla) Vaalea rigoletto Tumma rigoletto C V SIVU VALKOINEN 2730*660*16 MM 1 KPL 0380 C TR SIVU T.RIGOLETTO 2730*660*18 MM 1 KPL 0380 C VR SIVU V.RIGOLETTO 2730*660*18 MM 1 KPL 0380 C V VÄLISIVU 2730*560*16 MM 1 KPL 0380 C V HYLLY VALKOINEN 368*559*16 MM 1 KPL 0380 C V HYLLY VALKOINEN 468*559*16 MM 1 KPL 0380 C V HYLLY VALKOINEN 568*559*16 MM 1 KPL 0380 C V HYLLY VALKOINEN 768*559*16 MM 1 KPL 0380 C V HYLLY VALKOINEN 968*559*16 MM 1 KPL 0380 C V HYLLY VALKOINEN 1168*559*16 MM 1 KPL 0380 C RAFIX-PULTTI 7,5 mm 100 KPL/LTK 0380 C RAFIX-HELA MUOVI VALKOINEN 100 KPL/LTK

38 Liukuovikaapin lisätarvikkeet Lankakorit Mitat: leveys M40, M50, M60 syvyys 500 mm korkeus 150 mm, 300 mm Väri: harmaa RAL M4911 KORI RAL *500*150 MM 1 KPL M4912 KORI RAL *500*150 MM 1 KPL M4913 KORI RAL *500*150 MM 1 KPL M KORI RAL *500*300 MM 1 KPL M KORI RAL *500*300 MM 1 KPL M KORI RAL *500*300 MM 1 KPL 0390 Ulosvedettävä peili Kirkas peili Mitat: korkeus 580 mm leveys 450 mm PEILI 580*450 MM KUULAKISKOILLA 1 KPL 0393 Pukuhenkari Väri: kromi PUKUHENKARI KROMI 1 KPL

39 Sivukiinnitteinen kenkäteline Mitat: korkeus 617 mm leveys 360 mm syvyys 500 mm Väri: harmaa RAL SIVUKIINN.KENKÄT. RAL *500*360 MM 1 KPL 0393 Vaatetangon kannatin Putkenkannake ART10 Välikannake ART14 9LD0010B00 PUTKENKANNAKE ART10 RUUVIK. NIKLATTU 500 KPL / LTK LD0014D00 VÄLIKANNAKE ART 14 KROMI 500 KPL / LTK 0393 Ovaali vaatetanko Mitta: 30 * 15 *0,7 mm 9N42E3000A OVAALI 30*15*0,7 NIKLATTU 3000 MM 36 KPL / LTK

40 Liukuovikaapin lisätarvikkeet Alaslaskettava vaatetanko Mitat: leveys säädettävissä: mm mm CH83/115P ALASLASK. VAATETANKO CM 1 KPL 0393 Säädettävä pukuhenkari Mitat: syvyys 410 mm leveys 75 mm ET020 PUKUHENKARI 1 KPL 0393 Yläkiinnitteinen housuteline Mitat: syvyys 350 mm leveys 200 mm ET050 ULOSVED.YLÄKIINN. HOUSUTEL. 5 1 KPL

41 Yläkiinnitteinen housuteline Mitat: syvyys: 480 mm leveys: 350 mm F25201 ULOSVED. YLÄKIINN. HOUSUTELINE 1 KPL 0393 Ulosvedettävä kenkäteline Mitat: syvyys 450 mm leveys säädettävissä: mm Etusarjan korkeus min 260 mm PF25251 ULOSVED. KENKÄTELINE CM 1 KPL 0393 Putkijalka Jalan korkeus 50 mm Korkeus säätö 10 mm MOK60215 PUTKIJALKA 182/50 SINK.SÄÄDÖL. 1 KPL

42 Valot & muuntajat LED 17 tehontarve 1,65W, 24 x LED kromi IP44 2 m johto pikaliittimellä upotusreikä: halkaisija 60 mm syvyys 14 mm 86LD1702 LED-17 LAMPPU UPOT. KROMI 1 KPL 0175 LED 18 tehontarve 1,25W, 18 x LED matta kromi IP44 2 m johto pikaliittimellä mitat: 66 x 66 x 9 mm 86LD1805S LED-18 LAMPPU PINT.AS. M.KROMI 1 KPL 0175 LED 19 tehontarve 2,5W rst-look IP44 2 m johto pikaliittimellä upotusreikä: halkaisija 56 mm syvyys 14 mm 86LD1907 LED-19 LAMPPU UPOT. RST-LOOK 1 KPL

43 Pinta-asennuskehä LED 17 & LED 19 lampuille pinta-asennuskehä LED 17 ja LED 19 lampuille korotusrenkaan korkeus 12 mm kromi rst-look 86LD94002 PINTA-AS.KEHÄ LD17 KROMI 1 KPL LD94007 PINTA-AS.KEHÄ LD19 RST-LOOK 1 KPL 0175 LED 0902 & LED 0905 tehontarve 2,5W, 9 x LED kromi, matta kromi IP20 2 m johto pikaliittimellä mitat: 125 * 90 * 30 mm 86LD0902 LED-0902 VARSI 4-KULM. KROMI 1 KPL LD0905S LED-0905 M.KROMI, 170lm/2,5W 1 KPL 0175 LED 41 tehontarve 7,5W matta kromi 2 m johto pikaliittimellä IR-sensori mitat: 567 * 30 * 12 mm Tuote on varastossamme lokakuun aikana 86LD41567C LED-41 M.KROMI 7,5W 1 KPL

44 Valot & muuntajat LED lamppujen jatkojohto johdon pituus 2 m sopii kaikkiin LED lamppuihin ei sovellu led-nauhalle LED LAMPUN JATKOJOHTO 2 M 1 KPL 0175 LED - driveri 1512 liitin 6 lamppua IP44 tehonkesto max. 12 W virtajohto: 2 m europistokkeella, ei kytkintä 4 m europistokkeella, kytkimellä IP44 LED-DRIVERI 1512 JOHD. 1 KPL LED-DRIVERI IP m JOHD 1 KPL 0175 Langaton katkaisija asennus ennen driveria voidaan ohjata myös muita laitteita, tehonkesto max. 500 W mitat: 78 * 36 * 19 mm katkaisijan asennusporauksen halkaisija 35 mm syvyys 18 mm IP LANGATON KATKAISIJA REMOTE 1 KPL

45 IR liikesensori 901 (vaatekaapit) asennus ennen driveria mitat: 78 * 36 * 19 mm sensorin asennusporauksen halkaisija 13 mm toimintaperiaate: kun sensori peitossa, valot ovat poiskytkettynä kun sensori vapautuu, valot kytkeytyvät päälle IP IR-LIIKESENSORI 1 KPL

46 Pakkaustarvikkeet Oviprofiilin suojaprofiili Materiaali: pahvia Väri: valkoinen Pituus: 2600 mm, 2400 mm U SUOJAPROFIILI VALKOINEN 2600 MM 1 KPL 0398 U SUOJAPROFIILI VALKOINEN 2400 MM 1 KPL 0398 A-pukki lasin ja profiilien pakkaamiseen Mitat: pituus 3000 mm leveys 800 mm korkeus 1300 mm Lasien määrä max. 48 kpl / pukki LAVAAPUKKI A-PUKKI 800X3000 MM 1 KPL

47 Alumiini S2 profiili -jigi pneumaattinen manuaalinen CA1OC000 PNEUMAATTINEN JIGI S KPL 0319 CA1OC100 MANUAALINEN JIGI S KPL 0319 Yläkantava liukuovi -jigi D MANUAALINEN JIGI 1 KPL 0326 D MAUNAALINEN JIGI TWIN PROFIILILLE 1 KPL

48 Lasin Asennusohjeet leikkaustarvikkeet Lasin leikkaustarvikkeet Imukuppi Suoraviivain 3000 mm Suorakulma TS1 POWER GRIP IMUKUPPI HALK KPL 0358 TS2 SUORAVIIVAIN 3000 MM 4 IMUKUPPIA 1 KPL 0358 TS3 SUORAKULMA TUELLA 1500 MM 1 KPL 0358 Lasileikkaus veitsi Leikkausöljy Murtopihdit Timanttihiomatyyny TS4 TOYO TC-17B SÄILIÖVEITSI 1 KPL 0358 TS6 LASINLEIKKAUSÖLJY 50 ML 1 KPL 0358 TS8 MURTOPIHDIT P.180 MM LEUAT 24 MM 1 KPL 0358 TS9 TIMANTTIHIOMATYYNY KARK KPL

49 Malliteline Meiltä myös lisäpalvelut: määrämittaisten teräsprofiilien sahaus määrämittaisten alumiiniprofiilien sahaus määrämittaisten lasien leikkaus määrämittaisten 10 mm Luxe- ja mel-levyjen sahaus 49

50 Asennusohjeet Kiskojen asennus mitoitus / EN-10, ER-10, EC-10, EC-16, M6-10, E Yläkisko 2. Yläpyörästö 3. Sivuprofiili 4. Vaakaprofiili 5. Alapyörästö 6. Alakisko Kiskojen asennus mitoitus / S Yläkisko 2. Alakisko 3. Alakiskon peitelista 4. Sivuprofiili 5. Alavaakaprofiili 6. Ylävaakaprofiili 7. Alapyörä 8. Yläpyörä 9. Kasausruuvit 10. Logo-tarra

51 Kiskojen asennus mitoitus / S Yläkisko 2. Yläpyörä 3. Sivuprofiili 4. Ylävaakaprofiili 5. Alavaakaprofiili 6. Alapyörästö 7. Alakisko 8. Kasausruuvit 9. Logo-tarra Kiskojen asennus mitoitus / Teräsprofiilit H 4 1. Yläkisko 2. Yläpyörästö 3. Vaakaprofiili 4. Sivuprofiili 5. Alapyörästö 6. Alakisko

52 Asennusohjeet Hidastimen asennusohje 1. Laita kohdistushelat (3 kpl) paikoilleen hidastimeen 2. Aseta hidastin oven ylä-/vaakaprofiiliin n. 2-3 cm 3. Poraa ruuvien esireiät (2-2,5 mm) oikeaan tai vasempaan reunaan riippuen kätisyydestä. HUOM! Tätä työvaihetta ei tarvita S2-profiililla olevissa ovissa 2-2,5 mm 4. Käytä paketissa olevia kiinnitysruuveja hidastimen kiinnitykseen Huom! Muista ennen oven asennusta virittää hidastin! 52

53 Liukuoven asennusohje EN-10, ER-10, EC-10, EC-16, M6-10, E Aseta ylä- ja alakisko paikoilleen. Katso kiskojen etäisyydet sivulta Jos oveen tulee hidastinmekanismi, niin muista asentaa yläkiskoon hidastimen helan lukitustappi. Tapin etäisyysmitta on riippuvainen hidastimen sijainnista ovessa. Tapin etäisyyden säätö on portaaton. Lukitustappi kiristetään 2 mm kuusiokoloavaimella. 3. Nosta oven yläpää paikalleen. 4. Nosta ovi alakiskolle ja tarkista, että pyörät ovat kiskon urassa. Avaa pyörän lukitusruuvi (ruuvin voi myös poistaa kokonaan). 5. Nosta ovi säätöruuvia kiertäen irti alakiskosta. Samaa ruuvia kiertämällä pystyt säätämään myös ovea vaakatasossa. Kun ovi on säädetty, muista lopuksi lukita säätöruuvi lukitusmutterilla. 53
