Instruction manual 9 10 5 8 4 11 1 2 6 7 3 1. Päälle/Pois kytkin 2. Imuletkun liitäntä 3. Irrotettava etupaneeli 4. Imutehon säätö 5.

1 Instruction manual Päälle/Pois kytkin 2. Imuletkun liitäntä 3. Irrotettava etupaneeli 4. Imutehon säätö 5. Kierrosnopeuden säätäminen 6. Imuletku 7. Käsikappale (jossa paussinäppäin) 8. Näyttö 9. Jalkakytkimen kiinnitys laitteen takana 10. Sulake 11. Käsikappaleen pidike

2 Kiitos kun valitsit podotronic A300 mikromoottori yksikön. Tämä laite on suunniteltu ja valmistettu EU direktiivien 93/42/EEC, (lääketieteelliset laitteet) ja sen lisäpykälien mukaiseksi taataksemme laadun ja turvallisuuden. Laite on tarkoitettu koulutetun jalkojenhoidon ammattilaisen tai kosmetologin käyttöön. Sopii käytettäväksi jalkojen ja käsien hoitoon. Takuu ja laitevastuu eivät ole voimassa, jos sitä käytetään muuhun kuin edellä mainittuihin tarkoituksiin. Ennen laitteen käyttöönottoa: 1. Lue ohjeet huolella ja säilytä ne. 2. Tarkista että laite ei ole näkyvästi vahingoittunut kuljetuksen aikana. 3. Säästä pakkausmateriaalit ja laatikko ja käytä niitä kun lähetät laitteen huoltoon. Seuraavissa tapauksissa älä käytä yksikköä: - jos virtajohto tai pistoke ovat vahingoittuneet - jos laite on pudonnut tai muuten vahingoittunut - jos laite ei toimi normaalisti 4. Ennen laitteen käyttöönottoa varmista että laitteen käyttämä virtamäärä on sama kuin käytössäsi oleva (230V / 50Hz tai 115V / 60Hz). Tarkista, että pölypussi on paikoillaan. 5. Aseta laite tasaiselle pinnalle. Huolehdi, että laitteen ympärillä on riittävästi tilaa, jotta ilma pääsee kiertämään ja vaihtumaan laitteen takana olevan ulostuloventtiilin kautta. Käytä laitetta ainoastaan kuivassa, puhtaassa tilassa. Älä käytä laitetta yhtä aikaa höyryn kanssa tai kuumissa olosuhteissa. Aloitus 1. Yhdistä imuputki (6) mikromoottorin etupaneelissa sijaitsevaan pölypussi kammion kanteen (3). Sähkökontakti on rakennettu kiinteästi kannen sisäosaan. Työnnä kansiosa (johon imuletku on kiinnitetty) sisään suoraan. Voimaa ei tarvitse käyttää. 2. Varmista, että virtajohto on kiinnitetty seinäpistokkeeseen. Käännä laite päälle painamalla päälle/pois painiketta (1). Näyttöön syttyy valo kun laitteen virta on päällä. Näyttöön ilmestyy symboli, jonka jälkeen kone on valmiustilassa. 3. Aseta haluttu pora käsikappaleen istukkaan. 4. Kierrosnopeuden säätö ja pyörimissuunta. Voit nyt valita nopeuden ja poran pyörimissuunnan kääntämällä nuppia (5) myötä- tai vastapäivään. Kaksi suurta numeroa näytöllä osoittavat kierrosnopeuden XX-tuhatta rpm. Esimerkiksi jos vaaditaan kierrosnopeus , näkyy näytöllä. 2

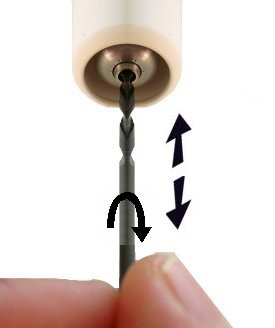

3 5. Imutehon säätö Voit valita haluamasi imutehon kääntämällä nuppia (4) myötä- tai vastapäivään. imumoottorin ikää voi pidentää asettamalla sääätönuppi keskelle economy kohdalle. Kun näytöllä on symboli, (4) imumoottori sammuu. Poran vaihto Käsikappaleessa on ns. nopea vaihto ( quick-grip ) keskipakois istukka mekanismi. Istukan lukituksen avaamiseksi pora vedetään ulos,lukitusta ei avata kiertämällä.. Varmista aina, ettei pora pyöri kun vaihdat poran. Paina pora istukkaan niin syvälle kun se menee. Käytä ainoastaan poria, joiden varren paksuus on 2,35 mm (kaikki Mills Enterprises Ltd Oy:n myymät porat käyvät). Poistaaksesi poran, vedä se ulos. Huomio: Älä käytä koskaan poraa, joka on vioittunut tai sen varsi ei ole suorassa. Poran maksimi halkaisijan tulisi olla 6mm (Huom! Halkaisijaltaan suuremmat Dia Twisterit ja ontot timanttiporat käyvät, koska ne ovat kevyitä). Noudata poravalmistajan maksimikierrosnopeussuosituksia. Käytä aina suojalaseja suojataksesi silmäsi. Sulake Sulake (10) on laitteen takana. Vaihtaaksesi sulakkeen avaa sulakekotelo ruuvimeisselillä ja vaihda palanut sulake uuteen T2, 5A sulakkeeseen. JALKAKYTKIN on lisälaite, joka voidaan liittää laitteen takana(9) olevaan pistokkeeseen. PÖLYPUSSIN VAIHTO Vedä pölypussi kammion luukku auki ja vaihda pölypussi varovasti uuteen, niin että pölyä ei pöllähdä huoneilmaan (käytä maskia vaihtaessasi pölypussia). Huomio Pölypussit ovat aina kertakäyttöisiä, joten älä yritä tyhjentää sitä ja käyttää uudelleen. Se katkaisee hygienisen työskentelytavan ja pölypussi voi vahingoittua ja alkaa vuotaa imukammioon. Huolehdi, että imukammio pysyy puhtaana ja vapaana pölystä, jotta pölyä ei pääse imumoottoriin. Jalkakytkin (lisävaruste) Jalkakytkin on saatavana lisävarusteena. 3

Ylikuormitussuoja mikromoottorin käsikappaleessa Jos moottoriin kohdistuu huomattava ylikuormitus yli 5 sekunnin ajan tai poraan tarttuu esimerkiksi suojakäsine, pysähtyy mikromoottori

4 Ylikuormitussuoja mikromoottorin käsikappaleessa Jos moottoriin kohdistuu huomattava ylikuormitus yli 5 sekunnin ajan tai poraan tarttuu esimerkiksi suojakäsine, pysähtyy mikromoottori automaattisesti tällaisessa tapauksessa. Näytöllä näkyy seuraava virheilmoitus ( OVERLOAD / YLIKUORMITTUNUT ). Jotta voit käynnistää mikromoottorin uudestaan, käännä kierrosnopeudensäädintä siten, että näyttöön tulee symoli ja valitse kierrosnopeus uudelleen. Ylikuumenemissuoja imumoottorille Jos imimoottorin lämpötila nousee yli 80 C, imumoottori ja käsikappale kytkeytyvät automaattisesti pois päältä. Näyttöön ilmestyy symboli ( OVERHEAT / YLIKUUMENTUNUT ) Kun lämpötila laskee C verran, symboli häviää näytöltä ja laite on jälleen käyttövalmis. Käsikappaleen puhdistus Käyttömäärästä riippuen käsikappale tulisi puhdistaa ainakin kerran viikossa. Vedä käsikappaleen suojaosa irti kuvien 1-3 osoittamalla tavalla. HUOM! Ei saa vetää letku-osasta! Ota tukeva ote toisella kädellä kiinni käsikappaleen varresta ja toisella etusormi-peukalo-otteella käsikappaleen tyvestä (missä paussi kytkin sijaistee). Samalla kun vedät, niin väännä sivusuunnassa kappaleita molempiin suuntiin. Nitkuta kappaleet irti toisistaan. Lukitus on jäykkä, joten irrota kappaleet toisistaan tukevalla otteella

5 1. Työnnä moottori ja käsikappale kuoresta ulos kuvien 4-6 mukaisesti. Puhdista kuori ja käsikappale pienellä harjalla ja kokoa käsikappale uudelleen. Älä käytä nesteitä käsikappaleen puhdistamiseen Kun kokoat käsikappaletta, varmista että moottorin ja kuoren urat ovat saman suuntaisesti (kuten kuvassa 7). Älä työnnä väkisin Kun moottori/käsikappale on asetettu takaisin kuoren sisään, katso että imuletkun yhdistäjä tulee oikein, katso kuvat Älä koskaan käytä liikaa voimaa kun käsittelet käsikappaletta. Poran pikalukituksen puhdistaminen Käsikappaleen mukana tulee erikoistyökälu, jolla voit puhdsitaa poran kiinnitysmekanismin. 5

Laita puhdistustyökalu pora-aukkoon kääntäen sitä myötäpäivään. Vedä työkalu pois. Toista tämä useita kertoja kunnes likaa ei enää tule puhdistustyökalun mukana ulos.

6 Laita puhdistustyökalu pora-aukkoon kääntäen sitä myötäpäivään. Vedä työkalu pois. Toista tämä useita kertoja kunnes likaa ei enää tule puhdistustyökalun mukana ulos. Tällä menetelmällä puhdistat pora-aukon vahingoittamatta sitä. Huolto ja hoito Puhdista laite nihkeällä liinalla, esimerkiksi Zero Bacteria pyyhkeellä. Varmista, ettei mikromoottoriin pääse kosteutta. Turvamääräykset 1. Älä yritä korjata laitetta itse. 2. Ennen minkäänlaisia korjaustoimenpiteitä laitteen virtajohto tulee irrottaa seinäpistokkeesta. 3. Vain tehtaan valtuuttama korjaaja tai sariraalan oma lääkintähuollon ammattilainen saavat avata ja korjata laitetta. Käytä aina alkuperäisiä osia. Tämä koskee myös pölypusseja. Takuu Takuu on 12 kuukautta alkuperäisen ostajan ostopäivästä. Normaalit kuluvat osat kuten laakerit, itsukka, tiivisterenkaat ym. eivät kuulu takuun piiriin. Takuunalainen laite korjataan toimestamme. Laite tulee postittaa meille (lähettäjä maksaa toimituskulut). Takuu lakkaa olemasta voimassa, jos laitetta on käsitelty väärin huolto-ohjeita ei ole noudatettu laite on vahingoittunut esimerkiksi pudotessa laitetta on huoltanut/korjannut joku muu taho kuin tehtaan valtuuttama korjaaja Takuu kattaa ainoastaan laitteen korjauksen, ei välillisiä tappioita. 6

7 Kuljetus ja käyttö Kuljetus aina laitteen alkuperäisessä pakkauksessa. Kuljetus- ja säilytyslämpötila: + 5 C C Käyttölämpötila: +10 C C Suhteellinen kosteus: max. 90 % Tekniset tiedot Verkkovirta: 230V / 50 Hz (115V / 60 Hz Option) Imumoottorin teho: max. 350 Watt Mikromoottori: max. 50 Watt / 24V / 30,000 r.p.m. Koko: (P x K x S ) 246 x 134 x 228 mm Käsikappaleen mitat: P = 118 mm, Ø halkaisija = mm Paino: 3,3 kg Sulake: T2,5 A (115V-Version: T5,0 A) Suojausluokka: 2 Typ B Lähetykseen kuuluvat Mikromoottori Käsikappale Käsikappaleen pidin Lisävarusteet Jalkakytkin (on/off) Jalkakytkin kierrosnopeutta säätävä (Item No.: ) Maahantuonti ja huolto: Mills Enterprises Ltd Oy Insinöörinkatu 7 A, 3.krs Helsinki mills@mills.fi Puh. Myymälä arkisin klo (09) , Huolto arkisin klo (Huom! Huollon yhteydenotot ensisijassa sähköpostitse!) 7
