KÄYTTÖOHJE. User manual Version: 05/23/2017 Print: 10/2017 Item-no

Transkriptio

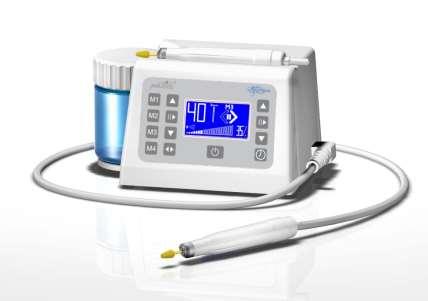

1 KÄYTTÖOHJE Ole hyvä ja lue tämä käyttöohje huolellisesti läpi ennen laitteen käyttöä! Tämä auttaa sinua suojelemaan itseäsi ja hoidettavaa henkilöä, sekä välttämään laitteen vaurioittamista! User manual Version: 05/23/2017 Print: 10/2017 Item-no

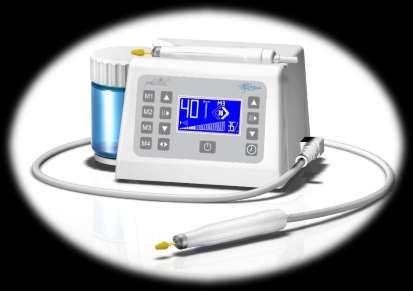

2 1 Laite ja toiminnot PÄÄVIRTAKYTKIN (PÄÄLLE/POIS PÄÄLTÄ) 2. KÄYNNISTÄ/PYSÄYTÄ (VALMIUSTILA) 3. PYÖRIMISSUUNAN NAPPI VASEN/OIKEA 4. LISÄÄ KÄSIKAPPALEEN NOPEUTTA (RPM.) 5. VÄHENNÄ KÄSIKAPPALEEN NOPEUTTA (RPM.) 6. NÄYTTÖ 7. KÄYNNISTÄ/PYSÄYTÄ VEDENSYÖTTÖ 8. LISÄÄ VEDENSYÖTÖN VOIMAKKUUTTA 9. VÄHENNÄ VEDENSYÖTÖN VOIMAKKUUTTA 10. MUISTIPAIKAT (KIERROKSIEN TALLENNUKSEEN) 11. KÄYTTÖTUNTIEN OSOITUS 12. VESISÄILIÖN KIERREKORKKI 13. VESISÄILIÖ 14. KÄSIKAPPALEEN LETKU 15. KÄSIKAPPALE PIKAKYTKIMELLÄ AT THE REAR OF THE UNIT: 16. JALKAKYTKIMEN LIITIN 17. SULAKEPESÄ Laiteyksikön mukana on ainoastaan 1 käsikappale, joka on tiukausti asennettu letkulla keskusyksikköön. Kuva ainoastaan osoittaa miten käsikappale suositellaan asetettavan lepäämään sille tarkoitettuun uraan. 2

3 2 Käynnistys 2.1 Toimitus 2.2Virhe. Viitteen lähdettä ei löytynyt. Laitteesta löytyvät merkit/symbolit 2.3Virhe. Viitteen lähdettä ei löytynyt. Käyttöohjeessa esiintyvät merkit/symbolit 2.4 Näyttö ja näytön merkit 2.6 Pakkaaminen Kiitos kun valitsitte podotronic OCTOPUS. 2.1 Toimitus Ennen podotronic OCTOPUS:n käyttöönottoa, lukekaa ohjeet huolellisesti läpi. Tarkista, ettei laitteessa ole näkyviä ulkoisia vaurioita ja varmistakaa, että kaikki osat ovat laitteen mukana. Paketti sisältää seuraavaa: 1x podotronic OCTOPUS - keskusyksikkö 1x Hiiliharjaton käsikappale rpm. 1x Virtajohto (Ei irroitettava) 1x Vesisäiliö 1x Käyttöohje 1x Käsikappaleen puhdistustyökalu 2.2 Laitteesta löytyvät merkit/symbolit CE-merkintä Eristysluokka 2 Laitetta ei pidä hävittää kotitalous jätteen mukana. Noudata käyttöohjeita ja säilytä ne myöhempää käyttöä varten. Valmistuspäivämäärä 2.3 Käyttöohjeessa esiintyvät merkit/symbolit Osoittaa vaaroista henkilöstölle tai laitteelle. Tärkeää! Vihjeita ja hyödyllistä tietoa 3

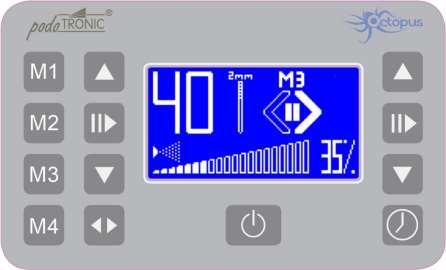

4 2.4 Näyttö ja näytön merkit Muisti asetus Pyörimisnopeus Kaksinumeroisia (rpm. x 1000) Terä merkki (Terän kärjen suositus halkaisija Ø koko) Suihku päällä (merkki vilkkuu, kun valmiustilassa) pumpun tehostin aktivoitu (ei käyttäjän hallinnassa) Pyörimissuunta Vasen / Oikea / Valmiustila 2.5 Vesisuihkun voimakkuus palkki grafiikalla (5%-palkki) rpm. Terän kärjen suositeltu halkaisija Ø 13 mm (Ø tai suurempi) Terä informaatiota rpm. Terän kärjen suositeltu halkaisija Ø 10 mm (Ø ei enempää kuin 10 mm) rpm. Terän kärjen suositeltu halkaisija Ø 8 mm (Ø ei enempää kuin 8 mm) rpm. Terän kärjen suositeltu halkaisija Ø 6 mm (Ø ei enempää kuin 6 mm) rpm. Terän kärjen suositeltu halkaisija Ø 4 mm (Ø ei enempää kuin 4 mm) rpm. Terän s kärjen uositeltu halkaisija Ø 2 mm (Ø ei enempää kuin 2 mm) Tieto signaalit Jalkaohjaus (Jalkakytkin tai poljin) kytketty Käsikappaleen moottorin pyöriminen on estetty tai altistunut ylikuormitukselle. Elektroninen ylikuormitussuoja keskeyttää virransyötön harjattomalle tasavirtamoottorille ja imumoottori pysähtyy. Laite on takaisin valmiustilassa. Jos käsikappaleen sisäisissä osissa on vika tai kosketushäiriö, niin tämä ilmoitus tulee näyttöön. 2.6 Pakkaaminen Pakkaus suojaa laitetta vaurioilta kuljetuksen aikana (mekaaninen vaurio, kosteus). Säilytä laatikko ja pakkausmateriaalit mahdollista huoltoon toimitusta varten. Kuljetus alkuperäisessä pakkauksessa takaa parhaimman suojan laitteelle. 4

5 3 Johdanto ja käyttötarkoitus Tämä laite on tarkoitettu vain ammattikäyttöön. Soveltuu sekä jalka- että käsihoitoihin. Ei saa käyttää muuhun tarkoitukseen kuin jalkojen- tai käsien ihon ja kynsien hoitoon. Muissa tapauksissa takuu ei kata henkilöihin ja omaisuuksiin kohdistuneita vaurioita. 4 Turvallisuusohjeet Huomioittehan seuraavat kohdat teidän oman ja potilaiden turvallisuuden vuoksi: Tarkista, että laitteessa ei ole ulkoisia vaurioita ja varmistakaa, että kaikki osat ovat laitteen mukana. Lue käyttöohjeet huolellisesti läpi ja säilytä ne myöhempää käyttöä. Kynsi- ja ihopöly saattaa aiheuttaa terveysriskejä.suojalasien, hengityssuojien sekä käsineiden käyttö on suositeltavaa hygienia- ja terveyssyistä. Älä käytä laitetta mikäli: - sähköjohto tai pistoke on viallinen - laite itse on viallinen tai se on pudotettu - vesisäiliö ei ole asennettu asianmukaisesti paikoilleen Varmista ennen käyttöä, että laite saa virtansa verkkovirrasta (230V/50 Hz tai 115V/60 Hz, maasta riippuen).. Aseta laite tasaiselle, tukevalle alustalle. Varmista, että laitteen takana olevat jäähdytysaukot eivät ole peitetty ja laitteella on tarpeeksi tilaa ilmankiertoa varten. Alustan on oltava puhdas ja kuiva. Vältä laitteen asentamista lähelle lämmön lähteitä tai höyrypesureita Vältä äkillisiä lämpötilan muutoksia, ettei laitteen sisälle muodostu kosteutta kondensaation takia. Suositeltu ympäristön käyttölämpötila on välillä +15 C ja +40 C. Kun katkaiset virrat laittesta, varmista aina, että laite on valmiustilassa ennen kun painat päävirtakytkintä 1! Ole yhteydessä ainoastaan valtuutettun jälleenmyyjän teknisen avun, huollon tai korjaukspalvelun kanssa! Muutokset laitteeseen ja varusteisiin ei ole sallittua! Mikäli laite korjataan, tarvittavat turvallisuus testit on suoritettava uudelleen. Jos neste tai mikään vieras esine päätyy laitteen sisälle, niin laite on heti sammutettava ja virtajohto on vedettävä seinästä. Kysykää neuvoa valtuutetulta jälleenmyyjältä lisäinformaation saamiseksi ennen laitteen uudelleen käyttöönottoa! Jos käytät ruostumatonta terästä olevia poranteriä, suositellaan ne desinfioitavan aineelle, joka sisältää myös korroosion suojan. Käytä aina kierrosnopeuksia, joita terän valmistaja on suositellut. Käytä ainoastaan teriä, joiden läpimitta on Ø 2.35mm ja pituus vähintään 35mm! Tämä varmistaa, että istukka saa parhaan mahdollisen otteen terästä. Älä koskaan käytä teriä, jotka ovat pois paikoiltaan tai viallisia. Älä koskaan ylitä terän valmistajan suosittelemaa terän pyörimisnopeutta. Varmistakaa aina ennen laitteen puhdistusta, että sähköjohto on irti seinästä! Puhdista laite tämän ohjeen opastamalla tavalla. Ole varovainen, ettei vettä pääse laitteen kotelon sisälle. Puhdistuksen jälkeen käytä pehmeää kuivaa liinaa ylimääräisen kosteuden poistamiseksi. 5

6 5 Edellytykset kuljetukselle/varastoinnille/käytölle Kuljeta ainoastaan toimittajan tarjoamassa pakkauksessa. Kuljetus- ja varastointilämpötila: Käyttölämpötila: Suhteellinen ilmankosteus: + 5 C C +10 C C max. 90%:n ilmankosteus. ÄLÄ KOSKAAN kuljeta laitetta kun vesisäiliö on täynnä! Aina tyhjennä vesisäiliö, kun laite varastoidaan käytön jälkeen tai kun se toimitetaan valtuutettuun huoltoon. Irroita vesisäiliön kansi homeen muodostumisen välttämiseksi, kun laite varastoidaan käytön jälkeen tai kun se toimitetaan valtuutettuun huoltoon Kun laite varastoidaan käytön jälkeen tai kun se toimitetaan valtuutettuun huoltoon. Käytä laitetta tyhjennetyllä vesisäiliöllä ja korkeimmalla vedensyöttö asetuksella (100%) kunnes suutin puhaltaa vain ilmaa. Näin vältetään vesipumpun, letkujen tai suuttimen tukkeutumisen. 6

7 6 Käyttöönotto 6.1 Vesisäiliön täyttö 6.2 Virtaliitäntä ja päälle kytkeminen Älä työskentele ilman, että vesisäiliö on asennettu kunnolla paikoilleen! Laitteen käyttö edellyttää, että vesisäiliö on asennettu oikein ja täytetty. 6.1 Vesisäiliön täyttö Vedä vesisäiliö 13 varovaisesti pois keskusyksikön kotelosta. Avaa vesisäliön kierrekansi 12 ja täytä säiliö tislatulla(akkuvesi) vedellä. Kiinnitä kierrekansi paikoilleen 12 ja varovaisesti aseta säiliö 13 takaisin keskusyksikköön sille tarkoitettuun paikkaan. Se voidaan helposti asentaa ilman liiallista voimaa. Varmista, että virtajohto on aina helposti saavutettavissa,mikäli laite joudutaan poistamaan verkkovirrasta. Jotta voit työskennellä nestesumusuihkun kanssa kunnolla, käytä laitetta noin 4 minuuttia seuraavilla asetuksilla: - Poran terä asennettuna ( kts. tarvittaessa terän vaihtaminen ) - Käsikappaleen alhainen kierrosnopeus (kts. tarvittaessa nopeuden säätäminen ) - Suihkun voimakkuus 100% -asetuksella (kts.tarvittaessa suihkun säätäminen ) Suositus on, että yllä mainitut askeleen toistetaan aina, kun vesisäiliö täytetään. Käytä ainoastaan tislattua vettä tai tislattua vettä ja max 30% alkoholia. ÄLÄ käytä normaalia hanavettä. Normaali hanavesi sisältää kalsiumia ja muita liuenneita mineraaleja, jotka voivat vahingoittaa säiliötä, letkuja, vesipumppua, tiivisteitä ja suihkusuutinta. ÄLÄ täytä vesisäiliötä kuumalla tai lämpimällä nesteellä! ÄLÄ ylitäytä vesisäiliötä. Täytä vain niin, että vesirajan ja säiliön reunan ero minimissään 1-2 cm. Pidä vesisäiliön sisäpuoli puhtaana käyttämällä ainoastaan tislattua vettä. Varmista, että vesisäiliössä ei ole minkäänlaisia hiukkasia (vieraita esineitä), koska ne voivat tukkia vesipumpun ja letkut. Teepuuöljy tai vastaavat aineet voi aiheuttaa vakavaa vauriota vesipumppuun.muissa tapauksissa takuu ei taka syntyneitä vaurioita! 7

8 6.2 Virtaliitäntä ja päälle kytkeminen Varmista, että virtajohto on hyvin kiinni laitteessa ja kytke pistoke asianmukaiseen pistorasiaan. Käynnistä laite painamalla keskusyksikön päävirtakytkintä 1. Laitteen käynnistyessä podotronic - & OCTOPUS - logo näkyy näytössä muutaman sekuntin ajan 6, jonka jälkeen näyttö 6 menee oletusruutuun: Kun laite uudelleen käynnistetään, niin viimeisenä käytetyt asetukset näkyvät näytössä (kierrosnopeus, -suunta, vesisuihkun voimakkuus jne.) Voit nyt valita haluamasi asetukset ja asentaa tarvitsemasi terän. Terän akseli / välineet pitää asettaa istukkaan loppuun asti, kunnes ne pysähtyvät! Älä koskaan käytä teriä, jotka ovat viallisia. Suosittelemme käyttämään teriä, joiden pään halkaisija Ø on maksimissaan 13mm. Kun kytket keskusyksikön päälle, suutinputki puhdistuu (tukkeumien varalta) automaattisesti noin 5 sekuntia. 8

9 7 Yleiset toiminnot 7.1 Kierrosnopeuden-asetukset 7.2 Terän pyörimisen aktivointi/pysäyttäminen/ 7.3 Kierrosnopeuksien tallentaminen mustiin/ 7.4 Pyörimissuunta, vasen/ 7.5 Terän käyttö/terän vaihtaminen 7.6 Käsikappaleen ylikuormitussuoja 7.7 Käyttötunnit Mikä tahansa napin painallus (lukuun ottamatta kytkentä päälle ja pois laitteen virtanapista vahvistuu piippaus-äänellä Kierrosnopeuden-asetukset Ota käsikappale telineestä ja pidä sitä tukevalla otteella kädessäsi. Voit valita haluamasi nopeuden terän mukaisesti painamalla 4 etupaneelissa. ÄLÄ koskaan ylitä terävalmistajan määrittämää maksimi nopeutta! Näytön kaksi suurta lukua kertoo kierrosnopeuden XX-tuhatta kierrosta per minuutti. Nopeuden pystyy säätämään seuraavasti: Aloitusnopeudesta rpm rpm. 500 kierrosta per pykälä Alkaen rpm rpm. 1,000 kierrosta per pykälä Alkaen rpm rpm. 2,000 kierrosta per pykälä Jos esimerkiksi tarvitaan nopeutta 8,000, paina 4 kunnes näytössä lukee. Jos esimerkiksi tarvitaan nopeutta 15,000, paina 4 kunnes näytössä lukee. Painamalla nappia 5 kierrosten määrää voidaan laskea ja asettaa takaisin aikaisempaan tilaan. Näytössä näkyvä terä symboli ilmoittaa suositeltavan nopeuden suhteessa terän pään halkaisijaan Ø rpm. Terän kärjen suositeltu halkaisija Ø 13 mm (Ø tai suurempi) rpm. Terän kärjen suositeltu halkaisija Ø 10 mm (Ø ei enempää kuin 10 mm) rpm. Terän kärjen suositeltu halkaisija Ø 8 mm (Ø ei enempää kuin 8 mm) rpm. Terän kärjen suositeltu halkaisija Ø 6 mm (Ø ei enempää kuin 6 mm) rpm. Terän kärjen suositeltu halkaisija Ø 4 mm (Ø ei enempää kuin 4 mm) rpm. Terän s kärjen uositeltu halkaisija Ø 2 mm (Ø ei enempää kuin 2 mm) Näytössä kierrosnopeuden vieressä näkyvä teräsymbolin tarkoitus on auttaa sinua valitsemaan oikean kokoisen terän nopeudesta riippuen. Jos olet epävarma valinnastasi, niin ota huomioon terävalmistajan terilleen määrittämät sallitut kierrosnopeudet. Älä koskaan ylitä terän valmistajan suosittelemaa terän 9

10 pyörimisnopeutta! 7.2 Terän pyörimisen aktivointi/pysäyttäminen/valmiustila Terän pyörimisen aktivoimiseksi paina II 2. Laitteen aktiivinen käyttötila on merkitty symbolilla ja löytyy joka kertoo myös terän pyörimissuunnan. merkissä, Mikäli haluat pitää taukoa, paina II 2 uudestaan päästäksesi valmiustilaan. Saman toiminnon pystyy saavuttamaan myös kääntämällä käsikappaleen perässä olevaa paussikytkintä 14. Asetukset pysyvät muuttumattomana pidetyn tauon aikana. Viimeisin valittu kierrosnopeus näkyy näytöllä6. Painamalla II 2 laite käynnistyy uudelleen aikaisemmin määritellyillä asetuksilla. 7.3 Kierrosnopeuksien tallentaminen mustiin/ muistitoiminnot Haluttu moottorin nopeus voidaan tallentaa painamalla muistinappia 10 vähintään 3 sekuntin ajan. Onnistunut nopeuden tallennus muistiin ilmoitetaan lyhyellä piippaus-äänellä. Esimerkiksi M1 hitaille kierroksille ja isoille terille, kun taas M2 keskisuurille kierroksille ja keskisuurille terille, sekä M3 ja M4 korkeille kierroksille ja pienille terille. Laitteeseen on valmiiksi tallennettu seuraavat asetukset: M1 = ( rpm.; suihku voimakkuus 20%) M2 = ( rpm.; suihku voimakkuus 40%) M3 = ( rpm.; suihku voimakkuus 50%) M4 = ( rpm.; suihku voimakkuus 70%) Nämä asetukset voidaan muuttaa ylhäällä kerrotulla tavalla. Kynsi- ja ihopöly voivat aiheuttaa terveysriskejä. Suojalasien, hengityssuojien sekä käsineiden käyttö on suositeltavaa hygienia- ja terveyssyistä. Älä koskaan ylitä terän valmistajan suosittelemaa terän pyörimisnopeutta! 7.4 Pyörimissuunta, vasen/oikea Oletuspyörimissuunta on myötäpäivään (oikea kierto/eteenpäin) ja tämä osoitetaan näytöllä mustalla nuolella. Painamalla 3 pyörimissuunta voidaan vaihtaa vastakkaiseen suuntaan vasen kierto/kääntäinen. Painamalla 3 pyörimissuunta voidaan palauttaa aikaisempaan suuntaan oikea kierto/eteenpäin. Mikä tahansa napin painallus (lukuun ottamatta päälle- ja poiskytkentää virtanapista 1 ) vahvistetaan piippaus-äänellä. Suositteltavaa on, että terän pyörimissuunta vaihdetaan, kun terä on pysäytetty tai kierrokset on ensin laskettu 10,000 kierrosta/min tai alle. Kierrossuunnan vaihtamista korkeilla kierrosnopeuksilla on vältettävä, koska tämä aiheuttaa suurta kuormaa käsikappaleen moottorille. 10

11 7.5 Terän käyttö/terän vaihtaminen Varmistakaa aina, että laite on asetettu valmiustilaan painamalla II 2 tai kääntämällä käsikappaleen paussikytkintä 15 ennen kun asetat tai vaihdat terän! Käsikappaleessa on "quick-grip" keskipako istukka mekanismi. Terän kiinnittäminen tai irroittaminen ei väädi vääntämistä. Aseta terä töyntämällä se istukkaan, kunnes terä pysähtyy. Terän saa pois istukasta käsin vetämällä. Älä koskaan käytä teriä, jotka eivät ole tasapaksuja, suoria tai ehjiä Käytä ainoastaan teriä, joissa on Ø 2.35mm varsi ja varren pituus on min. 35mm! Suosittelemme käyttämään teriä, joiden pään halkaisija Ø on maksimissaan 13mm ja joiden minimi varren pituus on 35mm. Älä koskaan ylitä terän valmistajan suosittelemaa terän pyörimisnopeutta! Terän varret / instrumentit eivät saa olla vääntyneitä. Tämä saattaa aiheuttaa epätasapainoa, joka saattaa vaurioittaa käsikappaletta. Jos olet epävarma, käytä terävalmistajan terilleen määrittämät sallitut kierrosnopeudet. 7.6 Käsikappaleen ylikuormitussuoja Mikäli moottorin pyöriminen estetään tai siihen kohdistuu liiallista kuormaa noin 5 sekunnin ajan, ylikuormitussuoja katkaisee käsikappaleen virrantulon, jolloin mikromoottori ja vesipumppu pysähtyvät. Tässä tapauksessa näyttään ilmestyy seuraavanlainen ilmoitus: Muutaman sekunnin jälkeen tämä ilmoitus häviää näytöstä ja laite palaa takaisin valmiustilaan. Mikäli käsikappale ei ole kunnolla kiinni tai sen sisäisissä osissa on ongelmia, ilmestyy näyttöön seuraavanlainen virhe ilmoitus: Tällaisessa tapauksessa suosittelemme, että toimitatte laitteen valtuutetulle huolto yritykselle huollettavaksi. 11

12 7.7 Käyttötunnit Painamalla nappia 11. Saatte näyttöön tilan, jossa kerrotaan kuinka kauan laitetta on käytetty kokonaisuudessaan. Käyttötunnit osoitetaan näytössä muutaman sekuntin ajan 6: Jonka jälkeen näyttö 6 palaa takaisin oletusruutuun: 12

13 8 Suihkun -asetukset 8.1 Suihkun säätö 8.2 Suihkun valmiustila 8.3 Suihkun voimakkuuden säätäminen Kun kytket keskusyksikön päälle, suutinputki puhdistuu automaattisesti noin 5 sekuntia tukkeumien varalta. Mikäli suihku on ollut pois päältä yli tunnin, käynnistää laite automaattiseesti pumpun tehostimen 2.5 sekunniksi. Pumpun tehostimen tarkoitus on taata suihkun virheetön toiminta. Tämän toiminnon aikana kuvasta löytyvä symboli vilkkuu näytöllä. Kynsi- ja ihopöly voi aiheuttaa terveysriskejä. Suojalasien, hengityssuojien sekä suojakäsineiden käyttö on suositeltavaa hygienia- ja terveyssyistä. 8.1 Suihkun säätö PodoTRONIC OCTOPUS on varustettu korkean suorituskyvyn omaavalla mikropumpulla, joka säätää tasaista suihketta. Suihkun voimakkuutta voi säädellä painamalla 8 tai 9. Suihkun voimakkuus ilmoitetaan näytöllä palkkikuviolla (20-pykälää), sekä myös %-numerolla. Lisää säiliöön vettä ennenkuin se on täysin tyhjentynyt. On tärkeää, ettei vesisäiliö pääse tyhjentymään kokonaan, koska silloin pumppu imee ilmaa. Jos työskentelet laitteen kanssa, jonka vesisäiliö on täysin tyhjä, imee pumppu ilmaa veden sijasta. Näin mikropumppu saattaa näyttää siltä, että se on viallinen, koska ruiskutusputkissa/-letkuissa on liikaa ilmaa. On tärkeää käyttää laitetta noin 3-4 minuutin ajan suihkutuskyvyn ollessa 100% asetuksella joka kerta, kun vesisäiliö on täytetty. Näin varmistat,, että pumppu toimii kunnolla ja että putkiin/letkuihin jäänyt ylimääräinen ilma on puhallettu ulos. 8.2 Suihkun valmiustila Nappi II 7 tarjoaa suihkutoiminnon valmiustilan. Painamalla sitä, veden syöttö keskeytyy ja suutin puhaltaa ainoastaan ilmaa. Käsikappaleen moottori jatkaa pyörimistä. Suihku toiminnon ollessa pois päältä, voimakkuus pysyy muuttumattomana. Painamalla nappia II 7 vedensyöttö aktivoituu ja suihku toimii taas. 13 symboli vilkkuu näytössä. Säädetty suihkun

14 Tarkista vesisäiliön kunto päivittäin ennen laitteen käytöönottoa. Varmista, että säiliössä on riittävästi vettä. Katso ohjeet kohdasta vesisäiliön täyttö. 8.3 Suihkun voimakkuuden säätäminen PodoTRONIC OCTOPUS:n suhkun voimakkuutta pystytään säätelemään jalkojenhoitajan yksilölliset tarpeet huomioon ottaen. Suihkun voimakkuus säädetään painamalla nappia II 7 pohjaan. Kuulet lyhyen piippaus-äänen ja säätöasteikko ilmestyy näyttöön 6: Suihkun voimakkuuden tasoa voidaan lisätä (karkea) painamalla näppäintä 4 tai vähentää (hieno) painamalla 5. Paina II 7 jos olet tyytyväinen säädettyyn suihkun voimakkuuteen ja päästäksesi takaisin oletusruutuun. Mikäli et ole tyytyväinen suihkun voimakkuuden tasoon, on suositeltavaa, että sertifikoitu myyjä tekee tarpeelliset säädöt lisäasetuksista. 9 Jalkakytkimen ja jalkapolkimen liittäminen Lisävarusteena on saatavissa jalkakytkin (VIRTA PÄÄLLE/POIS) tai säädettävä poljin. Ne voidaan kiinnittää laitteen takana olevaan liittimeen 16. Laitteeseen liitetty jalkakytkin tai poljin näkyy näytössä 6 merkillä. Laite, johon on liitetty jalkakytkin (ON/OFF), voidaan käynnistää aikaisemmin säädetyillä asetuksilla. Kun jalka nostetaan pois kytkimeltä, pysähtyvät käsikappaleen moottori ja vesisuihku. Mikäli jalkapoljin on liitetty laitteeseen, voidaan kierroksia säätää portaattomasti ja helposti aina aikaisemmin säädettyyn maksimi nopeuteen saakka. Ennalta asetetut kierrosluvut 4 ja 5 toimivat "rajana" maksiminopeudelle. Näin nopeuden ohjaus polkimella on rajoitettu näytössä 6 näkyvään lukuun. Jotta koko nopeusalue on jalkaohjauksen käytössä, valitse haluamasi maksimi nopeus napista 4. Kun nostat jalan pois kytkimeltä, pysähtyvät käsikappaleen moottori sekä vesisuihku. Niin kauan kun jalkaohjaus on kytketty, nappi II 2(valmiustila) ei ole toiminnassa. Älä koskaan ylitä terän valmistajan suosittelemaa terän pyörimisnopeutta! 14

15 10 Huoltaminen/ylläpitäminen 10.1 Laitteen puhdistaminen & 10.2 Istukan puhdistaminen 10.3 Sulakkeen vaihtaminen Suosittelemme yhteydenottoa valtuutettuun huoltoon laitteen korjaamista ja tarvittaessa huoltamista varten Laitteen puhdistaminen & desinfiointi Irroita virtajohto aina ennen laitteen puhdistamista! Älä käytä desinfiointisuihkeita laitteen puhdistamiseen! Kosteutta saattaa mennä laitteen sisälle ja vaurioittaa laitteen sisäisiä osia (käsikappaleen laakereita ja elektroniikkaa keskusyksikössä) Käytä vain suositeltuja puhdistusaineita ja pyyhi pinnat pehmeällä liinalla. Käytettäessä puhdistusaineita on aina kiinnitettävä huomiota valmistajan ohjeisiin Käsikappaleen puhdistaminen ja desinfiointi Käsikappaleessa ainoastaan istukan mekaaninen puhdistus on tarpeellinen! Käsikappale on puhdistettava vähintään kerran päivässä (käytöstä riippuen). Pyyhi moottorin kotelo ja letku sopivalla desinfiointipyyhkeellä (esim. Kiilto Cleanisept Wipes desinfektiopyyhe, tuotenumero 769, täyttöpakkaus 770)). Puhdista suuttimen alue pienellä harjalla. Älä käytä suuttimen puhdistukseen nesteitä. Käsikappaletta ei saa purkaa! Purkamisen saa suorittaa vain valtuutettu jällenmyyjä/ huolto! Käsikappaletta koskevissa teknisissä asioissa ota yhteys vain valtuutettuun jälleenmyyjään/huoltoon. Varmista aina, ettei vettä tai minkäänlaista nestettä pääse käsikappaleeseen! Älä koskaan valuta käsikappaleeseen vettä tai muuta nestettä. Sähköiskun vaara! 15

16 Keskusyksikön pinnan puhdistus & desinfiointi Puhdista/desinfioi laite pehmeällä ja kostealla liinalla. Puhdistuksen jälkeen kuivaa pinta pehmeällä ja kuivalla liinalla Istukan puhdistaminen Muista aina katkaista virta (1) istukan puhdistamisen ajaksi! Jos likaa on kertynyt istukan sisälle ja tämän takia terä ei kiinnity istukkaan kunnolla, tai huomaat, että terä ei mene loppuun asti paikoilleen, niin istukan tulisi puhdistaa seuraavilla ohjeilla: Käsikappaleen mukana tulee kierreterä istukan puhistamiseen. Varovaisesti työnnä kierreterä istukkaan samalla kun kierrät terää kellonsuuntaisesti ja vedä terä pois varovasti. Toista tämä useita kertoja kunnes istukka on vapaa liasta. Tämä varmistaa, että kertynyt lika, joka on pakkautunut istukkaan, on varovaisesti poistettu vaurioimatta istukkaa Sulakkeen vaihtaminen Poista laite verkkovirrasta ennen sulakkeen vaihtamista! Sulake löytyy laitteen takaa 17. Sulakkeen vaihtamiseksi kierrä sulakepesän suoja pois käyttämällä talttapää ruuvimeisseliä ja vaihda viallinen sulake uuteen: T 0.8 A (115V verkkoon: T 1.6A). 11 Ylläpito / Huolto Jos kyseessä on korjausvaatimus, ota yhteyttä paikalliseen jälleenmyyjään/huoltoon. Puhdista laite ennen sen lähettämistä korjausta varten. Huomioi, että vesisäiliö on täysin tyhjä ja kuiva. Muussa tapauksessa tämä voi aiheuttaa huomattavia vaurioita laitteelle kuljetuksen aikana 12 Takuu Takuu on 12 kuukautta alkuperäisen ostajan ostopäivästä alkaen. Ostopäivä on osoitettava ostotodistuksella. Normaalit kuluvat osat kuten laakerit, mahdoliset hiilet, istukka, tiivisterenkaat ym. eivät kuulu takuun piiriin. Takuunalainen laite korjataan tai vaihdetaan uuteen toimestamme. Laite tulee postittaa meille (lähettäjä maksaa postimaksun). Takuu kattaa ainoastaan laitteen korjauksen tai vaihdon uuteen, ei välillisiä tappioita. Takuu lakkaa olemasta voimassa jos laitetta on käsitelty väärin tai huolto-ohjeita ei ole noudatettu, jos laite on vahingoittunut esim. pudotessaan tai jos laitetta on huoltanut/korjannut joku muu taho kuin valmistajan valtuuttama korjaaja. 16

17 13 Tekniset tiedot Verkko: Teho: Mikromoottori: Laitteen mitat: Käsikappaleen mitat: Säiliön tilavuus: Paino: Sulake: 230V/ 50 Hz (115V/ 60 Hz) max. 105 W max. 100 W / 24 V / U/min / Hiiletön DC moottori (P x K x S) 284 x 140 x 265,2 mm Pituus = 118 mm, Läpimitat= mm noin. 410 ml. ca. 3,0 kg (Set) T 0.8 A (115V-Version: T 1.6A) Suojaus luokka: 2 Typ B Maahantuonti ja huolto: Mills Enterprises Ltd Oy Insinöörinkatu 7 A, 3.krs Helsinki mills@mills.fi Huolto puh , arkisin klo. 9-17,. Myymälä on avoinna ma, ke, pe klo ja ti,to klo Puh.(09) , 17
