1 Valmistettu Itävallassa

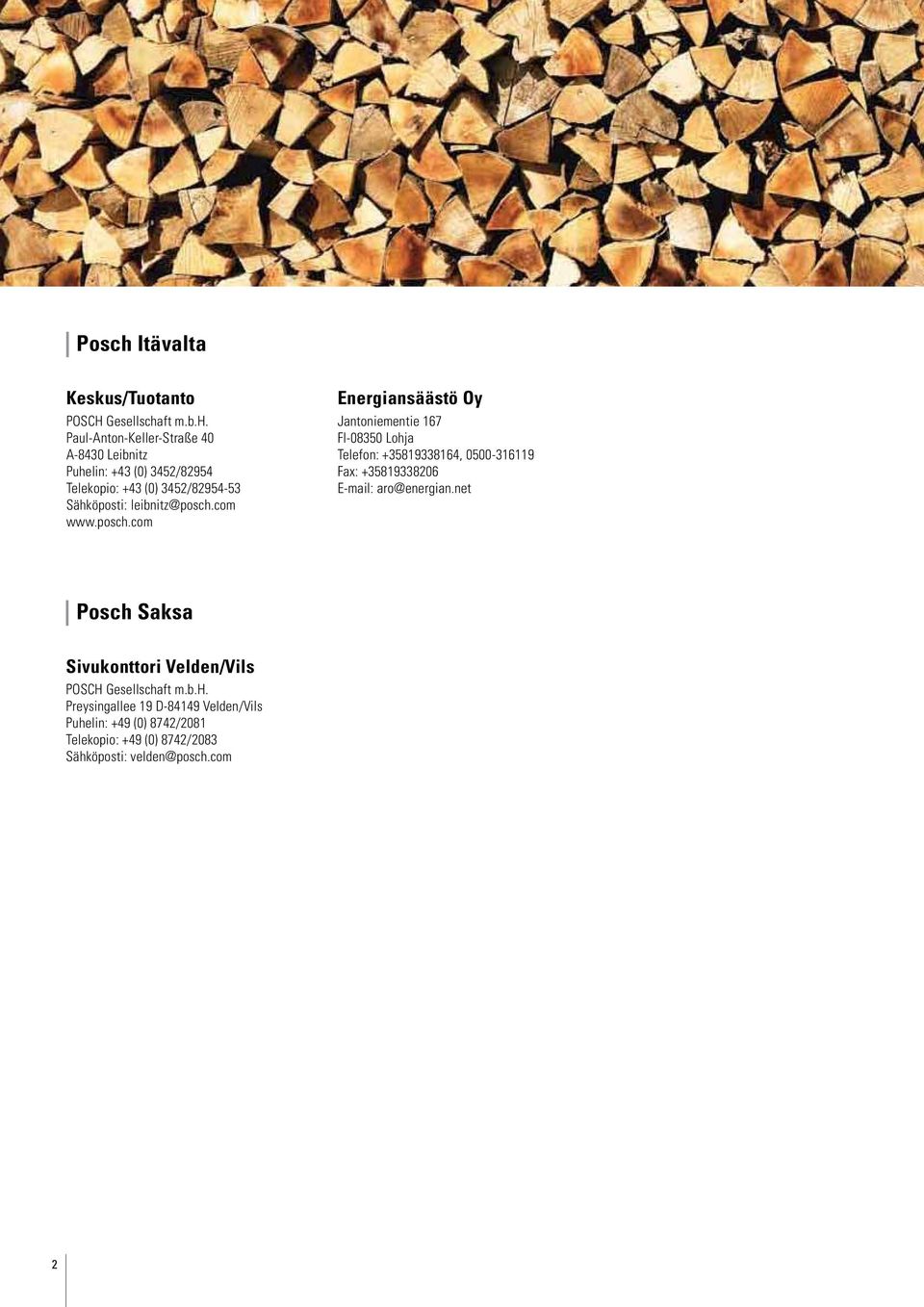

2 Posch Itävalta Keskus/Tuotanto POSCH Gesellschaft m.b.h. Paul-Anton-Keller-Straße 40 A-8430 Leibnitz Puhelin: +43 (0) 3452/82954 Telekopio: +43 (0) 3452/ Sähköposti: Energiansäästö Oy Jantoniementie 167 FI Lohja Telefon: , Fax: Posch Saksa Sivukonttori Velden/Vils POSCH Gesellschaft m.b.h. Preysingallee 19 D Velden/Vils Puhelin: +49 (0) 8742/2081 Telekopio: +49 (0) 8742/2083 Sähköposti: 2

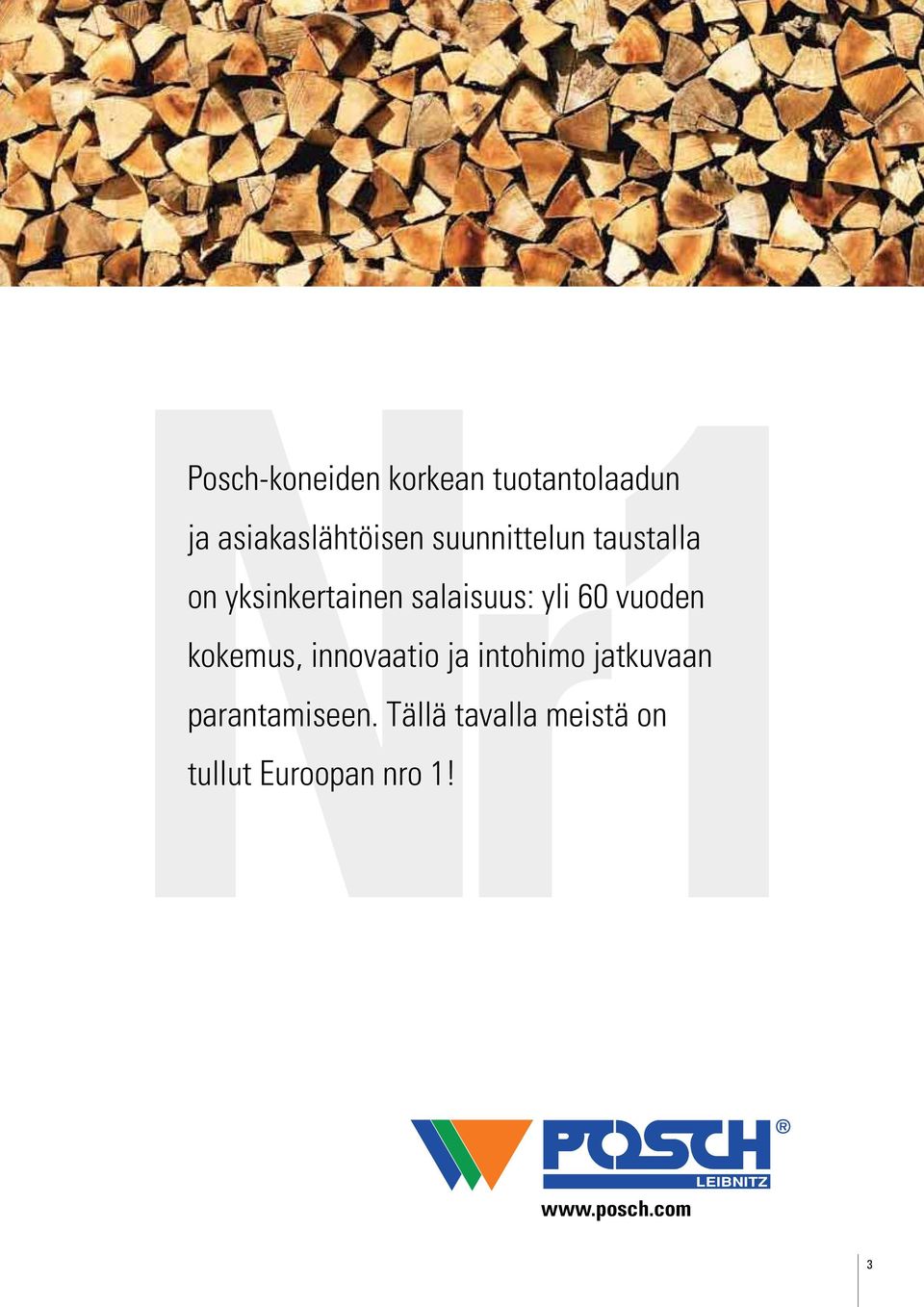

3 Posch-koneiden korkean tuotantolaadun ja asiakaslähtöisen suunnittelun taustalla on yksinkertainen salaisuus: yli 60 vuoden kokemus, innovaatio ja intohimo jatkuvaan parantamiseen. Tällä tavalla meistä on tullut Euroopan nro 1! 3

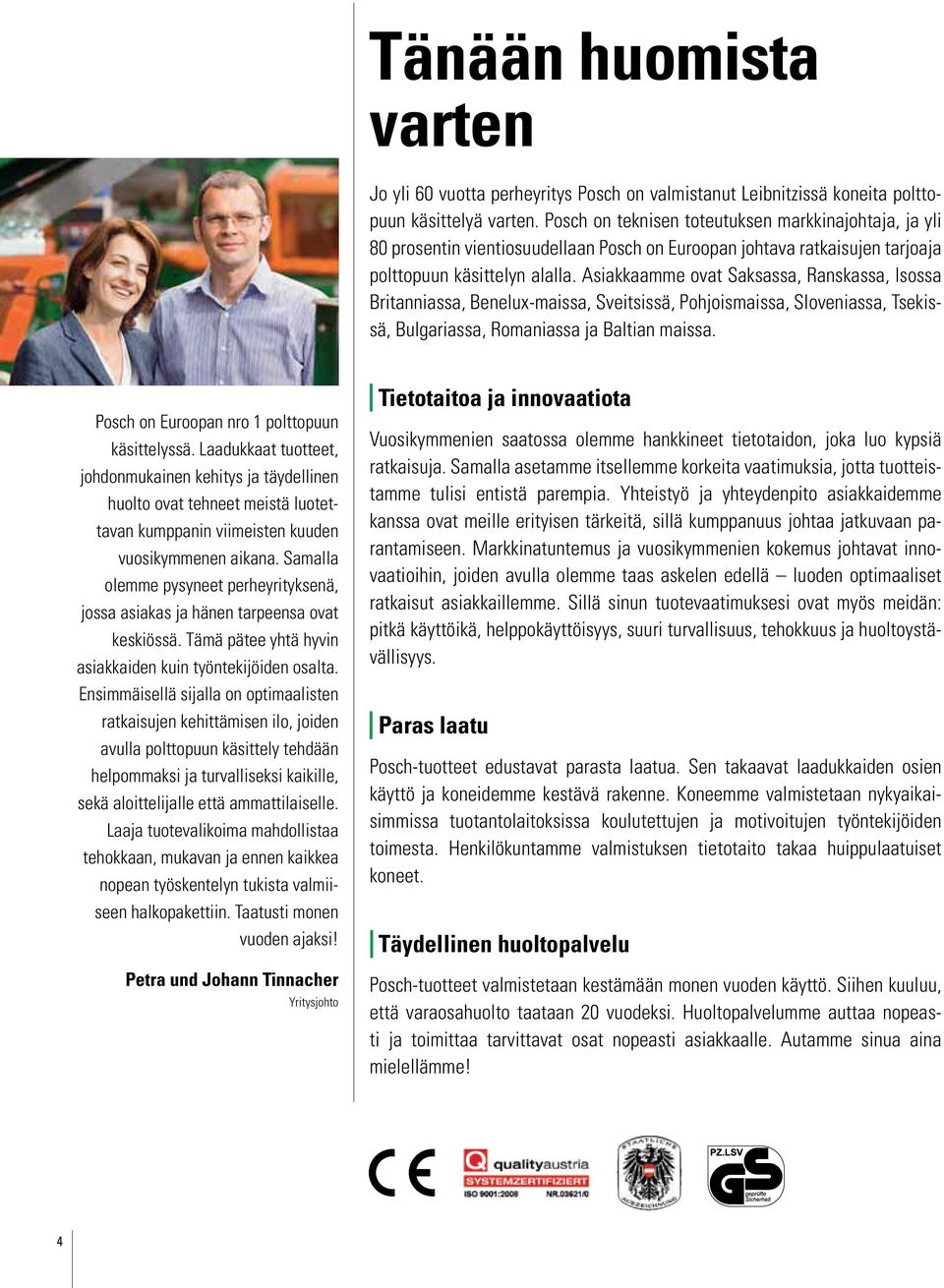

4 Tänään huomista varten Jo yli 60 vuotta perheyritys Posch on valmistanut Leibnitzissä koneita polttopuun käsittelyä varten. Posch on teknisen toteutuksen markkinajohtaja, ja yli 80 prosentin vientiosuudellaan Posch on Euroopan johtava ratkaisujen tarjoaja polttopuun käsittelyn alalla. Asiakkaamme ovat Saksassa, Ranskassa, Isossa Britanniassa, Benelux-maissa, Sveitsissä, Pohjoismaissa, Sloveniassa, Tsekissä, Bulgariassa, Romaniassa ja Baltian maissa. Posch on Euroopan nro 1 polttopuun käsittelyssä. Laadukkaat tuotteet, johdonmukainen kehitys ja täydellinen huolto ovat tehneet meistä luotettavan kumppanin viimeisten kuuden vuosikymmenen aikana. Samalla olemme pysyneet perheyrityksenä, jossa asiakas ja hänen tarpeensa ovat keskiössä. Tämä pätee yhtä hyvin asiakkaiden kuin työntekijöiden osalta. Ensimmäisellä sijalla on optimaalisten ratkaisujen kehittämisen ilo, joiden avulla polttopuun käsittely tehdään helpommaksi ja turvalliseksi kaikille, sekä aloittelijalle että ammattilaiselle. Laaja tuotevalikoima mahdollistaa tehokkaan, mukavan ja ennen kaikkea nopean työskentelyn tukista valmiiseen halkopakettiin. Taatusti monen vuoden ajaksi! Petra und Johann Tinnacher Yritysjohto Tietotaitoa ja innovaatiota Vuosikymmenien saatossa olemme hankkineet tietotaidon, joka luo kypsiä ratkaisuja. Samalla asetamme itsellemme korkeita vaatimuksia, jotta tuotteistamme tulisi entistä parempia. Yhteistyö ja yhteydenpito asiakkaidemme kanssa ovat meille erityisen tärkeitä, sillä kumppanuus johtaa jatkuvaan parantamiseen. Markkinatuntemus ja vuosikymmenien kokemus johtavat innovaatioihin, joiden avulla olemme taas askelen edellä luoden optimaaliset ratkaisut asiakkaillemme. Sillä sinun tuotevaatimuksesi ovat myös meidän: pitkä käyttöikä, helppokäyttöisyys, suuri turvallisuus, tehokkuus ja huoltoystävällisyys. Paras laatu Posch-tuotteet edustavat parasta laatua. Sen takaavat laadukkaiden osien käyttö ja koneidemme kestävä rakenne. Koneemme valmistetaan nykyaikaisimmissa tuotantolaitoksissa koulutettujen ja motivoitujen työntekijöiden toimesta. Henkilökuntamme valmistuksen tietotaito takaa huippulaatuiset koneet. Täydellinen huoltopalvelu Posch-tuotteet valmistetaan kestämään monen vuoden käyttö. Siihen kuuluu, että varaosahuolto taataan 20 vuodeksi. Huoltopalvelumme auttaa nopeasti ja toimittaa tarvittavat osat nopeasti asiakkaalle. Autamme sinua aina mielellämme! 4

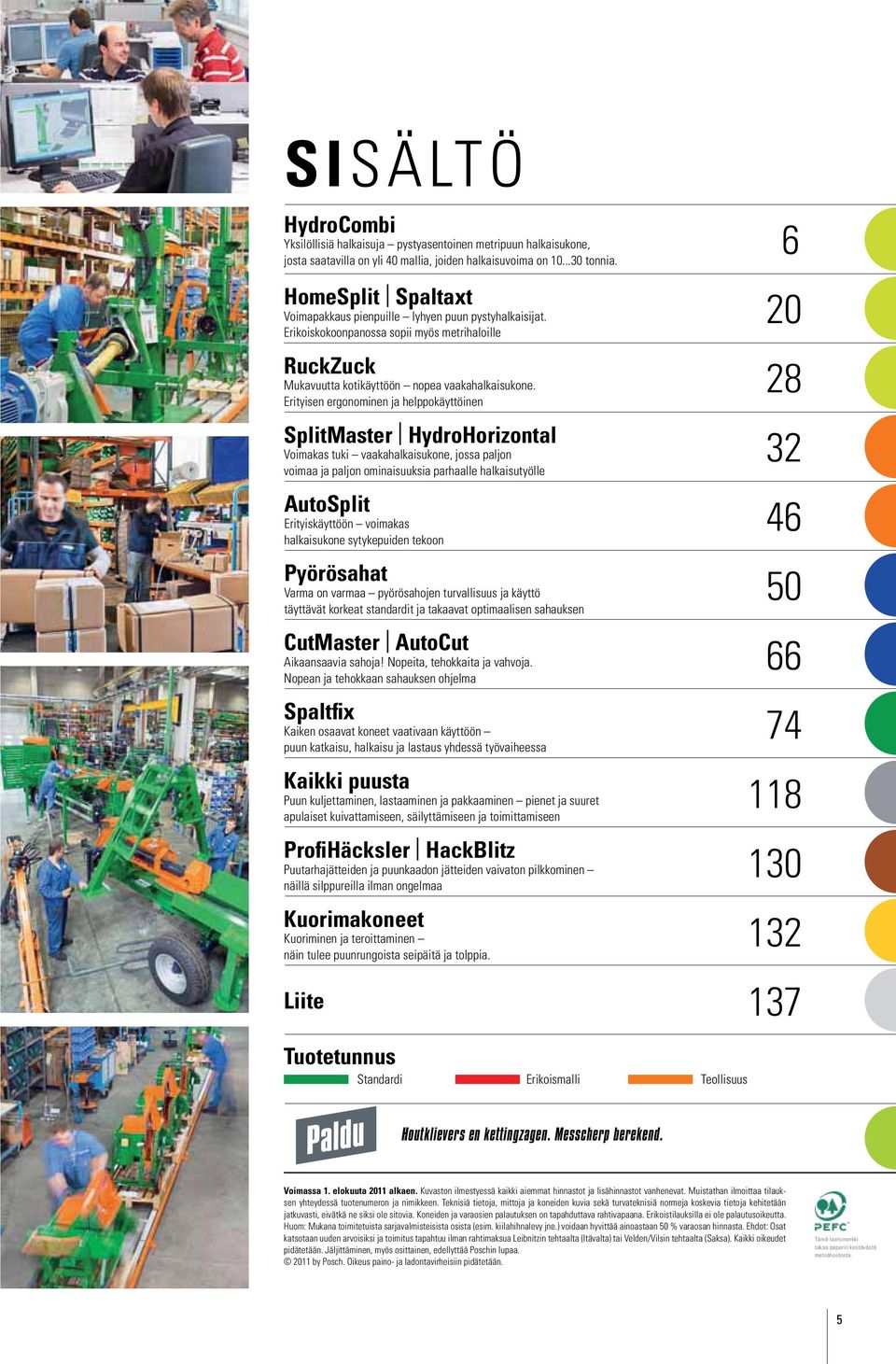

5 SISÄLTÖ HydroCombi Yksilöllisiä halkaisuja pystyasentoinen metripuun halkaisukone, josta saatavilla on yli 40 mallia, joiden halkaisuvoima on tonnia. HomeSplit Spaltaxt Voimapakkaus pienpuille lyhyen puun pystyhalkaisijat. Erikoiskokoonpanossa sopii myös metrihaloille RuckZuck Mukavuutta kotikäyttöön nopea vaakahalkaisukone. Erityisen ergonominen ja helppokäyttöinen SplitMaster HydroHorizontal Voimakas tuki vaakahalkaisukone, jossa paljon voimaa ja paljon ominaisuuksia parhaalle halkaisutyölle AutoSplit Erityiskäyttöön voimakas halkaisukone sytykepuiden tekoon Pyörösahat Varma on varmaa pyörösahojen turvallisuus ja käyttö täyttävät korkeat standardit ja takaavat optimaalisen sahauksen CutMaster AutoCut Aikaansaavia sahoja! Nopeita, tehokkaita ja vahvoja. Nopean ja tehokkaan sahauksen ohjelma Spaltfix Kaiken osaavat koneet vaativaan käyttöön puun katkaisu, halkaisu ja lastaus yhdessä työvaiheessa Kaikki puusta Puun kuljettaminen, lastaaminen ja pakkaaminen pienet ja suuret apulaiset kuivattamiseen, säilyttämiseen ja toimittamiseen ProfiHäcksler HackBlitz Puutarhajätteiden ja puunkaadon jätteiden vaivaton pilkkominen näillä silppureilla ilman ongelmaa Kuorimakoneet Kuoriminen ja teroittaminen näin tulee puunrungoista seipäitä ja tolppia. Liite Tuotetunnus Standardi Erikoismalli Teollisuus Houtklievers en kettingzagen. Messcherp berekend. Voimassa 1. elokuuta 2011 alkaen. Kuvaston ilmestyessä kaikki aiemmat hinnastot ja lisähinnastot vanhenevat. Muistathan ilmoittaa tilauksen yhteydessä tuotenumeron ja nimikkeen. Teknisiä tietoja, mittoja ja koneiden kuvia sekä turvateknisiä normeja koskevia tietoja kehitetään jatkuvasti, eivätkä ne siksi ole sitovia. Koneiden ja varaosien palautuksen on tapahduttava rahtivapaana. Erikoistilauksilla ei ole palautusoikeutta. Huom: Mukana toimitetuista sarjavalmisteisista osista (esim. kiilahihnalevy jne.) voidaan hyvittää ainoastaan 50 % varaosan hinnasta. Ehdot: Osat katsotaan uuden arvoisiksi ja toimitus tapahtuu ilman rahtimaksua Leibnitzin tehtaalta (Itävalta) tai Velden/Vilsin tehtaalta (Saksa). Kaikki oikeudet pidätetään. Jäljittäminen, myös osittainen, edellyttää Poschin lupaa by Posch. Oikeus paino- ja ladontavirheisiin pidätetään. Tämä laatumerkki takaa paperin kestävästä metsähoidosta. 5

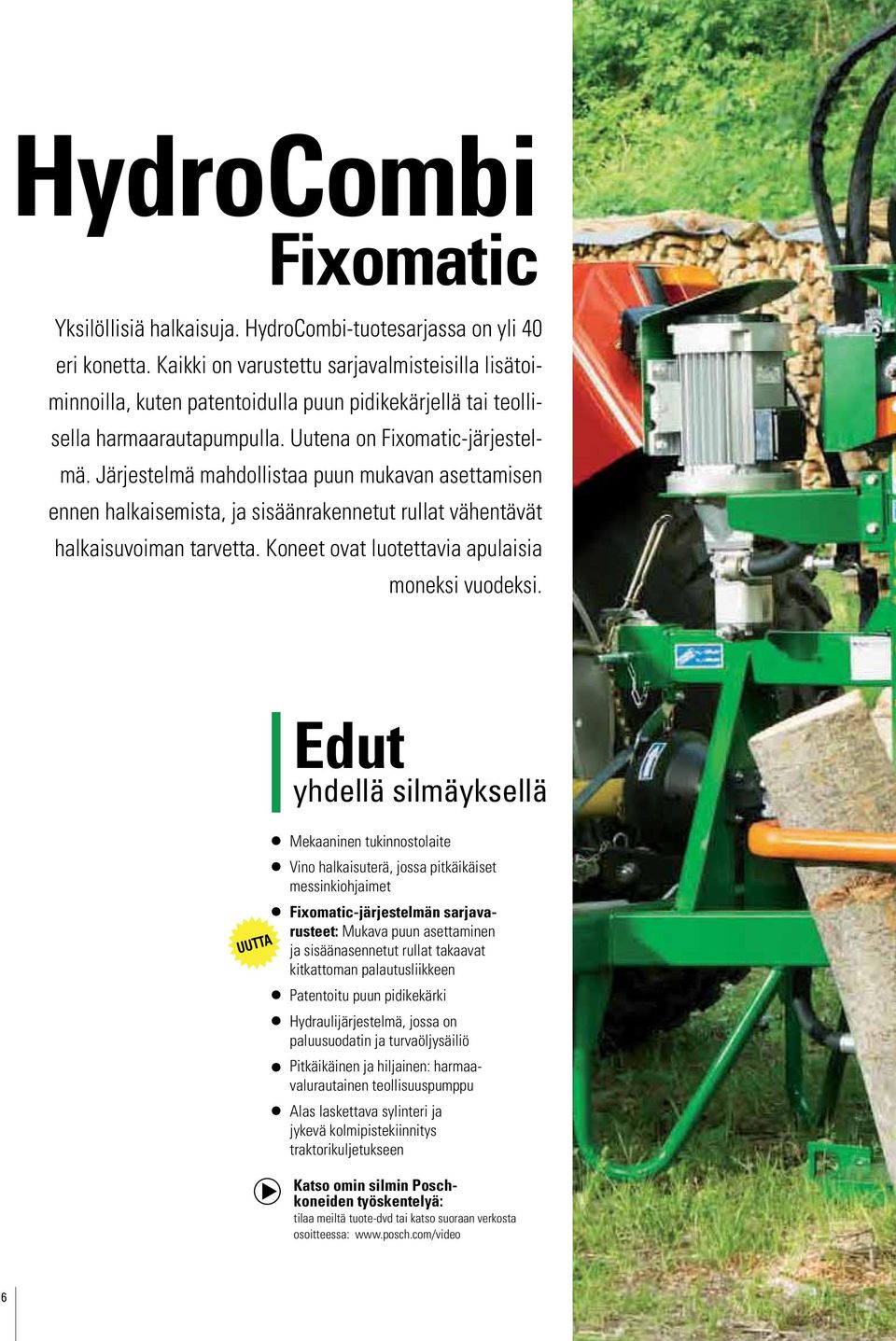

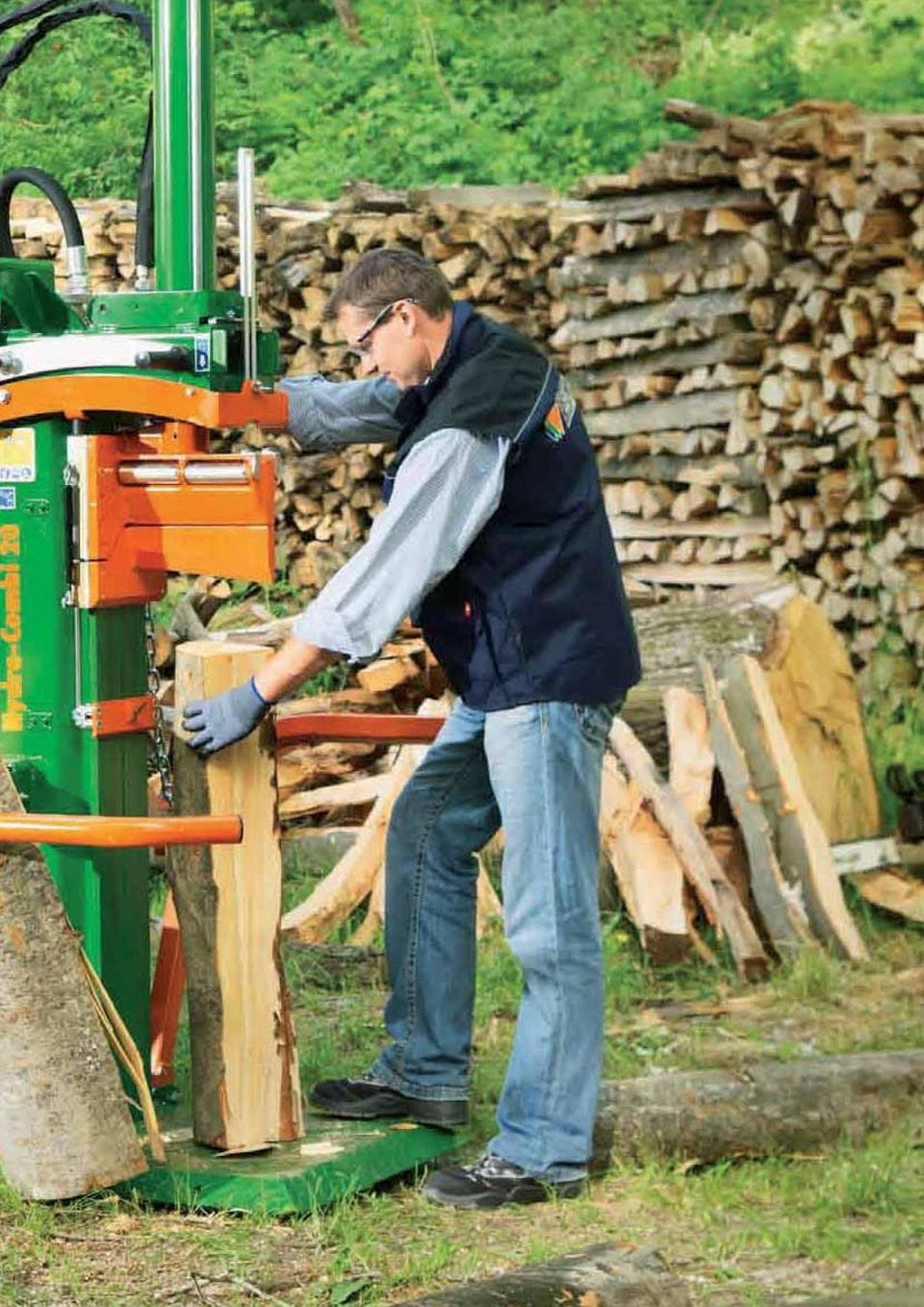

6 HydroCombi Fixomatic Yksilöllisiä halkaisuja. HydroCombi-tuotesarjassa on yli 40 eri konetta. Kaikki on varustettu sarjavalmisteisilla lisätoiminnoilla, kuten patentoidulla puun pidikekärjellä tai teollisella harmaarautapumpulla. Uutena on Fixomatic-järjestelmä. Järjestelmä mahdollistaa puun mukavan asettamisen ennen halkaisemista, ja sisäänrakennetut rullat vähentävät halkaisuvoiman tarvetta. Koneet ovat luotettavia apulaisia moneksi vuodeksi. Edut yhdellä silmäyksellä UUTTA Mekaaninen tukinnostolaite Vino halkaisuterä, jossa pitkäikäiset messinkiohjaimet Fixomatic-järjestelmän sarjavarusteet: Mukava puun asettaminen ja sisäänasennetut rullat takaavat kitkattoman palautusliikkeen Patentoitu puun pidikekärki Hydraulijärjestelmä, jossa on paluusuodatin ja turvaöljysäiliö Pitkäikäinen ja hiljainen: harmaavalurautainen teollisuuspumppu Alas laskettava sylinteri ja jykevä kolmipistekiinnitys traktorikuljetukseen Katso omin silmin Poschkoneiden työskentelyä: tilaa meiltä tuote-dvd tai katso suoraan verkosta osoitteessa: 6

7 7

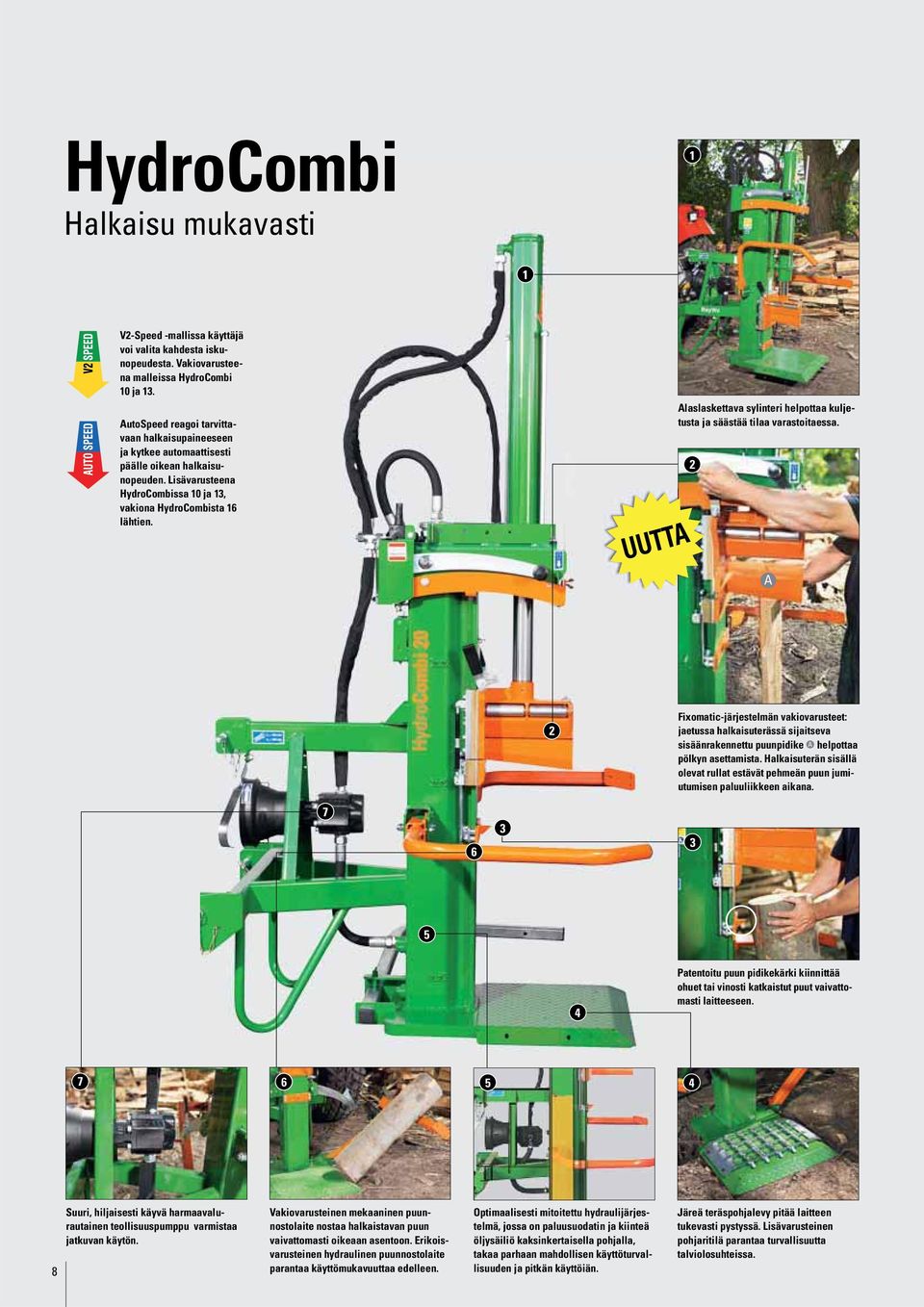

8 HydroCombi Halkaisu mukavasti 1 1 V2-Speed -mallissa käyttäjä voi valita kahdesta iskunopeudesta. Vakiovarusteena malleissa HydroCombi 10 ja 13. AutoSpeed reagoi tarvittavaan halkaisupaineeseen ja kytkee automaattisesti päälle oikean halkaisunopeuden. Lisävarusteena HydroCombissa 10 ja 13, vakiona HydroCombista 16 lähtien. Alaslaskettava sylinteri helpottaa kuljetusta ja säästää tilaa varastoitaessa. 2 UUTTA A 2 Fixomatic-järjestelmän vakiovarusteet: jaetussa halkaisuterässä sijaitseva sisäänrakennettu puunpidike A helpottaa pölkyn asettamista. Halkaisuterän sisällä olevat rullat estävät pehmeän puun jumiutumisen paluuliikkeen aikana Patentoitu puun pidikekärki kiinnittää ohuet tai vinosti katkaistut puut vaivattomasti laitteeseen Suuri, hiljaisesti käyvä harmaavalurautainen teollisuuspumppu varmistaa jatkuvan käytön. Vakiovarusteinen mekaaninen puunnostolaite nostaa halkaistavan puun vaivattomasti oikeaan asentoon. Erikoisvarusteinen hydraulinen puunnostolaite parantaa käyttömukavuuttaa edelleen. Optimaalisesti mitoitettu hydraulijärjestelmä, jossa on paluusuodatin ja kiinteä öljysäiliö kaksinkertaisella pohjalla, takaa parhaan mahdollisen käyttöturvallisuuden ja pitkän käyttöiän. Järeä teräspohjalevy pitää laitteen tukevasti pystyssä. Lisävarusteinen pohjaritilä parantaa turvallisuutta talviolosuhteissa.

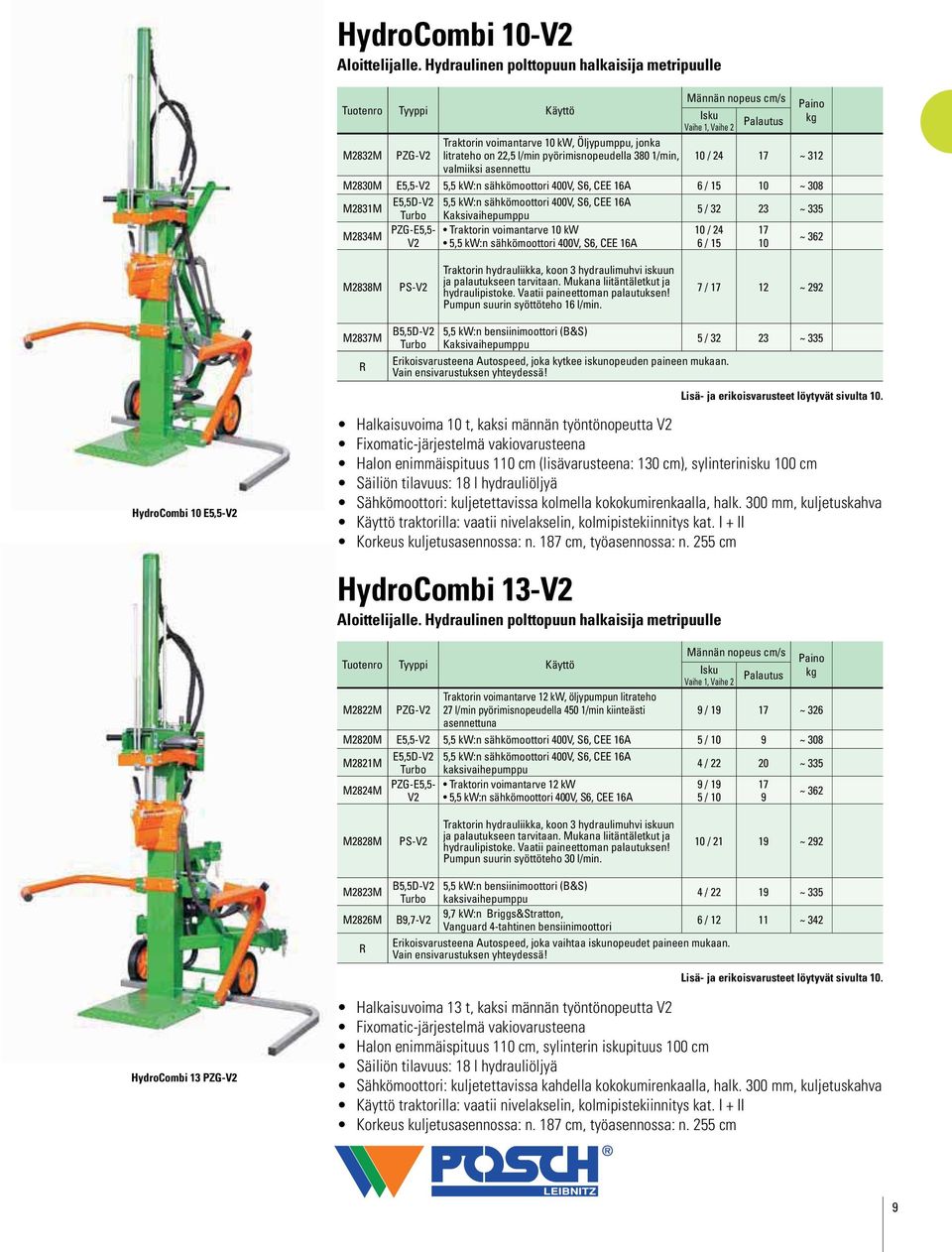

9 HydroCombi 10-V2 Aloittelijalle. Hydraulinen polttopuun halkaisija metripuulle Tyyppi Käyttö Männän nopeus cm/s Paino Isku Palautus kg Vaihe 1, Vaihe 2 Traktorin voimantarve 10 kw, Öljypumppu, jonka M2832M PZG-V2 litrateho on 22,5 l/min pyörimisnopeudella 380 1/min, 10 / ~ 312 valmiiksi asennettu M2830M E5,5-V2 5,5 kw:n sähkömoottori 400V, S6, CEE 16A 6 / ~ 308 M2831M E5,5D-V2 5,5 kw:n sähkömoottori 400V, S6, CEE 16A Turbo Kaksivaihepumppu 5 / ~ 335 M2834M PZG-E5,5-10 / V2 6 / ~ 362 M2838M PS-V2 Traktorin hydrauliikka, koon 3 hydraulimuhvi iskuun ja palautukseen tarvitaan. Mukana liitäntäletkut ja hydraulipistoke. Vaatii paineettoman palautuksen! Pumpun suurin syöttöteho 16 l/min. 7 / ~ 292 M2837M R B5,5D-V2 Turbo 5,5 kw:n bensiinimoottori (B&S) Kaksivaihepumppu Erikoisvarusteena Autospeed, joka kytkee iskunopeuden paineen mukaan. Vain ensivarustuksen yhteydessä! 5 / ~ 335 Lisä- ja erikoisvarusteet löytyvät sivulta 10. HydroCombi 10 E5,5-V2 Halkaisuvoima 10 t, kaksi männän työntönopeutta V2 Fixomatic-järjestelmä vakiovarusteena Halon enimmäispituus 110 cm (lisävarusteena: 130 cm), sylinterinisku 100 cm Säiliön tilavuus: 18 l hydrauliöljyä Sähkömoottori: kuljetettavissa kolmella kokokumirenkaalla, halk. 300 mm, kuljetuskahva Käyttö traktorilla: vaatii nivelakselin, kolmipistekiinnitys kat. I + II Korkeus kuljetusasennossa: n. 187 cm, työasennossa: n. 255 cm HydroCombi 13-V2 Aloittelijalle. Hydraulinen polttopuun halkaisija metripuulle Tyyppi Käyttö Männän nopeus cm/s Isku Palautus Vaihe 1, Vaihe 2 Paino kg M2822M PZG-V2 Traktorin voimantarve 12 kw, öljypumpun litrateho 27 l/min pyörimisnopeudella 450 1/min kiinteästi 9 / ~ 326 asennettuna M2820M E5,5-V2 5,5 kw:n sähkömoottori 400V, S6, CEE 16A 5 / 10 9 ~ 308 M2821M E5,5D-V2 5,5 kw:n sähkömoottori 400V, S6, CEE 16A Turbo kaksivaihepumppu 4 / ~ 335 M2824M PZG-E5,5- V2 9 / 19 5 / ~ 362 M2828M PS-V2 Traktorin hydrauliikka, koon 3 hydraulimuhvi iskuun ja palautukseen tarvitaan. Mukana liitäntäletkut ja hydraulipistoke. Vaatii paineettoman palautuksen! Pumpun suurin syöttöteho 30 l/min. 10 / ~ 292 M2823M M2826M R B5,5D-V2 Turbo B9,7-V2 5,5 kw:n bensiinimoottori (B&S) kaksivaihepumppu 9,7 kw:n Briggs&Stratton, Vanguard 4-tahtinen bensiinimoottori Erikoisvarusteena Autospeed, joka vaihtaa iskunopeudet paineen mukaan. Vain ensivarustuksen yhteydessä! 4 / ~ / ~ 342 Lisä- ja erikoisvarusteet löytyvät sivulta 10. HydroCombi 13 PZG-V2 Halkaisuvoima 13 t, kaksi männän työntönopeutta V2 Fixomatic-järjestelmä vakiovarusteena Halon enimmäispituus 110 cm, sylinterin iskupituus 100 cm Säiliön tilavuus: 18 l hydrauliöljyä Sähkömoottori: kuljetettavissa kahdella kokokumirenkaalla, halk. 300 mm, kuljetuskahva Käyttö traktorilla: vaatii nivelakselin, kolmipistekiinnitys kat. I + II Korkeus kuljetusasennossa: n. 187 cm, työasennossa: n. 255 cm 9

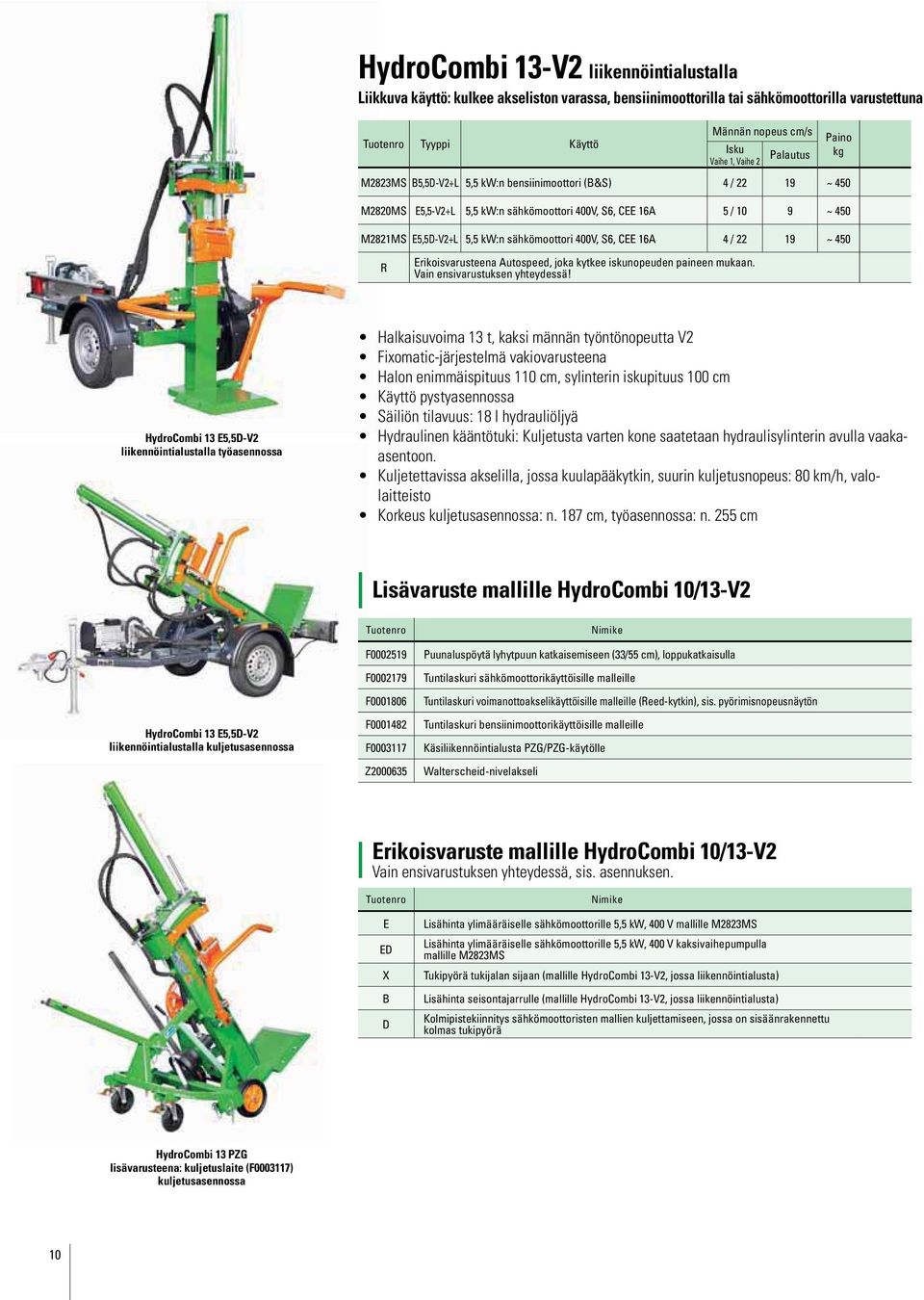

10 HydroCombi 13-V2 liikennöintialustalla Liikkuva käyttö: kulkee akseliston varassa, bensiinimoottorilla tai sähkömoottorilla varustettuna Tyyppi Käyttö Männän nopeus cm/s Isku Palautus Vaihe 1, Vaihe 2 Paino kg M2823MS B5,5D-V2+L 5,5 kw:n bensiinimoottori (B&S) 4 / ~ 450 M2820MS E5,5-V2+L 5,5 kw:n sähkömoottori 400V, S6, CEE 16A 5 / 10 9 ~ 450 M2821MS E5,5D-V2+L 5,5 kw:n sähkömoottori 400V, S6, CEE 16A 4 / ~ 450 R Erikoisvarusteena Autospeed, joka kytkee iskunopeuden paineen mukaan. Vain ensivarustuksen yhteydessä! HydroCombi 13 E5,5D-V2 liikennöintialustalla työasennossa Halkaisuvoima 13 t, kaksi männän työntönopeutta V2 Fixomatic-järjestelmä vakiovarusteena Halon enimmäispituus 110 cm, sylinterin iskupituus 100 cm Käyttö pystyasennossa Säiliön tilavuus: 18 l hydrauliöljyä Hydraulinen kääntötuki: Kuljetusta varten kone saatetaan hydraulisylinterin avulla vaakaasentoon. Kuljetettavissa akselilla, jossa kuulapääkytkin, suurin kuljetusnopeus: 80 km/h, valolaitteisto Korkeus kuljetusasennossa: n. 187 cm, työasennossa: n. 255 cm Lisävaruste mallille HydroCombi 10/13-V2 HydroCombi 13 E5,5D-V2 liikennöintialustalla kuljetusasennossa F F F F F Z Puunaluspöytä lyhytpuun katkaisemiseen (33/55 cm), loppukatkaisulla Tuntilaskuri sähkömoottorikäyttöisille malleille Tuntilaskuri voimanottoakselikäyttöisille malleille (Reed-kytkin), sis. pyörimisnopeusnäytön Tuntilaskuri bensiinimoottorikäyttöisille malleille Käsiliikennöintialusta PZG/PZG-käytölle Walterscheid-nivelakseli Erikoisvaruste mallille HydroCombi 10/13-V2 Vain ensivarustuksen yhteydessä, sis. asennuksen. E ED X B D Lisähinta ylimääräiselle sähkömoottorille 5,5 kw, 400 V mallille M2823MS Lisähinta ylimääräiselle sähkömoottorille 5,5 kw, 400 V kaksivaihepumpulla mallille M2823MS Tukipyörä tukijalan sijaan (mallille HydroCombi 13-V2, jossa liikennöintialusta) Lisähinta seisontajarrulle (mallille HydroCombi 13-V2, jossa liikennöintialusta) Kolmipistekiinnitys sähkömoottoristen mallien kuljettamiseen, jossa on sisäänrakennettu kolmas tukipyörä HydroCombi 13 PZG lisävarusteena: kuljetuslaite (F ) kuljetusasennossa 10

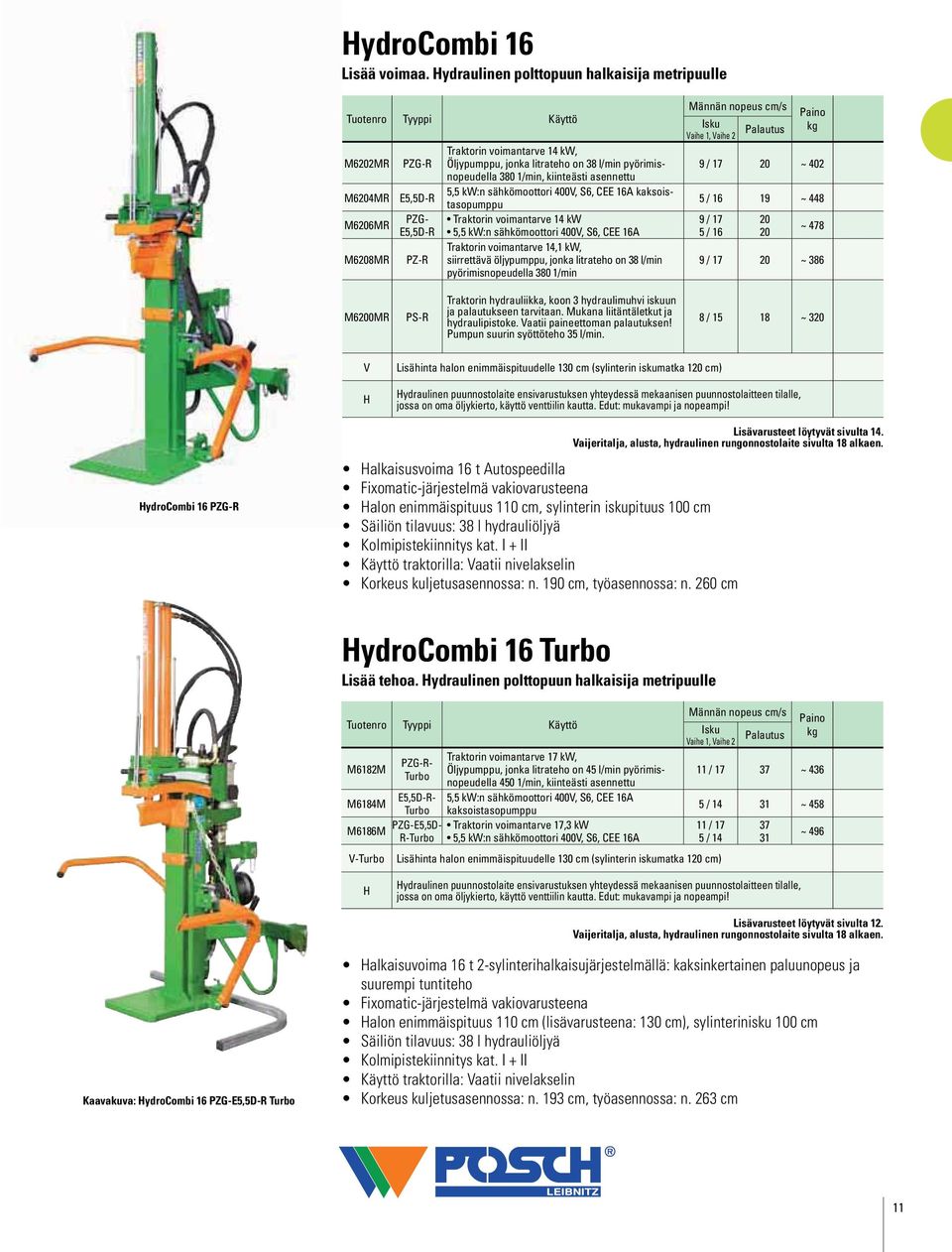

11 HydroCombi 16 Lisää voimaa. Hydraulinen polttopuun halkaisija metripuulle Tyyppi Käyttö M6202MR PZG-R M6204MR E5,5D-R M6206MR M6208MR Traktorin voimantarve 14 kw, Öljypumppu, jonka litrateho on 38 l/min pyörimisnopeudella 380 1/min, kiinteästi asennettu 5,5 kw:n sähkömoottori 400V, S6, CEE 16A kaksoistasopumppu Traktorin voimantarve 14,1 kw, siirrettävä öljypumppu, jonka litrateho on 38 l/min pyörimisnopeudella 380 1/min PZG- E5,5D-R PZ-R Männän nopeus cm/s Isku Palautus Vaihe 1, Vaihe 2 Paino kg 9 / ~ / ~ / 17 5 / ~ / ~ 386 M6200MR PS-R Traktorin hydrauliikka, koon 3 hydraulimuhvi iskuun ja palautukseen tarvitaan. Mukana liitäntäletkut ja hydraulipistoke. Vaatii paineettoman palautuksen! Pumpun suurin syöttöteho 35 l/min. 8 / ~ 320 V H Lisähinta halon enimmäispituudelle 130 cm (sylinterin iskumatka 120 cm) Hydraulinen puunnostolaite ensivarustuksen yhteydessä mekaanisen puunnostolaitteen tilalle, jossa on oma öljykierto, käyttö venttiilin kautta. Edut: mukavampi ja nopeampi! HydroCombi 16 PZG-R Lisävarusteet löytyvät sivulta 14. Vaijeritalja, alusta, hydraulinen rungonnostolaite sivulta 18 alkaen. Halkaisusvoima 16 t Autospeedilla Fixomatic-järjestelmä vakiovarusteena Halon enimmäispituus 110 cm, sylinterin iskupituus 100 cm Säiliön tilavuus: 38 l hydrauliöljyä Kolmipistekiinnitys kat. I + II Käyttö traktorilla: Vaatii nivelakselin Korkeus kuljetusasennossa: n. 190 cm, työasennossa: n. 260 cm HydroCombi 16 Turbo Lisää tehoa. Hydraulinen polttopuun halkaisija metripuulle Tyyppi Käyttö M6182M M6184M PZG-R- Turbo E5,5D-R- Turbo M6186M PZG-E5,5D- R-Turbo V-Turbo Traktorin voimantarve 17 kw, Öljypumppu, jonka litrateho on 45 l/min pyörimisnopeudella 450 1/min, kiinteästi asennettu 5,5 kw:n sähkömoottori 400V, S6, CEE 16A kaksoistasopumppu Männän nopeus cm/s Isku Palautus Vaihe 1, Vaihe 2 Paino kg 11 / ~ / ~ / 17 5 / 14 Lisähinta halon enimmäispituudelle 130 cm (sylinterin iskumatka 120 cm) ~ 496 H Hydraulinen puunnostolaite ensivarustuksen yhteydessä mekaanisen puunnostolaitteen tilalle, jossa on oma öljykierto, käyttö venttiilin kautta. Edut: mukavampi ja nopeampi! Lisävarusteet löytyvät sivulta 12. Vaijeritalja, alusta, hydraulinen rungonnostolaite sivulta 18 alkaen. Kaavakuva: HydroCombi 16 PZG-E5,5D-R Turbo Halkaisuvoima 16 t 2-sylinterihalkaisujärjestelmällä: kaksinkertainen paluunopeus ja suurempi tuntiteho Fixomatic-järjestelmä vakiovarusteena Halon enimmäispituus 110 cm (lisävarusteena: 130 cm), sylinterinisku 100 cm Säiliön tilavuus: 38 l hydrauliöljyä Kolmipistekiinnitys kat. I + II Käyttö traktorilla: Vaatii nivelakselin Korkeus kuljetusasennossa: n. 193 cm, työasennossa: n. 263 cm 11

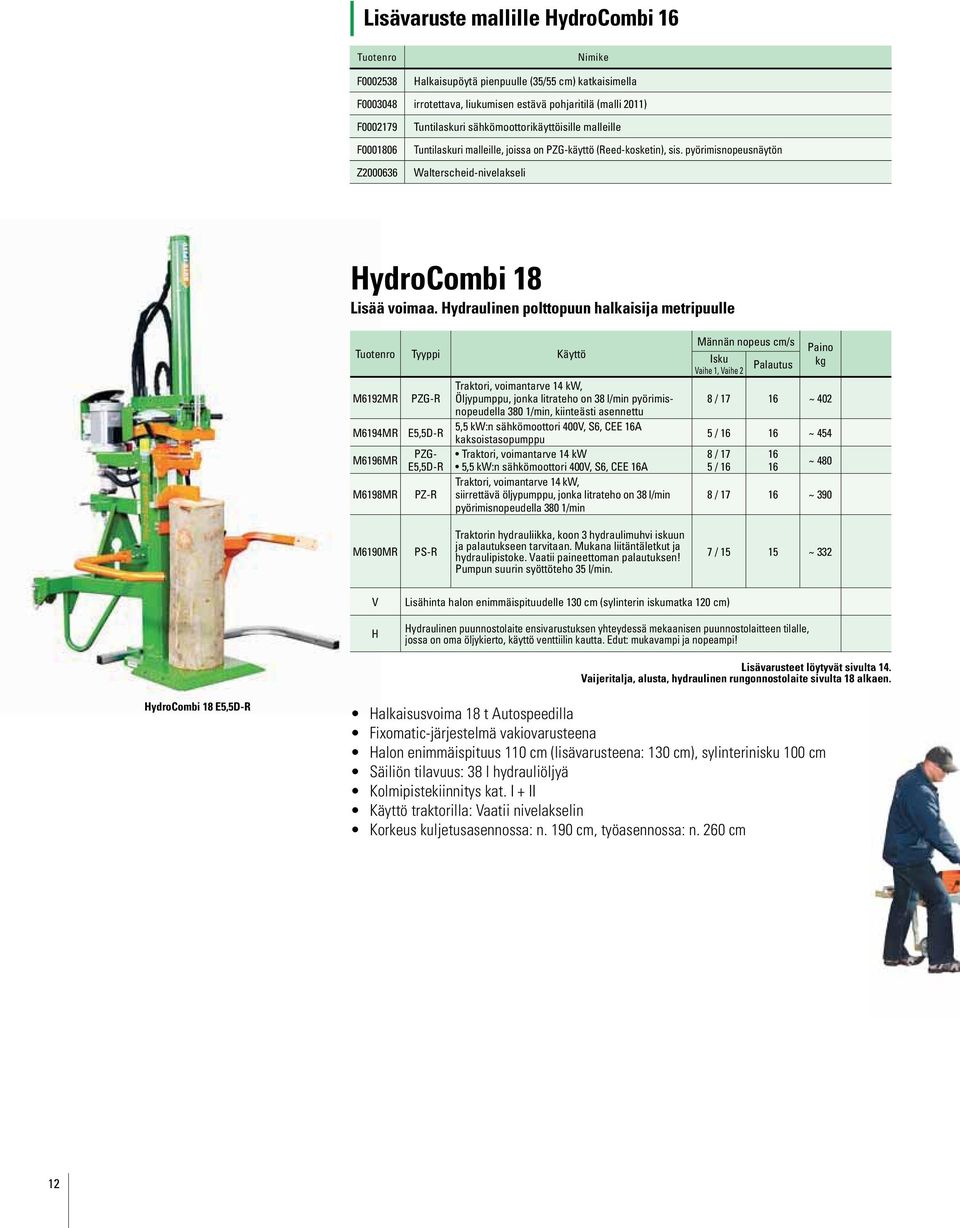

12 Lisävaruste mallille HydroCombi 16 F Halkaisupöytä pienpuulle (35/55 cm) katkaisimella F irrotettava, liukumisen estävä pohjaritilä (malli 2011) F F Z Tuntilaskuri sähkömoottorikäyttöisille malleille Tuntilaskuri malleille, joissa on PZG-käyttö (Reed-kosketin), sis. pyörimisnopeusnäytön Walterscheid-nivelakseli HydroCombi 18 Lisää voimaa. Hydraulinen polttopuun halkaisija metripuulle Tyyppi Käyttö M6192MR PZG-R M6194MR E5,5D-R M6196MR M6198MR PZG- E5,5D-R PZ-R Traktori, voimantarve 14 kw, Öljypumppu, jonka litrateho on 38 l/min pyörimisnopeudella 380 1/min, kiinteästi asennettu 5,5 kw:n sähkömoottori 400V, S6, CEE 16A kaksoistasopumppu Traktori, voimantarve 14 kw, siirrettävä öljypumppu, jonka litrateho on 38 l/min pyörimisnopeudella 380 1/min Männän nopeus cm/s Isku Palautus Vaihe 1, Vaihe 2 Paino kg 8 / ~ / ~ / 17 5 / ~ / ~ 390 M6190MR PS-R Traktorin hydrauliikka, koon 3 hydraulimuhvi iskuun ja palautukseen tarvitaan. Mukana liitäntäletkut ja hydraulipistoke. Vaatii paineettoman palautuksen! Pumpun suurin syöttöteho 35 l/min. 7 / ~ 332 V H Lisähinta halon enimmäispituudelle 130 cm (sylinterin iskumatka 120 cm) Hydraulinen puunnostolaite ensivarustuksen yhteydessä mekaanisen puunnostolaitteen tilalle, jossa on oma öljykierto, käyttö venttiilin kautta. Edut: mukavampi ja nopeampi! Lisävarusteet löytyvät sivulta 14. Vaijeritalja, alusta, hydraulinen rungonnostolaite sivulta 18 alkaen. HydroCombi 18 E5,5D-R Halkaisusvoima 18 t Autospeedilla Fixomatic-järjestelmä vakiovarusteena Halon enimmäispituus 110 cm (lisävarusteena: 130 cm), sylinterinisku 100 cm Säiliön tilavuus: 38 l hydrauliöljyä Kolmipistekiinnitys kat. I + II Käyttö traktorilla: Vaatii nivelakselin Korkeus kuljetusasennossa: n. 190 cm, työasennossa: n. 260 cm 12

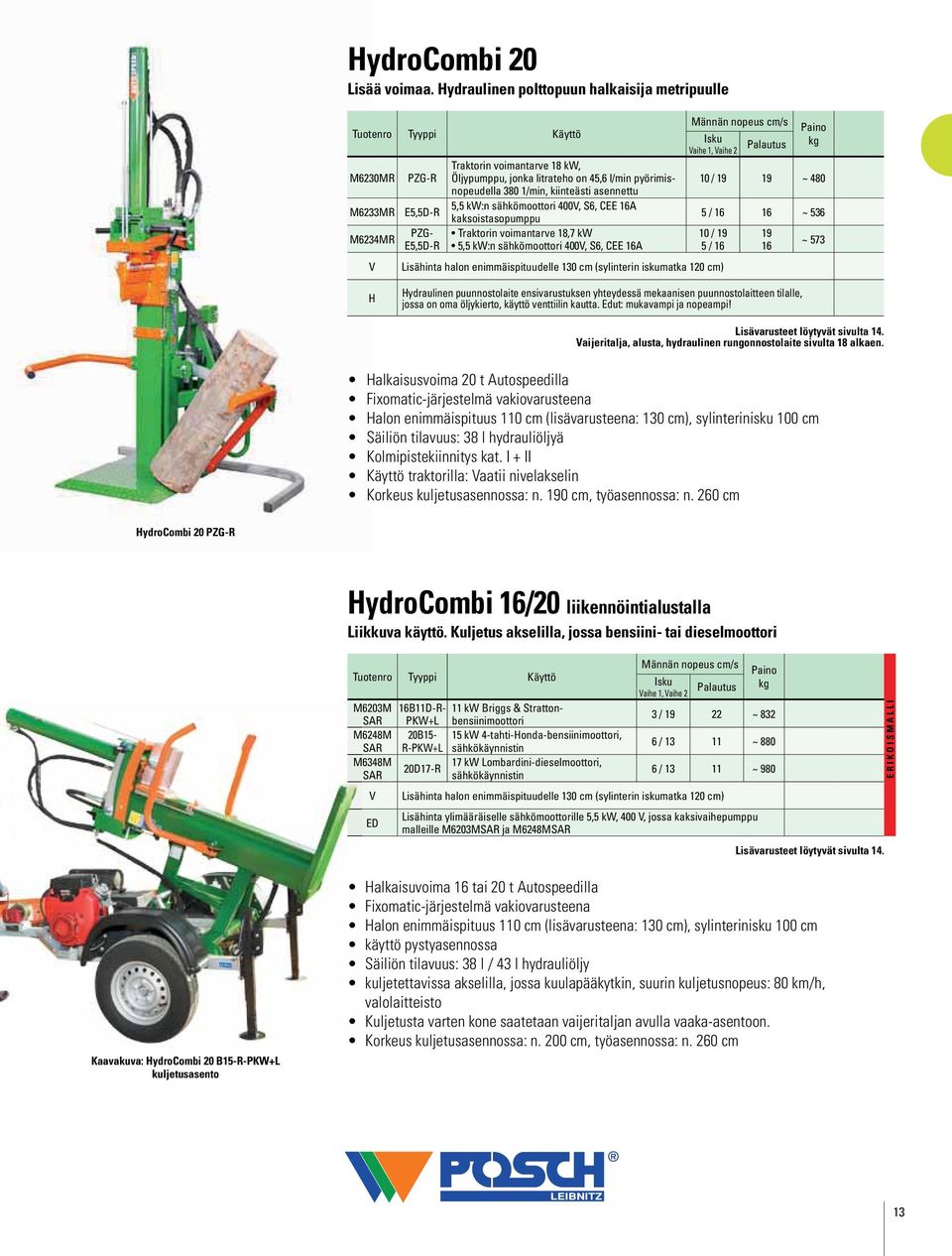

13 HydroCombi 20 Lisää voimaa. Hydraulinen polttopuun halkaisija metripuulle Tyyppi Käyttö M6230MR PZG-R M6233MR E5,5D-R M6234MR V PZG- E5,5D-R Traktorin voimantarve 18 kw, Öljypumppu, jonka litrateho on 45,6 l/min pyörimisnopeudella 380 1/min, kiinteästi asennettu 5,5 kw:n sähkömoottori 400V, S6, CEE 16A kaksoistasopumppu Männän nopeus cm/s Isku Palautus Vaihe 1, Vaihe 2 Paino kg 10 / ~ / ~ / 19 5 / 16 Lisähinta halon enimmäispituudelle 130 cm (sylinterin iskumatka 120 cm) ~ 573 H Hydraulinen puunnostolaite ensivarustuksen yhteydessä mekaanisen puunnostolaitteen tilalle, jossa on oma öljykierto, käyttö venttiilin kautta. Edut: mukavampi ja nopeampi! Lisävarusteet löytyvät sivulta 14. Vaijeritalja, alusta, hydraulinen rungonnostolaite sivulta 18 alkaen. Halkaisusvoima 20 t Autospeedilla Fixomatic-järjestelmä vakiovarusteena Halon enimmäispituus 110 cm (lisävarusteena: 130 cm), sylinterinisku 100 cm Säiliön tilavuus: 38 l hydrauliöljyä Kolmipistekiinnitys kat. I + II Käyttö traktorilla: Vaatii nivelakselin Korkeus kuljetusasennossa: n. 190 cm, työasennossa: n. 260 cm HydroCombi 20 PZG-R HydroCombi 16/20 liikennöintialustalla Liikkuva käyttö. Kuljetus akselilla, jossa bensiini- tai dieselmoottori Tyyppi Käyttö Männän nopeus cm/s Paino Isku Palautus kg Vaihe 1, Vaihe 2 M6203M 16B11D-R- 11 kw Briggs & Strattonbensiinimoottori SAR PKW+L 3 / ~ 832 M6248M 20B15-15 kw 4-tahti-Honda-bensiinimoottori, SAR R-PKW+L sähkökäynnistin 6 / ~ 880 M6348M 17 kw Lombardini-dieselmoottori, 20D17-R SAR sähkökäynnistin 6 / ~ 980 V Lisähinta halon enimmäispituudelle 130 cm (sylinterin iskumatka 120 cm) ED Lisähinta ylimääräiselle sähkömoottorille 5,5 kw, 400 V, jossa kaksivaihepumppu malleille M6203MSAR ja M6248MSAR Lisävarusteet löytyvät sivulta 14. Kaavakuva: HydroCombi 20 B15-R-PKW+L kuljetusasento Halkaisuvoima 16 tai 20 t Autospeedilla Fixomatic-järjestelmä vakiovarusteena Halon enimmäispituus 110 cm (lisävarusteena: 130 cm), sylinterinisku 100 cm käyttö pystyasennossa Säiliön tilavuus: 38 l / 43 l hydrauliöljy kuljetettavissa akselilla, jossa kuulapääkytkin, suurin kuljetusnopeus: 80 km/h, valolaitteisto Kuljetusta varten kone saatetaan vaijeritaljan avulla vaaka-asentoon. Korkeus kuljetusasennossa: n. 200 cm, työasennossa: n. 260 cm 13

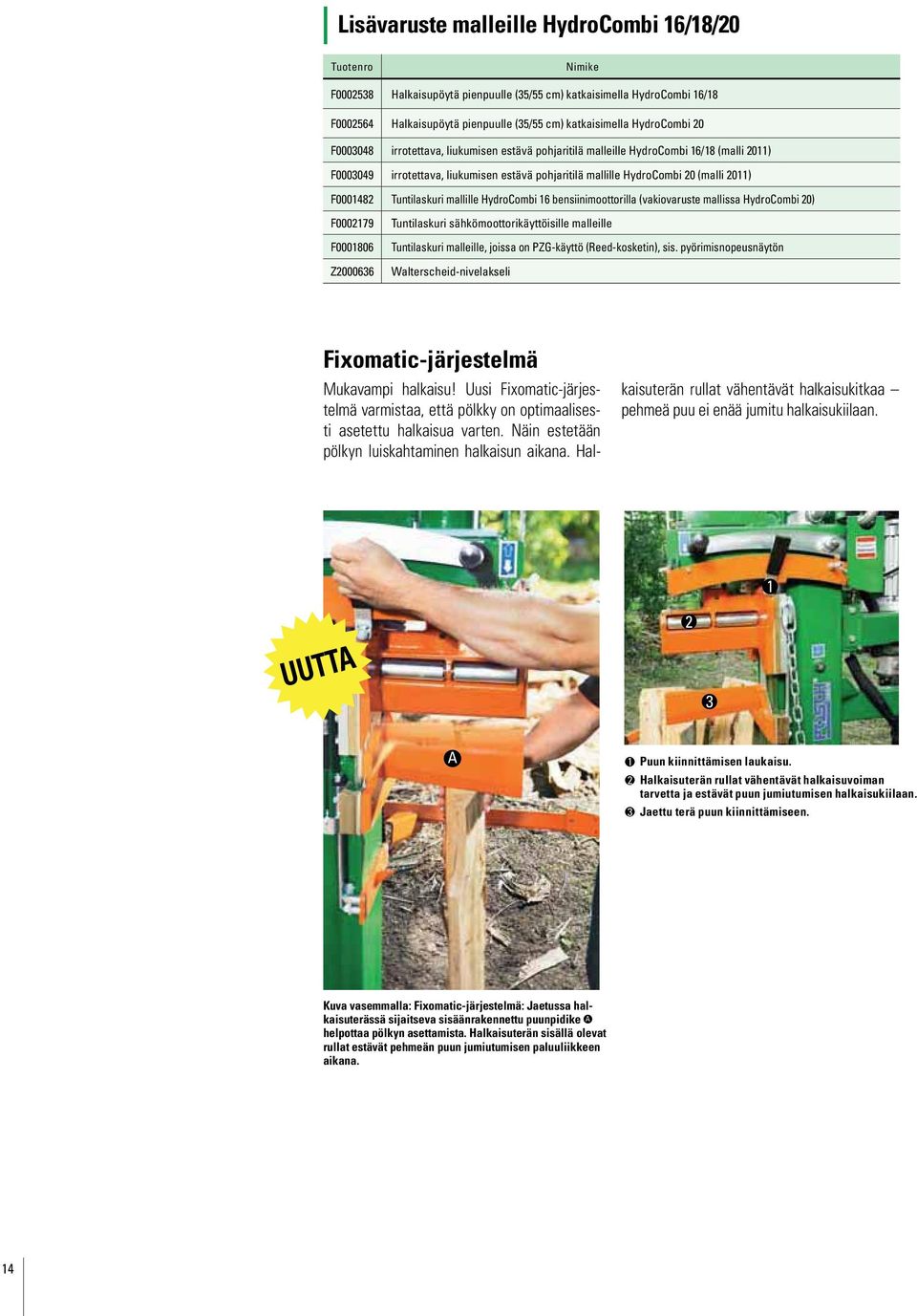

14 Lisävaruste malleille HydroCombi 16/18/20 F Halkaisupöytä pienpuulle (35/55 cm) katkaisimella HydroCombi 16/18 F Halkaisupöytä pienpuulle (35/55 cm) katkaisimella HydroCombi 20 F irrotettava, liukumisen estävä pohjaritilä malleille HydroCombi 16/18 (malli 2011) F irrotettava, liukumisen estävä pohjaritilä mallille HydroCombi 20 (malli 2011) F Tuntilaskuri mallille HydroCombi 16 bensiinimoottorilla (vakiovaruste mallissa HydroCombi 20) F F Z Tuntilaskuri sähkömoottorikäyttöisille malleille Tuntilaskuri malleille, joissa on PZG-käyttö (Reed-kosketin), sis. pyörimisnopeusnäytön Walterscheid-nivelakseli Fixomatic-järjestelmä Mukavampi halkaisu! Uusi Fixomatic-järjestelmä varmistaa, että pölkky on optimaalisesti asetettu halkaisua varten. Näin estetään pölkyn luiskahtaminen halkaisun aikana. Halkaisuterän rullat vähentävät halkaisukitkaa pehmeä puu ei enää jumitu halkaisukiilaan. 1 UUTTA 2 3 A 1 Puun kiinnittämisen laukaisu. 2 Halkaisuterän rullat vähentävät halkaisuvoiman tarvetta ja estävät puun jumiutumisen halkaisukiilaan. 3 Jaettu terä puun kiinnittämiseen. Kuva vasemmalla: Fixomatic-järjestelmä: Jaetussa halkaisuterässä sijaitseva sisäänrakennettu puunpidike A helpottaa pölkyn asettamista. Halkaisuterän sisällä olevat rullat estävät pehmeän puun jumiutumisen paluuliikkeen aikana. 14

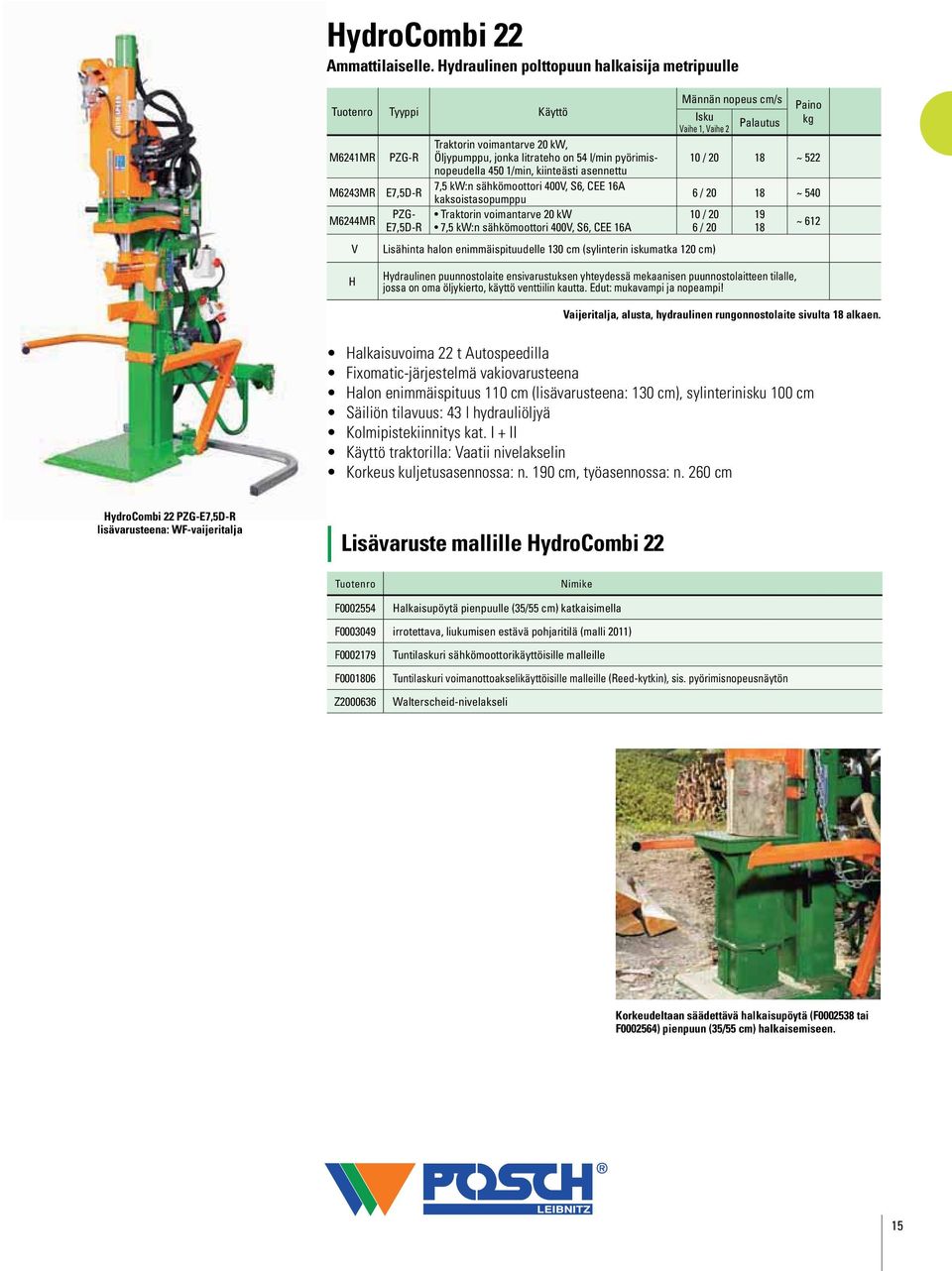

15 HydroCombi 22 Ammattilaiselle. Hydraulinen polttopuun halkaisija metripuulle Tyyppi Käyttö M6241MR PZG-R M6243MR E7,5D-R M6244MR V PZG- E7,5D-R Traktorin voimantarve 20 kw, Öljypumppu, jonka litrateho on 54 l/min pyörimisnopeudella 450 1/min, kiinteästi asennettu 7,5 kw:n sähkömoottori 400V, S6, CEE 16A kaksoistasopumppu Männän nopeus cm/s Isku Palautus Vaihe 1, Vaihe 2 Paino kg 10 / ~ / ~ / 20 6 / 20 Lisähinta halon enimmäispituudelle 130 cm (sylinterin iskumatka 120 cm) ~ 612 H Hydraulinen puunnostolaite ensivarustuksen yhteydessä mekaanisen puunnostolaitteen tilalle, jossa on oma öljykierto, käyttö venttiilin kautta. Edut: mukavampi ja nopeampi! Vaijeritalja, alusta, hydraulinen rungonnostolaite sivulta 18 alkaen. Halkaisuvoima 22 t Autospeedilla Fixomatic-järjestelmä vakiovarusteena Halon enimmäispituus 110 cm (lisävarusteena: 130 cm), sylinterinisku 100 cm Säiliön tilavuus: 43 l hydrauliöljyä Kolmipistekiinnitys kat. I + II Käyttö traktorilla: Vaatii nivelakselin Korkeus kuljetusasennossa: n. 190 cm, työasennossa: n. 260 cm HydroCombi 22 PZG-E7,5D-R lisävarusteena: WF-vaijeritalja Lisävaruste mallille HydroCombi 22 F Halkaisupöytä pienpuulle (35/55 cm) katkaisimella F irrotettava, liukumisen estävä pohjaritilä (malli 2011) F F Z Tuntilaskuri sähkömoottorikäyttöisille malleille Tuntilaskuri voimanottoakselikäyttöisille malleille (Reed-kytkin), sis. pyörimisnopeusnäytön Walterscheid-nivelakseli Korkeudeltaan säädettävä halkaisupöytä (F tai F ) pienpuun (35/55 cm) halkaisemiseen. 15

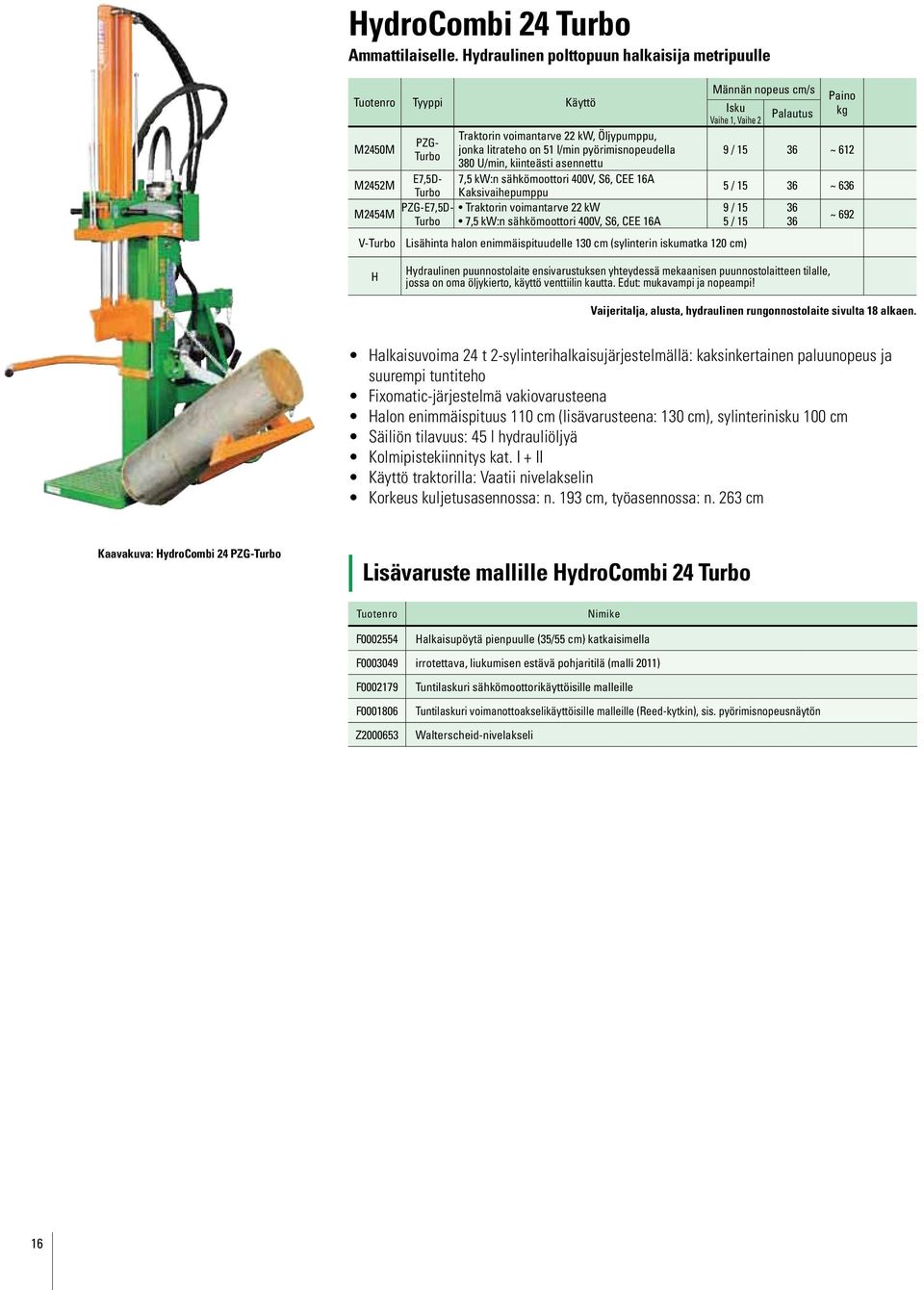

16 HydroCombi 24 Turbo Ammattilaiselle. Hydraulinen polttopuun halkaisija metripuulle Tyyppi Käyttö M2450M M2452M PZG- Turbo E7,5D- Turbo M2454M PZG-E7,5D- Turbo V-Turbo Traktorin voimantarve 22 kw, Öljypumppu, jonka litrateho on 51 l/min pyörimisnopeudella 380 U/min, kiinteästi asennettu 7,5 kw:n sähkömoottori 400V, S6, CEE 16A Kaksivaihepumppu Männän nopeus cm/s Isku Palautus Vaihe 1, Vaihe 2 Paino kg 9 / ~ / ~ / 15 5 / 15 Lisähinta halon enimmäispituudelle 130 cm (sylinterin iskumatka 120 cm) ~ 692 H Hydraulinen puunnostolaite ensivarustuksen yhteydessä mekaanisen puunnostolaitteen tilalle, jossa on oma öljykierto, käyttö venttiilin kautta. Edut: mukavampi ja nopeampi! Vaijeritalja, alusta, hydraulinen rungonnostolaite sivulta 18 alkaen. Halkaisuvoima 24 t 2-sylinterihalkaisujärjestelmällä: kaksinkertainen paluunopeus ja suurempi tuntiteho Fixomatic-järjestelmä vakiovarusteena Halon enimmäispituus 110 cm (lisävarusteena: 130 cm), sylinterinisku 100 cm Säiliön tilavuus: 45 l hydrauliöljyä Kolmipistekiinnitys kat. I + II Käyttö traktorilla: Vaatii nivelakselin Korkeus kuljetusasennossa: n. 193 cm, työasennossa: n. 263 cm Kaavakuva: HydroCombi 24 PZG-Turbo Lisävaruste mallille HydroCombi 24 Turbo F Halkaisupöytä pienpuulle (35/55 cm) katkaisimella F irrotettava, liukumisen estävä pohjaritilä (malli 2011) F F Z Tuntilaskuri sähkömoottorikäyttöisille malleille Tuntilaskuri voimanottoakselikäyttöisille malleille (Reed-kytkin), sis. pyörimisnopeusnäytön Walterscheid-nivelakseli 16

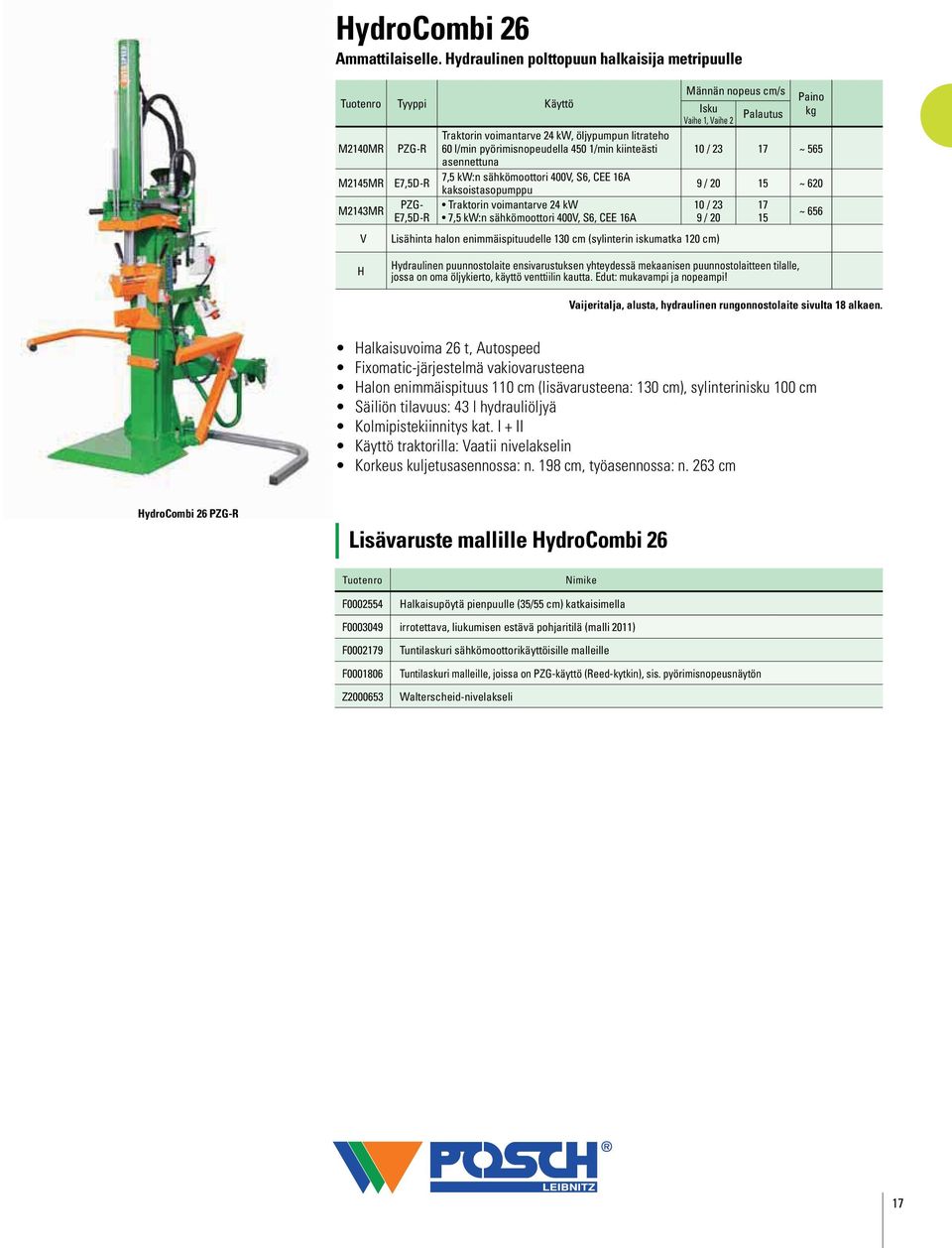

17 HydroCombi 26 Ammattilaiselle. Hydraulinen polttopuun halkaisija metripuulle Tyyppi Käyttö M2140MR PZG-R M2145MR E7,5D-R M2143MR V PZG- E7,5D-R Traktorin voimantarve 24 kw, öljypumpun litrateho 60 l/min pyörimisnopeudella 450 1/min kiinteästi asennettuna 7,5 kw:n sähkömoottori 400V, S6, CEE 16A kaksoistasopumppu Männän nopeus cm/s Isku Palautus Vaihe 1, Vaihe 2 Paino kg 10 / ~ / ~ / 23 9 / 20 Lisähinta halon enimmäispituudelle 130 cm (sylinterin iskumatka 120 cm) ~ 656 H Hydraulinen puunnostolaite ensivarustuksen yhteydessä mekaanisen puunnostolaitteen tilalle, jossa on oma öljykierto, käyttö venttiilin kautta. Edut: mukavampi ja nopeampi! Vaijeritalja, alusta, hydraulinen rungonnostolaite sivulta 18 alkaen. Halkaisuvoima 26 t, Autospeed Fixomatic-järjestelmä vakiovarusteena Halon enimmäispituus 110 cm (lisävarusteena: 130 cm), sylinterinisku 100 cm Säiliön tilavuus: 43 l hydrauliöljyä Kolmipistekiinnitys kat. I + II Käyttö traktorilla: Vaatii nivelakselin Korkeus kuljetusasennossa: n. 198 cm, työasennossa: n. 263 cm HydroCombi 26 PZG-R Lisävaruste mallille HydroCombi 26 F Halkaisupöytä pienpuulle (35/55 cm) katkaisimella F irrotettava, liukumisen estävä pohjaritilä (malli 2011) F F Z Tuntilaskuri sähkömoottorikäyttöisille malleille Tuntilaskuri malleille, joissa on PZG-käyttö (Reed-kytkin), sis. pyörimisnopeusnäytön Walterscheid-nivelakseli 17

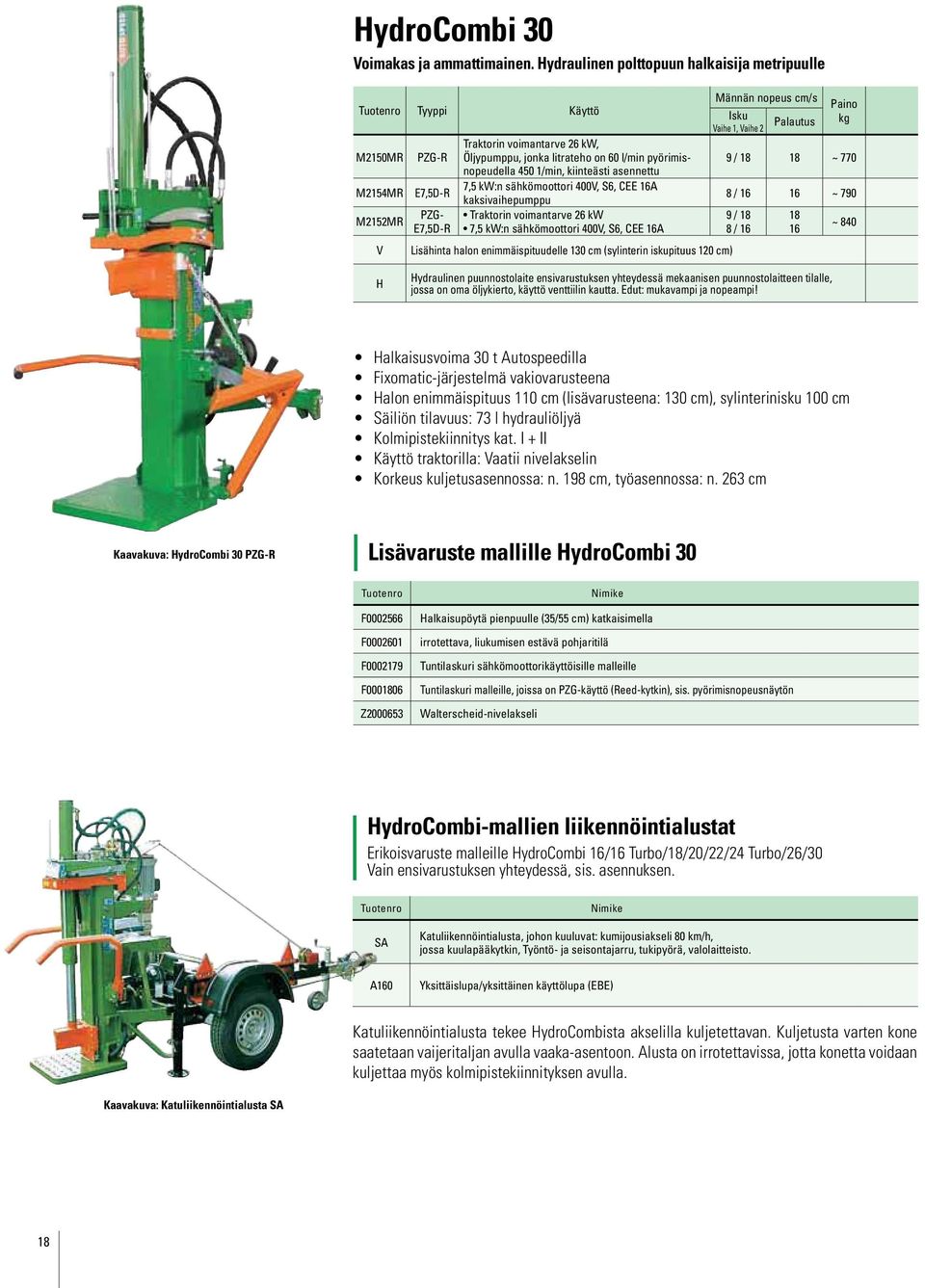

18 HydroCombi 30 Voimakas ja ammattimainen. Hydraulinen polttopuun halkaisija metripuulle Tyyppi Käyttö M2150MR M2154MR M2152MR V PZG-R E7,5D-R PZG- E7,5D-R Traktorin voimantarve 26 kw, Öljypumppu, jonka litrateho on 60 l/min pyörimisnopeudella 450 1/min, kiinteästi asennettu 7,5 kw:n sähkömoottori 400V, S6, CEE 16A kaksivaihepumppu Lisähinta halon enimmäispituudelle 130 cm (sylinterin iskupituus 120 cm) Männän nopeus cm/s Isku Palautus Vaihe 1, Vaihe 2 Paino kg 9 / ~ / ~ / 18 8 / ~ 840 H Hydraulinen puunnostolaite ensivarustuksen yhteydessä mekaanisen puunnostolaitteen tilalle, jossa on oma öljykierto, käyttö venttiilin kautta. Edut: mukavampi ja nopeampi! Halkaisusvoima 30 t Autospeedilla Fixomatic-järjestelmä vakiovarusteena Halon enimmäispituus 110 cm (lisävarusteena: 130 cm), sylinterinisku 100 cm Säiliön tilavuus: 73 l hydrauliöljyä Kolmipistekiinnitys kat. I + II Käyttö traktorilla: Vaatii nivelakselin Korkeus kuljetusasennossa: n. 198 cm, työasennossa: n. 263 cm Kaavakuva: HydroCombi 30 PZG-R Lisävaruste mallille HydroCombi 30 F F F F Z Halkaisupöytä pienpuulle (35/55 cm) katkaisimella irrotettava, liukumisen estävä pohjaritilä Tuntilaskuri sähkömoottorikäyttöisille malleille Tuntilaskuri malleille, joissa on PZG-käyttö (Reed-kytkin), sis. pyörimisnopeusnäytön Walterscheid-nivelakseli HydroCombi-mallien liikennöintialustat Erikoisvaruste malleille HydroCombi 16/16 Turbo/18/20/22/24 Turbo/26/30 Vain ensivarustuksen yhteydessä, sis. asennuksen. SA Katuliikennöintialusta, johon kuuluvat: kumijousiakseli 80 km/h, jossa kuulapääkytkin, Työntö- ja seisontajarru, tukipyörä, valolaitteisto. A160 Yksittäislupa/yksittäinen käyttölupa (EBE) Katuliikennöintialusta tekee HydroCombista akselilla kuljetettavan. Kuljetusta varten kone saatetaan vaijeritaljan avulla vaaka-asentoon. Alusta on irrotettavissa, jotta konetta voidaan kuljettaa myös kolmipistekiinnityksen avulla. Kaavakuva: Katuliikennöintialusta SA 18

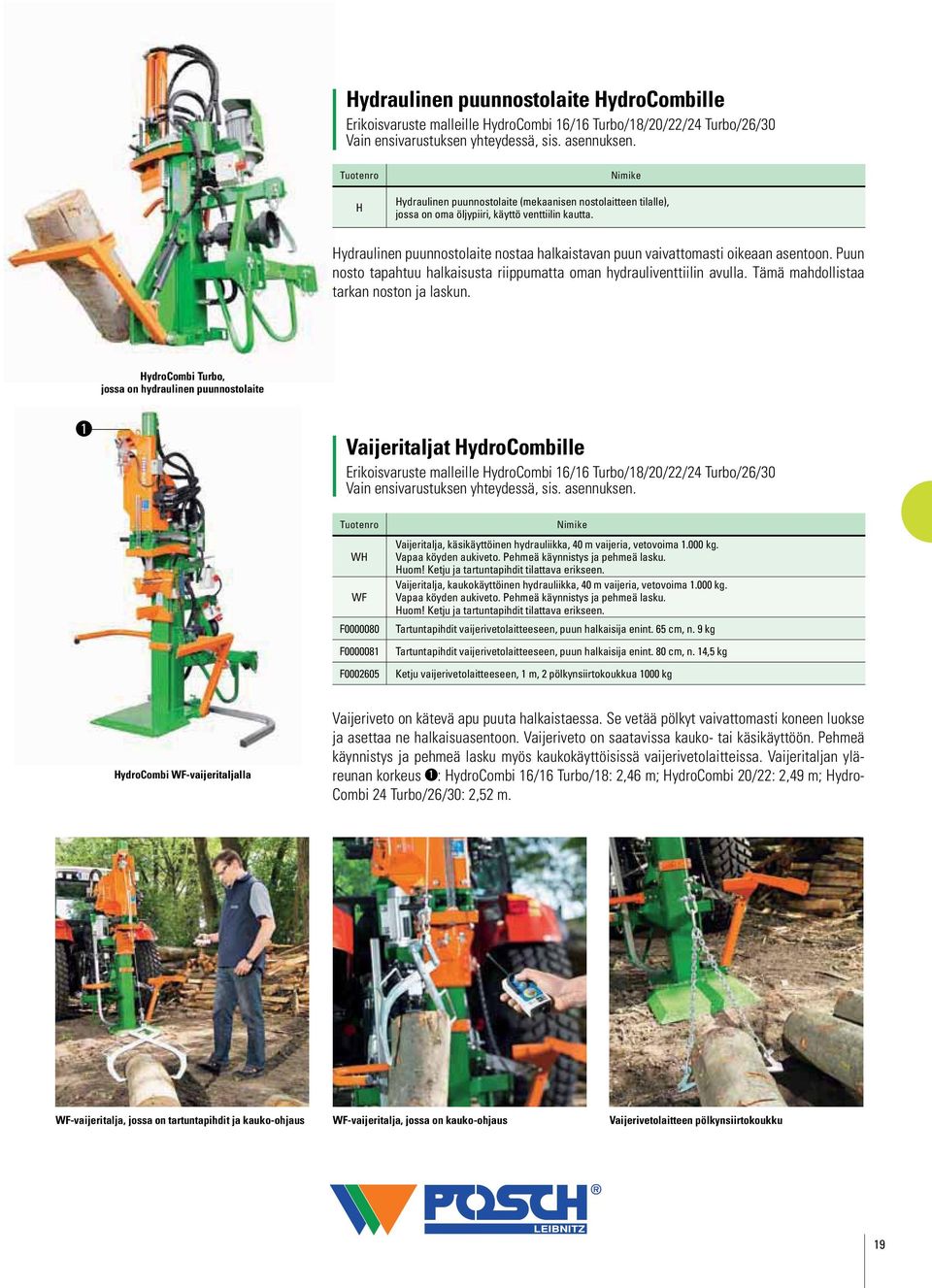

19 Hydraulinen puunnostolaite HydroCombille Erikoisvaruste malleille HydroCombi 16/16 Turbo/18/20/22/24 Turbo/26/30 Vain ensivarustuksen yhteydessä, sis. asennuksen. H Hydraulinen puunnostolaite (mekaanisen nostolaitteen tilalle), jossa on oma öljypiiri, käyttö venttiilin kautta. Hydraulinen puunnostolaite nostaa halkaistavan puun vaivattomasti oikeaan asentoon. Puun nosto tapahtuu halkaisusta riippumatta oman hydrauliventtiilin avulla. Tämä mahdollistaa tarkan noston ja laskun. HydroCombi Turbo, jossa on hydraulinen puunnostolaite 1 Vaijeritaljat HydroCombille Erikoisvaruste malleille HydroCombi 16/16 Turbo/18/20/22/24 Turbo/26/30 Vain ensivarustuksen yhteydessä, sis. asennuksen. WH WF F F F Vaijeritalja, käsikäyttöinen hydrauliikka, 40 m vaijeria, vetovoima kg. Vapaa köyden aukiveto. Pehmeä käynnistys ja pehmeä lasku. Huom! Ketju ja tartuntapihdit tilattava erikseen. Vaijeritalja, kaukokäyttöinen hydrauliikka, 40 m vaijeria, vetovoima kg. Vapaa köyden aukiveto. Pehmeä käynnistys ja pehmeä lasku. Huom! Ketju ja tartuntapihdit tilattava erikseen. Tartuntapihdit vaijerivetolaitteeseen, puun halkaisija enint. 65 cm, n. 9 kg Tartuntapihdit vaijerivetolaitteeseen, puun halkaisija enint. 80 cm, n. 14,5 kg Ketju vaijerivetolaitteeseen, 1 m, 2 pölkynsiirtokoukkua 1000 kg HydroCombi WF-vaijeritaljalla Vaijeriveto on kätevä apu puuta halkaistaessa. Se vetää pölkyt vaivattomasti koneen luokse ja asettaa ne halkaisuasentoon. Vaijeriveto on saatavissa kauko- tai käsikäyttöön. Pehmeä käynnistys ja pehmeä lasku myös kaukokäyttöisissä vaijerivetolaitteissa. Vaijeritaljan yläreunan korkeus 1 : HydroCombi 16/16 Turbo/18: 2,46 m; HydroCombi 20/22: 2,49 m; Hydro- Combi 24 Turbo/26/30: 2,52 m. WF-vaijeritalja, jossa on tartuntapihdit ja kauko-ohjaus WF-vaijeritalja, jossa on kauko-ohjaus Vaijerivetolaitteen pölkynsiirtokoukku 19

20 Spaltaxt Voimapaketti lyhyille puille. Pienpuun nopea pilkkominen on Poschin Spaltaxtin vahvuus. Nopeutensa lisäksi kone on turvallinen ja helppokäyttöinen. Kaikissa malleissa on kahden käden turvakytkentä ja uusi puun pidikekärki. Vielä suuremman halkaisunopeuden tarjoavat turbo-mallit. Edut yhdellä silmäyksellä Pienpuulle (enint. 55 cm) ja metripuulle (enint. 1,30 m) Puun pidikekärki tekee käytön helpommaksi ja turvallisemmaksi. Hiljainen hydrauliikka jatkuvaan käyttöön Turbo-malli: Entistä suurempi halkaisunopeus Helppo kuljetus 300 mm:n kokokumirenkailla Vankka ja pitkäikäinen Katso omin silmin Poschkoneiden työskentelyä: tilaa meiltä tuote-dvd tai katso suoraan verkosta osoitteessa: 20

21 21

22 Spaltaxt Voimapaketti lyhyille puille Portaattomasti säädettävä iskupituus. Myös ohuet ja vinoon katkaistut puut kiinnittyvät laitteeseen helposti pidikekärjen avulla. Irrotettava, rullilla varustettu halkaisuterä säästää halkaisuvoimaa (vakiovarusteena malleissa Spaltaxt 8 Spezial ja Spaltaxt 10 Spezial). Puu halkeaa nopeasti ja terässä olevat rullat estävät puun juuttumisen kiinni terään Vakiovarusteinen halkaisupöytä toimii halkojen välisäilytyspaikkana halkaisun yhteydessä Erikoismalli mahdollistaa myös metripuun tapauskohtaisen halkaisemisen (iskumatka 54 cm). Suuret, 300 mm kokoiset kokokumirenkaat helppoon kuljetukseen. Turbo-malli: tehohalkaisukone, jonka nopeus on vielä suurempi. 22

23 HomeSplit 6.0 Järeä polttopuun halkaisukone lyhytpuulle. Tyyppi Käyttö Männän nopeus cm/s Isku Palautus Vaihe 1, Vaihe 2 Paino kg M2905 E3 3 kw:n sähkömoottori 400V, S6, CEE 16A 5 31 ~ 122 M2906 E3 3 kw:n sähkömoottori 230V, S ~ 122 halkaisuvoima 6 t, 230V-sähkömoottorilla: 5 t Halon enimmäispituus 55 cm, sylinterin iskupituus 54 cm Kuljetettavissa kahdella kokokumirenkaalla, halk. 250 mm Moottorisuojauskytkin ja vaiheenvaihdin Lisävarusteet mallille HomeSplit 6.0 HomeSplit 6.0 E3 F F Irrotettava halkaisuristi halkaisee puun neljään osaan Rullilla varustettu irrotettava erikoisterä Spaltaxt 8 Tehokas ja vankka. Polttopuun halkaisukone lyhytpuulle. Tyyppi Käyttö Männän nopeus cm/s Isku Palautus Vaihe 1, Vaihe 2 Paino kg M6140 E5,5 Turbo 5,5 kw:n sähkömoottori 400V, S6, CEE 16A 7 41 ~ 152 M6142 E3 3 kw:n sähkömoottori 400V, S6, CEE 16A 5 31 ~ 136 M6141 E3 3 kw:n sähkömoottori 230V, S ~ 136 Lisävarusteet löytyvät sivulta 25. halkaisuvoima 7,2 t, 230V-sähkömoottorilla: 6 t Halon enimmäispituus 55 cm, sylinterin iskupituus 54 cm Mukavasti kuljetettavissa kahdella kokokumirenkaalla, halk. 300 mm Moottorisuojauskytkin ja vaiheenvaihdin Turbo-malli: entistä suurempi halkaisunopeus Spaltaxt 8 E5,5 Turbo 23

24 Spaltaxt 8 Spezial Tehokas ja vankka. Lyhyt- ja metripuun polttopuuhalkaisija. Tyyppi Käyttö Männän nopeus cm/s Isku Palautus Vaihe 1, Vaihe 2 Paino kg M6145 E5,5 Turbo 5,5 kw:n sähkömoottori 400V, S6, CEE 16A 7 41 ~ 171 M6147 E3 3 kw:n sähkömoottori 400V, S6, CEE 16A 5 31 ~ 155 M6146 E3 3 kw:n sähkömoottori 230V, S ~ 155 M6162 PS Turbo Traktorihydrauliikka 7 27 ~ 200 M6166 PZG Turbo Traktori 8 32 ~ 218 M6167 PZG-E5,5 Turbo ~ 212 M6168 B4,8 4,8 kw Honda-4-tahti-bensiinimoottori 5 31 ~ 156 Spaltaxt 8 Spezial E5,5 Turbo halkaisupöydän ylimmässä kiinnitysasennossa lisävarusteena: halkaisuristi Tekniset perusominaisuudet: ks. Spaltaxt 8. Halon enimmäispituus 100 cm (lisävarusteena: 130 cm), sylinterinisku 54 cm Irrotettava halkaisupöytä mahdollistaa 100 cm, 82 cm tai 55 cm pitkien puiden halkaisemisen. Kuljetettavissa kahdella kokokumirenkaalla, halk. 300 mm siirrettävä erikoisterä, jossa on rullat Sähkömoottori: Moottorisuojauskytkin ja vaiheenvaihdin Käyttö traktorilla: Kiinteästi asennettu öljypumppu, 14 l/min pyörimisnopeudella 430 1/ min, voimantarve 5 kw, kolmipistekiinnitys kat. I + II, vaatii nivelakselin Traktorihydrauliikkakäyttö: vaatii koon 3 hydraulimuhvin iskulle ja paluulle. Pakettiin kuuluvat liitäntäletkut ja hydraulipistoke. Vaatii paineettoman palautuksen! Kolmipistekiinnitys kat. I + II, pumpun enimmäissyöttöteho: 16 l/min Turbo-malli: Suurtehohalkaisija entistä suurempaan halkaisunopeuteen Spaltaxt 8 Spezial halkaisupöydän keskimmäisessä kiinnitysasennossa lisävarusteena: halkaisuristi Spaltaxt 8 on monipuolinen kone. 24

25 Lisävarusteet malleille Spaltaxt 8 ja 8 Spezial F F F F F F F F F F Z Irrotettava halkaisuristi halkaisee puun neljään osaan Siirrettävä erikoisterä, jossa on rullat (Spaltaxt 8 Spezial -mallin vakiovaruste) Comfort-paketti (halkaisuristi ja iso halkaisupöytä) Iso halkaisupöytä Tuntilaskuri sähkömoottorikäyttöisille malleille Tuntilaskuri voimanottoakselikäyttöisille malleille (Reed-kytkin), (sis. pyörimisnopeusnäytön) Tuntilaskuri bensiinimoottorikäyttöisille malleille Pyöräsarja, halk. 400 mm, uralliset ilmarenkaat Pohjalevy mallille Spaltaxt 8 Spezial, puun enimmäispituus 130 cm Kolmipistekiinnitys kat I + II sähkömoottorikäyttöisille koneille, ei bensiinimoottorikäyttöisille malleille Walterscheid-nivelakseli Kolmipistekiinnitys Spaltaxt 8:lle (F ) Comfort-paketti Comfort-pakettiin kuuluvat siirrettävä halkaisuristi, joka halkaisee puun neljään osaan, ja iso halkaisupöytä ensivarusteena tai jälkivarusteena malleille Spaltaxt 8, Spaltaxt 8 Spezial ja Spaltaxt 10 Spezial. 4-osainen halkaisuristi tekee vaivattomasti ja järkevästi 4 klapia yhdessä työvaiheessa. Iso halkaisupöytä (F ) Pyöräsarja, jossa ilmarenkaat (F ) 25

26 Spaltaxt 10 Spezial Ihanteellinen hydraulinen polttopuuhalkaisija omakotitaloon, maatilalle ja yritykseen. Tyyppi Käyttö Männän nopeus cm/s Isku Palautus Vaihe 1, Vaihe 2 Paino kg M6175 E5,5 Turbo 5,5 kw:n sähkömoottori 400V, S6, CEE 16A 7 30 ~ 226 M6172 E3 3 kw:n sähkömoottori 400V, S6, CEE 16A 5 21 ~ 207 M6171 PS Turbo Traktorihydrauliikka 7 27 ~ 200 M6176 PZG Turbo Traktori 8 32 ~ 218 M6177 PZG-E5,5 Turbo ~ 254 M6179 B8,1 Turbo 8,1 kw Honda-4-tahti-bensiinimoottori 7 28 ~ 214 Spaltaxt 10 Spezial E5,5 Turbo Halkaisupöytä ylimmässä kiinnitysasennossa lisävarusteena: Pohjalevy Halkaisuvoima 9,3 t Halon enimmäispituus 100 cm (lisävarusteena: 130 cm), sylinterinisku 54 cm Irrotettava halkaisupöytä mahdollistaa 100 cm, 82 cm tai 55 cm pitkien puiden halkaisemisen. Kuljetettavissa kahdella kokokumirenkaalla, halk. 300 mm siirrettävä erikoisterä, jossa on rullat Sähkömoottori: Moottorisuojauskytkin ja vaiheenvaihdin Käyttö traktorilla: Kiinteästi asennettu öljypumppu, voimantarve 5 kw, kolmipistekiinnitys kat. I + II, vaatii nivelakselin Traktorihydrauliikkakäyttö: vaatii koon 3 hydraulimuhvin iskulle ja paluulle. Pakettiin kuuluvat liitäntäletkut ja hydraulipistoke. Vaatii paineettoman palautuksen! Kolmipistekiinnitys kat. I + II, pumpun enimmäissyöttöteho: 16 l/min Turbo-malli: Suurtehohalkaisija entistä suurempaan halkaisunopeuteen Spaltaxt 10 Spezial E5,5 Turbo halkaisupöytä keskiasennossa Spaltaxt 10 Spezial PZG-E5,5 Turbo 26

27 Lisävaruste mallille Spaltaxt 10 Spezial F F F F F F F F F Z Irrotettava halkaisuristi halkaisee puun neljään osaan Comfort-paketti (halkaisuristi ja iso halkaisupöytä) Iso halkaisupöytä Tuntilaskuri sähkömoottorikäyttöisille malleille Tuntilaskuri voimanottoakselikäyttöisille malleille, sis. pyörimisnopeusnäytön Tuntilaskuri bensiinimoottorikäyttöisille malleille Pyöräsarja, halk. 400 mm, uralliset ilmarenkaat Pohjalevy mallille Spaltaxt 10 Spezial, puun enimmäispituus 130 cm Kolmipistekiinnitys kat. I + II sähkömoottorikäyttöisille malleille, ei bensiinimoottorikäyttöisille malleille Walterscheid-nivelakseli Pohjalevy mallille Spaltaxt 10 (F ) Helposti kuljetettavissa: malli Spaltaxt 10 Spezial, jossa kolmipistekiinnitys (F ) lisävarusteena. 27

28 RuckZuck Nopea halkaisukone omakotitaloon. Joka takkaan polttopuut RuckZuck-halkaisukone on ehkä helpoin tapa, pilkkoa omat polttopuut. Malli toimii turvallisesti ja ennen kaikkea nopeasti unohtamatta turbo-mallia, joka tarjoaa ylimääräistä nopeutta. Edut yhdellä silmäyksellä Helppo ja turvallinen käyttö vaakatasoisen työskentelytavan ansiosta Hiljainen hydraulilaitteisto, jossa öljysuodatin jatkuvaan käyttöön Kätevä puunaluspöytä keskittää pölkyt halkaisua varten Erityisen kestävä leveän messinkiosia sisältävän männänohjauksen ansiosta Säädettävä halkaisuisku säästää aikaa Helppo kuljetus halkaisijaltaan 300 mm kokokumirenkailla Katso omin silmin Poschkoneiden työskentelyä: tilaa meiltä tuote-dvd tai katso suoraan verkosta osoitteessa: 28

29 29

30 RuckZuck Mukavuutta omakotitaloon V2-Speed -mallissa käyttäjä voi valita kahdesta iskunopeudesta. Vakiovarusteena mallissa RuckZuck Plus Helppo ja turvallinen käyttö vaakatasoisen työskentelytavan ansiosta. Kätevä puunaluspöytä keskittää pölkyt halkaisua varten. Säädettävä halkaisuisku säästää aikaa Lisävarusteena: Siirrettävä kääntöhalkaisuristi (F ), tekee neljä halkoa yhdellä kertaa. Hiljainen hydraulilaitteisto, jossa öljysuodatin jatkuvaan käyttöön. Erityisen kestävä leveän messinkisen mäntälevyohjauksen ansiosta. Helppo kuljetus halkaisijaltaan 300 mm kokokumirenkailla. 30

31 RuckZuck Plus Helppokäyttöinen vaakahalkaisukone omakotitaloon. Männän nopeus cm/s Paino Tyyppi Käyttö Isku Palautus kg Vaihe 1, Vaihe 2 M6860 E5,5 Turbo 5,5 kw:n sähkömoottori 400V, S6, CEE 16A 11 / ~ 144 M6790 E3 3 kw:n sähkömoottori 400V, S6, CEE 16A 6 / ~ 128 M6791 E3 3 kw:n sähkömoottori 230V, S6 5 / ~ 127 M6862 B5,5 B&S 5,5 kw (7,5 PS) bensiinimoottori Briggs & Stratton 8 / ~ 140 M6863 B5,9 5,9 kw (8 hv) Honda Honda-bensiinimoottori 8 / ~ 142 Lisävarusteet löytyvät sivulta xx. RuckZuck Plus E3 -lisävaruste: Kääntöhalkaisuristi (F ) ja puukouru (F ) Halkaisuvoima 6 t, kaksi männän iskunopeutta V2 halon enimmäispituus 55 cm, männän iskupituus 54 cm kuljetettavissa kahdella kokokumirenkaalla, halk. 300 mm Turbo-malli: entistä suurempi halkaisunopeus RuckZuck Spezial kaksoisiskulla Helppokäyttöinen vaakahalkaisukone lyhyt- ja metripuulle. Tyyppi Käyttö Männän nopeus cm/s Isku Palautus Paino kg RuckZuck Spezial E5,5 Turbo -lisävaruste: Puukouru (F ) M6897 E5,5 Turbo 5,5 kw:n sähkömoottori 400V, S6, CEE 16A ~ 170 M6895 E3 3 kw:n sähkömoottori 400V, S6, CEE 16A 7 16 ~ 150 M6896 B5,5 B&S 5,5 kw (7,5 PS) bensiinimoottori Briggs & Stratton 8 17 ~ 166 M6898 B5,9 5,9 kw (8 hv) Honda Honda-bensiinimoottori 8 17 ~ 168 Halkaisuvoima 6 t halon enimmäispituus 110 cm, männän iskupituus 54 tai 108 cm Kaksi halkaisusylinteriä: 1. sylinteri lyhytpuulle, enimmäispituus 55 cm 2. sylinteri metripuulle, enimmäispituus 110 cm kuljetettavissa kahdella kokokumirenkaalla, halk. 300 mm Lisävarusteet löytyvät sivulta xx. Turbo-malli: entistä suurempi halkaisunopeus Lisävarusteena malleille RuckZuck Plus/RuckZuck Spezial F F F F F Irrotettava halkaisuristi, tekee neljä halkoa Puunaluspöytä halkaisutyökalun takana mallille RuckZuck Puukouru halkaisutyökalun takana mallille RuckZuck Spezial Tuntilaskuri sähkömoottorikäyttöisille malleille Tuntilaskuri bensiinimoottorikäyttöisille malleille 31

32 SplitMaster HydroHorizontal Voimakkaat kestohalkaisukoneet. Malleissa SplitMaster ja HydroHorizontal on kaikki ammattikoneen ominaisuudet. Voimakas alkuhalkaisu ja nopea läpihalkaisu ovat siten itsestäänselvyyksiä, samoin maksimaalinen helppokäyttöisyys ja turvallisuus. Edut yhdellä silmäyksellä Lyhyt- ja metripuulle 1,25 m saakka Autospeed tarjoaa helppokäyttöisyyden ja suuren halkaisutehon Ammattitasoinen hydraulilaitteisto, jossa harmaavalurautapumppu ja jatkuvan käytön öljysuodatin Hydraulinen nostolaite helpottaa halkaisutyötä Korkeudeltaaan säädettävät halkaisuterämallit Ergonominen käyttökorkeus Katso omin silmin Poschkoneiden työskentelyä: tilaa meiltä tuote-dvd tai katso suoraan verkosta osoitteessa: 32

33 33

34 SplitMaster Voimakas tuki AutoSpeed reagoi tarvittavaan halkaisupaineeseen ja kytkee automaattisesti päälle oikean halkaisunopeuden Suureksi mitoitettu sylinteri mahdollistaa nopeamman halkaisun. Katkaisuläppä suojaa käyttöpaikkaa. Mäntä liikkuu halkaisuterään asti, joten myös kierresyiset ja oksaiset puut halkeavat kokonaan. Hydraulinen halkaisuteräsäätö, optimoitu teränvaihto ilman työkaluja, kaksoisteräjärjestelmä suoraviivaiselle halkaisemiselle (ks. kuva) Kompakti rakenne: Kuljetusasento. Nopean halkaisuvaiheen takaa ammattitasoinen hydraulilaitteisto, jossa harmaavalurautapumppu ja jatkuvan käytön öljysuodatin Halkaisupöytä, ergonominen käyttökorkeus ja puunnostolaite helpottavat työtä ja säästävät selkää. Lisävarusteena: EASY -halkaisuterä: Puu työnnetään Easy-terän läpi. Alemmat halot ovat heti sopivan kokoisia ja valmiita varastointia ja jatkokäsittelyä varten. Ylemmät halot voidaan vaivattomasti vetää halkaisuterältä ja halkaista ne uudevetäästaan. 34

35 SplitMaster 9 Ergonominen vaakahalkaisukone omakotitaloon, mökille ja maatilalle. SplitMaster 9 E5,5-R Männän nopeus cm/s Paino Tyyppi Käyttö Isku Palautus kg Vaihe 1, Vaihe 2 M2350R E5,5-R 5,5 kw:n sähkömoottori 400V, S6, CEE 16A 7 / ~ 222 M2350 E5,5-R- 5,5 kw:n sähkömoottori 400V, S6, CEE 16A SBLR PKW Alusta SBL 7 / ~ 366 Traktorin voimantarve 7 kw, M2352R PZG-R Öljypumppu, jonka litrateho on 18,5 l/min pyörimisnopeudella 8 / ~ /min, valmiiksi asennettu M2354R PZG- 8 / 19 E5,5-R 7 / ~ 248 M2356 B9,7-R- 9,7 kw (13 PS) Briggs & Stratton, Vanguard- SBLR PKW 4-tahti-bensiinimoottori, alusta SBL 8 / ~ 365 M2357 B8-R- 8 kw (11 hv) 4-tahti-bensiinimoottori Honda B8, SBLR PKW alusta SBL 8 / ~ 364 M2358R PS-R Traktorihydrauliikka 8 / ~ 196 SplitMaster 9 E5,5-R lisävaruste: iso puunaluspöytä (B) Halkaisusvoim 9 t Autospeedilla halon enimmäispituus 50 cm, sylinterin iskupituus 54 cm Säädettävä halkaisuisku Halkaisupöytä (l x p: 990 x 585 mm) Halkaisuterä on sovitettavissa puun paksuuteen nopeasti ja ilman työkaluja, niin että halkaisu kohdistuu keskikohdalle kuljetettavissa kahdella kokokumipyörällä, halk. 250 mm, kuljetusapu Käyttö traktorilla: vaatii nivelakselin, kolmipistekiinnitys kat. I + II Traktorihydrauliikkakäyttö: vaatii koko 3 hydraulimuhvin iskulle ja paluulle. Pakettiin kuuluvat liitäntäletkut ja hydraulipistoke. Vaatii paineettoman palautuksen! Pumpun suurin syöttöteho 16 l/min. Alusta SBL Nopea liikennöintiakseli 80 km/h, seisontajarru, kuulapääkytkin, valolaitteisto Lisävarusteet mallille Split Master 9 F Kolminkertainen halkaisuterä (h cm) 1) F Kuusinkertainen halkaisuterä (Ø cm) 1) F F F F Nelinkertainen halkaisuterä (h 0-35 cm) 1), vakiovaruste Tuntilaskuri sähkömoottorikäyttöisille malleille Tuntilaskuri voimanottoakselikäyttöisille malleille (Reed-kytkin), sis. pyörimisnopeusnäytön Tuntilaskuri bensiinimoottorikäyttöisille malleille SplitMaster 9 E5,5-R kuljetusasennossa, jossa lisävarusteinen kuljetusapu: iso puunaluspöytä (B) Z Walterscheid-nivelakseli 1) keskeltä halkaistava pölkky Erikoisvarusteet mallille SplitMaster 9 Vain ensivarustuksen yhteydessä, sis. asennuksen. SplitMaster 9 PZG-E5,5-R V T L M A160 D B Lisähinta halon enimmäispituudelle 100 cm Kuljetuslaite enint. 10 km/h, kuljetettavissa jäykällä akselilla, jossa kuulapääkytkin, ilman valolaitteistoa Valaisinpalkki Lisähinta hydrauliselle halkaisuteräsäädölle Yksittäislupa/yksittäinen käyttölupa (EBE) Kolmipistekiinnitys kat. I + II (sähkömoottorikäyttöisille malleille) Iso puunaluspöytä (l x p: 990 x 950 mm), lisävarusteella V vakiona 35

36 SplitMaster 20 Ergonominen vaakahalkaisukone. Tyyppi Käyttö Männän nopeus cm/s Paino Isku Palautus kg Vaihe 1, Vaihe 2 Traktorin voimantarve 26 kw (34 hv), M6950 PZG Öljypumppu, jonka litrateho on 18,5 l/min pyörimisnopeudella 13 / ~ /min, valmiiksi asennettu M6955 E7,5D 7,5 kw:n sähkömoottori 400V, S6, CEE 16A Kaksoistasopumppu 11 / ~ 770 M / PZG-E7,5D 11 / Kaksoistasopumppu ~ 804 Y SplitMaster, jossa Easy-halkaisuterä(nelinkertainen halkaisuterä jää pois) Halkaisusvoim 20 t Autospeedilla jopa 6 halkoa yhdellä kertaa halon enimmäispituus 110 cm, sylinterin iskupituus 115 cm Käyttö traktorilla: vaatii nivelakselin, kolmipistekiinnitys kat. I + II SplitMaster 20 PZG, jossa Easy-halkaisuterä (Y) Erikoisvarusteet mallille SplitMaster 20 Vain ensivarustuksen yhteydessä, sis. asennuksen. L T A160 X Valopalkki Pitkittäissuuntainen traktorialusta 6 tai 10 km/h Yksittäislupa/yksittäinen käyttölupa (EBE) Matala vetosilmukka, jossa ylhäällä oleva vetoakselikäyttö 36

37 Lisävaruste mallille SplitMaster 20 F Kuusinkertainen halkaisuterä (h cm) 1) F Nelinkertainen halkaisuterä (h 0-40 cm) 1), vakiovaruste F Easy-halkaisuterä, jossa vedin (Ø 0-40 cm) 1) F F Tuntilaskuri sähkömoottorikäyttöisille malleille Tuntilaskuri voimanottoakselikäyttöisille malleille (Reed-kytkin), sis. pyörimisnopeusnäytön Z Walterscheid-nivelakseli 1) keskeltä halkaistava pölkky SplitMaster 20 PZG, jossa lisävarusteinen Easy-halkaisuterä (Y), pitkittäissuuntainen traktorialusta (T) ja valaistusrima (L) SplitMaster Easy Mallit SplitMaster 20, 26 ja 30 voidaan helposti muuttaa malleiksi SplitMaster 20, 26 ja 30 Easy. Erityisen Easy-halkaisuterän (lisävaruste Y) avulla polttopuun teko helpottuu edelleen. Vakiona sen kanssa toimitetaan myös kätevä yhden käden vedin, joka tekee työn vielä ergonomisemmaksi. Puu työnnetään Easy-terän läpi. Alemmat halot ovat heti sopivan kokoisia ja valmiita varastointia ja jatkokäsittelyä varten. Ylemmät, liian suuret halot voidaan vetää halkaisuterältä vaivattomasti yhden käden vetimellä ja siirtää nostolaitteistoon tai asettaa halkaisukouruun uutta halkaisua varten. Mukava työskentely ja tehokas polttopuun valmistus. SplitMaster 20, jossa lisävarusteinen Easy-halkaisuterä ja pitkittäinen traktorialusta. 37

38 SplitMaster 26 Ammattitasoinen vaakahalkaisukone. Tyyppi Käyttö M8400H PZG Traktorin voimantarve 28 kw, Öljypumppu, jonka litrateho on 65/137 l/min pyörimisnopeudella 480 1/min, kiinteästi asennettu M8405H E7,5D 7,5 kw:n sähkömoottori 400V, S6, CEE 16A Kaksoistasopumppu M8410H E15D 15 kw:n sähkömoottori 400V, S6, CEE 32A Kaksoistasopumppu M8415H PZGE7,5D 11 / / 21 M8420H PZGE15D 11 / / 23 Y SplitMaster, jossa Easy-halkaisuterä(nelinkertainen halkaisuterä jää pois) Männän nopeus cm/s Isku Palautus Vaihe 1, Vaihe 2 Paino kg 11 / ~ / ~ / ~ ~ ~ Lisä- ja erikoisvarusteet löytyvät sivulta Halkaisuvoima 26 t Autospeedilla Jopa 8 halkoa yhdellä kertaa Halon enimmäispituus 125 cm, sylinterin iskupituus 130 cm ergonominen halkaisupöydän korkeus 800 mm Kolmipistekiinnitys kat. II Käyttö traktorilla: Vaatii nivelakselin SplitMaster 26 PZG lisävarusteena: EASY-halkaisuterä 38

39 SplitMaster 30 Ammattitasoinen vaakahalkaisukone. Tyyppi Käyttö M8450H M8452HC M8455H M8460H M8462HC PZG PZG Turbo E7,5D E15D E22D Turbo Traktorin voimantarve 28 kw, Öljypumppu, jonka litrateho on 65/127 l/min pyörimisnopeudella 480 1/min, kiinteästi asennettu Traktorin voimantarve 45 kw, Öljypumppu, jonka litrateho on 103/205 l/min pyörimisnopeudella 480 U/min, kiinteästi asennettu, sis. öljynjäähdyttimen 7,5 kw:n sähkömoottori 400V, S6, CEE 16A Kaksoistasopumppu 15 kw:n sähkömoottori 400V, S6, CEE 32A Kaksoistasopumppu 22 kw:n sähkömoottori 400V, S6, CEE 32A sis. öljynjäähdyttimen M8465H PZG-E7,5D 9 / 18 8 / 16 M8470H PZG-E15D 9 / 18 9 / 18 M8472HC PZGE22D Traktori, 22 kw:n sähkömoottori 400V, S6 15 / 30 Turbo CEE 32A, sis. öljynjäähdyttimen 14 / 29 Y SplitMaster, jossa Easy-halkaisuterä(nelinkertainen halkaisuterä jää pois) GS Männän nopeus cm/s Isku Palautus Vaihe 1, Vaihe 2 Paino kg 9 / ~ / ~ / ~ / ~ / ~ GS-paketti, johon kuuluvat: ylimääräinen suojavaruste halkaisupöydässä (A), suojaritilä (B) ja nostolaitteen lukitus työasennossa (C) (ei yhdisteltävissä lisävarusteen DT kanssa). ~ ~ ~ Lisävarusteet löytyvät sivulta 40. Halkaisusvoim 30 t Autospeedilla Jopa 8 halkoa yhdellä kertaa Halon enimmäispituus 125 cm, sylinterin iskupituus 130 cm ergonominen halkaisupöydän korkeus 800 mm Kolmipistekiinnitys kat. II Käyttö traktorilla: Vaatii nivelakselin Erikoisvarusteet malleille SplitMaster 26 ja 30 Vain ensivarustuksen yhteydessä, sis. asennuksen. DT L RCS HW FW C Lisähinta isolle puunaluspöydälle x mm, paino n. 70 kg. Ei mahdollista yhdessä Easy-halkaisuterän (Y) kanssa! Kahden käden kauko-ohjaus (nostolaitteiset koneet) Käsikäyttöinen vinssi, vetovoima kg, vaijeri 40 m. (Ainoastaan kolmipistekiinnityksellä!) Poikittainen traktorialusta tai vinssin lisäys pitkittäissuuntaiseen traktorialustaan vähentää vetovoimaa 500 kg:aan kaatumisvaaran vuoksi. Kauko-ohjattu vinssi, vetovoima kg, vaijeri 40 m. (Ainoastaan kolmipistekiinnityksellä!) Poikittainen traktorialusta tai vinssin lisäys pitkittäissuuntaiseen traktorialustaan vähentää vetovoimaa 500 kg:aan kaatumisvaaran vuoksi. Öljynjäähdytin Kahden käden käyttö. Joystick nostolaitteelle ja terän säädölle. Öljynjäähdytin (C) malleille SplitMaster 26 / 30. Traktorialusta DT, jossa on irrotettava aisa mallille SplitMaster. 39

40 Lisävaruste malleille SplitMaster 26 / 30 F F Kaksinkertainen halkaisuterä Nelinkertainen halkaisuterä (h 0-50 cm) 1), vakiovaruste F Kuusinkertainen halkaisuterä (h cm) 1) F Kahdeksankertainen halkaisuterä (h cm) 1) F F F F F F Z EASY-halkaisuterä vetimellä Halkaisukourun pidennys lyhytpuuta varten Teränvaihtolaite Irrotettava valaistusyksikkö Tuntilaskuri sähkömoottorikäyttöisille malleille Tuntilaskuri voimanottoakselikäyttöisille malleille (Reed-kytkin), sis. pyörimisnopeusnäytön Walterscheid-nivelakseli Z Walterscheid-nivelakseli poikittaiselle traktorialustalle DT 1) keskeltä halkaistava pölkky Kauko-ohjaukset malleille SplitMaster 26 / 30 Vain ensivarustuksen yhteydessä, sis. asennuksen. E F F Valmiina sähkölle, lisäksi varustettu sähköisellä ohjausmahdollisuudella asiakkaan liitettäväksi kaapeli- tai langatonta ohjausta varten. Vaatii 12V-liitännän. Konetta voidaan käyttää käsin kahden käden kytkennän avulla. Jännitemuunnin RC/CC 230V 12V (lisäksi lisävaruste E) vain sähkökäyttöisille malleille RCS langaton ohjaus (lisävarusteen E lisäksi) F CC-kaapelikauko-ohjaus (lisävarusteen E lisäksi) 1) F CC poljinkäyttöinen kaapelikauko-ohjaus (lisävarusteen E lisäksi) 1) F RC langaton ohjaus (lisävarusteen E lisäksi) 1) F RCF poljinkäyttöinen langaton ohjaus (lisävarusteen E lisäksi) 1) 1) Koneet, joissa on nämä ohjausvaihtoehdot, saadaan varustaa ainoastaan nosturilla. Ohjauksen asennus on suoritettava asiakkaan voimin toimituspaikalla (nosturi, traktori). B SplitMaster 30 GS kuljetusasennossa C A A Iso puristuskappale ongelmapuulle, jossa on 40 % pidempi ohjaus, joka pidentää käyttöikää SplitMaster 30 lisävarusteet: EASY-halkaisuterä, GS-paketti 40

41 SplitMaster 30 liikennöintialustalla Ammattitasoinen vaakahalkaisukone. Liikkuva käyttö. Tyyppi Käyttö M6652 T13H M6667 T13H M6672 T13H M6662 T13H Traktorin voimantarve 28 kw, Öljypumppu, jonka PZG litrateho on 65/127 l/min pyörimisnopeudella 480 1/min, kiinteästi asennettu PZG-E7,5D kaksoistasopumppu PZG-E15 kaksoistasopumppu D22 22 kw:n (30 hv) HATZ-dieselmoottori pyörimisnopeudella /min Männän nopeus cm/s Isku Palautus Vaihe 1, Vaihe 2 Paino kg 9 / ~ / 18 8 / 16 9 / 18 9 / ~ ~ / ~ Y SplitMaster, jossa Easy-halkaisuterä(nelinkertainen halkaisuterä jää pois) Erikois- ja lisävarusteet löytyvät sivulta 42. Halkaisusvoima 30 t Autospeedilla Jopa 8 halkoa yhdellä kertaa Iso halkaisupöytä halon enimmäispituus 125 cm, sylinterin iskumatka 130 cm Käyttö traktorilla: Vaatii nivelakselin pitkittäissuuntainen alusta: jäykkä akseli 10 km/h, seisontajarru, vetosilmukka Ø 38 mm, säädettävä vetosilmukan korkeus, tukijalka, ilman valolaitteistoa. SplitMaster 30, jossa on pitkittäissuuntainen traktorialusta liikkuvaan käyttöön. SplitMaster 30 traktorialustalla. 41

42 Erikoisvarusteet mallille SplitMaster 30 alustalla Vain ensivarustuksen yhteydessä, sis. asennuksen. T23 SAHL G RCS L A160 MI108 Lisähinta iskulle 2,3 m traktorialustalla T, paino: n kg Lisähinta katuliikennöintialustalle T13-traktorialustan tilalle, jarrumääräykset täyttävä 80 km/h, korkeussäädettävä taittoaisa, kuulapääkytkin, valaisinpalkki Lisähinta nostolaitteelle 2,3 m pitkä ja 2 iskusylinteriä Kahden käden kauko-ohjaus (nostolaitteiset koneet) Valaistusrima Yksittäislupa/yksittäinen käyttölupa (EBE) Alennushinta SplitMaster ilman nostolaitetta Kauko-ohjaukset mallille SplitMaster 30 alustalla Vain ensivarustuksen yhteydessä, sis. asennuksen. E F F Valmiina sähkölle, lisäksi varustettu sähköisellä ohjausmahdollisuudella asiakkaan liitettäväksi kaapeli- tai langatonta ohjausta varten. Vaatii 12V-liitännän. Konetta voidaan käyttää käsin kahden käden kytkennän avulla. Jännitemuunnin RC/CC 230V 12V (lisäksi lisävaruste E) vain sähkökäyttöisille malleille RCS langaton ohjaus (lisävarusteen E lisäksi) F CC-kaapelikauko-ohjaus (lisävarusteen E lisäksi) 1) F CC poljinkäyttöinen kaapelikauko-ohjaus (lisävarusteen E lisäksi) 1) F RC langaton ohjaus (lisävarusteen E lisäksi) 1) F RCF poljinkäyttöinen langaton ohjaus (lisävarusteen E lisäksi) 1) 1) Koneet, joissa on nämä ohjausvaihtoehdot, saadaan varustaa ainoastaan nosturilla. Ohjauksen asennus on suoritettava asiakkaan voimin toimituspaikalla (nosturi, traktori). Lisävarusteet mallille SplitMaster 30 alustalla F F Kaksinkertainen halkaisuterä Nelinkertainen halkaisuterä (h 0-50 cm) 1), vakiovaruste F Kuusinkertainen halkaisuterä (h cm) 1) F Kahdeksankertainen halkaisuterä (h cm) 1) F F F F F F Z EASY-halkaisuterä vetimellä Halkaisukourun pidennys lyhytpuuta varten Teränvaihtolaite irrotettava valaistusyksikkö Tuntilaskuri sähkömoottorikäyttöisille malleille Tuntilaskuri voimanottoakselikäyttöisille malleille (Reed-kytkin), sis. pyörimisnopeusnäytön Walterscheid-nivelakseli 1) keskeltä halkaistava pölkky 42

43 SplitMaster 40 / 55 Crane Ammattitasoinen vaakahalkaisukone, jossa puunlastausnosturi. Tyyppi Käyttö M6360TK M6380TK 40 PZG mit Kran 55 PZG mit Kran Traktorin voimantarve 44 kw, Öljypumppu, jonka litrateho on 91/154 l/min pyörimisnopeudella 540 1/min Traktorin voimantarve 44 kw, Öljypumppu, jonka litrateho on 91/154 l/min pyörimisnopeudella 540 1/min Männän nopeus cm/s Isku Palautus Vaihe 1, Vaihe 2 Paino kg 11 / ~ 4,300 8 / ~ TEOLLISUUS Lisä- ja erikoisvarusteet löytyvät sivulta 44. Halkaisusvoim 40 t /55 t Autospeedilla Puun enimmäispituus 125 cm (mahdollisesti jopa 250 cm) Nelinkertainen halkaisuterä SplitMaster 40 (h 0-50 cm), SplitMaster 55 (h cm) Hydraulinen halkaisuteräsäätö Hydraulilaitteisto, jossa aksiaalimäntäpumppu (korkeapainehydrauliikka) Ohjaus nosturin istuimelta Häiriötön langaton ohjaus Käyttö traktorilla: Vaatii nivelakselin Traktorialusta 10 km/h, seisontajarru, vetosilmukan korkeus säädettävissä (700 mm) Puunlastausnosturi: Teleskooppipuomi, 6,7 m ulottuvuus, enimmäiskuorma 414 kg, Kääntökulma 380, kouran avauma 1,24 m, kouran paino 67 kg, nosturin paino kg (vain TK-malleissa). Nosturin hydrauliikka on sisäänrakennettu koneeseen. SplitMaster 40 / 55 Crane siirtoasennossa. SplitMaster 55 Crane. Lastausnosturi nostaa jopa kg painoiset tukit halkaisukouruun. 43

44 SplitMaster 40 / 55 Ammattitasoinen vaakahalkaisukone, jossa langaton ohjaus. Tyyppi Käyttö M6365TRC M6385TRC 40 PZG 55 PZG Traktorin voimantarve 44 kw, Öljypumppu, jonka litrateho on 91/154 l/min pyörimisnopeudella 540 1/min Traktorin voimantarve 44 kw, Öljypumppu, jonka litrateho on 91/154 l/min pyörimisnopeudella 540 1/min Männän nopeus cm/s Isku Palautus Vaihe 1, Vaihe 2 Paino kg 11 / ~ / ~ TEOLLISUUS Erikoisvarusteet malleille SplitMaster 40 / 55 Vain ensivarustuksen yhteydessä, sis. asennuksen. T26 SD26 RCF A406 L Lisähinta iskulle 2,65 m puun enimmäispituudelle 2,5 m mekaanisella katkaisumahdollisuudella 1,30 m, sis. traktorialustan 10 km/h 5 t Lisähinta 2,65 m puun enimmäispituudelle sis. katuliikennöintialustan 80 km/h, ABS-paineilmajarrun, valon, 1,30 m mekaanisella katkaisumahdollisuudella Lisähinta poljinkäyttöiselle langattomalle ohjaukselle (malleille M6365TRC ja M6385TRC) Yksittäislupa/yksittäinen käyttölupa (EBE) Valaisinpalkki (traktorialustaisille malleille) TEOLLISUUS Lisävaruste malleille SplitMaster 40 / 55 F Kaksinkertainen halkaisuterä mallille SplitMaster 40 Crane F Nelinkertainen halkaisuterä mallille SplitMaster 40 Crane, vakiovaruste F Kuusinkertainen halkaisuterä mallille SplitMaster 40 Crane (h cm) 1) TEOLLISUUS F F Kaksinkertainen halkaisuterä mallille SplitMaster 55 Crane Nelinkertainen halkaisuterä mallille SplitMaster 55 Crane, (vakiovaruste) F Kuusinkertainen halkaisuterä mallille SplitMaster 55 Crane (h cm) 1) F kertainen rengasterä metripuille, jopa 60 cm paksulle puulle mallille SplitMaster 55 Crane F Puunaluspöytä x mm (p x l) F Puunaluspöytä pidennyksellä x mm (p x l) Z Nivelakseli 1) keskeltä halkaistava pölkky Hydraulisesti säädettävä halkaisuterä polttopuun voimakkaaseen halkaisemiseen. Mäntä työntää puun yli 40 / 55 t voimalla halkaisuterän läpi. 44

45 HydroHorizontal 20 / 24 Ergonominen vaakahalkaisukone. Tyyppi Käyttö M2250R M2252R 20 PZG 24 PZG M2262R 24 E7,5D Traktorin voimantarve 11 kw, Öljypumppu, jonka litrateho on 43/90 l/min pyörimisnopeudella 430 1/min, kiinteästi asennettu Traktorin voimantarve 25 kw, Öljypumppu, jonka litrateho on 64/137 l/min pyörimisnopeudella 480 1/min, kiinteästi asennettu 7,5 kw:n sähkömoottori 400V, S6, CEE 16A Kaksoistasopumppu Männän nopeus cm/s Isku Palautus Vaihe 1, Vaihe 2 Paino kg 8 / ~ / ~ / ~ 652 M2272R 24 PZG- E7,5D 11 / 24 9 / ~ 634 HydroHorizontal 24 E7,5D V Lisähinta puun pituudelle 125 cm Halkaisuvoima 20 t /24 t Autospeedilla halon enimmäispituus 105 cm, sylinterin iskupituus 110 cm Hydraulinen nostolaite Halkaisuiskusäätö Mäntä voidaan vetää sisään siirtoa varten Kolmipistekiinnitys kat. I + II Käyttö traktorilla: Vaatii nivelakselin Traktorialusta (10 km/h) tai katuliikennöintialusta (80 km/h) kysyttäessä Lisävaruste malleille HydroHorizontal 20 / 24 Z Walterscheid-nivelakseli mallille HydroHorizontal 20 Z Walterscheid-nivelakseli mallille HydroHorizontal 24 F F Tuntilaskuri sähkömoottorikäyttöisille malleille Tuntilaskuri voimanottoakselikäyttöisille malleille (Reed-kytkin), sis. pyörimisnopeusnäytön Hydraulinen nostolaite on ergonominen ja säästää selkää. HydroHorizontalissa puu työntyy halkaisuterän avulla mäntää vasten halkeaa. 45

46 AutoSplit Mainio halkaisuidea. Kolmen sekunnin tahdissa V- muotoinen halkaisuterä halkaisee pyörö- tai parrupuun käyttövalmiiksi sytykepuuksi. Pakkaamisen voit nopeasti suorittaa samalla: joko irtotavarana tai hienosti pinottuna verkkopussiin. Edut yhdellä silmäyksellä Puhtaan hydraulisesti ohjattu isku tarjoaa suuren käyttöturvallisuuden Optimaalinen työjärjestys pitkän puunsyöttölaitteen avulla (2,3 m) Käytännönläheiset lisäasennusmahdollisuudet pakkausyksikölle Katso omin silmin Poschkoneiden työskentelyä: tilaa meiltä tuote-dvd tai katso suoraan verkosta osoitteessa: 46

47 47

48 AutoSplit Tuottaa ja pakkaa käyttövalmiita sytykepuita. Tyyppi Käyttö Teho Halkaisusykli Paino kg 2 M6800C E 9 9 kw:n sähkömoottori 400V, S6, CEE 32A, sis. öljynjäähdyttimen M6805C E 7,5 7,5 kw:n sähkömoottori 400V, S6, CEE 16A sis. öljynjäähdyttimen M6810 PZG Traktori 380 1/min, voimantarve 10 kw M6815 PZG-E 9 M6820 PZG-E 7,5 enint. 2 m 3 /h (n. 100 säkkiä) enint. 1,5 m 3 /h (n. 75 säkkiä) enint. 2 m 3 /h (n. 100 säkkiä) enint. 2 m 3 /h (n. 100 säkkiä) enint. 2 m 3 /h (n. 100 säkkiä) enint. 1,5 m 3 /h (n. 75 säkkiä) ~ 3 s ~ 682 ~ 4 s ~ 667 ~ 3 s ~ 650 ~ 3 s ~ 710 ~ 3 s ~ 4 s ~ 695 AutoSplit käsittelee pyörö- tai parrupuuta (pehmeää puuta), jonka pituus on mm ja paksuus enint. 250 mm (pyöröpuu) tai 200 x 200 mm (parrupuu). V-muotoinen halkaisuterä tuottaa 5 t halkaisuvoimaa, isku on säädettävissä portaattomasti välillä mm. 2,3 m pitkä puunsyöttökouru takaa optimaalisen ja jatkuvan työskentelyn. AutoSplit vakuuttaa suurella käyttövarmuudellaan, kiitos mekaanisesti ohjatun syötön. Jousitettu syöttöhihna pitää työkalukulutuksen ja voimankäytön matalana. Työskentelykorkeus on säädettävissä suoraan telineessä, joka mahdollistaa ergonomisen työskentelyn. Vinkki: Parhaan laatuista sytykepuuta varten puun alkuhalkaisijan on oltava vähintään 15 cm. 2 1 Hienosti pakattuna. AutoSplit, jossa on pakkauskouru pinottua pakkaamista (F ) 1 ja verkkosäkkiä varten 10 kg (Z ) lisävarusteena. 48

49 Pakkausjärjestelmä AutoSplitille Huom! Peruskokoonpano on ilman pakkausjärjestelmää, valitse haluamasi järjestelmä. 2 1 F Pakkauskouru (pinottavaa pakkaamista varten) 1 F Siirrettävä kahden kappaleen kehys (irtopakkaamista varten) 2 Z Verkkosäkki 25 kg (50 x 80 cm), 100 kpl. (vain irtopakkaamista varten) Z Verkkosäkki 10 kg (40 x 60 cm), 100 kpl. (pinottavaa ja irtopakkaamista varten) Verkkosäkki 25 kg irto- ( 2 ) sekä verkkosäkit 10 kg pinopakkaukseen ( 1 ). AutoSplitin erikoisvarusteet Vain ensivarustuksen yhteydessä, sis. asennuksen. S D C Konevariantti lyhytpuulle cm Kolmipistekiinnitys sähköisille koneille Öljynjäähdytin jatkuvaan käyttöön (PZG-/PZGE-malleille) AutoSplitin lisävarusteet F F F Z Tuntilaskuri sähkömoottorikäyttöisille malleille Tuntilaskuri voimanottoakselikäyttöisille malleille (Reed-kytkin), sis. pyörimisnopeusnäytön Ruuvaussarja12-15 cm lyhyisiin puihin vaihtamiseen Walterscheid-nivelakseli Autosplit tekee myös kantikkaasta puusta helposti käyttövalmiita sytykepuita. 1 Koneen ytimessä V-muotoinen halkaisuterä Spaltmesser 1 halkaisee pyöreät tai kantikkaat puut 3 sekunnin tahdissa useita kertoja ja tekee niistä käyttövalmiita sytykepuita. Pakkauskourulla varustettu AutoSplit pakkaa puut kerroksittain 49

50 Pyörösahat Varmat sahauskoneet. Sahaaminen ja turvallisuus niiden on oltava yhtä tärkeitä. Siksi turvallisuus on Poschin kestävien ja ergonomisten sahojen valikoimassa ensimmäisellä sijalla. Riippumatta siitä, onko kyse pöytä-/katkaisupyörösahasta, katkaisu- tai rullapöytäpyörösahasta - kaikki kestävät isältä pojalle. GS-katkaisupyörösaha on uusi ja ainutlaatuinen tuote. Siinä on sisäänrakennettu suojalaite ja se on saanut GS-merkin, joka tarkoittaa 'tarkastettua turvallisuutta'. Edut yhdellä silmäyksellä UUTTA Helppokulkuinen ja vankka katkaisupyörösaha turvallista sahaamista varten Säädettävä kourun kahva ja parannettu vaimennus takaavat parhaan käyttömukavuuden. Kourun rakenne estää puun pyörähtämisen Järeä ja kompakti kokoteräsrakenne takaa pitkän käyttöiän Isot, halkaisijaltaan 300 mm kuljetusrenkaat Katkaisupyörösaha GS: Sisäänrakennettu suojus estää tarttumisen vahingossa sahanterään sahauksen aikana. Katso omin silmin Poschkoneiden työskentelyä: Katso omin silmin Posch-koneiden työskentelyä: tilaa meiltä tuote-dvd tai katso suoraan verkosta osoitteessa: 50

51 51

52 Pyörösahat Varmuus yli kaiken pöytä-/katkaisupyörösaha: Vakiovarusteena pitkittäissahausvarusteet, johon kuuluvat: halkaisukiila, halkaisukiilan pidike 700 mm:n sahanterälle, suojus ja pitkittäisvaste. pöytä-/katkaisupyörösaha: Suojuksen korkeutta voi säätää ilman työkaluja. Korkeussäädettävä kourun kahva takaa parhaan ergonomian pöytä-/katkaisupyörösaha: Helppokäyttöinen pöytälukitus, joka mahdollistaa vaihtamisen pöytäasennosta katkaisuasentoon ilman työkaluja. Pöydän koko: x 850 mm) Isot, halkaisijaltaan 300 mm kuljetusrenkaat. Helppokulkuinen ja vankka katkaisupyörösaha turvallista sahaamista varten. Kourun rakenne estää puun pyörähtämisen.

53 Pöytä-/katkaisupyörösaha Compact Plus Yleissaha omakotitaloon, mökille ja maatilalle. Tyyppi Käyttö Paino kg M1230G W TWE 5,5 C+ 5,5 kw:n sähkömoottori 400V, S6, CEE 16A ~ 194 Lisähinta sirkkelille, jossa on 84-hampainen WIDIA-pyörösahanterä (Z ), vakiovarusteisen terän sijaan. Edut: 50 % suurempi sahausteho kovalla puulla, vähämeluinen Erikois- ja lisävarusteet löytyvät sivulta 55. pyörösahanterät löytyvät sivulta Pöytä-/katkaisupyörösaha TWE 5,5 C+ Suorakäyttö: Sahanterä on asennettu suoraan moottorin akselille Kytkin moottorisuojauksella ja vaihekääntimellä Kromiseoksinen sahanterä Ø 700 mm Enimmäissahaushalkaisija: 215 mm pöytäasennossa,240 mm katkaisuasennossa Vakiovarusteena pitkittäissahausvarusteet, johon kuuluvat: halkaisukiila, halkaisukiilan pidike 700 mm:n sahanterälle, suojus ja pitkittäisvaste. Kuljetettavissa kahdella kokokumirenkaalla, halk. 300 mm Hihnakäyttöinen pöytä-/katkaisupyörösaha Yleissaha omakotitaloon, mökille ja maatilalle. Tyyppi Käyttö Paino kg M1211G TWKE 5,5 5,5 kw:n sähkömoottori 400V, S6, CEE 16A, kaksi kiilahihnaa ~ 214 M1212G TWKE 7,5 7,5 kw:n sähkömoottori 400V, S6, CEE 16A, kaksi kiilahihnaa ~ 229 M1213G TWKE 9 9 kw:n sähkömoottori 400V, S6, CEE 32A, kaksi korkeatehoista kiilahihnaa ~ 238 W Lisähinta sirkkelille, jossa on 84-hampainen WIDIA-pyörösahanterä (Z ), vakiovarusteisen terän sijaan. Edut: 50 % suurempi sahausteho kovalla puulla, vähämeluinen Erikois- ja lisävarusteet löytyvät sivulta 55. pyörösahanterät löytyvät sivulta Pöytä-/katkaisupyörösaha TWKE 5,5 Kiilahihnakäyttö optimaaliselle sahausnopeudelle ja korkeammalle sahausteholle Kytkin moottorisuojauksella ja vaihekääntimellä Kromiseoksinen sahanterä Ø 700 mm Enimmäissahaushalkaisija: 215 mm pöytäasennossa,240 mm katkaisuasennossa Vakiovarusteena pitkittäissahausvarusteet, johon kuuluvat: halkaisukiila, halkaisukiilan pidike 700 mm:n sahanterälle, suojus ja pitkittäisvaste. Kuljetettavissa kahdella kokokumirenkaalla, halk. 300 mm Rullilla varustettu kourun jatke (F ), jonka avulla myös pitkät halot pysyvät hallinnassa. Tarkka, säädettävä, kuulalaakeroitu poikittaisvaste siirtokiskoineen (F ). Helppo kuljetus 300 mm kokoisilla kokokumirenkailla. 53

54 Nivelakselikäyttöinen pyörö-/katkaisupyörösaha Yleissaha omakotitaloon, mökille ja maatilalle. Tyyppi Käyttö Paino kg M1215G TWZ Traktori ~ 270 M1219G TWZE 5,5 ~ 300 M1218G TWZE 7,5 ~ 315 M1217G TWZE 9 ~ 325 W Lisähinta sirkkelille, jossa on 84-hampainen WIDIA-pyörösahanterä (Z ), vakiovarusteisen terän sijaan. Edut: 50 % suurempi sahausteho kovalla puulla, vähämeluinen pyörösahanterät löytyvät sivulta Pöytäkatkaisupyörösaha TWZE 5,5 kuljetusavulla Käyttö traktorilla (vaadittu moottorin pyörimisnopeus: 540 1/min) tai yhdistelmä myös sähkömoottorilla, vaihekäännin Kiilahihnakäyttö öljykylpyvaihteen kautta, jossa on kaksi 1 3/8" liitäntää Kromiseoksinen sahanterä Ø 700 mm Enimmäissahaushalkaisija: 215 mm pöytäasennossa,240 mm katkaisuasennossa Polttopuun sahaus: Saha seisoo traktorin suunnassa, poikkileikkaus: Saha seisoo poikittain traktoriin Vakiovarusteena pitkittäissahausvarusteet, johon kuuluvat: halkaisukiila, halkaisukiilan pidike 700 mm:n sahanterälle, suojus ja pitkittäisvaste. Hätä-seis-kytkin, jossa mekaaninen jarru vakiona Kolmipistekiinnitys kat. I + II kuljetusavulla Käyttö traktorilla: Vaatii nivelakselin Bensiinimoottorikäyttöinen pyörö-/katkaisupyörösaha Yleissaha omakotitaloon, mökille ja maatilalle. Tyyppi Käyttö Paino kg M1250G TWB 9,7 W 9,7 kw (13,2 hv) Briggs & Stratton, Vanguard- -4-tahti-bensiinimoottori, sähkökäynnistys Lisähinta sirkkelille, jossa on 84-hampainen WIDIA-pyörösahanterä (Z ), vakiovarusteisen terän sijaan. Edut: 50 % suurempi sahausteho kovalla puulla, vähämeluinen ~ 310 pyörösahanterät löytyvät sivulta Kiilahihnakäyttö 4-tahtisen bensiinimoottorin kautta Kromiseoksinen sahanterä Ø 700 mm Enimmäissahaushalkaisija: 215 mm pöytäasennossa,240 mm katkaisuasennossa Kuljetettavissa kahdella kokokumirenkaalla, halk. 300 mm 54

55 Pöytä-/katkaisupyörösahojen erikoisvarusteet Vain ensivarustuksen yhteydessä, sis. asennuksen. F Traktorialusta 10 km/h, vain nivelakseli- ja nivelakseli-/sähkömoottorikäytössä Pöytä-/katkaisupyörösahojen lisävarusteet F F Z F Z Z F F F F Tarkkuuspoikittaisvaste, jossa on kuulalaakeroitu liukukelkka Rullilla varustettu kourun jatke Kuorimislevy Ø 600 mm, runkojen teroitukseen ja kuorimiseen (pyörösahanterän sijaan) Pitkittäissahausvaruste 500 mm:n sahanterälle, halkaisukiila, halkaisukiilan teline, suojus ja pitkittäisvaste WIDIA-pyörösahanterä Ø 500 mm pitkittäisvarustukselle F (muita pyörösahanteriä löytyy sivulta 64-65) Walterscheid-nivelakseli Tuntilaskuri nivelakseli-/sähkömoottorikäytölle (Reed-kytkin) Lastuimuriliitäntä 100 mm G-mallille, jossa sähkömoottori Lastuimuriliitäntä 100 mm G-mallille, jossa voimaottoakselikäyttö Kuljetusapu (vakiona koneilla, joissa on kolmipistekiinnitys) Polttopuun sahaamista pöytäkatkaisupyörösahalla. 55

56 Katkaisupyörösaha Compact Plus Järeä polttopuusaha Tyyppi Käyttö Paino kg M1361G WE 5,5 C+ 5,5 kw:n sähkömoottori 400V, S6, CEE 16A ~ 150 W Lisähinta sirkkelille, jossa on 84-hampainen WIDIA-pyörösahanterä (Z ), vakiovarusteisen terän sijaan. Edut: 50 % suurempi sahausteho kovalla puulla, vähämeluinen pyörösahanterät löytyvät sivulta Katkaisupyörösaha WE 5,5 C+ Suorakäyttö: Sahanterä on asennettu suoraan moottorin akselille Kytkin moottorisuojauksella ja vaihekääntimellä Kromiseoksinen sahanterä Ø 700 mm Enimmäissahaushalkaisija 240 mm Kuljetettavissa kahdella kokokumirenkaalla, halk. 300 mm Hihnakäyttöinen katkaisupyörösaha Järeä polttopuusaha Tyyppi Käyttö M1356G WKE 5,5 5,5 kw:n sähkömoottori 400V, S6, CEE 16A, kaksi kiilahihnaa M1349G WKE 7,5 7,5 kw:n sähkömoottori 400V, S6, CEE 16A, kaksi kiilahihnaa M1350G WKE 9 9 kw:n sähkömoottori 400V, S6, CEE 32A, kaksi korkeatehoista kiilahihnaa W Lisähinta sirkkelille, jossa on 84-hampainen WIDIA-pyörösahanterä (Z ), vakiovarusteisen terän sijaan. Edut: 50 % suurempi sahausteho kovalla puulla, vähämeluinen Paino kg ~ 170 ~ 190 ~ 205 pyörösahanterät löytyvät sivulta Katkaisupyörösaha WKE 5,5 Kiilahihnakäyttö optimaaliselle sahausnopeudelle ja suuremmalle tuntiteholle Kytkin moottorisuojauksella ja vaihekääntimellä Kromiseoksinen sahanterä Ø 700 mm Enimmäissahaushalkaisija 240 mm katkaisuasennossa Kuljetettavissa kahdella kokokumirenkaalla, halk. 300 mm Katkaisupyörösaha bensiinimoottorilla Järeä polttopuusaha Tyyppi Käyttö M1245G WB 9,7 W 9,7 kw (13,2 hv) Briggs & Stratton, Vanguard- -4-tahti-bensiinimoottori, sähkökäynnistys Lisähinta sirkkelille, jossa on 84-hampainen WIDIA-pyörösahanterä (Z ), vakiovarusteisen terän sijaan. Edut: 50 % suurempi sahausteho kovalla puulla, vähämeluinen Paino kg ~ 243 pyörösahanterät löytyvät sivulta Katkaisupyörösaha WB 9,7 Kiilahihnakäyttö 4-tahtisen bensiinimoottorin kautta Kromiseoksinen sahanterä Ø 700 mm Enimmäissahaushalkaisija 240 mm Kuljetettavissa kahdella kokokumirenkaalla, halk. 300 mm sis. kuljetusavun 56

57 Nivelakselikäyttöinen katkaisupyörösaha Järeä polttopuusaha Tyyppi Käyttö Paino kg M1365G WZ Traktori ~ 186 M1370G WZE 5,5 ~ 228 M1379G WZE 7,5 ~ 238 M1389G WZE 9 ~ 254 W Lisähinta sirkkelille, jossa on 84-hampainen WIDIA-pyörösahanterä (Z ), vakiovarusteisen terän sijaan. Edut: 50 % suurempi sahausteho kovalla puulla, vähämeluinen Katkaisupyörösaha TWZE 5,5 kuljetusavulla pyörösahanterät löytyvät sivulta Käyttö traktorilla (vaadittu moottorin pyörimisnopeus: 540 1/min) tai yhdistelmä myös sähkömoottorilla, vaihekäännin Kiilahihnakäyttö öljykylpyvaihteen kautta Kromiseoksinen sahanterä Ø 700 mm Enimmäissahaushalkaisija 240 mm Kolmipistekiinnitys kat. I + II kuljetusavulla Käyttö traktorilla: Vaatii nivelakselin Katkaisupyörösahojen erikoisvarusteet Vain ensivarustuksen yhteydessä, sis. asennuksen. F Traktorialusta 10 km/h, vain nivelakseli- ja nivelakseli-/sähkömoottorikäytössä Katkaisupyörösahojen lisävarusteet Z F F F F F Walterscheid-nivelakseli Tuntilaskuri nivelakseli-/sähkömoottorikäytölle (Reed-kytkin) Rullilla varustettu kourun jatke Lastuimuriliitäntä 100 mm G-mallille, jossa sähkömoottori Lastuimuriliitäntä 100 mm G-mallille, jossa voimaottoakselikäyttö Kuljetusapu (vakiona koneilla, joissa on kolmipistekiinnitys) katkaisupyörösaha kiilahihnakäytöllä ja lisävarusteisella kourun jatkeella (F ) Katkaisupyörösaha nivelakselikäytöllä liikkuvaan käyttöön Katkaisupyörösaha voidaan kolmipistekiinnityksen avulla siirtää mukavasti ja nopeasti käyttöpaikkaan. 57

58 katkaisupyörösaha GS Compact Plus Järeä polttopuusaha, jossa on sisäänrakennettu suoja. Tyyppi Käyttö Paino kg M1361GS W WE5,5C+ GS 5,5 kw:n sähkömoottori 400V, S6, CEE 16A ~ 158 Lisähinta sirkkelille, jossa on 84-hampainen WIDIA-pyörösahanterä (Z ), vakiovarusteisen terän sijaan. Edut: 50 % suurempi sahausteho kovalla puulla, vähämeluinen Pyörösahanterät löytyvät sivulta Katkaisupyörösaha WE5,5C+ GS Suorakäyttö: Sahanterä on asennettu suoraan moottorin akselille Kytkin moottorisuojauksella ja vaihekääntimellä Kromiseoksinen sahanterä Ø 700 mm Enimmäissahaushalkaisija 240 mm Kuljetettavissa kahdella kokokumirenkaalla, halk. 300 mm GS-hyväksytty Katkaisupyörösaha GS kiilahihnakäytöllä Järeä polttopuusaha, jossa on sisäänrakennettu suoja. Tyyppi Käyttö Paino kg M1356GS M1349GS M1350GS W WKE5,5 GS WKE7,5 GS WKE9 GS 5,5 kw:n sähkömoottori 400V, S6, CEE 16A, kaksi kiilahihnaa 7,5 kw:n sähkömoottori 400V, S6, CEE 16A, kolme kiilahihnaa 9,5 kw:n sähkömoottori 400V, S6, CEE 32A, kaksi korkeatehoista kiilahihnaa Lisähinta sirkkelille, jossa on 84-hampainen WIDIA-pyörösahanterä (Z ), vakiovarusteisen terän sijaan. Edut: 50 % suurempi sahausteho kovalla puulla, vähämeluinen ~ 180 ~ 188 ~ 202 Pyörösahanterät löytyvät sivulta Katkaisupyörösaha WKE5,5 GS Kiilahihnakäyttö optimaaliselle sahausnopeudelle ja suuremmalle tuntiteholle Kytkin moottorisuojauksella ja vaihekääntimellä Kromiseoksinen sahanterä Ø 700 mm Enimmäissahaushalkaisija 240 mm Kuljetettavissa kahdella kokokumirenkaalla, halk. 300 mm GS-hyväksytty 58

59 Katkaisupyörösaha GS nivelakselikäytöllä Järeä polttopuusaha, jossa on sisäänrakennettu suoja. Tyyppi Käyttö Paino kg M1365GS WZ GS Traktori ~ 188 M1370GS M1379GS M1389GS W WZE5,5 GS WZE7,5 GS WZE9 GS Lisähinta sirkkelille, jossa on 84-hampainen WIDIA-pyörösahanterä (Z ), vakiovarusteisen terän sijaan. Edut: 50 % suurempi sahausteho kovalla puulla, vähämeluinen Pyörösahanterät löytyvät sivulta ~ 230 ~ 240 ~ 250 Katkaisupyörösaha WZE5,5 GS Käyttö traktorilla (vaadittu moottorin pyörimisnopeus: 540 1/min) tai yhdistelmänä sähkömoottorin kanssa, moottorisuojakytkin ja vaihekäännin Kiilahihnakäyttö öljykylpyvaihteen kautta Kromiseoksinen sahanterä Ø 700 mm Enimmäissahaushalkaisija 240 mm Kolmipistekiinnitys kat. I + II kuljetusavulla GS-hyväksytty GS-katkaisupyörösahan lisävarusteet Z F F F F F Walterscheid-nivelakseli Tuntilaskuri nivelakseli-/sähkökäyttöisille koneille (Reed-kytkin) Lastuimuriliitäntä 100 mm sähkömoottorille Lastuimuriliitäntä 100 mm nivelakseli-/sähkömoottorikäyttöön Rullilla varustettu kourun jatke Kuljetusapu (vakiona koneilla, joissa on kolmipistekiinnitys) UUTTA Polttopuun sahaaminen nivelakselikäyttöisellä GSkatkaisusahalla Katkaisupyörösaha GS: Sisäänrakennettu suojus estää tarttumisen vahingossa sahanterään sahauksen aikana. GS-katkaisupyörösaha voidaan kolmipistekiinnityksen avulla siirtää mukavasti ja nopeasti käyttöpaikalle. 59

60 Hihnakäyttöinen katkaisupyörösaha Sahaus ja lastaus Tyyppi Käyttö M1365G FS42 M1365G F42 WZ PS WZ PZ M1370G F42 WZE 5,5 W Traktori Kuljetushihnan käyttö traktorihydrauliikalla, enint. 16 l/min Traktori Kuljetushihnan käyttö katkaisusahan kulmavaihteelle kiinnitettävän pumpun avulla, sis. säiliö ja venttiili Kuljetushihnan käyttö kuten tuotenumerossa M1365G F42 Lisähinta sirkkelille, jossa on 84-hampainen WIDIA-pyörösahanterä (Z ), vakiovarusteisen terän sijaan. Edut: 50 % suurempi sahausteho kovalla puulla, vähämeluinen Paino kg ~ 450 kg ~ 485 kg ~ 520 kg pyörösahanterät löytyvät sivulta WZ PS -katkaisupyörösaha kuljetushihnalla Käyttö traktorilla (vaadittu moottorin pyörimisnopeus: 540 1/min) tai yhdistelmä sähkömoottorin kanssa, moottorisuojakytkin ja vaihekäännin Kiilahihnakäyttö öljykylpyvaihteen kautta Kromiseoksinen sahanterä Ø 700 mm Enimmäissahaushalkaisija 240 mm Kolmipistekiinnitys kat. I + II kuljetusavulla Käyttö traktorilla: Vaatii nivelakselin Kuljetushihnan liittäminen: Kuljetushihnan pituus 4,2 m, heittokorkeus: 2,75 m. Katkaisupyörösahat voidaan varustaa kuljetushihnalla myös jälkitilauksena! 60

61 Rullapöytäpyörösaha Luotettava ja kätevä Järeä ja kompakti kokoteräsrakenne takaa pitkän käyttöiän Helppokulkuinen, kuulalaakeroitu pöytäohjaus parhaaseen käyttömukavuuteen. Suurikokoinen sahauspöytä: x 850 mm) Suuret, halkaisijaltaan 300 mm kokokumirenkaat helppoon kuljetukseen. Lisävarusteena: Pitkittäissahausvaruste (F tai F ). 61

62 Rullapöytäpyörösaha Compact Plus Järeä rullapöytäpyörösaha Tyyppi Käyttö Paino kg M1117F RE 5,5 C+ 5,5 kw:n sähkömoottori 400V, S6, CEE 16A ~ 160 W Lisähinta sirkkelille, jossa on 84-hampainen WIDIA-pyörösahanterä (Z ), vakiovarusteisen terän sijaan. Edut: 50 % suurempi sahausteho kovalla puulla, vähämeluinen pyörösahanterät löytyvät sivulta Rullapöytäpyörösaha RE 5,5 C+ Suorakäyttö: Sahanterä on asennettu suoraan moottorin akselille Kytkin moottorisuojauksella ja vaihekääntimellä Kromiseoksinen sahanterä Ø 700 mm Enimmäissahaushalkaisija 240 mm Sahassa on suojus polttopuun sahausta varten Pöydän koko: x 850 mm, kuulalaakeroitu pöytäohjaus Kuljetettavissa kahdella kokokumirenkaalla, halk. 300 mm Hihnakäyttöinen rullapöytäpyörösaha Järeä rullapöytäpyörösaha Tyyppi Käyttö Paino kg M1027F RKE 5,5 5,5 kw:n sähkömoottori 400V, S6, CEE 16A, kaksi kiilahihnaa ~ 174 M1029F RKE 7,5 7,5 kw:n sähkömoottori 400V, S6, CEE 16A, kaksi kiilahihnaa ~ 188 M1030F RKE 9 9 kw:n sähkömoottori 400V, S6, CEE 32A, kaksi korkeatehoista kiilahihnaa ~ 200 W Lisähinta sirkkelille, jossa on 84-hampainen WIDIA-pyörösahanterä (Z ), vakiovarusteisen terän sijaan. Edut: 50 % suurempi sahausteho kovalla puulla, vähämeluinen pyörösahanterät löytyvät sivulta Rullapöytäpyörösaha RKE 5,5 Kiilahihnakäyttö optimaaliselle sahausnopeudelle ja suuremmalle tuntiteholle Kytkin moottorisuojauksella ja vaihekääntimellä Kromiseoksinen sahanterä Ø 700 mm Enimmäissahaushalkaisija 240 mm Sahassa on suojus polttopuun sahausta varten Pöydän koko: x 850 mm, kuulalaakeroitu pöytäohjaus Kuljetettavissa kahdella kokokumirenkaalla, halk. 300 mm 62

63 Nivelakselikäyttöinen rullapöytäpyörösaha Järeä rullapöytäpyörösaha Tyyppi Käyttö Paino kg M1017F RZ Traktori ~ 234 M1035F RZE 5,5 ~ 274 M1036F RZE 7,5 ~ 284 M1038F RZE 9 ~ 290 W Lisähinta sirkkelille, jossa on 84-hampainen WIDIA-pyörösahanterä (Z ), vakiovarusteisen terän sijaan. Edut: 50 % suurempi sahausteho kovalla puulla, vähämeluinen pyörösahanterät löytyvät sivulta Rullapöytäpyörösaha RZE 5,5 Käyttö traktorilla (vaadittu moottorin pyörimisnopeus: 540 1/min) tai yhdistelmänä sähkömoottorin kanssa, moottorisuojauskytkin ja vaihekäännin Kiilahihnakäyttö öljykylpyvaihteen kautta, jossa on kaksi 1 3/8" liitäntää Kromiseoksinen sahanterä Ø 700 mm Enimmäissahaushalkaisija 240 mm Sahassa on suojus polttopuun sahausta varten Pöydän koko: x 850 mm, kuulalaakeroitu pöytäohjaus Hätä-seis-kytkin, jossa mekaaninen jarru vakiona Kolmipistekiinnitys kat. I + II kuljetusavulla Käyttö traktorilla: Vaatii nivelakselin Rullapöytäpyörösahojen erikoisvarusteet Vain ensivarustuksen yhteydessä, sis. asennuksen. F Traktorialusta 10 km/h, vain nivelakseli- ja nivelakseli-/sähkömoottorikäytössä Rullapöytäpyörösahan lisävarusteet F F F Z Z F F Z Tarkkuuspoikittaisvaste, jossa on kuulalaakeroitu liukukelkka Pitkittäissahausvaruste pöytäpyörösahoille, joiden sahanterän halkaisija on mm, sis.: halkaisukiila, halkaisukiilan teline, suojus ja pitkittäisvaste Pitkittäissahausvaruste pöytäpyörösahoille, joiden sahanterän halkaisija on 500 mm, sis.: halkaisukiila, halkaisukiilan teline, suojus ja pitkittäisvaste WIDIA-pyörösahanterä Ø 500 mm mallille F (muita pyörösahanteriä löytyy sivulta 64-65) Kuorimislevy Ø 600 mm, runkojen teroitukseen ja kuorimiseen (pyörösahanterän sijaan) Tuntilaskuri voimanottoakseli- tai voimanottoakseli-/sähkömoottorikäyttöisille koneille (Reed-kytkin) Lastuimuriliitäntä 100 mm F-mallille, jossa sähkömoottori Walterscheid-nivelakseli 63

64 Pyörösahanterät WIDIA-pyörösahanterät reikä 30 mm Kovametallinen pyörösahanterä Edut: suurempi sahausteho kovalla puulla, pitempi käyttöikä, melua vaimentava. Z Pyörösahanterä Ø 400 mm polttopuiden pilkkomiseen, 60-hampainen Z Pyörösahanterä Ø 500 mm särmäykseen ja polttopuiden pilkkomiseen, 36-hampainen Melua vaimentava Widia-sahanterä, suurempi sahausteho Z Z Z Z Z Z Z S0265 Pyörösahanterä Ø 500 mm polttopuiden pilkkomiseen, 72-hampainen Pyörösahanterä Ø 600 mm polttopuiden pilkkomiseen, 78-hampainen Pyörösahanterä Ø 700 mm polttopuiden pilkkomiseen, 84-hampainen Pyörösahanterä Ø 750 mm polttopuiden pilkkomiseen, 90-hampainen Pyörösahanterä Ø 800 mm polttopuiden pilkkomiseen, 96-hampainen Pyörösahanterä Ø 700 mm polttopuiden pilkkomiseen, 42-hampainen Pyörösahanterä Ø 600 mm polttopuiden pilkkomiseen, 40-hampainen Lisähinta suuremmalle reiälle WIDIA-pyörösahanterät reikä 40/50 mm Kovametallinen pyörösahanterä Edut: suurempi sahausteho kovalla puulla, pitempi käyttöikä, melua vaimentava. Kromiseoksinen pyörösahanterä Z Z Pyörösahanterä Ø 900 mm polttopuiden pilkkomiseen, 96-hampainen, reikä 40 mm Pyörösahanterä Ø mm polttopuiden pilkkomiseen, 106-hampainen, reikä 50 mm Pyörösahanterä - kromiseos, reikä 30 mm Z Z Z Z Z Z S0265 Pyörösahanterä Ø 400 mm särmäykseen, 80-hampainen Pyörösahanterä Ø 500 mm särmäykseen, 80-hampainen Pyörösahanterä Ø 600 mm polttopuiden pilkkomiseen, 56-hampainen Pyörösahanterä Ø 600 mm polttopuiden pilkkomiseen, 80-hampainen Pyörösahanterä Ø 700 mm polttopuiden pilkkomiseen, 56-hampainen Pyörösahanterä Ø 700 mm särmäykseen, 80-hampainen Lisähinta suuremmalle reiälle Kuorimisterä 600 mm Ø Pyöräsahanterät kromi-vanadiiniseos, reikä 30 mm Pyörösahanterä kestää pidempään Z Z Z Z Z Z S0265 Pyörösahanterä Ø 400 mm särmäykseen, 80-hampainen Pyörösahanterä Ø 500 mm särmäykseen, 80-hampainen Pyörösahanterä Ø 500 mm polttopuiden pilkkomiseen, 60-hampainen Pyörösahanterä Ø 600 mm polttopuiden pilkkomiseen, 56-hampainen Pyörösahanterä Ø 700 mm polttopuiden pilkkomiseen, 56-hampainen Pyörösahanterä Ø 750 mm polttopuiden pilkkomiseen, 56-hampainen Lisähinta suuremmalle reiälle 64

65 Pyörösahanterät ryhmitetty hammastus (Hannibal), kromiseos, reikä 30 mm Erikoissahanterä pitkittäis- ja rakosahaukseen Z Z Z S0265 Pyörösahanterä Ø 500 mm, 42-hampainen Pyörösahanterä Ø 600 mm, 40-hampainen Pyörösahanterä Ø 700 mm, 40-hampainen Lisähinta suuremmalle reiälle Pyörösahanterät ryhmitetty hammastus (Hannibal), Widia, reikä 30 mm Erikoissahanterä pitkittäis- ja rakosahaukseen Z Z Z S0265 Pyörösahanterä Ø 500 mm, 48-hampainen Pyörösahanterä Ø 600 mm, 40-hampainen Pyörösahanterä Ø 700 mm, 40-hampainen Lisähinta suuremmalle reiälle Kuorimislevy Z Kuorimislevy Ø 600 mm, runkojen teroitukseen ja kuorimiseen (pyörösahanterän sijaan) Halkaisukiila F F Halkaisukiila, sis. kiinnitysosat Ø mm:n sahanterille Halkaisukiila, sis. kiinnitysosat Ø mm:n sahanterille WIDIA 750 mm Ø, 90-hampainen Kromiseos 700 mm Ø, 56-hampainen Ryhmitetty hammastus (Hannibal) 600 mm Ø WIDIA 500 mm Ø, 72-hampainen WIDIA 500 mm Ø, 36-hampainen Kromiseos 400 mm Ø, 80-hampainen 65

66 CutMaster AutoCut Luokkansa voimakkaimmat. CutMaster ja AutoCut ovat absoluuttisen tehokkaita koneita. CutMaster on saatavissa versioissa Compact ja Comfort ja se tarjoaa maksimaalisen tehon ja käyttömukavuuden. Palkitussa mallissa AutoCut 700 on ainutlaatuinen puunsyöttöjärjestelmä, joka on erityisen taloudellinen ja mukava käyttää. Edut yhdellä silmäyksellä CutMaster Työstää jopa Ø 24 cm kokoiset puut Compact: jousituettu kouru ja mekaanisesti käytetty kuljetushihna tarjoaa optimaalisen käyttömukavuuden Comfort: hydraulisesti ohjattava kouru ja hydraulikäyttöinen kuljetushihna tarjoavat nopean ja mukavan polttopuun sahauksen AutoCut katkaisee jopa Ø 22 cm halot ja pyöröpuut 2,5 sekunnin tahdissa Patentoitu katkaisujärjestelmä ja ainutlaatuinen puunsyöttöjärjestelmä Kone pystyy jopa 8 pinokuutiometrin tuntisaavutukseen, riippuen puun halkaisijasta ja pituudesta Katso omin silmin Poschkoneiden työskentelyä: tilaa meiltä tuote-dvd tai katso suoraan verkosta osoitteessa: 66

67 67

68 CutMaster Aikaansaavia sahoja A Saranoitu hihnakuljetin on nopeasti käyttövalmis.. Suuri sahausvalmius, kuljetushihna on pysäytettävissä käyttäjän paikalta A Vinssin avulla kuljetushihnan kiristys on helppoa Helpokäyttöinen mekaaninen vaste on portaattomasti säädettävä puun pituuden mukaan. 5 5 Kompakti ja järeä rakenne: saranoidun kuljetushihnan kanssa CutMasterin kuljetus traktorilla on yksinkertaista. CutMaster Comfort: hydraulisesti ohjattava kouru nopeuttaa ja helpottaa polttopuun sahausta. CutMaster Compact: jousituettu kouru ja lisävarusteinen kourun jatke (F ) tarjoavat optimaalisen käyttömukavuuden. 68

69 CutMaster 700 Compact Järeä, tehokas sahausasema. Sahaus ja lastaus. Tyyppi Käyttö Paino kg (ei FB) M1550 Z Traktori ~ 430 M1570 Z-E7,5 ~ 465 Kiilahihnakäyttö optimaaliselle sahausnopeudelle ja korkeammalle sahausteholle Enimmäissahaushalkaisija 240 mm WIDIA-pyörösahanterä Ø 700 mm jousituettu kouru optimaaliseen käyttömukavuuteen Kolmipistekiinnitys kat. I + II 4,2 m pitkän mekaanisen kuljetushihnan kulma kiinteä 35. Käyttö traktorilla: Vaatii nivelakselin Kuljetushihna Koneen vakiovarusteena on 4,2 m pitkä kuljetushihna. Eripituisia kuljetushihnoja löytyy taulukosta. Heittokorkeus m F10 Alennushinta, kun kuljetushihnan pituus on 1,0 m 1,1 ~ 35 Paino F35 Alennushinta, kun kuljetushihnan pituus on 3,5 m 2,4 ~ 100 F42 Kuljetushihna 4,2 m, vakiovaruste 2,8 ~ 125 Lisävarusteet mallille CutMaster 700 Compact F F F F F Z Z F F F Puun pituusvaste 16 cm (ei säädettävä) Tuntilaskuri nivelakseli-/sähkökäyttöisille koneille Tuntilaskuri sähkökäyttöisille koneille Lastuimuriliitäntä 100 mm Lastuimuriliitäntä 150 mm WIDIA-pyörösahanterä Ø 700 mm (84-hampainen) Walterscheid-nivelakseli Lisähinta hydrauliselle kuljetushihnan kulmalle traktorin hydrauliikan avulla Kourun jatke, jossa kaksi rullaa Kourun täyttöpelti 69

70 CutMaster 700 Comfort Järeä ja tehokas sahausasema lisämukavuuksilla. Sahaus ja lastaus. Tyyppi Käyttö Paino kg (ei FB) M1555 Z Traktori ~ 515 M1565 E11 11 kw:n sähkömoottori 400V, S6, CEE 32A ~ 545 M1575 Z-E11 ~ 560 Kiilahihnakäyttö optimaaliselle sahausnopeudelle ja korkeammalle sahausteholle Enimmäissahaushalkaisija 240 mm WIDIA-pyörösahanterä Ø 700 mm hydraulisesti ohjattavassa kourussa on kaksi ylimääräistä rullaa, jotka nopeuttavat ja helpottavat polttopuun sahausta Kolmipistekiinnitys kat. I + II 4,2 m pitkä hydraulinen kuljetushihna, kulma hydraulisesti säädettävä Käyttö traktorilla: Vaatii nivelakselin CutMaster Comfort Z-E11 70

71 Kuljetushihna Koneen vakiovarusteena on 4,2 m pitkä kuljetushihna. Eripituisia kuljetushihnoja löytyy taulukosta. Heittokorkeus m F10 Alennushinta, kun kuljetushihnan pituus on 1,0 m 0,9 1,2 ~ 35 Paino F35 Alennushinta, kun kuljetushihnan pituus on 3,5 m 1,6 2,6 ~ 100 F42 Kuljetushihna 4,2 m, vakiovaruste 1,9 3,1 ~ 125 F50 Lisähinta 5,0 m pitkälle kuljetushihnalle 2,2 3,6 ~ 200 Erikoisvarusteet mallille CutMaster 700 Comfort Vain ensivarustuksen yhteydessä, sis. asennuksen. DT R Traktorialusta 10 km/h hydraulisella korkeussäädöllä, sis. tukipyörän kytkettäväksi traktoriin, kolmipistekiinnityksen aisa, ~ 135 kg. Kourun lisärullat Lisävarusteet mallille CutMaster 700 Comfort F F F F F Z Z F F Puun pituusvaste 16 cm (ei säädettävä) Tuntilaskuri nivelakseli-/sähkökäyttöisille koneille Tuntilaskuri sähkökäyttöisille koneille Lastuimuriliitäntä 100 mm Lastuimuriliitäntä 150 mm WIDIA-pyörösahanterä Ø 700 mm (84-hampainen) Walterscheid-nivelakseli Kourun jatke 60 cm 4 lisärullalla Kourun täyttöpelti CutMaster Comfort hydraulisella kourun ohjauksella. CutMaster Comfort: helppokäyttöinen polttopuukone, jonka kourussa on isot rullat. Polttopuun järkevään pilkkomiseen ja lastaamiseen: CutMaster 700 Comfort. 71

72 AutoCut 700 Compact Comfort Täysautomaattinen kompakti polttopuun sahauslaitos. Tyyppi Käyttö Paino kg (ei FB) M1630 Z Traktorin voimantarve 20 kw, nivelakselin pyörimisnopeus 480 1/min ~ M1635 Z-E22 ~ Täysautomaattinen polttopuusaha katkaisee halot ja pyöröpuut 2,5 sekunnin tahdissa ja pystyy jopa 8 pinokuutiometrin tuntisaavutukseen, riippuen puun halkaisijasta ja pituudesta. Koneen käyttöön riittää hyvin yksi henkilö. Katkaistavat puut on toimitettava syöttölaatikkoon, kaiken muun hoitaa AutoCut. Täysautomaattinen syöttö kuljettaa puun Widia-pyörösahanterän luo. Valmiit klapit siirtyvät kuljetushihnalle. Tekniset tiedot: kone työstää jopa 120 cm pitkiä ja 22 cm paksuja puita WIDIA-pyörösahanterä Ø 700 mm Katkaisupituus on säädettävissä portaattomasti cm Tuntilaskuri kokonaisuudessaan suojattu sahausalue, jossa hätä-seis-kytkin Kuljetushihna 4 m, hihnan kulma kiinteästi 35 Kolmipistekiinnitys kat. II Käyttö traktorilla: Vaatii nivelakselin Comfort-paketti: Kuljetushihnan kulma on portaattomasti säädettävissä välillä AutoCut 700 Compact Z-E22: kuljetusasennossa 72

73 Kuljetushihna Koneen vakiovarusteena on 4,2 m pitkä kuljetushihna. Eripituisia kuljetushihnoja löytyy taulukosta. Heittokorkeus m F16 Alennushinta, kun kuljetushihnan pituus on 1,6 m 1,2 ~ 50 Paino F40 Kuljetushihna 4 m, vakiovaruste 2,4 ~ 125 F50 Lisähinta 5 m pitkälle kuljetushihnalle 2,9 ~ 200 Erikoisvarusteet malleilla AutoCut 700 Compact/Comfort Vain ensivarustuksen yhteydessä, sis. asennuksen. C Comfort-paketti: kuljetushihna kulma hydraulisesti säädettävissä välillä 22-40, heittokorkeus: 1,7-2,8 m mallissa F40, heittokorkeus: 2,0 m - 3,4 m mallissa F50, ~25 kg Lisävarusteet malleilla AutoCut 700 Compact/Comfort Z F F Z WIDIA-pyörösahanterä Ø 700 mm (84-hampainen) Kuljetushihna ilman kiilalistaa (kulutusosa) Irrotettava valaistusyksikkö Walterscheid-nivelakseli Automaattinen puun kiinnitys takaa varman ja turvallisen katkaisun. Portaaton puun pituuden säätö välillä cm. AutoCut 700 Compactin patentoitu katkaisujärjestelmä yksi henkilö tuottaa valtavan määrän klapeja! 73

74 Spaltfix Klapikone. Katkaise, halkaise, kuormaa valmis! 3 työvaihetta, 1 kone. Tai toisin sanottuna: katkaisee, halkaisee, kuormaa. Spaltfix- sarjan 8 mallia tekevät kaiken tämän käden käänteessä. Hydraulinen syöttöhihna ja syöttöjärjestelmän tiukka ote kuljettavat puunrungot terille, jossa ne katkaistaan pieniksi käteviksi pölleiksi. Tästä edetään halkaisuun: laitekokoonpanosta riippuen tuloksena on jopa 18 halkoa kerralla! Lopuksi valmiit halot voidaan kuljettaa pois tieltä lisävarusteena saatavaa kuljetushihnaa pitkin. Uutena valikoimassamme: SplitControl, automaattinen halkaisuterän säätö, jossa on sisäänrakennettu puumäärän mittari. Edut yhdellä silmäyksellä Halkaisuvoima on mallista riippuen välillä t. Eri Spaltfix-mallit pystyvät työstämään puuta, jonka halkaisija on välillä cm. Puun syöttö ketjukäyttöisillä pitkittäis- ja poikittaiskuljettimilla Helppo ohjaus vipuohjaimen avulla Erilaiset halkaisuterävaihtoehdot pilkkovat puun jopa 18 osaan yhdellä kertaa. Lisävarusteena saatava kuljetushihna helpottaa valmiiden halkojen poissiirtämistä. Katso omin silmin Poschkoneiden työskentelyä: tilaa meiltä tuote-dvd tai katso suoraan verkosta osoitteessa: 74

75 75

76 Spaltfix Monitoimikone vaativille AutoSpeed reagoi tarvittavaan halkaisupaineeseen ja kytkee automaattisesti päälle oikean halkaisunopeuden Erilaiset vaatimukset erilaiset Spaltfixmallit: Poschin Spaltfix-sarjalla voidaan työstää mallista riippuen puuta, jonka halkaisija on cm. 2 Todellinen voimapesä: Spaltfix-mallit käyvät työhön käsiksi tonnin halkaisuvoimalla. Vakiovarusteena AutoSpeed-toiminto. Pitkittäis- ja poikittaiskuljettimet mahdollistavat kätevän puunsyötön eri kokoonpanoissa

77 Helppo ja mukava ohjaus yhden käden yksvipu- tai kahden käden kaksvipuohjauksella. 5 Lisävarusteena saatava kuljetushihna tai taittopääkuljetushihna helpottaa valmiiden halkojen poissiirtämistä. Erilaiset halkaisuterävaihtoehdot pilkkovat puun jopa 18 osaan yhdellä kertaa

78 Spaltfix Spaltfix Tyyppien yhteenveto I S-280 Teholaskelma Ilmoitettu teholaskelma on teoreettinen ohjearvo. Saavutettavissa oleva teho riippuu puun lajista, syötöstä, jatkuvasta käytöstä jne. Muuntamistaulukko kiintokuutiometri k-m3 = 1,4 pinokuutiometriä (pm) 1 kiintokuutiometri (k-m 3 ) = 2,0...2,4 irtokuutiometriä (i-m 3 ) 1 irtokuutiometri (i-m 3 ) = n. 0,7 pinokuutiometriä (p-m 3 ) Tarkka laskenta riippuu lisäksi puun halkaisijasta ja pituudesta. Määrä [i-m 3 /h] 1 k-m 3 ~ 2 i-m 3 Spaltfix S-280 Teholaskenta Peruste: 450 Zyklen/h Katkaisupituus 25 cm Katkaisupituus 33 cm Katkaisupituus 40 cm Katkaisupituus 50 cm Puun halkaisija [cm] Puun enimmäishalkaisija [cm] Puun enimmäispituus [cm] Halkojen enimmäismäärä Sahausjärjestelmä Halkaisuvoima [t] Puun syöttö peruskoneessa sähkö kw Käyttövoimavaihtoehdot voimansiirtoakseli kw (hv) diesel kw (hv) Öljynjäähdytin jatkuvaan käyttöön Ohjausjärjestelmä Puun syöttöjärjestelmä Sahan syöttöjärjestelmä Vasteen kohotus katkaisun aikana Puun kiinnitys Puun siirto katkaisusta halkaisuun Halkaisuterän säätö SplitControl sisäänrakennettu liitäntä poikittaiskuljettimelle (Q) ja kuljetushihnalle (F0) Erikoiskokoonpano: kaksi erilaista halkaisuterää yhdessä koneessa Iskuterä WIDIA-pyörösahanterä Ø 700 mm 10 Kuljetushihna 2 m (20) Käsin yksitellen hydraulinen nostolaite käsin manuaalinen pidike painovoima käsin Teräjärjestelmä Kuljetus Kehysterä Rengasterä Kolmipistekiinnitys kat. II Kiinteäakselinen traktorialusta 10 km/h tai 6 km/h Liikennöintialusta 80 km/h vakiona lisävaruste 78

79 Spaltfix S-320 Spaltfix S-350 Spaltfix S-350 Spezial Spaltfix S-320 Teholaskenta Peruste: 360 sykliä/h Spaltfix S-350 Teholaskenta Peruste: 360 sykliä/h Spaltfix S-350 Spezial Teholaskenta Peruste: 360 sykliä/h Määrä [i-m 3 /h] 1 k-m 3 ~ 2 i-m 3 Katkaisupituus 20 cm Katkaisupituus 25 cm Katkaisupituus 33 cm Katkaisupituus 50 cm Määrä [i-m 3 /h] 1 k-m 3 ~ 2 i-m 3 Katkaisupituus 20 cm Katkaisupituus 25 cm Katkaisupituus 33 cm Katkaisupituus 50 cm Määrä [i-m 3 /h] 1 k-m 3 ~ 2 i-m 3 Katkaisupituus 20 cm Katkaisupituus 25 cm Katkaisupituus 33 cm Katkaisupituus 50 cm Puun halkaisija [cm] Puun halkaisija [cm] Puun halkaisija [cm] WIDIA-pyörösahanterä Ø 800 mm WIDIA-pyörösahanterä Ø 900 mm WIDIA-pyörösahanterä Ø 900 mm Kuljetushihna 2 m Kuljetushihna 2 m Kuljetushihna 1 m (34) 22 (30) 40 (54) Hatz D 22 (30) Yhden käden ohjausvipu Yhden käden ohjausvipu Yhden käden ohjausvipu hydraulinen pitkittäis- ja poikittaisketjukuljetin hydraulinen pitkittäis- ja poikittaisketjukuljetin hydraulinen pitkittäis- ja poikittaisketjukuljetin hydraulinen hydraulinen hydraulinen Laser hydraulinen kaksoiskoura hydraulinen pidike hydraulinen pidike hydraulinen kouru painovoima painovoima hydraulinen hydraulinen hydraulinen vain tilavuusmittaus jopa 12-kertainen (Ø 32 cm) jopa 12-kertainen (Ø 35 cm) 79

80 Spaltfix Spaltfix Tyyppien yhteenveto II S-400 Teholaskelma Ilmoitettu teholaskelma on teoreettinen ohjearvo. Saavutettavissa oleva teho riippuu puun lajista, syötöstä, jatkuvasta käytöstä jne. Spaltfix S-400 Teholaskenta Peruste: 360 sykliä/h Sp Muuntamistaulukko kiintokuutiometri k-m3 = 1,4 pinokuutiometriä (pm) 1 kiintokuutiometri (k-m 3 ) = 2,0...2,4 irtokuutiometriä (i-m 3 ) 1 irtokuutiometri (i-m 3 ) = n. 0,7 pinokuutiometriä (p-m 3 ) Tarkka laskenta riippuu lisäksi puun halkaisijasta ja pituudesta. Määrä [i-m 3 /h] 1 k-m 3 ~ 2 i-m 3 Katkaisupituus 25 cm Katkaisupituus 33 cm Katkaisupituus 40 cm Katkaisupituus 50 cm Määrä [i-m 3 /h] 1 k-m 3 ~ 2 i-m 3 Puun halkaisija [cm] Puun enimmäishalkaisija [cm] Puun enimmäispituus [cm] Halkojen enimmäismäärä Sahausjärjestelmä Halkaisuvoima [t] Puun syöttö peruskoneessa Elektro kw Käyttövoimavaihtoehdot Zapfwelle kw (PS) Diesel kw (PS) Öljynjäähdytin jatkuvaan käyttöön Ohjausjärjestelmä Puun syöttöjärjestelmä Sahan syöttöjärjestelmä Vasteen kohotus katkaisun aikana Puun kiinnitys Puun siirto katkaisusta halkaisuun Halkaisuterän säätö SplitControl Runkojen käsittelylaite sisäänrakennettu liitäntä poikittaiskuljettimelle (Q) ja kuljetushihnalle (F0) Erikoiskokoonpano: kaksi erilaista halkaisuterää yhdessä koneessa Hatz D WIDIA-pyörösahanterä Ø mm Ketjusaha Kolme rullaa 2 rullaa 2 x x 5, (27) Yhden käden ohjausvipu rullakuljetin + hydraulinen poikittaisketjukuljetin hydraulinen Laser hydraulinen pidike hydraulinen puun siirtolaite hydraulinen, automaattinen Kahden kä rullakuljet hydrauline hydrauline hydrauline hydrauline hydrauline Teräjärjestelmä Kuljetus vakiona lisävaruste Kehysterä Rengasterä Kolmipistekiinnitys kat. II Kiinteäakselinen traktorialusta 10 km/h tai 6 km/h Liikennöintialusta 80 km/h jopa 15-kertainen (Ø 40 cm) jopa 12 80

81 Spaltfix K-440 Spaltfix K-450 Spaltfix K-540 Spaltfix K-550 altfix K-440 Teholaskenta Peruste: 240 sykliä/h Spaltfix K-450 Teholaskenta Käyttö 2 x 30 kw, Peruste: 300 sykliä/h Spaltfix K-540 Teholaskenta Peruste: 280 sykliä/h AutoSpeed+ Spaltfix K-550 Teholaskenta Peruste: OptiSplit Katkaisupituus 25 cm Katkaisupituus 33 cm Katkaisupituus 40 cm Katkaisupituus 50 cm Määrä [i-m 3 /h] 1 k-m 3 ~ 2 i-m 3 Katkaisupituus 25 cm Katkaisupituus 33 cm Katkaisupituus 40 cm Katkaisupituus 50 cm Määrä [i-m 3 /h] 1 k-m 3 ~ 2 i-m 3 Katkaisupituus 25 cm Katkaisupituus 33 cm Katkaisupituus 40 cm Katkaisupituus 50 cm Määrä [i-m 3 /h] 1 k-m 3 ~ 2 i-m 3 Katkaisupituus 25 cm Katkaisupituus 33 cm Katkaisupituus 40 cm Katkaisupituus 50 cm Katkaisupituus 100 cm Puun halkaisija [cm] Puun halkaisija [cm] Puun halkaisija [cm] Puun halkaisija [cm] / cm Super-Cut-ketjusaha 75 cm Super-Cut-ketjusaha 75 cm Super-Cut-ketjusaha 75 cm / 41 2 rullaa 2 rullaa Tartuntapihtisyöttö ( ) , (68) 35 (48) 90 (122) (32) John Deere 61 (83) Hatz Silent Pack 36 (48) John Deere 100 (136) den ohjausvipu Kahden käden ohjausvipu Kahden käden ohjausvipu Kahden käden ohjausvipu in + n poikittaisketjukuljetin rullakuljetin + hydraulinen poikittaisketjukuljetin rullakuljetin + hydraulinen poikittaisketjukuljetin n hydraulinen hydraulinen hydraulinen rullakuljetin + hydraulinen poikittaisketjukuljetin n kaksoiskoura hydraulinen kaksoiskoura hydraulinen kaksoiskoura hydraulinen kaksoiskoura n kouru hydraulinen kouru hydraulinen kouru hydraulinen kouru n hydraulinen hydraulinen hydraulinen -kertainen (Ø 38 cm) jopa 15-kertainen (Ø 40 cm) jopa 18-kertainen (Ø 50 cm) jopa 18-kertainen (Ø 50 cm) 81

82 Spaltfix S-280 Puoliautomaattinen klapikone. 6 halkoa Tyyppi Käyttö Männän nopeus cm/s Paino Isku Palautus kg Vaihe 1, Vaihe 2 Traktorin voimantarve 15 kw, M3657 Z Turbo Öljypumppu, jonka litrateho on 49/103 l/min pyörimisnopeudella 480 1/min 17 / ~ 800 M3677 ZE15 Turbo 17 / ~ 900 Halkaisuterät, erikois- ja lisävarusteet löytyvät sivuilta Puoliautomaattinen Spaltfix S-280 katkaisee ja halkaisee puut, joiden halkaisija on jopa 28 cm ja halkaisee kahteen, neljään tai kuuteen osaan. Lisävarusteinen nostolaite nostaa rungot vaivatta puunaluspöydän päälle. Hydraulinen puunsyöttö kuljettaa puut kuljetushihnan avulla pyörösahanterälle. Valmiit klapit siirtyvät lisävarusteista kuljetushihnaa pitkin suoraan kuormauspisteeseen. Tekniset tiedot: Halkaisusvoima 10 t Autospeedilla puun enimmäishalkaisija 28 cm WIDIA-pyörösahanterä Ø 700 mm Enintään 6 osaan, pituus jopa 50 cm Hydraulinen puunsyöttö 2 m pitkällä kuljetushihnalla Käsiohjaus manuaalisella sahansiirrolla Manuaalinen 4-osaisen halkaisuterän säätö Manuaalinen puun kiinnitys Kolmipistekiinnitys kat. II 82

83 Halkaisuterät mallille Spaltfix S-280 F Kuusinkertainen halkaisuterä (Ø cm) 1) F Nelinkertainen halkaisuterä (Ø 0-28 cm) 1), vakiovaruste 1) keskeltä halkaistava pölkky Erikoisvarusteet mallille Spaltfix S-280 Vain ensivarustuksen yhteydessä, sis. asennuksen. F0 F15 F4 H P A Kuljetushihnan asennussarja (venttiililohko ja hydrauliputket) yksiosainen heittokuljetin 1,5 m, hydraulinen käyttö, heittokorkeus 1,1 m yksiosainen heittokuljetin 4m, hydraulinen käyttö, heittokorkeus 2,5 m Hydraulipaketti puunalustelineelle, jossa on nostolaite Hydraulipaketti pitkittäis- ja poikittaiskuljettimelle tai puunalustelineelle (sis. lisävaruste H) nostettava pitkittäisvaste Halkaisuterän korkeus on käsin helposti säädettävissä. Spaltfix S-280:n ydin: 1 manuaalinen puun lukitus 2 pyörösahanterä Ø 700 mm 3 säädettävä pituusvaste 4 Mäntä työntää puun 10 tonnin halkaisuvoimalla kaksiteräistä halkaisuterää vasten. 83

84 Lisävarusteet mallille Spaltfix S-280 F F F F F Z Puunalusteline, jossa nostolaite, sis. kuormanpitoventtiilin enint. 2 m pitkälle ja Ø 30 cm paksulle puulle (vaatii hydraulipaketin H) Irrotettava valaistusyksikkö Lastuimuriliitäntä Ø 100 mm Tuntilaskuri sähkökäyttöisille koneille 400 V Tuntilaskuri nivelakseli-/sähkömoottorikäyttöisille koneille (Reed-kytkin) Walterscheid-nivelakseli Huolto- ja kulutusosat mallille Spaltfix S-280 Z F F WIDIA-pyörösahanterä Ø 700 mm (84-hampainen) Huoltopakkaus (1.000 h): Huoltosarja ja suodatinpanos Hihna Puun lukitus ja sahanterän käyttö ergonomisella käsisyötöllä. Kuusinkertainen halkaisuterä (F ) 84

85 Spaltfix S-320 Tehokas ja järeä klapikone. Tyyppi Käyttö M7805 M7825 Z ZE30 Traktorin voimantarve 25 kw, öljypumpun litrateho 65/145 l/min pyörimisnopeudella 480 1/min Männän nopeus cm/s Isku Palautus Vaihe 1, Vaihe 2 12 halkoa Paino kg 17 / ~ / ~ Halkaisuterät, erikois- ja lisävarusteet löytyvät sivuilta Klapikone Spaltfix S-320 pystyy pilkkomaan jopa Ø 32 cm paksua puuta jopa 12 osaan yhdellä kertaa. Katkaisupituus on säädettävissä välillä cm. Hydraulinen puunsyöttö kuljettaa puut kuljetushihnan avulla pyörösahanterälle. Automaattinen puun lukitus ja hydraulinen kiinnitys takaavat turvallisen työskentelyn. Ohjaus tapahtuu helppokäyttöisen ykskäsivivun avulla. Valmiit klapit siirtyvät lisävarusteista kuljetushihnaa pitkin suoraan kuormauspisteeseen. Kolmipistekiinnitys kuljetukseen. Tekniset tiedot: Halkaisusvoima 15 t Autospeedilla puun enimmäishalkaisija 32 cm WIDIA-pyörösahanterä Ø 800 mm Enintään 12 osaan, pituus jopa 50 cm Nelinkertainen hydraulisesti säädettävä halkaisuterä Yhden käden ohjausvipu hydraulinen puunsyöttö 2 m pitkällä kuljetushihnalla hydraulinen tartunta-/puunlukituslaitteisto hydraulinen puunvasteen kohotus, sahanterän siirto ja kouru Öljynjäähdytin jatkuvaan käyttöön Tuntilaskuri Kolmipistekiinnitys kat. II 85

86 Halkaisuterät mallille Spaltfix S-320 Huom! Peruskone on ilman halkaisuterää, valitse haluamasi halkaisuterä. F Nelinkertainen halkaisuterä (Ø cm) 1) F Kuusinkertainen halkaisuterä (Ø cm) 1) F Kahdeksankertainen halkaisuterä (Ø cm) 1) F Yhdeksänkertainen kehähalkaisuterä (Ø cm) 1) F Kaksitoistakertainen kehähalkaisuterä (Ø 24-32cm) 1) F F F F Kaksinkertainen erikoishalkaisuterä (Ø 0-20 cm), nelinkertainen (Ø 0-25 cm), 1) 2) kuusinkertainen (Ø cm) Erikoishalkaisuterä yksinkertainen (Ø 0-10 cm), kaksinkertainen (Ø 0-17 cm), 1) 2) kolminkertainen (Ø 0-25 cm), kahdaksankertainen (Ø cm) Erikoishalkaisuterä yksinkertainen (Ø 0-10 cm), kaksinkertainen (Ø 0-17 cm), 1) 2) kolminkertainen (Ø 0-25 cm), kuusinkertainen (Ø cm) Erikoishalkaisuterä yksinkertainen (Ø 0-10 cm), kaksinkertainen (Ø 0-17 cm), 1) 2) kuusinkertainen (Ø 0-26 cm), kaksitoistakertainen (Ø cm) 1) keskeltä halkaistava pölkky 2) sopii ainoastaan mallille Spaltfix S-320 Spezial Erikoisvarusteet mallille Spaltfix S-320 Vain ensivarustuksen yhteydessä, sis. asennuksen. S T F16 F4 F5 KF4 KF5 SO591 SO591E Lisähinta mallille Spaltfix S-320 Spezial: korkeammalle sijoitettu kone, jossa on kaksoisteräkehys Traktorialusta, kiinteä akseli 10 km/h, seisontajarru, vetosilmukka Ø 40 mm, pulttien halkaisija: 38 mm, tukipyörä (ilman valoyksikköä) yksiosainen heittokuljetin 1,6 m, hydraulinen käyttö, heittokorkeus 1,1 m yksiosainen heittokuljetin 4 m, hydraulinen käyttö, heittokorkeus 2,5 m (vain paikalla oleville koneille) yksiosainen heittokuljetin 5 m, hydraulinen käyttö, heittokorkeus 3 m (vain paikalla oleville koneille) Taittopääkuljetushihnan pituus 4 m, heittokorkeus 2,5 m Taittopääkuljetushihnan pituus 5 m, heittokorkeus 3 m SplitControl Z SplitControl ZE 86

87 Lisävarusteet mallille Spaltfix S-320 F F F F F Z Z Syöttökuljettimen jatke 1 m, rullalla Teränvaihtolaite Säiliölämmitys 230V Irrotettava valaistusyksikkö Lastuimuriliitäntä Ø 100 mm Walterscheid-nivelakseli Walterscheid-nivelakseli traktorialustalle (T) Huolto- ja kulutusosat mallille Spaltfix S-320 F Z F Syöttöhihna WIDIA-pyörösahanterä Ø 800 mm, puun enimmäishalkaisija 32 cm Huoltopakkaus (1.000 h); huoltosarja ja suodatinpanos Ykskäsivipuohjaus mallille Spaltfix S Vakiovarusteinen öljynjäähdytin jatkuvaan käyttöön Erikoishalkaisuterä tekee jopa 12 halkoa (F ) yhdellä kertaa. Spaltfix S-320:n ydin: 1 automaattinen tartunta-/puunlukituslaitteisto 2 WIDIA-pyörösahanterä Ø 800 mm hydraulisella syötöllä 3 puuta kohottava vaste estää pöllin jumiutumisen 4 Mäntä työntää puun 15 tonnin halkaisuvoimalla kaksiteräistä halkaisuterää vasten. 87

88 Spaltfix S-350 Tehokas ja järeä kompakti klapikone. Tyyppi Käyttö M3855 M3875 Z ZE22 Traktorin voimantarve 22 kw, öljypumpun litrateho 56/118 l/min pyörimisnopeudella 480 1/min Männän nopeus cm/s Isku Palautus Vaihe 1, Vaihe 2 8 halkoa Paino kg 18 / ~ / ~ M3880 D22 22 kw Hatz-dieselmoottori Silent Pack 3L41C, ilmajäähdytys, melueristetty, käyttöpyörimisnopeus /min, dieseltankki 55 l, paikalliskäyttömalli 18 / ~ Klapikone Spaltfix S-350 pystyy pilkkomaan jopa Ø 35 cm paksua puuta 2, 4, 6 tai 8 osaan yhdellä kertaa. Katkaisupituus on säädettävissä välillä cm. Hydraulinen puunsyöttö kuljettaa puut kuljetushihnan avulla pyörösahanterälle. Hydraulinen puunlukitus ja säädettävä, nostettava puunvaste estävät pöllin jumiutumisen. Ohjaus tapahtuu helppo- käyttöisen ykskäsivivun avulla. Valmiit klapit siirtyvät lisävarusteista kuljetushihnaa pitkin suoraan kuormauspisteeseen. Kolmipistekiinnitys kuljetukseen. Tekniset tiedot: Halkaisusvoima 12 t Autospeedilla puun enimmäishalkaisija 35 cm WIDIA-pyörösahanterä Ø 900 mm enintään 8 osaan, pituus jopa 50 cm Nelinkertainen halkaisuterä (vakiovaruste) hydraulinen puunsyöttö 2 m pitkällä kuljetushihnalla hydraulinen sahanterän käyttö automaattisella vasteen kohotuksella ja lukituksella Esivalmius lisävarusteena saatavalle poikittaiskuljettimelle Kolmipistekiinnitys kat. II 88

89 Halkaisuterät mallille Spaltfix S-350 F Kuusinkertainen halkaisuterä (Ø cm) 1) F Kahdeksankertainen halkaisuterä (Ø cm) 1) F Nelinkertainen halkaisuterä (Ø 0-35 cm) 1), vakiovaruste 1) keskeltä halkaistava pölkky Erikoisvarusteet mallille Spaltfix S-350 Vain ensivarustuksen yhteydessä, sis. asennuksen. KF4 KF5 C SO577 SO577E Taittopääkuljetushihnan pituus 4 m, heittokorkeus 2,5 m Taittopääkuljetushihnan pituus 5 m, heittokorkeus 3 m Öljynjäähdytin Puumäärän mittaus Z Puumäärän mittaus ZE Lisävarusteet mallille Spaltfix S-350 F F F F F F Z Puunalusteline ja nostolaite enint. 2 m pitkälle ja 30 cm paksulle puulle Syöttökuljettimen jatke 1 m, rullalla Säiliölämmitys 230V Irrotettava valaistusyksikkö Lastuimuriliitäntä Ø 100 mm Tuntilaskuri nivelakseli- ja sähkömoottorikäyttöisille malleille (Reed-kytkin), jossa pyörimisnopeusnäyttö Walterscheid-nivelakseli Huolto- ja kulutusosat mallille Spaltfix S-350 F Z F Syöttöhihna WIDIA-pyörösahanterä Ø 900 mm, reikä 40 mm Huoltopakkaus (1.000 h); huoltosarja ja suodatinpanos 89

90 Spaltfix S-350 pitkittäisalustalla 8 halkoa Liikkuvan käytön klapikone, tehokas ja järeä, jossa sisäänrakennettu puunkuljetus. Spaltfix S-350 Peruskone löytyy sivulta 88. Pitkittäisalusta mallille Spaltfix S-350 Huom! Peruskone on ilman alustaa, valitse haluamasi alustaversio. T A SA A160 Pitkittäinen traktorialusta 10 km/h tai 6 km/h Ajojarrut traktorialustalle enint. 40 km/h (lof) Liikennöintialusta 80 km/h nivelakseli-, sähkömoottori- ja dieselmoottorikäyttöisille koneille: teliakseli, tukipyörä, ajojarrut. Tukipyörä, peräänajojarru, seisontajarru, korkeussäädettävä vetoaisa, valoyksikkö, työkalulaatikko, vararengas, tukikuorma n. 120 kg, ilman tyyppihyväksyntää. Yksittäislupa/yksittäinen käyttölupa (EBE) Sonder- und Lisävarusteet löytyvät sivulta 91. Halkaisuterä mallille Spaltfix S-350 pitkittäisalustalla F Kuusinkertainen halkaisuterä (Ø cm) 1) F Kahdeksankertainen halkaisuterä (Ø cm) 1) F Nelinkertainen halkaisuterä (Ø 0-35 cm) 1), vakiovaruste 1) keskeltä halkaistava pölkky 90

91 Erikoisvarusteet mallille Spaltfix S-350 pitkittäisalustalla Vain ensivarustuksen yhteydessä, sis. asennuksen. K3 Hydraulinen ketjukäyttöinen kuljetin 3 m, kiinteästi asennettu (vaatii lisävarusteen SA) K4 Hydraulinen ketjukäyttöinen kuljetin 4 m, kiinteästi asennettu (vaatii lisävarusteen T, ei SA) Q2 Poikittaiskuljetin 2 x 1,4 m (vaatii lisävarusteen K3) Q3 Poikittaiskuljetin 3 x 1,4 m (vaatii lisävarusteen K4) H Rungonnostolaite enint. 2,5 m pitkille rungoille (vaatii lisävarusteita T + K3 / K4) H4 KF4 Rungonnostolaite enint. 4 m pitkille rungoille (vaatii lisävarusteita T + K4) 2 iskumäntää Overcenter-jakajalla Taittopääkuljetushihnan pituus 4 m, heittokorkeus 2,5 m KF5 C SO577 SO577E Taittopääkuljetushihnan pituus 5 m, heittokorkeus 3 m Öljynjäähdytin Puumäärän mittaus Z Puumäärän mittaus ZE Lisävarusteet mallille Spaltfix S-350 pitkittäisalustalla F F F Z Säiliölämmitys 230V Tuntilaskuri nivelakseli- ja sähkömoottorikäyttöisille malleille (Reed-kytkin), jossa pyörimisnopeusnäyttö Irrotettava valaistusyksikkö Walterscheid-nivelakseli Huolto- ja kulutusosat mallille Spaltfix S-350 pitkittäisalustalla F Z F Syöttöhihna pitkittäisalustaisille koneille WIDIA-pyörösahanterä Ø 900 mm, reikä 40 mm Huoltopakkaus (1.000 h); huoltosarja ja suodatinpanos Spaltfix S-350 D22 liikennöintialustalla (SA) Spaltfix S-350:n ydin: 1 WIDIA-pyörösahanterä Ø 900 mm hydraulisella syötöllä 2 puuta automaattisesti kohottava vaste estää pöllin jumiutumisen 3 Mäntä työntää puun 12 tonnin halkaisuvoimalla kaksiteräistä halkaisuterää vasten. Automaattinen hydraulinen puun lukituslaite. 91

92 Spaltfix S-350 Spezial Tehokas ja järeä kompakti klapikone. Tyyppi Käyttö M3855S M3875S Z ZE37 Traktorin voimantarve 40 kw, öljypumpun litrateho 72/147 l/min pyörimisnopeudella 480 1/min Männän nopeus cm/s Isku Palautus Vaihe 1, Vaihe 2 12 halkoa Paino kg 15 / ~ / ~ Lisävarusteet löytyvät sivulta 94. Spaltfix S-350 Spezialin erikoiskehäterä soveltuu halkaisijaltaan jopa 35 cm paksuisten puiden pilkontaan halkaisuterää vaihtamatta. Kone tuottaa tasaisia halkoja erilaatuisesta puusta. Hydraulinen puunsyöttö kuljettaa puut kuljetushihnan avulla pyörösahanterän luo. Hydraulinen puun paikallaanpitolaite huolehtii siitä, että puu ei jumitu koneeseen. Puun pituutta voit helposti säätää: koskematon valoanturi on portaattomasti säädettävissä. Kun haluttu pituus on saavutettu, katkeaa syöttö automaattisesti. Loppupätkät voidaan työstää erikseen säädetystä pituudesta välittämättä. Ykskäsivipuohjaus helpottaa käyttöä. Tekniset tiedot: Halkaisusvoima 17 t Autospeedilla Erikoisversio halkaisuterätoiminnolle 3-in-1 puun enimmäishalkaisija 35 cm WIDIA-pyörösahanterä Ø 900 mm enintään 12 osaan, pituus jopa 50 cm Lisävarusteinen kehähalkaisuterä hydraulinen puunsyöttö 1m pitkällä kuljetushihnalla Hydraulinen syöttö puun automaattisella lukituksella Lisävarusteisen ketjukäyttöisen pitkittäis- ja poikittaiskuljettimen asennuspaketti Vakiovarusteinen öljynjäähdytin jatkuvaan käyttöön Paikoillaan pysyvä malli 92

93 Halkaisuterät mallille Spaltfix S-350 Spezial F Halkaisuterä kaksinkertainen (Ø 0-15 cm), nelinkertainen (Ø 0-25 cm). Kuusinkertainen halkaisuterä (Ø cm) 1) F Kaksinkertainen erikoishalkaisuterä (Ø 0-25 cm), kuusinkertainen (Ø cm), kaksitoistakertainen (Ø cm) 1) F Yksinkertainen erikoishalkaisuterä (Ø 0-15 cm), kolminkertainen (Ø 0-25 cm), yhdeskänkertainen (Ø 25-35cm) 1) 1) keskeltä halkaistava pölkky Erikoisvarusteet mallille Spaltfix S-350 Spezial Vain ensivarustuksen yhteydessä, sis. asennuksen. F15 F4 F5 KF4 KF5 SO610 Z Yksiosainen heittokuljetushihna 1,5 m, heittokorkeus enint. 1m, paino n. 150 kg Yksiosainen heittokuljetushihna 4m, heittokorkeus enint. 2,5m, paino n. 380 kg Yksiosainen heittokuljetushihna 5m, heittokorkeus enint. 3,0m, paino n. 450 kg Taittopääkuljetushihna 4 m, heittokorkeus enint. 2,5 m, paino n. 400 kg Taittopääkuljetushihna 5 m, heittokorkeus enint. 3 m, paino n. 470 kg SplitControl Lisähydrauliikka 16 l/min bar, jossa tiputtamattomat liitokset BG2 93

94 Lisävarusteet mallille Spaltfix S-350 Spezial F F Z Säiliölämmitys 230V Lastuimuriliitäntä Ø 100 mm Walterscheid-nivelakseli Huolto- ja kulutusosat mallille Spaltfix S-350 Spezial F Z F Panostushihna 1 m WIDIA-pyörösahanterä Ø 900 mm, reikä 40 mm Huoltopakkaus (1.000 h); tukisarja, suodatinistukka ja generaattoriharjat Pitkittäis- ja poikittaiskuljetin mallille Spaltfix S-350 Spezial Ketjullinen pitkittäiskuljetin Huom! Ketjukuljetin tilattava 1 m pidempänä kuin poikittaiskuljetin. F SY Hydraulinen ketjukuljetin 3 m 3 F SY Hydraulinen ketjukuljetin 4 m 4 A [m] 2 Ohjauspöytä: ykskäsivipuohjaimella työ käy leikiten. 1 Yleiskäyttöinen: 3-in-1-erikoishalkaisuterä 1 Puhdistushihna ja 2 erittelijä Automaattinen hydraulinen puun paikallaanpitolaite. 94

95 VolumeControl Puumäärän mittaustoiminto VolumeControl mahdollistaa käsitellyn puumäärän valvonnan halkaisutyön yhteydessä. Rungon halkaisija mitataan optisen anturin avulla halkaisukourussa, ja halkaisuiskun aikana määritetään puun tarkka pituus paineanturin ja pituusmittausjärjestelmän avulla. Ohjaus laskee taustalla mittaustietojen avulla tuotetun kiintokuutiometrimäärän. Näin saadaan selville puun tarkka määrä ja valvotaan samalla työn tehoa. Uudelleen halkaisemisen yhteydessä voi esiintyä epätarkkuuksia ylimääräisten mittausten vuoksi. SplitControl Toiminto SplitControl sisältää puumäärän tuloksen (VolumeControl) ja halkaisuterän automaattisen säädön. Toiminto mittaa puuosan rungonhalkaisijan ennen iskua, ja sen mukaan valitaan erikoishalkaisuterän vastaava alue. Näin valitaan automaattisesti rungon halkaisijan mukaiset halkaisuteräasetukset. Järjestelmä tuottaa paremmanlaatuista polttopuuta eli tasalaatuisia klapeja (ennen kaikkea ulommaisten halkojen suhteen kehäterää käytettäessä) käyttäjästä riippumatta, ja se rasittaa konetta vähemmän säästämällä voimaa vapaiden iskujen osalta ja parantaa näin käyttömukavuutta. SO591 SO591E SO577 SO577E SO610 SO578 SO578E SO580 SO580E SO581 SO590 SO590E SplitControl mallille Spaltfix S-320 Z SplitControl mallille Spaltfix S-320 ZE VolumeControl mallille Spaltfix S-350 Z VolumeControl mallille Spaltfix S-350 ZE SplitControl mallille Spaltfix S-350 Spezial SplitControl mallille Spaltfix K-440 Z/D SplitControl mallille Spaltfix K-440 E/ZE SplitControl mallille Spaltfix K-450 Z/ZD SplitControl mallille Spaltfix K-450 E/ZE SplitControl mallille Spaltfix K-540 Z/ZE/E/D SplitControl mallille Spaltfix K-550 Z/D (ilman automaattista vaakatason säätöä) SplitControl mallille Spaltfix K-550 E/ZE (ilman automaattista vaakatason säätöä) Olemassa olevien koneiden jälkivarustus kyseltäessä. 95

96 Pitkittäis- ja poikittaiskuljettimet malleille Spaltfix S-280, S-320 ja S-350 Kätevät pitkittäis- ja poikittaiskuljettimet puun optimaaliseen syöttöön mahdollistavat joustavat ratkaisut ja täyttävät korkeat vaatimukset. A Ketjullinen pitkittäiskuljetin F Hydraulinen ketjukuljetin 2 m 2 F Hydraulinen ketjukuljetin 3 m 3 F Hydraulinen ketjukuljetin 4 m 4 A [m] Spaltfix S-350 Spezial: Lisää haluamaasi tuotenumeroon SY (esim. F SY). Ketjullinen pitkittäiskuljetin Lisävarusteet ketjullisille pitkittäiskuljettimille D Kolmipistekiinnitys ketjukuljettimelle (F tai F ) H H4 Rungonnostolaite hydr. ketjukuljettimelle (F ) puun enimmäishalkaisijalle 35 cm ja rungon enimmäispituudelle 2,5 m Rungonnostolaite hydr. ketjukuljettimelle (F ). 2 iskumäntää Overcenterjakajalla puun enimmäishalkaisijalle 35 cm ja enimmäispituudelle 4 m Puunalusteline Ketjulliset pitkittäis- ja poikittaiskuljettimet Puunalusteline B C F Ketjukuljetin 2 m + Poikittaiskuljetin 2,2 m F Ketjukuljetin 2 m + Poikittaiskuljetin 3,2 m F Ketjukuljetin 2 m + Poikittaiskuljetin 4,2 m F Ketjukuljetin 2 m + Poikittaiskuljetin 2,2 m F Ketjukuljetin 2 m + Poikittaiskuljetin 3,2 m F Ketjukuljetin 2 m + Poikittaiskuljetin 4,2 m F Ketjukuljetin 3 m + Poikittaiskuljetin 2,2 m F Ketjukuljetin 3 m + Poikittaiskuljetin 3,2 m F Ketjukuljetin 3 m + Poikittaiskuljetin 4,2 m F Ketjukuljetin 4 m + Poikittaiskuljetin 2,2 m F Ketjukuljetin 4 m + Poikittaiskuljetin 3,2 m F Ketjukuljetin 4 m + Poikittaiskuljetin 4,2 m A [m] B [m] C [m] Ketjujen lukumäärä 2 2,2 1, ,2 1, ,2 1, ,2 0, ,2 0, ,2 0, ,2 1, ,2 1, ,2 1, ,2 1, ,2 1, ,2 1,2 4 B Syöttö käyttäjän puolelta ketjukuljettimilla yhdessä poikittaiskuljettimen kanssa Spaltfix S-320 Spezial: Lisää haluamaasi tuotenumeroon S-kirjain (esim. F S). Spaltfix S-350 Spezial: Poikittaiskuljetin löytyy sivulta

97 Rullakuljettimet Huom! Rullakuljetin tilattava 1 m pidempänä kuin poikittaiskuljetin. F Hydraulinen rullakuljetin 3 m 3 F Hydraulinen rullakuljetin 4 m 4 A [m] Poikittaiskuljetin F F F Poikittaiskuljetin 3 m 3 x 2,2 m (4 m rullakuljettimelle) Poikittaiskuljetin 3 m 3 x 3,2 m (4 m rullakuljettimelle) Poikittaiskuljetin 3 m 3 x 4,2 m (4 m rullakuljettimelle) B [m] C [m] Lukumäärä ketjujen 2,2 1,4 / 1,4 3 3,2 1,4 / 1,4 3 4,2 1,4 / 1,4 3 Puun siirto Spaltfix S m Puun siirto Spaltfix S-350 (lisävaruste B) 97

98 Spaltfix S-400 Tehokas ja järeä klapikone ammattikäyttöön Tyyppi Käyttö M7850S E60 2 x 30 kw + 1 x 5,5 kw, 400V, S6, CEE 63A (2 x ), öljypumppu 63/134/239 l/min nopeudella /min Imurin imuteho vähint m3/h ja alipaine Pa ist on koneelle pakollinen! Männän nopeus cm/s Isku Vaihe 1, Vaihe 2, Palautus Vaihe 3 15 halkoa Paino kg 11 / 24 / ~ Halkaisuterät, erikois- ja lisävarusteet löytyvät sivuilta Klapikone Spaltfix S-400 pystyy pilkkomaan jopa Ø 40 cm paksua puuta 2, 4, 6, 8, 12 tai jopa 15 osaan yhdellä kertaa. Katkaisupituus on säädettävissä 50 cm:iin asti. Rungot syötetään poikittais- ja rullakuljettimien avulla suurikokoiselle katkaisu- ja halkaisualueelle. Automaattinen lukitus sieppaa rungon ja mm-WIDIA-pyörösahanterä katkaisee sen. Ohjaus tapahtuu helppokäyttöisen ykskäsivivun avulla. Halkojen poiskuljetus tapahtuu heittokuljettimen avulla lisävarusteisen seulalaitteiston kautta. Vakiovarusteena SplitControl puumäärän automaattiseen mittaukseen selitys löytyy sivulta 95. Tekniset tiedot: Halkaisusvoima 22 t Autospeedilla SplitControl vakiona puun enimmäishalkaisija 40 cm WIDIA-pyörösahanterä Ø mm enintään 15 osaan, pituus jopa 50 cm Yhden käden ohjausvipu Erikoisversio halkaisuterätoiminnolle 3-in-1 Kaksoispumppujärjestelmä maksimaaliseen halkaisutehoon hydraulinen sahan syöttö hydraulinen lukitus hydraulinen puunsyöttö kolmella rullalla Puunrungon käsittelylaite Tuntilaskuri Lastuimuriliitäntä 160 mm 98

99 Halkaisuterät mallille Spaltfix S-400 Huom! Peruskone on ilman halkaisuterää, valitse haluamasi halkaisuterä. F F F F Erikoishalkaisuterä kaksinkertainen (Ø 0-33 cm), nelinkertainen (Ø 0-39 cm), Kahdeksankertainen halkaisuterä (Ø 30,5-40 cm) 1) Erikoishalkaisuterä kaksinkertainen (Ø 0-37 cm), nelinkertainen (Ø 0-39 cm), Kuusinkertainen halkaisuterä (Ø 30,5-40 cm) 1) Erikoishalkaisuterä kaksinkertainen (Ø 0-27 cm), kuusinkertainen (Ø 0-39 cm), Kaksitoistakertainen halkaisuterä (Ø 30,5-40 cm), kehäterä Ø 21 cm 1) Erikoishalkaisuterä kaksinkertainen (Ø 0-22 cm), kahdeksankertainen (Ø 0-39 cm), Viisitoistakertainen halkaisuterä (Ø 30,5-40 cm), kehäterä Ø 25 cm 1) 1) keskeltä halkaistava pölkky Erikoisvarusteet mallille Spaltfix S-400 Vain ensivarustuksen yhteydessä, sis. asennuksen. O OR O2 F2 F4 F5 KF4 KF5 OnlyCut: mahdollistaa katkaisun ilman halkaisua valinnan mukaan. Pöllit poistuvat syöttöhihnan kautta suoraan heittokuljetushihnaan. Valinta tehdään koneen yhden käden ohjausvivun painikkeen avulla. OnlyCut rear: mahdollistaa katkaisun ilman halkaisua valinnan mukaan. Jäännöspuun poisheitto (korkeus n. 90 cm) tapahtuu taakse ja asiakkaan on huolehtiva aitauksesta tai poiskuljetuksesta. Valinta tehdään koneen yhden käden ohjausvivun painikkeen avulla. OnlyCut duo: mahdollistaa katkaisun ilman halkaisemista ja pölkkyjen poiskuljetuksen kahdella vaihtoehdolla: Valinta koneen ohjausvivun kahden painikkeen avulla, vaihto hydraulisesti ohjatun kourun kautta. yksiosainen heittokuljetushihna 2 m, heittokorkeus enint. 1,4 m yksiosainen heittokuljetushihna 4 m, heittokorkeus enint. 2,5 m yksiosainen heittokuljetushihna 5 m, heittokorkeus enint. 3 m Taittopääkuljetushihnan pituus 4 m, heittokorkeus 2,5 m Taittopääkuljetushihnan pituus 5 m, heittokorkeus 3 m Rullat helppoon kuljetukseen. Puun pituusmittaus on portaattomasti säädettävissä optisen anturin avulla. 1 2 Puun paikallapito 1 puun siirtolaitteella 2 puun siirto halkaisuun. Puunrungon käsittelylaite siirtää puut optimaalisesti. 99

100 Lisävarusteet mallille Spaltfix S-400 F Säiliölämmitys 230V Pitkittäis- ja poikittaiskuljetin mallille Spaltfix S-400 F SY F SY F SY Rullakuljetin 3 m paikalliskäyttömalli Rullakuljetin 4 m paikalliskäyttömalli Rullakuljetin 5 m paikalliskäyttömalli Poikittaiskuljetin: Tilatessasi poikittaiskuljettimia mallille Spaltfix S-400 on lisättävä SY tuotenumeron perään, kuten on selitetty sivulla 112. Huolto- ja kulutusosat mallille Spaltfix S-400 Z F WIDIA-pyörösahanterä Ø mm, reikä 50 mm, 106-hampainen Vuosihuoltopakkaus (1.000h); huoltosarja ja suodatinpanos Spaltfix S-400 Erikoishalkaisuterä (F ) tekee 2, 6 tai 12 halkoa yhdellä kertaa. OnlyCut: katkaisee halkaisematta (O) erikoisvarusteena. 100

101 Spaltfix K-440 Tehokas ja järeä klapikone ammattikäyttöön. Tyyppi Käyttö M4250 M4260 PZG E22 Traktorin voimantarve 20 kw, öljypumpun litrateho 50/75 l/min pyörimisnopeudella 380 1/min 22 kw:n sähkömoottori 400V, S6, CEE 32A Öljypumppu 50/75 l/min nopeudella /min Männän nopeus cm/s Isku Palautus Vaihe 1, Vaihe 2 12 halkoa Paino kg 11 / ~ / ~ M4270 PZG-E22 11 / / ~ M4275 D23 Dieselmoottori Hatz Silent Pack 2L41C, 23 kw, öljypumppu 50/75 l/min nopeudella /min 11 / ~ Halkaisuterät, erikois- ja lisävarusteet löytyvät sivuilta Järeä Spaltfix K-440 katkaisee ja halkaisee jopa Ø 45 cm paksua puuta jopa 12 enintään 50 cm pitkiksi haloiksi yhdellä kertaa. Kaksoispumppujärjestelmä takaa nopean paluun. Lisävarusteinen rullakuljetin puun käsittelylaitteineen kuljettaa puun 75 cm:n harvesteri-ketjusahalle erikoiskehäterä 3-in-1 mahdollistaa sovittamisen puun eri halkaisijoille ilman terän vaihtamista. Tekniset tiedot: Halkaisuvoima 18 t Autospeedilla ja kaksoispumppujärjestelmällä puun enimmäishalkaisija 45 cm Posch Harvester-sahauspää manuaalisella sahan kiristyksellä enintään 12 osaan, pituus jopa 50 cm hydraulinen puunsyöttö kahdella rullalla Puunrungon käsittelylaite optimaaliseen kohdistamiseen hydraulinen kaksoistartuntakoura ja puukouru, joka kohottaa puuta hydraulisesti katkaisun yhteydessä hydraulinen puukouru siirtää puun katkaisusta halkaisuun optimaalisella tavalla hydraulinen halkaisuterän säätö Kahden käden ohjausvipu Tuntilaskuri pyörimisnopeusnäytöllä (vain PZG-mallit) Paikallismalli 101

102 Halkaisuterät mallille Spaltfix K-440 Huom! Peruskone on ilman halkaisuterää, valitse haluamasi halkaisuterä. F F F F Kaksinkertainen erikoishalkaisuterä (Ø 0-22 cm), nelinkertainen (Ø 0-35 cm), kahdeksankertainen (Ø 23,5-45 cm) 1) Kaksinkertainen erikoishalkaisuterä (Ø 0-20 cm), kuusinkertainen (Ø 0-35 cm), kahdeksankertainen (Ø 23,5-45 cm) 1) Kaksinkertainen erikoishalkaisuterä (Ø 0-22 cm), nelinkertainen (Ø 0-35 cm), kuusinkertainen (Ø 23,5-45 cm) 1) Kaksinkertainen erikoishalkaisuterä (Ø 0-21 cm), kuusinkertainen (Ø 0-33 cm), kaksitoistakertainen (Ø cm) Rengasterä Ø 21 cm 1) 1) keskeltä halkaistava pölkky Erikoisvarusteet mallille Spaltfix K-440 Vain ensivarustuksen yhteydessä, sis. asennuksen. C Comfort-paketti sis. SuperCut-harvesterisaha hydraulisella ketjun ja laipan kiristyksellä T Traktorialusta 10 km/h tai 6 km/h (vaatii varusteita W2, W3 tai W4) A D W2 W3 Ajojarrut traktorialustalle (vaatii T-varusteen). 25 km/h Saksassa (jopa kg) Lisähinta paineilmajarrulle 25 km/h traktorialustalle (vaatii T-varusteen), suurin tukikuorma kg, vaatii valoyksikön Rullakuljetin 2m kiinteästi asennettu (vaatii T-varusteen, ei poikittaiskuljettimille), paino n. 450 kg Rullakuljetin 3 m kiinteästi asennettu (vaatii T-varusteen), paino n. 700 kg W4 Rullakuljetin 4 m kiinteästi asennettu (vaatii T-varusteen), paino n. 900 kg Q2 Poikittaiskuljetin 2 x 1,4 m (vaatii W3), paino n. 350 kg 1) Q3 Poikittaiskuljetin 3 x 1,4 m (vaatii W4), paino n. 500 kg 1) Q323 Poikittaiskuljetin 3 x 2,3 m (vaatii W4), paino n. 700 kg 1) F15 F4 F5 KF4 KF5 Yksiosainen heittokuljetushihna 1,5 m, heittokorkeus enint. 1 m, paino n. 150 kg Yksiosainen heittokuljetushihna 4 m, heittokorkeus enint. 2,5 m, paino n. 380 kg Yksiosainen heittokuljetushihna 5 m, heittokorkeus enint. 3 m, paino n. 450 kg Taittopääkuljetushihna 4 m, heittokorkeus enint. 2,5 m, paino n. 400 kg Taittopääkuljetushihna 5 m, heittokorkeus enint. 3 m, paino n. 470 kg H Rungonnostolaite enint. 2,5 m pitkille rungoille (vaatii lisävarusteet T + W3 / W4) ZV Z2 A406 SO578 Voimanottoakselikäyttö edessä kuljetussuunnassa (vaatii T-varusteen) Kaksi voimanottoakselikäyttöä: edessä ja sivuilla (vaatii T-varusteen) Yksittäislupa/yksittäinen käyttölupa (EBE) SplitControl Z/D SO578E SplitControl E/ZE 1) Poikittaiskuljetin on asennettu vakiona ajosuunnasta katsottuna oikealle puolelle. Jos poikittaiskuljetinta halutaan vasemmalle puolelle, on tämä ilmoitettava ensitilauksen yhteydessä. 1 2 Rungonnostolaite enint. 2,5 m pituudelle 1 Rungonnostolaite, 2 Runkoontartuntapihdit 102

103 Lisävarusteet mallille Spaltfix K-440 F F F Z Säiliölämmitys 230V Irrotettava valoyksikkö traktorialustalle (T) Lastuimuriliitäntä Ø 150 mm Walterscheid-nivelakseli Huolto- ja kulutusosat mallille Spaltfix K-440 Z Z F F F Ketju Laippa Ketjusahan huoltopakkaus: 1 laippa, 3 ketjua, 1 käyttöketjupyörä Huoltopakkaus (1.000 h) Posch-sahauspäälle: Huoltosarja ja suodatinpanos ja sahauspään huolto Huoltopakkaus (1.000 h) mallille SuperCut: Huoltosarja, suodatinpanos ja sahauspään huolto Lisävarusteinen rullakuljetin 1 puun käsittelylaitteineen (vakiovaruste) 2 kuljettaa puun 75-cm-harvesteriketjusahalle Spaltfix K-440:n ydin: kaksoistartuntakoura puun halkaisijan näytöllä 1, puuharvesterin 75 cm pituinen ketjusaha 2, hydraulinen puukouru 3, joka katkaistaessa automaattisesti kohottaa puuta ja siirtää sen halkaistavaksi.. Vahvaksi mitoitettu mäntä 4 painaa puun 18 t halkaisuvoimalla kaksinkertaista halkaisuterää 5 vasten erikoishalkaisuterä (F ) mahdollistaa terän sovittamisen puun eri halkaisijoille terää vaihtamatta. 103

104 Spaltfix K-450 Tehokas ja järeä klapikone ammattikäyttöön. Tyyppi Käyttö M3750 M3760 PZG E60 Traktorin voimantarve 50 kw, öljypumpun litrateho 67/144 l/min pyörimisnopeudella 430 1/min 2 x 30 kw:n sähkömoottori 400V, S6, 2 x CEE 63A, Öljypumppu 67/144 l/min nopeudella /min Männän nopeus cm/s Isku Palautus Vaihe 1, Vaihe 2 15 halkoa Paino kg 12 / ~ / ~ M3765 E44 2 x 22 kw:n sähkömoottori 400V, S6, 2 x CEE 32A, Öljypumppu 56/120 l/min nopeudella /min 10 / ~ M3770 M3775 PZG-E60 PZG-E44 Öljypumppu 67/144 l/min nopeudella 430 1/min Öljypumppu 67/144 l/min nopeudella /min Öljypumppu 67/144 l/min nopeudella 430 1/min Öljypumppu 56/120 l/min nopeudella /min 12 / ~ / / ~ M3780 D61 Dieselmoottori D61 kw John Deere, Öljypumppu 67/144 l/min nopeudella /min 12 / ~ Halkaisuterät, erikois- ja lisävarusteet löytyvät sivuilta Klapikone Spaltfix K-450 pystyy pilkkomaan jopa Ø 45 cm paksua puuta 4, 6, 8, 12 tai jopa 15 enint. 50 cm pitkiin halkoihin yhdellä kertaa. Rungot syötetään lisävarusteisten poikittais- ja rullakuljettimien avulla suurikokoiselle katkaisu- ja halkaisualueelle. Automaattinen kaksoiskoura, jossa on puun halkaisijan näyttö, tarttuu puuhun. Katkaisu tapahtuu Harvester-SuperCut-järjestelmällä. Tekniset tiedot: Halkaisusvoima 22 t Autospeedilla puun enimmäishalkaisija 45 cm SuperCut-ketjusaha 75 cm enintään 15 osaan, pituus jopa 50 cm hydraulinen puunsyöttö kahdella rullalla Puunrungon käsittelylaite optimaaliseen kohdistamiseen hydraulinen kaksoiskoura hydraulinen puunsiirto, jossa hydraulinen vasteen kohotus hydraulinen puukouru siirtää puun katkaisusta halkaisuun optimaalisella tavalla Kahden käden ohjausvipu Öljynjäähdytin jatkuvaan käyttöön Tuntilaskuri 104

105 Halkaisuterät mallille Spaltfix K-450 Huom! Peruskone on ilman halkaisuterää, valitse haluamasi halkaisuterä. F Nelinkertainen halkaisuterä (Ø cm) 1) F Kuusinkertainen halkaisuterä (Ø cm) 1) F Kahdeksankertainen halkaisuterä (Ø cm) 1) F Kaksitoistakertainen rengashalkaisuterä (Ø cm), kehäterä Ø 21 cm, puun enimmäishalkaisija 40 cm 1) F Viisitoistakertainen rengashalkaisuterä (Ø cm), kehäterä Ø 21 cm, puun enimmäishalkaisija 40 cm 1) F Kaksitoistakertainen rengashalkaisuterä (Ø cm), kehäterä Ø 25 cm, puun enimmäishalkaisija 40 cm 1) F Viisitoistakertainen rengashalkaisuterä (Ø cm), kehäterä Ø 25 cm, puun enimmäishalkaisija 40 cm 1) F F F F Erikoishalkaisuterä kaksinkertainen (Ø 0-33 cm), nelinkertainen (Ø 0-39 cm), 1) 2) kahdeksankertainen (Ø 30,5-45 cm), puun enimmäishalkaisija 45 cm Erikoishalkaisuterä kaksinkertainen (Ø 0-37 cm), nelinkertainen (Ø 0-39 cm), 1) 2) kuusinkertainen (Ø 30,5-45 cm), puun enimmäishalkaisija 45 cm Erikoishalkaisuterä kaksinkertainen (Ø 0-27 cm), kuusinkertainen (Ø 0-39 cm), 1) 2) Kaksitoistakertainen (Ø 30,5-40 cm), rengasterä Ø 21 cm, puun enimmäishalkaisija 40 cm Erikoishalkaisuterä kaksinkertainen (Ø 0-22 cm), kahdeksankertainen (Ø 0-39 cm), 1) 2) Viisitoistakertainen (Ø 30,5-40 cm), rengasterä Ø 25 cm, puun enimmäishalkaisija 40 cm 1) keskeltä halkaistava pölkky 2) sopii ainoastaan mallille Spaltfix K-450 Spezial Erikoisvarusteet mallille Spaltfix K-450 Vain ensivarustuksen yhteydessä, sis. asennuksen. S F15 F4 F5 KF4 KF5 A406 SO580 SO580E Lisähinta mallille Spaltfix K-450 Spezial: korkeammalle sijoitettu kone, jossa on kaksoisteräkehys yksiosainen heittokuljetushihna 1,5 m, heittokorkeus 1 m (1,25 m malli Spaltfix Spezial) yksiosainen heittokuljetushihna 4 m, heittokorkeus 2,5 m (2,75 m malli Spaltfix Spezial) yksiosainen heittokuljetushihna 5 m, heittokorkeus 3 m (3,25 m malli Spaltfix Spezial) Taittopääkuljetushihna 4 m, heittokorkeus 2,5 m (2,75 m malli Spaltfix Spezial) Taittopääkuljetushihna 5 m, heittokorkeus 3 m (3,25 m malli Spaltfix Spezial) Yksittäislupa/yksittäinen käyttölupa (EBE) SplitControl Z/D SplitControl E/ZE 105

106 Lisävarusteet mallille Spaltfix K-450 F F F F Z Teränvaihtolaite (vain kiinteille koneille) Säiliölämmitys 230V Lastuimuriliitäntä Ø 100 mm Lastuimuriliitäntä Ø 150 mm Walterscheid-nivelakseli Huolto- ja kulutusosat mallille Spaltfix K-450 Z Z F F Ketju Laippa Ketjusahan huoltopakkaus: 1 laippa, 3 ketjua, 1 käyttöketjupyörä Huoltopakkaus (1.000 h): Huoltosarja, suodatinpanos ja sahauspään huolto Halkaisuterä (F ) tekee kerallaan jopa 15 klapia. Lisävarusteinen taittopääkuljetushihna taittuu tarvittaessa kätevästi koneelle päin. Hydraulisesti säädettävä erikoishalkaisuterä (F ) 2:lle, 6:lle tai 12:lle klapille mallissa Spaltfix K-450 Spezial. Puun käsittelylaite asettaa puun syötön yhteydessä parhaaseen asentoon. Koneessa on kaksi hydraulista syöttörullaa. 106

107 1 2 1 Kaksoistartuntakourassa on puun halkaisijan näyttö. Sen avulla halkaisuterä voidaan säätää halkaistavan puun mukaisesti Rullakuljettimet hydraulinen kaksoiskoura Spaltfix K-450:n ydin: 1 tartuntakoura, jossa on puun halkaisijan näyttö 2 75 cm pituinen harvester-ketjusaha 3 hydraulinen puukouru, joka puuta katkaistaessa automaattisesti kohottaa sitä ja siirtää puun halkaistavaksi 4 Tehokas mäntä painaa puun 22 tonnin voimalla kaksiosaista halkaisuterää vasten

108 Spaltfix K-540 Tehokas ja järeä klapikone ammattikäyttöön. 18 halkoa Tyyppi Käyttö M7250 M7260 Z E37 M7265 E45 Turbo Traktorin voimantarve 35 kw (48 hv), Öljypumppu, jonka litrateho on 63/117 l/min nopeudella 400 1/min 37 kw:n sähkömoottori 400V, S6, CEE 63A Öljypumppu 63/117 l/min 45 kw:n sähkömoottori 400V, S6, CEE 125A Öljypumppu 63/117 l/min Männän nopeus cm/s Isku Palautus Vaihe 1, Vaihe 2 Paino kg 8 / 15 / ~ / 15 / ~ / 15 / ~ M7270 ZE37 8 / 15 / ~ M7275 D36 Dieselmoottori Hatz Silent Pack 3L 41C, 36 kw, öljypumppu 63/117 l/min 8 / 15 / ~ M7280 D45 Turbo Dieselmoottori Hatz Silent Pack 4L 41C, 45 kw, öljypumppu 63/117 l/min 8 / 15 / ~ M7290 ZD36 8 / 15 / ~ Halkaisuterät, erikois- ja lisävarusteet löytyvät sivuilta Isojen puurunkojen pilkkominen nopeasti ja kätevästi: Klapikone Spaltfix K-540 pystyy pilkkomaan jopa Ø 55 cm puuta 4, 6, 8, 12 tai jopa 18 enint. 50 cm pitkiin halkoihin yhdellä kertaa. Kaksoismäntäjärjestelmän ansiosta koneen paluuliike on tuplasti nopeampi, mikä kasvattaa tuottavuutta tuntia kohti. Hydraulinen puukouru optimoi puun siirron katkaisuja halkaisualueiden välissä. TURBO-käyttö: Vakiokäytössä sahaaminen on mahdollista ainoastaan, kun halkaisun paine on alle 100 barin. Turbo-käytön ylimääräisen tehon ansiosta halkaisu ja sahaus voivat toimia aina samanaikaisesti. Siten turbo-käyttö tarjoaa n. 10% teholisäyksen sahattaessa ja halkaistaessa samanaikaisesti ennen kaikkea silloin, kun rengasterää käytetään usein. 108

109 Tekniset tiedot: 35 tonnin halkaisvoima Autospeed+ ja kaksoismäntäjärjestelmällä Autospeed+: automaattinen vaihto kolmen halkaisunopeuden välillä: 6 t ja 28 cm/s, 15 t ja 15 cm/s, 35 t ja 8 cm/s puun enimmäishalkaisija 55 cm Harvester-SuperCut-ketjusaha automaattisella ketjun ja laipan kiristyksellä hydraulinen puunsyöttö kahdella rullalla Puunrungon käsittelylaite optimaaliseen kohdistamiseen hydraulinen kaksoiskoura hydraulinen sahausliike hydraulisella vasteen kohotuksella hydraulinen puukouru siirtää puun katkaisusta halkaisuun optimaalisella tavalla Erikoisversio halkaisuterätoiminnolle 3-in-1 Kahden käden ohjausvipu Öljynjäähdytin jatkuvaan käyttöön Tuntilaskuri, vakiovarusteena ainostaan nivelakselikäytölle Paikallismalli Halkaisuterät mallille Spaltfix K-540 Huom! Peruskone on ilman halkaisuterää, valitse haluamasi halkaisuterä. F F F F F F F F Kaksinkertainen erikoisrengashalkaisuterä (Ø 0-18 cm), kuusinkertainen (Ø 0-40 cm), kaksitoistakertainen (Ø cm) 1), Rengasterä Ø 25 cm, puun enimmäishalkaisija 45 cm Kaksinkertainen regashalkaisuterä (Ø 0-18 cm), kuusinkertainen (Ø 0-40 cm), viisitoistakertainen (Ø cm) 1), Rengasterä Ø 25 cm, puun enimmäishalkaisija 45 cm Kaksinkertainen regashalkaisuterä (Ø 0-18 cm), kuusinkertainen (Ø 0-40 cm), viisitoistakertainen (Ø cm) 1), Rengasterä Ø 30 cm, puun enimmäishalkaisija 50 cm Kaksinkertainen regashalkaisuterä (Ø 0-18 cm), kahdeksankertainen (Ø 0-40 cm), viisitoistakertainen (Ø cm) 1), Rengasterä Ø 25 cm, puun enimmäishalkaisija 45 cm Kaksinkertainen regashalkaisuterä (Ø 0-18 cm), kahdeksankertainen (Ø 0-35 cm), viisitoistakertainen (Ø cm) 1), Rengasterä Ø 30 cm, puun enimmäishalkaisija 50 cm Kaksinkertainen regashalkaisuterä (Ø 0-18 cm), kuusinkertainen (Ø 0-40 cm), kahdeksantoistakertainen (Ø cm) 1), Rengasterä Ø 25 cm, puun enimmäishalkaisija 45 cm Kaksinkertainen halkaisuterä (Ø 0-25 cm), nelinkertainen (Ø 0-40 cm), kuusinkertainen (Ø cm) 1), puun enimmäishalkaisija 55 cm Kaksinkertainen halkaisuterä (Ø 0-25 cm), nelinkertainen (Ø 0-40 cm), kuusinkertainen (Ø cm) 1), puun enimmäishalkaisija 55 cm 1) keskeltä halkaistava pölkky Voimakas ja nopea Kaksoismäntäjärjestelmä palautuu tuplanopeudella ja kasvattaa tuottavutta tuntia kohti. Hydraulinen kaksoiskoura Spaltfix K-540:n ydin: Kaksoiskoura 1, Harvestersahauspää, jossa on hydraulinen ketjun ja laipan kiristys 2. Mäntä 3 puristaa puun 35 tonnin voimalla kaksoisterää vasten. 109

110 Erikoisvarusteet mallille Spaltfix K-540 Vain ensivarustuksen yhteydessä, sis. asennuksen. S T A D SD W3 W4 W5 QV Q2 Q3 Q4 Paikallismalli (jälkivarusteena mahdollinen T/A/D) Traktorialusta 6/10 km/h (vaatii varustetta W3 tai W4). paino ~ 700 kg Ajojarrut traktorialustalle (vaatii T-varusteen). 25 km/h Saksassa (jopa kg); sis. valaisinpalkin, paino ~ 100 kg Lisähinta paineilmajarru 25 km/h traktorialustalle (vaatii varustetta T), maks. tukikuorma 1000 kg, sis. valaisinpalkin Alusta 80 km/h, jossa on tandemi-aggregaatti, parabolijousiaggregaatti tasapainotuksella, ABS-paineilmajarrut, 4 hydraulista tukijalkaa, sis. valaisinpalkin. Rullakuljetin 3 m kiinteästi asennettu (vaatii S, T tai SD). paino ~ 450 kg Rullakuljetin 4 m kiinteästi asennettu (vaatii S, T tai SD). paino ~ 700 kg Rullakuljetin 5 m kiinteästi asennettu (vaatii S, T tai SD). paino ~ 900 kg Asennuspaketti poikittaiskuljettimille Q2/Q3/Q4 Poikittaiskuljetin 2 x 1,4 m (vaatii W3). paino ~ 350 kg Poikittaiskuljetin 3 x 1,4 m hydraulisesti taittuva (vaatii W4). paino ~ 500 kg Poikittaiskuljetin 3 x 1,4 m hydraulisesti taittuva (vaatii W5). paino ~ 550 kg F2 Kuljetushihna 2 m jäykkä (heittokorkeus 1,7 m) F3 Kuljetushihna 3 m jäykkä (heittokorkeus 2,2 m) KF4 KF6 HKF4 Taittopääkuljetushihna 4 m (heittokorkeus 2,5 m), manuaalisesti taittuva. paino ~ 500 kg. Taittopääkuljetushihna 6 m (heittokorkeus 3,5 m), manuaalisesti taittuva. paino ~ 750 kg. (vain paikoillaan oleville koneille) 1) Kuljetushihna 4 m, hydraulisesti taittuva HKF6 Kuljetushihna 6 m, hydraulisesti taittuva (Tarpeen koneille, joissa on alusta.) 1) ZV Voimanottoakselikäyttö aisalla (edessä), ei sivussa (vaatii T) Z2 Voimanottoakseli aisalla toisena käyttönä pääkäytön lisäksi (vaatii T) Z Apuhydrauliikka apukäytöille (ei ZV- tai ZE-malleille) Lisäventtiili kuljetushihnan hydrauliikan käytölle apukäyttönä, käyttämättä V kuljetushihnaa samanaikaisesti. SO581 SplitControl mallille Spaltfix K-540 SO597 SO598 SO607 A406 Aurinkokatos ohjauspöydälle, jossa on sisäänrakennettu selkäpuolen, tuulen/säänsuoja alustallisille malleille 5 kpl. Työvalonheitin 50 W työskentelyalueen valaisemiseen (vain dieselkäyttöisille koneille) suurennetut aluslevyt alustan T tukijalkojen alle 2 kpl. 350x350mm irrotettava Yksittäislupa/yksittäinen käyttölupa (EBE) 1) Käyttömukavuuden ja turvallisuuden vuoksi Spaltfix K-540:n kanssa toimitetaan 6-metrisen kuljetushihnan alusta ainoastaan hydraulisesti säädettävänä versiona. Spaltfix K-540:n ohjaus kahden käden ohjausvivulla. Spaltfix K-540 paikallismallina voidaan yhdistää kaikkien rulla- ja poikittaiskuljettimien kanssa (sivulta 112). Lisävarusteinen taittopääkuljetin on saatavissa 4:n ja 6:n metrin pituisena. Kuljetusasennossa se taitetaan yksinkertaisesti pois tieltä koneeseen. 110

111 Lisävarusteet mallille Spaltfix K-540 F F F Z Säiliölämmitys 230V Lastuimuriliitäntä Ø 150 mm irrotettava valoyksikkö traktorialustalle (T) Walterscheid-nivelakseli Huolto- ja kulutusosat mallille Spaltfix K-540 Z Z F F Ketju Laippa Ketjusahan huoltopakkaus: 1 laippa, 3 ketjua, 1 käyttöketjupyörä Huoltopakkaus (1.000 h): Huoltosarja, suodatinpanos ja sahauspään huolto Hydraulisesti säädettävä erikoishalkaisuterä mahdollistaa terän sovittamisen puun eri halkaisijoille terää vaihtamatta. Spaltfix K-540 on mukavasti kuljetettavissa lisävarusteisen traktorialustan (T) avulla. 111

112 Pitkittäis- ja poikittaiskuljettimet malleille Spaltfix S-350 Spezial, S-400, K-440, K-450 ja K-540 Kätevät pitkittäis- ja poikittaiskuljettimet optimaaliseen puunsyöttöön mahdollistavat joustavat ratkaisut ja täyttävät korkeat vaatimukset. Rullakuljettimet Huom! Rullakuljettimet on tilattava 1 m pidempinä kuin poikittaiskuljettimet (ks. kuva sivulla 113). W [m] F Rullakuljetin 3 m paikallismalli 3 F Rullakuljetin 4 m paikallismalli 4 F Rullakuljetin 5 m paikallismalli 5 F F F Välipellit (rullien väliin) rullakuljettimelle 3 m Välipellit (rullien väliin) rullakuljettimelle 4 m Välipellit (rullien väliin) rullakuljettimelle 5 m Spaltfix S-400: rullakuljetin löytyy sivulta 96. Spaltfix S-350 Spezial: Ketju-pitkittäiskuljetin löytyy sivulta 96. Poikittaiskuljetin A [m] B [m] C [m] Ketjujen lukumäärä F F F F F F F F Poikittaiskuljetin 3 m 3 x 2,2 m (4 m rullakuljettimelle) Poikittaiskuljetin 3 m 4 x 2,2 m (4 m rullakuljettimelle) Poikittaiskuljetin 3 m 3 x 3,2 m (4 m rullakuljettimelle) Poikittaiskuljetin 3 m 3 x 4,2 m (4 m rullakuljettimelle) Poikittaiskuljetin 3 m 4 x 5,0 m (4 m rullakuljettimelle) Poikittaiskuljetin 3 m 3 x 6,0 m (4m rullakuljettimelle) Poikittaiskuljetin 3 m 4 x 6,0 m (4m rullakuljettimelle) Poikittaiskuljetin 4 m 3 x 4,2 m (5m rullakuljettimelle) 3 2,2 1,4 / 1, ,2 1,4 / 0,7 / 0, ,2 1,4 / 1, ,2 1,4 / 1, ,0 1,4 / 0,7 / 0, ,0 1,4 / 1, ,0 1,4 / 0,7 / 0, ,2 1,9 / 1,9 3 Spaltfix S-350 Spezial, S-400 Spezial ja K-440 Spezial: Lisää haluamaasi tuotenumeroon SY (esim. F SY) Spaltfix K-450 Spezial ja K-540 Spezial: Lisää haluamaasi tuotenumeroon S-kirjain (esim. F S). Lisävarusteet poikittaiskuljettimille V R3 R4 Erotin käyttöakselin päällä Puhdistushihna mallille QF 3m Puhdistushihna mallille QF 4m 112

113 113

114 Spaltfix K-550 Paras halkaisuteho ammattitasoiselle polttopuun valmistukselle. 18 halkoa Tyyppi Käyttö M3705 PZG M3712 E37/37 M3715 E37/45 Traktorin voimantarve 90 kw, Öljypumppu, jonka litrateho on 90/190 l/min pyörimisnopeudella 480 1/min 2 x 37 kw:n sähkömoottorit 400V, S6, 2 x CEE 63A Öljypumppu, jonka litrateho on 74/147 l/min pyörimisnopeudella /min kaksi sähkömoottoria 400V, 37 kw, S6, CEE 63A ja 45 kw, S6, CEE 125A Öljypumppu, jonka litrateho on 90/190 l/min pyörimisnopeudella /min Männän nopeus cm/s Isku Vaihe 1, Vaihe 2 Palautus 12 / / / TEOLLISUUS M3745 D100 John Deere-Turbo-dieselmoottori 100 kw vesijäähdytyksellä, ilmanjäähdytys, elektroninen ruiskutus, diagnoosilaite, automaattinen pyörimisnopeusalennus, öljypumpun litrateho 90/190 l/min pyörimisnopeudella /min 12 / Halkaisuterät, erikois- ja lisävarusteet löytyvät sivuilta Tehokas klapikone Spaltfix K-550 OptiSplittoiminnolla: automaattinen halkaisuiskun säätö tuottaa parhaan mahdollisen halkaisutehon. Katkaisee ja halkaisee halkaisijaltaan jopa 55 cm puut. Lisävarusteisen kuljetushihnan kanssa klapit kuormataan. Runkojen nopea syöttö nopeuttaa työvaiheita ja kasvattaa tehoa tuntia kohti, kone tuottaa jopa 18 klapia pituudella cm tai 8 klapia pituudella cm yhdellä kertaa. 114

115 Tekniset tiedot: Halkaisusvoima 36 t /41 t Autospeedilla puun enimmäishalkaisja 55 cm ja pituus cm SuperCut-ketjusaha 75 cm jopa 18 halkoa yhdellä kertaa Yhden käden ohjausvipu Hydraulinen ketjukuljetin Automaattinen halkaisijanäyttö Hydraulinen kaksoiskoura Hydraulinen halkaisuteräsäätö 30-l-ketjuöljysäiliö sahaketjun voiteluun Hydraulisesti kohottava vaste estää puun jumiutumisen Hydraulinen puukouru siirtää puun katkaisusta halkaisuun optimaalisella tavalla Portaaton hydraulinen katkaisupituuden säätö optimoi työskentelytehon. Puunrungon käsittelylaite rungon optimaaliseen kohdistamiseen Metripuu ja jäännöspuun poisto Paikallismalli Halkaisuterät mallille Spaltfix K-550 Huom! Peruskone on ilman halkaisuterää, valitse haluamasi halkaisuterä. maks. Ø cm F Nelinkertainen halkaisuterä sopii parhaiten rungoille, joiden enimmäispituus on 55 cm 55 ITEOLLISUUS F Kuusinkertainen halkaisuterä sopii parhaiten rungoille, joiden enimmäispituus on 55 cm 55 F Kahdeksankertainen halkaisuterä sopii parhaiten rungoille, joiden enimmäispituus on 55 cm 55 F Rengashalkaisuterä 210 Spezial 12-kertainen parhaiten rungoille, joiden halkaisija on cm 39 F Rengashalkaisuterä 250 Spezial 15-kertainen parhaiten rungoille, joiden halkaisija on cm 45 F Rengashalkaisuterä 250 Spezial 18-kertainen parhaiten rungoille, joiden halkaisija on cm 45 F Rengashalkaisuterä 300 Spezial 18-kertainen parhaiten rungoille, joiden halkaisija on cm

116 Erikoisvarusteet mallille Spaltfix K-550 Vain ensivarustuksen yhteydessä, sis. asennuksen. SO380 SO390 SO381 SO422 SO399 A406 SO547 SO376 SO377 SO378 SO379 SO386 SO387 SO400 SO384 SO438 SO385 SO389 SO420 SO394 SO590 SO590E Traktorialusta 6/10 km/h, jossa on teli-lattajousiyhdistelmä Jarruakseli seisontajarrulla, 4 hydr. tukijalkaa Traktorialusta 10/-25 km/h, jossa on teli-lattajousiyhdistelmä Jarruakseli seisontajarrulla, paineilmajarrulaitteisto, 4 hydr. tukijalkaa Kuorma-autoalusta 80km/h teliakselistolla, parabeljousiyhdistelmällä, parbolijousiaggregaatti tasapainotuksella, ABS-paineilmajarrut, 4 hydr. tukijalkaa Vetosilmukka, matala, asiakkaan mittojen mukaan, vaihdelaatikkopidike aisan yläpuolella. Muistathan ilmoittaa vetosilmukan ja voimanottoakselin mitat! Hydr. tukijalat, joissa on putket paikallismallin esivalmisteluksi liikennöintialustaksi Yksittäislupa/yksittäinen käyttölupa (EBE) Katos ohjauspöydälle, mukana säänsuojus Hydraulinen poikittais-ketjukuljetin, 3 ketjua välillä 1,3 m tai 1,7 m. Paikoillaan asennettu, puunaluspituus n. 1,4 m Alustan hydr. kääntölaite Lisähinta ylimääräiselle ketjulle (vaatii lisävarusteen SO400) Poikittaisketjun pidennys metriä ja ketjua kohti (vain kiinteille laitteistoille) Klapiseula, jäykät kalterit. Asennetaan kuljetushihnan loppupäähän. Lisähinta 3-kertaiselle teräkehykselle, kiinteä laitteisto Telinepidennys 1 m ylimääräiselle ketjulle, puun pituus 6 m hydr. kallistuva kuljetushihna 2,5 m, leveys 1 m, hihnan leveys 0,8 m. Käyttö hydraulimoottorin kautta, heittokorkeus maks. 30 kulmalla: 1,4 m hydr. kallistuva kuljetushihna 3,5 m, leveys 1 m, hihnan leveys 0,8 m. Käyttö hydraulimoottorin kautta, heittokorkeus maks. 30 kulmalla: 1,9 m hydr. kallistuva ja taittuva kuljetushihna 5 m, leveys 1 m, hihnan leveys 0,8 m. Käyttö hydraulimoottorin kautta, heittokorkeus maks. 30 kulmalla: 2,6 m hydr. kallistuva ja taittuva kuljetushihna 6 m, leveys 1 m, hihnan leveys 0,8 m. Käyttö hydraulimoottorin kautta, heittokorkeus maks. 30 kulmalla: 3,1 m Kuljetushihnan ohjaus hihnan nostamiseen ja laskemiseen kaapeliohjauksella, jossa on virtakytkin ja hätä-seis-kytin BIOÖL-täyttö PANOLIN synt 46, 350 l ympäristöystävällisellä pitkäkestoisella hydrauliöljyllä SplitControl Z/D SplitControl E/ZE TEOLLISUUS Puun syöttö kaksoiskouralla, jossa on samanaikainen puun lukitus 1 sekä rungon käsittelylaite 2. Spaltfix K-550:n ohjaus tapahtuu vakiovarusteisella kahden käden ohjausvivulla. Spaltfix K-550 lisävarusteisilla poikittaiskuljettimilla ja kuljetushihnalla. 116

117 Lisävarusteet mallille Spaltfix K-550 F Z Säiliölämmitys 230V Nivelakseli TEOLLISUUS Huolto- ja kulutusosat mallille Spaltfix K-550 Z Z F F Ketju Laippa Ketjusahan huoltopakkaus: 1 laippa, 3 ketjua, 1 käyttöketjupyörä Huoltopakkaus (1.000 h): Huoltosarja, suodatinpanos ja sahauspään huolto TEOLLISUUS Spaltfix K-550:n ydin: 1 75 cm pitkä SuperCut-ketjusaha, mäntä 2 puristaa puun 41 tonnin halkaisuvoimalla kaksiteräistä halkaisuterää 3 vasten. Jäännöspuun poisto 4. Portaaton, hydraulinen katkaisupituuden säätö ja OptiSplit-järjestelmä, joka sovittaa halkaisuiskun automaattisesti pöllin pituuteen, maksoimoivat halkaisutehon. 117

118 Kaikki puusta Puun ympärillä 6 hyvää idea tuovat kuusinkertaista mukavuutta: Niputuslaitteet, kuljetushihnat, klapiseula, Pack- Fix, Profi-Häcksler ja HackBlitz helpottavat työskentelyä varsinaisen pilkkomisen jälkeen. Puun kuljetus, kuormaus, pakkaus tai pilkkominen mahdollisimman helposti ja nopeasti! Edut yhdellä silmäyksellä Kuljetushihnat: eripituiset hihnat Kuljetushihnan kulman säätö Niputuslaite: klapien kokoaminen nipuiksi Helppo käsitellä PackFix: Klapien automaattinen pakkaaminen ja vakio muoto Vakio täyttömäärä 1 kiintokuutiometri Katso omin silmin Poschkoneiden työskentelyä: tilaa meiltä tuote-dvd tai katso suoraan verkosta osoitteessa: 118

119 119

120 Niputuslaite Ihanteellinen apuväline kaikille halkaisukoneille. Paino M7200 Niputuslaite kolmipistekiinnityksellä kat. I + II Puu pakataan vastepohjaan tasaiseksi nipuksi ~ 230 Tämä kätevä niputuslaite helpottaa sekä metri- että lyhytpuun varastoimista ja kuljettamista. Neljä vakiovarusteista hihnaohjainta tekevät klapeista kaksi nippua, joiden pituus on 50 cm. Traktorin hydrauliikka laskee niput maahan, ja kun lukitus avataan, pyörivät niput laitteesta. Jos puun pituus on 1 m, on yhdessä nipussa noin 1 pinokuutiometri puuta. Niputuslaite Lisävarusteet niputuslaitteelle F melua vaimentava puinen iskuseinä Niputusjärjestelmä komposiittinauha Komposiittinauhasetti, jossa on: F Komposiittisarja ilman rullauslaitetta, jossa on: F F Nauhanrullaussetti, ks. kuva 1 F Z Z Z Z Kiristyslaite (ei nauhanrullaussetille F !) Kiristyslaite Liikuteltava nauhanrullauslaite nauha, sopii erityisesti teräväkulmaisille tuotteille ja matalissa lämpötiloissa käytettäväksi, korkea UV-kestävyys, suuri katkeamislujuus. Sinkitty lukitussolki (1.000 kpl/pakkaus) sopiva komposiittinauhalle (Z ) 1 1 Teräsnauhaniputusjärjestelmä Niputusjärjestelmä komposiittinauhalla, 1 rullauslaite komposiittinauhalle 120

121 Teräsnauhajärjestelmä Z Z Z Z Z Z Teräsnauhasetti, jossa on: Kiristys- ja lukituslaite Kannettava nauhanrullauslaite 240 m kiiltevä teräsnauha 0,5 mm Erikoissakset teräsnauhalle suljinta 1 2 Comfort-niputuslaite Puun niputtaminen entistä helpommin. Paino M7205 Comfort-niputuslaite, jossa on m fybron-narua ~ 208 Comfort-niputuslaitteen avulla metripuun niputtaminen on helppoa ja edullista (n. 0,9 / nippu). Käsikäyttöinen talja mahdollistaa helpon kiristämisen ja tiivistämisen. Puristenaru on helppokäyttöinen ja jätehuolto ongelmatonta. Nopea sitominen putken avulla. Ilman muita työkaluja. Comfort-niputusjärjestelmä fybron-puristelangalla 1 Rullauslaite 2 Käsitalja Tekniset tiedot: melua vaimentava puinen iskuseinä Käsitalja Sitomisputki pituus: mm, leveys: mm, korkeus: mm Kolmipistekiinnitys kat. I + II Niputusjärjestelmä fybron-puristelangalla F rullaa fybron-puriste lankaa n m/rulla (n. 90 nippua) 121

122 Kuljetushihnat 4 / 5 m Valmiin polttopuun kuormaukseen. Tyyppi Käyttö Kuljetushihnan pituus m Paino kg M8150 4m E-400V 0,75 kw:n sähkömoottori 400V, S6, CEE 16A 4 ~ 210 M8152 4m E-230V 0,75 kw:n sähkömoottori 230V, S6 4 ~ 210 M8100 4m PS Traktorihydrauliikka, hydraulimuhvi koko 3, litrateho 16 l/min enint. 130 bar 4 ~ 209 M8155 5m E-400V 0,75 kw:n sähkömoottori 400V, S6, CEE 16A 5 ~ 235 1,2 m M8157 5m E-230V 0,75 kw:n sähkömoottori 230V, S6 5 ~ 235 M8105 5m PS Traktorihydrauliikka, hydraulimuhvi koko 3, litrateho 16 l/min enint. 130 bar 5 ~ 230 Näin polttopuu liikkuu! Kuljetushihnojen kulma on säädettävissä käsin. Ilmarenkaat ja vakiovarusteinen traktoriaisa (johon kuuluvat aisa, heijastin ja tarra 6 km/h) tekevät kuljettimista mobiililaitteita. Tekniset tiedot: Kuljetushihnan pituus 4 tai 5 m Kuljetushihnan kulman säätö välillä 10 ja 40 käsitaljan avulla Hihnan leveys: 300 mm Heittokorkeus 4 m: 1,0-2,7 m, heittokorkeus 5 m: 1,1-3,3 m Kuljetushihnan nopeus: 50 cm/s Ilmarenkaat Ø 400 mm 122

123 Kuljetushihnat 6 / 8 m Spezial Valmiin polttopuun kuormaukseen Spaltfix-sarjan koneille. Kuljetushihna 6 m Tyyppi Käyttö FB-kulma säädettävä mekaanisesti asteittain FB-kulma säädettävä hydraulisesti portaattomasti FB KÄÄNTÖ mekaaninen FB KÄÄNTÖ hydraulinen M8132S M8165S 6 m E4-400V käsin 6 m E4-400V hydraulinen 4 kw:n sähkömoottori 400V, S6, CEE 16A 4 kw:n sähkömoottori 400V, S6, CEE 16A x x x x M8115S 6 m PS hydraulinen Traktorihydrauliikka, hydraulimuhvi koko 3, litrateho enint. 16 l/min x x Kuljetushihna 8 m Tyyppi Käyttö FB-kulma säädettävä mekaanisesti asteittain FB-kulma säädettävä hydraulisesti portaattomasti FB KÄÄNTÖ mekaaninen FB KÄÄNTÖ hydraulinen M8142S M8175S 8 m E4-400V käsin 8 m E4-400V hydraulinen 4 kw:n sähkömoottori 400V, S6, CEE 16A 4 kw:n sähkömoottori 400V, S6, CEE 16A x x x x M8125S 8 m PS hydraulinen Traktorihydrauliikka, hydraulimuhvi koko 3, litrateho enint. 16 l/min x x 6 ja 8 m pitkä kuljetushihna Posch-Spaltfixsarjan lisävarusteena on käännettävissä ja sen korkeus on säädettävissä. Hihnan kulma on säädettävissä mekaanisesti asteittain tai hydraulisesti portaattomasti. Tekniset tiedot: Kuljetushihnan pituus 6 tai 8 m Hihnan leveys: 550 mm Kuljetushihnan nopeus: 70 cm/s Ilmarenkaat Ø 400 mm Lisävarusteet kuljetushihnoille 6 / 8 m Spezial F F F Tukipyörät vasemmalle ja oikealle siirtämistä varten, vain kääntöversiolle Aisa, vain kääntöversiolle Virranjakaja, nopeuden säätöä varten PS-malleissa 123

124 Halkoseula Puhdistaa halot halkaisun jälkeen. Tyyppi Käyttö M8180RC M8182RC E2,2-400 E2, ,2 kw:n sähkömoottori 400 V, S6, CEE 16A Virtakytkin langattomassa kaukosäätimessä. 2,2 kw:n sähkömoottori 230V, S6 Virtakytkin langattomassa kaukosäätimessä. Paino kg ~ 830 ~ 830 M8181 PS Traktorihydrauliikka, hydraulimuhvi koko 2, litrateho n. 15 l/min 150 bar, ~ 830 Z Halkoseulan kulkusuoja ~ 170 Pyörivässä seulassa lastut sekä kuori- ja puupalat irtoavat ja putoavat ritilöiden läpi. Jäljellä on korkeatasoinen polttopuutuote. Lisävaruste kaikille kuljetushihnalla varustetuille koneille. Edut: laadukas puhdas polttopuu. Seulaa pyörittävät ketjukäyttöiset polyuretaanipyörät. Tekniset tiedot: Seulan aukot: 47 mm, rummun Ø 120 cm Täyttökorkeus 70 cm leveysellä kuljetushihnalla: 2,5 m-3,5m Täyttökorkeus 85 cm leveysellä kuljetushihnalla: 2,6 m-3,4m Poistojärjestelmä Huom! Halkoseulassa ei ole poistojärjestelmää, valitse haluamasi versio. F F Halkokouru Jatkeputki (vaaditaan PackFix-laitteelle, jossa on kääntöpöytä) Halkoseulan lisävarusteet F Halkoseulan kulkusuoja jälkitilauksesta Halkoseula E2,2-400 lisävarusteisella kulkusuojalla ja 2 kpl. Packfix-täyttörummulla Jatkeputki (F ) esim. mallille PackFix Hydro kääntöpöydälle (ST) Halkokuoru (F ) kahden PackFix-täyttörummun jatkuvaan täyttöön 124

125 PackFix Pakkausta polttopuun optimaaliseen kuivatukseen, varastointiin ja toimittamiseen. Tyyppi Käyttö M7320 M7330 Light Single täyttörumpu ilman kehikkoa, sähköliitäntä 230 V. Asennuskorkeus: cm täyttörumpu kehikolla, sähköliitäntä 230 V Kehikon rakenne Paino kg ilman ~ 297 kyllä ~ 338 M7335 Duo kaksi täyttörumpua jatkuvaan täyttöön kehikolla, sähköliitäntä 230 V kyllä ~ 649 Lisävarusteet löytyvät sivulta 126. Täyttörumpu täytetään haloilla kuljetushihnan avulla. Kun rumpu on täynnä, käärii sivusta toimiva pyörivä varsi täyttörummun rummun alhaalta alkaen verkkoon, joka on aluksi kiinnitetty lavaan. Samanaikaisesti täyttörumpu vedetään ylös ja pois, jolloin ilmaa läpäisevä verkko käärii halot itseensä. Kun kaikki halot on pakattu, katkaistaan verkko ja solmitaan solmuun. Pikavaihtojärjestelmä: Täyttörumpu voidaan irrottaa kehikosta. Näin voidaan täyttää useita täyttörumpuja kehikon sijainnista riippumatta. Täytetyt täyttörummut siirretään kehikkoon ja verkko kääritään niiden ympärille. Tekniset tiedot: Jopa 50 cm pitkille klapeille Täyttörummun tilavuus 1,63 m3 = 1,6 i-m3 = 1,0 p-m3 puuta Täyttörumpu: Ø 1,20 m, korkeus = 1,45 m Pinottavissa jopa 3 pakkausta päällekkäin 125

126 PackFixin lisävarusteet F F F Z Z Lisätäyttörumpu PackFixiin, jossa on pikavaihtojärjestelmä 1,6 i-m3 Täyttökouru Single/Duo kiinteällä kuljetushihnalla varustetun PackFixin täyttämiseen (ei mallille M7320) Tuilla varustettu alusta PackFix Single-versioon Pyöröpaaliverkko 0,6 m x m (55 60 yksikölle) Laitteen mukana toimitetaan vakiovarusteena yksi pyöröpaaliverkko Pyöröpaaliverkko 0,60 m x m, 1 kuormalava = 64 rullaa Lavavaihtoehdot: Paras ratkaisu: Lava voidaan kääriä verkkoon: kertakäyttölava 100 x 80 cm + 4 lautaa, pituus 120 cm (ks. kuva oikealla) Muita ratkaisuja ilman lavan käärimistä: Europalette 120 x 80 cm + 4 lautaa pituus 120 cm kertakäyttölava 120 x 120 cm (ei vaadi ylimääräisiä lautoja) Pyörivä varsi käärii pyöröpaaliverkon täyttörummun ympäri. Sen jälkeen kun täyttörumpu on vedetty täysin ylös, voidaan puupaketti kuljettaa pois. Täyttökouru Single/Duo PackFixin täyttämiseen jäykän kuljetushihnan avulla. PackFix pikavaihtojärjestelmällä: Täyttörummun irrottaminen kehikosta kahvan avulla. 126

127 PackFix Hydro Lisää mukavuutta polttopuun pakkaamiseen. PackFix Hydro nostaa rumpua hydraulisen männän avulla. Käärimisvarren nosto, lasku ja pyöritys tapahtuu niin ikään hydraulisesti. Rummun asettaminen käärimisvarren alle ja koneen kohdistaminen tukijalkoihin helpottuvat. PackFix Hydrosta on olemassa kolme versiota: PackFix Hydro paikalliskäyttö PackFix Hydro kiinteä GH-pohjakehikolla Tyyppi Käyttö M7350 PS Traktorihydrauliikka, suurin pumpunteho 10 l/min, enint. 150 bar, hydraulipistoke koko 3 ~ 590 M7355 E kw:n sähkömoottori 400V, S6, CEE 16A ~ 610 Paino kg M7357 E kw:n sähkömoottori 230V, S6 ~ 610 M7360 B2,6 2,6 kw Honda-bensiinimoottori ~ 610 M7351 PZ Irrotettava nivelakselipumppu max /min ~ 610 GH ST Pohjakehikko haarukkatrukilla täyttöä varten vakiovarustealustan sijaan. Tasainen alusta tarpeen. Kääntöpöytä sis. 2 täyttörumpua, sis. asennuksen (vakiovarustealustan sijaan) Lisävarusteet löytyvät sivulta 129. Paikalliseen käyttöön Täyttörumpu Ø 120 cm pikavaihtojärjestelmällä Pohjakehikko esim. haarukkatrukilla, etukuormaimella tai kauhakuormaimella täyttöä varten PackFix Hydro kiinteä kääntöpöydällä (ST): Sen aikana kun toinen rumpu täytetään, voidaan toisen rummun puut jo pakata. Ensimmäisen rummun puut kuljetetaan pois, kääntöpöytä käännetään ja tyhjä rumpu täytetään uudelleen. 127

128 PackFix Hydro paikalliskäyttöön, säädettävä alusta vakiona PackFix Hydro paikalliskäyttöön, pohjakehikko haarukkatrukkia varten (lisävaruste GH) PackFix Hydro yleinen Tyyppi Käyttö M7344 GH PZE Pohjakehikko haarukkatrukilla täyttöä varten vakiovarustealustan sijaan. Tasainen alusta tarpeen! Paino kg ~ 680 Käytettävissä liikkuvana ja kiinteänä Yleiskone kollektiiveille Täyttörumpu Ø 120 cm pikavaihtojärjestelmällä PackFix Hydro yleinen (PackFix Hydro paikalliskäyttö + PackFix siirrettävä) PackFix Hydro yleinen, jossa pohjakehikko haarukkatrukkia varten (M7344GH) 128

129 PackFix Hydro siirrettävä Tyyppi Käyttö M7340M PS Traktorihydrauliikka, suurin pumpunteho 10 l/min, enint. 150 bar, hydraulipistoke koko 3 ~ 615 M7341M PZ Irrotettava nivelakselipumppu max /min ~ 635 Paino kg Liikkuvaan käyttöön Täyttörumpu Ø 120 cm pikavaihtojärjestelmällä Puupakkaukset voidaan helposti kääriä traktorin kohdalla ja kuljettaa myös traktorilla. traktorille suositellaan hydraulista työntövartta. PackFix Hydro siirrettävä PackFixin Hydron lisävarusteet F F F F F Z Z F Virranjakaja traktorin hydrauliikalla käytettävien mallien öljymäärien sovittamiseen traktorin kierrosluvusta riippumatta Palettihaarukka, käytetään kuten PackFix Hydron siirrettävää mallia (vakiovarusteena PackFixHydron siirrettävässä mallissa ja yleismallissa) Pohjakehikko esim. haarukkatrukilla, etukuormaimella tai kauhakuormaimella täyttöä varten. (vakiovarusteena PackFixHydron kiinteässä mallissa ja yleismallissa) Pohjakehikko haarukkatrukilla täyttöä varten Lisätäyttörumpu PackFixiin, jossa on pikavaihtojärjestelmä 1,6 i-m3 Pyöröpaaliverkko 0,6 m x m (55 60 yksikölle) Laitteen mukana toimitetaan vakiovarusteena yksi pyöröpaaliverkko Pyöröpaaliverkko 0,6 m x m, 1 kuormalava = 64 rullaa Kääntöpöytä jälkitilauksena, sis. 2 täyttörumpua kaikille PackFix Hydro-malleille, ilman asennusta. Huomaa: vain paikalliskäyttöön. 129

130 ProfiHäcksler 300K1 Ammattitason silppuri jätteille ja kompostointiin. Tyyppi Käyttö Paino kg M3251S E7, 5-H 7,5 kw:n sähkömoottori 400V, S6, CEE 16A ~ 192 M3200S Z-D Traktorin voimantarve 7 kw ~ 198 M3261S B9,7-H 9,7 kw (13 hv) Briggs & Stratton, Vanguard- -4-tahti-bensiinimoottori, käsikäynnistys. ~ 172 ProfiHäcksler 300K1 E7,5-H Kätevä silppuri kaikenlaisille metsä- ja puutarhajäteille, esim. kompostointia varten. Entistä parempi haketus nopeuttaa kompostointia. Syöttökuljetin siirtää materaalit automaattisesti ja jatkuvassa käytössä silppurirumpuun. Tekniset tiedot: puun halkaisija asti. 27 pyörivää vasaraterää jousikuormitettu syöttökuljetin ylikuormituskytkin Käännettävät vasarat ja terät vakiona Sähkö- ja bensiinimoottorikäyttö: kuljetettavissa kahdella kokokumirenkaalla, halk. 300 mm Käyttö traktorilla: vaatii nivelakselin, kolmipistekiinnitys kat. I ProfiHäcksler 300K1 B9,7-H Lisävarusteet mallille ProfiHäcksler 300K1 F F F F Z Z Tuntilaskuri sähkömoottorikäyttöisille malleille Tuntilaskuri voimanottoakselikäyttöisille malleille (Reed-kytkin), sis. pyörimisnopeusnäytön Tuntilaskuri bensiinimoottorikäyttöisille malleille Vasarateräsarja (27 kpl) Vasaraterä (1 kpl) Walterscheid-nivelakseli ylikuormakytkimellä Hake Jousikuormitettu syöttökuljetin ProfiHäcksler 300K1HackBlitz 500 toimintaperiaate 130

131 HackBlitz 500 Järeä ammattikone hakkuujätteen ja jätepuun ym. haketukseen. Tyyppi Käyttö Paino kg M4605 Z-W-D Traktorin voimantarve 35 kw, hydraulisesti käytettävä syöttörumpu (syöttö- ja peruutustoiminto) (eteen ja taakse) ~ 340 Järeä Hackblitz 500 hakettaa hakkuujätteet ja jätepuut. Materiaalin syöttö silppuriin tapahtuu tasaisesti suppilon ja syöttörullan avulla. Suppilon kallistuskulma helpottaa materiaalivirtausta. Silppuriterien muotoilu varmistaa nopean ja perusteellisen haketuksen. Säädettävän vastaterän avulla saadaan optimaalinen tulos. Hakkeen poisto tapahtuu 2,2 m korkean poistoputken kautta. HackBlitz 500 Z-W-D Tekniset tiedot: puun halkaisija jopa 10 cm Hakkurin laikka 500 mm Ø Suppilon aukko 160 mm leveä ja 200 mm korkea käännettävä poistoputki 2,2 m korkea Kolmipistekiinnitys kat. I + II Lisävarusteet mallille HackBlitz 500 F Z Z Silppuriteräsarja (2 kpl), 6 ruuvia Walterscheid-nivelakseli, enint. 900 Nm (ylikuormakytkin) Walterscheid-nivelakseli, enint. 900 Nm (ylikuormakytkin ja vapaakytkin) traktoreille, joissa on hydraulinen voimansiirtokytkin) Hake Haketettavan tavaran syöttö tapahtuu syöttötelan avulla. Voimanottoakselikäyttöinen HackBlitz 500 kuljetusasennossa. 131

132 Kuorimakoneet Huippuluokan kuorimakoneet. Kaikki ei aina pyöri katkaisemisen ja halkaisemisen ympärillä: puusta saa hetkessä seipään tai monenlaista rakennusmateriaalia esimerkiksi puuvajojen tai latojen rakentamiseen. Todella toimivia suojia, joissa puu kuivuu eikä homehdu kuten nykyisin usein liian tiiviissä rakennelmissa. Käytännöllinen särmäys-, teroitus- ja kuorimakone käsittelee myös pienemmät puut. Märkähiomakoneella kuorintalaikan terien teroitus onnistuu parhaiten. Edut yhdellä silmäyksellä Kätevä ja turvallinen käyttö Erilaisia käyttötapoja Järeä ja kompakti rakenne takaa pitkän käyttöiän Katso omin silmin Poschkoneiden työskentelyä: tilaa meiltä tuote-dvd tai katso suoraan verkosta osoitteessa: 132

133 133

134 Särmäys-, teroitus- ja kuorimakone Puun kuorintaan ja terotukseen. Tyyppi Käyttö Paino kg M1371E E5,5 5,5 kw:n sähkömoottori 400V, S6, CEE 16A, kaksiurainen kiilahihnakäyttö ~ 132 M1373E E5,5D 5,5 kw:n sähkömoottori 400V, S6, CEE 16A, Kuorintalaikka asennettuna suoraan moottorin akseliin ~ 104 M1372E Z Traktori, voimantarve 7,5 kw, kolme kiilahihnaa ~ 138 M1374E Z-E5,5 ~ 156 Särmäys-, teroitus- ja kuorimakone E5,5 Kuorintalaikka Ø 500 mm Kalteva kuorintataso laikansuojuksineen Sähkömoottori: moottorinsuojauskytkin, vaihekäännin, nollajännitelaukaisin ja jarru, kuljetettavissa kahdella kokokumirenkaalla, halk. 250 mm Käyttö traktorilla: vaatii nivelakselin, kolmipistekiinnitys kat. I Särmäys-, teroitus- ja kuorimakoneen lisävarusteet Z F A104 Z Kuorintalaikan terä 1 kpl, karkaistu ja hiottu SM-teräsarja 1 teräsarjan (4 kpl) jälkiteroitus Walterscheid-nivelakseli 134

135 Schälprofi 500 Ammattikone puun kuorimiseen ja teroitukseen Tyyppi Käyttö Paino kg M1410E Z Traktori, voimantarve 11kW, enint /min ~ 299 M1400E E11 11 kw:n sähkömoottori 400V, S6, CEE 32A ~ 314 M1420E Z-E11 ~ 354 Schälprofi 500 kuorii ja teroittaa yhdellä kertaa. Puunrunko asetetaan syöttölaitteeseen, joka käynnistää automaattisesti kuorimisen. Samalla käynnistyy portaattomasti säädettävä syöttö, joka mahdollistaa säätämisen halutun pintalaadun mukaan. Schälprofi 500 ZE lisävarusteena: Pitkän puutavaran (yli 3 m) kääntyvä syöttötuki (F ) Tekniset tiedot: Puun halkaisija cm tai cm Keskimääräinen kuorimisnopeus juoksumetriä minuutissa puun halkaisijan ollessa cm Kääntyvä ja säädettävä teroitustuki. portaattomasti säädettävä syöttö Lastupuhallin, puhallus haluttuun suuntaan Puun kannatusrauta Sähkömoottori: moottorisuojauskytkin, nollajännitelaukaisin ja jarru Käyttö traktorilla: vaatii nivelakselin, kolmipistekiinnitys kat. I + II 135

136 Lisävarusteet mallille Schälprofi 500 F F F F F F F F F Pitkän puutavaran (yli 3 m) kääntyvä syöttötuki sähkömoottori- ja traktori-/sähkömoottorikäyttöön Pitkän puutavaran (yli 3 m) kääntyvä syöttötuki traktorikäyttöön Tuntilaskuri nivelakseli-/sähkökäyttöisille koneille Heittoputken jatke 350 mm Heittoputken jatke 500 mm Kolmipistekiinnitys sähkökäyttöisten koneiden kuljettamiseen Syöttöruuvi Ø 80 x 120 mm, nousu 10 mm (kulta-hopea), alle 70 mm paksuille puille Syöttöruuvi Ø 80 x 120 mm, nousu 12 mm (kulta-hopea) Aluspöytä syöttöruuvin peittämiseen Z varaterä kuorintalaikkaan (4 tarvitaan) F A112 Z varateräsarja (4 kpl) 1 teräsarjan (4 kpl) jälkiteroitus Walterscheid-nivelakseli Schälprofi kuorii rungot ja mahdollistaa niiden teroittamisen. 136

137 Muistiinpanot 137

138 W Ausgabe Aug EX-finnisch Houtklievers en kettingzagen. Messcherp berekend. Itävallan tuoteluettelo / voimassa 1. elokuuta 2011 alkaen

139 Turvallisesti Paldu! Halkaisukone 1050 ja vaakahalkaisukone 550 Voimakas sähkömoottori myös 230 V, erittäin hiljainen pumppu, nopea isku ja paluu, kahden käden turvakytkin, jousitetut tartuntakahvat, huoltovapaat teflon (R) -Bowdenvaijerit, erityisen pitkä sinkitty halkaisuterä, järeä halkaisupöytä, kätevä puunalusteline lisävarusteena, järeä rakenne turvallista työskentelyä varten. Halkaisukone 1100 Käyttö sähkömoottorilla tai traktorin avulla, patentoitu pidikekärki, nopea halkaisu kahdella iskunopeudella, hiljainen, pitkäikäinen harmaavalurautainen teollisuuspumppu, halkaisuterän johteet messinkiä, kolmipistekiinnitys, laskettava mäntä kuljetusta ja varastointia varten, vaihdettava nelinkertainen halkaisuristi sekä lisävarusteena halkaisupöytä ja rungonnostolaite. Paldu-sahat Sähkömoottori- tai traktorikäyttö, helposti vaihdettava sahanterä, helppokulkuiset kokokumirenkaat, laadukkaat sahanterät, vakiovarusteinen moottorisuojauskytkin jarrulla. Luotettava. Vankka. Turvallinen käyttää. Valmistaja Posch/Itävalta. Varaosatakuu 20 vuotta. Laaja edustajaverkko. Löydät aina Posch-edustajan läheisyydeltäsi. 1422

140 Halkaisukone 1050 Voimakas puun halkaisukone, halkaisuvoima 6 t, säädettävä halkaisuisku ja halkaisupöydän korkeuden säätö ilman työkaluja. Ergonominen. Puun enimmäispituus: 105 cm Varusteet Männän nopeus cm/s Isku Palautus Paino M6153S 3 kw:n sähkömoottori 400 V, S6, CEE 16 A vaihekääntimellä. (Voimavirta) Halkaisuvoima: 6 t, halkaisuisku: 540 mm. M6151S (Valovirta) M6154 (Bensiini) 3 kw:n sähkömoottori 230 V, S6, CEE 16 A Halkaisuvoima: 5 t, halkaisuisku: 540 mm. 3,4 kw Honda-bensiinimoottori, halkaisuvoima: 6 t, halkaisuisku: 540 mm kg kg kg Lisävaruseet F F F Puunalusteline Halkaisuristi Erikoisterä rullilla metripuulle Lisävarusteena: Puunalusteline Halkaisuristi (F ) Helppo ja nopea Erikoisterä rullilla Vaakahalkaisukone 550 Voimakas puun halkaisukone, halkaisuvoima 6 t, kaksi iskunopeutta, portaattomasti säädettävä halkaisuisku, vankka rakenne turvalliseen työskentelyyn. Puun enimmäispituus: 55 cm Varusteet Männän nopeus cm/s Isku Vaihe 1, Vaihe 2 Palautus Paino M2797S 3 kw:n sähkömoottori 400 V, S6, CEE 16 A vaihekääntimellä. (Voimavirta) Halkaisuvoima: 6 t, halkaisuisku: 540 mm. M2796S (Valovirta) M2800 (Bensiini) 3 kw:n sähkömoottori 230 V, S6, CEE 16 A Halkaisuvoima: 5 t, halkaisuisku: 540 mm. Honda-bensiinimootori 2,9 kw Halkaisuvoima: 6 t, halkaisuisku: 540 mm. 6 / kg 5 / kg 3 / kg Lisävarusteet F F Kääntöhalkaisuristi Puunalusteline Vaakahalkaisukone 550 bensiinimoottorilla Halkaisuristi (F ) Puunalusteline (F ) 3143

141 Halkaisukone E Voimakas halkaisukone metripuulle, halkaisuvoima 9 t. Patentoitu pidikekärki, kaksi iskunopeutta. Puun enimmäispituus: 110 cm Varusteet Männän nopeus cm/s Isku Vaihe 1, Vaihe 2 Palautus Paino M6606 E3 3 kw:n sähkömoottori 400 V, S6, CEE 16 A 5 / kg M6608 E3-230 V 3 kw:n sähkömoottori 230 V, suojapistoke 16 A, halkaisuvoima: 7,5 t. 3 / kg Lisävaruseet F F Irrotettava halkaisuristi halkaisee puun neljään osaan Halkaisupöytä Halkaisukone Z Voimakas halkaisukone metripuulle, halkaisuvoima 12 t. Patentoitu pidikekärki, kaksi iskunopeutta, hiljainen harmaavalurauta-teollisuuspumppu takaa pitkän käyttöiän. Puun enimmäispituus: 110 cm Varusteet Männän nopeus cm/s Isku Vaihe 1, Vaihe 2 Palautus Paino M6602S PZG Käyttö traktorilla, öljypumpun litrateho 23 l/min pyörimisnopeudella 380 1/min kiinteästi asennettuna, voimantarve: 9,5 kw, Vaatii nivelakselin, kolmipistekiinnitys. 8 / kg M6604S PZGE5,5 8 / 16 5 / kg Lisävarusteet F F F F Z Irrotettava halkaisuristi halkaisee puun neljään osaan Halkaisupöytä Jälkivarustesarja sähkömoottorille 5,5 kw 400 V Rungonnostolaite Nivelakseli Kolmipistekiinnitys vakiona Lisävarusteena: Rungonnostolaite Lisävarusteena: Halkaisupöytä 1444

142 Halkaisukone Z Traktorikäyttöinen voimakas halkaisukone, halkaisuvoima 15 t. Patentoitu puunpidikekärki, kaksi iskunopeutta, hiljainen harmaavalurauta-teollisuuspumppu takaa pitkän käyttöiän. Puun enimmäispituus: 110 cm. Varusteet Männän nopeus cm/s Isku Vaihe 1, Vaihe 2 Palautus Paino M6612S PZG Käyttö traktorilla, öljypumpun litrateho 33 l/min pyörimisnopeudella 540 1/min kiinteästi asennettu. Voimantarve: 12 kw, Vaatii nivelakselin, kolmipistekiinnitys. 8 / kg M6614S PZGE5,5D 8 / 14 3 / kg Lisävarusteet Lisävarusteena: Halkaisuristi ja halkaisupöytä F F F F Z Irrotettava halkaisuristi halkaisee puun neljään osaan Halkaisupöytä Jälkivarustesarja sähkömoottorille 5,5 kw 400 V Rungonnostolaite Nivelakseli Halkaisukone Z Traktorikäyttöinen voimakas halkaisukone, halkaisuvoima 19 t. Patentoitu pidikekärki, kaksi iskunopeutta, hiljainen harmaavalurauta-teollisuuspumppu takaa pitkän käyttöiän. Puun enimmäispituus: 110 cm. Varusteet Männän nopeus cm/s Isku Vaihe 1, Vaihe 2 Palautus Paino M6622S PZG Käyttö traktorilla, öljypumpun litrateho 33 l/min pyörimisnopeudella 540 1/min kiinteästi asennettu. Voimantarve: 14 kw, Vaatii nivelakselin, kolmipistekiinnitys. 7 / kg M6624S PZGE5,5D 7 / 14 3 / kg Lisävarusteet F F F F Z Irrotettava halkaisuristi halkaisee puun neljään osaan Halkaisupöytä Jälkivarustesarja sähkömoottorille 5,5 kw Rungonnostolaite Nivelakseli Kuljetusasento mäntä laskettuna alas. Lisävarusteena: Sähkömoottori ja rungonnostolaite. Kahden käden turvakytkin vakiona Lisävarusteena: halkaisuristi Halkaisuterä, jossa on pitkäikäiset messinkiohjaimet 145 5

143 Katkaisusaha 600 Kätevä saha, jossa on vahva sähkömoottori myös 230 V:lle, ergonominen muovikahva kourun ohjaukseen ja kuljetukseen, 600 mm kromi-vanadiini-sahanterä. Varusteet Paino 4 kw sähkömoottori 400 V, S6, CEE 16 A vaihekääntimellä. M1332 Suurin sahaussyvyys: 19 cm ja kantikkaan puun enimmäisahausleveys: 25 cm: (Voimavirta) 25 cm (ks. kuva). Kokokumirenkaat 200 mm. M1333W (Valovirta) 3,5 kw sähkömoottori 230 V, S6, CEE 16 A, jarru. Suurin sahaussyvyys: 19 cm ja kantikkaan puun enimmäissahausleveys: 25 cm. Kokokumirenkaat 200 mm. 90 kg 90 kg W Lisähinta katkaisusahalle, jossa on Widia-sahanterä vakiovarusteisen sahanterän sijaan Lisävarusteet: Z Z Kromi-vanadiini-sahanterä, Ø 600 mm, 56-hampainen, reikä 30 mm, vakiona Widia-sahanterä, Ø 600 mm, 40-hampainen, reikä 30 mm Katkaisusaha 700 Kätevä saha, jossa on vahva sähkömoottori, ergonominen muovikahva kourun ohjaukseen ja kuljetukseen, 42-hampainen 700 mm Widia-sahanterä suurta sahaustehoa varten. Varusteet Paino 5,5 kw:n sähkömoottori 400 V, S6, CEE 16 A vaihekääntimellä ja jarrulla. M1330 Suurin sahaussyvyys: 23 cm ja kantikkaan puun enímmäisahausleveys: (Voimavirta) 35 cm (katso kuva). Kokokumirenkaat 250 mm. 110 kg Lisävarusteet: Z Z F Widia-sahanterä, Ø 700 mm, 42-hampainen, reikä 30 mm, vakiona Widia-sahanterä, Ø 700 mm, 84-hampainen, reikä 30 mm Lastuimuriliitäntä 100 mm Sahaussyvyys Halon leveys helppo kuljettaa Kytkin 146

144 Katkaisusaha 700-Z Kätevä saha traktorikäytölle, ergonominen muovikahva kourun ohjaukseen, 42-hampainen 700 mm Widia-sahanterä ja nivelakseli. Varusteet Paino M1331 Käyttö traktorilla, pyörimisnopeus 540 1/min. sis. nivelakselin liukukytkimellä, suurin sahaussyvyys: 23 cm ja halon enimmäissahausleveys : 35 cm (ks. kuva) kolmipistekiinnitys kategoria I ja II. 138 kg Lisävarusteet: Z Z F Widia-sahanterä, Ø 700 mm, 42-hampainen, reikä 30 mm, vakiona Widia-sahanterä, Ø 700 mm, 84-hampainen, reikä 30 mm Kuljetusapu nivelakselilla Kolmipistekiinnitys WIDIA-sahanterä (Z ) Rullapöytäpyörösaha 700-Z Kätevä saha traktorikäytölle, kuulalaakeroitu rullapöytä, 42-hampainen 700 mm Widia-sahanterä ja nivelakseli. Suurin sahaussyvyys: 24 cm Varusteet Paino M1340 Käyttö traktorilla, pyörimisnopeus 540 1/min. sis. nivelakselin liukukytkimellä, kolmipistekiinnitys kat I ja II. 143 kg Lisävarusteet Z Z Widia-sahanterä, Ø 700 mm, 42-hampainen, reikä 30 mm, vakiona Widia-sahanterä, Ø 700 mm, 84-hampainen, reikä 30 mm Nivelakselikäyttöinen rullapöytäpyörösaha Rullapöytä avattuna Rullapöytä, jossa on kuulalaakeroidut ohjaimet 147 7
