1 Separett FLAME ASENNUS- JA KÄYTTÖOHJEET SEPARETT AB 2007 SEPARETT on Separett AB:n rekisteröity tavaramerkki. Tuotenro

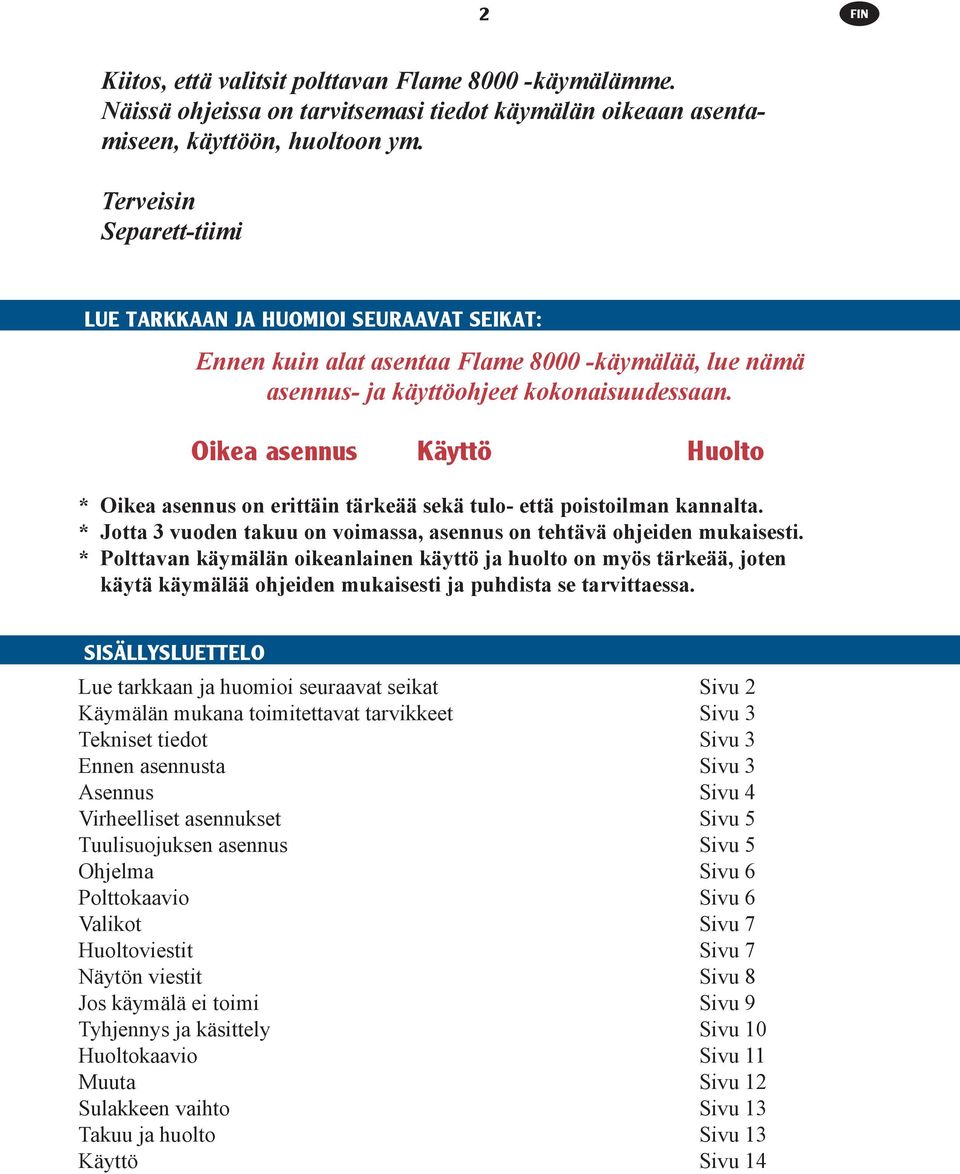

2 2 Kiitos, että valitsit polttavan Flame käymälämme. Näissä ohjeissa on tarvitsemasi tiedot käymälän oikeaan asentamiseen, käyttöön, huoltoon ym. Terveisin Separett-tiimi LUE TARKKAAN JA HUOMIOI SEURAAVAT SEIKAT: Ennen kuin alat asentaa Flame käymälää, lue nämä asennus- ja käyttöohjeet kokonaisuudessaan. Oikea asennus Käyttö Huolto * Oikea asennus on erittäin tärkeää sekä tulo- että poistoilman kannalta. * Jotta 3 vuoden takuu on voimassa, asennus on tehtävä ohjeiden mukaisesti. * Polttavan käymälän oikeanlainen käyttö ja huolto on myös tärkeää, joten käytä käymälää ohjeiden mukaisesti ja puhdista se tarvittaessa. SISÄLLYSLUETTELO Lue tarkkaan ja huomioi seuraavat seikat Sivu 2 Käymälän mukana toimitettavat tarvikkeet Sivu 3 Tekniset tiedot Sivu 3 Ennen asennusta Sivu 3 Asennus Sivu 4 Virheelliset asennukset Sivu 5 Tuulisuojuksen asennus Sivu 5 Ohjelma Sivu 6 Polttokaavio Sivu 6 Valikot Sivu 7 Huoltoviestit Sivu 7 Näytön viestit Sivu 8 Jos käymälä ei toimi Sivu 9 Tyhjennys ja käsittely Sivu 10 Huoltokaavio Sivu 11 Muuta Sivu 12 Sulakkeen vaihto Sivu 13 Takuu ja huolto Sivu 13 Käyttö Sivu 14

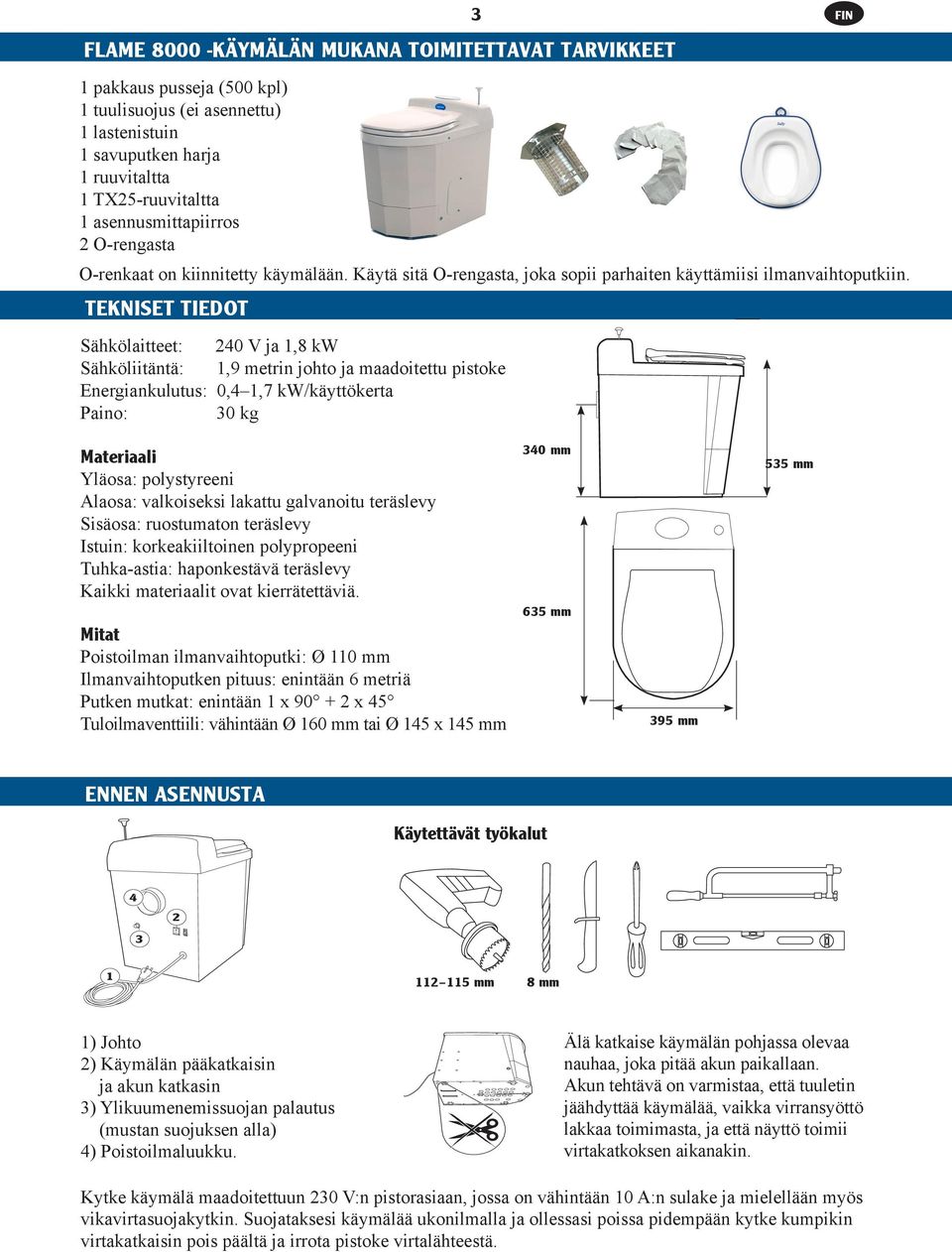

3 FLAME KÄYMÄLÄN MUKANA TOIMITETTAVAT TARVIKKEET 3 1 pakkaus pusseja (500 kpl) 1 tuulisuojus (ei asennettu) 1 lastenistuin 1 savuputken harja 1 ruuvitaltta 1 TX25-ruuvitaltta 1 asennusmittapiirros 2 O-rengasta O-renkaat on kiinnitetty käymälään. Käytä sitä O-rengasta, joka sopii parhaiten käyttämiisi ilmanvaihtoputkiin. TEKNISET TIEDOT Sähkölaitteet: 240 V ja 1,8 kw Sähköliitäntä: 1,9 metrin johto ja maadoitettu pistoke Energiankulutus: 0,4 1,7 kw/käyttökerta Paino: 30 kg Materiaali Yläosa: polystyreeni Alaosa: valkoiseksi lakattu galvanoitu teräslevy Sisäosa: ruostumaton teräslevy Istuin: korkeakiiltoinen polypropeeni Tuhka-astia: haponkestävä teräslevy Kaikki materiaalit ovat kierrätettäviä. Mitat Poistoilman ilmanvaihtoputki: Ø 110 mm Ilmanvaihtoputken pituus: enintään 6 metriä Putken mutkat: enintään 1 x x 45 Tuloilmaventtiili: vähintään Ø 160 mm tai Ø 145 x 145 mm 340 mm 635 mm 395 mm 535 mm ENNEN ASENNUSTA Käytettävät työkalut mm 8 mm 1) Johto 2) Käymälän pääkatkaisin ja akun katkasin 3) Ylikuumenemissuojan palautus (mustan suojuksen alla) 4) Poistoilmaluukku. Älä katkaise käymälän pohjassa olevaa nauhaa, joka pitää akun paikallaan. Akun tehtävä on varmistaa, että tuuletin jäähdyttää käymälää, vaikka virransyöttö lakkaa toimimasta, ja että näyttö toimii virtakatkoksen aikanakin. Kytke käymälä maadoitettuun 230 V:n pistorasiaan, jossa on vähintään 10 A:n sulake ja mielellään myös vikavirtasuojakytkin. Suojataksesi käymälää ukonilmalla ja ollessasi poissa pidempään kytke kumpikin virtakatkaisin pois päältä ja irrota pistoke virtalähteestä.

4 ASENNUS Tila, johon käymälä sijoitetaan Separett Flame on hyväksytty asennettavaksi kylpyhuoneeseen, sen suojausluokka on 44 ja sen asentaminen ei vaadi huoneenlämpötilaa, vaan käymälä toimii sekä kylmässä että lämpimässä tilassa. Käymälä voidaan sijoittaa oman mielen mukaan, eikä sitä tarvitse kiinnittää seinään tai lattiaan. Sen takaamiseksi, että Flamekäymälä toimii oikein, alustan on oltava kova, jotta käymälä ei vajoa eikä ilmantulo käymälän etureunasta esty. Poistoilma Käytä ainoastaan muovista putkea, jonka sisäpuoli on sileä, halkaisija vähintään 110 mm ja kokonaispituus enintään 6 metriä. Käytä enintään yhtä 90 :n ja kahta 45 :n mutkaa. Kahden 45 :n mutkan etäisyyden on oltava vähintään 300 mm. Vaakasuoraa putkea saa käyttää vain suoraan käymälän takana. Tällaisen putken pituus saa olla enintään 700 mm, ja sen halkaisijan on oltava vähintään 110 mm. Vaakasuorat putket tulee asentaa niin, että ne viettävät riittävästi ulospäin, jotta lauhdevesi pääsee valumaan käymälästä 90 :n mutkaan, jonka pohjaan porataan 8 mm:n aukko lauhdevettä varten. Varmista, että 90 :n mutka on käännetty ylöspäin, sillä ilma kulkee helpoiten ylöspäin. Jos tehdään 90 :n mutka, tarvitaan tarkastusluukku, koska on päästävä tarkastamaan, että roskat eivät tuki aukkoa. Ilmanvaihtoputki tulee vetää riittävän korkealle, vähintään metrin verran rakennuksen katonharjan yläpuolelle, jotta vältytään palamisen tuottamilta hajuilta. Käymälän mukana toimitettavaa tuulisuojusta on käytettävä. Jos Separett Flame -käymälää käytetään talvella, on suositeltavaa eristää koko ilmanvaihtoputki, joka ei ole eristetyssä tilassa. Näin vähennetään kylmälaskeumaa ja vältetään jään ja kylmätulppien muodostuminen. Suositeltava eristyspaksuus on vähintään 10 mm. 4 Tuloilma Jotta varmistetaan käymälän riittävä ilmansaanti, venttiilien oikea koko on tärkeä. Tämä koskee sekä sisä- että ulkomittoja. Pyöreässä venttiilissä on oltava halkaisijaltaan vähintään 160 mm:n aukko, ja nelikulmaisessa vähintään 145 x 145 mm:n kokoinen. Venttiili asennetaan tuloilmalle vain ulkoseinän kautta ja mielellään samalle korkeudelle käymälän kanssa. On tärkeää, että venttiili on aina auki käymälän tuulettimen käydessä. Tilassa ei saa olla muita ilmanvaihtojärjestelmiä kuin tuuletin tai vastaava. Huomaa, että liesituuletin ja/tai tulisija voivat vaikuttaa käymälän ilmantarpeeseen. Pidä käymälän ovi suljettuna. Huomautus! Huonosti kulkeva poisto-/tuloilma voi heikentää palamista ja aiheuttaa käyttöhäiriöitä käymälässä. Ole siis erityisen tarkkana ja varmista, että asennus on suoritettu oikein. Poistoilmakanavan oikeat asennukset Väh. 600 mm Väh. 600 mm Väh. 600 mm Tuloilmaventtiilin Ø väh. 160 mm Enint mm Väh. 300 mm Tuloilmaventtiilin Ø väh. 160 mm Enint mm Tuloilmaventtiilin Ø väh. 160 mm Enint mm Väh. 100 mm Lauhdevesiaukko Ø 8 mm Väh. 100 mm Enint. 700 mm Lauhdevesiaukko Ø 8 mm 175 mm Lauhdevesiaukko Ø 8 mm tai irrotettava kansi

5 5 ESIMERKKEJÄ VIRHEELLISISTÄ ASENNUKSISTA Takuu ei ole voimassa ohessa esitettyjen asennusten tapauksissa. Sisällä Kaksi venttiiliä Suodatin venttiilissä Kierresaumaputki Ylimääräinen tuuletin Ilmanotto katossa, lattiassa tai sisäseinässä Ilmanotto käymälän alla lattiassa tai ikkunan kautta Matto, koroke tai muu vastaava käymälän edessä Ulkona Vääränlaiset tuulisuojukset Liian monta mutkaa Sallittu vain yksi 90 :n mutka ILMANVAIHTOSUOJUKSEN ASENNUS

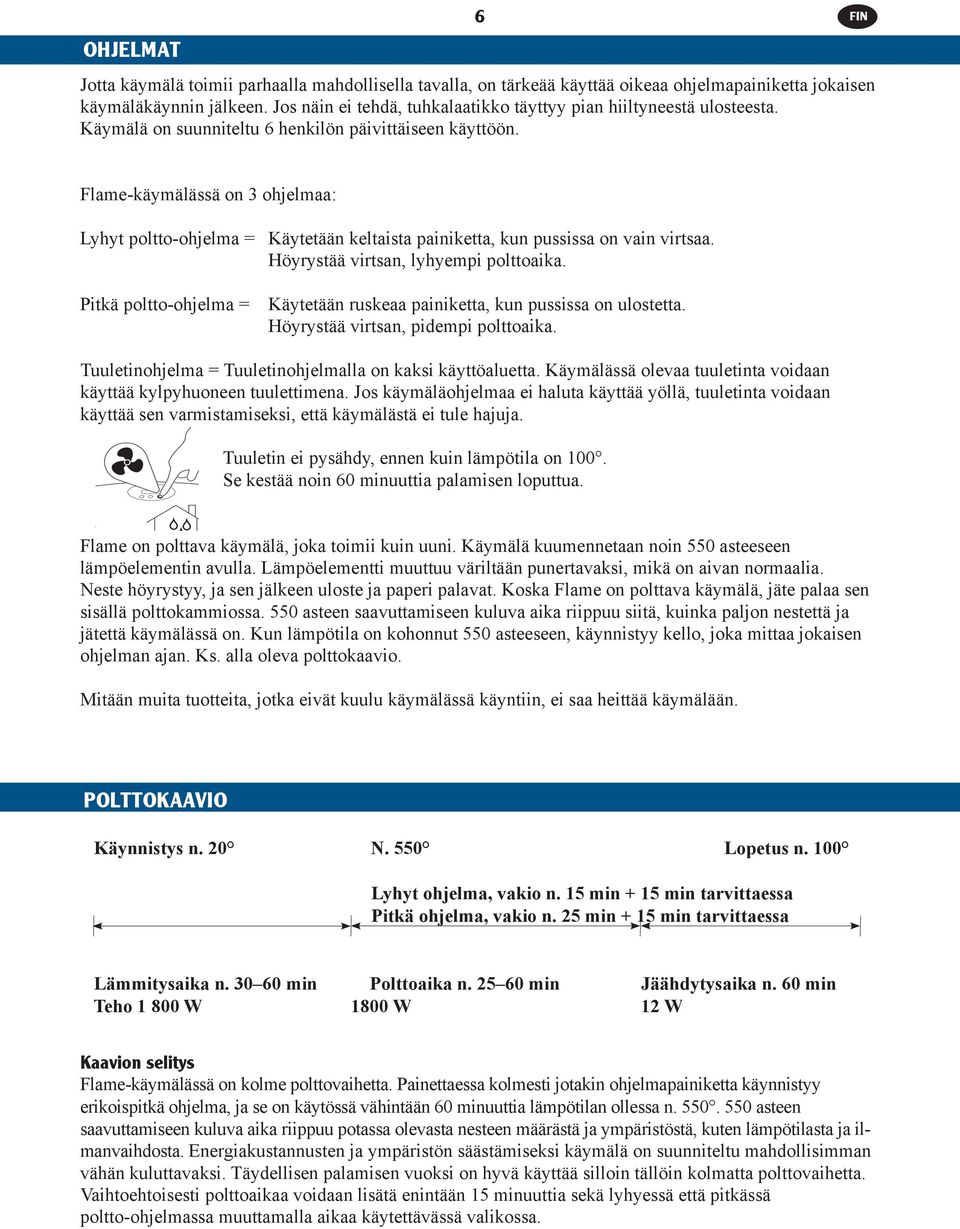

6 OHJELMAT 6 Jotta käymälä toimii parhaalla mahdollisella tavalla, on tärkeää käyttää oikeaa ohjelmapainiketta jokaisen käymäläkäynnin jälkeen. Jos näin ei tehdä, tuhkalaatikko täyttyy pian hiiltyneestä ulosteesta. Käymälä on suunniteltu 6 henkilön päivittäiseen käyttöön. Flame-käymälässä on 3 ohjelmaa: Lyhyt poltto-ohjelma = Käytetään keltaista painiketta, kun pussissa on vain virtsaa. Höyrystää virtsan, lyhyempi polttoaika. Pitkä poltto-ohjelma = Käytetään ruskeaa painiketta, kun pussissa on ulostetta. Höyrystää virtsan, pidempi polttoaika. Tuuletinohjelma = Tuuletinohjelmalla on kaksi käyttöaluetta. Käymälässä olevaa tuuletinta voidaan käyttää kylpyhuoneen tuulettimena. Jos käymäläohjelmaa ei haluta käyttää yöllä, tuuletinta voidaan käyttää sen varmistamiseksi, että käymälästä ei tule hajuja. Tuuletin ei pysähdy, ennen kuin lämpötila on 100. Se kestää noin 60 minuuttia palamisen loputtua. Flame on polttava käymälä, joka toimii kuin uuni. Käymälä kuumennetaan noin 550 asteeseen lämpöelementin avulla. Lämpöelementti muuttuu väriltään punertavaksi, mikä on aivan normaalia. Neste höyrystyy, ja sen jälkeen uloste ja paperi palavat. Koska Flame on polttava käymälä, jäte palaa sen sisällä polttokammiossa. 550 asteen saavuttamiseen kuluva aika riippuu siitä, kuinka paljon nestettä ja jätettä käymälässä on. Kun lämpötila on kohonnut 550 asteeseen, käynnistyy kello, joka mittaa jokaisen ohjelman ajan. Ks. alla oleva polttokaavio. Mitään muita tuotteita, jotka eivät kuulu käymälässä käyntiin, ei saa heittää käymälään. POLTTOKAAVIO Käynnistys n. 20 N. 550 Lopetus n. 100 Lyhyt ohjelma, vakio n. 15 min + 15 min tarvittaessa Pitkä ohjelma, vakio n. 25 min + 15 min tarvittaessa Lämmitysaika n min Polttoaika n min Jäähdytysaika n. 60 min Teho W 1800 W 12 W Kaavion selitys Flame-käymälässä on kolme polttovaihetta. Painettaessa kolmesti jotakin ohjelmapainiketta käynnistyy erikoispitkä ohjelma, ja se on käytössä vähintään 60 minuuttia lämpötilan ollessa n asteen saavuttamiseen kuluva aika riippuu potassa olevasta nesteen määrästä ja ympäristöstä, kuten lämpötilasta ja ilmanvaihdosta. Energiakustannusten ja ympäristön säästämiseksi käymälä on suunniteltu mahdollisimman vähän kuluttavaksi. Täydellisen palamisen vuoksi on hyvä käyttää silloin tällöin kolmatta polttovaihetta. Vaihtoehtoisesti polttoaikaa voidaan lisätä enintään 15 minuuttia sekä lyhyessä että pitkässä poltto-ohjelmassa muuttamalla aikaa käytettävässä valikossa.

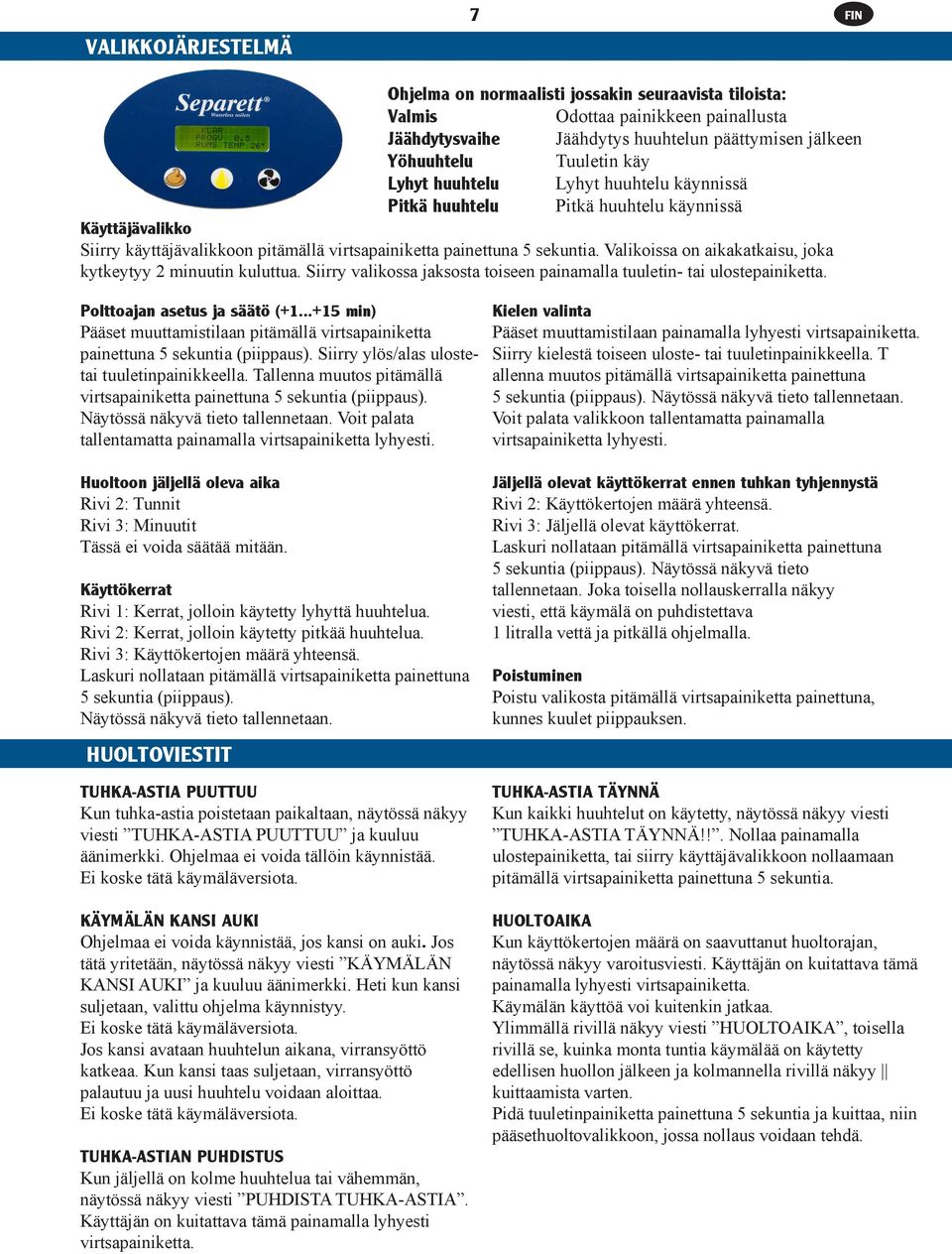

7 VALIKKOJÄRJESTELMÄ 7 Ohjelma on normaalisti jossakin seuraavista tiloista: Valmis Odottaa painikkeen painallusta Jäähdytysvaihe Jäähdytys huuhtelun päättymisen jälkeen Yöhuuhtelu Tuuletin käy Lyhyt huuhtelu Lyhyt huuhtelu käynnissä Pitkä huuhtelu Pitkä huuhtelu käynnissä Käyttäjävalikko Siirry käyttäjävalikkoon pitämällä virtsapainiketta painettuna 5 sekuntia. Valikoissa on aikakatkaisu, joka kytkeytyy 2 minuutin kuluttua. Siirry valikossa jaksosta toiseen painamalla tuuletin- tai ulostepainiketta. Polttoajan asetus ja säätö ( min) Pääset muuttamistilaan pitämällä virtsapainiketta painettuna 5 sekuntia (piippaus). Siirry ylös/alas ulostetai tuuletinpainikkeella. Tallenna muutos pitämällä virtsapainiketta painettuna 5 sekuntia (piippaus). Näytössä näkyvä tieto tallennetaan. Voit palata tallentamatta painamalla virtsapainiketta lyhyesti. Huoltoon jäljellä oleva aika Rivi 2: Tunnit Rivi 3: Minuutit Tässä ei voida säätää mitään. Käyttökerrat Rivi 1: Kerrat, jolloin käytetty lyhyttä huuhtelua. Rivi 2: Kerrat, jolloin käytetty pitkää huuhtelua. Rivi 3: Käyttökertojen määrä yhteensä. Laskuri nollataan pitämällä virtsapainiketta painettuna 5 sekuntia (piippaus). Näytössä näkyvä tieto tallennetaan. HUOLTOVIESTIT TUHKA-ASTIA PUUTTUU Kun tuhka-astia poistetaan paikaltaan, näytössä näkyy viesti TUHKA-ASTIA PUUTTUU ja kuuluu äänimerkki. Ohjelmaa ei voida tällöin käynnistää. Ei koske tätä käymäläversiota. KÄYMÄLÄN KANSI AUKI Ohjelmaa ei voida käynnistää, jos kansi on auki. Jos tätä yritetään, näytössä näkyy viesti KÄYMÄLÄN KANSI AUKI ja kuuluu äänimerkki. Heti kun kansi suljetaan, valittu ohjelma käynnistyy. Ei koske tätä käymäläversiota. Jos kansi avataan huuhtelun aikana, virransyöttö katkeaa. Kun kansi taas suljetaan, virransyöttö palautuu ja uusi huuhtelu voidaan aloittaa. Ei koske tätä käymäläversiota. TUHKA-ASTIAN PUHDISTUS Kun jäljellä on kolme huuhtelua tai vähemmän, näytössä näkyy viesti PUHDISTA TUHKA-ASTIA. Käyttäjän on kuitattava tämä painamalla lyhyesti virtsapainiketta. Kielen valinta Pääset muuttamistilaan painamalla lyhyesti virtsapainiketta. Siirry kielestä toiseen ulostetai tuuletinpainikkeella. T allenna muutos pitämällä virtsapainiketta painettuna 5 sekuntia (piippaus). Näytössä näkyvä tieto tallennetaan. Voit palata valikkoon tallentamatta painamalla virtsapainiketta lyhyesti. Jäljellä olevat käyttökerrat ennen tuhkan tyhjennystä Rivi 2: Käyttökertojen määrä yhteensä. Rivi 3: Jäljellä olevat käyttökerrat. Laskuri nollataan pitämällä virtsapainiketta painettuna 5 sekuntia (piippaus). Näytössä näkyvä tieto tallennetaan. Joka toisella nollauskerralla näkyy viesti, että käymälä on puhdistettava 1 litralla vettä ja pitkällä ohjelmalla. Poistuminen Poistu valikosta pitämällä virtsapainiketta painettuna, kunnes kuulet piippauksen. TUHKA-ASTIA TÄYNNÄ Kun kaikki huuhtelut on käytetty, näytössä näkyy viesti TUHKA-ASTIA TÄYNNÄ!!. Nollaa painamalla ulostepainiketta, tai siirry käyttäjävalikkoon nollaamaan pitämällä virtsapainiketta painettuna 5 sekuntia. HUOLTOAIKA Kun käyttökertojen määrä on saavuttanut huoltorajan, näytössä näkyy varoitusviesti. Käyttäjän on kuitattava tämä painamalla lyhyesti virtsapainiketta. Käymälän käyttöä voi kuitenkin jatkaa. Ylimmällä rivillä näkyy viesti HUOLTOAIKA, toisella rivillä se, kuinka monta tuntia käymälää on käytetty edellisen huollon jälkeen ja kolmannella rivillä näkyy kuittaamista varten. Pidä tuuletinpainiketta painettuna 5 sekuntia ja kuittaa, niin pääsethuoltovalikkoon, jossa nollaus voidaan tehdä.

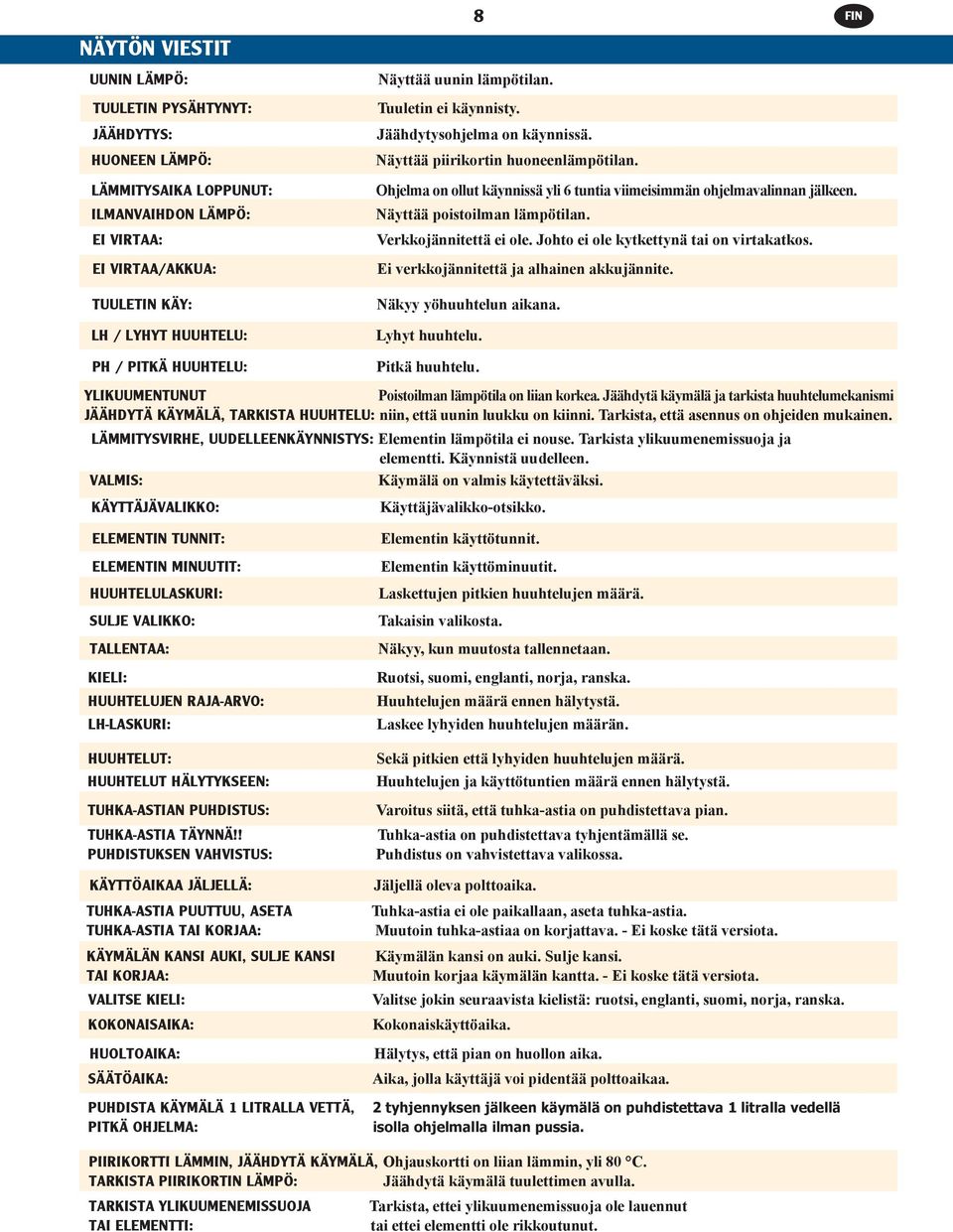

8 NÄYTÖN VIESTIT UUNIN LÄMPÖ: TUULETIN PYSÄHTYNYT: JÄÄHDYTYS: HUONEEN LÄMPÖ: 8 Näyttää uunin lämpötilan. Tuuletin ei käynnisty. Jäähdytysohjelma on käynnissä. Näyttää piirikortin huoneenlämpötilan. LÄMMITYSAIKA LOPPUNUT: ILMANVAIHDON LÄMPÖ: EI VIRTAA: EI VIRTAA/AKKUA: TUULETIN KÄY: LH / LYHYT HUUHTELU: Ohjelma on ollut käynnissä yli 6 tuntia viimeisimmän ohjelmavalinnan jälkeen. Näyttää poistoilman lämpötilan. Verkkojännitettä ei ole. Johto ei ole kytkettynä tai on virtakatkos. Ei verkkojännitettä ja alhainen akkujännite. Näkyy yöhuuhtelun aikana. Lyhyt huuhtelu. PH / PITKÄ HUUHTELU: Pitkä huuhtelu. YLIKUUMENTUNUT Poistoilman lämpötila on liian korkea. Jäähdytä käymälä ja tarkista huuhtelumekanismi JÄÄHDYTÄ KÄYMÄLÄ, TARKISTA HUUHTELU: niin, että uunin luukku on kiinni. Tarkista, että asennus on ohjeiden mukainen. LÄMMITYSVIRHE, UUDELLEENKÄYNNISTYS: Elementin lämpötila ei nouse. Tarkista ylikuumenemissuoja ja elementti. Käynnistä uudelleen. VALMIS: Käymälä on valmis käytettäväksi. KÄYTTÄJÄVALIKKO: Käyttäjävalikko-otsikko. ELEMENTIN TUNNIT: ELEMENTIN MINUUTIT: HUUHTELULASKURI: SULJE VALIKKO: TALLENTAA: KIELI: HUUHTELUJEN RAJA-ARVO: LH-LASKURI: HUUHTELUT: HUUHTELUT HÄLYTYKSEEN: TUHKA-ASTIAN PUHDISTUS: TUHKA-ASTIA TÄYNNÄ!! PUHDISTUKSEN VAHVISTUS: KÄYTTÖAIKAA JÄLJELLÄ: TUHKA-ASTIA PUUTTUU, ASETA TUHKA-ASTIA TAI KORJAA: KÄYMÄLÄN KANSI AUKI, SULJE KANSI TAI KORJAA: VALITSE KIELI: KOKONAISAIKA: HUOLTOAIKA: SÄÄTÖAIKA: PUHDISTA KÄYMÄLÄ 1 LITRALLA VETTÄ, PITKÄ OHJELMA: Elementin käyttötunnit. Elementin käyttöminuutit. Laskettujen pitkien huuhtelujen määrä. Takaisin valikosta. Näkyy, kun muutosta tallennetaan. Ruotsi, suomi, englanti, norja, ranska. Huuhtelujen määrä ennen hälytystä. Laskee lyhyiden huuhtelujen määrän. Sekä pitkien että lyhyiden huuhtelujen määrä. Huuhtelujen ja käyttötuntien määrä ennen hälytystä. Varoitus siitä, että tuhka-astia on puhdistettava pian. Tuhka-astia on puhdistettava tyhjentämällä se. Puhdistus on vahvistettava valikossa. Jäljellä oleva polttoaika. Tuhka-astia ei ole paikallaan, aseta tuhka-astia. Muutoin tuhka-astiaa on korjattava. - Ei koske tätä versiota. Käymälän kansi on auki. Sulje kansi. Muutoin korjaa käymälän kantta. - Ei koske tätä versiota. Valitse jokin seuraavista kielistä: ruotsi, englanti, suomi, norja, ranska. Kokonaiskäyttöaika. Hälytys, että pian on huollon aika. Aika, jolla käyttäjä voi pidentää polttoaikaa. 2 tyhjennyksen jälkeen käymälä on puhdistettava 1 litralla vedellä isolla ohjelmalla ilman pussia. PIIRIKORTTI LÄMMIN, JÄÄHDYTÄ KÄYMÄLÄ, Ohjauskortti on liian lämmin, yli 80 C. TARKISTA PIIRIKORTIN LÄMPÖ: Jäähdytä käymälä tuulettimen avulla. TARKISTA YLIKUUMENEMISSUOJA Tarkista, ettei ylikuumenemissuoja ole lauennut TAI ELEMENTTI: tai ettei elementti ole rikkoutunut.

9 JOS KÄYMÄLÄ EI TOIMI 9 Jos hankkimasi polttava käymälä ei toimi niin kuin sen pitäisi, tarkista seuraavat seikat, ennen kuin otat yhteyttä Separett AB:hen: Huomautus! Kytke virransyöttö pois päältä ennen tarkistuksen aloittamista! Poistoilman lämpötila liian korkea Tämä voi johtua siitä, että poistoilmakanavassa on tukos tai että kanava on asennettu väärin. Tämä voi johtua myös siitä, että tuloilman laatu on liian huono. Tuloilmaventtiilin on oltava vähintään 160 mm ja täysin auki koko käymälän käytön ajan. Ohjauskortin lämpötila on liian korkea Tämä voi johtua siitä, että poistoilmakanavassa on tukos tai että kanava on asennettu väärin. Tämä voi johtua myös siitä, että tuloilman laatu on liian huono. Elementti lämpenee liian hitaasti tai ei lämpene ollenkaan Tarkista, onko ylikuumenemissuoja lauennut. Irrota pistoke ja sen jälkeen pyöreä musta muovisuojus käymälän takaa. Paina sitten ylikuumenemissuojaa (pientä valkoista nastaa). Kytke pistoke takaisin ja paina taustapuolella olevaa kumpaakin virtakytkintä, jos ne ovat pois päältä -asennossa. Käynnistä poltto-ohjelma. Käymälän pitäisi nyt lämmetä 150 asteeseen 10 minuutin kuluessa. Jos vika ei poistu, ota yhteyttä Separett AB:hen. Tarkista näytöstä ILMANVAIHDON LÄMPÖ -arvo. Sen tulisi olla alle 50 C, kun käymälää käytetään. Jos käymälä on hyvin kylmä, käyttölämpötilan saavuttaminen kestää pitkään. Ylikuumenemissuoja on lauennut Irrota pistoke ja sen jälkeen pyöreä musta muovisuojus käymälän takaa. Paina sitten ylikuumenemissuojaa (pientä valkoista nastaa). Kytke pistoke takaisin ja paina taustapuolella olevaa kumpaakin virtakytkintä, jos ne ovat pois päältä -asennossa. Käynnistä poltto-ohjelma. Käymälän pitäisi nyt lämmetä 150 asteeseen 10 minuutin kuluessa. Jos vika ei poistu, ota yhteyttä Separett AB:hen. Jos käymälä ei saa virtaa 1. Tarkista, että verkkojohto on kytkettynä pistorasiaan. 2. Tarkista, että kumpikin virtakatkaisin on kytkettynä päälle. 3. Tarkista pistorasian jännite ja sulake. 4. Tarkista sulakkeet ohjauskortista. Akku on tyhjentynyt Akku latautuu virran ollessa kytkettynä ja käymälän ollessa valmiustilassa. Tuuletin ei toimi Tuuletin ei anna signaalia ohjauskortille. Ota yhteyttä Separett AB:hen.

10 10 TYHJENNYS JA KÄSITTELY Koska tietyt osat ovat hyvin kuumia ja vaarallisia koskea, käymälää ei pidä käsitellä polton aikana. Polttovaiheen loppumisen jälkeen on odotettava vähintään tunti, ennen kuin käymälä tyhjennetään tai käsiä työnnetään polttokammioon ) Avaa etureunassa oleva luukku vapauttamalla sivujen lukitus. 2) Irrota luukku. 3) Käännä tuhka-astiaa vasemmalle. 4) Vedä tuhka-astia pois paikaltaan. 5) Tyhjennä tuhka-astia. 6) Työnnä tuhka-astia sisään niin pitkälle kuin se menee, ja käännä sitä oikealle. 7) Aseta luukku takaisin paikalleen ja lukitse se sivuilta. Tuhkan käsittely Kun tuhka-astia on aika tyhjentää, käymälän näytössä näkyy asiasta kertova viesti. Tämä tapahtuu 50 käyttökerran jälkeen. Potan puhdistus Puhdista potta liottamalla kiinni jäänyttä tuhkaa noin tunnin ajan. Kun olet asettanut tuhka-astian takaisin paikalleen, on kaada litra vettä suoraan astiaan (älä käytä pussia). Aja sen jälkeen pitkä ohjelma. Tällöin potassa oleva vesi kiehuu ja haihtuu höyrystyen käymälässä ja ilmanvaihtoputkissa, mikä auttaa pitämään käymälän puhtaana.

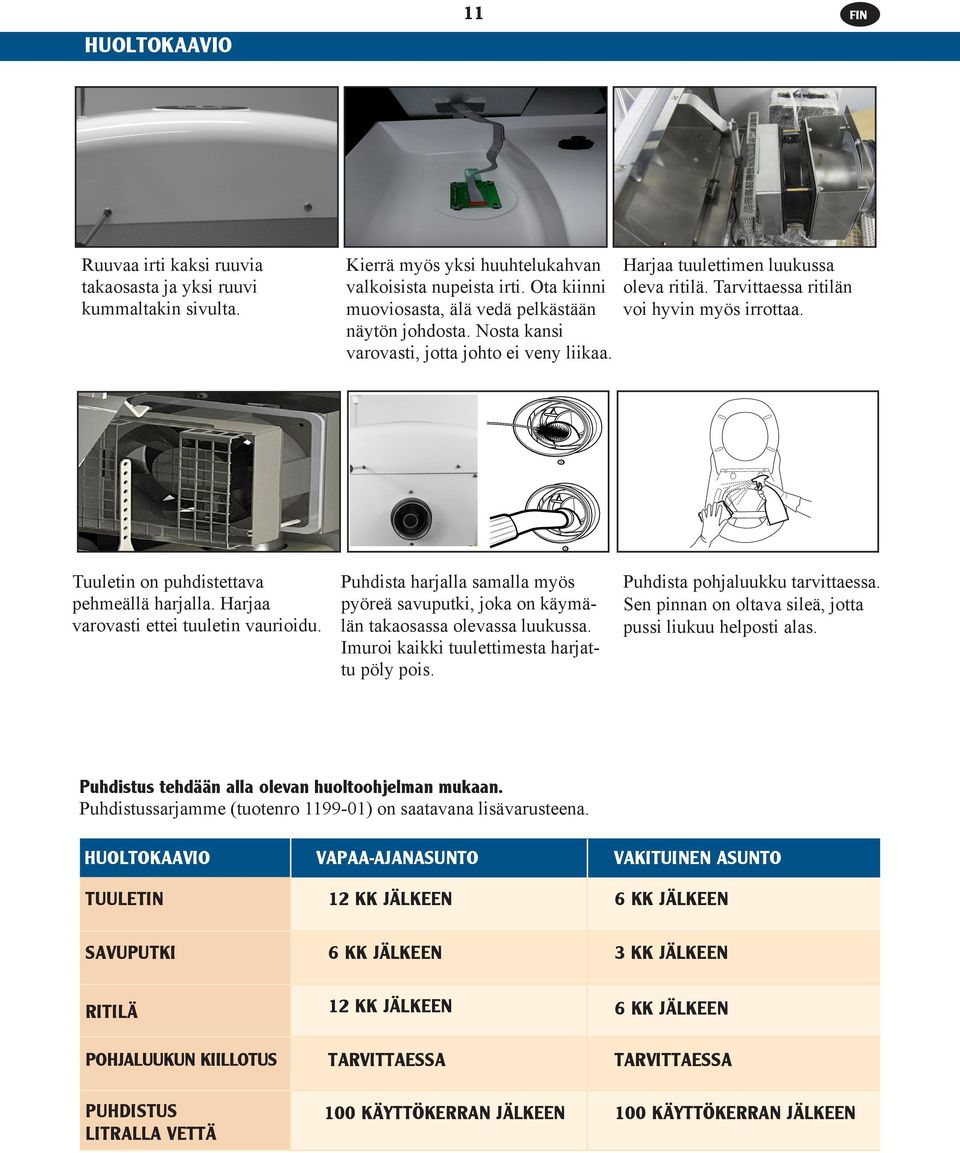

11 HUOLTOKAAVIO 11 Ruuvaa irti kaksi ruuvia takaosasta ja yksi ruuvi kummaltakin sivulta. Kierrä myös yksi huuhtelukahvan valkoisista nupeista irti. Ota kiinni muoviosasta, älä vedä pelkästään näytön johdosta. Nosta kansi varovasti, jotta johto ei veny liikaa. Harjaa tuulettimen luukussa oleva ritilä. Tarvittaessa ritilän voi hyvin myös irrottaa. Tuuletin on puhdistettava pehmeällä harjalla. Harjaa varovasti ettei tuuletin vaurioidu. Puhdista harjalla samalla myös pyöreä savuputki, joka on käymälän takaosassa olevassa luukussa. Imuroi kaikki tuulettimesta harjattu pöly pois. Puhdista pohjaluukku tarvittaessa. Sen pinnan on oltava sileä, jotta pussi liukuu helposti alas. Puhdistus tehdään alla olevan huoltoohjelman mukaan. Puhdistussarjamme (tuotenro ) on saatavana lisävarusteena. HUOLTOKAAVIO TUULETIN VAPAA-AJANASUNTO 12 KK JÄLKEEN VAKITUINEN ASUNTO 6 KK JÄLKEEN SAVUPUTKI 6 KK JÄLKEEN 3 KK JÄLKEEN RITILÄ 12 KK JÄLKEEN 6 KK JÄLKEEN POHJALUUKUN KIILLOTUS TARVITTAESSA TARVITTAESSA PUHDISTUS LITRALLA VETTÄ 100 KÄYTTÖKERRAN JÄLKEEN 100 KÄYTTÖKERRAN JÄLKEEN

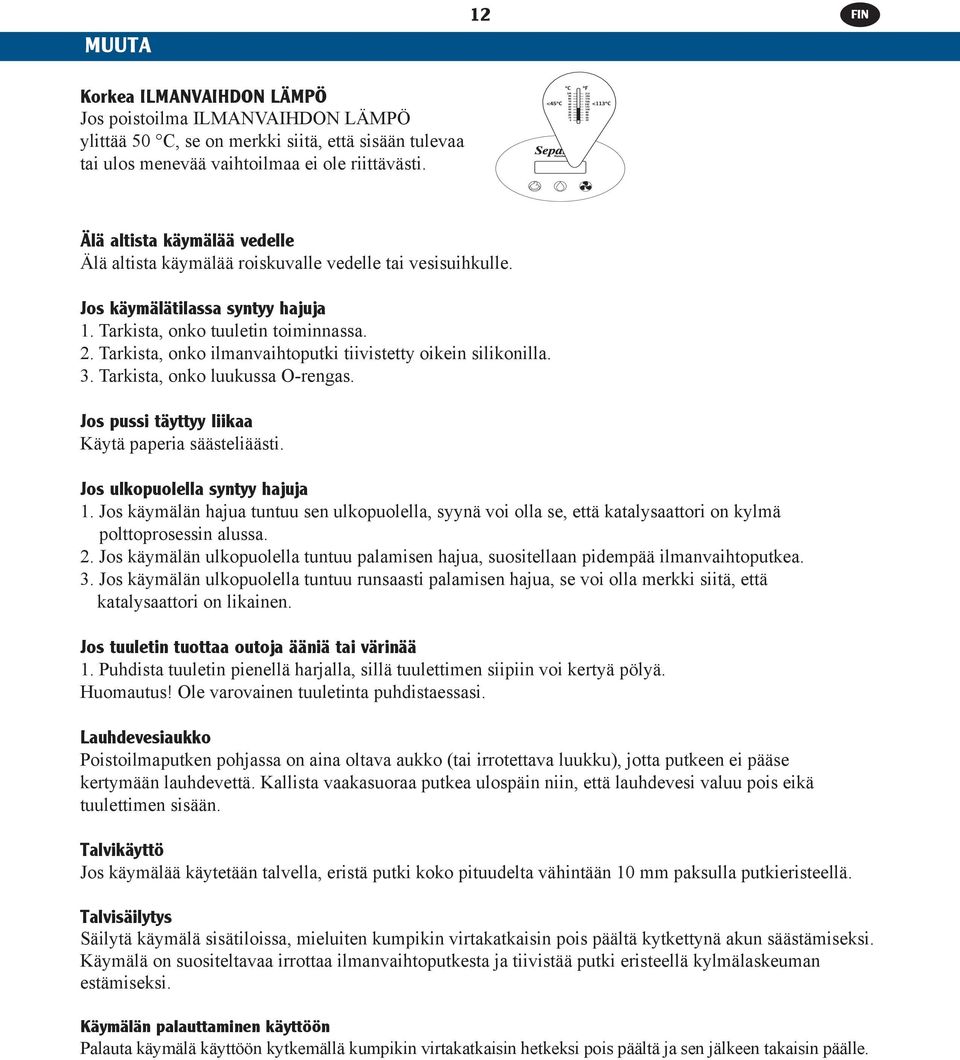

12 MUUTA 12 Korkea ILMANVAIHDON LÄMPÖ Jos poistoilma ILMANVAIHDON LÄMPÖ ylittää 50 C, se on merkki siitä, että sisään tulevaa tai ulos menevää vaihtoilmaa ei ole riittävästi. Älä altista käymälää vedelle Älä altista käymälää roiskuvalle vedelle tai vesisuihkulle. Jos käymälätilassa syntyy hajuja 1. Tarkista, onko tuuletin toiminnassa. 2. Tarkista, onko ilmanvaihtoputki tiivistetty oikein silikonilla. 3. Tarkista, onko luukussa O-rengas. Jos pussi täyttyy liikaa Käytä paperia säästeliäästi. Jos ulkopuolella syntyy hajuja 1. Jos käymälän hajua tuntuu sen ulkopuolella, syynä voi olla se, että katalysaattori on kylmä polttoprosessin alussa. 2. Jos käymälän ulkopuolella tuntuu palamisen hajua, suositellaan pidempää ilmanvaihtoputkea. 3. Jos käymälän ulkopuolella tuntuu runsaasti palamisen hajua, se voi olla merkki siitä, että katalysaattori on likainen. Jos tuuletin tuottaa outoja ääniä tai värinää 1. Puhdista tuuletin pienellä harjalla, sillä tuulettimen siipiin voi kertyä pölyä. Huomautus! Ole varovainen tuuletinta puhdistaessasi. Lauhdevesiaukko Poistoilmaputken pohjassa on aina oltava aukko (tai irrotettava luukku), jotta putkeen ei pääse kertymään lauhdevettä. Kallista vaakasuoraa putkea ulospäin niin, että lauhdevesi valuu pois eikä tuulettimen sisään. Talvikäyttö Jos käymälää käytetään talvella, eristä putki koko pituudelta vähintään 10 mm paksulla putkieristeellä. Talvisäilytys Säilytä käymälä sisätiloissa, mieluiten kumpikin virtakatkaisin pois päältä kytkettynä akun säästämiseksi. Käymälä on suositeltavaa irrottaa ilmanvaihtoputkesta ja tiivistää putki eristeellä kylmälaskeuman estämiseksi. Käymälän palauttaminen käyttöön Palauta käymälä käyttöön kytkemällä kumpikin virtakatkaisin hetkeksi pois päältä ja sen jälkeen takaisin päälle.

13 SULAKKEEN VAIHTO 13 Kun sulakkeita vaihdetaan, virran TÄYTYY olla katkaistuna. Kytke virtakatkaisimet pois päältä ja irrota johto pistorasiasta (ks. kuva vasemmalla). Jos näytössä näkyy virheviesti EI VIRTAA, vaikka virta on kytkettynä, sulake on luultavasti palanut. Irrota piirikortin luukun sivulla olevat kaksi ruuvia (ks. kuva oikealla). 125 ma 10 A 10 A Ohjauskortissa on kolme sulaketta, yksi mustassa sylinterissä ja kaksi metallipitimissä. Irrota mustan sylinterin kansi ruuvitaltalla ja pitimissä olevat kaksi sulaketta toimitukseen kuuluvalla työkalulla. Tarkista kaikki kolme sulaketta. Jos jokin sulake on rikki, sen tunnistaa sulakkeen katkenneesta langasta. Huomautus! Älä irrota ohjauskorttia vaihtaaksesi sulakkeet. Tarkista, että käytät oikeanlaisia sulakkeita. Tuotteen mukana toimitettavassa pussissa on kaksi 10 A:n sulaketta, yksi 125 ma:n sulake ja työkalu. TAKUU JA HUOLTO Hyvä asiakas! Kiitos, että valitsit Separett AB:n tuotteen. Tällä tuotteella on 3 vuoden takuu valmistus- ja/tai materiaalivikojen osalta (ei koske työtä). Muista säilyttää ostokuitti! Jos sinulla on varaosiin tai takuuseen liittyvää kysyttävää, ota yhteyttä Separett AB:hen. Puhelin: , kotisivu: Jos tuotetta tarvitsee kaikesta huolimatta huoltaa tai korjata Ennen kuin ryhdymme huoltamaan käymälää, tutkimme asennukseesi liittyviä kuvia. Asennuskuvat, kuitti ja käymälän sarjanumero on lähetettävä sähköpostitse osoitteeseen info@separett.com. Ennen kuin käymälä toimitetaan huoltoon valtuutetulle asentajalle, se on puhdistettava hyvin sisä- ja ulkopuolelta ja tuhka-astian on oltava mukana. Puhdistamattoman käymälän puhdistus veloitetaan asiakkaalta. Luettelo valtuutetuista asentajista on kotisivullamme. 3 vuoden takuu ei kata seuraavia: * Virheellinen asennus, ohjeiden noudattamatta jättäminen * Käsittelyvirhe, esim. pussia ei ole käytetty * Asiakkaan tuotteelle aiheuttama vaurio tai omavaltainen toimenpide * Kuljetusvauriot * Ukkosen aiheuttama vaurio * Normaali kuluminen Takuuajan jälkeen ilmenevien tai takuun piiriin kuulumattomien vikojen kustannukset maksaa kokonaisuudessaan asiakas.

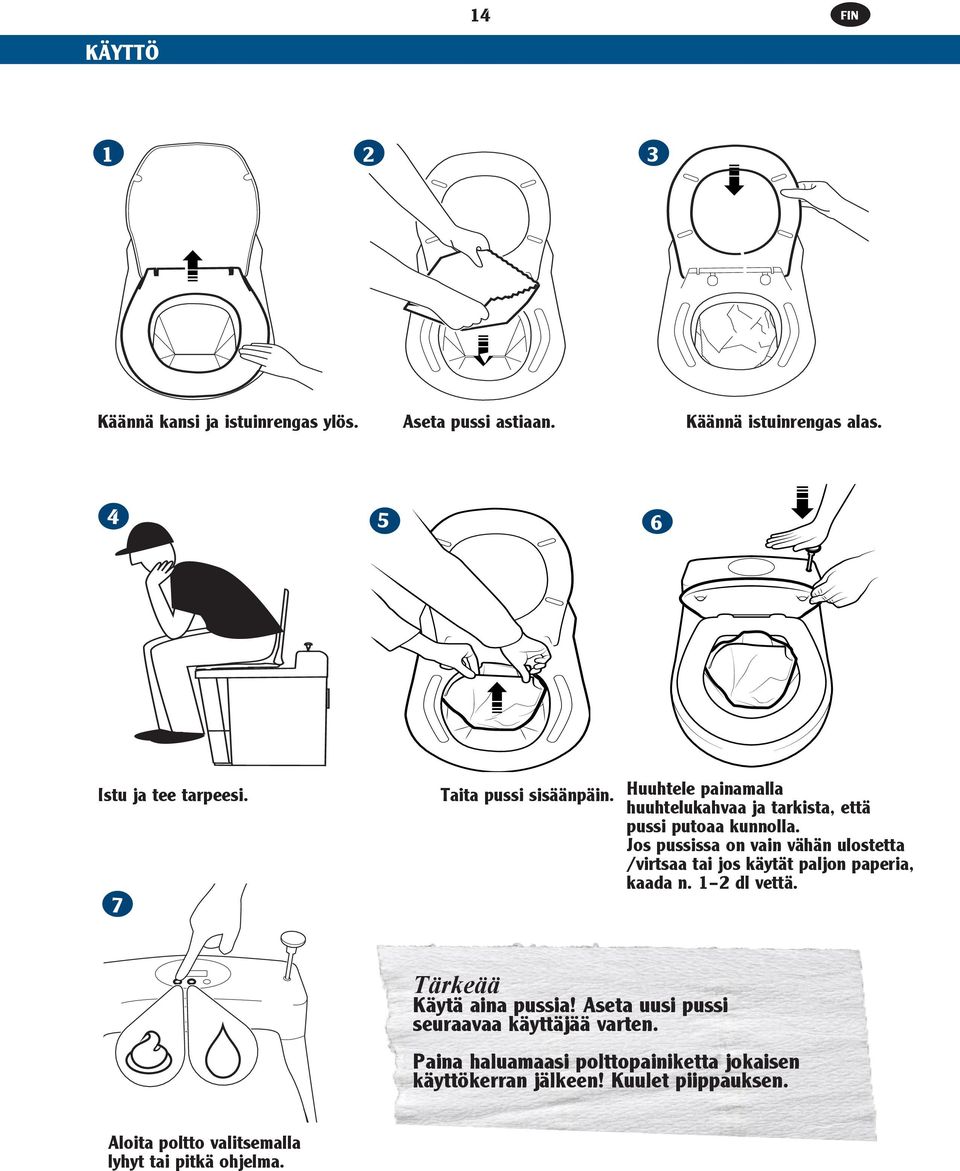

14 14 KÄYTTÖ Käännä kansi ja istuinrengas ylös. Aseta pussi astiaan. Käännä istuinrengas alas Istu ja tee tarpeesi. 7 Taita pussi sisäänpäin. Huuhtele painamalla huuhtelukahvaa ja tarkista, että pussi putoaa kunnolla. Jos pussissa on vain vähän ulostetta /virtsaa tai jos käytät paljon paperia, kaada n. 1 2 dl vettä. Tärkeää Käytä aina pussia! Aseta uusi pussi seuraavaa käyttäjää varten. Paina haluamaasi polttopainiketta jokaisen käyttökerran jälkeen! Kuulet piippauksen. Aloita poltto valitsemalla lyhyt tai pitkä ohjelma.
