PM10 ja PM20 näyttöjen sovellutuksia

Transkriptio

1 PM10 ja PM20 näyttöjen sovellutuksia No

2

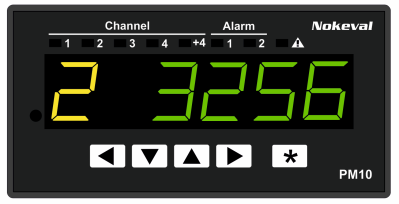

3 PM10 Smart Meter PM10 mittari korvaa PLC:n pienissä sovellutuksissa Pm10 voidaan toimittaa myös valmiiksi ohjelmoituna Mekuwin-konfigurointi-ohjelmalla helposti asettelut ja matemaattiset funtiot USB Tulviestit: Lämpötila-anturit Prosessitulot Pulssianturit Digitaalitulot 12 2 Lähtöviestit 0/-20 ma/v-lähdöt Kosketinlähdöt Digitaalilähdöt Sarjaviesti RS5 PM10 korvaa PLC:n tarpeen pienissä sovellutuksissa PM20 1 kanavaa PM10 tuoteperhe laajenee vain koteloa muuttamalla PM10 sarja on helposti laajennettavissa suuremmille kanavamäärille vaihtamalla vain koteloa. 1-kanavainen PM20 näyttö valmistuu vuoden 2015 aikana, kotelokoko 96 x 96 mm. PM10 -kanavaa Samat kortit

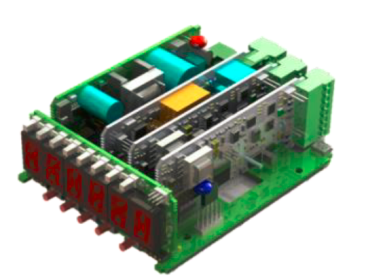

4 PM10 Smart Meter 12 2 Slot E Power supply 2 VDC Serial output RS5 USB-port for configuration Käyttöjännite 2 VDC Sarjaviesti Rs5 vakiona Slot A Inputs and outputs Slot C Inputs and outputs Slot B Inputs and or outputs Slot DB Inputs and or outputs Korttipaikat A-D vapaasti kalustettavissa galvaanisesti erotetuilla tulo- tai lähtökorteilla Tulo- ja lähtökortit Analogiatulot: 2 analogiatuloa yleisimmille antureille (yhteinen maataso), yksi I/O-linja ja 15 V syöttö 2-johdin lähettimelle. Anturit: Pt100, Pt1000, termoelentit, 0/-20 ma, 05/10V, mv, potentiometri, kumulatiivinen laskuri ma/v-tuloille (totaalisaattori). Analogialähdöt: Hälytyskortti Tulossa 2015 Pulssituloille: 2 lähtöviestiä -20 ma tai 0-10V ja yksi I/O-line 2 hälytysrelettä vaihtokoskettimilla 2 pulssituloa PNP-, NPN-ja Namur-antureille, vaihtoehtoisesti 6 I/O-linjaa Kortit ovat vapaasti kalustettavissa neljään eri korttipaikkaan

5 PM20 Smart Meter -1 kanavaa, paneelikoko 96 x 96 mm Page Näkymä voidaan vaihtaa etulevyn painikkeilla (Page) Kolme kanavaa voidaan näyttää samanaikaisesti Kanavanäyttö aseteltavissa vapaasti riveille A-C Slot 1A Inputs and outputs Slot 2A Inputs and outputs Slot 1B B Inputs and or outputs Slot 2B B Inputs and or outputs Slot 1C Inputs and outputs Slot 2C B Inputs and or outputs Slot 1D B Inputs and or outputs Slot 2E Inputs and outputs Slot 1E Power supply 2 VDC Serial output RS5 USB-port for configuration Slot 2F Inputs and outputs Korttipaikat 1 (kuten PM10) Korttipaikat 2 Korttipaikat 1 ja 2 voidaan kalustaa vapaasti galvaanisesti erotetuilla tulo- tai lähtökorteilla PM20 on PM10:n laajennus 5:llä korttipaikalla. Kaikki PM10 sovellutukset toimivat myös PM20 versiossa.

6 Näytön Configurable värit display vaihdettavissa colors R M 6 2 The colours of the display can be changed from a menu. The chosen colours are the red, orange, Näytön värit voidaan vaihtaa asetuksista. Valittavissa olevat värit ovat punainen, oranssi, yellow and green. Furthermore, the channel can be showed the text signs. keltainen ja vihreä. Lisäksi kanavanäyttö voidaan ilmoittaa myös tekstimerkeillä. Ylärajahälytys High alarm Alarajahälytys Low alarm s are changed colors of the display Näytön väri voi vaihtua hälytyksestä Kanava 1 Specific Jokaiselle linearization kanavalle for yksilöllinen all channels linearisointi Input Tulo Epälineaariset Non-linear sensors anturit Linearization Sisääntulojen can be done linearisointi for every channel voidaan separately tehdä jokaiselle kanavalle erikseen Four Neljä outputs lähtöä -20 ma or tai 0-10V Power Jännitesyöttö supply for 2-johdinlähettimille two wire transmitters 2-johdinlähetin 2-wire transmitter jokaiselle kanavalle -20 ma Power +15V +15V -20 ma Sarjaviesti Serial output RS-5 RS-5 Hälytykset s Output Lähtöviesti ma Output Lähtöviesti ma Sisääntuloon voi kytkeä aktiivisen Input tai passiivisen channel can -20 be connected ma lähettimen active or passive -20mA transmitter

7 Massavirtanäyttö Lähtöviestit Hälytykset Lämpötila Paine 3 Virtausmäärä Virtausnopeus Massavirta Virtaus -20 ma Virtausanturi Mittauskanavien välille voidaan kirjoittaa matemaattisia funktioita kuten esimerkiksi massavirtalaskenta-funktio. Monikanavainen lämpötilan säätö Asetusarvo esilämmitykselle Teho 1 Teho 2 Asetusarvo uunitukselle Tuotteen lämpötilan mittaus IR-anturilla Esilämmitys 162 C Uunitus 190 C Tuotteen mitattu lämpötila korjaa uunin asetusarvoa.

8 Asetusarvon muuttaminen ulkoisella koskettimella Asetusarvo 125 C 163 C 2 10 C 3 2 Yläraja +5% Alaraja -10% Esiasellut asetusarvot kosketintuloille Tuloviesti Teho Poikkeamahälytysrajat seuraavat valittua asetusarvoa. Ohjelmoitava säätäjä C 1h 2h 3h Lämpötila seuraa esiaseteltuja arvoja Käsiasema neljällä lähtöviestillä 100% 50 % 0 % Esiasetteluarvot Neljä lähtöviestiä -20 ma tai 0-10V Lähtöviestejä voidaan ohjata myös ulkoisilla koskettimilla. Häiriötilanteissa uusi arvo saadaan nopeasti tai kun vakioarvoja muutetaan usein. Etupaneelin painikkeet voidaan ohjelmoida myös pikapainikkeiksi kuten ulkoiset koskettimet. Yhden kanavan muutoksella saadaan myös muut lähdöt seuraamaan samassa suhteessa.

9 Langattomat lähettimet Vastaanotin +15 VDC RS Sarjaviesti RS-5 lähtöviestiä -20 ma tai 0-10V Langattomat lähettimet Näyttöön voi kytkeä langatonta lähetintä Vaikeiden aineiden virtausmittaus Punnitusanturi - 20 ma Sarjaviesti RS-5 Kaatonopeus kg/s Kaadettu määrä kg 1000kg/s Vaikeita aineita voidaan mitata punnitsemalla kaatioastia ja laskea sen keveneminen sekunnissa, josta saadaan virtausnopeus näyttöön. Toisella kanavalla voidaan näyttää kumulatiivinen määrä Virtausannostelija Virtauslähetin -20 ma Venttiilin ohjaus (kosketin) Aloitus Sarjaviesti RS-5 Annostelija voi toimia täyttö- tai tyhjennystoiminnalla. Uusi annostusmäärä automaattisesti tai se voidaan käynnistää ulkoisella koskettimella tai etupaneelista. Toisella kanavalla voidaan näyttää annosteluerien määrä.

10 Termoelementtien siirtäminen kuparikaapelilla 7 termoelementtianturia Pt100 Kuparikaapeli Liitinrasia Mittarin kylmänpään kompensointi voidaan siirtää termoelementtien liitäntärasiaan ja jatkaa siitä kuparikaapelilla mittarin riviliittimille. Kuparikaapeli on edullisempaa kuin moninapainen termoelemettikaapeli. IR-anturien emissiivisyyden korjaus IR-anturi Pinta-anturi 2 Hälytyskoskettimet Lähtöviesti -20 ma Materiaalin muuttuessa lämpötila tarkastetaan Pt100 pinta-anturilla, josta PM10 laskee oikean emissiivisyyskertoimen infrapuna-anturille. Kosteus- ja lämpötilanäyttö Kosteuslähetin Lämpötila Pt100-anturi +2V -20 ma 5 22 Kaksi kanavaa voidaan näyttää vierekkäin, kun lukuarvot ovat pieniä. Kanavanäytöt aseteltavissa useilla eri värivaihtoehdoilla. Hälytyskoskettimet Lähtöviesti -20 ma

11 Sulan metallin mittausjärjestelmä 3 näytettä ikkunassa lukitsee näytön 1550 C Sarjaviesti RS-5 Käyttäjälle mittausvaiheen ohjeistus merkkivaloin Anturina S-tyypin termoelementti Sulan metallin lämpötila mitataan kertakäyttöisellä anturilla, joka työnnetään pitkän (3-5 m) mittaussauvan päähän. Lämpötilan tasaannuttua näyttö lukittuu ja ilmoittaa käyttäjälle, että sauva on vedettävä ulos sulasta metallista. Opastusvalot käyttäjille: 1. Vihreä - anturi on saanut kontaktin mittaussauvaan 2. Keltainen - mittaus on aloitettu 3. Punainen - mittaus on valmis, vedä anturi ulos sulasta metallista. Säiliöiden täyttöasteen mittaus paineanturilla Paine-anturi -20 ma Neljä lähtöviestiä -20 Neljä ma lähtöviestiä tai 0-10V -20 ma tai 0-10V Säiliöiden määrämittaus voidaan tehdä paineanturilla, kun mittausviesti linearisoidaan säiliön muodon mukaan. Tyypillisiä säiliön muotoja Diameter Height 1 Length Width Height 1 Height 2 Height 2 Length Diameter Diameter Height 1 Diameter Height Height 2

12 Raja-arvon ylitys tai alitus muuttaa näytön värin Normaali käyttötila High alarm Alarajan alitus Näyttö saadaan vaihtamaan väriä eri tapahtumista kuten hälytyksistä, tai muista ohjaustilanteista. Kanavanäytössä voidaan näyttää myös esiasetteluarvoja Esiasetusarvot C 132 C 155 C 15 C 195 C 230 C 290 C 320 C Esiasetusvalinta voidaan tehdä manuaalisesti tai ulkoisilla I/O-linjoilla Painikkeille voi luoda asiakaskohtaiset toiminnat Painikkeille voidaan luoda useita menuja ja ohjata niillä kaikkia mittarin toimintoja kuten lähtöviestit, I/O-linjat, matemaattiset funktiot jne. Päämenu Pikamenu 1 Pikamenu 2 Menu voidaan vaihtaa prosessin tapahtumien mukaan, tai configurointitilassa

13 2-kanavainen näyttö lähtöviesteillä 2 tuloviestiä ma, mv, V, Pt100, TC hälytysrajaa Lähtöviestit 2 x -20 ma tulokanavaa ja lähtöviestiä tuloviestiä ma, mv, V, Pt100, TC Lähtöviestiä -20 ma tai 0-10V Kolmella mittarilla 22-kanavainen näyttö tuloviestiä RS-5 Tiedonkeruu tuloviestiä Max 31 näyttöä (2 kanavaa) 6 tuloviestiä hälytystä

14 Protokollamuunnin sarjaviestille RS5 Sarjaviestikortti RS5 Kaksi I/O linjaa DO (2) DI (1) Master Slave Slave 1. RS5 2. RS5 RS5 Protocolla 1 Protocolla 2 Master RS5 Transmitters Kaksi sarjavieslaitetta voidaan yhdistää Molemmat sarjaportit voivat toimia master- tai slavemoodissa Näytöt/lähtöviestit 16-kanavaiselle lähettimelle RMD60 Pt100, thermocouple, ma/v, mv, 16 tuloviestiä RS-5 Max etäisyys 1 km Optiokorttipaikkoja saadaan lisää näyttöjä lisäämällä lähtöviestiä -20 ma tai 0-10 V RS-5 master/slave seuraaville näytöille Vaisalan sääasemalle näytöt -20 ma lähdöillä Sääasema Vaisala WXT520 lähtöviestiä -20 ma RS5 RS-5 6 lähtöviestiä -20 ma Vaisalan sääaseman kaikki 1 suuretta voidaan näyttää kahdella näytöllä, jotka kytketty yhteen sarjaviestillä RS-5. Lisäksi saadaan 1 analogiaviestiä -20 ma

15 tulokanavaa + lähtöviestiä tuloviestiä lähtöviestiä -20 ma tuloviestiä RS-5 lähtöviestiä -20 ma Kahden näytön yhdistäminen muodostaa yhden toiminnallisen kokonaisuuden. Kanavien välille voidaan muodostaa matemaattisia toimintoja, kun mittarit ovat kytketty yhteen. tuloviestiä + lähtöviestiä -20 ma + hälytystä tuloviestiä RS-5 lähtöviestiä -20 ma RS-5 hälytysrelettä Kolmen näytön yhdistäminen muodostaa yhden toiminnallisen kokonaisuuden. Kanavien välille voidaan muodostaa matemaattisia toimintoja, kun mittarit ovat kytketty yhteen.

16 Näyttökanavan valinta ulkoisella kytkimellä tuloa RS-5 (PLC) Hälytykset BCD-kytkin Kanavanäyttö voidaan valita myös ulkoisella kiertokytkimellä. Näytön I/O-linjoilla voidaan suorittaa pieniä prosessiohjauksia analogia tuloa 6 I/O-tuloa RS-5-20 ma Näytön I/O-lnjoilla voi suorittaa pieniä prosessisovellutuksia ja korvata PLC:n Pulssi- ja analogitulot samanaikaisesti Pulssijakaja/kertoja Virtausanturi Paineanturi Lämpötila Digitaalitulot -20 ma Pt100 I/O mA taajuustulosta Hälytykset Näyttö voi toimia kumulatiivisena pulssilaskurina tai taajuusnäyttönä pulssiantureille.

17 Lähtöviestin huojuttaminen Tuloviesti -20 ma Taajuuslähtö (pulssi) Lähtöviesti -20 ma Tiedonkeruusovelluksissa joissa lähettimen lähtöviesti on lähes muuttumaton pitkiä aikoja, voi herätä epäilys, että ohjelma on lukiutunut. Muuttamalla hivenen lähtöviestiä, niin voidaan varmistaa että ohjelma toimii. Näyttöä voidaan käyttää myös pulssitaajuuslähettimenä = analogia/taajuuslähtö Monipuoliset hälytysten asettelumahdollisuudet Hälytyksistä voidaan muodostaa toiminnallisia lohkoja, joita käsitellään kokonaisuutena. Lohkon sisällä arvot ovat kiinteitä toisiinsa nähden, tai ne voidaan asettaa muuttumaan asetusarvon muutoksen suhteessa (%) toisiinsa nähden. Lohkojen määrälle ei rajoituksia. Tyypillinen sovellutus on kahden tai useamman rajan siirtäminen yhdellä asetusarvon muutoksella. Päähälytysrajan muutos muuttaa siihen sidottuja sidottuja lohkoja, mutta ei niiden sisälläolevia poikkeamasuhteita. Asetusarvo Poikkeamalohko 1 Yläraja 150 C Alaraja 120 C Esivalittuja lohkoja voidaan siirtää vapaasti usealla eri tavalla: -painikkeilla etupaneelista - digitaalituloilla - sarjaviestillä RS5 Virtaussuunnan näyttö virtaviestillä -20 ma Näyttö -20 m/s Virtaussuunta Näyttö +20 m/s 0 m/s 0 m/s ma 12 ma 20 ma Vitausmittari antaa virtausnopeuden negatiiviseen suuntaa 12- ma (0-20 m/s) ja positiiviseen suuntaan ma (0-20 m/s).
