1 Pienjännitetuotteet, Pehmo-panorama 1FI12_04 Pehmokäynnistimet Laaja pehmokäynnistinmallisto

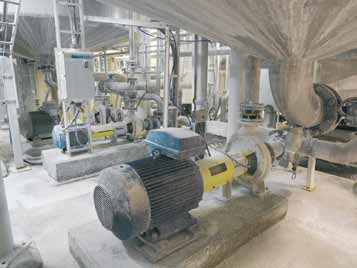

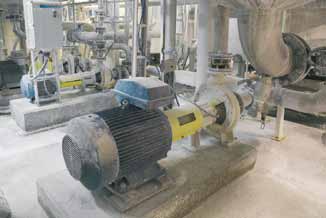

2 Miksi pehmokäynnistys? Ratkaisu sekä mekaniikka- että sähköongelmiin AC-moottorit, "teollisuuden työhevoset", pyörittävät esimerkiksi puhaltimia, murskaimia, sekoituskoneita, pumppuja ja kuljettimia. Liian usein moottorit on asennettu siten, että ei-toivotut momentit ja virtapiikit ovat päivittäistä todellisuutta tuotantolaitoksissa joka puolella maailmaa ja aiheuttavat monenlaisia haittoja. Esimerkkejä haitoista: Sähkössä esiintyvät jännite- ja virtapiikit, jotka aiheutuvat käynnistyksestä suora- tai tähtikolmiokytkennällä. Jännite- ja virtapiikit voivat ylikuormittaa paikallista jakeluverkkoa ja aiheuttaa jännitteen vaihtelua, joka häiritsee muita verkkoon kytkettyjä sähkölaitteita. Mekaaniset ongelmat, jotka kohdistuvat koko voimansiirtoketjuun moottorista käytettäviin laitteisiin, vaativat paljon huoltoja korjaustoimenpiteitä sekä aiheuttavat tuotantokatkoksia. Toiminnalliset ongelmat, kuten tuotteiden vahingoittuminen hihnakuljettimilla. Paineiskut ja -aallot putkijärjestelmissä pumppujen käynnistyksen ja pysäytyksen yhteydessä. Taloudelliset seuraamukset ovat merkittävät jokainen tekninen ongelma ja jokainen käyttökatkos maksaa niistä aiheutuvina korjauksina ja tuotannon menetyksinä. Ongelmat voidaan ratkaista helposti ottamalla käyttöön ABB:n pehmokäynnistin PSR, PSE tai PST(B). ABB:n pehmokäynnistimillä laitteisto käynnistyy ja pysähtyy pehmeästi, jolloin mekaniikka- ja sähkökuormitukset pysyvät mahdollisimman pieninä. Vakiona O Valinnainen PSR PSE PST(B) Ei saatavana 1) ohitus 1) PSTB Kolmiokytkentä Lakatut piirikortit Näyttö ja näppäimistö Momentinsäätö Asetuksin määriteltävä virranrajoitustoiminto Elektroninen moottorin ylikuormitussuojaus PTC-tulo moottorin suojausta varten Vaihe-epätasapainosuojaus Vaihevahtisuojaus Jumisuojaus Tyristorin ylikuumenemissuojaus Alikuormitussuoja Ohjelmoitavat varoitustoiminnot Analoginen lähtösignaali O O Kenttäväyläliikenne O Tapahtumaloki aikaleimalla O O Erillinen näppäimistö Eri käynnistysmenetelmien erot Moottorin jännite U 100 % DOL 58 % Tähtikolmio Pehmokäynnistys 70 % 30 % Säädettävä rampin kaltevuus Aika I Moottorin virta DOL Pyörimisnopeus Momentti T DOL Pyörimisnopeus Pehmokäynnistys Tähtikolmio Tähtikolmio Pehmokäynnistys Kaaviot osoittavat, miten suora-, tähtikolmio- ja pehmokäynnistyksen väliset erot ilmenevät moottorin jännitteessä (U), virrassa (I) ja vääntömomentissa (T).

3 PSR Kompakti mallisto Normaali käynnistys suora kytkentä PSR3...PSR16 PSR25...PSR30 PSR37...PSR45 PSR60...PSR105 PSR3 PSR6 PSR9 PSR12 PSR16 PSR25 PSR30 PSR37 PSR45 PSR60 PSR72 PSR85 PSR105 (400 V) kw IEC, A (enimmäisarvo) ( V) hv UL, A (enimmäisarvo) Tyypin 1 koordinaatio täyttyy moottorinsuojakytkintä tai kompaktikatkaisijaa käyttämällä V, 40 ºC Moottorinsuojakytkimet (50 ka) MS116 MS132 MS450 MS495 Tyypin 1 koordinaatio täyttyy gg-sulakkeita käyttämällä. Tyypin 2 koordinoinnissa täytyy käyttää puolijohdesulakkeita. Sulakesuojaus (50 ka) gg-sulake 10 A 16 A 25 A 32 A 50 A 63 A 100 A 125 A 200 A 250 A Sopiva kytkinvaroke suositeltuja gg- tai puolijohdesulakkeita varten. Kytkinvaroke OS32GD OS125GD OS250GD Pääkontaktoria ei tarvita itse pehmokäynnistintä varten, mutta sitä käytetään ylikuormitustilanteessa virran katkaisuun. Pääkontaktori AF09 AF12 AF16 AF26 AF30 AF38 AF50 AF63 AF75 AF95 AF110 Moottorilla täytyy aina olla ylikuormitussuojaus Lämpörele TF42DU TA75DU TA110DU Ohituksen käyttäminen vähentää laitteen lämpenemistä ja mahdollistaa useampia käynnistyksiä tunnissa Ohitus Pikavalintaopas Normaali käynnistys, luokka 10 Raskas käynnistys, luokka 30 Ohjauspotkuri Keskipakotuuletin Keskipakopumppu Murskain Kompressori Hihnakuljetin (pitkä) Hihnakuljetin (lyhyt) Valssain Hissi Sekoitin Liukuportaat Valitse pehmokäynnistin moottorin Valitse yhtä kokoa suurempi tuote kuin nimellisvirran mukaan. vakiovalinta. Jos käynnistyksiä on yli 10 tunnissa,! valitse perusvaihtoehtoa yhtä suurempi koko PSR Merkkivalot: Käytössä/valmis Käy/täysi jännite (TOR) Kolme asetuspotentiometriä: käynnistysramppi (1 20 s) pysäytysramppi (0 20 s) alkujännite (40 70 % U e :stä) (Määrittää myös lopetusjännitteen.) Sisäiset signaalireleet, Käy (PSR ) ja täysi jännite (TOR) (PSR )

4 PSE Tehokas mallisto PSE18...PSE105 PSE142...PSE170 PSE210...PSE370 PSE18 PSE25 PSE30 PSE37 PSE45 PSE60 PSE72 PSE85 PSE105 PSE142 PSE170 PSE210 PSE250 PSE300 PSE V, 40 ºC Kompaktikatkaisija (50 ka) T2S160 T3S250 T4S320 T5S400 T5S630 Sulakesuojaus (85 ka), puolijohdesulakkeet, Bussmann 170M M M M M M M M M M M M M M M6813 Kytkinvaroke OS32GD03P OS63GD03P OS125GD03P OS250D03P OS400D03P OS630D03P Pääkontaktori AF26 AF30 AF38 AF50 AF63 AF75 AF95 AF110 AF145 AF185 AF210 AF260 AF300 AF400 Elektroninen ylikuormitussuojaus Ohituskoskettimet PSE Asetukset Ruuvikiinnitys Tulo vikojen kuittaukselle Analoginen lähtö 3 lähtösignaalirelettä (Käy, TOR, Tap.) Sisäänrak. ohitus Kaikki tiedot saatavilla etupuolelta Vihreä valmiusmerkkivalo Vilkkuu Apujännite päällä Palaa Pääjännite päällä Vihreä käyntimerkkivalo Vilkkuu Ramppitoiminto ylös/ alas Palaa Täysi jännite (TOR) Keltainen suojausmerkkivalo Punainen vikamerkkivalo Taustavalaistu näyttö Käyttäjäystävällinen näppäimistö Neljä merkkipaikkaa arvojen ja viestien näyttämistä varten Toimintoja ilmaisevat kuvakkeet Kielestä riippumaton

5 PST(B) Edistyksellinen mallisto PST30...PST72 PST85...PST142 PST175...PST300 PST30 PST37 PST44 PST50 PST60 PST72 PST85 PST105 PST142 PST175 PST210 PST250 PST V, 40 ºC Kompaktikatkaisija (50 ka) T2S160 T3S250 T4S250 T5S400 Sulakesuojaus (65 ka), puolijohdesulakkeet, Bussmann 170M M M M M M M M M M M M6813 Kytkinvaroke OS32GD03P OS63GD03P OS125GD03P OS250D03P OS400D03P OS630D03P Pääkontaktori AF30 AF38 AF50 AF63 AF75 AF95 AF110 AF145 AF185 AF210 AF260 AF300 Elektroninen ylikuormitussuojaus Ohituskontaktori AF16 AF26 AF30 AF40 AF50 AF63 AF95 AF145 AF210 PST(B) Ruuvikiinnitys 2 ohjelmoitavaa tuloa 3 ohjelmoitavaa lähtösignaalirelettä Suorakytkentä tai kolmiokytkentä PST ja PSTB Pehmokäynnistintyypit PST ja PSTB voidaan kytkeä moottorin kolmiokytkentään (vertaa tavalliseen tähtikolmiokäynnistimen kytkentään). Tällöin pehmokäynnistimen läpi kulkeva virta on 42 % pienempi. Siten on mahdollista käyttää esimerkiksi 100 A:n moottoria 58 A:n PST(B)-pehmokäynnistimen avulla. ohitus (PSTB) Erilliset liittimet (PST) Suorakytkentä Kolmiokytkentä Kaikki tiedot saatavilla etupuolelta 100 A 58 A Analoginen lähtö tai PTC-tulo 100 A 100 A

6 PSTB370...PSTB470 PSTB570...PSTB1050 PSTB370 PSTB470 PSTB570 PSTB720 PSTB840 PSTB T5S630 T6S630 T6S800 T7S1250 T7S M M M M M6020 2) OS400D03P OS630D03P OS800D03P 1) AF400 AF580 AF750 AF1350 AF1650 1) Kytkinvaroketta ei ole saatavilla. Käytä Bussman-varokealustaa 170M3004 2) PSTB käytä 170M6019 -sulaketta.

7 ABB-pehmokäynnistimet Monipuolinen tuotesarja PSR Kompakti mallisto A PSR-pehmokäynnistin on kaikkein pienikokoisin pehmokäynnistinmallisto, jonka avulla voidaan rakentaa kompakteja käynnistyslaitteistoja. Moottorinsuojakytkimien ja PSRpehmokäynnistimien järjestelmäkonseptilla saadaan huomattavasti kompaktimpi käynnistysratkaisu kuin esimerkiksi tähtikolmiokäynnistimellä. ohitus vähentää energiahävikkiä ja helpottaa kytkentää. Asetusten määrittäminen on vaivatonta kolmen potentiometrin avulla. Optimoidut rampitus ominaisuudet varmistavat erittäin pehmeän käynnistyksen ja pysäytyksen kaikissa sovelluksissa. Kompaktein pehmokäynnistinratkaisu PSR:n kokoinen erikoistuote Scroll-kompressorin käynnistämiseen on PSRC. Siinä ei ole säädeltäviä asetuksia, vaan kompressori käynnistetään juuri tälle sovellukselle parhailla vakioasetuksilla. UUSI PSE Tehokas mallisto A PSE-pehmokäynnistin on maailman ensimmäinen kompakti pehmokäynnistin, jossa on sekä sisäänrakennettu elektroninen moottorin ylikuormitussuoja että pumppuja tarkasti ohjaava momentinsäätö. Tärkeimmät toiminnot on pakattu kompaktiin kokoon, joten PSE on erittäin tehokas käynnistysratkaisu. Valaistun, kielestä riippumattoman näytön ja nelinäppäimisen näppäimistön avulla on helppo hyödyntää kaikkia pehmokäynnistimen edistyneitä toimintoja. Kaikki tarvittavat tiedot tulevat näyttöön rampituksen ja jatkuvan käytön aikana. Maailman ensimmäinen kompakti pehmokäynnistin, jossa on momentinsäätö PST(B) Edistyksellinen mallisto A PST(B)-pehmokäynnistin on valikoiman edistyksellisin laite, jossa on lähes kaikki kuviteltavissa olevat toiminnot. Moottorin, pehmokäynnistimen ja kuorman edis tyk selliset suojaukset varmistavat ongelmattoman toiminnan. Ennakkovaroitusten avulla ongelmia voidaan havaita jo ennen moottorin pysäytystarvetta, mikä vähentää tarpeettomia tuotantokatkoksia. Momentinsäätötoiminto on kehitetty ja testattu yhdessä tunnettujen pumpunvalmistajien kanssa. Toiminnolla varmistetaan pumppujen pysäytys ilman paineiskuja ja -aaltoja. Edistyneimmät toiminnot kaikkiin sovelluksiin
