1 SUOJAUKSET T TOIMITILATURVALLISUUS - Videovalvontajärjestelmä UHKAT VAHINGOT Harri Koskenranta TURVALLISUUSVALVONTA T Koskenranta 1 T Koskenranta 2 PERUSLAITTEISTO VIDEOVALVONTA / KAMERAVALVONTA - KAMERA - KUVANSIIRTO - MONITORI - TALLENNIN T Koskenranta 3 T Koskenranta 4 KÄYTTÖ: kehävalvonta aluevalvonta KESKUSLAITE kuorivalvonta tilavalvonta kohdevalvonta T Koskenranta 5 T Koskenranta 6 1

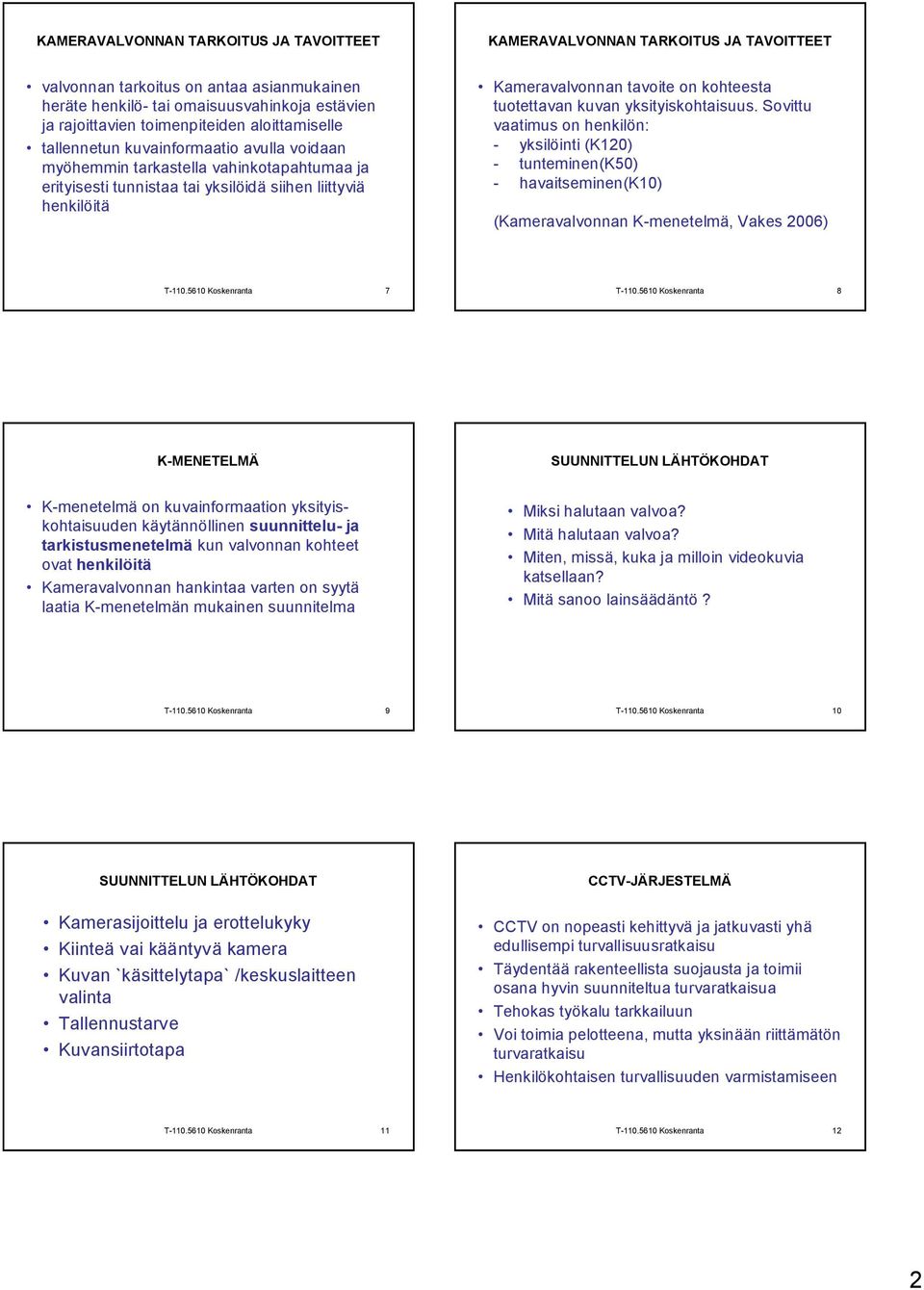

2 KAMERAVALVONNAN TARKOITUS JA TAVOITTEET KAMERAVALVONNAN TARKOITUS JA TAVOITTEET valvonnan tarkoitus on antaa asianmukainen heräte henkilö- tai omaisuusvahinkoja estävien ja rajoittavien toimenpiteiden aloittamiselle tallennetun kuvainformaatio avulla voidaan myöhemmin tarkastella vahinkotapahtumaa ja erityisesti tunnistaa tai yksilöidä siihen liittyviä henkilöitä Kameravalvonnan tavoite on kohteesta tuotettavan kuvan yksityiskohtaisuus. Sovittu vaatimus on henkilön: - yksilöinti (K120) - tunteminen(k50) - havaitseminen(k10) (Kameravalvonnan K-menetelmä, Vakes 2006) T Koskenranta 7 T Koskenranta 8 K-MENETELMÄ SUUNNITTELUN LÄHTÖKOHDAT K-menetelmä on kuvainformaation yksityiskohtaisuuden käytännöllinen suunnittelu- ja tarkistusmenetelmä kun valvonnan kohteet ovat henkilöitä Kameravalvonnan hankintaa varten on syytä laatia K-menetelmän mukainen suunnitelma Miksi halutaan valvoa? Mitä halutaan valvoa? Miten, missä, kuka ja milloin videokuvia katsellaan? Mitä sanoo lainsäädäntö? T Koskenranta 9 T Koskenranta 10 SUUNNITTELUN LÄHTÖKOHDAT CCTV-JÄRJESTELMÄ Kamerasijoittelu ja erottelukyky Kiinteä vai kääntyvä kamera Kuvan `käsittelytapa` /keskuslaitteen valinta Tallennustarve Kuvansiirtotapa CCTV on nopeasti kehittyvä ja jatkuvasti yhä edullisempi turvallisuusratkaisu Täydentää rakenteellista suojausta ja toimii osana hyvin suunniteltua turvaratkaisua Tehokas työkalu tarkkailuun Voi toimia pelotteena, mutta yksinään riittämätön turvaratkaisu Henkilökohtaisen turvallisuuden varmistamiseen T Koskenranta 11 T Koskenranta 12 2

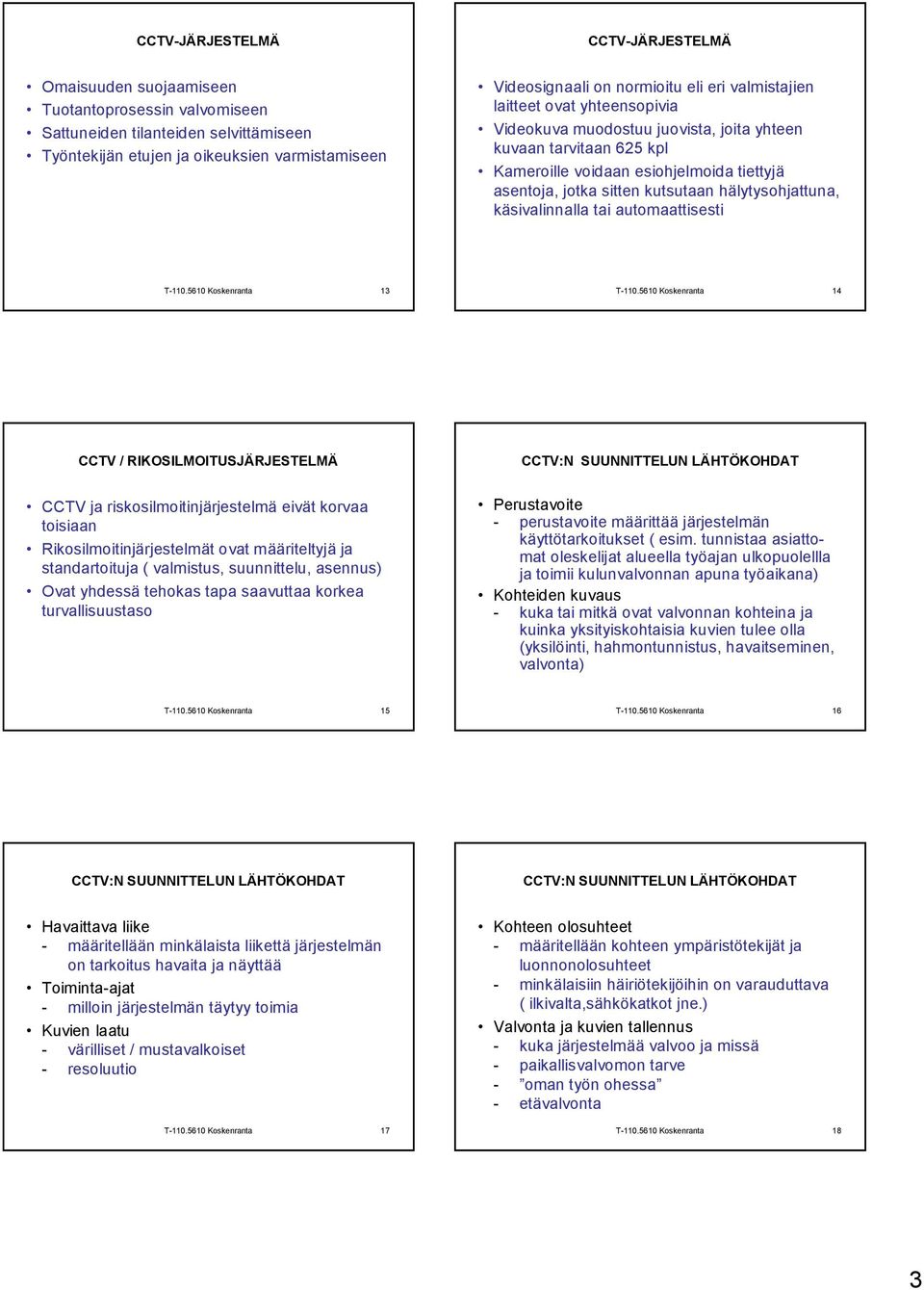

3 CCTV-JÄRJESTELMÄ CCTV-JÄRJESTELMÄ Omaisuuden suojaamiseen Tuotantoprosessin valvomiseen Sattuneiden tilanteiden selvittämiseen Työntekijän etujen ja oikeuksien varmistamiseen Videosignaali on normioitu eli eri valmistajien laitteet ovat yhteensopivia Videokuva muodostuu juovista, joita yhteen kuvaan tarvitaan 625 kpl Kameroille voidaan esiohjelmoida tiettyjä asentoja, jotka sitten kutsutaan hälytysohjattuna, käsivalinnalla tai automaattisesti T Koskenranta 13 T Koskenranta 14 CCTV / RIKOSILMOITUSJÄRJESTELMÄ CCTV ja riskosilmoitinjärjestelmä eivät korvaa toisiaan Rikosilmoitinjärjestelmät ovat määriteltyjä ja standartoituja ( valmistus, suunnittelu, asennus) Ovat yhdessä tehokas tapa saavuttaa korkea turvallisuustaso Perustavoite - perustavoite määrittää järjestelmän käyttötarkoitukset ( esim. tunnistaa asiattomat oleskelijat alueella työajan ulkopuolellla ja toimii kulunvalvonnan apuna työaikana) Kohteiden kuvaus - kuka tai mitkä ovat valvonnan kohteina ja kuinka yksityiskohtaisia kuvien tulee olla (yksilöinti, hahmontunnistus, havaitseminen, valvonta) T Koskenranta 15 T Koskenranta 16 Havaittava liike - määritellään minkälaista liikettä järjestelmän on tarkoitus havaita ja näyttää Toiminta-ajat - milloin järjestelmän täytyy toimia Kuvien laatu - värilliset / mustavalkoiset - resoluutio T Koskenranta 17 Kohteen olosuhteet - määritellään kohteen ympäristötekijät ja luonnonolosuhteet - minkälaisiin häiriötekijöihin on varauduttava ( ilkivalta,sähkökatkot jne.) Valvonta ja kuvien tallennus - kuka järjestelmää valvoo ja missä - paikallisvalvomon tarve - oman työn ohessa - etävalvonta T Koskenranta 18 3

4 Keskuslaitteen valinta - kuinka kuvaa halutaan käsitellä! - automaattiajoittimet( käyttäjä valitsee monitorille haluamansa kuvan) - nelikuvajakajat (yhdelle monitorille neljä kuvaa) Keskuslaitteen valinta - multiplekseri (kameroita monitorille 4-16, toinen monitori valitun yksittäiskuvan katseluun) - videomatriisi (keskuslaitteessa n kpl kamerasisääntuloja, kaikki monitorinäytöt ovat itsenäisiä ja samaa kuvaa voi katsella useampikin käyttäjä toisten sitä tietämättä T Koskenranta 19 T Koskenranta 20 Toimenpiteiden suunnittelu - kuinka toimitaan havaituissa uhkaavissa tilanteissa - kuinka ja kenelle raportoidaan Kamera - yksi cctv:n tärkeimmistä osista - kamera on järjestelmän silmä! - kiinteä vai kääntyvä - kameran resoluutio vaikuttaa olennaisesti kuvan laatuun T Koskenranta 21 Valaistuksen suunnittelu - kameralle pitää järjestää kameran valoherkkyyden ja linssin valonläpäisyn mukainen valaistus - parhaaseen tulokseen päästään tasaisella valaistuksella - heijastukset, huippuvalot ja voimakas taustavalo ovat ongelmia T Koskenranta 22 Valaistuksen suunnittelu - etäisyyden vaikutus keinovalaistukseen: Keinovalaistuksen taso (E) heikkenee neljäsosaan alkuperäisestä, kun etäisyys (D) kohteeseen kasvaa kaksinkertaiseksi eli Sopiva objektiivi - objektiivin polttovälistä riippuu, kuinka suurena kohde näkyy kuvassa - EN standardissa määritellään kuvien minimikoko monitorilla E = 1 / D² T Koskenranta 23 T Koskenranta 24 4

5 Videoliiketunnistus - tunkeilijan havaitsemiseen käytetään videoliiketunnistusta - liikkeentunnistus voidaan toteuttaa liikeilmaisimella tai videoliiketunnistuksella tai näiden yhdistelmällä - kun liikettä havaitaan niin järjestelmä voi aktivoida hälytyksiä ja muita toimenpiteitä K10 K50 K120 T Koskenranta 25 T Koskenranta 26 Videoliiketunnistus - hälytyksestä käynnistettäviä toimenpiteitä: -- hälytysäänen soittaminen tai visuaalisen signaalin aktivoiminen -- hälytystapahtuman näyttäminen monitorilla -- tallennuksen käynnistäminen -- kuvien lähettämisen toiseen paikkaan -- muita toimenpiteitä Tiedonsiirtojärjestelmä - videosignaalin siirto kamerasta valvontamonitoriin voidaan järjestää monin tavoin - koaksiaalikaapeli, valokuitu, infrapuna, mikroaalto, radioaalto, ISDN,LAN, WAN, - kuvanlaatu ei saa huomattavasti huonontua tiedonsiirrossa - järjestelmän tulisi antaa hälytys, jos signaali katoaa tai tulee häiriötilanne T Koskenranta 27 T Koskenranta 28 Testaus ja luovutus - ennen kuin järjestelmä otetaan lopullisesti käyttöön, sen tulisi toimia moitteettomasti sovitun ajan asentajan valvonnassa - asentajan tulisi toimittaa järjestelmän dokumentaatio ja lokikirja - asentajan tulee opastaa asiakasta ja käyttäjiä Huolto ja tarkastukset - asiakkaan tulee järjestää järjestelmän asianmukainen käyttö ja huolto - säännölliset tarkastukset ja huolto-ohjelman edellyttämät huollot ovat välttämättömiä, jotta järjestelmä pysyy toimintakykyisenä - havaitut viat ja poikkeavat toiminnat on dokumentoitava ja analysoitava T Koskenranta 29 T Koskenranta 30 5

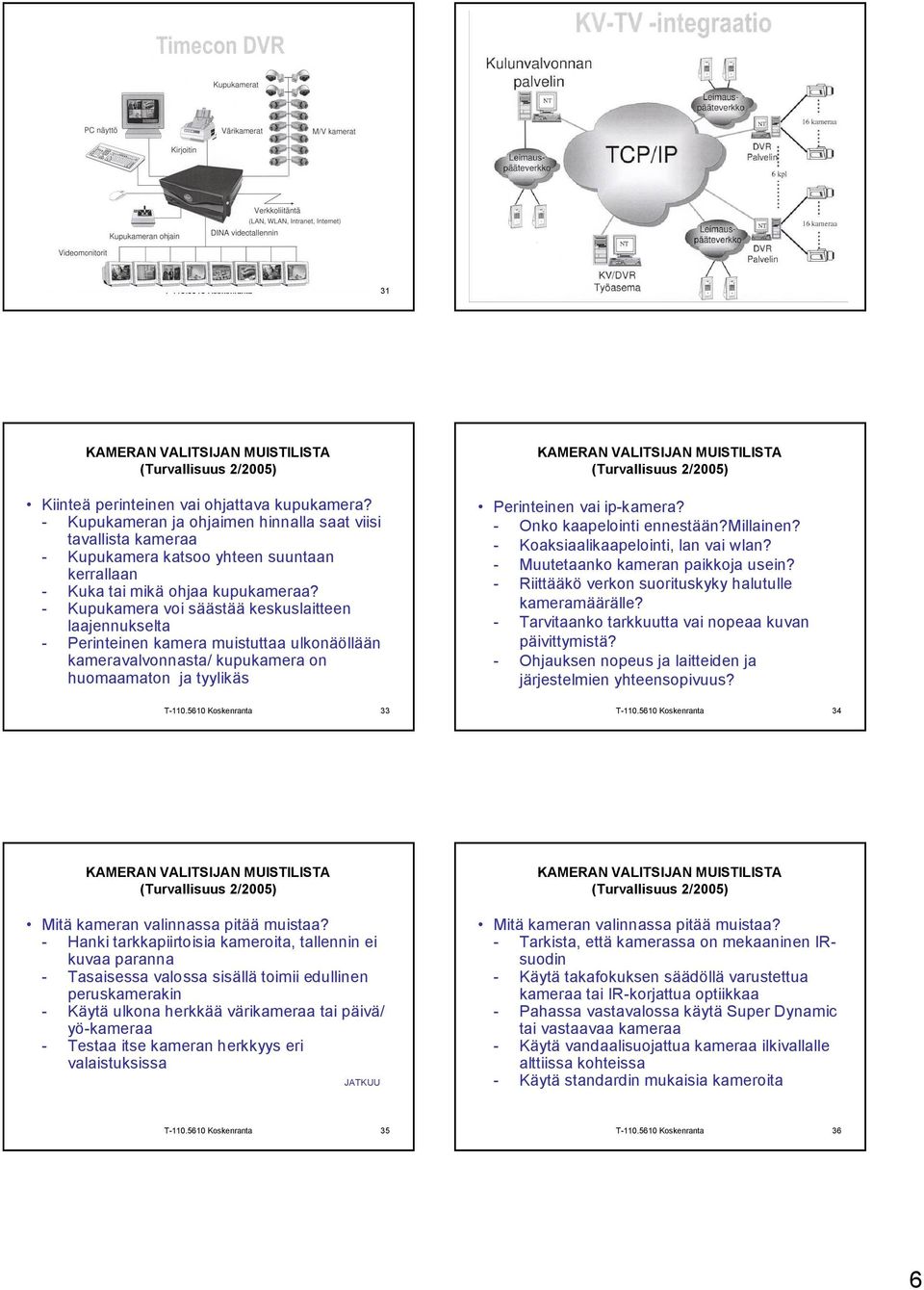

6 T Koskenranta 31 T Koskenranta 32 Kiinteä perinteinen vai ohjattava kupukamera? - Kupukameran ja ohjaimen hinnalla saat viisi tavallista kameraa - Kupukamera katsoo yhteen suuntaan kerrallaan - Kuka tai mikä ohjaa kupukameraa? - Kupukamera voi säästää keskuslaitteen laajennukselta - Perinteinen kamera muistuttaa ulkonäöllään kameravalvonnasta/ kupukamera on huomaamaton ja tyylikäs Perinteinen vai ip-kamera? - Onko kaapelointi ennestään?millainen? - Koaksiaalikaapelointi, lan vai wlan? - Muutetaanko kameran paikkoja usein? - Riittääkö verkon suorituskyky halutulle kameramäärälle? - Tarvitaanko tarkkuutta vai nopeaa kuvan päivittymistä? - Ohjauksen nopeus ja laitteiden ja järjestelmien yhteensopivuus? T Koskenranta 33 T Koskenranta 34 Mitä kameran valinnassa pitää muistaa? - Hanki tarkkapiirtoisia kameroita, tallennin ei kuvaa paranna - Tasaisessa valossa sisällä toimii edullinen peruskamerakin - Käytä ulkona herkkää värikameraa tai päivä/ yö-kameraa - Testaa itse kameran herkkyys eri valaistuksissa JATKUU Mitä kameran valinnassa pitää muistaa? - Tarkista, että kamerassa on mekaaninen IRsuodin - Käytä takafokuksen säädöllä varustettua kameraa tai IR-korjattua optiikkaa - Pahassa vastavalossa käytä Super Dynamic tai vastaavaa kameraa - Käytä vandaalisuojattua kameraa ilkivallalle alttiissa kohteissa - Käytä standardin mukaisia kameroita T Koskenranta 35 T Koskenranta 36 6

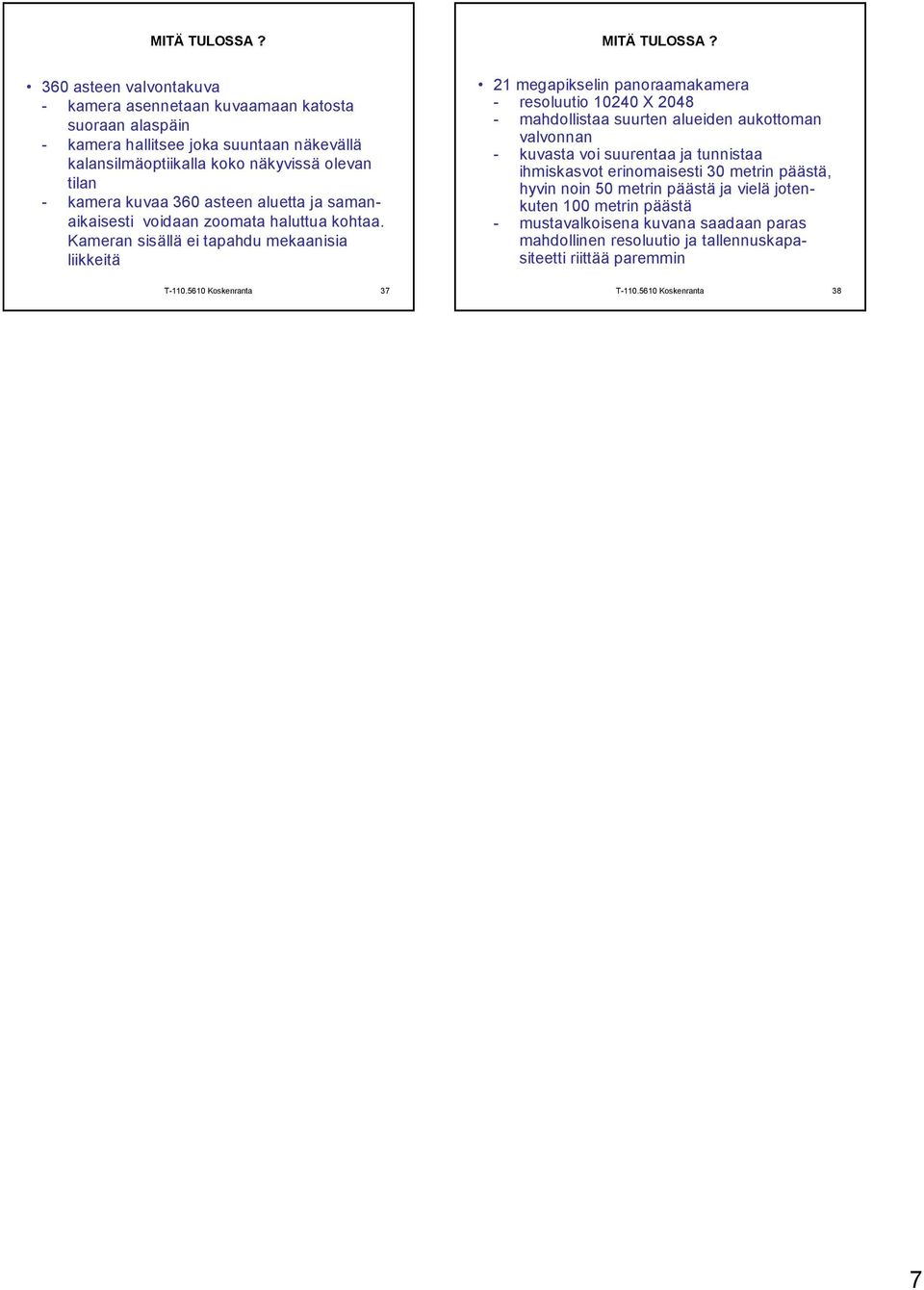

7 MITÄ TULOSSA? MITÄ TULOSSA? 360 asteen valvontakuva - kamera asennetaan kuvaamaan katosta suoraan alaspäin - kamera hallitsee joka suuntaan näkevällä kalansilmäoptiikalla koko näkyvissä olevan tilan - kamera kuvaa 360 asteen aluetta ja samanaikaisesti voidaan zoomata haluttua kohtaa. Kameran sisällä ei tapahdu mekaanisia liikkeitä 21 megapikselin panoraamakamera - resoluutio X mahdollistaa suurten alueiden aukottoman valvonnan - kuvasta voi suurentaa ja tunnistaa ihmiskasvot erinomaisesti 30 metrin päästä, hyvin noin 50 metrin päästä ja vielä jotenkuten 100 metrin päästä - mustavalkoisena kuvana saadaan paras mahdollinen resoluutio ja tallennuskapasiteetti riittää paremmin T Koskenranta 37 T Koskenranta 38 7
