1 2010 Eristetty suorakaiteen muotoinen ilmanvaihtokanava w w w. v e n t o r. e e

2 Yhtiöstä Ventor OÜ on virolainen yhtiö, joka on perustettu vuonna 2001 Tartossa. Yhtiön tärkeimmät toimialat ovat: Ilmanvaihtotarvikkeiden valmistus Ilmanvaihto-, jäähdytys- ja lämmitysjärjestelmien asennus. Vuonna 2009 työntekijöiden lukumäärä oli 30 henkilöä. Tuotanto Tuotannon päätoimialana on pyöreiden ja kulmikkaiden ilmanvaihtokanavien ja kanavatarvikkeiden valmistaminen. Valmistamme sekä eristämättömiä että esieristettyjä tuotteita. Samoin valmistamme myös muita peltituotteita, ainevahvuudeltaan 1,25 mm:iin asti. Tuotanto on varustettu nykyaikaisin tietokoneohjatuin levyntyöstölaittein. Tuotantoprosessi vastaa ISO 9001:2008:n vaatimuksia ja omaa vastaavuustodistuksen. Tartu t. Ventor OÜ Tähe , Tartu, Viro Puh Faksi S-posti:

3 Sisältö Kanava, eristetty VKI... 6 Kulma, eristetty PVKI... PVX I S-heitos, eristetty UTKI... 9 Muuntoyhde, eristetty YKI Viisto lähtökaulus, eristetty SKI T-yhde, eristetty KMI Kanavanpääty, eristetty PMKI Puhdistusluukku PLK Liitostarvikkeet YK... 15

4 Yleistä Eristetty suorakaiteen muotoinen ilmanvaihtokanava on tarkoitettu käytettäväksi ilmanvaihtojärjestelmissä, joissa tarvitaan: järjestelmän eristäminen ja peltiverhous järjestelmän melutason alentaminen järjestelmän palonkestoluokan vastaavuuden takaaminen Tuoteryhmien esittely 1. Lämpöeristetty kanavisto (tunnuksella S) Lämpöeristettyä kanavistoa käytetään ilmanvaihtojärjestelmissä, joissa kanavistossa liikkuvan ilman pitää olla suojattu ympäristölämpötilan vaikutukselta. Standardituotteissa on eristekerroksen paksuus on 50 mm (S50) tai 100 mm (S100), on kuitenkin mahdollisuus tilata myös paksumman eristekerroksen omaavia tuotteita. Eristekerroksen paksuus lisätään aina tuotteen sisämittoihin a ja b (nimellismittoihin). Lämpöeristetyn kanaviston valmistukseen käytetään: sisä- ja ulkokerros: kuumasinkitty teräspelti S350GD-Z275, paksuus 0,7 mm 3 lämpöeriste: kivivilla Paroc Thank Wall Slab 40 (SE), tiheys 40 kg/m Lämpöeristetyn kanavan ja kanavatarvikkeiden tuotekoodien lopussa on merkintä Sxx, jossa xx on eristekerroksen paksuus millimetreinä. 2. Melua vaimentava kanavisto (tunnuksella MP) Melua vaimentavaa kanavistoa käytetään ilmanvaihtojärjestelmissä, joissa tarvitaan järjestelmän melutason vähentämistä. Standardituotteissa on eristekerroksen paksuus on 50 mm (MP50) tai 100 mm (MP100), on kuitenkin mahdollisuus tilata myös paksumman eristekerroksen omaavia tuotteita. Eristekerroksen paksuus lisätään aina tuotteen sisämittoihin a ja b (nimellismittoihin). Melua vaimentavan kanaviston valmistukseen käytetään: ulkokerros: kuumasinkitty teräspelti S350GD-Z275, paksuus 0,7 mm sisäkerros: kuumasinkitty teräspelti S320GD-Z275, paksuus 0,6 mm, rei'itys 30 % melueristys: lasikuitumatolla katettu kivivilla Paroc InVent 80 N2/N1 (IVL), tiheys 80 kg/m Melua vaimentavien kanavien ja kanavaosien tuotekoodien lopussa on merkintä MPxx, jossa xx on eristekerroksen paksuus millimetreinä. 3. Tuletõkkeisolatsiooniga torustik (tähistusega EI) Paloeristettyä kanavistoa käytetään ilmanvaihtojärjestelmissä, joiden pitää vastata tiettyä palonkestoluokkaa. Standardituotteet vastaavat palonkestoluokkaa tai, on kuintekin mahdollisuus tilata myös muita palonkestoluokkia vastaavia tuotteita. Eristekerroksen paksuuden mitta riippuu palonkestoluokasta ja se lisätään aina tuotteen sisämittoihin a ja b (nimellismittoihin). Paloeristettyjen tuotteiden ulkomitat on esitetty Taulukossa 2. Paloeristetyn kanaviston valmistukseen käytetään: sisä- ja ulkokerros: kuumasinkitty teräspelti S350GD-Z275, paksuus 0,7 mm paloeriste: ilmanvaihdon paloeristelevy Paroc Fire Slab 80 (IPL), tiheys 80 kg/m Paloeristekanavan ja kanavaosien tuotekoodien lopussa on merkintä Elyy, jossa yy on palonkestoaika minuutteina. Kanaviston tiheys Suoritetut painekokeet näyttävät, että valmistamamme eristetyn suorakaiteen muotoisen ilmanvaihtokanaviston osista valmistettu ilmanvaihtojärjestelmä vastaa standardissa EVS-EN esitettyä tiheysluokkaa C, edellyttäen, että osat on varustettu Z-profiililla, niiden kiinnittämiseksi toisiinsa on käytetty C-listoja ja L-profiilista tiivistettä ja liitokset on tehty asennusohjeiden mukaisesti

5 Yleistä Kanaviston yhdistäminen Kanavien ja kanavaosien yhdistämiseksi toisiinsa on tuotteiden ulomman putken sivut varustettu Z-profiililla. Osien kiinnittämiseksi toisiinsa tulisi käyttää C-listoja ja liitoskohtien tiivistämiseen L-profiilinauhaa (eivät mukana toimituksessa). Erikoistilauksesta on mahdollisuus valmistaa tuotteita myös seuraavin liitoksin: (E) - europrofiili, jota tilattaessa tulee aina ilmoittaa profiilin tyyppi, esimerkiksi E20 tai E30 (SK) - Z-profiili kiinnitetty sisäkanavan kylkeen, joka ulottuu 30 mm:ä ulos (+30) - ulkokanavan reunaa käännetty 30 mm:ä (0) - ilman Z-profiilia Erikoistilauksesta liitosten merkit merkitään tuotetta tilattaessa kanavan päähän nimellismittojen perään sulkuihin. Näyte: YKI 600*400(+30)/500*300(0)-S100 kulmikas 100 mm:n lämpöeristeinen muuntoyhde, jonka yksi pää on 30 mm käännetyllä reunalla ja toinen pää ilman Z-profiilia. Haluttaessa tilata muuntyyppisiä kanavaliitoksia, tulee tilaukseen lisätä vastaava piirros tai selvitys. Toleranssit Eristetyn suorakaiteen muotoisen kanavan ja kanavatarvikkeiden toleranssit jäävät vaihteluväliin: Nimellismitat a, b, c, d: mm Kulma, α: 2 Kanavan pituus L: 0,005 L Osan pituus l: kun l 15: mm kun 15 < l 100: mm kun l > 100: mm Eristettyjen suorakaiteen muotoisten kanavien ja kanavatarvikkeiden mitat ja toleranssit vastaavat standardin EVS-EN 1505:2001 vaatimuksia. Eristetyn suorakaiteen muotoisen kanavan ja kanavatarvikkeiden nimellismitat ovat sisäkanavan kylkien sisämitat a ja b millimetreinä. Eristekerroksen paksuus lisätään aina tuotteen nimellismittoihin ulkopuolelle. Standardinimellismitat on esitetty Taulukossa 1 ja paloeristetyn kanaviston ulkomitat Taulukossa 2. Taulukko 1. Standardinimellismitat b a

6 Yleistä Taulukko 2. Paloeristetyn kanaviston ulkomittojen taulukko b a Kun paloeristetyn osan nimellismitta on 200x200 mm, ovat palonkestoluokan kyseessä ollen osan ulkomitat 320x320 mm ja palonkestoluokan osalta 400x400 mm.. 5

7 Kanava, eristetty VKI Kun a,b 1000 ja L 1800, vahvistetaan kanavaa ulkoa kahdella U-profiililla Kuvaus Eristetty kanava, jonka ulkokerroksen molempien päiden kyljet on varustettu Z-profiililla. Kun a tai b 1200 mm, niin kanavan standardipituus L = 2000 mm. Kun a tai b > 1200 mm, niin kanavan standardipituus L = 1250 mm. On mahdollisuus tilata myös muita pituusmittoja ( L max. = 2400 mm). Kun a tai b 1000 mm ja L 1800 mm, vahvistetaan ulkokerros kahdella U-profiililla, asennuskorkeuden ollessa 20 mm. Tilausohje Sxx V K I a*b-l- MPxx EIyy Sxx- lämpöeristeen paksuus xx millimetriä Mpxx- melua vaimentavan eristeen paksuus xx millimetriä Eiyy- paloeristeen palonkestoaika yy minuuttia Tilattavat kanavaliitokset: (0)- ilman Z-profiilia (+30)- ulkoreuna käännetty 30 mm (E)- europrofiili (SK)- liitoslista kiinnitetty sisäkerrokseen Tilausesimerkkejä: VKI 800* MP100 (Z-profiilikanava 100 mm:n paksuisella melua vaimentavalla eristeellä, nimellismitoilla 800*400 mm ja pituudella 2000 mm). VKI 600*300(+30)(0) ( palonkestoluokkaa vastaavasti eristetty kanava, nimellismitoilla 600*300 mm, pituudella 1250 mm, jonka yhden pään ulkokanava on käännetty 30 mm ja toinen pää ilman Z-profiilia). 6

8 Kulma, eristetty PVKI Kuvaus Kulma, eristetty kulmikkaalla ulkonurkalla, jonka ulkokerroksen molempien päiden kyljet on varustettu Z-profiililla. Kulman standardikulmat ovat 90 ja 45, mutta voi tilata myös edellisistä poikkeavia kulmia. Kulman standardijalkapituus (i1, i2) on 125 mm. Muut jalkapituudet tulee merkitä tilaukseen Tilausohje Sxx PVKI a1*b*a2-α-i1/i2- MPxx EIyy Sxx- lämpöeristeen paksuus xx millimetriä Mpxx- melua vaimentavan eristeen paksuus xx millimetriä Eiyy- paloeristeen palonkestoaika yy minuuttia Tilattavat kanavaliitokset: (0)- ilman Z-profiilia (+30)- ulkoreuna käännetty 30 mm (E)- europrofiili (SK)- liitoslista kiinnitetty sisäkerrokseen Tilausesimerkkejä: PVKI 600*400* S50 ( 50 mm:n paksuisin lämpöeristein ja Z-profiilein 90 -kulmainen ulkonurkkakulma, päiden nimellismitat 600*400 mm ja 600*400 mm). PVKI 600(E20)*300*400(0) /250-MP150 ( 150 mm:n paksuisella melua vaimentavalla eristeellä 30 kulma, jonka toinen pää, nimellismitoilla 600*300 mm ja jalan pituudella 200 mm, on varustettu E20 europrofiililla. Toinen pää nimellismitoilla 400*300 ja jalan pituudella 250 mm, on ilman Z-profiilia). 7

9 Kulma, eristetty PVXI Kuvaus Kulma, eristetty, pyöreällä ulkonurkalla, jonka ulkokerroksen molempien päiden kyljet on varustettu Z-profiililla. Kulman standardikulmat ovat 90 ja 45, mutta voi tilata myös edellisistä poikkeavia kulmia. Kulman standardijalkapituus (i1, i2) on 125 mm. Muut jalkapituudet tulee merkitä tilaukseen. Tilausohje Sxx PVXI a1*b*a2-α-i1/i2- MPxx EIyy Sxx- lämpöeristeen paksuus xx millimetriä Mpxx- melua vaimentavan eristeen paksuus xx millimetriä Eiyy- paloeristeen palonkestoaika yy minuuttia Tilattavat kanavaliitokset: (0)- ilman Z-profiilia (+30)- ulkoreuna käännetty 30 mm (E)- europrofiili (SK)- liitoslista kiinnitetty sisäkerrokseen Tilausesimerkkejä: PVKI 600*400* S50 ( 50 mm:n paksuisin lämpöeristein ja Z-profiilein 90 kulma pyöreällä ulkonurkalla, päiden nimellismitat 600*400 mm ja 600*400 mm). PVKI 600(E30)*300*400(0) /250-MP150 ( 150 mm:n paksuisella melua vaimentavalla eristeellä 60 kulma, jonka toinen pää, nimellismitoilla 600*300 mm ja jalkapituudella 200 mm, on varustettu E30 europrofiililla. Toinen pää, nimellismitoilla 400*300 ja jalkapituudella 250 mm, on ilman Z-profiilia). 8

10 S-heitos, eristetty UTKI Taulukko 3. S-heitosten suositeltavat mitat a b n l , ,100, ,100 50, , ,200,250, , , ,300,350, ,100, , ,350,400,450, ,100, , , ,450,500,550, , , , ,450, , , , ,450, , , , , , ,400,450, ,400,450, ,700,800, Kuvaus Eristetty S-heitos ilmanvaihtokanaviston siirtämiseksi sekä vaaka- että pystytasossa. S-heitoksen ulkokerroksen kummankin pään kyljet on varustettu Z-profiililla. Jotta vältettäisiin ilmavirran kulun rajoittamista, tulisi suosia Taulukossa 3 esitettyjä S-heitosten suositusmittoja. Tilausohje Sxx MPxx EIyy UTKI a*b*n-l- Sxx- lämpöeristeen paksuus xx millimetriä Mpxx- melua vaimentavan eristeen paksuus xx millimetriä Eiyy- paloeristeen palonkestoaika yy minuuttia Tilattavat kanavaliitokset: (0)- ilman Z-profiilia (+30)- ulkoreuna käännetty 30 mm (E)- europrofiili (SK)- liitoslista kiinnitetty sisäkerrokseen Tilausesimerkkejä: UTKI 300*600* ( palonkestoluokkaa vastaavalla eristeellä ja Z-profiilein varustettu S-heitos, päiden nimellismitat 300*600 mm, siirtymä 200 mm ja pituus 500 mm). UTKI 500*800(30)(0)* S150 ( 150 mm:n paksuinen lämpöeristeinen S-heitos, nimellismitat 500*800 mm, päistä yksi on käännetty 30 mm ja toinen ilman Z-profiilia, siirtymä 350 mm, pituus 700 mm). 9

11 Muuntoyhde, eristetty YKI erikoismittainen muuntoyhde 5 Kuvaus Eristetty muuntoyhde erimittaisten kanavistojen yhdistämiseksi toisiinsa. Muuntoyhteen ulkokerroksen kummankin pään kyljet on varustettu Z-profiililla. Kun a ja b < 800 mm, niin muuntoyhteen standardipituus I = 300 mm. Kun a tai b 800 mm, niin muuntoyhteen standardipituus I = 500 mm. Muut pituudet tulee merkitä tilaukseen. Muuntoyhteiden standardimuodot on esitetty piirroksissa 1-5. Halutun muodon numero tulee merkitä tilaukseen tuotekoodin loppuun. Erikoismuotoisen muuntoyhteen tilaamiseksi tulee tilauksessa esittää myös mitat e, f, g ja h, kuten on esitetty piirroksessa 6. HUOM! Annettaessa esimer- kiksi mitalle f negatiivinen arvo, se merkitsee, että oikeanpuoleinen kylki d on kyljen b ulkopuolella. Tilausohje Sxx YKI a*b/c*d-l- MPxx-nr (e, f, g, h) EIyy Sxx- lämpöeristeen paksuus xx millimetriä Mpxx- melua vaimentavan eristeen paksuus xx millimetriä Eiyy- paloeristeen palonkestoaika yy minuuttia Tilattavat kanavaliitokset: (0)- ilman Z-profiilia (+30)- ulkoreuna käännetty 30 mm (E)- europrofiili (SK)- liitoslista kiinnitetty sisäkerrokseen Tilausesimerkkejä: YKI 800*600/300* MP50-1 ( 50 mm:n melua vaimentavalla eristeellä ja Z-profiilein keskitetty muuntoyhde, päiden nimellismitat 800*600 mm ja 300*300 mm ja pituus 500 mm). YKI 500*400(0)/300* EI120-6(300,-100,100,100) ( palonkestoluokkaa EI120 vastaavalla eristeellä erikoismuotoinen epäkeskinen muuntoyhde, päiden nimellismitat 500*400 mm ja 300*200 mm ja pituus 800 mm. Suurempi pää on ilman Z-profiilia, pienempi pää Z-profiililla. 200 mm:n pituinen sivu on 100 mm:n verran 400 mm:n pituisen sivun ulkopuolella). 10

12 Viisto lähtökaulus, eristetty SKI Kuvaus Eristetty kalteva lähtökaulus kulmikkaalle kanavalle. Lähtökauluksen ulkokerroksen nimellismittaisen pään kyljet on varustettu Z-profiililla, vastakkaisen pään kyljet 30 mm:n käännetyin reunoin. Nimellismittaisen kyljen a vastakkaisen kyljen mitta on a mm. Lähtökauluksen standardipituus I = 125 mm. Muut pituudet tulee merkitä tilaukseen. Tilausohje Sxx MPxx EIyy SKI a*b-l- Sxx- lämpöeristeen paksuus xx millimetriä Mpxx- melua vaimentavan eristeen paksuus xx millimetriä Eiyy- paloeristeen palonkestoaika yy minuuttia Tilattavat kanavaliitokset: (0)- ilman Z-profiilia (+30)- ulkoreuna käännetty 30 mm (E)- europrofiili (SK)- liitoslista kiinnitetty sisäkerrokseen Tilausesimerkkejä: SKI 200*200-S100 ( 100 mm:n paksuisella lämpöeristeellä 125 mm:n pituinen Z-profiililähtökaulus, nimellismitoilla 200*200 mm). SKI 500*300(E20)-250-S60 ( 60 mm:n paksuisella lämpöeristeellä 250 mm:n pituinen E20 europrofiililähtökaulus, nimellismitoilla 500*300 mm). 11

13 T-yhde, eristetty KMI Kuvaus Eristetty T-yhde kanaviston haaroittamiseksi kahteen eri suuntaan. T-yhteen ulkokerroksen kaikkien kolmen pään kyljet on varustettu Z-profiililla. T-yhteen standardijalkapituus (i1,i2,i3) on 125 mm. Muut jalkapituudet tulee merkitä tilaukseen. Tilausohje Sxx MPxx EIyy KMI a*b*c*d-i1/i2/i3- Sxx- lämpöeristeen paksuus xx millimetriä Mpxx- melua vaimentavan eristeen paksuus xx millimetriä Eiyy- paloeristeen palonkestoaika yy minuuttia Tilattavat kanavaliitokset: (0)- ilman Z-profiilia (+30)- ulkoreuna käännetty 30 mm (E)- europrofiili (SK)- liitoslista kiinnitetty sisäkerrokseen Tilausesimerkkejä: KMI 400*200*300*400- ( palonkestoluokkaa vastaavalla eristeellä ja Z-profiilein varustettu T-yhde, päiden nimellismitat 400*200 mm, 300*200 mm ja 400*200 mm). KMI 400(+30)*200*300*400(+30)-125/125/250-MP150 ( 150 mm:n paksuisella melua vaimentavalla eristeellä varustettu T-yhde, jonka yhdensuuntaiset päät ovat nimellismitoilla 400*200 mm, standardijalkapituudella sekä 30 mm:n käännetyin reunoin ja risteävä pää on nimellismitoilla 300*200 mm, jalkapituudella 250 mm sekä Z-profiililla). 12

14 Kanavanpääty, eristetty PMKI Kuvaus Eristetty pääty, jota käytetään kanavan lopussa. Tarkoitettu asennettavaksi Z-profiililla päättyvään kanavistoon. Pääty kiinnitetään kanavistoon C-listalla. Jos pääty halutaan asentaa europrofiililla päättyvään kanavistoon, tulee tilaukseen tuotekoodin loppuun merkitä tunnus (E). Tilausohje Sxx MPxx EIyy PMKI a*b- Sxx- lämpöeristeen paksuus xx millimetriä Mpxx- melua vaimentavan eristeen paksuus xx millimetriä Eiyy- paloeristeen palonkestoaika yy minuuttia Tilattavat kanavaliitokset: (0)- ilman Z-profiilia (+30)- ulkoreuna käännetty 30 mm (E)- europrofiili (SK)- liitoslista kiinnitetty sisäkerrokseen Tilausesimerkkejä: PMKI 200*200-S50 ( 50 mm:n paksuinen lämpöeristeinen ja Z-profiiliin yhdistyvällä kiinnityksellä oleva kanavanpääty, nimellismitoilla 200*200 mm). PMKI 500*300-EI120(E20) (palonkestoluokkaa EI120 vastaava eristetty kanavanpääty, nimellismitoilla 500*300 mm ja E20 europrofiiliin yhdistyvällä kiinnityksellä varustettu). 13

15 Puhdistusluukku PLK 1- puhdistusluukku eristämättömälle kanavalle 2- puhdistusluukku sisäpuolelta eristetylle kanavalle Kuvaus Puhdistusluukku, jota käytetään ilmakanavien tarkastamiseen ja puhdistamiseen. Puhdistusluukkusarjaan kuuluu asennuskehys, joka kiinnitetään ensin kanavaan. Puhdistusluukku kiinnittyy kehykseen siipiruuveilla. 3- puhdistusluukku ulkopuolelta eristetylle kanavalle Vaihtoehdoissa 2 ja 3 puhdistusluukuissa käytetään eristekerroksena paloeristelevyä Paroc 3 Fire Slab 80, tiheys 80 kg/m. Taulukossa 4 on esitetty puhdistusluukkujen minimimitat virolaisen standardin EVS-EN 12097:2006 mukaisesti. Taulukko 4. Puhdistusluukkujen minimimitat s- kanavan kylki, johon aukko tehdään (mm) Aukon minimimitta (mm) * Aukon koko, jos henkilön tarvitsisi päästä kanavaan Tellimise juhis 1 PLK a*b- 2 -xx 3 1- eristämätön puhdistusluukku 2- eristetty puhdistusluukku, tarkoitettu kanavalle, joka on sisäpuolelta eristetty. 3- eristetty puhdistusluukku, tarkoitettu kanavalle, joka on eristetty ulkopuolelta. xx- eristeen paksuus Tilausesimerkkejä: PLK 400*200-1 ( puhdistusluukku mitoilla 400*200, tarkoitettu asennettavaksi eristämättömään kanavaan) PLK 500* ( puhdistusluukku mitoilla 500*400, 100 mm sisäpuolelta eristetylle kanavalle). PLK 600* ( puhdistusluukku mitoilla 600*500, 150 mm ulkopuolelta eristetylle kanavall e). 14

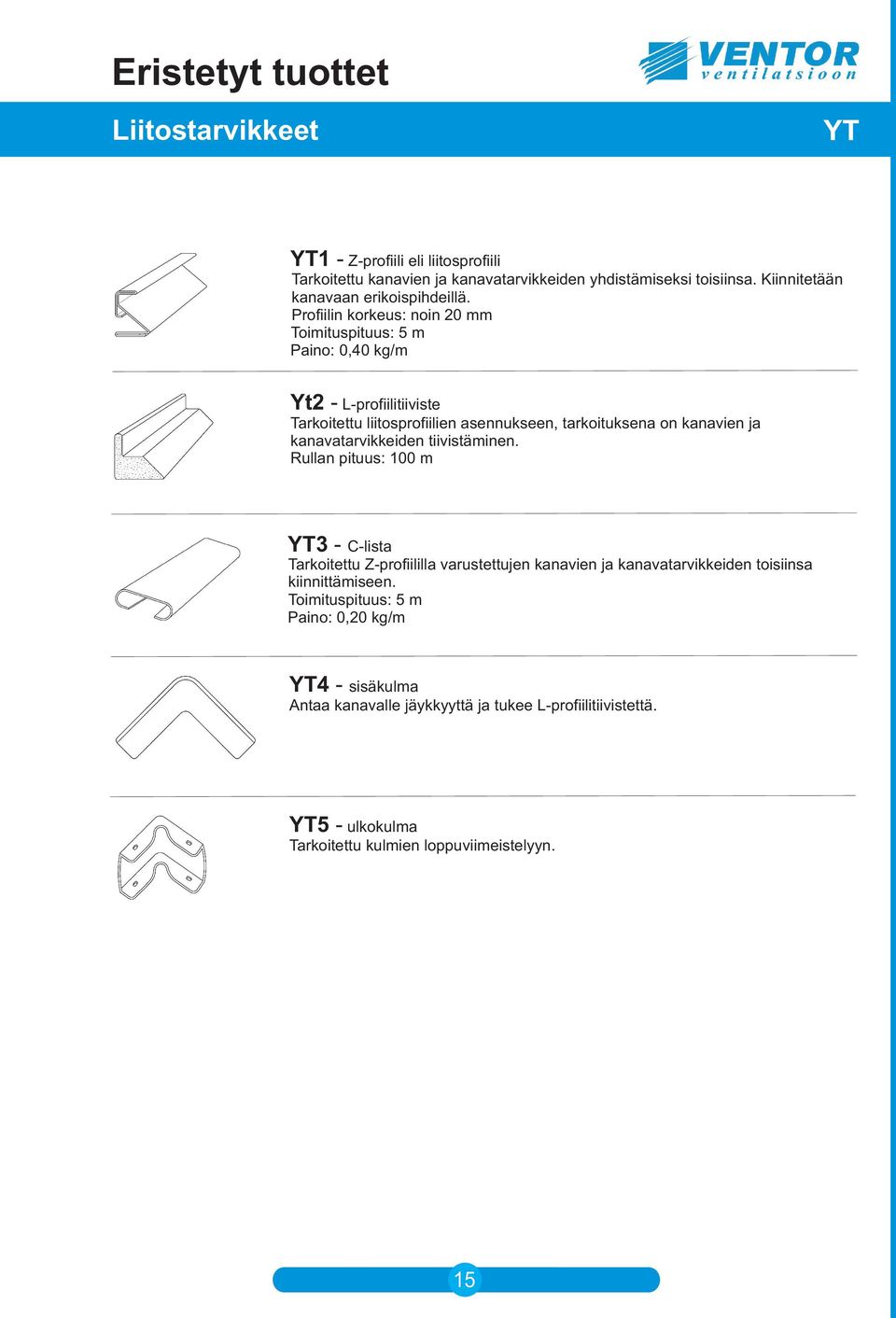

16 Liitostarvikkeet YT YT1 - Z-profiili eli liitosprofiili Tarkoitettu kanavien ja kanavatarvikkeiden yhdistämiseksi toisiinsa. Kiinnitetään kanavaan erikoispihdeillä. Profiilin korkeus: noin 20 mm Toimituspituus: 5 m Paino: 0,40 kg/m Yt2 - L-profiilitiiviste Tarkoitettu liitosprofiilien asennukseen, tarkoituksena on kanavien ja kanavatarvikkeiden tiivistäminen. Rullan pituus: 100 m YT3 - C-lista Tarkoitettu Z-profiililla varustettujen kanavien ja kanavatarvikkeiden toisiinsa kiinnittämiseen. Toimituspituus: 5 m Paino: 0,20 kg/m YT4 - sisäkulma Antaa kanavalle jäykkyyttä ja tukee L-profiilitiivistettä. YT5 - ulkokulma Tarkoitettu kulmien loppuviimeistelyyn. 15

17 Huomautukset
