1 ZOOM H2 käyttöopas

2 Sisällysluettelo 1. Laitteen toiminnot ja painikkeet a. Painikkeet ja liitännät b. Virtaa c. Ruutu d. Sisäiset mikit e. Päivämäärän asettaminen 2. Äänittäminen a. Formaatti b. Äänitys 3. Ääniraitojen kuuntelu 4. Ääniraitojen hallinta a. Kansiot b. Ääniraitojen asetukset c. Ääniraitojen uudelleennimeäminen d. Ääniraitojen muuntaminen MP3-formaattiin e. Ääniraitojen poisto 5. Ääniraitojen siirto tietokoneelle a. SD-kortin kautta b. USB-liitännän kautta c. Itse siirto d. Yhteyden katkaiseminen

3 1. Laitteen toiminnot ja painikkeet A. Painikkeet ja liitännät

4

5 B. Virtaa ZOOM H2 käyttää kahta AA paristoa, tai sitten sen mukana tullutta virtajohtoa. Virtajohdon voit kytkeä laitteen vasemman sivun alimpaan reikään, ja patterit saat vaihdettua laitteen takaa. Vedä takana oleva kansi pois, ja aseta patterit paikoilleen. Aseta kansi takaisin, ja olet valmis. Kun olet saanut virtajohdon kytkettyä laitteeseen, tai asetettua patterit laitteen taakse, siirtämällä POWER-kytkin ON-tilaan saat käynnistettyä laitteen.

6 C. Ruutu Kun olet käynnistänyt laitteen, näet jotakuinkin vastaavanlaisen ruudun. Ainoana erona on tila, joka yllä olevassa kuvassa on tekemässä äänitystä. Tiloja on kolme: - REC: äänitys on käynnissä - PLAY: kohdalla olevan ääniraidan toisto on käynnissä - STOP: kaikki toiminta on pysäytetty Kun tila on REC, mikki kaappaa ääntä, ja näin ollen äänenvoimakkuusmittarit liikkuvat. Näissä näet kuinka kovaa laite tunnistaa ääntä. Näet myös kuinka pitkällä ääniraita on ajastimen avulla. Alla olevan REMAIN tekstin vieressä näet kuinka paljon tarkalleen voit vielä äänittää ääntä. Jos tämä on 00:00:00, muistikortilla ei ole enää tilaa.

7 D. Sisäiset mikit ZOOM H2 laitteessa on neljä mikkiä, ja voit halutessasi valita kuinka monella, ja miten niillä äänität. Etupuolen mikit ovat 90 asteen kulmassa, ja takapuolen mikit taas 120 asteen kulmassa. Voit vaihtaa äänitysmallia painelemalla harmaita nuolinappeja. Valitun mallin kohdalla palaa punainen valo. Laitteen kummallakin puolella, aivan itse mikrofonin alareunassa, on myös pieni MIC ACTIVE teksti, ja sen yllä pieni valo, josta näet mitä mikrofoneja juuri käytät. FRONT Tällä mallilla saat käytettyä vain näytönpuoleisia mikkejä. Yhdeksänkymmenen asteen äänityskulma mahdollistaa myös sen, että ääntä saadaan nauhoitettua yhdestä kohtaa paljon paremmin. REAR Tämä malli käyttää laitteen takaosan mikkejä. Nämä mikit ovat 120 asteen kulmassa, joten nauhoittaminen laajemmalle alueelle yhdessä suunnassa on suositeltavaa tehdä tällä. SURROUND 2CH Tällä mallilla nauhoitetaan kummaltakin puolelta laitetta. Lopullinen ääni myös tallennetaan kahden kanavan muotoon. SURROUND 4CH Tällä mallilla nauhoitetaan myös kummaltakin puolelta laitetta jokaisella neljällä mikillä. Lopullinen ääni tallennetaan tosin neljän kanavan muotoon.

8 E. Päivämäärän asettaminen Jotta saat täsmälleen oikean päivän merkityksi nauhoituksillesi, sinun on asetettava ZOOM H2 laite oikeaan aikaan. Avaa valikko painamalla MENU-painiketta. Paina kerran takaisinkelaus-painiketta, jolloin kohdistimen tulisi olla DATE/TIME kohdassa. Paina äänitys-painiketta. Voit valita muutettavan arvon painelemalla kelaus-painikkeita. Kun haluat muuttaa esimerkiksi päivämäärää, siirrä kohdistin (alaviiva) DAY-tekstin alle, ja paina tämän kohdalla äänityspainiketta. Nyt yllä olevan kuvan numero 4:n tausta muuttuu mustaksi, joka tarkoittaa sitä että olet muuttamassa tätä arvoa.

9 Käytä kelaus-painikkeita valitsemasi arvon muuttamiseen, ja kun olet valmis, paina äänityspainiketta. Nyt voit taas siirtää kohdistinta. Kun olet saanut päivämäärän ja ajan kohdalleen, mene kelaus-painikkeiden avulla OK kohtaan, ja paina äänitys-painiketta. Nyt päivämäärä on asetettu kohdalleen, ja voit poistua valikosta painamalla MENU-painiketta.

10 2. Äänittäminen A. Formaatti ZOOM H2 tallentaa oletuksena kaikki äänitykset WAV-muotoon. Laitteella on kuitenkin mahdollista tehdä äänityksiä MP3-muotoon, ja myös eri bittinopeuksilla. Muuttaaksesi oletuksena käytettyä formaattia, avaa valikko painamalla MENU-painiketta. Sitten käytä kelaus-painikkeita selataksesi valikkoa, kunnes osoitin on REC MODE vaihtoehdon kohdalla. Paina äänitys-painiketta. Nyt saat listan eri vaihtoehdoista. Voit selata listaa painelemalla kelaus-painikkeita, ja voit valita haluamasi formaatin painamalla äänitys-painiketta. Jatkossa laite tekee äänitykset valitsemaasi muotoon.

11 B. Äänitys Äänittäminen tapahtuu punaisesta ympyränmuotoisesta äänitys-painikkeesta. Voit aloittaa äänittämisen vasta kun et toista tällä hetkellä ääniraitoja, muistikortilla on tilaa, ja et ole selaamassa valikkoa. Painamalla yhden kerran äänitys-painiketta saat siirrettyä laitteen valmiustilaan, ja tämän tunnistaa näytön alla olevasta punaisesta vilkkuvasta valosta. Valmiustilassa näet kuinka mikki reagoi ääneen äänenvoimakkuusmittarin avulla. Voit myös katsoa miten mikki ottaa ääntä eri äänitysmalleilla (katso lisää äänitysmalleista sivulta 6), ja tehdä vielä haluamiasi asetuksia ennen äänitystä. Kun painat toisen kerran äänitys-painiketta, äänittäminen alkaa. Nyt näytön alareunassa oleva punainen valo ei välky. Voit lopettaa äänityksen painamalla äänitys-painiketta vielä kolmannen kerran.

12 3. Ääniraitojen kuuntelu Pystyt selaamaan nykyisen kansiosi kaikkia ääniraitoja painelemalla kelaus-painikkeita. Kun painat haluamasi ääniraidan kohdalla toisto-painiketta, ääniraitaa aletaan toistaa. Tiedät että laite toistaa jotakin kun ajastin rullaa eteenpäin, ajastimen alla lukee PLAY, ja näytön alapuolella palaa tasainen vihreä valo. Voit kelata toistettavaa ääniraitaa pitämällä haluamasi suunnan kelaus-painiketta pohjassa. ZOOM H2 laitteessa ei ole omaa kaiutinta, joten sinun on liitettävä laitteeseen kaiutin tai kuulokkeet vasemman sivun LINE OUT liitännän kautta kuullaksesi toistettavan ääniraidan.

13 4. Ääniraitojen hallinta A. Kansiot ZOOM H2:n käytössä oleva muistikortti jaotellaan useisiin kansioihin. Näitä kansioita on 12: yksi kansio nelikanavaisille äänityksille, yksi laitteen asetuksille ja loput 10 vapaaseen käyttöön. Kun teet äänityksen ja lopetat sen, lopputulos tallennetaan nykyiseen kansioosi. Myös kun toistat ääniraitoja, vain nykyisen kansiosi ääniraidat ovat selattavissa. Voit vaihtaa käytettävää kansiota valikon kautta. Avaa valikko painamalla MENU-painiketta, ja selaa listaa kelaus-painikkeilla kunnes kohdalle sattuu FOLDER valinta. Tämän vieressä näet myös mikä on nykyinen käytössä oleva kansio, kuten myös perusnäytön oikeasta yläreunasta. Paina äänitys-painiketta. Nyt saat esiin listan kansioista, ja voit valita näistä sen mitä haluat käyttää. Selaa listaa kelauspainikkeilla, ja tee valinta painamalla äänitys-painiketta.

14 B. Ääniraitojen asetukset Mikäli et pääse muokkaamaan ääniraitojesi nimeä ja poistamaan niitä tietokoneella, voit tehdä sen suoraan ZOOM H2:en valikoista käsin. Avaa valikko painamalla MENU-painiketta, ja selaa listaa kelaus-painikkeilla kunnes FILE kohta tulee vastaan. Paina äänitysnappia. Seuraavaksi eteesi tulee lista kaikista nykyisen kansiosi ääniraidoista. Selaa listaa kelaus-painikkeilla, ja valitse haluamasi ääniraita äänitys-painikkeella. Nyt aukeaa lista josta pääset tekemään useita valintoja koskien juuri valitsemaasi ääniraitaa. Valitsemalla ylimmän SELECT vaihtoehdon, sinun ei tarvitse hakea ääniraitaa perusnäytössä kelaus-painikkeiden avulla, vaan saat hypättyä suoraan valitsemasi ääniraidan kohtaan. INFORMATION kohdasta saat taas tietoa ääniraidasta.

15 C. Ääniraitojen uudelleennimeäminen SELECT ja INFORMATION vaihtoehtojen lisäksi löydät myös RENAME vaihtoehdon. Tämän avulla pääset muokkaamaan valitsemasi ääniraidan nimeä. Siirry kelaus-painikkeilla RENAME kohtaan, ja paina äänitys-painiketta. Nyt eteesi ilmestyy valitsemasi ääniraidan nimi, ja OK. Voit valita muokattavan kirjaimen kelauspainikkeilla, ja painamalla tämän kohdalla äänitys-painiketta. Kun olet valinnut kirjaimen, tämän tausta muuttuu mustaksi, ja voit kelaus-painikkeiden avulla selata tähän kohtaan toisen kirjaimen. Paina äänitys-painiketta kun olet valinnut haluamasi kirjaimen. Kun olet saanut muutettua koko nimen haluamallasi tavalla, käytä kelaus-painikkeita mennäksesi OK kohtaan, ja paina äänitys-nappia. Nyt valitsemasi ääniraidan nimi on muutettu.

16 D. Ääniraitojen muuntaminen MP3-formaattiin Löydät edellä mainittujen vaihtoehtojen lisäksi listalta myös MP3 ENCODE vaihtoehdon. Tällä voit muuntaa valitsemasi ääniraidan MP3-muotoon. Tätä vaihtoehtoa ei löydy jos ääniraita on jo MP3- muodossa. Käytä kelaus-painikkeita selataksesi listaa, ja paina äänitys-painiketta MP3 ENCODE vaihtoehdon kohdassa. Voit valita haluamasi bittinopeuden painamalla BIT RATE vaihtoehdon kohdalla äänitys-painiketta. Mitä suurempi bittinopeus on, sitä parempi äänenlaatu tulee olemaan. Tosin kun formaattimuutos tehdään näin jälkeenpäin, tällä ei ole mitään merkitystä. Voit siis tyytyä oletukseen. Käytä kelaus-painikkeita siirtyäksesi ENCODE vaihtoehdon kohtaan, ja paina äänitys-painiketta.

17 Nyt joudut odottamaan hetken, mutta tämä riippuu tietysti ääniraidan pituudesta ja valitsemastasi bittinopeudesta. Tekemällä formaatti-muunnoksen ZOOM H2 laitteella itse alkuperäinen ääniraita ei korvaannu. Huomaa että tätä MP3-ääniraitaa et pysty toistamaan ZOOM H2 laitteessa, joten sen toisto sinun on tehtävä tietokoneella.

18 E. Ääniraitojen poisto Neljän edellisen vaihtoehdon lisäksi löytyy myös eräs toinen tärkeä vaihtoehto: DELETE. Tällä saat poistettua valitsemasi ääniraidan. Selaa listaa kelaus-painikkeilla kunnes saavut kohtaan jossa lukee DELETE. Paina äänityspainiketta. Nyt sinulta kysytään varmistusta. Mikäli olet täysin varma että haluat poistaa valitsemasi ääniraidan, siirrä osoitin kelaus-painikkeilla YES kohtaan, ja paina äänityspainiketta. Jos taas et, valitse NO. Muista: jos valitset poistavasi ääniraidan, sitä ei saa enää takaisin.

19 5. Ääniraitojen siirto tietokoneelle A. SD-kortin (muistikortin) kautta ZOOM H2:lla äänitetyt raidat tallennetaan sen sisällä olevalle muistikortille. Voit vaihtaa tai ottaa muistikortin pois laitteen sisältä itse laitteen etupuolen alareunasta. Muista sulkea laite ennen kuin otat muistikortin ulos! Vedä tämä läppä ylös, ja sinun tulisi nähdä muistikortti. Paina muistikortti pohjaan, ja kun päästät irti, sen tulisi ponnahtaa ulos sen verran että voit vetää sen pois. Kortin alareunassa on myös pieni ura, johon voit tarttua kynnen avulla. Seuraavaksi sinun on löydettävä oikeanlainen lukija muistikortillesi.

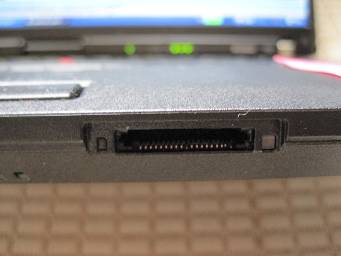

20 Kannettavissa tietokoneissa on yleensä aina muistikortin lukija, ja myös uudemmista pöytäkoneista tällainen saattaa löytyä. Jos tietokoneestasi ei löydy muistikortin lukijaa, sinun on yhdistettävä laite tietokoneeseen oikeanlaisen USB-kaapelin avulla, tai hankittava ulkoinen muistikortin lukija. Muistikortille tarkoitettu paikka näyttää jotakuinkin tältä. Aseta muistikortti tähän reikään niin että reiässä olevat pinnit ovat muistikortin kuvapuolen kääntöpuolella. Paina muistikortti pohjaan, ja päästä irti. Jos et pysty enää vetämään muistikorttia ulos, laitoit sen kiinni onnistuneesti. Voi taas ottaa muistikortin pois tästä reiästä painamalla sitä ensin pohjaan, ja sitten päästämällä irti. Tämän jälkeen sen tulisi ponnahtaa ulos sen verran että voit vetää sen pois. Kun olet liittänyt muistikortin tietokoneeseen, tietokoneesi saattaa kysyä mitä tehdä. Yksi tapa on kuitenkin avattava Oma Tietokone käynnistys-valikon kautta, ja valittava Suojattu digitaalinen tallennuslaite, jonka kuvakkeena on sininen kortti jonka edessä lukee valkoisella SD.

21 B. USB-liitännän kautta ZOOM H2 laitteen oikeasta kyljestä löytyy ehkä kamerasta ja kännyköistä tuttu liitäntä. Tähän porttiin voit laittaa kiinni esimerkiksi kameran kuvansiirtopiuhan, jos sen pienempi pää vain sopii siihen. Sitten liitä kaapelin USB-pää tietokoneen johonkin USB-porttiin. Tietokoneesi ei kuitenkaan tunnista laitetta heti. Itse laitteen näytön pitäisi näyttää vasemmanpuoleiselta kuvalta tällä hetkellä. Valitse STORAGE painamalla äänitys-painiketta. Nyt näyttö muuttuu oikeanpuoleisen kuvan näköiseksi, ja yhteys tietokoneeseen yritetään luoda. Ensimmäisellä kerralla tietokoneesi asentaa laitteen käytettäväksi, ja onnistuessaan tietokone ehdottaakin laitteen sisällön avaamista. Voit myös mennä Oma Tietokone ikkunaan käynnistävalikon kautta, ja avata Siirrettävä levy. Jos siirrettäviä levyjä on useita, sinun on katsottava jokaisen sisään ja löydettävä oikea.

22 C. Itse siirto Kun menet muistikortille tai oikealle siirrettävälle levylle, näet ylemmässä kuvassa näkyvät kansiot. Kansio 4CH on tarkoitettu nelikanavaisille SURROUND 4CH äänitysmallilla tehdyille ääniraidoille. Kansiossa SYS on tallennettu ZOOM H2 laitteen asetukset. Kansioissa FOLDER01 FOLDER10 taas on muita tallentamiasi ääniraitoja. Näistä kansioista löydät siis kaikki äänitykset, ja saat ne helposti siirrettyä omalle tietokoneellesi.

23 Voit siirtää haluamasi ääniraidan valitsemalla sen hiiren oikealla, ja valitsemalla Leikkaa tai Kopioi. Sitten voit mennä esimerkiksi työpöydällesi, painaa työpöytää hiiren oikealla, ja valitsemalla Liitä. Tällä tavalla tiedostosi on nyt siirretty tai vain kopioitu työpöydällesi. Huomaa että ääniraidan kuvake riippuu täysin tietokoneesi mediasoittimesta. Tässä tapauksessa kyseessä on VLC Media Player. Nyt kun olet siirtänyt/kopioinut ääniraidan tietokoneellesi, voit myös kuunnella tai halutessasi muokata sitä tietokoneesi kautta. Yksi näppärä äänenmuokkausohjelma on Audacity.

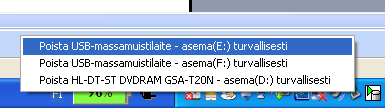

24 D. Yhteyden katkaiseminen Jotta et menettäisi vahingossakaan tietoja laitteelta tai muistikortilta, sinun on otettava se pois käytöstä oikealla tavalla. Mene Windowsin oikeaan alareunaan, ja paina hiirellä kerran yllä näkyvää keskimmäistä kuvaketta. Ennen kuin valitset mitään ilmestyvistä vaihtoehdoista, sulje kaikki ohjelmat jotka tekevät jotain muistikortilla tai laitteella (esimerkiksi äänenmuokkausohjelma, mediasoitin). Jos vaihtoehtoja tulee useita, sinun on tiedettävä mikä näistä on oikea laite. Parhain tapa tunnistaa se on mennä Oma Tietokone-ikkunaan käynnistys-valikosta, ja täältä selata kaikki laitteet läpi, ja löytää se missä on 4CH, FOLDERXX, ja SYS kansiot. Sitten paina mieleen tämän laitteen kirjain ( E: tässä tapauksessa), ja nyt valitse yllä näkyvästä listasta oikea laite. Jos saat viestin että poistaminen onnistuu, voi nyt ottaa muistikortin tai USB-kaapelin irti tietokoneesta.
