1 Analysis of Trends in Networks and Associated Cabling Tommi Kuusisto

2 Historia NCR

3 Outline Avain IT trendit 10G Media määritelmät 2006 Global Survey tulokset Reaaliaikainen ylläpito

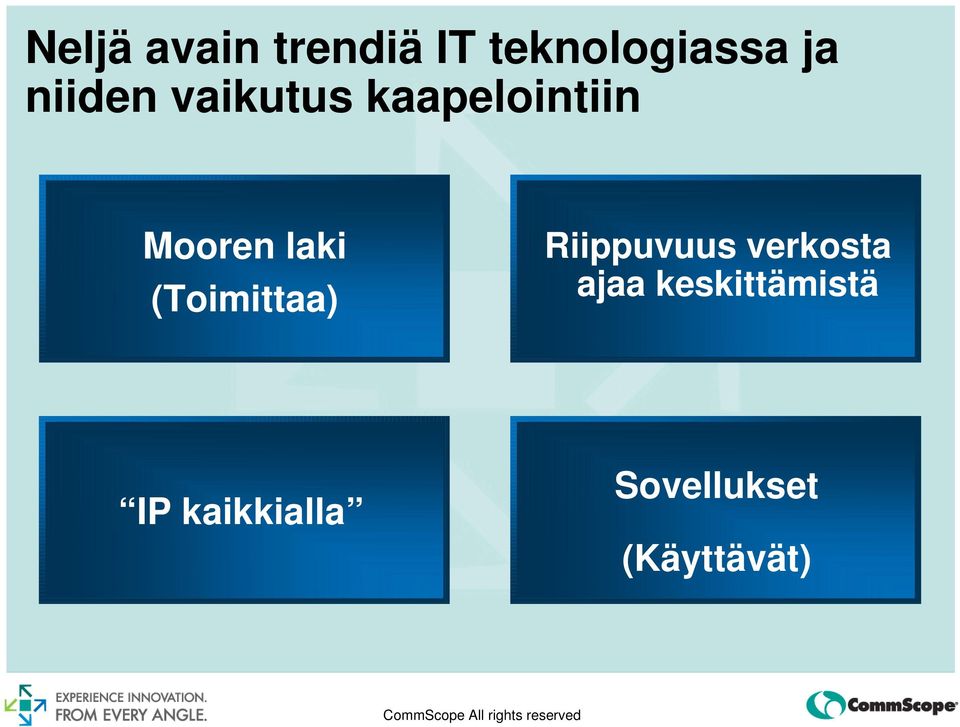

4 Neljä avain trendiä IT teknologiassa ja niiden vaikutus kaapelointiin Mooren laki (Toimittaa) Riippuvuus verkosta ajaa keskittämistä IP kaikkialla Sovellukset (Käyttävät)

5 Mooren laki ajaa kaistanleveyden kasvua Transistorin hinta laskee 29% vuodessa Lisää tehoa samalla hinnalla mahdollistaa vaativammat sovellukset Verkkoon tarvitaan lisää kaistanleve yttä

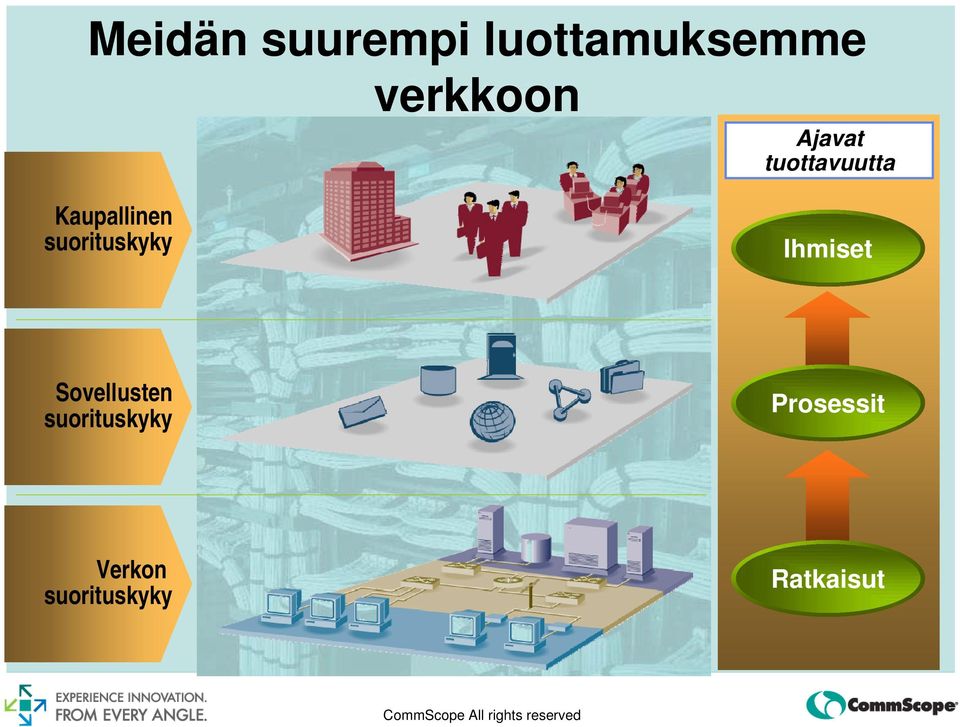

6 Meidän suurempi luottamuksemme verkkoon Ajavat tuottavuutta Kaupallinen suorituskyky Ihmiset Sovellusten suorituskyky Prosessit Verkon suorituskyky Ratkaisut

7 Verkon luotettavuus ajaa keskittämistä

8 IP keskeisiä sovelluksia Palo Valaistus Turva Hissit Kulunvalv alvonta Tele 24/7 Monitorointi Energia HVAC Sähkö Kaasu Vesi

9 Exponentiaalinen globaalin informaation kasvu 1:

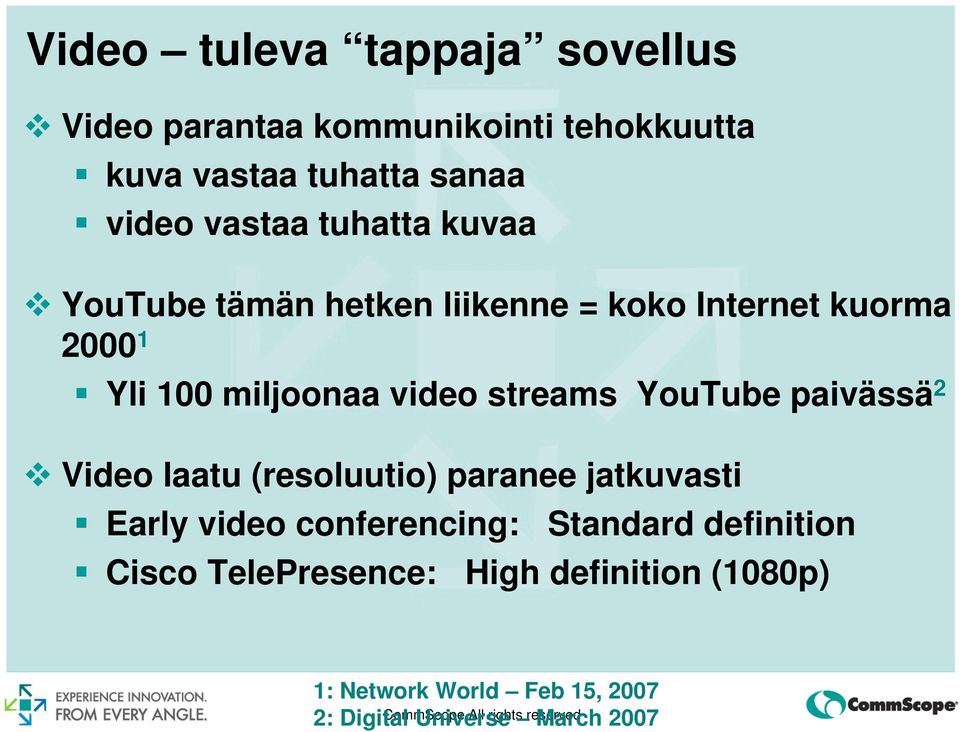

10 Video tuleva tappaja sovellus Video parantaa kommunikointi tehokkuutta kuva vastaa tuhatta sanaa video vastaa tuhatta kuvaa YouTube tämän hetken liikenne = koko Internet kuorma Yli 100 miljoonaa video streams YouTube paivässä 2 Video laatu (resoluutio) paranee jatkuvasti Early video conferencing: Standard definition Cisco TelePresence: High definition (1080p) 1: Network World Feb 15, : Digital CommScope Universe All rights reserved March 2007

paivässä 2 Video laatu (resoluutio) paranee jatkuvasti Early video conferencing: Standard definition Cisco

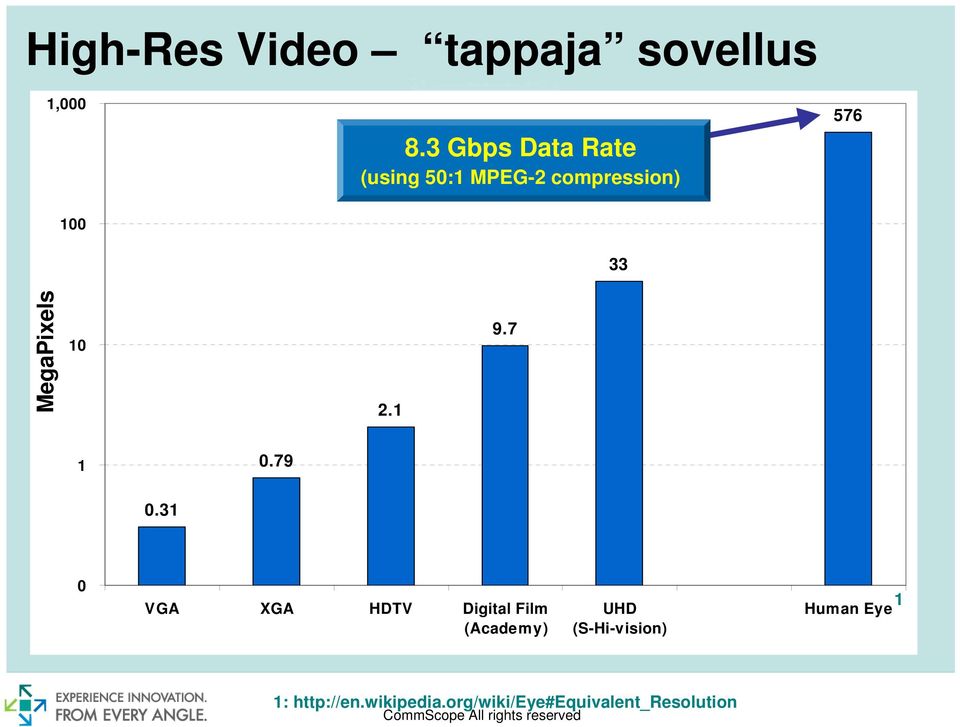

11 High-Res Video tappaja sovellus 1, Gbps Data Rate (using 50:1 MPEG-2 compression) MegaPixels VGA XGA HDTV Digital Film (Academy) UHD (S-Hi-vision) 1 Human Eye 1:

12 Pitäisikö suunnitella 10G kaapelointia? Kun 1G esiteltiin, moni puhui sitä vastaan 2003 mennessä, mielipide muuttui Source: IBM, 2003 Source: Cisco, Deploying Gigabit Ethernet to the Desktop: Drivers and Applications, 2003 Opimmeko historiasta?

mielipide muuttui Source: IBM, 2003 Source: Cisco, Deploying

13 Verkon nopeuden kasvun trendi Enterprise Switch 1 Gb/s 10 Gb/s 100 Gb/s LAN Switch LAN Switch LAN Switch G 1G 10G 10G G 1G 10G 10G 100 1G 10G ?

LAN Switch LAN Switch 100 100 1G 1G 10G 10G

14 Outline Avain IT trendit 10G Media määritelmät 2006 Global Survey tulokset Reaaliaikainen ylläpito

15 10G vaihtoehdot: tärkeys eri sovelluksille Selitys seuraavien sivujen merkinnöille Tärkeys (kuplan koko) matala: keski: korkea: Media sopivuus (kuplan väri) heikko: keski: vahva:

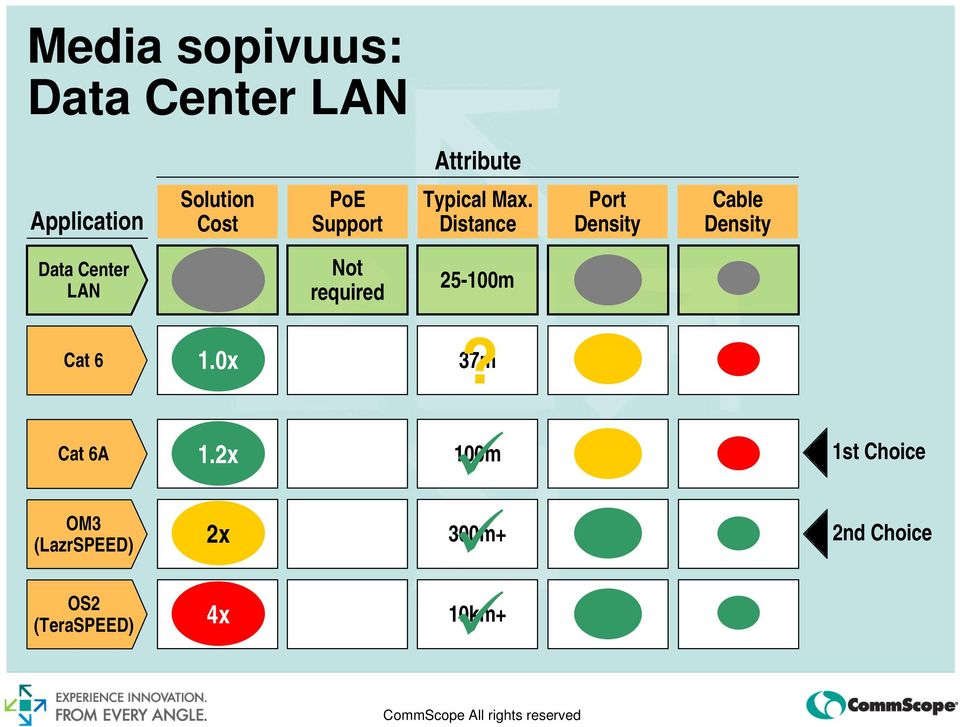

16 Media sopivuus: Data Center LAN Attribute Application Solution Cost PoE Support Typical Max. Distance Port Density Cable Density Data Center LAN Not required m Cat 6 1.0x? 37m Cat 6A 1.2x 100m 1st Choice OM3 (LazrSPEED) 2x 300m+ 2nd Choice OS2 (TeraSPEED) 4x 10km+

Distance Port Density Cable Density Data Center LAN Not required

17 Media sopivuus: Data Center SAN Attribute Application Solution Cost PoE Support Typical Max. Distance Port Density Cable Density Data Center SAN Not required m Cat 6 1.0x? 37m Cat 6A 1.2x 100m OM3 (LazrSPEED) 2x 300m+ Clear Choice OS2 (TeraSPEED) 4x 10km+

Distance Port Density Cable Density Data Center SAN Not required

18 Media sopivuus: Data Center runko Attribute Application Solution Cost PoE Support Typical Max. Distance Port Density Cable Density Data Center Backbone Not required m Cat 6 37m Cat 6A? 100m OM3 (LazrSPEED) 300m+ Clear Choice OS2 (TeraSPEED) 10km+

Distance Port Density Cable Density Data Center Backbone Not

19 10G portti tiheys vertailu porttia per 12U pair ports duplex ports (using MPO LC modules)

20 Outline Avain IT trendit 10G Media määritelmät 2006 Global Survey tulokset Reaaliaikainen ylläpito

21 Mikä on yksittäinen tärkein tekijä kun päätät kaapelointi investoinnistasi? Warranty/guarantee Manufacturer reputation Total solution offering 8% 5% 4% 8% Other 18% Initial cost 82% of buyers are NOT driven by initial cost Technical performance 17% 7% Product/ Brand reputation 33% Quality of product

22 Mikä on yleisin verkko teknologia kerroskaapeloinnissasi? Percent of 1,484 IT managers 62% 53% % 29% 5% 12% 4% 5% 10M 100M 1G 10G 40G

23 Olitko tietoinen, että 10GBASE-T standardi on ratifioitu 2006? No 31% Yes 69% Additional Survey response: 43% of users expect to deploy 10GBASE-T in some applications over the next 2 years

24 Minkä tyyppistä kerroskaapelointia suunnittelet uusiin asennuksiin? 2005 Survey 2006 Survey Other 11% Cat 5e 17% 17% Cat 6A Other 13% Cat 5e 9% 25% Cat 6A 56% 53% Cat 6 Cat 6 10GBASE-T awareness and deployment plans are increasing the usage of Cat-6A cabling

25 Prototyyppi joka tukee 10G kuparissa Technology demo with Solarflare Prototype Chips Full 4-connection 100m channels with 6-around-1 AXT See the live 10G demo at SYSTIMAX Labs!

26 Real NICs verified to support 10G on X10D Solarflare 10GBASE-T NIC demo on 100m 4-conn channels Demo at Cisco Networkers, Cannes France 1/31/07

27 Mikä on yleisin verkkoteknologia nousu kaapeloinnissasi? Percent of 1,484 IT managers 60% 51% % 18% 15% 16% 3% 100M 1G 10G 40G/100G

28 Mitä verkkoteknologiaa käyttäisit uusissa nousukaapeloinneissa? Other 4% SM 2005 Survey 17% OM3 28% SM 2006 Survey Other 15% 8% 43% OM3 OM1/OM2 51% OM1/ OM2 34% Recognition of OM3 advantages continues to grow

29 Kyselyn tuloksia: siirrot, lisäykset & muutokset % Rate of MAC s % of network assets mislaid or moved unofficially % of MAC s requiring network GLOBAL EMEA NAR APAC CALA

30 The Technology Cycle Making it work Making it go really fast Managing It

31 Outline Key IT trends 10G Media Attributes 2006 Global Survey Results Realtime management
