1 Tuote-esite 2015 Bitumikatteet Aluskatteet Viherkattojen vedeneristeet Liimat, liuokset ja massat Sadevesijärjestelmät Valokatteet Perusmuurin eristys Savunpoistoluukut PARHAAT RATKAISUT rakenteiden suojaamiseen kosteudelta

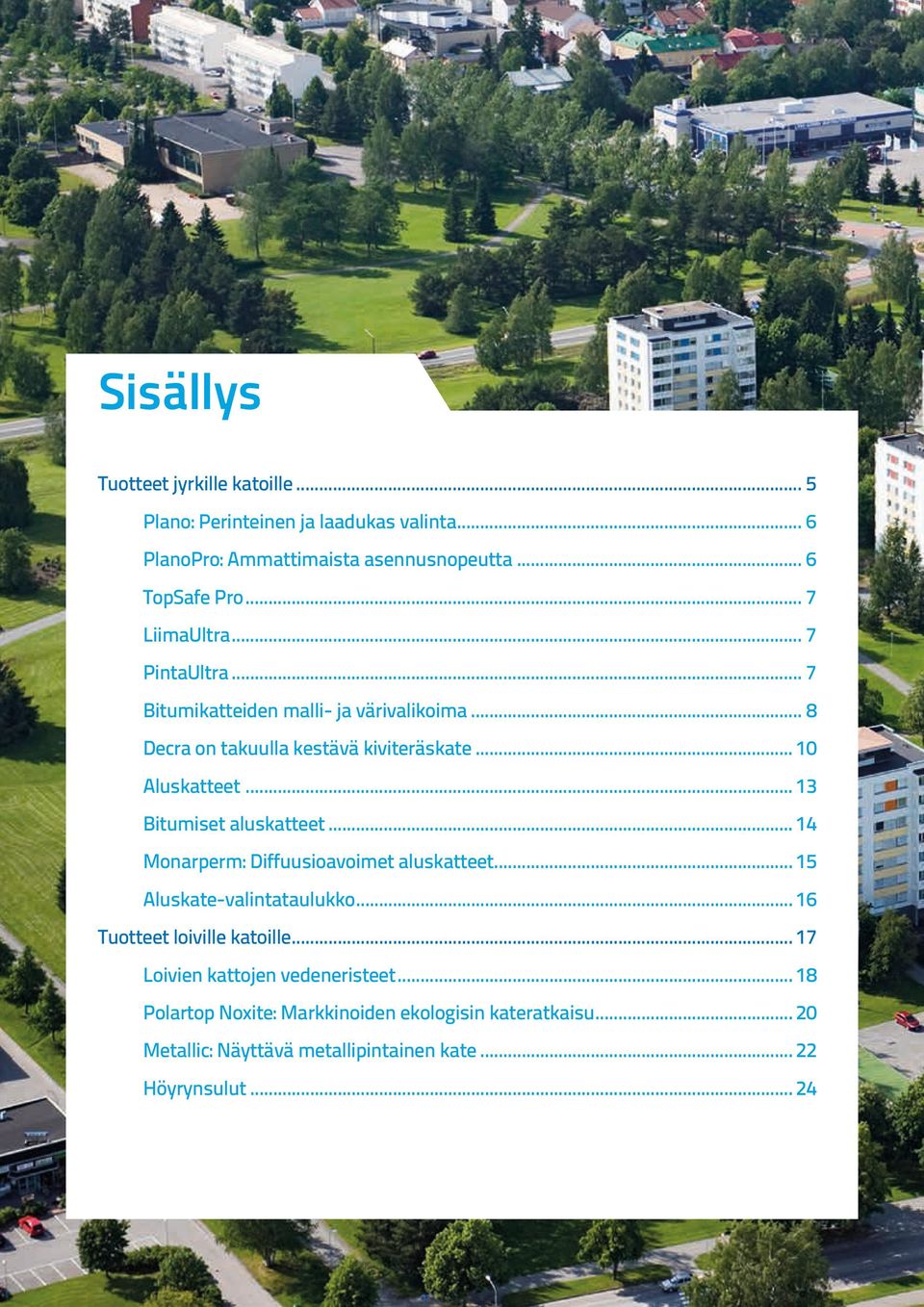

2 Sisällys Tuotteet jyrkille katoille... 5 Plano: Perinteinen ja laadukas valinta... 6 PlanoPro: Ammattimaista asennusnopeutta... 6 TopSafe Pro... 7 LiimaUltra... 7 PintaUltra... 7 Bitumikatteiden malli- ja värivalikoima... 8 Decra on takuulla kestävä kiviteräskate Aluskatteet Bitumiset aluskatteet Monarperm: Diffuusioavoimet aluskatteet Aluskate-valintataulukko Tuotteet loiville katoille Loivien kattojen vedeneristeet Polartop Noxite: Markkinoiden ekologisin kateratkaisu Metallic: Näyttävä metallipintainen kate Höyrynsulut... 24

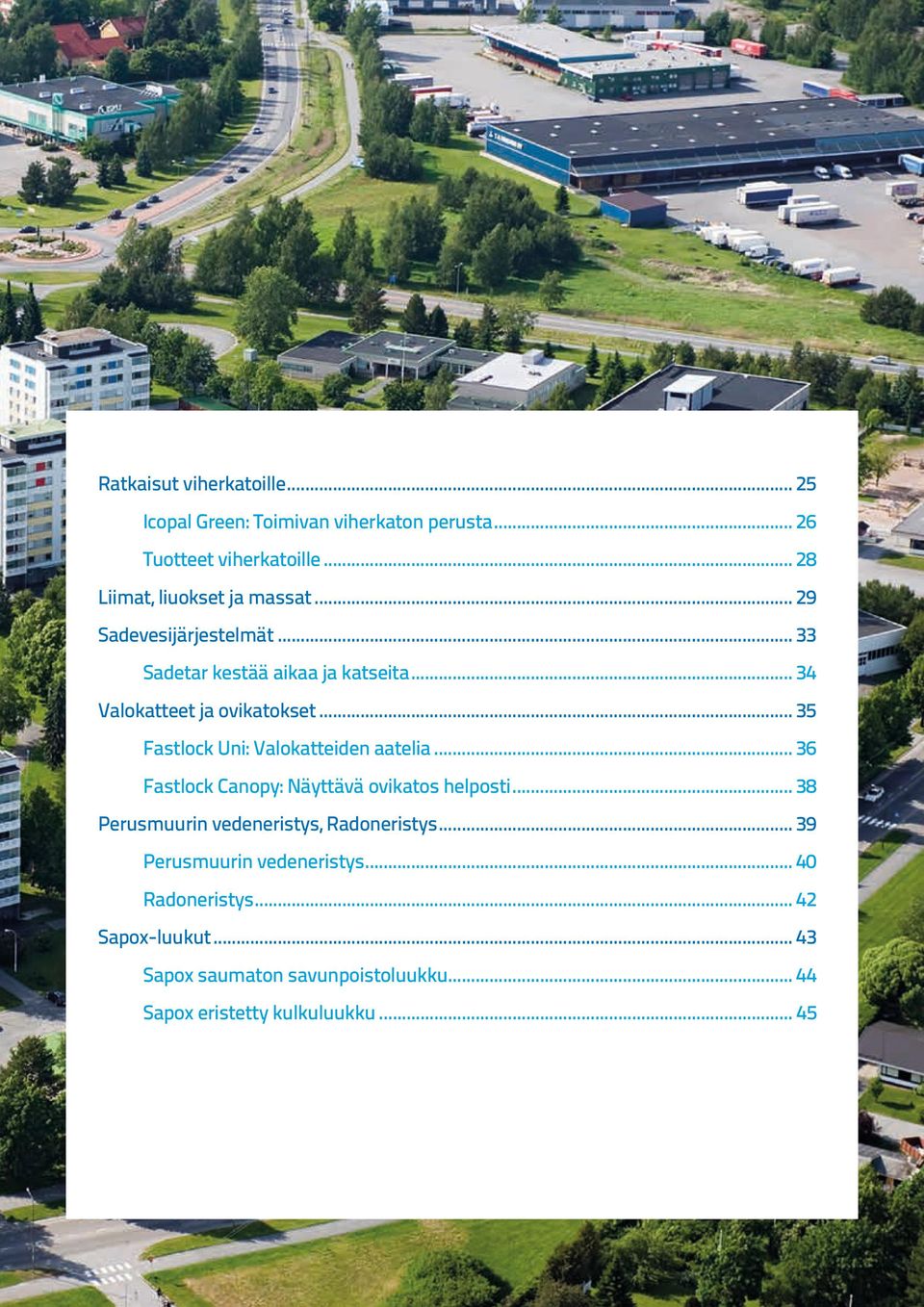

3 Ratkaisut viherkatoille Icopal Green: Toimivan viherkaton perusta Tuotteet viherkatoille Liimat, liuokset ja massat Sadevesijärjestelmät Sadetar kestää aikaa ja katseita Valokatteet ja ovikatokset Fastlock Uni: Valokatteiden aatelia Fastlock Canopy: Näyttävä ovikatos helposti Perusmuurin vedeneristys, Radoneristys Perusmuurin vedeneristys Radoneristys Sapox-luukut Sapox saumaton savunpoistoluukku Sapox eristetty kulkuluukku... 45

4 Ydinosaamistamme ovat katot ja muu vedeneristys Icopal on kansainvälinen konserni, jolla on pitkä historia myös Suomessa. Yrityksen on perustanut kattotöihin erikoistunut mestaripuuseppä Jens Villadsen Tanskassa vuonna Jo 1930-luvun alussa aloitti toimintansa Oy Icopal Ab:n kateainetehdas Helsingin Hernesaaressa. Näitä perinteitä jatkaa nykyinen bitumikatetehtaamme Espoon Juvanmalmilla. Työllistämme parhaimmillamme yli 400 henkilöä Suomessa. Nykyään Icopal on Euroopan johtava kate- ja vedeneritysmateriaalien valmistaja sekä kattourakoinnin ja kattohuoltopalveluiden markkinajohtaja Pohjoismaissa. Yrityksen mittava tuotevalikoima koostuu pääosin erilaisista kate- ja vedeneristysmateriaaleista sekä muista rakennusten suojaamiseen tarkoitetuista tuotteista. Meille laatu tarkoittaa tuotteiden kestävyyden lisäksi myös niiden sujuvaa asennusta ja käyttöä. Valikoimassa on myös useita innovatiivisia, kansainvälisiä palkintoja voittaneita tuoteratkaisuja. Esimerkiksi uniikki Noxite -katemateriaali neutraloi ilmasta haitallista typenoksidia. Tähän tuotekuvastoon olemme koostaneet perustiedot Icopalin tuotteista Suomessa. Lisätietoja saat verkkosivujemme kautta sekä asiantuntevilta yhteistyökumppaneiltamme rautakaupoissa. Vain toimivien vedeneristysratkaisujen takaa voi löytyä terve rakennus ja hyvinvoivat asukkaat. 4

5 Bitumikatteet Plano- ja PlanoPro TopSafe Pro LiimaUltra PintaUltra Decra Aluskatteet Tuotteet jyrkille katoille Mitä jyrkempi katto on, sitä enemmän se vaikuttaa talon ulkonäköön. Jyrkille katoille tarkoitettuja bitumikatteita ovat bitumikattolaatat, kolmiorimakate ja tiivissaumakatteet. Bitumikatteet ovat helposti työstettäviä ja tiiviitä, siksi ne soveltuvat erityisesti monimuotoisten kattojen tekemiseen. Muita bitumikatteen etuja ovat keveys, äänettömyys sekä laaja väri- ja muotovalikoima. Bitumikatteiden karkea pinta myös estää lumen valumista katolta.

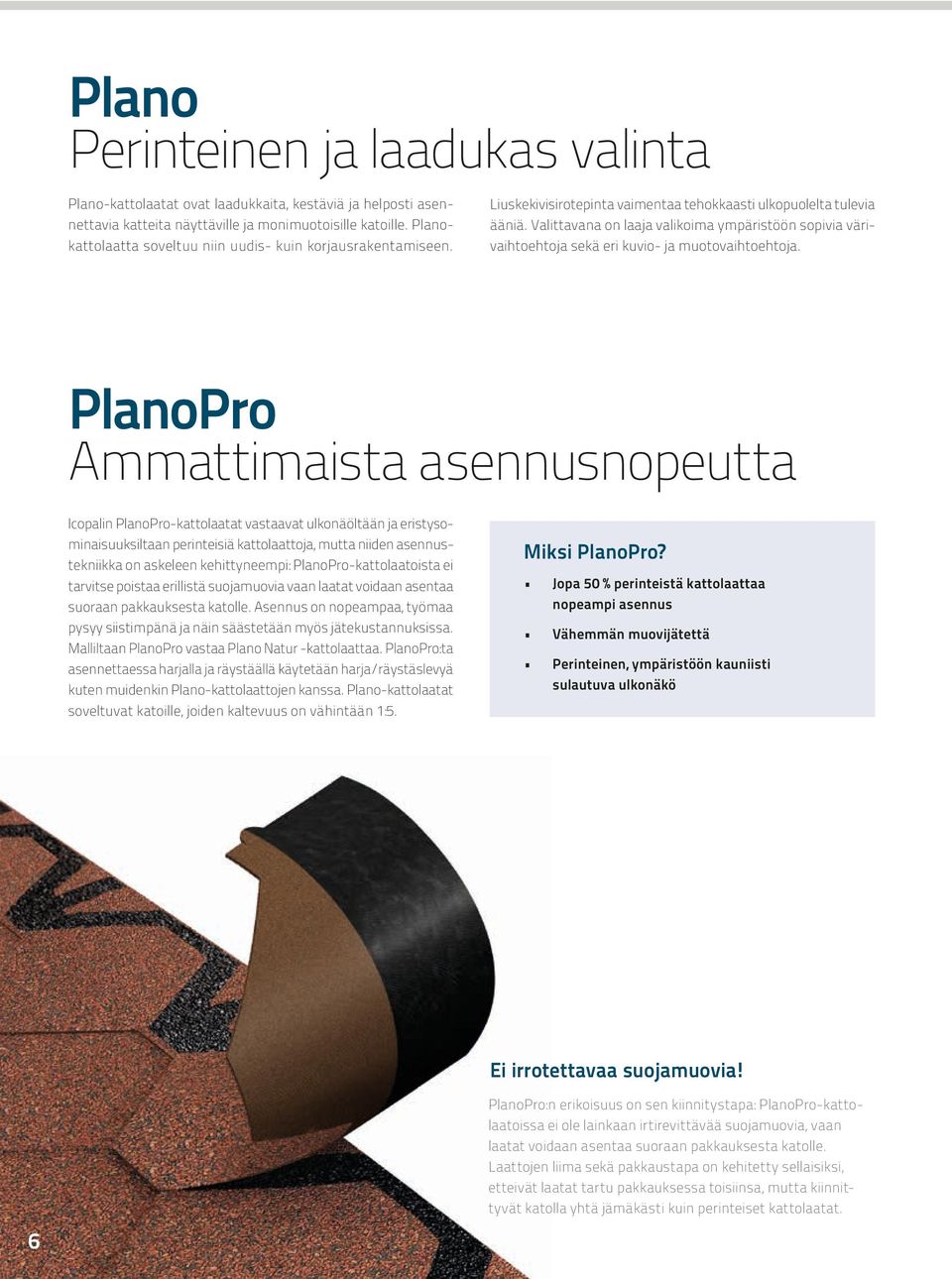

6 Plano Perinteinen ja laadukas valinta Plano-kattolaatat ovat laadukkaita, kestäviä ja helposti asennettavia katteita näyttäville ja monimuotoisille katoille. Planokattolaatta soveltuu niin uudis- kuin korjausrakentamiseen. Liuskekivisirotepinta vaimentaa tehokkaasti ulkopuolelta tulevia ääniä. Valittavana on laaja valikoima ympäristöön sopivia värivaihtoehtoja sekä eri kuvio- ja muotovaihtoehtoja. PlanoPro Ammattimaista asennusnopeutta Icopalin PlanoPro-kattolaatat vastaavat ulkonäöltään ja eristysominaisuuksiltaan perinteisiä kattolaattoja, mutta niiden asennustekniikka on askeleen kehittyneempi: PlanoPro-kattolaatoista ei tarvitse poistaa erillistä suojamuovia vaan laatat voidaan asentaa suoraan pakkauksesta katolle. Asennus on nopeampaa, työmaa pysyy siistimpänä ja näin säästetään myös jätekustannuksissa. Malliltaan PlanoPro vastaa Plano Natur -kattolaattaa. PlanoPro:ta asennettaessa harjalla ja räystäällä käytetään harja/räystäslevyä kuten muidenkin Plano-kattolaattojen kanssa. Plano-kattolaatat soveltuvat katoille, joiden kaltevuus on vähintään 1:5. Miksi PlanoPro? Jopa 50 % perinteistä kattolaattaa nopeampi asennus Vähemmän muovijätettä Perinteinen, ympäristöön kauniisti sulautuva ulkonäkö Ei irrotettavaa suojamuovia! 6 PlanoPro:n erikoisuus on sen kiinnitystapa: PlanoPro-kattolaatoissa ei ole lainkaan irtirevittävää suojamuovia, vaan laatat voidaan asentaa suoraan pakkauksesta katolle. Laattojen liima sekä pakkaustapa on kehitetty sellaisiksi, etteivät laatat tartu pakkauksessa toisiinsa, mutta kiinnittyvät katolla yhtä jämäkästi kuin perinteiset kattolaatat.

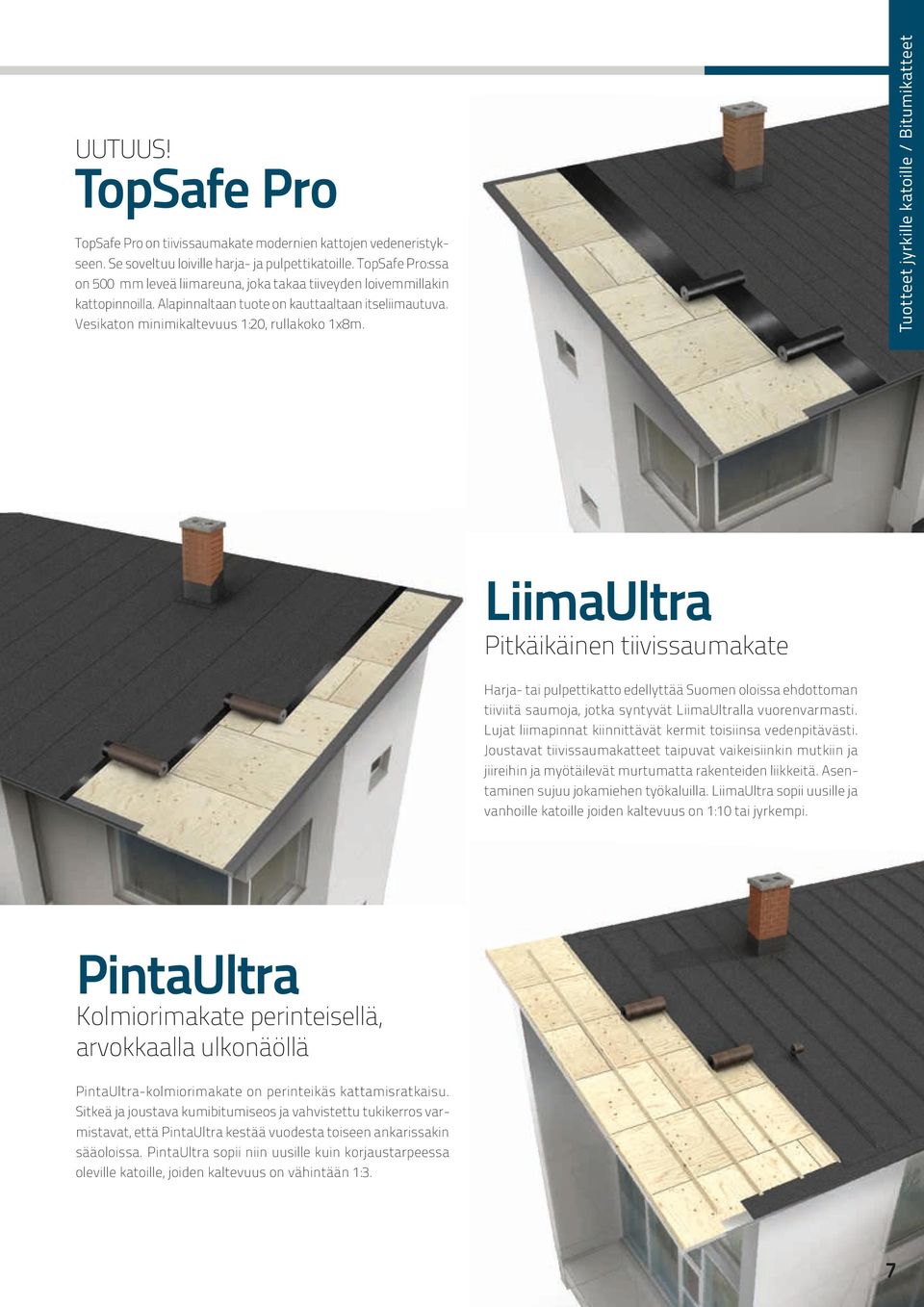

7 UUTUUS! TopSafe Pro TopSafe Pro on tiivissaumakate modernien kattojen vedeneristykseen. Se soveltuu loiville harja- ja pulpettikatoille. TopSafe Pro:ssa on 500 mm leveä liimareuna, joka takaa tiiveyden loivemmillakin kattopinnoilla. Alapinnaltaan tuote on kauttaaltaan itseliimautuva. Vesikaton minimikaltevuus 1:20, rullakoko 1x8m. Tuotteet jyrkille katoille / Bitumikatteet LiimaUltra Pitkäikäinen tiivissaumakate Harja- tai pulpettikatto edellyttää Suomen oloissa ehdottoman tiiviitä saumoja, jotka syntyvät LiimaUltralla vuorenvarmasti. Lujat liimapinnat kiinnittävät kermit toisiinsa vedenpitävästi. Joustavat tiivissaumakatteet taipuvat vaikeisiinkin mutkiin ja jiireihin ja myötäilevät murtumatta rakenteiden liikkeitä. Asentaminen sujuu jokamiehen työkaluilla. LiimaUltra sopii uusille ja vanhoille katoille joiden kaltevuus on 1:10 tai jyrkempi. PintaUltra Kolmiorimakate perinteisellä, arvokkaalla ulkonäöllä PintaUltra-kolmiorimakate on perinteikäs kattamisratkaisu. Sitkeä ja joustava kumibitumiseos ja vahvistettu tukikerros varmistavat, että PintaUltra kestää vuodesta toiseen ankarissakin sääoloissa. PintaUltra sopii niin uusille kuin korjaustarpeessa oleville katoille, joiden kaltevuus on vähintään 1:3. 7

8 Bitumikatteiden malli- ja värivalikoima PlanoPro Grafiitinmusta Hiilenharmaa Luonnonruskea Metsänvihreä Tiilenpunainen Plano Natur Musta Plano Claro Merensininen Tiilenpunainen Metsänvihreä Luonnonruskea Plano Tema Metsänvihreä Tiilenpunainen Luonnonruskea Karpalonpunainen Plano Antik Tiilenpunainen Luonnonruskea Metsänvihreä LiimaUltra-tiivissaumakate Grafiitinmusta Hiilenharmaa Metsänvihreä Tiilenpunainen TopSafe Pro Hiilenharmaa PintaUltra-kolmiorimakate Grafiitinmusta Musta Hiilenharmaa Metsänvihreä Tiilenpunainen 8

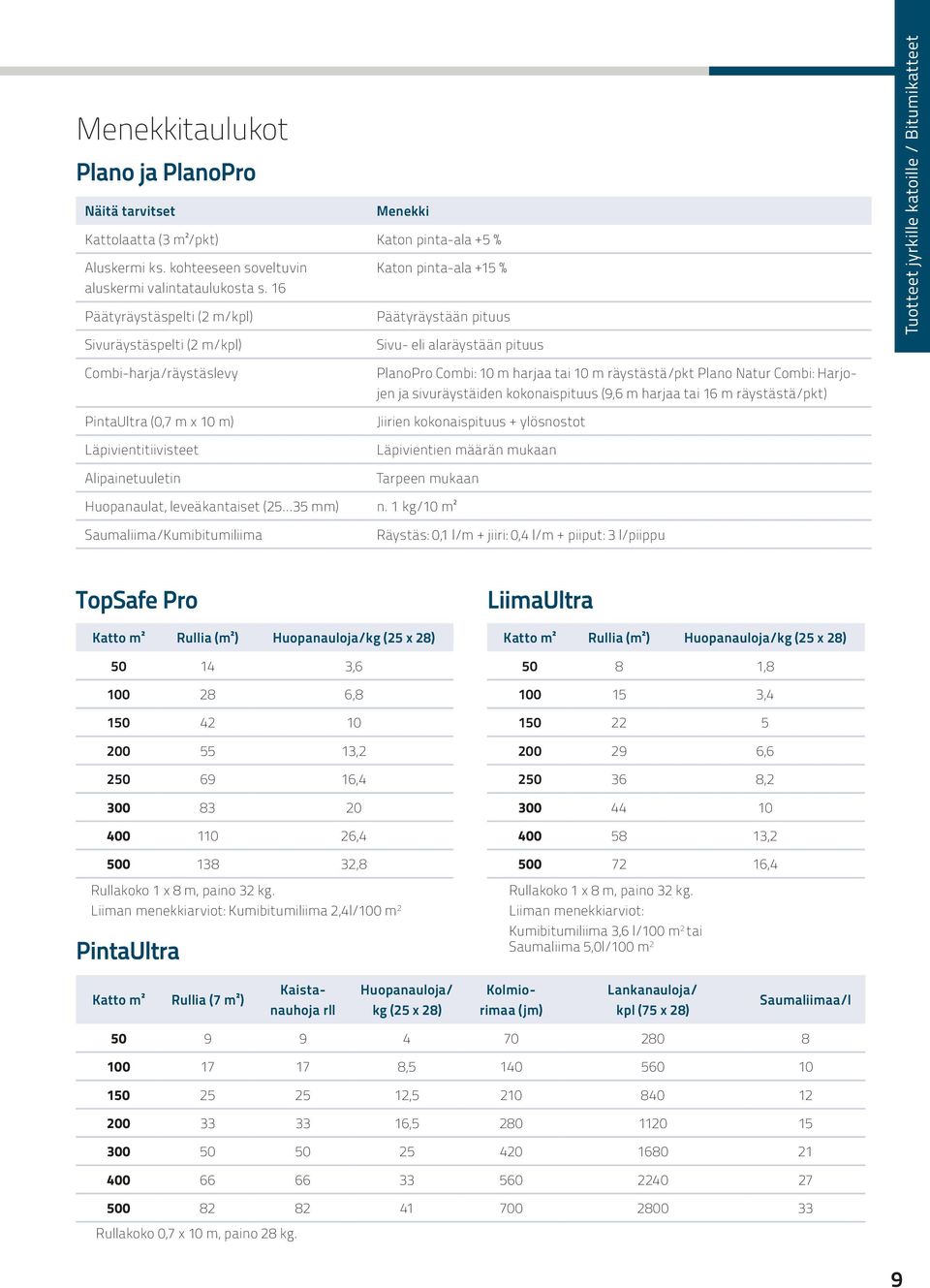

9 Menekkitaulukot Plano ja PlanoPro Näitä tarvitset Menekki Kattolaatta (3 m²/pkt) Katon pinta-ala +5 % Aluskermi ks. kohteeseen soveltuvin aluskermi valintataulukosta s. 16 Päätyräystäspelti (2 m/kpl) Sivuräystäspelti (2 m/kpl) Katon pinta-ala +15 % Päätyräystään pituus Sivu- eli alaräystään pituus Tuotteet jyrkille katoille / Bitumikatteet Combi-harja/räystäslevy PintaUltra (0,7 m x 10 m) Läpivientitiivisteet Alipainetuuletin PlanoPro Combi: 10 m harjaa tai 10 m räystästä/pkt Plano Natur Combi: Harjojen ja sivuräystäiden kokonaispituus (9,6 m harjaa tai 16 m räystästä/pkt) Jiirien kokonaispituus + ylösnostot Läpivientien määrän mukaan Tarpeen mukaan Huopanaulat, leveäkantaiset (25 35 mm) n. 1 kg/10 m² Saumaliima/Kumibitumiliima Räystäs: 0,1 l/m + jiiri: 0,4 l/m + piiput: 3 l/piippu TopSafe Pro LiimaUltra Katto m² Rullia (m²) Huopanauloja/kg (25 x 28) , , , , , ,8 Rullakoko 1 x 8 m, paino 32 kg. Liiman menekkiarviot: Kumibitumiliima 2,4l/100 m 2 PintaUltra Katto m² Rullia (m²) Huopanauloja/kg (25 x 28) , , , , , ,4 Rullakoko 1 x 8 m, paino 32 kg. Liiman menekkiarviot: Kumibitumiliima 3,6 l/100 m 2 tai Saumaliima 5,0l/100 m 2 Katto m² Rullia (7 m²) Kaistanauhoja rll Huopanauloja/ kg (25 x 28) Kolmiorimaa (jm) Lankanauloja/ kpl (75 x 28) Saumaliimaa/l , , , Rullakoko 0,7 x 10 m, paino 28 kg. 9

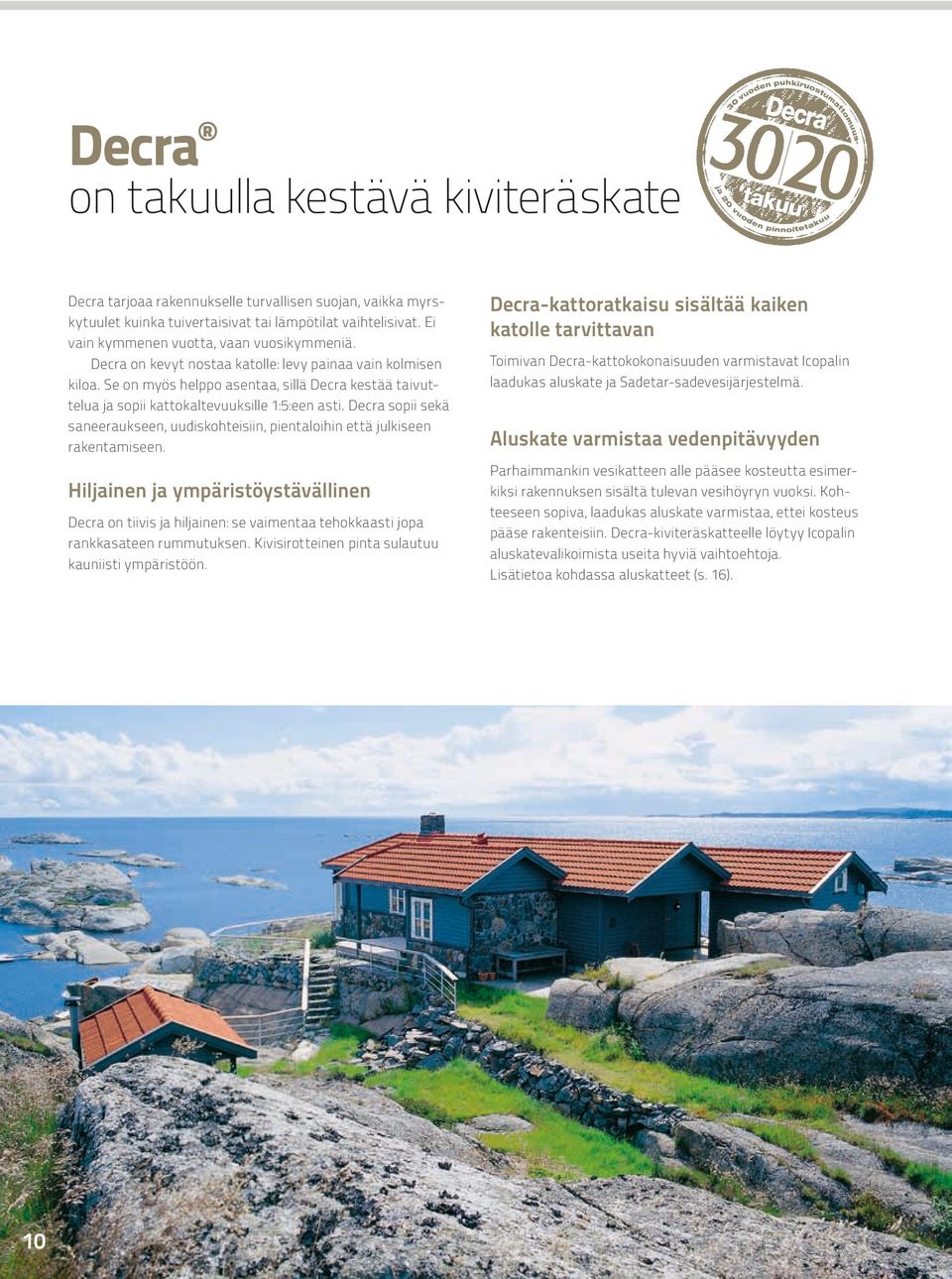

10 Decra on takuulla kestävä kiviteräskate Decra tarjoaa rakennukselle turvallisen suojan, vaikka myrskytuulet kuinka tuivertaisivat tai lämpötilat vaihtelisivat. Ei vain kymmenen vuotta, vaan vuosikymmeniä. Decra on kevyt nostaa katolle: levy painaa vain kolmisen kiloa. Se on myös helppo asentaa, sillä Decra kestää taivuttelua ja sopii kattokaltevuuksille 1:5:een asti. Decra sopii sekä saneeraukseen, uudiskohteisiin, pientaloihin että julkiseen rakentamiseen. Hiljainen ja ympäristöystävällinen Decra on tiivis ja hiljainen: se vaimentaa tehokkaasti jopa rankkasateen rummutuksen. Kivisirotteinen pinta sulautuu kauniisti ympäristöön. Decra-kattoratkaisu sisältää kaiken katolle tarvittavan Toimivan Decra-kattokokonaisuuden varmistavat Icopalin laadukas aluskate ja Sadetar-sadevesijärjestelmä. Aluskate varmistaa vedenpitävyyden Parhaimmankin vesikatteen alle pääsee kosteutta esimerkiksi rakennuksen sisältä tulevan vesihöyryn vuoksi. Kohteeseen sopiva, laadukas aluskate varmistaa, ettei kosteus pääse rakenteisiin. Decra-kiviteräskatteelle löytyy Icopalin aluskatevalikoimista useita hyviä vaihtoehtoja. Lisätietoa kohdassa aluskatteet (s. 16)

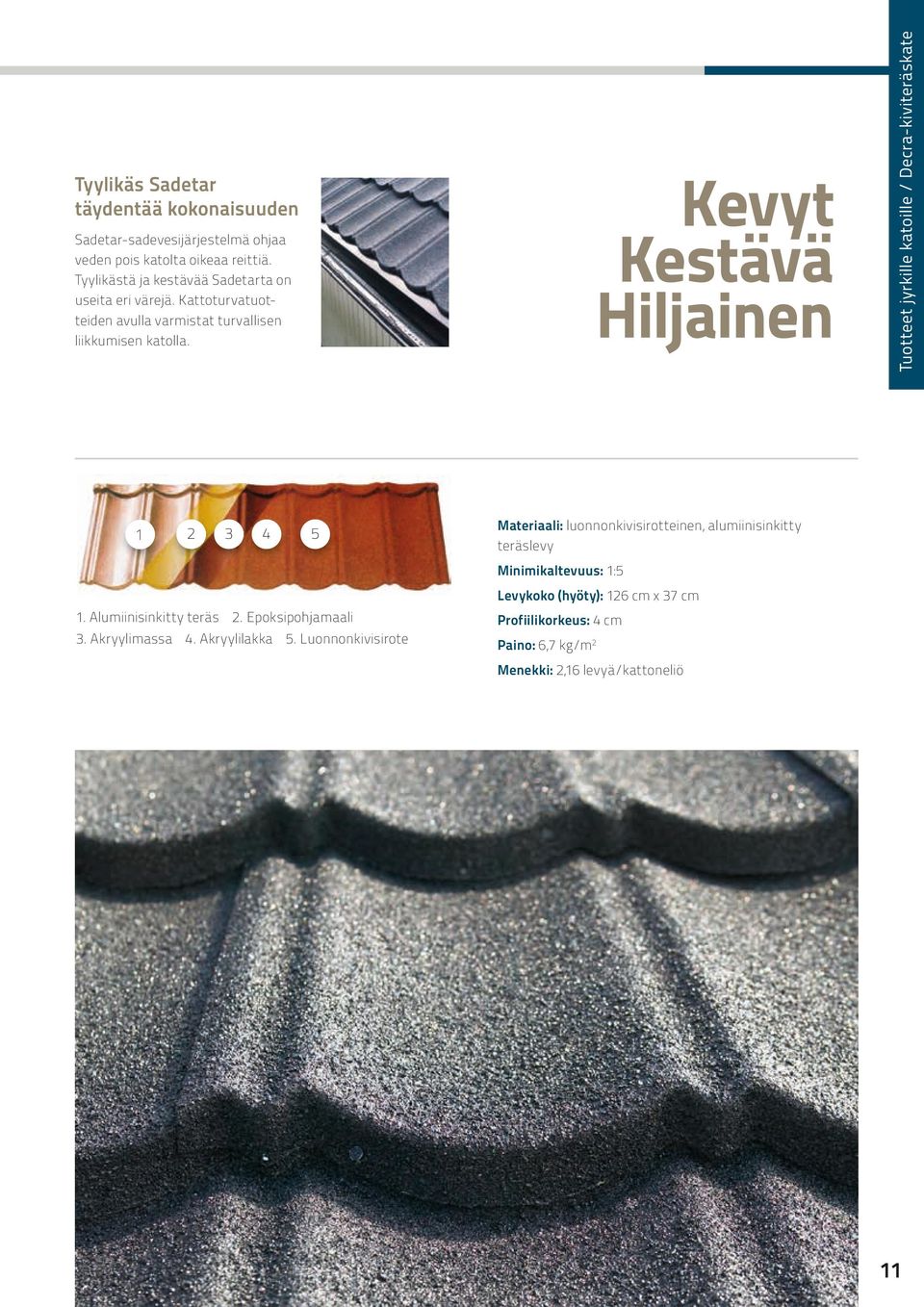

11 Tyylikäs Sadetar täydentää kokonaisuuden Sadetar-sadevesijärjestelmä ohjaa veden pois katolta oikeaa reittiä. Tyylikästä ja kestävää Sadetarta on useita eri värejä. Kattoturvatuotteiden avulla varmistat turvallisen liikkumisen katolla. Kevyt Kestävä Hiljainen Tuotteet jyrkille katoille / Decra-kiviteräskate Alumiinisinkitty teräs 2. Epoksipohjamaali 3. Akryylimassa 4. Akryylilakka 5. Luonnonkivisirote Materiaali: luonnonkivisirotteinen, alumiinisinkitty teräslevy Minimikaltevuus: 1:5 Levykoko (hyöty): 126 cm x 37 cm Profiilikorkeus: 4 cm Paino: 6,7 kg/m 2 Menekki: 2,16 levyä/kattoneliö 11

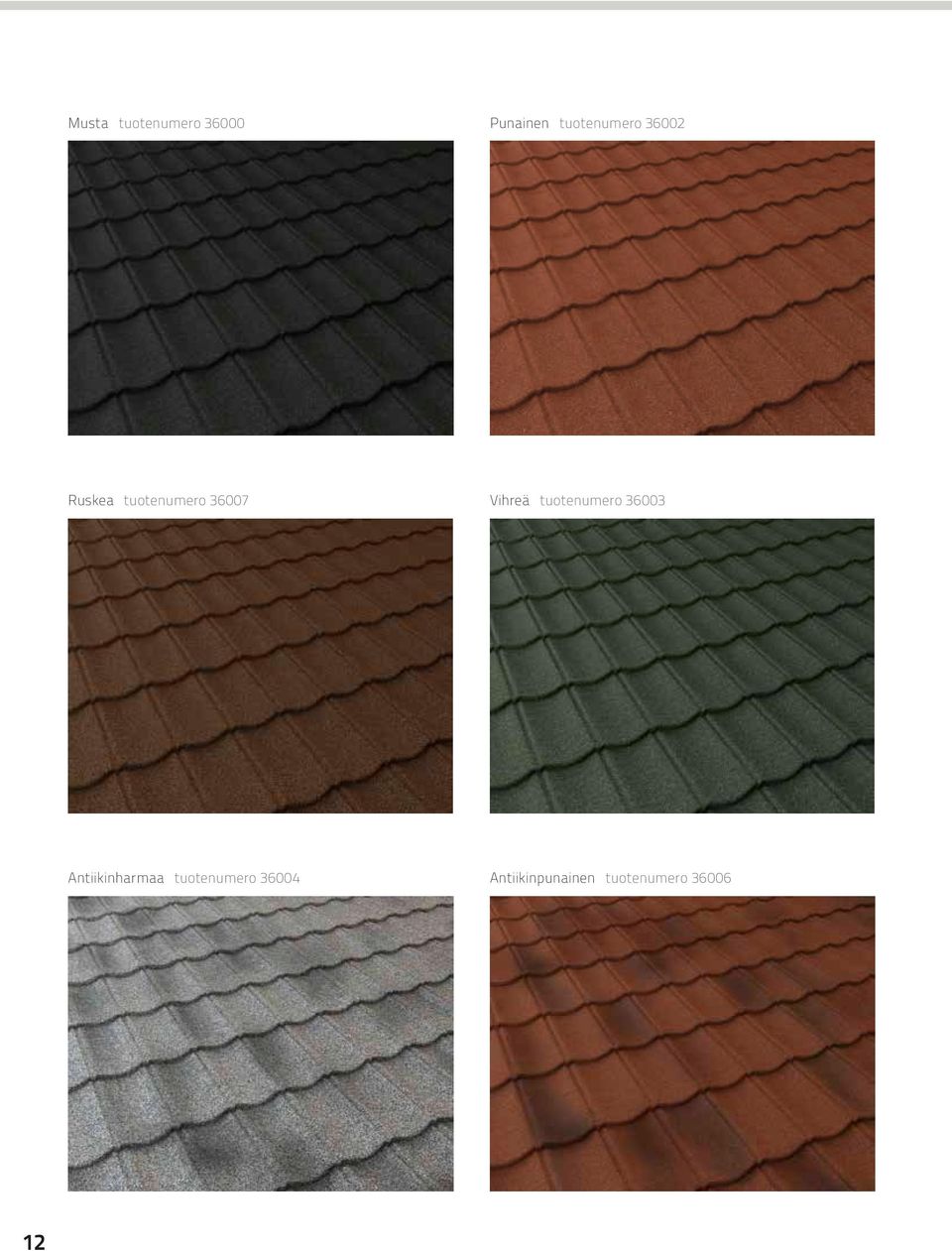

12 Musta tuotenumero Punainen tuotenumero Ruskea tuotenumero Vihreä tuotenumero Antiikinharmaa tuotenumero Antiikinpunainen tuotenumero

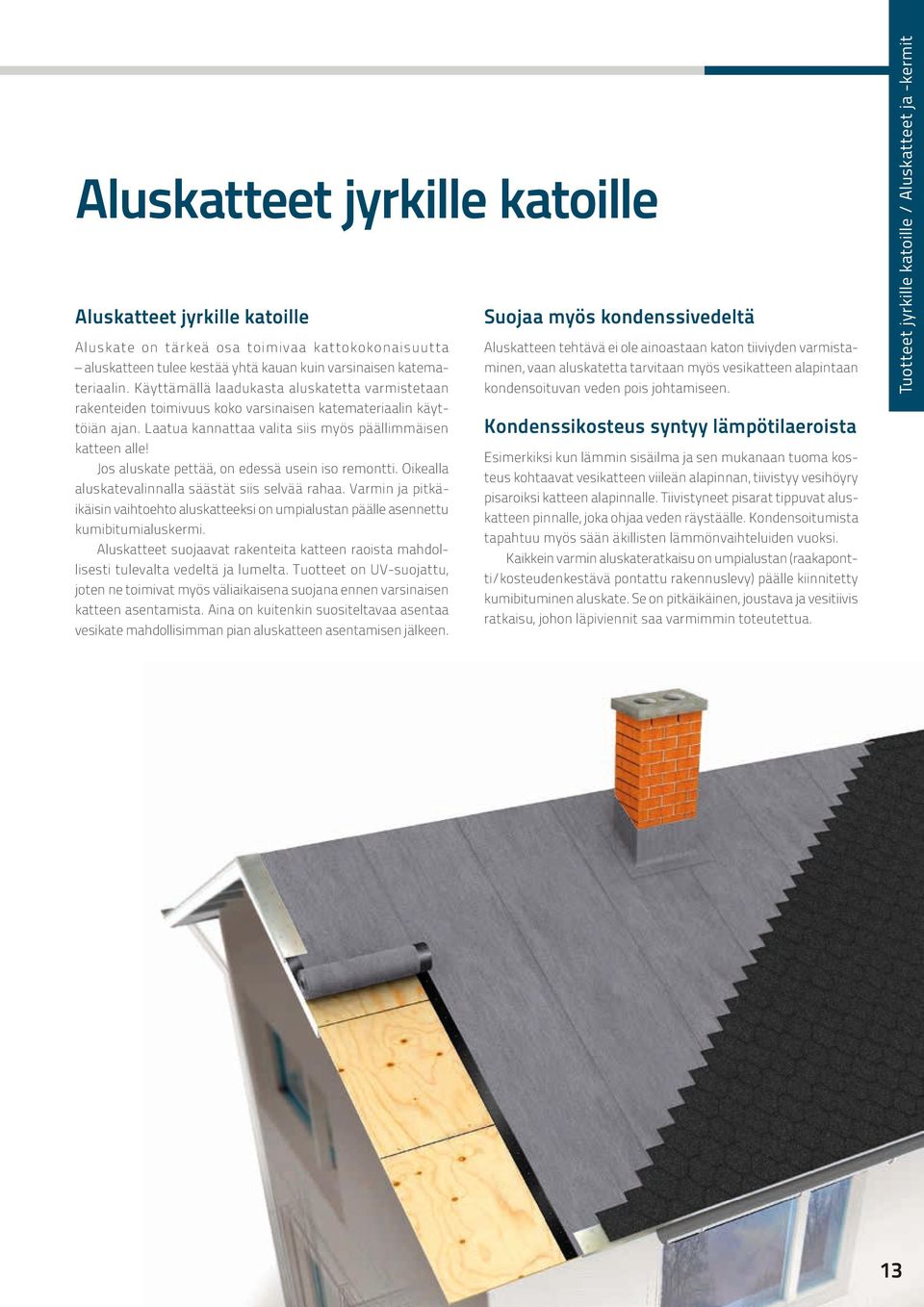

13 Aluskatteet jyrkille katoille Aluskatteet jyrkille katoille Aluskate on tärkeä osa toimivaa kattokokonaisuutta alus katteen tulee kestää yhtä kauan kuin varsinaisen katemateriaalin. Käyttämällä laadukasta aluskatetta varmistetaan rakenteiden toimivuus koko varsinaisen katemateriaalin käyttöiän ajan. Laatua kannattaa valita siis myös päällim mäisen katteen alle! Jos aluskate pettää, on edessä usein iso remontti. Oikealla aluskatevalinnalla säästät siis selvää rahaa. Varmin ja pit käikäisin vaihtoehto aluskatteeksi on umpialustan päälle asennettu kumibitumialuskermi. Aluskatteet suojaavat rakenteita katteen raoista mahdolli sesti tulevalta vedeltä ja lumelta. Tuotteet on UV-suojattu, joten ne toimivat myös väliaikaisena suojana ennen varsi naisen katteen asentamista. Aina on kuitenkin suositeltavaa asentaa vesikate mahdollisimman pian aluskatteen asenta misen jälkeen. Suojaa myös kondenssivedeltä Aluskatteen tehtävä ei ole ainoastaan katon tii viyden varmistaminen, vaan aluskatetta tarvitaan myös vesikatteen alapintaan kondensoituvan veden pois johta miseen. Kondenssikosteus syntyy lämpötilaeroista Esimerkiksi kun lämmin sisäilma ja sen mukanaan tuoma kosteus kohtaavat vesikatteen viileän alapinnan, tiivistyy vesihöyry pisaroiksi katteen alapinnalle. Tiivistyneet pisarat tippuvat aluskatteen pinnalle, joka ohjaa veden räystäälle. Kondensoitumista ta pahtuu myös sään äkillisten lämmönvaihteluiden vuoksi. Kaikkein varmin aluskateratkaisu on umpialustan (raakapontti/kosteudenkestävä pontattu rakennuslevy) päälle kiinnitetty kumibituminen aluskate. Se on pitkäikäinen, joustava ja vesitiivis ratkaisu, johon läpiviennit saa varmimmin toteutettua. Tuotteet jyrkille katoille Infratuotteet / Aluskatteet ja -kermit 13

14 Bitumiset aluskatteet Kumibitumista valmistetut aluskatteet soveltuvat käytettäväksi silloin, kun alustana on raakapontti tai kosteudenkestävä pontattu rakennuslevy. Tämän rakenteen etuna on yksityiskohtien, esimerkiksi läpivientien luotettava tiivistys ja sekä kumibitumin tuoma erittäin hyvä pitkäaikaiskestävyys. Hiekkapintaiset aluskatteet TarraPolar Erittäin vahva ja paksu aluskermi vaativiin kohteisiin Erinomainen repäisylujuus ja kestävyys Tarrareunainen Rullakoko: 1 x 10 m TarraLight Vahva aluskermi Suuri repäisylujuus ja kestävyys Tarrareunainen Rullakoko: 1 x 10 m Plano-aluskermi Tarrareunainen Rullakoko: 1 x 10 m Fel x -aluskatteet Perinteisiin bitumialuskatteisiin verrattuna Fel x-aluskatteet ovat kevyempiä ja helpommin käsiteltäviä, koska niissä ei ole hiekkapintaa Fel x Pro UUTUUS! Tarrareunainen Hiekaton Rullakoko: 1,25 x 30 m Fel x Multi Hiekaton Rullakoot: 1,25 x 40 m ja 1,25 x 25 m Läpiviennit ja muut yksityiskohdat ovat katteen tiiveyden kannalta erittäin tärkeitä. Icopalin valikoimasta löydät oikeat tarvikkeet aluskatteen tiivistämiseen. Kumibitumiliima soveltuu kumibitumi pohjaisten aluskermien läpivientien, saumakohtien ym. yksityiskohtien tiivistämiseen. Läpivientitiiviste umpialustalle asennettavien aluskermien läpivientien tiivistämiseen. 14

15 Monarperm diffuusioavoimet aluskatteetteet Monarperm-aluskatteet ovat korkealaatuisia diffuusioavoimia eli ns. hengittäviä, mutta vedenpitäviä aluskatteita. Ne ovat kevyitä ja helposti käsiteltäviä tuotteita, jotka soveltuvat sekä uudisrakennuksiin että saneerauskohteisiin. Esimerkiksi lämpövuodosta johtuva alhaalta tuleva kosteus läpäisee aluskatteen, jonka jälkeen kosteus tiivistyy varsinaisen katteen alapintaan ja valuu räystäiden kautta pois. Katon tuuletusväliä ja kattorakenteita voidaan tarvittaessa madaltaa ilman riskiä rakenteiden kastumisesta, kun höyrynsulun riittävästä tiiveydestä on huolehdittu. Vesihöyry läpäisee hengittävän mutta vedenpitävän Monarperm-aluskatteen ja tiivistyy pisaroiksi vesikatteen alapintaan. Putoavat pisarat ohjautuvat aluskatteen yläpintaa pitkin pois rakenteista. Tuotteet jyrkille katoille / Aluskatteet ja -kermit Monarperm 1000 Erittäin vahva Tarrareunainen Valmistettu synteettisesta huovasta ja diffuusioavoimesta muovikalvosta Rullakoko: 1,45 x 25 m Universal FT -tiivistysteippi Tarttuu useimpiin rakennusmateriaaleihin ja kestää UV-säteilyä vähintään 6 kk. Rullakoko 100 mm x 23 m Monarperm TP 140 R Verkkovahvistettu Valmistettu ylä- ja alapinnan polypropeenikuitukankaista, TPEE-kalvosta ja polyesteriverkosta Rullakoko: 1,5 x 50 m IcoAir-aluskatteen tuuletusventtiilejä käytetään aluskatteen alapuolisen tilan tuuletuksen varmistamiseen esim. aumakatoissa. Tuuletusventtiilit voidaan asentaa myös jälkikäteen, koska ne on mahdollista asentaa joko aluskatteen ylä- tai alapuolelta. Kaksipuoleinen butyyliteippi varmistaa Monarperm-aluskatteiden yksityiskohtien tiiviyden ja korjaa mahdolliset asennusaikaiset vauriot. Butyyliteippi tarttuu hyvin eri materiaaleihin. Se kestää pitkään ja säilyy joustavana. 15

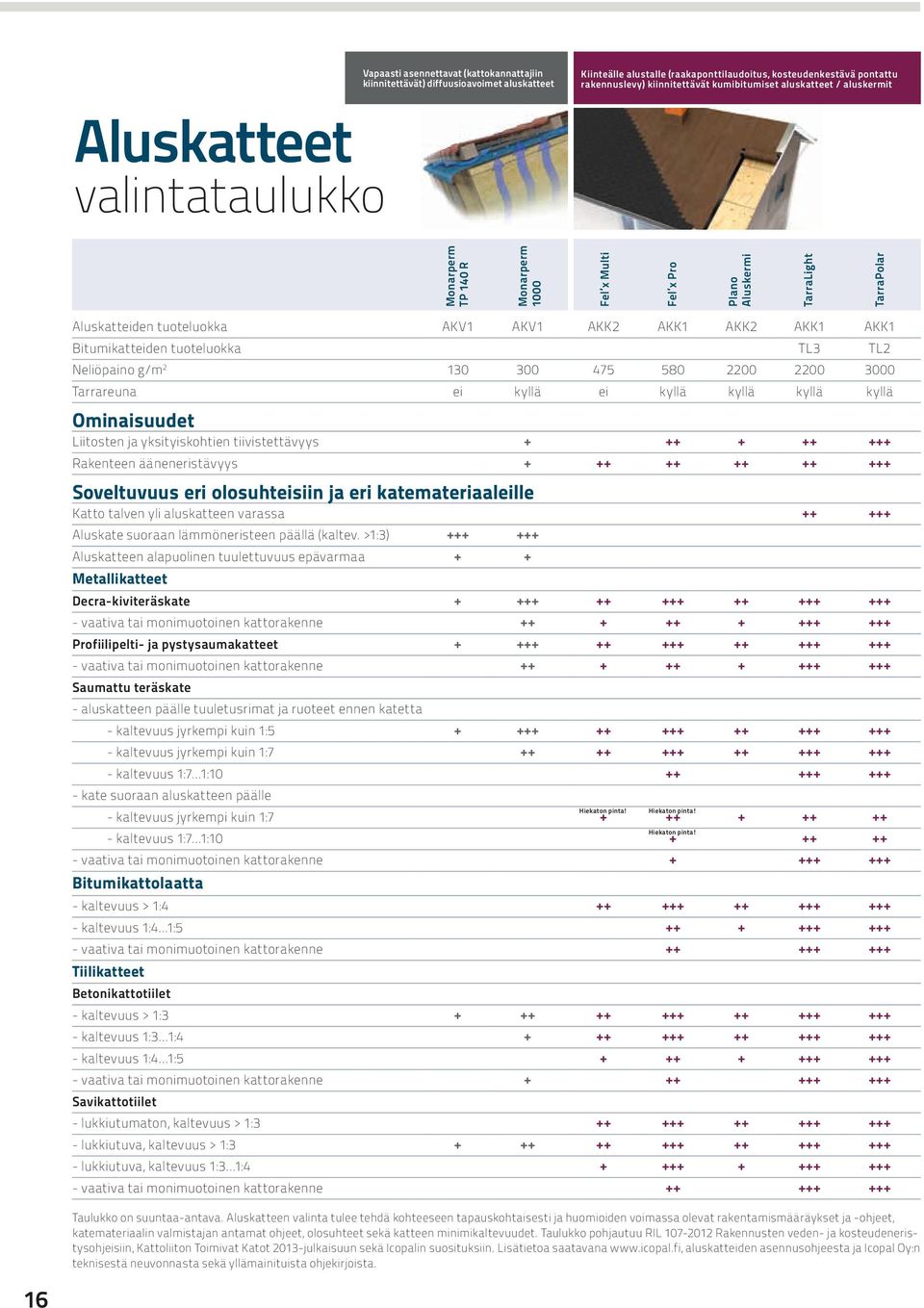

16 Vapaasti asennettavat (kattokannattajiin kiinnitettävät) diffuusioavoimet aluskatteet Kiinteälle alustalle (raakaponttilaudoitus, kosteudenkestävä pontattu rakennuslevy) kiinnitettävät kumibitumiset aluskatteet / aluskermit Aluskatteet valintataulukko Monarperm TP 140 R Monarperm 1000 Fel x Multi Fel x Pro Plano Aluskermi TarraLight TarraPolar Aluskatteiden tuoteluokka AKV1 AKV1 AKK2 AKK1 AKK2 AKK1 AKK1 Bitumikatteiden tuoteluokka TL3 TL2 Neliöpaino g/m Tarrareuna ei kyllä ei kyllä kyllä kyllä kyllä Ominaisuudet Liitosten ja yksityiskohtien tiivistettävyys Rakenteen ääneneristävyys Soveltuvuus eri olosuhteisiin ja eri katemateriaaleille Katto talven yli aluskatteen varassa Aluskate suoraan lämmöneristeen päällä (kaltev. >1:3) Aluskatteen alapuolinen tuulettuvuus epävarmaa + + Metallikatteet Decra-kiviteräskate vaativa tai monimuotoinen kattorakenne Profiilipelti- ja pystysaumakatteet vaativa tai monimuotoinen kattorakenne Saumattu teräskate - aluskatteen päälle tuuletusrimat ja ruoteet ennen katetta - kaltevuus jyrkempi kuin 1: kaltevuus jyrkempi kuin 1: kaltevuus 1:7 1: kate suoraan aluskatteen päälle - kaltevuus jyrkempi kuin 1:7 Hiekaton pinta! + Hiekaton pinta! kaltevuus 1:7 1:10 Hiekaton pinta! vaativa tai monimuotoinen kattorakenne Bitumikattolaatta - kaltevuus > 1: kaltevuus 1:4...1: vaativa tai monimuotoinen kattorakenne Tiilikatteet Betonikattotiilet - kaltevuus > 1: kaltevuus 1:3 1: kaltevuus 1:4 1: vaativa tai monimuotoinen kattorakenne Savikattotiilet - lukkiutumaton, kaltevuus > 1: lukkiutuva, kaltevuus > 1: lukkiutuva, kaltevuus 1:3 1: vaativa tai monimuotoinen kattorakenne Taulukko on suuntaa-antava. Aluskatteen valinta tulee tehdä kohteeseen tapauskohtaisesti ja huomioiden voimassa olevat rakentamismääräykset ja -ohjeet, katemateriaalin valmistajan antamat ohjeet, olosuhteet sekä katteen minimikaltevuudet. Taulukko pohjautuu RIL Rakennusten veden- ja kosteudeneristysohjeisiin, Kattoliiton Toimivat Katot 2013-julkaisuun sekä Icopalin suosituksiin. Lisätietoa saatavana aluskatteiden asennusohjeesta ja Icopal Oy:n teknisestä neuvonnasta sekä yllämainituista ohjekirjoista. 16

17 Aluskermit Pintakermit Noxite - ilmaa puhdistava bitumikate Metallic - metallipintainen kate Höyrynsulut Tuotteet loiville katoille Loivien kattojen kateratkaisua valittaessa otetaan huomioon katon kaltevuus, alusrakenteet ja rakentamisen eri vaiheissa sekä käytön aikana katteeseen kohdistuvat rasitukset. Katevalinta vaikuttaa suoraan katon käyttöikään.

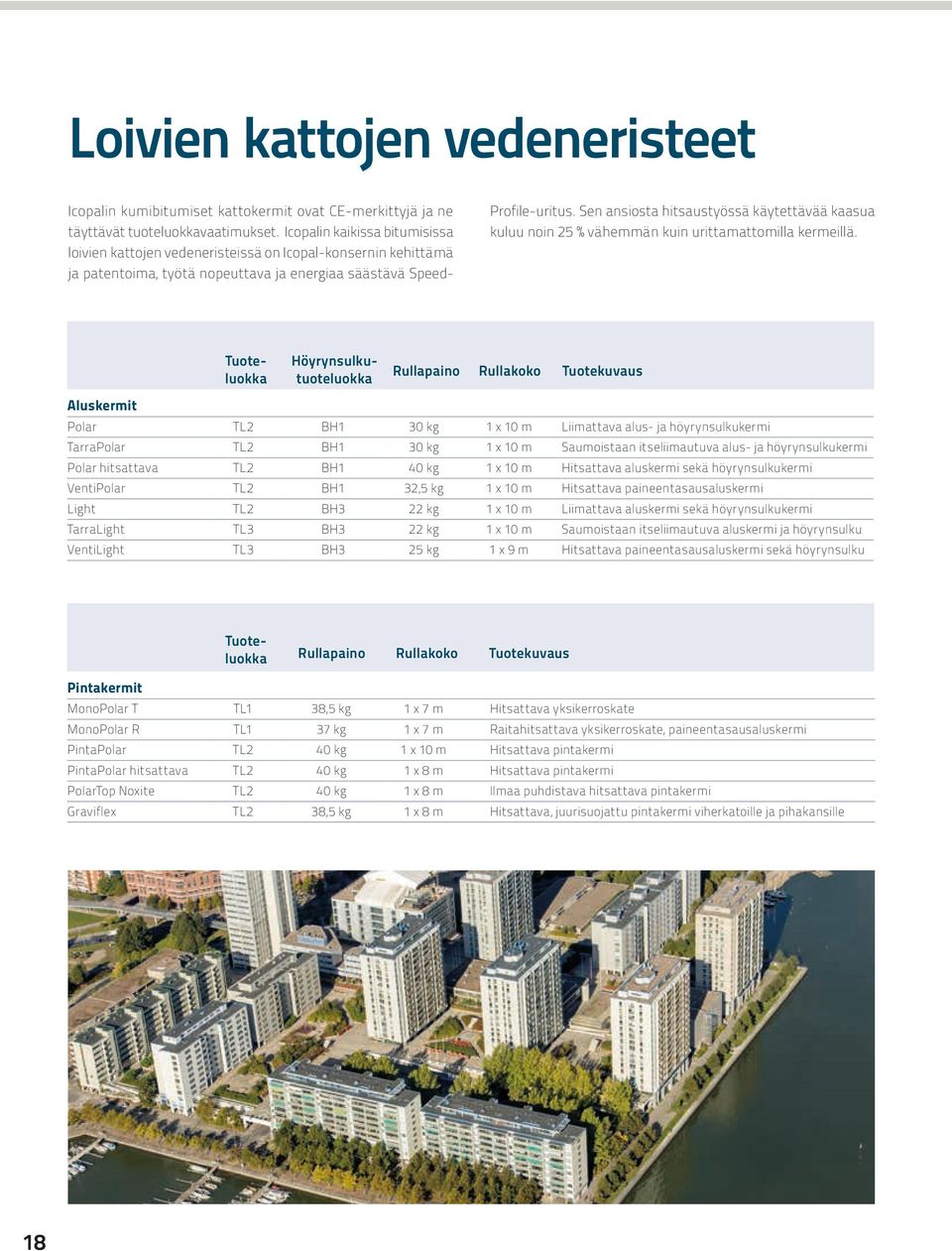

18 Loivien kattojen vedeneristeet Profile-uritus. Sen ansiosta hitsaustyössä käytettävää kaasua kuluu noin 25 % vähemmän kuin urittamattomilla kermeillä. Tuoteluokka Höyrynsulkutuoteluokka Rullapaino Rullakoko Tuotekuvaus Aluskermit Polar TL2 BH1 30 kg 1 x 10 m Liimattava alus- ja höyrynsulkukermi TarraPolar TL2 BH1 30 kg 1 x 10 m Saumoistaan itseliimautuva alus- ja höyrynsulkukermi Polar hitsattava TL2 BH1 40 kg 1 x 10 m Hitsattava aluskermi sekä höyrynsulkukermi VentiPolar TL2 BH1 32,5 kg 1 x 10 m Hitsattava paineentasausaluskermi Light TL2 BH3 22 kg 1 x 10 m Liimattava aluskermi sekä höyrynsulkukermi TarraLight TL3 BH3 22 kg 1 x 10 m Saumoistaan itseliimautuva aluskermi ja höyrynsulku VentiLight TL3 BH3 25 kg 1 x 9 m Hitsattava paineentasausaluskermi sekä höyrynsulku Icopalin kumibitumiset kattokermit ovat CE-merkittyjä ja ne täyttävät tuoteluokkavaatimukset. Icopalin kaikissa bitumisissa loivien kattojen vedeneristeissä on Icopal-konsernin kehittämä ja patentoima, työtä nopeuttava ja energiaa säästävä Speed- Tuoteluokka Rullapaino Rullakoko Tuotekuvaus Pintakermit MonoPolar T TL1 38,5 kg 1 x 7 m Hitsattava yksikerroskate MonoPolar R TL1 37 kg 1 x 7 m Raitahitsattava yksikerroskate, paineentasausaluskermi PintaPolar TL2 40 kg 1 x 10 m Hitsattava pintakermi PintaPolar hitsattava TL2 40 kg 1 x 8 m Hitsattava pintakermi PolarTop Noxite TL2 40 kg 1 x 8 m Ilmaa puhdistava hitsattava pintakermi Graviflex TL2 38,5 kg 1 x 8 m Hitsattava, juurisuojattu pintakermi viherkatoille ja pihakansille 18

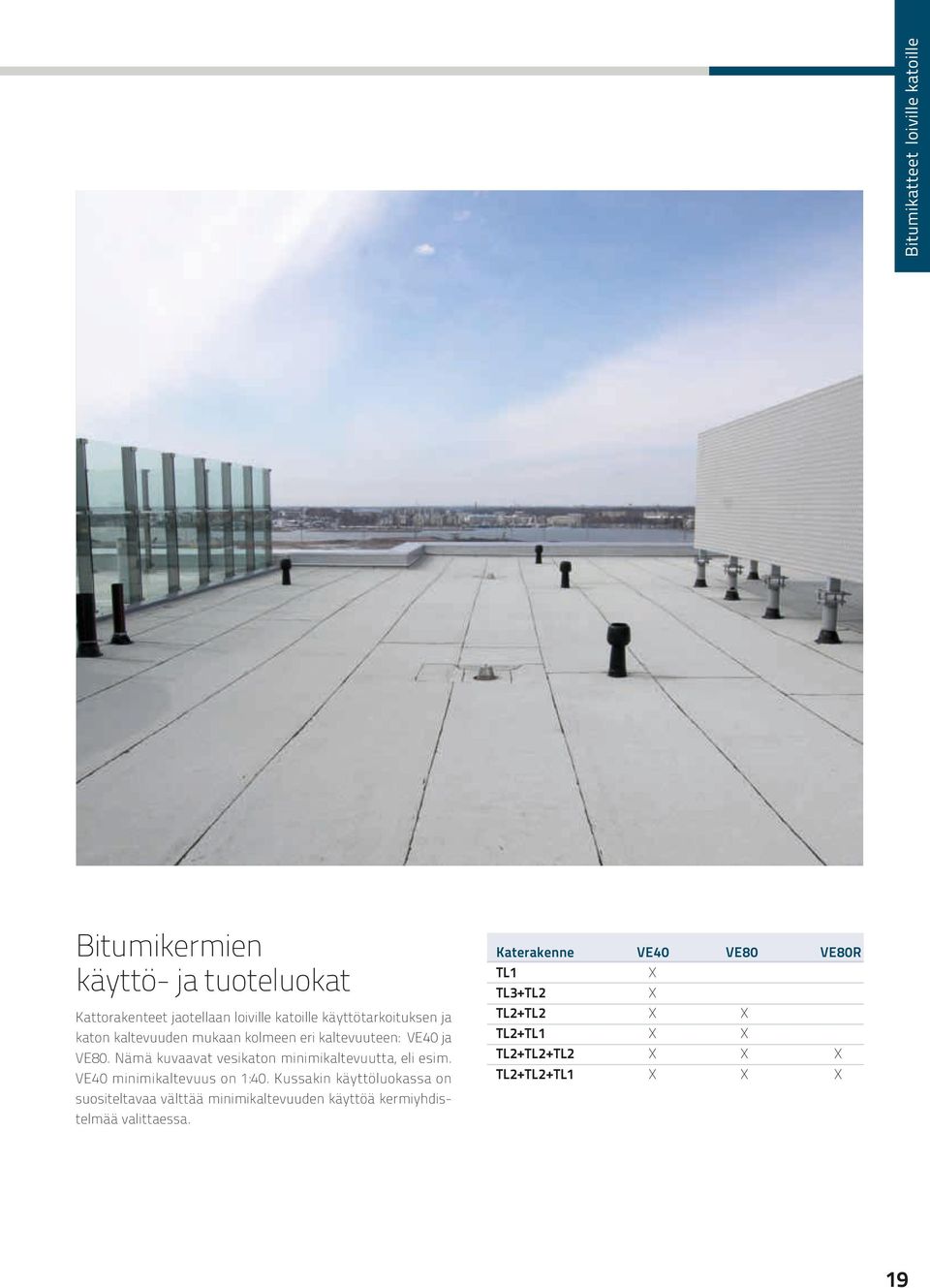

19 Bitumikatteet loiville katoille Bitumikermien käyttö- ja tuoteluokat Kattorakenteet jaotellaan loiville katoille käyttötarkoituksen ja katon kaltevuuden mukaan kolmeen eri kaltevuuteen: VE40 ja VE80. Nämä kuvaavat vesikaton minimikaltevuutta, eli esim. VE40 minimikaltevuus on 1:40. Kussakin käyttöluokassa on suositeltavaa välttää minimikaltevuuden käyttöä kermiyhdistelmää valittaessa. Katerakenne VE40 VE80 VE80R TL1 X TL3+TL2 X TL2+TL2 X X TL2+TL1 X X TL2+TL2+TL2 X X X TL2+TL2+TL1 X X X 19

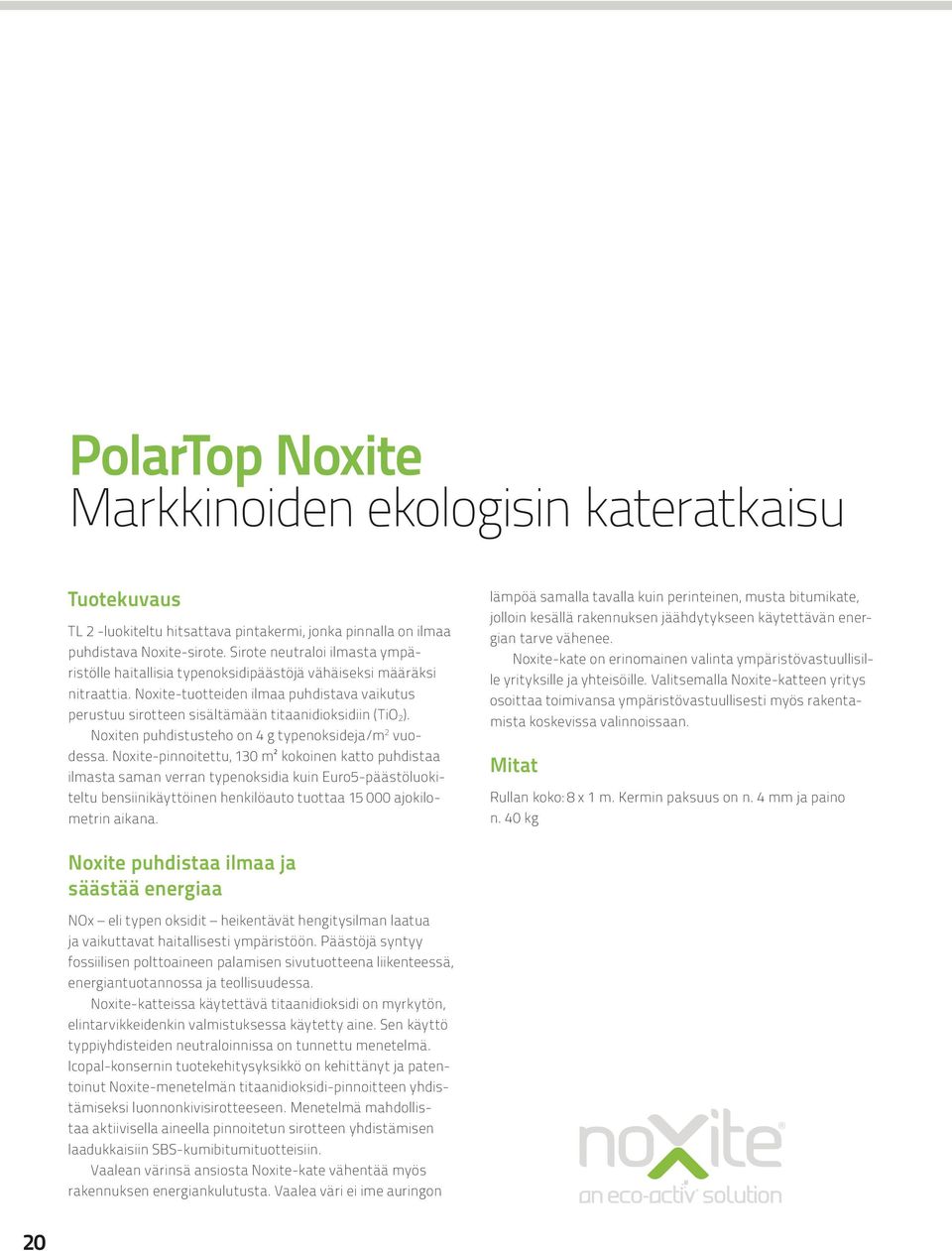

20 PolarTop Noxite Markkinoiden ekologisin kateratkaisu Tuotekuvaus TL 2 -luokiteltu hitsattava pintakermi, jonka pinnalla on ilmaa puhdistava Noxite-sirote. Sirote neutraloi ilmasta ympäristölle haitallisia typenoksidipäästöjä vähäiseksi määräksi nitraattia. Noxite-tuotteiden ilmaa puhdistava vaikutus perustuu sirotteen sisältämään titaanidioksidiin (TiO 2). Noxiten puhdistusteho on 4 g typenoksideja/m 2 vuodessa. Noxite-pinnoitettu, 130 m² kokoinen katto puhdistaa ilmasta saman verran typenoksidia kuin Euro5-päästöluokiteltu bensiinikäyttöinen henkilöauto tuottaa ajokilometrin aikana. lämpöä samalla tavalla kuin perinteinen, musta bitumikate, jolloin kesällä rakennuksen jäähdytykseen käytettävän energian tarve vähenee. Noxite-kate on erinomainen valinta ympäristövastuullisille yrityksille ja yhteisöille. Valitsemalla Noxite-katteen yritys osoittaa toimivansa ympäristövastuullisesti myös rakentamista koskevissa valinnoissaan. Mitat Rullan koko: 8 x 1 m. Kermin paksuus on n. 4 mm ja paino n. 40 kg Noxite puhdistaa ilmaa ja säästää energiaa NOx eli typen oksidit heikentävät hengitysilman laatua ja vaikuttavat haitallisesti ympäristöön. Päästöjä syntyy fossiilisen polttoaineen palamisen sivutuotteena liikenteessä, energiantuotannossa ja teollisuudessa. Noxite-katteissa käytettävä titaanidioksidi on myrkytön, elintarvikkeidenkin valmistuksessa käytetty aine. Sen käyttö typpiyhdisteiden neutraloinnissa on tunnettu menetelmä. Icopal-konsernin tuotekehitysyksikkö on kehittänyt ja patentoinut Noxite-menetelmän titaanidioksidi-pinnoitteen yhdistämiseksi luonnonkivisirotteeseen. Menetelmä mahdollistaa aktiivisella aineella pinnoitetun sirotteen yhdistämisen laadukkaisiin SBS-kumibitumituotteisiin. Vaalean värinsä ansiosta Noxite-kate vähentää myös rakennuksen energiankulutusta. Vaalea väri ei ime auringon 20

21 Bitumikatteet loiville katoille Näin Noxite toimii UV-säteily aktivoi titaanidioksidin. Titaanidioksidi toimi katalyyttina ja muuntaa typenoksidit vähäiseksi määräksi nitraattia. Nitraatti huuhtoutuu katolta sadeveden mukana. Veden nitraattipitoisuus on pienempi kuin kivennäisvedessä. 21

22 Metallic Näyttävä metallipintainen kate Tuotekuvaus Metallic on hitsattava kumibitumikermi, jossa on näyttävä metallipinnoite. Pinnoitevaihtoehtoja on kolme: alumiini, kupari tai ruostumaton teräs. Ulkonäöltään Metallic vastaa esimerkiksi perinteistä kuparikattoa, mutta on edullisempi ja nopeampi asentaa. Käyttö Metallic on hitsattava kumibitumikermi, joka asennetaan aina aluskermin päälle. Aluskermin kiinnitystapa valitaan alustan mukaan. Metallipintaisten kermien kontaktia muiden eri metallien kanssa on vältettävä (esimerkiksi vesikourut ja pellitykset). Komea kate vaativiinkin kohteisiin Metallic-kermi soveltuu sekä jyrkille että loiville katoille. Se taipuu vaivattomasti mitä erilaisimpiin muotoihin ja kohteisiin: kaariin, kupoleihin ja jiireihin niin kirkkorakennuksiin, konserttihalleihin kuin teollisuusrakennuksiinkin. Metallic on varmasti vesitiivis ja pitkäikäinen ratkaisu. Metallic on paloturvallinen katemateriaali ja soveltuu esimerkiksi bitumikatteen palokatkoksi kattokiveyksen tilalle. Metallic-kermejä on asennettu Suomessa 60-luvulta lähtien. Kermi on valmistettu SBS-kumibitumista, verkkovahvisteisesta lasikuitukerroksesta ja profiloidusta metallikalvosta. Metallipinnan luonnollinen vanheneminen on riippuvainen ilmasto-olosuhteista. Alumiinipinta oksidoituu ajan myötä, joten se himmenee ja muuttuu vaaleammaksi. Kuparipinta puolestaan patinoituu nopeasti arvokkaan näköiseksi, kuten tavallinen kuparikatto. Mitat Pinnoite Paino g/m² Paksuus mm Rullan koko m Rullan paino kg Metallikerroksen paksuus mm SRI-arvo Kupari ,7 8 x 1 37,0 0,08 - Alumiini ,7 6 x 1 34,5 0,08 93 Ruostumaton teräs ,7 8 x 1 35,5 0,08-22

23 Bitumikatteet loiville katoille Ruostumaton teräs Alumiini Kupari 23

24 Alumiinilaminoidut höyrynsulut Monarflex Reflex V-TEK -höyrynsulku Monarflex Reflex V-TEK on monikerroksinen ja kestävä höyrynsulku, joka kestää hyvin kaikki asennusaikaiset rasitukset. Reflexiä käytetään höyryn- ja ilmansulkuna kohteissa, joissa tarvitaan suurta vesihöyryn vastusta. Ne sopivat esimerkiksi loiville katoille, mutta myös seiniin tai lattioihin, aina rakenteen lämpimälle puolelle. Reflex V-TEK koostuu viidestä kerroksesta: kolmesta polyeteenikalvosta (LDPE), alumiinikalvosta sekä tukikerroksena toimivasta polypropeeniverkosta. Alumiinifoliokerros antaa tuotteelle erinomaisen suojan vesihöyryä vastaan. Saumojen tiivistykseen suositellaan Icopalin Universal FT -tiivisteteippiä. Sen tarttuvuus on erinomainen ja se säilyttää hyvin joustavuutensa ajan saatossakin. AluVillatherm K Raitahitsattava alumiinilaminoitu lasikuituverkolla vahvistettu höyrynsulkukermi. Höyrynsulku tuoteluokka BHA2. Universal FT -tiivistysteippi Luja tartunta muovisiin höyrynsulkuihin ja useimpiin rakennusmateriaaleihin. Rullakoko 100 mm x 23 m 24
