PYSY KUIVANA BITUMI- KATTEET. VTT sertifikaatti. Nro 168/02.

Transkriptio

1 PYSY KUIVANA BITUMI- KATTEET VTT sertifikaatti Nro 168/02

2 MIKSI KUMIBITUMIA KATOILLE? Suuret kattopinnat, kasvaneet jännevälit, keventyneet kattorakenteet, tehokas lämmöneristäminen, ympärivuotinen rakentaminen, kasvaneet käyttöikävaatimukset... Nykyaikainen rakentaminen asettaa kovat odotukset katemateriaaleille. Niiden on kestettävä kireimmässäkin pakkasessa alusrakenteiden liikkeet ja elementtien taipumat, lämpötilan vaihtelut ja jään aiheuttamat rasitukset. Tehokas lämmöneristäminen tuntuu katon pinnan entistä suurempina lämpötilaeroina. Kattamistyön on onnistuttava luotettavasti sydäntalvellakin. KATEPAL -kumibitumikate muodostuu yhdestä tai useammasta kumibitumikermistä. kermit on valmistettu styreeni- butadieeni -styreeni (SBS) -elastomeerista ja bitumista sekä tukikerroksena käytettävästä polyesteri- tai lasihuovasta. Kermin kosteutta eristävä aine ratkaisee, säilyykö kate vesitiiviinä kovista rasituksista huolimatta. Venyvyytensä ja elastisuutensa ansiosta SBS -kumibitumi kestää suuria liikerasituksia hyvinkin alhaisissa lämpötiloissa. Tässä suhteessa se on ylivoimainen muihin bitumipohjaisiin eristysaineisiin (puhallettu bitumi ja APP -muovibitumi) nähden. Juuri hyvien kylmäjoustavuusominaisuuksien puuttuminen on aiheuttanut suuria ongelmia Suomen tasakatoilla.

3 MITÄ ETUJA KATEPAL- KUMIBITUMIKATE TARJOAA? VARMUUS JA PITKÄIKÄISYYS 30 vuoden aikana Suomessa on katettu kumibitumikatteilla yli 60 milj. m 2 kattoja erinomaisin tuloksin. Takuukorjauksia ei ole tarvittu. Kaksikermikatteen käyttöiäksi on arvioitu yli 40 vuotta. VENYVYYS JA LUJUUS Moderni rakentaminen ja pohjoinen ilmasto vaativat katerakenteelta joustavuutta ja venyvyyttä laajalla lämpötila-alueella. SBS-kumibitumi yhdistettynä vahvoihin polyesteri- ja lasikuitutukikerroksiin antaa katteelle vertaansa vailla olevat venyvyys-, lujuus- ja muodonpysyvyysominaisuudet. MONIKERROKSISUUS JA VAHVUUS Monikermikate tehdään asentamalla 2-3 kermiä päällekkäin. Näin minimoidaan mahdolliset työvirheet ja varmistetaan saumojen tiiviys. Tällainen kate on vahva, jopa 8-12 mm. Se ei ole herkkä mekaanisille vaurioille kuten esimerkiksi ohuet muovikatteet. LÄMMÖN- JA KYLMÄNKESTO n pehmenemispiste on yli +100 C ja se on joustavaa vielä -35 C pakkasessakin. Katepalin kumibitumikermit on kehitetty Suomen ilmastoa varten, mutta ne toimivat myös kasvihuoneolosuhteissa. Niiden asennus onnistuu kovimmillakin pakkasilla varmuuden kärsimättä. NÄYTTÄVYYS Kattopinnan ei aina tarvitse olla yksitotisen harmaa. Katepalin vakiovalikoimasta löytyy viisi muutakin väriä. PALOTURVALLISUUS Katepalin suosittelemat kumibitumikermirakenteet täyttävät Suomen rakentamismääräyskokoelman sitovat määräykset katteen paloturvallisuuden suhteen. Katerakenteet ovat Ympäristöministeriön tyyppihyväksymiä ja niiden laatua valvoo Valtion teknillinen tutkimuskeskus (VTT). K-MS 170/3000 Polyesterihuopa K-PS 170/5000 Liuskekivikerros Polyesterihuopa

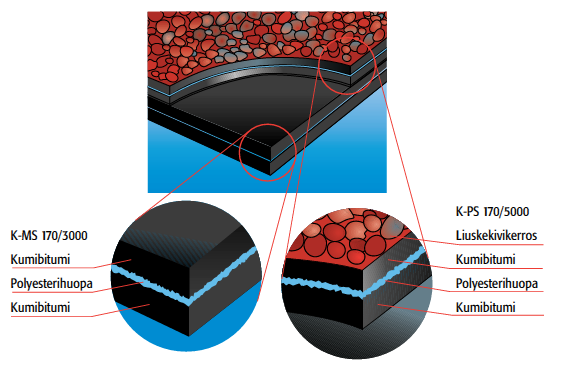

4 YLIVOIMAISEN LUOTETTAVAT KUMIBITUMIKERMIT Modifioidut bitumikermit luokitellaan ominaisuuksien mukaan Kattoliitto ry:n TOIMIVAT KATOT -julkaisun mukaisesti neljään eri tuoteluokkaan TL1, TL2, TL3 ja TL4. Katepal-kumibitumikermit täyttävät kaikki tuoteluokkien vaatimukset, joten niistä löytyy kaikille kaltevuuksille ja alustoille sopivat tuoteyhdistelmät. KATEPAL-KUMIBITUMIKERMIT Tuote Tuote- Rullakoko Tukikerros Kiinnitys alustaan Käyttökohteet luokka Pintamatot K-PS 170/4000 TL2 10 x 1 polyesterihuopa bitumiliimaus pintakermi K-PS 170/5000 hitsattava TL2 8 x 1 polyesterihuopa hitsaus monikermikatteissa Pintamatot siltaeristyksiin K-PS 250/4000 TL2 10 x 1 polyesterihuopa bitumiliimaus pintakermi K-PS 250/5500 hitsattava TL2 8 x 1 polyesterihuopa hitsaus siltaeristyksissä Pintahuopa K-PL 80/4800 hitsattava TL4 8 x 1 lasihuopa hitsaus pintakermi monikermikatteissa Eristysmatot aluskermi monikermi- K-MS 170/3000 TL2 10 x 1 polyesterihuopa bitumiliimaus katteissa, höyrynsulku, K-MS 170/4000 hitsattava TL2 10 x 1 polyesterihuopa hitsaus perusmuurieristys, radonsulku Superalusmatto 15 x 1 polyesterihuopa mekaanisesti aluskermi monikermikatteissa ja bitumikattolaatan alla Eristyshuovat K-EL 60/2200 TL4 15 x 1 lasihuopa bitumiliimaus aluskermi monikermi- K-EL 60/3200 hitsattava TL4 10 x 1 lasihuopa hitsaus katteissa, höyrynsulku K-EL 60/2200 AI 0,08 TL4 20 x 1 lasihuopa + alum. bitumiliimaus höyrynsulku, juurisuoja ohkolevy 0,08 viherkatoissa Paineentasausmatto K-TMS 170/3300 hitsattava TL2 10 x 1 polyesterihuopa raitahitsaus paineentasauskermi Paineentasaushuopa K-TL 60/2500 hitsattava TL4 15 x 1 lasihuopa raitahitsaus paineentasauskermi Yksikermikate hitsattava TL1 8 x 1 polyesterihuopa hitsaus pintakermi verkkovahvistettu Pintakermien perusväri on harmaa. Pintakermien K-PS 170/5000 vakioväreinä myös musta, ruskea, vihreä, punainen ja valkoinen.

5 KATEPALIN KERMIRAKENTEET LOIVILLE KATOILLE Bitumikermien käyttöluokat on määritelty Kattoliitto ry:n TOIMIVAT KATOT -julkaisussa katon kaltevuuksien mukaan. Katepalin kermien käyttösuositukset pohjautuvat tähän luokitukseen. Suosittelemme myös työtapojen, kiinnitysvaihtoehtojen sekä yksityiskohtien toteutuksen osalta noudatettavaksi em. julkaisun ohjeita. TAVANOMAISET VESIKATOT Liikennöidyt tasot, pihakannet ja terassit ALUSTA VE 20 VE 40 VE 80 VE 80 katon kaltevuus 1:20 katon kaltevuus 1:40 katon kaltevuus 1:80 tason kaltevuus 1:80 Puu K-MS + K-PS K-MS + K-PS K-MS + K-PS (laudoitus tai K-EL + K-PS K-EL + K-PS vaneri EXT) Lämmöneristys- K-MS + K-PS K-MS + K-PS K-MS + K-PS levy Betoni K-MS + K-PS K-MS + K-PS K-MS + K-PS K-MS*) + K-MS + K-PS Betonialustalla K-TMS + K-PS K-TMS + K-PS K-TMS + K-PS Kevyesti liikennöidyt kermiyhdistelmän K-EL + K-PS K-EL + K-PS tasot ja terassit: valintaan vaikuttaa K-MS*) + K-PS 250 käyttöluokan lisäksi K-MS*) + kattorakenteen K-TMS + K-PL K-TMS + K-PL K-MS*) + K-PS rakennusfysikaalinen toiminta. *) tai K-TMS Vanha bitumikate K-TMS + K-PS K-TMS + K-PS K-TMS + K-PS K-MS + K-PS K-MS + K-PS K-MS + K-PS K-EL + K-PS K-EL + K-PS Punaisella on merkitty parhaat, katolle pisimmän käyttöiän takaavat kermirakenteet. SILTAERISTYKSET Vedeneristysmateriaaleille, työn laadulle sekä eristystyössä käytettävälle kalustolle asetetaan siltaeristystöissä erityisvaatimukset. Katepalin kumibitumikermeillä ja kumibitumilla on Tiehallinnon hyväksynnät vaativiin siltaeristyksiin. Tiehallinto on hyväksynyt useat Katepal-Kattajat siltaeristyksiä tekeviksi laatu-urakoitsijoiksi. Siltaeristyksissä noudatetaan Tiehallinnon SYL 6:n määräyksiä ja Silko-ohjeita.
