1 U P S Häiriötön sähkönsyöttöjärjestelmä Line Interactive Verkko-UPS 800VA/1000VA 1200VA/1500VA/2200VA KÄYTTÖOHJE

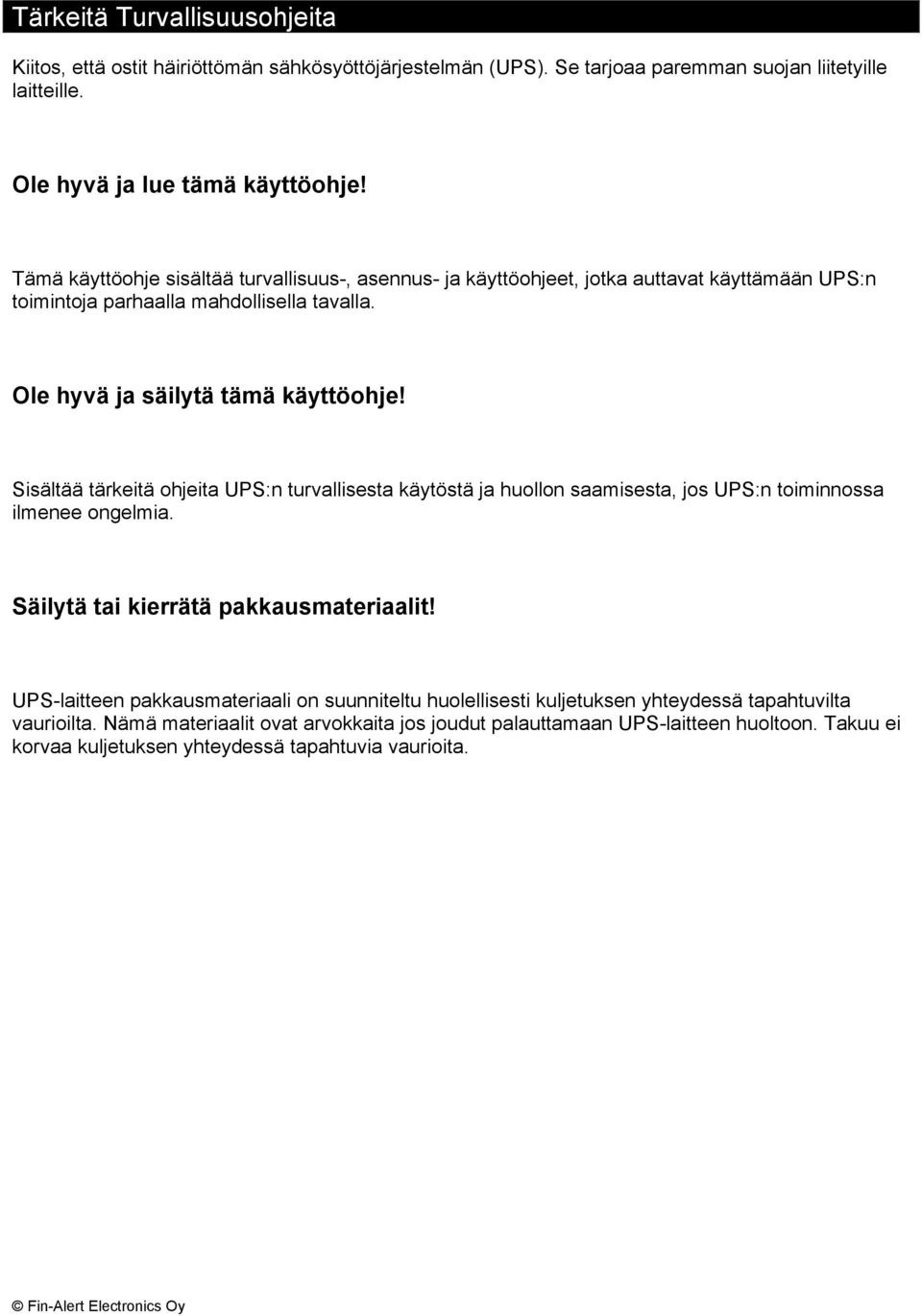

2 Tärkeitä Turvallisuusohjeita Kiitos, että ostit häiriöttömän sähkösyöttöjärjestelmän (UPS). Se tarjoaa paremman suojan liitetyille laitteille. Ole hyvä ja lue tämä käyttöohje! Tämä käyttöohje sisältää turvallisuus-, asennus- ja käyttöohjeet, jotka auttavat käyttämään UPS:n toimintoja parhaalla mahdollisella tavalla. Ole hyvä ja säilytä tämä käyttöohje! Sisältää tärkeitä ohjeita UPS:n turvallisesta käytöstä ja huollon saamisesta, jos UPS:n toiminnossa ilmenee ongelmia. Säilytä tai kierrätä pakkausmateriaalit! UPS-laitteen pakkausmateriaali on suunniteltu huolellisesti kuljetuksen yhteydessä tapahtuvilta vaurioilta. Nämä materiaalit ovat arvokkaita jos joudut palauttamaan UPS-laitteen huoltoon. Takuu ei korvaa kuljetuksen yhteydessä tapahtuvia vaurioita.

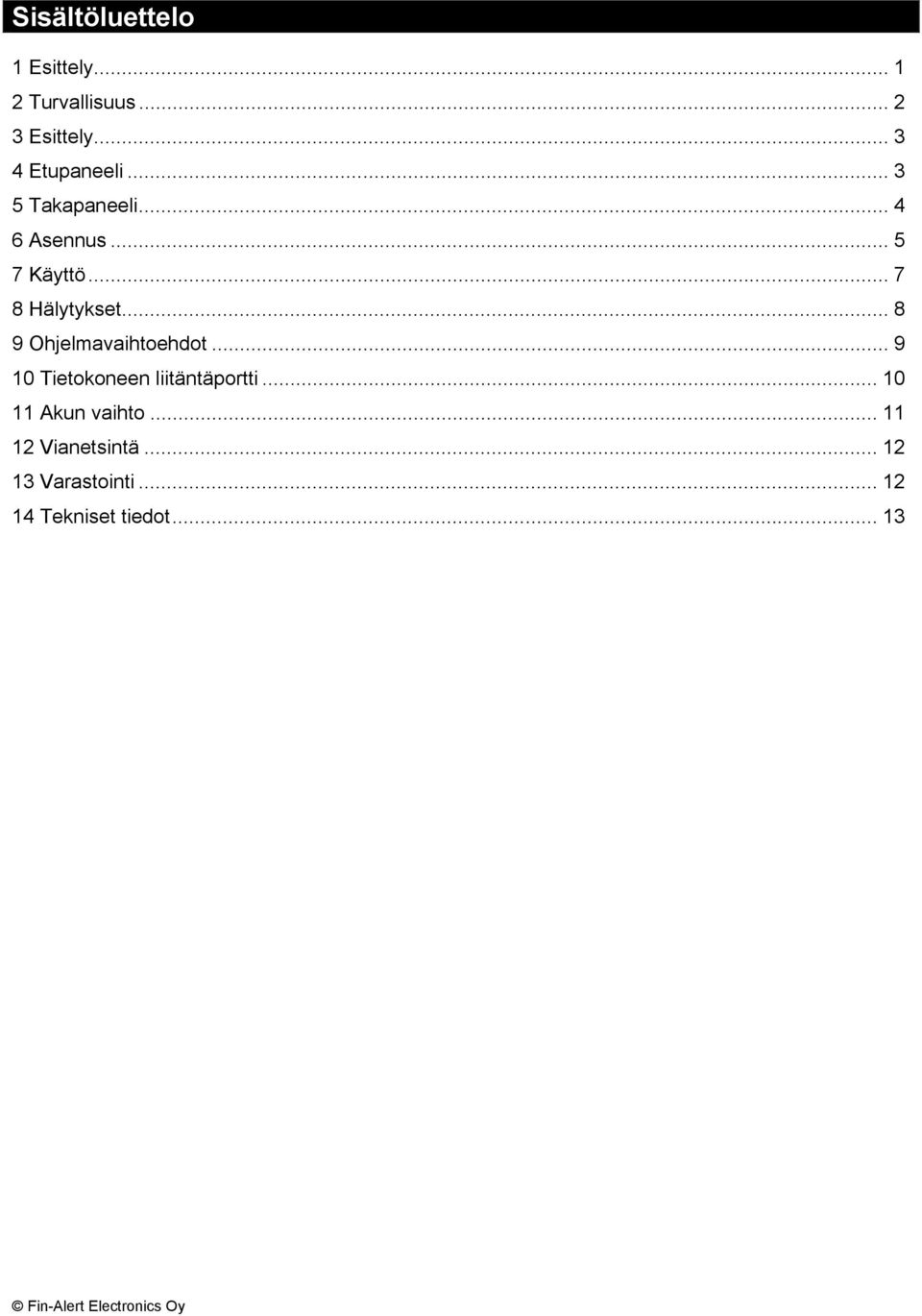

3 Sisältöluettelo 1 Esittely Turvallisuus Esittely Etupaneeli Takapaneeli Asennus Käyttö Hälytykset Ohjelmavaihtoehdot Tietokoneen liitäntäportti Akun vaihto Vianetsintä Varastointi Tekniset tiedot... 13

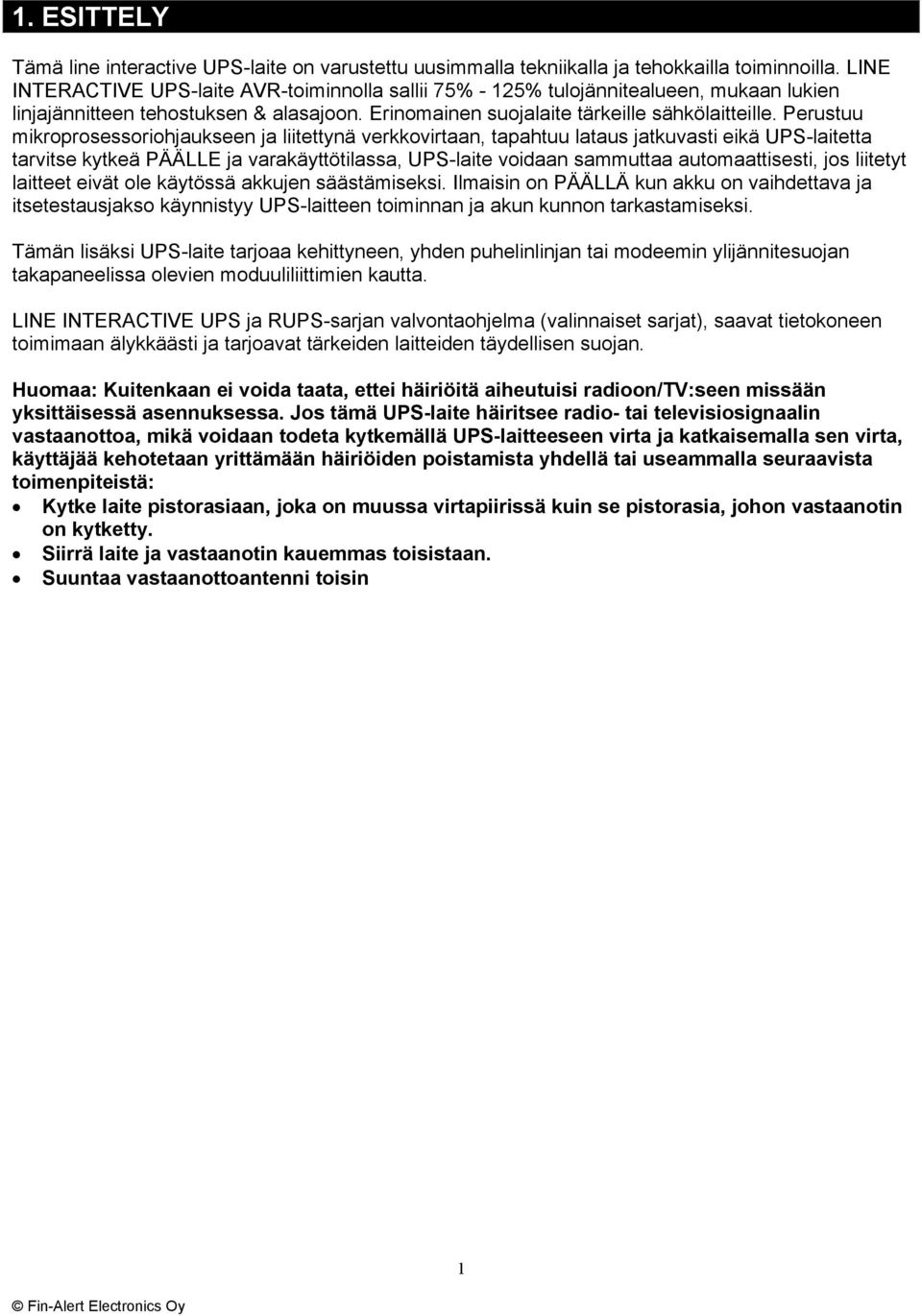

4 1. ESITTELY Tämä line interactive UPS-laite on varustettu uusimmalla tekniikalla ja tehokkailla toiminnoilla. LINE INTERACTIVE UPS-laite AVR-toiminnolla sallii 75% - 125% tulojännitealueen, mukaan lukien linjajännitteen tehostuksen & alasajoon. Erinomainen suojalaite tärkeille sähkölaitteille. Perustuu mikroprosessoriohjaukseen ja liitettynä verkkovirtaan, tapahtuu lataus jatkuvasti eikä UPS-laitetta tarvitse kytkeä PÄÄLLE ja varakäyttötilassa, UPS-laite voidaan sammuttaa automaattisesti, jos liitetyt laitteet eivät ole käytössä akkujen säästämiseksi. Ilmaisin on PÄÄLLÄ kun akku on vaihdettava ja itsetestausjakso käynnistyy UPS-laitteen toiminnan ja akun kunnon tarkastamiseksi. Tämän lisäksi UPS-laite tarjoaa kehittyneen, yhden puhelinlinjan tai modeemin ylijännitesuojan takapaneelissa olevien moduuliliittimien kautta. LINE INTERACTIVE UPS ja RUPS-sarjan valvontaohjelma (valinnaiset sarjat), saavat tietokoneen toimimaan älykkäästi ja tarjoavat tärkeiden laitteiden täydellisen suojan. Huomaa: Kuitenkaan ei voida taata, ettei häiriöitä aiheutuisi radioon/tv:seen missään yksittäisessä asennuksessa. Jos tämä UPS-laite häiritsee radio- tai televisiosignaalin vastaanottoa, mikä voidaan todeta kytkemällä UPS-laitteeseen virta ja katkaisemalla sen virta, käyttäjää kehotetaan yrittämään häiriöiden poistamista yhdellä tai useammalla seuraavista toimenpiteistä: Kytke laite pistorasiaan, joka on muussa virtapiirissä kuin se pistorasia, johon vastaanotin on kytketty. Siirrä laite ja vastaanotin kauemmas toisistaan. Suuntaa vastaanottoantenni toisin 1

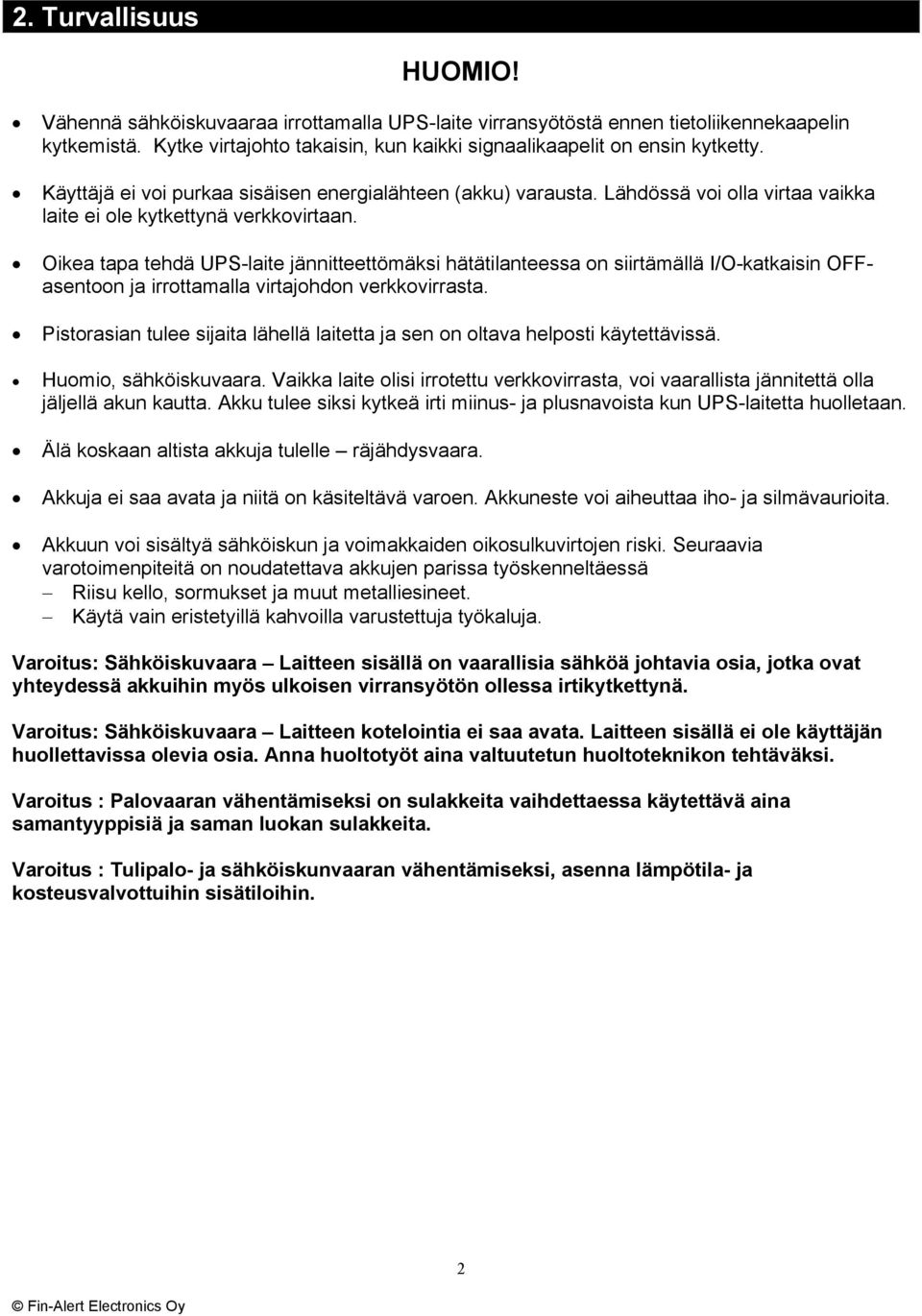

5 2. Turvallisuus HUOMIO! Vähennä sähköiskuvaaraa irrottamalla UPS-laite virransyötöstä ennen tietoliikennekaapelin kytkemistä. Kytke virtajohto takaisin, kun kaikki signaalikaapelit on ensin kytketty. Käyttäjä ei voi purkaa sisäisen energialähteen (akku) varausta. Lähdössä voi olla virtaa vaikka laite ei ole kytkettynä verkkovirtaan. Oikea tapa tehdä UPS-laite jännitteettömäksi hätätilanteessa on siirtämällä I/O-katkaisin OFFasentoon ja irrottamalla virtajohdon verkkovirrasta. Pistorasian tulee sijaita lähellä laitetta ja sen on oltava helposti käytettävissä. Huomio, sähköiskuvaara. Vaikka laite olisi irrotettu verkkovirrasta, voi vaarallista jännitettä olla jäljellä akun kautta. Akku tulee siksi kytkeä irti miinus- ja plusnavoista kun UPS-laitetta huolletaan. Älä koskaan altista akkuja tulelle räjähdysvaara. Akkuja ei saa avata ja niitä on käsiteltävä varoen. Akkuneste voi aiheuttaa iho- ja silmävaurioita. Akkuun voi sisältyä sähköiskun ja voimakkaiden oikosulkuvirtojen riski. Seuraavia varotoimenpiteitä on noudatettava akkujen parissa työskenneltäessä Riisu kello, sormukset ja muut metalliesineet. Käytä vain eristetyillä kahvoilla varustettuja työkaluja. Varoitus: Sähköiskuvaara Laitteen sisällä on vaarallisia sähköä johtavia osia, jotka ovat yhteydessä akkuihin myös ulkoisen virransyötön ollessa irtikytkettynä. Varoitus: Sähköiskuvaara Laitteen kotelointia ei saa avata. Laitteen sisällä ei ole käyttäjän huollettavissa olevia osia. Anna huoltotyöt aina valtuutetun huoltoteknikon tehtäväksi. Varoitus : Palovaaran vähentämiseksi on sulakkeita vaihdettaessa käytettävä aina samantyyppisiä ja saman luokan sulakkeita. Varoitus : Tulipalo- ja sähköiskunvaaran vähentämiseksi, asenna lämpötila- ja kosteusvalvottuihin sisätiloihin. 2

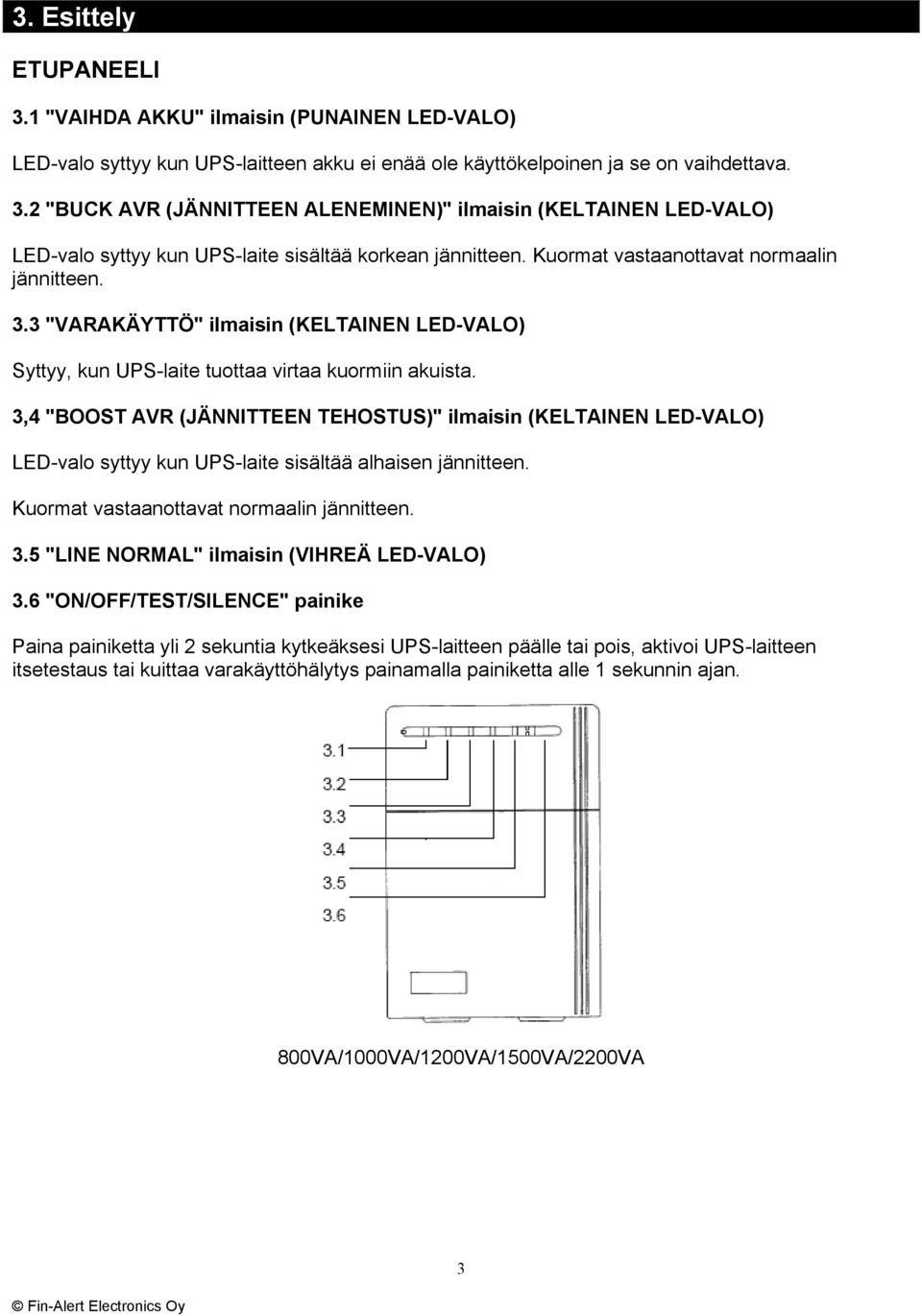

6 3. Esittely ETUPANEELI 3.1 "VAIHDA AKKU" ilmaisin (PUNAINEN LED-VALO) LED-valo syttyy kun UPS-laitteen akku ei enää ole käyttökelpoinen ja se on vaihdettava. 3.2 "BUCK AVR (JÄNNITTEEN ALENEMINEN)" ilmaisin (KELTAINEN LED-VALO) LED-valo syttyy kun UPS-laite sisältää korkean jännitteen. Kuormat vastaanottavat normaalin jännitteen. 3.3 "VARAKÄYTTÖ" ilmaisin (KELTAINEN LED-VALO) Syttyy, kun UPS-laite tuottaa virtaa kuormiin akuista. 3,4 "BOOST AVR (JÄNNITTEEN TEHOSTUS)" ilmaisin (KELTAINEN LED-VALO) LED-valo syttyy kun UPS-laite sisältää alhaisen jännitteen. Kuormat vastaanottavat normaalin jännitteen. 3.5 "LINE NORMAL" ilmaisin (VIHREÄ LED-VALO) 3.6 "ON/OFF/TEST/SILENCE" painike Paina painiketta yli 2 sekuntia kytkeäksesi UPS-laitteen päälle tai pois, aktivoi UPS-laitteen itsetestaus tai kuittaa varakäyttöhälytys painamalla painiketta alle 1 sekunnin ajan. 800VA/1000VA/1200VA/1500VA/2200VA 3

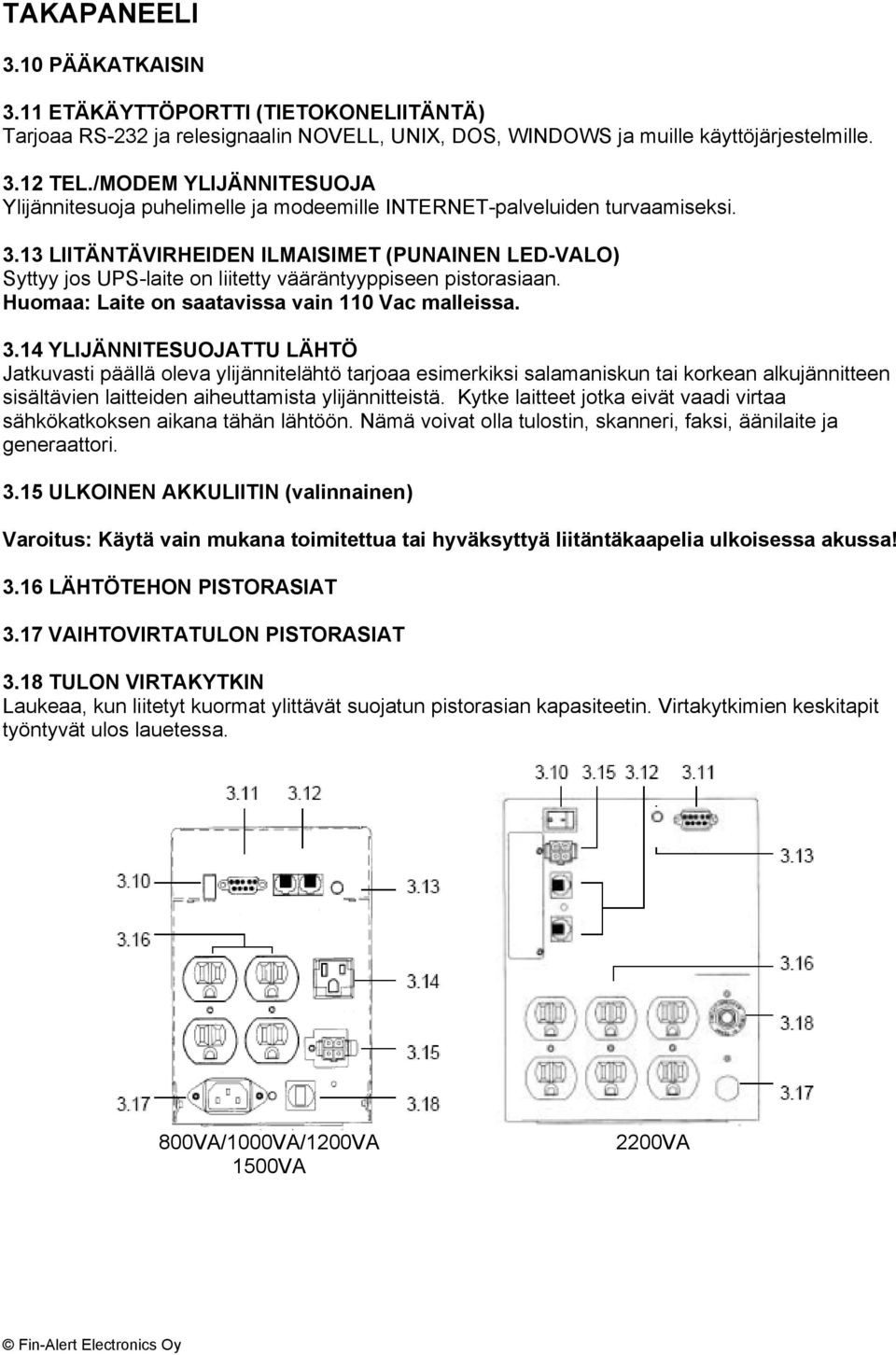

7 TAKAPANEELI 3.10 PÄÄKATKAISIN 3.11 ETÄKÄYTTÖPORTTI (TIETOKONELIITÄNTÄ) Tarjoaa RS-232 ja relesignaalin NOVELL, UNIX, DOS, WINDOWS ja muille käyttöjärjestelmille TEL./MODEM YLIJÄNNITESUOJA Ylijännitesuoja puhelimelle ja modeemille INTERNET-palveluiden turvaamiseksi LIITÄNTÄVIRHEIDEN ILMAISIMET (PUNAINEN LED-VALO) Syttyy jos UPS-laite on liitetty vääräntyyppiseen pistorasiaan. Huomaa: Laite on saatavissa vain 110 Vac malleissa YLIJÄNNITESUOJATTU LÄHTÖ Jatkuvasti päällä oleva ylijännitelähtö tarjoaa esimerkiksi salamaniskun tai korkean alkujännitteen sisältävien laitteiden aiheuttamista ylijännitteistä. Kytke laitteet jotka eivät vaadi virtaa sähkökatkoksen aikana tähän lähtöön. Nämä voivat olla tulostin, skanneri, faksi, äänilaite ja generaattori ULKOINEN AKKULIITIN (valinnainen) Varoitus: Käytä vain mukana toimitettua tai hyväksyttyä liitäntäkaapelia ulkoisessa akussa! 3.16 LÄHTÖTEHON PISTORASIAT 3.17 VAIHTOVIRTATULON PISTORASIAT 3.18 TULON VIRTAKYTKIN Laukeaa, kun liitetyt kuormat ylittävät suojatun pistorasian kapasiteetin. Virtakytkimien keskitapit työntyvät ulos lauetessa. 800VA/1000VA/1200VA 1500VA 2200VA

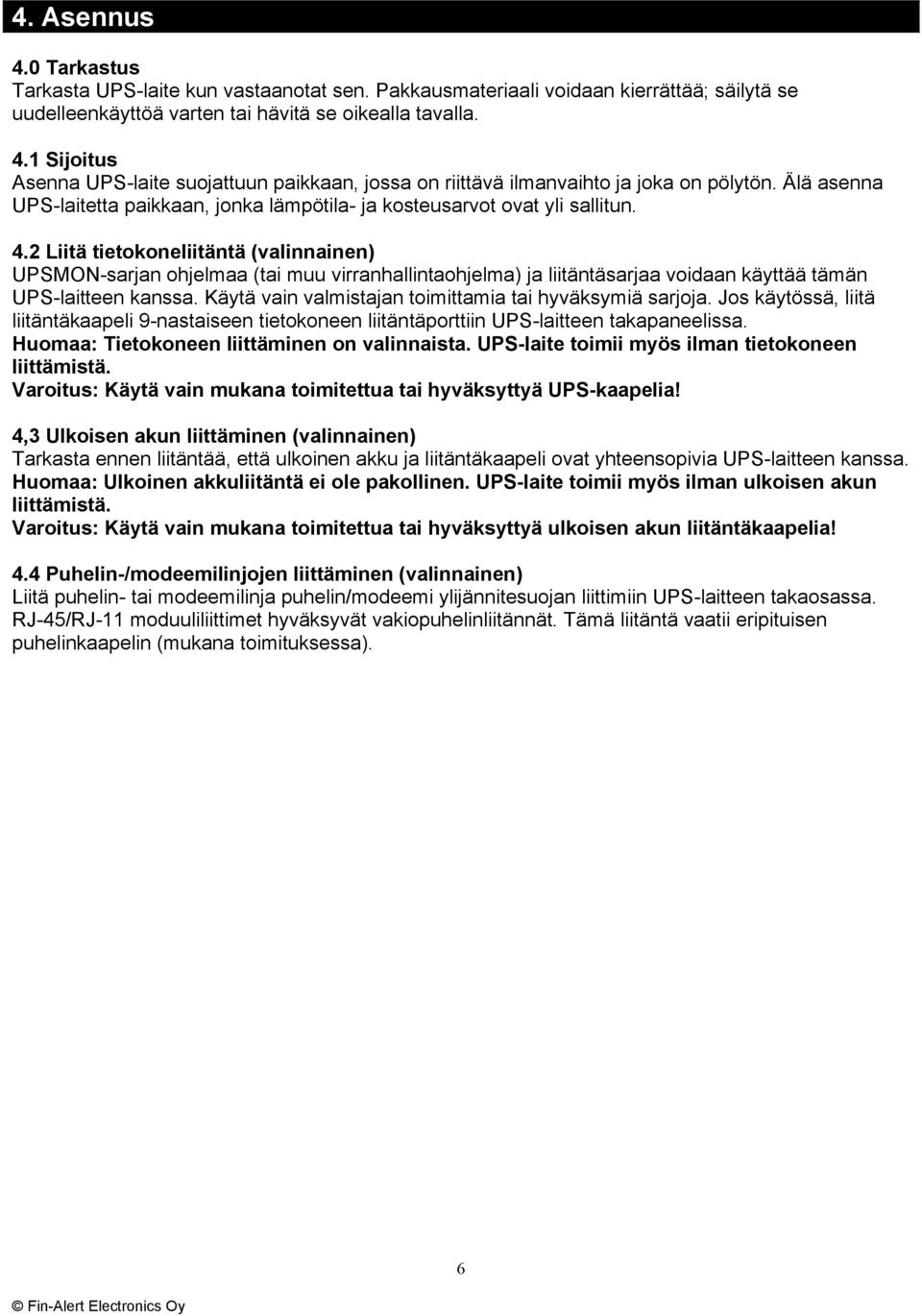

8 4. Asennus 4.0 Tarkastus Tarkasta UPS-laite kun vastaanotat sen. Pakkausmateriaali voidaan kierrättää; säilytä se uudelleenkäyttöä varten tai hävitä se oikealla tavalla. 4.1 Sijoitus Asenna UPS-laite suojattuun paikkaan, jossa on riittävä ilmanvaihto ja joka on pölytön. Älä asenna UPS-laitetta paikkaan, jonka lämpötila- ja kosteusarvot ovat yli sallitun. 4.2 Liitä tietokoneliitäntä (valinnainen) UPSMON-sarjan ohjelmaa (tai muu virranhallintaohjelma) ja liitäntäsarjaa voidaan käyttää tämän UPS-laitteen kanssa. Käytä vain valmistajan toimittamia tai hyväksymiä sarjoja. Jos käytössä, liitä liitäntäkaapeli 9-nastaiseen tietokoneen liitäntäporttiin UPS-laitteen takapaneelissa. Huomaa: Tietokoneen liittäminen on valinnaista. UPS-laite toimii myös ilman tietokoneen liittämistä. Varoitus: Käytä vain mukana toimitettua tai hyväksyttyä UPS-kaapelia! 4,3 Ulkoisen akun liittäminen (valinnainen) Tarkasta ennen liitäntää, että ulkoinen akku ja liitäntäkaapeli ovat yhteensopivia UPS-laitteen kanssa. Huomaa: Ulkoinen akkuliitäntä ei ole pakollinen. UPS-laite toimii myös ilman ulkoisen akun liittämistä. Varoitus: Käytä vain mukana toimitettua tai hyväksyttyä ulkoisen akun liitäntäkaapelia! 4.4 Puhelin-/modeemilinjojen liittäminen (valinnainen) Liitä puhelin- tai modeemilinja puhelin/modeemi ylijännitesuojan liittimiin UPS-laitteen takaosassa. RJ-45/RJ-11 moduuliliittimet hyväksyvät vakiopuhelinliitännät. Tämä liitäntä vaatii eripituisen puhelinkaapelin (mukana toimituksessa). 6

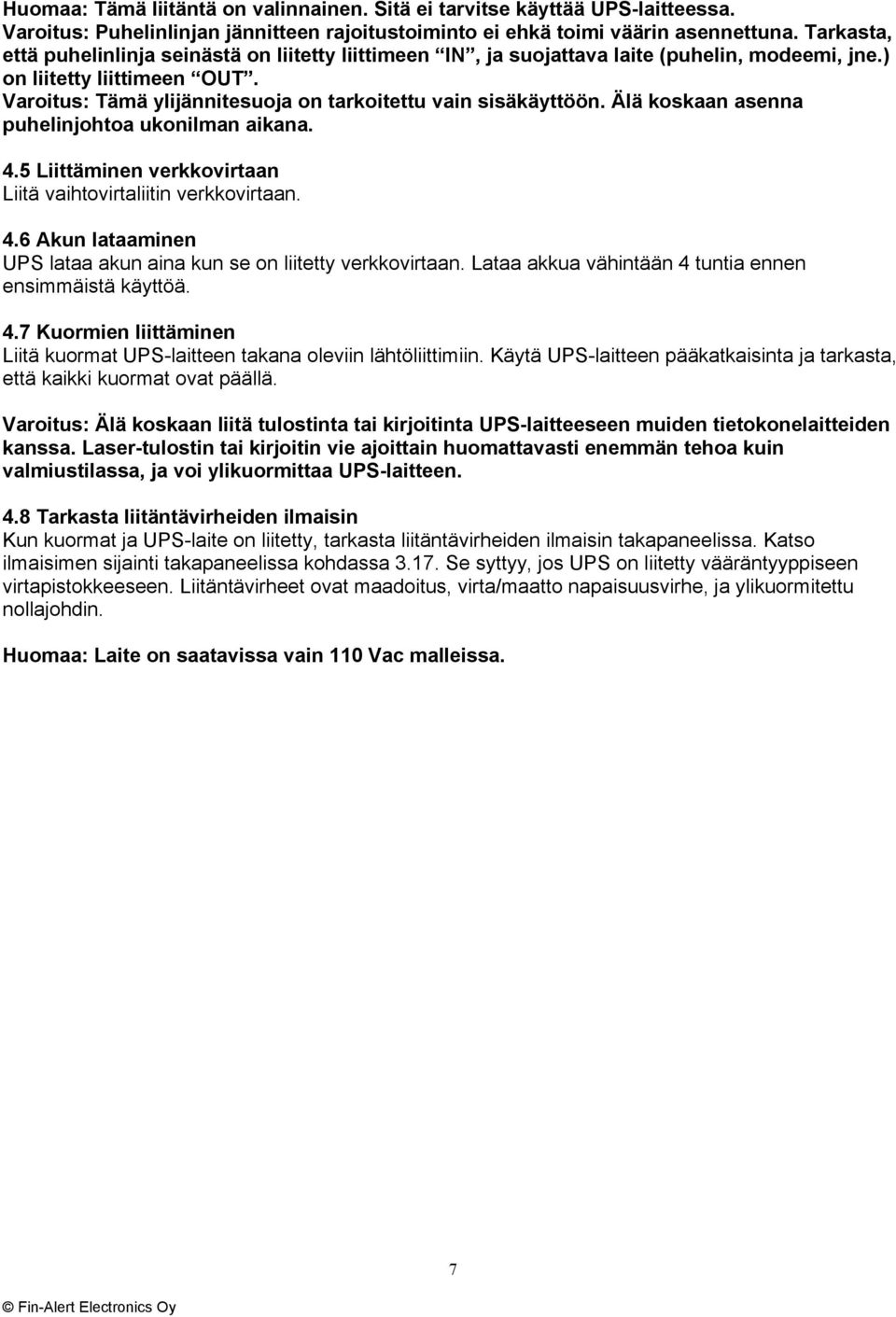

9 Huomaa: Tämä liitäntä on valinnainen. Sitä ei tarvitse käyttää UPS-laitteessa. Varoitus: Puhelinlinjan jännitteen rajoitustoiminto ei ehkä toimi väärin asennettuna. Tarkasta, että puhelinlinja seinästä on liitetty liittimeen IN, ja suojattava laite (puhelin, modeemi, jne.) on liitetty liittimeen OUT. Varoitus: Tämä ylijännitesuoja on tarkoitettu vain sisäkäyttöön. Älä koskaan asenna puhelinjohtoa ukonilman aikana. 4.5 Liittäminen verkkovirtaan Liitä vaihtovirtaliitin verkkovirtaan. 4.6 Akun lataaminen UPS lataa akun aina kun se on liitetty verkkovirtaan. Lataa akkua vähintään 4 tuntia ennen ensimmäistä käyttöä. 4.7 Kuormien liittäminen Liitä kuormat UPS-laitteen takana oleviin lähtöliittimiin. Käytä UPS-laitteen pääkatkaisinta ja tarkasta, että kaikki kuormat ovat päällä. Varoitus: Älä koskaan liitä tulostinta tai kirjoitinta UPS-laitteeseen muiden tietokonelaitteiden kanssa. Laser-tulostin tai kirjoitin vie ajoittain huomattavasti enemmän tehoa kuin valmiustilassa, ja voi ylikuormittaa UPS-laitteen. 4.8 Tarkasta liitäntävirheiden ilmaisin Kun kuormat ja UPS-laite on liitetty, tarkasta liitäntävirheiden ilmaisin takapaneelissa. Katso ilmaisimen sijainti takapaneelissa kohdassa Se syttyy, jos UPS on liitetty vääräntyyppiseen virtapistokkeeseen. Liitäntävirheet ovat maadoitus, virta/maatto napaisuusvirhe, ja ylikuormitettu nollajohdin. Huomaa: Laite on saatavissa vain 110 Vac malleissa. 7

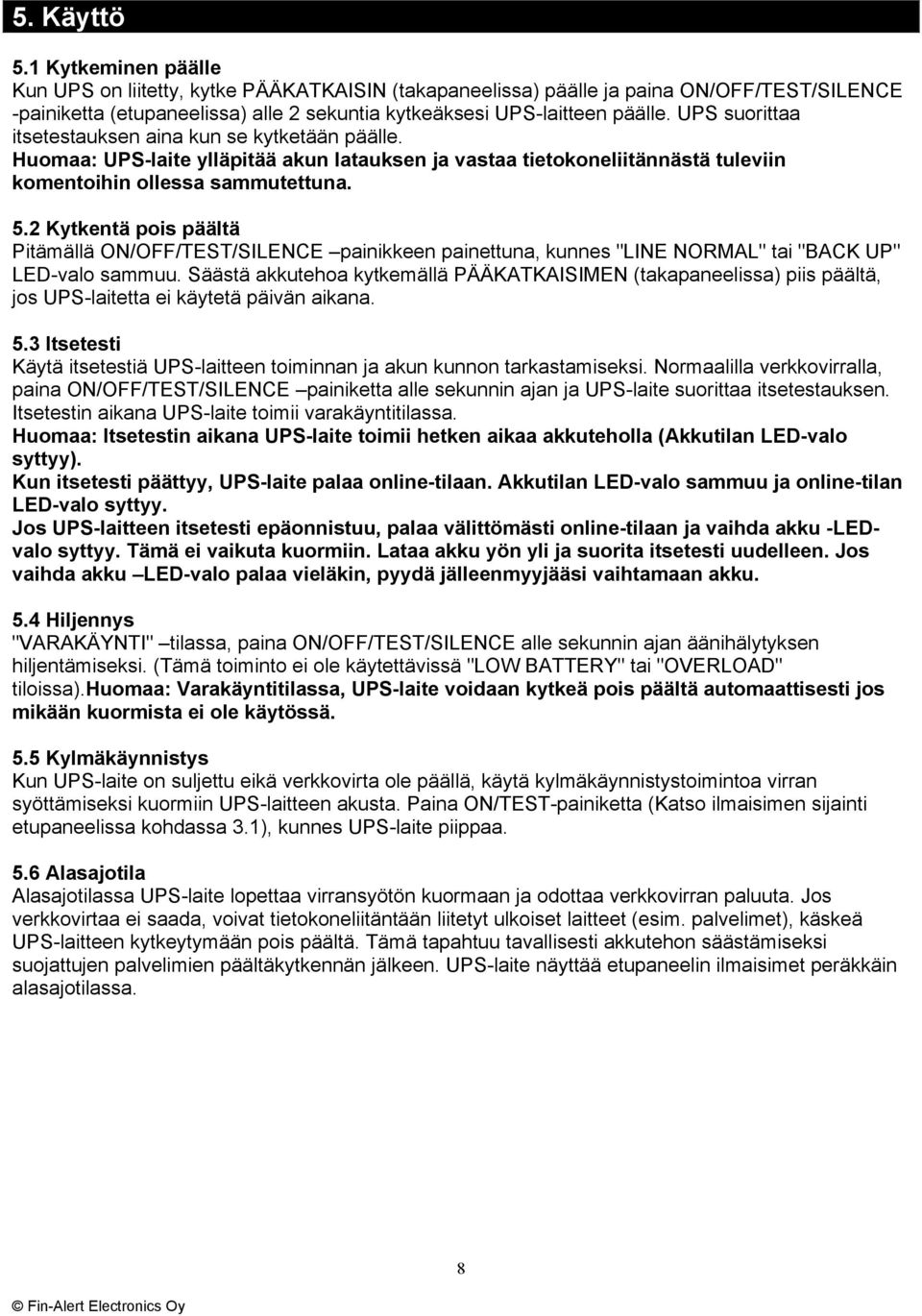

10 5. Käyttö 5.1 Kytkeminen päälle Kun UPS on liitetty, kytke PÄÄKATKAISIN (takapaneelissa) päälle ja paina ON/OFF/TEST/SILENCE -painiketta (etupaneelissa) alle 2 sekuntia kytkeäksesi UPS-laitteen päälle. UPS suorittaa itsetestauksen aina kun se kytketään päälle. Huomaa: UPS-laite ylläpitää akun latauksen ja vastaa tietokoneliitännästä tuleviin komentoihin ollessa sammutettuna. 5.2 Kytkentä pois päältä Pitämällä ON/OFF/TEST/SILENCE painikkeen painettuna, kunnes "LINE NORMAL" tai "BACK UP" LED-valo sammuu. Säästä akkutehoa kytkemällä PÄÄKATKAISIMEN (takapaneelissa) piis päältä, jos UPS-laitetta ei käytetä päivän aikana. 5.3 Itsetesti Käytä itsetestiä UPS-laitteen toiminnan ja akun kunnon tarkastamiseksi. Normaalilla verkkovirralla, paina ON/OFF/TEST/SILENCE painiketta alle sekunnin ajan ja UPS-laite suorittaa itsetestauksen. Itsetestin aikana UPS-laite toimii varakäyntitilassa. Huomaa: Itsetestin aikana UPS-laite toimii hetken aikaa akkuteholla (Akkutilan LED-valo syttyy). Kun itsetesti päättyy, UPS-laite palaa online-tilaan. Akkutilan LED-valo sammuu ja online-tilan LED-valo syttyy. Jos UPS-laitteen itsetesti epäonnistuu, palaa välittömästi online-tilaan ja vaihda akku -LEDvalo syttyy. Tämä ei vaikuta kuormiin. Lataa akku yön yli ja suorita itsetesti uudelleen. Jos vaihda akku LED-valo palaa vieläkin, pyydä jälleenmyyjääsi vaihtamaan akku. 5.4 Hiljennys "VARAKÄYNTI" tilassa, paina ON/OFF/TEST/SILENCE alle sekunnin ajan äänihälytyksen hiljentämiseksi. (Tämä toiminto ei ole käytettävissä "LOW BATTERY" tai "OVERLOAD" tiloissa).huomaa: Varakäyntitilassa, UPS-laite voidaan kytkeä pois päältä automaattisesti jos mikään kuormista ei ole käytössä. 5.5 Kylmäkäynnistys Kun UPS-laite on suljettu eikä verkkovirta ole päällä, käytä kylmäkäynnistystoimintoa virran syöttämiseksi kuormiin UPS-laitteen akusta. Paina ON/TEST-painiketta (Katso ilmaisimen sijainti etupaneelissa kohdassa 3.1), kunnes UPS-laite piippaa. 5.6 Alasajotila Alasajotilassa UPS-laite lopettaa virransyötön kuormaan ja odottaa verkkovirran paluuta. Jos verkkovirtaa ei saada, voivat tietokoneliitäntään liitetyt ulkoiset laitteet (esim. palvelimet), käskeä UPS-laitteen kytkeytymään pois päältä. Tämä tapahtuu tavallisesti akkutehon säästämiseksi suojattujen palvelimien päältäkytkennän jälkeen. UPS-laite näyttää etupaneelin ilmaisimet peräkkäin alasajotilassa. 8

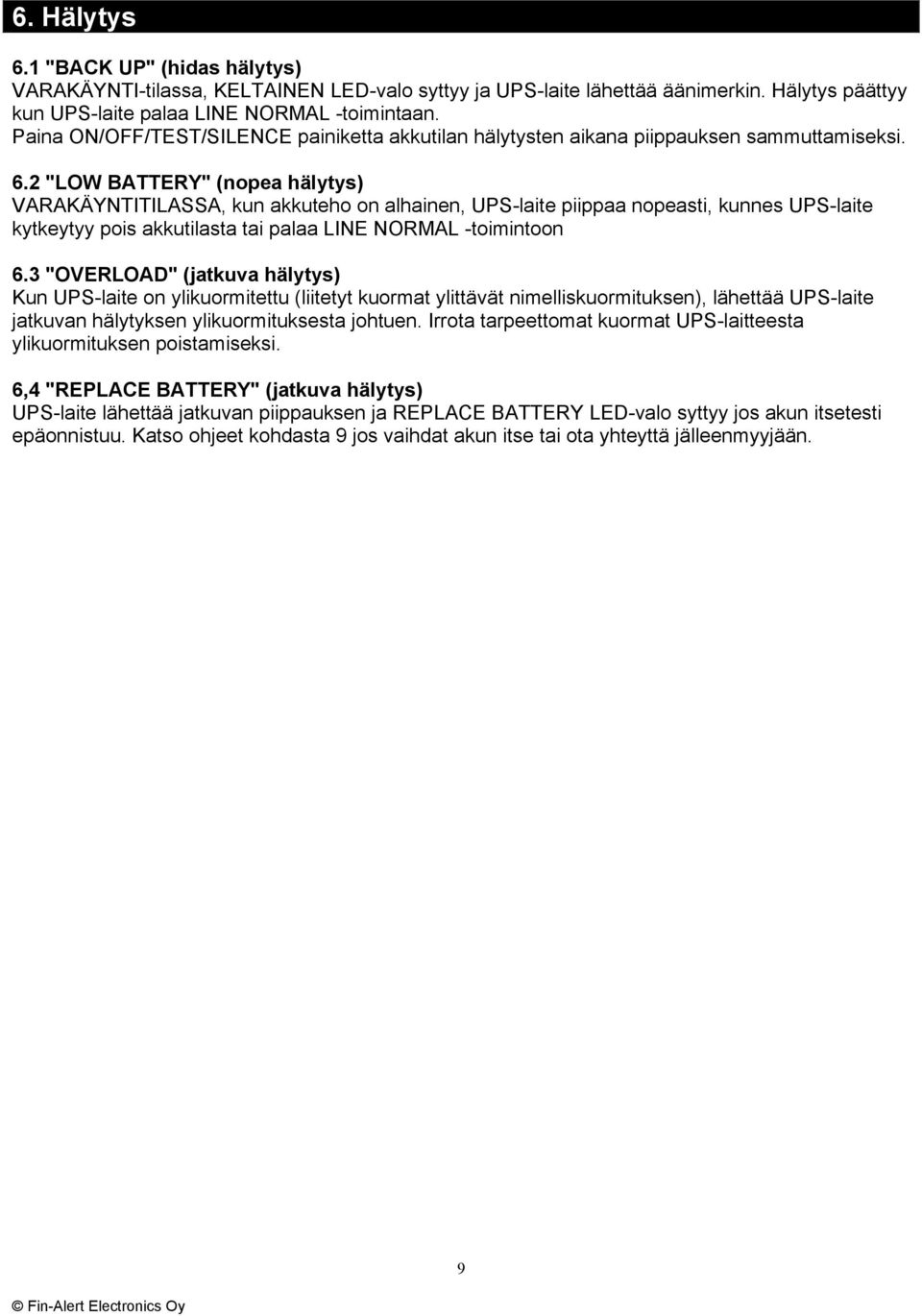

11 6. Hälytys 6.1 "BACK UP" (hidas hälytys) VARAKÄYNTI-tilassa, KELTAINEN LED-valo syttyy ja UPS-laite lähettää äänimerkin. Hälytys päättyy kun UPS-laite palaa LINE NORMAL -toimintaan. Paina ON/OFF/TEST/SILENCE painiketta akkutilan hälytysten aikana piippauksen sammuttamiseksi. 6.2 "LOW BATTERY" (nopea hälytys) VARAKÄYNTITILASSA, kun akkuteho on alhainen, UPS-laite piippaa nopeasti, kunnes UPS-laite kytkeytyy pois akkutilasta tai palaa LINE NORMAL -toimintoon 6.3 "OVERLOAD" (jatkuva hälytys) Kun UPS-laite on ylikuormitettu (liitetyt kuormat ylittävät nimelliskuormituksen), lähettää UPS-laite jatkuvan hälytyksen ylikuormituksesta johtuen. Irrota tarpeettomat kuormat UPS-laitteesta ylikuormituksen poistamiseksi. 6,4 "REPLACE BATTERY" (jatkuva hälytys) UPS-laite lähettää jatkuvan piippauksen ja REPLACE BATTERY LED-valo syttyy jos akun itsetesti epäonnistuu. Katso ohjeet kohdasta 9 jos vaihdat akun itse tai ota yhteyttä jälleenmyyjään. 9

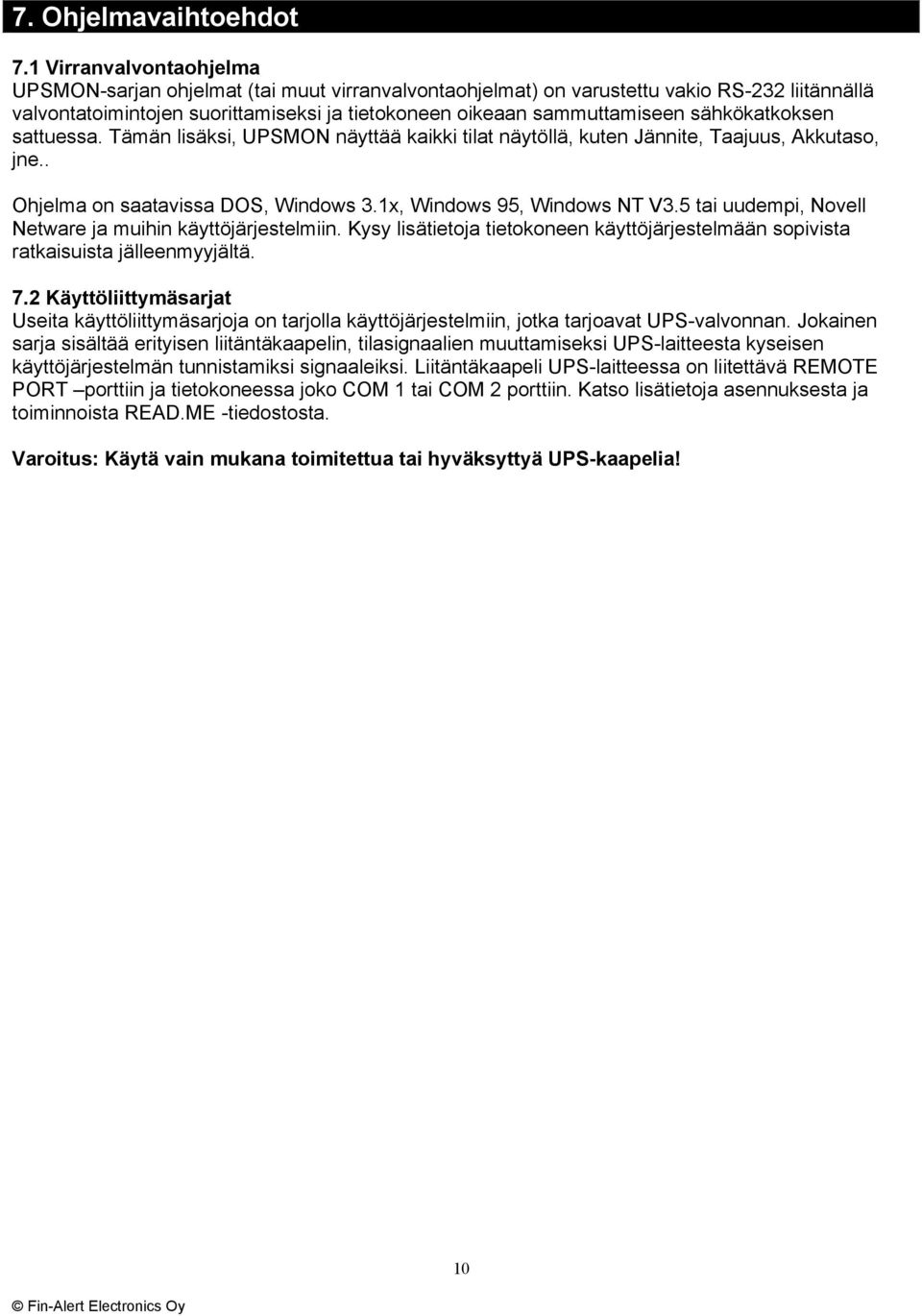

12 7. Ohjelmavaihtoehdot 7.1 Virranvalvontaohjelma UPSMON-sarjan ohjelmat (tai muut virranvalvontaohjelmat) on varustettu vakio RS-232 liitännällä valvontatoimintojen suorittamiseksi ja tietokoneen oikeaan sammuttamiseen sähkökatkoksen sattuessa. Tämän lisäksi, UPSMON näyttää kaikki tilat näytöllä, kuten Jännite, Taajuus, Akkutaso, jne.. Ohjelma on saatavissa DOS, Windows 3.1x, Windows 95, Windows NT V3.5 tai uudempi, Novell Netware ja muihin käyttöjärjestelmiin. Kysy lisätietoja tietokoneen käyttöjärjestelmään sopivista ratkaisuista jälleenmyyjältä. 7.2 Käyttöliittymäsarjat Useita käyttöliittymäsarjoja on tarjolla käyttöjärjestelmiin, jotka tarjoavat UPS-valvonnan. Jokainen sarja sisältää erityisen liitäntäkaapelin, tilasignaalien muuttamiseksi UPS-laitteesta kyseisen käyttöjärjestelmän tunnistamiksi signaaleiksi. Liitäntäkaapeli UPS-laitteessa on liitettävä REMOTE PORT porttiin ja tietokoneessa joko COM 1 tai COM 2 porttiin. Katso lisätietoja asennuksesta ja toiminnoista READ.ME -tiedostosta. Varoitus: Käytä vain mukana toimitettua tai hyväksyttyä UPS-kaapelia! 10

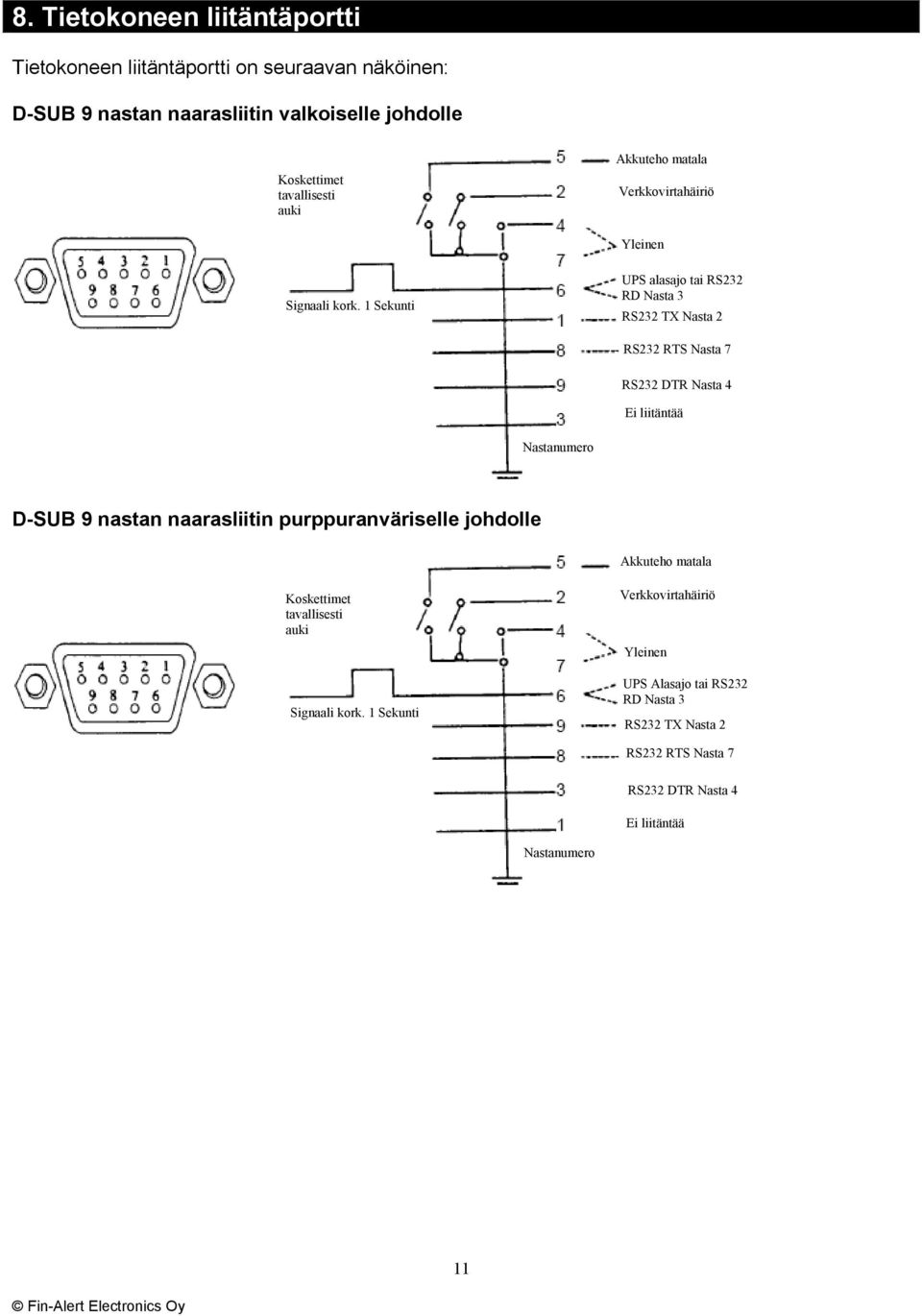

13 8. Tietokoneen liitäntäportti Tietokoneen liitäntäportti on seuraavan näköinen: D-SUB 9 nastan naarasliitin valkoiselle johdolle Koskettimet tavallisesti auki Akkuteho matala Verkkovirtahäiriö Yleinen Signaali kork. 1 Sekunti UPS alasajo tai RS232 RD Nasta 3 RS232 TX Nasta 2 RS232 RTS Nasta 7 RS232 DTR Nasta 4 Ei liitäntää Nastanumero D-SUB 9 nastan naarasliitin purppuranväriselle johdolle Akkuteho matala Koskettimet tavallisesti auki Signaali kork. 1 Sekunti Verkkovirtahäiriö Yleinen UPS Alasajo tai RS232 RD Nasta 3 RS232 TX Nasta 2 RS232 RTS Nasta 7 RS232 DTR Nasta 4 Ei liitäntää Nastanumero 11

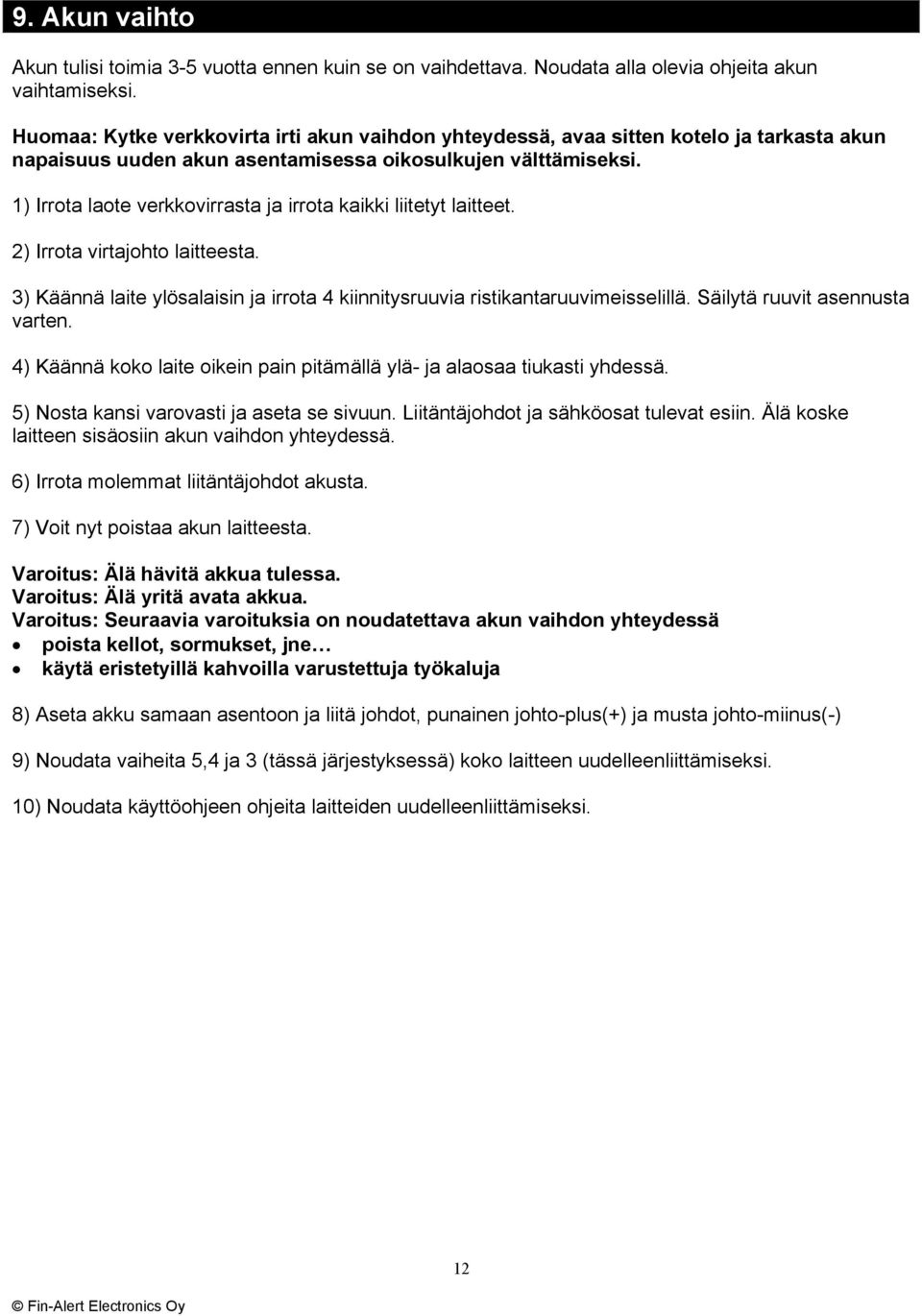

14 9. Akun vaihto Akun tulisi toimia 3-5 vuotta ennen kuin se on vaihdettava. Noudata alla olevia ohjeita akun vaihtamiseksi. Huomaa: Kytke verkkovirta irti akun vaihdon yhteydessä, avaa sitten kotelo ja tarkasta akun napaisuus uuden akun asentamisessa oikosulkujen välttämiseksi. 1) Irrota laote verkkovirrasta ja irrota kaikki liitetyt laitteet. 2) Irrota virtajohto laitteesta. 3) Käännä laite ylösalaisin ja irrota 4 kiinnitysruuvia ristikantaruuvimeisselillä. Säilytä ruuvit asennusta varten. 4) Käännä koko laite oikein pain pitämällä ylä- ja alaosaa tiukasti yhdessä. 5) Nosta kansi varovasti ja aseta se sivuun. Liitäntäjohdot ja sähköosat tulevat esiin. Älä koske laitteen sisäosiin akun vaihdon yhteydessä. 6) Irrota molemmat liitäntäjohdot akusta. 7) Voit nyt poistaa akun laitteesta. Varoitus: Älä hävitä akkua tulessa. Varoitus: Älä yritä avata akkua. Varoitus: Seuraavia varoituksia on noudatettava akun vaihdon yhteydessä poista kellot, sormukset, jne käytä eristetyillä kahvoilla varustettuja työkaluja 8) Aseta akku samaan asentoon ja liitä johdot, punainen johto-plus(+) ja musta johto-miinus(-) 9) Noudata vaiheita 5,4 ja 3 (tässä järjestyksessä) koko laitteen uudelleenliittämiseksi. 10) Noudata käyttöohjeen ohjeita laitteiden uudelleenliittämiseksi. 12

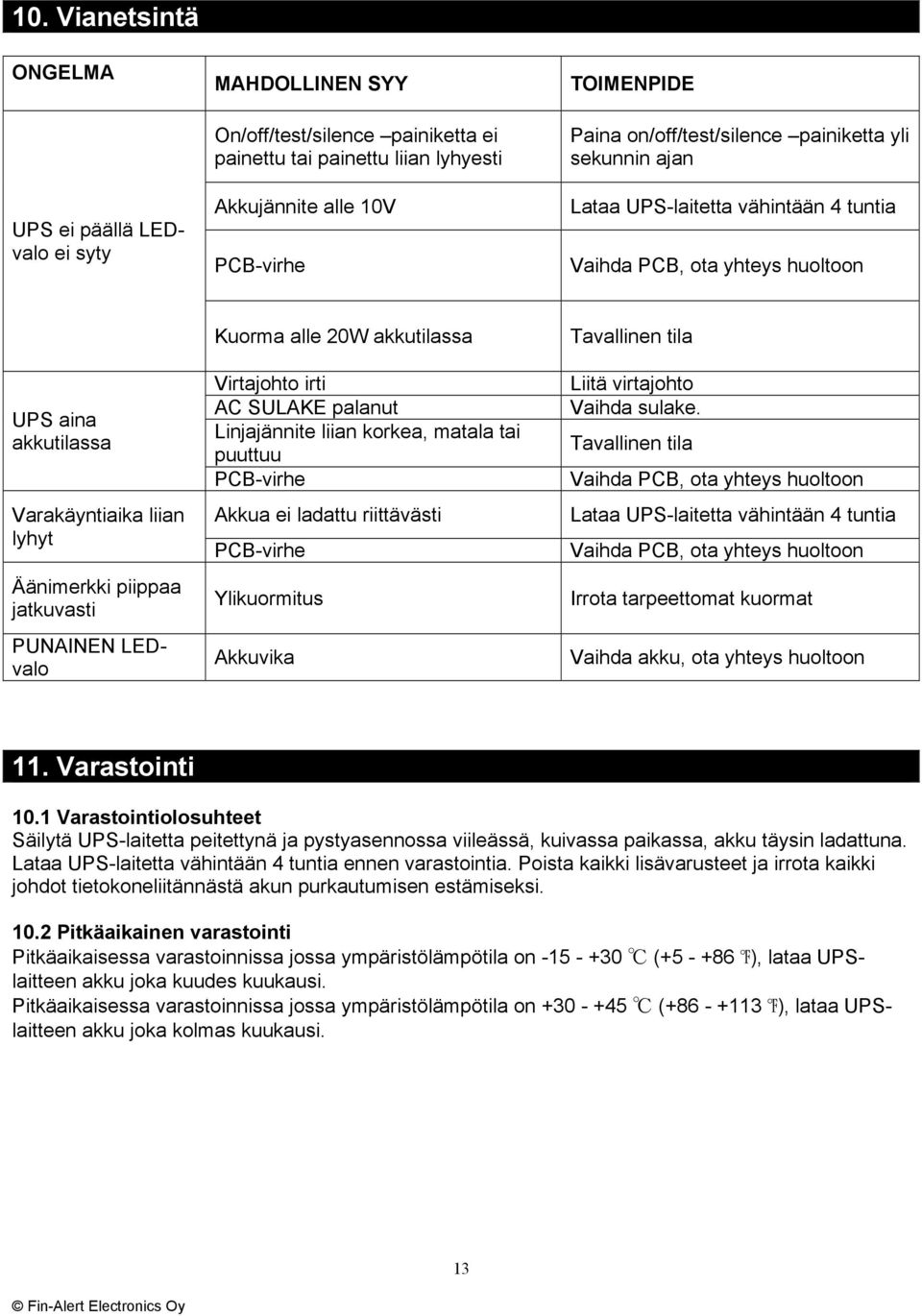

15 10. Vianetsintä ONGELMA UPS ei päällä LEDvalo ei syty MAHDOLLINEN SYY On/off/test/silence painiketta ei painettu tai painettu liian lyhyesti Akkujännite alle 10V PCB-virhe TOIMENPIDE Paina on/off/test/silence painiketta yli sekunnin ajan Lataa UPS-laitetta vähintään 4 tuntia Vaihda PCB, ota yhteys huoltoon UPS aina akkutilassa Varakäyntiaika liian lyhyt Äänimerkki piippaa jatkuvasti PUNAINEN LEDvalo Kuorma alle 20W akkutilassa Virtajohto irti AC SULAKE palanut Linjajännite liian korkea, matala tai puuttuu PCB-virhe Akkua ei ladattu riittävästi PCB-virhe Ylikuormitus Akkuvika Tavallinen tila Liitä virtajohto Vaihda sulake. Tavallinen tila Vaihda PCB, ota yhteys huoltoon Lataa UPS-laitetta vähintään 4 tuntia Vaihda PCB, ota yhteys huoltoon Irrota tarpeettomat kuormat Vaihda akku, ota yhteys huoltoon 11. Varastointi 10.1 Varastointiolosuhteet Säilytä UPS-laitetta peitettynä ja pystyasennossa viileässä, kuivassa paikassa, akku täysin ladattuna. Lataa UPS-laitetta vähintään 4 tuntia ennen varastointia. Poista kaikki lisävarusteet ja irrota kaikki johdot tietokoneliitännästä akun purkautumisen estämiseksi Pitkäaikainen varastointi Pitkäaikaisessa varastoinnissa jossa ympäristölämpötila on ( ), lataa UPSlaitteen akku joka kuudes kuukausi. Pitkäaikaisessa varastoinnissa jossa ympäristölämpötila on ( ), lataa UPSlaitteen akku joka kolmas kuukausi. 13

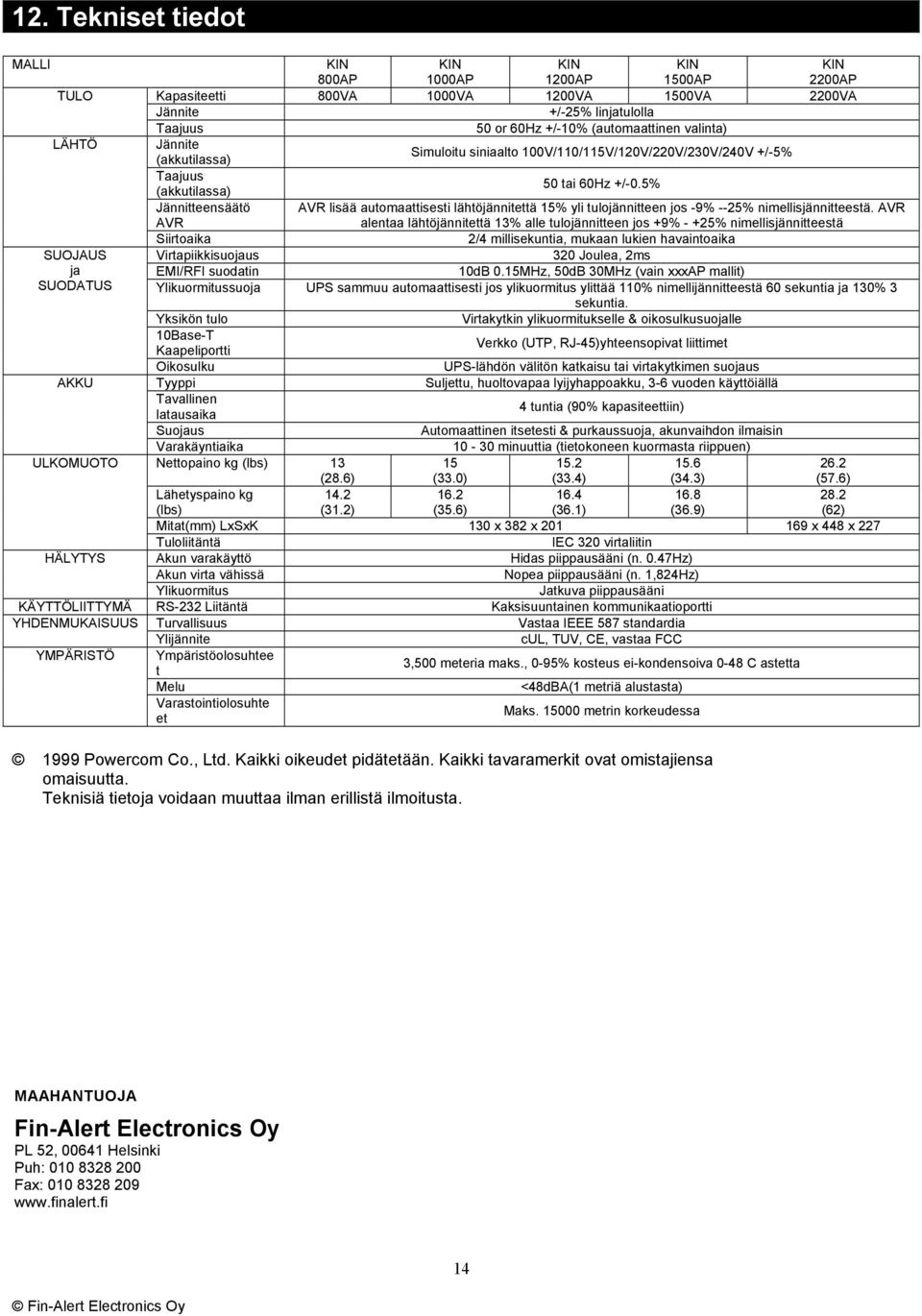

16 12. Tekniset tiedot MALLI KIN KIN KIN KIN KIN 800AP 1000AP 1200AP 1500AP 2200AP TULO Kapasiteetti 800VA 1000VA 1200VA 1500VA 2200VA Jännite +/-25% linjatulolla Taajuus 50 or 60Hz +/-10% (automaattinen valinta) LÄHTÖ Jännite Simuloitu siniaalto 100V/110/115V/120V/220V/230V/240V +/-5% (akkutilassa) Taajuus (akkutilassa) 50 tai 60Hz +/-0.5% Jännitteensäätö AVR lisää automaattisesti lähtöjännitettä 15% yli tulojännitteen jos -9% --25% nimellisjännitteestä. AVR AVR alentaa lähtöjännitettä 13% alle tulojännitteen jos +9% - +25% nimellisjännitteestä Siirtoaika 2/4 millisekuntia, mukaan lukien havaintoaika SUOJAUS Virtapiikkisuojaus 320 Joulea, 2ms ja EMI/RFI suodatin 10dB 0.15MHz, 50dB 30MHz (vain xxxap mallit) SUODATUS Ylikuormitussuoja UPS sammuu automaattisesti jos ylikuormitus ylittää 110% nimellijännitteestä 60 sekuntia ja 130% 3 sekuntia. Yksikön tulo Virtakytkin ylikuormitukselle & oikosulkusuojalle 10Base-T Verkko (UTP, RJ-45)yhteensopivat liittimet Kaapeliportti Oikosulku UPS-lähdön välitön katkaisu tai virtakytkimen suojaus AKKU Tyyppi Suljettu, huoltovapaa lyijyhappoakku, 3-6 vuoden käyttöiällä Tavallinen 4 tuntia (90% kapasiteettiin) latausaika Suojaus Automaattinen itsetesti & purkaussuoja, akunvaihdon ilmaisin Varakäyntiaika minuuttia (tietokoneen kuormasta riippuen) ULKOMUOTO Nettopaino kg (lbs) (28.6) (33.0) (33.4) (34.3) (57.6) Lähetyspaino kg (lbs) (31.2) (35.6) (36.1) (36.9) (62) Mitat(mm) LxSxK 130 x 382 x x 448 x 227 Tuloliitäntä IEC 320 virtaliitin HÄLYTYS Akun varakäyttö Hidas piippausääni (n. 0.47Hz) Akun virta vähissä Nopea piippausääni (n. 1,824Hz) Ylikuormitus Jatkuva piippausääni KÄYTTÖLIITTYMÄ RS-232 Liitäntä Kaksisuuntainen kommunikaatioportti YHDENMUKAISUUS Turvallisuus Vastaa IEEE 587 standardia Ylijännite cul, TUV, CE, vastaa FCC YMPÄRISTÖ Ympäristöolosuhtee 3,500 meteria maks., 0-95% kosteus ei-kondensoiva 0-48 C astetta t Melu <48dBA(1 metriä alustasta) Varastointiolosuhte et Maks metrin korkeudessa 1999 Powercom Co., Ltd. Kaikki oikeudet pidätetään. Kaikki tavaramerkit ovat omistajiensa omaisuutta. Teknisiä tietoja voidaan muuttaa ilman erillistä ilmoitusta. MAAHANTUOJA Fin-Alert Electronics Oy PL 52, Helsinki Puh: Fax:
