1 Lue käyttöohjeet huolellisesti ennen laitteen käyttöä ja noudata kaikkia annettuja ohjeita. Säilytä ohjeet myöhempää tarvetta varten. NOSTURIVAAKA Käyttöohje XK6080 XK6081 XK6082 XK6083

2 TÄRKEÄÄ FI LUE NÄMÄ OHJEET HUOLELLISESTI LÄPI JA HUOMIOI TURVAOHJEET JA VAROITUKSET. KÄYTÄ LAITETTA OIKEIN JA HUOLELLISESTI SILLE SUUNNITELTUUN KÄYTTÖTARKOITUKSEEN. OHJEIDEN NOUDATTAMATTA JÄTTÄMINEN VOI JOHTAA VAKAVIIN HENKILÖ- JA/TAI OMAISUUSVAHINKOIHIN. PIDÄ NÄMÄ OHJEET TALLELLA MYÖHEMPÄÄ TARVETTA VARTEN. TURVALLISUUSOHJEET Lue seuraavat ohjeet huolellisesti ennen käyttöönottoa! - Älä ylikuormita vaakaa, sillä se vaurioittaa laitetta. - Älä jätä kuormaa roikkumaan vaakaan pitkäksi aikaa. Tämä johtaa vaa an tarkkuuden heikkenemiseen ja lyhentää laitteen käyttöikää. - Vaaka on erittäin tarkka mittaväline, pidä huolta sen toiminnoista ja huollosta. - Tarkista sakkeli, koukku ja muut osat säännöllisin väliajoin. Tarkista säännöllisesti kaikki liitokset ja pultit mahdollisten kulumien varalta. - Tarkista akun varaus aina ennen ja jälkeen laitteen käytön. Mikäli akku on loppumassa, lataa vaaka ajoissa. Käytä pakkauksen mukana tullutta laturia. - Akun keston kannalta on hyvä ladata se, vaikka vaakaa ei käytettäisi. - Mikäli vähäisen varauksen varoitus ilmestyy ja LED-valo on vihreä akkua ladatessa, tarkista akku. - Käännä aina punnittavaa kappaletta mikäli siihen on tarvetta, älä käännä vaakaa. - Älä käytä vaakaa sateella tai ukkosella. - Älä koskaan yritä korjata vaakaa itse. - Ripusta vaaka varastoinnin ajaksi. Älä säilytä sitä maassa. TUOTTEEN OMINAISUUDET - Vaa assa on 30mm/ 38mm näyttö. - Vaaka on valmistettu huomioon ottaen kaikki voimassa olevat standardit. - Vaa an korkealaatuiset osat takaavat turvallisen käytön ja laitteen pitkän käyttöiän. - Vaa assa on valettu alumiininen runko ja tukeva koukku. - Korkea näyttö takaa hyvän näkyvyyden jopa 25 m asti. - Kauko-ohjauksen ansiosta vaaka on erittäin helppokäyttöinen. - Toiminnot: Kg/lb -muunnos, pito, taaraus, jakotoiminto, vakaussäätö ym. 2

TURVALLISUUSOHJEET Lue seuraavat ohjeet huolellisesti ennen käyttöönottoa! - Älä ylikuormita vaakaa, sillä se vaurioittaa laitetta. - Älä jätä kuormaa roikkumaan vaakaan pitkäksi aikaa.

3 TEKNISET TIEDOT Standardi GB/T Tarkkuusluokka OIML luokka III Näyttö 30mm/ 38 mm, 5 yksikköä, LED Taarausalue 100% kapasiteetista Nolla-alue 4% kapasiteetista Stabiiliaika 10 sekuntia Ylikuormitusvaroitus 100% max. kapasiteetista + 9e Max. kuormitus 125% max. kapasiteetista Murtokuorma 400% max. kapasiteetista Akun kesto tuntia 6V/10Ah akulla, tuntia 6V/5Ah akulla Akun tyyppi 6V/5Ah tai 6V/10Ah ladattava akku Laturi DC 9V/1500mA Käyttölämpötila - 10ºC ~ +40ºC Käyttökosteus 90% RH 20ºC:ssa Kaukosäätimen ulottuvuus min. 10m Kaukosäätimen paristo 1.5V x 2 MITAT JA PAINOT Malli Kapasiteetti (kg) L (mm) A (mm) B (mm) C (mm) XK XK XK XK KÄYTTÖ Virran kytkentä Paina -painiketta n. 2 sek. [ ] Näkyy kahdesti [500.0] Näyttää kapasiteetin [U *.**] Näyttää akun jännitteen [ ] Odottaa stabiilia signaalia [ 0] STB -merkkivalo, vaaka on valmis punnitsemaan Huom! Saadaksesi mahdollisimman tarkan mittaustuloksen, anna vaa an olla paikallaan n. 5min ennen virran kytkemistä. 3

kapasiteetista Akun kesto 80 200 tuntia 6V/10Ah akulla, 60 100 tuntia 6V/5Ah akulla Akun tyyppi 6V/5Ah tai 6V/10Ah ladattava akku Laturi DC 9V/1500mA Käyttölämpötila - 10ºC ~ +40ºC Käyttökosteus 90%

4 Nollaus Paina [ 0 ] vaa asta [ 0] Varmista aina ennen punnitusta, että vaaka Paina [ 0 ] kaukosäätimestä [ 0] nollautuu. Taaraus Paina [ T ] vaa asta [ 0] Vähentää koukussa olevan kuorman ja Paina [ T ] kaukosäätimestä [ 0] näyttää jatkossa vain lisätyn kuorman. Akun tarkastus A) Paina vaa asta, vaaka näyttää [U *.**] TAI B) Paina kaukosäätimestä, vaaka näyttää [U *.**] TAI C) Paina [ ] [F1], vaaka näyttää [U *.**] Pito-toiminto Paina kaukosäätimen -näppäintä pitääksesi halutun kuorman näytössä. Tällöin HOLD -merkkivalo palaa. Paina uudelleen, jolloin funktio nollautuu. Vähäisen varauksen varoitus Kun akun jännite on pienempi kuin [U 5.80], näyttö vilkkuu. Vaaka toimii, kunnes näyttöön ilmestyy [ -Lb- ], minuutin päästä vaaka sammuu automaattisesti. Akku tulee ladata, jotta vaaka toimisi jälleen. Ylikuormituksen varoitus Näytössä lukee [ -OL- ], kun kuorma ylittää max. kapasiteetin. Virransäästö Näytössä lukee [ -], kun kuorma on ollut stabiili yli 15 minuutin ajan ja palaa normaaliin näkymään, kun kuorma muuttuu tai liikkuu. Kun kuorma on ollut stabiili 60 minuutin ajan, vaaka sammuu automaattisesti. Akun lataus 1. Sammuta vaaka, laita laturi seinään ja kytke johto kiinni vaa an takaosaan. Latauksen vihreä valo syttyy. Valo on vihreä, kunnes akku on täysin ladattu, jolloin valo muuttuu punaiseksi. 2. Kun vaakaa halutaan käyttää jatkuvasti, irrota sen takalevy ja vaihda akut paristoihin. HUOMIO! Yleensä akkujen latausaika ei ylitä 8 tuntia. Vaa assa on lataussuoja, joka estää akkujen vaurioitumisen ylipitkällä latauksella. Sammuttaminen A) Paina vaa asta 2 sekuntia TAI B) Paina kaukosäätimestä 2 sekuntia TAI C) Stabiili yli 60 minuuttia, vaaka sammuu automaattisesti 4

**] TAI B) Paina kaukosäätimestä, vaaka näyttää [U *.**] TAI C) Paina [ ] [F1], vaaka näyttää [U *.**] Pito-toiminto Paina kaukosäätimen -näppäintä pitääksesi halutun kuorman näytössä.

5 NÄYTÖN KUVAKKEET Näytöllä merkki Selitys [ ] Odottaa stabiilia [Err 10] Kuorma ei ylitä min. kapasiteettia [Err 11] Kertynyt aika on ylitetty [Err 12] Kertynyt paino on ylitetty [ CLr ] Kysyy haluatko todella poistaa kertyneen painon [noclr] Luopuu poistosta [ ] Kuittaa poistamisen [noacc] Ei enää kertynyttä kuormaa [SHIFt] Konversio, kun painetaan [ ] kaukosäätimestä [U *.**] Akun jännite [SCALE] Menee kuormien säätötilaan [SETUP] Menee parametrien säätötilaan [UAdJ] Menee jännitteen säätötilaan [ -OL- ] Ylikuormituksen varoitus [ -Lb- ] Akun heikon jännitteen varoitusteksti [End] Parametrien säätäminen on valmis [OFF] Sammuu VIANETSINTÄ Ongelma Syy Ratkaisu Näyttö ei mene päälle - Akku on vahingoittunut - Tarkista akku käynnistettäessä - Akussa kosketushäiriö - Tarkista liitokset Näyttö vilkkuu Heikko jännite Lataa akku Vaaka ei mene päälle tai se ei -näppäin on vahingoittunut Tarkista ja puhdista näppäin sammu Ei voi taarata [ T ] -näppäin on vahingoittunut Tarkista ja puhdista näppäin Latausvalo ei syty - Laturi on rikki - Tarkista laturi - Laturin johto ei ole kunnolla paikoillaan - Laita johto kunnolla paikalleen Näyttö ei ole vakaa - Vaaka ei ole vakaa - Anturin johdotus on vahingoittunut - Vaaka on ollut kosteassa ympäristössä Näyttö ei näytä nollaa ilman kuormaa - Vaaka ei ole saanut lämmetä rauhassa - Vaaka on ollut maassa liian kauan Kuormassa on selkeä virhe - Vaakaa ei ole nollattu - Vaaka ei roiku kunnolla Akku ei lataudu uudelleen - Akku on vaurioitunut - Laturi ei saa virtaa Kaukosäätimen - Vastaanotin on likainen kantomatka on lyhentynyt - Kaukosäätimen patteri on loppu - Vakauta kuorma - Tarkista ja vaihda anturi - Siirrä vaaka kuivaan ympäristöön - Anna vaa an lämmetä n. 5 minuuttia - Aseta vaaka roikkumaan - Nollaa vaaka ennen punnitsemista - Tarkista vaaka ja sen ripustus - Vaihda akku uuteen - Tarkista akun virransaanti - Tarkasta ja puhdista - Vaihda kaukosäätimen patteri 5

8.8.8.8.] Kuittaa poistamisen [noacc] Ei enää kertynyttä kuormaa [SHIFt] Konversio, kun painetaan [ ] kaukosäätimestä [U *.

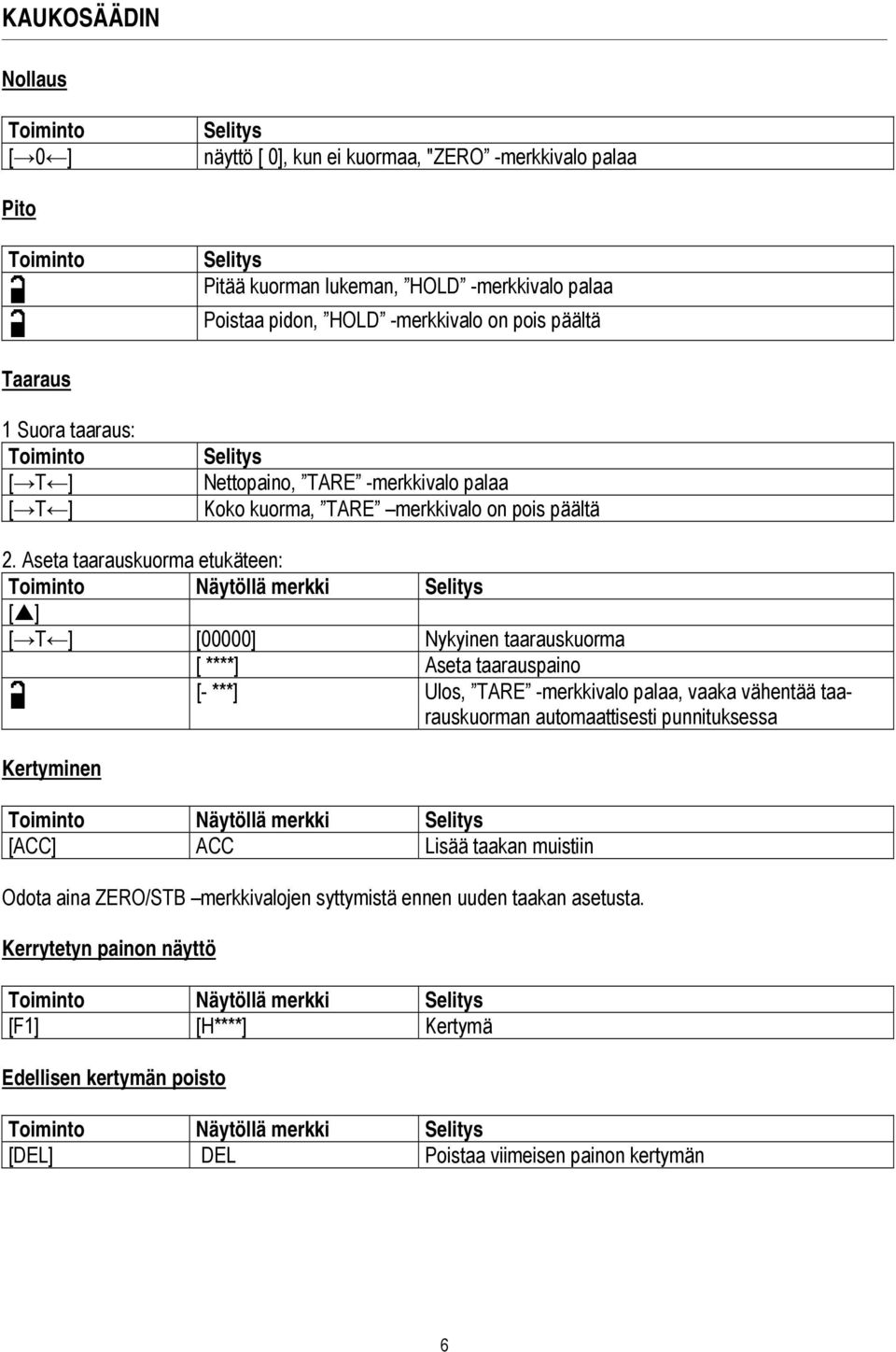

6 KAUKOSÄÄDIN Nollaus Toiminto [ 0 ] Selitys näyttö [ 0], kun ei kuormaa, "ZERO -merkkivalo palaa Pito Toiminto Selitys Pitää kuorman lukeman, HOLD -merkkivalo palaa Poistaa pidon, HOLD -merkkivalo on pois päältä Taaraus 1 Suora taaraus: Toiminto [ T ] [ T ] Selitys Nettopaino, TARE -merkkivalo palaa Koko kuorma, TARE merkkivalo on pois päältä 2. Aseta taarauskuorma etukäteen: [ ] [ T ] [00000] Nykyinen taarauskuorma [ ****] Aseta taarauspaino [- ***] Ulos, TARE -merkkivalo palaa, vaaka vähentää taarauskuorman automaattisesti punnituksessa Kertyminen [ACC] ACC Lisää taakan muistiin Odota aina ZERO/STB merkkivalojen syttymistä ennen uuden taakan asetusta. Kerrytetyn painon näyttö [F1] [H****] Kertymä Edellisen kertymän poisto [DEL] DEL Poistaa viimeisen painon kertymän 6

Aseta taarauskuorma etukäteen: [ ] [ T ] [00000] Nykyinen taarauskuorma [ ****] Aseta taarauspaino [- ***] Ulos, TARE -merkkivalo palaa, vaaka vähentää taarauskuorman automaattisesti

7 Täydellinen nollaus [ ] CLEAR [DEL] Nollaa arvot kg/lb konversio [ ] [SHIFt] Un=0:kg lb -merkkivalo pois [ 0 ] [Un= *] Un=1:lb lb -merkkivalo palaa 7

8 EY-VAATIMUSTEN- MUKAISUUSVAKUUTUS Isojoen Konehalli Oy Keskustie Kauhajoki As Suomi vakuuttaa täten, että NOSTURIVAAKA mallit no. XK6080, XK6081, XK6082, XK6083 ovat EMC-direktiivin no. 89/336/ETY mukaisia. Tuotteet täyttävät standardien EN 61326:1997, EN 55022, EN /-3, EN /-3 /-4 /-5 /-6 /-11 vaatimukset. Mikäli tuotteen teknisiä ominaisuuksia tai käyttöominaisuuksia muutetaan ilman valmistajan suostumusta, tämä vakuutus lakkaa olemasta voimassa. Päiväys: Allekirjoitus: EC-DECLARATION OF CONFORMITY Isojoen Konehalli Oy Keskustie Kauhajoki As Finland herewith declares that CRANE SCALE models no. XK6080, XK6081, XK6082, XK6083 are in conformity with the EMC Directive no. 89/336/EEC. The products fulfil the requirements of the standards EN 61326:1997, EN 55022, EN /-3, EN /-3 /-4 /-5 /-6 /-11. This declaration is not anymore valid if the technical features or other features of the tool are changed without manufacturer s permission. Date: Signature: Harri Altis - Ostopäällikkö Harri Altis - Purchase Manager 8

Mikäli tuotteen teknisiä ominaisuuksia tai käyttöominaisuuksia muutetaan ilman valmistajan suostumusta, tämä vakuutus lakkaa olemasta voimassa. Päiväys: 25.02.
