Vaarallisten aineiden säilyttäminen sisätiloissa

Transkriptio

1 Vaarallisten aineiden säilyttäminen sisätiloissa

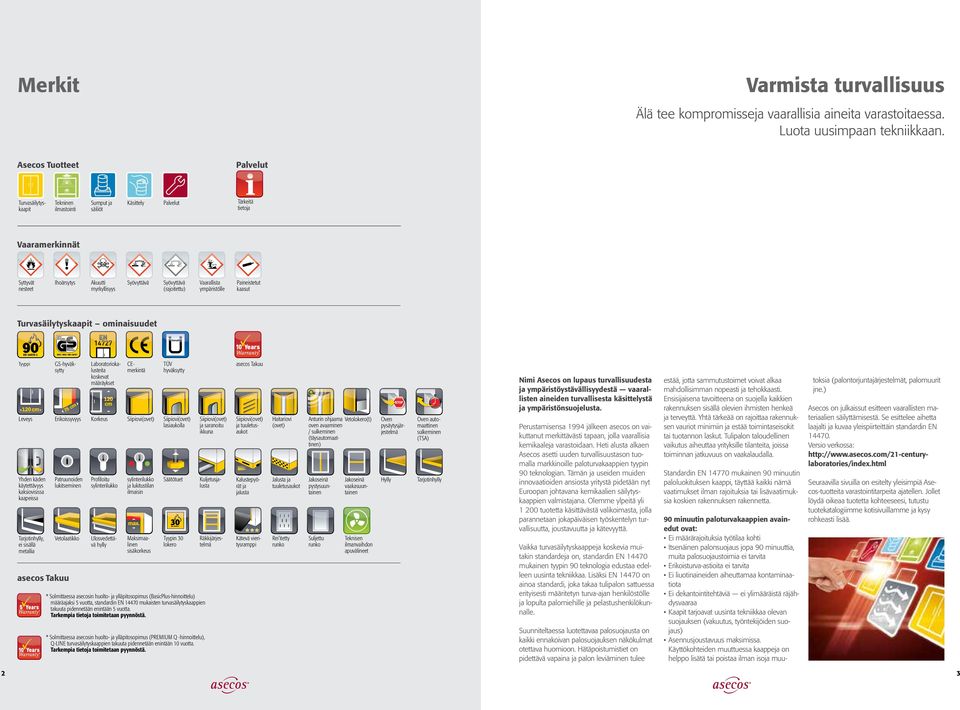

2 Merkit Varmista turvallisuus Älä tee kompromisseja vaarallisia aineita varastoitaessa. Luota uusimpaan tekniikkaan. Asecos Tuotteet Palvelut Turvasäilytyskaapit Tekninen ilmastointi Sumput ja säiliöt Käsittely Palvelut Tärkeitä tietoja Vaaramerkinnät Syttyvät nesteet Ihoärsytys Akuutti myrkyllisyys Syövyttävä Syövyttävä (rajoitettu) Vaarallista ympäristölle Paineistetut kaasut Turvasäilytyskaapit ominaisuudet Tyyppi GS-hyväksytty Laboratoriokalusteita koskevat määräykset CEmerkintä TÜV hyväksytty Leveys Erikoissyvyys Korkeus Siipiovi(ovet) Siipiovi(ovet) lasiaukolla Yhden käden käytettävyys kaksiovisissa kaapeissa Tarjotinhylly, ei sisällä metallia Patruunoiden lukitseminen Vetolaatikko asecos Takuu Profiloitu sylinterilukko Jakoseinä vaakasuuntainen Ulosvedettävä hylly sylinterilukko ja lukitustilan ilmaisin Maksimaalinen sisäkorkeus Säätötuet Tyypin 30 lokero * Solmittaessa asecosin huolto- ja ylläpitosopimus (BasicPlus-hinnoittelu) määräajaksi 5 vuotta, standardin EN mukaisten turvasäilytyskaappien takuuta pidennetään enintään 5 vuotta. Tarkempia tietoja toimitetaan pyynnöstä. * Solmittaessa asecosin huolto- ja ylläpitosopimus (PREMIUM Q -hinnoittelu), Q-LINE turvasäilytyskaappien takuuta pidennetään enintään 10 vuotta. Tarkempia tietoja toimitetaan pyynnöstä. Siipiovi(ovet) ja saranoitu ikkuna Räkkijärjestelmä asecos Takuu Siipiovi(ovet) ja tuuletusaukot Kuljetusjalusta Kalustepyörät ja jalusta Kätevä vieritysramppi Haitariovi (ovet) Jalusta ja tuuletusaukot Rei itetty runko Anturin ohjaama Vetolokero(t) oven avaaminen / sulkeminen (täysautomaattinen) Jakoseinä pystysuuntainen Suljettu runko Teknisen ilmanvaihdon apuvälineet Oven pysäytysjärjestelmä Hylly Oven automaattinen sulkeminen (TSA) Tarjotinhylly Nimi Asecos on lupaus turvallisuudesta ja ympäristöystävällisyydestä vaarallisten aineiden turvallisesta käsittelystä ja ympäristönsuojelusta. Perustamisensa 1994 jälkeen asecos on vaikuttanut merkittävästi tapaan, jolla vaarallisia kemikaaleja varastoidaan. Heti alusta alkaen Asecos asetti uuden turvallisuustason tuomalla markkinoille paloturvakaappien tyypin 90 teknologian. Tämän ja useiden muiden innovaatioiden ansiosta yritystä pidetään nyt Euroopan johtavana kemikaalien säilytyskaappien valmistajana. Olemme ylpeitä yli tuotetta käsittävästä valikoimasta, jolla parannetaan jokapäiväisen työskentelyn turvallisuutta, joustavuutta ja kätevyyttä. Vaikka turvasäilytyskaappeja koskevia muitakin standardeja on, standardin EN mukainen tyypin 90 teknologia edustaa edelleen uusinta tekniikkaa. Lisäksi EN on ainoa standardi, joka takaa tulipalon sattuessa erityisesti määritetyn turva-ajan henkilöstölle ja lopulta palomiehille ja pelastushenkilökunnalle. Suunniteltaessa luotettavaa palosuojausta on kaikki ennakoivan palosuojauksen näkökulmat otettava huomioon. Hätäpoistumistiet on pidettävä vapaina ja palon leviäminen tulee estää, jotta sammutustoimet voivat alkaa mahdollisimman nopeasti ja tehokkaasti. Ensisijaisena tavoitteena on suojella kaikkien rakennuksen sisällä olevien ihmisten henkeä ja terveyttä. Yhtä tärkeää on rajoittaa rakennuksen vauriot minimiin ja estää toimintaseisokit tai tuotannon laskut. Tulipalon taloudellinen vaikutus aiheuttaa yrityksille tilanteita, joissa toiminnan jatkuvuus on vaakalaudalla. Standardin EN mukainen 90 minuutin paloluokituksen kaappi, täyttää kaikki nämä vaatimukset ilman rajoituksia tai lisävaatimuksia koskien rakennuksen rakennetta. 90 minuutin paloturvakaappien avainedut ovat: Ei määrärajoituksia työtilaa kohti Itsenäinen palonsuojaus jopa 90 minuuttia, muita palosuojaustoimia ei tarvita Erikoisturva-astioita ei tarvita Ei liuotinaineiden aiheuttamaa kontaminaatiota Ei dekantointitehtäviä ei ylimääräistä räjähdysvaaraa Kaapit tarjoavat uusinta tekniikkaa olevan suojauksen (vakuutus, työntekijöiden suojaus) Asennusjoustavuus maksimissa. Käyttökohteiden muuttuessa kaappeja on helppo lisätä tai poistaa ilman isoja muutoksia (palontorjuntajärjestelmät, palomuurit jne.) Asecos on julkaissut esitteen vaarallisten materiaalien säilyttämisestä. Se esittelee aihetta laajalti ja kuvaa yleispiirteittäin standardin EN Versio verkossa: Seuraavilla sivuilla on esitelty yleisimpiä Asecos-tuotteita varastointitarpeita ajatellen. Jollet löydä oikeaa tuotetta kohteeseesi, tutustu tuotekatalogiimme kotisivuillamme ja kysy rohkeasti lisää. 2 3

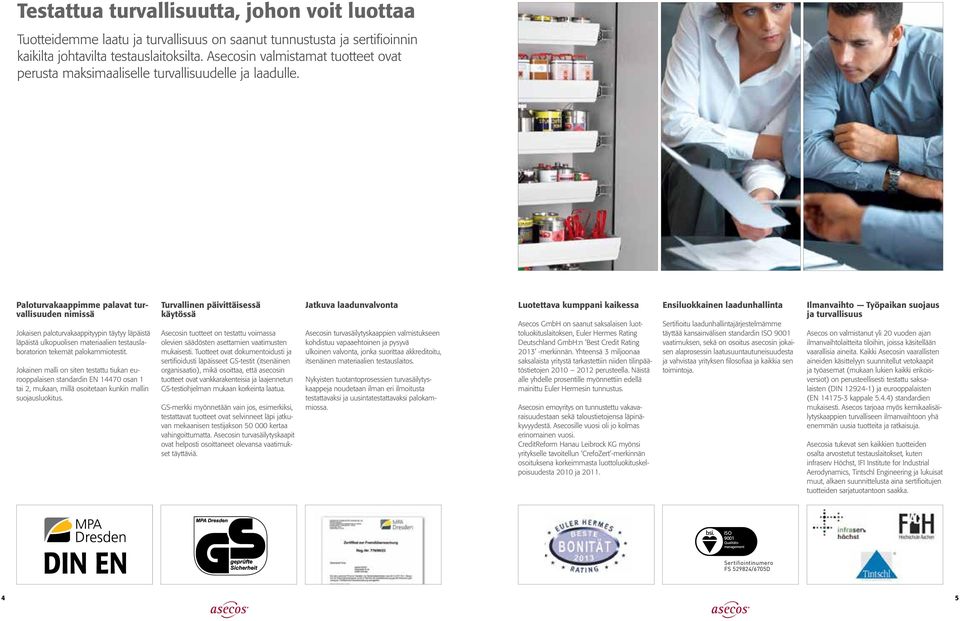

3 Testattua turvallisuutta, johon voit luottaa Tuotteidemme laatu ja turvallisuus on saanut tunnustusta ja sertifioinnin kaikilta johtavilta testauslaitoksilta. Asecosin valmistamat tuotteet ovat perusta maksimaaliselle turvallisuudelle ja laadulle. Paloturvakaappimme palavat turvallisuuden nimissä Jokaisen paloturvakaappityypin täytyy läpäistä läpäistä ulkopuolisen materiaalien testauslaboratorion tekemät palokammiotestit. Jokainen malli on siten testattu tiukan eurooppalaisen standardin EN osan 1 tai 2, mukaan, millä osoitetaan kunkin mallin suojausluokitus. Turvallinen päivittäisessä käytössä Asecosin tuotteet on testattu voimassa olevien säädösten asettamien vaatimusten mukaisesti. Tuotteet ovat dokumentoidusti ja sertifioidusti läpäisseet GS-testit (itsenäinen organisaatio), mikä osoittaa, että asecosin tuotteet ovat vankkarakenteisia ja laajennetun GS-testiohjelman mukaan korkeinta laatua. GS-merkki myönnetään vain jos, esimerkiksi, testattavat tuotteet ovat selvinneet läpi jatkuvan mekaanisen testijakson kertaa vahingoittumatta. Asecosin turvasäilytyskaapit ovat helposti osoittaneet olevansa vaatimukset täyttäviä. Jatkuva laadunvalvonta Asecosin turvasäilytyskaappien valmistukseen kohdistuu vapaaehtoinen ja pysyvä ulkoinen valvonta, jonka suorittaa akkreditoitu, itsenäinen materiaalien testauslaitos. Nykyisten tuotantoprosessien turvasäilytyskaappeja noudetaan ilman eri ilmoitusta testattavaksi ja uusintatestattavaksi palokammiossa. Luotettava kumppani kaikessa Asecos GmbH on saanut saksalaisen luottoluokituslaitoksen, Euler Hermes Rating Deutschland GmbH:n Best Credit Rating merkinnän. Yhteensä 3 miljoonaa saksalaista yritystä tarkastettiin niiden tilinpäätöstietojen perusteella. Näistä alle yhdelle prosentille myönnettiin edellä mainittu Euler Hermesin tunnustus. Asecosin emoyritys on tunnustettu vakavaraisuudestaan sekä taloustietojensa läpinäkyvyydestä. Asecosille vuosi oli jo kolmas erinomainen vuosi. CreditReform Hanau Leibrock KG myönsi yritykselle tavoitellun CrefoZert -merkinnän osoituksena korkeimmasta luottoluokituskelpoisuudesta 2010 ja Ensiluokkainen laadunhallinta Sertifioitu laadunhallintajärjestelmämme täyttää kansainvälisen standardin ISO 9001 vaatimuksen, sekä on osoitus asecosin jokaisen alaprosessin laatusuuntautuneisuudesta ja vahvistaa yrityksen filosofiaa ja kaikkia sen toimintoja. Ilmanvaihto Työpaikan suojaus ja turvallisuus Asecos on valmistanut yli 20 vuoden ajan ilmanvaihtolaitteita tiloihin, joissa käsitellään vaarallisia aineita. Kaikki Asecosin vaarallisten aineiden käsittelyyn suunnitellut vetokaapit ja työasemat (mukaan lukien kaikki erikoisversiot) on perusteellisesti testattu saksalaisten (DIN ) ja eurooppalaisten (EN kappale 5.4.4) standardien mukaisesti. Asecos tarjoaa myös kemikaalisäilytyskaappien turvalliseen ilmanvaihtoon yhä enemmän uusia tuotteita ja ratkaisuja. Asecosia tukevat sen kaikkien tuotteiden osalta arvostetut testauslaitokset, kuten infraserv Höchst, IFI Institute for Industrial Aerodynamics, Tintschl Engineering ja lukuisat muut, alkaen suunnittelusta aina sertifioitujen tuotteiden sarjatuotantoon saakka. Sertifiointinumero FS /6705D 4 5

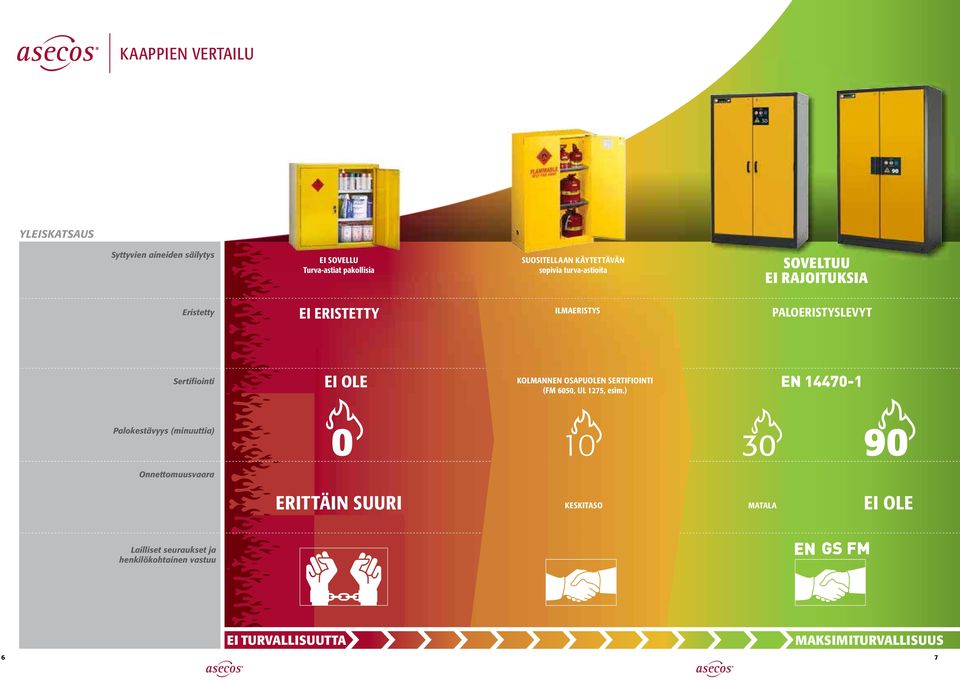

4 KAAPPIEN VERTAILU YLEISKATSAUS Syttyvien aineiden säilytys EI SOVELLU Turva-astiat pakollisia SUOSITELLAAN KÄYTETTÄVÄN sopivia turva-astioita SOVELTUU EI RAJOITUKSIA Eristetty EI ERISTETTY ILMAERISTYS PALOERISTYSLEVYT Sertifiointi EI OLE KOLMANNEN OSAPUOLEN SERTIFIOINTI (FM 6050, UL 1275, esim.) Palokestävyys (minuuttia) Onnettomuusvaara ERITTÄIN SUURI KESKITASO MATALA EI OLE Lailliset seuraukset ja henkilökohtainen vastuu GS FM EI TURVALLISUUTTA MAKSIMITURVALLISUUS 6 7

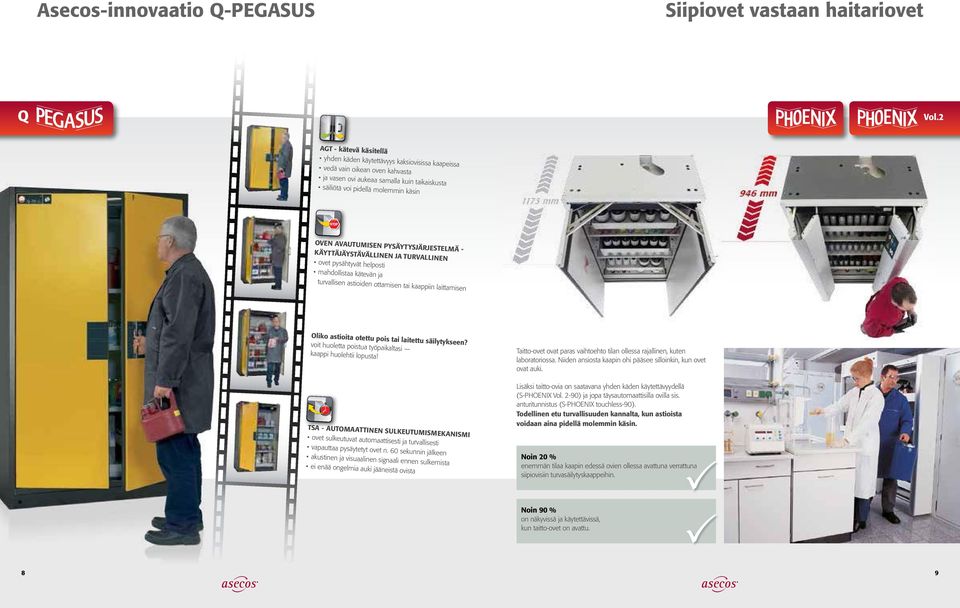

5 Asecos-innovaatio Q-PEGASUS Siipiovet vastaan haitariovet AGT - kätevä käsitellä yhden käden käytettävyys kaksiovisissa kaapeissa vedä vain oikean oven kahvasta ja vasen ovi aukeaa samalla kuin taikaiskusta säiliötä voi pidellä molemmin käsin OVEN AVAUTUMISEN PYSÄYTYSJÄRJESTELMÄ - KÄYTTÄJÄYSTÄVÄLLINEN JA TURVALLINEN ovet pysähtyvät helposti mahdollistaa kätevän ja turvallisen astioiden ottamisen tai kaappiin laittamisen Oliko astioita otettu pois tai laitettu säilytykseen? voit huoletta poistua työpaikaltasi kaappi huolehtii lopusta! TSA - AUTOMAATTINEN SULKEUTUMISMEKANISMI ovet sulkeutuvat automaattisesti ja turvallisesti vapauttaa pysäytetyt ovet n. 60 sekunnin jälkeen akustinen ja visuaalinen signaali ennen sulkemista ei enää ongelmia auki jääneistä ovista Taitto-ovet ovat paras vaihtoehto tilan ollessa rajallinen, kuten laboratoriossa. Niiden ansiosta kaapin ohi pääsee silloinkin, kun ovet ovat auki. Lisäksi taitto-ovia on saatavana yhden käden käytettävyydellä (S-PHOENIX Vol. 2-90) ja jopa täysautomaattisilla ovilla sis. anturitunnistus (S-PHOENIX touchless-90). Todellinen etu turvallisuuden kannalta, kun astioista voidaan aina pidellä molemmin käsin. Noin 20 % enemmän tilaa kaapin edessä ovien ollessa avattuna verrattuna tuna siipiovisiin turvasäilytyskaappeihin. Noin 90 % on näkyvissä ja käytettävissä, kun taitto-ovet on avattu. 8 9

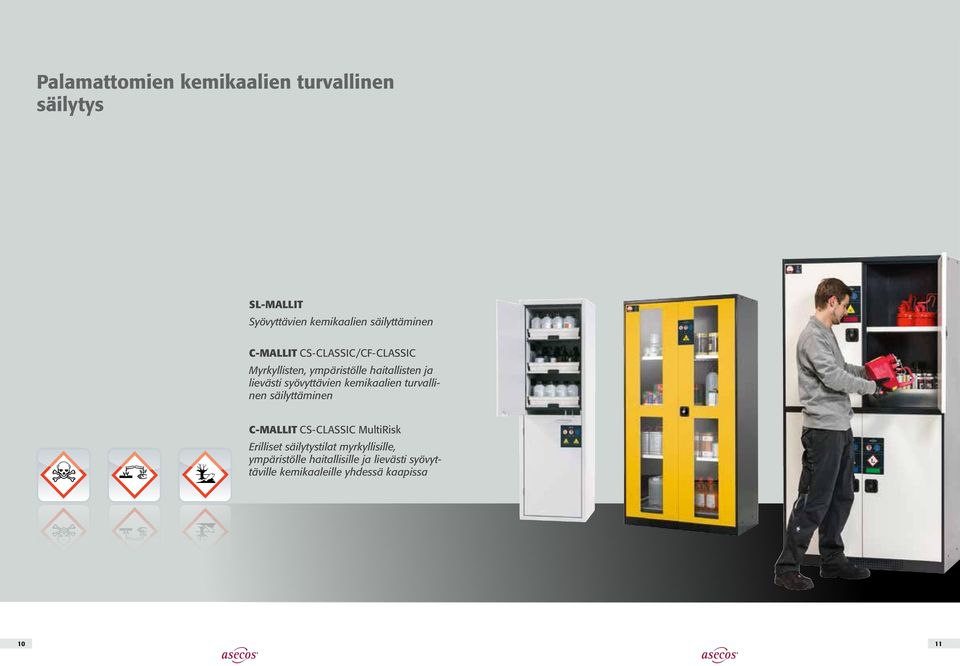

6 Palamattomien kemikaalien turvallinen säilytys SL-MALLIT Syövyttävien kemikaalien säilyttäminen C-MALLIT CS-CLASSIC/CF-CLASSIC Myrkyllisten, ympäristölle haitallisten ja lievästi syövyttävien kemikaalien turvallinen säilyttäminen C-MALLIT CS-CLASSIC MultiRisk Erilliset säilytystilat myrkyllisille, ympäristölle haitallisille ja lievästi syövyttäville kemikaaleille yhdessä kaapissa 10 11

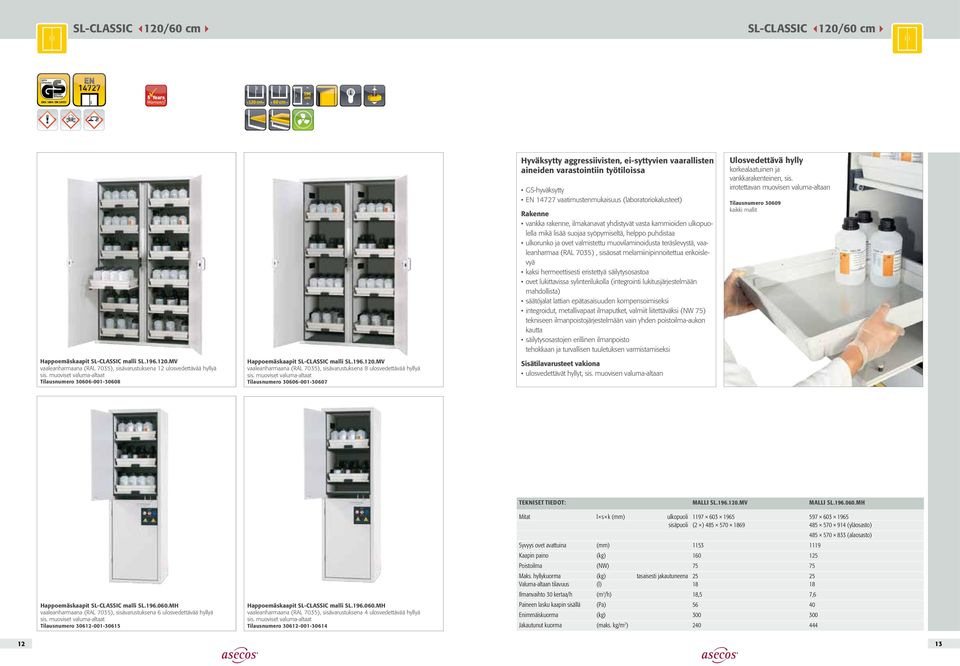

7 SL-CLASSIC 120/60 cm SL-CLASSIC 120/60 cm Happoemäskaapit SL-CLASSIC malli SL MV vaaleanharmaana ( 7035), sisävarustuksena 12 ulosvedettävää hyllyä sis. muoviset valuma-altaat Tilausnumero Happoemäskaapit SL-CLASSIC malli SL MV vaaleanharmaana ( 7035), sisävarustuksena 8 ulosvedettävää hyllyä sis. muoviset valuma-altaat Tilausnumero Hyväksytty aggressiivisten, ei-syttyvien vaarallisten aineiden varastointiin työtiloissa GS-hyväksytty vankka rakenne, ilmakanavat yhdistyvät vasta kammioiden ulkopuolella mikä lisää suojaa syöpymiseltä, helppo puhdistaa ulkorunko ja ovet valmistettu muovilaminoidusta teräslevystä, vaaleanharmaa ( 7035), sisäosat melamiinipinnoitettua erikoislevyä kaksi hermeettisesti eristettyä säilytysosastoa ovet lukittavissa sylinterilukolla (integrointi lukitusjärjestelmään mahdollista) säätöjalat lattian epätasaisuuden kompensoimiseksi integroidut, metallivapaat ilmaputket, valmiit liitettäväksi (NW 75) tekniseen ilmanpoistojärjestelmään vain yhden poistoilma-aukon kautta säilytysosastojen erillinen ilmanpoisto tehokkaan ja turvallisen tuuletuksen varmistamiseksi Sisätilavarusteet vakiona ulosvedettävät hyllyt, sis. muovisen valuma-altaan Ulosvedettävä hylly korkealaatuinen ja vankkarakenteinen, sis. irrotettavan muovisen valuma-altaan Tilausnumero kaikki mallit Happoemäskaapit SL-CLASSIC malli SL MH vaaleanharmaana ( 7035), sisävarustuksena 6 ulosvedettävää hyllyä sis. muoviset valuma-altaat Tilausnumero Happoemäskaapit SL-CLASSIC malli SL MH vaaleanharmaana ( 7035), sisävarustuksena 4 ulosvedettävää hyllyä sis. muoviset valuma-altaat Tilausnumero TEKNISET TIEDOT: MALLI SL MV MALLI SL MH Mitat l s k (mm) ulkopuoli sisäpuoli (2 ) (yläosasto) (alaosasto) Syvyys ovet avattuina (mm) Kaapin paino (kg) Poistoilma (NW) Maks. hyllykuorma (kg) tasaisesti jakautuneena Valuma-altaan tilavuus (l) Ilmanvaihto 30 kertaa/h (m 3 /h) 18,5 7,6 Paineen lasku kaapin sisällä (Pa) Enimmäiskuorma (kg) Jakautunut kuorma (maks. kg/m 2 )

8 SL-CLASSIC-UB 140/110/59 cm SL-CLASSIC-UB 140/110/59 cm Hyväksytty aggressiivisten, ei-syttyvien vaarallisten aineiden varastointiin työtiloissa GS-hyväksytty Happoemäskaapit SL-CLASSIC malli SL UB.3T vaaleanharmaana ( 7035), sisävarustuksena 4 ulosvedettävää hyllyä sis. muoviset valuma-altaat ja yksi hylly, kalustepyörät ja jalusta (korkeus 30 mm) valinnaisena Tilausnumero Tilausnumero (2 ulosvedettävää hyllyä) Happoemäskaapit SL-CLASSIC malli SL UB.2T vaaleanharmaana ( 7035), sisävarustuksena 2 ulosvedettävää hyllyä sis. muoviset valuma-altaat, kalustepyörät ja jalusta (korkeus 30 mm) valinnaisena Tilausnumero vankka rakenne, ilmakanavat yhdistyvät vasta kammion ulkopuolella, mikä lisää suojaa syöpymiseltä, helppo puhdistaa ulkorunko ja ovet valmistettu muovilaminoidusta teräslevystä, vaaleanharmaa ( 7035), sisäosat melamiinipinnoitettua erikoislevyä kaksi erillistä säilytysosastoa (malli SL UB.3T ja malli SL UB.2T) Ovet lukittavissa sylinterilukolla integroidut, metallivapaat ilmaputket, valmiit liitettäväksi (NW 50) tekniseen ilmanpoistojärjestelmään vain yhden poistoilma-aukon kautta säilytysosastojen erillinen ilmanpoisto kaapin erinomaisen tuuletuksen varmistamiseksi Sisätilavarusteet vakiona ulosvedettävät hyllyt, sis. muovisen valuma-altaan Pyörällinen jalusta (valinnainen kaikissa malleissa) vakaa kaappia on helppo siirtää joustava korkeussäätö erilaisten laboratoriovarusteiden mukaan kaapin turvallinen kiinnitys integroitu lukitusmekanismi Pyörällinen jalusta (k=30 mm) valmistettu teräslevystä, muovilaminoitu 7035 Tilausnumero malli SL UB.3T Tilausnumero malli SL UB.2T Tilausnumero malli SL UB.T Happoemäskaapit SL-CLASSIC malli SL UB.2T vaaleanharmaana ( 7035), sisävarustuksena 4 ulosvedettävää hyllyä sis. muoviset valuma-altaat, kalustepyörät ja jalusta (korkeus 30 mm) valinnaisena Tilausnumero Happoemäskaapit SL-CLASSIC malli SL UB.T vaaleanharmaana ( 7035), sisävarustuksena 2 ulosvedettävää hyllyä sis. muoviset valuma-altaat, kalustepyörät ja jalusta (korkeus 30 mm) valinnaisena Tilausnumero Tilausnumero (1 ulosvedettävä hylly) TEKNISET TIEDOT: MALLI SL UB.3T MALLI SL UB.2T MALLI SL UB.T Mitat l s k (mm) ulkopuoli sisäpuoli (2 ) (2 ) Syvyys ovet avattuina (mm) Kaapin paino (kg) Poistoilma (NW) Valuma-altaan tilavuus (l) Ilmanvaihto 30 kertaa/h (m 3 /h) 8,8 8,8 4,4 Paineen lasku kaapin sisällä (Pa) Enimmäiskuorma (kg) Jakautunut kuorma (maks. kg/m 2 )

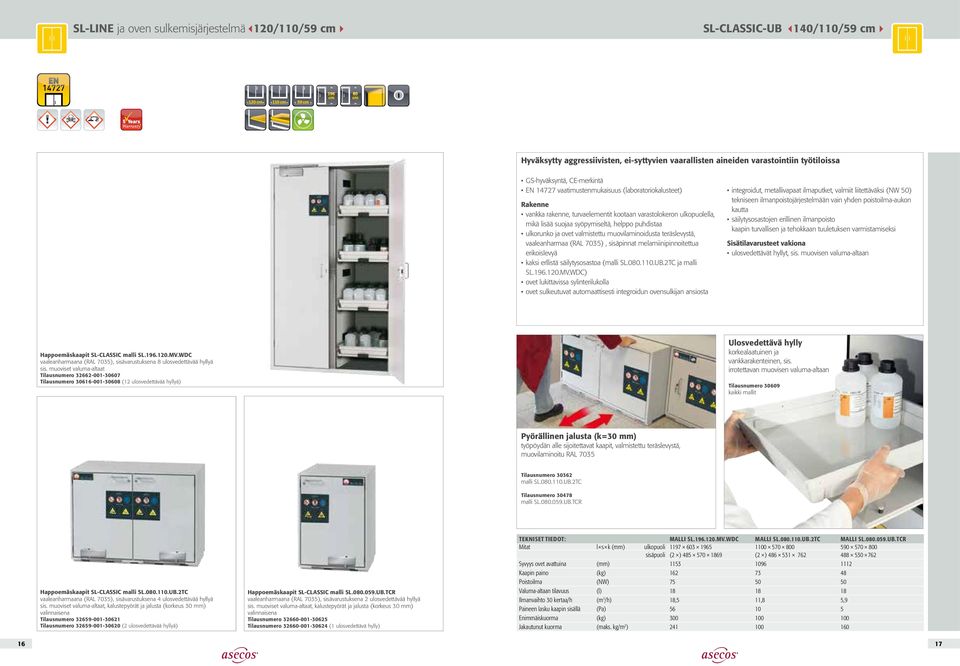

9 SL-LINE ja oven sulkemisjärjestelmä 120/110/59 cm SL-CLASSIC-UB 140/110/59 cm Hyväksytty aggressiivisten, ei-syttyvien vaarallisten aineiden varastointiin työtiloissa GS-hyväksyntä, CE-merkintä vankka rakenne, turvaelementit kootaan varastolokeron ulkopuolella, mikä lisää suojaa syöpymiseltä, helppo puhdistaa ulkorunko ja ovet valmistettu muovilaminoidusta teräslevystä, vaaleanharmaa ( 7035), sisäpinnat melamiinipinnoitettua erikoislevyä kaksi erllistä säilytysosastoa (malli SL UB.2TC ja malli SL MV.WDC) ovet lukittavissa sylinterilukolla ovet sulkeutuvat automaattisesti integroidun ovensulkijan ansiosta integroidut, metallivapaat ilmaputket, valmiit liitettäväksi (NW 50) tekniseen ilmanpoistojärjestelmään vain yhden poistoilma-aukon kautta säilytysosastojen erillinen ilmanpoisto kaapin turvallisen ja tehokkaan tuuletuksen varmistamiseksi Sisätilavarusteet vakiona ulosvedettävät hyllyt, sis. muovisen valuma-altaan Happoemäskaapit SL-CLASSIC malli SL MV.WDC vaaleanharmaana ( 7035), sisävarustuksena 8 ulosvedettävää hyllyä sis. muoviset valuma-altaat Tilausnumero Tilausnumero (12 ulosvedettävää hyllyä) Ulosvedettävä hylly korkealaatuinen ja vankkarakenteinen, sis. irrotettavan muovisen valuma-altaan Tilausnumero kaikki mallit Pyörällinen jalusta (k=30 mm) työpöydän alle sijoitettavat kaapit, valmistettu teräslevystä, muovilaminoitu 7035 Tilausnumero malli SL UB.2TC Tilausnumero malli SL UB.TCR Happoemäskaapit SL-CLASSIC malli SL UB.2TC vaaleanharmaana ( 7035), sisävarustuksena 4 ulosvedettävää hyllyä sis. muoviset valuma-altaat, kalustepyörät ja jalusta (korkeus 30 mm) valinnaisena Tilausnumero Tilausnumero (2 ulosvedettävää hyllyä) Happoemäskaapit SL-CLASSIC malli SL UB.TCR vaaleanharmaana ( 7035), sisävarustuksena 2 ulosvedettävää hyllyä sis. muoviset valuma-altaat, kalustepyörät ja jalusta (korkeus 30 mm) valinnaisena Tilausnumero Tilausnumero (1 ulosvedettävä hylly) TEKNISET TIEDOT: MALLI SL MV.WDC MALLI SL UB.2TC MALLI SL UB.TCR Mitat l s k (mm) ulkopuoli sisäpuoli (2 ) (2 ) Syvyys ovet avattuina (mm) Kaapin paino (kg) Poistoilma (NW) Valuma-altaan tilavuus (l) Ilmanvaihto 30 kertaa/h (m 3 /h) 18,5 11,8 5,9 Paineen lasku kaapin sisällä (Pa) Enimmäiskuorma (kg) Jakautunut kuorma (maks. kg/m 2 )

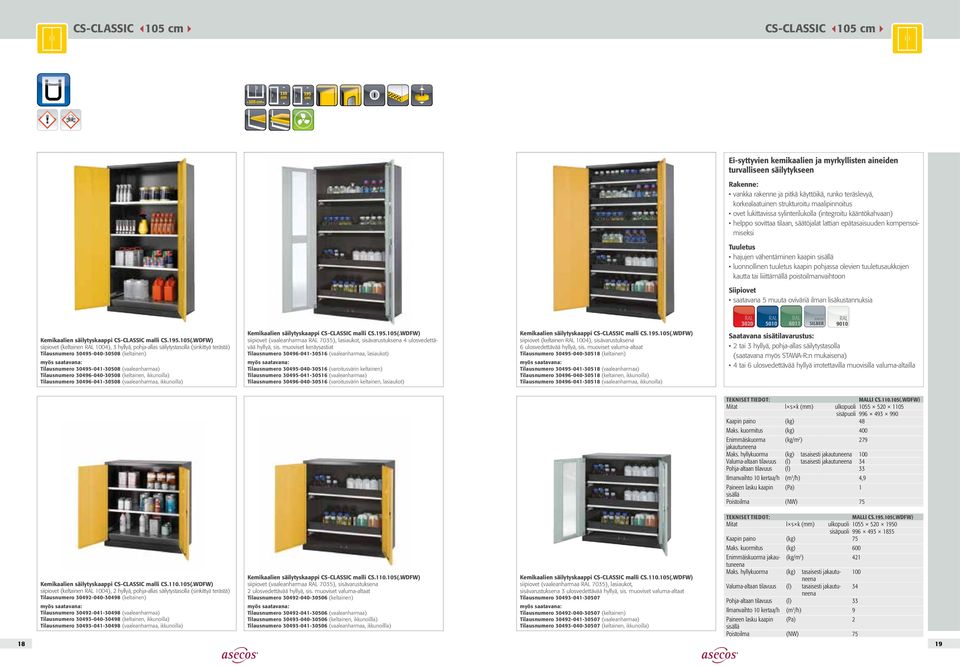

10 CS-CLASSIC 105 cm CS-CLASSIC 105 cm Ei-syttyvien kemikaalien ja myrkyllisten aineiden turvalliseen säilytykseen : vankka rakenne ja pitkä käyttöikä, runko teräslevyä, korkealaatuinen strukturoitu maalipinnoitus ovet lukittavissa sylinterilukolla (integroitu kääntökahvaan) helppo sovittaa tilaan, säätöjalat lattian epätasaisuuden kompensoimiseksi Tuuletus hajujen vähentäminen kaapin sisällä luonnollinen tuuletus kaapin pohjassa olevien tuuletusaukkojen kautta tai liiittämällä poistoilmanvaihtoon Siipiovet saatavana 5 muuta oviväriä ilman lisäkustannuksia Kemikaalien säilytyskaappi CS-CLASSIC malli CS (.WDFW) siipiovet (keltainen 1004), 3 hyllyä, pohja-allas säilytystasolla (sinkittyä terästä) Tilausnumero (keltainen) myös saatavana: Tilausnumero (vaaleanharmaa) Tilausnumero (keltainen, ikkunoilla) Tilausnumero (vaaleanharmaa, ikkunoilla) Kemikaalien säilytyskaappi CS-CLASSIC malli CS (.WDFW) siipiovet (vaaleanharmaa 7035), lasiaukot, sisävarustuksena 4 ulosvedettävää hyllyä, sis. muoviset keräysastiat Tilausnumero (vaaleanharmaa, lasiaukot) myös saatavana: Tilausnumero (varoitusvärin keltainen) Tilausnumero (vaaleanharmaa) Tilausnumero (varoitusvärin keltainen, lasiaukot) Kemikaalien säilytyskaappi CS-CLASSIC malli CS (.WDFW) siipiovet (keltainen 1004), sisävarustuksena 6 ulosvedettävää hyllyä, sis. muoviset valuma-altaat Tilausnumero (keltainen) myös saatavana: Tilausnumero (vaaleanharmaa) Tilausnumero (keltainen, ikkunoilla) Tilausnumero (vaaleanharmaa, ikkunoilla) asecos SILBER 9010 Saatavana sisätilavarustus: 2 tai 3 hyllyä, pohja-allas säilytystasolla (saatavana myös STAWA-R:n mukaisena) 4 tai 6 ulosvedettävää hyllyä irrotettavilla muovisilla valuma-altailla TEKNISET TIEDOT: MALLI CS (.WDFW) Mitat l s k (mm) ulkopuoli sisäpuoli Kaapin paino (kg) 48 Maks. kuormitus (kg) 400 Enimmäiskuorma jakautuneena (kg/m 2 ) 279 Maks. hyllykuorma (kg) tasaisesti jakautuneena 100 Valuma-altaan tilavuus (l) tasaisesti jakautuneena 34 Pohja-altaan tilavuus (l) 33 Ilmanvaihto 10 kertaa/h (m 3 /h) 4,9 Paineen lasku kaapin (Pa) 1 sisällä Poistoilma (NW) 75 Kemikaalien säilytyskaappi CS-CLASSIC malli CS (.WDFW) siipiovet (keltainen 1004), 2 hyllyä, pohja-allas säilytystasolla (sinkittyä terästä) Tilausnumero (keltainen) myös saatavana: Tilausnumero (vaaleanharmaa) Tilausnumero (keltainen, ikkunoilla) Tilausnumero (vaaleanharmaa, ikkunoilla) Kemikaalien säilytyskaappi CS-CLASSIC malli CS (.WDFW) siipiovet (vaaleanharmaa 7035), sisävarustuksena 2 ulosvedettävää hyllyä, sis. muoviset valuma-altaat Tilausnumero (keltainen) myös saatavana: Tilausnumero (vaaleanharmaa) Tilausnumero (keltainen, ikkunoillla) Tilausnumero (vaaleanharmaa, ikkunoillla) Kemikaalien säilytyskaappi CS-CLASSIC malli CS (.WDFW) siipiovet (vaaleanharmaa 7035), lasiaukot, sisävarustuksena 3 ulosvedettävää hyllyä, sis. muoviset valuma-altaat Tilausnumero myös saatavana: Tilausnumero (keltainen) Tilausnumero (vaaleanharmaa) Tilausnumero (keltainen, ikkunoilla) TEKNISET TIEDOT: MALLI CS (.WDFW) Mitat l s k (mm) ulkopuoli sisäpuoli Kaapin paino (kg) 75 Maks. kuormitus (kg) 600 Enimmäiskuorma jakautuneena (kg/m 2 ) 421 Maks. hyllykuorma (kg) tasaisesti jakautuneena 100 Valuma-altaan tilavuus (l) tasaisesti jakautuneena 34 Pohja-altaan tilavuus (l) 33 Ilmanvaihto 10 kertaa/h (m 3 /h) 9 Paineen lasku kaapin (Pa) 2 sisällä Poistoilma (NW)

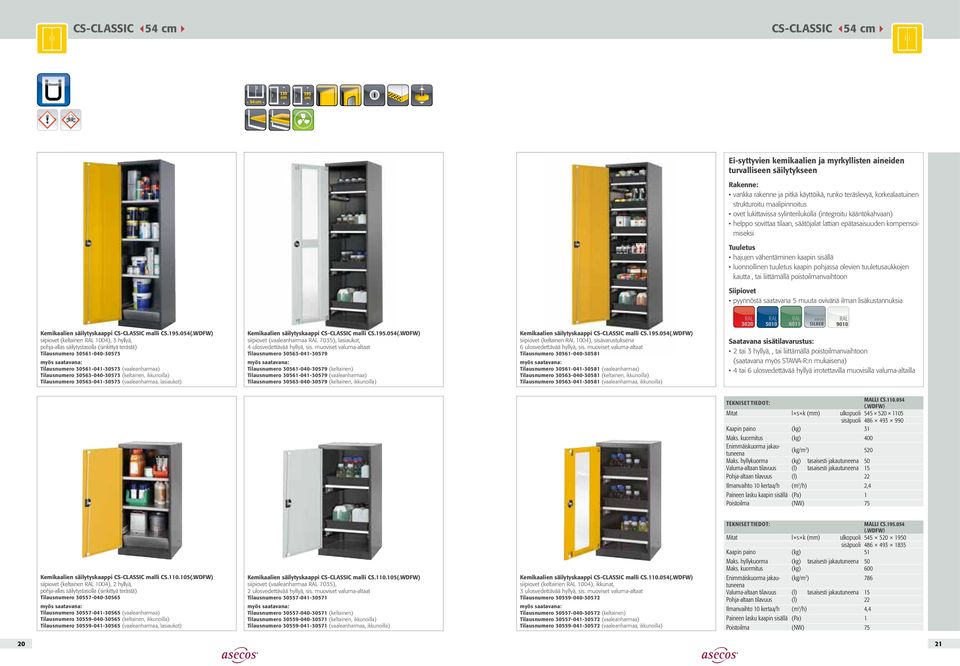

11 CS-CLASSIC 54 cm CS-CLASSIC 54 cm Ei-syttyvien kemikaalien ja myrkyllisten aineiden turvalliseen säilytykseen : vankka rakenne ja pitkä käyttöikä, runko teräslevyä, korkealaatuinen strukturoitu maalipinnoitus ovet lukittavissa sylinterilukolla (integroitu kääntökahvaan) helppo sovittaa tilaan, säätöjalat lattian epätasaisuuden kompensoimiseksi Tuuletus hajujen vähentäminen kaapin sisällä luonnollinen tuuletus kaapin pohjassa olevien tuuletusaukkojen kautta, tai liittämällä poistoilmanvaihtoon Siipiovet pyynnöstä saatavana 5 muuta oviväriä ilman lisäkustannuksia Kemikaalien säilytyskaappi CS-CLASSIC malli CS (.WDFW) siipiovet (keltainen 1004), 3 hyllyä, pohja-allas säilytystasolla (sinkittyä terästä) Tilausnumero myös saatavana: Tilausnumero (vaaleanharmaa) Tilausnumero (keltainen, ikkunoilla) Tilausnumero (vaaleanharmaa, lasiaukot) Kemikaalien säilytyskaappi CS-CLASSIC malli CS (.WDFW) siipiovet (vaaleanharmaa 7035), lasiaukot, 4 ulosvedettävää hyllyä, sis. muoviset valuma-altaat Tilausnumero myös saatavana: Tilausnumero (keltainen) Tilausnumero (vaaleanharmaa) Tilausnumero (keltainen, ikkunoilla) Kemikaalien säilytyskaappi CS-CLASSIC malli CS (.WDFW) siipiovet (keltainen 1004), sisävarustuksena 6 ulosvedettävää hyllyä, sis. muoviset valuma-altaat Tilausnumero myös saatavana: Tilausnumero (vaaleanharmaa) Tilausnumero (keltainen, ikkunoilla) Tilausnumero (vaaleanharmaa, ikkunoilla) asecos SILBER 9010 Saatavana sisätilavarustus: 2 tai 3 hyllyä,, tai liittämällä poistoilmanvaihtoon (saatavana myös STAWA-R:n mukaisena) 4 tai 6 ulosvedettävää hyllyä irrotettavilla muovisilla valuma-altailla TEKNISET TIEDOT: MALLI CS (.WDFW) Mitat l s k (mm) ulkopuoli sisäpuoli Kaapin paino (kg) 31 Maks. kuormitus (kg) 400 Enimmäiskuorma jakautuneena (kg/m 2 ) 520 Maks. hyllykuorma (kg) tasaisesti jakautuneena 50 Valuma-altaan tilavuus (l) tasaisesti jakautuneena 15 Pohja-altaan tilavuus (l) 22 Ilmanvaihto 10 kertaa/h (m 3 /h) 2,4 Paineen lasku kaapin sisällä (Pa) 1 Poistoilma (NW) 75 Kemikaalien säilytyskaappi CS-CLASSIC malli CS (.WDFW) siipiovet (keltainen 1004), 2 hyllyä, pohja-allas säilytystasolla (sinkittyä terästä) Tilausnumero myös saatavana: Tilausnumero (vaaleanharmaa) Tilausnumero (keltainen, ikkunoilla) Tilausnumero (vaaleanharmaa, lasiaukot) Kemikaalien säilytyskaappi CS-CLASSIC malli CS (.WDFW) siipiovet (vaaleanharmaa 7035), 2 ulosvedettävää hyllyä, sis. muoviset valuma-altaat Tilausnumero myös saatavana: Tilausnumero (keltainen) Tilausnumero (keltainen, ikkunoilla) Tilausnumero (vaaleanharmaa, ikkunoilla) Kemikaalien säilytyskaappi CS-CLASSIC malli CS (.WDFW) siipiovet (keltainen 1004), ikkunat, 3 ulosvedettävää hyllyä, sis. muoviset valuma-altaat Tilausnumero myös saatavana: Tilausnumero (keltainen) Tilausnumero (vaaleanharmaa) Tilausnumero (vaaleanharmaa, ikkunoilla) TEKNISET TIEDOT: MALLI CS (.WDFW) Mitat l s k (mm) ulkopuoli sisäpuoli Kaapin paino (kg) 51 Maks. hyllykuorma (kg) tasaisesti jakautuneena 50 Maks. kuormitus (kg) 600 Enimmäiskuorma jakautuneena (kg/m 2 ) 786 Valuma-altaan tilavuus (l) tasaisesti jakautuneena 15 Pohja-altaan tilavuus (l) 22 Ilmanvaihto 10 kertaa/h (m 3 /h) 4,4 Paineen lasku kaapin sisällä (Pa) 1 Poistoilma (NW)

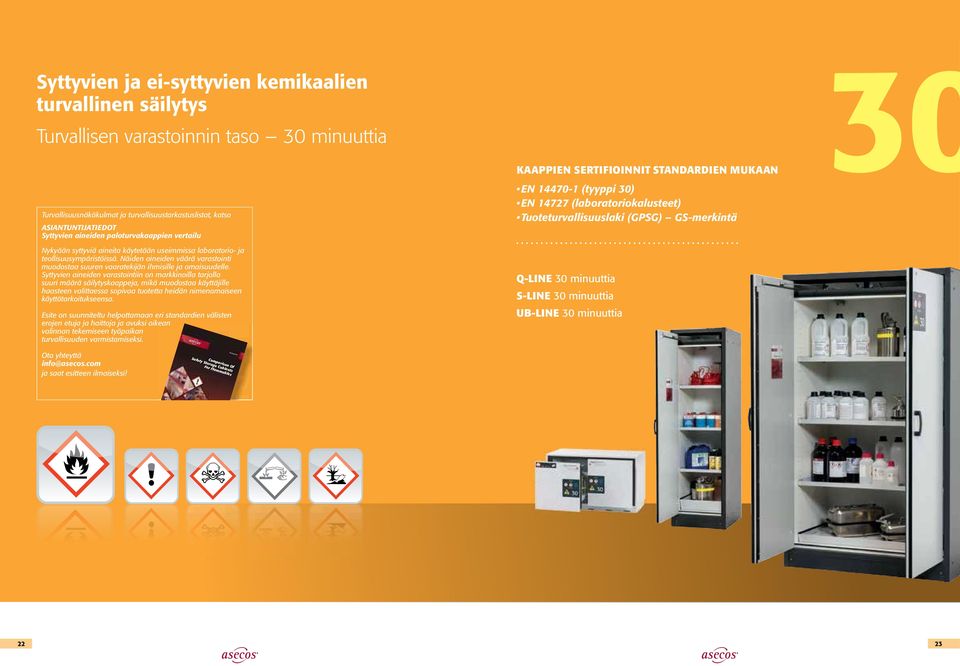

12 Syttyvien ja ei-syttyvien kemikaalien turvallinen säilytys Turvallisen varastoinnin taso 30 minuuttia Turvallisuusnäkökulmat ja turvallisuustarkastuslistat, katso ASIANTUNTIJATIEDOT Syttyvien aineiden paloturvakaappien vertailu Nykyään syttyviä aineita käytetään useimmissa laboratorio- ja teollisuusympäristöissä. Näiden aineiden väärä varastointi muodostaa suuren vaaratekijän ihmisille ja omaisuudelle. Syttyvien aineiden varastointiin on markkinoilla tarjolla suuri määrä säilytyskaappeja, mikä muodostaa käyttäjille haasteen valittaessa sopivaa tuotetta heidän nimenomaiseen käyttötarkoitukseensa. Esite on suunniteltu helpottamaan eri standardien välisten erojen etuja ja haittoja ja avuksi oikean valinnan tekemiseen työpaikan turvallisuuden varmistamiseksi. KAAPPIEN SERTIFIOINNIT STANDARDIEN MUKAAN EN (tyyppi 30) EN (laboratoriokalusteet) Tuoteturvallisuuslaki (GPSG) GS-merkintä Q-LINE 30 minuuttia S-LINE 30 minuuttia UB-LINE 30 minuuttia 30 Ota yhteyttä ja saat esitteen ilmaiseksi! Comparison Of Safety Storage Cabinets For Flammables INFORMATION 22 23

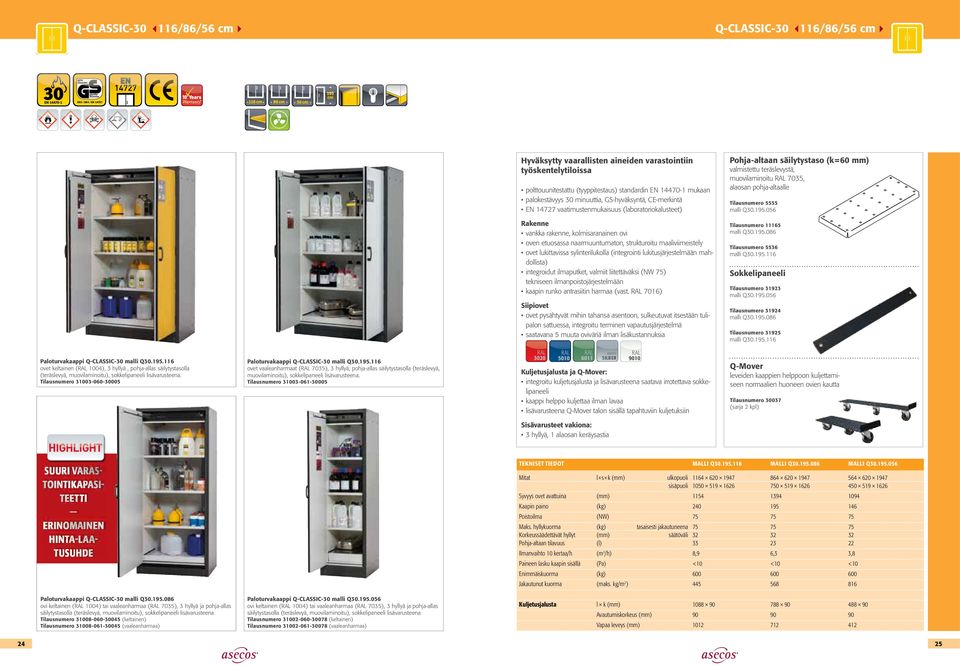

13 Q-CLASSIC /86/56 cm Q-CLASSIC /86/56 cm Hyväksytty vaarallisten aineiden varastointiin työskentelytiloissa palokestävyys 30 minuuttia, GS-hyväksyntä, CE-merkintä Pohja-altaan säilytystaso (k=60 mm) valmistettu teräslevystä, muovilaminoitu 7035, alaosan pohja-altaalle Tilausnumero 5555 malli Q vankka rakenne, kolmisaranainen ovi oven etuosassa naarmuuntumaton, strukturoitu maaliviimeistely ovet lukittavissa sylinterilukolla (integrointi lukitusjärjestelmään mahdollista) integroidut ilmaputket, valmiit liitettäväksi (NW 75) tekniseen ilmanpoistojärjestelmään kaapin runko antrasiitin harmaa (vast. 7016) Siipiovet ovet pysähtyvät mihin tahansa asentoon, sulkeutuvat itsestään tulipalon sattuessa, integroitu terminen vapautusjärjestelmä saatavana 5 muuta oviväriä ilman lisäkustannuksia Tilausnumero malli Q Tilausnumero 5536 malli Q Sokkelipaneeli Tilausnumero malli Q Tilausnumero malli Q Tilausnumero malli Q Paloturvakaappi Q-CLASSIC-30 malli Q ovet keltainen ( 1004), 3 hyllyä, pohja-allas säilytystasolla (teräslevyä, muovilaminoitu), sokkelipaneeli lisävarusteena. Tilausnumero Paloturvakaappi Q-CLASSIC-30 malli Q ovet vaaleanharmaat ( 7035), 3 hyllyä, pohja-allas säilytystasolla (teräslevyä, muovilaminoitu), sokkelipaneeli lisävarusteena. Tilausnumero asecos SILBER 9010 Kuljetusjalusta ja Q-Mover: integroitu kuljetusjalusta ja lisävarusteena saatava irrotettava sokkelipaneeli kaappi helppo kuljettaa ilman lavaa lisävarusteena Q-Mover talon sisällä tapahtuviin kuljetuksiin Q-Mover leveiden kaappien helppoon kuljettamiseen normaalien huoneen ovien kautta Tilausnumero (sarja 2 kpl) HIGHLIGHT Sisävarusteet vakiona: 3 hyllyä, 1 alaosan keräysastia SUURI VARAS- TOINTIKAPASI- TEETTI ERINOMAINEN HINTA-LAA- TUSUHDE Paloturvakaappi Q-CLASSIC-30 malli Q ovi keltainen ( 1004) tai vaaleanharmaa ( 7035), 3 hyllyä ja pohja-allas säilytystasolla (teräslevyä, muovilaminoitu), sokkelipaneeli lisävarusteena Tilausnumero (keltainen) Tilausnumero (vaaleanharmaa) Paloturvakaappi Q-CLASSIC-30 malli Q ovi keltainen ( 1004) tai vaaleanharmaa ( 7035), 3 hyllyä ja pohja-allas säilytystasolla (teräslevyä, muovilaminoitu), sokkelipaneeli lisävarusteena Tilausnumero (keltainen) Tilausnumero (vaaleanharmaa) TEKNISET TIEDOT MALLI Q MALLI Q MALLI Q Mitat l s k (mm) ulkopuoli sisäpuoli Syvyys ovet avattuina (mm) Kaapin paino (kg) Poistoilma (NW) Maks. hyllykuorma (kg) tasaisesti jakautuneena Korkeussäädettävät hyllyt (mm) säätöväli Pohja-altaan tilavuus (l) Ilmanvaihto 10 kertaa/h (m 3 /h) 8,9 6,3 3,8 Paineen lasku kaapin sisällä (Pa) <10 <10 <10 Enimmäiskuorma (kg) Jakautunut kuorma (maks. kg/m 2 ) Kuljetusjalusta l k (mm) Avautumiskorkeus (mm) Vapaa leveys (mm)

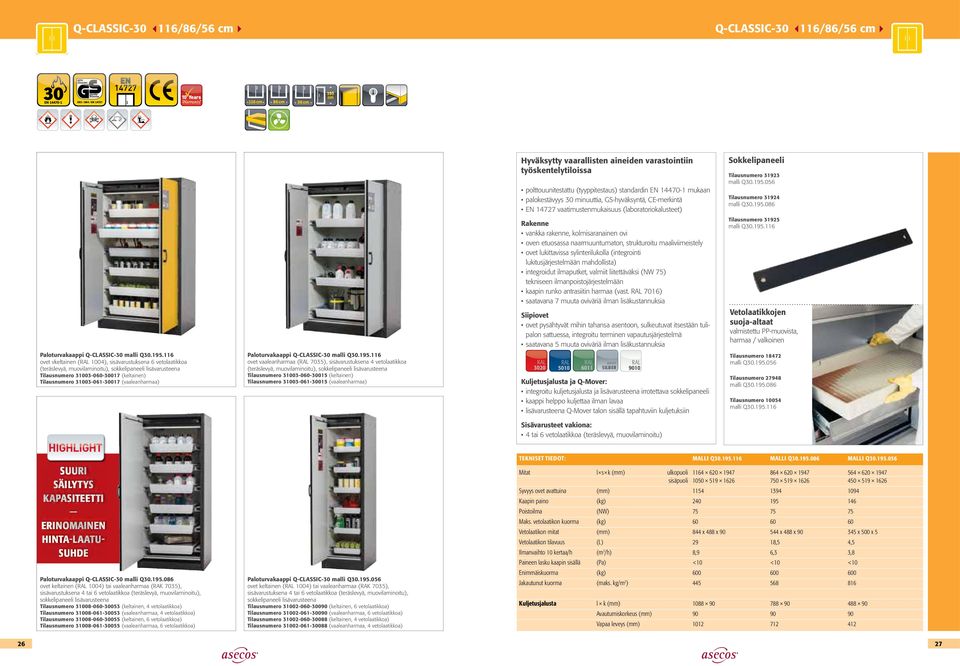

14 Q-CLASSIC /86/56 cm Q-CLASSIC /86/56 cm Hyväksytty vaarallisten aineiden varastointiin työskentelytiloissa palokestävyys 30 minuuttia, GS-hyväksyntä, CE-merkintä Sokkelipaneeli Tilausnumero malli Q Tilausnumero malli Q vankka rakenne, kolmisaranainen ovi oven etuosassa naarmuuntumaton, strukturoitu maaliviimeistely ovet lukittavissa sylinterilukolla (integrointi lukitusjärjestelmään mahdollista) integroidut ilmaputket, valmiit liitettäväksi (NW 75) tekniseen ilmanpoistojärjestelmään kaapin runko antrasiitin harmaa (vast. 7016) saatavana 7 muuta oviväriä ilman lisäkustannuksia Siipiovet ovet pysähtyvät mihin tahansa asentoon, sulkeutuvat itsestään tulipalon sattuessa, integroitu terminen vapautusjärjestelmä saatavana 5 muuta oviväriä ilman lisäkustannuksia Tilausnumero malli Q Vetolaatikkojen suoja-altaat valmistettu PP-muovista, harmaa / valkoinen Paloturvakaappi Q-CLASSIC-30 malli Q ovet vkeltainen ( 1004), sisävarustuksena 6 vetolaatikkoa (teräslevyä, muovilaminoitu), sokkelipaneeli lisävarusteena Tilausnumero (keltainen) Tilausnumero (vaaleanharmaa) Paloturvakaappi Q-CLASSIC-30 malli Q ovet vaaleanharmaa ( 7035), sisävarustuksena 4 vetolaatikkoa (teräslevyä, muovilaminoitu), sokkelipaneeli lisävarusteena Tilausnumero (keltainen) Tilausnumero (vaaleanharmaa) asecos SILBER 9010 Kuljetusjalusta ja Q-Mover: integroitu kuljetusjalusta ja lisävarusteena irrotettava sokkelipaneeli kaappi helppo kuljettaa ilman lavaa lisävarusteena Q-Mover talon sisällä tapahtuviin kuljetuksiin Tilausnumero malli Q Tilausnumero malli Q Tilausnumero malli Q HIGHLIGHT SUURI SÄILYTYS KAPASITEETTI ERINOMAINEN HINTA-LAATU- SUHDE Paloturvakaappi Q-CLASSIC-30 malli Q ovet keltainen ( 1004) tai vaaleanharmaa (RAK 7035), sisävarustuksena 4 tai 6 vetolaatikkoa (teräslevyä, muovilaminoitu), sokkelipaneeli lisävarusteena Tilausnumero (keltainen, 4 vetolaatikkoa) Tilausnumero (vaaleanharmaa, 4 vetolaatikkoa) Tilausnumero (keltainen, 6 vetolaatikkoa) Tilausnumero (vaaleanharmaa, 6 vetolaatikkoa) Paloturvakaappi Q-CLASSIC-30 malli Q ovet keltainen ( 1004) tai vaaleanharmaa (RAK 7035), sisävarustuksena 4 tai 6 vetolaatikkoa (teräslevyä, muovilaminoitu), sokkelipaneeli lisävarusteena Tilausnumero (keltainen, 6 vetolaatikkoa) Tilausnumero (vaaleanharmaa, 6 vetolaatikkoa) Tilausnumero (keltainen, 4 vetolaatikkoa) Tilausnumero (vaaleanharmaa, 4 vetolaatikkoa) Sisävarusteet vakiona: 4 tai 6 vetolaatikkoa (teräslevyä, muovilaminoitu) TEKNISET TIEDOT: MALLI Q MALLI Q MALLI Q Mitat l s k (mm) ulkopuoli sisäpuoli Syvyys ovet avattuina (mm) Kaapin paino (kg) Poistoilma (NW) Maks. vetolaatikon kuorma (kg) Vetolaatikon mitat (mm) 844 x 488 x x 488 x x 500 x 5 Vetolaatikon tilavuus (L) 29 18,5 4,5 Ilmanvaihto 10 kertaa/h (m 3 /h) 8,9 6,3 3,8 Paineen lasku kaapin sisällä (Pa) <10 <10 <10 Enimmäiskuorma (kg) Jakautunut kuorma (maks. kg/m 2 ) Kuljetusjalusta l k (mm) Avautumiskorkeus (mm) Vapaa leveys (mm)

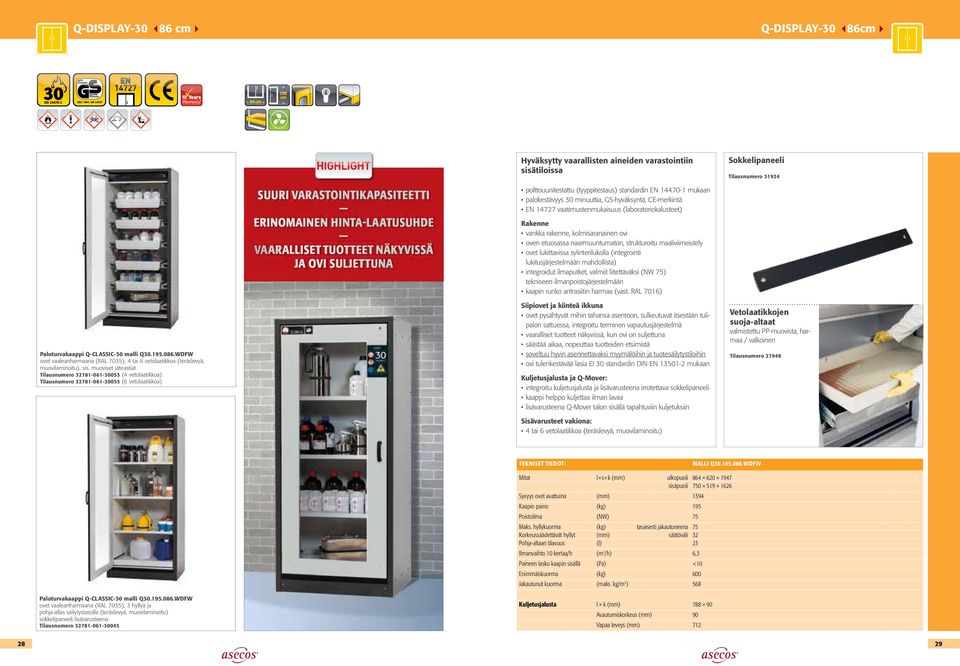

15 Q-DISPLAY cm Q-DISPLAY-30 86cm HIGHLIGHT SUURI VARASTOINTIKAPASITEETTI ERINOMAINEN HINTA-LAATUSUHDE VAALISET TUOTTEET NÄKYVISSÄ JA OVI SULJETTUNA Hyväksytty vaarallisten aineiden varastointiin sisätiloissa palokestävyys 30 minuuttia, GS-hyväksyntä, CE-merkintä vankka rakenne, kolmisaranainen ovi oven etuosassa naarmuuntumaton, strukturoitu maaliviimeistely ovet lukittavissa sylinterilukolla (integrointi lukitusjärjestelmään mahdollista) integroidut ilmaputket, valmiit liitettäväksi (NW 75) tekniseen ilmanpoistojärjestelmään kaapin runko antrasiitin harmaa (vast. 7016) Sokkelipaneeli Tilausnumero Paloturvakaappi Q-CLASSIC-30 malli Q WDFW ovet vaaleanharmaana ( 7035), 4 tai 6 vetolaatikkoa (teräslevyä, muovilaminoitu), sis. muoviset jäteastiat Tilausnumero (4 vetolaatikkoa) Tilausnumero (6 vetolaatikkoa) Siipiovet ja kiinteä ikkuna ovet pysähtyvät mihin tahansa asentoon, sulkeutuvat itsestään tulipalon sattuessa, integroitu terminen vapautusjärjestelmä vaaralliset tuotteet näkyvissä, kun ovi on suljettuna säästää aikaa, nopeuttaa tuotteiden etsimistä soveltuu hyvin asennettavaksi myymälöihin ja tuotesäilytystiloihin ovi tulenkestävää lasia EI 30 standardin DIN EN mukaan Kuljetusjalusta ja Q-Mover: integroitu kuljetusjalusta ja lisävarusteena irrotettava sokkelipaneeli kaappi helppo kuljettaa ilman lavaa lisävarusteena Q-Mover talon sisällä tapahtuviin kuljetuksiin Sisävarusteet vakiona: 4 tai 6 vetolaatikkoa (teräslevyä, muovilaminoitu) Vetolaatikkojen suoja-altaat valmistettu PP-muovista, harmaa / valkoinen Tilausnumero TEKNISET TIEDOT: MALLI Q WDFW Mitat l s k (mm) ulkopuoli sisäpuoli Syvyys ovet avattuina (mm) 1394 Kaapin paino (kg) 195 Poistoilma (NW) 75 Maks. hyllykuorma (kg) tasaisesti jakautuneena 75 Korkeussäädettävät hyllyt (mm) säätöväli 32 Pohja-altaan tilavuus (l) 23 Ilmanvaihto 10 kertaa/h (m 3 /h) 6,3 Paineen lasku kaapin sisällä (Pa) <10 Enimmäiskuorma (kg) 600 Jakautunut kuorma (maks. kg/m 2 ) 568 Paloturvakaappi Q-CLASSIC-30 malli Q WDFW ovet vaaleanharmaana ( 7035), 3 hyllyä ja pohja-allas säilytystasolla (teräslevyä, muovilaminoitu) sokkelipaneeli lisävarusteena Tilausnumero Kuljetusjalusta l k (mm) Avautumiskorkeus (mm) 90 Vapaa leveys (mm)

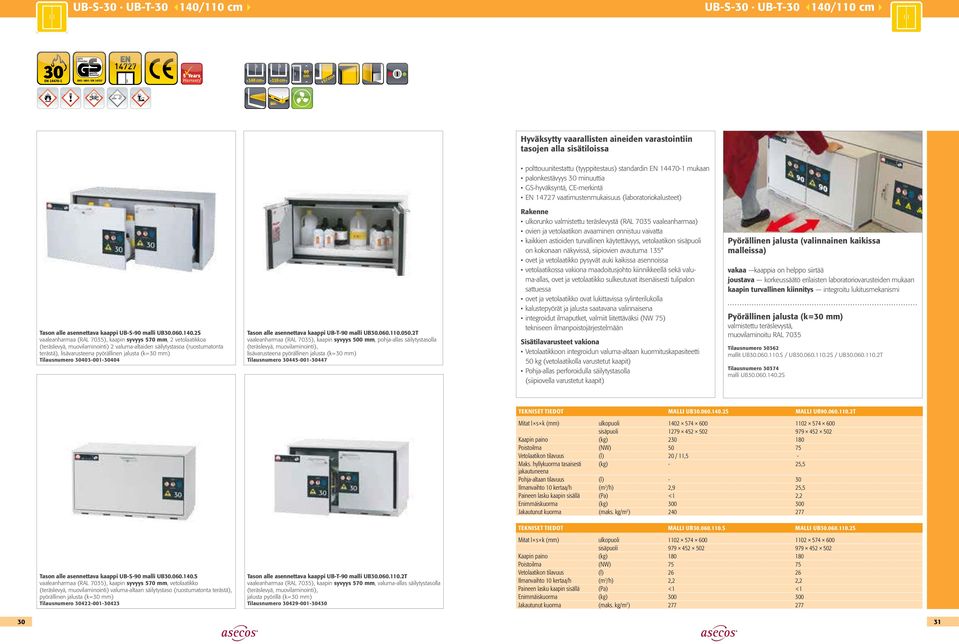

16 UB-S-30 UB-T /110 cm UB-S-30 UB-T /110 cm Hyväksytty vaarallisten aineiden varastointiin tasojen alla sisätiloissa palonkestävyys 30 minuuttia GS-hyväksyntä, CE-merkintä Tason alle asennettava kaappi UB-S-90 malli UB S vaaleanharmaa ( 7035), kaapin syvyys 570 mm, 2 vetolaatikkoa (teräslevyä, muovilaminointi) 2 valuma-altaiden säilytystasoa (ruostumatonta terästä), lisävarusteena pyörällinen jalusta (k=30 mm) Tilausnumero Tason alle asennettava kaappi UB-T-90 malli UB T vaaleanharmaa ( 7035), kaapin syvyys 500 mm, pohja-allas säilytystasolla (teräslevyä, muovilaminointi), lisävarusteena pyörällinen jalusta (k=30 mm) Tilausnumero ulkorunko valmistettu teräslevystä ( 7035 vaaleanharmaa) ovien ja vetolaatikon avaaminen onnistuu vaivatta kaikkien astioiden turvallinen käytettävyys, vetolaatikon sisäpuoli on kokonaan näkyvissä, siipiovien avautuma 135 ovet ja vetolaatikko pysyvät auki kaikissa asennoissa vetolaatikossa vakiona maadoitusjohto kiinnikkeellä sekä valuma-allas, ovet ja vetolaatikko sulkeutuvat itsenäisesti tulipalon sattuessa ovet ja vetolaatikko ovat lukittavissa sylinterilukolla kalustepyörät ja jalusta saatavana valinnaisena integroidut ilmaputket, valmiit liitettäväksi (NW 75) tekniseen ilmanpoistojärjestelmään Sisätilavarusteet vakiona Vetolaatikkoon integroidun valuma-altaan kuormituskapasiteetti 50 kg (vetolaatikolla varustetut kaapit) Pohja-allas perforoidulla säilytystasolla (siipiovella varustetut kaapit) Pyörällinen jalusta (valinnainen kaikissa malleissa) vakaa kaappia on helppo siirtää joustava korkeussäätö erilaisten laboratoriovarusteiden mukaan kaapin turvallinen kiinnitys integroitu lukitusmekanismi Pyörällinen jalusta (k=30 mm) valmistettu teräslevystä, muovilaminoitu 7035 Tilausnumero mallit UB S / UB S / UB T Tilausnumero malli UB S Tason alle asennettava kaappi UB-S-90 malli UB S vaaleanharmaa ( 7035), kaapin syvyys 570 mm, vetolaatikko (teräslevyä, muovilaminointi) valuma-altaan säilytystaso (ruostumatonta terästä), pyörällinen jalusta (k=30 mm) Tilausnumero Tason alle asennettava kaappi UB-T-90 malli UB T vaaleanharmaa ( 7035), kaapin syvyys 570 mm, valuma-allas säilytystasolla (teräslevyä, muovilaminointi), jalusta pyörillä (k=30 mm) Tilausnumero TEKNISET TIEDOT MALLI UB S MALLI UB T Mitat l s k (mm) ulkopuoli sisäpuoli Kaapin paino (kg) Poistoilma (NW) Vetolaatikon tilavuus (l) 20 / 11,5 - Maks. hyllykuorma tasaisesti (kg) - 25,5 jakautuneena Pohja-altaan tilavuus (l) - 30 Ilmanvaihto 10 kertaa/h (m 3 /h) 2,9 25,5 Paineen lasku kaapin sisällä (Pa) <1 2,2 Enimmäiskuorma (kg) Jakautunut kuorma (maks. kg/m 2 ) TEKNISET TIEDOT MALLI UB S MALLI UB S Mitat l s k (mm) ulkopuoli sisäpuoli Kaapin paino (kg) Poistoilma (NW) Vetolaatikon tilavuus (l) Ilmanvaihto 10 kertaa/h (m 3 /h) 2,2 2,2 Paineen lasku kaapin sisällä (Pa) <1 <1 Enimmäiskuorma (kg) Jakautunut kuorma (maks. kg/m 2 )

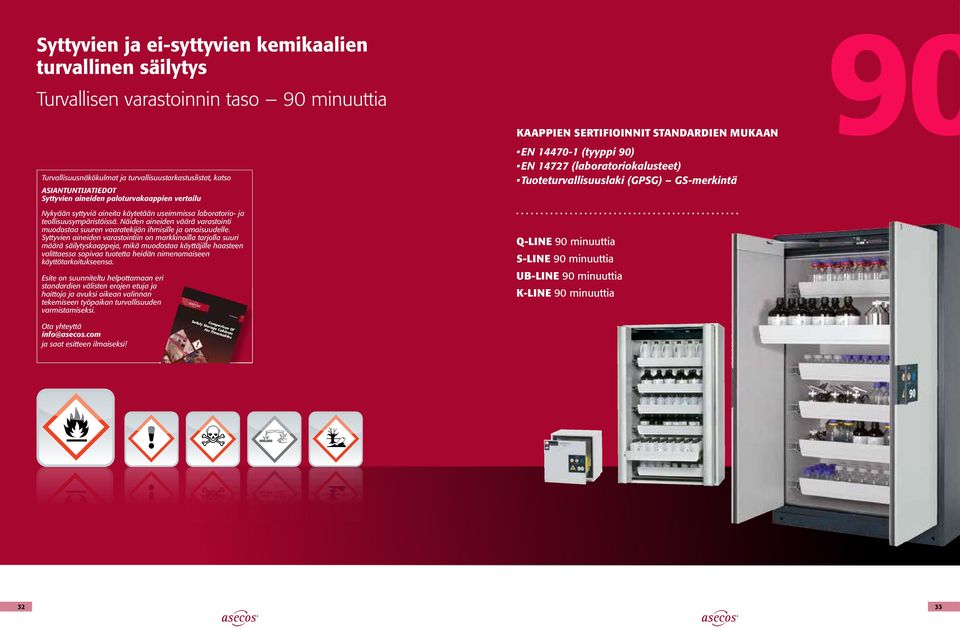

17 Syttyvien ja ei-syttyvien kemikaalien turvallinen säilytys Turvallisen varastoinnin taso 90 minuuttia Turvallisuusnäkökulmat ja turvallisuustarkastuslistat, katso ASIANTUNTIJATIEDOT Syttyvien aineiden paloturvakaappien vertailu Nykyään syttyviä aineita käytetään useimmissa laboratorio- ja teollisuusympäristöissä. Näiden aineiden väärä varastointi muodostaa suuren vaaratekijän ihmisille ja omaisuudelle. Syttyvien aineiden varastointiin on markkinoilla tarjolla suuri määrä säilytyskaappeja, mikä muodostaa käyttäjille haasteen valittaessa sopivaa tuotetta heidän nimenomaiseen käyttötarkoitukseensa. Esite on suunniteltu helpottamaan eri standardien välisten erojen etuja ja haittoja ja avuksi oikean valinnan tekemiseen työpaikan turvallisuuden varmistamiseksi. INFORMATION KAAPPIEN SERTIFIOINNIT STANDARDIEN MUKAAN EN (tyyppi 90) EN (laboratoriokalusteet) Tuoteturvallisuuslaki (GPSG) GS-merkintä Q-LINE 90 minuuttia S-LINE 90 minuuttia UB-LINE 90 minuuttia K-LINE 90 minuuttia 90 Ota yhteyttä ja saat esitteen ilmaiseksi! Comparison Of Safety Storage Cabinets For Flammables 32 33

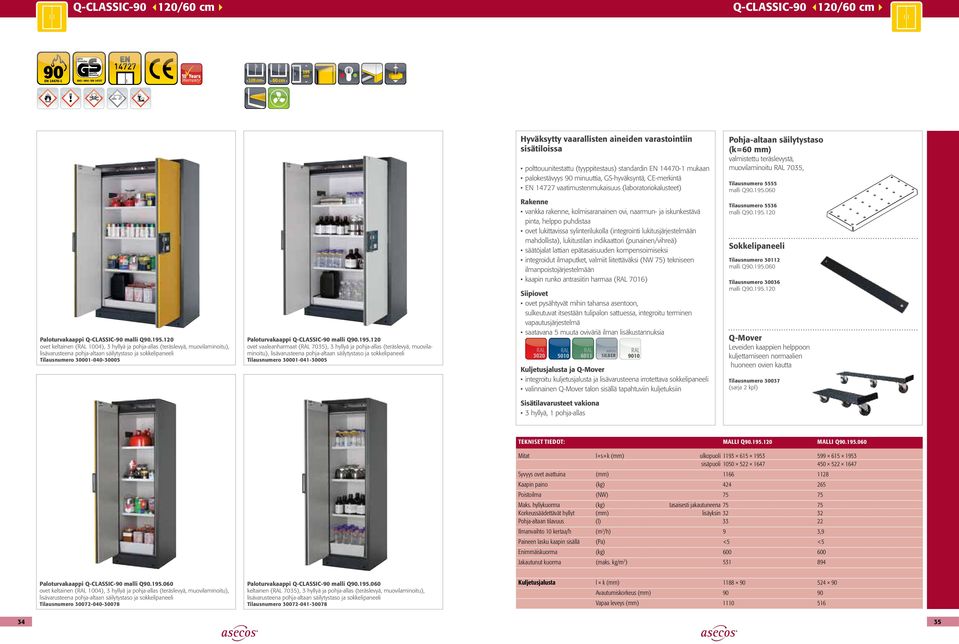

18 Q-CLASSIC /60 cm Q-CLASSIC /60 cm Hyväksytty vaarallisten aineiden varastointiin sisätiloissa palokestävyys 90 minuuttia, GS-hyväksyntä, CE-merkintä Pohja-altaan säilytystaso (k=60 mm) valmistettu teräslevystä, muovilaminoitu 7035, Tilausnumero 5555 malli Q Paloturvakaappi Q-CLASSIC-90 malli Q ovet keltainen ( 1004), 3 hyllyä ja pohja-allas (teräslevyä, muovilaminoitu), lisävarusteena pohja-altaan säilytystaso ja sokkelipaneeli Tilausnumero Paloturvakaappi Q-CLASSIC-90 malli Q ovet vaaleanharmaat ( 7035), 3 hyllyä ja pohja-allas (teräslevyä, muovilaminoitu), lisävarusteena pohja-altaan säilytystaso ja sokkelipaneeli Tilausnumero vankka rakenne, kolmisaranainen ovi, naarmun- ja iskunkestävä pinta, helppo puhdistaa ovet lukittavissa sylinterilukolla (integrointi lukitusjärjestelmään mahdollista), lukitustilan indikaattori (punainen/vihreä) säätöjalat lattian epätasaisuuden kompensoimiseksi integroidut ilmaputket, valmiit liitettäväksi (NW 75) tekniseen ilmanpoistojärjestelmään kaapin runko antrasiitin harmaa ( 7016) Siipiovet ovet pysähtyvät mihin tahansa asentoon, sulkeutuvat itsestään tulipalon sattuessa, integroitu terminen vapautusjärjestelmä saatavana 5 muuta oviväriä ilman lisäkustannuksia asecos SILBER 9010 Kuljetusjalusta ja Q-Mover integroitu kuljetusjalusta ja lisävarusteena irrotettava sokkelipaneeli valinnainen Q-Mover talon sisällä tapahtuviin kuljetuksiin Tilausnumero 5536 malli Q Sokkelipaneeli Tilausnumero malli Q Tilausnumero malli Q Q-Mover Leveiden kaappien helppoon kuljettamiseen normaalien huoneen ovien kautta Tilausnumero (sarja 2 kpl) Sisätilavarusteet vakiona 3 hyllyä, 1 pohja-allas TEKNISET TIEDOT: MALLI Q MALLI Q Mitat l s k (mm) ulkopuoli sisäpuoli Syvyys ovet avattuina (mm) Kaapin paino (kg) Poistoilma (NW) Maks. hyllykuorma (kg) tasaisesti jakautuneena Korkeussäädettävät hyllyt (mm) lisäyksin Pohja-altaan tilavuus (l) Ilmanvaihto 10 kertaa/h (m 3 /h) 9 3,9 Paineen lasku kaapin sisällä (Pa) <5 <5 Enimmäiskuorma (kg) Jakautunut kuorma (maks. kg/m 2 ) Paloturvakaappi Q-CLASSIC-90 malli Q ovet keltainen ( 1004), 3 hyllyä ja pohja-allas (teräslevyä, muovilaminoitu), lisävarusteena pohja-altaan säilytystaso ja sokkelipaneeli Tilausnumero Paloturvakaappi Q-CLASSIC-90 malli Q keltainen ( 7035), 3 hyllyä ja pohja-allas (teräslevyä, muovilaminoitu), lisävarusteena pohja-altaan säilytystaso ja sokkelipaneeli Tilausnumero Kuljetusjalusta l k (mm) Avautumiskorkeus (mm) Vapaa leveys (mm)

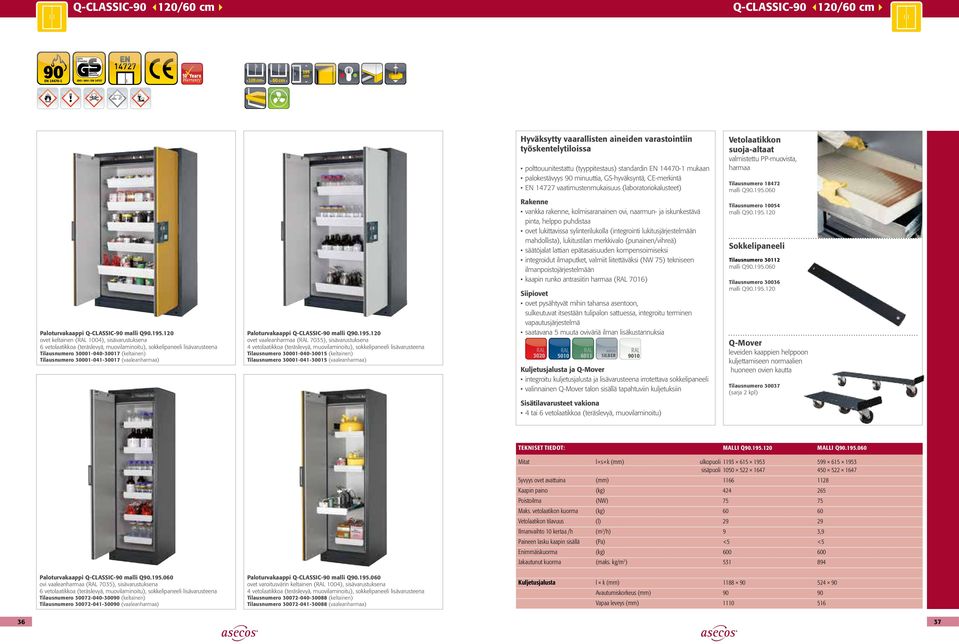

19 Q-CLASSIC /60 cm Q-CLASSIC /60 cm Hyväksytty vaarallisten aineiden varastointiin työskentelytiloissa palokestävyys 90 minuuttia, GS-hyväksyntä, CE-merkintä Vetolaatikkon suoja-altaat valmistettu PP-muovista, harmaa Tilausnumero malli Q Paloturvakaappi Q-CLASSIC-90 malli Q ovet keltainen ( 1004), sisävarustuksena 6 vetolaatikkoa (teräslevyä, muovilaminoitu), sokkelipaneeli lisävarusteena Tilausnumero (keltainen) Tilausnumero (vaaleanharmaa) Paloturvakaappi Q-CLASSIC-90 malli Q ovet vaaleanharmaa ( 7035), sisävarustuksena 4 vetolaatikkoa (teräslevyä, muovilaminoitu), sokkelipaneeli lisävarusteena Tilausnumero (keltainen) Tilausnumero (vaaleanharmaa) vankka rakenne, kolmisaranainen ovi, naarmun- ja iskunkestävä pinta, helppo puhdistaa ovet lukittavissa sylinterilukolla (integrointi lukitusjärjestelmään mahdollista), lukitustilan merkkivalo (punainen/vihreä) säätöjalat lattian epätasaisuuden kompensoimiseksi integroidut ilmaputket, valmiit liitettäväksi (NW 75) tekniseen ilmanpoistojärjestelmään kaapin runko antrasiitin harmaa ( 7016) Siipiovet ovet pysähtyvät mihin tahansa asentoon, sulkeutuvat itsestään tulipalon sattuessa, integroitu terminen vapautusjärjestelmä saatavana 5 muuta oviväriä ilman lisäkustannuksia asecos SILBER 9010 Kuljetusjalusta ja Q-Mover integroitu kuljetusjalusta ja lisävarusteena irrotettava sokkelipaneeli valinnainen Q-Mover talon sisällä tapahtuviin kuljetuksiin Tilausnumero malli Q Sokkelipaneeli Tilausnumero malli Q Tilausnumero malli Q Q-Mover leveiden kaappien helppoon kuljettamiseen normaalien huoneen ovien kautta Tilausnumero (sarja 2 kpl) Sisätilavarusteet vakiona 4 tai 6 vetolaatikkoa (teräslevyä, muovilaminoitu) Paloturvakaappi Q-CLASSIC-90 malli Q ovi vaaleanharmaa ( 7035), sisävarustuksena 6 vetolaatikkoa (teräslevyä, muovilaminoitu), sokkelipaneeli lisävarusteena Tilausnumero (keltainen) Tilausnumero (vaaleanharmaa) Paloturvakaappi Q-CLASSIC-90 malli Q ovet varoitusvärin keltainen ( 1004), sisävarustuksena 4 vetolaatikkoa (teräslevyä, muovilaminoitu), sokkelipaneeli lisävarusteena Tilausnumero (keltainen) Tilausnumero (vaaleanharmaa) TEKNISET TIEDOT: MALLI Q MALLI Q Mitat l s k (mm) ulkopuoli sisäpuoli Syvyys ovet avattuina (mm) Kaapin paino (kg) Poistoilma (NW) Maks. vetolaatikon kuorma (kg) Vetolaatikon tilavuus (l) Ilmanvaihto 10 kertaa /h (m 3 /h) 9 3,9 Paineen lasku kaapin sisällä (Pa) <5 <5 Enimmäiskuorma (kg) Jakautunut kuorma (maks. kg/m 2 ) Kuljetusjalusta l k (mm) Avautumiskorkeus (mm) Vapaa leveys (mm)

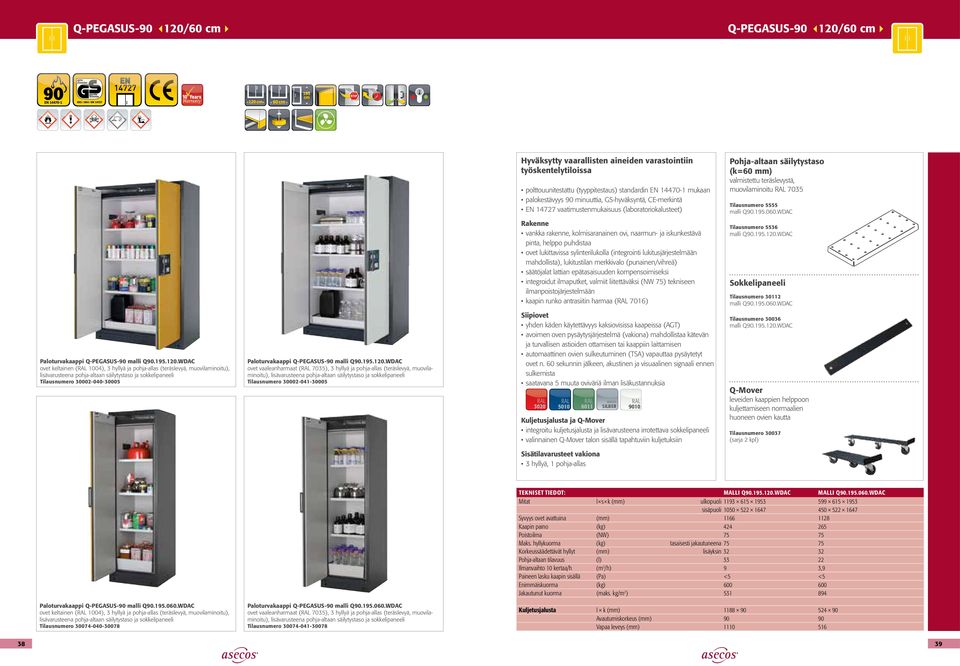

20 Q-PEGASUS /60 cm Q-PEGASUS /60 cm Hyväksytty vaarallisten aineiden varastointiin työskentelytiloissa palokestävyys 90 minuuttia, GS-hyväksyntä, CE-merkintä Pohja-altaan säilytystaso (k=60 mm) valmistettu teräslevystä, muovilaminoitu 7035 Tilausnumero 5555 malli Q WDAC vankka rakenne, kolmisaranainen ovi, naarmun- ja iskunkestävä pinta, helppo puhdistaa ovet lukittavissa sylinterilukolla (integrointi lukitusjärjestelmään mahdollista), lukitustilan merkkivalo (punainen/vihreä) säätöjalat lattian epätasaisuuden kompensoimiseksi integroidut ilmaputket, valmiit liitettäväksi (NW 75) tekniseen ilmanpoistojärjestelmään kaapin runko antrasiitin harmaa ( 7016) Tilausnumero 5536 malli Q WDAC Sokkelipaneeli Tilausnumero malli Q WDAC Paloturvakaappi Q-PEGASUS-90 malli Q WDAC ovet keltainen ( 1004), 3 hyllyä ja pohja-allas (teräslevyä, muovilaminoitu), lisävarusteena pohja-altaan säilytystaso ja sokkelipaneeli Tilausnumero Paloturvakaappi Q-PEGASUS-90 malli Q WDAC ovet vaaleanharmaat ( 7035), 3 hyllyä ja pohja-allas (teräslevyä, muovilaminoitu), lisävarusteena pohja-altaan säilytystaso ja sokkelipaneeli Tilausnumero Siipiovet yhden käden käytettävyys kaksiovisissa kaapeissa (AGT) avoimen oven pysäytysjärjestelmä (vakiona) mahdollistaa kätevän ja turvallisen astioiden ottamisen tai kaappiin laittamisen automaattinen ovien sulkeutuminen (TSA) vapauttaa pysäytetyt ovet n. 60 sekunnin jälkeen, akustinen ja visuaalinen signaali ennen sulkemista saatavana 5 muuta oviväriä ilman lisäkustannuksia asecos SILBER 9010 Kuljetusjalusta ja Q-Mover integroitu kuljetusjalusta ja lisävarusteena irrotettava sokkelipaneeli valinnainen Q-Mover talon sisällä tapahtuviin kuljetuksiin Tilausnumero malli Q WDAC Q-Mover leveiden kaappien helppoon kuljettamiseen normaalien huoneen ovien kautta Tilausnumero (sarja 2 kpl) Sisätilavarusteet vakiona 3 hyllyä, 1 pohja-allas Paloturvakaappi Q-PEGASUS-90 malli Q WDAC ovet keltainen ( 1004), 3 hyllyä ja pohja-allas (teräslevyä, muovilaminoitu), lisävarusteena pohja-altaan säilytystaso ja sokkelipaneeli Tilausnumero Paloturvakaappi Q-PEGASUS-90 malli Q WDAC ovet vaaleanharmaat ( 7035), 3 hyllyä ja pohja-allas (teräslevyä, muovilaminoitu), lisävarusteena pohja-altaan säilytystaso ja sokkelipaneeli Tilausnumero TEKNISET TIEDOT: MALLI Q WDAC MALLI Q WDAC Mitat l s k (mm) ulkopuoli sisäpuoli Syvyys ovet avattuina (mm) Kaapin paino (kg) Poistoilma (NW) Maks. hyllykuorma (kg) tasaisesti jakautuneena Korkeussäädettävät hyllyt (mm) lisäyksin Pohja-altaan tilavuus (l) Ilmanvaihto 10 kertaa/h (m 3 /h) 9 3,9 Paineen lasku kaapin sisällä (Pa) <5 <5 Enimmäiskuorma (kg) Jakautunut kuorma (maks. kg/m 2 ) Kuljetusjalusta l k (mm) Avautumiskorkeus (mm) Vapaa leveys (mm)

21 Q-PEGASUS /60 cm Q-PEGASUS /60 cm Hyväksytty vaarallisten aineiden varastointiin työskentelytiloissa palokestävyys 90 minuuttia, GS-hyväksyntä, CE-merkintä Vetolaatikon suoja-altaat valmistettu PP-muovista, harmaa Tilausnumero malli Q WDAC vankka rakenne, kolmisaranainen ovi, naarmun- ja iskunkestävä pinta, helppo puhdistaa ovet lukittavissa sylinterilukolla (integrointi lukitusjärjestelmään mahdollista), lukitustilan merkkivalo (punainen/vihreä) säätöjalat lattian epätasaisuuden kompensoimiseksi integroidut ilmaputket, valmiit liitettäväksi (NW 75) tekniseen ilmanpoistojärjestelmään kaapin runko antrasiitin harmaa ( 7016) Tilausnumero malli Q WDAC Sokkelipaneeli Tilausnumero malli Q WDAC Paloturvakaappi Q-PEGASUS-90 malli Q WDAC ovet keltainen ( 1004), 6 vetolaatikkoa (teräslevyä, muovilaminoitu), lisävarusteena sokkelipaneeli Tilausnumero (keltainen) Tilausnumero (vaaleanharmaa) Paloturvakaappi Q-PEGASUS-90 malli Q WDAC ovet vaaleanharmaa ( 7035), 4 vetolaatikkoa (teräslevyä, muovilaminoitu), lisävarusteena sokkelipaneeli Tilausnumero (keltainen) Tilausnumero (vaaleanharmaa) Siipiovet yhden käden käytettävyys kaksiovisissa kaapeissa (AGT) avoimen oven pysäytysjärjestelmä (vakiona) mahdollistaa kätevän ja turvallisen astioiden ottamisen tai kaappiin laittamisen automaattinen ovien sulkeutuminen (TSA) vapauttaa pysäytetyt ovet n. 60 sekunnin jälkeen, akustinen ja visuaalinen signaali ennen sulkemista saatavana 5 muuta oviväriä ilman lisäkustannuksia asecos SILBER 9010 Tilausnumero malli Q WDAC Q-Mover leveiden kaappien helppoon kuljettamiseen normaalien huoneen ovien kautta Kuljetusjalusta ja Q-Mover integroitu kuljetusjalusta ja lisävarusteena irrotettava sokkelipaneeli valinnainen Q-Mover talon sisällä tapahtuviin kuljetuksiin Tilausnumero (sarja 2 kpl) Sisätilavarusteet vakiona 4 tai 6 vetolaatikkoa (teräslevyä, muovilaminoitu) Paloturvakaappi Q-PEGASUS-90 malli Q WDAC ovi vaaleanharmaa ( 7035), 6 vetolaatikkoa (teräslevyä, muovilaminoitu), lisävarusteena sokkelipaneeli Tilausnumero (keltainen) Tilausnumero (vaaleanharmaa) Paloturvakaappi Q-PEGASUS-90 malli Q WDAC ovet keltainen ( 1004), 4 vetolaatikkoa (teräslevyä, muovilaminoitu), lisävarusteena sokkelipaneeli Tilausnumero (keltainen) Tilausnumero (vaaleanharmaa) TEKNISET TIEDOT: MALLI Q WDAC MALLI Q WDAC Mitat l s k (mm) ulkopuoli sisäpuoli Syvyys ovet avattuina (mm) Kaapin paino (kg) Poistoilma (NW) Maks. vetolaatikon kuorma (kg) Vetolaatikon tilavuus (l) Ilmanvaihto 10 kertaa/h (m 3 /h) 9 3,9 Paineen lasku kaapin sisällä (Pa) <5 <5 Enimmäiskuorma (kg) Jakautunut kuorma (maks. kg/m 2 ) Kuljetusjalusta l k (mm) Avautumiskorkeus (mm) Vapaa leveys (mm)
