1 Jätevesikoulutus Eura Erilaiset jätevesijärjestelmät ja niiden soveltuvuus Tero Forsman p

2 Valonia, Vanha Suurtori 7 (Hjeltin talo), Turku s-posti: tero.forsman@valonia.fi p

3 Minwa hanke Minimization of Wastewater Loads at Sparcely Populated Areas Toimintana: Jätevesineuvontaa: jätevesikyläillat, neuvontaa tapahtumissa ym. Neuvontapuhelin päivystää kaksi kertaa viikossa ti ja to Koulutusta alan yrittäjille ja viranomaisille Huoltotoiminnan ja seurannan kehittäminen, jätevesinäytteenottoa esimerkkikohteista Hyvien toimintamallien löytäminen, kokemustenvaihto Suomen ja Viron välillä sähköposti:

Neuvontapuhelin päivystää 050 407 1539 kaksi kertaa viikossa ti 13-15 ja to 10-12 Koulutusta alan yrittäjille ja

4 Erilaiset järjestelmät Maasuodattamot Laitepuhdistamot Umpisäiliöt Kuivakäymälät Muut käymäläratkaisut Pumppausratkaisut

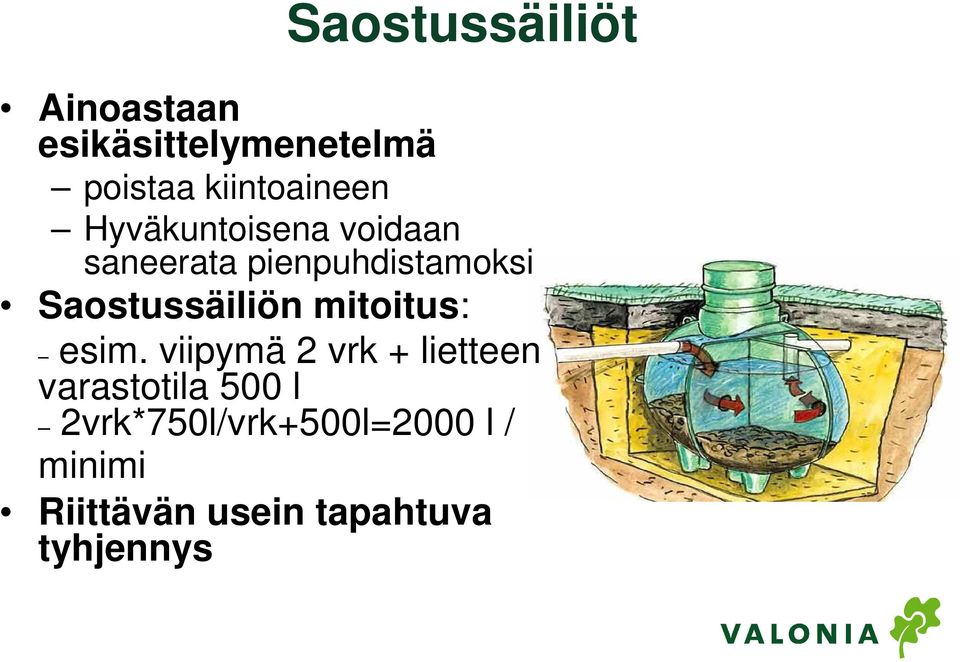

5 Saostussäiliöt Ainoastaan esikäsittelymenetelmä poistaa kiintoaineen Hyväkuntoisena voidaan saneerata pienpuhdistamoksi Saostussäiliön mitoitus: esim. viipymä 2 vrk + lietteen varastotila 500 l 2vrk*750l/vrk+500l=2000 l / minimi Riittävän usein tapahtuva tyhjennys

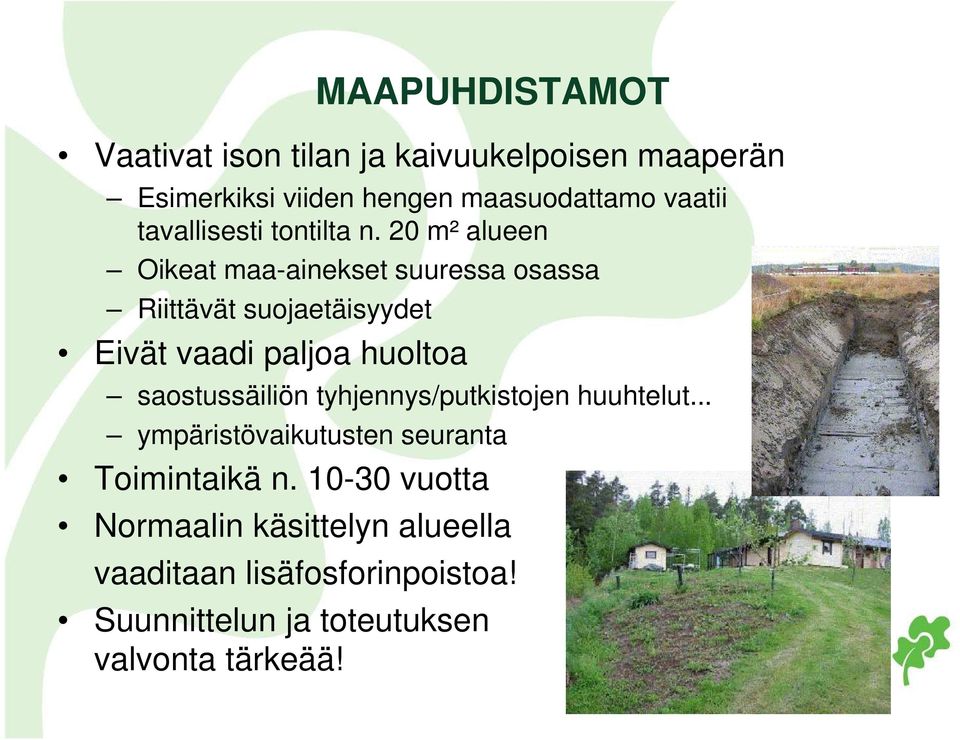

6 MAAPUHDISTAMOT Vaativat ison tilan ja kaivuukelpoisen maaperän Esimerkiksi viiden hengen maasuodattamo vaatii tavallisesti tontilta n. 20 m² alueen Oikeat maa-ainekset suuressa osassa Riittävät suojaetäisyydet Eivät vaadi paljoa huoltoa saostussäiliön tyhjennys/putkistojen huuhtelut... ympäristövaikutusten seuranta Toimintaikä n vuotta Normaalin käsittelyn alueella vaaditaan lisäfosforinpoistoa! Suunnittelun ja toteutuksen valvonta tärkeää!

20 m² alueen Oikeat maa-ainekset suuressa osassa Riittävät suojaetäisyydet Eivät vaadi paljoa huoltoa

8 Erilaisia maapuhdistamoja Lähde:Fann va teknik AB

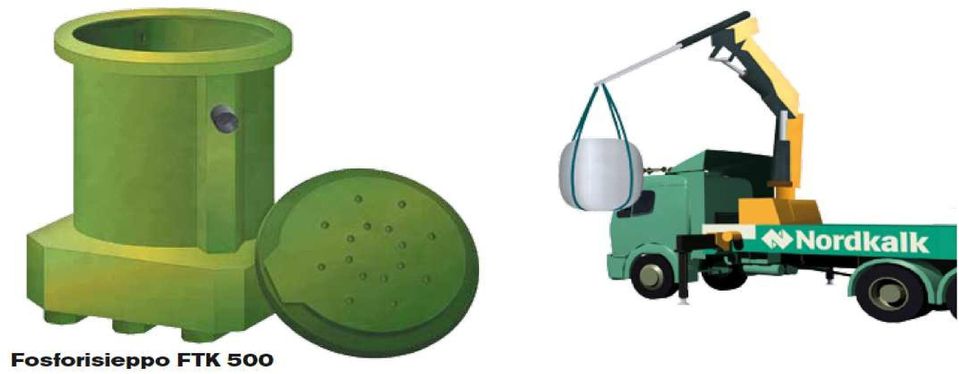

9 Fosforin poisto Vaihtoehtoja: Filtra P:llä toteutettu fosforin saostus Biotiittikerros suodatinhiekan seassa Erillinen saostuskemikaalinsyöttö

13 Umpisäiliö Pelkille wc-vesille Suosi vähävetisiä pönttöjä Saattaa olla edullisin ratkaisu jos jätevettä syntyy vähän Väliaikaisratkaisuna kohteisiin jotka tullaan lähiaikoina viemäröimään huom. voi myydä käytettynä Ongelmakohteet normaalissa käytössä erittäin kallis ratkaisu

Väliaikaisratkaisuna kohteisiin jotka tullaan lähiaikoina

14 Vaihtoehtoiset käymälät Ravinteiden hyötykäyttö! Tarjolla paljon vaihtoehtoja erilaisiin käyttötarkoituksiin Erilaisia käymälöitä ja huoltovaatimuksia: kuiva-, kompostoiva-, haihduttava-, erotteleva-, pakastava-, polttava-, vähävetinen käymälä jne. jätevesien käsittely helpottuu ja halpenee!

käymälöitä ja huoltovaatimuksia: kuiva-, kompostoiva-, haihduttava-,

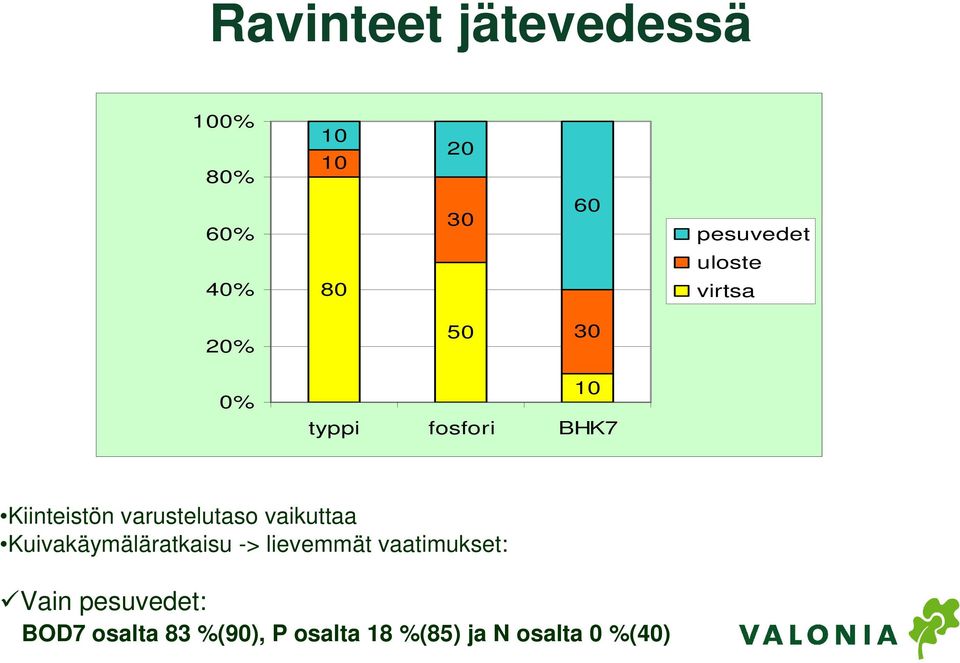

15 Ravinteet jätevedessä 100% 80% % pesuvedet uloste 40% 80 virtsa 20% % 10 typpi fosfori BHK7 Kiinteistön varustelutaso vaikuttaa Kuivakäymäläratkaisu -> lievemmät vaatimukset: Vain pesuvedet: BOD7 osalta 83 %(90), P osalta 18 %(85) ja N osalta 0 %(40)

varustelutaso vaikuttaa Kuivakäymäläratkaisu -> lievemmät

16 Huomioita kuivakäymälöistä Toimiva kuivakäymälä on ympäristön kannalta paras ratkaisu jätteen käsittely syntypaikalla Suunnittelijalle lisää töitä; käymälärakennuksen mitoittaminen ja käymälän asennus, jätteenkäsittely ja jälkihoito. Myös harmaavesijärjestelmät edellyttävät suunnittelua ja ammattitaitoista toteutusta! Väärin suunnitelluista kuivakäymälöistä kasoittain esimerkkejä ehkä yleisimpänä virheenä väärin toteutettu tuuletus ja sen seurauksena mm. haju Virtsankäsittely on hoidettava asianmukaisesti

Myös harmaavesijärjestelmät edellyttävät suunnittelua ja ammattitaitoista toteutusta!

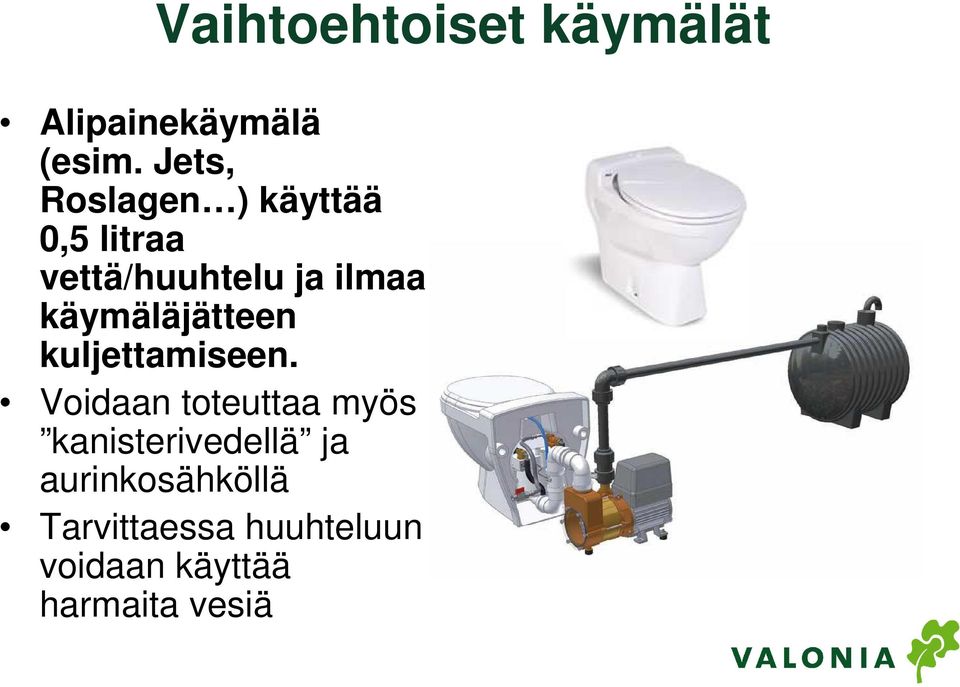

17 Vaihtoehtoiset käymälät Alipainekäymälä (esim. Jets, Roslagen ) käyttää 0,5 litraa vettä/huuhtelu ja ilmaa käymäläjätteen kuljettamiseen. Voidaan toteuttaa myös kanisterivedellä ja aurinkosähköllä Tarvittaessa huuhteluun voidaan käyttää harmaita vesiä

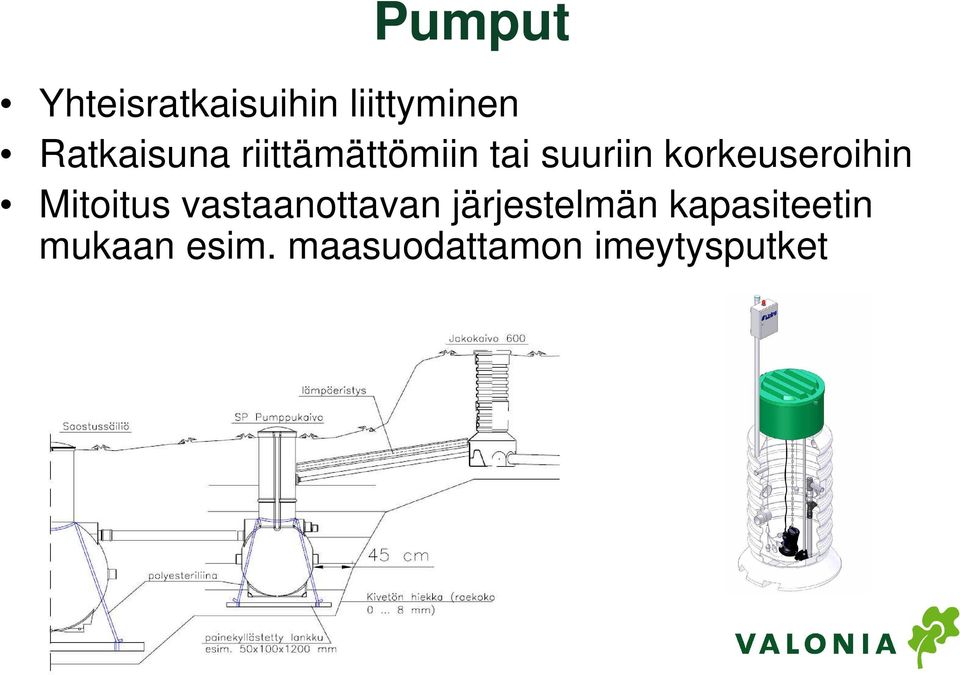

18 Pumput Yhteisratkaisuihin liittyminen Ratkaisuna riittämättömiin tai suuriin korkeuseroihin Mitoitus vastaanottavan järjestelmän kapasiteetin mukaan esim. maasuodattamon imeytysputket

19 Yleensä asiakas hoitaa itse, mutta välillä tarvetta suunnittelu ja asennusapuun Arvioitava riittääkö hyvin yksinkertainen maahanimeytys, vedet eivät saa kukeutua pintavaluntana vesistöön Itserakennettava ratkaisu tai kaupallinen Vähäiset vesimäärät

yksinkertainen maahanimeytys, vedet eivät saa kukeutua

20 Tontin vaatimukset järjestelmän valinnalle Onko kaivuuseen soveltuva? Onko riittävästi tilaa maasuodatukselle? Miten maaston aiheuttamat haasteet ratkaistaan? Suunnitelmassa on oltava hieman väljyyttä

21 Erilaiset laitepuhdistamot Tehdasvalmisteisia pakettipuhdistamoja Yhden kiinteistön malleista koko kylälle (100) Puhdistusmenetelmät: Biologinen / vain pesuvedet Biologiskemiallinen / kaikki vedet (Fosfori saostetaan rauta- tai alumiinisuoloilla) Puhdistamon toiminta: Jatkuva- ja panostoimisia Erilaisia: Aktiivilietepuhdistamot Biosuodattimet Bioroottoripuhdistamot Membraanisuodattimet Huoltosopimus/huoltoon perehtyminen

22 Biosuotimet Puhdistus perustuu suodatinmateriaaliin muodostuvaan biofilmiin Jätevesi johdetaan suodattimeen/ suodatinmassaan

23 Aktiivilietepuhdistamot Puhdistus perustuu jäteveden mikrobitoimintaan Panostoiminen puhdistus (esim. Upoclean I): esiselkeytys pumppaus prosessisäiliöön ilmastussaostuskemikaalin lisäys Selkeytys puhdistetun jv:n ulospumppaus ylijäämäliete takaisin alkuun tarvittaessa ylimääräisen lietteen poisto

24 Aktiivilietepuhdistamot Jatkuvatoiminen puhdistus (esim. Biolan Kaivopuhdistamo): esiselkeytys (1.) siirtyminen painovoimaisesti ilmastuskaivoon (2.) Ilmastus Väliselkeytys fosforin saostus (3.) Jälkiselkeytys puhdistetun jv:n ulospumppaus

25 Bioroottorisuotimet Puhdistus: esiselkeytys bioroottoriprosessi kemikaalisaostus jälkiselkeytys puhdistetun jäteveden poisto tarvittaessa ylimääräisen lietteen poisto Esim. Klargester biodisc Biologinen puhdistus perustuu bioroottoriprosessiin, hitaasti pyörivien kiekkojen pinnalle muodostuu biofilmi jossa mikrobit elävät Erillistä ilmastusta ei tarvita Fosfori saostetaan jätevedestä kemikaaleilla

26 Membraanisuotimet Esim. Huber MembraneClearBox Esikäsitelty jätevesi johdetaan puoliläpäisevän kalvon läpi Poistaa tehokkaasti bakteereja Käytetty isommissa yksiköissä esim. kyläputsariskaalassa

27 Laitepuhdistamoista Muutamia huomioitavia eroja ominaisuuksissa: Kapasiteetti? Lietekori/sukka vai lieteautotyhjennys? Puhdistamon pumppausteho? Sähköntarve/-kulutus? Lietteentyhjennystarve? Käytettävä fosforinsaostuskemikaali? Järjestelmän korkeus/tonttivaatimukset? Hankintahinta + käyttökulut?

28 Vertailua Maaperäkäsittely + Ei sähköä tai teknisiä laitteita + Helppohoitoinen + Sietää paremmin epätasaista käyttöä - Asennus vaativaa - Suuri tilantarve, rajoittaa maankäyttöä - Käyttöikä riippuu käytöstä - P:n poisto lisää kustannuksia (perusvaatimustason alueella) Pienpuhdistamo + Pieni tilantarve + Asennus yksinkertaista - Sisältää enemmän tekniikkaa - Vaatii käyttäjältä enemmän valvontaa ja huoltoa - Kestää huonommin epätasaista käyttöä

29 Menetelmän valinta Otettava huomioon valinnassa: Kuormituksen luonne esim. maitotilan jätevedet, asumisjätevedet Jäteveden puhdistustavoite asetus, ympäristönsuojelumääräykset Asiantuntemuksen ja hoidon tarve asennus, hoito+huolto (huoltosopimus) Rakennus- ja käyttökustannukset hankinta n e käyttö n e/vuosi

30 Tonttivaatimuksia Suojaetäisyydet vesistöihin, pohjaveteen, kaivoihin Etäisyydet rakennuksiin, tiehen, tontin rajaan, yms. Säiliöiden tyhjennys Purkupaikka Maaperä Tila 5 m 5 m 30 m 10 m 5 m lähde: Luoko ry (arvot ohjeellisia)

31 Yhteinen kannattaa! Kyläpuhdistamot ja muutaman talouden yhteiset puhdistamot edullisempia kuin erilliset järjestelmät toimivat paremmin koska kuormitus tasaisempi yksi purkupaikka huolto ja hoito järjestettävä toimivasti, huoltosopimus!

32 Muita vinkkejä toimijoille Tero Forsman 2008

33 Vinkkejä toimijoille Opasta järjestelmän käyttöön; yleisimmät huoltotoimet ja käyttäminen Muista mainita tukimahdollisuudet; Kotitalousvähennys Talousjätevesiavustus Vesihuoltoavustukset Mahdolliset paikalliset avustukset

34 Yksinkertaisia vesivinkkejä Pese täysiä koneellisia Sulje hana hampaidenpesun ja saippuoinnin ajaksi Jos käytät vanhaa vesisyöppöä pönttöä, vähennä kulutusta asettamalla vesisäiliöön tilaa vähentävä esine esim. pullo Korjaa vuotavat hanat Suosi ympäristöystävällisiä pesuaineita

35 Muuta Tarkista onko yhteinen ratkaisu mahdollinen, entä kunnan viemäröinnin leviäminen? Kuivakäymälöiden merkitys kasvaa vapaa-ajan asunnoilla suositelkaa niitä aina ensisijaisena vaihtoehtona Tärkeää vesiensuojelutyötä, mutta muistakaa myös taloudellinen aspekti kuivakäymälä säästää vesistöjen lisäksi rahaa Muista: suunnittelija esittelee asiakkaalle vaihtoehdot joista asiakas valitsee mieleisensä, ei toisinpäin

36 Lisätietoa järjestelmistä mm.: Suomen ympäristökeskuksen puhdistamosivusto Seuranta- ja tutkimushankkeita esim. MINWA (Valonia/Turun amk) Hajasampo (Suomen ympäristökeskus) Lokaputs (Suomen salaojakeskus Oy) Hajajätevesihuolto-hanke (Suomen salaojakeskus Oy)

37 Linkkejä > puhdistamosivusto Tutustu myös laitevalmistajien sivuihin
