1 Kodin pihapiirivalaisimet

2 AIRAM, SUOMAL AINEN VALON A SIANTUNTIJA VUODESTA 1921 Lamput ja valaisimet ovat Airamin tuotevalikoiman ydin. Airamin tuotteet sopivat hyvin suomalaiseen miljööseen ja vaativiin valaistusolosuhteisiin. Pihavalaisin- ja lamppumallistossa on vaihtoehtoja moniin erilaisiin pihapiireihin, oli sitten kyseessä perinnetalo tai modernimpi arkkitehtuuri. Lamppumallistomme koostuu Airam ja Megaman -lampuista sekä energiansäästölampuista, ja Airam halogeenilampuista. SUOJAUS- JA KOTELOINTILUOKKA, ASENTAMINEN Suojausluokka I merkitty valaisin on suojamaadoitettu. Suojausluokka II merkitty on lisäsuojattu, jolloin peruseristyksen lisäksi valaisimessa on lisäeristys, jonka ansiosta se on turvallinen ilman maadoitusta. Pollari- ja pylväsvalaisimet sekä upotettavat maavalot ovat ketjutettavissa. Anna kaikki sähkötyöt ammattilaisten tehtäviksi. Valaisinten tarkat mittapiirrokset ja asennusohjeet löytyvät pakkauksesta sekä verkkosivuilta Kotelointiluokka eli IP-merkintä kertoo miten valaisin on esine-/pöly- ja vesisuojattu. Mitä suurempi luku, sitä parempi suojaus. Esitteen valaisimet ovat aina ulkokäyttöön sopivia (IP43 tai enemmän). Kun asennusympäristö asettaa valaisimen suojaukselle lisävaatimuksia, esim. uppoasennus maahan tai terassin lattiaan, on IP-merkinnän avulla helppo varmistua riittävästä suojauksesta. 1. numero: esine- ja pölysuojaus 2. numero: vesisuojaus 0 Suojaamaton 0 Suojaamaton 1 Esineen halkaisija yli 50 mm 1 Pystysuoraan tippuvalta vedeltä 2 Esineen halkaisija yli 12,5 mm 2 Tippuvalta vedeltä (+/- 15 astetta) 3 Esineen halkaisija yli 2,5 mm 3 Satavalta vedeltä (+/- 60 astetta) 4 Esineen halkaisija yli 1,0 mm 4 Roiskuvalta vedeltä 5 Pölysuojattu 5 Vesisuihkulta (joka suunnasta) 6 Pölytiivis 6 Voimakkaalta vesisuihkulta 7 Lyhytaikaisesti upotettuna 8 Jatkuvasti upotettuna Esimerkki: IP 43 = Suojattu yli Ø 1,0 mm esineiltä ja satavalta vedeltä. NORA S. 4 SALA S. 5 SOLNA S. 6 ALPPILA S. 7 HAAGA S. 8 ARVIKA S. 9 KARTANO S PUISTOLA S. 14 KALLIO S. 15 KÄPYLÄ MINI S KIIRUNA S. 18 EIRA S. 19 VALONLÄHTEET Ulkovalaisimien valonlähteiksi suosittelemme ensisijaisesti -lamppuja ja rajoitetusti energiansäästölamppuja. Suurin osa esitteen valaisimista myydään ilman lamppua. Lampunvalinnan helpottamiseksi jokaiselle valaisimelle on suositeltu hinta/laatusuhteeltaan paras lamppuvaihtoehto Airamin valikoimasta. Lisätietoja lampuista lamppuinfo.html. MAAVALOT S HEITTIMET S LISÄVARUSTEET PUUTARHA- KOHDEVALO S. 25 LAMPPU- SUOSITUKSET S AIRAM Pihapiirivalaisimet 2013 AIRAM Pihapiirivalaisimet

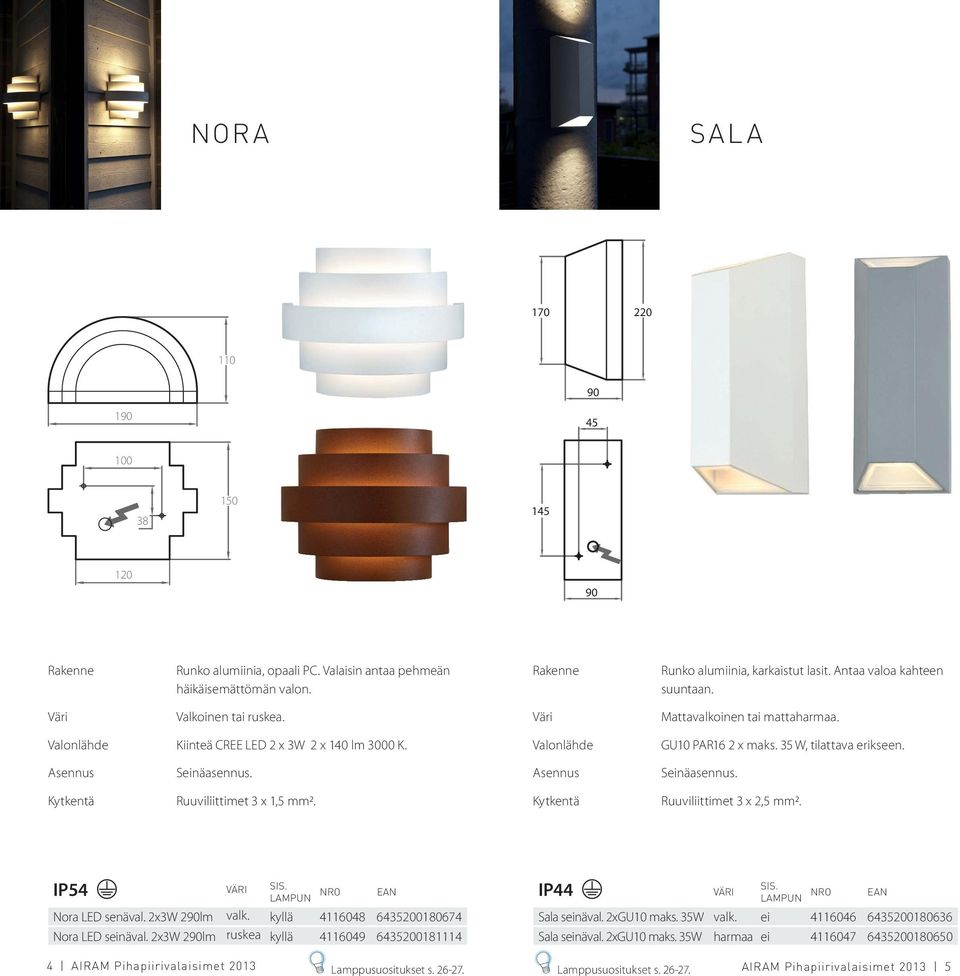

3 NORA SAL A Runko alumiinia, opaali PC. Valaisin antaa pehmeän häikäisemättömän valon. Runko alumiinia, karkaistut lasit. Antaa valoa kahteen suuntaan. Valkoinen tai ruskea. Mattavalkoinen tai mattaharmaa. Kiinteä CREE 2 x 3W 2 x 140 lm 3000 K. GU10 PAR16 2 x maks. 35 W, tilattava erikseen. Ruuviliittimet 3 x 1,5 mm2. Ruuviliittimet 3 x 2,5 mm2. IP54 LAMPUN NRO EAN Nora senäval. 2x3W 290lm valk. kyllä Nora seinäval. 2x3W 290lm ruskea kyllä LAMPUN NRO EAN Sala seinäval. 2xGU10 maks. 35W valk. ei Sala seinäval. 2xGU10 maks. 35W harmaa ei AIRAM Pihapiirivalaisimet 2013 Lamppusuositukset s Lamppusuositukset s AIRAM Pihapiirivalaisimet

4 SOLNA ALPPIL A Ø Ø60 Ø115 Ø Ø60 Ø Ø Ø Runko harjattua, lakattua terästä. PC-kupu. Ruostumatonta terästä, karkaistua lasia. Runko harjattu teräs, kupu opaali. Harjattu teräs. E27 maks. 40 W, tilattava erikseen. GU10 PAR16 maks. 35 W, tilattava erikseen. Ruuviliittimet 3 x 2,5 mm2. Ruuviliittimet 3 x 2,5 mm 2. LAMPUN NRO EAN Solna seinäval. E27 maks 40W teräs ei YHTEEN SUUNTAAN VALAISEVA Alppila seinäval. GU10 max 35W teräs ei KAHTEEN SUUNTAAN VALAISEVA Alppila seinäval. 2 x GU10 max 35W teräs ei SUUNNATTAVA MALLI Alppila seinäval. GU10 max 35W teräs ei AIRAM Pihapiirivalaisimet 2013 Lamppusuositukset s Lamppusuositukset s AIRAM Pihapiirivalaisimet

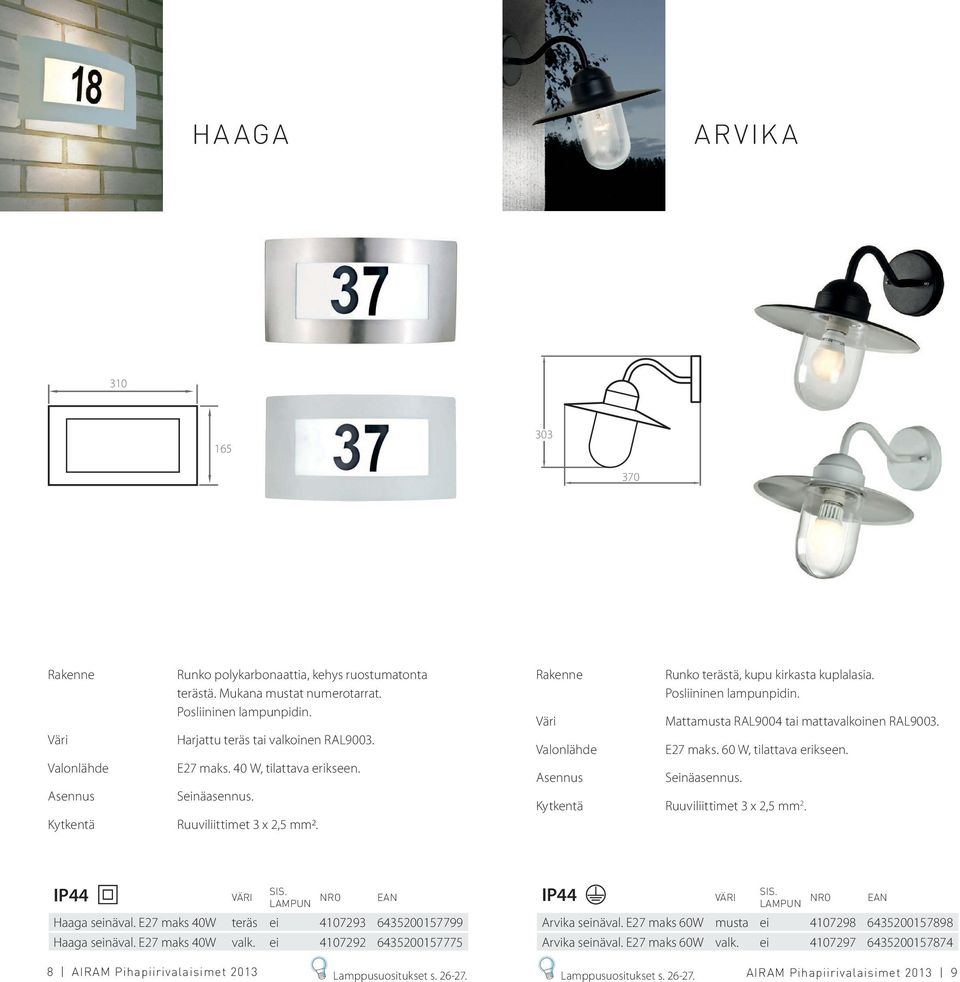

5 HAAGA ARVIKA Runko polykarbonaattia, kehys ruostumatonta terästä. Mukana mustat numerotarrat. Posliininen lampunpidin. Harjattu teräs tai valkoinen RAL9003. E27 maks. 40 W, tilattava erikseen. Ruuviliittimet 3 x 2,5 mm2. Runko terästä, kupu kirkasta kuplalasia. Posliininen lampunpidin. Mattamusta RAL9004 tai mattavalkoinen RAL9003. E27 maks. 60 W, tilattava erikseen. Ruuviliittimet 3 x 2,5 mm 2. LAMPUN NRO EAN Haaga seinäval. E27 maks 40W teräs ei Haaga seinäval. E27 maks 40W valk. ei LAMPUN NRO EAN Arvika seinäval. E27 maks 60W musta ei Arvika seinäval. E27 maks 60W valk. ei AIRAM Pihapiirivalaisimet 2013 Lamppusuositukset s Lamppusuositukset s AIRAM Pihapiirivalaisimet

6 KARTANO PR-Y JA PR-A KARTANO PR-A ISO JA SK 260 PR-Y PR-A Runko painevalettua alumiinia, kupu fasettihiottua lasia. Posliininen lampunpidin. Mattamusta tai mattavalkoinen. E27 maks. 100 W, tilattava erikseen. Ruuviliittimet 3 x 2,5 mm 2. IP43 Kartano PR-A iso E27 100W musta ei Kartano PR-A iso E27 100W valkoinen ei Runko painevalettua alumiinia, kupu fasettihiottua lasia. Posliininen lampunpidin. Mattamusta tai mattavalkoinen. 360 E27 maks. 60 W, tilattava erikseen. Ruuviliittimet 3 x 2,5 mm 2. IP43 Kartano PR-A seinäval. E27 60W musta ei Kartano PR-A seinäval. E27 60W valk. ei Kartano PR-Y seinäval. E27 60W musta ei Kartano PR-Y seinäval. E27 60W valk. ei Runko painevalettua alumiinia, kupu fasettihiottua savulasia. Posliininen lampunpidin. Mattamusta tai mattavalkoinen. E27 maks. 60 W, tilattava erikseen. Ruuviliittimet 3 x 2,5 mm 2. IP43 Kartano SK seinäval. E27 60W musta ei Kartano SK seinäval. E27 60W valk. ei AIRAM Pihapiirivalaisimet 2013 Lamppusuositukset s Lamppusuositukset s AIRAM Pihapiirivalaisimet

7 KARTANO PKP-1, PKK-1 JA -2 KARTANO TR JA PKT PKP-1 PKK-1 PKK-2 TR 250 PKT-2 Runko painevalettua alumiinia, kupu fasettihiottu lasia. Posliininen lampunpidin. Mattamusta tai mattavalkoinen. E27 maks. 60 W / 100 W, tilattava erikseen. Pylväsvalaisimiin saatavana lisäksi erillinen kiinnitysjalka 60 mm valmiiseen betoni jalustaan, s. 24. Ruuviliittimet 3 x 4 mm 2, ketjutettavissa. Pylväsvalaisimet toimitetaan asennusvalmiiksi johdotettuna pylvään alaosaan. IP43 Kartano PKP-1 pylväsv. E27 60W musta ei Kartano PKP-1 pylväsv. E27 60W valk. ei Kartano PKK-1 pylväsv. E27 100W musta ei Kartano PKK-1 pylväsv. E27 100W valk. ei Kartano PKK-2 pylväsv. E27 100W musta ei Kartano PKK-2 pylväsv. E27 100W valk. ei Runko painevalettua alumiinia, kupu polykarbonaattia. Posliininen lampunpidin. Mattamusta tai mattavalkoinen. E27 maks. 75 W, tilattava erikseen. Erillinen kiinnitysjalka 60 mm valmiiseen betonijalustaan, s. 24. TR: ruuviliittimet 3 x 2,5 mm 2. PKT-2: ruuviliittimet 3 x 4 mm 2, ketjutettavissa. Pylväsvalaisimet toimitetaan asennusvalmiiksi johdotettuna pylvään alaosaan. IP43 Kartano TR seinäval. E27 75W musta ei Kartano TR seinäval. E27 75W valk. ei Kartano PKT-2 pylväsv. E27 75W musta ei Kartano PKT-2 pylväsv. E27 75W valk. ei AIRAM Pihapiirivalaisimet 2013 Lamppusuositukset s Lamppusuositukset s AIRAM Pihapiirivalaisimet

8 380 PUISTOLA KALLIO ø100 ø ø Runko ruostumatonta terästä, kupu polykarbonaattia. Posliininen lampunpidin. Runko ruostumatonta terästä, kupu lasia. Posliininen lampunpidin. Harjattu teräs. Harmaa kivipinnoite. E27 maks. 60 W, tilattava erikseen. E27 maks. 40 W / 60 W, tilattava erikseen. Pinta-asennus seinään, pollari tukevaan alustaan. Pinta-asennus seinään, pollari tukevaan alustaan. Pollariin saatavana lisäksi erillinen kiinnitysjalka 60 mm valmiiseen betoni jalustaan, s. 24. Pollariin saatavana lisäksi erillinen kiinnitysjalka 60 mm valmiiseen betonijalustaan, s. 24. Seinämalleissa ruuviliittimet 3 x 2,5 mm 2. Pollarissa ruuviliittimet 3 x 2,5 mm 2, ketjutettavissa. Pollari toimitetaan asennusvalmiiksi johdotettuna pylvään alaosaan. Puistola seinäval. suora E27 60W teräs ei Puistola seinäval. viisto E27 60W teräs ei Puistola pollari E27 60W teräs ei Seinämalleissa ruuviliittimet 3 x 2,5 mm 2 Pollarissa ruuviliittimet 3 x 2,5 mm 2, ketjutettavissa. Pollari toimitetaan asennusvalmiiksi johdotettuna pylvään alaosaan. Kallio seinäval. E27 40W harmaa ei Kallio pollari E27 60W harmaa ei AIRAM Pihapiirivalaisimet 2013 Lamppusuositukset s Lamppusuositukset s AIRAM Pihapiirivalaisimet

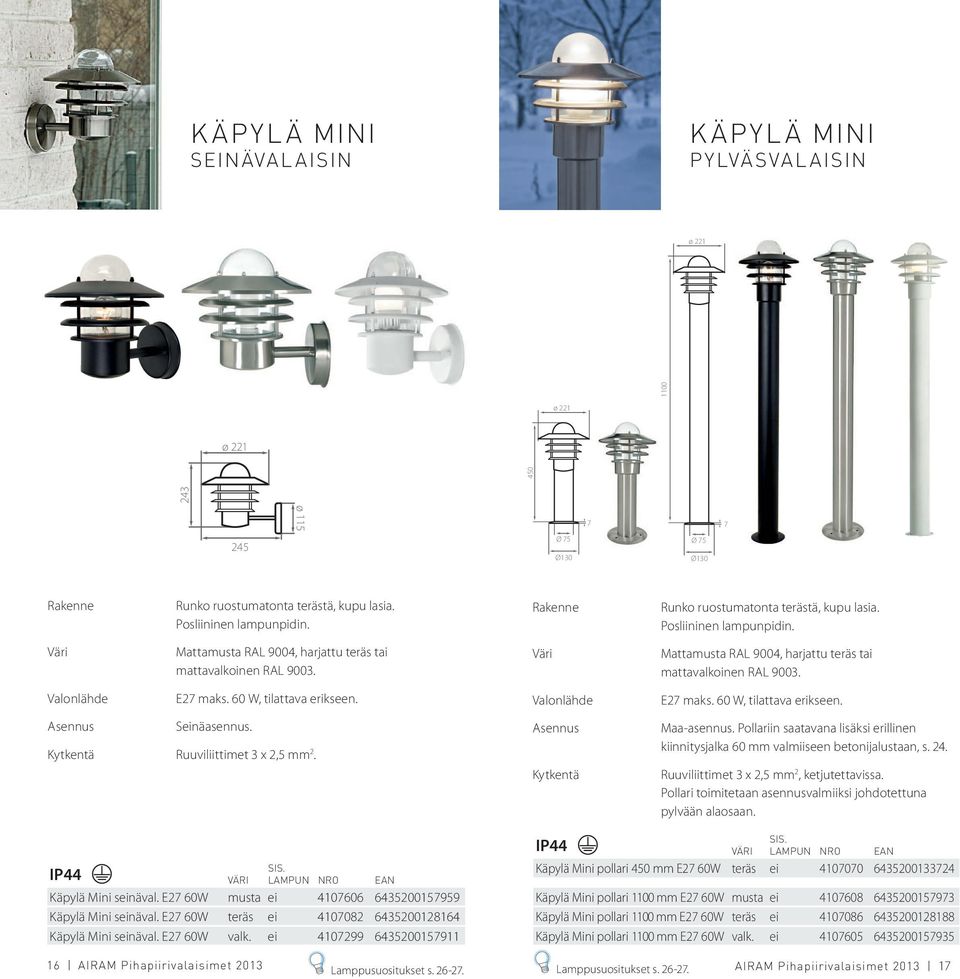

9 KÄPYL Ä MINI SEINÄVAL AISIN KÄPYL Ä MINI PYLVÄSVAL AISIN ø 221 ø 221 ø ø 115 Ø 75 Ø130 7 Ø 75 Ø130 7 Runko ruostumatonta terästä, kupu lasia. Posliininen lampunpidin. Mattamusta RAL 9004, harjattu teräs tai mattavalkoinen RAL E27 maks. 60 W, tilattava erikseen. Ruuviliittimet 3 x 2,5 mm 2. Runko ruostumatonta terästä, kupu lasia. Posliininen lampunpidin. Mattamusta RAL 9004, harjattu teräs tai mattavalkoinen RAL E27 maks. 60 W, tilattava erikseen. Maa-asennus. Pollariin saatavana lisäksi erillinen kiinnitysjalka 60 mm valmiiseen betonijalustaan, s. 24. Ruuviliittimet 3 x 2,5 mm 2, ketjutettavissa. Pollari toimitetaan asennusvalmiiksi johdotettuna pylvään alaosaan. Käpylä Mini seinäval. E27 60W musta ei Käpylä Mini seinäval. E27 60W teräs ei Käpylä Mini seinäval. E27 60W valk. ei Käpylä Mini pollari 450 mm E27 60W teräs ei Käpylä Mini pollari 1100 mm E27 60W musta ei Käpylä Mini pollari 1100 mm E27 60W teräs ei Käpylä Mini pollari 1100 mm E27 60W valk. ei AIRAM Pihapiirivalaisimet 2013 Lamppusuositukset s Lamppusuositukset s AIRAM Pihapiirivalaisimet

10 KIIRUNA EIRA Ø180 Ø180 Ø203 Ø Ø Ø50 6 Ø115 Runko terästä, kupu lasia. Posliininen lampunpidin. Harjattu teräs. E27 maks. 40 W, tilattava erikseen. Tukevaan alustaan. Pollariin saatavana lisäksi erillinen kiinnitysjalka 60 mm valmiiseen betonijalustaan, s. 24. Ruuviliittimet 3 x 2,5 mm 2. Pylväsvalaisin ketjutettavissa. Runko harjattua ja lakattua ruostumatonta terästä, opaalikupu polykarbonaattia. Posliininen lampunpidin. Harjattu teräs. E27 maks. 60 W, tilattava erikseen. Pinta-asennus seinään, pollari tukevaan alustaan. Pylväsvalaisimeen saatavana lisäksi erillinen kiinnitysjalka 60 mm valmiiseen betonijalkaan, s. 24. Ruuviliittimet, 3 x 2,5 mm2. Pylväsvalaisin ketjutettavissa. Kiiruna seinäval. E27 40W teräs ei Kiiruna pollari E27 40W teräs ei Eira seinäval. E27 60W teräs ei Eira pollari E27 60W teräs ei AIRAM Pihapiirivalaisimet 2013 Lamppusuositukset s Lamppusuositukset s AIRAM Pihapiirivalaisimet

11 14,5 Ø105 Ø145 Ø MALMI MAAVALO MAAVALO alo s.28 Ø110 4 Ø145 Ø Ø Ø86 14,5 Ø led maavalo s Valaisin 109 Ø76 Ø145 Ø110 Ø Ø96 Ø580 Ø led maavalo s.28 14,5 96 Ø105 malmi s kotelo Ø86 Valaisukulma, säätö maks smai s malmi s.28 Ø Ø76 Ø96 Ø Ø580 Ø Alumiinirunko, suojalasin kehys ruostumatonta terästä, asennuskotelo muovia. Ø96 Ruostumaton teräs. GU10 maks. 35 W, tilattava erikseen. Uppoasennus maahan tai terassi- tai lattiarakenteeseen. Ruuviliittimet 3 x 1,5 mm2. puistoprismai s Ø76 puistoprismai s.28 Ø Ø48-60 Runko painevalettua alumiinia. Suojalasi karkaistu, suojalasin kehys ruostumatonta terästä. Valoelementtiä voi kallistaa portaattomasti 35. Mukana muovinen asennuskotelo. Harmaa. Kiinteä 3 x 1 W CREE M3. Uppoasennus maahan, mukana muovinen asennuskotelo. Kiinteä liitäntäjohto 500 mm. IP67 Malmi maavalo GU10 1X35W teräs ei Ø48-60 IP67 maavalo 3X1W teräs kyllä AIRAM Pihapiirivalaisimet 2013 Lamppusuositukset s Lamppusuositukset s AIRAM Pihapiirivalaisimet

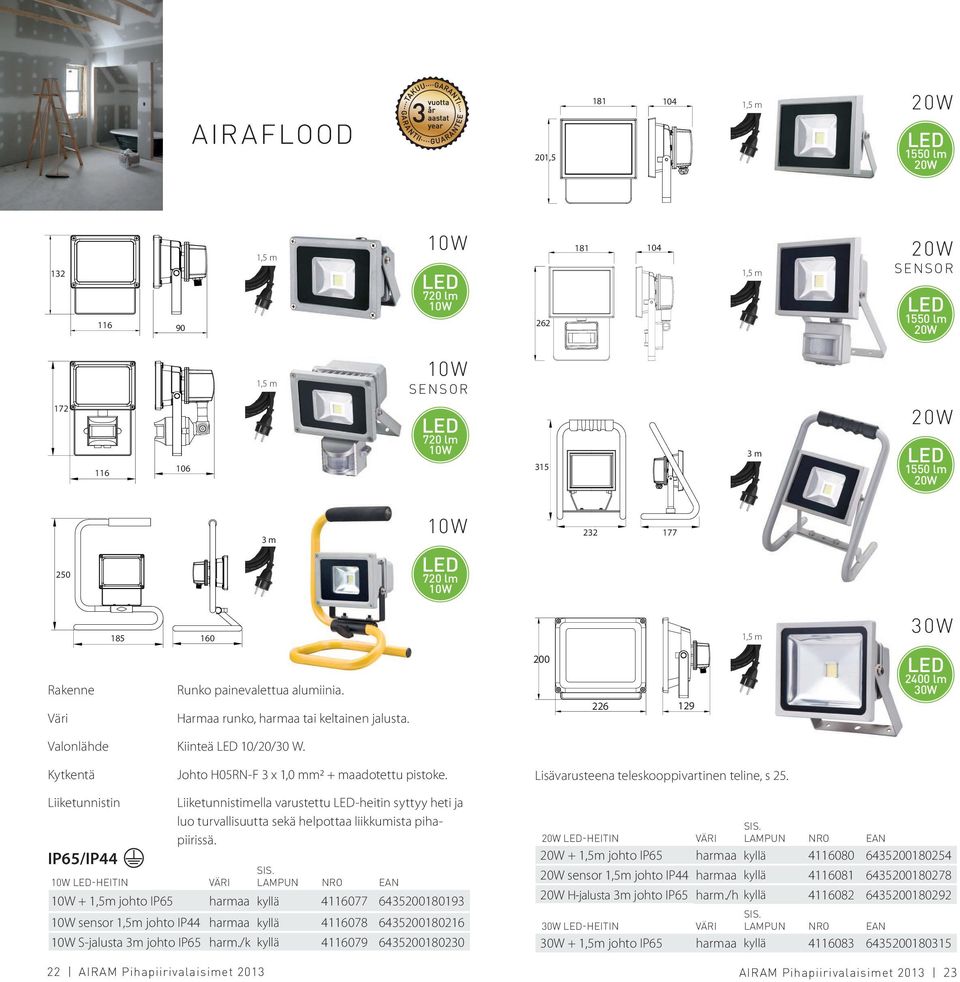

12 AIRAFLOOD 201, ,5 m 20W 1550 lm 20W ,5 m 10W 720 lm 10W J20 111J ,5 m 20W SENSOR 1550 lm 20W ,5 m 10W SENSOR 720 lm 10W J20-2 新 款 型 手 提 3 m 20W 1550 lm 20W J m 10W 720 lm 10W J20-3H ,5 m 30W 101J J10-3 Runko painevalettua alumiinia. Harmaa runko, harmaa tai keltainen jalusta lm 30W Kiinteä 10/20/30 W. 102J30 102J30 Johto H05RN-F 3 x 1,0 mm2 + maadotettu pistoke. Lisävarusteena teleskooppivartinen teline, s 25. Liiketunnistin IP65/ 10W -HEITIN Liiketunnistimella varustettu -heitin syttyy heti ja luo turvallisuutta sekä helpottaa liikkumista pihapiirissä. 20W -HEITIN 10W + 1,5m johto IP65 harmaa kyllä W sensor 1,5m johto harmaa kyllä W S-jalusta 3m johto IP65 harm./k kyllä W + 1,5m johto IP65 harmaa kyllä W sensor 1,5m johto harmaa kyllä W H-jalusta 3m johto IP65 harm./h kyllä W -HEITIN 30W + 1,5m johto IP65 harmaa kyllä AIRAM Pihapiirivalaisimet 2013 AIRAM Pihapiirivalaisimet

13 AIRAFLOOD HEIT TIMIEN SÄ ÄTÖJALUSTAT PUUTARHA- KOHDEVALO 72 Valaisukulma, säätö maks / LAMPPUSUOSITUS PAR38 16W E CD K IP osainen jalusta soveltuu maks. 2,4 kg heittimelle (heitin 30W) ja 2-osainen maks. 2 x 1,8 kg (heitin 2x20W). TELESKOOPPI SÄÄTÖJALUSTAT NRO EAN Säätöjalusta heittimille 1-os kelt Säätöjalusta heittimille 2-os kelt LISÄVARUSTE PYLVÄSVALAISIMILLE: Kartano PKP-1 Kartano PKK-1 Kartano PKK-2 Kartano PKT-2 LISÄVARUSTEET VAL AISINTEN KIINNIT YSJAL AT LISÄVARUSTE POLLARIVALAISIMILLE: Puistola Eira Kiiruna Käpylä Mini Kallio Runko muovia. Musta. E27 maks. 100 W. Lamppusuositus E27 16 W PAR38 25 IP54, tilattava erikseen. Valaisin on asennusvalmis: 155 mm maapiikki ja 5 m kumikaapeli. Pistotulppaliitäntä. KIINNITYSJALKA BETONIJALKAAN NRO EAN Lisävaruste (pylväsvalaisimet) Lisävaruste (pollarivalaisimet) LAMPUN NRO EAN Puutarhavalo E27 PAR38 max 100W musta ei AIRAM Pihapiirivalaisimet 2013 Lamppusuositukset s AIRAM Pihapiirivalaisimet

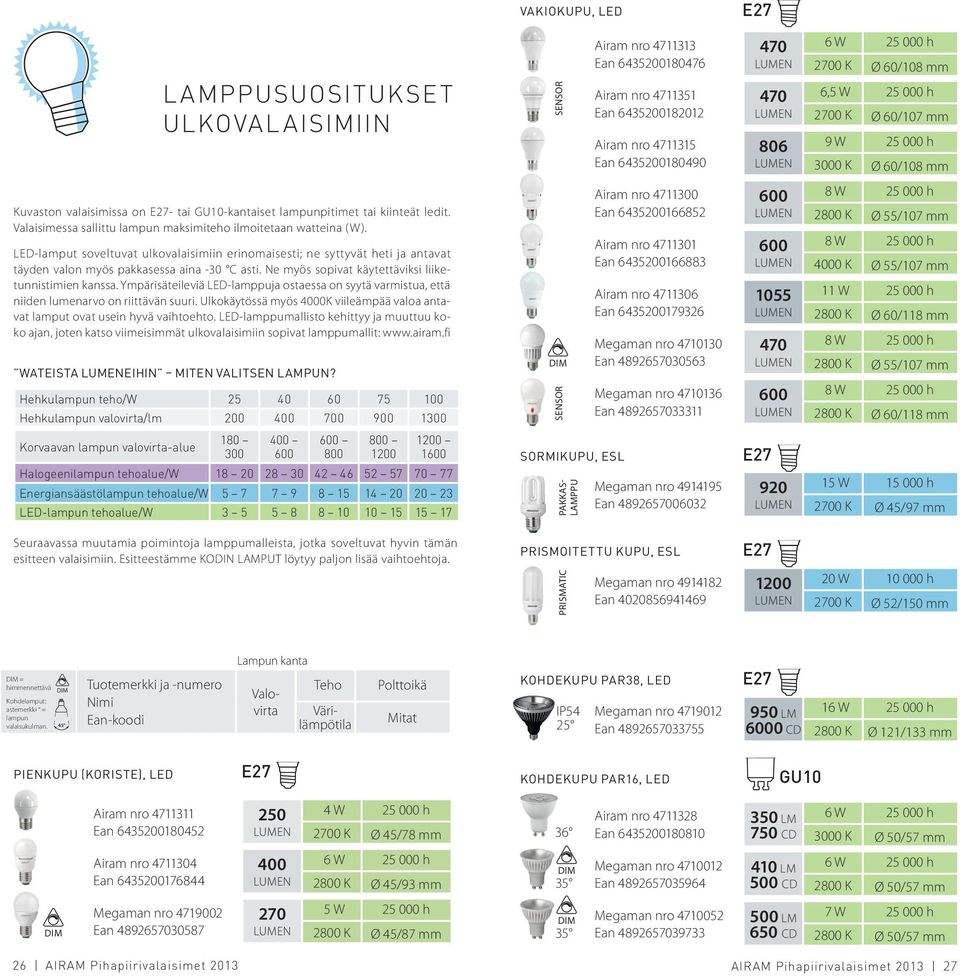

14 VAKIOKUPU, E27 LAMPPUSUOSITUKSET ULKOVAL AISIMIIN SENSOR Airam nro Ean Airam nro Ean Airam nro Ean W h 2700 K Ø 60/108 mm 6,5 W h 2700 K Ø 60/107 mm 9 W h 3000 K Ø 60/108 mm Kuvaston valaisimissa on E27- tai GU10-kantaiset lampunpitimet tai kiinteät ledit. Valaisimessa sallittu lampun maksimiteho ilmoitetaan watteina (W). -lamput soveltuvat ulkovalaisimiin erinomaisesti; ne syttyvät heti ja antavat täyden valon myös pakkasessa aina -30 C asti. Ne myös sopivat käytettäviksi liiketunnistimien kanssa. Ympärisäteileviä -lamppuja ostaessa on syytä varmistua, että niiden lumenarvo on riittävän suuri. Ulkokäytössä myös 4000K viileämpää valoa antavat lamput ovat usein hyvä vaihtoehto. -lamppumallisto kehittyy ja muuttuu koko ajan, joten katso viimeisimmät ulkovalaisimiin sopivat lamppumallit: WATEISTA EIHIN MITEN VALITSEN LAMPUN? Hehkulampun teho/w Hehkulampun valovirta/lm DIM SENSOR Airam nro Ean Airam nro Ean Airam nro Ean Megaman nro Ean Megaman nro Ean W h 2800 K Ø 55/107 mm 8 W h 4000 K Ø 55/107 mm 11 W h 2800 K Ø 60/118 mm 8 W h 2800 K Ø 55/107 mm 8 W h 2800 K Ø 60/118 mm Korvaavan lampun valovirta-alue Halogeenilampun tehoalue/w Energiansäästölampun tehoalue/w lampun tehoalue/w SORMIKUPU, ESL PAKKAS- LAMPPU Megaman nro Ean E W h 2700 K Ø 45/97 mm Seuraavassa muutamia poimintoja lamppumalleista, jotka soveltuvat hyvin tämän esitteen valaisimiin. Esitteestämme KODIN LAMPUT löytyy paljon lisää vaihtoehtoja. PRISMOITETTU KUPU, ESL PRISMATIC Megaman nro Ean E W h 2700 K Ø 52/150 mm DIM = himmennettävä DIM Kohdelamput: astemerkki = lampun valaisukulman. 45 Tuotemerkki ja -numero Nimi Ean-koodi Lampun kanta Teho Valovirta lämpötila Polttoikä Mitat KOHDEKUPU PAR38, IP54 25 Megaman nro Ean E LM 6000 CD 16 W h 2800 K Ø 121/133 mm PIENKUPU (KORISTE), E27 KOHDEKUPU PAR16, GU10 Airam nro Ean W h 2700 K Ø 45/78 mm 36 Airam nro Ean LM 750 CD 6 W h 3000 K Ø 50/57 mm Airam nro Ean W h 2800 K Ø 45/93 mm DIM 35 Megaman nro Ean LM 500 CD 6 W h 2800 K Ø 50/57 mm DIM Megaman nro Ean W h 2800 K Ø 45/87 mm DIM 35 Megaman nro Ean LM 650 CD 7 W h 2800 K Ø 50/57 mm 26 AIRAM Pihapiirivalaisimet 2013 AIRAM Pihapiirivalaisimet

15 Oy Airam Electric Ab Sementtitehtaankatu Kerava vaihde
