Biokaasua muodostuu, kun mikrobit hajottavat hapettomissa eli anaerobisissa olosuhteissa orgaanista ainetta

Transkriptio

1 1. MITÄ BIOKAASU ON Biokaasu: tilavuus-% metaania (CH 4 ) tilavuus-% hiilidioksidia (CO 2 ) Lisäksi pieniä määriä rikkivetyä (H 2 S), ammoniakkia (NH 3 ), vetyä (H 2 ) sekä häkää (CO) + muita kaasuja Biokaasua muodostuu, kun mikrobit hajottavat hapettomissa eli anaerobisissa olosuhteissa orgaanista ainetta Esim. soilla ja märehtijöiden pötsissä; riisipelloilla, kaatopaikoilla ja biokaasureaktoreissa Vertaa kompostointi, joka tapahtuu hapellisissa olosuhteissa

2 2. BIOKAASUPROSESSIN EDUT Uusiutuvista raaka-aineista tuotetaan biokaasua/energiaa Käsitellyn lietteen ominaisuudet paranevat Ammonium-typen osuus kasvaa lietteessä typpi paremmin kasvien hyödynnettävissä käsitelty liete parempi lannoite Biokaasuprosessi vähentää lietteen hajuhaittoja Kuiva-ainepitoisuus laskee käsitelty liete helpompi levittää Rikkakasvien & taudinaiheuttajien määrä lietteessä vähenee

3 3. BIOKAASUSTA ENERGIAA Biokaasun (60% metaania) energiasisältö on noin ~6 kwh/m 3 1m 3 biokaasua vastaa noin 6 l öljyä (1 m 3 metaania ~10 kwh ~ 1 l öljyä) Lietekuutio 20 m 3 biokaasua ~120 kwh (12 l öljyä) ; säilörehupaali 100 m 3 biokaasua ~650 kwh (65 l öljyä) Yksinkertaisinta on polttaa biokaasu sellaisenaan Biokaasua voidaan käyttää yhdistettyyn sähkön ja lämmön tuotantoon (moottori + generaattori) Puhdistettua biokaasua voidaan käyttää liikennepolttoaineena Vertailuhinta 95E bensiiniin 0,85/0,91 /l (ekvivalenttihinta; Gasum 1/2012)

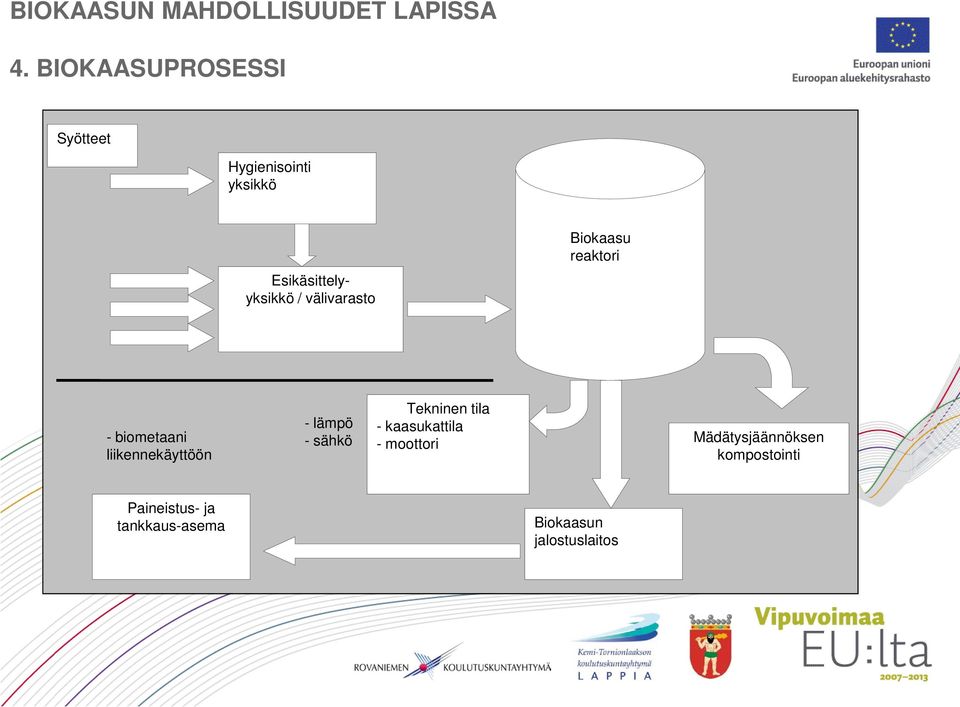

4 4. BIOKAASUPROSESSI Syötteet Hygienisointi yksikkö Esikäsittelyyksikkö / välivarasto Biokaasu reaktori - biometaani liikennekäyttöön - lämpö - sähkö Tekninen tila - kaasukattila - moottori Mädätysjäännöksen kompostointi Paineistus- ja tankkaus-asema Biokaasun jalostuslaitos

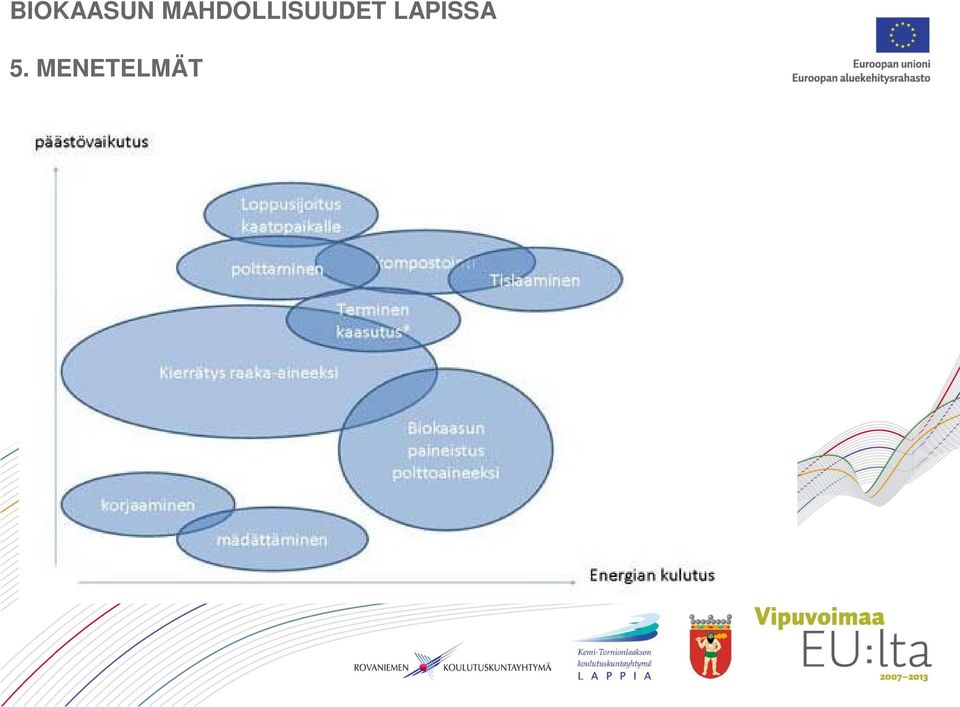

5 5. MENETELMÄT

6 6. BIOKAASUN TUOTANTO LAITOSTYYPEITTÄIN

7 7. BIOKAASUN TUOTANTO SUOMESSA

8 8. BIOKAASUN KÄYTTÖ SUOMESSA

9 9. RAAKA-AINEPOTENTIAALIT LAPISSA ENERGIAPOTENTIAALI MWh PELTOBIOM. LANTA TEURASJ. + KALAJ. YH-JÄTE ELINTARVIKEJÄTE 0 KEMI-TORNIO ITÄ-LAPPI TORNIONLAAKSO POHJOIS-LAPPI ROVASEUTU TUNTURI-LAPPI

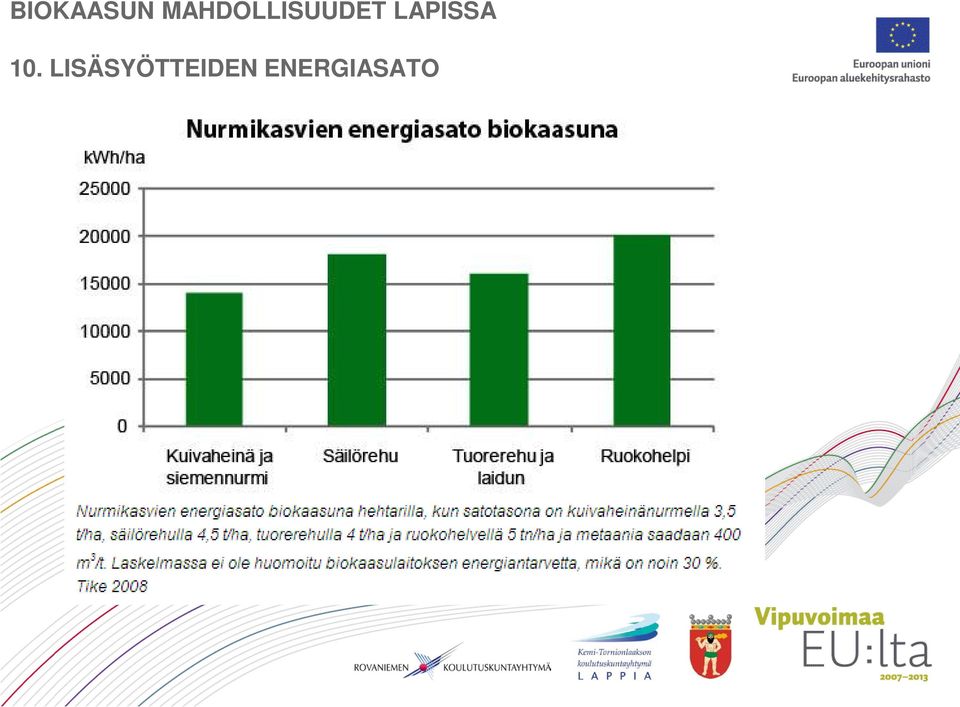

10 10. LISÄSYÖTTEIDEN ENERGIASATO

11 11. BIOKAASUN TUOTTOMÄÄRÄT m 3 CH 4 /t orgaaninen aines m 3 CH 4 /t (tuorepaino) Lehmän lietelanta Sian lietelanta Kasvibiomassat Biojäte Jätevesi ,05 Puhdistamoliete Teurastamojäte Rasvajätteet 920 -

12 12. KULJETUSMATKAVERTAILU

13 13. ENERGIAN HINTOJA Energianlähde Hinta, /MWh Hake 18 Maakaasu 41 Koivupilke (50 /i-m 3 ) 49 Kaukolämpö (Haapajärvi; kokonaishinta) 53 Pelletti 55 Kaukolämpö (koko Suomi; kokonaishinta) 86 Kevyt polttoöljy 115 Sähkö (sis. verkkomaksut) 128 Maakaasu (liikennepolttoaineena; Gasum Oy) 99 Biokaasu (liikennepolttoaineena; Gasum Oy) 104 Diesel (1,58 /litra; 1 L ~10 kwh) 158 Bensiini (1,65 /litra; 1 L ~9 kwh) 183

14 14. LAPIN ENERGIAKOULU ESR/ EAKR -HANKE - Louen biokaasulaitosprojekti kuuluu osana Rovaniemen koulutuskuntayhtymän hallinnoimaan Lapin Energiakoulu hankkeeseen. - Projekti on jaettu kahteen osaan, joista toinen sisältää koulutustuotteiden ja niiden verkostototeutusmallin kehittämisen ja pilotoinnin (ESR- rahoitus) ja toinen oppimisympäristöjen varustamisen (EAKR- rahoitus). - Hankeparin päätavoite on energia-alan ammatillisen koulutuksen ja sitä tukevan palvelutoiminnan ja toimintaan liittyvän työelämäyhteistyön kehittäminen maakunnalliseksi Energiakouluksi. - Lapin Energiakoulun tarkoituksena on toimia alueen oppilaitosten sekä energia-alan työelämän tiloja ja laitteistoja hyödyntävänä oppilaitosvetoisena opetus- ja kehittämisverkostona. - Hankkeiden kesto: ESR EAKR

15 15. LAPIN ENERGIAKOULU EAKR Hankkeen roolijaot KOULUTUSKUNTAYHTYMÄSSÄ MONENLAISTA TOIMINTAA JA OPINTOASTETTA -> RESURSSIEN SYNERGISOINTIMAHDOLLISUUS LOUEN BIOKAASULAITOS-PROJEKTISSA SYNERGIAEDUT HYÖDYNNETTY ERI ROOLIJAOILLA KTAMK/LAPPIA: LAPPIA, KEMINMAA: ASIAKAS, PROJEKTIN JOHTO KTAMK/TKI,KEMI: PROSESSI- JA LAITOSSUUNNITTELU KTAMK, KEMI: INSINÖÖRITOIMISTO, SUUNNITTELU LAPPIA, TORNIO: RAKENNUSURAKOINTI/-SUUNNITTELU LAPPIA KEMI: KONEPAJA, VALMISTUS LAPPIA TORNIO: KONEPAJA, VALMISTUS JA ASENNUS LAPPIA LOUE: LOPPUKÄYTTÄJÄ KAIKKI OSAAMINEN LÖYTYY KOULUTUSKUNTAYHTYMÄN SISÄLTÄ KEHITTÄÄ YHTEISTOIMINTAA TALON SISÄLLÄ JA ANTAA ESIMERKIN TIIMITYÖSKENTELYSTÄ MYÖS OPISKELIJOILLE: YHTEEN HIILEEN PUHALTAMISEN MALLI

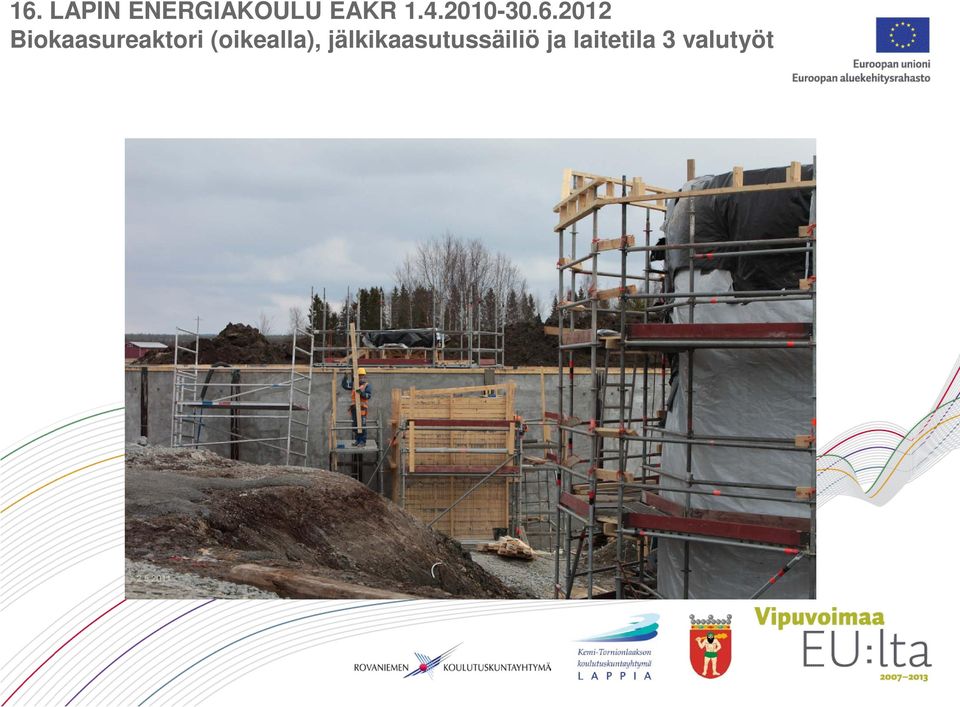

16 16. LAPIN ENERGIAKOULU EAKR Biokaasureaktori (oikealla), jälkikaasutussäiliö ja laitetila 3 valutyöt

17 17. LAPIN ENERGIAKOULU EAKR Biokaasulaitoksen putkistojen esivalmisteita Jaloterässtudiolla

18 8 18. LAPIN ENERGIAKOULU EAKR Putkikanaali ja laitetila 2

19 19. LAPIN ENERGIAKOULU EAKR Putkistoasennuksia laitetila 2

20 20. LAPIN ENERGIAKOULU EAKR Jälkikaasutusallas (1 000 m3) sisältä

21 21. LAPIN ENERGIAKOULU EAKR RMM Center etävalvontalabra, Kemi-Tornio ammattikorkeakoulu
