REKITEC OY/Tero Savela Kalajoki

Transkriptio

1 REKITEC OY/Tero Savela Kalajoki

2 Naudan liete sisältää n. 11 litraa polttoöljyä metaanina Lannassa on nestettä 96-88% Lanta sisältää typpeä n. 3,5 kg/m3 Lanta sisältää fosforia noin 0,6 kg/m3 Lanta sisältää kaliumia noin 2 kg/m3 Lannassa on tasalaatuista kuiva-ainetta MIKSI LANNALLA EI OLE ARVOA?

3 Määrät on isoja Pakkanen Pienet pitoisuudet Kalliit investoinnit ja pitkähkö takaisinmaksuaika Jalostus vaatii työaikaa Erottamisen vaikeus Käyttäjät kaukana

4 Kemikaaleilla Seulaan perustuva erottelu Painovoimaisesti Keskipakovoimalla Sähköllä Paineilmalla biologisesti Edellisten yhdistelmiä

5

6

7

8

9

10

11

12 Kipsiä sekoitetaan säiliöön, jolloin kiintoaine painuu pohjalle kiintoaineen mukana myös fosforia

13 LOGISTIIKKAHYÖTY RAVINNEHYÖDYT SÄILIÖTILAVUUS LEVITYSONGELMIEN RATKAISU REHUHYGIENIA TYÖKUORMITUKSEN JAKAMINEN RIKKAKASVIVAPAUS YMPÄRISTÖNÄKÖKOHDAT HAJUHAITTOJEN VÄHENEMINEN POHJAVESIALUEEN LÄHIALUEEN LEVITYS

14 SIKA NAUTA SIKATILA vanha liete nautaseula RAVINNE Kiintoaine nesteosa Raakaliete Typpi (liukoinen) 1,4 3,3 2,4 Typpi 4,5 3,3 3,5 Fosfori 2,5 0,71 0,85 Kalium 1,1 1,2 1,2 Kuiva-aine 25,14% 2,18% 3,43% MAITOTILA jatkuva separointi RAVINNE Kiintoaine nesteosa Raakaliete Typpi (liukoinen) 0,69 1,4 1,258 Typpi 6,3 2,5 3,26 Fosfori 1,3 0,39 0,572 Kalium 4,8 1,5 2,16 Kuiva-aine 30,00% 4,10% 9,28%

15

16 SEPAROITUA NESTEOSAA VOIDAAN AJAA 30-50% ENEMMÄN HEHTAARILLE KUIN RAAKALIETETTÄ LIUKOISTA TYPPEÄ NESTEOSALLA N. 60% ENEMMÄN HEHTAARILLE KOKONAISLANNANLEVITYSALAA TARVITAAN 30-40% VÄHEMMÄN

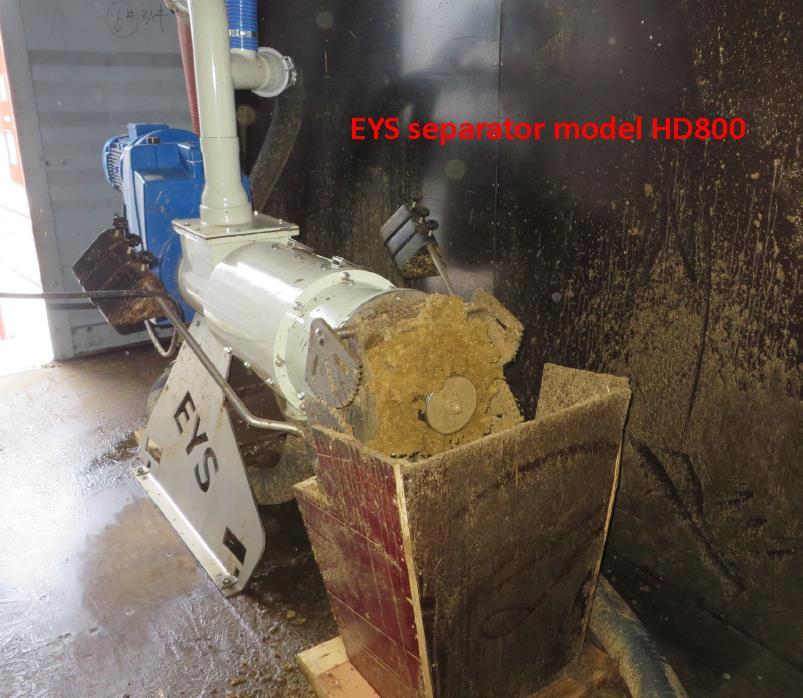

17 LIETTEESTÄ EROTELLAAN KUIVA-AINE JA NESTE ERILLEEN KUIVAJAE KÄYTETÄÄN SELLAISENAAN KUIVIKKEEKSI TAI HYGIENISOIDAAN ENNEN KÄYTTÖÄ EI TARVITSE LISÄTÄ TILAN ULKOPUOLISTA KUIVIKETTA LANTAKUIVIKE KOOSTUU PÄÄASIASSA HEINÄSTÄ, KARVOISTA, JYVÄNKUORISTA YMS. NORMAALISEPARAATTORI EI SAA RIITTÄVÄN KUIVAKSI

18

19

20 *TALLENTAVA LANGATON LÄMPÖTILAMITTAUS *TIETOKONE OHJAA SEPARAATTORIN JA KOMPOSTORIN LISÄKSI MYÖS TÄYTTÖÄ JA TYHJENNYSTÄ *SÄÄTÄÄ KOKO AJAN MM. ILMAMÄÄRÄÄ JA SYÖTTÖÄ, JOTTA PROSESSI TOIMII TEHOKKAASTI

21

22

23

24

25 Kuivikeseparaattorilta suoraan kuivikkeeksi Käytettävä 1-2 vrk sisällä Kuiva-ainepitoisuus noin 35% Saadaan separoinnin edut peltoviljelylle sekä logistiikalle Kuivikkeen levittäminen saattaa nopeuttaa taudinaiheuttajien leviämistä Ei suositella käyttöä eri navetoiden välillä

26 Lämpötila nostetaan 70 asteeseen vähintään tunniksi tai 4 h yli 55 astetta Taudinaiheuttajat vähenevät tai kuolevat ja bakteerikanta muuttuu erilaiseksi 1-2 vrk kompostorissa Kuivuu lisää prosessissa. Kuiva-ainepitoisuus n % jälkikypsymisen jälkeen. Saadaan separoinnin sekä kompostoinnin edut peltoviljelyyn ja logistiikkaan Käyttö eri navetoiden välillä mahdollista

27

28 HYGIENISOIMATTA Käytettävä 1-2 vrk kuluessa Halvempi Riski taudin nopeammasta leviämisestä koko navettaan Hieman kosteampaa HYGIENISOIMALLA Riskittömämpi Kuluttaa enemmän sähköä Voidaan varastoida ja esim. säkittää Käyttö eri navetoiden välillä mahdollista

29 Prosessikaavio 1 LIETE SEPAROINTI HYGIENI SOITU KUIVIKE RUMPUKOMPOSTORI Kompostorissa 1-2 vrk Lämpötila astetta

30 Prosessikaavio 1 LIETE SEPAROINTI LÄMPÖÄ KUIVAJAKEEN KUIVAUS (1 h yli +70 astetta)

31 Prosessikaavio 1 LIETE SEPAROINTI Hygienisoitu kuivike Mädätysjäännöksen separointi KUIVAMÄDÄTTÄMÖ Termofiilinen prosessi

32 Tuotantoon voidaan käyttää lähes kaikkea orgaanista ainesta Muodostuu mikrobien hajottaessa orgaanista ainesta hapettomissa olosuhteissa 1 m3 puhdasta metaania vastaa noin 1 litra polttoöljyä % metaania % hiilidioksidia muut (rikkivety, ammoniakki, häkä ) Lämpöä, sähköä, liikennepolttoainetta

33 Materiaali Metaanintuottopotentiaali l CH 4 / kg m³ CH 4 / tonni orgaanista ainetta (märkäpaino) Teurastamojäte Biojäte Energiakasvit Lanta m³ metaania ~ 1 l öljyä ~ 10 kwh 1 ha heinää ==> m3 metaania ==> 1-2 auton vuosikulutus

34 KUIVAMÄDÄTYS Yleensä termofiilinen prosessi (lämpötila n. 55 ast) Tulppavirtaus tai panostoiminen laitos Tehotuotto isompi reaktorikuutiota kohden Logistiikka edullisempi pidemmillä siirtomatkoilla Hyötysuhde parempi kuin märkäprosessissa MÄRKÄMÄDÄTYS Mesofiilinen prosessi (lämpötila ast) Yleensä jatkuvatoiminen Iso reaktori Hyötysuhdetta heikentää kaiken nesteen lämmittäminen Helpohko tehdä tilamittakaavassa

35 Tulppavirtausperiaate, termofiilinen prosessi BIOGTS OY

36 Panostoiminen kuivamädättämö. Termofiilinen tai mesofiilinen prosessi. Metener Oy

37 Mesofiilinen prosessi

38 Käyttää separoitua nesteosaa. Mesofiilinen prosessi. Nopea läpimeno 8-14 pv. Pieni reaktori ja ei sekoittimia. METHATOR OY

39 Laskettu biovoimalaitoksen logistiikan kustannuksia kuuden maatilan yhteismädättämöön, joka jalostaa ja käyttää lantaa monipuolisesti Ei juuri tarvita tilan työvoimaa ja pienemmät investoinnit tilaa kohden Muut jalosteet (kasvualustat yms.) Tehdään laitos sinne missä energiaa tarvitaan, eikä sinne missä se syntyy.

40 Kuivajae sisältää noin 8 kertaa enemmän myytävää energiaa tonnissa kuin raakaliete Kuivajae soveltuu myös märkämädättämön lisäsyötteeksi Kuivajae tasalaatuista ja helppoa käsitellä Märkämädättämön mädätysjäännöksen kuivajae ei sisällä ravinteita ravinteet liukenevat nesteeseen mädätyksessä

41 LISÄTÄÄN LOGISTISEEN KETJUUN TUOTTOJA JA ALENNETAAN KUSTANNUKSIA YHTEISOMISTEINEN JALOSTUSLAITOS HYVÄ VAIHTOEHTO JALOSTAMISELLE RIITTÄVÄ KANNATTAVUUS TILAKOHTAISESTI JOPA YHDESTÄ HYÖDYSTÄ YRITYSTOIMINNASSA HAETAAN KANNATTAVUUS USEASTA TULOLÄHTEESTÄ

42 REKITEC Oy YHTEYSTIEDOT REISKONE OY Tero Savela
