Kaksoisviisteinen liukuva jiirisaha (F DB malli) SISÄLTÖ

Transkriptio

1

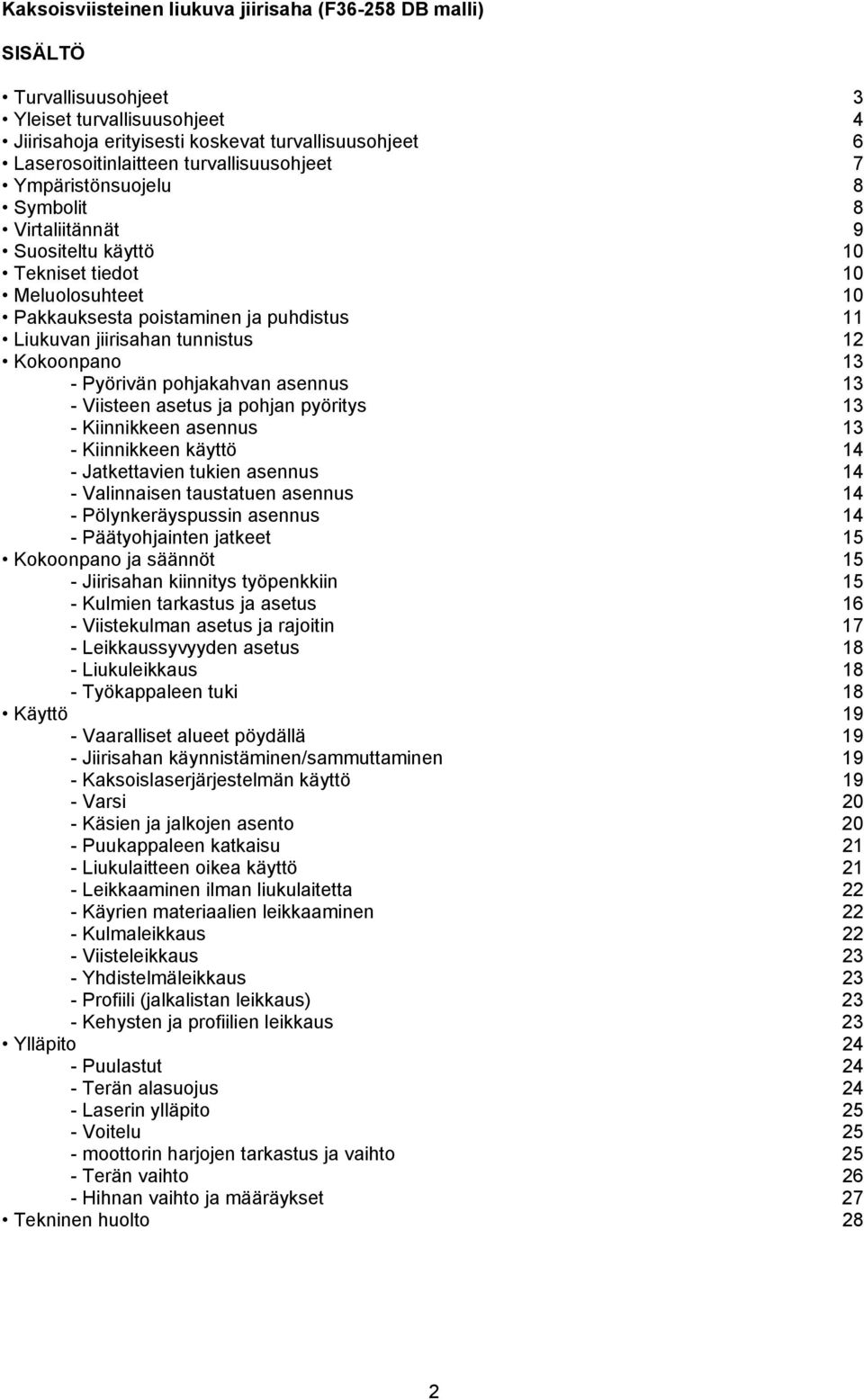

2 Kaksoisviisteinen liukuva jiirisaha (F DB malli) SISÄLTÖ Turvallisuusohjeet 3 Yleiset turvallisuusohjeet 4 Jiirisahoja erityisesti koskevat turvallisuusohjeet 6 Laserosoitinlaitteen turvallisuusohjeet 7 Ympäristönsuojelu 8 Symbolit 8 Virtaliitännät 9 Suositeltu käyttö 10 Tekniset tiedot 10 Meluolosuhteet 10 Pakkauksesta poistaminen ja puhdistus 11 Liukuvan jiirisahan tunnistus 12 Kokoonpano 13 - Pyörivän pohjakahvan asennus 13 - Viisteen asetus ja pohjan pyöritys 13 - Kiinnikkeen asennus 13 - Kiinnikkeen käyttö 14 - Jatkettavien tukien asennus 14 - Valinnaisen taustatuen asennus 14 - Pölynkeräyspussin asennus 14 - Päätyohjainten jatkeet 15 Kokoonpano ja säännöt 15 - Jiirisahan kiinnitys työpenkkiin 15 - Kulmien tarkastus ja asetus 16 - Viistekulman asetus ja rajoitin 17 - Leikkaussyvyyden asetus 18 - Liukuleikkaus 18 - Työkappaleen tuki 18 Käyttö 19 - Vaaralliset alueet pöydällä 19 - Jiirisahan käynnistäminen/sammuttaminen 19 - Kaksoislaserjärjestelmän käyttö 19 - Varsi 20 - Käsien ja jalkojen asento 20 - Puukappaleen katkaisu 21 - Liukulaitteen oikea käyttö 21 - Leikkaaminen ilman liukulaitetta 22 - Käyrien materiaalien leikkaaminen 22 - Kulmaleikkaus 22 - Viisteleikkaus 23 - Yhdistelmäleikkaus 23 - Profiili (jalkalistan leikkaus) 23 - Kehysten ja profiilien leikkaus 23 Ylläpito 24 - Puulastut 24 - Terän alasuojus 24 - Laserin ylläpito 25 - Voitelu 25 - moottorin harjojen tarkastus ja vaihto 25 - Terän vaihto 26 - Hihnan vaihto ja määräykset 27 Tekninen huolto 28 2

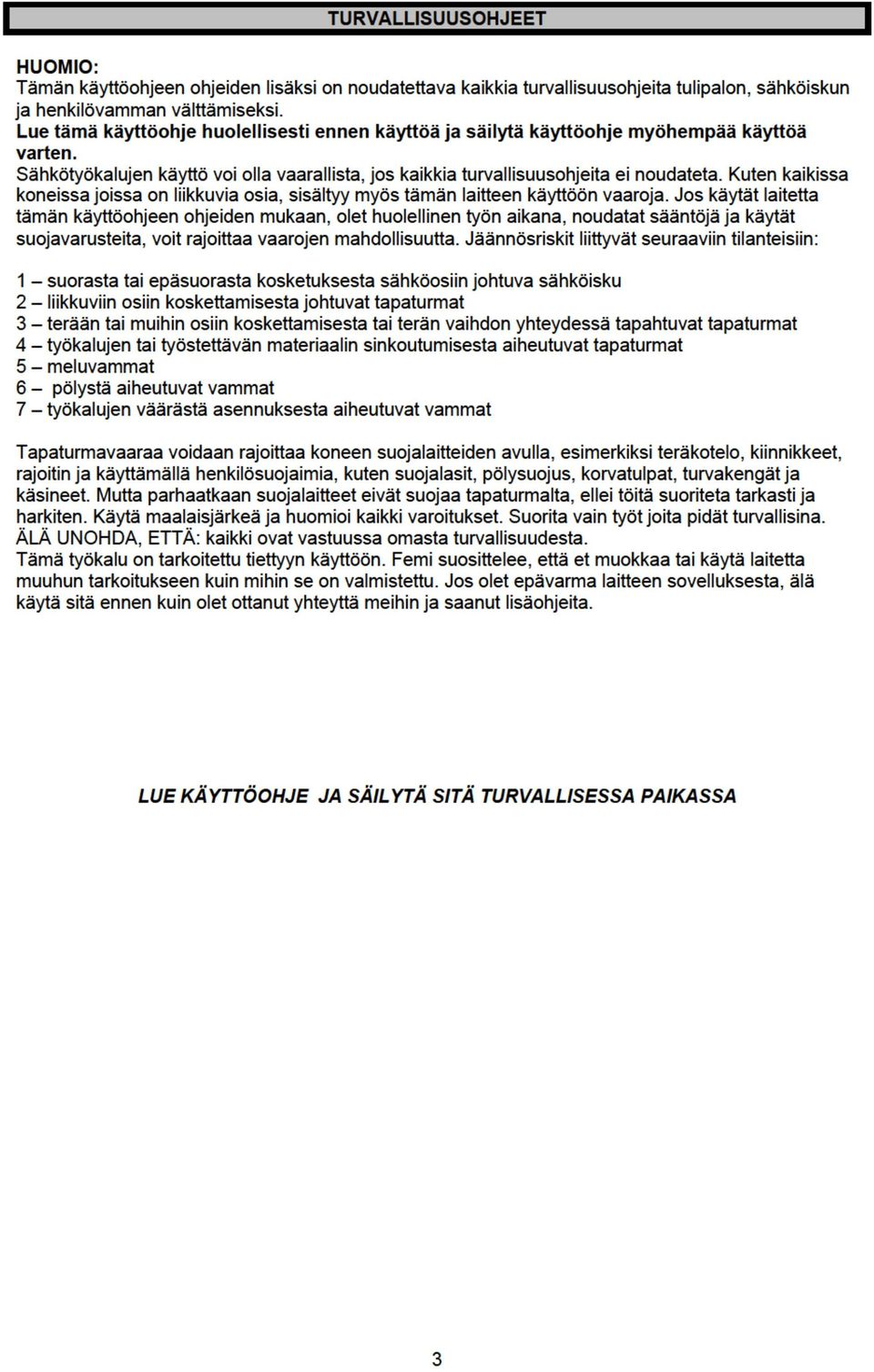

3

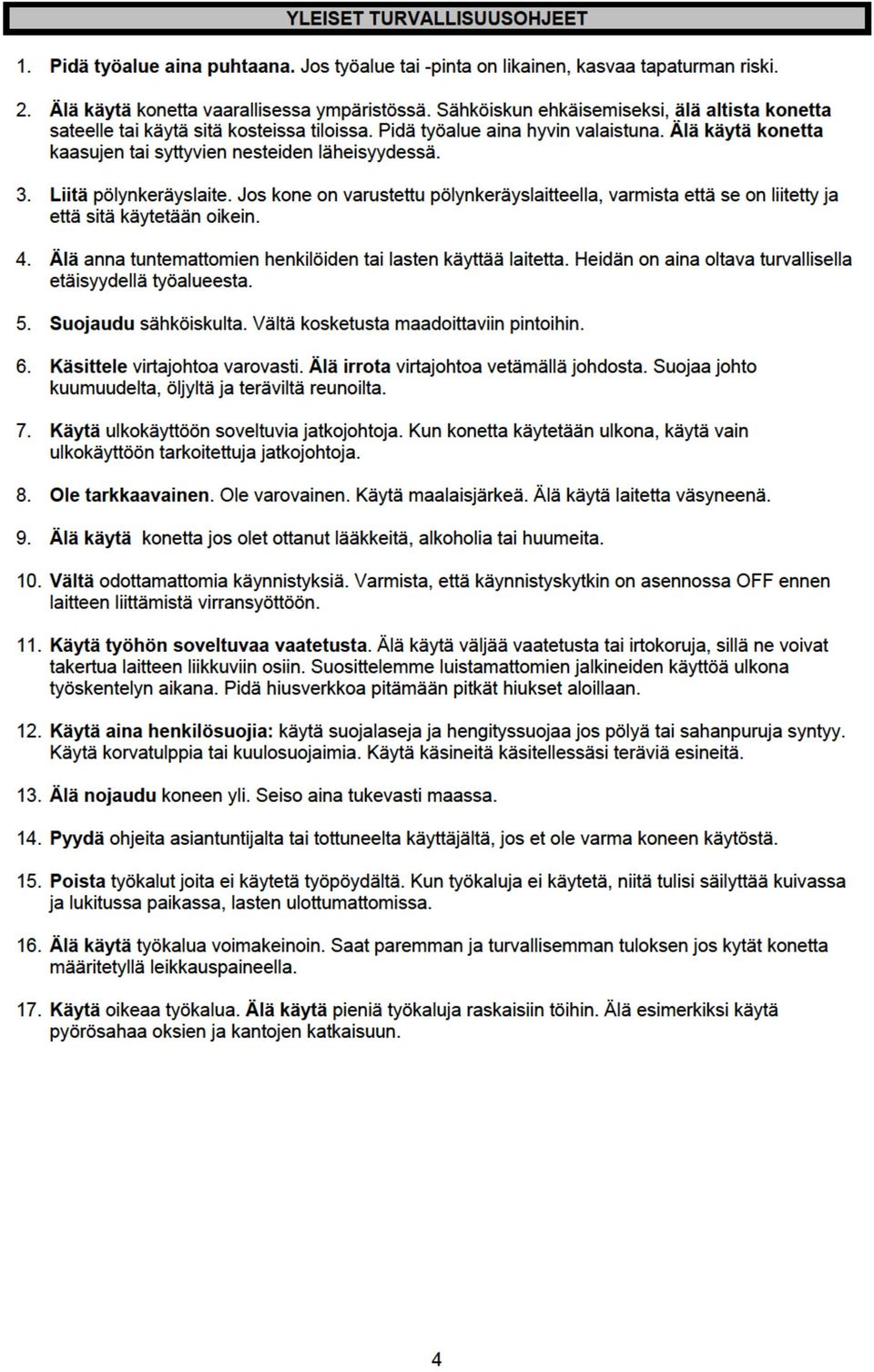

4

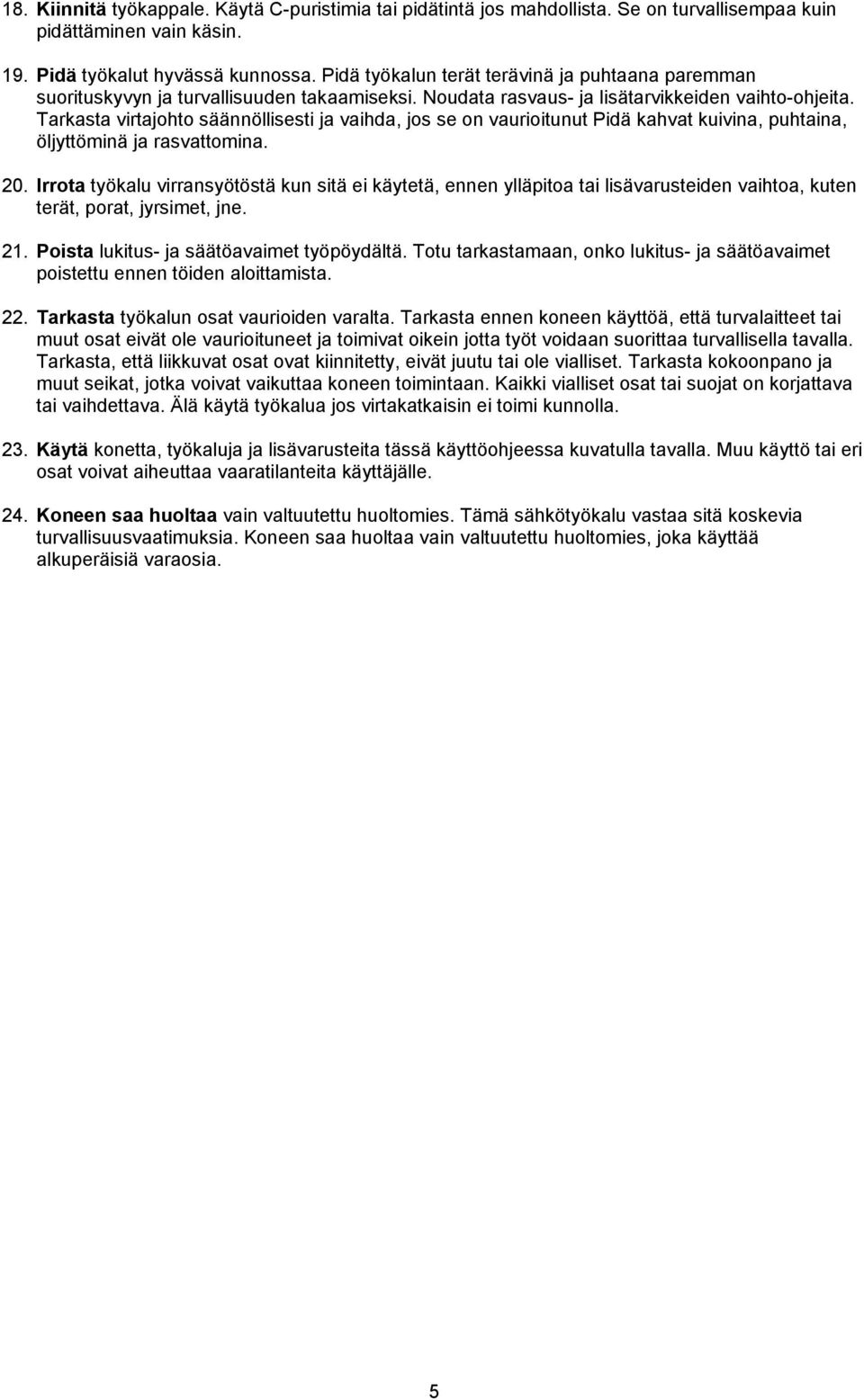

5 18. Kiinnitä työkappale. Käytä C-puristimia tai pidätintä jos mahdollista. Se on turvallisempaa kuin pidättäminen vain käsin. 19. Pidä työkalut hyvässä kunnossa. Pidä työkalun terät terävinä ja puhtaana paremman suorituskyvyn ja turvallisuuden takaamiseksi. Noudata rasvaus- ja lisätarvikkeiden vaihto-ohjeita. Tarkasta virtajohto säännöllisesti ja vaihda, jos se on vaurioitunut Pidä kahvat kuivina, puhtaina, öljyttöminä ja rasvattomina. 20. Irrota työkalu virransyötöstä kun sitä ei käytetä, ennen ylläpitoa tai lisävarusteiden vaihtoa, kuten terät, porat, jyrsimet, jne. 21. Poista lukitus- ja säätöavaimet työpöydältä. Totu tarkastamaan, onko lukitus- ja säätöavaimet poistettu ennen töiden aloittamista. 22. Tarkasta työkalun osat vaurioiden varalta. Tarkasta ennen koneen käyttöä, että turvalaitteet tai muut osat eivät ole vaurioituneet ja toimivat oikein jotta työt voidaan suorittaa turvallisella tavalla. Tarkasta, että liikkuvat osat ovat kiinnitetty, eivät juutu tai ole vialliset. Tarkasta kokoonpano ja muut seikat, jotka voivat vaikuttaa koneen toimintaan. Kaikki vialliset osat tai suojat on korjattava tai vaihdettava. Älä käytä työkalua jos virtakatkaisin ei toimi kunnolla. 23. Käytä konetta, työkaluja ja lisävarusteita tässä käyttöohjeessa kuvatulla tavalla. Muu käyttö tai eri osat voivat aiheuttaa vaaratilanteita käyttäjälle. 24. Koneen saa huoltaa vain valtuutettu huoltomies. Tämä sähkötyökalu vastaa sitä koskevia turvallisuusvaatimuksia. Koneen saa huoltaa vain valtuutettu huoltomies, joka käyttää alkuperäisiä varaosia. 5

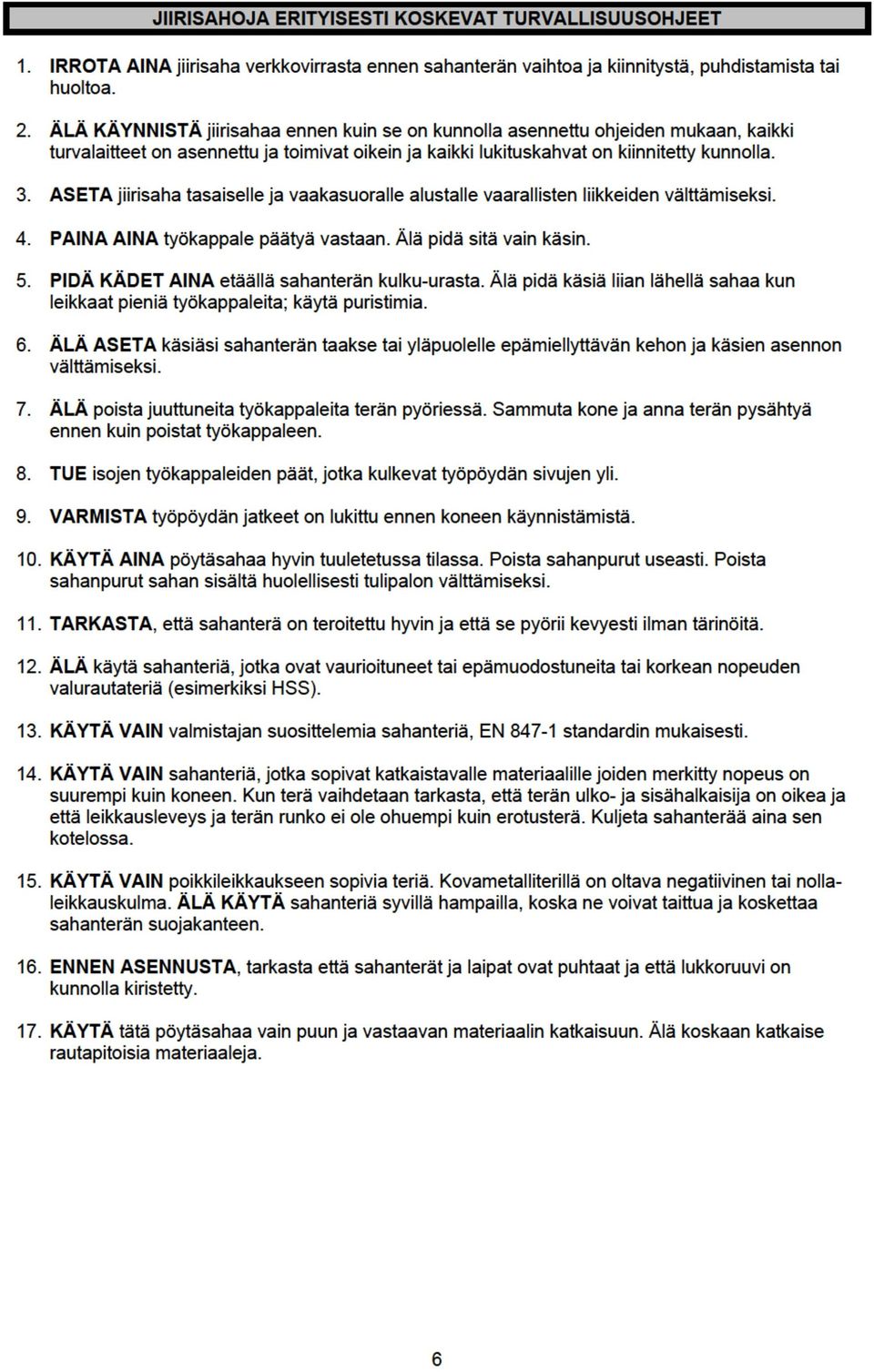

6

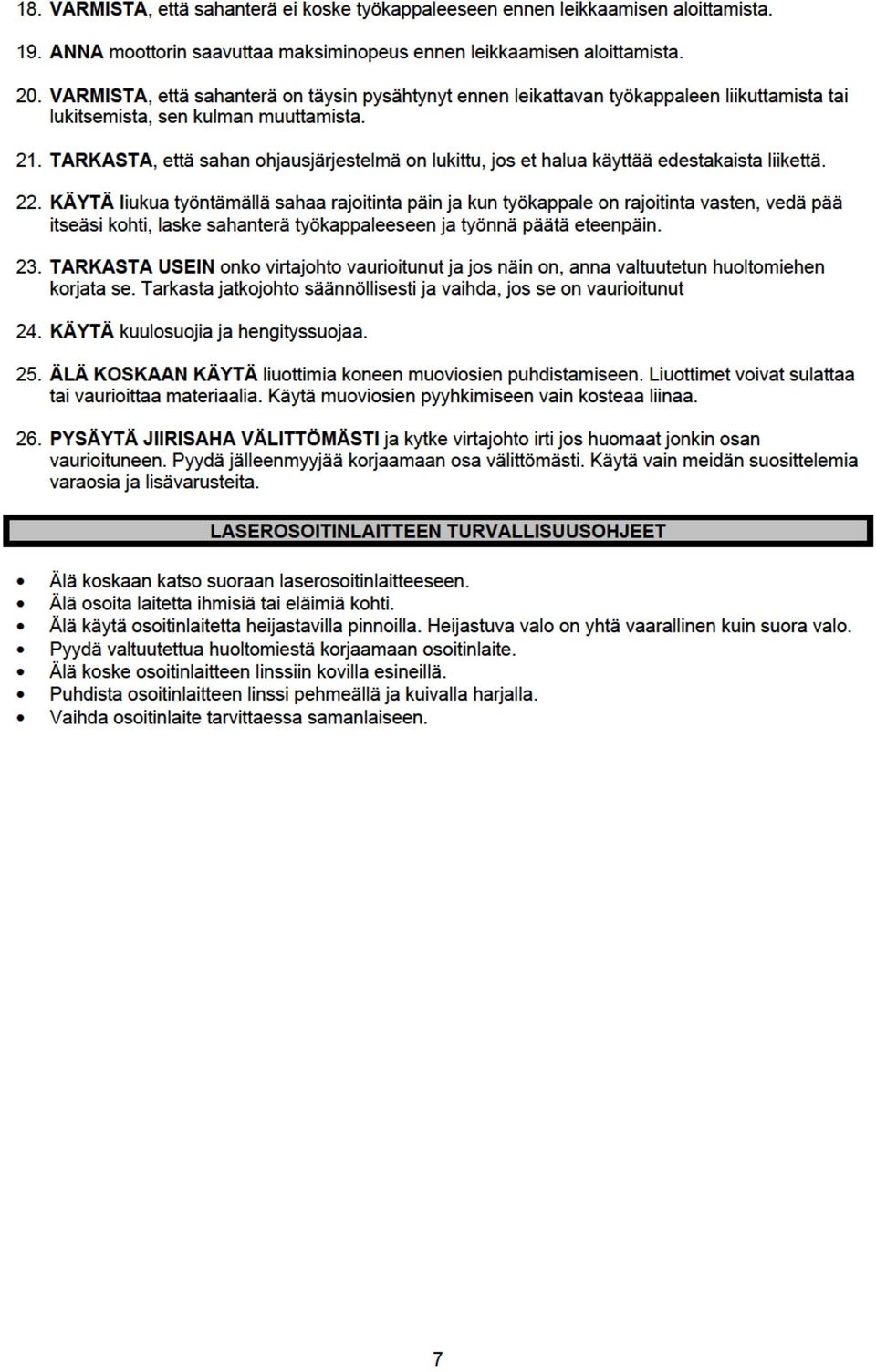

7

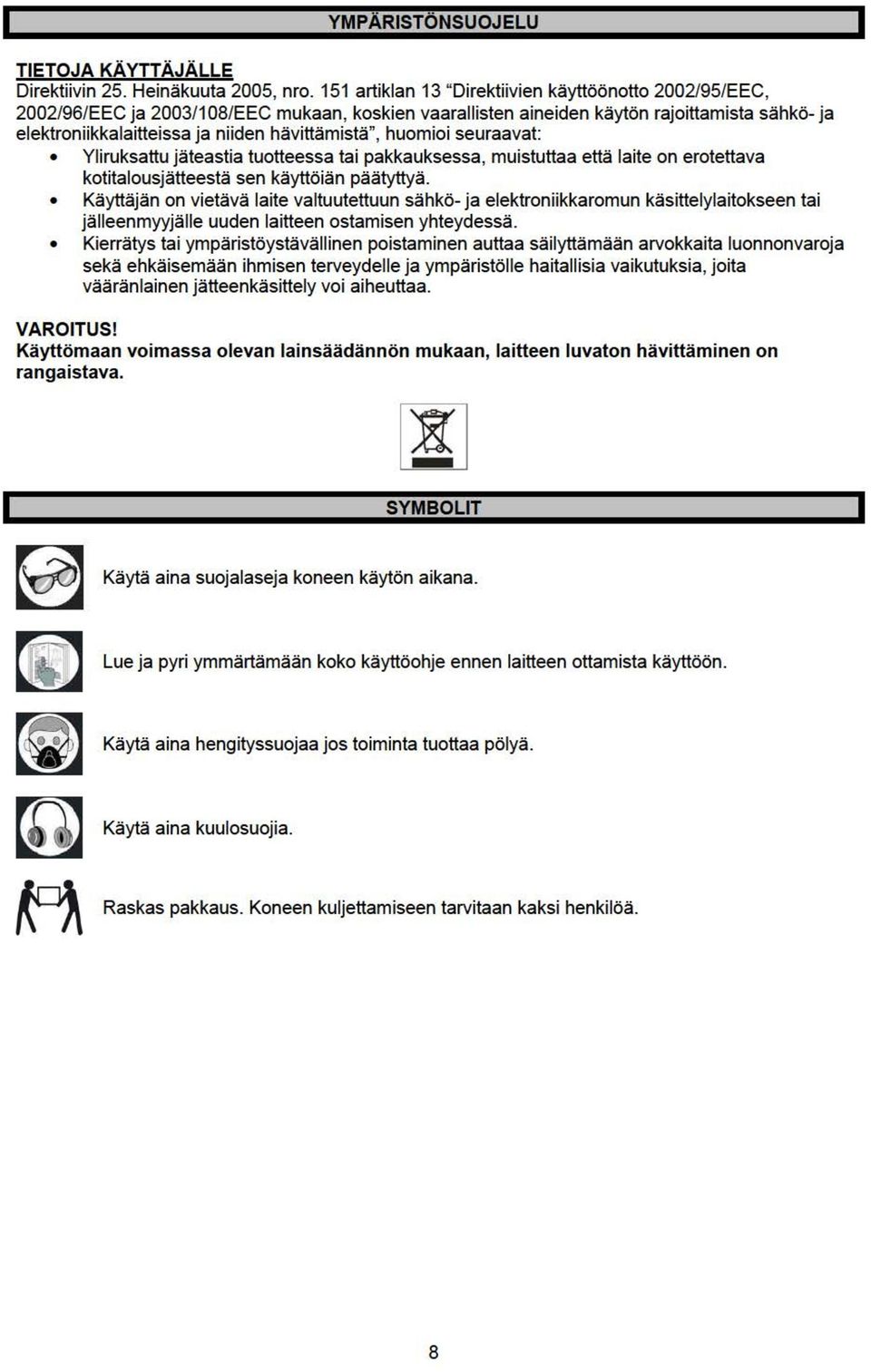

8

9

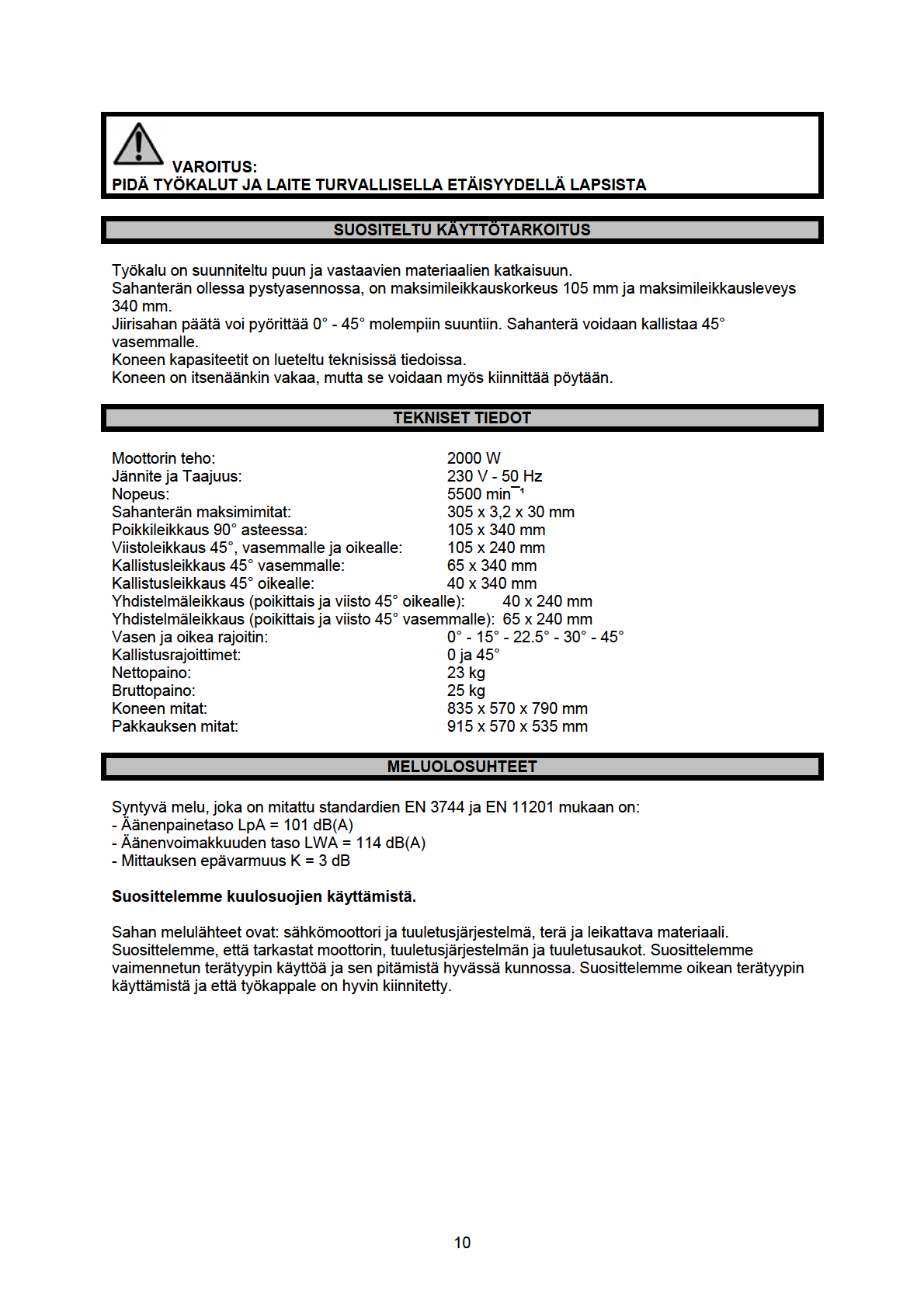

10

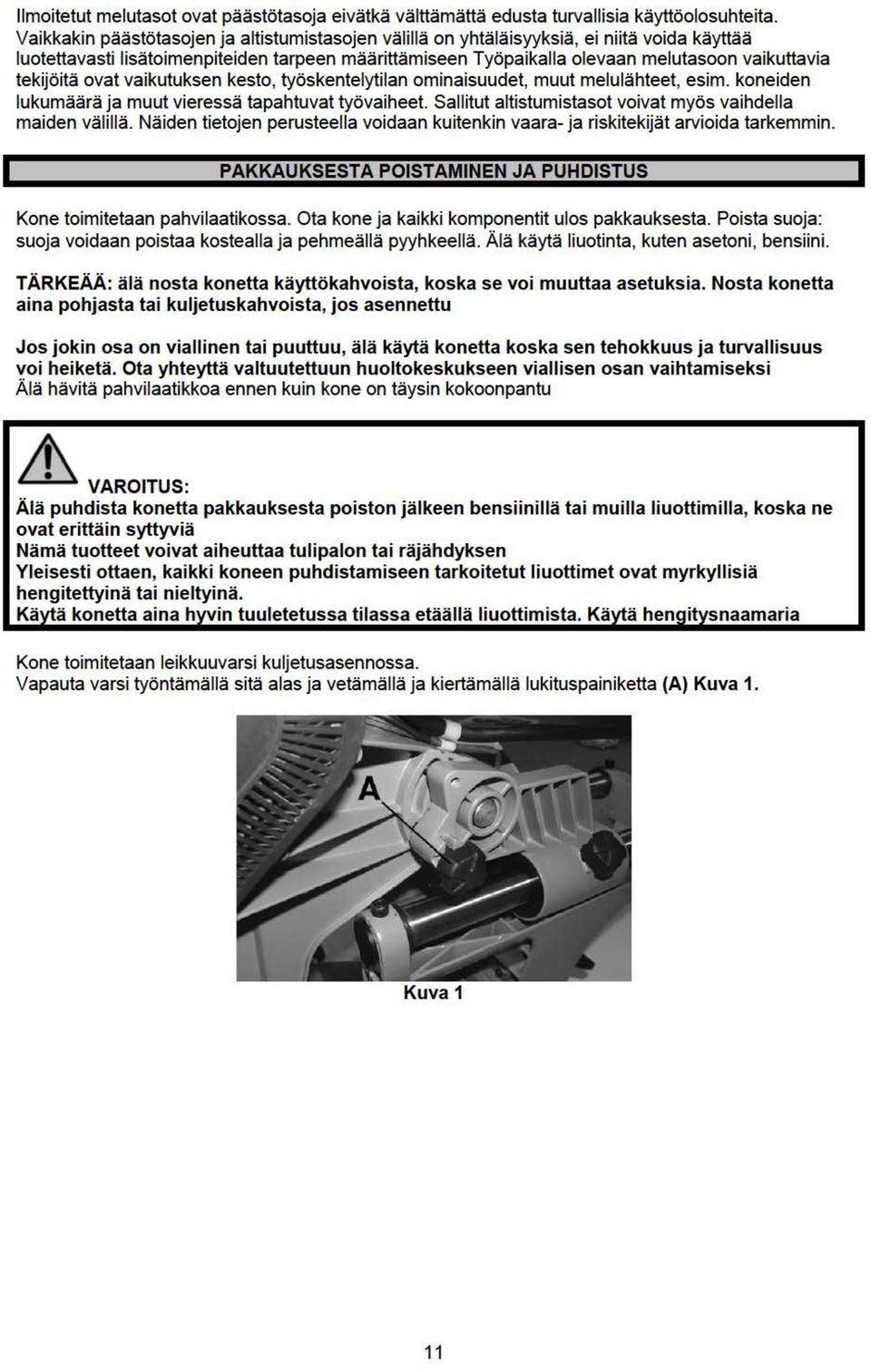

11

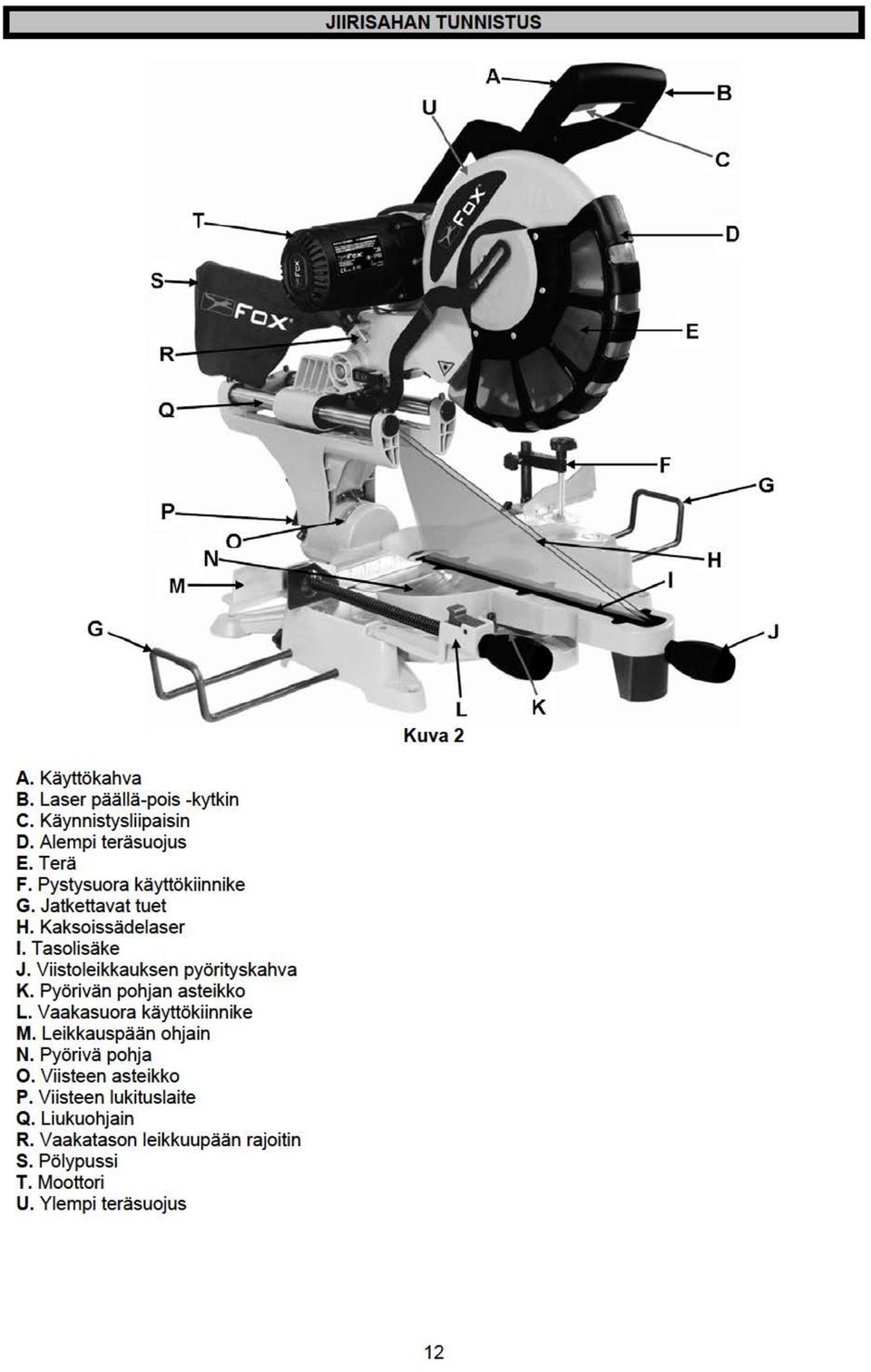

12

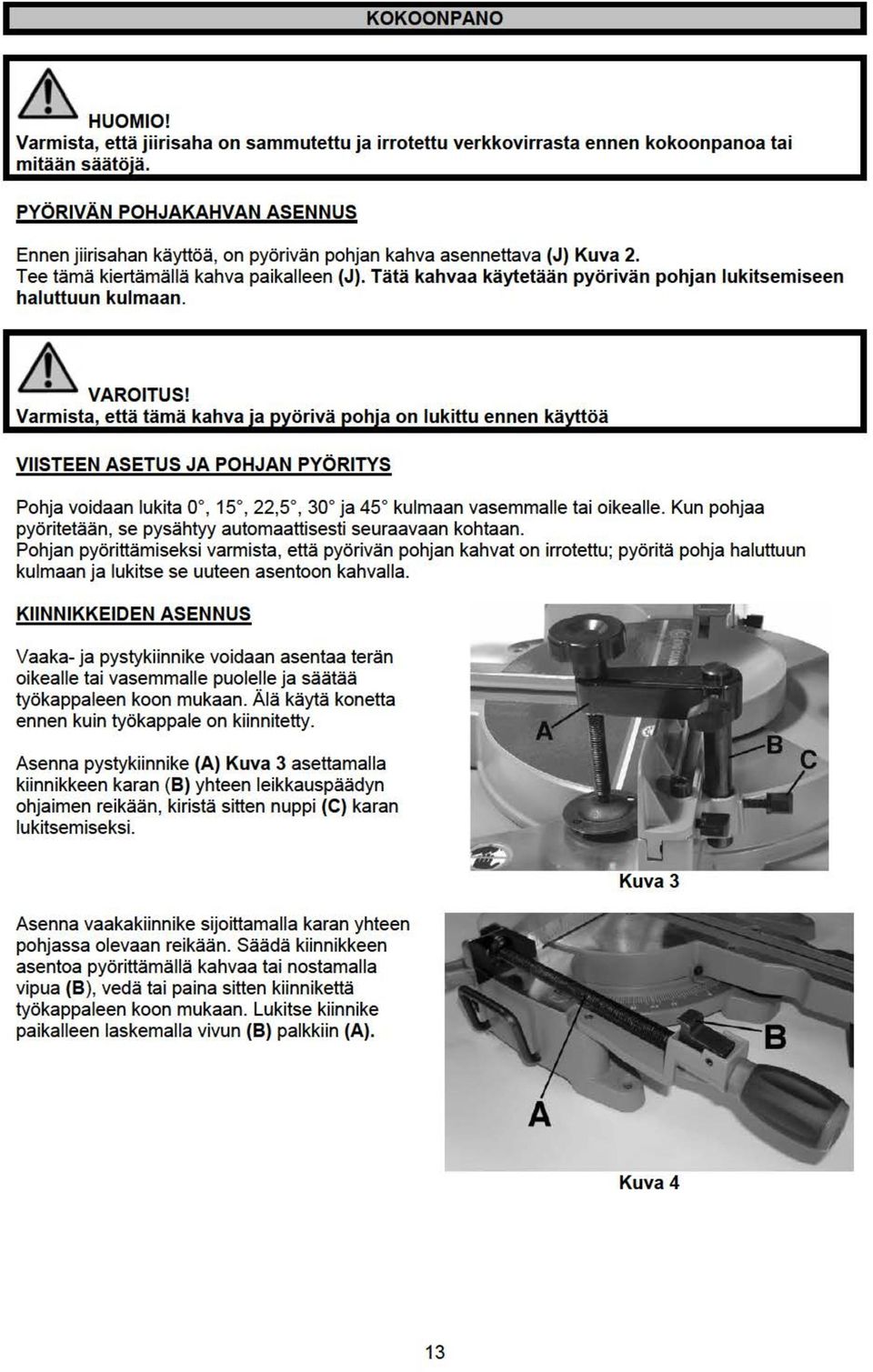

13

14 KIINNIKKEEN KÄYTTÖ 1. Kiinnikkeen kapasiteettia voidaan säätää löysäämällä nuppia ja liu'uttamalla karaa ylös ja alas. Kun haluttu koko saavutetaan, kiristä nuppi uudestaan. 2. Siirrä leikkauksen aikana pystykiinnikettä niin, että sen levy koskettaa työkappaleeseen. 3. Lukitse työkappale pohjaa vasten kiertämällä nuppia, kunnes työkappale on lukittu. Leikkauksen jälkeen, kierrä nuppi auki. JATKETTAVIEN TUKIEN ASENNUS Jiirisaha on varustettu kahdella jatkettavalla tuella (A) Kuva 5 joilla voidaan tukea pitkiä työkappaleita työn aikana. Nämä tuet voidaan asentaa koneen molemmille puolille, työkappaleen koon mukaan. Löysää nuppia (B), aseta jatkeet hahloihin pohjan molemmilla puolilla ja lukitse nupit. VALINNAISEN TAUSTATUEN ASENNUS Tämä jiirisaha on varustettu valinnaisella taustatuella, (A) Kuva 6, joka estää koneen kaatumisen taaksepäin, jos leikkuupää päästetään irti vahingossa. Kuva 5 PÖLYNKERÄYSPUSSIN ASENNUS Aseta pölypussi (A) Kuva 7 aukkoon (B) ja tarkista, että se on kunnolla kiinnitetty. Voit myös halutessasi liittää pölyaukon suoraan pölynkeräysjärjestelmään. Huomautus: Tyhjennä pussi säännöllisesti. Pussi on varustettu vetoketjulla tyhjentämisen helpottamiseksi. Pese pussi lämpimällä saippuavedellä ja kuivaa se ennen käyttöä. Kuva 6 Varmista, että vetoketju on suljettu ennen käyttöä. Kuva 7 14

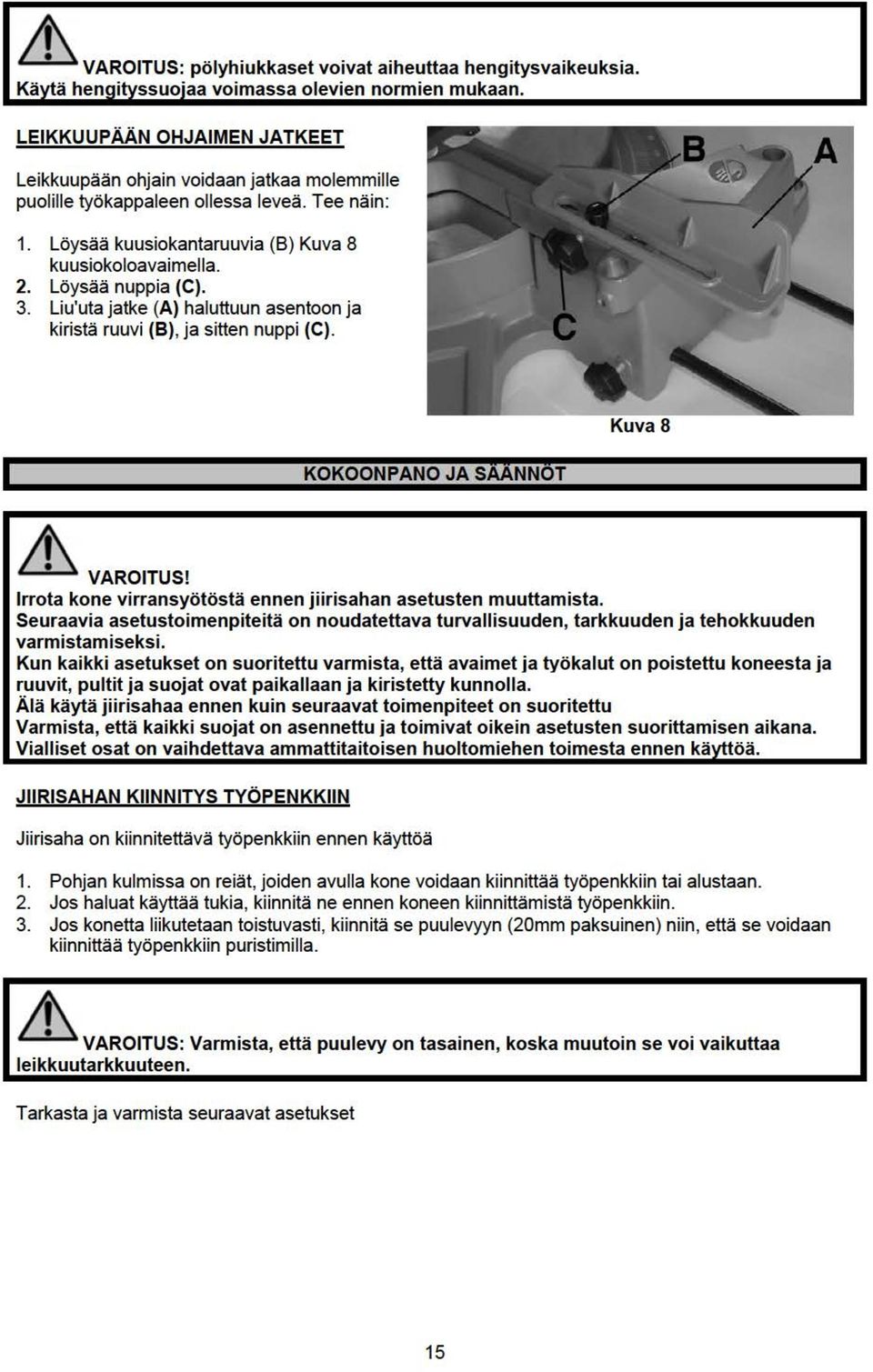

15

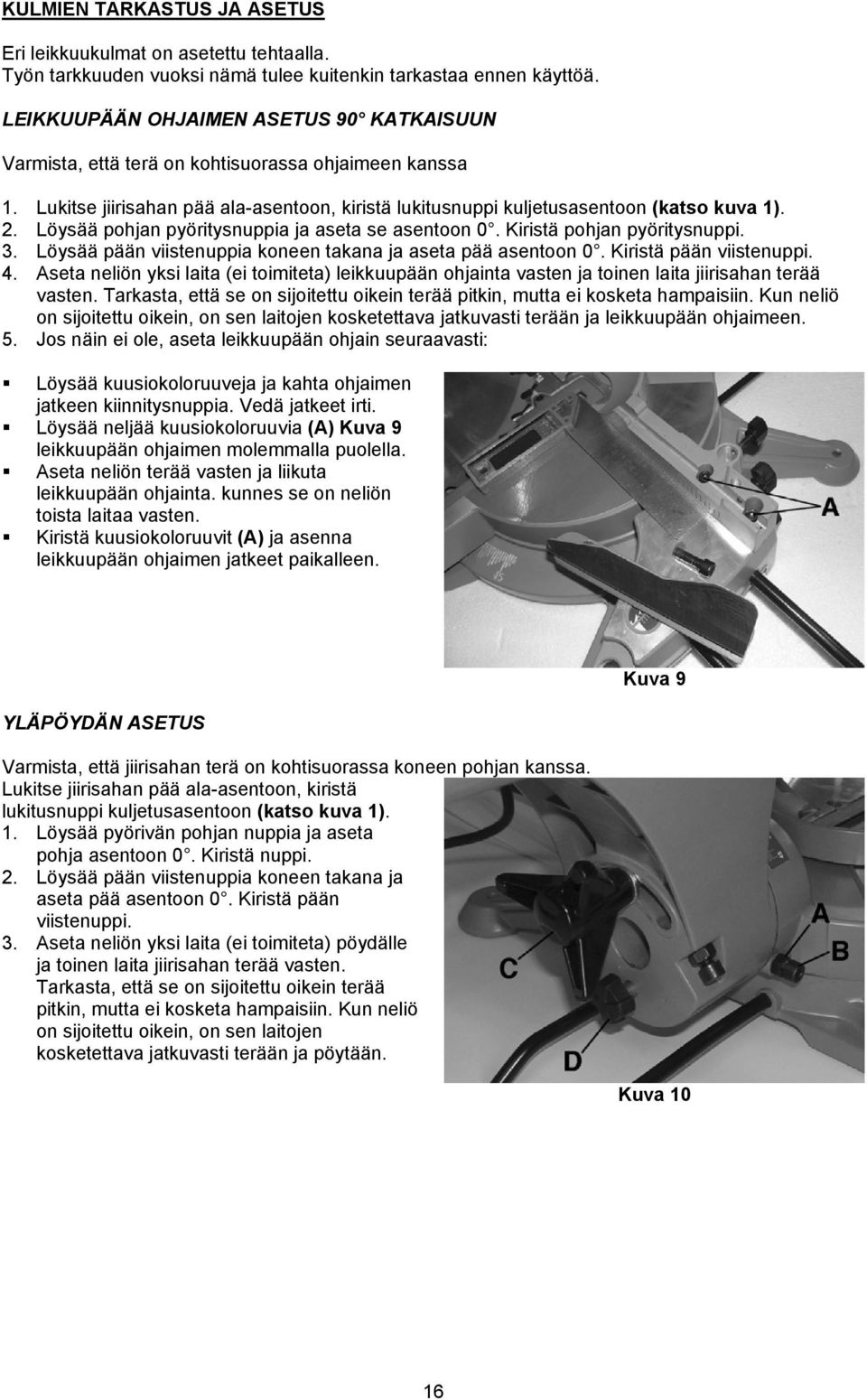

16 KULMIEN TARKASTUS JA ASETUS Eri leikkuukulmat on asetettu tehtaalla. Työn tarkkuuden vuoksi nämä tulee kuitenkin tarkastaa ennen käyttöä. LEIKKUUPÄÄN OHJAIMEN ASETUS 90 KATKAISUUN Varmista, että terä on kohtisuorassa ohjaimeen kanssa 1. Lukitse jiirisahan pää ala-asentoon, kiristä lukitusnuppi kuljetusasentoon (katso kuva 1). 2. Löysää pohjan pyöritysnuppia ja aseta se asentoon 0. Kiristä pohjan pyöritysnuppi. 3. Löysää pään viistenuppia koneen takana ja aseta pää asentoon 0. Kiristä pään viistenuppi. 4. Aseta neliön yksi laita (ei toimiteta) leikkuupään ohjainta vasten ja toinen laita jiirisahan terää vasten. Tarkasta, että se on sijoitettu oikein terää pitkin, mutta ei kosketa hampaisiin. Kun neliö on sijoitettu oikein, on sen laitojen kosketettava jatkuvasti terään ja leikkuupään ohjaimeen. 5. Jos näin ei ole, aseta leikkuupään ohjain seuraavasti: Löysää kuusiokoloruuveja ja kahta ohjaimen jatkeen kiinnitysnuppia. Vedä jatkeet irti. Löysää neljää kuusiokoloruuvia (A) Kuva 9 leikkuupään ohjaimen molemmalla puolella. Aseta neliön terää vasten ja liikuta leikkuupään ohjainta. kunnes se on neliön toista laitaa vasten. Kiristä kuusiokoloruuvit (A) ja asenna leikkuupään ohjaimen jatkeet paikalleen. YLÄPÖYDÄN ASETUS Varmista, että jiirisahan terä on kohtisuorassa koneen pohjan kanssa. Lukitse jiirisahan pää ala-asentoon, kiristä lukitusnuppi kuljetusasentoon (katso kuva 1). 1. Löysää pyörivän pohjan nuppia ja aseta pohja asentoon 0. Kiristä nuppi. 2. Löysää pään viistenuppia koneen takana ja aseta pää asentoon 0. Kiristä pään viistenuppi. 3. Aseta neliön yksi laita (ei toimiteta) pöydälle ja toinen laita jiirisahan terää vasten. Tarkasta, että se on sijoitettu oikein terää pitkin, mutta ei kosketa hampaisiin. Kun neliö on sijoitettu oikein, on sen laitojen kosketettava jatkuvasti terään ja pöytään. Kuva 9 Kuva 10 16

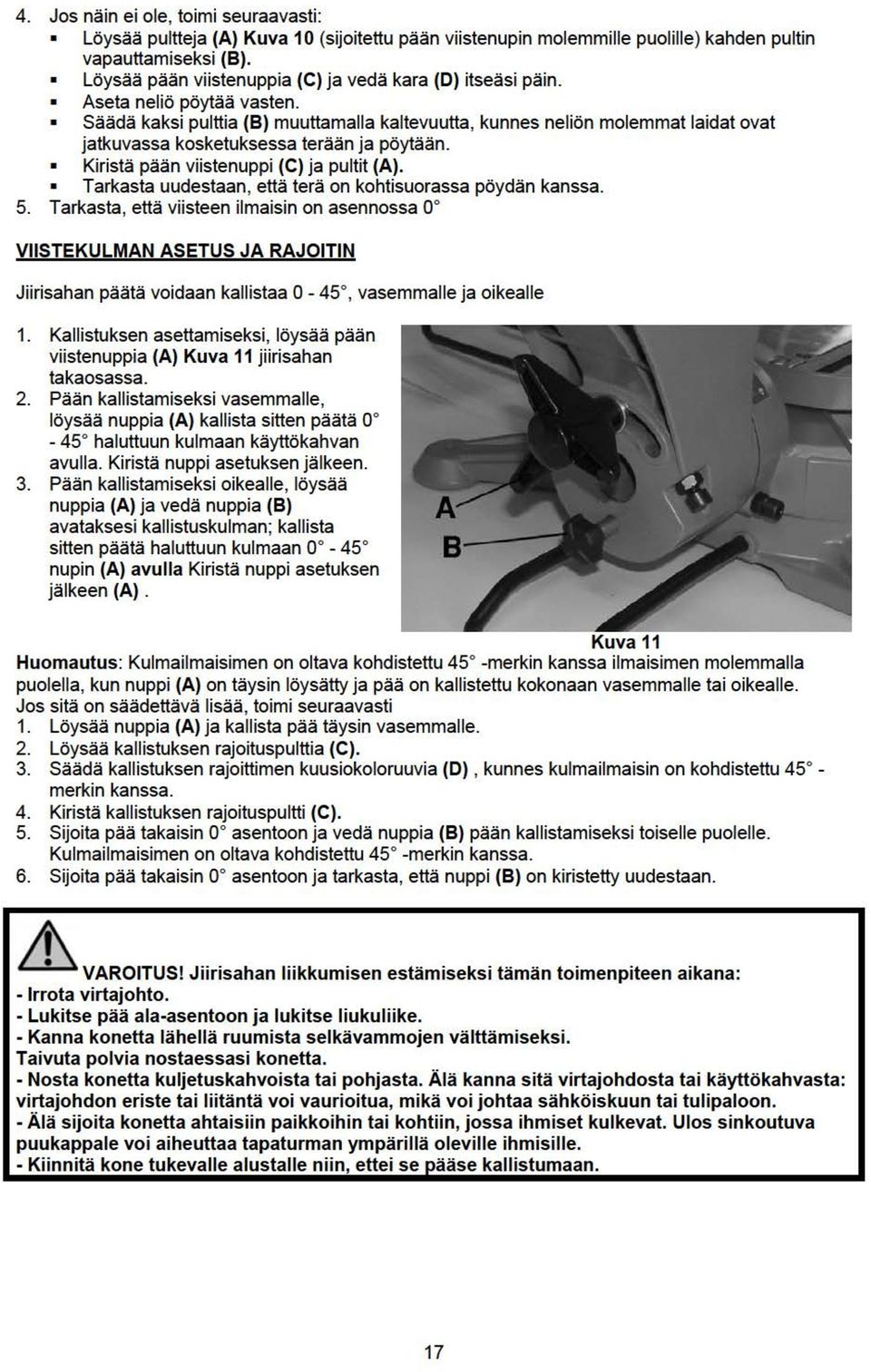

17

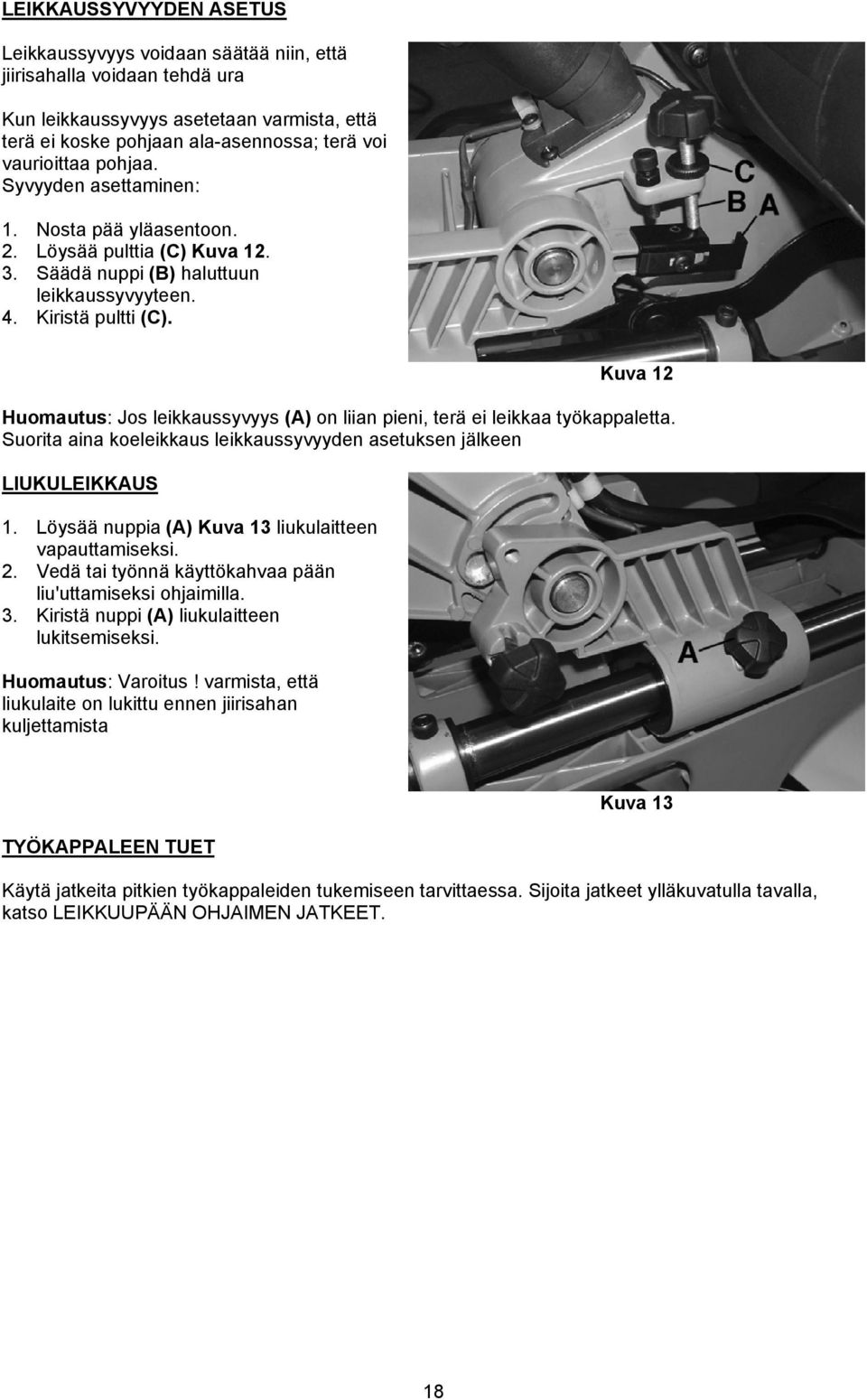

18 LEIKKAUSSYVYYDEN ASETUS Leikkaussyvyys voidaan säätää niin, että jiirisahalla voidaan tehdä ura Kun leikkaussyvyys asetetaan varmista, että terä ei koske pohjaan ala-asennossa; terä voi vaurioittaa pohjaa. Syvyyden asettaminen: 1. Nosta pää yläasentoon. 2. Löysää pulttia (C) Kuva Säädä nuppi (B) haluttuun leikkaussyvyyteen. 4. Kiristä pultti (C). Kuva 12 Huomautus: Jos leikkaussyvyys (A) on liian pieni, terä ei leikkaa työkappaletta. Suorita aina koeleikkaus leikkaussyvyyden asetuksen jälkeen LIUKULEIKKAUS 1. Löysää nuppia (A) Kuva 13 liukulaitteen vapauttamiseksi. 2. Vedä tai työnnä käyttökahvaa pään liu'uttamiseksi ohjaimilla. 3. Kiristä nuppi (A) liukulaitteen lukitsemiseksi. Huomautus: Varoitus! varmista, että liukulaite on lukittu ennen jiirisahan kuljettamista TYÖKAPPALEEN TUET Kuva 13 Käytä jatkeita pitkien työkappaleiden tukemiseen tarvittaessa. Sijoita jatkeet ylläkuvatulla tavalla, katso LEIKKUUPÄÄN OHJAIMEN JATKEET. 18

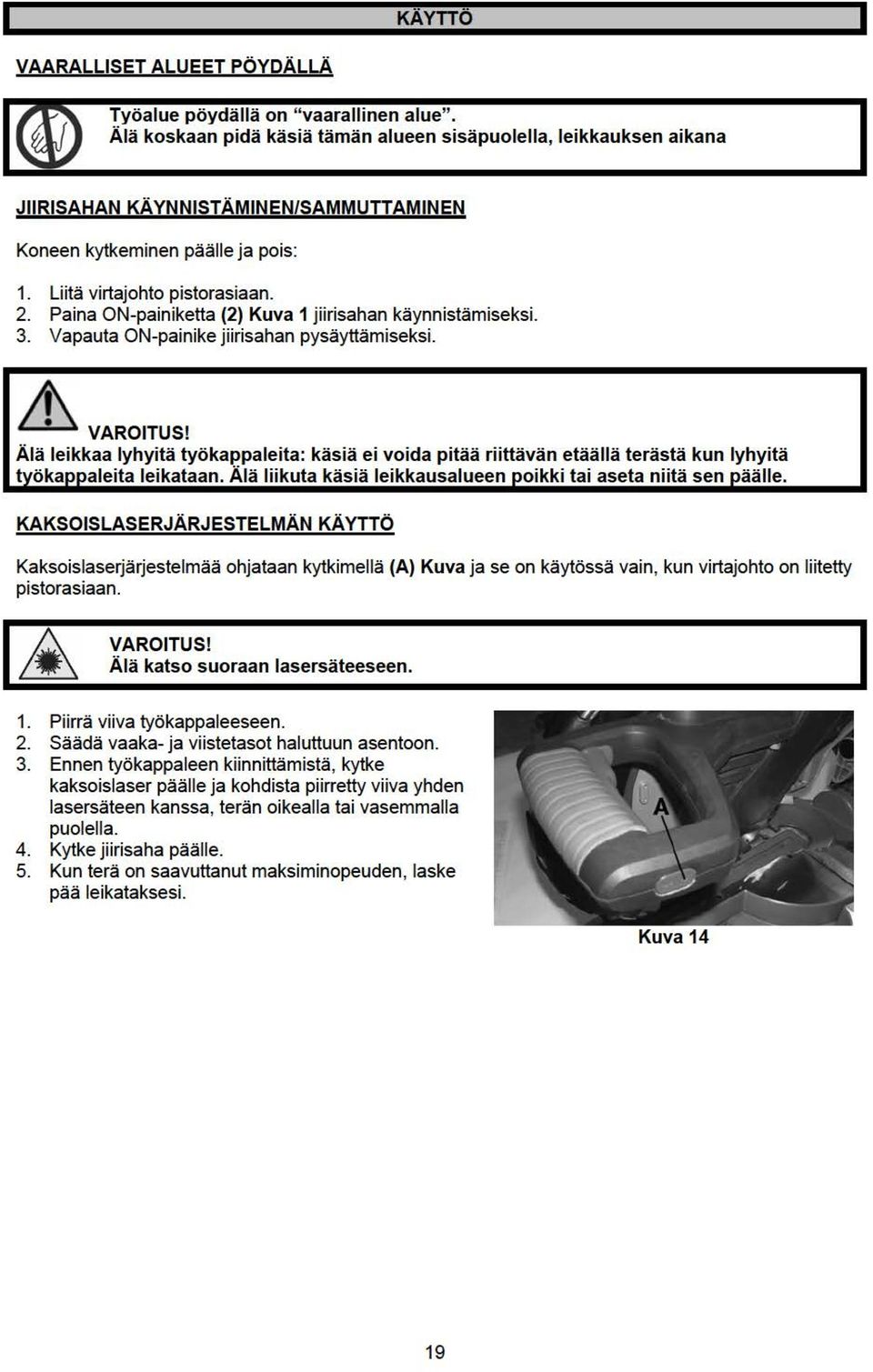

19

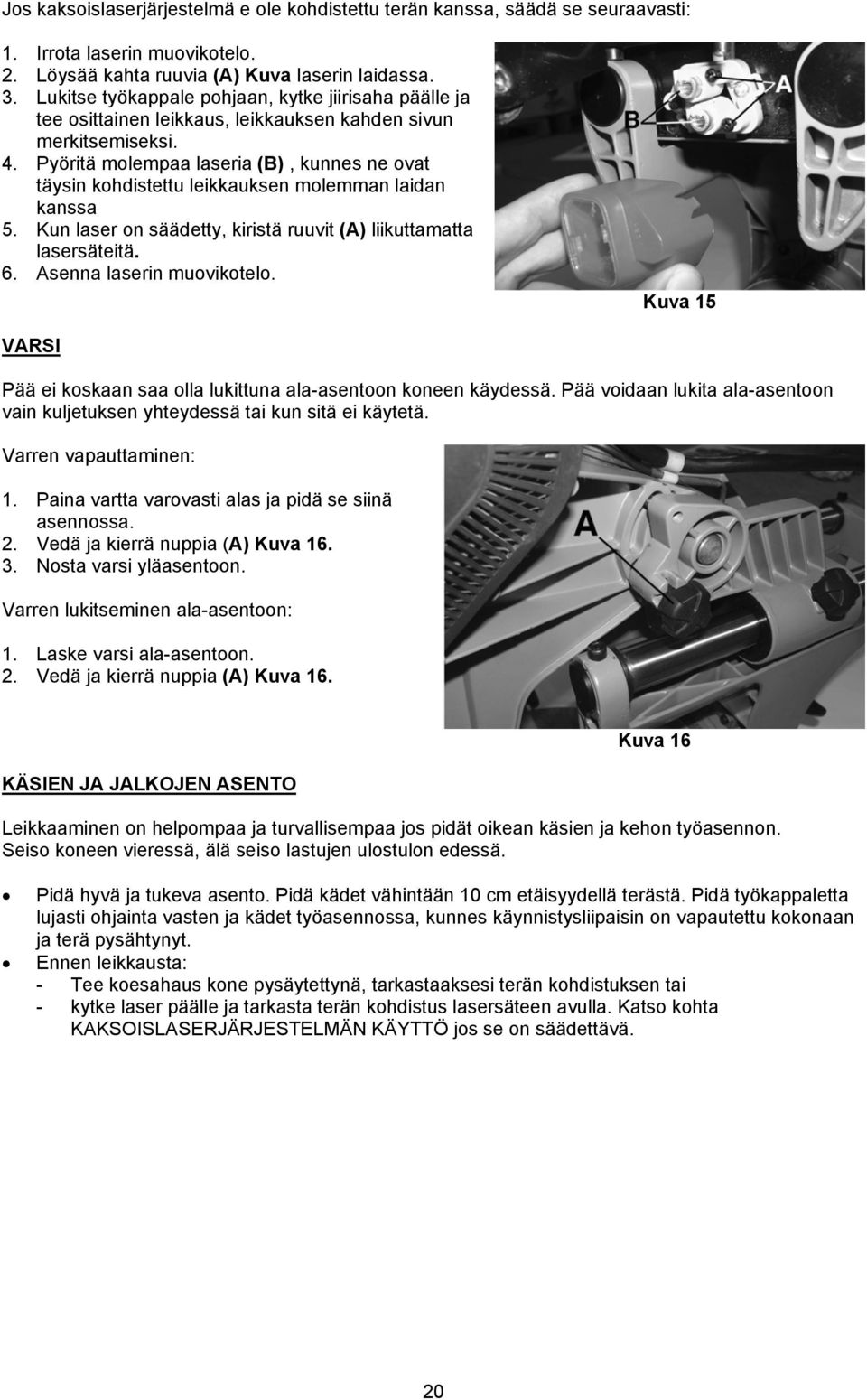

20 Jos kaksoislaserjärjestelmä e ole kohdistettu terän kanssa, säädä se seuraavasti: 1. Irrota laserin muovikotelo. 2. Löysää kahta ruuvia (A) Kuva laserin laidassa. 3. Lukitse työkappale pohjaan, kytke jiirisaha päälle ja tee osittainen leikkaus, leikkauksen kahden sivun merkitsemiseksi. 4. Pyöritä molempaa laseria (B), kunnes ne ovat täysin kohdistettu leikkauksen molemman laidan kanssa 5. Kun laser on säädetty, kiristä ruuvit (A) liikuttamatta lasersäteitä. 6. Asenna laserin muovikotelo. Kuva 15 VARSI Pää ei koskaan saa olla lukittuna ala-asentoon koneen käydessä. Pää voidaan lukita ala-asentoon vain kuljetuksen yhteydessä tai kun sitä ei käytetä. Varren vapauttaminen: 1. Paina vartta varovasti alas ja pidä se siinä asennossa. 2. Vedä ja kierrä nuppia (A) Kuva Nosta varsi yläasentoon. Varren lukitseminen ala-asentoon: 1. Laske varsi ala-asentoon. 2. Vedä ja kierrä nuppia (A) Kuva 16. KÄSIEN JA JALKOJEN ASENTO Kuva 16 Leikkaaminen on helpompaa ja turvallisempaa jos pidät oikean käsien ja kehon työasennon. Seiso koneen vieressä, älä seiso lastujen ulostulon edessä. Pidä hyvä ja tukeva asento. Pidä kädet vähintään 10 cm etäisyydellä terästä. Pidä työkappaletta lujasti ohjainta vasten ja kädet työasennossa, kunnes käynnistysliipaisin on vapautettu kokonaan ja terä pysähtynyt. Ennen leikkausta: - Tee koesahaus kone pysäytettynä, tarkastaaksesi terän kohdistuksen tai - kytke laser päälle ja tarkasta terän kohdistus lasersäteen avulla. Katso kohta KAKSOISLASERJÄRJESTELMÄN KÄYTTÖ jos se on säädettävä. 20

21

22

23 VIISTELEIKKAUS Jiirisahan pää voidaan kallistaa 45 vasemmalle tai oikealle. Aseta oikea kallistus seuraavalla tavalla: 1. Löysää kallistusnuppia (P) Kuva 17. aseta pää haluttuun kulmaan kallistusilmaisimen avulla(o). 2. Kiristä kallistusnuppi (P). Seiso koneen vasemmalla puolella vasemmalle kallistuksen leikkaamisessa: Toimi seuraavalla tavalla: 3. Nosta pää yläasentoon. 4. Löysää kallistusnuppia (P). 5. Vedä kallistusnuppia (Q) ja aseta terä haluttuun kulmaan kallistusilmaisimen avulla(o). 6. Kiristä kallistusnuppi (P). Seiso koneen oikealla puolella leikkaamisen aikana. Kuva 17 YHDISTELMÄLEIKKAUS 1. Löysää kallistusnuppia (P). 2. Aseta varsi haluttuun kallistuskulmaan ja kiristä kallistusnuppi. 3. Löysää pohjan pyöritysnuppia ja käännä pohja haluttuun kulmaan, kiristä pohjan pyöritysnuppi. 4. Seiso uudessa, käyttökahva asennon, mukaisessa kohdassa. PROFIILI (JALKALISTAN LEIKKAUS) Voit leikata profiileja ja jalkalistoja. 1. Käytä kiinnikkeitä kun mahdollista. Suojaa pinta johon kiinnike asennetaan puukappaleella. 2. Valitse haluamasi leikkaussuunta, estääksesi listan naarmuuntumisen. 3. Tee tarvittava määrä koeleikkauksia ennen lopullista leikkausta. Alusta rajoitin Alusta rajoitin Huomautus: erityisen paksut tai vääräntyyppiset terät voivat vaurioittaa jalkalistaa. KEHYSTEN JA PROFIILIEN LEIKKAUS Yksi sahan ainutlaatuisista ominaisuuksista on kehysten ja profiilien leikkaus. Listat ja profiilit on leikattava erittäin tarkasti. Listan molemman pinnan on sovittava seinään tai kattoon. Seuraava on esimerkki sisä- ja ulkokulman leikkaamisesta 52/38 asteen seinälistaan.. HUOMAUTUS: kun leikataan 45 asteen seinälistaa, on seuraava toimenpide sama kulman sisä- ja ulkopinnalle, paitsi että viisteen asento aina on 30 astetta ja jiirin 35 1/4 astetta oikealle tai vasemmalle. Alusta rajoitin Sijoita leikattava työkappale 23

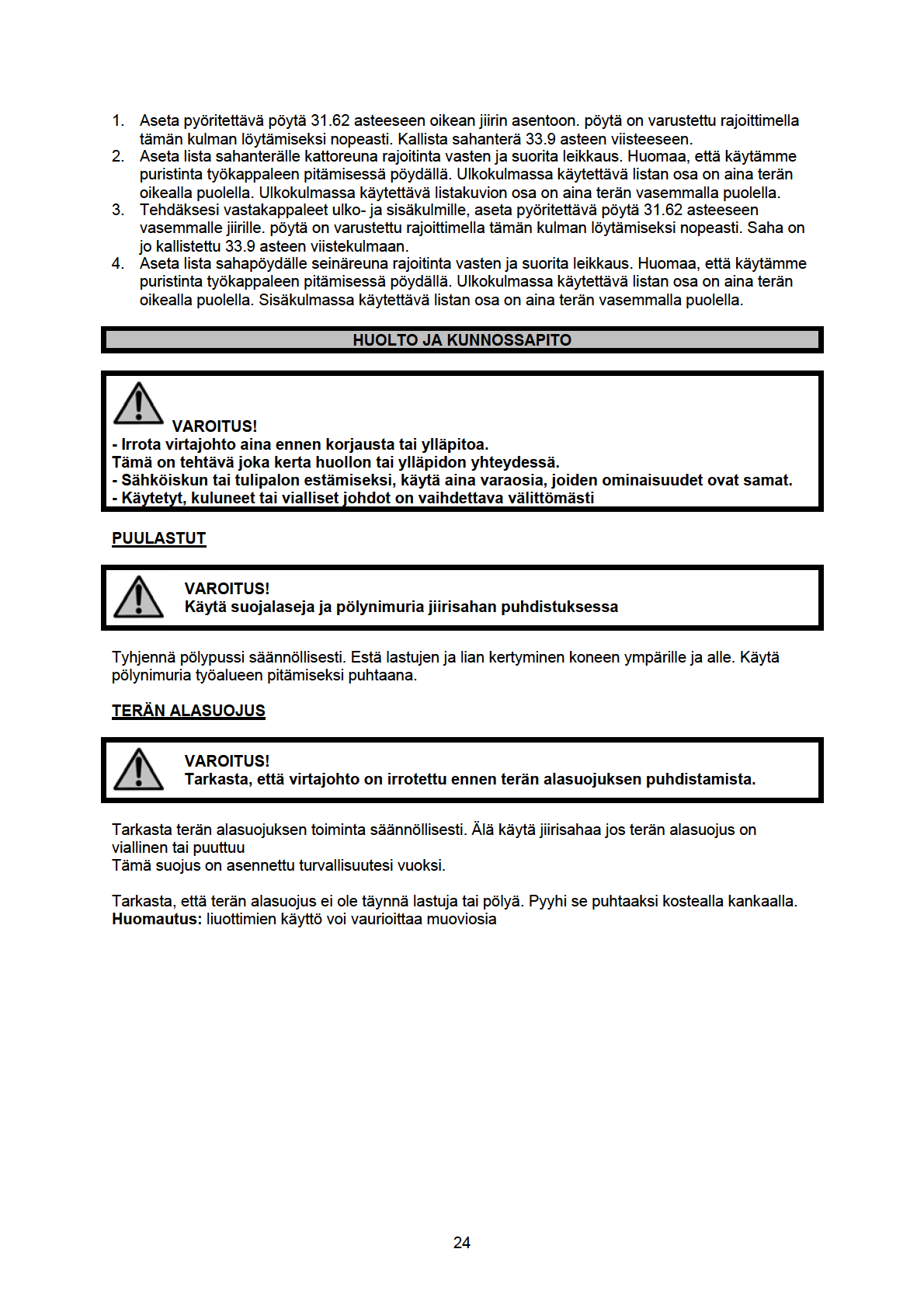

24

25

26

27

28

29 CE-VAATIMUSTENMUKAISUUSVAKUUTUS Femi SpA Via Salieri 33/ Castel S.Pietro Terme (BO) Italia Puh Faksi Julistaa, että: LIUKUVA JIIRISAHA (F36-259DB) vastaa seuraavien EU-direktiivien vaatimuksia: CEE 2006/ / /95 Teknisen tiedoston luonut henkilö: Maurizio Casanova Il Presidente del Consiglio / The Director 29

30 F36-259DB KAKSOISVIISTEINEN LIUKUVA JIIRISAHA 30

31 F36-259DB KAKSOISVIISTEINEN LIUKUVA JIIRISAHA 1 F36259DB-1 57 F36259DB F36259DB F36259DB F36259DB-2 58 F36259DB F36259DB F36259DB F36259DB-3 59 F36259DB F36259DB F36259DB F36259DB-4 60 F36259DB F36259DB F36259DB F36259DB-5 61 F36259DB F36259DB F36259DB F36259DB-6 62 F36259DB F36259DB F36259DB F36259DB-7 63 F36259DB F36259DB F36259DB F36259DB-8 64 F36259DB F36259DB F36259DB F36259DB-9 65 F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB F36259DB
