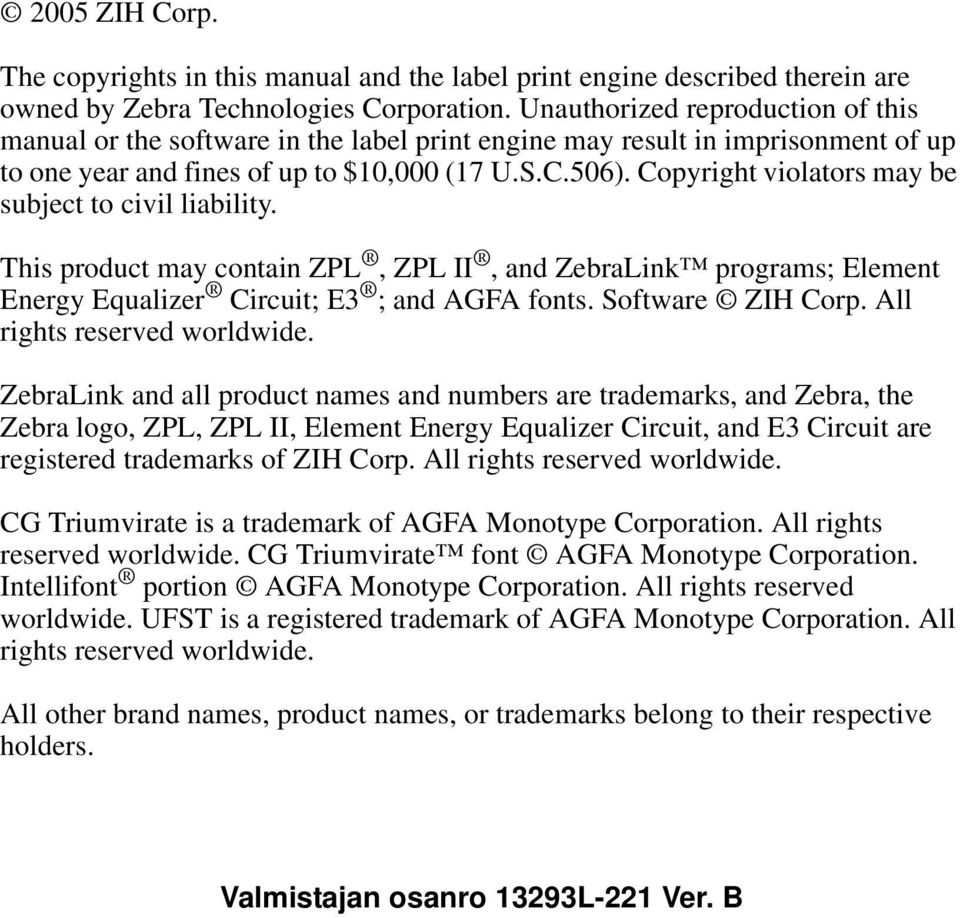

2 2005 ZIH Corp. The copyrights in this manual and the label print engine described therein are owned by Zebra Technologies Corporation. Unauthorized reproduction of this manual or the software in the label print engine may result in imprisonment of up to one year and fines of up to $10,000 (17 U.S.C.506). Copyright violators may be subject to civil liability. This product may contain ZPL, ZPL II, and ZebraLink programs; Element Energy Equalizer Circuit; E3 ; and AGFA fonts. Software ZIH Corp. All rights reserved worldwide. ZebraLink and all product names and numbers are trademarks, and Zebra, the Zebra logo, ZPL, ZPL II, Element Energy Equalizer Circuit, and E3 Circuit are registered trademarks of ZIH Corp. All rights reserved worldwide. CG Triumvirate is a trademark of AGFA Monotype Corporation. All rights reserved worldwide. CG Triumvirate font AGFA Monotype Corporation. Intellifont portion AGFA Monotype Corporation. All rights reserved worldwide. UFST is a registered trademark of AGFA Monotype Corporation. All rights reserved worldwide. All other brand names, product names, or trademarks belong to their respective holders. Valmistajan osanro 13293L-221 Ver. B

3 Z4Mplus/Z6Mplus/R4Mplus Pikaopas Tässä pikaoppaassa on perustiedot kirjoittimen asentamisesta ja käytöstä. Lisätietoja on käyttöoppaassa. Kirjoittimeen on saatavana tarrojen valmistusohjelmisto. Ota yhteyttä maahantuojaan. Lisätietoja saa Zebra Technologies Corporationilta osoitteesta Huolto-ohjeessa 13358Lon tietoja, joita tarvitaan kirjoittimen oikeaoppiseen hoitoon. Sisällys Kirjoittimen käyttöjännite Etikettinauhat Värinauha Milloin nauhaa pitää käyttää Värinauhan pinnoitettu puoli Etikettinauhan lataaminen Värinauhan lataaminen Värinauhan poistaminen Etikettianturien kohdistaminen Läpäisevän anturin valitseminen tai kohdistaminen Heijastavan anturin säätäminen Etupaneeli Kirjoittimen asetusten määrittäminen Kokoonpanoetiketin tulostaminen Verkkoasetusetiketin tulostaminen Tulostuspään paineen säätäminen Hoitaminen Kirjoittimen puhdistaminen /25/05 Z4Mplus/Z6Mplus/R4Mplus Pikaopas 13293L-221 B

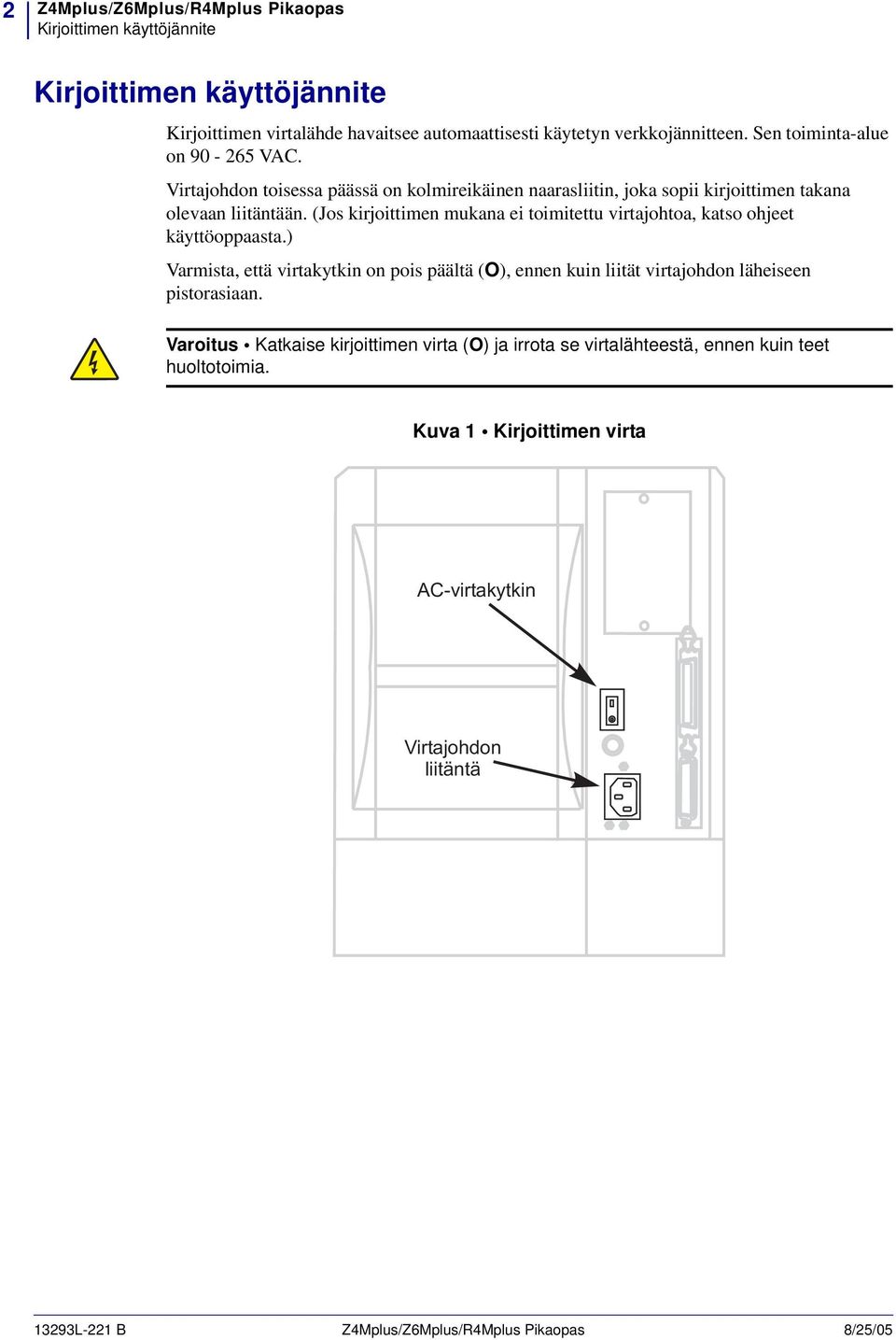

4 2 Z4Mplus/Z6Mplus/R4Mplus Pikaopas Kirjoittimen käyttöjännite Kirjoittimen käyttöjännite Kirjoittimen virtalähde havaitsee automaattisesti käytetyn verkkojännitteen. Sen toiminta-alue on VAC. Virtajohdon toisessa päässä on kolmireikäinen naarasliitin, joka sopii kirjoittimen takana olevaan liitäntään. (Jos kirjoittimen mukana ei toimitettu virtajohtoa, katso ohjeet käyttöoppaasta.) Varmista, että virtakytkin on pois päältä (O), ennen kuin liität virtajohdon läheiseen pistorasiaan. Varoitus Katkaise kirjoittimen virta (O) ja irrota se virtalähteestä, ennen kuin teet huoltotoimia. Kuva 1 Kirjoittimen virta AC-virtakytkin Virtajohdon liitäntä 13293L-221 B Z4Mplus/Z6Mplus/R4Mplus Pikaopas 8/25/05

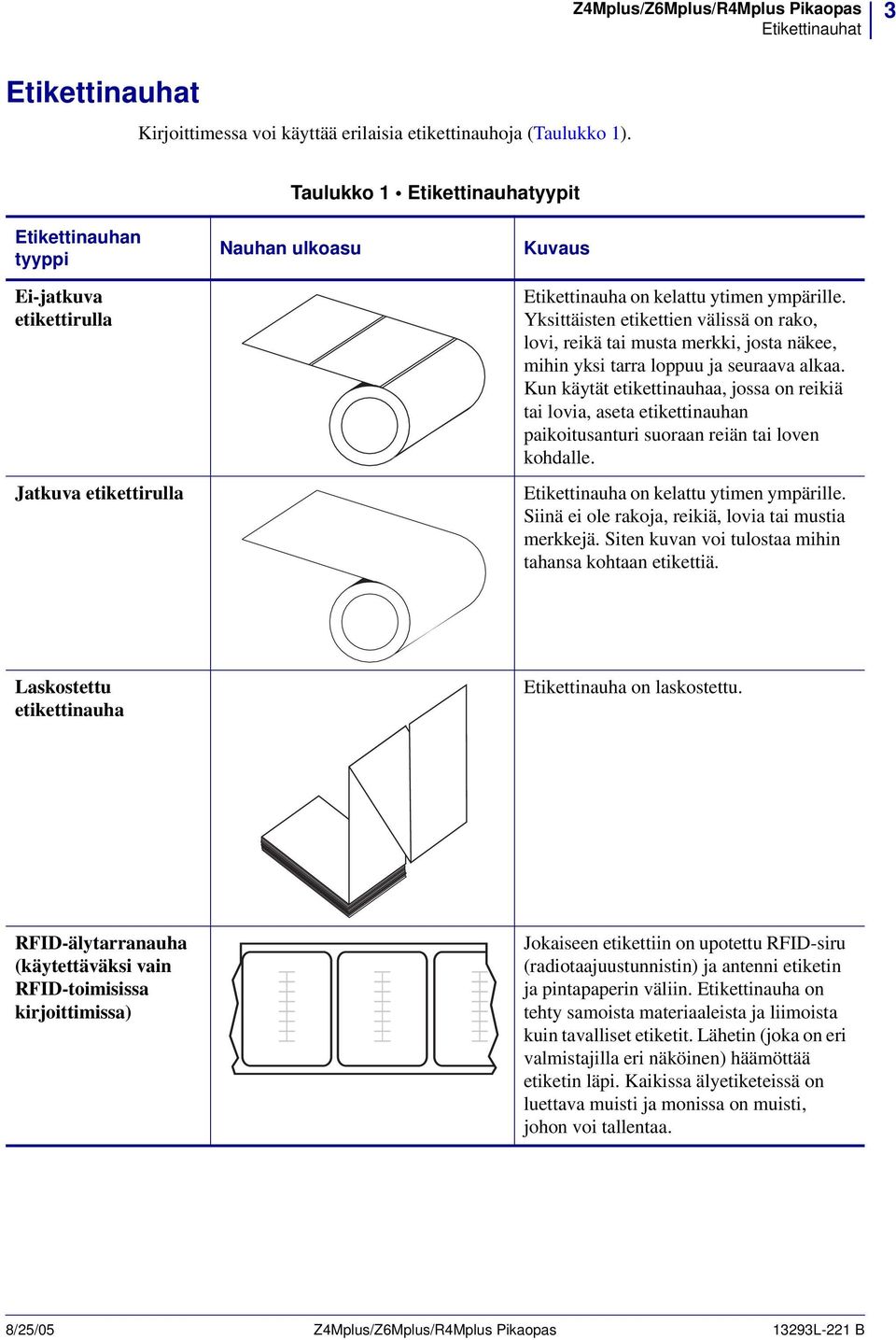

5 Z4Mplus/Z6Mplus/R4Mplus Pikaopas Etikettinauhat 3 Etikettinauhat Kirjoittimessa voi käyttää erilaisia etikettinauhoja (Taulukko 1). Taulukko 1 Etikettinauhatyypit Etikettinauhan tyyppi Ei-jatkuva etikettirulla Jatkuva etikettirulla Nauhan ulkoasu Kuvaus Etikettinauha on kelattu ytimen ympärille. Yksittäisten etikettien välissä on rako, lovi, reikä tai musta merkki, josta näkee, mihin yksi tarra loppuu ja seuraava alkaa. Kun käytät etikettinauhaa, jossa on reikiä tai lovia, aseta etikettinauhan paikoitusanturi suoraan reiän tai loven kohdalle. Etikettinauha on kelattu ytimen ympärille. Siinä ei ole rakoja, reikiä, lovia tai mustia merkkejä. Siten kuvan voi tulostaa mihin tahansa kohtaan etikettiä. Laskostettu etikettinauha Etikettinauha on laskostettu. RFID-älytarranauha (käytettäväksi vain RFID-toimisissa kirjoittimissa) Jokaiseen etikettiin on upotettu RFID-siru (radiotaajuustunnistin) ja antenni etiketin ja pintapaperin väliin. Etikettinauha on tehty samoista materiaaleista ja liimoista kuin tavalliset etiketit. Lähetin (joka on eri valmistajilla eri näköinen) häämöttää etiketin läpi. Kaikissa älyetiketeissä on luettava muisti ja monissa on muisti, johon voi tallentaa. 8/25/05 Z4Mplus/Z6Mplus/R4Mplus Pikaopas 13293L-221 B

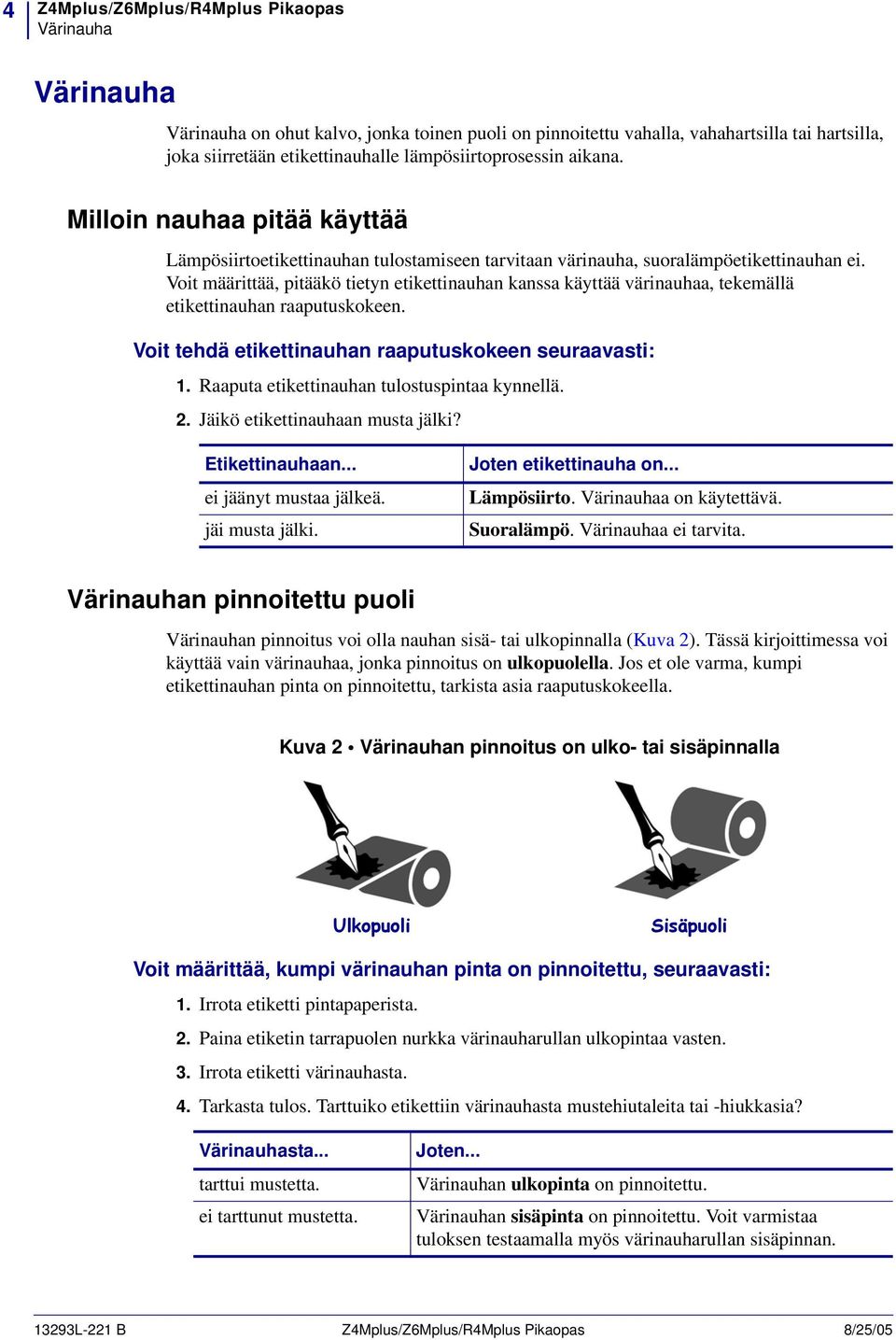

6 4 Z4Mplus/Z6Mplus/R4Mplus Pikaopas Värinauha Värinauha Värinauha on ohut kalvo, jonka toinen puoli on pinnoitettu vahalla, vahahartsilla tai hartsilla, joka siirretään etikettinauhalle lämpösiirtoprosessin aikana. Milloin nauhaa pitää käyttää Lämpösiirtoetikettinauhan tulostamiseen tarvitaan värinauha, suoralämpöetikettinauhan ei. Voit määrittää, pitääkö tietyn etikettinauhan kanssa käyttää värinauhaa, tekemällä etikettinauhan raaputuskokeen. Voit tehdä etikettinauhan raaputuskokeen seuraavasti: 1. Raaputa etikettinauhan tulostuspintaa kynnellä. 2. Jäikö etikettinauhaan musta jälki? Etikettinauhaan... ei jäänyt mustaa jälkeä. jäi musta jälki. Joten etikettinauha on... Lämpösiirto. Värinauhaa on käytettävä. Suoralämpö. Värinauhaa ei tarvita. Värinauhan pinnoitettu puoli Värinauhan pinnoitus voi olla nauhan sisä- tai ulkopinnalla (Kuva 2). Tässä kirjoittimessa voi käyttää vain värinauhaa, jonka pinnoitus on ulkopuolella. Jos et ole varma, kumpi etikettinauhan pinta on pinnoitettu, tarkista asia raaputuskokeella. Kuva 2 Värinauhan pinnoitus on ulko- tai sisäpinnalla Ulkopuoli Sisäpuoli Voit määrittää, kumpi värinauhan pinta on pinnoitettu, seuraavasti: 1. Irrota etiketti pintapaperista. 2. Paina etiketin tarrapuolen nurkka värinauharullan ulkopintaa vasten. 3. Irrota etiketti värinauhasta. 4. Tarkasta tulos. Tarttuiko etikettiin värinauhasta mustehiutaleita tai -hiukkasia? Värinauhasta... tarttui mustetta. ei tarttunut mustetta. Joten... Värinauhan ulkopinta on pinnoitettu. Värinauhan sisäpinta on pinnoitettu. Voit varmistaa tuloksen testaamalla myös värinauharullan sisäpinnan L-221 B Z4Mplus/Z6Mplus/R4Mplus Pikaopas 8/25/05

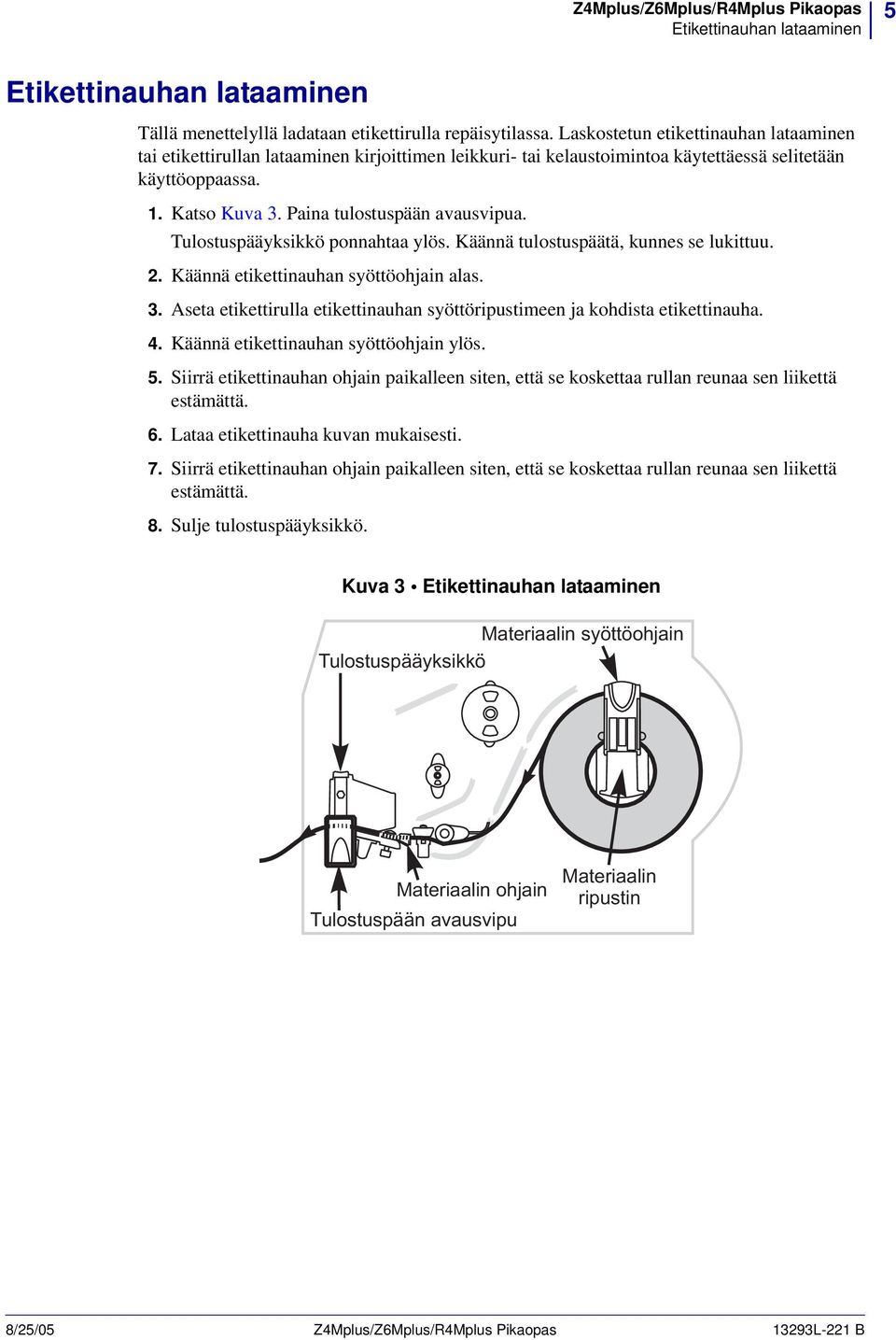

7 Z4Mplus/Z6Mplus/R4Mplus Pikaopas Etikettinauhan lataaminen 5 Etikettinauhan lataaminen Tällä menettelyllä ladataan etikettirulla repäisytilassa. Laskostetun etikettinauhan lataaminen tai etikettirullan lataaminen kirjoittimen leikkuri- tai kelaustoimintoa käytettäessä selitetään käyttöoppaassa. 1. Katso Kuva 3. Paina tulostuspään avausvipua. Tulostuspääyksikkö ponnahtaa ylös. Käännä tulostuspäätä, kunnes se lukittuu. 2. Käännä etikettinauhan syöttöohjain alas. 3. Aseta etikettirulla etikettinauhan syöttöripustimeen ja kohdista etikettinauha. 4. Käännä etikettinauhan syöttöohjain ylös. 5. Siirrä etikettinauhan ohjain paikalleen siten, että se koskettaa rullan reunaa sen liikettä estämättä. 6. Lataa etikettinauha kuvan mukaisesti. 7. Siirrä etikettinauhan ohjain paikalleen siten, että se koskettaa rullan reunaa sen liikettä estämättä. 8. Sulje tulostuspääyksikkö. Kuva 3 Etikettinauhan lataaminen Materiaalin syöttöohjain Tulostuspääyksikkö Materiaalin ohjain Tulostuspään avausvipu Materiaalin ripustin 8/25/05 Z4Mplus/Z6Mplus/R4Mplus Pikaopas 13293L-221 B

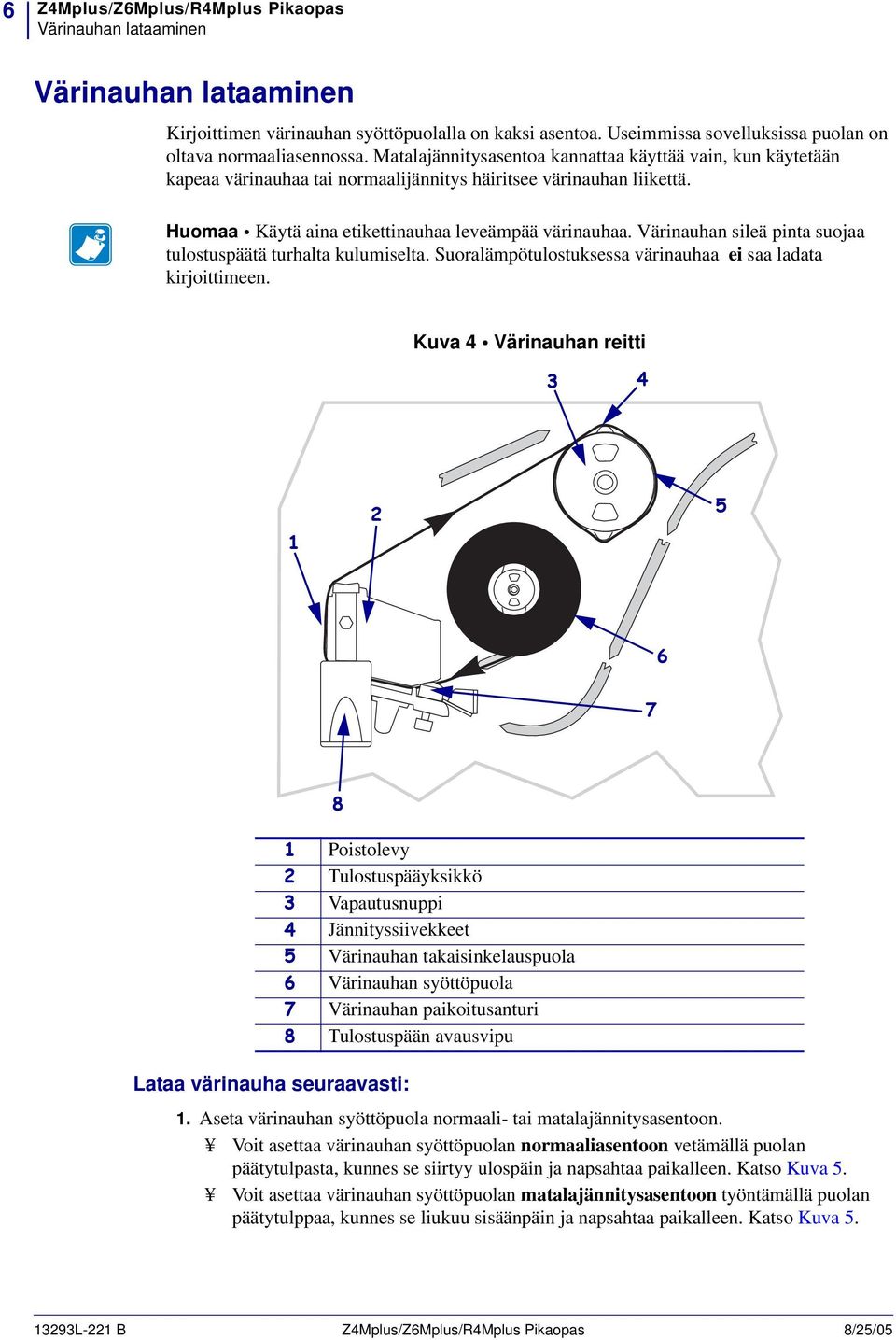

8 6 Z4Mplus/Z6Mplus/R4Mplus Pikaopas Värinauhan lataaminen Värinauhan lataaminen Kirjoittimen värinauhan syöttöpuolalla on kaksi asentoa. Useimmissa sovelluksissa puolan on oltava normaaliasennossa. Matalajännitysasentoa kannattaa käyttää vain, kun käytetään kapeaa värinauhaa tai normaalijännitys häiritsee värinauhan liikettä. Huomaa Käytä aina etikettinauhaa leveämpää värinauhaa. Värinauhan sileä pinta suojaa tulostuspäätä turhalta kulumiselta. Suoralämpötulostuksessa värinauhaa ei saa ladata kirjoittimeen. Kuva 4 Värinauhan reitti Lataa värinauha seuraavasti: 1 Poistolevy 2 Tulostuspääyksikkö 3 Vapautusnuppi 4 Jännityssiivekkeet 5 Värinauhan takaisinkelauspuola 6 Värinauhan syöttöpuola 7 Värinauhan paikoitusanturi 8 Tulostuspään avausvipu 1. Aseta värinauhan syöttöpuola normaali- tai matalajännitysasentoon. Voit asettaa värinauhan syöttöpuolan normaaliasentoon vetämällä puolan päätytulpasta, kunnes se siirtyy ulospäin ja napsahtaa paikalleen. Katso Kuva 5. Voit asettaa värinauhan syöttöpuolan matalajännitysasentoon työntämällä puolan päätytulppaa, kunnes se liukuu sisäänpäin ja napsahtaa paikalleen. Katso Kuva L-221 B Z4Mplus/Z6Mplus/R4Mplus Pikaopas 8/25/05

9 Z4Mplus/Z6Mplus/R4Mplus Pikaopas Värinauhan lataaminen 7 Kuva 5 Värinauhan puola Ñ normaali- ja matalajännitysasento Normaaliasento (puolan päätytulppa ulkona) 2 Matalajännitysasento (puolan päätytulppa sisällä) 2. Katso Kuva 4. Paina tulostuspään avausvipua. Tulostuspääyksikkö ponnahtaa ylös. Varoitus Varmista, että tulostuspääyksikkö on kokonaan auki ja pystyasennossa. Jos et lukitse tulostuspäätä paikalleen, se voi pudota menettelyn aikana käden päälle. 3. Aseta värinauha oikein päin kuvan mukaisesti. Työnnä värinauharulla kokonaan värinauhan syöttöpuolaan. 4. Vedä värinauhan pää värinauhan paikoitusanturin yli, tulostuspääyksikön ali ja ulos kirjoittimen etuosasta. 5. Pidä värinauhaa suorassa, älä päästä sitä rypistymään ja pidä se linjassa poistolevyn vasemman reunan ohjausmerkin kanssa. Sulje tulostuspääyksikkö. 6. Kierrä värinauhaa myötäpäivään värinauhan takaisinkelauspuolalle. Värinauhan poistaminen 1. Jos värinauha ei ole loppunut, katkaise se poistolevyn ja värinauhan takaisinkelauspuolan välistä. Varoitus Älä leikkaa värinauhan takaisinkelauspuolalla olevaa värinauhaa. Puola saattaa tällöin vaurioitua. 2. Käännä värinauhan takaisinkelauspuolan vapautusnuppia vastapäivään ja purista samalla värinauhaa värinauhan takaisinkelauspuolan jännityssiivekkeitä vasten. Jännityssiivekkeet painuvat värinauhan takaisinkelauspuolaan. 3. Pidä kiinni vapautusnupista ja käännä käytettyä värinauhaa kirjoittimen takaosaa kohden. Liu'uta värinauha sitten pois puolasta. 8/25/05 Z4Mplus/Z6Mplus/R4Mplus Pikaopas 13293L-221 B

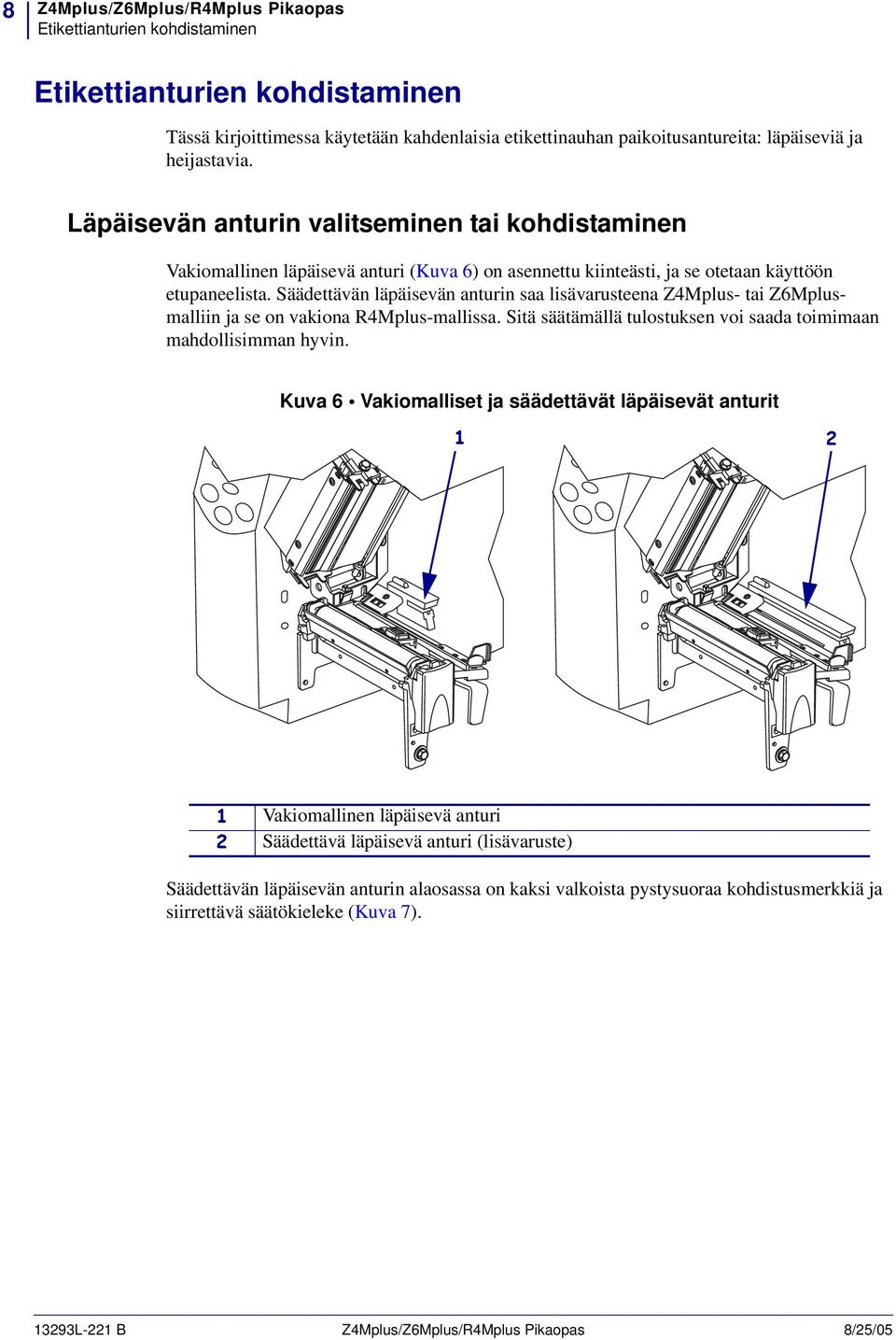

10 8 Z4Mplus/Z6Mplus/R4Mplus Pikaopas Etikettianturien kohdistaminen Etikettianturien kohdistaminen Tässä kirjoittimessa käytetään kahdenlaisia etikettinauhan paikoitusantureita: läpäiseviä ja heijastavia. Läpäisevän anturin valitseminen tai kohdistaminen Vakiomallinen läpäisevä anturi (Kuva 6) on asennettu kiinteästi, ja se otetaan käyttöön etupaneelista. Säädettävän läpäisevän anturin saa lisävarusteena Z4Mplus- tai Z6Mplusmalliin ja se on vakiona R4Mplus-mallissa. Sitä säätämällä tulostuksen voi saada toimimaan mahdollisimman hyvin. Kuva 6 Vakiomalliset ja säädettävät läpäisevät anturit Vakiomallinen läpäisevä anturi 2 Säädettävä läpäisevä anturi (lisävaruste) Säädettävän läpäisevän anturin alaosassa on kaksi valkoista pystysuoraa kohdistusmerkkiä ja siirrettävä säätökieleke (Kuva 7) L-221 B Z4Mplus/Z6Mplus/R4Mplus Pikaopas 8/25/05

11 Z4Mplus/Z6Mplus/R4Mplus Pikaopas Etikettianturien kohdistaminen 9 Kuva 7 Läpäisevä anturi ja säätökieleke Kohdistusmerkit 2 Säätökieleke (sisäasento) 3 Säätökieleke (ulkoasento) Läpäisevää anturia säädetään seuraavasti: 1. Vapauta tulostuspääyksikkö painamalla tulostuspään avausvipua. 2. Katso Kuva 7. Paikallista läpäisevä anturi. 3. Etsi läpäisevän anturin takapuolelta valkoinen säätökieleke. 4. Millaista etikettinauhaa käytät? Jos käytössä oné Lovireunainen eijatkuva etikettirulla Tasareunainen eijatkuva etikettirulla Jatkuva etikettirulla Toimi näiné Siirrä säätökieleke sisemmän kohdistusmerkin kohdalle. Säätökielekkeen kärjen pitäisi olla merkin kohdalla. Siirrä säätökieleke ulomman kohdistusmerkin kohdalle. Säätökielekkeen kärjen pitäisi olla merkin kohdalla. Siirrä säätökieleke ulomman kohdistusmerkin kohdalle. Säätökielekkeen kärjen pitäisi olla merkin kohdalla. 5. Varmista, että etikettinauha ja värinauha ovat kohdallaan. 6. Sulje tulostuspääyksikkö. 8/25/05 Z4Mplus/Z6Mplus/R4Mplus Pikaopas 13293L-221 B

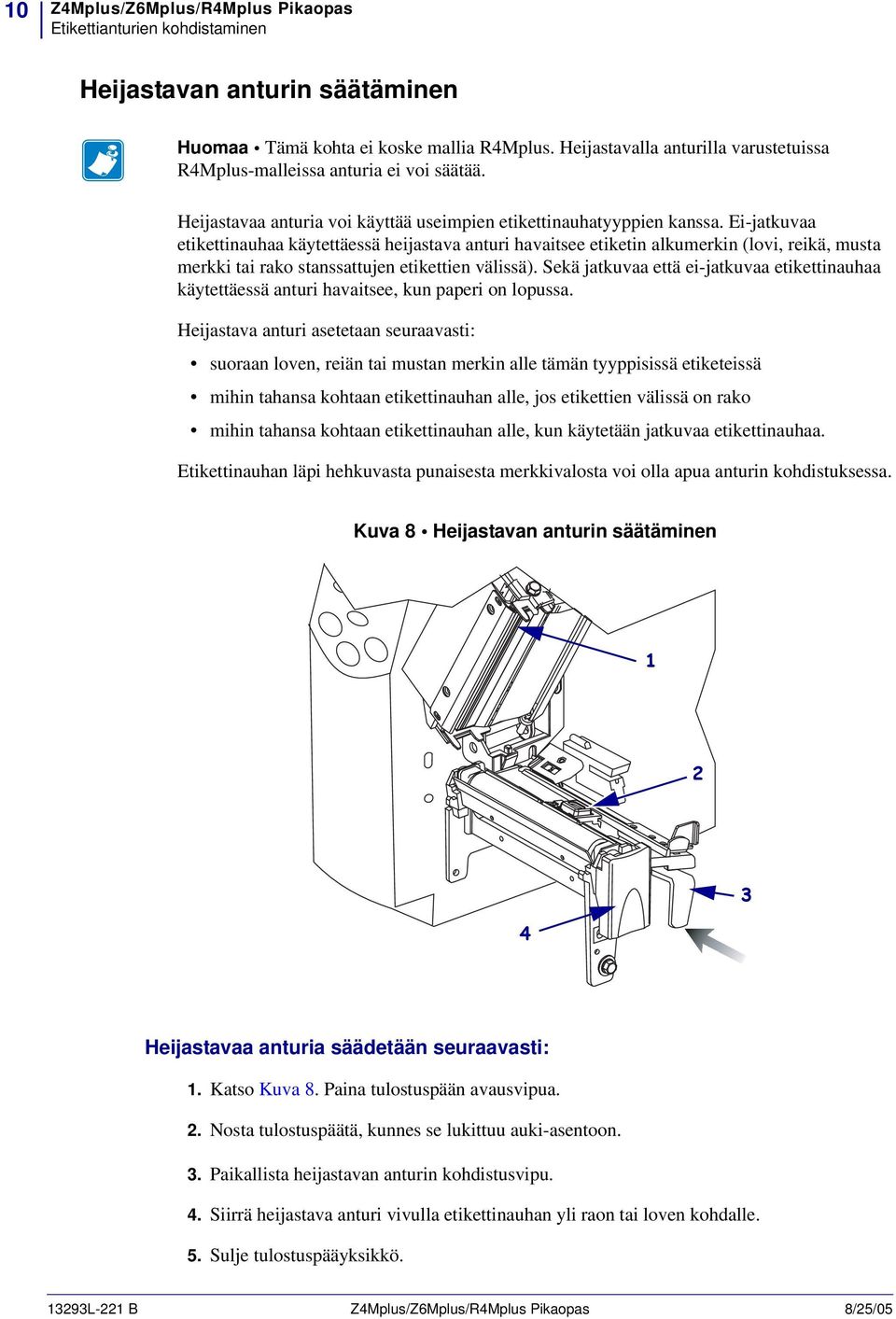

12 10 Z4Mplus/Z6Mplus/R4Mplus Pikaopas Etikettianturien kohdistaminen Heijastavan anturin säätäminen Huomaa Tämä kohta ei koske mallia R4Mplus. Heijastavalla anturilla varustetuissa R4Mplus-malleissa anturia ei voi säätää. Heijastavaa anturia voi käyttää useimpien etikettinauhatyyppien kanssa. Ei-jatkuvaa etikettinauhaa käytettäessä heijastava anturi havaitsee etiketin alkumerkin (lovi, reikä, musta merkki tai rako stanssattujen etikettien välissä). Sekä jatkuvaa että ei-jatkuvaa etikettinauhaa käytettäessä anturi havaitsee, kun paperi on lopussa. Heijastava anturi asetetaan seuraavasti: suoraan loven, reiän tai mustan merkin alle tämän tyyppisissä etiketeissä mihin tahansa kohtaan etikettinauhan alle, jos etikettien välissä on rako mihin tahansa kohtaan etikettinauhan alle, kun käytetään jatkuvaa etikettinauhaa. Etikettinauhan läpi hehkuvasta punaisesta merkkivalosta voi olla apua anturin kohdistuksessa. Kuva 8 Heijastavan anturin säätäminen Heijastavaa anturia säädetään seuraavasti: 1. Katso Kuva 8. Paina tulostuspään avausvipua. 2. Nosta tulostuspäätä, kunnes se lukittuu auki-asentoon. 3. Paikallista heijastavan anturin kohdistusvipu. 4. Siirrä heijastava anturi vivulla etikettinauhan yli raon tai loven kohdalle. 5. Sulje tulostuspääyksikkö L-221 B Z4Mplus/Z6Mplus/R4Mplus Pikaopas 8/25/05

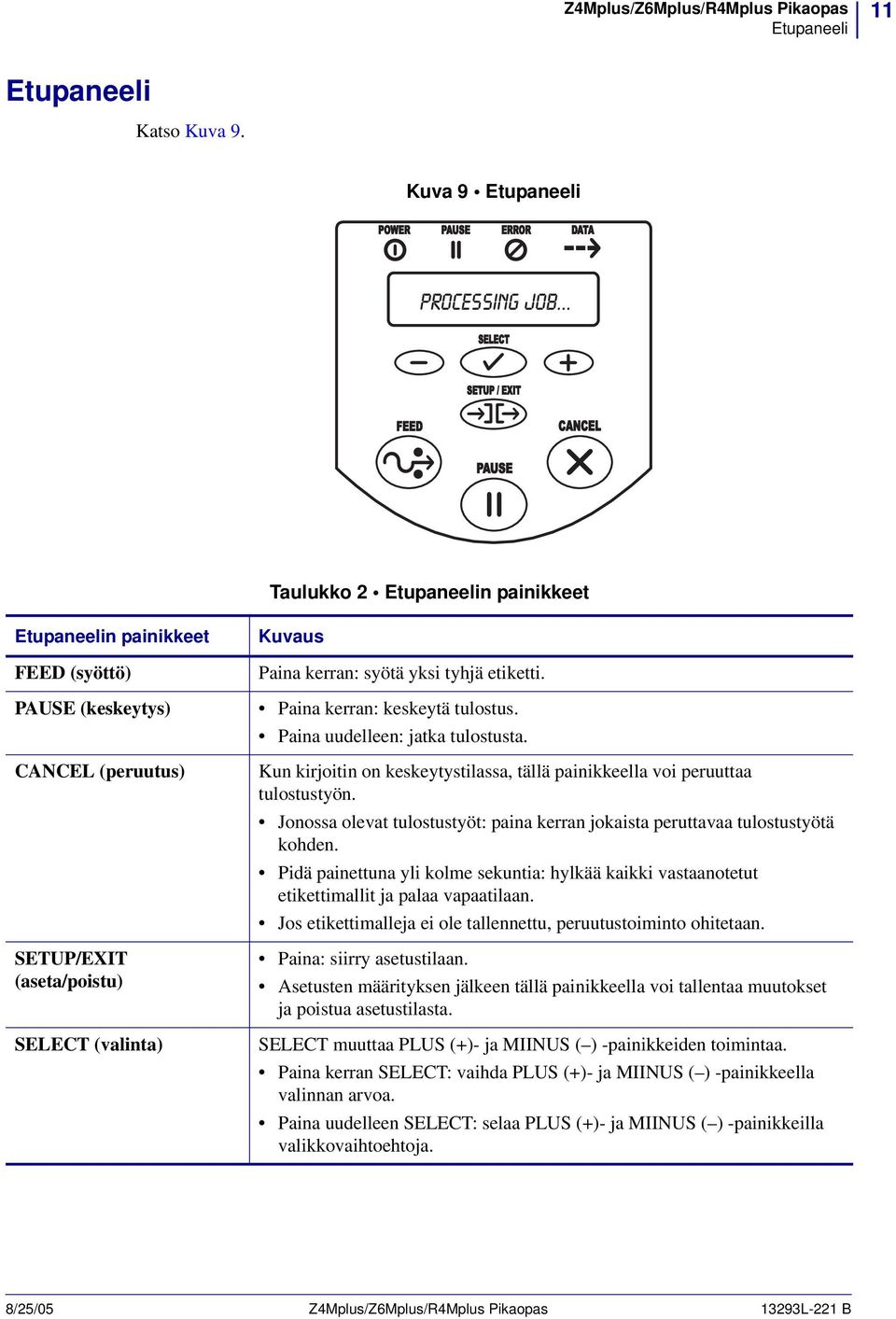

13 Z4Mplus/Z6Mplus/R4Mplus Pikaopas Etupaneeli 11 Etupaneeli Katso Kuva 9. Kuva 9 Etupaneeli PAUSE Taulukko 2 Etupaneelin painikkeet Etupaneelin painikkeet FEED (syöttö) PAUSE (keskeytys) CANCEL (peruutus) SETUP/EXIT (aseta/poistu) SELECT (valinta) Kuvaus Paina kerran: syötä yksi tyhjä etiketti. Paina kerran: keskeytä tulostus. Paina uudelleen: jatka tulostusta. Kun kirjoitin on keskeytystilassa, tällä painikkeella voi peruuttaa tulostustyön. Jonossa olevat tulostustyöt: paina kerran jokaista peruttavaa tulostustyötä kohden. Pidä painettuna yli kolme sekuntia: hylkää kaikki vastaanotetut etikettimallit ja palaa vapaatilaan. Jos etikettimalleja ei ole tallennettu, peruutustoiminto ohitetaan. Paina: siirry asetustilaan. Asetusten määrityksen jälkeen tällä painikkeella voi tallentaa muutokset ja poistua asetustilasta. SELECT muuttaa PLUS (+)- ja MIINUS ( ) -painikkeiden toimintaa. Paina kerran SELECT: vaihda PLUS (+)- ja MIINUS ( ) -painikkeella valinnan arvoa. Paina uudelleen SELECT: selaa PLUS (+)- ja MIINUS ( ) -painikkeilla valikkovaihtoehtoja. 8/25/05 Z4Mplus/Z6Mplus/R4Mplus Pikaopas 13293L-221 B

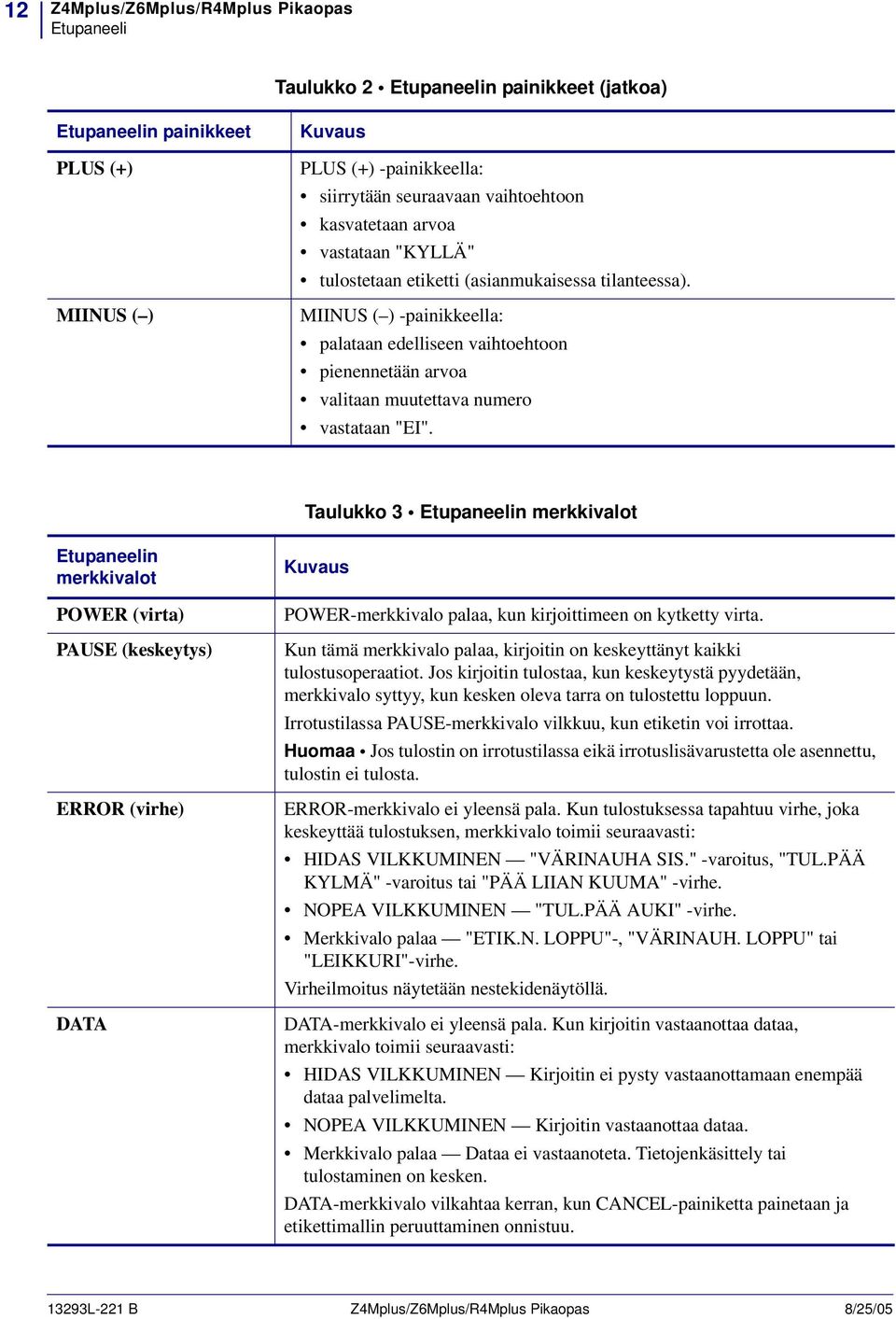

14 12 Z4Mplus/Z6Mplus/R4Mplus Pikaopas Etupaneeli Taulukko 2 Etupaneelin painikkeet (jatkoa) Etupaneelin painikkeet PLUS (+) MIINUS ( ) Kuvaus PLUS (+) -painikkeella: siirrytään seuraavaan vaihtoehtoon kasvatetaan arvoa vastataan "KYLLÄ" tulostetaan etiketti (asianmukaisessa tilanteessa). MIINUS ( ) -painikkeella: palataan edelliseen vaihtoehtoon pienennetään arvoa valitaan muutettava numero vastataan "EI". Taulukko 3 Etupaneelin merkkivalot Etupaneelin merkkivalot POWER (virta) PAUSE (keskeytys) ERROR (virhe) DATA Kuvaus POWER-merkkivalo palaa, kun kirjoittimeen on kytketty virta. Kun tämä merkkivalo palaa, kirjoitin on keskeyttänyt kaikki tulostusoperaatiot. Jos kirjoitin tulostaa, kun keskeytystä pyydetään, merkkivalo syttyy, kun kesken oleva tarra on tulostettu loppuun. Irrotustilassa PAUSE-merkkivalo vilkkuu, kun etiketin voi irrottaa. Huomaa Jos tulostin on irrotustilassa eikä irrotuslisävarustetta ole asennettu, tulostin ei tulosta. ERROR-merkkivalo ei yleensä pala. Kun tulostuksessa tapahtuu virhe, joka keskeyttää tulostuksen, merkkivalo toimii seuraavasti: HIDAS VILKKUMINEN "VÄRINAUHA SIS." -varoitus, "TUL.PÄÄ KYLMÄ" -varoitus tai "PÄÄ LIIAN KUUMA" -virhe. NOPEA VILKKUMINEN "TUL.PÄÄ AUKI" -virhe. Merkkivalo palaa "ETIK.N. LOPPU"-, "VÄRINAUH. LOPPU" tai "LEIKKURI"-virhe. Virheilmoitus näytetään nestekidenäytöllä. DATA-merkkivalo ei yleensä pala. Kun kirjoitin vastaanottaa dataa, merkkivalo toimii seuraavasti: HIDAS VILKKUMINEN Kirjoitin ei pysty vastaanottamaan enempää dataa palvelimelta. NOPEA VILKKUMINEN Kirjoitin vastaanottaa dataa. Merkkivalo palaa Dataa ei vastaanoteta. Tietojenkäsittely tai tulostaminen on kesken. DATA-merkkivalo vilkahtaa kerran, kun CANCEL-painiketta painetaan ja etikettimallin peruuttaminen onnistuu L-221 B Z4Mplus/Z6Mplus/R4Mplus Pikaopas 8/25/05

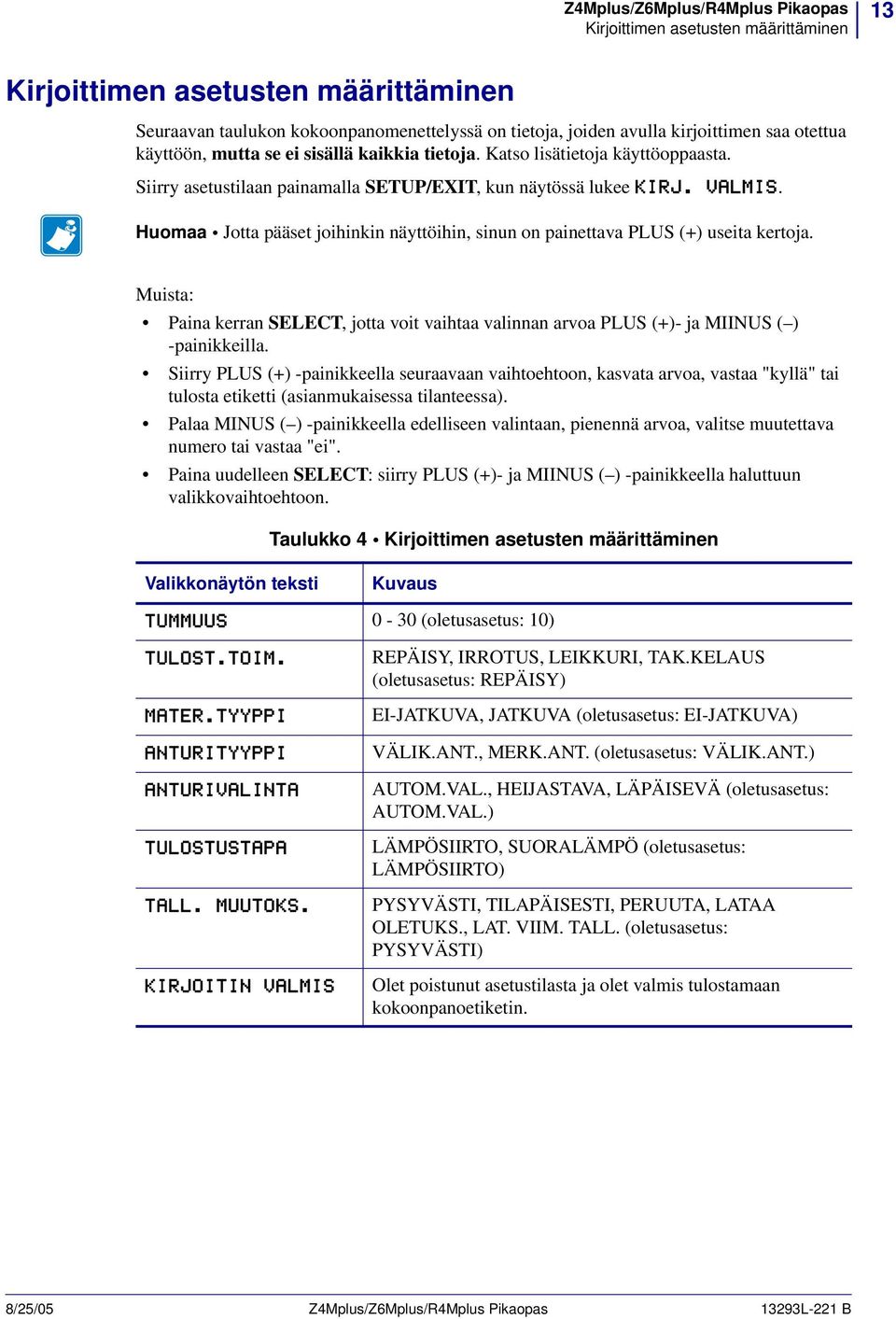

15 Z4Mplus/Z6Mplus/R4Mplus Pikaopas Kirjoittimen asetusten määrittäminen 13 Kirjoittimen asetusten määrittäminen Seuraavan taulukon kokoonpanomenettelyssä on tietoja, joiden avulla kirjoittimen saa otettua käyttöön, mutta se ei sisällä kaikkia tietoja. Katso lisätietoja käyttöoppaasta. Siirry asetustilaan painamalla SETUP/EXIT, kun näytössä lukee KIRJ. VALMIS. Huomaa Jotta pääset joihinkin näyttöihin, sinun on painettava PLUS (+) useita kertoja. Muista: Paina kerran SELECT, jotta voit vaihtaa valinnan arvoa PLUS (+)- ja MIINUS ( ) -painikkeilla. Siirry PLUS (+) -painikkeella seuraavaan vaihtoehtoon, kasvata arvoa, vastaa "kyllä" tai tulosta etiketti (asianmukaisessa tilanteessa). Palaa MINUS ( ) -painikkeella edelliseen valintaan, pienennä arvoa, valitse muutettava numero tai vastaa "ei". Paina uudelleen SELECT: siirry PLUS (+)- ja MIINUS ( ) -painikkeella haluttuun valikkovaihtoehtoon. Taulukko 4 Kirjoittimen asetusten määrittäminen Valikkonäytön teksti Kuvaus TUMMUUS 0-30 (oletusasetus: 10) TULOST.TOIM. MATER.TYYPPI ANTURITYYPPI ANTURIVALINTA TULOSTUSTAPA TALL. MUUTOKS. KIRJOITIN VALMIS REPÄISY, IRROTUS, LEIKKURI, TAK.KELAUS (oletusasetus: REPÄISY) EI-JATKUVA, JATKUVA (oletusasetus: EI-JATKUVA) VÄLIK.ANT., MERK.ANT. (oletusasetus: VÄLIK.ANT.) AUTOM.VAL., HEIJASTAVA, LÄPÄISEVÄ (oletusasetus: AUTOM.VAL.) LÄMPÖSIIRTO, SUORALÄMPÖ (oletusasetus: LÄMPÖSIIRTO) PYSYVÄSTI, TILAPÄISESTI, PERUUTA, LATAA OLETUKS., LAT. VIIM. TALL. (oletusasetus: PYSYVÄSTI) Olet poistunut asetustilasta ja olet valmis tulostamaan kokoonpanoetiketin. 8/25/05 Z4Mplus/Z6Mplus/R4Mplus Pikaopas 13293L-221 B

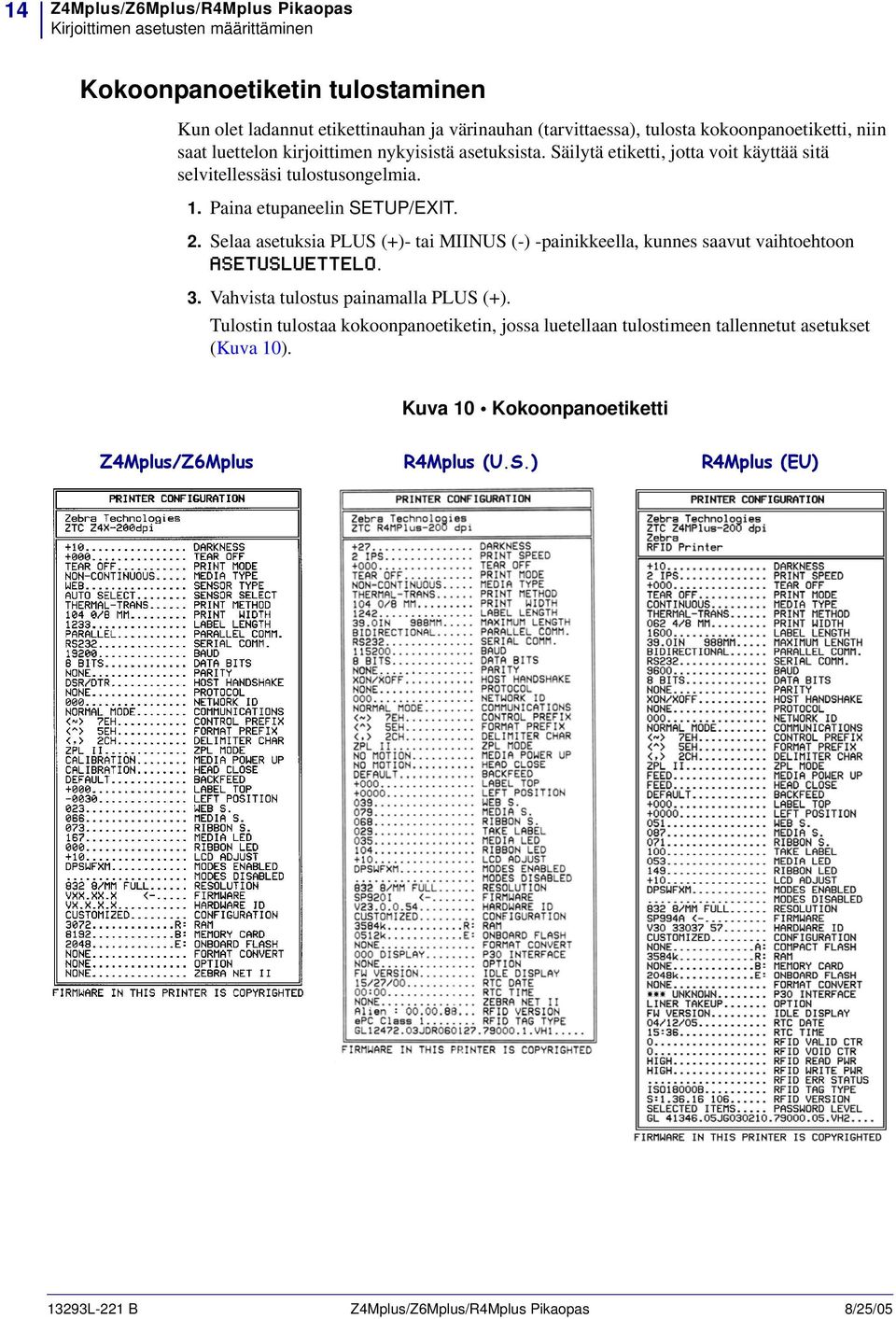

16 14 Z4Mplus/Z6Mplus/R4Mplus Pikaopas Kirjoittimen asetusten määrittäminen Kokoonpanoetiketin tulostaminen Kun olet ladannut etikettinauhan ja värinauhan (tarvittaessa), tulosta kokoonpanoetiketti, niin saat luettelon kirjoittimen nykyisistä asetuksista. Säilytä etiketti, jotta voit käyttää sitä selvitellessäsi tulostusongelmia. 1. Paina etupaneelin SETUP/EXIT. 2. Selaa asetuksia PLUS (+)- tai MIINUS (-) -painikkeella, kunnes saavut vaihtoehtoon ASETUSLUETTELO. 3. Vahvista tulostus painamalla PLUS (+). Tulostin tulostaa kokoonpanoetiketin, jossa luetellaan tulostimeen tallennetut asetukset (Kuva 10). Kuva 10 Kokoonpanoetiketti Z4Mplus/Z6Mplus R4Mplus (U.S.) R4Mplus (EU) 13293L-221 B Z4Mplus/Z6Mplus/R4Mplus Pikaopas 8/25/05

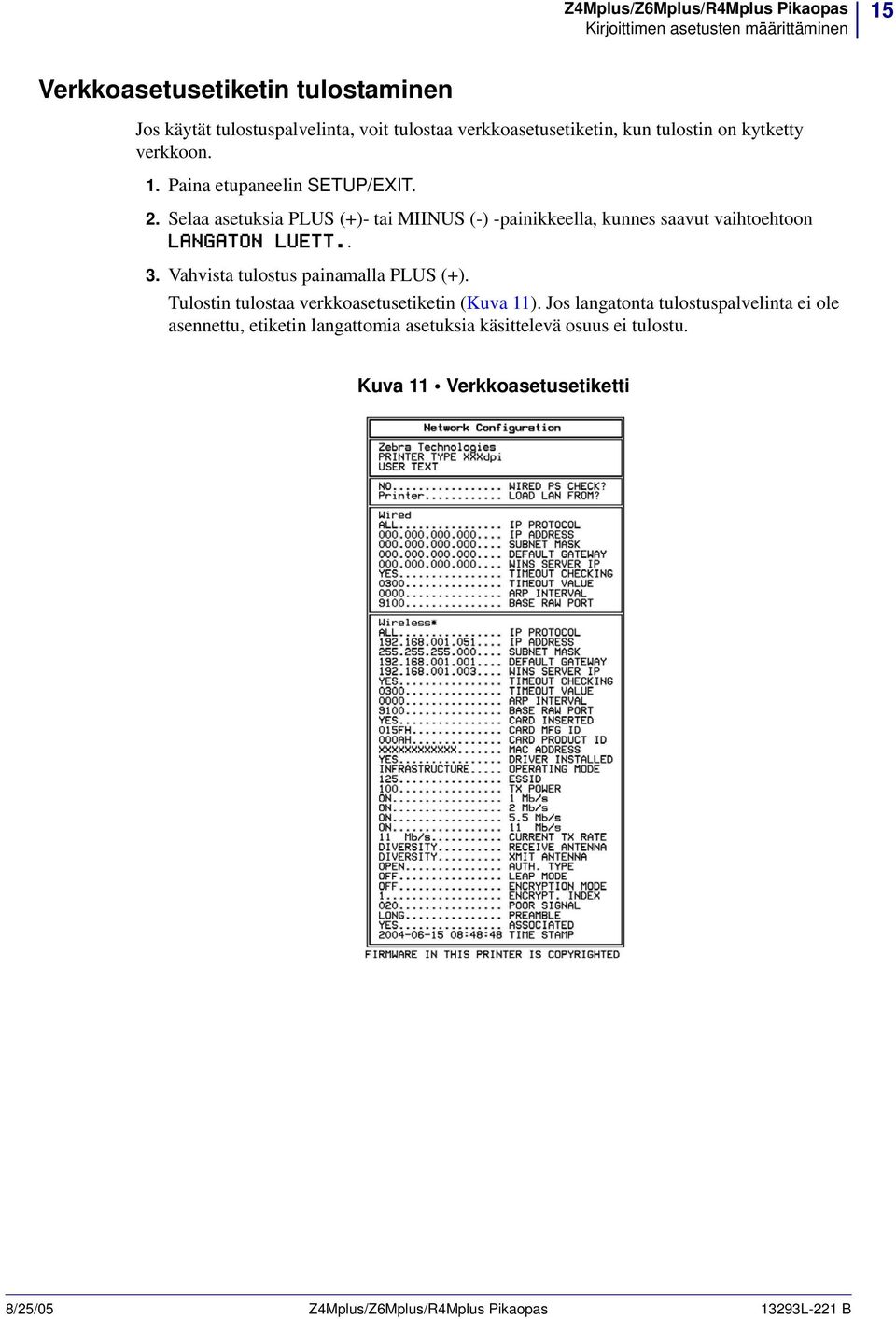

17 Z4Mplus/Z6Mplus/R4Mplus Pikaopas Kirjoittimen asetusten määrittäminen 15 Verkkoasetusetiketin tulostaminen Jos käytät tulostuspalvelinta, voit tulostaa verkkoasetusetiketin, kun tulostin on kytketty verkkoon. 1. Paina etupaneelin SETUP/EXIT. 2. Selaa asetuksia PLUS (+)- tai MIINUS (-) -painikkeella, kunnes saavut vaihtoehtoon LANGATON LUETT.. 3. Vahvista tulostus painamalla PLUS (+). Tulostin tulostaa verkkoasetusetiketin (Kuva 11). Jos langatonta tulostuspalvelinta ei ole asennettu, etiketin langattomia asetuksia käsittelevä osuus ei tulostu. Kuva 11 Verkkoasetusetiketti 8/25/05 Z4Mplus/Z6Mplus/R4Mplus Pikaopas 13293L-221 B

18 16 Z4Mplus/Z6Mplus/R4Mplus Pikaopas Kirjoittimen asetusten määrittäminen Tulostuspään paineen säätäminen Katso Kuva 12. Tämän säädön voi joutua tekemään, jos tulostusjälki on toisesta reunasta liian vaaleaa tai jos käytetään paksuja etikettejä. Tulostuspään painetta säätämällä voit varmistaa parhaan mahdollisen tulostuslaadun. Tarvittavan paineen määrä määräytyy etikettinauhan tyypin ja paksuuden sekä sen leveyden perusteella. Kuva 12 Tulostuspään paineensäätövalitsimet Paineensäätimet Jotkin etikettinauhat edellyttävät suurempaa painetta, jotta tulostusjäljestä tulee hyvä. Kun käytät tällaista etikettinauhaa, suurenna kummankin valitsimen asetusta yhdellä. Jos etikettinauhalla on taipumus siirtyä vasemmalle tulostuksen aikana, suurenna oikeaa valitsinta yhdellä tai pienennä vasenta valitsinta yhdellä. Jos etikettinauhalla on taipumus siirtyä oikealle tulostuksen aikana, suurenna vasenta valitsinta yhdellä tai pienennä oikeaa valitsinta yhdellä. Taulukko 5 Tulostuspään paine Etikettinauhan leveys Vasen valitsin Oikea valitsin 25,4 mm (1 tuuma) mm (2 tuumaa) mm (3 tuumaa) mm ja enemmän (3,5 tuumaa ja enemmän) L-221 B Z4Mplus/Z6Mplus/R4Mplus Pikaopas 8/25/05

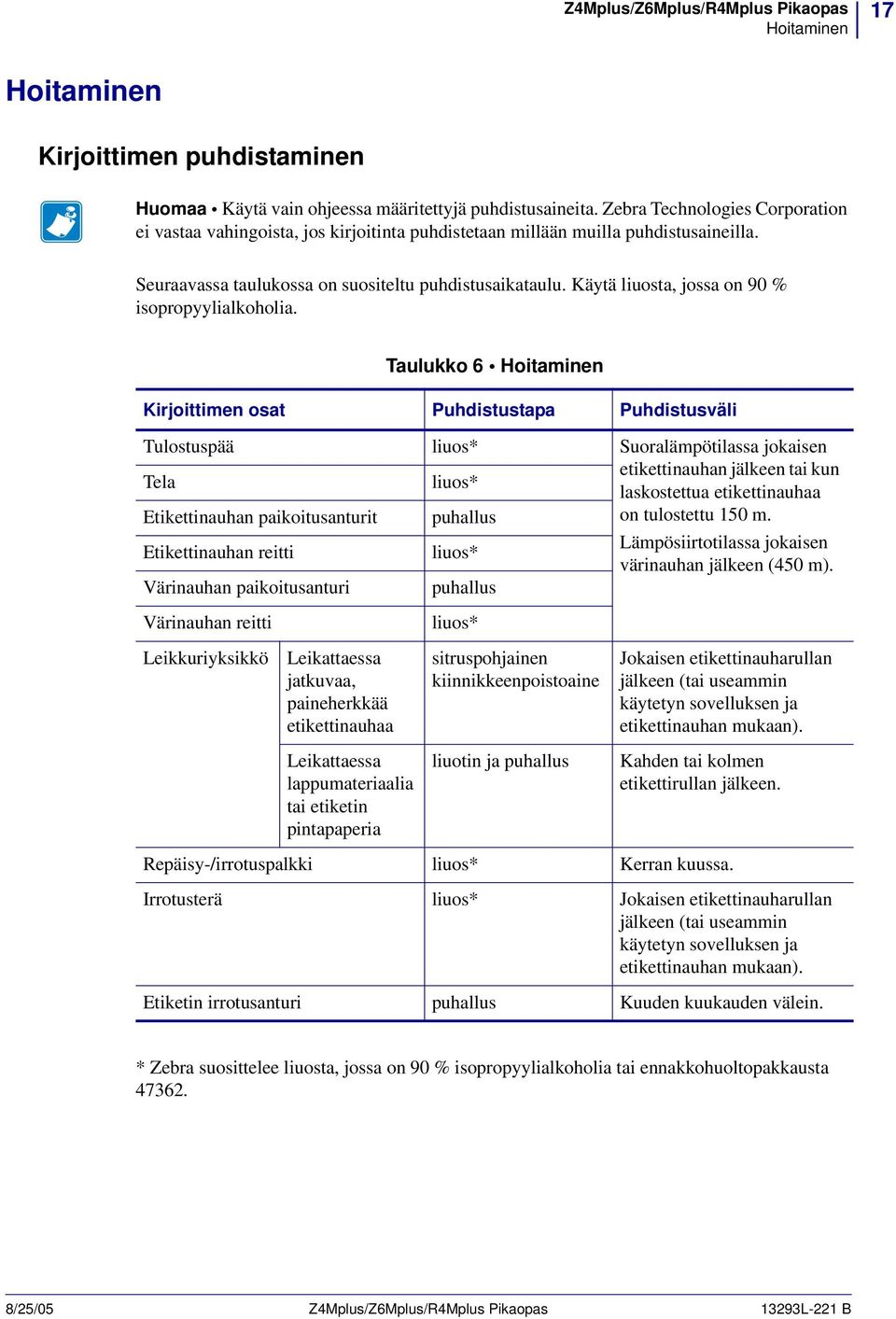

19 Z4Mplus/Z6Mplus/R4Mplus Pikaopas Hoitaminen 17 Hoitaminen Kirjoittimen puhdistaminen Huomaa Käytä vain ohjeessa määritettyjä puhdistusaineita. Zebra Technologies Corporation ei vastaa vahingoista, jos kirjoitinta puhdistetaan millään muilla puhdistusaineilla. Seuraavassa taulukossa on suositeltu puhdistusaikataulu. Käytä liuosta, jossa on 90 % isopropyylialkoholia. Taulukko 6 Hoitaminen Kirjoittimen osat Puhdistustapa Puhdistusväli Tulostuspää liuos* Suoralämpötilassa jokaisen Tela liuos* etikettinauhan jälkeen tai kun laskostettua etikettinauhaa Etikettinauhan paikoitusanturit puhallus on tulostettu 150 m. Etikettinauhan reitti liuos* Lämpösiirtotilassa jokaisen värinauhan jälkeen (450 m). Värinauhan paikoitusanturi puhallus Värinauhan reitti Leikkuriyksikkö Leikattaessa jatkuvaa, paineherkkää etikettinauhaa Leikattaessa lappumateriaalia tai etiketin pintapaperia liuos* sitruspohjainen kiinnikkeenpoistoaine liuotin ja puhallus Jokaisen etikettinauharullan jälkeen (tai useammin käytetyn sovelluksen ja etikettinauhan mukaan). Kahden tai kolmen etikettirullan jälkeen. Repäisy-/irrotuspalkki liuos* Kerran kuussa. Irrotusterä liuos* Jokaisen etikettinauharullan jälkeen (tai useammin käytetyn sovelluksen ja etikettinauhan mukaan). Etiketin irrotusanturi puhallus Kuuden kuukauden välein. * Zebra suosittelee liuosta, jossa on 90 % isopropyylialkoholia tai ennakkohuoltopakkausta /25/05 Z4Mplus/Z6Mplus/R4Mplus Pikaopas 13293L-221 B

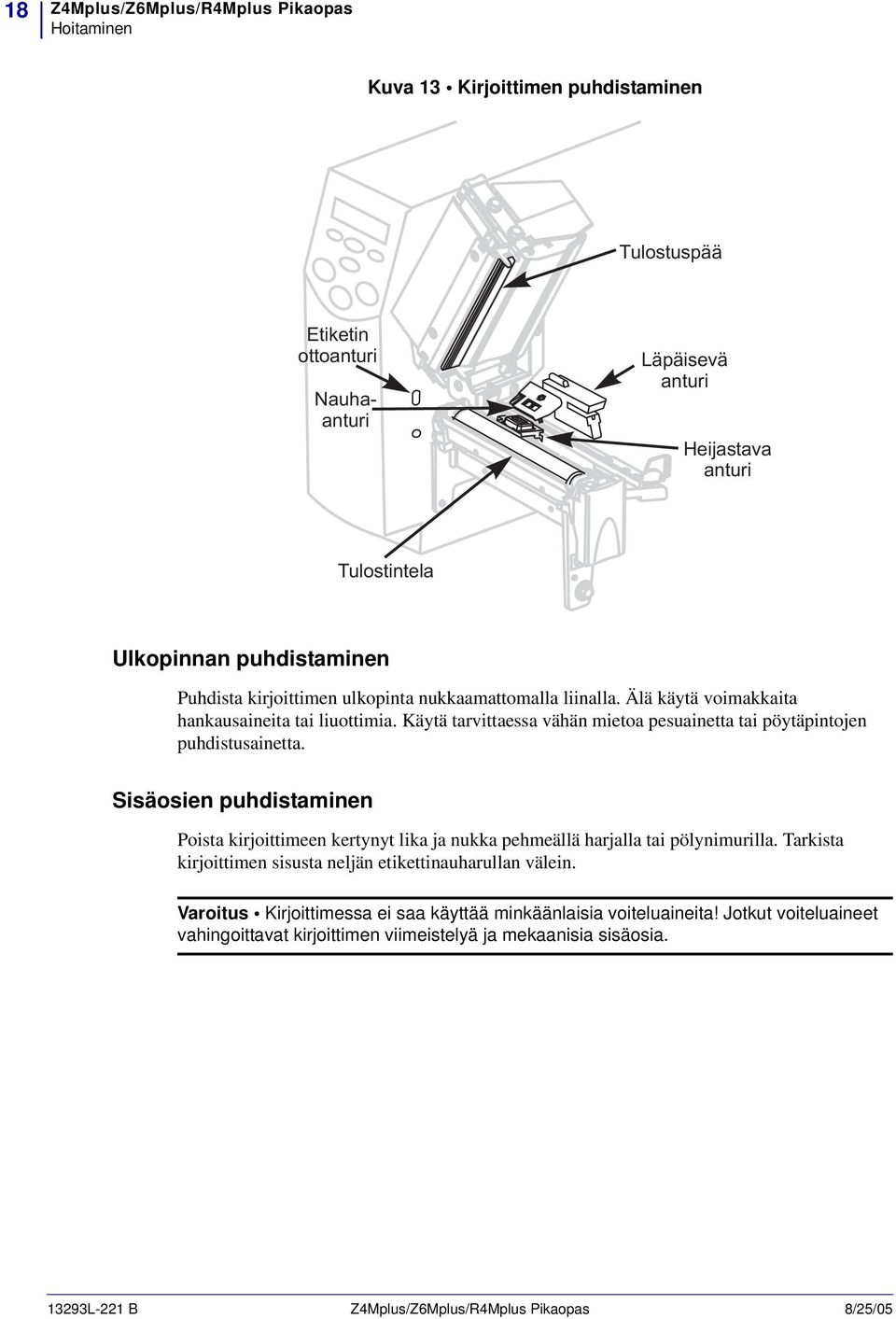

20 18 Z4Mplus/Z6Mplus/R4Mplus Pikaopas Hoitaminen Kuva 13 Kirjoittimen puhdistaminen Tulostuspää Etiketin ottoanturi Nauhaanturi Läpäisevä anturi Heijastava anturi Tulostintela Ulkopinnan puhdistaminen Puhdista kirjoittimen ulkopinta nukkaamattomalla liinalla. Älä käytä voimakkaita hankausaineita tai liuottimia. Käytä tarvittaessa vähän mietoa pesuainetta tai pöytäpintojen puhdistusainetta. Sisäosien puhdistaminen Poista kirjoittimeen kertynyt lika ja nukka pehmeällä harjalla tai pölynimurilla. Tarkista kirjoittimen sisusta neljän etikettinauharullan välein. Varoitus Kirjoittimessa ei saa käyttää minkäänlaisia voiteluaineita! Jotkut voiteluaineet vahingoittavat kirjoittimen viimeistelyä ja mekaanisia sisäosia L-221 B Z4Mplus/Z6Mplus/R4Mplus Pikaopas 8/25/05
