StoTherm Vario D/D+ Työohje

Transkriptio

1 Navigation Julkisivu Navigation Eristerappausjärjestelmät Navigation StoTherm Vario D/D+ Työohje

2 Tämän esitteen tiedot, kuvat, yleiset tekniset lausunnot ja piirustukset ovat ainoastaan yleisiä ohjeita ja yksityiskohdat kuvataan vain kaaviomaisesti ja käsittävät perustoiminnot. Ilmoitetut mitat eivät ole tarkkoja. Soveltuvuuden ja kokonaisuuden tarkistusvastuu kuuluu yksinomaan työn suorittajalle/asiakkaalle kussakin rakennuskohteessa. Viereiset rakennusosasat esitetään vain kaaviomaisesti. Kaikkien ohjeiden ja määrittelyjen pitää olla paikallisviranomaisten hyväksymiä. Ne eivät ole rakennus-, detalji- tai asennussuunnitelmia. Tuotteiden teknisiä määräyksiä ja tietoja teknisissä tietolehdissä ja järjestelmäkuvauksissa/hyväksynnöissä tulee ehdottomasti noudattaa. Tässä esitteessä esitellään joitakin nykyisiä yksityiskohtiamme, Muita yleisiä Sto-detaljeja on saatavilla. Detaljiratkaisuja kohteisiin annetaan pyynnöstä. Sisällysluettelo

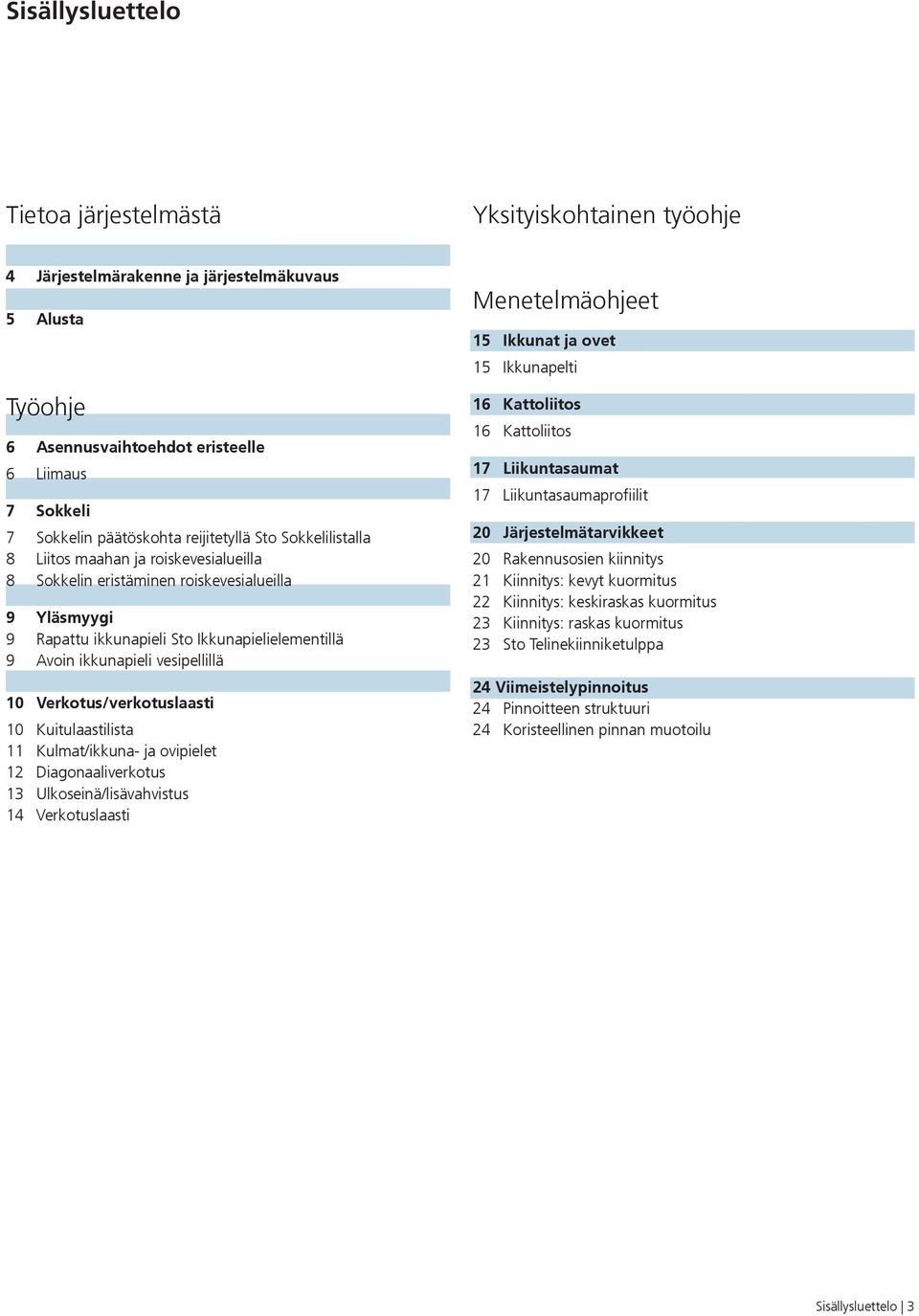

3 Sisällysluettelo Tietoa järjestelmästä Yksityiskohtainen työohje 4 Järjestelmärakenne ja järjestelmäkuvaus 5 Alusta Työohje 6 Asennusvaihtoehdot eristeelle 6 Liimaus 7 Sokkeli 7 Sokkelin päätöskohta reijitetyllä Sto Sokkelilistalla 8 Liitos maahan ja roiskevesialueilla 8 Sokkelin eristäminen roiskevesialueilla 9 Yläsmyygi 9 Rapattu ikkunapieli Sto Ikkunapielielementillä 9 Avoin ikkunapieli vesipellillä 0 Verkotus/verkotuslaasti 0 Kuitulaastilista Kulmat/ikkuna- ja ovipielet Diagonaaliverkotus Ulkoseinä/lisävahvistus 4 Verkotuslaasti Menetelmäohjeet 5 Ikkunat ja ovet 5 Ikkunapelti 6 Kattoliitos 6 Kattoliitos 7 Liikuntasaumat 7 Liikuntasaumaprofiilit 0 Järjestelmätarvikkeet 0 Rakennusosien kiinnitys Kiinnitys: kevyt kuormitus Kiinnitys: keskiraskas kuormitus Kiinnitys: raskas kuormitus Sto Telinekiinniketulppa 4 Viimeistelypinnoitus 4 Pinnoitteen struktuuri 4 Koristeellinen pinnan muotoilu Sisällysluettelo

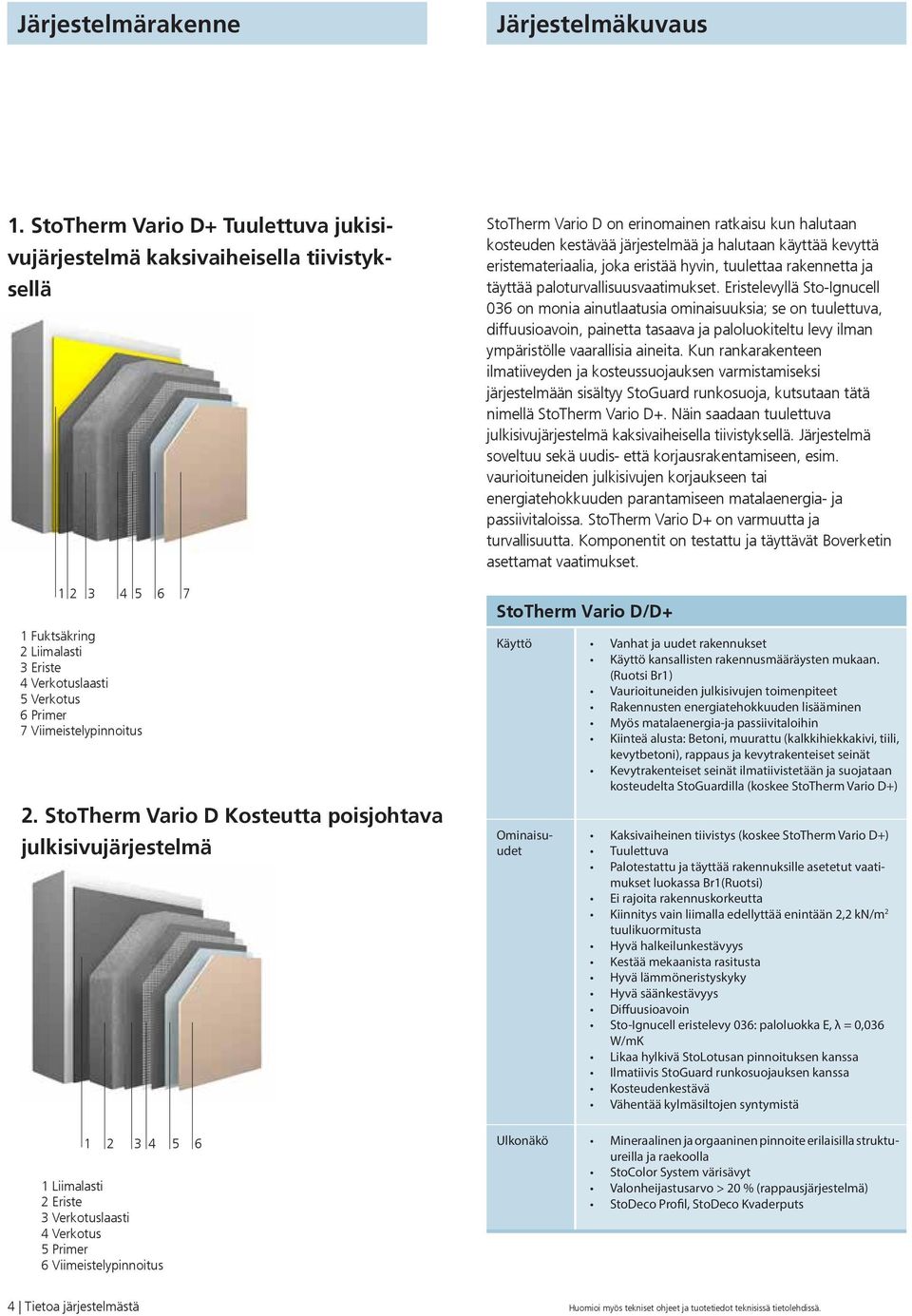

4 Balkentext/banner Järjestelmärakenne Balkentext/banner Järjestelmäkuvaus. StoTherm Vario D+ Tuulettuva jukisivujärjestelmä kaksivaiheisella tiivistyksellä Fuktsäkring Liimalasti Eriste 4 Verkotuslaasti 5 Verkotus 6 Primer 7 Viimeistelypinnoitus. StoTherm Vario D Kosteutta poisjohtava julkisivujärjestelmä Liimalasti Eriste Verkotuslaasti 4 Verkotus 5 Primer 6 Viimeistelypinnoitus StoTherm Vario D on erinomainen ratkaisu kun halutaan kosteuden kestävää järjestelmää ja halutaan käyttää kevyttä eristemateriaalia, joka eristää hyvin, tuulettaa rakennetta ja täyttää paloturvallisuusvaatimukset. Eristelevyllä Sto-Ignucell 06 on monia ainutlaatusia ominaisuuksia; se on tuulettuva, diffuusioavoin, painetta tasaava ja paloluokiteltu levy ilman ympäristölle vaarallisia aineita. Kun rankarakenteen ilmatiiveyden ja kosteussuojauksen varmistamiseksi järjestelmään sisältyy StoGuard runkosuoja, kutsutaan tätä nimellä StoTherm Vario D+. Näin saadaan tuulettuva julkisivujärjestelmä kaksivaiheisella tiivistyksellä. Järjestelmä soveltuu sekä uudis- että korjausrakentamiseen, esim. vaurioituneiden julkisivujen korjaukseen tai energiatehokkuuden parantamiseen matalaenergia- ja passiivitaloissa. StoTherm Vario D+ on varmuutta ja turvallisuutta. Komponentit on testattu ja täyttävät Boverketin asettamat vaatimukset. StoTherm Vario D/D+ Käyttö Vanhat ja uudet rakennukset Käyttö kansallisten rakennusmääräysten mukaan. (Ruotsi Br) Vaurioituneiden julkisivujen toimenpiteet Rakennusten energiatehokkuuden lisääminen Myös matalaenergia-ja passiivitaloihin Kiinteä alusta: Betoni, muurattu (kalkkihiekkakivi, tiili, kevytbetoni), rappaus ja kevytrakenteiset seinät Kevytrakenteiset seinät ilmatiivistetään ja suojataan kosteudelta StoGuardilla (koskee StoTherm Vario D+) Ominaisuudet Kaksivaiheinen tiivistys (koskee StoTherm Vario D+) Tuulettuva Palotestattu ja täyttää rakennuksille asetetut vaatimukset luokassa Br(Ruotsi) Ei rajoita rakennuskorkeutta Kiinnitys vain liimalla edellyttää enintään, kn/m tuulikuormitusta Hyvä halkeilunkestävyys Kestää mekaanista rasitusta Hyvä lämmöneristyskyky Hyvä säänkestävyys Diffuusioavoin Sto-Ignucell eristelevy 06: paloluokka E, λ = 0,06 W/mK Likaa hylkivä StoLotusan pinnoituksen kanssa Ilmatiivis StoGuard runkosuojauksen kanssa Kosteudenkestävä Vähentää kylmäsiltojen syntymistä Ulkonäkö Mineraalinen ja orgaaninen pinnoite erilaisilla struktuureilla ja raekoolla StoColor System värisävyt Valonheijastusarvo > 0 % (rappausjärjestelmä) StoDeco Profil, StoDeco Kvaderputs 4 Tietoa järjestelmästä Huomioi myös tekniset ohjeet ja tuotetiedot teknisissä tietolehdissä.

5 Balkentext/banner Alusta Balkentext/banner Alusta Vain kun alusta täyttää tietyt kriteerit ja kantavuus on tarkistettu, julkisivujärjestelmä voidaan asentaa ammattimaisesti Likaiset, imevät tai epätasaiset alustat pitää aina esikäsitellä. Lisätietoja alustasta, esim. mikä liimalaasti soveltuu millekin alustalle, löytyy voimassa olevista teknisistä tietolehdistä. Alustat, joissa esiintyy levä-, homesieni- tai sammalkasvustoa, tarvitsevat aina erityisen esikäsittelyn esim. pesun Sto Alg-Ex puhdistusaineella. Pohjustusaine ohennetaan alustalle sopivaksi. Pohjustusaine ei saa kuivumisen jälkeen muodostaa kiiltävää pintaa. Asennuksen valmistelu Tarkista alustan kunto huolellisesti ottaen huomioon lujuus ja tasaisuus. Alusta pitää esikäsitellä sopivalla tavalla. Katso taulukko. Epävarmoissa tapauksissa voidaan tehdä liimatesti. Ota huomioon työskentelylämpötila ja ilmankosteus. Alin työskentelylämpötila on +5 C Tuotteiden teknisiä määräyksiä ja tietoja teknisissä tietolehdissä ja järjestelmäkuvauksissa/hyväksynnöissä tulee ehdottomasti noudattaa. Alusta Sileä pinta/kiiltävä Suolasaostumat Märkä Orgaaninen ja silikonihartsiperustainen pinnoite Sammal, levä, homesieni Pöly, lika Rasva, muottiöljyjäämät Maali hilseilee Liituuntunut pinnoite Liituuntunut maali Voimakkaasti imevät mineraaliset alustat Heikot tai hiekkaiset Alustan esikäsittely Karhennetaan tai primeroidaan Lakaistaan pois, harjataan pois Korjaa syy, odota kunnes muuraus on kuiva. Puhdistetaan Puhdista lika Puhdista julkisivu Anna julkisivun kuivua Harjataan tai pühdistetaan korkepainepesulla Puhdistetaan korkeapainepesulla ja pesuaineella. Huuhdellaan vedellä Poistetaan maalinpoistoaineella ja puhdistetaan korkeapainepesulla Puhdistetaan ja pohjustetaan Harjataan pois, puhdistetaan ja pohjustetaan Puhdistetaan ja pohjustetaan Puhdistetaan ja pohjustetaan Soveltuva tuote StoCryl GQ Sto Alg-Ex StoDivers FC Sto Alg-Ex StoDivers FC Sto Alg-Ex StoDivers FC Sto Alg-Ex StoDivers FC StoDivers FC StoDivers RC Sto Maalinpoistoaine F 45 Sto Maalinpoistoaine M Sto Alg-Ex StoDivers FC StoPrim Plex Sto Alg-Ex StoDivers FC StoPrim Plex Sto Alg-Ex StoDivers FC StoPrim Plex Sto Alg-Ex StoDivers FC StoPrim Plex Laastipurseet Poistetaan Sementtiliima Poistetaan mekaanisesti Hauras pinnoite, ei kiinteä Poistetaan mekaanisesti Ilmataskut Ontelot poistetaan ja huokoset täytetään kalkkisementtilaastilla Epätasaisuudet Tasoitetaan kalkkisementtilaastilla (huomioi kovettumisaika) Huomioi myös tekniset ohjeet ja tuotetiedot teknisissä tietolehdissä. Alusta 5

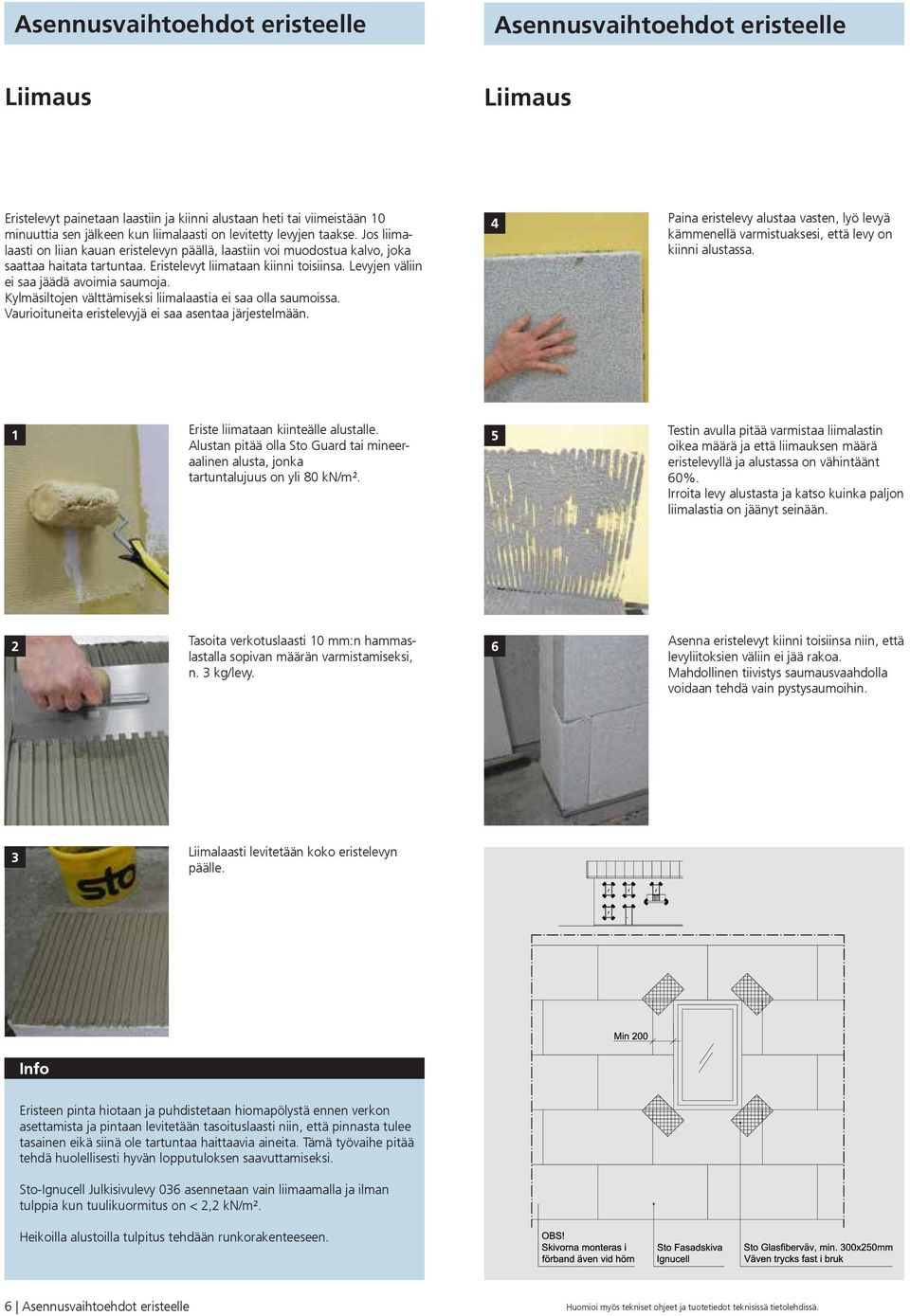

6 Balkentext/banner Asennusvaihtoehdot eristeelle Asennusvaihtoehdot eristeelle Liimaus Liimaus Eristelevyt painetaan laastiin ja kiinni alustaan heti tai viimeistään 0 minuuttia sen jälkeen kun liimalaasti on levitetty levyjen taakse. Jos liimalaasti on liian kauan eristelevyn päällä, laastiin voi muodostua kalvo, joka saattaa haitata tartuntaa. Eristelevyt liimataan kiinni toisiinsa. Levyjen väliin ei saa jäädä avoimia saumoja. Kylmäsiltojen välttämiseksi liimalaastia ei saa olla saumoissa. Vaurioituneita eristelevyjä ei saa asentaa järjestelmään. 4 Paina eristelevy alustaa vasten, lyö levyä kämmenellä varmistuaksesi, että levy on kiinni alustassa. Eriste liimataan kiinteälle alustalle. Alustan pitää olla Sto Guard tai mineeraalinen alusta, jonka tartuntalujuus on yli 80 kn/m². 5 Testin avulla pitää varmistaa liimalastin oikea määrä ja että liimauksen määrä eristelevyllä ja alustassa on vähintäänt 60%. Irroita levy alustasta ja katso kuinka paljon liimalastia on jäänyt seinään. Tasoita verkotuslaasti 0 mm:n hammaslastalla sopivan määrän varmistamiseksi, n. kg/levy. 6 Asenna eristelevyt kiinni toisiinsa niin, että levyliitoksien väliin ei jää rakoa. Mahdollinen tiivistys saumausvaahdolla voidaan tehdä vain pystysaumoihin. Liimalaasti levitetään koko eristelevyn päälle. Info Eristeen pinta hiotaan ja puhdistetaan hiomapölystä ennen verkon asettamista ja pintaan levitetään tasoituslaasti niin, että pinnasta tulee tasainen eikä siinä ole tartuntaa haittaavia aineita. Tämä työvaihe pitää tehdä huolellisesti hyvän lopputuloksen saavuttamiseksi. Sto-Ignucell Julkisivulevy 06 asennetaan vain liimaamalla ja ilman tulppia kun tuulikuormitus on <, kn/m². Heikoilla alustoilla tulpitus tehdään runkorakenteeseen. 6 Asennusvaihtoehdot eristeelle Huomioi myös tekniset ohjeet ja tuotetiedot teknisissä tietolehdissä.

7 Sokkeli Balkentext/banner Blindtext Sokkeli Aloitus reijtetyllä Sto Sokkelilistalla Sokkelilistan asentaminen Ennen asentamisen aloittamista, sokkelin korkeus määritellään ja merkitään liidulla. Sto Sokkelilistat asennetaan vaakatasoon. Seinän epätasaisuudet tasoitetaan Sto Etäisyysprikoilla. Asennus Reijitetty Sto Sokkelilista asennetaan eristepaksuuden mukaan. Lista kiinnitetään ruuveilla alustaan 00 mm:n välein. Yksi ruuvi tulee aina jokaisen listan päähän. Liitoskohdat Liitoskohdissa sokkelilistojen väliin jätetään - mm:n rako. Käytä sokkelilistan asennusvälipaloja, jolloin etäisyys pysyy vakiona. 4 Kulmat Listat asetetaan kulmissa jiiriin. Listan reuna pitää olla yhtenäinen. 5 Asenna kulma kuten muutkin listat. Sto Sokkelilistaverkko Profiilia käytetään sokkelilistan etureunassa varmistamaan, että verkko ulottuu tippareunaan asti. Tämä detaljipiirros on ainoastaan kuvaus rakenteesta ja tarkoitettu suunnittelijan apuvälineeksi. Sokkeli 7

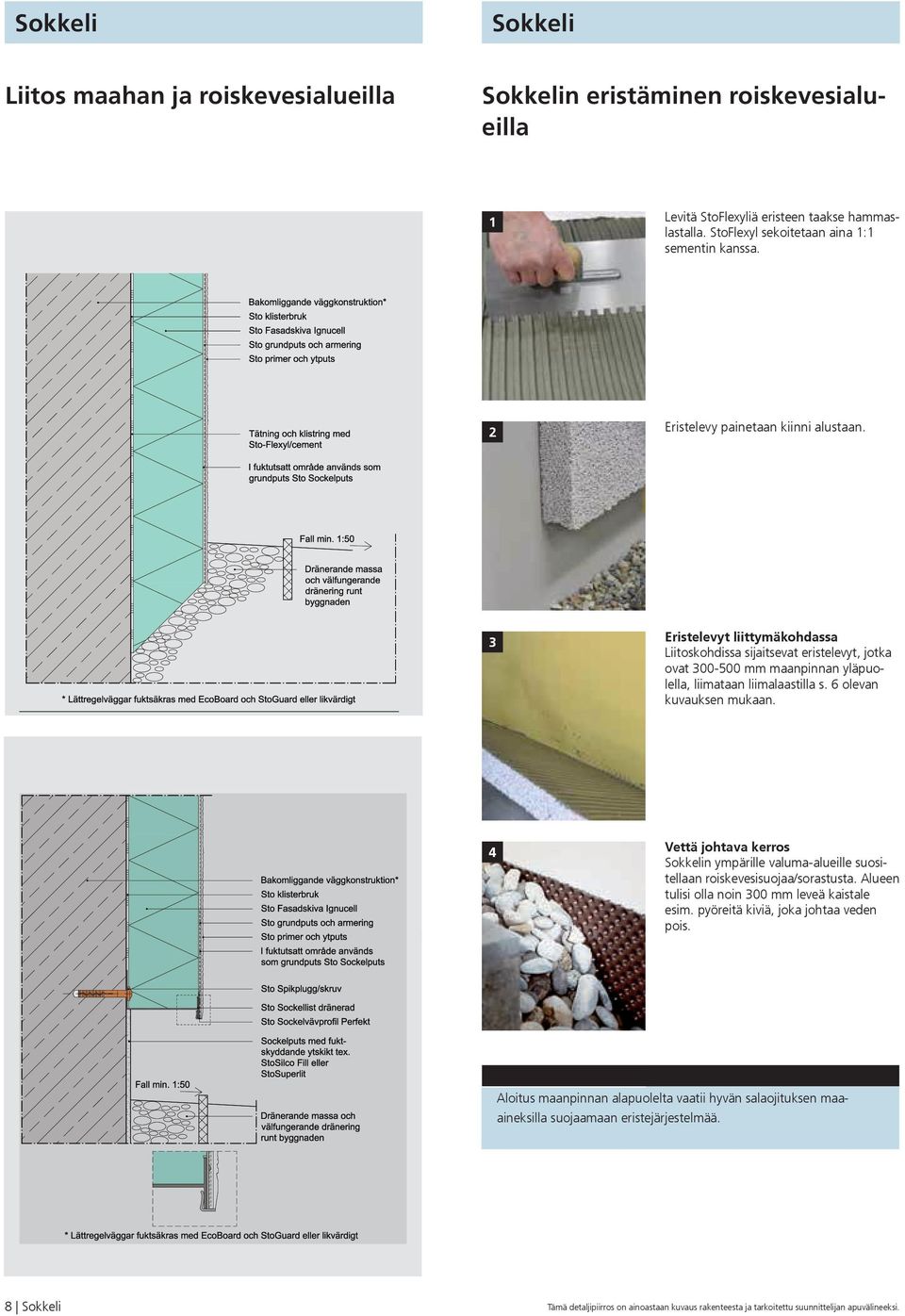

8 Balkentext/banner Sokkeli Balkentext/banner Sokkeli Liitos maahan ja roiskevesialueilla Sokkelin eristäminen roiskevesialueilla Levitä StoFlexyliä eristeen taakse hammaslastalla. StoFlexyl sekoitetaan aina : sementin kanssa. Eristelevy painetaan kiinni alustaan. Eristelevyt liittymäkohdassa Liitoskohdissa sijaitsevat eristelevyt, jotka ovat mm maanpinnan yläpuolella, liimataan liimalaastilla s. 6 olevan kuvauksen mukaan. 4 Vettä johtava kerros Sokkelin ympärille valuma-alueille suositellaan roiskevesisuojaa/sorastusta. Alueen tulisi olla noin 00 mm leveä kaistale esim. pyöreitä kiviä, joka johtaa veden pois. T Aloitus maanpinnan alapuolelta vaatii hyvän salaojituksen maaaineksilla suojaamaan eristejärjestelmää. 8 Sokkeli Tämä detaljipiirros on ainoastaan kuvaus rakenteesta ja tarkoitettu suunnittelijan apuvälineeksi.

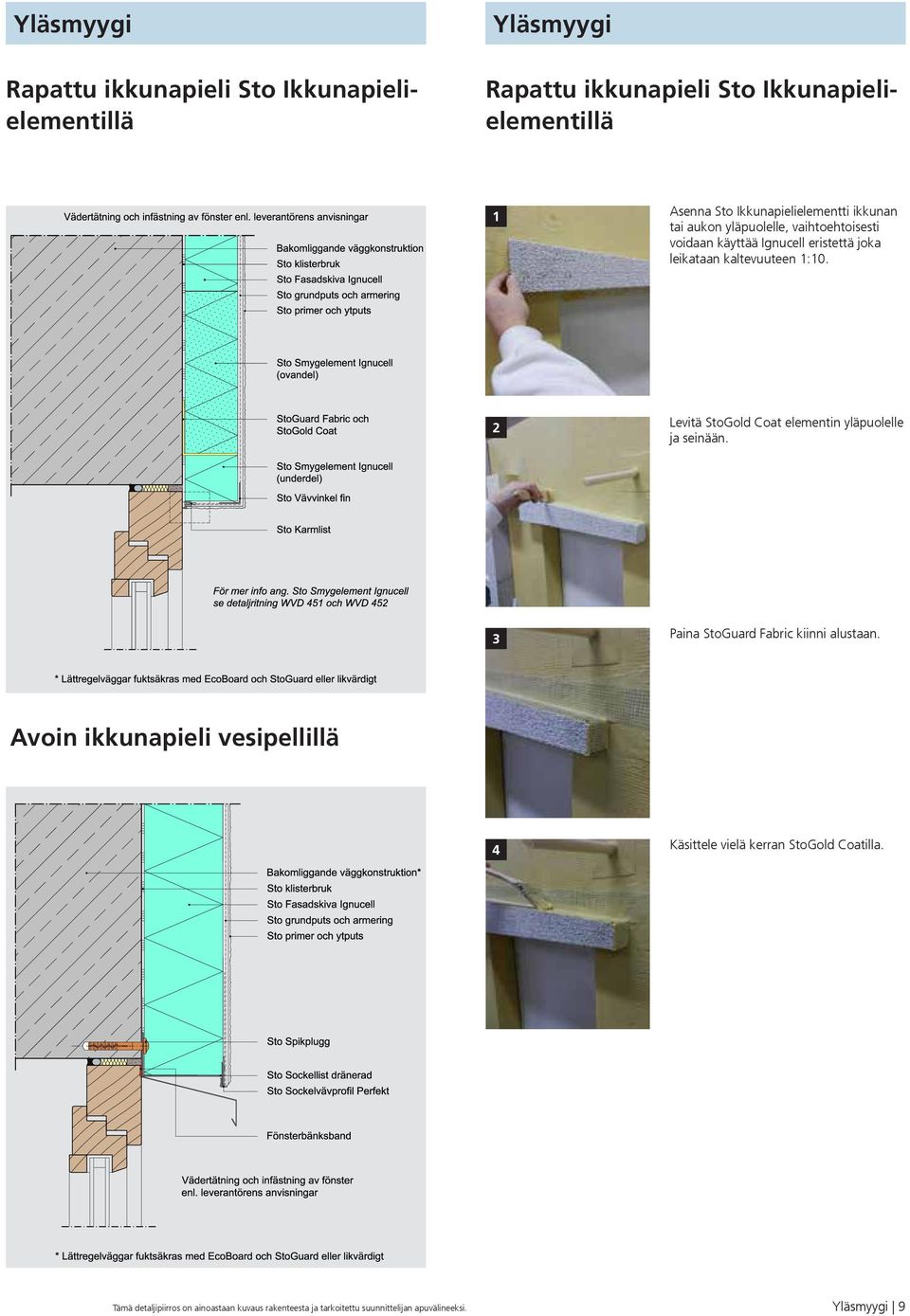

9 Balkentext/banner Yläsmyygi Rapattu ikkunapieli Sto Ikkunapielielementillä Balkentext/banner Yläsmyygi Rapattu ikkunapieli Sto Ikkunapielielementillä Asenna Sto Ikkunapielielementti ikkunan tai aukon yläpuolelle, vaihtoehtoisesti voidaan käyttää Ignucell eristettä joka leikataan kaltevuuteen :0. Levitä StoGold Coat elementin yläpuolelle ja seinään. Paina StoGuard Fabric kiinni alustaan. Avoin ikkunapieli vesipellillä 4 Käsittele vielä kerran StoGold Coatilla. Tämä detaljipiirros on ainoastaan kuvaus rakenteesta ja tarkoitettu suunnittelijan apuvälineeksi. Yläsmyygi 9

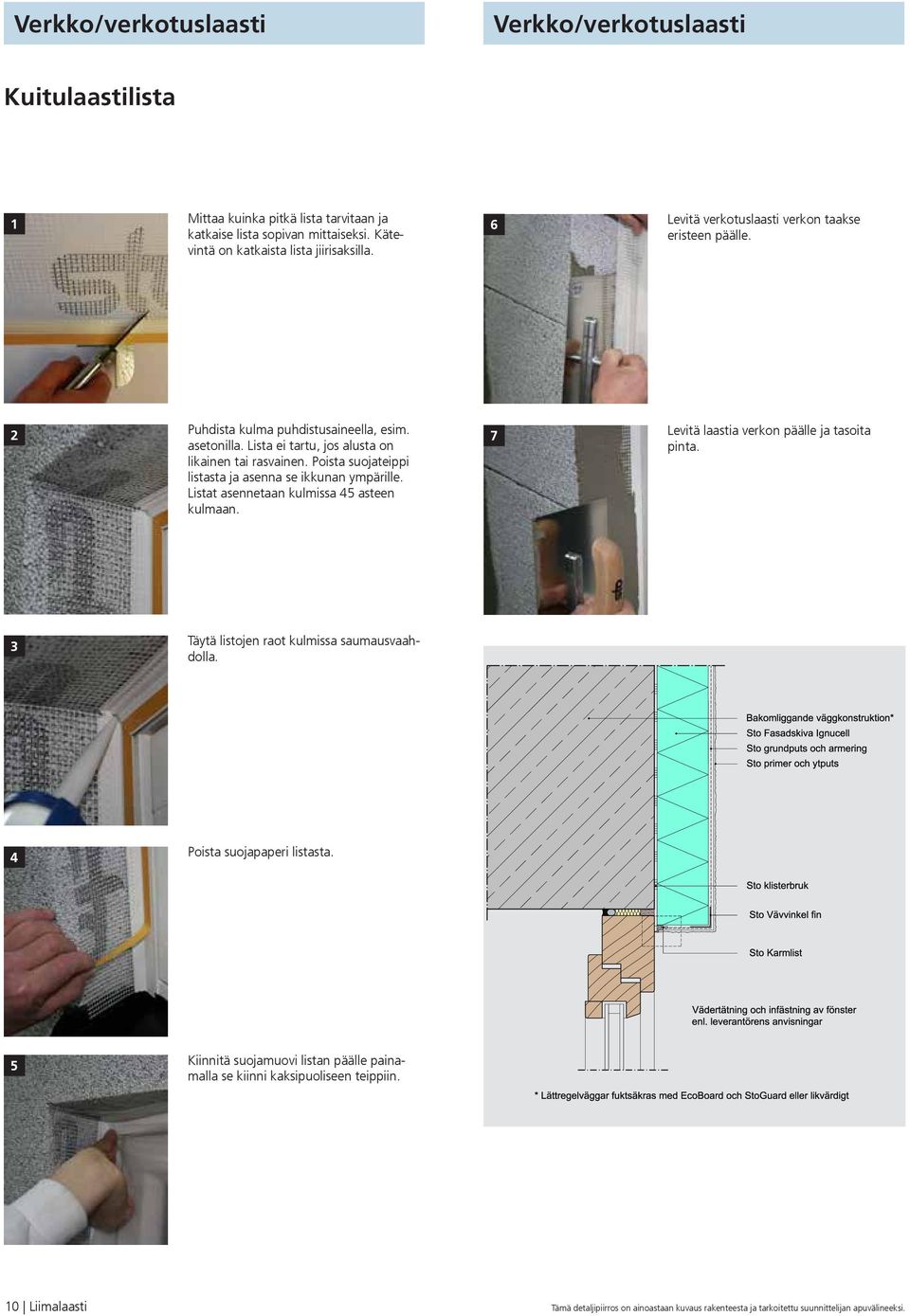

10 Balkentext/banner Verkko/verkotuslaasti Balkentext/banner Verkko/verkotuslaasti Kuitulaastilista Mittaa kuinka pitkä lista tarvitaan ja katkaise lista sopivan mittaiseksi. Kätevintä on katkaista lista jiirisaksilla. 6 Levitä verkotuslaasti verkon taakse eristeen päälle. Puhdista kulma puhdistusaineella, esim. asetonilla. Lista ei tartu, jos alusta on likainen tai rasvainen. Poista suojateippi listasta ja asenna se ikkunan ympärille. Listat asennetaan kulmissa 45 asteen kulmaan. 7 Levitä laastia verkon päälle ja tasoita pinta. Täytä listojen raot kulmissa saumausvaahdolla. 4 Poista suojapaperi listasta. 5 Kiinnitä suojamuovi listan päälle painamalla se kiinni kaksipuoliseen teippiin. 0 Liimalaasti Tämä detaljipiirros on ainoastaan kuvaus rakenteesta ja tarkoitettu suunnittelijan apuvälineeksi.

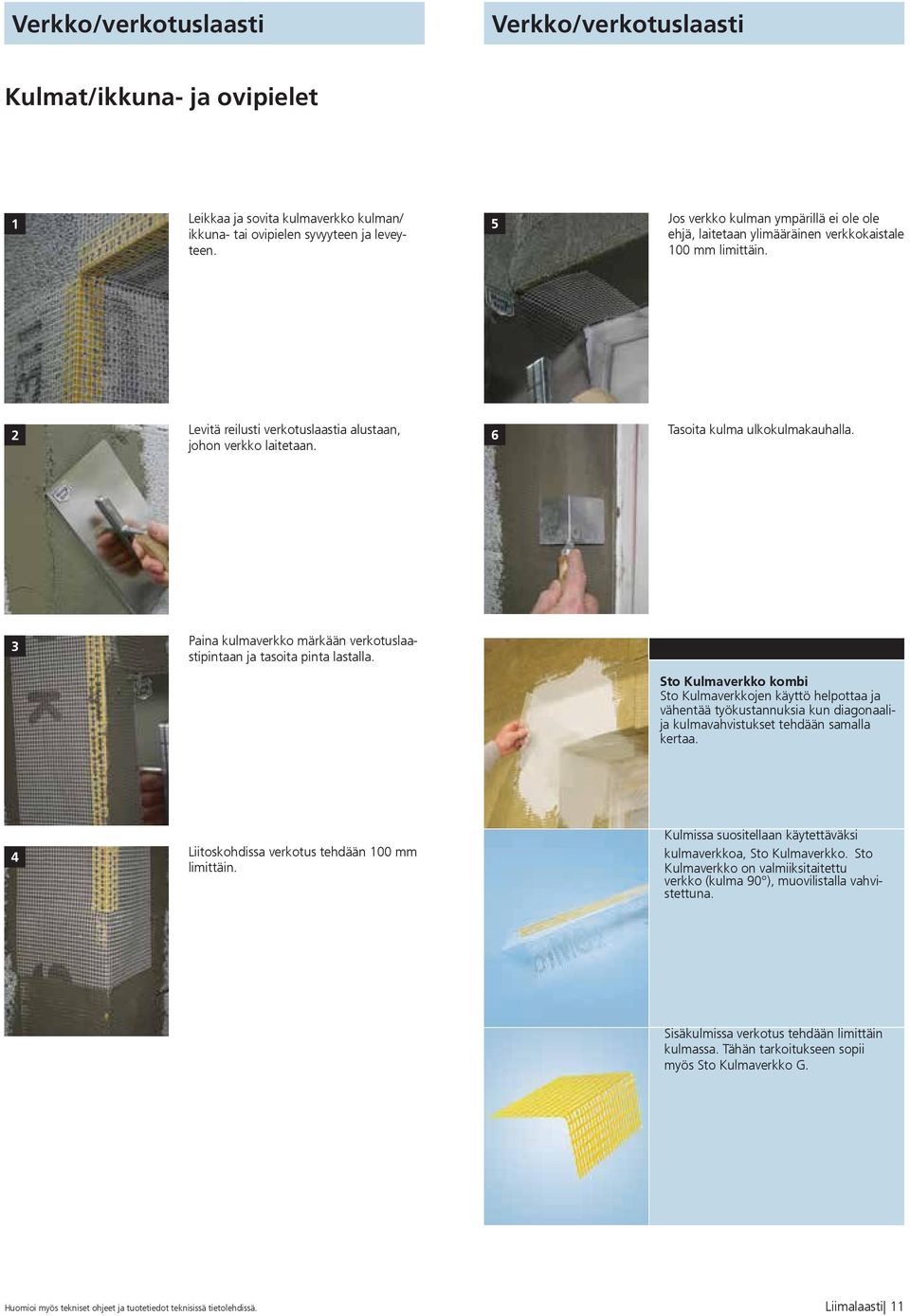

11 Balkentext/banner Verkko/verkotuslaasti Balkentext/banner Verkko/verkotuslaasti Kulmat/ikkuna- ja ovipielet Leikkaa ja sovita kulmaverkko kulman/ ikkuna- tai ovipielen syvyyteen ja leveyteen. 5 Jos verkko kulman ympärillä ei ole ole ehjä, laitetaan ylimääräinen verkkokaistale 00 mm limittäin. Levitä reilusti verkotuslaastia alustaan, johon verkko laitetaan. 6 Tasoita kulma ulkokulmakauhalla. Paina kulmaverkko märkään verkotuslaastipintaan ja tasoita pinta lastalla. Produkttips Sto Kulmaverkko kombi Sto Kulmaverkkojen käyttö helpottaa ja vähentää työkustannuksia kun diagonaalija kulmavahvistukset tehdään samalla kertaa. 4 Liitoskohdissa verkotus tehdään 00 mm limittäin. Kulmissa suositellaan käytettäväksi kulmaverkkoa, Sto Kulmaverkko. Sto Kulmaverkko on valmiiksitaitettu verkko (kulma 90 ), muovilistalla vahvistettuna. Sisäkulmissa verkotus tehdään limittäin kulmassa. Tähän tarkoitukseen sopii myös Sto Kulmaverkko G. Huomioi myös tekniset ohjeet ja tuotetiedot teknisissä tietolehdissä. Liimalaasti

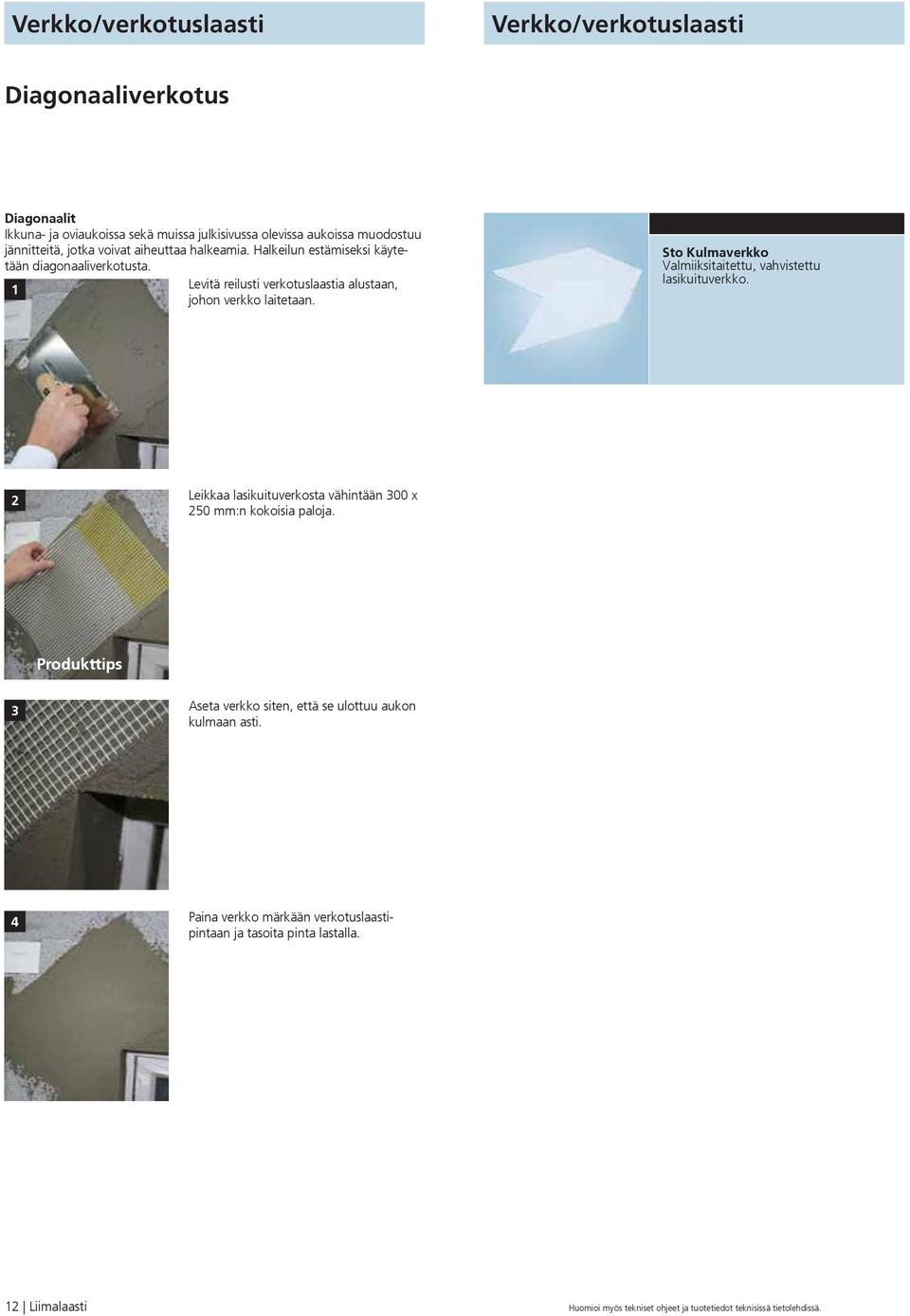

12 Balkentext/banner Verkko/verkotuslaasti Balkentext/banner Verkko/verkotuslaasti Diagonaaliverkotus Diagonaalit Ikkuna- ja oviaukoissa sekä muissa julkisivussa olevissa aukoissa muodostuu jännitteitä, jotka voivat aiheuttaa halkeamia. Halkeilun estämiseksi käytetään diagonaaliverkotusta. Levitä reilusti verkotuslaastia alustaan, johon verkko laitetaan. Sto Kulmaverkko Valmiiksitaitettu, vahvistettu lasikuituverkko. Leikkaa lasikuituverkosta vähintään 00 x 50 mm:n kokoisia paloja. Produkttips Aseta verkko siten, että se ulottuu aukon kulmaan asti. 4 Paina verkko märkään verkotuslaastipintaan ja tasoita pinta lastalla. Liimalaasti Huomioi myös tekniset ohjeet ja tuotetiedot teknisissä tietolehdissä.

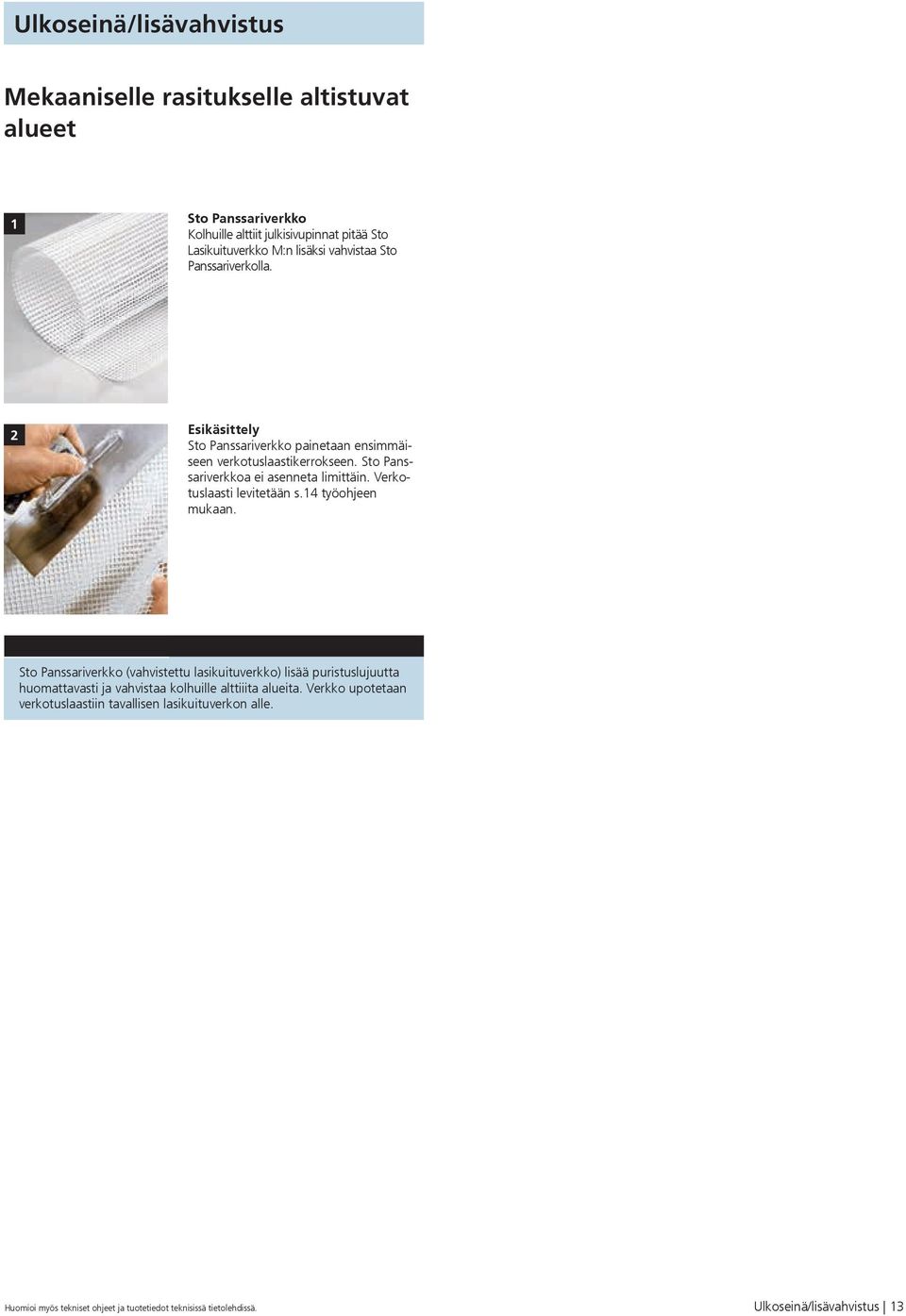

13 Balkentext/banner Ulkoseinä/järjestelmäliitos Ulkoseinä/lisävahvistus Mekaaniselle rasitukselle altistuvat alueet Sto Panssariverkko Kolhuille alttiit julkisivupinnat pitää Sto Lasikuituverkko M:n lisäksi vahvistaa Sto Panssariverkolla. Esikäsittely Sto Panssariverkko painetaan ensimmäiseen verkotuslaastikerrokseen. Sto Panssariverkkoa ei asenneta limittäin. Verkotuslaasti levitetään s.4 työohjeen mukaan. Sto Panssariverkko (vahvistettu lasikuituverkko) lisää puristuslujuutta huomattavasti ja vahvistaa kolhuille alttiiita alueita. Verkko upotetaan verkotuslaastiin tavallisen lasikuituverkon alle. Huomioi myös tekniset ohjeet ja tuotetiedot teknisissä tietolehdissä. Ulkoseinä/lisävahvistus

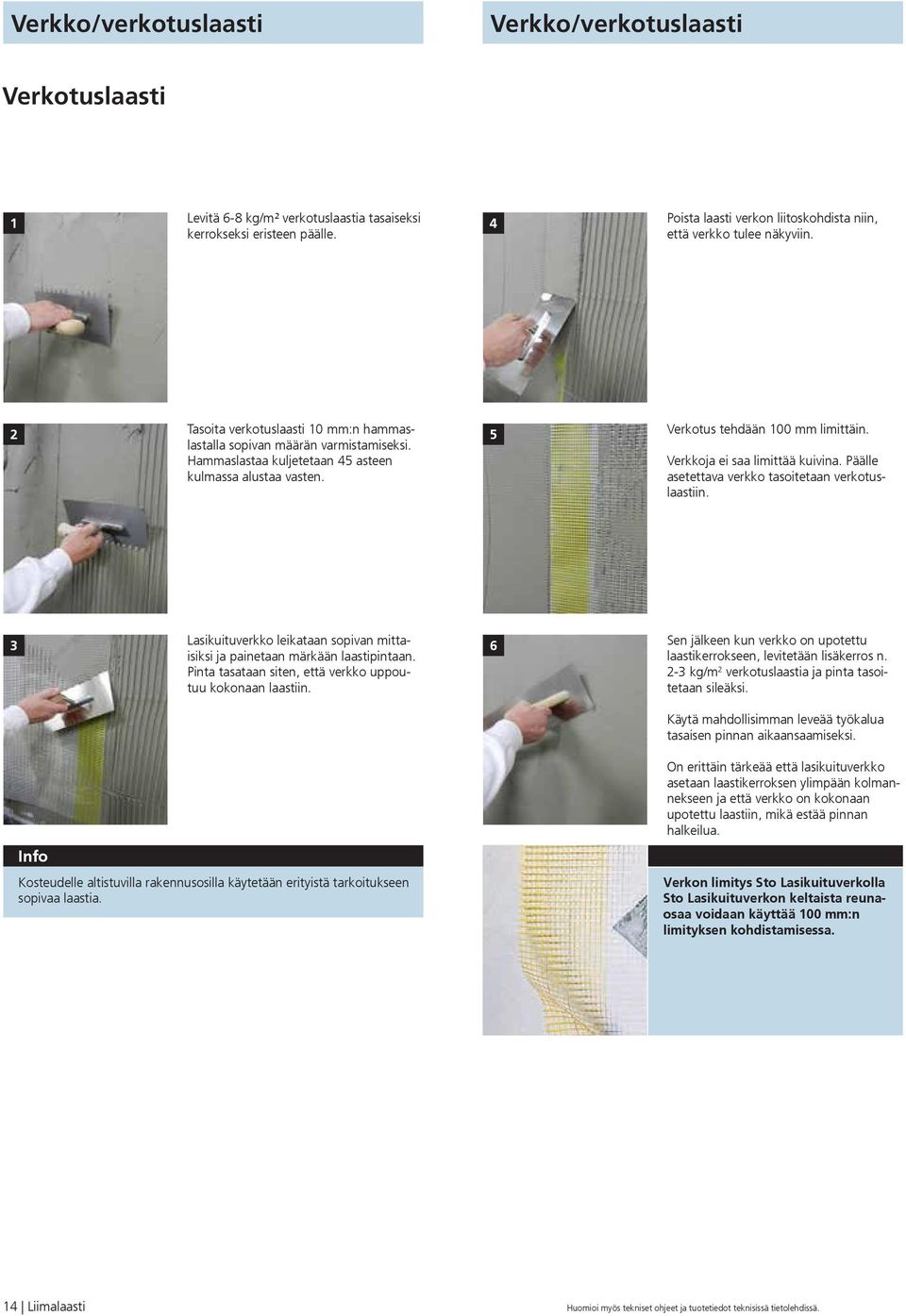

14 Balkentext/banner Verkko/verkotuslaasti Balkentext/banner Verkko/verkotuslaasti Verkotuslaasti Levitä 6-8 kg/m² verkotuslaastia tasaiseksi kerrokseksi eristeen päälle. 4 Poista laasti verkon liitoskohdista niin, että verkko tulee näkyviin. Tasoita verkotuslaasti 0 mm:n hammaslastalla sopivan määrän varmistamiseksi. Hammaslastaa kuljetetaan 45 asteen kulmassa alustaa vasten. 5 Verkotus tehdään 00 mm limittäin. Verkkoja ei saa limittää kuivina. Päälle asetettava verkko tasoitetaan verkotuslaastiin. Lasikuituverkko leikataan sopivan mittaisiksi ja painetaan märkään laastipintaan. Pinta tasataan siten, että verkko uppoutuu kokonaan laastiin. 6 Sen jälkeen kun verkko on upotettu laastikerrokseen, levitetään lisäkerros n. - kg/m verkotuslaastia ja pinta tasoitetaan sileäksi. Käytä mahdollisimman leveää työkalua tasaisen pinnan aikaansaamiseksi. Info Kosteudelle altistuvilla rakennusosilla käytetään erityistä tarkoitukseen sopivaa laastia. On erittäin tärkeää että lasikuituverkko asetaan laastikerroksen ylimpään kolmannekseen ja että verkko on kokonaan upotettu laastiin, mikä estää pinnan halkeilua. Verkon limitys Sto Lasikuituverkolla Sto Lasikuituverkon keltaista reunaosaa voidaan käyttää 00 mm:n limityksen kohdistamisessa. 4 Liimalaasti Huomioi myös tekniset ohjeet ja tuotetiedot teknisissä tietolehdissä.

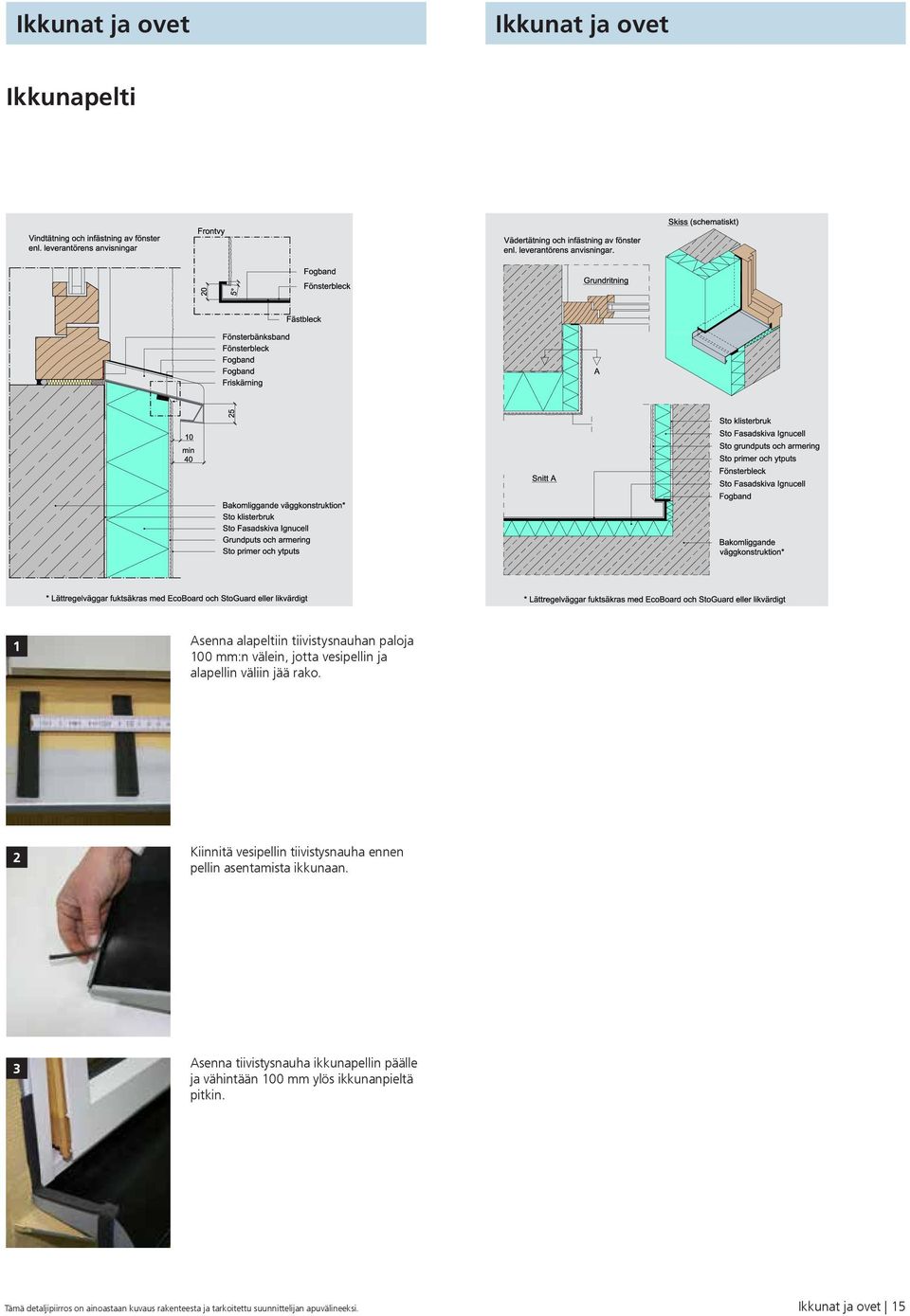

15 Balkentext/banner Ikkunat ja ovet Ikkunat ja ovet Ikkunapelti Asenna alapeltiin tiivistysnauhan paloja 00 mm:n välein, jotta vesipellin ja alapellin väliin jää rako. Kiinnitä vesipellin tiivistysnauha ennen pellin asentamista ikkunaan. Asenna tiivistysnauha ikkunapellin päälle ja vähintään 00 mm ylös ikkunanpieltä pitkin. Tämä detaljipiirros on ainoastaan kuvaus rakenteesta ja tarkoitettu suunnittelijan apuvälineeksi. Ikkunat ja ovet 5

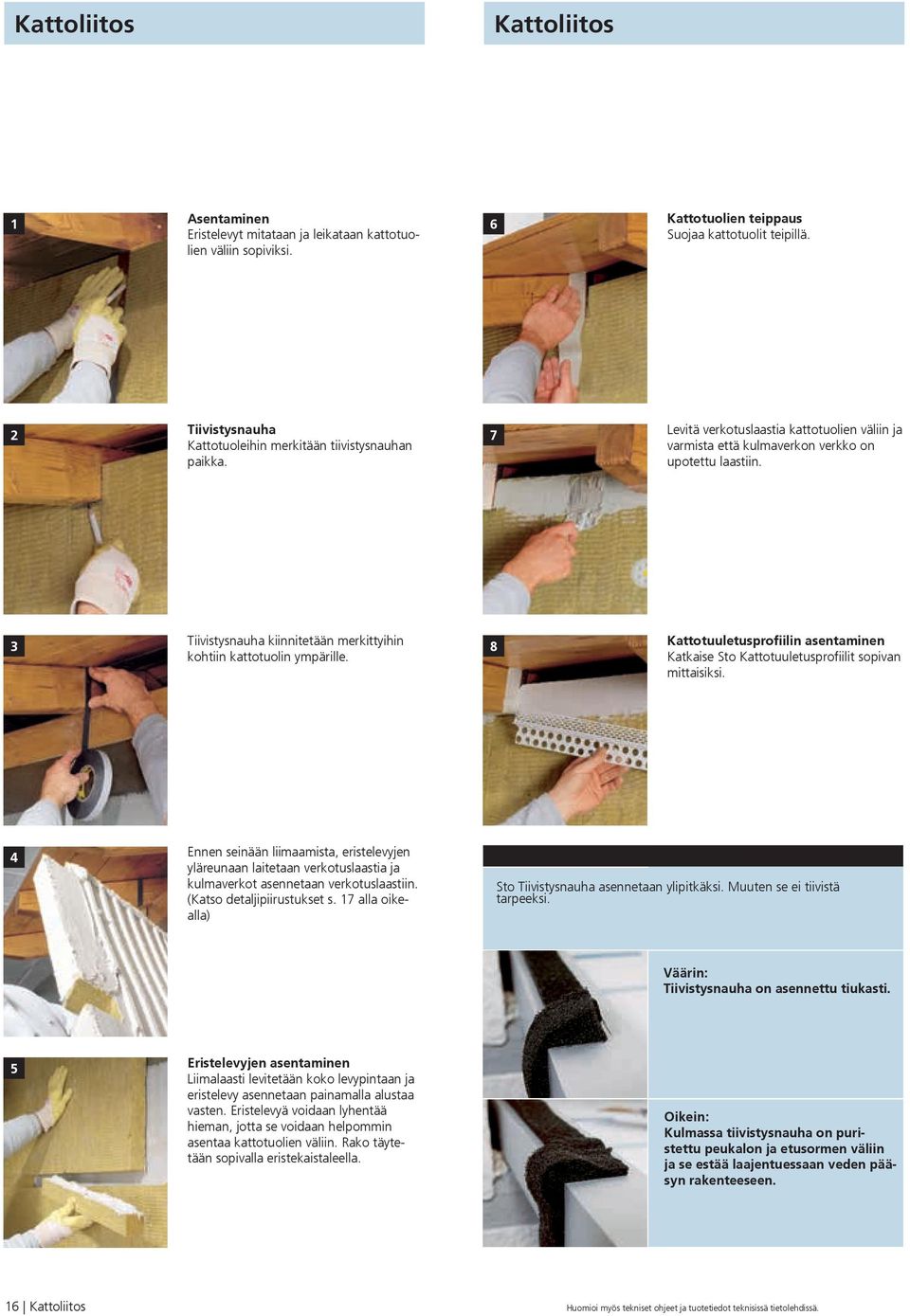

16 Balkentext/banner Kattoliitos Balkentext/banner Blindtext Kattoliitos Asentaminen Eristelevyt mitataan ja leikataan kattotuolien 6 väliin sopiviksi. Kattotuolien teippaus Suojaa kattotuolit teipillä. Tiivistysnauha Kattotuoleihin merkitään tiivistysnauhan paikka. 7 Levitä verkotuslaastia kattotuolien väliin ja varmista että kulmaverkon verkko on upotettu laastiin. Tiivistysnauha kiinnitetään merkittyihin kohtiin kattotuolin ympärille. 8 Kattotuuletusprofiilin asentaminen Katkaise Sto Kattotuuletusprofiilit sopivan mittaisiksi. 4 Ennen seinään liimaamista, eristelevyjen yläreunaan laitetaan verkotuslaastia ja kulmaverkot asennetaan verkotuslaastiin. (Katso detaljipiirustukset s. 7 alla oikealla) Sto Tiivistysnauha asennetaan ylipitkäksi. Muuten se ei tiivistä tarpeeksi. Väärin: Tiivistysnauha on asennettu tiukasti. 5 Eristelevyjen asentaminen Liimalaasti levitetään koko levypintaan ja eristelevy asennetaan painamalla alustaa vasten. Eristelevyä voidaan lyhentää hieman, jotta se voidaan helpommin asentaa kattotuolien väliin. Rako täytetään sopivalla eristekaistaleella. Oikein: Kulmassa tiivistysnauha on puristettu peukalon ja etusormen väliin ja se estää laajentuessaan veden pääsyn rakenteeseen. 6 Kattoliitos Huomioi myös tekniset ohjeet ja tuotetiedot teknisissä tietolehdissä.

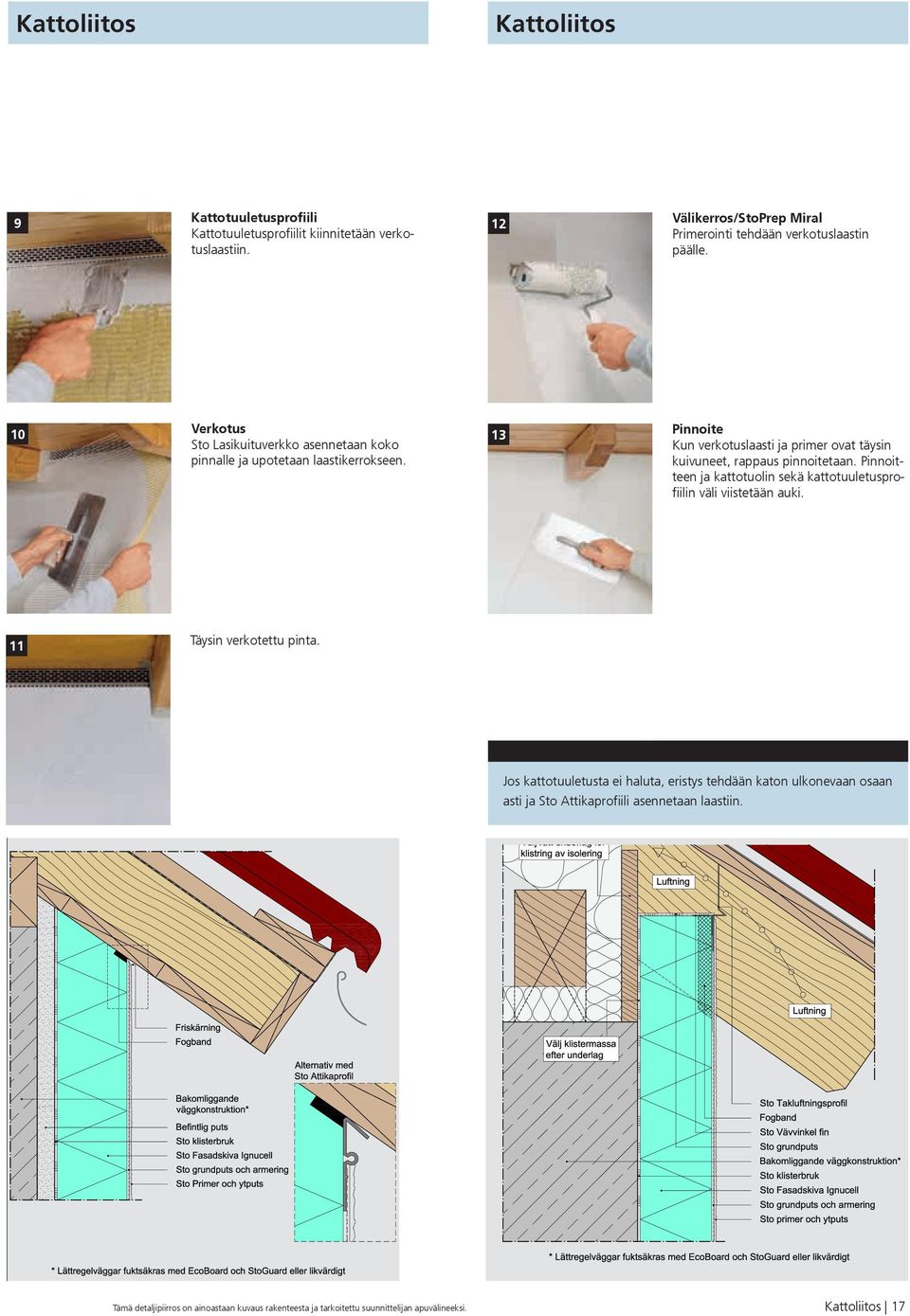

17 Balkentext/banner Kattoliitos Balkentext/banner Kattoliitos 9 Kattotuuletusprofiili Kattotuuletusprofiilit kiinnitetään verkotuslaastiin. Välikerros/StoPrep Miral Primerointi tehdään verkotuslaastin päälle. 0 Verkotus Sto Lasikuituverkko asennetaan koko pinnalle ja upotetaan laastikerrokseen. Pinnoite Kun verkotuslaasti ja primer ovat täysin kuivuneet, rappaus pinnoitetaan. Pinnoitteen ja kattotuolin sekä kattotuuletusprofiilin väli viistetään auki. Täysin verkotettu pinta. Jos kattotuuletusta ei haluta, eristys tehdään katon ulkonevaan osaan asti ja Sto Attikaprofiili asennetaan laastiin. Tämä detaljipiirros on ainoastaan kuvaus rakenteesta ja tarkoitettu suunnittelijan apuvälineeksi. Kattoliitos 7

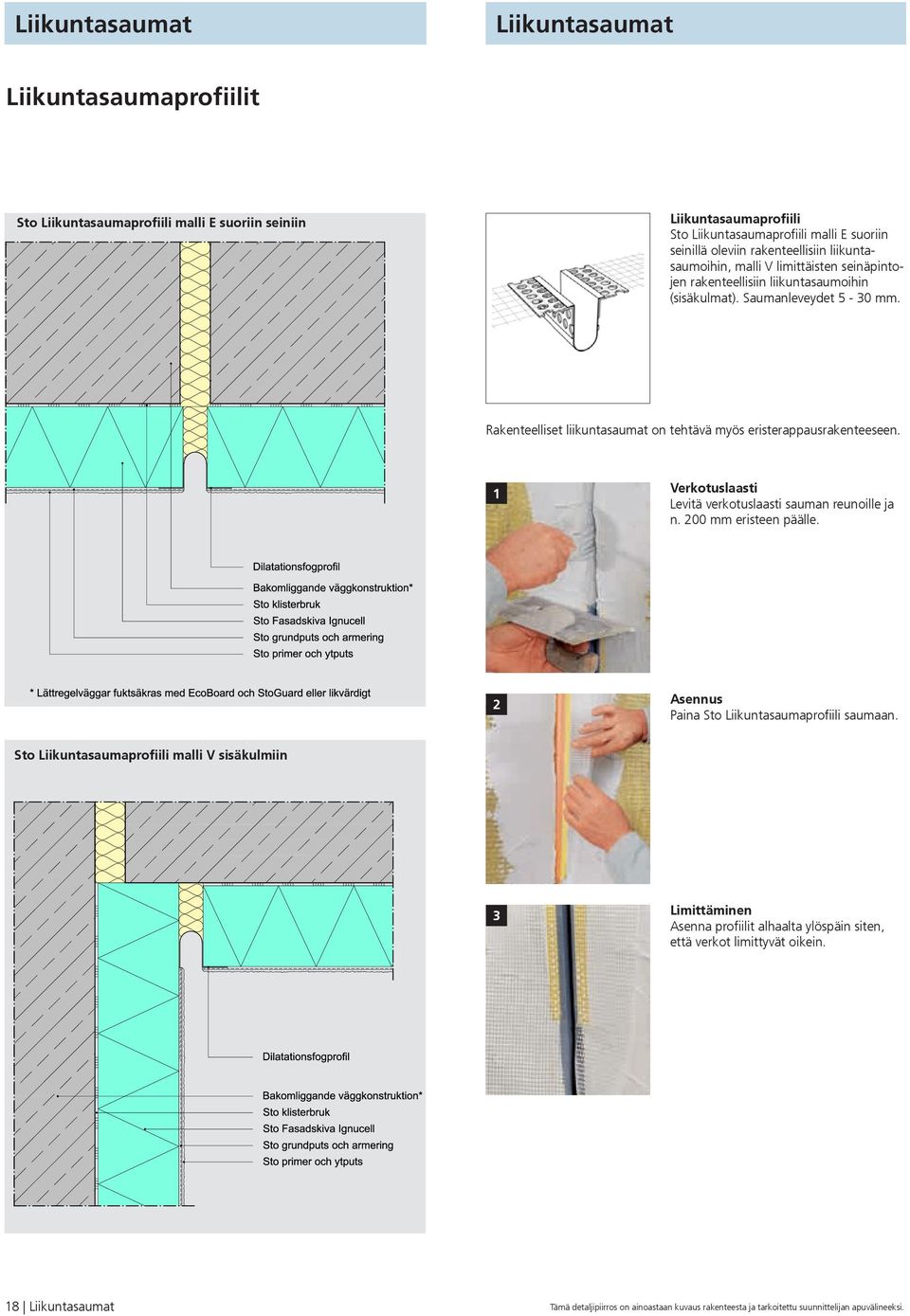

18 Balkentext/banner Liikuntasaumat Blindtext Balkentext/banner Blindtext Liikuntasaumat Liikuntasaumaprofiilit Sto Liikuntasaumaprofiili malli E suoriin seiniin Liikuntasaumaprofiili Sto Liikuntasaumaprofiili malli E suoriin seinillä oleviin rakenteellisiin liikuntasaumoihin, malli V limittäisten seinäpintojen rakenteellisiin liikuntasaumoihin (sisäkulmat). Saumanleveydet 5-0 mm. Rakenteelliset liikuntasaumat on tehtävä myös eristerappausrakenteeseen. Verkotuslaasti Levitä verkotuslaasti sauman reunoille ja n. 00 mm eristeen päälle. Asennus Paina Sto Liikuntasaumaprofiili saumaan. Sto Liikuntasaumaprofiili malli V sisäkulmiin Limittäminen Asenna profiilit alhaalta ylöspäin siten, että verkot limittyvät oikein. 8 Liikuntasaumat Tämä detaljipiirros on ainoastaan kuvaus rakenteesta ja tarkoitettu suunnittelijan apuvälineeksi.

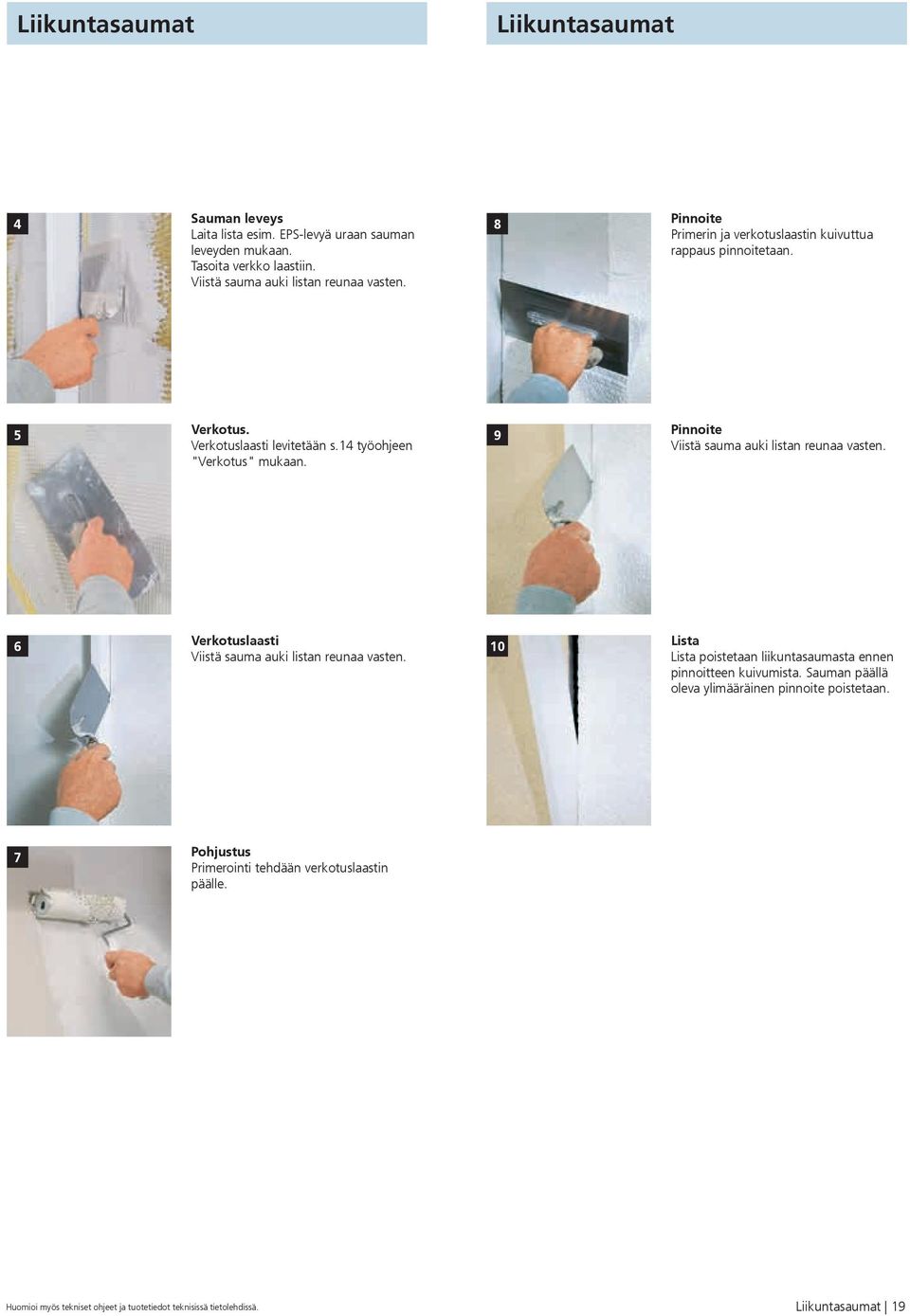

19 Balkentext/banner Blindtext Liikuntasaumat Balkentext/banner Blindtext Liikuntasaumat 4 Sauman leveys Laita lista esim. EPS-levyä uraan sauman 8 leveyden mukaan. Tasoita verkko laastiin. Viistä sauma auki listan reunaa vasten. Pinnoite Primerin ja verkotuslaastin kuivuttua rappaus pinnoitetaan. 5 Verkotus. Verkotuslaasti levitetään s.4 työohjeen "Verkotus" mukaan. 9 Pinnoite Viistä sauma auki listan reunaa vasten. 6 Verkotuslaasti 0 Viistä sauma auki listan reunaa vasten. Lista Lista poistetaan liikuntasaumasta ennen pinnoitteen kuivumista. Sauman päällä oleva ylimääräinen pinnoite poistetaan. 7 Pohjustus Primerointi tehdään verkotuslaastin päälle. Huomioi myös tekniset ohjeet ja tuotetiedot teknisissä tietolehdissä. Liikuntasaumat 9

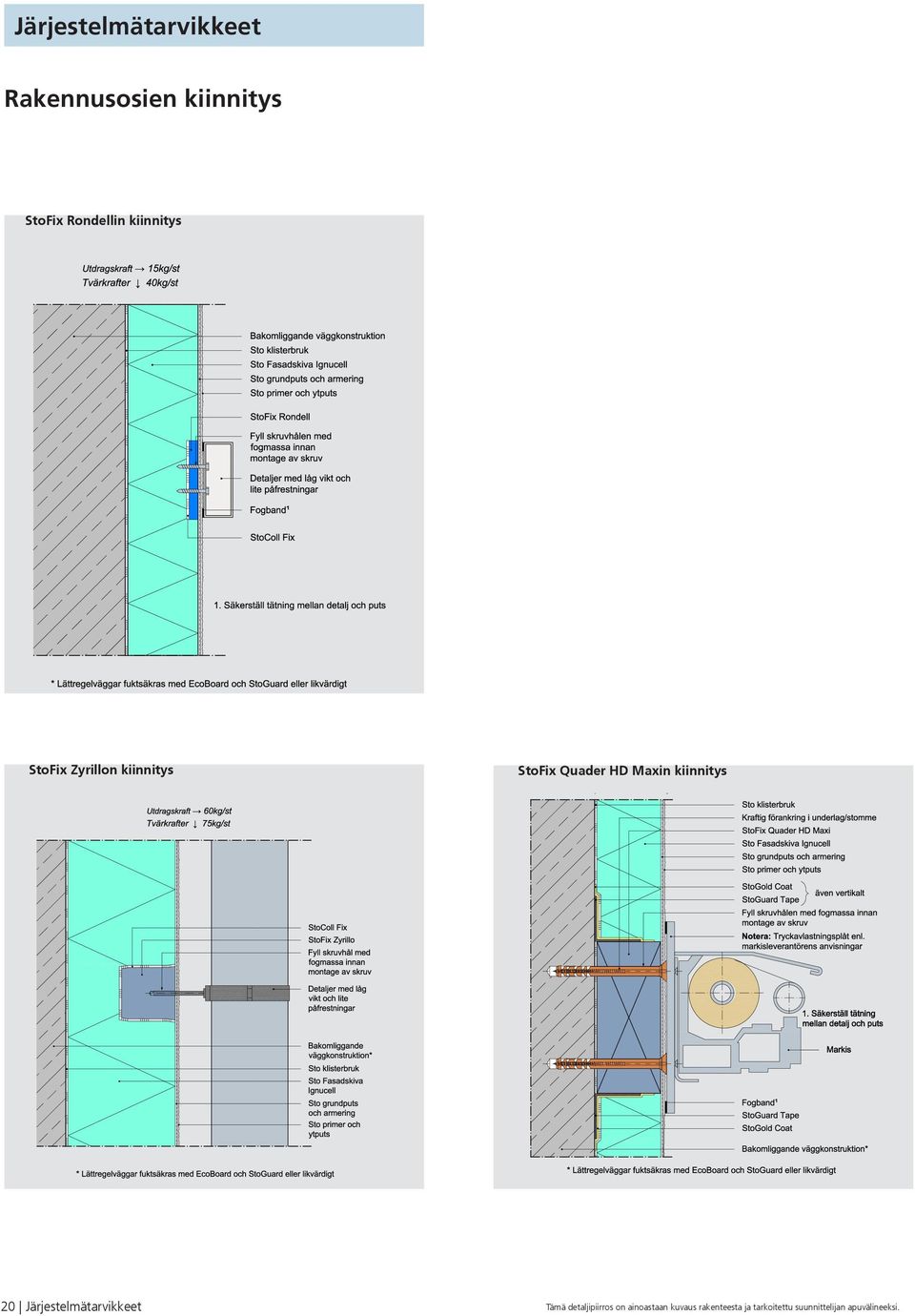

20 Balkentext/banner Järjestelmätarvikkeet Rakennusosien kiinnitys StoFix Rondellin kiinnitys StoFix Zyrillon kiinnitys StoFix Quader HD Maxin kiinnitys 0 Järjestelmätarvikkeet Tämä detaljipiirros on ainoastaan kuvaus rakenteesta ja tarkoitettu suunnittelijan apuvälineeksi.

21 Järjestelmätarvikkeet Balkentext/banner Balkentext/banner Järjestelmätarvikkeet Kevyt kuormitus Sto Spiraalitulppa Kiinnitys: kevyt kuormitus StoFix Rondell Sto Spiraalitulppa Sto Spiraalitulppa on spiraalitulppa tiivisterenkaalla. Tulpan pituus on 60 mm. Spiraalitulppaa käytetään kevyen kuormituksen kiinnitykseen. Kuormitus enintään 5 kg/tulppa. StoFix Rondell on 0 mm paksu, muovinen asennuslevy, jonka halkaisija on 90 mm. Ulosvetovoima 5 kg/levy Poikittaisvoima 40 kg/levy Sto Spiraalitulpan ruuvaaminen Rapattujen julkisivujen rappaukseen ja kuivuneeseen verkotuskerrokseen pitää tehdä reikä ennen Sto Spiraalitulpan asentamista. Poraa reikä reikäsahalla. Spiraalitulppa Tämän jälkeen tulppa kiinnitetään ristipääruuvitaltalla tai jakoavaimella. Levitä StoColl Fix liimamassaa StoFix Rondell asennuslevyn taakse. 4 Paina asennuslevy kiinni eristeeseen. 5 Varmista että asennuslevy on samassa tasossa eristeen kanssa. Huomioi myös tekniset ohjeet ja tuotetiedot teknisissä tietolehdissä. Järjestelmätarvikkeet

22 Balkentext/banner Järjestelmätarvikkeet Balkentext/banner Järjestelmätarvikkeet Kiinnitys: keskiraskas kuomitus StoFix Zyrillo Kiinnitys: raskas kuormitus StoFix Quader ND StoFix Zyrillo on 70 mm paksu, EPS:stä valmistettu, muotoiltu asennussylinteri, jonka halkaisija on 70 mm. Ulosvetovoima 60 kg/sylinteri Poikittaisvoima 75 kg/sylinteri StoFix Quader ND Mini ja ND Midi StoFix Quader ND Mini (98 x 98 mm) ja ND Midi (98 x 8) ovat polystyreenivaahdosta valmistettuja asennuselementtejä, joiden u-arvo on 0,045 W/mK. Elementit ovat eri paksuisia eristepaksuuden mukaan. Lujuusarvot löytyvät esitteestä StoFix Asennuselementit Poraa reikä reikäsahalla. Merkitse eristeeseen asennuselementin paikka. Leikkaa irti eriste merkityltä paikalta sopivalla työkalulla. Levitä StoColl Fix liimamassaa reikään ja StoFix Zyrillo asennussylinterin taakse. Levitä StoColl Fix liimamassaa reikään ja StoFix Zyrillo asennussylinterin taakse. Paina Sto Fix Zyrillo kiinni eristeeseen. 4 Paina Sto Fix Zyrillo kiinni eristeeseen. Järjestelmätarvikkeet Huomioi myös tekniset ohjeet ja tuotetiedot teknisissä tietolehdissä.

23 Järjestelmätarvikkeet Balkentext/banner Blindtext Telineasennusreikien Järjestelmätarvikkeet peittäminen Kiinnitys: raskas kuormitus StoFix Quader HD, ND Sto Telinekiinniketulppa Telineasennusreikien peittäminen StoFix Quader HD Maxi Sto Fix Quader HD Maxi (98 x 98 mm) on polystyreenivaahdosta valmistettu raskaan puristuskuormituksen asennuselementti, jonka u-arvo on 0,040W/mK. Elementtiä käytetään puristuskuormituksen asennusalustana ja se kestää 500 kg/kpl Tämä edellyttää että kiinnitettävä yksityiskohta kiinnitetään runkoon asti. Lujuusarvot löytyvät esitteestä StoFix Asennuselementit Levitä StoGuard Mesh tuulensuojalevysta vähintään 50 mm kuormitusalueelle. Sto Telinekiinniketulppa Rakennustelineet jättävät reikiä eristerapattuun ja pinnoitettuun seinään. Näiden reikien peittämiseen käytetään impregnoidusta vaahtomuovista valmistettuja Sto Telinekiinniketulppia. Sto Telinekiinniketulppalla peitetään telineasennusreijät. Reijän halkaisija enintään 0 mm. Vahvista kulma StoGuard Meshillä Vaahtomuovitulppa pyöritetään käsissä pieneksi. Tasoita StoGold Fill tuulensuojalevystä kuormitusalueelle. 4 Tulppa työnnetään telineasennusreikään, jossa se laajenee itsestään. Kun lämpötila on < 0 0 C tulppa täytyy pitää lämpimänä, esim. sisätaskussa. Tulppa laajenee liian hitaasti, jos se on kylmä. 5 Pinnoitetaan päälle. Huomioi myös tekniset ohjeet ja tuotetiedot teknisissä tietolehdissä. Järjestelmätarvikkeet

24 Balkentext/banner Viimeistelypinnoitus Balkentext/banner Viimeistelypinnoitus Pinnoitteen struktuuri Koristeellinen pinnan muotoilu StoDeco Profil Primer Primer voidaan sävyttää ja se levitetään sitoutuneeseen, kuivaan laastipintaan telalla tai siveltimellä. Pinnoite levitetään kun primer on täysin kuiva. Pinnoite levitetään "märkää märälle" ja pinta tehdään yhdessä työvaiheessa. Pinta on suojattava auringolta ja tuulelta pinnoituksen ajaksi, sillä liian nopea kuivuminen saattaa aiheuttaa struktuurin epätasaisuutta, kutistumishalkeamia tai huokosten muodostusmista. Hiertopoinnoite Hiertopinnoite levitetään alustaan halutussa raekoossa ja muotoillaan tarkoitukseen sopivilla työkaluilla (teräs-, muovi- tai puulastalla). Profiilien leikkaaminen StoDeco Profil voidaan helposti leikata sahalla. Liimaus Sto Deco Coll liimalaasti levitetään seinään ja StoDeco Profilin taakse hammaslastalla siten, että hammastus on 90 kulmassa seinää kohti. Profiili painetaan ja kierretään kiinni alustaan. Profiili pidetään paikallaan mekaanisesti kuivumisen ajan. Ylimääräinen liimalaasti hiotaan pois kuivumisen jälkeen. Piirtopinnoite Piirtopinnoite levitetään käsin alustaan monilla tavoilla (vaakasuoraan, pystysuoraan ja ympyräliikkeellä) tarkoitukseen sopivilla työkaluilla (muovi- tai puulasta). Saumaus Ylimääräinen liimalaasti painetaan saumojen ja liitoksien kautta pois, muotoillaan pyöreällä saumaraudalla kuperaksi. Näin estetään veden pääsy profiilin taakse. Saumat Ura ja sauman reunat primeroidaan StoPrim Microlla. Muotoilupinnoite Hienorakeinen pinnoite levitetään alustaan ja pinta muotoillaan siveltimellä, lastalla, harjalla, telalla tai sienihiertimellä. 4 Tulpat Yli 50 mm paksut profiilit pitää kiinnittää mekaanisesti tulpilla 0 mm:n etäisyydelle profiilin päistä, tulppaa/profiili. Kiinnitystulpat upotetaan 5 mm:n syvyyteen. Upotuskohdat tasoitetaan StoDeco Coll laastilla. Kiinnityspisteet on suunniteltava siten että lujuus ja tiiviys on varmistettu. Valonheijastusarvo Julkisivujärjestelmissä käytetään vain sävyjä joiden valonheijastusarvo on yli 0%. Valonheijastusarvo on luku, joka ilmaisee kuinka monta % valosta heijastuu pinnasta (00% = valkoinen, 0% = musta). 5 Viimeistelypinnoitus Jos halutaan hiekkakiveä muistuttava pintarakenne, StoDeco Profilit pitää käsitellä ennen asennusta Sto Primerillä. Jos pinnasta halutaan sileä, käytetään StoColor Maxicryliä ohennettuna 0% vedellä. Primerointi tehdään molemmissa tapauksissa StoColor Maxicrylillä (ohentamaton). Valmiiksikäsittely tehdään StoColor Maxicrylillä (ohentamaton). Yhteensä käsittelykertaa. 4 Viimeistelypinnoitus Huomioi myös tekniset ohjeet ja tuotetiedot teknisissä tietolehdissä.

25 Balkentext/banner Viimeistelypinnoitus Balkentext/banner Viimeistelypinnoitus StoDeco koriste-elementit Vaihtoehtoiset pinnoitteet: kaakeli, klinkkeri ja luonnonkivi Liimaus Sto Deco Coll liimalaasti levitetään seinään ja StoDeco Profilin taakse hammaslastalla siten, että hammastus on 90 kulmassa seinää kohti. Profiili painetaan ja kierretään kiinni alustaan. Profiili pidetään paikallaan mekaanisesti kuivumisen ajan. Tulpat Klinkkeriä käytettäessä rappausjärjestelmä pitää kiinnittää tulpilla lasikuituverkon läpi. Tulppien kiinnittämisen jälkeen levitetään toinen kerros verkotuslaastia koko seinäpinnalle (myös tulppien päälle). Kiinnityspisteet on suunniteltava siten että lujuus ja tiiviys on varmistettu. Asennus Liimalaasti saadaan koko pinnalle liikuttamalla elementtiä hieman edes takaisin. Ylimääräinen liimalaasti hiotaan pois kuivumisen jälkeen. Asennus Pinta-alan tarkka mittaus on edellytys asennuksen onnistumiselle. Sto luonnonkiven ja StoSilt Cera koristetiilen asentamisessa käytetään StoColl KM liimalaastia. Viimeistelypinnoitus Jos halutaan hiekkakiveä muistuttava a pintarakenne, StoDeco Profilit pitää käsitellä ennen asennusta Sto Primerillä. Jos pinnasta halutaan sileä, käytetään StoColor Maxicryliä ohennettuna 0% vedellä. Saumaus Kiiltävät pinnat saumataan StoColl FM-S saumauslaastilla. T Primerointi tehdään molemmissa tapauksissa StoColor Maxicrylillä (ohentamaton). Valmiiksikäsittely tehdään StoColor Maxicrylillä (ohentamaton). Yhteensä käsittelykertaa. StoDeco Profil tai StoDeco koriste-elementtien saumojen reunat suositellaan primeroitavaksi jälkikäteen StoPrim Microlla. b Karkeat ja huokoset pinnat saumataan StoColl FM-K saumauslaastilla. Jos pinnoite on painavaa, julkisivujärjestelmään asennetaan tuplpat verkon läpi. Verkkona on silloin Sto Lasikuituverkko G Ulko- ja sisäkulmissa saumojen pitää olla joustavia sekä rakenteiden läpimenevien saumojen aluejako maksimissaan 6x6 m. Kaakelin, kiven ja klinkkerin pitää täyttää erityiset pakkasenkestävyydelle, vedenimulle, painolle, huokossäteelle jne. asetetut vaatimukset StoThermr Mineral järjestelmässä Lisätietoja, katso järjestelmäkuvaukset, tekniset tietolehdet ja detaljiratkaisut kotisivulta Huomioi myös tekniset ohjeet ja tuotetiedot teknisissä tietolehdissä. Viimeistelypinnoitus 5
