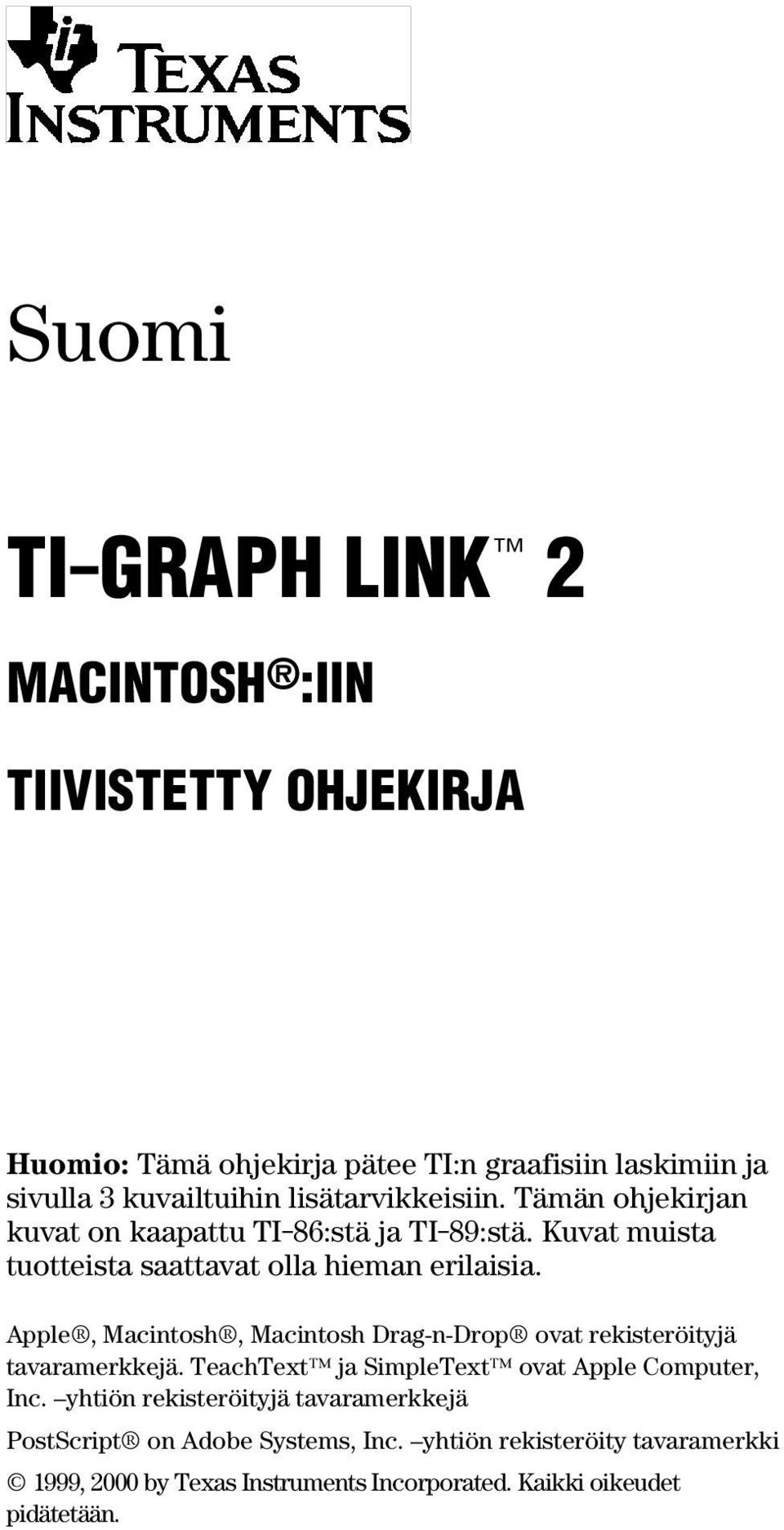

1 Suomi TI.GRAPH LINK é 2 MACINTOSH :IIN TIIVISTETTY OHJEKIRJA Huomio: Tämä ohjekirja pätee TI:n graafisiin laskimiin ja sivulla 3 kuvailtuihin lisätarvikkeisiin. Tämän ohjekirjan kuvat on kaapattu TI-86:stä ja TI-89:stä. Kuvat muista tuotteista saattavat olla hieman erilaisia. Apple, Macintosh, Macintosh Drag-n-Drop ovat rekisteröityjä tavaramerkkejä. TeachText ja SimpleText ovat Apple Computer, Inc. yhtiön rekisteröityjä tavaramerkkejä PostScript on Adobe Systems, Inc. yhtiön rekisteröity tavaramerkki 1999, 2000 by Texas Instruments Incorporated. Kaikki oikeudet pidätetään.

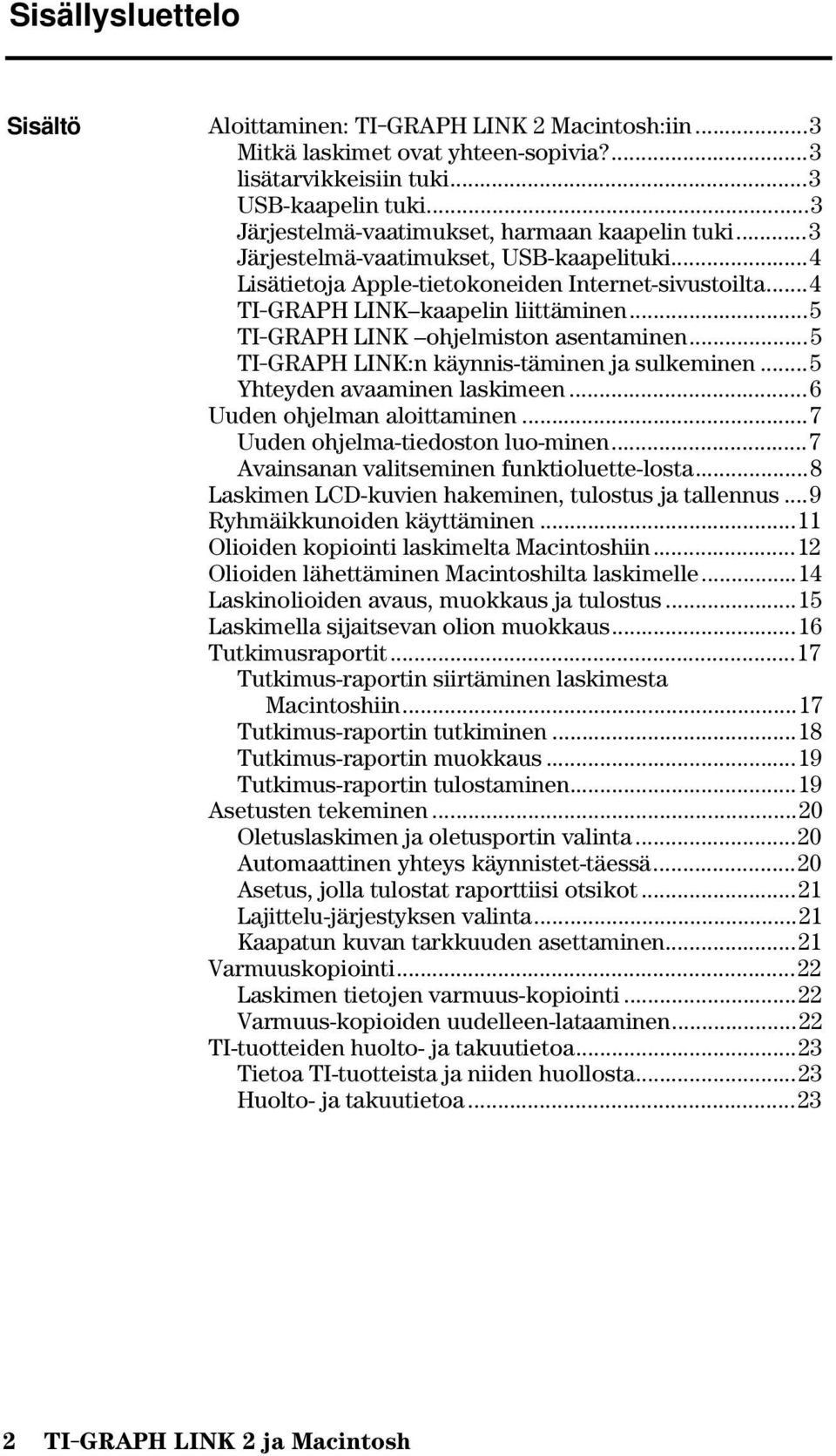

2 Sisällysluettelo Sisältö Aloittaminen: TI-GRAPH LINK 2 Macintosh:iin...3 Mitkä laskimet ovat yhteen-sopivia?...3 lisätarvikkeisiin tuki...3 USB-kaapelin tuki...3 Järjestelmä-vaatimukset, harmaan kaapelin tuki...3 Järjestelmä-vaatimukset, USB-kaapelituki...4 Lisätietoja Apple-tietokoneiden Internet-sivustoilta...4 TI-GRAPH LINK kaapelin liittäminen...5 TI-GRAPH LINK ohjelmiston asentaminen...5 TI-GRAPH LINK:n käynnis-täminen ja sulkeminen...5 Yhteyden avaaminen laskimeen...6 Uuden ohjelman aloittaminen...7 Uuden ohjelma-tiedoston luo-minen...7 Avainsanan valitseminen funktioluette-losta...8 Laskimen LCD-kuvien hakeminen, tulostus ja tallennus...9 Ryhmäikkunoiden käyttäminen...11 Olioiden kopiointi laskimelta Macintoshiin...12 Olioiden lähettäminen Macintoshilta laskimelle...14 Laskinolioiden avaus, muokkaus ja tulostus...15 Laskimella sijaitsevan olion muokkaus...16 Tutkimusraportit...17 Tutkimus-raportin siirtäminen laskimesta Macintoshiin...17 Tutkimus-raportin tutkiminen...18 Tutkimus-raportin muokkaus...19 Tutkimus-raportin tulostaminen...19 Asetusten tekeminen...20 Oletuslaskimen ja oletusportin valinta...20 Automaattinen yhteys käynnistet-täessä...20 Asetus, jolla tulostat raporttiisi otsikot...21 Lajittelu-järjestyksen valinta...21 Kaapatun kuvan tarkkuuden asettaminen...21 Varmuuskopiointi...22 Laskimen tietojen varmuus-kopiointi...22 Varmuus-kopioiden uudelleen-lataaminen...22 TI-tuotteiden huolto- ja takuutietoa...23 Tietoa TI-tuotteista ja niiden huollosta...23 Huolto- ja takuutietoa TI-GRAPH LINK 2 ja Macintosh

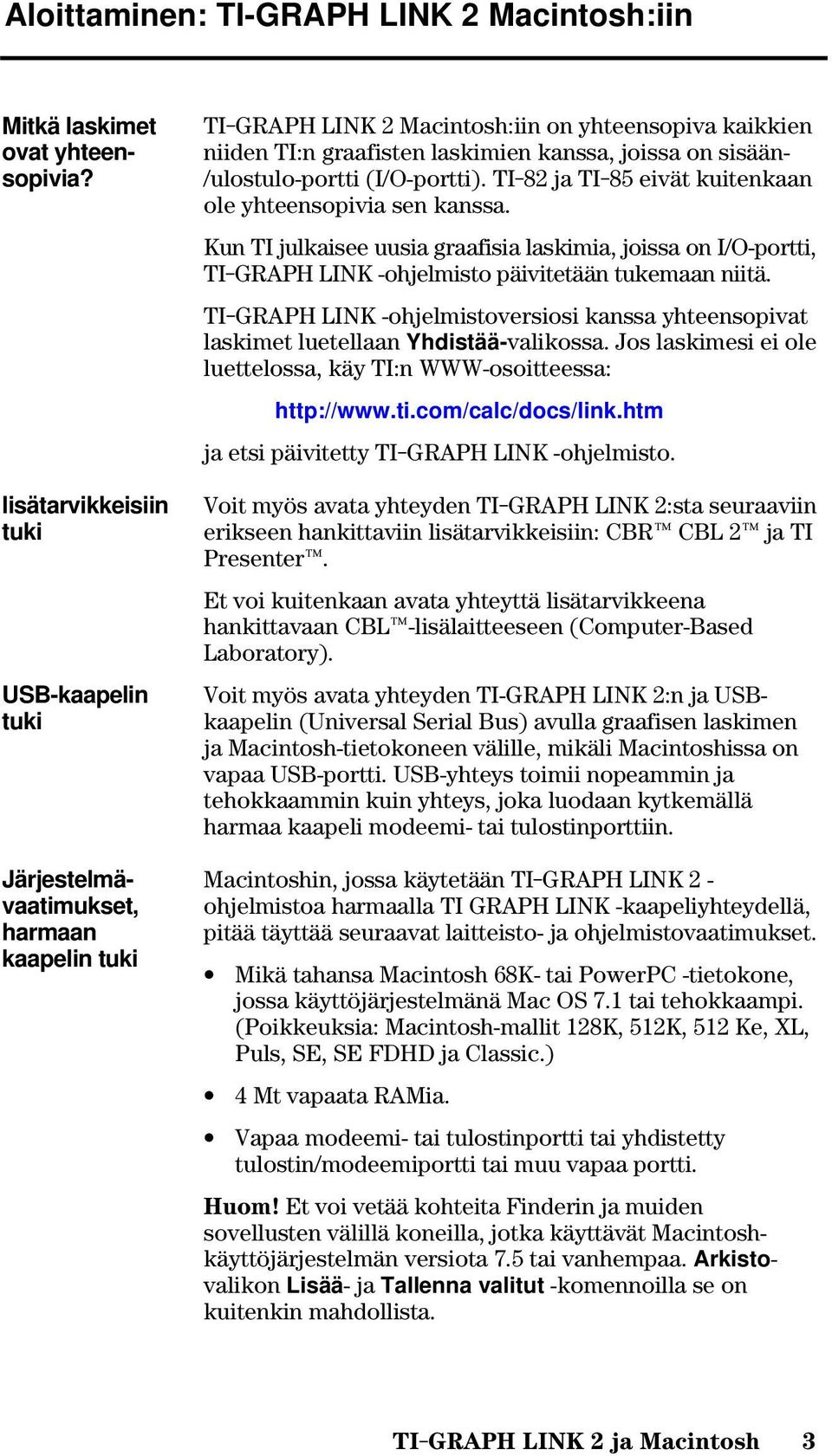

3 Aloittaminen: TI-GRAPH LINK 2 Macintosh:iin lisätarvikkeisiin tuki USB-kaapelin tuki Mitkä laskimet ovat yhteensopivia? Järjestelmävaatimukset, harmaan kaapelin tuki TI-GRAPH LINK 2 Macintosh:iin on yhteensopiva kaikkien niiden TI:n graafisten laskimien kanssa, joissa on sisään- /ulostulo-portti (I/O-portti). TI-82 ja TI-85 eivät kuitenkaan ole yhteensopivia sen kanssa. Kun TI julkaisee uusia graafisia laskimia, joissa on I/O-portti, TI-GRAPH LINK -ohjelmisto päivitetään tukemaan niitä. TI-GRAPH LINK -ohjelmistoversiosi kanssa yhteensopivat laskimet luetellaan Yhdistää-valikossa. Jos laskimesi ei ole luettelossa, käy TI:n WWW-osoitteessa: ja etsi päivitetty TI-GRAPH LINK -ohjelmisto. Voit myös avata yhteyden TI-GRAPH LINK 2:sta seuraaviin erikseen hankittaviin lisätarvikkeisiin: CBRè CBL 2è ja TI Presenterè. Et voi kuitenkaan avata yhteyttä lisätarvikkeena hankittavaan CBLè-lisälaitteeseen (Computer-Based Laboratory). Voit myös avata yhteyden TI-GRAPH LINK 2:n ja USBkaapelin (Universal Serial Bus) avulla graafisen laskimen ja Macintosh-tietokoneen välille, mikäli Macintoshissa on vapaa USB-portti. USB-yhteys toimii nopeammin ja tehokkaammin kuin yhteys, joka luodaan kytkemällä harmaa kaapeli modeemi- tai tulostinporttiin. Macintoshin, jossa käytetään TI-GRAPH LINK 2 - ohjelmistoa harmaalla TI GRAPH LINK -kaapeliyhteydellä, pitää täyttää seuraavat laitteisto- ja ohjelmistovaatimukset. Mikä tahansa Macintosh 68K- tai PowerPC -tietokone, jossa käyttöjärjestelmänä Mac OS 7.1 tai tehokkaampi. (Poikkeuksia: Macintosh-mallit 128K, 512K, 512 Ke, XL, Puls, SE, SE FDHD ja Classic.) 4 Mt vapaata RAMia. Vapaa modeemi- tai tulostinportti tai yhdistetty tulostin/modeemiportti tai muu vapaa portti. Huom! Et voi vetää kohteita Finderin ja muiden sovellusten välillä koneilla, jotka käyttävät Macintoshkäyttöjärjestelmän versiota 7.5 tai vanhempaa. Arkistovalikon Lisää- ja Tallenna valitut -komennoilla se on kuitenkin mahdollista. TI-GRAPH LINK 2 ja Macintosh 3

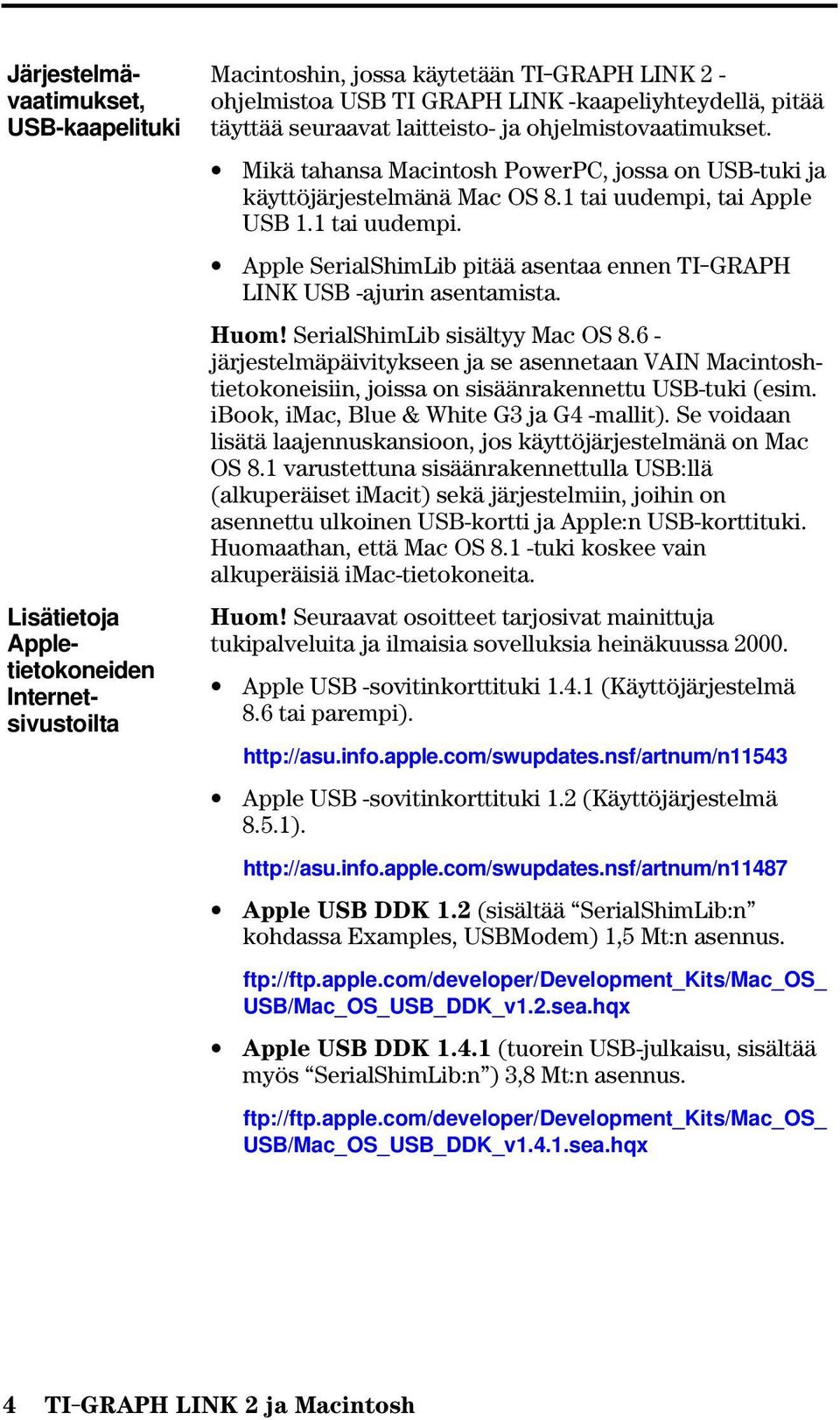

4 Järjestelmävaatimukset, USB-kaapelituki Lisätietoja Appletietokoneiden Internetsivustoilta Macintoshin, jossa käytetään TI-GRAPH LINK 2 - ohjelmistoa USB TI GRAPH LINK -kaapeliyhteydellä, pitää täyttää seuraavat laitteisto- ja ohjelmistovaatimukset. Mikä tahansa Macintosh PowerPC, jossa on USB-tuki ja käyttöjärjestelmänä Mac OS 8.1 tai uudempi, tai Apple USB 1.1 tai uudempi. Apple SerialShimLib pitää asentaa ennen TI-GRAPH LINK USB -ajurin asentamista. Huom! SerialShimLib sisältyy Mac OS järjestelmäpäivitykseen ja se asennetaan VAIN Macintoshtietokoneisiin, joissa on sisäänrakennettu USB-tuki (esim. ibook, imac, Blue & White G3 ja G4 -mallit). Se voidaan lisätä laajennuskansioon, jos käyttöjärjestelmänä on Mac OS 8.1 varustettuna sisäänrakennettulla USB:llä (alkuperäiset imacit) sekä järjestelmiin, joihin on asennettu ulkoinen USB-kortti ja Apple:n USB-korttituki. Huomaathan, että Mac OS 8.1 -tuki koskee vain alkuperäisiä imac-tietokoneita. Huom! Seuraavat osoitteet tarjosivat mainittuja tukipalveluita ja ilmaisia sovelluksia heinäkuussa Apple USB -sovitinkorttituki (Käyttöjärjestelmä 8.6 tai parempi). Apple USB -sovitinkorttituki 1.2 (Käyttöjärjestelmä 8.5.1). Apple USB DDK 1.2 (sisältää SerialShimLib:n kohdassa Examples, USBModem) 1,5 Mt:n asennus. ftp://ftp.apple.com/developer/development_kits/mac_os_ USB/Mac_OS_USB_DDK_v1.2.sea.hqx Apple USB DDK (tuorein USB-julkaisu, sisältää myös SerialShimLib:n ) 3,8 Mt:n asennus. ftp://ftp.apple.com/developer/development_kits/mac_os_ USB/Mac_OS_USB_DDK_v1.4.1.sea.hqx 4 TI-GRAPH LINK 2 ja Macintosh

5 TI-GRAPH LINK kaapelin liittäminen TI-GRAPH LINK -laitteisto liitetään Macintoshin USBporttiin, modeemiporttiin tai tulostinporttiin ja laskimen tulo/lähtö-porttiin (input/output). 1. Liitä TI-GRAPH LINK -kaapeli Macintoshiin. Jos käytät USB-kaapelia, kytke sen toinen pää Macintoshin USB-porttiin. Jos käytät harmaata kaapelia, kytke 8/25-nastaisen sovitinkaapelin toinen pää Macintoshin modeemi- tai tulostinporttiin. Kiinnitä harmaa kaapeli 8/25- nastaisen sovitinkaapelin 25-nastaiseen päähän. 2. Liitä TI-GRAPH LINK -kaapelin toinen pää laskimeen. Tärkeää: TI-GRAPH LINK -kaapeli täytyy olla liitettynä ja laskimen virran on oltava kytkettynä ennen kuvien hakemista ja tiedostojen lähettämistä ja vastaanottamista. Paina kaikki kiinnittimet tiukasti kiinni. TI-GRAPH LINK ohjelmiston asentaminen Huomio: Jos la-taat TI-GRAPH LINK:n TI:n WWW-sivuilta (sivu 3), katso WWW-sivuilta myös asennusohjeet Jos ohjelmisto on: 3½ tuuman levykkeellä Voit myös kopioida levykkeen ja käyttää kopiota. CD-ROM:illa Niin: 1. Laita levyke Macintoshiin. 2. Avaa levyke ja kaksoisosoita Installer -kuvaketta. Jos Macintosh on asetettu automaattiselle käynnistykselle, asennusohjelma käynnistyy laitettuasi CD:n sisään. Jos ohjelma ei käynnisty, avaa CD ja sen TI-GRAPH LINK:n kansio. Valitse sopiva laskin ja kieli, ja kaksoisosoita Installer-kuvaketta. Kaikki tarvittavat tiedostot asennetaan kiintolevylle, myös sovelluksen käyttämät erikoiskirjasinlanjit. TI-GRAPH LINK:n käynnistäminen ja sulkeminen Avaa TI-GRAPH LINK:n kansio Macintoshissa ja kaksoisosoita sovelluksen kuvaketta. TI-GRAPH LINK -valikkorivi esitetään näytöllä. Jos haluat sulkea TI-GRAPH LINK:n: Avaa Arkisto-valikko ja osoita Lopeta. tai Paina +Q Macintoshin näppäimistöllä. TI-GRAPH LINK 2 ja Macintosh 5

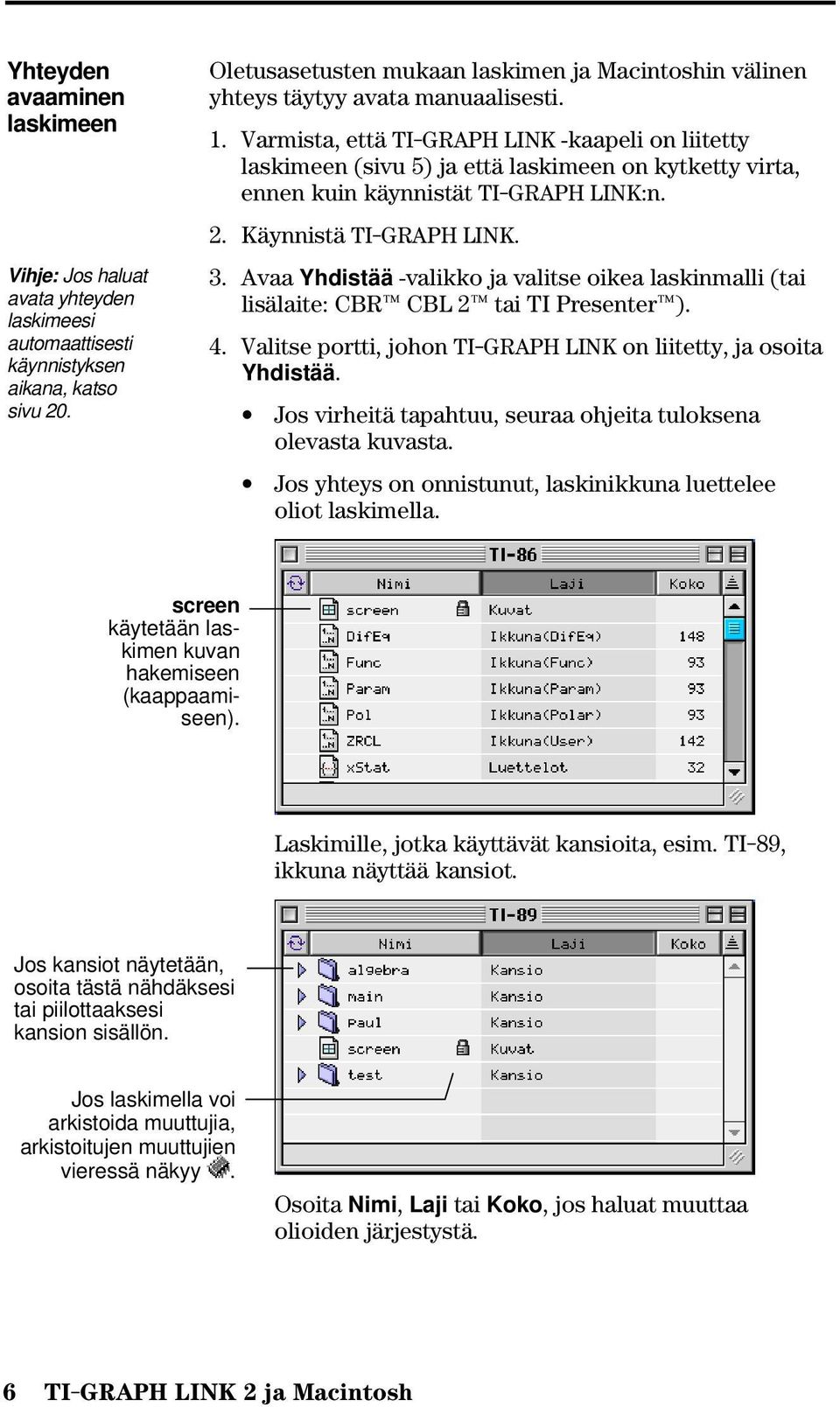

6 Yhteyden avaaminen laskimeen Vihje: Jos haluat avata yhteyden laskimeesi automaattisesti käynnistyksen aikana, katso sivu 20. Oletusasetusten mukaan laskimen ja Macintoshin välinen yhteys täytyy avata manuaalisesti. 1. Varmista, että TI-GRAPH LINK -kaapeli on liitetty laskimeen (sivu 5) ja että laskimeen on kytketty virta, ennen kuin käynnistät TI-GRAPH LINK:n. 2. Käynnistä TI-GRAPH LINK. 3. Avaa Yhdistää -valikko ja valitse oikea laskinmalli (tai lisälaite: CBRè CBL 2è tai TI Presenterè). 4. Valitse portti, johon TI-GRAPH LINK on liitetty, ja osoita Yhdistää. Jos virheitä tapahtuu, seuraa ohjeita tuloksena olevasta kuvasta. Jos yhteys on onnistunut, laskinikkuna luettelee oliot laskimella. screen käytetään laskimen kuvan hakemiseen (kaappaamiseen). Laskimille, jotka käyttävät kansioita, esim. TI-89, ikkuna näyttää kansiot. Jos kansiot näytetään, osoita tästä nähdäksesi tai piilottaaksesi kansion sisällön. Jos laskimella voi arkistoida muuttujia, arkistoitujen muuttujien vieressä näkyy. Osoita Nimi, Laji tai Koko, jos haluat muuttaa olioiden järjestystä. 6 TI-GRAPH LINK 2 ja Macintosh

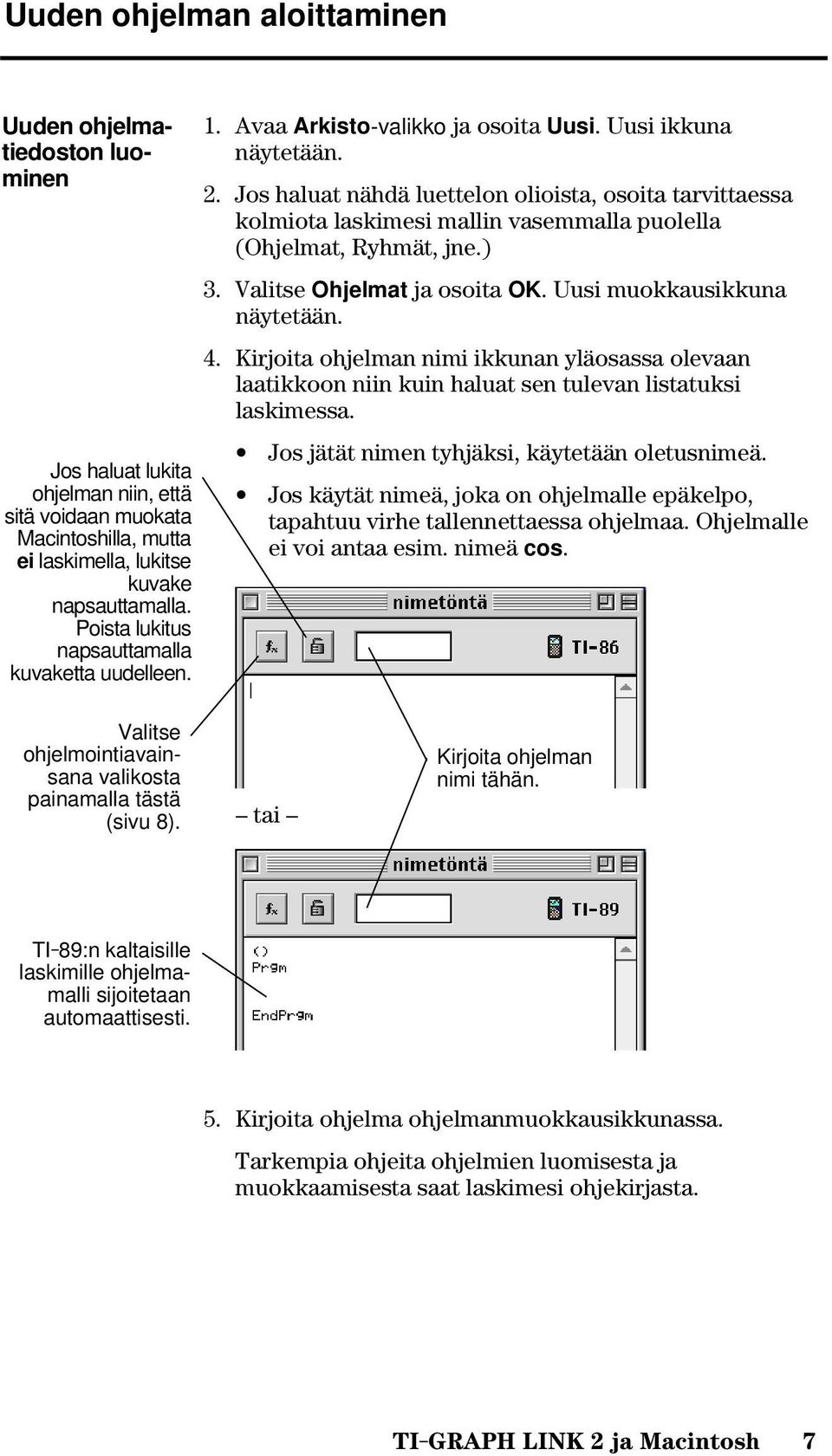

7 Uuden ohjelman aloittaminen Uuden ohjelmatiedoston luominen Jos haluat lukita ohjelman niin, että sitä voidaan muokata Macintoshilla, mutta ei laskimella, lukitse kuvake napsauttamalla. Poista lukitus napsauttamalla kuvaketta uudelleen. 1. Avaa Arkisto-valikko ja osoita Uusi. Uusi ikkuna näytetään. 2. Jos haluat nähdä luettelon olioista, osoita tarvittaessa kolmiota laskimesi mallin vasemmalla puolella (Ohjelmat, Ryhmät, jne.) 3. Valitse Ohjelmat ja osoita OK. Uusi muokkausikkuna näytetään. 4. Kirjoita ohjelman nimi ikkunan yläosassa olevaan laatikkoon niin kuin haluat sen tulevan listatuksi laskimessa. Jos jätät nimen tyhjäksi, käytetään oletusnimeä. Jos käytät nimeä, joka on ohjelmalle epäkelpo, tapahtuu virhe tallennettaessa ohjelmaa. Ohjelmalle ei voi antaa esim. nimeä cos. Valitse ohjelmointiavainsana valikosta painamalla tästä (sivu 8). tai Kirjoita ohjelman nimi tähän. TI-89:n kaltaisille laskimille ohjelmamalli sijoitetaan automaattisesti. 5. Kirjoita ohjelma ohjelmanmuokkausikkunassa. Tarkempia ohjeita ohjelmien luomisesta ja muokkaamisesta saat laskimesi ohjekirjasta. TI-GRAPH LINK 2 ja Macintosh 7

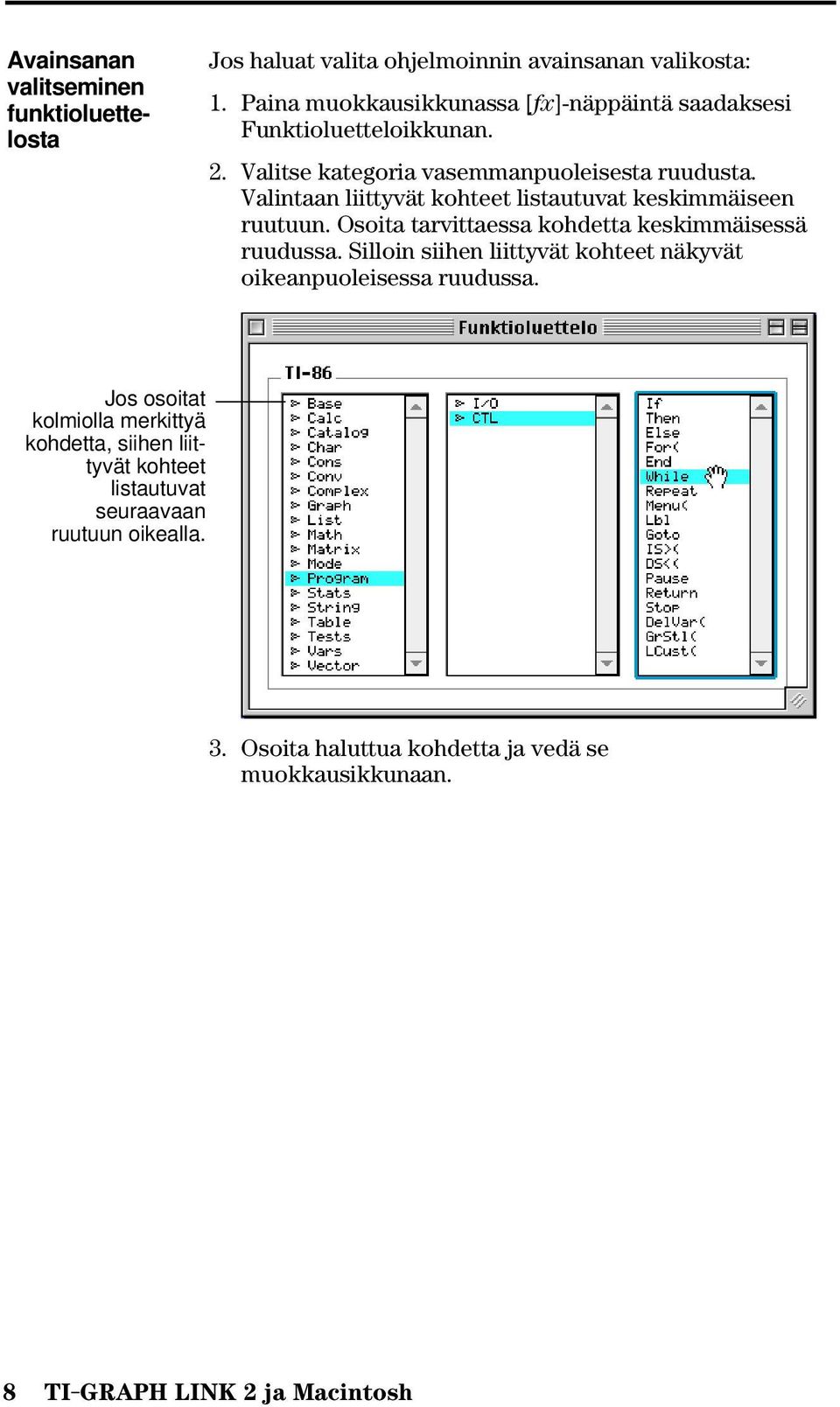

8 Avainsanan valitseminen funktioluettelosta Jos haluat valita ohjelmoinnin avainsanan valikosta: 1. Paina muokkausikkunassa [fx]-näppäintä saadaksesi Funktioluetteloikkunan. 2. Valitse kategoria vasemmanpuoleisesta ruudusta. Valintaan liittyvät kohteet listautuvat keskimmäiseen ruutuun. Osoita tarvittaessa kohdetta keskimmäisessä ruudussa. Silloin siihen liittyvät kohteet näkyvät oikeanpuoleisessa ruudussa. Jos osoitat kolmiolla merkittyä kohdetta, siihen liittyvät kohteet listautuvat seuraavaan ruutuun oikealla. 3. Osoita haluttua kohdetta ja vedä se muokkausikkunaan. 8 TI-GRAPH LINK 2 ja Macintosh

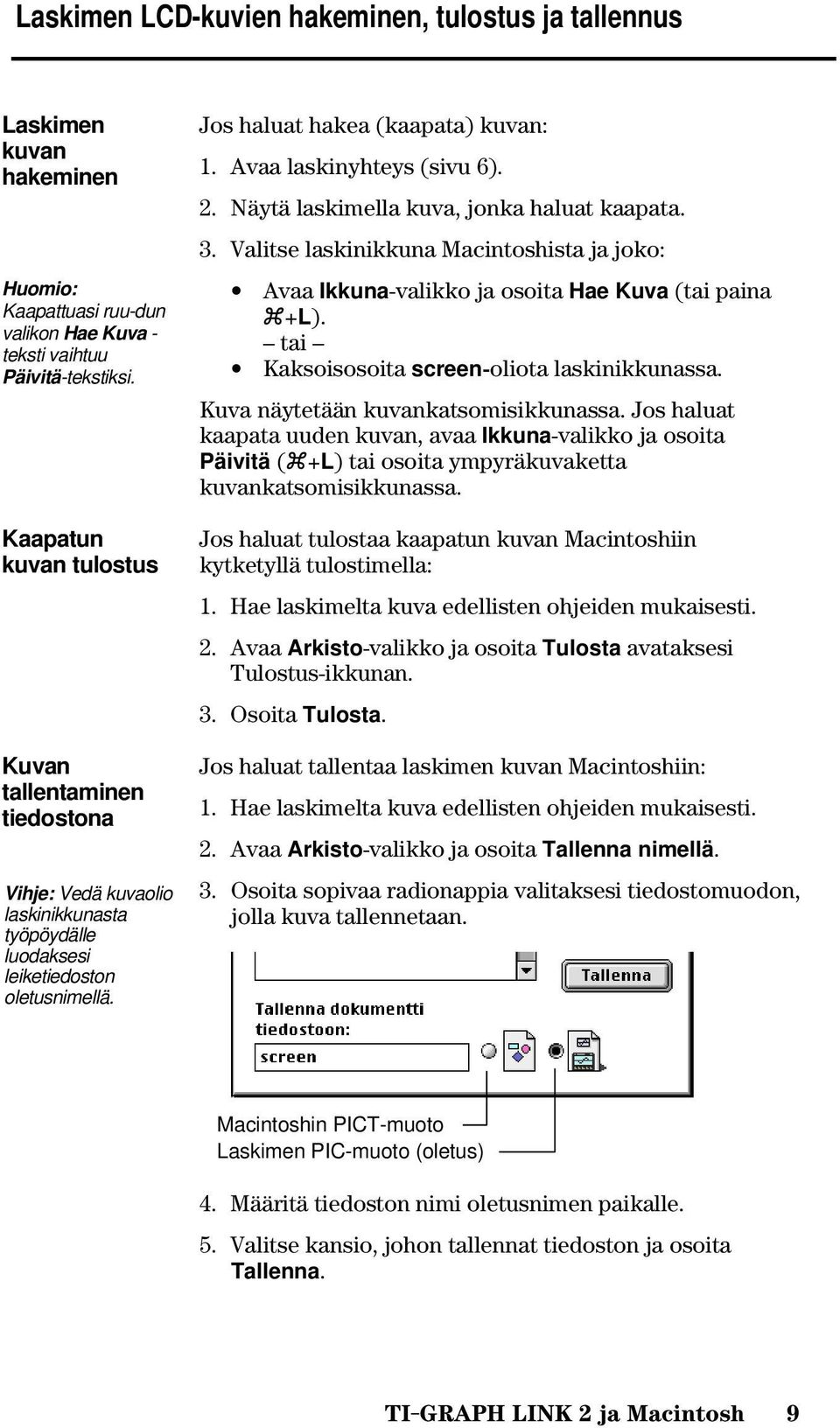

9 Laskimen LCD-kuvien hakeminen, tulostus ja tallennus Laskimen kuvan hakeminen Huomio: Kaapattuasi ruu-dun valikon Hae Kuva - teksti vaihtuu Päivitä-tekstiksi. Kaapatun kuvan tulostus Kuvan tallentaminen tiedostona Vihje: Vedä kuvaolio laskinikkunasta työpöydälle luodaksesi leiketiedoston oletusnimellä. Jos haluat hakea (kaapata) kuvan: 1. Avaa laskinyhteys (sivu 6). 2. Näytä laskimella kuva, jonka haluat kaapata. 3. Valitse laskinikkuna Macintoshista ja joko: Avaa Ikkuna-valikko ja osoita Hae Kuva (tai paina +L). tai Kaksoisosoita screen-oliota laskinikkunassa. Kuva näytetään kuvankatsomisikkunassa. Jos haluat kaapata uuden kuvan, avaa Ikkuna-valikko ja osoita Päivitä ( +L) tai osoita ympyräkuvaketta kuvankatsomisikkunassa. Jos haluat tulostaa kaapatun kuvan Macintoshiin kytketyllä tulostimella: 1. Hae laskimelta kuva edellisten ohjeiden mukaisesti. 2. Avaa Arkisto-valikko ja osoita Tulosta avataksesi Tulostus-ikkunan. 3. Osoita Tulosta. Jos haluat tallentaa laskimen kuvan Macintoshiin: 1. Hae laskimelta kuva edellisten ohjeiden mukaisesti. 2. Avaa Arkisto-valikko ja osoita Tallenna nimellä. 3. Osoita sopivaa radionappia valitaksesi tiedostomuodon, jolla kuva tallennetaan. Macintoshin PICT-muoto Laskimen PIC-muoto (oletus) 4. Määritä tiedoston nimi oletusnimen paikalle. 5. Valitse kansio, johon tallennat tiedoston ja osoita Tallenna. TI-GRAPH LINK 2 ja Macintosh 9

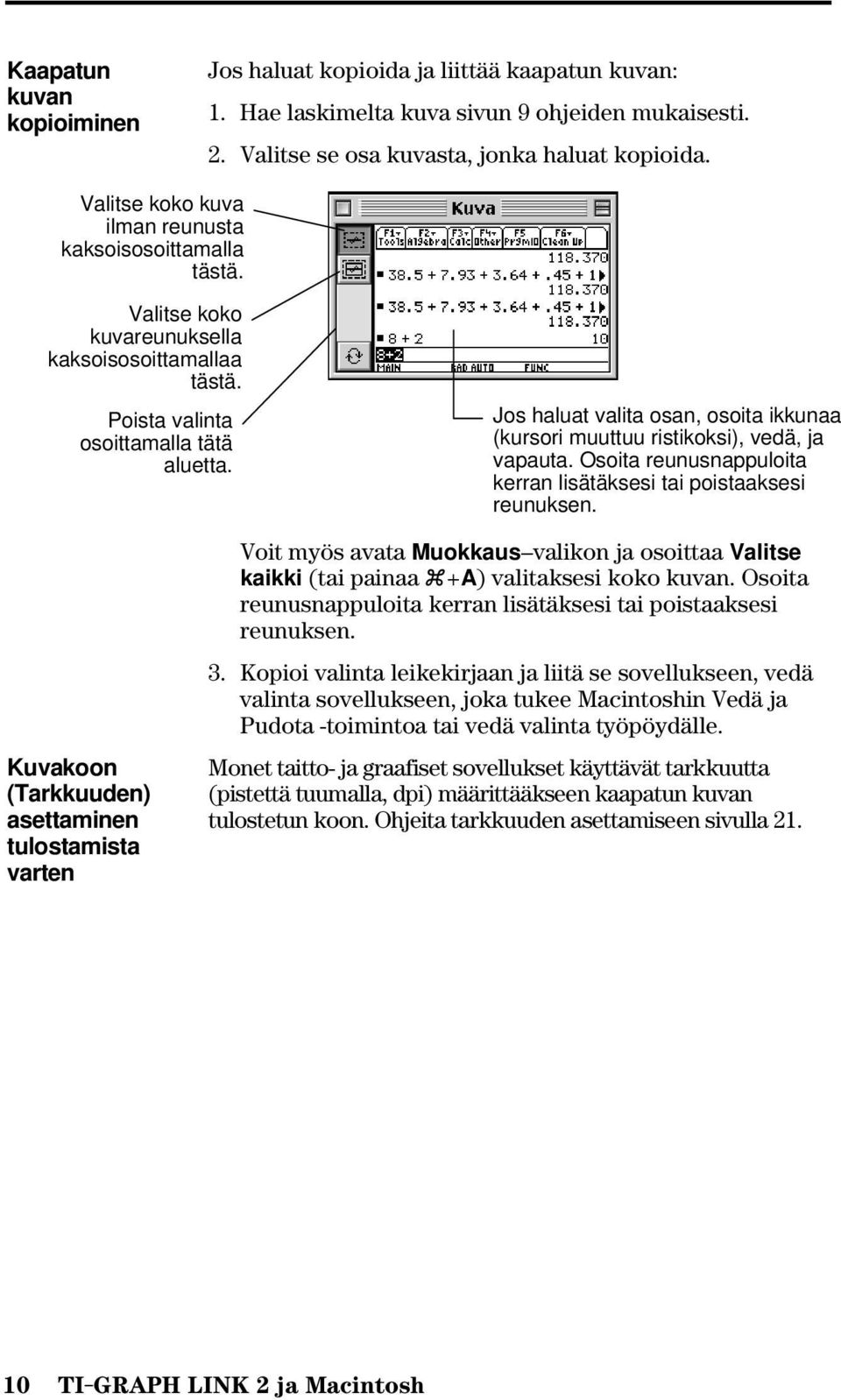

10 Kaapatun kuvan kopioiminen Jos haluat kopioida ja liittää kaapatun kuvan: 1. Hae laskimelta kuva sivun 9 ohjeiden mukaisesti. 2. Valitse se osa kuvasta, jonka haluat kopioida. Valitse koko kuva ilman reunusta kaksoisosoittamalla tästä. Valitse koko kuvareunuksella kaksoisosoittamallaa tästä. Poista valinta osoittamalla tätä aluetta. Jos haluat valita osan, osoita ikkunaa (kursori muuttuu ristikoksi), vedä, ja vapauta. Osoita reunusnappuloita kerran lisätäksesi tai poistaaksesi reunuksen. Kuvakoon (Tarkkuuden) asettaminen tulostamista varten Voit myös avata Muokkaus valikon ja osoittaa Valitse kaikki (tai painaa +A) valitaksesi koko kuvan. Osoita reunusnappuloita kerran lisätäksesi tai poistaaksesi reunuksen. 3. Kopioi valinta leikekirjaan ja liitä se sovellukseen, vedä valinta sovellukseen, joka tukee Macintoshin Vedä ja Pudota -toimintoa tai vedä valinta työpöydälle. Monet taitto- ja graafiset sovellukset käyttävät tarkkuutta (pistettä tuumalla, dpi) määrittääkseen kaapatun kuvan tulostetun koon. Ohjeita tarkkuuden asettamiseen sivulla TI-GRAPH LINK 2 ja Macintosh

11 Ryhmäikkunoiden käyttäminen Miksi käyttää ryhmäikkunaa? Ryhmäikkunan luominen Huomio: Et voi tallettaa tyhjää ryhmäikkunaa. Vihje: Osoita Nimi, Laji, tai Koko, jos haluat muuttaa olioiden jär-jestystä. Luomalla ryhmäikkunan Macintoshiin voit varastoida useita laskinolioita yhteen käytännölliseen paikkaan. Ryhmäikkuna talletetaan kuten tiedosto Macintoshiin, mutta voit avata sen ja katsoa tai käsitellä olioita kuten kansiossa. Voit luoda yhden tai useampia ryhmäikkunoita tarpeen mukaan. TI-GRAPH LINK:llä: 1. Avaa Arkisto valikko ja osoita Uusi. 2. Jos haluat nähdä luettelon olioista, osoita tarvittaessa uudessa ikkunassa kolmiota laskimesi mallin vasemmalla puolella (Ohjelmat, Ryhmät, jne). 3. Valitse listasta Ryhmät ja osoita OK. Nimeämätön ryhmäikkuna ilmestyy. 4. Aseta halutut oliot ryhmäikkunaan. Vedä laskinoliot laskinikkunasta ryhmäikkunaan, tai yhdestä ryhmäikkunasta toiseen. Voit myös kopioida ja liittää olioita. Jos haluat poistaa olion ryhmästä, korosta olio ja paina Delete painiketta tai vedä olio roskakoriin. Palauta oliot roskakorista vetämällä ne takaisin ryhmäikkunaan. 5. Jos haluat tallentaa ryhmäikkunan tiedostona Macintoshiin, valitse ikkuna ja avaa Arkisto valikko ja osoita Tallenna tai Sulje (tai osoita ikkunan suljentaneliötä). Huomio: Jos haluat avata, muokata tai tulostaa ryhmäikkunaan tallennetun olion, katso sivu 15. TI-GRAPH LINK 2 ja Macintosh 11

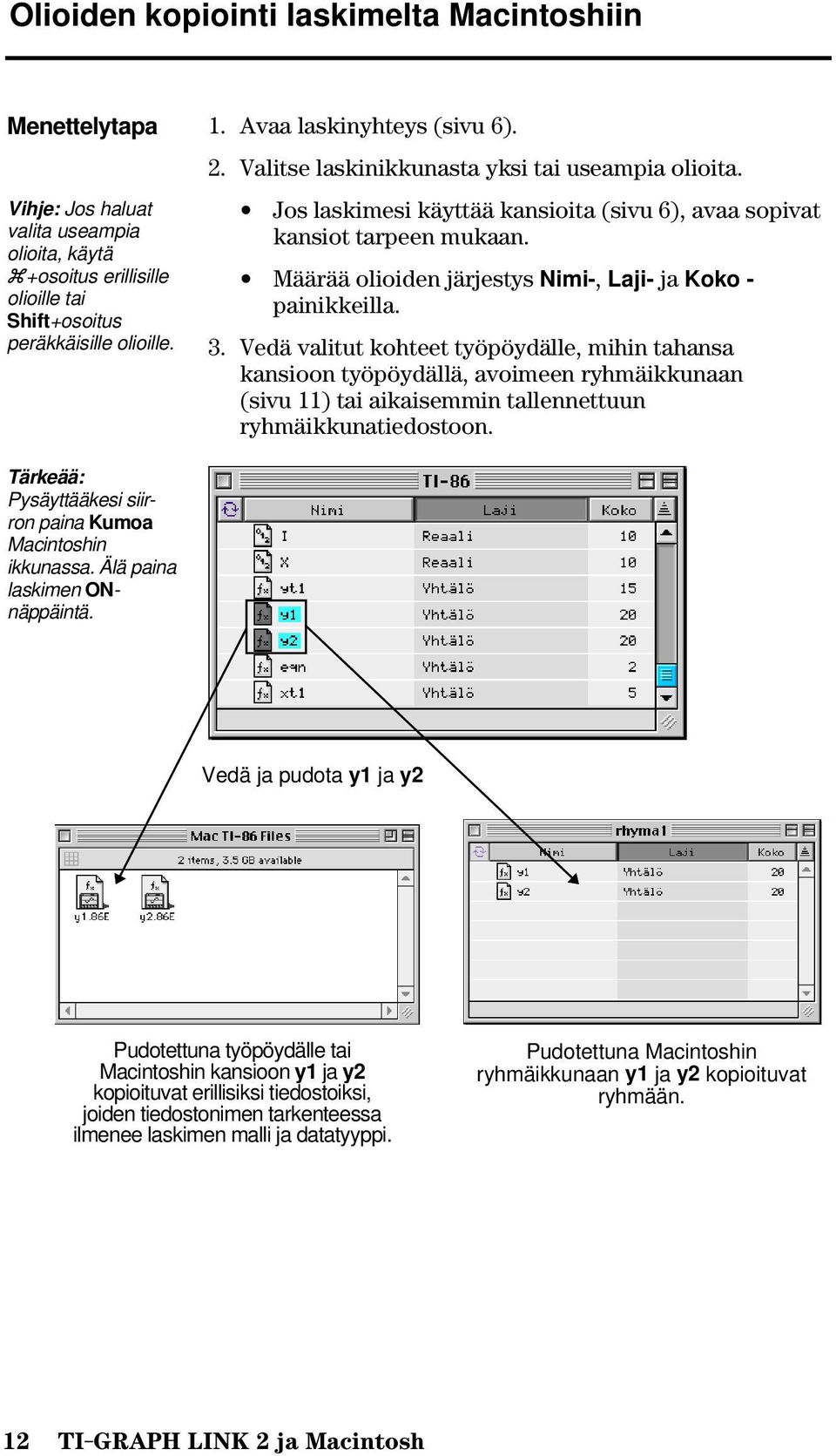

12 Olioiden kopiointi laskimelta Macintoshiin Menettelytapa Vihje: Jos haluat valita useampia olioita, käytä +osoitus erillisille olioille tai Shift+osoitus peräkkäisille olioille. 1. Avaa laskinyhteys (sivu 6). 2. Valitse laskinikkunasta yksi tai useampia olioita. Jos laskimesi käyttää kansioita (sivu 6), avaa sopivat kansiot tarpeen mukaan. Määrää olioiden järjestys Nimi-, Laji- ja Koko - painikkeilla. 3. Vedä valitut kohteet työpöydälle, mihin tahansa kansioon työpöydällä, avoimeen ryhmäikkunaan (sivu 11) tai aikaisemmin tallennettuun ryhmäikkunatiedostoon. Tärkeää: Pysäyttääkesi siirron paina Kumoa Macintoshin ikkunassa. Älä paina laskimen ONnäppäintä. Vedä ja pudota y1 ja y2 Pudotettuna työpöydälle tai Macintoshin kansioon y1 ja y2 kopioituvat erillisiksi tiedostoiksi, joiden tiedostonimen tarkenteessa ilmenee laskimen malli ja datatyyppi. Pudotettuna Macintoshin ryhmäikkunaan y1 ja y2 kopioituvat ryhmään. 12 TI-GRAPH LINK 2 ja Macintosh

13 Jos laskimesi käyttää kansioita, avaa sopiva kansio valitaksesi olioita siitä. Esimerkiksi: Vihje: Kopioidaksesi kaikki kansion oliot, voit vetää koko kansion. Vedä ja pudota l1 ja l2 paul -kansiosta. Pudotettuna työpydälle tai Macintoshin kansioon l1 ja l2 kopioituvat erillisiksi tiedostoiksi, joilla on omattiedostonimen tarkenteet. Pudotettuna Macintoshin ryhmäikkunaan paul -kansio luodaan automaattisesti ja l1 sekä l2 kopioidaan siihen. Jos et voi vetää ja pudottaa Macintoshin käyttöjärjestelmää 7.5 aikaisemmat versiot eivät tue tiedostojen vetämistä ja pudottamista. Sen sijaan voit: 1. Valita yhden tai useamman olion laskinikkunasta. 2. Avata Arkisto valikon ja osoittaa Tallenna valitut. 3. Valitse sijainti Macintoshissa. 4. Osoita Tallenna. Kun vähintään kaksi oliota valitaan, ne sijoitetaan Macintoshin ryhmäikkunatiedostoon. Kaksoisnapsauta ryhmäikkunatiedostoa, jos haluat nähdä sen sisällön. TI-GRAPH LINK 2 ja Macintosh 13

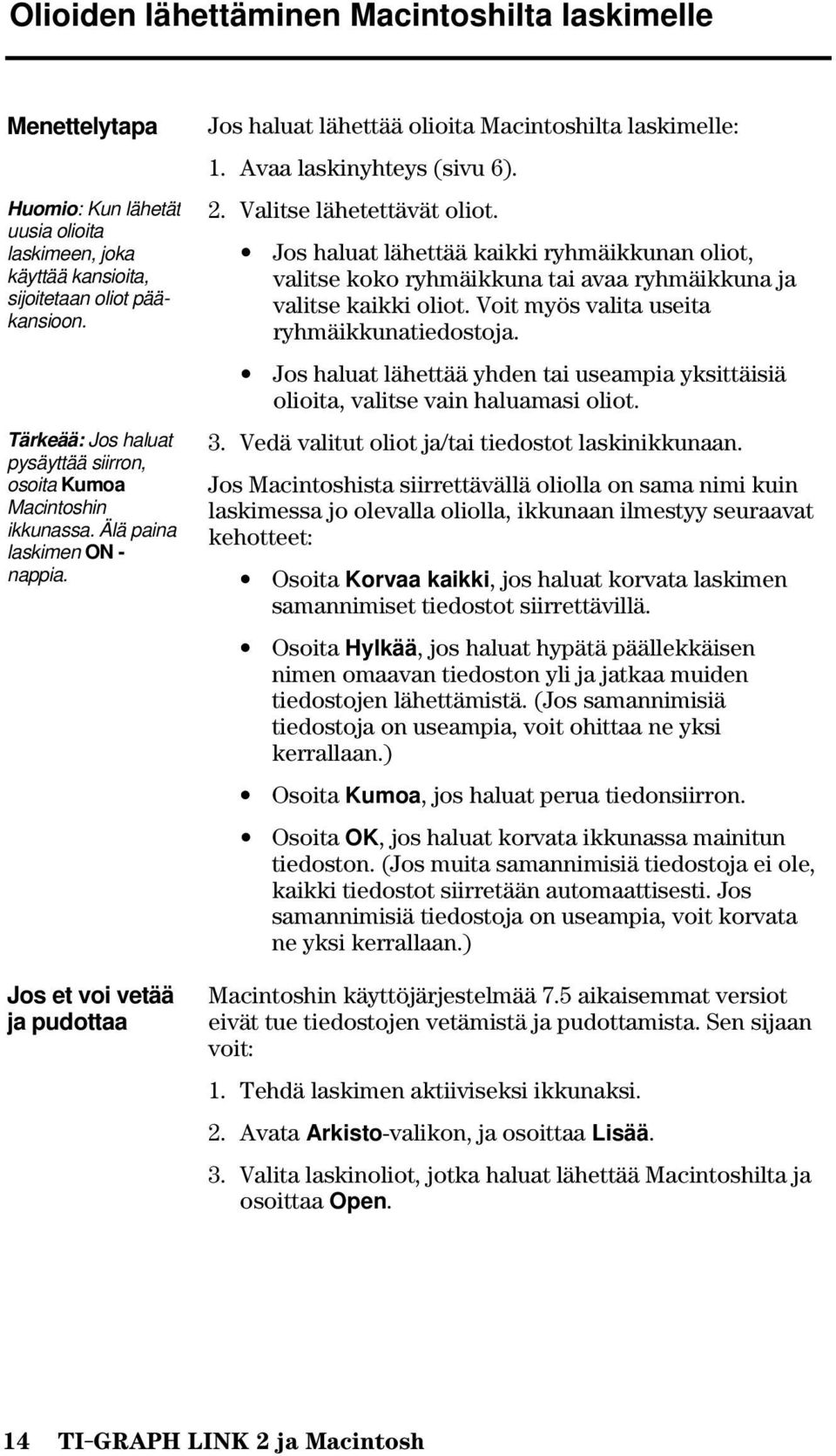

14 Olioiden lähettäminen Macintoshilta laskimelle Menettelytapa Huomio: Kun lähetät uusia olioita laskimeen, joka käyttää kansioita, sijoitetaan oliot pääkansioon. Tärkeää: Jos haluat pysäyttää siirron, osoita Kumoa Macintoshin ikkunassa. Älä paina laskimen ON - nappia. Jos et voi vetää ja pudottaa Jos haluat lähettää olioita Macintoshilta laskimelle: 1. Avaa laskinyhteys (sivu 6). 2. Valitse lähetettävät oliot. Jos haluat lähettää kaikki ryhmäikkunan oliot, valitse koko ryhmäikkuna tai avaa ryhmäikkuna ja valitse kaikki oliot. Voit myös valita useita ryhmäikkunatiedostoja. Jos haluat lähettää yhden tai useampia yksittäisiä olioita, valitse vain haluamasi oliot. 3. Vedä valitut oliot ja/tai tiedostot laskinikkunaan. Jos Macintoshista siirrettävällä oliolla on sama nimi kuin laskimessa jo olevalla oliolla, ikkunaan ilmestyy seuraavat kehotteet: Osoita Korvaa kaikki, jos haluat korvata laskimen samannimiset tiedostot siirrettävillä. Osoita Hylkää, jos haluat hypätä päällekkäisen nimen omaavan tiedoston yli ja jatkaa muiden tiedostojen lähettämistä. (Jos samannimisiä tiedostoja on useampia, voit ohittaa ne yksi kerrallaan.) Osoita Kumoa, jos haluat perua tiedonsiirron. Osoita OK, jos haluat korvata ikkunassa mainitun tiedoston. (Jos muita samannimisiä tiedostoja ei ole, kaikki tiedostot siirretään automaattisesti. Jos samannimisiä tiedostoja on useampia, voit korvata ne yksi kerrallaan.) Macintoshin käyttöjärjestelmää 7.5 aikaisemmat versiot eivät tue tiedostojen vetämistä ja pudottamista. Sen sijaan voit: 1. Tehdä laskimen aktiiviseksi ikkunaksi. 2. Avata Arkisto-valikon, ja osoittaa Lisää. 3. Valita laskinoliot, jotka haluat lähettää Macintoshilta ja osoittaa Open. 14 TI-GRAPH LINK 2 ja Macintosh

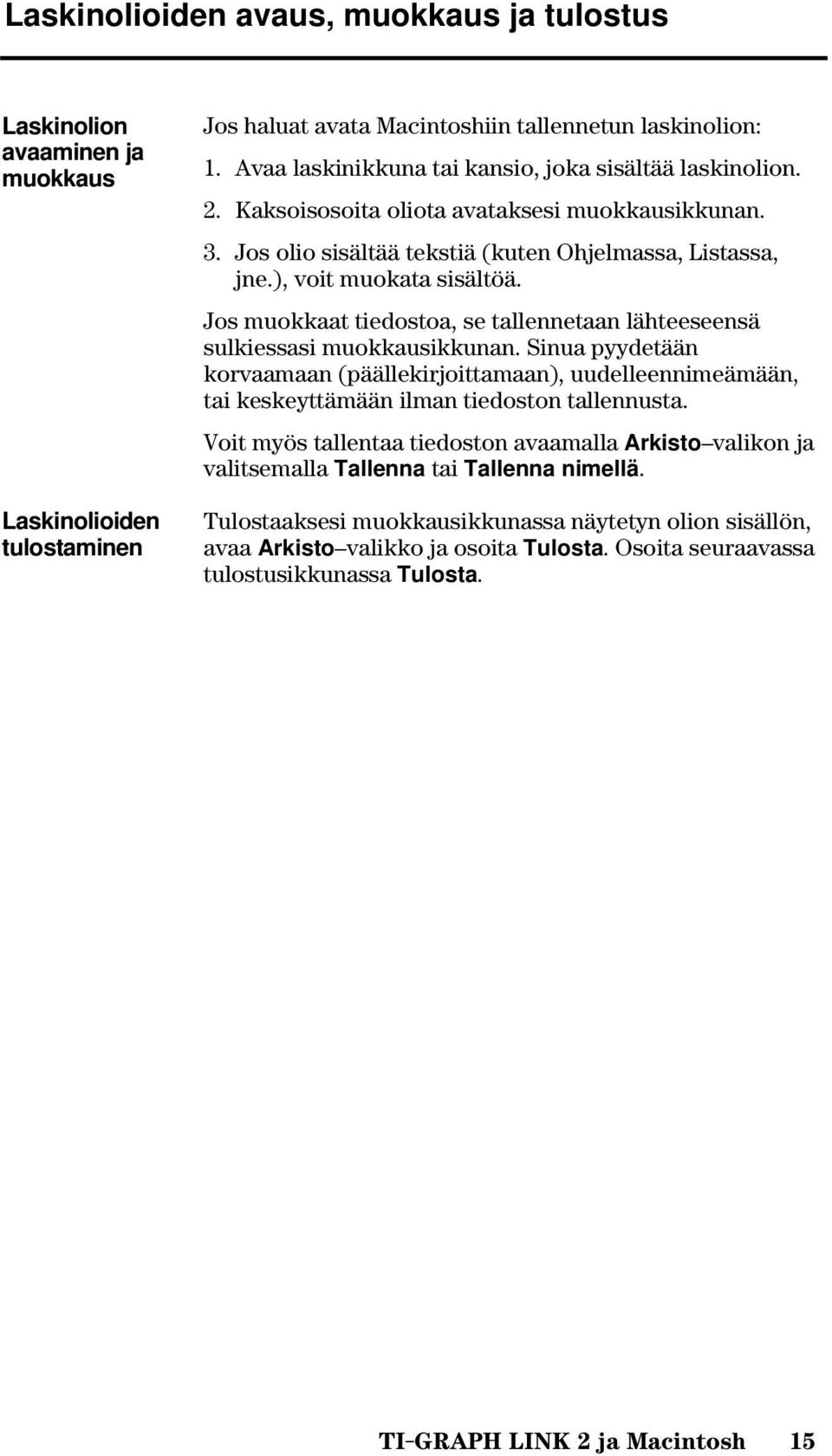

15 Laskinolioiden avaus, muokkaus ja tulostus Laskinolion avaaminen ja muokkaus Laskinolioiden tulostaminen Jos haluat avata Macintoshiin tallennetun laskinolion: 1. Avaa laskinikkuna tai kansio, joka sisältää laskinolion. 2. Kaksoisosoita oliota avataksesi muokkausikkunan. 3. Jos olio sisältää tekstiä (kuten Ohjelmassa, Listassa, jne.), voit muokata sisältöä. Jos muokkaat tiedostoa, se tallennetaan lähteeseensä sulkiessasi muokkausikkunan. Sinua pyydetään korvaamaan (päällekirjoittamaan), uudelleennimeämään, tai keskeyttämään ilman tiedoston tallennusta. Voit myös tallentaa tiedoston avaamalla Arkisto valikon ja valitsemalla Tallenna tai Tallenna nimellä. Tulostaaksesi muokkausikkunassa näytetyn olion sisällön, avaa Arkisto valikko ja osoita Tulosta. Osoita seuraavassa tulostusikkunassa Tulosta. TI-GRAPH LINK 2 ja Macintosh 15

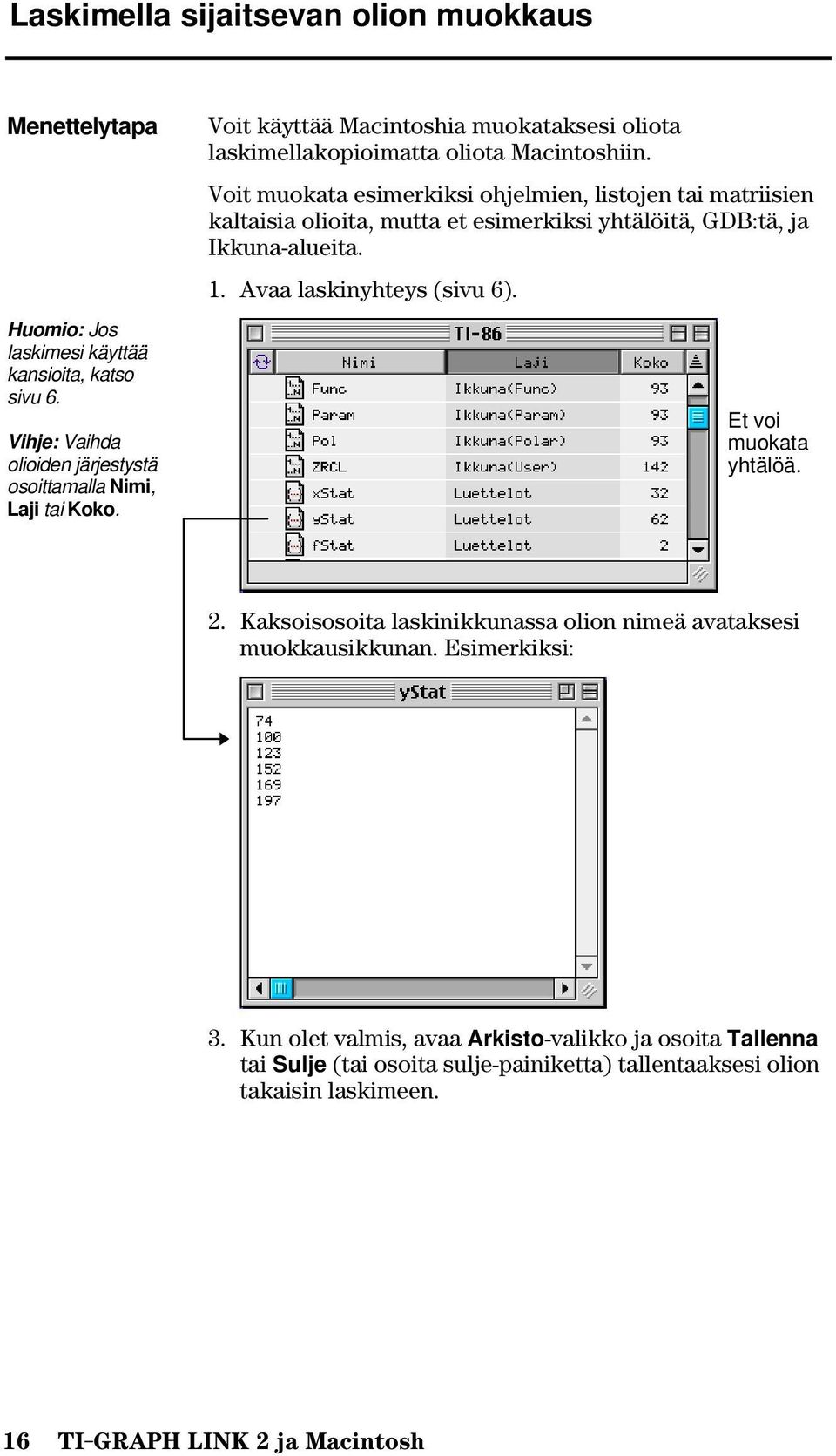

16 Laskimella sijaitsevan olion muokkaus Menettelytapa Huomio: Jos laskimesi käyttää kansioita, katso sivu 6. Vihje: Vaihda olioiden järjestystä osoittamalla Nimi, Laji tai Koko. Voit käyttää Macintoshia muokataksesi oliota laskimellakopioimatta oliota Macintoshiin. Voit muokata esimerkiksi ohjelmien, listojen tai matriisien kaltaisia olioita, mutta et esimerkiksi yhtälöitä, GDB:tä, ja Ikkuna-alueita. 1. Avaa laskinyhteys (sivu 6). Et voi muokata yhtälöä. 2. Kaksoisosoita laskinikkunassa olion nimeä avataksesi muokkausikkunan. Esimerkiksi: 3. Kun olet valmis, avaa Arkisto-valikko ja osoita Tallenna tai Sulje (tai osoita sulje-painiketta) tallentaaksesi olion takaisin laskimeen. 16 TI-GRAPH LINK 2 ja Macintosh

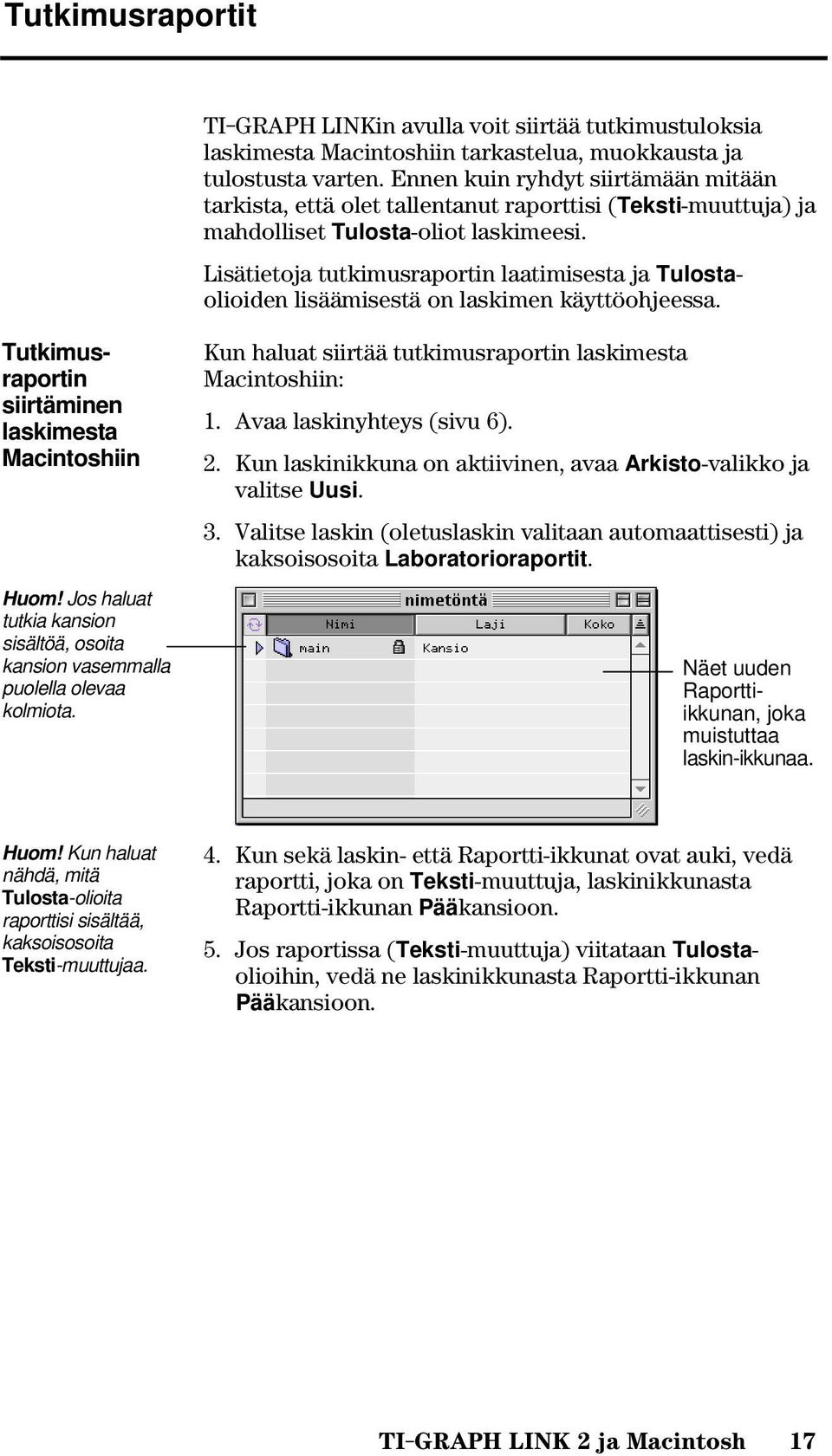

17 Tutkimusraportit TI-GRAPH LINKin avulla voit siirtää tutkimustuloksia laskimesta Macintoshiin tarkastelua, muokkausta ja tulostusta varten. Ennen kuin ryhdyt siirtämään mitään tarkista, että olet tallentanut raporttisi (Teksti-muuttuja) ja mahdolliset Tulosta-oliot laskimeesi. Lisätietoja tutkimusraportin laatimisesta ja Tulostaolioiden lisäämisestä on laskimen käyttöohjeessa. Tutkimusraportin siirtäminen laskimesta Macintoshiin Huom! Jos haluat tutkia kansion sisältöä, osoita kansion vasemmalla puolella olevaa kolmiota. Kun haluat siirtää tutkimusraportin laskimesta Macintoshiin: 1. Avaa laskinyhteys (sivu 6). 2. Kun laskinikkuna on aktiivinen, avaa Arkisto-valikko ja valitse Uusi. 3. Valitse laskin (oletuslaskin valitaan automaattisesti) ja kaksoisosoita Laboratorioraportit. Näet uuden Raporttiikkunan, joka muistuttaa laskin-ikkunaa. Huom! Kun haluat nähdä, mitä Tulosta-olioita raporttisi sisältää, kaksoisosoita Teksti-muuttujaa. 4. Kun sekä laskin- että Raportti-ikkunat ovat auki, vedä raportti, joka on Teksti-muuttuja, laskinikkunasta Raportti-ikkunan Pääkansioon. 5. Jos raportissa (Teksti-muuttuja) viitataan Tulostaolioihin, vedä ne laskinikkunasta Raportti-ikkunan Pääkansioon. TI-GRAPH LINK 2 ja Macintosh 17

18 Tärkeää: Kun käytät useampia ikkunoita, osoita sitä ikkunaa, jossa haluat työskennellä. Tutkimusraportit ovat Tekstimuuttujia. 6. Osoita Raportti-ikkunaa, niin se aktivoituu. 7. Avaa Arkisto-valikko ja osoita Tallenna tai Tallenna nimellä, ja määritä minne haluat sijoittaa raportin Macintoshissa, ja osoita Save. Tutkimusraportin tutkiminen Huom! Jos raportissa on Tulosta-olioita, voit tutkia sitä vain Tarkasteluikkunassa. Vihje: Vierityspalkkeja käyttämällä voit tarkastella koko tutkimusraporttia. Kun haluat tutkia siirtämääsi raporttia: 1. Etsi Raportti-tiedosto ja aktivoi se. Jos olet työskennellyt Raportti-ikkunassa, hyppää tämän kohdan yli. Muussa tapauksessa etsi tallentamasi Raporttitiedosto ja avaa se. 2. Kaksoisosoita Teksti-oliota Raportti-ikkunassa. Tarkastelu-ikkuna avautuu. Tulosta-oliot Tarkasteluikkunassa. 18 TI-GRAPH LINK 2 ja Macintosh

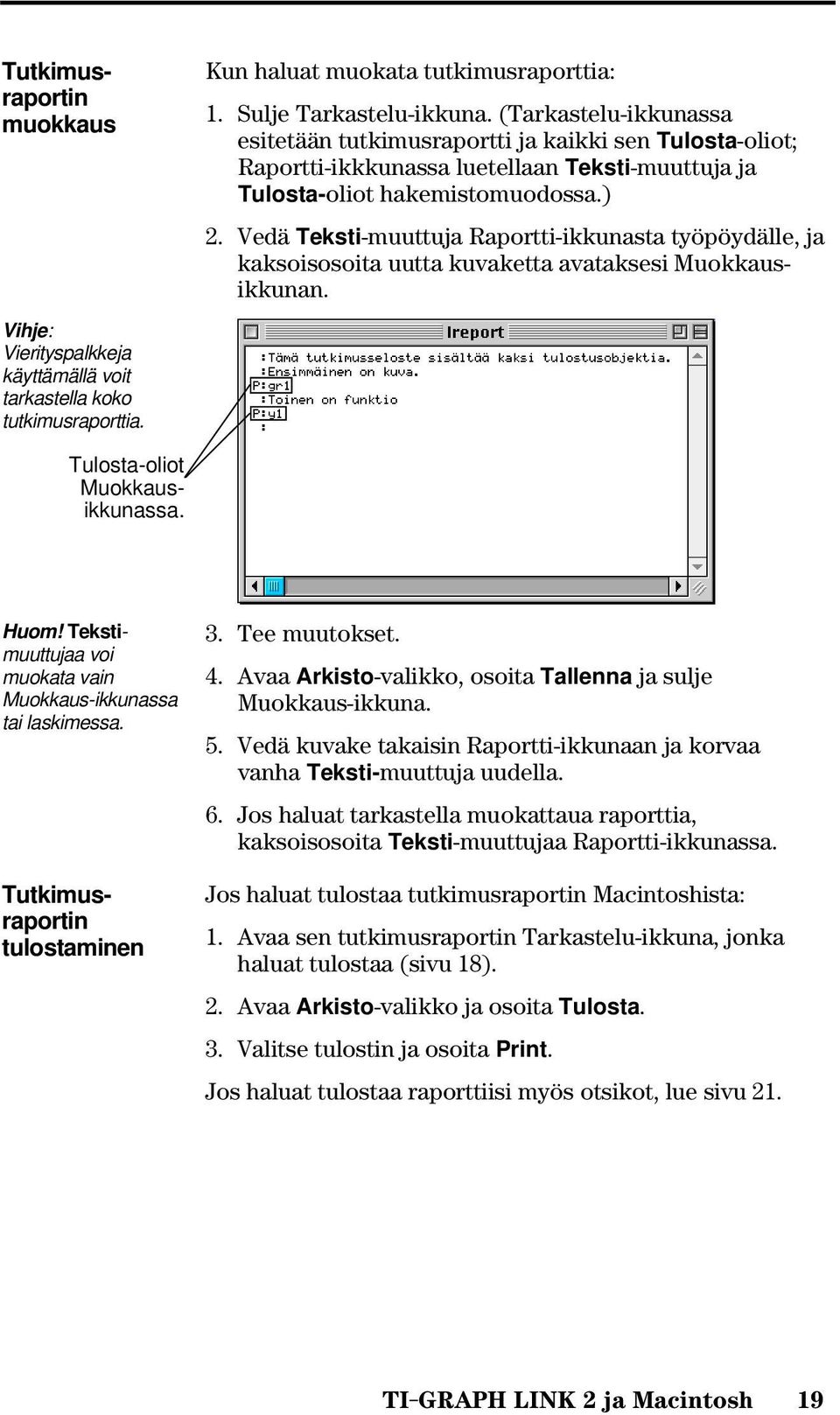

19 Kun haluat muokata tutkimusraporttia: 1. Sulje Tarkastelu-ikkuna. (Tarkastelu-ikkunassa esitetään tutkimusraportti ja kaikki sen Tulosta-oliot; Raportti-ikkkunassa luetellaan Teksti-muuttuja ja Tulosta-oliot hakemistomuodossa.) 2. Vedä Teksti-muuttuja Raportti-ikkunasta työpöydälle, ja kaksoisosoita uutta kuvaketta avataksesi Muokkausikkunan. Tutkimusraportin muokkaus Vihje: Vierityspalkkeja käyttämällä voit tarkastella koko tutkimusraporttia. Tulosta-oliot Muokkausikkunassa. Huom! Tekstimuuttujaa voi muokata vain Muokkaus-ikkunassa tai laskimessa. Tutkimusraportin tulostaminen 3. Tee muutokset. 4. Avaa Arkisto-valikko, osoita Tallenna ja sulje Muokkaus-ikkuna. 5. Vedä kuvake takaisin Raportti-ikkunaan ja korvaa vanha Teksti-muuttuja uudella. 6. Jos haluat tarkastella muokattaua raporttia, kaksoisosoita Teksti-muuttujaa Raportti-ikkunassa. Jos haluat tulostaa tutkimusraportin Macintoshista: 1. Avaa sen tutkimusraportin Tarkastelu-ikkuna, jonka haluat tulostaa (sivu 18). 2. Avaa Arkisto-valikko ja osoita Tulosta. 3. Valitse tulostin ja osoita Print. Jos haluat tulostaa raporttiisi myös otsikot, lue sivu 21. TI-GRAPH LINK 2 ja Macintosh 19

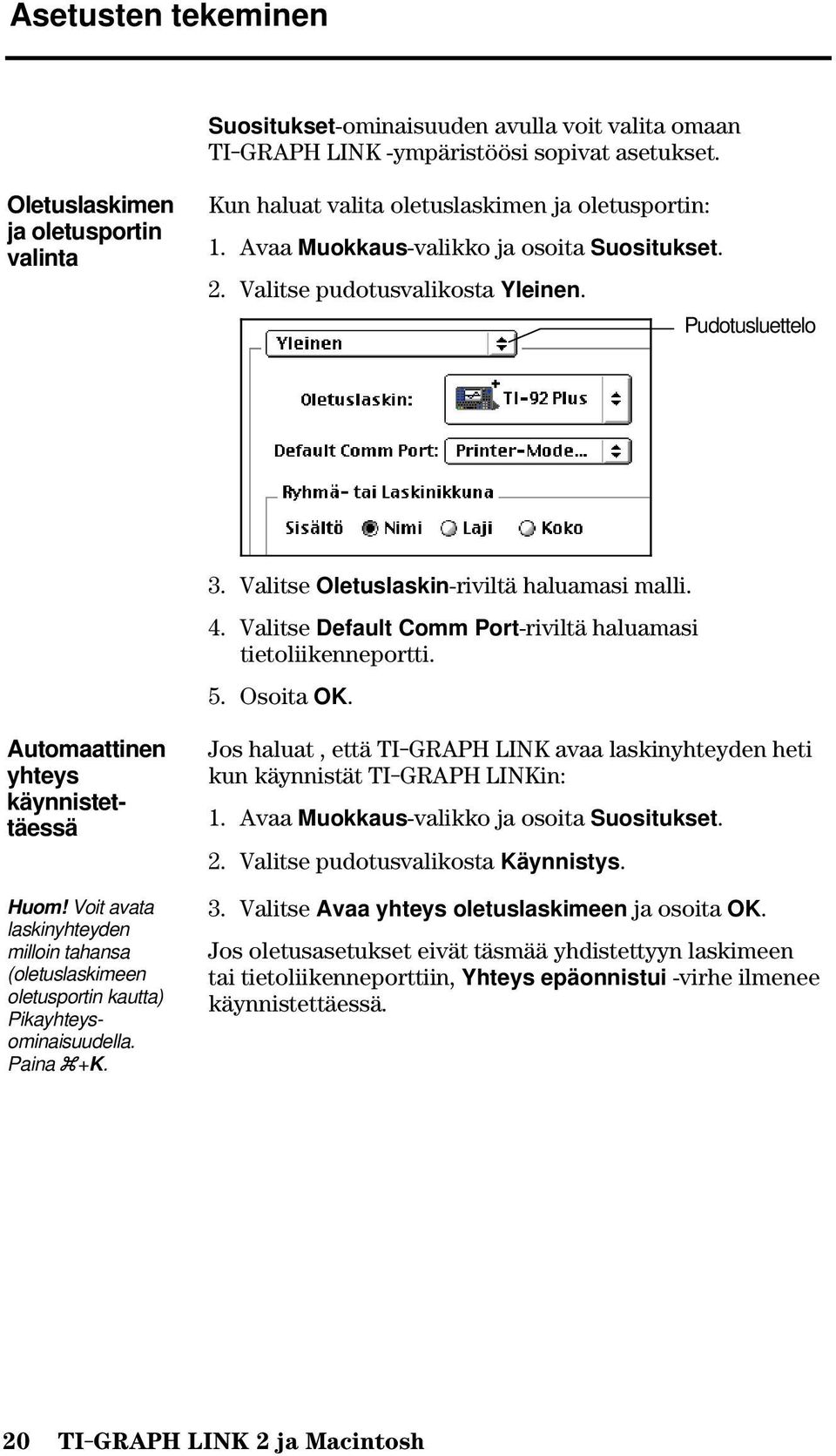

20 Asetusten tekeminen Suositukset-ominaisuuden avulla voit valita omaan TI-GRAPH LINK -ympäristöösi sopivat asetukset. Oletuslaskimen ja oletusportin valinta Kun haluat valita oletuslaskimen ja oletusportin: 1. Avaa Muokkaus-valikko ja osoita Suositukset. 2. Valitse pudotusvalikosta Yleinen. Pudotusluettelo 3. Valitse Oletuslaskin-riviltä haluamasi malli. 4. Valitse Default Comm Port-riviltä haluamasi tietoliikenneportti. 5. Osoita OK. Automaattinen yhteys käynnistettäessä Huom! Voit avata laskinyhteyden milloin tahansa (oletuslaskimeen oletusportin kautta) Pikayhteysominaisuudella. Paina +K. Jos haluat, että TI-GRAPH LINK avaa laskinyhteyden heti kun käynnistät TI-GRAPH LINKin: 1. Avaa Muokkaus-valikko ja osoita Suositukset. 2. Valitse pudotusvalikosta Käynnistys. 3. Valitse Avaa yhteys oletuslaskimeen ja osoita OK. Jos oletusasetukset eivät täsmää yhdistettyyn laskimeen tai tietoliikenneporttiin, Yhteys epäonnistui -virhe ilmenee käynnistettäessä. 20 TI-GRAPH LINK 2 ja Macintosh

21 Asetus, jolla tulostat raporttiisi otsikot Lajittelujärjestyksen valinta Kaapatun kuvan tarkkuuden asettaminen Voit valita oletusasetuksen, joka tulostaa otsikot tutkimusraportteihisi ja muihin dokumentteihin, jotka tulostat Macintoshilta TI-GRAPH LINKin avulla. 1. Avaa Muokkaus-valikko, valitse Suositukset. 2. Valitse pudotusvalikosta Tulostaa ylimääräisiä, osoita Tulosta sivujen otsikot, ja osoita OK. Kun haluat valita lajittelujärjestyksen: 1. Avaa Muokkaus-valikko ja osoita Suositukset. 2. Valitse Sisältö-riviltä Nimi, Laji tai Koko, ja osoita OK. Tarkkuus ei vaikuta siihen kuinka kuva näytetään TI-GRAPH LINK:ssä. Monet julkaisu- ja graafiset sovellukset käyttävät kuitenkin tarkkuutta (pistettä tuumalla, dpi) määrittääkseen tulostettavan kuvakoon. Avaa Muokkaus-valikko ennen kuvan kaappaamista, osoita Suositukset, valitse Kuvat pudotuslistasta ja valitse tarkkuus. Esimerkiksi: Jos kaapattu kuva on 72 kuvapistettä korkea, 72 dpi:n tarkkuus tekee kuvasta yhden tuuman korkuisen. 144 dp:n tarkuus tekee samasta kuvasta 1/2 tuumaa korkean. TI-GRAPH LINK 2 ja Macintosh 21

22 Varmuuskopiointi Vihje: Avaa Muokkaus-valikko ja osoita Valitse kaikki täydellistä varmistusta varten. Laskimen tietojen varmuuskopiointi Varmuuskopioiden uudelleenlataaminen Laskimen sisällön varmistaminen: 1. Avaa laskinyhteys (sivu 6). 2. Luo Macintoshiin ryhmäikkuna (sivu 11). 3. Valitse laskinikkunan oliot (ja/tai kansiot), jotka haluat varmistaa. 4. Vedä oliot ryhmäikkunaan (sivu 12). Käyttämällä ryhmäikkunatiedostoa varmistetut oliot varastoituvat yhteen käytännölliseen paikkaan. Ladataksesi uudelleen ryhmäikkunatiedoston, joka sisältää varmistetut oliot, katso sivu TI-GRAPH LINK 2 ja Macintosh

23 TI-tuotteiden huolto- ja takuutietoa Tietoa TItuotteista ja niiden huollosta Huolto- ja takuutietoa Lisätietoja TI-tuotteista ja niiden huollosta saa sähköpostin kautta tai TI-laskimien kotisivulta. sähköpostiosoite: internet-osoite: Tietoja takuuajan kestosta ja takuuehdoista sekä tuotteen huollosta löytyy tuotteen mukana seuraavasta takuuselosteesta tai paikalliselta Texas Instrumentsvähittäismyyjältä/jälleenmyyjältä. TI-GRAPH LINK 2 ja Macintosh 23
