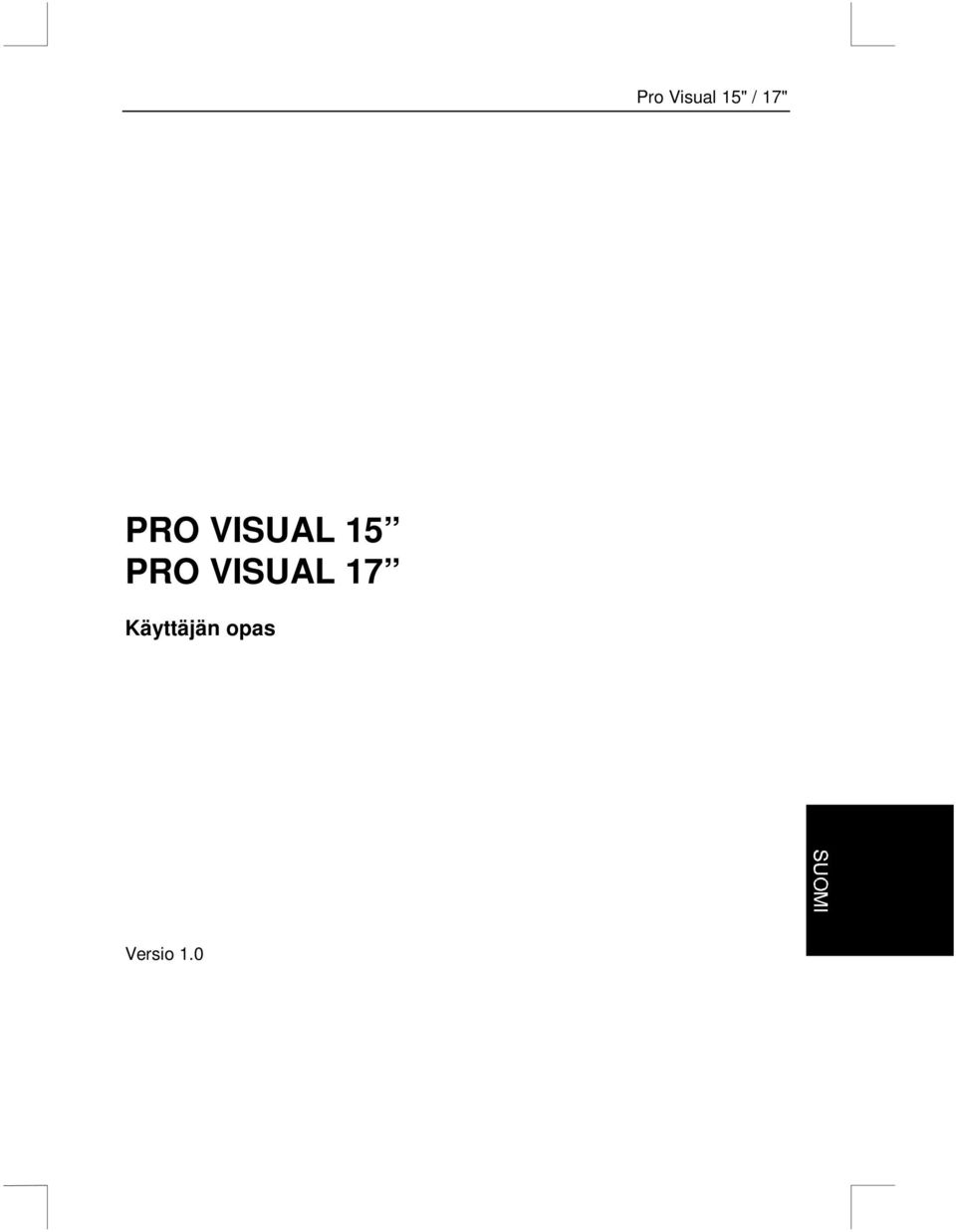

1 PRO VISUAL 15 PRO VISUAL 17 Käyttäjän opas Versio 1.0

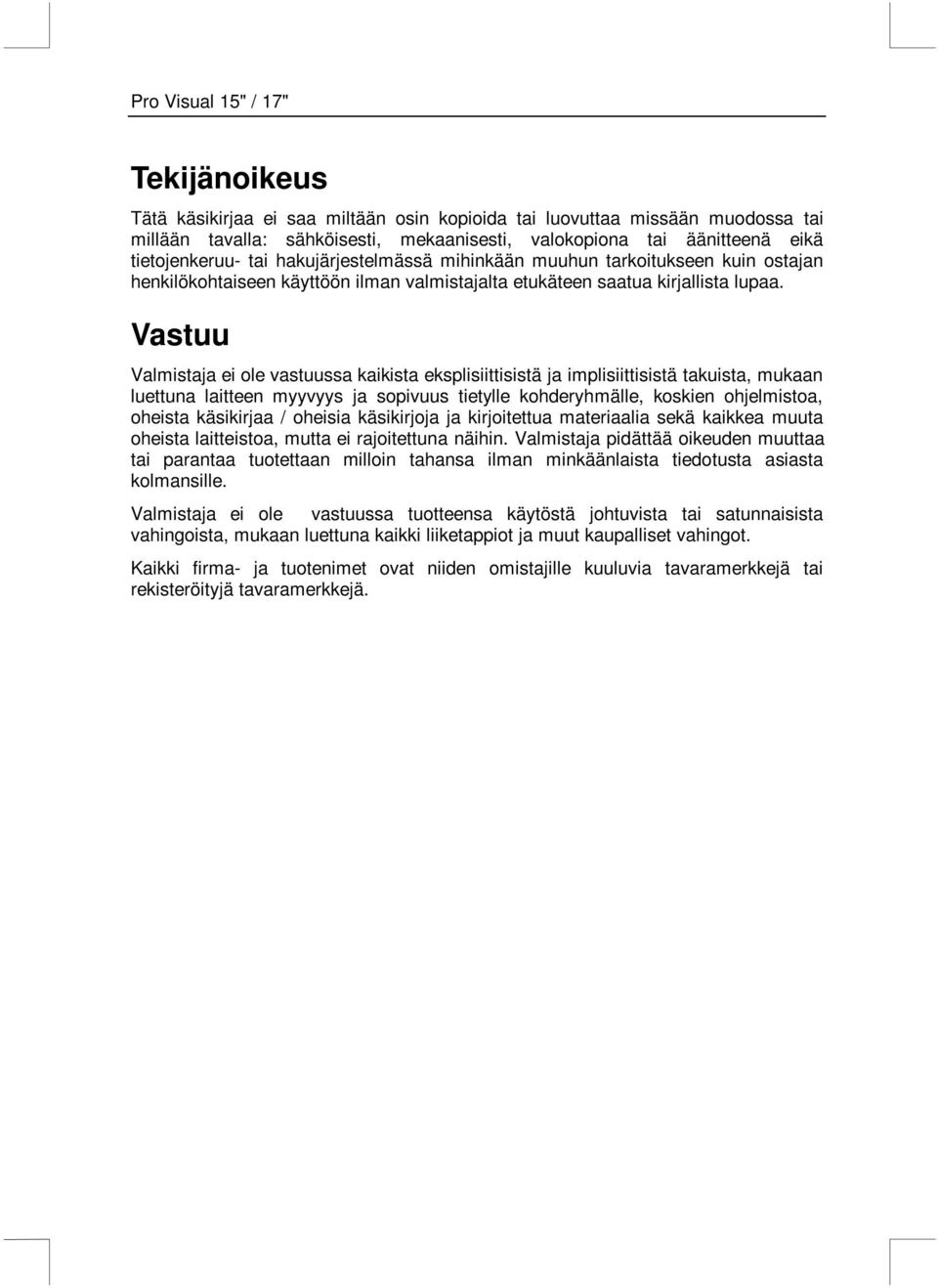

2 Tekijänoikeus Tätä käsikirjaa ei saa miltään osin kopioida tai luovuttaa missään muodossa tai millään tavalla: sähköisesti, mekaanisesti, valokopiona tai äänitteenä eikä tietojenkeruu- tai hakujärjestelmässä mihinkään muuhun tarkoitukseen kuin ostajan henkilökohtaiseen käyttöön ilman valmistajalta etukäteen saatua kirjallista lupaa. Vastuu Valmistaja ei ole vastuussa kaikista eksplisiittisistä ja implisiittisistä takuista, mukaan luettuna laitteen myyvyys ja sopivuus tietylle kohderyhmälle, koskien ohjelmistoa, oheista käsikirjaa / oheisia käsikirjoja ja kirjoitettua materiaalia sekä kaikkea muuta oheista laitteistoa, mutta ei rajoitettuna näihin. Valmistaja pidättää oikeuden muuttaa tai parantaa tuotettaan milloin tahansa ilman minkäänlaista tiedotusta asiasta kolmansille. Valmistaja ei ole vastuussa tuotteensa käytöstä johtuvista tai satunnaisista vahingoista, mukaan luettuna kaikki liiketappiot ja muut kaupalliset vahingot. Kaikki firma- ja tuotenimet ovat niiden omistajille kuuluvia tavaramerkkejä tai rekisteröityjä tavaramerkkejä.

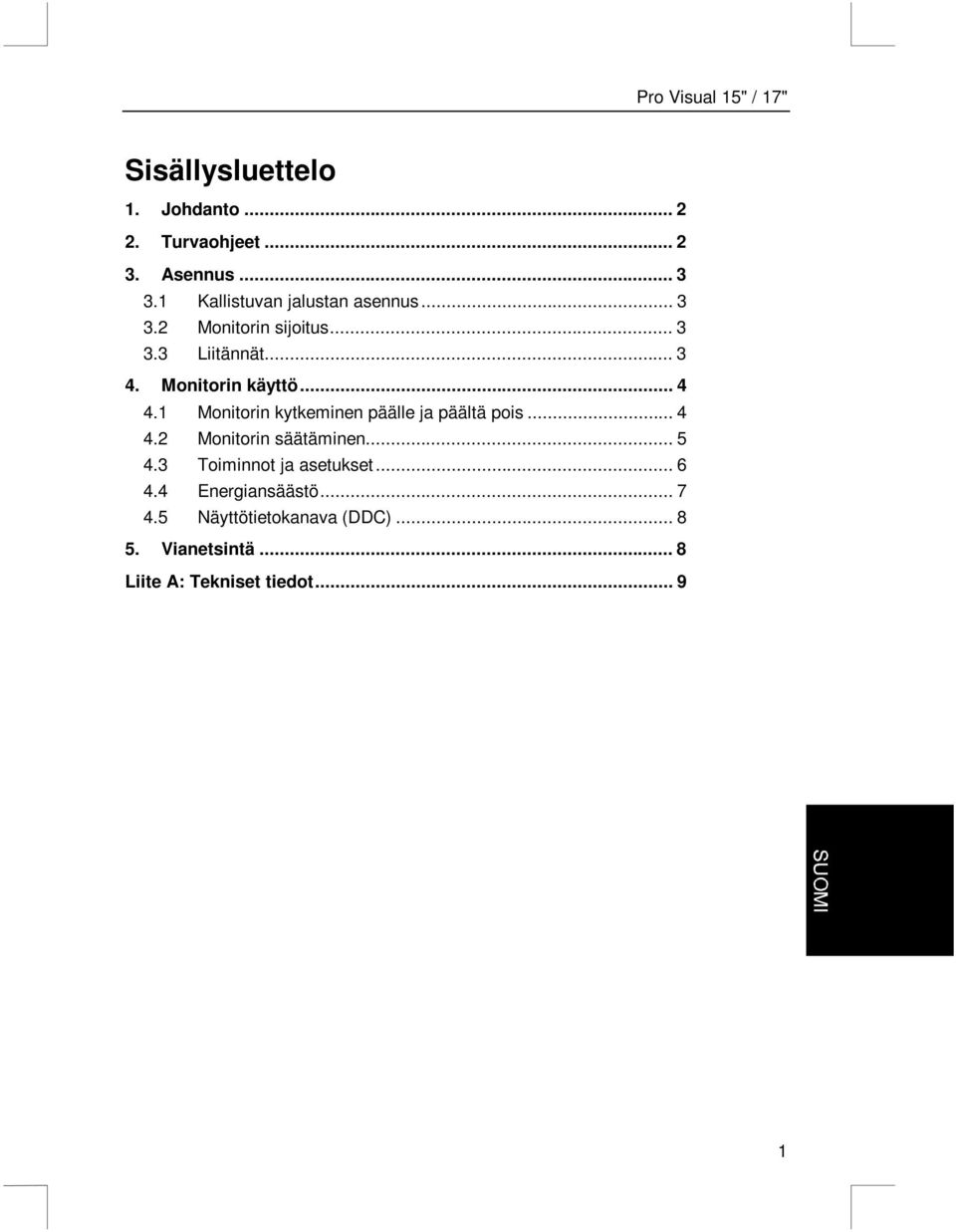

3 Sisällysluettelo 1. Johdanto Turvaohjeet Asennus Kallistuvan jalustan asennus Monitorin sijoitus Liitännät Monitorin käyttö Monitorin kytkeminen päälle ja päältä pois Monitorin säätäminen Toiminnot ja asetukset Energiansäästö Näyttötietokanava (DDC) Vianetsintä... 8 Liite A: Tekniset tiedot

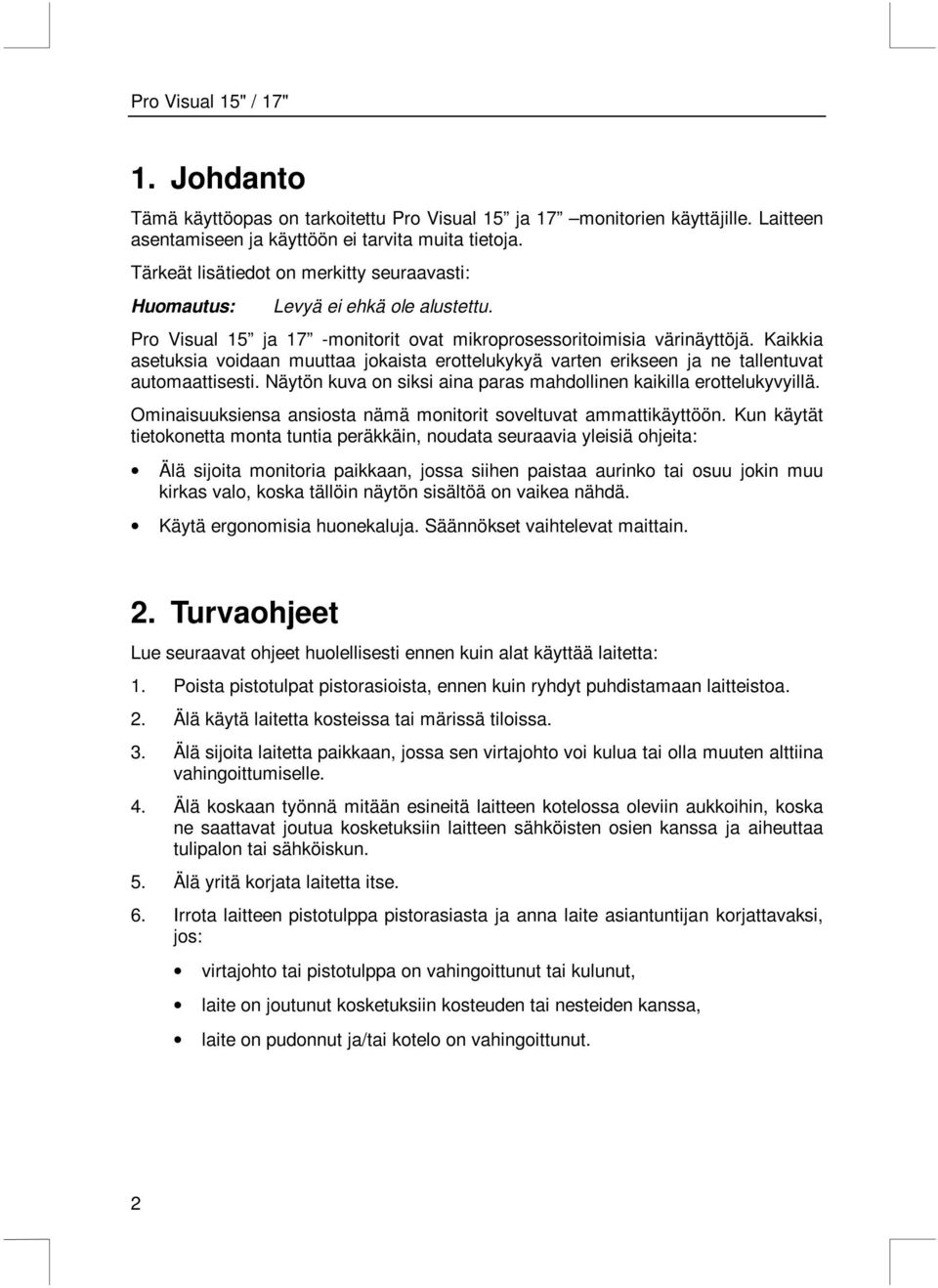

4 1. Johdanto Tämä käyttöopas on tarkoitettu Pro Visual 15 ja 17 monitorien käyttäjille. Laitteen asentamiseen ja käyttöön ei tarvita muita tietoja. Tärkeät lisätiedot on merkitty seuraavasti: Huomautus: Levyä ei ehkä ole alustettu. Pro Visual 15 ja 17 -monitorit ovat mikroprosessoritoimisia värinäyttöjä. Kaikkia asetuksia voidaan muuttaa jokaista erottelukykyä varten erikseen ja ne tallentuvat automaattisesti. Näytön kuva on siksi aina paras mahdollinen kaikilla erottelukyvyillä. Ominaisuuksiensa ansiosta nämä monitorit soveltuvat ammattikäyttöön. Kun käytät tietokonetta monta tuntia peräkkäin, noudata seuraavia yleisiä ohjeita: Älä sijoita monitoria paikkaan, jossa siihen paistaa aurinko tai osuu jokin muu kirkas valo, koska tällöin näytön sisältöä on vaikea nähdä. Käytä ergonomisia huonekaluja. Säännökset vaihtelevat maittain. 2. Turvaohjeet Lue seuraavat ohjeet huolellisesti ennen kuin alat käyttää laitetta: 1. Poista pistotulpat pistorasioista, ennen kuin ryhdyt puhdistamaan laitteistoa. 2. Älä käytä laitetta kosteissa tai märissä tiloissa. 3. Älä sijoita laitetta paikkaan, jossa sen virtajohto voi kulua tai olla muuten alttiina vahingoittumiselle. 4. Älä koskaan työnnä mitään esineitä laitteen kotelossa oleviin aukkoihin, koska ne saattavat joutua kosketuksiin laitteen sähköisten osien kanssa ja aiheuttaa tulipalon tai sähköiskun. 5. Älä yritä korjata laitetta itse. 6. Irrota laitteen pistotulppa pistorasiasta ja anna laite asiantuntijan korjattavaksi, jos: virtajohto tai pistotulppa on vahingoittunut tai kulunut, laite on joutunut kosketuksiin kosteuden tai nesteiden kanssa, laite on pudonnut ja/tai kotelo on vahingoittunut. 2

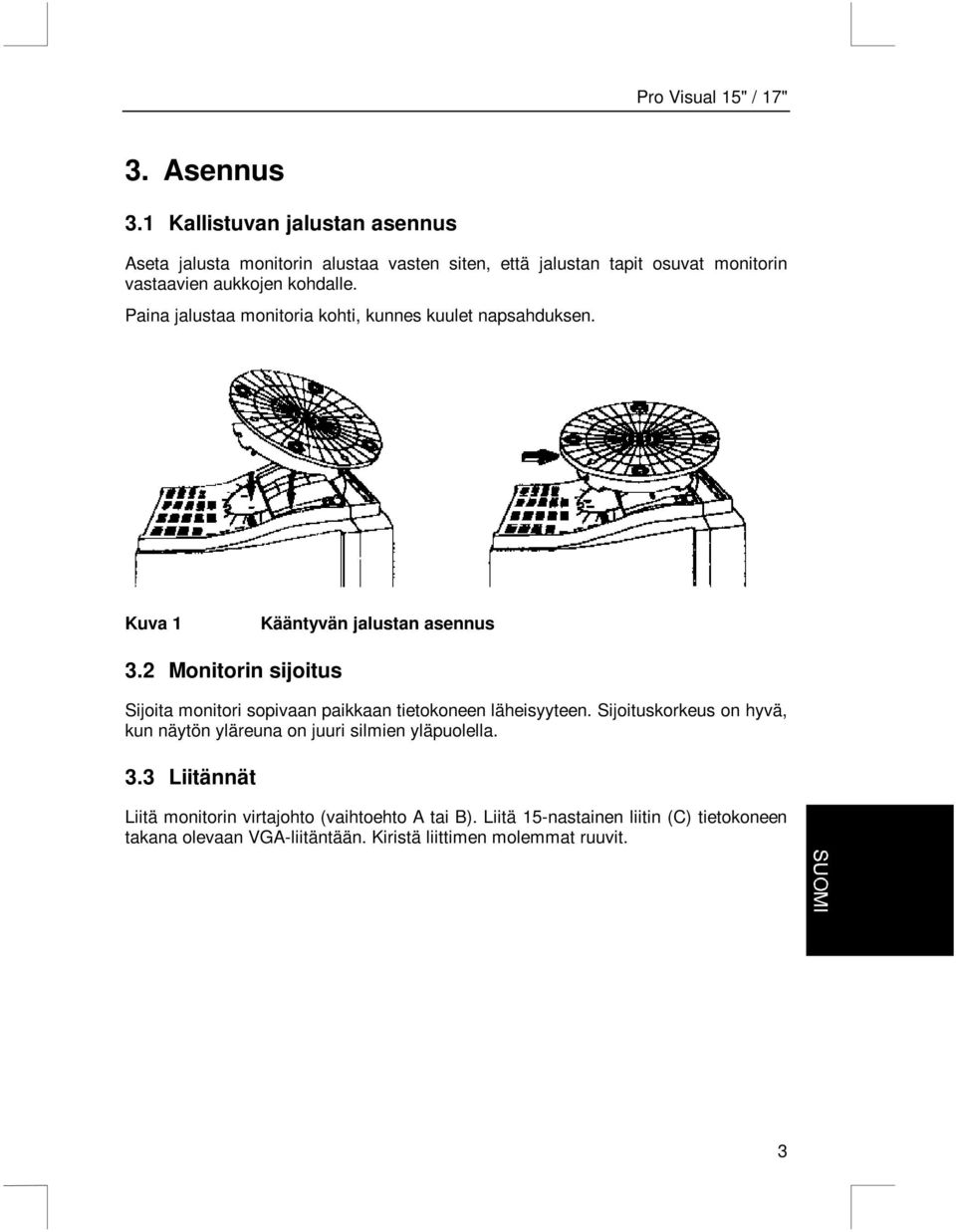

5 3. Asennus 3.1 Kallistuvan jalustan asennus Aseta jalusta monitorin alustaa vasten siten, että jalustan tapit osuvat monitorin vastaavien aukkojen kohdalle. Paina jalustaa monitoria kohti, kunnes kuulet napsahduksen. Kuva 1 Kääntyvän jalustan asennus 3.2 Monitorin sijoitus Sijoita monitori sopivaan paikkaan tietokoneen läheisyyteen. Sijoituskorkeus on hyvä, kun näytön yläreuna on juuri silmien yläpuolella. 3.3 Liitännät Liitä monitorin virtajohto (vaihtoehto A tai B). Liitä 15-nastainen liitin (C) tietokoneen takana olevaan VGA-liitäntään. Kiristä liittimen molemmat ruuvit. 3

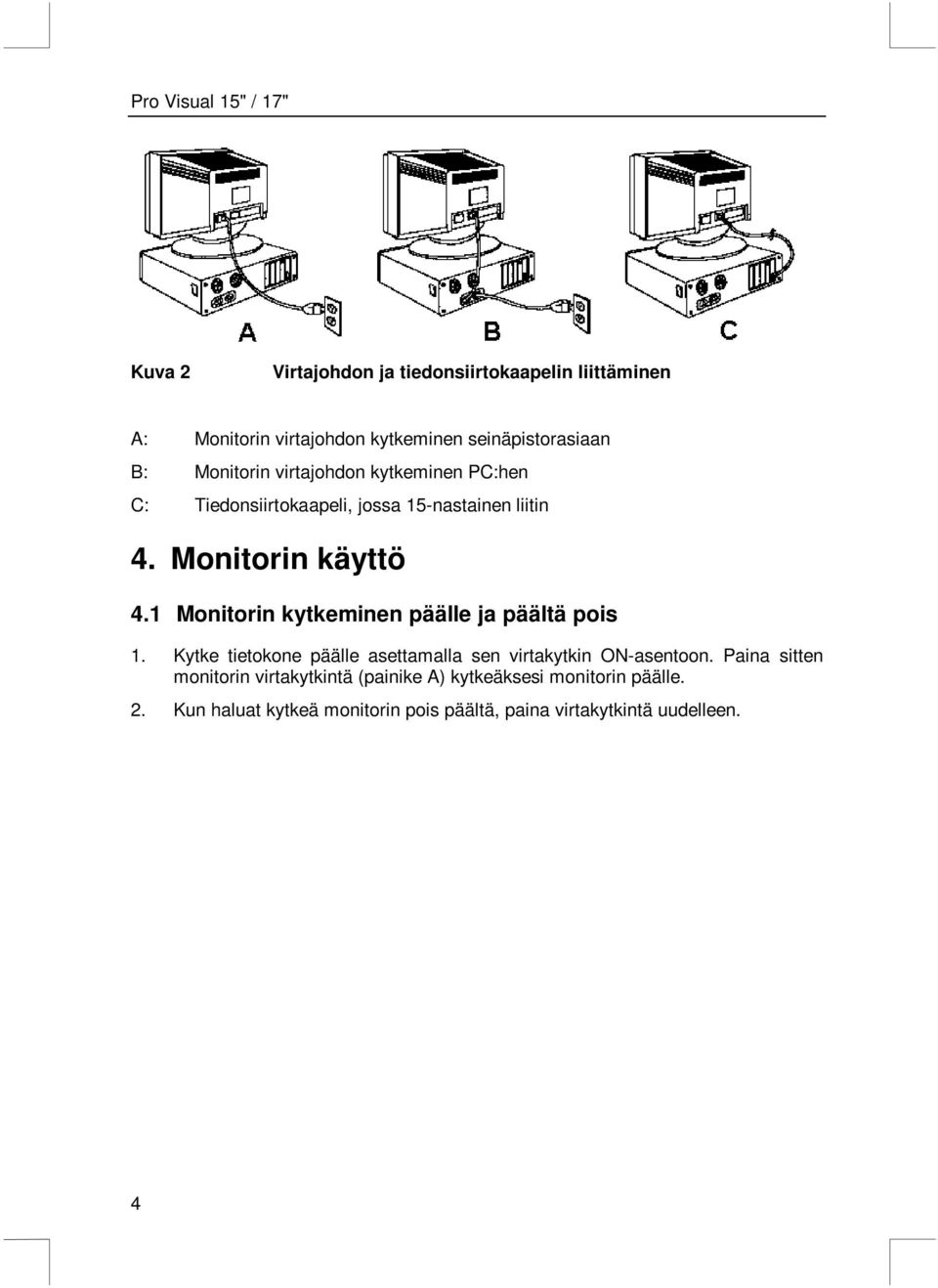

6 Kuva 2 Virtajohdon ja tiedonsiirtokaapelin liittäminen A: Monitorin virtajohdon kytkeminen seinäpistorasiaan B: Monitorin virtajohdon kytkeminen PC:hen C: Tiedonsiirtokaapeli, jossa 15-nastainen liitin 4. Monitorin käyttö 4.1 Monitorin kytkeminen päälle ja päältä pois 1. Kytke tietokone päälle asettamalla sen virtakytkin ON-asentoon. Paina sitten monitorin virtakytkintä (painike A) kytkeäksesi monitorin päälle. 2. Kun haluat kytkeä monitorin pois päältä, paina virtakytkintä uudelleen. 4

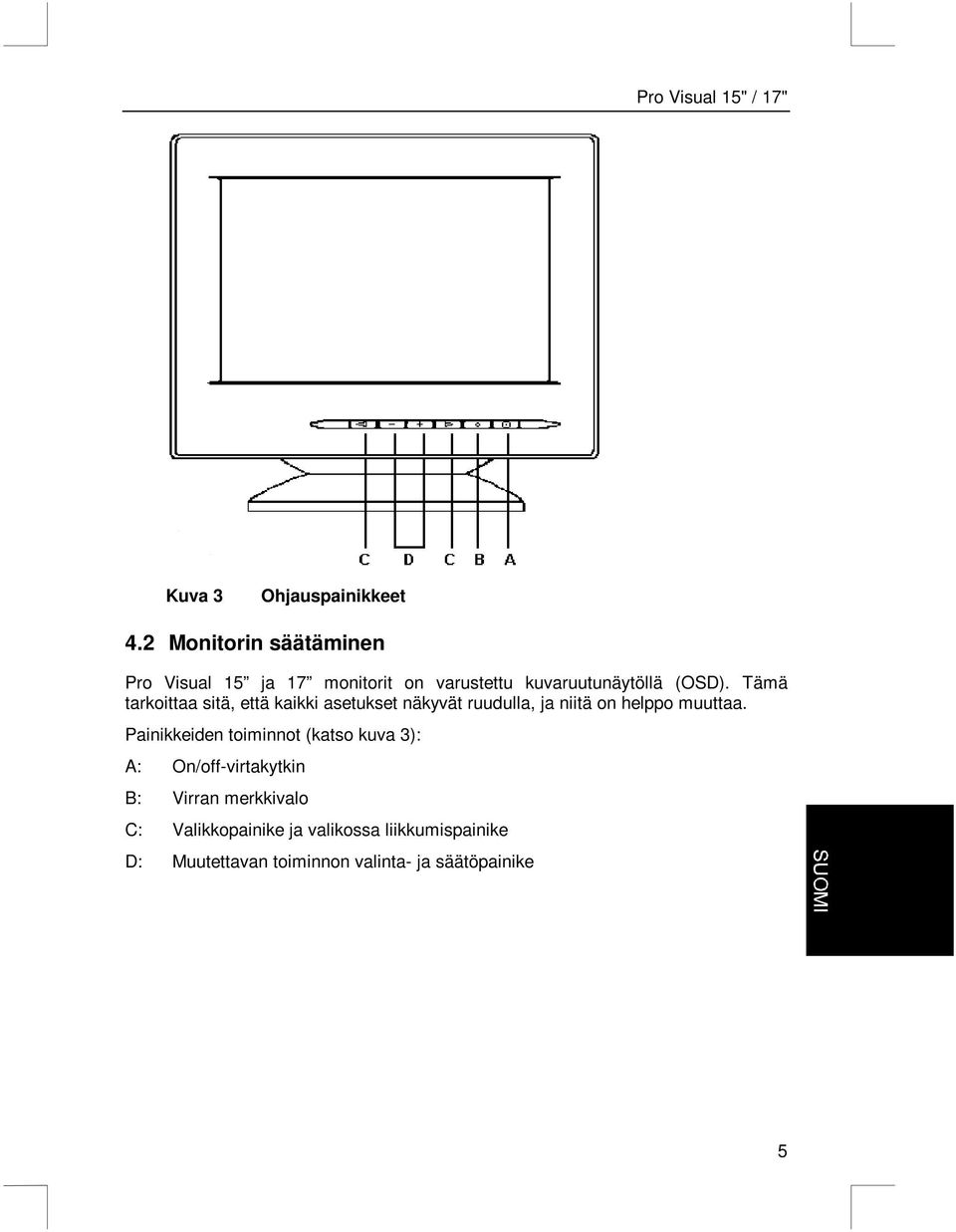

7 Kuva 3 Ohjauspainikkeet 4.2 Monitorin säätäminen Pro Visual 15 ja 17 monitorit on varustettu kuvaruutunäytöllä (OSD). Tämä tarkoittaa sitä, että kaikki asetukset näkyvät ruudulla, ja niitä on helppo muuttaa. Painikkeiden toiminnot (katso kuva 3): A: On/off-virtakytkin B: Virran merkkivalo C: Valikkopainike ja valikossa liikkumispainike D: Muutettavan toiminnon valinta- ja säätöpainike 5

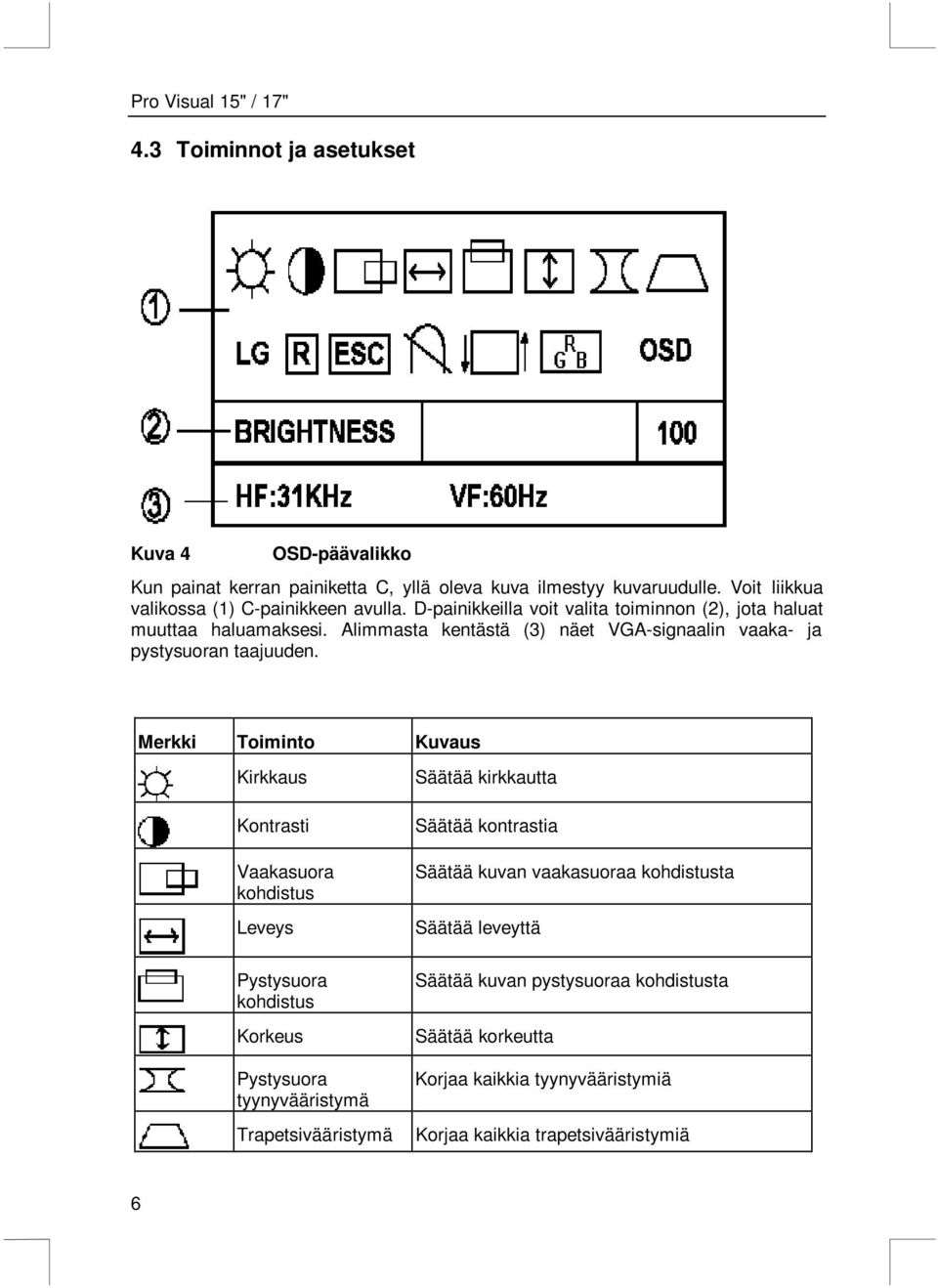

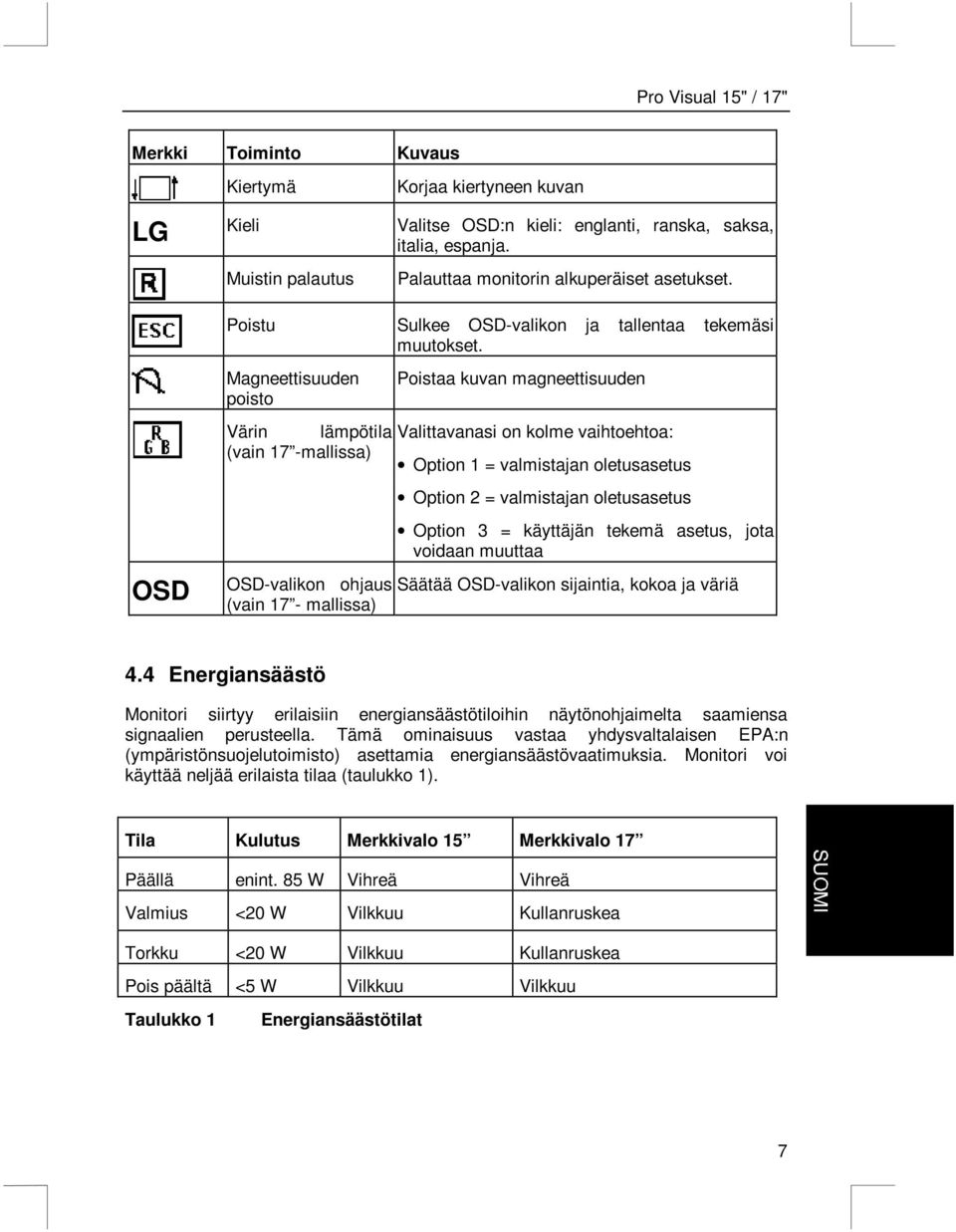

8 4.3 Toiminnot ja asetukset Kuva 4 OSD-päävalikko Kun painat kerran painiketta C, yllä oleva kuva ilmestyy kuvaruudulle. Voit liikkua valikossa (1) C-painikkeen avulla. D-painikkeilla voit valita toiminnon (2), jota haluat muuttaa haluamaksesi. Alimmasta kentästä (3) näet VGA-signaalin vaaka- ja pystysuoran taajuuden. Merkki Toiminto Kuvaus Kirkkaus Kontrasti Vaakasuora kohdistus Leveys Pystysuora kohdistus Korkeus Pystysuora tyynyvääristymä Trapetsivääristymä Säätää kirkkautta Säätää kontrastia Säätää kuvan vaakasuoraa kohdistusta Säätää leveyttä Säätää kuvan pystysuoraa kohdistusta Säätää korkeutta Korjaa kaikkia tyynyvääristymiä Korjaa kaikkia trapetsivääristymiä 6

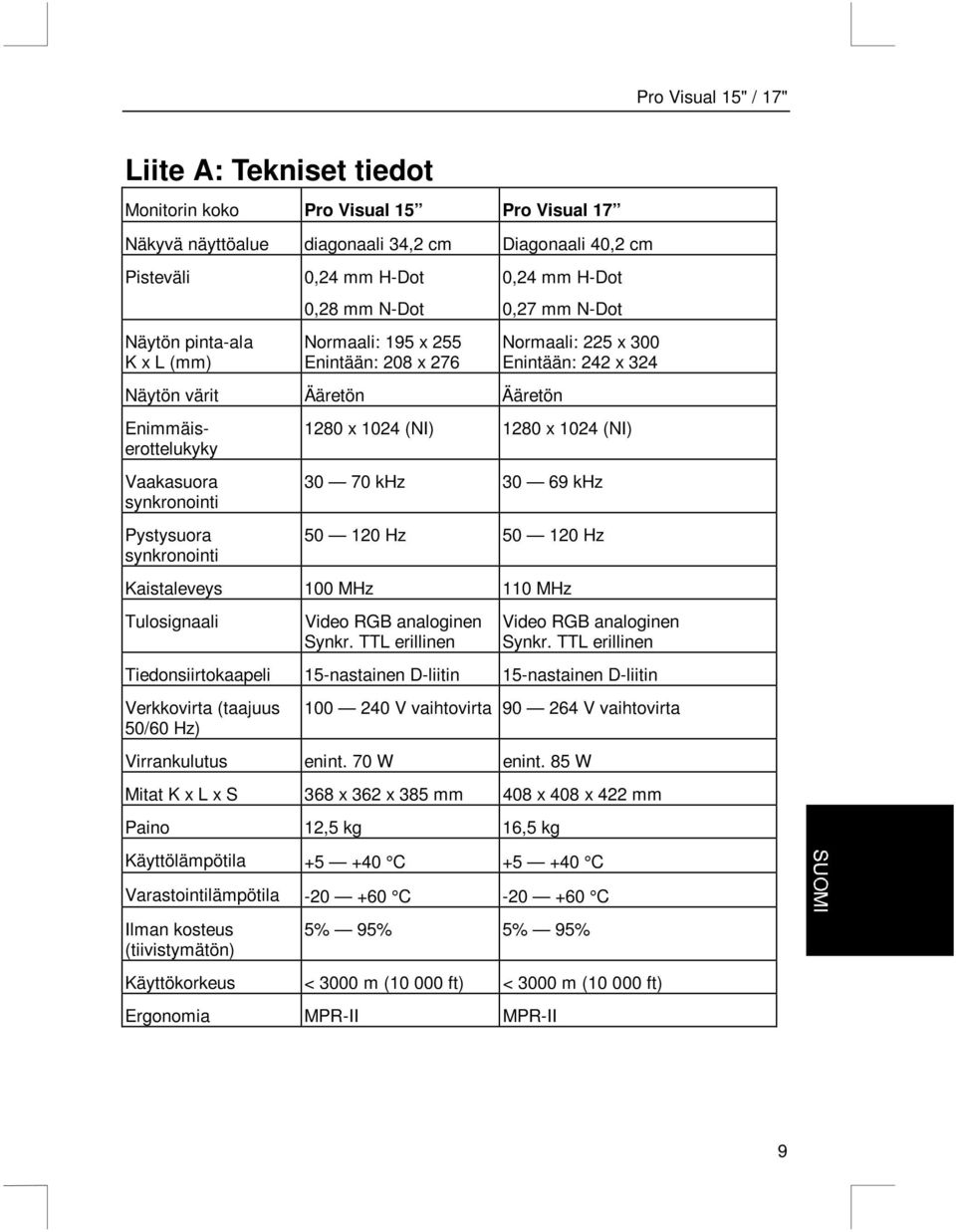

9 Merkki Toiminto Kuvaus Kiertymä Korjaa kiertyneen kuvan LG Kieli Valitse OSD:n kieli: englanti, ranska, saksa, italia, espanja. Muistin palautus Palauttaa monitorin alkuperäiset asetukset. Poistu Sulkee OSD-valikon ja tallentaa tekemäsi muutokset. Magneettisuuden poisto Poistaa kuvan magneettisuuden OSD Värin lämpötila Valittavanasi on kolme vaihtoehtoa: (vain 17 -mallissa) Option 1 = valmistajan oletusasetus Option 2 = valmistajan oletusasetus Option 3 = käyttäjän tekemä asetus, jota voidaan muuttaa OSD-valikon ohjaus Säätää OSD-valikon sijaintia, kokoa ja väriä (vain 17 - mallissa) 4.4 Energiansäästö Monitori siirtyy erilaisiin energiansäästötiloihin näytönohjaimelta saamiensa signaalien perusteella. Tämä ominaisuus vastaa yhdysvaltalaisen EPA:n (ympäristönsuojelutoimisto) asettamia energiansäästövaatimuksia. Monitori voi käyttää neljää erilaista tilaa (taulukko 1). Tila Kulutus Merkkivalo 15 Merkkivalo 17 Päällä enint. 85 W Vihreä Vihreä Valmius <20 W Vilkkuu Kullanruskea Torkku <20 W Vilkkuu Kullanruskea Pois päältä <5 W Vilkkuu Vilkkuu Taulukko 1 Energiansäästötilat 7

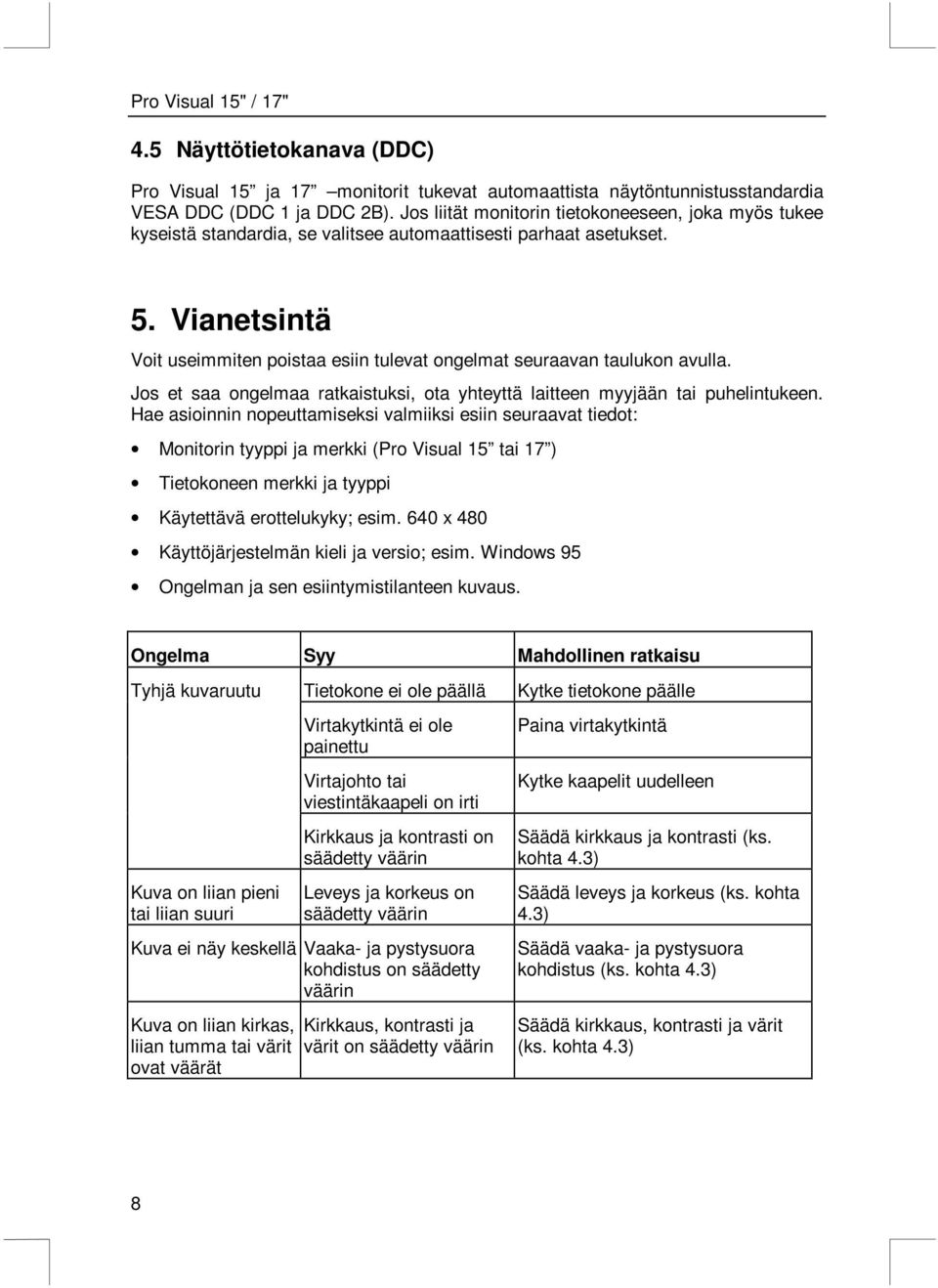

10 4.5 Näyttötietokanava (DDC) Pro Visual 15 ja 17 monitorit tukevat automaattista näytöntunnistusstandardia VESA DDC (DDC 1 ja DDC 2B). Jos liität monitorin tietokoneeseen, joka myös tukee kyseistä standardia, se valitsee automaattisesti parhaat asetukset. 5. Vianetsintä Voit useimmiten poistaa esiin tulevat ongelmat seuraavan taulukon avulla. Jos et saa ongelmaa ratkaistuksi, ota yhteyttä laitteen myyjään tai puhelintukeen. Hae asioinnin nopeuttamiseksi valmiiksi esiin seuraavat tiedot: Monitorin tyyppi ja merkki (Pro Visual 15 tai 17 ) Tietokoneen merkki ja tyyppi Käytettävä erottelukyky; esim. 640 x 480 Käyttöjärjestelmän kieli ja versio; esim. Windows 95 Ongelman ja sen esiintymistilanteen kuvaus. Ongelma Syy Mahdollinen ratkaisu Tyhjä kuvaruutu Tietokone ei ole päällä Kytke tietokone päälle Kuva on liian pieni tai liian suuri Virtakytkintä ei ole painettu Virtajohto tai viestintäkaapeli on irti Kirkkaus ja kontrasti on säädetty väärin Leveys ja korkeus on säädetty väärin Kuva ei näy keskellä Vaaka- ja pystysuora kohdistus on säädetty väärin Kuva on liian kirkas, liian tumma tai värit ovat väärät Kirkkaus, kontrasti ja värit on säädetty väärin Paina virtakytkintä Kytke kaapelit uudelleen Säädä kirkkaus ja kontrasti (ks. kohta 4.3) Säädä leveys ja korkeus (ks. kohta 4.3) Säädä vaaka- ja pystysuora kohdistus (ks. kohta 4.3) Säädä kirkkaus, kontrasti ja värit (ks. kohta 4.3) 8
