1 TESTAUSSELOSTE Nro VTT S Grana keittiöhanan tyyppitestaus Embis malli Tilaaja: Oy Grana Finland Ab

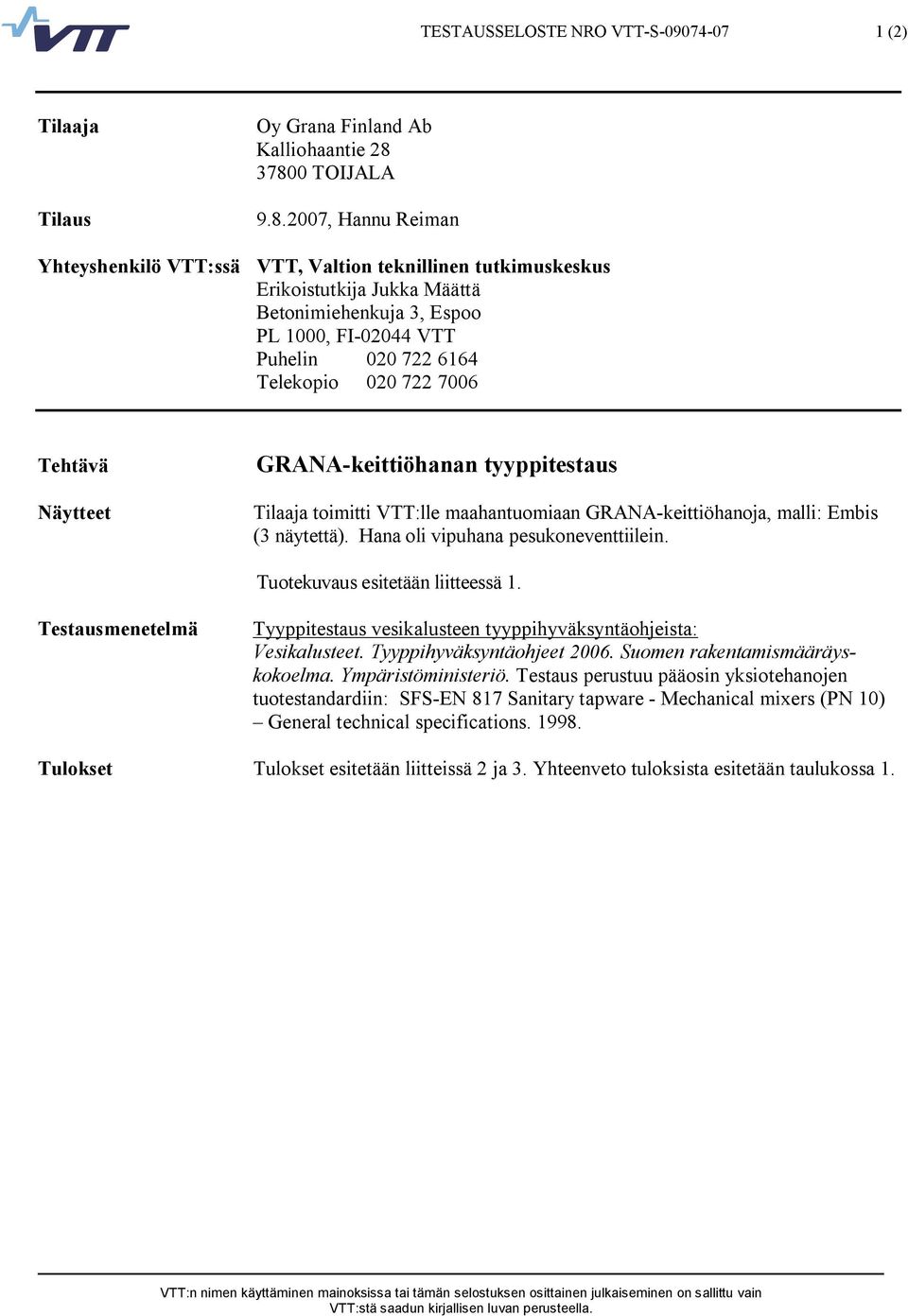

2 TESTAUSSELOSTE NRO VTT S (2) Tilaaja Tilaus Yhteyshenkilö VTT:ssä Oy Grana Finland Ab Kalliohaantie TOIJALA , Hannu Reiman VTT, Valtion teknillinen tutkimuskeskus Erikoistutkija Jukka Määttä Betonimiehenkuja 3, Espoo PL 1000, FI VTT Puhelin Telekopio Tehtävä Näytteet GRANA keittiöhanan tyyppitestaus Tilaaja toimitti VTT:lle maahantuomiaan GRANA keittiöhanoja, malli: Embis (3 näytettä). Hana oli vipuhana pesukoneventtiilein. Tuotekuvaus esitetään liitteessä 1. Testausmenetelmä Tyyppitestaus vesikalusteen tyyppihyväksyntäohjeista: Vesikalusteet. Tyyppihyväksyntäohjeet Suomen rakentamismääräyskokoelma. Ympäristöministeriö. Testaus perustuu pääosin yksiotehanojen tuotestandardiin: SFS EN 817 Sanitary tapware Mechanical mixers (PN 10) General technical specifications Tulokset Tulokset esitetään liitteissä 2 ja 3. Yhteenveto tuloksista esitetään taulukossa 1.

3 TESTAUSSELOSTE NRO VTT S (2) Taulukko 1. Yhteenveto hanan testauksesta. Testaus Tulos 1 Rakenne + 2 Merkintä / tunnistus + 3 Materiaalit /raskasmetallitestaus + 4 Mitat + 5 Tiiviys + 6 Virtaama ja säätöominaisuudet + 7 Paineenkestävyys ja lujuus + 8 Kulutuskestävyys + 9 Käyttökahvojen vääntölujuus + 10 Äänitasoryhmä II 11 Imusuojaus + + = testaustulokset täyttävät vesikalusteiden tyyppihyväksyntäohjeiden testausvaatimukset. = testausvaatimukset eivät täyty, = ei testausta Tulokset pätevät vain testatuille näytteille. Espoossa, Jukka Määttä Erikoistutkija Veijo Sivonen Teknikko LIITTEET 1 Tuotekuvaus 2 3 Tulokset JAKELU Tilaaja Alkuperäinen VTT Alkuperäinen

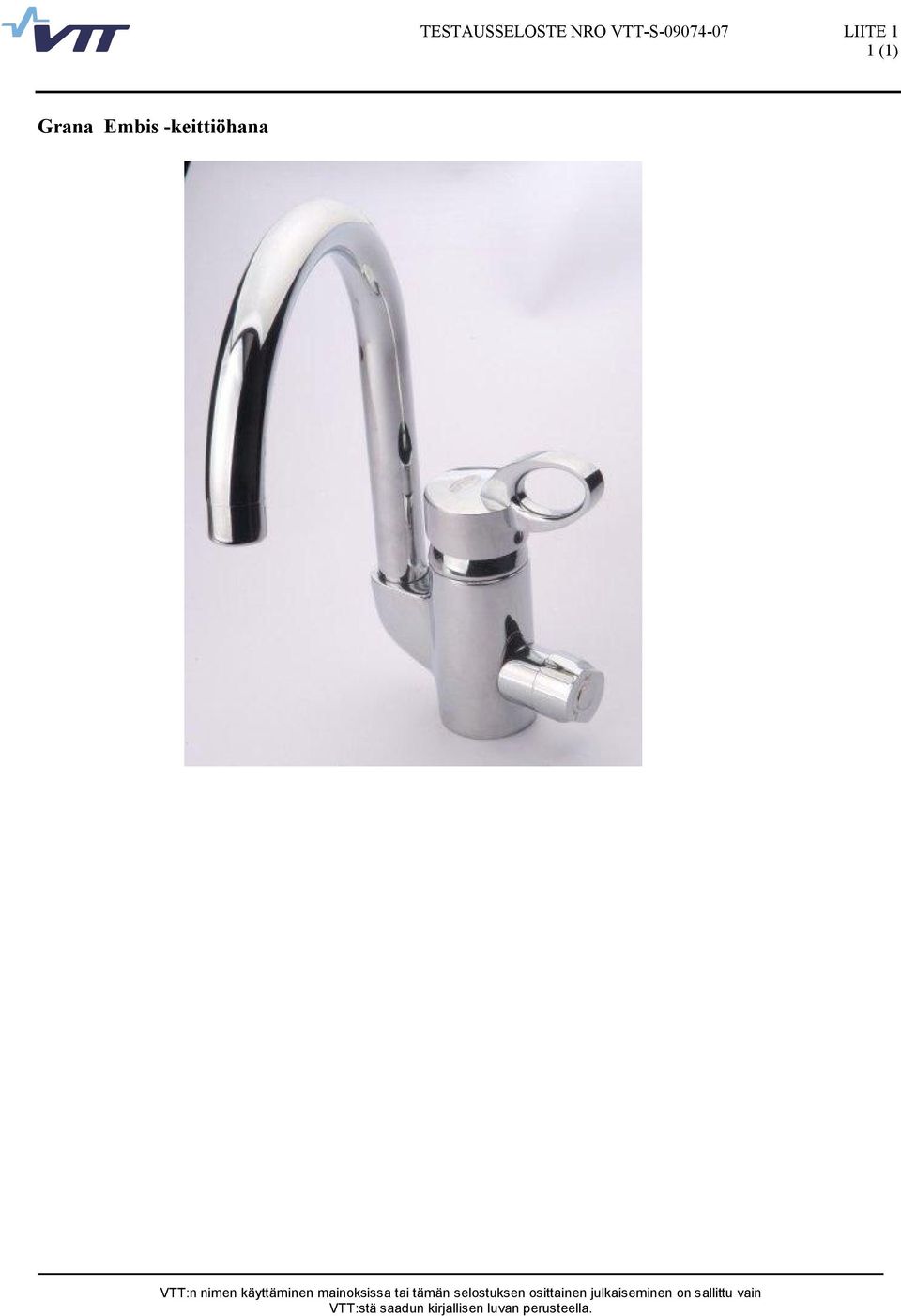

4 TESTAUSSELOSTE NRO VTT S LIITE 1 1 (1) Grana Embis keittiöhana

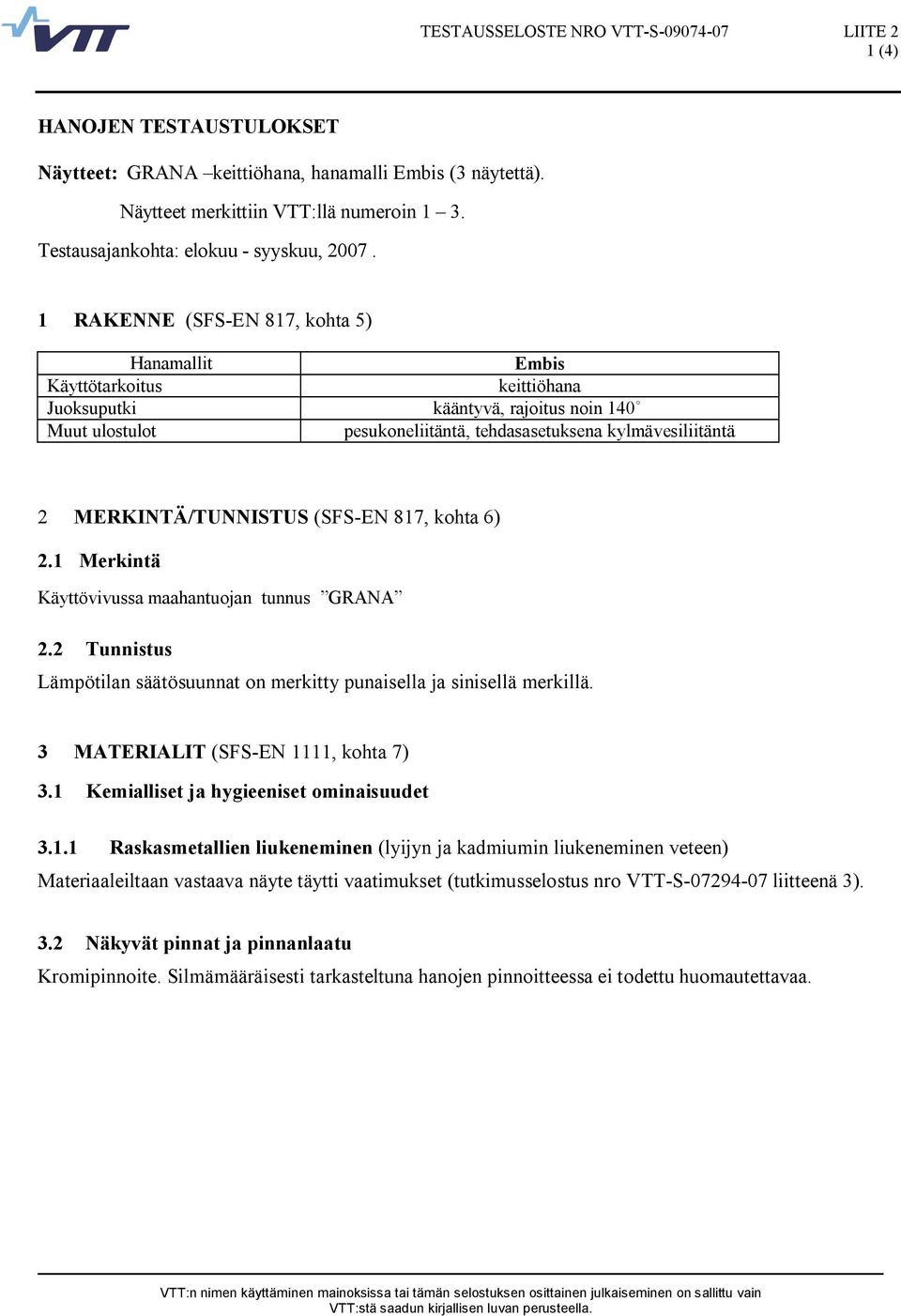

5 TESTAUSSELOSTE NRO VTT S LIITE 2 1 (4) HANOJEN TESTAUSTULOKSET Näytteet: GRANA keittiöhana, hanamalli Embis (3 näytettä). Näytteet merkittiin VTT:llä numeroin 1 3. Testausajankohta: elokuu syyskuu, RAKENNE (SFS EN 817, kohta 5) Hanamallit Embis Käyttötarkoitus keittiöhana Juoksuputki kääntyvä, rajoitus noin 140 Muut ulostulot pesukoneliitäntä, tehdasasetuksena kylmävesiliitäntä 2 MERKINTÄ/TUNNISTUS (SFS EN 817, kohta 6) 2.1 Merkintä Käyttövivussa maahantuojan tunnus GRANA 2.2 Tunnistus Lämpötilan säätösuunnat on merkitty punaisella ja sinisellä merkillä. 3 MATERIALIT (SFS EN 1111, kohta 7) 3.1 Kemialliset ja hygieeniset ominaisuudet Raskasmetallien liukeneminen (lyijyn ja kadmiumin liukeneminen veteen) Materiaaleiltaan vastaava näyte täytti vaatimukset (tutkimusselostus nro VTT S liitteenä 3). 3.2 Näkyvät pinnat ja pinnanlaatu Kromipinnoite. Silmämääräisesti tarkasteltuna hanojen pinnoitteessa ei todettu huomautettavaa.

6 TESTAUSSELOSTE NRO VTT S LIITE 2 2 (4) 4 MITAT (SFS EN 817, kohta 8) Mitta (mm) Tulos Vaatimus Juoksuputken ulostulon etäisyys keskiakselista (D) Juoksuputken korkeus (E) Rungon halkaisija (G) Kiinnityslevyn halkaisija (G1) Asennusreiän vähimmäishalkaisija (J) 26 33,5 Kiinnitysalustan paksuus (L1 L) 1 > Rungon takareunan etäisyys k. akselista (V) Kytkentäputket (T) 10 mm kupariputki 10 mm:n kupariputki Kytkentäputkien pituus (U) Poresuutin, virtausluokka/kierre M24 x 1 1) M24 x 1 Pesukoneliitäntä Ulostulo hanasta 10 mm:n kupariputkella, putken päässä juotosnippa ½ ulkokiereellä 2) Virtausluokkaa ei ole merkitty poresuuttimeen. 5 TIIVIYS (SFS EN 817, kohta 9) Tiiviyskoe Testauspaine ja aika (staattinen) Tulos näyte 1 Käyttöventtiili kiinni 16 bar, 60 s tiivis Venttiili auki, ulostulo kiinni 4 bar, 60 s tiivis Venttiili auki, ulostulo kiinni 0,2 bar, 60 s tiivis Ylivirtaus (ristivirtaus) 4 bar, 60 s tiivis/tiivis Pesukoneventtiili 16 bar, 60 a tiivis 6 VIRTAAMA JA SÄÄTÖOMINAISUUDET (SFS EN 817, kohta 10) Testausolosuhteet Suure Yksikkö Mittausarvo Vaatimus Kylmän veden paine bar 3 + 0,1/ ,2/0 Lämpimän veden paine bar 3 + 0,1/ ,2/0 Kylmän veden lämpötila C Lämpimän veden lämpötila C Virtaama (SFS EN 817, kohta ) Tulos Sekoitetun veden virtaama paineella 300 kpa, l/s Kylmä 34 C 38 C 42 C Lämmin juoksuputki 0,24 0,25 0,25 0,25 0,25 0,20 pesukoneventtiili 0,16 0,20 Hanan ulostulo näyte 1 Vähimmäisvaatimus l/s

7 TESTAUSSELOSTE NRO VTT S LIITE 2 3 (4) 6.2 Säätöherkkyys (SFS EN 817, kohta ) Sekoitetun veden lämpötilaerolla Tulos (näyte 1) Vaatimus 8 K (34 C 42 C) käyttövivun siirtymämatka (täyttää vaatimukset:kyllä/ei) kyllä keittiöhana 10 mm 1) Embis ja Aphis hanoissa on samanlainen käyttöventtiili ja pesukoneventtiili 7 PAINEENKESTÄVYYS JA LUJUUS (SFS EN 817, kohta 11) Käyttöventtiili Ulostuloaukko Paine ja koeaika Tulos näyte 1 Vaatimus täyttää vaatimukset: kyllä/ei Suljettu Auki 25 bar (staattinen), 60 s kyllä Ei pysyviä Auki Auki 4 bar (virtausp.), 60 s kyllä muodonmuutoksia 8 KULUTUSKESTÄVYYS (SFS EN 817, kohta 12) Testauskohde Käyttöventtiili (12.1) Juoksuputki (12.3) Pesukoneventtiili (NKB 13) Veden lämpötila C Staatt.paine Jaksojen Tulos Kylmä Lämmin virtaama lukumäärä näyte ± 5 65 ± 2 3,6 4 bar tiivis 0,1 l/s bar tiivis 0,07 0,1 l/s bar tiivis Vaatimus Tiivis kunkin kokeen jälkeen 9 KÄYTTÖKAHVOJEN VÄÄNTÖLUJUUS (SFS EN 817, kohta 13) Testauskohde Vääntömomentti Tulos (näyte 1) Vaatimus (täyttää vaatimukset: kyllä/ei) Käyttökahva 6 Nm kyllä Ei pysyviä muodonmuutoksia Vääntökokeen jälkeen tiiviys ja virtaamatestaus: Testaus Tulos Tiiviys tiivis Virtaama ei muutosta 10 ÄÄNITASO (SFS EN 817, kohta 14) Vesikalusteen äänitasoryhmät virtauspaine 0,3 MPa (3 bar) Ryhmä I Ryhmä II ei luokiteltu L ap 20 db(a) L ap 30 db(a) L ap > 30 db(a) Tulokset: Sivun 4 taulukot. 11 IMUSUOJAUS ( (SFS EN 1111, kohta 15) Ei huomauttamista. Imusuojana toimii juoksuputken ilmaväli.

8 TESTAUSSELOSTE NRO VTT S LIITE 2 4 (4) Taulukko 1. Äänitasomittausten tulokset (painehäviö 300 kpa). Ulostulo Juoksuputki Pesukoneventtiili (suihkuletku + B virtausvastus) Juoksuputki + Pesukoneventtiili (suihkuletku + B virtausvastus) Lämpötilan säätöasento Kylmä Lämmin Sekoitus Kylmä Lämmin Sekoitus Näyte q l/s EMBIS L ap db(a) 1 0,24 23,1 2 0,25 24,2 3 0,24 23,1 Keskiarvo 0,24 23,5 1 0,24 22,8 2 0,25 23,7 3 0,24 23,6 Keskiarvo 0,24 23,4 1 0,25 25,5 2 0,27 25,2 3 0,26 24,1 Keskiarvo 0,26 24,9 1 0,15 29,4 2 0,16 29,4 3 0,16 31,0 Keskiarvo 0,16 29,9 1 0,33 24,4 2 0,35 25,7 3 0,33 25,7 Keskiarvo 0,34 25,3 1 0,39 27,7 2 0,42 28,7 3 0,39 30,3 Keskiarvo 0,40 28,9 Taulukko 2. Painehäviö keittiöhanan normivirtaamalla ja yhteenveto äänitason mittaustuloksista. Embis keittiöhana Painehäviö (kpa) normivirtaamalla 0,2 l/s Maksimiäänitaso L ap db(a) juoksuputki ,9 pesukoneventtiili ,9 Äänitasoryhmä II Huomautus: Keittiöhanan äänitasoryhmä määräytyy juoksuputken virtauksen maksimiäänitason perusteella.

9 TESTAUSSELOSTE NRO VTT S LIITE 3 1 (1)
