Keittiöhanan tyyppihyväksyntätestaus

Transkriptio

1 TESTAUSSELOSTE NRO RTE368/05 1 (2) Tilaaja Muovi Baari Oy Reiman Vanha yhdystie JÄRVENPÄÄ Tilaus , Hannu Reiman Yhteyshenkilö VTT:ssä Erikoistutkija Jukka Määttä VTT Rakennus ja yhdyskuntatekniikka Betonimiehenkuja 3, Espoo PL 1801, FI VTT Puhelin Telekopio Tehtävä Näytteet Keittiöhanan tyyppihyväksyntätestaus Tilaaja toimitti VTT:lle maahantuomiaan keittiöhanoja (4 näytettä). Hana on pesupöytään asennettava vipuhana ja siinä on kupariset kytkentäputket. Tuotekuvaus esitetään liitteessä 1. Merkinnät: käyttövivussa lämpötilan asetussuunnat merkitty sinisellä (kylmävesi) ja punaisella (lämminvesi). Ei muita merkintöjä. Testausmenetelmä Tuotesäännöt talousvesiverkostoon liitettäville vesikalusteille. NKB Tuotesäännöt 4, ) SFS EN 817 Sanitary tapware Mechanical mixers (PN 10) General technical specifications ) Testaukset, joissa on viitattu kaksiotehanojen standardiehdotukseen pren 200, nykyisin standardi SFS EN 200, on tehty yksiotehanojen standardin SFS EN 817 mukaisesti. Tulokset Tulokset esitetään liitteissä 2 ja 3. Yhteenveto tuloksista esitetään seuraavassa taulukossa. Testaus Tulos 1 Rakenne + 2 Materiaalit + 3 Tiiviys + 4 Paineenkesto ja lujuus + 5 Kulutuskestävyys + 6 Paineryhmä 1) 300 kpa 7 Äänitasoryhmä II 8 Lämmöneristävyys + 1) keittiöhanan normivirtaamalla 0,2 l/s painehäviö 210 kpa. + = Testaustulokset täyttävät NKB Tuotesäännöt 4:n ja standardin SFS EN 817 vaatimukset.

2 TESTAUSSELOSTE NRO RTE368/05 2 (2) Tulokset pätevät vain testatuille näytteille. Espoossa, Jukka Määttä Erikoistutkija Veijo Sivonen Teknikko Liite 1 Tuotekuvaus 2 3 Tulokset Jakelu Tilaaja Alkuperäinen VTT Alkuperäinen

3 TESTAUSSELOSTE NRO RTE368/05 LIITE 1 1 (1) Keittiöhana Maahantuoja: Muovi Baari Oy Reiman

4 TESTAUSSELOSTE NRO RTE368/05 LIITE 2 1 (4) VESIKALUSTEEN TESTAUSTULOKSET Näytteet: Keittiöhana, pesupöydän vipuhana (4 näytettä). Maahantuoja: Muovi Baari Oy Reiman Testausajankohta: joulukuu 2004 tammikuu RAKENNE Kytkentäputkien kiinnitys runkoon kierreliitoksella, tiivisteenä O rengas. 1.1 Mitat Kohde Tulos Juoksuputken ulostuloaukon etäisyys keskiakselista (D) 165 mm Juoksuputken korkeus (E) 242 mm Kupariset kytkentäputket 10 x 0,8 mm Kytkentäputkien pituus 350 mm 1.2 Ulkopinta Kromipinnoite, ei huomautettavaa. 1.3 Vesisuihkun ominaisuudet Ei huomautettavaa. 1.4 Helppokäyttöisyys Ei huomautettavaa. 2 MATERIAALIT 2.1 Materiaalikoostumus Ei materiaaliselostusta. 2.2 Raskasmetallien liukeneminen VTT:n tutkimusselostus BEL311/04, liitteenä 3. Näytehana täytti vaatimukset raskasmetallien liukenemisen suhteen. 2.3 Muut materiaaliominaisuudet Ei testausta.

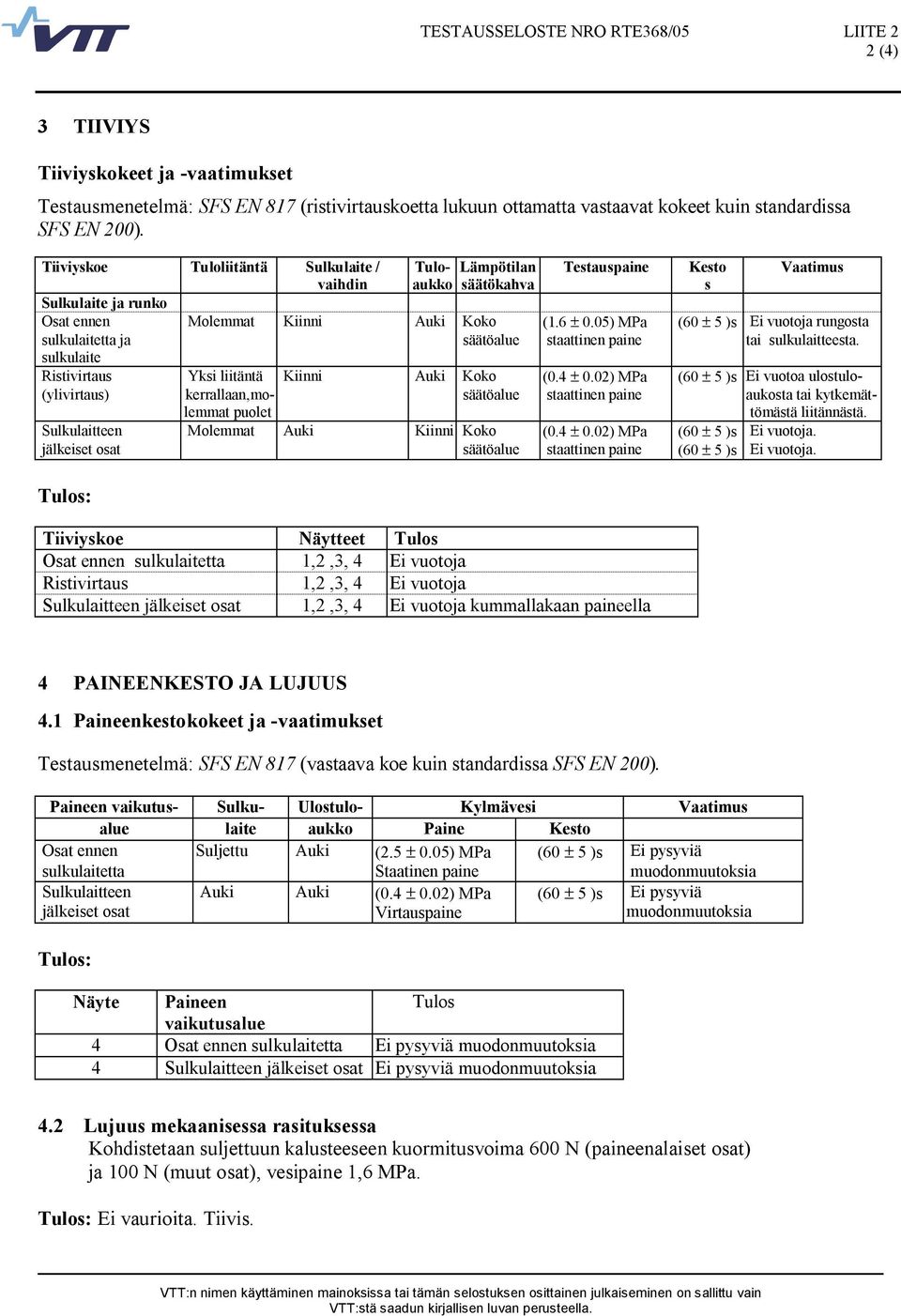

5 TESTAUSSELOSTE NRO RTE368/05 LIITE 2 2 (4) 3 TIIVIYS Tiiviyskokeet ja vaatimukset Testausmenetelmä: SFS EN 817 (ristivirtauskoetta lukuun ottamatta vastaavat kokeet kuin standardissa SFS EN 200). Tiiviyskoe Tuloliitäntä Sulkulaite / Tuloaukko Lämpötilan Testauspaine Kesto Vaatimus vaihdin säätökahva s Sulkulaite ja runko Osat ennen Molemmat Kiinni Auki Koko (1.6 ± 0.05) MPa (60 ± 5 )s Ei vuotoja rungosta sulkulaitetta ja säätöalue staattinen paine tai sulkulaitteesta. sulkulaite Ristivirtaus Yksi liitäntä Kiinni Auki Koko (0.4 ± 0.02) MPa (60 ± 5 )s Ei vuotoa ulostulo (ylivirtaus) kerrallaan,mo säätöalue staattinen paine aukosta tai kytkemätlemmat puolet tömästä liitännästä. Sulkulaitteen Molemmat Auki Kiinni Koko (0.4 ± 0.02) MPa (60 ± 5 )s Ei vuotoja. jälkeiset osat säätöalue staattinen paine (60 ± 5 )s Ei vuotoja. Tulos: Tiiviyskoe Näytteet Tulos Osat ennen sulkulaitetta 1,2,3, 4 Ei vuotoja Ristivirtaus 1,2,3, 4 Ei vuotoja Sulkulaitteen jälkeiset osat 1,2,3, 4 Ei vuotoja kummallakaan paineella 4 PAINEENKESTO JA LUJUUS 4.1 Paineenkestokokeet ja vaatimukset Testausmenetelmä: SFS EN 817 (vastaava koe kuin standardissa SFS EN 200). Paineen vaikutus Sulku Ulostulo Kylmävesi Vaatimus alue laite aukko Paine Kesto Osat ennen Suljettu Auki (2.5 ± 0.05) MPa (60 ± 5 )s Ei pysyviä sulkulaitetta Staatinen paine muodonmuutoksia Sulkulaitteen jälkeiset osat Tulos: Auki Auki (0.4 ± 0.02) MPa Virtauspaine Näyte Paineen Tulos vaikutusalue 4 Osat ennen sulkulaitetta Ei pysyviä muodonmuutoksia 4 Sulkulaitteen jälkeiset osat Ei pysyviä muodonmuutoksia (60 ± 5 )s Ei pysyviä muodonmuutoksia 4.2 Lujuus mekaanisessa rasituksessa Kohdistetaan suljettuun kalusteeseen kuormitusvoima 600 N (paineenalaiset osat) ja 100 N (muut osat), vesipaine 1,6 MPa. Tulos: Ei vaurioita. Tiivis.

6 TESTAUSSELOSTE NRO RTE368/05 LIITE 2 3 (4) 4.3 Käyttökahvojen mekaaninen lujuus (SFS EN 817) 1) Vääntömomentti Nm 1) Näyte Virtauksen Lämpötilan säätösuunta säätösuunta Tulos 4 (6 ± 0.6) (3 + 0/ 0.5) Ei pysyviä muodonmuutoksia. Tiivis tiiviyskokeessa (kohta 3.4). Vääntömomentti aiheutetaan 4 6 sekunnin aikana ja ylläpidetään 5 minuuttia. Vaatimus: Kohtien ja mukaisissa kokeissa ei hanaan saa tulla pysyviä muodonmuutoksia tai muita vaurioita. Kokeiden jälkeen suoritetussa tiiviyskokeessa tulee hanan olla tiivis. 5 KULUTUSKESTÄVYYS Testausmenetelmä: SFS EN 817 (vastaava testaus kuin standardissa SFS EN 200). Kohde Virtauksen ja lämpötilan säätölaite Juoksuputki Veden lämpötila Kylmä Lämmin Sekoitettu C C C 20 ± 2 65 ± Paine / Virtaama 0.3 MPa 0,07 0,1 l/s Jaksojen lukumäärä Tulos (näyte 4) auki/kiinni ) 15 kertaa/min. Ei vaurioita kokeessa. Tiivis kokeen jälkeen. Ei vaurioita kokeessa. Tiivis kokeen jälkeen. 1) Juoksuputken edestakainen liike (110 ), päässä paino 1 kg. Vaatimus: Hanaan ja juoksuputkeen ei saa tulla vaurioita käyttökestävyyskokeissa. Kokeiden jälkeen suoritetussa tiiviyskokeissa tulee hanan ja juoksuputken olla tiivis. 6 PAINEHÄVIÖ Vesikalusteen paineryhmät Paineryhmä (kpa) Vesikalusteen painehäviö p normivirtaamalla 50 p < 50 kpa < p < < p < 300 Tulos: Tulokset esitetään äänimittausten yhteydessä (kohta 7). Keittiöhanan normivirtaamalla 0,2 l/s oli näytehanojen painehäviö 210 kpa.

7 TESTAUSSELOSTE NRO RTE368/05 LIITE 2 4 (4) 7 ÄÄNITASO Vesikalusteen äänitasoryhmät virtauspaine 0,3 MPa (3 bar) Ryhmä I Ryhmä II Ryhmä III D s 30 db(a) D s 20 db(a) D s < 20 db(a) L ap < 20 db(a) L ap < 30 db(a) L ap > 30 db(a) Tulos: Näytehanojen äänitasot L ap (db (A)) ja virtaamat eri paineilla esitetään seuraavassa taulukossa ja kuvassa. Näyte Paine, 100 kpa Paine 300 kpa Paine 500 kpa Kylmä Lämmin Kylmä Lämmin Sekoitus 1) Kylmä Lämmin L ap l/s L ap l/s L ap l/s L ap l/s L ap l/s L ap l/s L ap l/s 1 11,7 0,14 10,4 0,14 23,9 0,24 21,7 0,25 32,7 0,25 30,2 0,31 28,8 0,32 2 <10 0,14 10,0 0,14 20,8 0,25 20,7 0,24 24,2 0,23 26,0 0,32 25,5 0, ,2 0,14 <10 0,14 22,0 0,24 20,2 0,24 26,4 0,20 27,2 0,31 25,5 0,31 Keskiarvo 11,5 0,14 10,2 0,14 22,2 0,24 20,9 0,24 27,8 0,23 27,8 0,31 26,6 0,32 Näytehanojen äänitasoryhmä: II. 1) Havainnot: Kun hanan säätövipu oli sekoitusasennossa (noin puolivälissä säätöaluetta) ja samalla vipua säädettiin hiukan kiinni asentoon päin, muodostuu selvä äänitasomaksimi paineella 300 kpa. Tässä säätöasennossa poikkesivat eri hanojen tulokset selvästi toisistaan (24,2, 26,4 ja 32,7 db). Sen sijaan ääriasennoissa mitattaessa tulosten poikkeamat olivat pienempiä. Keittiöhana Muovi Baari Oy 500 db(a) Painehäviö (kpa) ,1 0,2 0,3 Virtaama (l/s) 8 LÄMMÖNERISTÄVYYS Käyttökahvan pintalämpötila ei saa nousta yli 41 o C, kun vesikalusteen virtaavan veden lämpötila on 75 o C (virtaama normivirtaama). Tulos: Virtauksen säätökahvan maksimilämpötila noin 30 o C.
