1 Suomi 2012 Lighting Systems

2 4/2012 Purso Lighting Systems Alumiinitie Siuro tel fax snep@purso.fi

3

4 Sisällys SNEP lyhyesti Purso Lighting Systems Innoittajana puhdas suomalainen luonto Täysin ledille suunniteltu järjestelmä Yksi järjestelmä, rajattomasti mahdollisuuksia Loisteputki- ja monimetallivalaisimen korvaaja SNEP-järjestelmä Perustana kiskosto Asennusosat SNEP-valaisimet S 2 -kohdevalaisin Linear L -yleisvalaisin Valaisimien ohjaus

5 SNEP Modulaarinen SNEP-valaistusjärjestelmä on valaistukseen suunniteltu kokonaisratkaisu, joka ottaa huomioon tulevaisuuden muuntuvat tarpeet. SNEP-järjestelmä sisältää kaiken tarvittavan: kiskoston, valaisimet ja älykkään valonohjauksen. Järjestelmän perustana toimii useilla asennustavoilla asennettava modulaarinen led-valaisinkiskosto. Kiskosto on suunniteltu kuljettamaan johdotukset ja toimimaan alustana kiskostoon erityisesti suunnitelluille langattomasti ohjatuille SNEP-valaisimille. SNEP-järjestelmä soveltuu tilojen yleis- ja kohdevalaistukseksi toimistoista myymälöihin ja teollisuustiloihin. SNEP-järjestelmän avulla voit luoda valaistusta metreittäin. Valoteholtaan ja laadultaan SNEP on korkealuokkainen LED-valaistusjärjestelmä. Nopean asennuksen ja käyttöönoton ansiosta SNEP-järjestelmä on jo elinkaarensa ensimetreiltä erittäin kustannustehokas ratkaisu. Energiatehokkaiden ledien ansiosta SNEP-järjestelmän taloudellisuus korostuu käytönaikana entisestään.

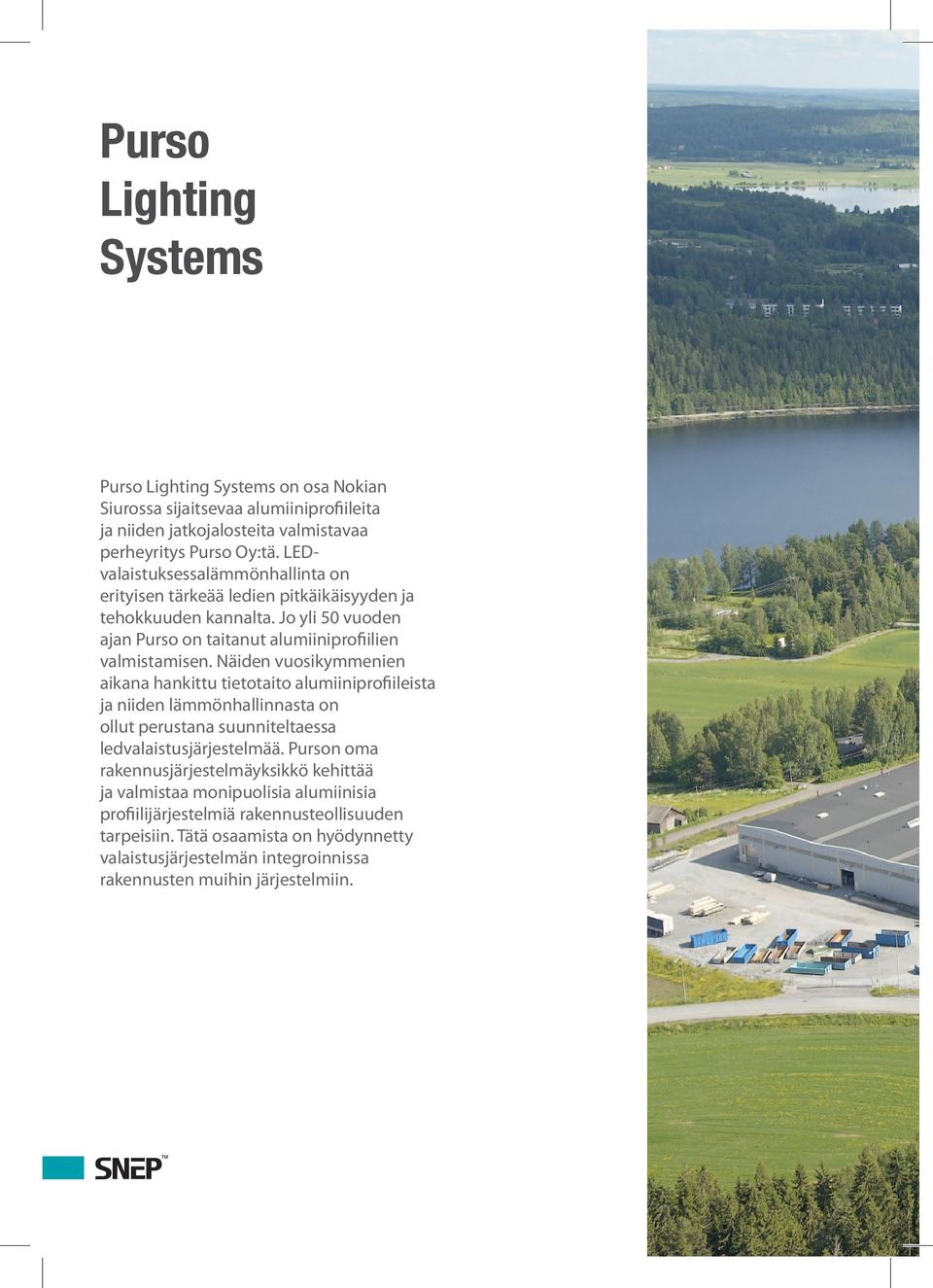

6 Purso Lighting Systems Purso Lighting Systems on osa Nokian Siurossa sijaitsevaa alumiiniprofiileita ja niiden jatkojalosteita valmistavaa perheyritys Purso Oy:tä. LEDvalaistuksessalämmönhallinta on erityisen tärkeää ledien pitkäikäisyyden ja tehokkuuden kannalta. Jo yli 50 vuoden ajan Purso on taitanut alumiiniprofiilien valmistamisen. Näiden vuosikymmenien aikana hankittu tietotaito alumiiniprofiileista ja niiden lämmönhallinnasta on ollut perustana suunniteltaessa ledvalaistusjärjestelmää. Purson oma rakennusjärjestelmäyksikkö kehittää ja valmistaa monipuolisia alumiinisia profiilijärjestelmiä rakennusteollisuuden tarpeisiin. Tätä osaamista on hyödynnetty valaistusjärjestelmän integroinnissa rakennusten muihin järjestelmiin.

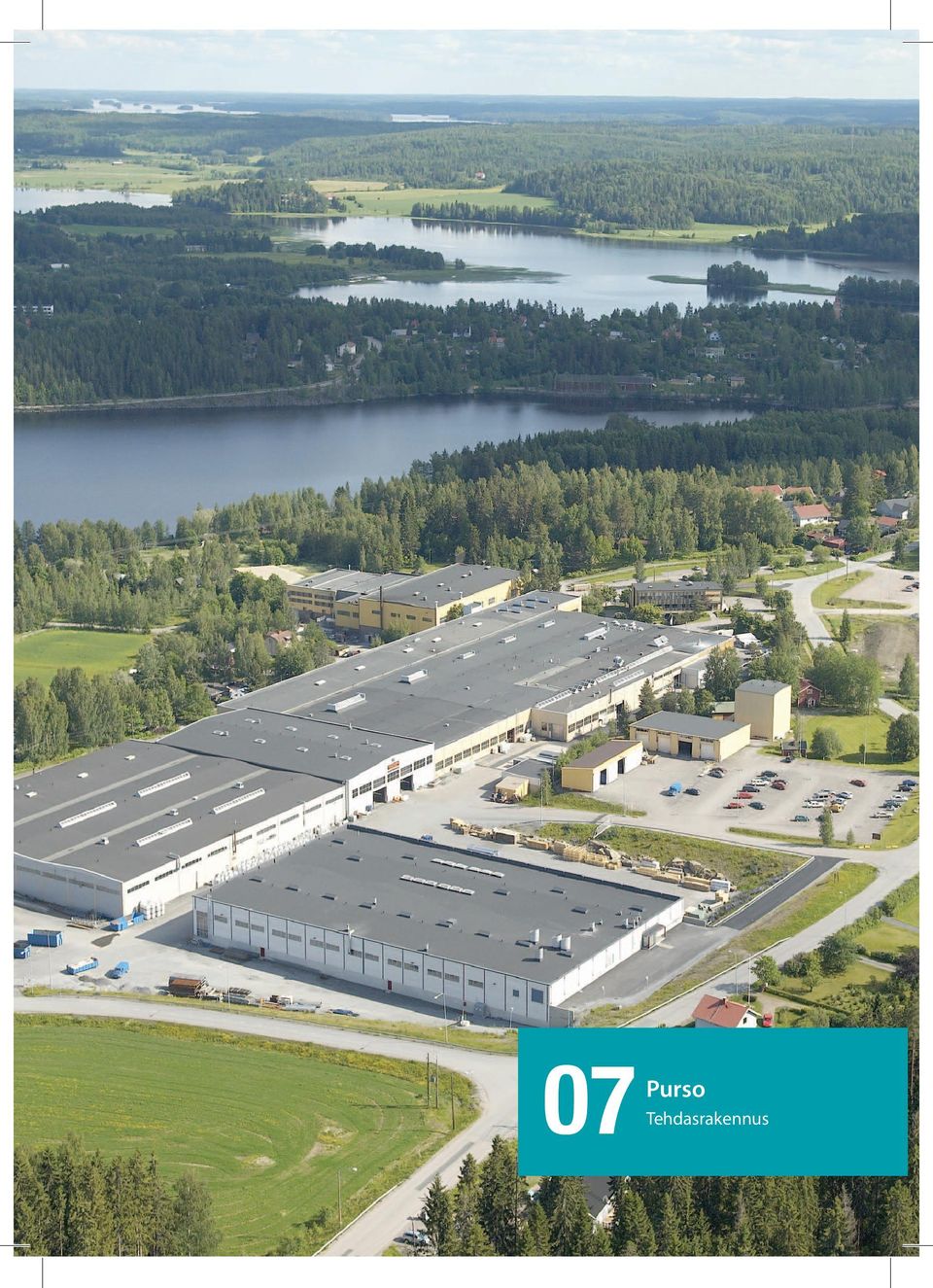

7 07 Purso Tehdasrakennus

8 Innoittajana puhdas suomalainen luonto SNEP-järjestelmä on kehitetty ja valmistettu Suomessa. Tuotekehityksessä on otettu huomioon suomalaiset ääriolosuhteet ja arktiset vaatimukset. Valaisimet on suunniteltu ympäristöön, jossa ympäristölämpötila voi vaihdella -40 asteesta +60 asteeseen. Kehitämme jatkuvasti yhä energiatehokkaampia ja kestävämpiä tuotteita, jotka ovat yhteensopivia ja päivitettäviä nykyisten tuotteidemme kanssa. Tuotteidemme suunnittelussa otamme huomioon tuotteen koko elinkaaren aikaisen energiankulutuksen, tuotteiden valmistuksesta käyttöön ja kierrätettävyyteen. Tuotteiden pääasiallinen valmistusmateriaali on alumiini, joka on 100 % kierrätettävää materiaalia. Ledit eivät sisällä elohopeaa, toisin kuten perinteiset loisteputket. Perinteiseen valaistukseen verrattuna SNEP led-valaistusjärjestelmä kuluttaa vain murtoosan energiasta ja on erittäin pitkäikäinen. SNEP-järjestelmän tarkoin valitut osat ja komponentit täyttävät vaativimmatkin direktiivit ja määräykset. Kaikki järjestelmän osat on testattu ja sertifikoitu.

9 09 tammikuu Siuro, Nokia

10 Täysin ledille suunniteltu järjestelmä SNEP on täysin ledille suunniteltu valaisinjärjestelmä. Järjestelmä on suunniteltu yhdessä alan parhaiden arkkitehtien, valaistus- sekä sähkösuunnittelijoiden kanssa. Lopputuloksena on järjestelmä, joka ottaa huomioon erilaiset tarpeet ja takaa parhaan lopputuloksen valaistuskokonaisuuteen. SNEPjärjestelmässä led-valaistus on toteutettu ilman kompromisseja tai perinteisten valaistusratkaisujen historiallisia rasitteita. Ledin erikoisominaisuudet on otettu huomioon kaikessa järjestelmään liittyvässä. Led-komponenttien pieni koko ja Purson alumiiniosaaminen ovat mahdollistaneet pienikokoisen arkkitehtuuriin sulautuvan valaistusjärjestelmän toteuttamisen. Valaisimien ja led-komponenttien kestävyyteen on kiinnitetty erityistä huomiota, niinpä ledien tuottaman lämmön johtaminen pois valaisimesta kiskostoon on ollut yksi suurimmista panostuksista valaisimien pitkäikäisyyden takaamiseksi. SNEP-valaistusjärjestelmässä käytetään vain parhaita tasalaatuisia led-komponentteja, joiden saatavuus on turvattu myös tulevaisuudessa. Tavoitteenamme on olla led-valaistuksen suunnannäyttäjä.

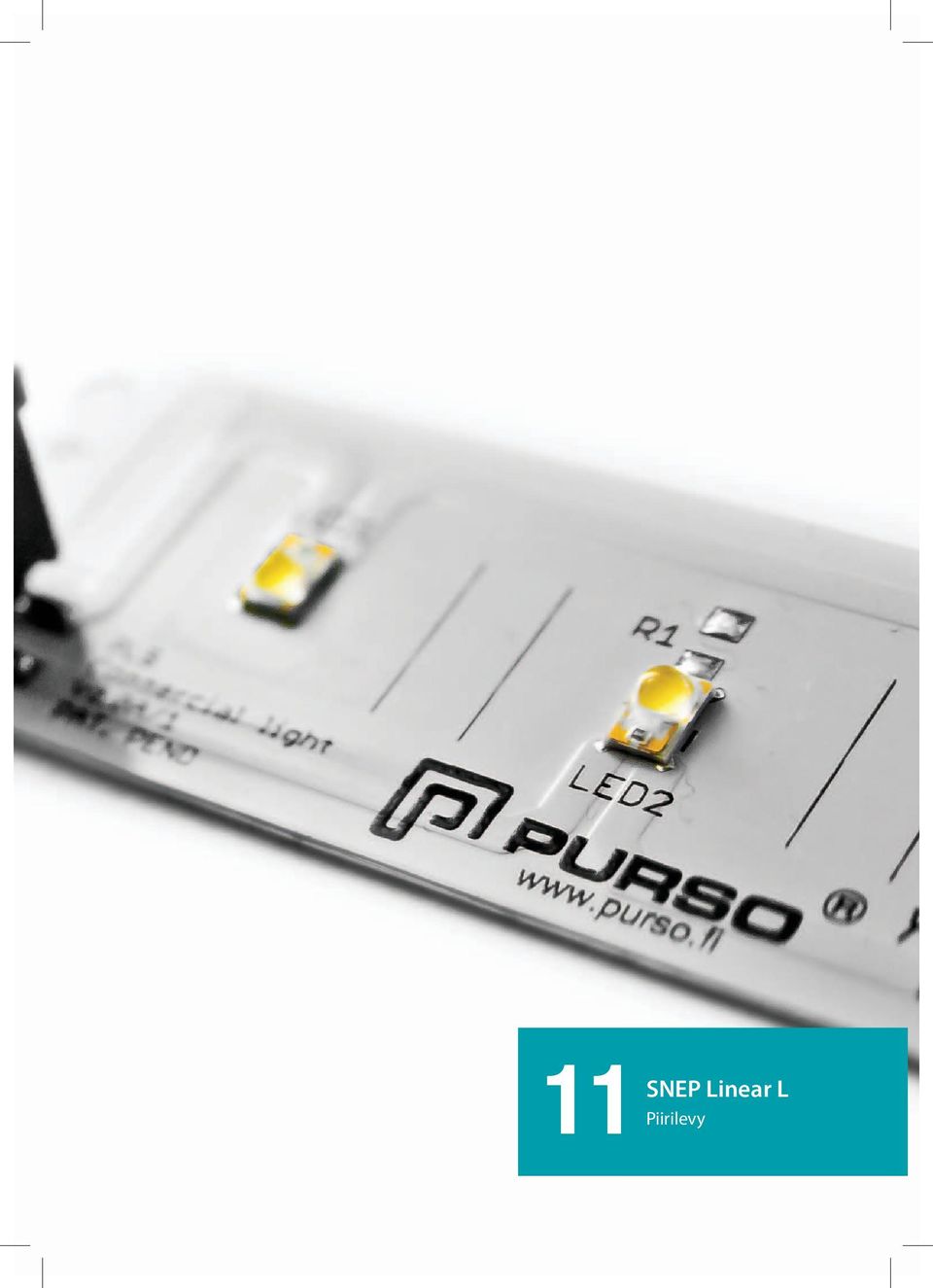

11 11 Piirilevy SNEP Linear L

12 Yksi järjestelmä, rajattomasti mahdollisuuksia Pienen kokonsa, modulaarisen rakenteensa ja monipuolisten asennusominaisuuksiensa ansiosta SNEP-järjestelmä integroituu huomaamattomasti erilaisiin asennuskohteisiin, teollisuusrakennuksista toimistoihin ja myymäläympäristöön. SNEPjärjestelmän suunnittelun lähtökohtana on ollut asennuksen helppous ja kiskoston saumaton integroituminen erilaisiin markkinoilla oleviin alakattoratkaisuihin. SNEP-järjestelmä sulautuu osaksi tilan arkkitehtuuria tuoden tilaan vain valon. SNEP-järjestelmää on kehitetty tiiviissä yhteistyössä johtavan alakattovalmistajan kanssa. 12 SNEP Alakattoasennus

13 Loisteputki- ja monimetallivalaisimen korvaaja SNEP-järjestelmän ledvalaisimet ovat nerokkaiden lämmönhallintaratkaisuidensa ansiosta energia- ja valotehokkaita vaihtoehtoja julkisten tilojen yleis- ja kohdevalaistukseen. SNEP-valaisimilla voidaan helposti korvata yleisesti käytössä olevat monimetalli- ja loisteputkivalaisimet. Lisäksi SNEPvalaisimet ovat täysin säädettävissä erilaisiin valaistustilanteisiin. SNEPvalaisimet ovat myös pitkäikäisyyden ja huoltovapauden ansiosta erittäin kustannustehokas valaistusratkaisu, jolla voidaan vastata helposti tämän päivän valaistushaasteisiin. 13 kesäkuu Siuro, Nokia

14 SNEPjärjestelmä SNEP-valaistusjärjestelmän perusperiaatteena on helppous, joka toteutuu kaikkeen järjestelmään liittyvässä. Suunnitteluvaiheessa modulaarisista osista on helppo rakentaa tilaan sopiva kokonaisuus. Asennettavuus ja muunneltavuus on toteutettu nopeilla SNEP-liitoksilla, joten valaisimet ovat yksinkertaiset asentaa ja niiden paikkaa on helppo muunnella tarpeiden mukaan. Järjestelmää on myös helppo päivittää muuntuvien tarpeiden mukaan. SNEP-järjestelmä on suunniteltu tiiviissä yhteistyössä eri alojen asiantuntijoiden kanssa. Järjestelmän soveltumisesta erilaisiin valaistustilanteisiin on vastannut maailman johtaviin kuuluva valaistussuunnitteluyritys. Tuotekehityksessä mukana olleet arkkitehdit ovat huolehtineet järjestelmän soveltumisesta rakennettuun ympäristöön ja erilaisiin käyttökohteisiin, sähkösuunnittelijat ovat tuoneet omalta osaltaan näkemyksiään nykyisten järjestelmien heikkouksista ja haasteista.

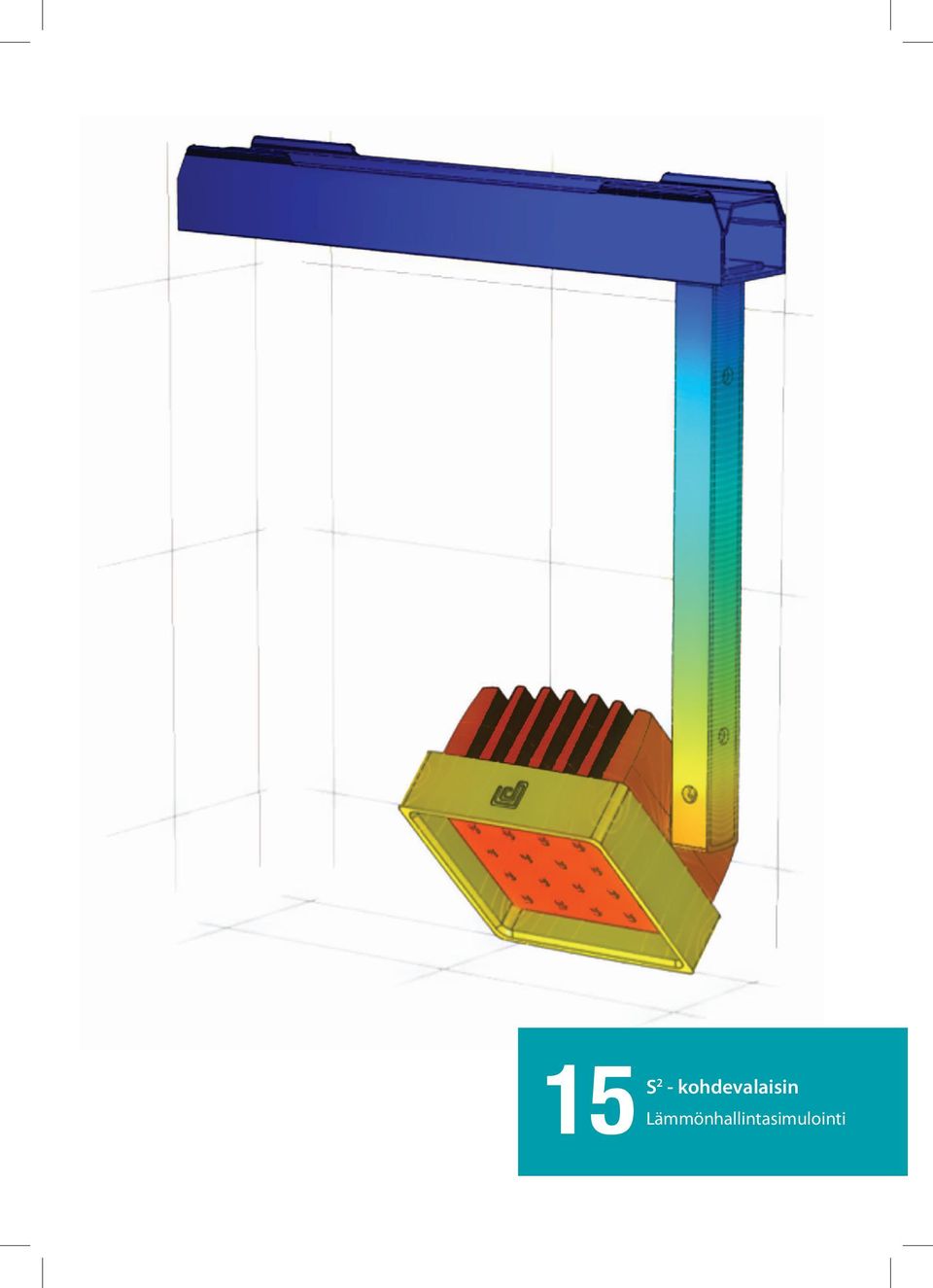

15 15 S2 - kohdevalaisin Lämmönhallintasimulointi

16 Perustana kiskosto SNEP-järjestelmän perustana on pienikokoinen, moniin käyttötarkoituksiin ja ympäristöihin soveltuva SNEPkiskosto. Kiskosto yhdistää perinteiset kiinteistön katossa kulkevat johtokourut sekä kosketinkiskot ja tarjoaa nämä samassa pienessä paketissa. Kiskosto voidaan asentaa useilla eri tavoilla modulaaristen osiensa avulla. Perinteisiä asennustapoja ovat riippu-, pinta-, uppo- ja seinäasennustavat. Perinteisten asennustapojen lisäksi kiskosto voidaan asentaa alakaton reunaan, millä luodaan viimeistelty alakaton reunaelementti. Kiskosto ei itsessään sisällä tekniikkaa tai virranjohtimia, vaan virta tuodaan valaisimille kiskostoon asennettavassa lattakaapelissa. Kiskoston suunnittelussa on otettu huomioon myös muiden valmistajien tuotteiden yhteensopivuus, mm. kiskostoon on mahdollista asentaa yleisimmät kosketinkiskot. Kiskoston eri osat on valmistettu alumiinista ja näin ollen se on erittäin kevyt ja omaa erinomaisen jäykkyyden. Liitospaloilla jatkettavan SNEP-kiskostomoduulin pituus on kolme metriä, ja se voidaan lyhentää määrämittaan asennuspaikalla. Kiskoston asennustavat Seinä Uppo Pinta Riippu Reuna

17 17 SNEP H Riippuasennus

18 Asennusosat SNEP-kiskosto-osat SNEP-järjestelmässä on kiskosto riippuasennukseen sekä erilaisiin alakattoihin. Kiskostot mahdollistavat useita erilaisia asennustapoja. SNEP H-kisko H-kisko on pienikokoinen ja minimalistinen asennuksessa näkyviin jätettävä valaisinkiskosto. Kiskosto kiinnitetään kattoon pinta- tai riippuasennuksena. SNEP alakattokiskot SNEP alakattokiskot mahdollistavat monipuoliset asennustavat yleisimpiin alakattoratkaisuihin. Erilaiset SNEPalakattokiskot voidaan asentaa useilla eri tavoilla. SNEP+ -muoto-osat SNEP-kiskostot sulautuvat hienovaraisesti rakennettuun ympäristöön. SNEP+ muotoosilla kiskoston ilmettä voidaan muokata erilaisiin ympäristöihin sopiviksi. SNEP+ muoto-osat tuovat tarvittaessa muotoa minimalistisiin SNEP-kiskostoihin. Snep+ muoto osat kiinnitetään paikoilleen napsauttamalla ilman työkaluja. SNEP+ muoto-osia valmistetaan myös asiakkaan toivomusten mukaan. SNEP+ wave SNEP+ wave-lisäosan avulla muutat minimalistisen SNEP-kiskoston sulavalinjaiseksi valaisinjärjestelmäksi. Waveosa soveltuu riippu- ja pinta-asennuksiin. Seinä- ja reuna-asennuksissa kiskoston vapaalla reunalla voidaan käyttää waveosaa.

19 19 SNEP Alakattoasennus

20 SNEP-valaisimet SNEP-järjestelmän valaisimet on erityisesti suunniteltu SNEP-kiskostoon. Kiskosto mahdollistaa uudet tehokkaat ja pienikokoiset valaisimet. Valaisimien tuottama lämpö johdetaan optimaalisesti kiskostoon ja tarkoin suunniteltu lämmönhallinta jäähdyttää tehokkaasti ledkomponentin, kasvattaen näin valaisimen elinikää. Valaisimissa erityistä huomiota on kiinnitetty valon laatuun ja käyttäjälle miellyttävän kokemuksen luomiseen. SNEP-valaisimet soveltuvat moniin erilaisiin ympäristöihin teollisuustiloista toimistoihin ja myymälöihin. SNEP-järjestelmässä ledvalaisimet ja liitäntälaitteet on sijoitettu erilleen helpomman päivitettävyyden ja huollettavuuden, sekä paremman lämmönhallinnan vuoksi. Älykkäät SNEP led-valaisimet ovat yksittäin langattomasti ohjattavissa. SNEP-valaisimien optiset elementit on kehitetty yhteistyössä maailman johtaviin led-optiikan taitajiin kuuluvan suomalaisen Ledilin kanssa. Valaisimien heijastimet ja linssit jakavat ledien tuottaman valon optimaalisesti, luoden tehokkaan ja miellyttävän valaistuksen, estäen häikäisyn. Valaisimissa käytetään vain valoteholtaan ja laadultaan parhaita led komponentteja joiden saatavuus on taattu myös tulevaisuudessa. SNEP-valaisimet on suunniteltu kestämään. Valaisimien rungot ovat alumiinia ja led-komponenteissa ei ole liikkuvia tai helposti rikkoutuvia osia, näin ollen ne kestävät hyvin myös tärinää. Valaisimien värilämpötilan voi valita kahdesta perusvaihtoehdosta, lämmin valkoinen (3000 K) tai neutraali valkoinen (4000 K). Värintoistoindeksi on valaisimissa huippuluokkaa, Ra 85. Käyttökohteisiin, joissa valotehokkuus on ratkaiseva tekijä, on tarjolla 4000 K valaisin, jossa värintoistoindeksi on hieman alhaisempi, Ra 65. Käyttökohteita ovat ympäristöt, joissa sallitaan valaisimen heikompi värintoisto, kuten varastot ja parkkihallit.

21 21 SNEP-valaisimet S 2 - Spotl & Linear L SNEP H-kiskon sisällä

22 S 2 - kohdevalaisin S 2 -kohdevalaisimeen on saatu uskomaton valoteho erittäin pieneen kokoon. Valoa S 2 -kohdevalaisimesta lähtee jopa yli Lumenia. Valaisimen kestävä alumiinirakenne ja pelkistetty muotoilu sopivat moniin eri ympäristöihin. Valaisimien värilämpötilan voi valita kahdesta perusvaihtoehdosta, lämmin valkoinen (3000 K) tai neutraali valkoinen (4000 K). S2-valaisimessa on kaksi itsenäisesti suunnattavaa kohdevalaisinta, joiden virransyötöstä vastaa yksi SNEPI-130 driver -teholähde. Valaisimia ohjataan pareittain. Valaisimet voidaan erinomaisen suunnattavuutensa ansiosta suunnata lähes rajattomasti. Valaisinta voidaan kallistaa180 astetta ja kiertää lähes 360 astetta. S 2 - valaisimella voidaan korvata markkinoilla olevat monimetallikohdevalaisimet. S 2 -kohdevalaisimet ovat langattomasti ohjattavissa, kuten kaikki muutkin SNEPjärjestelmän valaisimet. S 2 -kohdevalaisimessa ledien kiinnitys on toteutettu täysin uudella innovatiivisella tavalla. Yksinkertaisen rakenteen ansiosta lämpö siirtyy ledin ytimestä tehokkaasti jäähdyttävään elementtiin ja sieltä ympäröivään ilmaan. Hyvä lämmönhallinta on ensiarvoisen tärkeää ledien eliniän vuoksi. S2-kohdevalaisinpari vastaa valoteholtaan 70W monimetallivalaisinta

23 CM S2 - kohdevalaisin Anodisoitu harmaa

24 S 2 - kohdevalaisin S 2 -kohdevalaisin Valonlähde Kiinteä ledmoduuli Teho 110 W Tehokerroin > 0,95 Mitat A B C Paino 235 mm 385 mm 85 mm 1,6 kg Valovirran ylläpito - L90 Valovirran ylläpito - L h h Käyttölämpötila-alue +5 C C Virtalähde Jännite U Virta I Materiaali Erillinen VDC 700 ma Anodisoitu alumiini A C Optiset osat Liitäntä Optinen PMMA Liitin B IP luokka IP40 Kaikki arvot ympäristön lämpötilassa 25 C Lisävarusteet SNEP I-130 Driver S 2 - narrow S 2 - medium

25 Valaisin Värilämpötila, K Ra (CRI) valovirta valaistus tehokkuus sirontakulma S narrow 3000 K > 80, typical lm 65 lm/ W 16º S narrow 4000 K > 80, typical lm 75 lm/ W 16º S medium 3000 K > 80, typical lm 65 lm/ W 30º S medium 4000 K > 80, typical lm 75 lm/ W 30º S narrow 3000 K > 80, typical lm 70 lm/ W 16º S narrow 4000 K > 80, typical lm 81 lm/ W 16º S medium 3000 K > 80, typical lm 70 lm/ W 30º S medium 4000 K > 80, typical lm 81 lm/ W 30º Kaikki arvot ympäristön lämpötilassa 25 C + malleissa käytetty uutta termisesti tehokasta liitosmenetelmää

26 Linear L- yleisvalaisin Linear L-yleisvalaisin uppoaa huomaamattomasti valaisinkiskoston sisään jättäen näkyviin vain etupinnan. Paikoilleen asennettuna valaisin on kiskoston sisällä suojassa iskuilta ja kolhuilta. Valaisimen edistyksellinen heijastintekniikka estää valaisimen häikäisyä erittäin tehokkaasti taaten miellyttävän ja tehokkaan valaistuksen. Valaistusjärjestelmän osien saumattoman yhteensopivuuden ansiosta valaisimien asentaminen tapahtuu erittäin nopeasti pikaliittimillä. Linear-L -valaisin toimii SNEP I-130-teholähteellä ja valaisimen ohjaus tapahtuu langattomasti. Linear -L-valaisimen kotelointiluokka on IP 55 ja käyttölämpötila astetta. Pienestä koosta huolimatta valaisin tuottaa lähes lumenia. Linear L vastaa valoteholtaan 2x58 W T8 loisteputkivalaisinta.

27 27 SNEP H -kiskossa Linear-L 830

28 Linear L Linear L Valonlähde Teho Kiinteä led moduuli 104 W (51 W*) Lisävarusteet SNEP I-130 Driver Tehokerroin > 0,95 Valovirran ylläpito - L90 Valovirran ylläpito - L h h Käyttölämpötila-alue - 40 C C Virtalähde Jännite U Virta I Materiaali Optiset osat Liitäntä IP luokka * Virta 350 ma Erillinen VDC 700 ma Anodisoitu alumiini Optinen PMMA Liitin IP55 Mitat A B C Paino Kaikki arvot ympäristön lämpötilassa 25 C 1000mm 39mm 31mm 0,7kg A B C Valaisin Värilämpötila, K Ra (CRI) valovirta valaistus tehokkuus sirontakulma Linear L K > 80, typical lm (4400 lm*) 69 lm/w (87 lm/w*) ** Linear L K > 80, typical lm (4900 lm*) 76 lm/w (96 lm/w*) ** Linear L K >60, typical lm (6000 lm*) 89 lm/w (118 lm/w*) ** * Virta 350 ma * * Riippuen käytettävästä optiikasta Kaikki arvot ympäristön lämpötilassa 25 C

29 4 Metrin optiikka - Kirkas 4 Metrin optiikka - Frost 8 Metrin optiikka - Kirkas Asymmetrinen optiikka

30 Valaisimien ohjaus SNEP on älykäs led-valaisinjärjestelmä. SNEP-valaisimia voidaan ohjata langattoman tukiaseman kautta. Valaisimia voidaan ohjata yksittäin tai vapaasti ohjelmoitavissa ryhmissä. Langaton valonohjaus mahdollistaa valaisimien sijoittelun ja muuntelun joustavasti tarpeen mukaan. Järjestelmä on helposti laajennettavissa erilaisilla sensoreilla, kuten päivänvalo- ja liikesensoreilla, sekä kellotoiminnoilla. Langaton tukiasema toimii rajapintana kiinteistöautomaation ja valaisimien välillä. Tukiasema ymmärtää seuraavanlaisia jänniteohjauksia: 230 VAC, 12/24 VDC/VAC ja 0-10 VDC. Tukiaseman käyttöönotto tapahtuu erillisellä SNEPhallintatyökaluohjelmalla. SNEP I-130 LED Driver SNEP-LED driverit on suunniteltu erityisesti SNEP-järjestelmään. SNEP LED driverit asennetaan kiskoston yläpuolelle painamalla ne paikoilleen. Driverit kytketään kiskostoon asennettuun lattakaapeliin soveltuvilla liittimillä. SNEP I-130 driverien tehokerroin on hyvä, jolloin saavutetaan koko järjestelmälle hyvä energiatehokkuus. Käyttämällä järjestelmän omia drivereita ja valaisimia väärinkytkennän mahdollisuus on minimoitu ja asennus sujuu nopeasti. SNEP hallintatyökalu SNEP järjestelmän asetuksia hallitaan PC-pohjaisen hallinta ohjelmiston avulla. Ohjelmiston avulla suoritetaan valaistusjärjestelmän käyttöönotto ja hallintatoimenpiteet. Ohjelmistolla otetaan yhteys tukiasemaan ja määritellään ohjattavat valaisimet. Valaisimet voidaan ryhmitellä nimettyihin ryhmiin ja ryhmille voidaan määritellä halutut oletus arvot. Valaisimet voidaan lukita tiettyyn tukiasemaan.

31 SNEP I-130 Driver SNEP I-130 Driver SNEP S 2 -kohdevalaisin SNEP Linear-L yleisvalaisin langaton kaapeli SNEP langaton tukiasema järjestelmän ulkopuolinen osa SNEP hallintatyökalu PC-ohjelma Ohjelmointi/Käyttöönotto sensori katkaisija 230 VAC 12/24 VDC/VAC 0-10VDC 31 Yleiskuvaus SNEP valonohjaus

32 Modulaarinen SNEP-valaistusjärjestelmä on valaistukseen suunniteltu kokonaisratkaisu, joka ottaa huomioon tulevaisuuden muuntuvat tarpeet. SNEP-järjestelmä sisältää kaiken tarvittavan: kiskoston, valaisimet ja älykkään valonohjauksen. Järjestelmän perustana toimii useilla asennustavoilla asennettava modulaarinen led-valaisinkiskosto. Kiskosto on suunniteltu kuljettamaan johdotukset ja toimimaan alustana kiskostoon erityisesti suunnitelluille langattomasti ohjatuille SNEP-valaisimille. SNEP-järjestelmä soveltuu tilojen yleis- ja kohdevalaistukseksi toimistoista myymälöihin ja teollisuustiloihin. SNEP-järjestelmän avulla voit luoda valaistusta metreittäin. Valoteholtaan ja laadultaan SNEP on korkealuokkainen LED-valaistusjärjestelmä. Nopean asennuksen ja käyttöönoton ansiosta SNEP-järjestelmä on jo elinkaarensa ensimetreiltä erittäin kustannustehokas ratkaisu. Energiatehokkaiden ledien ansiosta SNEP-järjestelmän taloudellisuus korostuu käytönaikana entisestään. Lighting Systems Purso Lighting Systems kaikki oikeudet pidätetään Huhtikuu 2012 puh fax snep@purso.fi
