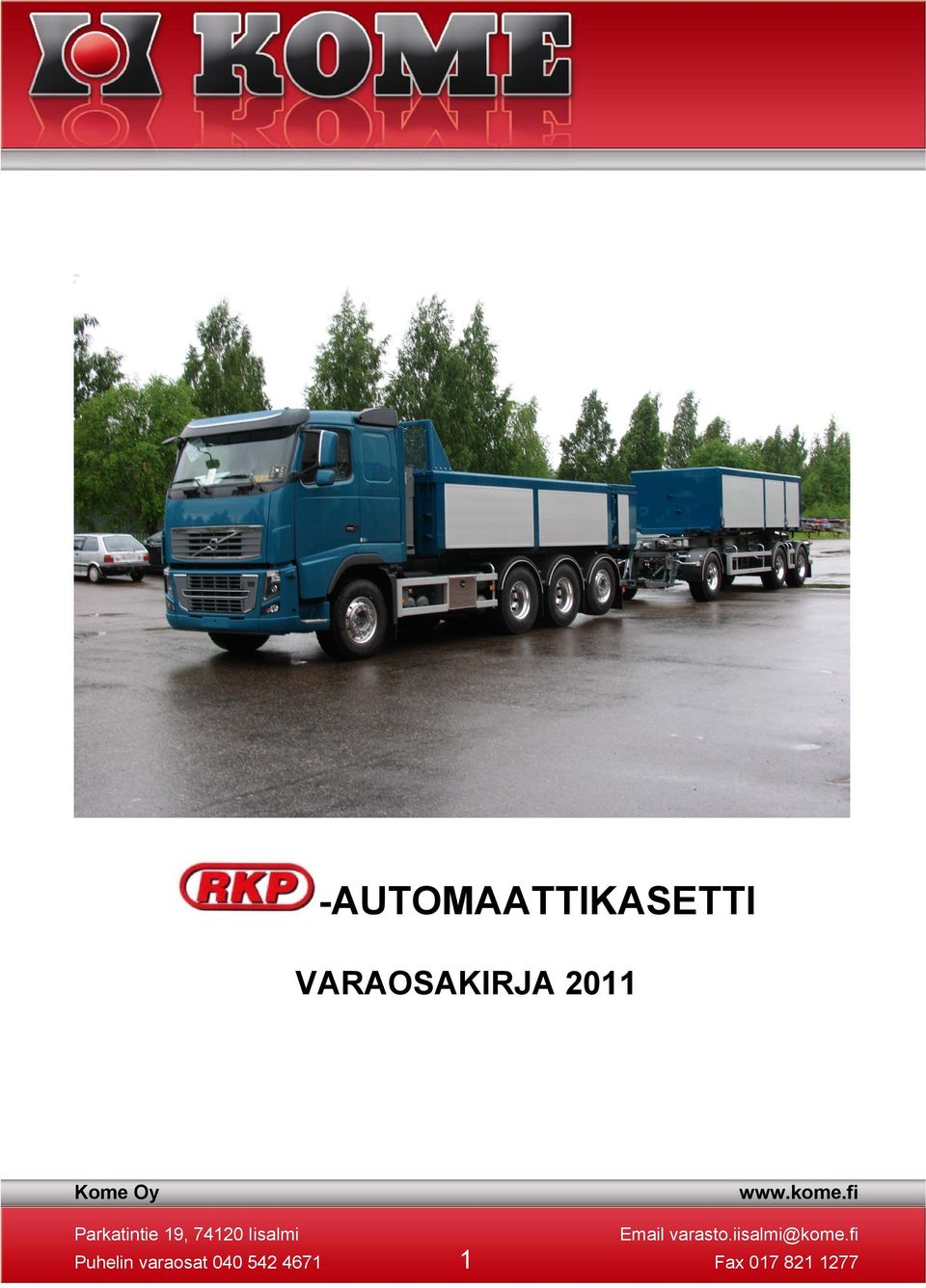

-AUTOMAATTIKASETTI VARAOSAKIRJA

Transkriptio

1 -AUTOMAATTIKASETTI VARAOSAKIRJA

2 SISÄLLYSLUETTELO AUTON VARAOSAT... 3 Hydrauliikka... 3 Paineilma (ohjauslaatikko)...4 Telinkevennin telivetoisiin autoihin...4 Lavalämpö... 5 Vibra RKP... 5 Etulukko... 6 Peräpalkin varaosat... 6 Nalkkilukko... 7 Matonvetokoukut ja liejulukko...7 PERÄVAUNUN VARAOSAT... 8 Ohjainkartiot... 8 Pikakytkin (koplinki)... 8 Kulmavaihde... 9 Vetoakseli Kelkka ja Ketju Etukannatinpyörä (taittopyörä)...11 Kiristinpyörästö Lavalukko Hyfix-lukko Perälaudan takavaste...12 Perälauta Hyppylukko Lavarullakko ja rullien kisko...13 Säädettäväkasetointikieli ja kotelo...13 Kasetointikieli ja kotelo Ruotsin malli...14 Sivuohjainrulla kiskottomaan kasettiin...14 Kuulakehä Aisa Suomen malli...15 Aisa Ruotsin malli...16 Alustan paineilmaosat...17 Telinnostaja perävaunuun...18 Jarrukellot Akselit BPW Jousitus 3-lehtinen...19 MUU VARUSTELU Alleajosuojat sivulle...20 Takapuskurit Suojapellit perävaunuun...20 Valotelineet ja asennuslevyt...21 Valot Heijastimet Lokasuojat

3 AUTON VARAOSAT Hydrauliikka Pumppu Parker Voac F81 (vakiomalli) 1644 Vapaakiertoventtiili Lohko 3-karainen (vakiomalli) Lohkon varoventtiilit pää: 250bar kippi: 250bar, kasetti: 175bar ja perälauta: 125bar 1060 Hydrauliikkamoottori 2507 Sakarakytkin RKP 2-sakara autoon (koplinki) 2504 H-venttiili H-P1 Hydrauliikkaöljysäiliö Korkkisarja (huohotin) Suodatin Korkkisarjaan Suodatinpatruuna (huohotin) HNAOM-T Paluusuodatin kahdella lähdöllä Pallohana 50mm Hydrauliikkaöljy Total Equivis ZS 32 tai vastaava 32S Peralaudan sylinterit Hydraulisylinteri 60/30/300/1 (perusmalli) Kaksoislukkoventtiili VRDE-120 Perälautasylinterin tappi alas ja ylös (perusmalli) Liukulaakeri 30/34x39 WB Tappi yläperälaudan varren mm Muut varusteet Rajoitinliina keltainen 1340mm Huoltotuki oikea tai vasen Rajoitinventtiili kipille

4 Paineilma (ohjauslaatikko) Laatikko 20760i Asennuslevy (laatikolle) 20191i Magneettiventtiili 5/ Pistoke 5/2 Led Magneettiventtiili 3/2 NC Pistoke 3/2 Led Mittari pneum 0-10bar 1/ Painekytkin 22603i Kipinohjausservo sähkönap 125 Telinkevennin telivetoisiin autoihin Ilmapalje SAF E2 3813K 537 Nostopalje 16x3 550 Nostopalje 14x ilmasäiliö alumiini 40L 2107 Ilmasäiliön kannake Magneettiventtiili 3/2 NC Pistoke 3/2 Led Paineensäädin 1/4 40 astetta P3BCA-K M004-R00 Mittari pneum 0-10bar 1/ Releventtiili 152 4

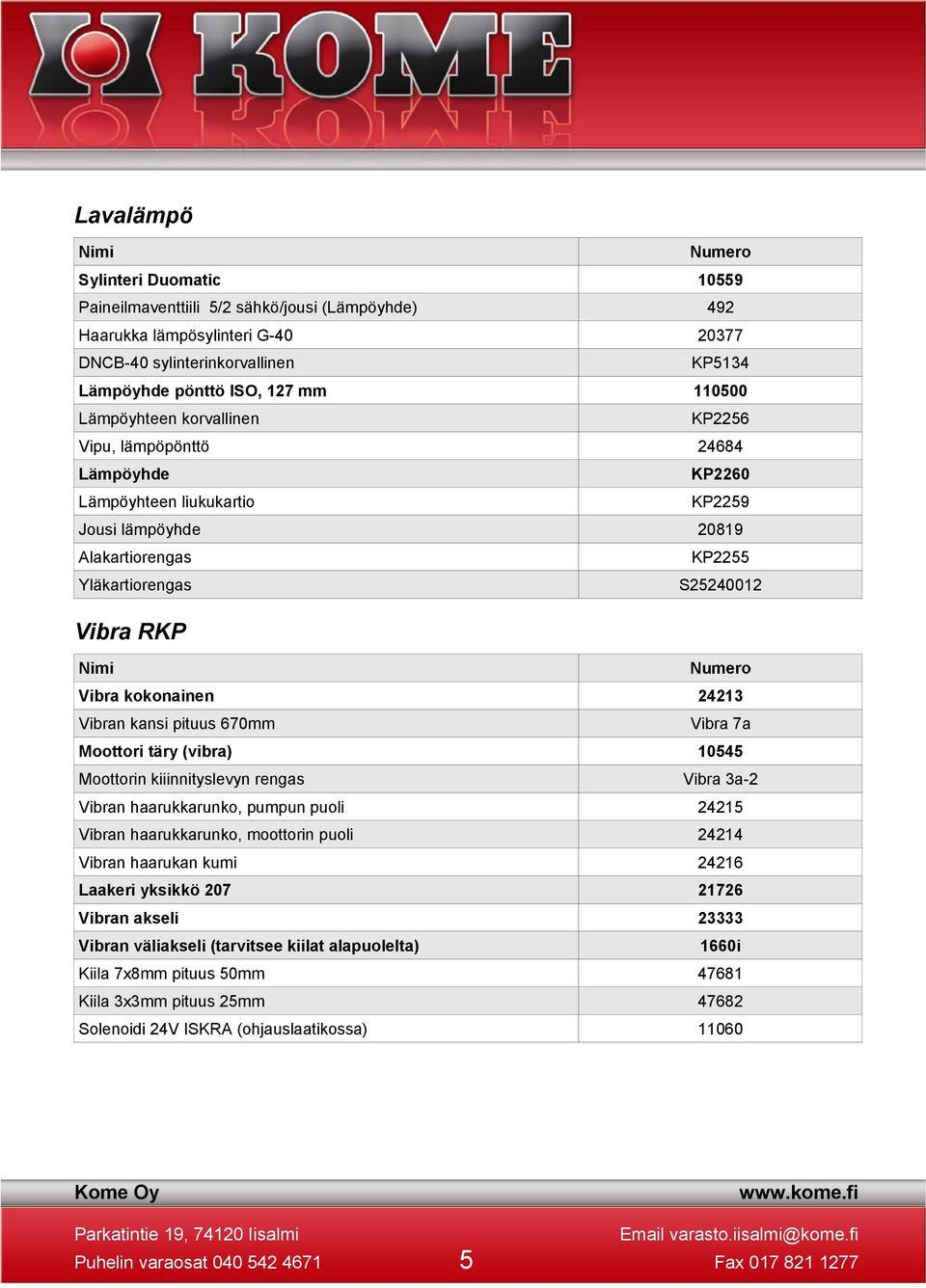

5 Lavalämpö Sylinteri Duomatic Paineilmaventtiili 5/2 sähkö/jousi (Lämpöyhde) 492 Haarukka lämpösylinteri G DNCB-40 sylinterinkorvallinen KP5134 Lämpöyhde pönttö ISO, 127 mm Lämpöyhteen korvallinen KP2256 Vipu, lämpöpönttö Lämpöyhde KP2260 Lämpöyhteen liukukartio KP2259 Jousi lämpöyhde Alakartiorengas KP2255 Yläkartiorengas S Vibra RKP Vibra kokonainen Vibran kansi pituus 670mm Vibra 7a Moottori täry (vibra) Moottorin kiiinnityslevyn rengas Vibra 3a-2 Vibran haarukkarunko, pumpun puoli Vibran haarukkarunko, moottorin puoli Vibran haarukan kumi Laakeri yksikkö Vibran akseli Vibran väliakseli (tarvitsee kiilat alapuolelta) 1660i Kiila 7x8mm pituus 50mm Kiila 3x3mm pituus 25mm Solenoidi 24V ISKRA (ohjauslaatikossa)

6 Etulukko Jarrukello 16 kapea kiinnitys 330 Induktiivikytkin (anturi) Jousi L-5x40x360 veto Etulukko Ruotsin mallin mekanismi VBG Mekanismi 750/ VBG-servosarja 3.0 täydellinen 612 Peräpalkin varaosat Peräpalkki kiskoton KP5011 rakenne Peräpalkki kiskollinen KP5007 rakenne Telakointiholkki KP3031 Peräpalkki Ruotsin malli Telakointirulla peräpalkkiin Ruotsi KP8513 Telakointirullan akseli KP8512 Perävaunun perälaudan aukaisumekanismi Jarrukello 16 kapea kiinnitys 330 Kellon jalka 16 KP3043 Holkki perälaudan aukaisu (Tatti) KP3033 Tappi perälaudan aukaisu (Tatti) KP4408 6

7 Nalkkilukko Nalkkilukko täydellinen sarja Kieli, nalkki 20mm Ilmasylinteri nalkkilukkoon 80/ Haarukka G80/ Keinuvipulaippa (pääty) Matonvetokoukut ja liejulukko Matonvetokoukku jousimalli Matonvetokoukku jousimalli Alumiinilaitaan KP3504 Jousi matonvetokoukkuun Matonvetoketju 9mm SIK09P Matonveto ketjukoukku Ruotsin kampamalli MatonvetoR 001 Matonveto runko Ruotsin kampamalli MatonvetoR 002 Liejulukko tappi+holkki

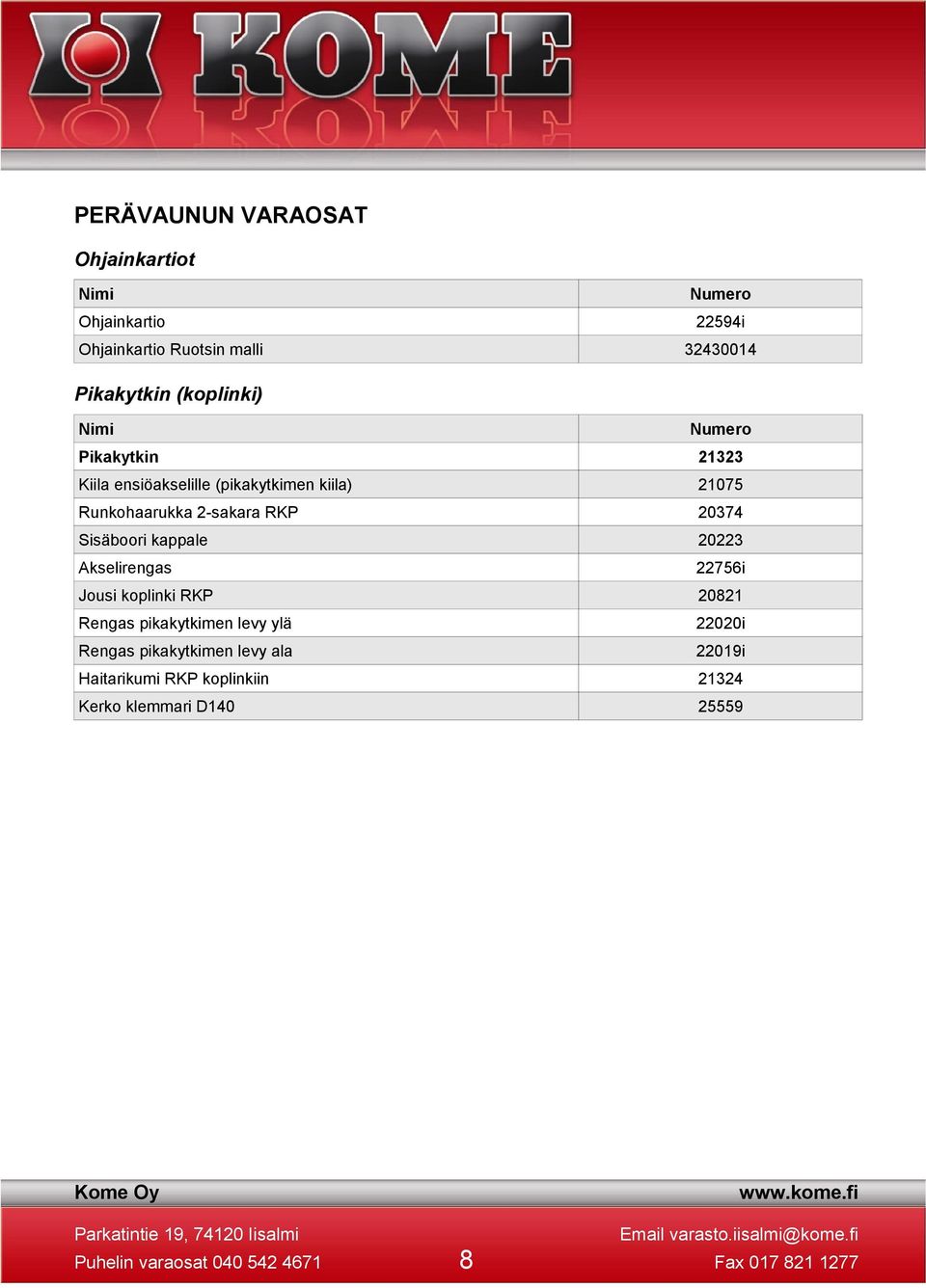

8 PERÄVAUNUN VARAOSAT Ohjainkartiot Ohjainkartio 22594i Ohjainkartio Ruotsin malli Pikakytkin (koplinki) Pikakytkin Kiila ensiöakselille (pikakytkimen kiila) Runkohaarukka 2-sakara RKP Sisäboori kappale Akselirengas 22756i Jousi koplinki RKP Rengas pikakytkimen levy ylä 22020i Rengas pikakytkimen levy ala 22019i Haitarikumi RKP koplinkiin Kerko klemmari D

9 Kulmavaihde Kulmavaihde uusi rkp Kulmavaihteen kiinnityslevy Tiiviste 35*47*7 ensiö Tiiviste va-55nbr Neulalaakeri hk Kartiolaakeri 31308a 21717i Vaihteen kotelo 20081i Mutteri km Mutteri km Lukkoprikka mb Painelevy neulalaakeri 2035 Laakerineula 3,5*29, Putkisokka 10x Varmistin mb Laakeripesä toisio Ensiöakseli m=5 z= Planeetta-akseli Laakeri toisio Kartiohammaspyörä Aurinkopyörä akseli Akselitappi, kulmavaihteen Kansi Kansirengas, kulmavaihteen Planeettapyörä Laakeri

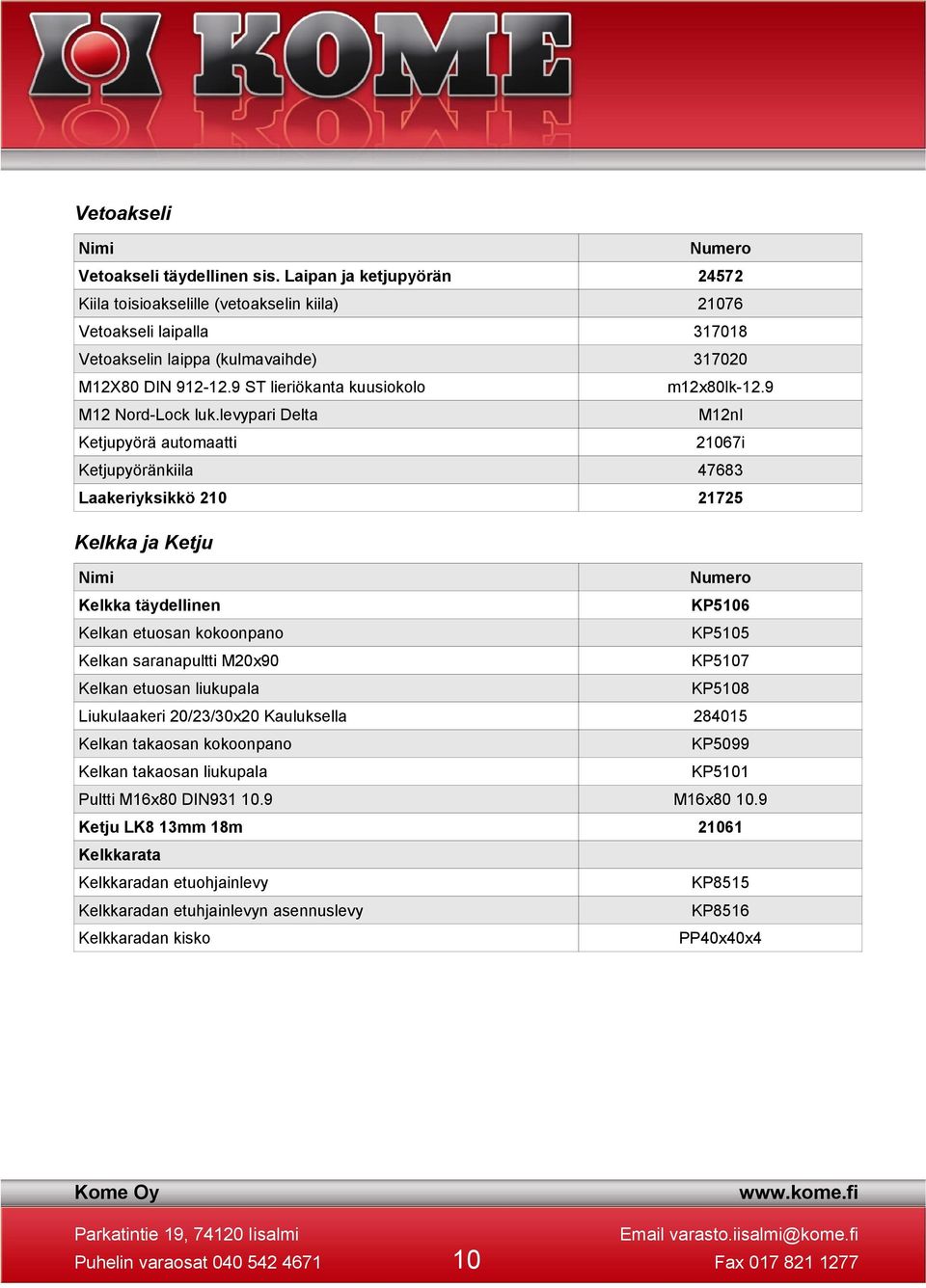

10 Vetoakseli Vetoakseli täydellinen sis. Laipan ja ketjupyörän Kiila toisioakselille (vetoakselin kiila) Vetoakseli laipalla Vetoakselin laippa (kulmavaihde) M12X80 DIN ST lieriökanta kuusiokolo m12x80lk-12.9 M12 Nord-Lock luk.levypari Delta M12nl Ketjupyörä automaatti 21067i Ketjupyöränkiila Laakeriyksikkö Kelkka ja Ketju Kelkka täydellinen KP5106 Kelkan etuosan kokoonpano KP5105 Kelkan saranapultti M20x90 KP5107 Kelkan etuosan liukupala KP5108 Liukulaakeri 20/23/30x20 Kauluksella Kelkan takaosan kokoonpano KP5099 Kelkan takaosan liukupala KP5101 Pultti M16x80 DIN M16x Ketju LK8 13mm 18m Kelkkarata Kelkkaradan etuohjainlevy KP8515 Kelkkaradan etuhjainlevyn asennuslevy KP8516 Kelkkaradan kisko PP40x40x4 10

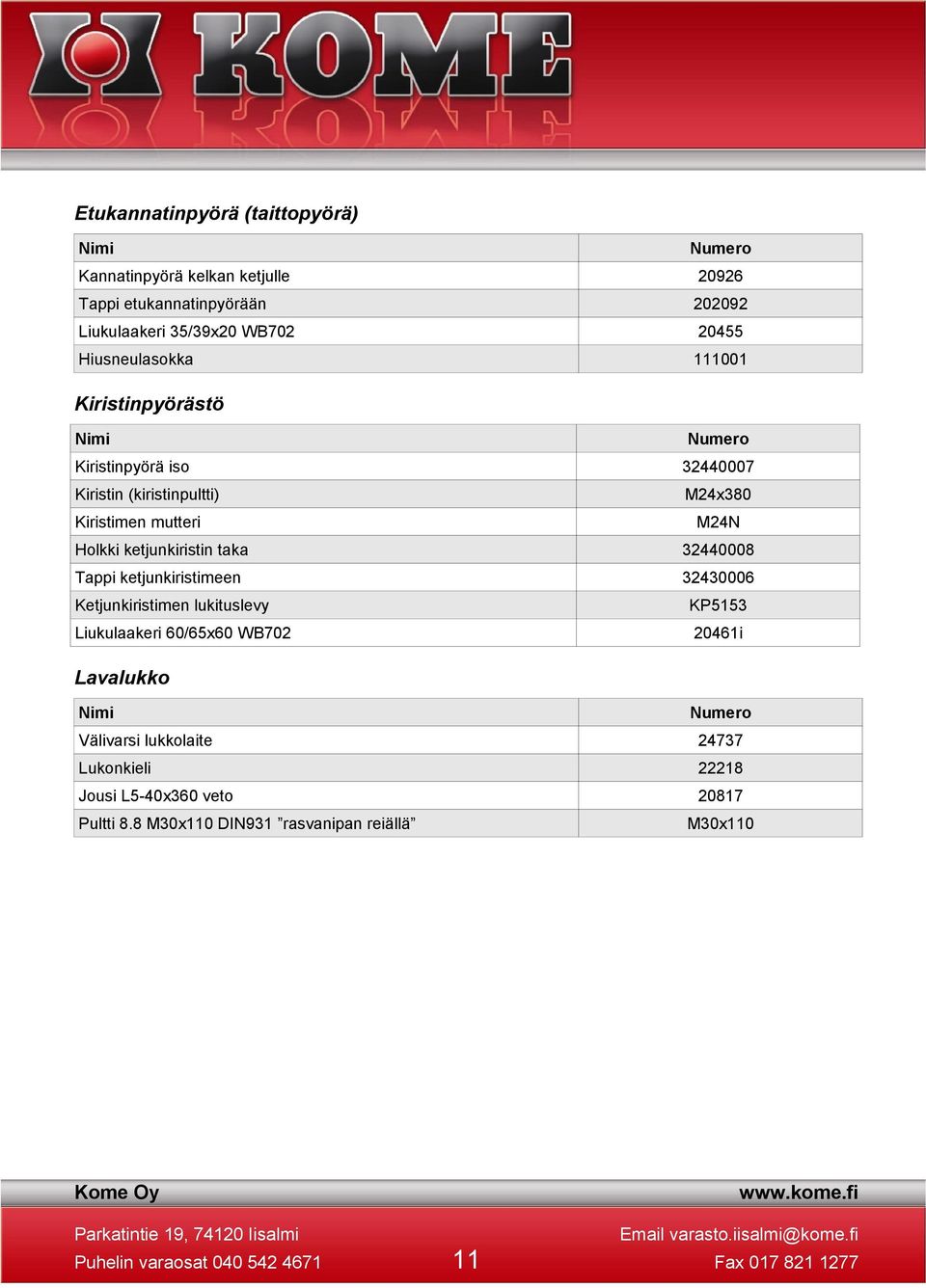

11 Etukannatinpyörä (taittopyörä) Kannatinpyörä kelkan ketjulle Tappi etukannatinpyörään Liukulaakeri 35/39x20 WB Hiusneulasokka Kiristinpyörästö Kiristinpyörä iso Kiristin (kiristinpultti) M24x380 Kiristimen mutteri M24N Holkki ketjunkiristin taka Tappi ketjunkiristimeen Ketjunkiristimen lukituslevy KP5153 Liukulaakeri 60/65x60 WB i Lavalukko Välivarsi lukkolaite Lukonkieli Jousi L5-40x360 veto Pultti 8.8 M30x110 DIN931 rasvanipan reiällä M30x110 11

12 Hyfix-lukko Hyfix-lukon yläosa (vanhamalli) Hyfix-lukon alaosa Hyfix-lukon kumi Hyfixlukon kiinnityslevy (hitsattava lavan pohjaan) KP3238 Hyfixlukon yläosa lavan pohjaan (korkeus 85mm) KP8526 Hyfixlukon yläosa lavan pohjaan (korkeus 100mm) KP8526 Perälaudan takavaste Perälaudan takavaste ja törmäyskumi (Säädettävä) Kartiokumi 100/105 sahattu (törmäyskumi) Perälauta Aukaisumekanismi Aukaisukynkkä sis. tapin ja prikan LO3016 Likulaakeri 40/44x40 WB702 (kynkkään) Haarasokka 8x Haarasokka 6*70 vaihtoehtoinen edelliselle tarkista koko Levy lukkokielen, lukkokielen kiinnityslevy Lukkotanko Kieli perälauta, perälaudan kiinnityskoukku Jousi Vanttiruuvi 16mm 2125 Osat itse perälautaan Perälaudan saranalevy holkilla KP3287 PV Perälaudan saranaholkki (kapulalaitainen lava) 57/94/40 Tappi yläperäl L185 (kapulaitainen lava) PV Perälaudan saranaholkki (sileälaitainen lava) 57/84/40 Tappi yläperäl L175 (sileälaitainen lava)

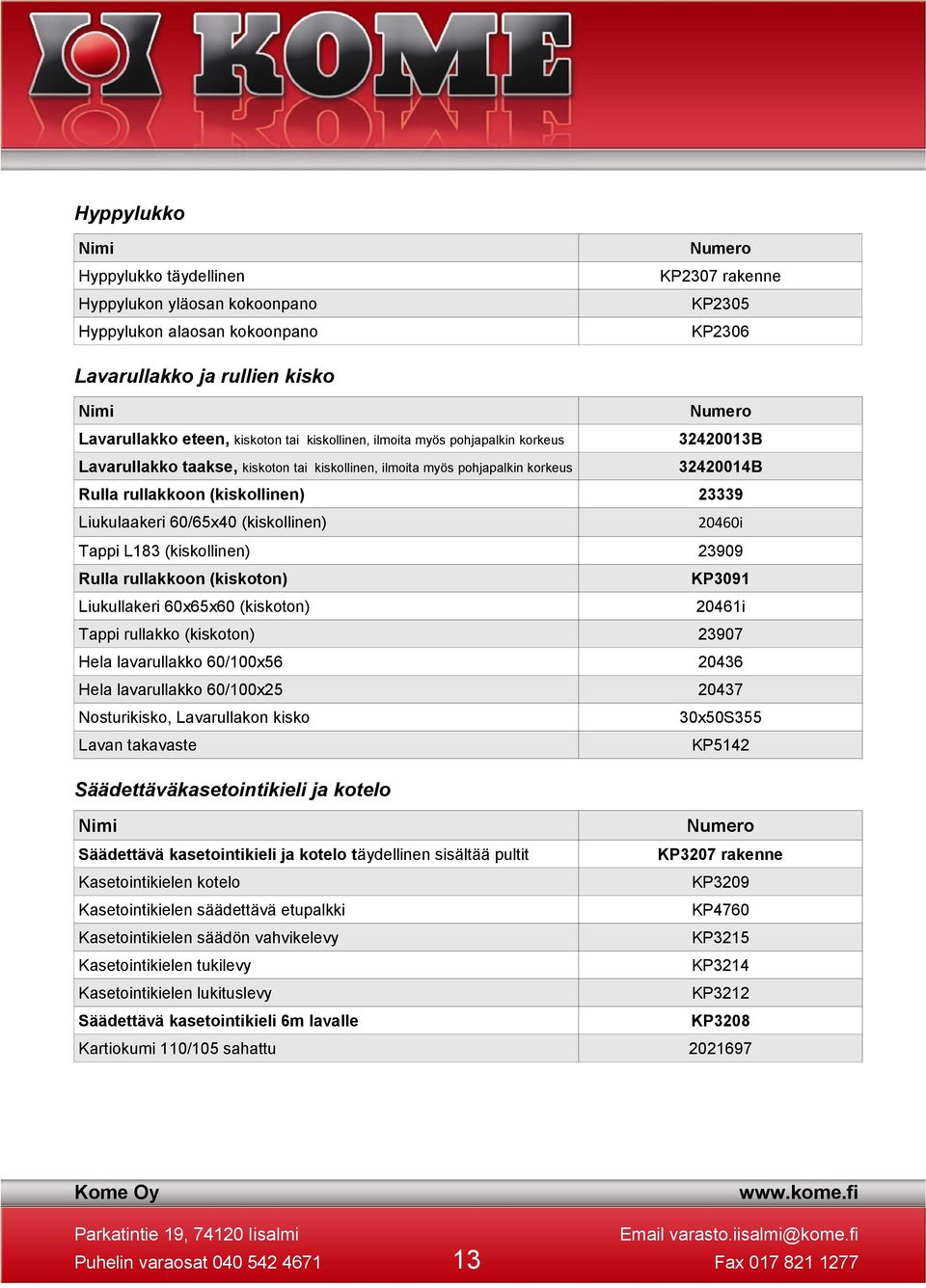

13 Hyppylukko Hyppylukko täydellinen KP2307 rakenne Hyppylukon yläosan kokoonpano KP2305 Hyppylukon alaosan kokoonpano KP2306 Lavarullakko ja rullien kisko Lavarullakko eteen, kiskoton tai kiskollinen, ilmoita myös pohjapalkin korkeus Lavarullakko taakse, kiskoton tai kiskollinen, ilmoita myös pohjapalkin korkeus B B Rulla rullakkoon (kiskollinen) Liukulaakeri 60/65x40 (kiskollinen) 20460i Tappi L183 (kiskollinen) Rulla rullakkoon (kiskoton) KP3091 Liukullakeri 60x65x60 (kiskoton) 20461i Tappi rullakko (kiskoton) Hela lavarullakko 60/100x Hela lavarullakko 60/100x Nosturikisko, Lavarullakon kisko 30x50S355 Lavan takavaste KP5142 Säädettäväkasetointikieli ja kotelo Säädettävä kasetointikieli ja kotelo täydellinen sisältää pultit KP3207 rakenne Kasetointikielen kotelo KP3209 Kasetointikielen säädettävä etupalkki KP4760 Kasetointikielen säädön vahvikelevy KP3215 Kasetointikielen tukilevy KP3214 Kasetointikielen lukituslevy KP3212 Säädettävä kasetointikieli 6m lavalle KP3208 Kartiokumi 110/105 sahattu

14 Kasetointikieli ja kotelo Ruotsin malli Etulukonkieli Etulevy 8x480x100x12 Kotelo 8x725x70x8 Sivuohjainrulla kiskottomaan kasettiin Ohjainrulla KP3229 Ohjainrullan levykokoonpano alas (asennuslevy) KP3232 Ohjainrullan levykokoonpano ylös (asennuslevy) KP3233 Liukulaakeri 30/34x30 WB Ohjainrullan pultti KP3230 Kuulakehä Kuulakehä BPW 20tn Kuulakehän pultit ja mutterit M16x60x1,5 pultti hammaslaipalla M16x1,5 mutteri Rasvaus Kuulakehä Nippakisko 6 reikäinen Rasvanippa 1/8" DIN71412 Zn Rn1/8 Kulmaliitin R-kartiokierre 4mm 1/8" 1364 Rasvarin letku 4,3*8,4 ilmoita pituus

15 Aisa Suomen malli Vetoaisa va42tn 50mm Kome, ilmoita pituus ja leveys korvakoilta 9950 Aisan hela kumipäälysteinen 529 Aisan tappi 32x200 + mutteri 24x2 609 Vetosilmukka 50mm 600 Vetoaisan silmän hela 608 Jalka vetoaisaan Pistoketeline vetoaisalle KP5086 Aisan johtokannatin ylempi KP3569 Aisan johtokannatin alempi Kp3568 Alumiiniputki 75mm pituus 1250mm P75x3AL Pakoputkiklemmari D76 D75 Vanttiruuvi 16mm aisalle 2125 Vetoaisan jousi 380mm Aisannostaja Jarrukello Paineensäädin 1/4 40 astetta P3BCA-K M004-R00 Jarruhaarukkasarja 934 Aisannostajan varsi KP5095 Holkki aisannostaja KP5096 D-sakkeli 10mm 965 Matonvetoketju aisannostajalle, ilmoita pituus SIK09P 15

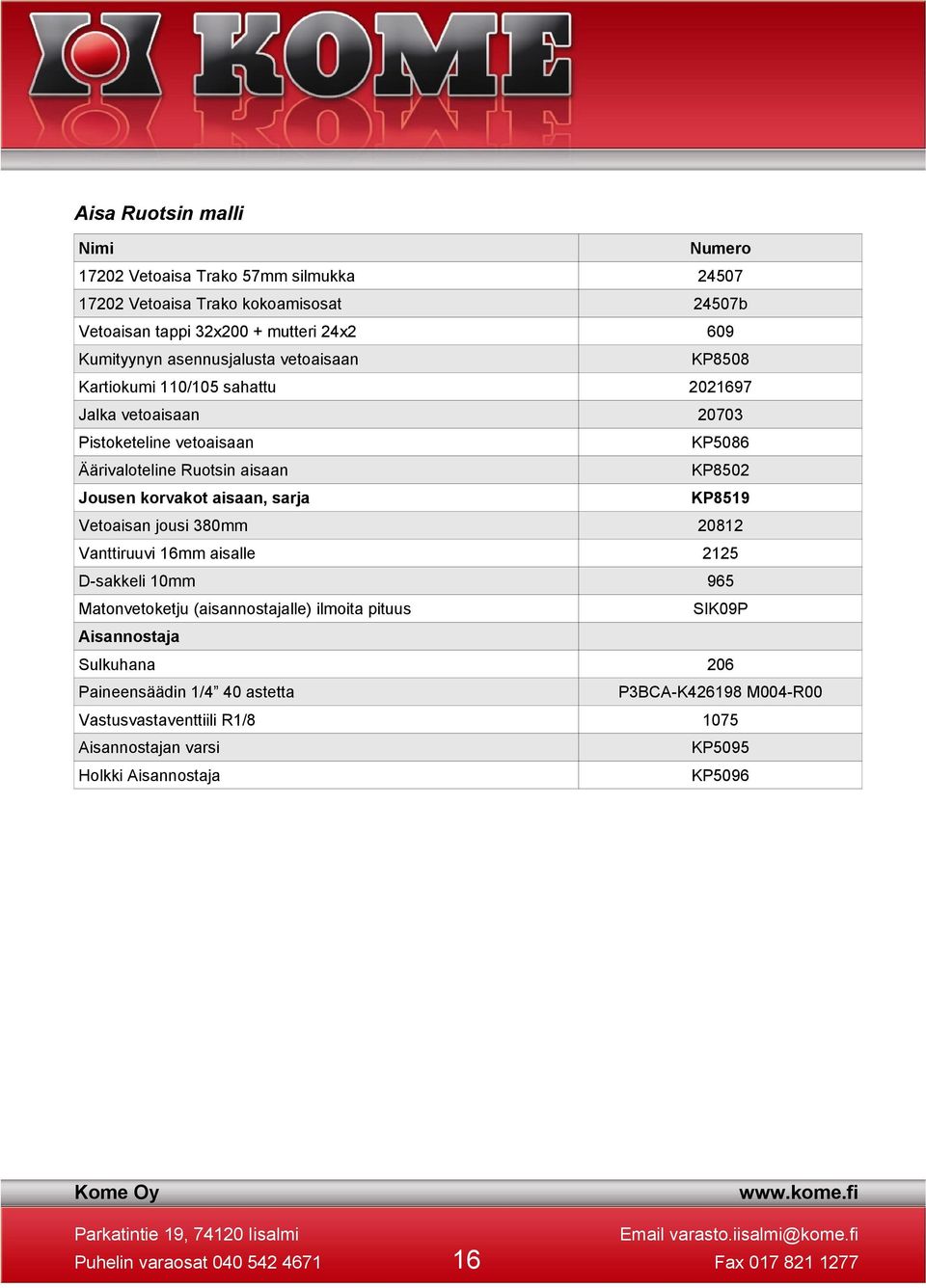

16 Aisa Ruotsin malli Vetoaisa Trako 57mm silmukka Vetoaisa Trako kokoamisosat 24507b Vetoaisan tappi 32x200 + mutteri 24x2 609 Kumityynyn asennusjalusta vetoaisaan KP8508 Kartiokumi 110/105 sahattu Jalka vetoaisaan Pistoketeline vetoaisaan KP5086 Äärivaloteline Ruotsin aisaan KP8502 Jousen korvakot aisaan, sarja KP8519 Vetoaisan jousi 380mm Vanttiruuvi 16mm aisalle 2125 D-sakkeli 10mm 965 Matonvetoketju (aisannostajalle) ilmoita pituus SIK09P Aisannostaja Sulkuhana 206 Paineensäädin 1/4 40 astetta P3BCA-K M004-R00 Vastusvastaventtiili R1/ Aisannostajan varsi KP5095 Holkki Aisannostaja KP

17 Alustan paineilmaosat Ilmasäiliö alumiini 40L (vaunun runko) 2107 Ilmasäiliön kannake 40L säiliölle 2106 Ilmasäiliö alumiini 60L (etuvaunu) 297 Ilmasäiliön kannake 60L säiliölle tieventtiili M Magneettiventtiili 24V n.k Säädin 1/ Ylivirtausventtiili 6 bar 169 Varoventtiili M22 10,9 bar (etuvaunun säiliöön ruotsi) Äänenvaimennin M Letkusuodatin M Pika+jakoventtiili 180 ABS-magneetti releventtiili Baj (Abs-jarrut) 1518 ALB-venttiili mek (Abs-jarrut) mm vedenpoistoproppu (Abs-jarrut) 229 Siirtely/ käsijarruventtiili (Abs-jarrut) Jarruventtiili säädettävä (Abs-jarrut) 486 Jarruventtiili pää (Ebs-jarrut) Ylivirtausventtiili 6,2 bar (Ebs-jarrut) mm vedenpoistoproppu (Ebs-jarrut) 229 Siirtely+seisontajarruventtiili+kilpi (Ebs-jarrut) EBS _ALB venttiili+ rajoitinventtiili (Ebs-jarrut) Seisontajarruventtiili pun (Ebs-jarrut) 309 Tasonsäätöventtiili +nivel (Ebs-jarrut ilmajousilla) 147 EBS-Ecas-painetunnistin (Ebs-jarrut ilmajousilla) EBS releventtiiili (Ebs-jarrut)

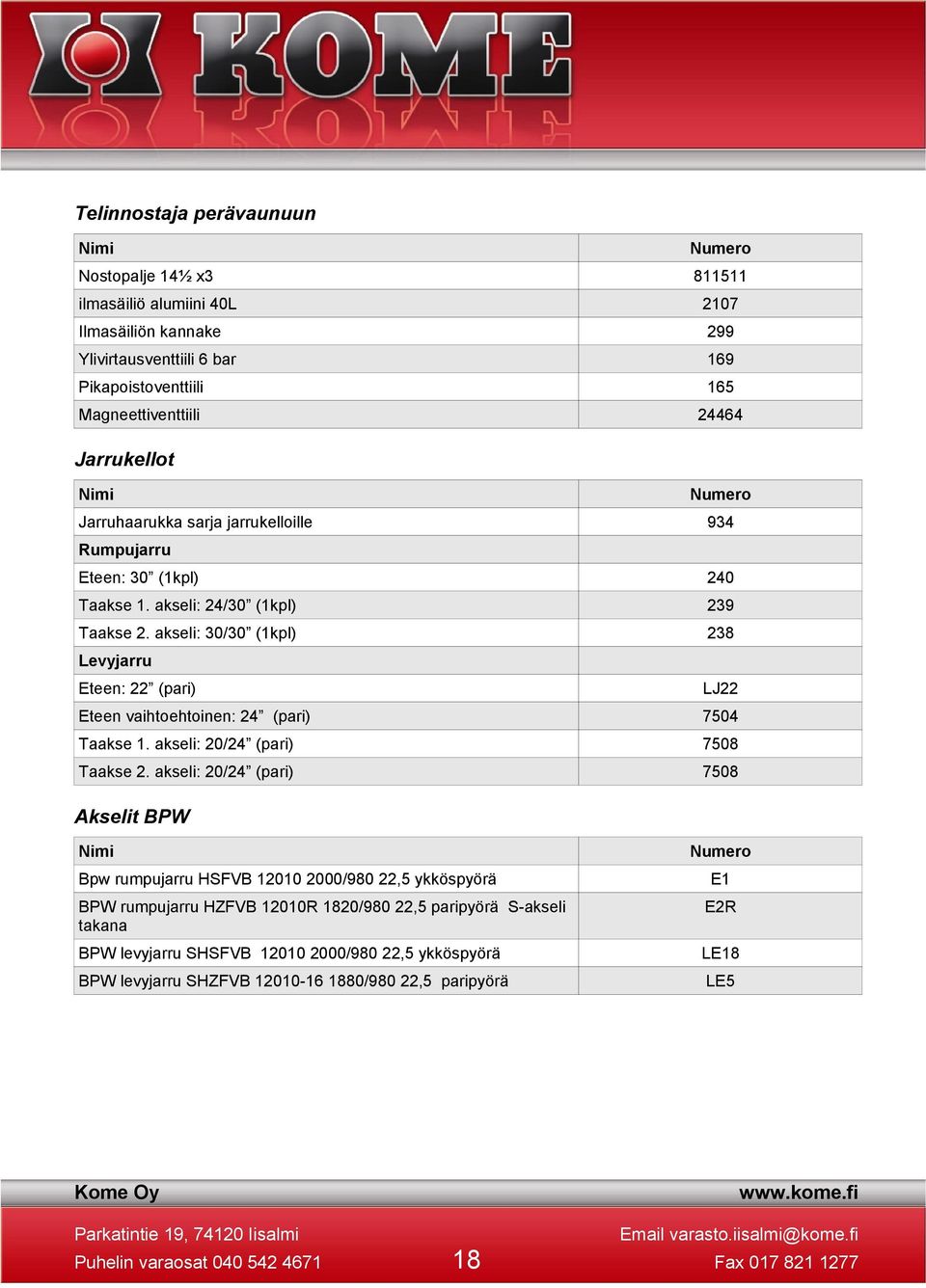

18 Telinnostaja perävaunuun Nostopalje 14½ x ilmasäiliö alumiini 40L 2107 Ilmasäiliön kannake 299 Ylivirtausventtiili 6 bar 169 Pikapoistoventtiili 165 Magneettiventtiili Jarrukellot Jarruhaarukka sarja jarrukelloille 934 Rumpujarru Eteen: 30 (1kpl) 240 Taakse 1. akseli: 24/30 (1kpl) 239 Taakse 2. akseli: 30/30 (1kpl) 238 Levyjarru Eteen: 22 (pari) LJ22 Eteen vaihtoehtoinen: 24 (pari) 7504 Taakse 1. akseli: 20/24 (pari) 7508 Taakse 2. akseli: 20/24 (pari) 7508 Akselit BPW Bpw rumpujarru HSFVB /980 22,5 ykköspyörä E1 BPW rumpujarru HZFVB 12010R 1820/980 22,5 paripyörä S-akseli takana E2R BPW levyjarru SHSFVB /980 22,5 ykköspyörä LE18 BPW levyjarru SHZFVB /980 22,5 paripyörä LE5 18

19 Jousitus 3-lehtinen Jousipakka A70 vahv. Vakio 3000 Reaktiotanko mm 604 Reaktiotanko mm 605 Reaktiotanko 475mm 606 Reaktiotanko 705mm 607 M30x190/45 reaktiotangonpultti M30x190 M30x160/45 reaktiotangonpultti M30x160 Jousen rajoitinholkki KP8511 Kansilappu kumiapujousen jalalla, vakio akseliin KP8518 Kartiokumi 110/105 M U-pultti 305mm BPW 616 U-pultti 350mm BPW 295/80 R22,5 renkaille 617 KOROTUSPALA 20MM 295/80 R22,5 renkaille Keinu sis. Kumipuslan KP2091 Keinun pusla 100x50x Keinun tappi, telikeinun pultti 774 Keinun mutteri DIN980V M42x32N 820 Jousituksen kulutuspalat Korvakon kulutuslevy lyhyt KP4757 Korvakon kulutuslevy pitkä KP4758 Jousen koroketallan kulutuspala KP2323 Korvakon kulutuslevy keinuun KP5125 Keinun J-kulutuspala KP2080 Keinun sisäkulutuspala KP2088 Keinunsivuttaistuen kulutuspala KP2089 Keinun kulutuspalan koroke KP2090 Keinun sisäkulutuspala KP

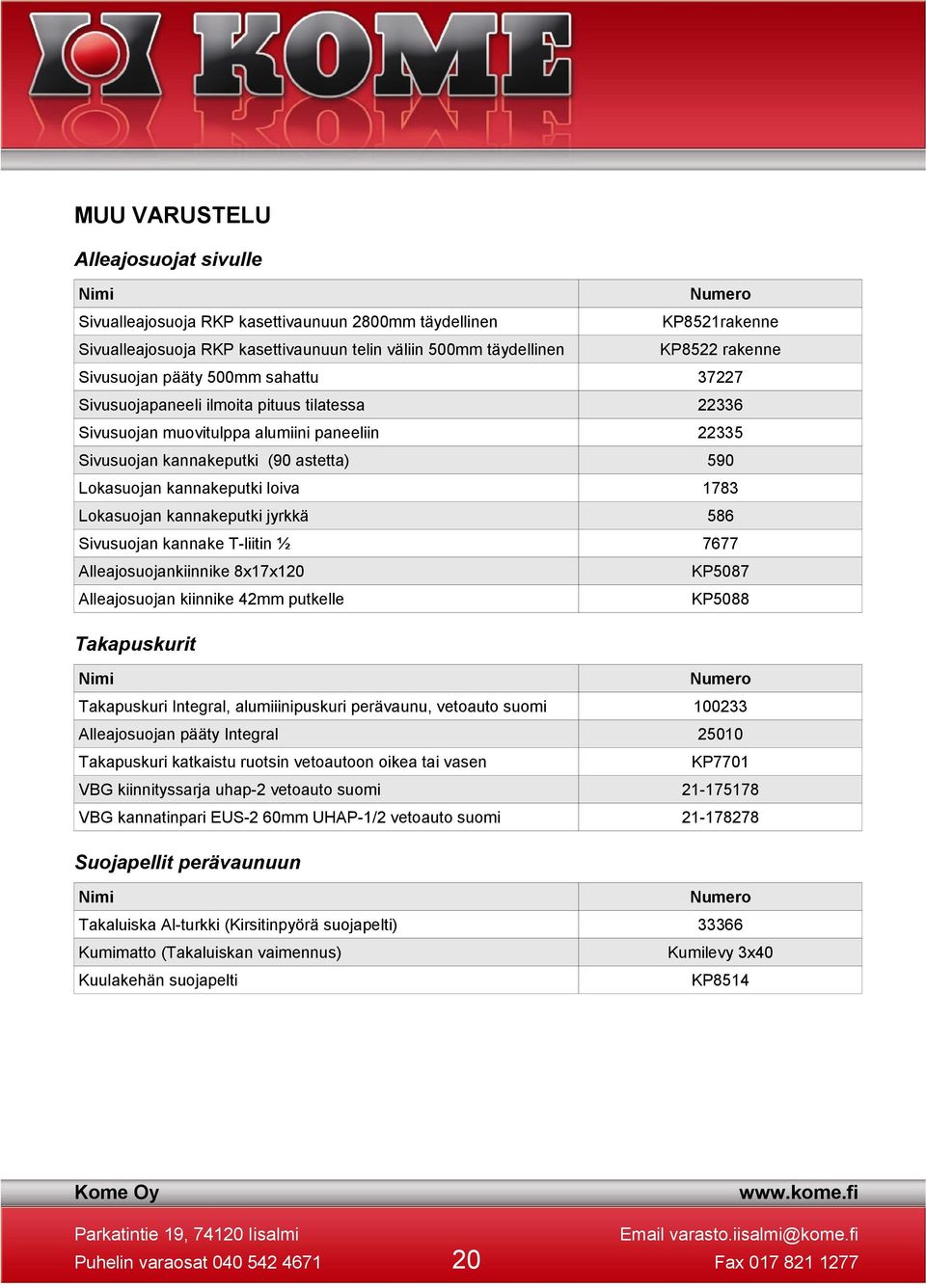

20 MUU VARUSTELU Alleajosuojat sivulle Sivualleajosuoja RKP kasettivaunuun 2800mm täydellinen KP8521rakenne Sivualleajosuoja RKP kasettivaunuun telin väliin 500mm täydellinen KP8522 rakenne Sivusuojan pääty 500mm sahattu Sivusuojapaneeli ilmoita pituus tilatessa Sivusuojan muovitulppa alumiini paneeliin Sivusuojan kannakeputki (90 astetta) 590 Lokasuojan kannakeputki loiva 1783 Lokasuojan kannakeputki jyrkkä 586 Sivusuojan kannake T-liitin ½ 7677 Alleajosuojankiinnike 8x17x120 KP5087 Alleajosuojan kiinnike 42mm putkelle KP5088 Takapuskurit Takapuskuri Integral, alumiiinipuskuri perävaunu, vetoauto suomi Alleajosuojan pääty Integral Takapuskuri katkaistu ruotsin vetoautoon oikea tai vasen KP7701 VBG kiinnityssarja uhap-2 vetoauto suomi VBG kannatinpari EUS-2 60mm UHAP-1/2 vetoauto suomi Suojapellit perävaunuun Takaluiska Al-turkki (Kirsitinpyörä suojapelti) Kumimatto (Takaluiskan vaimennus) Kumilevy 3x40 Kuulakehän suojapelti KP

21 Valotelineet ja asennuslevyt Valopalkki set 2450 täydellinen (vakiomalli yksille valoille) Alumiinilevy valopalkin päälle KP5046 Takasumuvalon asennuslevy KP8503 Alumiinikiinnike M8 50x2 (kumivarsivalot ja takasumuvalon kiinnitys) Kumivarsivalon teline taakse KP8500 Kumivarsivalon teline eteen KP8501 Sivuäärivalon teline runkoon (hitsattava) KP8517 Takaheijastinparin asennuslevy KP8506 Valot Takavalot Led-takavalo 7-kammio 24V Scania oikea Led-takavalo 7-kammio 24V Scania vasen Takavalo 7-kammio oikea 514 Takavalo 7-kammio vasen 513 Led-rekisterikilvenvalo 10-30V Takasumuvalo Led-12-30V 100x85x25 Suomi Aärivalot Was kumivarsivalo oikea 24V Deutsch pistok Was kumivarsivalo vasen 24V Deutsch pistok Suojaplexi kumivarsivaloon Plexi Talmu led sivuäärivalo kelt. 0,1m Deutsch pistok Työvalot Työvalo Xenon PL500HID Työvalo Nordic 100 kantikas, läpivienti 501 Välähdysvalo 24 V 3-led 1-os Akku 24V 1,2AH seisontavaloille (lisävaruste)

22 Heijastimet Perävaunu Takaheijastinpari 200x565 mm Heijastin 90x40mm keltainen Heijastin 90x40mm kirkas Heijastin 94x44 keltainen Kolmioheijastin 160x14x5mm Vetoauto Tunnuskilpi k-auto 2-os (pari auton perään viistoraidoilla) Heijastin halk. 80 mm keltainen, tarrakiinnitys Tarraheijastin punainen 881 Ääreismerkintä heijastinnauhat korkeus 50,8mm Valkea Keltainen Punainen

23 Lokasuojat Suomi Lokasuoja paripyörä Domar, väri musta Lokasuoja ykköspyörä Domar, väri musta Ruotsi Lokasuoja paripyörä Parlok 680x2300 Supra, väri musta R Lokasuoja ykköspyörä Parlok 455x2300 Supra, väri musta Roiskeläpät AL-läpän siirtolevy (ilmoita tuleeko ykkös vai paripyörille) AL-2567 Roiskeläpän Al-kiinnityskisko 420mm ykköspyörä Roiskeläpän Al-kiinnityskisko 645mm paripyörä Roiskeläppä RKP FINLAND 400x620 paripyörä Roiskeläppä RKP Finland 350 x Roiskeläppä RKP 420x350 ykköspyörä Kiinnitystarvikkeet Kome suojan lisäkannake kulmamalli korkea sinkitty 9106 Kome suojan lisäkannake kulmamalli matala sinkitty 9106b Kome suojan lisäkannake suoramalli sinkitty 9110 Lokasuojan kannakeputki loiva 1783 Lokasuojan kannakeputki jyrkkä 586 lokasuojan kannake KOME, paripyörille 584S lokasuojan kannake KOME ykköspyörille 584SY Muovitulppa suojankannakeputkeen 1782 Lokasuojan asennusholkki pultattava 1781 Lokasuojan asennusholkki hitsattava 1780 Lokasuojan neliöprikka (perävaunu) 824 M10x ZN DIN603 lukkoruuvi (perävaunu) M10x ZN Aluslevy R-650, banaanirauta (vetoauto) Pakoputkiklemmari D44 (vetoauto) D45 23
