1 My Book 3.0 -käyttöopas My Book 3.0 -käyttöopas My Book 3.0 Käyttöopas Ulkoinen työpöytä

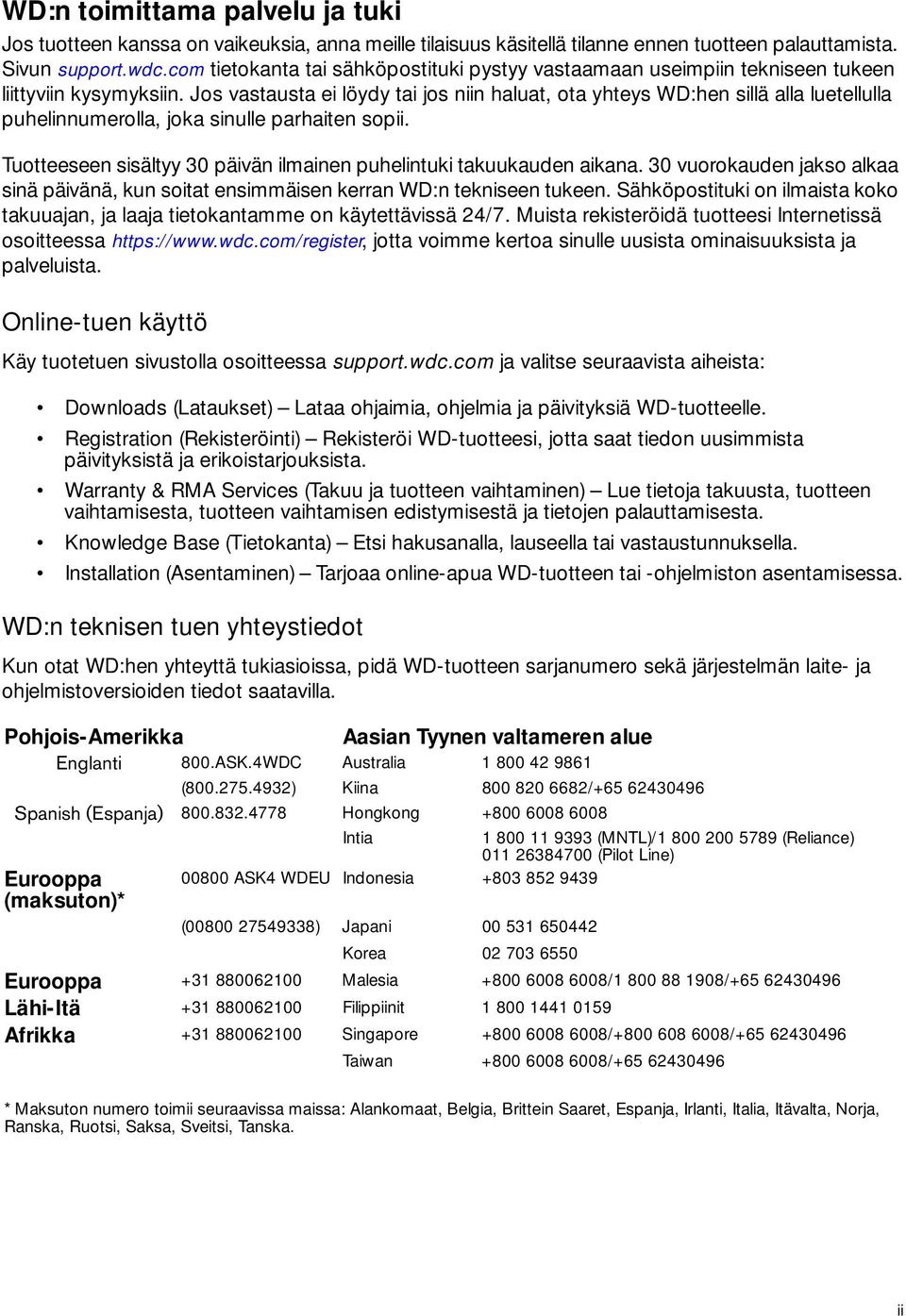

2 WD:n toimittama palvelu ja tuki Jos tuotteen kanssa on vaikeuksia, anna meille tilaisuus käsitellä tilanne ennen tuotteen palauttamista. Sivun support.wdc.com tietokanta tai sähköpostituki pystyy vastaamaan useimpiin tekniseen tukeen liittyviin kysymyksiin. Jos vastausta ei löydy tai jos niin haluat, ota yhteys WD:hen sillä alla luetellulla puhelinnumerolla, joka sinulle parhaiten sopii. Tuotteeseen sisältyy 30 päivän ilmainen puhelintuki takuukauden aikana. 30 vuorokauden jakso alkaa sinä päivänä, kun soitat ensimmäisen kerran WD:n tekniseen tukeen. Sähköpostituki on ilmaista koko takuuajan, ja laaja tietokantamme on käytettävissä 24/7. Muista rekisteröidä tuotteesi Internetissä osoitteessa jotta voimme kertoa sinulle uusista ominaisuuksista ja palveluista. Online-tuen käyttö Käy tuotetuen sivustolla osoitteessa support.wdc.com ja valitse seuraavista aiheista: Downloads (Lataukset) Lataa ohjaimia, ohjelmia ja päivityksiä WD-tuotteelle. Registration (Rekisteröinti) Rekisteröi WD-tuotteesi, jotta saat tiedon uusimmista päivityksistä ja erikoistarjouksista. Warranty & RMA Services (Takuu ja tuotteen vaihtaminen) Lue tietoja takuusta, tuotteen vaihtamisesta, tuotteen vaihtamisen edistymisestä ja tietojen palauttamisesta. Knowledge Base (Tietokanta) Etsi hakusanalla, lauseella tai vastaustunnuksella. Installation (Asentaminen) Tarjoaa online-apua WD-tuotteen tai -ohjelmiston asentamisessa. WD:n teknisen tuen yhteystiedot Kun otat WD:hen yhteyttä tukiasioissa, pidä WD-tuotteen sarjanumero sekä järjestelmän laite- ja ohjelmistoversioiden tiedot saatavilla. Pohjois-Amerikka Aasian Tyynen valtameren alue Englanti 800.ASK.4WDC Australia ( ) Kiina / Spanish (Espanja) Hongkong Intia (MNTL)/ (Reliance) (Pilot Line) Eurooppa ASK4 WDEU Indonesia (maksuton)* ( ) Japani Korea Eurooppa Malesia / / Lähi-Itä Filippiinit Afrikka Singapore / / Taiwan / * Maksuton numero toimii seuraavissa maissa: Alankomaat, Belgia, Brittein Saaret, Espanja, Irlanti, Italia, Itävalta, Norja, Ranska, Ruotsi, Saksa, Sveitsi, Tanska. ii

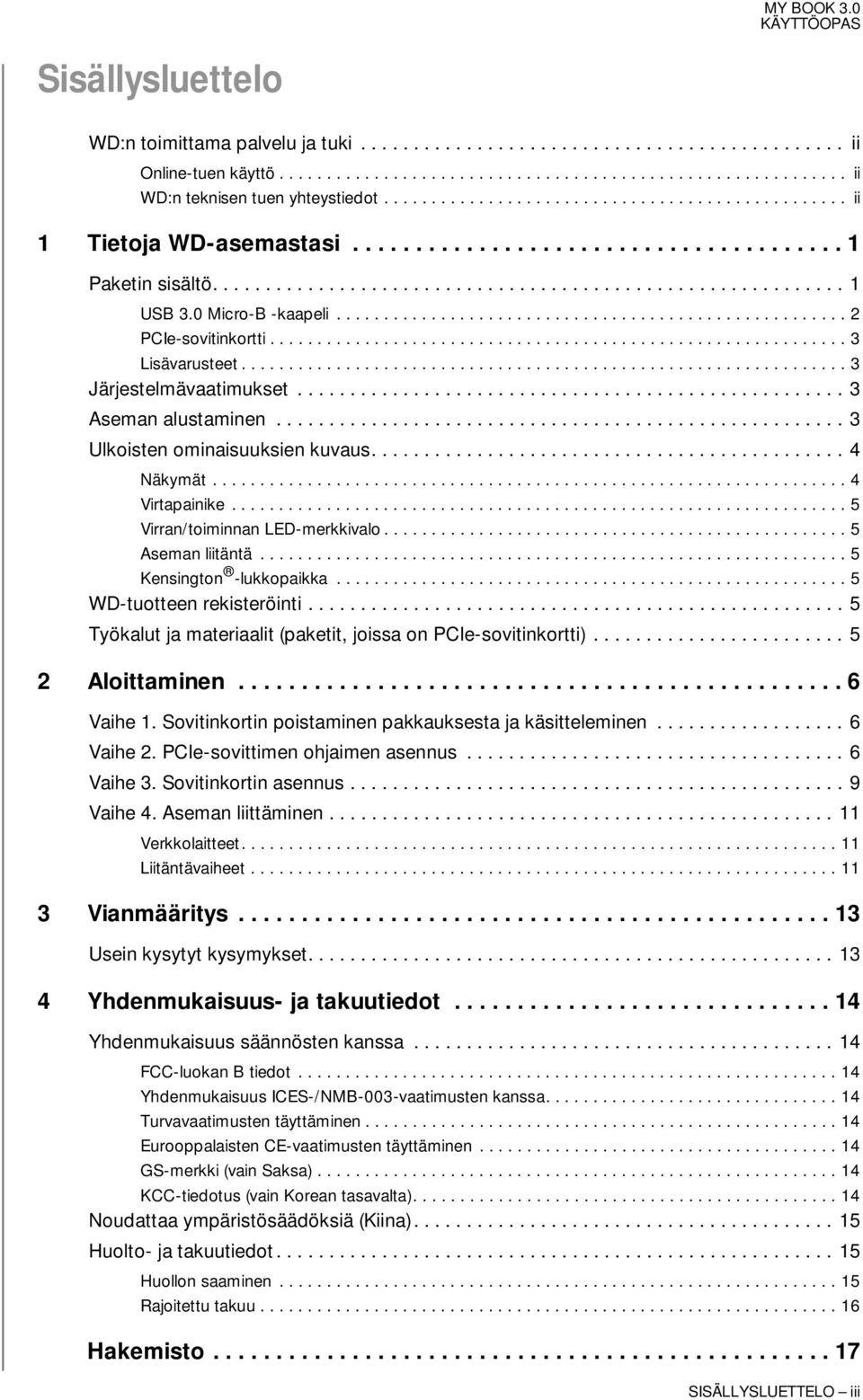

3 Sisällysluettelo WD:n toimittama palvelu ja tuki ii Online-tuen käyttö ii WD:n teknisen tuen yhteystiedot ii 1 Tietoja WD-asemastasi Paketin sisältö USB 3.0 Micro-B -kaapeli PCIe-sovitinkortti Lisävarusteet Järjestelmävaatimukset Aseman alustaminen Ulkoisten ominaisuuksien kuvaus Näkymät Virtapainike Virran/toiminnan LED-merkkivalo Aseman liitäntä Kensington -lukkopaikka WD-tuotteen rekisteröinti Työkalut ja materiaalit (paketit, joissa on PCIe-sovitinkortti) Aloittaminen Vaihe 1. Sovitinkortin poistaminen pakkauksesta ja käsitteleminen Vaihe 2. PCIe-sovittimen ohjaimen asennus Vaihe 3. Sovitinkortin asennus Vaihe 4. Aseman liittäminen Verkkolaitteet Liitäntävaiheet Vianmääritys Usein kysytyt kysymykset Yhdenmukaisuus- ja takuutiedot Yhdenmukaisuus säännösten kanssa FCC-luokan B tiedot Yhdenmukaisuus ICES-/NMB-003-vaatimusten kanssa Turvavaatimusten täyttäminen Eurooppalaisten CE-vaatimusten täyttäminen GS-merkki (vain Saksa) KCC-tiedotus (vain Korean tasavalta) Noudattaa ympäristösäädöksiä (Kiina) Huolto- ja takuutiedot Huollon saaminen Rajoitettu takuu Hakemisto SISÄLLYSLUETTELO iii

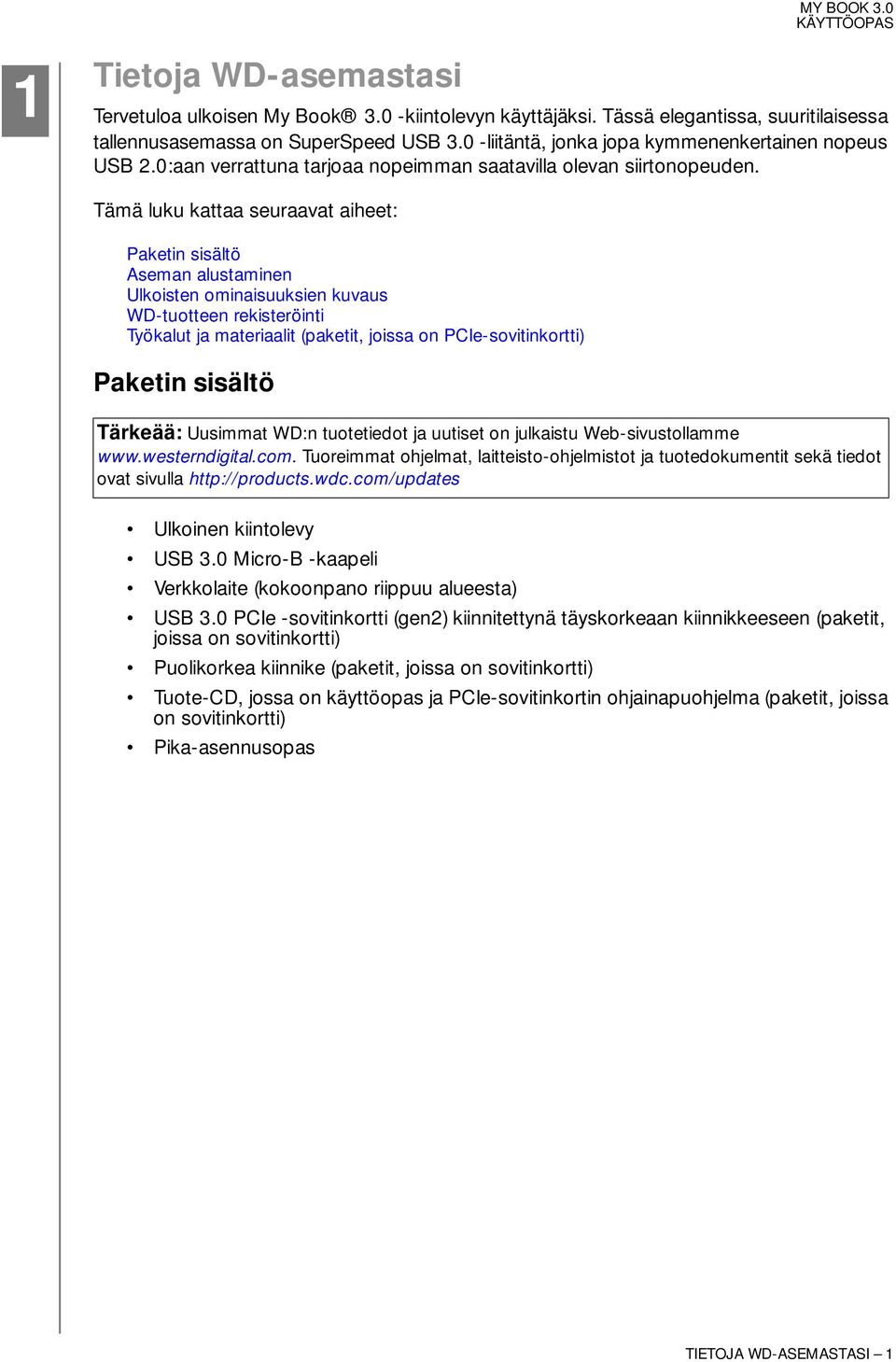

4 1 Tietoja WD-asemastasi Tervetuloa ulkoisen My Book 3.0 -kiintolevyn käyttäjäksi. Tässä elegantissa, suuritilaisessa tallennusasemassa on SuperSpeed USB 3.0 -liitäntä, jonka jopa kymmenenkertainen nopeus USB 2.0:aan verrattuna tarjoaa nopeimman saatavilla olevan siirtonopeuden. Tämä luku kattaa seuraavat aiheet: Paketin sisältö Aseman alustaminen Ulkoisten ominaisuuksien kuvaus WD-tuotteen rekisteröinti Työkalut ja materiaalit (paketit, joissa on PCIe-sovitinkortti) Paketin sisältö Tärkeää: Uusimmat WD:n tuotetiedot ja uutiset on julkaistu Web-sivustollamme Tuoreimmat ohjelmat, laitteisto-ohjelmistot ja tuotedokumentit sekä tiedot ovat sivulla Ulkoinen kiintolevy USB 3.0 Micro-B -kaapeli Verkkolaite (kokoonpano riippuu alueesta) USB 3.0 PCIe -sovitinkortti (gen2) kiinnitettynä täyskorkeaan kiinnikkeeseen (paketit, joissa on sovitinkortti) Puolikorkea kiinnike (paketit, joissa on sovitinkortti) Tuote-CD, jossa on käyttöopas ja PCIe-sovitinkortin ohjainapuohjelma (paketit, joissa on sovitinkortti) Pika-asennusopas TIETOJA WD-ASEMASTASI 1

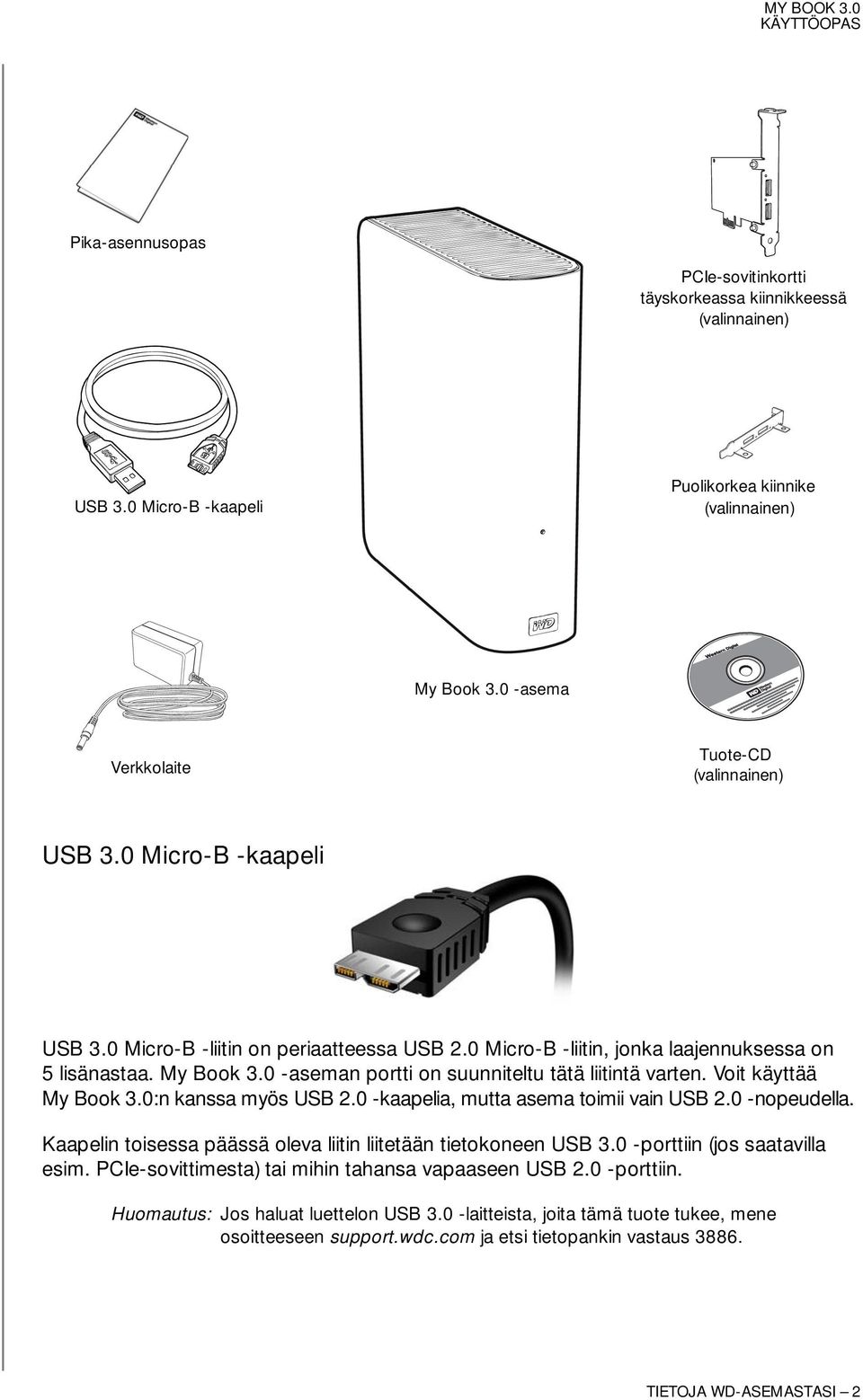

5 Pika-asennusopas PCIe-sovitinkortti täyskorkeassa kiinnikkeessä (valinnainen) USB 3.0 Micro-B -kaapeli Puolikorkea kiinnike (valinnainen) My Book 3.0 -asema Verkkolaite Tuote-CD (valinnainen) USB 3.0 Micro-B -kaapeli USB 3.0 Micro-B -liitin on periaatteessa USB 2.0 Micro-B -liitin, jonka laajennuksessa on 5 lisänastaa. My Book 3.0 -aseman portti on suunniteltu tätä liitintä varten. Voit käyttää My Book 3.0:n kanssa myös USB 2.0 -kaapelia, mutta asema toimii vain USB 2.0 -nopeudella. Kaapelin toisessa päässä oleva liitin liitetään tietokoneen USB 3.0 -porttiin (jos saatavilla esim. PCIe-sovittimesta) tai mihin tahansa vapaaseen USB 2.0 -porttiin. Huomautus: Jos haluat luettelon USB 3.0 -laitteista, joita tämä tuote tukee, mene osoitteeseen support.wdc.com ja etsi tietopankin vastaus TIETOJA WD-ASEMASTASI 2

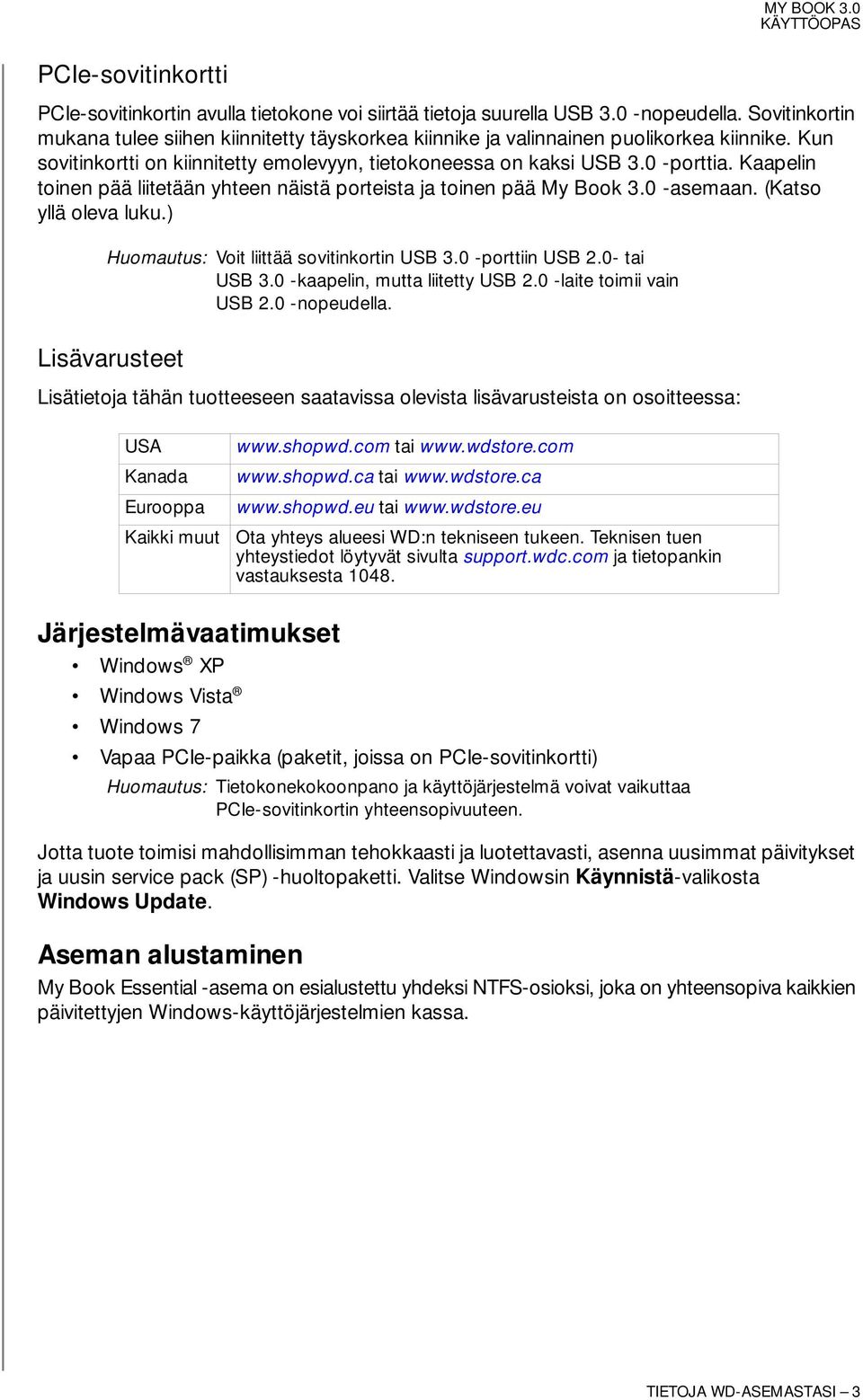

6 PCIe-sovitinkortti PCIe-sovitinkortin avulla tietokone voi siirtää tietoja suurella USB 3.0 -nopeudella. Sovitinkortin mukana tulee siihen kiinnitetty täyskorkea kiinnike ja valinnainen puolikorkea kiinnike. Kun sovitinkortti on kiinnitetty emolevyyn, tietokoneessa on kaksi USB 3.0 -porttia. Kaapelin toinen pää liitetään yhteen näistä porteista ja toinen pää My Book 3.0 -asemaan. (Katso yllä oleva luku.) Huomautus: Voit liittää sovitinkortin USB 3.0 -porttiin USB 2.0- tai USB 3.0 -kaapelin, mutta liitetty USB 2.0 -laite toimii vain USB 2.0 -nopeudella. Lisävarusteet Lisätietoja tähän tuotteeseen saatavissa olevista lisävarusteista on osoitteessa: USA Kanada Eurooppa Kaikki muut tai tai tai Ota yhteys alueesi WD:n tekniseen tukeen. Teknisen tuen yhteystiedot löytyvät sivulta support.wdc.com ja tietopankin vastauksesta Järjestelmävaatimukset Windows XP Windows Vista Windows 7 Vapaa PCIe-paikka (paketit, joissa on PCIe-sovitinkortti) Huomautus: Tietokonekokoonpano ja käyttöjärjestelmä voivat vaikuttaa PCIe-sovitinkortin yhteensopivuuteen. Jotta tuote toimisi mahdollisimman tehokkaasti ja luotettavasti, asenna uusimmat päivitykset ja uusin service pack (SP) -huoltopaketti. Valitse Windowsin Käynnistä-valikosta Windows Update. Aseman alustaminen My Book Essential -asema on esialustettu yhdeksi NTFS-osioksi, joka on yhteensopiva kaikkien päivitettyjen Windows-käyttöjärjestelmien kassa. TIETOJA WD-ASEMASTASI 3

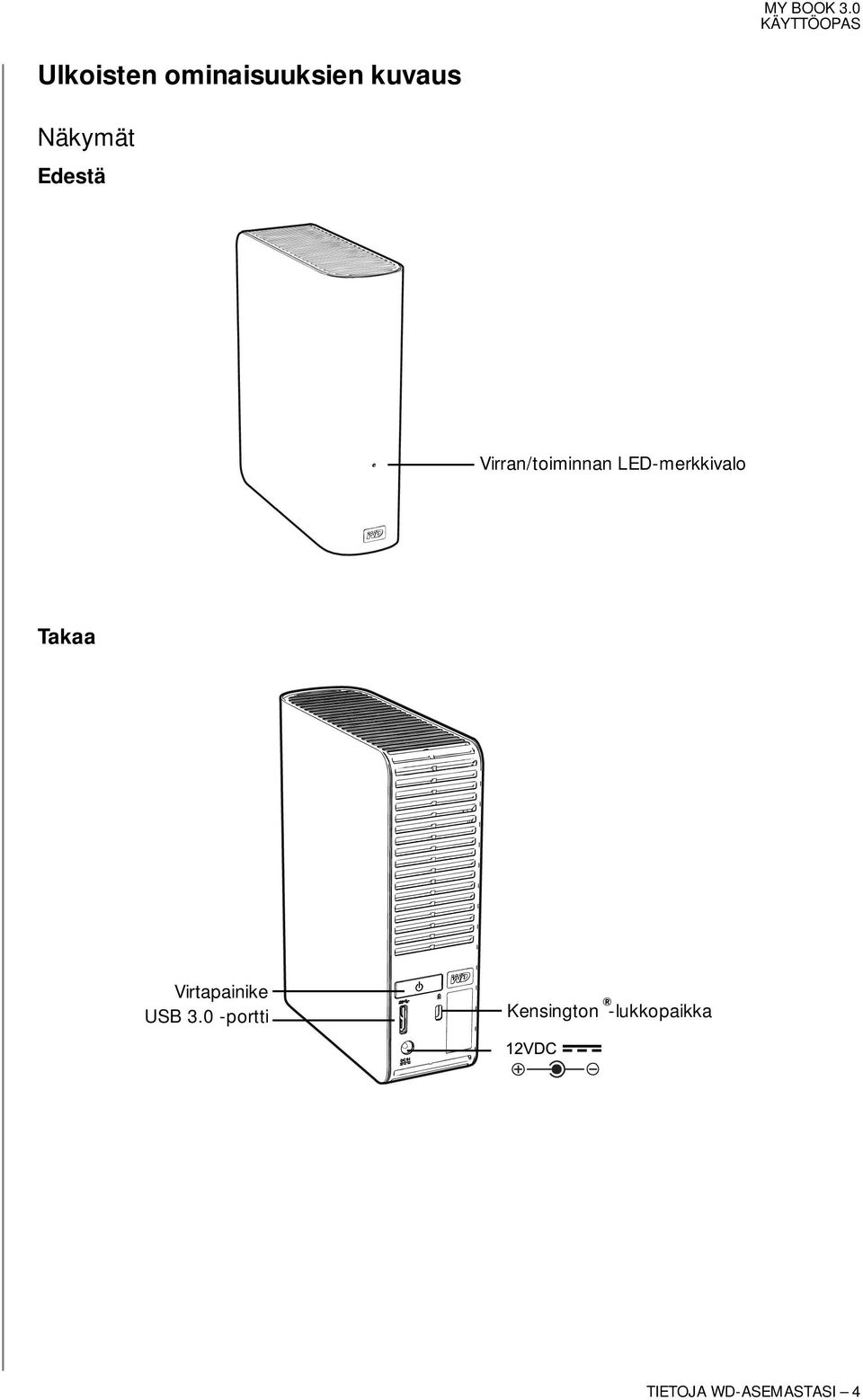

7 Ulkoisten ominaisuuksien kuvaus Näkymät Edestä Virran/toiminnan LED-merkkivalo Takaa Virtapainike USB 3.0 -portti Kensington -lukkopaikka TIETOJA WD-ASEMASTASI 4

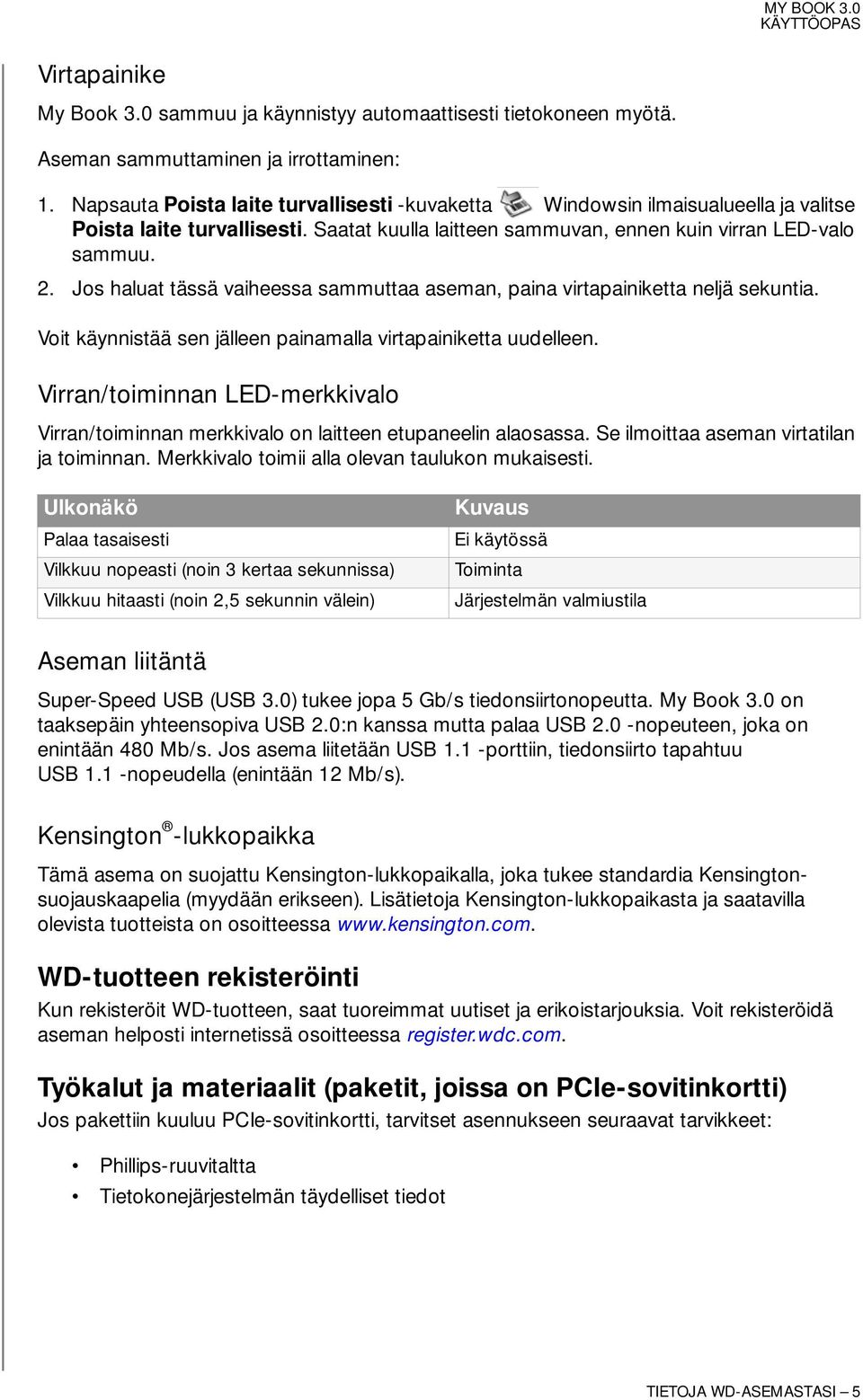

8 Virtapainike My Book 3.0 sammuu ja käynnistyy automaattisesti tietokoneen myötä. Aseman sammuttaminen ja irrottaminen: 1. Napsauta Poista laite turvallisesti -kuvaketta Windowsin ilmaisualueella ja valitse Poista laite turvallisesti. Saatat kuulla laitteen sammuvan, ennen kuin virran LED-valo sammuu. 2. Jos haluat tässä vaiheessa sammuttaa aseman, paina virtapainiketta neljä sekuntia. Voit käynnistää sen jälleen painamalla virtapainiketta uudelleen. Virran/toiminnan LED-merkkivalo Virran/toiminnan merkkivalo on laitteen etupaneelin alaosassa. Se ilmoittaa aseman virtatilan ja toiminnan. Merkkivalo toimii alla olevan taulukon mukaisesti. Ulkonäkö Palaa tasaisesti Vilkkuu nopeasti (noin 3 kertaa sekunnissa) Vilkkuu hitaasti (noin 2,5 sekunnin välein) Kuvaus Ei käytössä Toiminta Järjestelmän valmiustila Aseman liitäntä Super-Speed USB (USB 3.0) tukee jopa 5 Gb/s tiedonsiirtonopeutta. My Book 3.0 on taaksepäin yhteensopiva USB 2.0:n kanssa mutta palaa USB 2.0 -nopeuteen, joka on enintään 480 Mb/s. Jos asema liitetään USB 1.1 -porttiin, tiedonsiirto tapahtuu USB 1.1 -nopeudella (enintään 12 Mb/s). Kensington -lukkopaikka Tämä asema on suojattu Kensington-lukkopaikalla, joka tukee standardia Kensingtonsuojauskaapelia (myydään erikseen). Lisätietoja Kensington-lukkopaikasta ja saatavilla olevista tuotteista on osoitteessa WD-tuotteen rekisteröinti Kun rekisteröit WD-tuotteen, saat tuoreimmat uutiset ja erikoistarjouksia. Voit rekisteröidä aseman helposti internetissä osoitteessa register.wdc.com. Työkalut ja materiaalit (paketit, joissa on PCIe-sovitinkortti) Jos pakettiin kuuluu PCIe-sovitinkortti, tarvitset asennukseen seuraavat tarvikkeet: Phillips-ruuvitaltta Tietokonejärjestelmän täydelliset tiedot TIETOJA WD-ASEMASTASI 5

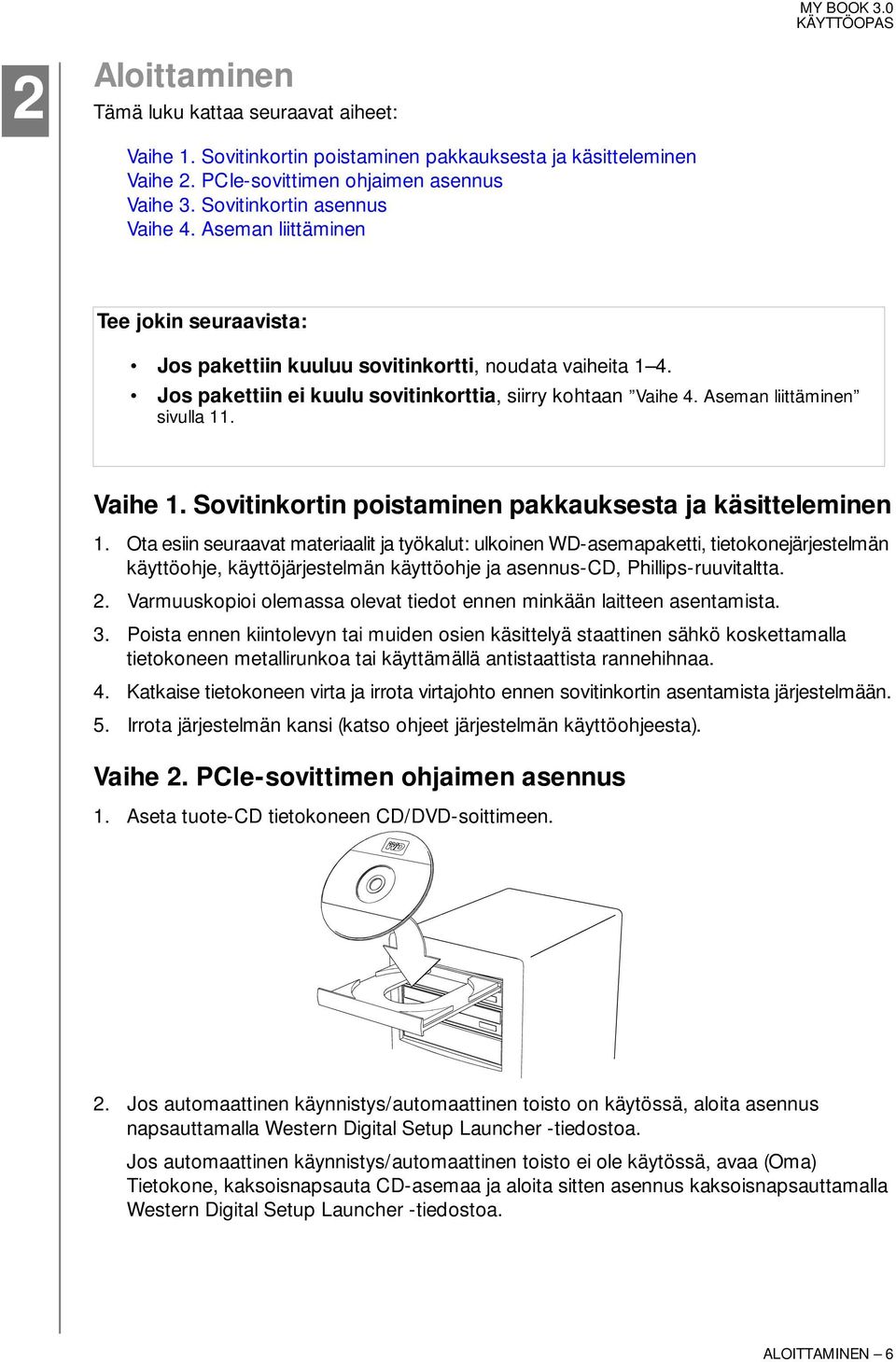

9 12 Aloittaminen Tämä luku kattaa seuraavat aiheet: Vaihe 1. Sovitinkortin poistaminen pakkauksesta ja käsitteleminen Vaihe 2. PCIe-sovittimen ohjaimen asennus Vaihe 3. Sovitinkortin asennus Vaihe 4. Aseman liittäminen Tee jokin seuraavista: Jos pakettiin kuuluu sovitinkortti, noudata vaiheita 1 4. Jos pakettiin ei kuulu sovitinkorttia, siirry kohtaan Vaihe 4. Aseman liittäminen sivulla 11. Vaihe 1. Sovitinkortin poistaminen pakkauksesta ja käsitteleminen 1. Ota esiin seuraavat materiaalit ja työkalut: ulkoinen WD-asemapaketti, tietokonejärjestelmän käyttöohje, käyttöjärjestelmän käyttöohje ja asennus-cd, Phillips-ruuvitaltta. 2. Varmuuskopioi olemassa olevat tiedot ennen minkään laitteen asentamista. 3. Poista ennen kiintolevyn tai muiden osien käsittelyä staattinen sähkö koskettamalla tietokoneen metallirunkoa tai käyttämällä antistaattista rannehihnaa. 4. Katkaise tietokoneen virta ja irrota virtajohto ennen sovitinkortin asentamista järjestelmään. 5. Irrota järjestelmän kansi (katso ohjeet järjestelmän käyttöohjeesta). Vaihe 2. PCIe-sovittimen ohjaimen asennus 1. Aseta tuote-cd tietokoneen CD/DVD-soittimeen. 2. Jos automaattinen käynnistys/automaattinen toisto on käytössä, aloita asennus napsauttamalla Western Digital Setup Launcher -tiedostoa. Jos automaattinen käynnistys/automaattinen toisto ei ole käytössä, avaa (Oma) Tietokone, kaksoisnapsauta CD-asemaa ja aloita sitten asennus kaksoisnapsauttamalla Western Digital Setup Launcher -tiedostoa. ALOITTAMINEN 6

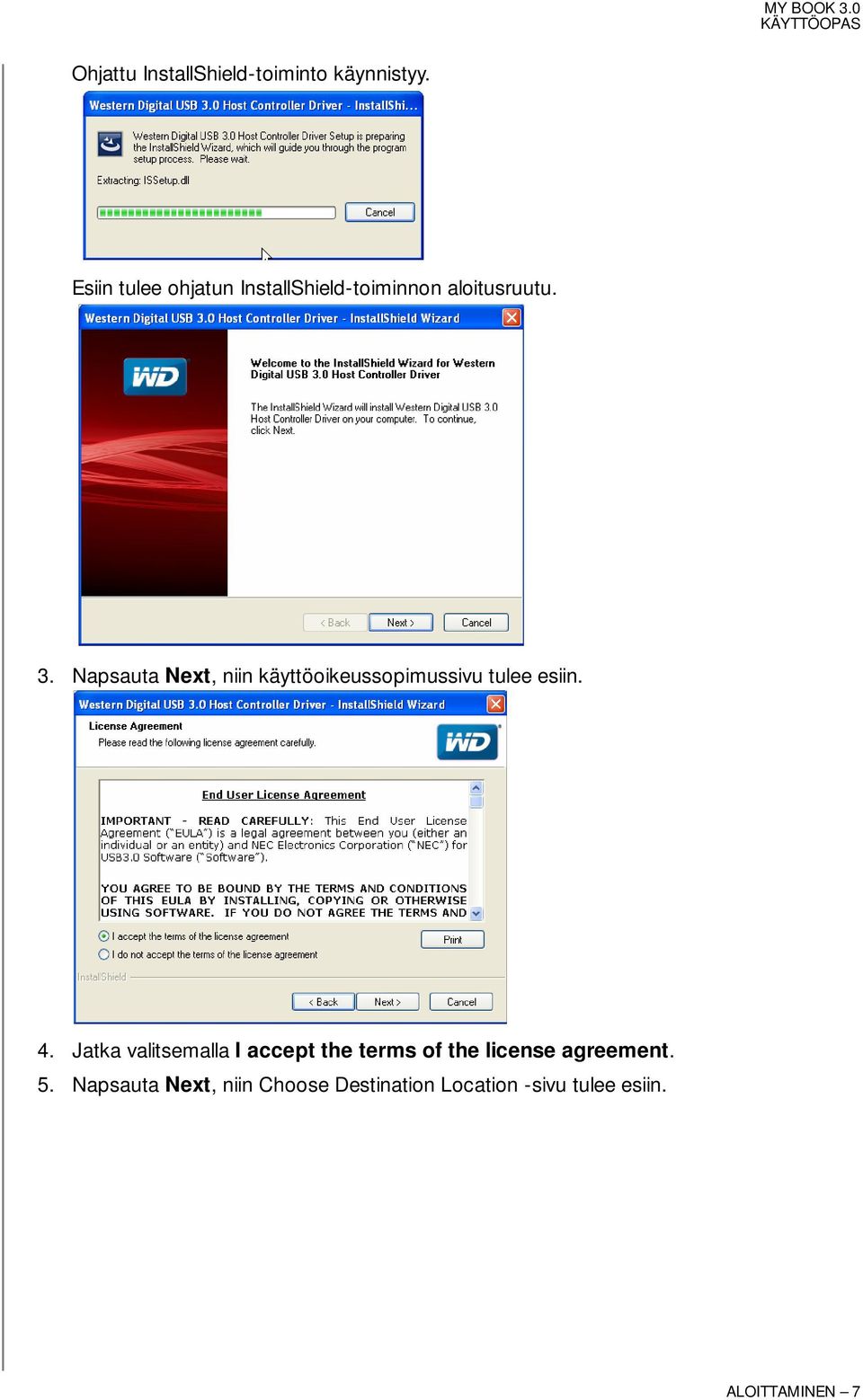

10 Ohjattu InstallShield-toiminto käynnistyy. Esiin tulee ohjatun InstallShield-toiminnon aloitusruutu. 3. Napsauta Next, niin käyttöoikeussopimussivu tulee esiin. 4. Jatka valitsemalla I accept the terms of the license agreement. 5. Napsauta Next, niin Choose Destination Location -sivu tulee esiin. ALOITTAMINEN 7

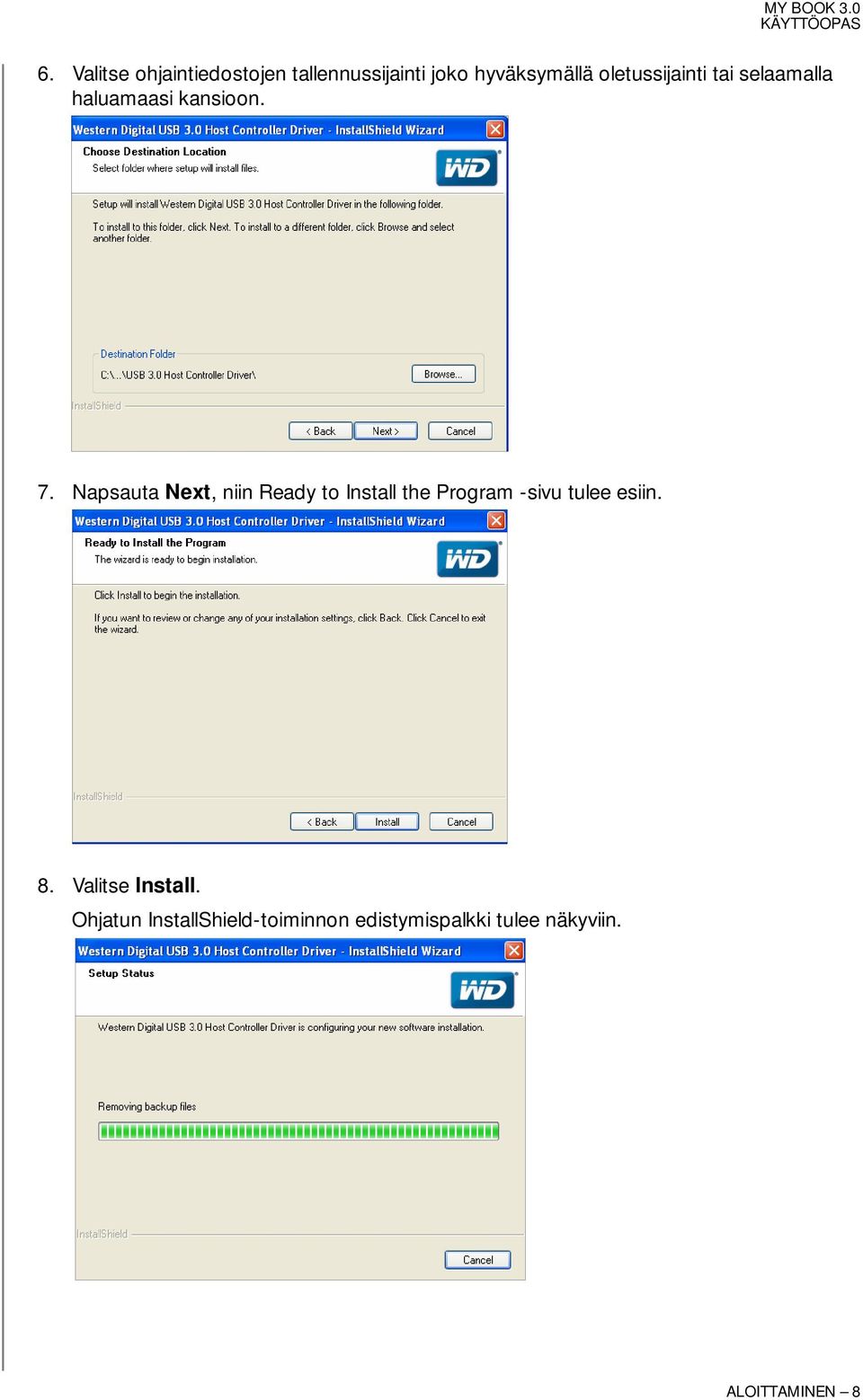

11 6. Valitse ohjaintiedostojen tallennussijainti joko hyväksymällä oletussijainti tai selaamalla haluamaasi kansioon. 7. Napsauta Next, niin Ready to Install the Program -sivu tulee esiin. 8. Valitse Install. Ohjatun InstallShield-toiminnon edistymispalkki tulee näkyviin. ALOITTAMINEN 8

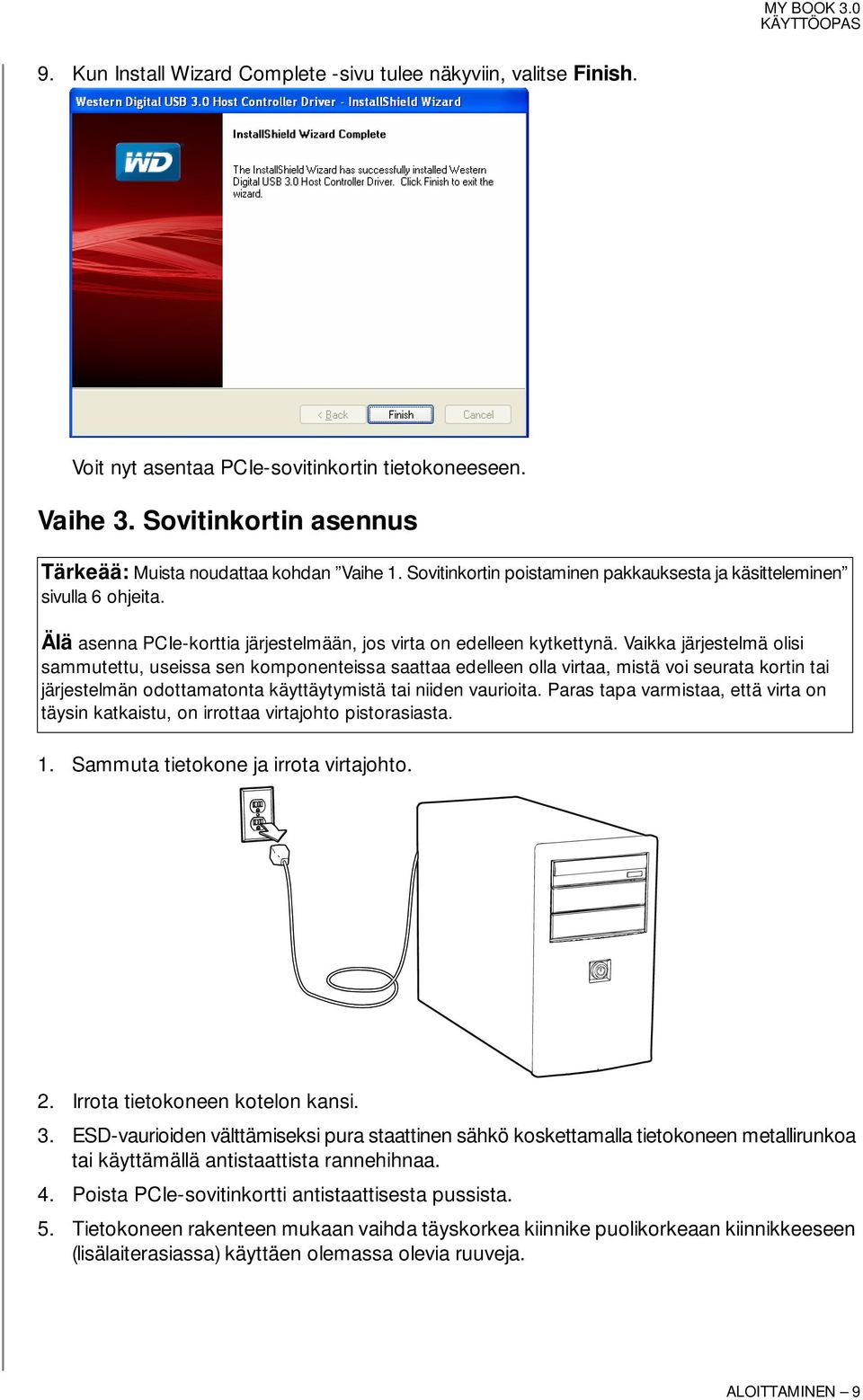

12 9. Kun Install Wizard Complete -sivu tulee näkyviin, valitse Finish. Voit nyt asentaa PCIe-sovitinkortin tietokoneeseen. Vaihe 3. Sovitinkortin asennus Tärkeää: Muista noudattaa kohdan Vaihe 1. Sovitinkortin poistaminen pakkauksesta ja käsitteleminen sivulla 6 ohjeita. Älä asenna PCIe-korttia järjestelmään, jos virta on edelleen kytkettynä. Vaikka järjestelmä olisi sammutettu, useissa sen komponenteissa saattaa edelleen olla virtaa, mistä voi seurata kortin tai järjestelmän odottamatonta käyttäytymistä tai niiden vaurioita. Paras tapa varmistaa, että virta on täysin katkaistu, on irrottaa virtajohto pistorasiasta. 1. Sammuta tietokone ja irrota virtajohto. 2. Irrota tietokoneen kotelon kansi. 3. ESD-vaurioiden välttämiseksi pura staattinen sähkö koskettamalla tietokoneen metallirunkoa tai käyttämällä antistaattista rannehihnaa. 4. Poista PCIe-sovitinkortti antistaattisesta pussista. 5. Tietokoneen rakenteen mukaan vaihda täyskorkea kiinnike puolikorkeaan kiinnikkeeseen (lisälaiterasiassa) käyttäen olemassa olevia ruuveja. ALOITTAMINEN 9

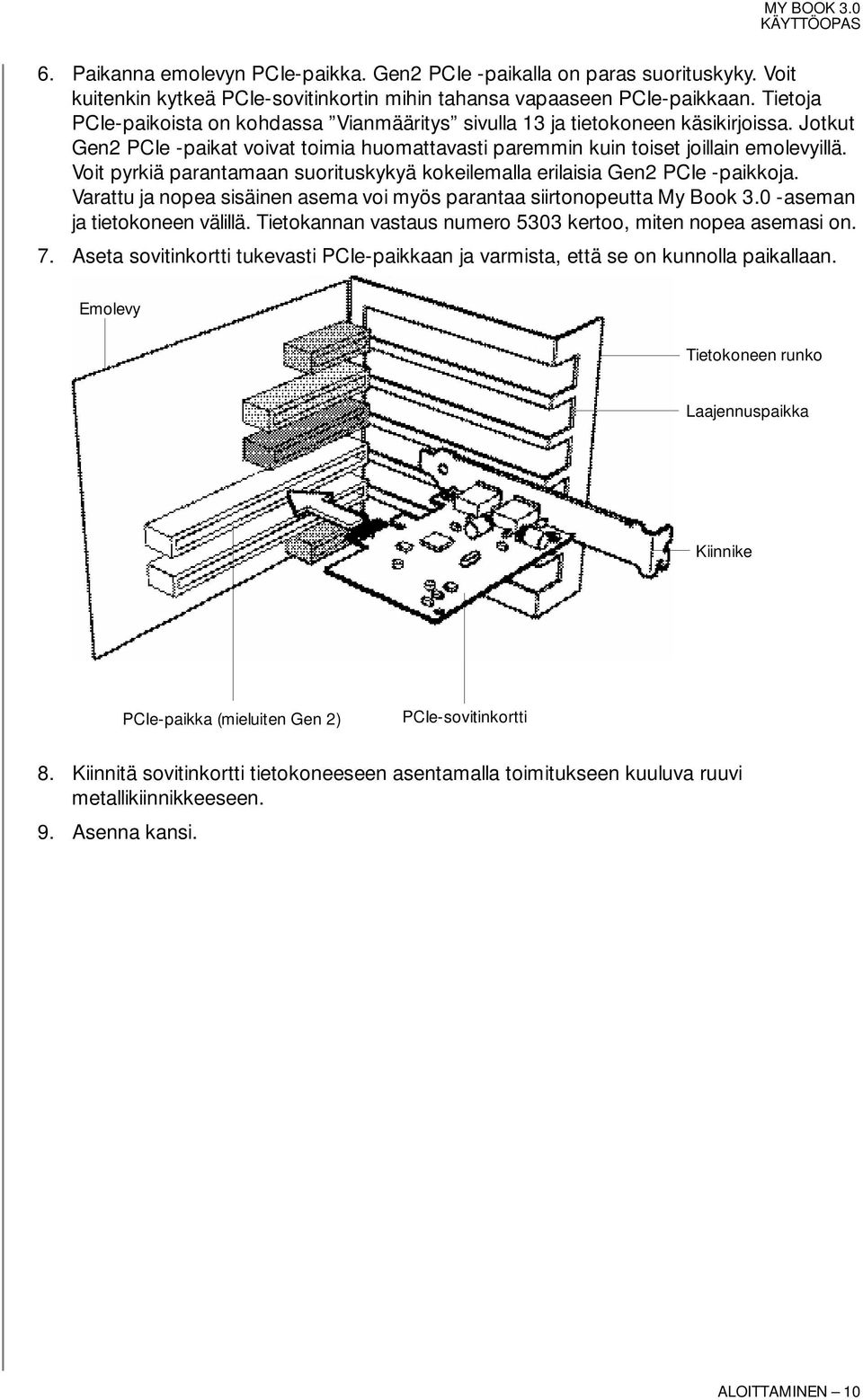

13 6. Paikanna emolevyn PCIe-paikka. Gen2 PCIe -paikalla on paras suorituskyky. Voit kuitenkin kytkeä PCIe-sovitinkortin mihin tahansa vapaaseen PCIe-paikkaan. Tietoja PCIe-paikoista on kohdassa Vianmääritys sivulla 13 ja tietokoneen käsikirjoissa. Jotkut Gen2 PCIe -paikat voivat toimia huomattavasti paremmin kuin toiset joillain emolevyillä. Voit pyrkiä parantamaan suorituskykyä kokeilemalla erilaisia Gen2 PCIe -paikkoja. Varattu ja nopea sisäinen asema voi myös parantaa siirtonopeutta My Book 3.0 -aseman ja tietokoneen välillä. Tietokannan vastaus numero 5303 kertoo, miten nopea asemasi on. 7. Aseta sovitinkortti tukevasti PCIe-paikkaan ja varmista, että se on kunnolla paikallaan. Emolevy Tietokoneen runko Laajennuspaikka Kiinnike PCIe-paikka (mieluiten Gen 2) PCIe-sovitinkortti 8. Kiinnitä sovitinkortti tietokoneeseen asentamalla toimitukseen kuuluva ruuvi metallikiinnikkeeseen. 9. Asenna kansi. ALOITTAMINEN 10

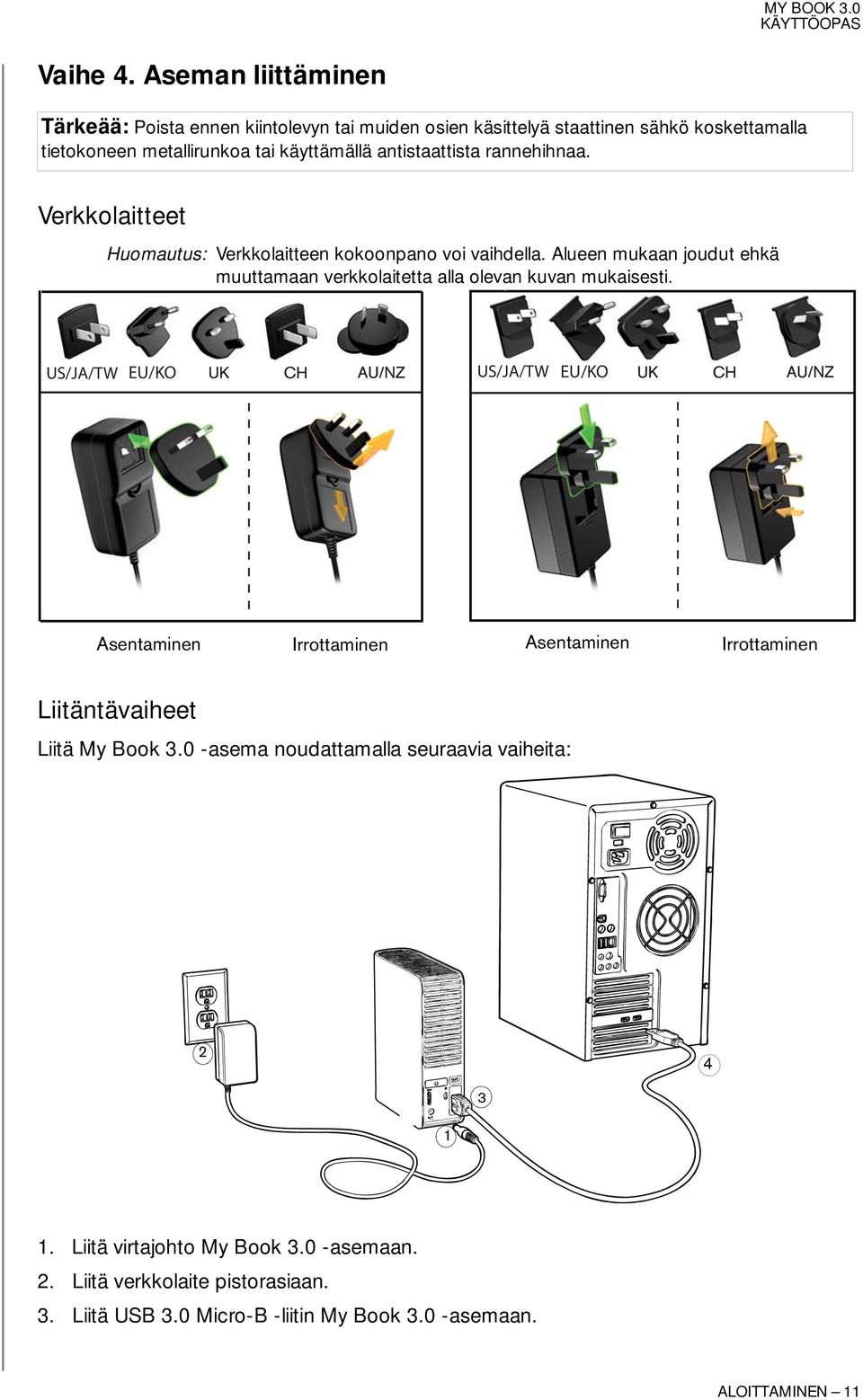

14 Vaihe 4. Aseman liittäminen Tärkeää: Poista ennen kiintolevyn tai muiden osien käsittelyä staattinen sähkö koskettamalla tietokoneen metallirunkoa tai käyttämällä antistaattista rannehihnaa. Verkkolaitteet Huomautus: Verkkolaitteen kokoonpano voi vaihdella. Alueen mukaan joudut ehkä muuttamaan verkkolaitetta alla olevan kuvan mukaisesti. US/JA/TW EU/KO US/JA/TW EU/KO Asentaminen Irrottaminen Asentaminen Irrottaminen Liitäntävaiheet Liitä My Book 3.0 -asema noudattamalla seuraavia vaiheita: Liitä virtajohto My Book 3.0 -asemaan. 2. Liitä verkkolaite pistorasiaan. 3. Liitä USB 3.0 Micro-B -liitin My Book 3.0 -asemaan. ALOITTAMINEN 11

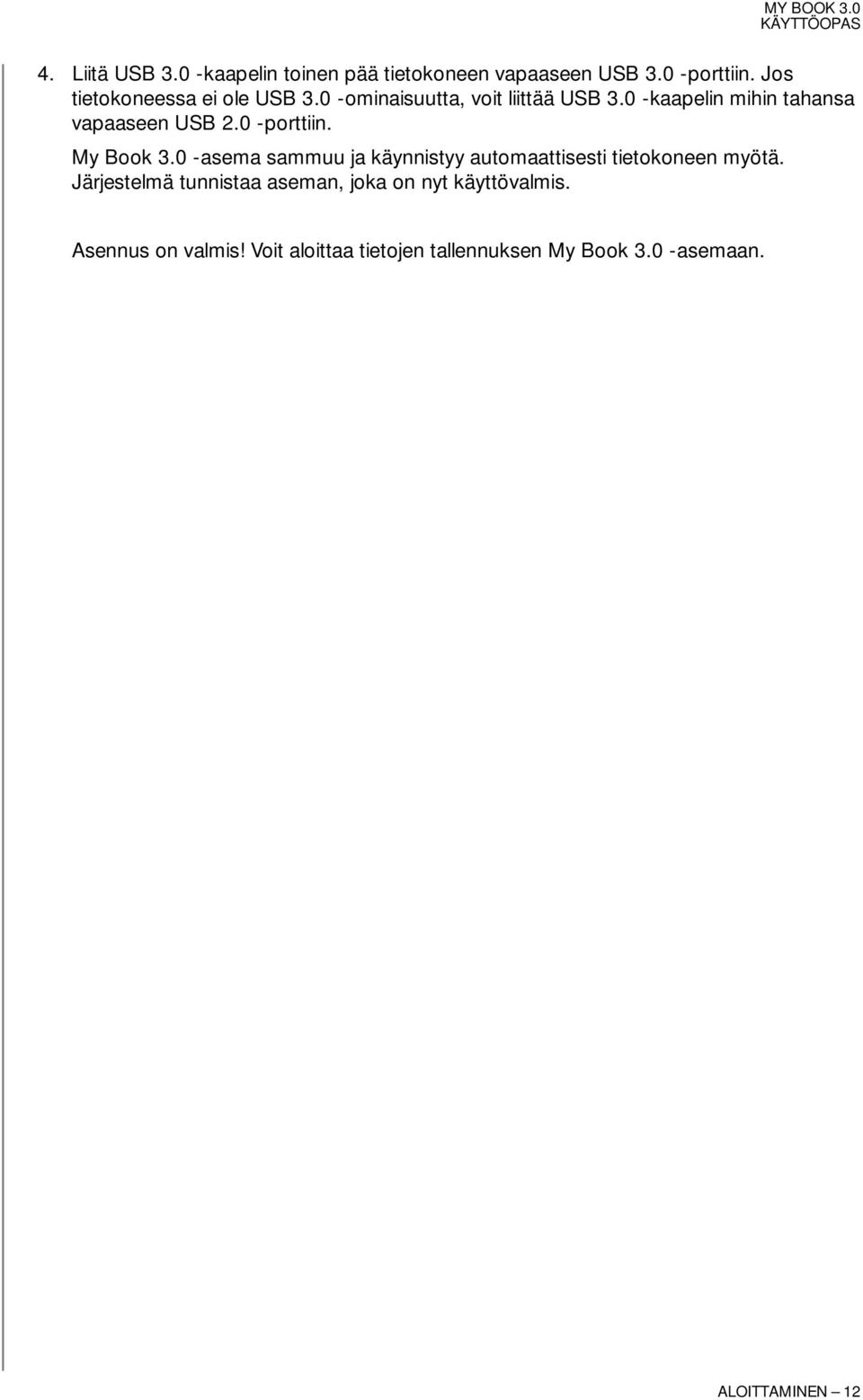

15 4. Liitä USB 3.0 -kaapelin toinen pää tietokoneen vapaaseen USB 3.0 -porttiin. Jos tietokoneessa ei ole USB 3.0 -ominaisuutta, voit liittää USB 3.0 -kaapelin mihin tahansa vapaaseen USB 2.0 -porttiin. My Book 3.0 -asema sammuu ja käynnistyy automaattisesti tietokoneen myötä. Järjestelmä tunnistaa aseman, joka on nyt käyttövalmis. Asennus on valmis! Voit aloittaa tietojen tallennuksen My Book 3.0 -asemaan. ALOITTAMINEN 12

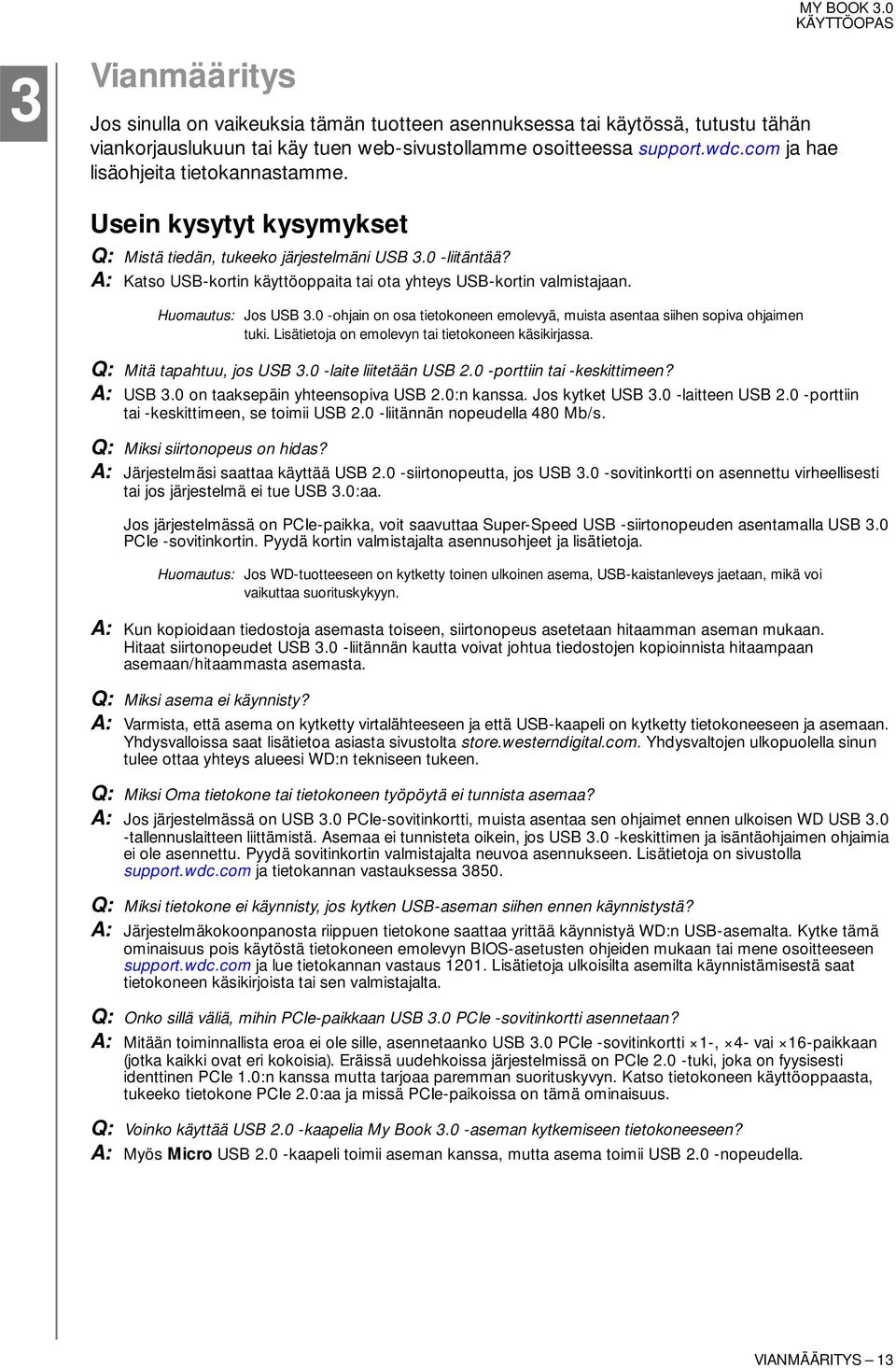

16 13 Vianmääritys Jos sinulla on vaikeuksia tämän tuotteen asennuksessa tai käytössä, tutustu tähän viankorjauslukuun tai käy tuen web-sivustollamme osoitteessa support.wdc.com ja hae lisäohjeita tietokannastamme. Usein kysytyt kysymykset Q: Mistä tiedän, tukeeko järjestelmäni USB 3.0 -liitäntää? A: Katso USB-kortin käyttöoppaita tai ota yhteys USB-kortin valmistajaan. Huomautus: Jos USB 3.0 -ohjain on osa tietokoneen emolevyä, muista asentaa siihen sopiva ohjaimen tuki. Lisätietoja on emolevyn tai tietokoneen käsikirjassa. Q: Mitä tapahtuu, jos USB 3.0 -laite liitetään USB 2.0 -porttiin tai -keskittimeen? A: USB 3.0 on taaksepäin yhteensopiva USB 2.0:n kanssa. Jos kytket USB 3.0 -laitteen USB 2.0 -porttiin tai -keskittimeen, se toimii USB 2.0 -liitännän nopeudella 480 Mb/s. Q: Miksi siirtonopeus on hidas? A: Järjestelmäsi saattaa käyttää USB 2.0 -siirtonopeutta, jos USB 3.0 -sovitinkortti on asennettu virheellisesti tai jos järjestelmä ei tue USB 3.0:aa. Jos järjestelmässä on PCIe-paikka, voit saavuttaa Super-Speed USB -siirtonopeuden asentamalla USB 3.0 PCIe -sovitinkortin. Pyydä kortin valmistajalta asennusohjeet ja lisätietoja. Huomautus: Jos WD-tuotteeseen on kytketty toinen ulkoinen asema, USB-kaistanleveys jaetaan, mikä voi vaikuttaa suorituskykyyn. A: Kun kopioidaan tiedostoja asemasta toiseen, siirtonopeus asetetaan hitaamman aseman mukaan. Hitaat siirtonopeudet USB 3.0 -liitännän kautta voivat johtua tiedostojen kopioinnista hitaampaan asemaan/hitaammasta asemasta. Q: Miksi asema ei käynnisty? A: Varmista, että asema on kytketty virtalähteeseen ja että USB-kaapeli on kytketty tietokoneeseen ja asemaan. Yhdysvalloissa saat lisätietoa asiasta sivustolta store.westerndigital.com. Yhdysvaltojen ulkopuolella sinun tulee ottaa yhteys alueesi WD:n tekniseen tukeen. Q: Miksi Oma tietokone tai tietokoneen työpöytä ei tunnista asemaa? A: Jos järjestelmässä on USB 3.0 PCIe-sovitinkortti, muista asentaa sen ohjaimet ennen ulkoisen WD USB 3.0 -tallennuslaitteen liittämistä. Asemaa ei tunnisteta oikein, jos USB 3.0 -keskittimen ja isäntäohjaimen ohjaimia ei ole asennettu. Pyydä sovitinkortin valmistajalta neuvoa asennukseen. Lisätietoja on sivustolla support.wdc.com ja tietokannan vastauksessa Q: Miksi tietokone ei käynnisty, jos kytken USB-aseman siihen ennen käynnistystä? A: Järjestelmäkokoonpanosta riippuen tietokone saattaa yrittää käynnistyä WD:n USB-asemalta. Kytke tämä ominaisuus pois käytöstä tietokoneen emolevyn BIOS-asetusten ohjeiden mukaan tai mene osoitteeseen support.wdc.com ja lue tietokannan vastaus Lisätietoja ulkoisilta asemilta käynnistämisestä saat tietokoneen käsikirjoista tai sen valmistajalta. Q: Onko sillä väliä, mihin PCIe-paikkaan USB 3.0 PCIe -sovitinkortti asennetaan? A: Mitään toiminnallista eroa ei ole sille, asennetaanko USB 3.0 PCIe -sovitinkortti 1-, 4- vai 16-paikkaan (jotka kaikki ovat eri kokoisia). Eräissä uudehkoissa järjestelmissä on PCIe 2.0 -tuki, joka on fyysisesti identtinen PCIe 1.0:n kanssa mutta tarjoaa paremman suorituskyvyn. Katso tietokoneen käyttöoppaasta, tukeeko tietokone PCIe 2.0:aa ja missä PCIe-paikoissa on tämä ominaisuus. Q: Voinko käyttää USB 2.0 -kaapelia My Book 3.0 -aseman kytkemiseen tietokoneeseen? A: Myös Micro USB 2.0 -kaapeli toimii aseman kanssa, mutta asema toimii USB 2.0 -nopeudella. VIANMÄÄRITYS 13

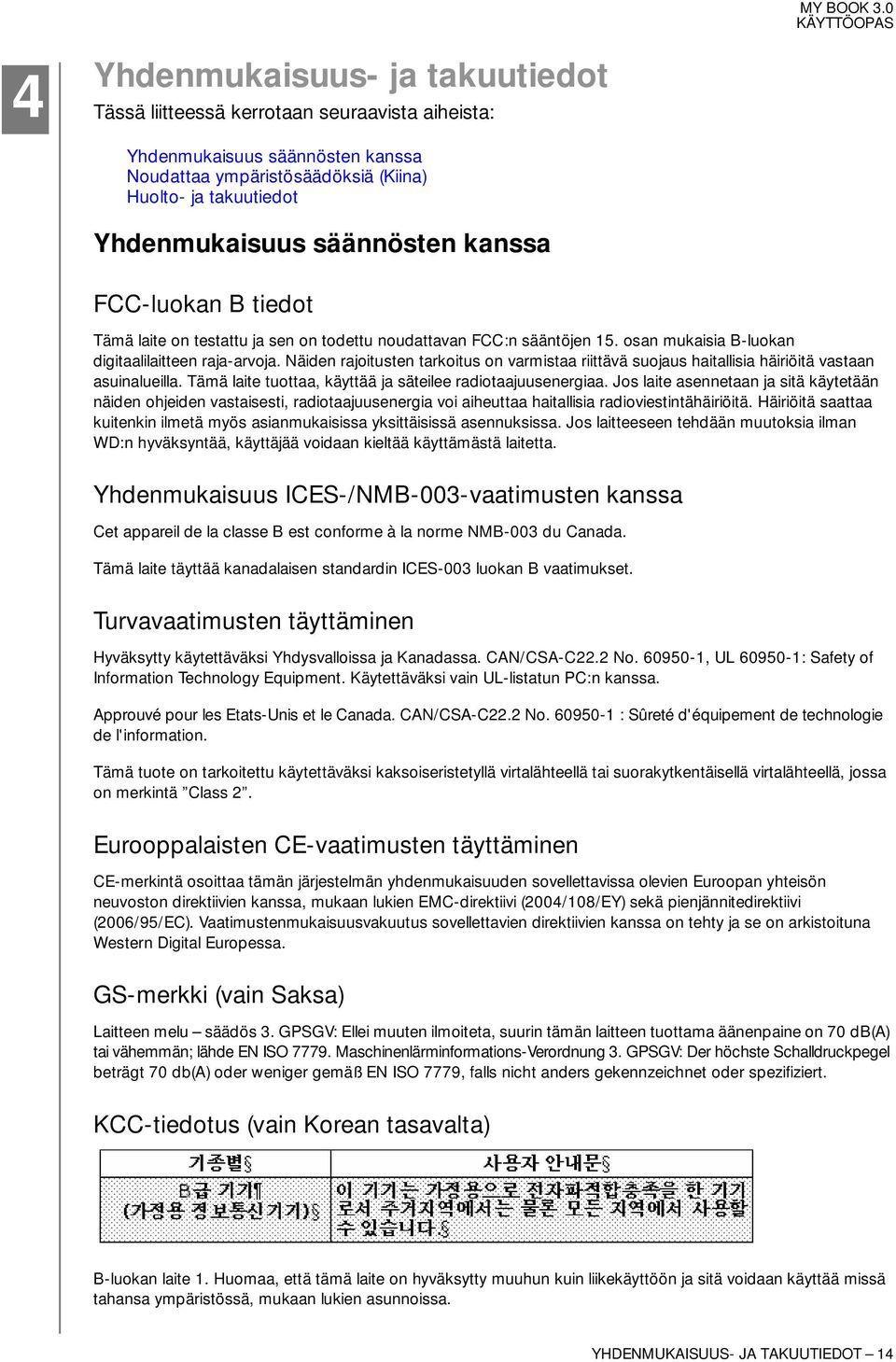

17 14 Yhdenmukaisuus- ja takuutiedot Tässä liitteessä kerrotaan seuraavista aiheista: Yhdenmukaisuus säännösten kanssa Noudattaa ympäristösäädöksiä (Kiina) Huolto- ja takuutiedot Yhdenmukaisuus säännösten kanssa FCC-luokan B tiedot Tämä laite on testattu ja sen on todettu noudattavan FCC:n sääntöjen 15. osan mukaisia B-luokan digitaalilaitteen raja-arvoja. Näiden rajoitusten tarkoitus on varmistaa riittävä suojaus haitallisia häiriöitä vastaan asuinalueilla. Tämä laite tuottaa, käyttää ja säteilee radiotaajuusenergiaa. Jos laite asennetaan ja sitä käytetään näiden ohjeiden vastaisesti, radiotaajuusenergia voi aiheuttaa haitallisia radioviestintähäiriöitä. Häiriöitä saattaa kuitenkin ilmetä myös asianmukaisissa yksittäisissä asennuksissa. Jos laitteeseen tehdään muutoksia ilman WD:n hyväksyntää, käyttäjää voidaan kieltää käyttämästä laitetta. Yhdenmukaisuus ICES-/NMB-003-vaatimusten kanssa Cet appareil de la classe B est conforme à la norme NMB-003 du Canada. Tämä laite täyttää kanadalaisen standardin ICES-003 luokan B vaatimukset. Turvavaatimusten täyttäminen Hyväksytty käytettäväksi Yhdysvalloissa ja Kanadassa. CAN/CSA-C22.2 No , UL : Safety of Information Technology Equipment. Käytettäväksi vain UL-listatun PC:n kanssa. Approuvé pour les Etats-Unis et le Canada. CAN/CSA-C22.2 No : Sûreté d'équipement de technologie de l'information. Tämä tuote on tarkoitettu käytettäväksi kaksoiseristetyllä virtalähteellä tai suorakytkentäisellä virtalähteellä, jossa on merkintä Class 2. Eurooppalaisten CE-vaatimusten täyttäminen CE-merkintä osoittaa tämän järjestelmän yhdenmukaisuuden sovellettavissa olevien Euroopan yhteisön neuvoston direktiivien kanssa, mukaan lukien EMC-direktiivi (2004/108/EY) sekä pienjännitedirektiivi (2006/95/EC). Vaatimustenmukaisuusvakuutus sovellettavien direktiivien kanssa on tehty ja se on arkistoituna Western Digital Europessa. GS-merkki (vain Saksa) Laitteen melu säädös 3. GPSGV: Ellei muuten ilmoiteta, suurin tämän laitteen tuottama äänenpaine on 70 db(a) tai vähemmän; lähde EN ISO Maschinenlärminformations-Verordnung 3. GPSGV: Der höchste Schalldruckpegel beträgt 70 db(a) oder weniger gemäß EN ISO 7779, falls nicht anders gekennzeichnet oder spezifiziert. KCC-tiedotus (vain Korean tasavalta) B-luokan laite 1. Huomaa, että tämä laite on hyväksytty muuhun kuin liikekäyttöön ja sitä voidaan käyttää missä tahansa ympäristössä, mukaan lukien asunnoissa. YHDENMUKAISUUS- JA TAKUUTIEDOT 14

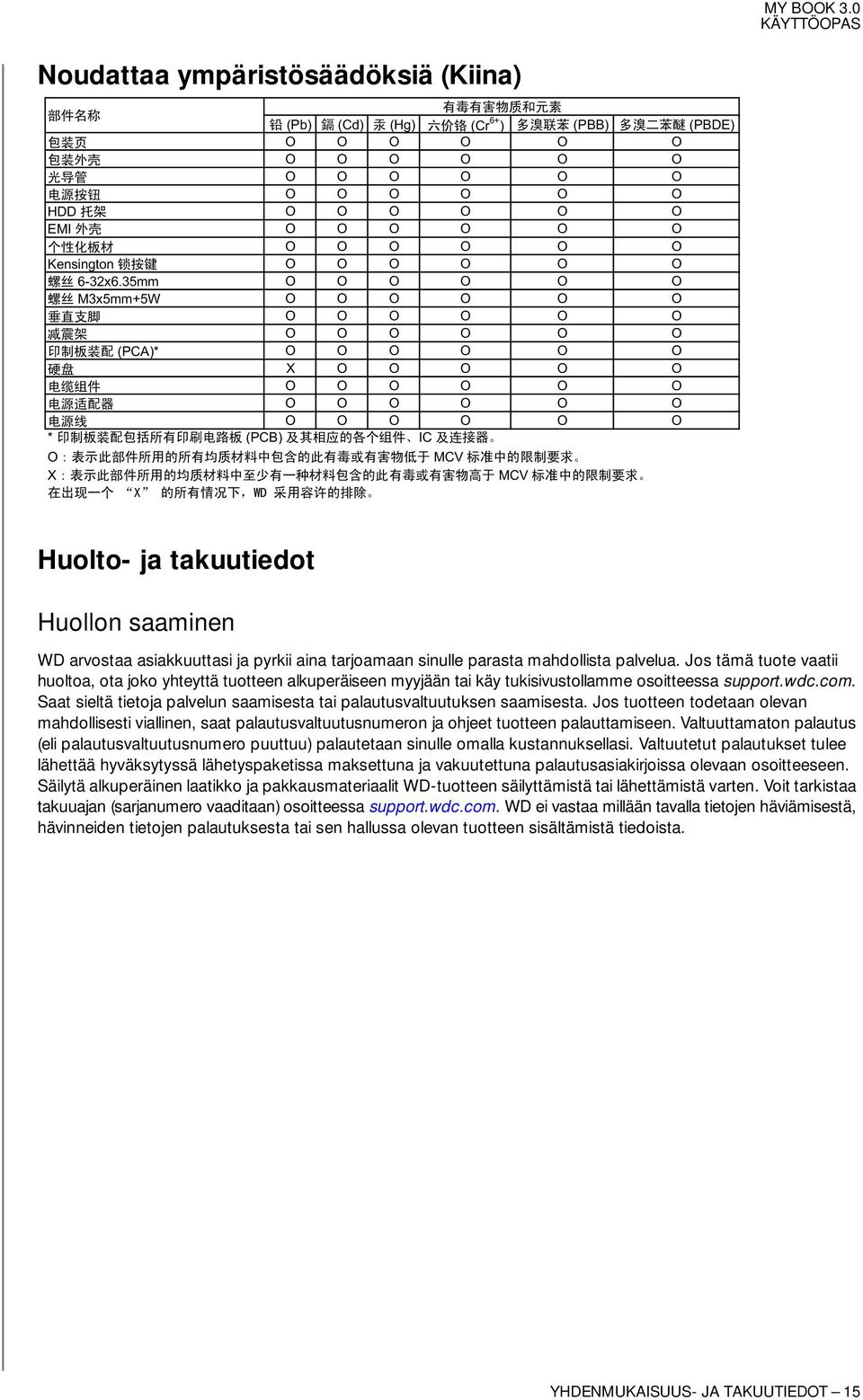

18 Noudattaa ympäristösäädöksiä (Kiina) (Pb) (Cd) (Hg) (Cr 6+ ) (PBB) (PBDE) O O O O O O O O O O O O O O O O O O O O O O O O HDD O O O O O O EMI O O O O O O O O O O O O Kensington O O O O O O 6-32x6.35mm O O O O O O M3x5mm+5W O O O O O O O O O O O O O O O O O O (PCA)* O O O O O O X O O O O O O O O O O O O O O O O O O O O O O O * (PCB) IC O MCV X MCV Huolto- ja takuutiedot Huollon saaminen WD arvostaa asiakkuuttasi ja pyrkii aina tarjoamaan sinulle parasta mahdollista palvelua. Jos tämä tuote vaatii huoltoa, ota joko yhteyttä tuotteen alkuperäiseen myyjään tai käy tukisivustollamme osoitteessa support.wdc.com. Saat sieltä tietoja palvelun saamisesta tai palautusvaltuutuksen saamisesta. Jos tuotteen todetaan olevan mahdollisesti viallinen, saat palautusvaltuutusnumeron ja ohjeet tuotteen palauttamiseen. Valtuuttamaton palautus (eli palautusvaltuutusnumero puuttuu) palautetaan sinulle omalla kustannuksellasi. Valtuutetut palautukset tulee lähettää hyväksytyssä lähetyspaketissa maksettuna ja vakuutettuna palautusasiakirjoissa olevaan osoitteeseen. Säilytä alkuperäinen laatikko ja pakkausmateriaalit WD-tuotteen säilyttämistä tai lähettämistä varten. Voit tarkistaa takuuajan (sarjanumero vaaditaan) osoitteessa support.wdc.com. WD ei vastaa millään tavalla tietojen häviämisestä, hävinneiden tietojen palautuksesta tai sen hallussa olevan tuotteen sisältämistä tiedoista. YHDENMUKAISUUS- JA TAKUUTIEDOT 15

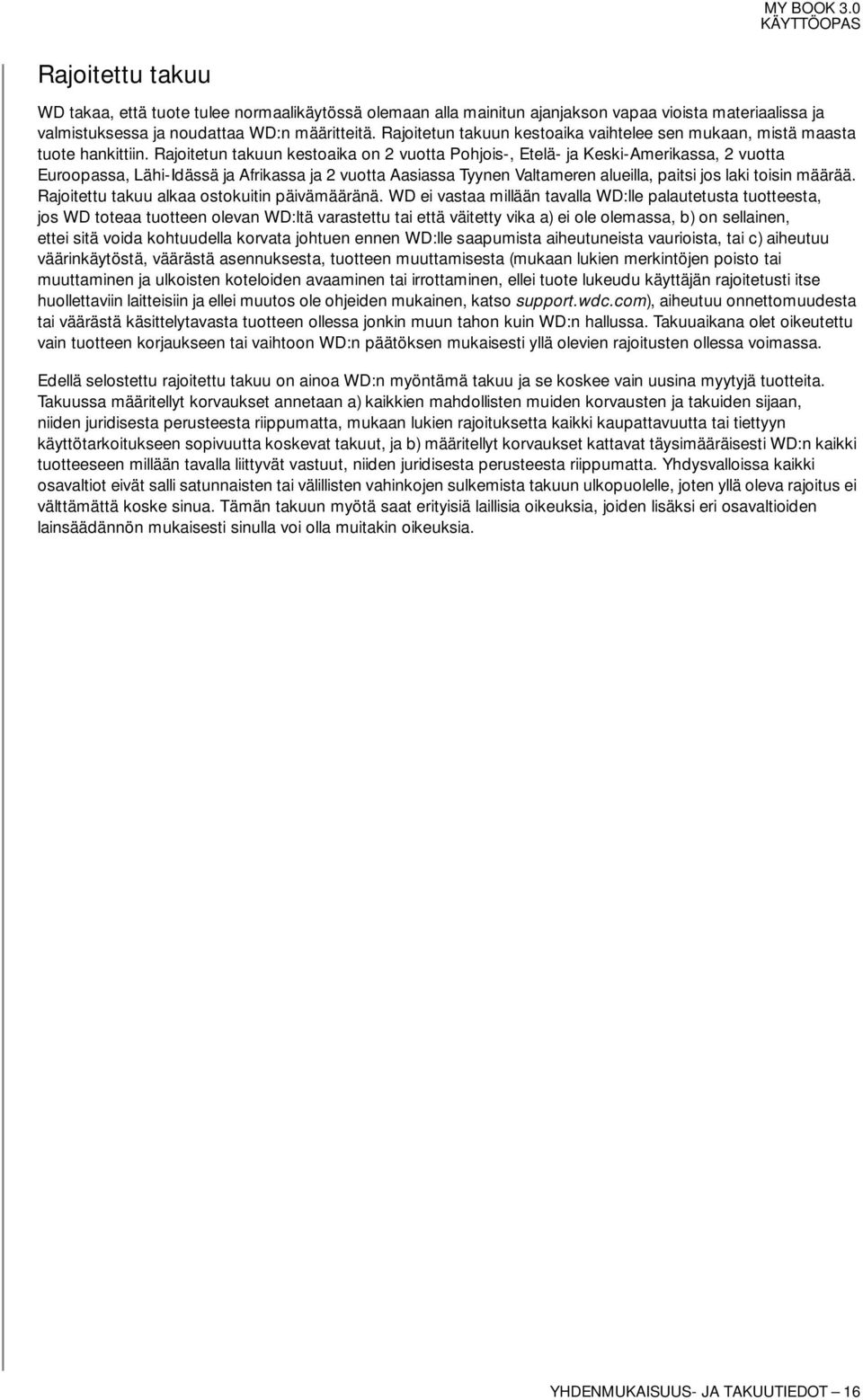

19 Rajoitettu takuu WD takaa, että tuote tulee normaalikäytössä olemaan alla mainitun ajanjakson vapaa vioista materiaalissa ja valmistuksessa ja noudattaa WD:n määritteitä. Rajoitetun takuun kestoaika vaihtelee sen mukaan, mistä maasta tuote hankittiin. Rajoitetun takuun kestoaika on 2 vuotta Pohjois-, Etelä- ja Keski-Amerikassa, 2 vuotta Euroopassa, Lähi-Idässä ja Afrikassa ja 2 vuotta Aasiassa Tyynen Valtameren alueilla, paitsi jos laki toisin määrää. Rajoitettu takuu alkaa ostokuitin päivämääränä. WD ei vastaa millään tavalla WD:lle palautetusta tuotteesta, jos WD toteaa tuotteen olevan WD:ltä varastettu tai että väitetty vika a) ei ole olemassa, b) on sellainen, ettei sitä voida kohtuudella korvata johtuen ennen WD:lle saapumista aiheutuneista vaurioista, tai c) aiheutuu väärinkäytöstä, väärästä asennuksesta, tuotteen muuttamisesta (mukaan lukien merkintöjen poisto tai muuttaminen ja ulkoisten koteloiden avaaminen tai irrottaminen, ellei tuote lukeudu käyttäjän rajoitetusti itse huollettaviin laitteisiin ja ellei muutos ole ohjeiden mukainen, katso support.wdc.com), aiheutuu onnettomuudesta tai väärästä käsittelytavasta tuotteen ollessa jonkin muun tahon kuin WD:n hallussa. Takuuaikana olet oikeutettu vain tuotteen korjaukseen tai vaihtoon WD:n päätöksen mukaisesti yllä olevien rajoitusten ollessa voimassa. Edellä selostettu rajoitettu takuu on ainoa WD:n myöntämä takuu ja se koskee vain uusina myytyjä tuotteita. Takuussa määritellyt korvaukset annetaan a) kaikkien mahdollisten muiden korvausten ja takuiden sijaan, niiden juridisesta perusteesta riippumatta, mukaan lukien rajoituksetta kaikki kaupattavuutta tai tiettyyn käyttötarkoitukseen sopivuutta koskevat takuut, ja b) määritellyt korvaukset kattavat täysimääräisesti WD:n kaikki tuotteeseen millään tavalla liittyvät vastuut, niiden juridisesta perusteesta riippumatta. Yhdysvalloissa kaikki osavaltiot eivät salli satunnaisten tai välillisten vahinkojen sulkemista takuun ulkopuolelle, joten yllä oleva rajoitus ei välttämättä koske sinua. Tämän takuun myötä saat erityisiä laillisia oikeuksia, joiden lisäksi eri osavaltioiden lainsäädännön mukaisesti sinulla voi olla muitakin oikeuksia. YHDENMUKAISUUS- JA TAKUUTIEDOT 16

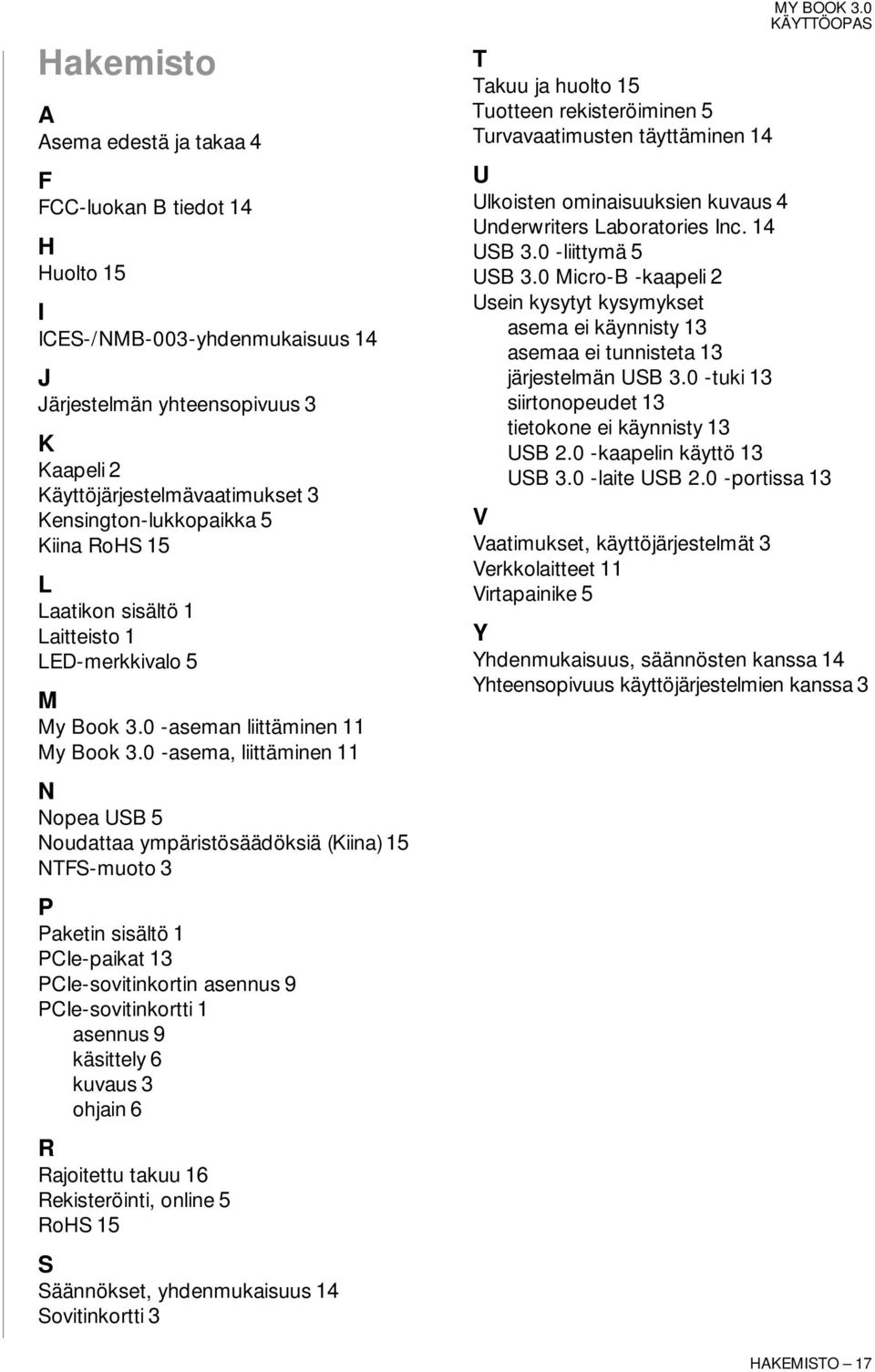

20 Hakemisto A Asema edestä ja takaa 4 F FCC-luokan B tiedot 14 H Huolto 15 I ICES-/NMB-003-yhdenmukaisuus 14 J Järjestelmän yhteensopivuus 3 K Kaapeli 2 Käyttöjärjestelmävaatimukset 3 Kensington-lukkopaikka 5 Kiina RoHS 15 L Laatikon sisältö 1 Laitteisto 1 LED-merkkivalo 5 M My Book 3.0 -aseman liittäminen 11 My Book 3.0 -asema, liittäminen 11 N Nopea USB 5 Noudattaa ympäristösäädöksiä (Kiina) 15 NTFS-muoto 3 P Paketin sisältö 1 PCIe-paikat 13 PCIe-sovitinkortin asennus 9 PCIe-sovitinkortti 1 asennus 9 käsittely 6 kuvaus 3 ohjain 6 R Rajoitettu takuu 16 Rekisteröinti, online 5 RoHS 15 S Säännökset, yhdenmukaisuus 14 Sovitinkortti 3 T Takuu ja huolto 15 Tuotteen rekisteröiminen 5 Turvavaatimusten täyttäminen 14 MY BOOK 3.0 U Ulkoisten ominaisuuksien kuvaus 4 Underwriters Laboratories Inc. 14 USB 3.0 -liittymä 5 USB 3.0 Micro-B -kaapeli 2 Usein kysytyt kysymykset asema ei käynnisty 13 asemaa ei tunnisteta 13 järjestelmän USB 3.0 -tuki 13 siirtonopeudet 13 tietokone ei käynnisty 13 USB 2.0 -kaapelin käyttö 13 USB 3.0 -laite USB 2.0 -portissa 13 V Vaatimukset, käyttöjärjestelmät 3 Verkkolaitteet 11 Virtapainike 5 Y Yhdenmukaisuus, säännösten kanssa 14 Yhteensopivuus käyttöjärjestelmien kanssa 3 HAKEMISTO 17

21 WD uskoo antamiensa tietojen olevan oikeita ja luotettavia. WD ei kuitenkaan ota vastuuta näiden tietojen käyttämisen seurauksista eikä kolmansien osapuolien patenttien tai muiden oikeuksien mahdollisista rikkomuksista. Käyttäjä ei saa mitään epäsuoria tai muita lisenssioikeuksia WD:n patentteihin tai patenttioikeuksiin. WD varaa oikeuden muuttaa teknisiä tietoja ilman ennakkoilmoitusta. Western Digital, WD, WD-logo ja My Book ovat rekisteröityjä tavaramerkkejä, jotka Western Digital Technologies, Inc omistaa. Tässä aineistossa voidaan mainita myös muita merkkejä, jotka kuuluvat muille yhtiöille Western Digital Technologies, Inc. Kaikki oikeudet pidätetään. Western Digital Lake Forest Drive Lake Forest, California 92630, USA N01 Tammi 2010
